Наименование кабеля | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
Кабель АВВГ 1×2,5 | 35 кг | 40 кг |
Кабель АВВГ 1×4 | 46 кг | 54 кг |
Кабель АВВГ 1×6 | 55 кг | 63 кг |
Кабель АВВГ 1×10 | 78 кг | 81 кг |
Кабель АВВГ 1×16 | 114 кг | 118 кг |
Кабель АВВГ 1×25 | 161 кг | 165 кг |
Кабель АВВГ 1×35 | 197 кг | 203 кг |
Кабель АВВГ 1×50 | 263 кг | 270 кг |
Кабель АВВГ 1×70 | 345 кг | |
Кабель АВВГ 1×95 | 448 кг | |
Кабель АВВГ 1×120 | 554 кг | |
Кабель АВВГ 1×150 | 684 кг | |
Кабель АВВГ 1×185 | 858 кг | |
Кабель АВВГ 1×240 | 1072 кг | |
Кабель АВВГ 1×300 | 1329 кг | |
Кабель АВВГ 2×2,5 | 53 кг | 66 кг |
Кабель АВВГ 2×4 | 71 кг | 91 кг |
Кабель АВВГ 2×6 | 87 кг | 109 кг |
Кабель АВВГ 2×10 | 129 кг | 142 кг |
Кабель АВВГ 2×16 | 220 кг | 228 кг |
Кабель АВВГ 2×25 | 331 кг | 340 кг |
Кабель АВВГ 2×35 | 407 кг | 417 кг |
Кабель АВВГ 2×50 | 565 кг | 578 кг |
Кабель АВВГ 2×70 | 735 кг | |
Кабель АВВГ 2×95 | 952 кг | |
Кабель АВВГ 2×120 | 1170 кг | |
Кабель АВВГ 2×150 | 1443 кг | |
Кабель АВВГ 2×185 | 1800 кг | |
Кабель АВВГ 3×2,5 | 88 кг | 109 кг |
Кабель АВВГ 3×4 | 116 кг | 148 кг |
Кабель АВВГ 3×6 | 141 кг | 176 кг |
Кабель АВВГ 3×10 | 215 кг | 225 кг |
Кабель АВВГ 3×16 | 289 кг | 300 кг |
Кабель АВВГ 3×25 | 438 кг | 452 кг |
Кабель АВВГ 3×35 | 546 кг | 561 кг |
Кабель АВВГ 3×50 | 763 кг | 782 кг |
Кабель АВВГ 3×2,5+1×2,5 | 109 кг | 127 кг |
Кабель АВВГ 3×4+1×2,5 | 141 кг | 165 кг |
Кабель АВВГ 3×6+1×4 | 175 кг | 206 кг |
Кабель АВВГ 3×10+1×6 | 247 кг | 266 кг |
Кабель АВВГ 3×16+1×10 | 360 кг | 373 кг |
Кабель АВВГ 3×25+1×16 | 511 кг | 527 кг |
Кабель АВВГ 3×35+1×16 | 642 кг | 659 кг |
Кабель АВВГ 3×50+1×25 | 876 кг | 899 кг |
1190 кг | ||
Кабель АВВГ 3×95+1×50 | 1585 кг | |
Кабель АВВГ 3×120+1×70 | 1922 кг | |
Кабель АВВГ 3×150+1×70 | 2235 кг | |
Кабель АВВГ 3×185+1×95 | 2764 кг | |
Кабель АВВГ 3×240+1×120 | 3516 кг | |
Кабель АВВГ 4×2,5 | 109 кг | 127 кг |
Кабель АВВГ 4×4 | 148 кг | 177 кг |
Кабель АВВГ 4×6 | 181 кг | 213 кг |
Кабель АВВГ 4×10 | 267 кг | 279 кг |
Кабель АВВГ 4×16 | 394 кг | |
Кабель АВВГ 4×25 | 553 кг | 570 кг |
Кабель АВВГ 4×35 | 716 кг | 735 кг |
Кабель АВВГ 4×50 | 971 кг | 995 кг |
Кабель АВВГ 4×70 | 1331 кг | |
Кабель АВВГ 4×95 | 1763 кг | |
Кабель АВВГ 4×120 | 2116 кг | |
Кабель АВВГ 4×150 | 2526 кг | |
Кабель АВВГ 4×185 | 3085 кг | |
Кабель АВВГ 4×240 | 3965 кг | |
Наименование кабеля | Вес 1 км кабеля, | Вес 1 км кабеля, 1000 В |
Кабель АВВГнг 1×2,5 | 37 кг | |
Кабель АВВГнг 1×4 | 48 кг | |
Кабель АВВГнг 1×6 | 57 кг | |
Кабель АВВГнг 1×10 | 81 кг | |
Кабель АВВГнг 1×16 | 119 кг | |
Кабель АВВГнг 1×25 | 166 кг | |
Кабель АВВГнг 1×35 | 204 кг | |
Кабель АВВГнг 1×50 | 270 кг | |
Кабель АВВГнг 1×70 | 352 кг | |
Кабель АВВГнг 1×95 | 457 кг | |
Кабель АВВГнг 1×120 | 566 кг | |
Кабель АВВГнг 2×2,5 | 68 кг | 91 кг |
Кабель АВВГнг 2×4 | 104 кг | 123 кг |
Кабель АВВГнг 2×6 | 123 кг | 143 кг |
Кабель АВВГнг 2×10 | 174 кг | 182 кг |
Кабель АВВГнг 2×16 | 228 кг | 237 кг |
Кабель АВВГнг 2×25 | 342 кг | 352 кг |
Кабель АВВГнг 2×35 | 420 кг | 431 кг |
Кабель АВВГнг 2×50 | 582 кг | 596 кг |
Кабель АВВГнг 2×70 | 790 кг | |
Кабель АВВГнг 2×95 | 1046 кг | |
Кабель АВВГнг 2×120 | 1244 кг | |
Кабель АВВГнг 2×150 | 1476 кг | |
Кабель АВВГнг 2×185 | 1840 кг | |
Кабель АВВГнг 3×2,5 | 96 кг | 110 кг |
Кабель АВВГнг 3×4 | 127 кг | 152 кг |
Кабель АВВГнг 3×6 | 154 кг | 180 кг |
Кабель АВВГнг 3×10 | 223 кг | 232 кг |
Кабель АВВГнг 3×16 | 298 кг | 309 кг |
Кабель АВВГнг 3×25 | 451 кг | 464 кг |
Кабель АВВГнг 3×35 | 560 кг | |
Кабель АВВГнг 3×50 | 781 кг | 800 кг |
Кабель АВВГнг 3×4+1×2,5 | 147 кг | 172 кг |
Кабель АВВГнг 3×6+1×4 | 181 кг | 214 кг |
Кабель АВВГнг 3×10+1×6 | 255 кг | 274 кг |
Кабель АВВГнг 3×16+1×10 | 371 кг | 385 кг |
Кабель АВВГнг 3×25+1×16 | 524 кг | 540 кг |
Кабель АВВГнг 3×35+1×16 | 658 кг | 676 кг |
Кабель АВВГнг 3×50+1×25 | 896 кг | 918 кг |
Кабель АВВГнг 3×70+1×35 | 1213 кг | |
Кабель АВВГнг 3×95+1×50 | 1613 кг | |
Кабель АВВГнг 3×120+1×70 | 1952 кг | |
Кабель АВВГнг 3×150+1×70 | 2268 кг | |
Кабель АВВГнг 3×185+1×95 | 2803 кг | |
Кабель АВВГнг 3×240+1×120 | 3561 кг | |
Кабель АВВГнг 4×2,5 | 115 кг | 132 кг |
Кабель АВВГнг 4×4 | 154 кг | 184 кг |
Кабель АВВГнг 4×6 | 188 кг | 220 кг |
Кабель АВВГнг 4×10 | 275 кг | 288 кг |
Кабель АВВГнг 4×16 | 391 кг | 405 кг |
Кабель АВВГнг 4×25 | 567 кг | 584 кг |
733 кг | 752 кг | |
Кабель АВВГнг 4×50 | 991 кг | 1016 кг |
Кабель АВВГнг 4×70 | 1354 кг | |
Кабель АВВГнг 4×95 | 1792 кг | |
Кабель АВВГнг 4×120 | 2147 кг | |
Кабель АВВГнг 4×150 | 2560 кг | |
Кабель АВВГнг 4×185 | 3126 кг | |
Кабель АВВГнг 4×240 | 4012 кг | |
Кабель АВВГнг 5×2,5 | 138 кг | 159 кг |
Кабель АВВГнг 5×4 | 188 кг | 227 кг |
Кабель АВВГнг 5×6 | 232 кг | 271 кг |
342 кг | 357 кг | |
Кабель АВВГнг 5×16 | 489 кг | 507 кг |
Кабель АВВГнг 5×25 | 740 кг | 761 кг |
Кабель АВВГнг 5×35 | 924 кг | 947 кг |
Кабель АВВГнг 5×50 | 1262 кг | |
Кабель АВВГнг 5×70 | 1745 кг | |
Кабель АВВГнг 5×95 | 2227 кг | |
Кабель АВВГнг 5×120 | 2687 кг | |
Кабель АВВГнг 5×150 | 3221 кг | |
Кабель АВВГнг 5×185 | 3891 кг | |
Кабель АВВГнг 5×240 | 4965 кг | |
Наименование кабеля | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
Кабель АВБбШв 2×2,5 | 256 кг | 282 кг |
Кабель АВБбШв 2×4 | 298 кг | 337 кг |
Кабель АВБбШв 2×6 | 334 кг | 374 кг |
Кабель АВБбШв 2×10 | 424 кг | 438 кг |
Кабель АВБбШв 2×16 | 511 кг | 526 кг |
Кабель АВБбШв 2×25 | 660 кг | 676 кг |
Кабель АВБбШв 2×35 | 984 кг | 1010 кг |
Кабель АВБбШв 2×50 | 1256 кг | 1286 кг |
Кабель АВБбШв 2×70 | 1573 кг | |
Кабель АВБбШв 2×95 | 2025 кг | |
Кабель АВБбШв 2×120 | 2368 кг | |
Кабель АВБбШв 2×150 | 3026 кг | |
Кабель АВБбШв 3×2,5 | 280 кг | 304 кг |
Кабель АВБбШв 3×4 | 331 кг | 377 кг |
Кабель АВБбШв 3×6 | 375 кг | 423 кг |
Кабель АВБбШв 3×10 | 486 кг | 504 кг |
Кабель АВБбШв 3×16 | 597 кг | 615 кг |
Кабель АВБбШв 3×25 | 787 кг | 808 кг |
Кабель АВБбШв 3×35 | 1107 кг | 1136 кг |
Кабель АВБбШв 3×50 | 1425 кг | 1459 кг |
Кабель АВБбШв 3×70 | 1574 кг | |
Кабель АВБбШв 3×95 | 1969 кг | |
Кабель АВБбШв 3×120 | 2277 кг | |
Кабель АВБбШв 3×150 | 2640 кг | |
Кабель АВБбШв 3×185 | 3136 кг | |
Кабель АВБбШв 3×240 | 3893 кг | |
Кабель АВБбШв 3×4+1×2,5 | 367 кг | 409 кг |
Кабель АВБбШв 3×6+1×4 | 420 кг | 477 кг |
Кабель АВБбШв 3×10+1×6 | 533 кг | 570 кг |
Кабель АВБбШв 3×16+1×10 | 679 кг | 701 кг |
Кабель АВБбШв 3×25+1×16 | 904 кг | 929 кг |
Кабель АВБбШв 3×35+1×16 | 1204 кг | 1235 кг |
Кабель АВБбШв 3×50+1×25 | 1557 кг | 1593 кг |
Кабель АВБбШв 3×70+1×35 | 1781 кг | |
Кабель АВБбШв 3×95+1×50 | 2209 кг | |
Кабель АВБбШв 3×120+1×70 | 2593 кг | |
Кабель АВБбШв 3×150+1×70 | 2998 кг | |
Кабель АВБбШв 3×185+1×95 | 3550 кг | |
Кабель АВБбШв 3×240+1×120 | 4391 кг | |
Кабель АВБбШв 4×2,5 | 306 кг | 341 кг |
Кабель АВБбШв 4×4 | 374 кг | 429 кг |
Кабель АВБбШв 4×6 | 427 кг | 484 кг |
Кабель АВБбШв 4×10 | 562 кг | 583 кг |
Кабель АВБбШв 4×16 | 699 кг | 721 кг |
Кабель АВБбШв 4×25 | 961 кг | 986 кг |
Кабель АВБбШв 4×35 | 1291 кг | 1324 кг |
Кабель АВБбШв 4×50 | 1672 кг | 1712 кг |
Кабель АВБбШв 4×70 | 1938 кг | |
Кабель АВБбШв 4×95 | 2402 кг | |
Кабель АВБбШв 4×120 | 2804 кг | |
Кабель АВБбШв 4×150 | 3309 кг | |
Кабель АВБбШв 4×185 | 3889 кг | |
Кабель АВБбШв 4×240 | 4917 кг | |
Наименование кабеля | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
Кабель АВБбШвнг 1×25 | 347 кг | |
Кабель АВБбШвнг 1×35 | 464 кг | |
Кабель АВБбШвнг 1×50 | 556 кг | |
Кабель АВБбШвнг 1×70 | 660 кг | |
Кабель АВБбШвнг 1×95 | 804 кг | |
Кабель АВБбШвнг 1×120 | 922 кг | |
Кабель АВБбШвнг 1×150 | 1135 кг | |
Кабель АВБбШвнг 1×185 | 1330 кг | |
Кабель АВБбШвнг 1×240 | 1613 кг | |
Кабель АВБбШвнг 1×300 | 1949 кг | |
Кабель АВБбШвнг 1×400 | 2357 кг | |
Кабель АВБбШвнг 1×500 | 2862 кг | |
Кабель АВБбШвнг 2×2,5 | 294 кг | |
Кабель АВБбШвнг 2×4 | 358 кг | |
Кабель АВБбШвнг 2×6 | 397 кг | |
Кабель АВБбШвнг 2×10 | 456 кг | |
Кабель АВБбШвнг 2×16 | 545 кг | |
Кабель АВБбШвнг 2×25 | 698 кг | |
Кабель АВБбШвнг 2×35 | 1054 кг | |
Кабель АВБбШвнг 2×50 | 1341 кг | |
Кабель АВБбШвнг 3×2,5 | 323 кг | |
Кабель АВБбШвнг 3×4 | 400 кг | |
Кабель АВБбШвнг 3×6 | 447 кг | |
Кабель АВБбШвнг 3×10 | 522 кг | |
Кабель АВБбШвнг 3×16 | 634 кг | |
Кабель АВБбШвнг 3×25 | 855 кг | |
Кабель АВБбШвнг 3×35 | 1179 кг | |
Кабель АВБбШвнг 3×4+1×2,5 | 433 кг | |
Кабель АВБбШвнг 3×6+1×4 | 495 кг | |
Кабель АВБбШвнг 3×10+1×6 | 590 кг | |
Кабель АВБбШвнг 3×16+1×10 | 722 кг | |
Кабель АВБбШвнг 3×25+1×16 | 955 кг | |
Кабель АВБбШвнг 3×35+1×16 | 1279 кг | |
Кабель АВБбШвнг 3×50+1×25 | 1493 кг | |
Кабель АВБбШвнг 3×70+1×35 | 1827 кг | |
Кабель АВБбШвнг 3×95+1×50 | 2280 кг | |
Кабель АВБбШвнг 3×120+1×70 | 2673 кг | |
Кабель АВБбШвнг 3×150+1×70 | 3065 кг | |
Кабель АВБбШвнг 3×185+1×95 | 3623 кг | |
Кабель АВБбШвнг 3×240+1×120 | 4531 кг | |
Кабель АВБбШвнг 4×2,5 | 361 кг | |
Кабель АВБбШвнг 4×4 | 453 кг | |
Кабель АВБбШвнг 4×6 | 502 кг | |
Кабель АВБбШвнг 4×10 | 603 кг | |
Кабель АВБбШвнг 4×16 | 742 кг | |
Кабель АВБбШвнг 4×25 | 1012 кг | |
Кабель АВБбШвнг 4×35 | 1384 кг | |
Кабель АВБбШвнг 4×50 | 1611 кг | |
Кабель АВБбШвнг 4×70 | 1984 кг | |
Кабель АВБбШвнг 4×95 | 2475 кг | |
Кабель АВБбШвнг 4×120 | 2887 кг | |
Кабель АВБбШвнг 4×150 | 3378 кг | |
Кабель АВБбШвнг 4×185 | 3964 кг | |
Кабель АВБбШвнг 4×240 | 5008 кг | |
Кабель АВБбШвнг 5×2,5 | 406 кг | |
Кабель АВБбШвнг 5×4 | 511 кг | |
Кабель АВБбШвнг 5×6 | 578 кг | |
Кабель АВБбШвнг 5×10 | 702 кг | |
Кабель АВБбШвнг 5×16 | 902 кг | |
Кабель АВБбШвнг 5×25 | 1222 кг | |
Кабель АВБбШвнг 5×35 | 1634 кг | |
Кабель АВБбШвнг 5×50 | 1974 кг | |
Кабель АВБбШвнг 5×70 | 2436 кг | |
Кабель АВБбШвнг 5×95 | 3020 кг | |
Кабель АВБбШвнг 5×120 | 3500 кг | |
Кабель АВБбШвнг 5×150 | 4103 кг | |
Кабель АВБбШвнг 5×185 | 4908 кг | |
Кабель АВБбШвнг 5×240 | 6044 кг |

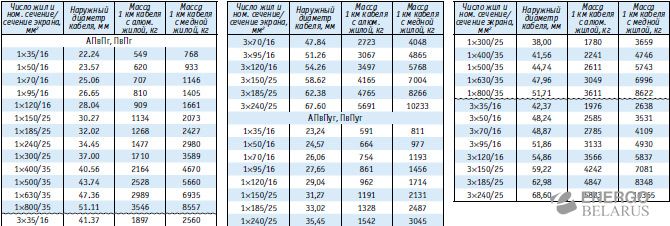

Подобрать вес и внешний диаметр кабеля АВВГ, гипермаркет ВСЕ-Е / Таблицы
ПУЭ 2. 1.61. В коробах (кабельный лоток + крышка) провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов (не перфорированный лоток + крышка) 35% сечения короба в свету; для коробов с открываемыми крышками 40%.
Данными условиями целесообразно руководствоваться при расчете и подборе размера металлического лотка, пластиковых коробов или для расчета стоимости доставки кабельной продукции.
Кабели марки АВВГ с круглыми жилами
Кабели марки АВВГ с секторными жилами
Кабели марки АВВГ с круглыми жилами | ||||
Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм 0,66 кВ | Наружный диаметр кабеля, мм 1 кВ | Масса 1 км кабеля, кг 0,66 кВ | Масса 1 км кабеля, кг 1 кВ |
1х2,5 | 5,4 | 5,8 | 35 | 40 |
1х4 | 6,0 | 6,7 | 46 | 54 |
1х6 | 6,5 | 7,1 | 55 | 63 |
1х10 | 7,7 | 7,9 | 78 | 81 |
1х16 | 9,3 | 9,5 | 114 | 118 |
1х25 | 10,8 | 11,0 | 161 | 165 |
1х35 | 11,8 | 12,0 | 197 | 203 |
1х50 | 13,5 | 13,7 | 263 | 270 |
1х70 |
| 15,2 |
| 345 |
1х95 |
| 17,3 |
| 448 |
1х120 |
| 19,2 |
| 554 |
1х150 |
| 22,2 |
| 684 |
1х185 |
| 24,8 |
| 858 |
1х240 |
| 27,7 |
| 1072 |
2х2,5 | 8,4 | 9,8 | 64 | 87 |
2х4 | 10,3 | 11,5 | 99 | 117 |
2х6 | 11,3 | 12,5 | 118 | 137 |
5х10 | 17,3 | 17,9 | 320 | 335 |
5х16 | 20,3 | 20,8 | 456 | 473 |
5х25 | 24,9 | 25,5 | 691 | 713 |
5х35 | 27,6 | 28,1 | 867 | 890 |
5х50 | 32,2 | 32,7 | 1240 | 1269 |
5х70 |
| 37,1 |
| 1682 |
5х95 |
| 42,8 |
| 2217 |
5х120 |
| 47,3 |
| 2719 |
5х150 |
| 55,8 |
| 3444 |
Кабели марки АВВГ с секторными жилами | ||||
Число и номинальное | Наружный диаметр кабеля, мм 0,66 кВ | Наружный диаметр кабеля, мм 1 кВ | Масса 1 км кабеля, кг 0,66 кВ | Масса 1 км кабеля, кг 1 кВ |
3х50 |
| 29,6 |
| 850 |
3х70 |
| 32,4 |
| 1075 |
3х95 |
| 36,0 |
| 1408 |
3х120 |
| 38,5 |
| 1672 |
3х150 |
| 41,1 |
| 1982 |
3х185 |
| 44,7 |
| 2373 |
3х240 |
| 49,1 |
| 3075 |
3х50+1х25 |
| 29,0 |
| 931 |
3х70+1х35 |
| 32,2 |
| 1190 |
3х95+1х50 |
| 36,5 |
| 1585 |
3х120+1х70 |
| 39,5 |
| 1922 |
3х150+1´70 |
| 42,5 |
| 2235 |
3х185+1х95 |
| 46,5 |
| 2764 |
3х240+1х120 |
| 52,1 |
| 3516 |
4х50 |
| 29,8 |
| 1036 |
4х70 |
| 33,0 |
| 1331 |
4х95 |
| 37,5 |
| 1763 |
4х120 |
| 40,5 |
| 2116 |
4х150 |
| 43,7 |
| 2526 |
4х185 |
| 47,7 |
| 3085 |
3х50+1х25 | 28,1 | 28,5 | 896 | 918 |
3х70+1х25 |
| 31,0 |
| 1131 |
3х95+1х35 |
| 36,1 |
| 1510 |
3х120+1х35 |
| 39,4 |
| 1782 |
3х150+1х50 |
| 46,5 |
| 2275 |
3х185+1х50 |
| 51,5 |
| 2737 |
4х2,5 | 10,2 | 11,2 | 115 | 132 |
4х4 | 11,8 | 13,3 | 154 | 184 |
4х6 | 13,0 | 14,4 | 188 | 220 |
4х10 | 15,8 | 16,3 | 275 | 288 |
4х16 | 18,5 | 18,9 | 391 | 405 |
4х25 | 22,3 | 22,7 | 567 | 584 |
4х35 | 25,0 | 25,5 | 733 | 752 |
4х50 | 29,1 | 29,6 | 991 | 1016 |
5х2,5 | 11,0 | 12,1 | 138 | 159 |
5х4 | 12,9 | 14,5 | 188 | 227 |
5х6 | 14,2 | 15,8 | 232 | 271 |
5х10 | 17,3 | 17,9 | 342 | 357 |
5х16 | 20,3 | 20,8 | 489 | 507 |
5х25 | 24,9 | 25,5 | 740 | 761 |
5х35 | 27,6 | 28,1 | 924 | 947 |
2х70 |
| 30,2 |
| 790 |
2х95 |
| 35,0 |
| 1046 |
2х120 |
| 38,3 |
| 1244 |
2х150 |
| 41,8 |
| 1476 |
2х185 |
| 46,7 |
| 1840 |
3х2,5 | 9,4 | 10,3 | 96 | 110 |
3х4 | 10,9 | 12,2 | 127 | 152 |
3х6 | 11,9 | 13,2 | 154 | 180 |
3х10 | 14,4 | 14,8 | 223 | 232 |
3х16 | 16,4 | 16,9 | 298 | 309 |
3х25 | 20,2 | 20,6 | 451 | 464 |
3х35 | 22,3 | 22,8 | 560 | 575 |
3х50 | 26,4 | 26,8 | 781 | 800 |
3х4+1х2,5 | 11,8 | 12,8 | 147 | 172 |
3х6+1х4 | 13,0 | 14,4 | 181 | 214 |
3х10+1х6 | 15,2 | 16,3 | 255 | 274 |
3х16+1х10 | 18,5 | 18,9 | 371 | 385 |
3х25+1х10 | 20,8 | 21,3 | 499 | 515 |
3х25+1х16 | 21,5 | 21,9 | 524 | 540 |
3х35+1х16 | 24,2 | 24,6 | 658 | 676 |
3х50+1х16 | 27,2 | 27,7 | 852 | 874 |
3х70+1х35 |
| 32,2 |
| 1213 |
3х95+1х50 |
| 36,5 |
| 1613 |
3х120+1х70 |
| 39,5 |
| 1952 |
3х150+1х70 |
| 42,5 |
| 2268 |
3х185+1х95 |
| 46,5 |
| 2803 |
3х240+1х120 |
| 52,1 |
| 3561 |
4х50 |
| 29,8 |
| 1057 |
4х70 |
| 33,0 |
| 1354 |
4х95 |
| 37,5 |
| 1792 |
4х120 |
| 40,5 |
| 2147 |
4х150 |
| 43,7 |
| 2560 |
4х185 |
| 47,7 |
| 3126 |
4х240 |
| 53,5 |
| 4012 |
5х50 |
| 32,9 |
| 1336 |
5х70 |
| 37,0 |
| 1745 |
5х95 |
| 41,2 |
| 2227 |
5х120 |
| 44,8 |
| 2687 |
5х150 |
| 48,4 |
| 3221 |
5х185 |
| 52,8 |
| 3891 |
5х240 |
| 59,5 |
| 4965 |
5х50 | 32,2 |
| 1262 |
|
Автор: МЕГА КАБЕЛЬ
Виды лома алюминиевого кабеля | КвантМет
Вес металла в кабеле можно вычислить по формуле:
Вес Алюминия
в 1 км кабеля = кол-во жил*сечение жилы*плотность
Например:
плотность алюминия = 2,7
Вес алюминия в 1 км кабеля АВВГ 2х2,5 = 2*2,5*2,7 = 13,5 кг в 1км
Наименование кабеля | Вес алюминия, кг/км |
---|---|
Кабель АВВГ 2х2. 5 | 13,50 |
Кабель АВВГ 2х4 | 21,60 |
Кабель АВВГ 2х6 | 32,40 |
Кабель АВВГ 2х10 | 54,00 |
Кабель АВВГ 2х16 | 86,40 |
Кабель АВВГ 3х2.5 | 20,25 |
Кабель АВВГ 3х4 | 32,40 |
Кабель АВВГ 3х6 | 48,60 |
Кабель АВВГ 3х10 | 81,00 |
Кабель АВВГ 3х16 | 129,60 |
Кабель АВВГ 3х4+1х2.5 | 39,15 |
Кабель АВВГ 3х6+1х4 | 59,40 |
Кабель АВВГ 3х10+1х6 | 97,20 |
Кабель АВВГ 3х16+1х10 | 156,60 |
Кабель АВВГ 3х25+1х16 | 47,25 |
Кабель АВВГ 3х35+1х16 | 326,70 |
Кабель АВВГ 3х50+1х25 | 472,50 |
Кабель АВВГ 3х70+1х35 | 661,50 |
Кабель АВВГ 3х95+1х50 | 904,50 |
Кабель АВВГ 3х120+1х70 | 1 161,00 |
Кабель АВВГ 3х150+1х70 | 1 404,00 |
Кабель АВВГ 3х185+1х95 | 1 755,00 |
Кабель АВВГ 3х240+1х120 | 2 268,00 |
Кабель АВВГ 4х2. 5 | 27,00 |
Кабель АВВГ 4х4 | 43,20 |
Кабель АВВГ 4х6 | 64,80 |
Кабель АВВГ 4х10 | 108,00 |
Кабель АВВГ 4х16 | 172,80 |
Кабель АВВГ 4х25 | 270,00 |
Кабель АВВГ 4х35 | 378,00 |
Кабель АВВГ 4х50 | 540,00 |
Кабель АВВГ 4х70 | 756,00 |
Кабель АВВГ 4х95 | 1 026,00 |
Кабель АВВГ 4х120 | 1 296,00 |
Кабель АВВГ 4х150 | 1 620,00 |
Кабель АВВГ 4х185 | 1 998,00 |
Кабель АВВГ 4х240 | 2 592,00 |
Наименование провода | Вес алюминия, кг/км |
---|---|
Провод СИП-4 2х10 | 54,00 |
Провод СИП-4 2х16 | 86,40 |
Провод СИП-4 2х25 | 135,00 |
Провод СИП-4 2х35 | 189,00 |
Провод СИП-4 2х50 | 270,00 |
Провод СИП-4 2х70 | 378,00 |
Провод СИП-4 2х95 | 513,00 |
Провод СИП-4 2х120 | 648,00 |
Провод СИП-4 3х10 | 81,00 |
Провод СИП-4 3х16 | 129,60 |
Провод СИП-4 3х25 | 202,50 |
Провод СИП-4 3х35 | 283,50 |
Провод СИП-4 3х50 | 405,00 |
Провод СИП-4 3х70 | 567,00 |
Провод СИП-4 3х95 | 769,50 |
Провод СИП-4 3х120 | 972,00 |
Провод СИП-4 4х10 | 108,00 |
Провод СИП-4 4х16 | 172,80 |
Провод СИП-4 4х25 | 270,00 |
Провод СИП-4 4х35 | 378,00 |
Провод СИП-4 4х50 | 540,00 |
Провод СИП-4 4х70 | 756,00 |
Провод СИП-4 4х95 | 1 026,00 |
Провод СИП-4 4х120 | 1 296,00 |
Сколько весит фут медной проволоки? — MVOrganizing
Сколько весит фут медного провода?
Провод калибра 0000 будет весить 640,5005 фунтов на 1000 футов, а провод калибра 40 будет весить 0,0299 фунта на 1000 футов. Стандартную информацию о весе медного провода можно найти в следующей таблице.
Сколько весит 100 футов медного провода?
Данные по неизолированному медному проводу
AWG Датчик B&S | Диаметр (мил) | Масса на 1000 футов.(фунты) |
---|---|---|
4 | 204 | 126 |
5 | 182 | 100 |
6 | 162 | 79,4 |
7 | 144 | 62,8 |
Какой вес медного провода 750 MCM на фут?
# 750 мкм весит около. 83 фунта на фут.
Сколько весит 20 единиц меди на фут?
Проволока калибра 0000 весит 640.5005 фунтов на 1000 футов, в то время как провод калибра 40 весит 0,0299 фунтов на 1000 футов. См. Следующую таблицу для получения информации о массе стандартного медного провода. Следовательно, возникает вопрос: сколько весит катушка с медью?… Сколько весит 20 единиц меди на фут?
AWG | Диаметр | Масса |
---|---|---|
00 (2/0) | 0,3648 | 402,8 |
Сколько весит 40 единиц меди на фут?
# 750 мкм весит около. 83 фунта на фут. Вес: 50,0 фунтов / 1000 футов. или на ногах… .Что весит 3 0 меди на фут?
AWG | Диаметр | Масса |
---|---|---|
0000 (4/0) | 0,4600 | 640,5 |
000 (3/0) | 0,4096 | 507,9 |
00 (2/0) | 0,3648 | 402,8 |
Стоит ли зачищать медный провод?
Если вы решите очистить его, у вас будет 90 фунтов меди, не забудьте 10 фунтов в пластиковых отходах, а на сегодняшнем рынке вы получите 1 доллар.90 за фунт за зачищенный медный провод, так что ваши 90 фунтов принесут вам разницу в 171,00 долл. США или 21,00 долл. Между снятием изоляции или продажей в том виде, в каком она есть, просто хочу упомянуть одну вещь…
Как быстрее всего зачистить толстый медный провод?
Вы можете нагреть провод в духовке (на низкой температуре) или в черном ящике на солнце, чтобы согреть изоляцию, чтобы сделать ее более мягкой и легкой для удаления ручным инструментом для снятия изоляции или бритвенным лезвием. Жарким летом некоторые дни будут настолько жаркими, что на меди может остаться пластиковый налет.
В чем разница между медным проводом № 1 и № 2?
Медные трубки № 2 из лома Медные трубки № 2 во многом отличаются от медных труб № 1. Наиболее заметное различие между двумя классификациями медного лома заключается в том, что медные трубки № 2 не выглядят блестящими.
Сколько стоит грязная медь?
Национальная цена для дилеров металлолома в США
СРЕДНЕЕ | ВЫСОКИЙ | НИЗКИЙ |
---|---|---|
0.35 долларов за фунт | 1,25 долл. США / фунт | 0,01 долл. США / фунт |
Сколько стоит изолированный медный провод?
См. Текущие цены на медный кабельный лом
(Последнее изменение: 9 июля 2021 г., 10:40) | |
---|---|
Металл / Материал | Текущая цена |
Изолированный медный провод (Cat 5/6) | $ 1,20 / фунт |
THHN Кабель | $ 2,52 / фунт |
Изолированный кабель | $ 2. 77 / фунт |
Какова цена изолированной меди №1?
Цены на металлолом в Калифорнии, США
Медный лом | ||
---|---|---|
Материал | Средняя цена | Цена за единицу |
# 1 Изолированный медный провод | 1,61 | долл. США / фунт |
# 2 Медный лом | 2,38 | долл. США / фунт |
# 2 Лом медных труб | 3.38 | долл. США / фунт |
Где лучше всего украсть медь?
Однако его намного легче найти, если вы знаете, где искать. Вот пять лучших мест, где можно найти медный лом.
- Строительные и сносные участки.
- Домашняя сантехника и кухня медь.
- Электроника.
- Бытовая техника (особенно старая!)
- Медная кровля.
Где больше всего меди?
Самый большой медный рудник находится в штате Юта (каньон Бингем). Другие крупные шахты находятся в Аризоне, Мичигане, Нью-Мексико и Монтане. В Южной Америке крупнейшим производителем меди в мире являются Чили и Перу.
В чем больше всего медного провода?
Какие обычные предметы домашнего обихода содержат изолированный медный провод?
- Телевизоры и мониторы.
- Большинство электронных устройств имеют изолированные провода внутри металлического корпуса, включая ноутбуки, принтеры, радиоприемники и DVD-плееры.
- Настольные мачты — отличный источник лома изолированного медного провода.
- Крупная бытовая техника.
- Мелкая бытовая техника.
Сколько медного провода в доме?
В среднем в доме на одну семью используется 439 фунтов меди. В среднем доме 12 замков: 2-1 / 2 замковые, остальные — проходные. В среднем многоквартирном доме есть 6 замков: 1-1 / 2 с ключом, остальные — проходные.
В каких продуктах содержится медь?
Устрицы и другие моллюски, цельное зерно, бобы, орехи, картофель и мясные субпродукты (почки, печень) являются хорошими источниками меди. Темно-листовая зелень, сухофрукты, такие как чернослив, какао, черный перец и дрожжи, также являются источниками меди в рационе.
Свойства медного провода Размер шкалы Сопротивление Ток AWG
Представленные здесь значения являются стандартами, доступными для многих независимых публикаций, но в конечном итоге все они происходят от системы American Wire Gauge (AWG) (также известной как Brown and Sharp — B&S — калибр). Он существует с середины 1800-х годов в США и Канада.Размеры относятся к большинству прочных цилиндрических стержней независимо от материала — медь, алюминий, пластик, углеродное волокно и др.
Обратите внимание, что с увеличением номера калибра проволоки диаметр проволоки уменьшается. Несмотря на то что это может показаться несколько отсталым, на то есть веская причина. Первоначально это было связано к количеству раз, когда проволоку нужно было протянуть через фильеру для извлечения, чтобы добиться окончательного размера проволоки.
По определению, диаметр 36 AWG составляет 0,0050 дюйма, а диаметр 0000 (четырехгранник) равен 0. 4600 дюймов в диаметре. Соотношение этих диаметров составляет 92, а существует 40 типоразмеров. от # 36 до # 0000, или 39 шагов. Используя это соотношение, размеры проволоки меняются геометрически. по следующей формуле: Диаметр провода 36 AWG составляет:
Соответственно, ASTM B 258-02 Стандарт определяет соотношение между последовательными размерами как корень 39-й степени из 92, или приблизительно 1.1229322.
Обозначение скрутки a / b означает количество проволок калибра b.Например, 7/44 означает 7 нитей. из одножильного провода 44 AWG.
Примечание: изменение мощности всего на 3 дБ означает удвоение (или уменьшение вдвое) мощности, изменение Провода трех размеров представляют собой примерно удвоение (или уменьшение вдвое) площади поперечного сечения.
См. Таблицу преобразования калибра провода внизу страницы. Значения даны при 25 ° C и являются исходя из идеальных параметров чистой меди.
Круглый мил — это площадь поперечного сечения круга диаметром 1 мил. (1/000 дюйма).
40 | 0,003145 | 0,07988 | 9,888 | 0,0299 | 0,0445 | 1049 | 3442 | 0,09 |
39 | 0,003531 | 0,08969 | 12,47 | 0,0377 | 0,0562 | 832 | 2729 | 0,11 |
38 | 0.003965 | 0,1007 | 15,72 | 0,0476 | 0,0708 | 660 | 2164 | 0,13 |
37 | 0,004453 | 0,1131 | 19,83 | 0,0600 | 0,0893 | 523 | 1716 | 0,17 |
36 | 0,005000 | 0.1270 | 25,00 | 0,0757 | 0,113 | 415 | 1361 | 0,21 |
35 | 0,005614 | 0,1426 | 31,52 | 0,0954 | 0,142 | 329 | 1079 | 0,27 |
34 | 0,006304 | 0,1601 | 39. 75 | 0,120 | 0,179 | 261 | 856 | 0,33 |
33 | 0,007080 | 0,1798 | 50,13 | 0,152 | 0,226 | 207 | 679 | 0,43 |
32 | 0,007950 | 0,2019 | 63,21 | 0,191 | 0.285 | 164 | 538 | 0,53 |
31 | 0,007950 | 0,2268 | 79,70 | 0,241 | 0,359 | 130 | 427 | 0,7 |
30 | 0,01003 | 0,2548 | 100,5 | 0,304 | 0,453 | 103 | 339 | 0.86 |
29 | 0,01126 | 0,2860 | 126,7 | 0,384 | 0,571 | 81,8 | 268 | 1,2 |
28 | 0,01246 | 0,3211 | 159,8 | 0,484 | 0,720 | 64,8 | 213 | 1,4 |
27 | 0. 01419 | 0,3604 | 201,5 | 0,610 | 0,908 | 51,5 | 169 | 1,7 |
26 | 0,01594 | 0,4049 | 254,1 | 0,769 | 1,14 | 40,8 | 134 | 2,2 |
25 | 0,01790 | 0,4547 | 320.4 | 0,970 | 1,44 | 32,4 | 106 | 2,7 |
24 | 0,02010 | 0,5105 | 404,0 | 1,22 | 1,82 | 25,7 | 84,2 | 3,5 |
23 | 0,02257 | 0,5733 | 509,5 | 1,54 | 2.29 | 20,4 | 66,8 | 4,7 |
22 | 0,02535 | 0,6439 | 642,4 | 1,95 | 2,89 | 16,1 | 53,0 | 7 |
21 | 0,02846 | 0,7229 | 810,1 | 2,45 | 3,65 | 12,8 | 42. 0 | 9 |
20 | 0,03196 | 0,8118 | 1022 | 3,09 | 4,60 | 10,2 | 33,3 | 11 |
19 | 0,03589 | 0,9116 | 1288 | 3,90 | 5,80 | 8,05 | 26,4 | 14 |
18 | 0.0403 | 1.024 | 1624 | 4,92 | 7,32 | 6,39 | 20,9 | 16 |
17 | 0,04526 | 1.150 | 2048 | 6,20 | 9,23 | 5,06 | 16,6 | 19 |
16 | 0,05082 | 1,291 | 2583 | 7.82 | 11,6 | 4,02 | 13,2 | 22 |
15 | 0,05707 | 1,450 | 3257 | 9,86 | 14,7 | 3,18 | 10,4 | 28 |
14 | 0,06408 | 1,628 | 4107 | 12,4 | 18,5 | 2. 53 | 8,28 | 32 |
13 | 0,07196 | 1,828 | 5178 | 15,7 | 23,3 | 2,00 | 6.57 | 35 |
12 | 0,08081 | 2,053 | 6530 | 19,8 | 29,4 | 1,59 | 5,21 | 41 |
11 | 0.09074 | 2.305 | 8234 | 24,9 | 37,1 | 1,26 | 4,13 | 47 |
10 | 0,1019 | 2,588 | 10380 | 31,4 | 46,8 | 0,999 | 3,28 | 55 |
9 | 0,1144 | 2,906 | 13090 | 39.6 | 59,0 | 0,792 | 2,60 | 64 |
8 | 0,1285 | 3,264 | 16510 | 50,0 | 74,4 | 0,628 | 2,06 | 73 |
7 | 0,1443 | 3,665 | 20820 | 63,0 | 93,8 | 0. 498 | 1,63 | 89 |
6 | 0,1620 | 4,115 | 26250 | 79,5 | 118 | 0,395 | 1,30 | 101 |
5 | 0,1819 | 4,620 | 33100 | 100 | 149 | 0,313 | 1.03 | 118 |
4 | 0.2043 | 5,189 | 41740 | 126 | 188 | 0,249 | 0,815 | 135 |
3 | 0,2294 | 5,827 | 52640 | 159 | 237 | 0,197 | 0,646 | 158 |
2 | 0,2576 | 6.543 | 66370 | 201 | 299 | 0.156 | 0,512 | 181 |
1 | 0,2893 | 7,348 | 83690 | 253 | 377 | 0,124 | 0,407 | 211 |
0 | 0,3249 | 8,252 | 105500 | 320 | 475 | 0,098 | 0,323 | 328 |
00 | 0. 3648 | 9,266 | 133100 | 403 | 599 | 0,078 | 0,256 | 283 |
000 | 0,4096 | 10,40 | 167800 | 508 | 756 | 0,062 | 0,203 | 245 |
0000 | 0,4600 | 11,68 | 211600 | 641 | 953 | 0.049 | 0,161 |
Преобразование калибра проволоки в диаметр в дюймах
Все единицы указаны в дюймах
7/0 | 0,6513 | 0,490 | 0,500 | 0,5000 | |
6/0 | 0,5800 | 0,460 | 0,464 | 0,4688 | |
5/0 | 0.5165 | 0,430 | 0,432 | 0,4375 | |
4/0 | 0,4600 | 0,3938 | 0,400 | 0,454 | 0,4063 |
3/0 | 0,4096 | 0,3625 | 0,372 | 0,425 | 0,3750 |
2/0 | 0,3648 | 0. 3310 | 0,348 | 0,380 | 0,3438 |
1/0 | 0,3249 | 0,3065 | 0,324 | 0,340 | 0,3125 |
1 | 0,2893 | 0,2830 | 0,300 | 0,300 | 0,2813 |
2 | 0,2576 | 0,2625 | 0.276 | 0,284 | 0,2656 |
3 | 0,2294 | 0,2437 | 0,252 | 0,259 | 0,2391 |
4 | 0,2043 | 0,2253 | 0,232 | 0,238 | 0,2242 |
5 | 0,1819 | 0,2070 | 0,212 | 0.220 | 0,2092 |
6 | 0,1620 | 0,1920 | 0,192 | 0,203 | 0,1943 |
7 | 0,1443 | 0,1770 | 0,176 | 0,180 | 0,1793 |
8 | 0,1285 | 0,1620 | 0,160 | 0,165 | 0. 1644 |
9 | 0,1144 | 0,1483 | 0,144 | 0,148 | 0,1495 |
10 | 0,1019 | 0,1350 | 0,128 | 0,134 | 0,1345 |
11 | 0,0907 | 0,1205 | 0,116 | 0,120 | 0,1196 |
12 | 0.0808 | 0,1055 | 0,104 | 0,109 | 0,1046 |
13 | 0,0719 | 0,0915 | 0,092 | 0,095 | 0,0897 |
14 | 0,0641 | 0,0800 | 0,080 | 0,083 | 0,0747 |
15 | 0,0571 | 0.0720 | 0,072 | 0,072 | 0,0673 |
16 | 0,0508 | 0,0625 | 0,064 | 0,065 | 0,0598 |
17 | 0,04526 | 0,054 | 0,056 | 0,058 | 0,0538 |
18 | 0,04030 | 0,0475 | 0. 048 | 0,049 | 0,0478 |
19 | 0,03589 | 0,0410 | 0,040 | 0,042 | 0,0418 |
20 | 0,03196 | 0,0348 | 0,036 | 0,035 | 0,0359 |
21 | 0,02846 | 0,03175 | 0,032 | 0.032 | 0,0329 |
22 | 0,02535 | 0,0286 | 0,028 | 0,028 | 0,0299 |
23 | 0,02257 | 0,0258 | 0,024 | 0,025 | 0,0269 |
24 | 0,02010 | 0,0230 | 0,022 | 0,022 | 0.0239 |
25 | 0,01790 | 0,0204 | 0,020 | 0,020 | 0,0209 |
26 | 0,01594 | 0,0181 | 0,018 | 0,018 | 0,0179 |
27 | 0,01420 | 0,0173 | 0,0164 | 0,016 | 0,0164 |
28 | 0. 01264 | 0,0162 | 0,0148 | 0,014 | 0,0149 |
29 | 0,01126 | 0,0150 | 0,0136 | 0,013 | 0,0135 |
30 | 0,0103 | 0,014 | 0,0124 | 0,012 | 0,0120 |
31 | 0,00893 | 0.0132 | 0,0116 | 0,010 | 0,0109 |
32 | 0,00795 | 0,0128 | 0,0108 | 0,009 | 0,0102 |
33 | 0,00708 | 0,0118 | 0,0100 | 0,008 | 0,0094 |
34 | 0,00630 | 0,0104 | 0.0092 | 0,007 | 0,0086 |
35 | 0,00561 | 0,0095 | 0,0084 | 0,005 | 0,0078 |
36 | 0,00500 | 0,0090 | 0,0076 | 0,004 | 0,0070 |
37 | 0,00445 | 0,0085 | 0,0068 | ||
38 | 0. 00396 | 0,0080 | 0,0060 | ||
39 | 0,00353 | 0,0075 | 0,0052 | ||
40 | 0,00314 | 0,007 | 0,0048 | ||
41 | 0,00279 | 0,0066 | 0.0044 | ||
42 | 0,00249 | 0,0062 | 0,0040 | ||
43 | 0,00221 | 0,0060 | 0,0036 | ||
44 | 0,00198 | 0,0058 | 0,0032 | ||
45 | 0.00176 | 0,0055 | 0,0028 | ||
46 | 0,00157 | 0,0052 | 0,0024 | ||
47 | 0,00140 | 0,0050 | 0,0016 | ||
48 | 0,00124 | 0,0048 | 0. 0012 | ||
49 | 0,00111 | 0,0046 | 0,0010 | ||
50 | 0,00099 | 0,0044 | |||
51 | 0,00088 | ||||
52 | 0.00078 | ||||
53 | 0,00070 | ||||
54 | 0,00060 | ||||
55 | 0,00050 | ||||
56 | 0.00040 | ||||
|
Американский калибр проволоки vs.
Circular MilsAmerican Wire Gauge (AWG) — это стандарт США для размеров проводов. «Калибр» связан с диаметром проволоки.
Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно имеет диаметр 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.
Круглый Mil — CM — это единица площади, используемая специально для обозначения размера поперечного сечения провода или кабеля.
Американский калибр проволоки (AWG) | Диаметр (мил) (10 -3 дюйм) | Площадь (круглые милы) (CM) (мил 2) ) | Площадь (мм 2 ) | Диаметр (мм) |
---|---|---|---|---|
0000 (4/0) | 460 | 211592 | 107 | 11,7 |
000 (3/0) | 410 | 167800 | 85. 0 | 10,4 |
00 (2/0) | 365 | 133072 | 67,4 | 9,27 |
0 (1/0) | 325 | 105531 | 53,5 | 8,25 |
1 | 289 | 83690 | 42,4 | 7,35 |
2 | 258 | 66369 | 33,6 | 6,54 |
3 | 229 | 52633 | 26.7 | 5,83 |
4 | 204 | 41740 | 21,2 | 5,19 |
5 | 182 | 33101 | 16,8 | 4,62 |
6 | 162 | 2625 2625 | 13,3 | 4,12 |
7 | 144 | 20818 | 10,5 | 3,67 |
8 | 128 | 16509 | 8.37 | 3,26 |
9 | 114 | 13092 | 6,63 | 2,91 |
10 | 102 | 10383 | 5,26 | 2,59 |
11 | 90,7 | 8234 | 4,17 | 2,31 |
12 | 80,8 | 6530 | 3,31 | 2,05 |
13 | 72,0 | 5178 | 2. 62 | 1,83 |
14 | 64,1 | 4107 | 2,08 | 1,63 |
15 | 57,1 | 3257 | 1,65 | 1,45 |
16 | 50,8 | 258322 900 | 1,31 | 1,29 |
17 | 45,3 | 2048 | 1,04 | 1,15 |
18 | 40,3 | 1624 | 0.823 | 1,02 |
20 | 32,0 | 1022 | 0,518 | 0,812 |
21 | 28,5 | 810 | 0,410 | 0,723 |
22 | 25,3 | 642 900 | 0,326 | 0,644 |
23 | 22,6 | 510 | 0,258 | 0,573 |
24 | 20.1 | 404 | 0,205 | 0,511 |
25 | 17,9 | 320 | 0,162 | 0,455 |
Скачать и распечатать AWG — Круглые милы и мм 2 диаграмма
в дюймах
Диаметр в дюймов можно рассчитать по AWG как
d дюймов = 0,005 92 (36 — n) / 39 (1)
, где
d дюймов = диаметр (дюймы)
n = калибр
AWG в мм
Диаметр в мм можно рассчитать по AWG как
d мм = 0. 127 92 (36 — n) / 39 (1b)
где
d мм = диаметр (мм)
n = калибр
AWG в дюймах и мм Калькулятор
# калибр
Масса медного провода на фут
Вес медной проволоки на фут
Сколько 300 меди весит на фут?
Таблица размеров медных проводовAWG и таблица данных 100 градусов F
Вес диаметра AWG(дюйм) | Фунт / 1000 футов | |
0000 (4/0) | 0.4600 | 640,5 |
000 (3/0) | 0,4096 | 507,9 |
00 (2/0) | 0,3648 | 402. ### 8 |
Сколько 40 единиц меди весит на фут?
Размер медного проводаAWG и таблица данных при диаметре 100 градусов по Фаренгейту Вес AWG (дюймы) фунты / 1000 футов 0000 (4/0) 0,4600 640,5000 (3/0) 0,4096 507,9 00 (2/0) 0, 3648 402.8
Для чего нужна 100 футов дороги из медного провода?
Значения диаметра медной проволоки B&S AWG (мил) Вес на 1000 футов 8128 49,6 9114 39,3 10102 31,5 11 90,7 24,9
Сколько стоит 5-литровое медное ведро?
Что еще?
Ведро из 5 слонов немного дерзко. Конечно, вы можете получить точные весы и взвесить ухо в 5-фунтовых сумках, но рулон будет более надежным. Люди знают вес медной монеты и могут его преумножить.
Как рассчитывается вес лески?
Умножьте значение массы на сантиметр из точки 13 на ожидаемую длину провода (в сантиметрах). Это дает вам общую массу проволоки, выраженную в граммах. Умножьте общую массу проводов на 0,0022, чтобы преобразовать ее в фунты.
Как рассчитать вес медной проволоки?
Вес меди рассчитывается от сечения кабеля x 9,6 и выражается в кг / км. FLRY 1,50 мм² имеет вес меди 14,4 кг / км (9,6 x 1,5).
Насколько велик провод 2-го калибра?
Прочность на разрыв для медного провода AWG Диаметр проводника в дюймах Ом на 1000 футов 0 0.3249 0,0983 1 0,2893 0,1223 2 0,2576 0,1563 3 0,2294 0,197
Сколько стоит килограмм меди?
Цена указана в долларах США за фунт. Текущая цена на медь по состоянию на 22 января 2020 года составляет 2,77 доллара за фунт.
Сколько стоит килограмм медной проволоки?
Предложите цену / фунт. Только блестящий провод (голый / блестящий) 2,20 $ Трубка № 1 (чистая трубка / чистый тонкий провод) 2,10 долл. США Трубка № 2 (краска / припой / обожженная проволока) 1,90 долл. США Олово (вывод / гнездо) 1,90 долл. США
Сколько весит медная монета?
Длина шланга: 3м.Вес трубы: 0,840 кг (0,280 кг / м) Мощность бурения: 0,145 л / м.
Сколько весит медь 12-го калибра?
Этот одножильный изолированный медный провод THHN 12 калибра, используемый в основном в трубах и кабелепроводах, доступен в бухтах по 150 футов или длиной до 150 футов, но цена указана за фут. Вес для 500: 12 фунтов.
Сколько весит медная опора 500 MCM?
Соответствие Ампер 430 Сечение провода 500 MCM Тип провода THHN / THWN2 / MTW Вес продукта 826.Упаковка 7 ЕД по 500 шт.
Сколько весит Romex высотой 250 футов?
Технические детали Номер позиции Типовой вес изделия 2,2 фунта Размеры 250 футов Цвет БЕЛЫЙ Медный материал
Что такое 350 медь?
350 MCM Проволока THHN CU представляет собой отожженную медную проволоку. Специфический. Размер AWG 350 Внешний диаметр в 0,830 Вес фунтов / 1000 футов 1165 фунтов Houston Cable Номер детали HW001 35001
Сколько меди в проводе?
Содержание меди в типах проводов Тип провода Зачистка (если применимо) Содержание меди (в процентах) Кабель: двойной и заземленный 55% Силовой кабель: двойной и заземленный 56% Тяжелый бытовой кабель с двойной изоляцией 66% HIGH тяжелый промышленный кабель
Медный провод Вес на стопуРуководство Compass DeRose по размерам проводов AWG
Руководство Compass DeRose по размерам проводов AWGНа этой странице указаны диаметр, площадь поперечного сечения, допустимые значения тока, вес и сопротивление медных проводов различных размеров American Wire Gauge (AWG).
Эта страница была написана Стивеном Дж. ДеРоуз примерно в 2003 году и последний раз обновлялась 21 февраля 2008 года.
Диаметр проволоки выражается в пронумерованной шкале, называемой «AWG», где большие числа означают меньшую проволоку. Шкала идет от 40 до 0, затем от 00, 000 и 0000 (последняя также иногда записывается как «ОООО» или «4/0»). Изменение 3-х калибров (скажем, с 15 на 12) означает удвоение площади поперечного сечения провода. Аудиофилы заметят, что это работает почти так же, как децибелы.В этом случае диаметр каждого калибра примерно в 1,1229322 раза больше диаметра следующего калибра.
Пропускная способность по току приблизительно пропорциональна площади поперечного сечения, за исключением специальных эффектов на высоких частотах (для больших диаметров высокочастотные эффекты проявляются на не очень высоких частотах).
Токовая нагрузка, вес и сопротивление в этой таблице основаны на сплошном медном проводе (серебро или сверхпроводники будут иметь большую емкость; алюминий — меньше; многожильный — немного меньше). Не забудьте удвоить вес и сопротивление для цепи с двусторонним переключением. Текущая пропускная способность также зависит от того, насколько сильно вы хотите, чтобы провод нагрелся …
«ток на открытом воздухе» — это номинальное значение для продолжительного режима работы одиночного проводника без изоляции на открытом воздухе (маловероятно на практике — так что это, как правило, только верхняя граница допустимой токовой нагрузки). «Ток кабеля» применяется, когда провод находится в многожильном кабеле, и изменяется в зависимости от теплопроводности любой используемой изоляции, температуры окружающего воздуха, количества проводов в жгуте и многих других факторов.Значения для кабелей электропитания для жилых помещений (выделены жирным шрифтом ) допускают дополнительный коэффициент безопасности за счет небольшого округления допустимой нагрузки по току.
Мил составляет 0,001 дюйма. «Круглый мил» — это нечетная единица измерения: квадрат диаметра провода в милах, чтобы получить его площадь в круглых милах. Таким образом, число площади совпадает с площадью поперечного сечения в квадратных милах, квадратной проволоки формы той же толщины, что и круглая проволока, которая всегда будет больше, чем истинная площадь круглой проволоки, в π / 4 раз.
Текущие емкости, сообщаемые различными источниками, различаются, иногда совсем немного. Вероятно, это связано с тем, что задействовано так много факторов, и каждый сайт делает несколько разные предположения.
AWG | Диаметр, мил | Площадь, мм круговых мил | На открытом воздухе сила тока, А | Ток в кабеле, А | фунтов / 1000 ‘ голый | Ом / 1000 ‘ |
---|---|---|---|---|---|---|
0000 | 460.00 | 211 592 | 300-482 | 195 | 640,48 | 0,0490 |
000 | 409.60 | 167 800 | 260-382 | 165 | 507,90 | 0,0618 |
00 | 365,00 | 133 072 | 225-303 | 145 | 402,80 | 0,0779 |
0 | 324,90 | 105 535 | 167-195 | 125 | 319. 40 | 0,100 |
1 | 289,30 | 83 693 | 141–168 | 110 | 253,30 | 0,126 |
2 | 257.60 | 66 371 | 120-140 | 95 | 200,90 | 0,159 |
3 | 229,40 | 52 624 | 159,34 | 0,201 | ||
4 | 204.30 | 41741 | 86-108 | 70 | 126,40 | 0,292 |
5 | 181,90 | 33 102 | 73 | 100,20 | 0,313 | |
6 | 162,00 | 26 251 | 62-82 | 55 | 79,46 | 0,465 |
7 | 144,30 | 20 822 | 63.01 | 0,508 | ||
8 | 128,50 | 16 510 | 44-61 | 40 | 49,97 | 0,739 |
9 | 114,40 | |||||
10 | 101,90 | 10,380 | 40-55 | 30 -33 | 31,40 | 1. 018 |
11 | 90,70 | |||||
12 | 80.80 | 6 530 | 30-41 | 20 -25 | 19,76 | 1,600 |
13 | 72,00 | |||||
14 | 64,10 | 4,107 | 25-32 | 15 -17 | 12,43 | 2,575 |
15 | 57,10 | |||||
16 | 50.82 | 2,583 | 12-18 | 7,5-10 | 7,818 | 4,400 |
17 | 45,30 | |||||
18 | 40,30 | 1,624 | 8,6-15 | 5 | 4,917 | 6,70 |
19 | 35,89 | 1,288 | 7,25-12 | 3.900 | 7,92 | |
20 | 32. 00 | 1,022 | 6,15 | 3,30 | 3,092 | 11,10 |
21 | 28,50 | |||||
22 | 25,35 | 642,40 | 4,42 | 2,10 | 1,945 | 18,40 |
23 | 22.60 | |||||
24 | 20,10 | 404.00 | 3,18 | 1,30 | 1,223 | 27,59 |
25 | 17,90 | |||||
26 | 15,94 | 199,60 | 2,28 | 0,80 | 0,7692 | 46,60 |
27 | 14,20 | |||||
28 | 12,64 | 159.80 | 1.64 | 0,50 | 0,4837 | 76,40 |
29 | 11,30 | |||||
30 | 10,00 | 100,50 | 1,18 | 0,3042 | 103 | |
31 | 8,90 | |||||
32 | 8,00 | |||||
33 | 7. 10 | |||||
34 | 6,30 | |||||
35 | 5.60 | |||||
36 | 5,00 | |||||
37 | 4,45 | |||||
38 | 3,97 | |||||
39 | 3.5 | |||||
40 | 3,14 | 9,89 | 0,0226 | 0,0299 | 1049 |
Ссылки
См. Также Википедию.
ВmyElectrical Engineering есть удобный калькулятор, который позволяет выбрать медный или алюминиевый провод, тип изоляции и т. Д. И выдает допустимый ток в различных ситуациях. Тем не менее, вы должны искать размер провода в квадратных миллиметрах.На других страницах сайта представлена информация о падении напряжения и преобразователе AWG в мм2.
Некоторая полезная дополнительная информация, включая метрические калибры проводов, находится здесь. Интересное, но отрывочное обсуждение рейтингов проводов находится здесь. Он предоставляет множество данных, некоторые из них из Справочника любительской радиорелейной [лиги], 1985 г., но, похоже, существует ряд противоречий.
Примечание : Эти источники дают немного разные значения почти для каждого столбца.
Таблица, очень похожая на приведенную выше, находится здесь.Мне жаль, что я не нашел его, прежде чем строить этот. Кроме того, убедитесь, что ваше окно достаточно широкое, так как это таблица с изменяемым размером.
Вернуться на главную страницу Стива ДеРоуза или The Bible Technologies Group. или Рабочие группы группы по библейским технологиям. Или свяжитесь со мной по электронной почте (исправьте знаки препинания).
Строительные материалы | |
Конструкция Тип | Небронированный |
Материал проводника | Медь луженая |
Диэлектрический материал | ПВХ |
Материал дренажного провода | Медь луженая |
Наполнитель | Полипропилен |
Материал заземляющего провода | Медь луженая |
Изоляционный материал, одиночный | ПВХ |
Материал оболочки | ПВХ |
Покрытие внешнего экрана (оплетки) | 65% |
Калибр внешнего экрана (оплетки) | 36 AWG |
Материал внешнего экрана (оплетки) | Медь луженая |
Материал внешнего экрана (ленты) | Алюминий / поли, несклеенный |
Размеры | |
Вес кабеля | 0.93 кг / м | 0,62 фунт / фут |
Диаметр над проводником, одиночный | 3,8608 мм на 19 прядей 0,1520 дюйма на 19 прядей |
Диаметр над диэлектриком | 6,1468 мм | 0,2420 дюйма |
Диаметр дренажного провода | 2,5700 мм на 7 прядей 0,1012 дюймов на 7 прядей |
Диаметр провода заземления | 2,921 мм | 0,115 дюйм |
Диаметр поверх оболочки | 20.828 мм | 0,820 дюйм |
Диаметр над экраном (оплетка) | 18,542 мм | 0,730 дюйм |
Толщина оболочки | 1,524 мм | 0,060 дюйма |
Электрические характеристики | |
Сопротивление проводника постоянному току | 0,67 Ом / кВт | 2,21 Ом / км |
Сопротивление проводника постоянному току Примечание | Максимальное значение при стандартных условиях 20 ° C (68 F) |
Номинальное безопасное напряжение | 600 В |
Условия окружающей среды | |
Экологическое пространство | Устойчивость к ультрафиолетовому излучению для установки вне помещений и / или для установки в непосредственной близости |
Рабочая температура | от -40 ° C до +90 ° C (от -40 ° F до +194 ° F) |
Стандарт безопасности | NEC Артикул 336 (Тип TC) |
Общие технические условия | |
Приложение | Промышленное |
Тип кабеля | Мощность |
Цвет оболочки | Черный |
Кондуктор, одиночный | 8 AWG |
Тип проводника, одиночные | Многожильный |
Токопроводящие жилы, кол-во | 6 |
Конструкция Тип | Кабель питания дискретный |
Калибр сливного провода | 12 AWG |
Калибр провода заземления | 10 AWG |
Провод заземления Тип | Многожильный |
Цвет куртки, одиночные | Черный с коэкструдированной синей полосой | Черный с зеленой полосой соэкструдированного цвета | Черный с коэкструдированной оранжевой полосой | Красный с коэкструдированной синей полосой | Красный с коэкструдированной зеленой полосой | Красный с коэкструдированной оранжевой полосой |
Легкий коаксиальный кабель для аэрокосмической отрасли
Растущий спрос в отрасли на технологию легкого коаксиального кабеля для аэрокосмической отрасли
Аэрокосмические инженеры постоянно сталкиваются с проблемами при разработке более легких самолетов.Снижение веса является высшим приоритетом как при переоснащении, так и при модернизации, чтобы снизить затраты на материалы и топливо при одновременном увеличении полезной нагрузки. Один из основных способов снизить вес самолета — это установить легкие кабели. Компания PIC Wire and Cable® разработала линейку легких кабелей, отвечающих отраслевым требованиям к технологиям снижения веса и ее требованиям к высокопроизводительным и надежным межсоединениям. RFMATES ULTRALITE является продолжением его коаксиальной кабельной линии RFMATES с сопротивлением 50 Ом и спроектирован таким образом, чтобы обеспечить значительную экономию веса кабеля.
КабелиRFMATES ULTRALITE представляют собой надежное решение для множества передовых электронных приложений:
- Связь: спутниковая связь, Iridium, сотовая связь, УКВ, УВЧ и ВЧ
- Навигация: GPS, радиовысотомер, DME, VOR и маркер
- Предотвращение столкновений: ADS-B, TCAS, TAS, ACAS и Skywatch
RFMATES ULTRALITES Снижение веса авиационного кабеля
Семейство RFMATES ULTRALITE было быстро принято крупными производителями авиационной техники и авионики в ответ на растущий промышленный спрос на кабели для снижения веса.Эти легкие и гибкие кабели обеспечивают значительную экономию веса по сравнению с кабелями конкурентов и кабелями RG:
- PIC Uh35107 на 81% легче, чем RG211
- PIC UH67163 на 80% легче, чем RG393
- PIC Uh54193 на 56% легче, чем RG142
Коаксиальный кабель | Проводник | Вес в фунтах / 100 футов (кг / 100 м) | Потери при 1,0 ГГц дБ / 100 футов (дБ / 100 м) | Радиус изгиба в (мм) | Кабель OD дюйм (мм) | Эффективность экранирования (дБ) |
---|---|---|---|---|---|---|
Uh35107 | 8 AWG Solid SPCCA | 12.0 (17,9) | 2,8 (9,2) | 2,50 (63,50) | 0,445 (11,303) | -110 |
Uh32089 | 10 AWG Solid SPCCA | 7,2 (10,7) | 3,5 (11,5) | 1,70 (43,18) | 0,345 (8,763) | -110 |
UH67163 | 14 AWG Solid SPCCA | 3,4 (5,1) | 6,2 (20,3) | 1,20 (30,48) | 0,227 (5,766) | -110 |
Uh54193 | 19 AWG Solid SPCCS | 1.9 (2,9) | 10,4 (34,1) | 0,80 (20,32) | 0,152 (3,861) | -110 |
RG211 | 4 AWG Solid BC | 64,1 (95,4) | 4,5 (14,8) | 3,60 (91,44) | 0,730 (18,542) | -50 |
RG393 | 12 AWG Многожильный SPC | 17,5 (26,4) | 7,7 (25,2) | 1,95 (49,53) | 0,390 (9,906) | -75 |
RG142 | 19 AWG Solid SPCCS | 4.3 (6,4) | 13,4 (44,0) | 1,00 (25,40) | 0,195 (4,953) | -75 |
Таблица 1: Сравнение кабелей RFMATES ULTRALITE и RG
Снижение веса кабеля на 50% на вертолете
Ведущий производитель вертолетов попросил PIC Wire & Cable помочь найти решение для уменьшения веса коаксиального кабеля на одном из его планеров. Каждый вертолет использовал 809,1 фута коаксиального кабеля, и производителю пришлось сократить некоторые из 59.06 фунтов кабеля на планере. Для уменьшения веса на планер были проложены кабели RFMATES ULTRALITE, которые весили всего 28,82 фунта. Выбор кабелей RFMATES ULTRALITE позволил снизить вес кабеля вертолета на 51% и сэкономить 30,24 фунта.
Инновационная кабельная конструкция
1. Кондуктор
UH67163, Uh35107 и Uh32089 используют проводник из посеребренного алюминия с медным покрытием (SPCCA) для увеличения экономии веса. Проводники SPCCA на 69% легче по сравнению с медными проводниками того же калибра.Исходя из его размера, Uh54193 использует сталь, плакированную медью с серебряным покрытием. Стальные проводники на 11% легче по сравнению с медными проводниками того же калибра.
2. Диэлектрик
КабелиRFMATES ULTRALITE используют либо вспененный экструдированный политетрафторэтилен (ПТФЭ), либо диэлектрик из ПТФЭ, обернутый лентой. Диэлектрики имеют высокую скорость распространения (VoP), которая снижает вносимые потери кабеля (дБ), сохраняя при этом прочный состав. Этот диэлектрик также экономит вес и увеличивает гибкость.
3. Внутренний щит
В кабеляхRFMATES ULTRALITE используется экран из посеребренной медной спирали (по спирали). В этой конструкции эффективность экранирования -110 дБ такая же, как у полужесткого коаксиального кабеля (сплошная медная трубка), такого как RG405. Это значительно выше стандартного -75 дБ для экрана с двойной оплеткой, используемого в кабелях RG, и -90 дБ для кабелей с фольгой и внешним экраном из оплетки. Спиральный экран обеспечивает 100% покрытие по сравнению с плоскими экранами с оплеткой.Такая конструкция экрана увеличивает эффективность экранирования кабеля и снижает его потери в дБ.
4. Наружная оплетка
В кабеляхRFMATES ULTRALITE используется внешняя оплетка из посеребренного алюминия с медным покрытием (SPCCA). Эта оплетка предназначена для минимизации потерь в децибелах, а ее легкий материал способствует снижению веса.
5. Наружная куртка
Куртки RFMATES ULTRALITE изготовлены из высокотемпературного белого этилентетрафторэтилена (ETFE). Этот материал позволяет использовать и хранить кабели в условиях высоких температур.Они устойчивы к химическому воздействию, истиранию и соответствуют требованиям FAA по воспламеняемости 14 CFR, часть 25.869 (a) (4) Amdt 25-113, приложение F, часть 1 (a) (3). Каждый кабель также маркируется лазером, чтобы упростить и упростить процесс маркировки.
RFMATES ULTRALITE Разъемы
Семейство RFMATES ULTRALITE включает в себя множество соответствующих разъемов, включая полную линейку радиочастотных разъемов типа M39012. Сопряжение кабелей и разъемов RFMATES ULTRALITE обеспечивает надежное решение для межсоединений за счет оптимизации электрических характеристик и увеличения экономии веса.Разъемы также улучшают заделку, установку, обслуживание и надежность. Для обеспечения правильной установки и заделки в полевых условиях для разъемов доступны наборы обжимных матриц. Кроме того, PIC Wire & Cable предлагает полные сертифицированные кабельные сборки для упрощения процесса установки.
Проверенная надежность кабеля
Кабели и разъемыRFMATES ULTRALITE прошли строгие испытания EWIS. Наши испытания EWIS включают в себя: испытания на вибрацию, удар, термический удар, устойчивость к старению, воспламеняемость, дым и токсичность в соответствии с Airbus ABD0031 и многие другие испытания, чтобы убедиться, что кабели и разъемы достаточно надежны для их жестких аэрокосмических и оборонных приложений.Тестирование концентрированной нагрузки в соответствии с MIL-T-81490 было проведено, чтобы продемонстрировать, что кабели RFMATES ULTRALITE имеют лучшее сопротивление сжатию по сравнению с кабелями аналогичного размера. Кроме того, линия RFMATES ULTRALITE устойчива к Skydrol, соответствует требованиям RoHS, соответствует требованиям FAA по воспламеняемости 14 CFR, часть 25.869 (a) (4) Amdt 25-113, приложение, часть 1 (a) (3), и соответствует стандарту MIL-C- 17, если применимо. Отчеты об испытаниях и квалификационных испытаниях EWIS доступны по запросу.
.
