Вентилятор в вытяжку в туалет – устройство принудительной электрической вытяжки с обратным клапаном, выбор вентиляционной решетки с вентилятором

Содержание

с вентилятором, принудительная, с обратным клапаном

Туалеты, как и ванные комнаты, всегда отличаются повышенной влажностью и застоявшимися запахами. Из-за пара и воды на стенах, даже после обработки специальными антисептика, со временем все равно появляется нежелательная плесень и грибок. Безобидные на первый взгляд, они влияют на здоровье и самочувствие всех домочадцев.

Каждый дом или квартира согласно строительным нормам оснащается системой вентиляции, которая обязана избавлять от таких неприятных последствий, как плесень или затхлый воздух. Но что делать, когда она не справляется с поставленной задачей?

Вентилятор для вытяжки в туалете

Вытяжной вентилятор качественно очистит воздух в туалете

Выход из ситуации есть, вытяжной вентилятор для туалета с дополнительными возможностями и минимальными затратами – быстро и качественно очистят воздух в туалете, не требуя взамен особого ухода. Правильная циркуляция воздуха во всем доме гарантирует здоровье и хорошее самочувствие как жильцов, так и домашних питомцев.

Вытяжка для туалета – это правильное решение для тех, кто дорожит собственным здоровьем и заботится о благоустройстве дома или квартиры. Избыточная влажность не сможет испортить декор стен и потолков, а туалете всегда будет свежий воздух и приятный запах.

Показания к установке дополнительной вытяжки в туалете

При строительстве частного или многоквартирного дома, в помещениях с повышенной загрязненностью воздуха, предусматриваются системы вентиляции. Поначалу, их работа не имеет огрехов и свежесть в туалете или ванной удовлетворяет всех домочадцев. Со временем же примитивные трубы засоряются, поддаются коррозии, что в следствии приводит к одному результату – в туалете влажный воздух неприятная отдушка держится сутками. При снижении эффективности в работе первичной вентиляции, рекомендуется установить электрические очистительные системы.

Прежде чем приступить к установке дополнительного вентилятора в туалете частного дома или квартиры, с помощью простого теста, проверяется состояние встроенной при строительстве вентиляции. Все, что вам понадобится – обычный лист бумаги, который прикладывается к выходу вентиляции. При корректной работе очистительной системы в туалете лист будет держаться вдоль стены без вашей помощи, в противном случае – воздух должным образом не очищается.

Вытяжка для санузла любого типа и вида создаст необходимую циркуляцию воздуха в туалете, избавит от излишней влажности и тяжелых запахов, но затраты на электроэнергию будут минимальными. Если в частном доме или квартире в туалете или ванной постоянно пахнет не так, как вам хотелось бы, необходимо предпринимать решительные действия.

Разновидность систем вентиляции для туалета

Как сделать вытяжку в туалете? Прежде чем приступить к установке дополнительной вентиляции в санузел, своими руками или прибегнув к помощи специалистов, нужно разобраться в особенностях устройств для очистки воздуха. Приборы такого рода различаются по мощности и комплектации, и условно разделяются на несколько типов.

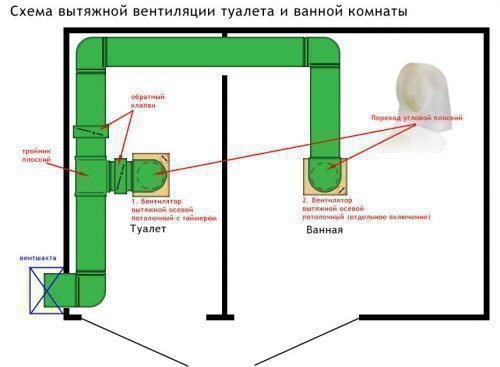

Схема вытяжной вентиляции в туалете

Схема вытяжной вентиляции в туалете

Условно вытяжка в туалет бывает такой, как:
  • принудительная;
  • естественная;
  • комбинированного типа.

Вытяжка принудительного типа, установленная в туалете осуществляет работу за счет вентилятора, который в свою очередь питается от электрической сети. Подобное устройство способно нагнетать свежие и чистые воздушные потоки. Рекомендации для установки именно принудительной вытяжки справедливы, когда первичная вентиляционная система лишь частично не справляется с очисткой воздуха в туалете.

При нулевой эффективности встроенной вытяжки, нужно поставить очистительную систему комбинированного типа. Состоит такое устройств из последовательно соединенных каналов, прячущиеся внутри стены и дополнительных электрических элементов.

Показаниями к установке принудительных систем являются изменения вентиляционных путей в процессе перестройки помещений, квартир и домов. В таких случаях, вентилятор для вытяжки в туалете перезагружается, не в силах выполнять поставленную задачу.

Почему естественная вентиляция нуждается в замене на более современные варианты? Ответ прост – принудительные вытяжки способны обеспечить необходимый объем чистого свежего воздуха при минимальных затратах.

Типы принудительных вытяжек в туалет или ванную комнату

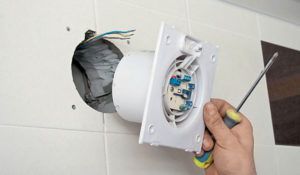

Установка и эффективная работа, которую обеспечивает вентилятор в туалете, напрямую зависит от выбора мощности устройства. Стандартная по комплектации вытяжка имеет обратный клапан для вентиляции, гарантирующий движение затхлого влажного воздуха лишь в одном направлении – из туалета.

Подобное устройство подсоединяется к включателям света, работа вытяжки осуществляется только при необходимости. Главное преимуществ стандартных систем – их простота, но при больших объемах пара или значительных размерах помещения, они неэффективны. Установленный своими руками вентилятор прослужит долгие годы, при минимальном уходе за системой и замене ее составляющих.

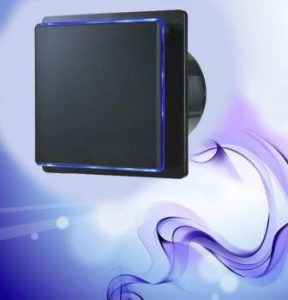

Строение вентилятора с бесшумным обратным клапаном

Строение вентилятора с бесшумным обратным клапаном, который входит в состав автоматических вытяжек

К автоматическим вытяжкам (в состав входит вентилятор с обратным клапаном) относят устройства, изготовленные по современным технологиям. Они стоят дороже простых вентиляторов, но свой недостаток компенсируют множеством достоинств. Такие системы оснащаются таймерами или гидростатами, то есть работа вентилятора производится при повышенных показателей влажности в помещении. Вентилятор с обратным клапаном можно располагать в больших и маленьких туалетах или ванных комнатах.

Говоря об особенностях уличного туалета, то здесь возникает ряд сложностей. В туалете на даче не всегда подведен бесперебойный источник питания, поэтому принудительные вытяжки в таких помещениях или пристройках не применяется. Вентиляционный выход ведет напрямую на улицу, и представляет собой простую трубу. В уличном санузле можно закреплять несколько очистительных систем, комбинировать их, улучшать качество очистки воздуха. С умом сделанный воздуховод в дачном туалете предотвращает появление неприятных запахов (вонять не будет вовсе).

После выбора подходящей вам системы, дело остается за малым. Как установить новую вытяжку? Можно обратиться за помощью к специалисту или попытаться заняться монтажными работами самостоятельно.

Монтаж и установка вытяжки в санузел

Расположение будущей вентиляционной системы, тот факт где она стоит, имеет большое значение. Устройство размещают в противоположном углу(под потолком) от входной двери. Для вентиляторов без встроенного аккумулятора, предусматривается прямое соседство с электропроводкой. Дальнейший монтаж производится по простой последовательной схеме.

Во время ремонтных работ в квартире или доме, лучше всего устанавливать вытяжку до начала отделочных мероприятий над стенами и потолком. Готовый, оформленный ремонт в туалете в процессе монтажа вентилятора может пострадать. Подключение системы лучше всего производить от общего включателя света в помещении. Для улучшения защиты, рекомендуется укладывать вытяжку в пластиковый короб и лишь затем – монтировать в стену.

Расположение очистительной системы определяется пожеланиями хозяина дома, поэтому вентилятор можно заделать встроенным или организовать его как отдельную конструкцию над унитазом. Правильное подключение вытяжки к электросети – залог успеха всей работы. Дополнительные возможности вытяжки, какого бы типа она не была, позволят не только своевременно очистить воздух, убрать лишнюю влагу из туалета, но и охладить туалет (встроенный производственный кулер).

Обустройство вентилятора в туалете займет пару часов и не потребует особых знаний или навыков. Конструкция вытяжек довольно проста, перед монтажом достаточно снять крышку устройства, затем нанести специальный клей и прикрепить вентилятор к поверхности (стена, ниша и прочее). Стоять часами над монтированием прибора больше не нужно, современные вытяжки удобные и компактные.

Где бы вы ни жили – в собственном загородном доме или квартире, какими бы ни оказался ваш туалет ли ванная комната (даже в дачном туалете), всегда есть возможность улучшить качество домашней жизни. Вытяжки не только избавят от неприятного запаха, но предотвратят появление опасной для человека плесени и грибка.

Бесшумные, экономичные, долговечные приборы станут дополнением любого декора и не потревожат обитателей дома.

Мощность, комплектующие системы зависят от ваших пожеланий и требований, для более комфортной и оперативной работы вытяжки в целом.

Вытяжка в ванную комнату и туалет, установка вентиляции в санузле

Вытяжка в ванной комнате и туалете должна быть подобрана и смонтирована так, чтобы был интенсивный приток свежего воздуха. Такая вентиляционная система позволит избавиться от неприятных запахов в санузле, а также плесени и грибка, возникающих вследствие избыточной влажности.

Вытяжка в ванную комнату и туалет

В данной статье мы поговорим о типах вентиляции для ванной комнаты и туалета, выборе вытяжки для совмещенного санузла, которая может служить также хорошим элементом интерьера помещения, об ее правильной установке и функционировании.

Вентиляция в ванной комнате и туалете

Вентиляция в ванной комнате и туалете

Вытяжка в ванной комнате имеет очень простое устройство – по сути, это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Несмотря на такую простую конструкцию, работает она отлично, а главное, справляется с возложенными на нее обязанностями на все 100 %.

Раз уж мы пришли к выводу, что вытяжка является ничем иным, как вентиляцией, то следует разобраться с принципом ее работы. Практически во всех домах она функционирует по приточно-вытяжному способу.

Если вдруг не найдете второй вентиляционный канал, который дает приток свежего воздуха, знайте, что он обеспечивается за счет проветривания квартиры или дома в целом. Вот почему в некоторых ситуациях канал, предназначенный для отвода отработанного воздуха из помещения в ванной комнате, может работать как приток.

Такое положение дел является признаком полностью или частично забитых воздуховодов. Это часто случается в многоквартирных домах, а в частных строениях такой эффект практически не встречается. Именно по этой же причине большинство людей, проживающих в высотках, оборудуют свои ванные комнаты принудительной системой отвода отработанного воздуха.

Говоря проще, если вентиляционные каналы чистые на все 100 %, то нужды в вытяжке для туалета и ванной нет – проветривание и удаление излишков влаги осуществляется за счет естественной конвекции воздуха.

Кстати, одной из причин некачественной вентиляции являются металлопластиковые окна, которые напрочь устраняют эффект щелевого проветривания, на который и рассчитывалась в большей степени вентиляция в старых домах.

С устройством вроде бы разобрались, теперь дело за сердцем вентиляционной системы для ванной или туалета. Вентилятор – именно на него возлагаются все проблемы старых и забитых вентиляционных каналов. Устройство это неоднозначное и может отличаться некоторыми конструктивными элементами, на которые нельзя не обращать внимания.

Вытяжной элетрический вентилятор

Вытяжной вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

Кроме того, оба вида вытяжек для ванной комнаты могут оснащаться дополнительными опциями.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Вытяжка в санузле

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше — 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае обмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.
Вентиляция в ванной комнате и туалете

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла.

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений. Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера.

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Типы и функции вентиляции для ванных комнат

Типы и функции вентиляции для ванных комнат

Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.

  • Естественная вытяжка.

Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами.

Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.

Очень часто, особенно в многоквартирных домах старых построек, вентиляционные каналы бывают засорены или забиты вследствие разрушения вентиляционных оголовков на крыше зданий. В таком случае естественная вытяжка в ванных комнатах не работает.

Естественные вентиляционные системы отличаются дешевизной, простотой установки и обслуживания, отсутствием необходимости в энергоснабжении.

Естественная вытяжка в ванной комнате и туалете — простое и экономичное решение проблемы вентиляции при наличии хорошей тяги. Вместе с этим, нельзя не оставить без внимания и ее недостатки:

  1. нестабильную работу в жаркую погоду, при которой отсутствует требуемый перепад температур;
  2. высокую чувствительность к засорению вентканалов.
  • Механическая вытяжка.

Система такой вытяжки функционирует за счет работы вентиляторов, принудительно удаляющих загрязненный поток воздуха в отводящие вентканалы. Установку такой вентиляции можно сделать в любой момент, в то время, как каналы естественной вентиляции закладываются на этапе строительных работ.

Принудительные вытяжки в ванной комнате и туалете устанавливаются в следующих случаях:

  1. отсутствие или слабое функционирование естественного воздухообмена;
  2. перепланировка ванной комнаты или совмещение ее с туалетом, когда часть вентканалов убирается;
  3. установка электрооборудования, способствующего увеличению образования пара, объем которого полностью не выводится естественной вытяжкой;
  4. помещение имеет маленькие размеры — вытяжка в ванной комнате не успевает отвести количество влаги и пара, образующееся при принятии ванны или душа.

Недостаток принудительного вентилирования — потребность в электроэнергии и необходимость в прокладке провода к каждому вентилятору.

Проверка вентиляции

Проверить работу вытяжки в ванной комнате и туалете можно двумя простейшими способами без применения специального оборудования — с помощью свечи или листа бумаги.

Горящая свеча подносится к вентиляционному каналу — при работающей вентиляции пламя отклоняется, указывая направление потока воздуха. При отсутствии тяги пламя остается вертикальным.

Для проверки правильности работы вентиляционной системы можно воспользоваться советом специалистов. Для этого понадобится обычный бумажный лист, который прикладывается к вентиляционной решётке в ванной комнате или туалете и если он удерживается на ней за счёт потока воздуха, то с вытяжкой все в порядке.

В свою очередь, если бумага падает на пол, то нужно задуматься об установке вытяжного вентилятора.

Хочется отметить, что даже нормально функционирующая система не всегда справляется со своими обязанностями, так как она работает за счёт разницы температур внутри квартиры и на улице.

Очень часто в летний период года, когда снаружи помещения очень жарко естественная вентиляционная система становиться абсолютно бесполезной и не вытягивает неприятные ароматы из туалета.

Плохая работа вентиляции может быть также обусловлена и недостаточным притоком свежего воздуха. Такая проблема характерна для домов старой постройки после установки пластиковых окон. Для ее решения следует устанавливать окна с проветривателями.

Как не ошибиться с выбором вытяжного устройства

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой конденсируются капли воды, образуется плесень и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы, единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной.

При этом, покупая вытяжное устройство, нужно исходить из следующих критериев:

  • общая площадь туалета или ванной комнаты, задействованных для вентиляции;
  • количество жильцов, пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

Производительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.

Безопасность прибора ­– электровытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном.

В первую очередь — это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Установка вентиляции в ванной и туалете

Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке.

При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

  1. Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
  2. Подключать вентилятор лучше от выключателя света.
  3. Проводку, идущую к вентилятору можно спрятать в штробах.
  4. Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором. Но пред этим нужно произвести подключение устройства.
  5. Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
  6. В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой. Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

Установка вентиляции в ванной и туалете

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием таймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел.

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

    Различают следующие виды вентиляционных коробов:
  1. пластиковые круглого или прямоугольного сечения;
  2. жесткие или мягкие из гофрированного металла;
  3. металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Установка вытяжки в ванную комнату своими руками

Приведем пример самостоятельного монтажа вытяжки, когда в помещении предусмотрен вентканал:

  • проверяем работоспособность вентиляционной шахты;
  • если канал забит, прочищаем его своими руками, если площадь отверстия не вмещает габариты устройства, аккуратно с помощью зубила и молотка, увеличиваем его до нужных размеров;
  • убираем с вентилятора внешнюю решетку, вставляем прибор в отверстие вентканала и крепим с помощью саморезов или жидких гвоздей;
  • следим за тем, чтобы устройство плотно располагалось в отверстии вентиляционного канала;
  • накрываем решеткой и с помощью герметика заделываем стыки между внешней решеткой и стеной;
  • подсоединяем провода к электросети;
  • из эстетичных соображений, лучше подобрать соответствующий стилю ванной комнаты дизайн решетки.

Установка вытяжки в ванную комнату своими руками

Установив вытяжку в ванной комнате или санузле, вы предотвратите образование конденсата на стенах и металлических поверхностях смесителей, устраните неприятные запахи — воздух в ванной будет чистым, а помещение сухим.

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

    Вот ряд ошибок, которые встречаются чаще всего:
  1. Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
  2. Нарушена герметичность соединений вентканала.
  3. Вентиляторы установлены с ошибками и шумят слишком сильно.
  4. Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты. Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты. Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

    Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:
  • вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
  • большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
  • наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

AuthorsАвтор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

разновидности, рекомендации по выбору и установка

 вентилятор в туалетТрадиционно в многоквартирных домах применяется естественная вентиляция. Приток воздуха осуществляется через неплотности оконных проемов, а удаление — через вентиляционные каналы. С течением времени вентиляция засоряется, установка герметичных окон затрудняет поступление воздуха с улицы. Это приводит к снижению эффективности воздухообмена. Решить проблему помогает установка вентилятора в туалете и других помещениях, имеющих вентиляционные входы.

Особенности вентиляции

Долгое время использование естественной вентиляции в жилых домах считалось вполне оправданным. Главные преимущества такой схемы — простота устройства и отсутствие энергозатрат на работу системы.

 вентилятор для туалета

Вентиляция обеспечивает:

  • приток свежего уличного воздуха;
  • удаление углекислого газа;
  • вывод избыточного тепла;
  • снижение влажности;
  • удаление неприятного запаха и вредных газов.

Входы в вентиляционные каналы жилых квартир располагаются обычно на кухне, в туалете и ванной комнате, и это неслучайно. На кухне важно обеспечить удаление продуктов сгорания газа в процессе приготовления пищи, дополнительно устраняются пары воды и жира. В туалете требуется усиленный воздухообмен для поддержания свежести. В ванной часто приходится сталкиваться с повышенной влажностью, от которой и спасает вентиляция. Жилые комнаты характеризуются более чистой атмосферой, поэтому поступление воздуха предусмотрено именно оттуда.

Как выбрать вентилятор в туалет

Поступление воздуха с улицы осуществляется за счет разницы давлений снаружи здания и внутри. Воздухообмен значительно усиливается при проветривании. При закрытых окнах воздух может поступать только через щели. При использовании деревянных оконных рам было достаточно поступления объемов воздуха с улицы.

В последнее время широкое распространение получили герметичные стеклопакеты с качественными уплотнителями. Они существенно усложняют работу естественной вентиляции. Продвинутые модели окон для решения этой проблемы оснащаются вентиляционными клапанами, которые позволяют без открывания створок снабжать помещение свежим воздухом в объемах, достаточных для работы вентиляции. Однако такие клапаны существенно влияют на стоимость окон и пока недостаточно распространены.

Стоит отметить, что необходимый воздухообмен значителен:

  • Вытяжка в туалет с вентиляторомПри работе четырехконфорочной газовой плиты. Оборот воздуха должен составлять не менее 90 куб. м в час.
  • Для совмещенного санузла. Здесь требуется воздухообмен не менее 50 куб. м в час.

Ситуация осложняется тем, что в течение всего срока эксплуатации здания на стенках вентиляционных каналов оседает жир и прочие загрязнения. Чисткой вентиляции должна заниматься организация, обслуживающая здание. Жильцы квартир не имеют права самостоятельно проводить такую очистку. К сожалению, не все компании добросовестно относятся к выполнению своих обязанностей, поэтому часто можно встретить вентиляции с сильно затрудненным отводом воздуха.

Частично решить проблему может устройство принудительной вытяжной вентиляции. Самый простой прибор для механического воздухообмена — вентилятор. Его устанавливают на входы существующих вентиляционных каналов для принудительного всасывания воздуха из помещения.

Варианты конструкций

Вытяжные вентиляторы для туалета и других помещений различаются по принципу действия и особенностям монтажа. В зависимости от условий эксплуатации выбирают оптимальную конструкцию:

  1. Осевой вентиляторОсевой вентилятор — самый простой и распространенный прибор. В цилиндрическом кожухе располагается крыльчатка с лопастями, расположенными под углом к плоскости вращения. Во включенном состоянии воздух захватывается вращающимися лопастями и движется в осевом направлении. Конструкция показывает высокую эффективность и способна обеспечить большой объем воздухообмена за малый промежуток времени. Однако это справедливо только при небольших аэродинамических сопротивлениях вентиляционных каналов, то есть они должны иметь достаточный диаметр и оставаться чистыми. На нижних этажах высотных зданий этот тип прибора может не справляться со своими задачами.
  2. Центробежный вентиляторЦентробежный вентилятор — более сложное устройство, ранее применявшееся только в промышленных системах вентиляции. В спиральном кожухе располагается колесо с лопатками. При вращении воздух, попадающий в пространство между лопатками, перемещается в радиальном направлении от центра колеса к периферии и сжимается. Центробежная сила отбрасывает сжатый воздух в спиральный кожух, откуда он удаляется в вентиляционный канал. Такая конструкция обладает меньшей производительностью, но успешно справляется с загрязненными каналами малого диаметра, в которые осевой вентилятор не в состоянии протолкнуть воздух. Являются единственным эффективным решением для установки на нижних этажах высоких многоквартирных домов.

Центробежные вентиляторы могут отличаться формой лопаток, которые бывают загнуты вперед или назад относительно направления вращения. Загнутые назад лопатки позволяют добиться экономии электроэнергии вплоть до 20%. При загнутых вперед лопатках достигается большая эффективность, поэтому можно уменьшить диаметр рабочего колеса и снизить частоту его вращения, что приведет к снижению уровня шума.

Как работает вентилятор

В зависимости от устройства входов в вентиляционные каналы можно выбрать вентилятор с наиболее подходящим способом монтажа. Как осевые, так и центробежные модели выпускаются двух типов:

  1. Канальный вентиляторДля наружной установки — наиболее распространенные. Корпус устройства крепится непосредственно на вентиляционное отверстие. Механическая часть накладного вентилятора располагается в трубе вентиляции и закрывается снаружи декоративной накладкой. Установка устройства максимально проста и не требует специальных навыков, процесс монтажа занимает минимальное время. Очевидным минусом этого типа устройств является повышенный шум в процессе эксплуатации.
  2. Канальные — встраиваемые непосредственно в воздуховод. Эти устройства обычно обладают большей производительностью. Расположение механизма дальше от вентиляционной решетки позволяет снизить шум, возникающий при работе. Однако монтаж моделей подобной конструкции более сложен и не всегда возможен ввиду особенностей формы и расположения вентиляционных каналов.

Советы по выбору

Если принцип действия вентилятора и способ его установки определены, можно переходить к покупке. На этом этапе важно не ошибиться в выборе качественной модели с максимальной надежностью, эффективностью и долговечностью. Чтобы подобрать оптимальный вариант, стоит обратить внимание на паспортные характеристики и особенности изделия.

Производительность работы

В целом прибор за час работы должен обеспечивать смену десяти объемов воздуха в помещении.

Вытяжной вентилятор для туалетаВытяжной вентилятор для туалета может иметь и небольшую мощность, поскольку площадь обычно невелика. Для ванной комнаты может потребоваться чуть большая производительность. Самые эффективные модели стоит приобретать для кухни, особенно если в ней установлена газовая плита. Это объясняется необходимостью полностью удалять продукты сгорания бытового газа.

Часто в паспорте прибора указана не только потребляемая мощность, но и производительность в кубометрах воздуха, которые прокачиваются за час работы. Опираясь на это значение, легко выбрать нужную модель. Для этого следует вычислить объем помещения, перемножив его длину, ширину и высоту. Полученный результат умножить на необходимую кратность смены воздуха, то есть на десять. Выбор можно остановить на модели с ближайшей большей производительностью.

Применяемые материалы

Большинство современных моделей изготавливаются из пластика. Применение прочных полимерных материалов позволяет достичь длительных сроков эксплуатации.

Виды вентиляторов

Качественный пластик сохраняет свои прочностные характеристики долгое время и успешно противостоит ударным нагрузкам.

Иногда бывает сложно отличить дешевый материал пониженной прочности. В этом случае может помочь внимательный осмотр поверхности деталей. Если нет следов некачественного литья, необработанных швов и других дефектов, с большой долей вероятности можно утверждать, что использован полимер высокого качества. Если же не все поверхности имеют идеальную структуру, возможно, был применен дешевый пластик, который может получить повреждения в ближайшее время после начала эксплуатации.

Уровень шума

Создаваемый прибором во время работы шум не оказывает влияния на эффективность, но может доставлять определенные неудобства. Не рекомендуется использовать устройства, создающие шум свыше 40 дБ.

Однако подавляющее большинство современных моделей характеризуется тихой работой. Самые дорогие и качественные вентиляторы могут работать практически бесшумно.

Вытяжка для туалета

Если вращающиеся элементы не закреплены жестко на валу двигателя, они могут устанавливаться на втулках или с использованием подшипников. Втулки не только усиливают шум, но и более подвержены износу, который существенно сокращает срок службы прибора.

Степень защиты

Уход за вентилятором

Поскольку вентилятор может использоваться в условиях повышенной влажности, стоит обратить внимание на степень защиты. Она отражена в маркировке IP, которая наносится на корпус изделия.

Маркировка состоит из двух цифр, первая из которых показывает защиту от механических проникновений, а вторая — от влаги.

Пылезащищенность вентилятора вполне может быть нулевой. Влагозащищенность намного важнее. Рекомендуется выбирать значение 4, указывающее на защиту от сильных направленных брызг воды. Впрочем, для вентиляторов, установленных под потолком, подойдут и меньшие значения.

Дополнительные функции

Даже бюджетные модели вполне эффективно справляются со своими задачами. Если позволяют средства, можно приобрести и продвинутые конструкции, снабженные дополнительными функциями:

  • Вентилятор с таймеромОбратный клапан. В многоэтажных домах бывают случаи нарушения тяги в вентиляционных шахтах. При этом в квартиру может попадать воздух с нижних этажей. Избежать этой неприятности поможет обратный клапан.
  • Таймер. В бюджетных моделях включение и выключение устройства производится с помощью обычного выключателя. Таймер же позволяет устанавливать задержку автоматического выключения прибора по истечении определенного промежутка времени.
  • Режим проветривания вентилятораДатчик движения. Устройство включается при входе в помещение. Выключение обычно производится с помощью таймера.
  • Режим проветривания. Прибор может работать на минимальной мощности длительное время, потребляя меньше электроэнергии и поддерживая постоянный воздухообмен.
  • Датчик влажности. Устройство может включаться автоматически при увеличении влажности в помещении. Особенно удобно это для ванных комнат.

Процесс монтажа

В большинстве случаев установка вытяжки с вентилятором в туалете, кухне или ванной комнате довольно проста. Весь процесс состоит из следующих этапов:

  1. Установка вентилятора в туалетеПрокладка электрического кабеля. Если вентилятор требует заземления, используется трехжильный кабель. В остальных случаях будет достаточно двухжильного. Кабель можно проложить в штробе, гофрированной трубке или коробе.
  2. Подключение контактов. Проводка обесточивается, после чего устройство устанавливается на подготовленное для него место, проводятся все необходимые соединения. Если вентилятор не имеет датчиков движения и влажности, обычно используется отдельный выключатель. Когда же прибор снабжен датчиками, на него должно постоянно подаваться напряжение. В этом случае применение отдельного выключателя необязательно.
  3. Как установить вентилятор в туалетеЗакрепление корпуса. Накладной вентилятор крепится на поверхности стены с помощью дюбелей и саморезов. Канальные модели могут фиксироваться саморезами или полимерным клеем.
  4. Установка декоративной накладки. Если вентилятор имеет съемную решетку, закрывающую воздуховод, на заключительном этапе она устанавливается на свое место.

Вентилятор для вытяжки позволяет существенно повысить эффективность воздухообмена, если он затруднен по тем или иным причинам. Рекомендуется выбирать качественные модели, которые прослужат многие годы.

Дополнительные функции обеспечат повышенный комфорт в процессе эксплуатации. Большинство устройств несложно установить самостоятельно. Использование принудительной вентиляции позволяет существенно улучшить микроклимат в помещениях.

Когда необходима установка вентиляции в ванной и туалете?


Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Принудительная вентиляция в ванной

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

  • проверить тягу;
  • определить причину плохой работы вентиляции;
  • подобрать тип вентилятора;
  • разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
  • изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см. В дверях должны быть вентиляционные отверстия

    В дверях должны быть вентиляционные отверстия

  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

  • Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
  • Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
  • Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
  • По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
  • Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
  • Опции.
    ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
    ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
    ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%). Устройство с обратным клапаном и датчиком

    Устройство с обратным клапаном и датчиком

    ⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

Схема подключения вентилятор-лампочка

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
    — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем. Подводим питание к вытяжному вентилятору
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Особенности подключения заземления

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Схема подключения устройства с таймером

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;
— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

Вытяжка для ванной и туалета: правила проектирования и обустройства

Эффективная вытяжка для ванной и туалета является не просто эстетической составляющей, но и оборудованием, которое помогает поддерживать комфортный и здоровый микроклимат в помещении.

Рабочие характеристики вентиляции должны обеспечивать создание условий, близких к естественным. Если это не так, то в скором времени придется бороться с грибками на стенах и другими проблемами. Согласитесь, перспектива малоприятная.

Предлагаем разобраться, как грамотно составить проект вентиляции в ванной комнате и рассчитать мощность системы. Кроме того, в статье мы обозначили важные моменты, которые стоит учесть при расположении вытяжных отверстий, монтажу воздуховодов и вентилятора.

Содержание статьи:

Проектирование системы вентиляции

Создание любой вытяжки начинается с написания технического задания. Именно оно позволит правильно оценить ситуацию и понять, как необходимо действовать дальше.

При оформлении техзадания учитывается:

  • месторасположение туалета, ванной, других помещений, инженерных объектов, которые могут повлиять на процедуру создания, эффективность вытяжки;
  • объем комнат, где нужна вентиляция;
  • уровень герметизации всего жилья, ванной, туалета.

Последний пункт тоже важен и его игнорировать нельзя, так как современные двери, окна приводят к нарушению естественного воздухообмена. И правильная оценка ситуации поможет выявить это и подобрать оборудование, которое способно решить проблему.

Шаг #1 – определение нужного объема воздуха

В помещении будет здоровый микроклимат, если не просто использовать какой-либо отдельный элемент в виде вентиляционного отверстия или вентилятора, а обустроить полноценную систему на основе законов физики.

На этапе создания техзадания учитывают ряд важных нюансов. К примеру, сколько человек одновременно может находиться в ванной.

Это актуально для ситуаций, когда указанное помещение нестандартно большое и насыщенное различным оборудованием. Которым, например, может быть многоместная или гидромассажная ванна. Причина в том, что, чем больше людей находится в помещении, тем активнее загрязняется воздух.

Схема вентиляцииСхема вентиляции

Чтобы воздух стал чистым, необходимо создать приток свежих воздушным масс (1), обеспечить их подвод к нужному помещению (2) и отвод загрязненного воздуха за пределы ванной, туалета (3). Все перечисленные процедуры могут осуществляться естественным путем, при необходимости можно использовать оборудование, которое увеличит производительность, эффективность. Чтобы перечисленные процессы помогли организовать правильно работы по обустройству, нужно начать с планирования, то есть с проекта

Кроме того, при написании техзадания выясняют требования, которые необходимо соблюдать при создании вентиляции. Так к ним относятся объемы воздуха, нужные для нормального функционирования помещений.

Нормы воздухообмена:

  • ванна – не меньше 25 куб. м чистого воздуха ежечасно;
  • туалет – от 50 куб. м за каждые 60 минут;
  • совмещенное помещение – в час от 50 куб. м;
  • комната, где находится биде или раковина, – не меньше 25 куб. м.

Если ванная оборудована джакузи или душевой, норматив составляет не меньше 75 куб. м, причем ежечасно. В нестандартно оснащенных ванных объем проходящего воздуха ежечасно должен превышать 150 куб. м.

Все перечисленные нормы являются минимально допустимыми и не всегда обеспечивают поддержание оптимального микроклимата. Поэтому нередко их корректируют в большую сторону.

Что желательно делать на этапе подготовки, но во многих случаях ошибку можно исправить после начала использования вентиляции. Хотя в последнем случае финансовые потери неизбежны.

Шаг #2 – вычисление основных параметров

Важным показателем является кратность обновления объема воздуха в помещениях. Так как поможет приобрести соответствующее оборудование или правильно его настроить. Среднестатистическим значением указанного параметра является смена за час 4-8 объемов воздуха.

Проект вентиляцииПроект вентиляции

На рисунке изображен проект вентиляции частного дома. Где вытяжка воздуха в ванной и туалете является только одной из подсистем. Как видно, проектирование – процесс сложный. Но в стандартных квартирах все проще и вся процедура будет заключаться в составлении техзадания и создании простой схемы

При выборе способа вентиляции и нужного оборудования следует учитывать скорость перемещения воздушных масс – она не должна превышать 0,3 м/сек. Если она больше, то высока вероятность возникновения сквозняков, что негативно влияет на комфортность проживания и здоровье пользователей.

Важным моментом является температура подаваемого воздуха.

Она должна составлять зимой:

  • ванна и совмещенный санузел — около +25°С;
  • индивидуальная туалетная комната — около +18°С.

Влажность всегда должна находиться в пределах 50-65%, так как отклонения в любую сторону приведут к тому, что микроклимат будет считаться нездоровым.

Шаг #3 – расчет мощности системы

Итогом составления техзадания считается расчет приемлемой мощности вытяжки.

Для чего используется формула:

L=n*V,

где

  • L – необходимый мощностный показатель вентилятора;
  • n — это кратность воздухообмена;
  • V — объем ванной, туалета.

Такой расчет хотя и является простейшим, но позволяет выявить основные параметры системы.

На этапе проектирования необходимо определиться с .

Возможно два варианта:

  1. Естественная. Наиболее доступный и малозатратный способ, но сегодня становится все менее актуальным, так как воздухообмен нарушен из-за герметичности жилья, особенно в зимний период. По этой причине вытяжка становится малоэффективной.
  2. Принудительная. Требует больших вложений, так как предполагается использование дополнительного оборудования, к примеру, как минимум 1 специального вытяжного вентилятора.

Эффективность второго варианта в разы выше естественной замены воздуха.

Размещение элементов системы вентиляцииРазмещение элементов системы вентиляции

При проектировании нужно учитывать, что вентиляционное отверстие с воздуховодом должно размещаться как можно дальше от источника приточного воздуха и максимально близко к потолку

Принудительная вентиляция к тому же делится на три вида:

  • вытяжную — в этом случае вывод загрязненных воздушных масс осуществляется в специальную шахту или наружу, пример обустройства – ;
  • приточную — предусматривает создание потоков воздуха, которые вытесняют старый;
  • смешанную — объединяет в себе основные признаки двух вышеописанных вариантов; такое решение чаще задействуют в коттеджах и частных домах, используя .

А также во время составления техзадания необходимо определить будет ли вытяжка бесканальной или канальной.

Примером первой является система вентиляции в большинстве советских квартир, когда между ванной и туалетом находилась шахта, то есть никаких дополнительных приспособлений для отвода загрязненного воздуха применять там не требуется.

Каналы придется прокладывать в жилье с нестандартной планировкой, где рядом нет вентиляционных шахт, а соответственно и нет возможности вывести отработанный воздух за пределы жилья. Этот метод должен использоваться в крайнем случае, так как он дорогостоящий и трудозатратный.

Элементы конструкции вентиляцииЭлементы конструкции вентиляции

Входная дверь в туалет, ванную должна иметь отверстия для прохода приточного воздуха, причем снизу. Они могут быть оформлены в виде декоративной решетки, как на фото, или зазора между самой дверью и рамой, полом

Следует учесть и показатель шумности вентиляторов, если такие будут использоваться. Этот показатель не должен превышать умеренных 35 дБ.

Техническое задание считается выполненным, когда о будущей системе собраны все необходимые сведения. Наличие каких-либо «белых пятен» не допускается, так как это может повлиять на эффективность вентиляции.

Шаг #4 – завершение проектирования вентиляции

Важной особенностью описанного выше технического задания является то, что собранная при его составлении информация нередко позволяет получить все нужные сведения.

А это дает возможность обойтись без составления проекта, но такая особенность касается в основном несложных случаев, когда нет необходимости в проведении каналов.

То есть, владея всей информацией, достаточно будет создать простейшую схему того, где будут размещаться отдельные элементы конструкции системы и какие именно.

Особенности проектирования Особенности проектирования

Следует понимать, что создание каналов должно являться крайней мерой. И, если выбора нет, то лучше использовать пластиковые короба, как указано на фото, так как это будет самым практичным и долговечным решением

Если случай сложный и придется , то проект понадобится, но лучше будет, когда такой работой займутся специалисты.

Потому что, этот вид вентиляции довольно дорогостоящий, а даже незначительные огрехи могут привести к неэффективности всей системы и скоплению загрязненного воздуха в помещениях.

Полный объем проектирования состоит из следующих этапов:

  1. Расчета требуемого объема воздухообмена. Эта процедура выполняется еще в процессе составления техзадания.
  2. Разработки принципиальной схемы с  (труб, выводящих воздух наружу), звукового давления в системе (шумности). В большинстве случаев это несложно, так как все, что требуется это приобрести вентилятор, звук которого при работе не превышает умеренных 35 дБ.
  3. Подготовки чертежей.
  4. Подготовки документации по смежным работам. К примеру, по электричеству. То есть необходимо определить место подключения вентилятора к сети, способ управления.

Проектирование вентиляции в туалете или в ванной комнате необходимо производить во время аналогичной процедуры для всего дома, чтобы она стала ее органичной и эффективной частью.

Рекомендации по обустройству

Работы по обустройству вытяжки можно осуществить своими силами, но если сомневаетесь в собственных возможностях, то лучше пригласить специалиста. Далее рассмотрим основные моменты, которым следует уделить особое внимание.

Расположение вентиляционных отверстий

Для начала предстоит определить место, где будет находиться вентиляционное отверстие. Что сделать довольно просто: в большинстве квартир для этого следует выяснить местонахождение специальной шахты, а в частном доме организовать отвод загрязненного воздуха за его пределы можно почти в любом месте.

Отверстие в вентшахтуОтверстие в вентшахту

Вентиляционные отверстия должны располагаться максимально близко к потолку и напротив входных дверей, которые должны иметь специальные отверстия, проемы для свободной циркуляции воздуха

Самостоятельно проделывать отверстие для воздуховода следует только, когда стена кирпичная. Если она бетонная, тогда лучше воспользоваться услугами специалиста, который выполнит, так называемое, алмазное сверление. Из полученного отверстия необходимо удалить мусор, пыль.

Тонкости подбора воздуховодов

Установленный воздуховод должен быть размещен с уклоном в 5-10° в сторону улицы. Это необходимо для стока конденсата. Наружную часть воздуховода следует утеплить, что исключит проблемы в морозы.

Для транспортировки загрязненного воздуха лучше выбрать . Причина в том, что этот материал долговечен, особенно в сложных условиях, а также его гладкая поверхность не создает трения при перемещении воздушных масс, что делает эту процедуру менее затратной, шумной.

Обустройство системы вентиляцииОбустройство системы вентиляции

Гофротруба будет оптимальным решением, если вытяжное отверстие находится в труднодоступном месте. А также фото поможет понять, как спроектировать вентиляцию, если вытяжная шахта расположена только в туалете или ванной, а не в обеих помещениях

Гофрированные короба станут оптимальным вариантом, когда нужно осуществлять подключение в труднодоступных местах.

Предъявляемые требования к вентилятору

Если планируется использование вентилятора, то его лучше запитывать от коробки, предназначенной для освещения ванной, туалета. Для этого всего лишь нужно купить выключатель с одной дополнительной кнопкой.

Сам вентилятор должен быть минимум брызгозащищенным, а лучше, если влагозащищенным. Но даже такие должны устанавливаться подальше от источников воды, что снизит вероятность ее попадания на электроприбор.

Проверки системы канализацииПроверки системы канализации

Обустройство любой системы считается законченным после успешных проверок ее работоспособности, эффективности. В том числе на отсутствие избыточного звукового давления, как указано на фото

Обустройство вытяжки лучше производить во время ремонта в квартире, доме.

Процедуры сверления для последующего монтажа приведут к повреждениям, трещинам плитки, других элементов дизайна. Замаскировать которые не получится.

Выводы и полезное видео по теме

Первый ролик поможет понять принцип работы системы вентиляции.

Следующий видеоматериал позволит углубить познания по теме, что позволит лучше справиться с проектированием.

Системы вентиляции, предназначенные для туалета, ванной, за умеренные капиталовложения, повышают комфортность проживания, способствуют установлению здорового микроклимата.

Чтобы получить ожидаемый результат от установки вытяжки, необходимо разобраться в сути вопроса и сделать все правильно. Когда же нет желания или возможности вникать в каждую мелочь, то лучше воспользоваться услугами специалистов.

У вас есть личный опыт проектирования и обустройства вытяжки в ванной и туалете? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Принудительная вытяжка в туалет с вентилятором для квартиры и дома

Содержание статьи:

Туалет – часть квартиры и дома, где качественное вентиляционное оборудование – никакая не роскошь, а настоящая необходимость. Практически в любом случае это помещение в жилищах не имеет никаких окон, в результате чего туда практически не поступает свежий воздух. Как результат – там постоянное будет скапливаться лишняя влага и запахи. Это, в свою очередь, приведет к образованию грибков, плесени на стенах.

Именно для решения таких проблем предназначена вытяжка в туалет. Установив там такой прибор, удастся успешно решить вышесказанные проблемы, поддерживая микроклимат в помещении на комфортном уровне.

Вентиляция туалет и ее типы

Вытяжка с вентилятором для туалета

Вытяжка с вентилятором для туалета

Все существующие типы вентиляции санузла в квартире разделяются на два типа:

  • естественная;
  • принудительная.

Еще на этапе строительства дома в нем закладываются шахты вентиляционной системы, что проходят по всему дому. Основное их назначение – обеспечить приток свежего воздуха в дом и вывод из него отработанного. Это и есть естественная вентиляция. Но ее обычно бывает недостаточно для обеспечения хорошего микроклимата. Поэтому вентиляция в туалете и остальных частях дома усиливается путем установки специальной вытяжки – это система вентиляции принудительного типа.

Подобное приспособление имеет специальный короб, который чаще всего устанавливается прямо в шахту системы.

Применение вытяжки позволяет обеспечить качественный и оперативный вывод отработанного воздуха вместе с влагой с санузла.

Особенности применения вентилятора в туалете

Санузел отличается от остальных помещений в доме в первую очередь тем, что посещают его только периодически и на короткое время. Поэтому и вытяжка там должна работать только незначительное время. Оптимальную продолжительность работы легко можно определить экспериментальным путем. Стоит только учитывать, что летом устройству потребуется немного больше времени на то, чтобы справиться со своими обязанностями. Определив нужное время и купив вытяжку с таймером, можно будет добиться оптимального и эффективного функционирования устройства при незначительных материальных затратах.

Нелишним будет также использовать и встроенный обратный клапан, который поможет при внезапном возникновении обратной тяги.

Разнообразие приборов: на что обращать внимание

Вытяжки бывают разныеРынок бытовых приборов в данное время предлагает всем желающим множество различных моделей вытяжек для применения в туалете квартиры. Каждая обладает собственной комплектацией, уровнем мощности, функциональностью и прочими особенностями. Как же сделать правильный выбор? Для этого нужно просто обращать внимание на наиболее важные характеристики:

  • безопасность в использовании;
  • уровень производительности;
  • шумность в процессе функционирования.

Вытяжка в туалете в первую очередь оснащается надежной защитой от попадания влаги внутрь корпуса устройства. Если же этого не будет, проникновение влаги вызовет короткое замыкание, что с высокой вероятностью приведет к повреждению проводки.

Поэтому следует выбирать модели с хорошим уровнем защиты от таких воздействий и уровнем напряжения 24 В.

Уровень производительности вытяжки в санузле в квартире – также важный показатель, что его важно учитывать в процессе выбора.

Для расчета оптимального уровня этого показателя существует специальная формула. Нужно объем комнаты умножить на кратность обмена воздушной смеси. Этот показатель определяется строительными нормами для каждого типа комнаты в доме, для туалета кратность равна от 6 до 9.

Получив необходимый показатель производительности, рекомендуется выбирать прибор с некоторым запасом, чтобы устройство постоянно не работало на пределе своих возможностей.

Чаще всего в продаже встречаются модели вытяжек с вентилятором, производительность которых 100 кубических метров за час. Для туалета этого будет вполне достаточно.

Любой прибор для принудительной вентиляции в процессе своего функционирования шумит – шум может быть механическим или аэродинамическим. Второй тип возникает в результате вибраций воздуховода, первый же – это результат работы электромотора вытяжки.

Нормальным уровнем шума является 25 дБ, найти этот показатель можно в инструкции к конкретной модели. Если же понравившаяся вытяжка отличается более высоким уровнем шума, его можно снизить путем установки специальных шумопоглотителей.

Этапы установки

Провести самостоятельный монтаж вытяжки в туалете достаточно просто, особенно в том случае, если вентилятор просто монтируется в готовое отверстие системы.

Такая работа проводится в несколько этапов.

Подготовка места

В первую очередь необходимо тщательно подготовить к установке место, где будет располагаться вытяжка. При необходимости канал, куда будет осуществляться монтаж, расширяется до нужных размеров. Если же канал наоборот, больший по размерам, нужно будет подобрать гофру или трубу именно такого же диаметра, и уже в нее устанавливать устройство. Все щели, которые остаются по завершению данного этапа, тщательно заделываются монтажной пеной.

Установка вентилятора

Установка устройстваПосле завершения подготовки места начинается следующий этап – установка прибора вентиляции. Там, где оно будет располагаться, на стену наносится силикон или клей, далее вентилятор на некоторое время плотно прижимается к стене. После этого лицевая крышка вентилятора крепиться с помощью саморезов.

Прокладка электрического кабеля

Для обеспечения вытяжки электричеством, потребуется проведение кабеля точно к тому месту, где будет находиться устройство. Будет хорошо, если вытяжка устанавливается во время капитального ремонта – в таком случае можно будет спрятать кабель в канале под отделочным материалом. Если же такие работы давно выполнены, кабель придется прятать в короб.

Если в помещении предусмотрено наличие нескольких выключателей или же вентиляция в санузле объединена с ванной комнатой, лучше прибегнуть к услугам профессионалов, поскольку такие работы достаточно сложные, требуется наличие специальных навыков и инструментов.

Советы по установке

Вытяжка устанавливается как можно выше

Вытяжка устанавливается как можно выше

При самостоятельной установке вытяжки в санузле обязательно нужно ознакомиться с некоторыми важными моментами проведения такой работы, иначе вытяжка не сможет функционировать с максимальной полезностью.

Самыми важными советами по грамотной установке вытяжного устройства являются:

  1. Монтаж вытяжки необходимо проводить как можно выше, лучше всего – прямо под потолком;
  2. Устройство следует размещать подальше от источника влаги, иначе в определенный момент может произойти короткое замыкание;
  3. Для максимальной функциональности вытяжка должна располагаться точно напротив дверей, что обеспечит оперативное поступление свежего воздуха после вывода отработанного;
  4. Нельзя устанавливать вытяжку на той же стене, что и дверной проем – в таком случае воздушный поток будет очень сильно ослаблен;
  5. При правильном выполнении работ по установке вытяжки ее корпус должен быть полностью спрятан внутри вентиляционной шахты. Сверху видно будет только решетку, обеспечивающую декоративность отверстия вентиляции;
  6. Для понижения уровня шума при работе вытяжки потребуется установить специальную силиконовую прокладку. Расположить ее нужно между прибором и стеной;
  7. Для обеспечения питания вытяжки есть два способа ее подключения – вместе с освещением помещения или с отдельным выключателем.

Выбирая первый варианта следует помнить, что при выключенном освещении вентиляция не будет функционировать. Понятно, что это совсем неудобно, поэтому лучше применять второй вариант, когда вытяжка оснащена своим выключателем.

Вытяжки с дополнительными функциями

Вытяжка в санузлеВ случае обеспечения отдельного выключателя для вытяжки можно будет приобретать модели, которые оснащены дополнительными функциями, что делают ее использование более удобным. Самыми популярными среди них являются такие:

  • вытяжка с обратным клапаном. В таком случае внутрь помещения никогда не будет попадать воздух из шахты. Особенно актуально это в многоквартирных домах, где не будет никаких запахов от соседей;
  • датчик движения. Такая модель будет включаться тогда, когда человек будет входить в туалет и выключаться, когда покинет уборную;
  • таймер. В таком случае можно будет включать прибор для работы на протяжении определенного времени;
  • датчик влажности. В таком случае при достижении определенного уровня влажности вентилятор самостоятельно включиться и выключиться при возвращении этого параметра на нормальный уровень;
  • режим регулярного проветривания. Такие модели постоянно работают на минимальных оборотах. Если же влажность воздуха сильно повышается – включается максимальный режим работы.

Зачастую в продаже можно встретить модели, которые оснащены сразу несколькими из вышесказанных функций, к примеру, вытяжка для туалета с обратным клапаном, таймером и датчиком влажности.

Если в доме присутствует раздельный санузел, то в таком случае можно будет использовать один вентилятор сразу на два помещения одновременно, просто соединив их обычной гофрированной трубой. В таком случае работа одной вытяжки обеспечит проветривание сразу двух помещений.

Хотите, чтобы воздух в туалете вашего жилища никогда не застаивался и всегда оставался свежим, а работы воздухоочистной системы естественного типа для этого недостаточно? Решение есть – достаточно просто приобрести и установить вытяжку со встроенным вентилятором для этого помещения. Проверив функциональность вентиляционных каналов и установив даже простой вентилятор, микроклимат в санузле навсегда станет комфортным и приятным для жителей дома.

Вытяжной вентилятор в ванную комнату: выбираем правильно

Ванная и туалет относятся к помещениям, для которых особенно важно наладить эффективную вентиляцию вытяжного типа. К ее надежности, качеству и работоспособности предъявляются повышенные требования. Особенность ванной – увеличенная влажность, которая при недостаточной вентиляции может вызывать появление плесени. Поэтому часто применяется вытяжной вентилятор в ванную комнату с управлением по сигналу датчика влажности.

Виды вентиляторов для ванн и их достоинства

Существует два основных варианта автоматизированного управления по показателю влажности:

  • постоянная работа вентилятора на поддержание запрограммированного уровня влажности;
  • включение вентиляционной системы при достижении предельного показателя влажности с дальнейшей работой в течение времени, определяемого таймером.

Нередко вентиляционные каналы обслуживающие ванну и туалет являются общими и даже могут включать кухню. В этом случае необходим вентилятор вытяжной для ванной с обратным клапаном, не допускающим в ванную запахи туалета либо кухни. Но следует учесть, что клапан обратный отсекает естественную вентиляцию.

Важно применять вентиляторы на вытяжку в ванную влагозащищенного исполнения, гарантирующего безопасность, надежность, долговечность.

Для наиболее распространенной  сейчас отдельной ванной и обособленного туалета обустраиваются свои собственные системы вентиляции.

Обычно вентиляторы для вытяжки в ванной относятся к наиболее распространенной для бытовых условий осевой разновидности. К их преимуществам относятся:

  • конструктивная простота;
  • невысокая стоимость;
  • возможность упрощенной регулировки производительности;
  • экономичность;
  • надежность;
  • легкость установки;
  • недорогое обслуживание;
  • простота достижения требуемой производительности, но при невысоком напоре и заметном шуме.

Ключевым требованием, которому должен соответствовать вентилятор вытяжной для туалета, является быстрое и эффективное удаление запахов.

При необходимости подсоединения к каналу или воздуховоду усложненной конфигурации, обладающему большим сопротивлением, вытяжка в туалет с вентилятором может оснащаться более дорогой и сложной центробежной моделью. Такие вентиляторы обладают увеличенным напором и при проблемах с большим сопротивлением вентиляционной шахты могут также использоваться и для ванной.

Применять центробежные модели обосновано, когда вытяжка осуществляется через много этажей или для больших площадей – свыше 8 кв.м.

По способу установки обычно используются настенные модели. Иногда применяется канальный тип, монтируемый внутри воздухопроводов.

Вытяжка с вентилятором, устанавливаемая в ванную, туалет: как выбрать

Рассмотрим подробнее, как выбрать вытяжной вентилятор для ванной либо для установки в туалет, обеспечивающий комфорт, безопасность, полное отсутствие грибка, а также плесени, запахов.

На первом этапе выбора определяется часовая производительность, как произведение объема помещения на определенный коэффициент:

  • для ванной коэффициент производительности лежит в диапазоне 6…8;
  • для туалета обычно используются значения 6…10.

Повышенные значения коэффициента назначаются в зависимости от увеличения числа людей в квартире.

Табличные значения санитарных норм рекомендуют наименьшее значение часовой производительности, по которым подбирается вытяжной вентилятор в туалет либо ванную, на уровне 25 кубометров/час. При совмещении туалета с ванной необходимо ориентироваться на 50 кубометров/час. Для настенного монтажа не рекомендованы модели с производительностью свыше 100 кубометров/час.

Второй параметр выбора – необходимый напор. Точный подбор по этому значению возможен при наличии расчета вентиляционной сети. Без расчетных данных опираются на следующие соображения:

  • центробежные модели – для сложных конфигураций вентиляционных трасс, старых, загрязненных каналов большой протяженности, необходимости осуществлять вытяжку через много этажей здания;
  • осевого типа – в остальных случаях.

При выборе необходимо ориентироваться на значения звука при работе ниже тридцати децибел. Особенно интересны бесшумные модели с показателями ниже двадцати пяти децибел, например, ряд моделей Maico, Helios.

Важнейший фактор выбора – безопасность, которая для вентиляции ванной, туалета в значительной мере связана с защищенностью от попадания влаги.

Не следует выбирать модели с классом защищенности хуже IP37.

По размерам подбираются модели канального типа соответствующие сечению воздуховода и настенные по габаритам входа в вентиляционный канал.

При выборе необходимо учитывать требуемую функциональность.

В условиях предельно высоких значений влажности, при сложности подключения электропитания, для упрощения монтажа используется вытяжка в туалет с вентилятором на батарейках с автономным питанием.

Наиболее простые вентиляторы на вытяжку в ванную или туалет работают в течение периода включения света. Часто этого недостаточно, чтобы эффективно убрать излишнюю влажность. В таком случае можно использовать модели с таймером. Это может быть только заданный либо настраиваемый период времени.

Также иногда используются модели запускаемые фотодатчиком либо датчиком, отслеживающим движение. Наиболее эффективные модели для ванной основаны на автоматизированном контроле влажности. Отметим также наличие дизайнерских моделей с улучшенным оформлением.

Вытяжной вентилятор в ванной: монтаж

Рассмотрим, как установить вытяжной вентилятор в ванной или туалете. Следует соблюдать все указания, приведенные в паспорте. Для проводов подключения делают специальные кабельные каналы.

Важно знать, что в ванной открытая проводка даже изолированными проводами недопустима.

Включение моделей без запуска от датчика осуществляется параллельно от выключателя света либо от собственного отдельного выключателя. Модели с таймером подключаются тремя проводами, включая заземляющий, и питающие для самого вентилятора и таймера.

 Канальные вентиляторы помещаются внутри воздуховода, но крепятся на потолке через шпильки и хомуты. При этом желательно использовать компенсаторы из гофрированной резины.

Настенные модели монтируются на вход шахты вентиляции. Во избежание резонанса можно выполнить по контуру крепления подушку из силикона толщиной 0,3…0,5 см. Место установки должно находиться в стороне от зон с возможностью попадания брызг.

Среди ведущих производителей моделей можно отметить Elicent, Soler&Palau и особенно Maico, Vortice.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
