Вентилятор Дайсон Принцип Работы. Проектирование изделий. informatik-m.ru

вентилятор дайсон принцип работы

Невидимый вентилятор загадочно умножает воздух

Этот феноменальный вентилятор без вентилятора стоит как стиральная машина или ЖК-телевизор. Полагаем, скоро у новинки появятся пиратские копии (фото с сайта dailymail.co.uk).

Всемирно известный британский новатор Джеймс Дайсон, изобретатель пылесоса без мешка для сбора пыли, водопада, текущего вверх, и целого ряда других полезных и бесполезных вещей, сумел в очередной раз удивить мир. Он выпустил на рынок стильный комнатный вентилятор без ротора и лопастей. На первый взгляд – чистая загадка. Секрет из устройства, впрочем, его автор не делает.

На счету сэра Джеймса Дайсона (James Dyson ) имеются и быстрый водный аппарат, и садовая тележка с шаром вместо колеса. Широкие же массы больше знакомы с пылесосами-циклонами, обычно не подозревая, что именно Дайсон изобрёл первый такой аппарат ещё в конце 1970-х. Теперь подобную технику выпускают многие. Но виртуозное обращение с потоками воздуха стало визитной карточкой именно компании Dyson. основанной в 1993 году.

Неудивительно, что сенсационная новинка от сэра Джеймса опять-таки колдует с воздухом. Только выяснилось это в последний момент. А сначала британцы не говорили даже, из какой области их очередная конструкция. Вот такой интригующий тизер Dyson выпустила незадолго до премьеры.

Представители тестовой группы явно высказывали удивление и заинтересованность. Многие недоверчиво протягивали руки в кольцо, пытаясь раскрыть обман . Да, само кольцо в ролике осталось за кадром. На снимках ниже вы можете увидеть, как на самом деле выглядел тот тест на вау-эффект .

О, боже! – Как это работает? – Я не могу объяснить! (кадры Dyson).

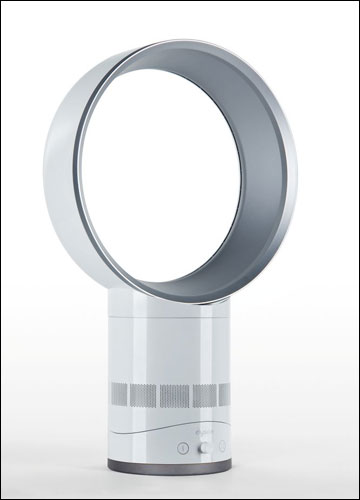

Это занятное устройство называется Умножитель воздуха Дайсона (Dyson Air Multiplier ). Изобретатель придумал его, дабы избавить настольный вентилятор от ряда недостатков: рваного турбулентного потока, не всегда приятного, когда он попадает на лицо, а также — лезвий ротора.

Последние, во-первых, опасны для малышей (детишки вполне могут просунуть пальчики меж прутьев защитной решётки), а во-вторых — накапливают пыль (для должной их очистки вам приходится разбирать ту самую решётку). В Air Multiplier же видимого ротора нет, ничего вообще не вращается (снаружи, во всяком случае), а протирать пыль с такого вентилятора — проще простого.

Испытавшие новинку сообщают, что игрушка поначалу производит неизгладимое впечатление, особенно если просунуть руку в кольцо. Чувствуется, что основной поток формируется где-то на небольшом расстоянии перед устройством, в некоем фокусе (фотографии gizmodo.com, engadget.com).

В основе системы лежит пластиковое кольцо, сечение которого похоже на профиль самолётного крыла. На внутренней его поверхности по всему периметру расположена щель толщиной всего 1,3 миллиметра. Маленькая, но очень эффективная воздушная турбина (она приводится 40-ваттным электромоторчиком) спрятана в основании прибора.

Устройство забирает воздух через решётку внизу и накачивает его в полость внутри кольца. Из узкой щели воздух выходит с огромной скоростью и начинает плавно огибать внутренний аэродинамический профиль. При этом напротив центра кольца создаётся область разрежения, в которую втягивается воздух с дальней от пользователя стороны. Этот поток быстро вовлекается в общее движение. Причём течение ещё и подхватывает немного воздуха с внешней стороны обруча.

Dyson выводит на рынок сразу три модели Умножителя , отличающиеся расцветкой и диаметром кольца (10 или 12 дюймов, то есть примерно 25 и 31 сантиметр). Все три версии стоят у себя на родине по 200 фунтов ($316).

Как и большинство настольных вентиляторов, Air Multiplier может регулярно разворачиваться вправо-влево в пределах 90 градусов, а ещё тут можно регулировать угол наклона струи к горизонту. Шум от устройства сопоставим с жужжанием современных не самых громких пылесосов или фенов (фотографии Dyson, gizmodo.com).

Турбина (её скорость можно плавно регулировать) подаёт в щель свыше 20 литров воздуха в секунду. А на выходе из прибора объём воздуха вырастает в 10-20 раз! Таков умножающий эффект Air Multiplier.

Скорость суммарного потока может достигать 35 километров в час. При этом на выходе из щели тонкий слой, увлекающий за собой остальной воздух, разгоняется и вовсе до 88 км/ч.

Благодаря форме крыла и профилированной щели внутрь кольца засасывается в среднем в 15 раз больше воздуха, чем проходит через турбину, укрытую в основании вентилятора (иллюстрации Dyson).

В некотором роде перед нами дальнейшее развитие дайсоновского Воздушного лезвия — ультраскоростной сушилки для рук. Сам Дайсон рассказывает: Заметив, что при работе лезвия оно завлекает немного воздуха со стороны, мы начали думать, как бы этот эффект применить на практике. И решили создать устройство для генерации потоков воздуха без традиционной крыльчатки . Три года разработки, потом ещё тесты, и вот продукт готов .

Инженеры Dyson немало поломали головы над тем, чтобы заставить потоки объединяться и тянуться так, как нужно. Сотни тестов прототипов позволили получить выверенный профиль с точно высчитанным углом, под которым из щели выходит стартовый высокоскоростной поток. Зато результат оказался превосходный.

Лазерная анемометрия показывает, что на выходе Air Multiplier формируется очень равномерный бриз . И это (а вовсе не объём подаваемой атмосферы ) 62-летний изобретатель считает главным преимуществом новинки. Обычные трёхлопастные вентиляторы рубят воздух и бросают в вас его куски , словно ломтики сыра , — образно поясняет недостаток обычных систем Дайсон.

Компания Dyson отмечает, что электрический настольный вентилятор был изобретён в 1882 году, и с тех пор его конструкция принципиально не менялась, хотя дизайн, материалы и какие-то детали обновлялись сотни раз. Air Multiplier — это первая попытка выйти за рамки привычных представлений о такой банальной вроде бы вещице. А стоит ли подобный выход немалой цены устройства – решать вам.

Принцип работы вентилятора без лопастей

Вы уже слышали про вентилятор без лопастей. Хотите узнать в чем секрет его работы? Смотрите это видео! Здесь наглядно и вполне доходчиво раскрыта эта тайна!

Принцип работы вентилятора без лопастей

Несмотря на кажущуюся невозможность такой конструкции, вентилятор без лопастей вполне справляется со своими прямыми обязанностями. Причем, в отличие от традиционных вентиляторов этот обеспечивает абсолютно ровный поток воздуха и значительно меньше шумит.

Далее иллюстрации принципа работы вентилятора без лопастей с комментариями. И видеоролик с демонстрацией Dyson Air Multiplier в действии.

Описание принципа действия и история создания безлопастного вентилятора

Джеймс Дайсон изобрел новый вид вентиляторов без лопастей и без вибрации.

Джеймс Дайсон, чьи разработки последние 30 лет касались совершенствования пылесоса, обратил свое внимание на такой повседневный прибор как вентилятор. В результате был изобретен новый безлопастной вентилятор. Принцип действия такого вентилятора основан на уникальной технологии, увеличивающей поток воздуха в 15 раз, а благодаря развитию климатической инженерии стало возможным прогонять до 450 л. воздуха ежесекундно.

До настоящего времени у обычных электрических вентиляторов не было серьезных улучшений в их конструкции или принципе работы. Более 125 лет лопасти вентилятора разрезали воздух, создавая при этом неровные потоки воздуха и неприятную вибрацию.

Прежде чем довести до совершенства технологию Dyson#39 s Air Multiplier, предприимчивые инженеры компании Дайсон потратили 4 года на моделирование и оптимизацию вентиляторного кольца, сечение которого похоже на профиль самолётного крыла.

Дайсону пришла мысль, что эффективность вентилятора можно увеличить, пропуская поток воздуха через щель толщиной всего 1,3 мм, расположенную по всему периметру внутренней поверхности кольца. Конечно, после этого момента стало возможным воплотить идею изобретения безлопастного вентилятора. Так появился способ создать равномерный воздушный поток без использования лопастей , — сказал он в одном из интервью.

Как работает это устройство: воздух всасывается в основание прибора, скапливается в его полости внутри кольца, после чего мощный поток выходит из узкой щели и равномерно обходит аэродинамический профиль. При этом в центре кольца создаётся область низкого давления, втягивающая и создающая направленный поток воздуха. В результате, на выходе объем воздуха увеличивается пятнадцатикратно, при этом создаётся мощный и равномерный воздушный поток.

Вентилятор системы Dyson Air Multiplier приводится в движение электродвигателем мощностью всего сорок ватт, который скрыт в нижней части прибора. В данном двигателе применяются мощные неодимовые магниты, вместо угольных щеток применяемых в двигателях классических вентиляторов, что исключает появление угольной пыли, а нужная скорость потока воздуха регулируется реостатным переключателем, в отличии от классических вентиляторов в которых используется на несколько фиксированных положений.

Вентилятор безлопастной Coolguy с пультом ДУ

Производитель. Гонконг

Гарантия. 12 мес.

Стильный и производительный, способен эффективно охладить воздух в доме или офисе. Создан на основе современной технологии — многократно усиливает поток воздуха, идеально распределяя его в комнате. Поддерживает функцию автоматического отключения по таймеру. Имеет режим автоматического вращения влево-вправо на 90 , угол наклона можно менять в пределах 360 . В комплекте идет удобный пульт ДУ.

Основные недостатки лопастных вентиляторов:

  • Очень сильно шумят и под их гул многие не могут привыкнуть ни работать, ни тем более засыпать.
  • Вращающиеся лопасти вентилятора, даже закрытые решеткой,
    представляют опасность
    для детей и домашних животных.
  • Прерывистый поток воздуха, образуемый лопастями, создает определенный дискомфорт .

Безлопастной вентилятор Сoolguy выполнен в соответствии с последними тенденциями в сфере дизайна и будет уместным в любой обстановке

Безлопастные вентиляторы — уникальная новинка, в которой решены все недостатки стандартных вентиляторов

Вентиляторы без лопастей — инновационная разработка, которая появилась совсем недавно, в 2009 г. Буквально сразу уникальный гаджет покорил рынок. Почему это произошло? Всё очень просто! У них нет недостатков, присущих лопастным вентиляторам, зато есть масса преимуществ. Смотрите сами:

  • Совершенно безопасны. Нет лопастей — нет опасности травм.
  • Работают намного тише. Да, безлопастные вентиляторы тоже шумят, но их шум гораздо менее выраженный, т.к. создается не лопастями, поэтому он не мешает отдыхать или спать.
  • Создают равномерный комфортный поток воздуха. Безлопастные вентиляторы не рубят воздух, как обычные, а создают равномерный воздушный поток, который, подобно легкому ветерку, отлично освежает и приятен телу.

В отличие от обычных, безлопастные вентиляторы создают равномерный и более комфортный воздушный поток

Принцип работы безлопастного вентилятора Сoolguy

Вместо опасных лопастей в вентиляторе Сoolguy установлено кольцо, которое в профиль напоминает сечение самолетного крыла и по всей окружности имеет узкую щель. Через неё нагнетаемый встроенной турбиной воздух под давлением вырывается из кольца и образует воздушный поток, умноженный в 15-18 раз.

Принцип работы безлопастного вентилятора основан на технологии воздушного множителя

Настольный тип корпуса с возможностью крепления на стену

Безлопастной вентилятор Сoolguy выполнен в корпусе настольного типа, поэтому предназначен преимущественно для людей, которые ведут сидячую работу, скажем, за компьютером, как в офисе, так и дома. Его отличают относительно небольшие габаритные размеры, поэтому вентилятор не будет скрадывать свободное пространство стола. В то же время стильный дизайн вентилятора делает его отличным дополнением практически к любой, даже самой передовой окружающей обстановке.

Кроме того, в комплект поставки входит специальных кронштейн, который позволяет закрепить вентилятор на стену в удобном месте, тем самым сэкономив пространство на рабочем столе или другой поверхности.

Достоинства безлопастного вентилятора Сoolguy :

Плавная регулировка интенсивности обдува: скорость воздуха можно выставить такой, которая Вам комфортна

Большинство традиционных вентиляторов оснащены ступенчатой регулировкой скорости воздуха, при которой в одном положении переключателя интенсивности обдува может не хватать, а в следующем положении регулятора сила потока может быть уже слишком большой. С вентилятором Сoolguy такие неудобства исключены, так как на его корпусе установлен реостат, позволяющий плавно менять скорость воздушного потока.

Органы управления расположены в основании вентилятора Сoolguy и имеют соответствующую маркировку

Режим 2D-обдува: автоматическое вращение вентилятора вправо-влево на 90

Всего один безлопастной вентилятор Сoolguy , установленный на целый офис, в котором за разными столами работает несколько людей, позволит в жаркую погоду чувствовать себя комфортно каждому из них. В вентиляторе имеется специальный режим, при включении которого его кольцо будет автоматически поворачиваться на 45 в каждую сторону, обдувая таким образом не только вас, но и ваших коллег.

Регулировка угла наклона вентилятора: направить вентилятор на себя можно даже в том случае, если он установлен выше или ниже Вас

Кольцо вентилятора Сoolguy , из которого дует воздух, соединено с основанием прибора с помощью шарнира, позволяющего регулировать направление воздушного потока вверх или вниз в пределах 360 . Это позволит комфортно чувствовать себя под воздействием создаваемого устройством ветра, где бы ни был расположен сам вентилятор.

Вы сможете повернуть кольцо вентилятора Сoolguy на 360 , выбрав наиболее комфортное положение

Пульт ДУ в комплекте: управлять работой вентилятора можно с расстояния

Безлопастной вентилятор Сoolguy комплектуется пультом ДУ, который позволит Вам не покидать рабочее место или диван для того, чтобы точно отрегулировать интенсивность воздушного потока, включить/выключить сам вентилятор или режим автоматического вращения влево-вправо. Управлять всеми этими функциями можно дистанционно, с помощью пульта ДУ на расстоянии до 3 метров.

Органы управления безлопастным вентилятором Сoolguy продублированы на входящем в комплектацию пульте ДУ (кликните по фото для увеличения)

Встроенный таймер автоматического отключения

В вентиляторе имеется таймер, с помощью которого его можно запрограммировать на отключение через заданный интервал времени (60 или 120 минут). Функция будет полезна, если Вы пользуетесь устройством перед сном, но не хотите оставлять его работающим всю ночь. Таймер автоматически выключит устройство, даже если Вы заснете. Таким образом, Вы сэкономите электроэнергию и сбережете рабочий ресурс вентилятора.

На задней стенке корпуса вентилятора Сoolguy имеются отверстия для охлаждения электромотора

Безлопастной вентилятор Сoolguy имеет простую конструкцию и почти не скапливает на себе пыль

Обычные вентиляторы довольно сложно привести в порядок, так как пыль накапливается на решетке и лопастях. В безлопастном вентиляторе всего этого нет, поэтому специалисты сайта www.vozduha.net обращают внимание, что на его чистку уйдет всего несколько секунд. А протереть влажной тряпочкой кольцо безлопастного вентилятора Сoolguy в состоянии даже ребенок. Не стоит использовать химические средства для чистки на базе ацетона.

Кроме того, минимальное количество деталей в конструкции такого вентилятора делает его ещё более безопасным для здоровья окружающих. В нем почти нет мест, где может осесть пыль, которую вентилятор мог бы раздуть.

Говоря об уходе за вентилятором Сoolguy , речь идет о нескольких секундах в день

Технические характеристики:
  • Вариант установки — настольный/настенный.
  • Регулировка скорости воздушного потока — плавная (реостат).
  • Диапазон регулировки угла наклона — 360 .
  • Диапазон автоматического поворота влево-вправо — 45 в каждую сторону.
  • Уровень шума — до 55 дБ.
  • Питание — от сети 220 В.
  • Потребляемая мощность — 32 Вт.
  • Габаритные размеры — 321 x 231 x 379 мм.
  • Вес — 1,9 кг.

Источники: http://www.membrana.ru/particle/3578, http://kayrosblog.ru/post130301509, http://hozresurs.ru/page_1256.html, http://www.vozduha.net/ventiljator-bezlopastnojj-CleverClean-FF-01.php

Комментарии: 1

Вентилятор Дайсона — Безумные идеи

Всемирно известный британский новатор Джеймс Дайсон, изобретатель пылесоса без мешка для сбора пыли, водопада, текущего вверх, и целого ряда других полезных и бесполезных вещей, сумел в очередной раз удивить мир. Он выпустил на рынок стильный комнатный вентилятор без ротора и лопастей. На первый взгляд – чистая загадка. Секрет из устройства, впрочем, его автор не делает. На счету сэра Джеймса Дайсона (James Dyson) имеются и быстрый водный аппарат, и садовая тележка с шаром вместо колеса. Широкие же массы больше знакомы с пылесосами-циклонами, обычно не подозревая, что именно Дайсон изобрёл первый такой аппарат ещё в конце 1970-х. Теперь подобную технику выпускают многие. Но виртуозное обращение с потоками воздуха стало визитной карточкой именно компании Dyson, основанной в 1993 году. Представители тестовой группы явно высказывали удивление и заинтересованность. Многие недоверчиво протягивали руки в кольцо, пытаясь раскрыть “обман”. Да, само кольцо в ролике осталось за кадром. На снимках ниже вы можете увидеть, как на самом деле выглядел тот тест на “вау-эффект”. Это занятное устройство называется “Умножитель воздуха Дайсона” (Dyson Air Multiplier). Изобретатель придумал его, дабы избавить настольный вентилятор от ряда недостатков: “рваного” турбулентного потока, не всегда приятного, когда он попадает на лицо, а также — лезвий ротора. Последние, во-первых, опасны для малышей (детишки вполне могут просунуть пальчики меж прутьев защитной решётки), а во-вторых — накапливают пыль (для должной их очистки вам приходится разбирать ту самую решётку). В Air Multiplier же видимого ротора нет, ничего вообще не вращается (снаружи, во всяком случае), а протирать пыль с такого вентилятора — проще простого. Испытавшие новинку сообщают, что “игрушка” поначалу производит неизгладимое впечатление, особенно если просунуть руку в кольцо. Чувствуется, что основной поток формируется где-то на небольшом расстоянии перед устройством, в некоем “фокусе” (фотографии gizmodo.com, engadget.com). В основе системы лежит пластиковое кольцо, сечение которого похоже на профиль самолётного крыла. На внутренней его поверхности по всему периметру расположена щель толщиной всего 1,3 миллиметра. Маленькая, но очень эффективная воздушная турбина (она приводится 40-ваттным электромоторчиком) спрятана в основании прибора. Устройство забирает воздух через решётку внизу и накачивает его в полость внутри кольца. Из узкой щели воздух выходит с огромной скоростью и начинает плавно огибать внутренний аэродинамический профиль. При этом напротив центра кольца создаётся область разрежения, в которую втягивается воздух с дальней от пользователя стороны. Этот поток быстро вовлекается в общее движение. Причём течение ещё и подхватывает немного воздуха с внешней стороны обруча. Как и большинство настольных вентиляторов, Air Multiplier может регулярно разворачиваться вправо-влево в пределах 90 градусов, а ещё тут можно регулировать угол наклона струи к горизонту. Шум от устройства сопоставим с жужжанием современных не самых громких пылесосов или фенов (фотографии Dyson, gizmodo.com). Турбина (её скорость можно плавно регулировать) подаёт в щель свыше 20 литров воздуха в секунду. А на выходе из прибора объём воздуха вырастает в 10-20 раз! Таков “умножающий эффект” Air Multiplier. Скорость суммарного потока может достигать 35 километров в час. При этом на выходе из щели тонкий слой, увлекающий за собой остальной воздух, разгоняется и вовсе до 88 км/ч. Чертежи и разрез раскрывают, где всё же спрятан собственно “вентилятор”, то есть крыльчатка. Однако это крошечная турбинка с хитроумно изогнутыми лезвиями, спроектированная по образцу авиационных турбин, мало похожа на простой “пропеллер”, обычно применяющийся в подобной технике (иллюстрации Dyson, pocket-lint.com, dailymail.co.uk). Инженеры Dyson немало поломали головы над тем, чтобы заставить потоки объединяться и “тянуться” так, как нужно. Сотни тестов прототипов позволили получить выверенный профиль с точно высчитанным углом, под которым из щели выходит “стартовый” высокоскоростной поток. Зато результат оказался превосходный. Лазерная анемометрия показывает, что на выходе Air Multiplier формируется очень равномерный “бриз”. И это (а вовсе не объём подаваемой “атмосферы”) 62-летний изобретатель считает главным преимуществом новинки. “Обычные трёхлопастные вентиляторы рубят воздух и бросают в вас его “куски”, словно ломтики сыра”, — образно поясняет недостаток обычных систем Дайсон. Рубленый на дольки” воздух традиционного вентилятора не такая уж большая беда, а вот травмы маленьких детишек – дело серьёзное. Справа и внизу: кольцо-крыло генерирует более равномерный поток (иллюстрации Dyson).





ФУФЛО????

Как сделать безлопастный вентилятор Дайсона


Мягкий ветерок воздуха, проходящий через симпатичный маленький настольный вентилятор, установленный на рабочем столе. Что ещё нужно, чтобы чувствовать себя прекрасно во время работы?

Проблема большинства настольных вентиляторов заключается в том, что они обеспечивают случайные потоки воздуха, а не постоянный ветер. Дайсон преодолел эту проблему и создал замечательный продукт, широко известный как «Dyson Fan» или «Bladeless Fan».

Примечание:

Он известен как вентилятор без лопастей не потому, что у него нет лопастей вентилятора, а потому, что вентилятор невидим и расположен снизу.

В этой инструкции автор данной самоделки попытался создать вентилятор «Dyson» в домашних условиях, используя картон и двигатель постоянного тока с высокой скоростью вращения. Этот бесколлекторный вентилятор «Сделай сам» выглядит исключительно хорошо и копирует равномерное движение потока воздуха. Однако он и рядом не стоит с коммерческим вентилятором Дайсон.

Достигнув результата в изготовлении этого вентилятора, автор уверяет, что попытка того стоила. Попробуйте сделать это замечательное устройство в домашних условиях, однако для достижения наилучших результатов старайтесь сохранять изгиб как можно более равномерным и более гладким, а щель между петлями должна быть примерно 1 мм сзади.

Шаг первый: Посмотрите видео по изготовлению данной самоделки

Также изучите следующие шаги для получения дополнительной информации и просмотра необходимых изображений, которые помогут понять основные принципы изготовления самоделки.

Шаг второй: Необходимые компоненты

• Двигатель постоянного тока с высокой частотой вращения
• Пропеллер
• Адаптер постоянного тока
• Гнездо адаптера постоянного тока
• Переключатель
• Термоусадочные трубки
• Стационарный нож
• Горячий клеевой пистолет

Материалы и инструменты, которые есть дома у каждого самоделкина:

• картон
• линейка
• компас
• соединительные провода
• мини-дрель.

Вы можете использовать любую миниатюрную дрель или же шуруповерт.

Шаг третий: Подготовка базы изделия







• Возьмите 4 куска картона размером около 10 х 7 см.
• Используя линейку, отметьте 6 равноотстоящих точек и сделайте 6 линий столбцов на одной части.
• Используя нож, разрежьте прорези вдоль отмеченных линий.
• Сделайте 2 одинаковых картонных кусочка с прорезями.
• Возьмите другой кусок картона и вставьте выключатель в центр снизу.
• На 4-м картонном элементе сделайте паз для вставки выключателя постоянного тока и закрепите его горячим клеем.
• Используя горячий клей, склейте все 4 кусочка картона вместе, чтобы сформировать квадратную основу.

Примечание:

Обратитесь к изображениям выше, чтобы избежать ошибок.

Шаг четвертый: Изготовление корпуса для вентилятора

• Поместите квадратное основание, сделанное в предыдущем шаге, на лист картона.
• Отрежьте кусок картона, который может поместиться внутри квадрата.
• Используя мини-сверло для печатных плат, сделайте отверстие в центре квадрата.
• Вставьте электродвигатель постоянного тока через отверстие и отметьте монтажные отверстия.
• Сделайте монтажные отверстия, используя мини-дрель.
• Оденьте лопасти вентилятора на вал двигателя и отметьте диаметр вентилятора на картонном листе.
• Отрежьте кусок картона, как показано на рисунке выше.
• Используя горячий клей, покройте обтекатель вентилятора куском картона.
• Установите двигатель с помощью винтов и установите пропеллер на вал двигателя.
• Завершите изготовление корпуса вентилятора и вставьте его в квадратное основание.

Поместите корпус на квадратную платформу из картона.

Примечание:

Обязательно посмотрите видео и обращайтесь к изображениям, прикрепленным выше, чтобы избежать ошибок.

Шаг пятый: Подключение компонентов


• Обратитесь к прилагаемой схеме соединений и соедините электронные компоненты между собой.
• Подключите клемму двигателя к разъему постоянного тока.
• Подключите другую клемму двигателя к клемме переключателя.
• Подключите другой разъем переключателя к разъему постоянного тока.
• Подключите адаптер питания и включите вентилятор.
• Убедитесь, что направление воздушного потока направлено наружу, если нет, поменяйте местами подключение электродвигателя.
• Вставьте квадратное основание на платформу, как показано на рисунке выше.

Шаг шестой: Где рождается вихрь

• На листе картона сделайте два круга радиусом около 9 см.
• Сделайте концентрические круги внутри обоих кругов.
• Один концентрический круг должен быть меньше другого.
• Вырежьте концентрические круги из картонного листа.
• Используя горячий клей, наклейте длинные кусочки картона по внутренней окружности обоих кругов так, чтобы получилась структура на подобии шляпы.
• Также наклейте длинные кусочки картона по внешней окружности обоих кругов.
• Наложите меньший круг сверху большого, чтобы получилась петля, и закрепите детали горячим клеем.
• Вдоль петли сзади будет образована небольшая круглая щель, через которую будет проходить воздух.

Примечание:

Довольно сложно объяснять этот процесс словами, настоятельно рекомендуется посмотреть видео, чтобы хорошо понять данную процедуру.

Пожалуйста, обратите внимание, что это не настоящий вентилятор Дайсона. Это просто хорошая модель для школьных выставок и демонстрации функций. Вентилятор «Dyson» имеет хорошо обтекаемый корпус, в котором воздух может циркулировать на гораздо более высоких скоростях. Щель в вентиляторе «Dyson» имеет хорошо обтекаемую поверхность, шириной около 1 мм, чтобы уменьшить сопротивление потока воздуха.

Шаг седьмой: Завершающий этап

• Используя горячий клей, наклейте круговую петлю на основание пропеллера.
• Герметизируйте соединения, чтобы исключить утечку воздуха.
• Копия вентилятора «Bladeless Dyson» готова.
• Подключите адаптер постоянного тока 6 В и включите вентилятор.

Вы почувствуете равномерный поток воздуха из круговой петли, однако, давление воздуха не будет сопоставимо с настоящим вентилятором Дайсона.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Обзор очистителя воздуха с функцией вентилятора Dyson Pure Cool

Паспортные характеристики, комплект поставки и цена

Название модели Pure Cool (код TP00)
Тип очиститель воздуха с функцией вентилятора
Цвет белый/серебристый
Управление механическая кнопка на корпусе и ИК-пульт ДУ
Мощность электрическая 56 Вт
Напряжение питания 220—240 В, 50 Гц
Масса 3,67 кг (5,38 кг в упаковке)
Размеры 1018×190×110 мм
Уровень шума 35—62 дБ
Производительность 434 л/с (обдув)

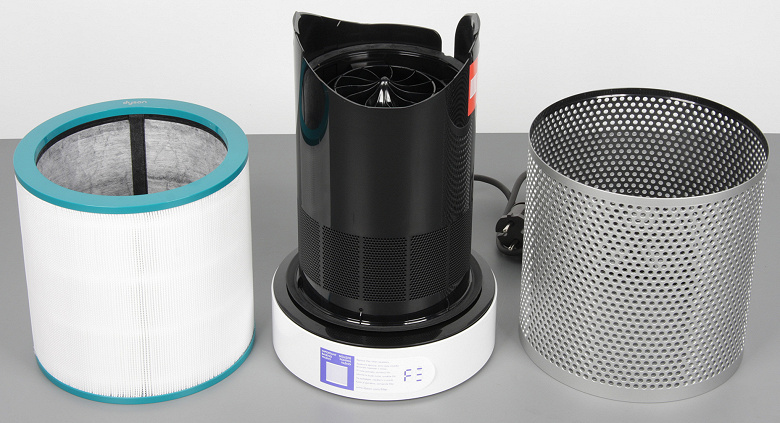

Фильтр HEPA из боросиликатного стекловолокна + слой из активированного угля с пропиткой из трис (трис(гидроксиметил)аминометана)
Степень очистки удаляет газообразные вещества и 99,95% аллергенов и загрязнений из воздуха (включая частицы размером до 0,1 микрона)
Особенности
  • технология Air Multiplier
  • соответствует стандарту Asthma & allergy friendly (подходит для астматиков и аллергиков) (ASP:18-01/101)
  • автоматическое вращение на 70° вправо и влево
  • 10 скоростей обдува
  • таймер режима сна до 9 ч
  • 2 года гарантии
  • срок службы изделия 10 лет
Комплект поставки*
  • очиститель-вентилятор
  • пульт ДУ
  • руководство пользователя
* комплект поставки лучше уточнять перед покупкой
Ссылка на сайт производителя Dyson Pure Cool
Средняя цена
Розничные предложения

Внешний вид и функционирование

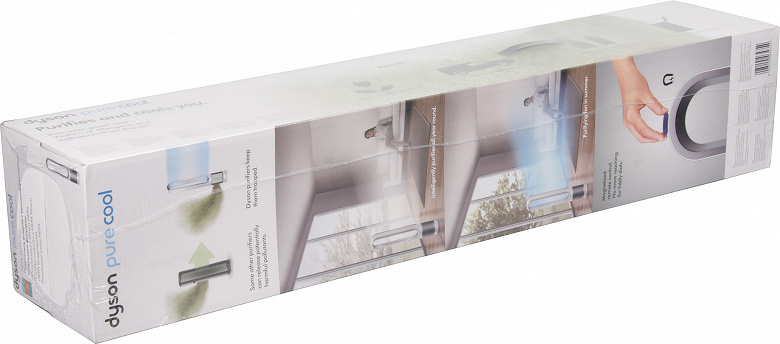

Поставляется очиститель в относительно большой вытянутой коробке из прочного гофрокартона.

Коробка затянута в пленку и оснащена пластиковой ручкой, поэтому донести покупку до дома будет нетрудно и коробка останется чистой. Оформление коробки строгое и информативное, на плоскостях наглядно рассказано об основных достоинствах и особенностях продукта, о способах использования и указана точная масса, чтобы взвешиванием можно было определить целостность комплектации. Варианты надписей на русском языке присутствуют. Для упаковки используется небольшое количество пластиковой пленки, а для защиты и распределения комплектующих применяются вставки и перегородки из гофрокартона.

В коробке мы нашли разобранный на две части очиститель с неотсоединяемым силовым кабелем, пульт ДУ и руководство пользователя.

Руководство многоязычное, блоки с информацией на одном языке разбросаны на десятках страниц в нескольких разделах, что, конечно, не очень удобно для изучения. Сборка не представляет никакого труда. Одним движением верхняя часть устанавливается на основание, устройство подключается к электросети — и все, им можно пользоваться. Формально устройство запрещено переносить, подхватив его за верхнюю часть, но по другому делать это очень неудобно. Практика показала, что при аккуратном обращении ничего страшного не происходит, верхняя часть, если переносить за нее, от основания не отделяется, но рекомендовать игнорировать инструкцию мы все равно не можем. Благодаря относительно широкому основанию и смещенному вниз центру тяжести устройство обладает хорошей устойчивостью, а пять резиновых ножек-таблеток, размещенных снизу по периметру основания, не дают скользить очистителю на гладких поверхностях.

Основные детали изготовлены из белого пластика снаружи зеркально-гладкого и, возможно, с покрытием. Следы от пальцев на таком пластике незаметны, очищается он легко (по крайней мере, пока не поцарапан). Раструб воздуховода и его внутренняя часть, а также кожух фильтра тоже пластиковые, но уже с матовым серебристым покрытием.

Воздух забирается через решетку, опоясывающую основание, и выдувается через воздуховод вверху. Вернее воздух выдувается через щели по периметру внутренней части воздуховода, при этом часть воздуха в раструбе увлекается струями из этих щелей. В результате количество перемещаемого объема увеличивается за счет дополнительного движения воздуха сквозь воздуховод. В этом и заключается суть технологии Air Multiplier.

Чтобы извлечь фильтрующий элемент, нужно нажать на две кнопки выше решетки, снять верхнюю часть корпуса, затем через верх снять решетку и фильтрующий элемент.

Фильтрующий элемент цилиндрический, отверстия на внешней решетке и в нижней части моторного блока позволяют забирать воздух со всех сторон очистителя, что производитель отмечает как одно из достоинств. Фильтр состоит из нескольких слоев, сначала идет пластиковая сеточка, задерживающая крупную пыль, потом складчатый фильтр HEPA из боросиликатного стекловолокна, далее — слой с активированным углем. Уголь имеет пропитку из соединения трис (трис(гидроксиметил)аминометана), которое помогает удерживать вредные вещества. В частности формальдегид реагирует с трис с образованием нового соединения, то есть формальдегид химически связывается и не будет десорбироваться со временем обратно в воздух. Резиновые уплотнители исключают паразитный подсос воздуха мимо фильтра. Устройство запрограммировано на выдачу напоминания о замене фильтра через 12 месяцев, исходя из 12-часового ежедневного использования. При более интенсивном использовании напоминание появится раньше, также не исключено, что эксплуатация в условиях с повышенной загрязненностью воздуха потребует более частой замены фильтра.

Измеренные нами высота устройства равна 1020 мм, диаметр основания 196 мм, ширина верхней части составляет 184 мм, глубина — 110 мм. Масса очистителя в сборе и со шнуром питания — 3635 г. Эти значения близки к тем, что указал производитель. Если рассчитывать на то, что поток должен быть направлен на стоящих или сидящих взрослых людей, то высота очистителя при напольном размещении достаточна для того чтобы хорошо обдувать сидящих людей.

Для лучшего обдува по сторонам можно включить режим вращения, в котором корпус поворачивается вправо-влево. По данным производителя, поворот происходит на 70 градусов в каждую сторону, на самом деле — на 80 градусов в сумме, то есть на 40 градусов вправо и влево. Управляется устройство кнопкой снизу на корпусе. Короткое нажатие включает-выключает устройство. Длительное нажатие прокручивает значение установки мощности обдува (от 1 до 10 и обратно от 10 до 1, и так по циклу). Над кнопкой сегментный светодиодный индикатор показывает текущую мощность обдува.

Индикатор не очень яркий и приглушается через несколько секунд после изменения настроек, поэтому он вряд ли будет мешать спать.

Управлять устройством удобнее с помощью пульта ДУ. Только им можно включить/отключить вращение и установить таймер (от 15 минут до 9 часов) на выключение.

Пульт небольшой и легкий (20 г, 78×32,5×10 мм), его корпус и кнопки изготовлены из пластика с матовым серебристым покрытием, а в торцах — заглушки из прозрачного пластика, тонированного в случае передней. При нажатии кнопки негромко щелкают. Передача команд — по ИК. Работает пульт от одного элемента питания типа CR2032. Для его замены потребуется крестовая отвертка.

Штатное размещение пульта — сверху на корпусе вентилятора, где он удерживается магнитом.

К электрической сети устройство подключается кабелем питания длиной 1,8 м с евровилкой на конце. Кабель имеет среднюю жесткость. Отметим, что на Dyson Pure Cool установлена гарантия в два года. Изготовлен побывавший у нас на тестировании экземпляр в Малайзии.

Тестирование

Мы провели сравнительное тестирование скорости очистки воздуха. Описание методики приведено в этой статье. На графике ниже показана относительная (в %% от начальной) концентрация дыма от времени после выключения генератора дыма и включения очистителя и через небольшой промежуток времени, потребовавшийся на установление режима. Укажем, что объем тестового помещения в данном тесте составил 8 м³. Для замера концентрации дыма мы использовали самодельный датчик на основе пожарного извещателя и датчик Xiaomi PM2.5 Detector Air Quality Monitor, который, по всей видимости, показывает концентрацию частиц класса PM2.5 в мкг/м³. В случае датчика Xiaomi (подпись с PM2.5 в скобках) за 100% принята концентрация в 600 мкг/м³, и график построен от начала снижения концентрации ниже этой величины.

В этом тесте Dyson Pure Cool был включен в режим максимальной мощности. Для сравнения приведены данные, полученные для очистителей воздуха IQAir HealthPro 250 NE и Dyson Pure Hot+Cool. Построив экспериментальные зависимости концентрации от времени (C(t)) в линеаризованных координатах ln(C) от времени (t), мы определили коэффициент скорости фильтрации (Kf/V) по углу наклона линейной аппроксимирующей функции. Умножив полученный коэффициент на объем помещения, получим скорость фильтрации. Результат приведен в таблице ниже.

Очиститель воздуха Скорость фильтрации, м³/ч (л/с) Снижение концентрации в два раза*, мин.
Dyson Pure Cool 103 (29) 39
Dyson Pure Hot+Cool 149 (41) 30
IQAir HealthPro 250 NE 305 (85) 13
* для помещения площадью в 35 м² с потолками в 2,75 м (объем 96,25 м³)

Отметим, что приведенное в паспортных характеристиках значение 434 л/с относится не к потоку фильтруемого воздуха, а к общему объему прокачиваемого воздуха с учетом умножения системой Air Multiplier.

В таблице выше приведено время, которое требуется на снижение концентрации загрязнения в два раза для площади помещения в 35 м² с высотой потолков 2,75 м. Получается, что очиститель Dyson Pure Cool где-то за 6,5 ч (390 минут) снизит концентрацию загрязняющих веществ (в виде мелкодисперсных частиц) в воздухе в 1000 раз в помещении с объемом объем 96,25 м³, что в большинстве случаев можно принимать за полную очистку. Отметим, что производитель для скорости очистки от газообразных веществ приводит следующие данные: «Улавливание газов соответствует стандарту GB/T18801. После 60 минут работы в помещении площадью 30 м³ удаляет 90% бензола и 80% формальдегида».

Уровень шума мы измеряли при размещении Dyson Pure Cool на полу в вертикальном положении. Микрофон шумомера размещался на высоте 1,2 м от пола (примерно на высоте уха сидящего на стуле человека), на расстоянии 1 м сбоку от корпуса очистителя и был направлен на него. На графике ниже приведены взвешенные значения уровня звукового давления и значения потребляемой мощности для десяти степеней мощности обдува.

Яркое свечение индикатора добавляет 0,2 Вт, а вращение — 2,4 Вт. В режиме ожидания от сети потребляется 0,3 Вт.

Для сравнения приведем таблицу соответствия значений УЗД и наших субъективных ощущений:

УЗД, дБА Субъективная оценка
20—25 Практически бесшумно
25—30 Очень тихо
30—35 Отчетливо слышно, но еще не громко
35—45 Терпимо
45—55 Шумно, работать/кино смотреть неприятно
55—65 Очень громко, но тише типичного напольного пылесоса

Очиститель работает громко только на двух последних скоростях. На четырех первых скоростях очиститель вряд ли будет мешать спать. Шум равномерный, его характер раздражения не вызывает. Вращается корпус вправо-влево с практической точки зрения бесшумно.

Выводы

Очиститель-вентилятор Dyson Pure Cool является устройством с повышенной безопасностью, так как у него отсутствуют вращающиеся лопасти. Устройство легко очищать, поскольку внешние поверхности гладкие, в отличие от решеток и лопастей обычного вентилятора. Управлять потоком воздуха можно, выбрав мощность обдува и включив при необходимости вращение вправо-влево. Есть удобное управление с пульта ДУ, в том числе установка таймера на выключение. Высота устройства позволяет ему при напольном размещении хорошо обдувать сидящих людей. Очиститель на низкой и средних скоростях обдува достаточно тихий для использования в ночное время. Именно как очиститель воздуха Dyson Pure Cool работает с не очень высокой производительностью, что отчасти компенсируется высокой степенью очистки от мелких частиц и газообразных загрязняющих веществ.

Экспресс-обзор: вентиляторы Dyson Air Multiplier

Компания Dyson представляет сразу три новые модели вентиляторов Dyson Air Multiplier, предназначенные для использования, как в маленьких, так и в больших помещениях. Они отличаются высокой мощностью подачи воздуха и суперсовременным стильным дизайном. Впрочем, как и остальная продукция этой фирмы.


Вентиляторы Dyson Air Multiplier отличаются высокой мощностью подачи воздуха и современным стильным дизайном

Вентиляторы без лопастей — это поистине уникальная техническая разработка компании Dyson. Вместо лопастей используется запатентованная технология Air Multiplier. Как же это работает? Ответ прост, как и все гениальное: профиль кольца вентилятора создан на основе принципов гидродинамики. Они применяются, например, в аэрокосмической промышленности. Двигатель в основании втягивает воздушный поток внутрь устройства, где тот проходит через узкие каналы в кольце. Благодаря форме профиля кольца мощность потока воздуха усиливается в несколько раз (до 18!!!). То есть, создается мощный и равномерный поток, направление которого легко регулировать положением профиля. Или попросту: куда повернете, туда он и дует. При этом окружающий воздух тоже засасывается с тыльной стороны кольца за счет возникающего там разрежения. Инженеры компании Dyson, известной своими инновационными решениями, провели сотни экспериментов, чтобы определить мощность и другие характеристики создаваемого воздушного потока. Это и позволило им добиться максимальной эффективности работы вентиляторов Air Multiplier. В общем, пока одни лишь говорят об инновациях, другие ставят эти технологии на службу человеку.

Вот что об этих аппаратах говорит создатель и идейный вдохновитель компании Джеймс Дайсон: «Я никогда не любил обычные вентиляторы. Их вращающиеся лопасти разрубают воздушный поток, вызывая на теле ощущения вибрации и колебания воздушного потока. Кроме того, в них постоянно накапливается пыль, а дети норовят просунуть пальцы сквозь решетку. Наши новые вентиляторы безопасны и обеспечивают равномерную циркуляцию воздуха в больших помещениях». Не лишним будет отметить, что Джеймс Дайсон – знаменитый английский изобретатель и индустриальный дизайнер, а также почетный доктор двенадцати университетов мира.

Но давайте рассмотрим по порядку представленные вентиляторы, хотя с первого взгляда они больше похоже на некие инопланетные аппараты.

Настольный вентилятор Dyson AM01. Прогоняя воздушный поток через свою рамку, он усиливает его в 15 раз. То есть, этот малыш способен прогонять около 450 литров воздуха в секунду. Причем, без всяческих завихрений и прерываний.


Настольный вентилятор Dyson AM01 способен прогонять около 450 литров воздуха в секунду

Напольный вентилятор Dyson AM02. Компактная модель – в высоту достигает одного метра, а в ширину всего 19 сантиметров. Этот вентилятор выполнен в форме овала. Такая конструкция позволяет использовать аппарат в помещениях с ограниченным свободным пространством. Модель несколько мощней настольного вентилятора – объем на выходе увеличивается в 16 раз, что позволяет устройству пропускать через себя примерно 600 литров воздуха в секунду.


Овальная конструкция вентилятора Dyson AM02 позволяет использовать аппарат в помещениях с ограниченным свободным пространством

Самая высокопроизводительная модель в линейке Dyson Air Multiplier — напольный вентилятор AM03. Он усиливает поток воздуха, в среднем, в 18 раз. И это не единственное его достоинство. В отличие от других напольных вентиляторов, в которых используется неудобный фиксатор для регулировки высоты, в представленной модели применяется специальный пружинный механизм. Он значительно облегчает ту самую регулировку высоты, а также и направления работы вентилятора. Dyson AM03 чуть выше предыдущей модели — его можно установить на уровне от 1,2 м до 1,4 м. Такой вентилятор стоит поставить в гостиной или офисе, и он прекрасно справится с поставленной задачей — вам будет прохладно и комфортно.

Что, кроме технологии отличает вентиляторы Dyson от их собратьев других производителей, помимо уникальной технологии Air Multiplier? В первую очередь, это безопасность. В вентиляторах Dyson нет лопастей, а значит, ваш ребенок не сможет пораниться, сунув туда руку. Надо сказать, что удобство в использовании у инженеров компании тоже стоит далеко не на последнем месте. Кольцеобразный корпус вентилятора выполнен из прочного пластика. Его легко чистить обычной тканью. Абсолютно все компоненты корпуса выполнены цельнолитыми. Это значит, что они прочны и обладают амортизирующими свойствами. Стоит отметить, что подобная технология литья используется при изготовлении автомобильных бамперов и защитных шлемов. Ранее она была применена в пылесосах Dyson и сушилках Dyson Airblade.

Подведем итог. Что же такое — вентиляторы Dyson Air Multiplier? Это безопасность, удобство в обращении, стильный дизайн и, безусловно, долгожданная прохлада в летнюю жару.

На правах рекламы

Тепловентилятор Dyson AM09 Hot + Cool

Этот тепловентилятор не имеет вращающихся лопастей, которые может задеть пользователь. Размеры компактные, внешние поверхности гладкие и их легко очищать, есть режим направленного или рассеянного распределения воздушного потока, электропривод обеспечивает вращение вправо-влево, а корпус можно немного наклонить вперед и назад. Уровень шума невысокий и его характер не раздражает, в режиме нагрева нет запаха горелой пыли. Dyson AM09 можно использовать как в холодное время года, для обогрева, так и в теплое, для обдува.

Технологии Dyson — это то, что нас отличает.
Наши технологии запатентованы и не могут быть скопированы.

Джеймс Дайсон, главный инженер

Содержание:

Паспортные характеристики, комплект поставки и цена

Название моделиAM09
ТипТепловентилятор
ЦветБелый/серебристый
УправлениеМеханическая кнопка на корпусе и ИК-пульт ДУ
Мощность электрическая2000 Вт
Напряжение питания220-240 В, 50 Гц
Масса2,5 кг (4,16 кг в упаковке)
Размеры595×153×204 мм
Уровень шума64 дБ
Производительность190 л/сек
Особенности
  • Технология Air Multiplier
  • Режимы рассеянного или направленного воздушного потока
  • Режимы обдув или нагрев
  • Встроенный термостат
  • Угол наклона 10° в любую сторону от вертикального положения
  • Количество скоростей 10
  • Таймер режима сна до 9 ч.
Комплект поставки*
  • Тепловентилятор
  • Основание
  • Пульт ДУ
  • Руководство пользователя

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителяwww.dyson.com.ru
Средняя цена по данным Яндекс.МаркетT-13086693
Предложения по данным Яндекс.МаркетL-13086693-10

Внешний вид и функционирование

Поставляется тепловентилятор в небольшой вытянутой коробке из прочного гофркартона. Коробка традиционно без ручки, но снаружи она затягивается в пленку, к которой можно примотать ручку из клейкой ленты без какого-либо ущерба для внешнего вида самой коробки. Оформление коробки строгое и информативное, на плоскостях наглядно рассказано об основных достоинствах и особенностях агрегата, о способах использования и указана точная масса, чтобы взвешиванием можно было определить целостность комплектации.

Для упаковки используется минимальное количество пластика, а для защиты и распределения комплектующих используются вставки и перегородки из гофркартона.

В коробке мы нашли основной блок с неотсоединяемым силовым кабелем, подставку, пульт ДУ и руководство пользователя.

Руководство многоязычное, блоки с информацией на одном языке разбросаны на 80 страницах в шести разделах, что, конечно, не очень удобно для изучения. Тепловентилятор поставляется в практически готовом к использованию виде — нужно только освободить его от упаковки и зафиксировать круглое основание-подставку на днище корпуса.

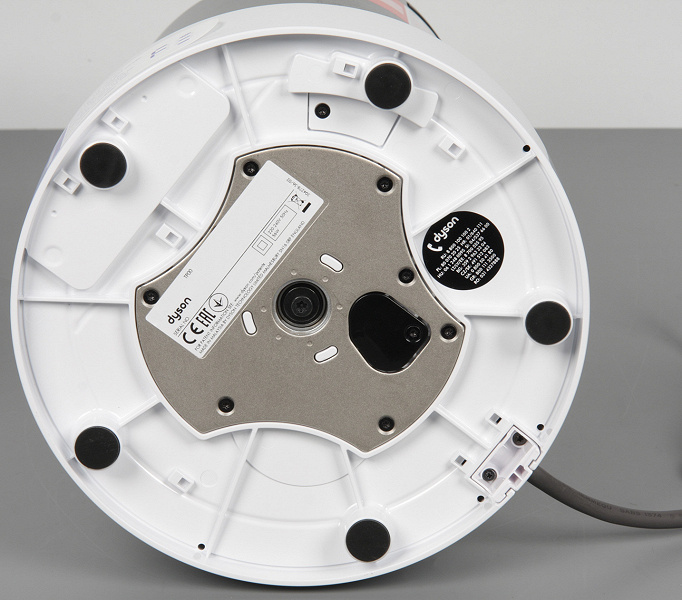

Подставка придает устройству достаточную устойчивость, а шесть резиновых ножек-таблеток, размещенных снизу по периметру основания, не дают скользить вентилятору на гладких поверхностях. Основные детали изготовлены из белого пластика (поликарбонат плюс ABS) снаружи зеркально-гладкого и, видимо, без покрытия. Следы от пальцев на таком пластике незаметны и очищается он легко, по крайней мере, пока не поцарапан. Раструб воздуховода и его внутренняя часть тоже пластиковые, но уже с матовым серебристым покрытием.

Судя по каталогу на сайте производителя, в линейку тепловентиляторов AM09, кроме побывавшего у нас на тестировании варианта белый/серебристый, входят еще две разновидности, с другими цветами — черный/серебристый и черный/стальной. Ценой они не отличаются. Внешне вентилятор представляет собой небольшую башенку, напоминающую часть штопальной иголки с ушком.

Воздух забирается через решетку, опоясывающую нижнюю часть корпуса, и выдувается через воздуховод в верху. Вернее воздух выдувается через щели по периметру внутренней части воздуховода, при этом часть воздуха в раструбе увлекается струями из этих щелей. В результате количество перемещаемого объема увеличивается за счет дополнительного движения воздуха сквозь воздуховод. В этом, видимо, и заключается суть технологии Air Multiplier

Комментарий представителей Dyson: Основой принципов работы оборудования, построенного на базе технологии Air Multiplier, является ряд законов аэродинамики и гидродинамики. Одно из явлений частично описывается законом Бернулли: при сужении выходного отверстия скорость течения потока возрастает, давление же, при этом, в нем падает и в поток устремляются окружающие его массы, имеющие более высокое давление. Именно этим объясняется известное явление, когда газ, выходящий из какого-либо отверстия (например, дымовой трубы) засасывается обтекающим его быстрым потоком другого газа. Благодаря этим законам физики (а также эффекту Коанда и эффекту эжекции) и работает система «умножения» воздушного потока в климатической технике компании Dyson. Мощный и равномерный поток воздуха, ускоряется при прохождении через узкое щелевое отверстие контурного усилителя, образуя в месте выхода область пониженного давления и вовлекая в поток окружающий воздух. Далее, мощная струя воздуха скользит по аэродинамически выверенному профилю, вовлекая в движение всё больше окружающего воздуха и многократно усиливаясь (в случае с АМ09 в 6-7 раз). Так, например, при работе тепловентилятора двигатель всасывает в секунду до 28 литров воздуха, которые превращаются в 190 л/сек на фокусном расстоянии (около 1 м от фронтальной части кольца).

Высота вентилятора равна 595 мм, Диаметр основания 204 мм, а ширина самого корпуса составляет 153 мм. Если рассчитывать на то, что поток должен быть направлен на стоящих или сидящих взрослых людей, то высота тепловентилятора Dyson AM09 слишком мала для напольного размещения и слишком велика для настольного. Это компенсируется тем, что корпус вентилятора можно наклонять вперед и назад на небольшой угол (по данным производителя на 10 градусов). Такого отклонения уже достаточно, чтобы направить поток воздуха на человека при напольном или настольном размещении.



Дополнительно потоком воздуха можно управлять, выбирая рассеянный или направленный режим. Кроме того можно включить режим вращения, в котором корпус вентилятора поворачивается вправо-влево на 70 градусов (по данным производителя) в сумме. Управляется тепловентилятор кнопкой снизу на корпусе. Вдавливать кнопку нужно довольно глубоко, случайно нажать ее сложно. Короткое нажатие включает-выключает устройство. Длительное нажатие прокручивает значение установки температуры, при этом выбор нуля означает перевод тепловентилятора в режим обдува, то есть просто вентилятора. Ободок вокруг кнопки подсвечивается синим в режиме обдува и красным в режиме нагрева. Над кнопкой сегментные светодиодный индикатор в первом случае показывает текущую мощность обдува, во втором — заданную температуру. Индикаторы не очень яркие и вряд ли будут мешать спать.

Управлять устройством удобнее с помощью пульта ДУ, и только им можно включить вращение, переключать режимы и мощность обдува, а также устанавливать таймер (от 15 мин. до 9 ч.) на выключение.

Пульт небольшой и легкий (23 г), его корпус и кнопки изготовлены из белого пластика с зеркально-гладкой поверхностью, а в торцах — заглушки из прозрачного пластика, тонированного в случае передней. Передача команд — по ИК.

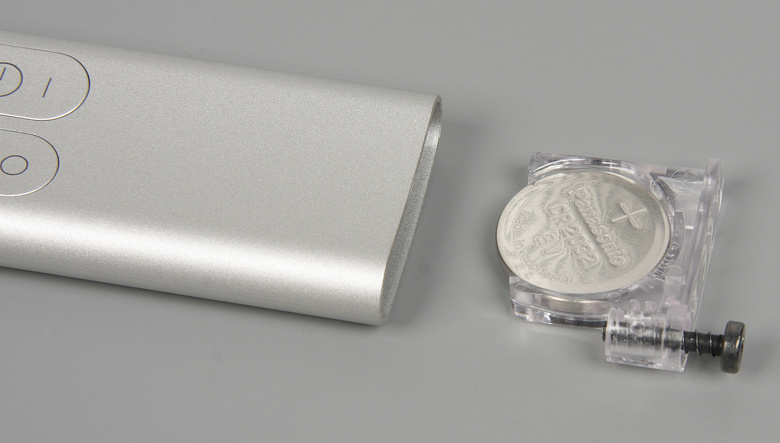

Работает пульт от одного элемента питания типа CR2032. Для его замены потребуется крестовая отвертка. Кнопки на пульте имеют ощутимый ход и громко щелкают при нажатии. Штатное размещение пульта — сверху на корпусе вентилятора, где он удерживается магнитом. К электрической сети AM09 подключается кабелем питания длиной 1,8 м с евровилкой на конце. Вилка имеет уникальную конструкцию со специальным захватом, который позволяет одной рукой одновременно придерживать розетку и вытаскивать из нее вилку.

Отметим, что на тепловентилятор Dyson AM09 установлена гарантия в два года. Изготовлен побывавший у нас на тестировании экземпляр в Малайзии.

Чтобы получить наглядное представление о том, как работает тепловентилятор Dyson AM09, предлагаем посмотреть короткий видеоролик. Также он поможет оценить характер шума (слабое фоновое гудение к Dyson AM09 отношения не имеет)

Тестирование

Пульт ДУ на свежем элементе питания работает на расстоянии до 7,3 м от вентилятора, при этом направлять пульт нужно примерно в нижнюю переднюю часть корпуса. Ступеней регулировки мощности обдува, как в режиме просто так и тепловентилятора десять. В режиме направленного потока на расстоянии 50 см от вентилятора максимальная скорость движения воздуха равна от 1 м/с до 3,8 м/с для минимальной и максимальной мощности вентилятора. При этом ощутимое движение воздуха ощущается где-то в области 25 на 25 см по оси воздуховода на том же расстоянии в 50 см. В режиме рассеянного потока воздух движется двумя лучами вправо и влево где-то под 45 градусов от оси воздуховода в горизонтальной области, при этом именно на оси движения воздуха практически нет. На максимальной мощности вентилятора скорость движения воздуха по этим лучам на расстоянии 50 см составляет 2 м/с. На минимальной мощности наш анемометр даже на лучах показывает 0, при этом органолептически (щеку холодит) движение воздуха по лучам все же ощущается.

В режиме просто вентилирования от сети потребляется от 6,5 Вт (первая ступень) до 22 Вт (последняя ступень). Вращение прибавляет 1,5 Вт. В режиме нагрева мощность может меняться где-то от 1600 до 2000 (и чуть больше) Вт в зависимости от скорости обдува (чем ниже, тем ниже и мощность) и еще каких-то факторов. При включении режима нагрева какое-то время вентилятор (в смысле именно вентилятор) работает на минимальной мощности и только через несколько секунд мощность обдува повышается до заданной (на ролике выше это показано). После прогрева окружающего воздуха до заданной температуры скорость обдува опять понижается до минимальной (и видимо снова повышается, когда требуется возобновить нагрев). Такое поведение может доставлять некоторый дискомфорт, так как смена скорости обдува может больше привлекать внимания (например, ночью во время сна), чем постоянное равномерное шелестение, да и циркуляция воздуха снижается, равномерность распределения температуры по помещению от этого точно не увеличивается. В режиме ожидания Dyson AM09 от сети потребляет несущественные 0,5 Вт.

В режиме обогрева наружные поверхности корпуса вентилятора практически не нагреваются (по ощущениям остаются прохладными) и только две вертикальные полоски на стенках внутри воздуховода заметно греются, но все равно непродолжительное прикосновение к ним ожогов не оставляет (видимо, теплопроводность стенок низкая, как и теплоемкость). Снимки с инфракрасной камеры подтверждают изложенное выше (чем светлее, тем выше температура, вентилятор направлен на камеру и немного повернут влево, как на этом снимке.

Максимальная зафиксированная камерой температура составила 100 °С:

Производитель утверждает, что керамические нагревательные элементы в этом тепловентиляторе не нагреваются выше 200 °С, что исключает подгорание пыли и неприятные запахи вследствие этого. Действительно, характерного запаха паленой пыли мы не ощущали. При отклонении корпуса вентилятора от вертикального положения больше чем на 45° он автоматически выключается, что повышает безопасность его использования (защита от падения). Кроме того, режим нагрева выключается после 9 часов непрерывной работы.

Уровень шума мы измеряли при размещении тепловентилятора на полу в вертикальном положении. Микрофон шумомера размещался на высоте 1,2 м от пола (примерно на высоте уха сидящего на стуле человека), на расстоянии 1 м сбоку от корпуса тепловентилятора и был направлен на него.

Мощность обдуваУровень звукового давления, дБА
Направленный потокРассеянный поток
1 (минимум)29,629,9
541,642,9
10 (максимум)49,351

Приведем уровень звукового давления (УЗД) в диапазоне 20—20000 Гц в полосах по 1/3 октавы для максимальной мощности в случае направленного (Узкий) и рассеянного (Широкий) потоков:

Вентилятор относительно тихий, хотя, из-за того, что воздух выдувается через узкие щели в воздуховоде, может и немного громче, чем типичный вентилятор с большими лопастями и со сравнимым потоком. Шум равномерный, его характер раздражения не вызывает. Зависит, конечно, от индивидуальных особенностей, но с нашей точки зрения, можно без проблем спать рядом с таким вентилятором, работающим на мощности ниже 5. Главное, чтобы в голову не дуло. При переключении в режим рассеянного потока характер шума чуть меняется (скорее становится чуть менее приятным) и общая громкость немного возрастает. Вращается корпус вентилятора (вправо-влево) с практической точки зрения бесшумно.

Выводы

В выводах мы, по сути, можем только пересказать все то, что заявляет производитель. Тепловентилятор Dyson AM09 безопасный — нет вращающихся лопастей, есть аварийное выключение при падении и принудительное отключение нагрева через 9 часов, а нагрев внешних поверхностей такой, что обжечься невозможно. Тихий — уровень шума невысокий и его характер не раздражает. Нет запаха горелой пыли — действительно нет. Легко очищать — гладкие поверхности, а не решетка и лопасти. Управлять потоком воздуха можно, выбрав режим направленного или рассеянного распределения, установив нужный наклон и/или включив вращение вправо-влево. Есть удобное управления с пульта ДУ (в том числе установка таймера на выключение), и да, Dyson AM09 можно использовать как в холодное время года, для обогрева, так и в теплое, для обдува. Единственное, что мы выяснили и что не было очевидно из описания, так это то, что в режиме рассеянного потока воздух выдувается по двум лучам вправо и влево, а не равномерно, как на рекламных картинках. Впрочем, режим вращения частично нивелирует эту особенность.

За внешний вид и конструкцию тепловентилятор Dyson AM09 Hot + Cool получает от нас редакционную награду за оригинальный дизайн:
Original Design - награда за оригинальный дизайн модели

устройство, принцип работы, преимущества и недостатки

Описание безлопастного вентилятораОписание безлопастного вентилятораНесмотря на то что безлопастной вентилятор в наше время приобрёл широкий спрос на мировом рынке, большинство покупателей по-прежнему не знают, как он работает, и в чём заключаются его основные преимущества. Что же, давайте выясним, благодаря чему этот климатический прибор приобрёл всеобщее признание и популярность.

История создания

Совершенно новый принцип работы вентилятора в 2009 году представил британский техник-инноватор — Джеймс Дайсон. Его основная идея заключалась в создании прибора, который будет одновременно безопасным, стильным и многофункциональным. Основой для создания безлопастного вентилятора послужила его более ранняя разработка также всемирно известной гигиенической сушилки для рук.

Ведущие инженеры компании Dyson в течение четырех лет трудились над созданием безлопастной технологии, которая смогла бы эффективно пропускать и многократно преумножать потоки воздуха. Начиная с 2010 года, вентиляторы Dyson ежегодно привлекают к себе всё больше потребительского внимания даже несмотря на довольно высокую цену, которая в среднем составляет 200 британских фунтов.

Устройство климатического прибора

Вентилятор без лопастей состоит из трёх основных частей:

  • обдувателя;
  • корпуса;
  • панели управления.

Описание устройстваОписание устройстваОбдуватель способен не только многократно усиливать потоки воздуха в помещении, он также способен выполнять функцию очистки, охлаждения, нагрева и увлажнения воздуха. Впрочем, такое разнообразие функций доступно только в самых дорогих моделях. Помимо этого, обдуватель играет определяющую роль в формировании изысканного дизайна прибора. Его форма и размер напрямую зависят от производителя и стоимости климатического устройства.

Внутри корпуса прибора расположен двигатель, который сначала втягивает воздух, а потом разгоняет его и с помощью обдувателя снова выводит его наружу, равномерно распределяя по всему помещению.

Панель управления позволяет выставить на приборе оптимальные для вас настройки. Управление безлопастным вентилятором осуществляется с помощью:

  • кнопки с функциями включения и выключения прибора;
  • регулятора мощности;
  • дополнительных кнопок, количество и функциональное предназначение которых зависит от стоимости прибора.

Работу вентилятора также можно регулировать с помощью пульта дистанционного управления, который в большинстве случаев поставляется вместе с прибором.

По типу размещения вентиляторы также различаются и могут быть:

  • напольными;
  • настольными;
  • настенными.

Зачастую производители укомплектовывают вентиляторы кронштейнами и дюбелями, что позволяет устанавливать безлопастной настольный вентилятор не только на пол, но и крепить на стену.

Принцип действия вентилятора

Особенности вентилятораОсобенности вентилятораПропускная способность воздуха, которая достигает 500 литров в секунду, позволяет быстро, эффективно и равномерно распределять потоки свежего воздуха по всему помещению. Такие потрясающие показатели работоспособности стали возможными благодаря высокоскоростному двигателю, втягивающему воздух, специальному полому каналу внутри прибора и специальному обдувателю, распределяющему воздух.

После включения прибора, его двигатель начинает втягивать воздух в небольшие отверстия, расположенные в нижней части вентилятора. Далее, прошедший сквозь двигатель поток воздуха поступает в канал обдувателя, конструкция которого принципом действия крыло самолёта. Такая конструкция позволяет значительно увеличить скорость воздушного потока.

Таким образом, в кольце обдувателя воздух выходит стремительным потоком, с одной стороны, а с другой, создаётся область низкого давления, способствующая затягиванию воздуха объём которого превышает первоначальные показатели в 20 раз.

Особенности применения устройства

Преимущества безлопастного устройстваПреимущества безлопастного устройстваБезлопастной умножитель воздуха отлично подойдёт для применения в домашних условиях, в офисе, на даче, а также в детских садиках, больницах и учреждениях с большим скоплением людей, где постоянная циркуляция свежего воздуха играет очень важную роль. Применение этого прибора запрещено в местах повышенной влажности, таких как, бассейны, ванные комнаты и сауны.

Обилие различных моделей от разных производителей делает это климатическое оборудование доступным для всех желающих. Наиболее дорогие модели вполне способны заменить кондиционеры. В некоторых моделях даже имеются функции очистки воздуха от вредных примесей, таких как дым, чад или пыль.

При выборе определённой модели умножителя воздуха особое внимание следует уделить уровню шума, издаваемого прибором. Чем мощнее устройство, тем оно громче. Минимальный уровень шума составляет 40 дБ, а максимальный может превышать показатели в 60 дБ, что достаточно громко.

Преимущества безлопастного вентилятора

К безусловным преимуществам этого климатического оборудования можно отнести:

  • Как приобрести вентиляторКак приобрести вентиляторБезопасность. Она обеспечивается отсутствием снаружи вращающихся лопастей, за счёт чего исключены случайные повреждения.
  • Сильный воздушный поток, равномерно распределяющийся по всему помещению.
  • Энергоэффективность. Устройство потребляет 25 Вт или 40 Вт электроэнергии.
  • Удобно реализованное управление устройством.
  • Изысканный, современный дизайн. Позволяет прибору гармонично вписаться в любой интерьер.
  • Простота ухода. Загрязнение и пыль можно легко удалить с помощью сухой тряпки.

Недостатки безлопастного прибора

Наряду с весомыми преимуществами, этот прибор, к сожалению, не лишён и недостатков, к которым можно отнести:

  • Шумную работу. На максимальной скорости вентилятор издаёт шум, превышающий 40 дБ.
  • Высокая цена безлопастных вентиляторов, которая превышает стоимость аналогов с лопастями в несколько раз.
  • Некачественная сборка в дешёвых моделях.

Стоить отметить, что все производители активно работают над устранением присутствующих недостатков даже в бюджетных моделях.

Изготовление прибора своими руками

Чтобы не переплачивать многие умельцы изготавливают безлопастной вентилятор своими руками из подручных средств, в домашних условиях. В интернете можно найти множество примеров успешного изготовления прибора и сейчас мы разберём один из них.

Для изготовления безлопастного прибора необходимо взять:

  • Два пластиковых ведра объёмом 5 и 10 литров.
  • Пластиковая труба диаметром 110 мм.
  • Осевой вентилятор.
  • Пластиковый распределительный тройник.
  • Заглушка.

Современные виды вентиляторовСовременные виды вентиляторовВначале следует отрезать часть трубы длиной 15 см. После этого в 10-литровом ведре нужно проделать отверстие, точно совпадающее с внешним диаметром пластиковой трубы. Затем нужно взять 5-литровое ведро и срезать 3 см от верха. В дне 5-литрового ведра также следует сделать отверстие, которое по диаметру будет на 2 см меньше чем само дно.

В дне 10-литрового ведра делаем такое же отверстие, после чего вставляет меньшее ведро внутрь большего, и соединяем их между собой с помощью клея. Таким образом, будет изготовлен самодельный обдуватель Очень важно правильно осуществить расчёт размеров всех отверстий, в противном случае поток воздуха будет слишком слабым.

Далее, осуществляется более сложная сборка корпуса и осевого вентилятора. Для этого следует с помощью клея установить заглушку на боковой патрубок тройника. Затем ранее отрезанную часть трубы надеваем на один из патрубков тройника и отмечаем отрезок трубы длиной примерно в 10 см, который также нужно будет отрезать.

Модель безлопастного вентилятораМодель безлопастного вентилятораВ отрезанную часть трубы вставляем осевой вентилятор и выводим шнур для подключения в электросеть. Для придания готовому прибору более эстетичного вида, его можно дополнительно покрасить. Подобное самодельное изделие способно эффективно выполнять свои функции, а его себестоимость будет в десятки раз ниже заводских аналогов.

Вентилятор без лопастей, принцип работы которого заслуженно стал настоящим прорывом на рынке климатического оборудования, должен быть в каждой семье. Абсолютно безопасный, стильный, многофункциональный прибор благодаря существованию доступных аналогов может позволить себе практически любой человек. Этот прибор также можно изготовить самостоятельно. Безлопастной умножитель воздуха — это устройство, которое способно сделать нашу жизнь ещё приятнее и комфортнее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
