Варистор: принцип действия, проверка и подключение

Варистор (дословный перевод с английского — резистор с переменным сопротивлением) — полупроводник с нелинейной вольт—амперной характеристикой (вах).

Все электроприборы рассчитаны на свое рабочее напряжение (в домах 220 В или 380В). Если произошел скачок напряжения (вместо 220 В подали 380В) — приборы могут сгореть. Тогда на помощь и придет варистор.

Принцип действия варисторов

В обычном состоянии варистор имеет очень большое сопротивление (по разным источникам от сотен миллионов Ом до миллиардов Ом). Он почти не пропускает через себя ток. Стоит напряжению превысить допустимое значение, как прибор теряет свое сопротивление в тысячи, а то и в миллионы раз. После нормализации напряжения его сопротивление восстанавливается.

Если варистор подключить параллельно электроприбору, то при скачке напряжения вся нагрузка придется на него, а приборы останутся в безопасности.

Принцип работы варистора, если объяснять на пальцах, сводится к следующему. При скачке в электрической сети он выполняет роль клапана, пропуская через себя электрический ток в таком объеме, чтобы снизить потенциал до необходимого уровня. После того как напряжение стабилизируется этот «клапан» закрывается и наша электросхема продолжает работать в штатном расписании. В этом и состоит назначение варистора.

Основные характеристики и параметры

Надо отметить, что это универсальный прибор. Он способен работать сразу со всеми видами тока: постоянным, импульсным и переменным. Это происходит из-за того, что он сам не имеет полярности. При изготовлении используется большая температура, чтобы спаять порошок кремния или цинка.

Параметры, которые необходимо учитывать:

1. параметр условный, определяется при токе 1мА, В;
2. максимально допустимое переменное напряжение, В;
3. максимально допустимое постоянное напряжение, В;
4. средняя мощность рассеивания, Вт;
5. максимально импульсная поглощаемая энергия, Дж;
6. максимальный импульсный ток, А;
7. емкость прибора в нормальном состоянии, пФ;
8. время срабатывания, нс;
9. погрешность.

Чтобы правильно подобрать варистор иногда необходимо учитывать и емкость. Она сильно зависит от размера прибора. Так, tvr10431 имеет 160nF, tvr 14431 370nF. Но даже одинаковые по диаметру детали могут обладать разной емкостью, так S14K275 имеет 440nF.

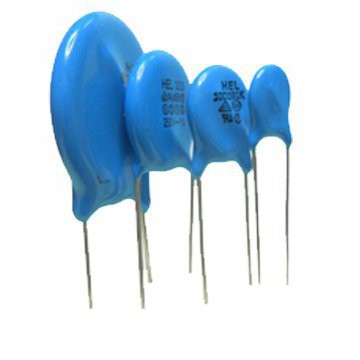

Виды варисторов

По внешнему виду бывают:

• пленочные;
• в виде таблеток;
• стержневой;
• дисковый.

Стержневые могут снабжаться подвижным контактом. Выглядеть они будут соответственно названию. Кроме того, бывают низковольтные, 3—200 В и высоковольтные 20 кВ. У первых ток колеблется в пределах 0,0001—1 А. На обозначение по схеме это никак не влияет. В радиоаппаратуре, конечно, применяют низковольтные.

Чтобы проверить работоспособность варистора необходимо обратить внимание на внешний вид. Его можно найти на входе схемы (где подводится питание). Так как через него проходит очень большой ток — по сравнению с защищаемой схемой — это, как правило, сказывается на его корпусе (сколы, обгоревшие места, потемнение лакового покрытия). А также на самой плате: в месте пайки могут отслаиваться монтажные дорожки, потемнение платы. В этом случае его необходимо заменить.

Однако, даже если нет видимых признаков, варистор может быть неисправным. Чтобы проверить его исправность придется отпаять один его вывод, в противном случае будем проверять саму схему. Для прозвонки обычно используется мультиметр (хотя можно, конечно, и мегомметр попробовать, только необходимо учитывать напряжение, которое он создает, чтобы не спалить варистор). Прозвонить его несложно, подключение производится к контактам и измеряется его сопротивление. Тестер ставим на максимально возможный предел и смотрим, чтобы значение было не меньше несколько сотен Мом, при условии, что напряжение мультиметра не превышает напряжение срабатывания варистора.

Впрочем, бесконечно большое сопротивление, при условии, что омметр довольно мощный (если можно это слово использовать), это также говорит о неисправности. При проверке полупроводника необходимо помнить что это всё-таки проводник и он должен показать сопротивление, в противном случае мы имеем полностью сгоревшую деталь.

Справочник и маркировка варисторов

Если необходима замена, на помощь придет справочник варисторов. Для начала нам потребуется маркировка варистора, она находится на самом корпусе в виде латинских букв и цифр. Хотя этот элемент производится во многих странах, маркировка не имеет принципиальных отличий.

Разные изготовители и маркировка разная 14d471k и znr v14471u. Однако параметры одни и те же. Первые цифры «14» это диаметр в мм., второе число 471 — напряжение при котором происходит срабатывание (открытие). Отдельно про маркировку. Первые две цифры (47) это напряжение, следующая — коэффициент (1). Он показывает сколько нулей нужно ставить после числа 47, в этом случае 1. Получается что испытуемый прибор будет срабатывать при 470 В, плюс — минус погрешность, которая ставится рядом с этим числом. В нашем случае это буква «к» находится после и обозначает 10% т. е. 47 В.

Другая маркировка s10k275. Показатель погрешности стоит перед напряжением, само напряжение показано без коэффициента — 275 В. Из рассмотренных примеров видим, как можно определить маркировку: измеряем диаметр прибора, находим эти размеры на варисторе, другие цифры покажут напряжение. Если определить маркировку не удается, например, kl472m, нужно будет посмотреть в интернете.

Диаметр. Импортные tvr 10471 можно заменить на 10d471k, но быть осторожным с 7d471k, у последнего размер меньше. Чем больше значение, тем, грубо говоря, больше рассеиваемая мощность. Поставив прибор меньшего диаметра, рискуем его спалить. К примеру, серия 10d имеет рабочий ток 25А, а k1472m 50А.

Чтобы правильно выбрать нужный элемент необходимо учитывать не только напряжение питания. Производят множество расчетов, например, выходя из нужного быстродействия (срабатывания), или малое рабочее напряжение. В этом случае используют так называемые защитные диоды. К ним можно отнести bzw04. При его применении важно соблюдать полярность.

Помехоустойчивость. Одним из недостатков является создание помех. Для борьбы с ними используют конденсаторы, например, ac472m Подключают параллельно варистору.

На схеме варистор обозначается как резистор, пустой прямоугольник с перечеркивающей под 45 градусов линией и имеет букву u.

Оцените статью: Поделитесь с друзьями!

что это такое? Варисторы: принцип работы, типы и применение

Варистор – что это такое, где он применяется, и зачем необходим? Данный элемент электронных схем довольно редко используется, поэтому название его не на слуху. Давайте исправим это и ознакомимся с его работой и принципом устройства.

Общая информация

Электроустановки обладают изоляцией, которая соответствует номинальному напряжению. Реальный показатель может отличаться от теоретического значения. Но работа будет обеспечиваться в случае, если отклонение невелико и находится в рамках разрешенного диапазона. И всё же электрооборудование часто выходит из строя из-за импульса напряжения. Так называют резкое изменение характеристики в определённой точке, когда следует восстановление до первоначального уровня за небольшой промежуток времени. Импульсы могут быть грозовые и коммутационные. Чтобы защититься от таких перепадов, используют различные устройства, среди которых вентильные разрядники, фильтры, цепочки и много других разработок. Но наиболее успешным оказался варистор. Что это такое? Так называют эффективное и дешевое средство защиты от импульсов, которое базируется на нелинейных полупроводниковых резисторах. Принцип их действия прост: варистор включается параллельно к защищаемому оборудованию и в нормальном режиме на него влияет рабочее напряжение защищаемого устройства. Когда наступает экстренная ситуация, то он начинает функционировать как изолятор. Их отличительной чертой является симметричная и хорошо выраженная нелинейная вольт-амперная характеристика.

Действия варистора

Когда возникает импульс, то устройство в силу нелинейности характеристики быстро уменьшает свое сопротивление (до долей Ома) и шунтирует нагрузку. Таким образом она защищается, а поглощенная энергия рассеивается в виде тепла. Во время таких процессов в варисторах может протекать ток величиной в несколько тысяч ампер. Учитывая практически безынерционность устройства, после того как импульс погашен, он опять становится прибором с большим сопротивлением. Таким образом, в нормальных условиях он не влияет на работу электрооборудования. Но есть будут импульсы опасного напряжения, то будьте уверены – они срежутся. Это обеспечивает сохранность даже слабой изоляции.

Самые популярные образцы

Говоря про варистор, что это такое, нельзя обойти стороной материалы, из которых он изготавливается. Наибольшее распространение получили те устройства, которые сделаны с использованием оксида цинка. Это обусловлено несколькими причинами:

1. Простота изготовления.
2. Цинк имеет хорошую способность к поглощению высокоэнергетических импульсов напряжения.

Создаются они по «керамической» технологии, которая включает в себя прессование, обжиг, нанесение электродов и электроизоляции, пайку выводов и монтаж влагозащитных покрытий. Благодаря простоте изготовления они могут создаваться даже под индивидуальные заказы.

Маркировка

Мы уже достаточно внимания уделили изучению того, чем является варистор. Маркировка этого прибора сложна, и поэтому при приобретении устройства о нём нельзя судить по данным, размещенным на корпусе. Рассмотрим на вот таком примере: есть CNR-06D400K. CNR – это название типа, в данном случае перед нами металлооксидный варистор. 06 – он имеет диаметр в 6 миллиметров. D – перед нами дисковый варистор. 400 – напряжение срабатывания. K – эта буква говорит о том, что допуск возможного отклонения имеет погрешность в 10%. Если говорить о компьютерной технике, то у них варисторы рассчитаны на 470В. Согласитесь, немало. Но ведь существует не один варистор! Маркировка этих деталей проводится каждым крупным производителем по-своему, поэтому универсальных и стандартизированных правил распознавания нет. Поэтому нужно пользоваться или помощью продавцов, или прибегать к услугам справочников.


Если мы не хотим, чтобы техника сгорела, то нам важен варистор. Обозначение на схеме выглядит как у обычного резистора, только есть ещё косая линия и буква U. Она говорит о том, что рабочие характеристики напрямую зависят от величины напряжения. Но может и по-другому выглядеть варистор. Обозначение на схеме для него задаётся как RU, после чего указываются цифры. Число является порядковым номером, а вот буквы обозначают название устройства: резистор-варистор. Также могут быть информационные обозначения. Это можно отнести к популярной отечественной продукции, которая изготавливается на заводе «Прогресс» в Ухте. Их варистор на схеме может быть промаркирован буквами от А до Г.

Проверка работоспособности элемента

Вот у нас в руках есть варистор. Как проверить его работоспособность? Начинать всегда необходимо с внешнего осмотра устройства. Необходимо внимательно поискать на корпусе сколы, трещины, почернения или следы нагара. Если есть внешние дефекты, то уже одно это говорит о том, что элемент необходимо заменить или не использовать вообще. Если при осмотре не было выявлено проблем, то можно приступать к проверке мультиметром. В этом случае тестер необходимо переключить на режим замера максимального сопротивления. Вот самый простой способ узнать, рабочий ли варистор. Как проверить его работоспособность, мы уже рассмотрели, теперь давайте обсудим, как же подбирать необходимые элементы.

Оптимальный рабочий режим

В силу высокой линейности устройства найти наилучшие параметры для схемы – задача не из легких. Для этого применяются довольно сложные и многочисленные расчеты. Большую важность в этом случае играет рабочий ток, значение которого должно быть минимальным и не вести к перегреву устройства. Но здесь приходится балансировать. Ведь если использовать слишком малой рабочий ток, то увеличится ограничение напряжения, и устройство не будет выполнять свою основную функцию. В качестве «ленивого» варианта можно взять на вооружение такой принцип: рабочее постоянное напряжение не должно превышать 0,85 от порога варистора. Но этот простой подход на практике является малоприменимым. Ведь работа варистора специфическая, и желаемый результат, а также рамки ограничения должны подбираться под каждый конкретный случай.

Выбор и установка

Про то, что варисторы должны размещаться параллельно защищаемому электрооборудованию, мы уже говорили. Наиболее предпочтительным местом монтажа варисторов считается место после коммутационного аппарата (если смотреть со стороны нагрузки, которую необходимо защитить). В качестве примера уже готового решения можно привести продукцию ранее упомянутого завода «Прогресс» с названием «Импульс-1». Такой варистор предназначен для того, чтобы его закрепляли на электрощите. Благодаря ему можно просто реализовать схему защиты трехфазных нагрузок с соединением «звезда» или «треугольник». Или в качестве альтернативы выбрать защиту 3 электроустановок, которые питаются от трехфазной сети.

Параметры

Говоря про варистор, что это такое, нельзя обойти вниманием его характеристики, которые важны в работе:

1. Классификационное напряжение. Так называют величину, при которой ток в 1 мА протекает через устройство.
2. Максимальное допустимое переменное напряжение. Под этим понимается величина, при которой варистор срабатывает и начинает выполнять возложенные на него защитные функции.
3. Максимальное допустимое постоянное напряжение. То же, что и с предыдущим вариантом. Но в данном случае этот параметр касается работы с постоянным током.
4. Максимальное напряжение ограничения. Это величина, при которой варистор может работать без повреждений. Как правило, указывается отдельно для разных значений тока. Если превысить эту величину, то варистор треснет надвое или даже разлетится на куски.
5. Максимальная поглощаемая энергия. Указывается в джоулях. Является величиной максимальной энергии импульса, которая может быть рассеяна варистором в виде тепла без угрозы разрушить само устройство.
6. Время срабатывания. Это промежуток, за который устройство переходит из одного состояния в другое, если было превышено максимальное допустимое напряжение. Как правило, измеряется в десятках наносекунд.
7. Допустимое отклонение. Это величина, изменение на которую квалификационного напряжения варистора считается нормой. Всегда указывается в процентах. Как можно было понять из статьи ранее, данный параметр обозначается буквой в конце маркировки.

Использование

Давайте рассмотрим, к примеру, сеть на 220 Вольт. Для неё оптимальными будут устройства, у которых напряжение срабатывания находится в диапазоне 275-420В (но здесь есть некоторые технические нюансы, которые мы трогать не будем). В качестве сетевого фильтра используется три варистора. Они блокируют проникновение импульсов по цепи фазы и нуля. А почему их три? Бывает иногда такое, что в новостях проскакивают сообщения о проблемах, вследствие которых электроники лишились тысячи людей. Такое бывает, когда вместо нуля и фазы по проводам идёт только последняя. Для аппаратуры это почти всегда верная смерть. Но наличие варистора на нуле позволяет успешно защищать от таких ситуаций. В качестве показательного примера можно привести мобильные телефоны. Чтобы они не перегорели, используют миниатюрные многослойные варисторы. Кроме этого, их можно встретить в телекоммуникационном оборудовании и автомобильной электронике.

использование и принципы эксплуатации, маркировка и фото применения

Для обеспечения защиты электрических цепей специалисты применяют широкий набор самых разнообразных устройств. Одним из таких приборов является варистор. Он срабатывает при возникновении серьезных скачков в системе, тем самым регулируя ее работу. Как и любое другое устройство, варистору необходимы регулярные проверки его технического состояния. Из данной статьи можно узнать о наиболее важной информации, связанной с его функционированием.

Что такое варистор?

Для начала следует остановиться на том, что представляет собой это устройство.

1. Данный прибор – это полупроводниковый резистор, уровень проводимости которого зависит от такого показателя, как величина приложенного напряжения.
2. Кроме того, он относится к нелинейным типам приборов.

Принцип работы варистора прост. При наличии в электрической цепи нормального уровня напряжения варистор пропускает через себя малый ток. В случае достижения в системе, в силу обстоятельств, предельных значений напряжения, варистор открывается и пропускает все токовые силы . Таким образом, осуществляется регулировка работы электрической цепи.

Маркировка варисторов

В настоящее время каждый производитель устанавливает свою маркировку на эти типы приборов. Это объясняется тем, что производимые приборы имеют разные технические характеристики. Например, предельно допустимое напряжение или необходимый для функционирования уровень тока.

Наиболее распространенными маркировками является обозначение вида CNR, которая дополняется такими элементами, как 07D390K. Обозначения имеют следующее значение:

1. CNR – серия варистора. Приборы с данным обозначением являются металлооксидными.
2. 07 – величина устройства в диаметре (7 миллиметров).
3. D – дисковый прибор.
4. 390 – предельно допустимый показатель уровня напряжения.

Основные параметры

Главными параметрами такого прибора являются:

• Величина напряжения.
• Предельно допустимый уровень переменного напряжения.
• Предельно допустимый уровень постоянного напряжения.
• Максимально возможное поглощение энергии, выраженное в джоулях.
• Время срабатывания.
• Допустимые погрешности в работе.

Как проверить варистор?

Для осуществления диагностики приборов предназначены специальные устройства, которые носят название тестеров. Для проведения проверки тестер необходимо включить и перевести в режим сопротивления. В том случае, если техническое состояние тестируемого аппарата отвечает всем необходимым требованиям, то данные на тестере будут отличаться очень большой величиной.

Если вы решили проверить свой прибор, то также следует удостовериться в его должном внешнем виде. Посмотрите внимательно, нет ли на приборе трещин и не подгорел ли он в каких-нибудь местах. Не стоит игнорировать данный совет и принижать роль внешнего вида аппарата – по утверждениям специалистов, тщательный визуальный осмотр прибора помогает избежать возникновения многих неприятных ситуаций.

Применение варисторов

В современном мире такой вид аппаратов имеют довольно широкую область применения. Они незаменимы в таких областях, как промышленное производство: их устанавливают на оборудовании. Частенько незаменим в бытовом применении. Эти проборы выполняют ряд важнейших функций:

1. Обеспечивают надежную защиту полупроводниковых устройств – различных типов тиристоров, диодов и стабилизаторов.
2. Создают высокий уровень электростатической защиты для входов разного рода радиоаппаратуры.
3. Препятствуют негативному воздействию электромагнитных всплесков в устройствах с высокой индуктивной мощностью.
4. Используются в качестве элемента для погашения искр в переключателях и другом оборудовании.

Достоинства

Этот вид аппаратов обладает целым рядом неоценимых преимуществ по сравнению с разрядниками и многими другими приборами.

К основным преимуществам можно отнести:

• Высокую скорость работы.
• Отслеживание резких перепадов уровня напряжения в системе происходит в безинерционном режиме.
• Предполагают применение при уровне напряжения в цепи от 12 до 1800 В.
• Долгий срок эксплуатации.
• Доступная стоимость.

Недостатки

Однако, наряду с большим количеством преимуществ перед другими приборами прибор имеет также и некоторые недостатки. Среди них можно назвать такие моменты, как:

1. Большой размер собственной емкости, вносимой в электрическую цепь. В зависимости от технических характеристик варистора – его конструкции, вида и максимально допустимого уровня напряжения данный показатель может равняться от 80 до 3000 пФ. Однако следует отметить, что в некоторых случаях большой объем вносимой в систему емкости может и сыграть на руку и превратиться в достаточно весомое достоинство. Например, при использовании тиристора в разнообразных фильтрах. В данной ситуации емкость будет ограничивать уровень напряжения в цепи.
2. Разрядники обладают более высоким показателем предельно допустимой способности рассеивать мощность, нежели варистор. Некоторые производители для увеличения данного показателя существенно увеличивают размеры выпускаемых варисторов. Что следует помнить при установке варистора? В том случае, если вам необходимо включить варистор в самодельную систему, следует знать о некоторых важных моментах.

Во-первых, всегда нужно помнить, что иногда могут наступать так называемые критические условия – они с большой долей вероятности могут привести к взрыву устройства. Для предотвращения взрыва предназначены специальные устройства – защитные экраны. В них помещается вся конструкция варистора.

Во-вторых, следует не забывать, что кремневые варисторы по своим техническим характеристикам значительно уступают оксидным. Поэтому наиболее оптимальным вариантом является приобретение именно оксидного варистора.

Варистор. Что это такое? Принцип работы

Резистор можно охарактеризовать как пассивный элемент электрической цепи. Резисторы используются в основном для контроля электрических параметров (напряжения и тока) в электроцепи, используя физическое свойство резистора, называемое сопротивлением.

Существуют различные типы резисторов:

• резисторы с постоянным сопротивлением (углеродные, пленочные, металлопленочные, проволочные)
• резисторы с переменным сопротивлением (проволочные переменные резисторы, потенциометры, металлокерамические переменные резисторы, реостаты)
• особый тип резисторов, например, фоторезистор, варистор и так далее.

В этой статье подробно обсудим принцип работы варистора, схема подключения  и применение варистора на практике. Но, в первую очередь мы должны знать, что же такое варистор.

Варистор. Что это такое?

Варистор — это особый тип резистора, сопротивление которого изменяется под действием приложенного к нему напряжения. Поэтому его еще называют вольта зависимый резистор (VDR).  Это нелинейный полупроводниковый элемент получил свое название от слова переменный резистор (VARiable resistor)

Эти варисторы используются в качестве защитного устройства для предотвращения кратковременных всплесков напряжения переходных процессов в электроцепи. По внешнему виду и размеру варистор схож с конденсатором, поэтому его часто путают с ним.

Принцип работы варистора

В обычном рабочем состоянии варистор имеет высокое сопротивление. Всякий раз, когда переходное напряжение резко возрастает, сопротивление варистора тут же уменьшаться. Таким образом, он начитает проводить через себя ток, снижая тем самым напряжение до безопасного уровня.

Существуют различные типы исполнения, однако варистор на основе окиси металла является наиболее часто используемым в электронных устройствах. Как было сказано выше, основное назначение варистора в электронных схемах — защита цепи от чрезмерного всплеска напряжения переходных процессов. Эти переходные процессы обычно происходят из-за разряда статического электричества и грозовых перенапряжений.

Принцип работы варистора можно легко понять, взглянув на кривую зависимости сопротивления от приложенного напряжения.

На графике  выше видно, что во время нормального рабочего напряжения (скажем низкого напряжения) сопротивление его очень высоко  и если напряжение превышает номинальное значение варистора, то его сопротивление начинает уменьшаться.

Вольт-амперная характеристика (ВАХ) варистора  показанная на рисунке выше. Из рисунка видно, небольшое изменение напряжения вызывает значительное изменение тока.

Уровень напряжения (классификационное напряжение), при котором ток, протекающий через варистор составляет 1 мА, является уровнем, при котором варистор переходит из непроводящего состояния в проводящее. Это происходит потому, что, всякий раз, когда приложенное напряжение превышает или равно номинальному напряжению, происходит лавинный эффект, переводящий варистор в состояние электропроводности в результате снижения сопротивления.

Таким образом, даже, несмотря на быстрый рост малого тока утечки, напряжение будет чуть выше номинального значения. Следовательно, варистор будет регулировать напряжение переходных процессов относительно приложенного напряжения.

Применение варистора

На рисунке выше показаны примеры применения варистора в различных системах защиты электроснабжения. Рассмотрим каждый случай по отдельности.

Данная схема представляет собой защиту однофазной линии питания. Если напряжение переходных процессов поступает из сети на клеммы питания устройства, то данный всплеск уменьшит сопротивление варистора и таким образом произойдет защита электрической цепи.

Следующая схема представляет собой защиту однофазной линии с заземлением. В этом случае варистор подключен аналогично предыдущей схеме с дополнительным включением варисторов по линии заземления.

Третья схема предназначена для защиты полупроводниковых переключателей (транзистор, тиристор, симистор), которые коммутируют индуктивную нагрузку.

И последняя схема предназначена для защиты переключателя (контактов) от искрения   при включении электродвигателя.

  Справочник по варисторам — скачать (10,0 MiB, 1 422 hits)
You need to be a registered user to download this file.

ВАРИСТОРЫ

Цель данной работы определение зависимости сопротивления варисторов от приложенного напряжения. Приборы и принадлежности: варистор, миллиамперметр, вольтметр, источник питания ВУП-2.

Краткая теория о варисторах

Варистор – это разновидность нелинейного полупроводникового резистора, сопротивление которого зависит от приложенного напряжения. Его вольтамперная характеристика носит сильно нелинейный характер. Сопротивление варистора сильно уменьшается при достижении порогового напряжения. Благодаря этому варисторы широко используются для защиты от импульсных перенапряжений. Обычно варистор включается параллельно защищаемой нагрузке, при этом он должен быть рассчитан на номинальное напряжение питания данной нагрузки.

Если пороговое напряжение на варисторе не превышено он фактически является изолятором. Если порогового значения напряжения превышено, то сопротивление варистора резко падает. При этом варистор шунтирует нагрузку защищая ее от воздействия недопустимо высокого напряжения питания.

Как правило, в качестве порогового напряжения варистора указывается напряжение, при котором через него протекает ток в 1 мА. Когда пороговое напряжение превышено через варистор может протекать очень большой ток. Если перенапряжение в защищаемой цепи будет носить длительный характер, то варистор выйдет из строя. При длительном падении сопротивления варистора в цепи возникает короткое замыкание, что должно вызвать срабатывание предохранителя.

Описание экспериментальной установки

Измерительная цепь питается от источника постоянного регулируемого напряжения ВУП-2. Ток через терморезистор измеряется микроамперметром.

Рис.1. Электрическая принципиальная схема установки

Порядок выполнения работы

1. Собрать экспериментальную установку по рисунку 1. При выполнении, данном лабораторной работы используется лабораторный блок питания ВУП-2 (ВУП-1, ВУП-2М). Этот блок питания предназначен для питания ламповых электронных схем. На выходных клеммах блока питания ВУП-2 присутствует опасное для жизни постоянное напряжение до 350 В. Следует неукоснительно соблюдать правила техники безопасности. Все изменения в электрической схеме следует производить только при полностью обесточенной установке. Прикасаться к неизолированным токоведущим проводникам запрещается. При обесточивании установки не следует довольствоваться только отключением тумблера на передней панели блока питания. Следует извлечь штепсельную вилку блока питания из электрической розетки.
2. Снять зависимость сопротивления варистора от приложенного напряжения. Пороговое напряжение для используемого в лабораторной работе варистора составляет 120 В. Во избежание перегрузки блока питания и выхода из строя исследуемого варистора превышать это напряжение запрещается.
3. По результатам измерений построить вольтамперную характеристику варистора.

Практическая работа

Данная лабораторная работа посвящена варистору. В ней используется варистор на номинальное напряжение 120 В. Проще всего в продаже найти варисторы, рассчитанные на напряжение близкое к 220 В. В данном случае по соображениям безопасности использован варистор на минимальное напряжение (из тех, что удалось найти в продаже).

Варистор закреплен на панели из оргстекла, затрудняющей случайное прикосновение к токоведущим частям.

Изменение сопротивления варистора отслеживается при помощи амперметра и вольтметра. В качестве источника высокого напряжения использован блок питания ВУП-2М, предназначенный для питания схем на электронных лампах.

Видно, что при напряжении около 100 В ток через варистор равен нулю.

Но уже при 115 В сопротивление варистора начинает снижаться.

Варистор плохо переносит длительную работу при напряжении близком к номинальному. После нескольких лабораторных работ подряд прибор явно деградировал. При этом варистор стал заметно проводить ток уже при напряжении 60-80 В. Материал предоставил

Denev.

   Форум по теории

   Обсудить статью ВАРИСТОРЫ

Варистор, варисторная защита — принцип действия, применение

Варисторная защита, построенная на использовании полупроводниковых резисторов нелинейного типа, служит прекрасным средством для защиты от импульсных перенапряжений.

Варистор отличает резко-выраженная вольт-амперная характеристика нелинейного вида. Благодаря этому свойству с помощью варисторной защиты успешно решаются задачи по защите различных бытовых устройств и производственных объектов.

Принцип действия варистора

Варисторная защита подключается параллельно основному оборудованию, которое необходимо защитить. После возникновения импульса напряжения, благодаря наличию нелинейной характеристики, варистор шунтирует нагрузку и уменьшает величину сопротивления до нескольких долей Ома. Энергия, при перенапряжении, поглощается и рассеивается в виде тепла. Варистор как бы срезает импульс опасного перенапряжения, поэтому защищаемое устройство остается невредимым, что возможно даже с низким уровнем изоляции.



Рис. №1. Конструктивная схема варистора и его характеристика.

Условное обозначение варистора, например, СНI-1-1-1500. СН означает, нелинейное сопротивление, первая цифровое значение – материал, вторая – конструкцию ( 1- стержневой; 2 – дисковый), третья цифра – номер разработки, последняя цифра обозначает значение падения напряжения.



Таблица классификации варисторов

Конструктивные особенности варисторов

Наиболее технологически востребованные материалы для изготовления варистора оксид цинка или порошок карбида кремния, он позволяет успешно поглощать импульсы напряжения с высокоэнергетическими импульсами. Процесс изготовления строится на основе «керамической» технологии, которая заключается на запрессовке элементов с обжигом, установкой электродов, выводов и покрытие приборов электроизоляцией и влагозащитным слоем. Благодаря стандартной технологии варисторы можно делать по индивидуальному заказу.

Параметры варисторов

1. Номинальное классификационное напряжение Uкл – считается постоянным показателем, при этом значении через прибор проходит расчетный ток.
2. Максимально допустимое значение напряжения импульса, для варисторов стержневого типа входит в границы от 1,2 В до 2 В, для дисковых устройств в пределы от 3 до 4 В.
3. Коэффициент нелинейности β – он показывает отношение сопротивления варистора к постоянному току к его сопротивлению переменному току.
4. Быстродействие или время срабатывания, обозначает переход из высокоомного положения в низкоомное и может составить несколько нс, примерно, 25 нс.



Защита варисторами

Варисторы защитного типа, марок: ВР-2, ВР-2; СН2-1; СН2-2 рассчитаны на напряжение в границах от 68В до 1500 В, энергия рассеивания в диапазоне от 10 до 114 Дж, коэффициент нелинейности должен превышать значение 30.

Напряжение варисторов защитного класса удовлетворяет показателям максимально возможного пикового напряжения силовой связи, обязательно должно учитываться границы нестабильности напряжения до 10% и разброс величин классификационного напряжения в зависимости от технологических условий.

Uкл ≥ Uном *  *1,1 * 1,1

Для сети U = 220В, Uкл ≥ 375 В.

Для трехфазной сети напряжением Uном = 380 В; Uкл ≥ 650 В

Сфера применения варисторов

Приборы используются в устройствах стабилизирующих высоковольтные источники напряжения в телевизорах, для обеспечения стабильного протекания токов в отклоняющих катушках кинескопов, они используются для размагничивания цветных кинескопов и в системах автоматического регулирования.

Варистор применяется в конструкции сетевого фильтра, он производит блокировку импульса перенапряжения и осуществляет защиту и по фазной, и по нулевой цепи.



Рис. №2. Сетевой фильтр с использованием варисторной защиты от импульсных перенапряжений, современная защита может погасить выброс энергии до 3400 Дж, это условие обеспечивает защиту от любых экстренных неожиданных ситуаций.

Большое распространение варисторы получили в конструкции мобильных телефонов для предохранения их от статичного электричества.

Автомобильная электроника и телекоммуникационные сети, еще одна распространенная  сфера применения варисторов. Варисторы используются для люминесцентного освещения для защиты от перенапряжения ЭПРА.

Аналогом варисторной защиты служит молниезащита ОПН от перенапряжений и от гроз в высоковольтных цепях, на воздушных линиях и подстанциях.

Внутренняя электросеть в здании оборудуется шкафами от импульсных перенапряжений.





Рис. №3. ЩЗИП – щит от импульсного перенапряжения.

Конструктивная особенность защиты от перенапряжений в здании и размещения ее в щите.  Это разнос шины заземления и фазного провода на большое расстояние друг от друга более 1 метра.  Подборка элементов в шкафу и установка УЗИП  требует внимательного расчета и выбирается в индивидуальном порядке для каждой определенной электроустановки.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Варисторы как средство защиты радиоэлектронной аппаратуры

Документация

Главная  Справочник  Документация

«Документация» — техническая информация по применению электронных компонентов, особенностях построения различных радиотехнических и электронных схем, а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).

---

Оглавление

Надежность работы радиоэлектронной аппаратуры во многом определяется качеством питающих электрических сетей, в которых могут иметь место перенапряжения длительностью от сотен миллисекунд до нескольких секунд, провалы напряжения длительностью до десятков миллисекунд, пропадания (отсутствие напряжения более одного периода) и так далее. На рис. 1 показаны наиболее часто встречающиеся неполадки в электросети и их процентное соотношение.

Особенно опасны высоковольтные импульсы амплитудой до нескольких киловольт и длительностью от десятков наносекунд до сотен микросекунд. Именно они могут приводить к серьезным сбоям электронной аппаратуры и выходу ее из строя, а также быть причиной пробоя изоляции проводов и даже их возгорания.

Импульсы напряжения, которые можно отнести к внешним сетевым помехам (рис. 2), возникают в различных цепях аппаратуры, в первую очередь, в проводах питания.

Во-первых, они могут наводиться электромагнитными импульсами искусственного происхождения от передающих радиостанций, высоковольтных линий электропередач, сетей электрифицированных железных дорог, электросварочных аппаратов.

Идентифицировать и систематизировать причины таких помех практически невозможно. Однако для бытовых электрических сетей напряжением 220 В приняты следующие ориентировочные параметры внешних импульсных напряжений:

• амплитуда — до 6 кВ;
• частота — 0,05…5 МГц;
• длительность — 0,1…100 мкс.

Во-вторых, они могут быть естественного происхождения и наводиться мощными грозовыми разрядами.

Рис. 2

В-третьих, они могут создаваться статическим напряжением, разряд которого достигает 25 кВ. Высоковольтные импульсы способны возникать и в самой аппаратуре при ее функционировании в результате переходных процессов, при срабатывании электромагнитов, размыкании контактов реле, коммутации реактивных нагрузок и так далее. Наибольшую угрозу представляют импульсы, возникающие при отключении индуктивной нагрузки.

По указанным причинам радиоэлектронная аппаратура должна быть защищена от высоковольтных импульсных помех. Чтобы аппаратура могла быть сертифицирована, она должна пройти проверку на устойчивость к воздействию импульсных помех. Например, ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95) распространяется на электротехнические, электронные и радиоэлектронные изделия и устанавливает требования и методы их испытаний на устойчивость к наносекундным импульсным помехам (НИП).

В настоящее время для защиты радиоэлектронной аппаратуры от внешних импульсных воздействий применяются различные виды экранировки, RC- и LC-фильтры, газоразрядные приборы (разрядники) и полупроводниковые ограничители напряжения (ПОН). К сожалению, разрядники не обладают необходимым быстродействием, а быстродействующие ПОН, с высокой нелинейностью вольтамперной характеристики (ВАХ) не способны рассеивать большую мощность из-за малого объема p-n-перехода. Это обуславливает резкое уменьшение допустимого тока в импульсе, протекающем через прибор.

В последнее время наиболее эффективным средством защиты аппаратуры от любых импульсных напряжений признаны оксидно-цинковые варисторы. Варисторы [англ. varistor, от vari (able) — переменный и (resi) stor — резистор] — это нелинейные резисторы, сопротивление которых зависит от приложенного напряжения. Отличительной чертой варистора является двухсторонняя симметричная и резко выраженная нелинейная ВАХ (рис. 3).

Рис. 3

Электрические характеристики варистора определяются большим сопротивлением утечки и емкостью, которая незначительно изменяется под воздействием напряжения и температуры.

При больших напряжениях на варисторе, и соответственно, больших токах, проходящих через него, плотность тока в точечных контактах оказывается также большой. Разогрев точечных контактов приводит к уменьшению их сопротивления и, как следствие, к нелинейности ВАХ. Малые объемы активных областей обеспечивают малую инерционность тепловых процессов, что определяет их высокое быстродействие. Наряду с этим варисторы способны хорошо поглощать высокоэнергетические импульсы напряжения, так как тепловая энергия рассеивается не на отдельных зернах полупроводника, а на всем его объеме.

Особенностью ВАХ варистора является наличие участка малых токов (условно от нуля до нескольких миллиампер), в котором находится рабочая точка варистора и участок больших токов, который определяет защитные свойства и, в частности, напряжение ограничения. В области малых токов ВАХ описывается выражением:

I=AU^β,
где I — ток, A; U — напряжение, В; А — коэффициент, значение которого зависит от типа варистора и от температуры; β — коэффициент нелинейности, который характеризует крутизну ВАХ и определяется отношением статического сопротивления варистора (R = U/I) к дифференциальному (r = dU/dI) в определенной точке:

β=R/r = U/l·dl/dU.

Экспериментально коэффициент нелинейности можно оценить по формуле:

β= lgI₂-lgI₁/lgU₂-lgU₁ = lgI₂/I₁/lgU₂/U₁.

Чаще всего коэффициент нелинейности определяется при токе 1 мА и 10 мА, поэтому:

β=1/lgU₂/U₁.

Для варисторов на основе оксида цинка коэффициент нелинейности обычно составляет 20…60. Варисторы имеют достаточно большую емкость (100…50000 пф) в рабочем режиме (когда нет импульсов напряжения). При воздействии импульса их емкость падает практически до нуля.

Одной из важнейших характеристик варистора является классификационное напряжение — U_кл — напряжение на варисторе при токе, равном 1 мА. Иногда приводится коэффициент защиты варистора — отношение напряжения на варисторе при токе 100 А к напряжению при токе 1 мА (то есть к классификационному напряжению). Он характеризует способность варистора ограничивать импульсы перенапряжения и для варисторов на основе оксида цинка находится в пределах 1,4…1,6. Таким образом, при росте напряжения в 1,4…1,6 раза ток через них возрастает в 100 000 раз.

Важной характеристикой варистора является допустимая мощность рассеивания, определяемая его геометрическими размерами и конструкцией выводов. Для увеличения мощности рассеивания часто применяют массивные выводы, играющие роль радиатора.

При возникновении высоковольтного импульса сопротивление варистора резко уменьшается до долей Ома и шунтирует нагрузку, защищая ее и рассеивая поглощенную энергию в виде тепла. При этом через варистор может протекать импульсный ток, достигающий нескольких тысяч ампер. Так как варистор практически безынерционен, то после исчезновения помехи его сопротивление вновь становится большим. Таким образом, включение варистора параллельно защищаемому устройству не влияет на работу последнего в нормальных условиях, но гасит импульсы опасного напряжения (рис. 4).

Выбор типа варистора осуществляется на основе анализа его работы в двух режимах: в рабочем и импульсном. Рабочий режим определяется классификационным напряжением U_кл, а импульсный — рассеиваемой мощностью. Для ориентировочных расчетов рекомендуется, чтобы рабочее постоянное напряжение на варисторе не превышало 0,85 U_кл, а при переменном токе действующее значение рабочего напряжения не превышало 0,6 U_кл.

В импульсном режиме через варистор протекает большой ток, вследствие чего необходимо опасаться выхода его из строя из-за перегрева. С этой целью необходимо использовать варисторы с рассеиваемой мощностью большей, чем расчетная.

Для расчета варисторов, защищающих те или иные цепи от грозового разряда, иногда приводят сведения о напряжении на варисторе при воздействии стандартного грозового импульса. На рис. 5 показана форма этого импульса, который часто называют «импульсом 8/20 мкс».

Очевидно, что варисторы могут работать и при последовательном включении. При этом в них протекает одинаковый ток, а общее напряжение делится пропорционально сопротивлениям (в первом приближении — классификационным напряжениям), в той же пропорции разделится поглощаемая энергия. Сложнее обеспечить параллельную работу варисторов — необходимо строгое совпадение их ВАХ. Эта задача вполне разрешима при последовательно-параллельной схеме включения — т.е. варисторы последовательно собираются в столбы, а столбы соединяются параллельно. При этом подбором варисторов обеспечивают совпадение ВАХ столбов, которые собираются в блоки с нужными параметрами. Варисторы изготавливаются в обычном исполнении (дисковые, прямоугольные), в виде блоков различной формы и в виде чипов, что позволяет существенно экономить место на печатной плате (рис. 6).

Отечественные предприятия выпускают варисторы для различных сфер применения, это серии СН, ВР, МЧВН/ВС, МОВН/ВС и другие.

Из зарубежных производителей варисторов большую номенклатуру выпускает компания EPCOS. Ее приборы имеют следующую систему обозначений:

Чип и прямоугольные варисторы

SIOV- CN 1210 M 4 G

Варистор_________________________|
Тип варистора(CN,CU,SR)_______________|
Размер__________________________________|
Точность: K-10%, M-20%_______________________|
Классификационное напряжение__________________|
Тип упаковки_____________________________________|

Дисковые варисторы

SIOV S 14 K 250 G5 S6

Варистор________________________|
Тип варистора(S,B25 и др.)___________|
Диаметр варисторного диска_____________|
Точность: K-10%, M-20%__________________|
Классификационное напряжение______________|
Тип упаковки_________________________________|
Тип формовки выводов___________________________|

Другие зарубежные компании-производители часто используют следующую систему обозначений выпускаемых варисторов:

DNR 0,5 D 181 M R S

Производитель________________________________________________|
Диаметр в мм, может быть 0,5;0,7;10;14;20______________________________|
Дисковый варистор____________________________________________________|
Классификационное напряж. (расшиф.»18″ и «0»= 180 В)_______________________|
Точность:J=5%, K-10%, M-20%________________________________________________|
Упаковка(R-катушка, В-россыпь)________________________________________________|
Выводы (S-прямые, К-формованные)______________________________________________|

Рис. 6

Таблица 1

Типы варисторов Параметры	Чип		Дисковые		Автомобильные
	CN	CU	S	SR	CN- AUTO	SU- AUTO	S- AUTO	SR- AUTO
Импульсный ток (8/20 мкс), кА	1,2		10		1		2
Поглощаемая энергия, Дж	23		410		12	25	100
Средняя рассеиваемая мощность, Вт	0,25		1,0		0,03		0,2
Время срабатывания, нс
Рабочая температура, °С	-55..125	-40..85	-40..+85		-55..125	-40..85	-55..125	-40..85
Типоразмер	0603..220 0	3225; 032	SO5..S2O	1210; 2220	0805..2220	—	S07..S20	1210; 1812; 2200

В табл. 1, 2 приведены параметры оксидно-цинковых варисторов, выпускаемых компанией EPCOS.

Рис. 7

Таблица 2

Типы варисторов Параметры	Для тяжелых условий				Блоки	Комбинированные
	В25; ВЗО; 40; LS40	В6О	В80	PD80	Е32	SHCV-SR1, SR2
Импульсный ток (8/20 мкс), кА	40	70	100	100	65	1
Поглощаемая энергия, Дж	1200	3000	6000	6000	—	12
Средняя рассеиваемая мощность, Вт	1,4	1,6	2,0	2,0	—	0,03
Время срабатывания, нс					—
Рабочая температура °С	-40…85	-40…85	-40…85	-40…85	-25…60	-40…85

В заключение следует отметить, что для эффективной защиты аппаратуры от воздействия различных сетевых помех необходимо использовать сетевые фильтры с многоступенчатой защитой. Например, в сетевом фильтре «АРС PowerManager» (рис. 7) массивные стержневые индукторы 1 обеспечивают фильтрацию электромагнитных помех, оксидно-цинковые варисторы 2 обеспечивают общий и нормальный режимы защиты от высоковольтных импульсов, а конденсаторы 3 фильтруют радиочастотные помехи и выравнивают слабые и средние колебания напряжения.

Дата публикации: 08.10.2003

Оглавление

Мнения читателей

• re / 16.09.2017 — 16:49
  [сеня / 10.08.2011 — 07:11 каким варистором можно защитить холодильник . предположительно перепад напряжения от 220 до 380 вольт. спасибо что потратили время] ’20D 511k’ или ’20D 561k’
• александр-витебск / 15.06.2017 — 22:00
  СПАСИБО
• леонид / 22.09.2015 — 14:12
  в этл сгорел варистор с обозначением по прилагаемой схеме 4в где найти его параметры
• ден / 27.02.2015 — 23:48
  Чем заменить 10d471k бп
• в / 06.01.2015 — 14:03
  на сварочном аппарате можно поставить варистор взамен термистра
• Не понял / 08.11.2012 — 17:54
  У меня в БП взорвались два варистора, на одном из них можно разглядеть обозначение: @V07K UEI 150. Что это значит? Стоят они в параллель конденсаторам фильтра после моста, кондеры на 200в каждый. Не могут же они быть на 15 вольт.
• Вован / 16.07.2012 — 09:20
  Для ууу: написано — «…это нелинейные резисторы, сопротивление которых зависит от приложенного напряжения.» Не путайте людей. никакой плазмы и механики там нет. Для Евгений: «Таким образом, при росте напряжения в 1,4…1,6 раза ток через них возрастает в 100 000 раз.» те всплеск напряжения будет минимум до Uкл + еще немного в зависимости от схемы до него. Например до тока сжигания предохранителя по рис. 3, а если ток неограничен, то будет феерверк (На индуктивности просто напряжение самоиндукции понизится). Сейчас читал статью, там вместо варистора используют супрессор. Вроде его эквивалент только посовременней. Я в кнопке от дрели видел сгоревший стабилитрон. Недооценили мощность ЭДС самоиндукции при проектировании. Запаял туда 6 стабилитронов телевизионных на 125 В по 1 Вт.(2 столбика встречно по 3 шт. в столбике последовательно), правда после замены кнопки.
• Lena / 16.06.2012 — 22:49
  I’m not wtorhy to be in the same forum. ROTFL
• ренат / 09.06.2012 — 15:16
  большое спасибо за инфу. хотелось бы конечно прочитать побольше про влияние индуктивных нагрузок на работу варистора
• радикал / 17.05.2012 — 09:10
  Статья очень понятная,полезная и нужная!А для таких дебилов,как «никэнэйм»,тупых и ограниченых,никакие статьи не помогут!Он-эмбрион,обученый матам.Модераторам надо это учесть и не засорять РУССКИЙ язык.Спасибо.
• ууу / 06.04.2012 — 11:32
  И еще не определен срок службы варисторов. Если тепловое расширение устанавливает контакт, то по идее тепловое расширение также разрушает поверхность контакта. Для первоначального локального прогрева по идее нужен разряд. А он в свою очередь получается за счет плазмы. Плазма получается из материалов электродов. Соответственно каждое срабатывание защиты постепенно уничтожает сам варистор. Нигде не смог найти подобную информацию. Передирают друг у друга одно и тоже.
• чайник / 10.03.2012 — 11:06
  я, прочитав эту статью, что — то не очень понял принцип и работу варистора, но мне очень понравилось, ведь это такая наука! я то сам — начинающий специалист в этом деле, но мне интересно всё, что с этим связано. завтра, короче, у препода спрошу про работу и эффективность. ну и прочее. а так спасибо! интересно! 🙂 🙂 10.03.2012.15:05.
• сеня / 10.08.2011 — 07:11
  каким варистором можно защитить холодильник . предположительно перепад напряжения от 220 до 380 вольт. спасибо что потратили время
• Василь / 03.07.2011 — 17:33
  Спасибо за нужную инфу !
• Анатолий / 31.03.2011 — 06:37
  В магнето сгорел варистор 7D431K На какое он напряжение?
• Геша / 10.02.2011 — 05:32
  Статья — что надо.
• Вовка / 26.11.2010 — 17:50
  Жаль про расшифровку других марок нету
• 12val12 / 19.11.2010 — 20:16
  Очепятка «Классификационное напр(расшиф.»18» и «0»= 180В)_______|» нужно «18» и «1» =180 В
• Евгений / 30.08.2010 — 07:14
  Спасибо!!! полезная информация, но мне не ясно, гашения импульса происходит до ном. U ???????
• Владимир / 26.08.2010 — 09:41
  Внатуре ребята спасибо,все клево написано,я сразу въехал в суть происходящего !!!

1 2  Вперед

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:
