Вакуумный трубчатый солнечный коллектор – Как выбрать солнечный коллектор для отопления дома: типы вакуумных трубок и качество воды

отзывы, принцип действия, обзор моделей и цены

В поисках альтернативной энергетики для отопления частного дома были придуманы солнечные тепловые коллекторы. Это эффективные устройства, обладающие высокими качественными характеристиками, способные питать не только лампочку, но и осуществлять обогрев всех помещений за счет лучей. Гелиоустановки успешно применяются в странах с суровым климатом, согласно отзывам покупателей, встроенная автоматизация помогает эффективно эксплуатировать вакуумное оборудование в разных условиях, сохраняя нужную температуру воздуха и воды.

Оглавление:

  1. Принцип действия коллектора
  2. Классификация
  3. Характеристики популярных моделей
  4. Советы по выбору гелиосистем для отопления
  5. Отзывы и мнения
  6. Расценки

Особенности

Принцип работы состоит в поглощении, накапливании и распределении энергии для потребностей владельцев частных домов. Гелиосистема оснащена собирательным устройством, контуром для теплообменника, аккумулятора, приемника и датчиков. Основной элемент изготовлен из медного сплава, изолирован полиуретаном и анодированным алюминиевым покрытием. Именно через поглотитель начинается подача тепла.

Действие происходит за счет движения жидкости через верхнюю часть оборудования. В процессе осуществляется забор энергии от наконечников из меди. Носитель нагревается в змеевике – такой замкнутый цикл идет до тех пор, пока его температура не будет превышать показатель воды в накопителе. Время работы вакуумного солнечного коллектора и качество отопления зависит от продолжительности светового дня и особенностей погоды.

Конструкция напоминает принцип термоса: у отдельных элементов прозрачная поверхность, что позволяет собирать излучение. На внутреннюю сторону деталей нанесено специальное покрытие, способствующее увеличению эффекта поглощения. Между слоями коллектора находится вакуумное пространство, за счет которого вода всегда сохраняется в жидком виде, не замерзает даже при -30°C и аккумулирует тепло в пасмурную погоду и в ночное время суток, что способствует бесперебойному отоплению.

Разновидности солнечных батарей

Классификация гелиосистем происходит по конструктивным особенностям трубок и типу теплового канала, используемого в качестве приемника:

1. Коаксиальная модель вакуумного солнечного коллектора для отопления дома представляет собой двойную колбу из стекла, в полости которой откачан воздух. На поверхность нанесено абсорбирующее покрытие, поэтому передача энергии происходит от самой трубки.

2. Перьевая конструкция является одностенной, пустота здесь расположена в пространстве теплового канала, часть которого вместе с накопителем интегрирована в колбу.

3. По способу циркуляции носителя термосифонные системы: горячая жидкость двигается в верхнюю часть прибора. Из-за разницы в плотности возникает гидростатическое давление. Если установить расширительный бак, появится самопроизвольный ход воды, скорость которой зависит от конструкции вакуумной трубки, интенсивности излучения и времени охлаждения в теплообменнике.

4. В системах с принудительной циркуляцией установлен маломощный насос, способствующий движению носителя. При этом потребляемая мощность значительно меньше получаемой энергии для обогрева частного дома.

5. Также существует различие по числу контуров. В самых простых коллекторах вода для отопления нагревается и расходуется из бака-накопителя.

6. Более сложные состоят из вакуумной трубки и элементов отбора жидкости. В устройстве находится незамерзающий и нетоксичный носитель с антикоррозийными и противопенными добавками. Такой метод надежно защищает оборудование от солей и накипи и способствует более долгой эксплуатации при отоплении.

Обзор моделей и их характеристики

На данный момент Китай держит лидерство по производству коллекторов, работающих на солнечной энергии. Согласно отзывам владельцев частных домов, отечественные изготовители также поставляют в продажу оборудование с хорошими характеристиками. Европейские устройства отличаются довольно высокой ценой, но со временем затраты на покупку и установку приборов вполне оправдываются. Наиболее известные компании выпускают следующие коллекторы:

1. Micoe.

Оборудование SZ47 и MZ58 из Китая предназначено для обеспечения горячей водой и отопления за счет всех типов энергии. Могут быть на крышах, имеющих достаточный запас прочности. Вакуумная трубка для солнечных коллекторов сделана из высококачественного боросиликатного стекла с трехслойным селективным покрытием. Манифольд, подставка и рама изготовлена из алюминиевого сплава, теплообменник – из меди, корпус обшит минеральной ватой и полиуретаном. Размер трубок составляет 60-2000 мм, количество – 10-30 штук, в зависимости от модели. Допустимо сопротивление ветра до 100 м/с, рабочее давление – 6 бар при скорости потока 3,5-8 л/м2/ч. Рекомендуется устанавливать под углом в 15-75°.

2. Анди Групп.

Коллекторы Дача и Универсал – наиболее известные приборы отечественного производителя. SCH-18 обладает высоким КПД с температурой в конденсате до 250°C. Колбы сделаны из красной меди, теплоноситель – жидкий. Отсутствие воды в вакууме обеспечивает устойчивость к промерзанию. Прочный корпус хорошо противостоит ветру. Трубопровод защищен манифольдом с полиуретаном. Резиновые противопылевые уплотнители не допускают попадания пыли и осадков.

Эффективно работают при температуре до -35°C, тип функционала – напорная система для отопления. Имеется контролер по управлению нагревателем, размер трубок – 1800 мм, объем бака – 135-300л, мощность ТЭНа – 1.5-2 кВт. Коллекторы изготовлены в соответствии с международными сертификациями, что обеспечивает их безопасность и надежность.

3. Paradigma.

Вакуумные коллекторы немецкой компании. Модели CPC Star Azzuro, Titan Plus предназначены для ГВС и систем отопления. Корпус и элементы изготовлены из нержавеющей стали и алюминия, колбы – из боросиликатного стекла. На всю поверхность внутренней части нанесено селективное абсорбирующее покрытие. Параболический зеркальный концентратор собирает лучи по всей площади накопителя. Трубопровод изолирован минеральной ватой с алюминиевым ламинированием. Коллекторы быстро монтируются и могут подключаться к уже существующему оборудованию для обогрева частного дома. При интенсивности излучения в 400 Вт/м2 и температуре воздуха -10°C устройства обслуживают помещения с производительностью на 40 % больше, чем аналогичные приборы других типов.

4. Shentai.

Марки SCM 58 и STH 200 – наиболее востребованные вакуумные модели солнечных коллекторов совместного производства Китая и Нидерландов. В данных коллекторах для отопления используется принцип пассивной и активной циркуляции носителя. Трубки оснащены стальными гильзами для предотвращения коррозии. Каждая колба может функционировать в индивидуальном режиме, не останавливая гелиосистему для обогрева даже в случае неисправности. Жидкость интегрирована в трубки, присутствует эффект замыкания, исключающий потери тепла. Коллектор может работать под напором водопровода. Дневная производительность – 100-150 л при давлении в 12 атмосфер.

5. Viessman.

Немецкая компания, выпускающая Vitosol T-200, 300. Абсорбер встроен в стеклянную вакуумированную трубку. Благодаря надежной герметизации, обеспечивается длительное сохранение тепла. Тонкая пленка бария, напыленная на внутренней стороне колб, способствует максимальному аккумулированию энергии. Оборудование хорошо показывает себя в режиме стагнации, при длительных периодах без отбора излучения. Сухое подключение коммуникаций и встроенная автоматика повышают надежность работы коллектора для отопления. Для максимального накопления рекомендуется развернуть трубки в сторону солнца под углом.

Критерии выбора коллектора

Если в планы входит купить вакуумный коллектор для отопления, стоит обратить внимание на ряд нюансов, которые помогут определиться с моделью:

1. Для плоской крыши подходит трубчатая гелиосистема. При большой парусности она будет держаться прочно и устойчиво.

2. Изучая технические характеристики, нужно учесть количество трубок, их тип, размеры, площадь оборудования.

3. Также важно знать объем жидкости, габариты прибора, поверхность абсорбера, качество стекла колб и толщину изолятора.

4. Для расчета реальной производительности необходимо выяснить площадь отопления, количество теплопотерь, особенности климата, потребление горячей воды в сутки.

5. При приобретении коллектора также нужно учитывать дополнительные расходы на установку комплектующих: бака, аккумулятора и обменника.

Мнения пользователей

Несмотря на довольно высокую стоимость, гелиоустановки получили большую заинтересованность, о чем свидетельствуют отзывы владельцев, которые воспользовались подобными системами отопления:

«В целях экономии пришлось обратить внимание на солнечные коллекторы для применения в частном пансионате. В сезон расход горячей воды довольно большой, понадобилось выбирать альтернативный способ подачи ГВС и обогрева. Китайский производитель Shentai предлагает купить технику по приемлемой цене, поэтому я остановился на их продукции, тем более, что отзывы, в основном, положительные. Согласно расчетам, мне рекомендовали необходимую мощность, доставили и монтировали все оборудование быстро. По сравнению с затратами на бойлер в каждом номере экономия получилась колоссальная. Недостатков и проблем в работе не наблюдалось».

Евгений Гончар, Краснодар.

«Сейчас все люди стараются перейти на более выгодный источник отопления. Доверившись отзывам, мы также заказали коллектор фирмы Paradigma для своего коттеджа. Сначала использовали, как запасной вариант, через год убедились в эффективности и полностью перешли на обеспечение дома гелиосистемой. Переживали, что трубки могут повредиться от непогоды или ветра, но они прочные, не боятся даже урагана. Благодаря системе накопления можно не волноваться по поводу прекращения работы. Недостатков не нашли, мы довольны своим выбором, хоть и цена немаленькая».

Ангелина, Москва.

«Поставили коллектор от компании Анди Групп марки SCH-18, так как отзывы о фирме хорошие. Я не очень разбираюсь в технических особенностях, выбирал устройство муж. Но мне нравится, что оно проработало всего сезон, а экономия уже ощущается. Правда, в этом году было много солнца, поэтому накопление энергии практически не прерывалось. Единственный недостаток – не всегда хватает мощности, отопление функционирует хорошо, а с расходом горячей воды приходится быть сдержаннее, так как семья большая. Посмотрим, как коллектор покажет себя в дальнейшем».

Марина, Ростов-на-Дону.

«Я работаю в частном детском саду. Владелец два года назад установил на крыше гелиосистему Micoe. Постоянно требуется расход горячей воды и в помещениях должна быть оптимальная температура, а это приличные затраты. С новым оборудованием получается полностью обслуживать отопление, подавать горячую воду без перебоя, еще и нагревать бассейн. Даже ночью все системы функционируют отлично. Так как недостатков я не увидела, думаю купить такой же прибор для своего дома, тем более, что цена приемлемая. Только нужно почитать обзоры, чтобы выбрать подходящую модель».

Дарья, Екатеринбург.

Стоимость

У всех компаний существует свой диапазон цен на солнечные коллекторы вакуумного типа. При закладке бюджета на гелиосистему для отопления важно произвести предварительные расчеты и определиться с подходящим вариантом. Приблизительная стоимость указана в таблице:

Компания, производитель, модель Площадь поглощения, м2 Количество трубок Габариты, мм Вес, кг Цена, рубли
Micoe, Китай

SZ47

MZ58



1-3

1,5-4



10-30

10-30



1700×1000/2300×150

2200×1000/2700×155



30-75

40-115



20 000-40 000

25 000-50 000

Анди Групп, Россия

Дача XF-II

Универсал CP-II

SCH-18





0,55-0,8

2-5



2,3





10-200

15-35



18





2350х1000/2050/160

2350х1300/3200/160



2020х1640х155





50-100

65-170



55





20 000-50 000

60 000-120 000



30 000-35 000

Paradigma, Германия

CPC Star Azzuro

Titan Plus







2,9-5



3-6





14-45



20-50





1060х1060/2050х120



1100х1200/2200х140





39-72



50-120





120 000-150 000



140 000 -170 000

Shentai, Китай, Нидерланды

SCM 58

STH 200





1,5-2

2-4





10-40

15-45





2300х1000/2200х150

2300х2000/2200х120





40-80

50-120





30 000-50 000

60 000- 80 000

Viessman, Германия

Vitosol 200-T

Vitosol 300-T





2,7-3

3-3,7





20-40

20-40





1500х2050/3000х150

1500х2050/3000х150





60-70

60-80





225 000- 300 000

350 000 -420 000

Отопление дома солнечным коллектором завоевывает все большую популярность, благодаря универсальности и эффективности. Изготовители разрабатывают новые технологии для улучшения характеристик, надежности и безопасности использования. Владельцы, которые установили системы на дома, уже успели оценить их качество, экономию и высокую производительность.

Вакуумный солнечный коллектор для отопления дома зимой

Солнечные коллекторы традиционно используют для получения горячей воды на бытовые нужды. Но рано или поздно возникает желание пустить ее на обогрев. И тогда возникает вопрос: Насколько оправданно использовать вакуумный солнечный коллектор для отопления дома зимой?

Однозначного ответа нет, все зависит от многих факторов. В этой статье мы разберем их и развеем некоторые заблуждения относительно использования трубчатых коллекторов.

Эффективность вакуумного коллектора зимой

КПД вакуумных трубок зависит не от температуры, а от количества солнечного света, это исходит из его принципа работы. Зимой дни короче, а солнце не так высоко поднимается над горизонтом, поэтому вакуумный коллектор не даст столько тепловой энергии, сколько летом.

Есть два способа решения вопроса – увеличение количества вакуумных коллекторов и уменьшение энергопотерь дома. Снизить тепловые потери можно двумя способами – утеплив здание и установив эффективную систему отопления. Сейчас наиболее эффективными являются теплые полы и теплые плинтусы.

Неплохой вариант – использовать спаренный тепловой насос и вакуумный коллектор для отопления дома. Так можно добиться максимальной эффективности, хотя общая стоимость оборудования будет высока.

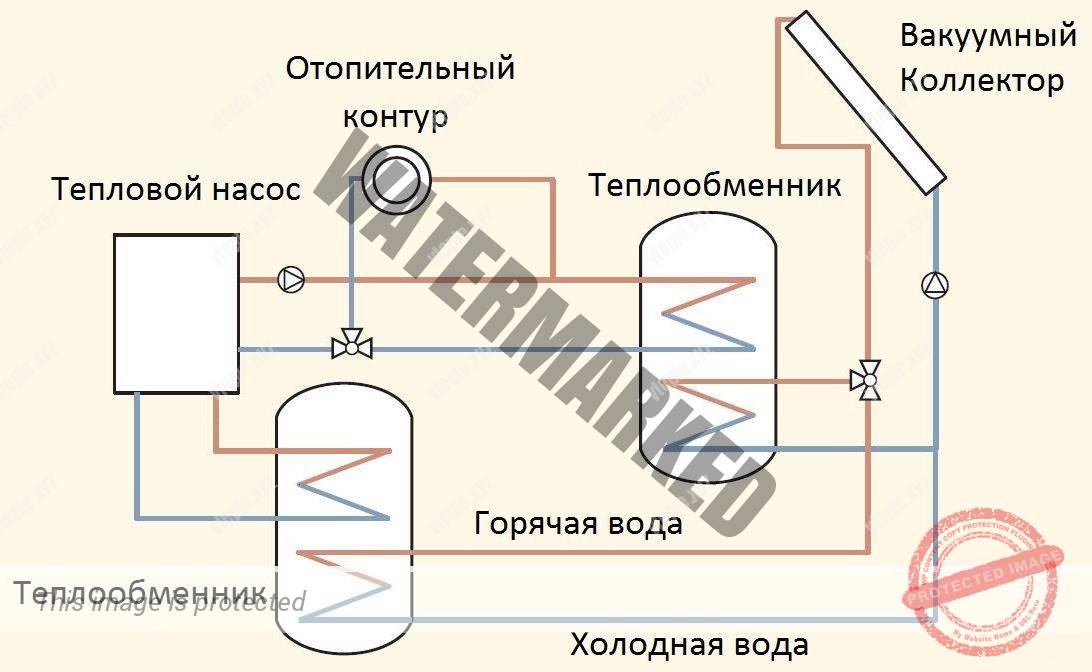

Схема подключения теплового насоса и вакуумного солнечного коллектораТак выглядит система, в которую последовательно включены вакуумный солнечный коллектор и водяной тепловой насос.

Особенности эксплуатации

Основная проблема для всех типов солнечного оборудования в холодное время года – осадки. Если трубки покрыты снегом или инеем, их эффективность снижается. Но стоит учитывать следующее:

Если вы собираетесь использовать вакуумный солнечный коллектор для отопления дома зимой, значит он будет установлен под большим углом чтобы уловить максимум солнечного света. Соответственно, снег и вода будет просто соскальзывать с него.

Небольшая площадь трубок не позволит снегу «зацепиться» за них, в отличие от того, как это происходит с плоскими солнечными коллекторами. Практика показывает, что ветер скоростью 3 м/с сдувает снег с коллекторов.

Большую опасность вызывает наледь. Она образуется, когда днем плюсовая температура, а ночью – отрицательная. Лед хоть и прозрачен, но рассеивает часть солнечного света. Образование ледяной корки несколько снижает эффективность работы солнечного вакуумного коллектора.

Избавиться от нее просто – достаточно пролить замерзший участок теплой водой. Скалывать наледь с вакуумных трубок не рекомендуется – есть риск повредить стекло и нарушить герметичность.

Окупаемость и цена вакуумных коллекторов

Противники зеленой энергетики убеждают всех, что вакуумные солнечные коллектора не окупаются, а если это и происходит, то за очень долгий срок. Отчасти это так, но только если ваш дом уже подключен к газу или электричеству. А если учесть стоимость подключения?

Если сравнивать стоимость подключения к газопроводу и установки коллекторов – они вполне соизмеримы. Но газ это расходная статья бюджета, тогда как на работу вакуумного коллектора требуется минимум электроэнергии, да и то, только на прокачку теплоносителя. Практика показывает, что для отопления дома зимой вакуумный солнечный коллектор гораздо выгоднее других источников тепла.

Последние публикации:

Еще один момент который касается окупаемости – срок службы оборудования. В отопительной системе, основанной на трубчатых солнечных коллекторах, нет сложных деталей или частей, которые подвержены износу. При периодической профилактике такая система прослужит десятки лет.

Мифы и заблуждения

Некоторые считают, что плоские солнечные коллекторы более эффективны чем вакуумные. Отчасти это правда, но если идет об обогреве дома в зимний период, то последние однозначно выигрывают. Подробнее об этом читайте в статье «Сложный выбор: солнечный коллектор – плоский или вакуумный?»

Вакуумные трубки хоть и сделаны из стекла, но отлично держат удар. В приведенном ниже видео проводят испытания с помощью железного шара, который почти в 8 раз тяжелее льда. Соответственно, удары града они выдерживают с легкостью.

Источник: Youtube

А в этом видеоролике вакуумную трубку испытывают на прочность куском льда. Согласитесь, что такой град большая редкость, но и его вакуумный коллектор сможет выдержать.

Источник: Youtube

Считается, что китайские вакуумные коллекторы хуже европейских или американских. На деле это не так – большинство именитых производителей заказывают комплектующие в Поднебесной и максимум что делают на своих производствах – собирают их. К тому же, Китай давно вышел из эпохи ширпотреба, их производства следят за уровнем качества чтобы быть конкурентоспособными на европейском и американском рынках.

Есть мнение, что со временем вакуумные солнечные коллекторы теряют эффективность. Отчасти это правда, но только в том случае, если не проводить профилактику. Если использовать вакуумные солнечные коллекторы для обогрева дома зимой, в них будут большие перепады температур.

Из-за этого уплотнители со временем загрубеют и начнут пропускать теплоноситель. Если их периодически менять (раз в 2-3 года), такого не произойдет, а цена уплотнителя просто копеечная.

Последние публикации:

Вакуумные трубки со временем теряют герметичность – да, такое происходит, но не со временем, а из-за повреждений. Если стекло некачественное или во время производства появились дефекты, такое может произойти. Разгерметизация может случиться из-за механического повреждения или во время эксплуатации, когда трубка меняет размеры под влиянием перепада температур.

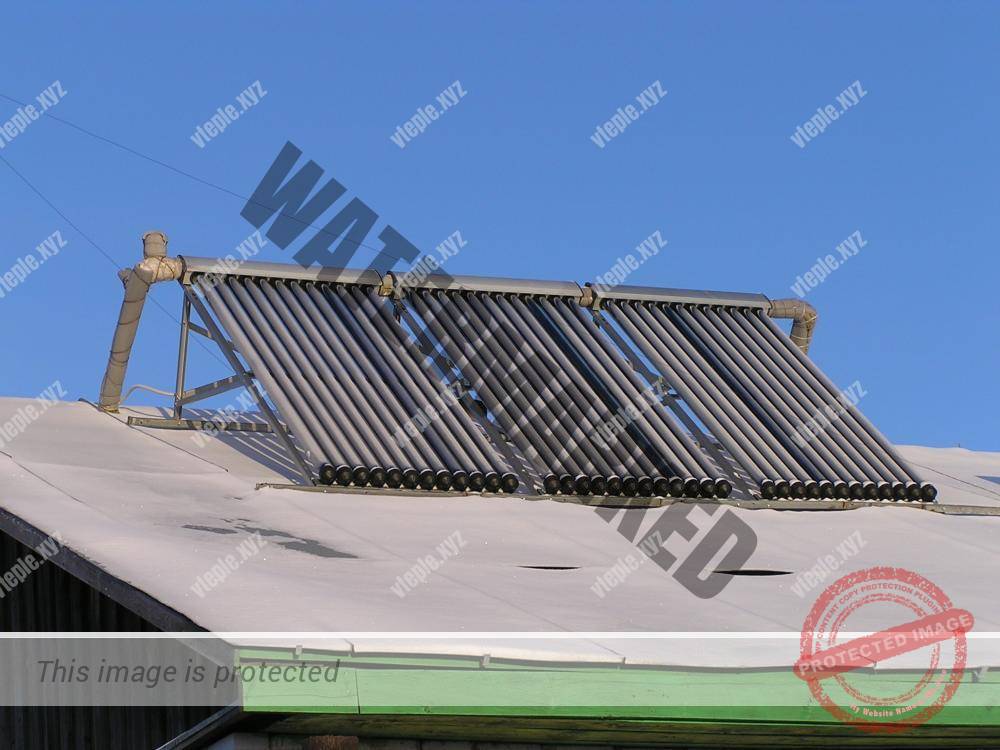

Разгерметизированные вакуумные трубки зимойПри определенных условиях вакуумные трубки покрываются инеем и становится видно, какие из них потеряли герметичность

Стоит ли использовать вакуумный солнечный коллектор для отопления дома зимой?

Когда у вас есть другие источники тепловой энергии, например – тепловой насос, газовый котел и т.д., то использовать вакуумный солнечный коллектор для отопления дома зимой не слишком целесообразно. Если же вы отапливаете здание электричеством, обогрев за счет солнечной энергии будет отличным решением.

Если дом не подключен к газу или электричеству, то солнечные вакуумные коллекторы – оптимальное решение для организации отопления в доме. При одинаковых начальных затратах на оборудование вы получите практически бесплатное тепло.

Не забудьте поделиться публикацией в соцсетях!

вакуумная трубка для солнечного коллектора

Вакуумный солнечный коллектор или солнечный трубчатый вакуумированный коллектор, состоящий из трубок поможет существенно сэкономить средства на оплате традиционных методов нагрева воды в доме. Такие устройства предназначены для работы в системе отопления воды для бытовых нужд. При правильной установке, такая система обладает весьма полезными качествами:

  • Нагрев воды для бытовых нужд до 50 градусов по Цельсию
  • Экономия горячего водоснабжения до 90%
  • Экономия при установке в систему отопления до 40%
  • Гарантия на систему зачастую меньше срока окупаемости, поэтому выбирайте качественную продукцию, чтобы не иметь проблем в будущем. Тем не менее, если система достаточно хорошего качества, она прослужит до 25-ти лет

Установка солнечного трубчатого вакуумного коллектора

  • Устанавливается такая система нагрева только на южную сторону кровли, под наклоном. Или же установка производится на ровную, плоскую крышу, но с условием монтажа специальной наклонной фермы под трубчатый коллектор. Помимо этой, есть и другие конструктивные особенности для солнечных вакуумных трубчатых коллекторов:
  • В зависимости от цены, теплообменник может быть либо оцинкованый, либо из нержавеющей стали
  • Теплоизоляция теплообменника выполняется из пенополиуретана
  • Как правило, каркасная ферма собирается из надёжного металла и красится антикоррозийной краской. Для более удачной интеграции в ваш экстерьер дома, Вы можете предварительно заказать цвет у фирмы производителя
  • На вакуумные трубки для солнечного коллектора наносится специальное покрытие, которые поглощает не только прямой свет, но и собирает рассеянное освещение, а также инфракрасные лучи, что позволяет работать системе эффективно даже в зимнее время.
  • Зачастую такое покрытие представлено многослойным нанесением специального абсорбера.
  • Трубки для нагрева воды, также могут быть в виде закрытой медной трубки, с инертным газом. Такой термосифон работает по очень простому принципу: инертный газ испаряется, забирая тепло нагретой вакуумной трубки, дальше пары поднимаются в конденсатор. Здесь пары передают энергию теплоносителю уже в отопительный контур. После такой процедуры, газ снова охлаждается и стекает вниз, повторяя операцию снова и снова.
  • Простота конструкции позволяет менять в случае разгерметизации отдельные блоки, не влияя на работу всей системы в целом, если конечно не считать падение производительности. При замене отдельно взятой трубки даже не нужно сливать теплоноситель, ведь каждая трубка представляет собой отдельно замкнутый контур.

В общем система вакуумных трубок для солнечного коллектора, не только отличный вариант альтернативы для основной системы, но и вполне работоспособный механизм и для самостоятельного пользования. При чём, если конструкция качественная, то она подойдёт не только для лета, но и для зимы, позволяя сэкономить немалые средства.

Как работает вакуумный солнечный коллектор

Коэффициент полезного действия такого типа коллекторов, при обеспечении высокой степени вакуума, составит около 98%. Как правило, установка солнечных вакуумных коллекторов производится на крыше объекта, что позволяет максимально полезно использовать ее площадь. Угол монтажа коллектора выбирается производно в диапазоне от 5 до 90 градусов. Минимальные значения угла наклона солнечного коллектора позволяют обеспечить циркуляцию теплоносителя. Срок использования вакуумных солнечных батарей достаточно высок и составляет более 20 лет. Вариантов у потребителя несколько: можно вакуумный солнечный коллектор купить либо изготовить своими руками. Цена вакуумных солнечных батарей вполне доступна, таким образом использование таких систем весьма целесообразно.

Конструкция и принцип работы вакуумного солнечного коллектора

Предназначение плоского вакуумного солнечного коллектора заключается в обеспечении аккумулирования солнечной энергии при любых погодных условиях и температуре окружающей среды.

Содержание:

  1. Как работает солнечный вакуумный коллектор
  2. Конструкция солнечного вакуумного коллектора
  3. Виды гелиосистем

Как работает коллектор?

  • Одним из важнейших элементов конструкции является автоматизированный резервуар-теплообменник, способный преобразовывать, поддерживать и сохранять тепло, полученное при накоплении солнечной энергии, а также и от дополнительных источников энергии, которые используются для подстраховки работоспособности системы отопления в целом.
  • Вода, нагретая до определенной температуры, из теплообменника, расположенного во внутреннем блоке, подается в радиаторы, использующиеся для системы отопления, при этом вода, находящаяся в резервуаре, поступает в бак для поддержания ГВС.
  • Для контроля значений рабочей температуры блоков и выбора требуемого режима работы системы установлен блок управления. Он отвечает за поток энергии теплового носителя через теплообменник и определяет куда именно стоит направить тепло: на водоснабжение либо отопление.
  • В ночное время суток автоматика поддерживает минимальные параметры работы системы и поддерживает значения установленной температуры.
  • Основное преимущество использования вакуумных солнечных коллекторов для отопления дома — это их малая инерционность. При этом их использование позволяет обеспечивать горячее водоснабжение в течение года и отопление в холодный период, позволяющее экономить традиционно использующиеся источники получения тепловой энергии.

Схема и конструкция солнечного коллектора

вакуумный солнечный коллектор — схема и принцип работы

Основные блоки вакуумного коллектора: непосредственно вакуумный коллектор, резервуар-теплообменник и системный контроллер солнечных систем нагрева воды. Конструктивно вакуумный коллектор выполнен в виде трубчатых профилей, соединенных параллельными рядами. Как правило используются трубы конструкции ”стекло-стекло”, произведенные из боросиликатного стекла. Для покрытия внутренней трубы используется селективный слой, предназначенный для абсорбции солнечной энергии и устранения тепловых потерь. Функциональность таких труб позволяет их использовать при пасмурной погоде. При отрицательных температурах происходит преобразование в тепло как прямых, так и рассеянных солнечных лучей. Также для образования тепла используется природное ИК-излучение. Конструкция вакуумной трубы реализована по принципу термоса: она изготовлена из двух трубок различного диаметра, между которыми поддерживается вакуум. Вакуум обладает фактически нулевой теплопроводностью и обеспечивает высокий уровень термоизоляции.

  • Вакуумные трубы во всесезонных системах имеют дополнительные термотрубки или тепловые трубки. Они представляются собой медные трубки, наполненные жидкостью с низкой температурой кипения. При непосредственном воздействием тепла происходит испарение жидкости. При этом забирается тепло самой трубки. Далее пар поднимается в расположенный выше наконечник, где происходит его конденсация и передача тепла тепловому носителю в основном контуре либо специальной жидкости, находящейся в отопительном контуре. Далее конденсат по стенкам стекает вниз и процесс возобновляется.
как работает солнечный коллектор
  • Приемник коллектора как правило изготавливается из меди. При этом чаще всего применяется дополнительная полиуретановая изоляция. Приемник закрыт истом нержавеющего покрытия для дополнительной защиты. Передача тепла осуществляется посредством медной «гильзы» приемника. Отопительный контур отделяется от блока трубок, что позволяет поддерживать работу системы при поломке одной или нескольких трубок. Замена поврежденных трубок производится без слива используемой жидкости из рабочего контура.
  • Резервуар-теплообменник выполняет функции бойлера и используется для аккумулирования и сохранения тепла. Резервуар, как правило, имеет внутри конструкции одну либо две спирали для теплообмена.
  • Типичная конструкция системы как правило включает насос, манометр и клапан давления, кран для регулирования количества воды, различные соединительные механизмы и вентили, в том числе набор, обеспечивающий безопасное подсоединение резервуара к отопительной системе, вентиль безопасности давления в 6 атм. Бак дополнительно может быть оснащен электрическим нагревателем мощностью 1-3 кВт.
  • Если требуется обеспечить единовременную подачу горячего водоснабжения и отопления, происходит распределение аккумулированной солнечной энергии. Когда заданное значение температуры достигается, подача тепла автоматически переводится на контур отопления. Настройки перераспределения тепла могут быть изменены в зависимости от времени года либо климатической зоны. К данной системе отопления могут быть подсоединены дополнительные отопительные приборы.
  • Контроллер водонагревательных систем используется для задания значений температуры в резервуаре теплообменника и коллекторе, а также определения требуемого режима работы вакуумного солнечного коллектора согласно полученным данным.
  • Основные функции контроллера заключаются в следующем: индикация температуры в основных блоках: коллекторе, резервуаре, индикация значения температуры в обратном потоке теплоносителя, задание температуры запуска, при которой используется принудительная циркуляция в теплоносителе, таймер пуска и остановки всей системы отопления, определение температуры и продолжительности работы функции дополнительного подогрева, задание минимального значения температуры, индикация датчиков, имеющих повреждения.

Типы гелиосистем

Выделяют два основных типа гелиосистем: сезонные, всесезонные или круглогодичные.

Вакуумные солнечные батареи, сконструированные на базе технологии прямой теплопередачи, относятся к сезонным системам. Принцип действия таких систем достаточно прост: вода из бака поступает в соединенные медные трубки, где нагревается и затем возвращается в контур.

Тепло в таком типе солнечных батарей передается воде без использования в работе дополнительных элементов и блоков. При этом требуется большой объем воды в контуре теплообменника (от 60 до 200 л). Основными преимуществами сезонных систем являются низкая стоимость при высоком КПД, составляющий до 98%. Это конечно при условии использования и покупки селективного покрытия для солнечных коллекторов.

К круглогодичным системам относят вакуумные солнечные батареи, в которых дополнительно установлены термотрубки. Принцип работы таких коллекторов схож с работой установок центрального отопления. Через коллектор и змеевик протекает специальная жидкость («незамерзайка»). Эта жидкость предназначена для забора тепла из медных трубок. Далее она поступает в бак, аккумулирующий тепло для непосредственного нагрева воды через змеевик. Процесс протекает до тех пор, пока значения температуры бака и теплового приемника не сравняются. Насос контролируется электроникой, датчики температуры при этом устанавливаются как в коллекторе, так и в баке-аккумуляторе. Давление в системе может быть выше требуемых значений при недостатке потребления воды. Расширительный бак также позволяет избежать подобных ситуаций.

Области применения гелиосистем многогранны и включают: обеспечение жилых помещений, социальных и культурных объектов горячим водоснабжением и отоплением. При этом экономия ресурсов достигает 50%. Используются в сочетании с «теплыми полами». Если вам требуется обеспечить ваш дом теплом, то вы можете купить вакуумный солнечный коллектор, либо сделать его своими руками. Стоимость вакуумных коллекторов для отопления дома достаточна высока, но продуктивность и энергоемкость таких систем компенсирует материальные издержки. При этом следует учитывать, что надежность коллектора, собранного и установленного профессионалами выше, чем у самодельного.
