Вакуумный солнечный коллектор для отопления дома зимой

Обновлено: 8 декабря 2020.

Солнечные коллекторы традиционно используют для получения горячей воды на бытовые нужды. Но рано или поздно возникает желание пустить ее на обогрев. И тогда возникает вопрос: Насколько оправданно использовать вакуумный солнечный коллектор для отопления дома зимой?

Однозначного ответа нет, все зависит от многих факторов. В этой статье мы разберем их и развеем некоторые заблуждения относительно использования трубчатых коллекторов.

Эффективность вакуумного коллектора зимой

КПД вакуумных трубок зависит не от температуры, а от количества солнечного света, это исходит из его принципа работы. Зимой дни короче, а солнце не так высоко поднимается над горизонтом, поэтому вакуумный коллектор не даст столько тепловой энергии, сколько летом.

Есть два способа решения вопроса – увеличение количества вакуумных коллекторов и уменьшение энергопотерь дома. Снизить тепловые потери можно двумя способами – утеплив здание и установив эффективную систему отопления. Сейчас наиболее эффективными являются теплые полы и теплые плинтусы.

Неплохой вариант – использовать спаренный тепловой насос и вакуумный коллектор для отопления дома. Так можно добиться максимальной эффективности, хотя общая стоимость оборудования будет высока.

Так выглядит система, в которую последовательно включены вакуумный солнечный коллектор и водяной тепловой насос.

Особенности эксплуатации

Основная проблема для всех типов солнечного оборудования в холодное время года – осадки. Если трубки покрыты снегом или инеем, их эффективность снижается. Но стоит учитывать следующее:

Если вы собираетесь использовать вакуумный солнечный коллектор для отопления дома зимой, значит он будет установлен под большим углом чтобы уловить максимум солнечного света. Соответственно, снег и вода будет просто соскальзывать с него.

Небольшая площадь трубок не позволит снегу «зацепиться» за них, в отличие от того, как это происходит с плоскими солнечными коллекторами. Практика показывает, что ветер скоростью 3 м/с сдувает снег с коллекторов.

Большую опасность вызывает наледь. Она образуется, когда днем плюсовая температура, а ночью – отрицательная. Лед хоть и прозрачен, но рассеивает часть солнечного света. Образование ледяной корки несколько снижает эффективность работы солнечного вакуумного коллектора.

Избавиться от нее просто – достаточно пролить замерзший участок теплой водой. Скалывать наледь с вакуумных трубок не рекомендуется – есть риск повредить стекло и нарушить герметичность.

Окупаемость и цена вакуумных коллекторов

Противники зеленой энергетики убеждают всех, что вакуумные солнечные коллектора не окупаются, а если это и происходит, то за очень долгий срок. Отчасти это так, но только если ваш дом уже подключен к газу или электричеству. А если учесть стоимость подключения?

Если сравнивать стоимость подключения к газопроводу и установки коллекторов – они вполне соизмеримы. Но газ это расходная статья бюджета, тогда как на работу вакуумного коллектора требуется минимум электроэнергии, да и то, только на прокачку теплоносителя. Практика показывает, что для отопления дома зимой вакуумный солнечный коллектор гораздо выгоднее других источников тепла.

Еще один момент который касается окупаемости – срок службы оборудования. В отопительной системе, основанной на трубчатых солнечных коллекторах, нет сложных деталей или частей, которые подвержены износу. При периодической профилактике такая система прослужит десятки лет.

Мифы и заблуждения

Некоторые считают, что плоские солнечные коллекторы более эффективны чем вакуумные. Отчасти это правда, но если идет об обогреве дома в зимний период, то последние однозначно выигрывают.

Вакуумные трубки хоть и сделаны из стекла, но отлично держат удар. В приведенном ниже видео проводят испытания с помощью железного шара, который почти в 8 раз тяжелее льда. Соответственно, удары града они выдерживают с легкостью.

Источник: Youtube

А в этом видеоролике вакуумную трубку испытывают на прочность куском льда. Согласитесь, что такой град большая редкость, но и его вакуумный коллектор сможет выдержать.

Источник: Youtube

Считается, что китайские вакуумные коллекторы хуже европейских или американских. На деле это не так – большинство именитых производителей заказывают комплектующие в Поднебесной и максимум что делают на своих производствах – собирают их.

К тому же, Китай давно вышел из эпохи ширпотреба, их производства следят за уровнем качества чтобы быть конкурентоспособными на европейском и американском рынках.

Есть мнение, что со временем вакуумные солнечные коллекторы теряют эффективность. Отчасти это правда, но только в том случае, если не проводить профилактику. Если использовать вакуумные солнечные коллекторы для обогрева дома зимой, в них будут большие перепады температур.

Из-за этого уплотнители со временем загрубеют и начнут пропускать теплоноситель. Если их периодически менять (раз в 2-3 года), такого не произойдет, а цена уплотнителя просто копеечная.

Вакуумные трубки со временем теряют герметичность – да, такое происходит, но не со временем, а из-за повреждений. Если стекло некачественное или во время производства появились дефекты, такое может произойти. Разгерметизация может случиться из-за механического повреждения или во время эксплуатации, когда трубка меняет размеры под влиянием перепада температур.

При определенных условиях вакуумные трубки покрываются инеем и становится видно, какие из них потеряли герметичность

Стоит ли использовать вакуумный солнечный коллектор для отопления дома зимой?

Когда у вас есть другие источники тепловой энергии, например – тепловой насос, газовый котел и т.д., то использовать вакуумный солнечный коллектор для отопления дома зимой не слишком целесообразно. Если же вы отапливаете здание электричеством, обогрев за счет солнечной энергии будет отличным решением.

Если дом не подключен к газу или электричеству, то солнечные вакуумные коллекторы – оптимальное решение для организации отопления в доме. При одинаковых начальных затратах на оборудование вы получите практически бесплатное тепло.

Не забудьте поделиться публикацией в соцсетях!

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на портал поиска мастеров Профи. Это полностью бесплатный сервис, на котором вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.
Если вы сами мастер своего дела, то зарегистрируйтесь на Профи и получайте поток клиентов. Ваша прибыль в одном клике!

Вакуумный трубчатый солнечный коллектор Vaillant auroTHERM exclusiv VTK 1140/2

Солнечные коллекторы и готовые системы позволяют использовать энергию солнца для поддержания системы отопления и ГВС дома. Главным вопросом, который беспокоит потребителей, является возможность экономии в зимний период при условии короткого светового дня. Для получения ответа стоит рассмотреть подробнее конструкции солнечных систем отопления и их виды. Конструктивные особенности солнечного коллектора Солнечные коллекторы являются ключевыми элементами систем теплоснабжения на основе солнечного света. Именно в них происходит преобразование энергии в потребляемое тепло. Их техническое совершенство и стоимость определяют эффективность работы системы теплоснабжения и экономические показатели.

В конструкциях теплоснабжения применяется в основном два типа коллекторов: вакуумный и плоский. Плоские коллекторы состоят из корпуса, абсорбера, прозрачного ограждения (стекла) и тепловой изоляции. Особое, высокой степени прозрачности стекло, защищенное от сколов и трещин, фокусирует солнечные лучи на поверхности коллектора, а высокоэффективный алюминиево-медный поглотитель, обеспечивающим высокий коэффициент превращения солнечной энергии в тепло. Главная цель тепловой изоляции заключается в уменьшении тепловых потерь с боковой и тыльной поверхности коллектора. В конструкциях вакуумных коллекторов каждый элемент абсорбера помещают в отдельную стеклянную трубу. Внутри трубы создается вакуум, поэтому потери тепла за счет теплопроводности и конвекции воздуха подавляются полностью. Благодаря селективному покрытию на поверхности абсорбера происходит минимизация потерь на излучение. Благодаря отражателю сложной параболической формы, трубки поглощают солнечную энергию всей круговой поверхностью, таким образом используется даже минимальное количество солнечных лучей.

Поэтому даже при наклонном попадании света солнечный коллектор остаётся таким же эффективным. В результате показатели КПД вакуумного коллектора значительно выше, чем при использовании конструкции плоского коллектора. Но они менее ударопрочные. Отопление частного дома солнечными коллекторами Установка гелиосистемы может помочь снизить затраты на энергию на 50-90%. Работа системы осуществляется в любое время года, однако наиболее эффективной она будет в период весна-осень. Подбирая коллектор с целью отопления зимой, необходимо провести точный расчет количества тепловой энергии и оптимальной площади гелиосистемы в целом, учитывая только зимний период, поскольку именно при низких температурах потребление энергии значительно увеличивается. В большинстве случаев солнечные коллекторы используются в качестве дополнительного источника обогрева. При правильной теплоизоляции здания возможно и автономное использование системы.

Преимущества солнечной системы отопления Безопасность эксплуатации, в том числе экологическая. Эстетичный внешний вид и возможность подбора с учетом личных характеристик и параметров. Длительный эксплуатационный срок,а следовательно хорошая окупаемость. Особенности эксплуатации солнечного отопления Прежде чем принять решение об установке солнечной системы, необходимо произвести ряд мероприятий по утеплению жилого дома. Наиболее оптимальным решением станет установка комбинированной системы отопления, которая будет состоять из солнечных батарей и газового или электрического отопления. В этом случае конструкция солнечных батарей интегрируется в существующую систему отопления. При расчете необходимо учитывать тот факт, что максимальная интенсивность инсоляции достигается в середине дня, поэтому плоскости солнечных батарей должны ориентироваться на юг. Отклонение возможно на юго-восток или юго-запад.

На конструкцию солнечных батарей не должна падать тень от соседних строений или деревьев. Коллектор способен максимально поглощать энергию, когда он размещен под прямым углом к инсоляции, поэтому батареи размещаются под наклоном, который равен географической широте местности. Увеличение угла наклона коллектора в зимнее время позволяет повысить эффективность, однако в летнее время, когда солнце располагается высоко, неизбежны потери энергии. Экономическая привлекательность гелиосистемы для отопления Ошибочным является мнение о том, что использование системы солнечного типа не требует затрат, так как солнечная энергия не тарифицируется. Эксплуатация солнечных коллекторов требует затрат, которые выражаются в непосредственной покупке и установке солнечных коллекторов, расходе электроэнергии на обслуживание автоматики и насоса в процессе работы. Также потребуются затраты на оплату дополнительных источников обогрева: топлива или природного газа, которые будут использоваться при низких температурах и длительной пасмурной погоде.

В зависимости от климата и технических характеристик системы отопления затраты окупаются в течение 3-7 лет. Вы можете ознакомиться с ассортиментом солнечных коллекторов здесь. За более подробной информацией обращайтесь по телефонам: 8-800-5000-568, 8 (8482) 65-00-96.

преимущества, недостатки и эффективность работы| ECODOM|99

Солнечные коллекторы:

преимущества, недостатки

и эффективность работы

Любой владелец частного дома сталкивался с проблемой выбора системы отопления. Особенно данный вопрос актуален для удаленных от городов зон, где необходимо обогреть не только сам дом, но и теплицы, бытовые помещения и пр. Вопрос экономии тут — один из главных. Печи с котлами нагревания, электрические батареи, дровяные камины – распространенные, но не самые выгодные варианты. Расходные материалы для них (дерево, уголь, газ, электричество) обходятся дорого, а расходуются очень быстро.

Сегодня технический прогресс шагнул в сторону возобновляемых источников энергии. И одной из таких инноваций стали коллекторы, работающие за счет поглощения солнечного света.

Солнечное излучение — один из самых доступных и распространенных альтернативных источников тепла. А солнечные коллекторы, в свою очередь, — самый простой способ энергию преобразовать. С каждым годом все больше людей рассматривают их в качестве дополнительного источника энергии для дома.

Но что же представляют собой солнечные коллекторы, чем отличаются между собой и действительно ли они так эффективны? Попробуем разобраться вместе.

Ежедневно на землю падает огромное количество солнечного излучения большая часть которого не используется. Задача коллектора — «впитать» в себя определенную долю этого излучения и преобразовать его в пригодную для человеческих потребностей энергию.

При этом важно отличать: солнечное излучение может быть преобразовано в 2 вида энергии – тепловую и электрическую.

Солнечные коллекторы применяются для получения тепла и нагрева воды. Они нагревают воду которая используется для ГВС и отопления здания.

Солнечные батареи (они же фотоэлектрические модули) применяются для выработки электроэнергии. Они имеют совершенно другой принцип действия.

Существует также комбинированная технология. Панели, которые одновременно вырабатывают электрическую и тепловую энергию.

Основные принципы работы

Солнечные коллекторы работают по тому же принципу, что и бытовые водонагреватели – энергия действует на тепловой элемент, повышая температуру воды, воздуха или антифриза в полостях отопительных приборов. Руководящим элементом выступает сам корпус коллектора – плоская пластина площадью несколько квадратных метров. Погодная нестабильность породила идею совмещения энергий солнца и электричества у некоторых приборов такого класса.

При низкой освещенности и прохладной погоде площадь устройства только впитывает доступное тепло, нагревая комплект. Дальнейшее прогревание системы частного отопления проводится уже при участии электричества. Подобный подход позволяет выжать из установки максимум, хотя расчет затрат останется скромным. Технология получила название «принудительной циркуляции». Как правило, она характерна крупномасштабным коллекторам.

Созависимое функционирование в умеренных поясах планеты используются чаще автономного. Но в условиях преобладания годового активного солнца возможно использовать исключительно природную энергию. Для этого понадобиться только рациональный расчет с правильной теплоизоляцией постройки.

Зимой солнечный комплект способен обогреть до 30-40% жилых помещений.

Автоматизированные экземпляры улавливают и перерабатывают на отопление до 75% дневного света.

Типы солнечных коллекторов

Существует несколько видов солнечных коллекторов, которые отличаются назначением, внешним видом, принципом работы и так далее. Основные отличия можно классифицировать следующим образом:

По конструкции

Плоские светопоглощающие. Представляет собой темный алюминиевый ящик с медными трубками внутри. Снизу ограничен слоем теплоизоляции. Сверху закрыт закаленным стеклом и пропилен-гликолем, выполняющим работу поглотителя солнечных лучей. Функционален в любое время года, популярен ввиду доступной себестоимости.

Вакуумные коллекторы состоят из многочисленных медных трубок. Элементы уложены ровными рядами. Каждая трубка с поглощающим и отражающим веществами расположена внутри еще одной стеклянной колбы аналогичной формы, но большего диаметра. Между стенками емкостей образуется вакуум, выступающий теплоизолятором и проводником. Главным достоинством класса является большая принимающая площадь, а значит, высокий КПД.

По принципу работы

Самотечные — идеальный вариант для дачи или сезонного использования. Это автономная система, которая не требует подключения к электросети.

С принудительной циркуляцией. Этот вид солнечных коллекторов подключается к общей системе отопления и работает под давлением насоса.

По сезонности

Круглогодичные (летом — полноценное обеспечение горячей водой, зимой — поддержка отопления).

Сезонные – используются только летом и в межсезонье. Обычно внутри таких коллекторов течет вода, которая на холоде замерзает. Поэтому на зиму такие системы консервируются.

Плоский и трубчатый солнечный коллекторы.

Все классы подходят для отопления частных домов в равном соотношении. Конкретный тип выбирается исходя из собственных потребностей, финансовых возможностей, площади крыши (или иной поверхности) для установки.

Все виды коллекторов солнечного типа обладают недостатками и достоинствами. Выбирая устройство по своим потребностям, следует обращать внимание на некоторые нюансы. Плоские разновидности прочнее остальных, однако, не выгодны при ремонте. Поломка выводит из строя всю систему адсорбции, что увеличивает траты. Экземпляры данного класса способны нагревать воду на 20-40 градусов выше температуры окружающей среды.

Вакуумные виды коллекторов чувствительны к внешним действиям, быстрее поддаются повреждениям из-за хрупких полых трубок. Между тем, ремонт может быть произведен в виде замены конкретной колбы. Зимой эффективнее плоского типа, поскольку нагревает теплоноситель в более широком диапазоне и дольше поддерживает температуру.

Воздушные виды просты по конструкции, редко требуют ремонтных вмешательств. Стойко выдерживают очень низкие температуры, служат дольше остальных. В целом же, они слабее прогревают помещения.

Преимущества солнечных коллекторов

Экономия газа. Летом солнечные коллектора способны полностью закрыть потребность здания в горячей воде. В межсезонье – весной и осенью, коллекторы снижают нагрузку на газовый котел, что в конечном итоге сокращает потребление газа. В зимнее время коллекторы работают с очень низкой эффективностью.

Энергонезависимость. Используя солнечный коллектор для отопления вы снижаете собственную зависимость от газа. Коллектор является дополнительным источником тепла. Как минимум в летнее время вы сможете бесплатно получать горячую воду не используя для этого газ.

Доступность. Для установки солнечного коллектора не требуется разрешение. Все что нужно – сантехник с прямыми руками и компетентный продавец, знающий все особенности и тонкости монтажа.

Долгий срок службы. Срок службы коллектора – более 15 лет. А значит, вы очень долго сможете пользоваться бесплатным солнечным теплом.

Внешний вид. Любой гелио комплект прост в обслуживании, выглядит эстетично, облагораживает внешний облик частного дома.

Отсутствие грязи, отходов.

Недостатки

Стоимость. Цены на солнечные коллекторы для нагрева воды плавают от 500$ до 1000€ за штуку. А целая система «под ключ» состоящая из двух коллекторов будет стоить от 2500$. Немалые начальные вложения, со сроком окупаемости 7-10 лет.

Непостоянство. Солнце нельзя включать и выключать по собственному желанию. Поэтому коллекторы нельзя рассматривать как единственный источник тепла.

Подведем итоги

Солнечный коллектор для отопления — это один из самых распространенных и доступных альтернативных источников энергии для частного дома.

Коллекторы, в первую очередь, следует рассматривать как инвестицию в энергонезависимость. Их срок окупаемости очень велик – 7-10 и более лет. Поэтому ставить коллекторы только ради экономии газа нецелесообразно. Возможно, что с этой задачей лучше справятся и другие альтернативные газу источники тепла — камин с водяным контуром или тепловой насос. Все зависит от ситуации.

Наиболее оправдано использовать коллекторы в южных регионах, где высокая солнечная активность. Самую высокую эффективность они показывают летом и в межсезонье. Зимой вклад в систему отопления хоть и есть, но невелик.

Если вы рассматриваете коллекторы ради экономии газа и денег, то вероятно это будет одно из самых дорогих и наименее эффективных решений. В первую очередь, лучше всего обратить внимание на другие недорогие мероприятия. К счастью, таких множество.

Солнечные коллекторы для отопления

Альтернативные источники энергии сегодня популярны как никогда. Одним из них является вакуумный солнечный коллектор, устройство, преобразующее тепловую энергию солнца.

Применение солнечных коллекторов:

Солнечный коллектор позволяют отапливать и снабжать горячей водой любые помещения. Это:

и коттеджы,
и бассейны,
и теплицы,
и автономные объекты промышленного назначения,
в том числе, система солнечно отопления широко применяется в популярных сегодня «тёплых полах».

Принцип работы солнечного коллектора:

Преобразование энергии солнца возможно на протяжении круглого года. Солнечные водонагреватели способны обеспечить сбор солнечной энергии в абсолютно любую погоду, невзирая на перепады температуры и прочего.

Устанавливают нагреватели на крыше, ориентируя элементы поглощения солнечной энергии на Юг. При этом угол наклона установки должен быть идентичен градусу широты данной местности. Для Северо-Западного региона РФ рекомендуемый угол равен 70° в зимний период, и 60° в остальные сезоны. Правильная установка системы гарантирует высокий коэффициент поглощения – до 97%.

Таким образом, солнечное отопление позволяет сэкономить до 40% средств, ежегодно тратящихся на обогрев помещения и воды.

Цена на солнечный коллектор от компании Кофулсо:

Цены на солнечные коллекторы зависят от многих показателей, в частности и от того, какой коллектор Вам необходим – сезонный или всесезонный. Первый вариант – это вакуумные коллекторы прямого нагрева воды, второй – косвенного. Прайс на продукцию компании Кофулсо можно скачать тут:

Прайс-лист/каталог

Солнечные коллектора: фото

Преимущества и недостатки плоских и вакуумных коллекторов | Солнечные коллекторы

Значения КПД плоских коллекторов несколько ниже в сравнении с вакуумными, что компенсируется высокими (избыточными) величинами солнечного излучения летом в южных регионах.

Вакуумные трубчатые	Плоские высокоселективные
+	+
Низкие теплопотери	Способность очищаться от снега и инея
Работоспособность в холодное время года до -30С	Высокая производительность летом
Способность генерировать высокие температуры	Отличное соотношение цена/производительность для южных широт и тёплого климата
Длительный период работы в течение суток	Возможность установки под любым углом
Удобство монтажа	Меньшая начальная стоимость
Низкая парусность
Отличное соотношение цена/производительность для умеренных широт и холодного климата
—	—
Неспособность к самоочистке от снега	Высокие теплопотери
Относительно высокая начальная стоимость проекта	Низкая работоспособность в холодное время года
Рабочий угол наклона не менее 20°	Сложность монтажа связанная с необходимостью доставки на крышу собранного коллектора
	Высокая парусность

Преимущества и недостатки плоских и вакуумных коллекторов5.

00/5 (100.00%) 50

Вакуумные (трубчатые) солнечные коллекторы

В основе конструкции вакуумного солнечного коллектора заложена трубчатая система изоляции медного абсорбера. Тут каждая медная трубка вставлена в запаянный по концам стеклянный сосуд цилиндрической формы и имеет свою собственную изоляцию. Причём, как видно из названия, теплоизолирующим материалом в таком коллекторе служит вакуум. Он совсем не проводит тепла, поэтому полностью исключает потери на конвекцию и теплопроводность и, таким образом, сводит общие тепловые потери коллектора к минимуму.

Это позволяет обеспечить высокий и стабильный КПД коллектора даже при слабом рассеянном солнечном излучении в облачный день, а также при отрицательной температуре наружного воздуха.

Поэтому вакуумные солнечные коллекторы производят в среднем на 30-40% больше тепловой энергии в течение года по сравнению с другими типами коллекторов.

Стеклянные трубы вакуумных коллекторов позволяют солнечным лучам всегда падать на приёмную поверхность медных трубок под прямым углом, сводя отражения к минимуму. При первых лучах солнца ранним утром, или днём, когда солнце нестерпимо палит, или вечером, на закате, — всегда теплоносная жидкость в коллекторе будет нагреваться постоянно, с одинаковой интенсивностью. Даже при сильной облачности или во время дождя коллектор будет снабжать дом тёплой водой.

Трубки вакуумного коллектора выполнены из ударопрочного стекла, способного выдержать удары града даже большого размера или падение коллектора с небольшой высоты.

Тем не менее стеклянные трубки имеют тонкие стенки — за счёт минимальной толщины стенок стеклянных трубок вакуумные коллекторы обладают наименьшей тепловой инерцией. Благодаря этому вакуумный коллектор намного быстрее освобождается от оледенения, инея, снега.

Приходя в рабочее состояние практически сразу на рассвете, он начинает производить горячую воду, в то время как плоские коллекторы все ещё простаивают.

Все части коллектора, контактирующие с теплоносной жидкостью, выполнены из высококачественной меди.

Трубки абсорбера, по которым перемещается теплопроводящая жидкость, выполняются или U-образной формы, или коаксиально, то есть в виде двух трубок разного диаметра, вставленных друг в друга. При этом по внутренней трубке вниз подаётся холодная жидкость, нагревающаяся по мере движения. А потом, уже частично прогретая, она устремляется вверх по наружной трубке, где ещё сильнее нагревается и часть своего тепла отдаёт внутренней трубке, которая уже греет очередную порцию воды.

Очень часто внутренняя сторона стеклянной трубки, обращённая к солнцу, покрывается зеркальным слоем, чтобы лучи, проходящие мимо медной трубки, отразились от изогнутого зеркала и все же попали на неё, только с обратной стороны.

Таким образом, в нагреве теплоносной жидкости принимает участие вся поверхность медной трубки.

И это опять-таки выгодное отличие от абсорбера плоского коллектора.

Обладая низкой парусностью, вакуумные коллекторы просто, легко и надёжно крепятся к кровле. Снег, дождь и ветер свободно проходят между трубками. Поэтому такие коллекторы могут успешно использоваться даже в районах, где часто бывают штормовые ветры и ураганы, на побережье или в горах. При механическом повреждении одной или нескольких вакуумных трубок их легко можно заменить без остановки и слива всей системы. Одна трубка стоит значительно дешевле, чем весь коллектор.

Высокая надёжность и долговечность вакуумных коллекторов обеспечивают потребителей теплом и горячей водой на долгие годы. Такие коллекторы могут использоваться и в системах с принудительной циркуляцией теплоносной жидкости, и в системах с естественной циркуляцией. Есть даже модели, у которых теплоаккумулирующий бак не отнесён от коллектора на некоторое расстояние, а соединён с трубками напрямую, Это позволяет системе занимать наименьшее пространство и сокращает потери тепла, неизбежно получаемые при перемещении горячей жидкости по трубопроводам.

До недавнего времени высокая стоимость вакуумных коллекторов была чуть ли не единственным их недостатком, что в значительной степени ограничивало число лиц, желающих их приобрести, и было серьёзным препятствием к началу их широкого потребления. Бал правили плоские коллекторы. В некоторых странах их производство налажено не только на государственном и высокопрофессиональном уровне, но даже в небольших гаражных мастерских.

С приходом на рынок солнечных коллекторов производителей из Азиатского региона, цены на вакуумные коллекторы существенно упали. И теперь даже модели известных европейских производителей можно приобрести по вполне умеренным ценам.

Инвестиции в солярные системы, как показывает практика, окупаются уже за 1-5 лет. После окупаемости системы начинается период, при котором природа и технологии начинают работать на потребителя и приносить ему доход в виде экономии средств на энергопотребление последующие тридцать или сорок лет.

ТИПЫ ВАКУУМНЫХ СОЛНЕЧНЫХ КОЛЛЕКТОРОВ.

Вакуумный коллектор с прямой теплопередачей воде

В таком коллекторе вакуумные трубки соединены с накопительным баком. Из контура теплообменника вода течёт прямо в трубки, нагревается и возвращается обратно. Такие системы еще называют термосифонными.

К преимуществам этих систем относится непосредственная передача тепла воде без участия других элементов. Термосифонные системы работают на принципе явления естественной конвекции, когда теплая вода стремится вверх. В термосифонных системах бак должен быть расположен выше коллектора. Когда вода в трубках коллектора нагревается, она становится легче и естественно поднимается в верхнюю часть бака. Более прохладная вода в баке течет вниз в трубки, таким образом, обеспечивается циркуляция во всей системе.

В этих системах бак объединен с коллектором и не рассчитан на магистральное давление, поэтому термосифонные системы нужно использовать либо с подачей воды из выше расположенной емкости, либо через уменьшающие давление редукторы. Такая система имеет минимальное гидравлическое сопротивление.

Вакуумный коллектор с прямой теплопередачей воде и встроенным теплообменником

Такой коллектор имеет все преимущества и особенности предыдущего типа коллекторов.

Отличием является наличие встроенного в бак эффективного теплообменника, что позволяет подсоединить коллектор с баком к напорной сети водоснабжения. При этом в трубках по-прежнему практически нет давления.

Одним из преимуществ также является возможность заполнения водонагревательного контура незамерзающей жидкостью, что позволяет использовать его и при небольших минусовых температурах.

Другим преимуществом является то, что в коллекторе не откладываются соли жесткости и другие загрязнения, так как объем теплоносителя один и тот же, а расходуемая вода проходит только по внутреннему медному теплообменнику.

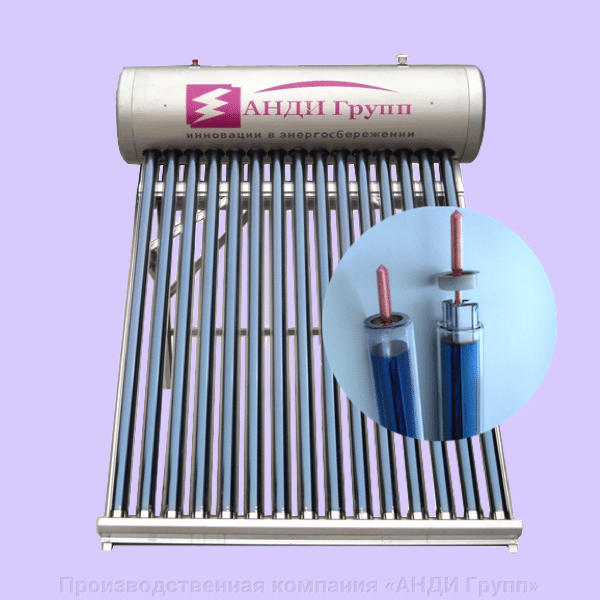

Вакуумный коллектор с термотрубками

Главным элементом солнечных коллекторов данной конструкции является термотрубка – закрытая медная труба с небольшим содержанием легкокипящей жидкости.

Работа высокотехнологичных вакуумных трубок основана на простом принципе тепловой трубы, которая представляет собой полый медный стержень, запаянный с обоих концов с расширением в верхней части. Внутри него находиться нетоксичная жидкость (иноргатик). При нагревании жидкости до температуры кипения она закипает и в парообразном состоянии поднимается в верхнюю часть – наконечник (конденсатор), температура на котором может достигать 250-380°С. И там конденсируется, отдавая тепло. А конденсат стекает по стенкам трубки вниз и процесс повторяется. Тепловая трубка вставляется в стеклянную трубу и фиксируется между двумя алюминиевыми ребрами. Форма ребер такова, что площадь их контакта с тепловой трубкой и внутренней поверхностью вакуумной трубы максимальна. Такая модель ребер обеспечивает максимальную передачу тепла к медной тепловой трубке, а потом теплоносителю в проточном теплообменнике. Внутренняя полость тепловой трубки – вакуумирована, поэтому эта жидкость испаряется даже при температуре около 30°С. При меньшей температуре трубка «запирается» и дополнительно сохраняет тепло.

Солнечные коллекторы всех указанных типов есть в арсенале нашей компании.

ВАКУУМНЫЙ КОЛЛЕКТОР С ПРЯМОЙ ТЕПЛОПЕРЕДАЧЕЙ ВОДЕ.

Бренд АНДИ Групп Серия ДАЧА Модель XF-II. Cистема без давления сезонной эксплуатации.

Необходимо использовать сезонно (апрель-октябрь). Дальнейшее их использование невозможно за счет вероятности замерзания жидкости внутри трубок и дальнейшего повреждения прибора.

Использование этих коллекторов наиболее выгодно в регионах, где нет отрицательных температур. В этом случае, их установка окупается меньше чем за сезон. Поскольку данный вид коллектораработает исключительно без давления (не допускается давление в баке более 0,2 атмосфер), то подключение данного оборудование к магистральным трубопроводам возможно только с использованием понижающего редуктора или открытого бака с поплавковым механизмом. Поэтому, если на выходе необходим напор (например, для работы сантехнических приборов — кранов, санузла и т. п.), после солнечной водонагревательной установки нужно ставить гидроаккумулятор (насос с резиновым баком), рассчитанный на работу с горячей водой. Также к недостаткам можно отнести и возможность откладывания солей и другие загрязнения внутренней поверхности трубок при повышенной жёсткости или загрязненности воды. Это может привести к ухудшению поглощающих свойств вакуумных трубок.

ВАКУУМНЫЙ КОЛЛЕКТОР С ПРЯМОЙ ТЕПЛОПЕРЕДАЧЕЙ ВОДЕ И ВСТРОЕННЫМ ТЕПЛООБМЕННИКОМ.

Бренд АНДИ Групп Серия УНИВЕРСАЛ Модель CP-II. Система под давлением круглогодичной эксплуатации.

Это более технологичный вариант предыдущего вида коллектора. За счет неизменности теплоносителя (можно залить незамерзающую жидкость, увеличивая диапазон эксплуатации до круглогодичного использования) в вакуумных трубках он не подвержен риску загрязнения внутренних поверхностей. Кроме того возможно подключение коллектора к трубам с магистральным давлением.

ВАКУУМНЫЙ КОЛЛЕКТОР С ТЕРМОТРУБКАМИ.

Бренд АНДИ Групп Серия ПАНЕЛЬ Модель SCH. Круглогодичное применение в сплит-системах солнечного водонагревателя

Самый технологичный на данный момент тип коллектора. Может эффективно работать при температуре до -35°С без электрического догрева.

В отличие от плоского коллектора, при механическом повреждении одной или нескольких вакуумных трубок, они легко заменяются без остановки и слива всей системы. Из-за формы трубок и более эффективного поглощения солнечной радиации с одного м2 вакуумный коллектор собирает в 1,5 раза больше тепловой энергии. К недостаткам данного типа приборов можно отнести относительно большую цену. Но этот «минус» компенсируется большим количеством « плюсов».

Емкостный и эффективный солнечный коллектор с вакуумной трубкой
Сократите потребление энергии в жилых и коммерческих помещениях с помощью инновационных технологий премиум-класса. вакуумный трубчатый солнечный коллектор от Alibaba.com. Солнечные устройства идеально подходят для различных климатических условий и особенно подходят для обогрева воздуха в холодное зимнее время года. Эти файлы оснащены расширенными функциями и новейшими технологиями. Вакуумный трубчатый солнечный коллектор подходит для таких целей, как нагрев воды и сушка зерновых.Самый. Вакуумный трубчатый солнечный коллектор включает резервуары из нержавеющей стали, которые …..
Использование солнечного излучения для удовлетворения различных потребностей в энергии становится все более популярным среди людей, потому что это экономичный вариант, обеспечивающий лучшую полезность. Эти. Вакуумные трубчатые солнечные коллекторы обладают превосходной адаптируемостью ко многим условиям, даже к воде. Они также могут устанавливаться как на плоских, так и на наклонных крышах. Вы можете выбрать прочный. вакуумный трубчатый солнечный коллектор с прочной металлической защитной стеклянной крышкой, способной выдержать вес взрослого человека. Изоляционные слои этих. Вакуумные трубчатые солнечные коллекторы изготовлены из пенополиуретана, полученного с помощью пенообразователя высокого давления для повышения прочности.
Alibaba.com предлагает много. вакуумный трубчатый солнечный коллектор различных размеров, качества, характеристик и других аспектов в зависимости от модели продукта и индивидуальных требований. Эти продукты включают медные трубы, оборудованные теплопроводной средой, и вакуумные трубки для сопротивления помехам с тепловым КПД.Файл. Вакуумный трубчатый солнечный коллектор на месте поставляется с антибликовым слоем, антиабсорбционным слоем, инфракрасным отражающим слоем и геттером для продолжения процесса нагрева воды. Эти. вакуумный трубчатый солнечный коллектор с уникальным дизайном помогает в автоматическом процессе подачи воды и стабилизации температуры воды.
Изучите широкий ассортимент. вакуумный трубчатый солнечный коллектор на Alibaba. com, который соответствует вашим бюджетным требованиям, и покупайте эти продукты, экономя деньги.Эти продукты поставляются с множеством опций настройки и гарантированы ведущими специалистами по качеству. вакуумных трубчатых солнечных коллектора поставщиков и оптовиков. Вы также можете выбрать послепродажное обслуживание, такое как установка и обслуживание.
Солнечные тепловые плоские пластинчатые или вакуумные трубчатые коллекторы?
Гелиотермические плоские пластинчатые или вакуумные трубчатые коллекторы? Это невероятно распространенный вопрос в солнечной тепловой отрасли. Как ни странно, многие люди взвешиваются и принимают разные стороны.Подобно соперничеству между Red Sox и Yankees, это жаркие дебаты. В конце концов, это зависит от работы, над которой вы работаете — климата, крыши, вашего бюджета и типа системы, которую вы используете, — все это учитывается при выборе плоского пластинчатого коллектора или вакуумного трубчатого коллектора. Например, если вы хотите установить систему обратного слива, откачанные трубки просто не подойдут. Боб Рамлоу недавно написал несколько полезных советов по выбору подходящего гелиотермического оборудования, но я хотел продолжить это конкретным обсуждением гелиотермических технологий.
При изучении плоских пластин или вакуумированных труб необходимо учитывать несколько конструктивных параметров. Итак, мы рассмотрим несколько…
Стоимость:
Плоские коллекторы обычно дешевле вакуумированных трубок, поскольку они имеют более простую конструкцию и более просты в изготовлении. Плоские пластины дешевле от коллектора к коллектору, а также на уровне BTU за $. Вакуумные трубки обычно на 10-15% дороже плоских пластин, но затраты на их обработку снижаются.
Гарантий:
В общем, вы хотите, чтобы эти системы прослужили 40 лет, и они должны уметь это делать. В прошлом я разговаривал с подрядчиками, которые говорили, что плоские коллекторы будут иметь более длительную гарантию — 20-летнюю гарантию в отличие от 10-летней гарантии на откачанные трубы. Вероятно, это связано с уровнем сложности технологии. Обязательно уточняйте у дистрибьютора и производителя коллектора, каков срок гарантии.
Установка:
Плоские коллекторы тяжелее, занимают больше места и могут быть громоздкими для установки на некоторых крышах. Вакуумные трубы, как правило, имеют более легкие компоненты и с ними легче работать на крыше. Вакуумные трубки имеют тенденцию быть более хрупкими, чем плоские пластины.
Надежность:
Плоские коллекторы могут нагревать воду только до температуры 170–180 ° F, что означает очень небольшой риск перегрева. С другой стороны, откачанные трубки могут нагревать воду до температуры более 250 ° F.По этой причине у них гораздо больше шансов перегреться, чем у плоских тарелок, поэтому вам нужно быть очень лаконичным в своем дизайне. Если вы используете откачанные трубы, всегда лучше увеличить размер резервуара, чем занижать его именно по этой причине. Вакуумные трубки также чаще используются в более холодном климате, поскольку они более эффективны, чем плоские пластины при очень низких температурах. В очень жарком климате откачанные трубки имеют очень высокую вероятность перегрева, поэтому будьте осторожны, если вы находитесь в жарком месте.
Использование воды:
Выбор лучших коллекторов будет зависеть от того, для чего вы собираетесь использовать воду и сколько вы собираетесь использовать. Вакуумные трубки могут очень быстро нагревать большое количество воды и могут нагревать воду до температуры выше 180 градусов. Так что, если у вас значительная нагрузка, например, при коммерческом отоплении или отоплении помещений, вы можете изучить откачанные трубы. Плоские тарелки лучше всего подходят для питьевой воды. Их умеренный диапазон хорошо вписывается в нормы использования горячей воды.Их также можно использовать для обогрева помещений в жидкостных системах с низким нагревом, но вам потребуется соответствующий размер.
Снег:
Если вы находитесь на северо-востоке или на Среднем Западе США, снеговая нагрузка и производство снега зимой являются важными факторами, которые следует учитывать. Как правило, откачиваемые трубы очень плохо сбрасывают снег. Это потому, что трубки создают сильный вакуум. С другой стороны, плоская тарелка может легко сбрасывать снег при небольшом количестве солнечного света.
Структурная ветровая нагрузка:
Если вы работаете с сомнительными стропилами и находитесь в зоне со значительной ветровой нагрузкой, эвакуация труб имеет преимущество.В целом они легче, потому что через систему проходит меньше воды, но они также имеют меньшее сопротивление ветру… ветер может просто проходить через коллекторы.
Производительность:
Если оба типа коллекторов расположены рядом на одной крыше, производительность зависит от разницы между температурой воды на входе, которую вы нагреваете, и температурой окружающей среды. Другими словами, производительность зависит от температуры воды, поступающей из резервуара для хранения, по сравнению с температурой окружающей среды, т.е.е. температура окружающей среды. По мере увеличения дисперсии (то есть при более низких температурах) вакуумированные пробирки становятся более эффективными. См. График ниже.
Итак, вывод… это зависит от обстоятельств! Они оба работают. Если они спроектированы правильно, в большинстве случаев вы не увидите большой разницы между тем или другим. Это не похоже на то, что откачиваемая трубка производит на 100% более горячую воду при снижении затрат на 50% — мы говорим о дополнительных соображениях производительности.
Продолжайте узнавать о солнечной энергии и зарегистрируйтесь на курс Боба Рамлоу по проектированию и установке солнечной горячей воды! Чтобы бесплатно ознакомиться с дизайном и установкой, ознакомьтесь с нашим курсом 101.
лучших брендов солнечных батарей с вакуумной трубкой и бесплатной доставкой. применение в солнечной энергетике.
1_ 3 слоя вакуумных трубок 47 * 1500 мм 47 * 1500 мм Солнечные вакуумные трубки: Солнечная вакуумная трубка является ключевым моментом солнечного водонагревателя, детали 47 * 1500 мм следующие: Размер трубки 47 * 1500 мм.
2_ Если в вашем доме используется возобновляемая энергия, то солнечная энергия. Вакуумные трубчатые коллекторы, которые состоят из стеклянной или металлической трубки, содержащей воду, окруженной стеклянной трубкой большего размера, создающей вакуум.
3_ Рассмотрим, например, вакуумные трубчатые солнечные коллекторы. Обычно, если вы уменьшите потери тепла, в данном случае за счет вакуума в трубках, вы повысите эффективность.Так может звучать.
4_ Вместо этого на насесте стоял совсем другой тип электронного компонента — вакуумная трубка. Комплект электродов в вакуумированном стакане. В то время как потребительские электронные лампы могли исчезнуть из.
5_ Триод — один из самых простых видов электронных ламп. Внутри вакуумированного стеклянного колпака триод на самом деле представляет собой всего лишь несколько кусочков проволоки и металла. Триоды способны просто усиливать сигналы.
6_ Никто не мог предположить, что простое переключение с аналогового режима на цифровой в качестве средства обмена информацией и коммуникации преобразует, вводит новшества, быстро вносит изменения, очень быстро меняет.
7_ Эти предметы помещаются в колпак, который затем откачивается с помощью насоса. Доктор Кевин Фонг показывает, как трубка Гейгера-Мюллера может обнаруживать ионизирующее излучение, но не его тип.
8_ По сути, экономный дизайнер разработал эффективный атмосферный перегонный аппарат, который затем модифицировал, включив в него вакуумную систему. пюре, спускающееся по трубе. Такое расположение — это просто.

вакуумная трубка вакуумная трубка солнечная
Солнечный коллектор / цена / панельный | ESCOO
По нашему мнению, плоский солнечный коллектор — это устройство, которое поглощает тепловую энергию солнечного излучения и передает тепло рабочему телу.Это специальный теплообменник, в котором рабочее тело обменивается теплом с дальним солнцем. Эти устройства в основном используются для активного солнечного нагрева и позволяют нагревать воду для личного пользования. Коллекторы пластинчатых солнечных панелей состоят из сердечника пластины поглотителя тепла, оболочки, прозрачной крышки, изоляционного материала и сопутствующих деталей. Они имеют модный внешний вид, высокую производительность, многофункциональность, простую установку и высокую прочность при полевых испытаниях. Предлагаем солнечные коллекторы, дизайнерские солнечные водонагреватели, системы эмалированных резервуаров для воды и т. Д.Предлагаем лучшие цены!
Плоский солнечный коллектор
Что такое солнечные коллекторы?
Солнечный коллектор — это описанное устройство для сбора и / или концентрации солнечного излучения от Солнца. Эти устройства в основном используются для активных солнечных панелей и позволяют нагревать воду для личного пользования. Эти коллекторы обычно устанавливаются на крышах, потому что они подвержены различным погодным условиям и должны быть очень прочными.
Что такое солнечный коллектор и как он работает?
Внутренняя часть солнечного коллектора иногда откачивается, энергия, содержащаяся в интервалах солнечного коллектора, в основном изогнута и поэтому нагревает агент, содержащийся в трубках.Трубки иногда делают из меди, а пластинчатая броня окрашена в черный цвет, чтобы поглощать солнечное излучение.
Какие бывают типы солнечных коллекторов?
Вакуумные трубчатые коллекторы — наиболее эффективный, но дорогой тип солнечных коллекторов для горячей воды.
Плоские нагреватели периодического действия, также известные как замкнутые системы со встроенным накопительным резервуаром, имеют резервуары или трубы в изоляционной коробке, застекленной жидкостью на южной стороне для улавливания солнечной энергии.
Плоский коллектор представляет собой коробку, покрытую стеклом или пластиком и имеющую на дне металлическую пластину-поглотитель. Стекло или покрытия на поглощающих пластинах помогают пассивному солнечному водонагревателю лучше поглощать и сохранять тепло.
Эти солнечные коллекторы можно использовать по-разному, но все они построены с учетом одних и тех же основных условий. Обычно в солнечных тепловых коллекторах используются материалы, которые собирают и фокусируют энергию солнца и используют ее для теплоотвода воды.Одним из самых простых параболических желобов этих устройств является использование черного материала вокруг трубопровода, по которому течет вода.
Черные материалы очень хорошо поглощают солнечное излучение и когда они нагревают воду вокруг них. Это очень простая конструкция системы для промышленных приложений, но плоская панель может стать очень сложной. Поглощающие пластины могут использоваться, если не требуются высокие температуры на выходе коллектора, но устройства, в которых обычно используются отражающие материалы для фокусировки солнечного света, позволяют применять более высокие температуры.
1. Трубчатая пластинчатая теплоизоляционная пластина
Теплопоглотитель трубной решетки представляет собой плоскую пластину теплопоглотителя солнечного коллектора, которая формируется путем соединения выхлопной трубы и плоской пластины определенным образом, а затем приваривается к верхней и нижние неглазурованные коллекторы. Это тип конструкции теплопоглощающей пластины, которая широко используется в стране и за рубежом.
2. Теплопоглощающая пластина с крыльчаткой трубкой
Теплопоглотитель с крыльчатой трубкой изготавливается путем экструзии и вытягивания матрицы в полосу теплопоглотителя с ребрами по обеим сторонам металлической трубки (как на правом рисунке), а затем сваривается с верхним и нижним коллекторами, чтобы сформировать пластину теплопоглотителя. Алюминиевый сплав обычно используется в качестве материала теплопоглощающей пластины плоского солнечного коллектора.
Преимуществами теплопоглотителя с крыльчатой трубой являются: высокая тепловая эффективность, трубка и пластина интегрированы, без комбинированного теплового сопротивления; сильное сопротивление давлению, трубка из алюминиевого сплава может выдерживать более высокое давление.
3. Поглотитель тепла змеевик
Преимущества теплопоглотителя змеевика: отсутствие дополнительного сварочного коллектора — это особые потребности заказчика в энергии для уменьшения возможности утечки; тепловой КПД
Высокий, без комбинированного термического сопротивления; чистая вода, медная труба не подвергнется коррозии; обеспечить качество, весь производственный процесс для достижения механизации; сильное сопротивление давлению, медная труба выдерживает более высокое давление.
Недостатки теплопоглотителя змеевика следующие: сопротивление потоку большое, проход жидкости не параллельный, а последовательный; сварка сложная, и сварной шов получается не прямой, а кривой.
4. Теплопоглотитель плоского коробчатого типа
Теплопоглощающая пластина плоского коробчатого типа формируется путем раздельного прессования двух металлических пластин, которые затем свариваются в одну, образуя теплопоглощающую пластину. Материалом теплопоглощающей пластины может быть нержавеющая сталь, алюминиевый сплав, оцинкованная сталь и т. Д.
Дефекты пластины теплоотвода плоского короба: процесс сварки затруднен, легко возникают проблемы провара или неправильной сварки; плохая стойкость к давлению, пайка не выдерживает повышенного давления; плохие динамические характеристики, большое сечение жидкостного канала, пластина-поглотитель тепла имеет большую теплоемкость; Иногда качество воды гарантировать непросто, алюминиевый сплав и гальванизированная сталь подвержены коррозии.
5. Солнечные коллекторы с вакуумными трубками
В солнечных коллекторах этого типа используется серия вакуумных трубок для нагрева воды.Эти трубки используют вакуум или вакуумное пространство для улавливания солнечной энергии, сводя к минимуму потери тепла в окружающую среду. У них есть внутренняя металлическая трубка, используемая в качестве поглощающей пластины, которая соединяется с тепловой трубкой для передачи тепла, собираемого от солнца, воде. Эта тепловая труба по существу представляет собой трубу с жидкостью под определенным давлением
6. Плоские солнечные коллекторы
Боковые и нижние стороны коллектора обычно покрыты теплоизоляцией, чтобы минимизировать потери тепла в другие части коллектора.Солнечное излучение проходит через прозрачный стеклянный материал и попадает на поглощающую пластину. Пластина нагревается для передачи тепла воде или воздуху между стеклом и поглощающей пластиной. Иногда на эти теплопоглощающие пластины наносят специальные покрытия, которые лучше поглощают и удерживают тепло, чем традиционные черные покрытия.
Характеристики
Высокая тепловая эффективность
Взрывобезопасность
Новая технология
Небольшие потери энергии
Простота эксплуатации
Дизайн солнечного коллектора Руководство YouTube
<noscript><img src='/800/600/https/domoterm.com.ua/image/cache/catalog/catalog/bosch/0102/vaillant-aurotherm-exclusiv-vtk-300x300-700x700.jpg' /></noscript> youtube.com/embed/BRWx52a1eC0?start=68&feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Руководство по покупке солнечных коллекторов
Солнечная энергия Плоский коллектор изготавливается методом лазерной сварки для улучшения его характеристик и внешнего вида.Лазерная сварка абсорбционных трубок обеспечивает очень высокое механическое соединение, позволяющее выдерживать высокие температурные градиенты и тепловое расширение. Эти коллекторы изготовлены из самого высокого абсорбирующего покрытия в отрасли, а именно покрытия из паровой фазы.
Строительный алюминиевый уголок внутри коллектора оснащен специальными зажимами и заклепками для обеспечения высокой устойчивости. В коллекторе не используется кремний. Прессованные детали из ребристого алюминиевого сплава и гладкие уплотненные прокладки из EPDM обеспечивают водонепроницаемость.Это обеспечивает легкий доступ к коллектору в любое время и в любом месте для обслуживания или ремонта.
Омыватель стекла на оборудовании обеспечивает долгий срок службы и исключает проникновение воды! Он также снабжен общей установочной рамкой.
Для чего нужен солнечный коллектор?
Коллекторы солнечно-тепловые отопительные воздушные. Легкие солнечные воздухонагреватели состоят из поглощающей ткани, время от времени имеющей избирательную поверхность, которая улавливает солнечное излучение и передает эту тепловую энергию воздуху посредством теплопроводной передачи тепла.
Что такое солнечный коллектор с вакуумной трубкой?
Коллектор вакуумный электротехнический. Вакуумный трубчатый солнечный коллектор ETC преобразует солнечную энергию в доступное тепло в солнечной системе водяного отопления. Эту энергию можно использовать для домашнего и коммерческого горячего традиционного нагрева воды для бытовых нужд, подогрева плавательных бассейнов, отопления помещений при проектировании солнечных коллекторов и даже для кондиционирования воздуха.
Параметры продукта
это наши активные солнечные коллекторы Описание параметров продукта
902 K
Модель es 01 es 02 es 03
Размеры (Ш * Д * В) 2000 * 1060 * 80 мм 2000 * 1060 * 80 мм 2000 * 1060 * 80 мм
Площадь абсорбера ㎡ 2 2 2
Площадь абсорбера ㎡ 1. 8 1,8 1,8
Коэффициент преобразования% 77,3 79,8 72,8
Коэффициент потерь a1w / K 3,9 3,653 0,0052 0,0065 0,021
Содержание жидкости L 2,22 2,22 3
Максимальное рабочее давление МПа 1 1 1 90.3
Вес нетто кг 33 33 32
Каковы недостатки солнечных коллекторов?
опасности солнечного электричества, Непредсказуемость ископаемого топлива напугала крупных игроков в области простого типа теплообменников на изучение возможностей возобновляемых и дешевых источников энергии. наибольшее финансирование явно направлено в сторону солнца, ветра и гидроэнергетики. в то время как гидроэнергетика все еще регулирует мир энергетики, солнечная энергия отдает явное предпочтение недорогой энергии, шагающей в будущее.
Итак, что такое солнечная сила? это энергия, полученная от солнца. Технологии возобновляемой электроэнергии, включая солнечные элементы и эффективность основных компонентов плоской панели, используются для использования солнечной энергии для обеспечения мягкого тепла, горячего водоснабжения и энергоснабжения домов, организаций и промышленных предприятий
Какова площадь апертуры солнечного коллектора?
Площадь проема коллектора. Площадь отверстия концентрирующего солнечного коллектора — это область, в которую солнечное излучение проходит через отверстие.Из-за влияния угла падения или тени солнечные панели коллекторов не включают в себя уменьшенную площадь. Пройдя через отверстие, он может поглощать солнечный свет.
Сколько стоит солнечный коллектор?
Цена нашего плоского солнечного коллектора от $ 20 до $ 185 .
Одинарный вакуумный трубчатый коллектор обычно стоит от 1100 до 2400 долларов за покупку — хороший способ удержать от 40 до 80 галлонов воды. Для получения большего количества воды необходимо будет установить несколько коллекторов в цепочку, и заряд устройства будет увеличиваться для каждой доставленной машины.
Панели солнечного коллектора
Прекрасное оформление и продуманный дизайн обеспечивают соответствие плоских панелей HTP высочайшим стандартам надежности, теплоотдачи и экономии средств. Плоский коллектор имеет низкопрофильную конструкцию (профиль 80 мм / 3,15 ″) , который в сочетании со сверхлегкой изоляцией из вспененного меламина делает его одной из самых легких плоских панелей на метр ² на рынке.
Большинство ключевых преимуществ солнечных панелей — около 11-15% экологичности.Эффективность панелей измеряется с помощью солнечного параболического аппарата, количество дневного света, попадающего на панель, преобразуется в электричество.
солнечные коллекторы — или панели — собирают энергию, излучаемую с помощью солнечной энергии, и преобразуют ее в полезное тепло в форме горячей воды
активные солнечные коллекторы
активный солнечный коллектор — это машина, которая собирает солнечные лучи из области, в которой солнце попадает и фокусирует лучи в одной точке. Структуры серии sun попадают в фундаментальные корпорации, которые влекут за собой плоские коллекторы и концентрирующие коллекторы.
солнечные системы воздушного отопления используют воздух, поскольку он является рабочей жидкостью для поглощения и передачи солнечной энергии. Солнечные воздухосборники могут без промедления обогревать отдельные комнаты или потенциально могут предварительно нагреть воздух, проходящий в вентилятор с рекуперацией тепла или через воздушный змеевик теплового насоса с воздушным источником.
Недостатки плоского пластинчатого коллектора
Принципиальным недостатком плоского пластинчатого коллектора является то, что из-за отсутствия оптического восприятия место, откуда тепло переносится, является огромным.также по той же причине невозможно достичь высоких температур, и в результате эффективность улавливания обычно низкая.
гладко для производства
Низкая плата
Собирает каждый луч и рассеивает излучение
полностью постоянным (не требуется современное устройство позиционирования или слежения)
Незначительное обслуживание
Эффективно
Каким образом солнечный коллектор преобразовывает энергию?
солнечные коллекторы
Фундаментальная проблема любого солнечного устройства — это солнечный коллектор. это устройство, которое поглощает поступающее солнечное излучение, преобразует его в тепло и передает тепло жидкости (обычно воздух, вода или масло), протекающей через коллектор.
Почему солнечные коллекторы черные?
солнечные панели имеют синий цвет из-за типа кремния (поликристаллический), который используется для определенного набора солнечных панелей. Синий цвет во многом обусловлен антибликовым покрытием, которое позволяет улучшить поглощающий потенциал и эффективность солнечных панелей. Черные солнечные панели (монокристаллические) часто бывают более эффективными, так как черные поверхности обязательно пропускают свет.
Насколько эффективны солнечные коллекторы?
Солнечные кредиторы — это структуры преобразования солнечного излучения, которые собирают и преобразуют солнечное электричество в тепло, с эффективностью, зависящей от рабочей температуры и обычно составляющей от 30% до 80%.
Какова функция солнечного коллектора?
Солнечный коллектор — это инструмент, который собирает и / или концентрирует солнечное излучение от солнца. эти устройства обычно используются для солнечного нагрева энергии и позволяют нагревать воду для служебного пользования.
Вам может понравиться:
Вакуумный трубчатый коллектор для солнечной системы горячего водоснабжения
Вакуумный трубчатый коллектор для горячей воды
Вакуумный трубчатый коллектор (ETC) состоит из ряда герметичных стеклянных трубок с теплопроводящей медью стержень или труба внутри обеспечивают гораздо более высокий тепловой КПД и рабочую температуру по сравнению с плоскими солнечными коллекторами даже в морозный день.
В предыдущем уроке мы рассмотрели плоские солнечные коллекторы и увидели, что они состоят из почерневшей металлической абсорбирующей пластины и водопроводных труб, заключенных в герметичный застекленный и изолированный металлический (или деревянный) ящик.Трубы, называемые стояком, припаяны к пластине абсорбера, переносят жидкость, которая нагревается солнцем, а в системе прямого нагрева вода нагревается, когда она циркулирует через панели в резервуар для хранения. В непрямых системах энергия солнца нагревает смесь гликоля и воды, которая не может замерзнуть и которая, в свою очередь, нагревает воду в резервуаре.
Хотя этот тип солнечных систем горячего водоснабжения дешев и прост в установке, проблема с плоскими пластинчатыми коллекторами заключается в том, что они «плоские». Это ограничивает их эффективность, поскольку они могут работать с максимальной эффективностью только тогда, когда солнце находится прямо над головой в полдень.В других случаях солнечные лучи падают на коллектор под разными углами, отражаясь от материала остекления, что снижает их эффективность.
Солнечные системы горячего водоснабжения, в которых в качестве источника тепла используются вакуумные трубчатые коллекторы , эта проблема решается, поскольку в солнечных коллекторах используются отдельные закругленные трубы, которые всегда перпендикулярны солнечным лучам в течение большей части дня. Это позволяет солнечной системе горячего водоснабжения, использующей откачиваемый трубчатый коллектор , работать с гораздо более высокой эффективностью и температурой в течение гораздо более длительного периода, чем обычная установленная система с одной плоской пластиной.
Кроме того, еще одним преимуществом технологии солнечных вакуумных трубок является то, что устраняются проблемы веса и конструкции крыши, вызываемые стандартными системами плоских пластин, поскольку солнечные трубки не заполнены большим количеством тяжелой воды.
Вакуумный трубчатый коллектор
Вакуумный трубчатый коллектор
Вакуумный трубчатый коллектор состоит из ряда рядов параллельных прозрачных стеклянных трубок, соединенных с коллекторной трубой и которые используются вместо почерневшей теплопоглощающей пластины, которую мы видели в предыдущий плоский коллектор.
Эти стеклянные трубки имеют цилиндрическую форму. Следовательно, угол падения солнечного света всегда перпендикулярен теплопоглощающим трубкам, что позволяет этим коллекторам работать хорошо даже при слабом солнечном свете, например, когда он рано утром или поздно днем, или когда он затенен облаками. Вакуумные трубчатые коллекторы особенно полезны в регионах с холодной, пасмурной и зимней погодой.
Так как же работают солнечные вакуумные трубчатые коллекторы ?. Вакуумные трубчатые коллекторы состоят из одного или нескольких рядов параллельных прозрачных стеклянных трубок, поддерживаемых на раме.Каждая отдельная трубка имеет диаметр от 1 дюйма (25 мм) до 3 дюймов (75 мм) и от 5 футов (1500 мм) до 8 футов (2400 мм) в длину в зависимости от производителя.
Каждая трубка состоит из толстой внешней стеклянной трубки и более тонкой внутренней стеклянной трубки (называемой «двойной стеклянной трубкой») или «трубки термоса», которая покрыта специальным покрытием, которое поглощает солнечную энергию, но задерживает тепло. потеря. Трубки изготовлены из боросиликатного или натриево-кальциевого стекла, которое прочно, устойчиво к высоким температурам и имеет высокий коэффициент пропускания солнечного излучения.
В отличие от плоских коллекторов, вакуумные трубчатые коллекторы не нагревают воду непосредственно внутри труб. Вместо этого воздух удаляется или откачивается из пространства между двумя трубками, образуя вакуум (отсюда и название вакуумные трубки ).
Этот вакуум действует как изолятор, значительно снижая любые потери тепла в окружающую атмосферу за счет конвекции или излучения, что делает коллектор намного более эффективным, чем внутренняя изоляция, которую могут предложить плоские пластинчатые коллекторы.С помощью этого вакуума вакуумные трубчатые коллекторы обычно производят более высокую температуру жидкости, чем их аналоги с плоскими пластинами, поэтому летом они могут сильно нагреваться.
Коллектор с вакуумной трубкой
Внутри каждой стеклянной трубки плоское или изогнутое алюминиевое или медное ребро прикреплено к металлической тепловой трубке, проходящей через внутреннюю трубку. Ребро покрыто селективным покрытием, которое передает тепло жидкости, циркулирующей по трубе. Эта герметичная медная тепловая трубка передает солнечное тепло посредством конвекции своего внутреннего теплоносителя к «горячей лампе», которая косвенно нагревает медный коллектор в напорном баке.
Все эти медные трубы подключены к общему коллектору, который затем подключается к резервуару для хранения, таким образом нагревая горячую воду в течение дня. Затем горячую воду можно использовать ночью или на следующий день благодаря изоляционным свойствам бака.
Изоляционные свойства вакуума настолько хороши, что, хотя температура внутренней трубки может достигать 150 ^o ° C, внешняя трубка холоднее на ощупь. Это означает, что водонагреватели с вакуумными трубками могут работать хорошо и могут нагревать воду до довольно высоких температур даже в холодную погоду, когда плоские коллекторы работают плохо из-за потерь тепла.
Однако недостатком использования откачанных трубок является то, что панель может быть намного дороже по сравнению со стандартными плоскими коллекторами или солнечными коллекторами периодического действия. Солнечные коллекторы с вакуумными трубками хорошо подходят для коммерческого и промышленного нагрева горячей воды и могут быть эффективной альтернативой плоским пластинчатым коллекторам для отопления жилых помещений, особенно в районах, где часто бывает облачно.
Вакуумные трубчатые коллекторы в целом более современные и более эффективные по сравнению со стандартными плоскими коллекторами, поскольку они могут извлекать тепло из воздуха во влажные пасмурные дни и не нуждаются в прямом солнечном свете для работы. Из-за вакуума внутри стеклянной трубки общая эффективность во всех областях выше, и производительность выше, даже когда солнце находится под неоптимальным углом.
Для этих типов солнечных панелей для горячей воды действительно важна конфигурация вакуумной трубки. Существует несколько различных конфигураций вакуумных трубок, одностенных, двустенных, прямоточных или тепловых трубок, и эти различия могут определять, как жидкость циркулирует вокруг солнечной панели для горячего водоснабжения.
Вакуумные трубчатые коллекторы с тепловыми трубками
В вакуумных трубчатых коллекторах с тепловыми трубками герметичная тепловая трубка, обычно сделанная из меди для повышения эффективности коллектора при низких температурах, прикреплена к теплоотражающей пластине внутри вакуумной герметичной трубки.Из полого медного теплообменника внутри трубы удаляется воздух, но он содержит небольшое количество жидкости спирт / вода низкого давления, а также некоторые дополнительные добавки для предотвращения коррозии или окисления.
Этот вакуум позволяет жидкости испаряться при очень более низких температурах, чем обычно при атмосферном давлении. Когда солнечный свет в форме солнечного излучения попадает на поверхность пластины поглотителя внутри трубки, жидкость в тепловой трубке быстро превращается в горячий газ типа пара из-за наличия вакуума.Поскольку теперь этот газовый пар стал легче, он поднимается к верхней части трубы, нагревая его до очень высокой температуры.
Верхняя часть тепловой трубы и, следовательно, откачиваемая трубка соединены с медным теплообменником, называемым «коллектором». Когда горячие пары, все еще находящиеся внутри герметичной тепловой трубки, попадают в коллектор, тепловая энергия пара передается воде или гликолевой жидкости, протекающей через соединительный коллектор. Когда горячий пар теряет энергию и охлаждается, он снова конденсируется из газа в жидкость, стекающую обратно по тепловой трубе для повторного нагрева.
Тепловая труба и, следовательно, вакуумные трубчатые коллекторы должны быть установлены таким образом, чтобы иметь минимальный угол наклона (около 30 ^o), чтобы внутренняя жидкость тепловой трубы возвращалась обратно в горячий поглотитель. пластина внизу трубки. Этот процесс преобразования жидкости в газ и обратно в жидкость снова продолжается внутри герметичной тепловой трубы, пока светит солнце.
Основное преимущество вакуумных коллекторов с тепловыми трубками заключается в том, что между пластиной абсорбера и коллектором имеется «сухое» соединение, что значительно упрощает установку по сравнению с прямоточными коллекторами.Кроме того, в случае растрескивания или разрушения откачанной трубки и потери вакуума, отдельную трубку можно заменить без опорожнения или демонтажа всей системы. Такая гибкость делает солнечные коллекторы горячей воды с вакуумными трубками с тепловыми трубками идеальными для солнечных батарей с замкнутым контуром, поскольку модульная сборка обеспечивает легкую установку и возможность простого расширения за счет добавления любого количества трубок.
Вакуумный трубчатый коллектор с прямым потоком
Трубчатый вакуумный коллектор с прямым потоком, также известный как U-образные трубчатые коллекторы, отличается от предыдущих тем, что у них есть две тепловые трубки, проходящие через центр трубки.Одна труба действует как подающая труба, а другая — как обратная труба. Обе трубы соединены вместе в нижней части трубы с помощью «U-образного изгиба», отсюда и название.
Теплопоглощающая отражающая пластина действует как разделительная полоса, разделяющая подающую и обратную трубы через трубы солнечного коллектора. Пластина абсорбера и трубка теплопередачи также герметизированы под вакуумом внутри стеклянной трубки, что обеспечивает исключительные изоляционные свойства.
Полые тепловые трубки и плоская или изогнутая пластина отражателя изготовлены из меди с селективным покрытием для повышения общей эффективности коллектора.Эта конкретная конфигурация вакуумированной трубки аналогична работе плоских пластинчатых коллекторов, за исключением вакуума, создаваемого внешней трубкой.
Поскольку теплоноситель течет в каждую трубку и из нее, вакуумные трубчатые коллекторы прямого потока не так гибки, как тепловые трубки. Если трубка треснула или сломалась, ее нелегко заменить. Система потребует слива, так как между трубкой и коллектором имеется «мокрое» соединение.
Многие профессионалы в области солнечной энергетики считают, что конструкции с прямоточными вакуумными трубками более энергоэффективны, чем конструкции с тепловыми трубками, поскольку при прямом потоке не происходит теплообмена между жидкостями.Кроме того, в цельностеклянной конструкции с прямым потоком две тепловые трубки размещены одна внутри другой, так что нагретая жидкость проходит по середине внутренней трубки, а затем обратно вверх через внешнюю абсорбирующую трубку.
Вакуумируемые трубки с прямым потоком могут собирать как прямое, так и рассеянное излучение и не требуют отслеживания солнечного излучения. Однако различные формы параболического желоба, расположенного за трубками, иногда используются для полезного сбора части солнечной энергии, которая в противном случае может быть потеряна, обеспечивая, таким образом, небольшую концентрацию солнечного света.
Другие соображения при использовании вакуумных трубчатых коллекторов
Из-за герметичного вакуума в их конструкции вакуумные трубчатые коллекторы могут сильно нагреваться, превышая температуру кипения воды в жаркие летние месяцы. Эти высокие температуры могут вызвать серьезные проблемы в существующей бытовой солнечной системе горячего водоснабжения, такие как перегрев и растрескивание вакуумированных стеклянных трубок.
Чтобы предотвратить это в жарком летнем климате, используются перепускные клапаны и большие теплообменники для «сброса» избыточного тепла, а также смесительные клапаны, которые смешивают обычную (прохладную) воду с горячей водой, чтобы обеспечить температуру и температуру. уровни давления никогда не превышают установленный предел.
Кроме того, коллекторы с тепловыми трубками никогда не должны подвергаться воздействию прямых солнечных лучей без теплоносителя, протекающего через теплообменник. Это приведет к тому, что пустой теплообменник станет очень горячим и может треснуть из-за внезапного удара, когда через него начнет течь холодная вода.
Несмотря на то, что вакуумные трубчатые коллекторы способны нагревать воду до +50 градусов Цельсия зимой, внешняя стеклянная трубка вакуумной трубки не нагревается, как обычные плоские солнечные коллекторы при использовании.Это происходит из-за внутренних изоляционных свойств вакуума внутри трубки, который предотвращает охлаждение внешней тепловой трубки за счет внешней температуры окружающей среды, которая может быть значительно ниже точки замерзания.
Таким образом, в более холодные зимние месяцы эти типы коллекторов не могут растопить большое количество снега, который падает на них за один раз, что означает, что ежедневная очистка стеклянных трубок от снега и льда может быть проблемой, не разбивая их.
Даже если очень снег или очень холодно, достаточно солнечного света будет проходить через трубы, чтобы поддерживать температуру в трубах выше точки замерзания, и при этом иметь возможность предварительно нагревать воду, которая затем может быть дополнительно нагрета с помощью стандартного электрического погружного нагревателя или газовой горелки, что снижает затраты подогрева воды зимой.
Вакуумные трубчатые коллекторы — очень эффективный способ нагрева большей части используемой вами горячей воды, просто используя энергию солнца. Они могут достигать очень высоких температур, но они более хрупкие, чем другие типы солнечных коллекторов, и их установка намного дороже. Их можно использовать как в активной системе горячего водоснабжения с открытым контуром (без теплообменника), так и в активной замкнутой системе горячего водоснабжения (с теплообменником), но требуется насос для циркуляции теплоносителя от коллектора к накопителю с целью остановки. это от перегрева.
В нашем следующем руководстве по солнечному отоплению мы рассмотрим другой способ нагрева воды с использованием типа коллектора периодического действия, обычно известного как интегральная коллекторная система хранения или ICS, и посмотрим, как их можно использовать как для генерации, так и для хранения солнечной энергии. горячая вода.
Солнечные коллекторы с вакуумными трубками CPC NERO
Коллекторы Solarbayer CPC доступны с 12 или 18 трубками. Наш вакуумный трубчатый коллектор CPC выгодно отличается от стандартной трубки. коллекционеры из-за его превосходных оптических и технические свойства.Толщина 58 мм стеклянные пробирки гарантируют высокий выход солнечной энергии и замена одиночных трубок действительно просто. Благодаря оригинальному дизайну трубчатый коллектор обеспечивает максимальную солнечную урожайность, особенно на крайних полях применения и при высоких температурах являются обязательными. Специальный отражатель CPC за трубками с оптимально расположенной точкой фокусировки направляет солнечное излучение на поглотитель трубки идеальным образом, даже если углы излучения разные.
Годовая доходность коллектора
на модуль, в соответствии с Solar-Keymark, EN 12975 (50 K, местоположение Вюрцбург)
Регистрационный номер: 011-7S212 R
CPC Nero 18 (3,26 м²): 2101 кВтч
CPC Nero 12 (2,18 м²): 1405 кВтч
Идеальное использование солнечной тепловой энергии
Только качественный материал используется для изготовление нашего коллектора КПК, е.грамм. зарекомендовавший себя и испытанный полный медный двойник трубы и коллекторы арфы. Из-за умное соединение одиночные трубки для подачи и возврата выровняйте устойчивую шляпу, рассеивающую все одиночные трубки. Специальный индуктивный кольцевой зазор с твердой пайкой метод гарантирует абсолютно безопасное подключение арфы к коллектору.Следовательно, прочный строительство гарантировано. Таким образом известное качество и долгий срок службы Solarbayer коллектор КТК жизнь гарантирована также.

Ваши преимущества с вакуумными трубчатыми коллекторами CPC
высочайшая производительность благодаря трубкам CPC
Всегда идеальная точка фокусировки благодаря рефлектору CPC
Высокоселективное абсорбирующее покрытие
высокая производительность даже в условиях рассеянного освещения
Пробирки
легко заменяются, не осушая всю систему
длительный срок службы трубок, вакуум герметичен от воздействия окружающей среды
Сравнить Солнечная тепловая энергия | Сравните вакуумные трубчатые коллекторы Vs.Сравнение плоских коллекторов
Работа солнечного коллектора проста — он сидит на солнце, поглощает тепло и передает его туда, где оно нужно. Чтобы сделать это эффективно, солнечные коллекторы должны поглощать и удерживать большой объем солнечного света каждый день. Существуют две основные технологии, которые проверены временем и позволяют достичь этой цели, и в результате ведутся практически бесконечные споры о том, какая из них считается «лучшей». Эти две основные технологии — солнечные плоские панели и солнечные вакуумные трубки.
Как американский производитель продуктов для солнечного отопления, Solar Panels Plus протестировал, спроектировал и поставил как плоские, так и вакуумные трубчатые системы.
Коллекторы плоские
Плоские коллекторы присутствуют на рынке и используются с начала 1900-х годов и являются одной из наиболее проверенных и хорошо известных технологий. Они состоят из абсорбирующей панели — обычно из окрашенного металла, такого как медь, — прикрепленной к медным трубам, через которые проходит вода или жидкий теплоноситель.Он заключен в металлический каркас, окруженный толстой изоляцией, помогающей удерживать накопленное тепло, и защищен листом стекла или остеклением, которое также обеспечивает изолирующее воздушное пространство.
Вакуумные трубчатые коллекторы
Вакуумные трубчатые коллекторы — это немного более новая технология, представленная на рынке в 1970-х годах. Существует несколько разновидностей вакуумных трубок, однако наиболее часто используемый тип использует тепловую трубку, окруженную стеклянной трубкой, которая находится под вакуумом.Стеклянная трубка фактически состоит из двух стеклянных стенок. Между двумя стенками удаляется весь воздух, в результате чего создается вакуум, как в случае с прозрачным термосом. Этот вакуум — лучшая изоляция, о которой можно только мечтать, и дает вакуумированным трубкам гораздо лучшее удержание тепла, чем воздушное пространство.
Тепловая трубка также находится под давлением, что позволяет жидкости (обычно воде) очень быстро закипать при очень низкой температуре (обычно между 75F и 80F). Когда вода закипает, она переносит собранное тепло к верхней части коллектора, где тепло затем собирается водой или теплоносителем, который течет вокруг верхней части тепловой трубы, а затем передается в накопительный бак или в другое место в коллекторе. система.
Вакуумные трубы против плоских панелей: что лучше?
Стоимость
Стоимость обычно является основным соображением. Коллектор для коллектора, вакуумные трубы могут стоить примерно на 20-40% дороже, чем плоские коллекторы. Однако при сравнении цены следует учитывать стоимость мощности BTU и круглогодичную производительность. В холодном климате вакуумные трубчатые коллекторы будут иметь более низкую стоимость в пересчете на БТЕ.
Транспортные расходы могут быть больше с плоскими панелями, чем с вакуумированными трубками, особенно при заказе системы упаковки.Вакуумные трубы имеют модульную конструкцию и могут транспортироваться вертикально, что позволяет максимально использовать полезное пространство на поддоне. Для установки плоского коллектора всегда требуется 2-3 человека, тогда как вакуумный трубчатый коллектор может быть установлен одним человеком.
Местоположение также является важным фактором с точки зрения стоимости. В некоторых регионах для нагрева одинакового количества воды требуется большее или меньшее количество коллекторов одного типа по сравнению с другим. Например, в прохладном климате вам могут понадобиться 2 или 3 коллектора с плоскими панелями для выработки такого же тепла, как и 1 вакуумный трубчатый коллектор.В очень холодную погоду (ниже 50F) плоские коллекторы собирают мало тепла или не собирают его вообще.
Производительность
Как правило, вакуумные пробирки лучше работают в более холодных и / или облачных условиях, чем их аналоги с плоскими панелями. Это происходит из-за вакуума в стеклянной трубке, который позволяет трубчатым коллекторам удерживать высокий процент собранного тепла. Они хорошо работают в морозных условиях, когда плоские панели не подойдут.
Однако в районах, где может возникнуть обильный снегопад, вакуумные трубчатые коллекторы не будут пропускать много тепла от коллектора и, следовательно, не будут таять снег и сильный мороз так быстро, как плоские коллекторы.Вакуумные трубчатые коллекторы в холодном климате могут быть установлены под большим углом, чтобы лучше смотреть на солнце, и это, наряду с разделением между трубками, позволяет снегу легче соскальзывать. С другой стороны, коллектор с плоской панелью будет собирать некоторое количество тепла через отраженный солнечный свет от снега и льда, поднимаясь выше точки замерзания и, следовательно, растапливая снег или сильный мороз намного быстрее, даже если он не может производить горячую воду в помещении. холодные условия.
Для клиентов, которым нужна действительно горячая вода, например, прачечные, автомойки, производственные процессы и т. Д.обратите внимание, что плоские коллекторы не будут надежно работать при температуре выше 130-140F. Вакуумные трубчатые коллекторы могут производить горячую воду до 200F.
Благодаря самопроверочной конструкции вакуумных трубчатых коллекторов они собирают тепло довольно равномерно в течение дня, начиная с нескольких минут до восхода солнца. Коллекторы с плоскими панелями должны собирать почти все свое тепло в середине дня.
Типовой проект дома
Плоские панели обычно имеют негерметичный корпус.Это может сделать их склонными к конденсации со временем, что может привести к коррозии. Однако это в значительной степени не влияет на фактические характеристики плоской панели, если не возникает коррозия, и в основном является косметическим недостатком.
Плоские коллекторы — если они повреждены, продолжат работать и время от времени могут быть отремонтированы. В других случаях необходимо заменить всю плоскую панель.
Вакуумированные трубки, с другой стороны, герметизируются с помощью вакуума. Это придает им высокие теплоудерживающие свойства, однако без этого вакуума откачиваемый трубчатый коллектор работает очень плохо.Если трубка потеряла вакуум, это, как правило, очень легко исправить, и это легко сделать, просто заменив трубку.
Установка
Вакуумные трубки обычно менее чувствительны к солнечному свету и ориентации, чем их аналоги с плоскими панелями. Их круглая форма позволяет солнечному свету проходить под оптимальным углом в течение дня — с утра до ночи.
Плоские коллекторы более чувствительны к солнечному свету и могут потребовать использования стеллажных систем или других возвышений для максимальной производительности.
При выборе технологии обратитесь к местному дилеру или свяжитесь с нами напрямую. Мы будем рады взглянуть на обе технологии и выяснить, какая из них лучше всего подходит для вашего конкретного применения.
Сводка
Плоские коллекторы лучше всего подходят для пользователей в южном климате или для сезонных домов на севере, используемых только летом. Вакуумные трубчатые коллекторы лучше всего подходят для районов, где зимние температуры часто опускаются до 40F или ниже.
