Электрический ток: определение, единицы измерения, разновидности

Что такое электрический ток? В чем измеряется и его природа. Электрическим током называют направленное перемещение заряженных частиц, которое происходит под влиянием электрического поля.

Как образуется ток?

Электрический ток появляется в веществе при условии наличия свободных (несвязанных) заряженных частиц. Носители заряда могут присутствовать в среде изначально, либо образовываться при содействии внешних факторов (ионизаторов, электромагнитного поля, температуры).

В отсутствие электрического поля их передвижения хаотичны, а при подключении к двум точкам вещества разности потенциалов становятся направленными – от одного потенциала к другому.

 Количество таких частиц влияет на проводимость материала – различают проводники, полупроводники, диэлектрики, изоляторы.

Где возникает ток?

Процессы образования электрического тока в различных средах имеют свои особенности:

  1. В металлах заряд перемещают свободные отрицательно заряженные частицы – электроны. Переноса самого вещества не происходит – ионы металла остаются в своих узлах кристаллической решетки. При нагревании хаотичные колебания ионов близ положения равновесия усиливаются, что мешает упорядоченному движению электронов, — проводимость металла уменьшается.
  2. В жидкостях (электролитах) носителями заряда являются ионы – заряженные атомы и распавшиеся молекулы, образование которых вызвано электролитической диссоциацией. Упорядоченное движение в этом случае представляет собой их перемещение к противоположно заряженным электродам, на которых они нейтрализуются и оседают.

    Катионы (положительные ионы) движутся к катоду (минусовому электроду), анионы (отрицательные ионы) – к аноду (плюсовому электроду). При повышении температуры проводимость электролита возрастает, так как растет число разложившихся на ионы молекул.

  3. В газах
    под действием разности потенциалов образуется плазма. Заряженными частицами являются ионы, плюсовые и минусовые, и свободные электроны, образующиеся под воздействием ионизатора.
  4. В вакууме электрический ток существует в виде потока электронов, которые движутся от катода к аноду.
  5. В полупроводниках в направленном движении участвуют электроны, перемещающиеся от одного атома к другому, и образующиеся при этом вакантные места – дырки, которые условно считают плюсовыми.

    При низких температурах полупроводники приближаются по свойствам к изоляторам, так как электроны заняты ковалентными связями атомов кристаллической решетки.

    При увеличении температуры валентные электроны получают достаточную для разрыва связей энергию, и становятся свободными. Соответственно, чем выше температура – тем лучше проводимость полупроводника.

Посмотрите видео ниже с подробным рассказом об электрическом токе:

Электрический <h3 srcset=От чего зависит ток?

На количество свободных заряженных частиц и на скорость их упорядоченного передвижения влияют следующие факторы:

  1. Материал проводящего вещества;
  2. Заряд и масса частиц;
  3. Величина разности потенциалов;
  4. Окружающая температура;
  5. Наличие дополнительных внешних факторов – магнитного поля, ионизирующего излучения.

Электрический <h3 srcset=В чем измеряется ток?

Для измерения электрического тока пользуются понятиями силы тока и его плотности. Измеряется сила тока специальным приборам —амперметром.

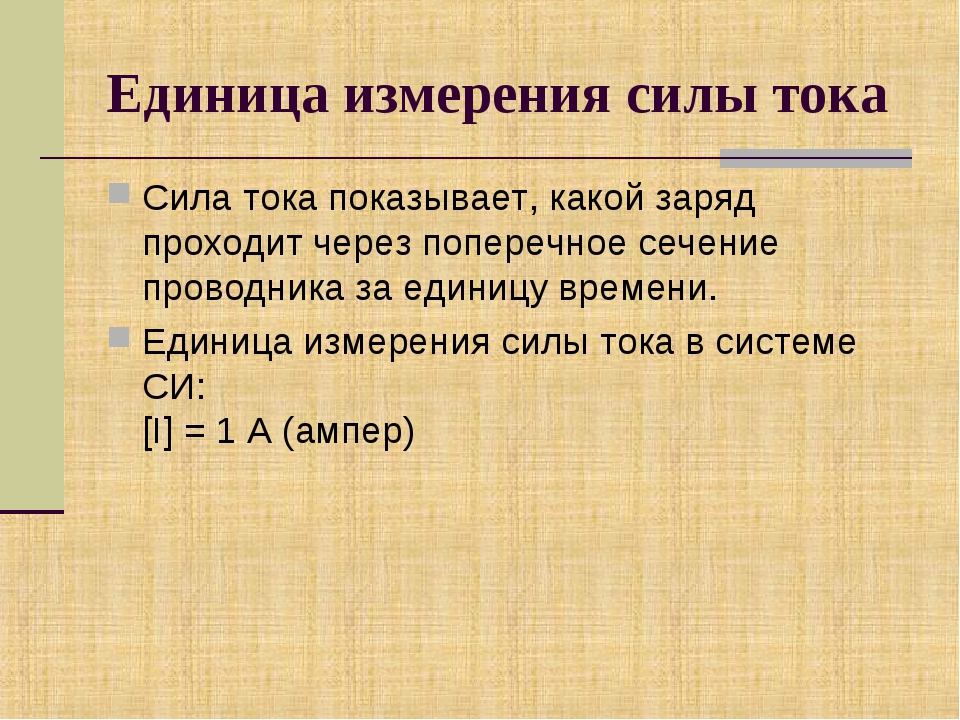

Сила тока измеряется в Амперах (А) и представляет собой величину заряда, который проходит через поперечное сечение проводящего материала за единицу времени. Единица измерения силы тока называется Ампер (А). Один ампер приравнивают к отношению одного Кулона (Кл) к одной секунде.

Плотностью тока называют отношение силы тока к площади этого сечения. Единицей измерения измеряют в Амперах на квадратный метр (А/м2).

Ниже представлено видео о силе электрического тока в рамках школьной программы:



Постоянный и переменный — в чём различие?

Основные величины и меры электрического тока

На этой страничке кратко излагаются основные величины электрического тока. По мере необходимости, страничка будет пополняться новыми величинами и формулами.


Сила тока – количественная мера электрического тока, протекающего через поперечное сечение проводника. Чем толще проводник, тем больший ток может по нему течь. Измеряется сила тока прибором, который называется Амперметр. Единица измерения — Ампер (А). Сила тока обозначается буквой – I.

Следует добавить, что постоянный и переменный ток низкой частоты, течёт через всё сечение проводника. Высокочастотный переменный ток течёт только по поверхности проводника – скин-слою. Чем выше частота тока, тем тоньше скин-слой проводника, по которому течёт высокочастотный ток. Это касается любых высокочастотных элементов — проводников, катушек индуктивности, волноводов. Поэтому, для уменьшения активного сопротивления проводника высокочастотному току, выбирают проводник с большим диаметром, кроме того, его серебрят (как известно, серебро имеет очень малое удельное сопротивление).


Напряжение (падение напряжения) – количественная мера разности потенциалов (электрической энергии) между двумя точками электрической цепи. Напряжение источника тока – разность потенциалов на выводах источника тока. Измеряется напряжение вольтметром. Единица измерения — Вольт (В). Напряжение обозначается буквой – U, напряжение источника питания (синоним — электродвижущая сила) может обозначаться буквой – Е.

Узнайте больше о напряжение в нашей статье.


Мощность электрического тока – количественная мера тока, характеризующая его энергетические свойства. Определяется основными параметрами – силой тока и напряжением. Измеряется мощность электрического тока прибором, который называется Ваттметр. Единица измерения — Ватт (Вт). Мощность электрического тока обозначается буквой –

Р. Мощность определяется зависимостью:

формула мощности электрического тока

Коснусь практического применения этой формулы на примере: Представьте, что у Вас есть электронагревательный прибор, мощность которого Вам не известна. Чтобы узнать потребляемую прибором мощность, измерьте ток и умножьте его значение на напряжение. Либо наоборот, имеется прибор мощностью 2 кВт (киловатт), на напряжение сети 220 вольт. Как узнать силу тока в кабеле питающего этот прибор? Мощность делим на напряжение, получаем ток: I = P / U = 2000 Вт/220 В = 9,1 А.


Потребляемая электроэнергия – суммарное значение потребляемой мощности от источника электрической сети за единицу времени. Измеряется потребляемая электроэнергия счётчиком (обыкновенным квартирным). Единица измерения – киловатт*час (кВт*ч).


Сопротивление элемента цепи – количественная мера, характеризующая способность элемента электрической цепи сопротивляться электрическому току. В простом виде, сопротивление это обыкновенный резистор. Резистор может использоваться: как ограничитель тока – добавочный резистор, как потребитель тока – нагрузочный резистор. Источник электрического тока так же обладает внутренним сопротивлением. Измеряется сопротивление прибором называемым Омметром. Единица измерения — Ом (Ом). Сопротивление обозначается буквой – R. Связано с током и напряжением законом Ома (формулой):

формула сопротивления

где

U – падение напряжения на элементе электрической цепи, I – ток, протекающий через элемент цепи.


Рассеиваемая (поглощаемая) мощность элемента электрической цепи – значение мощности рассеиваемой на элементе цепи, которую элемент может поглотить (выдержать) без изменения его номинальных параметров (выхода из строя). Рассеиваемая мощность резисторов обозначается в его названии (например: двух ваттный резистор — ОМЛТ-2, десяти ваттный проволочный резистор – ПЭВ-10). При расчёте принципиальных схем, значение необходимой рассеиваемой мощности элемента цепи рассчитывается по формулам:

формула необходимой рассеиваемой мощности

формула необходимой рассеиваемой мощности

формула необходимой рассеиваемой мощности

Для надёжной работы, определённое по формулам значение рассеиваемой мощности элемента умножается на коэффициент 1,5 , учитывающий то, что должен быть обеспечен запас по мощности.


Проводимость элемента цепи – способность элемента цепи проводить электрический ток. Единица измерения проводимости – сименс (См). Обозначается проводимость буквой — σ. Проводимость — величина обратная сопротивлению, и связана с ним формулой:

формула проводимости элемента цепи

Если сопротивление проводника равно 0,25 Ом (или 1/4 Ом), то проводимость будет 4 сименс.


Частота электрического тока – количественная мера, характеризующая скорость изменения направления электрического тока. Имеют место понятия — круговая (или циклическая) частота — ω, определяющая скорость изменения вектора фазы электрического (магнитного) поля и частота электрического тока — f, характеризующая скорость изменения направления электрического тока (раз, или колебаний) в одну секунду. Измеряется частота прибором, называемым Частотомером. Единица измерения — Герц (Гц). Обе частоты связаны друг с другом через выражение:

формула круговой частоты электрического тока

Период электрического тока – величина обратная частоте, показывающая, в течение, какого времени электрический ток совершает одно циклическое колебание. Измеряется период, как правило, с помощью осциллографа. Единица измерения периода — секунда (с). Период колебания электрического тока обозначается буквой – Т. Период связан с частотой электрического тока выражением:

формула периода электрического тока

Длина волны высокочастотного электромагнитного поля – размерная величина, характеризующая один период колебания электромагнитного поля в пространстве. Измеряется длина волны в метрах (м). Длина волны обозначается буквой –

λ. Длина волны связана с частотой и определяется через скорость распространения света:

формула длина волны высокочастотного электромагнитного поля

Электрическая ёмкость – количественная мера, характеризующая способность накапливать энергию электрического тока в виде электрического заряда на обкладках конденсатора. Обозначается электрическая ёмкость буквой – С. Единица измерения электрической ёмкости — Фарада (Ф).


Магнитная индуктивность – количественная мера, характеризующая способность накапливать энергию электрического тока в магнитном поле катушки индуктивности (дросселя). Обозначается магнитная индуктивность буквой – L. Единица измерения индуктивности — Генри (Гн).


Реактивное сопротивление конденсатора (ёмкости) – значение внутреннего сопротивления конденсатора переменному гармоническому току на определённой его частоте. Реактивное сопротивление конденсатора обозначается — ХС и определяется по формуле:

Формула реактивного сопротивления конденсатора

Реактивное сопротивление катушки индуктивности (дросселя) – значение внутреннего сопротивления катушки индуктивности переменному гармоническому току на определённой его частоте. Реактивное сопротивление катушки индуктивности обозначается ХL и определяется по формуле:

Формула реактивного сопротивления в катушке индуктивности

Резонансная частота колебательного контура – частота гармонического переменного тока, на которой колебательный контур имеет выраженную амплитудно-частотную характеристику (АЧХ). Резонансная частота колебательного контура определяется по формуле:

Формула резонансной частоты LC контура, или

Формула резонансной частоты колебательного контура


Добротность колебательного контура — характеристика, определяющая ширину АЧХ резонанса и показывающая, во сколько раз запасы энергии в контуре больше, чем потери энергии за один период колебаний. Добротность учитывает наличие активного сопротивления нагрузки. Добротность обозначается буквой – Q.

Для последовательного колебательного контура в RLC цепях, в котором все три элемента включены последовательно, добротность вычисляется:

Формула добротности последовательного колебательного контура

где R, L и C — сопротивление, индуктивность и ёмкость резонансной цепи, соответственно.

Для параллельного колебательного контура, в котором индуктивность, емкость и сопротивление включены параллельно, добротность вычисляется:

Формула добротности параллельного колебательного контура

Скважность импульсов – это отношение периода следования импульсов к их длительности. Скважность импульсов определяется по формуле:

формула скважности импульсов

Основные электрические величины и единицы их измерения

Рассмотрим основные электрические величины, которые мы изучаем сначала в школе, затем в средних и высших учебных заведениях. Все данные для удобства сведем в небольшую таблицу. После таблицы будут приведены определения отдельных величин, на случай возникновения каких-либо непониманий.

Величина Единица измерения в СИ Название электрической величины
q Кл — кулон заряд
R Ом – ом сопротивление
U В – вольт напряжение
I А – ампер Сила тока (электрический ток)
C Ф – фарад Емкость
L Гн — генри Индуктивность
sigma См — сименс Удельная электрическая проводимость
e0 8,85418781762039*10-12 Ф/м Электрическая постоянная
φ В – вольт Потенциал точки электрического поля
P Вт – ватт Мощность активная
Q Вар – вольт-ампер-реактивный Мощность реактивная
S Ва – вольт-ампер Мощность полная
f Гц — герц Частота

Существуют десятичные приставки, которые используются в названии величины и служат для упрощения описания. Самые распространенные из них: мега, мили, кило, нано, пико. В таблице приведены и остальные приставки, кроме названных.

Десятичный множитель Произношение Обозначение (русское/международное)
10-30 куэкто q
10-27 ронто r
10-24 иокто и/y
10-21 зепто з/z
10-18 атто a
10-15 фемто ф/f
10-12 пико п/p
10-9 нано н/n
10-6 микро мк/μ
10-3 милли м/m
10-2 санти c
10-1 деци д/d
101 дека да/da
102 гекто г/h
103 кило к/k
106 мега M
109 гига Г/G
1012 тера T
1015 пета П/P
1018 экза Э/E
1021 зета З/Z
1024 йотта И/Y
1027 ронна R
1030 куэкка Q

Сила тока в 1А – это величина, равная отношению заряда в 1 Кл, прошедшего за 1с времени через поверхность (проводник), к времени прохождения заряда через поверхность. Для протекания тока необходимо, чтобы цепь была замкнутой.

Сила тока измеряется в амперах. 1А=1Кл/1c

В практике встречаются

1кА = 1000А

1мА = 0,001А

1мкА = 0,000001А

Электрическое напряжение – разность потенциалов между двумя точками электрического поля. Величина электрического потенциала измеряется в вольтах, следовательно, и напряжение измеряется в вольтах (В).

1Вольт – напряжение, которое необходимо для выделения в проводнике энергии в 1Ватт при протекании по нему тока силой в 1Ампер.

1В=1Вт/1А.

В практике встречаются

1кВ = 1000В

1мВ = 0,001В

Электрическое сопротивление – характеристика проводника препятствовать протеканию по нему электрического тока. Определяется как отношение напряжения на концах проводника к силе тока в нем. Измеряется в омах (Ом). В некоторых пределах величина постоянная.

1Ом – сопротивление проводника при протекании по нему постоянного тока силой 1А и возникающем при этом на концах напряжении в 1В.

Из школьного курса физики все мы помним формулу для однородного проводника постоянного сечения:

R=ρlS – сопротивление такого проводника зависит от сечения S и длины l

где ρ – удельное сопротивление материала проводника, табличная величина.

Между тремя вышеописанными величинами существует закон Ома для цепи постоянного тока.

Ток в цепи прямо пропорционален величине напряжения в цепи и обратно пропорционален величине сопротивления цепи – закон Ома.

I=U/R

Электрической емкостью называется способность проводника накапливать электрический заряд.

Емкость измеряется в фарадах (1Ф).

1Ф = 1Кл/1В

1Ф – это емкость конденсатора между обкладками которого возникает напряжение 1В при заряде в 1Кл.

В практике встречаются

1пФ = 0,000000000001Ф

1нФ = 0,000000001Ф

Индуктивность – это величина, характеризующая способность контура, по которому протекает электрический ток, создавать и накапливать магнитное поле.

Индуктивность измеряется в генри.

1Гн = (В*с)/А

1Гн – величина, равная ЭДС самоиндукции, возникающей при изменении величины тока в контуре на 1А в течение 1секунды.

В практике встречаются

1мГн = 0, 001Гн

Электрическая проводимость – величина, показывающая способность тела проводить электрический ток. Обратная величина сопротивлению.

Электропроводность измеряется в сименсах.

1См = Ом-1

Сохраните в закладки или поделитесь с друзьями



Последние статьи


Самое популярное

как выбрать трансформатор тока

Вопрос 2. Электрический ток (определение, сила тока, единицы измерения, направление тока, плотность тока), работа и мощность тока.

Электрический ток— направленное движение электрических зарядов под действием электрического поля. Для того чтобы шёл ток, нужна замкнутая цепь, которая состоит из источников электрической энергии, приёмников электроэнергии и соединительных проводов.

За направление тока принимают направление движения положительного заряда. Поэтому во внешней цепи ток направлен от зажима “+” к зажиму “–”, внутри источника — наоборот.

Сила тока— количество электричества, прошедшее через поперечное сечение проводника за 1 секунду.

— для постоянного тока

— для переменного тока (ток равен скорости изменения заряда)

Плотность тока:

Работа и мощность тока

При прохождении тока проводник нагревается и совершается работа:

работатока

мощностьтока

  1. Вопрос 3. Источники напряжения и тока (определение, условно графическое обозначение, взаимное преобразование). Примеры источников напряжения и тока.

Электрическую энергию получают путём преобразования химической, механической и других видов энергии.

Устройство, которое даёт в цепь энергию, называется источником.

Источник тока— источник, ток которого не зависит от сопротивления нагрузки.

Источниками тока являются электронные лампы, транзисторы.

Схемное изображение источника тока:

На практике источник тока можно получить, если к источнику напряжения подключить очень большое внутренне сопротивление.

Можно при расчётах преобразовать источник напряжения в эквивалентный источник тока, если ток источника тока рассчитать по формуле

и внутренне сопротивление источника напряжения, включенное последовательно, включить к источнику тока параллельно.

Схема с источником напряжения:

Схема с эквивалентным источником тока:

  1. Вопрос 4. Классификация электрических сигналов (простые и сложные, периодические и непериодические, детерминированные и случайные). Способы представления сигналов (математическая модель, временная, спектральная и векторная диаграммы).

Классификация электрических сигналов:

  1. Периодические и непериодические

Периодические сигналыповторяются через определённый промежуток времени.

Непериодические сигналыпоявляются один раз и больше не повторяются.

  1. Детерминированные и случайные

Детерминированные сигналы— сигналы, которые можно описать с помощью функции времени.

Случайные сигналы— сигналы, мгновенные значения которых заранее не может быть предсказано.

  1. Простые и сложные

Простые сигналы— сигналы, токи и напряжения которых имеют одну частоту (синусоида).

Сложные сигналы— сигналы, которые состоят из суммы токов и напряжений нескольких частот.

  1. Вопрос 5. Основные параметры детерминированных периодических сигналов (период, угловая и циклическая частота, амплитуда, размах, мгновенное и действующее значения, скважность). Примеры периодических сигналов различной формы.

Основные параметры детерминированных периодических сигналов:

  1. Мгновенное значение— значение переменной в любой момент времени:

  1. Максимальное (амплитудное) значение— наибольшее из мгновенных значений:

  1. Размах сигнала— разность между максимальным и минимальным значениями сигнала:

  1. Действующее значение переменного тока— такой постоянный ток, который за время равное периоду, выделяет сопротивлението же количество тепла, что и переменный ток:

Все приборы показывают действующие значения. Для гармонического сигнала максимальные и действующие значения связаны формулой:

  1. Период— наименьший промежуток времени, через который значения переменной повторяются:

  1. Циклическая частота— количество колебаний переменной за 1 с:

  1. Угловая частота

Примеры периодических сигналов разной формы:

  1. Сигнал, не изменяющийся во времени (постоянное напряжение или ток)

  1. Гармонический сигнал

Изменяется по закону косинуса или синуса

  1. Сигнал треугольной формы

  1. Сигнал пилообразной формы

  1. Сигнал прямоугольной формы

    1. Биполярный импульс

    1. Однополярный импульс

— длительность импульса

Скважность:

(безразмерная величина)

Скважность— отношение периода к длительности импульса.

  1. Ток на выходе однополупериодного выпрямителя

  1. Ток на выходе двухполупериодного выпрямителя

  1. Вопрос 6. Двухполюсники и четырехполюсники, коэффициент передачи четырехполюсника по напряжению, току, мощности. Логарифмические единицы измерения коэффициента передачи. Понятие о воздействие и отклике.

Двухполюсник— участок цепи, который имеет 2 зажима:

Четырёхполюсник— участок цепи, который имеет 2 входных и 2 выходных зажима:

Коэффициент передачи по напряжению— отношение напряжения на выходе к напряжению на входе четырёхполюсника:

Коэффициент передачи по току — отношение тока на выходе к току на входе четырёхполюсника:

Коэффициент передачи по мощности— отношение мощности на выходе к мощности на входе четырёхполюсника:

Электрическое напряжение — Википедия

У этого термина существуют и другие значения, см. Напряжение.

Электри́ческое напряже́ние между точками A и B электрической цепи или электрического поля — скалярная физическая величина, значение которой равно работе эффективного электрического поля (включающего сторонние поля), совершаемой при переносе единичного пробного электрического заряда из точки A в точку B[1][2].

При этом считается, что перенос пробного заряда не изменяет распределения зарядов на источниках поля (по определению пробного заряда). Напряжение в общем случае формируется из вкладов двух работ: работы электрических сил AABel{\displaystyle A_{AB}^{el}} и работы сторонних сил AABex{\displaystyle A_{AB}^{ex}}. Если на участке цепи не действуют сторонние силы (то есть AABex=0{\displaystyle A_{AB}^{ex}=0}), работа по перемещению включает только работу потенциального электрического поля AABel{\displaystyle A_{AB}^{el}} (которая не зависит от пути, по которому перемещается заряд), и электрическое напряжение UAB{\displaystyle U_{AB}} между точками A и B совпадает с разностью потенциалов между этими точками (поскольку φA−φB=AABel/q{\displaystyle \varphi _{A}-\varphi _{B}=A_{AB}^{el}/q}). В общем случае напряжение UAB{\displaystyle U_{AB}} между точками A и B отличается от разницы потенциалов между этими точками[3] на работу сторонних сил по перемещению единичного положительного заряда. Эту работу называют электродвижущей силой EAB{\displaystyle {\mathcal {E}}_{AB}} на данном участке цепи: EAB=AABex/q.{\displaystyle {\mathcal {E}}_{AB}=A_{AB}^{ex}/q.}

UAB=φA−φB+EAB.{\displaystyle U_{AB}=\varphi _{A}-\varphi _{B}+{\mathcal {E}}_{AB}.}

Определение электрического напряжения можно записать в другой форме. Для этого нужно представить работу AABef{\displaystyle A_{AB}^{ef}} как интеграл вдоль траектории L, проложенной из точки A в точку B.

UAB=∫LE→efdl→{\displaystyle U_{AB}=\int \limits _{L}{\vec {E}}_{ef}d{\vec {l}}} — интеграл от проекции эффективной напряжённости поля E→ef{\displaystyle {\vec {E}}_{ef}} (включающего сторонние поля) на касательную к траектории L, направление которой в каждой точке траектории совпадает с направлением вектора dl→{\displaystyle d{\vec {l}}} в данной точке. В электростатическом поле, когда сторонних сил нет, значение этого интеграла не зависит от пути интегрирования и совпадает с разностью потенциалов.

Размерность электрического напряжения в Международной системе величин (англ. International System of Quantities, ISQ), на которой основана Международная система единиц (СИ), — L2MT-3I-1. Единицей измерения напряжения в СИ является вольт (русское обозначение: В; международное: V).

Понятие напряжение ввёл Георг Ом в работе 1827 года, в которой предлагалась гидродинамическая модель электрического тока для объяснения открытого им в 1826 году эмпирического закона Ома: U=IR{\displaystyle U\!=IR}.

Напряжение в цепи постоянного тока между точками A и B — работа, которую совершает электрическое поле при переносе пробного положительного заряда из точки A в точку B.

U\!=IR

Для описания цепей переменного тока применяются следующие напряжения:

  • мгновенное напряжение;
  • амплитудное значение напряжения;
  • среднее значение напряжения;
  • среднеквадратическое значение напряжения;
  • средневыпрямленное значение напряжения.

Мгновенное напряжение есть разность потенциалов между двумя точками, измеренная в данный момент времени. Зависит от времени (является функцией времени):

u=u(t).{\displaystyle u=u(t).}

Амплитудное значение напряжения есть максимальное по модулю значение мгновенного напряжения за весь период колебаний:

UM=max(|u(t)|).{\displaystyle U_{M}=\max(|u(t)|).}

Для гармонических (синусоидальных) колебаний напряжения мгновенное значение напряжения выражается как:

u(t)=UMsin⁡(ωt+ϕ).{\displaystyle u(t)=U_{M}\sin(\omega t+\phi ).}

Для сети переменного синусоидального напряжения со среднеквадратическим значением 220 В амплитудное напряжение равно приблизительно 311,127 В.

Амплитудное напряжение можно измерить с помощью осциллографа.

Среднее значение напряжения (постоянная составляющая напряжения) есть напряжение, определяемое за весь период колебаний, как:

Um=1T∫0Tu(t)dt.{\displaystyle U_{m}={\frac {1}{T}}\int _{0}^{T}u(t)dt.}

Для синусоиды среднее значение напряжения равно нулю.

Среднеквадратическое значение напряжения (устаревшие наименования: действующее, эффективное) есть напряжение, определяемое за весь период колебаний, как:

Uq=1T∫0Tu2(t)dt.{\displaystyle U_{q}={\sqrt {{\frac {1}{T}}\int \limits _{0}^{T}u^{2}(t)dt}}.}

Среднеквадратическое значение напряжения наиболее удобно для практических расчётов, так как на линейной активной нагрузке оно совершает ту же работу (например, лампа накаливания имеет ту же яркость свечения, нагревательный элемент выделяет столько же тепла), что и равное ему постоянное напряжение.

Для синусоидального напряжения справедливо равенство:

Uq=12UM≈0,707UM;UM=2Uq≈1,414Uq.{\displaystyle U_{q}={1 \over {\sqrt {2}}}U_{M}\approx 0,707U_{M};\qquad U_{M}={\sqrt {2}}U_{q}\approx 1,414U_{q}.}

В технике и быту при использовании переменного тока под термином «напряжение» имеется в виду именно среднеквадратическое значение напряжения, и все вольтметры проградуированы, исходя из его определения. Однако конструктивно большинство приборов фактически измеряют не среднеквадратическое, а средневыпрямленное (см. ниже) значение напряжения, поэтому для несинусоидального сигнала их показания могут отличаться от истинного значения.

Средневыпрямленное значение напряжения есть среднее значение модуля напряжения:

Um=1T∫0T|u(t)|dt.{\displaystyle U_{m}={\frac {1}{T}}\int \limits _{0}^{T}|u(t)|dt.}

Для синусоидального напряжения справедливо равенство:

Um=2πUM(≈0,637UM)=22πUq(≈0,9Uq).{\displaystyle U_{m}={2 \over \pi }U_{M}(\approx 0,637U_{M})={2{\sqrt {2}} \over \pi }U_{q}(\approx 0,9U_{q}).}

На практике используется редко, однако большинство вольтметров переменного тока (те, в которых ток перед измерением выпрямляется) фактически измеряют именно эту величину, хотя их шкала и проградуирована по среднеквадратическим значениям.

В цепях трёхфазного тока различают фазное и линейное напряжения. Под фазным напряжением понимают среднеквадратичное значение напряжения на каждой из фаз нагрузки относительно нейтрали, а под линейным — напряжение между подводящими фазными проводами. При соединении нагрузки в треугольник фазное напряжение равно линейному, а при соединении в звезду (при симметричной нагрузке или при глухозаземлённой нейтрали) линейное напряжение в 3{\displaystyle {\sqrt {3}}} раз больше фазного.

На практике напряжение трёхфазной сети обозначают дробью, в числителе которой стоит фазное при соединении в звезду (или, что то же самое, потенциал каждой из линий относительно земли), а в знаменателе — линейное напряжение. Так, в России наиболее распространены сети с напряжением 220/380 В; также иногда используются сети 127/220 В и 380/660 В.

Объект Тип напряжения Значение (на вводе потребителя) Значение (на выходе источника)
Электрокардиограмма Импульсное 1—2 мВ
Телевизионная антенна Переменное высокочастотное 1—100 мВ
Гальванический цинковый элемент типа АА («пальчиковый») Постоянное 1,5 В
Литиевый гальванический элемент Постоянное 3—3,5 В (в исполнении пальчикового элемента, на примере Varta Professional Lithium, AA)
Логические сигналы компьютерных компонентов Импульсное 3,3 В; 5 В
Батарейка типа 6F22 («Крона») Постоянное 9 В
Силовое питание компьютерных компонентов Постоянное 5 В, 12 В
Электрооборудование автомобилей Постоянное 12/24 В
Блок питания ноутбука и жидкокристаллических мониторов Постоянное 19 В
Сеть «безопасного» пониженного напряжения для работы в опасных условиях Переменное 36—42 В
Напряжение наиболее стабильного горения свечи Яблочкова Постоянное 55 В
Напряжение в телефонной линии (при опущенной трубке) Постоянное 60 В
Напряжение в электросети Японии Переменное трёхфазное 100/172 В
Напряжение в домашних электросетях США Переменное трёхфазное 120 В / 240 В (сплит-фаза[en])
Напряжение в бытовых электросетях России Переменное трёхфазное 220/380 В 230/400 В
Разряд электрического ската Постоянное до 200—250 В
Контактная сеть трамвая и троллейбуса Постоянное 550 В 600 В
Разряд электрического угря Постоянное до 650 В
Контактная сеть метрополитена Постоянное 750 В 825 В
Контактная сеть электрифицированной железной дороги (Россия, постоянный ток) Постоянное 3 кВ 3,3 кВ
Распределительная воздушная линия электропередачи небольшой мощности Переменное трёхфазное 6—20 кВ 6,6—22 кВ
Генераторы электростанций, мощные электродвигатели Переменное трёхфазное 10—35 кВ
На аноде кинескопа Постоянное 7—30 кВ
Статическое электричество Постоянное 1—100 кВ
На свече зажигания автомобиля Импульсное 10—25 кВ
Контактная сеть электрифицированной железной дороги (Россия, переменный ток) Переменное 25 кВ 27,5 кВ
Пробой воздуха на расстоянии 1 см 10—20 кВ
Катушка Румкорфа Импульсное до 50 кВ
Пробой слоя трансформаторного масла толщиной 1 см 100—200 кВ
Воздушная линия электропередачи большой мощности Переменное трёхфазное 35 кВ, 110 кВ, 220 кВ, 330 кВ 38 кВ, 120 кВ, 240 кВ, 360 кВ
Электрофорная машина Постоянное 50—500 кВ
Воздушная линия электропередачи сверхвысокого напряжения (межсистемные) Переменное трёхфазное 500 кВ, 750 кВ, 1150 кВ 545 кВ, 800 кВ, 1250 кВ
Трансформатор Тесла Импульсное высокочастотное до нескольких МВ
Генератор Ван де Граафа Постоянное до 7 МВ
Грозовое облако Постоянное От 2 до 10 ГВ

1. Что такое электрический ток? Дайте определение силы тока, напряжению и мощности. Какими приборами, в каких единицах они измеряются?

Электри́ческий ток — направленное (упорядоченное) движение заряженных частиц. Такими частицами могут являться: в металлах — электроны, в газах — ионы и электроны, в вакууме при определенных условиях — электроны, в полупро-водниках — электроны и дырки (электронно-дырочная проводимость). Иногда электрич. током называют также ток смещения, возникающий в результате изменения во времени электрического поля. Электрический ток имеет количественные характеристики: скалярную — силу тока, и векторную — плотность тока.

Сила тока — физическая величина, равная отношению количества заряда, прошедшего за некоторое время через поперечное сечение проводника, к величине этого промежутка времени.Сила тока в Международной системе единиц (СИ) измеряется в амперах (русское обозначение: А).По закону Ома сила тока на участке цепи прямо пропорциональна напряжению , приложенному к этому участку цепи, и обратно пропорциональна егосопротивлению :

Мощность электрического тока — это отношение произведенной им работы ко времени в течение которого совершена работа. Мощность измеряется в ваттах. Ваттме́тр-измерительный прибор, предназначенный для определения мощности электрич. тока или электромагнитного сигнала.

Электрическое напряжение — это величина, численно равная работе по перемещению единицы электрического заряда между двумя произвольными точками электрической цепи.

2. Постоянный электрический ток. Характеристики электрического поля. Закон Ома для участка цепи. Сформулируйте и запишите закон Джоуля-Ленца.

Электрический ток называют постоянным, если сила тока и его направление не меняются с течением времени. Основные характеристики электрического поля: потенциал, напряжение и напряженность. Энергия электрического поля, отнесенная к единице положительного заряда, помещенного в данную точку поля, и называется потенциалом поля в данной его точке. потенциал электрического поля в данной его точке численно равен работе, совершаемой сторонней силой при перемещении единицы положительного заряда из-за пределов поля в данную точку. Потенциал поля измеряется в вольтах. Если потенциал обозначить буквой φ, заряд — буквой q и затраченную на перемещение заряда работу — W, то потенциал поля в данной точке выразится формулой φ = W/q

Напряжение между двумя точками электрического поля численно равно работе, которую совершает поле для переноса единицы положительного заряда из одной точки поля в другую.

Как видно, напряжение между двумя точками поля и разность потенциалов между этими же точками представляют собой одну и ту же физическую сущность. Напряжение измеряется в вольтах (В)

Величина Е, численно равная силе, которую испытывает единичный положительный заряд в данной точке поля, называется напряженностью электрического поля. F = Q х Е, где F — сила, действующая со стороны электрического поля на заряд Q, помещенный в данную точку поля, Е — сила, действующая на единичный положительный заряд, помещенный в эту же точку поля.

Закон Ома для участка цепи

Сила тока прямо пропорциональна разности потенциалов (напряжению) на концах участка цепи и обратно пропорциональна сопротивлению этого участка:

I = U/R где U – напряжение на данном участке цепи

R – сопротивление данного участка цепи

Сформулируйте и запишите Джоуля-Ленца

При прохождении электрического тока по проводнику количество теплоты, выделяемое в проводнике, прямо пропорционально квадрату тока, сопротивлению проводника и времени, в течение которого электрический ток протекал по проводнику.

Это положение называется законом Ленца — Джоуля.

Если обозначить количество теплоты, создаваемое током, буквой Q (Дж), ток, протекающий по проводнику — I, сопротивление проводника — R и время, в течение которого ток протекал по проводнику — t, то закону Ленца — Джоуля можно придать следующее выражение:

Q = I2Rt.

Так как I = U/R и R = U/I, то Q = (U2/R) t = UIt.

3. Чем обусловлено получение фигур Лиссажу? Нарисуйте фигуры, если частота по каналу Х = 50 Гц – соnst, а частота по каналу Y = 25,50,100,150 Гц.

Фигуры Лиссажу — замкнутые траектории, прочерчиваемые точкой, совершающей одновременно два гармонических колебания в двух взаимно перпендикулярных направлениях.

Вид фигур зависит от соотношения между периодами (частотами), фазами и амплитудами обоих колебаний

Х=50Гц,у=50Гц Х=50Гц,у=100Гц Х=50Гц, у=150 Гц х=50Гц у=25Гц

В чем измеряется сила тока и чем его можно измерять

Сила тока — скалярная величина, выведенная Андре-Мари Ампером и занесенная в международную измерительную систему. Более подробно о том, как называется единица тока, как правильно измерить электроэнергию и от чего она зависит далее.

Единица измерения силы тока

Это физическая и скалярная величина, которая равна заряду, прошедшему через определенное время на поверхность. Измеряется в амперах, что равно одному кулону, поделенному на секунду, в дополнение к теме, в каких единицах измеряют силу электрического тока. Ампер — единица измерения, названная в честь своего создателя — французского физика, математика и естествоиспытателя. Стоит указать, что именно он впервые представил миру понятие электротока и отметил его значение для общества.

Единица измерения

Формула

Это явление, изучаемое в электростатике, магнитостатике, электродинамики и электроцепи. Равно количеству заряда, поделенному на время, напряжению, поделенному на проводниковое сопротивление. Вычисляется по закону Ома для полной электроцепи. Для этого необходимо источник напряжения поделить на выражение сопротивления внешних сетевых элементов и внутреннего сопротивления источника напряжения. При этом значение электродвижущей силы источника напряжения может быть меньше или больше, чем сопротивление, если токовая энергия зависит от величины нагрузки или нет.

Обратите внимание! Стоит указать, что электроток может быть найдет через перемножение заряда, его концентрации, среднего напряжения и косинуса угла площади, если поверхность имеет плоскую форму. Также электроток может быть найдет через перемножение всех указанных ранее элементов и интеграла по поверхности.

Формула измерения

Приборы для измерения силы тока

Прибором для измерения токовой силы называется амперметр, в дополнение к теме, чем измеряют ток. Бывает стрелочным, цифровым и электронным. Активно применяется в электролаборатории, автомобилестроении, точной науке и строительстве. По принципу действия бывает электромагнитным, магнитоэлектрическим, термоэлектронным, ферродинамическим, электродинамическим и цифровым. Измеряет как переменный, так и постоянный электроток.

Работает благодаря взаимодействию магнитного поля с подвижной катушкой или сердечником, который находится в корпусе. Пользоваться всеми типами очень просто. Все что нужно от пользователя, это внимательно изучить инструкцию и руководство к эксплуатации. Как правило, для начала измерения необходимо с помощью щупов прикоснуться к проводнику и нажать соответствующую кнопку. После на экране будет выведено значение в амперах. Стоит указать, что измеряет токовую силу также вольтметр, мультиметр и измерительная отвертка.

Амперметр

От чего зависит ток

Поскольку токовая сила является скалярной величиной, имеющей положительный и отрицательный заряд, то зависит она от мощности заряда, концентрации сосредоточенных в заряде частиц, скорости их движения и площади проводника. Стоит также указать, что зависит она от значения сопротивления с напряжением, величиной магнитного поля, числом катушечных витков, мощностью работы ротора, диаметром проводника и параметром генераторной установки.

Зависимости электротока от сопротивления и напряжения

Источники

Источником тока называется генератор, любой источник электрической энергии. Бывают механическими, тепловыми, световыми и химическими. К первым относятся газовые и паровые генераторы, турбогенераторы и механические преобразователи. Ко вторым относятся радиоизотопные термоэлектрические генераторы, а к третьим — солнечные батареи. К последним относятся гальванические солевые, щелочные или литиевые элементы, свинцово-кислотные, литий-ионные и никель-кадмиевые аккумуляторы.

Обратите внимание! Стоит указать, что источник электротока бывает идеальным и реальный. Первый — это двухполюсник, зажимы которого поддерживают электродвижущую постоянную силу. Второй же — двухполюсник, не имеющий постоянную силу из-за того, что зависит от внутреннего сопротивления. К реальному относится вторичная трансформаторная обмотка, катушка индуктивности, биполярный транзистор или генератор тока.

Виды источников

В целом, сила электротока — скалярная величина, измеряемая в амперах и равная одному кулону на секунду. Вычисляется при помощи выведенных формул, в частности по закону Ома, а также специальными измерительными приборами. Зависит от сопротивления, скорости магнитного потока и напряжения. Источниками выступают механические с тепловыми, световыми и химическими элементами, перечисленными выше.

Отправить ответ

avatar
  Подписаться
Уведомление о
