Обозначение важнейших величин в электротехнике

Величина

Обозначение

Добротность

Q

Емкость электрическая

C

Заряд электрона

e

Индуктивность:

      собственная

      взаимная



L

M

Индукция магнитная

B

Количество электричества

Q

Коэффициент:

      затухания цепи

      контура

      мощности при синусоидальных токах и

      напряжениях

      мощности при несинусоидальных

      токах и напряжениях

      распространения трансформации,

      отношения числа витков

      трансформации по току, напряжению

         связи

         фазы



α

δ

cosφ



λ

γ

n

Kт, Кυ

k

β

Мощность:

      электрическая

      полная

      реактивная



P

S

Q

Напряжение электрическое

U

Напряженность:

      магнитного поля

      электрического поля



H

E

Период колебаний электрической или магнитной величины

Т

Плотность электрического заряда:

      линейная

      объемная

      поверхностная



τ

ρ

σ

Плотность тока

J

Постоянная времени цепи

τ

Потенциал электрический

V

Поток магнитный

Ф

Проводимость:

      магнитная

      удельная электрическая

      активная электрическая

      комплексная, электрическая полная

      реактивная электрическая



Λ

γ

G

Y

B

Проницаемость:

      диэлектрическая

      магнитная



ε

μ

Разность:

      электрических потенциалов

      фаз (сдвиг фаз между Iи U)



U

φ

Сила электродвижущая

Е

Сопротивления:

      волновое

      магнитное

      удельное электрическое

      характеристическое



ZB

RM

ρ

Zc

Электрическое сопротивление:

      постоянному току и активное

      полное

      реактивное



R

Z

X

Сила тока

I

Угол диэлектрических потерь

δ

Частота:

      угловая

      колебания электрической или

      магнитной величины



ω

f

Число витков

N

Энергия электромагнитная

W

Буквенные обозначения употребляемых в электротехнике величин

Буквенные обозначения наиболее употребляемых в электротехнике величин (ГОСТ 1494-77)

Примечания: 1. Запасные обозначения применяются, когда главные обозначения использовать нерационально, например, если могут возникнуть недоразумения вследствие обозначения одной и той же буквой разных величин. 2. Мгновенные значения ЭДС, электрического напряжения, потенциала, тока, плотности тока, электрического заряда, мощности, электромагнитной энергии следует обозначать соответствующими строчными буквами. 3. Для амплитудных значений величин, являющихся синусоидальными функциями времени, применяется нижний индекс ш (например, 1т).


Наименование величины

Обозначение

главное

запасное

1

2

3

Емкость электрическая

С

Заряд электрический

Q

Индуктивность взаимная

м

Lmn

Индуктивность собственная

L

Индукция магнитная

В

Коэффициент затухания

6



Коэффициент магнитного рассеивания

ст



Коэффициент мощности при синусоидальных напряжении и токе

cosφ



Коэффициент трансформации

п



Коэффициент трансформации трансформатора напряжения (TH)

К

Ки

Коэффициент трансформации трансформатора тока (ТТ)

К

Кт

Мощность, мощность активная

Р

Мощность полная

S

Ps

Мощность реактивная

Q

PQ

Напряжение электрическое

и

Напряженность магнитного поля

н



Напряженность электрического поля

Е

Период колебаний электрической или магнитной величины

Т



1

2

3



Плотность тока

J



Постоянная времени электрической цепи

т

т



Постоянная магнитная

Цо



Постоянная электрическая

So



Поток магнитный

Ф



Потокосцепление

V



Проводимость магнитная

Л



Проводимость электрическая активная

G

g



Проводимость электрическая полная

Y



Проводимость реактивная

В

ь



Сдвиг фаз между напряжением и током

Ф



Сила коэрцитивная

Не



Сила магнитодвижущая (МДС) вдоль замкнутого контура

F

Fm



Сила электродвижущая (ЭДС)

Е



Скольжение

s



Сопротивление магнитное

Rm

rm



Сопротивление электрическое, то же постоянному току, то же актив







ное

R

г



Сопротивление электрическое полное

Z



Сопротивление электрическое реактивное

X

X



Сопротивление электрическое удельное

Р





Ток

I





Частота колебаний электрической или магнитной величины

f

У



Частота колебаний угловая электрической или магнитной величины

со

Q



Число витков

N

W



Число пар полюсов

Р



Число фаз многофазной системы

m





Энергия электромагнитная

W





активную, реактивную, полную (P, Q, S), а также коэффициент мощности (PF)

Такими как электрический ток, напряжение, сопротивление и мощность. Настал черед основных электрических законов, так сказать, базиса, без знания и понимания которых невозможно изучение и понимание электронных схем и устройств.

Закон Ома

Электрический ток, напряжение, сопротивление и мощность, безусловно, между собой связаны. А взаимосвязь между ними описывается, без сомнения, самым главным электрическим законом – законом Ома . В упрощенном виде этот закон называется: закон Ома для участка цепи. И звучит этот закон следующем образом:

«Сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи».

Для практического применения формулу закона Ома можно представить в виде вот такого треугольника, который помимо основного представления формулы, поможет определить и остальные величины.

Работает треугольник следующим образом. Чтобы вычислить одну из величин, достаточно закрыть ее пальцем. Например:

В предыдущей статье мы проводили аналогию между электричеством и водой , и выявили взаимосвязь между напряжением, током и сопротивлением. Также хорошей интерпретацией закона Ома может послужить следующий рисунок, наглядно отображающий сущность закона:

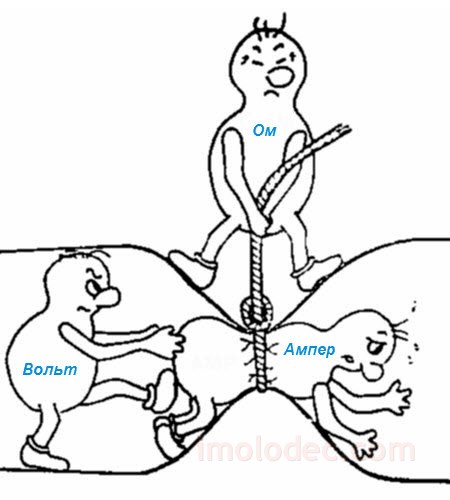

На нем мы видим, что человечек «Вольт» (напряжение) проталкивает человечка «Ампера» (ток) через проводник, который стягивает человечек «Ом» (сопротивление). Вот и получается, что чем сильнее сопротивление сжимает проводник, тем тяжелее току через него проходить («сила тока обратно пропорциональна сопротивлению участка цепи» – или чем больше сопротивление, тем хуже приходится току и тем он меньше). Но напряжение не спит и толкает ток изо всех сил (чем выше напряжение, тем больше ток или – «сила тока в участке цепи прямо пропорциональна напряжению»).

Когда фонарик начинает слабо светить, мы говорим – «разрядилась батарейка». Что с ней произошло, что значит разрядилась? А значит это, что напряжение батарейки снизилось и оно больше не в состоянии «помогать» току преодолевать сопротивление цепей фонарика и лампочки. Вот и получается, что чем больше напряжение – тем больше ток.

Последовательное подключение – последовательная цепь

При последовательном подключении потребителей, например обычных лампочек, сила тока в каждом потребителе одинаковая, а вот напряжение будет отличаться. На каждом из потребителей напряжение будет падать (снижаться).

А закон Ома в последовательной цепи будет иметь вид:

При последовательном соединении сопротивления потребителей складываются. Формула для расчета общего сопротивления:

Параллельное подключение – параллельная цепь

При параллельном подключении, к каждому потребителю прикладывается одинаковое напряжение, а вот ток через каждый из потребителей, в случае, если их сопротивление отличается – будет отличаться.

Закон Ома для параллельной цепи, состоящей из трех потребителей, будет иметь вид:

При параллельном соединении общее сопротивление цепи всегда будет меньше значения самого маленького отдельного сопротивления. Или еще говорят, что «сопротивление будет меньше наименьшего».

Общее сопротивление цепи, состоящей из двух потребителей, при параллельном соединении:

Общее сопротивление цепи, состоящей из трех потребителей, при параллельном соединении:


Для большего числа потребителей расчет производится исходя из того, что при параллельном соединении проводимость (величина обратная сопротивлению) рассчитывается как сумма проводимостей каждого потребителя.

Электрическая мощность

Мощность – это физическая величина, характеризующая скорость передачи или преобразования электрической энергии. Рассчитывается мощность по следующей формуле:

Таким образом зная, напряжение источника и измерив потребляемый ток, мы можем определить мощность потребляемую электроприбором. И наоборот, зная мощность электроприбора и напряжение сети, можем определить величину потребляемого тока. Такие вычисления порой необходимы. Например, для защиты электроприборов используются предохранители или автоматические выключатели. Чтобы правильно подобрать средство защиты нужно знать потребляемый ток. Предохранители, применяемые в бытовой технике, как правило подлежат ремонту и для их восстановления достаточно

Термином комплексного числа (далее в тексте — КЧ) пользуются для обозначения выражений виды: ċ=а+jb , в которых индекс «ċ» используется для обозначения КЧ, а «а» и «b» отображают действительную и мнимую части. Значение «j» обозначает мнимую единицу и равно √(-1) .

В английском языке словом Real принято характеризовать действительность, а термином Imaginary — мнимые свойства. От этих слов были созданы обозначения Re и Im , которые используются для выражения величин «а» и «b» следующим способом:

а=Re(с), b=Im(с).

Для геометрического отображения КЧ в векторной форме применяется комплексная плоскость. У нее горизонтальная ось помечается знаком +1 , а вертикальная – символом +j . Термин действительной (реже вещественной) части используется для наименования горизонтальной оси, а для вертикальной — мнимой.

Обе составляющие (действительная и мнимая) КЧ являются прямоугольными проекциями вектора на соответствующие оси.

В представленном графике значение с=|ċ| именуется модулем КЧ и равно длине вектора. Другим параметром, определяющим положение радиус-вектора, является его угол поворота α от оси +1 до текущего положения ċ , считающийся аргументом. α=arqċ .

Катеты треугольника представляются через соотношения:

a=cosα, b=csinα .

Используя тригонометрическую форму для выражения КЧ можно представить его видом:

ċ=с(cosα+jsinα) .

Используя формулу Эйлера e jα = cosα+jbsinα , можно получить значение модуля в показательной форме ċ=сe jα .

В полярной форме выражение имеет вид:

ċ=с∠α.

Положение единичного вектора можно изобразить на комплексной плоскости:

Мнимая единица имеет свойства:

j=e j90° , j 2 =-1=e j180° , j 3 =jj 2 =-j=e j270° =e -j90° ,
j 4 =j 2 j 2 =1=e j0 =e j2Π , 1/J=1j/Jj=J/-1=-j.

К КЧ применимо понятие сопряжения. Им называют те числа, которые равны по величине модулей и аргументов, но имеют разные знаки у аргументов.

ċ=a+jb=ce jα , ĉ=a-jb=ce jα .

Из графика видно, что изображенные векторами КЧ симметричны по отношению к горизонтальной оси.

КЧ и математические действия. Для их сложения или вычитания делается запись в алгебраическом выражении:

ċ=ċ 1 +ċ 2 =(a 1 +jb 1)+(a 2 +jb 2)=(a 1 +a 2)+j(b 1 +b 2)=a+jb .

В этом соотношении отдельно суммируются мнимые и вещественные составляющие: а=а 1 +а 2 , b=b 1 +b 2 .

Данные алгебраические сложения чисел выражают выполнение сложения соответствующих им векторов.

Выполняя сложение сопряженных чисел можно заметить, что их сумма выражается удвоенным значением вещественной составляющей:

ċ+ĉ=(а+jb)+(а-jb)=2а.

Выражения КЧ в показательной форме удобны для выполнения умножения или деления. При этом у них модули перемножают или делят, значения аргументов складывают либо вычитают.

ċ=ċ 1 ċ 2 =c 1 e jα1 c 2 e jα2 =c 1 c 2 e j(α1+α2) =ce jα ;
ċ=ċ 1 /ċ 2 =c 1 e jα1 /c 2 e jα2 =c 1 e j(α1-α2) /c 2 =ce jα .

В выражении с=с 1 /с 2 , α= α 1 -α 2 .

Нетрудно заметить, что при действии умножения длина вектора увеличивается в величину с 2 , а аргумент — на значение а 2 . При представлении КЧ векторами соблюдается закономерность: для умножения вектора на КЧ вида aе jα достаточно растянуть вектор в а раз и довернуть на угол α .

Для вычисления произведения сопряженных чисел достаточно взять квадрат их модуля:

ċĉ=(а+jb)(а-jb)=а 2 +b 2 , или ċĉ=сe jα сe -jα =с 2 .

Для перемножения и деления КЧ при определенных условиях удобно пользоваться их алгебраическим выражением. В таком виде действия проводятся по законам умножения многочленов и уче
