Узо ставится до автомата или после: Узо до или после автомата – Что сначала узо или автомат — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

Что сначала узо или автомат

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время. Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО – до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Как правильно установить УЗО – до или после автомата

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень проста и популярна в бюджетных распределительных щитках.

Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. На схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО – групповой автомат – кабель до розетки – сама розетка.

Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при такой последовательности подключения с УЗО ничего плохого не произойдет. Почему это так читайте ниже.

Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.

2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.

Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат – УЗО – кабель – розетка. Смотрите на схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно доходит до розетки и тоже протекает через УЗО.

Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света – 300000 км/с. Теперь посмотрим за какое время срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат – УЗО – кабель – розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно чтобы на них что-то воздействовало, так как они сами по себе не могут выйти из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя если через него протекает ток короткого замыкания? Оно не выходит из стоя потому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания. Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять – до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет “фаза” перемычкой на УЗО, “ноль” подается сразу на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам – “фазу” к автомату, а “ноль” к УЗО. Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа )))

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.

Вроде разобрались с вопросом, что сначала УЗО или автомат )))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для того чтобы защитить УЗО от перегрузки нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока прежде чем автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться. Эту ситуацию стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например пять автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не означает что вам нужно брать очень мощное УЗО. В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнуть величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току достигнуть величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезным как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы своего электрощита, то пишите мне. Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При заказе сборки разработку схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе – “Мои работы”. Спасибо!

Как правильно установить УЗО в электрощитке: до автомата или после

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

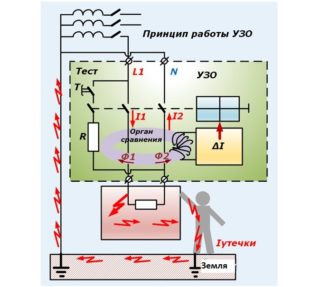

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

Схема предусматривает монтаж в такой последовательности:

Устройство защитного выключения.
Дифавтомат.
Провод питания.
Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

Сборка системы осуществляется по принципу;

выключатель – двухполюсный или фидерный;
счетчик;
УЗО;
автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

3 трехфазный дифавтомата;
трехфазное УЗО;
2 однофазных УЗО;
4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
Систему TN-C занулять не требуется.
Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
Ввод можно делать на нижние или верхние клеммы.
Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Правильное подключение узо до или после автомата?

Друзья приветствую всех на сайте «Электрик в доме». Думаю, ни у кого не возникнет сомнений, что в нынешнее время нормальная и безопасная работа бытовой техники подразумевает использование современных устройств защитного отключения, автоматических выключателей, реле напряжения и т.п.

Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели данного сайта. Вопрос заключается в правильной последовательности подключения УЗО и автоматического выключателя. Одни читатели убеждены, что УЗО необходимо подключать после автомата.

Другие наоборот, аргументируют свои убеждения проектными решениями, указывая схемы электроснабжения в которых четко видна установка УЗО перед автоматическим выключателем.

Так все-таки кто прав? Где ставить узо до или после автомата? С этим вопросом мы сегодня и разберемся. Я постараюсь подробно разобрать все варианты подключения.

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом – стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Для тех, кто думает, что нельзя так подключать, правилами ПУЭ П.7.1.79 это вполне допустимо.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать УЗО до или после автомата.

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристиках автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него . Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат – УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.
