Про УЗО простыми словами | ehto.ru

УЗО это аббревиатура устройства, предназначенного  для защиты человека и животных от возможных поражений электрическим током. Полностью это устройство называется Устройство защитного отключения. Еще более полное название – Устройство защитного отключения управляемое дифференциальными токами цепи.

От каких поражений тока защищает УЗО

Для начала разговора про УЗО простыми словами, определимся, от чего УЗО защищает.

УЗО по своему устройству является не только коммутационным аппаратом, но и является контролирующим устройством. УЗО включенный в цепь, постоянно сравнивает ток на входе электроустановки и ток после прохождения по установке. Разница этих двух токов называется дифференциальным током.

Примечание: Под установкой понимается, не только станок или двигатель, но и любое помещение, в котором происходит распределение и потребление электроэнергии, включая квартиры и частные дома.

Обычно разница этих двух токовых значений близка к нулю.

При касании токоведущего провода корпуса, какого-либо прибора в цепи или непосредственное касание проводника под напряжением и земли (Замыкания на землю), дифференциальный ток возрастает, потому что обратный ток уменьшается. Возрастание дифференциального тока приводит к срабатыванию УЗО, и цепь отключается от электропитания.

Происходить такое возрастание дифференциального тока, может при касание проводника, находящегося под напряжением, корпуса прибора. Обычно это происходит из-за повреждения изоляции проводников.

Примечание: Говоря про УЗО простыми словами, так и хочется назвать ток, возникающий при повреждении изоляции, током утечки. Но правильно его называть, током замыкания на землю при повреждении изоляции. Током же утечки, называют ток «утекающий» в землю или сторонние приборы без повреждения изоляции.

Как защищает УЗО

В быту ток не может «протекать» через воздух. Ток может «течь» только по частям приборов, которые потенциально могут проводить ток. Как правило, такими токопроводящими частями становятся металлические корпуса приборов. Возникновение этого тока, УЗО обнаруживает и при достижении определенного значения, УЗО срабатывает и разрывает потенциально опасную, для человека, электрическую цепь. Такая защита УЗО называется, защитой от косвенного прикосновения. Для защиты от косвенного прикосновения и нужно устройство защитного отключения (УЗО) с низкой и средней чувствительностью.

Кроме защиты от косвенного прикосновения, УЗО дополнительно защищает человека и от прямого прикосновения к токопроводящим частям, находящимся под напряжением. То есть, если вы прикоснетесь к проводу или элементу проводки находящемуся под напряжением, то сработает УЗО установленное в эту цепь. Правда, для этого должно стоять высокочувствительное УЗО и у нас такое назначение УЗО не практикуется.

Кроме защиты людей и животных от косвенного и/или прямого прикосновения, УЗО ограничивает риск пожара в помещении. Отключая цепь от электропитания при возникновении тока повреждения изоляции, УЗО прерывает саму возможность возгорания прибора в месте повреждения.

Выводы

• УЗО защищает человека от возможного поражения током при повреждении изоляции и/или замыкания на землю;
• УЗО снижает вероятность возникновения пожара из-за замыкания на землю;
• Высокочувствительные УЗО дополнительно, защищают человека при прямом прикосновении к проводам и элементам проводки, находящимся под рабочим напряжением.

©Ehto.ru

Другие статьи радела “УЗО”

Поделиться ссылкой:

Похожее

УЗО защиты человека от токов утечки



От автора

Здравствуй Уважаемый читатель сайта Elesant.ru. Сегодня поговорим про УЗО защиты человека от токов утечки (устройство защитного отключения). Устанавливается УЗО защиты в электрические сети для защиты человека от токов утечки и предотвращения возгораний.

Назначение

УЗО это электротехническое устройство специально сконструированное для отключения питания электрических приборов при токах утечки. Возникают токи утечки при незначительных нарушениях изоляции токоведущих фазных проводников. При нарушении изоляции ток начинает «утекать» по металлическим корпусам электроприборов или токопроводящим конструкциям квартиры или дома. Ток утечки также называют дифференциальным током.

Так как ток утечки невелик по величине, автоматы защиты, установленные в электросети на него не срабатывают и не отключают электропитание. Автоматы защиты отключают электрическую сеть при коротком замыкании в сети (касание фазного и нулевого провода или двух фазных проводов) или перегрузки. На малые токи утечки автоматы защиты не реагируют.

Ток утечки это опасная неисправность электросети для человека. Например, если прикоснуться к проводнику, по которому течет ток 0,3 миллиампера вы почувствуете муравьиный укус, при токе 15 миллиампер от проводника будет трудно оторваться, но это еще безопасно. Это нельзя сказать о токе в 40 миллиампер. При «прикосновении» к такому току утечки вам гарантированы судороги тела и диафрагмы, что, несомненно, очень опасно для жизни. Именно для защиты человека от токов утечки предназначены УЗО.

Такие устройство должны иметь ток отсечки не более 30 мА.

Для защиты помещения от возгорания, пожара ставится общее УЗО защиты человека от токов утечки, с током отсечки 100 мА или 300 мА.

Нормативы для установки

По Российским нормативам для жилых помещений устанавливается УЗО с током отключения не более 30 мА. Время срабатывания УЗО, то есть время от появления токов утечки до отключения электрицепи, должно быть в диапазоне 0,1-0,3 секунды этого времени отключения достаточно, чтобы защитить человека от гибели. Но не надо думать, что при установленном УЗО вы совсем не почувствуете удар тока. Удар тока будет, но устройство должно вовремя ток отключить и спасти вам жизнь.

Отмечу, что такие же нормативы действуют и в Европе. В америке,по их стандарту National Elektrical Code, УЗО устанавливаемы в жилых помещениях должны иметь ток срабатывания 5 мА

Примечание: Исправность устройства нужно проверять до установки УЗО, после установки УЗО и каждые пол года используя для этого кнопку «Тест» на корпусе.

Если при нажатии на кнопку «Тест» УЗО сработает, тоесть отключит сеть, значит оно полностью исправно. Если не сработает его нужно заменить.

Где нужна установка УЗО в электрике квартиры и дома

Согласно нашим нормативным документам УЗО является дополнительным устройством защиты. (ПУЭ изд.7,п.1.7.50;п.1.7.156).

Дополнительное это не значит необязательное.

Установка УЗО осуществляется во всех группах электрической цепи, в которых установлены штепсельные розетки. Номинальный ток отключения устройства должен быть не более 30 миллиампер. Как минимум одно общее Устройство Защитного Отключения на всю квартиру(дом) нужно установить обязательно.

Если у вас электрическая сеть, где много групп электропитания, установка УЗО на каждую группу вместе с общим УЗО, только улучшит безопасность жилого помещения. Допускается установка одного УЗО на несколько отдельных групп электропитания при условии установки отдельных автоматов защиты на каждую группу.

В сырых зонах квартиры или дома где установлены розетки (ванных, кухнях), а также в отдельных электрических линиях питающих бытовые приборы работающее напрямую с водой (стиральная машина, посудомойка) нужно устанавливать УЗО с током отсечки 10 мА.

Не следует устанавливать УЗО в электросетях питающих бытовые приборы напрямую, например кондиционеры. В таких приборах установлена внутренняя система защиты. Устройство для таких приборов, скорее всего, будет ложно срабатывать.

Установка УЗО в 4-х проводных трехфазных электрических сетях (схема TN-C). О системах заземления читайте отдельную статью: Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT.

Выбор УЗО защиты человека от токов утечки

УЗО имеет две основные характеристики.

• Номинальный ток нагрузки (в амперах)
• Номинальный ток отсечки, он же дифференциальный ток (в миллиамперах).

Номинальный ток нагрузки УЗО

УЗО устанавливается в электрическую цепь обязательно вместе с автоматами защиты от сверхтоков, после автомата защиты. Номинальный рабочий ток нагрузки устройства должен выбираться на один пункт выше номинала автомата защиты.

Например: Вводной автомат защиты на квартиру 50 Ампер.

Значит на всю квартиру, нужно установить УЗО с номинальным током нагрузки 63 Ампера.

Номинальный ток отсечки

для жилых помещений номинальный ток отсечки выбирается:

• Для защиты человека от токов утечки ставятся УЗО с током отсечки 30 мА;
• Для мокрых зон (ванных комнат) и детских комнат питающихся от отдельной линии, ставится УЗО с током отсечки 10 мА;
• Для защиты дома от пожара ток отсечки должен быть 100мА или 300 мА;
• Выбор устройства производится на основе СП 31-110-2003.

Номинальное время отсечки УЗО

• Номинальное время отсечки не должно превышать 0,2 миллисекунды для напряжения питания 230-400 Вольт.
• В квартирах и домах лучше устанавливать УЗО типа «АС» или «А». Тип «АС» реагируют только на синусоидальные, переменные, токи утечки. Тип «А» реагирует на синусоидальные и пульсирующие токи утечки. Пульсирующие токи возникают от работы магнитофонов, телевизоров, стиральных машин, регуляторов освещения.

Установка УЗО

• Устанавливается устройство после автоматов защиты от сверхтоков.
• Рекомендовано такая установка устройства при которой отключаются одновременно фазный и нулевой рабочий проводники. При этом установка автомата защиты от сверхтоков на нулевом проводе не обязательно.
• На наглядных схемах ниже показаны правильные и неправильные подключения устройства в квартире и доме.
• На верхней схеме устройство установлено сразу после электросчетчика, без автомата защиты. Это недопустимо (ПУЭ 7.1.76).

Нельзя устанавливать защиты человека от токов утечки в групповых цепях, где нет защиты от сверх токов. Со стороны источника, перед ним нужно установить автомат защиты от сверх токов (ПУЭ).

Нормативные документы

В этих нормативных документах вы найдете информацию про УЗО защиты человека от токов утечки.

• ПУЭ (Правила Устройства Электроустановок) изд. 7
• СП 31-110-2003, Проектирование и монтаж электроустановок
• ГОСТ Р 50571.8-94, ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ ,Часть 4
• ГОСТ Р 50571.11-96, Электроустановки зданий, Часть 7, Требования к специальным электроустановкам.

Другие статьи раздела





Похожие статьи

Автоматы и УЗО | Школа электрика

При проектировании электросети помещения не стоит забывать о таком важном вопросе, как безопасность.
Для решения этой проблемы на рынке представлены УЗО и автоматические выключатели. Поговорим о том, насколько схожи эти устройства.

Автоматический выключатель (в быту распространено название «автомат») — аналоговый контактный коммутационный аппарат. Применяют его с целью защиты электропроводки и электроприборов от короткого замыкания и перегрузок.

Исходя из этого определения, он защищает саму сеть, выполняя три задачи: коммутацию электрической сети (дает возможность включать или выключать участок электрической цепи), защищает сеть от перегрузки, производя ее отключение (это происходит, например, при включении прибора с большой мощностью), производит отключение цепи от электрической сети при возникновении в ней токов короткого замыкания, превышающих определенные значения.

УЗО — устройство защитного отключения. Оно отсекает подачу тока в цепь при утечке на землю и тем самым предохраняет от поражения током. Как видно из определения, цель этого прибора — защита человека от поражения электрическим током и защита техники от возгорания.

Исходя из сказанного выше, если электрическая сеть в помещении не имеет заземления, то целесообразно применять оба устройства. Стоит отметить причины, по которым УЗО не используют повсеместно. Во-первых, оно бесполезно в ветхих зданиях, так как изношенная проводка будет провоцировать постоянное срабатывание устройства. Во-вторых, на линиях, которые питают приборы, оповещающие об опасности (например, о возгорании или задымлении), установка УЗО запрещена п.7.1.81 Правил Устройства Электроустановок. Это объясняется возможностью возникновения ситуаций, опасных для жизни человека.

Основными характеристиками автоматического выключателя являются:

Номинальный ток — величина тока, которую способен пропускать автомат.

Класс срабатывания — краткосрочное значение тока, при котором автомат не срабатывает. Для жилых помещений, как правило, применяют устройства класса «С».

Количество полюсов. Двух- и четырехполюсные автоматы применяют только для однофазной сети. Трехполюсники устанавливают для электрических котлов или трехфазных электродвигателей.

Соответственно, для выбора УЗО необходимо обратить внимание на:

Номинальный ток. Этот параметр зависит от того, на отдельный прибор устанавливается УЗО, или на всю сеть. Для прибора максимальное значение — 16 А, для целой сети — минимум 30А.

Дифференциальный ток. Установки от 6 до 50 мА обеспечивают надежную защиту человека от поражения электрическим током, но стоит учесть, что утечки со значением свыше 30 мА ощущаются телом человека. По этой причине для детских комнат и ванной лучше применять модели на 10 мА.

Для профилактики ложных срабатываний стоит учесть естественный ток утечки, который указан в техническом паспорте каждого прибора. Суммарное значение таких токов не должно превышать трети от номинального значения защитного прибора.

Тип изделия

АС – реагирует на переменный ток утечки, который возникает при повреждении изоляции внутри прибора или попадании фазы на корпус, как правило, в быту широко применяют именно этот тип УЗО.

А – чувствителен к утечке переменного и постоянного пульсирующего тока. Стоит гораздо дороже, оправдан при подключении стиральной машины.

B – в основном используются на производстве.

S и G – используются в системах противопожарной защиты. Их отличие во времени задержки срабатывания.

Конструкция. Этот параметр наиболее прост для выбора. Электронные характеризуются более высокой ценой, зависят от источника питания (сети или внешнего), более сложны в устройстве. Электромеханические, при меньшей цене, имеют больший срок службы и гораздо надежнее.

Хорошие отзывы у потребителей на российском рынке электротоваров заслужили марки: Legrand, ABB, Siemens, среди бюджетных моделей – Аустро-УЗО и ДЭК.

Визуальные отличия дифференциального автомата от УЗО, электрик в Анапе

Предлагаю рассмотреть, как же отличить диф. автомат от УЗО.

Для начала коротко разберёмся, в чём функциональное  отличие  одного от другого.

УЗО ( устройство защитного отключения ) это коммутационный аппарат который защищает человека от прямого или косвенного поражения электрическим током., а так же контролирует текущее состояние электропроводки и при возникновении в ней каких либо повреждений в виде токов утечек отключает её. УЗО не защищает электрооборудования от короткого замыкания и перегрузок, его само необходимо защищать, устанавливая перед ним автоматический выключатель.

Дифференциальный автомат это тоже коммутационный аппарат, который совмещает в себе и автоматический выключатель и УЗО.  Дифференциальный автомат способен защищать электрическую сеть, как от коротких замыканий и перегрузок, так и от возникновения утечек связанных с повреждением электропроводки, электрических приборов или при попадании человека под потенциал.

Далее мы будем рассматривать  отличия на примере приборов фирмы IEK.

Как видно внешне: по габаритам, клеммам подключения и по конструкции корпуса они не очень сильно различаются.

И так первое отличие.

В настоящее время производители дабы не вводить людей в заблуждение начали писать полное название, как правило на боковой поверхности прибора.

Второй способ отличить диф. автомат от УЗО, это обратить внимание на маркировку.

Если перед цифрой которая указывает значение номинального тока изображена буква «B», «С» или «D» — значит это дифференциальный автомат.

Если на корпусе указана только величина номинального тока, а буква отсутствует – то значит это УЗО.

Третий способ немного сложнее, но тем не менее имеет право на жизнь. Посмотрим на схему, она часто изображена спереди (на данной модели сбоку).

1)      Если на схеме изображён только дифференциальный трансформатор — то это УЗО:

2)      Если же на схеме изображены  дифференциальный трансформатор,  обмотки электромагнитного и теплового расцепителя – то это диф. автомат:

Четвёртый способ, габаритные размеры.

Сейчас этот параметр не так актуален, как ранее. Первые дифференциальные автоматы были на порядок шире УЗО т.к. в корпусе  нужно было разместить дополнительно электромагнитный тепловой расцепитель.

В настоящее время производители уменьшили размеры диф. автомата,  но тем не менее кому-то  это может пригодится.

На этом я заканчиваю свой маленький лик.без.

С уважением А.Е.



Вам понравилось? Поделитесь с друзьями!



НАЗАД



Copyright © 2002г.  — 2021г. www.elektrik193.ru все права защищены.



Что такое УЗО в электрике

Что такое УЗО в электрике

            Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, чтотакое УЗО в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

            В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, илиустройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.



Основные параметры УЗО:

Номинальное напряжение (Un)- значение напряжения, установленное изготовителем УЗО, при котором устройство работоспособно. Обычно 220 или 380 В. Равенство напряжения в сети и номинального напряжения УЗО очень важно для электронных УЗО. От этого сильно зависит его работоспособность.

Номинальный ток (In) — максимальный ток, при котором УЗО сохраняет свою работоспособность продолжительное время. Номинальный ток УЗО выбирается из ряда: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А. Для дифференциального автомата это еще и номинальный ток автоматического выключателя в составе УЗО. Номинальный ток дифференциальных автоматов выбирается из ряда: 6,8,10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.

Номинальный отключающий дифференциальный ток (Idn)- ток утечки. Основная характеристика УЗО. Данное значение показывает величину дифференциального тока, указанное при котором УЗО должно срабатывать при заданных условиях. Номинальный отключающий дифференциальный ток УЗО выбирается из следующего ряда: 6, 10, 30, 100, 300, 500 мА.

Номинальный условный ток короткого замыкания (Inc)- характеристика, определяющая надежность и прочность устройства, качество исполнения его механизма и электрических соединений при протекании сверхтока (тока короткого замыкания в сети), значение этого параметра проверяется при сертификационных испытаниях.  Еще этот параметр называют «стойкость к  току короткого замыкания». Автомат, который защищает цепь, сработает на отключение, но это произойдет через 10 мс. За это время УЗО будет находиться под воздействием сверхтока, если оно сохраняет работоспособность, то его качество считается высоким. Значения номинального тока короткого замыкания стандартизованы и равны: 3000, 4500, 6000 и 10000 А. Минимально допустимое значение — 3000 А. Для УЗО с задержкой срабатывания предъявляются повышенные требования к току короткого замыкания. Их устанавливают на вводе и они находятся под воздействием сверхтока более продолжительное время.

Номинальная коммутационная способность (Im)-  согласно требованиям, должна быть не менее чем в 10 раз больше номинального тока или равна 500 А. Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность — 1000, 1500 А. Такие устройства надежнее, и в аварийной ситуации, например, при коротком замыкании на землю, УЗО, опережая автомат защиты, гарантированно произведут отключение электроустановки.





            Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах  применения УЗО пренебрегают этим мощным средством предназначенным для защиты.



Примечание: УЗО отлично защищает людей от поражения электричеством в случаях, когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.





Внимание! Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногданазывают дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.



Типы УЗО.
1. Без встроенной защиты от сверхтоков, которое просто реагирует на ток утечки.
2. С встроенной защитой от сверхтоков. Совмещает в себе функции УЗО и автомат для защиты от сверхтоков, называется дифференциальный автомат.
3. Тип AC — реагирует только на переменный ток утечки.
4. Тип А — реагирует на переменный и постоянный ток. Там, где имеются выпрямители и тиристоры, при пробое изоляции возможна утечка постоянного тока. Эти устройства имеют более сложную конструкцию, стоят дороже.
5. Тип S — селективное (с выдержкой по времени отключения), это может быть необходимо там, где используется АВР.
6. Тип G — то же что и S, но с меньшей выдержкой времени.

            УЗО в электрике – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

            Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает? Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю.

            Под выражением «утечка тока» понимается любой ток, проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.



Примечание: Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.



Для чего устанавливают устройства защитного отключения

            Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.



           Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?





            Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.





            В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке. Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

            УЗО – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

            Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях.



Примечание: УЗО, в отличие от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.



            УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током. В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.





Внимание! Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.



Примечание: Надо отметить тот факт, что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током, но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте полезные советы, информацию по ремонту своими руками,  по купле-продаже квартир, по оптимизации бюджета,  полезную информацию по строительству вашего дома, коттеджа и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы достаточно избалованы жизнью, чтобы самим заниматься Электромонтажомквартире, доме, коттедже. Оставить заявку — Специалисты компании решат все насущные проблемы и вопросы ремонта, строительства (проект, бюджет, снабжение, качество выполняемых работ, авторский и технический надзор, сроки).

А Вашей заботой будет только периодическое знакомство с отчетами о реализации проекта ремонта вашей квартиры, дома, коттеджа — включающего

 его Утверждение, подписание.



Задать вопрос или оставить заявку Специалисту — Нажмите здесь, чтобы заполнить



 P.S. S. Надеюсь, что помог Вам разобраться с вопросом, что такое УЗО в электрике. Если будут вопросы, пожалуйста обращайтесь в комментариях, с удовольствием отвечу.

Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Установка УЗО (устройство защитного отключения) в квартире, доме, на предприятии

Услуги электрика

Сегодня установка УЗО (устройство защитного отключения) в любой электрической схеме жизненно важное мероприятие. Появление большого количества  стиральных, посудомоечных машин в частных квартирах, работающего с водой технологического оборудования на предприятиях требует максимально обезопасить человека находящегося рядом с этой техникой. Обычно, при проведении электромонтажных работ, приборы устанавливаются в групповых распределительных щитах, дополняя систему защиты и автоматики. В нашей компании Вы можете срочно вызвать электрика для установки УЗО (устройство защитного отключения), дополнительных автоматов и проведения электромонтажных работ. В кратчайшие сроки, удобное время специалист выедет на объект и окажет услуги в области электромонтажа.

Для чего устанавливать УЗО (устройство защитного отключения)

Блок защиты от утечки тока, второе название устройства, говорит сам за себя. УЗО не защищает от сверх токов, короткого замыкания, не срабатывает при перегрузках в рабочей цепи, хотя тока достигают десятков, порой сотен ампер, для этих целей существуют автоматические выключатели (автоматы). Однако если происходит утечка,  все сразу меняется. Напомним, при напряжении 220 вольт смертельным для человека является ток всего в 50-100 миллиампер, обычный автомат срабатывает при 10-16 амперах, разница в сто раз! Установка УЗО (устройство защитного отключения) помогает решать эту проблему. В большинстве случаев поражение электрическим током происходит в нештатных ситуациях, повреждение изоляции проложенного кабеля, пробой на корпус и неисправность электроприборов, попадание воды в розетки, распределительные коробки. Фаза может появиться где угодно, начнется утечка тока мимо рабочей цепи, эти токи и отслеживает  блок защиты от утечки тока. Срабатывание происходит при 10-30 миллиамперах утечки, а опасны для человека 50-100 миллиампер! Устанавливайте УЗО (устройство защитного отключения), берегите свои жизни! Согласно ПУЭ (правила устройства  электроустановок) прибор обязательно должен устанавливаться на группы питающие влажные помещения, в сухие помещениях установка не предусматривается, подумайте, выбор за Вами!

Принцип его работы основан на реакции датчика тока на изменение дифференциального тока в проводниках, по которым электроэнергия подается на электроустановку, для которой организована защита. В качестве датчика тока используют дифференциальный трансформатор тока, намотанный на тороидальном сердечнике. Пороговый элемент, который определяет при каком токе будет срабатывать УЗО, делают, как правило, на магнитоэлектрическом реле с высокой чувствительностью. Принцип работы можно описать и так, однако без специального образования разобраться в этом будет сложно. Рассмотрим упрощенную схему работы. Устанавливаем УЗО (устройство защитного отключения)  в электрическую цепь для защиты «Нагрузки». В нормальном режиме ток протекает по линии, обозначенной синим цветом. Нештатная ситуация, пробой изоляции, попадание воды, человек дотронулся до оголенного провода. Произошла утечка тока, на рисунке красная стрелка, установленное в цепи УЗО (устройство защитного отключения) сравнивает токи, проходящие по проводам внутри прибора, 10-30 миллиампер отличия приводит к срабатыванию устройства. Напомним, опасными для человека являются 50-100 миллиампер.

Технические характеристика наиболее популярных устанавливаемых в Санкт-Петербурге УЗО (устройство защитного отключения)

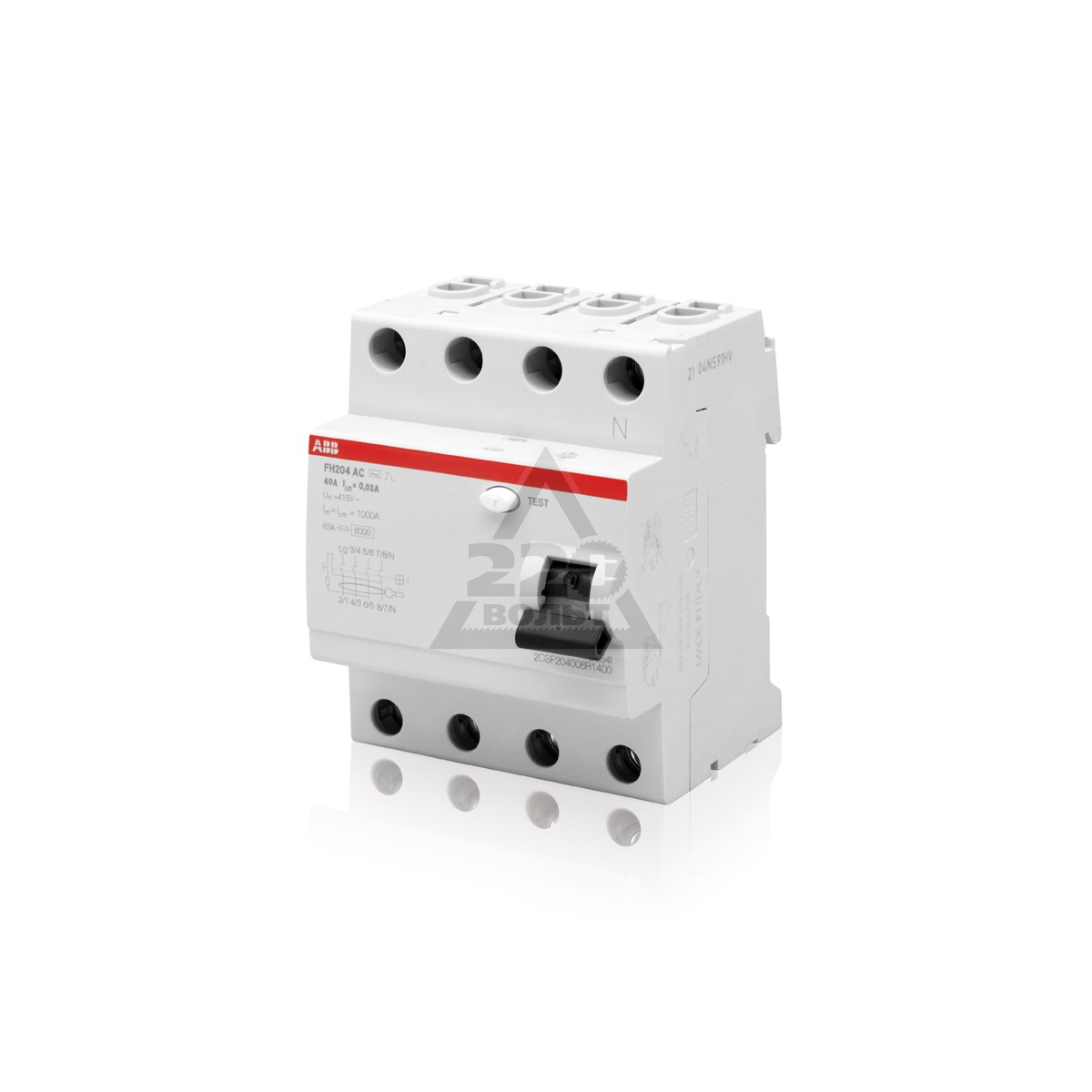

Устройство защитного отключения ABB

ABB, один из крупнейших мировых производителей электротехнического оборудования. Шведский концерн имеет производство и представительства во многих странах мира. Качество продукции очень высокое, цена вполне доступная. Компания ООО Ск «Элит-Сервис» выполняет монтаж и установку УЗО (устройство защитного отключения), других комплектующих фирмы более десяти лет. За все время монтажа электропроводки нам не разу не попадалось некачественное оборудование.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	16
Номинальный отключающий дифференциальный ток IDn, мА	30
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс	25
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	6000
Количество циклов механических	10000

---

Устройство защитного отключения Legrand

Международный концерн Legrand является крупнейшим производителем электроустановочных изделий. Наша компания достаточно давно работает с комплектующими французского изготовителя. Установка  УЗО (устройство защитного отключения), наравне с монтажом другого электротехнического оборудования фирмы Legrand, является приоритетом обеспечения безопасности при проведении электромонтажных работ. Хорошее соотношение цена – качество.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	16
Номинальный отключающий дифференциальный ток IDn, мА	30
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс	25
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	4000
Количество циклов механических	10000

---

Устройство защитного отключения Schneider electric

Всемирно известный производитель Schneider electric  , выпускающий широкий ассортимент электрооборудования относительно недавно появился на рынке Санкт-Петербурга. Зарекомендовал себя с хорошей стороны. Монтаж и установку УЗО (устройство защитного отключения) изготовителя ООО Ск «Элит-Сервис» проводит более пяти лет. Электротехническое оборудование Schneider electric очень доступно в недорогих сериях.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	16
Номинальный отключающий дифференциальный ток IDn, мА	30
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс	30
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	4500
Количество циклов механических	10000

---

Устройство защитного отключения IEK

Компаний IEK – крупнейший российский производитель электротехнической продукции. Основным плюсом является невысокая стоимость. Продукция сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливается УЗО (устройство защитного отключения) на вводах в квартиры, влажные помещения, обеспечивают защиту недорогого производственного оборудования.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	16
Номинальный отключающий дифференциальный ток IDn, мА	30
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс	30
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	4500
Количество циклов механических	10000

---

Устройство защитного отключения DEK

Компания DEKraft является очень молодым  российский производителем электротехнической продукции. Оборудование сертифицирована по российским стандартам, очень распространена в новом строительстве массового жилья, бюджетных промышленных объектах. Устанавливается УЗО (устройство защитного отключения) на вводах в квартиры, влажные помещения, обеспечивают защиту недорогого промышленного оборудования. Основным плюсом является невысокая стоимость.

Параметр	Значение
Номинальное напряжение Un, B	220, 380
Рабочая частота fn, Гц	50
Номинальный ток нагрузки In, A	16
Номинальный отключающий дифференциальный ток IDn, мА	30
Максимальный условный ток короткого замыкания  А Inc	6000
Время отключения при номинальном дифференциальном токе Тn, не более, мс	30
Максимальное сечение подключаемых проводов, мм2	25
Количество циклов электрических	4500
Количество циклов механических	10000



Монтаж и установка УЗО (устройство защитного отключения) Что выбрать?

Мы рассмотрели характеристики пяти наиболее популярных в Санкт-Петербурге УЗО (устройство защитного отключения), кратко описали производителей. ООО Ск «Элит-Сервис» много лет на рынке электромонтажных работ в санкт Петербурге. Установленные  УЗО (устройство защитного отключения) компанией, исчисляются сотнями, мы готовы поделиться опытом с нашими заказчиками и коллегами. Когда был поставлен первый блок утечки тока вспомнить достаточно сложно. Изначально выполнялась установка УЗО (устройство защитного отключения) концерна ABB. В девяностых годах это была диковинка, СНиПы (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок) тех лет установки блоков утечки не предусматривали.  Проблем с устройствами защитного отключения ABB не возникало, однако цена была достаточно высока, не все клиенты выполняя  электромонтажные работы были готовы платить за безопасность. В Санкт-Петербурге начала появляться электротехническая продукция концерна Legrand, УЗО стоили процентов на двадцать дешевле. Компания переключилась на Legrand. Известный в Европе производитель, французское  качество. Каково было наше удивление, когда на третьем… или четвертом объекте из пяти установленных УЗО, два были неисправны, кнопка «Тест» не работала. Несколько лет мы не устанавливали эти блоки утечки. Время прошло, «обида» улеглась, сейчас монтируем Legrand  без опасений, наверное просто не повезло, может попалась подделка, однако осадок остался. Сейчас появилось большое количество УЗО разных уважаемых производителей,  ABB, Legrand,  Schneider electric, Hager, Siemens, а есть такие, упоминать не хочется.  УЗО (устройство защитного отключения) Schneider electric устанавливаем достаточно недавно, нареканий нет, достойные приборы. Хочу остановиться на блоках утечки IEK, DEKraft. В принципе это одно и то же. За счет низкой стоимости и Российской сертификации приборы этих компаний получили широкое распространение. Процент брака достаточно большой, устройство может проработать много лет, а иногда вылетает в первый месяц эксплуатации. Компания ООО Ск «Элит-Сервис» не дает гарантию на системы защиты и автоматики собранных на комплектующих этих фирм. Господа!  Устанавливайте УЗО (устройство защитного отключения) проверенных производителей, это сохранит время, нервы и деньги. Помните, скупой платит дважды! Качественное оборудование – это Ваша безопасность.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Устройства защитного отключения УЗО

В отличии от предохранителей и автоматических выключателей, которые обеспечивают сохранность электропроводки, устройство защитного отключения (УЗО) служит для предотвращения воздействия электрического тока на людей. В случае, когда происходит замыкание «на массу» УЗО не допускает возникновения опасного напряжения на отрытых токопроводящих частях электроприборов. За счет  быстрого срабатывания, устройство обеспечивает эффективную защиту людей, пользующихся в тот момент электрооборудованием, от поражения электрическим током.

Работает УЗО в соответствии с принципом дифференциального изменения электрического тока. Встроенный в него трансформатор производит сравнение поступившего в прибор тока с возвращенным от электропотребителей. Если обратный  ток оказывается слабее, устройство защитного отключения срабатывает, прекращая подачу электричества в жилище. Таким образом УЗО не только защищает человека, но и указывает на присутствие дефектов изоляционного покрытия проводов, наличие утечки или замыкания «на массу», перегрев проводов, искрение на контактах. В перечисленных случаях УЗО размыкает электрическую сеть в течении примерно 0,04с., пресекая возникновение опасных для жизни человека напряжений.

Монтаж электропроводки на современных объектах осуществляется по установленной процедуре. Она предусматривает обязательную комплектацию устройствами защитного отключения не только стационарных, но и передвижных, и временных помещений. Независимо от того, что на российском рынке представлено большое количество УЗО различных производителей, специалисты продолжают работать над созданием все более надежных защитных систем.

При монтаже систем электропроводки, используются УЗО двух типов: А и АС.
Первый предназначен для работы в электрической сети, в которой предусматривается возможность потери по переменному и по постоянному току. Требования по их установке содержатся в ряде инструкций по монтажу бытового электрооборудования повышенной мощности, стиральных машин и посудомоечных аппаратов. Исходя из увеличения сложности контроля, схемного решения, стоимость таких изделий на прядок выше.
Второй тип защитных устройств используется для контроля сетей переменных токов. Отвечает традиционным представлениям об УЗО.

В зависимости от классов электроприборов, устройства защиты разделяются на несколько видов. Наиболее известными и применяемым в большинстве систем электроснабжения является УЗО, смонтированное на щитке-распределителе. Ввиду своей распространенности они не требуют подробного рассмотрения. Остановимся на устройствах, встроенных в электрические розетки. Одни из них монтируются в штатное углубления для розетки, другие присоединяются к существующим, а в них включается штепсель электрического прибора. Такие устройства, как правило, используются в помещениях со старой электропроводкой, или там, где изменения, связанные с установкой традиционных приборов, не рациональны. Вместе с тем, имейте ввиду, что экономия на изменении старой системы, будет поглощена значительной ценой встраиваемых УЗО.

Сведения о параметрах УЗО нанесены на заводском щитке:

•    Номинальный ток срабатывания (например 0,03А)
•    Номинальный ток (например 25А)
•    Номинальная размыкающая способность (6000А)
•    Полюсность устройства
•    Вид защиты (например IP30 )

Достаточное распространение, в последнее время, приобрели комбинированные приборы, объединяющие в себе защитные свойства УЗО и предохранительные автоматического выключателя. Устройство прерывает подачу электричества как в случае изменения значения суммарного тока, так и при возникновении короткого замыкания или перегрузки. Они устанавливаются в случае, когда в распределительном шкафу не достаточно места для размещения нескольких приборов защитного отключения.

УЗО действует по принципу сравнения поступающего в устройство тока с обратным током, идущим от электропотребляющих приборов. Встроенный трансформатор суммарного тока на основе дифференциального измерения, обеспечивает срабатывание устройства отключения. Если на участке сети повреждена изоляция, часть тока проходит через защитный провод и обратный ток становится слабее. В этом случае УЗО размыкает цепь. Не целесообразным является монтаж защитных систем в домах со старой проводкой, поскольку отключения будут происходить произвольном порядке.

Циркулирующий в исправной сети электромагнитный поток, равняется нулю. Через вторичную обмотку трансформатора суммарного тока, поток так же не проходит. В случае изменения потенциала, за счет повреждения изолирующего слоя, касания открытых токопроводящих поверхностей или оголенных проводов, сквозь УЗО проходит ток утечки. Ослабление тока изменяет равновесие в электрической цепи, а при достижении порогового уровня происходит воздействие на пусковой элемент путем срабатывания исполнительного устройства. Не забывайте, что для проверки работы УЗО изготовителем предусмотрено принудительное формирование дифференциального тока отключения. Рекомендуется не реже одного раза в полгода проверять его, нажатием контрольной кнопки на корпусе прибора.

Специалистами разработаны такие виды установки защитных устройств:

•    Общее УЗО для всей цепи (ток утечки составляет 30мА). Устанавливается рядом со счетчиком, имеет невысокую стоимость. Вместе с тем, при срабатывании обесточивает все помещения, не позволяет определить место утечки или поврежденные участки цепи.
•    Два или несколько УЗО —  основное на общую цепь (30мА), дополнительные (10мА) на каждую цепь, требующую защиты. Позволяет безошибочно определять в какой из цепей произошла утечка. Срабатывание защиты не приводит к обесточиванию всех жилых помещений, а лишь линии, непосредственно связанной с утечкой. Но установка такого набора связана с повышенной стоимостью приобретения и монтажа, а также необходимостью установки всех УЗО в отдельном, выделенном специально для них, щитке. Кроме того, такой вариант, предполагает установку рядом с общими «автоматами», селективного УЗО с большим временем срабатывания. Оно обеспечивает повышение качества защиты за счет срабатывания УЗО в линии, а в случае его отказа, выключения всей цепи.

При установке защитных устройств зачастую допускаются некоторые ошибки. Одной из самых распространенных, является подсоединение УЗО к кабелю, соединенному с электроприборами, имеющими зануление токопроводящих поверхностей. Характерные ошибки имеют место при подключении к нулевому проводу нагрузки перед УЗО, соединение нулевого провода нагрузки к другому УЗО.
Помните, что во избежание несчастных случаев, установку и отладку сетей, содержащих устройства защитного отключения должны производить исключительно квалифицированные электрики.

Осьминог в моем узо: 2018

Итак, я шел по городу Родос, моя левая рука сжимала поводка собаки, когда она пыталась унюхать все интересные городские ароматы, в то время как мой Правая рука тащила тележку, на которой ненадежно балансировала гигантская собака. ящик, полузакрепленный в грубо импровизированном островном стиле веревкой, которую я обычно использовал в качестве ее поводка.

Был конец февраля, и хотя большую часть месяца было прекрасно солнечно, теперь небо обещало больше дождя. Я потратил больше двести евро на эту установку, и на данный момент понятия не имел, Лиза собиралась залезть в ящик, или если он был точно подходящего размера, или как Я собирался всех нас отвезти в аэропорт, когда автобусы и такси не останавливаются. разрешить собак.Лиза на самом деле золотистый ретривер, скрещенный с охотничьим промыслом. собака, по крайней мере, так догадывается ветеринар. Она стала моей, когда ей было два месяца, пять много лет назад. Родившись на Родосе, она жила в основном на Тилосе и какое-то время на Карпатос. Мы регулярно путешествуем вместе на пароме по островам Додеканес. На больших паромах есть кабинки для собак на верхней палубе, обычно с одной или двумя. несчастно лающие пассажиры. Лиза любит обнюхать их перед тем, как объявить она предпочла бы посидеть снаружи и познакомиться с другими пассажирами.Я почти всегда уступить, поэтому я обычно езжу с большим рюкзаком, набитым флисом одеяла и спальник.
Я бы никогда не подумал взять ее в Англию. Во время моего краткого поездки в Великобританию кто-то обычно ее приучает, и у нас появились новые друзья через сайты по присмотру за домашними животными. Однако на этот раз я планировал остаться в Англии на несколько месяцев. У меня создалось впечатление, что это стоит огромных денег лететь с собакой в ​​Великобританию, но Дэвид прислал мне по электронной почте ссылку на соответствующий раздел веб-сайта Aegean Air, в котором говорилось, что собака, сопровождающая своего владельца, может путешествовать за 150 евро или меньше.Я с осторожностью относился к идее сажать мою собаку в трюм самолет, но мой друг Стивен рассудил, что он не может быть намного хуже, чем его пригородная электричка. И, по крайней мере, она будет счастлива, когда мы приедем. Все еще не уверен, я взял Лизу на Родос, чтобы начать процедуру получения паспорта домашнего животного, который потребовал начинать минимум за месяц до поездки. Лиза разрешила мне поднять ее на стол ветеринара для нее микрочип и инъекция от бешенства и только один раз попробовали спрыгнуть. Хари ветеринар был очень нежным с ней, и она впоследствии ответила на предложение угощения со счастливым вилянием хвостом.Хари назвал мне самое раннее свидание, на которое мы могли бы поехать, и сказал что в случае необходимости он может отвезти нас в аэропорт на своем джипе, когда время пришел. Перед отъездом я попросил его молодого помощника показать мне одобренную IATA собаку. ящики. Так как нам нужно было лететь с Родоса, я бы взял ящик пару дней до поездки. Согласно строгим правилам, ящик ( klouvi по-гречески) должен быть на 5–10 см выше. чем голова собаки, когда она стоит нормально, и собаке должно быть достаточно комната, чтобы развернуться и лечь в нормальном положении.Я пытался уговорить Лизу внутри одна из более крупных моделей, чтобы проверить ее размер. Она была измененной собакой внутри секунд, так яростно сопротивляясь тявканью, искривлению и скрежету зубов что я, наконец, был вынужден сдаться, боясь, что помощник ветеринара подумает, что я привык мучить мою собаку. Я записал размеры ящиков и купил ленту измерить, надеясь, что его можно будет определить дома в спокойных условиях. Я решил забронировать рейс Flexi в Лондон на случай трудности, и отправил письмо в Aegean Air, чтобы уточнить некоторые детали.Я получил полезный отправьте ответное письмо с подробным описанием того, что я уже узнал, плюс один абзац прямо на конец, который сказал, что это будет стоить 890 евро за собаку. Выяснилось, что « Перевозка собак, кошек и хорьков в Великобританию разрешена только для рейсов в лондонский аэропорт Хитроу и только в качестве груза», начислено. по весу. Дружелюбный человек в Aegean подтвердил, что летая в любую в другое европейское направление с Aegean, такой наценки не будет.Только Великобритания. Я рассматривал альтернативы. Если бы мы ехали поездами, автобусами и паромы, мы бы сэкономили на авиабилетах, но, возможно, все равно придется покупать ящик. я нашел пару полезных сайтов в Интернете, например, The Man in Seat 61. Каждый раздел маршрута, казалось, будет иметь свои ориентиры и проблемы, а Лиза вполне мог быть взаперти намного дольше, в более сложных условиях. я вспомнил свой опыт на Крите, когда мне сказали, что, путешествуя автобусом, она надо идти в ящике среди чемоданов в непроветриваемом пространстве под ними… В других странах могут быть гораздо худшие правила, и я не смог бы так хорошо общаться.Вождение было бы хорошим приключением, но у меня нет машина и мой стаж вождения в основном ограничиваются тихими дорогами и небольшими городками. На короткое время я подумал о том, чтобы сделать Ишбель «World Bike Girl» и покататься на велосипеде. Это; но вскоре исключил это. Однако это натолкнуло меня на мысль спросить Ишбель за советом, так как мы работаем вместе, и она в тот момент собирала средства для доставить двух собак-спасателей из Бразилии в Великобританию. Она подтвердила, что большинство людей принимают их собаки в Великобританию должны лететь во Францию ​​или Голландию, а затем ездить или брать поезда и паромы оттуда — хотя я должен быть осторожен, так как только некоторые паромы разрешать домашним животным находиться в автомобиле.

Если не брать в расчет грубую силу, как я могу заполучить Лизу в ящик? — спросил я Ишбель.

«Цыпленок», — ответила она. «Курица всегда работает».

Я отправил электронное письмо нескольким паромным компаниям и подтвердил, что один паром, который позволил бы мне путешествовать пешком с собакой, был Трансманш Дьепп – Ньюхейвен. Раньше я был в Ньюхейвене, так что мне было комфортно прибытие туда. Так что мне просто нужно было вычислить участок от Парижа до Дьепп. Дэвид живет в Париже, но часто бывает в Греции, и я иногда езжу в Париж.Когда я сказал ему новый план, сказал он — как я и надеялся — он встретит меня и Лизу у Чарльза де Голль и путешествуйте с нами, чтобы весело провести время в Дьеп. Пришло время сделать еще одну попытку измерить Лизу. Она была крайне подозрительно относилась к рулетке и беспомощно лежала на спине с ее ноги поднимались в воздух каждый раз, когда я подходил к ней, чтобы определить ее «естественный рост в положении стоя. Но в конце концов ласки и угощения взяли верх, и я обнаружил, что она не поместится в ящики, на которые я смотрел.

Это казалось абсурдным: она даже не золотая в натуральную величину. ретривер. Я позвонил в ветеринарную клинику и поговорил по-гречески с одним из помощники, прося ее назвать мне размеры самого большого ящика, который они было. Был один гигантского вида, от которого я изначально отказался. Помощник был уверен, что он был метровой высоты, чего, я был уверен, не могло быть правда (возможно, для маленького жирафа, а не для собаки), но я изо всех сил пытался объяснить … Мне просто оставалось надеяться, что это был тот, который я нашел онлайн, и что он был длиной в метр.Я бы скрестил пальцы, что это будет правильная посадка.

Мы поехали на несколько дней в Нисирос, чтобы найти то, что я пишу. Вернувшись домой, со всем, что нужно было сделать для поездки в Великобританию, я обнаружил, что не могу сосредоточиться на что-нибудь еще. Больше об этом думать только тревожило: упаковка, закрывать дом, все время не зная … получится или нет. Пришло время пойти на это, посмотреть на все это как на приключение и наслаждайтесь.

Я решил пойти на тихий ужин с друзьями в кафенейо в Мегало-Хорио, затем, возможно, сядьте на паром на следующее утро и сядьте на шаг за шагом.Было апокриес , и тихий ужин превратился в танцы до 2 часов ночи … Я добрался до парома касса за несколько минут до ее закрытия, и внезапно мы отключились — в первый этап нашего эпического путешествия.

Обозначение узо на однолинейной схеме

Ни один человек, каким бы талантливым и сообразительным он ни был, не сможет научиться понимать электрические чертежи без предварительного ознакомления с символами, которые используются при электромонтаже почти на каждом этапе.Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, может иметь шанс стать настоящим профессионалом своего дела.

Приветствую всех друзей на сайте «Электрик в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта.

Кто-то компилирует сам, кто-то предоставляет заказчик.Среди большого количества этой документации вы можете найти примеры, в которых есть различия между и определенными элементами. Например, в разных проектах одно и то же коммутационное устройство может отображаться графически по-разному. Вы видели это?

Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это делается.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на планах и чертежах.Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто устанавливаю розетки и выключатели в квартирах. Схемы должны быть известны инженерам-конструкторам и профессорам университетов.

Уверяю, это не так. Любой уважающий себя специалист должен не только понимать и уметь читать электрических схем , но и должен знать, как на схемах графически отображаются различные устройства связи, защитные устройства, приборы учета, розетки и выключатели.В общем, активно применяйте проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и вызвать повреждение дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, занимающихся электромонтажом, и вызвать трудности при установке электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных устройств, можно выделить следующие:

1. — ГОСТ 2.755-87 ЕСКД «Условные графические обозначения в электрических схемах устройства, коммутационные и контактные соединения»;
2. — ГОСТ 2.710-81 ЕСКД «Буквенно-цифровые обозначения в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, согласно которым регламентируются обозначения в электрических схемах. Что дают нам эти ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как должно выполняться обозначение узо на однолинейной схеме.

В действующем ГОСТе никаких особых требований к правилам составления и использования УЗО графических обозначений не выдвигает. Вот почему некоторые электрики предпочитают использовать свои собственные наборы значений и меток для маркировки определенных узлов и устройств, каждое из которых может незначительно отличаться от значений, к которым мы привыкли.

Для примера давайте разберемся, какие обозначения нанесены на корпус самих устройств. Устройство защитного отключения Hager:

Или, например, УЗО от Schneider Electric:

Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначений УЗО, который можно использовать как ориентир практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать следующим образом — это выключатель, который при нормальной работе способен включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки. Ток утечки — это дифференциальный ток, возникающий при неисправности электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух вторичных обозначений — переключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), который действует на механизм размыкания контактов.

В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как на схеме обозначен дифавтомат?

Около знаков для дифавтоматов в ГОСТ на данный момент данных нет. Но, исходя из вышеприведенной схемы, дифавтомат также можно графически представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное обозначение с указанием номера позиции. Такой стандарт регламентируется ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических цепях» и является обязательным для применения ко всем элементам в электрических цепях.

Так, например, по ГОСТ 2.710-81 автоматические выключатели обычно обозначают специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д.Выключатели (разъединители) обозначены как QS1, QS2, QS3 и т. Д. Предохранители на схемах обозначены как FU с соответствующим серийным номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных машин на схемах .

Что делать в этом случае? При этом многие мастера используют два варианта обозначений.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают серийный номер аппарата, находящегося на схеме.

То есть кодировка буквы Q означает «переключатель или переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам.

Второй вариант — использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциальной машины.Согласно приложению 2 к таблице 1 ГОСТ 2.710 функциональное значение буквы Д означает — «дифференцирующий».

Я очень часто встречал на реальных схемах такое обозначение QD1 — для устройств защитного отключения, QFD1 — для дифференциальных выключателей.

Какие выводы можно сделать из вышеизложенного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Как гласит известная пословица: «Лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим реальный пример.

Предположим, что перед нами однолинейная схема электроснабжения квартиры. Из всех этих графических обозначений можно выделить следующие:

Устройство ввода для выключателя дифференциального тока находится сразу после счетчика. Кстати, как вы могли заметить, буквенное обозначение УЗО — QD. Еще один пример того, как обозначается узо:

Обратите внимание, что помимо элементов УГО на схеме наносится еще и их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов.Далее переходим к УГО и маркировке дифференциальных машин:

Линии розеток на схеме подключены через дифференциальные автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и др.

Еще один пример , как на однолинейной схеме магазина указываются дифф.автоматы.

Это все, дорогие друзья. На этом наш сегодняшний урок завершен. Надеюсь, эта статья была вам полезна и вы нашли здесь ответ на свой вопрос.Если есть вопросы, задавайте их в комментариях, с радостью отвечу. Поделимся своим опытом, кто на схемах обозначает УЗО и АВДТ. Буду признателен за репост в соцсетях))).

Retro Ouzo 12 Jug Ionia Glazed Ceramic Vintage графин для бутылок

❘❘❙❙❚❚ РАЗМЕЩЕНИЕ ЗАКАЗА ПОДТВЕРЖДАЕТ ВАМ ПОДТВЕРЖДЕНИЕ И СОГЛАСИЕ СО ВСЕМИ — скучными, но важными и необходимыми — ПОЛИТИКАМИ МАГАЗИНА 222nest. ❚❚❙❙❘❘

● Как только заказ покинет наши руки, мы сделаем все, что в наших силах, чтобы упаковать его должным образом для безопасного и эффективного путешествия, чтобы он был как можно лучше подготовлен для входа в обширную и сложную транспортную сеть. с множеством движущихся частей.Мы не несем ответственности за любой ущерб, потерю или задержку, понесенные при транспортировке в любой почтовой или курьерской системе. Хотите полностью избежать риска повреждения / потери / задержки в пути? Местный пикап! Мы можем встретиться в Кингстоне в удобное для обеих сторон время / место после подтверждения оплаты через Etsy check-out; плата за эту услугу не взимается (однако за все, что достаточно велико, чтобы его можно было загрузить в наш грузовик, будет взиматься плата за доставку), но если вы чувствуете, что покупаете нам средний зеленый чай с одним подсластителем для доставки вашего товара лично с улыбкой это то, что вы хотели бы сделать, тогда мы преклоняемся перед вашей мудростью.У нас есть вещь, готовая к путешествию, чтобы вы могли безопасно продолжить свой путь в самолете, поезде или автомобиле. Обратите внимание, что предметы необходимо забрать в течение 14 дней. По истечении двух недель взимается плата за хранение в размере 25 долларов в неделю.

● Мы не получаем прибыли от доставки — вы просто возмещаете нам стоимость ярлыка Почты Канады, FedEx и т. Д., Который мы покупаем для вашего заказа. *** Фактически, мы часто указываем меньше, чем стоимость доставки плюс упаковочные материалы, и просто берем на себя часть расходов.*** Если мы обнаружим, что стоимость доставки оказалась слишком высокой после того, как вы уже разместили свой заказ, мы вернем излишек. В первую очередь мы отдаем предпочтение повторно используемым упаковочным материалам, и мы перекладываем эту экономию на вас. Смета доставки включает фактическую ставку Почты Канады или FedEx / курьера плюс любую НОВУЮ пузырчатую пленку / прочные коробки, если это необходимо для вашего заказа. Имейте в виду, что стоимость доставки может потребоваться скорректировать, если оценка доставки окажется слишком низкой более чем на 10 долларов США, когда мы распечатываем транспортную этикетку / фрахт.отправляет нам счет на отгрузку, Покупатель должен будет возместить разницу компании 222nest перед отправкой товара (ов).

~ ~ ~ ~ ~ КАНАДА И НЕПРЕРЫВНЫЕ СОЕДИНЕННЫЕ ШТАТЫ: объявления на общую сумму 75 долларов США или более с бесплатной доставкой (без учета налогов или обновлений доставки, которые вы можете добавить к своему заказу) будут иметь страховое покрытие до 100 канадских долларов и отслеживание, включенное в заказ если иное не было запрошено перед покупкой. Объявления на общую сумму МЕНЕЕ 75 долларов США с БЕСПЛАТНОЙ ДОСТАВКОЙ (без учета налогов или обновлений доставки, которые вы можете добавить к своему заказу) будут отправлены по СТАНДАРТНОЙ ЗЕМЛЕ, которая НЕ ВКЛЮЧАЕТ отслеживание и НЕ ВКЛЮЧАЕТ страховку.Объявления на общую сумму менее 75 долларов США с БЕСПЛАТНОЙ ДОСТАВКОЙ (без учета налогов или обновлений доставки, которые вы можете добавить к своему заказу) могут быть отправлены по воздуху по нашему усмотрению (ЕСЛИ ДОСТУПНО для размера / веса товара), что НЕ ВКЛЮЧАЕТ отслеживание и не включает НЕ ВКЛЮЧАЙТЕ страхование (если только отслеживание / страхование не было специально запрошено и оплачено во время покупки). Вы должны найти необходимые обновления доставки, доступные в раскрывающемся меню доставки на странице оформления заказа, но если вы не видите там нужного вам варианта, отправьте нам быстрое сообщение на Etsy перед покупкой, чтобы мы могли настроить ваш стоимость 1) дополнительной страховки или ее отсутствия, добавления отслеживания и / или более быстрой или медленной (более экономичной) доставки, чем СТАНДАРТНАЯ ДОСТАВКА НАЗЕМНОЙ КАНАДЫ с отслеживанием обычно от ДВУХ ДО ВОСЕМЬ РАБОЧИХ ДНЕЙ или СТАНДАРТНАЯ НЕПРЕРЫВНАЯ НАЗЕМНАЯ доставка в США, обычно отслеживаемая доставка пакетов от ПЯТИ-ТРИНАДЦАТЬ РАБОЧИХ ДНЕЙ , ИЛИ 2) если вы находитесь на Аляске, Гавайях или других оффшорных территориях США.~ ~ ~ ~ ~

~ ~ ~ ~ ~ МЕЖДУНАРОДНЫЙ: ПОЖАЛУЙСТА, ВКЛЮЧАЙТЕ НОМЕР ВАШЕГО ТЕЛЕФОНА при выезде, чтобы его можно было указать на транспортной этикетке (снижает вероятность того, что товар будет возвращен как недоставленный). Кроме того, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что указанная доставка НЕ ​​ВКЛЮЧАЕТ ОТСЛЕЖИВАНИЕ ИЛИ СТРАХОВАНИЕ и является ПОВЕРХНОСТЬЮ (наиболее экономичный вариант). Срок доставки SURFACE может составлять от ЧЕТЫРЕХ-ВОСЕМЬ НЕДЕЛЬ или БОЛЬШЕ (например, для Surface в АВСТРАЛИЮ доставка занимает ЧЕТЫРЕ МЕСЯЦА!) В соответствии с ориентировочными рекомендациями Почты Канады:

Европа: 1-2 месяца или дольше через SURFACE
Asia-Pac / Aus: 2-3 месяца или дольше через SURFACE
Africa: 2-3 месяца или дольше через SURFACE
S.Америка: 1-2 месяца или дольше через ПОВЕРХНОСТЬ

Любые объявления с БЕСПЛАТНОЙ МЕЖДУНАРОДНОЙ ДОСТАВКОЙ (если иное не указано в прилагаемом Описании или не обсуждалось до размещения заказа) означает Международную ПОВЕРХНОСТЬ МАЛЕНЬКОГО ПАКЕТА и НЕ ВКЛЮЧАЕТ отслеживание, подтверждение доставки или любую страховку и колеблется от 4-8 недель или дольше до 8-12 недель или дольше в зависимости от местонахождения покупателя (см. выше).

Вам нужно будет возместить нам любые обновления доставки: если вы приобретете доставку по умолчанию ПОВЕРХНОСТЬ, ваш заказ не будет отправлен ВОЗДУХом по той же цене, ИСКЛЮЧАЯ, если первоначально оплаченная доставка оказывается достаточной для покрытия AIR для адреса доставки для приобретенного товара (ов).В таких случаях мы автоматически перейдем к отправке AIR для вас (без отслеживания или страховки, но доставка осуществляется намного быстрее).

Если вы хотите ОБНОВИТЬ ДОСТАВКУ, выберите опцию в раскрывающемся меню обновления доставки на странице оформления заказа. Если вы не видите нужный вариант, пожалуйста, свяжитесь с нами через Etsy convo ПЕРЕД РАЗМЕЩЕНИЕМ ЗАКАЗА, чтобы ваша доставка могла быть повышена за счет дополнительной страховки или до ОТСЛЕЖИВАЕМОГО ПАКЕТА (6-10 ДНЕЙ), XPRESSPOST INTERNATIONAL (4-7 ДНЕЙ) или ПРИОРИТЕТ ПО ВСЕМУ МИРУ (2-3 ДНЯ), и соответствующая стоимость доставки может быть скорректирована перед оформлением заказа.~ ~ ~ ~ ~

● Стоимость доставки зависит от способа доставки, места назначения, размера, веса и стоимости. Если предполагаемые суммы доставки кажутся неправильными, пожалуйста, свяжитесь с нами через Etsy convo, и мы сможем проверить ваше точное место доставки, поскольку у нас, очевидно, нет возможности знать заранее для каждого отдельного винтажного предмета для каждого возможного адреса доставки по всему миру. Также обратите внимание, что стоимость доставки совершенно не связана со стоимостью товара — в некоторых случаях доставка будет стоить БОЛЬШЕ, чем фактический товар!

● Обратите внимание, что 222nest НЕ НЕСЕТ ответственности в случае ЗАДЕРЖКИ доставки из-за таможни и т. Д.после того, как посылка покинет нашу заботу. Если вы не выбрали вариант доставки, который включает отслеживание, мы НЕ сможем сообщить вам, где находится ваш груз в настоящее время по пути к вам. Товары должны быть заявлены по полной покупной цене по причинам страхования. Если таможня решит открыть и удалить упаковку, мы не сможем контролировать, что происходит с товаром, когда он не защищен коконом из пузырчатой ​​пленки, ИЛИ как он переупаковывается.

● Если вы повысили категорию обслуживания в момент покупки и включили страховку, и ваш товар был доставлен поврежденным в результате грубого обращения при транспортировке, пожалуйста, сразу же пришлите мне фотографии всех упаковочных материалов, а также нанесенные повреждения.Держитесь за все упаковочные материалы, пока не будет оформлено страховое возмещение с Перевозчиком. Если эти шаги не будут выполнены, ваша претензия к Перевозчику может быть отклонена.

● Покупатели несут ответственность за все и все пошлины, налоги, НДС (независимо от того, что может быть указано в любом примечании в другом месте в Etsy или иным образом), и таможенные сборы / сборы, которые могут применяться их страной, ТАКЖЕ любые ограничения на импорт, которые могут быть в их стране. есть на месте. Мы не контролируем их и не можем предсказать, какими они могут быть.Таможенная политика сильно различается от страны к стране, поэтому мы рекомендуем обращаться в местную таможню для получения дополнительной информации, если вам потребуются какие-либо разъяснения по этому поводу. Перед покупкой покупатель должен убедиться, что товар будет пропущен через таможню по прибытии, поскольку в некоторых странах есть ограничения на некоторые товары. Если отгрузка отклонена на таможне и отправлена ​​нам, возврат не будет (и первоначальная стоимость доставки никогда не возвращается).

● Негабаритные отправления, требующие других служб доставки, таких как FedEx или UPS, могут занять больше времени, чем на следующий рабочий день после подтверждения оплаты, но мы можем подобрать для вас лучшие варианты доставки.Пожалуйста, подтвердите, что адрес доставки, указанный при выезде, является актуальным и точным (дважды проверьте, что ваш адрес Paypal, ВКЛЮЧАЯ почтовый индекс / почтовый индекс), так как в случае, если посылка будет возвращена нам по любой причине (т. Е. Невостребована по адресу пункт назначения), возврат средств не будет — это означает, что вам нужно будет запросить повторную отправку и заплатить за повторную отправку в течение 3 рабочих дней, иначе заказ будет считаться выполненным.

● ЛЮБОЙ СПОСОБ ДОСТАВКИ ИСПОЛЬЗУЕТСЯ ИСКЛЮЧИТЕЛЬНО НА СОБСТВЕННЫЙ РИСК ПОКУПАТЕЛЯ.Покупатель принимает на себя весь риск потерь при транспортировке и всю ответственность за потерю, повреждение или задержки, прямые, косвенные, косвенные или иные, после того, как посылка (-ы) была доставлена ​​перевозчику. 222nest несет ответственность за вашу покупку только до тех пор, пока мы не передадим ее в почтовом отделении, после чего мы не сможем контролировать ее доставку. Если повреждение, к сожалению, произойдет в пути (ИЛИ ПОСЛЕ ПОСТАВКИ!), Несмотря на то, что мы тщательно упаковали его до самого конца, обратите внимание, что 222nest не несет ответственности.Мы можем попытаться подать иск о возмещении ущерба в Почту Канады от вашего имени — это применимо только в том случае, если была приобретена страховка. Если вы не приобрели достаточную страховку, у вас не будет права обращения в случае потери или задержки (за которые мы также не несем ответственности). ХРУПКИЕ ПРЕДМЕТЫ ОЧЕНЬ ОТЛИЧАЮТСЯ ОТ ПОТЕРИ ИЛИ ЗАДЕРЖКИ С ПОЧТОЙ КАНАДЫ, поскольку их покрытие «распространяется на утерянные или поврежденные предметы, ЗА ИСКЛЮЧЕНИЕМ ХРУПКИХ или скоропортящихся предметов. В этом случае ПОКРЫТИЕ ТОЛЬКО ПОКРЫВАЕТ УТЕРЯНУЮ ИЛИ НЕДОСТАТОЧНУЮ СОДЕРЖИМОЕ.»ПОЧТА КАНАДЫ ОПРЕДЕЛЯЕТ ХРУПКИЕ ПРЕДМЕТЫ» по своей природе хрупкими, такими как, помимо прочего, стекло, стекло в рамах, зеркала, хрусталь, керамика, керамика, фарфор, фарфор, скоропортящиеся предметы или предметы, требующие хранения в холодильнике или при транспортировке с контролируемой температурой » Обратите внимание, что почтовая система Почты Канады «носит механический характер, и необходимо учитывать возможное падение с высоты 3 футов на бетон и / или конвейерные ленты, используемые в процессе сортировки и распределения. На одной конвейерной ленте обрабатывается несколько упаковок.В случае, если ваша посылка зацепится за конвейерную ленту и / или если другая посылка последует за ней и приземлится на нее, она станет восприимчивой к повреждению ». Будьте уверены, что 222nest ошибается, переусердствуя с защитной упаковкой. Чрезвычайно хрупкие предметы могут быть тщательно упакованы в двойные коробки или ящики. Дополнительный вес / размер коробки действительно увеличивает стоимость доставки, но обычно вы не можете заменить винтажный / антикварный предмет, поэтому мы тратим немного больше времени на то, чтобы сделать его максимально безопасным для что бы он ни встретил на своем пути к вам, вместо того, чтобы экономить и сожалеть об этом.Имейте в виду, что если предмет получит какие-либо повреждения при транспортировке, 222nest не несет ответственности.

● FedEx ПРЕДОСТАВЛЯЕТ ПОВРЕЖДЕНИЕ ХРУПКИХ ПРЕДМЕТОВ В СВОЕМ УХОДЕ ДО 1 000 CDN и UPS ДО 5 000 CDN, ПОЭТОМУ, ЕСЛИ ВЫ ПРЕДПОЧИТАЕТЕ ОТПРАВИТЬ СВОИ ПРЕДМЕТЫ С НИМИ, СООБЩИТЕ НАМ ПЕРЕД РАЗМЕЩЕНИЕМ ЗАКАЗА, И МЫ МОЖЕМ УСТАНОВИТЬ ЕГО ВМЕСТЕ ДОСТАВКИ С ПОЧТОЙ КАНАДЫ ПО УМОЛЧАНИЮ. Тарифы FedEx и UPS дороже, чем Почта Канады, поэтому покупатели должны взвесить все за и против, а затем сообщить нам своего выбранного перевозчика ДО покупки.В зависимости от приобретенного вами товара / доставки, если он будет поврежден при транспортировке, в конечном итоге это может обойтись вам гораздо дороже, чем просто оплата более высокой стоимости доставки с достаточной предварительной страховкой!

● Если вы хотите, чтобы ваше ИСКУССТВО, указанное как РАМКА ЗА СТЕКЛОМ, было отправлено БЕЗ стекла и / или рамы, чтобы избежать любой потенциальной поломки / повреждения фактического искусства при транспортировке, ПОЖАЛУЙСТА, СОВЕТУЙТЕСЬ в колонне на ВЫЕЗД. В противном случае оно будет отправлено со стеклом, которое будет перекрещено малярной лентой, окруженное большой пузырчатой ​​пленкой размером около 2 дюймов внутри коробки.Таким же образом готовятся зеркала к отгрузке.

Пострадавшие от кризиса греки борются за налоговые поступления

Ингрид Меландер, Рене Мальтезу

АФИНЫ (Рейтер) — Кафе, магазины и такси вокруг Афин тысячами раздают чеки клиентам, лихорадочно набивая карманы доказательствами оплаты за что угодно, от стакана узо до семейного воскресного обеда.

Бармен выдает квитанцию ​​в кафе-баре в центре Афин 25 января 2010 г. REUTERS / Yiorgos Karahalis

Бизнес в Греции, пострадавшей от рецессии, внезапно не пошел на поправку, но люди требуют квитанций после того, как в декабре правительство объявило, что они будут обязаны требовать стандартную не облагаемую налогом надбавку, которая ранее предоставлялась автоматически.

«Люди требуют квитанции, как никогда раньше», — сказал 40-летний Яннис Лазос, владелец магазина одежды в центре Афин. «Я вижу это по их глазам, они думают:« Я хочу вернуть свои деньги, я хочу, чтобы меня облагали меньшими налогами ». Это тяжелые дни, это кризис ».

Под давлением рынков облигаций, рейтинговых агентств и Европейского Союза с целью навести порядок в своей финансовой системе правительство надеется, что план сбора квитанций поможет ему бороться с повсеместным уклонением от уплаты налогов, поскольку оно пытается найти ресурсы, чтобы заполнить огромный бюджетный дефицит.

Цель состоит в том, чтобы использовать обычных граждан, чтобы избавиться от щупальцевой черной экономики Греции, которая, по оценкам, составляет не менее трети официального валового внутреннего продукта в 250 миллиардов евро (351 миллиард долларов), заставив их потребовать юридические доказательства платежа.

Никто не знает, как и будет ли работать новая система, поскольку правительство еще не сообщило подробностей.

Бухгалтеры говорят, что эта идея просто добавит еще один слой бюрократии в стране, утопающей в бюрократии.Но налогоплательщики не рискуют и запасаются квитанциями на всякий случай.

От старых привычек трудно избавиться. Официанты обычно используют одну и ту же квитанцию ​​для холодного кофе фраппе для нескольких клиентов, а сантехники и электрики предлагают более низкие расценки за наличные и редко выставляют счета по налогу на добавленную стоимость.

«Это здесь эндемично, — сказал Янис Варуфакис, профессор экономики Афинского университета. «Единственный способ обойти это — получить финансовые стимулы для клиентов, желающих платить НДС, чтобы дать им что-то взамен.

ЧЕРЕЗ ТРЕЩИНЫ

Деньги, выпадающие из трещин, являются одной из основных причин, по которым Греция сталкивается с самым серьезным долговым кризисом за последние десятилетия. Ожидается, что на этой неделе Европейская комиссия сообщит Афинам об улучшении сбора налогов, а также о сокращении заработной платы в государственном секторе, чтобы укрепить свои финансы.

Социалистическое правительство, пришедшее к власти в октябре прошлого года, пообещав обложить налогами богатых, помочь бедным и положить конец рецессии, надеется получить в этом году более 1,2 миллиарда евро (1,70 миллиарда долларов) дополнительных доходов от борьбы с уклонением от уплаты налогов.

В соответствии с новыми правилами, наемные работники и пенсионеры должны будут декларировать квитанции налоговому инспектору, чтобы продолжать получать личное не облагаемое налогом пособие, которое в настоящее время составляет 12 000 евро.

Тем не менее, в стране, где верховенство закона может быть неустойчивым, и люди часто ссылаются на плохие общественные услуги и предполагаемую несправедливость системы как оправдание для уклонения от уплаты налогов, многие сомневаются, что эта мера сработает.

«Если это сработает, я буду рад, но скажите мне, действительно ли они рассчитывают найти деньги по нашим квитанциям?» — сказала 52-летняя работница супермаркета Аристея Михалопулу.

Другие были настроены еще более скептически.

«Этот план смехотворен, для решения больших проблем требуются большие меры», — сказал финансовый консультант, попросивший не называть его имени из-за его профессии.

Министр финансов Джордж Папаконстантину сказал, что людям не нужно будет приносить мешки с квитанциями в налоговую инспекцию, а скорее представлять список с подробными сведениями о расходах и налоговыми номерами поставщиков.

Бухгалтеры говорят, что люди будут подчиняться только в том случае, если им будет предложена налоговая льгота, достаточная для покрытия стоимости НДС по средней ставке 19 процентов плюс стоимость дополнительной бумажной работы.

«Как союз мы против любых мер, которые увеличат бюрократию в и без того сложной налоговой системе», — заявила греческая федерация бухгалтеров POFEE.

Этот широко обсуждаемый план даже побудил обманщика опубликовать в газете объявление, выдавая себя за безработного, не платящего налоги, и предлагая продать квитанции. Контактный телефон оказался в Минфине.

Опросы общественного мнения показывают, что большинство греков готовы заплатить определенную цену, чтобы помочь стране выйти из финансового кризиса, если меры жесткой экономии будут восприниматься как справедливые.Аналитики говорят, что в стране с историей социальных волнений социалисты должны действовать быстро, прежде чем окно возможностей захлопнется.

«Если правительство проявит такое настроение, у него есть шанс на успех. Никаких гарантий. Просто шанс, — сказал Варуфакис.

Написано Ингрид Меландер; Редакция Сильвии Алоизи и Пола Тейлора

Сколько чаевых механиков

Несколько недель назад я зашел в магазин велосипедов Vecchio с шестью пачками пива, поприветствовал Джима Поттера, сидящего за одной из служебных скамеек, и положил пену в холодильник в задней части магазина.

Неделей раньше я приходил с двумя вилками; старый Reynolds Ouzo Pro с застрявшей головкой гарнитуры, которую мне нужно было снять и надеть новый Pegoretti Falz, который я купил. У меня не было специального инструмента, необходимого для этого, поэтому Джим любезно выполнил работу за меня на месте, и пиво было запоздалым благодарением.

Этот закон держится с советом Велосипед уже предлагал ранее в нескольких рассказах (включая, кхм, ваш покорный слуга). Мы назвали чаевые в пиве освященным веками, и это так, мы предложили конкретные предложения (Duchesse de Bourgogne) и даже альтернативы, такие как корзина с фруктами.

Квалифицированный mea culpa : Мы были (в основном) неправы.

Если вы собираетесь давать чаевые механику, лучше всего для работы будет то, что вы в первую очередь используете для оплаты ремонта: наличными. Для этого есть несколько веских причин. Что, если ваш механик, например, не употребляет алкоголь?

Найдите 52 недели советов и мотивации с местом, где можно указать свой пробег и любимые маршруты, с Bicycling Training Journal .

Но вот самый важный из них: велосипедным механикам в основном платят как дерьмо. Недавние исследования, проведенные Ассоциацией профессиональных велосипедных механиков, показывают, что почти в половине опрошенных американских магазинов самый высокооплачиваемый механик зарабатывает менее 30 000 долларов в год. И это для самых высокооплачиваемых штатных гаечных ключей. Многие зарабатывают меньше.

Данные PBMA полностью совпадают с информацией Статистического управления труда, согласно которой средняя годовая зарплата специалиста по ремонту велосипедов, работающего полный рабочий день, в 2017 году, последнем году, по которому у нас есть данные, составляла 28 390 долларов США, или 13 долларов США.65 в час. С поправкой на инфляцию (на основе индекса потребительских цен) механика сегодня делает то же самое, что и 12 лет назад, даже несмотря на то, что цены на предметы первой необходимости, такие как жилье и здравоохранение, росли быстрее, чем ИПЦ. По сравнению с федеральной минимальной заработной платой в 7,25 доллара, эти 13,65 доллара — неплохой показатель. Но по данным Национальной жилищной коалиции для малоимущих, во всех 50 штатах 13,65 доллара в час ниже порогового уровня, чтобы позволить себе квартиру с двумя спальнями — и этого достаточно для других расходов на проживание. Для сравнения, к концу следующего года массовый розничный торговец Target будет платить минимум 15 долларов в час.

Наборы инструментов для выполнения работы

Для слесаря ​​по дому

Park Tool Advanced
Me Набор инструментов chanic
Все самое необходимое в одном месте.
318,95 $ | Amazon

Купить сейчас

На кончиках ваших пальцев

Feedback Sports
Team Edition: набор инструментов
Крепится к рабочей стойке.
224,99 $ | Велосипедист, участвующий в соревнованиях

Купить сейчас

Помимо основ

Pedro’s Apprentice
Bench Tool Kit
Для каждого ремонта, а затем и для некоторых.
549,95 $ | Велосипедист, участвующий в соревнованиях

Купить сейчас

Избранные

Birzman
Ящик для основных инструментов
13 инструментов, которые вам всегда понадобятся.
178 $ | Велосипедист, участвующий в соревнованиях

Купить сейчас

И все же подумайте о том, как кардинально изменилась работа велосипедного механика с 2007 года. Современный байк-механик должен не только знать, как править колесо и настраивать трансмиссию. Она также является экспертом в гидравлических системах, дисковых тормозах и опорных стойках. Она электрик, который использует компьютерные диагностические программы для устранения проблем с трансмиссиями Shimano Di2 и SRAM eTap. Ее просят оценить, повреждена ли разбитая рама из углеродного композита и должна ли быть отправлена ​​в ремонт или списана.И, возможно, она даже занимается восстановлением подвески. Все это требует специальных инструментов, повышения квалификации и большого опыта. Сомневаться во мне? Попробуйте установить жгут проводов трансмиссии Shimano Di2 в полноподвесной раме, заменить втулку вилки или прокачать дисковый тормоз.

PBMA хочет повысить заработную плату механиков и предлагает одну треть рекомендаций, которые, по словам президента Джеймса Стэнфилла, заимствованы из других сфер услуг, например, у электриков. В версии PBMA верхний гаечный ключ будет составлять 1/3 базовой ставки оплаты труда в магазине, которая для большинства магазинов составляет около 60-70 долларов в час (многие магазины взимают плату в зависимости от типа ремонта, но основываются на почасовой расчетной ставке).Но, конечно, есть ряд аргументов против этой идеи — некоторые из них действительны (почасовая ставка обслуживания в 65 долларов не означает, что магазин приносит такую ​​большую почасовую выручку), другие — в противном случае (покупатели не видят ценности) — так что не ожидайте широкого распространения в ближайшее время.

Все это делает чаевые наличными более важными, потому что, хотя холодное пиво и приятно, оно не помогает с оплатой продуктовых счетов или арендной платы. Низкая заработная плата — постоянная проблема во многих отраслях, и чаевые принципиально не решают ее.Стэнфилл говорит, что механики чаевых не ждут. Но в отсутствие более систематического исправления мы рассматриваем их как достойный личный жест благодарности за качественную работу. Это также более неловко в социальном плане, потому что давать чаевые своему механику — это не то же самое, что давать чаевые в ресторанах, где они вплетены как в социальную, так и в финансовую ткань обедов вне дома.

В конце концов, не во всех магазинах есть банки для чаевых, и ваш механик может не работать в тот день. Стэнфилл отмечает, что в более крупных магазинах покупатель может приехать и забрать велосипед у менеджера по обслуживанию и никогда не поговорить с механиком, который работал с его велосипедом.

Это возвращает меня к той квалификации — «в основном» — в моем признании ошибки. Причина, по которой я принес Джиму пиво, состоит в том, что Джим любит, когда ему наливают пиво. Джим — не просто механик в Веккьо. Он владеет этим местом. Я знаю его 25 лет; мы сами познакомились как механики из веломагазина. Я до сих пор выполняю большинство своих трюков, когда дело касается работы с моими велосипедами, но я доверяю Джиму все, для чего у меня нет инструментов или знаний. И я знаю не только, что он любит пиво, но и какие стили, и этот скотч тоже приветствуется, и поэтому, когда я, наконец, накоплю деньги, чтобы построить эту нестандартную колесную пару, я также принесу ему хороший односолодовый виски. Спасибо.

Для меня было неплохо дать Джиму чаевые в пиве, но только потому, что я его знаю. И лучший способ узнать, чего хочет ваш механик — будь то пятерка за ремонт квартиры, пока вы ждете, 20 долларов за постоянный скрип, на поиск которого потребовался час, или фунт того особого кофе, который она любит из соседнего дома в качестве благодарности за полную прокачку тормозов велосипеда — значит познакомиться с ним или с ней. Ледокол: спросите, есть ли у них минутка, чтобы рассказать о работе, которую они проделали на вашем велосипеде.

Для начала вы получите более качественное обслуживание, а поговорив с механиком, вы убедитесь, что чаевые найдут своего получателя. Вы узнаете больше о своем велосипеде и узнаете, что ваш механик больше всего оценит, будь то наличные деньги, кофе или криптовалюта. А поскольку вы потратили время, чтобы научиться, ваш жест будет более искренним и осмысленным.

Сомневаетесь? Идите за наличными. Скажем, от 15 до 20 процентов стоимости ремонта (больше для ситуаций, когда механик сделал все возможное), предпочтительно передать непосредственно механику, с зрительным контактом и искренним спасибо.Моя бабушка всегда дарила деньги на дни рождения и на Рождество. «Зеленый цвет нравится всем», — любила она говорить. И это всегда правильный размер.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Современные буквенные и графические символы на электрических схемах.Обозначение узо на однолинейной схеме

Электротехника не может существовать без сопутствующих специальных схем и проектов. Поэтому для специалиста очень важно уметь их правильно читать и использовать именно по назначению. Во многих случаях все элементы, включая обозначение УЗО на однолинейной схеме, выполняются достаточно условно, чтобы можно было наглядно представить полную картину всего графического проекта. Как правило, условное изображение УЗО напоминает обычный выключатель с символическим изображением полюсов, проводов и других деталей.Хорошо разбирается в таких схемах, уверенно их читает и не ошибается при работе.

УЗО на однолинейной схеме

Перед выполнением каких-либо практических действий каждый электрик должен предварительно ознакомиться с проектной документацией, разработанной для объекта. Его можно составить самостоятельно или заказать в специализированной организации. Поэтому нередки случаи, когда графические изображения тех или иных элементов отличаются друг от друга. Это относится ко многим элементам, включая устройства защитного отключения.В связи с этим нужно знать, как на схеме указывается УЗО в различных вариантах исполнения.

Прежде всего, необходимо заранее изучить общепринятые правила и маркировку оборудования и других элементов, представленных на электрических чертежах и т. Д. Некоторые электрики считают, что им не нужны все эти знания, так как большая часть информации может не пригодится на практике. Однако такое рассуждение совершенно неверно.

Каждый уважающий свою профессию инженер-электрик должен владеть не только считыванием электрических цепей, но и основными графическими изображениями различных средств связи, защитных устройств, приборов учета, розеток, выключателей, ламп и других элементов.Такие знания служат хорошим подспорьем в практической работе.

Основные виды маркировки, в том числе обозначение УЗО на схеме, постоянно используются электриками при выполнении практических работ. Предварительное планирование и рабочие схемы требуют внимательности и внимательности, поскольку даже небольшая неточность или неправильно нанесенная иконка может стать причиной серьезных ошибок в будущем.

Неправильные данные могут быть неверно истолкованы сторонними специалистами, выполняющими электромонтажные работы.По этой причине при прокладке электрических сетей часто возникают серьезные трудности.

Обозначение УЗО на схеме по ГОСТ

Все устройства защитного отключения применяются в цепях с использованием графических и буквенных изображений. Эта символика определена нормативными документами: ГОСТ 2.755-87 ЕСКД «Графика в электрических схемах. Коммутационные аппараты и контактные соединения ». Маркировка определяется по ГОСТ 2.710-81 ЕСКД« Обозначения буквенно-цифровые в электрических схемах ».

Однако в целом эти документы не дают полной информации о том, каким именно должно быть обозначение УЗО на однолинейной схеме. То есть особых требований в данном случае нет. Поэтому многие электрики маркируют некоторые компоненты и устройства собственными разработанными значениями и этикетками, которые немного отличаются от обычных стандартных обозначений.

Иногда за основу берут символы, нанесенные на корпусе защитного устройства.Вот почему. Исходя из назначения УЗО, это устройство в электрических цепях разделено на две составляющие — выключатель и датчик, который реагирует на дифференциальный ток и активирует механизм размыкания контактов.

Действующие государственные стандарты (ГОСТ) не регламентируют графическое и буквенное обозначение УЗО (устройств защитного отключения), отсутствуют дополнительные графические обозначения, позволяющие более точно описать основные функции и свойства штатного оборудования.

УЗО является одним из основных элементов однолинейных электрических схем, поэтому производители модульного оборудования и конструкторы приняли для него следующее соглашение:

Такое схематическое изображение устройства защитного отключения наиболее точно показывает принцип его действия и отличает его от другого модульного оборудования, если вы знаете, что такое УЗО и как оно работает.

При этом, поскольку ГОСТ не регламентирует тип УЗО, на схемах и планах в обязательном порядке следует отображать блок с условными графическими обозначениями (УГО), в котором давать расшифровку и пояснения к графическим элементам. , даже если будет решено использовать форму, отличную от представленной.Возможность самостоятельно разрабатывать символы, если их нет в стандартах, указывается в ГОСТ 2.702-2011.

Буквенная маркировка УЗО — QF, если использовать правила их формирования по ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Это полностью соответствует обозначению автоматического выключателя и некоторых других модульных устройств, что делает однолинейные схемы менее читаемыми и понятными.

Многие люди вводят свои буквенные обозначения: Q, QFD, QDF и т. Д.которые, если опираться на действующие стандарты, некорректны, не раскрывают функции УЗО, но помогают отличить их от других элементов защитной автоматики на однолинейных схемах.

Это может быть важно, особенно если в цепи одновременно есть УЗО и дифавтоматы. Их графические обозначения схожи, и отличить их друг от друга не всегда легко. Учитывая, что проектировщики электроустановок часто максимально упрощают используемые графические символы, опуская важные детали.

Рассмотрим условное обозначение дифференциального автомата на однолинейной схеме и сравним с УЗО.

rozetkaonline.ru

Если вы решили заменить проводку в квартире, то для начала нужно составить подробную схему. Чтобы правильно составить схему подключения, нужно знать, как все ее основные элементы должны отображаться на схеме. Кроме того, в этой статье будут рассмотрены некоторые типовые схемы электропроводки в квартире.

Разновидности схем электропроводки

При замене проводки в квартире своими руками потребуется два варианта схемы — электропроводка и принцип.

Схема, на которой показаны основные электрические соединения, существующие между всеми элементами, которые изображены с использованием специальных традиционных графических и буквенно-цифровых обозначений, называется схематической диаграммой. Принципиальная схема чаще всего изображается в виде одной линии.

Однолинейная схема — это схема, на которой все фазные провода отображаются только одной линией, а нейтральный провод не отображается, а защитные устройства и нагрузки показаны схематично, без указания схемы их подключения.

На схеме подключения все обозначения нанесены на план квартиры, который изображен в масштабе. На схеме подключения должно быть указано точное прохождение всех линий, расположение квартирного щита, выключателей, распределительных коробок, освещения и розеток.

Условные обозначения, используемые на электросхемах квартиры

Для правильного составления электросхемы необходимо знать обозначения различных элементов. Все эти обозначения стандартизированы ГОСТами и называются условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы подключения: ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических схемах» и ГОСТ 21.614-88 «Условные графические изображения электрооборудования и электропроводки на схемах».

Обозначения, используемые в принципиальных схемах

Автоматический выключатель или автоматический выключатель (ГОСТ 2.755-87). Обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Счетчик электрической активной мощности (ГОСТ 2.729-68). Обозначается буквами ПИ.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, используемые на схемах подключения

Все данные об этих обозначениях можно найти в ГОСТ 21.614-88.

Розетка для накладного монтажа с защитным контактом.

Розетка для скрытого монтажа с защитным контактом.

Примеры схем подключения в квартире

Первая из предложенных схем является простейшей однолинейной схемой для однокомнатной или двухкомнатной квартиры.Квартира запитана от одной фазы через доску пола. Кроме того, в квартиру подведено защитное и рабочее заземление из доски пола. После этого идет двухполюсный входной автоматический выключатель, отключающий ноль и фазу. По правилам (п. 1.5.36 ПУЭ) автомат должен быть установлен перед счетчиком электроэнергии — «Чтобы можно было безопасно установить и при необходимости заменить счетчики в сетях с напряжением до 380 В, он необходимо предусмотреть использование предохранителей или коммутационных аппаратов, установленных перед ним на расстоянии не более 10 метров.Должна быть предусмотрена возможность снятия напряжения со всех фаз, подключенных к счетчику. «

За счетчиком должна быть установлена ​​шина, к которой подключаются осветительные машины и печи, а также розетки через дифавтомат (УЗО).

Вторая схема несколько сложнее и рассчитана на двух- комнатные и трехкомнатные квартиры.Данная схема отличается тем, что розетки питаются от двух двухполюсных дифавтоматов (УЗО), что создает отдельную линию питания для комнат и отдельную линию для кухни, туалета, коридора и ванной комнаты.На этой схеме электроплита питается от двухполюсного дифавтомата (УЗО). Это не обязательно, но желательно, так как это повысит безопасность от так называемого косвенного стресса.

Схема, на которой выполнено обозначение рабочего и защитного заземления. Эта диаграмма представляет собой более подробную версию предыдущей диаграммы.

postroy-sam.com

Электросхема в квартире | Все для дома

Первым делом при смене электропроводки в квартире является составление схемы.Чтобы составить схему, необходимо ознакомиться с тем, как на схеме отображаются основные элементы. Также в этой статье будет несколько типовых схем электропроводки в квартире.

Виды схем электропроводки в квартире

При самостоятельной замене электропроводки в квартире вам потребуются схемы двух типов: принципиальная и схема электропроводки.

Принципиальная схема — на этой схеме показаны основные электрические соединения между элементами, ферментированными с использованием специальных буквенно-цифровых и условных графических символов (UGO).Обычно принципиальная схема изображается в виде одной линии.

Однолинейная схема — это схема, на которой фазные провода показаны одной линией, нейтральный провод не отображается, а нагрузки и защитные устройства показаны схематично без схемы их подключения.

Схема электропроводки — на такой схеме все обозначения нанесены на план квартиры, который в свою очередь выполнен в масштабе. Обычно на схеме подключения указано точное расположение квартирного щита, распределительных коробок, выключателей, розеток, освещения и прохождения всех линий.

Условные обозначения на схемах электропроводки квартиры

Чтобы правильно составить схему, нужно знать, как обозначаются различные элементы. Эти обозначения называются условными графическими обозначениями (УГО) и стандартизированы ГОСТами.

Один из них — ГОСТ 21.614-88 «Условные графические изображения электрооборудования и электропроводки на схемах». Также стоит изучить ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических схемах».

Ниже представлены УГО основных элементов, которые вам понадобятся при составлении схемы электропроводки в квартире.

Обозначения, используемые в принципиальных схемах

Выключатель автоматический автомат (ГОСТ 2.755-87). Буквенное обозначение — QF.

Дифавтомат, УЗО. Буквенное обозначение — QF.

Счетчик электрической активной мощности (ГОСТ 2.729-68). Буквенное обозначение — ПИ.

Щит силовой (ГОСТ 21.614-88).

Лампа накаливания (ГОСТ 2.732-68). Буквенное обозначение — EL.

Обозначения, используемые на электросхемах

Все эти обозначения взяты из ГОСТ 21.614-88.

Распределительная коробка, коробка осветительная.

Консигнационный переключатель.

Выключатель для скрытого монтажа.

Розетка для накладного монтажа с защитным контактом.

Розетка для скрытого монтажа с защитным контактом.

Пример типовых схем квартирной разводки

Первая из представленных схем — простейшая однолинейная схема для одно- или двухкомнатной квартиры. Электроснабжение осуществляется через напольный щит от одной фазы, а также рабочее и защитное заземление от напольного щита в квартиру.Затем следует вводный двухполюсный автоматический выключатель, отключающий фазу и ноль. Перед щеткой электроэнергию устанавливают вводную машину в соответствии с п. 1.5.36. ПУЭ, в котором написано:

«Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна быть предусмотрена возможность отключения счетчика с помощью коммутационного устройства или предохранителей, установленных на расстоянии не более 10 м. Сброс напряжения должен быть предусмотрен для всех фаз, подключенных к счетчику.«

За прилавком находится шина, к которой подключаются печка и осветительные приборы, а также розетки через УЗО (дифавтомат).

Следующая схема немного сложнее и больше подходит для двоих — и трехкомнатные квартиры.Данная схема отличается тем, что розетки запитываются от двух двухполюсных УЗО (дифавтоматов), что обеспечивает отдельную линию питания для комнат и отдельную для ванной, туалета, кухни и коридора.Электроплита на этой схеме питается от двухполюсного УЗО (дифавтомата), это не обязательно, но все же желательно, чтобы обеспечить повышенную безопасность от попадания косвенного напряжения.

Защита проводки от скачков напряжения требует использования определенных устройств. Дифференциальная автоматическая трансмиссия — это пример того, как могут сочетаться функции контроля и защиты от перенапряжения и тока утечки.

Что это такое

Дифференциальное трехфазное или однофазное автоматическое устройство — это устройство, предназначенное для защиты электропроводки от «потери» превышения максимально допустимой производительности сети.В зависимости от необходимости может работать в режиме УЗО (защищает от поражения электрическим током) или как обычный автоматический выключатель (в данном случае отключает напряжение в сети).

Устройство состоит из двух конструктивных частей: контрольной и защитной. Управляющая или рабочая часть представляет собой простой переключатель напряжения. В зависимости от типа устройства он может быть двухполюсным или четырехполюсным. В некоторых моделях используется однополюсный переключатель.

Блок управления работает по системе УЗО. В случае утечки, чтобы защитить бытовую и другую технику, а также работника при устранении проблемы, необходимо полностью отключить питание.Этот модуль работает совместно с воркером. Происходит последовательное отключение рабочей и управляющей частей дифференциальной машины.

Разница между дифференциальным автоматическим выключателем и УЗО заключается в том, что защитное устройство не предназначено для защиты оборудования от перенапряжения или других сетевых проблем. При этом 1-, 2- или 4-полюсная версия помогает защитить не только рабочих от дифференциального тока, но и оборудование от коротких замыканий.

Принцип действия

Для того, чтобы электрический дифференциальный автоматический выключатель мог контролировать и определять ток, в него встроен специальный мини-трансформатор.Эта часть срабатывает, если входящий и исходящий ток по питающим проводам имеют разные показатели. Если показатели равны, то с проводниками проблем нет.

Фото — принцип работы

В сердечнике трансформатора эти токи образуют направленные магнитные потоки. Ток вторичной обмотки, соответственно, зависит от их направления. Если проводники «пропускают» электричество, то на этой катушке ток не будет равен нулю и магнитоэлектрический выключатель сработает.

Принцип работы дифференциального автомата основан на постоянном сравнении входящих и исходящих направленных потоков, поэтому его очень легко проверить. Если прикоснуться к фазовому проводу, баланс магнитного поля будет нарушен, и сразу сработает защелка на отключение напряжения.

Видео: устройство защитного отключения

Как подключить торговый автомат

Очень удобно, что схема подключения дифференциального выключателя очень похожа на установку защитного устройства.Более того, многие электрики рекомендуют устанавливать в сети УЗО, но только после дифференциала, чтобы обеспечить максимальную безопасность.

Фото — пример подключения

Перед подключением дифференциального выключателя необходимо знать самое главное правило: к устройству подключаются фаза и нейтраль только той электрической цепи, которую необходимо защитить. В противном случае работа устройства будет некорректной. Это очень важно, потому что ноль после этого нельзя комбинировать с другими нейтральными кабелями.

Пошаговая инструкция по установке и подключению дифференциальной машины Schneider Electric, IEK и др .:

1. Монтаж выполняется чуть выше линии электропроводки. В большинстве случаев для этого используется DIN-рейка;
2. Провода подключаются последовательно, стараясь не соединять кабели разных цепей. В противном случае работа селективной схемы будет невозможна;
3. Все металлические выводы должны быть заземлены;
4. После завершения монтажа проводится контрольная проверка.

Чем отличается выборочная схема от неселективной? Для селективного дифференциального автомата (скажем, Schneider Electric, Legrand, IEK или ABB) обозначение на схеме отмечено буквой S (C). Это говорит о том, что в случае проблемы в одной контролируемой цепи он отключает только ее.

В то же время неизбирательная машина (DPN N Vigi, EKF и некоторые модели Dekraft) отключит все цепи, независимо от того, какая утечка.

Как выбрать прибор

Перед тем, как купить дифференциальную машину, необходимо сделать выбор модели, подходящей по всем параметрам вашей сети.В первую очередь нужно рассчитать количество ампер. Для этого нужно посчитать суммарную мощность всех устройств одной конкретной цепи, после чего полученное число разделить на напряжение сети. Например, если в вашу схему входят устройства мощностью 5 кВт, то уравнение будет выглядеть так:

5 кВт = 5000 Вт / 220 В = 22,7 А.

Далее нужно выбрать прибор, ближайший к большей стороне по номиналу. В нашем случае это 25 А. Аналогично рассчитывается дифференциальный автомат на 16А (скажем, Elcds C 16 или DS-16), на 12 (AD12), 28 (AD-30) и т. Д.Желательно всегда брать чуть больший расчет устройства — это обеспечит дополнительную защиту.

Маркировка автомата также очень важна, она помогает отличить дифференциальное устройство от УЗО, определить его назначение и диапазон действия. Обозначение может отличаться в зависимости от производителя, но основные данные должны быть указаны на корпусе устройства. Это номинальное напряжение, сила тока и максимальный ток повреждения при отключении электроэнергии. К таким же характеристикам обязательно относятся паспорт и сертификат качества.

Чаще всего условное обозначение дифференциального автомата выглядит так (на примере модели ABB):

AC-C 6P 60A / 40mA 6M тип:

1. AC-C — машина селективная;
2. 6П — выключатель трехфазный четырехполюсный;
3. Максимальный ток 40 Ампер;
4. Может обнаруживать ток утечки 40 ампер;
5. 6M — это размер устройства. Этот элемент позволяет установить устройство на DIN-рейку.

Следует отметить, что маркировка на российских машинах немного отличается.Сразу указывается максимально допустимый ток без шифрования. Допустим, СВДТ-60 — это означает, что максимально допустимый ток составляет 60 Ампер.

Цена на дифференциальные машины зависит от марки и рейтинга. Чем выше показатели, тем дороже будет стоить устройство. Сейчас популярными моделями являются Hager ACA (Германия), Siemens, Moeller и Legrand. Из отечественных аналогов это АВДТ и СВДТ. Стоимость устройств варьируется от нескольких сотен до тысячи, на нее влияют номиналы.

Пример расчета УЗО.

Обозначение УЗО.

Схема подключения УЗО

.

Подключаем к клемме L фаза , к N

Схема УЗО в квартире.

Рис. 1 цепь УЗО в квартире.

Установка УЗО значительно повышает уровень безопасности при работе с электроустановками. Если УЗО имеет высокую чувствительность (30 мА), то предусмотрена защита от прямого прикосновения (касания).

Однако установка УЗО не означает, что при работе с электрическими установками принимаются обычные меры предосторожности.

Кнопку проверки необходимо нажимать регулярно, не реже одного раза в 6 месяцев. Если проверка не дала результата, то нужно подумать о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панель или корпус. Подключите оборудование точно так, как показано на схеме. Включите все нагрузки, подключенные к защищаемой сети.

УЗО срабатывает.

Если срабатывает УЗО, выясните, какое устройство стало причиной срабатывания, последовательно отключив нагрузку (выключите электрооборудование по очереди и посмотрите результат). Если такое устройство обнаружено, его необходимо отключить от сети и проверить. Если электрическая линия очень длинная, нормальные токи утечки могут быть довольно большими. В этом случае есть вероятность ложных срабатываний. Чтобы этого не произошло, необходимо разделить систему как минимум на две цепи, каждая из которых будет защищена собственным УЗО.Длину электрической линии можно рассчитать.

Если документально невозможно определить сумму токов утечки электропроводки и нагрузок, можно воспользоваться приблизительным расчетом (согласно СП 31-110-2003), приняв ток утечки нагрузки равным 0,4 мА. на 1А мощности, потребляемой нагрузкой, и ток утечки в сеть, равный 10мкА на один метр длины фазного провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты мощностью 5 кВт, установленной на кухне малогабаритной квартиры.

Примерное расстояние от панели до кухни может составлять 11 метров, соответственно расчетная утечка проводки 0,11 мА. Электрическая плита на полной мощности потребляет (приблизительно) 22,7 А, а расчетный ток утечки составляет 9,1 мА. Таким образом, сумма токов утечки этой электроустановки составляет 9,21 мА. Для защиты от токов утечки можно использовать УЗО с номинальным током утечки 27,63 мА, который округляется до ближайшего большего значения из существующих номиналов для дифференциала.ток, а именно УЗО 30мА.

Следующим шагом является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемом электроплитой, можно использовать номинальное (с небольшим запасом) УЗО 25А, либо с большим запасом — УЗО 32А.

Таким образом, мы рассчитали номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (мы не должны забывать защищать УЗО автоматическим выключателем на 25 А для первого номинала УЗО и 25 А или 32 А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначено следующим образом Рис. 1 однофазное УЗО, рис. 2 — трехфазное УЗО.

Схема подключения УЗО

.

Схему подключения УЗО рассмотрим на примере. На рисунке. 1 показывает деталь распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото № 1 УЗО, 2 — автоматический выключатель) и однофазным УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому устанавливается в тандеме с автоматическим выключателем.Что ставить перед УЗО или автоматом защиты в этом случае не важно. Номинал УЗО должен быть равен или немного выше номинала автоматического выключателя. Например, автоматический выключатель на 16 Ампер, значит, мы ставим УЗО на 16 или 25 А.

Как видно на фото. 1 для трехфазного УЗО (цифра 1) подходят трехфазный и нулевой проводник, а после УЗО подключается автоматический выключатель (цифра 2). Потребитель подключит: фазные провода (красные стрелки) от выключателя; нулевой провод (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны подключенные шиной дифференциальные автоматы, принцип работы дифференциала. автомат аналогичен УЗО, но дополнительно защищает от токов короткого замыкания и не требует дополнительной защиты от короткого замыкания.

И соединение УЗО и дифференциала. машины такие же.

Подключаем к клемме L фазу , к нулю N (обозначения напечатаны на корпусе УЗО).Потребители тоже подключаются.

Схема УЗО в квартире.

Ниже представлена ​​схема использования УЗО в квартире для дополнительной защиты от поражения электрическим током.

Рис. 1 цепь УЗО в квартире.

В этом случае УЗО устанавливается перед счетчиком, на всей группе автоматических выключателей, что обеспечивает дополнительную защиту от поражения электрическим током и возгорания.

Установка УЗО значительно повышает уровень безопасности при работе с электроустановками.Если УЗО имеет высокую чувствительность (30 мА), то предусмотрена защита от прямого прикосновения (касания).

Однако установка УЗО не означает, что при работе с электрическими установками принимаются обычные меры предосторожности.

Кнопку проверки необходимо нажимать регулярно, не реже одного раза в 6 месяцев. Если проверка не дала результата, то нужно подумать о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панель или корпус.Подключите оборудование точно так, как показано на схеме. Включите все нагрузки, подключенные к защищаемой сети.

УЗО срабатывает.

Если срабатывает УЗО, выясните, какое устройство стало причиной срабатывания, последовательно отключив нагрузку (выключите электрооборудование по очереди и посмотрите результат).

Учимся отличить УЗО от дифференциальной машины — 4 внешних признака

Если такое устройство обнаружено, его необходимо отключить от сети и проверить.Если электрическая линия очень длинная, нормальные токи утечки могут быть довольно большими. В этом случае есть вероятность ложных срабатываний. Чтобы этого не произошло, необходимо разделить систему как минимум на две цепи, каждая из которых будет защищена собственным УЗО. Длину электрической линии можно рассчитать.

Если невозможно документально определить сумму токов утечки электропроводки и нагрузок, можно воспользоваться приблизительным расчетом (согласно СП 31-110-2003), приняв ток утечки нагрузки равным 0.4 мА на 1 А мощности, потребляемой нагрузкой, и ток утечки сети, равный 10 мкА на один метр длины фазного провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты мощностью 5 кВт, установленной на кухне малогабаритной квартиры.

Примерное расстояние от панели до кухни может составлять 11 метров, соответственно расчетная утечка проводки 0,11 мА. Электроплита на полную мощность потребляет (примерно) 22.7A и имеет расчетный ток утечки 9,1 мА. Таким образом, сумма токов утечки этой электроустановки составляет 9,21 мА. Для защиты от токов утечки можно использовать УЗО с номинальным током утечки 27,63 мА, который округляется до ближайшего большего значения из существующих номиналов для дифференциала. ток, а именно УЗО 30мА.

Следующим шагом является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемом электроплитой, можно использовать номинальное (с небольшим запасом) УЗО 25А, либо с большим запасом — УЗО 32А.

Таким образом, мы рассчитали номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (мы не должны забывать защищать УЗО автоматическим выключателем на 25 А для первого номинала УЗО и 25 А или 32 А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначено следующим образом Рис. 1 однофазное УЗО, рис. 2 — трехфазное УЗО.

Схема подключения УЗО

.

Схему подключения УЗО рассмотрим на примере.На рисунке. 1 показывает деталь распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото № 1 УЗО, 2 — автоматический выключатель) и однофазным УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому устанавливается в тандеме с автоматическим выключателем. Что ставить перед УЗО или автоматом защиты в этом случае не важно. Номинал УЗО должен быть равен или немного выше номинала автоматического выключателя.Например, автоматический выключатель на 16 Ампер, значит, мы ставим УЗО на 16 или 25 А.

Как видно на фото. 1 для трехфазного УЗО (цифра 1) подходят трехфазный и нулевой проводник, а после УЗО подключается автоматический выключатель (цифра 2). Потребитель подключит: фазные провода (красные стрелки) от выключателя; нулевой провод (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны подключенные шиной дифференциальные автоматы, принцип работы дифференциала.автомат аналогичен УЗО, но дополнительно защищает от токов короткого замыкания и не требует дополнительной защиты от короткого замыкания.

И соединение УЗО и дифференциала. машины такие же.

Подключаем к клемме L фазу , к нулю N (обозначения напечатаны на корпусе УЗО). Потребители тоже подключаются.

Схема УЗО в квартире.

Ниже представлена ​​схема использования УЗО в квартире для дополнительной защиты от поражения электрическим током.

Рис. 1 цепь УЗО в квартире.

В этом случае УЗО устанавливается перед счетчиком, на всей группе автоматических выключателей, что обеспечивает дополнительную защиту от поражения электрическим током и возгорания.

Обозначение узо на схеме по ГОСТ

Очень часто неопытные электрики и домашние мастера не знают, как определить, что в панели приборов — УЗО или дифавтомат. В результате можно ошибочно подумать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле защита от первой небезопасной ситуации не предусмотрена, поскольку на приборной панели установлено обычное устройство защитного отключения.В этой статье мы не только рассмотрим функциональную разницу между этими двумя устройствами, но и расскажем, как визуально отличить УЗО от дифавтомата.

• Разница по функциям
• Визуальная разница

Разница по функциям

Вкратце расскажем, чем УЗО отличается от дифференциального выключателя. Все достаточно просто:

УЗО срабатывает только при обнаружении тока утечки в цепи.

Дифавтомат включает в себя функции устройства защитного отключения + автоматический выключатель. Всего дифференциальная машина срабатывает не только при утечке тока, но и при коротком замыкании, а также при перегрузке сети.

Это основное функциональное различие между двумя устройствами. О том, что лучше поставить УЗО или дифавтомат, вы можете узнать в нашей соответствующей статье. Теперь мы расскажем, как их отличить по внешнему виду.

Визуальная разница

Теперь на примерах фото мы наглядно покажем, как определить, что именно установлено в приборной панели.Всего мы расскажем о 4 четких признаках, которые нужно запомнить.

Посмотрите, что написано на корпусе. Если, конечно, вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные устройства и даже некоторые зарубежные изделия имеют четкое обозначение на корпусе — «дифференциальный выключатель» (он же УЗО) или «выключатель дифференциального тока» (он же дифавтомат). Этот способ неудобен тем, что для различения продуктов, которые устанавливаются рядом друг с другом, придется снимать их с DIN-рейки, иначе название будет закрыто.

Обратите внимание на заголовок еще раз. Да, маркировка также дает четкое представление о том, что установлено в приборной панели. По полному названию устройств, написанному в пункте 1, можно понять, что такое «ВД», а что — «АВДТ». Недостатком такого способа определения является то, что на зарубежных устройствах может не быть отечественной аббревиатуры, как, например, на продукции Legrand.

Смотрим характеристики. Как на УЗО, так и на дифференциальном автомате технические характеристики указаны в виде цифр и букв.Итак, если вы видите цифру, а после нее букву «А», например 16А или 25А, это означает, что в щите установлено УЗО, которое указывает номинальный ток. Если на корпусе указана буква, а затем цифра, например, С16, то это АВДТ. Буква «С» в данном случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Таким методом можно легко различать устройства.На фото ниже мы еще раз дублируем это правило:

Смотрим схему. Ну и последний, так сказать, способ управления, позволяющий отличить УЗО от дифавтомата, — это посмотреть на схему.

На схеме дифференциального выключателя дополнительно будут указаны тепловой и электромагнитный расцепители, отсутствующие в цепи дифференциального выключателя. Эта разница также имеет значение при определении устройства.

Основные отличия

Итак, мы подготовили инструкции для юных электриков и домашних мастеров.Как видите, на самом деле ничего сложного нет, а разница между устройством защитного отключения и дифференциальным выключателем довольно существенная. Надеемся, теперь вы знаете, как визуально отличить УЗО от дифавтомата!

В данной статье рассмотрено несколько примеров подключения УЗО и Дифференциальных автоматов.

Главное условие выбора УЗО и дифференциала. машина должна соблюдать избирательность ( ПУЭ РАЗДЕЛ 3 ):

В электротехнике под селективностью понимается совместная работа последовательно включенных устройств защиты электрических цепей (автоматические выключатели, УЗО, диф.машина и т. д.) в случае аварии. На рис. 1 приведен пример работы такой схемы с учетом суммарных автоматических выключателей 40 А (4 шт. По 10 А каждый), вводный автомат 63 А.

Селективность используется при выборе номинала устройств защиты для отключения от общая энергосистема — только та ее часть, где произошла авария. Это достигается отключением только автоматического выключателя, защищающего линию аварийного питания.

Как правило, для селективного срабатывания автоматических выключателей при перегрузках номинальный ток (In) автоматического выключателя со стороны питания должен быть больше, чем In автоматического выключателя со стороны потребителя.

Условное обозначение УЗО и дифавтомата на электрических схемах:

См. Рис. 2. Слева — однофазное УЗО с током срабатывания 30 мА, справа — трехфазное УЗО на 100 мА. Увеличенное изображение вверху, однострочное внизу. Количество полюсов в однолинейном представлении может быть представлено как числом (вверху), так и количеством тире. Условные обозначения Дифавтомата на принципиальных схемах, см. Рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.

Рис. 4
Рис. 3

Цепи переключения УЗО:

По конструкции УЗО разных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 показаны наиболее распространенные схемы включения УЗО в различных исполнениях:

Двухполюсные УЗО Рис. 5 (а).

Четырехполюсные УЗО, в которых к фазному напряжению подключен резистор, имитирующий дифференциальный ток (рис.5 (б).

Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен к линейному напряжению (рис. 5 (в).

При включении УЗО (дифавтомата) в любом случае смотрите схему, Схема подключения указана на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.

Ниже приведены схемы подключения УЗО (рис.6) и дифавтомата (рис.7

1. Вводная машина.
2. Прибор учета (электросчетчик).
3. УЗО или дифавтомат.
4. Выключатель автоматический (освещение, обычно 6 ÷ 10 А, в зависимости от нагрузки светильников).
5. Автоматический выключатель (розетки, обычно 16 ÷ 25 А, в зависимости от группы розеток).
6. Выключатель автоматический (розетка, 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
7. Нулевой рабочий N — шина.
8. Нулевой защитный PE — шина.

Подробнее о заземлении и системах заземления см. В разделе

Вернуться в раздел: ⇒ ⇔

Rock Solid Resolutions на 2016 год

Здравствуйте, дорогие друзья и потенциальные спутники жизни.Я знаю, что у вас есть некоторые опасения. Многие из них понятны, и большинство из них действительны. Но к концу 2016 года вы увидите меня полностью улучшенным — если принять следующие новогодние решения:

— Я буду немного сдержаннее, когда вальщики предложат мне поездку на багги.

— Я перестану цитировать Оклахома! .

— Я буду продолжать цитировать Оклахома! , но при этом будет правильно цитировать источник.

— Я подавлю хихиканье, когда Рэйчел Мэддоу скажет «собрание».

— Я сделаю снимок Узо, когда Рэйчел Мэддоу скажет «собрание».

— Я перестану придумывать новые игры с выпивкой.

— Я снова начну собираться в группу.

— Я перестану ходить в группу, чтобы познакомиться с новыми приятелями по выпивке / знакомству.

— Я перестану ходить в группу.

— Я перестану принимать поездки на багги.

— Я сильный и гордый гей, который будет при переодевании в раздевалке боксерского зала не менять позу, чтобы не увидеть мою татуировку «пидорас».

— Я слабый и бесстыдный гей, который не меняет позы, пытаясь заставить всех склонных к лаванде вальщиков увидеть мою татуировку «пидорас», когда переодевается в раздевалке спортзала Crunch.

— Я больше не буду напевать Сондхейма в раздевалке боксерского зала. Вместо этого я свистну.

— Я больше не буду свистеть Сондхейма в раздевалке спортзала Crunch. Я спою отрывки из Yentl .

— Я тщеславный гей, который чувствует необходимость указать на то, что фотография с татуировкой делает меня похожим на шар-пея только потому, что мне пришлось принять странное положение, чтобы сделать снимок.На самом деле я худой и молодой, и почти все меня любят.

— Я буду ходить в любви, прощая каждое предательство — прошлое и настоящее, настоящее или воображаемое.

— Я не прощу никакого предательства — но я, , проведу меньше времени, сидя на корточках в углу, сжимая (среди прочего) длинный список врагов.

— Я буду поддерживать бизнес, работающий по соседству, посещая круглосуточные секс-шопы Челси в часы пик, в середине и вне часов пик.

— Я принесу много одиночек для будок, достаточно, чтобы помогать нуждающимся незнакомцам.

— Я приведу домой еще незнакомцев.

— Я буду прятать свои ценности перед выходом из квартиры, когда мне нужно привести домой незнакомцев.
