Информационный кабель (витая пара) FTP (F/UTP) экранированный

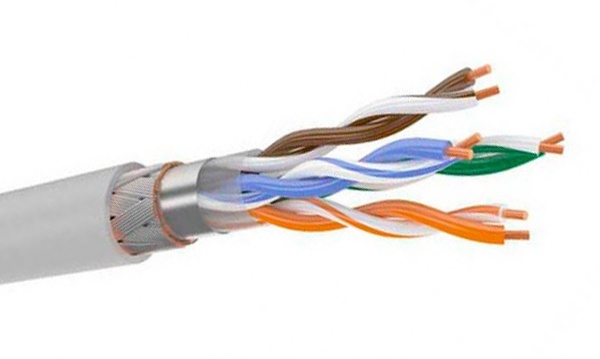

Экранированный интернет кабель 4-е витой пары

На сегодняшний день компьютерная аппаратура и телефонная связь очень сильно вошли в повседневный обиход человека. Невозможно себе представить здание, без каких-либо информационных сетевых коммуникаций, с помощью которых происходит передача данных. Компании по предоставлению пользователям различных проводников разработали и предложили специальную модель

кабеля витая пара FTP (F/UTP), необходимую для передачи информации на любые расстояния. Данный вид проводника в зависимости от модели может быть применён для подключения компьютерной техники к глобальной сети интернет или телефонной аппаратуры.

Информационный кабель FTP (F/UTP) имеет простое строение и не требует особых навыков от пользователя для монтажа или проведения, каких – либо технических работ. В проводнике может быть 4 или 8 жил, образующих парные сплетения между собой. Каждая жила имеет определённое сечение. Стандартно проводники FTP (F/UTP) обладают сечением жилы равным 0,52мм2. Все жилы имеют отдельную изоляцию и окрашены в определённый цвет согласно общепринятым соглашениям по маркировке проводников, благодаря чему пользователь способен всегда узнать функциональное назначение каждого провода. Так же кабель является экранированным Foiled Twisted Pair, о чём свидетельствует дополнение в названии FTP. Экранированная защита выполнена в виде дополнительного внутреннего слоя фольги защищающей передачу данных от воздействия электромагнитных полей. Данный вид кабеля при монтаже можно прокладывать возле различной электронной аппаратуры и не бояться, что произойдёт снижение потока информации через проводник. Так же подобная модель проводника может подразделяться на модели для внутреннего или наружного монтажа. При выборе

витой пары FTP (F/UTP) человек должен ознакомиться с его техническим описанием, и если будет в нём приставка indoor — это означает что подобный кабель можно размещать только в помещении. Модели проводника для внешней проводки обладают дополнительным слоем изоляции из ПВХ, который защищает всю конструкцию от внешних динамических или климатических воздействий.

Использоваться кабели витой пары FTP (F/UTP) экранированные

могут в любом помещении. Перед установкой проводника пользователь должен определиться, какой категории ему необходима витая пара. Человеку на выбор доступны такие модификации проводника как: UTP cat3 (16Мгц), UTP cat5e (125Мгц), UTP cat6 (250Мгц). В зависимости от модели витой пары пользователь может построить информационные сетевые коммуникации способные передавать данные со скоростью до 1000Мбит/с.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.
«)

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.

Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Информационный кабель LAN (витая пара) UTP, FTP, SFTP, SSTP


Информационный кабель связи (телефонный, витая пара UTP, FTP).

Кабели связи служат для передачи информации (чаще всего — программ звукового и телевизионного вещания). Токопроводящая жила кабелей связи производится из мягкой медной проволоки и имеют в своей конструкции жилу из одной стальной оцинкованной или трех стальных проволок.

Чтобы разделить токопроводящие жилы кабелей связи, в качестве изолирующего слоя в кабелях связи используется полиэтилен, так как он имеет низкие диэлектрические потери.

Витая пара — это вид кабеля связи, который представляет собой одну или несколько пар проводников, изолированных и скрученных между собой, заключенных в пластиковую оболочку.

Проводники закручиваются между собой, чтобы максимизировать связь между проводниками одной пары и уменьшить электромагнитные помехи от внешних источников.

В нашем интернет-магазине shop220.ru вы найдёте широкий ассортимент различных кабелей связи (телефонных и витых пар) от ведущих российских и европейских производителей.

По типу защиты от электромагнитных помех кабели делятся на несколько категорий:

— фольгированная витая пара (FTP — Foiled twisted pair) или S/STP (Screened Shielded Twisted Pair) – в конструкции этих кабелей предусмотрен общий экран из фольги

— фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) – каждая пара находится в фольгированной оплетке, а общий экран этих кабелей выполнен из медной оплетки

— неэкранированная витая пара (UTP — Unshielded twisted pair) – вокруг отдельной пары в этих кабелях не предусмотрен защитный экран

— незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) – в кабелях этого типа для защиты предусмотрен двойной внешний экран из медной оплетки и фольги, а витая пара находится без какой-либо защиты

— защищенная витая пара (STP — Shielded twisted pair) – вокруг каждой отдельной пары этого вида кабелей используются защитные экраны, а также один общий для всех – в виде сетки

Экранированные витые пары наиболее защищены от электормагнитых помех.

Для созданий сетей в быту, например, дома подойдёт самый простая неэкранированная витая пара (UTP). Но в промышленных сетях использование такого кабеля недопустимо. Зачастую промышленные сети прокладывают недалеко от всевозможных электроустановок, которые создают помехи, вот  в этом случае, для создания сетей используются экранированные кабели.

кабель,UTP,utp,кабель utp,utp 5e,витая пара,кабель сетевой кабель,кабель 6 категории

Кабель  UTP 5e

UTP кабель САТ5 — (полоса частот 100 МГц)

Кабель  F/UTP 5e Кабель  UTP 5e outdoor Кабель  UTP 3 Кабель коаксиальный





На сегодняшний день в телекоммуникационных сетях используются следующие виды медных кабелей на основе витой пары:

UTP (Unshieldedtwistedpair) – кабель состоящий из восьми медных изолированных проводников скрученных по парам покрытые общим изоляционным слоем и не имеет экранирования.
Так как защищающий от электромагнитных помех экран отсутствует, кабель utp прокладывают в местах без электромагнитных помех. Сфера применения кабеля utp на сегодняшний день очень обширная — его используют для создания компьютерных сетей, сетей видеонаблюдения, подключения ip-телефонии. Витая пара utp поддерживает передачу как аналоговых сигналов, так и цифровых. Монтаж utp осуществляется чаще всего внутри зданий, хотя при дополнительной защите возможна его прокладка на улице.

FTP (Foiledtwistedpair) – кабель имеет один внешний фольгированный экран для защиты от внешних электромагнитных воздействий.
Кабель FTP расшифровывается как фольгированная витая пара. Благодаря защитному фольгированному экрану в конструкции FTP, его можно прокладывать рядом с электропроводкой и другими источниками электромагнитного излучения. Сфера применение кабеля ftp такая же обширная, как и у кабеля utp, однако его особенность — возможность прокладки рядом с силовыми кабелями.

STP (Shieldedtwistedpair) – вкабеле используется фольгированный экран для экранирования каждой пары отдельно а также общий экран из фольги.

В отличии от кабеля FTP кабель STP имеет фольгированный экран на каждой паре, а также общий экран из медной оплетки. Кабель STP применяют, когда необходимо обеспечит передачу данных на расстояние свыше 90 метров при повышенных помехах, при построении систем передачи данных, для которых электрические характеристики кабелей категории 5 являются недостаточными, а также когда должны выполняться повышенные требования по защите от несанкционированного доступа к передаваемой информации.

S/FTP (ScreenedFoiledtwistedpair) – кабель имеет внешний фольгированный экран и медную луженою оплетку.
Кабель S/FTP для передачи данных в двойном внешнем экране. Кабель S/FTP необходим, когда прокладка кабеля осуществляется рядом с высоковольтной силовой сетью. Благодаря двойному экрану кабель надежно защищен от сильных электромагнитных наводок.

кабель FTP

Использование букв в маркировке кабелей.

первая

вторая

последние две

«U» – без общего экрана

«U» – отсутствует экран вокруг каждой пары



«TP» – проводники в кабеле в виде витой пары

«F» –общий фольгированныйэкран

«F» — имеет фольгированный экран вокруг каждой пары

«TQ» –четыре проводника свитые между собой



«S» – общий экран в виде оплетки






Рассмотрим пример кодировки кабеля с фольгированным экраном F/UTP где:
F — общий фольгированный экран.
U– незащищенные экраном в отдельности пары.
TP — витые пары.
Также кабели делятся по категориям, используемых разную частоту пропускаемого сигнала и скорость передачи данных.


Часто используемые категории это:


Cat 3 (частота до 16 МГц) – используется для монтажа телефонных и локальных сетей 10BASE-T и token ring скорость передачи данных до 10 Мбит/с


Cat 5 (частота до 100 МГц) – используется для монтажа локальных сетей 100BASE-TX
поддерживает скорость передачи данных до 100 Мбит/с при использовании 2х пар.


Cat 5е (частота до 125 МГц) – усовершенствованная категория 5 скорость передачи данных до 100 Мбит/с при использовании 2х пар и до 1000 Мбит/с при использовании 4 пар.


Cat 6 (частота до 250 МГц) – используется при построении сетей Fast Ethernet и Gigabit Ethernet скорость передачи данных до 1000 Мбит/с


Cat 6A (частота до 500 МГц) – применяется в сетях Ethernet, скорость передачи данных до 10 Гбит/с


Cat 7 (частота до 600—700 МГц) – Кабель Cat 7 имеет общий экран из фольги и оплетки из луженой меди, каждая пара имеет фльгированный экран скорость передачи данных до 40 Гбит/с 1000/10GBASE-T

Cat7A (частота до 1000МГц) — кабель подходит на для работы приложений 10GBASE-T, CATV, Multimedia используется для сетей с пропускной способностью свыше 40 Гбит/с


Немало важную роль при выборе кабеля играет внешняя оболочка кабеля:


PVC – ПВХ – Поливинилхлорид не горит на воздухе и обладает малой морозостойкостью (?15 °C). Нагревостойкость: +65 °C. Используется для прокладки внутри помещений.


LSZH — Low Smoke Zero Halogen — низкое дымовыделение, нулевое содержание галогенов. Используется для прокладки в местах большого скопления людей, например в торговых центрах, предприятиях общественного питания, банках.  При горении LSZH оболочка не выделяет токсичных веществ, это снижает риск химического отравления при пожаре.

PE – полиэтилен – для внешней (OUTDOOR) прокладки и прокладке в различного рода тоннелях, коммуникациях, трубах. В отличие от внутренних витых пар,  оболочка которых состоит в основном из поливинилхлорида, внешние витые пары защищены оболочкой из полиэтилена высокой плотности, который способен выдерживать такие погодные условия, как прямое ультрафиолетовое излучение, обильные осадки и обширный диапазон температур: от -40 С до +75 С.

Кабели стандартизируются по следующим основным стандартам:


американский стандарт TIA/EIA-568
международный стандарт ISO/IEC 11801
европейский EN 50173

Многопарный кабель UTP 10, 16, 25, 50, 100 пар и FTP 10, FTP 25



Внимание! Зайдите в наш каталог и убедитесь сами  в наших привлекательных ценах на многопарный кабель!



В ассортименте ТДФ представлен многопарный кабель тм Netko  и LC разных видов:

 — UTP 10

 — UTP 16

 — UTP 25

 — UTP 50

 — UTP 100

 А также многопарный кабель FTP:

 — FTP 10

 — FTP 25

Витопарный кабель, имеющий под внешней оболочкой более 4-х витых пар, называется многопарным, к которому относятся кабели, имеющие 10 пар, 25 пар, 50 пар, 100 и более пар.

Многопарные кабели бывают 2-х видов:

1) неэкранированные (UTP) –  не имеющие общего защитного экрана

2) экранированные (FTP) –  имеющие общий экран в виде фольги и предназначенный для защиты витых пар от внешнего электромагнитного излучения.

Витая пара многопарного кабеля состоит из изолированных медных жил, а в качестве изоляционного материала, как правило, используется полиэтилен высокого давления. Жилы кабеля, в свою очередь, представляют собой монолитную проволоку, сделанную из мягкой отожженной электролитической меди.

Многопарные кабели предназначены для того, чтобы передавать сигнал с минимальными потерями и минимальным уровнем наводок. Это позволяет передавать данные с высокой скоростью. В числе основных областей применения данного вида кабеля можно назвать следующие: конверторы, репитеры, передатчики, мультиточечные сети, контроллеры.

Многопарные кабели прокладываются как внутри зданий, так и за их пределами. Если он будет прокладываться внутри помещений, оболочка будет использоваться из поливинилхлорида, а диапазон температур составит от 0 до +75 °С. Многопарные кабели, предназначенные для внешней прокладки, имеют такую внешнюю оболочку, которая способна выдержать температуры от -40 до +75 °С, а также устойчива при воздействии ультрафиолета.

При выборе многоканального кабеля следует учитывать требования, предъявляемые к ним кабельными стандартами, технические характеристики многоканальных кабелей, а также удобство и простоту в использовании.
