Устройство и принцип работы трехходового крана для отопления

Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды. Он используется для перераспределения горячего потока в системе отопления. С его помощью происходит оптимизация работы полностью всего механизма, предотвращение и профилактика от гидравлических ударов.

Тройник применяется:

в системах водоснабжение горячей водой;
в контурах отопления;
в системах водопровода.

Как правило, устройство такого типа используется для отопительных конструкций с несколькими узлами и контурами, чтобы стабилизировать температуру во всех радиаторах. Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.

Преимущества трехходового крана

К положительным качествам устройства принадлежат:

Компактный размер.
Высокий уровень функциональности.
Простота в использовании и техобслуживании.
Хорошая степень герметичности затвора.
Длительный период использования.
Низкий уровень гидравлического отпора.
Отсутствие зон застоя.
Легкий монтаж.
Нет необходимости в ежедневном уходе.
Удобное и легкое переключение.

Но, несмотря на все плюсы, существует несколько минусов в его работе.

Недостатки крана с тройным ходом

К минусам относят:

Заклинивание вентиля из-за некорректной эксплуатации.
Дешевые изделия очень быстро выходят из строя.
Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.

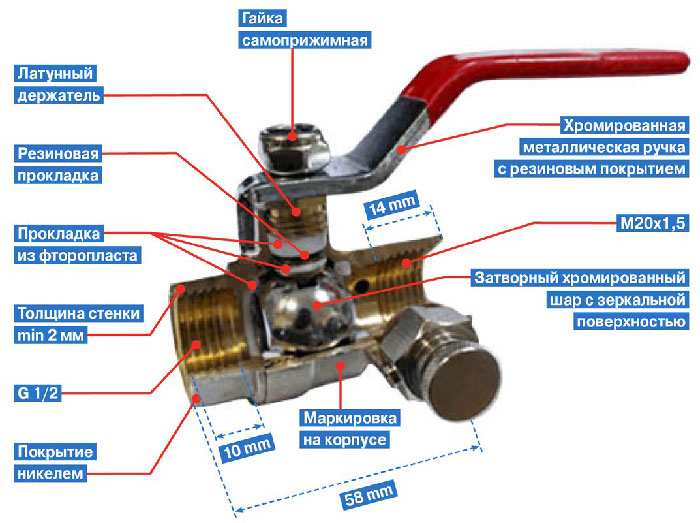

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок. Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».

Изделие включает в себя несколько частей:

Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
Затвор с разными по форме проходными каналами.
Три патрубка (отверстия):
- выходное;
- с подводом горячей воды;
- с подводом холодной воды.

Тройник обладает и дополнительными характеристиками, которые прописываются на его упаковке. К ним принадлежат:

Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
Механика (посадка) в затворе (натяжная либо сальниковая).
Метод управления (ручной, привод или электроника).
Форма клапана-заглушки (S, T, L).
Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

Принцип действия

Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды. Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков. Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.

Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех. В соответствии с положением установки и ее подключения подразделяют две функции:

смешивание потоков холодной и горячей воды;
разделение с одной линии на два выхода.

В зависимости от положения вентиля возможны следующие ситуации:

вентиль открыт наполовину – у выходящего потока средняя температура воды;
вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;

вентиль закрыт – в выходящий поток идет только холодная вода.

Разновидности кранов

Классификация изделия по разным признакам:

В зависимости от вентиля, различают:
- Регулирующий. Он оборудован электромеханическим устройством, которое открывает нужные клапаны. Еще в его комплектацию входит шток с ручной или автоматической регулировкой. Важно! Шток не выбить даже самым сильным давлением воды, поскольку он расположен внутри устройства.
- Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Особенность этого устройства в том, что его устанавливают на системы с низким давлением. Оно очень простое в конструкции, требует постоянного ухода и быстро изнашивается.
По материалу изделия:
- Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
- Углеродистая сталь – прекрасная альтернатива латуни.
- Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
- Бронза – материал с длительным периодом эксплуатации.
В зависимости от способа монтажа:
- муфтовый;
- фланцевый;
- цапковый;
- под приварку;
- штуцерно-торцовый.
Для системы отопления используют такие виды, как:
- С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
- С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды. Он больше подойдет тем, для кого имеет значение количество.
От варианта проточной части устройства:
- пробно-спускной;
- полнопроходной.
От типа встроенного затвора:
- конусный;
- цилиндрический;
- шаровой.
По форме клапана-заглушки различают такие типы:
- T-образные;
- L-образные;
- S-образные.
От механики затворного элемента:
- Сальниковые – контролирует регулировку водяной струи сверху арматуры за счет сальника;
- Натяжные – контролирует регулировку водяной струи снизу арматуры за счет гайки.
В зависимости от обогрева корпуса:
- с обогревом;
- без обогрева.
В зависимости от технических показателей различают такие вентили:
- Т-образный – регулировочная ручка может быть в 4-х положениях;
- Г-образный – ручка регулировки имеет два режима, включая угол поворота на 180 градусов.
От механизма контроля устройства:
- Ручной – поводит соединение потоков воды в приблизительных пропорциях, дешевый, выглядит как стандартный шаровой вентиль;
- Электропривод – для работы используется дополнительное оборудование двигатель либо магнитный способ, существует возможность получить удар от тока;
- Пневмопривод – самый оптимальный для использования вариант. Важно! С электроприводом можно с легкостью сбалансировать тепло так, чтобы уровень температуры в дальних от котла комнатах, был такой же, как и в ближних.

Выбор крана

Чтобы купить правильный тройник следует:

Измерить диаметр трубы магистрали, на которую будет установлен устройство. Как правило, он находится в пределах 20-40 мм. Если требуется другой размер, дополнительно купите соответствующий переходник.
Узнайте способность пропуска трубопровода в контурах отопления. Для этого понадобиться вычислить, какой объем воды способна пропустить через себя каждая труба за определенный промежуток времени.
Узнайте, существует ли возможность подключить сервопривод, позволяющий работать устройству в автоматическом режиме. Этот вариант особо актуален для теплых полов.
Обратите внимание и на другие показатели, которые были рассмотрены в классификации изделия.

Если не можете справиться самостоятельно, обратитесь за помощью к консультантам.

При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов

Особенности установки и эксплуатации

Для правильной установки трехходового крана, следует знать несколько особенностей:

Ориентируйтесь на схему стрелок, изображенных на корпусе. Они указывают, в каком направлении происходит движение потока воды.
При сварке при монтаже не допускайте, чтобы поток температуры в местах стыков был более 100 градусов. Следите, чтобы при сварке внутрь устройства не попали грязь и окалины.
Выбирайте для установки такое место, к которому можно без проблем добраться при необходимости.
Если кран будет работать с низким по качеству теплоносителем, понадобится дополнительно установить фильтры.
Прикрутить изделие можно как вертикально , так и горизонтально – это не отразится на его работоспособности.
В отопительной системе вентиль устанавливается перед циркуляционным насосом.

Правильное и корректное использование устройства продлит период его эксплуатации и будет исправно служить.

Принцип работы трехходового крана и его конструкция

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны. Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

Рисунок 1. Схема включения трехходового крана в систему отопления

Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

Рисунок 7. Кран с электроприводом

Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

Рисунок 8. Ручное управление

Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Трехходовой кран – что это такое, устройство, принцип работы, для чего нужен, положения

При обустройстве отопительной системы частных и многоквартирных домов используют вспомогательные узлы и разветвления. Одно из самых популярных – трехходовой кран. Его задача заключается в том, чтобы перераспределять потоки горячей и холодной воды.

Что такое трехходовой кран?

По-другому механизм именуют тройником. Его основные задачи:

Смешивать разные потоки воды в системе ГВС, отопительных магистралях и так далее. Упрощенно система работает, как смесительный клапан на кухне. Различие крана в том, что он выводит воду не в раковину, а в трубопровод.
Разделять поток воды по разным веткам и разводить по направлениям.

Устройство трехходового крана

По форме стандартная конструкция напоминает букву Т, поэтому строители называют ее еще кран тройник. Он включает в себя следующие основные элементы:

Герметичный корпус. Он защищает всю систему от попадания влаги и негативных условий внешней среды.
Затвор, имеющий несколько проходных каналов.
Несколько отверстий – входное и для холодной, горячей воды.

Чтобы ознакомиться с тем, как эксплуатировать систему, необходимо изучить инструкцию и узнать схемы трехходового крана. Основным теплоносителем в системе является горячая вода, а холодная жидкость – отработанный материал. Между отверстиями, отвечающими за подачу горячей и холодной воды, имеется вентиль. В зависимости от его положения и способа монтажа существует несколько способов, как работает трехходовый кран:

смешивает два потока в один;
разделяет один поток на две линии.

Ошибочно полагать, что тройник перекрывает краны, подключенные к нему. Основная задача механизма – перераспределять жидкость, не отвечать за блокировку ее поступления. В простых системах радиатор подключают к котлу двумя вариантами: простым и параллельным. Настройку элементов выполняют одновременно, в противном случае получится наладить температуру только в котловом резервуаре.

Для чего нужен трехходовой кран?

Главное назначение конструкции – регулировать степень нагрева теплоносителя. Это помогает поддерживать комфортную температуру в квартирах и частных помещениях. Тройник можно по-другому назвать контроллером тепловой мощности. Устройство незаменимо для прокладки теплого пола и монтажа сложных отопительных контуров для поддержания в них оптимального температурного режима.

Тройник нужен и в системе ГВС, работающих с бойлером. Он является обязательным защитным элементом фонтанных систем и инфузионных магистралей, использующихся в медицинской отрасли. Трехходовой кран для отопления получил широкое распространение и в промышленной, и аграрной сфере. Ими комплектуют привычную для нас бытовую технику, например стиральные машины и сложные механизмы – корабли, автомобили нового поколения.

Положения трехходового крана

Количество рабочих позиций определяется формой конструкции. Трехходовой смесительный кран может быть:

Т-образным. Он имеет 4 рабочих положения.
L-образный. У него есть только две точки поворота – на 90 и 180°.

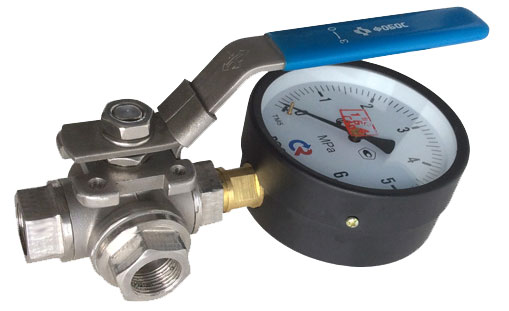

Тройники с манометром. Вне зависимости от формы они имеют 5 положений.

Виды трехходовых кранов

Необходимо знать отличия между разными конструкциями, поскольку при выборе легко сделать ошибку. По внешним характеристикам трехходовые краны мало чем отличаются. Все они имеют 3 ответвления. По принципу работы конструкции сильно отличаются. Они делятся на смесительные и запорные.

Есть и другие критерии, по которым классифицируют устройства. В зависимости от материала герметичного корпуса изделия бывают:

Латунные – самый популярный вид кранов
Стальные – характеризуются повышенной прочностью и устойчивостью к меняющимся условиям внешней среды
Чугунные – используются только в промышленных целях.

По типу монтажа трехходовые краны делят на:

муфтовые;
фланцевые;
сварные.

Отдельно стоит рассмотреть классификацию конструкций по виду запорного устройства, так, по этому критерию можно выделить:

трехходовой шаровой кран;
конусный;
цилиндрический.

По принципу трехходовый кран бывает ручным и автоматическим. Первый имеет поворотные ручки, которые контролируют поток теплоносителя. Таким образом изменяются пропорции воды, подаваемые из нескольких линий. Главный недостаток конструкций с ручным управлением – долгое и неравномерное прогревание радиаторов. Автоматические трехходовые краны обеспечивают качественную работу отопительной системы без участия человеческого фактора. Управление трехходовым краном осуществляется посредством сервопривода или термостата.

Запорный трехходовой кран

Конструктивные особенности устройства заключаются в том, что у него есть 1 вход и 2 выхода. Внутри происходит не смешение потоков, а их разделение, поэтому этот трехходовой кран на отопление еще называют распределительным. Клапаны внутри системы работают поочередно, один из них открывает проход, второй же блокирует магистраль.

Сферы использования крана рассматриваемого типа:

бойлерные системы;
обвязки водонагревателей;
горячее водоснабжение.

Регулировочный трехходовой кран

Этот вид конструкций напротив имеет 2 входа и 1 выход. По-другому регулировочный кран – это смеситель. Функции, которые он выполняет:

объединяет потоки, поступающие из разных веток;
устанавливает оптимальную температуру теплоносителя;
оснащает системы с котлами, обеспечивающими теплом коллекторы.

Трехходовой кран с сервоприводом

Устройства подобного типа могут быть ручными или автоматическими. Первые необходимы для того, чтобы принудительно контролировать температуру. Для автоматического управления применяют несколько видов приводов: пневматический, гидравлический и электрический. Последний используется в бытовых отопительных системах с мощностью 12 и 24 В. С помощью электрического привода можно точнее контролировать температуру.

Трехходовой кран с терморегулятором

Такой вид крана поддерживает нужный температурный режим. Он не изменяет имеющуюся в терморегуляторе температуру, но позволяет поддерживать комфортные условия в жилом помещении. Трехходовой кран с термоголовкой не ставят на чугунные батареи, так как на них он неэффективен. Это связано с тем, что материал обладает слишком высокой тепловой инерцией. Подходящие радиаторы для установки кранов с терморегулятором – биметаллические и стальные.

Устройство изделия простое. На его верхней части расположен рычаг для контроля температуры. При повышении показателя жидкость расширяется и поступает в резервуар, который также увеличивается в размерах и давит на шток. Под его давлением открывается патрубок и через него поступает холодная вода. При снижении температуры открывается левый патрубок, пропускающий горячую воду. Терморегуляторы делятся на механический и электронные. Первые дольше служат, и их проще использовать. Электронный терморегулятор точнее, в нем больше функций и настроек.

Монтаж трехходового крана

Для того чтобы работы по установке прошли успешно, нужно следовать чертежам и планам. Стоит придерживаться важных правил, как установить трехходовой новый кран:

Обеспечить свободный доступ к месту монтажа.
Установить тройник рычагом вверх или наружу. Главное, чтобы этот элемент мог свободно двигаться в заданном направлении.
Обращать внимание на стрелки, которые есть на системе. Они указывают, в каком направлении будет перемещаться поток.
Установить фильтры на теплоносители низкого качества.
Трехходовый кран в отопительном контуре монтировать перед циркуляционным насосом.
Уплотнить резьбовые соединения герметиком или войлоком.
При сваривании соединений необходимо избегать образования окалин.

Источники: http://housetronic.ru/otoplenie/element/termoregulyatory/trexxodovoj-kran.html, http://znatoktepla.ru/truby/printsip-raboty-trehhodovogo-krana.html, http://womanadvice.ru/trehhodovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-polozheniya

Кран трёхходовой для манометра: описание, принцип установки

Многофункциональный трёхходовой кран для манометра является устройством, которое устанавливается мастером на трубу, чтобы в итоге выполнять сразу несколько задач. При помощи этого агрегата происходит профилактическая проверка, продувка и полное отключение измерительного прибора. Такие вентили пользуются большим спросом в коммуникациях, служащих для транспортировки холодной и горячей воды, а также пара.

Краткое описание

Качественный кран под манометр трёхходового типа позволяет специалистам осуществлять проверку измерительного прибора. Фиксация всех необходимых параметров производится за счёт подключения контрольного манометра. Сами эксперты активно используют трёхходовой кран для реализации следующих задач:

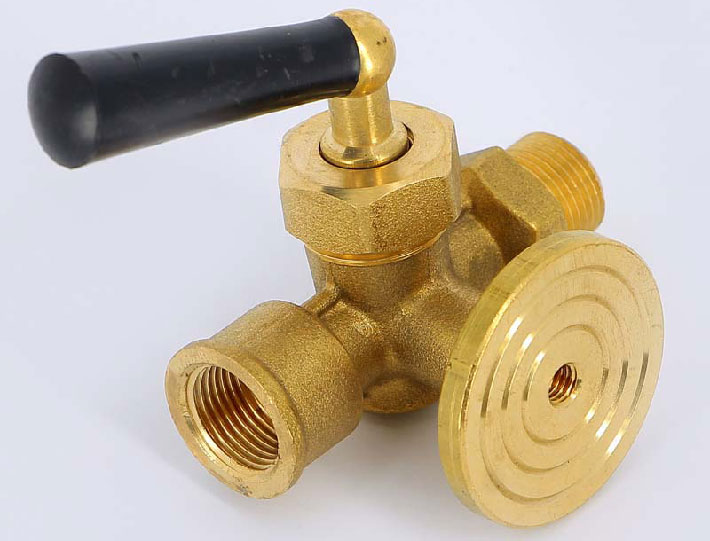

Кран трёхходовой

Своевременное отключение манометра от коммуникации.
Сброс давления перед агрегатом, за счёт чего можно предотвратить залипание стрелки прибора.
Традиционный манометрический кран может использоваться для продува отвода. Своевременное и регулярное устранение загрязнений положительно влияет на точность показаний манометра.

В традиционной бытовой отрасли вместо трёхходового вентиля чаще всего устанавливают проходной кран муфтового типа. Этот агрегат прекрасно подходит для тех коммуникаций, где отмечается сравнительно небольшое давление. Профессиональная установка манометрического вентиля — обязательное условие на крупных предприятиях. Только в этом случае специалисты смогут выполнить качественную проверку измерительного прибора.

Если же руководство производственного участка пренебрежёт этим правилом, то дорогостоящий манометр просто выйдет из строя. В сложных условиях может возникнуть непредвиденная аварийная ситуация, при которой будет поврежден трубопровод.

Принцип работы

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки. Так как в корпусе устройства предусмотрено наличие сливного отверстия, а также конусовидная пробка с Т-образным проходом, то поворот рычага в рабочий режим позволяет направить поток в нужное русло. Сами производители отмечают четыре функциональных положения:

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки

Манометр изолирован от имеющейся транспортируемой среды и сопряжён с атмосферой (уровень давления является нулевым).
Универсальный вентиль соединяет агрегат с рабочим пространством, что позволяет быстро проводить замер уровня давления.
Фиксация контрольного изделия (манометра).
Качественная продувка сифона. Эта функция обеспечивается только в том случае, если прибор отключён, а сама рабочая среда выходит на воздух.

Новичкам нужно запомнить, что если стрелка манометра при отключении самого устройства стремительно опускается к нулю, а при подключении без промедления и резких скачков достигает нужного положения, то вентиль работает исправно. Когда кран засоряется, движение стрелки в обоих направлениях становится медленным.

Сферы использования

Агрегат стали называть трёхходовым из-за того, что он оснащён сразу 3 отводами. Сам принцип работы изделия довольно прост: пробка имеет вырез в форме буквы «Т», которая по мере вращения может совпадать сразу с одним/двумя потоками. В инструкции к крану указано, что такой агрегат предназначен для выполнения ряда функций:

Приобретённый трёхходовой вентиль монтируют под манометр, чтобы в дальнейшем оградить изделие от всевозможных перегрузок и избыточного давления.
Универсальность механизма позволяет специалистам выполнить плановую проверку рабочего узла в соответствии с имеющимися требованиями. Реализовать эти задачи можно только с помощью манометра, который называют контрольным.
В случае острой надобности запорно-регулирующая арматура позволяет выполнить экстренное отключение определённого измерительного агрегата от трубопровода.
Перед экспертами появляется новая возможность продувки отвода. За счёт этого изделие предотвращается от загрязнений.

Для стандартных хозяйственных трубопроводов можно покупать универсальные и долговечные муфтовые краны. Они прекрасно подходят для функционирования в тех системах, которые могут похвастаться минимальными показателями давления.

Основные преимущества

Как и любое другое современное устройство, трёхходовой манометрический вентиль выгодно отличается от всех существующих аналогов многочисленными положительными характеристиками. Сами производители выделяют следующие параметры:

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности

Трёхходовой кран не нуждается в индивидуальном контроле.
Длительный эксплуатационный срок.
Для монтажа не нужно прилагать больших усилий.
Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут.
Минимальный показатель гидравлического сопротивления.
Отменные параметры герметичности, которые достигаются за счёт наличия специальных уплотнителей из тефлона.
Отсутствуют зоны, в которых могла бы застаиваться жидкость.

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности. Имеющиеся эксплуатационные параметры позволяют максимально быстро и качественно справиться с возложенными задачами.

Разнообразие модельного ряда

Современные производственные объекты занимаются серийным изготовлением трёхходовых кранов разных типов. Итоговая классификация агрегатов осуществляется с учётом имеющегося типа крепления. Эксперты обязательно изучают даже самые незначительные конструктивные отличия, чтобы итоговый покупатель мог приобрести наиболее подходящую модель.

Натяжной тип агрегата

Эти изделия пользуются огромным спросом. Натяжной трёхходовой пробковый кран для манометра отличается высококачественной герметизацией всех швов и стыков. Сегодня существует четыре наиболее распространённых вида таких агрегатов:

Устройство, с одной стороны оснащенное отверстием с трубной резьбой, а вот с другой — метрический элемент. Стоит отметить, что третий выход обязательно приспосабливается под дренаж.
Изделие, оснащённое резьбой с двух сторон небольшого отверстия. Производители предусмотрели наличие специального фланца для стыковки с измерительным агрегатом.
Универсальная модель, у которой проходное отверстие имеет метрическую или трубную резьбу. Разработчики предусмотрели третий выход для дренажа системы.
Отдельного внимания заслуживает высококачественная модификация двух стандартных моделей. Обычная рукоятка предназначена для открывания/закрывания главной магистрали (этот элемент может быть представлен как обычным рычагом, так и бабочкой).

Изготавливаются такие детали на основе латуни, что во все времена может похвастаться своей пластичностью и лёгкостью. Но у готовых изделий есть два весомых недостатка:

Так как латунный сплав отличается минимальной прочностью, существует большой риск поломки хвостика пробки в результате сильного или неаккуратного затягивания гайки.
Вентилю необходимо выработать большое усилие, чтобы запустить переключающий механизм.

Высококачественные изделия

Шаровый агрегат с дренажем пользуется большим спросом во всех тех случаях, когда возникает необходимость установить безотказный и надёжный трёхходовой вентиль для манометра. К основным преимуществам относятся:

хорошая герметичность;
удобная и простая конструкция;
простота эксплуатации;
компактность;
лёгкость монтажа;
даже через несколько лет в проточных зонах не накапливается мусор;
агрегаты этой категории можно смело устанавливать в застойных и вязких узлах.

Стоит отметить, что во внутреннем отсеке трёхходового шарового вентиля спрятаны небольшие шарики, которые обязательно имеют прорезь в виде большой буквы «Т» или «Г».

Менее популярные механизмы

В первом случае представлены мощные механизмы, которые могут похвастаться большим отличием от всех существующих сегодня изделий, — универсальное строение крана полностью исключает вероятность непрерывного воздействия большого давления на манометр. Замер всех необходимых параметров осуществляется по следующей схеме: нажимается специальная кнопка и на измерительный прибор подают напор, чтобы зафиксировать все необходимые данные.

Традиционный шаровой кран нельзя описать как трёхходовую модель, но, несмотря на это, агрегат может использоваться для выполнения стандартных функций. Производители используют доступную латунь, которая обязательно покрывается защитным слоем хрома. В случае надобности к муфтовому выходу можно подсоединить дренаж либо контрольный манометр для качественного замера данных.

Качественный монтаж

Принцип установки трёхходового крана не имеет особых отличий от любого другого аналогичного изделия, которое можно было бы отнести к категории запорно-регулирующих механизмов. Чтобы повысить итоговые показатели герметичности, во время профессионального монтажа специалисты привыкли использовать различные уплотнительные материалы (пенька, лента ФУМ).

Затягивание гаек лучше выполнять вручную, так как латунные детали не могут похвастаться отменными прочностными показателями. Довольно часто корпус изделия просто растрескивается пополам. В случае надобности можно задействовать гаечный ключ. Если потребитель купил шаровой трёхходовой агрегат, то его конструкция является неразборной, из-за чего отремонтировать такой механизм своими руками будет просто невозможно. Устранить можно только ту поломку, которая связана с засорением внутреннего отсека.

Если вентиль перекрыт, а вся транспортируемая по трубам жидкость продолжает двигаться, тогда нужно ещё раз проверить плотность прижима пробки. Помимо этого, такая ситуация часто наблюдается после засорения главного механизма.

Правила эксплуатации

Реализуемый сегодня трёхходовой кран выгодно отличается тем, что он может слаженно функционировать в нескольких положениях переключателя. Производители выделяют следующие нюансы:

В первом положении измерительный прибор не имеет прямого доступа к коммуникациям, так как он подключён исключительно к внешней воздушной среде. В этой ситуации показатель используемого манометра должен всегда находиться на отметке «ноль».
Во втором положении измерительный агрегат подключён к используемым коммуникациям, за счёт этого профессионалы могут непрерывно отслеживать показатели давления в рабочей среде.
В третьем положении высококачественный трёхходовой кран обеспечивает надёжное подключение испытательного манометра к главному измерительному агрегату. Этот вариант не очень распространён.
В четвёртом положении манометр ограничен от рабочей среды и воздушного пространства. Основное взаимодействие происходит только с внешним источником (при продувке).

Если во время активной эксплуатации возникла течь по штоку шарового клапана, то это может указывать на то, что присутствует выработка на уплотнительном конце запорного агрегата. Если ранее шток был зафиксирован обычной гайкой, то пользователю крупно повезло. Для быстрой ликвидации проблемы достаточно подкрутить изделие всего на несколько оборотов. Если же шток держится за счёт заклёпки, тогда остаётся только купить новый кран.

Когда протечка задела стыки вентиля и трубопровода, тогда лучше не пробовать перетянуть запорное устройство. Если для уплотнения была использована лента ФУМ, то все попытки окажутся неудачными, так как текстура материала не терпит обратных движений либо повторного использования. Для ликвидации проблемы необходимо аккуратно открутить клапан полностью, покрыть все стыки герметиком и прикрутить изделие снова.

принцип действия, виды и основные разновидности

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

Кран соединяет прибор с рабочим пространством для замера уровня давления.
Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.
