Устройство обжимное: Устройство обжимное HT-500 (кримпер)

Содержание

Продукция / Светлана-Машиностроение: Инструменты — устройство обжимное

Обжим разъемов (типа IDC, IDM, FDC, DIP, IDCC)
Разъёмы обжимаемые (накалываемые) обжимным устройством:
1. Розетка IDC (шаг 2,54 мм) для наколки на плоский кабель с шагом 1.27 мм:
IDC-10F IDC-14F IDC-16F IDC-20F IDC-24F IDC-26F IDC-30F IDC-34F IDC-40F IDC-50F IDC-60F IDC-64F
2. Вилка FDC (шаг 2,54 мм) для наколки на плоский кабель с шагом 1.27 мм:
FDC-10 FDC-14 FDC-16 FDC-20 FDC-24 FDC-26 FDC-30 FDC-34 FDC-40 FDC-50 FDC-60 FDC-64
3. Вилка IDCC с фиксатором (шаг 2.54 мм) для наколки на плоский кабель с шагом 1.27 мм:
IDCC-10 IDCC-14 IDCC-16 IDCC-20 IDCC-24 IDCC-26 IDCC-30 IDCC-34 IDCC-40 IDCC-50 IDCC-60 IDCC-64
4. Вилка IDM (шаг 2.54 мм) для наколки на плоский кабель с шагом 1.27 мм:
IDM-10 (A) IDM-14 (A) IDM-16 (A) IDM-20 (A) IDM-24 (A) IDM-26 (A) IDM-30 (A) IDM-34 (A) IDM-40 (A) IDM-50 (A) IDM-60 (A) IDM-64 (A)
5. Разъемы DIP — узкий (шаг 2. 54 мм) для наколки на плоский кабель с шагом 1.27 мм:
DIP-8 DIP-10 DIP-14 DIP-16 DIP-18 DIP-20 DIP-24 DIP-28 DIP-32 DIP-36 DIP-40
6. Разъемы DIP — широкий (шаг 2.54 мм) для наколки на плоский кабель с шагом 1.27 мм:


Гильотина для обрезки плоского кабеля под прямым углом.

Устройство обжимное с доплнительным приспособлением, применяемое для формовки выводных резисторов от 0,125 Вт до 2 Вт. Устройством можно формовать за одну установку: — 10 резисторов от 1 Вт до 2 Вт; — 19 резисторов от 0,125 Вт до 0,5 Вт.

автомобильной проводки и других проводов

Гарантией высококачественного электрического соединения считается площадь обжима электропроводов — чем она больше, тем качественнее контакт, по отношению к площади сечения проводков. Первые сборки электрических схем выполнялись в виде длинных проводных скруток, обжимаемых плоскогубцами. Сегодня клещи для обжима наконечников, выпускаются в широком модельном ряду, как отечественными, так и зарубежными производителями, позволяют прочно соединять прямолинейные участки кабельной продукции, внутри специализированной опрессовочной втулки.

Что это такое

Характерной чертой конструкции механизма является точечное обжатие, называемое «точечной опрессовкой». Для максимального удобства и скорости работы с устройством для обжима проводниковых материалов, он выполнен в виде прессового храпового устройства, не позволяющего разжиматься рукояткам до того времени, пока обжимной цикл не выполнится до конца. Данный инструмент располагает боковым колесиком, полезным в случаях, когда не получается одномоментно полностью продавить гильзу.

Обжимной инструмент

Для обеспечения рационального рабочего цикла с наконечниками, губки клещей имеют специализированные профилированные зоны, различающихся шаблонами сечений, которые маркируются на рабочей стороне инструмента. По завершению цикла опрессовки оттиск клейма остается на корпусе гильзы.

Дизайн

Клещи для обжима электропроводов выполнены со стандартным дизайном, но в то же время имеют весьма комфортные длинные ручки, которые намного упрощают рабочий цикл, поскольку требует меньшей нагрузки исполнителя, для опрессовки электропроводов.

Виды обжимных клещей

Конструктивно инструменты для обжима подразделяются на 2 ключевые разновидности — работающие по типу пассатижей и диафрагменные.

Первые наиболее востребованные — они осуществляют зажим с 2-х сторон соединения, и в отличие от традиционных инструментов располагают в губках выемки особой конфигурации, работающие в роли направляющих. Такая модель осуществляет высококачественный зажим на жиле электропровода в гильзах в «П»-образной конфигурации.

Пассатижный

Наконечник обжимается похожим образом, как пассатижи держат запчасть. Рабочая грань матриц содержит отверстия, в которые протягиваются концы наконечника. Подобный механизм подходит для всех соединений, не требующей специальной прочности. Для повышения силы сжатия выпускаются гидромеханические приспособления для наконечников. Из-за этой модернизации, клещи приобрели большую производительность и расширили зону применения. В таких инструментах применены цилиндры с поршнями, наполненные маслом. Поршневая система создает максимальное давление матриц на гильзовый элемент.

Пассатижный вариант

Превосходство подобных модулей, исполняющих обжатие электрожил в их сравнительной многофункциональности — к гильзе возможно «добраться» с какой угодно стороны.

Недостаток скрывается в потребности держать в запасе много типоразмеров клещей, поскольку на губках в основном умещаются выемки не более чем для 4 варианта гильз.

Важно! При необходимости можно заказать многофункциональный кримпер для обжима с заменяемыми матрицами, закрепленными на специализированной кассете. Если нужно работать с различными типами наконечников, ненужные защелкиваются в кассету, а на их место устанавливают необходимый типоразмер.

Диафрагменные клещи

Своеобразность устройства диафрагмовых обжимников состоит в многостороннем охвате типоразмеров хвостовиков. Принцип работы немного похож на процесс перемещения диафрагмы фотоаппаратов.

Диафграгменная обжимка

Диафрагменные клещи применяют, как пресс для стальных наконечников штыревой либо прямой конфигурации. Многогранный зажим на порядок производительнее пассатижной модели по возможности диапазона размеров и конфигураций наконечников электропроводных материалов.

Где применяются клещи

Клещи для обжима электро наконечников проводниковой продукции обусловленных конструкций, используются по их сечению.

Базовые направления применения обжимок: многожильные кабеля и металлические наконечники с тонкими стенками, многожильные электропровода и обжимной элемент с толстыми стенками, электрокабеля крупного сечения, последовательный обжим электропроводов, обжим для линий интернет-связи.

Марка НШВИ

Для многожильных проводов и тонкостенных наконечников

Этот обжимной элемент используют для проводниковых материалов малого сечения — от 0.50 до 3.50 мм2 с маркой НШВИ.

Расшифровка аббревиатуры:

Н – наконечник, чтобы обжимать кабельные изделия;
Ш – штыревой конструкционный тип;
В — втулочного соединения;
И — изолированная защита.

Используют для соединения многожильных электропроводов из меди предназначенных для коммуникации в разнообразных цифровых устройствах. Ручки обжимки сдавливаются до момента, пока что не включится пружинный механизм. Обжимные клещи образовывают сильное и надёжное сжатие наконечников. Использование отпрессованных соединений всецело исправляет сбои, вызванные ломкой тонких проводков, обрывом кабелей, вызывающих опасность возникновения КЗ.

Обратите внимание! Многостадийные матрицы обжимок дают возможность применять для большого диапазона сечений электропроводов. Этим обстоятельством исключается необходимость в значительном числе скобо-обжимных приспособлений.

Для многожильных проводов и толстостенных наконечников

Такие толстостенные концевики устанавливают для соединения силовых электрокабелей. Их максимальное сечение может достичь размера 16 мм2, например, обжимка ПК-16. Приспособление имеет возможность обжать гильзу до такой степени, что свободно способен переломить моножильный провод. Технологический процесс соединения электрокабеля выполняется в несколько шагов:

На конце линия фиксируют длину гильзы.
Особыми кусачками убирают изоляционное покрытие с обозначенного места.
Надевают кусочек термоусадочной трубочки.
Зачищенный конец электрокабеля вводят в гильзу.
Вводится кабель очень плотно, но без силового давления.
Пресс-клещами сдавливают наконечник, а выступающие жилки удаляют кусачками.
Феном нагревают термоусадочную трубочку, для крепкого обхвата электрокабеля.

Если в марке клещей прописана буква «У», то подобное означает наличие храпового устройства внутри ручек, чем формируется особое давление на губках, поэтому ПК-16-У проще сжимать при проведении опрессовочных работ.

Для кабеля большого сечения

Технология обжима наконечников электрокабеля, имеющего большой диаметр выполняется ручным гидромеханическим прессом. Вначале клапан инструмента полуоткрыт, и шток постепенно смещается в начальную позицию. В момент начала движения поршня, он раскрывается целиком, что в свою очередь с огромным давлением сжимает матрицу. Для выполнения электропроводки жилых объектов кабели огромного сечения устанавливаются редко. В основном такие обжимки применяют для монтирования концевиков на электрокабелях высокого напряжения для обсаживания их в электрощитах производственных помещений.

Обжимка для большого кабеля

Обжимки для крупногабаритных кабелей, аналогичны устанавливаемым при монтаже и коммутации электрокабелей в электрощитах многоэтажных домах жилищного, промышленного и общественного назначения. Устройство укомплектовывается особыми кассетами с заменяемыми матрицами. Рычаг оснащается магнитным механизмом, возвращающего ручку, после завершения процесса сжатия, в исходное состояние.

Рычаги обустроены резиновыми обшивками, обеспечивающих электробезопасность персонала во время выполнения кабельных работ. Обжим 2-х кабельных линий двусторонней гильзой производят в процессе переноса электрощита. Клещи для синхронного обжима 2-х электропроводов используются равным образом при удлинении медных проводов поперечником 6.0-12.0 мм2.

Для последовательного обжатия проводов

Подобной метод используется при монтаже кусков проводниковой продукции в общую систему. В особенности оно имеет значение для сжатия жил из различных сплавов. В частности, когда необходимо выполнить соединение алюминиевого и медного электропровода, применяют обжимную втулочку. Это объясняется тем, что скрутка из разнородного металла вызывает разрушающие реакции из-за внутреннего контакта друг с другом.

Гильза выполняет функцию специфического моста между разноименными металлами. Оголенные проводники вводят нее с 2-х концов. После чего втулку сжимают клещами, такая плотная конструкция не дает возможность воздуху попасть внутрь контакта, чем препятствует появлению окислительных реакций в сплаве проводов.

Для обжимки компьютерных и автомобильных кабелей

Зачастую возникает вопрос обжатия интернет-линии для соединения с персональным ПК, ноутбуком либо соединения ряда компьютеров в единую сеть. Для данного вида работ применяется — витая пара. Такой провод распускают и делят попарно. При указанном варианте, строго придерживаются цветовой маркировки проводов и используют пластмассовые разъемы RJ-45.

Разъемы RJ-45

Синтетические разъемы предусмотрены для включения в гнёзда хабов и интернет соединений. Такой кабель складывается из 8 проводков. Переплетенные парами, изолированные жилки сводят к минимуму шумы при протекании в них энергии. RJ-45 выполнен в форме пластмассовой коробочкой, с отверстием под кабель с одного конца, и клеммами, обеспечивающих контакт — с другого.

Клещи для обжима наконечников автомобильной проводки с храповым механизмом изготовлены из специальной стали, которая применима к большинству типов полуизолированных обжимных и стыковых клемм. Это идеальный обжимной инструмент с открытым цилиндром, хорошо работает с автомобильными клеммами 22-10 AWG, которые можно найти во многих автомобильных разъемах с герметичными жгутами.

Дополнительная информация. Для выбора других модификаций кабельных авторазъемов можно посоветовать обратиться на Алиэкспресс, для того чтобы подобрать обжимку для собственного авто.

Конструкция клещей

Процесс обжима довольно простой. В то время, когда гильза или ТЭЩ насажены на провод, подтянут матричный узел инструмента — ручки совмещают, и осуществляется контакт. Тем не менее, в процессе монтажа, как правило, не все так удачно. Иногда даже при качественно обжатом соединении, по прошествии времени на открытом пространстве контакты зачастую слабеют.

Виды клещей

По методу использования клещи изготавливаются:

Двугранные;
четырехгранные;
шестигранные.

Конструкционно такие инструменты имеют различия, но принцип работу у них одинаковый Более простой механизм воздействия имеют 2-губочные клещи, внешне похожие на пассатижи, только с матричными типами губок. Они изготавливаются с несъемными или съемными деталями. Используют для монтажа клемм ТЭЩ и гильз.

4/6-гранные обжимки оснащены 2/3 губками, позволяющими при сжатии рукоятки выполнять зажим округлой конфигурации. Это приводит к тому, что на уплотняющий компонент действует сила с 4/6 сторон. Сдавленная гильза получает конфигурацию квадрата либо шестигранника, чем создается надежное защитное соединение от влаги.

Кримпер, обжимка, обжимные клещи – все это названия помощника и главного союзника любого профессионального монтажника различных типов сетей. Обжимные пресс-клещи работают по принципу — для конкретного кабельного монтажа необходим собственный инструментарий, то есть для каждого варианта используемых линий: электрическая сеть, интернет, линии связи и автомобиль. Поэтому выбирать инструмент требуется правильно, так как от качества опрессовки кабеля будет зависеть качество соединения в сети, а, следовательно, ее работоспособность. Плохо обжатый или закрепленный провод может функционировать со сбоями, что в последующем приведет к выходу его из эксплуатации.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Что такое обжимной инструмент

Обжимной инструмент — это устройство, которое используется для создания холодных сварных швов между проводами и соединителем путем деформации одного или обоих из них, чтобы удерживать другой. Для соединения металлов используется специальный соединитель. Свойства сварного шва (механические и электрические) сильны, как у основных материалов, когда инструмент работает, и дают некоторый результат, который известен как обжим. Примером обжима является прикрепление соединителя к концу провода. Например, обжимной инструмент используется для создания телефонного кабеля и сетевых кабелей для объединения разъемов RJ-11 и RJ-45 с обоих концов телефона или кабеля Cat 5.На рисунке ниже показан пример обжимных инструментов для RJ-11 (6-контактный) и RJ-45 (8-контактный).

Как пользоваться обжимным инструментом?

В первую очередь провод, который нужно обжать, перевязать и прикрепить разъем. Затем, с помощью соответствующих номиналов калибра проводов, правильную матрицу для разъема необходимо будет выбрать для обжимных инструментов со сменными матрицами. Канавка должна быть правильно совмещена для обжима без матрицы. В последнем случае выньте вновь обжатый соединитель, приложив усилие.И, чтобы проверить, является ли ваше соединение безопасным или нет, дайте несколько рывков.

Объектив обжимного инструмента

Присоединение разъема к сетевому кабелю или концу телефона — основная задача обжимного инструмента. Наиболее распространены разъемы RJ-11 и RJ-45, которые можно прикрепить к концу кабеля. Эти разъемы более важны для кабеля и могут быть прикреплены к кабелю с помощью обжимного инструмента. Плоские камни, молотки или другие подручные инструменты используются многими домовладельцами для крепления разъемов к кабелям, но это может привести к плохому качеству или поломке. Соединение двух металлических частей вместе с помощью деформации одной из них является основной функцией опрессовки. К использованию с помощью присоединения разъема на проводе подготавливает телефонный кабель или сеть. Проволока, предварительно разорванная другим специальным инструментом.

Разъем — очень важная часть обжима, которая предотвращает выпадение проводов и помогает передавать данные на провода. Если кто-то использует неправильный инструмент, это может стать причиной большего ущерба.Доступно множество различных видов обжимных инструментов, но все они выполняют одну и ту же функцию. Встроенный обжимной инструмент с храповым механизмом считается лучшим обжимным инструментом, который помогает предотвратить поломку губок. Храповик освобождает гофрированную часть, когда она получает необходимое давление — храповик обеспечивает приложение достаточного давления и помогает значительно повысить эффективность.

Кроме того, основная цель создания обжимного инструмента с более широкими губками — охватить большую площадь поверхности. Операторы должны соответствовать размеру провода и размеру клеммы для обжима кабеля с помощью обжима. Как только размер клеммы и размер провода будут согласованы, оператор сможет зачистить провод.

На основании длины разъема решается, сколько провода будет удалено. Кабель и разъем вставляются в обжимной инструмент после того, как провод разорван и вставлен в разъем. Чтобы сжать разъем с проводами вместе, оператор прижимает ручки, и, наконец, они прочно соединяются между собой.

Разъем и кабель будут держаться вместе там, где на них действует большая сила, и выполняется процедура обжима. Убедитесь, что обжатие не было выполнено правильно, если соединение разорвано. Операторам необходимо проверить качество обжима перед установкой, что помогает предотвратить неполадки при установке разъема и кабеля.

Использование обжимного инструмента

В металлообработке наиболее широко применяется обжимной инструмент. Он играет важную роль во многих приложениях, таких как корректировка пуль, для быстрых, но надежных электрических соединений, фиксации крышек на металлических банках для пищевых продуктов и во многих других приложениях. Кроме того, он используется между неметаллическим компонентом и заготовкой для создания прочного соединения.

С помощью обжимного инструмента один конец трубы обрабатывается для создания скользящего соединения со следующей секцией воздуховода при соединении сегментов трубчатой трубы из листового металла, например, при установке вентиляционных каналов или дымовых труб для дровяных печей. Соединение не будет водонепроницаемым, но может быть расположено так, чтобы предотвратить скопление грязи.

Обжимные трубки или обжимные бусины играют жизненно важную роль в производстве ювелирных изделий с точки зрения создания надежных соединений тонкой проволоки.Гофрированный провод обеспечивает графическую индикацию вмешательства во время закрепления счетчика коммунальных услуг или в качестве пломбы на грузовых контейнерах.

Модульный обжимной инструмент | RJ50 и RJ45 10 проводников

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Отрезы, полосы и обжимки | Для одножильного и многожильного кабеля | Закаленная сталь | Легкий | Прочный

Количество со скидкой
1-2	3-5	6-7	8-9	10+
43 доллара.49	41,43 $	39 долларов. 41 год	37,41 долл. США	35 долларов.45

Модульный обжимной инструмент для RJ50 (RJ45 10 проводников)

Обжимной инструмент RJ50 предназначен для заделки многожильных или одножильных кабелей. Этот универсальный инструмент разрежет, зачистит и обожмет ваш кабель. Каркас из закаленной стали отличается легкостью и прочностью.

10-контактный модульный обжим с 10 контактами для модульных 10-контактных вилок
Обрезки, полоски и обжимы

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая фталаты, которые, как известно в штате Калифорния, вызывают рак и роды дефекты или другой вред репродуктивной системе. Для получения дополнительной информации посетите сайт www.p65warnings.ca.gov

. В: В чем разница между разъемом RJ11 и RJ12?
Оба разъема имеют одинаковый размер и выглядят одинаково.Однако, глядя на контакты, RJ11 будет иметь только 4 контакта. RJ12 будет иметь 6 контактов.
Q: Что означает термины 4P4C, 6P4C и 6P6C?
4P4C: 4-позиционный 4-проводник (RJ22) — используется для кабелей телефонной трубки.
6P4C: 6-позиционный 4-проводник (RJ11) — используется для телефонных и модемных кабелей ADSL.
6P6C: 6-позиционный 6-проводник (RJ12) — используется в системных телефонах.
В: Как узнать, подходит ли вилка к плоскому или круглому кабелю?
Если смотреть на заднюю часть вилки, куда вставляется кабель, она будет иметь овальную или прямоугольную форму.Прямоугольная форма подходит для плоского кабеля. Овальная форма подходит для круглого кабеля.
Q: Для чего используется разъем RJ45?
Разъем RJ45, также называемый 8P8C, чаще всего используется в сетевых и телекоммуникационных приложениях. Его также можно использовать для передачи данных другого типа, например, для последовательной передачи данных.
В: В чем разница между одножильным и многожильным разъемом?
Сплошной разъем RJ45 имеет 3 зубца, которые зажимают сплошной провод для обеспечения хорошего контакта. Многожильный разъем RJ45 содержит 2 зубца, которые зажимают жилы, чтобы удерживать провод на месте. Многожильный обычно используется, когда вы делаете свои собственные соединительные кабели.
Dynamic Connector Оригинальный ручной обжимной инструмент — серия D3100 / D3200 (MISUMI) | MISUMI
Характеристики
● Соединители Dynamic / DK — это компактные нейлоновые соединители, разработанные специально для промышленного оборудования.Благодаря усиленному корпусу и контактам по сравнению с обычными изделиями, а также широкому выбору типов корпусов эти разъемы особенно подходят для использования с оборудованием FA.
● Разъемы Dynamic / DK подходят как для подачи питания, так и для передачи сигналов.
● Доступны серии 3100 с номинальным напряжением 250 В, серии 3200 с номинальным напряжением 600 В и серии 5200 с номинальным напряжением 630 В.
● Разъемы серии Dynamic и DK совместимы.
Общие характеристики
● Использует метод фиксации корпуса.
При фиксации после установки контактного корпуса обычно используется метод фиксации, при котором копье на стороне контакта фиксируется на корпусе.В этих соединителях вместо этого используется метод копья корпуса, при котором копье располагается на корпусе. Поскольку на контакте нет наконечника, контакты не будут запутываться во время работы или хранения, а также устранены такие проблемы, как деформация наконечника. Следовательно, вставка в корпус упрощается, и возможны безопасные соединения без отсоединения проводов. Звук блокировки при правильной установке сообщает о безопасном соединении. Легкое удаление с помощью специального инструмента для удаления.
Конструкция включает в себя конструкцию для защиты от взлома.
Штыревые (включая разъемы на печатной плате) и розетки (розетки) разъемы имеют ребристые (выпуклые / вогнутые) и блокируются, что делает их очень устойчивыми к взлому. Продукт имеет встроенную безопасную конструкцию — вилка (штырь) и розетка (розетка) должны быть вставлены идеально, без люфта между корпусом для подключения контактов.
● О контактном давлении
Контактное давление делится на высокое и стандартное в зависимости от положения дополнительного луча.Стандартный инвентарь Misumi состоит из позолоченных моделей стандартного контактного давления.
Покрытие Контактное давление Тип Контактное давление Использовать Количество вставок / удалений
Золото Стандартное контактное давление Прибл. 150 г Для многожильных цепей с частыми вставками / удалениями, используемых для подачи сигналов / питания 500 раз
Высокое контактное давление Прибл.250 г Для сигналов, источников питания и двигателей с большой вибрацией 500 раз
Олово Высокое контактное давление Прибл. 400 г Для сигналов и источников питания с менее частыми вставками / удалениями 100 раз
● Преимущества позолоченных контактов
Выбор позолоченных или посеребренных контактов будет зависеть от рабочих факторов, таких как напряжение, сила тока, окружающая среда (вибрация, температура, газы и т. Д.)), номера ядер и т. д.
В целом, для промышленных устройств рекомендуется позолота.
Тип покрытия и электрическая мощность
Золотая пластина Зона неопределенного происхождения Луженая Без покрытия (Ссылка)
Напряжение 3 В или менее 3 ~ 30 В 30 ~ 100 В 100 В или более
Текущий 1 А или меньше 1 ~ 10 А 1 ~ 10 А 0. 1A или более
Как показано в приведенной выше таблице, золотое покрытие необходимо использовать для условий 3 В, 1 А и ниже. Луженые изделия можно использовать для напряжений 30 В, 1 А или выше. Хотя луженые изделия подходят для чистых сред, используйте позолоченные изделия для неблагоприятных условий окружающей среды, таких как высокая температура / влажность, различные газы, высокая вибрация, частое вставление / удаление и т. Д.
● Использование язычка / утопленного контакта.
Использование язычка пластины на охватываемой стороне и углубленного типа (для размещения плоской пластины) на принимающей охватывающей стороне улучшает сопротивление взлому конструкции.Метод 3-точечного контакта обеспечивает высоконадежные соединения.
Простота установки и извлечения
Просто вставьте разъем, чтобы подключить его. При правильном подключении будет слышен звук блокировки. Кроме того, имеется строка подтверждения подгонки, которую также можно использовать для проверки правильности посадки. Зажмите 2 стопорных рычага с обеих сторон корпуса для облегчения снятия.
Общие характеристики (серии 3100 и 3200)
Материал / обработка
Просто вставьте разъем, чтобы вставить его.При правильной установке будет слышен звук блокировки. Кроме того, имеется строка подтверждения подгонки, которую также можно использовать для проверки правильности посадки. Зажмите 2 стопорных рычага с обеих сторон корпуса для облегчения снятия.
Тип Материал Отделка
Женский контакт Медный сплав Глянцевое лужение и позолота на никелевой основе
Мужской контакт
Корпус UL94V-0, полиэстер с армированием стекловолокном (PBT), PPS (тип SMT), черный
Совместимый размер провода
AWG Площадь сечения проводника мм ²
Размер 28 ~ 16 0. 08 ~ 1,25
Технические характеристики
Арт. D3100 серии D3200 серии
Номинальное напряжение 250 В переменного / постоянного тока или менее 600 В переменного / постоянного тока или менее
Номинальный ток * 1-ядерный: 12A
3-ядерный: 15 А
6-ядерный: 10A
16 ядер: 8A
(используется с проводами AWG16)
Пиковое напряжение 1500 В перем. Тока / мин. 2200 В переменного тока / мин
Контактное сопротивление 10 мОм или меньше
Диапазон рабочих температур -55 ° С ~ + 105 ° С
Сопротивление изоляции 1000 МОм или выше
Усилие вставки / снятия (на ядро) Вставка: 500 г или меньше. Удаление: 30 г или более
Контактная удерживающая сила 49N или более
Повышение температуры (номинальные условия) 30 ° C или менее
Прочность Контактное сопротивление при 10 мОм или менее после 500 попыток (100 мм / мин) вставок и извлечений
* Номинальное значение тока указывает текущее значение на каждую жилу. Следовательно, 6-жильный соединитель может выдерживать ток 60 А.Однако имейте в виду, что номинальное текущее значение на ядро будет снижаться по мере увеличения количества ядер. Если вы не видите желаемое количество ядер на диаграмме слева, используйте текущую кривую ниже для справки.
Рейтинг
Технические характеристики / Серия Серия 3100 (шаг 3,81 мм) Серия 3200 (шаг 5,08 мм)
Номинальное напряжение Номинальный ток Номинальная температура Номинальное напряжение Номинальный ток Номинальная температура
Стандарт AMP
108-5349 250 В (см. Таблицу ниже) -55 ° С ~ + 105 ° С 600 В
(использование одного разъема) (см. Таблицу ниже) -55 ° С ~ + 105 ° С
UL
Файл
No.E28476
(признанный компонент
) Определяется
по условиям, характерным для
используемого устройства Определяется
по условиям, характерным для
используемого устройства – Определяется
по условиям, характерным для
используемого устройства Определяется
по условиям, характерным для
используемого устройства –
CSA
Отчет №
LR7189 250 В 8 А, макс. – 250 В 8 А, макс. –
Лицензия TÜV
№
R9151488
(VDE0627)
Защита IP, IP-00
Категория перенапряжения (II)
Повторная установка /
Удаление: 50 раз 250 В
AWG А
28 2
26 3
24 3
22 4
20 5
18 6
16 8
14 8
-20 ° С ~ + 105 ° С 500 В
AWG А
28 2
26 3
24 3
22 4
20 5
18 6
16 8
14 8
-20 ° С ~ + 105 ° С
Руководство по выбору обжимных инструментов
Руководство по выбору обжимного инструмента
Обжимные клещи — это инструменты, используемые для создания холодных сварных швов между двумя проводами или проводом и соединителем, например наконечниками. В идеале электрические и механические свойства сварного шва должны быть такими же сильными, как и у исходных материалов.
Обжимные инструменты имеют размер в соответствии с калибрами проводов (с использованием AWG — American Wire Gauge), которые они могут принять. Некоторые поставляются со сменными штамповочными головками, что позволяет использовать провода и разъемы большего размера.
Холодная сварка
При горячей сварке две поверхности соединяются с помощью сильного нагрева, а при холодной сварке к свариваемым поверхностям прилагается сильное давление.Таким образом, холодную сварку также часто называют примером твердотельной сварки, поскольку исходные материалы не меняют свое состояние с твердого на жидкое и обратно.
Как использовать обжимной инструмент
Сначала вам нужно зачистить кусок провода, который вы хотите обжать. Затем прикрепите разъем. Для обжимных инструментов со сменными матрицами вам необходимо выбрать правильную матричную головку для разъема, сопоставив номиналы калибра проводов. Для обжима без штамповки вам нужно будет подобрать подходящий паз.Наконец, надавите, извлеките недавно обжатый соединитель и несколько раз дерните, чтобы убедиться, что у вас прочное и безопасное соединение.
Как выбрать инструмент для обжима проволоки
Информация, которую мы предоставляем, предназначена для информирования вас и помощи в правильном выборе и использовании обжимных машин. Как всегда, мы рекомендуем вам проконсультироваться с лицензированным и компетентным электриком, который поможет вам с определением размеров и выбором деталей для вашего конкретного применения.Нужна дополнительная помощь? Позвоните нашим инженерам технической поддержки, чтобы получить поддержку в режиме реального времени.
Как часто вы будете делать опрессовки?
Ручные или молотковые клещи относительно дешевы и могут быть лучшим вариантом, если вы обжимаете их только время от времени.
Гидравлические и автоматические обжимные устройства (например, с питанием от аккумулятора) более дороги, но они предотвращают растяжение и травмы из-за повторяющихся операций обжима.
Обжимные кромки с вдавливанием и обжимом
Обжимные зажимы обычно используются для обжима тонкопроволочных и уплотненных проводов.Обжим с выемкой можно выполнить с помощью простых в использовании ручных обжимных инструментов. Этот тип обжима обеспечивает высокое сопротивление выдергиванию и хорошие электрические характеристики при правильном выполнении с помощью инструмента подходящего размера для кабеля и разъема. Поскольку жилы плотно прижаты друг к другу внутри соединителя, почти все воздушные зазоры удалены из проводника. Однако проверить правильность выполнения обжима с отступом сложнее по сравнению с обжимом с шестигранной головкой.
Обжимные зажимы
предназначены для обработки наконечников согласно DIN 46234 и соединителей согласно DIN 46341, часть 1, форма A + B, которые подходят для проводов, классифицированных по VDE 0295 2, 5 и 6. Наконечники и соединители, соответствующие этим стандартам, имеют большой наружный диаметр, и подходят для всех типов кабелей.
Обжим с вдавливанием с помощью молоткового обжима.
Шестигранный обжимной обжим , наиболее распространенный тип обжима, обеспечивает прочное механическое соединение. Преимущество обжима этого типа заключается в том, что сила прикладывается последовательно со всех сторон на большей площади во время обжима, предотвращая любое повреждение проводников.Обжим этого типа является отраслевым стандартом для алюминиевых и медных кабелей сечением до 1000 тыс. Куб. Мил. Обжимные шестигранники обеспечивают превосходные электрические характеристики в дополнение к большой прочности на выдергивание.
Важно, чтобы размер обжимных матриц точно соответствовал материалам и размерам. Спектр применения обжима шестигранной формы — это опрессовка проводов согласно VDE-0295 категорий 2, 5 и 6 и обработка ненатяжных соединений алюминиевых кабелей согласно DIN48201 часть 1 (DIN EN 50182 для алюминиевых тросов).
Обжимной шестигранник с гидравлическим обжимом.
Размер провода и качество обжима
Чем толще провод (например, 1/0, 2/0 и т. Д.), Тем больше мощности вам понадобится для правильного обжима. В определенный момент обжимные устройства с ручным приводом потребуют слишком больших усилий или не смогут обеспечить достаточное давление для обжима проволоки большего сечения.
Как узнать, сделали ли вы высококачественный обжим с помощью гидравлического обжима с шестигранной головкой? См. Краткое справочное руководство ниже.
Лучшее
Углы должны быть как можно более четкими и резкими.
Приемлемо
Угловой радиус должен быть меньше длины плоских сторон.
Слишком свободно
Размер матрицы слишком велик. Выберите кубик меньшего размера.
Обжим
Размер матрицы слишком мал. Выберите кубик большего размера.
Матрицы vs.Бессмертный Бескамерные прессы
использовать быстрее, потому что вам не нужно отключать фильеру каждый раз, когда вы хотите обжать проволоку другого размера. Однако пресс-формы для обжима позволяют обжимать провода более широкого диапазона размеров и зачастую имеют менее сложную конструкцию.
Обычные типы обжимных устройств
Ручные щипцы
Эти ручные клещи для обжима проводов меньшего диаметра. Некоторые из них также можно использовать для резки и зачистки проводов.
Гидравлические обжимные клещи
Гидравлические обжимные устройства могут оказывать гораздо большее давление, чем небольшие ручные обжимные устройства, и используются для более толстой проволоки.
Правильное обслуживание требует периодической замены масла и масляного фильтра, чтобы гидравлика оставалась текучей и не забивалась. Вы также должны убедиться, что после замены масла внутри инструмента нет пыли или воздуха.
Обжимные молотки
Обжимные устройства с молотком
дешевы, компактны и могут обжимать проволоку самых разных размеров, просто отрегулировав высоту подвижного клина.Чем больше ушка, тем больше ударов вам нужно будет нанести молотком.
Выбор продукта
TH0012 Бесконтактный инструмент для обжима отпечатков
Бесконтактный обжимной пресс. Обжимает от 8 до 0000 AWG (4/0).
TH0020 Бесконтактный инструмент для обжима отпечатков
Бесконтактный обжимной пресс. Обжим от 10 до 400 MCM.
TEMCo ID Описание Диапазон обжима Тип обжима Обжим Тип клеммы Обрезает или
зачищает провод? Гарантия
TH0005 12 комплектов штампов, 11 тонн США от 6 AWG до 600 MCM
(10–300 мм²) Сжатие Гидравлический Неизолированный № 5 лет
TH0006 9 комплектов штампов, 5 тонн США 12 AWG до 00 (2/0)
(4–70 мм²)
TH0034 12 комплектов штампов, 12 тонн США от 6 AWG до 750 MCM
(медь: 16–400 мм²)
(алюминий: 10–300 мм²)
TH0007 Отступ молотка 8 до 0000 AWG (4/0) Отступ Ручная
TH0012 Бессмертный Рычаг
TH0020 10 AWG — 400 мкМ
ОБЖИМНЫЙ ИНСТРУМЕНТ — GZ Industrial Supplies
Что такое обжимной инструмент
Обжимной инструмент — это устройство, используемое для соединения двух металлических частей путем деформации одного или обоих таким образом, чтобы они прижимались друг к другу. Результат работы инструмента называется опрессовкой. Хорошим примером обжатия является прикрепление разъема к концу кабеля. Например, сетевые и телефонные кабели создаются с помощью обжимного инструмента (показанного ниже) для соединения разъемов RJ-45 и RJ-11 с обоими концами телефонного кабеля или кабеля Cat 5.
Как это работает?
Для использования этого обжимного инструмента каждый провод сначала вставляется в разъем. Как только все провода будут в гнезде, соединитель с проводами помещается в обжимной инструмент, а ручки сжимаются вместе.При обжиме пластиковый разъем прокалывается и удерживается каждый провод, что позволяет передавать данные через разъем.
Как сделать сетевой кабель
Для создания сетевого кабеля вам сначала понадобится оборудование, указанное ниже.
Кабель Cat 5, Cat 5e, Cat 6 или Cat 7 — эти кабели в больших шпинделях можно приобрести на сайте www.gz-supplies.com. Кабель Cat5 — это наиболее часто используемый кабель в настоящее время для сетей.
Разъемы RJ-45 — эти разъемы можно приобрести на сайте www.gz-supplies.com и обычно поставляются оптом.
Обжимной инструмент — Эти инструменты часто приобретаются на сайте www.gz-supplies.com. Для создания сетевого кабеля вам понадобится обжимной пресс, способный обжать кабель RJ-45 (а не только кабель RJ-11, который похож на RJ-45).
Инструмент для зачистки проводов или нож — Если вы планируете сделать несколько сетевых кабелей, вам также следует подумать о приобретении кабеля для зачистки проводов категории 5, 6 или другого кабеля по вашему выбору.
Когда у вас есть необходимое оборудование для создания сетевого кабеля, вам нужно определить тип сетевого кабеля, который вы хотите создать.Существует два основных сетевых кабеля: прямой и перекрестный. Ниже приведены несколько примеров того, какой кабель используется для каждого из примеров.
Прямой кабель (T568A)
От компьютера к концентратору, коммутатору, маршрутизатору или стене.
Компьютер на компьютер без коммутатора или концентратора.
От сетевого устройства к сетевому устройству. Например, от маршрутизатора к маршрутизатору.
Перекрестный кабель (T568A и T568B)
После определения типа сетевого кабеля зачистите кабель.Мы рекомендуем зачистить кабель не менее чем на полдюйма, чтобы обнажить внутренние провода. Не беспокойтесь об удалении слишком большой части оболочки сетевого кабеля, так как вы всегда можете обрезать провода, если это понадобится позже. После снятия оболочки сетевого кабеля разделите провода в кабеле, чтобы их можно было вставить в разъем RJ-45. Кабели типа «витая пара» категории 5 состоят из четырех скрученных проводов, каждый из которых имеет цветовую маркировку; один однотонный, а другой — полосатый. Как видно ниже, большинство сетевых кабелей состоит из пары кабелей зеленого, синего, оранжевого и коричневого цветов.Существует два стандарта кабелей T568A и T568B, каждая витая пара должна быть разорвана, чтобы создать схему, как показано выше. Если вы хотите создать прямой кабель, оба конца кабеля должны быть идентичны и должны соответствовать примеру T568A, показанному выше. Если вы хотите создать перекрестный кабель, один конец кабеля должен соответствовать T568A, а другой — T568B.
Разделив концы кабеля, чтобы они соответствовали одному из приведенных выше примеров, вставьте кабели в разъем RJ-45 и обожмите.
Обычные типы щипцов
Ручные щипцы. Эти ручные обжимные устройства используются для небольших проводов. …
Гидравлические обжимные прессы. Гидравлические обжимные устройства могут оказывать гораздо большее давление, чем небольшие ручные обжимные устройства, и используются для более толстой проволоки. …
Обжимные молотки.
Как выбрать щипцы для обжима проводов
Информация, которую мы предоставляем, предназначена для информирования вас и помощи в правильном выборе и использовании щипцов для обжима. Как всегда, мы рекомендуем вам проконсультироваться с лицензированным и компетентным электриком, который поможет вам с определением размеров и выбором деталей для вашего конкретного применения. Нужна дополнительная помощь? Посетите www.gz-supplies.com или напишите нам по адресу [email protected]
Характеристики обжимного инструмента
Различные обжимные устройства предлагают множество функций

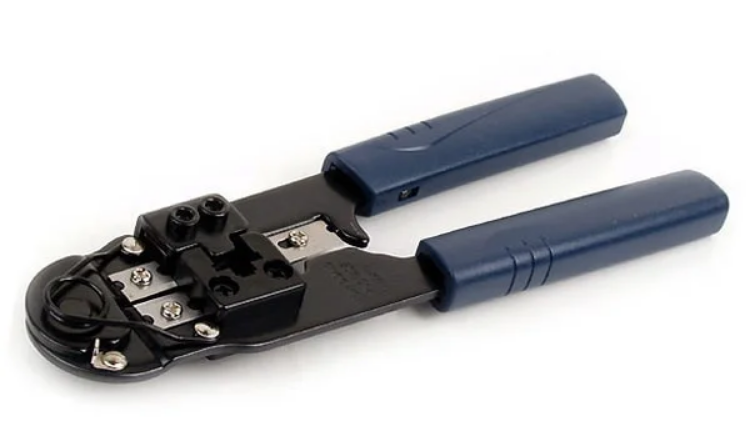

Модульный обжимной инструмент
Модульный обжимной инструмент при обжиме Концевые гильзы различают гильзы с пластиковыми манжетами и без них, а также трапециевидные и квадратные гофры.Рукава с пластиковым воротником упрощают ввод отдельных многожильных проводов. Цветная маркировка на гильзах для концов проводов используется для классификации поперечного сечения. Модульный обжимной инструмент обеспечивает лучший контакт в клеммной колодке. Обжимной инструмент также облегчает выравнивание и сборку, поскольку зажимы могут быть прикреплены к каждой из поверхностей.

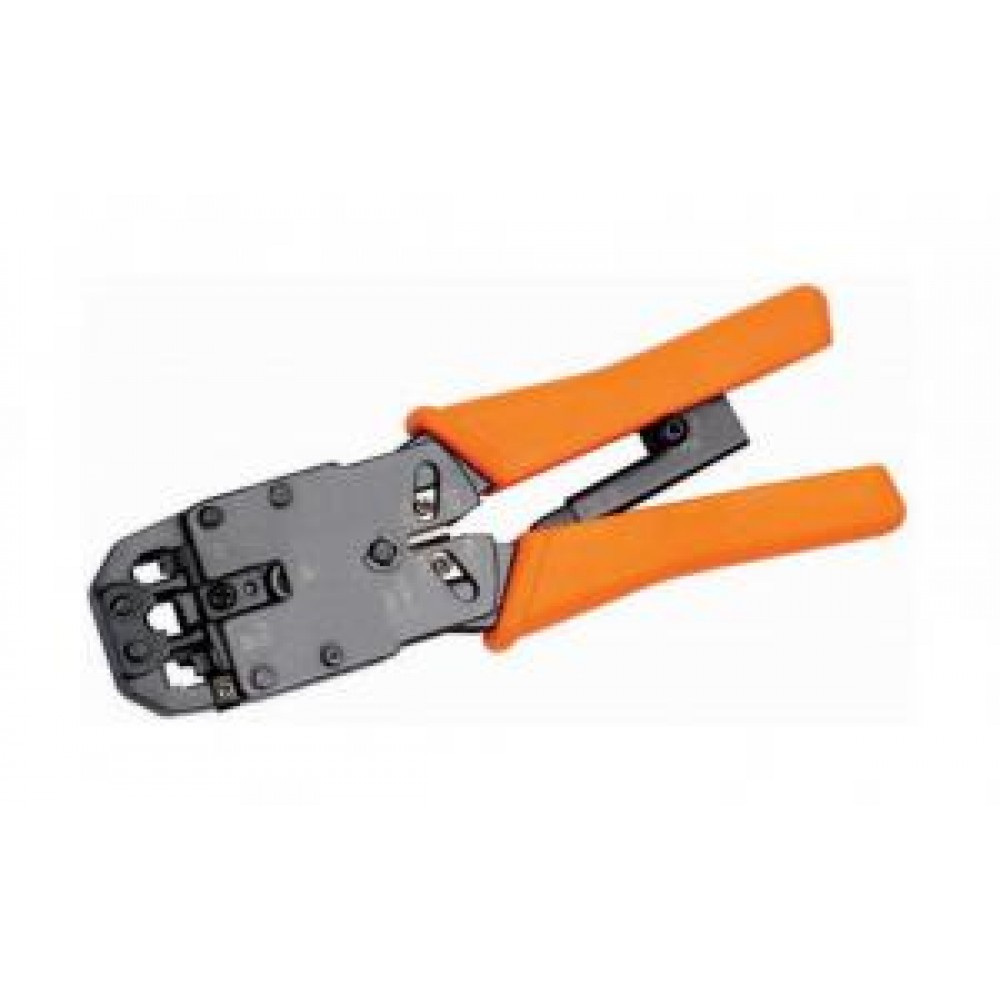

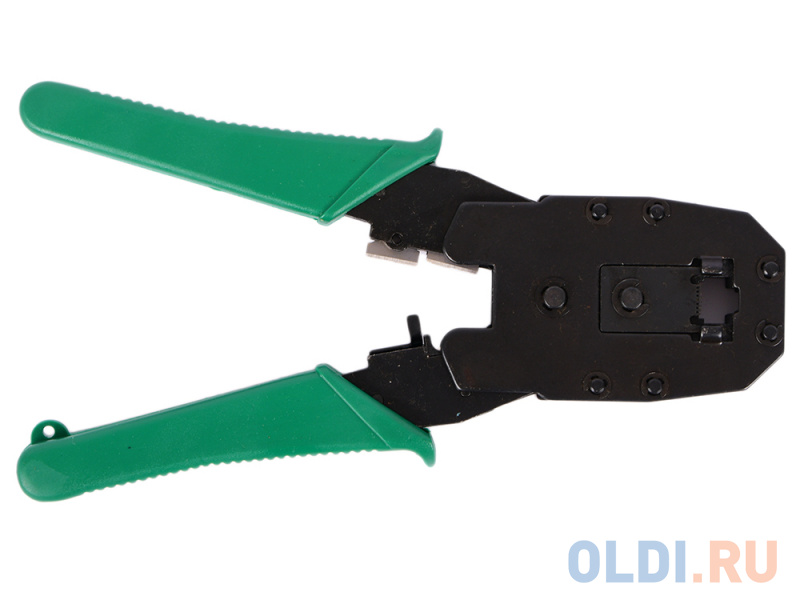

Модульный обжимной инструмент с храповым механизмом
В модульном обжимном инструменте с трещоткой этот инструмент лучше всего благодаря наличию полностью храпового механизма и специального приспособления для зачистки круглых проводов.Большинство недорогих инструментов не имеют трещотки, что приводит к плохим соединениям и кабелям, которые могут выйти из строя. И большинство других инструментов было разработано только для работы с плоским сатиновым телефонным кабелем. Paladin 1545 оснащен круглым устройством для зачистки проводов, позволяющим легко снять внешнюю оболочку с кабелей категории 5, не повреждая проводники.

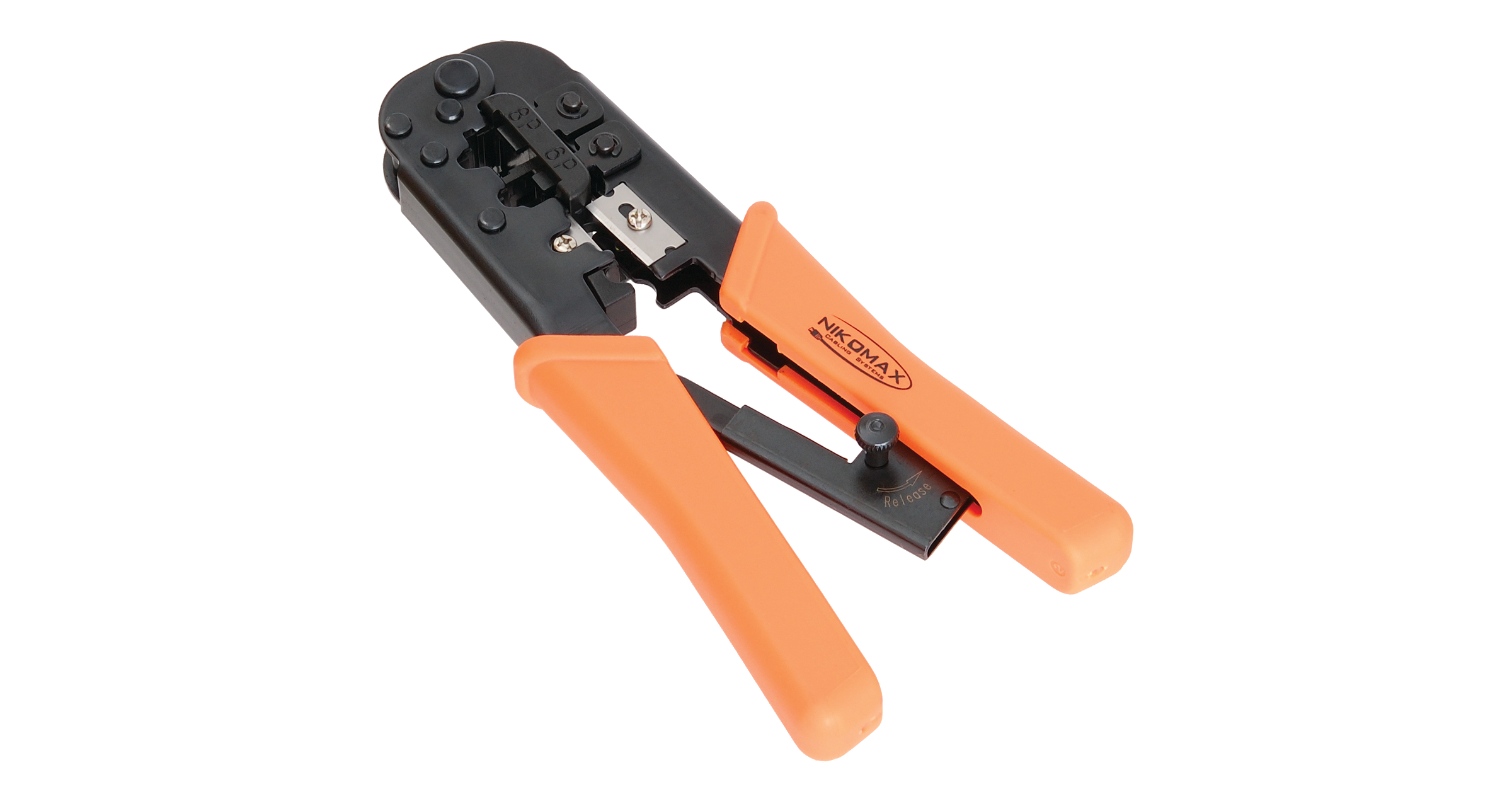

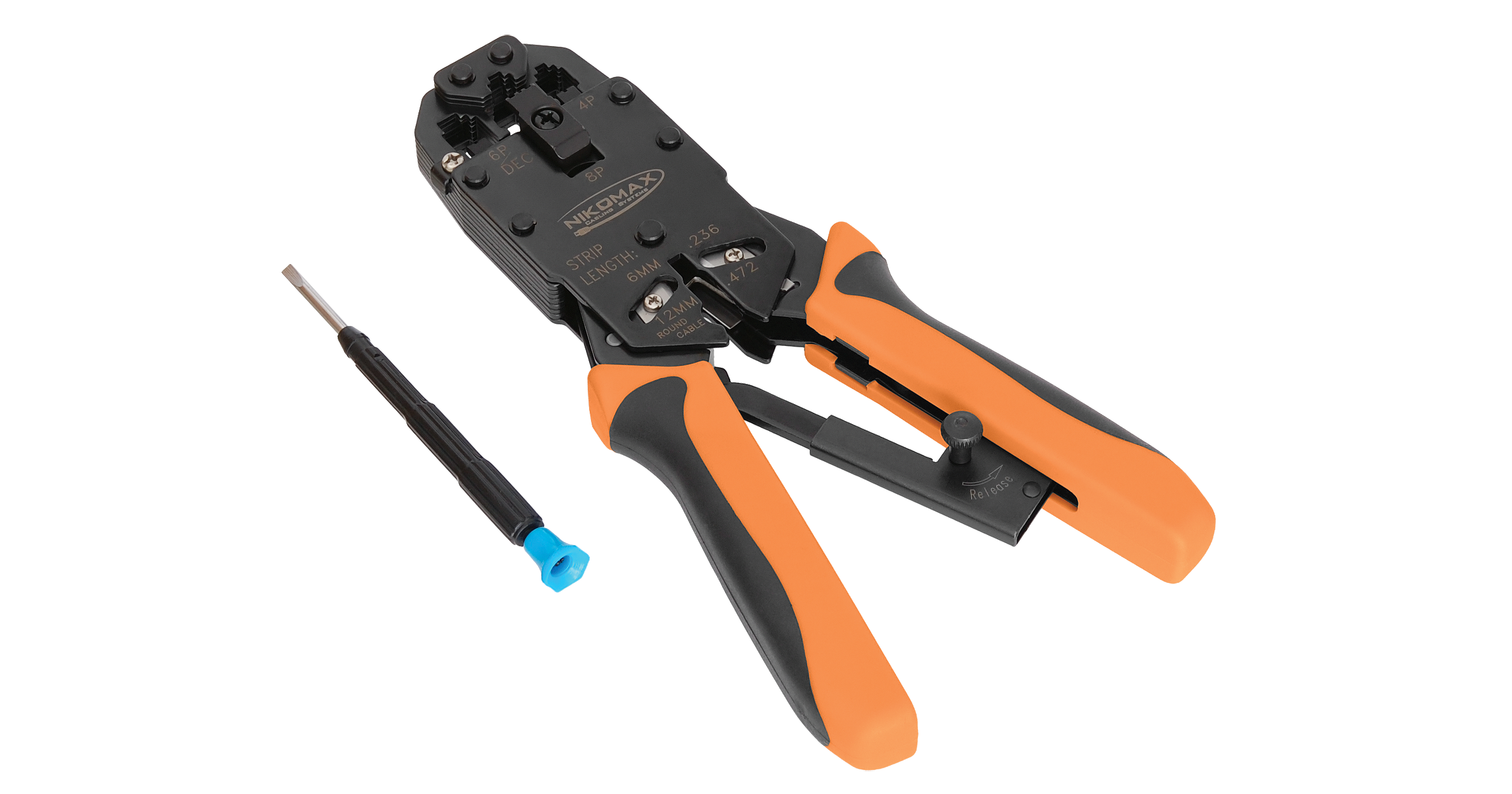

Комбинированный модульный обжимной инструмент с храповым механизмом
В модульном модульном обжимном инструменте с храповым механизмом CRIMP-DEL заделывает модульные заглушки RJ11 6P4C, RJ12 6P6C и RJ45 8P8C, а также заглушки 4P2C / 4P4C и многое другое.Прямое действие обеспечивает равномерный обжим. Маленький и компактный инструмент с храповым механизмом полного цикла, а также встроенным устройством для обрезки проволоки и устройством для снятия изоляции. Цельностальная рама имеет антикоррозийное покрытие с черным оксидом.
Эти храповые инструменты Soft-Touch обеспечивают максимальную эффективность и удобство при использовании в труднодоступных местах или на соединениях коллектора. Механизм полного цикла обеспечивает постоянную обжимку A.S.T.M. технические характеристики. Компактный дизайн и легкий вес делают эти инструменты чрезвычайно универсальными.Ratchet обеспечивает полную и последовательную обжимку.
Инструменты для зачистки неэкранированной витой пары (UTP)
Этот подготовительный инструмент обеспечивает простой и эффективный метод подготовки коаксиального кабеля и кабеля витой пары к заделке. Инструмент оснащен двумя надежными матрицами с цветовой кодировкой, которые взаимозаменяемы для каждого типа носителя. Коаксиальные матрицы для коаксиального кабеля RG59 и RG6, а также для гибких матриц для различных кабелей UTP, ScTP и волоконно-оптических кабелей.
Для получения дополнительной информации об обжимных инструментах и других продуктах посетите наш интернет-магазин https: // www. gz-supplies.com/
29 ноября, 2019 Джозеф Умо
Высокая пропускная способность, 16 позиций, электрическая система обжима с цифровым контролем давления для монетоприемников
Домашняя страница
Пожалуйста, напишите время выполнения заказа
Номер позиции: MSK-HT-16
MSK-HT-16 — это высокопроизводительный 16-позиционный электрический обжимной пресс с регулируемым давлением для монетных элементов CR2016, CR2025 и CR2032.Обжимной станок питается от источника постоянного тока 24 В для обеспечения совместимости с атмосферой Ar для перчаточного ящика. MSK-HT-16 подходит для опрессовки плоских элементов питания помимо литий-ионных, таких как Li-S, Li-Air и полуэлемент с селективным литий-ионным покрытием. Обжимной пресс оснащен дисплеем давления и настройками для достижения столь стабильных результатов для всех операций обжима, а также автоматически обжимает 16 ячеек за одну партию, чтобы быстро исследовать лучший материал батареи. Устройство может быть помещено в перчаточный ящик и совместимо с газом Ar.
Ваша корзина пуста.
Пожалуйста, очистите историю просмотров перед заказом продукта. В противном случае доступность и цена не гарантируются.
Спонсорство MTI:
Спонсоры MTI Мастерская по термоэлектричеству

MTI-UCSD Лаборатория по изготовлению аккумуляторов 9084 VISTEC Cylindrical Cell Pilot Line

MTI спонсирует Postdoctoral Awards

Предстоящие выставки:

20 В МАКС.
* НАБОР ДЛЯ ОБОРУДОВАНИЯ ДЛЯ БЕСПРОВОДНОГО КАБЕЛЯ — DCE350M2 900 40
Я КУПИЛ Я ПОЛУЧИЛ
DCE200M2K, DCE300M2, DCE350M2, DCE200M2K, DCE300M2, DCE350M2, DCE3501 9001 , DCG426M2, DCF889HM2, DCK397HM2, DCF890M2, DCGG571M1, DCF897P2, DCK398HM2, DCF894HP2, DCK299M2, DCF899HP2, DCF880HM2, DCG412P2 ИЛИ DCS380P1 DCS387B, DCD796B ИЛИ DCF887B
DCK490L2 ИЛИ DCK590L2 DCF890B ИЛИ DCG426B
D55167, D55140, DCCS2560T1, D55168, ИЛИ D55151 DWFP12231, DWMT70783 ИЛИ DWMT70785
DCBL720P1, DCST920P1, DCHT820P1 ИЛИ DCCS620P1 DCE511B
D28715 ИЛИ DWE4517 DWHT70485
DCK299D1T1, DCS388T1, DCS690X2, DCST970X1, DCG414T1, DCS575T1, DCCS670X1 ИЛИ DCBL770X1 DCF8980B ИЛИ DCD796B
DCMW220P2 DCF890B
DCD771C2, DCK240C2, DCN650D1, DCV581H, DCF885C1, DCK280C2, DCN682M1 ИЛИ DCG412B DCB201 ИЛИ DCL044
DWMT19244, DWMT19249, DWMT73802, DWMT75049, DWMT19248, DWMT73801 ИЛИ DWMT73803 DWHT66567 ИЛИ DWHT17809
C2002-WK DWFP12231, DWMT70783, ИЛИ DWMT70785
КУПИТЬ (2) ЛЮБОГО — DWST08201, DWST08204, DWST08220240, DWST08204, DWST08220220, DWST08204, DWST08220220, DWST , DWST08250, И / ИЛИ DWST08810 DWST08205
.
