Лампы. Какие выбрать? Устройство и принцип работы ламп.

Работа любого осветительного прибора невозможна без источника света. Приобретая светильник, важно знать, какие лампы к нему подойдут. Лампы бывают разной формы, разной мощности, разным цоколем и т.д. Разберемся подробно в классификации ламп.

По принципу работы лампы делятся на:

  • Лампы накаливания, в т.ч. галогенные
  • Газоразрядные
  • Светодиодные

Лампа накаливания

Самая распространенная лампа. Состоит из цоколя и стеклянной колбы, в которой отсутствует воздух, либо колба наполнена газом. Внутри лампы находится вольфрамовая нить накала, она очень сильно нагревается при прохождении через нее электрического тока и излучает свет.

Достоинства лампы накаливания:
  • Низкая стоимость
  • Мгновенно запускается
  • Не содержит паров ртути
  • Работает при любой температуре окружающего воздуха
  • Излучает естественный свет
  • Совместима с диммерами (устройствами для плавного регулирования яркости лампы)
Недостатки ламп накаливания:
  • Очень низкий КПД. 95% потребляемой электроэнергии идет на нагрев
  • Недолговечность. Срок службы составляет 1000 часов
  • Теряется яркость в процессе эксплуатации. Это связано с испарением вольфрама и оседанием его на внутренней стороне колбы лампы, вследствие чего лампочка мутнеет

Галогенная лампа

Это разновидность лампы накаливания с аналогичным принципом работы. Разница лишь в том, что колба таких ламп изготавливается очень малого размера и содержит внутри себя пары брома или йода. В лампе накаливания, как было описано выше, происходит испарение вольфрама и осаждение его на колбе с внутренней стороны. Пары брома или йода не дают осаживаться испарившемуся вольфраму на стеклянную колбу, и как бы «возвращают» его обратно на нить накала. Небольшой размер колбы объясняется тем, что процесс, описанный выше, может происходить только в колбе небольшого объема с очень близко расположенной нитью накала. В связи с тем, что вольфрамовая нить расположена очень близко к колбе, возникает очень сильный нагрев лампы, который достигает 500°C. Поэтому важно, чтобы на лампе при установке не оставалось жирных следов от пальцев. Дело в том, что в месте загрязнения лампы происходит большой местный нагрев, возникают микротрещины на стекле и лампа выходит из строя раньше заявленного срока. Устанавливать галогенные лампы можно только в специальных перчатках, либо через кусок ткани.

Достоинства галогенных ламп:
  • Те же, что и у ламп накаливания
  • Увеличенный срок службы, который составляет 4000 часов
  • Яркость практически не теряется в процессе эксплуатации
  • Светоотдача выше, чем у ламп накаливания
Недостатки галогенных ламп:
  • Очень сильный нагрев
  • Чувствительны к перепадам напряжения, сокращается срок службы

Люминесцентные лампы.

На смену лампам накаливания пришли люминесцентные лампы, или как многие их называют «энергосберегающие». Такие лампы способны выдать тот же световой поток, что и лампа накаливания, потребляя в 5 раз меньше электроэнергии. Например, люминесцентная лампа мощностью 15 Вт будет аналогична 75 Ваттной лампе накаливания. Люминесцентная лампа состоит из цоколя и колбы. Колба выполнена из стекла и наполнена инертным газом с добавлением паров ртути. Внутренняя поверхность колбы покрыта люминофором. В результате работы лампы возникает ультрафиолетовое излучение. Люминофор преобразует это излучение в видимый нам свет. В компактных люминесцентных лампах (КЛЛ) с цоколем E27 и E14 имеется встроенная электронная пускорегулирующая аппаратура (ЭПРА), необходимая для запуска лампы. Без ЭПРА работа таких ламп невозможна, и если ЭПРА выходит из строя, то лампа, что называется «перегорает».

Поэтому люминесцентные лампы прослужат дольше всего, если будут непрерывно находиться во включенном состоянии, нежели постоянно включаться/выключаться. Существуют люминесцентные лампы и с внешним ЭПРА, они используются, например, в светильниках типа «Армстронг». В случае выхода из строя ЭПРА, он подлежит замене.

Достоинства люминесцентных ламп:
  • Высокий КПД, в 5 раз выше, чем у ламп накаливания.
  • Меньший нагрев колбы, по сравнению с лампами накаливания
  • Срок службы 6000 часов, что в 6 раз больше, чем у ламп накаливания
Недостатки люминесцентных ламп:
  • Зажигаются не мгновенно
  • Не совместимы с диммерами
  • Содержат опасные пары ртути и должны специальным образом утилизироваться
  • При низких температурах возможны проблемы с запуском таких ламп
  • Самопроизвольное мерцание выключенной лампы. Происходит, как правило, если присутствует выключатель со световой индикацией. Объясняется тем, что лампа имеет значительную электрическую ёмкость, и даже при небольшой утечке тока эта емкость заряжается. В дальнейшем происходит разряд на электроды лампы, происходит кратковременная вспышка. Чем больше утечка тока, тем чаще будут наблюдаться вспышки света. Такое явление негативно сказывается на сроке службы лампы, а также может очень сильно раздражать, например, ночью.

Светодиодные лампы.

Это еще одна разновидность энергосберегающих ламп.Источником света в таких лампах являются светодиоды, которые помещены в колбу. В корпусе лампы размещается электронный драйвер, который является преобразователем питания.

В процессе работы светодиод вырабатывает тепло, и если он не будет охлаждаться, либо охлаждаться не достаточно, то через некоторое время выйдет из строя или существенно снизится яркость. Чтобы охладить плату со светодиодами на лампах предусмотрены радиаторы. Наиболее эффективным является алюминиевый радиатор, который может быть с ребрами, а может быть и гладким. Гладкий радиатор применяется в недорогих и маломощных лампах. Керамические радиаторы также используются для охлаждения светодиодов и являются весьма эффективными. Встречается также радиатор из алюминия, покрытого пластиком. Пластиковые радиаторы являются самыми неэффективными и, как правило, не вырабатывают свой ресурс.

Выбирая светодиодную лампу не гонитесь за дешевизной. Обратите внимание на радиатор. Отдайте предпочтение лампам с алюминиевым или керамическим радиатором, либо алюминий + пластик. Возьмите лампу в руку. Качественная лампа с алюминиевым радиатором будет заметно тяжелее пластиковой.

Достоинства светодиодных ламп
  • Низкое энергопотребление. Потребляют в 10 раз меньше электроэнергии, чем лампы накаливания и в 5 раз меньше, чем люминесцентные
  • Долгий срок службы. От 25000 часов и более
  • Самая низкая температура корпуса, по сравнению с лампами накаливания и люминесцентными лампами
  • Не требуют специальной утилизации, так как не содержат паров ртути
Недостатки светодиодных ламп:
  • Стоимость качественных светодиодных ламп выше, чем у ламп накаливания и люминесцентных. В дальнейшем затраты на приобретение таких ламп с лихвой компенсируются экономией электроэнергии
  • Деградация светодиодов при недостаточном охлаждении

Классификация ламп по форме:
  • Грушевидные. Лампы общего назначения. Используются в качестве источника света в люстрах, закрытых светильниках и т.д.
  • Шарообразные. Лампы общего назначения. Используются в качестве источника света в люстрах, закрытых светильниках и т.д.
  • Свеча. Используется в люстрах и светильниках, где плафон отсутствует, а также в узких плафонах.
  • Свеча на ветру. Декоративная лампа. Используется в люстрах и светильниках, где плафон отсутствует.
  • Рефлекторного типа. Используется в точечных светильниках. Дает направленный свет.
  • Капсульного типа. Галогенные и светодиодные лампы с цоколем G9 и G4
  • Спираль. Компактные люминесцентные лампы общего назначения
  • Таблетка. Используется в точечных светильниках.

Все виды форм лампочек на рисунке ниже.

Виды цоколей ламп.

Самые распространенные виды цоколей – это резьбовые и штырьковые.

Резьбовой цоколь маркируется буквой E и двумя цифрами, обозначающими диаметр цоколя в миллиметрах. Это самый распространенный тип цоколя, используется в большинстве осветительных приборов. С резьбовым цоколем выпускаются все виды ламп. Основные виды резьбовых цоколей:

  • E27. Диаметр резьбовой части 27 мм.
  • E14 (миньон). Диаметр резьбовой части 14 мм.
  • E40. Диаметр резьбовой части 40 мм.

Штырьковые цоколи.

Цоколь лампы соединяется с патроном при помощи штырьков. Маркировка начинается с буквы G с одной и более цифрами. Цифры обозначают расстояние между штырьками. После буквы G в маркировке могут присутствовать буквы U X Y Z, которые определяют модификацию конструкции. Например, лампы G5.3 и GX5.3 не взаимозаменяемы. Типы штырьковых цоколей в таблице ниже.

Тип

Расстояние междуконтактами, мм

G4 GU4 GY4

4

G5

5

G5. 3 GU5.3 GX5.3

5.3

GY6.35

6.35

G9

9

GZ10

10

G13

13

G53 GU53 GX53

53


  • G4. Используется в галогенных и светодиодных миниатюрных лампах напряжением 12В, 24В, 220В
  • G9. Используется в галогенных и светодиодных миниатюрных лампах напряжением 12В, 24В, 220В
  • G5. Используется в трубчатых лампах
  • GU5.3. Софитная лампа, используется в точечных светильниках
  • GU10. На концах штырьков имеются утолщения для фиксации лампы в патроне путем поворачивания

Лампы накаливания – устройство, принцип работы

Лампа накаливания – это искусственный источник света, в котором свет испускает раскаленная электрическим током спираль из тугоплавкого металла.

Лампа накаливания

В 1874 году русский ученый Александр Лодыгин впервые представил несколько лампочек с телом накаливания из вольфрама. Его образцы стали прообразом всех современных ламп накаливания.

Все лампы накаливания, в том числе и галогеновые работают на принципе нагрева нити (тела) накаливания до температуры от 2700°К до 3000°К, в результате протекания через них электрического тока.

Конструкция ламп накаливания

Главным элементом любой лампы накаливания является нить, которая обычно изготавливается из тонкой, проволоки, реже ленточки, из вольфрама. Для того, чтобы нить была компактной, ее свивают в спираль, а свитую нить в спираль свивают еще раз, получается биспираль. Благодаря такой конструкции, при большой длине вольфрамовой проволочки, нить накала лампочки получается компактной.

Для долговечности спираль накала помещают в колбу, из которой откачан воздух. Иначе вольфрам быстро в воздухе окислится и перегорит. Для повышения коэффициента полезного действия (КПД) колбы ламп большой мощности заполняют смесью газов азота с инертным аргоном. Если требуется высокая надежность, то колбу заполняют чистым инертным газом — аргоном, криптоном или ксеноном под давлением, например галогенные лампочки и для автомобильных фар заполняют парами галогенов брома или йода. Но стоимость таких лампочек в несколько раз выше.

Для подвода электрического тока и фиксации нити накала в центре колбы служат токовводы, в которых с одной стороны обжата или приварена точечной сваркой нить накала, а другие их концы соединены пайкой или точечной сваркой с цоколем.

На резьбы цоколей для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого цоколи для сети 220 В выпускаются трех типов. Е27 – наиболее распространен. Е14 – в быту именуемый миньон (обычно такие лампочки устанавливают для подсветки в холодильниках, СВЧ печах). Е40 – для ламп уличных светильников. Число после буквы обозначает внешний диаметр резьбы цоколя. Автомобильные лампочки для фары Н4 производятся в основном с цоколем по британскому стандарту (цоколь лампочки для фары на фото по центру).

На капсульные галогенные лампы накаливания цоколь не устанавливается, питающее напряжение подается непосредственно на токовводы, выполненные в виде двух штырей. Иногда концы штырей имеют цилиндрическое утолщение, позволяющее более надежно фиксировать лампочку в светильнике и обеспечить лучший контакт с контактами патрона. Чтобы извлечь лампочку из патрона такой конструкции, нужно ее провернуть на несколько градусов против часовой стрелки. Цилиндры выйдут из зацепления и лампочка освободится.

Лампочка накаливания «Ильича»

Лампы накаливания быстро вытесняются энергосберегающими и светодиодными источники света, так как их стоимость стала сравнима со стоимостью лампочек «Ильича».

Принцип действия лампочки прост, через вольфрамовую нить проходит электрический ток. Так как удельное сопротивление нити накала в сотни раз больше, чем токоподводящих проводников, то она разогревается до температуры более 2000° и излучает тепловую и световую энергию. К сожалению, на долю светового излучения приходится в лучшем случае 4% от потребляемой мощности. Точнее было бы называть лампочку нагревательным элементом, чем источником света. Низкий КПД и является главным недостатком лампочек «Ильича». Средний срок службы лампочки составляет 1000 часов.

В России по закону от 23.11.2009 N261-ФЗ (ред. от 23.04.2018) «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации», с 1 января 2014 года запрещено использование ламп накаливания мощностью двадцать пять ватт и более для освещения в цепях переменного тока.

Конечно лампочка «Ильича», благодаря появлению светодиодных источников света, доживает свой век и в недалеком будущем станет историей. К основным недостаткам ламп накаливания относятся низкий КПД, значительное выделение тепла, что предъявляет дополнительные требования к термостойкости арматуры светильников, большая зависимость светового потока и срока службы от величины питающего напряжения (при превышении напряжения на 10%, срок службы уменьшается на 95%), хрупкость. Хотя спектр излучения ламп накаливания и отличается от солнечного, но человеческий глаз к такому свету адаптировался, так как желто-красной спектр излучения имеет свеча, огонь костра с которыми человек прожил тысячи лет.

Галогенная лампа накаливания

Галогенная лампа от лампы накаливания отличается тем, что имеет меньшие габаритные размеры, более высокий КПД и в несколько раз больший срок службы. Практически это та же лампочка «Ильича», но улучшена с учетом последних достижений науки и техники. Колба галогенной лампочки сделана из кварцевого стекла и заполнена под давлением парами галогенов брома или йода, благодаря чему срок службы галогенных лампочек доведен до 4000 часов, а температура накала спирали достигает 3000°К.

В галогенной лампочке вольфрамовая нить тоже при нагреве испаряется, но в отличие от простой лампочки накаливания, облачко из вольфрама благодаря вступлению в химическую реакцию с галогенами при высокой температуре, возвращается опять на нить накала. Благодаря такому процессу, появилась возможность изготавливать миниатюрные лампочки большой мощности, повысить КПД до 15% и увеличить срок эксплуатации до 4000 часов, а с применением ограничителей броска тока при включении галогенной лампочки (сопротивление нити накала в холодном состоянии в десять раз меньше, чем в нагретом) до 12000 часов.

Спектр излучения галогенных лампочек более естественный, чем простых лампочек накаливания и они являются идеальным искусственным источником света для выполнения работ, связанных с цветом, например для художников. Так как колба лампочки сделана из кварцевого стекла, то она при свечении излучает ультрафиолетовые лучи, что позволяет под ней даже загорать.

Галогенные лампы в автомобиле

Галогенным лампочкам для автомобильных фар Н4 в настоящее время нет альтернативы. Большая мощность, устойчивость к тряске и вибрации, естественность света, малые габариты, работа при любой температуре окружающей среды, большой срок службы, низкая цена – практически идеальная лампочка. Есть, конечно, и более совершенные лампочки для фары автомобиля – ксеноновые (в них нет нити накала, свет излучает разряд между двумя электродами в газе ксеноне), биксеноновые и светодиодные, но цена их довольно высокая.

Такие лампочки нельзя установить вместо штатных, а требуется замена всего блока фар. В дополнение оптику фар с ксеноновыми лампами требуется поддерживать в идеально чистом состоянии, при малейшем загрязнении свет начинает рассеиваться и ослеплять водителей встречного автотранспорта.

В одной колбе галогенной лампочки для фар автомобиля смонтировано сразу две нити накала. Такое решение позволило вместо двух отдельных ламп использовать одну.

Напряжение на нити накала подают по очереди, в зависимости необходимости включения ближнего или дальнего света фар. В такой лампочке один вывод для двух нитей накала общий и цоколь лампочки имеет только три вывода.

Рекомендации по эксплуатации галогенных ламп

Галогенные лампочки, рассчитанные на напряжение 220 В, подключаются непосредственно к электрической сети, а так как в бытовой сети случаются броски напряжения, то лампочки быстро перегорают. Поэтому советую применять галогенные лампочки на напряжение 12 В с понижающим трансформатором или пускорегулирующим устройством.

Для исключения преждевременного выхода из строя галогенной лампочки, недопустимо загрязнение колбы, так как она разогревается до температуры 250°С, а грязь ухудшает отвод тепла и лампочка перегревается. При установке галогенной лампочки в светильник не допускается прикосновение к колбе руками, так как на ней остаются потожировые следы, которые обгорая, нарушают равномерность нагрева колбы, в результате происходит напряжение стекла и колба может разрушиться. Если случайно прикоснулись, то грязь с колбы необходимо удалить растворителем или моющим средством и обязательно просушить, прежде чем подключать лампочку к питающей сети.

Как устроена современная лампа накаливания, принцип действия

Несмотря на то что в последнее время все большую популярность набирают энергосберегающие лампы, лампы накаливания не сдают свои позиции и продолжают применяться в общественных и частных зданиях.

Возможно, это связано с привычкой или дешевизной, а, может быть, с цветовой температурой, которую дает лампа накаливания. Знание, как устроена лампа накаливания, поможет использовать ее в оптимальных режимах, а это, в свою очередь, продлит срок ее службы.

Принцип работы лампы накаливания

Физический принцип работы лампы накаливания заключается в следующем. При нагревании тела возникают электромагнитные волны, длина которых напрямую зависит от температуры: чем выше температура, тем волны становятся короче.

Чтобы получить видимый спектр, тело необходимо нагреть до 570 °C, в этом случае уже заметно красное свечение, которое можно увидеть, если тело находится в темноте.

Для получения такого же спектра, какое излучает солнце, тело необходимо нагреть до 5496,85 °C, однако, ученым неизвестен материал, способный оставаться в твердом состоянии при такой температуре. Обычно нить разогревается до температуры 2000–2800 °C, то есть спектр сдвинут в красную область.

Чтобы получить указанную температуру, выбирают тугоплавкий материал и нагревают его с помощью электрического тока. Нагревание происходит из-за сопротивления электрическому току: чем больше сопротивление и протекающий ток, тем выше температура. Действие тока напрямую зависит от приложенного напряжения к нагреваемому элементу.

Поэтому при падении напряжения лампа начинает гореть красным цветом, а при повышенном напряжении свет становится белее.

Следует отметить, что вольфрам, как и другие чистые металлы, имеет положительный температурный коэффициент сопротивления, то есть при увеличении температуры сопротивление возрастает.

Сопротивление холодного и нагретого тела накала отличается в 10 раз. Прежде чем рассмотреть, как устроена лампа накаливания, уточним, видов ламп накаливания очень много, но устройства очень похожи, отличаются лишь небольшими добавлениями или отсутствием некоторых деталей.

Устройство лампы накаливания

Устройство лампы накаливания — рассмотрим на примере обычной цокольной. Основным элементом служить нить. Она может быть изготовлена из тугоплавкого вольфрама, рения или осмия.

Последний используется редко, поскольку температура плавления у него примерно на 400 °C ниже, чем у предыдущих двух. Сама проволока скручивается в нить малого радиуса, а затем уже эта спираль скручивается в более крупную. Делается это для уменьшения длины нити. Крепится она с помощью двух токовводов и поддерживается крючками из молибдена.

Токовводы выходят наружу и крепятся один к донышку цоколя, другой к корпусу цоколя. Обычно в разрыв токоввода, идущего в ножке, впаивается предохранитель из ферроникелевого сплава. Он служит для предотвращения возникновения электрической дуги в момент разрыва нити накаливания.

Поскольку дуга имеет высокую температуру, она может раскалить частицы тела накала до такой степени, что металл прожигает стекло и капает вниз, что может привести к пожару. Однако в последнее время из-за малой эффективности предохранители не стали устанавливать.

Чтобы предотвратить окисление тела накала и защитить спираль от механического воздействия, используют колбу. В зависимости от назначения для колб могут использовать следующее стекло:

  • натриево-кальциевое силикатное;
  • боросиликатное;
  • известковое;
  • свинцовое.

Боросиликатное легче переносит высокие температуры. Для ламп с вольфрамовым телом саму колбу делают из известкового стекла, а изолятор из свинцового.

На открытом воздухе тело накала быстро окисляется, поэтому из колбы выкачивают воздух, либо заполняют инертным газом:

  • аргоном;
  • криптоном;
  • смесью азота с аргоном.

По себестоимости смесь является более приемлемой, поэтому применяется чаще. Лампы мощностью до 25 Вт продолжают выпускать вакуумными.

Находящийся в колбе газ имеет давление, это увеличивает температуру тела накала и приближает шкалу цветопередачи к белому. Кроме того, газ замедляет оседание материала тела нити на внутреннюю часть колбы, что замедляет ее потемнение.

Маркировка лампочек и цоколя

Для специализированных ламп существует буквенно-цифровая кодировка.

Первая буква определяет конструкцию и физические свойства. Например: б – аргоновая без спирали;

Вторая говорит о назначении: а— автомобильная, пж — прожекторная. Далее, указывается номинальное напряжение и мощность.

На колбах ламп для бытовых целей проставляется только напряжение, мощность и год изготовления. Диаметр цоколя в миллиметрах может быть указан на упаковке: Е14, Е27 и Е40.

Маркировка стандартного патрона для обычной лампочки — Е27

Достоинства

Устройство лампы накаливания обладает большим рядом преимуществ, что делает ее такой востребованной, рассмотрим некоторые из них:

  • дешевизна;
  • компактность;
  • малая чувствительность к качеству питающего напряжения;
  • быстрота включения;
  • нет эффекта мерцания с выключателями с подсветкой;
  • легко поддается регулировке яркости освещения;
  • простота конструкции;
  • нет токсичных элементов;
  • работает при любой температуре;
  • работает на любом роде тока;
  • отсутствие паразитного индуктивного сопротивления;
  • отсутствие радиопомех;
  • не реагирует на электромагнитные импульсы;
  • из всех осветительных приборов обладает наименьшим уровнем ультрафиолетового излучения.

Особенно экономична в местах, где требуется кратковременное, периодическое освещение (санузел, кладовая, погреб).

Недостатки

К сожалению, есть и недостатки:

  • малый срок службы;
  • лишь небольшая часть мощности, потребляемая лампой, идет на освещение;
  • долговечность лампы напрямую зависит от напряжения;
  • пожароопасность – температура баллона может достигать 330 °C;
  • при неисправности лампы возможен взрыв колбы;
  • резкий скачок тока при включении;
  • чувствительность к ударам и тряскам.

Еще один недостаток связан с отходом от стандарта некоторых производителей. Для изготовления цоколя использовалась плакированная цинком сталь, при этом создавались безопасные условия эксплуатации.

В последнее время стали использовать алюминий. Если посмотреть, как устроен патрон лампы накаливания, тогда будет понятна проблема. Дело в том, что контакты патрона выполнены из латуни, при соприкосновении с алюминием происходят окислительные процессы, которые нарушают контакт.

При искрении алюминий плавится и прикипает к ножкам патрона, после чего вывернуть лампу практически невозможно.

Коэффициент полезного действия (КПД)

Соотношение светового потока к используемой мощности слишком мал, так, для лампы мощностью 40 Вт световая отдача составит приблизительно 1,9%. Для 100 Вт показатель поднимется до 2,6%.

Увеличение напряжения немного повышает световую отдачу, но при этом срок службы резко уменьшается. В некоторых лампах кпд повышают за счет использования трехразового скручивания нити.

Зачем лампу накаливания подключают через диод

Иногда можно увеличить срок службы лампы в несколько раз. Знания, как устроена лампа накаливания, помогают решить такую задачу двумя способами.

Первый способ – использование меньшего напряжения. Например, в люстре с 6 лампами на 220 В, включенных параллельно, можно поставить 6 ламп на 36 В включенных последовательно. Неудобством является отключение всего светильника при сгорании одной лампы.

Другой способ предусматривает использование диода, включенного последовательно лампе. При этом световой поток еще больше снижается и появляется мерцание, которое, впрочем, можно устранить, поставив между диодом и лампой конденсатор большой емкости.

При этом важно помнить, что ток при включении лампы может больше чем в 10 раз превосходить рабочий ток. Именно на этот ток нужно подбирать диод.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Устройство электронной лампы

Электронная лампа, упрощенно называемая радиолампой, является разновидностью вакуумного электронного оборудования. В принцип действия радиоламп заложено управление направленным потоком электронов, движущихся в вакуумной среде между несколькими электродами.

Радиолампа по своей конструкции представляет собой герметически запаянный сосуд-баллон, внутри которого размещены тонкие металлические детали, называемые электродами, количество которых зависит от типа лампы.

Катод электронной лампы

Катод – это разогретый проводник подключённый к отрицательному полюсу источника питания, который при накаливании начинает испускать электроны. Процесс выбега электронов из катода за счет его нагрева носит название термоэмиссии, а ток, возникший в результате этого процесса, называется током термоэмиссии.









В зависимости от способа накаливания катоды подразделяются на два типа: накала прямого и накала косвенного. Катод с прямым накалом – это тугоплавкая металлическая нить высокого сопротивления, изготавливаемая, как правило, из вольфрама. Разогрев катода осуществляется пропусканием непосредственно через него электрического тока.

Электронные лампы прямого накаливания требуют меньшего времени для выхода в рабочий режим при малом потреблении мощности, однако отличаются относительно небольшим сроком службы. У ламп подобного типа нагрев катода осуществляется постоянным током в следствии чего они не всегда применимы для питания переменным током.

Электронные лампы у которых устройство накала катода представляет собой металлический цилиндр предназначенный для испускания электронов, внутрь которого помещена нагревающая нить, носит название радиоламп косвенного накаливания.

Анод электронной лампы

В конструкцию радиолампы включен и положительный электрод – анод, потенциал которого противоположен потенциалу катода.

Термин «анод» происходит от греческого слова «anodos», что означает «восходящая дорога».

Конструкция анода представляет собой пластину или коробочку, окружающую катод с сеткой, имеющей цилиндрическую или прямоугольную вытянутую форму.

Сетка электронной лампы

Устройство усиливающих электронных ламп, предусматривает наличие дополнительных электродов, расположенные между катодом и анодом. Функциональное назначение дополнительных электродов предполагает возможность управления потоком электронов в направлении от отрицательного электрода к положительному. Эти дополнительные электроды и носят название сеток.

Конструкция сеток электронных ламп представляет собой решетку, составленную из несущих элементов (траверс), на которые навита тонкая проволока или проволочная спираль.

Использование электронных ламп

Электронным лампам была отведена главенствующая роль при создании первых радиоприемников. В процессе совершенствования радиовещательного и телевизионного оборудования они были заменены на полупроводниковые приборы.

В настоящее время радиолампы находят свое применение в мощных электронных устройствах, где они не имеют альтернативы.

Электронные лампы устанавливаются в мощных радиопередатчиках и других устройствах, использование которых предполагает надежную и стабильную работу в жестких условиях эксплуатации.

Радиолампы устанавливаются в сверхмощных усилителях радиосигналов и в специальной аппаратуре военного назначения, так как они способны сохранять устойчивое функционирование при воздействии электромагнитного импульса ядерного взрыва, в отличие от транзисторной аппаратуры.

Электровакуумное и полупроводниковое оборудование не противопоставляются друг другу, так как каждое из них имеет свои специфические достоинства и недостатки.

Работы, направленные на усовершенствование электронного оборудования, предполагают внедрение катодов, не требующих предварительного нагрева для возникновения термоэмиссии электронов.

Виды электрических ламп — Доктор Лом

1. Лампы накаливания:

Принцип действия всех ламп накаливания похож. Электрический ток, проходя по нити накаливания, обычно свитой в спираль, чтобы увеличить длину нити, нагревает нить, изготовленную из тугоплавкого материала, чаще всего вольфрама, до очень высокой температуры (2500-3000°). При этом часть тепловой энергии преобразуется в световое излучение. Чтобы вольфрам не вступал в реакцию с атмосферным кислородом при столь высокой температуре, спираль помещается в колбу, которая на стадии изготовления вакуумируется или заполняется инертным газом.

Обычные лампы накаливания.

Самые известные, самые простые по устройству и следовательно самые дешевые по цене, но при этом и самые ненадежные лампы:

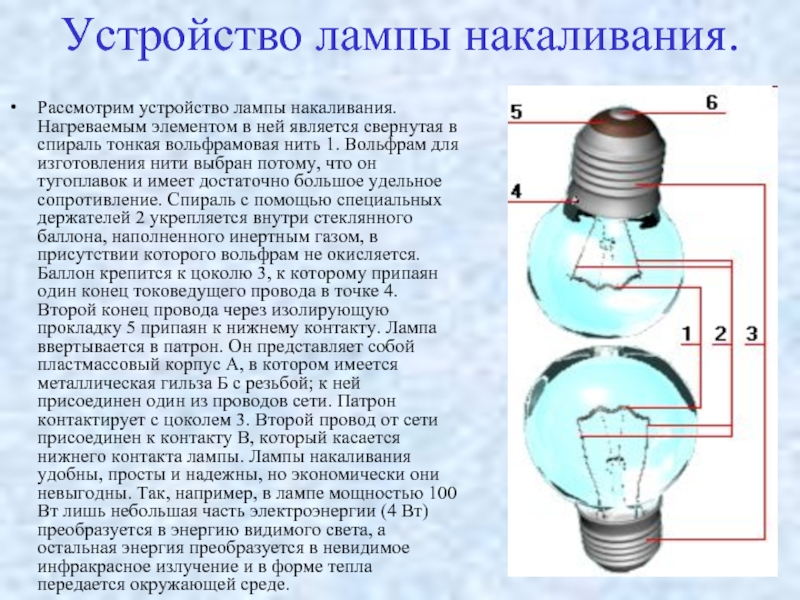

Рисунок 1. Устройство обычной лампы накаливания.

1 — Вольфрамовая нить (спираль).

2 — Стеклянная колба. Для наполнения колбы используются инертные газы: азот, аргон, криптон, или их смеси. Вакуумные лампы делаются преимущественно небольших мощностей потому, что делать большую и толстую стеклянную колбу, выдерживающую перепад давлений между вакуумом и атмосферным давлением неэкономично.

3 — Электроды. На рисунке обозначены красным и синим цветом условно (для наглядности). Обычно эти цвета используются для обозначения типа проводов, синий — для нулевого провода, красный для фазного провода, однако при подключении проводов к патрону, в который будет вкручиваться лампа, соблюдать показанную на рисунке полярность не нужно.

4 — Цоколь (гильза), вкручиваемый в патрон. Лампы, используемые для освещения, как правило имеют цоколь с резьбой Эдисона. Лампы со штифтовыми патронами для освещения квартир и домов не используются и потому здесь не рассматриваются. Обычно гильза изготавливается из ржавеющей стали, защищенной от воздействия окружающей среды хромированием или цинкованием. Чем дешевле лампа, тем тоньше защитный слой, а это приводит к тому что при высокой влажности гильза ржавеет и соответственно электрический контакт ухудшается или пропадает вовсе.

5 — Керамическая изоляция. Обеспечивает изоляцию между электрическими контактами, вынесенными на цоколь лампы.

Преимущества обычных ламп накаливания:

  • Низкая цена.
  • Широкая доступность.

Разнообразие дизайна обычных ламп накаливания достигается за счет изменения формы стеклянной колбы. Колба может быть классической, как показано на рисунке 1, приплюснутой, вытянутой, имитирующей пламя свечи. Кроме того стеклянная колба может быть прозрачной, матированной, молочной, с отражателем. Также лампы бывают разных размеров и мощностей и тут многое зависит от электрического патрона, в который лампа будет вкручиваться или вставляться. На стеклянной колбе иногда можно рассмотреть мощность лампы и рабочее напряжение, а на упаковке дополнительно указываются марка цоколя (патрона), уровень освещенности и ресурс работы.

  • Быстрое включение. В отличие от большинства остальных ламп обычные лампы накаливания загораются практически сразу.

Недостатки:

  • Низкая надежность — ресурс работы таких ламп редко превышает тысячу часов. Основная причина выхода из строя обычных ламп накаливания — это перегорание нити, чаще всего это происходит из-за испарения вольфрама (все-таки температуры не малые), а там где нить тоньше, температура нагрева выше и следовательно испарение больше, или из-за повышения напряжения в сети. Даже непродолжительное превышение напряжения, например, с 220 до 240-250 Вольт на несколько минут, приводит к перегреву нити и уменьшает ресурс работы обычной лампы накаливания в 1.5-2 раза. Иногда в подъездах можно увидеть две лампы накаливания, подключенные последовательно, и таким образом работающие от напряжения 110 Вольт. Уровень освещенности от подключенных последовательно ламп в 2-3 раза меньше, чем от одной лампы такой же мощности, зато ресурс работы увеличивается в десятки раз.
  • Низкая эффективность — в световое излучение преобразуется не более 5-10 % от потребленной электрической энергии, вся остальная электрическая энергия преобразуется в тепловую. Другими словами обычная лампа в первую очередь электронагреватель и только во вторую источник света. Но в некоторых случаях этот недостаток можно использовать, например в кладовке на застекленном балконе или лоджии включенная лампочка в сильные морозы предохранит продукты от замерзания и никаких дополнительных нагревателей ставить не нужно. Правда для большей эффективности лампа накаливания должна располагаться внизу, но это уже совсем другая история. Световая отдача составляет 15-30 Люмен на Ватт потребленной электроэнергии.
  • Вред для здоровья — слепящая яркость обычных ламп накаливания отрицательно влияет на сетчатку глаза подобно электросварке и потому прямо смотреть на лампы накаливания не рекомендуется. Чтобы уменьшить вероятность прямого попадания излучения в глаза используются разного рода абажуры, плафоны, отражатели, нанесение на стеклянную колбу рассеивающего покрытия. Кроме того в спектре свечения обычных ламп накаливания преобладают желтый и красный спектры, поэтому свет от таких ламп отличается от дневного света. Впрочем, полноценно заменить дневной свет не может ни одна лампа потому этот пункт можно считать общим практически для всех ламп.



Галогенные (галогеновые) лампы.

Рисунок 2. Устройство галогенных ламп накаливания.

2а — низковольтная капсульная, 2b — с отражателем для встраиваемых светильников, 2с — под патрон с резьбой Эдисона

1 — Вольфрамовая нить (спираль).

2 — Стеклянная колба.

3 — Электроды. На рисунке обозначены красным и синим цветом условно (для наглядности). Обычно эти цвета используются для обозначения типа проводов, синий — для нулевого провода, красный для фазного провода, однако при подключении проводов к патрону, в который будет вставляться или вкручиваться лампа, соблюдать показанную на рисунке полярность не нужно.

4 — Контактная группа

5 — Отражатель (рефлектор).

По принципу действия галогенные лампы очень похожи на обычные лампы накаливания, нить накаливания также изготавливается из вольфрама. Однако в инертном газе, наполняющем колбу, содержатся добавки галогенов (отсюда и название «галогенные лампы»), таких как йод, хлор, бром, фтор или их химических соединений. Например, йод вступает в реакцию с вольфрамом, образуя летучее соединение — йодид вольфрама. Йодид вольфрама, попадая на накаленную спираль, разлагается на йод и вольфрам, а так как максимальная температура там, где нить накаливания тоньше всего, то в таком месте чаще происходит разложение йодида. Таким образом нить накаливания частично восстанавливается и срок службы лампы продляется. Впрочем использование йода имеет и свои недостатки: йод вступает в реакцию не только с вольфрамом, но и с другими металлами, которые могут содержаться в колбе. Заменять йод другими чистыми галогенами — хлором, бромом или фтором — нецелесообразно, так как эти галогены еще более химически активны. Сейчас в галогеновых лампах все чаще используется бромистый метилен или бромистый метил.

Преимущества галогенных ламп накаливания:

  • Высокая надежность — однажды мне пришлось менять галогеновые лампы, прослужившие более 10 лет при очень активном режиме использования. И менять их пришлось не потому, что лампы перегорели, а потому, что за эти годы выгорел отражатель, из-за чего полезная яркость ламп уменьшилась. Заявляемый производителями срок службы галогеновых ламп 5000-8000 часов.
  • Компактность — стеклянные колбы галогенных ламп редко превышают объем 1-1.5 см3. Даже если галогенная лампа выполнена в виде обычной лампы накаливания (рис. 2с), то внутри большой колбы можно увидеть основную маленькую, очень похожую на консольную (рис. 2а), в которой и находится нить накаливания. Да и в галогенных лампах для врезных светильников (рис. 2b) большую часть лампы занимает рефлектор.

Галогенные лампы на сегодняшний день представляют собой практически максимальное разнообразие. На рисунке 2 можно увидеть только некоторые из возможных видов галогенных ламп. Лампы, используемые во врезных (встроенных) светильниках (рис. 2а и 2b) вставляются в специальные патроны. Галогенные лампы, выполненные в классическом виде (рис. 2с), вкручиваются в патроны с резьбой Эдисона. Для прожекторных ламп (на рисунке не показаны) применяются свои патроны. Галогенные лампы, используемые в автомобилях здесь не рассматриваются.

Недостатки:

  • Искажение видимого спектра — в галогенных лампах происходит небольшое поглощение светового излучения в желто-зеленой части спектра. Из-за этого свет галогеновых ламп явно искусственный, впрочем дизайнерами такая особенность галогеновых ламп используется как достоинство.
  • Низкая эффективность — как и в обычных лампах накаливания в галогенных лампах в световую энергию преобразуется незначительная часть электрической энергии, остальная электрическая энергия превращается в тепловую.

Газоразрядные лампы.

Главное преимущество всех газоразрядных ламп по сравнению с лампами накаливания в их высокой эффективности. В световую энергию преобразуется до 30-40% электрической энергии. В газоразрядных лампах электрический ток течет не через проводник, точнее не только через проводник, как в лампах накаливания, а через пары металла (ртути или натрия) или инертный газ (неон, аргон, криптон или ксенон). Само собой, при обычном напряжении, температуре и давлении электрический ток через пары металла или газ пройти не может, а происходит это только во время электрического разряда. Чтобы электрический разряд произошел (зажглась дуга), нужно увеличить разницу потенциалов или силу тока, или повысить температуру электродов или испарить металл или изменить давление внутри лампы или изменить расстояние между электродами или скомбинировать эти методы. Такая вариативность позволила создать множество видов газоразрядных ламп. Наиболее известными из них являются:

Обычные люминисцентные лампы (ГРЛНД).

Люминисцентные лампы называются так потому, что в них используется люминофор. Стеклянные трубки люминисцентных ламп заполняются инертным газом и небольшим количеством ртути. Таким образом люминисцентные лампы относятся к газоразрядным ртутным лампам низкого давления, отсюда и аббревиатура — ГРЛНД. Устроены обычные люминисцентные лампы низкого давления следующим образом:

Рисунок 3. Устройство и подключение обычной люминисцентной лампы с электромагнитным балластом.

1 — Вольфрамовая нить (спираль) электрода. Назначение электродов испускать электроны при нагреве. Чтобы электронов было больше, вольфрамовая спираль обрабатывается карбонатами или пероксидами (перекисями) щелочноземельных металлов.

2 — Стеклянная колба. Наполняется инертным газом, как правило аргоном под давлением 100-400 Па (0.001-0.004 атмосферы) и небольшим количеством ртути.

3 — Слой порошкообразного люминофора, как правило галофосфата кальция, активированного магнием и сурьмой. Люминофор наносится на внутреннюю поверхность стеклянной трубки и преобразует ультрафиолетовый спектр электрического разряда в видимый спектр излучения. Изменяя пропорции активаторов, получают различные оттенки при свечении ламп. Таким образом делают лампы белого света (ЛБ), холодно-белого цвета (ЛХБ), еще называемые медицинскими, лампы дневного света (ЛДЦ). И это далеко еще не все возможные названия, маркировки и оттенки ламп. Больше подробностей можно узнать здесь. Для получения цветных люминисцентных ламп используются специальные люминофоры или стеклянная колба окрашивается в соответствующий цвет.

4 — Диэлектрический цоколь.

5 — Электрические контакты. На рисунке обозначены красным и синим цветом условно (для наглядности). Обычно эти цвета используются для обозначения типа проводов, синий — для нулевого провода, красный для фазного провода, однако при подключении проводов к патронам люминисцентной лампы, соблюдать показанную на рисунке полярность не нужно, тем более, что это не так-то просто сделать, учитывая симметрию лампы. А вот дроссель и стартер подключать нужно правильно, но в большинстве случаев внутренняя электроразводка осветительного прибора уже выполнена. Так что единственное, что требуется от пользователя — это аккуратно вставить лампу в патрон.

6 — Дроссель (электромагнитный балласт, пускорегулирующий автомат (ПРА), балластное сопротивление индуктивности).

7 — Стартер (автоматический пусковой выключатель)

8 — Комнатный выключатель.

Принцип действия люминисцентной лампы с электромагнитным балластом следующий:

1. Разогрев лампы

Когда мы включаем выключатель (8) электрическая цепь замыкается, ток проходит через дроссель, стартер и электроды. Стартер как правило представляет собой небольшую газоразрядную лампу и конденсатор (на рисунке 3 устройство стартера не показано). При замыкании электрической цепи выключателем ток между электродами лампы проходить не может из-за достаточно большого сопротивления газа, а вот между электродами стартера возникает тлеющий разряд, при этом электроды стартера (неоновой лампы) нагреваются. Один или оба электрода стартера изготавливаются из биметаллических пластин, меняющих свою форму при изменении температуры. При нагреве до определенной температуры электроды замыкаются и начинают остывать, так как ток уже течет через замкнутые электроды стартера. Все это время вольфрамовые нити (1) электродов люминисцентной лампы при прохождении электрического тока нагреваются и начинают испускать электроны. Инертный газ внутри стеклянной колбы также нагревается и ртуть, содержащаяся в лампе, испаряется.

2. Срабатывание стартера

Когда биметаллическая пластина-электрод стартера остывает и возвращается в исходное положение, электрическая цепь между электродами стартера размыкается и тут включается дроссель.

3. Создание дуги

Для создания электрической дуги обычного напряжения в 220 Вольт не достаточно. Чтобы дуга зажглась, необходимо создать разницу потенциалов в несколько тысяч вольт. Для этого используется дроссель (6) — проволочная катушка, намотанная на сердечник. При включении выключателя электрический ток проходит через дроссель, при этом вокруг дросселя генерируется магнитное поле. Когда стартер (7) размыкает цепь, в катушке наводится мгновенное высокое напряжение. При этом всплеске напряжения возникает электрическая дуга между электродами и лампа начинает светиться. Конденсатор, подключенный параллельно лампе стартера, продляет время всплеска, и предотвращает возникновение дуги между электродами стартера. После зажигания дуги сопротивление лампы быстро падает и соответственно сила тока, проходящего через лампу начинает быстро возрастать. Чтобы лампа не перегорела, опять же используется дроссель. Обладая определенным сопротивлением, дроссель регулирует силу тока, проходящего через лампу и в данном случае выступает в роли балласта. Если дуга не зажглась, а это может происходить по разным причинам, то между электродами стартера опять возникает тлеющий разряд и процесс включения повторяется. После того, как зажглась дуга, необходимости в подогреве электродов нет, они могут спокойно остывать. Пока цепь будет замкнутой посредством дуги, лампа будет работать. Таким образом стартер, размыкая электрическую цепь нагрева электродов, значительно увеличивает ресурс работы люминисцентных ламп.

4. Основной режим работы — свечение

После возникновения дуги электрический ток течет уже между электродами и лампа начинает работать в основном режиме. Электроны, перелетая от одного электрода к другому на высокой скорости сталкиваются с атомами ртути и выбивают электроны этих атомов на более высокую орбиту (или следующую энергетическую ступень). Когда электроны атомов ртути возвращаются на прежнюю орбиту, выделяется энергия в виде ультрафиолетового излучения. Ультрафиолетовое излучение, проходя через люминофор, возбуждает свечение люминофора в видимом спектре.

Преимущества электромагнитного балласта:

  • Простота конструкции и как следствие
  • Низкая стоимость и
  • Относительно высокая надежность. Чем реже лампа будет включаться-выключаться, тем дольше она прослужит, как ни странно это звучит. Люминисцентные лампы подключенные с использованием электромагнитного балласта могут гореть многие годы. Срок службы люминисцентных ламп с использованием электромагнитного балласта 6000-12000 часов.

Недостатки:

  • Долгое включение — 1-5 сек в зависимости от напряжения в сети, температуры окружающей среды и степени износа лампы.
  • Низкочастотное гудение дросселя (около 100 Гц). Чем старее дроссель, тем гудение громче.
  • Возможное мерцание лампы.
  • Большие размеры и вес дросселя, что непосредственно влияет на размеры светильника
  • Уменьшение яркости при снижении температуры окружающей среды из-за уменьшения давления газа в стеклянной колбе (актуально для наружных осветительных приборов). При отрицательной температуре люминисцентную лампу с электромагнитным балластом вообще не включишь.

Частично устранить эти недостатки помогает электронный балласт (электронный пускорегулирующий аппарат (ЭПРА)). Электронный балласт заменяет не только дроссель, но и стартер. Моделей электронных балластов много, одни включают лампу с заметной временной задержкой, как при использовании электромагнитного балласта, другие позволяют плавно изменять яркость люминисцентной лампы, третьи делают это практически мгновенно, в этом случае электроды вообще не нагреваются и дуга зажигается между холодными электродами. Подробное рассмотрение моделей ЭПРА не является темой данной статьи.

Люминисцентные лампы могут быть изготовлены в виде трубки (линейные лампы), в виде окружности, буквы W или U. Для подключения таких ламп используются специальные патроны. В последнее время все большее распространение получают компактные люминисцентные лампы с встроенным электронным пускорегулирующим аппаратом, больше известные как эконом-лампы или энергосберегающие лампы. Такие лампы вкручиваются в обычный резьбовой патрон и потому замена ламп накаливания на люминисцентные лампы идет ускоренными темпами. За работой «экономных» ламп я наблюдаю с середины 90-х годов и должен сказать, что в наших условиях такие лампы не всегда работают так долго, как заявляют производители. Если напряжение в сети часто колебается, то лампы приходится менять каждые полгода-год и это уже далеко не экономный режим.

Общий недостаток всех люминисцентных ламп — это наличие в лампах паров ртути, поэтому утилизация люминисцентных ламп — очень важная задача. Выбрасывать люминисцентные лампы в обычный мусорник для бытовых отходов ни в коем случае нельзя. К сожалению это правило и раньше не сильно-то соблюдалось, а сейчас и подавно. Если Вы нечаянно разбили люминисцентную лампу, то сразу обязательно проветрите помещение — пусть пары ртути выйдут. И хотя содержание ртути в люминисцентной лампе в сотни раз меньше, чем в обычном градуснике, все равно рисковать не надо.

Ртутные лампы высокого давления (РЛВД).

Ртутные лампы высокого давления используются в основном для наружного освещения, по причинам, изложенным ниже. Вариантов ртутных ламп также не мало, раньше выпускались двухэлектродные лампы, затем четырехэлектродные, сейчас все больше трехэлектродные. Рассмотрим принцип действия ртутной лампы высокого давления на примере четырехэлектродной лампы:

Рисунок 4. Устройство ртутной лампы высокого давления.

1 — Разрядная колба (горелка), наполненная инертным газом, как правило аргоном и небольшим количеством ртути. Давление газа может достигать 100 КПа (1 атмосфера). Горелки изготавливаются из кварца или керамики.

2 — Основной электрод (катод).

3 — Зажигающий электрод (анод).

4 — Сопротивление для ограничения силы тока, проходящего через лампу.

5 — Стеклянная колба. На поверхность колбы с внутренней стороны может наноситься люминофор.

6 — Цоколь с резьбой Эдисона.

При включении лампы в электрическую сеть между основными и зажигающими электродами, расположенными на близком расстоянии возникает тлеющий разряд. При этом электроды нагреваются, ртуть начинает испаряться. Так как расстояние между основными электродами намного больше, то сразу зажигания дуги между основными электродами, расположенными в противоположных концах разрядной колбы, не происходит. При разогреве электродов количество излучаемых электронов и положительных ионов увеличивается до тех пор, пока не происходит пробой изоляции инертного газа. При этом возникает тлеющий разряд между основными электродами который очень быстро переходит в дуговой разряд. Для ограничения силы тока, проходящего через лампу используются сопротивления (4), в двухэлектродных лампах используется дополнительно электромагнитный балласт. Разогрев ртутных ламп происходит достаточно долго — в течение 10 — 15 минут после включения. И чем холоднее на улице, тем время включения будет дольше. Лучше всего ртутные лампы работают в горизонтальном положении.

Дуга в разрядной колбе генерирует мощное ультрафиолетовое излучение, а также видимое излучение фиолетового или голубого цвета. Если на внутреннюю поверхность стеклянной колбы нанесен люминофор, то ультрафиолетовое излучение преобразуется в видимый спектр. Ртутные лампы без люминофора часто используются в лечебных целях, так как ультрафиолетовое излучение убивает микробов и часто их называют просто кварцевыми или ртутно-кварцевыми.

Неоновые лампы.

Неоновые лампы используются в основном для рекламы, иногда в качестве дополнительного освещения, поэтому сильно углубляться в устройство неоновых ламп не будем. Неоновые лампы наполняются неоном, откуда и получили свое название. Чистый неон светится оранжевым цветом, добавки к неону других газов позволяют получить зеленые, красные, синие и белые оттенки. В стеклянные трубки неоновых ламп вставляются электроды, чем больше длина неоновой лампы, тем большим будет напряжение, при котором между электродами возникнет разряд, поэтому для неоновых ламп часто требуются повышающие трансформаторы. Для изготовления неоновых ламп практически любой формы никакого особенно дорогостоящего оборудования не требуется, поэтому даже в относительно небольших городах есть фирмы, занимающиеся изготовлением неоновых ламп и, в частости неоновой рекламы, самостоятельно, поэтому говорить о сроке службы неоновых ламп не приходится, он может быть разный.

Натриевые лампы.

Натриевые лампы являются самыми эффективными источниками света. Если для так называемых экономных или энергосберегающих ламп световая отдача составляет 80-120 Люмен на Ватт потребленной электроэнергии, то для натриевых ламп этот показатель составляет 140-160 Лм/Вт. Натриевые лампы бывают низкого давления (НЛНД) и высокого давления (НЛВЛ). В натриевых лампах низкого давления электрический разряд происходит в парах натрия, в горелки ламп высокого давления добавляют ртуть и ксенон. Как и ртутные лампы высокого давления, натриевые лампы используются в основном для наружного освещения, и не только из-за длительности выхода на полную световую мощность (10-15 минут), а и из-за смещения цветового спектра в сторону желтого цвета. Срок службы натриевых ламп может достигать 25000 часов.

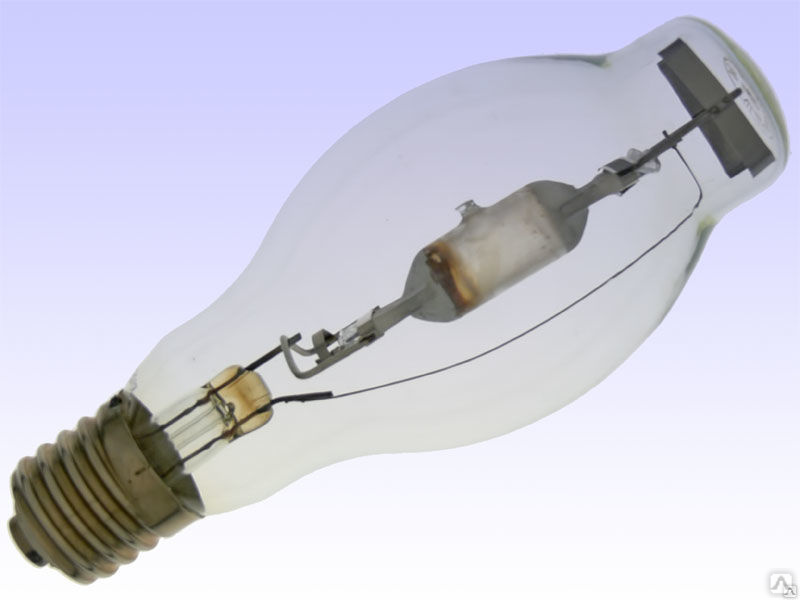

Металлогалогенные лампы (МГЛ).

Металлогалогенные лампы высокого давления отличаются от ртутных газоразрядных ламп тем, что в разрядную колбу помимо инертного газа и ртути добавляются галогениды некоторых металлов, что позволяет корректировать спектр излучения. Световая отдача достигает 140-150 Лм/Вт. Время выхода на полную световую мощность 3-10 минут в зависимости от мощности лампы. Все остальные отличия в маркировке. Возможность создания различных цветовых оттенков позволяет применять металлогалогенные лампы как для внутреннего освещения, так и для наружного.

Начиная с 90 годов прошлого века большое распространение получили ртутно-ксеноновые лампы, больше известные автомобилистам как ксеноновые лампы. Тем не менее эти газоразрядные лампы скорее нужно отнести к металлогалогенным лампам, а не рассматривать их как отдельный вид. Ксеноновые лампы с короткой дугой используются в основном в разного рода проекторах.

Светодиодные лампы.

На сегодняшний день светодиодные лампы являются самыми перспективными в плане экономии электроэнергии из-за максимально высокого КПД. Световая отдача светодиодных ламп достигает 100-200 Лм/Вт, в зависимости от мощности светодиодов и работы по увеличению светоотдачи ведутся постоянно. Светодиоды являются одним из видов полупроводниковых диодов, работающих по принципу использования p-n перехода.

Рисунок 5. Устройство светодиода лампового типа.

1 — Кристалл полупроводника, в котором осуществляется p-n переход.

2 — Пластмассовая колба, защищающая кристалл и одновременно служащая линзой. От формы линзы зависит угол рассеивания излучаемого света

3 — Соединительный провод.

4 — Встроенный отражатель (рефлектор). Лампы, в которых используются светодиоды, могут оборудоваться дополнительными отражателями

5 — Анод.

6 — Катод.

При прохождении электрического тока через p-n переход выделяется энергия. Параметры p-n перехода подбираются так, чтобы максимизировать выделение энергии в виде фотонов видимого спектра и минимизировать выделение тепла. Подбор соответствующего материала p-n перехода позволяет широко варьировать возможную цветовую гамму. Светодиоды являются твердотельными, не требующими газовых или вакуумных колб, и потому малогабаритными источниками света, работающими при малых напряжениях, начиная от 1-2 Вольт. Мощность светодиодов может составлять от 0.1 до 100 Вт. Обычно в светодиодных лампах, заменяющих обычные лампы, используется несколько штук или несколько десятков светодиодов по той причине, что сверхмощные светодиоды, способные в одиночку заменить обычную лампу, стоят слишком дорого. На сегодняшний день в светодиодных лампах наиболее широко используются светодиоды мощностью 0.2-0.3 Вт лампового типа диаметром 3, 5 или 10 мм по внешнему виду действительно напоминающие маленькую лампочку (рис. 5), чип-диоды SMD (surface mounted devices) приблизительно такой же мощности размерами приблизительно 4х4х3 мм и мощные светодиоды SMD, дополнительно оборудованные линзами и радиаторами для охлаждения кристалла.

Преимущества светодиодных ламп:

  • Высокая эффективность. В светодиодных лампах в световую энергию преобразуется до 50-80% электрической энергии, поэтому свет от светодиодных ламп максимально холодный в прямом смысле этого слова.
  • Большое разнообразие.
  • Высокая надежность — заявляемый производителями срок службы светодиодных ламп 50000-100000 часов.
  • Безопасность для здоровья — в спектре излучения светодиодных ламп нет инфракрасного и ультрафиолетового излучения. Кроме того в составе ламп нет потенциально опасных для здоровья материалов — никакой ртути, галогенов и др.

На сегодняшний день светодиодные лампы выпускаются в виде отдельных светодиодов для самостоятельного подключения, в виде классических ламп под патроны с резьбой Эдисона, в виде линейных люминисцентных ламп, в виде галогенных ламп для врезных светильников и в виде разнообразнейших осветительных шнуров, т.е. во всех возможных видах.

Недостатки:

  • Высокая цена. Конечно же цены на светодиодные лампы зависят и от мощности и от производителя. Чтобы немного сориентироваться в цене, можно рассматривать следующий показатель — если мощность лампы умножить на 2 то это и будет приблизительная цена лампы в долларах. Например, лампа мощностью 1 Ватт будет стоить около 2$, лампа мощностью в 5 Ватт — около 10$, а лампа мощностью 50 Вт — около 100$. Однакопри этом нельзя забывать, что эффективность светодиодных ламп намного больше, чем обычных ламп накаливания.
  • Потускнение. При перегреве полупроводникового кристала диод потускнеет намного раньше, чем предполагалось, поэтому качественное теплоотведение в светодиодных лампах, особенно большой мощности — очень важная задача.

Примечание: За 5 лет, с тех пор как была написана эта статья, цены на светодиодные лампы значительно упали, вплоть до 0.2$ за Ватт и скорее всего это еще не предел. Сейчас они уверено вытесняют с рынка люминисцентные энергосберегающие лампы.

Возможно, какие-то виды ламп я не упомянул, но на первый раз, думаю, хватит.

виды, характеристики, устройство лампы, строение, принцип работы

ЛН полюбились многим людям за счет легкости в использовании. Они имеют различные цветовые режимы, как холодные оттенки, так и теплые. В этой статье говорится о том, что такое лампа накаливания, где чаще применяется и из чего состоит.

Достоинства и недостатки

В настоящее время существует множество осветительных приборов. Большинство из них производятся в последние несколько лет с использованием высоких технологий, но классическая ЛН всё равно имеет множество плюсов или совокупность параметров, которые будут более подходящими при правильном использовании:

  • достаточно низкая цена;
  • устойчивость к различным температурам;
  • моментальное зажигание;
  • не мерцают;
  • имеют разные режима света.
Как выглядит классическая ЛН

Но, к сожалению, лампы накаливания имеют свои минусы:

  • основной недостаток — это достаточно пониженный КПД. У лампочек в 100 Вт КПД будет примерно 17 %, у изделий 60 Вт эта цифра будет всего лишь 5 %. Одним из методов увеличения КПД будет поднятие температуры накала, но в таком случае срок службы заметно снизится;
Спираль для лампы накаливания
  • малый срок службы;
  • повышенная температура поверхности сосуда, которая может быть у 100Вт лампочки до 250°С. Это повышает риск возникновения возгораний или взрыва ламп;
  • чувствительность к окружающей среде;
  • применение термостойкой арматуры.

Ниже подробно описаны виды и характеристики ламп накаливания.

Характеристики

Одним из основных параметров лампочек с телом накала будет мощность, указываемая в ваттах. Назначение ламп различное, поэтому диапазон выбора большой — от 0,1 Вт «светильник» до 23 тыс. Вт прожекторов для аэродромов.

В быту применяют слабомощные лампочки, обычно от 15 Вт до 200 Вт, а на производстве используют лампы мощностью до 2000 Вт.

Качество светового луча и уровень рассеивания регулируются материалом производства сосуда.

Автомобильная лампочка

Наибольшая светопередача присуща для изделий с прозрачным стеклом, потому что они не поглощают свет. Матовая поверхность лампы поглощает 5% световых лучей, а белая — 15%.

Размер лампочек накаливания может быть от 60 мм до 130 мм. Зависит от сферы применения.

Принцип работы

Во время прохождения электрическим током через спираль, она быстро раскаливается до высоких температур почти до 2500 градусов. Это происходит из-за того, что спираль обладает высоким сопротивлением току и на прохождение его уходит большое количество энергии.

Тепло нагревает металл (вольфрам), и начинается свечение лампы. Поскольку внутри лампы нет кислорода, то вольфрам не окисляется.

Таблица температуры цвета

КПД лампы накаливания 100 Вт старого образца, где роль тела накала играл стержень из угля, был намного меньше, чем у последних моделей. Это объясняется дополнительными расходами на конвекцию. Спиральные тела накала обладают более пониженным процентом таких потерь.

Температура лампы накаливания

Температура ламп накаливания может быть до 3200 градусов по Цельсию.

Обратите внимание! Температура, при которой вольфрам начинает плавиться, будет 3500 градусов. Стандартная температура ЛН не может привести в действие этот процесс. В случае, вольфрам начинает плавиться, то лампочка может взорваться, поэтому необходимо следить за этим.

Виды ламп

Лампы накаливания подразделяются на несколько видов:

Декоративные модели лампочек
  • вакуумные;
  • аргоновые либо азотно-аргоновые;
  • криптоновые;
  • галогенные с подключенным отражателем инфракрасного света внутри лампочки, что повышает КПД;
  • с покрытием, необходимым для преобразования инфракрасного света в видимый спектр.

Общего, местного предназначения

Характеристики ЛН общего предназначения прописаны в ГОСТе 2239-79. Эти лампочки используются для подключения в светильники основного освещения бытовых и общественных мест, а также уличного пространства.

Основное напряжение может быть 127 и 220 В. Ассортимент изделий делится на группы в зависимости от типов тела накала (спираль либо биспираль) и среды (вакуумные, газовые).

Правильное хранение изделия

Форма сосуда, метод установки, марка изделия и вид цоколя подбираются из соображений стоимости, практичности технологи, минимум на 100 часов работы. Нужно подчеркнуть, что в последние годы эффективность таких ламп оценивается по множеству характеристик.

ЛН местного предназначения, выпускается под ГОСТом 1182-78, напряжение не должно быть выше 36 В, а для производственных помещений, где есть легкогорючие вещества — 12 В. Мощность лампочек местного назначения ограничена и будет 15, 25, 40 и 60 Вт. Время службы каждой лампы накаливания должен быть не меньше 75% средней продолжительности свечения.

Для уличного освещения берутся более мощные лампы, чтобы не приходилось каждый месяц-два менять их. Так как это достаточно трудоемкий процесс.

Иллюминационные лампы на 15 Вт

Декоративные

Декоративные лампочки могут быть различных форм, круглые, овальные, спиральные и так далее. Источником излучения будет вольфрамовая нить. С помощью него в помещении получается уютный и теплый свет. В основном на фабрике производят дизайнерские изделия под классический цоколь Е27, но бывают модели под цоколь Е22 и Е40.
Напряжение необходимое для корректной работы составляет 220 В. Срок использования декоративных изделий с вольфрамовой нитью может быть в диапазоне 2000-3400 часов, но не больше. Температура освещения характеризуется параметром 2700 К.

Такие изделия часто используют для украшения помещений, лестничных пролетов или новогодних елок. Большие торговые центры используют декоративные лампочки подвешенные к высокими потолкам. Выглядит это поистине красиво и в то же время уютно. Они будут гармонично сочетать со стилем Лофт в доме или квартире.

Иллюминационные

Эти лампы накаливания производятся с цветным внутренним слоем колбы и необходимы для новогодних гирлянд или подсветки лестниц, магазинов и витрин. Имеет большой спектр цветности, присутствуют холодные, белые, дневные и ночные оттенки. Достаточно высокий срок службы до 25000 часов, при правильной эксплуатации. Основным минусом будет тяжелая установка. Чем ближе конец срока изделия, тем слабее оно будет работать. Свет начнет плохо рассеиваться.

Передние огни самолета

Сигнальные

Сигнальные лампочки в основном используются в разной промышленности. Простота устройства и большой модельный ряд помогают выбрать изделия для работы в разных сферах производства. Лампы можно монтировать на станки, пульт управления, на специальный транспорт и так далее. Очень часто используются в машиностроении, деревообработке или металлургии.

Внимание! Можно подключить одну лампочку для выполнения нескольких операций, либо применять одновременно 2-3 изделия различного предназначения. Исходя из сферы использования, выбирается цвет и форма лампы.

Современные лампы накаливания производятся специально для использования в промышленных целях, что дает рядом плюсов перед обычными лампами световой сигнализации:

Лампа зеркальная r65
  • разнообразные цветовые режимы, дающие более информативную сигнализацию;
  • множество выборов плафонов;
  • подходят под любую электросеть;
  • легкая установка на станки при помощи системы винтового подсоединения;
  • возможность заменять контакты;
  • применение светодиодных лампочек повышенной яркости для улучшения обзора на любых промышленных территориях;
  • удобный корпус с возможностью подбора нужного размера;
  • энергосбережение;
  • легкость в использовании.

Зеркальные

Изделие зеркального типа отличается от других ЛН редкой формой колбы, а также наличием покрытия с отражением света, которое похоже на тонкую фольгу.

Из чего состоит лампочка накаливания

Это покрытие распыляется на лампу для того, чтобы рассеять ее световое излучение в помещении, чтобы более правильно распределить его в пределах определенной точки, чтобы была возможность четко осветить определенное помещение.

Чтобы получить такую опция в обычной лампе, необходимо поставить позади нее большой отражатель света.

Зеркальные лампочки в основном подключают в светильники направленного излучения, используемые для точечного освещения магазинов, чтобы получилась подсветка необходимых зон. Также их используют для офисов, лестниц, памятников архитектуры.

Зеркальные лампы могут быть разноцветными и прозрачными, матовыми, либо с эффектом УФ лучей. Их производят все известные фабрики осветительных приборов.

Виды изделий

Транспортные

В качестве освещения для машин применяют транспортные лампы накаливания. В электрической цепи нить накала тела разогревается и на пике температуры начинается свечение. Энергия светового луча, воспринимаемого обычным глазом, будет небольшой. Основная масса энергии будет в виде тепла.

Транспортная лампа имеет в своем составе колбу, несколько нитей накала, цоколь и выводы.

Тела накала в двухнитевых изделиях могут работать по-разному. Двухнитевыми лампочками оснащены автомобильные фары, светильник в салоне.

Нить накала обязательно выдерживают повышенные температуры, а также достаточно маленькая. Поэтому ее производят из вольфрамовой проволоки среднего размера, завитой в вытянутую спираль.



Двухнитивые изделия

Спираль подсоединяется к электродам и в основном имеет форму прямой линии или дуги полукруга. Температура плавления вольфрама будет около 4000 градусов. Во время работы спираль греется до показателей 2500-2800 °С. С увеличением температуры вольфрама повышается яркость и световая эффективность лучей на ЛН. Но если показатели перевалили за 2500 °С вольфрам будет быстро испаряться и, оставаться на стенках стеклянного сосуда, из-за чего получается слой налета, который уменьшат качество освещения. Срок службы таких изделий обычно составляет от 4 месяцев до полугода. Зависит от производителя и качественности производственного сырья.

Двухнитевые

Такое изделие может быть трех видов:

Светофорные лампы
  • для машин. Одна нить применяется для ближнего света, вторая — для дальнего. Если говорить о лампах для задних сигналов, то нити могут применяться для стоп-сигнала и габаритного света такие же. Дополнительный экран будет убирать лучи, которые в сигнале ближнего света могут ослепить владельцев встречных машин;
  • для воздушного судна. В посадочной фаре первая нить применяется для малого освещения, вторая — для большого, но если вторая слишком долго работает, то может понадобиться охлаждение, иначе может произойти возгорание;
  • для светофоров нажелезной дороге. Обе нити нужны для увеличения надежности— если сгорит одна, то будет работать другая.
Виды колб

Строение лампы накаливания

Конструкция различных типов лампочек накаливания не особо различается, но можно подчеркнуть три общих компонента, нить накаливания, стеклянная колба и электрические вводы. Они различаются конструкцией кронштейнов тела накала, видом цоколей, иногда бывают без цоколей.

Чтобы колба не деформировалась при перегреве спирали в процессе работы, лампа накаливания обустроена ферроникелевым предохранителем, он в основном располагается в ножке. В месте разрыва спирали появляется электрическая дуга, из-за которой кусочки спирали плавятся, попадают на колбу, что может повести за собой ее порчу. С помощью предохранителей этот процесс можно избежать. Но в последние 5 лет они редко применяются, так как не очень эффективны.

Аргоновая лампочка

Конструкция лампы накаливания:

  • колба;
  • спираль накаливания;
  • электроды по двум сторонам тела;
  • крючки, на которых удерживается спираль;
  • ножка;
  • токовый ввод;
  • цоколь с изолятором;
  • контакт на конце цоколя.

Колба

Стеклянная колба дает защиту спирали от пагубного воздействия воздуха, при ее деформации тело накала окисляется и быстро взрывается. Состав колбы лампы различается, она может быть наполнена вакуумом или газовой средой. Первые лампы накаливания производили с вакуумной емкостью, однако их мощность была не высокая. Для заполнения современных изделий применяется азотно-аргоновое вещество или исключительно аргон. Некоторые типы лампочек могут наполнять криптоном или ксеноном. Теплопередача лампочки зависит от молярной массы наполнителя.

Определение ЛН

Газовая середа

Газовая среда в лампе должна быть инертная. Поскольку температура спирали достигает 2500 градусов, то она может реагировать на любой газ, но только не инертный. Поэтому для заполнения чаще всего используют аргон.

Если вдруг вода попадет на горячую или работающую лампу, то она может разорваться под действием газа.

Иногда лампы наполняют ксеноном, но это будет относительно дорого стоить.

Во многих лампах газовая среда будет функцией защиты. В других благодаря электрическому разряду получается красивое цветное излучение. Оттенок будет завесить от свойств инертного газа.

Тело накала

Виды тел накала могут быть различные и зависят от функционального предназначение лампочек.

Виды источников света

Самими популярными будет из проволоки овального поперечного сечения, но иногда бывают и ленточные тела накала (состоят из металлической ленты).

Как уже было сказано, первые тела накала производили из угля. В современных ЛН используются только тела накала, изготовленные из вольфрама, реже из осмиево-вольфрамового вещества.

Чтобы уменьшить размер нити накала, ее обычно делай в виде спирали, иногда ее подвергают повторной обработке, из чего получается биспираль. Коэффициент полезного действия таких изделий выше из-за понижения теплопотерь во время конвекции.

Электротехнические параметры

Световая отдача таких изделий достаточно невысокая. Она будет самой низкой среди популярных электрических лампочек и находится в интервале от 5 до 10 лм/Вт. Повышенная яркость тела накала в сочетании с его маленькими размерами позволяет применять изделия в прожекторах.

Классические цоколя

ЛН имеют обширный диапазон средних напряжений и мощностей. Этот тип изделий может функционировать в большом диапазоне окружающих температур, который ограничен только термоустойчивостью сырья, применяемого при ее производстве (-100…+350 градусов). Световое излучение ЛН корректируется трансформацией рабочего напряжения.

При данном минусе будет повышенная рабочая температура и число выделяемого при горении тепла. Поскольку температура лампочек высокая, то они становятся язвимы под действием воды или резкого передача градусов (из минус в плюс и наоборот).

В современном мире многие уже давно отказались от использования ламп накаливания. В развитых городах, всего 20% людей используют такие изделия. Все переходят на галогеновые светильники.

Во время включения лампочки, тело накала находится при нормальной температуре, то сопротивление изделия будет намного меньше рабочего сопротивления. Во время включения, проходит большое количество тока. По мере раскалывания нити её сопротивление повышается, а ток понижается.

Процесс изготовления на фабрике

В отличие от новейших изделий, более старые модели ламп накаливания с угольными спиралями при включении имели обратный процесс с увеличением тока. Возрастающая функция сопротивления тела накала разрешала применение лампы в роли примитивного электростабилизатора.

Цоколь

Тип цоколя с резьбой для классической лампы накаливания был разработан Джозефом Уилсоном Суоном. Размеры цоколей имели свои стандарты. У изделий обычного типа (для дома) был цоколь E14, E27.

Иногда бывают цоколи без резьбы (в этом случае лампочка держится с помощью трения), а также бесцокольные светильники, чаще используются в машинах. Редким будет размер Е40, он применяется для более мощных изделий от 500 ВТ.

Срок годности

Срок службы изделия зависит от его качества. ЛН нужно хранить в картонной коробке. Это нужно для того, чтобы случайно не разбить ее или чтобы она не дала незаметную трещину, которая испортит всю работу. Из-за такой трещины газ будет испаряться, в итоге после того, как лампочка будет вкручена в плафон, она поработает не больше 2-3 часов. Нужно соблюдать правила безопасности при вкручивании лампы в плафон. Нельзя допускать детей к этому процессу, а также желательно полностью выключать подачу электричества в помещении.

Обратите внимание! Использованные лампочки необходимо правильно утилизироваться, выкидывать вместе с пищевыми отходами их не разрешается. В каждом городе есть специальные баки, для таких отходов.

Если соблюдать все правила хранения и использования, то лампа прослужит максимально долго, без дефектов.

Винтажная лампа Эдисона

Устройство лампы накаливания

Основные детали, из которых состоит конструкция ЛН это-цоколь, сосуд, электроды, держатели для ниток накаливания, тело накаливания, контакты и изоляция. На рисунке 10 можно увидеть строение лампочки.

Перед покупкой лампы желательно получить консультацию специалиста. Не рекомендуется отдавать выбор неизвестному производителю, так как могут попасться бракованные изделия, которые не будут работать положенный срок, или вообще разорвутся под напряжением. Качественные производители всегда дают гарантию не менее 30 дней на лампы накаливания. Покупатель имеет полное право обмена изделия или возврата средств, если работа лампы была менее 10 часов или она перегорела моментально.

В заключении нужно отметить, что лампы накаливания уже давно перестали быть популярными среди людей. Однако необходимо подчеркнуть, что среди таких изделий есть огромный выбор, для машин, уличного освещения, самолетов и так далее. К сожалению, ЛН нельзя использовать вблизи изделий, изготовленных из дерева. Так как иногда бывает сильный нагрев и разрыв спирали, из-за чего может возникнуть чрезвычайная ситуация.

Устройство электрической лампы накаливания. История ламп накаливания

Сегодня сложно представить жизнь людей без электрической лампы. Этот довольно простой прибор используется для освещения различных помещений и улиц. Существует большое количество видов лампочек, отличающихся мощностью свечения и принципом работы. В последнее время все чаще пользователи обращают внимание на энергосберегающие устройства, но и обычная лампа накаливания не спешит сдавать позиции.

Принцип действия

Принцип работы лампы накаливания довольно прост , как и конструкция этого устройства. Электроток проходит через тугоплавкий проводник и разогревает его до высокой температуры. Следует заметить, что температура нагрева зависит от подведенного к устройству напряжения. В соответствии с законом Планка, разогретый проводник способен генерировать электромагнитные волны.

Чем выше температура, тем короче длина волны испускаемого излучения. Волны видимого спектра появляются при нагреве проводника до нескольких тысяч градусов по шкале Кельвина. Если спираль электрической лампочки нагреть до 5000 К, то она будет светиться нейтральным светом (аналогично тому, что излучает Солнце). По мере снижения температуры цвет свечения начнет меняться сначала на желтый, а затем на красный.

В лампах преобладающая часть энергии трансформируется в тепловую и лишь незначительное ее количество преобразуется в световой поток. Также следует помнить, что органы зрения человека способны воспринимать только определенный диапазон световых волн. Чтобы увеличить освещенность помещения, приходится повышать температуру спирали. Однако это возможно лишь до определенного показателя, который ограничен свойствами материала проводника.

Таким образом, максимальная температура лампочки составляет 3410 градусов по шкале Цельсия. Дальнейший нагрев вольфрама приведет к деформации и расплавлению материала. Однако даже такая температура может быть достигнута только при определенных условиях окружающей среды. Если вольфрам контактирует с кислородом, то он превращается в оксид. Когда из колбы выкачивается воздух, появится возможность создать лампу мощностью максимум в 25 Вт. Более мощные устройства содержат в колбе инертные газы.

Особенности конструкции

Хотя лампы и отличаются конструкцией, они имеют три общих элемента — выводы, проводник и стеклянную колбу. У некоторых устройств специального назначения может отсутствовать цоколь, так как используются держатели другого типа. Также иногда в лампочки встраивается ферроникелевый предохранитель. Чаще всего он монтируется в ножке, поэтому после выхода из строя проводника колба не разрушается.

Когда нить накала обрывается, появляется электродуга, которая расплавляет остатки материала. Вещество в расплавленном состоянии падает на стеклянную емкость и может нарушить ее целостность. Предохранитель способен предотвратить процесс плавления спирали. Однако такая технология не получила широкого распространения по причине малой эффективности.

Если говорить о том, из чего состоит лампочка, то необходимо отметить основные элементы конструкции. К ним относятся:

  • колба, изготовленная из стекла;
  • излучающий проводник;
  • электроды;
  • цоколь;
  • газовая среда;
  • держатели излучающего проводника.

Колба и газовая среда

Благодаря стеклянной емкости нить накаливания защищена от процесса окисления, возникающего при взаимодействии материала излучающего проводника с кислородом. Первые электрические лампы накаливания производились с вакуумной колбой. Сейчас по такой технологии выпускаются только устройства малой мощности. Для производства более мощных устройств чаще всего используется азотно-аргонная смесь или один аргон. Также в колбах некоторых ламп может содержаться ксенон либо криптон. Показатель теплового излучения материала нити накаливания зависит от молярной массы газа.

Отдельной группой являются галогенные лампочки, в стеклянную емкость которых закачан газ группы галогенов. При нагреве материал излучающего проводника испаряется и вступает в реакцию с этими газами. Получившееся во время химического процесса вещество быстро расщепляется под воздействием высокой температуры и возвращается на нить накала. В результате не только повышается КПД устройства, но и увеличивается срок его эксплуатации.

Излучающий проводник

Форма нити накала может быть любой и зависит от специфики устройства. Чаще всего в обычной лампочке проводник имеет круглое сечение, но можно встретить и ленточное. Следует заметить, что в первых лампах использовался даже уголь , способный нагреться до температуры 3559 градусов по шкале Цельсия. Однако в современных приборах основным материалом нити накаливания является вольфрам.

Также этот элемент может быть изготовлен из сплава осмия с вольфрамом. Выбор вида спирали не является случайным, так как от этого зависят ее габариты. В современных лампах могут использоваться биспирали и даже триспирали. Они получаются благодаря повторному закручиванию. Это позволяет увеличить КПД устройства благодаря снижению показателя тепловыделения.

Цоколь лампы

Этот элемент стандартизован и имеет определенную форму и габариты. В результате можно легко заменить лампочку после ее выхода из строя. Сегодня чаще всего используются устройства с цоколем Е14 , Е27, а также Е40. Расшифровка этой маркировки крайне проста — цифры после литеры Е указывают на наружный диаметр элемента.

Так как сейчас существует большое количество видов ламп, то некоторые из них отличаются конструкцией цоколя. Например, есть приборы, которые удерживаются в патроне благодаря силе трения. Также следует заметить, что цоколь в устройстве лампы накаливания выполняет следующие функции:

  • соединяет несколько элементов;
  • представляет собой один из контактов;
  • позволяет надежно крепить прибор в патроне.

Преимущества и недостатки

Все технические устройства имеют не только преимущества, но и недостатки. Лампочки накаливания не стали исключением.

Положительные качества

Одним из главных плюсов этих устройств является простота конструкции, что делает стоимость изделия невысокой. Сейчас без труда можно приобрести прибор желаемой мощности и габаритов. Не менее важным преимуществом классических электролампочек является спектр свечения их излучающего элемента. Так как он максимально близок к солнечному свету, то не может негативно влиять на органы зрения.

Разогретая нить накала обладает тепловой инерцией, поэтому испускаемый ею свет практически лишен пульсации. Это выгодно отличает обычные лампочки накаливания от изделий другого типа (например, люминесцентных ламп). При производстве этих устройств не используются вредные вещества, благодаря чему для их утилизации не требуются специальные технологии.

Негативные свойства

Одним из основных недостатков устройств можно считать зависимость от показателя питающего напряжения. Если он увеличивается и превышает допустимые пределы, то спираль быстро изнашивается. Когда напряжение падает, то уменьшается и световой поток, излучаемый устройством.

Кроме этого, следует помнить, что излучающий элемент предназначен для работы на протяжении продолжительного временного отрезка. Показатель сопротивления холодной спирали значительно ниже в сравнении с рабочим режимом.

Из-за этого в момент включения возникает сильный скачок силы тока, что приводит к испарению материала нити накала. Таким образом, срок службы устройства зависит от количества включений.

Однако с этим недостатком можно бороться, используя специальные устройства плавного пуска — диммеры. Также с их помощью можно регулировать и показатель светового потока в довольно широком диапазоне.

Наиболее серьезным недостатком ламп накаливания является низкий КПД. Основная часть электроэнергии преобразуется в тепло, которое рассеивается в окружающей среде. Сейчас все чаще используются светодиодные лампы, позволяющие экономить на электричестве.

Среди искусственных источников освещения самыми массовыми являются лампы накаливания. Везде, где есть электрический ток, можно обнаружить трансформацию его энергии в световую, и почти всегда для этого используются лампы накаливания. Разберемся, как и что в них накаливается, и какими они бывают.

Особенности конкретной лампы можно узнать, изучив индекс, выбитый на ее металлическом цоколе.

В индексе используются следующие цифро-буквенные обозначения:

  • Б — Биспиральная, аргоновое наполнение
  • БК — Биспиральная, криптоновое наполнение
  • В — Вакуумная
  • Г — Газополная, аргоновое наполнение
  • ДС, ДШ – Декоративные лампы
  • РН – различные назначения
  • А — Абажур
  • В — Витая форма
  • Д — Декоративная форма
  • Е — С винтовым цоколем
  • Е27 — Вариант исполнения цоколя
  • З — Зеркальная
  • ЗК — Концентрированное светораспределение зеркальной лампы
  • ЗШ — Широкое светораспределение
  • 215-230В — Шкала рекомендуемых напряжений
  • 75 Вт — Потребляемая мощность электроэнергии

Виды ламп накаливания и их функциональное назначение

  1. Лампы накаливания общего назначения
  2. По своему функциональному назначению наиболее распространенными являются лампы накаливания общего назначения (ЛОН). Все ЛОН, производимые в России должны соответствовать требованиям ГОСТ 2239-79. Их применяют для наружного и внутреннего, а также для декоративного освещения, в бытовых и промышленных сетях с напряжением 127 и 220 В и частотой 50 Гц.

    ЛОН имеют относительно недолгий срок, в среднем около 1000 часов, и невысокий КПД – они преобразуют в свет только 5% электроэнергии, а остальное выделяется в виде тепла.

    Особенностью маломощных (до 25 Вт) ЛОН является используемая в них, в качестве тела накала, угольная нить. Эта устаревшая технология использовалась еще в первых « » и сохранилась только здесь.

    Сейсмостойкие лампы, тоже входящие в группу ЛОН, конструктивно способны выдерживать сейсмический удар длительностью до 50 мс.

  3. Лампы накаливания прожекторные
  4. Прожекторные лампы накаливания отличаются значительно большей, по сравнению с остальными видами, мощностью и предназначены для направленного освещения или подачи световых сигналов на дальние расстояния. Согласно ГОСТу их разделяют на три группы: лампы кинопроекционные (ГОСТ 4019-74), для прожекторов общего назначения (ГОСТ 7874-76) и маячные лампы (ГОСТ 16301-80).

    Использование трехжильной проводки в домашней сети обеспечивает высокий уровень пожаробезопасности и уменьшает риски для жизни человека. В решении вопроса — — достаточно следовать элементарным правилам и схеме установки.

    Для оборудования электрических сетей жилых помещений средствами безопасности необходимо сделать выбор между установкой УЗО или дифавтомата. Помочь в этом сможет . Установить дифавтомат можно несколькими методами, о которых можно прочитать .

    Тело накала в прожекторных лампах длиннее и при этом расположено более компактно, для усиления габаритной яркости и последующей фокусировки светового потока. Задачу фокусировки решают специальные фокусирующие цоколи, предусмотренные в некоторых моделях, либо оптические линзы в конструкциях прожекторов и маяков.

    Максимальная мощность выпускаемых сегодня в России прожекторных ламп составляет 10 кВт.

  5. Лампы накаливания зеркальные
  6. Зеркальные лампы накаливания отличают особая конструкция колбы и светоотражающий алюминиевый слой. Светопроводящая часть колбы выполнена из матового стекла, что придает свету мягкость и сглаживает контрастные тени от предметов. Такие лампы маркируются индексами обозначающими тип светового потока: ЗК (концентрированное светораспределение), ЗС (среднее светораспределение) или ЗШ (широкое светораспределение).

    К этой же группе относят неодимовые лампы, отличие которых состоит в добавлении окиси неодима в формулу состава, из которого выдувается стеклянная колба. Благодаря этому часть желтого спектра поглощается, и цветовая температура сдвигается в область более яркого белого излучения. Это позволяет использовать неодимовые лампы в интерьерном освещении для большей яркости и сохранения оттенков в интерьере. В индекс неодимовых ламп добавлена буква «Н».

    Сфера применения зеркальных ламп огромна: витрины магазинов, сценическое освещение, оранжереи, теплицы, животноводческие хозяйства, освещение медицинских кабинетов и многое другое.

  7. Лампы накаливания галогенные
  8. Перед тем, как определить, какая именно лампа накаливания вам нужна, стоит изучить особенности и маркировку существующих типов. При всем их разнообразии, нужно точно понимать назначение выбираемой лампы и то, как и где она будет использоваться. Несоответствие характеристик лампы задачам, под которые она приобретается, может повлечь не только ненужные расходы, но и привести к аварийным ситуациям, вплоть до повреждения электросети и пожара.

    Занимательное видео, характеризирующее работу трех видов лампочек

Лампа накаливания – первый электрический осветительный прибор, играющий важную роль в жизнедеятельности человека. Именно она позволяет людям заниматься своими делами независимо от времени суток.

По сравнению с остальными источниками света такое устройство характеризуется простотой конструкции. Световой поток излучается вольфрамовой нитью, расположенной внутри стеклянной колбы, полость которой заполнена глубоким вакуумом. В дальнейшем для увеличения долговечности вместо вакуума в колбу стали закачивать специальные газы — так появились галогеновые лампы. Вольфрам — термостойкий материал с большой температурой плавления. Это очень важно, поскольку для того, чтобы человек увидел свечение, нить должна сильно нагреться за счет проходящего через нее тока.

История создания

Интересно, что в первых лампах использовался не вольфрам, а ряд других материалов, включая бумагу, графит и бамбук. Поэтому, несмотря на то, что все лавры за изобретение и усовершенствование лампы накаливания принадлежат Эдисону и Лодыгину, приписывать все заслуги только им — неправильно.

Писать о неудачах отдельных ученых не станем, но приведем основные направления, к которым прилагали усилия мужи того времени:

  1. Поиски лучшего материала для нити накаливания. Нужно было найти такой материал, который одновременно был устойчив к возгоранию и характеризовался высоким сопротивлением. Первая нить была создана из волокон бамбука, которые покрывались тончайшим слоем графита. Бамбук выступал в качестве изолятора, графит — токопроводящей среды. Поскольку слой был малым, то существенно возрастало сопротивление (что и требовалось). Все бы хорошо, но древесная основа угля приводила к быстрому воспламенению.
  2. Далее исследователи задумались над тем, как создать условия строжайшего вакуума, ведь кислород — важный элемент для процесса горения.
  3. После этого нужно было создать разъемные и контактные компоненты электрической цепи. Задача усложнялась из-за использования слоя графита, характеризующегося высоким сопротивлением, поэтому ученым пришлось использовать драгоценные металлы — платину и серебро. Так повышалась проводимость тока, но стоимость изделия была чересчур высока.
  4. Примечательно, что резьба цоколя Эдисона используется и по сей день — маркировка E27. Первые способы создания контакта включали пайку, но при таком раскладе сегодня говорить о быстро заменяемых лампочках было бы сложно. А при сильном нагреве подобные соединения быстро бы распадались.

В наше время популярность подобных ламп падает в геометрической прогрессии. В 2003 году в России была увеличена амплитуда питающего напряжения на 5 %, к сегодняшнему дню этот параметр составляет уже 10 %. Это привело к сокращению срока эксплуатации лампы накаливания в 4 раза. С другой стороны, если вернуть напряжение на эквивалентное значение вниз, то существенно сократится отдача светового потока — до 40 %.

Вспомните учебный курс — еще в школе преподаватель физики ставил опыты, демонстрируя, как увеличивается свечение лампы при повышении силы тока, подающегося на вольфрамовую нить. Чем выше сила тока, тем сильнее выброс излучения и больше тепла.

Принцип действия

Принцип работы лампы построен на сильном нагреве нити накаливания за счет проходящего через нее электрического тока. Для того чтобы твердотельный материал начал излучать красное свечение, его температура должна достигнуть 570 град. Цельсия. Излучение будет приятным для глаз человека только при увеличении этого параметра в 3–4 раза.

Подобной тугоплавкостью характеризуются немногие материалы. За счет доступной ценовой политики выбор был сделан в пользу вольфрама, температура плавления которого составляет 3400 град. Цельсия. Чтобы повысить площадь светового излучения, вольфрамовая нить скручивается в спираль. В процессе эксплуатации она может нагреваться до 2800 град. Цельсия. Цветовая температура такого излучения равна 2000–3000 К, что дает желтоватый спектр — несопоставимый с дневным, но в то же время не оказывающий негативного воздействия на зрительные органы.

Попадая в воздушную среду, вольфрам быстро окисляется и разрушается. Как уже говорилось выше, вместо вакуума стеклянная колба может заполняться газами. Речь идет об инертных азоте, аргоне или криптоне. Это позволило не только повысить долговечность, но и увеличить силу свечения. На срок эксплуатации влияет то, что давление газа препятствует испарению вольфрамовой нити из-за высокой температуры свечения.

Строение

Обычная лампа состоит из следующих конструктивных элементов:

  • колба;
  • вакуум или инертный газ, закачиваемый внутрь нее;
  • нить накала;
  • электроды — выводы тока;
  • крючки, необходимые для удерживания нити накала;
  • ножка;
  • предохранитель;
  • цоколь, состоящий из корпуса, изолятора и контакта на донышке.

Помимо стандартных исполнений из проводника, стеклянного сосуда и выводов, существуют лампы специального назначения. В них вместо цоколя используются другие держатели или добавляется дополнительная колба.

Предохранитель обычно изготавливается из сплава феррита и никеля и помещается в разрыв на одном из выводов тока. Зачастую он расположен в ножке. Его основное предназначение — защита колбы от разрушения в случае обрыва нити. Связано это с тем, что в случае ее обрыва образуется электрическая дуга, приводящая к плавлению остатков проводника, которые попадают на стеклянную колбу. Из-за высокой температура она может взорваться и вызвать возгорание. Впрочем, долгие годы доказали низкую эффективность предохранителей, поэтому они стали эксплуатироваться реже.

Колба

Стеклянный сосуд используется для защиты нити накаливания от окисления и разрушения. Габаритные размеры колбы подбирают в зависимости от скорости осаждения материала, из которого производится проводник.

Газовая среда

Если раньше вакуумом заполнялись все без исключения лампы накаливания, то сегодня такой подход применяют лишь для маломощных источников света. Более мощные устройства заполняются инертным газом. Молярная масса газа влияет на излучение тепла нитью накаливания.

В колбу галогенных ламп закачиваются галогены. Вещество, которым покрыта нить накала, начинает испаряться и взаимодействовать с расположенными внутри сосуда галогенами. В результате реакции образуются соединения, которые повторно разлагаются и вещество вновь возвращается на поверхность нити. Благодаря этому появилась возможность повысить температуру проводника, увеличив коэффициент полезного действия и срок эксплуатации изделия. Также такой подход позволил сделать колбы более компактными. Недостаток конструкции связан с изначально малым сопротивлением проводника при подаче электрического тока.

Нить накала

По форме нить накаливания может быть разной — выбор в пользу той или иной связан со спецификой лампочки. Зачастую в них применяют нить с круглым сечением, закрученную в спираль, гораздо реже — ленточные проводники.

Современная лампа накаливания работает от нити из вольфрама или осмиево-вольфрамового сплава. Вместо обычных спиралей могут закручиваться биспирали и триспирали, что стало возможным за счет повторного закручивания. Последнее приводит к уменьшению теплового излучения и повышению КПД.

Технические характеристики

Интересно наблюдать за зависимостью световой энергии и мощности лампы. Изменения не линейны — до 75 Вт световая отдача увеличивается, при превышении — снижается.

Одно из преимуществ таких источников света – равномерное освещение, поскольку практически во всех направлениях свет излучается с одинаковой силой.

Еще одно достоинство связано с пульсированием света, которое при определенных значениях приводит к значительной утомляемости глаз. Нормальным значением считают коэффициент пульсации, не превышающий 10 %. Для ламп накаливания параметр максимум достигает 4 %. Самый худший показатель — у изделий мощностью 40 Вт.

Среди всех доступных электрических осветительных приборов лампы накаливания нагреваются сильнее. Большая часть тока преобразуется в тепловую энергию, поэтому прибор больше похож на обогреватель, чем на источник света. Световая отдача находится в диапазоне от 5 до 15 %. По этой причине в законодательстве прописаны определенные нормы, запрещающие, к примеру, использовать лампы накаливания более 100 Вт.

Обычно для освещения одной комнаты достаточно лампы на 60 Вт, которая характеризуется небольшим нагревом.

При рассмотрении спектра излучения и сравнении его с естественным освещением можно сделать два важных замечания: световой поток таких ламп содержит меньше синего и больше красного света. Тем не менее, результат считается приемлемым и не приводит к утомлению, как в случае с источниками дневного света.

Эксплуатационные параметры

При эксплуатации ламп накаливания важно учитывать условия их использования. Их можно применять в помещениях и на открытом воздухе при температуре не менее –60 и не более +50 град. Цельсия. При этом влажность воздуха не должна превышать 98 % (+20 град. Цельсия). Устройства могут работать в одной цепи с диммерами, предназначенными для регулирования световой отдачи за счет изменения интенсивности света. Это дешевые изделия, которые могут быть самостоятельно заменены даже неквалифицированным человеком.

Виды

Существует несколько критериев для классификации ламп накаливания, которые будут рассмотрены ниже.

В зависимости от эффективности освещения лампы накаливания бывают (от худших к лучшим):

  • вакуумные;
  • аргоновые или азот-аргоновые;
  • криптоновые;
  • ксеноновые или галогенные с установленным отражателем инфракрасного излучения внутрь лампы, что увеличивает КПД;
  • с покрытием, предназначенным для преобразования инфракрасного излучения в видимый спектр.

Намного больше разновидностей ламп накаливания, связанных с функциональным назначением и конструктивными особенностями:

  1. Общее назначение — в 70-х гг. прошлого столетия они назывались «нормально-осветительными лампами». Самая распространенная и многочисленная категория — изделия, применяемые для общего и декоративного освещения. С 2008 года выпуск таких источников света существенно сократился, что было связано с принятием многочисленных законов.
  2. Декоративное назначение. Колбы таких изделий выполняются в форме изящных фигур. Чаще всего встречаются свечеобразные стеклянные сосуды с диаметром до 35 мм и сферические (45 мм).
  3. Местное назначение. По конструкции идентичны первой категории, но питаются от уменьшенного напряжения — 12/24/36/48 В. Обычно применяются в переносных светильниках и приборах, освещающих верстаки, станки и т. п.
  4. Иллюминационные с окрашенными колбами. Зачастую мощность изделий не превышает 25 Вт, а для окрашивания внутренняя полость покрывается слоем неорганического пигмента. Гораздо реже можно встретить источники света, наружная часть которых окрашивается цветным лаком. В таком случае пигмент очень быстро выцветает и осыпается.

  1. Зеркальные. Колба выполнена в специальной форме, которая покрыта отражающим слоем (к примеру, методом распыления алюминия). Данные изделия используются для перераспределения светового потока и повышения эффективности освещения.
  2. Сигнальные. Их устанавливают в светосигнальные изделия, предназначенные для отображения какой-либо информации. Характеризуются низкой мощностью и рассчитаны на продолжительную эксплуатацию. На сегодняшний день практически бесполезны из-за доступности светодиодов.
  3. Транспортные. Еще одна обширная категория ламп, используемых в транспортных средствах. Характеризуются высокой прочностью, устойчивостью к вибрациям. В них применяют специальные цоколи, гарантирующие прочное крепление и возможность быстрой замены в стесненных условиях. Могут питаться от 6 В.
  4. Прожекторные. Высокомощные источники света до 10 кВт, характеризующиеся высокой световой отдачей. Спираль укладывается компактно, чтобы обеспечить лучшую фокусировку.
  5. Лампы, применяемые в оптических приборах, — к примеру, кинопроекционная или медицинская техника.

Специальные лампы

Также существуют более специфические разновидности ламп накаливания:

  1. Коммутаторные — подкатегория сигнальных ламп, применяемых в коммутаторных панелях и выполняющих функции индикаторов. Это узкие, продолговатые и малогабаритные изделия, имеющие параллельные контакты гладкого типа. За счет этого могут помещаться в кнопки. Маркируются как «КМ 6-50». Первое число указывает на вольтаж, второе — ампераж (мА).
  2. Перекальная, или фотолампа. Данные изделия используются в фототехнике для нормированного форсированного режима. Характеризуется высокими световой отдачей и цветовой температурой, но малым сроком эксплуатации. Мощность советских ламп достигала 500 Вт. В большинстве случаев колба матируется. Сегодня практически не используются.
  3. Проекционные. Применялись в диапроекторах. Высокая яркость.

Двухнитевая лампа бывает нескольких разновидностей:

  1. Для автомобилей. Одна нить используется для ближнего, другая — для дальнего света. Если рассматривать лампы для задних фонарей, то нити могут использоваться для стоп-сигнала и габаритного огня соответственно. Дополнительный экран может отсекать лучи, которые в лампе ближнего света могут слепить водителей встречных автомобилей.
  2. Для самолетов. В посадочной фаре одна нить может использоваться для малого света, другая — для большого, но требует внешнего охлаждения и непродолжительной эксплуатации.
  3. Для железнодорожных светофоров. Две нити необходимы для повышения надежности — если перегорит одна, то будет светиться другая.

Продолжим рассматривать специальные лампы накаливания:

  1. Лампа-фара — сложная конструкция для подвижных объектов. Используется в автомобильной и авиационной технике.
  2. Малоинерционная. Содержат тонкую нить накаливания. Применялась в звукозаписывающих системах оптического типа и в некоторых видах фототелеграфа. В наше время используется редко, поскольку есть более современные и улучшенные источники света.
  3. Нагревательная. Применяется в качестве источника тепла в лазерных принтерах и копирах. Лампа имеет цилиндрическую форму, закрепляется во вращающемся металлическом валу, к которому прикладывается бумага с тонером. Вал передает тепло, что приводит к расплыванию тонера.

КПД

Электрический ток в лампах накаливания преобразуется не только в видимый для глаза свет. Одна часть идет на излучение, другая трансформируется в тепло, третья — на инфракрасный свет, который не фиксируется зрительными органами. Если температура проводника составляет 3350 К, то КПД лампы накаливания составит 15 %. Обычная лампа на 60 Вт с температурой 2700 К характеризуется минимальным КПД — 5 %.

Коэффициент полезного действия усиливается степенью нагрева проводника. Но чем выше будет нагрев нити, тем меньше срок эксплуатации. К примеру, при температуре 2700 К лампочка просветит 1000 часов, 3400 К — в разы меньше. Если повысить напряжение питания на 20 %, то свечение усилится в два раза. Это нерационально, поскольку срок эксплуатации сократится на 95 %.

Плюсы и минусы

С одной стороны, лампы накаливания являются самыми доступными источниками света, с другой – характеризуются массой недостатков.

Преимущества:

  • низкая стоимость;
  • нет необходимости в применении дополнительных приспособлений;
  • простота использования;
  • комфортная цветовая температура;
  • устойчивость к повышенной влажности.

Недостатки:

  • недолговечность — 700–1000 часов при соблюдении всех правил и рекомендаций по эксплуатации;
  • слабая световая отдача — КПД от 5 до 15 %;
  • хрупкая стеклянная колба;
  • возможность взрыва при перегреве;
  • высокая пожарная опасность;
  • перепады напряжения существенно сокращают срок эксплуатации.

Как увеличить срок службы

Существует несколько причин, по которым может уменьшиться срок эксплуатации данных изделий:

  • перепады напряжения;
  • механические вибрации;
  • высокая температура окружающей среды;
  • разрыв соединения в проводке.
  1. Выберите изделия, которые подходят для диапазона напряжения сети.
  2. Перемещение осуществляйте строго в выключенном состоянии, поскольку из-за малейших вибраций изделие выйдет из строя.
  3. Если лампы продолжают перегорать в одном и том же патроне, то его нужно заменить или починить.
  4. При эксплуатации на лестничной площадке в электрическую цепь добавьте диод или включите параллельно две лампы одной мощности.
  5. На разрыв цепи питания можно добавить устройство для плавного включения.

Технологии не стоят на месте, постоянно развиваются, поэтому сегодня на смену традиционным лампам накаливания пришли более экономичные и долговечные светодиодные, люминесцентные и энергосберегающие источники света. Главными причинами выпуска ламп накаливания остается наличие менее развитых с технологической точки зрения стран, а также хорошо налаженное производство.

Приобретать такие изделия сегодня можно в нескольких случаях — они хорошо вписываются в дизайн дома или квартиры, либо вам нравится мягкий и комфортный спектр их излучения. Технологически — это давно устаревшие изделия.

Нагретое электрическим током тело может, оказывается, не только излучать тепло, но и светиться. Первые источники света функционировали именно на этом принципе. Рассмотрим, как работает лампа накаливания – самый массовый осветительный прибор в мире. И, хотя его со временем предстоит полностью заместить на компактные люминесцентные (энергосберегающие) и светодиодные источники света, без этой технологии человечеству еще долго не обойтись.

Конструкция лампы накаливания

Основным элементом лампочки является спираль из тугоплавкого материала – вольфрама. Для увеличения ее длины и, соответственно, сопротивления, она скручена в тонкую спираль. Это не видно невооруженным глазом.

Спираль укреплена на поддерживающих элементах, крайние из которых служат для присоединения ее концов к электрической цепи. Они изготовлены из молибдена, температура плавления которого выше температуры разогретой спирали. Один из молибденовых электродов соединяется с резьбовой частью цоколя, а другой – с его центральным выводом.

Молибденовые держатели удерживают вольфрамовую спираль

Из колбы, сделанной из стекла, выкачан воздух. Иногда внутрь вместо воздуха закачивают инертный газ, например, аргон или его смесь с азотом. Это необходимо для снижения теплопроводности внутреннего объема, в результате чего стекло менее подвержено нагреву. Дополнительно эта мера препятствует окислению нити накала. При изготовлении лампы воздух выкачивается через часть колбы, скрытую затем цоколем.

Принцип работы лампы накаливания основан на разогреве электрическим током ее нити до температуры, при которой она начинает излучать свет в окружающее пространство.

Лампы накаливания можно изготовить на мощность от 15 до 750 Вт. В зависимости от мощности применяются разные типы резьбовых цоколей: Е10, Е14, Е27 или Е40. Для декоративных, сигнальных и ламп подсветки используются цоколи ВА7S, ВА9S, ВА15S. Такие изделия при установке втыкаются внутрь патрона и поворачиваются на 90 градусов.

Помимо обычной, грушеобразной формы, выпускаются и декоративные лампы, у которых колба выполняется в форме свечи, капли, цилиндра, шара.

Лампа с колбой, не имеющей покрытия, светится желтоватым светом, по составу наиболее напоминающим солнечный. Но при нанесении на внутреннюю поверхность стекла специальных покрытий она может стать матовой, красной, желтой, синей или зеленой.

Интерес представляет устройство зеркальной лампы накаливания. На часть ее колбы нанесен отражающий слой. В результате, за счет отражения от него, световой поток перераспределяется в одном направлении.

Достоинства ламп накаливания

Самым важным плюсом в пользу применения лампочек накаливания является простота их изготовления и, соответственно, цена. Проще осветительного прибора придумать невозможно.

Лампы изготавливают на широкий диапазон мощностей и габаритных размеров. Все остальные современные источники света содержат устройства, преобразующие напряжение питания в необходимую для их работы величину. Хотя их и ухитряются впихнуть в стандартные габаритные размеры лампочки, но при этом усложняется конструкция, увеличивается количество деталей в составе устройства. А это не всегда улучшает показатели стоимости и надежности. Схема же включения лампы накаливания не требует никаких дополнительных элементов.

Светодиодные лампы вытеснили обычные из портативных устройств: переносных источников света, питающихся от батареек и аккумуляторов. При той же светоотдаче они потребляют меньший ток, а габаритные размеры светодиода еще меньше, чем лампочек, использующихся ранее в фонариках. Да и в составе елочных гирлянд они работают успешнее.

Стоит отметить еще одно достоинство, присущее лампочкам накаливания – их спектр свечения наиболее близок к солнечному, чем у всех остальных искусственных источников света. А это – большой плюс для зрения, ведь оно адаптировано именно к солнцу, а не монохромным светодиодам.

Из-за тепловой инерции разогретой нити накала свет от нее практически не пульсирует. Чего нельзя сказать об излучении от остальных устройств, особенно люминесцентных, использующих в качестве пускорегулирующего устройства обычный дроссель, а не полупроводниковую схему. Да и электроника, особенно дешевая, не всегда подавляет пульсации от сети должным образом. От этого тоже страдает зрение.

Но не только здоровью может повредить пульсирующий характер работы полупроводниковых устройств, использующихся в современных лампочках. Массовое их применение приводит к резкому изменению формы потребляемого от сети тока, что сказывается в итоге и на форме напряжения. Она настолько изменяется по отношению к изначальной (синусоидальной), что это сказывается на качестве работы других электроприборов в сети.

Недостатки ламп накаливания

Существенный недостаток лампочек накаливания, сокращающий их срок службы – зависимость его от величины питающего напряжения. При повышении напряжения износ нити накала происходит быстрее. Выпускают лампы на разные величины этого параметра (вплоть до 240 В), но при номинальном значении они светят хуже.

Понижение напряжения приводит к резкому изменению интенсивности свечения. А еще хуже воздействуют на осветительный прибор его колебания, при резких скачках лампа может и перегореть.

Но самое худшее – то, что нить накала рассчитана на длительную работу в нагретом состоянии. При нагревании ее удельное сопротивление увеличивается. Поэтому в момент включения, когда нить холодная, ее сопротивление намного меньше того, при котором происходит свечение. Это приводит к неизбежному скачку тока в момент зажигания, приводящему к испарению вольфрама. Чем больше количество включений – тем меньше проживет лампа.

Исправить ситуацию помогают устройства для плавного запуска или , позволяющие регулировать яркость свечения в широких пределах.

Самым главным недостатком лампочек накаливания считается их низкий коэффициент полезного действия. Подавляющая часть электроэнергии (до 96 %) расходуется на бесполезный нагрев окружающего воздуха и излучение в инфракрасном спектре. С этим поделать ничего нельзя – таков принцип действия лампы накаливания.

Ну и еще: стекло колбы легко разбить. Но в отличие от компактных люминесцентных, содержащих внутри небольшое количество паров ртути, разбитая лампа накаливания кроме возможного пореза ничем владельцу не угрожает.

Галогенные лампы

Причиной перегорания лампы накаливания является постепенное испарение фольфрама, из которого сделана нить. Она становится тоньше, а затем очередной скачок тока при включении расплавляет ее в самом тонком месте.

Этот недостаток призваны устранить галогенные лампы, заполняемые парами брома или йода. При горении испаряющийся вольфрам вступает в соединение с галогеном. Получившееся вещество не способно осаждаться на стенках колбы или других, относительно холодных, внутренних поверхностях.

Вблизи же нити накала вольфрам под действием температуры извлекается из соединения и возвращается на место.

Применением галогенов решается еще одна задача: температуру спирали можно поднять, увеличивая световую отдачу и уменьшить размеры осветительного прибора. Поэтому при той же мощности габариты галогенных ламп оказываются меньше.

Одним из самых первых электрических источников света стала легендарная лампа накаливания. Ее патент был принят в 1879 году. С тех пор долгое время этот прибор применялся человечеством во многих сферах деятельности. Однако сегодня лампа накаливания постепенно отходит в прошлое. На смену ее пришли более экономичные источники освещения.

Существуют определенные преимущества и недостатки, которыми характеризуются этих устройств, а также способы их применения и разновидности заслуживают подробного рассмотрения. Также сравнительная характеристика их с другими, применяемыми сегодня осветительными приборами, позволит сделать выводы о целесообразности применения ламп накаливания.

Устройство лампы

Светильники с характеристики которых будут рассмотрены подробно далее, раньше встречались практически в каждом доме. Применение этих приборов было очень простым и удобным. Устройство лампы накаливания понять легко. Она состоит из стеклянной колбы, внутри которой находится нить из вольфрама. Эта емкость может быть наполнена газом или вакуумом.

Вольфрамовая нить располагается на особых электродах, через которые к ней подводится электричество. Эти проводники скрыты цоколем. Он имеет резьбу, благодаря чему лампу легко вкручивать в патрон. При подаче электричества по сети через цоколь ток подводится к вольфрамовой нити. Она накаляется. При этом в окружающую среду посылается свет. По такому принципу работают все лампы накаливания. Существует огромное количество их разновидностей.

Основные характеристики

Определенные свойства имеют лампы накаливания. Характеристики этих приборов измеряются по разным показателям. Диапазон мощности этих приборов, предназначенных для бытовых целей, составляет от Для уличного освещения и промышленного назначения могут применяться лампы до 1000 Вт.

В процессе работы вольфрамовая нить накаливается до 3000 °С. Отдача светового потока при этом может варьироваться от 9 до 19 Лм/Вт. При этом прибор может работать при номинальном напряжении 220-230 В. Некоторые устройства рассчитаны на 127 В сети. Частота составляет 50 Гц.

Размер цоколя у подобных приборов может быть 3 типов. Это указывается в маркировке. Если он составляет 14 мм, это Соответственно 27 мм — это Е27, а 40 мм — Е40. Чем больше цоколь, тем большая мощность характерна для прибора освещения. Он может быть резьбовым, штифтовым, одно- или двуконтакным.

В обычных условиях лампы накаливания работают около 1 тыс. часов.

Разновидности

Лампы накаливания, технические характеристики которых были рассмотрены выше, бывают нескольких видов. Существует несколько принципов, по которым классифицируют представленные устройства.

Прежде всего, лампы накаливания различают по Она может быть шарообразная (самая распространенная), трубчатая, цилиндрическая, шароконическая. Существуют и другие, более редкие разновидности. Их применяют для создания определенного декоративного эффекта (например, в елочных гирляндах).

Покрытие колбы может быть прозрачным или матовым. Существуют также зеркальные разновидности. Назначение лампы также довольно разнообразно. Она может применяться для общего или местного освещения, а также в специальных нуждах (например, кварцевогалогенные виды).

Вольт-амперная характеристика

Является нелинейной. Это объясняется тем, что сопротивление нити накала зависит от температуры и тока. Нелинейность при этом носит восходящий характер. Чем ток больше, тем сильнее сопротивление вольфрамового проводника.

Кривая имеет восходящий вид, потому что динамическая величина сопротивления положительна. В любой ее точке чем выше прирост тока, тем больше падает напряжение. Это способствует автоматическому образованию устойчивого режима. При постоянной величине напряжения ток не может быть изменен из-за внутренних причин.

Вольт-амперные характеристики показывают, что благодаря всем перечисленным закономерностям лампа накаливания может включаться прямо на сетевое напряжение.

Постоянный источник питания

Которых позволяют их использовать в бытовых целях, чаще всего питаются от постоянного источника электричества. Его еще принято считать ресурсом неограниченной мощности. Поэтому зачастую напряжение сети считается номинальным напряжением лампы накаливания.

Но стоит отметить, что довольно часто напряжение в сети и его номинальное значение несколько отличается. Поэтому чтобы улучшить эксплуатационные характеристики осветителей был разработан ГОСТ 2239-79. Он вводит 5 интервалов напряжения питания. Ему должны соответствовать применяемые в бытовых целях лампы накаливания.

Ограниченные источники питания

Лампы накаливания, характеристики которых рассчитаны для применения в специальных устройствах, могут питаться от ограниченных источников (батарея, аккумулятор, генератор и т. д.).

Их среднее фактическое напряжение не соответствует номинальному значению. Поэтому для ламп накаливания, питающихся от ограниченных источников тока, применяется такой показатель, как расчетное напряжение. Оно равняется среднему значению, при котором допускается эксплуатировать лампу накаливания.

Маркировка

Чтобы понимать, какой тип лампы представлен в продаже, была разработана специальная маркировка этих изделий. Чтобы правильно выбрать соответствующий тип устройства, следует ознакомиться с общепринятыми условными обозначениями.

Например, аргоновая биспиральная лампа накаливания 60 Вт, характеристики которой позволяют применять ее в бытовых целях, будет маркироваться, как Б235-245-60. Первая буква означает физические качества или особенности конструкции изделия. Если в маркировке есть вторая буква — это назначение лампы. Она может быть железнодорожной (Ж), самолетной (СМ), коммутаторной (КМ), автомобильной (А), прожекторной (ПЖ).

Первая цифра в маркировке обозначает напряжение и мощность. Второе числовое значение — доработка. Это позволяет правильно подобрать лампу для того или иного осветительного прибора.

Преимущества

Лампы накаливания и светодиодные, сравнительные характеристики которых сравнивают при покупке того или иного устройства, довольно различны. Преимуществом приборов с вольфрамовой нитью является их дешевая стоимость. Существует еще ряд особенностей, которыми лампы накаливания выгодно отличаются от светодиодных, люминесцентных источников света.

Представленные устройства, применяемые ранее, стабильно работают при низких температурах. Также они не боятся небольших скачков электричества в сети. Это позволяет эксплуатировать их довольно длительное время.

Если напряжение по каким-то причинам снижается, лампа накаливания все равно будет работать, хоть и с меньшей интенсивностью. Также такие приборы не боятся высокой влажности. Их легко подключать к сети, для этого не требуется никакого дополнительного оборудования.

Если лампа накаливания разобьется, в воздух не попадут опасные вещества (как это случается с энергосберегающими разновидностями осветителей). Поэтому они считаются более безопасными.

Недостатки

Однако и довольно существенные недостатки содержит характеристика ламп накаливания. Люминесцентных ламп , а также диодных разновидностей осветительных приборов сегодня применяется гораздо больше по нескольким причинам.

В первую очередь существенным минусом устройств с вольфрамовой нитью является низкий уровень световой отдачи. В спектре излучения преобладают желтые, красные оттенки. Это придает неестественности освещению.

В сравнении с новыми лампами, принцип накаливания характеризуется низким ресурсом работы. При отклонениях в номинальном напряжении сети он сокращается еще больше.

Колба лампы накаливания довольно хрупкая. Ее по этой причине применяют чаще всего с плафоном. А это дополнительно снижает степень интенсивности освещения внутри помещения.

Также лампы накаливания потребляют значительно больше электроэнергии. По сравнению с люминесцентными, светодиодными разновидностями это отклонение действительно впечатляет. Поэтому в целях экономии энергоресурсов следует выбирать новые разновидности устройств. Это способствует постепенному прекращению выпуска ламп накаливания.

слов LAMP для жизни в App Store

LAMP Words For Life ™ — это надежное приложение для расширенной и альтернативной коммуникации (AAC), которое сочетает в себе мощь языковой системы PRC Unity® с принципами и стратегиями изучения языка с помощью Motor Planning (LAMP ™). LAMP ™ — это терапевтический подход, основанный на принципах неврологического и моторного обучения, который направлен на языковое развитие и потребности в общении людей с аутизмом и другими нарушениями развития.Он обеспечивает постоянный моторный паттерн на каждое слово, так что может развиться автоматизм. Благодаря предварительно сохраненным тысячам часто используемых слов и возможности сохранять индивидуальный словарный запас, приложение предоставляет неограниченные возможности для развития языка. Сосредоточившись на доступе к отдельным словам, коммуникатор может складывать слова вместе, чтобы выразить свои мысли в манере, совместимой с нормальным языковым развитием.

Подходит для всех, от начинающих коммуникаторов, которые только начинают понимать, что они могут влиять на окружающих, до опытных коммуникаторов с продвинутыми языковыми навыками.Развитие речи у типично развивающихся детей происходит за счет сочетания последовательного двигательного паттерна, звука, производимого двигательным паттерном, и реакции, которую они получают от окружающей среды. LAMP ™ представляет словарный запас таким же образом, чтобы эти языковые связи могли быть развиты.

Приложение LAMP Words For Life ™ основано на символах для тех, кто еще не грамотен; однако эти символы сочетаются с текстом, чтобы способствовать развитию грамотности. Словарь, структура и подход к обучению основаны на исследованиях и клиническом опыте.

Что включено?
* Высококачественные голоса Ivona для преобразования текста в речь и возможность добавления голосов Acapela, уникального голоса VoiceKeeper или уникального голоса VocalID
* Предварительно сохраненные основные и второстепенные слова
* Файлы словаря английского и двуязычного английского / испанского языков
* Vocabulary Builder : Позволяет видеть выбранные слова, в то время как оставшийся словарный запас скрыт
* Word Finder: помогает пользователю находить, где хранятся слова
* Возможность сохранять собственный словарь и редактировать отдельные кнопки
* 1 год бесплатного доступа к iShare
* Возможность переноса словарного запаса файлы из Accent с NuVoice и устройствами на базе iOS
* Регистрация данных с возможностью автоматической синхронизации с Realize Language ™ для анализа

Три уровня словарного запаса в приложении поддерживают языковую разработку любого уровня навыков:

Вводный уровень включает 83 основных слова это всего лишь одно касание для немедленного подкрепления.

Уровень перехода требует нажатия второй кнопки перед тем, как услышать эти начальные 83 основных слова в паре с дополнительным словарем. Этот уровень позволяет изучать расширенные двигательные паттерны без визуального отвлечения всего словарного файла.

Файл полного словарного запаса предоставляет пользователю устройства доступ к спряжениям глаголов и окончаниям слов, таким как + s, + er и + est. Он включает более 3000 слов и позволяет настраивать персонализированный словарный запас, например имена, любимые блюда и т. Д. любимые места.

Посетите сайт www.aacapps.com, чтобы получить дополнительную информацию о приложении, а также дополнительную информацию и обучение по подходу LAMP ™ на сайте www.aacandautism.com.

Компания Prentke Romich (КНР) является пионером в области вспомогательных технологий и дополнительных коммуникаций. Для получения дополнительной информации о продуктах и ​​услугах AAC посетите сайт www.prentrom.com.

О LAMP WFL | ООО «Либератор»

LAMP Words for Life разработан для удовлетворения потребностей в общении детей с аутизмом.Он сочетает в себе мощь языковой системы Unity® от PRC и освоение языка через моторное планирование (LAMP ™), проверенный терапевтический подход, который использует последовательные моторные планы для доступа к словарю.

Приложение подходит для начинающих коммуникаторов, которые только начинают понимать, что они могут повлиять на окружающих, до опытных коммуникаторов с продвинутыми языковыми навыками. Он имеет структурированный язык и включает в себя три файла словаря и функции в приложении для поддержки развития языка с текущего уровня навыков на протяжении всей их жизни.

Словарь

1-Hit словарный запас вводного уровня
Transition добавляет дополнительный словарь
Полный словарь включает более 3000 слов и позволяет персонализировать

Характеристики

One Motor Pattern per Word позволяет развивать быстрое и легкое общение.
Vocabulary Builder показывает только целевые слова, чтобы ограничить отвлекающие факторы и повысить успех.
Word Finder показывает место, где хранится слово

Хотя iPad — доступный и интуитивно понятный инструмент, обучение языку — гораздо более сложный процесс.Предоставляемые обучающие видеоролики и курсы по внедрению предложат некоторые направления обучения языку с помощью приложения LAMP WFL, но они не заменят руководство речевого и лингвистического терапевта, обладающего навыками реализации AAC. Центр AAC и аутизма также проводит тренинги на местах для родителей и специалистов, желающих развить свои практические навыки.

Развитие структурированного языка

Есть три файла словаря, а также функции в приложении для поддержки развития языка и обеспечения слов на всю жизнь.Приложение основано на символах для тех, кто еще не умеет читать, но символы сочетаются с текстом для поддержки развития грамотности.

1 попадание

Ключевые слова — это те слова, которые наиболее часто используются в речи и могут использоваться в различных ситуациях и в различных ситуациях. 1-Hit — это вводный уровень , где 83 основных слова находятся на расстоянии одного касания. Это позволяет быстро закрепить первоначальное общение учащегося.

Переход

Уровень перехода представляет собой второе нажатие кнопки, основанное на 83 ключевых словах вводного уровня.Он добавляет словарный запас, охватывающий все слова из нескольких списков первых слов, таких как списки Дольча и Банаджи. Этот уровень позволяет изучать двигательные паттерны без визуального отвлечения всего словарного файла.

Полный словарь

Полный словарь включает более 3000 слов и позволяет настраивать персонализированный словарь, такой как имена, любимые блюда и любимые места. Это дает ребенку доступ к глагольным формам и окончаниям слов, таким как + s, + er и + est.Добавление новых форм существующих слов к основному словарю сводит к минимуму время, затрачиваемое на настройку, делая расширение словарного запаса более эффективным для родителей, учителей и терапевтов. Последовательное расположение основных слов позволяет учителям лучше знакомиться со структурой словарного запаса и свободно владеть ею, что поддерживает их способность преподавать и моделировать язык для нескольких учеников.

Один шаблон двигателя на слово

Использование последовательных двигательных паттернов при произнесении слов позволяет развивать быстрое и непринужденное общение у типично развивающихся детей за счет сочетания двигательного паттерна, звука, производимого двигательным паттерном, и реакции, которую они получают от окружающей среды.LAMP представляет словарный запас таким же образом, чтобы эти языковые связи могли быть развиты.

При использовании словесной речи существует только одно двигательное движение рта для каждого произнесенного слова, независимо от того, как это слово используется. Поскольку подход LAMP рекомендует использовать только один моторный паттерн на слово, LAMP Words for Life включает инструмент Duplicate Word.

При попытке добавить слово, которое уже было сохранено на устройстве, появится инструмент «Дублировать слово», чтобы вы знали, что это слово уже доступно.

Vocabulary Builder ™

Обучая словам начинающих коммуникаторов, полезно ограничить отвлекающие факторы и увеличить количество успешных попыток. LAMP Words For Life включает в себя построитель словаря, который позволяет отображать все целевые слова из списка слов, не отвлекаясь на оставшийся словарный запас. Vocabulary Builder позволяет быстро изменять целевые слова в зависимости от непосредственного интереса учащегося. Vocabulary Builder поддерживает создание пользовательских списков слов и позволяет сохранять их для последующего использования.

На рисунке ниже показано, как выглядит экран, когда Vocabulary Builder использует список, который включает только слова мой, еще, иди, ешь и пей. Отображение упрощено, и отвлекающие факторы удалены, но целевые слова находятся в одном месте, поэтому двигательные паттерны единообразны.

Поиск слов

поможет вам узнать, где хранится слово. Например, если вы хотите научить слову «пить», но не знаете, где его найти, используйте инструмент «Поиск слов», чтобы ввести слово, чтобы узнать, где оно находится.

Что такое ЛАМПА? | ООО «Либератор»

«Освоение языка с помощью моторного планирования» (LAMP) — это терапевтический подход, использующий принципы моторного обучения и средства коммуникации с речевым выводом, чтобы дать невербальным людям с аутизмом и другими отклонениями в развитии метод развития независимого и спонтанного общения. Люди, использующие подход LAMP, учатся использовать слова и строить предложения для передачи своих желаний, потребностей и идей, нажимая кнопки на устройстве, генерирующем речь.

Вмешательства, используемые в настоящее время для людей с аутизмом, как правило, сосредоточены на воспринимаемых сильных сторонах аутизма, таких как визуальное обучение и стремление к структуре. В то время как LAMP использует эти сильные стороны, он также устраняет основные недостатки, влияющие на задержку речи, такие как нарушение моторики, вовлеченности, слуховой и сенсорной обработки, для улучшения спонтанного, генеративного общения.

LAMP — это сочетание принципов

Метод LAMP представляет собой комбинацию принципов, связанных с языком обучения и программированием устройства: готовность к обучению, совместное участие, последовательные и уникальные двигательные паттерны, отдельные слова, слуховые сигналы и естественные последствия.

— Готовность к обучению

Готовность к обучению относится к уровню бдительности и способности человека сосредоточиться на процессе обучения. При чрезмерной или недостаточной стимуляции сложно учиться и общаться. Некоторые учащиеся могут показаться пассивными или незаинтересованными, и их нужно предупредить, в то время как другие отвлекаются или проявляют сенсорное поведение, и их нужно успокаивать. Сложность занятия должна соответствовать уровню навыков учащегося, а компоненты задачи или среды должны быть изменены таким образом, чтобы человек мог присутствовать на нем и добиться успеха.

— Совместная деятельность


Совместное взаимодействие возникает, когда два человека участвуют в одном мероприятии или с одним и тем же объектом. Важно научиться общаться, общаясь с другими людьми, а не просто прося любимую еду или игрушки. Взрослые должны следовать примеру ученика, опираться на его интересы и участвовать в удивительных и увлекательных занятиях.

— Согласованные и уникальные моторные паттерны

Согласованные и уникальные моторные паттерны относятся к тому, как словарные слова программируются на устройстве, обеспечивая быстрое, естественное и свободное общение.Слова на устройстве генерации речи запоминаются путем повторения последовательного двигательного движения, а не чтения слова или интерпретации изображения. Это позволяет человеку, использующему AAC, находить слова на своем устройстве так же быстро и эффективно, как наборщик текста на компьютере.

— Отдельные слова

Отдельные слова преподаются так, чтобы люди могли строить свои собственные предложения слово в слово, а не нажимать одну кнопку с целой фразой. Это позволяет тем, кто использует AAC, выражать свою индивидуальность и свой интеллект, а не полагаться на стандартные фразы, которые могут быть не совсем тем, что они хотели сказать.Особое внимание уделяется обучению словам, которые чаще всего встречаются в речи (например, «on», «get», «turn», «that» вместо менее часто используемых слов, таких как «хлопок», «бронтозавр» или «гелий»). »).

— Звуковые сигналы

Звуковые сигналы на устройстве возникают, когда нажимается кнопка и устройство произносит слово с помощью компьютеризированного голоса. Эта обратная связь помогает учащемуся понять, как звуки и слова связаны с двигательными движениями, что является важным компонентом в развитии естественного языка.

— Естественные последствия

Естественные последствия возникают, когда человек нажимает кнопку на своем устройстве и партнер по коммуникации реагирует соответствующим образом. Например, если ребенок говорит «есть», ему / ей могут дать что-нибудь «поесть», сверстник может «съесть» или марионетка может притвориться, что «ест». Ответ на попытки связи на устройстве помогает пользователю устройства узнать, что его слова имеют значение.

Истории успеха в коммуникации

Прочтите, как метод LAMP изменил жизни людей, создав независимое и спонтанное общение: www.aacandautism.com/success

Специальная лампа ACCI Choice LAMP ™ — LAMP Words for Life® (модель Medicare)

Специальная лампа ACCI Choice Lamp Words for Life ® включает футляр по вашему выбору и ЛАМПУ Words for Life ® приложение.

Специальная лампа ACCI Choice LAMP Words for Life ® сконфигурирована как выделенное устройство для удовлетворения функциональных требований требований к финансированию Medicare / Medicaid и заблокирована от компьютера доступ и все другие функции компьютера.После того, как устройство будет доставлено, покупатель может решить обновить устройство до его полной мощности, связавшись с ACCI и запросив дополнительную интегрированную функцию.

Dedicated ACCI Choice LAMP — это языковое приложение для расширенного словарного запаса и альтернативного общения (AAC), сочетающее в себе возможности языковой системы PRC Unity® и Language Приобретение через принципы и стратегии Motor Planning (LAMP ™).LAMP ™ — это терапевтический подход, основанный на принципах неврологического и моторного обучения, а также на клиническом опыте, который направлен на языковое развитие и коммуникативные потребности детей с аутизмом. Он обеспечивает последовательный моторный паттерн для слов и систематический способ развития коммуникативных навыков, что дает неограниченные возможности для языкового роста.

ЛАМПА Words For Life ®

Подходит для всех, от начинающих коммуникаторов, которые только начинают понимать, что они могут влиять на окружающих, до опытных коммуникаторов с продвинутыми языковыми навыками.Развитие речи у типично развивающихся детей происходит за счет сочетания последовательного двигательного паттерна, звука, производимого двигательным паттерном, и реакции, которую они получают от окружающей среды. LAMP ™ представляет словарный запас таким же образом, чтобы эти языковые связи могли быть развиты.

ЛАМПА Words For Life ® приложение основано на символах для тех, кто еще не грамотен; однако эти символы сочетаются с текстом, чтобы способствовать развитию грамотности.Словарь, структура и подход к обучению основаны на исследованиях и многолетнем опыте работы с людьми с аутизмом и другими нарушениями развития.

Что включено?

* Высококачественные голоса для преобразования текста в речь Ivona

* Три файла словаря с прогрессивным развитием

* Предварительно сохраненные основные и второстепенные слова

* Vocabulary Builder: позволяет отображать выбранные слова, а оставшийся словарный запас скрыт

* Word Finder: помогает пользователю найти, где хранятся слова

* Возможность хранить индивидуальный словарь и редактировать отдельные кнопки

* 7 дней бесплатного доступа к iShare

* Возможность переноса наборов словарей с устройств PRC

* Регистрация данных с возможностью автоматической синхронизации с Realize Language ™ для анализа

Три уровня словарного запаса в приложении поддерживают развитие языка с любого уровня навыков:

Вводный уровень включает 83 основных слова, которые можно найти одним касанием.Ключевые слова — это те слова, которые наиболее часто используются в речи и могут использоваться в различных ситуациях и действиях.

Уровень перехода требует нажатия второй кнопки перед тем, как услышать эти начальные 83 основных слова в паре с дополнительным словарным запасом. Этот уровень позволяет изучать расширенные двигательные паттерны без визуального отвлечения всего словарного файла.

Файл полного словарного запаса дает пользователю устройства доступ к спряжениям глаголов и окончаниям слов, таким как + s, + er и + est.Он включает более 3000 слов и позволяет настраивать персонализированный словарный запас, например имена, любимые блюда и любимые места.

Специальная лампа ACCI Choice Words for Life ® Включает:

  • Выбор iPad (укажите размер и модель)
  • Вариант корпуса
  • Зарядное устройство
  • ЛАМПА Слова для жизни ® — Полная программа
  • Конфигурация перед доставкой при необходимости.
  • Поддержка использования нашего процесса финансирования
  • Гарантия и поддержка со стороны производителя и разработчика коммуникационного приложения
  • 2 г. Ограниченная гарантия включена в специальную версию
  • Переключатели Bluetooth или беспроводной связи (дополнительное оборудование)

Финансирование выделенной лампы ACCI Choice Words for Life ®

Augmentative Communication Consultants, Inc.(ACCI) поможет вашим клиентам найти финансирование через Medicaid или частную страховку для лампы Dedicated ACCI Choice Lamp Words for Life ® . Для получения последней информации о финансировании посетите нашу страницу финансирования (www.acciinc.com/funding-services) и загрузите необходимые документы о финансировании сегодня или свяжитесь с отделом финансирования ACCI по телефону 1-800-982-2248 или по электронной почте : acci1 @ earthlink.сеть.

ACCI оставляет за собой право заменить специальную лампу ACCI Choice Lamp Words for Life ® . для более старой совместимой модели, если новейшая модель недоступна. Цены останутся прежними. Dedicated Выбор ACCI Лампа Words for Life ®, Продажа окончена.

Особые примечания: Гарантия на продукты и приложения и их поддержка предоставляются исключительно отдельными производителями. Все названия компаний и / или продуктов могут быть торговыми наименованиями, товарными знаками и / или зарегистрированными товарными знаками соответствующих владельцев, с которыми они связаны. .

Оценка ядерной катаракты с помощью устройства с щелевой лампой, подключаемой к смартфону

DOI: 10.3390 / диагностика10080576.

Принадлежности Расширять

Принадлежности

  • 1 Кафедра офтальмологии, Школа стоматологической медицины Университета Цуруми, Канагава 230-0063, Япония.
  • 2 Кафедра офтальмологии, Медицинский факультет Университета Кейо, Токио, 160-0016, Япония.
  • 3 OUI Inc., Токио 160-0022, Япония.
  • 4 Кафедра профилактической медицины и общественного здравоохранения, биостатистика Центра клинических и трансляционных исследований, Медицинский факультет Университета Кейо, Токио, 160-0016, Япония.
Бесплатная статья PMC

Элемент в буфере обмена

Хироюки Язу и др.Диагностика (Базель). .

Бесплатная статья PMC Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

DOI: 10.3390 / диагностика10080576.

Принадлежности

  • 1 Кафедра офтальмологии, Школа стоматологической медицины Университета Цуруми, Канагава 230-0063, Япония.
  • 2 Кафедра офтальмологии, Медицинский факультет Университета Кейо, Токио, 160-0016, Япония.
  • 3 OUI Inc., Токио 160-0022, Япония.
  • 4 Кафедра профилактической медицины и общественного здравоохранения, биостатистика Центра клинических и трансляционных исследований, Медицинский факультет Университета Кейо, Токио, 160-0016, Япония.

Элемент в буфере обмена

Полнотекстовые ссылки Опции CiteDisplay

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

Справочная информация: Нарушения зрения и возрастные заболевания глаз необходимо своевременно выявлять и лечить.Однако зачастую этому мешает отсутствие соответствующего медицинского оборудования. Мы изобрели портативную щелевую лампу с возможностью записи и подсоединения к смартфону, которая называется Smart Eye Camera (SEC). Целью этого исследования было сравнить оценку ядерной катаракты (ЯК) между SEC и обычным непереносным микроскопом с щелевой лампой. Методы: В исследование были включены 128 глаз 64 японских пациентов (средний возраст: 73,95 ± 9,28 года; диапазон: 51-92 года; женщины: 34). NUC был разделен на четыре степени (от 0 до 3) на основе трех стандартных фотографий ядерных помутнений в соответствии с классификацией ВОЗ, сделанной офтальмологами.Ассистент офтальмолога (не офтальмолог) снял глаза в видео режиме SEC, а офтальмолог оценил NUC. Были определены степень корреляции и воспроизводимость результатов между экспертами. Результаты: оценка NUC ​​двумя подходами значимо коррелировала (оба глаза: r = 0,871 [95% ДИ: 0,821–0,907; p <0,001]). Согласие между экспертами было высоким (взвешенное значение κ = 0,807 [95% ДИ: 0,798–0,816; p <0,001]). Выводы: Это исследование предполагает, что SEC так же надежен, как и обычный непереносной микроскоп с щелевой лампой для оценки NUC.

Ключевые слова: катаракта; обычный микроскоп с щелевой лампой; портативный; записываемый; умная камера для глаз.

Заявление о конфликте интересов

H.Y., E.S. и N.A. являются основателями OUI, Inc. Другие авторы не имеют конфликта интересов, о котором следует заявлять, что они связаны с этой рукописью.HF получила гонорары от Kobayashi Pharmaceutical Co., Ltd., Otsuka Pharmaceutical Co., Ltd., Santen Pharmaceutical Co., Ltd., Senju Pharmaceutical Co., Ltd., White Medical Co., Ltd., Regeneron Pharmaceuticals Inc., Allergan. , и Alcon Laboratories, Inc., но они не были связаны с согласием настоящего исследования. Другие авторы заявляют об отсутствии конкурирующих интересов, связанных с этой рукописью. OUI, Inc. поддержала исследование с точки зрения предоставления устройства для использования авторами, но не играла никакой дополнительной роли в дизайне исследования, сборе и анализе данных, решении опубликовать или подготовке рукописи.

Цифры

Рисунок 1

Схема исследования.

Рисунок 2

Внешний вид ( A ) ТРЦ и ( B ) условный…

фигура 2

Внешний вид ( A ) SEC и ( B ) обычного микроскопа с щелевой лампой.

Рисунок 3

Типичные случаи, изображенные с помощью…

Рисунок 3

Типичных случаев, снятых камерой Smart Eye. Глазки с ( A )…

Рисунок 3

Типичных случаев, снятых камерой Smart Eye.Показаны глаза с ( A ) линзой, замененной интраокулярной линзой (ИОЛ), ( B ) NUC степени 1, ( C ) NUC степени 2 и ( D ) NUC степени 3. Каждая красная стрелка указывает на ИОЛ или ЯК.

Похожие статьи

  • Камера Smart Eye: валидационное исследование для оценки времени разрыва слезной пленки у людей.

    Симидзу Э., Язу Х., Акета Н, Ёкоива Р., Сато С., Катаяма Т., Ханьюда А., Сато И, Огава Ю., Цубота К. Shimizu E, et al. Transl Vis Sci Technol. 2021 1 апр; 10 (4): 28. DOI: 10.1167 / tvst.10.4.28. Transl Vis Sci Technol. 2021 г. PMID: 34004005 Бесплатная статья PMC.

  • Клиническое наблюдение за аллергическими заболеваниями конъюнктивы с помощью портативной и записываемой щелевой лампы.

    Язу Х., Симидзу Э., Сато С., Акета Н., Катаяма Т., Ёкоива Р., Сато Ю., Фукагава К., Огава И., Цубота К., Фудзисима Х. Язу Х и др. Диагностика (Базель). 2021, 17 марта; 11 (3): 535. DOI: 10.3390 / диагностика11030535. Диагностика (Базель). 2021 г. PMID: 33802736 Бесплатная статья PMC.

  • Исследование, подтверждающее оценку глубины передней камеры и иридокорнеального угла с помощью портативной и непереносной щелевой микроскопии.

    Симидзу Э, Язу Х, Акета Н, Йокойва Р., Сато С., Ядзима Дж., Катаяма Т., Сато Р., Танджи М., Сато И., Огава И., Цубота К. Shimizu E, et al. Датчики (Базель). 2021, 19 февраля; 21 (4): 1436. DOI: 10,3390 / s21041436. Датчики (Базель). 2021 г. PMID: 33669487 Бесплатная статья PMC.

  • Портативная портативная щелевая лампа на базе камеры смартфона для скрининга катаракты.

    Hu S, Wu H, Luan X, Wang Z, Adu M, Wang X, Yan C, Li B, Li K, Zou Y, Yu X, He X, He W.Hu S, et al. J Ophthalmol. 1 августа 2020 г .; 2020 г .: 1037689. DOI: 10.1155 / 2020/1037689. Электронная коллекция 2020. J Ophthalmol. 2020. PMID: 32832134 Бесплатная статья PMC.

  • Внутриглазное рассеяние света, отражения, флуоресценция и поглощение: что мы видим в щелевой лампе.

    ван ден Берг TJTP. ван ден Берг TJTP. Ophthalmic Physiol Opt. 2018 Янв; 38 (1): 6-25. DOI: 10.1111 / опо.12426. Ophthalmic Physiol Opt. 2018. PMID: 29265476 Рассмотрение.

Процитировано

5 статей
  • Конструкция и характеристики новой портативной цифровой щелевой лампы на базе смартфона для скрининга переднего сегмента с использованием телемедицины.

    Датт С., Нагараджан С., Вадивель С.С., Баиг А.Ю., Савой Ф.М., Ганапати В.М., Доминик М., Сивараман А., Рао Д.П.Датт С. и др. Transl Vis Sci Technol. 01 июля 2021; 10 (8): 29. DOI: 10.1167 / tvst.10.8.29. Transl Vis Sci Technol. 2021 г. PMID: 34319384 Бесплатная статья PMC.

  • Камера Smart Eye: валидационное исследование для оценки времени разрыва слезной пленки у людей.

    Симидзу Э., Язу Х., Акета Н, Ёкоива Р., Сато С., Катаяма Т., Ханьюда А., Сато И, Огава Ю., Цубота К.Shimizu E, et al. Transl Vis Sci Technol. 2021 1 апр; 10 (4): 28. DOI: 10.1167 / tvst.10.4.28. Transl Vis Sci Technol. 2021 г. PMID: 34004005 Бесплатная статья PMC.

  • Клиническое наблюдение за аллергическими заболеваниями конъюнктивы с помощью портативной и записываемой щелевой лампы.

    Язу Х., Симидзу Э., Сато С., Акета Н., Катаяма Т., Ёкоива Р., Сато Ю., Фукагава К., Огава И., Цубота К., Фудзисима Х.Язу Х и др. Диагностика (Базель). 2021, 17 марта; 11 (3): 535. DOI: 10.3390 / диагностика11030535. Диагностика (Базель). 2021 г. PMID: 33802736 Бесплатная статья PMC.

  • Метастаз в хориоидею почечно-клеточной карциномы, зарегистрированный смартфоном с переходником окуляра интерфейса, установленным на щелевой лампе: отчет о случае.

    Сюй QB, Ху ZY, Wu SQ. Сюй QB и др. Медицина (Балтимор).12 марта 2021 г .; 100 (10): e24910. DOI: 10.1097 / MD.0000000000024910. Медицина (Балтимор). 2021 г. PMID: 33725849 Бесплатная статья PMC.

  • Исследование, подтверждающее оценку глубины передней камеры и иридокорнеального угла с помощью портативной и непереносной щелевой микроскопии.

    Симидзу Э, Язу Х, Акета Н, Йокойва Р., Сато С., Ядзима Дж., Катаяма Т., Сато Р., Танджи М., Сато И., Огава И., Цубота К.Shimizu E, et al. Датчики (Базель). 2021, 19 февраля; 21 (4): 1436. DOI: 10,3390 / s21041436. Датчики (Базель). 2021 г. PMID: 33669487 Бесплатная статья PMC.

использованная литература

    1. Friedenwald J.S. Клинические исследования в офтальмоскопии с щелевой лампой. Arch. Офтальмол. 1929; 1: 575–582. DOI: 10.1001 / archopht.1929.00810010596005.- DOI
    1. Тейт Г.В., Сафир А. Щелевая лампа: история, принципы и практика. В: Дуэйн Т.Д., редактор. Клиническая офтальмология. Том 1 Harper & Row; Нью-Йорк, Нью-Йорк, США: 1981.
    1. Борн Р.Р.А., Флаксман С.Р., Брейтуэйт Т., Чичинелли М.В., Дас А., Йонас Дж. Б., Киф Дж., Кемпен Дж. Х., Лешер Дж., Лимбург Х. и др. Масштабы, временные тенденции и прогнозы глобальной распространенности слепоты и нарушений зрения вдаль и вблизи: систематический обзор и метаанализ. Ланцет Глоб. Здоровье. 2017; 5: e888 – e897. DOI: 10.1016 / S2214-109X (17) 30293-0. — DOI — PubMed
    1. Флаксман С.R., Bourne R.R.A., Resnikoff S., Ackland P., Braithwaite T., Cicinelli M.V., Das A., Jonas J.B., Keeffe J., Kempen J.H. и др. Глобальные причины слепоты и ухудшения зрения вдаль 1990–2020: систематический обзор и метаанализ. Ланцет Глоб. Здоровье. 2017; 5: e1221 – e1234. DOI: 10.1016 / S2214-109X (17) 30393-5. — DOI — PubMed
    1. Браун Н.А., Брон А.Дж., Эйлифф В., Воробей Дж., Хилл А.Р. Объективная оценка катаракты. Глаз. 1987; 1: 234–246. DOI: 10,1038 / глаз.1987.43. — DOI — PubMed

Показать все 22 ссылки

LinkOut — дополнительные ресурсы

  • Источники полного текста

  • Разное

Класс лампы

(Windows.Devices.Lights) — приложения Windows UWP

Определение

Важный

Некоторая информация относится к предварительному выпуску продукта, который может быть существенно изменен перед выпуском. Microsoft не дает никаких гарантий, явных или подразумеваемых, в отношении информации, представленной здесь.

Обозначает ламповое устройство.

В этой статье

  общественный реф-класс Герметичная лампа: IClosable
  /// [Windows.Foundation.Metadata.ContractVersion (Windows.Foundation.UniversalApiContract, 65536)]
/// [Windows.Foundation.Metadata.MarshalingBehavior (Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading (Windows.Foundation.Metadata.ThreadingModel.Both)]
класс Лампа финальная: IClosable
  [Windows.Foundation.Metadata.ContractVersion (typeof (Windows.Foundation.UniversalApiContract), 65536)]
[Windows.Foundation.Metadata.MarshalingBehavior (Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading (Windows.Foundation.Metadata.ThreadingModel.Both)]
закрытый общественный класс Лампа: System.IDisposable
  Лампа публичного ненаследуемого класса
Реализует IDisposable
Наследование
Атрибуты
Орудия
Требования Windows
Семейство устройств

Windows 10 (введена в версии 10.0.10240.0)

Контракт API

Windows.Foundation.UniversalApiContract (введено в v1.0)

Примечания

Обычный сценарий использования этого класса — добавление в приложение функции фонарика, которая позволяет пользователю вручную включать и выключать фонарик камеры устройства, если он доступен.

Характеристики

ЯркостьУровень

Получает или задает значение, указывающее текущий уровень яркости лампы, где 0.0 полностью выключен, а 1.0 — максимальная яркость.

Цвет

Получает или задает цвет лампы.

Идентификатор устройства

Получает DeviceInformation Id для лампового устройства.

IsColorSettable

Получает значение, показывающее, можете ли вы установить свойство Color устройства лампы.

Включен

Получает значение, показывающее, включено ли ламповое устройство.

Методы

Закрывать()

Освобождает ламповое устройство.

Утилизировать ()

Выполняет определяемые приложением задачи, связанные с освобождением, освобождением или сбросом неуправляемых ресурсов.

FromIdAsync (строка)

Получает объект Lamp, представляющий ламповое устройство с указанным идентификатором.

GetDefaultAsync ()

Получает объект Lamp, представляющий лампу по умолчанию для устройства.

GetDeviceSelector ()

Возвращает строку выбора класса, которую можно использовать для перечисления ламповых устройств.

События

Относится к

См. Также

LAMP Stack | TurnKey GNU / Linux

LAMP stack — популярная веб-платформа с открытым исходным кодом, обычно используемая для запуска динамические веб-сайты и серверы.В его состав входят Linux, Apache, MariaDB (MySQL вставная замена) и PHP / Python / Perl. Многие считают, что платформа выбора для разработки и развертывания высокой производительности веб-приложения, требующие прочной и надежной основы.

Стек

LAMP включает в себя все стандартные функции TurnKey Core и кроме того:

  • Поддержка SSL «из коробки».
  • Поддержка PHP, Python и Perl для Apache2 и MySQL (MariaDB).
  • Помощники разработки PHP
    • php-xdebug: отладка и профилирование
    • php-pear: расширение php и репозиторий приложений
    • php5-cli: интерпретатор командной строки
  • Интерфейс администрирования администратора для MySQL (MariaDB) (прослушивание порта 12322 — использует SSL).
  • Postfix MTA (привязан к localhost), чтобы разрешить отправку электронной почты из Интернета приложения (например, восстановление пароля).
  • Модули Webmin для настройки Apache2, PHP, MySQL и Postfix.

Отдельное устройство стека LAPP использует PostgreSQL вместо MySQL.

Сведения об использовании и вход в систему для администрирования

Нет паролей по умолчанию : По соображениям безопасности паролей по умолчанию нет. Все пароли устанавливаются во время инициализации системы.

Игнорировать предупреждение браузера SSL : браузеры не любят самоподписанный SSL сертификаты, но это единственный вид, который может быть сгенерирован автоматически. Если у вас настроен домен, то через расширенное меню Confconsole вы можете сгенерировать бесплатные SSL / TLS-сертификаты Let’s Encypt.

Интернет — укажите в браузере либо:

  1. http://12.34.56.789/ — не зашифровано, поэтому браузер не предупреждает
  2. https://12.34.56.789/ — зашифровано самоподписанным SSL-сертификатом

Примечание: некоторые устройства автоматически перенаправляют http на https.

Имя пользователя для администратора :

Войти как имя пользователя администратор

Имя пользователя для администрирования базы данных :

  1. Администратор; войдите как MySQL имя пользователя adminer :

    https://12.34.56.789:12322/ — Веб-приложение для управления базой данных администратора

  2. инструмент командной строки MySQL; войдите как root (пароль не требуется):
    $ mysql - корень пользователя
    Добро пожаловать в монитор MySQL. Команды заканчиваются на; или \ g.Введите "помощь"; или '\ h' для помощи. Введите '\ c', чтобы очистить текущий оператор ввода.

    mysql>


Имя пользователя для системного администрирования ОС :

Войдите как root , за исключением торговой площадки AWS, которая использует имя пользователя admin .

  1. Укажите в браузере:
  2. Войти через SSH-клиент:
    ssh [email protected]


    Особый случай для торговой площадки AWS:

    ssh [email protected]


* Заменить 12.34.56.789 с действующим IP или именем хоста.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
