Устройство компрессора: Устройство и принцип работы компрессора кондиционера

Содержание

Компрессор кондиционера: устройство, проблемы и правильное обслуживание

23 апреля 2020 | статья

Как известно, компрессор кондиционера является главным элементом системы кондиционирования. Если проводить аналогии с человеческим организмом, то компрессор — это сердце системы. Подобное сравнение напрашивается и если рассматривать принцип работы этого агрегата: компрессор сжимает хладагент, прокачивает его по системе и разделяет стороны высокого и низкого давления в системе (так называемые сторону нагнетания и сторону всасывания).

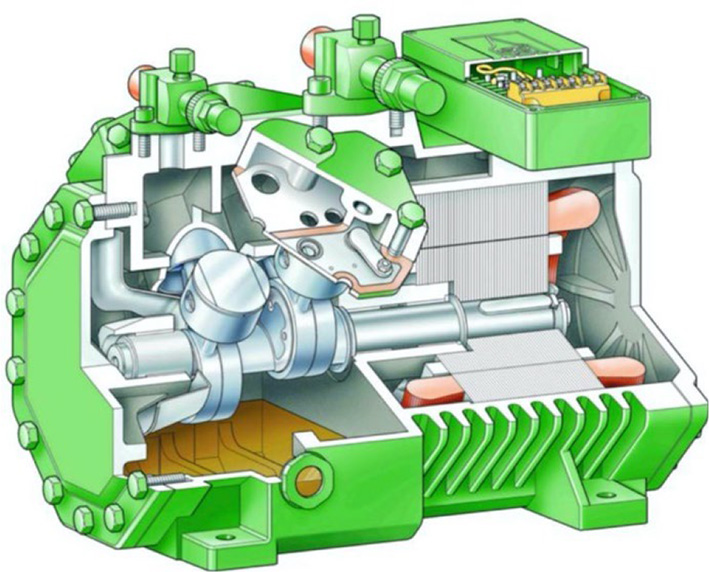

Много компрессоров, хороших и разных

В современных системах кондиционирования автомобилей применяются различные типы компрессоров, отличающиеся, к примеру, мощностью, производительностью, шумностью и т. д. В общих чертах рассмотрим некоторые типы конструкций на примере ассортимента компрессоров DENSO.

Самый массовый тип компрессоров — компрессоры с наклонным диском (swash plate).

Барабан агрегата, содержащий несколько поршней (от пяти до семи), приводится во вращение двигателем автомобиля. Скользя относительно неподвижного наклонного диска, поршни прокачивают хладагент. Объем прокачиваемого хладагента может меняться благодаря изменяемому углу наклона диска. Компрессорами DENSO этого типа (SE, SB, SL) комплектуются многие габаритные автомобили, для которых важна высокая производительность системы кондиционирования.

Похожим образом устроены компрессоры с качающимся диском (wobble plate), DENSO CA. В этой конструкции, наоборот, наклонный диск подвижен, а поршни и барабан не вращаются. Система распределения в этих компрессорах чуть сложнее, и сегодня они постепенно сдают свои позиции.

Совершенно другой тип компрессоров — спиральные. Их механизм состоит из двух спиралей: подвижной и неподвижной. Компрессоры этого типа, DENSO SC, известны своим предельно низким уровнем шума. Спиральные компрессоры отбирают очень мало мощности у двигателя и потому отлично подходят для систем кондиционирования автомобилей с небольшими легкими моторами. Спиральным механизмом из-за его низкого энергопотребления комплектуются и компрессоры DENSO ES с электроприводом. Преимущество этих компрессоров заключается в возможности работы от батареи автомобиля, то есть при выключенном двигателе, что важно для гибридных авто.

Наконец, роторно-пластинчатые (rotary vane) компрессоры, DENSO TV. Такие компрессоры предназначены для систем небольшой мощности. Их принцип действия знаком многим автомобилистам по подкачивающим насосам — это эксцентрик в камере переменного объема, снабженный подвижными лопатками. Простота конструкции этих компрессоров служит залогом их надежности и легкости в обслуживании. Роторно‑пластинчатые компрессоры отличаются высокой ремонтопригодностью.

Неисправности: симптомы и причины

Разобравшись в типах и устройстве компрессоров, перейдем к одному из самых животрепещущих вопросов, неизбежно возникающих в преддверии жаркого сезона. А именно, к неисправностям компрессора кондиционера.

В целом внезапная поломка компрессора — явление довольно редкое. На возникновение проблем может указывать постоянный гул, который слышен даже при выключенном кондиционере, а также рокот или громыхающий звук, появляющийся при включении. Кроме того, это может быть отсутствие щелчка при включении — не срабатывает электромагнит. Каковы основные причины этого неприятного явления? Среди наиболее распространенных можно выделить следующие:

  • естественный износ компрессора автомобильного кондиционера;
  • недостаточное или избыточное количество хладагента в системе;
  • неисправность вентилятора охлаждения или забитый грязью конденсор;
  • нарушение циркуляции хладагента.

Хотелось бы сразу прояснить главное: простая замена неисправного компрессора на новый вряд ли решит проблему, поскольку проработает новый агрегат все равно недолго. Причина — «стружка», которая осталась в системе от старого компрессора (например, в масле, которое может стать черным, в ресивере-осушителе и других частях системы).

Эти так называемые продукты износа способны «приговорить» новый компрессор. Причем случится это довольно быстро.

Столь неприятное происшествие обязательно приведет к конфликту с автовладельцем, который явно не рассчитывал платить дважды за и так весьма недешевый ремонт. Поэтому мы в компании DENSO рекомендуем прежде всего найти основную причину выхода компрессора из строя, качественно продиагностировать всю систему кондиционирования и не экономить на промывке и замене ресивера-осушителя. Эти рекомендации мы озвучиваем неспроста. К сожалению, все чаще один хозяин автомобиля, не захотев ничего ремонтировать, продает машину, дав скидку при продаже и кинув фразу «нужно только заправить…». Вынуждены констатировать, что нового хозяина в большинстве случаев будут ждать большие денежные траты, связанные с восстановлением корректной работы всей системы кондиционирования.

Экономия = диагностика + сервис

Итак, системе кондиционирования необходимы регулярная диагностика и сервисное обслуживание. Прежде всего всем автолюбителям стоит запомнить, что кондиционер нужно периодически включать вне зависимости от температуры воздуха «за бортом» — даже зимой. Кроме того, мы рекомендуем проводить комплексную проверку всей системы кондиционирования раз в год. Оптимально — перед наступлением лета.

Таким образом мы стараемся создать культуру обслуживания автомобильного кондиционера по аналогии с европейскими странами, где уже давно стало стандартом проводить комплекс диагностических мероприятий, таких как проверка системы на герметичность, визуальный осмотр всех соединений и слив хладагента с проверкой его количества в рамках регулярного сезонного обслуживания. Благодаря этому минимизируются риски появления серьезных поломок и дорогостоящего ремонта. Кроме того, проведение подобных мероприятий способствует повышению лояльности клиентов СТО, а, как известно, лояльный клиент — это постоянный клиент.

На что еще стоит обратить внимание клиента в контексте проблематики обслуживания системы кондиционирования? Прежде всего на то, что автомобильный кондиционер — вещь очень чувствительная и не стоит допускать его неисправности.

Далее следует четко объяснить опасность заправки кондиционера в неавторизованных «гаражных» сервисах, поскольку те, как правило, только заправляют хладагент и не добавляют масло в контур охлаждения. Это, в свою очередь, становится причиной выхода компрессора кондиционера из строя. При этом в случае поломки получить компенсацию от таких «мастеров» едва ли возможно.

Процедура полного и качественного технического обслуживания системы кондиционирования занимает от 45 минут до часа.

В компании DENSO рекомендуют выполнить следующие операции:

  1. Проверить работу и производительность системы.
  2. Определить тип хладагента, а также качество хладагента и масла.
  3. Проверить наличие в автомобиле салонного фильтра и заменить его в случае необходимости.
  4. Выявить утечки хладагента. Универсального способа выявления утечек не существует, поэтому рекомендуется использовать два или три способа одновременно.
  5. Проверить состояние компонентов системы: наличие повреждений, вызванных попаданием камней или коррозией, и отсутствие загрязнений радиатора кондиционера.
    При необходимости следует провести их чистку.
  6. Проверить работу системы кондиционирования, подразумевающую оценку производительности системы, проверку на наличие шума, анализ работы вентилятора конденсора, потока воздуха и смешивания потоков воздуха (холодного и горячего), а также проверку на отсутствие неприятного запаха в салоне при работе системы.
  7. Последний (однако не по важности) аспект — убедиться в использовании правильного компрессорного масла.

Об этом многие забывают

Масло, используемое в системе кондиционирования, предназначено главным образом для смазывания подвижных компонентов, то есть компрессора и иглы расширительного клапана. Кроме того, масло обеспечивает охлаждение компрессора. Как и в случае с хладагентом, масло в системе кондиционирования должно обладать химической устойчивостью. Именно поэтому крайне важно выбирать правильное масло для системы. Недостаточное смазывание, вызванное использованием универсального масла, является второй по распространенности причиной повреждений и неисправностей, возникающих в компрессорах DENSO.

Анализ гарантийных рекламаций на компрессоры DENSO показывает, что во многих случаях станции технического обслуживания использовали неправильные типы полиалкилгликольных (ПАГ) масел для компрессоров систем кондиционирования DENSO. Мы уделили особое внимание этой проблеме и к началу сезона создали значительные складские запасы компрессорного масла.

Подводя итог, можно смело сказать, что должное информирование автовладельца о пользе описанных выше диагностических мероприятий, а также в целом выстраивание с ним доверительных отношений однозначно помогает получить не только благодарного клиента, но и дополнительный заработок. Успешного «горячего» сезона — с компонентами системы кондиционирования DENSO!

Подобрать себе компрессор кондиционера можно в раделе «Электронный каталог», а найти информацию о том, где его приобрести, в разделе «Где купить».

Назад

Устройство, схема и принцип работы винтового компрессора

Винтовые компрессоры получили широкое распространение в пищевой, фармацевтической, химической и в ряде других отраслей промышленности, а также в строительной и бытовой сфере. Использование роторной пары – это самое технологичное решение из всех созданных человеком для работы компрессорных установок. Предлагаем подробно узнать про устройство и принцип работы винтового компрессора, используемого в промышленности.


Строение агрегата

В деле изучения устройства и принципа работы винтовых компрессоров сперва уделим внимание строению. Независимо от характеристик и возможностей конкретной модели, все устройства данного типа имеют схожее внутреннее строение. Исправная работа оборудования обеспечивается следующими элементами:

  • Вентилятор. Устанавливается на входе и служит для принудительного нагнетания воздуха в устройство. Также вентилятор косвенно выполняет функцию охлаждения нагревающихся компонентов агрегата.

  •  Фильтр. Очищает поступающий внутрь агрегата воздух. В большинстве случаев состоит из двух фильтров. Первый устанавливается в точке забора воздуха, а второй напротив входного клапана.

  • Клапан. Управляется пневматическим приводом и служит для точной регулировки количества воздуха, поступающего внутрь агрегата. Иными словами, этот клапан регулирует производительность.

  • Блок роторов. В схеме винтового компрессора это ключевой элемент. В блоке стоят два ротора – выгнутый и вогнутый. В результате их движения и происходит сжатие воздуха внутри прибора.

  • Двигатель. Через редуктор, соединительную муфту или ременную передачу обеспечивает движение одного или двух роторов (в зависимости от типа компрессора). Обычно используется электродвигатель.

  • Термостат. Устройство для настройки и поддержания нужного значения температуры. Термостат сокращает затраты времени на создание нормальной температуры внутри компрессорной установки.

  • Охладитель воздуха. В процессе сжатия в роторном блоке воздух сильно нагревается. Прежде, чем он поступит к потребителю через выходной патрубок, выполняется его охлаждение до нужных значений.

  • Блок управления. Компонент для контроля и настройки агрегата. В современных моделях блок управления оснащен цифровым дисплеем для отображения рабочих параметров оборудования.

  • Реле давления. Устройство в конструкции винтового компрессора, которое автоматически устанавливает оптимальный режим, опираясь на давление. Например, при его уменьшении мотор сам запускается.

В маслозаполненных устройствах помимо перечисленных элементов также устанавливается масляный фильтр для очистки масла, охладитель и отделитель масла. Первый охлаждает смазочный материал после того, как он примет участие в сжатии воздуха. Второй – разделяет масляно-воздушную смесь на два отдельных компонента. Но это не весь принцип действия винтового компрессора. Следует рассмотреть этот процесс более детально.

Как это работает?

Когда устройство агрегата перестало быть секретом, стоит рассмотреть принцип работы винтового компрессора. В отличие от сложной конструкции оборудования, принцип его функционирования нельзя назвать сложным:

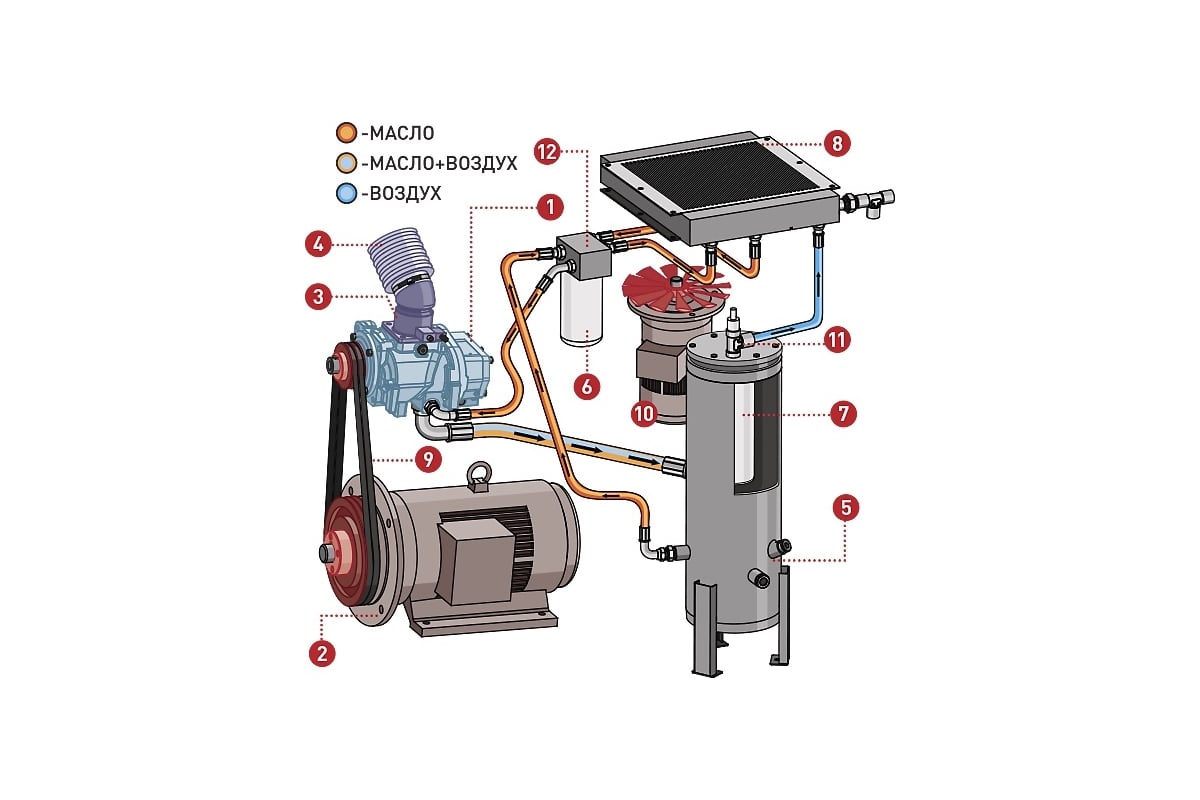

  1. Вентилятор принудительно нагнетает атмосферный воздух в воздухозаборник устройства.

  2. Атмосферный воздух проходит очистку от пыли, грязи, от посторонних мелких предметов.

  3. Электродвигатель раскручивает роторную пару, в которую поступает воздух и масло сразу.

  4. В роторной паре образуется воздушно-масляная смесь, сжимаемая до нужного давления.

  5. Сжатая смесь по системе трубопроводов попадает в отделитель, происходит разделение.

  6. Масло направляется в масляный охладитель, после чего возвращается обратно в систему.

  7. Воздух попадет в воздушный охладитель, где охлаждается до оптимальной температуры.

  8. Холодный и очищенный от масла сжатый воздух поступает к подключенному потребителю.

Теперь вам известно, как работает винтовой компрессор – процесс достаточно простой и понятный. Установки роторного типа отличаются высоким КПД (до 95%), высокой производительностью, длительной работой без технического обслуживания – порядка 8000 часов между ТО. Это главные, но не единственные плюсы агрегатов.

«Винтовые компрессоры получили широкое распространение в пищевой, фармацевтической, химической и в ряде других отраслей промышленности, а также в строительной и бытовой сфере. Использование роторной пары – это самое технологичное решение из всех созданных человеком для работы компрессорных установок. Предлагаем подробно узнать про устройство и принцип работы винтового компрессора, используемого в промышленности.

«

Строение агрегата

В деле изучения устройства и принципа работы винтовых компрессоров сперва уделим внимание строению. Независимо от характеристик и возможностей конкретной модели, все устройства данного типа имеют схожее внутреннее строение. Исправная работа оборудования обеспечивается следующими элементами:

  • Вентилятор. Устанавливается на входе и служит для принудительного нагнетания воздуха в устройство. Также вентилятор косвенно выполняет функцию охлаждения нагревающихся компонентов агрегата.

  •  Фильтр. Очищает поступающий внутрь агрегата воздух. В большинстве случаев состоит из двух фильтров. Первый устанавливается в точке забора воздуха, а второй напротив входного клапана.

  • Клапан. Управляется пневматическим приводом и служит для точной регулировки количества воздуха, поступающего внутрь агрегата. Иными словами, этот клапан регулирует производительность.

  • Блок роторов. В схеме винтового компрессора это ключевой элемент. В блоке стоят два ротора – выгнутый и вогнутый. В результате их движения и происходит сжатие воздуха внутри прибора.

  • Двигатель. Через редуктор, соединительную муфту или ременную передачу обеспечивает движение одного или двух роторов (в зависимости от типа компрессора). Обычно используется электродвигатель.

  • Термостат. Устройство для настройки и поддержания нужного значения температуры. Термостат сокращает затраты времени на создание нормальной температуры внутри компрессорной установки.

  • Охладитель воздуха. В процессе сжатия в роторном блоке воздух сильно нагревается. Прежде, чем он поступит к потребителю через выходной патрубок, выполняется его охлаждение до нужных значений.

  • Блок управления. Компонент для контроля и настройки агрегата. В современных моделях блок управления оснащен цифровым дисплеем для отображения рабочих параметров оборудования.

  • Реле давления. Устройство в конструкции винтового компрессора, которое автоматически устанавливает оптимальный режим, опираясь на давление. Например, при его уменьшении мотор сам запускается.

В маслозаполненных устройствах помимо перечисленных элементов также устанавливается масляный фильтр для очистки масла, охладитель и отделитель масла. Первый охлаждает смазочный материал после того, как он примет участие в сжатии воздуха. Второй – разделяет масляно-воздушную смесь на два отдельных компонента. Но это не весь принцип действия винтового компрессора. Следует рассмотреть этот процесс более детально.

Как это работает?

Когда устройство агрегата перестало быть секретом, стоит рассмотреть принцип работы винтового компрессора. В отличие от сложной конструкции оборудования, принцип его функционирования нельзя назвать сложным:

  1. Вентилятор принудительно нагнетает атмосферный воздух в воздухозаборник устройства.

  2. Атмосферный воздух проходит очистку от пыли, грязи, от посторонних мелких предметов.

  3. Электродвигатель раскручивает роторную пару, в которую поступает воздух и масло сразу.

  4. В роторной паре образуется воздушно-масляная смесь, сжимаемая до нужного давления.

  5. Сжатая смесь по системе трубопроводов попадает в отделитель, происходит разделение.

  6. Масло направляется в масляный охладитель, после чего возвращается обратно в систему.

  7. Воздух попадет в воздушный охладитель, где охлаждается до оптимальной температуры.

  8. Холодный и очищенный от масла сжатый воздух поступает к подключенному потребителю.

Теперь вам известно, как работает винтовой компрессор – процесс достаточно простой и понятный. Установки роторного типа отличаются высоким КПД (до 95%), высокой производительностью, длительной работой без технического обслуживания – порядка 8000 часов между ТО. Это главные, но не единственные плюсы агрегатов.

Устройство компрессора КТ-6

УСТРОЙСТВО КОМПРЕССОРА КТ- 6

Компрессор КТ6 трехцилиндровый, вертикальный, двухступенчатый с промежуточным воздушным охлаждением, относится к группе W-образных компрессоров. Данные компрессоры применяются на тепловозах серий ТЭЗ, ТЭ7, ТЭП60, маневровых тепловозах ТЭМ1 и ТЭМ2. Модификацией компрессора КТ6 является компрессор КТ7 с обратным направлением вращения коленчатого вала и применяемый на тепловозах серии ТЭ10, ТЭП10, 2ТЭ10.
Устройство компрессора. Основными узлами компрессора (смотри рис.1) являются чугунный литой корпус 13, два цилиндра 4 низкого давления (ц.н.д.), один цилиндр 12 высокого давления (ц.в.д.), холодильник 9 радиаторного типа с предохранительным клапаном 10, вентилятор 3 с приводом и кожухом, масляный насос. Корпус 13 имеет три привалочных фланца с окнами прямоугольного сечения для крепления цилиндров шестью шпильками и двумя фиксирующими контрольными штифтами. Одно окно фланца служит для монтажа и демонтажа узла шатунов 2. По бокам в корпусе 13 имеются два люка для доступа к деталям, расположенным внутри корпуса. Оси всех цилиндров находятся в одной вертикальной плоскости. Цилиндры низкого давления, имеющие диаметр 198 мм, расположены под углом 120°, а высокого давления с диаметром 155 мм — вертикально между двумя ц. н. д. Передняя часть корпуса закрыта съемной крышкой, в которой установлен один из подшипников коленчатого вала 1.

Рисунок 1. Общий вид компрессора КТ-6

Шейка вала уплотнена кожаным разжимным сальником в металлической обойме. Внизу корпуса расположен сетчатый масляный фильтр 14, укрепленный резьбовым штуцером. Для лучшей теплоотдачи цилиндры имеют ребра, которые у ц.н.д. расположены вдоль оси для придания большей жесткости. Все цилиндры закрыты крышками с клапанными коробками 7 и 8. К коробке ц.н.д. со стороны всасывающей полости прикреплен воздушный всасывающий фильтр 6 со сборником 5, а со стороны нагнетательной полости — холодильник 9.
Холодильник состоит из коллектора и радиаторных секций, выполненных из цилиндрических трубок, оребренных пластинами. Каждая секция при помощи патрубков соединена с соответствующими цилиндрами. Для лучшего охлаждения воздуха в холодильнике применен вентилятор 3. Чтобы предупредить произвольное повышение давления при неисправностях, в камере холодильника установлен предохранительный клапан 10, отрегулированный на давление 4,5 кГ/см2. При этом предохранительные клапаны главных резервуаров должны быть отрегулированы на давление 10,7 кГ/см2.
Поршни, снабженные двумя уплотнительными и двумя маслосъемными чугунными кольцами, соединены с шатунами 3 и 5 (рис.2) при помощи пальцев. С другой стороны шатуны соединены с головкой 1, насаженной на шатунную шейку коленчатого вала 10. Головка с шатунами образует узел шатунов. Шатун 3 с головкой 1 связан жестко, а два прицепных шатуна 5 — подвижно.

Рисунок 2. Узел шатунов

Внутренняя полость клапанной коробки (рис. 3) разделена перегородкой на две камеры: всасывающую В, в которой расположен всасывающий клапан 15 с разгрузочным устройством и нагнетательную Н, в которой расположен нагнетательный клапан 2. Нагнетательный клапан 2 прижат к корпусу коробки винтом 4 через упор. Механизм разгрузочного устройства состоит из упора 11 с тремя пальцами 16, крышки, диафрагмы 6 и стержня с диском 9. Направляющей для упора служит втулка, запрессованная в крышку.

Рисунок 3. Клапанная коробка

Механизм разгрузочного устройства работает следующим образом. Если давление воздуха в главных резервуарах превышает установленное регулятором давления, то воздух поступает от регулятора давления сверху к диафрагмам всасывающих клапанов. Под действием давления воздуха на диафрагму происходит отжатие всасывающих клапанов, в результате чего компрессор начинает работать вхолостую. Когда давление воздуха в главных резервуарах упадет ниже минимального установленного регулятором, полость над диафрагмой сообщится с атмосферой, под действием пружины возврата упора, и упор переместится вверх, отжатие всасывающих клапанов прекратится, и компрессор вновь будет работать под нагрузкой.
К трущимся поверхностям деталей компрессора смазка подается масляным насосом (рис.4) с разгрузочным клапаном 9, регулирующим подачу масла в зависимости от скорости вращения коленчатого вала.

Рисунок 4. Масляный насос

Насос, установленный в картере на цапфах, может перемещаться. В корпусе насоса расположен плунжер с хомутом, насаженным на эксцентрик вала компрессора. Внутри плунжера имеется шариковый клапан. В картере компрессора находится фильтр с обратным клапаном (сапун), выпускающий воздух при повышении давления в картере в случае пропуска воздуха поршневыми кольцами.
Масляный насос состоит из фланца 3, который через прокладку прикреплен к картеру компрессора, корпуса 2, крышки 1 и приводного валика 4. Квадратный конец валика сцепляется со втулкой, вставленной в коленчатый вал. Сферическая часть хвостовика валика служит шарниром и одновременно уплотнением валика во втулке коленчатого вала. Валик 4 имеет диск 6 диаметром 48 мм, в пазах которого расположены две лопасти, прижимаемые пружиной к эксцентриковой выточке диаметром 52 мм в корпусе.
При вращении коленчатого вала, а следовательно, и приводного валика по часовой стрелке (если смотреть со стороны квадрата валика), каждая лопасть создает разрежение в полости, изображенной красным цветом. Вследствие этого масло из фильтра картера компрессора через подводящую трубку («вход масла») засасывается в эту (красную) полость и нагнетается в полость зеленую, откуда по каналу через штуцер масло поступает к манометру, а через отверстие в приводном валике — в смазочные каналы коленчатого вала («выход масла») и подшипники. Подвод масла к манометру, поступающего из насоса с целью устранения колебания стрелки манометра, выполнен в виде штуцера, в который ввернут ниппель с калиброванным отверстием 0,5 мм и поставлен резервуар объемом 0,25 л.

Принцип действия компрессора показан на рисунке. Цилиндры низкого давления расположены так, что в то время когда в левом цилиндре происходит всасывание воздуха, в правом происходит его нагнетание в холодильник, и наоборот. Из холодильника воздух всасывается в цилиндр высокого давления, где происходит его дальнейшее сжатие.

Анимация (мультик) по схемам прямодействующего, нпрямодействующего
тормоза и ЭПТ

Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242.
С анимацией и дикторским сопровождением

Устройство автомобиля. Как работает компрессор?

Как работает компрессор

С момента изобретения двигателя внутреннего сгорания автомобильные инженеры, любители скорости и проектировщики гоночных автомобилей все время находились в поисках путей увеличения мощности моторов. Один из способов увеличения мощности – построение двигателя большого внутреннего объема. Но большие двигатели, которые больше весят и обходятся существенно дороже в производстве и обслуживании, не всегда однозначно лучше.
Другой путь добавления мощности – это создание двигателя нормального размера, но более эффективного. Вы можете достичь этого, нагнетая больше воздуха в камеру сгорания. Большее количество воздуха дает возможность подать в цилиндр дополнительное количество топлива, что обозначает, что будет произведен более сильный взрыв и будет достигнута большая мощность. Добавление компрессора к впускной системе является отличным способом достижения усиленной подачи воздуха. В этой статье мы объясним, что такое компрессоры (их также еще называют нагнетателями), как они работают и чем отличаются от турбокомпрессоров (турбонаддува).
Компрессором является любое устройство, которое создает давление на выходе выше атмосферного. И компрессоры, и турбокомпрессоры способны это делать. На самом деле, турбокомпрессор является сокращенным названием от «турбонагнетателя» — его официального названия.
Различие между данными агрегатами заключается в способе получения энергии. Турбокомпрессоры приводятся в действие за счет плотного потока выхлопных газов, вращающих турбину. Компрессоры работают за счет энергии, передаваемой механическим путем через ременный или цепной привод от коленчатого вала двигателя.
В следующем разделе мы подробно рассмотрим, как компрессор выполняет свою работу.

Основы компрессора
Обычный четырехтактный двигатель внутреннего сгорания использует один из тактов для впуска воздуха. Этот такт можно разделить на три шага:
  • Поршень перемещается вниз
  • Это создает разрежение
  • Воздух под атмосферным давлением засасывается в камеру сгорания
Как только воздух поступит в двигатель, он должен быть объединен с топливом для формирования заряда – пакета потенциальной энергии, которую можно превратить в полезную кинетическую энергию в результате химической реакции, известной как горение. Свеча зажигания инициирует эту реакцию путем воспламенения заряда. Как только топливо подвергается реакции окисления, сразу же высвобождается большое количество энергии. Сила этого взрыва, сконцентрированная над днищем поршня, толкает поршень вниз и создает возвратно-поступательное движение, которое в конечном итоге передается на колеса.
Подача большего количества топливно-воздушной смеси в заряд будет порождать более сильные взрывы. Но вы не можете просто так подать больше топлива в двигатель, так как требуется строго определенное количество кислорода для сжигания определенного количества топлива. Химически-верная смесь – 14 частей воздуха к одной части топлива – имеет очень большое значение для эффективной работы двигателя. Итог – чтобы сжечь больше топлива, придется подать больше воздуха.
Это работа компрессора. Компрессоры увеличивают давление на входе в двигатель путем сжатия воздуха выше атмосферного давления без образования вакуума. Это заставляет большему количеству воздуха попадать в двигатель, обеспечивая повышение давления. С дополнительным количеством воздуха больше топлива может быть добавлено, что вызывает увеличение мощности двигателя. Компрессор добавляет в среднем 46 процентов мощности и 31 процент крутящего момента. В условиях высокогорья, где мощность двигателя снижается за счет того, что воздух имеет меньшую плотность и давление, компрессор обеспечивает более высокое давление воздуха в двигателе, что позволяет ему работать в оптимальном режиме.

Рис.1 ProCharger D1SC – центробежный компрессор

В отличие от турбокомпрессоров, которые используют отработанные газы для вращения турбины, механические компрессоры приводятся в действие непосредственно от коленчатого вала двигателя. Большинство из них приводятся в движение с помощью приводного ремня, который обернут вокруг шкива, который подключен к ведущей шестерне. Ведущая шестерня, в свою очередь, вращает шестерню компрессора. Ротор компрессора может быть по-разному спроектирован, но, не смотря на это, в любом случае его работа сводится к захвату воздуха, сжатию воздуха в меньшем пространстве и сбросу его во впускной коллектор. Для того чтобы создавать давление воздуха, компрессор должен вращаться быстрее, чем сам двигатель. Создание ведущей шестерни большей, чем шестерни компрессора, заставляет компрессор вращаться быстрее. Компрессоры способны вращаться со скоростью, превышающей 50,000-60,000 оборотов в минуту. Компрессор, вращающийся со скоростью 50,000 оборотов в минуту, способен повысить давление с шести до девяти дюймов на квадратный дюйм (PSI). Это дополнительная прибавка с шести до девяти фунтов на квадратный дюйм. Атмосферное давление на уровне моря составляет 14,7 фунтов на квадратный дюйм, так что типичный эффект от применения компрессора – это увеличение подачи воздуха в двигатель примерно на 50 процентов.
Постольку поскольку воздух сжимается, он становится более горячим, а это значит, что он теряет свою плотность и не может столь сильно расширяться во время взрыва. Это обозначает, что он не может высвободить столько же энергии, сколько высвобождается при воспламенении свечой зажигания более холодной топливно-воздушной смеси. Для того чтобы компрессор работал на пике своей эффективности, сжатый воздух на выходе из компрессора должен быть охлажден перед подачей во впускной коллектор. Интеркулер несет ответственность за данный процесс охлаждения. Интеркуллеры бывают двух констуркций: «воздух-воздух» и «воздух-жидкость». Оба работают по принципу радиатора, с более холодным воздухом или жидкостью, циркулирующей по системе трубок или каналов. Горячий воздух, выходя из компрессора, попадает в трубки интеркулера и охлаждается там. Снижение температуры воздуха увеличивает его плотность, что делает плотнее заряд, поступающий в камеру сгорания.
Далее мы рассмотрим различные типы компрессоров.


Роторный компрессор Roots
Существует три вида компрессоров: роторный, двухвинтовой и центробежный. Главное отличие между ними заключается в способе подачи воздуха во впускной коллектор двигателя. Роторный и двухвинтовой компрессоры используют различные типы кулачковых валов, а центробежный компрессор – крыльчатку, которая увлекает воздух внутрь. Хотя все эти конструкции обеспечивают прибавку мощности, они значительно отличаются по своей эффективности. Каждый из этих типов компрессоров может быть доступен в различных размерах, в зависимости от того, какого результата хотите вы достичь – просто повысить мощность автомобиля или подготовить его к участию в гонках.
Конструкция роторного компрессора является самой древней. Братья Филандер и Фрэнсис Рутс в 1860 году запатентовали конструкцию своего компрессора в качестве машины, способной обеспечивать вентиляцию в шахтах. В 1900 году Готтлиб Вильгельм Даймлер включил роторный компрессор в конструкцию автомобильного двигателя.


Рис.2  Роторный компрессор

Так как кулачковые валы вращаются, воздух, находящийся в пространстве между кулачками, оказывается между стороной наполнения и напорной стороной. Большое количество воздуха перемещается во впускной коллектор и создает условия для образования положительного давления. По этой причине рассматриваемая конструкция является не чем иным, как объемным нагнетателем, а не компрессором, при этом термин «нагнетатель» по-прежнему часто используется для описания всех компрессоров.
Роторные компрессоры, как правило, имеют довольно большие размеры и располагаются в верхней части двигателя. Они популярны в автомобилях дрэгстеров и роддеров, поскольку зачастую выступают за габариты капотов. Тем не менее, они являются наименее эффективными компрессорами по двум причинам:
  • Они существенно увеличивают вес транспортного средства.
  • Они создают дискретный прерывистый воздушный поток, а не сглаженный и непрерывный.

Двухвинтовой компрессор
Двухвинтовой компрессор работает, проталкивая воздух через два ротора, напоминающих набор червячных передач. Как и в роторном компрессоре, воздух внутри двухвинтового компрессора оказывается в полостях между лопастями роторов. Но двухвинтовой компрессор сжимает воздух внутри корпуса роторов. Это происходит за счет того, что роторы имеют коническую форму, при этом воздушные карманы уменьшаются в размерах по мере продвижения воздуха из стороны наполнения в напорную сторону. Воздушные полости сжимаются, и воздух выдавливается в меньшее пространство.


Рис.3 Двухвинтовой компрессор

Это делает двухвинтовой компрессор более эффективным, но они стоят дороже, потому что винтовые роторы требуют дополнительной точности в ходе процесса производства. Некоторые типы двухвинтовых компрессоров располагаются над двигателем, подобно роторному компрессору типа Roots. Они также порождают много шума. Сжатый воздух на выходе из компрессора издает сильный свист, который следует приглушить с помощью специальных методов поглощения шума.

Центробежный компрессор
Центробежный компрессор – это крыльчатка, напоминающая собой ротор, которая вращается с очень высокой скоростью и нагнетает воздух в небольшой корпус компрессора. Скорость вращения крыльчатки может достигать 50,000-60,000 оборотов в минуту. Воздух, попадающий в центральную часть крыльчатки, под действием центробежной силы увлекается к ее краю. Воздух покидает крыльчатку с высокой скоростью, но под низким давлением. Диффузор – множество стационарно расположенных вокруг крыльчатки лопаток, которое преобразует высокоскоростной поток воздуха с низким давлением в поток воздуха с малой скоростью, но высоким давлением. Скорость молекул воздуха, встретивших на своем пути лопатки диффузора, уменьшается, что влечет за собой увеличение давления воздуха.


Рис.4  Центробежный компрессор


Центробежные компрессоры являются наиболее эффективными и самым распространенными устройствами из всех систем принудительного повышения давления. Они компактные, легкие и устанавливаются на передней части двигателя, а не сверху. Они также издают характерный свист по мере роста количества оборотов двигателя, способный заставить случайных прохожих на улице поворачивать головы в сторону вашего автомобиля.
Monte Carlo и Mini-Cooper S – два автомобиля, которые доступны в версиях с компрессором. Любой из рассмотренных выше типов компрессоров может быть добавлен к транспортному средству как дополнительная опция. Несколько компаний предлагают комплекты, состоящие из всех необходимых частей для собственноручного дооснащения автомобилей компрессорами. Такие доработки также являются неотъемлемой частью культуры «машин для фана» (смешных машинок) и автомобилей из мира спорта «Fuel Racing». Некоторые производители даже включают компрессоры в оснащение своих серийных моделей автомобилей.
Далее мы узнаем обо всех преимуществах компрессора, установленного в ваш автомобиль.

Преимущества компрессора
Самое главное преимущество компрессора – это увеличение мощности двигателя, измеряемой в лошадиных силах. Добавьте компрессор к любому обычному автомобилю или грузовику, и он станет вести себя как автомобиль с двигателем большего внутреннего объема или просто как с более мощным двигателем. Но как узнать, какой из нагнетателей выбрать – механический компрессор или турбокомпрессор? Этот вопрос горячо обсуждался авто инженерами и энтузиастами, но, в целом, механические компрессоры имеют несколько преимуществ над турбокомпрессорами. Механические компрессоры лишены такого недостатка как лага (отставания) двигателя – термина, используемого для описания времени, прошедшего с момента нажатия водителем педали газа до момента ответа двигателя на это внешнее воздействие. Турбокомпрессоры, к сожалению, подвержены явлению отставания, постольку поскольку требуется некоторое время, прежде чем выхлопные газы достигнут скорости, достаточной для полноценного раскручивания крыльчатки турбины. Механические компрессоры не имеют такого лага, так как они приводятся в действие непосредственно от коленчатого вала двигателя. Одни компрессоры наиболее эффективны при работе в диапазоне низких скоростей вращения коленчатого вала, в то время как другие раскрывают весь свой потенциал лишь на высоких оборотах. Например, роторный и двухвинтовой компрессоры обеспечивают большую мощность на низких оборотах. Центробежные компрессоры, которые становятся все более эффективными по мере роста скорости вращения крыльчатки, обеспечивают большую мощность в диапазоне высоких оборотов.
Установка турбокомпрессора требует обширной переделки выпускной системы двигателя, в том время как механические компрессоры могут быть легко привинчены к передней части двигателя или сверху. Это делает их дешевле в установке и проще в эксплуатации и обслуживании.
Наконец, при использовании компрессора не требуется никакой специальной процедуры остановки двигателя. Это обусловлено тем, что они не смазываются моторным маслом и могут быть остановлены привычным образом. Турбокомпрессоры должны отработать на холостом ходу 30 секунд и более для того, чтобы дать возможность моторному маслу остыть. С учетом сказанного, для компрессоров имеет важное значение предварительный прогрев, так как они работают наиболее эффективно при нормальной рабочей температуре двигателя.
Компрессоры являются характерной составляющей частью двигателей внутреннего сгорания самолетов. Это имеет смысл, если учесть, что самолеты проводят большую часть своего времени на больших высотах, где значительно меньше кислорода доступно для сгорания. Внедрение компрессоров позволило самолетам летать на большей высоте без снижения производительности двигателя.
Компрессоры, установленные на авиационные двигатели, работают на основе тех же самых принципов, которые заложены в конструкцию автомобильных компрессоров. Компрессоры получают энергию непосредственно от вала двигателя и способствуют подаче в камеру сгорания смеси, находящейся под давлением.
Далее рассмотрим некоторые недостатки компрессоров.

Недостатки компрессоров
Самый большой недостаток компрессоров является также и их определяющей характеристикой: постольку поскольку компрессор приводится в движение коленчатым валом двигателя, он отнимает несколько лошадиных сил у двигателя. Компрессор может потреблять до 20 процентов общей выходной мощностью двигателя. Но так как компрессор способен прибавить до 46 процентов мощности, большинство автолюбителей склоняется к тому, что игра стоит свеч. Компрессор дает дополнительную нагрузку на двигатель, который должен быть достаточно прочным, чтобы выдерживать дополнительный импульс и более сильные взрывы в камере сгорания. Большинство производителей учитывают это и создают усиленные узлы для двигателей, предназначенных для работы в паре с компрессором. Это в свою очередь удорожает автомобиль. Компрессоры также дороже в обслуживании, а большинство производителей предлагают использовать высокооктановое горючее премиум класса.
Несмотря на свои недостатки, нагнетатели по-прежнему являются наиболее экономически эффективным способом увеличения количества лошадиных сил. Компрессор может дать от 50 до 100 процентов увеличения мощности, что делает его находкой для гоночных автомобилей, автомобилей, перевозящих тяжелые грузы, а также для водителей, желающих получить от вождения своего автомобиля новую порцию острых ощущений.


Источник: https://auto.howstuffworks.com/supercharger.htm

Устройство и принцип работы воздушного винтового компрессора


Воздушные компрессоры сегодня используются на самых разных производствах. Каждое предприятие стремится выбрать лучшее оборудование, однако большинство производств останавливается на интеграции винтовых компрессоров. Достаточно простое устройство таких установок, тем не менее, нуждается в детальном анализе. Только понимая тонкости работы компрессора, можно применять его для решения профессиональных задач. Именно поэтому, сегодня мы расскажем вам о принципе работы винтового компрессора, а также о том, как устроено такое оборудование. Без лишних слов, приступим.

Небольшая историческая справка

Давайте для начала мельком рассмотрим историю создания винтового компрессора. Предыстория становления объекта нашей статьи позволит лучше прочувствовать достоинства подобного решения. Примечательно, что подобное оборудование появилось относительно недавно, первые винтовые установки получили распространение в 1940х годах. Да, за историю своего существования техника претерпевала небольшие изменения, установки становились компактнее, эффективнее и дешевле, но принцип действия оставался всё тем же. Для наглядности, мы можем сравнить винтовые компрессоры с обычными винтовыми насосами. И там и тут эффективное решение поставленных задач обеспечивается, благодаря большому числу двигательных оборотов.

В России исторически прижились 11 разновидностей подобных машин, включая:

  • Одноступенчатые

  • Двухступенчатые компрессоры;

  • Сухие компрессоры, работающая фактически без смазочного масла;

Всё это подкатегории для главного разделения на поршневые и винтовые компрессоры. Не волнуйтесь, далее мы подробно обсудим главные разновидности. А пока что рассмотрим сферы, в которых применяется описываемое оборудование.
Какие задачи решает такая техника?

На самом деле, спектр областей, в которых может применяться подобное оборудование, очень велик. Крупные предприятия, связанные с энергетической, машиностроительной промышленностью, наравне с добывающими и обрабатывающими компаниями широко ценят качественные винтовые компрессоры. Конечно, в зависимости от задач и газа, с которым работает техника, изменяется и сам тип установки. Зачастую на технику возлагаются обязанности по сжатию кислорода, однако на некоторых предприятиях необходимо продуктивно сжимать хлор. Для каждой задачи есть свои компрессоры.

На большинстве предприятий интегрированы такие виды техники как:

Поршневой компрессор

Один из самых дешевых и менее требовательных типов винтовой техники. Установки, функционирующие благодаря поршням, служат верой и правдой долгие годы, не требуя постоянного технического обслуживания. Отличный выбор, если на вашем предприятии требуется надежная техника, обеспечивающая давление выше 30 атмосфер. Для профилактики после 500 мото-часов работы необходимо проведение сервисного обслуживания. Необходим приезд сервисного инженера, чтобы он проверил сохранность поршней и других компонентов установки.

Однако при всех своих достоинствах такой тип компрессоров постепенно уходит в прошлое. Современные предприятия стремятся сократить уровни шума и вибрации, а поршневая техника, наоборот, создает слишком много звуковых и вибрационных колебаний. Это вариант для тех, кто может себе позволить организацию дополнительного фундамента для одного станка или же выделить специальное помещение для размещения этого устройства.

Выбор требовательных профессионалов. В основе лежат не шумные громоздкие поршни, а вращающаяся винтовая пара, которая сжимает не сам воздух, а воздушно-масляную смесь. Полученная смесь заполняет винтовой блок, который состоит из винтовой пары — лопастей, закреплённых на валу электродвигателя.
Готовая, сжатая до требуемого давления смесь, поступает в маслоотделитель, где выделяется непосредственно воздушная масса под давлением, а после этого происходит процесс фильтрации и очистки сжатого воздуха с последующей его подачей потребителю.

Основными преимуществами компрессоров винтового типа являются:

  • отсутствие ударных и вибрационных нагрузок;

  • более длительный срок эксплуатации;

  • низкий уровень шума;

  • долгие периоды между обслуживанием устройств;

  • большой показатель времени непрерывной работы.

Удобная, в меру компактная конструкция не только радует глаз, но и экономически выгодна, поскольку устройство требует меньше электроэнергии. Практически полное отсутствие издаваемых шумов позволяет интегрировать данный вид в любое производственное помещение. Его легко разместить в цеху, он не будет докучать шумом и вибрацией.

Несмотря на такую видовую сегрегацию, все установки имеют примерно одинаковое устройство, а значит, мы можем уверенно переходить к принципу работы и устройству винтового компрессора.

Что внутри установки?

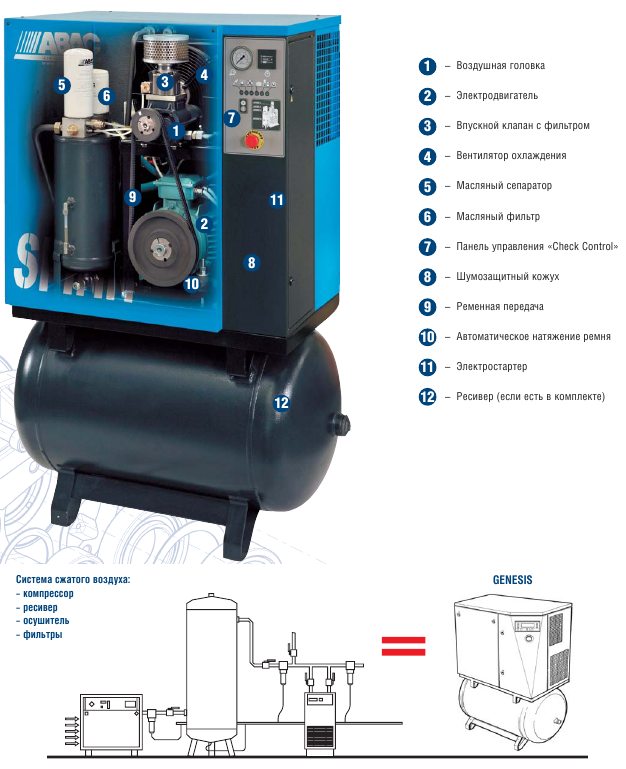

Большинство моделей, за редчайшим исключением, содержит в себе 20 основных компонентов. О них – прямо сейчас:

  • Фильтр, предназначенный для очистки воздуха. Изначально в целях качественного функционирования станка стоит провести очистку воздуха, попадающего в фильтр, это поможет избавиться от пыльных и твердых частиц.

  • Обычно он имеет вид патрона в форме цилиндра, материал изготовления — гофрированная бумага. Установка фильтра возможна и внутри корпуса, и вне его. Фильтр оснащен специальными сетками для некрупного мусора, расположенными на корпусе, а также прежде клапанов;

  • Регулятор всасывания (другое название – всасывающий клапан), предназначенный для втягивания воздуха в сам винтовой блок.

Специфика моделей такого типа заключается в имеющемся винтовом компрессоре, он располагается у входа во всасывающий клапан, иными словами регулятор всасывания. Благодаря закрывающемуся всасывающему клапану компрессор свободно подвергается переводу в режим действия при отключенной нагрузке, а благодаря его открытию – переводится в работу под ее воздействием.

Вентиль всасывающего клапана представляет собой поворотный либо упорядоченно приходящий в движение диск вместе с уплотнением. В результате воздействия на регулирующую арматуру сжатого воздуха, поступающего из резервуара для масла посредством управляющего соленоидного клапана во внутренний либо внешний пневматический цилиндр, запорный элемент меняет свое положение.

Винтовой компрессор перед запуском нуждается в обязательном закрытии всасывающего клапана, который оснащен каналом малого сечения с механизмом обратного клапана. Это обеспечивает плотность сжатого воздуха с необходимым уровнем давления в ёмкости для масла с таким объемом, которого будет хватать для дальнейшего влияния направляющего пневмоцилиндра на поршень.

 Винтовой блок для компрессора – самое нужное звено в функционировании компрессора. Здесь при помощи входного фильтра осуществляется сжатие поступающего воздуха.


Винтовой блок для компрессора

Корпус винтового блока состоит из пары совершающих обороты турбин – ведущей и ведомой. Вращаясь, они обеспечивают перемещение воздушных струй от поглощающей к нагнетающей стороне, при этом объем межтурбинных полостей синхронно снижается, иными словами сжимается.

Схема сжатия воздушных струй в винтовом блоке

Масло, содержащееся в корпусе винтового блока, обеспечивает уплотнение просвета между роторами, кроме этого оно используется при смазке деталей и для теплоотвода, возникающего в момент сжатия воздуха.

Кроме этого винтовой компрессор может иметь безмасляную основу,  в таком случае отсутствует уплотняющая жидкость. В данных моделях вместо масла используются водяные впрыскивания в камеру сжатия.

Электродвигатель

Трехфазным асинхронным электродвигателем обеспечивается поставка вращения до ведущего ротора винтового блока.


Электродвигатель

Не беря в расчет модели мобильных винтовых компрессоров, где назначение механизма вращения осуществляется посредством дизельного двигателя.

Дизельный компрессор

Существует два варианта передачи вращения до ведущего ротора:

— используется клиноременная передача

Ременной привод

Либо используется механическое устройство с гибким компонентом.


Муфта эластичная

Если компрессор обладает высокой производительностью, то в таком случае возможно употребление шестеренчатого привода.

Зачастую возникает необходимость в урегулировании продуктивности винтового компрессора путем изменения частотности круговращения вала двигателя. При таких условиях используется электропривод – особый механизм, обеспечивающий снабжение двигателя электроэнергией.


Электропривод

Использование электропривода дает возможность в значительной степени корректировать результативность винтового компрессора согласно существующей необходимости в сжатом воздухе, исключая установку устройства в режим холостого хода перекрыванием всасывающего клапана.

Резервуар для масла

Резервуар для масла имеет ключевое значение в функционировании винтового компрессора:

  • служит главным накопителем сжатого воздуха;

  • повышает размер системы смазки компрессора, объем масла, обеспечивающий качественное отведение тепла, которое появляется в процессе воздушного сжатия;

  • действует в качестве разделителя основного объема масла от сжатого воздуха, поскольку воздушные струи проникают в стационарный сосуд из винтового блока по касательной, попадая затем на цилиндрическую поверхность, иными словами происходит завинчивание.

Резервуар для масла

Сепаратор

Разделитель – особый элемент, входящий в винтовой компрессор. Применение механизма обусловлено необходимостью достижения как можно меньшего количества масел в высвобождающемся из компрессора воздухе.

Те компрессоры, которые обладают невысокой степенью мощности обычно имеют внешний разделитель, а остальные – встраиваемый в емкость для масла.

Встроенный разделитель выглядит следующим образом:

Сепаратор встроенный

Внешний сепаратор выглядит так:

Сепаратор внешний

Общая схема разделителя в разрезе, где указанно направление движения масляных и воздушных масс:


Сепаратор в разрезе

Разделитель обеспечивает стабильный уровень присутствия масел в сжатом воздухе, по итогу его значение находится в пределах з-х   мг/м3.

Клапан минимального давления

Поддержание такого давления масленой емкости, которое бы не становилось менее фиксированного в наименьшей мере соответствующего норме уровня, гарантирует качественную циркуляцию масла во время действия винтового компрессора.

Этот критерий исполняется, если в магистрали, с направленной на нее деятельностью винтового компрессора, в этот момент есть давление. Иначе, когда компрессор осуществляет заполнение незаполненного резервуара для сжатого воздуха, чтобы создать в нем повышенное давление, применяется специальный клапан наименьшего давления.

Клапан минимального давления в разрезе

Открытие этого клапана происходит во время давления на его входе, когда превышается то значение, которое было задано регулировкой сжатия пружины, закрывающей клапан.

Характерным давлением, при котором открывается клапан у винтовых устройств, признается его значение 4÷4,5 бар

Термостат

Винтовой компрессор схож с автомобильным двигателем, поскольку в нем так же присутствует два круга (большой и малый), служащих для охлаждения системы.

В момент, когда осуществляется пуск компрессора, по малому кругу начинает циркулировать масло, это способствует активному увеличению уровня температуры. Целесообразность этого заключается в том, чтобы во время сжатия воздуха блокировалось смешение выпадающего конденсата и масел, поскольку от этого напрямую зависит функционирование устройства.

Малый круг системы охлаждения

Когда необходимый показатель температуры масла будет достигнут, термостат откроется и будет обеспечивать циркуляцию в большом круге посредством охлаждаемого вентилятором радиатора.

Большой круг системы охлаждения

Чаще всего открытие термостата происходит при набирании маслом температуры выше 55°С, а целиком заканчивается при установлении температуры уже свыше 70°С.

Масляный фильтр

При функционировании винтового компрессора возможно появление в масле посторонних веществ (к ним относятся элементы износа двигающихся частей, а также мельчайшие пылевые частицы). Когда в циркуляционном контуре компрессора работает масляный фильтр, масло очищается от подобных вредных примесей.

Масляный фильтр в разрезе

Радиатор масляный и воздушный; вентилятор

Чтобы сжимаемые под воздействием винтового компрессора воздушные потоки могли охлаждаться, их стоит обработать посредством обдуваемого вентилятором радиатора. При выходе компрессора сжатый воздух будет обладать температурой, превышающей значение температуры внешней среды в границе +30 °С.

Масляный радиатор является отличным механизмом понижения температурного показателя циркулирующего масла. Преимущественно компрессоры оснащены общим, обдуваемым с помощью вентилятора блоком, включающим в себя оба радиатора: масляный и воздушный (без учета компрессоров высокой мощности).

Наиболее предпочтительным считается обеспечение работы вентилятора с помощью особого электродвигателя.

Вентиляторы охлаждения

Маленькие компрессоры очень часто оснащаются вентилятором с целью обеспечить обдув радиаторов. Такой вентилятор включается в комплект приводного двигателя.

Обратный клапан / Сетчатый фильтр

Особая масловозвратная линия, содержащая обратный клапан и сетчатый фильтр, служит для возвращения отделившегося от сжатого воздуха в сепараторе масла в циркуляционный контур компрессора.

Масловозвратная линия

С целью диагностики процесс реверсии масла следует контролировать в режиме реального времени. Поэтому отдельные компоненты масловозвратной линии имеют специфичный прозрачный вид.

Вывод сжатого воздуха

Когда наступает момент техобслуживания или ремонтных работ, следует удалить компрессор из магистрали сжатого воздуха, поэтому на выходном патрубке винтового компрессора следует разместить запорный кран.

С целью исключить воздействие термических и вибрационных искажений трубопровода на соединение, при соединении компрессорного выхода с магистралью важно пользоваться металлорукавом.

Устройство компрессора воздушного поршневого схема. Поршневой компрессор – принцип работы и устройство различных типов агрегатов


схема устройства и принцип работы, ремонт распространенных неисправностей, замена масла

Воздушный компрессор является универсальным и экономичным аппаратом, без которого невозможна работа различного пневматического оборудования, применяемого на производстве и в быту. Компрессоры могут быть как стационарными, так и передвижными, благодаря чему расширяется сфера использования данных агрегатов.

Область применения воздушных компрессоров

Воздушные компрессоры широко используются во многих областях деятельности человека. Данные аппараты незаменимы при проведении монтажных, столярных, строительных и ремонтных работ. Также воздушные аппараты с успехом применяются и в быту. Например, бытовой агрегат может использоваться для подкачки шин, проведения покрасочных работ, аэрографии и т.д. Как правило, это компрессор, имеющий электрический двигатель, работающий от сети 220 В. Для профессионального использования лучше подойдет роторный масляный агрегат, имеющий повышенный срок службы и не требовательный к частому обслуживанию.

Высока востребованность воздушных компрессоров и в промышленной сфере, в отраслях, где требуется использование сжатого воздуха.

Существуют аппараты с высокой степенью очистки воздуха. Их применяют на “чистых” производствах, например, в химической, фармацевтической и пищевой промышленности, а также в сфере производства электроники.

Кроме всего, воздушные компрессоры нашли применение в нефте- и газодобывающих отраслях, в горнодобывающей промышленности, при добыче угля и камня.

Как устроен и работает воздушный компрессор

Устройство агрегата для сжатия воздуха определяется типом конструкции. Компрессоры бывают поршневые, роторные и мембранные. Наиболее широко распространены поршневые воздушные агрегаты, в которых воздух сжимается в цилиндре благодаря возвратно-поступательным движениям поршня внутри него.

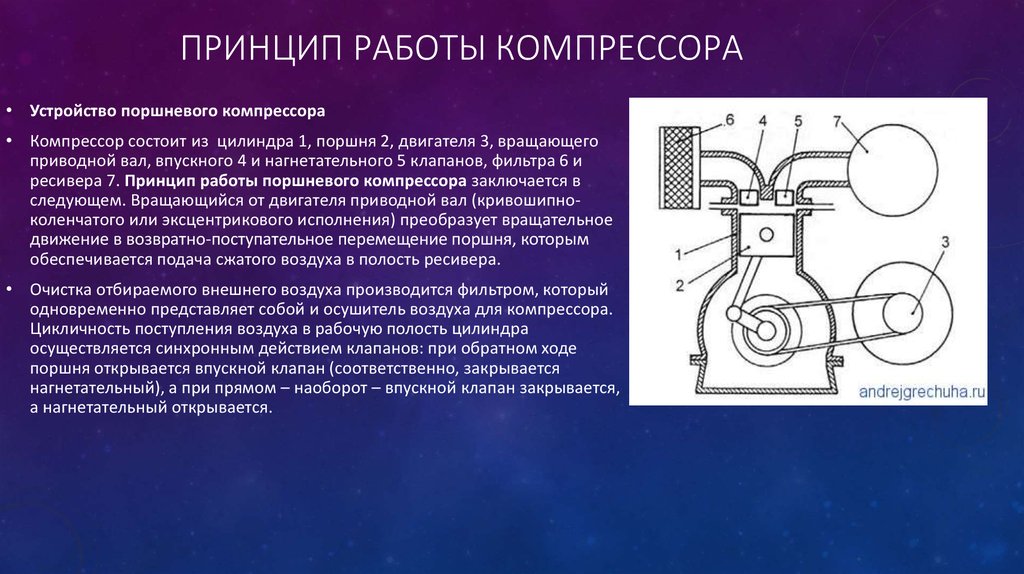

Схема устройства

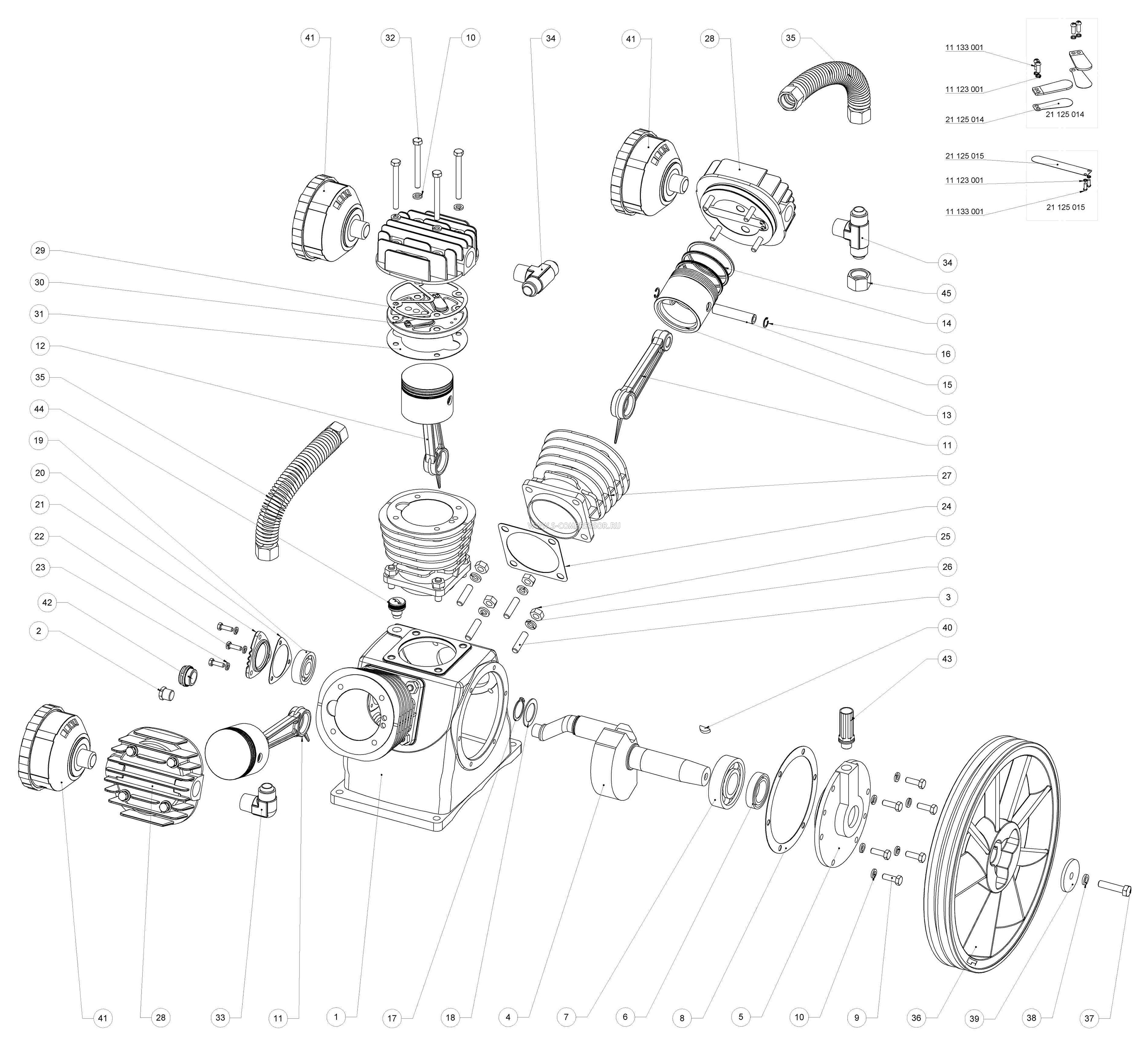

Устройство воздушного поршневого компрессора достаточно простое. Основной его элемент – это компрессорная головка. По своей конструкции она схожа с цилиндром двигателя внутреннего сгорания (ДВС). Ниже приведена схема поршневого агрегата, на которой хорошо показано устройство последнего.

В состав компрессорного узла входят следующие элементы.

  1. Цилиндр. Это объем, в котором сжимается воздух.
  2. Поршень. Возвратно-поступательными движениями всасывает воздух в цилиндр либо сжимает его.
  3. Поршневые кольца. Устанавливаются на поршне и предназначены для повышения компрессии.
  4. Шатун. Связывает поршень с коленчатым валом, передавая ему возвратно-поступательные движения.
  5. Коленчатый вал. Благодаря своей конструкции обеспечивает ход шатуна вверх и вниз.
  6. Впускной и нагнетательный клапаны. Предназначены для впуска и выпуска воздуха из цилиндра. Но компрессорные клапаны отличаются от клапанов ДВС. Они изготовлены в виде пластин, прижимаемых пружиной. Открытие клапанов происходит не принудительно, как в ДВС, а вследствие перепада давлений в цилиндре.

Для уменьшения силы трения между кольцами поршня и цилиндром в компрессорную головку поступает масло. Но в таком случае на выходе из компрессора воздух имеет примеси смазки. Для их устранения на поршневом аппарате устанавливают сепаратор, в котором происходит разделение смеси на масло и воздух.

Если требуется особая чистота сжатого воздуха, например, в медицине или на производстве электроники, то конструкция поршневого агрегата не подразумевает использование масла. В таких аппаратах поршневые кольца выполнены из полимеров, а для уменьшения силы трения применяется графитовая смазка.

Поршневые агрегаты могут иметь 2 или больше цилиндров, расположенных V-образно. За счет этого повышается производительность оборудования.

Коленчатый вал приводится в движение от электродвигателя посредством ременного или прямого привода. При ременном приводе в конструкцию аппарата входят 2 шкива, один из которых устанавливается на валу двигателя, а второй — на валу поршневого блока. Второй шкив оснащается лопастями для охлаждения агрегата. В случае прямого привода валы двигателя и поршневого блока соединяются напрямую и находятся на одной оси.

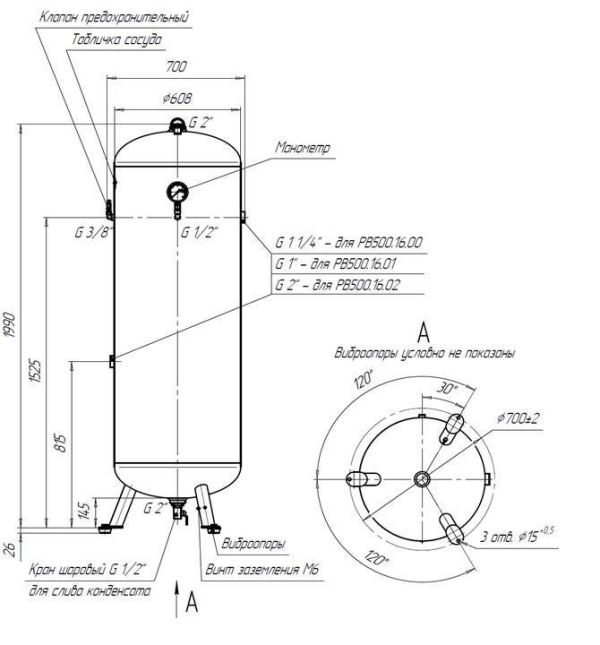

Также в конструкцию поршневого компрессора входит еще один очень важный элемент – ресивер, представляющий собой металлическую емкость. Предназначен он для устранения пульсаций воздуха, выходящего из поршневого блока, и работает как накопительная емкость.

Благодаря ресиверу можно поддерживать давление на одном уровне и равномерно расходовать воздух. Для безопасности на ресивере устанавливают аварийный клапан сброса, срабатывающий при повышении давления в емкости до критических значений.

Чтобы компрессор мог работать в автоматическом режиме, на нем устанавливается реле давления (прессостат). Когда давление в ресивере достигает требуемых значений, реле размыкает контакт, и двигатель останавливается. И наоборот, при снижении давления в ресивере до установленного нижнего предела, прессостат замыкает контакты, и агрегат возобновляет работу.

Принцип действия

Принцип работы поршневого компрессора можно описать следующим образом.

  1. При запуске двигателя начинает вращаться коленчатый вал, передавая возвратно-поступательные движения посредством шатуна поршню.
  2. Поршень, двигаясь вниз, создает в цилиндре разрежение, под воздействием которого открывается впускной клапан. По причине разности давлений воздуха, он начинает засасываться в цилиндр. Но перед попаданием в камеру сжатия воздух проходит через фильтр очистки.
  3. Далее, поршень начинает движение вверх. При этом оба клапана находятся в закрытом состоянии. В момент сжатия в цилиндре начинает повышаться давление, и когда оно достигает определенного уровня, происходит открытие выпускного клапана.
  4. После открытия выпускного клапана сжатый воздух направляется в ресивер.
  5. При достижении определенного давления в ресивере срабатывает прессостат, и сжатие воздуха приостанавливается.
  6. Когда давление в ресивере снижается до установленных значений, прессостат снова запускает двигатель.

Распространенные неисправности и их устранение

Основные неисправности в работе воздушного компрессора, которые можно устранить своими руками, следующие:

  • двигатель не запускается;
  • двигатель гудит, но не запускается;
  • воздух (на выходе) имеет частицы воды;
  • падение производительности агрегата;
  • перегрев компрессорной головки;
  • перегрев агрегата;
  • стук в цилиндре;
  • стук в картере;
  • вытекание масла из картера;
  • заклинивание маховика;
  • ресивер не держит давление;
  • агрегат не развивает обороты.
Двигатель агрегата не запускается

Прежде всего, при отказе двигателя агрегата следует убедиться в наличии напряжения в сети. Также не лишним будет проверить кабель питания на предмет повреждений. Далее, проверяются предохранители, которые могут перегорать при скачке напряжения в сети. При обнаружении неисправности кабеля или предохранителей их следует заменить.

Также на запуск двигателя влияет реле давления. Если оно неправильно настроено, то агрегат перестает включаться. Чтобы проверить работу реле, необходимо выпустить воздух из ресивера и снова включить аппарат. Если двигатель заработал, то проведите правильную (согласно инструкции) регулировку реле давления.

В некоторых случаях, двигатель может не запускаться по причине срабатывания теплового реле. Обычно это происходит, если агрегат работает в интенсивном режиме, практически без остановок. Чтобы оборудование снова начало работать, необходимо дать ему немного времени для остывания.

Двигатель гудит, но не запускается

Гудение двигателя без вращения его ротора может быть по причине низкого напряжения в сети, из-за чего ему не хватает мощности для запуска. В таком случае проблему можно решить установкой стабилизатора напряжения.

Совет! Если сеть “проседает” по причине работы какого-либо аппарата, например, сварочного, то его следует отключить на время пользования компрессором.

Также двигатель не в силах провернуть коленчатый вал, если давление в ресивере слишком велико, и происходит сопротивление нагнетанию. Если это так, то необходимо немного стравить воздух из ресивера, после чего настроить или заменить реле давления. Повышенное давление в ресивере может возникать и при неисправном клапане сброса. Его нужно снять и прочистить, а в случае его разрушения – заменить.

Воздух на выходе имеет частицы воды

Если в выходящем из ресивера воздухе содержится влага, то качественно произвести покраску какой-либо поверхности не получится. Частицы воды могут присутствовать в сжатом воздухе в следующих случаях.

  1. В помещении, где работает агрегат, повышенная влажность. Необходимо обеспечить помещение хорошей вентиляцией или установить на компрессор влагоотделитель (см. рис. ниже).
  2. Скопилась вода в ресивере. Требуется регулярно сливать воду из ресивера через сливной клапан.
  3. Неисправен водоотделитель. Проблема решается заменой данного элемента.
Падение производительности агрегата

Производительность аппарата может снижаться, если прогорают или изнашиваются поршневые кольца. В результате снижается уровень компрессии, и аппарат не может работать в стандартном режиме. Если этот факт подтвердится при разборке цилиндра, то изношенные кольца следует заменить.

Падение производительности могут вызвать и клапанные пластины, если они сломались или зависли. Неисправные пластины следует заменить, а засорившиеся – промыть. Но самая частая причина, вызывающая потерю мощности агрегата – это засорение воздушного фильтра, который следует промывать регулярно.

Перегрев компрессорной головки

Поршневая головка может перегреваться при несвоевременной замене масла или при использовании смазочного материала, который не соответствует указанному в паспорте. В обоих случаях масло следует заменить на специальное компрессорное, с вязкостью, значение которой указано в паспорте к агрегату.

Также перегрев поршневой головки может вызываться чрезмерной затяжкой болтов шатуна, из-за чего масло плохо поступает на вкладыши. Неисправность устраняется ослаблением болтов шатуна.

Перегрев агрегата

В норме, агрегат может перегреваться при работе в интенсивном режиме или при повышенной температуре окружающего воздуха в помещении. Если при стандартном режиме работы и нормальной температуре в помещении агрегат все равно перегревается, то виновником неисправности может служить засорившийся воздушный фильтр. Его следует снять и промыть, после чего хорошо высушить.

Совет! Данную процедуру рекомендуется проводить регулярно. Если агрегат используется интенсивно, то фильтр следует промывать ежедневно.

Стук в цилиндре

Вызывается поломкой или износом поршневых колец по причине образования нагара. Обычно он появляется, если использовать некачественное масло.

Также стук в цилиндре может вызываться износом втулки головки шатуна или поршневого пальца. Чтобы устранить проблему, данные детали следует заменить на новые. При износе цилиндра и поршня ремонт воздушного компрессора заключается в растачивании цилиндра и замене поршня.

Стук в картере

Появление стука в картере при работе агрегата вызывается следующими поломками.

  1. Ослабли шатунные болты. Необходимо подтянуть болты с требуемым усилием.
  2. Вышли из строя подшипники коленчатого вала. Требуется поменять подшипники.
  3. Износились шатунные шейки коленвала и вкладышей шатуна. Устранение данных неисправностей заключается в обработке шатунных шеек до ремонтного размера. Вкладыши также меняются на аналогичные детали ремонтного размера.
Прочие неисправности

Если обнаружена течь масла из картера, то в первую очередь следует проверить и, при необходимости, заменить сальники. Если маховик не проворачивается, значит, поршень уперся в клапанную доску. Необходимо обеспечить зазор (0,2-0,6 мм) между поршнем и клапанной доской. При падении давления в ресивере, если агрегат выключен, следует прочистить или заменить обратный клапан.

Если компрессор плохо развивает обороты, то причина может крыться в ослаблении приводных ремней, натяжение которых следует усилить. Также мешать развить обороты двигателю может неисправный обратный клапан. Его следует заменить на новый.

Как заменить масло в воздушном компрессоре

Просчитать отработанные агрегатом моточасы достаточно сложно. Но все же рекомендуется, хотя бы приблизительно, вести их учет, поскольку своевременная замена масла в аппарате значительно продлевает срок его службы. В среднем, для нового устройства первая замена масла должна быть не позже, чем через 50 моточасов. Следующее обслуживание компрессора по замене смазки уже проводят через количество моточасов, указанное в инструкции к компрессору. В каждом случае, в зависимости от модели устройства, этот показатель будет отличаться.

Масло для воздушного компрессора лучше использовать фирменное, предназначенное именно для данного оборудования. Если фирменное масло найти сложно, то можно его заменить любым компрессорным маслом необходимой вязкости.

Важно! Простое машинное масло заливать в агрегат запрещается!

Итак, замена масла в аппарате для сжатия воздуха происходит следующим образом.

  1. Прежде всего, требуется отключить устройство от электросети, и полностью спустить воздух из ресивера. Стрелки на всех манометрах должны находиться на нуле.
  2. Изготовьте из пластиковой бутылки емкость, в которую будет сливаться смазка.
  3. Подставьте емкость под отверстие для слива смазки и открутите гайку-заглушку, закрывающую его. В норме, смазка не должна быть слишком осветленной или темной. Светлая смазка говорит о том, что в нее попадает влага. Слишком темное масло – результат перегрева агрегата.
  4. После того, как смазка перестанет вытекать из картера, закрутите гайку обратно.
  5. Далее, открутите и снимите сапун из заливного отверстия картера.
  6. Залейте смазку в картер. Заливать масло удобнее через лейку, чтобы исключить его проливание. Залейте такое количество смазки, чтобы она достигла контрольной отметки в смотровом окне.

В дальнейшем, следует постоянно контролировать уровень масла в картере, и, при необходимости, доливать его.

tehnika.expert

Ремонт компрессора своими руками

Основным назначением воздушного компрессора является сжатие газа и непрерывная подача струи воздуха под давлением к пневмооборудованию и пневмоинструменту. Такой воздух представляет собой энергоноситель и обеспечивает работу краскопультов, аэрографов, гайковертов, пистолета для подкачки шин. воздушный компрессор

Перечисленный пневмоинструмент безопаснее в работе, чем электроинструмент, например. У пневмооборудования не может возникнуть замыкания, способного привести к поражению электротоком и пожару. Именно поэтому такой инструмент находит широкое применение в автомастерских или при ремонте автомобиля своими руками.

Воздушный компрессор применим в домашнем хозяйстве, и когда он перестает работать, возникает необходимость в ремонте. Однако, ремонт компрессоров не отличается особой сложностью, его вполне можно выполнить самостоятельно.

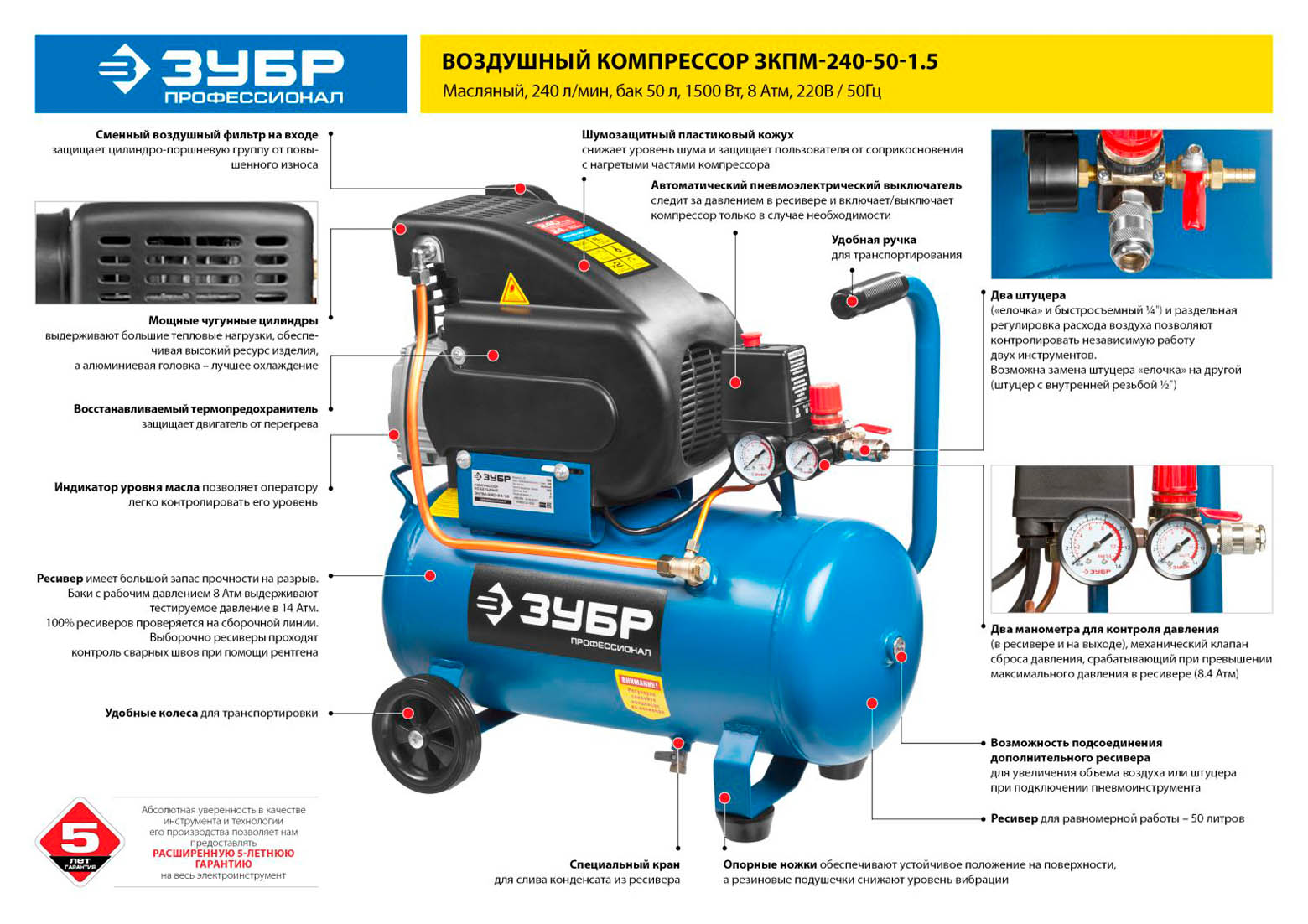

Устройство воздушного компрессора

Чтобы разобраться в неполадках компрессора, нужно четко представлять, из каких элементов он состоит и для чего они предназначены. Компрессор, в минимальной комплектации, состоит из нагнетателя (двигатель, создающий поток воздуха) и ресивера – емкости, в которой содержится сжатый воздух. Чаще всего используют поршневые компрессоры.

Одним из главных требований, предъявляемых к компрессору, считается его безопасность. Если давление в ресивере не контролировать, то компрессор сгорит. Велика вероятность того, что баллон ресивера может взорваться. Чтобы предотвратить это, ресивер снабжается электронным реле, которое автоматически отключает компрессор при достижении давления воздуха определенной величины.

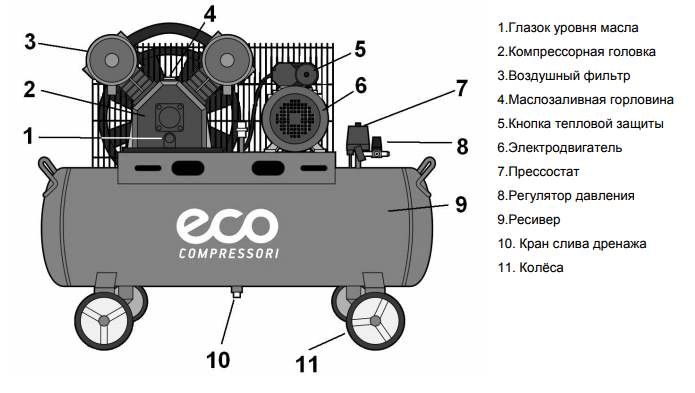

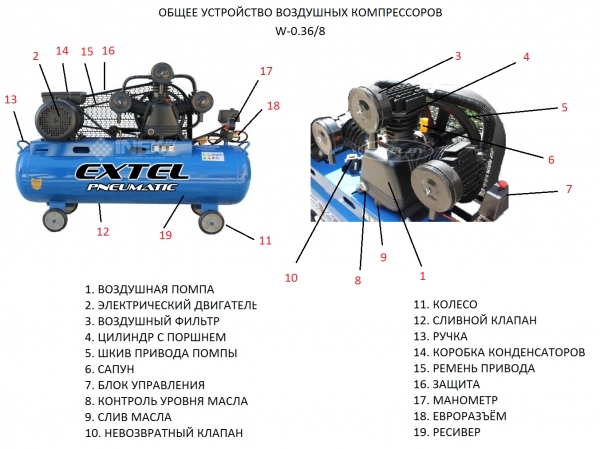

устройство компрессора

Воздушный компрессор снабжен манометром, который показывает величину давления воздуха в баллоне. Для предохранения компрессора от негативного влияния используют обратный клапан. Основной его функцией является предотвращение возврата воздуха обратно в компрессор при выключении или другом вмешательстве в работу агрегата.

Для более сложных конструкций компрессоров характерно наличие дополнительного оборудования, такого как автоматика для компрессора. Обычно в небольших компрессорах, блок автоматики поддерживает давление до восьми атмосфер при помощи реле давления, включая или отключая питание электродвигателя при достижении минимального или максимального давления в ресивере.

При этом имеется два манометра: большой показывает давление в баллоне ресивера, маленький – на выходе. Реле давления может комплектоваться разгрузочным клапаном. При остановке агрегата он будет открыт, что облегчает последующий запуск двигателя.

В некоторых моделях предусмотрен радиатор охлаждения на трубках подачи воздуха из компрессора в ресивер.

Охлаждение воздуха способствует меньшему образованию конденсата в ресивере. Такая мелочь в конструкции продлевает срок службы автоматики.

Наличие сливного клапана позволяет быстро сливать конденсат из ресивера, ведь этой операцией желательно заканчивать каждый сеанс работы агрегата.

Предохранительный клапан производит стравливание повышенного давления в ресивере, если по каким-либо причинам не срабатывает автоматика, что предохраняет двигатель компрессора от перегрузок.

Воздушный фильтр защищает поршневую систему от песка, грязи, паров краски.

Различают следующие виды компрессоров:

  1. Объемного действия – удерживают газ или воздух в замкнутом пространстве, повышают давление. Среди них выделяют:
  • ротационные, принцип действия – всасывание и сжатие газа при вращении пластин; рабочий объем уменьшается, это приводит к повышению давления.
  • поршневые – давление создается движением поршней и клапанов; надежны в эксплуатации, но более шумные, чем ротационные.
  1. Динамические – обеспечивают сжатие за счет увеличения скорости движения газа, увеличивая его кинетическую энергию, которая преобразуется в энергию сжатия. Различают:
  • центробежные – используют для воздухообмена в шахтах;
  • аксиальные или осевые.

Рассмотрим, как работает компрессор поршневого типа, воздух или газ в нем сжимается поршнем, который перемещается по цилиндру:

  • Когда поршень (3) двигается вверх по цилиндру компрессора (4), рабочий газ сжимается. Электродвигатель перемещает поршень через коленчатый вал (6) и шатун (5).
  • Всасывающий и выпускной клапаны открываются и закрываются по действием давления газа.
  • На левой схеме представлена фаза всасывания газа в компрессор. При движении поршня вниз, в компрессоре создается разрежение и открывается впускной клапан (12). Таким образом, газ попадает в пространство компрессора.
  • На правой схеме показана фаза сжатия газа. Поршень поднимается вверх, при этом открывается выпускной клапан (1). Газ выходит из компрессора под высоким давлением.
схема работы

Сам по себе нагнетатель выдает неравномерную струю воздуха, что нельзя применять, например, для использования краскопульта. Ресивер спасает положение, сглаживая пульсации давления.

Пополнив запас сведений о компрессорной установке, можно самостоятельно произвести ремонт компрессора. Различают следующие неисправности компрессорной установки:

  1. Не запускается нагнетатель компрессорной установки.
  2. Время от времени срабатывает автомат термозащиты.
  3. При запуске компрессора, срабатывает автомат термозащиты и выбивает предохранитель.
  4. Двигатель агрегата работает, но не производит накачку воздуха в ресивер или делает это медленно.
  5. При отключении нагнетателя, в ресивере падает давление.
  6. Большое содержание влаги в выходном потоке воздуха.
  7. Сильная вибрация двигателя.
  8. Компрессорная установка работает с перебоями.
  9. Поток воздуха расходуется ниже нормы.

Двигатель компрессора не запускается

Существует несколько вероятных причин, почему не запускается компрессор.

Если агрегат не запускается и не гудит, нужно проверить питающее напряжение с помощью индикаторной отвертки. Если фаза есть, соединения вилки с розеткой нормальные, стоит проверить предохранители, подверженные плавке.

Дефектные предохранители заменяют другими, но того же номинала. Нельзя устанавливать новые предохранители, рассчитанные на больший электрический ток. Если предохранители перегорают повторно, возможно есть короткое замыкание на входе в схему.

Компрессор может не запускаться из-за некорректности работы реле контроля давления или сбоя настроек уровня. Чтобы проверить так ли это, выпускают газ из баллона и запускают нагнетатель. Если двигатель работает, перенастраивают реле. Не работает – меняют необходимую деталь.

Двигатель не будет работать, при срабатывании автомата термозащиты, выключающий питание из-за перегрузки поршневой системы. В этом случае ремонт компрессора своими руками заключается в том, чтобы дать мотору остыть 20 минут, после чего работа агрегата придет в норму.

Периодическое срабатывание автомата термозащиты

Бывает, что термозащита срабатывает регулярно. Такое случается из-за низкого напряжения в сети или повышенной температуры воздуха в комнате. Напряжение в сети должно быть не меньше нижней границы диапазона, которую рекомендует производитель, достаточно измерить эту величину мультиметром.

Находясь в плохо проветриваемом помещении, поршневой двигатель, который имеет воздушное охлаждение, зачастую перегревается. Выходом будет перемещение компрессора в другое помещение, хорошо вентилируемое.

Входной фильтр нагнетателя может засориться из-за плохого притока воздуха, в таком случае его следует промыть или заменить.

Автомат термозащиты выбивает предохранитель

Проблема серьезнее, если термозащита срабатывает при запуске компрессора и сгорает предохранитель. Возможно, он не рассчитан на мощность агрегата, тогда его заменяют на соответствующий.

Предохранитель может перегорать из-за перегрузки сети. Стоит проверить и отключить часть потребителей, нагружающих сеть. Ремонт воздушных компрессоров затрудняется, если некорректно работает реле напряжения или произошла поломка перепускного клапана. В таком случае лучше всего обратиться за помощью в мастерскую или сервис.

Двигатель гудит, но не работает или выдает малые обороты

Если напряжение в сети занижено, электрический мотор компрессора не справится с прокруткой оси и будет гудеть. Стоит проверить напряжение в сети мультиметром (должно быть не меньше 220В).

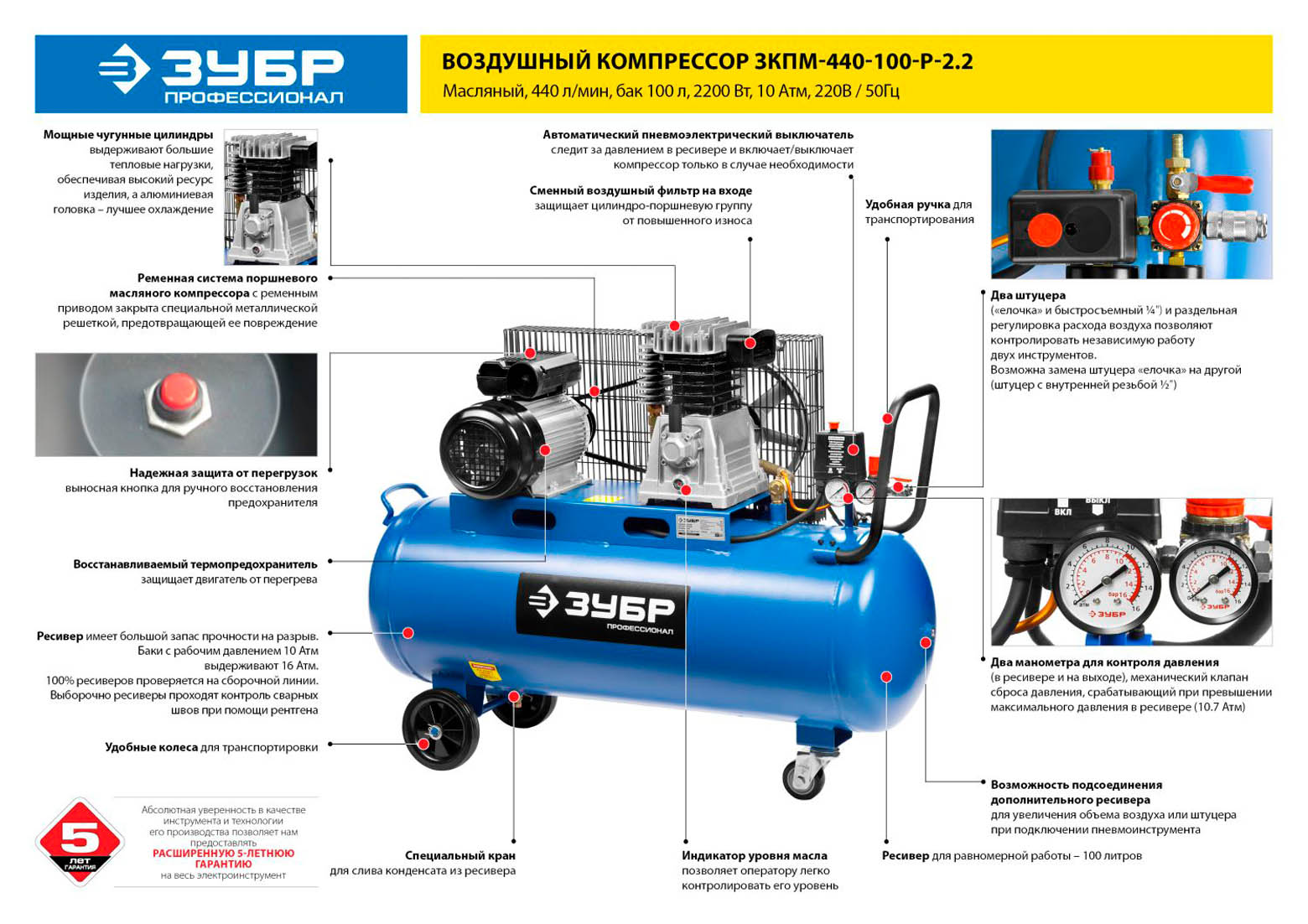

целый компрессор

Если вольтаж в норме, возможно в ресивере слишком большое давление и поршень не может протолкнуть воздух. Для устранения этой неисправности производители настоятельно рекомендуют установить переключатель в положение «OFF» на 15 секунд, после чего перевести его в позицию «AUTO».

Если такие действия не приведут к положительному результату, вероятна неисправность реле контроля давления ресивера или засорение контрольного клапана.

Неисправное реле следует отдать в ремонт или заменить. Починить контрольный клапан можно попытаться, сняв головку цилиндра и прочистив каналы.

В ресивере падает давление воздуха при отключении напряжения

Падение давления указывает на утечку воздуха из системы. Это происходит:

  • в воздуходувном пути;
  • в выпускном кране ресивера;
  • в контрольном клапане головки поршня;

Нужно внимательно проверить весь трубопровод с помощью мыльного раствора, покрывая всю магистраль. Обнаружив утечку, ее следует герметизировать.

Выпускной кран может пропускать воздух, если был неплотно закрыт или вследствие неисправности. Если кран закрыт, а мыльный раствор пузырится, деталь подлежит замене.

Проблема может заключаться в клапане поршневой головки. Для того чтобы осуществить дальнейший ремонт компрессора воздушного, необходимо разобрать головку цилиндра и удалить грязь, которая возможно собралась в клапане. Перед началом работ нужно обязательно стравить весь сжатый воздух из ресивера. Если давление снова будет падать, то клапан нужно поменять.

Выходная струя воздуха содержит большое количество влаги

Воздух, подаваемый из компрессора, может быть очень влажным в следующих случаях:

  • в ресивере скопилось влага;
  • воздухозаборный фильтр сильно загрязнился;
  • компрессор находится в помещении с повышенной влажностью.

Для борьбы с влажностью применимы такие методы:

  • следует регулярно сливать избыточную жидкость из баллона ресивера;
  • фильтрующий элемент промывают или заменяют;
  • агрегат переносят в другое помещение, где воздух суше или устанавливают специальные фильтры.

Сильная вибрация двигателя

Поршневым двигателям свойственна сильная вибрация. Не стоит проявлять беспокойство до тех пор, пока вибрация не станет слишком заметной. Можно предположить, что причина – в износе виброподушек, которые легко заменяются.

компрессор

Причина вибрации может заключаться в ослаблении крепления болтов. В таком случае ремонт воздушного компрессора заключается в простом затягивании болтов.

Компрессор работает с перебоями

Перебои в работе компрессорной установки вызываются:

  1. Неисправность реле контроля давления. Реле давления воздуха для компрессора используют для автоматической защиты агрегата в случаях:
  • давление всасывания становится меньше расчетного;
  • давление нагнетания превышает допустимый предел.

Различают реле низкого давления, прямое срабатывание которого (размыкание контакта) происходит при понижении давления до контролируемой величины. При повышении давления на величину настройки происходит обратное срабатывание (замыкание контакта).

У реле высокого давления прямое срабатывание (размыкание контакта) происходит при увеличении давления до заданной величины. Обратное же срабатывание (замыкание контакта) бывает при понижении давления.

Реле давления ремонтируется или меняется на новое.

  1. Интенсивный отбор сжатого воздуха – происходит из-за несоответствия производительности компрессорной установки

с потребляемой мощностью. Эти неисправности компрессора можно исключить, если при покупке пневмоинструмента, досконально изучить его характеристики и выяснить, сколько воздуха расходуется за единицу времени.

Расход воздушного потока компрессора не соответствует нормам

Такая неисправность встречается из-за утечки газа в системе высокого давления, а также, если забит воздухозаборный фильтр. Исключить просачивание воздуха можно, протянув все стыковые соединения и обмотав их герметизирующей лентой.

Порой, сливая конденсат из ресивера, не полностью закрывают выпускной кран, что приводит к утечке газа. Такая проблема решается просто – нужно плотно закрутить вентиль.

Если забился противопылевой фильтр, его необходимо очистить или заменить на новый.

Замена пластинчатых клапанов поршневого компрессора

В поршневых компрессорах используются пластинчатые клапаны, находящиеся между головкой и цилиндром. В процессе работы изнашиваются передние и задние кромки клапана, в дальнейшем это приводит к утечке воздуха. Для замены клапанов нужно:

  1. Прогреть компрессор несколько минут для того, чтобы облегчить ослабление винтов, затем обесточить его.
  2. Выкрутить четыре винта, которые крепят головку к цилиндру.
  3. Достать металлическую прокладку вместе с клапанами.
  4. Губкой, смоченной в керосине, протереть головку, цилиндр и металлическую прокладку.
  5. Впускной клапан укладывают в выемку на цилиндре.
  6. Смазать прокладку и установить, прижав по периметру к цилиндру.
  7. Смазать новый клапан и установить его в выемку на головке.
  8. Прижать головку к цилиндру, вкрутить винты.

Ревизию клапанов компрессора стоит проводить хотя бы раз в год, ремонт поршневого компрессора своими руками – при возникновении посторонних шумов при нагнетании воздуха в ресивер.

Многих неисправностей можно избежать, если внимательно относиться к агрегату. Для этого следует выполнять несложные требования:

  • При покупке проверить наличие паспорта и инструкции на устройство, а также других документов.
  • Перед первым пуском проверить уровень масла и долить его, если необходимо. Использовать нужно только то масло, которое рекомендовано производителем в технической документации. В первый раз компрессор следует прогнать минут 20 вхолостую.
  • Если все в порядке, можно присоединять пневмоинструмент к агрегату и начинать работу.
  • Обязательно стоит фиксировать количество проработанных компрессором часов, ведь масло в моторе необходимо менять каждые 500 часов. В процессе замены оставшееся старое масло сливают, фильтры меняют, если нужно.
  • Каждую неделю следует промывать входной воздушный фильтр.
  • Каждые 16 часов эксплуатации производить слив влаги из ресивера через выпускной клапан. Производители обычно рекомендуют чистить внутреннюю поверхность баллона специальными средствами, раз в полгода.
  • Закончив работу, компрессор отключается от сети, кроме того нужно стравить воздух из системы высокого давления.
  • Если нагнетатель долго не эксплуатировали, перед пуском компрессора нужно очистить воздушный клапан.
  • Нетоковедущие металлические детали обязательно нужно заземлить. Обычно производители выводят заземляющий проводник в штепсельную вилку. Нужно лишь заземлить контакт в розетке, в которую подключается компрессор.

Проще сразу после покупки начинать обслуживать компрессор, ремонт агрегата при несоблюдении рекомендаций производителя обойдется очень дорого.

Компрессор – сложный аппарат, его ремонт достаточно трудоемкая процедура, необходимо владеть большим объемом информации и разбираться в многочисленных технических тонкостях. Однако, следуя определенным правилам эксплуатации, можно ликвидировать неисправности, возникающие в процессе работы.

Следующая статья: Какой антикор лучше выбрать для авто.Предыдущая статья: Сколько нужно краски для покраски авто.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

topreit.ru

Устройство, правила и принцип работы поршневого компрессора

Этот тип компрессора берет за основу своей работы использование механического прибора поршневого типа с целью увеличения давления газа или жидкости посредством компрессии, то есть – уменьшения объема. Такие компрессоры используются чуть ли не во всех сферах жизни: химическая промышленность, медицина, автомобилестроение, холодильной технике, а также для бытовых и полупрофессиональных нужд.

Иногда при помощи поршневых компрессоров осушают воздух. Это связано с технологическими особенностями сжатия воздуха. Они отличаются:

  • Недорогой ценой по сравнению с остальными типами компрессоров;
  • Простым технологическим процессом их производства;
  • Легкостью в ремонте и доступностью деталей.

Какие бывают поршневые компрессоры

Поршневые компрессоры бывают нескольких типов, опишем их ниже.

Воздушный

Едва ли не номер один в мире компрессорных установок, которые начал использовать человек – поршневой воздушный компрессор. Его популярность обусловлена простотой строения как механизма, так и принципа действия. Работа с ним также проста и не требует особых навыков. Его официальное название – компрессорная установка объемного сжатия.

За многие десятилетия его базовая конструкция не претерпела особых изменений. Это корпус из чугуна, а внутри него находится цилиндр. В механизме также есть собственно поршень, сделанный таким образом, чтобы оставался маленький зазор и два клапана. Каждый из них имеет свое назначение: один из них всасывающий, второй предназначен для питания.

Судовой

Компрессоры с поршневой системой нередко применяются на больших двухтактных дизелях на судах. Их используют для наддува и продувки. Дело в том, что двухтактный дизель сам по себе не способен завестись и функционировать. Для полноценной работы ему нужна дополнительная подача воздуха, под давлением больше, чем атмосфера.

Присоединенный к мотору и работающий в такт с ним, поршневой компрессор подает дополнительные объемы воздуха.

Безмасляный

Этот вид компрессора используют там, где необходима подача чистого, без примеси смазочных материалов, воздуха или другого газа. Этот воздух будет без следов масляной эмульсии. Это не означает, что устройство поршневого компрессора работает совсем без смазки, просто масло не пересекается с воздушными потками. Под них обычно берут двигатель мощностью 1,1 кВт. Он имеет дополнительные позитивные характеристики:

  • Малый размер;
  • Не нуждается в частом обслуживании;
  • Возможна транспортировка и перемещение в любом положении.

Также на таких компрессорах устанавливают дополнительную очистку для лучшего качества воздуха.

Винтовой

Винтовой компрессор используют для снижения давления путем вращательных движений роторов. Это устройство изобрели в 30х годах. Отличается способностью работать в автоматическом режиме и экономичностью.

По сути своей, это устройство призвано преобразовывать электрическую энергию в энергию газа или простого воздуха. Это происходит посредством электродвигателя. Винтовой блок имеет конструкцию, состоящую из корпуса и двух больших винтов. Винты между собой не соприкасаются – между ними есть небольшой зазор, который просто уплотняется пленкой из масла. Собственно, принцип устройства состоит в том, что никакие узлы между собой не трутся.

Это также означает, что мелкий сор, если даже и попадет вовнутрь устройства, не повредит его, так как элементов, которые терлись бы, нет. Максимум, придется заменить масло. Еще один плюс – винтовой компрессор в разных скоростных режимах, то есть, существует возможность регулировать его производительность и тем самым экономить электроэнергию.

Как он работает

Вышеперечисленные виды компрессоров с поршневой системой имеют несколько разные принципы работы.

Воздушный

Принцип работы прост. Цикл его работы состоит всего на всего из двух движений поршня. Когда происходит поступательное движение, газ всасывается в рабочий цилиндр. Когда поршень совершает движение назад, газ сжимается, и происходит это в цилиндре. Таким образом, сила давления нарастает.

Пока это все совершается, всасывающий клапан закрывается, и к работе подключается клапан нагнетания. Он выталкивает сжатый газ в магистраль. Вот весь цикл работы воздушного поршневого компрессора. Как видно, схема действия несложная.

Судовой

Поршень компрессора имеет такой механизм привода, что движение компрессорного поршня синхронно к движению поршня дизеля. У судовых дизелей с таким приспособлением вращаются с совсем небольшой частотой. Как правило, она не превышает 180-200 об/мин. По этой причине компрессор достигает высокого значения КПД.

Интересно, что зачастую размеры обоих аппаратов схожи. Получается, что верхняя часть всего устройства направлена на работу двигателя внутреннего сгорания, а нижняя часть сжимает и нагнетает заряд в цилиндр и в мотор.

Безмасляный

Основные особенности безмасляного поршневого компрессора – чистота газа на выходе и немного меньший ресурс работы, чем у его собратьев. Название не означает, что узлы устройства без смазки. Просто она находится отдельно и в картер не заливается. Плюс, установлена дополнительная система очистки.

Винтовой

Воздух попадает в роторный механизм посредством клапана, проходя предварительную очистку. Потом воздух смешивается с маслом. Смесь направляется в емкость, где сжимается. Параллельно выполняются такие цели, как устранение зазоров между винтами и стенками корпуса.

Это делает появление протечек практически невозможным даже при том, что оба ротора не соприкасаются и, плюс ко всему, отводит тепло, появившееся при сжатии. Смесь, уже сжатая, направляется в маслоотделитель, где, собственно, и разделяется на смазочный материал и воздух. Масло, после прохождения сквозь фильтр и охлаждения, течет обратно в блок. Воздух тоже охлаждается и выводится из компрессора.

Принцип работы поршневых компрессоров показан на видео

За и против

Аппараты имеют несколько заметных минусов:

  1. Принцип работы вышеописанных устройств, кроме винтового, таит в себе один минус. Сжатый воздух или другой газ выходят из аппарата в виде импульсов, а не ровным потоком. Чтобы предотвратить это ненужное явление, используют дополнительный компонент, который называется ресивер. Ресивер сглаживает пульсацию, а также выравнивает давление газа.
  2. При работе поршневой компрессор создает много шума. Это происходит из-за особенностей его строения. Не шумят только установки, где положение цилиндров оппозитное.
  3. Также аппараты сильно вибрируют. Если у них большие габариты, приходится помещать их на прочный фундамент из бетона.

Но существует и множество положительных моментов:

  1. Легко ремонтируются.
  2. Просты в использовании.
  3. Могут иметь совсем небольшие габариты.
  4. Многофункциональны – используются практически во всех сферах жизни.

Правила устройства и безопасной эксплуатации поршневых компрессоров

Самые важные из правил безопасности при работе с поршневыми компрессорами. Нужно проводить постоянное наблюдение за тем, чтобы герметичность сборочных единиц была соблюдена, при том абсолютно всех единиц. Особенное внимание следует уделять тем сборочным элементам, которые вынуждены переносить сильное давление.

Каждую смену необходимо осматривать предохранительные клапаны, и приборы, с помощью которых проводят замеры, а также и автоматику на предмет дефектов и неисправностей. Это важный принцип безопасности персонала и техники.

Вспоминать чистить фильтры для масла в системе смазочной циркуляции, равно как и приемную стенку насоса. Для этого нужно установить сроки, руководствуясь предписаниями в инструкции, но как минимум раз в 50 дней.

В видео рассказывается про эксплуатацию поршневого компрессора

Что делать при поломке?

  • Разорвался маслопровод – придется попотеть и исправить маслопровод.
  • Произошло повреждение перепускного клапана масляного насоса – чинить его нет смысла, надо купить новый.
  • Отсутствует масло – влить фильтрованное масло обязательно той же марки, что уже есть в картере.
  • Засорилась сетка, в функционал которой входит прием смазки в масляном насосе – как только компрессор остановится, приемную сетку нужно снять, почистить и установить назад.
  • При засорении фильтра для смазочных материалов его достаточно просто почистить.
  • Износились шатунные е подшипники – их надо подтянуть, если не получается, то заменить вкладыши. Нужно помнить, что их следует подогнать по валу.
  • В масло попала вода – придется заменить масло, затем в обязательном порядке просушить систему.

На видео показан один из случаев ремонта

Принцип работы поршневого компрессора достаточно прост даже для того, что бы его оператором был человек без специальной технической подготовки. Легко поддающиеся ремонту, они при этом имеют большой рабочий ресурс. Устройства используются повсеместно – начиная от научных лабораторий и медицины, заканчивая полупрофессиональным строительством.

И пока не придумано ничего лучшего, поршневые компрессоры остаются лидерами среди устройств, которые увеличивают давление газов и жидкостей.

generatorexperts.ru

Ремонт компрессора своими руками

Компрессор достаточно сложное техническое оборудование, по мере эксплуатации он имеет право изнашиваться и ломаться. В данной статье рассмотрим все методы обслуживания и эксплуатации для его максимального продления жизни. Выполнить ремонт компрессора своими руками, если он всё таки сломался, возможно.

Надёжность компрессорного оборудования во многом зависит от своевременного и качественного технического обслуживания. Большое число поломок поршневых компрессоров является следствием некачественной очистки сжимаемого воздуха (абразивной пыли, воды, и других включений). Применение и своевременная замена и очистка фильтрующих элементов, отсрочит ремонт компрессора на долгое время.

Основные причины по которым воздушный поршневой компрессор выходит из строя:

  • Неблагоприятные условия эксплуатации
  • Не производится плановое обслуживание
  • Не грамотный обслуживающий персонал

Для обеспечения качественного технического обслуживания, эксплуатации и ремонта компрессора своими руками, необходимо решить все выше приведённые пункты.

Основное отличие технического обслуживания от ремонта компрессора заключается в том, что при ремонте производится принудительная замена определённых деталей, а при техническом обслуживании замена деталей производится по мере необходимости в зависимости от их фактического состояния.

Принцип работы и составные части

Компрессор это устройство для повышения давления и перемещения газа к требуемому источнику (краскопульт, шлифовальные машинки, гайковёрты, аэрографы и любому другому пневматическому оборудованию). Основным востребованным оборудованием в кузовном ремонте стал компрессор поршневого, масляного типа. В поршневых, объём рабочих камер изменяется с помощью поршней, совершающих возвратно-поступательное движение.

Имеют разное количество рабочих цилиндров и различают их по следующему конструктивному расположению:

  • Горизонтальное
  • Вертикальное
  • Оппозитную
  • Прямоугольную
  • V и W образные
  • Звездообразные

Основные конструктивные недостатки: неполная уравновешенность их движущих частей, наличие большого числа пар трения и т.д. Всё это является причиной выхода из строя и последующего ремонта.

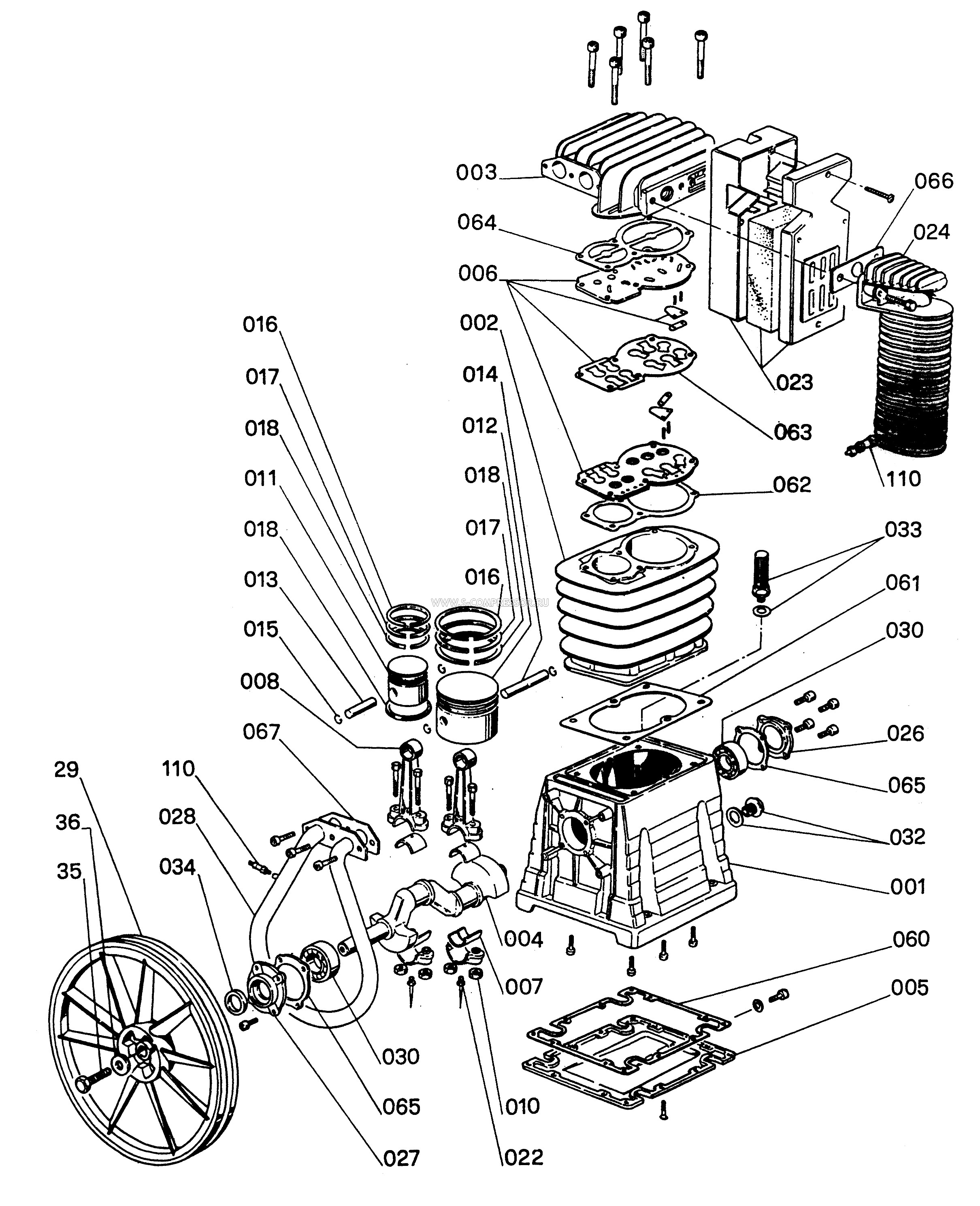

Перед тем как выполнять ремонт компрессора своими руками, необходимо изучить его техническое строение. На фото ниже схема одноступенчатого компрессора, поршневая группа.

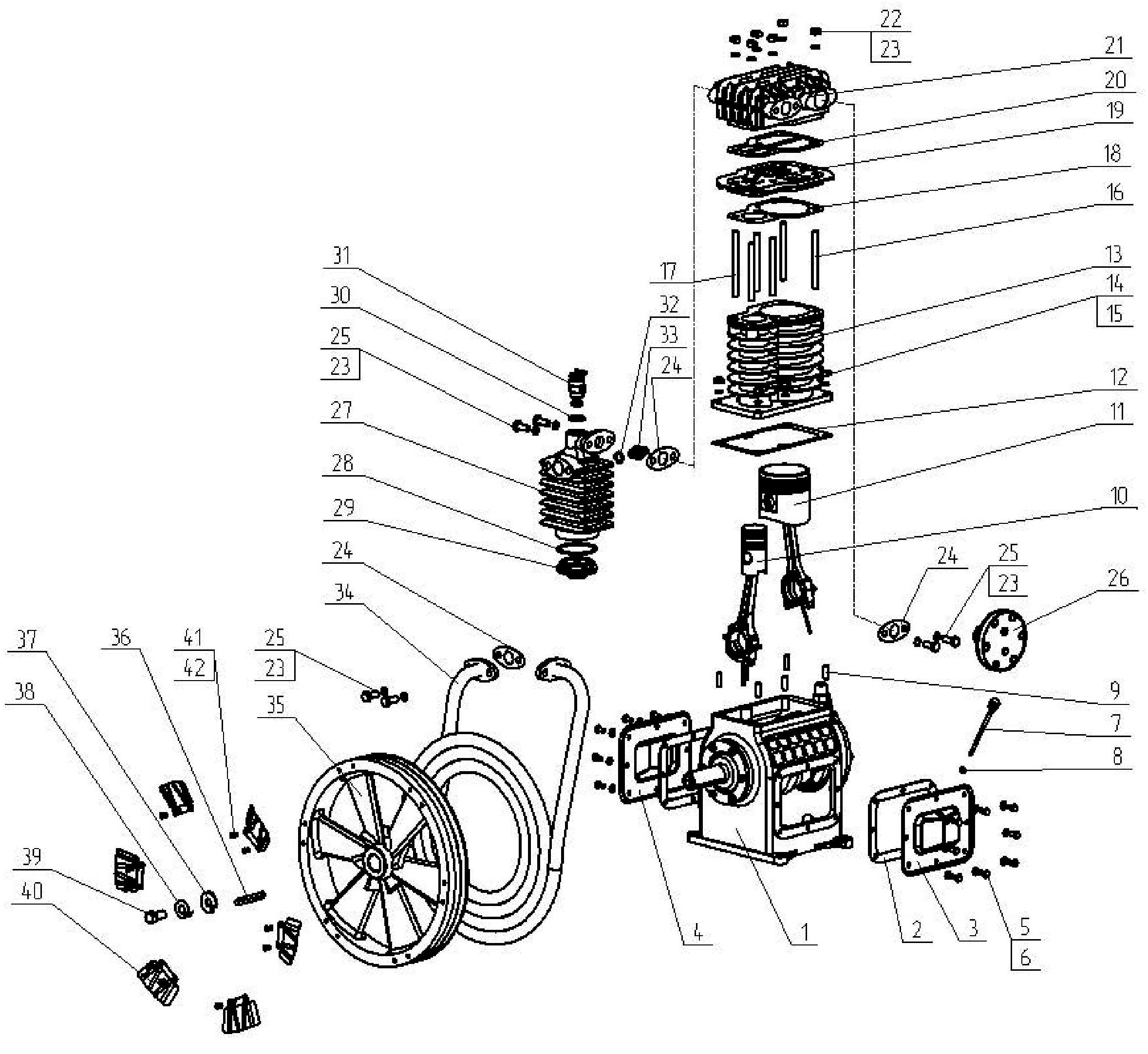

  1. Коленчатый вал
  2. Корпус
  3. Шатун
  4. Палец поршня
  5. Поршень
  6. Цилиндр
  7. Клапана
  8. Головка цилиндра
  9. Клапанная плита
  10. Маховик
  11. Сальники
  12. Подшипники коленвала

На корпусе возле электро двигателя имеется блок автоматики называемый пресостат. При помощи него можно производить регулировку компрессора. Возможно понижать накачиваемое давление или повышать.

Неисправности поршневого компрессора

При обнаружении каких-либо дефектов (появления стуков, заеданий трущихся частей, сильного нагрева, повышенного расхода смазочного материала и д.р.), необходимо производить ремонт.

Определение вида и объёма ремонта важно установить на шаге диагностирования состояния объекта перед ремонтом. Неисправности компрессора можно разделить на две группы: технические неисправности (рабочая часть поршневая группа и неисправности электрооборудования). Ниже представлены наиболее распространенные поломки:

  • Компрессор (электродвигатель) не запускается
  • Электродвигатель гудит и не вращается
  • Компрессор не набирает обороты
  • Стук в цилиндро-поршневой группе
  • Слишком сильно нагревается цилиндр
  • Упала производительность
  • Сильная вибрация

Компрессор (электродвигатель) не запускается

Компрессор не включается, самая распространённая неполадка. Основное и банальное, что может быть в этой поломке, это нет напряжения в сети. Первое что следует проверить, вилку и провод на обрыв, питающие электродвигатель. При помощи специальной «отвёртки тестера» проверьте подаётся ли напряжение на всех фазах. Проверьте предохранитель, если он имеется. Убедитесь в работоспособности пусковых конденсаторов (у однофазных компрессоров напряжение 220В).

Обратите внимание на уровень давления в баке (ресивере). Возможно давление достаточное и автоматика не запускает компрессор, как только давление упадёт до определённого уровня, электродвигатель запустится автоматически. Это не является поломкой, многие забывают про этот нюанс и переживают раньше времени.

Обратный клапан, также может стать проблемой если компрессор не включается. Также неисправный блок автоматики (пресостат), влияет на поломку(включения, выключения), возможно пришла в негодность кнопка на самом блоке.

Если электродвигатель не запускается гудит, жужжит не набирает нужные обороты или останавливается во время работы, это не всегда означает его поломку.

Основные неисправности электродвигателя которые могут мешать ему правильной бесперебойной работе:

  • Низкое питание двигателя (недостаточное напряжение сети)
  • Неплотные соединения, плохой контакт
  • Вышел из строя обратный клапан (протекает), тем самым создающий обратное давление
  • Неправильный запуск компрессора (смотрите инструкцию по эксплуатации)
  • Заклинила поршневая группа (из-за недостатка уровня масла, перегрузка)

Если электро двигатель компрессора совсем не включается и не издаёт звуков, то это свидетельствует о следующем:

  • Сработал предохранитель питания электрической сети
  • Сработала защита от перегрузки
  • Плохой контакт в электрической цепи (неполадки с электропроводкой)
  • Самое плохое, сгорел электродвигатель (зачастую бывает характерный запах)

Стук и грохот в цилиндре и поршневой группе

Одной из причин поломки компрессора является неисправная поршневая группа. Распознать дефект данной системы достаточно просто. Обычно они сопровождаются стуком, грохотом, скрежетом и другими звуками металлического характера. Если компрессор стучит, значит неисправна его нагнетательная часть, где много металлических деталей, которые взаимодействуют друг с другом. Из-за их трения и износа появляются посторонние шумы и неприятные звуки.

Не стоит запускать с такой поломкой, по возможности необходимо устранить, как только вы услышали первые признаки их проявления. Основные неисправности если компрессор начал стучать и громко работать, чем прежде:

  • Разбились износились подшипники, втулки шатуна
  • Вышли из строя подшипники на коленчатом вале.
  • Износился поршень, кольца, палец на поршне
  • Изношен цилиндр
  • Ослабли болты крепления цилиндра и головки
  • Попала твёрдая частица в цилиндр
  • Охлаждающая крыльчатка разболталась на шкиву

Чтобы отремонтировать данные поломки, в простых случаях достаточно протянуть все болты и гайки. Если износились поршень, цилиндр коленвал или шатун, то здесь необходим комплексный капитальный ремонта. При ремонте поршневой группы возможно придётся растачивать цилиндр, если он сильно изношен и имеет внешние дефекты, подбирать по новым размерам ремонтный поршень. Ниже приведены возможные дефекты поршневой системы:

  • Изменение диаметра поршня, цилиндра
  • Искажение формы формы зеркала цилиндра
  • Риски, царапины, задиры на стенках цилиндра
  • Трещины основной рабочей части
  • Трещины и поломки фланцев

При длительной эксплуатации вследствие износа появляются риски на зеркале цилиндра, увеличивается внутренний диаметр втулки под эксцентриковый вал. При ремонте цилиндры восстанавливают путём запрессовки в них гильз. Изношенные втулки под эксцентриковый вал заменяют. Данный ремонт достаточно сложно выполнить своими руками без необходимого инструмента и оборудования. Так как наиболее трудоёмким и ответственным этапом является восстановление цилиндра. Растачивание выполняется на вертикально-расточном станке с использованием специального приспособления.

Это, что касалось цилиндра, ниже рассмотрим основные неисправности картера компрессора.

  • Трещины в стенках полостей блока картера
  • Отклонения размеров и формы посадочных площадок
  • Коробление посадочных мест
  • Разбились посадочные места под подшипники коленчатого вала

При износе данных узлов, они подлежат замене на новые. Отверстие под подшипники растачивают на горизонтально-расточном станке под больший диаметр подшипников или под запрессовку втулки с последующей расточкой запрессованной втулки под необходимый диаметр. Ремонт компрессора такой сложности стоит выполнять квалифицированными специалистами.

Ниже, запчасти «ремкомплект» для проведения капитального ремонта компрессора, поршневой группы.

Компрессор сильно греется

Если компрессор сильно греется, то это сигнализирует о его какой-то неисправности. Причин перегрева может быть несколько. Начиная с простой, это заблокирован обдув воздуха цилиндра и картера. Проверьте не закрыта ли крыльчатка посторонними предметами.

Одной из основных причин греющегося компрессора является недостаток уровня масла. Рабочие узлы работают на износ, создаётся высокое трение в следствие сильно греется. При дальнейшей такой работе оборудование быстро выйдет из строя. Проверьте уровень масла, если его недостаточно, необходимо долить до нужного уровня.

Неисправности клапанов, в результате карбонизированного загрязнения или их ослабления. Также могут быть забитые воздушные каналы.

Посмотрите уровень давления , возможно сломалась автоматика и компрессор «молотит» до большого давления, это и вызывает перегрев. Возможно требуется ремонт или замена предохранительного клапана.

Старайтесь располагать компрессор в прохладном, просторном месте, особенно в жаркое время года. Какое бы охлаждение у него не было, нагреваться будет гораздо меньше, что скажется на его положительной и долговечной работе.» Также не стоит забывать, что чем воздух холодней тем в нём меньше влаги и масляных примесей.

Упала производительность

Падение производительности может быть связанно с несколькими причинами. Забит, засорён всасывающий воздушный фильтр. Снимите и прочистите фильтр сжатым воздухом или замените его. В основном в поршневых компрессорах он выполнен из обычного поролона.

Возможно, что где-то утечка воздуха. Обследуйте все подходящие и выходящие трубки и шланги. Также как и в предыдущем случае возможен износ и неправильная работа клапанов, это сильно влияет на производительность. При достаточно длительном использовании изнашиваются поршневые кольца, пропадает герметизация. В более серьезных случаях изношены цилиндр и поршни, поцарапаны или имеют другие внешние дефекты, что влечёт потерю компрессии и компрессор перестаёт накачивать воздух.

Стоит проверить силу натяжки ремня, соединяющий электро двигатель и коленвал поршневой системы. При ослаблении возможны проскальзывание и компрессор перестаёт качать воздух должным образом.

Масло попадает в рабочую камеру

Если масло попадает в рабочую камеру, достаточно плохие признаки, конечно полному выходу из строя компрессора это не приведёт, но принести вред покрасочным работам и возникновению дефектам при покраске, очень даже может. Основные причины попадания масла, туда куда ему не нужно: Залито масло низкой вязкости, то есть масло слишком жидкое, оно просачивается сквозь уплотнения и кольца. Уровень масла слишком высок. Из-за избытка масла оно с силой выдавливается и попадает в камеру. Используется несоответствующее масло. Заливайте только специальное компрессорное масло.

Износились поршня и кольца в блоке цилиндра. Также износ самого цилиндра влияет на попадания масла в рабочую камеру. Для устранения неисправности, требуется ремонт компрессора поршневой группы, которые описан выше.

Эксплуатация и обслуживание компрессора

Поршневой компрессор как и любое техническое оборудование требует определённого обслуживания. Правильная эксплуатация поможет продлить жизнь вашего компрессорного оборудования. Рассмотрим основные мероприятия по обслуживанию, ремонту и эксплуатации компрессора.

1. Замена и очистка воздушного фильтра. Фильтрующий элемент в основном сделан из нетканого материала, поролон или синтонин. Если компрессор стоит там же где осуществляется покраска автомобиля, то от сильно забивается (налипает) опылом от краски, лака и другого лакокрасочного материала. Фильтр предотвращает попадание абразивной пыли в цилиндр, поршень и цилиндр изнашиваются меньше. Как можно чаще меняёте и очищайте фильтр, так как это значительно увеличит ресурс и отсрочит ремонт компрессора.

2. Замена масла, очень важный пункт. Следите за уровнем масла, на специальном индикаторе (окошке) в картере компрессора. Работа на малом уровне или без масла влечёт к серьезному капитальному ремонту. Доливайте до необходимого уровня, если его не хватает. Периодически необходимо полностью сливать и заливать новое. Используйте только специальное компрессорное масло. Масло для поршневого компрессора Mobil, Fubug, Shell VDL 100, КС 19, 46 или любое другое фирменное.

3. Слив конденсата. Важный пункт в обслуживании компрессора. Воздух насыщен влагой, она неизбежно попадает с всасываемым воздухом в ресивер. Со временем накапливается в большом количестве. При большом содержании конденсата возможен его выброс в воздушные шланги, что влечёт к дефектам при покраске. Так же из-за конденсата начинается коррозия внутри ресивера. Сливайте конденсат как можно чаще, минимум раз в неделю, особенно в жаркое и влажное время года.

4. Следите за общим состоянием, периодически продувайте от пыли и других загрязнений. Уделите особое внимание крыльчатке на электродвигателе, рёбрам цилиндра, воздушного радиатора, по мере эксплуатации на них налипает пыль и опыл от краски, что уменьшает охлаждающие способности.

5. Осматривайте на износ и натяжение ременной привод. При нажатие на ремень в средней точки он не должен прогинаться более чем на 12 -15 мм. Делайте протяжку всех болтов и гаек. Периодически проверяйте работоспособность предохранительного клапана, который служит для защиты от избыточного давления, из-за поломки строя реле давления.

Соблюдайте все выше перечисленные методы и ремонт компрессора Вы отсрочите на долгое время.

www.myavto.net

Устройство, работа поршневого компрессора

В этой статье мы рассмотрим устройство и работу поршневого компрессора, который чаще всего применяется в пневматической системе автосервисов и шиномонтажей.

Что же такое компрессор? – по своему устройству это машина, предназначенная для сжатия и транспортировки газов с повышением давления на соотношение более чем 1,1. В наше время область применения и работа поршневых компрессоров очень широка, они необходимы на всех предприятиях, где в качестве источника энергии используют сжатый воздух. Компрессор можно встретить на заводах, газозаправочных станциях, автосервисах, медицинских учреждениях и даже мастерских по ремонту обуви.

На сегодняшний день наиболее распространенными типами устройств являются поршневые и винтовые компрессоры. Так как винтовые компрессоры имеют более высокую стоимость, то на небольших предприятиях, в том числе и СТО, широко применяются в работе поршневые компрессоры. Потребителями сжатого воздуха в автосервисе служат пневмогайковерты, пневмодрели, краскопульты, шиномонтажные станки, установки вакуумного отбора масла и т. д.

Устройство поршневого компрессора

Основным элементом устройства поршневого компрессора является компрессорная головка (поршневой узел). Ее конструкция напоминает двигатель внутреннего сгорания. Она состоит из цилиндра, поршня, поршневых колец компрессора, шатуна, коленчатого вала, а также впускного и нагнетательного клапанов. В отличие от ДВС, клапаны в компрессоре представляют собой пластинку с пружиной и при работе поршневого компрессора приводятся в действие не принудительно, а от перепада давлений. Для смазки устройства поршневого компрессора, в частности трущихся деталей, в компрессорную головку заливают масло.

В случае если необходимо получить сжатый воздух высокой чистоты и без примесей масла (например, в медицинских учреждениях) применяют безмасляные компрессоры. В таком устройстве поршневого компрессора кольца выполнены с полимерных материалов, а для надежной работы поршневого компрессора применяют графитовую смазку.

Для достижения более высокой производительности поршневого компрессора компрессорные головки изготавливают с несколькими цилиндрами, которые могут иметь рядное, V-образное или оппозитное устройство.

В движение коленчатый вал приводится от электродвигателя, что обеспечивает работу поршневого компрессора. В зависимости от способа соединения с электродвигателем различают компрессоры поршневые с ременным и прямым приводом.

  1. При прямом приводе головка и двигатель расположены на одной оси и их валы в устройстве поршневого компрессора соединены напрямую.
  2. В компрессорах поршневых ременного типа привод головки и мотор расположены параллельно друг другу, а движение предается через ременную передачу. На шкиве привода головки установлены лопасти, которые обеспечивают охлаждение поршневого узла.

Другим важным элементом в устройстве и работе поршневого компрессора является ресивер, который представляет собой стальную емкость и предназначен для поддержания постоянного давления и равномерного расхода воздуха. В ресивере также установлен клапан для сброса давления в случае если будет превышено его допустимое значение.

Для обеспечения работы поршневого компрессора в автоматическом режиме в устройстве поршневого компрессора находится прессостат (реле давления), который при достижении заданного давления размыкает контакты и останавливает двигатель, а при снижении давления ниже некоторого значения замыкает контакты и запускает компрессор.

Работа поршневого компрессора

Работа поршневого компрессора осуществляется по следующему принципу: при движении поршня вниз в цилиндре создается разрежение, в результате чего открывается впускной клапан. Так как в цилиндре давление ниже атмосферного, то через клапан поступает воздух. Для очистки поступающего воздуха в устройстве поршневого компрессора применяют фильтры. Во время движения поршня вверх при работе поршневого компрессора оба клапана закрыты. При сжатии воздуха возрастает давление в цилиндре и открывается нагнетательный клапан, через который воздух поступает в ресивер. Работающие по такому принципу поршневые компрессоры носят название одноступенчатых.

Одним из недостатков устройств поршневых одноступенчатых компрессоров является ограниченное рабочее давление. Работа поршневого компрессора данного типа возможна с повышением давления только до 10 атмосфер. Это объясняется тем, что при больших давлениях сильно возрастает температура в цилиндре и может загореться масло, которое используется для смазки деталей.

Для достижения более высоких давлений в работе поршневых компрессоров применяют многоступенчатый принцип, в котором воздух поочередно сжимается в каждой ступени до определенного значения, после чего охлаждается в холодильнике и подается в цилиндр следующей ступени, где сжимается до более высокого давления. В качестве холодильника в устройстве поршневого компрессора используют медную трубку с ребрами охлаждения.

Работа поршневых компрессоров на небольших предприятиях наиболее часто основывается на двухступенчатой установке с двумя цилиндрами. Цилиндр первой ступени, как правило, имеет больший диаметр чем второй.

При выборе поршневого компрессора необходимо в первую очередь учитывать характеристики потребителей сжатого воздуха. Ведь работа поршневого компрессора не должна быть постоянной. При правильном подборе компрессорной головки и ресивера время работы компрессора должно быть равным времени отдыха.

Стоит учесть, что все производители указывают на своих компрессорах производительность в л/мин только на входе. Так как при повышении давления нагнетания производительность снижается, то для того чтобы узнать ее значение на выходе нужно от указанных данных отнять 30 %.

info-parts.ru

Ремонт компрессоров – свои проблемы решаем сами!

Предисловие

Такой практически безотказный помощник садоводов и дачников как воздушный компрессор тоже иногда выходит из строя. Но не стоит паниковать – после освоения теоретических азов основных неисправностей ремонт компрессоров осилит любой.

Назначение, принцип работы и устройство воздушного компрессора

Воздушный компрессор предназначен для подачи равномерной непрерывной струи воздуха, который предварительно сжат механизмами этого агрегата до определенного давления. Сжатый воздух применяется для приведения в действие разнообразного пневмоинструмента, а также в других целях.

Спектр возможностей использования бытового воздушного компрессора очень широкий:

  • он позволит отказаться от электрических инструментов, вместо которых можно будет приобрести более дешевые, надежные и безопасные пневматические: шуруповерт, дрель, гайковерт, отрезную машинку, ножницы и другие;
  • его можно использовать при работах на даче, в гараже, во дворе;
  • его можно применять для подкачки шин, покраски и побелки, продувки от мусора, обрезки кустарников и деревьев, обработки растений составами, предназначенными для борьбы с вредителями, а также выполнения других работ.

Минимальная базовая комплектация компрессора включает: нагнетатель (двигатель и механизм для сжатия воздуха) и емкость для накапливания сжатого газа (ресивер).

Все агрегаты отличаются только типом двигателя (электрический или внутреннего сгорания), его мощностью, объемом и рабочим давлением ресивера. Наиболее распространенные компрессоры – с электродвигателем.

Принцип действия компрессора: двигатель через ременную передачу и шкив приводит в действие механизм сжатия, который нагнетает воздух в ресивер (прочную стальную толстостенную емкость).

Внутри цилиндра механизма сжатия возвратно-поступательно двигается поршень. В головке цилиндра установлены перепускные клапаны. Когда поршень идет вниз, впускной клапан открывается, а выпускной закрывается – происходит забор воздуха. Когда поршень идет вверх, впускной закрывается, а открывается выпускной – воздух выталкивается в ресивер, где уплотняется до предусмотренного конструкцией компрессора давления.

Распространенные неисправности компрессоров

Конструкция бытовых компрессорных агрегатов более сложная, чем классическая, приведенная выше, и подразумевает наличие дополнительного оборудования, которое предназначено для обеспечения автоматической работы, а в каких-то моделях – увлажнения и осушения воздуха, а также других опций. Чем сложнее оборудование, тем труднее поиск неисправностей. Для самых распространенных бытовых компрессоров ниже приведены наиболее частые неисправности и методика их ликвидации своими руками.

Для облегчения локализации неисправностей их можно классифицировать по характерным проявлениям в работе воздушного компрессора:

Рекомендуем ознакомиться
  1. Не запускается нагнетатель.
  2. При запуске агрегата срабатывает термозащита или выбивает предохранительный автомат питающей сети.
  3. Двигатель гудит, но воздух не закачивается или слишком медленно наполняет ресивер.
  4. Периодически срабатывает термозащита.
  5. Агрегат работает с перебоями.
  6. При неработающем нагнетателе в баллоне ресивера снижается давление воздуха.
  7. Повышенная вибрация двигателя.
  8. Повышенная влажность нагнетаемого компрессором воздуха.
  9. Расход воздуха ниже нормы.

Далее описано как своими руками производить ремонт компрессоров при возникновении выше указанных неисправностей.

В первом случае – если двигатель не гудит и не запускается, то на нем нет питающего напряжения. Сначала вольтметром проверяем наличие напряжения в розетке и надежность соединения с ней вилки шнура компрессора. Когда контакт плохой, принимаем соответствующие меры. Если на входе компрессора 220 В, проверяем плавкие предохранители на его схеме. Сгоревшие заменяем на такие же и обязательно с тем же номиналом токовой нагрузки. Если предохранители повторно перегорают, то вероятно в электрической схеме устройства короткое замыкание и следует искать причину его возникновения.

Агрегат может не включаться из-за неисправного реле ресивера, контролирующего давление воздуха в нем, или если в реле произошел сбой выставленных настроек уровней. Чтобы проверить это, из баллона выпускают воздух и запускают нагнетатель: двигатель заработал – перенастраиваем реле, если нет – меняем неисправную деталь.

Еще двигатель не станет работать в случае срабатывания автоматической термозащиты от перегрузки. Она отключает питание обмотки электродвигателя при перегреве поршневой группы, чтобы ее не заклинило. Даем нагнетателю остыть в течении 15 минут, после чего производим повторный пуск.

Второй, третий, четвертый и пятый случаи проявления неисправностей

Причины возникновения второго случая и способы устранения неисправности своими руками:

  • Номинальная мощность установленного предохранителя (автомата) ниже рекомендуемой – проверяем соответствие автомата по допустимому току, при необходимости заменяем его на более мощный.
  • Перегрузка питающей сети – отключаем часть потребителей.
  • У компрессора вышел из строя перепускной клапан или стало некорректно функционировать реле напряжения – подключаем двигатель в обход реле: если он заработал, меняем реле. Вообще в данном случае лучше производить ремонт компрессоров в сервисном центре.

Третий случай происходит, когда двигатель не в состоянии осилить сопротивление прокручиванию вала и либо работает медленно, либо стоит и гудит. Причина может крыться в заниженном сетевом напряжении – проверяем его уровень в сети вольтметром (должно быть как минимум 220 В). Если напряжение в норме, то возможно в ресивере чрезмерно высокое давление, создающее большое сопротивление поршню при проталкивании воздуха. Производитель в таком случае рекомендует перевести автоматический переключатель «OFF-AUTO» на 15 с в положение «OFF», а затем снова установить его на «AUTO». Если ничего не изменилось, то скорее всего засорился контрольный (перепускной) клапан. Пробуем устранить: снимаем головку цилиндра и прочищаем каналы. Или неисправно реле ресивера, контролирующее давление воздуха – меняем реле либо сдаем на ремонт в сервисный центр.

Четвертый случай наблюдается при:

  • низком сетевом напряжении – измеряем вольтметром, должно быть не ниже минимального рекомендуемого производителем;
  • слабом притоке воздуха в нагнетатель из-за забивания входного фильтра – промываем или заменяем фильтр своими руками согласно инструкции по эксплуатации и техническому обслуживанию компрессора;
  • перегреве поршневой системы (имеющей воздушное охлаждение) в случае повышенной температуры или плохого проветривания в помещении – перемещаем агрегат в место с хорошей вентиляцией.

Пятый случай может быть следствием некорректного функционирования реле контроля воздушного давления либо слишком интенсивным расходом сжатого воздуха. Чрезмерный отбор газа происходит тогда, когда производительность компрессора не соответствует потребляемой мощности – прежде чем приобретать пневмоинструмент, следует изучить его расход воздуха и другие характеристики. Нагрузка потребителей на компрессор не должна превышать 70 % его мощности. Если возможности нагнетателя перекрывает запросы инструмента с запасом, то неисправно реле. Его меняем или ремонтируем.

Остальные случаи проявления неисправностей

Шестой случай – в системе где-то образовалась утечка. Используя мыльный раствор, следует проверить весь трубопровод: магистраль подачи воздуха высокого давления, выпускной кран баллона ресивера и контрольный клапан головки поршневой системы. Места утечек обматываем специальной герметизирующей лентой. Кран будет пропускать, если неисправен или неплотно закрыт. Если он перекрыт до упора, но мыльный раствор пузырится на его изливе, то кран меняют. При вворачивании нового следует фум-лентой сделать подмотку резьбы.

Если вся система герметична, значит, некорректно работает контрольный клапан агрегата. Тогда ремонт компрессоров состоит в следующем: стравливаем весь воздух из ресивера, разбираем головку цилиндра, очищаем загрязнения перепускного клапана и пытаемся устранить его механические повреждения, когда они есть. Если неисправность неустранима, контрольный клапан заменяем.

Седьмой случай – сильная вибрация нормальное явление для поршневых моторов и не стоит беспокоиться, пока она не стала очень заметной. Главная причина – износ виброподушек. Их меняют, как следует затягивая при этом болты крепления, потому что вибрация вызывается также и ослаблением креплений.

Восьмой случай возникает при следующих обстоятельствах:

  • в ресивере скопилось много влаги;
  • сильное загрязнение воздухозаборного фильтра;
  • в помещении с агрегатом повышенная влажность.

Борются с влажностью сжатого воздуха так:

  • регулярно сливают из баллона избыточную жидкость;
  • заменяют или очищают фильтр;
  • переносят агрегат в более сухое помещение или устанавливают дополнительные влагоотделительные фильтры.

Девятый случай наблюдается, если забился фильтр воздухозаборника, либо при утечке воздуха в узлах высокого давления. При последней неисправности ремонт компрессоров своими руками состоит в протяжке всех стыковочных соединений и последующем обматывании их герметизирующей лентой.

Оцените статью: Поделитесь с друзьями!

nasotke.ru

Поршневой компрессор – принцип работы одно- и многоцилиндровых + Видео

Предисловие

Устройство поршневого компрессора в зависимости от назначения и исполнения может быть разным. Отличия между типами и моделями этого вида нагнетательного оборудования порой просто колоссальны. Однако принцип работы всех поршневых компрессоров одинаков и похож на схему функционирования двигателя внутреннего сгорания.

Как работает основной узел компрессора?

Основной узел поршневого нагнетательного оборудования – это непосредственно сам компрессор. В нем, собственно, и происходит сжатие среды, на работу с которой рассчитан агрегат. В компрессорах холодильников, например, это хладагент, а в различных нагнетателях воздуха – какой-либо газ (чаще всего воздух). Ниже и далее пойдет речь именно о последнем типе поршневого оборудования – о воздушных компрессорах.

Основной узел поршневого нагнетательного оборудования

Самый простой по конструкции компрессор – одноцилиндровый. В нем те же основные узлы, что и в двигателе внутреннего сгорания (ДВС). Это рабочий цилиндр, находящийся в нем поршень, закрепленный на шатуне, и клапаны, которые называются всасывающим и нагнетательным, в отличие от впускного и выпускного ДВС. Также есть коленчатый вал, к которому подсоединен шатун. В некоторых компрессорах, например, маломощных автомобильных для подкачки шин вместо кривошипно-коленчатого привода поршня стоит эксцентриковый.

Однако в ДВС поршень приводит через шатун во вращение коленвал. В компрессоре все наоборот. Вращающийся коленвал через шатун приводит в движение поршень. Последний, двигаясь возвратно-поступательно, сначала втягивает воздух в цилиндр, а затем сжимает и выталкивает из него.

Устройство поршневого компрессора

Первый цикл работы компрессора происходит при движении поршня в направлении от крышки цилиндра, в которой расположены клапаны. При этом внутренний объем цилиндра в этой его части (между стенками, крышкой с клапанами и поршнем) увеличивается. За счет этого происходит разряжение, преодолевающее жесткость пружины всасывающего клапана и открывающее его. Через него в цилиндр втягивается воздух. Нагнетательный клапан все это время плотно закрыт.

Когда поршень начинает двигаться в направлении крышки с клапанами, воздух начинает сжиматься, так как объем цилиндра в этой его части уменьшается. Под действием создаваемого при этом давления, превышающего атмосферное, и собственной пружины всасывающий клапан закрывается. Когда давление превысит значение, на которое рассчитана жесткость пружины нагнетательного клапана, тот открывается и выпускает из цилиндра воздух. Последний выходит под давлением, которое называется рабочим. Оно, как видно из описания работы компрессора, задается жесткостью пружины нагнетательного клапана.

Рекомендуем ознакомиться

Коаксиальные и аксиальные устройства

Кривошипно-коленчатому валу или эксцентриковому приводу компрессора сообщает вращение двигатель агрегата – электрический или внутреннего сгорания (дизельный либо бензиновый). По взаимному расположению мотора и компрессорной головки агрегаты делятся на 2 типа:

  • коаксиальные – двигатель и головка расположены на одной оси, а их валы соединены напрямую;
  • аксиальные – двигатель и головка установлены параллельно друг другу, и вал последней приводится во вращение через ременную передачу.

Коаксиальное устройство

Компрессорные агрегаты, от которых требуется поддержание на их выходе постоянного давления и равномерного расхода воздуха, оснащаются накопителем сжатого газа – ресивером. Он представляет собой прочную толстостенную стальную емкость. В таких агрегатах воздух с компрессорной головки сначала подается в ресивер, где накапливается, а уже из него расходуется по назначению.

О различных типах поршневых компрессоров

Поршневые агрегаты выпускают одно-, два- и многоцилиндровыми. Последние 2 типа по расположению цилиндров делят на V-, W-образные и рядные. Исполнение двух- и многоцилиндровых по осуществлению процесса сжатия бывает одноступенчатое и многоступенчатое (чаще всего 2-ступенчатое). Выбор нужного компрессора делают, исходя из предполагаемых работ с ним.

Как работает 1-цилиндровый, описано выше. Чтобы понять принцип функционирование остальных типов, достаточно рассмотреть 2-цилиндровый агрегат. В одноступенчатом компрессоре цилиндры (поршни) одинакового размера. Работают они в противофазе, поочередно всасывая, сжимая, а затем вытесняя воздух в линию нагнетания.

Двухцилиндровый агрегат

В 2-ступенчатом агрегате цилиндры разного размера. Наружный воздух всасывается имеющим больший диаметр. Он называется цилиндром 1-ой ступени или, по-другому, низкого давления. В нем воздух сжимается до какого-то промежуточного значения. Затем газ подается в межступенчатый охладитель (обычно медная трубка в специальном исполнении), где охлаждается, а потом в цилиндр высокого давления или, по-другому, 2-ой ступени (с поршнем меньшего диаметра). В нем воздух сжимается до максимального рабочего значения давления компрессора.

Размеры обоих цилиндров так подобраны, чтобы в каждом производилась примерно равнозначная работа по сжатию.

Промежуточное охлаждение воздуха необходимо, чтобы обеспечить максимальные КПД работы поршневой группы и давление компрессора. Ведь при сжатии газ нагревается. Вследствие этого он расширяется и начинает занимать больший объем в цилиндре 2-ой ступени. Охладившись в ресивере, воздух уменьшается в объеме, и при этом его давление падает.

Прессостат и манометр как дополнительное оснащение

Чтобы электрические агрегаты могли работать в автоматическом режиме – сами включаться и выключаться по мере необходимости, на них устанавливают прессостат (реле давления). Он размыкает электрическую цепь питания двигателя при достижении давления в ресивере максимального рабочего компрессора, и последний прекращает нагнетать воздух.

Как только давление в резервуаре снизится до предусмотренной производителем агрегата минимальной величины, прессостат обратно замыкает цепь, запуская электродвигатель. Все компрессоры оснащаются манометрами – для контроля давления на выходе агрегата и/или в ресивере. Последний обязательно оснащается предохранительным клапаном – для сброса избыточного воздуха.

Большинство профессиональных и промышленных агрегатов оборудованы:

  • фильтрами для очистки воздуха от масла, если компрессор масляный (со смазочной системой поршневой группы), и влаги;
  • клапаном для слива конденсата из ресивера.

На некоторых могут быть осушители воздуха, вентилятор для охлаждения компрессорной головки и другое дополнительное оснащение. Чем сложнее устройство, тем более трудным может оказаться ремонт компрессора.

Оцените статью: Поделитесь с друзьями!

nasotke.ru

Устройство и принцип работы компрессоров

Для получения сжатого воздуха используется компрессорное оборудование, применяемое в производственных отраслях, гаражах, автомастерских и в строительстве.

Первое компрессорное устройство было изобретено еще до нашей эры, компрессоры в современном исполнении работают уже более 150 лет. Во все времена устройство носило название – поршневая воздуходувка, которая создавала поток воздуха под высоким давлением. И сегодня, несмотря на многочисленные инновации и технологии принцип работы компрессора остается неизменным.

Разновидности поршневых компрессоров

Поршневые компрессоры различаются по типу устройства кривошипно-шатунного узла:

  • Одностороннее всасывание, с мощностью не более 100 кВт;
  • Двухстороннее всасывание.

По устройству цилиндров, и их расположению: вертикальные, угловые, горизонтальные. Различаются по степени сжатия: 1-ступенчатые, 2-ступенчатые, многоступенчатые.

По виду исполнения компрессоры могут быть передвижными и стационарными. Отличается компрессор передвижной и по конечному давлению, что важно учитывать при выборе оборудования:

  • Сверхвысокое давление – более 1000 бар;
  • Высоким давлением – до 1000 бар;
  • Средним давлением – до 100 бар;
  • С низким давлением – до 12 бар.

Принцип работы поршневого компрессора

Поршневой компрессор имеет достаточно простой принцип работы и состоит из чугунного корпуса цилиндрической формы, нагнетательного и всасывающего клапана и поршня. Полный рабочий процесс совершается за два хода поршня, во время которого во внутреннюю часть корпуса заходит жидкость или воздух, после чего происходит возрастание давления и сжатое вещество выталкивается через клапан-нагнетатель.

Многолетний опыт использования поршневого оборудования в разных сферах деятельности показал ряд таких преимуществ:

  • Работа возможна даже при отсутствующем начальном давлении;
  • Можно комбинировать любые газы и жидкости, даже загрязненные и пожароопасные;
  • Конечное давление более 1000 бар, что позволяет добиться высокой производительности.

Принцип работы винтового компрессора

Винтовые компрессоры работают от электросети и могут быть, как передвижными, так и стационарными. Передвижной винтовой компрессор является единой установкой, состоящей из нескольких элементов:

  • Компрессор;
  • Бензиновый или дизельный двигатель;
  • Электрогенератор.

Передвижные компрессоры надежны и мобильны, так как установлены на прицеп с колесами, что позволяет быстро доставлять оборудование к месту работы. Если оборудование транспортируется на грузовом транспорте, тогда компрессор устанавливается на кузов.

4 типа воздушных компрессоров

Воздушные компрессоры являются одними из самых необходимых устройств на строительных площадках, так как их можно использовать в качестве источника питания для электроинструментов. Существует множество различных типов воздушных компрессоров, каждый из которых имеет свои уникальные возможности и недостатки.

Воздушные компрессоры подразделяются на объемных или динамических , в зависимости от их внутренних механизмов. Вы увидите четыре наиболее распространенных типа воздушных компрессоров:

  1. Винтовой компрессор
  2. Поршневой воздушный компрессор
  3. Осевой компрессор
  4. Центробежный компрессор

Мы рассмотрим, для чего лучше всего использовать каждый из них, чтобы вы могли принять обоснованное решение для своего проекта.

Компрессоры прямого вытеснения

Компрессоры прямого вытеснения включают в себя множество различных воздушных компрессоров, которые вырабатывают энергию за счет вытеснения воздуха. Воздушные компрессоры этой категории работают с разными внутренними механизмами, но принцип работы у каждого одинаковый. Полость внутри машины хранит воздух, поступающий извне, а затем медленно сжимает полость, чтобы увеличить давление воздуха и потенциальную энергию.

Винтовые компрессоры

Распространенный тип поршневых компрессоров, роторно-винтовые компрессоры — одни из самых простых в уходе типов воздушных компрессоров, поскольку они оснащены внутренней системой охлаждения и не требуют особого обслуживания.Как правило, это большие машины промышленного размера, которые можно смазывать маслом или работать без масла.

Винтовые воздушные компрессоры генерируют энергию через два внутренних ротора, которые вращаются в противоположных направлениях. Воздух попадает между двумя противоположными роторами и создает давление внутри корпуса. Благодаря внутренней системе охлаждения эти воздушные компрессоры предназначены для непрерывного использования и имеют мощность от 5 до 350 лошадиных сил.

Поршневые компрессоры

Другой популярный тип поршневого компрессора — поршневой компрессор.Обычно их можно найти на небольших рабочих площадках, например, в гаражах и при строительстве домов. В отличие от винтового компрессора, поршневой компрессор не предназначен для непрерывного использования. Поршневой воздушный компрессор имеет больше движущихся частей, чем винтовой компрессор, и эти части смазываются маслом для более плавного движения.

Эти типы воздушных компрессоров работают через поршень внутри цилиндра, который сжимает и вытесняет воздух для создания давления. Поршневые компрессоры могут быть одноступенчатыми или многоступенчатыми, что влияет на диапазон давления, которого они могут достичь.

Если вам требуется больше мощности, вам подойдет многоступенчатый компрессор . В то время как одноступенчатые компрессоры подходят для небольших проектов, таких как деревообработка и металлообработка, многоступенчатые компрессоры обеспечивают мощность, необходимую для интенсивного строительства, такого как сборка и техническое обслуживание автомобилей. Многоступенчатые поршневые компрессоры могут достигать мощности до 30 лошадиных сил.

Динамические компрессоры

Динамические воздушные компрессоры генерируют мощность, нагнетая воздух с помощью быстро вращающихся лопастей, а затем ограничивая воздух для создания давления.Затем кинетическая энергия сохраняется в компрессоре в статическом виде.

Осевые компрессоры

Осевые воздушные компрессоры обычно не используются в строительных проектах, но вместо этого используются в высокоскоростных двигателях на кораблях или самолетах. Они имеют высокий КПД, но намного дороже, чем другие типы воздушных компрессоров, и могут развивать мощность до многих тысяч лошадиных сил, поэтому они в основном предназначены для аэрокосмических исследований.

Центробежные компрессоры

Центробежные воздушные компрессоры замедляют и охлаждают поступающий воздух через диффузор для накопления потенциальной энергии.Благодаря многофазному процессу сжатия центробежные компрессоры могут вырабатывать большое количество энергии в относительно небольшой машине.

Они требуют меньшего обслуживания, чем ротационные винтовые или поршневые компрессоры, а некоторые типы могут производить безмасляный воздух. Они обычно используются на стройплощадках с более высокими требованиями, таких как химические заводы или сталеплавильные центры, так как они могут достигать мощности около 1000 лошадиных сил.

Как выбрать правильные типы воздушных компрессоров?

В дополнение к механизмам выработки энергии и уровням выработки энергии, описанным выше, существует несколько других факторов, которые следует учитывать при выборе правильных типов воздушных компрессоров.

Учитывайте качество воздуха в безмасляных компрессорах

В чистой производственной среде использование масляных воздушных компрессоров может создать проблемы. Большинство воздушных компрессоров используют масло для смазки внутренних механизмов, а пары могут загрязнять воздух, что может привести к повреждению продукции или производственных процессов. При использовании безмасляного воздушного компрессора этот риск значительно снижается.

Хотя безмасляные компрессоры обычно дороже, они являются единственным вариантом для предприятий, гарантирующим чистое производство.Масло все еще может быть необходимо для смазки машины, но внутренние механизмы безмасляных компрессоров содержат другой механизм уплотнения, чтобы гарантировать, что масло не попадет в сам компрессор. Помимо чистого воздуха, безмасляные компрессоры часто имеют более низкие эксплуатационные расходы, поскольку детали не нужно менять так часто.

Эффективное использование энергии

Если вы работаете над длительным строительным проектом, приобретение самого энергоэффективного воздушного компрессора может окупить дополнительные затраты в долгосрочной перспективе.Ниже приведены несколько типов энергоэффективных компрессоров.

Компрессоры с фиксированной скоростью и компрессоры с регулируемой скоростью
Компрессоры

с регулируемой скоростью (VSD) экономят энергию и деньги за счет увеличения или уменьшения мощности по запросу. Для сравнения: двигатели компрессоров с фиксированной скоростью постоянно работают с одинаковой скоростью. Это нормально, пока компрессор работает, но по мере замедления агрегата двигатель продолжает работать до полной остановки агрегата.Энергия тратится впустую во время этого периода охлаждения, поскольку компрессор все еще работает, но мощность не генерируется.

Воздушные компрессоры природного газа

В определенных промышленных условиях компрессор природного газа хорошо работает с электроинструментами и оборудованием. Примеры включают химические заводы, нефтеперерабатывающие заводы и производственные предприятия. Эти агрегаты работают на природном газе вместо дизельного топлива или электричества. Воздушные компрессоры природного газа часто работают более эффективно, чем другие варианты, даже при частичной нагрузке.Они также обладают лучшими возможностями рекуперации тепла, чем электрические компрессоры. Если ваши главные цели — эффективность и экономия энергии, лучшим вариантом может быть установка на природном газе.

Выяснить ограничения переносимости

Если вы перевозите воздушный компрессор с одного места на другое, переносной блок — хороший вариант. Маленькие и легкие устройства по-прежнему могут передавать энергию, но в компактном корпусе. Хотя они не будут такими мощными, как более крупные агрегаты, портативные компрессоры могут быть идеальными для небольших строительных проектов.Некоторые устройства можно даже подключить к автомобильному адаптеру питания для заправки инструмента для рисования аэрографом или инструмента для накачивания шин!

Определите потребность в дополнительных функциях

Существует множество надстроек и дополнительных функций, которые можно использовать с различными типами воздушных компрессоров. Например, несколько соединителей или разветвители воздушных шлангов позволяют подключать несколько инструментов к вашему воздушному компрессору, поэтому вам не нужно подключать и отключать, когда вы постоянно меняете задачи.Воздушные компрессоры с тепловой защитой Надстройки отслеживают внутренний нагрев и останавливают повреждение двигателя при перегрузке машины.

Некоторые воздушные компрессоры имеют системы ременного привода , а не прямой привод, что обеспечивает более тихую работу. Если вы думаете, что вам понадобятся какие-либо из этих дополнительных функций, вы должны убедиться, что типы воздушных компрессоров, которые вы выбираете, будут совместимы с этими инструментами.

Если вы не хотите покупать воздушный компрессор для строительных работ, BigRentz предлагает несколько типов воздушных компрессоров, которые вы можете арендовать для следующей работы.От небольших портативных устройств до промышленных — теперь у вас будет вся необходимая информация, чтобы сделать лучший выбор для вас.

Похожие сообщения











Как работают воздушные компрессоры: анимационное руководство

Воздушные компрессоры — универсальные и жизненно важные компоненты любого завода или мастерской. За последние годы они стали меньше и менее громоздкими, что делает их более удобными в различных рабочих ситуациях.Это очень полезные портативные машины, которые приводят в действие отдельные пневматические инструменты.

Основное преимущество воздушных компрессоров в том, что они намного мощнее обычных инструментов и не требуют собственных громоздких двигателей. Поскольку единственное реальное обслуживание, которое требуется от них, — это небольшая смазка, различные инструменты могут приводиться в действие одним двигателем, который использует давление воздуха для достижения максимального потенциала.

Их универсальность не ограничивается только верстаком для сверл или шлифовальных машин; их можно использовать для чего угодно, от накачивания шины (например, на вашей местной заправке) до прочистки раковины дома.

Воздушные компрессоры — это свидетельство человеческой изобретательности. Важно понимать, как они работают, чтобы вы могли выбрать подходящий воздушный компрессор для своего проекта.

Как работают воздушные компрессоры

Воздушные компрессоры работают путем нагнетания воздуха в контейнер и повышения его давления. Затем воздух проходит через отверстие в резервуаре, где нарастает давление. Думайте об этом как об открытом воздушном шаре: сжатый воздух можно использовать как энергию, так как он высвобождается.

Они приводятся в движение двигателем, который превращает электрическую энергию в кинетическую. Это похоже на то, как работает двигатель внутреннего сгорания, используя коленчатый вал, поршень, клапан, головку и шатун.

Отсюда сжатый воздух можно использовать для питания различных инструментов. Некоторые из наиболее популярных вариантов — гвоздезабиватели, гайковерты, шлифовальные машинки и краскораспылители.

Существуют разные типы воздушных компрессоров, и каждый из них имеет свою специализацию. Как правило, различия не такие уж и серьезные: все сводится к тому, как компрессор обрабатывает вытеснение воздуха.

Как работает каждый тип воздушного компрессора

Есть два метода сжатия воздуха: принудительное и динамическое вытеснение. У каждого метода есть несколько подкатегорий, которые мы рассмотрим ниже. Результаты относительно схожи, но процессы их достижения различаются.

Вот как работают положительное и динамическое смещение:

Положительный рабочий объем

Воздушные компрессоры прямого вытеснения нагнетают воздух в камеру, объем которой уменьшается, чтобы сжать воздух.

Объемный объем — это общий термин, который описывает различные воздушные компрессоры, мощность которых обеспечивается за счет объемного вытеснения воздуха. Несмотря на то, что внутренние системы различаются между разными машинами, методы подачи энергии одинаковы.

Некоторые типы компрессоров прямого вытеснения лучше подходят для промышленных нагрузок, а другие лучше подходят для любителей или частных проектов. Вот три основных типа воздушных компрессоров, в которых используется объемный объем:

1.Поворотный винт

Винтовые компрессоры имеют два внутренних «винта», которые вращаются в противоположных направлениях, удерживая и сжимая между собой воздух. Два винта также создают постоянное движение при вращении.

Это распространенный тип воздушного компрессора, который является одним из самых простых в уходе. Двигатели обычно имеют промышленные размеры и отлично подходят для непрерывного использования.

2. Ротационная пластина

Роторно-лопастные компрессоры похожи на роторно-винтовые компрессоры, но вместо винтов на роторе устанавливаются лопасти, которые вращаются внутри полости.Воздух сжимается между лопаткой и ее кожухом и затем выталкивается через другое выпускное отверстие.

Роторно-пластинчатые компрессоры

очень просты в использовании, что делает их очень популярными для частных проектов.

3. Поршневой / поршневой тип

Поршневой (возвратно-поступательный) компрессор использует поршни, управляемые коленчатым валом, для подачи газа под высоким давлением. Обычно они используются на небольших предприятиях и не предназначены для постоянного использования.

Есть два типа поршневых компрессоров: одноступенчатые и двухступенчатые.

1. Одноступенчатый

В одноступенчатых компрессорах воздух сжимается с одной стороны поршня, а другая сторона отвечает за его работу: когда поршень движется вниз, воздух всасывается, а когда он движется вверх, воздух нагнетается. сжатый.

Одноступенчатые компрессоры относительно доступны по цене по сравнению с другими компрессорами и, как правило, их легко приобрести; их можно найти практически в любом механическом магазине.

2.Двухступенчатый

Двухступенчатые компрессоры имеют две камеры сжатия по обе стороны от поршня. Компрессоры двойного действия обычно охлаждаются водой за счет постоянного потока воды через двигатель. Это обеспечивает лучшую систему охлаждения, чем другие компрессоры.

Из-за своей высокой стоимости двухступенчатые компрессоры лучше подходят для заводов и мастерских, чем для частных проектов.

Динамическое смещение

Компрессоры

с динамическим рабочим объемом используют вращающуюся лопасть, приводимую в действие двигателем, для создания воздушного потока.Затем воздух ограничивается для создания давления, а кинетическая энергия сохраняется внутри компрессора.

Они в основном предназначены для крупных проектов, таких как химические заводы или производители стали, поэтому маловероятно, что вы сможете найти такой у местного механика.

Как и в случае компрессоров прямого вытеснения, существует два различных типа динамического вытеснения: осевое и центробежное.

1. Осевые компрессоры

В осевых компрессорах используется серия лопаток турбины для выработки воздуха, прогоняя его через небольшую площадь.Осевые компрессоры, похожие на другие лопаточные компрессоры, работают со стационарными лопастями, которые замедляют воздушный поток, увеличивая давление.

Эти типы воздушных компрессоров не очень распространены и имеют ограниченную функциональность. Они используются в основном в авиационных двигателях и на крупных воздухоразделительных установках.

2. Центробежные компрессоры

Центробежные или радиальные компрессоры работают за счет подачи воздуха в центр через вращающуюся крыльчатку, которая затем толкается вперед под действием центробежной или внешней силы.За счет замедления потока воздуха через диффузор генерируется больше кинетической энергии.

В компрессорах такого типа обычно используются электрические высокоскоростные двигатели. Одно из наиболее распространенных применений центробежных компрессоров — это системы отопления, вентиляции и кондиционирования воздуха.

В чем разница между насосом и компрессором?

Иногда слова «насос» и «компрессор» используются как синонимы. Они могут показаться похожими, но между ними есть разница.

Насосы перемещают жидкости между местами, в то время как воздушные компрессоры сжимают объем газа и часто транспортируют его в другое место.В любом проекте, связанном с жидкостью, например, при перекачивании бассейна, используется насос. С другой стороны, сжатый воздух используется для получения энергии для выполнения различных задач, таких как пескоструйная очистка.

Понимание этой разницы между двумя терминами и методами распространения может помочь вам понять, что вам нужно для вашего проекта.

Воздушные компрессоры — полезный инструмент в любом строительном проекте. От окраски распылением до ремонта спущенной шины они могут значительно облегчить работу. Нет двух одинаковых воздушных компрессоров, и понимание того, как они работают, позволяет вам принимать обоснованные решения для проекта, над которым вы работаете.

Похожие сообщения











Что такое компрессор? — Определение из Corrosionpedia

Что означает компрессор?

Компрессор — это устройство, которое увеличивает давление вещества (обычно газа) за счет уменьшения объема вещества.

Компрессоры используются во многих областях, большинство из которых связано с повышением давления внутри контейнера для хранения газа, например:

  • Сжатие газов на нефтеперерабатывающих и химических заводах
  • Хранение газа в баллонах высокого давления
  • Герметизация кабины в самолетах
  • Хранение воздуха для подводных работ
  • Наполнение шин

Другие области применения включают, но не ограничиваются:

  • Холодильное оборудование и кондиционеры
  • Эксплуатация железнодорожного транспорта
  • Газовые турбины
  • Привод пневматических инструментов
  • Трубопровод транспорт природного газа

Corrosionpedia объясняет компрессор

Законы термодинамики определяют, как компрессоры могут сжимать газы.Свойства газов более или менее подчиняются закону идеального газа, который связывает давление (P), объем (V), количество газа в молях (N) и температуру (T) с коэффициентом R, называемым универсальной газовой постоянной. Принимая во внимание отклонения в поведении газа, коэффициент сжимаемости z добавляется к уравнению, чтобы получить:

PV = zNRT

Проще говоря, когда объем газа уменьшается, давление увеличивается пропорционально, чтобы сохранить уравнение закона идеального газа приравняли.

Идеальное сжатие происходит в изоэнтропических условиях, что означает, что процесс является как обратимым, так и адиабатическим.Идеализированный КПД процесса можно считать изоэнтропическим, что позволяет оценить КПД компрессора. Изэнтропический КПД конкретного компрессора — это отношение работы, выполняемой изоэнтропическим компрессором, к работе реального компрессора.

Есть много типов компрессоров. Компрессоры прямого вытеснения, которые используют физическую силу для вытеснения газа в меньшие объемы, включают:

  • Мембранные компрессоры
  • Ионно-жидкостные поршневые компрессоры
  • Поршневые компрессоры
  • Роликовые поршневые компрессоры
  • Винтовые компрессоры
  • Роторно-лопастные компрессоры
  • Спиральные компрессоры

Динамические компрессоры, с другой стороны, используют непрерывный поток для пропускания газа через элемент для создания более высокого давления и включают:

  • Воздушно-пузырьковые компрессоры
  • Осевые компрессоры
  • Центробежные компрессоры
  • Диагональные / смешанные компрессоры

Компрессоры в холодильниках дополнительно классифицируются как герметичные, открытые или полугерметичные, в зависимости от расположения компрессора и сжатого пара.

Нефтегазовая промышленность также использует компрессоры и имеет собственный набор конкретных типов компрессоров:

  • Дожимные компрессоры
  • Компрессоры обсадной колонны
  • Компрессоры мгновенного газа
  • Газлифтные компрессоры
  • Компрессоры обратной закачки
  • Компрессоры улавливания пара

Что такое компрессоры и каковы их типы?

Что такое компрессор и как он работает?

Компрессор HVACR — это газовый насос хладагента, в котором испаритель подает газообразный хладагент с низким давлением и увеличивает его до большего давления.После сжатия температура и давление пара повышаются. Газообразный хладагент подается в конденсатор под давлением, при котором происходит конденсация при соответствующей температуре.

Компрессор состоит из двух компонентов: источника питания и механизма сжатия (поршня, лопасти и т. Д.). В случае воздушного компрессора механизм сжатия фактически сжимает атмосферный воздух. Воздушный компрессор работает следующим образом:

Воздух поступает в поршень или лопасть, и он сжимается, увеличивая его давление и одновременно уменьшая его объем.Как только давление достигает максимума, установленного оператором или производителем, механизм переключения предотвращает дальнейшее поступление воздуха в компрессор. Используется сжатый воздух, и уровни давления снижаются. Как только давление достигает минимума, который также устанавливается оператором или производителем, переключатель позволяет воздуху поступать в компрессор. Эта процедура повторяется, пока используется компрессор.

Факторы производительности для компрессоров

Факторы, влияющие на производительность компрессоров:

  • скорость вращения
  • давление на всасывании
  • давление на выходе и
  • тип используемого хладагента

могут работать аналогичные компрессоры с разной мощностью, варьируя их хладагенты и потребляемую мощность компрессора.При покупке компрессора любого типа покупатель должен проверить определенные характеристики, которые включают конфигурацию машины, тип работы, цену и эксплуатационные расходы. В любом случае он должен проверить производительность компрессора и проконсультироваться с производителем о наиболее подходящем и безопасном компрессоре с учетом его бюджета и требований.

Типы компрессоров

На изображении выше показаны доступные типы компрессоров. Наиболее распространенные из них, используемые в холодильной технике, описаны ниже:

Роторные: Компрессоры роторного типа, как правило, представляют собой оборудование малой мощности, обычно используемое в домашних холодильниках и морозильниках и не используемое для кондиционирования воздуха.Эти компрессоры могут состоять из одной лопасти, которая помещена в корпус и уплотнена относительно ротора, или многолопастного роторного типа с лопатками, расположенными в роторе.

Центробежные компрессоры: Эти компрессоры вращаются с высокой скоростью, и хладагент сжимается за счет приложения центробежной силы. Эти компрессоры обычно используются с хладагентами, имеющими более высокие удельные объемы, которые требуют более низких степеней сжатия. Многоступенчатые устройства могут использоваться для достижения более высоких давлений нагнетания, а количество ступеней определяется температурой нагнетания газа на выходе из ротора.Эти компрессоры используются для охлаждения воды в системах кондиционирования воздуха и для низкотемпературного замораживания.

Поршневой компрессор: Эти компрессоры имеют поршни и перемещаются в цилиндрах. Типы поршневых компрессоров:

  • Открытые компрессоры : Один конец коленчатого вала выдвинут из картера, поэтому с компрессором можно использовать несколько приводов. Торцевое уплотнение используется для проверки внешнего просачивания хладагента и масла и утечки воздуха внутрь.Эти компрессоры приводятся в действие электродвигателями или двигателями внутреннего сгорания. При ременном приводе изменения скорости достигаются за счет изменения размеров шкивов, в то время как в агрегатах с прямым приводом компрессор должен работать со скоростью двигателя.

  • Герметичные компрессоры : Эти компрессоры являются обслуживаемыми герметичными, в которых двигатель и компрессор заключены в один и тот же корпус, в то время как в сварном герметичном исполнении компрессор и двигатель герметизированы в сварной стальной корпус.

Кредиты изображений

Настройки устройств Apple в компрессоре

Встроенные настройки в компрессоре на основе формата устройств Apple предлагают выбор из двух кодеков: H.264 и HEVC (высокоэффективное кодирование видео, также известный как H.265 ). Две настройки устройств Apple — Apple Devices 4K (HEVC 8-бит) и Apple Devices 4K (HEVC 10-бит) — автоматически применяют кодек HEVC к вашему выходному файлу.

Остальные настройки устройств Apple используют H.264 в качестве кодека по умолчанию, но вы можете изменить кодек на HEVC в Видеоинспекторе, если ваш компьютер работает под управлением macOS 10.13 или более поздней версии. HEVC — это недавно установленный стандарт сжатия, который поддерживает большие размеры кадров (включая 8K), HDR10 и метаданные Dolby Vision 8.4 для видео с высоким динамическим диапазоном. Dolby Vision 8.4 — это формат, разработанный для оптимизации содержимого HDR для устройств Apple. Для воспроизведения HEVC требуется устройство Apple последнего поколения под управлением macOS 10.13 или новее, iOS 11 или новее, iPadOS 13 или новее или tvOS 11 или новее.

Примечание: Вы также можете создавать собственные настройки в Compressor, которые используют формат транскодирования Apple Devices. Однако имейте в виду, что встроенные настройки устройств Apple (на панели «Настройки») анализируют исходный носитель и назначают оптимальные свойства для обеспечения наилучших возможных результатов перекодирования.

Свойства настроек «Устройства Apple» расположены в Инспекторах «Общие», «Видео» и «Аудио» (описаны ниже).

Сводка настроек

Отображает имя настройки и формат перекодирования, а также приблизительный размер выходного файла.Когда вы добавляете параметр в задание или изменяете его свойства, Compressor автоматически обновляет эту сводку.

Общие свойства

  • Имя: Отображает имя настройки.

  • Описание: Отображает описание настройки.

  • Расширение: Отображает расширение выходного файла (.m4v).

  • Разрешить сегментирование задания: Если вы настроили распределенную обработку, установите этот флажок, чтобы Compressor обрабатывал выходной файл с помощью вашей общей группы компьютеров.См. Раздел «Транскодирование пакетов с нескольких компьютеров с помощью Compressor».

  • Местоположение по умолчанию: Выберите элемент во всплывающем меню, чтобы установить местоположение по умолчанию для сохранения перекодированных файлов.

  • Формат: Используйте это всплывающее меню, чтобы указать, будет ли вывод включать видео и аудио, только видео или только аудио.

  • Оптимизировать для использования в сети: Установите этот флажок, чтобы создать файл, воспроизведение которого начнется после того, как из сети будет загружена лишь небольшая часть файла.

Retiming

Устанавливает алгоритм обработки, используемый для настройки частоты кадров во время перекодирования. Выберите один из следующих вариантов:

  • Установить на процент использования источника: Изменяет скорость выходного клипа в процентах от скорости исходного клипа. Введите значение в поле процента или выберите предустановленное значение в соседнем всплывающем меню (со стрелкой вниз).

  • Установить: Устанавливает продолжительность клипа.Введите продолжительность тайм-кода в поле или щелкните стрелки, чтобы увеличить или уменьшить время.

  • Таким образом, исходные кадры воспроизводятся с [частотой кадров] fps: Неразрушающим образом изменяет скорость воспроизведения клипа без отбрасывания кадров или создания новых кадров. Это свойство не действует, если значение «Частота кадров» в Инспекторе видео не отличается от частоты кадров исходного файла. Например, если вы добавляете 10-секундный исходный файл с частотой кадров 24 кадра в секунду в Compressor, установите для свойства «Частота кадров» в Видеоинспекторе значение 25 кадров в секунду, а затем выберите «Таким образом, исходные кадры воспроизводятся со скоростью 25 кадров в секунду» в Генеральному инспектору итоговая длительность транскодированного клипа (при 25 кадрах в секунду) составит 9 секунд и 15 кадров.

Для получения дополнительной информации см. Повторное воспроизведение видео и аудио с помощью Compressor.

Метаданные

Определяет, как метаданные встраиваются в транскодирование. См. Раздел Работа с аннотациями метаданных в Compressor.

  • Использовать аннотации заданий: Включает метаданные из аннотаций заданий, перечисленных в Инспекторе заданий. Это значение по умолчанию.

  • Передать метаданные исходного файла: Передает существующие метаданные из исходного файла в транскодирование.Игнорирует аннотации заданий, перечисленные в Инспекторе заданий.

  • Удалить все метаданные и аннотации: Не передает метаданные в исходный файл.

  • Включить метаданные из исходного файла, которые не могут быть отображены как аннотации к заданию: Доступно, если выбран параметр «Использовать аннотации к заданию». Включает метаданные из аннотаций заданий, перечисленных в инспекторе заданий, и передает существующие метаданные из исходного файла в транскодер.

Свойства видео

  • Размер кадра: Используйте всплывающее меню в Компрессоре, чтобы установить автоматически рассчитываемый диапазон размера кадра (разрешения) для выходного файла.См. Раздел «Введение в изменение размера кадра в Compressor».

  • Соотношение сторон пикселя: Для настроек, использующих кодек H.264 или кодек HEVC, для соотношения сторон пикселя автоматически устанавливается значение Квадрат.

  • Частота кадров: Используйте это всплывающее меню для установки скорости воспроизведения (количества изображений, отображаемых в секунду) для выходного файла. См. Параметры повторной синхронизации в компрессоре.

  • Порядок на месте: Для настроек, использующих кодек H.264 или кодек HEVC, порядок полей автоматически устанавливается на прогрессивный (сканируются полные кадры).

  • Цветовое пространство: Используйте это всплывающее меню для преобразования исходного мультимедиа в новый диапазон цветов, воспроизводимых на определенных устройствах отображения. Варианты включают стандартные цветовые гаммы (для просмотра на всех устройствах отображения, включая устаревшие устройства, такие как телевизоры стандартной и высокой четкости и компьютерные дисплеи), широкие цветовые гаммы (для дисплеев, способных воспроизводить более широкий диапазон цветов, включая большинство телевизоров 4K и новее. Устройства Mac, iOS и iPadOS), а также широкую цветовую гамму с расширенным динамическим диапазоном (HDR).Параметр по умолчанию — «Автоматически», что позволяет программе Compressor выбрать наилучшее цветовое пространство на основе применяемых параметров. См. Введение в широкую цветовую гамму и HDR в Compressor.

  • RAW в журнал: Используйте это всплывающее меню, чтобы выбрать способ преобразования ProRes RAW. Выберите «Автоматически», чтобы позволить Компрессору выбрать метод преобразования. Вы также можете выбрать ручную настройку, чтобы заменить значение по умолчанию. Этот параметр доступен, только если источником является ProRes RAW.

  • LUT камеры: Используйте это всплывающее меню для выбора таблицы поиска камеры (LUT), примененной к источнику.Выберите настраиваемый LUT, чтобы преобразовать видео из одного цветового пространства в другое. Этот параметр включен, если источником является ProRes RAW и если для параметра «RAW to log» установлено значение, отличное от «Нет». Этот параметр также доступен, если для параметра «Журнал камеры» в свойствах видео в Инспекторе заданий установлено значение, отличное от «Нет».

  • Кодек: Выберите один из двух доступных форматов перекодирования, H.264 или HEVC.

  • Тип кодировщика: Используйте это всплывающее меню для установки типа кодировщика.Это всплывающее меню доступно, если для кодека установлено значение HEVC. Выберите один из двух вариантов:

    • Быстрее (стандартное качество): Кодирует выходной файл с использованием более быстрого кодека со стандартным качеством.

    • Медленнее (более высокое качество): Кодирует выходной файл с использованием более медленного кодека с более высоким качеством.

      Важно: Не все опции доступны на всем оборудовании.

  • Профиль: Используйте это всплывающее меню для установки качества сжатия, используемого в выходном файле.Если для параметра «Кодек» установлено значение H.264, по умолчанию этот параметр имеет значение «Высокий». Если для кодека установлено значение HEVC, выберите один из двух вариантов, чтобы установить глубину цвета (количество битов, используемых для представления цвета в каждом цветовом канале — красном, зеленом и синем) выходного файла:

    • 8- Битовый цвет: Обеспечивает хороший баланс между качеством изображения и размером файла. (Этот параметр доступен только на последних компьютерах Mac, которые поддерживают аппаратное кодирование HEVC.)

    • 10-битный цвет: Обеспечивает лучшее качество изображения, но с большими размерами файлов.(Поскольку этот параметр использует программное кодирование, производительность может быть значительно ниже, чем при 8-битном аппаратном кодировании.)

  • Многопроходный: Установите этот флажок, чтобы включить многопроходное кодирование, которое использует дополнительный анализ видеокадров. для создания высококачественного выходного файла. Многопроходный режим доступен, когда кодек установлен на H.264 на Mac на базе Intel, и когда кодек установлен на H.264 или HEVC на Mac с микросхемой Apple, работающей под управлением macOS Monterey 12 или более поздней версии и имеющей «Тип кодировщика». установите значение «Быстрее (стандартное качество).”Для более быстрого (однопроходного) перекодирования отключите эту функцию, сняв флажок.

  • Включить метаданные Dolby Vision 8.4: Установите этот флажок, чтобы компрессор включал метаданные Dolby Vision 8.4 в выходной файл. Dolby Vision 8.4 — это формат, разработанный для оптимизации содержимого HDR для устройств Apple. Если этот флажок установлен, «Цветовое пространство» устанавливается на Rec. 2020 HLG, кодек установлен на HEVC, а профиль установлен на 10-битный цвет.

  • Скорость передачи данных: Установите флажок Автоматически, чтобы компрессор вычислял соответствующую скорость передачи данных для выходного файла на основе размера кадра исходного файла и совместимости устройства.Если флажок не установлен, вы можете установить скорость передачи данных, перетащив ползунок или введя значение в текстовое поле.

  • Кадровая синхронизация: Установите флажок Автоматически, чтобы Компрессор вычислял частоту интервала между ключевыми кадрами.

    Примечание: Когда синхронизация кадров включена, значение в поле секунд по умолчанию равно нулю (.0), но фактическое значение определяется в процессе кодирования.

    Если флажок не установлен, вы можете перетащить ползунок или ввести значение в текстовое поле, чтобы установить интервал между ключевыми кадрами (количество кадров), при котором вы хотите создавать ключевые кадры в выходном файле.

  • Кодировать для: Если для кодека установлено значение H.264, выберите либо «Лучшее качество» (для воспроизведения файла на новых устройствах), либо «Больше устройств» (для кодирования с более низким качеством, совместимым с больше устройств). Если для кодека установлено значение HEVC, для этого параметра по умолчанию установлено значение «Наилучшее качество».

  • Cinematic: Это всплывающее меню доступно в macOS Monterey 12 или более поздней версии. Он позволяет указать, как обрабатывать метаданные в видео, которое было записано в кинематографическом режиме (на моделях iPhone, поддерживающих видео в кинематографическом режиме).Есть три варианта:

    • Игнорировать: Игнорировать любые метаданные кинематографического режима в исходном файле. Если исходный файл не содержит метаданных кинематографического режима, выбирается параметр «Игнорировать», и меню становится недоступным.

    • Сквозная передача: Когда установлен флажок «Включить сквозную передачу видео», метаданные кинематографического режима проходят без изменений в целевой файл, а меню затемнено и недоступно.

    • Рендеринг: Когда присутствуют метаданные кинематографического режима и не установлен флажок «Включить сквозную передачу видео», вы можете выбрать рендеринг видео в кинематографическом режиме в файл назначения.

      Примечание: Если вы используете macOS 11 или более ранней версии, всплывающее меню «Кинематографический» недоступно. Если исходный файл содержит метаданные кинематографического режима и не установлен флажок «Включить сквозную передачу видео», в окне «Ошибки и предупреждения» отображается предупреждение «Видео в кинематографическом режиме может отображаться только при работе под macOS 12.0 или более поздней версии».

  • Метаданные 360 °: Используйте это всплывающее меню для выбора типа метаданных 360 °, если они есть, включенных в выходной файл:

    • Автоматически: Компрессор выбирает формат метаданных на основе на свойствах в Инспекторе заданий и на примененную настройку перекодирования.Выбранный формат указан справа от всплывающего меню.

    • Нет: К выходному файлу не прикреплены метаданные 360 °.

    • Сферическое видео V1: Формат метаданных 360 °, наиболее часто используемый сайтами обмена, включая YouTube и Vimeo.

    • Сферическое видео V2: Менее распространенный, но более современный формат метаданных 360 °, используемый YouTube и Vimeo.

    Для получения дополнительной информации см. Просмотр метаданных видео 360 ° с помощью Compressor.

  • Совместимо с: В этом списке показаны устройства, которые будут воспроизводить перекодированный файл (совместимые типы устройств отмечены зеленым кружком с галочкой). Когда вы изменяете свойства настройки (размер кадра, частоту кадров, кодек и т. Д.), Список совместимости автоматически обновляется.

Обрезка и отступы

Настройте окончательную обрезку, размер и соотношение сторон в Compressor, используя свойства «Обрезка и отступы». Обрезка удаляет видеоконтент из изображения. Padding масштабирует изображение до меньшего размера, сохраняя размер кадра выходного изображения.

  • Обрезка: Используйте это всплывающее меню для установки размеров выходного изображения. Пользовательская опция позволяет вам вводить свои собственные размеры изображения в поля; другие варианты используют заранее определенные размеры. Элемент меню «Область почтового ящика» в меню «Источник» определяет края изображения и автоматически вводит значения обрезки, чтобы они соответствовали им.Это полезно, если вы хотите удалить область почтового ящика исходного файла, обрезав черные полосы над и под широкоэкранным изображением.

  • Padding: Используйте это всплывающее меню, чтобы установить масштаб выходного изображения с сохранением размера кадра выходного изображения. Пользовательская опция позволяет вам вводить свои собственные размеры масштабирования в поля; в других вариантах используются заранее заданные размеры.

Дополнительные сведения об этих свойствах см. В разделе «Введение в изменение размера кадра в Compressor».

Качество

Следующие свойства в Compressor предоставляют инструкции для анализа изображения, включая изменение размера кадра, повторную синхронизацию клипа и деинтерлейсинг:

  • Фильтр изменения размера: Это всплывающее меню устанавливает метод изменения размера. Есть несколько вариантов:

    • Ближайший пиксель (самый быстрый): Выборка ближайшего соседнего пикселя при изменении размера изображения. Этот параметр обеспечивает самое быстрое время обработки, но с большей вероятностью будут отображаться артефакты наложения спектров и неровные края.

    • Линейный: Значения соседних пикселей усредняются с использованием линейного распределения весов. Создает меньше артефактов наложения спектров, чем ближайший пиксель, с небольшим увеличением времени обработки.

    • Gaussian: Значения соседних пикселей усредняются с использованием гауссовского распределения весов. Это обеспечивает средний компромисс между временем обработки и качеством вывода.

    • Lanczos 2: Значения соседних пикселей усредняются с использованием функции усеченного sinc.Этот вариант работает медленнее, чем гауссовский, но обеспечивает более четкие результаты.

    • Lanczos 3: Аналогичен Lanczos 2, но усредняет большее количество пикселей. Этот вариант работает медленнее, чем Lanczos 2, но может дать лучшие результаты.

    • Бикубический: Значения соседних пикселей усредняются с использованием бикубической функции. Время обработки и вывод наиболее похожи на Lanczos 2 и Lanczos 3.

    • Anti-aliased (Best): Обеспечивает высочайшее качество вывода, но обработка может занять значительно больше времени.

  • Качество восстановления синхронизации: В этом всплывающем меню устанавливается метод восстановления синхронизации. Есть четыре варианта:

    • Быстро (ближайший кадр): Линейно интерполирует кадры с использованием ближайших соседних кадров.

    • Хорошее (наложение кадров): Смешивает соседние кадры с помощью фильтра для получения высококачественной интерполяции.

    • Наилучшее (с компенсацией движения): Использует оптический поток для интерполяции с использованием областей движения между соседними кадрами для получения высококачественного вывода.

    • Обратный телесин: Удаляет дополнительные поля, добавленные в процессе телесина, для преобразования 24 кадров в секунду фильма в 29,97 кадров в секунду NTSC. Выбор этого элемента отключает все остальные элементы управления качеством. См. Использование обратного телесина в компрессоре.

  • Адаптивные детали: Установите этот флажок, чтобы использовать расширенный анализ изображения для различения шумов и краевых областей во время вывода.

  • Уровень сглаживания: Устанавливает уровень мягкости выходного изображения.Дважды щелкните значение, а затем вручную введите новое значение или перетащите ползунок вправо, чтобы увеличить мягкость. Это свойство улучшает качество конверсий при увеличении масштаба рекламы. Например, при перекодировании SD-видео в HD сглаживание сглаживает неровные края, которые могут появиться на изображении.

  • Уровень детализации: Устанавливает количество деталей в выходном изображении. Дважды щелкните значение, а затем вручную введите новое значение или перетащите ползунок, чтобы установить значение.Этот элемент управления резкостью позволяет добавить детали к увеличиваемому изображению. В отличие от других операций повышения резкости, свойство «Уровень детализации» различает шум и детали объектов и, как правило, не увеличивает нежелательную зернистость. Однако увеличение этого значения может привести к появлению зубчатых краев, которые можно устранить, увеличив ползунок «Уровень сглаживания».

  • Дизеринг: Если этот параметр выбран, добавляет определенный тип шума к изображениям, чтобы предотвратить крупномасштабные отвлекающие узоры, такие как цветовые полосы.Если после рендеринга ваше изображение имеет чрезмерный шум, снимите этот флажок.

Свойства звука

  • Расположение каналов: Используйте всплывающее меню для настройки расположения звуковых каналов.

  • Частота дискретизации: Используйте это всплывающее меню, чтобы установить, сколько раз в секунду музыкальные волновые формы (сэмплы) записываются в цифровом виде. Чем выше частота дискретизации, тем выше качество звука и больше размер файла.

  • Качество: Используйте это всплывающее меню для выбора качества вывода звука.

  • Скорость передачи данных: Используйте это всплывающее меню, чтобы установить скорость передачи данных для кодированного звука.

  • Стратегия скорости передачи данных: Используйте это всплывающее меню для выбора стратегии, используемой для кодирования звука. Существует четыре варианта:

    • Постоянная скорость передачи данных: Использует значение, установленное в параметре «Скорость передачи данных», для определения скорости передачи данных для закодированного звука.

    • Средняя битовая скорость: Использует значение, установленное в «Битрейт», для определения целевой средней битовой скорости для кодированного звука.Эта опция обеспечивает более стабильную скорость передачи данных, чем переменная скорость передачи данных.

    • Ограниченная переменная скорость передачи данных: Использует значение, установленное в «Скорость передачи», для определения максимальной скорости передачи данных для кодированного звука.

    • Переменная скорость передачи данных: Кодирует звук с использованием переменной скорости передачи данных, определяемой Компрессором.

  • Включить звуковую дорожку Dolby 5.1: Установите флажок, чтобы добавить объемный звук в качестве звуковой дорожки Dolby Digital для воспроизведения на Apple TV.

Устройство прерывистого пневматического сжатия (IPC)

Обзор

Устройство периодического сжатия, которое надевается на нижнюю часть ног, помогает предотвратить образование тромбов, поддерживая циркуляцию крови.

Что такое устройство прерывистого пневматического сжатия (IPC)?

Устройства прерывистого пневматического сжатия (IPC) — это надувные рукава, которые вы надеваете на икры (голени). Медицинские работники чаще всего назначают их, пока вы находитесь в больнице.Рукава надуваются каждые 20-60 секунд, а затем сдуваются. Ощущение похоже на массаж ног. Устройство IPC также может называться устройством последовательного сжатия (SCD).

Как работают устройства прерывистого пневматического сжатия (IPC)?

Движение надувания и спуска устройства IPC поддерживает ваше кровообращение. Здоровое движение крови в организме предотвращает образование тромбов.

Когда рукава сжимаются, это помогает крови перемещаться по телу к сердцу.Когда они расслабляются, богатая кислородом кровь течет к артериям ног. Рукава также помогают организму выделять вещества, предотвращающие образование тромбов.

Кому нужно устройство прерывистого пневматического сжатия (IPC)?

Больницы чаще всего используют устройства IPC для людей, которые менее активны во время восстановления после болезни или операции. Такое бездействие может привести к тромбозу глубоких вен (ТГВ) — сгустку крови, который может быть опасным или даже смертельным.

ТГВ обычно образуется в одной из вен бедра или голени.Устройства прерывистого пневматического сжатия помогают предотвратить ТГВ и другие тромбы.

Аппарат тоже может помочь:

  • После инсульта : Люди, перенесшие инсульт, могут быть менее активными.
  • Лечить лимфедема : Устройство уменьшает отек, вызванный лимфедемой.

Кто подвержен риску тромбоза глубоких вен (ТГВ)?

ТГВ встречается часто, особенно у пожилых людей. Но это может случиться с людьми в любом возрасте.Риск выше, если вы находитесь в больнице в течение длительного периода во время восстановления после операции или после инсульта.

Другие условия, которые могут повысить риск ТГВ, включают:

  • Возраст (старше 40 лет).
  • Заболевания крови, повышающие свертываемость.
  • Лечение рака.
  • Условия, затрудняющие перемещение.
  • Избыточный вес.
  • Травма вены.
  • Долгое путешествие на самолете или автомобиле.
  • Беременность.
  • Курение.

Что произойдет, если у меня тромбоз глубоких вен (ТГВ)?

Тромб образуется в вене, чаще всего в ноге, бедре или тазу. Это может привести к отеку и боли в ноге. Сгусток может вырваться наружу и пройти через кровоток. Если он застрянет в кровеносном сосуде легкого, это может вызвать закупорку, называемую тромбоэмболией легочной артерии (ТЭЛА). ПЭ может вызвать сильную одышку и даже внезапную смерть. Устройства прерывистого сжатия помогают предотвратить этот опасный для жизни сценарий.Если вы заметили боль, отек в ноге или новую одышку, сообщите об этом медсестре или врачу.

Детали процедуры

Что происходит, когда я ношу устройство прерывистого пневматического сжатия (IPC)?

Вы используете устройство IPC в процессе выздоровления в больнице, а иногда и дома. Это важная часть вашего ухода. Носите устройство, когда вы отдыхаете в постели или сидите в кресле.

Рукава или манжеты прикрепляют к компрессору.Рукава надуваются и сдуваются. Это может показаться немного странным, но не должно быть больно. Сообщите медсестре или врачу, если вы чувствуете боль.

Когда снимать устройство прерывистого пневматического сжатия (IPC)?

Вы можете снимать IPC-устройство, когда принимаете ванну или душ. Вам следует снимать свои IPC перед тем, как вставать и ходить, поскольку их ношение во время движения может повысить вероятность споткнуться и упасть.

Обратитесь за помощью к медсестре.

Что произойдет, если устройство не накачивается?

Если рукава не надуваются, сообщите об этом медсестре или врачу.

Риски / преимущества

Каковы преимущества устройства прерывистого пневматического сжатия (IPC)?

Сжатие ноги способствует циркуляции крови и снижает риск образования тромбов. Он предлагает преимущества движения без лекарств, когда вы не можете быть активными.

Есть ли риски устройств с прерывистым пневматическим сжатием (IPC)?

Вы можете почувствовать некоторый дискомфорт или тепло под рукавом. Устройства IPC могут вызывать раздражение кожи и, в редких случаях, повреждение нервов или травму, вызванную сдавливанием.

Потребуются ли мне другие методы лечения для предотвращения образования тромбов?

Ваш лечащий врач может прописать вам лекарство, разжижающее кровь. Эти лекарства могут быть более эффективными, чем компрессионные устройства. Но они сопряжены с более высоким риском, например обильным кровотечением. Ваш врач может порекомендовать как компрессионное устройство, так и разжижитель крови. Как только вы сможете это сделать, прогулка по холлу четыре-пять раз в день также станет простым способом предотвратить образование тромбов.

Восстановление и Outlook

Как получить максимальную отдачу от устройства прерывистого пневматического сжатия (IPC)?

В течение дня делайте простые упражнения для ног.Пока вы бодрствуете, наведите и согните ноги несколько раз в час. Направьте пальцы ног к полу, затем к лицу.

Если ваша медицинская бригада говорит, что вставать с постели безопасно, несколько раз в день совершайте короткие прогулки, чтобы улучшить кровообращение.

Когда мне прекратить использование устройства прерывистого пневматического сжатия (IPC)?

Спросите своего лечащего врача, как долго вам следует использовать устройство. Как правило, если вы встаете и регулярно двигаетесь, как раньше, риск ТГВ снижается, и вы можете перестать носить устройство IPC.

Когда звонить доктору

Когда мне следует позвонить своему врачу?

Сообщите своему врачу, если у вас есть:

  • Отек или тепло в ноге.
  • Боль в ноге или коже.
  • Язвочки под рукавами.
  • Одышка.

Записка из клиники Кливленда

Устройство прерывистой пневматической компрессии (IPC) или устройство последовательной компрессии может быть частью вашего лечения после операции.Поскольку вы менее активны по мере выздоровления, у вас повышается риск образования потенциально опасных тромбов. Чтобы снизить риск образования тромбов и ТГВ, ваш лечащий врач может порекомендовать компрессионный рукав. IPC надувается и сдувается, чтобы улучшить циркуляцию крови и снизить риск образования тромбов. Если вы чувствуете отек, боль в ноге или одышку, сообщите об этом медсестре или врачу.

Автомобильные воздушные компрессоры — Воздушное компрессорное оборудование для автомобильной промышленности

Воздушные компрессоры могут быть самыми тяжелыми работниками в автомобильной промышленности.Автомобильное воздушное компрессорное оборудование играет ключевую роль в выполнении жизненно важных производственных и ремонтных задач, обеспечивающих чистоту, безопасность и безопасность легковых и грузовых автомобилей, а также всех других видов транспортных средств.

Werther International проектирует, разрабатывает и поставляет прочное и надежное воздушное компрессорное оборудование, идеально подходящее для широкого спектра применений в автомобильной промышленности. Автомобильное воздушное компрессорное оборудование Werther International тщательно спроектировано, искусно изготовлено и тщательно протестировано для решения самых сложных автомобильных задач в самых сложных условиях.

Не можете найти то, что вам нужно среди наших существующих продуктов? Без проблем. Компания Werther International может разработать и изготовить индивидуальное решение для воздушного компрессора в соответствии с вашими точными требованиями и техническими условиями.

Зачем вам нужны воздушные компрессоры для автомобильной промышленности?

Автомобильная промышленность включает множество отраслей, все из которых так или иначе используют воздушные компрессоры: дилерские центры, автомастерские, автомастерские, мастерские по ремонту шин и колес, покрасочные мастерские и т. Д.

Каковы общие области применения автомобильных воздушных компрессоров?

В автомобильной промышленности используйте высокопроизводительное и бесшумное автомобильное компрессорное оборудование Werther International для:

  • Балансирные колеса
  • Накачать шины
  • Поменять резину
  • Подъемники
  • Слить и слить масло
  • Мойка под давлением
  • Влажная / сухая чистка

Почему Вертер Интернэшнл?

Werther International обладает опытом, знаниями и оборудованием, чтобы поставлять высокопроизводительные малошумные воздушные компрессоры, необходимые для любой работы, независимо от ее размера.

очков опыта
  • Работает почти полвека
  • Высококачественная продукция доступна в более чем 90 странах
  • Предлагаем полный ассортимент типоразмеров
Опыт
  • Сертификаты ISO 9001 и ISO 134585
  • Может ли продукция нестандартного дизайна в соответствии с вашими требованиями OEM
  • Быстрая и отзывчивая служба поддержки клиентов
  • Прочная опора дистрибьютора
Оборудование
  • Три полнофункциональных производственных участка
  • Использует передовые технологии

Найдите свой идеальный компрессор:

Управляемый поиск

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
