Технология, устройство и монтаж теплого пола на бетонном основании

Отопление жилища – настолько важная составляющая комфортного проживания в нем, что устроенное неудачно оно вполне способно непоправимо осложнить жизнь. Именно это обстоятельство побуждает совершенствовать системы отопления в стремлении к рациональному использованию тепловой энергии.

Одним из усовершенствований последних десятилетий являются утепленные полы.

Содержание статьи

Использование теплых полов на бетонном основании

На таком базовом основании можно использовать любые типы устройств для подогрева финишной поверхности, такие как:

  • водяные;
  • электрические системы с использованием нагревательных кабелей;
  • электрические пленочные полы;
  • инфракрасные.

Все они имеют особенности устройства и применения при общем назначении — создание комфортных условий путем подогрева пола.

Как правильно посчитать расход энергии теплого электрического пола — смотрите в этом материале.

Что собой представляют и какие бывают электрические теплые плинтуса — читайте здесь.

Водяной теплый пол

Для его обустройства потребуется сделать еще одну бетонную стяжку с радиатором отопления внутри. Выполняется это следующим образом:

  1. Бетонную стяжку нужно укрыть слоем пароизоляции из полиэтиленовой пленки, края закрепить на стенах строительным скотчем.
  2. По периметру стен наклеить на них демпфирующую полосу толщиной 12-15 мм. Ее назначение – компенсировать тепловое расширение слоя бетона при нагревании, поскольку именно она будет теплоносителем для нагрева финишного покрытия.
  3. На пол уложить армирующие элементы, чаще всего применяется дорожная сетка с ячейкой 50х50 или 100х100 мм. Сетку укладывать с применением проставок между ней и полом высотой 10-12 мм. Отдельные секции нужно скрепить между собой вязальной проволокой.
  4. Уложить «маяки» для обеспечения ровности стяжки.
  5. Трубы укладывать на расстоянии 30-50 см виток от витка и 50 см от стен помещения. При использовании металлопластиковых труб имеется возможность устроить в скрытой части трубной разводки бесстыковую систему, чем непременно нужно воспользоваться. Стыки являются слабым местом любой трубной разводки, где чаще всего возникают протечки.
  6. Поверх труб необходимо произвести бетонирование толщиной 50-70 мм. Сушка стяжки производится в течение 30 дней, но при необходимости по ней можно перемещаться через 7 дней. При сушке нужно ежедневно сбрызгивать слой бетона водой, а в жаркое время года еще и накрывать его пленкой. Вода в бетоне предназначена для кристаллизации его массы, и сбрызгивание компенсирует испарившуюся воду.
  7. Нивелирование поверхности производится по необходимости для её выравнивания.
  8. Для возможности ручного или автоматического регулирования температуры нагрева пола при заливке в бетон устанавливается термодатчик. При этом прибор нужно установить в металлическом рукаве, учитывая возможную необходимость его замены.
  9. Перед укладкой финишного покрытия стяжку нужно укрыть еще одним слоем паровой защиты из полиэтиленовой пленки.


Для различных помещений предпочтительно создавать отдельные контуры отопления пола. Например, в коридорах и прихожих, где отсутствуют радиаторные нагреватели, может потребоваться более высокая температура теплоносителя для такой же температуры пола, что и в остальных помещениях.

Наглядно посмотреть процесс монтажа можно на следующем видео:

Электрический кабельный пол

Технология монтажа такого устройства практически не отличается от укладки водяных нагревательных элементов.

Особенность же состоит в том, что кабель не прокладывается в тех местах, где впоследствии будет установлена тяжелая мебель или мощные электроприборы.

Датчик температуры при таком устройстве обогрева размещается внутри стяжки, а пульт управления, как правило, на одной из стен помещения в удобном месте. Следует помнить о ремонтопригодности устройства на случай замены измерителя температуры. Кабельный пол может применяться при любом виде финишного покрытия.

Пленочные теплые полы

Они представляют собой разновидность кабельного пола, где вместо проводов использованы плоские, запрессованные в пленку проводники из углеродистого материала.

Особенность конструкции пленочного пола требовательна к плоскостности поверхности, поэтому наливной нивелирующий пол для такого варианта обязателен.

Дальнейшие работы производятся в следующем порядке:

  1. Поверх нивелирующей стяжки нужно уложить теплоизолятор, для которого можно применить материал Изолон.
  2. Уложить термопленку, при этом места, где будет размещена мебель или мощный электроприбор (камин), следует обходить.
  3. Нагреватель нужно укрыть полиэтиленовой пленкой.
  4. Поверх пленки укладывают дополнительный упрочняющий слой из ДВП или фанеры.
  5. Далее следует смонтировать финишное покрытие, которым может быть ламинат, ковролин или линолеум.


Нагреватель поставляется в рулонах. Его можно раскроить на отдельные секции, каждая из которых специальными клипсами соединяется с источником электроэнергии. Измеритель температуры встраивается в схему пола, панель управления крепится на стене помещения в удобном месте.

Пошаговую инструкцию по укладке вы можете также посмотреть на следующем видео:

Инфракрасный теплый пол

В этом устройстве применен совершенно другой принцип выработки тепла. Пленка, в виде которой выпускается инфракрасный пол, не нагревается, но излучает инфракрасные волны. Они не действуют на воздух в помещении, но все находящиеся в нем предметы под воздействием излучения начинают нагреваться.

В данном случае особенно важно, чтобы над таким устройством не находились массивные тяжелые предметы или энергоемкие устройства.

Порядок монтажа системы декларируется как очень простой даже для человека, не имеющего высокой квалификации. Однако для соединения применяются серебряные контакты, которые должны быть установлены в определенном положении. Повторное использование их не предусмотрено, а в комплекте их ограниченное количество.

Отзывы об этой системе обогрева позволяют выделить некоторые моменты:

  • Для инфракрасного пола не требуется особо тщательного выравнивания бетонного основания, однако откровенно неровный пол может привести к преждевременной поломке.
  • Система высоконадежна, но только при высочайшем качестве монтажа в соответствии с инструкцией по применению.
  • Декларируемая экономия электроэнергии в 20% в сравнении с другими устройствами теплого пола возможна только при хорошо работающей параллельно системе радиаторного отопления и температуре инфракрасного сегмента до 22оС.
  • Применение ИК-системы в помещении приводит к устранению неприятных запахов.

Советы и рекомендации

  • Применение обогрева пола ограничивается некоторыми особыми свойствами. Так, при температуре поверхности более 30оС с пола поднимается пыль, всегда на нем присутствующая. Поэтому целесообразно не поднимать температуру выше этого показателя.
  • При использовании комбинированного отопления в доме следует снизить температуру радиаторной части настройкой соответствующих датчиков на смесительном узле водяного отопления. Это позволит экономить на нагреве воды и снизит степень перегорания кислорода на радиаторах.

Заключение

Напрашивается вывод, что каждая из упомянутых систем обогрева имеет свои преимущества и недостатки. Поэтому наиболее разумным выбором было бы применение комбинированных способов достижения поставленной цели.

Например – инфракрасный пол прекрасно будет работать в местах общего пользования: в ванной, кухне, прихожей и так далее. Его способность к очистке воздуха от неприятных запахов может стать находкой. Применение комбинированных систем одновременно с традиционной радиаторной поможет снизить степень перегорания кислорода воздуха.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Теплый пол на электричестве

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Слои теплого пола

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Монтаж кабельного пола

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Теплый пол под плиткой

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Инфракрасный пол

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Кабель с основой и без

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Подготовка перекрытий

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

План работ

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Укладка кабеля

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Монтаж точки подключения

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

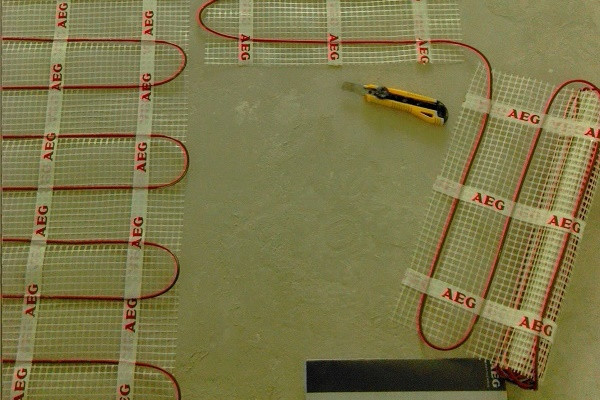

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Схема подключения инфракрасного пола

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Технология укладки электрического теплого пола под плитку своими руками (видео)

Еще недавно теплый пол был эксклюзивным элементом при обустройстве жилья. На сегодняшний день технология укладки электрического теплого пола довольно проста, потому практически каждый может установить этот элемент у себя в доме. Благодаря модернизированным технологиям изготовления такой конструкции можно получить экономную обогревательную систему имеющихся помещений.

Схема устройства электрического теплого пола

Схема устройства электрического теплого пола.

Подбирать электрический теплый пол лучше всего исходя из особенностей имеющейся квартиры или частного дома. Выбранная система должна генерировать достаточное количество тепла, расходовать не слишком много электрической энергии, быть простой в монтаже.

Особенно важно обратить внимание на простоту монтажа в случае, если планируется выполнять установку электрического теплого пола своими руками.

Подобная система отопления может использоваться в любом помещении и под любое напольное основание. Ее можно укладывать и на улице.

Типы подобных систем, которые присутствуют на рынке строительства сегодня, имеют различную конфигурацию и большой диапазон показателей мощности. Это позволяет упростить выбор и купить обогревательную систему, которая полностью соответствует требованиям жилища. Существуют следующие виды систем теплых полов:

  1. Кабельный.
  2. Инфракрасный пленочный.
  3. Кабельный пол на основании.
Виды кабельной системы отопления

Виды кабельной системы отопления.

Элементы, которые будут необходимы для того, чтобы выполнить установку обогревательной системы подобного типа:

  1. Электрический кабель.
  2. Инфракрасные полосы.
  3. Терморегулятор.
  4. Температурный датчик.
  5. Цемент.
  6. Песок.
  7. Вода.
  8. Шпатель.
  9. Растворитель.
  10. Щетка.
  11. Строительный уровень.
  12. Теплоизоляционный материал.
  13. Строительный степлер.
  14. Фольга.
  15. Монтажный скотч.
  16. Двусторонний скотч.
  17. Гофрированная труба.
  18. Соединительные провода.
  19. Крепежные элементы.
  20. Система защиты УЗО.
  21. Медный кабель.

Кабельный вариант электрического теплого пола

Схема кабельного электрического теплого пола

Пример 1. Схема кабельного электрического теплого пола.

Главным рабочим элементом теплого пола подобного типа является провод для нагрева, который превращает электрическую энергию в тепло. Кабель состоит из нескольких токопроводящих жил, пленки из полиэфира, медного проводника, алюминиевого экрана и пластикового слоя для защиты.

Система обогрева при помощи кабеля является самой сложной. Устанавливать ее долго, потому что понадобится тщательно проложить кабель, соблюдая шаг. В конце нужно залить стяжку. Дополнительный слой стяжки может привести к значительной потере высоты комнаты. Этот момент является принципиальным при укладке пола в помещениях многоквартирных зданий. Недостатком подобной конструкции является и то, что ее невозможно укладывать под мебелью и устройствами сантехники. Среди преимуществ теплого пола подобного типа стоит отметить то, что нагревательный провод можно устанавливать в комнатах, которые имеют нестандартную планировку, а также для того, чтобы обогреть наружные элементы здания – отливы, стоки, крышу.

Вариант кабельного пола на основании

Схема кабельного пола на основании

Пример 2. Схема кабельного пола на основании.

Вариант теплого пола подобного типа имеет маленькую толщину и является матом с сеткой, на котором закрепляется кабель для нагрева с сечением приблизительно 2,7 мм. Эту разновидность теплого пола достаточно просто устанавливать, потому что нагревающий кабель укладывается и фиксируется на основании. Процесс укладки будет заключаться только в раскладке и закреплении матов.

Пол с кабелем на основании является лучшим вариантом для монтажа отопительной системы под плитку, потому что толщины слоя смеси клея будет достаточно, чтобы маты находились в его толще. Если подобный вид теплого пола планируется устанавливать под ламинат или линолеум, то заливать стяжку будет нужно, но она необязательно должна быть большой толщины. Такой теплый пол не допускается устанавливать в зонах комнаты, где планируется размещать мебель или устройства сантехники.

Использование инфракрасной пленки

Схема подключения инфракрасной пленки

Схема подключения инфракрасной пленки.

Теплый пол этого типа состоит из пленки, которая складывается в два слоя, и углеродных элементов нагрева, имеет толщину приблизительно 0,5 мм. Преимуществом является то, что такая толщина теплого пола дает возможность не изменять высоту помещения.

Инфракрасный теплый пол имеет лучшие показатели энергосбережения, если сравнивать его с другими отопительными системами. В процессе его использования можно экономить до 60% электрической энергии. Укладывать электрический теплый пол с инфракрасной пленкой для нагрева проще всего – полоски пленки понадобится разложить на напольной поверхности, при этом не нужно учитывать расстановку мебели. Напольное покрытие можно устанавливать сразу, не заливая стяжку.

Пленочный инфракрасный теплый пол может быть установлен на любое основание – горизонтальное, вертикальное, под наклоном.

Достигается это путем сухого монтажа.

Пошаговая инструкция установки

Как распределить нагревательные элементы и узлы управления?

Схема поэтапной установки электрического плинтуса

Схема поэтапной установки электрического плинтуса.

Первым делом понадобится создать план установки теплого пола на бумаге. В местах, где проходят отопительные трубы или другие источники тепла, не допускается устанавливать нагревательные элементы. Связано это с имеющимися особенностями подобных нагревательных систем. Все одноконтурные элементы нагрева греются одинаково. Если присутствует ограничение по выходу тепла (к примеру, мебель без ножек) или будет поступать дополнительное тепло с улицы, то элементы могут перегреться и выйти из строя. Мебель в этом случае тоже можно повредить, перегрев ее.

В итоге должна получиться фигура неправильной формы, которая вписана в прямоугольник. По контуру получившейся фигуры и внутри ее нужно укладывать нагревательные элементы системы обогрева.

В этом и есть недостаток подобной системы обогрева. Если захочется переставить мебель, то следует знать, что это может существенно сказаться на работе системы.

Для отдельных комнат, даже если формально они разграничены, понадобится сформировать отдельные контуры с регуляторами и подводом питания. В процессе заливки стяжки между ними надо будет проложить по основанию пола демпферную ленту.

Когда на бумаге планировка будет начерчена, разметку можно переносить на пол.

В удобном месте на стенке нужно отметить позицию регулятора для отопительной системы. Здесь понадобится проделать отверстие под монтажную коробку и опустить штробы для пола. После того как будут выполнены подготовительные работы и распланировка, можно приступать к подсчету необходимого количества материала.

Как рассчитать количество материалов?

Схема монтажа электрического пола

Схема монтажа электрического пола.

Согласно расчету тепловых потерь каждой из комнат понадобится подобрать шаг укладки кабеля, после чего определить, какая длина провода будет необходима.

Если планируется установить пленочную систему, то расчеты выполняются еще проще: надо подобрать количество элементов, которые смогут покрыть имеющуюся площадь.

В расчеты нужно включить кабель для подключения терморегулятора к теплому полу, а также счетчика и терморегулятора к элементам обогревательной системы.

Следует знать, что подключать систему теплого пола напрямую к розетке не допускается.

После проведения расчетов, когда мощность всех теплых полов будет получена, нужно проверить общий ввод электричества на возможность выдерживать подобную нагрузку. Если имеющегося ввода недостаточно, то надо выполнить его замену и смонтировать подходящие предохранители.

Как подготовить основание для пола?

Схема размещения теплого пола

Схема размещения теплого пола.

Если есть необходимость, старый слой стяжки надо демонтировать до поверхности.

Электрический теплый пол устанавливается после выполнения всех черновых строительных работ, то есть этот процесс необходимо выполнять после того, как будет произведена отделка стен и потолка, залита стяжка. В большинстве случаев по завершении черновых работ поверхность пола будет покрыта слоем пыли и мусора, на ней будут находиться элементы застывшего раствора штукатурки или цемента. Прежде чем монтировать теплый пол, необходимо очистить основание. Для этого надо снять затвердевшие куски строительной смеси шпателем или использовать растворитель. Напольная поверхность увлажняется водой, после чего сметаются остатки строительной смеси, мусора и пыли с помощью щетки.

Чтобы теплый пол мог работать качественно, при этом не перегреваясь, основание из бетона обязательно должно быть ровным.

Как выполнить укладку теплоизоляционного слоя для пола?

Таблица свойств некоторых теплоизоляционных материалов

Таблица свойств некоторых теплоизоляционных материалов.

Следует знать, что при функционировании система теплого электрического пола обязательно будет распространять тепло во всех направлениях. Именно поэтому нагреваться будет не только основание пола помещения, которое обогревается, но и бетонная поверхность, с которой соединены элементы нагрева.

Чтобы была возможность уменьшить потери тепла и исключить обогрев плит перекрытия, понадобится под теплый электрический пол смонтировать материал для теплоизоляции. Теплоизоляционный слой будет экранировать потоки тепла, отражать их и направлять в средину зоны обогрева. Тип и толщину теплоизоляционного слоя понадобится выбирать исходя из того, какое помещение располагается ниже – отапливаемое или неотапливаемое.

В процессе обустройства теплого пола в помещениях многоквартирных зданий, где снизу располагаются отапливаемые помещения, понадобится использовать рулонный материал теплоизоляции из фольги, который имеет толщину 3-5 мм. В этом случае рекомендуется использовать листовой или экструдированный пенополистирол. Надо разложить, состыковать и зафиксировать полосы изоляционного слоя, используя строительный степлер. Для того чтобы была возможность предотвратить сдвиг материала относительно напольной поверхности, нужно закреплять теплоизоляционный слой к бетонному основанию. Дополнительно рекомендуется проклеить места стыков полосок монтажным скотчем.

Если теплый электрический пол планируется закладывать в частном доме, где обогреваемое помещение будет располагаться над неотапливаемым, в качестве теплоизоляционного слоя следует использовать пенопласт или другой материал, который имеет толщину 8-10 см. Рекомендуется совмещать этот слой с фольгой.

Следует знать следующее:

  1. Если планируется установить теплый пол на неотапливаемой лоджии, то понадобится сформировать основательный слой утеплителя толщиной до 10 см. Использовать можно пенополистирол или минеральную вату.
  2. Если теплый пол является дополнением к основной отопительной системе, то в качестве подложки можно использовать вспененный полиэтилен, который покрыт фольгой.

Как подключить регулятор температуры и датчик?

Монтаж теплого пола

Процесс монтажа теплого пола.

Прежде чем начинать производить установку элементов нагрева теплого пола, понадобится смонтировать регулятор температуры и подсоединить к нему специальный датчик. Регулятор температуры, с помощью которого можно варьировать температурный режим работы пола, понадобится устанавливать на стену в подходящем месте на высоте минимум 30 см от напольной поверхности. Аппарат, который измеряет температуру нагрева, нужно закладывать в средину теплого пола на расстоянии 60-70 см от стенки, на которой размещается терморегулятор.

Схема подсоединения электрических теплых полов подразумевает подводку провода к регулятору температуры, который идет от элементов нагрева отопительной системы подобного типа, гофрированной трубы с датчиком температуры внутри и кабеля от центральной электросети. Если включить теплый пол в режим нагрева, на передней части регулятора температуры засветится индикатор, а элементы нагрева теплого пола на электричестве станут отдавать тепло.

Как укладывать элементы нагрева теплого электрического пола?

Порядок укладки элементов нагрева теплого электрического пола

Порядок укладки элементов нагрева теплого электрического пола.

Технология установки электрических теплых полов подразумевает выкладку компонентов нагрева с отступами от стенок около 5 см, от аппаратов нагрева – порядка 10 см. Укладка этой конструкции может производиться по всей площади помещения или только в той его части, где не планируется расставлять мебель, сантехнические устройства и другие предметы интерьера. Здесь все будет зависеть от выбранного способа установки теплого электрического пола. Важно помнить, что кабельный пол нельзя закладывать под мебель и устройства сантехники. Пол из пленки можно монтировать в любом месте, при этом не имеет значения, где располагаются напольные элементы обустройства комнаты.

Во время установки электрического пола закрепление полос с элементами нагрева к напольной поверхности производят, используя двусторонний скотч. Друг с другом маты можно соединить, используя монтажный скотч. В процессе устройства теплого пола с кабелем к бетонному основанию понадобится закрепить отрезки монтажной ленты с шагом 0,8-1 м, используя дюбели или саморезы. После этого провод нужно выложить с заданным шагом и закрепить на ленте.

Раскладывать нагревательный кабель нужно в виде змеи, где шаг между витками должен быть минимум 8 см. Рассчитать шаг можно следующим образом: число 100 умножается на площадь комнаты и делится на длину кабеля теплого пола.

При установке нагревательного кабеля нужно следить, чтобы провод не натягивался, не было резких перегибов и напряжения внутри.

На завершающем этапе укладки подобной конструкции необходимо залить стяжку слоем приблизительно 5 см. Она должна будет отстояться около 30 дней. Только по истечении этого срока можно монтировать покрытие пола.

Устройство теплых полов, которые имеют в основе инфракрасные элементы нагрева, удобно тем, что не нужно формировать стяжку – покрытие для пола можно устанавливать непосредственно на смонтированную систему обогрева. Технология укладки электрического теплого пола проста, нужно лишь приобрести все необходимые инструменты и материалы.

Электрический тёплый пол своими руками устройство и схемы

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

  • найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
  • учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

  • спальные комнаты от 100 до 150 Вт на квадратный метр;
  • кухня, прихожая и коридор 150 Вт на квадратный метр;
  • санитарные помещения 180 Вт на квадратный метр;
  • балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

  • выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
  • к блоку подводятся силовые провода питания и заземляющий провод;
  • перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
  • выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
  • по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
  • соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
  • установку в гофрированной пластиковой трубке термодатчика;
  • проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
  • заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

  • очистка и подготовка поверхности несущей основы пола;
  • настил подложки фольгированным слоем вверх;
  • укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
  • изоляция не подключаемых медных контактов;
  • подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
  • установленная плёнка закрепляется на фольге скотчем;
  • для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
  • в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
  • к блоку терморегулятора подключаются провода питания, заземление и датчиков;
  • проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
  • укладывается напольное покрытие.

Обогрев пола под плиткой

Если Вам необходимо установить
обогревательную систему под укладываемую плитку, а поднять
пол у Вас нет возможности, рекомендуется воспользоваться
нагревательным кабелем, уложенным в специально предлагаемую
для этого сетку.

Кабель диаметром 2,5 мм
укладывается в так называемый мат, имеющий ширину 0,5 метра
и длину не менее 4 метров. Мощность такого кабеля на 1 м2
составляет 100 Вт, что позволяет обеспечить комфортный
подогрев кафельного пола. Укладка дополнительной
теплоизоляции в данном случае не производится, иначе
раствор, соединяющий плитку, из-за перегрева потеряет
прочность.

Обогревательный одножильный
кабель хорошо экранизирован, не боится воды. Так называемый
«тёплый мат» укладывают на основание. Если необходимо
сделать поворот кабеля, делается надрез сетки мата.

После того как система
практически установлена, в неё укладывается датчик
температуры пола, помещенный в гофрированную защитную
трубку. После этого установленный терморегулятор подключают
к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип
кабеля имеет буквенно-цифровую маркировку, кроме того
отличается цветом. Диапазон мощностей терморегуляторов
входящих в состав системы до 3,5 кВт.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключения

Подключать к розетке электро пол ламинированный запрещено.

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

  • полипропиленовые трубы;
  • медные трубы;
  • гофрированные трубы из металла;
  • металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

  • зигзаг;
  • спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

  1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
  2. Укладка теплого пола поверх стяжки под плитку;
  3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку. .

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

  1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
  2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
  3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
  4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
  5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
  6. На конструкцию сверху настилается чистовой пол.

Распределение узлов управления и нагревательных элементов

Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.

Схема принципа работы электрического теплого пола.

В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.

Электрические полы с подогревом подробная характеристика системы

Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

  • кабель;
  • пленочный инфракрасный;
  • мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

  1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
  2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под
  3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

  • реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.
  • модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Facebook

Twitter

Вконтакте

Одноклассники

Как выполнить заливку теплого электрического пола бетонным раствором

Электрический теплый пол в настоящее время применяется повсеместно, не только в жилых комнатах, но и на балконах, в ванных и кухнях. Он может быть использован и в качестве дополнительного источника отопления в помещении вместе с радиаторным. Привлекательность его заключается в простом монтаже и быстрым прогревом основания пола. Но очень важно изучить технологию выполнения теплого пола в стяжку, чтобы в дальнейшем не возникало трудностей с эксплуатацией.

Инструменты



Для монтажа теплого пола следует запастись определенным набором инструментов, который будет отличаться в зависимости от конкретных условий и перечня выполняемых работ. Среди основных можно выделить:

  • Комплект теплого пола, куда входят нагревательные элементы, термодатчики, система защиты УЗО.
  • Электропроводка, выбранный вариант кабеля (одножильный, двужильный).
  • Крепления и соединительные провода.
  • Медный кабель, выступающий в качестве заземления.
  • Укрепляющая сетка или модуль.
  • Регулятор температуры и прочее.

Что касается непосредственного проведения укладки электрического теплого пола в стяжку, то тут придется использовать плоскогубцы, специальные зажимы, строительный фен при соединении нагревательного кабеля и т.д. Когда все это имеется в наличии, можно приступать к планированию поверхности, качественному распределению нагревательных элементов. Это в свою очередь позволит правильно рассчитать необходимое количество теплого пола.

Расчет материала

Некоторые производителя предоставляют своим потребителям готовые таблицы, которые позволяют определиться с тем, какое именно количество элементов теплого электрического пола следует приобрести для качественного монтажа. Многое будет зависеть от самого помещения, от его теплопотерь. Это позволит определить необходимый шаг укладки нагревательных элементов, которые будут покрывать всю возможную площадь. Стоит отметить, что при использовании электрического теплого пола в качестве основного источника тепла, нагревательный кабель под стяжку из бетона должен покрывать более 70% площади всего помещения.

Проще производить расчеты при использовании в работе инфракрасного теплого пола. Достаточно лишь приобрести то количество элементов отопления, которые будут покрывать определенную заранее площадь в комнате.

Электрический кабель рассчитывается исходя из длины его для подключения к проводке, к терморегулятору, от счетчика и другим элементам теплого пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не пришлось отвлекаться от работы.

Когда выполняется монтаж электрического теплого пола, то сразу же стоит забыть о прямом подключении всех компонентов напрямую к розетке. Это делать категорически запрещено в целях собственной же безопасности.

Не лишним будет проверить электрический ввод в квартире или доме, который должен выдерживать всю нагрузку и с запасом от теплого пола. В противном случае придется заменять его на соответствующий, а также устанавливать соответствующие предохранители (автоматы).

Подготовка поверхности

До начала устройства теплого пола в помещении следует подготовить поверхность для проведения работ. В некоторых случаях потребуется даже удалить старую стяжку, если она очень повреждена и имеет серьезные дефекты. Ее убирают до основания, до плиты перекрытия по возможности. После этого убирается весь мусор и грязь с поверхности.

Если имеются незначительные перепады высот на протяжении пола в комнате, выбоины, трещины, то лучше всего залить незначительный слой черновой цементно-песчаной стяжки. К дальнейшим работам можно приступать только после полного высыхания раствора.

Когда все готово, выполняется слой гидроизоляции. Кроме основания пола материал должен заходить и на стену, примерно на 10-15 см. В дальнейшем лишние участки легко срезаются строительным ножом. Нельзя забывать про демпферную ленту (вертикальную гидроизоляцию), которая необходимо для подавления температурного расширения стяжки в процессе работы теплого электрического пола.

Теплоизоляция

Изолирующий слой создается для сохранения тепла внутри помещения, а не траты его на нижерасположенные помещения. Количество используемого материала будет зависеть от самого помещения, его конфигурации, а также от типа поверхности в комнате. Теплоизоляция имеет и свои цели, которые должны быть проявлены в процессе эксплуатации:

  1. Теплый пол может выступать в качестве дополнительного источника отопления в помещении. В таком случае хватит приобретения вспененного полиэтилена, имеющего фольгированное покрытие (пенофол). Это и будет выступать подложкой под теплый пол электрический под стяжку в процессе монтажа.
  2. Листы экструдированного пенополистирола или пенополистирол отлично будут смотреться на основании пола, когда нижний этаж имеет отопление. Выбирается и соответствующая толщина в пределах 20-50 мм. Может выбрать из всего перечня и другой утеплитель, обладающий достаточным уровнем прочности. Главное при этом, чтобы он имел соответствующую толщину.
  3. Не всегда помещения снизу имеют свою систему отопления. Это в основном касается подвальных помещений и гаражей. Здесь утеплитель должен иметь слой до 100 мм. Альтернативный материал – минеральная вата, имеющая аналогичные качества и характеристики.

Утеплитель может укладываться и вдоль стен. Это также будет способствовать гашению теплового расширения стяжки в процессе эксплуатации системы теплого пола. Но тут утеплитель должен быть сжимаемым и иметь толщину не более 20 мм.

Далее происходит укладка армирующей сетки, которая не только создает очень прочный «пирог» теплого пола, но и предоставляет возможность крепить к себе нагревательные элементы. Вместо слоя армирования подойдет добавление в раствор микрофибры вместе с пластификаторами.

Выбор зоны обогрева

Теплопередача в помещении должна быть одинаковой по всей поверхности. В противном случае можно столкнуться с перегревом нагревательного элемента и выходом его из строя. Тогда придется производить не только ремонт отдельного участка, а иногда – и всего теплого пола. Чтобы этого избежать, кабель помещается в бетонную стяжку, имеющая идентичный состав по всей площади и одинаковое расстояние от верхней части заливки до стенки кабеля. Следует забыть про легкие теплоизолирующие материалы, как опилки или керамзит.

Многое будет зависеть и от выбранного варианта напольного покрытия, имеющейся у него степени теплоизоляционных качеств. Ведь тепло первоначально передается именно плитке или ламинату, а уже после прогревается воздух в помещении. На поверхности пола в последующем после монтажа теплого пола электрического в стяжку не должно располагаться громоздкой мебели, ковров и других предметов, которые будут создавать препятствия для равномерной передачи тепла. Если у мебели и имеются ножки, то их высота должна составлять как минимум 15 см.

Предварительно, во время создания схемы теплого пола на бумаге, следует предусмотреть все описанные моменты. При наличии таких предметов, заранее определяются участки, где будет отсутствовать нагревательный кабель. Укладка кабеля теплого пола в стяжку должна осуществляться в том месте, которое будет гарантировано открыто.

Кабель для теплого пола

Каждый вариант кабеля имеет свою мощность и длину. Если отрезать меньший кусок кабеля, то у него сразу же уменьшиться сопротивление, необходимое для напряжения 220 В. Это все приведет к перегреву и повреждению.

Есть некоторые рекомендации, благодаря которым можно качественно выбрать вариант нагревательного кабеля. Многое зависит от удельной мощности продукции, что включает в себя количество ватт, необходимых для каждого метра квадратного площади помещения.

При наличии такого напольного покрытия как ламинат, паркет или пробка, минимальная удельная мощность должна составлять 80 Вт/м2. Плитка или керамогранит имеет большие показатели – не менее 100 Вт на квадратный метр. Могут быть случаи использования системы теплого пола, как основной отопительной системы. В таком случае «холодные» помещения должны иметь удельную мощность 200 Вт на м.кв., а теплоизолированные помещений – 150 Вт/м2.

Длина кабеля будет определяться в зависимости от того, какая площадь в помещении будет покрыта им. Не малое значение сыграет и шаг производства укладки нагревательного элемента. Так как в магазине для реализации представлены кабели стандартной длины, то лучше всего на них и ориентироваться. При расчете все делается следующим образом:

Когда помещение имеет площадь 15 м2 и требует 1 кВт удельной мощности кабеля, в продаже приобретается стандартная длина в 80 метров и производиться расчет: 15/80 и получаем 0.1875 метра – оптимальный шаг укладки. Стандартный кабель должен остаться неизменным по своим параметрам. Лучше несколько уменьшить или увеличить шаг укладки, чем в последующем не получать необходимую эффективность от системы отопления.

Кабель к тому же может быть одножильный или двужильный. В той или иной ситуации есть свои особенности и тонкости. Одножильный кабель должен подключаться к сети обоими своими концами. То есть он направляется по всей обогреваемой площади в комнате, после чего возвращается обратно.

Лучше и проще производить укладку двужильного кабеля, где необходимо подключать к сети лишь «холодный» конец.

Шаг укладки

Несколько подробнее стоит поговорить непосредственно о шаге укладки, до того, как осуществить заливку стяжки на теплый пол. От границы обогреваемой площади помещения до уложенного кабеля нагрева должно составлять ½ шага укладки. Обогреваемая площадь – это та площадь, которая стоит из площади всего помещения, где производиться установка теплых полов под стяжку, от которой отнята площадь предметов мебели, под которой не будет осуществлена установка нагревательных элементов:

S (обогр.) = S (помещ.) – S (мебели)

Теперь можно начать рассматривать выбор оптимального шага укладки кабеля. Для этого существует определенная формула:

H = S/L*100

В представленной формуле следует дать расшифровку каждой составляющей: H – шаг укладки, S – площадь основания пола, которая будет обогреваться, на ней и будет производиться укладка нагревательного кабеля, L – длина используемого в монтаже кабеля нагрева.

Максимальный шаг укладки лучше всего выбирать до 20 см. Именно в том диапазоне и будет наилучшая эффективность прогрева воздуха в помещении от основания. Что касается нагревательного кабеля, то она должна составлять как минимум 17 Вт на каждый метр.

Заливка стяжки

Завершающая стадия монтажа теплых полов под стяжку – сама заливка раствора, который должен готовиться в строгом соответствии пропорций каждого компонента. Чтобы не тратить свое личное время на приготовление раствора, лучше всего посетить магазин и приобрести готовые сухие смеси, специально предназначенные для теплых полов. Здесь достаточно будет лишь добавить определенное количество воды, о чем имеется указание на упаковке. При этом все добавки и составляющие уже будут иметься в составе раствора, который будет создавать стяжку над теплым полом.

Оптимальная толщина бетонной стяжки составляет 40-60 мм. Все будет зависеть от конкретной ситуации, выбранного шага укладки нагревательных элементов. Если дополнительно в состав «пирога» включить слой армирования из металлической сетки, то толщину стяжки можно уменьшить до 30-40 мм.

К стяжке предъявляются и другие требования, на которые стоит обратить особое внимание:

  1. Длина одной из сторон стяжки не должна превышать 5 метров.
  2. Площадь нагреваемой стяжки максимально составляет 20 м2.

Если же стенка больше в комнате, или необходимо прогреть большую площадь основания пола, то лучше всего использовать второй кабель, который будет помещаться в отдельную стяжку. Между собой они должны быть разделены тепловыми швами. При этом пересечение кабелей нагрева не допускается. Всему причина – тепловое расширение используемого при монтаже материала. Тепловые швы, расположенные по контуру каждой стяжки, заполняются теплоизолятором.

Так как стяжка в процессе эксплуатации будет нагреваться, то в нее при приготовлении раствора следует добавить специальную добавку. Это повысит ее эластичность, а также исключит вероятность появления трещин на поверхности во время нагрева.

Что касается пропорции замешивания раствора, то на 1 часть цемента потребуется 4 части щебня мелкой фракции и 4 части песка. Кроме этого, добавляется и пластификатор, а именно 0.01 части. Если раствор получится очень жидкий, то вероятность растрескивания после укладки теплого электрического пола под стяжку, увеличиться. Не допускается и образования внутренних пустот в стяжке. Это приведет к местному перегреву нагревательного кабеля и выходу его из строя. Придется тратить средства и время, чтобы произвести ремонт теплого пола в помещении.

Включать систему отопления можно лишь после полного высыхания бетонной стяжки, что обычно занимает 28 дней. В течение всего этого времени следует создавать условия для равномерного просыхания и качественного схватывания раствора.

Процесс выполнения теплого пола и дальнейшая заливка бетонного раствора не отнимает много времени и не требует весомых познаний. Все что требуется – точно соблюдать технологию и руководствуется всеми советами от специалистов. В итоге получится отличная отопительная система, которая будет передавать тепло внутрь помещения от самого пола. Это все создает комфорт для каждого, кто будет находиться в комнате. Лучше один раз потратиться на покупку качественного материала, чем в последующем выкидывать деньги на ремонт.

Видео:

Видео:

Видео:

Видео:

Видео:

Устройство электрического теплого пола своими руками

Еще недавно теплые полы считались роскошью, но сегодня устройство электрического теплого пола в домах и квартирах широко распространено. Такая система имеет целый ряд достоинств, основными из которых являются автоматизированное поддержание комфортного температурного режима в помещении и возможность сэкономить на счетах за электроэнергию.

Виды и сравнение электрических полов

Типы систем, способы монтажа и рекомендации по выбору напольных покрытий

Электрические теплые полы бывают четырех типов:

Выбирать тот или иной тип следует исходя из того, в каком помещении будет установлена система, каким будет финишное покрытие пола, из расчета потребления электроэнергии и сложности монтажа.

Кабельный пол является самым распространенным вариантом подогрева. Функциональный элемент здесь – кабель, преобразующий электроэнергию в тепло. По сравнению с другими типами электрических полов кабельную систему сложнее всего устанавливать. Это связано с тем, что кабель обязательно укладывается с определенным шагом, а после требуется заливка стяжки, из-за чего высота помещения уменьшается. Преимущество кабельной системы в том, что она лучше всего подходит для нестандартных помещений со сложным периметром. Помимо этого, с помощью кабеля можно обогревать наружные части дома (крыши, стоки, отливы).

Электрический кабельный пол подходит для больших площадей, а также для помещений с нестандартной планировкой

В нагревательных матах кабель уже закреплен, поэтому здесь не нужно вымерять шаг, и монтаж происходит быстрее. Все, что нужно, это разложить и зафиксировать сетку. Часто такой теплый пол укладывается под керамическую плитку. Не нужно заливать стяжку, поскольку слоя клея для плитки хватает, чтобы мат находился в его толще. Если в качестве финишного покрытия используются линолеум, ковролин или ламинат, то требуется минимальная стяжка – 30 мм.

Шаг укладки в нагревательных матах уже соблюден — монтаж упрощается

Инфракрасный пол представляет собой двухслойную пленку. В качестве нагревателя выступают углеродные элементы. Пленка имеет толщину примерно 0,5 мм, благодаря этому монтаж такого теплого пола не «съедает» высоту помещения. По сравнению с двумя предыдущими типами ИК-пленка самая экономичная: при правильной эксплуатации можно сэкономить до 60% электроэнергии.

Главные преимущества ИК-пленки — сухой и быстрый монтаж

Общее для всех типов электрических полов то, что их нельзя укладывать под крупногабаритную мебель или сантехнику. Нагрузка на систему может привести к ее преждевременной поломке.

Подробнее о характеристиках различных систем:

Подготовка основания для монтажа

Прежде чем приступить к монтажу системы электрического подогрева, необходимо тщательно подготовить основание. Как это сделать?

  1. Демонтировать прежнее напольное покрытие.
  2. Устранить все дефекты на основании, если таковые имеются, с помощью эпоксидной смолы или цементного состава. Если на черновом поле есть перепады более 20 мм, следует выполнить выравнивающую стяжку.
  3. Обработать основание грунтовкой.
  4. После высыхания грунтовочного слоя уложить теплоизолятор.
Фольгированная теплоотражающая подложка необходима для того, чтобы не обогревать пол или потолок ваших соседей

Теплоизоляция – важный шаг при устройстве теплых полов. Ее действие направлено на сохранение мощности системы, чтобы тепло не тратилось на нагревание бетонного основания или грунта. В зависимости от условий выбирается вид и толщина материала. В многоквартирных домах чаще всего используются рулонные фольгированные утеплители (например, изолон) толщиной 2-4 мм. Если речь идет о цокольном или неотапливаемом помещении, то потребуется теплоизолятор в 1,5-2 раза толще.

Уложить теплоизоляцию очень просто. Полосы материала раскатываются на основании, фиксируются, а стыки проклеиваются металлизированным скотчем.

Монтаж электрических полов

Монтаж электрического пола начинается с установки терморегулятора и подключения к нему термодатчика. Терморегулятор служит для управления системой нагрева. Он крепится в монтажный короб на стене на минимальной высоте от пола – 30 см. Температурный датчик укладывается в гофрированную трубку в толще теплых полов. Расстояние от него до стены с термостатом должно быть не менее 50-70 см. К терморегулятору по штробе будут также подведены кабель от нагревательных элементов и провода от центральной электрической сети.

Как говорилось выше, монтаж кабельного пола довольно сложен. Прежде всего необходимо правильно выбрать кабель. Специалисты рекомендуют использовать саморегулирующиеся кабели. Их главное преимущество перед резистивными состоит в том, что им не страшен перегрев.

Раскладка нагревательного кабеля выполняется на армирующей сетке «змейкой» без натяжения и перегибов. Рекомендуется сначала начертить схему укладки проводов. Между витками должно быть не менее 80 мм. Чтобы верно рассчитать шаг укладки, нужно 100 умножить на площадь помещения и разделить на длину кабеля.

При расчете речь идет не об общей, а о полезной площади помещения.

Затем теплый пол подключается к терморегулятору. Если все правильно подключено, можно заливать стяжку толщиной не менее 50 мм. Необходимо проследить за тем, чтобы вокруг кабеля не было полостей с воздухом, в противном случае проводник может перегореть.

Видео-инструкция по монтажу в помощь:

Если для подогрева полов выбраны нагревательные маты, они просто раскладываются на основании и подключаются к термостату. Для фиксации к поверхности можно использовать двусторонний скотч либо дюбели-зонтики, для соединения матов друг с другом – монтажный скотч. Отступ от стены должен быть минимум 50 мм, от нагревательных приборов – 100 мм.

Пошаговая технология монтажа нагревательных матов

Монтаж пленочного инфракрасного пола имеет нюансы. Рулон разрезается ножницами на отдельные полосы в соответствии с разметкой. Затем части укладываются на теплоизоляционный слой токопроводящими шинами вниз. Каждая полоса закрепляется с помощью скотча. Затем подключается вся система. На один из концов рулона надевается зажим-крабик, одна пластина которого направлена внутрь нагревательного элемента, а другая крепится к медной токопроводящей шине. После этого подсоединяется провод для теплого пола, который идет в комплекте. Другой его конец подводится к терморегулятору. Свободные контакты на пленках нужно изолировать, а потом соединить все части в одну систему.

Самое подробное обучающее видео:

На завершающем этапе укладывается чистовое напольное покрытие.

Выбор напольного покрытия

Основным моментом на этапе выбора чистового покрытия для пола служит его совместимость с тем или иным видом электрических теплых полов. Материал, соответственно, должен быть не только эстетичным, но и обладать достаточно высокими техническими характеристиками, в частности, быть прочным и износостойким.

Пирог пола из кабеля под плитку

Чаще всего для финишной отделки полов применяют линолеум, ламинат, паркет и керамическую плитку. Если выбор пал на линолеум, то приобретайте материал без утепляющей основы. Кафель или керамогранит являются хорошими проводниками тепла, обладая при этом небольшим удельным тепловым расширением. Если на пол будет укладываться дерево (паркет, массив и проч.), то материал должен быть сухим, в противном случае он деформируется. В любом случае прежде чем купить тот или иной материал, обратите внимание на специальную маркировку. Как правило, производители указывают возможность использования покрытия с системой теплых полов.

В сочетании с электрическими полами не рекомендуется использовать пробковые покрытия, поскольку из-за их низкой теплопроводности тепло не будет проходить в помещение. Не подходят и толстые ковровые покрытия, поскольку они будут играть роль теплоизолятора.

Монтаж системы теплых полов достаточно трудоемок и требует определенных расходов. Но сколько стоят уют и комфорт? Они бесценны! Потратив один раз время, силы и средства на создание энергосберегающей эффективной системы электрических теплых полов вы на протяжении многих лет сможете наслаждаться теплом вашего дома.

Материалы По Теме:

Устройство тёплого водяного пола на бетонном основании

Если вы мечтаете о комфорте и теплоте в вашем доме зимой, то идеальным вариантом станет для вас обустройство водяного теплого пола на бетонном основании, которое предусматривает сетку из трубопроводов с горячей жидкостью, встроенной в бетонную стяжку и нагревающей ее.

Устройство теплого пола водяного на бетонном основании

Теплый трубопровод равномерно прогревает пол и нижний уровень воздуха в вашем помещении. Благодаря чему, зимой у вас не будут замерзать ноги, и вы с радостью будете бегать босыми ногами по полу, ведь это не только приятно, но и полезно.

Давайте узнаем, что вообще такое устройство водяного теплого пола. Пол с обогревом, который установлен своими руками, напоминает структуру слоя. Профессиональные мастера называют такую структуру пирогом пола. Итак, устройство теплого водяного пола на бетонной основе состоит из:

  1. Главного слоя – это может быть бетонное покрытие или черновой деревянный пол.
  2. Гидроизоляции, которая дополняется по периметру демпферной лентой.
  3. Теплоизоляции, которая защищает и не допускает попадания тепла по не заданной траектории.
  4. Теплого водяного пола – система, которая обогревает всю комнату.
  5. Бетонного раствора.
  6. Конечного напольного покрытия.

Толщина всей системы зависит от толщины применяемого теплоизоляционного слоя и производительности стяжки, а также от диаметра используемых для укладки теплого водяного пола коллекторов. При этом толщина всей черновой конструкции должна быть 7-15 см.

В общем, целая схема конструкции такого вида пола и его установка не представляют сложности. И если вы к обустройству каждого слоя подойдете грамотно и ответственно, то устройство будет долгое время радовать вас своей продуктивной работой.

Читайте в статье:

Что представляет собой устройство теплого водяного пола?

Метод укладки водяного пола заключается в снятии старого полового покрытия до самого основания. Монтировать теплый водяной пол разрешено только на чистой и сухой поверхности.

При этом для любой его части возможно максимальное различие по высоте не более 0,5 см. Иначе, когда основа пола имеет весомые перепады по вертикали, нужно сначала сделать его ровным.

Устройство теплого пола водяного на бетонном основанииУстройство теплого водяного пола

Для этого можно воспользоваться слоем из низкокачественного бетона или положить на него новую стяжку из бетона, что станет идеальным решением. Гидроизоляционным материалом стелем подготовленное основание.

Для получения качественной паро-и гидроизоляции рекомендуют воспользоваться пленкой из полиэтилена толще 250 мкм. Вряд ли можно отыскать пленку подобную той площади, которую имеет ваше помещение. Поэтому полотно такой пленки нужно укладывать с запасом.

Важно добавить, что запас должен составлять 12 см, соединяя шов с помощью скотча. При этом нужно на стены напустить пленку, тем самым сформировать некое корыто. По завершении всех работ по подготовке излишки гидроизоляционной пленки разрезают ножом.

Чтобы не допустить образования мостиков холода там, где теплый пол припадает к стенам помещения, нужно поклеить периметр стен особой амортизирующей лентой. Такая лента имеет действие возмещения от теплового расширения стяжки, защищая ее от вероятных деформаций при тесном взаимодействии с вертикальными конструкциями.

Установка теплых водяных полов на начальных уровнях многоэтажных зданий подразумевает толстый утепляющий слой, который должен быть 50 мм. Если вы живете на другом этаже, то достаточно будет 200 мм теплоизоляции.

Устройство теплого пола водяного на бетонном основании

Самым практичным и качественным материалом для получения надежной теплоизоляционной основы под конструкцией обогреваемого водяного пола считается пенофол.

Метод его изготовления объединил теплоизоляционные качества вспененного полистирола с высокими теплоотражающими свойствами алюминия. Кроме важных свойств, утеплитель пенофол является сложновозгораемым, экологически чистым материалом, который не поглощает влагу.

Но если вы хотите упростить процесс монтажа пола с подогревом, то можно присмотреться к профильным теплоизоляционным плитам, которые произведены из полимерных материалов, плотных и устойчивых к высоким нагрузкам.

Основа таких плит обладает специфической формой профиля, что позволяет закрепить трубопроводы без применения лишней фиксации. Собираются такие плиты в замок.

Процесс установки коллектора

Устройство теплого пола водяного на бетонном основании имеет два вида применения коллекторов:

  1. металлопластиковый;
  2. полиэтиленовый.

Основное достоинство коллектора из полиэтилена – его высокая устойчивость. Он почти не перегибается, что исключает появления сколов и дальнейшего повреждения. Коллектор из металлопластика имеет отличительные показатели теплопередачи, нагревая пол лучше , чем полиэтиленовый аналог.

Устройство теплого пола водяного на бетонном основании

Важно обратить внимание на некоторые правила, которые необходимо учесть при монтаже сетки коллекторов:

  1. Коллекторы сетки теплого водяного пола в самом холодном углу комнаты обычно кладут плотнее. Рядом с окнами и внешними стенами разбег между прокладываемыми линиями коллекторов лучше делать меньше, а в середине помещения и около внутренних стен можно укладывать коллекторы через большие промежутки.
  2. При укладке коллекторов около стен нужно отступить на 15 см.
  3. Минимальная разбежка между трубопроводами ограничивается по методу 10 см, а максимальная – не должна быть выше 30 см.
  4. Максимальное расстояние контура не должна быть больше 100 м, иначе установка теплого водяного пола не будет продуктивной.
  5. Во время установки коллектора в тех местах, где расположены стыки плит перекрытия, коллектор нужно защитить специальной металлической гильзой. Ее длина должна быть больше 29 см.
  6. Для грамотного монтажа укладки сетки коллектора для такого пола применяется схема обустройства водяного теплого пола. Она может быть в виде змейки, зигзага, спирали. Любая из таких схем имеет преимущества, а вот выбор той или иной схемы полностью зависит от вас.

Важно обратить внимание на то, что если конструкция теплого пола включает создание нескольких контуров, то нужно определить в комнате место для монтажа распределительного щита, где будет располагаться подсоединение всех контуров.

Испытание системы устройства теплых полов

После установки и подсоединения к источнику теплоснабжения нужно выполнить опрессовку трубопровода, иными словами, проверку гидравлики теплого водяного пола. Для этого через водопроводную систему в каждый элемент поэтапно подается горячая жидкость.

Внутри коллектора вместе с воздухом может быть много строительного мусора, что нанесет вред автоматическим воздухоотводам. Чтобы не допустить таких повреждений, выпускать воздух, содержащийся внутри трубопровода, нужно через специальные вентили для освобождения жидкости.

Метод укладки теплых водяных полов состоит из проверки рабочего давления в течение суток. Начинать установку итоговой стяжки из бетона можно, если за эти сутки не было обнаружено признаков протечек.

Итоговая стяжка

Теперь вы знаете, как обустроен теплый пол, и самое время понять монтаж итоговой стяжки, которая играет большую роль в едином процессе установки напольных водяных полов. Установка поверхностной итоговой бетонной стяжки после прокладки сети трубопроводов, теплых полов выполняется следующим образом:

  1. На трубопровод нужно уложить в качестве армирования стальную сетку, которая обладает размером ячейки 10на10 см и сечением проволоки не менее 0,3 см.
  2. Эту сетку лучше уложить так, чтобы не пересекали ее листы зоны, отмеченные декомпрессионным швом.
  3. Для выполнения установки армирования стяжки также нужно использовать стальное или полимерное фиброволокно, которое нужно добавлять прямо в жидкую смесь. Для укладки бетонной стяжки лучше пользоваться специальными растворами для самостоятельного выравнивания пола или смесью пластификатора и строительного бетона. Это намного увеличит пластичность смеси.
  4. Толщина бетонной стяжки без применения пластификатора 5 см, а с пластификатором – 3,5 см. Стяжка на теплый водяной пол заливается в температурном промежутке +5-+30 градусов, и под влагоудерживающим материалом выдерживается в течение 7 дней.
  5. Минимальный срок, который нужен для высыхания итоговой бетонной стяжки после устранения влагозащиты составляет 28 дней. Помните, что укладка бетонного раствора выполняется при включенном рабочем давлении в коллекторе.

Устройство теплого пола водяного на бетонном основании

По завершении срока высыхания стяжки из бетона можно начинать установку итогового покрытия. Но ни при каких обстоятельных нельзя забывать, что под стяжкой установлен трубопровод и его нельзя деформировать.

Включать обогрев пола в комнате можно сразу после установки итогового напольного покрытия. Не забывайте, что устройство теплого пола – разрешимая задача, и если делать в точности с инструкцией и рекомендациями, то вашему дому обеспечены комфорт и уют на длительный период времени.

Отправить ответ

avatar
  Подписаться
Уведомление о
