кирпичный, диаметр, высота, какой лучше

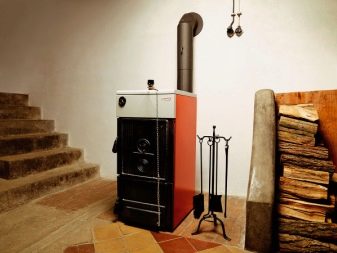

Классические кирпичные дымоходы для твердотопливного котла десятилетиями обеспечивали необходимую вентиляцию воздуха. За счет этого регулировался режим горения, удалялся угарный газ. В настоящее дымоходная труба может иметь другую конструкцию, повышающую производительность нагрева воды.

Источник фото: supercoto.com

Такие вытяжки имеют свои особенности и требования к условиям установки. Они делаются из материалов с гладкой поверхностью, к которой не пристает сажа. Что лучше для котла длительного горения в каждом конкретном случае: кирпичная труба или коаксиальный дымоход, должен решать специалист.

СодержаниеПоказать

Какой дымоход лучше для твердотопливного котла

Труба для твердотопливного котла должна быть термостойкой. Температура горения колеблется от 200⁰ древесина до 600⁰ уголь. В некоторых случаях воздух, поступающий в трубу, разогревается до 1000⁰ и выводной канал должен выдержать.

Этим требованиям соответствуют материалы:

• кирпич;
• сталь;
• керамика;
• огнеупорное стекло.

У каждого из них свои положительные стороны и недостатки.

Устройство дымоходов твердотопливных котлов должно соответствовать следующим характеристикам:

• обеспечивать хорошую тягу;
• иметь конструкцию, которая легко демонтируется и обслуживается;
• противостоять коррозии;
• иметь гладкие внутренние стенки;
• быть хорошо изолированной от холода;
• пожаробезопасной;
• иметь эстетически привлекательный вид.

Строится дымоход своими руками или наемной бригадой специалистов надолго. Конструкция дорогая и сложная в ремонте. Поэтому эксплуатационный срок должен быть большой, измеряться десятилетиями.

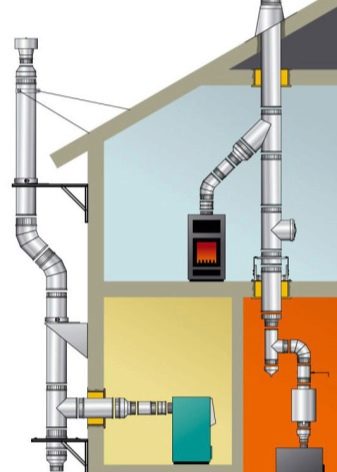

Виды дымоходов. Источник фото: mebelprestig.ru

Дымоход из кирпича

Строится выводной канал из кирпича для твердотопливного котла по классической схеме, как веками возводили трубы каминов. Над камерой горения устанавливается купол, собирающий горячий воздух в один поток. В современном оборудовании это разгонный участок сразу за выводным из корпуса патрубком.
Печная кладка дымохода из кирпича предусматривает несколько каналов для отвода газа с изгибами. Она подходит твердотопливному котлу, но требует для обслуживания в каждом «кармане» создать доступ для очистки его от сажи и мусора.
Использовать кирпичную трубу целесообразно в том случае, когда она осталась после демонтажа печи и к ней просто подключается твердотопливный котел. Тогда дымовой канал герметично соединяется с выводным патрубком камеры горения.

Преимущества у кирпичного сооружения:

• выдерживает высокие температуры без разрушений;
• пожаробезопасен;
• имеет заслонку;
• выложен из термоизоляционного материала;
• красивый эстетичный вид.

Печные трубы оборудованы заслонками, позволяющими регулировать тягу, увеличивая до максимума площадь вытяжного канала при розжиге и затем уменьшать его, снижая активность горения и выход тепла наружу. Это удобно при использовании в камере горения дров.

При процессе длительного горения диаметр вытяжного отверстия рассчитывается исходя из мощности котла. Площадь сечение отверстия по всей длине трубы должна быть одинаковой. Заслонка станет препятствием к равномерному движению воздуха.

Монтаж дымохода для твердотопливного оборудования из кирпича сложный, с множеством недостатков, если сравнивать с современными конструкциями и материалами:

• сложная схема дымохода, послойная укладка кирпичей;
• трудоемкая и сложная технология;
• требуется создание опорного фундамента;
• много мусора;
• требуется много времени на затвердение цементного раствора;
• работы выполняются только в летнее время;
• прямоугольная форма вытяжного канала;
• высокая теплоемкость;
• шершавые стенки.

Любитель не знает, как правильно сделать дымоход из кирпича. Необходимо нанимать печника с большим опытом работы.
При движении вверх, поток горячего воздуха закручивается по спирали. Углы создают препятствие этому процессу. Они тормозят газы и скапливают сажу.

Источник фото: budujemydom.pl

Дополнительно мелкодисперсные частички продуктов горения оседают на шершавых стенках. Кирпич является термоизоляционным материалом. Точка росы смещается с внутренней поверхности выводного канала в кладку. Но для того, чтобы прогреть и высушить саму трубу, требуется много тепла.

Горячий поток быстро остывает, особенно на начальном этапе розжига и процесса горения. Возможно возникновение обратной тяги, когда остывший воздух не выйдет наружу, а будет опускаться вниз.
Выложенная из кирпича конструкция имеет сложное устройство дымоходов твердотопливных котлов.

Она состоит:

• фундамент;
• стояк трубы;
• распушка в местах перекрытия;
• выдра в месте прохождения сквозь кровлю;
• шейка над крышей;
• оголовок.

Все элементы выполняются кладкой кирпича на расширение конструкции снаружи, сужение наружных размеров с сохранением одинакового размера отверстия внутри.
Для исключения возгорания расположенных рядом материалов кровельных и межэтажных перекрытий, необходимо делать изоляцию, заполняя промежуток пеной с низкой теплопроводностью.

Дымоход из сэндвича

Монтировать дымоход твердотопливного котла практичнее с сэндвич труб и предназначенных для них фитингов. В частном доме вытяжную конструкцию можно размещать внутри строения и снаружи.

Трубопровод собирается из отдельных элементов, которые состоят:

• внутренняя труба из нержавеющей стали;
• утеплитель;
• наружная оболочка из нержавейки, оцинковки, пластика.

С одной стороны детали трубопровода имеют расширения на 1 – 2 мм без тепловой изоляции между ними. Вертикальный участок трубопровода собирается как лего, элементы труб вставляются друг в друга.

Источник фото: click-stroy.ru

Со временем в местах соединения прочность стыка и герметичность могут разрушиться. Устанавливая вытяжной трубопровод, применяют для упрочнения хомуты. В стену для фиксации конструкции забиваются костыли, и конструкция из сэндвича прочно фиксируется.

Достоинства такой конструкции для выведения дыма от твердотопливного котла:

• простое устройство дымохода;
• самостоятельный монтаж;
• эстетичный вид;
• наличие внутреннего утепленного слоя.

Из недостатков можно отметить только высокую стоимость труб и соединительных деталей и малый срок эксплуатации – около 15 лет.
Установка трубы из сэндвичей производится по росе, это когда влага свободно стекает вниз, не встречая препятствий в виде выступающих торцов. Размеры отверстия подбираются по трубе, выходящей из котла.

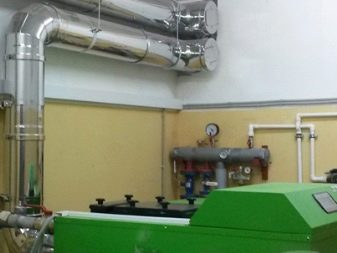

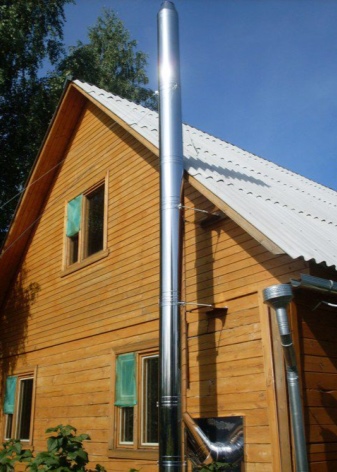

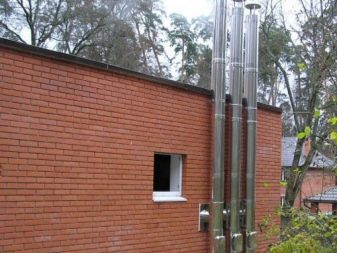

Стальной

Установка твердотопливного котла со стальной конструкцией смотрится красиво. Трубы и фитинги делаются из нержавейки с идеально гладкой внутренней поверхностью. Конструкция отличается зеркальным блеском.

Но такая система плохо работает, если не сделать утепление, особенно элементов, находящихся снаружи. Положительные качества стального дымовыводного канала:

• простой монтаж дымохода;
• малый вес конструкции;
• гладкая поверхность внутри;
• простое подключение к котлу.

Отсутствие утеплителя и высокая теплоотдача стали могут использоваться как дополнительный обогревающий элемент внутри дома. В этом случае длина дымохода определятся опытным путем по максимальной интенсивности тяги.

Обязательно монтируется теплоизоляция металлических труб на чердаке и снаружи. Большие потери тепла могут привести к обратной тяге.
Снаружи стальной дымоход красиво смотрится, но его блеск придется прятать под теплоизоляцией. Располагать его рядом со стеной нельзя, он будет перегревать ее, создавать угрозу возгорания.

Дымоход из керамики

Положительны качества трубы из керамики:

• гладкие стенки;
• длительный срок службы;
• устойчивость к окислению и разрушению продуктами горения.

К недостаткам следует отнести хрупкость и сложный монтаж.

Керамическим дымоходом пользуются как вкладышами внутрь кирпичного. В соединении технических характеристик двух разных материалов, получается отличная конструкция для выведения дыма.

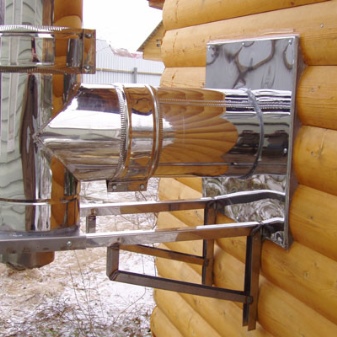

Вытяжка коаксиального типа

Отдельно от других для котла длительного горения стоит конструкция коаксиального дымохода. Он представляет собой симбиоз сэндвича и металлического трубопровода. Только вместо утеплителя в пространстве между трубами проходит воздух с улицы.

Особенности такой вытяжки:

• устанавливается горизонтально;
• компактный;
• выводится через наружную стену;
• воздух в топку поступает подогретый;
• требует установки принудительной вентиляции.

Горячий дым выходит наружу по внутренней металлической трубе и подогревает поступающий внутрь уличный воздух. В результате повышается производительность котла.
Коаксиальный дымоход представляет хороший вариант для маленьких помещений. Они устанавливаются под потолком, в комнате, где строит котел, подвешиваются на стену, имеют малую длину – до 5 м. Функциональность конструкции не зависит от погоды и перепада давления. Но работать без электричества такая вытяжка не может.

Как рассчитать размеры дымохода

Чтобы построить правильный дымоход для твердотопливного котла, следует выдержать основные его размеры:

• высоту;
• длину разгонного участка;
• диаметр отверстия.

Важно сделать дымоход для твердотопливного котла утепленным, чтобы сместить точку росы. В тонкостенных дымоходах холод и тепло «встречаются» внутри трубы, образуется конденсат. Он способствует прилипанию частичек копоти к стенкам, засоряя выводной канал сажей. Влага снижает производительность горения топлива, ухудшает тягу.

Минимальная высота дымохода для твердотопливного котла указана в техническом паспорте. Желательно делать выше, уменьшать нельзя. Чем больше длина вертикального участка системы вытяжки, тем больше разница в давлении воздуха, выходящего из топки и находящегося снаружи на уровне окончание трубы.

Делать очень высоким дымоход для котла на твердом топливе также нельзя. Воздух, выходя из зоны горения и поднимаясь вверх постепенно остывает.

Холодные массы могут начать опускаться вниз, возвращая в помещение копоть и угарный газ. Интенсивность горения топлива в этот момент уменьшается из-за ограниченного поступления кислорода.
Диаметр дымохода для твердотопливного котла должен быть такой же, как на выходное отверстие для дыма на отопительном оборудовании. Если вытяжной канал имеют квадратную форму, то размер диаметра является определяющим между стенками трубы.

Подключение дымохода

Подключение дымохода к котлу осуществляется через разгонный участок. Его рекомендуется устанавливать под углом примерно 60⁰ к горизонту, чтобы исключить резкие переходы, тормозящие дым.

Соединение при монтаже направляется вверх, от зоны горения в вытяжку. Сечение разгонного участка должно соответствовать отводу в котле. Верхний конец соединительного узла заводится в дымоход. Все стыки герметизируются термостойкими материалами.

Как проверить тягу

Тяга проверяется пламенем. При достаточной интенсивности выведения окислов из зоны горения, пламя светло-желтое, почти невидимое. Дрова горят потрескивая.

Чем хуже выводятся продукты горения, тем темнее становиться цвет огня, до темно оранжевого. Дым, легкий, белый при хорошей тяге, темнеет, с ее ухудшением.
При неработающем оборудовании тяга проверяется зажженной спичкой. Если открыть дверцу печи, огонь должен отклониться внутрь, по потоку воздуха.

Дымоход для твердотопливного котла своими руками

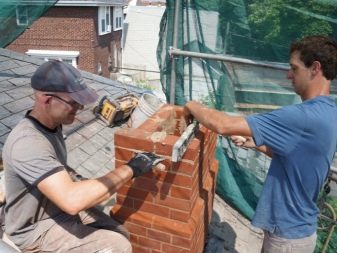

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Закончили установку твердотопливного котла? Значит, самое время приступать к сооружению системы дымоудаления. И как всегда, у прекрасных мастеров на все руки есть выбор: заказать полностью в сторонней фирме или приложить к этому свои руки. Если вы выбираете второй вариант, то наша статья станет отличным помощником в вашем начинании.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

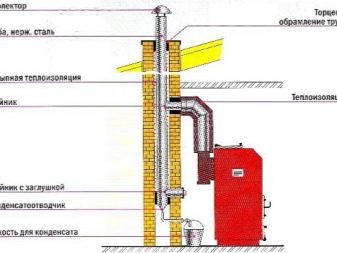

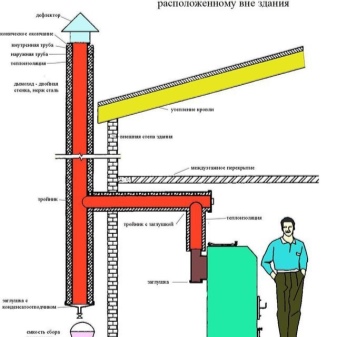

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

• Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
• Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
• Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
• Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Правила монтажа дымохода

1. Пожаробезопасность. Это первое и главное, что нужно обеспечить при строительстве системы. Обязательна минимальная дистанция 38 см между стенками дымохода и всеми поверхностями. Если вы выбрали внутренний тип дымохода, то позаботьтесь о качественной изоляции при прохождении частей дымохода через внутренние перекрытия.
2. Толщина стенок. Она должна быть от 10 см и более вместе с изоляцией.
3. Высота. Очень важный параметр, от которого напрямую зависит тяга в системе, эффективность удаления газов. Поэтому длина должна быть такова, чтобы высшая точка дымохода возвышалась над крышей на 1 метр.

Рассчитать высоту вам поможет эта таблица :

Таблица расчета диаметра дымохода

1. Строгий расчет площади внутреннего сечения. Значение этой характеристики должно быть постоянным по всей длине дымохода. В противном случае это снижает КПД работы дымохода.
2. Запрещается наличие горизонтальных участков длиной более 1 метра.
3. Обязательно наличие сборника конденсата, дверок для техобслуживания конструкции в дымоходе из любого материала.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Кирпичный дымоход для твердотопливного котла

Кладка кирпичного дымохода по частям

Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.

Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.

высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.

Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.

Конструкция кирпичного дымохода

• Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
• После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
• На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
• Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
• «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
• Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
• На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
• Не забудьте про установку защитного колпака – от мусора, дождя.

Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:

Стальной дымоход

Стальной дымоход: разборная конструкция

Вам на выбор предоставляется дымоход из обычной или нержавеющей стали. Как вы понимаете, последняя пользуется все большей популярностью, так как срок службы дымохода из обычной стали – не более 3-5 лет.

• высокая термоустойчивость – они могут выдерживать температуру от 500ºС до 700ºС.
• стойкость к образованию конденсата – а это, в свою очередь, обеспечивает надежность и долговечность самой системы. 316, 316L, 321 – марки нержавеющей стали, которая подходит в качестве материала для дымохода твердотопливного котла.
• доступная цена – еще один немаловажный плюс, который привлекает к себе внимание.
• возможность корректировки конструкции дымохода – в отличие от стеклянного или кирпичного, в устройство этого вы вполне можете добавить нужные детали, например, шибер, если забыли про него при первоначальном варианте.

Подробнее о сооружении дымохода из стали читайте в нашей статье .

Дымоход из сэндвич-панелей

Внешний вид трубы из сэндвич-панелей

Неплохой вариант для сооружения дымохода. В последние года начал получать все большую популярность, особенно для дымохода, который проходит снаружи. Однако, как и все, имеет свои преимущества и недостатки.

• Не нуждается в теплоизоляции – конструкция таких панелей уже предусматривает наличие утепляющего материала, а также жаропрочной прослойки.
• Простая сборка и компактные габариты .
• Конденсат не образуется при использовании этих труб .
• Высокий КПД – благодаря очень гладкой внутренней поверхности образуется турбулентность, что позволяет быстро выводить продукты горения. Кроме того, гладкая поверхность не позволяет оседать на ней саже.
• Высокая пожарная безопасность .

• Высокая цена.
• Недолгий срок службы – в среднем он составляет 10-15 лет.
• С течением времени плотность соединения теряется.

Однако преимущества все-таки перевешивают недостатки, поэтому сэндвич-панели заняли свое место в этой нише.

Керамический дымоход

Керамический дымоход: внутреннее устройство

Благодаря особенностям конструкции он является идеальным вариантом для котлов длительного горения.

Состоит из 3 слоев:

— внутренний – это непосредственно сама труба из керамики;

— средний – утеплитель (минеральная вата). Этот слой отличается стойкостью к возгоранию.

— внешний – это облицовочный каркас, который выкладывается з огнестойкого кирпича.

• Устойчив к высоким температурам до 850-900 ˚С.
• Сажа не оседает на внутренней поверхности дымохода из-за зеркальной гладкости.
• Конденсат не будет образовываться и оседать на стенках.
• Невосприимчив к воздействию влаги – значит никакой ржавчины не будет образовываться.
• Подойдет для котла на любом топливе .
• Простой монтаж .
• Хорошая герметичность – это обусловлено тем, что составные детали имеют мало швов.
• Высокая прочность материала – газ не сможет проникнуть за пределы трубы.
• Долгий срок службы – он составляет порядка 30 с лишним лет.

Дымоход из стекла

Об этом материале стоит упомянуть отдельно. Стеклянные дымоходы только начали выходить на российский рынок.

К плюсам можно отнести высокую жаростойкость, надежность и долгий срок службы, а также оригинальный внешний вид такого изделия.

Минус один, но очень существенный – материал, как и монтаж такого дымохода влетит вам в копеечку.

Свежие записи

Дымоходы для твердотопливных котлов своими руками: как правильно рассчитать

План строительства частного дома или дачи всегда содержит в себе необходимость монтажа отопительной системы. В настоящее время популярными являются твердотопливные котлы. Одной из составляющих, обеспечивающих безопасность и удобство их эксплуатации, является дымоход. Разобравшись в том, как в соответствии со всеми правилами сделать дымоход для твердотопливного котла, можно приступить к выполнению этой работы самостоятельно.

Содержание

• Как сделать дымоход для твердотопливного котла эффективным
• Как рассчитать дымоход для котла
• Дымоход из кирпича для твердотопливного котла своими руками

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

• Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

• Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

• Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
• Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

• Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
• Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

↓ Обязательно изучите рекомендованный материал по теме ↓

Самостоятельный расчёт сечения и высоты дымовой трубы

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

• Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

• При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
• Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
• При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

• Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

• Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
• При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
• Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

• Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
• Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

↓ Обязательно изучите рекомендованный материал по теме ↓

Задувает котел через дымоход: что делать и как предотвратить

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

Посмотрите другие материалы на похожие темы

Дымоход из сэндвич-трубы: собираем и утепляем самостоятельно

Самостоятельный расчёт сечения и высоты дымовой трубы

Конвектор на дымоходе: его преимущества и принцип работы

Источники: http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/, http://bulkaet.ru/dymoxod-dlya-tverdotoplivnogo-kotla-ustrojstvo-trebovaniya-k-konstrukcii-varianty.html, http://kamin-maker.ru/dymokhody/dymohody-dlya-tverdotoplivnyh-kotlov-svoimi-rukami/

Дымоход для твердотопливного котла своими руками

Содержание:

1. Особенности обустройства дымохода
2. Конструкция дымоотводного канала для твердотопливного котла
3. Основные требования к дымоходным каналам
4. Монтаж дымохода
5. Кирпичный дымоход для твердотопливного котла
6. Стальной дымоход
7. Сэндвич-дымоход

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

• внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
• диаметр дымохода;
• длина разгонного сектора;
• способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
3. Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.
4. Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

1. Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
2. Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора. Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

• По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
• По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

• высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
• минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
• доступная цена;
• моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

1. Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
2. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
3. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Как сделать дымоход для твердотопливного котла: расчёты и пошаговая инструкция

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

• Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

• Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Советуем прочитать статью о монтаже металлического дымохода своими руками в дополнение к данному материалу.

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

• Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
• Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

• Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
• Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

• Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

• При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
• Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
• При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Мощность котла, кВт	Диаметр, мм	Высота, м
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11-13

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

• Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

• Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
• При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
• Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

• Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
• Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

дымовая труба, высота дымохода, устройство, расчет длины для котла отопления на твердом топливе

Содержание:

Продолжительное функционирование нагревательного агрегата невозможно без правильно обустроенного дымохода. Вне зависимости от материала, из которого произведена дымовая труба для твердотопливного котла, она предназначается для обеспечения силы тяги, отвода продуктов горения и топочных газов наружу, не допуская их проникновения в жилые помещения.

Сила тяги дымохода

К подбору конструкции дымохода и к работам по его монтажу необходимо подходить ответственно, обращая внимание на малейшие нюансы. От этого зависит не только эффективность отопительного оборудования, но и безопасность людей, проживающих в доме.

Перед тем, как приобрести дымоход для отопительного котла, нужно определиться с силой тяги, необходимой для правильной работы оборудования. Данный параметр представляет собой техническую характеристику дымоотводящей системы, которая отражает ее производительность и качество функционирования.

От тяги в трубе агрегата зависит скорость перемещения топочных газов, образующиеся в результате столкновения потоков воздуха, имеющих разную температуру, и перепадов давления в топочной камере.

На силу тяги влияет ряд факторов, важные из которых длина и диаметр трубы дымохода для твердотопливного котла, наличие в нем поворотов и колен. Важно знать, что данный показатель будет наиболее высоким, если смонтированная труба максимально прямая и к выходу сужается. Именно по этой причине при проектировании отопительной системы и выборе агрегата нужно сократить до минимума повороты, изгибы и уклоны дымоотвода.

Качество функционирования вытяжки характеризуется следующими параметрами:

1. Слишком сильная тяга. В данном случае в дымовых трубах для котлов отопления на твердом топливе появляется гул. Чтобы его устранить, используют специальный шибер – так называют заслонку. Он позволяет эффективно отрегулировать силу тяги и тем самым добиться оптимальных показателей.
2. Низкий уровень. Причиной является проникновение топочных газов и дыма в котельное помещение. Если при испытании дымохода наблюдаются такие признаки, необходимо убедиться в правильности устройства конструкции. По действующим стандартам, протяженность трубопровода, отводящего газы, должна быть минимум 5 метров, а высота трубы для котла на твердом топливе превышать высоту конька кровли на 1 метр.

Особенности конструкционного устройства дымоходов

Идущий из топочной камеры дым поднимается вверх спиралевидно, при этом его скорость увеличивается. По этой причине дымоход стараются делать максимально ровным без поворотов, иначе траектория движения продуктов горения меняется и может ухудшиться сила тяги.

Большое значение имеет форма сечения дымоходной конструкции для котла, функционирующего на твердом топливе. Оптимальным решением принято считать круглое или овальное отверстие труб, поскольку тогда обеспечивается максимально эффективное выведение топочных газов.

Если при устройстве дымоходов для твердотопливных котлов сделать сечение квадратным или прямоугольным, то в процессе движения дыма от топки образуются завихрения, понижается сила тяги, быстро собирается нагар и сажа. Подбор данного параметра, как и длины трубопровода для дымоотводящей конструкции выполняют индивидуально для котла, системы обогрева и домовладения.

Материалы изготовления дымохода

Согласно инструкции производителей агрегатов, при отводе газов температура в дымоходе твердотопливного котла может достигать 180-500⁰С, а значит, при их обустройстве нужно выбирать термостойкие материалы.

Дымовые трубы бывают:

1. Кирпичными. Способны выдержать температуру до 900⁰С, но их не рекомендуют применять в системах с низким КПД, поскольку стенки в дымоходе, выложенные из кирпича, прогреваются слишком долго. Для агрегатов на твердом топливе такие трубы являются неидеальным вариантом, поскольку в процессе его сгорания может разрушиться кладка.
2. Из нержавейки или стали. Простой стальной дымоход для котла восприимчив к негативному воздействию внешних факторов, таких как перепады температурного режима и влажность. По этой причине желательно выбирать нержавеющие трубы, поскольку они отличаются большей стойкостью, служат гораздо дольше и способны выдержать нагрев до 700-800⁰С.
3. Стеклянными. В настоящее время по причине дороговизны они на отечественном рынке не приобрели широкое распространение. А вот в европейских и азиатских странах стеклянные трубопроводы очень популярны. Дело в том, что они обладают превосходными эксплуатационными характеристиками, не подвержены коррозийным процессам и воздействию повышенных температур. Кроме этого, у них низкие инертные показатели. Смонтировать стеклянный дымоход для твердотопливного котла своими руками довольно сложно, поэтому его монтаж обойдется большими финансовыми расходами.
4. Из керамических материалов. Среди отечественных потребителей они наиболее востребованы, поскольку устойчивы к температурам до 1200 градусов и огнеупорны. Керамические трубы хорошо противостоят негативным влияниям агрессивных факторов, включая высокую влажность и появление конденсата. Их преимущество заключается в безопасной эксплуатации, им не опасно случайное возгорание собравшейся сажи.

Схема обустройства конструкции дымоотведения не отличается сложностью, поэтому расчет диаметра дымохода для твердотопливного котла и его установку можно реализовать самостоятельно.

Параметры дымоходной конструкции для твердотопливных агрегатов

Высота дымохода для твердотопливного котла считается критической величиной. Это означает, что при недостаточности данного размера топливо будет плохо сгорать, произойдет «опрокидывание» тяги, а дымовые газы вместо того, чтобы выходить наружу дома, начнут проникать внутрь котельного помещения.

Длина дымохода для твердотопливного котла зависит от его назначения: если прибор бытовой, то будет достаточно 5 метров, а, когда это большой промышленный агрегат, тогда данный параметр может достигать 15 метров и более.

Выбор дымоходных труб

Подобрать дымоход для отопительных твердотопливных приборов непросто, поскольку материалы для них и варианты исполнения представлены в торговой сети в огромном разнообразии.

Чтобы выбрать конкретную дымоходную конструкцию, в обязательном порядке учитывают ряд важных параметров, среди которых:

• температура отводимых топочных газов – каждый материал ее изготовления имеет собственный температурный максимум, поэтому степень их нагрева не должна превышать установленный параметр;
• давление газа в трубе – на сегодняшний день каждый вид трубной продукции рассчитан на функционирование при определенной величине этой характеристики, подразумевающей естественную тягу или наддув, в продаже также имеются универсальные модели;
• наличие конденсата – кирпичные трубопроводы необходимо эксплуатировать в определенных условиях, которые исключают возможность появления конденсата;
• коррозийная стойкость – существуют 3 класса устойчивости дымоходов к коррозийным процессам, но только два из них — 2-й и 3-й рассчитаны на твердотопливные агрегаты;
• минимальное расстояние до легко возгораемых материалов, которые могут воспламеняться от высоких температур– этот параметр указывается производителями в техдокументации к трубопроводам.

Чтобы узнать некоторые из вышеперечисленных параметров, необходимо выполнить расчет дымохода для твердотопливного котла. Эти вычисления желательно доверить опытному инженеру-проектировщику отопительных конструкций и систем.

Монтаж трубопроводов, отводящих топочный дым

Работа, связанная с тем, как соединить котел с дымоходом, не является сложным процессом, выполнение его не требует владения специальными навыками и умениями.

Но перед тем, как приступить к монтажу дымоотводящей конструкции, следует внимательно изучить устройство конкретной модели, а также принципы и нюансы проведения подключения.

Прежде всего, следует отметить, что все элементы системы, предназначенной для отвода от нагревательного котла топочных газов, нужно состыковать друг с другом с применением термостойкого герметика, который способен выдерживать высокие температуры, достигающие отметки в 1400 градусов.

Кроме этого, при использовании трубной продукции, имеющей разные диаметры, обязательно необходимо приобрести специальный переходник дымохода для твердотопливного котла – он позволит полностью исключить возможность утечки продуктов горения и потерю силы тяги.

Для крепления дымоотводящих труб к стенам дома задействуют специальные детали — саморезы или заклепки. В некоторых ситуациях могут потребоваться дополнительные опоры, подставки и прочие элементы. Их перечень обычно прилагается в комплекте к продукции.

как правильно сделать и его устройство в частном доме

Тепло являются для людей необходимостью. В многоэтажных домах обеспечение тепла обычно становится вопросом, который должны решать соответствующие коммунальные структуры. А вот в частном доме его владелец еще на этапе строительства должен продумать, как именно он будет обеспечивать тепло в постройке. Чаще всего хозяева таких домов прибегают к использованию твердотопливного котла.

Об этом можно судить по тому факту, что почти у каждого частного дома есть вытяжная труба, которая выводит продукты горения наружу, не позволяя им попадать в дом. Дымоход обеспечивает и приток воздуха, который нужен для горения топлива. Поэтому разберемся, как вообще устроен дымоход, и как правильно сделать его своими руками.

Как устроен?

Любой дымоход выполняет три важные функции.

• Он позволяет осуществлять вывод таких продуктов горения, как углекислый и угарный газы, а также сажи.
• Способствует подаче кислорода в систему, тем самым обеспечивая горение топлива с последующим образованием углекислого газа.
• Осуществляет вывод влаги. Это необходимо, ведь если собирается конденсат, он может оказаться причиной деформации труб и, соответственно, снижения тяги.

Обычно вытяжная труба делается из кирпича либо из труб, которые устанавливаются в шахту или идут вдоль дома с внешней стороны.

Непосредственно конструкция дымохода состоит из следующих элементов:

• отвода;
• трубы с заслонкой;
• тройника;
• видимой части трубы.

Отвод представляет собой трубу с углом, обычно в 90 градусов, что соединяется непосредственно с котлом при помощи специального переходника. Труба, оснащенная заслонкой, дает возможность осуществлять регулировку притока воздушных масс в систему, а также не позволяет атмосферным осадкам и ветру проникать в систему в моменты, когда весь механизм не используется. Тройник представляет собой важную часть, с которой соединяется труба, оснащенная заслонкой.

Именно он позволяет горячим воздушным массам уходить наружу, а конденсату, который накапливается, охлаждаться и стекать в специальный резервуар, под который отводится собственное место. Верхний элемент – это оголовок с грибочком в конусообразной форме, он не дает атмосферным осадкам попадать в дымоход. Также существует большое количество различных элементов, что фиксируются к шахтной поверхности или к стене здания при помощи бандажа либо кронштейнов.

Чтобы механизм был максимально эффективным на протяжении длительного периода времени, необходимо сделать так, чтобы тяга была хорошей.

Рекомендуется воспользоваться нижеописанными рекомендациями.

• Максимально продумать конструкцию сборника конденсата, дабы влага не накапливалась на верхних частях трубы. Это можно выполнить, если размер тройника, куда входит котлоотвод, был большим – где-то в полтора раза больше среднего размера конструкции.
• Рассчитать подходящий диаметр всей дымоходной конструкции.
• На регулярной основе проводить чистку от сажи.

Ряд специалистов считает, что на трубный оголовок лучше не устанавливать гриб или дефлектор. Они способствуют тому, что приток воздуха существенно снижается, а это становится причиной образования излишнего конденсата. В то же время при отсутствии дефлекторов внутрь трубы задувает воздух, что также является не слишком хорошим признаком.

Виды

Конструкционно дымоходы для различных типов котлов могут отличаться.

Речь идет о следующих вариантах дымоходов.

• Вертикальный канал, сделанный обычно из кирпича, что встраивается во внутреннюю стену дома вместе с вентиляционными шахтами.
• Вертикальная труба из металла, что проходит внутри постройки и выходит на кровлю. Такой вариант можно охарактеризовать, как внутренне-приставной.
• Приставные решения, что пристроены с наружной стороны в домовой стене. Обычно они выполняются из кирпича.
• Стальные трубы, которые располагаются с внешней стороны дома. Они могут крепиться к стене или прикрепляться к специальной металлопрокатной мачте решетчатого типа.

В современных домах такие каналы предусмотрены проектом заблаговременно. Обычно дымоход выполнен во внутренней стене постройки, которая примыкает к топочной. Там он может быть и горизонтальным, и сэндвичем, и любым другим. А вот в старых зданиях можно найти варианты, которые пристроены к наружной стене и имеют даже отдельный фундамент.

Дом может быть даже бездымоходный, но тут уже все будет зависеть от вида котла.

Существует две категории котлов:

• с открытой камерой сгорания;
• с закрытой камерой сгорания.

Для котла с открытой сгорательной камерой обычно нужен дымоход, особенно если она работает на твердых типах топлива. Хотя такая необходимость будет для любого котельного оборудования, что для твердотопливного, что для работающего на газу. Правда, в варианте с последним, надобность в нем будет не столь большой.

Для настенного или напольного решения с закрытой сгорательной камерой, дымоотвод нужен не столь сильно по причине герметичности самой камеры. То же самое будет и в случае, если используются дымоходные котлы-печи.

Теперь следует рассказать о некоторых характеристиках каждого варианта дымоходов.

Рассмотрим минусы отводящих кирпичных устройств.

• Внутренняя поверхность кирпичных решений является крайне неровной, что будет причиной сильного сажного отложения от сжигания топлива, особенно твердого.
• Влага в виде конденсата, которая будет образовываться на кирпиче, рано или поздно начнет проникать в структуру материала, и он начнет разрушаться из-за разницы температур.
• Обычно кирпичные дымоходы выполнены в форме прямоугольника, что существенно снижает характеристики аэродинамического толка, если сравнивать с круглой формой, и существенно повышает сопротивление газовому потоку. Сила природной тяги тоже будет меньше.
• Если дымоход пристроен с внешней части постройки, то из-за температурной разницы он может начать отделяться от стены и между ними образуется трещина. А если дымоход строился позже, чем сам дом, то размеры трещины могут оказаться существенно больше. Хотя подобная труба вполне пригодна для применения с твердотопливным котлом, ведь имеет хорошую долговечность, а также неплохо будет смотреться на фоне дома из кирпича. В целом, если доработать такую конструкцию, то можно практически все указанные минусы исправить.

Вариант из двух труб из стали либо сэндвич с утеплительной прослойкой – это отличное решение на сегодняшний день. Создается подобный дымоход обычно из нескольких секций длиной в один–два метра, которые имеют небольшую массу. Это позволяет выполнить их установку даже одному человеку без посторонней помощи. Преимуществом такого варианта является то, что внутренняя часть будет гладкой, на которой вообще не остается сажа и любые другие продукты сгорания, а конденсат станет свободно стекать в специальный патрубок.

Неплохим решением будет коаксиальный дымоход из металла. Через сечение внутреннего типа выходят различные продукты сгорания, а между стенками в сгорательный отсек снаружи попадает кислород.

Такие воздуховоды можно даже применять со специальными отопительными решениями, где подобная возможность предусмотрена по характеристикам. Обычно это модели с закрытой сгорательной камерой и принудительным нагнетательным оборудованием.

Материалы

Канал для выведения продуктов горения в частном доме легко выполнить из различных материалов. Главным требованием будет устойчивость к различным агрессивным, с химической точки зрения, веществам, а также непроходимость газов. Обычно применяют несколько типов материалов, о достоинствах и недостатках которых мы скажем подробнее.

Итак, дымоход обычно бывает:

• кирпичный;
• керамический;
• полимерный;
• из нержавеющей стали;
• асбестоцементный.

Кирпичные решения ранее были самыми популярными, но на сегодняшний день они уже таковыми не являются, по причине того, что получаются слишком тяжелыми и при больших габаритах требуют использования фундамента. Строительство этого варианта занимает довольно продолжительный промежуток времени.

Если говорить о недостатках этого варианта, то необходимо назвать:

• шероховатость внутренних стенок, что делает их отличным решением для накопления сажи и других продуктов горения;
• гигроскопичность кирпича, которая может оказаться причиной его разрушения.

Обычно для устранения подобных недостатков внутрь кирпичного дымохода монтируют подходящую по диаметру гладкую асбестовую трубу или из нержавейки.

При создании такого решения следует взять в расчет некоторые моменты.

• Трубные стены должны иметь герметичность. Если они сделаны из нержавейки или обычные стальные, то дымоход необходимо собирать по конденсату. Если речь идет об асбестоцементном решении, то о герметичности стыков также следует побеспокоиться. И ни в коем случае не следует промазывать стык цементным раствором. Это нарушит герметизацию – влага будет впитываться, и разрушать конструкцию. Использовать необходимо различные водоотталкивающие вещества и герметичные хомуты. Нельзя забывать, что они должны быть химически инертными.
• Для минимизации формирования влаги трубы можно утеплить. Но использовать необходимо утеплитель, что не боится влаги.
• В нижней части к вкладышной трубе следует добавить емкость для накапливания конденсата. Она должна находиться так, чтобы к ней было просто добраться.

С учетом этих характеристик дымоотвод для газового или любого другого котла будет работать отлично.

Если говорить о трубах из нержавейки, то требования будут высокими, а именно: они должны выдерживать долгое воздействие веществ едкой группы. Лучше всего будет использовать так называемую пищевую нержавейку.

Что касается сэндвич-труб, то благодаря наличию утеплительной прокладки, такой дымоход может служить довольно долго. В целом если сравнивать сэндвич-трубу и обычную трубу из нержавейки, то по затратам они будут где-то на одном уровне. Но надежность сэндвич-варианта будет выше по причине того, что он состоит из двух слоев металла.

Керамический вариант будет отличным решением, так как отличается долговечностью, надежностью и отлично противостоит воздействию различных агрессивных веществ.

Но у него есть два минуса:

• высокая стоимость;
• большая масса, по причине чего требуется устанавливать его на фундамент и дополнительно оплачивать связанные с этим расходы.

Зато эксплуатировать подобный вариант можно несколько десятилетий. Решения из асбестоцемента ранее были одними из популярнейших вариантов для возведения котловых дымоходов в собственном доме. Этот материал является пористым со стенками шероховатого типа и неидеальным сечением. Но, с другой стороны, это наиболее доступный вариант.

При применении такого типа дымоотвода следует:

• делать его максимально ровным и прямым;
• осуществлять полную герметизацию стыков, применяя либо герметичные хомуты и специальные присадки гидрофобного характера, либо обмазывая высохший цемент герметиком;
• делать трубу как можно длиннее и прямее, а также утеплять качественно, дабы уменьшить количество образуемого конденсата.

Существует еще пластиковый вариант, который также используется довольно часто. Но здесь следует быть осторожным, так как обычный пластик просто не выдержит работы с высокими температурами, по причине чего следует покупать товар такого типа исключительно в специализированных магазинах.

Обязательно перед приобретением следует ознакомиться с особенностями интересующего вас пластика и посмотреть, какие рабочие температуры указывает в документации производитель.

Требования

Существует два нормативных документа, которыми регулируются все требования к дымовым каналам различного типа. Это ДБН В. 2.5-20-2001 и СНиП 2.04.05-91. Соблюдать нормы, прописанные в этих нормативных актах, необходимо в любом случае.

Если говорить об основных требованиях, то следует назвать следующие нормы.

• Размер дымоотвода не может быть менее размеров патрубка выхода на котле. Если он имеет размер 150 миллиметров, то сечение внутреннего типа дымохода должно быть не меньше этого значения. Можно больше, но меньше – нет.
• Изделие должно быть прямым и идти вверх по вертикали. Лучше, чтобы в нем не было углов, но если без них не обойтись, то наибольший допустимый уклон будет составлять тридцать градусов. Протяженность такого участка не должна превышать высоты комнаты.
• На верхушке трубы необходимо установить зонтик, который будет выполнять защитную функцию. Он будет защищать котел от попадания атмосферных осадков и забивания мусором.
• Как говорилось выше, стыки необходимо тщательно заизолировать, и они должны быть герметичными, чтобы не пропускать газ.
• Высота должна быть такой, чтобы обеспечивать отличную тягу. Конструкция должна возвышаться на полметра над кровельным коньком, если он выведен рядом с ней.

• В нижней части обязательно следует собрать конденсатосборник, который выглядит как стакан, выполненный из химически устойчивых материалов. Самым лучшим вариантом будет стакан, сделанный из нержавеющей стали, а самым дешевым – пластиковый. Еще существуют модели из оцинкованной стали, но их использовать не рекомендуется по причине быстрого разрушения.
• Длина ответвлений, уходящих в разные направления, не может быть выше одного метра.
• Система дымоотвода должна быть выполнена без уступов.
• Наибольшее количество колен, которые могут быть сделаны в системе – три.
• Сечений поперечного типа вообще не должно быть.
• Даже маленькие конструкционные прогибы недопустимы.

• Все части должны быть соединены настолько плотно, насколько возможно.
• Между частями всей конструкции не должно наблюдаться зазоров.
• Минимально возможный наклон дымоотводной трубы в направлении устройства отопления составляет 0,01 градуса.
• Внутренние стеночки крайне нежелательно делать шероховатыми. Они должны иметь гладкую поверхность.
• Наименьшее расстояние между поверхностями из горючих материалов составляет 25 сантиметров, а из негорючих – 5 сантиметров.
• Общая протяженность горизонтальных частей дымоотвода должна составлять не более трех методов для домов, что строятся, и 6 метров для уже построенных зданий.
• В поворотах дымохода не будет лишним осуществить установку ревизионных люков, которые должны осуществлять сброс конденсата и облегчать чистку всего механизма.
• Если дымоход наращивается, то одно звено надевается на второе как минимум на половину трубного диаметра.

Отдельно необходимо сказать о нормативах по трубной высоте дымоотвода по отношению к коньку кровли.

Дымоход необходимо выводить за участок ветрового подпора и монтировать на следующих высотах:

• если расстояние по горизонтали от конька выше уровня в три метра – выше примерного уровня, проложенного вниз от кровельного конька к горизонту под уклоном в десять градусов;
• если расстояние составляет 1,5 – 3 метра, то на одном уровне с коньком;
• если не более полутора метров, то не ниже 50 сантиметров от конька.

Дымоотводящая труба должна быть выше прилегающего кровельного участка минимум на полметра. А если крыша плоская, то расстояние увеличивается до двух метров.

Как установить?

Монтаж дымоходов должен осуществляться в полном соответствии с положениями вышеупомянутых нормативных актов и правилами пожарной безопасности. Пошаговая инструкция по установке дымоотвода будет отличаться в зависимости от типа постройки и выбранной конструкции. Перед установкой обязательно должна быть продумана схема монтажа, ведь любая ошибка может стоить лишних расходов, потерянного времени и дополнительных работ. То есть, не проводя расчет для ранее выбранной конструкции, лучше не пытаться начинать ее установку, иначе это будет чревато проблемами.

Если говорить конкретно о списке действий на примере сэндвич-труб, то следует назвать следующие нюансы.

• Нанесение необходимых разметок, согласно требованиям и стандартам пожарной безопасности.
• Встраивание проходной трубы, что будет проходить через стену. Труба должна подбираться под размер патрубка таким образом, чтобы весь механизм был герметичным.
• Обеспечение отверстия соответствующего размера в стене.
• Осуществление установки тройника и ревизионной заглушки. Он устанавливается с использованием хомута, а опору, что будет его поддерживать, создают из различных металлических держателей разной формы.

Теперь дымоход с внешней стороны дома просто начинается наращиваться за счет последовательного сцепления всех элементов. Их установку следует делать на кронштейны, которые были установлены заранее. Когда сделано все вышеуказанное, остается просто установить оголовок с грибочком на конце, и усилить конструкцию там, где это необходимо. Делается это хомутами, которые будут втягиваться при помощи шурупов или проволоки большого размера.

С внутренней стороны, механизм будет примерно таким же:

• сначала намечаем отверстия для трубы в домовых перекрытиях и кровле;
• проверяем метки и габариты патрубка, чтобы сделать дымоходный проем.

Теперь можно приступать непосредственно к установке дымохода внутри постройки.

• Сначала осуществляем подключение переходника к патрубку.
• Монтируем ревизию и тройник.
• Увеличиваем дымоход. Если есть необходимость, то применяем для этого колено.
• Дымоходную трубу оборачиваем листом из нержавейки.
• Осуществляем усиление конструкции с использованием хомутов.
• Теперь следует прикрепить к чердачным балкам трубу, используя хомуты и кронштейны для стены.
• Делаем установку конусовидного дефлектора на вывод дымоотвода.

По окончании мероприятий по монтажу следует убедиться, что каждый шов системы герметичен. Сделать это можно путем нанесения обычного мыльного раствора. Если где-то появилась пузыри, то это будет значить, что герметичность механизма нарушена.

Также стоит разобраться, какие требования выдвигаются к дымоходу из кирпича и каким образом сделать для него раствор. Перед созданием котельного дымохода такого типа требуется создать фундамент с высотой не меньше 30 сантиметров. Само основание должно выступать за канальный контур не меньше, чем на пятнадцать сантиметров. Если дымоотвод будет находиться в элементах внешней стенки, то фундамент должен быть четко на одном и том же уровне с основанием. Класть кирпичный дымоход начинают еще при строительстве самого строения.

При создании подобного дымоотвода важно соблюдать следующие требования.

• Дымоходный канал должен иметь герметичность. Кладка должна осуществляться с перевязкой, чтобы вертикальный шов прошлого ряда перекрывался кирпичом того, что был ранее.
• Толщина кладки должна быть такой, чтобы исключить возможность промерзания.
• Дымоотвод должен не иметь уступов и каких-либо участков – расширенных или зауженных.

Для снижения расходов на возведение, необходимо в общем дымоходе предусмотреть как можно большее количество каналов. Тогда размещенные каналы вентиляции и дымоотведения рядом будут греть друг друга, что существенно улучшит работу дымохода.

Если говорить о приготовлении смеси для формирования кирпичного дымохода, то его состав следует подбирать с учетом того, какая часть трубы будет выкладываться: внутренняя или наружная. Для создания внешнего вывода будет использоваться та же смесь, что и для создания несущих стен дома. Данный раствор обычно делается из воды, песка и цементной смеси, и может сохнуть практически в любых условиях. Делать раствор необходимо в таком объеме, чтобы за 60 минут он был полностью использован, так как крайне быстро приходит в негодность.

Чтобы смесь не разрушалась, и не понадобился ремонт, в нее обычно добавляют ряд веществ, которые повышают ее характеристики кислотоустойчивости, прочности и пластичности. Эти присадки позволяют улучшить качество кладки, а также ускорить скорость строительства и долговечность сделанных действий.

Создание смеси для такого дымохода из кирпича, что проходит внутри дома, основано на применении шамота и глины огнеупорного типа в соотношении один к одному. Подобные смеси легко переносят влияние высоких температур. Они обладают высочайшей прочностью и не высвобождают каких-либо вредных веществ. Для придания такому раствору прочности, в него добавляют поваренную соль в размере 130-140 граммов на одно ведро.

Также для выполнения кладки кирпичного дымохода, можно купить готовые смеси, которые отличаются стойкостью к воздействию кислот и высоких температур. А самостоятельное приготовление смеси хоть и позволит сократить расходы, но готовая все же по характеристикам будет лучше.

Чтобы убедиться, что дымоход построен правильно и качественно, достаточно просто проверить тягу. Если она хорошая, то можно быть почти уверенным, что вы добились цели и построили хороший дымоотвод для котла.

Ошибки при выборе дымоотвода

Оплошности при проектировании, подборе материалов и установке дымоотводящей трубы сказываются негативно на работе дымоотвода.

Наиболее частыми проявлениями являются:

• возгорание строительных материалов;
• разрушение дымоходных стенок;
• падение показателей тяги.

Наиболее частые ошибки при подборе и создании дымохода:

• неверно подобранная труба;
• использование неправильных материалов;
• нарушение противопожарных норм.

Неправильный выбор труб обычно становится причиной некачественной тяги. На ее силу влияют аспекты внешнего характера: осадки, характеристики ветра и так далее. То есть важно обеспечить приток свежих воздушных масс извне, для чего можно смонтировать отдельный воздушный канал с улицы, который можно будет регулировать.

Неточности в строительстве трубы могут заключаться в следующих аспектах:

• неправильном выборе сечения;
• низкой высоте дымоотвода;
• наличии отклонений от ровной вертикальной линии – не допускается угол наклонных частей больший, чем сорок пять градусов.

Усовершенствовать тягу возможно разными методами – увеличить высоту дымоотвода либо смонтировать на оголовке дымосос или специальный флюгер.

Если говорить о неверном подборе материалов, то в случае с посредственными характеристиками кирпича для дымохода, он довольно быстро начинает разрушаться, что становится причиной промерзания конструкции.

Для создания дымохода подойдут не все модели нержавеющей стали. Лучше использовать сталь вида AISI 321, которая максимально стойкая к воздействию огня и кислот, а также физическому воздействию. При использовании эмалированных труб, следует подбирать соответствующие модели по термическим характеристикам, так как часто у многих подобные трубы просто прогорают.

Еще одной распространенной ошибки является нарушение противопожарных норм.

Основными ошибками в этом случае являются:

• отсутствие противопожарной разделки и заполнения качественными несгораемыми материалами между трубами;
• некачественное выполнение трубной облицовки, что становится причиной ее перегрева.

Как можно убедиться, создать дымоход для котлов различного типа не составит большого труда даже для человека непосвященного. Но качественно функционировать он будет лишь при учете большого количества различных факторов.

В следующем видео вас ждут схемы дымоходов для котла.

Дымоход для твердотопливного котла — расчет, схема, высота, диаметр, монтаж

Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла. Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным. Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.

То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.

Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.

Так, давайте начинать.

«Дымовая труба» в разрезе или «Где схема, брат?»

В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.

Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.

Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:

• Высота дымохода
• Диаметр дымохода
• Длина разгонного участка
• Утепление дымовой трубы

Эти 4 пункта важны, остальные – по желанию.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.

Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Чем лучше утеплен сэндвич, тем меньше теряют температуру исходящие дымовые газы, тем лучше тяга в таком дымоходе по сравнению с неутепленным.

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

1. Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
2. Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
3. Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.
