Устройство асинхронного двигателя с фазным ротором – Вопрос 1. Объясните устройство и принцип действия трехфазного асинхронного двигателя с короткозамкнутым ротором. Ответ 1 Двигатель состоит из неподвижного статора и вращающегося ротора.

Содержание

1) В чем особенность устройства асинхронных двигателей с фазным ротором?

Асинхронный двигатель с фазным ротором – это двигатель, который можно регулировать с помощью добавления в цепь ротора добавочных сопротивлений. Обычно такие двигатели применяются при пуске с нагрузкой на валу, так как увеличение сопротивления в цепи ротора, позволяет повысить пусковой момент и уменьшить пусковые токи.

Другая разновидность трехфазных асинхронных двигателей — двигатели с фазным ротором — конструктивно отличается от рассмотренного двигателя главным образом устройством ротора (рис.5). Статор этого двигателя также состоит из корпуса 3 и сердечника 4 с трехфазной обмоткой. У него имеются подшипниковые щиты 2 и 6 с подшипниками качения 1 и 7. К корпусу 3 прикреплены лапы 10 и коробка выводов 9. Однако ротор имеет более сложную конструкцию. На валу 8 закреплен шихтованный сердечник 5с трехфазной обмоткой, выполненной аналогично обмотке статора. Эту обмотку соединяют звездой, а ее концы присоединяют к трем контактным кольцам 11, расположенным на валу и изолированным друг от друга и от вала. Для осуществления электрического контакта с обмоткой вращающегося ротора на каждое контактное кольцо 1 (рис.6) накладывают обычно две щетки 2, располагаемые в щеткодержателях 3. Каждый щеткодержатель снабжен пружинами, обеспечивающими прижатие щеток к контактному кольцу с определенным усилием.

Асинхронные двигатели с фазным ротором имеют более сложную конструкцию и менее надежны, но они обладают лучшими регулировочными и пусковыми свойствами, чем двигатели с короткозамкнутым ротором. Принципиальная схема включения в трехфазную сеть асинхронного двигателя с фазным ротором показана на рис.4, б. Обмотка ротора этого двигателя соединена с пусковым реостатомПР, создающим в цепи ротора добавочное сопротивление Rдоб

Рис.5. Устройство трехфазного асинхронного двигателя с фазным ротором:

1, 7 — подшипники; 2, 6 – подшипниковые щиты; 3 — корпус; 4 – сердечник статора с обмоткой; 5 – сердечник ротора; 8 — вал; 9 – коробка выводов; 10 — лапы; 11 – контактные кольца

Рис.6 Расположение щеткодержателей

Конструктивно фазный ротор представляет из себя трехфазную обмотку (аналогичную обмотки статора) уложенную в пазы сердечника фазного ротора. Концы фаз такой обмотки ротора обычно соединяются в «звезду», а начала подключают к контактным кольцам, изолированным друг от друга и от вала. Через щетки к контактным кольцам обычно присоединяется трехфазный пусковой или регулировочный реостат. Асинхронные двигатели с фазным ротором имеют более сложную конструкцию, чем у двигателей с короткозамкнутым ротором, однако обладают лучшими пусковыми и регулировочными свойствами.

2) Как осуществляется пуск двигателя с фазным ротором в условиях лаборатории?

3) Начертить графики механических характеристик при пуске АД при наличии в цепи ротора пускового реостата rд=var. Пояснить пуск АД в данном случае.

Наличие контактных колец у двигателей с фазным ро­тором позволяет подключить к обмотке ротора пусковой реостат (ПР). При этом активное сопро­тивление цепи ротора увеличива­ется до значения R2 = r2‘ + rд‘, где rд‘ — электрическое сопротивление пускового реостата,

Рис. 15.1. Зависимость пускового момента от

активного сопротив­ления цепи ротора приве­денное к обмотке статора.

Влияние возросшего значения активно­го сопротивления на пусковой момент двигателя М

п следует из . Это влияние графически показано на рис. 15.1, из которого видно, что если при отсутствии ПР, т. е. при активном сопротив­лении цепи ротора R2 = r2, пусковой момент Мп = Мпо, то при введении в цепь ротора добавочного активного сопротивления rдоб , когда R/2 = r2‘ + rдоб‘ , пусковой момент возрастает и при R//2 = r2‘ + rдоб‘ = х1 + х’2 достигает наибольшего значения Мп.наиб. При R/2 > х1 + х’2 пусковой момент уменьшается.

Введение добавочного активного сопротивления увеличивает полное сопротивление роторной цепи, в результате чего уменьшается пусковой ток и увеличивается роторной цепи, вследствие чего увеличивается активная составляющая тока ротора и, следовательно, пусковой момент двигателя.

На рис. 15.2, а показана схема включения ПР в цепь фазного ро­тора. В процессе пуска двигателя ступени ПР переключают таким образом, чтобы ток ротора оставался приблизительно неизменным, а среднее значение пускового момента было близко к наибольшему. На рис. 15.2, б представлен график изменения пускового мо­мента асинхронного двигателя при четырех ступенях пускового реостата. Так, в начальный момент пуска (первая ступень реоста­та) пусковой момент равен Мп.maхПо мере разгона двигателя его момент уменьшается по кривой 1Как только значение момента уменьшится до значения Мп.min рычаг реостата переводят на вторую ступень и сопротивление реостата

Рис. 15.2. Схема включения пускового реостата (а) и построение графика пускового момента (б) асинхронного двигателя с фазным ротором

уменьшается. Теперь зави­симость М = f(s) выражается кривой 2 и пусковой момент двигате­ля вновь достигает Мп.mахЗатем ПР переключают на третью и на четвертую ступени (кривые 3 и 4).После того как электромагнит­ный момент двигателя уменьшится до значения, равного значению противодействующего момента на валу двигателя, частота враще­ния ротора достигнет установившегося значения и процесс пуска двигателя будет закончен. Таким образом, в течение всего процесса пуска значение пускового момента остается приблизительно постоянным, равным Мп.ср. Следует иметь в виду, что при слишком быстром переключении ступеней реостата пусковой ток может достигнуть недопустимо больших значений.

Рис. 262. Механические характеристики асинхронного двигателя: а — естественная; б — при включении пускового реостата

При включении в цепь обмоток ротора пускового реостата получаем семейство механических характеристик (рис. 262,б). Характеристика 1 при работе двигателя без пускового реостата называется естественной. Характеристики 2, 3 и 4, получаемые при подключении к обмотке ротора двигателя реостата с сопротивлениями R1п (кривая 2), R2п (кривая 3) и R3п (кривая 4), называют реостатными механическими характеристиками. При включении пускового реостата механическая характеристика становится более мягкой (более крутопадающей), так как увеличивается активное сопротивление цепи ротора R2 и возрастает sкp. При этом уменьшается пусковой ток. Пусковой момент М

п также зависит от R2. Можно так подобрать сопротивление реостата, чтобы пусковой момент Мп был равен наибольшему Мmax.

Асинхронный двигатель с фазным ротором

Надёжность электродвигателя это одно из важнейших качеств его. Обычно она связана с простотой конструкции. Чем проще конструкция, тем надёжнее движок. Эта зависимость подтверждается асинхронными электродвигателями. Они получили самое широкое распространение из всех электродвигателей именно по причине простоты устройства и надёжности. В них реализован самый простой способ получения крутящего момента на валу движка. Максимум магнитного поля статора перемещается вокруг вала, вызывая его ответную реакцию.

Причины появления фазного ротора в асинхронном двигателе

Реакция ротора вызвана током, который возникает в нём. Ведь по своей сути статор является первичной обмоткой трансформатора. А ротор – его вторичная обмотка. При неподвижном роторе величина тока в нём максимальна. Это объясняется тем, что скорость перемещения максимума магнитного поля статора относительно вала получается максимальной. Такой режим асинхронного движка аналогичен включению трансформатора с вторичной обмоткой замкнутой накоротко.

А поскольку обмотки взаимосвязаны магнитопроводом, который в асинхронном двигателе разделён на железо вращающейся части его и сердечник статора, в обмотке статора тоже получается максимум величины тока. Если мощность электросети недостаточна для того, чтобы при пуске асинхронных движков поддержать напряжение в пределах необходимого значения, применяются меры по уменьшению пускового тока этих двигателей. Это делается либо при помощи специальных схем, которые позволяют регулировать токи в обмотках статора, либо использованием асинхронных движков специальной конструкции – с фазным ротором.

Как устроен фазный ротор?

Фазный ротор содержит обмотки в виде катушек с витками. Эти катушки соединены по схеме «звезда». Конец каждой обмотки соединён с ответствующим кольцом. При подаче напряжения на статор на каждом кольце появляется напряжение. В скользящем контакте с кольцом находится щётка, которая даёт возможность подключения внешних элементов. Эти элементы являются частью схемы управления. Она получается более простой, по сравнению с теми схемами, которыми движок управляется со стороны статора. Чаще всего схема управления содержит набор резисторов.

Они подключаются по мере разгона вала. Хотя такой способ управления пуском асинхронного двигателя не самый экономичный, он наиболее часто применяется на практике в силу своей простоты и минимума коммутационных помех. Ограничение тока ротора это не только возможность плавного запуска двигателя, но и ограничение скорости вращения вала. Но тогда более рациональным решением будет использование индуктивностей вместо резисторов. Иллюстрации, показывающие особенности конструкции асинхронного движка с фазным ротором показаны далее.

При автоматическом управлении лучше всего применять реле или полупроводниковые коммутаторы, которые параллельно стартовому резистору подключают новые резисторы, постепенно уменьшая их суммарное сопротивление до нуля с шунтированием всех резисторов последним коммутатором или контактами реле. Для наиболее плавного пуска необходимо использовать реостат 1, который на схеме слева включён в электрической цепи ротора и своими ползунками 5 соединён с кольцами 2 через клеммы щёток 3. Движок начинает работать после замыкания контактов рубильника 4. При этом ползунки реостата должны быть установлены в положение «Пуск».

В этом положении сопротивлении реостата максимально. Вал движка начинает вращаться. Перемещение ползунка будет приводить к разгону вала до максимальной скорости, которая появится при нулевом значении сопротивлении реостата. Однако есть ещё одно следствие такой регулировки двигателя с фазным ротором. Меняется связь крутящего момента и скольжения. Этот эффект показан на графике ниже. При определённой величине сопротивления в цепи ротора максимум крутящего момента смещается в сторону более высоких оборотов движка, как на кривой 2. Кривая 1 соответствует нулевому значению сопротивления в цепи фазного ротора.

При нулевом сопротивлении кольца, по сути, замкнуты накоротко. Щётки и кольца из-за трения изнашиваются. А поскольку после завершения разгона вала этот узел фактически не используется его целесообразно исключить из процесса работы. По этой причине асинхронный двигатель с фазным ротором предусматривает специальный механизм. Он отодвигает щётки от колец и одновременно замыкает последние накоротко. В результате кольца и щётки работают намного дольше по сравнению с тем вариантом, который предусматривает их непрерывный контакт.

Простота и надёжность асинхронных двигателей основана на конструкции ротора. Но именно это обстоятельство и создаёт проблемы с их эксплуатацией. Большие пусковые токи в некоторых случаях неприемлемы настолько, что оправдывается более сложная и дорогостоящая намоточная конструкция ротора с кольцами и щётками. Тогда и применяют асинхронный двигатель с фазным ротором. Но более сложная конструкция и цена их в сравнении с асинхронными двигателями с короткозамкнутым ротором оправдывается также и тем, что они позволяют получить величину крутящего момента в рабочем режиме при меньших габаритах и массе. Поэтому эти особенности делают асинхронные двигатели с фазным ротором в ряде случаев наиболее предпочтительными.

Асинхронный двигатель с фазным ротором

Асинхронный двигатель с фазным ротором – это двигатель, который можно регулировать с помощью добавления в цепь ротора добавочных сопротивлений. Обычно такие двигатели применяются при пуске с нагрузкой на валу, так как увеличение сопротивления в цепи ротора, позволяет повысить пусковой момент и уменьшить пусковые токи. Этим асинхронный двигатель с фазным ротором выгодно отличается от АД с короткозамкнутым ротором.

Устройство

Статор (3) выполнен, так же как и в обычном асинхронном двигателе, он представляет из себя полый цилиндр, набранный из листов электротехнической стали, в который уложена трехфазная обмотка.

Ротор (4) по сравнению с короткозамкнутым, представляет из себя более сложную конструкцию. Он состоит из сердечника в который уложена трехфазная обмотка, аналогично обмотке статора. Отсюда название двигателя. Если двигатель двухполюсный, то обмотки ротора смещены геометрически друг относительно друга на 120. Эти обмотки соединяются с тремя контактными кольцами (2), расположенными на валу (5) ротора. Контактные кольца выполнены из латуни или стали, причем друг от друга они изолированы. С помощью нескольких металлографитовых щеток (обычно двух), которые расположены на щеткодержателе (1) и прижимаются пружинами к кольцам, в цепь вводятся добавочные сопротивления. Выводы обмоток соединяются по схеме «звезда».фазный ротор

Добавочное сопротивление вводится только при пуске двигателя. Причем им обычно служит ступенчатый реостат, сопротивление которого уменьшают с увеличением оборотов двигателя. Таким образом пуск двигателя осуществляется тоже ступенчато. После того, как разгон закончился и двигатель вышел на естественную механическую характеристику, обмотку ротора закорачивают. Для того, чтобы сохранить щетки и снизить потери на них, в двигателях с фазным ротором существует специальное устройство, которое поднимает щетки и замыкает кольца. Таким образом, удается повысить еще и КПД двигателя.

Добавочное сопротивление позволяет главным образом осуществить пуск двигателя под нагрузкой, работать с ним длительное время двигатель не может, так как механические характеристики слишком мягкие и работа двигателя на них нестабильна.

Для того чтобы автоматизировать пуск двигателя, в обмотку ротора включают индуктивность. В момент пуска, частота тока в роторе наибольшая, а значит и индуктивное сопротивление максимально. Затем, при разгоне двигателя, частота, как и сопротивление уменьшаются, и двигатель постепенно начинает работать в обычном режиме.

За счет усложнения своей конструкции, асинхронный двигатель с фазным ротором, обладает хорошими пусковыми и регулировочными характеристиками. Но по той же причине, его стоимость возрастает приблизительно в 1.5 по сравнению с обычным АД, кроме того увеличивается масса, размеры и как правило, уменьшается надежность двигателя.

  • Просмотров: 16026
  • Строение ротора асинхронного двигателя — Морской флот

    Немало техники — бытовой, строительной, производственной имеют двигатели. Если задаться целью и проверить тип мотора, в 90% окажется, что стоит асинхронный двигатель. Это обусловлено простотой конструкции, высоким КПД, отсутствием электрического контакта с движущейся частью (в моделях с короткозамкнутым ротором). В общем, причин достаточно.

    Что такое асинхронный двигатель и принцип его действия

    Любой электродвигатель — устройство для преобразования электрической энергии в механическую. Электрический двигатель состоит из неподвижной (статор) и подвижной части (ротор). Строение статора таково, что он имеет вид полого цилиндра, внутри которого имеется обмотка. В это цилиндрическое отверстие вставляется подвижная часть — ротор. Он также имеет вид цилиндра, но меньшего размера. Между статором и ротором имеется воздушный зазор, позволяющий ротору свободно вращаться. Ротор вращается из-за наводимых магнитным полем статора токов. По способу вращения двигатели делят на синхронные и асинхронные.

    Строение ротора асинхронного двигателя

    Так выглядит разобранный асинхронный двигатель с короткозамкнутым ротором

    Асинхронный электродвигатель отличается тем, что частота вращения ротора и магнитного поля, создаваемого статором, у него неравны. То есть, ротор вращается несинхронно с полем, что и дало название этому типу машин. Характерно, в рабочем режиме скорость его вращения меньше. Второе название этого типа двигателей — индукционные. Это название связано с тем, что движение происходит за счёт наводимых на нём токов индукции.

    Строение ротора асинхронного двигателя

    Асинхронный двигатель в разобранном виде: основные узлы и части

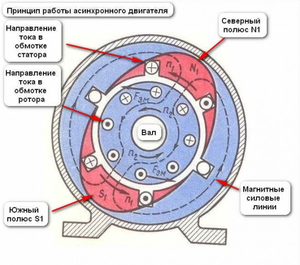

    Коротко описать принцип работы асинхронного двигателя можно так. При включении мотора на обмотки статора подаётся ток, из-за чего возникает переменное магнитное поле. В область действия силовых линий этого попадает ротор, который начинает вращаться вслед за переменным полем статора.

    Статор

    Статор асинхронного двигателя состоит из трёх частей: корпуса, сердечника и обмотки. Корпус статора служит в качестве опоры для электродвигателя. Изготавливают его из стали или чугуна, сваркой или литьём. К прочности корпуса предъявляются высокие требования, так как при работе возникают вибрации в результате которых может сместиться ротор, что приведёт к заклиниванию мотора и выходу его из строя.

    Строение ротора асинхронного двигателя

    Статор асинхронного двигателя

    Есть и ещё одно требование — геометрия корпуса должна быть идеальной. Между обмоткой статора и ротором зазор делают в несколько миллиметров, так что малейшие отклонения могут быть критичны.

    Сердечник статора

    Сердечник статора асинхронного электродвигателя изготавливают из наборных металлических пластин. Так как сердечник является магнитопроводом, металл используется магнитная электротехническая сталь. Для уменьшения потерь из-за вихревых потоков сердечник набирается из пластин, покрытых слоем диэлектрика (лак).

    Строение ротора асинхронного двигателя

    Сердечник статора набирается из тонких металлических изолированных пластин

    Толщина одной пластины — 0,35-0,5 мм. Они собираются в единый пакет, так чтобы пазы всех пластин совпадали. В эти пазы затем укладываются витки обмотки.

    Обмотка статора и количество оборотов электродвигателя

    Статор асинхронного электромотора чаще всего имеет трёхфазную обмотку возбуждения. Она называется так, потому что является причиной движения ротора. Обмотка статора состоит из катушек, навитых из медной проволоки которые укладываются в пазы сердечника. Каждая обмотка может состоять из нескольких витков проволоки или из одного витка. Провод используется специальный, с лаковым покрытием, которое изолирует витки друг от друга и от стенок сердечника.

    Как уже говорили, чаще всего обмотка статора асинхронного двигателя имеет три фазы. В этом случае оси катушек расположены со сдвигом 120°. При таком строении магнитное поле имеет два полюса и делает один полный оборот за один цикл трёхфазного питания. При частоте в электросети равной 50 Гц, скорость вращения поля (и ротора) 50 об/сек или 3000 об/мин.

    Строение ротора асинхронного двигателя

    Укладка катушек обмотки статора асинхронного двигателя

    Для уменьшения скорости вращения ротора в асинхронном двигателе обмотку делают с большим количеством полюсов. Так с четырехполюсным стартером скорость вращения будет вдвое меньше — 1500 об/мин. Обмотка с шестью полюсами статора даёт втрое меньшую скорость — 1000 об/мин. С восемью полюсами — в четыре раза меньше, т. е. 750 об/мин. Ещё более «медленные» электромоторы делают очень редко.

    Концы обмоток статора выводятся на клеммную коробку корпуса. Тут они могут соединяться по принципу «звезда» или «треугольник» в зависимости от типа подаваемого питания (220 В или 380 В).

    Ротор

    Ротор асинхронного электродвигателя бывает двух видов: короткозамкнутым и фазным. Чаще всего встречаются машины с короткозамкнутым ротором. Их преимущество в простоте конструкция и несложной технологии изготовления. Что еще важно, в таких моторах отсутствует контакт с динамической конструкцией. Это повышает долговечность, делает обслуживание более редким и простым.

    Строение ротора асинхронного двигателя

    Асинхронный двигатель может быть с короткозамкнутым и фазным

    Асинхронные электромоторы с фазным ротором имеют более сложную конструкцию. Но они позволяют плавно регулировать скорость без дополнительных устройств, со старта имеют высокий крутящий момент. Так что приходится выбирать: более простая конструкция или возможность регулировки скорости вращения.

    Устройство короткозамкнутого ротора

    Ротор состоит из вала и цилиндрической конструкции из короткозамкнутых стержней. Внешне эта конструкция очень напоминает беличье колесо, поэтому так часто называют короткозамкнутую обмотку ротора.

    Строение ротора асинхронного двигателя

    Устройство короткозамкнутого ротора

    Изначально и стержни, и замыкающие кольца изготавливались из меди. Роторы современных асинхронных двигателей мощностью до 100 кВт делают из алюминиевых стержней, с алюминиевыми же замыкающими дисками. Расстояние между стержнями заливается снова-таки алюминиевым сплавом. Получается короткозамкнутый ротор, но уже со сплошным покрытием.

    Так как при работе выделяется значительное количество тепла, для охлаждения перемычки «беличьего колеса» делают с дополнительными вентиляционными лопатками. Так во время работы происходит самоохлаждение. Оно работает тем эффективнее, чем выше скорость вращения.

    Строение ротора асинхронного двигателя

    Как устроен асинхронный двигатель: устройство и компоновка деталей

    Ротор устанавливается в статор, концы вала фиксируются при помощи крышек с вмонтированными подшипниками. Это двигатель без щеток (безщеточный). Никаких дополнительных контактов и электрических соединений. Подвижная часть мотора начинает вращаться при наличии магнитного поля на статоре. Оно возникает после подачи питания. Это поле вращается, заставляя вращаться и предметы, которые находятся в его поле. Простая и надёжная конструкция, которая обусловила популярность электрических двигателей этого типа.

    Как сделан фазный ротор

    Устройство фазного ротора мало чем отличается от обмотки статора. Те же наборные кольца с пазами под укладку медных катушек. Количество обмоток ротора три, соединены они обычно «звездой».

    Строение ротора асинхронного двигателя

    Так выглядит фазный ротор асинхронного двигателя

    Концы роторных обмоток крепят к контактным кольцам из меди. Эти кольца жёстко закреплены на валу. Кроме того, они обязательно изолированы между собой, не имеют электрического контакта со стальным валом (крепятся к стержню через диэлектрические прокладки). Так как наличие колец отличительная черта этого типа движков, иногда их называют кольцевыми.

    Строение ротора асинхронного двигателя

    Асинхронный двигатель с фазным ротором

    Для фиксации ротора к корпусу статора делают две крышки с подшипниками. На одной из крышек закрепляются щетки, которые прижимаются к кольцам на валу, за счёт чего имеют с ними хороший контакт. Для регулировки скорости вращения щетки соединены с реостатом. Изменяя его сопротивление, меняем напряжение, а с ним и скорость вращения.

    Что лучше короткозамкнутый или фазный?

    Несмотря на то что двигатели с фазовым ротором лучше стартуют, позволяют в процессе работы плавно менять скорость при помощи обычного реостата, чаще применяется моторы короткозамкнутого типа. В этой конструкции отсутствуют щетки, которые выходят из строя первыми. Кроме того, более простое устройство подвижной части снижает стоимость двигателя, агрегат служит дольше, уход и техобслуживание проще.

    Строение ротора асинхронного двигателя

    Какой лучше: короткозамкнутый ротор или фазный

    Тем не менее стоит более подробно ознакомиться с достоинствами и недостатками обоих типов асинхронных двигателей. Итак, достоинства короткозамкнутого асинхронного двигателя:

    • Простая конструкция.
    • Лёгкое обслуживание.
    • Более высокий КПД.
    • Нет искрообразования.
    • Малый пусковой крутящий момент.
    • Высокий пусковой ток (в 4-7 раз выше номинального).
    • Нет возможности регулировать скорость.

    Строение ротора асинхронного двигателя

    Магнитное поле трехфазного статора толкает ротор

    Из-за высокого пускового тока прямое включение допускается для двигателей мощностью до 200 кВт. Более мощные требуют пускорегулирующей аппаратуры. Обычно используют частотный преобразователь, который плавно увеличивает ток, обеспечивая плавный старт без перегрузок.

    Преимущество асинхронного фазного двигателя:

    • Быстрый и беспроблемный старт.
    • Позволяет менять скорость в процессе работы.
    • Прямое подключение возможно, практически без ограничения мощности.

    Недостатки тоже есть: наличие щёток, возможность искрения, сложное и частое обслуживание.

    Как регулируется частота вращения

    Как уже писали, частота вращения ротора зависит от количества полюсов статора. Чем больше количество полюсов, тем меньше скорость. Но это не только так можно регулировать скорость вращения. Она еще зависит от напряжения и частоты питания.

    Строение ротора асинхронного двигателя

    Способы регулирования частоты асинхронного двигателя

    Напряжение можно регулировать, установив потенциометр на входе. Частоту регулируют поставив частотный преобразователь. Частотник — более выгодное решение, так как он ещё и снижает стартовые токи и может быть программируемым.

    Однофазный асинхронный двигатель

    Выше рассматривался трехфазный асинхронный двигатель, в однофазном асинхронном двигателе их две. Одна рабочая, вторая вспомогательная. Вспомогательная нужна для того, чтобы придать первоначальное вращение ротору. Потому может называться ещё пусковой или стартовой.

    Строение ротора асинхронного двигателя

    Однофазный асинхронный двигатель имеет две обмотки: рабочую и вспомогательную (стартовую или пусковую)

    Когда в статоре включена одна обмотка, она создаёт два равных магнитных поля, вращающихся в разные стороны. Если ввести в это поле ротор, который уже имеет какое-то начальное вращение, магнитное поле будет поддерживать это вращение. Но как запустить ротор на старте? Как придать ему вращение, ведь от одной обмотки возникают два равноценных магнитных поля, направленные в разные стороны. Так что с их помощью заставить вращаться ротор невозможно. В простейшем варианте вращение задаётся вручную — механически. Затем вращение подхватывает поле.

    Чтобы автоматизировать запуск однофазного асинхронного двигателя и сделана вспомогательная обмотка. Она сконструирована так, что подавляет одну из составляющих магнитного поля основной обмотки и усиливает вторую. Соответственно, одна из составляющих перевешивает, задавая вращение ротора. Затем стартовая обмотка отключается, вращение поддерживает основная.

    Строение ротора асинхронного двигателя

    Широкое распространение асинхронного электродвигателя (АД) вызвано его надежностью и простотой конструкции. Статор такого двигателя стандартный, представляет собой изготовленный из пластин электростатической стали полый цилиндр с трехфазной обмоткой. Ротор же может быть короткозамкнутым и фазным. Последний вариант получил более широкое распространение по ряду причин, хотя его конструкция намного сложнее, чем у короткозамкнутого ротора.

    Строение ротора асинхронного двигателя

    Конструкция фазного ротора

    Фазный ротор АД конструктивно напоминает его статор. Основа ротора набирается из пластин электростатической стали, которые насаживаются на вал. Конструкция имеет продольные пазы, в которые укладываются витки катушек фазной обмотки. Количество фаз ротора строго соответствует количеству фаз статора. Для подключения обмотки ротора к цепи, на валу последнего устанавливаются 3 контактных кольца, к которым подведены концы обмотки, находящиеся в соприкосновении с токопроводящими щетками. В свою очередь щетки имеют выходы в коробку корпуса, что позволят подключать внешнее дополнительное сопротивление.

    В зависимости от напряжения сети, фазы обмотки соединяются “треугольником” или “звездой”. Оси катушек двухполюсного электродвигателя смещены на 120 градусов относительно друг друга.

    Контактные кольца изготавливаются из латуни или стали. На вал они посажены с обязательной изоляцией между собой. Щетки расположены на щеткодержатле, изготовлены из металлографита, к кольцам прижимаются посредством пружин.

    Зачем нужно добавочное сопротивление?

    Добавочное сопротивление служит для запуска двигателя с нагрузкой на его валу. Как только достигаются номинальные обороты вала, сопротивление отключается за ненадобность, а кольца закорачиваются. В противном случае работа электродвигателя будет нестабильной, возникнут потери КПД.

    Роль добавочного внешнего сопротивления, как правило, выполняет ступенчатый реостат. В этом случае двигатель будет разгонятся тоже ступенчато. Часто используются устройства, способные поднять КПД двигателя, при этом избавляя щетки от излишнего трения о кольца. После разгона устройство поднимает щетки и замыкает кольца.

    Для реализации автоматического пуска электродвигателя используется подключенная индуктивность к обмотке ротора. Дело в том, что в тот момент, когда осуществляется пуск, в роторе показатели индуктивности и частоты тока максимальны. При разгоне двигателя эти показатели падают, а в конечном итоге двигатель выходит на нормальный рабочий режим.

    Отличие короткозамкнутого ротора от фазного

    В короткозамкнутом роторе электродвигателя, в отличие от фазного варианта, нет обмоток. Их заменяют замкнутые с торцов между собой кольцами стержни, изготовленные из алюминия или меди. Визуально конструкция такого ротора напоминает беличье колесо, от чего он и получил свое название — “беличья клетка”.

    Короткозамкнутый ротор приводится во вращение за счет наведения тока магнитным полем статора. Чтобы исключить пульсирование магнитного поля в роторе, стержни “беличьей клетки” располагаются параллельно между собой, но под наклоном относительно оси вращения. АД с короткозамкнутым ротором обладают высокой надежностью за счет отсутствия щеток, которые со временем перетираются. Кроме того, их стоимость меньше, чем у вариантов с фазным ротором.

    Преимущества и недостатки электродвигателя с фазным ротором

    Широкое распространение АД с фазным ротором получил за счет ряда серьезных преимуществ перед другими машинами подобного рода. Среди них следует отметить большой вращающий момент при запуске, а также относительно постоянную скорость вращения даже при высоких нагрузках. Такие электродвигатели для запуска требуют меньший пусковой ток, а конструкция позволяет использовать автоматические пусковые устройства. Кроме того, эти электрические машины хорошо переносят продолжительные перегрузки.

    Как и любой электрический механизм, электродвигатели с фазным ротором имеют ряд недостатков:

    • Чувствительность к перепадам напряжения;
    • Большие габаритные размеры
    • Высокая стоимость;;
    • Более сложная конструкция за счет цепи ротора с добавочным сопротивлением;
    • Меньшие показатели коэффициента мощности и КПД (относительно АД с короткозамкнутым ротором).

    Область применения электродвигателей с фазным ротором

    Ад с фазным ротором, за счет высокого крутящего момента, низких пусковых токов и способности долговременно работать при повышенных нагрузках, используются там, где необходима большая мощность электродвигателя, но нет необходимости плавно регулировать скорость вращения в широких диапазонах. Кроме того, эти машины отлично приспособлены под пуск с нагрузкой на валу.

    За счет высокой производительности, наиболее часто АД с фазным ротором используются на различном серьезном, тяжелом силовом оборудовании, например, подъемных кранах, лифтовых приводах, станках, различных подъемниках. Иными словами, эти двигатели используются там, где есть необходимость запуска под нагрузкой, а не на холостом ходу.

    Проверка электродвигателя с фазным ротором

    Для проверки обмоток статора трехфазного АД на целостность, необходимо добраться до клемм их подключения. Затем нужно произвести замеры сопротивлений между фазными клеммами по отдельности, предварительно сняв перемычки. Если сопротивление какой-либо обмотки меньше, чем у других, это свидетельствует о замыкании между ее витками. В этом случае двигатель отдается на перемотку.

    Для проверки обмоток ротора, необходимо отыскать выводы от контактных колец. Затем нужно убедиться, что сопротивления обмоток совпадают. Если конструкция электродвигателя предусматривает наличие системы отключения обмоток ротора, отсутствие контакта может быть обусловлено именно поломкой данного механизма, а не обрывом витков.

    О наличие какой-либо неисправности АД могут свидетельствовать следующие факторы:

    • Снижение скорости вращения при нагрузке. Характерно для высокого сопротивления в цепи ротора, слабого контакта в его обмотке, низкого напряжения электросети
    • Разворачивание АД, когда цепь ротора разомкнута – КЗ в обмотке ротора
    • Чрезмерное равномерное повышение температуры двигателя – длительная перегрузка АД или его недостаточное охлаждение
    • Нагрев статорной обмотки местного характера – двойное замыкание катушек статора на корпус или между фазами, КЗ между витками, неверное подключение катушек в фазе между собой
    • Нагрев стали статора местного характера – нарушение изоляции между листами стали, их оплавление и выгорание, замыкание
    • Посторонний шум при работе АД. Может быть вызван как выходом из строя подшипников, так и недостаточной запрессовкой активной стали. Определяется на слух по характеру постороннего шума
    • Перегорание в обмотке якоря предохранителей, отсутствие контакта в подводящей проводке, выход из строя реостата

    Для самостоятельной диагностики и исправления неисправностей электродвигателя необходимыми являются хотя-бы минимальные познания в устройстве АД и электрических цепях в целом. Все же крайне не рекомендуется самостоятельно заниматься ремонтом электродвигателя с фазным ротором, так как это может привести к поражению электрическим током.

    Строение ротора асинхронного двигателяАсинхронный двигатель представляет собой мотор переменного тока, скорость вращения которого не равна частоте напряжения в обмотках статора. Эти электродвигатели получили широкое распространение, потому что являются достаточно выносливыми. Асинхронный однофазный, трехфазный моторы могут работать при значительной нагрузке продолжительное время, не перегреваясь, держать свой крутящий момент. Работа асинхронного двигателя проста, но при этом его характеристики напрямую зависят от параметров обмоток и технологии их укладки.

    Область применения

    Асинхронный двигатель получил широкое распространение в качестве тягового, второстепенного и прочих видов силовых компонентов. Учитывая особенности его конструкции, отсутствие скользящих контактов, эксплуатация такого мотора намного проще. Также, схема подключения не требует сложных устройств управления, если говорить о простом режиме работы с постоянной частотой. Плюс ко всему и срок службы до сервисного обслуживания намного дольше, так как внутреннее пространство и обмотки не загрязняются графитом.

    Применяется асинхронный электродвигатель во многих сферах:

    • Строение ротора асинхронного двигателяСистемы вентиляции – благодаря выносливости и неприхотливости при эксплуатации моторы с короткозамкнутыми роторами достаточно часто используются в качестве вентиляторов. Они хорошо переживают продолжительную работу на максимальных оборотах, обеспечивая пользователей или технологическое оборудование интенсивным воздушным потоком.
    • Конвейеры – благодаря высокому моменту, способности его поддерживать при нагрузках моторы асинхронного типа стали идеальным вариантом для реализации управления подвижными производственными линиями.
    • Следящие системы и приводные устройства – особо часто применяют асинхронные двигатели в приводных системах на технологическом оборудовании. Но для организации управления таким типом двигателя потребуется особая схема подключения и частотный блок управления, а ротор асинхронного двигателя оснащается неодимовыми магнитами. Такие моторы рассчитаны на работы с частотой до 400 Гц.
    • Бытовая сфера. Из такого мотора можно сделать различные рабочие агрегаты бытового назначения или для небольшой мастерской: вентилятор, управляемые заслонки, циркулярная пила, фуганок, прочее оборудование.

    Разновидности моторов

    От типа питающей сети асинхронные электродвигатели подразделяются на:

    1. Строение ротора асинхронного двигателяТрехфазные. Обмотки асинхронных двигателей такого типа состоят из 3 катушек, специальным образом уложенных в пазах статора. Они предназначены для работы в промышленности, так как имеют высокий КПД и cosφ приближенный к 1, а для обеспечения дополнительной экономии работают с системой рекуперации энергии при торможении, выступая генератором.
    2. Однофазный асинхронный двигатель. Применяется в быту и промышленности: старые стиральные машины, бытовые вентиляторы, холодильное и прочие виды оборудования. Имеют меньший КПД, мощность, по сравнению с трехфазными, что объясняется потерями в статоре из-за отсутствия дополнительной фазы.

    Устройство асинхронного двигателя

    Устройство асинхронного двигателя является достаточно простым:

    • Статор – является неподвижной частью электрического двигателя, который снабжен обмотками возбуждения.
    • Ротор – вращающийся элемент мотора, который крутится под действием магнитного поля, создаваемым обмотками возбуждения, расположенными на статоре. Различают 2 типа двигателя от конструкции ротора: короткозамкнутые и фазные.
    • Фланцы – статическая часть электрического двигателя, в которой находятся опорные подшипники, удерживающие ротор и являющиеся своего рода крепежом для статора. Он зажимается между двумя фланцами-крышками стяжными болтами. Либо они прикручены к корпусу статора.
    • Клеммная коробка – часть статической конструкции двигателя, в которую выводятся концы обмоток со статора. Посредством его осуществляется подключение двигателя к схеме управления.
    • Крыльчатка и защитный кожух – используется для обеспечения принудительной вентиляции, а кожух предохранит обслуживающий персонал от травматизма.
    • Дополнительные сервисные обмотки – при необходимости совместно с обмоткой возбуждения на статоре может быть дополнительная, предназначенная для контроля и измерения рабочих параметров мотора во время его работы.
    • Термодатчики – промышленные асинхронные двигателя, кроме обмоток, также имеются датчики температуры, контролирующие перегрев на случай резкого возрастания тока потребления.

    Также двигателя могут быть оборудованными планарными редукторами и изготовленными в едином корпусе. Это преимущественно промышленные типы агрегатов, применяемые на станках, конвейерах и прочих видах оборудования.

    Особенности устройства каждого из элементов

    Строение ротора асинхронного двигателяСтатор асинхронного электродвигателя представляет собой цилиндр, изготовленный из листов специальной электротехнической стали толщиной до 0.5 мм, покрытых лаком. Этот цилиндр является сердечником, с внутренней стороны имеются пазы, куда укладываются обмотки. В трехфазных, соответственно, сдвинутые на 120 градусов, в однофазных – на 90. Обмотки могут быть уложены несколькими способами в зависимости от схемы их подключения и эксплуатационных требований. Именно от этого зависит такой показатель, как момент и мощность на валу. А при наличии количества полюсов более, чем 2 пары, то он может использоваться в следящих системах управления приводными механизмами.

    Статор запрессован в корпус либо же расположен между фланцами. Корпус и боковые крышки изготовлены из чугуна или сплава алюминия. На них имеются ребра для увеличения площади и повышения эффективности отведения тепла при работе. Такое устройство позволяет лучше охлаждать двигатель, обеспечивая продолжительную работу при предельных нагрузках.

    Однополюсная обмотка такого электродвигателя наматывается из 3-х катушек. Каждая из них называется фазой. Для достижения требуемых параметров работы мотора обмотка укладывается в противоположных пазах сердечника. Катушки соединяются между собой специальным образом в соответствии со схемой подключения и ожидаемых характеристик, обеспечивая возбуждение магнитного поля и необходимый момент при вращении.

    Все концы датчиков выводятся в клеммную коробку, что позволяет их соединять в звезду или треугольник, что зависит от схемы подключения системы управления, величины питания. 3-фазный электродвигатель является универсальным, при необходимости его можно подключать к однофазному питанию с линейным напряжением. При соединении обмоток треугольником напряжение обмоток равно линейному Uф, а при подключении по схеме звезды – √3Uф.

    Ротор

    Строение ротора асинхронного двигателяРотор в асинхронном электродвигателе представляет собой вал, на котором закрепляется сердечник, набранный из листов электротехнической стали. Что трехфазный, что однофазный мотор, ротор имеет практически одинаковую конструкцию. В качестве обмотки в обычных асинхронных моторах на рабочую частоту 50Гц используются куски медного или алюминиевого провода большой толщины или стержни, соединенные между собой торцевыми замыкающими кольцами.

    Для того чтобы обмотка надежно удерживалась в сердечнике, имеются специальные пазы, куда она запрессована. Торцевые кольца могут быть снабжены вентиляционными лопатками, предназначенными для улучшения интенсивности охлаждения внутреннего пространства. Вал закреплен на подшипниках, впрессованных во фланцы или плитах, закрепленных к станине в зависимости от устройства.

    Между валом и статором имеется зазор, величина которого зависит от пусковых параметров мотора. Если необходимо увеличить мощность и момент, то он должен быть как можно меньше. Одновременно с ростом мощности увеличиваются и добавочные потери в верхних слоях статора и ротора.

    Принцип работы

    Асинхронный двигатель принцип работы имеет достаточно простой. Он основан на двух физических явлениях:

    1. При подаче напряжения на статорные обмотки в двигателе возникает вращающееся магнитное поле.
    2. Поле оказывает воздействие на ток, индуцируемый в роторе. А это создает крутящий момент, поворачивающий вал двигателя относительно полюсов.

    За каждый поворот вала полюса меняются полярностью с частотой сети. Поэтому напряжение обмотки статора имеет стандартную частоту, а скорость вращения зависит от:

    • нагрузки на валу;
    • количества пар полюсов;
    • особенностей намотки статора.

    Маркировка электродвигателя

    Для упрощения процесса подключения и выбора схемы асинхронного 3-фазного ЭД на каждом из них имеется соответствующая маркировка. В ней указываются такие характеристики, как:

    • крутящий момент;
    • мощность;
    • максимальная скорость вращения;
    • cosφ.

    Также в зашифрованной маркировке имеется указание типа двигателя, количества полюсов. Их необходимо учитывать при выборе мотора для тех или для других нужд. А для облегчения процесса подключения все концы сводятся в клеммную коробку, где подписаны следующим образом:

    Если мотор подключается к сети 380 В с линейным напряжением обмоток 220В, то его схема обмоток должна быть треугольником. Но если двигатель подключается к стандартной сети 380В, то схема включения обмоток должна быть звездой.

    Скольжение

    Строение ротора асинхронного двигателяПри рассмотрении принципа работы асинхронного электрического двигателя применяют такое понятие, как скольжение, и обозначается параметр буквой «s». Оно возникает из-за разницы в скоростях вращения магнитного поля статора и реальной частоты вращения ротора. При этом первый показатель на порядок больше. Следовательно, чем выше разница, тем сильнее скольжение.

    Скольжение позволяет объяснить принцип работы. За счет отставания частоты вращения ротора от магнитного поля статора и обеспечивается наведение ЭДС в короткозамкнутом роторе. Но если бы поле вращалось со скоростью частоты ЭДС в роторе, то собственно вращения не происходило.

    Скольжение, являясь относительной величиной, измеряется в %. И становится больше при увеличении нагрузки на валу двигателя.

    Двигателя с фазным ротором

    Когда речь идет о моторах с фазным ротором, то он имеет немного иное устройство. Также имеется 3 обмотки, которые соединены в звезду, а их начала выведены на подводящие кольца. Сравнивая два типа двигателя с короткозамкнутым и фазным роторами, то у второго развивается момент сразу же под высокой нагрузкой. Такие моторы получили применение в системах, где требуется сделать мощный приводной агрегат с высокой тягой. Также такие моторы являются более удобными для регулируемого управления посредством регулятора частоты.

    Недостатки асинхронных электродвигателей

    В стандартном исполнении без магнитов на роторе асинхронные электродвигатели являются маломощными. Они неспособны сразу обеспечить высокий крутящий момент. А также для их запуска требуется большое количество электрической мощности, которая может превышать предельно допустимые показатели системы питания. Поэтому их пуск должен выполняться без нагрузки. Кроме этого, асинхронные электродвигатели являются мощными источниками электромагнитных помех, сопровождающимися сбоями в работе различных других устройств, находящихся вблизи. Для снижения их влияния необходимо предусматривать качественное заземление и обязательное экранирование.

    Асинхронный двигатель с фазным ротором

    Асинхронные двигатели – распространенный тип электрических машин, преобразующих электрическую энергию в механическую. Название связано с тем, что в таком двигателе быстрота изменения магнитной индукции отличается от скорости вращения ротора.

    Такие двигатели используются для запуска многих механизмов на производстве, в быту, ремонтных работах, строительстве, растениеводстве, животноводстве и др. Их популярность связана с удобством и безопасностью использования, удачной конструкцией, высокой мощностью, относительно невысокой ценой. Но стоит отметить и недостатки: тепловые потери, нелинейные характеристики, малый пусковой момент.

    Различают два вида асинхронных двигателей: с короткозамкнутым и фазным ротором.  Если ротор имеет собственные обмотки, то такое устройство называется асинхронным двигателем с фазным ротором. Об электродвигателе асинхронном трехфазном подробнее в другой статье.

    Более сложное устройство асинхронного двигателя с фазным ротором оправдано тем, что это позволяет плавно регулировать частоту вращения. Кроме того, он обладает лучшими пусковыми свойствами, что и предопределяет область его использования – в машинах, которые включаются под нагрузкой и требуют регулирования скорости. К примеру, он находит широкое применение во всех крановых механизмах, при длительной работе с пониженными скоростями.

    Неизбежный минус конструкции – более значительные масса, габариты и цена (по сравнению с аналогичными характеристиками двигателей с короткозамкнутым ротором).

    Асинхронные двигатели с фазным ротором применяют при резко-переменной нагрузке при мощности свыше 100 кВт, а также при повторно-кратковременной и кратковременной нагрузках.

    Рассмотрим устройство двигателя с фазным ротором подробнее.

    1, 7 — подшипники; 2, 6 – подшипниковые щиты; 3 — корпус; 4 – сердечник статора с обмоткой; 5 – сердечник ротора; 8 — вал; 9 – коробка выводов; 10 — лапы; 11 – контактные кольца

    На валу ротора закреплены пакеты магнитопровода, а в пазах размещена трехфазная обмотка. Ее концы выведены через отверстие в валу в специальную коробку. Выводы обмоток присоединены к трем контактным кольцам, изолированным друг от друга и от вала при помощи изоляционных прокладок. К кольцам, в свою очередь, плотно примыкают графитовые или металлографитовые щетки, необходимый контакт обеспечивается при помощи щеткодержателей.

    Щетки имеют соединение с добавочным сопротивлением, задача которого – обеспечение постепенного роста тока и более мягкого запуска. Зачастую оно представляет собой реостат, использование которого позволяет осуществлять ступенчатый пуск. Также это позволяет двигателю с фазным ротором запускаться с небольшим пусковым током (что предоставляет возможность установки двигателей с фазным ротором в маломощных сетях). Дополнительное сопротивление может ограничить ток при реверсе, торможении или уменьшении скорости. Резисторы используются в те периоды, когда двигатель набирает скорость, в дальнейшем, по завершении разгона, они отключаются. Переключение роторного резистора совершается вручную или автоматически.

    Подключение двигателя с фазным ротором

    Теперь мы расскажем о подключении двигателя с фазным ротором. Для фазного ротора характерно соединение «звезда» или «треугольник» (это определяет напряжение сети: первый вариант – при напряжении 380 В, второй – при 220В).

    Чтобы правильно осуществить подключение, в обязательном порядке надо знать паспортные данные машины. Выбор схемы соединения («звезда» или «треугольник») обусловлен характеристиками устройства и линейного напряжения сети. Поэтому перед подключением необходимо тщательно изучить данные паспорта, иначе двигатель может просто сгореть.

    На корпусе двигателя размещена коробка, где на шесть клемм выведены концы трех обмоток статора. Нам необходимо определить, какие из них являются началами фазных обмоток, а какие – их концами. Стандартное обозначение начала обмоток — С1,С2 и С3, концы обмоток маркируются С4, С5 и С6. Для соединения «звезда» все рабочие концы фазных обмоток объединяются в один узел.

    При схеме «треугольник» вы соединяете последовательно концы и начала обмоток. К точкам соединения подаются фазы. Следовательно, мы соединяем С1, С5 и L1; С2, С6 и L2; С3, С4 и L3.

    При соединении «треугольником» пусковой ток намного выше, чем при соединении «звездой». Поэтому, если вы видите на корпусе маркировку 127/220, двигатель необходимо подключать «звездой». Если вы видите в паспорте обозначение 220/380, то можете включать его «треугольником» в сеть 220 В и «звездой» — в сеть 380 В.

    Стоит также отметить, что при соединении «звездой» двигатели функционируют намного мягче, но не способны показать полную мощность, указанную производителем. При соединении «треугольником» мощность двигателя почти в 1, 5 раза выше, чем при соединении в «звезду».

    Если двигатель не оснащен колодкой подключения, вам сначала потребуется определить концы и начала обмоток самостоятельно. Для этого отсоедините все провода, и решите эту задачу с помощью омметра, вольтметра и обычной батарейки.



    §77. Асинхронный двигатель с фазным ротором

    Асинхронный двигатель с фазным ротором (рис. 258 и 259) применяют для привода таких машин и механизмов, которые пускаются в ход под нагрузкой (краны, лифты и пр.). В подобных приводах двигатель должен развивать при пуске максимальный момент, что достигается с помощью пускового реостата (см. § 80).

    В двигателе с фазным ротором статор выполнен так же, как и в двигателе с короткозамкнутым ротором. На роторе же расположена трехфазная обмотка, состоящая из трех, шести, девяти и т. д. катушек (в зависимости от числа полюсов машины), сдвинутых одна относительно другой на 120° (в двухполюсной машине), 60° (в четырехполюсной) и т. д. Числа полюсов обмоток статора и ротора берутся одинаковыми.

    Рис. 258. Электрическая схема асинхронного двигателя с фазным ротором (а) и его условное графическое изображение (б): 1 — статор; 2 — ротор; 3 — контактные кольца со щетками; 4 — пусковой реостат

    Рис. 259. Основные конструктивные узлы асинхронного двигателя с фазным ротором: 1 — приспособление для подъема щеток; 2, 12 —- подшипниковые щиты; 3 — щеткодержатели; 4 — траверса; 5 — обмотка статора; 6 — остов; 7 — сердечник статора; 8 — коробка с выводами; 9 — сердечник ротора; 10 — обмотка ротора; 11 — контактные кольца

    Обмотку фазного ротора обычно соединяют «звездой». Концы ее присоединяют к трем контактным кольцам, к которым посредством щеток подключают трехфазный пусковой реостат, т. е. в каждую фазу ротора в момент пуска вводят дополнительное активное сопротивление.

    Для уменьшения износа контактных колец и щеток двигатели с фазным ротором иногда снабжают приспособлениями 1 (см. рис. 259) для подъема щеток и замыкания колец накоротко после выключения реостата.

    Вопрос 1. Объясните устройство и принцип действия трехфазного асинхронного двигателя с короткозамкнутым ротором. Ответ 1 Двигатель состоит из неподвижного статора и вращающегося ротора.

    Статор изготовлен в виде полого стального цилиндраcпазами на внутренней стороне. Впазах статора расположена 3-х фазная обмотка (несколько токовых катушек с осями под углом α =120° /р, гдеpчисло пар катушек- полюсов). Обмотки соединяются по схеме «звезда» или «треугольник».

    Ротор представляет собой цилиндрический сердечник, собранный из листов электротехнической стали, изолированных друг от друга лаком. Сердечник ротора насажен на вал, закрепленный в подшипниках. В пазах сердечника ротора располагаются алюминиевые или медные стержни короткозамкнутой обмотки, торцевые концы которых замыкаются накоротко кольцами из того же материала, что и стержни (так называемое “беличье колесо”). [ Касаткин, Электротехника, стр. 419]

    Рисунок фото стр. 415 Пантюшин

    Принцип действия АД – основан на взаимодействии вращающегося магнитного поля с токами, которые наводятся этим полем в проводниках ротора. Магнитное поле, пересекая активные проводники обмотки ротора, индуцирует в них ЭДС, согласно закону ЭМИ. В замкнутом проводнике ротора возникает ток Iр. На проводник с током, помещенный в магнитное поле действует сила, направление которой определяется правилом левой руки. Эта сила создает вращающий момент M=FD, где D-диаметр ротора.

    Ротор начинает вращаться в направлении магнитного поля с частотой n2 несколько меньшей n1. Степень отставания характеризуется параметром скольжение S . S =n1-n2/n1. Под действием нагрузки скорость вращения ротора уменьшается.

    Вопрос2. Какими достоинствами и недостатками обладает трехфазный асинхронный двигатель с короткозамкнутым ротором?

    Ответ2:

    Достоинства:

    а)простота конструкции и обслуживания,

    б) низкая стоимость,

    в) надежность в эксплуатации, экономичность,

    г) легко осуществлять реверс,

    д) возможность использования во взрывоопасных производствах. ( нет искрения).

    Недостатки:

    а)Потребление реактивного намагничивающего тока, что снижает коэффициент мощности сети.,

    б) Плохие пусковые характеристики. Пусковой ток превышает номинальный в 6-8 раз,

    в) Неудовлетворительные регулировочные характеристики.

    Вопрос3. Дать характеристику магнитного поля асинхронного двигателя.

    Ответ3: Принцип получения вращающегося магнитного поля.

    Если подключить катушки статора АХ,ВY,CZ ( рис 6-3а ) к 3-х фазному напряжению, то ток в каждой из катушек будет изменяться в соответствии с временной диаграммой изменения 3-х фазного напряжения (рис 6-3б) , соответственно магнитное поле создаваемое этими токами будет изменяться аналогичным образом. В каждый момент времени магнитные поля каждой из катушек суммируются и дают результирующее поле. Рассмотрим процесс получения результирующего поля в моменты времени когда токи в фазах А, В и С максимальны и положительны ( интервал времени составит одну треть периода Т/3) .

    Пусть в момент времени t1 ток катушки АХ IA положительный и поле этой катушки направлено вдоль оси этой катушки. В это же время токи катушек фаз В и С отрицательны и их магнитные поля направлены противоположно их осям. Оси катушек расположены под углом 120°. Сумма 3х-полей дает магнитное поле направленное вдоль оси катушки АХ. (рис 6-4a)

    Аналогичные рассуждения в моменты времени t2=t1+T/3 и t3=t3+T/3 дают результирующие поля вдоль осей BY второй катушки и CZ третьей катушки соответственно. Через время равное периоду Т вектор магнитного поля вновь будет расположен вдоль оси АХ первой катушки. Таким образом, мы получили вращающееся магнитное поле. В каждый момент времени поле направлено перпендикулярно продольной оси статора.

    Часть магнитного поля статора выходит из статора и замыкается по воздуху. Это поля рассеяния. Они не участвуют в процессе передачи энергии от статора к ротору.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
