Что такое УЗИП

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.



Что такое УЗИП и для чего оно нужно?

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений – УЗИП. Устройства защиты от импульсных перенапряжений – как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования.

УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства	Для чего предназначено	Где применяется
I класс	Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.	Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов
II класс	Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.	Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса
III класс	Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.	Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.



Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.



Как работает УЗИП?

УЗИП устраняет перенапряжения:

 — Несимметричный (синфазный) режим: фаза — земля и нейтраль – земля.

 — Симметричный (дифференциальный) режим: фаза — фаза или фаза – нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю.

В симметричном режиме отводимая энергия направляется на другой активный проводник.



Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

По принципу действия УЗИП разделяются вентильные и искровые разрядники, нередко применяемые в сетях высокого напряжения, и ограничители перенапряжения с варисторами.

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы.

Некоторые УЗИП предусматривают дистанционную индикацию.



Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования.

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа	Что включает	Где определяется
Первая	Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей	МЭК 62305-3
Вторая	Меры защиты для минимизации отказов электрических и электронных систем	МЭК 62305-4
Третья	Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии)	МЭК 62305-5



Оценка риска воздействия на объект.

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (Принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (Электроустановки зданий):

 — МЭК 60364-4-443 (Защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).

 — МЭК 60364-4-443-4 (Выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.

Выбор оборудования по МЭК 60364.

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.

Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc – действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети.

Номинальный ток нагрузки IL – максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания.

Выбор защитной аппаратуры: бытовая техника и электроника.

Выбор защитной аппаратуры: производственное оборудование.

Выбор защитной аппаратуры: ответственное оборудование.

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Устройства защиты от перенапряжения

Перенапряжение, амплитуда которого может в 20 раз превысить номинальное напряжение, как правило, возникает в результате атмосферных разрядов, коммутационных процессов в распределительных электрических сетях и коммутационных процессов силовых элементов и устройств в технологических цепях.

Без устройства защиты повышенное напряжение достигает электрооборудование. Импульс тока протекает через оборудование и выводит его из строя.

Устройства защиты от перенапряжений ограничивают импульсные перенапряжения и отводят импульсы тока в землю. Они также ограничивают перенапряжения до значений, совместимых с характеристиками подсоединенных устройств или оборудования.

Устойчивость к перенапряжениям является составной частью электромагнитной совместимости, т.е. способности электрооборудования нормально работать при наличии электромагнитных помех. Вот почему защита от перенапряжения является актуальной задачей.

Устройства защиты от перенапряжения (УЗИП) обладают очень большим сопротивлением при номинальном напряжении и, следовательно, не проводят электрический ток.

Устройство защиты от перенапряжений содержит, как минимум, один нелинейный компонент:
– при нормальной работе устройства защиты от перенапряжения действуют как разомкнутая цепь.
– при возникновении перенапряжения устройство ведет себя, как замкнутая цепь.

Основными параметрами устройства защиты от перенапряжений являются его способность замыкать большие токи на землю (т.е. рассеивать значительное количество энергии) и ограничивать напряжение на минимально возможном уровне.

Требования к внутренней защите с использованием концепции зон молниезащиты приводятся в стандарте IEC 1312-1. В международной норме IEC 61643-1 приводится классификация ограничителей перенапряжения (I – B, II – C и III – D).

УЗИП класса I (B) – тип 1 предназначены для защиты от перенапряжений категории III согласно стан- дарту ГОСТ P. 51 992-2002, в котором установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для выравнивания потенциалов при прямом попадании молнии. Они устанавливаются в месте ввода электроэнергии в главном распределительном щите.

УЗИП класса II (C) – тип 2 предназначены для защиты от перенапряжений категории II, для которой установлено максимальное перенапряжение 2,5 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта. Они устанавливаются в основном во второстепенных распределительных щитах. Их также можно устанавливать в главном распределительном щите вместе с УЗИП класса I, однако, в этом случае между ограничителями следует установить импульсный разделительный дроссель.

УЗИП класса III (D) – тип 3 предназначены для защиты от перенапряжений категории I, для которой установлено максимальное перенапряжение 1,5 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в конце цепи с розетками или в распределительных щитках электрооборудования.

Устройства защиты от скачков напряжения

	Защита от дугового пробоя и опасного искрения (дуги) в электропроводке Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор) Сохраняет работоспособность в широком диапазоне напряжения питания — 0…440В Климатическое исполнение УХЛ4 (-250C. ..+550C) или УХЛ2 (-400C…+550C) Подробнее
	Номинальный ток нагрузки 63А/250В (14кВт) Максимальный ток нагрузки 80А/250В (18кВт)- 5мин Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0,2с и >300В/20мс Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс Сохраняет работоспособность в широком диапазоне напряжения питания — 0…440В Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса — 18мм Подробнее
	Максимальный ток коммутации 63А/250В (14кВт) Сохраняет работоспособность в диапазоне напряжений 20. ..440В Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор) Задержка повторного включения 10сек … 360сек (выбирается пользователем) Климатическое исполнение УХЛ4 (-250C…+550C) Подробнее
	Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут) Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240. ..290В и <100…190В Фиксированный порог защиты от перенапряжения >300В/20мс Фиксированный порог защиты от снижения напряжения <85В/100мс Ограничение потребляемой мощности >0,5…14,5кВт Сохраняет работоспособность в диапазоне напряжений от 30В до 440В Энергонезависимая память событий (число отключений, минимальное и максимальное значение напряжения) Измерение параметров сети (напряжение, ток, мощность) Подключение нагрузки при переходе сетевого напряжения через ноль Ширина корпуса — 18мм Подробнее
	УЗМ-51М и УЗМ-51МТ: Максимальный ток коммутации 63А/250В (14кВт) УЗМ-16: Максимальный ток коммутации 16А Синхронное управление реле — замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. ) Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.) Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В Функция дистанционного управления (контактор), термозащита (УЗМ-51МТ) Задержка повторного включения 10с или 6мин (выбирается пользователем) Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C) Подробнее
	Наличие  функции дистанционного управления (3-х фазный статический контактор) Контроль обрыва фаз и контроль чередования фаз Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3) Контроль частоты сети 45-55Гц Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс Встроенная варисторная защита от импульсных возмущений в сети Переключаемая задержка повторного включения от 2с до 8мин Функция дистанционного управления (контактор) Время срабатывания при скачках напряжения — менее 30мс

Устройства защиты от импульсных перенапряжений

Принцип действия УЗИП

Устройства УЗИП защищают электрические сети и электрооборудование от повышенного напряжения, вызванного прямым или удаленным разрядом молнии. Непрямой разряд молнии выводит из строя работу не только пораженного объекта, но и соседних объектов, если они объединены между собой кабельными коммуникациями, водопроводными трубами и др.Распространенным видом импульсного перенапряжения являются индуктированные перенапряжения, связанные с распространением помех через электромагнитное поле.

Импульсные перенапряжения могут возникать и по другим причинам, например, когда электросеть не выдерживает работы мощного электрического оборудования.Поэтому для бесперебойной работы обязательно требуется защита от импульсных перенапряжений.

Принцип действия всех УЗИП заключается в ограничении переходных перенапряжений и отводе импульсов тока. Устройство содержит по крайне мере один нелинейный элемент — варистор, диод и др.

УЗИП защищает участок сети определенной длины, обусловленной параметрами волны воздействующего перенапряжения, а также типом кабельной линии.

Типы и область применения УЗИП

Чтобы правильно выбрать и купить устройство защиты от импульсных перенапряжений, нужно знать, в какой сфере оно будет применяться.

Существует три типа УЗИП — коммутирующие, ограничивающие и комбинированные. К коммутирующим относятся искровые разрядники, газоразрядные трубки, тиристоры. В качестве нелинейных устройств в УЗИП ограничивающего типа используются варисторы и диоды. Комбинированные представляют синтез элементов двух предыдущих типов — они могут и коммутировать, и ограничивать напряжение.

Существуют устройства защиты от импульсных перенапряжений для бесперебойной работы систем электроснабжения. Это  мощные УЗИП классов I, I+II, класса II, класса II для систем постоянного тока, класса III и УЗИП в защитной оболочке.

УЗИП I класса предназначены для защиты от прямых ударов молнии в сеть или в те места, где объекты находятся на небольшом расстоянии от молниеотвода. Устанавливаются на вводе питания в объект (ГРЩ, ВРУ).

УЗИП класса II предназначены для защиты токораспределительной сети объекта от коммутаторных помех или используются в качестве второй ступени защиты при ударе молнии. Устанавливаются в распределительных щитах.

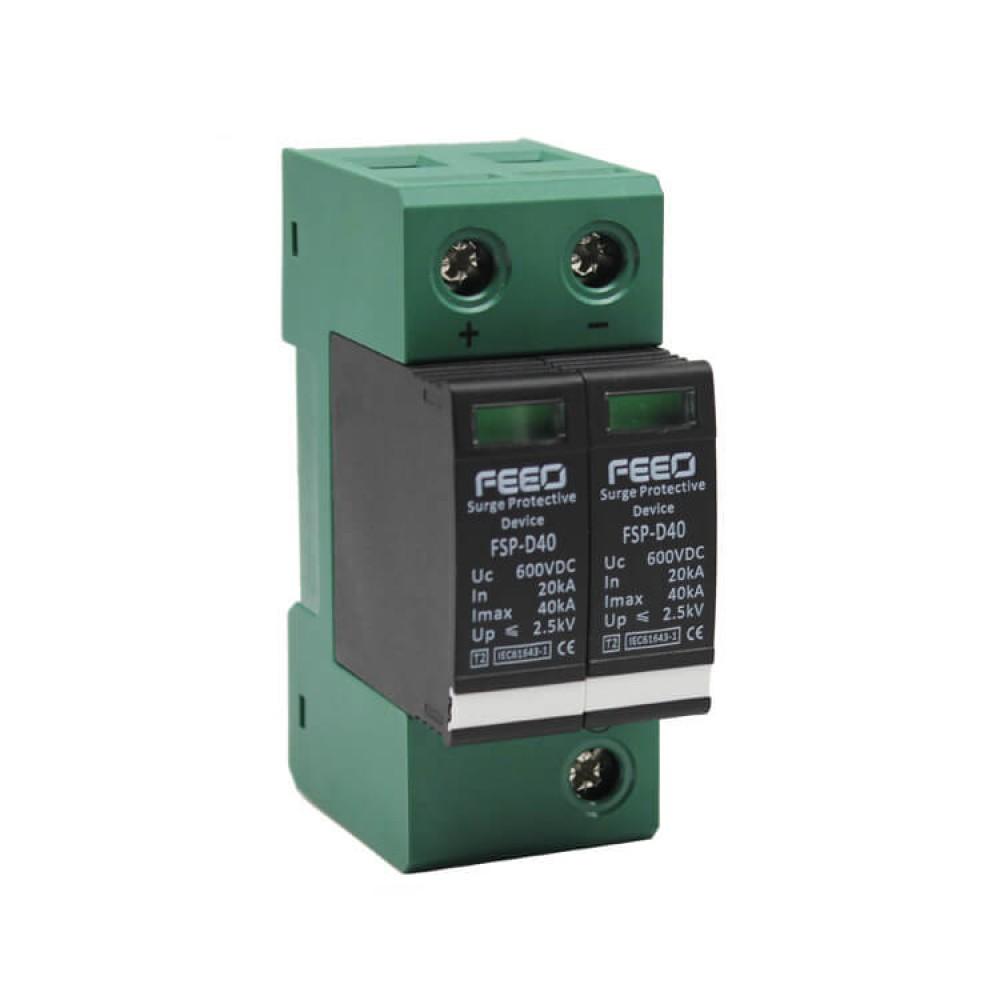

Устройства защиты от импульсных перенапряжений (УЗИП) класса II для систем постоянного тока применяются для защиты полюсов в системах постоянного тока. Они представляют собой двухполюсное УЗИП класса II комбинированного типа.

УЗИП класса III предназначены для защиты потребителей от остаточных перенапряжений после срабатывания УЗИП первой и второй ступени защиты, от наводок во внутренней информационно-распределительной сети объекта.

Для информационных систем есть следующие виды устройств защиты от импульсных перенапряжений, цена которых отличается от первого вида.

Это УЗИП комбинированного типа для защиты оборудования слаботочных цепей, предназначенные для сохранения систем передачи данных, управления, контроля и измерения, а также передачи информации с помощью различных видов интерфейсов. Также мы предлагаем универсальные УЗИП для промышленного Ethernet.

В зависимости от типа защиты от импульсных перенапряжений различается и цена оборудования.

Не знаете какой УЗИП выбрать?
Воспользуйтесь алгоритмом выбора УЗИП

Устройства защиты от импульсных перенапряжений Энергия ОП (УЗИП)

Характеристики:

Название модели Oграничитель импульсных перенапряжений ОП 3P 40-65кА 400В с индикацией ЭНЕРГИЯ

Артикул Е0705-0007

Класс защиты B (класс I)

Номинальное напряжение AC, В 400

Количество полюсов 3

Номинальный разрядный ток IN, кА (форма волны, мкс) 40 (10/350)

Максимальный разрядный ток IMAX, кА (форма волны, мкс) 65 (10/350)

Уровень напряжения защиты, не более, кВ 2

Время реакции, не более мс 25

Ток короткого замыкания, кА 10

Климатическое исполнение и категория применения по ГОСТ 14254 УХЛ4

Степень защиты IP20

Условия эксплуатации, ⁰С от -40 до +70

Минимальная партия, шт. 1

TL240L385-1PN Устройство защиты от импульсных перенапряжений в цепях переменного тока, 230В (AC

Устройство защиты от импульсных перенапряжений в цепях переменного тока, 230В (AC), 40 кА, класс 2, от -40 до +75°С, IP20

TL240L385-1PN применяется в составе низковольтных электрических сетей (при номинальном напряжении питания (220 В (AC)) для защиты устройств от скачков напряжения и отвода импульсов тока при прямом или косвенном воздействии грозовых разрядов или иных переходных перенапряжений. Устройство предназначенодля работы в уличных условиях и соответствует установленному мировому стандарту требований класса C (Класс 2). В отличие от устройств грозозащиты, TL240L385-1PN дополнительно обеспечивает защиту от длительного аварийного повышения напряжения в сети.

Основные особенности:

• Смена модуля грозозащиты без отключения питания
• Защита от перегрева и перенапряжения
• Визуальный контроль рабочего состояния устройства
• «Сухие» контакты для удаленного мониторинга рабочего состояния устройства
• Эксплуатация в диапазоне температур от -40 до +75°С, класс защиты IP20
• Соответствие мировому стандарту класса C
• Двойной разъем модуля грозозащиты для подключения кабеля
• Установка на DIN-рейку

Область применения

Грозовые разряды, коммутационные помехи, аварии в сети питания оказывают сильное воздействие на оборудование в сети. Наиболее уязвимой является аппаратура, подключенная к длинным линиям питания. В первую очередь — это камеры видеонаблюдения, но также, например, извещатели периметральной сигнализации и концентраторы. Ограничитель импульсных перенапряжений TL240L385-1PN безопасно отводит импульсные сверхтоки на землю и ограничивает перенапряжение до значений, совместимых с оборудованием, работающим в сети.

Способы защиты

TL240L385-1PN состоит из модуля грозозащиты и базовой части. При чем замена модуля возможна без отключения электропитания. Предусмотрен как визуальный контроль рабочего состояния TL240L385-1PNпосредством световой индикации, так и удаленный. Во втором случае о повреждении модуля грозозащиты наудаленное устройство мониторинга поступит соответствующий сигнал. При выходе из строя TL240L385-1PNотключается от электросети автоматически, благодаря наличию контроля температуры и защиты от перенапряжения. Это позволяет избежать возгорания, вызванного длительным коротким замыканием.

Особенности подключения

Устройство TL240L385-1PN должно быть обязательно заземлено. Предусмотрена возможность установки на DIN-рейку шириной 35 мм, например в коммутационный шкаф. Устройства удаленного мониторинга подключаются к тревожным выходам («сухим контактам») в нижней части TL240L385-1PN. Провод заземления подключается через двойной разъем в нижней части модуля грозозащиты, при этом поперечное сечение соединительных проводов не должно превышать 35 мм2. Диапазон эксплуатационных температур TL240L385-1PN очень широк (от -40 до +75°С), что позволяет устанавливать данное устройство без дополнительного защитного оборудования.

Технические характеристики:

Общие характеристики
Номинальное напряжение	230 В (АС)
Максимальное длительное рабочее напряжение	L-N: 385 В (АС), N-PE: 255 В (АС)
Ограничивающее напряжение	L-N: ≤1. 8 кВ, N-PE: ≤1.0 кВ
Номинальный разрядный ток	20 кА
Максимальный разрядный ток	40 кА
Напряжение защиты (5 кА 8/20 мс)	L/N: ≤1.2 кВ, N/PE: ≤0.8 кВ
Кратковременное перенапряжение	5 с (L-N, 400 В), 200 мс (N-PE, 1200 В)
Допустимый сопровождающий переменный ток	25 кАrms
Максимальный ток входного предохранителя	125 АgL
Коммутируемый ток тревожного выхода (макс.)	250 В: 0.5 A (AC), 0.1 A (DC), 125 В: 1 A (AC), 0.5 A (DC)
Эксплуатация
Рабочий диапазон температур	От -40 до +75°С
Класс защиты	IP20
Допустимый уровень влажности	От 5 до 95% (при 25°С)
Размеры (шхвхг)	32х90х67 мм
Сечение соединительных проводов	От 1. 5 до 25 мм2 (гибкий), 35 мм2 (жесткий)
Тип крепления	На DIN-рейку шириной 35 мм
Разъемы	L, N, PE
Индикаторы	Зеленый/красный
Класс пожарной защиты	UL94 V-0
