Схема подключения выключателя света с индикацией: инструкция

Главная » Схемы » Схема подключения выключателя света с индикацией

Светодиодная индикация, которая располагается на выключателе, позволяет в ночное время найти его в темноте. Если вы уже сделали ремонт и установили обычный выключатель, тогда в этом нет ничего страшного. Схема подключения выключателя света с индикацией поможет все переделать.

Если вы желаете переделать обычный выключатель, тогда вам потребуется прочесть нашу инструкцию. Для светильника, который имеет лампы накаливания, можно будет использовать электросхему на светодиодах. Если у вас установлена светодиодная люстра, тогда вы можете использовать схему на неоновой лампочке. Теперь вам следует изучить простые схемы подключения выключателя с подсветкой. Если вам будет интересно, тогда можете прочесть про схему электропроводки на кухне.

Схема подключения выключателя света с индикацией на неоновой лампе

Схема выключателя с подсветкой на неоновой лампе расположена ниже:

Как видите, на схеме указано, что клавиша будет разрывать основную цепь. Затем ток пройдет через резистор к неоновой лампе, которая загорится. Резистор способен значительно понизить напряжение до того уровня, чтобы индикация будет нормально функционировать. Сам светильник не включится, так как напряжения будет недостаточно.

Этот момент считается важным, так как при включенном свете выключатель будет замыкать цепь. Когда клавиша будет переключена во включенное положение, ток будет протекать по основной цепи. Здесь будет задействован принцип из физики. Ток пойдет только путем наименьшего сопротивления. Схема подключения одноклавишного выключателя с подсветкой считается простой. Использовать ее может даже человек, который не разбирается в электричестве. Двухклавишные модели имеют похожее подключение. Только вместо одного индикатора вам необходимо будет подключить два.

Если вы планируете сделать светодиодную индикацию, тогда этот процесс считается сложным. Увидеть его можно будет на видео ниже.

Схема подключения выключателя света с индикацией на светодиодах

Схема подключения светодиода к одинарному выключателю будет выглядеть следующим образом:

Если вы планируете установить светодиод, тогда вам следует знать, что сопротивление резистора должно быть не менее 100 кОм. Светодиод также следует защитить от пробоя. Сделать это можно с помощью диода. Этот вариант не подойдет, если в вашей люстре установлены светодиодные лампы. Сопротивление в люстре будет высоким, и поэтому ваш светильник будет постоянно мигать. Узнать, почему мигает светодиодная лампа можно в нашей статье.

Это все способы подсоединения индикации к светильнику. Какая схема подключения выключателя с подсветкой лучше решаете только вы.

Читайте также: схема одноклавишного проходного выключателя.

виды и особенности, монтаж изделий и приборы для светодиодных ламп

Придя вечером домой с работы, первым делом приходится в темной комнате искать выключатель. Да и в ночное время те, кому приходится вставать, вынуждены шарить рукой в поисках нужной кнопки. Нередко такие манипуляции занимают много времени и сопровождаются падением на пол попавшихся под руку предметов. Для удобства и облегчения поиска придуман выключатель с индикатором подсветки.

Особенности и разновидности

По своей конструкции и внешним признакам устройства почти не отличаются от классических выключателей. Единственное различие состоит в присутствии индикатора, который хорошо видно в темноте. При этом подсветка потребляет минимум электроэнергии и работает в том случае, когда выключен свет. Переживать по поводу большого расхода электричества не стоит, ведь устройство практически не потребляет его.

Сегодня существует большой ассортимент различных выключателей. Устройства отличаются не только наружными, но и конструктивным особенностям. Производители выпускают несколько видов изделий — клавишные, сенсорные, кнопочные, поворотные. В жилых комнатах можно устанавливать проходные приборы с подсветкой.

Наиболее распространенные из них:

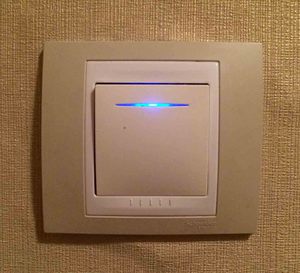

1. Одноклавишные используются для замыкания одной цепи. Конструкция оснащена встроенным индикатором для подсветки.
2. Двухклавишные системы с диодом подсветки имеют два переключателя. Такие изделия используют для люстр и многоламповых светильников. Принцип действия состоит в том, что при нажатии одной кнопки включаются 1−2 и более ламп, а при нажатии на вторую загораются и остальные.
3. Трех или четырехкнопочные одновременно замыкают несколько электроцепей, поэтому они востребованы для управления освещением в нескольких помещениях из одного места.

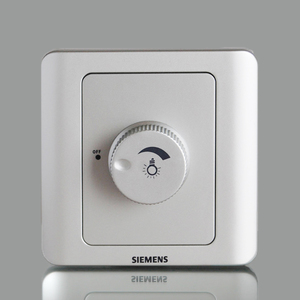

Кроме того, все изделия классифицируются по типу подсветки. Существует несколько категорий выключателей:

1. С токоограничивающим резистором. Минусом этих устройств является то, что они предназначены для светодиодных ламп. Выключатель с подсветкой не будет работать с обычными лампочками. Это объясняется тем, что во время эксплуатации не представляется возможности создать большую силу тока, необходимую для подсветки (сопротивление светодиодных осветительных приборов гораздо выше, чем у ламп накаливания). Энергосберегающие лампочки при такой схеме могут мерцать в темноте.
2. Со светодиодом с конденсатором. Такой тип подсветки используется для увеличения показателей КПД и уменьшения потребления электричества при работе индикатора.
3. С неоновой лампой. В таких выключателях практически отсутствуют недостатки. Они совместимы с любыми видами лампочек.

Принцип работы и преимущества

Зачастую подключение выключателя с подсветкой осуществляется к основной сети.

Основные элементы системы:

1. неоновая лампочка небольшого размера;
2. световой диод с элементом сопротивления.

Коммутация с основными контактами изделия должна проводиться параллельно. Когда устройство находится в нерабочем положении, тогда питание светового элемента осуществляется по нити накала во внутренней части диода с небольшим сопротивлением.

Для повышения комфорта в системе освещения квартиры (дома) потребуется не более 30 минут. Необходимо просто провести замену обычных устройств на улучшенные модели. Кроме того, можно сделать подсветку старых устройств своими руками.

Эти манипуляции может провести даже начинающий мастер, не обладающий квалификацией электрика. Для этого нужно владеть представлением о работе замкнутых цепей и уметь расшифровывать схемы. Каждая система обладает своими особенностями и параметрами.

Неправильное подключение может быть чревато последствиями:

1. отсутствие свечения диода;
2. мерцание энергосберегающих ламп;
3. слабое свечение датчика в темноте.

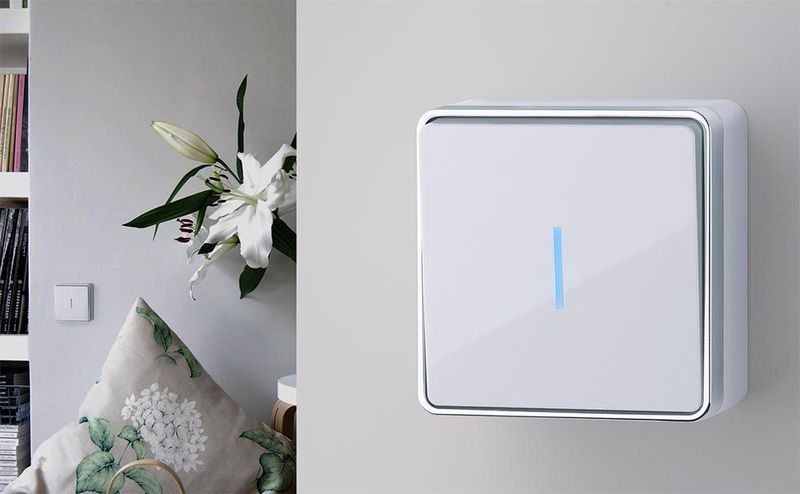

Существует ряд преимуществ использования изделий с подсветкой:

1. Конструкция и дизайн таких приборов практически не отличается от обычных, но индикатор способствует быстрому определению местонахождения выключателя даже во тьме.
2. Светодиод экономичен, ведь подсветка потребляет очень мало электричества.
3. Функционирование элемента осуществляется только в тех случаях, когда выключатель находится в нерабочем положении. При включении последнего система гаснет автоматически.

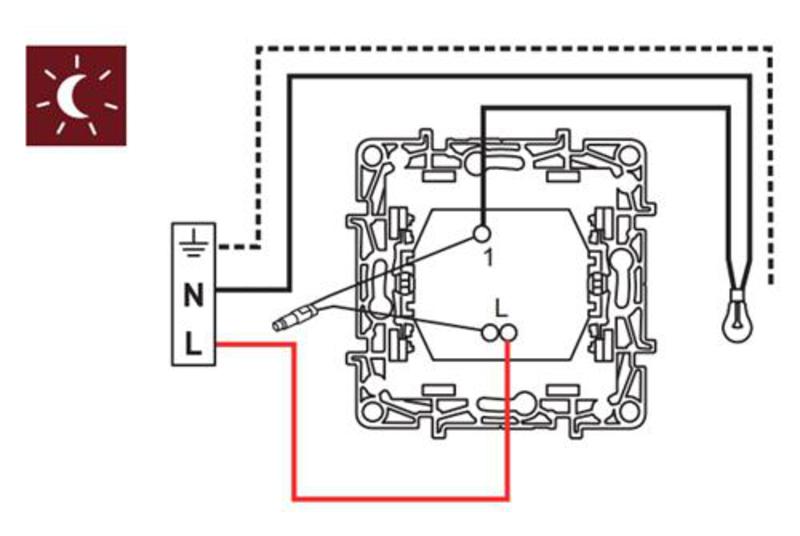

Монтаж изделия

Независимо от формы изделия и количества кнопок управления, установка и подключение осуществляется по одинаковому принципу. Значительно проще объяснить суть процесса на примере однокнопочного агрегата. Прежде чем начать работу, необходимо обесточить помещение. Затем производится демонтаж старого прибора. Для этого нужно:

1. Снять клавиши, поддев их плоской отверткой. Таким образом происходит их удаление из посадочного гнезда.
2. Аккуратно демонтировать пластмассовую рамку.
3. Открутить крепежные винты, фиксирующие выключатель в подрозетнике, затем вытащить корпус устройства из стены.
4. Ослабить крепления проводников и отсоединить их.

После проведения описанных манипуляций в руках останется внутренность от старого выключателя, которую можно выбросить или отложить на запчасти. Для правильного монтажа нового изделия необходимо провести аналогичную процедуру в обратном порядке:

1. Подсоединить проводники к внутренней части прибора, а затем поместить его в гнездо.
2. Зафиксировать изделие в подрозетнике.
3. Провести монтаж рамки и кнопок.
4. Подключить электричество и проверить работу прибора во всех режимах.

Подключить выключатель с индикатором подсветки, состоящий из нескольких клавиш, необходимо по аналогичному принципу. Отличие состоит в том, что в стене будет один провод фазы и несколько потребителей (их число равно количеству кнопок). Главное — это провести подключение в правильном порядке.

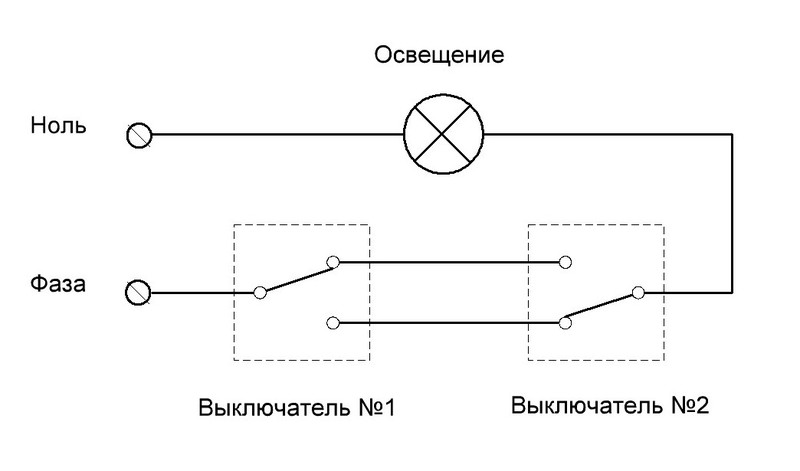

Проходная система

Отличительной чертой таких механизмов является подвижный контакт, который всегда задействуется при разрыве цепи. При нажатии клавиш включения и выключения он перекидывается с одного на другой, обеспечивая функциональность второго участка цепи.

Схема подключения такого прибора имеет принципиальное отличие. Одной люстрой или лампой возможно осуществлять управление с нескольких разных мест. С его помощью можно включить свет снизу лестницы, а выключить — сверху. Такие устройства выполняют замыкание цепи из разных сторон, действуя на осветительный прибор.

Монтажные работы не займут много времени: с одной стороны нужно установить первый прибор, на другом конце — проходной выключатель, оснащенный светодиодом. При отключении элементов лампочка перестанет гореть из-за отсутствия замкнутого контура для прохождения тока. Контакт замыкается, и лампа светится. Если же подключить второй, она потухнет.

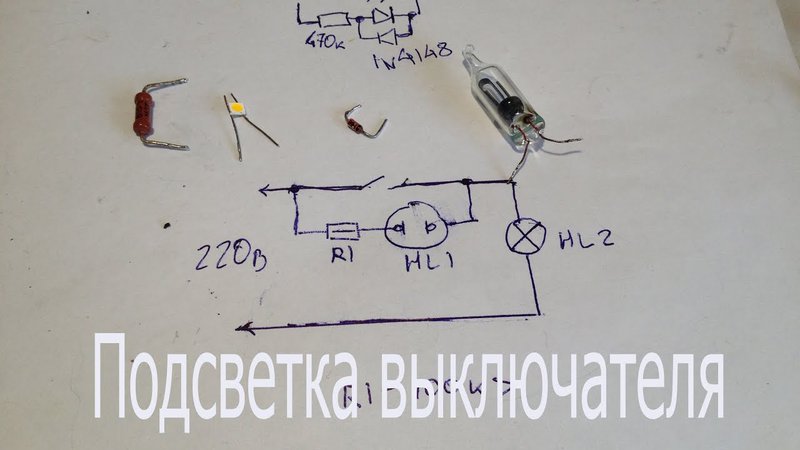

Изготовление подсветки

Если нет возможности или желания избавляться от старого выключателя, можно сделать подсветку своими руками. Для этого потребуется:

1. извлечь устройство из стены;
2. с помощью паяльника необходимо собрать цепь, которая состоит из диода и резистора;
3. конструкцию припаять к входному и выходному контактам;
4. поместить диодную лампочку в корпус, установить изделие на прежнее место.

Приобрести и подключить выключатель с подсветкой не так сложно, как может показаться на первый взгляд. С этой задачей легко справится даже начинающий электрик. При работе следует учесть возможности электрической проводки, ведь в некоторых случаях требуется ее модернизация.

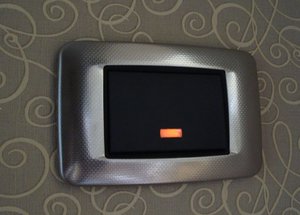

Выключатель с индикатором: схема, изготовление, установка

Выключатель с индикатором: схема, изготовление, установка

На данный момент, приобрести купить выключатель с индикатором не проблема, но при необходимости, можно индикатор вставить в выключатель самостоятельно. О том, как это сделать, рассказывается в статье «Индикатор — выключателю», которая была опубликована в журнале «Радиомир» (2001 год, № 9).

«Каждый знает, как порой бывает трудно отыскать в темноте выключатель электроосвещения. Предлагаемый простейший индикатор упростит эту задачу, а также позволит контролировать исправность лампы, электропроводки и выключателя. Светодиод VD1 устанавливают в крышке выключателя в любом удобном месте. Для этого в крышке сверлят отверстие с таким расчетом, чтобы светодиод входил в него с усилием. Перед установкой светодиод намазывают клеем (например, БФ-2). Ток в цепи индикатора минимален (менее 1 мА), но его достаточно, чтобы в темное время суток обнаружить местонахождение выключателя по свечению VD1.

Схема выключателя с индикатором

При включенном освещении VD1 гаснет, поскольку индикатор шунтируется замкнутым SA1. Если при выключенном выключателе VD1 не светится, это может быть вызвано перегоранием осветительной лампы, отсутствием сетевого напряжения либо неисправностью электропроводки. Если при включенном выключателе освещение не включается, а светодиод горит, это указывает на неисправность выключателя. Яркость свечения VD1 можно увеличить, уменьшив номинал R1 (100…200 кОм). В этом случае мощность R1 должна быть увеличена (1…0.5 Вт).»

Хочу обратить ваше внимание  на то, что, данная схема гарантирует, что не будут мерцать энергосберегающие лампы.

Евгений Раамат

Похожие записи:

Запись опубликована в рубрике Электрика. Добавьте в закладки постоянную ссылку.

Как подключить выключатель с индикатором? Очень просто!

Проблема – как подключить выключатель с индикатором — таковой на самом деле не является, поскольку это пустячное дело. Главное – знать, как и что куда подсоединяется. Если уж вы справились с задачей правильного подключения теплого пола или произвели монтаж пластиковых панелей своими руками, с выключателем точно справитесь.

Что такое – выключатель с подсветкой?

Всем нам знакома ситуация, когда в темноте заходишь в помещение, а свет включить – проблема, потому что эту самую заветную кнопку еще нужно отыскать! Но нас ведет маячок – крошечный огонек, горящий на корпусе выключателя, поэтому мы сможем добраться до него и включить свет, не получив травму или не разбив по пути пару дорогих ваз…

Устройство прибора

Оно очень простое. Внешне он не отличается от обычного, за исключением того, что на нем имеется маленький светодиод или неоновая лампа. Они работают, только если клавиши установлены в режим «выключено».

Принцип работы

Когда мы включаем свет, замыкается цепь тока, идущего от «фазы» к выключателю, а через него – на осветительный прибор и, наконец, на «ноль». А индикатор подключается к цепи параллельно таким образом, чтобы при ее размыкании ток начал проходить через него. Но, чтобы при этом не загорались лампы накаливания, и не перегорел сам светодиод, перед ним устанавливается резистор, понижающий напряжение и силу тока. Для работы крошечного источника света нужно совсем небольшое напряжение, а вот для обычной лампы их будет недостаточно. В результате люстра не горит, а маленький маячок индикатора сигнализирует о месте расположения выключателя.

Последовательность подключения выключателя с индикатором

Она очень проста — выключатель с индикацией можно установить на место обычного. Отличие заключается в наличии двух проводков, идущих от светодиода. Они крепятся к тем же контактам, что и силовые кабели.

Важное замечание: не стоит подключать выключатель с индикатором, если в качестве осветительных приборов вы используете светильники низкого напряжения – светодиоды и люминесцентные лампы. Напряжения, создаваемого в цепи при работе резистора, оказывается достаточно для их мерцания или даже полноценной работы – просто не будет выключаться свет. А вот при использовании галогенок или обычных ламп накаливания проблем не будет.

Как подключить выключатель с подсветкой

В любом доме, оборудованном электроосвещением, имеются выключатели. Чтобы в темное время суток можно было легко включить свет, выключатель часто оборудуют подсветкой, которая выполнена таким образом, что светится в то время, когда освещение в помещении выключено.

Перед тем, как подсоединить выключатель с подсветкой, необходимо уточнить вид светильника. Это связано с тем, что подсветка хорошо работает только с лампами накаливания и галогенными лампами. Для светильников, имеющих пускорегулирующие устройства, использование выключателей с подсветкой не рекомендуется.

Устройство выключателя с подсветкой

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

В случае включенного индикатора осветительная лампа не горит, так как необходимый для ее нормальной работы ток, проходящий через схему индикации, недостаточен.

По функциональному признаку есть клавишные выключатели с подсветкой, кнопочные и другие редко встречающиеся виды.

Порядок установки — все просто и лаконично

Схема подключения выключателя с подсветкой основана на следующей последовательности действий:

• обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
• в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого — сначала производится его демонтаж;
• с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
• корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
• производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.

Подсветка для выключателя своими руками

Как видно из предыдущего материала, установка выключателя с подсветкой — не слишком сложная задача. Кроме того, вполне по силам самому переделать обычный выключатель для этих целей. Подсветка на светодиоде своими руками — наиболее распространенный вариант в современных условиях.

Схема такой подсветки состоит из светодиода, ограничивающего резистора и диода, включенного параллельно светодиоду для его защиты от пробоя обратным напряжением. Для отечественного светодиода типа АL307 красного цвета резистор должен иметь номинал в 100 кОм и мощность не менее 1 Вт. В качестве защитного можно использовать диод типа КД521. Недостатком схемы является большая мощность, которая может составлять до 1 кВт-часа в месяц.

Для экономии электроэнергии можно использовать схему, в которой для ограничения тока светодиода используется конденсатор емкостью в 1 мкФ. Последовательно с конденсатором включается ограничивающий ток его заряда резистор (100-500 Ом). Недостаток такой схемы состоит в использовании конденсатора с большими габаритами, что может затруднить установку схемы в выключатель.

Недостаток схем подсветки на светодиоде состоит в том, что такие схемы работают хорошо только для ламп накаливания. Если светильник имеет люминесцентные лампы, то при наличии такой схемы подсветки они при отключенном выключателе будут мигать и светиться. При наличии в светильнике светодиодов схема подсветки на них вообще не работает. Это связано с большим сопротивлением светодиодного светильника.

Для управления раздельными источниками света из двух, трех и более мест в помещениях, коридорах и лестничных площадках внедряется схема подключения проходного двухклавишного выключателя. Сделать это не так уж сложно, особенно имея под рукой детальное пошаговое руководство по установке.

Одним из способов автоматического включения света есть подключенные к лампочкам детекторы движения, которые реагируют на любое передвижение в радиусе его видимости.

Более простая и надежная схема на неоновой лампе включает, кроме самой лампы, последовательно включенный резистор с сопротивлением в 0,5- 1,0 мОм.

Монтаж выключателя с самодельной подсветкой простой. Лампочка или светодиод крепится на корпусе выключателя с помощью клея, а в клавише просверливается небольшое отверстие для света.
Подключение такого индикатора подсветки производится таким же образом, что и промышленного.

Выводы:

1. Для увеличения комфорта при включении освещения в темноте используется выключатель с подсветкой.
2. Схема подсветки может быть выполнена на светодиоде или неоновой лампе. При выборе типа подсветки необходимо учитывать вид светильника.
3. Установка выключателя с подсветкой довольно проста и мало чем отличается от подключения простого выключателя.
4. Простота схемы подсветки позволяет модернизировать обычный выключатель и сделать из него выключатель с подсветкой.
