Монтаж электрического щита в доме, квартире: правила и способы

Распределительный электрический щиток служит для размещения УЗО, автоматических выключателей, распределительного устройства, реле, КИП. Иногда там же размещают приборы контроля расхода электроэнергии и дополнительные КИП. Щит – наиболее сложный элемент в электросети любого объекта. Монтаж электрического щитка делается в самом начале работ по организации электросети на объекте.

Электрический квартирный щит

Какой щит выбрать?

Выбор типа электрощита делается на стадии проектирования. Он делается, исходя из количества мест для электроаппаратов, места расположения щита, внешних условий, типа электросети и других параметров. Количество посадочных мест для коммутационных и защитных аппаратов в электрощите должно превышать их число, предусмотренное схемой. Это позволит вносить корректировки в существующую схему электроснабжения вашей квартиры и подключать в случае необходимости дополнительные группы электропроводки без замены распределительного щита.

По способу монтажа различают следующие типы коробов для автоматов электрических:

  • Навесные щиты. Эти устройства крепятся к стене, к столбу при помощи анкеров, шурупов и других крепежных элементов. Такие щиты не требуют ниши для своего размещения. Их устанавливают в деревянных строениях, других объектах с открытой электропроводкой, а также на столбах. Электрощит на улице должен иметь пылевлагозащищенное исполнение класса не ниже IP54.
  • Встраиваемые щиты. Предназначены для монтажа в специально устраиваемую нишу. Применяют такие щиты для устройства электросетей квартир и других объектов со скрытой электропроводкой.

По материалу корпуса щитки электрические под счетчик и автоматы делят:

  • На короба в металлическом корпусе. Такие устройства чаще всего устанавливают на улицах. Прочный металлический корпус более устойчив к воздействию внешних условий. Модели для монтажа на улицах обычно имеют замок на двери и окно для считывания показаний приборов учета электроэнергии.
  • На щитки в пластиковом корпусе. Такие изделия также производят навесного и встраиваемого исполнения. Щиты из термоустойчивого материала пластрон и других устойчивых к температуре полимеров не уступают по противопожарным свойствам изделиям из металла.

Установка щита

Месторасположение электрощита указано на схеме электрооборудования, которую содержит проект электроснабжения объекта. Бокс под автоматы и счетчик устанавливают в доме, квартире, на улице или в специальном помещении. В нем располагают автоматические выключатели для каждой группы электропроводки. Для насосов и другого оборудования большой мощности обычно ставят отдельный автомат и УЗО. Существуют щиты, поставляемые производителем в готовом для монтажа виде. Для частного дома, где используются насосные агрегаты, мощные бытовые электроинструменты, обычно делается сборка щитов на заказ.

Установка щита проходит в несколько этапов:

  • Устройство ниши под электрощит для скрытой проводки. Установка в нее корпуса электрощита. В квартире гораздо целесообразней использовать щиты в пластиковом корпусе. Они более безопасны.
  • Установка креплений под автоматические выключатели, УЗО. Фиксация клеммников и контактных шин. Посадка элементов на крепления.
  • Выполнение электрических соединений согласно схеме сборки в квартире. Вначале подключают счетчик электроэнергии, затем общий вводный автомат, далее УЗО и автоматические выключатели групп электросети. Для бойлеров, электроплит, систем контроля климата, других потребителей большой мощности предусматривают индивидуальные токоведущие линии и аппараты защиты.
  •  Проверка правильности контактных подключений. Пуско-наладочные и отделочные работы. Сдача работы заказчику.

Общие правила монтажа электрического щита указаны в ПУЭ и других документах.

Материалы для монтажа щитов

Для соединений внутри щита используют монтажные проводящие изделия марок ПВ 1, ПВ 3. Сечение этих проводов зависит от мощности подключаемых потребителей. Диаметр токоведущей жилы провода для монтажа электрощитка должен быть не меньше диаметра вводного кабеля или провода. Самый часто встречающийся вопрос, возникающий при сборке щитка, “Какой автомат для электрического щита выбрать?”. Номинальный ток и напряжение, а также другие параметры этих аппаратов содержатся в проекте электроснабжения. Целесообразно приобрести изделия известных компаний, например, IEK, ДЭК, Сименс, Schneider Electric и других. УЗО для электрощита также подбирают, исходя из характеристик и производителя.

УЗО и автоматический выключатель для монтажа в щит

Схема электрического щита

Схема квартирного электрощита также выполняется на стадии проекта. Потребители объединяют по группам согласно схеме электроснабжения. Для агрегатов и приборов, требующих специальных схем защиты, возможности локального отключения, а также мощных потребителей предусматривают индивидуальные линии электропроводки и отдельный автомат или УЗО. Схема подключения проводов в электрическом щите – необходимый документ для правильной сборки и монтажа.

Сборка своими руками

На подготовительном этапе сборки электрощитка своими руками организовывают рабочее место, подготавливают корпус к установке. В заранее выбранном месте устраивают нишу для его скрытой установки, устанавливают крепежи для накладных щитков. Подгоняют провода и кабели линий электропроводки по длине. Далее приступают к монтажу электрических элементов щита. Устанавливают крепежные кронштейны на корпус, привинчивают заземляющие и зануляющие шины, DIN-рейки. Делают монтаж автоматов в щитке, а также УЗО и других электроаппаратов.

Далее присоединяют к ним провода и кабели всех групп электропроводки и потребителей, для которых предусмотрены отдельные токоведущие линии. Это самый ответственный этап работы при монтаже.

Ошибки могут привести к коротким замыканиям, пожарам, электротравмам и другим неприятным последствиям.

Затем проверяют качество соединений и правильность сборки. Далее включают вводный автомат и поочередно подают напряжение на каждую группу, проверяют работоспособность УЗО. Все выявленные проблемы ликвидируют на месте. Подлючение электрощита завершает маркировка автоматов и УЗО согласно схеме электропроводки. Качественная сборка и монтаж электрощитов – одно из главных условий долгой и безопасной эксплуатации всей электрики в частном доме и квартире.

Собрать щиток с автоматами в доме без опыта и профильного образования или доверять эту работу ремонтным бригадам “с улицы” – значит подвергать риску свое жилище, здоровье и жизнь. Эта работа требует соблюдения всех норм и правил, наличия опыта и знаний исполнителя. Кроме того, перед монтажом необходимо рассчитать пожарную нагрузку электрического щита, а также делать другие расчеты. Целесообразно доверить такую работу профильным фирмам.



Монтаж электрического щита в квартире – установка электрощита в Санкт-Петербурге

Монтаж электрощита, важнейший компонент электрической системы квартиры, офиса, дачи, в общем любого помещения или здания. Он необходим для ввода и распределения тока и нагрузки.

Установка электрощита

При установке щита очень важно правильно разделить сеть на группы и установить необходимое количество автоматов. Разделение электрической проводки на группы обеспечивает защиту и безопасность эксплуатации электросети квартиры, частного дома. Деление производиться в зависимости от вида силового и светотехнического оборудования или просто по количеству помещений в доме или квартире.

Сборка электрощита

Процесс сборки электрощита –это довольно сложный и ответственный процесс, именно от качественной сборки, от хорошего соединения контактов и правильного расчёта мощности автоматов, УЗО, контакторов и реле зависит нормальное функционирование всей электрической системы.

Монтаж распределительного щита

Электромонтажная организация «Домашний электрик» предлагает выполнить работы по сборке, установке, монтажу, подключению и обслуживанию электрощита в квартире и частном доме СПб (Санкт-Петербурга) и Ленинградской области. Электрик профессионально выполнит монтаж встраиваемого и навесного электрощита любого типа. Наши услуги включают в себя:

  • консультация по комплектации электрощита
  • сборка электрощита согласно электрическому проекту
  • монтаж щита по тех. задания или схеме заказчика
  • установка, подключение и пусконаладочные работы
Монтаж накладного щита
сборка электрощита на 24 модуля монтаж электрического щита

Монтаж щита в квартире

Распределительный щит – монтаж щита в квартире работа для профессионала, настоятельно рекомендуем не экспериментировать с собственной безопасностью! Мы готовы выполнить следующие виды работ:

  • установка и перенос электрощита внутри квартиры
  • монтаж распределительного щита в частном доме
  • монтаж встраиваемого (внутреннего) электрощита
  • монтаж накладного (наружного) электрощита
Количество модулей в электрощите

Цена на монтаж электрического щитка в электромонтажной организации «Домашний электрик» зависит от количества установленных модулей. Встраиваемые и накладные электрические щиты для квартиры (частного дома) бывают на 12, 24, 36, 48, 54, 72 модуля. При выборе электрического щита необходимо определиться с количеством модульных элементов – автоматы, УЗО, счётчик электроэнергии и т. д.

Что такое один модуль в электрощите

Что такое один модуль в электрощите – это один однополюсный автоматический выключатель (средняя ширина автомата 18 мм). Количество модулей… максимально возможное количество однополюсных автоматов, одновременно устанавливаемых в щит.

Прайс-лист на монтаж электрощита

Монтаж электрощита
Прайс-листЕдЦена
Установка и монтаж распределительного щита до 8 модулей под ключ *шт.2400
Установка и монтаж распределительного щита от 9 до 12 модулей под ключ *шт.3600
Установка и монтаж распределительного щита от 13 до 18 модулей под ключ *шт. 5400
Установка и монтаж распределительного щита от 19 до 24 модулей под ключ *шт.7200
Установка и монтаж распределительного щита от 25 до 36 модулей под ключ *шт.10800
Установка и монтаж распределительного щита от 37 до 48 модулей под ключ *шт.14400
Установка и монтаж распределительного щита от 49 до 54 модулей под ключ *шт.16200
Установка и монтаж распределительного щита от 55 до 72 модулей под ключ *шт.21600

* Фиксированные расценки на установку, сборку и подключение электрощита помогут спланировать бюджет ремонта квартиры. Цены на монтаж щита указаны без учета стоимости материала. В стоимость установки распределительного щита входят следующие услуги:

  • установка пластикового (металлического) бокса
  • установка электросчетчика (одно, трехфазного)
  • установка УЗО, автоматов, прочего оборудования
  • коммутация и подключение кабелей в щитке

Монтаж встраиваемого щита

монтаж электрощита на 36 модулей установка электрощита под ключ
Устройство ниши под электрощит

Устройство ниши под встраиваемый щит (внутренний монтаж) оплачивается дополнительно. Стоимость монтажа ниши зависит от размера щита и материала стены, куда устанавливается корпус электрощита.

Сколько стоит монтаж электрощита

Сколько стоит монтаж электрощита в квартире, частном доме (коттедже) под ключ? Узнать стоимость установки встраиваемого или накладного щита можно прямо сейчас с помощью нашего онлайн калькулятора и скачать смету (Приложение к договору №1)

Онлайн калькулятор
Гарантия на монтаж электрощита

Гарантия на монтаж электрического щита под ключ в квартире, частном доме 24 месяца с момента подписания акта выполненных работ. Гарантию на оборудование выдает его производитель. При монтаже встраиваемых и накладных электрощитков рекомендуем использовать качественную автоматику европейских производителей (ABB, Siemens, Schneider Electric)

Примеры нашей работы

Предлагаем посмотреть фотоотчеты компании «Домашний электрик» по сборке, монтажу, подключению электрических распределительных щитов внутренней и наружной установки в Санкт-Петербурге и Ленинградской области.

Консультация электрика

Для консультации специалиста по монтажу и установке электрического щита в Санкт-Петербург и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.


Наши услуги

Монтаж электрических щитов — Компания Электромол

Установка электрощита и расключение проводки — сложная задача для человека без специальных навыков и опыта. Установка щитового оборудования проводится согласно регламентированными нормам электробезопасности. Электрощит применяется для защиты электроприборов, управления подключением и контроля за потреблением электроэнергии.

Установка электрощита и расключение проводки — сложная задача для человека без специальных навыков и опыта. Установка щитового оборудования проводится согласно регламентированными нормам электробезопасности. Электрощит применяется для защиты электроприборов, управления подключением и контроля за потреблением электроэнергии.

Монтаж электрического щита и расключение проводки — сложная задача для человека без специальных навыков и опыта. Установка щитового оборудования проводится согласно регламентированными нормам электробезопасности. Электрощит применяется для защиты электроприборов, управления подключением и контроля за потреблением электроэнергии.

Подготовка к установке электрощита

  1. Создание проекта. На данном этапе идет составление чертежей, спецификаций на приборы и используемые материалы. Проектную документацию, на базе которой проводятся работы по установке и раскладке, выполняют компании с лицензией на данный вид деятельности.
  2. Расчет нагрузки на оборудование. Составляется перечень электроприемников, которые подключат к щиту. При расчете необходимы значения потребляемой мощности и напряжения. Розеточная сеть и осветительные приборы включаются в щит отдельно, приборы с высокой потребляемой мощностью (кондиционеры, электроплиты, холодильники) — через независимое подключение.
  3. Схема щита. Оборудование для электрощитов — модульное, ширина составляет 18 мм. Конструктивные элементы продаются отдельно в готовом к установке виде, прикрепляются к электрощиту на DIN-рейки, что сильно упрощает процесс установки.
  4. Выбор щита. Современное оборудование выполняется с корпусами из пластика или металла. Монтаж предусмотрен классический настенный, при необходимости можно приобрести щит для скрытой установки. Дизайн стандартный, но предлагают модели и с дизайнерским оформлением.
  5. Коммутационное и защитное оборудование. По нормам техники безопасности нагрузка распределяется по цепям равномерно. Устанавливается защитное оборудование, соответствующее заранее рассчитанной подключаемой нагрузке. Приборы выбираются исходя из параметров тока и напряжения, назначения электропотребителей.
  6. Аксессуары. В комплектацию могут не входить монтажные рейки, заземляющие проводники и распределительные шины, они приобретаются дополнительно.

Монтаж электрощитового оборудования

  • Сборка. Приборы и модули устанавливают непосредственно в корпус распределительного щитка. При установке предусматривают свободное резервное пространство, на случай монтажа дополнительного оборудования. Монтируют шины и DIN-рейки. Для закрепления щитка используют кронштейны.
  • Расключение проводов. Перед раскладкой с концов проводов убирают изоляцию, затем производят раскладку согласно рассчитанной ранее схеме подключения проводки.
  • Установка модулей. В комплекте к щиту поставляют оборудование для управления и защиты. Установка проводится по рассчитанной схеме.
  • Подсоединение нагрузки. К приборам коммутации подводят и закрепляют провода.
  • Подача питания к оборудованию. К вводному автомату подключают фазы питающего кабеля. К шинам подключают заземляющие проводники. Если монтируют счетчик электроэнергии, подключение идет через вводной кабель.
  • Контроль. Напряжение на оборудование подают через вводной автомат, после чего подключают приборы на отходящих линиях. При монтаже электрического щита проставляют маркировки на линиях и оборудовании, чтобы при проведении техобслуживания распределительного щита и включении новых приборов не возникло ошибок.

Проведение установки электрощита по нормам электробезопасности гарантирует надежную работу. Нарушение правил электромонтажа приводит к повреждению и выходу из строя электроприборов.

Монтаж электрических щитов

— высокая надежность, доступные цены

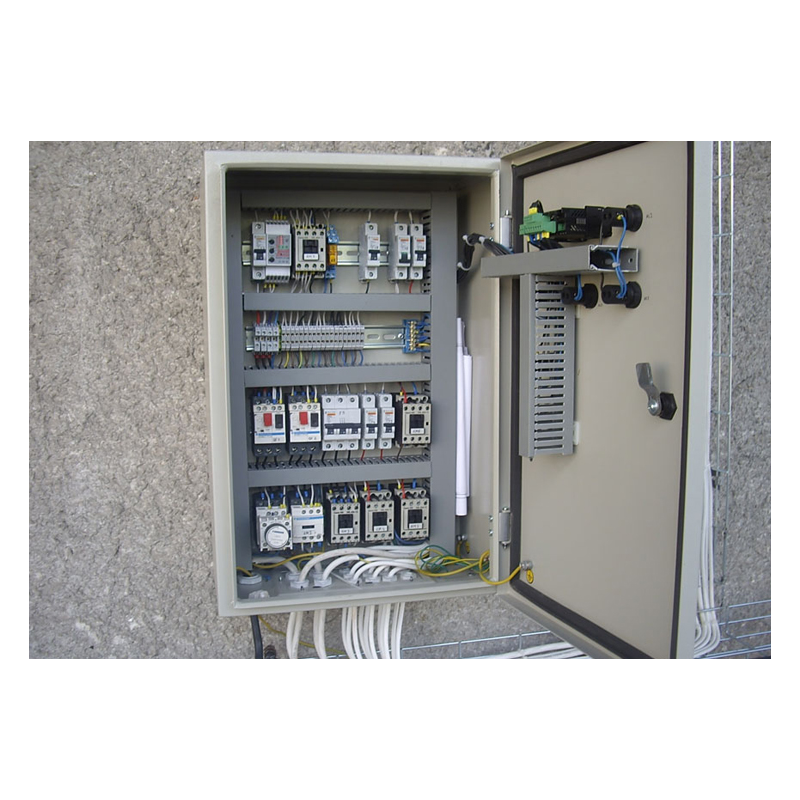

Сборка и монтаж распределительного электрического щита

Сборка и установка электрического распределительного щита по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборка и монтаж распределительного щита, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. В противном случае, следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

  1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
  2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
  3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
  4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора. После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.



Сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

  • изначально следует начать со сборки распределительного ящика;
  • удалите все заглушки, оборудуйте отверстия под все провода;
  • установите рейки специальные, а также шины и нейтрали;
  • демонтируйте дверь, при необходимости;
  • установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап — установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

  • работы проводятся в определенном порядке — например слева направо или наоборот;
  • подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;
  • выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
  • зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
  • на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
  • концы провода монтируются под конечными частями автомата;
  • напряжение подводится к коробке автомата с верхней части, а проводник — с нижней, данный стандарт является общепринятым;
  • проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
  • для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Проводники и электрические подключения

Техника установлена, остается только развести проводники, не образуя при этом громоздкую паутину. Установим для начала, что на один клеммный зажим может подключаться только одна жила. Если нужно несколько — потрудитесь обжать их гильзовым наконечником и прикрыть оголенные концы термоусадкой. Перед фиксацией в зажиме жилу нужно свернуть в небольшую петельку.

Второй момент: для модульных устройств, как правило, не имеет значения, с какой стороны вы подводите напряжение, а с какой забираете. Правило подключения на верхние клеммы применимо только для техники панельного монтажа со съемным корпусом, чтобы в отключенном состоянии приводной механизм мог быть обслужен.

Если монтируете на весу — первым делом разводите отходящие линии, пропускайте жилы под DIN-рейку и тяните к точке подключения. Сложенные излишки кабеля удобно прятать в «карман» между автоматами и задней стенкой. Все жилы пакуются в шлейфы согласно назначению с помощью нейлоновых стяжек. Отдельно соединяется пучок нулевых проводов, отдельно заземление, каждая из этих двух групп имеет свой маршрут прокладки. Фазные провода лучше паковать по рядам, то есть доводить шлейф вертикально до рейки, а потом распускать его по сторонам. Так в технологическом зазоре останется место для прокладки соединительных перемычек.

Для подключения одного ряда автоматов удобно использовать соединительную изолированную гребенку. Они бывают одно- и трехрядные, если какой либо автомат в ряду нужно запитать из другого источника, достаточно просто откусить контактную площадку. Один важный признак отличает гребенки — способ подключения к модульной технике. Гребенка может иметь длинные прямоугольные площадки под стандартные клеммные зажимы, однако в ряде случаев ножки имеют специальную форму под соответствующее гнездо в модульном компоненте. Как пример можно назвать продукцию крупных производителей электромонтажной продукции, где используются площадки раздвоенной формы для посадки под затяжной винт, то есть одновременно одним зажимом можно подтянуть и жилу кабеля, и площадку гребенки. В ином случае приходилось «перекидывать» питание, устанавливая по вводному автомату в каждом ряду.

Вспомогательные приспособления

При сборке щитков могут стать хорошим подспорьем всевозможные расходные материалы. Так, для группировки защищенных УЗО линий их нулевые проводники нужно обязательно собирать на отдельную колодку, которая имеет от 6 до 18 отверстий с винтами и пластиковый корпус для установки на рейку. Размещать колодки рекомендуется на краю ряда, чтобы их закрывала лицевая панель.

Фиксировать автоматы от сдвига помогут ограничители хода с винтовыми или пружинными фиксаторами. Если внутри щитка выполняются расключения проводки потребителей, что часто практикуется в групповых сборках, для соединения используют пружинные клеммники, например, WAGO.

Крупные производители щитового оборудования снабжают щиты обширным перечнем полезных расходных деталей. Здесь и фиксаторы кабеля, и уплотнители вводов, заглушки для лицевой панели и даже специальные рамки с направляющими, позволяющие «выкатить» каркас с навесным оборудованием для более удобной сборки.

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение. Монтаж электрощитка – пошаговое руководство по сборке своими руками

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Видео — сборка щитка

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Сборка и установка электрического распределительного щита по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборка и монтаж распределительного щита, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Сборка и монтаж электрического щита своими руками

Электрощиты выполняют ряд крайне важных задач, связанных с получением электроэнергии конечным потребителем. Без использования такого оборудования не обходится ни один жилой дом. Но в определенных ситуациях вам может понадобиться самостоятельно установить щиток. Для этого вам нужно определиться с видом щитка, запомнить некоторые правила техники безопасности, а также пройти несколько базовых стадий монтажа.

Что такое электрический щит и для чего он нужен

Электрический щиток можно описать как устройство, которое выполняет задачу распределения поступающей в него электрической мощности сразу нескольким потребителям.

В качестве примера можно привести щиты ВРУ (вводно-распределительное устройство), которые монтированы в многоквартирных домах. Они получают мощность от трансформаторной подстанции и дальше распределяют ее по этажам или подъездам, где в свою очередь есть собственные распределительные щитки, которые разводят электроэнергию по квартирам. В самих квартирах также монтированы электрощиты, которые раздают мощность по различным устройствам.

Таким образом, потребитель получает в свое жилище необходимое количество электроэнергии без перегрузок и рисков поражения током.

Виды электрических щитов

Существует большое разнообразие электрощитков, так что рассмотрим самые основные из них:

  • Главный распределительный щит (ГРЩ). Он необходим для введения силовых линий электропитания, электроэнергетического учета и распределения питания. Прибор защищает сети от коротких замыканий (КЗ) и перегрузок.
  • Вводно-распределительное устройство (ВРУ). Это устройство также принимает вводный силовой кабель, учитывает электроэнергию, обеспечивает безопасность от перегрузок и коротких замыканий, а также осуществляет распределительную функцию для питающих линий.
  • Аварийный ввод резерва (АВР). При возникновении аварии осуществляет переключение питания.
  • Щит этажный (ЩЭ). Основной задачей оборудования является распределение электричества на несколько квартир.
  • Щит квартирный (ЩК). Монтируется на входе в квартиру. Выполняет работу по учету электричества, распределению групповых линий, а также обеспечивает защиту электрической цепи от коротких замыканий и перегрузок.
  • Щит освещения (ОЩ). Целью работы аппарата является защита отходящих линий от все тех же пресловутых перегрузок и короткого замыкания.
  • Щит управления (ЩУ). Аппарат необходим для регулировки вентиляционных и отопительных систем, пожарной сигнализации и т.д.

Принцип распределения электричества в щите

Даже при относительно невысоких требованиях к бытовой установке щитка, принцип распределения электроэнергии всегда один и тот же. Каждая группа потребления должна быть выстроена как отдельный сегмент общей сети.

  1. Например, электрическая плита и микроволновая печь представляют собой устройства довольно высокой мощности. При монтаже внутри щитка такой класс приборов должен подключаться отдельной группой. Такая группа, соответственно, нуждается в устройстве индивидуального узла коммутации и блокировки.
  2. На нее необходимо сделать суммарный расчет потребляемой мощности, где нужно учесть коэффициент запаса прочности. Для этого сложите данные мощности из паспортов электроприборов и добавьте к полученному значению запас прочности (около 1/3 от полученной суммы).
  3. Исходя из полученного числа, подбирается электроаппаратура для монтажа узла группы (пакетник, коммутирующий автомат и колодка предохранения).

По аналогии с описанной технологией монтируется и любая другая группа отдельного сегмента электросети.

Монтаж электрического щита

Перед началом работ обязательно ознакомьтесь с требованиями техники безопасности:

  • Заполнение щитка должно осуществляться с учетом технической документации;
  • На устройстве должен присутствовать знак электробезопасности;
  • Щиток должен быть изготовлен из огнеупорных материалов, не проводящих электричество;
  • Нельзя подключать к одной клемме заземления и ноля более одного провода;
  • Автоматы нужно соединять между собой с использованием шинопроводников;
  • Ни в коем случае не оставляйте дверь и корпус щита без заземления;
  • Если установка производится в доме из дерева, то проводку следует разместить в металлорукавах или трубах.

Пошаговая инструкция по монтажу электрического щитка, на самом деле, достаточно короткая и состоит всего из двух принципиальных позиций, рассмотрим каждую подробнее.

Создание схемы электрического щита

Процесс установки электрощитка начинается с проектных работ, а если быть точнее – создания схемы устройства. Наиболее важно будет точно рассчитать количество мест под необходимые детали щита. Единицей измерения можно считать один модуль.

Для примера возьмем простой щиток распределения. Представим, что ввод основной линии выполнен с помощью кабеля ВВГнг с сечением 3 на 6 кв.мм. Из имеющихся компонентов присутствуют: автовыключатель с двумя полюсами (2 модуля), счетчик электроэнергии (6 модулей), два УЗО после счетчика (4 модуля), шесть автовыключателей с одним полюсом (6 модулей), нулевые шины для УЗО (по одному модулю на каждый УЗО). Суммировав все модули, получаем 20 мест, причем для самого простого щитка. Рекомендуется закладывать некоторый запас, поэтому возьмем за основу 24 необходимых места (хотя лучше увеличить этот показатель до сорока).

Вам могут пригодиться

Сборка электрического щита

Для установки распределительного щитка вам следует:

  • Закрепить корпус щита на стене;
  • Завести подводящую проводку в корпус с одной стороны и линии из комнат, а с другой – мощные бытовые устройства;
  • Зачистить проводку и установить крепежную шину (DIN-рейки) внутрь корпуса электрощитка;
  • Зафиксировать на шине все комплектующие (в том числе и счетчик). Приборы должны либо надеваться на рейку, либо защелкиваться;
  • Установить шины заземления и ноля, нарезать отрезки проводки для перемычек;
  • Соединить всю схему в одну единую цепь. Для правильного подключения автоматов в электрощитке нужно вводить фазу и подводить ноль при помощи верхних клемм;

  • Визуально осмотреть надежность соединений. В случае необходимости следует протянуть винты;
  • Подключить и провести опломбирование электросчетчика в присутствии представителя контролирующей компании.

После прохождения данных шагов вам останется лишь провести контрольный запуск системы.

Хоть собственноручная установка щитка и не является самой простой задачей, но ее все же можно выполнить при должном уровне ответственности и информированности. Если вы не уверены в своих силах, то я рекомендую обратиться за помощью к специалистам. Но решившись установить электрощит самостоятельно, обязательно помните о безопасности. После изучения теоретической части вам останется лишь планомерно и без спешки монтировать все необходимые детали прибора.

08.02.2021

Подписаться на рассылку

Правила сборки электрических щитов

Каждый дом оборудован электрической системой. Проводку обычно монтируют с нуля или заменяют на новую. Система электропроводки не только должна правильно распределять электричество, но и отличаться высокой безопасностью. Защитную функцию выполняет электрический щит. Его обязательно устанавливают в каждом доме. Выполняют качественную сборку электрических щитов профессиональные электрики, однако при соблюдении определенных правил такая работа может быть выполнена самостоятельно.

При создании качественной проводки следует понимать, как осуществляется физика процесса. Инженерные знания складываются из понимания основ физики и математики. Поэтому провести проводку самостоятельно можно только при полноценном владении определенными знаниями. Важно пользоваться конкретными рекомендациями и соблюдать определенные правила. Требования к электрощитам прописаны в соответствующих ГОСТах.

Для чего нужен щиток


Электрощитом могут называться несколько систем. К ним относится распределительный щиток, главный и групповой. Все они работают по одному принципу. Для чего предназначается электрощит? У него есть несколько функций:

  • Он должен принимать энергию от внешнего источника.
  • Электрический щиток используется для распределения энергии по разным группам потребителей;
  • Еще одной функцией щитка является защита проводки. Он предотвращает короткие замыкания.
  • Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это.
  • Электрический щиток должен гарантировать абсолютную безопасность, защищать людей от многих поражающих факторов.

Небольшое устройство должно отвечать многим требованиям. Это требует внимательного и вдумчивого подхода к работе с электрическим щитком. Установка прибора не обойдется без проведения точного научного расчета. Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций. Основные требования прописаны в ГОСТе.

Как распределяется электричество


Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:

  • Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
  • Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.
  • Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
  • Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
  • Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.

Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.

Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.

По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.

Схема электрического щита


При монтаже щитка и электропроводки следует правильно составить схему. Такая работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов она выполняется самостоятельно. Схема электропроводки и щитка должна быть точной. Это обеспечит безопасность эксплуатации системы.

Одной из самых простых является однолинейная схема щитка. Понять ее можно довольно быстро. Название «однолинейная» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в ней проводов, показано при помощи наклонных черточек. Снизу в схеме расписывается мощность, тип кабеля и линии потребителей.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Лучше устанавливать электрические автоматы.

Чтобы разобраться в схеме соединения электрощита со всеми потребителями тока, следует посмотреть ее более привлекательный вариант. На такой схеме отображаются все электрические устройства и проводники. Схема электрического щита должна отвечать требованиям ГОСТа.

Необходимость УЗО для электрического щитка


УЗО представляет собой устройство, которое отключает питание при превышении определенных показателей. Он способен распознавать утечку по электрической сети. Его необходимо устанавливать на все розеточные и силовые электрические линии. Необходимо знать несколько правил выбора и эксплуатации такого устройства:

  • Для розеточных и силовых электрических линий необходимо найти УЗО, которые отличаются дифференциальным током срабатывания 30 мА. Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.
  • Если электрические розетки устанавливаются во влажных помещениях, следует использовать УЗО, рассчитанное на дифференциальный ток 10 мА.
  • Под защиту одного УЗО можно установить от 2 до 4 линий, которые защищены автоматом. В этом случае система называется групповым УЗО. Необходимо следить, чтобы рабочий ток устройства равнялся номиналу автоматов или превышал его.

Использование дифференциальных автоматов с экономической стороны не оправдано. Лучше покупать УЗО и автоматы отдельно. Можно установить дифференциальный автомат только при острой нехватке свободного пространства в щитке. Такое устройство может использоваться и при защите особо важных электрических линий.

Совет! После разработки схемы электрощита следует получить консультацию опытного электрика. Это позволит избежать многих проблем в создании качественной электропроводки.

Количество мест в щитке


Каждый прибор, устанавливаемый в электрический щиток, выполняется стандартных размеров. Все элементы располагаются в профиле из металла. Его ширина составляет 35 мм. Такой ширины хватает для установки однополосного автоматического выключателя в щиток. Главным параметром электрического щитка является количество посадочных модулей. Чтобы выяснить, сколько понадобится таких мест, следует использовать специальную таблицу.

Лучше, если в щиток будет установлена модульная розетка. Для нее необходимо выделить 3 места. Такой прибор может понадобиться при выполнении ремонта. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент. Для этого понадобится удлинитель.

Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети. Если напряжение будет выходить за установленные рамки, нагрузка будет отключена. Спустя определенный промежуток времени напряжение опять появится. Благодаря этому сохраняются ценные потребители энергии.

Даже при монтаже простого щитка потребуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобретать щиток на 24 или 36 мест.

Выбор хорошего электрического щитка


Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:

  • Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
  • Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.

Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.

Существует несколько советов, как выбрать электрический щит:

  • Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих. Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент. Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
  • Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
  • Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.

Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.

Сборка и монтаж щитка


Электрический щиток является сложным устройством, которое требует точной сборки и правильной установки. Не следует начинять устройство модульным оборудованием в грязном или пыльном помещении, где проводятся строительные работы. Лучше, чтобы эти процессы проходили в чистом и хорошо освещенном помещении, на прочном столе. Именно поэтому лучше, чтобы щиток был оборудован съемной рамкой с рейками.

Монтаж корпуса щитка


Навесные конструкции можно установить за несколько минут. Такая работа не отличается от навешивания обычного шкафчика. Поэтому для примера выбрана встраиваемая конструкция. Технология ее монтажа в кирпичную или бетонную стену не отличается.

Установка щита в бетонную конструкцию выполняется немного сложнее. Сперва следует узнать, несущая это стена или нет. В первом случае установка щитка в нее запрещена. При согласовании придется выполнять усиление согласно новому проекту и проведение различных работ. На это уйдет много времени и финансовых затрат.

Лучше, если монтаж щитка осуществляется в фальш-стену. В нее можно уложить все необходимые кабели таким образом, чтобы обеспечить максимальную эффективность эксплуатации щитка. При этом стена станет толще на 10 см. Такое решение можно выгодно обыграть, с дизайнерской точки зрения.

Сперва следует рассмотреть правила сборки электрического щита своими руками:

  • Щитки следует располагать в проветриваемых комнатах, располагая конструкцию вблизи от входа в жилище. Лучше, если щиток будет установлен в тамбуре.
  • Комната, в которой будет монтироваться щиток, должна иметь влажность 60%.
  • От дверных проемов, углов и откосов до боковых поверхностей щитка должно быть расстояние не меньше 15 см. Кроме того, к устройству необходимо обеспечить легкий доступ. Не рекомендуется устанавливать щитки в шкафах или гардеробах.
  • Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.
  • Установка должна проводиться на высоте от 1,4 до 1,7 м над чистовым полом.

Монтаж электрического щитка представляет собой сложную процедуру, которая выполняется в строгой последовательности. Каждый этап работ следует выполнять максимально точно, не упуская мелочей. Порядок работ при монтаже корпуса следующий:

  • Разметить место установки щитка. Для этого при помощи уровня следует прочертить линию низа конструкции и вертикаль любой стороны.
  • Приложить к стене корпус. Нижние и боковые края совместить с разметкой. Очертить корпус по периметру. Для этого используют строительный маркер.
  • При помощи болгарки выполняются резы по периметру ниши. Для этой работы применяется болгарка с алмазным диском.
  • При помощи перфоратора необходимо выдолбить всю поверхность ниши, а затем выровнять дно.
  • Примерить корпус в нише, проверить, насколько оптимальной является глубина монтажа.
  • Установить на щиток штатное крепление, а затем вставить щиток в нишу, выставить по уровню и выполнить отметки в стене для дюбелей.
  • При помощи перфоратора пробурить отверстия для креплений, вставить дюбеля, установить щиток и зафиксировать его.
  • Демонтировать из щитка рамку со вставленными в нее рейками.
  • Заполнить пространство между нишей и корпусом монтажной пеной.

Нередко возникают ситуации, когда в комплекте со щитком не поставляются крепления для стены. Можно устанавливать щиток на дюбеля, пробивая их через заднюю стенку. Для креплений там имеются места, в которых высверливают отверстия.

Ввод кабелей в щиток


Такая процедура требует повышенного внимания. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Это позволит правильно установить необходимые приборы.

Стандартные щитки выполняются таким образом, чтобы было удобно вводить в них кабели. В нижней и верхней части таких конструкций имеются специальные отверстия с перфорацией. Чтобы вставить трубу, их необходимо просто вдавить пальцем. Обычно такие отверстия рассчитаны на диаметр труб 16 и 20 мм.

Ввод кабеля в навесной электрощиток проводится довольно просто. Электрический кабель необходимо только зафиксировать и методично вводить по очереди кабели. При вводе кабеля в устройство встраиваемого типа следует по определенной технологии. При этом корпус щитка должен быть закреплен на алебастр. Кроме того, его необходимо выравнивать по уровню. Такую работу лучше проводиться профессионалу.

Если приобрести дешевый щиток, вводить электрические кабели будет проблематично. Отверстия придется вырезать самостоятельно. Затем необходимо установить специальные пластины. Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа.

Еще одна проблема, с которой сталкиваются неопытные электрики, вводящий электрический кабель в электрощиток при прохождении технологических отверстий кабель обладает определенной степенью свободы, когда перемещается в трубе. При этом сложно организовать провода в самом электрощитке. Решить такую проблему можно довольно просто – необходимо в штробу около места ввода электрических кабелей в щиток накинуть алебастр. Однако такое решение не очень современно и не самое эффективное.

Предварительная сборка электрического щита


В интернете имеется множество фотографий, которые иллюстрируют сборку электрических щитов, уже установленных на свои места. При этом необходимо расставить модульно оборудование и выполнить коммутацию различных элементов проводом ПВ1. Его сечение при этом должно быть от 4 до 6 кв. мм. Осуществляется монтаж оборудования на высоте 1,5-1,7 м от пола. Это необходимо учитывать, зная, что в это же время вокруг будут ходить маляры и шпаклевщики. В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу.

Заключение


Учитывая все проблемы, с которыми можно столкнуться в процессе работы, следует напомнить, что приобретать лучше только качественные комплектующие. Модульное оборудование необходимо устанавливать на столе в чистой комнате. Опыт таких работ позволит подключить все линии к уже имеющемуся щитку.

Отправить комментарий

Установка электрощита навесного, крепление щита, автоматов, проводов



Вступление

В этой статье рассмотрим пошаговую установку электрощита навесного по месту. Здравствуй Уважаемый читатель! После выбора места для установки и комплектации навесного распределительного щита приступаем к его непосредственной установке. Рассмотрим пошагово все этапы установки навесного щита и начнем с подготовки инструмента.

Инструмент для установки навесного электрощита

Для установки щита понадобится следующий инструмент:

  • Дрель ударная электрическая или перфоратор;
  • Набор сверл по типу стены, на какой будет ставиться электрощит;
  • Строительный уровень;
  • Измерительная рулетка;
  • Набор отверток;
  • Пассатижи;
  • Кусачки;
  • Нож или специальный инструмент для зачистки изоляции проводов;
  • Бирки для маркировки проводов;
  • Изолента;
  • Карандаш.

После подготовки инструмента и корпуса электрощита можно приступать к его установке.

Разметка места для установки электрощита навесного

Электрощит должен быть, установлен строго вертикально или горизонтально, как больше нравится. Высоту установки электрощита лучше выбрать 1,5-1,7 метра для удобства дальнейшего обслуживания.

Перед началом работ корпус электрощита нужно разобрать на составные части.

На корпусе электрощита есть технологические перфорированные отверстии для ввода в электрощит электрических кабелей. Их, как правило, больше, чем нужно.

Нужно выбрать предполагаемые места ввода кабелей в щит и выломать технологические отверстия.

Примечание: Устанавливать навесной электрощит можно как до электромонтажа электропроводки, так и после. В зависимости от вида электропроводки электрические кабели вводятся в щит сверху или/и снизу, через боковые стенки, либо через заднюю стенку электрощита.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Начинаем сборку электрощита

6.Для начала установим в электрощит Дин-рейки (3) и клемные колодки(1,2).

Для их установки в основании электрощита сделаны специальные крепления. Места креплений зависят от производителя электрощита. Обычно соединительные колодки крепятся вверху или внизу щита.

Дин-рейки крепятся поперек щита в центре, в один, два, три или четыре ряда. Соответственно щиты называются однорядные, двухрядные, трех и четырехрядные.

Осталось немного.

7.Нужно завести в электрощит все провода и электрокабели. Предварительно разложить электрокабели по корпусу электрощита справа и слева.

При большом количестве проводов разложить их под дин-рейками.

Установка автоматов защиты и управления

8.Автоматы защиты и управления нужно устанавливать по схеме электрощита. Автоматы должны быть приготовлены заранее. Установку автоматов лучше начать с вводного автомата. Обычно, в электрощите для квартиры, вводной автомат устанавливается сверху, слева. Далее устанавливаются автоматы защиты первого ряда.

9.Последовательность установки автоматов защиты регламентируется только удобством монтажа. Желательно распланировать установку автоматов таким образом, чтобы кабели и провода электропроводки минимально пересекались друг с другом.

10.Перед установкой автоматов защиты нужно снять изоляцию с электрокабелей и разложить провода по корпусу щита. Все кабели нужно промаркировать, тоесть пометить, откуда и куда они идут. Вообще говоря, маркировать кабели нужно сразу при их прокладки и подводе к электрощиту.

11.После установки каждого ряда автоматов, лучше сразу их коммутировать (подключить). К верхним клеммам автоматов защиты подключаются фазный вводной провод. Тоесть все верхние клеммы автоматов защиты должны быть подключены к общему фазному проводу, отходящему от фазного вывода вводного автомата или общего вводного УЗО (Устройство Защитного Отключения), при его использовании.

На рисунке это видно достаточно понятно.

Вводные клеммы автоматов лучше соединить специальной гребенкой. Гребенки бывают однофазные, двух и трехфазные, в зависимости от полярности соединяемых автоматов.

При необходимости подключить к вводной клемме гребенки вместе с проводом лучше использовать клемный соеденитель. Клемный соединитель имеет штырек для одновременного подсоединения вместе с гребенкой и гнездо для подсоединения провода (смотри рисунок).

12.После установки всех автоматов защиты остается подсоединить нулевые провода электропроводки к общей соединительной колодке. Провода заземления подсоединить к другой соеденительной колодке.

Важно! Все нулевые провода (N) и провода защитного заземления(PE) должны быть строго подключены к разным колодкам. Нельзя подсоединять нулевые и защитные провода к одним клеммам. Лучше нулевую клемную колодку и клемную колодку для защитных проводов установить в разные места электрощита.Категарически запрещено обьеденять N и PE провода разных групп электропроводки (ПУЭ,п.7.1.36).

13.После коммутации всех проводов нужно проверить работоспособность электрощита. Для этого нужно поставить рычаги управления автоматов в положение, выключено. Подать электропитание на вводной автомат. Последовательно включая каждый автомат нужно проверять наличие электропитания на включаемой линии.

14. По завершению проверки, отключите вводное питание;

15. Уложите и закрепите провода по контуру корпуса электрощита;

16. Закройте защитную крышку электрощита. Предварительно на крышке надпишите какой автомат, что отключает;

Если дверца электрощита идет отдельно от корпуса, остается установить дверцу по месту. Также если дверца непрозрачная, наклеить на неё схему электропроводки помещения. Закрыть дверцу электрощита.

Все! Работы по установке и подключению электрощита навесного закончены!

Пример установки навесного электрощита при скрытой электропроводке под потолком

Другие статьи раздела: Электромонтаж





Как подключить панель электрического автоматического выключателя

  • Проверьте провода фидера на наличие питания

    Электрик сначала проверяет, отключила ли электроснабжение питающих проводов энергокомпания. Они проверит питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.

    Ель / Кевин Норрис

  • Открытые нокауты в коробке

    Затем электрик открывает металлические заглушки для главного служебного трубопровода, а также для каждой ответвленной цепи, которая войдет в коробку выключателя.Возможно, потребуется открыть еще одну заглушку для основного заземляющего провода. Заглушки представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать трубам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует стамеску или старую отвертку, чтобы вскрыть заглушки. Они могут сделать все это сразу или начать только с заглушки для главного служебного трубопровода, а затем открыть заглушки для ответвленных цепей позже, когда будут прокладываться отдельные провода цепи.

    После удаления заглушек электрик вставляет кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на концевые части соединителей с внутренней стороны панели.

    Ель / Кевин Норрис

  • Установите панель автоматического выключателя

    Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью шурупов или анкеров, вбитых через заднюю часть панели в стену.Если отверстия не совпадают со стойками за панелью, они могут просверлить дополнительные просверленные отверстия в задней части панели для установки или установить кусок фанеры для установки панели.

    Если основные служебные провода входят в дом через кабелепровод, панель в это время будет осторожно размещена так, чтобы канал вошел в фитинг кабелепровода, уже установленный на служебной панели.

    Ель / Кевин Норрис

  • Установите основные служебные провода

    Теперь электрик пропустит рыбную ленту через отверстие основного служебного трубопровода изнутри панели к точке входа за пределами дома, где имеются основные служебные провода.Обычно имеется три основных служебных провода: два черных провода под напряжением и белый нейтральный провод.

    Основные служебные провода прикрепляются к концу рыболовной ленты изолентой и протягиваются обратно в панель прерывателя. Может потребоваться помощник, который будет помогать проталкивать провода снаружи, пока рыболовная лента натягивается изнутри, так как это большие жесткие провода. В панель втягивается множество лишних проводов, чтобы можно было выполнить соединения в любом месте коробки.

    Ель / Кевин Норрис

  • Подключите основной провод заземления

    Основной заземляющий провод — обычно довольно большой неизолированный медный провод — вводится в панель и подключается к основному заземляющему соединению.Обычно это металлический выступ на тыльной стороне металлической панели или на конце шины заземления.

    Этот основной заземляющий провод обычно подключается к заземляющему стержню. В некоторых системах может использоваться дополнительный заземляющий провод для заземления металлических водопроводных труб; оба могут быть подключены к одной клемме заземления на панели.

    Ель / Кевин Норрис

  • Подключите главную сервисную нейтраль

    Главный рабочий нулевой провод теперь подключен к нулевой шине.Расположение нейтральной шины различается в зависимости от производителя панели, но всегда находится на значительном удалении от двух горячих шин. Это шина серебристого цвета с множеством меньших винтов и точек подключения, с одним большим отверстием для основного рабочего нулевого провода.

    Ель / Кевин Норрис

  • Подключите главный выключатель

    Теперь электрик сгибает два черных служебных провода для легкого подключения к главному выключателю. В большинстве панелей главный выключатель — это большой автоматический выключатель на 240 В, расположенный в верхней части панели.Он будет контролировать всю мощность, поступающую в дом, и подключаться к обеим горячим шинам, идущим вертикально через панель.

    Концы служебных проводов очищены от изоляции, достаточной для подключения к клеммным наконечникам главного выключателя. Электрик старается не оставлять лишний оголенный провод, поскольку это создает угрозу безопасности, если провода могут соприкасаться с другими проводами.

    Оголенные концы основных рабочих проводов вставляются в проушины на главном выключателе, и винты надежно затягиваются.

    Ель / Кевин Норрис

  • Тяговые провода для ответвительных цепей

    Электрик протянет провода для различных цепей к панели. Если они попадают в панель по металлическому каналу, их втягивают в панель с помощью рыбной ленты. Если в ответвленных цепях используется проводка NM, соединители NM устанавливаются на панель, и кабели плотно удерживаются винтами, которые затягиваются на желтке. В панель протянуто множество проводов, чтобы обеспечить возможность ошибки; лишняя проволока будет намотана по внутренним краям панели.

    На кабеле NM срезана внешняя пластиковая оболочка кабеля, так что там, где кабель входит в панель, остается лишь небольшая часть. Для каждого кабеля электрик снимет небольшую часть изоляции с каждого отдельного проводящего провода. Использование специального инструмента для снятия изоляции гарантирует отсутствие повреждений металлических проводов.

    Ель / Кевин Норрис

  • Подключите провода заземления ответвленной цепи

    Теперь электрик подключает все зеленые и неизолированные медные провода для ответвлений цепей к шине заземления внутри панели.концы проводов вставляются в отверстия в шине, и установочные винты затягиваются.

    Ель / Кевин Норрис

  • Подключение автоматических выключателей

    Автоматический выключатель для каждой ответвленной цепи теперь подключается по одному. Автоматические выключатели были тщательно выбраны, чтобы соответствовать требуемой силе тока и напряжению цепей и соответствовать требованиям норм. Электрики проходят тщательную подготовку по выбору типа выключателя, подходящего для схемы.

    Например, некоторые прерыватели будут прерывателями типа GFCI, другие — в стиле AFCI, а другие могут быть прерывателями комбинированного стиля. Эти выключатели будут иметь спиральный провод. Также будут стандартные автоматические выключатели, у которых нет гибких проводов, только наконечники для подключения горячего провода.

    Начните с подключения нейтрального провода схемы. В стандартных автоматических выключателях нейтральный провод цепи подключается к нулевой шине на панели. Но в автоматических выключателях AFCI, GFCE или комбинированных AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «Нейтраль панели» или «Белый».»(Примечание: в цепях на 240 В нет белых нейтральных проводов, поскольку оба провода цепи являются горячими.)

    Затем электрик подключил к цепи горячий провод, который будет черным или красным. В выключателях AFCI или GFCI этот провод цепи подключается к клемме с маркировкой «Мощность нагрузки» или «Черный».

    Наконец, для выключателей AFCI или GFCI прикрепите спиральный белый гибкий провод выключателя к нейтральной шине на панели.

    После подключения всех проводов цепи автоматический выключатель может быть вставлен в гнездо панели.Этот процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы в панели, а затем надавливание вниз до тех пор, пока выключатель не встанет на место.

    Лишняя проволока аккуратно наматывается по внутренним краям панели. Оставление большого количества излишков упростит ремонт или замену в будущем.

    Ель / Кевин Норрис

  • Завершите установку

    Крышка панели автоматического выключателя установлена, и электрик дает команду коммунальной компании включить питание.Теперь электрик включает автоматические выключатели и проверяет, правильно ли работают все электрические цепи в доме.

    В завершение электрик маркирует панель, чтобы определить функцию каждой цепи. Это облегчит домовладельцу или будущему электрику определение и отключение отдельных цепей при необходимости.

    Ель / Кевин Норрис

  • Как установить электрическую панель — Электричество для всех: базовые уроки

    В этом видео мы узнаем, как установить электрический щит.

    Электрическая панель — это центр распределения тока по электрическим цепям.

    Он объединяет все основные защитные модули, чтобы избежать риска для пользователей.

    Renvoi à la vidéo «ajouter un disjoncteur au tableau electrique».

    Чтобы узнать больше о главных и индивидуальных автоматических выключателях, посмотрите видео «Как добавить автоматический выключатель к электрическому щиту».

    Перед выполнением этого проекта отключите электропитание от сети и абонентский выключатель.

    Для установки электрического щита вам понадобится электрический щит, главный и индивидуальный выключатели, 4 винта и 4 дюбеля, соединительные планки, проводники от 1,5 до 16 мм2, карандаш, уровень, рулетка, кусачки, инструмент для зачистки проводов, набор отверток, дрель и молоток.

    Этот проект будет реализован в пять этапов, которые мы продемонстрируем в этом видео.

    ШАГ 1. АНАЛИЗИРУЙТЕ СВОИ ПОТРЕБНОСТИ В ЭЛЕКТРОПИТАНИИ ПЕРЕД НАЧАЛОМ РАБОТЫ

    Выберите панель в зависимости от размера и объема системы.

    Промышленные нормы требуют определенного количества устройств защитного отключения в зависимости от площади поверхности системы.Если площадь поверхности меньше или равна 35 м2, установите 2 отдельных автоматических выключателя.

    Количество отдельных автоматических выключателей равно количеству цепей, которые необходимо защитить.

    Эти индивидуальные автоматические выключатели откалиброваны в соответствии с цепями, которые они защищают.

    16А для освещения, 20А для розеток или бытовых приборов, таких как стиральные машины, 32А для конфорок или электроплит.

    ШАГ 2: УСТАНОВКА ПАНЕЛИ

    Будьте осторожны: установка электрического щита должна выполняться в соответствии со строгими правилами. Он должен быть установлен внутри жилого помещения на высоте от 1,0 до 1,8 метра над уровнем пола и должен располагаться рядом с автоматическим выключателем ответвления.

    Обращаем ваше внимание, что установка электрических щитов в ванных комнатах запрещена.

    Снимите крышку с электрической панели.

    Приложите основание к стене. Отметьте место, где вы будете прикреплять 4 винта, которые будут крепить его к стене.

    Просверлите 4 соответствующих отверстия.

    Вставьте дюбели в эти отверстия.

    Установите раму электрической панели и вкрутите 4 винта.

    ШАГ 3: УСТАНОВИТЕ МОДУЛИ ПОДКЛЮЧЕНИЯ

    Автоматические выключатели защелкиваются на рейке.

    В начале каждого ряда прикрепите индивидуальный автоматический выключатель на 30 мА.

    Затем установите отдельные автоматические выключатели в порядке уменьшения нагрузки.

    Соединительные планки позволят соединить два модуля друг с другом.

    Отрегулируйте их, обрезав кусачком для подключения различных автоматических выключателей.

    Отвинтите соединительные клеммы в верхней части отдельных автоматических выключателей.

    Поместите первую клеммную колодку на нейтральные клеммы, помеченные N, вверху слева от различных отдельных автоматических выключателей.

    Затяните винты клемм.

    Поместите вторую соединительную планку на фазные клеммы вверху с правой стороны каждого автоматического выключателя.Затяните винты клемм.

    Повторите эти шаги для второго ряда автоматических выключателей.

    ШАГ 4: ПОДКЛЮЧЕНИЕ ЦЕПЕЙ

    Начните с подключения кабелей питания.

    Обрежьте все излишки проводов.

    Снимите пластиковую оболочку с электрических проводов.

    Поместите нейтральный и фазный проводники в клеммы, которые будут откручиваться в первую очередь, причем фаза, красная, находится справа, а нейтраль, синяя, слева. Затяните винты клеммной колодки.

    Затем подключите каждый ряд к источнику питания.

    Вставьте зачищенный провод нейтрального провода в клемму N автоматического выключателя до нейтрали клеммы питания.

    Затяните винты клемм.

    Повторите эти шаги для фазного провода.

    Затяните винты второго ряда.

    Затем подключите различные проводники электрических цепей в нижней части каждого соответствующего автоматического выключателя.

    Вставьте их в клеммы и вверните винты клемм.

    Повторите эти шаги для каждой цепи.

    Чтобы узнать, какой автоматический выключатель назначить каждой цепи, посмотрите видео «Как защитить электрическую цепь».

    Renvoi à la vidéo Protéger un circuit electrique.

    ШАГ 5: УСТАНОВКА ЗАЗЕМЛЕНИЯ

    Подключите вход заземления к зеленой клеммной колодке в нижней части панели. Вставьте его в одну из клемм большего диаметра и вверните винты.

    Сделайте то же самое для зеленого и желтого защитных проводов различных цепей.Зажмите зачищенные электрические провода на одной из клемм меньшего диаметра.

    Повторите эти шаги для каждого проводника.

    Установите на место крышку панели. Затяните винты во всех 4-х углах. Закройте пустые места в конце каждого ряда пристегивающимися крышками.

    Совет: пометьте каждый из модулей.

    Включите общее питание, а затем различные автоматические выключатели.

    Теперь вы знаете, как установить электрическую панель.

    Как правильно установить электрический распределительный щит

    Электрический распределительный щит (или щитовой щит) — это компонент системы электроснабжения, который разделяет подачу электроэнергии на вспомогательные цепи, обеспечивая при этом защитный предохранитель или автоматический выключатель для каждой цепи , в общем корпусе.Обычно также включается главный выключатель, а в последних платах — одно или несколько устройств защитного отключения или выключатели дифференциального тока с защитой от сверхтоков.

    Электрический распределительный щит

    иногда называют: блок предохранителей панели выключателя, плата предохранителя, панель автоматического выключателя, блок потребителя или CU, щит управления. Распределительные панели ответвления используются для дальнейшего распределения питания по различным подсхемам. Они также снабжены предохранителями в начале вспомогательной цепи.

    Распределение электроэнергии в распределительном щите

    Нейтраль также распределяется по различным сторонам от нейтрального звена.На каждом распределительном щите и распределительном щите ответвления должны быть предусмотрены одна или две резервные подсхемы одинаковой мощности для будущих требований.

    Также необходимо указать номинальный ток цепи, размер предохранителя и детали цепей, контролируемых каждым распределительным щитом.

    Зачистите провод ровно настолько, чтобы его можно было подключить к клеммным наконечникам главного выключателя. Черный и красный провода — это провода фидера на этой фотографии, причем черные провода являются одним из проводов горячего питания, а красные провода — другим.

    Этапы установки электрического распределительного щита

    • Сначала необходимо установить подающую трубу.

    • Установите соединитель в панель.

    • Если вы используете металлическую трубу, поместите пластиковую втулку на резьбу соединителя.

    • Выровняйте панель и вставьте винты в отверстия в задней части панели.

    • С помощью ленты протяните электрические питающие провода через питающую трубу.

    • Оставьте достаточно провода, чтобы добраться до противоположной стороны панели.

    • Согните два черных провода, чтобы придать им форму для облегчения установки на главный выключатель.

    • Излишек оголенного провода создает угрозу безопасности, поскольку провода могут соприкоснуться с другими проводами и вызвать короткое замыкание.

    • Подключите нейтральный провод к нулевой шине. Нейтральная шина расположена по обе стороны от выключателей. Это шина серебристого цвета с множеством меньших винтов и точек подключения.

    • Подключите все зеленые и неизолированные медные провода к шине заземления.

    • Если вы согнете провода заранее, у вас будет красивый аккуратный монтаж проводов, который выглядит единообразно.

    • Затем установите линии питания на выключатели ответвления.

    • Подключите провод подходящего размера к выключателю с правильным номиналом. Согните провода так, чтобы они сохраняли аккуратный вид после завершения установки.

    Некоторые особенности, которые следует учитывать при установке Distribution Broad

    5 Главный выключатель в металлической оболочке установлен на основной плате.Основная плата должна быть установлена ​​как можно ближе к сервисной плате, а также рядом с началом подачи питания.

    Высота главного распределительного щита должна быть такой, чтобы облегчить его работу для отключения подачи питания в здание потребителем.

    Нормальная высота от уровня земли должна составлять 1,5 метра. Используется выдержанная древесина тикового дерева или другая прочная древесина с твердой задней частью, пропитанная лаком одобренного качества.

    Все стыки плиты должны быть соединены «ласточкин хвост».Главный распределительный щит, содержащий соответствующие автоматические выключатели, должен быть скрыт в толщине стены на одном уровне с поверхностью стены.

    Плата обслуживания или плата счетчика энергии и основная плата расположены близко друг к другу, а коробка, в которой установлены две платы, должна быть снабжена шторкой со стеклянным окном для снятия показаний счетчика и общего осмотра.

    Электропроводка распределительного щита с УЗО (однофазное домашнее питание)

    Электропроводка Монтаж распределительного щита с УЗО (однофазное домашнее электроснабжение от опоры электросети и счетчика энергии к потребителю)

    Что такое распределение Доска?

    Распределительный щит — это безопасная система, разработанная для дома или здания, которая включает в себя защитные устройства , изолятор переключатели , автоматический выключатель и предохранители для безопасного подключения кабелей и проводов к вспомогательным цепям и конечные подсхемы, включая связанные с ними провода нейтрали под напряжением (фазы) и заземления.Распределительная плата также известна как «Плата предохранителя , , », «Панель управления» или «Потребительский блок ». Ниже приведены типы распределительных щитов.

    Типы распределительных щитов
    • Главный распределительный щит (MDB)
    • Дополнительный распределительный щит (SDB)
    • Окончательный распределительный щит (FDB)
    Главный распределительный щит

    Блок распределительного щита, установленный в зданиях, которые в первую очередь получают входящее однофазное электроснабжение (низкое напряжение переменного тока (LV) ( 230 В переменного тока или 120 В переменного тока в US ) от вторичной обмотки трансформатора через электрический столб и счетчик энергии или электроэнергию распределительной компании. Торговые точки поставщика услуг известны как Главный распределительный совет .

    Главный распределительный щит (MDB) также известен как плата плавких предохранителей или потребительский блок , где установлены основные защитные и изолирующие устройства для обеспечения электричеством в безопасном диапазоне подключенных электроприборов.

    Сопутствующие руководства по электромонтажу:

    SDB = Вспомогательный распределительный щит

    Распределительный щит, который используется для распределения электропроводки и цепей в пределах выбранной области в здании или доме, то есть на полу в многоэтажном здании.Вспомогательный распределительный щит подключается и получает питание от главного распределительного щита через различные провода и кабели, рассчитанные в соответствии с требованиями к нагрузке.

    FDB = Конечный распределительный щит

    Распределительный щит, обеспечивающий электроснабжение конечных и вспомогательных конечных цепей, известен как конечный распределительный щит . FDB (Final Distribution Board) напрямую подключается через SDB (Sub Distribution Board), а конечные переключатели используются для управления подключенными электрическими устройствами и приборами, такими как свет, кондиционер, вентилятор и т. Д.

    Электромонтажные аксессуары для однофазного распределительного щита

    Главный распределительный щит или платы предохранителей (потребительский блок) обычно содержит следующие три основных блока для управления и распределения электропитания между различными подключенными приборами и устройствами через электрические кабели и провода. .

    • DP = двухполюсный MCB (главный выключатель или главный выключатель).
    • УЗО (также DP) Устройства остаточного тока для безопасности.
    • SP = однополюсные автоматические выключатели и предохранители.
    • MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.

    Вышеупомянутые аксессуары для электропроводки и защитные устройства используются для управления и распределения электропитания (безопасно для подключенных электроприборов) по всему дому. На следующей схеме показано однофазное домашнее электроснабжение и проводка распределительного щита с УЗО.

    Соответствующее руководство по электрическому подключению: Как подключить трехфазный счетчик электроэнергии кВтч?

    Как подключить УЗО (устройство защитного отключения)?

    На этой электрической схеме однофазного домашнего источника питания основное питание (однофазное напряжение (красный провод) и нейтраль (черный провод) идет от вторичной обмотки трансформатора (3-фазная 4-проводная (звезда) система) к однофазной счетчик энергии ( Обратите внимание, что однофазное питание — 230 В переменного тока и 120 В переменного тока в US ). Эти две линии (линия и нейтраль) от счетчика энергии подключены к двухполюсному разъединителю выключателя MCB.Их провод под напряжением подключается к УЗО, а затем к сегменту общей шины однополюсных автоматических выключателей. Исходящие линии от MCBS (SP) подключаются к оконечным цепям и вспомогательной оконечной цепи, а также к электрическим устройствам, таким как вентилятор, освещение, переключатели и т. Д.

    Нейтраль подключается через счетчик энергии, MCB (DP), УЗО, а затем к нейтрали. Ссылка на сайт. Все подсхемы, подсхемы могут быть подключены к нейтрали. Помните, что все электрические устройства и приборы должны быть подключены к заземляющей перемычке для безопасности, которая напрямую подключается к заземляющему электроду и заземляющей пластине для надлежащего заземления.

    В следующей однофазной электропроводке для домашнего электроснабжения мы использовали MCB 63A (DP), 63A RCD (DP) и разные номиналы для MCB (SP), такие как 20A, 16A, 10A и т. Д., В соответствии с вашими потребностями.

    Подробная информация о каждом разделе приведена под рис.

    Щелкните изображение, чтобы увеличить

    Рис. 1: Как подключить УЗО (устройство остаточного тока)?

    Цветовой код проводки:

    Мы использовали красный для Live или фазу , черный для нейтраль и зеленый для заземляющего провода.Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

    NEC:

    Однофазный 120 В перем. Тока:

    Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

    3 фазы 208 Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Заземляющий провод

    IEC:

    Однофазный 230 В переменного тока:

    Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод

    трехфазный 208 перем. Тока:

    серый = фаза 1 или линия 1 , черный = линия 2, коричневый = линия 3, синий = нейтраль и зеленый = Заземляющий провод

    Ниже приведена схема подключения однофазного распределительного щита с УЗО с цветовыми кодами электрических соединений NEC и IEC.Можно использовать то же описание и детали, что и для приведенного выше рис. 1.

    Рис. 2: Схема подключения однофазного распределительного щита с УЗО в соответствии с цветовыми кодами электрических соединений NEC (США) и IEC (Великобритания и ЕС)
    Двухполюсный MCB (DP) = изолятор или главный выключатель)

    Это главный рабочий выключатель, который используется для управления подачей электроэнергии в здании (ах). Главный выключатель можно использовать для немедленного включения или выключения основного источника питания подключенных устройств в случае возникновения чрезвычайной ситуации, например, при коротких замыканиях, поражении электрическим током, возгорании или во время работы с основной платой, вспомогательной схемой или конечными подсхемами для устранения неисправностей и для технического обслуживания.Если в системе установлено несколько блоков питания, например, накопительный нагреватель и т. Д., Можно использовать несколько или отдельные блоки сетевого выключателя или плату с предохранителями.

    RCD (DP) = Устройства остаточного тока для безопасности

    A ( RCD ) Остаточный ток -Токовое устройство , или ( RCCB ) Автоматический выключатель остаточного тока , представляет собой электрическое проводное устройство или переключатель, который отключает или отключает цепь всякий раз, когда обнаруживает, что электрический ток не сбалансирован между проводником под напряжением (L) и обратный нейтральный провод (N).А затем мгновенно отключите поток электричества в подключенных цепях, автоматически перейдя в безопасный режим, чтобы избежать поражения электрическим током.

    CB (SP) = однополюсные автоматические выключатели

    Автоматический выключатель — это устройство, подобное предохранителю, которое замыкает и размыкает цепь . Другими словами, автоматический выключатель — это устройство, которое включает и выключает электропитание в нормальном и ненормальном состоянии соответственно . Это устройства автоматической защиты в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности.Автоматический выключатель может быть однополюсным ( SP ), DP-Double Pole ( DP ) и трехполюсным ( TP ). Размер предохранителя и автоматического выключателя аналогичен используемому, но автоматический выключатель более безопасен в использовании по сравнению с предохранителями благодаря автоматическому срабатыванию, так как вы можете снова сбросить его, если он когда-либо сработает.

    Рис. 1. Схема электрических соединений однофазного распределительного щита 230 В, 63 А (потребительский блок) с УЗО для блоков переменного тока, освещения и радиальных цепей 13 А

    Вы также можете проверить соответствующие руководства по установке электропроводки, приведенные ниже.

    Как установить плату электрической панели и устройство защиты от перенапряжения?

    Электрощит или распределительный щит — это компонент системы электроснабжения, который разделяет подачу электроэнергии на цепи. Кроме того, он обеспечивает автоматический выключатель для цепей.

    Это впечатляющее руководство по установке электрического щитка. Итак, читайте дальше, чтобы узнать больше.

    Распределительный щит, предназначенный для бытовой изоляции, чаще всего называют потребительским блоком.Распределительные щиты ответвлений распределяют питание подсхем. У них есть предохранители.

    Каждая распределительная плата и плата искажения ответвления должны иметь по крайней мере одну резервную подсхему для будущих требований. Эта подсхема такой же мощности. Также отметьте размер элемента предохранителя, номинальный ток цепи и детали цепи, которой управляет дискуссионная доска. Для выполнения этих монтажных работ вам потребуется набор инструментов для электрика.

    Следующие шаги включают в себя установку электрического распределительного щита.

    1. Для начала установите подающую трубу.
    2. Далее приступаем к установке коннектора в панель.
    3. На резьбу разъема рекомендуется надеть пластиковую втулку.
    4. Выровняйте панель.
    5. Затем вставьте винты в отверстия на задней панели панели.
    6. Протяните питающие провода через трубу с помощью ленты.
    7. Оставьте достаточно провода, чтобы его можно было легко подключить к противоположной стороне панели.
    8. Согните два черных провода, чтобы их можно было использовать для установки в главный выключатель.
    9. Излишки оголенных проводов представляют большую опасность, поскольку они могут вызвать короткое замыкание при контакте с другими проводами.
    10. Подключите нейтральный провод к посеребренной нейтральной шине, расположенной по бокам выключателя. Эта нейтральная шина имеет небольшие винты и точки подключения.
    11. Подключите все оголенные медные и зеленые провода к шине заземления.
    12. Сгибание проволоки обеспечит аккуратную и равномерную прокладку проволоки.
    13. Затем нужно установить цепи на выключатели ответвления.
    14. Подключите соответствующий провод к выключателю.
    15. Сгибание проводов придаст аккуратный вид после завершения установки.

    Ознакомьтесь с руководством покупателя набора инструментов Best Mechanic

    Советы по установке электрической панели управления

    На материнской плате установлен главный выключатель в металлическом корпусе. Рекомендуется устанавливать материнскую плату ближе к сервисной плате, а также ближе к компонентам питания.

    Высота от уровня земли должна быть 1.5 метров.

    Проверить все стыки доски. Скрыть главный распределительный щит с соответствующими автоматическими выключателями в толщине стены на одном уровне с поверхностью стены.

    Основная плата и плата счетчика электроэнергии расположены близко друг к другу. Коробка, в которой установлены эти две коробки, должна иметь ставню со стеклянным окном для общего контроля по показаниям счетчика.

    Как установить сетевой фильтр?

    Скачки напряжения очень опасны.Они могут поразить ваш дом, проехав по линиям электропередач. Скачок также может произойти из-за скачка количества приложений в вашем доме.

    Вы можете быть спокойны и обеспечить адекватную защиту своей дорогой электроники, установив сетевой фильтр для всего дома.

    Инструменты

    Вам потребуются некоторые электрические инструменты для установки устройств защиты от перенапряжения. К ним относятся

    • Отвертка с плоской головкой и винты
    • Плоскогубцы
    • Устройства для зачистки проводов
    • Изолента
    • Молоток
    • Гвозди
    • Фонарик
    • Детектор напряжения
    • Аккумуляторная дрель
    • Для чтения

    Полезный набор инструментов

    Процедура установки

    Процедура установки устройства защиты от перенапряжения на корпусе главной панели:

    1. Отключите основное питание
    2. Отключите главный выключатель за пределами электрического шкафа.
    3. Это отключит автоматические выключатели и отключит электричество в вашем доме.
    4. Вам необходимо выключить питание, так как активная панель может привести к повреждению.
    5. Когда ящики больше не находятся под напряжением, открутите дверцу панели.
    6. Вы можете использовать детектор напряжения, чтобы узнать, что мощность превысила уровень и когда можно безопасно снять панель.
    7. Не прикасайтесь к проводам, которые не нужны для подключения устройства защиты от использования, так как по ним может протекать ток питания.

    Установите сетевой фильтр

    1. На боковой стороне панели вы увидите несколько небольших круглых областей.
    2. Выбейте отверстие, чтобы образовались отверстия для проводов устройства защиты от перенапряжения.
    3. Пропустите провода сетевого фильтра через это отверстие.
    4. Затем проведите эти провода к передней панели.
    5. Закрепите модуль защиты в стене, просверлив шурупы.
    6. Для разных моделей будут разные направления монтажа.
    7. Более подробную информацию можно найти в инструкциях производителя.
    8. Установка сетевого фильтра снаружи позволит вам легко контролировать его работу, не открывая панель.

    Завершение установки устройства защиты от перенапряжения

    Для завершения установки необходимо подключить четыре провода внутри панелей.

    • Зеленый провод — заземление
    • Белый провод — нейтраль
    • Два черных провода

    Зачистка проводов устройства защиты от перенапряжения

    1. Снимите покрытие концов проводов, чтобы соединить их. Для этого можно использовать стриппер.
    2. Подключите зеленый провод к правой шине заземления.
    3. Затем подключите нейтральный белый провод к нейтральной шине справа.
    4. Подключите два черных провода к дипольному автоматическому выключателю, а затем установите его ближе к проводам питания.

    Замена крышки панели

    После подключения проводов установите на место крышку панели.

    Переведите выключатель диплоэтажа, подключенный к двум черным проводам. Посмотрите на цифровой дисплей на сетевом фильтре, чтобы проверить, работает он или нет.

    Типы электрических панелей

    Типы электрических панелей, используемых в домах, включают

    • Главный выключатель
    • Блоки предохранителей
    • Главные панели
    • Вспомогательные панели
    • Автоматические и ручные переключатели

    Сводка

    Не устанавливайте электрическую панель самостоятельно, если вы не являетесь экспертом, так как это немного опасная работа.Более того, некоторые сообщества и строительные нормы и правила могут не позволять вам это делать, поскольку чаще всего это требует согласования с электроэнергетическими компаниями.

    В целом советы по установке электрического щитка будут очень полезны для вас и вашей безопасности.

    Также ознакомьтесь с руководством по покупке универсального набора инструментов.

    Установка электрооборудования — хорошее жилищное строительство

    Сводка: Пошаговое руководство по выбору, определению размеров, расположению и установке основных компонентов — основания счетчика, главного выключателя и панели выключателя — новой жилой электрической системы, включая обсуждение того, как определите размер и установите различные типы кабелей, используемых в системе.


    У большинства людей есть лишь смутное представление о том, как работает главная электрическая панель в доме, поэтому они с умом держат руки подальше от нее. Но прежде чем подать питание в новый дом, установка основания счетчика и панели выключателя представляет собой ряд простых задач. Требуется лишь несколько специализированных инструментов, и многие методы такие же, как и при разводке ответвленных цепей (см. «Грубый электромонтаж»).

    Конечно, весь фокус заключается в понимании Национального электротехнического кодекса (NEC), знания, которое электрик накапливает за годы обучения и практики.Я не могу написать статью, чтобы заменить многолетний опыт работы электрика, но я могу рассмотреть основные этапы процесса вместе с важными аспектами кода. В большинстве юрисдикций домовладельцы могут установить свои собственные электрические сети, если они делают домашнюю работу, получают разрешение и сотрудничают с инспектором и коммунальной компанией. Однако замена уже существующей службы под напряжением — это совсем другое дело, и ее лучше всего доверить квалифицированному лицензированному электрику.

    Основные части и детали

    Основание счетчика — это место, где коммунальное предприятие устанавливает свой счетчик, а панель выключателя — это место, где автоматические выключатели подключаются к своим индивидуальным цепям.У утилиты есть спецификации для приемлемых оснований счетчиков. Их можно настроить несколькими способами, как показано на рисунках ниже. Ключевым моментом является также главный выключатель, который встроен либо в основание счетчика, либо в панель выключателя. Я предпочитаю, чтобы главный прерыватель был в основании счетчика. Местный кодекс часто требует это место в любом случае, потому что в случае пожара в доме спасатели могут легко отключить электричество. В показанном здесь проекте основание счетчика и главный выключатель находятся снаружи, а панель выключателя находится в подвале.

    Коммунальное предприятие и строительный отдел уточняют расположение измерительной базы в доме. Мое местное коммунальное предприятие хочет, чтобы он находился в пределах 36 дюймов от угла дома, ближайшего к трансформатору, с центром на 60 дюймов выше готовой отметки. Для NEC требуется свободное рабочее пространство шириной 30 дюймов, глубиной 36 дюймов и высотой не менее 80 дюймов перед любым счетчиком или панелью выключателя, внутри или снаружи. В NEC также указаны зазоры от земли, крыши и окон до погодозащищенного элемента (верха мачты, где подвесной электрический кабель доходит до дома) и инженерных кабелей.Основания счетчиков должны быть надежно закреплены, поэтому я привинчиваю их к каркасу.

    В идеале, панель выключателя монтируется вплотную к основанию счетчика, соединенному коротким отрезком металлического кабелепровода или фитинга, называемого патрубком, через который будут проходить питающие кабели. Однако такая конфигурация невозможна, когда панель выключателя находится в подвале, как показано здесь. В этой ситуации вам необходимо проложить фидерный кабель большого сечения от основания счетчика до панели выключателя.

    Чтобы увидеть больше фотографий, рисунков и деталей, нажмите кнопку Просмотреть PDF ниже.

    от Fine Homebuilding # 150

    Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

    Посмотреть PDF

    Услуги электрощита в

    Ваша электрическая панель — это сердцебиение вашего дома! Многие панели, установленные до начала века, не могут удовлетворить сегодняшние потребности в электроэнергии. Планируете переделку? Хотите добавить джакузи или сауну, электромобиль, мастерскую, дополнительную микроволновую печь или прачечную? MZ Electric модернизирует вашу панель до 200 ампер, чтобы сердцебиение оставалось сильным и стабильным на долгие десятилетия! Электрическая панель вашего дома, также называемая распределительной коробкой, предназначена для подачи электричества от электрической компании в ваш дом и регулирования того, сколько ее подается в отдельные цепи.Если ваша электрическая панель не работает, это повлияет на многие системы в вашем доме. Если вам нужно часто сбрасывать автоматические выключатели или вы заметили, что некоторые розетки не работают, вам следует позвонить опытному электрику, чтобы проверить это. Они могут отремонтировать и установить эти панели, чтобы вернуть дома в нормальное состояние.

    Электрическая панель вашего дома может располагаться в кладовке, гараже или снаружи на внешней стене. Всегда есть чрезвычайные ситуации, к которым нужно быть готовым.Это означает, что если у вас есть дом, вы должны знать, где хранятся панели, а также уметь точно понимать, что они делают и как их использовать. Существуют возрастные категории панелей и даже их марки, которые не рекомендуется использовать, потому что они уже небезопасны. Если вы не уверены в возрасте панели или проживаете в более старом доме, было бы очень разумно поручить электрику провести осмотр, чтобы убедиться, что все соответствует нормативам.

    Когда следует заменить электрическую панель?

    Поток электроэнергии контролируется автоматическими выключателями.Если цепь перегружена, подача электроэнергии будет остановлена ​​выключателем. Это, скорее всего, испытают домовладельцы, у которых несколько приборов одновременно работают в одной цепи. Но решить эту проблему очень просто, и это можно сделать, просто переустановив выключатель.

    Однако, если это происходит на регулярной основе, было бы неплохо попросить специалиста по обслуживанию заменить вашу панель на обновленную, которая будет соответствовать вашим потребностям. Если срабатывает только один выключатель, то неисправность может быть связана с выключателем, а не с системой, и замена этого выключателя устранит проблему.

    Когда ваша электрическая панель доходит до того, что вы часто меняете выключатели, можно сделать ставку на то, что всю панель необходимо заменить. Если ваша панель имеет разные марки или цветные прерыватели, это признак того, что они были заменены, если вы не уверены в истории вашей панели.

    При замене прибора должен присутствовать электрик, чтобы убедиться, что он совместим с имеющейся у вас электрической панелью. Это более важно, когда новому прибору требуется больше энергии, чем старому.Если ваша электрическая панель не сможет полностью поддерживать это новое устройство, тогда вам придется приобрести новую панель.

    В более новых домах электрическая панель оборудована розетками AFCI для защиты от электрической дуги, которая является частой причиной электрических пожаров. Эта функция безопасности может не быть включена в вашу панель, которая была установлена ​​до 1999 года. Ваш дом может быть в опасности, если розетки AFCI отсутствуют на плате или в начале каждой цепи.

    Электрик обучен и способен проверять панели и розетки и может помочь в оценке вашей уязвимости.Если с вашей панелью проблем нет, они могут установить розетки AFCI в вашем доме.

    Любые признаки ржавчины или коррозии вокруг вашей электрической панели являются поводом для беспокойства, поскольку может потребоваться замена. Изношенная панель, если она не защищена соответствующим образом, всегда уязвима для скачков напряжения, пожаров и других повреждений.

    Другие признаки того, что ваша панель требует замены:

    • панель тёплая или горячая на ощупь
    • мигание индикаторов при использовании бытовой техники
    • Провода оплавленные
    • Запах гари, исходящий от панели
    • следы ожогов на панели или розетках
    • шипение
    • треск или другие шумы, исходящие из блока выключателя
    • приборы быстро перегреваются при подключении к сети

    Если вы заметили, что с электричеством происходит что-то странное, обратитесь к профессиональному электрику.Если вы в конечном итоге перегрузите свою схему, вы можете убить все, что подключаете к ней. Игнорирование признаков неисправной панели может стоить намного дороже и быть опасным. Из-за поломки электрического щита может возникнуть поражение электрическим током и возгорание.

    Электрические панели могут прослужить довольно долго, но рано или поздно на них появятся признаки износа. Во-первых, электрические провода подвержены износу и разрушению изоляционного покрытия. Одна из распространенных проблем — грызуны, которые грызут провода и нарушают подачу электроэнергии.Что бы ни случилось с электрической системой вашего дома, вы можете положиться на квалифицированного электрика, который диагностирует и устраняет любые проблемы.

    Для вашей электрической панели может потребоваться только незначительный ремонт или ее необходимо заменить на более новую модель. При необходимости ваш электрик может проинформировать вас обо всех возможных вариантах, и ваш дом может снова вернуться к надежному электроснабжению после быстрой установки новой панели.

    Позвоните специалисту сегодня, чтобы проверить домашнюю панель, чтобы уберечь своих близких и технику от опасности.Замена или ремонт панели такого типа должен выполняться только сертифицированным электриком. Те, кто не разбирается в электромонтажных работах, рискуют причинить еще больший вред и даже подвергнуть их риску серьезных травм. Электрики обладают знаниями во всех видах электромонтажных работ, и они могут сделать это быстро и безопасно.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
