Как установить реле напряжения ZUBR самостоятельно.. Статьи компании «ООО «Витокс»»

Желаете самостоятельно установить и подключить реле напряжения ЗУБР – читайте инструкцию о подключении в статье Vitox.



 Существует несколько способов подключения устройств защиты от скачков в сети ZUBR.

Руководство по подключению реле напряжения

Первый и очень легкий вариант подключения защиты от перенапряжения.

Самый простой способ –  вставить переносной прибор ZUBR SR1 или удлинитель с защитой ZUBR R216у в электрическую розетку. Но этот метод, подходит только при условии, что нагрузка, подключаемая через вышеупомянутые реле, не превышает 16 ампер, при напряжении 220 вольт.

16 ампер  соответствует 3,52 кВт. мощности.  Это значит, что только несколько электро-приборов, возможно включить одновременно в сеть через реле, суммарная мощность которых, не будет превышать это значение.

Перечень средне-статистической, потребляемой мощности электробытовых приборов, можно посмотреть на сайте производителя техники.. Исходя из этих данных, несложно подобрать или скомбинировать одновременно включаемые приборы.

У данного способа подключения есть и свои плюсы.

1.      Можно самостоятельно включить, выключить прибор из сети.

2.      Возможность транспортировки реле в ручной клади, непосредственно к месту  использования техники.

3.      Визуальный контроль входного напряжения, поскольку устройство находится в прямой видимости.

4.      Управление, настройка практически «под рукой»

5.      Не требует каких-либо знаний и навыков.

6.      Не нужны услуги специалиста со  знаниями в сфере электроэнергетики.

7.      Отпадает необходимость в изучении процесса  установки стационарных реле.



Второй не простой, но вполне возможный способ подключения стационарного реле защиты от перепадов напряжения.



Основываясь на нашем опыте по установке и подключению стационарных  Зубров с 2003 года, компания Витокс, может дать некоторые практические советы и рекомендации.

Лучше всего обратиться в организацию, выполняющую электромонтажные работы, либо к частному специалисту. Но если вы все-таки решились установить реле самостоятельно, то следующая глава заслуживает вашего внимания.



Подготовка к установке стационарного реле перенапряжения ZUBR.



Перед установкой нужно убедиться в целостности и работоспособности изделия на 100 процентов.

Для этого вам понадобятся нижеперечисленные инструменты и материалы:

1.      Указатель напряжения (к примеру  Поиск-1Ф ) или иной прибор с возможностью контроля фазного проводника и наличия напряжения 220 вольт.

2.      Фигурная (крестовая) или шлицевая отвертка.

3.      Стриммер  или нож для зачистки изоляции.

4.      Двухполюсный или однополюсный автоматический выключатель такого же номинала как у реле любого производителя  Hager,  Eaton,  IEK,  Schneider   (если его нет в щитке).

5.      Двухжильный изолированный провод сечением 0,5 – 2,5 мм. кв. длинной 1-2 метра. (для проверки)

6.      Одножильный провод мягкой (ПВ-3) или жесткой (ПВ-1) конструкции, для подключения в вводном электрощите. Сечение проводников зависит от модели.

7.      Обычная штепсельная, электрическая вилка.

Берем двойной провод марки ПВС или ШВВП сечением 0,5 – 2,5  квадратных миллиметра, с различным цветом жил (допустим, коричневый – голубой, самый распространенный) и снимаем изоляцию с концов проводников, при помощи стриммера или ножа расстоянием 15-17 мм. Слегка скручиваем зачищенные концы проводов по часовой стрелке,  чтобы сгруппировать вместе тонкие медные нити провода.

  Аккуратно вставляем проводник коричневого цвета  в клемму под номером 2 вход «фаза L in» прибора, а провод голубого цвета в клемму «1»  «ноль N» и зажимаем при помощи отвертки.  Внимательно следим за тем чтобы «волоски»  не топорщились в стороны.  Противоположные концы проводов подключаем к электрической вилке, предварительно подписав на её корпусе  символы «L» — коричневый, «N» — голубой.

Следующим шагом будет нахождение фазного проводника в розетке. Указателем напряжения поочередно вставляем его щуп в гнёзда розетки. Световой или звуковой сигнал индикатора прибора, укажет с какой стороны розетки, находится «фаза» и маркируем символом «L».

Обращаем внимание, что при неправильном подключении – реле  выйдет из строя. Поэтому вилка должна вставляться в розетку таким образом, чтобы обозначения «L» совпадали, как это показано на рисунке.

После включения устройства на цифровом дисплее высветится значение напряжения присутствующее на данный момент в сети.

Если напряжение соответствует допустимым критериям, через 2 секунды произойдет характерный щелчок, сигнализирующий о том, что реле включилось и на клемме № 3  , должна появиться «фаза». Проверяем её наличие, указателем уткнув щуп в клемму № 3 «L out». У  рабочего реле фаза должна присутствовать.



Установка и подключение стационарного реле перенапряжения ZUBR.

Стационарная модель ZUBR  монтируется на металлическую DIN – рейку и подключается сразу после вводного автомата и счётчика учёта электроэнергии. Схема подключения показана на рисунке.



                           Схема подключения защиты от перенапряжения в вводном щите.

1.      Клемму № 1 «N» — подключаем к нулевой шине щитка проводом голубого цвета сечением 0,5-2,5 мм. Этого достаточно для питания электронной схемы ZUBR.

2.      Выход вводного автомата, стоящего по схеме после счетчика электроэнергии соединяем проводом ПВ3 (удобней) сечением от 2,5 до 10 мм. кв. (зависит от модели) с клеммой № 2 «L – вход» реле.

3.      Клемму № 3 «L – выход» соединяем с верхними полюсами автоматических выключателей таким же сечением провода, как и «вход» прибора.

4.      Настраиваем в меню согласно инструкции диапазон напряжений и время задержки.



Что такое реле перенапряжения, как этот прибор функционирует и как его приобрести, вы можете прочитать на нашем сайте в разделе «новости и статьи» — Как уберечь технику от скачков напряжения.











Как настроить реле напряжения | Электрик



Реле напряжения предназначено для отключения бытовой нагрузки при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
В нормальном режиме реле напряжения пропускает через себя весь ток нагрузки, и заодно служит цифровым индикатором уровня напряжения а в некоторых моделях и потребляемого тока.

Согласитесь, это очень удобно, поэтому рекомендуется к установке в каждом домашнем электрощите ввиду того что электрическая сеть подаваемая в дом или квартиру может быть непредсказуемая по своим параметрам.

Простой пример — обрив или отгорания нуля в этажном электрощите что неприкословно приведет к сдвигу фаз где напряжение в розетках квартиры «пойдет в разнос» и может составить даже 400 вольт! Естественно все незащищенные электроприборы которые будут подключены к сети в это время выйдут из строя.

Кроме всего прочего по разным причинам в сети могут появится импульсные «скачки» высокого напряжения или же напряжения может «просесть» до критически опасных низких уровней напряжения при которых домашние электроприборы могут также выйти из строя.

Во всех подобных случаях для защиты домашнего оборудования можно применять реле напряжения. Но все же несмотря на такие полезные его свойства пропускать в розетки только оптимальное напряжение, если в вашей электросети бывают частые понижения напряжения, например в сельской местности где еще старое оборудования местних электростанций, стоит обратить внимание на стабилизатор напряжения.

Несмотря на большое изобилие производителей выпускающих реле напряжения разных моделей у всех моделей принцип работы одинаков и зачастую подключить его не составит проблем.
О выборе, параметрах и правильных схемах подключения реле напряжения можно почитать здесь.

Электрическая схема подключения есть и в инструкции и на самом приборе.

После установки реле напряжения в электрощит наступает момент когда его нужно правильно настроить для надежной и безопасной работы домашней электротехники, особенно холодильников, кондиционеров и другой морозильной, компрессорной и не только, техники.

.

В реле напряжения можно настраивать напряжения сработки (повышенное и пониженное), а также время повторного включения после восстановления заданных параметров напряжения.
В большинства реле, параметры такие:
Нижний предел 120-200 вольт
Верхний предел 210-270 вольт
Время (повторного) включения нагрузки 5-300 (600) секунд
Максимальный ток нагрузки 40 ампер
Кроме того очень важные и стоит обратить внимание на параметры аварийного отключения (сработки) реле напряжения, качественные модели срабатывают за 0.04 секунды для верхнего предела и 0.06 для нижнего.

По стандарту напряжение в сети может отличаться от номинала не более чем на 10%, а это 198 — 242 вольт и стоит заметить что большинство электрооборудования росчитаны на нормальную работу в таких пределах. В технической документации к каждому электроприбору (оборудованию), как правило указывается и напряжение питания и процент отклонений от номинала. Правда, сейчас введён новый стандарт номинала — 230 вольт, а  это значит, что пределы должны быть от 207 до 253 В.


Но на практике если напряжение сети у вас составляет 190-220 Вольт, то верхний предел лучше всего установить на 245 вольт, а  нижний предел на 180 В. Но если же напряжение сети 230-245, верхнее лучше установить на уровне 255 вольт, а нижнее 190 В.
Если к данной линии подключены холодильники, кондиционеры или другие приборы с пусковыми рабочими свойствами время восстановления рекомендуется выставлять максимальное 300 сек. Такая выдержка времени подключения отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными.
Если же такая задержка включения вам не по душе, можно применить два варианта, сделать отдельную линию и отдельное реле напряжения для холодильно-компрессорных устройств и с соответствующей задержкой только для того реле в 300-500 секунд, а на реле всех остальных линий дома настроить 5 секунд включения, или второй вариант — настроить реле напряжения (если оно одно и на весь дом) минимум на 150 секунд, но не меньше.
Если скачки «верхнего напряжения» будут очень частыми, то стоит попробовать увеличить верхний предел на 5 Вольт, а если вниз—то уменьшить. Но не устанавливать более 260 вольт, лучше в таких случаях применять квартирный стабилизатор напряжения.

Вносить параметри напряжений нужно согласно инструкции к конкретному реле напряжения, рассмотрим пример настройки реле напряжения (и тока) фирмы DigiTOP.

Настройка реле напряжения

Чтоб установить (изменить) верхний предел отключения по напряжению – жмем и удерживаем более 5 секунд верхнюю клавишу (стрелка вверх). В правом нижнем углу индикатора обязана появится точка и уровень начнет поочередно изменятся с шагом 1 В. Стрелками «вверх» и «вниз» (верхняя и центральная кнопки) устанавливаем нужное нам значение и отпускаем элементы управления. Через 10 сек происходит автоматический выход из меню, параметры остаются в энергонезависимой памяти до их последующей корректировки. Кроме того происходит настройка нижнего значения, лишь начинаем со стрелки «вниз». В случае если нажать и удерживать две стрелки, мы перейдем в настройку времени задержки на включение с шагом 5 сек. При краткосрочном нажатии на одну либо несколько стрелок, мы увидим параметр, который установлен в памяти прибора.

В некоторых моделях еще есть кнопка «і» . Прибор  запоминает  значение  напряжения, вызвавшего последнее  срабатывание. На  дисплей  это  значение  можно вывести нажатием этой кнопки.

Настройка защиты по току в реле типу VA-63(32) делается при помощи нижней кнопки в виде символа «пуск». При ее единоразовом нажатии мы увидим на нижнем табло символ «ON» либо «OFF». Удерживая клавишу, переходим в режим настройки и стрелками устанавливаем подходящий вариант. По умолчанию, с завода, контроль тока включен.

При необходимости в некоторых реле напряжения можно произвести калибровку показаний вольтметра и амперметра.
Внимание! Эта операция есть сервисной и обязана производится специалистом, с надлежащими познаниями и устройствами замера напряжения, и исключительно в тех случаях когда часто имеются отличия характеристик питания наружной электросети (отклонение частотных характеристик, искаженная синусоида) что приводит к неверному измерению устройством («реле») настоящего напряжения.

Для исполнения калибровки вольтметра нужно, при отключенном питании, зажать две стрелки (кнопки) устройства и после чего подать входное напряжение. В режиме калибровки, используя внешний цифровой либо стрелочный вольтметр, стрелками на защите подстраиваем показания на верхнем индикаторе под значение нужного нам эталонного устройства. После чего выключаем питание. Конфигурации сберегаются в энергонезависимой памяти.
По мере надобности, переходим к амперметру. Вход в режим его калибровки производится параллельным нажатием средней и нижней кнопки при выключенном питании и его следующем подключении при удержании кнопок. Подстройка в верхнюю сторону либо наоборот вниз на основании показаний эталонного амперметра исполняется нажатием и удержанием стрелок вверх-вниз.
Обратите внимание! Подстройка показаний случается еще медленнее, нежели в первом варианте с вольтметром.

Установка реле напряжения в квартирный щит » Работяги

Ни один сапожник, конечно, не позволит себе ходить без сапог. Соответственно, каждый электрик обязан у себя дома сделать максимально удобную, простую в использовании и эффективную систему электроснабжения.
Возможные причины скачков напряжения

В течение некоторого времени мне пришлось жить в состоянии тревоги: электрическое напряжение у меня в квартире постоянно прыгало. Причин этому может быть много. Это может происходить из-за:
  • обрыва нуля;
  • сильного изменения напряжения в основной сети;
  • разницы между однофазным и трехфазным напряжением.

Если бы у меня произошла нештатная ситуация, вызванная обрывом нуля, то это было бы позорным для меня явлением. Я сам специалист, пишу статьи для своего блога, в которых популярно объясняю людям всякие технические тонкости работы электричества, в том числе и рассказываю о том, как избежать обрыва нуля. Поэтому я никак не мог допустить, чтобы со мной произошел такой конфуз. Одним из самых эффективных и надежных способов профилактики является специальное устройство — реле напряжения. Я выбрал модель «F&F CP-721».
Возможные последствия скачков


Схема подключения реле напряжения ФиФ из инструкции


Схема установки реле напряжения ФиФ

Наверно, я не ошибусь, если скажу, что нет никакой необходимости объяснять целесообразность установки такого реле, и рассказывать обо всех особенностях его функционирования. Каждый человек, даже совершенно далекий от электричества, понимает, что резкие перепады напряжения в сети очень опасны для всех приборов, устройств, аппаратов и агрегатов, работающих на электроэнергии. От перепадов может в любой момент сгореть и холодильник, и телевизор, и прочие устройства.

Поэтому я перейду сразу к подробному пошаговому описанию самого процесса монтажа и подключения прибора.

Идущая от счетчика фаза подсоединена к реле через седьмую клемму. Далее она направлена на первую и вторую клеммы, которые одинаковы, для коммутации. Получатся коммутация, после чего фаза направляется с третьей и четвертой клемм на потребителя. Нулевой провод в данном случае обеспечивает питание реле, и больше ни для чего не нужен.

Исходное устройство электрощита на этаже


Этажный щит, кода будет установлено реле напряжения


Подключение магистрального нуля в этажном щитке

На лестничной площадке в щиток приходит 3 фазы от магистрали и один нулевой провод. Каждая фаза предназначена для одной квартиры. Когда я решил посмотреть, то обнаружил, что соседский провод сгорел. Но если сгорели белые нулевые провода одной фазы, то это не очень страшно. Главным здесь является состояние основного нуля (который приходит от подстанции). На картинке он обозначен коричневым цветом. Приходит он снизу, смотрится нормально. В случае его обрыва возникает опасная ситуация.

Данный ноль подсоединен к корпусу самого щитка на площадке. Провод коричневого цвета — это PEN-проводник, в котором 2 разных провода:

  • N — белые провода;
  • PE — провод, который выше подсоединен к болту щитка.


Защитные автоматы в щите. Перед установкой реле напряжения

Еще раз напомню: в случае обрыва «трехфазного» нулевого провода фазы теряют свое нормальное состояние, в результате чего напряжение совершает крайне опасные скачки — от 0 до 380 В. Это чревато, в лучшем случае, полной потерей электроэнергии в квартире, в худшем — возгоранием.

Старый вариант устройства щитка представлял собой 3 автомата: один вводной с двумя полюсами на 50 А перед счетчиком, и 2 однополюсных по 16 A. Вводной был установлен до меня теми электриками, которые обслуживают наш дом, а 16-амперные я установил по своему усмотрению. Сама схема подключения стандартная и простая: фаза и ноль направлены через 50-амперный автомат к счетчику, далее фаза идет через 2 других автомата. А ноль направлен на потребителя.

Порядок установки реле

Сила тока ограничена двумя автоматами по 16 ампер. Контактор здесь понадобился бы, если были бы автоматы по 25 ампер. Либо пришлось бы заменить эти автоматы на 16-амперные, т.  к. провода здесь выполнены из алюминия с сечением 4 мм².

Для установки здесь я взял провод в одну жилу с сечением 2,5 мм². Использовать провод в 4 мм² здесь невозможно, т. к. клеммы реле напряжения столько не выдержат.

Для соединения разных проводов я использовал зажим «орех». (Правильно такой зажим называется ответвительный зажим или просто сжим). Еще один вариант надежного соединения — пропаянная скрутка.


Подключение фазы при установке реле напряжения

На фотографии видно, что провод, который идет из счетчика, к «орешку», подсоединен снизу. Он изготовлен из алюминия, это тоже важное техническое преимущество.

Из «орешка» снизу через седьмую клемму на реле направлен второй провод. Сверху выходит 2 провода фазы. Тут возникает вопрос: почему их два? Потому что «орешек» обеспечивает намного более высокую прочность соединения двух оголенных проводов, нежели обычная винтовая клемма. Кроме этого, в одну клемму вставить 2 конца провода по 2,5 мм² очень сложно. Чтобы все было надежно, фаза на входе имеет 2 провода — так получается мощнее. Также для надежности первый и второй контакты спаяны внутри реле.

Третья и четвертая клеммы на выходе тоже спаяны внутри реле. К каждой клемме прикручен провод, и дальше эти два провода не имеют контактов, они направлены к своим автоматам. На картинке хорошо видно, что после автоматов алюминиевые провода фазы направлены на потребителя. Нули чуть выше автоматов подсоединены к клеммам.


Монтаж реле напряжения в щитке через Орех


Монтаж реле напряжения — вид сверху


Пример монтажа реле напряжения в квартирный щиток

Мое маленькое «изобретение»: во всех тех местах соединения, которые я считаю важными и ответственными, для вставки зачищенные концы проводов я загибаю в виде петелек. Это нужно для того, чтобы:

  • сделать максимально большой площадь контакта;
  • уменьшить переходное сопротивление;
  • избежать прокручивания и, как следствие, выпадения конца провода из клеммы в случае ослабления зажима.

Всё соединение благодаря этой петельке получается намного более крепким и эффективным.

Многие пользователи, глядя на эту картинку, могут сказать, что вся конструкция получилась некрасивой. Я объясняю это тем, что всю эту работу я делал в воскресенье, и поэтому опасался того, что могу испортить соседям весь отдых, т. к. в выходной день люди много смотрят телевизор или сидят в интернете. Поэтому у меня все получилось не очень красиво, но зато я гарантирую надежность всей схемы подключения!


Итог установки реле контроля напряжения ФиФ

Диапазон я установил от 175 до 245 В. Такой диапазон считается самым широким из возможных Он актуален для тех потребителей, которые не заинтересованы в слишком частом использовании реле. Если вам важно уберечь все ваши устройства в квартире от перепадов напряжения, то можете немного сузить диапазон, поставив, к примеру, от 180 до 240.

После монтажа данной схемы прошел почти год, и все работает нормально. Только пару раз выключалось электричество по причине низкого напряжения, и все.

В комментариях я жду любые вопросы, а также буду рад советам по использованию реле напряжения.

Реле напряжения для квартиры, какое выбрать

Время прочтения: 5 мин

Дата публикации: 23-12-2020

Каждый житель Украины, да и любой здравомыслящий человек в целом, покупая какую-либо бытовую технику и электронику, рассчитывает на долгую безотказную работу устройства. В случае внезапного возникновения неисправности принято сетовать на низкое качество изделия, что, на самом деле, оправдано далеко не всегда. Дело в том, что очень часто причина выхода электрооборудования из строя кроется вовсе не в его качестве, а в факторах, которые не зависят ни от производителя, ни от Вас. Речь идет о качестве электропитания. Все мы знаем, что, согласно принятым у нас в стране стандартам, напряжение однофазной сети равняется 220В. Если попробовать измерить реальное значение в розетке, то вряд ли Вы увидите ожидаемый результат. Сетевое напряжение все время пляшет в зависимости от загруженности сети. Благо, бытовая техника и электроника, сертифицированная в Украине, будет гарантированно работать при сетевых колебаниях 220В ±10%, иначе говоря при 198-242В. Соответственно, мелкие колебания, возникающие в сети, не опасны. А что делать с серьезными просадками и всплесками, возникающими при неисправностях на ЛЭП, замыканиях проводки, резких изменениях степени нагрузки и при многих других обстоятельствах? Вся техника, работающая в момент неисправности сети, рискует выйти из строя.

В данных обстоятельствах, учитывая суммарную стоимость современной бытовой техники и электроники в квартире, разумно будет побеспокоиться о защите. Интернет-магазин стабильного электропитания «Вольтмаркет» предлагает отличное решение, цена которого Вас приятно удивит. Это — реле напряжения. Данные приборы являются высокоэффективным средством защиты, доказательством чему являются отзывы довольных покупателей.

Возникает логичный вопрос: какое реле напряжения поставить в квартиру, учитывая огромное разнообразие доступных на рынке Украины моделей? Мы поможем Вам разобраться, после чего Вы можете испытать выбранную Вами модель в магазинах «Вольтмаркет», открытых в Киеве, Харькове, Днепре и Одессе.

Конструкция реле напряжения

Прежде чем задуматься о том, какое реле напряжения поставить в квартиру, следует хотя бы в общих чертах понимать, что это за приборы и каковы их основные технические характеристики, чем мы сейчас и займемся.

Реле — это устройство, которое при определенном воздействии способно принимать то или иное состояние. В нашем случае имеет значение конкретно электромагнитное реле, состоящее из намагничивающей катушки и контактов. При подаче на катушку напряжения (то самое воздействие) происходит ее намагничивание, благодаря чему притягивается якорь, замыкающий выходной контакт, и на потребителя подается питание. При отсутствии напряжения на катушке контакт размыкается и потребитель обесточивается. Таким образом и происходит управление какой-либо нагрузкой. Электромагнитное реле является основным компонентом реле напряжения.

В зависимости от того, что управляет контактами реле, и происходит название прибора. В фотореле контакты замыкаются в зависимости от уровня освещенности, в реле времени — в зависимости от временных интервалов. Нетрудно догадаться, что в реле напряжения контакты управляются в зависимости от напряжения сети. Вот мы и пришли к принципу работы данного прибора, который, судя по отзывам, приобрел немалую популярность в нашей стране. Если сетевое напряжение находится в допустимых пределах, реле напряжения замкнуто и на потребителя подается питание. При возникновении каких-либо аварий в сети прибор фиксирует перепады напряжения и обрывает цепь, дабы не допустить выход оборудования из строя. После возобновления стабильного электроснабжения реле напряжения снова коммутирует цепь питания и Ваша техника может продолжать работу. Такой метод защиты может показаться излишне радикальным, особенно учитывая существование стабилизаторов напряжения, способных при колебаниях напряжения в определенном диапазоне удерживать 220В с некоторым отклонением. Однако взгляните на цену: реле напряжения может быть в 10 и более раз дешевле, нежели стабилизатор соответствующей мощности. Именно поэтому, если для Вашей электросети НЕ характерны частые перебои, реле напряжения отлично справится со своей задачей. В ином же случае, если сеть отличается особой нестабильностью, во избежание постоянных защитных отключений нагрузки желательно позаботиться о более серьезной защитой в лице стабилизатора напряжения или бесперебойника, которые также можно купить в интернет-магазине «Вольтмаркет» по демократичной цене с быстрой курьерской доставкой в Киев, Харьков, Днепр, Одессу и по всей территории Украины.

Выбор реле напряжения

Кратко ознакомившись с принципом работы, можно перейти к размышлениям о том, какое реле напряжения поставить в квартиру. Несмотря на огромное разнообразие реле напряжения, многие модели имеют схожие характеристики и функциональные возможности, в связи с чем выбор не составит труда. Первое, что надо знать о реле напряжения для квартиры — оно должно быть однофазным. Тут все предельно понятно и в разъяснениях не нуждается. Далее Вы должны определиться, хотите ли Вы поставить реле напряжения для защиты всей техники в квартире от сетевых колебаний, либо для защиты конкретных электроприборов. Данный выбор реализуется благодаря двум вариантам внешнего исполнения реле напряжения:

Данные реле напряжения представляют собой классический блок из негорючего пластика, который следует устанавливать в электрощитовую на монтажную стойку. Подключение потребителя, то есть квартиры, осуществляется клеммами. То, что реле напряжения для монтажа на DIN-рейку защищают всю технику в квартире, является одновременно и плюсом и минусом. С одной стороны, защищена вся квартира, а с другой — при возникновении сетевых колебаний будут отключаться абсолютно все электроприборы. Даже те, которые в защите не нуждаются. Это же касается и освещения. Если Вы предпочли поставить в квартиру реле напряжения данного типа, стоит ответственно подойти к выбору мощности, дабы всю технику не «отбивало» по перегрузке. Особое внимание следует уделять прожорливой технике с электронагревателями. Прекрасный пример качественного реле напряжения для квартиры — это Новатек-Электро РН-132 и прочие модели данной компании.

Крайне популярный, судя по отзывам покупателей, вариант. Данные реле, ввиду ориентации на защиту одного или нескольких приборов, обычно имеют мощность в 3.5 кВа, чего вполне достаточно. Такое реле напряжения подключается прямо в розетку, имея, в свою очередь, от одной до шести выходных розеток (реле напряжения в виде удлинителя). Преимущества установки в квартиру реле напряжения с монтажом в розетку очевидны исходя из недостатков аналогов для монтажа на DIN-рейку. Во-первых, отсутствует необходимость осуществлять какой-либо монтаж, а во-вторых, при возникновении сетевых колебаний защитное отключение коснется только тех приборов, которые в этом нуждаются (говоря более корректно, отключение коснется тех приборов, защитой которых Вы озаботились). Если Вы решили поставить в квартиру реле напряжения с подключением в розетку, обращайте внимание на дизайн прибора, так как он станет частью интерьера. К примеру, интересным решением станет Zubr ZR1 с современным минималистичным дизайном.

Также существуют реле напряжения для настенного монтажа, которые могут быть предназначены для подключения как всей квартиры, так и отдельно взятых электроприборов.

Выбор, какое реле напряжения поставить в квартиру, за Вами. Если же у Вас возникли какие-либо затруднения, Вы можете ознакомиться с отзывами покупателей, а еще лучше — проконсультироваться с нашими специалистами и посетить магазины «Вольтмаркет», открытые в Киеве, Харькове, Днепре и Одессе, где можно испытать любое реле напряжения и купить понравившуюся модель по выгодной цене.

Если Вы определились с внешним исполнением реле напряжения, время позаботиться о функциональных возможностях и дополнительных элементах конструкции прибора. Сперва пройдемся по общим чертам, характерным для всех реле напряжения. Речь идет о трех базовых настраиваемых параметрах: нижний предел срабатывания, верхний предел срабатывания и задержка на повторное включение. Первые два параметра отвечают за номиналы напряжения, при которых происходит защитное отключение. После срабатывания защиты питание восстанавливается не сразу, а лишь по истечении времени задержки. Данный параметр крайне полезен для компрессорной техники. Если, к примеру, Ваш холодильник был выключен в связи со срабатыванием реле напряжения, мгновенное повторное включение может навредить электродвигателю компрессора, который не сможет толкнуть поршень из-за сохранившегося внутреннего давления. Считается допустимым повторное включение компрессора лишь по истечении нескольких минут, когда внутреннее давление выровняется. Таким образом, установка времени задержки не позволит навредить холодильнику и любой другой техники с компрессором в своем составе. На этом сходства реле напряжения заканчиваются, начинаются различия.

Первым отличием, которое бросается в глаза, являются элементы индикации и управления. Стандартом считается LED-экран и кнопки для настройки параметров. Некоторые модели, такие как Новатек-Электро РН-104, предлагают удобные регуляторы с нанесенной шкалой, что лишает нужды разбираться в параметрах. Часто можно встретить реле напряжения с двумя или даже с тремя дисплеями, например Zubr MF40. В таких приборах дополнительные экраны отвечают за отображение потребляемого тока и/или мощности. Для измерения потребляемой мощности в корпус реле напряжения устанавливается трансформатор тока. Наличие нескольких дисплеев характерно для реле напряжения, устанавливаемых на DIN-рейку. Реле в квартиру с монтажом в розетку ограничиваются одним индикатором. Если же Вы хотите нечто особенное, обратите внимание на реле напряжения с возможностью контроля и управления посредством мобильного приложения через wi-fi из любого места. Такой функционал предлагают реле напряжения TESSLA SR16 и TESSLA SD16, разница между которыми заключается в способе монтажа.

Таким образом, выбор реле напряжения осуществить довольно легко благодаря одинаковому базовому функционалу и простоте прибора. Поэтому решить, какое реле напряжения поставить в квартиру, можно исходя из мощности, способа монтажа и индивидуальных особенностей, которые сильного влияния на функционал прибора не оказывают, лишь делая эксплуатацию более удобной.

Стоит ли устанавливать реле напряжения в квартиру? Учитывая низкую цену прибора — однозначно стоит. Судя по отзывам, об этом еще никто не пожалел. Выбрать подходящее реле, испытать его на тестовом стенде и купить по выгодной цене можно в магазинах «Вольтмаркет», открытых в Киеве, Харькове и Днепре. Также заказ можно оформить онлайн с доставкой в любой город нашей страны. По всем интересующим Вас вопросам обращайтесь к нашим менеджерам любым удобным способом.

замена реле напряжения от перепадов в сети Zubr — Master-Elektrik

Последнее время участились поисковые запросы по теме: «Подключить однофазное реле напряжения от перепадов в электрической сети Zubr D40 и D40t фото» или «схема подключения автомата защиты Zubr D25и D-32t, D40 фото. » На практике выполнять такие работы опытному электрику не сложно, а вот не специалисту? Производить работы нужно при выключенном напряжении. В основном однофазные автоматы от перепадов напряжения имеют три выхода: ноль, фаза вход и фаза выход.

Устройство для защиты бытового электрооборудования Zubr D-330y, и D-330, имеет нагрузочную способность 32 Ампера, это означает что на него можно подключить нагрузку мощностью (6,5 кВт). А реле типа D-340y (D40), D-340t (D40t) расчитано на ток 40 Ампер, 7200 Ватт. Крепится оно на DIN-рейку, как и обычные автоматические выключатели. Буква t означает что у такого реле напряжения встроенный термодатчик, реагирующий на внутренюю температуру контактов реле-автомата. Т.е, если контакты начнут со временем портиться и подгорать, то датчик сработает, и нагрузка, проходящая через реле, будет отключена. Таким образом в электрическом щитке исключается полная возможность возгорания внутри. Такое бывает очень редко, но перестраховка ещё никому не помешает.

Технические параметры автомата от перепадов (скачков) напряжения d40:

Границы установки параметров :

— нижний предел, не менее 120-200 Вольт,
— верхний предел, не более 210-270 Вольт,
— ток нагрузки, не более 40 Ампер,
— задержка времени включения, от 10 до 300 сек., (установлено) — 5 сек..

Как выбрать реле напряжения, можно почитать здесь, там же и много фото подключенных реле напряжения.

Схема-монтаж подключения реле-автомат от перепадов (скачков) напряжения в электрической сети Zubr (Зубр) модели D330, 340, D40(фото).

Установка и подключение реле напряжения Zubr (Зубр).

Установить устройство на DIN-рейку и надёжно закрепить. Категорически запрещается производить подключение к сети под напряжением! Подключить входной и выходной фазные провода сечением не менее 4÷6 мм. кв. Если провод медный и многожильный, то на него нужно одеть наконечник (рисунок справа), или же хорошо залудить припоем. Клемму «0» можно подключить проводом 0,5÷1,5 мм.кв., так как он не несёт большой нагрузки, и служит только для питания самой электронной схемы реле.

Рекомендации, как настроить реле напряжения Zubr (Зубр). Если у Вас отображается напряжение в сети 190-220 Вольт, то верхний предел нужно установить 245 В., нижний 180 В. Если же 230-245, установить на уровне 255 В., а нижнее190 В. Время выставлять максимальное 300 сек. Это нужно для того, что такие электроприборы как кондиционеры, холодильники, и др. с пусковым свойством, чувствительны к резким скачкам напряжения. Данная выдержка в течении этого времени отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными. В случае, если скачки вверх будут очень частыми, то пробовать увеличивать верхний предел на 5 Вольт, а если внизто уменьшать. Но не устанавливать более 260 Вольт.

Реле от перепадов напряжения Zubr (Зубр) надёжно защитит Ваше электрооборудование от прыжков напряжения. Ведь дальнейший их ремонт, при его отсутствии, может обойтись не в одну сотню гривень…

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ объязательна.

〜 Выбор и подключение реле напряжения • Статьи Эпицентр

Содержание

Резкие скачки напряжения в домашней электросети могут привести к поломке современной бытовой техники, например, холодильников или кондиционеров на компрессорах, телевизоров и микроволновых печей. Полностью уберечься от таких явлений, к сожалению, невозможно, а вот защитить чувствительные приборы от поломок – вполне реально. Для этого Вам понадобится один или несколько устройств под названием реле напряжения. Именно об особенностях их выбора и способах подключения мы расскажем Вам далее.

Как работает реле?

Согласно ГОСТу напряжение в однофазной сети должно находиться в пределах 230 В, в трехфазной – на уровне 400 В (с допустимой погрешностью до 10% в обоих случаях). Однако пиковые всплески и резкие провалы напряжения могут возникать в результате нестабильной работы устаревшей проводки, так называемого «обрыва нуля», аварий на линиях электропередач, неисправностей в схемах самой техники и влияния многих других факторов. Если напряжение опускается слишком низко – мощность включенных устройств падает, а осветительные лампы становятся тусклыми, что весьма негативно влияет на срок службы и производительность. Слишком высокое напряжение часто выводит из строя дорогостоящую технику.

Для предотвращения таких ситуаций можно использовать стабилизатор или реле напряжения. Первое устройство обеспечивает «выравнивание» параметров электричества к оптимальным значениям и непрерывную работу техники. Второе – мгновенно обесточивает приборы каждый раз, когда значения напряжения выходит за допустимые пределы, и автоматически включает их в момент его стабилизации. Преимущество реле в том, что срабатывает оно значительно быстрее (в течение наносекунд), чем стабилизатор, а это может играть решающую роль для особо чувствительной техники. Да и габариты у них, как правило, меньше, поэтому в эксплуатации они значительно удобнее.

На большинстве реле можно самостоятельно изменять как порог срабатывания (то есть скорость реакции на нежелательные изменения в электросети), так и порог чувствительности (максимальные и минимальные значения допустимого напряжения). Это обеспечивает полную адаптацию работы устройства к техническим характеристикам техники, обслуживаемой им.

На корпусах практически все модели реле содержат цифровые индикаторы напряжения, позволяющие следить за его показателями в реальном времени, другие же оборудуются системами световой индикации состояния сети.

Типы конструкции реле (способы подключения)

Сейчас среди большого ассортимента реле напряжения, представленных на рынке, можно найти модели трех разных видов. Это приборы типов «вилка/розетка», «удлинитель» и «DIN-рейка». В чем же разница между ними?

Реле «вилка/розетка» – это небольшое устройство, содержащее с одной стороны вилку для подключения к обычной розетке, а с другой – разъем для штекера техники, которую необходимо уберечь от перепадов напряжения. К одному такому устройству можно подключить только один бытовой прибор.

Реле напряжения Volt Control 16 А РН-101М

Реле-удлинитель отличается от предыдущего типа наличием длинного кабеля и нескольких разъемов, что обеспечивает защиту сразу нескольких различных приборов на определенном расстоянии от обычной домашней розетки.

Реле напряжения с проводом ZUBR 16 А 2 метра R216y

Реле для установки на DIN-рейку – это специальный модуль для распределительного щита, способный защитить от скачков напряжения весь дом. Дополнительно может выполнять функции реле времени – устройства, обеспечивающего необходимую временную задержку тех или иных процессов.

Реле контроля напряжения ETI HRN-43 230V (3F, 2x16A_AC1)

Количество фаз и номинальный ток

Реле напряжения бывают одно- и трехфазными. Последние применяются только в сетях с напряжением 380 В для защиты трехфазных двигателей и другого высокомощного оборудования. Во всех других бытовых случаях вполне хватает однофазных реле.

Различные модели реле имеют собственные ограничения работы по определенным параметрам – минимальному и максимальному входному напряжению, току, мощности и т. д. При выборе такого устройства особое внимание следует обращать на значение номинального тока, учитывая будущие условия эксплуатации. Для этого сначала необходимо определить общую потребляемую мощность приборов, которые будут подключены к реле, и подобрать к полученному значение номинал тока. Поможет в этом таблица, приведенная ниже.

Потребляемая мощность устройств в однофазной сети 220 В, кВт Потребляемая мощность в трехфазной сети 380 В, кВт Номинальный ток реле, А
0,2 0,5 1
0,4 1,1 2
0,7 1,6 3
0,9 2,1 4
1,1 2,6 5
1,3 3,2 6
1,7 5,1 8
2,2 5,3 10
3,5 8,4 16
4,4 10,5 20
5,5 13,2 25
7 16,8 32
8,8 21,1 40
11 26,3 50
13,9 33,2 63
17,6 52,5 80
22 65,7 100

Следующий шаг – к подобранному из таблицы значению номинального тока нужно добавить 20-30%. Согласно полученной результата и нужно будет выбрать ту или иную модель реле напряжения. Например, если Вы ищете реле для кондиционера с номинальным током 5 А, Вам подойдет устройство на 10 А.

Если же Вы планируете установить реле на всю проводку в доме – выбирайте в качестве ориентира номинал тока автоматического выключателя. На автомат с номиналом, скажем, 25 А целесообразно ставить реле на 32 А или 40 А; если же выключатель на 32 А – реле должно быть минимум на 40-50 А.

Как подключить однофазное реле к DIN-рейке в распределительном щите?

Если с простейшими реле типа «вилка/розетка» или «удлинитель» все понятно, то как тогда подключить другой вид устройства к DIN-рейке? На самом деле, все максимально просто:

  • 1. Выключите энергоснабжение на распределительном щите.
  • 2. Установите реле на DIN-рейку, чтобы оно стояло как можно ближе к вводному автомату после счетчика.
  • 3. С помощью специальной индикаторной отвертки определите, где на автомате стоит «фаза», а где «ноль».
  • 4. Фазный провод (идущий от автомата в дом) разрежьте посередине так, чтобы оба его конца можно было подключить к реле.
  • 5. Обрезанный провод от автомата подключите к клемме на реле напряжения с пометкой «In».
  • 6. Другой, еще неиспользованный провод прикрепите к клемме «Out».
  • 7. Воспользуйтесь небольшим куском провода для соединения нулевой шины со щита с клеммой «N» в реле. Перед этим обязательно проверьте, позволит ли сечение этого провода выполнить соединение.

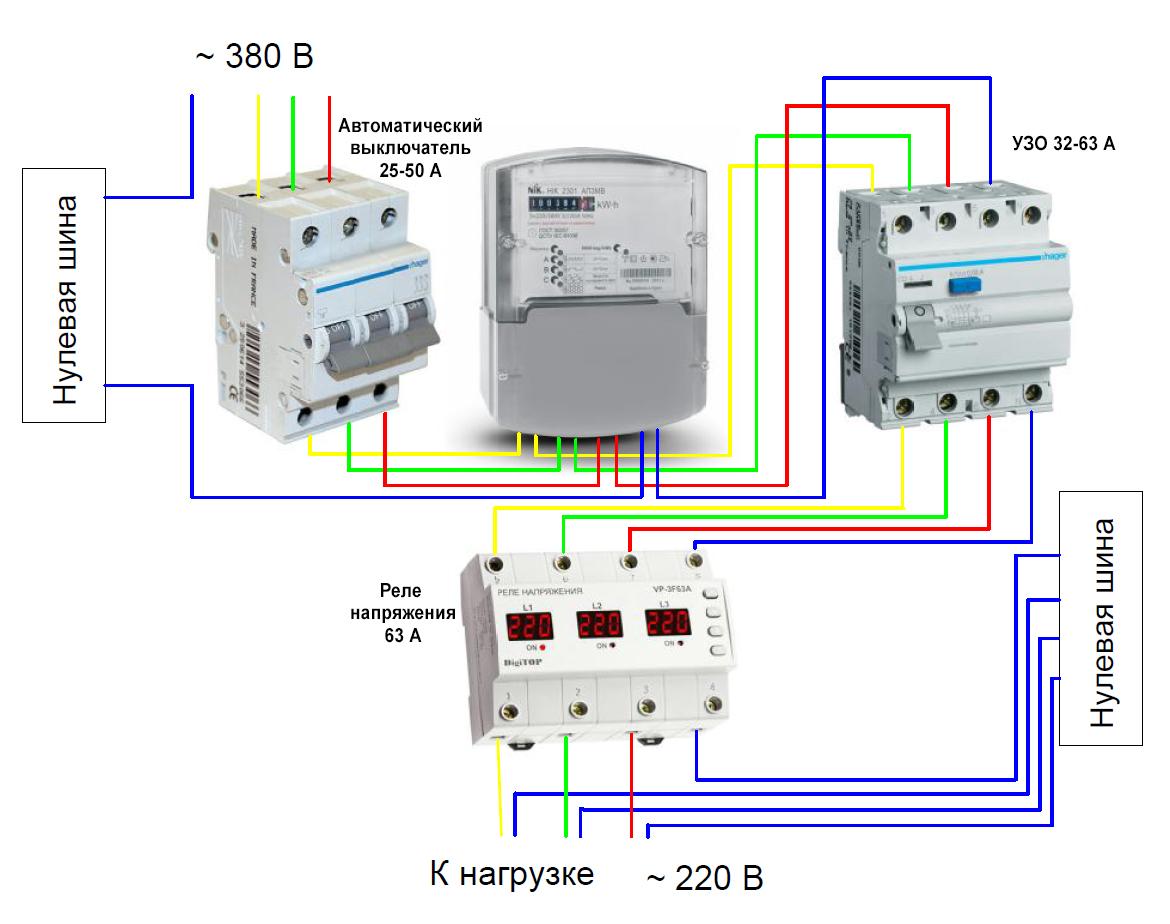

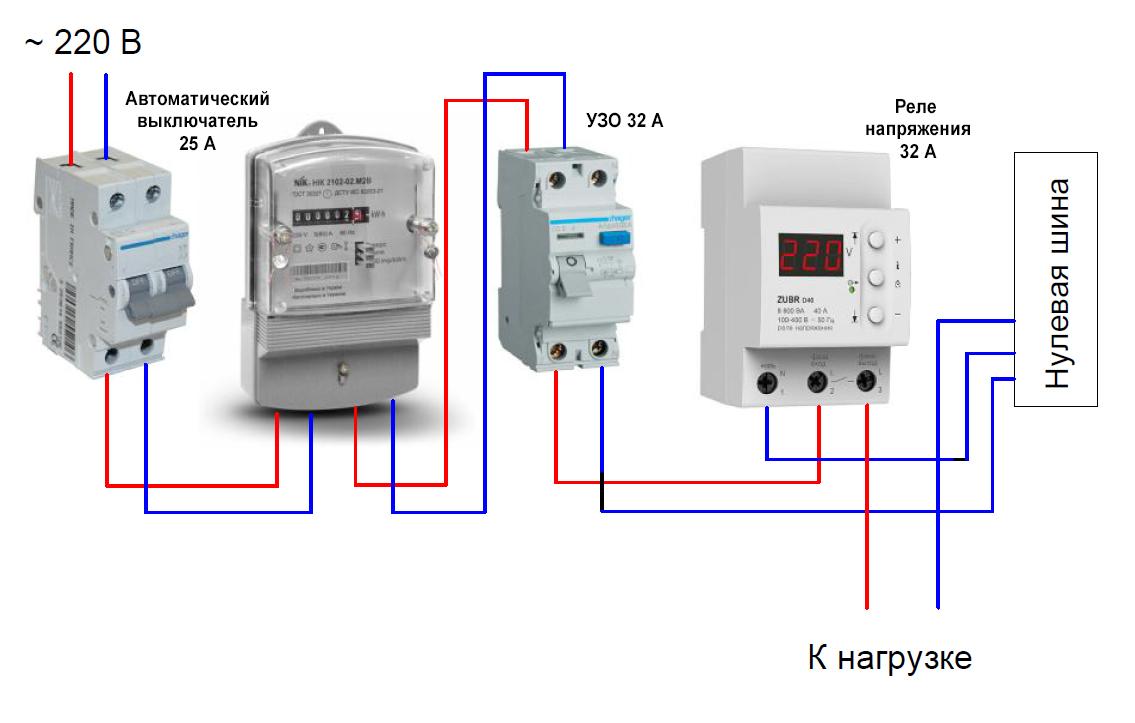

Обобщенная схема подключения будет выглядеть так, как показано на рисунке ниже.

Обобщенная схема подключения реле к DIN-рейке в розпределительном щите

Вот и все, ничего сложного в таких манипуляциях нет. Качественное оборудование для защиты электросетей можно приобрести в интернет-магазине «Эпицентр», где Вас ждет огромный ассортимент товаров от проверенных производителей.

Установка реле напряжения в Одессе

Реле напряжения (защита от перепадов в сети)—контролирует напряжение на входе, подаваемое к нашим источникам потребления (как правило охватывает всю квартиру или дом). Реле напряжения на 220 Вольт настоятельно рекомендуется устанавливать в квартирах, домах и офисах, ведь таким образом обеспечивается основная защита бытовых электроприборов от значительного непреднамеренного изменения входящего напряжения. Однофазное реле напряжения есть своего рода барьер между выходящим напряжением со счётчика и вашей квартирой. Такое устройство защиты является во много раз дешевле в отличие от стабилизаторов напряжения. Наверняка Вы много уже наслышаны о некачественной нашей электроэнергии — это и непостоянная частота (должна быть 50Гц, у нас же 48-50Гц), не говоря уже о прыгающем напряжении (иногда оно может меняться в пределах 170-250 В вместо положенных 220 В).

Если частота не так сильно сказывается, то эти колебания могут попросту вывести из строя нашу бытовую технику. Ещё хуже, если в общей щитовой отгорит «ноль»—тогда прощай бытовая техника, напряжения 280-380В она никак не способна выдержать.

Реле напряжения от перепадов в сети реагирует на подобные изменения практически мгновенно. Мало того, реле напряжения даёт сигнал на включения только тогда, когда напряжение на входе пришло в норму. А что если изменения произошли кратковременно? Такой скачок напряжения легко может вывести из строя холодильник или же кондиционер. И их ремонт может обойтись не в одну сотню гривен. В данном случае такое устройство автоматически выдержит паузу (а она должна быть от 3 до 10 минут), и только потом подаст напряжение в наш дом. Так как видов реле напряжения есть великое множество, то их цена колеблется от 100 грн и выше. Для квартиры я советовал бы выбирать защиту на ток от 25 Ампер и выше. Чем больше это значение, тем дольше оно прослужит.

Существуют устройства как с заводской установкой на верхние и нижние пределы напряжения (нерегулируемые типа РН-32, РН-40 компании АСКО), так и предназначенные для самостоятельного регулирования верхних и нижних пределов напряжения и времени срабатывания путём нажатия соответствующих кнопок с отображением числового значения на экране реле (V-protektor, Zubr,, Холсан, Барьер, Барс и др. ). Установить реле напряжения можно на DIN-рейку в электрощитке после счётчика, и занимает оно в основном три модуля (толщина трёх обычных автоматов). Но бывают как на два, так и четыре. Любой электрик со стажем сможет подключить реле напряжения и это не составит особого труда. Существуют также и реле напряжения на 380В. Если же Вам позволяют финансы, то можно устанавливать стабилизаторы напряжения, хотя они имеют гораздо большую стоимость и большие габариты. Для квартиры установка реле контроля напряжения перепада является оптимальным вариантом от фирмы Электрик Одесса.

Качественная установка реле напряжения, Одесса

Система освещения низкого напряжения в старом доме

Какая система освещения низкого напряжения установлена ​​в вашем доме?

У вас старый дом с низковольтной проводкой? Kyle Switch Plates специализируется на запасных частях для систем освещения низкого напряжения. У нас есть нечетные конфигурации коммутационных пластин для более старых кулисных переключателей низкого напряжения, а также производимые в настоящее время квадратные или прямоугольные кнопочные электрические устройства, совместимые с системами, установленными в домах, построенных в U. С. в 1940-е, 1950-е, 1960-е, 1970-е и 1980-е гг. Просмотрите здесь основные системы, чтобы определить свою серию, а затем купите запасные части по брендам: GE, Bryant, Touch-Plate, Sierra / Despard или Remcon.

ВАЖНО: Самый быстрый и лучший способ определить марку вашей низковольтной системы — это найти реле .

Некоторые бренды прекратили производство выключателей света, и в результате некоторые или все выключатели в вашем доме могли быть обновлены до более новой марки.

Реле укажут правильную марку вашей системы , а марка системы повлияет на то, какие новые детали вам необходимо приобрести при замене сломанных реле, переключателей и т. Д.

Используйте изображения переключателей ниже, чтобы понять, какой у вас тип системы, но не забудьте найти свои реле, чтобы проверить оригинальную марку вашей системы. Реле могут быть расположены в потолке возле светильника или в релейной панели в гараже или на чердаке.

НАЖМИТЕ на изображение ниже, которое выглядит как ваша система, чтобы узнать больше о заказе подходящих запасных частей.


** См. Ниже другие стили и детали, которые помогут идентифицировать другие системы lo-vo . **


Типы переключателей и реле низкого напряжения

# 1 Системы освещения низкого напряжения General Electric в оригинальном стиле

Описание: Редкие, старомодные системы освещения низкого напряжения GE имеют миниатюрные 3-проводные кулисные переключатели на 24 В, номера деталей RFS-3, RFS-6 или RFS-9, которые крепятся на узких стальных ремнях, также называемых кронштейнами или хомутами. .У переключателей есть зазор посередине, на одной стороне написано ВКЛ, на другой — ВЫКЛ. Переключатели качаются из стороны в сторону. Во многих домах эти пластины устанавливались горизонтально, поэтому переключатели перемещались вверх и вниз. Пластины переключателей могут иметь 1, 2, 3, 4 или 6 отверстий для переключателей высотой 0,656 дюйма и шириной 1,092 дюйма, которые закрывают устройства, закрепленные на ремне. В системе электропроводки используются трансформаторы и соленоидные реле.

Варианты замены: Kyle Switch Plates имеет пластины переключателя оригинального стиля, изготовленные на заказ, поскольку GE больше не производит их.Обязательно сохраните монтажные кронштейны, так как они больше не производятся. Переключатели старого типа были обновлены до переключателей серии RS2. Эти переключатели работают так же, и являются прямой заменой. Переключатели нового стиля немного больше, чем переключатели старого стиля, поэтому в любом месте, где будет установлен новый переключатель, должны быть установлены пластины переключателя нового стиля.

Чтобы купить детали, посетите сайт GE Low Voltage Lighting Systems Replacement Parts.


# 2 Системы низковольтной проводки Snap-In

Описание — Серия RS Snap-In для низкого напряжения Размеры: Эти текущие детали доступны для покупки.

Для систем освещения низкого напряжения General Electric требуются панели переключателей с одним вертикальным отверстием или одним, двумя или тремя горизонтальными отверстиями размером 0,76 x 1,278 дюйма.

Сменные переключатели

GE защелкиваются или вставляются в переднюю часть пластин переключателей. Выберите эту систему, если вы используете электрические устройства серии GE RS нового стиля без ремня и хотите имитировать формат настенных плит и выключателей Bryant или General Electric старого стиля.

Переключатели и ремешки в оригинальном стиле (показанные на изображении № 1 «GE» выше) больше не производятся.Чтобы купить текущие детали, посетите сайт GE RS Series Snap In Low Voltage Lighting Parts.


# 3 GE Системы освещения низкого напряжения для кронштейна

Описание — низковольтные устройства для крепления на кронштейне GE: Система освещения низкого напряжения General Electric, устанавливаемая на кронштейнах, включает панели переключателей, которые имеют от одного до четырех вертикальных отверстий.

Коммутаторы серии

RS устанавливаются в ромбовидные одно- или двухклавишные кронштейны.

Выберите эту серию, если вы используете новые электрические устройства General Electric серии RS, закрепленные на металлическом кронштейне, установленном в электрической коробке.

Пластины переключателей устанавливаются на кронштейн, поэтому их можно снимать, не трогая переключатели и не разъединяя их.


# 4 Коммутаторы GE RTS-5

Описание — Переключатели GE RTS-5: Эти винтажные переключатели имеют базовую форму обычного тумблера, но с некоторыми отличиями. Основание переключателя может иметь либо строго прямоугольную форму, либо с закругленными краями с двух сторон (форма Despard). А поскольку переключатели мгновенно контактируют, переключатель возвращается в центр после включения или выключения света.Прежний тип сменного тумблера низкого напряжения больше не выпускается.

Один из способов отличить мгновенные переключатели от обычных тумблеров — это то, остается ли переключатель в верхнем или нижнем положении или возвращается в центральное положение, когда вы его отпускаете. Обновите внешний вид GE, добавив современные переключатели низкого напряжения и крышки.

Замените любые вышедшие из строя переключатели модели RTS-5 GE новыми переключателями и настенными панелями GE или переключателями мгновенного действия низкого напряжения, которые подходят к пластинам переключателей Despard.


# 5 GE Низковольтные триггерные переключатели RTS-6

Описание — Триггерный переключатель GE: Как и большинство этих старинных выключателей света от GE, выключатели этого типа больше не производятся.

Наиболее распространенным обновлением для снятых с производства коммутаторов RTS-6 являются коммутаторы нового типа GE с соответствующими крышками. Новые переключатели имеют 2 кнопки, и вы нажимаете одну сторону для включения, а другую — для выключения.

Если вы предпочитаете функциональность старых переключателей триггерного типа (которые возвращаются в центральное положение после нажатия в одну или другую сторону), вы также можете заменить эти старые переключатели GE на переключатели мгновенного действия низкого напряжения и крышки.


# 6 GE RCS Технические характеристики систем низковольтной проводки

Описание — RCS Spec. Размеры: General Electric RCS spec. Пластины низкого напряжения имеют самые большие отверстия в старых системах проводки, которые составляют 0,906 дюйма в высоту и 1,25 дюйма в ширину для одного, двух или трех устройств. Обратите внимание, что отверстие с 3 переключателями представляет собой открытый прямоугольник, который очень похож по размеру и форме на текущие отверстия для настенных панелей в стиле Decora, но не может использоваться взаимозаменяемо, потому что они не подходят.Эти переключатели были разработаны для больших широких кулисных переключателей и сигнальных ламп General Electric, известных как серия RCS. (Контрольные лампы имеют длинную светящуюся прямоугольную красную полосу посередине, которая загорается при включении устройства.) Эта серия производилась в основном в 1970-х годах. Kyle Switch Plates производит сменные пластины выключателя из нержавеющей стали для снятой с производства линейки выключателей RCS. Эти переключатели могут также использоваться в некоторых автономных электрических установках аккумуляторных батарей, которые обычно используются на лодках и жилых автофургонах.Чтобы купить сменные настенные панели, посетите сайт GE Low Voltage RCS Switch Plates. Kyle Switch Plates — единственный производитель сменных пластин переключателя для старых низковольтных линий RCS компании GE.


# 7 Система освещения низкого напряжения GE RFS Decorator

Мы работаем над решением по замене пластин переключателя для нескольких групп переключателей серии General Electric Decorator.

Свяжитесь с нами для получения дополнительной информации.


# 8 Оригинальный стиль для систем освещения низкого напряжения Bryant

Описание — Типоразмеры низковольтного оборудования Bryant: Системы низковольтной проводки Bryant были установлены в старых домах, построенных в 1950-х и 1960-х годах. Эти редкие, старомодные низковольтные системы освещения имеют коричневые мини-кулисные переключатели с надписью «BRYANT» на них, закрепленные на узких ремнях. Пластины переключателей имеют отверстия размером 0,656 дюйма в высоту и 1,092 дюйма в ширину. В основе систем электропроводки Bryant лежат трансформаторы и соленоидные реле того же типа, что и в системах General Electric, поэтому детали этой серии совместимы с системами освещения GE. Обратите внимание, что ремни и устройства Bryant оригинального стиля больше не производятся. Чтобы купить детали, посетите Bryant Low Voltage Lighting Systems Replacement Parts.


# 9 Система низковольтной проводки Sierra Electric

В системах низковольтной проводки Sierra Electric используются ремни, которые внешне аналогичны другим сериям ». Основное отличие состоит в том, что переключатели Sierra вставляются в отверстия на панели переключателей, закругленные на концах, известные как переключатели Despard. Это контрастирует с типичными низковольтными сериями, которые имеют прямоугольные отверстия в коммутационной панели. Sierra Electric вышла из бизнеса и была куплена Pass & Seymour, которая продолжает производить как триггерные переключатели низкого напряжения 3A, так и обычные переключатели Despard на 15A и 20A.Kyle Switch Plates несет на себе пластины переключателя Despard в широком разнообразии металлических поверхностей и конфигураций.

Чтобы купить детали, щелкните Запасные переключатели и заглушки Sierra.


# 10 Системы низковольтной проводки в стиле Remcon

Описание — Remcon Размеры: В очень старых системах освещения Remcon использовались низковольтные кулисные переключатели, которые были изогнуты, уложены друг на друга и прочно закреплены в кронштейнах. Коммутационные панели Remcon старого типа обычно устанавливались горизонтально с переключателями, раскачивающимися вверх и вниз по вертикали, чтобы включать и выключать свет. Устройства использовались вместе с трансформаторами в коробках. Более новые переключатели представляли собой маленькие черные рокеры, которые защелкивались в настенных панелях из нержавеющей стали с отверстиями высотой 0,4375 дюйма и шириной 1,1875 дюйма для одного, двух или трех устройств. Оригинальные сменные переключатели низкого напряжения Remcon и настенные крышки больше не производятся, хотя твердотельные реле Remcon со встроенными трансформаторами все еще активно производятся. Если вам нужны запасные устройства или крышки настенных панелей, которые будут работать с вашей системой электропроводки Remcon, мы рекомендуем использовать переключатели управления световыми переключателями с сенсорной панелью и панели переключателей .Чтобы купить реле, посетите сайт Remcon Low Voltage System Parts.


# 11 Пирамида, освещение низкого напряжения

Пирамидальные переключатели и крышки сняты с производства. Вы больше не можете приобрести сменные переключатели Pyramid или панели переключателей, подобные изображенным здесь. Изображение показано, чтобы помочь вам определить вашу низковольтную систему. Если вам нужны запасные части, реле Remcon и переключатели Touch Plate совместимы с вашей старой системой Pyramid.

Чтобы узнать, как заказать новые детали, щелкните «Запасные реле и переключатели для Pyramid».


# 12 Сенсорная панель Системы освещения низкого напряжения серии 5000

Описание — Сенсорная панель серии 5000 Низковольтные системы: Серия Touch-Plates 5000 очень похожа на серию настенных панелей GE & Bryant, которые имеют 1, 2 или 3 переключателя на группу. Разница в том, что переключатели немного шире и расположены ближе друг к другу, чем на схемах GE или Bryant. Стандартная панель переключателя на одну группу имеет размеры 4-1 / 2 H x 2-3 / 4 дюйма W (4.5 дюймов высотой и 2,75 дюйма в поперечнике) с одним, двумя или тремя сложенными в стек горизонтальными коммутаторами высотой 5/8 дюйма и шириной 1-1 / 8 дюйма (0,625 дюйма В x 1,125 дюйма шириной), установленными на кронштейне с отдельным переключателем. пластина крышка. Отверстия расположены на расстоянии 2-9 / 32 дюймов от верхнего края верхнего переключателя до нижнего края самого нижнего переключателя на крышках двух- и трехкнопочных переключателей. Отверстия для монтажных винтов коробки в кронштейнах расположены на расстоянии 3-9 / 32 дюйма (3,281 дюйма) друг от друга. Центр к центру Системы управления освещением Touch-Plate Electro-Systems были установлены в 1940-х, 1950-х, 1960-х, 1970-х и 1980-х годах.Чтобы узнать больше или купить детали, посетите раздел «Детали низковольтной системы сенсорной панели».

Важное примечание относительно реле:

Выключатели

Touch Plate — единственная замена для другой низковольтной марки: Remcon.

У вас могут быть переключатели Touch Plate, подключенные к реле Remcon , и в этом случае вам необходимо заменить все сломанные реле на марку Remcon, а не Touch Plate.

Перед тем, как заказывать новые реле или выключатели света, проверьте, какой марки у вас реле.

Тип реле, которое у вас есть (Remcon или Touch Plate), будет определять, какие переключатели Touch Plate подходят для вашей системы. Узнайте больше о замене системы низкого напряжения Remcon здесь.


# 13 Сенсорная панель MTL Frame Series Система освещения низкого напряжения


# 14 Системы освещения низкого напряжения серии Genesis с сенсорной панелью

Описание — Низковольтная сенсорная панель Genesis Размеры: Серия Genesis имеет более крупные кнопки и механизмы промышленного качества.Стандартная двухпозиционная панель переключателя имеет размеры 4,5 дюйма в высоту и 4,5 дюйма в ширину. Две настенные панели имеют переключатели 27/32 дюйма (0,844 дюйма) в поперечнике и 1-23 / 32 дюйма (1,719 дюйма) в высоту и расположены на расстоянии 1-13 / 16 дюймов друг от друга на 2 настенных пластинах с кнопками и 1-1. На расстоянии / 4 дюйма друг от друга на настенных пластинах с 3 кнопками (от центра к центру). Отверстия для монтажных винтов коробки в настенной панели расположены на расстоянии 3-9 / 32 дюйма (3,281 дюйма) друг от друга от центра к центру. Переключатели ввинчиваются в заднюю часть настенной панели. Системы управления освещением Touch-Plate Electro-Systems были установлены в 1940-х, 1950-х, 1960-х, 1970-х и 1980-х годах.

Перед покупкой любых реле Borken убедитесь, что у вас есть реле Touch Plate (а не Remcon) — подробнее здесь. Чтобы узнать больше или купить детали, посетите страницу Touchplate Genesis Low Voltage System Parts.


# 15 Сенсорная панель серии Classic Низковольтные системы освещения

Описание — Сенсорная панель Classic Размеры: В серию Classic входят станции управления с квадратными кнопочными колпачками 1/2 дюйма, расположенные по 4 или 6 переключателей на группу (8 или 12 кнопок на пластинах с двумя переключателями), которые будут управлять равное количество огней.Выключатели устанавливаются на кронштейне с отдельной пластиковой крышкой пластины выключателя, которая защелкивается над ней. Системы управления освещением Touch-Plate Electro-Systems были установлены в 40-х, 50-х, 60-х, 70-х и 80-х годах. Эти обновленные современные системы Touch Plate Lighting Controls устанавливаются и сегодня.


# 16 Сенсорная панель серии Ultra

Описание — Touch-Plate Ultra Размеры: Линия Ultra от Touch Plate — это самая современная низковольтная система для дома.Это двухпроводная система с переключателями мгновенного действия.

Пластины без винтов придают красивый чистый вид. Или вы можете купить только переключатели и соединить их с рокерами в 17 вариантах отделки.

Чтобы купить детали линии Ultra, посетите Touchplate Ultra System.

Перед заменой неисправного реле проверьте марку (это может быть Touch Plate или Remcon) — подробнее здесь.


# 17 GE для поверхностного монтажа

Некоторые старые переключатели GE не закреплены на ремне с крышкой (как показано в примере №1 вверху).

Если у вас есть низковольтный переключатель GE для поверхностного монтажа, подобный показанному здесь, вашим решением будет покупка нового переключателя GE с крышкой и удлинителем коробки.

Удлинитель коробки позволит вам установить новый выключатель на поверхность стены.


# 18 Контроллер освещения GE RMS-2A


# 19 GE RMS-4A Мастер-селекторная панель низкого напряжения

Еще один пример старинного управления освещением с 2 дисками для системы GE.


# 20 Мастер селекторная пластина GE

Эта деталь — ваш единственный вариант замены старого контроллера GE или главной селекторной панели.

Новые главные селекторные переключатели могут занимать до 8 слотов на обновленной пластине. Любые неиспользуемые отверстия можно заполнить заглушками.

Обратите внимание, что переключатели и сама панель продаются отдельно.

Для более дешевой замены приобретите 8 переключателей GE (столько же, сколько требуется для заполнения показанной панели), но накройте крышкой с 8 переключателями вместо более громоздкой панели переключателей.


Анализ автоматических зарядных реле

Подключение других источников зарядки

Одним из основных преимуществ ACR является то, что он работает с любыми и ВСЕМИ ИСТОЧНИКАМИ ЗАРЯДА. Поскольку ACR запускается при изменениях напряжения , это означает, что это чрезвычайно ценный инструмент для управления зарядом. В отличие от изолятора диодного типа, который действительно * может работать только с генератором , ACR может работать с генераторами переменного тока, ветровыми, солнечными, гидроэнергетическими, топливными элементами и зарядными устройствами переменного тока.

* Диодные изоляторы — Изоляторы диодного типа не имеют опорного напряжения на входном штыре. Под опорным напряжением я подразумеваю, что если вы поместите свой цифровой вольтметр на входную стойку изолятора диодного типа, вы увидите 0 В. Это один из звонков номер один по устранению неисправностей, который мы получаем от людей, пытающихся интегрировать солнечную или ветровую энергию в несколько батарейных блоков с помощью диодного изолятора. Диодный изолятор нельзя использовать с большинством источников заряда, которым требуется постоянное напряжение перед загрузкой. Сегодня большинство источников заряда с регулировкой напряжения имеют функцию, которая не позволяет им загружаться в без напряжения , в отличие от типичного «глупого регулятора генератора переменного тока».Это функция безопасности, позволяющая не заряжать вышедший из строя аккумулятор. Сегодня на лодке очень мало хороших вариантов использования изолятора диодного типа.

Часто возникает вопрос о других источниках заряда и ACR. Из-за маркетинга это может быть немного неясным. Суть в том, что для простоты и удобства эксплуатации на круизном судне вы хотите подключить все источники зарядки к самому большому банку, например: , домашний банк . Это может быть генератор переменного тока, зарядные устройства для аккумуляторов переменного тока, инверторы / зарядные устройства, солнечные, ветровые, гидро- или топливные элементы.Чрезвычайно важно подключить слаботочные источники заряда, такие как солнечные, ветровые, гидроэнергетические, топливные элементы или небольшие зарядные устройства, непосредственно к дому, чтобы предотвратить срабатывание реле и .

На изображении ниже мы можем видеть фундаментную проводку круизных лодок , проводку с блоком AGM HOUSE на 500 Ач и блоком AGM START / RESERVE на 125 Ач. Как можно видеть, все источники заряда питают домашний банк, и ACR параллельны в стартовом банке, когда достигается 13,0 В или 13,6 В.

А как насчет двухмоторных лодок?

На лодках с двумя двигателями один генератор переменного тока, обычно самый большой и самый мощный, может напрямую питать жилой банк, а можно напрямую питать стартовый банк.Добавление ACR означает, что оба генератора будут вносить вклад в зарядку домашнего банка во время накопления. Без ACR полная мощность генераторов стартового блока просто тратится впустую, подавая в лучшем случае несколько ампер на стартовую батарею. Добавляя ACR, мы можем более эффективно использовать оба генератора и быстрее заряжать домашний банк.

Myth & Lore # 10- «При использовании интеллектуального зарядного устройства необходимо подключить выключатель отключения ACR к отрицательному выводу ACR»

Это может немного сбивать с толку, но все сводится к тому, что на самом деле находится внутри «умного зарядного устройства ».Если ваше интеллектуальное зарядное устройство на самом деле имеет несколько регуляторов напряжения и несколько источников питания внутри, то переключатель в отрицательном проводе может позволить зарядному устройству заряжать каждый банк с собственным полностью независимым профилем заряда. Загвоздка здесь и то, почему это ПОЧТИ ЛОЖЬ, заключается в том, что найти интеллектуальное зарядное устройство с двумя или тремя полностью независимыми зарядными устройствами внутри одной коробки примерно так же вероятно, как Хиллари Клинтон сменит партию и станет республиканцем. Следуй за мной на минутку ..

Что вы думаете, , за что вы заплатили:

Что у вас есть на самом деле:

Другой способ просмотра большинства зарядных устройств с несколькими выходами:

На этом изображении становится более ясно, как единое регулирование напряжения и единый источник питания могут быть подключены к нескольким батареям через «изолированные выходы».Для этого примера я нарисовал простые диоды , , электрический односторонний обратный клапан, но большинство зарядных устройств в наши дни используют полевые транзисторы на выходах для достижения того же эффекта. Единственная цель полевого транзистора или диодов на каждой выходной ветви зарядного устройства — предотвратить обратный слив аккумуляторов (параллельно друг другу) друг в друга, когда зарядное устройство выключено. Вы догадались, что все батареи получают точно такой же профиль заряда , как если бы вы подали выход № 1 зарядного устройства на HOUSE, а затем использовали ACR для зарядки батареи START.

Давайте обсудим миф и легенду № 3:

«ACR перезаряжает стартовую батарею».

Пожалуйста, изучите приведенные выше изображения и дайте им понять. Теперь задайте себе простой вопрос; Каким образом «интеллектуальное зарядное устройство», — это модель, в которой используется один регулятор напряжения и один источник питания, а также два или три изолированных выхода на диодах или полевых транзисторах (FET), которые отличаются от ОБОИХ настроек переключателя батареи или комбинированного режима ACR? Если вы приземлились на «, это точно не », потянитесь через плечо и похлопайте себя по спине.Диоды или полевые транзисторы на одной цепи зарядного устройства с несколькими выходами предназначены только для предотвращения параллельного обратного стока , когда зарядное устройство выключено. ACR достигает того же точного результата, предотвращает обратный сток , размыкая реле при отсутствии зарядки.

Те же самые ребята, которые ходят по докам и заявляют, что ACR перезаряжает стартовую батарею , довольно часто те же самые ребята, которые заявляют, зачем вам нужно интеллектуальное зарядное устройство для зарядки нескольких встроенных аккумуляторных батарей . Я знаю это, потому что один из этих парней однажды попытался re edumacate меня на скамье подсудимых, и он использовал именно этот аргумент. Зарядное устройство на его собственных лодках представляло собой блок регулирования напряжения с одним источником питания с несколькими выходами. Самое забавное в этом переобучении было то, что стартовая батарея на лодке, над которой я работал, была 8-летней давности и заряжалась через Blue Sea Systems ACR все 8 лет. Он заряжался от нескольких источников заряда, включая береговое зарядное устройство, солнечную батарею и генератор переменного тока.Согласно « dockspert », эта пусковая батарея была убита 7 лет назад ACR, но в реальном мире все еще оставалась сильной в 8-м году.

Не стоило пытаться объяснить ему эту концепцию за короткий период времени, к тому же он уже принял решение по этому поводу. Мало кто понимает, что обычно нет разницы между использованием нескольких выходов зарядного устройства и использованием только одного выхода зарядного устройства и ACR. ACR просто предотвращает обратный сток , размыкая реле, когда нет зарядка и интеллектуальное зарядное устройство используют диоды или полевые транзисторы для предотвращения обратного стока.Независимо от того, используете ли вы изолированные выходы зарядного устройства или одну его ножку и ACR, на самом деле нет никакой разницы.

Подавляющее большинство интеллектуальных зарядных устройств с несколькими выходами — это одно зарядное устройство , скрывающееся за двумя или тремя выходами с предотвращением обратной подачи (диоды или полевые транзисторы). Если вы хотите зарядить несколько банков и у вас уже есть ACR, используйте ACR, так как он будет работать с всеми источниками заряда . Это избавит вас от зарядного устройства, проводки и дополнительных предохранителей. Чтобы обойти головоломку с многовыходным зарядным устройством и разным профилем напряжения банка, когда ни зарядное устройство с множеством выходов, ни ACR не были бы хорошим выбором, компания Sterling Power предлагает свой модуль Battery Chemistry Module.

Хорошо, вернемся на минутку к нашему доксперу .

Если ваш одиночный источник питания, единое регулирование напряжения

smart-charger не перезаряжает вашу стартовую батарею, как это будет с ACR?

Подумайте об этом… Даже зарядные устройства серии P, принадлежащие Blue Sea Systems, представляют собой один стабилизатор напряжения и один источник питания. Они продают продукт, описывающий, как он может плавать в одном банке , одновременно заряжая другой при поглощении .Хотя это, безусловно, хорошая функция продажи , у нас все еще есть миллионы «умных зарядных устройств » с одним VR / одним источником питания с несколькими выходами, которые этого не делают, и все же у нас нет стартовых аккумуляторов, составляющих обычно завышают обвинения и убивают .

То, что Blue Sea Systems фактически делает в серии P, — это подключает дополнительный диод к выходному выводу стартовой батареи. Включение дополнительного диода вызывает падение 0,6 В на выходе стартовой батареи.Это , а не , действительно независимый интеллектуальный профиль заряда, а скорее падение 0,6 В от напряжения поглощения и, безусловно, хорошая функция продажи. Для действительно интеллектуальной зарядки , типа , который, как предполагают большинство владельцев лодок, , для зарядного устройства потребуется несколько регуляторов напряжения и несколько источников питания, чего на самом деле есть очень и очень немногие зарядные устройства.

Тем не менее, если вы хотите позволить вашему « smart-charger » делать это, или вы используете химический модуль Sterling Power Battery Chemistry Module или Blue Sea «P-Series» и чувствуете, что он работает лучше, чем ACR, Все это означает, что вставьте простой переключатель ВКЛ / ВЫКЛ в отрицательный вывод ACR, чтобы отключить его, или просто переведите переключатель ML-ACR в положение ВЫКЛ..

Как заменить переключатель и реле низкого напряжения GE [Советы по установке]

Обновите свои старые переключатели GE с помощью современных низковольтных компонентов.
Если у вас есть система освещения низкого напряжения GE и один из фонарей в вашем доме не работает, вам нужно либо заменить переключатель, либо реле, которое подключено к переключателю.
Во-первых, используйте это руководство, чтобы определить, какую часть необходимо заменить: (См. Наши советы GE по устранению неполадок для получения дополнительной помощи с вашей системой, если несколько источников света в вашем доме (или ВСЕ лампы) не работают.)

* Старые и новые коммутаторы и совместимые кронштейны:

Посмотрите разницу между старым коммутатором и новым коммутатором:


Вот несколько примеров старых выключателей в старых скобках.
Новые переключатели (с черным корпусом) НЕ следует вставлять в эти старые прямоугольные скобки, потому что новые переключатели больше старых.
Если вставить старый кронштейн, новый переключатель может защемиться, выйти из строя и в конечном итоге сжечь подключенное реле.
Замена коммутатора: Выключатели освещения низкого напряжения GE обновляются с 1950-х годов.

Новые переключатели имеют 2 квадратные кнопки — вы нажимаете одну сторону, чтобы включить свет, а другую сторону, чтобы выключить его (вместо того, чтобы поворачивать переключатель в ту или иную сторону для управления светом).

Если вам нужно заменить оригинальный переключатель, вам также необходимо заменить крышку (и любые другие переключатели на этой пластине).

С помощью сменных крышек Snap-In для коммутаторов GE вы можете устанавливать новые коммутаторы, не покупая новые ромбовидные кронштейны для их установки в распределительной коробке.

Новые переключатели защелкиваются на этих крышках, что устраняет необходимость в кронштейне.

Примечание. Защелкивающиеся крышки нового стиля доступны только по адресу:

. Замена реле:

Каждый коммутатор подключен к своему собственному реле (если два переключателя не были подключены вместе к одному реле для трехсторонней работы).

Новые реле GE можно приобрести здесь. Двумя наиболее распространенными заменами являются RR7 и RR9. Взгляните на свое старое реле и обратите внимание на количество проводов, выходящих из верхней части.

Если ваше старое реле имеет 3 провода или обозначено как RR2, RR3 или RR5, вы замените его новым реле RR7.

Если ваше старое реле имеет 4 провода сверху (один из которых предназначен для контрольной лампы — обычно желтый) и помечен номерами деталей RR4, RR6 или RR8, вашей заменой будет реле контрольной лампы RR9.

Информация о проводке системы GE:

Вот обзор проводки в старом доме с системой освещения низкого напряжения GE с использованием реле RR7:



Задняя часть переключателя низкого напряжения GE:

«КРАСНЫЙ ВКЛ.», «ЧЕРНЫЙ ВЫКЛ.» И «ОБЩИЙ.«


ЧТОБЫ ЗАМЕНИТЬ ВЫКЛЮЧАТЕЛЬ , используйте быстроразъемные соединители, поставляемые с переключателями, для подключения:
красный провод (от реле) к контакту «RED ON»
черный провод (от реле) к контакту «BLK OFF»
белый провод (идущий от трансформатора) к «ОБЩЕМУ» контакту
( Для переключателей контрольного света между выводами для черного и красного проводов имеется дополнительный контакт. Подключите к нему провод желтого контрольного света.)

ДЛЯ ЗАМЕНА СТАРОГО РЕЛЕ , подключите провода к панели реле к заменяемому реле следующим образом:

  • старый красный провод к новому красному проводу
  • старый черный провод к новому черному проводу
  • старый белый (или другой цвет) провод к новому синему проводу

Откуда эти провода?
Как показано на схеме системы GE выше:
Красный провод идет от реле к клемме «ON» переключателя.
Черный идет к клемме «ВЫКЛ» на переключателе.
Синий подключается к выпрямителю системы.

Сторона реле RR7 имеет 2 латунных винта, которые используются для соединения проводов, идущих к выключателю и лампам.

Посмотрите на нижнюю часть реле, и под винтами вы увидите 4 отверстия.


Для стандартного применения подключите провод автоматического выключателя к отверстию 1 или 2 в нижней части реле. Затем подключите провод, идущий к лампе, в отверстие 3 или 4.
Если один и тот же выключатель используется для питания нескольких комнат (например, вашей столовой и кухни), вы соедините несколько реле вместе.
Для схемы с двумя реле, показанной выше, провод выключателя входит в первое отверстие реле номер 1.

Другой провод соединяет реле (от второго отверстия реле 1 к первому отверстию реле 2 (см. Схему).

Лампы подключаются к отверстию № 3 каждого соответствующего реле.

Эти инструкции не охватывают все детали или варианты оборудования, а также не предусматривают все возможные непредвиденные обстоятельства, которые могут возникнуть в связи с установкой, техническим обслуживанием или эксплуатацией.

Предоставленная информация может быть изменена без предварительного уведомления.

Kyle Switch Plates не несет ответственности за какие-либо ошибки или упущения.

Запасные части магазина для ГЭ низковольтных освещенных домов

Получите электрические схемы GE для всех типов выключателей низкого напряжения GE — бесплатно при покупке на сайте www.kyleswitchplates.com.

Другие примеры старых коммутаторов GE LoVo:

Ваш винтажный коммутатор может выглядеть как любой из этих примеров:


Чтобы заменить переключатели из верхнего ряда (помеченные как «Стандартные переключатели»), приобретите здесь новые переключатели ge.Эти переключатели идут с реле RR7.

Чтобы заменить переключатели в нижнем ряду, приобретите новые переключатели контрольных ламп ge. Эти переключатели подключаются к реле контрольной лампы RR9.

Обратите внимание, замки RKS-6 и RKS-8 имеют пазы для ключей и требуют ключа для включения и выключения света. Если вы хотите и дальше использовать ключ для регулировки света, вы можете найти замену здесь:
Купите переключатели с ключом для низкого напряжения GE.
Купить клавишные выключатели контрольных ламп для низкого напряжения GE.

Не видите ваш переключатель?

Ознакомьтесь со всеми винтажными переключателями GE и заменами для дополнительных типов старинных переключателей.

ИЛИ, у вас может быть система низкого напряжения другой марки!

Проверьте свои реле на предмет наличия других марок, таких как Pyramid, Sierra, Touch Plate или Remcon. Воспользуйтесь нашим Руководством по идентификации низковольтной системы , чтобы найти вашу марку и запасные части.

Управляемая розетка питания

— SparkFun Electronics

В этом руководстве мы обсудим небольшую релейную плату для управления питанием от обычной розетки переменного тока с помощью управления 5 В постоянного тока. Применяются все обычные предупреждения: основное напряжение (120 В переменного тока или 220 В переменного тока) может убить вас. Этот проект, выполненный неправильно, наверняка может сжечь ваш дом. Стерилизовать или кастрировать вашего питомца. Шампунь лучше. Не работайте и не припаивайте к какой-либо части проекта, когда он подключен к стене — просто отключите его! Здесь вы можете получить файлы Eagle для платы управления. Плата управления состоит из реле, транзистора NPN и светодиода.



Что такое реле?
Признаюсь, я просто хотел создать свой собственный Blender Defender (у меня даже кота нет!).Однако создание управляемой розетки на 5 В может быть удобно для многих приложений. Реле идеально подойдет для этих силовиков.

Реле — это большой механический переключатель. Этот переключатель включается или выключается при подаче питания на катушку.


В этом примере мы поговорим о простейшей версии реле. Внутри реле два металлических лепестка. Одна лопасть сделана из черного металла, такого как сталь, и может свободно двигаться. Другая лопасть — медная, неподвижная. Когда эти лопасти соприкасаются (закрытое состояние переключателя), они могут пропускать большое количество энергии — например, 30 А при 120 В переменного тока (огромная!).

Другая половина реле называется катушкой. По сути, это небольшой электромагнит. Если вы пропустите ток через катушку, создается магнитная сила, которая притягивает стальную лопатку, заставляя ее двигаться (переворачиваться) и касаться медной лопатки — как если бы вы щелкнули выключателем света. Катушка требует небольшого количества энергии (5 В постоянного тока при 80 мА). Итак, вы видите, что управление маломощной катушкой позволяет нам контролировать довольно много энергии!

Важно отметить, что катушка физически изолирована от лопастей.Если у вас есть 120 В переменного тока, проходящее через лопасти, вам не нужно беспокоиться о том, что эти 120 В переменного тока проникнут обратно и испарят ваш микроконтроллер (подключенный к катушке).

Лопасти способны выдерживать очень большие токи. И AC, и DC — лопастям все равно. Реле можно использовать для управления двигателем постоянного тока или лампой переменного тока.

Реле, с которым мы будем работать в этом руководстве, на мой взгляд, просто бифштексы. Он может выдерживать большую мощность — 30 А при 220 В переменного тока. Что будет, если вы нарушите это ограничение? К счастью, я никогда не был в такой ситуации.Я слышал сообщения о том, что реле начнет нагреваться. Когда напряжение / ток становятся достаточно большими, внутри реле будут искры при переключении лопастей. Если эти искры станут достаточно большими, вы можете на самом деле приварить подвижную лопасть к неподвижной лопасти, что приведет к выходу реле из строя, потенциально в положении «включено». Очевидно, это было бы очень плохо на многих уровнях.

Как и в случае с конденсаторами, мы недооцениваем реле, чтобы снизить риск отказа реле. Если вам нужно 10 А при 120 В переменного тока, не используйте реле, рассчитанное на 10 А при 120 В переменного тока, вместо этого используйте реле большего размера (например, 30 А при 120 В переменного тока).Помните, что мощность = ток * напряжение, поэтому реле на 30 А при 220 В может выдерживать до 6000 Вт устройства (два фена).



Розетка Цель состоит в том, чтобы поместить розетку GFCI в какой-то корпус со шнуром питания, реле и схемой управления.

Материалы:

  • Розетка GFCI (10 долларов США)
  • Корпус для крепления на гвоздях (1 доллар США)
  • Толстый 3-проводной удлинитель, 8 футов (2-проводные шнуры не работают) (7 долларов США)
  • Реле (4 доллара США)
  • Плата управления и детали (5 долларов США)
Обратите внимание, что мы используем розетку прерывателя цепи замыкания на землю (GFCI), а не обычную розетку.Обычная розетка стоит 0,59 доллара, но я выбрал GFCI за 10 долларов. Почему? GFCI может спасти вашу жизнь. Это тип розетки, который вы найдете возле всего, что выводит воду (кухонные раковины, ванны для ванной и т. Д.). Когда розетка обнаруживает ненормальное количество тока, она предполагает, что через ваше тело проходит большое количество потенциально смертельного тока, и поэтому отключается, спасая вас и ваш проект.

По правде говоря, GFCI может отключиться только при утечке тока через соединение с землей — а не при перегрузке по току.Это означает, что если ваш «проект» внезапно выдает 50 А из-за включения микроволновой печи, GFCI не отключится. Но если вы случайно коснетесь не того оголенного провода, GFCI сработает, потому что он обнаружит замыкание на землю (спасая ваше сердце от остановки сердца). Повторяем — работая над любой частью проекта кондиционера, отключайте вещь от стены.



Встроенная плата управления питанием Первое, что вам нужно сделать, это построить плату управления питанием. Эта плата содержит реле, транзистор и светодиод активации.Плата требует 5V и GND для работы. Управляющий вывод контролирует, является ли реле «замкнутым» (позволяет передавать большую мощность) или «разомкнутым» (состояние лопасти по умолчанию — отключено).
Плата управления довольно проста. Катушка внутри реле требует до 80 мА. Это больше, чем может обрабатывать вывод GPIO (по умолчанию 20 мА), поэтому мы используем транзистор NPN в качестве управляемого соединения с землей. Транзистор NPN может работать с током до 200 мА, что больше, чем вместе взятые катушка (80 мА) и светодиод (20 мА).

Когда на выводе «RELAY» (он же CTRL) устанавливается высокий уровень, транзистор NPN подключается к земле, посылая ток через катушку (активируя реле) и через светодиод (включая светодиод активации). R1 соединяет контакт «RELAY» с землей, поэтому, если что-то выйдет из строя, реле останется в безопасном выключенном положении.

Примечание. Диод 1N4148 по какой-то причине подключен нечетным образом. Он размещается между питанием и землей в обратном порядке. Когда катушка реле деактивирована, она действует как индуктор, пытаясь подавить изменение тока.Это может вызвать разрушение шины питания 5 В. Когда это происходит, 1N4148 будет смещать вперед, заставляя ток, накопленный в катушке, благополучно течь обратно на шину 5 В, защищающую источник питания и соседние части.




The Build

Возьмите этот красивый удлинитель и отрежьте гнездовой разъем примерно в 6 дюймах от женского конца.


Штекер питания для США рядом с отрезанным концом удлинителя Это должно оставить несколько футов удлинителя между частью, которая вставляется в стену (вилка), и оголенным, оголенным, недавно отрезанным концом удлинителя.Не подключайте его!

Примечание. Двухпроводной удлинитель работать не будет. Обратите внимание, что мы используем толстый трехжильный удлинитель круглого сечения. Этот дополнительный провод является заземлением и позволяет GFCI работать правильно.

Используя измеритель, настроенный на непрерывность, проверьте, что контакт заземления (круглый) действительно подключен к зеленому заземляющий провод. Я видел несколько удлинителей нестандартных цветов.

Используйте инструмент для зачистки проводов или точный нож, чтобы удалить около 6 дюймов оболочки с удлинительного шнура.Вы должны найти три провода — черный, белый и зеленый. Используйте инструменты для зачистки проводов, чтобы зачистить каждый из трех проводов примерно на 1 дюйм. Я скручиваю концы проводов, чтобы соединить жилы проводов вместе, готовясь к пайке. Иногда это рулон припоя. может использоваться как третья рука. Цель состоит в том, чтобы «залудить» три провода. Добавление припоя к каждому из многожильных проводов скрепит все провода вместе и позволит упростить манипуляции в дальнейшем.


Не забудьте заправить удлинитель через корпус (показанный выше) перед пайкой на плату управления.Обрезать и отсоединить провода от платы управления — огромная боль.


Перед выполнением этого шага убедитесь, что удлинитель продет через корпус.

Обрежьте черный провод примерно на 5 дюймов ниже конца. Здесь будет жить реле.



Обратите внимание на крючки на трех проводах. Я намотал луженые концы проволоки на маленькую ювелирную отвертку, чтобы создать полукруг внутри проволоки. Это облегчит соединение с винтами на GFCI.Здесь у нас есть черный провод, разрезанный и припаянный к плате управления. Реле является реле нормально разомкнутого типа. Когда питание отключено, нет соединения между двумя толстыми черными нитями, которые вы только что отрезали и припаяли. Это мера безопасности — если что-то пойдет не так и питание катушки пропадет, реле сработает, и розетка отключится.

И наоборот, когда вы подаете 5 В на катушку, лопатка переключается из состояния «выключено» в состояние «включено», соединяя два куска черного провода (в левой части изображения выше), и питание подается на розетка, и ваш проект запитан.



Теперь подключаем провода от удлинителя к розетке. Черный и белый провода подключаются к двум боковым клеммам GFCI — зеленый провод (земля) подключается к концу розетки.

Продвинутый трюк: обратите внимание, как крючки луженых проводов расположены так, что они повернуты по часовой стрелке. Если вы правильно выровняете крючки проводов под винтами, при затягивании винтов крючок проволоки будет «втянут» в стяжной винт. Это создает очень компактное соединение.

Теперь опустите реле в корпус и выведите управляющие провода (красный, желтый и черный) из одного угла корпуса. (Вы правы, на этом снимке провода удлинителя не припаяны к плате реле — представьте, пожалуйста).


Вы можете дважды приклеить ленту для платы управления к нижней части корпуса или просто позволить ей плавать — провода от удлинителя будут стремиться удерживать ее на месте. После того, как вы опустите все на место, прикрутите выпускное отверстие к корпусу, а лицевую панель — к корпусу.
Здесь мы проверяем управляемую розетку на соответствие таймеру бокса НЕ подключайте удлинитель к стене.

А теперь момент истины. Подключите три управляющих провода (5V, GND и CTRL) к какой-нибудь системе. На картинке выше у меня довольно грязный макет. Все, что я на самом деле использую на макетной плате, — это 5 В и заземление — игнорируйте все остальные части, поскольку они ничего не делают. Затем я вручную переключил провод управления с GND (выключено) на 5V (включено). Вы можете сделать то же самое, подключив контакты 5V и GND на плате Arduino.

Привязав линию CTRL к 5V, я услышал очень дружелюбный щелчок, когда реле сработало. Это указывает (вместе со светодиодом на плате управления), что реле было переведено в положение «включено». Удаление CTRL с шины 5 В (называется плавающим, потому что линия CTRL не подключена ни к 5 В, ни к GND), реле разблокируется. Это хорошо! Если CTRL остается плавающим или привязанным к земле, розетка отключается.

Вы также можете использовать измеритель в режиме непрерывности, чтобы проверить правильность работы реле, прежде чем вы подключиться к 120VAC.Когда реле разомкнуто, одно из ребер вилки и одно из прямоугольных отверстий розетки не будет иметь преемственность, а когда она будет закрыта, они сделают это. Другой плавник и прямоугольное отверстие всегда будет непрерывным, как и контакт заземления. и забавная дыра. Я всегда делаю эту проверку перед подключением в 120VAC, потому что я, знаете ли, параноик.

Следующим шагом является подключение удлинителя к стене и повторная проверка. Если что-то пойдет не так, GFCI должен активироваться и отключиться.Обязательно отключайте розетку каждый раз, когда с ней работаете. Пожалуйста, не попадайтесь!



Теперь у вас должна быть розетка, полностью управляемая по логике 5 В. Когда вы подключаете устройство к розетке, оно по умолчанию выключено. Когда вы подаете 5В на линию CTRL, реле активирует включение питания устройства, подключенного к розетке.

Наслаждайтесь!
Натан Зайдл

Каковы общие неисправности реле?

Во время использования реле по разным причинам, таким как низкое качество продукта, неправильное использование, плохое обслуживание и т. Д., часто случаются различные сбои. Поиск и устранение неисправностей реле обычно анализируется с двух сторон: электромагнитные компоненты и контактные компоненты. ( Какие меры предосторожности при использовании реле?)

Неисправность электромагнитных компонентов

Неисправности электромагнитных компонентов в основном связаны с катушками и подвижными и статическими железными сердечниками.

Неисправность катушки

В реле используется много типов катушек, которые были переданы на аутсорсинг или на аутсорсинг. Катушки следует разделить и поместить в специальные приспособления.Если они столкнутся и соединятся, они сломаются при разделении. Когда электромагнитная система приклепана, регулировка давления ручного рычажного пресса и пресса должна быть умеренной, слишком большое давление приведет к поломке катушки или к растрескиванию, деформации корпуса катушки и поломке обмотки. Если давление слишком мало, обмотка ослабнет и магнитные потери увеличатся. Многообмоточные катушки обычно изготавливаются из выводных проводов разного цвета. При сварке обратите внимание на различение, иначе это приведет к ошибке сварки катушек.Для катушек, у которых есть требования к началу и концу, начало и конец обычно маркируются методом маркировки. Следует обратить внимание при сборке и сварке, иначе уровень реле будет обратным.

Неисправность общей катушки:

1. Из-за изменения температуры окружающей среды (превышение указанного значения по техническим условиям) превышение температуры катушки превышает допустимое значение и вызывает повреждение изоляции катушки; уровень изоляции сильно снижается из-за влаги; внутреннее отключение или короткое замыкание между витками из-за коррозии.

2. Катушка повреждена из-за того, что напряжение на катушке превышает 110% номинального напряжения.

3. Во время технического обслуживания изоляция катушки может быть повреждена из-за задира инструмента или может оборваться провод.

4. Поскольку напряжение катушки подключено неправильно, например, катушка с номинальным напряжением 110 В подключена к источнику питания 220 В, или катушка переменного напряжения подключена к постоянному напряжению того же уровня, а катушка сразу выгорает.

5.Когда напряжение катушки превышает 110% номинального напряжения, рабочая частота слишком высока или когда напряжение ниже 85% номинального напряжения, катушка переменного тока может сгореть из-за того, что якорь не втягивается.

6. Когда катушка переменного тока подключена к источнику напряжения, якорь катушки переменного тока может не закрываться из-за отказа передаточного механизма или заклинивания, что приведет к сгоранию катушки.

Отказ железного сердечника

Если якорь не может всасываться после подачи питания на железный сердечник, это может быть вызвано обрывом провода катушки, инородным телом между статическим железным сердечником и низким напряжением источника питания.

Якорь издает шум после включения, что может быть вызвано неровными контактными поверхностями подвижных и неподвижных железных сердечников или загрязнением маслом. Катушку можно снять, а контактную поверхность можно отпилить или отполировать. Если есть масляные пятна, его можно очистить. Обрыв кольца короткого замыкания также может вызвать громкий шум.

После отключения питания якорь не может быть немедленно освобожден, что может быть вызвано застреванием подвижного стального сердечника, слишком малым воздушным зазором стального сердечника, плохой производительностью и маслянистостью контактной поверхности стального сердечника.Во время обслуживания воздушный зазор можно отрегулировать до 0,02-0,05 мм или заменить пружину.

Отказ железного сердечника Commin:

1. Края, углы и вал изношены, что приводит к неэффективному вращению или заклиниванию якоря.

2. В некоторых реле постоянного тока из-за механического износа или повреждения немагнитной прокладки минимальный воздушный зазор после закрытия якоря становится меньше, а остаточный магнетизм слишком велик, что приводит к неисправности якоря. не может быть выпущен.

3. Когда субмагнитное кольцо на железном сердечнике реле переменного тока сломано, или якорь и полюсная поверхность железного сердечника заржавели или повреждены, это вызовет вибрацию якоря и создание шума.

4. В электронном сердечнике реле переменного тока, когда воздушный зазор центральной стойки исчезает из-за истирания сердечников с обеих сторон, якорь заедает и не может быть выпущен.

Контактные компоненты

Контакты — это электрические контактные части, используемые реле для переключения нагрузок. Контакты некоторых продуктов запрессовываются клепкой. Основными недостатками являются неплотные контакты, трещины в контактах или чрезмерное отклонение размеров и положения. Это повлияет на надежность контакта реле.

Неисправности контактных компонентов обычно включают перегрев, износ и сварку контактов. Причины контактного перегрева включают недостаточную мощность, недостаточное контактное давление, окисление или загрязнение поверхности и т.д .; Причины износа включают слишком малую контактную емкость, слишком высокую температуру дуги для окисления металла контакта и т. д.; Причины контактной сварки плавлением — слишком высокая температура дуги или серьезное нарушение контакта.

Обычные отказы контактов:

1. Из-за механического зацепления контактов (игольчатые выступы и ямки, образующиеся на контактах друг друга), сварка или холодная сварка, происходит такое явление, что они не могут быть разъединены.

2. Явление, при котором цепь не может быть нормально подключена из-за повышенного контактного сопротивления и нестабильности.

3.Контакт не может размыкаться или замыкаться в цепи из-за чрезмерной нагрузки, малой емкости контакта или изменения характера нагрузки.

4. Поскольку напряжение слишком высокое или расстояние между контактами становится меньше, контактный зазор снова выходит из строя.

5. Из-за слишком высокой частоты или слишком большого зазора между контактами возникает неисправность, которая не может точно размыкать цепь.

6. Из-за различных условий окружающей среды, не отвечающих требованиям, возникают ошибки в работе контактов.

7. Из-за отсутствия устройства или меры для гашения дуги или неправильного выбора параметров контакты изнашиваются или возникают ненужные помехи.

Как поступать:

Проверьте состояние поверхности контакта. Если контактная поверхность окислена, серебряный контакт ремонтировать не требуется. Медный контакт можно подпилить полированным напильником или аккуратно соскрести с поверхности оксидный слой ножом электрика. Если поверхность контакта не чистая, ее можно очистить бензином или четыреххлористым углеродом; на поверхности контакта есть следы ожогов, которые можно исправить полированным напильником или ножом, но не используйте наждачную бумагу или наждачную бумагу для полировки, чтобы избежать остаточного песка и плохого контакта.Если контакты приварены, их следует заменить. Если емкость контакта слишком мала, замените реле на реле большей емкости. Если контактного давления недостаточно, пружину можно отрегулировать или заменить, чтобы увеличить давление. Если давление по-прежнему недостаточное, контакты следует заменить.

Деформация клепанных частей электромагнитной системы

После клепки детали изгибаются, перекосятся, а опора становится толстой и черной, что вызовет трудности при сборке или регулировке следующего процесса и даже приведет к появлению брака.Основная причина этой проблемы заключается в том, что склепанные детали слишком длинные, слишком короткие или неравномерное усилие во время клепки, отклонение сборки штампа или неправильный размер конструкции, а также неправильная установка деталей. Во время клепки оператор должен сначала проверить размер, внешний вид и точность деталей. Если матрица не установлена ​​на место, это повлияет на качество сборки электромагнитной системы или деформацию железного сердечника и толстых опор.

Повреждение стеклянного изолятора

Стеклянный изолятор изготавливается из металлических стержней и спеченного стекла.Во время осмотра, сборки, регулировки, транспортировки и очистки штифты легко сгибаются, а стеклянные изоляторы отваливаются и трескаются, что вызывает утечку воздуха и снижает изоляцию и сопротивление давлению. Вращение также вызовет смещение язычка контакта, что повлияет на надежное включение-выключение продукта. Это требует, чтобы оператор по сборке бережно обращался с реле в течение всего производственного процесса, а детали должны быть аккуратно размещены в раздаточной коробке. Во время сборки или регулировки запрещается тянуть или перекручивать выводные штифты.

Общие явления отказа реле

В следующей таблице перечислены некоторые общие виды отказов реле и возможные причины отказа реле.

90 773 Конец катушки находится под влиянием других элементов накопления энергии
На катушке есть ток утечки или байпасный ток
Недопустимое явление Недопустимый режим Причина недействительности
Реле не работает Нет напряжения на конце катушки Обрыв цепи питания
Неправильная проводка или короткое замыкание
Плохая сварка вводной штифт
Недостаточное напряжение на конце катушки Низкое напряжение питания
Шнур питания слишком длинный
Напряжение выбранного реле слишком высокое
Катушка заблокирована Плохая сварка
Катушка сломано
Неисправность реле Падение или сильный удар
Неисправность контактов
Неправильная полярность конца катушки поляризованного реле На процесс транспортировки влияет и состояние изменяется
Ошибка проводки цепи
Реле не работает не отпускает Слишком высокое остаточное напряжение на конце катушки
Отказ реле Падение или сильный удар
Отказ контакта
Действие реле нестабильно Нестабильный источник питания Чрезмерная пульсация источника питания
Недостаточное напряжение
Сопротивление катушки вне допуска
Параметры реле нестабильны Падение или сильный удар
Короткое замыкание между витками катушек
Реле неисправность Неправильная процедура управления
Чрезмерная вибрация в рабочей среде
Соединение НО контактов,
Соединение НЗ контактов
Чрезмерный ток Чрезмерная нагрузка
Чрезмерный импульсный ток
Ненормальная вибрация Большие контакты внешняя вибрация
AC отн. ay работает нестабильно и раздается звуковой сигнал
Работа реле нестабильна
Слишком высокая частота срабатывания реле
Слишком высокая температура окружающей среды
Срок службы реле превысил ожидаемый

НО контакт не замкнут,
Или НЗ контакт не замкнут
Слишком большое контактное сопротивление Плохая сварка
Посторонний предмет между контактами
Условия эксплуатации суровые, вызывающие окисление или сульфидирование контактов
Нет тока на контакте Обрыв цепи нагрузки
Ошибка подключения или короткое замыкание цепи
Плохая пайка выводных контактов
Срок службы реле превысил ожидаемый

4 простых шага по замене нагнетателя Реле двигателя

Двигатель вентилятора — это механизм, который позволяет системам HVAC распределять нагретый воздух.Это оборудование позволяет конструкциям любого размера поддерживать комфортный микроклимат в помещении. Электродвигатели воздуходувок являются обычным компонентом домашних, коммерческих и автомобильных систем отопления, вентиляции и кондиционирования воздуха.

Реле электродвигателя вентилятора является важным компонентом работающей системы отопления, вентиляции и кондиционирования воздуха. Замена неисправного реле восстанавливает способность вашей системы поддерживать комфорт в вашем доме, здании или автомобиле.

Как работает электродвигатель нагнетателя?

В системе HVAC термостат задает условия включения.Датчики в термостате контролируют температуру в помещении. Когда показания опускаются ниже заданного порога, термостат сигнализирует печи о необходимости выделения тепла.

Затем вентиляторный двигатель вытягивает теплый воздух из печи и приводит в действие вентилятор, который выталкивает нагретый воздух через вентиляционные отверстия в помещения конструкции.

Существует два основных типа электродвигателей воздуходувок.

  1. Односкоростные агрегаты работают от двухпозиционного переключателя. Эти двигатели работают с постоянной скоростью, пока не будет достигнута желаемая температура.
  2. Многоскоростные модели позволяют изменять скорость вращения вентилятора, что может помочь уменьшить холодные точки и выполнить другие регулировки температуры. Двигатели с регулируемой скоростью также более энергоэффективны; Поскольку они могут контролировать небольшие перепады температуры, многоскоростные агрегаты не расходуют столько топлива для обогрева больших помещений.

Как определить неисправное реле электродвигателя вентилятора

В двигателе вентилятора реле подает питание, которое позволяет вентиляторам циркулировать нагретый воздух. По сути, это переключатель включения / выключения, реакции реле электродвигателя вентилятора запускают и завершают процесс нагрева в системах отопления, вентиляции и кондиционирования воздуха, контролируя протекание тока между источником питания и электродвигателем.

Реле электродвигателя вентилятора со временем изнашиваются из-за постоянных движений вперед и назад.

Эти знаки указывают на возможную проблему с реле электродвигателя вентилятора.

  • Когда двигатель нагнетателя вообще не реагирует, это может быть не из-за механической неисправности самого двигателя. Поскольку реле подает ток, который заставляет двигатель двигаться, неработающий двигатель может быть результатом износа реле.
  • Реле электродвигателя вентилятора не просто направляет электрический ток.Реле — жизненно важная защита от скачков напряжения. Когда реле получает толчок сильного тока или просто не может управлять и распределять свою нагрузку, оно посылает избыточный ток в предохранитель. Это вызывает отключение, которое защищает всю систему от электрического повреждения. Таким образом, перегоревшие предохранители могут быть признаком неисправности реле.
  • Реле электродвигателя вентилятора выдерживают большой ток. Неисправные реле не могут правильно распределять свою нагрузку. Это может привести к тому, что реле сохранит излишек тепла и станет теплым на ощупь.Если оставить без внимания, тепло от неисправного реле может расплавить пластиковый корпус и компоненты вокруг него. В крайнем случае может быть повреждена панель или блок предохранителей.

Неисправное реле означает, что система HVAC не может распределять очищенный воздух, пока проблема не будет устранена.

Шаги по замене реле вентилятора двигателя

Для успешного восстановления функций электродвигателя вентилятора выполните следующие четыре шага:

  1. Прочтите руководство пользователя .

Эти руководства часто включают действия по устранению неполадок, которые помогают сузить круг возможных проблем. Следуйте советам руководства по устранению неполадок.

Если это не дает результатов или нет инструкций, потратьте некоторое время на оценку работы вентилятора.

Занимается ли он одной позицией, а не другой? Он включается и выключается при покачивании переключателя? Проверьте панель предохранителей на предмет ослабленных, отсутствующих или поврежденных компонентов и при необходимости замените.

  1. Отключите двигатель от сети.

Используйте схемы, включенные в руководство пользователя, чтобы определить путь к реле. Для навигации по внутреннему устройству двигателя могут потребоваться шестигранные ключи, набор торцевых головок, небольшой фонарик и несколько отверток.

Сам разъем обычно представляет собой небольшую черную коробку с проводами разных цветов, идущими с обоих концов.

  1. Обнаружив переключатель, осторожно отсоедините поврежденное реле.

Пластиковые соединители часто служат для фиксации реле в корпусе системы.Используйте давление, чтобы отключить эти механизмы, не делая их непригодными для использования.

Установите сменный выключатель. Выполните тест, чтобы убедиться в правильности подключения.

  1. Если замена переключателя не решает проблему, замените реле электродвигателя вентилятора.

Найти правильное реле может быть непросто. Поищите на схемах такие термины, как вентилятор, кондиционер или реле охлаждающего вентилятора, которые укажут вам правильное направление.

Возьмите поврежденное реле с собой в магазин автомобилей или электроники, чтобы убедиться, что вы покупаете нужную деталь для двигателя вентилятора.

Реле электродвигателя вентилятора и таймеры задержки отключения в Amperite

Реле электродвигателя вентилятора — небольшой, но жизненно важный компонент во всех системах отопления, вентиляции и кондиционирования воздуха.

Когда усилия по поиску и устранению неисправностей указывают на взломанное реле, простая работа по замене быстро вернет ваши системы в рабочее состояние.

Amperite поставляет реле с выдержкой времени, которые подходят для двигателей воздуходувок и компонентов с задержкой включения, которые повышают эффективность и функциональность вашего оборудования для контроля микроклимата.

Наши приложения для реле электродвигателя вентилятора включают:

Система кондиционирования воздуха

Нормально закрытый TDR с задержкой включения может использоваться для удержания двигателя нагнетателя в рабочем состоянии в течение определенного времени после того, как охлаждающий компрессор был выключен термостатом.

Это позволяет использовать остаточный охлаждающий эффект в змеевике испарителя для обеспечения дополнительных БТЕ охлаждения после остановки компрессора.

Двигатели нагнетателя

Нормально открытый таймер задержки включения может использоваться для управления электродвигателем нагнетателя, который должен быть задержан на определенное время после запуска электрического, газового или масляного нагревателя.

Это позволяет избежать попадания холодного воздуха в комнату, в которой находятся люди.

Найдите свои новые детали для систем HVAC в Amperite.Если у вас возникнут вопросы или дополнительная информация о реле электродвигателя вентилятора, свяжитесь с нами.

Honeywell Pro Series Термостат Руководство

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Программируемый термостат Honeywell
Модель: T6 Pro

Прочие руководства для термостатов Honeywell Pro:

В комплект входит
  • Термостат T6 Pro
  • Монтажная система UWP
  • Стандартный установочный адаптер Honeywell (адаптер J-box)
  • Декоративная накладка Honeywell — маленькая; размер 4-49 / 64 дюйма x 4-49 / 64 дюйма x11 / 32 дюйма (121 мм x 121 мм x 9 мм)
  • Винты и анкеры
  • 2 батарейки AA
  • Инструкции по установке и руководство пользователя

Установка дополнительной крышки

ПРИМЕЧАНИЕ: Если дополнительная крышка не требуется, см. «Установка системы крепления UWP» на следующей странице.

Используйте дополнительную крышку, когда:

  • Установка термостата на распределительную коробку
  • Или когда вам нужно закрыть лакокрасочный зазор от старого термостата.
  1. Отделите переходник распределительной коробки от крышки. См. Рисунок 1.

2. Прикрепите переходник распределительной коробки к стене или электрической коробке, используя любое из восьми отверстий для винтов. Вставьте и затяните крепежные винты, входящие в комплект крышки. Не перетягивайте.См. Рис. 2. Убедитесь, что пластина адаптера выровнена.

3. Присоедините UWP, повесив его за верхний крючок переходника распределительной коробки, а затем защелкните нижнюю часть UWP на месте. См. Рисунок 3.

4. Защелкните крышку на переходнике распределительной коробки. См. Рисунок 4.

Установка системы крепления UWP

5. Перед запуском отключите питание с помощью блока выключателя или переключателя. Откройте пакет, чтобы найти UWP. См. Рисунок 5.

6. Поместите UWP на стену.Выровняйте и отметьте положение отверстий. См. Рис. 6. Просверлите отверстия в отмеченных местах, а затем слегка забейте прилагаемые анкеры в стену с помощью молотка.
‒‒ Просверлите отверстия 7/32 дюйма для гипсокартона.

7. Откройте дверцу и вставьте провода через отверстие для проводки UWP. См. Рисунок 7.

8. Поместите UWP на анкеры в стене. Вставьте и затяните крепежные винты, поставляемые с UWP. Не перетягивайте. Затягивайте, пока UWP не перестанет двигаться. Закройте дверь. См. Рисунок 8.

Варианты питания

Вставьте провода R и C в предназначенные для этого клеммы для основного источника питания переменного тока (клемма C не является обязательной, если установлены батареи, но рекомендуется).Снимите провода, нажав на выступы клемм.

Вставьте батарейки AA для основного или резервного питания.

Установка вкладок ползунка

Установить ползунок R.

  • Используйте встроенную перемычку (R Slider Tab), чтобы различать одну или две системы трансформаторов.
  • Если есть только один провод R, и он подключен к клемме R, Rc или RH, установите ползунок в верхнее положение (1 провод).
  • Если один провод подключен к клемме R, а другой — к клемме Rc, установите ползунок в нижнее положение (2 провода).

ПРИМЕЧАНИЕ: Ползунковые выступы для U-клемм следует оставить на месте для моделей T6 Pro.

Обозначения клемм

Примечание: Не все клеммы могут использоваться, в зависимости от типа подключаемой системы. Затенены наиболее часто используемые клеммы.

  • Терминал можно переключать с помощью вкладки Slider Tab. См. «Настройка вкладок ползунка» выше.
  • Модуль THP9045A1023 Wire Saver используется в системах обогрева / охлаждения, когда у вас есть только четыре провода на термостате, и вам нужен пятый провод для общего провода.Используйте клемму K вместо клемм Y и G в обычных системах или системах с тепловым насосом, чтобы обеспечить управление вентилятором и компрессором через один провод — неиспользуемый провод становится вашим общим проводом. См. Инструкции THP9045 для получения дополнительной информации.

Электромонтаж обычных систем: принудительная подача воздуха и гидроника
Затененные области ниже применимы только к TH6320U / TH6220U или как указано иначе.

1H / 1C System (1 трансформатор)
R Power [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
Y Контактор компрессора
C 24VAC, общий [3]
W Тепловое реле
G Реле вентилятора

Система только для нагрева
R Мощность [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
C 24VAC, общий [3]
W Тепловое реле

Система только для обогрева (серия 20) [5]
R Пневмоостров серии 20 «R» [1]
Rc [R + Rc соединяется с помощью ползунка] [2]
Y Series 20 пневмоостров «W»
C 24VAC общий [3]
W пневмоостров серии 20 «B»

Система только для нагрева
(клапан зоны открытия с электроприводом) [5]
R Мощность [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
W Клапан
C 24 В перем. Тока, общий [3]

1H / 1C System (2 трансформатора)
R Power (нагревательный трансформатор) [1]
Rc Power (охлаждающий трансформатор) [1]
Y Контактор компрессора
C 24VAC, общий [3, 4]
W Тепловое реле
G Реле вентилятора

Система только для обогрева с вентилятором
R Мощность [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
C 24VAC, общий [3]
W Тепловое реле
G Реле вентилятора

Система только для охлаждения
R Power [1]
Rc [R + Rc соединяется с помощью ползунка] [2]
Y Контактор компрессора
C 24VAC общий [3]
G Реле вентилятора

2H / 2C System (1 трансформатор) [6]
R Power [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
Y Контактор компрессора (ступень 1)
C 24VAC, общий [3]
W Тепловое реле (ступень 1)
G Реле вентилятора
W2 Тепловое реле (ступень 2)
Y2 Контактор компрессора (ступень 2)

ПРИМЕЧАНИЯ


Характеристики провода: Используйте провод термостата калибра 18–22.Экранированный кабель не требуется.

  1. Блок питания. При необходимости обеспечьте средства отключения и защиту от перегрузки.
  2. Переместите вкладку R-Slider в UWP в положение R. Для получения дополнительной информации см. «Настройка вкладок ползунка» на странице 3
  3. Дополнительное общее соединение 24 В перем. Тока.
  4. Общее соединение должно поступать от охлаждающего трансформатора.
  5. В ISU установите Тип системы отопления на Лучистое тепло. Установите количество этапов охлаждения равным 0.
  6. В настройках установщика установите для типа системы значение 2Heat / 2Cool Conventional

Подключение систем с тепловым насосом
Затененные области ниже применимы только к TH6320U / TH6220U или как указано иначе.

Система теплового насоса 1H / 1C
R Power [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
Y Контактор компрессора
C 24VAC, общий [3]
O / B Переключающий клапан [7]
G Реле вентилятора

Система теплового насоса 2H / 1C [8]
R Power [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
Y Контактор компрессора
C Общий 24VAC [3 ]
O / B Переключающий клапан [7]
G Реле вентилятора
Aux Дополнительный нагрев
E Реле аварийного нагрева
L Вход неисправности теплового насоса

Система теплового насоса 2H / 2C [9]
R Power [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
Y Контактор компрессора (ступень 1)
C 24 В перем. Тока, общий [3]
O / B Переключающий клапан [7]
G Реле вентилятора
Y2 Контактор компрессора (ступень 2)
L Вход неисправности теплового насоса

Система теплового насоса 3H / 2C
(только TH6320U) [10]
R Power [1]
Rc [R + Rc соединяется с помощью вкладки Slider] [2]
Y Контактор компрессора (ступень 1 )
C 24VAC, общий [3]
O / B Переключающий клапан [7]
G Реле вентилятора
Aux Дополнительный нагрев
E Реле аварийного нагрева
Y2 Контактор компрессора (ступень 2)
L Вход неисправности теплового насоса

Двойная топливная система
R Мощность [1]
Rc [R + Rc соединяется с помощью ползунка] [2]
Y Контактор компрессора (ступень 1)
C 24VAC, общий [3]
O / B Переключающий клапан [7]
G Реле вентилятора
Aux Дополнительный нагрев
E Реле аварийного нагрева
Y2 Контактор компрессора (ступень 2 — при необходимости)
L Вход неисправности теплового насоса
S Наружный датчик
S Наружный датчик

ПРИМЕЧАНИЯ
Характеристики провода: Используйте провод термостата калибра 18–22.Экранированный кабель не требуется.

  1. Блок питания. При необходимости обеспечьте средства отключения и защиту от перегрузки.
  2. Переместите вкладку R-Slider в UWP в положение R. Для получения дополнительной информации см. «Настройка вкладок ползунка» на странице 3
  3. Дополнительное общее соединение 24 В перем. Тока.
  4. В настройках установщика установите для типа системы значение 2Heat / 2Cool Conventional.
  5. В настройках установщика установите переключающий клапан на O (для переключения охлаждения) или B (для переключения тепла).
  6. В ISU установите Тип тепловой системы на Тепловой насос.1 компрессор и 1 ступень резервного нагрева.
  7. В ISU установите Тип тепловой системы на Тепловой насос. 2 компрессора и 0 ступень резервного тепла.
  8. В ISU установите Тип тепловой системы на Тепловой насос. 2 компрессора и 1 ступень резервного тепла.

Крепление термостата
  1. Вставьте лишнюю проволоку обратно в проем в стене.
  2. Закройте дверцу UWP. Он должен оставаться закрытым, не выпирая.
  3. Совместите UWP с термостатом и осторожно нажмите, пока термостат не встанет на место.
  4. Включите питание на автоматическом выключателе или выключателе.

Настройки работы системы
  1. Нажмите кнопку Mode, чтобы перейти к следующему доступному системному режиму.
  2. Перебирайте режимы, пока не отобразится требуемый системный режим, и оставьте его активным.

ПРИМЕЧАНИЕ. Доступные системные режимы зависят от модели и настроек системы.

Системные режимы:
‒‒ Авто
‒‒ Нагрев
‒‒ Охлаждение
‒‒ Эм Нагрев
‒‒ Выкл

Настройки работы вентилятора
  1. Нажмите кнопку Fan, чтобы перейти к следующему доступному режиму Fan.
  2. Перебирайте режимы, пока не отобразится требуемый режим вентилятора, и оставьте его активным.

ПРИМЕЧАНИЕ. Доступные режимы вентилятора зависят от настроек системы.

Режимы вентилятора:
‒‒ Авто : Вентилятор работает только при включенной системе обогрева или охлаждения.
‒‒ На : вентилятор всегда включен.
‒‒ Circ : Вентилятор работает случайным образом примерно 33% времени.

Программа установки (ISU)
  1. Нажмите и удерживайте кнопки CENTER и + примерно 3 секунды, чтобы войти в расширенное меню.
  2. Нажмите Выберите , чтобы ввести ISU .
  3. Нажмите Выберите для просмотра опций меню.
  4. Нажмите + или — , чтобы изменить значения или выбрать одну из доступных опций.
  5. Нажмите Выберите и подтвердите свои настройки или нажмите Назад , чтобы игнорировать изменения и вернуться к экрану меню ISU, чтобы продолжить редактирование другого параметра настройки.
  6. Чтобы завершить процесс установки и сохранить настройки, нажмите «Домой» и вернитесь на экран « Домой ».

ПРИМЕЧАНИЕ: Полный список всех параметров и опций настройки (ISU) начинается ниже и продолжается до страницы 10.

Дополнительные параметры настройки (ISU)


ПРИМЕЧАНИЕ. В зависимости от настроек системы не все параметры могут быть доступны.

Установщик системного теста


Для выполнения системного теста:

  1. Нажмите и удерживайте кнопки CENTER и + примерно 3 секунды, чтобы войти в расширенное меню.
  2. Используйте + , чтобы перейти к ТЕСТ . Нажмите . Выберите , чтобы войти в Системный тест.
  3. Используйте + для переключения между Нагревом, Охлаждением, Вентилятором, Нагревом ЭМ или Вером (информация о версии термостата). Нажмите Выберите .
  4. Нажмите + , чтобы включать ступени по очереди, и нажмите , чтобы выключить их.
  5. Используйте кнопку Home , чтобы выйти из теста системы.

Тест системы Состояние системы
Затененные области ниже применимы только к TH6320U / TH6220U или как указано иначе.

Код безопасности по умолчанию

Код безопасности по умолчанию для термостата Honeywell Pro Series: 1234

Тепло

0 Все выключено
1 Этап нагрева 1 на
2 Этап нагрева 2 также на
3 Этап нагрева 3 также на

Cool
0 All Off
1 Cool Stage 1 на
2 Cool Stage 2 также на

Em Heat
0 Все выключено
1 Em Heat включено

Вентилятор
0 Вентилятор выключен
1 Вентилятор включен

Технические характеристики

Температурный диапазон
Нагрев: от 40 ° F до 90 ° F (4.От 5 до 32,0 ° C)
Охлаждение: от 10,0 до 37,0 ° C (от 50 до 99 ° F)
Рабочая температура окружающей среды
от 32 до 120 ° F (от 0 до 48,9 ° C)
Рабочая температура окружающей среды
От 2,8 ° C до 38,9 ° C (от 37 ° F до 102 ° F)
Температура при транспортировке
от -20 ° F до 120 ° F (от -28,9 ° C до 48,9 ° C)
Рабочая Относительная влажность
от 5% до 90% (без конденсации)
Физические размеры в дюймах (мм) (В x Ш x Г)
4-1 / 16 ”В x 4-1 / 16” Ш x 1- 5/32 ”D
103.5 мм В x 103,5 мм Ш x 29 мм

Электрические характеристики

ВНИМАНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Может вызвать поражение электрическим током или повреждение оборудования. Отключите питание перед началом установки
.

ВНИМАНИЕ: ОПАСНОСТЬ ПОВРЕЖДЕНИЯ ОБОРУДОВАНИЯ
Во время испытания защита компрессора отключена. Чтобы предотвратить повреждение оборудования, избегайте быстрой перезагрузки компрессора.

ВНИМАНИЕ: УВЕДОМЛЕНИЕ О РТУТИ
Если этот продукт заменяет элемент управления, содержащий ртуть в запечатанной пробирке, не выбрасывайте старый элемент в мусор.Обратитесь в местный орган управления отходами для получения инструкций по переработке и надлежащей утилизации.

Потяните, чтобы снять термостат с UWP

Служба поддержки клиентов

Чтобы получить помощь по этому продукту, посетите
customer.honeywell.com.
Или позвоните в службу поддержки клиентов Honeywell по бесплатному телефону
1-800-468-1502.

Решения для автоматизации и управления
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® Зарегистрированный товарный знак в США.
© Honeywell International Inc.

Добавить комментарий

Ваш адрес email не будет опубликован.
