Установка распределительного щита в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам об установке двух встраиваемых распределительных щитов Mistral 41F от компании ABB. Кстати, вот подробный обзор этих щитов — знакомьтесь.

Первый щит на 48 модулей (артикул 1SLM004101A2208) предназначен для силовых электрических цепей. В дальнейшем в нем будут установлены: вводной коммутационный аппарат (скорее всего выключатель нагрузки, т.к. вводной автомат установлен в подъездном щите), счетчик электрической энергии, аппараты защиты отходящих линий (автоматы, УЗО и т.п.), реле, контакторы и прочие коммутационные аппараты и устройства.

О схеме и процессе сборки данного щита будет отдельная статья со всеми пояснениями, так что подписывайтесь на рассылку сайта, чтобы не пропустить самое интересное.

Второй щит на 12 модулей (артикул 1SLM004101A2203) предназначен для слаботочных цепей.

В дальнейшем в нем будут установлены Wi-Fi роутер и выполнена вся разводка интернет и ТВ-кабелей квартиры. Об этом также будет отдельная и подробная статья.

Итак, оба щита планируется установить в прихожей около входной двери на месте существующего щита.

В старом щите был установлен однофазный счетчик «Гранит-1» и всего лишь один автомат ВА47-29 16 (А) от IEK на всю квартиру.

Ввод в квартиру выполнен уже новыми проводами ПВ-1 (3х6), т.к. этот жилой дом несколько лет назад попал под программу капитального ремонта и в нем проводился капитальный ремонт электропроводки, а именно: замена вводного распределительного устройства ВРУ-0,4 (кВ), монтаж заземляющего устройства (ЗУ), замена магистральных линий, этажных щитов и вводных кабелей в квартиры, а также замена подъездного и уличного (козырькового) освещения.

В то время я тоже занимался капитальными ремонтами жилых домов и некоторые моменты уже рассказывал в своих статьях, вот например:

Таким образом, в доме был выполнен переход со старой системы TN-C на TN-C-S, а это значит, что от ВРУ-0,4 (кВ) до этажных щитов магистральные линии электропроводки были выполнены пятипроводными (А, В, С, N и РЕ). Естественно, что и вводы в квартиры были выполнены трехжильными кабелями или проводами (L, N и РЕ), как в моем случае.

Внешний вид у щитов Mistral 41F вполне достойный и эстетичный, поэтому прятать их от глаз нет необходимости, к тому же щиты встраиваемые, а не навесные.

Напомню, что распределительные щиты АВВ серии Mistral 41F напоминают собой конструктор, состоящий из множества съемных деталей.

Так вот берем пластиковое основание, или другими словами, «корыто», первого щита на 48 модулей, прикладываем его к стене и отмечаем габаритные размеры карандашом или маркером.

Кстати, у некоторых производителей щитов имеются готовые трафареты, что очень удобно и несколько облегчает задачу разметки. У щитов Mistral 41F таких трафаретов, к сожалению, нет…

Меня часто спрашивают — а на какой высоте должен быть установлен электрический щит в квартире?! Высота установки щита регламентируется только требованиями к высоте установки счетчика электрической энергии (согласно ПУЭ, п. 1.5.29, расстояние от уровня пола должно быть от 0,8 до 1,7 метра), а в большинстве случаях просто желаниями заказчика.

Правда есть небольшое исключение: если щит открытой установки расположен на лестничной клетке, то расстояние от пола до щита должно быть не менее 2,2 метра (СП 31-110-2003, п.13.6), дабы не загромождать и не уменьшать проходы, согласно норм пожарной безопасности, т.к. проходы на лестничной клетке относятся к путям эвакуации в случае пожара.

Учитывая вышесказанное, высоту установки квартирного щита я выбрал таким образом, чтобы первая DIN-рейка щита была примерно на уровне глаз для удобства снятия показаний со счетчика, т.е. до верхнего края щита расстояние от пола составило 1,95 метра. От откосов входной двери я отступил порядка 27 (см).

Затем берем второй щит на 12 модулей, отмеряем от первого щита некоторое расстояние вниз и отмечаем его размеры. Щиты будут установлены друг под другом, поэтому целесообразно было бы применить специальные вертикальные соединители, но в моем городе их пришлось бы ждать целую вечность, поэтому обойдемся без них.

Соосность проверяем с помощью моего лазерного уровня LD-SL-01.

Очень удобно то, что если даже в процессе монтажа щита уровень немного уйдет, то его можно подправить с помощью лицевой панели, у которой для этого имеются специальные компенсационные пазы. Но учтите, что это не у всех производителей имеется такая возможность!

Теперь необходимо подготовить ниши, т.е. выдолбить проемы в стене по отмеченным размерам с небольшим запасом в бОльшую сторону для штукатурки. Глубина щита составляет 8 (см), поэтому глубину ниши делаем также чуть больше глубины самого щита.

Если стена выполнена из кирпича, пено-газоблоков или шлакоблоков, то выдолбить нишу не сложно, и займет немного времени и сил. А вот если стены сделаны из прочного армированного бетона, то времени и сил будет затрачено значительно больше.

В моем случае стена кирпичная и подготовка ниш для обоих щитов составила от силы минут 30. Конечно же не обошлось без пыли и шума.

Предварительно просверлим по периметру разметки небольшие отверстия буром на 6-8 (мм), а затем аккуратненько выбьем всю внутреннюю часть с помощью перфоратора с плоской лопаткой.

Ввод кабелей в распределительный щит осуществляется сверху, поэтому от щита до потолка необходимо сделать неглубокую штробу для укладки пучка всех кабелей.

Потолок в квартире будет натяжным, поэтому весь пучок кабелей будет беспрепятственно скрыт за потолком.

Аккуратно укладываем кабели в штробе с помощью перфоленты и заводим их в пространство щита.

Здесь хотел бы отметить следующее! В дальнейшем, на кирпичную стену будет крепиться (наклеиваться) гипсокартон, поэтому сначала обе ниши будут заклеены гипсокартоном, а затем уже в гипсокартоне вырезаны ровные отверстия (по уровню) под оба щита.

Вот так это все получилось.

Обе ниши получились немного глубокими, поэтому со строителями решили уменьшить глубину путем установки закладных из того же гипсокартона.

Теперь смачиваем обе ниши грунтовкой, замешиваем гипсовый клей «Perlfix» и закидываем его в ниши, не оставляя пустых мест, а затем аккуратненько устанавливаем оба щита в соответствующие ниши, еще раз контролируя их уровень.

Для надежности, я дополнительно закрепил основания щитов с помощью саморезов к задней стенке ниши (закладной).

Вот получившийся результат.

Вводные провода завел в щит через специальное прецизионное отверстие, правда пришлось его немного расширить.

Даем время застыть гипсовому клею и можно приступать к сборке схемы силового распределительного щита и слаботочных кабелей. Но об этом я расскажу Вам в следующих своих статьях.

И уже по традиции, видео по материалам статьи:

P.S. На этом все, всем спасибо за внимание. Будут вопросы, предложения или замечания — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Монтаж распределительного щита — Компания Электромол

Установка распределительного щита – очень важная и ответственная работа. В ее ходе обязательно должны быть соблюдены все требования по пожарной и технической безопасности. Все работы должны проводиться на основании проработанной электросхемы. Она должна быть достаточно наглядна и легко понятна, при этом основываться на расчетах и учитывать нагрузку на сеть в целом и на каждый элемент в отдельности. При монтаже нужно правильно и надежно подключить все соединения. Также схема электрики позволяет рассчитать все необходимые материалы и закупить их в нужном количестве перед началом работ.

Установка распределительного щита – очень важная и ответственная работа. В ее ходе обязательно должны быть соблюдены все требования по пожарной и технической безопасности. Все работы должны проводиться на основании проработанной электросхемы. Она должна быть достаточно наглядна и легко понятна, при этом основываться на расчетах и учитывать нагрузку на сеть в целом и на каждый элемент в отдельности. При монтаже нужно правильно и надежно подключить все соединения. Также схема электрики позволяет рассчитать все необходимые материалы и закупить их в нужном количестве перед началом работ.

Особенности монтажа

Устанавливать сам щит начинают уже после того, как были проложены провода по всем подключаемым помещениям на основе утвержденной электросхемы. Коробка щита крепится к стене, каждая группа проводов маркируется с помощью малярной ленты и заводится в щит снизу. Провод для подачи электропитания заводится сверху. Внутри коробки щита устанавливаются специальные DIN-рейки, которые облегчают монтаж электрического щита. Затем в щитке устанавливают заземляющую шину и шину на ноль. Отдельно устанавливается коробка для фазного провода.

Монтаж автоматов осуществляют сверху вниз и слева направо. Все провода разделываются и подключаются к автоматам при их установке, жилы с нулем и заземлением выводят на соответствующие шины. Для автоматических выключателей расположенных в несколько рядов желательно применить одну из типовых схем монтажа: гребенка, ласточкин хвост.

Для облегчения монтажа и дальнейшей работы с электрическим щитом придерживаются некоторого соответствия цвета жилы и ее технического назначения. Чаще всего на белую жилу вешают фазу, на синюю – нуль, на желто-зеленую – заземление. Такой подход позволит избежать ошибок.

Соединение лучше всего начинать с самых больших и жестких проводов, соединяя сначала нулевые клемники, а затем переходя к фазам. Многожильные провода при установке необходимо оконцевать для лучшего крепления в клеммах. Делается это с помощью специальных наконечников. Желательно начать подключение с самой дальней клеммы от кабельной «косы».

Особенно внимательно следует отнестись к подсоединению аппаратов УЗО. Довольно частой ошибкой, при его подключении, является присоединение к группе, соединенной с нулевым рабочим проводником с оголенными токопроводящими частями. Также ошибкой будет выведение нагрузок на нулевой проводник до УЗО. В этих случаях могут быть ложные срабатывания автоматики.

Монтаж распределительного щита

— высокая надежность, доступные цены

Виды электрических щитков

Электрические щитки подразделяются в зависимости от того, сколько в щиток будет установлено модулей (устройств). Все устройства имеют стандартную ширину кратную 18 мм (один модуль). Так однофазное УЗО занимает два модуля, трехфазное УЗО – четыре, однополюсный автомат – один модуль, двухполюсный автомат займет два модуля. В соответствии с разработанной электрической схемой подбирают щиток из стандартных типоразмеров – 6, 9, 12, 18, 24 и 36 модулей.

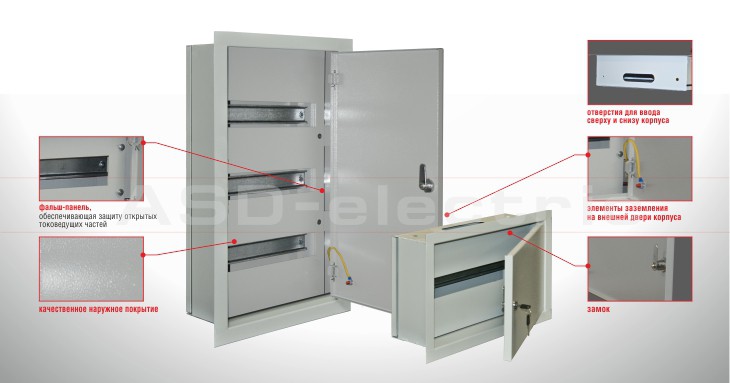

По типу установки электрические щиты бывают встраиваемыми и навесными. Первые монтируются в заранее подготовленную нишу в стене и закладываются цементным раствором. Глубина ниши зависит от толщины стен и размеров щита. Навесные щиты устанавливаются при помощи специальных дюбель-гвоздей в доступном месте на положенной высоте (стандартно 15 метров).

Используемые устройства

При сборе коробки используют стандартный набор элементов:

  1. DIN-рейка. Это особый металлический профиль, который, по сути, является наиболее популярным и удобным способом для закрепления в щите электротехнических изделий. С помощью специальных крепежей на нее легко монтируются УЗО, автоматы и другие устройства.
  2. Заземляющие и нулевые шины – это специальные пластины с отверстиями, обычно из латуни, установленные в изолирующие корпуса с возможностью крепления на DIN-рейку. Для надежного крепления проводов используют специальные винты.
  3. Автоматы защиты помогают защитить конкретную группу электроприборов от перегрузок, возникающих в сети.
  4. УЗО. Его основное назначение – защита от утечки электрического тока через старую или поврежденную изоляцию. Благодаря этому люди защищены от ударов током, а помещения от возгораний.
  5. Защитные пластиковые панели устанавливаются для того, чтобы скрыть все клеммы и провода от возможности контакта с токоведущими элементами.
  6. Счетчик для учета электроэнергии.

После проведения монтажных работ необходимо тщательно проверить работу всех автоматов, а также надежность изоляции всех элементов электрического щита.

Перенос и замена щита в квартире

Замена электрощита в квартире

Замена электрощитка как правило производится при капитальном ремонте и модернизации электрической сети квартиры. В связи с изношенностью защитных автоматов и увеличением количества мощных потребителей возникает потребность заменить электрический щит, соответствующий современным требованиям безопасности.

Примеры выполненных работ

Мы готовы смонтировать, установить и расключить электрические щиты в квартирах, частных домах Санкт-Петербурга и Ленинградской области. Монтаж электрощитов для однофазной и трехфазной сети (220/380 Вольт). Электромонтажная компания «Домашний электрик» предлагает посмотреть фотографии монтажа, сборки и установки электрических щитов на стену. Монтаж распределительных щитов выполнен в соответствии с требованиями ПУЭ и СНиП на основе дизайнерских и электрических проектов, технических заданий заказчиков.

Замена электрощита в новостройке

Выполнен демонтаж металлического щита в новостройке. Монтаж и расключение пластикового электрического щитка на 36 модулей в однокомнатной квартире.

Перенос электрощита в новостройке

Необходимо было перенести электрический щиток в двухкомнатной квартире в другое место. Мы выполнили перенос существующего электрощита и наращивание кабелей, расключение однофазной схемы 220 Вольт

Монтаж электрощита в новостройке

При замене электропроводки в двухкомнатной квартире (новостройке) выполнен монтаж электрического щита ABB на 36 модулей и установка слаботочного щита для Wi-Fi роутера и антенного делителя для ТВ.

Замена электрощита в квартире

Перед нами стояла задача заменить металлический ящик от застройщика на пластиковый компактный щит фирмы ABB. Выполнена установка нового накладного (навесного) квартирного электрощита на 24 модуля, замена и расключение автоматов

Перенос щита с лестничной площадки

Перенос автоматов из щита с лестничной площадки в квартиру панельного дома 137 серии. Требовалось собрать и установить накладной распределительный щит на 24 модуля в однокомнатной квартире панельного дома после капитального ремонта. Установка слаботочного щитка для антенного делителя и Wi-fi роутера.

Установка электрощита в доме

Необходимо выполнить установку электрощита на стену в загородном доме под ключ. Монтаж наружного (навесного) щита АВВ на 24 модуля и прокладка кабеля в кабель канале по дому.

Монтаж электрощита в коттедже

Монтаж и расключение трехфазного электрического щита Schneider Electric Easy9 на 36 модулей в коттедже. Установка дополнительного электрощита настенного монтажа на 12 модулей для устройства защиты многофункционального УЗМ-3-63К (реле контроля трехфазного напряжения).

Замена металлического щитка

Требовалось заменить металлический щиток от застройщика в новостройке, установить и расключить накладной пластиковый щит. Выполнена установка и сборка электрического щита на 24 модуля в трехкомнатной квартире под ключ.

Замена щита в квартире новостройке

Замена существующего щита и автоматов от застройщика на накладной (навесной) электрощит и автоматы ABB. Установка и расключение устройств защиты от перепадов напряжения (реле контроля однофазного напряжения) для двухкомнатной квартиры.

Замена металлического электрощита

Демонтаж железного (металлического) ящика с автоматами в новостройке и замена на современный настенный пластиковый электрощит, установка дополнительных и замена существующих автоматов на ABB.

Замена электрического щитка

Требовалось заменить металлический (железный) электрощиток от застройщика на пластиковый настенный электрощит. Выполнена установка накладного (навесного) электрического щита Schneider Electric Easy9 на 18 модулей и замена автоматических выключателей ABB.

Замена щита в хрущевке

Замена электрического щита в хрущевке на современный навесной электрощит и качественные автоматы в двухкомнатной квартире. Расключение квартирного щита на 12 модулей.

Монтаж электрощита в офисе

Установка и расключение навесного (накладного) электрического щитка на 380 Вольт в офисном помещении. Подключение трехполюсного и однополюсных автоматов.

Монтаж электрощита на 54 модуля

Сборка, установка и расключение настенного (накладного) электрического щита на 54 модуля в трехкомнатной квартире под ключ для однофазной сети 220 Вольт.

Демонтаж железного (металлического) щита с автоматами и установка накладного (навесного) электрического щитка на 24 модуля. Установка электросчетчика,расключение автоматов и УЗО (устройство защитного отключения) фирмы ABB.

Электрический и слаботочный щит

Установка, сборка, монтаж навесного (накладного) электрощита Schneider Electric Pragma на 24 модуля. Подключение автоматов и УЗО (устройство защитного отключения) фирмы ABB. Монтаж щитка на 12 модулей под слаботочку (антенна, интернет).

Замена электрощита в хрущевке

Замена электрощита в хрущевке на современный пластиковый щиток фирмы ABB (12 модулей). Выполнена установка и подключение двухтарифного счетчика электроэнергии, расключение автоматов и УЗО (устройство защитного отключения) фирмы Schneider Electric.

Монтаж электрощита на 24 модуля

Было необходимо собрать, установить и расключить электрический щиток в однокомнатной квартире новостройке. Выполнен монтаж электрощита на 24 модуля. Произведена установка и подключение электросчетчика, автоматов, УЗО (устройство защитного отключения). Подключение реле контроля однофазного напряжения УЗМ-51М (устройство защиты многофункциональное).

Замена трехфазного электрощита

Замена существующего металлического электрощита 380 Вольт (трехфазная сеть) в квартире новостройке. Было необходимо установить пластиковый навесной электрощит на 54 модуля, подключить трехфазный (380 Вольт) электрический счетчик ABB. Смонтировать и расключить электрическую трехфазную схему подключения автоматов и УЗО (устройств защитного отключения).

Перенос электрического щита

Перенос и замена железного электрощитка в трехкомнатной квартире. Установка, сборка и расключение распределительного электрического щитка на 24 модуля фирмы АББ. Монтаж щитка на 12 модулей для слаботочной сети в квартире (телевидения, интернета, Wi-Fi роутера).

Монтаж слаботочного и электрощита

Требовалось заменить железный (металлический) ящик с автоматами от застройщика и перенести распределительный щиток на соседнюю стену. Выполнено наращивание кабелей существующей проводки и прокладка дополнительных электрических и слаботочных линий (антенна, интернет) в однокомнатной квартире. Смонтирован новый навесной пластиковый щит, установлен однофазный двухтарифный электросчетчик (220 Вольт), автоматы и УЗО (устройство защитного отключения) фирмы АББ. Подключено реле однофазного напряжения УЗМ-51М для защиты от перепадов (скачков) напряжения. Поставили слаботочный щит ABB на 12 модулей для антенного делителя, интернета и подключения Wi-Fi роутера.

Монтаж трехфазного электрощита

Сборка, монтаж и расключение навесного электрощитка Schneider Electric Easy9 для трехфазной сети (380 Вольт) в новостройке под ключ. Установка трехфазных, однофазных автоматов и УЗО (устройство защитного отключения) Schneider Electric. Монтаж щитка на 12 модулей для слаботочной сети квартиры (ТВ антенны, интернета, подключения Wi-Fi роутера).

Замена металлического ящика

Требовалось заменить железный (металлический) ящик с автоматами от застройщика и установить (расключить) современный пластиковый навесной электрощиток на 12 модулей от фирмы АББ в новостройке.

Монтаж накладного электрощита

Монтаж накладного (наружного) электрощита для однофазной сети однокомнатной квартиры в новостройке. Установка однофазного электросчетчика (220 Вольт), однополюсных автоматов и двухполюсных УЗО (устройств защитного отключения).

Установка электрощита на 12 модулей

В панельном доме требовалось перенести электрощиток с лестничной площадки в квартиру. Заменить вводной кабель и установить на стену навесной (наружный) распределительный щит АББ на 12 модулей в двухкомнатной квартире под ключ. Выполнена полная замена электропроводки и установка однофазного электрощита.

Замена железного электрощита

Было необходимо заменить железный (металлический) ящик с автоматами, проложить дополнительные линии и поставить автоматы. Выполнена частичная замена проводки в двухкомнатной квартире, прокладка электросети и слаботочки. Установлен компактный пластиковый навесной распределительный электрощит фирмы ABB на 24 модуля и слаботочный щит для интернета, антенны и подключения Wi-Fi роутера.

Монтаж электрощита на 36 модулей

Выполнена полная замена электропроводки в трехкомнатной квартире, монтаж дополнительных розеток и выключателей. После разводки электрики понадобилось установить, смонтировать и расключить наружный (навесной) распределительный щит на 36 модулей.

Монтаж электрощита на 24 модуля

Требовалось заменить проводку в двухкомнатной квартире. Установить, собрать и расключить навесной (наружный) электрощит. Выполнен монтаж, сборка и подключение электрического распределительного щита на 24 модуля с электросчетчиком для однофазной сети (220 Вольт) фирмы АББ. Установка однополюсных автоматов и двухполюсных УЗО (устройство защитного отключения).

Замена квартирного электрощита

Необходимо было заменить металлический щиток от застройщика на пластиковый распределительный щит немецкой фирмы ABB (АББ), установить автоматические выключатели и расключить УЗО (устройство защитного отключения). Подключить двухтарифный электросчетчик ABB (АББ) в новом квартирном щите.

Установка электрощита в коттедже

В коттедже (загородном доме) требовалось собрать, установить на стену и расключить трехфазный (380 Вольт) электрический распределительный щит на 36 модулей.

Установить и заменить электрощит

Электромонтажная организация «Домашний электрик» предлагает установить, заменить и смонтировать наружный (накладной) электрощит. Специалисты компании помогут утопить в стену и выполнить замену внутреннего (встроенного) электрощита в квартире советской постройки, старом фонде, новостройке, коттедже и частном загородном доме. Монтаж электрических щитов не единственное направление нашей деятельности, более подробная информация представлена в разделе


Наши услуги

Монтаж распределительного щита. Установка щитка в квартире

Монтаж распределительного щита осуществляется профессионалами компании RSE-24 круглосуточно и без выходных. В щитке располагаются устройства защитного отключения (УЗО), автоматические выключатели и другие элементы, отвечающие за подачу, контроль, распределение и аварийное отключение.

сборка эл.щита 144 мод.

сборка эл.щита 24 мод.

сборка эл.щита 36 мод.

диагностика

Установка распределительного щитка – ответственная задача, которая должна решаться только квалифицированными мастерами, имеющими необходимый уровень подготовки и допуски к проведению данного вида работ.

Установка щитка в квартире

 Устаревшие щитки, которые не могут в полной мере справляться со своими функциями, заменяются новым оборудованием различных конфигураций и размеров, в которое можно устанавливать электросчетчики разных типов, а также защитные аварийные устройства. Устанавливаются такие щитки внутри квартир (в прихожей или холле), где монтируется отдельный бокс.

Установка щитка в квартире может производиться следующими способами:

✭ Скрытым (в нишах): щиток практически незаметен

✭ Накладным (открытым): корпус щитка заметен и выступает над поверхностью

Перед проведением работ производится ряд расчетов по различным вариантам нагрузки, типу разводки, суммарной мощности электроприборов и других показателей, а также разработка схем подключений.

Установка щитка – это многоэтапный процесс, включающий в себя несколько видов работ:

— Штробление стен (при скрытой установке)

— Монтаж корпуса

— Установка автоматов, рубильников, устройств защитного отключения

— Установка кросс-модулей и счетчиков

— Ввод и подключение кабеля

— Проверка работоспособности

Профессионально установленные распределительные щитки в квартирах, соблюдение при работе всех нормативов и регламентов работ – это обязательное условие для правильного распределения электропитания, экономичного расхода энергии и корректной работы электроприборов.

Цены на монтаж распределительного щита

Услуги Цена
Диагностика 500
Установка и подключение автоматического выключателя однополюсного 300
Установка и подключение автоматического выключателя двухполюсного 420
Установка и подключение автоматического выключателя трёхполюсного 520
Установка и подключение УЗО и диф.автомата двухполюсного 550
Установка и подключение УЗО и диф.автомата четырёхполюсного 690
Врезка+установка встраиваемого бокса в кирпичной стене 12ти модульного 2100
Врезка+установка встраиваемого бокса в кирпичной стене 24х модульного 3400
Врезка+установка встраиваемого бокса в кирпичной стене 36ти модульного 4600
Врезка+установка встраиваемого бокса в бетонной стене 12ти модульного 2900
Врезка+установка встраиваемого бокса в бетонной стене 24х модульного 4200
Врезка+установка встраиваемого бокса в гипсовой стене 36ти модульного 5900
Подключение счётчика однофазного 900
Подключение счётчика трёхфазного 1600


МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 1-но КОМНАТНОЙ КВАРТИРЕ от 18 000
МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 2-х КОМНАТНОЙ КВАРТИРЕ

от 24 000

МОНТАЖ / ЗАМЕНА ЭЛЕКТРОПРОВОДКИ В 3-х КОМНАТНОЙ КВАРТИРЕ от 32 000


Наши преимущества

Монтаж распределительного щита в Казани | Цена доступна, срок 1 день

Особенности монтажа распределительного щита

Еще совсем недавно основная потребляемая электрическая мощность в обычной квартире приходилась на освещение, телевизор и 2-3 других бытовых прибора. Современный же человек, привыкший к комфорту, уже не может представить жизни без намного большего их количества, что налагает совершенно иные требования к организации электрической проводки и монтажу распределительного щита.

От распределительного щита производится монтаж проводов и монтаж распределительных коробок по всему помещению. После проведения капитального ремонта квартиры, при котором была заменена проводка и установлен распределительный щит, исправить впоследствии обнаруженные недочеты, например, перенести щит в другое место или заменить сечение кабеля , очень сложно. Поэтому можно воспользоваться услугами опытных специалистов нашей компании , которые недорого и в короткие сроки выполнят квалифицированный монтаж распределительного щита, монтаж кабеля необходимого чечения и все необходимые сопутствующие работы. Вспомните, как долго служила проводка и щиток советских времен! Столь же долго (а, может, и дольше) прослужит и новая, выполненная опытными мастерами.

Распределительный щит может быть общим на несколько квартир (обычно такие устанавливаются на лестничной клетке), а может — индивидуальным, находящимся в квартире. Первый способ практически себя изжил, так как разрабатывался совершенно на другие нагрузки и схемы кабельных разводок. Недостаток очевиден: чтобы выключить или включить какой-либо автоматический выключатель (автомат), нужно выходить из квартиры. Следует отметить, что в некоторых случаях общий распределительный щит является единственным решением . Целесообразность того или иного решения рекомендуется решать на этапе подготовки к проведению ремонта с нашим опытным специалистом-электриком.

Благодаря стандартизации электротехнических приборов появилась возможность выбрать из широкого ассортимента предложений наиболее подходящий щиток. Современный квартирный распределительный щит представляет собой аккуратный пластиковый короб, который, в зависимости от исполнения, при монтаже может быть утоплен в стену или крепиться на ней. Внутри устанавливаются автоматы и элементы защиты (УЗО). Если корпус металлический, то он должен быть заземлен

Ремонтно-отделочные работы в Казани лучше всего осуществят специалисты компании Ремонт-16. Уже многие годы мы проводим все виды отделочных работ, строительно-монтажных и инженерных работ, а также помогаем своим клиентам определиться с дизайном объекта!

Нашим несомненным плюсом является высокий уровень знаний и опыт наших специалистов – даже самые необычные и оригинальные дизайнерские решения будут с легкостью выполнены нашими мастерами под чутким контролем опытных прорабов! Ремонт – это та сфера, где Ремонт-16 занимает лидирующие позиции на казанском рынке уже не первый год.

Доверив свой объект нашим специалистам, Вы можете ни о чем не волноваться, все тяготы процесса стройки мы возьмем на себя. Вам останется лишь в конце с легким сердцем подписать акт приемки-сдачи и начать эксплуатацию объекта.

Установка распределительного щитка. Подключение автоматов в распределительном щитке

К основным операциям, с которыми сталкиваются при выполнении монтажа электропроводки можно отнести установку розеток и выключателей, прокладку электрического кабеля, установку светильников и распределительного щита. В статье подробно рассмотрим установку и сборку встраиваемого распределительного щита, а также установку и подключение автоматических выключателей в распределительном щите.

Расположение розеток и выключателей в квартире
Установка и подключение двухклавишного выключателя
Установка и подключение двойной розетки. Фотоинструкция

Установка распределительного щита

Распределительный щит предназначен для установки в него автоматических выключателей для защиты цепей и управления подачей напряжения на соответствующие кабельные сети, проложенные в помещении. В электрощите также могут устанавливаться различные контрольно-измерительные приборы, например электрический счетчик. Установка распределительного щита выполняется после прокладки всей электропроводки. Все необходимые кабели должны быть выведены в место будущей установки электрощита.

Рисунок 1

На первом этапе установки распределительного щита необходимо подготовить поверхность для установки. Для этого размечаем на стене размеры для внутренней установки щитка, после чего с помощью перфоратора с лопаткой проделываем в стене.

Рисунок 2

Для крепления щитка в нише используем клеевую основу, для чего наносим ее на поверхность стены. Корпус распределительного щитка для лучшей фиксации закрепляется на стене с помощью саморезов. Перед установкой щитка в нишу необходимо провести все кабели и провода внутрь электрического щитка через специальное отверстие.

Рисунок 3

После полного высыхания гипсовой смеси можно переходить к установке и подключению электрооборудования внутри распределительного щитка.

Установка автоматических выключателей внутри распределительного щита

Для установки и подключения автоматических выключателей внутри распределительного щита понадобятся din-рейки и наборы клеммных зажимов. В примере рассмотрим установку двух автоматических выключателей и трех дифференциальных автоматов. Крепление автоматов на din-рейку осуществляется специальным зажимом, расположенным на задней поверхности автомата.

Рисунок 4

Подключение автоматов к фазному проводнику можно сделать через специальную шину, или через перемычки (диаметром 6 кв. мм) между соответствующими группами автоматов. Для дифференциальных автоматов, помимо фазного проводника также необходимо подключить нулевой провод.

Рисунок 5

Предварительно подготовив проводники внутри распределительного щита для подключения к клеммной коробке, устанавливаем клеммник, идущий в комплекте со щитом. К клеммной коробке, разделенной на две группы проводников, подключаем все провода защитного заземления (к одной группе клеммника) и все нулевые провода (к другой группе клеммника).

Рисунок 6

Затем устанавливаем внутри распределительного щита din-рейку с установленными на ней автоматами.

Рисунок 7

После установки din-рейки можно приступать к подключению проводов к автоматам:
— вводной фазный проводник подключаем к одной из клемм любого автоматического выключателя и одной из клемм любого дифференциального автомата;
— вводной нулевой проводник подключаем к клеммному зажиму с нулевыми проводниками и к одной из клемм любого дифференциального автомата;
— к выходным клеммам автоматических выключателей подключаем соответствующие группы светильников;
— к выходным клеммам дифференциальных автоматов подключаем соответствующие группы розеток.

Рисунок 8

Рисунок 9

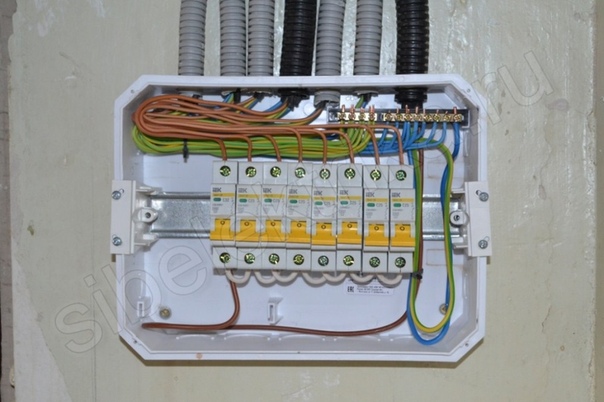

После подключения всех проводников внутри распределительного щитка необходимо установить лицевую панель, которая скроет все проводники, и рамку с дверцей. Рекомендуется после установки всех панелей электрощита подписать группы, которые включаются и отключаются автоматами.

Рисунок 10

Рисунок 11

Установка щита электрического в квартире: все этапы работ

Когда нужна установка щита электрического в квартире

Установка щита электрического в квартире может осуществиться двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

  • 1 группу освещения;
  • 6 розеточных групп;
  • 1 электрическую линию для стиральной машины;
  • 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире — этапы работ

  1. Выбор и приобретение квартирного щитка и автоматов защиты;
  2. Сделать нишу под электрический щит;
  3. Устройство электропитания квартиры;
  4. Установка автоматов защиты;
  5. Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

  • Вводной автомат защиты-63 Ампера
  • Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
  • Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Установка щита электрического в квартире в нише

Для того чтобы сделать нишу понадобиться следующий инструмент

  • Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
  • Скарпель и тяжелый молоток;
  • Рулетку измерительную, уровень строительный, маркер, карандаш;
  • Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола делается установка щита электрического в квартире?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий), то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши и установка щита электрического в квартире

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

  • Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
  • Рисуем на стене периметр корпуса щита.
  • Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
  • Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

  • Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

  • Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
  • Меняем насадку перфоратора на пику или лопатку;
  • Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
  • Периодически примеряем корпус щита электрического в нишу;
  • После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового питающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

©www.otdelochnik24.ru

Еще статьи

55.61953237.741349

Похожие записи

Как установить электрический распределительный щит?

Как установить электрический распределительный щит, Советы профессионалам в области проектирования зданий, Онлайн-консультации

22 февраля 2021 г.

Электрический распределительный щит — это электрическая панель, используемая для распределения электроэнергии в определенном здании, определяющая направление электрических токов, то есть распределяющих их по всему помещению. Электрический распределительный щит подает электричество к устройству, когда переключатель включен, перенаправляя электричество из основного источника питания.Электрические распределительные щиты очень важны, поскольку они помогают вам контролировать поток электричества.

Есть много услуг по установке распределительного щита в Сиднее. Хотя, желательно нанять мастера-электрика для установки распределительного щита, если вы хотите сделать это своими руками. Вот шаги по установке электрического распределительного щита:

  1. Инструменты для сбора

Поскольку вы не являетесь профессиональным электриком, вам понадобится множество различных инструментов, таких как кусачки, электрический распределительный щит, медный провод, автоматические выключатели и отвертки.Всегда помните об этом, если в настоящий момент на рынке нет электрического распределительного щита. Вы всегда можете обратиться к производителю распределительного щита и приобрести его там.

  1. Препарат

Следующий шаг — подготовка. Для начала нужно измерить распределительный щит с помощью медной проволоки. Затем снимите изоляцию с указанного медного провода. Убедитесь, что вы сняли его в соответствии с измерением, которое вы сделали ранее. После этого, чтобы придать медным проводам некоторую прочность, раскатайте их.Это необходимо сделать, потому что катаная медная проволока не отделится так легко. Затем откройте переключатель, открутив его винты с помощью отвертки. После этого вставьте фазовое включение в распределительный щит. После выполнения всех этих действий отверткой затяните винты распределительного щита.

  1. Подключение к розетке

Второй основной этап установки распределительного щита — это подключение его к розетке. В зависимости от размера переключателя фазового отключения разрежьте изоляцию медного провода с помощью кусачков.Затем отверткой открутите винты выключателя отключения. Убедитесь, что вы скручиваете лишнюю проволоку. Это важно сделать, потому что тогда будет относительно легче пропустить его через розетку. После выполнения всех шагов затяните винты выключателя отключения с помощью отвертки.

  1. Подключение к регулятору

Это последний основной шаг. Сначала измерьте расстояние между регулятором и выключателем. Обрежьте лишнюю изоляцию провода.Затем, чтобы укрепить оголенную проволоку, сверните ее. Ослабьте винты выключателя отключения и поставьте огонь. После выполнения всех этих шагов снова затяните винты выключателя отключения.

Правила техники безопасности

При установке электрического распределительного щита ваша собственная безопасность должна быть приоритетом номер один. Очень важно соблюдать меры предосторожности при работе с электрическими проводами и прочим. Всегда не забывайте носить защитные очки.Кроме того, не забудьте также надеть перчатки. Это необходимо сделать, потому что работа без перчаток и очков не обеспечит вам достаточной изоляции на случай поражения электрическим током. Если при установке распределительного щита не будут приняты меры предосторожности, это может привести к весьма опасным и серьезным травмам.

Заключение

Перед покупкой нового распределительного щита необходимо убедиться, что вы изучили все типы распределительных щитов, так как покупка одного может быть довольно дорогостоящим.

Комментарии к этому руководству по установке электрического распределительного щита приветствуются.

Домашние статьи

Жилая архитектура

Проекты пристройки дома

Проекты домов

Ландшафтный дизайн

Комментарии / фотографии для Как установить электрический распределительный щит? страница добро пожаловать

Ремонт, установка или модернизация распределительного щита

ВАЖНОЕ СООБЩЕНИЕ ВСЕМ ДОМОВЛАДЕЛЬЦАМ В СИДНЕЕ ОТ DCN ELECTRICAL

Сделайте свой дом безопасным с помощью профессионального ремонта и модернизации распределительного щита от DCN Electrical

DCN Electrical — ваш лучший поставщик решений, когда речь идет об электрических вопросах, особенно тех, которые связаны с распределительными щитами.С командой профессиональных инженеров-электриков и электриков вы получите лучший сервис в Сиднее. Распределительные щиты — это сложные электрические компоненты. Требуется достаточный опыт для их установки, ремонта или обновления. Вы можете доверить DCN Electrical установку, ремонт или модернизацию распределительных щитов. Чего же ты ждешь? Позвоните нам сейчас!

В старых домах очень старые ненадежные и в некоторой степени опасные системы электропроводки и распределительные щиты, которые часто не могут обеспечить достаточное количество электроэнергии для современных электроприборов.По этой причине они часто выходят из строя и испытывают перебои в электроснабжении всякий раз, когда в старых домах вводится новый прибор. Кроме того, в этих распределительных щитах не учитывается безопасность, поскольку они не оснащены современными предохранительными выключателями. В DCN Electrical мы заботимся о вашей жизни и рекомендуем вам установить более качественный и надежный распределительный щит в своем доме.

Зачем нужно модернизировать распределительный щит в квартире или доме?

1.Щиты старые

Если ваш коммутатор устарел, он подвержен коротким замыканиям. Их предохранители опасны тем, что они быстро загораются и распространяют огонь. Кроме того, на карту поставлена ​​ваша безопасность, поскольку они подвержены поражению электрическим током. Я знаю, что вы не хотите подвергать свою жизнь риску, и поэтому вам рекомендуется обновить коммутатор сегодня. Современные распределительные щиты, представленные на рынке, спроектированы таким образом, чтобы исключить возможность нанесения каких-либо физических повреждений вам и вашему дому.Они минимизируют поражение электрическим током. Они настолько чувствительны, что при обнаружении скачка напряжения отключат основной источник питания, прежде чем вас отключат.

2. Энергоемкие современные электроприборы.

Дома, построенные несколько десятилетий назад, оборудованы приборами с низким энергопотреблением, такими как дымоходы. Им просто никогда не требовался распределительный щит с современными функциями безопасности. Тем не менее, современный мир сейчас полон передовых электроприборов, таких как компьютеры и посудомоечные машины, которые нуждаются в адекватной защите, а также в большей мощности.Именно поэтому современный распределительный щит необходим каждому домовладельцу в Сиднее. Вам понадобится распределительный щит, чтобы защитить вашу бытовую технику, такую ​​как компьютеры, домашние кинотеатры с микроволновыми печами, и это лишь некоторые из них.

Примите мудрое решение сегодня, модернизируйте свой коммутатор, поскольку ваши старые коммутаторы не могут справиться с таким огромным энергоснабжением, которое потребляют эти новые устройства.

3. Частые отключения питания

Вы часто испытываете отключение электроэнергии? Если да, то модернизация распределительного щита — лучшее решение для вашего электрического оборудования.Возможно, у вас есть старые платы, которые предназначены для подачи ограниченного питания на бытовую технику, поскольку новые, которые вы купили, неустойчивы. Наем специалиста по электрооборудованию DCN для установки распределительного щита — это все, что вам нужно, чтобы ваши приборы работали лучше. Он проведет вас в процессе установки, и вы не пожалеете о его услугах.

4. Мигающая лампа

Ваша лампочка все время мигает? Это может очень раздражать, особенно когда вы с посетителем или учитесь.Если это была ваша проблема, попробуйте обновить коммутатор прямо сейчас!

5. Энергосбережение

Известно, что современные распределительные щиты значительно сокращают потребляемую мощность. Так что чем раньше вы установите коммутатор, тем лучше.

В этой жизни вы должны проявлять осторожность, чтобы оставаться в безопасности. DCN Electrical — ваш лучший друг и предложит вам индивидуальные услуги в отношении распределительных щитов у вас дома или в офисе. Здесь мы заботимся о вашей электробезопасности.

Все устанавливаемые нами распределительные щиты оснащены автоматическими выключателями, а также предохранительными выключателями. Так что сделайте лучший выбор сегодня.

Помните, что:

— Вы можете обратиться в DCN Electrical за советом, чтобы сэкономить время, которое вы потратите на вызов электрика.

-DCN Electrical может переустановить плохо установленные платы SWICHBOARDS.

-Если вы хотите провести полную проверку в вашем доме, DCN Electrical всегда к вашим услугам.

-DCN Electrical работает круглосуточно и без выходных.

Коммутаторы или распределительные коробки | BUILD

В распределительной коробке находится все защитное оборудование для различных электрических цепей в вашем доме.

Что такое распределительный щит или распределительная коробка?

Распределительный щит или распределительная коробка — это коробка в передней части вашего дома, которая содержит необходимые предохранительные выключатели, автоматические выключатели (или автоматические выключатели) или предохранители. Это центральная точка, из которой расположены все цепи в вашем доме, и точка, из которой они подключены к вашему счетчику электроэнергии, который, в свою очередь, подключен к электросети.

Где расположены распределительные щиты?

Ваш распределительный щит и измеритель мощности могут быть в разных местах — поскольку ваш счетчик электроэнергии должен быть в таком положении, чтобы считыватели счетчиков (люди, работающие для снятия показаний счетчиков) могли добраться до них, счетчик мощности, скорее всего, будет спереди ваш дом, даже если вашего распределительного щита нет. В редких случаях — например, в многоквартирных домах с ограниченным доступом общественности — ваш распределительный щит и измеритель мощности могут быть объединены, хотя в этом случае в отдельных квартирах будут дополнительные распределительные щиты.

Если ваш распределительный щит не расположен в передней части вашего дома рядом с измерителем мощности, он может быть в небольшом шкафу в коридоре или где-нибудь в шкафу.

Гибкость

Современные бытовые распределительные щиты спроектированы (или должны быть спроектированы) с возможностью расширения. Популярным стилем конструкции является так называемая коробка для DIN-рейки .

Изначально это был европейский стандарт, но монтаж на DIN стал почти универсальным. Автоматические выключатели (MCB) обычно устанавливаются на DIN-рейку.Они прикрепляются к направляющей, и заглушки также прикрепляются защелками, чтобы не было места для пальцев.

Если вы хотите добавить еще несколько точек питания, обычно это можно сделать, проложив еще несколько проводов от существующей точки. Однако схема с автоматическим выключателем на 16 А не может иметь более 20 точек питания (GPO), подключенных к ней. По этой причине рекомендуется заранее спланировать ситуацию и убедиться, что в распределительном щите есть место для другого автоматического выключателя.

Не будьте уверены, что ваш электрик обязательно обращает на это внимание — вам нужно убедиться, задав вопрос своему специалисту, особенно если вы считаете, что есть большая вероятность, что вы будете модернизировать свое оборудование в будущем.

При условии, что вы используете коробку для DIN-рейки, замена MCB или добавление дополнительных для дополнительных участков проводки — простая задача.

Установка и монтаж

. Распределительный щит Распределительные щиты и щиты управления

Невозможно представить работу техники в домашних условиях без электричества.Основной составляющей любой электросети дома является распределительный щит, сделанный своими руками, например, созданный или приобретенный в любом строительном магазине. Он необходим для разводки всех защитных устройств, а также прибора учета.

На сегодняшний день существует множество различных видов щитов, использование которых характерно для предприятий и частных домов.

Для чего установлены щиты?

Ни в одной квартире или в простейшем офисе никакие электромонтажные работы не проводят без обязательной установки какого-либо распределительного щита.Раньше у всех были только распределительные коробки, а сейчас их уже недостаточно. Причина кроется в безопасности и комфорте.

Если по-прежнему дома только распределительная коробка, то при замене розеток ничего нельзя сделать без отключения всей квартиры. Например, для подключения электроприборов большой мощности необходимо будет дополнительно оснастить их специальными защитными устройствами, что однозначно скажется на свободном пространстве в помещении — оно уменьшится.

Устанавливая распределительный щит из пластика или любого другого материала, вы сами снижаете риск возгорания любого из электроприборов. Именно благодаря работе экрана электрическая энергия может распределяться действительно равномерно по каждому из каналов, и можно избежать чрезмерного протекания тока через любой из каналов.

Особенно актуально сегодня использовать такие незаменимые устройства для различных помещений с большой площадью, которые характеризуются огромными нагрузками.

Такая ситуация сейчас обычна даже для некоторых жилых домов, с учетом того, сколько электроприборов используется людьми в каждой квартире.

Какой щит выбрать?

Главный распределительный щит, который можно купить в магазине, представляет собой качественную электростанцию ​​с высоким напряжением. По сути, это простая механическая / электронная система, используемая в основном для обеспечения всего свободного пространства электричеством.

Устройство ввода-распределения — это целый комплекс множества различных компонентов, используемых для учета, а также для быстрого приема электроэнергии. Практически всегда он выполняется в металлическом корпусе, а его панели легко заменяют друг друга.

Модели металлических распределительных щитов — это устройства, которые также используются в промышленности и в домах для правильного распределения электроэнергии. Благодаря их работе вы можете защитить себя не только от сверхтоков, но и от опасного для жизни короткого замыкания.

Автоматический ввод резерва — все устройства данного типа безотказно работают при необходимости переключения на определенный дополнительный источник питания от основного в случаях падения напряжения в доме или возникновения какой-либо аварийной ситуации. Также помещение всегда защищено от возможных перегрузок.


Классификация

Посмотрев несколько фото распределительного щита, легко понять, что это не высокотехнологичное устройство и его следует использовать для максимально удобного процесса установки, а также последующего использования оборудования.К характеристикам особых требований не предъявляется, все, что нужно, — это наличие необходимого количества устройств и наличие подходящего размера.

При выборе типоразмера стоит исходить исключительно из количества автоматических выключателей / переключателей, а не совершать покупку по тому принципу, что чем больше щит, тем лучше.

Навесной или встроенный щиток?

Если вас интересует инструкция по сборке распределительного щита, то лучше всего в первую очередь выбрать щиток встроенного типа, так как при ремонте навесной щиток очень легко можно зацепить.

Встроенные щиты просто лишены такого недостатка, но процесс их сборки намного проще. Именно по этой причине, когда есть возможность, желательно выбирать размещение щита в любой нише.

Выбор материала: пластик, металл

Однозначно ответить на вопрос, какой материал лучше всего, невозможно, так как в процессе эксплуатации металлические распределительные щиты служат столько же, сколько и менее дешевые пластиковые.

Однако стоит отметить, что если вы остановите свой выбор на металле, то в будущем при необходимости легко отремонтируете корпус или прикрепите небольшой фонарик для удобства.

Внутренний или внешний рекламный щит?

Очень часто сегодня установку щита проводят именно на улице и по этой причине подбирают соответствующий щит, так как иначе в дальнейшем просто осуществить подачу электричества не получится.

Как правило, устройство этого типа щита предполагает обязательное наличие не только хорошего счетчика, но и вводного автомата. Наружные экраны для дома лучше всего выбирать только из металла и обязательно с нижним вводом кабеля. Это минимизирует риск попадания воды в систему в аварийной ситуации.

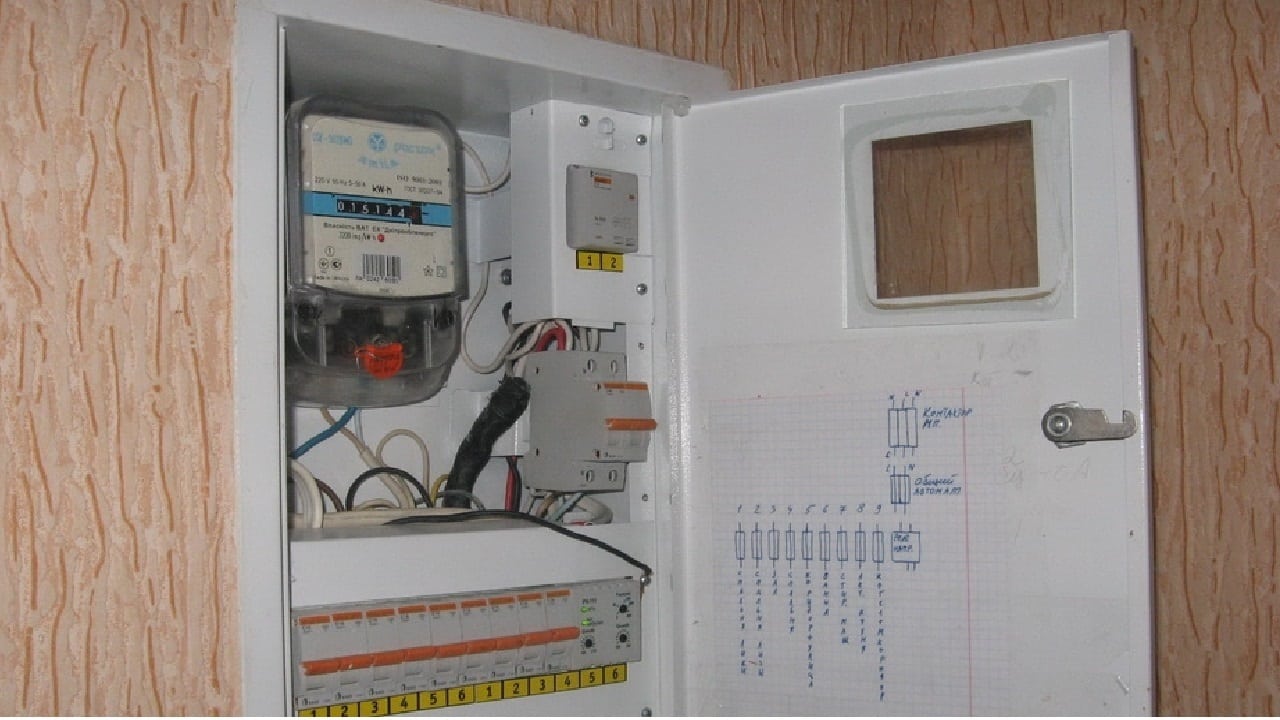

Помимо прочего, очень важно следить за тем, чтобы показания счетчика всегда были в свободном доступе без необходимости открывать крышку.Таким образом, удастся значительно увеличить срок службы любого щита.

Производители распределительных щитов

Говоря о габаритах коммутаторов, стоит отметить, прежде всего, то, что если вы купите щит с дефектом, то он точно не сможет выполнять свои функции на полную мощность. Именно по этой причине в магазине стоит обращать внимание на проверенных производителей, таких как Макель или ЕИК. Это представители среднего ценового сегмента, но тем не менее зарекомендовали себя более чем успешно.

Если вы хотите, чтобы щит не только выполнял множество функций, но и имел интересный внешний вид, вам стоит обратить внимание на бренд FOTKA. Но продукцию неизвестных турецких, китайских производителей лучше не покупать, так как решив сэкономить, скорее всего, в итоге придется просто заплатить дважды.

Фото щитов

000

000

000

000

000

000

000

000

000

000

000

000

Под понятием экрана мы подразумеваем распределительное устройство, используемое для приема и передачи электрической энергии, которое также выполняет функции защиты от коротких замыканий и токов утечки.В основном распределительные щиты типа ЩР имеют небольшие размеры и выполняют функцию распределительного щита, отвечающего за какой-либо сектор жилого или коммерческого помещения.
Эти щиты также могут называться по-разному:

  1. ЩР — щиты распределительные
  2. ШР-шкафы распределительные
  3. ЩРС- щиты распределительные
  4. ЩС — щиты силовые
  5. ШРС — шкафы распределительные

Из чего изготовлены распределительные щиты типа ЩР, ШР, ЩРС, ЩС?

По способу монтажа изделия делятся на два типа: настенные и внутренние (для настенного монтажа).Также вы можете выбрать материал корпуса шкафа: пластик или металл. Пластик выглядит более эстетично и подходит для каких-то коммерческих или жилых помещений, металл чаще берут для складских площадей или промышленных предприятий. Внутри платы могут быть установлены различные автоматические выключатели, выключатели нагрузки, счетчики, автоматические выключатели, устройства защиты от тока утечки, контакторы и т. Д. Все экраны мы собираем под заказ, поэтому его модификация всегда обсуждается с заказчиком.

По каким параметрам выбрать распределительный щит?

У этих щитов несколько основных параметров:

  1. Габаритные размеры доски должны соответствовать посадочным размерам (размеру помещения)
  2. Способ установки: встраиваемый или навесной
  3. Материал корпуса: металл или пластик
  4. Степень защиты корпуса: ip21, ip54, ip65, ip66.
  5. Распределительное оборудование внутри щита (по проекту или мы подбираем для вас исходя из ваших задач и пожеланий).

Щит ЩР цена и сроки сборки.

Цена этого товара зависит от многих факторов. Основными факторами являются: количество распределительных устройств внутри шкафа и его ценовой сегмент. Следует понимать, что шкаф, собранный из компонентов ABB, будет в несколько раз дороже, чем щит IEK. Но щит АББ будет просто безупречного качества, а IEK будет бюджетным щитом, выполняющим свои функции.

Пример цены щита ЩР на аппараты АББ:

Щиток ЩР1 шт. 1 7 258,69
шт. 1
Модульный переключатель OT40M3 3 полюса (2497R0490) шт. 1
шт. 14
Монтажный комплект шт. 1
Щит ЩР2 шт. 1 6 956,33
Щит навесной ЩРН-П-24 IP41 пластик белый прозрачная дверца (МКП12-Н-24-40-10)) шт. 1
шт. 1
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10) шт. 14
Монтажный комплект шт. 1
Щит ЩР3 шт. 1 10 258,00
Щит навесной ЩРН-П-36 IP41 пластиковая дверца белая прозрачная (МКП12-Н-36-40-05) шт. 1
Переключатель OT63F3, 3 полюса, с ручкой DIN / винтом (1SCA105332R1001) шт. 1
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10) шт. 19
Монтажный комплект шт. 1

Заказать распределительные щиты ЩР, ШР, ЩРС, ЩС?

Для обеспечения надежного и безопасного функционирования системы электроснабжения распределительные щиты применяются в жилых домах и на предприятиях, в которых размещается защитно-распределительное оборудование.Такие устройства должны соответствовать самым строгим требованиям безопасности и иметь высокую механическую прочность, поэтому покупать их лучше в надежном месте. Специализированный интернет-магазин «Electrica Cheap» предлагает большой выбор качественных коммутаторов от лучших мировых производителей, которые вы можете приобрести по оптимальным ценам. Ассортимент представлен здесь: https://elektrikadeshevo.ru/catalog/shchity-raspredelitelnye/. Наш материал поможет сориентироваться в большом разнообразии подобного оборудования и подобрать подходящий распределительный щит.

# 1. Зачем нужен распределительный бокс?

В квартирах, офисах, гаражах и на производстве без установки распределительного щита не обойтись. Зачем это нужно, ведь раньше многие довольствовались только распределительными коробками? Все дело в удобстве и безопасности. Если вы по-прежнему используете только распределительные коробки, то, например, при замене придется обесточивать всю квартиру, а при подключении некоторых мощных электроприборов придется оборудовать их собственными защитными устройствами, а они еще и нужно место.

Установка распределительных щитов предотвращает риск возгорания электроприборов. Благодаря экрану электричество распределяется равномерно по всем каналам, исключая протекание избыточного тока по одному из них. Это устройство особенно актуально для больших помещений, где возникают огромные нагрузки, а для жилых домов также необходимы распределительные щиты, учитывая, сколько электроприборов люди используют сегодня дома.

Коммутатор работает не только при повышенном напряжении, но и спасает человека от поражения электрическим током.

№ 2. Основные типы распределительных щитов

Распределительный щит может отвечать за безопасную подачу электроэнергии в квартиру, на этаж или в большое здание. В зависимости от масштаба обслуживаемой территории электрические щиты делятся на следующие типы:

  • Главный распределительный щит (MSB) находится во главе иерархии, он устанавливается на трансформаторных подстанциях и в крупных производствах. Он, как правило, имеет внушительные размеры, отвечает за электроснабжение всего объекта, защищает от перегрузок в сети и коротких замыканий.Главный распределительный щит, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
  • вводное распределительное устройство (ВРУ) устанавливается на вводе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. АСУ разводит линии питания квартирных и напольных панелей, ведет учет потребленной электроэнергии, срабатывания при перегрузках и коротких замыканиях;
  • Вход аварийного резерва (АВР) применяется не везде и предназначен для переключения потребителей с основного питания на резервное в случае возникновения аварийной ситуации.ATS необходим для больниц и других учреждений, где важно бесперебойное электроснабжение. Иногда такие устройства используются в;
  • Доска пола (SHE) устанавливается в основном в жилых домах для распределения электроэнергии на 2-6 квартир. В таком щите отводится место под модульные приборы автоматики и учета электроэнергии. Может использоваться в офисных зданиях;

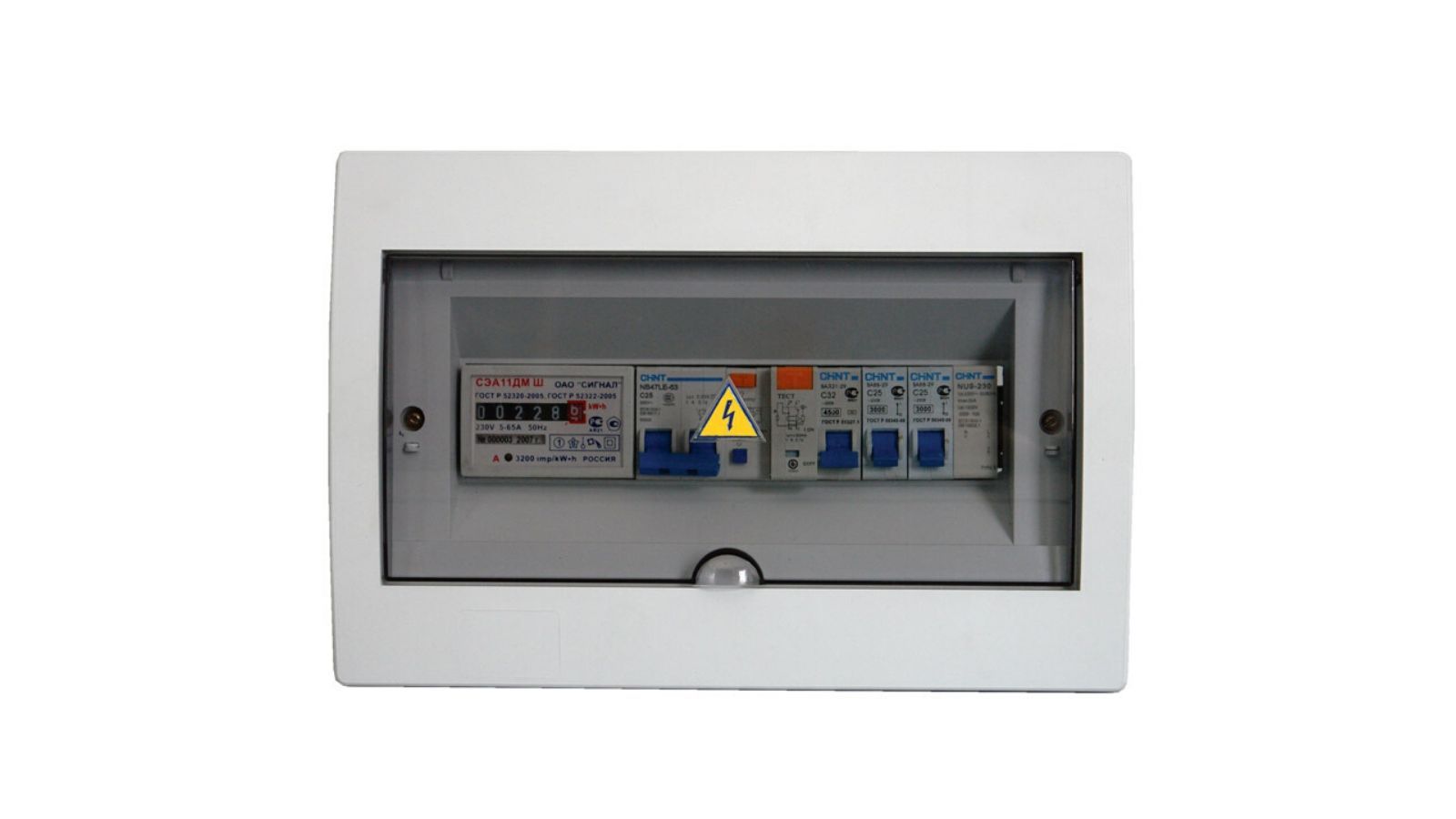

  • квартирный щит (СЧК) располагается при вводе электрического кабеля в квартиру, обычно устанавливается в коридоре, тамбурной, реже возле входной двери.Квартирные панели знакомы практически всем, их используют для защиты от коротких замыканий и перегрузок, разводки групповых линий электропередач и учета электроэнергии. О выборе коммутаторов этого типа и пойдет речь.

Среди других типов отметим щиты освещения (ЩО), которые необходимы для редких отключений и отключений автоматики, такие устройства защищают от перегрузок, используются в общественных и коммерческих зданиях. Распределительный щит (ЩУ) также устанавливается в административных зданиях для управления, отопительного оборудования и т. Д. Панель автоматики (SCHA) требуется для управления программными контроллерами вентиляции, отопления и др. Есть ли еще панелей бесперебойного питания (SHBP), которые устанавливаются при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии? и чувствителен к скачкам напряжения.

№ 3. Типы электрощитов по способу установки

По способу установки распределительные щиты можно разделить на следующие типы:

Важно правильно выбрать место для электрощита, т.к. на карту поставлена ​​наша безопасность. К месту установки предъявляются следующие требования:

  • достаточная удаленность от огня и взрывоопасных веществ;
  • хорошая естественная вентиляция;
  • легкий доступ. Электрик в таком случае должен приложить минимум усилий, чтобы добраться до приборной панели;
  • желателен достаточный уровень естественного освещения.

№ 4. Материал изготовления

Распределительный щит может быть металлическим или пластмассовым. Металлический щит более устойчив к механическим повреждениям, обладает высокой прочностью и надежностью, и в то же время приличным весом.Внешний вид таких изделий не самый плохой, но все же не идеальный, поэтому металлические щиты больше подходят для установки в гаражах и производственных помещениях.

Для квартиры лучше выбрать аккуратный пластиковый щит … Это легкие и эстетичные устройства, а ответственные производители выпускают достаточно прочные изделия, не уступающие по прочности металлическим и не требующие обязательное заземление. Дешевые пластиковые щиты от малоизвестных китайских компаний со временем желтеют.

В продаже также есть щиты из комбинации пластика и металла.

№ 5. Защита от пыли и влаги

Степень защиты от влаги и пыли выбирается в зависимости от условий эксплуатации оборудования:


№ 6. Типы распределительных щитов по конструкции

По типу исполнения. По назначению электрические щиты делятся на следующие типы:

№ 7. Количество модулей в распределительном щите

Принципиальное различие между всеми щитами заключается в количестве модулей.Некоторые ошибочно полагают, что их количество должно быть кратно 12, но это не всегда так: используются щиты, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых количество модулей не превышает 10.

Чтобы определить, сколько модулей нужно в вашем случае, для начала лучше всего составить схему подключения с указанием всех точек потребления, в том числе розетки, осветительные приборы, отдельные электроприборы, потребляющие много энергии (, стиральная машина, ).Далее определяются группы. Для разводки освещения применяют автоматические выключатели на ток 10 А, для розетки — 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, либо заменить эти два устройства на дифференциальную схему. выключатель. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количества модулей. Также стоит учесть наличие счетчика и его размер.

Ширина одного модуля 18 мм, что равняется ширине однополюсного выключателя.Для подключения двухполюсного автомата потребуется 2 модуля, трехфазный выключатель — 3, однофазный УЗО — 3, трехфазный УЗО — 5, электросчетчик — от 6 до 8 в зависимости от его размер (ширину устройства можно просто разделить на 18 мм).

Для квартиры в некоторых случаях достаточно щита на 12-16 модулей … Если счетчик находится в приборной панели, то придется брать прибор на 16-24 модулей. В большом особняке может потребоваться панель с более чем 24 модулями.В больших коттеджах иногда устанавливают два щита, так как из-за большой длины проводки один при аварии может не всегда быстро сработать, а может вообще не сработать.

Кроме того, на приборной панели могут быть расположены устройства защиты от перенапряжения, фотореле или пускатели для автоматического включения света. Если вы не уверены, что сможете сделать правильный выбор распределительного щита, то лучше довериться специалистам. Помощь, скорее всего, понадобится при сборке, установке щита и подключении к нему всех групп электроприборов — с электричеством лучше не шутить.

№ 8. Производители распределительных устройств

Неисправные щиты не смогут полноценно выполнять свои функции, так как не способны равномерно распределять электрический ток по помещению. Также такие экраны при необходимости, скорее всего, автоматически не отключат поврежденную группу цепей, поэтому свою безопасность лучше доверить проверенным производителям. Лидер по качеству — компания ABB , но ее продукция стоит дорого. Щиты Макель и IEK немного дешевле, но качество очень хорошее.С точки зрения дизайна, щиты выделяются FOTKA греческого производства. Лучше обойти безымянную продукцию китайского и турецкого производства — это не тот случай, когда можно сэкономить.

В заключение отметим, что при прочих равных лучше отдавать предпочтение щитам с прозрачной дверцей, которые позволяют легче контролировать состояние машин.

Бытовую технику невозможно представить без электричества. Основным элементом электросети дома считается щит, предназначенный для расположения устройств защиты и самого счетчика.Есть определенные виды коммутаторов. Их использование характерно для дома и квартиры.

В нашей сегодняшней статье мы рассмотрим различные варианты, которые приобретаются для установки в бытовых условиях. Рассмотрим детали и назначение каждого из видов электрощитов.

Важно! Все щиты подразделяются на встраиваемые и навесные. Их необходимо использовать исходя из типа системы электроснабжения в помещении.


Важно! Учитывайте количество модулей при выборе электрического щита.

Выбор щита по условиям проживания

В доме при выборе электрощита нужно соблюдать не только требования безопасности, но и эстетику:


Внимание! Любое из устройств комплексной защиты электросети дома можно установить самостоятельно. См. Инструкции здесь.

Обобщающие технические характеристики

Согласно техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.


Во-первых, конструкция должна соответствовать всем правилам электробезопасности. То есть иметь дополнительную изоляцию, чтобы выдерживать большие токи определенное время, а также не поддаваться горению и плавлению. Во-вторых, все щитовые щиты имеют определенный вес для каждого состояния.

Размер распределительного щита зависит строго от того, на сколько групп разделена ваша сеть, и сколько автоматических выключателей и других защитных устройств будет установлено. Все щиты должны иметь планки для крепления устройств; нельзя исключать наличие шины заземления.

Щиты распределительные ЩР применяются в осветительных и силовых установках жилых, общественных, административных, промышленных зданий и сооружений, а также других подобных зданий. Основные задачи, выполняемые коммутаторами СЧР :

  • — прием и распределение электрической энергии напряжением 380/220 В и частотой 50 Гц;
  • — защита от поражения электрическим током при случайном прикосновении к токоведущим частям;
  • — предотвращение пожаров, вызванных возгоранием изоляции проводов из-за чрезмерно высоких токов утечки на землю;
  • — защита от нечастого включения и выключения линий групповых цепей, а также для защиты от перегрузок и коротких замыканий.

Дизайн ЩР

Распределительные щиты SCHR представляют собой металлическую оболочку со степенью защиты IP31, сваренную из листовой стали, в которой на рельсах предусмотрена установка автоматических выключателей и устройств защитного отключения (УЗО). Ввод питания и вывод исходящих линий осуществляется снизу или сверху. Исполнение щитов ЩР навесные или встраиваемые. Доступ к заслонке осуществляется спереди через дверь.

Технические характеристики ЩР

Номинальное напряжение, В 380/220
частота Гц 50
Номинальный ток вводных выключателей, А до 160
Номинальный ток автоматических выключателей и выключателей дифференциальных токовых линий групповых цепей, А до 63
Номинальные уставки тока утечки входных реле дифференциального тока, мА 30; 100; 300
Номинальные уставки тока утечки автоматов защитного отключения линий групповых цепей, мА 10; 30
Степень защиты по ГОСТ 14254-80 IP31
Климатические условия нормируемые для исполнения 4 категории размещения по ГОСТ 15150-69 УХЛ

Ознакомьтесь с основными электрическими схемами первичных соединений распределительных щитов SCHR с однофазными и трехфазными сетями питания.


Условия эксплуатации для SHP

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150 — 69, высота над уровнем моря 2000 м. Температура окружающей среды от + 5 ° С до 40 ° С при относительной влажности не более 60% при температуре + 20 ° С.
Окружающая среда невзрывоопасна и не содержит агрессивных паров и газов в концентрациях, разрушающих металлы и изоляция, не пропитанная токопроводящей пылью. Место установки SCHR — защищено от попадания воды и других жидкостей, прямого воздействия радиации, резких ударов (ударов) и сильных сотрясений.Рабочее положение в пространстве — вертикальное.

Структура условного обозначения щитов ЩРН

SCHR — XY УХЛ4

Пример записи прибора при заказе «ЩР-3Н УХЛ4 4 Щит»: Щит распределительный ЩР трехфазный навесной вариант для установки.

Комплектность поставки СЧР

По желанию заказчика количество паспортов, инструкций и ключей может быть изменено.

Распределительный щит ЩР — что это?

Поднимаясь на площадку, первое, что бросается в глаза, — это новый распределительный щит, который установили совсем недавно.Серый, блестящий, что за этим?

Щит управления ЩР представляет собой металлическую конструкцию, разделенную перегородкой на три отсека: отсек учета, отсек распределительный и отсек слаботочного тока. В каждом отсеке распределительного щита соответственно установлены счетчики, автоматические выключатели и устройства защиты от отключения.

Распределительные щиты SCHR активно производятся и продаются нашей компанией. Выпускаемые ЩР предназначены для приема и распределения электрической энергии в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220 В и частотой 50 Гц с заземленной нейтралью.Распределительные щиты SCHR защищают линии групповых цепей от перегрузок и коротких замыканий. Вы можете увидеть все технические характеристики SCHR на той же странице выше.

Распределительные щиты SCHR устанавливаются не только в светотехнике, но и на электростанциях жилых домов, общественных и промышленных зданий, а также административных и других подобных сооружений. Свет и электричество в квартирах невозможно без распределительных щитов SCHR … Их используют не только для питания, но и для установки устройств для сетей телевидения, телефона и радиовещания.

Распределительные щиты SCHR изготовлены из высокопрочной стали, удобны и надежны. Для более длительного использования должны соблюдаться следующие требования: высота над уровнем моря не более 2000 метров, температура окружающей среды от +5 до +40 градусов и влажность не более 60%. Среда, не содержащая агрессивных паров и газов, невзрывоопасная и не насыщенная токопроводящей пылью, оптимальна для работы панелей.При установке панелей избегайте мест с повышенной влажностью, прямого воздействия радиации и резких ударов и сотрясений. SCHR следует устанавливать строго вертикально.

И снова, возвращаясь на площадку, вы видите уже знакомый распределительный счетчик с окошком для снятия показаний. Теперь он уже не кажется таким загадочным и непонятным.

С MEK ELECTRICA многое становится проще, понятнее и выгоднее.

Принципиальные схемы распределительных щитов SCHR

ЩР 1 УХЛ4

ЩР 3 УХЛ4



Элементы схемы
Обновления коммутатора

| 03 9532 0681

Когда дело доходит до модернизации распределительного щита, подразделение Fisher Brothers Electrical DOMESTIC предлагает команду опытных и квалифицированных электриков.Наша команда предлагает профессиональные услуги по отключению вашей старой платы предохранителей и проведению модернизации распределительного щита, а также поддержку установки распределительного щита в комплекте с предохранительными выключателями, обеспечивающими оптимальную электробезопасность.

В старых домах Мельбурна в основном используются устаревшие системы электропроводки и устаревшие платы предохранителей, которые плохо работают, чтобы обеспечить достаточное питание для новейших домашних устройств. Фарфоровые панели с предохранителями редко оснащаются электрическими предохранительными выключателями. Риск электрического пожара намного выше, а стандарты электробезопасности дома значительно снижаются.

Современные и правильно функционирующие распределительные щиты и блоки предохранителей играют важную роль в защите домашней электропроводки. Большинство старых панелей предохранителей и распределительных щитов имеют вставные предохранители, изготовленные из керамики.
Они опасны и не соответствуют стандартам безопасности.

Если в вашем доме все еще есть керамический блок предохранителей с заменяемыми предохранителями в блоке счетчика или электрическом распределительном щите, значит, срок годности истек, и ваш распределительный щит, возможно, представляет опасность поражения электрическим током.

Современные дома и распределительные щиты оснащены автоматическими выключателями и предохранительными выключателями, которые отключают электричество при возникновении неисправности в электросети. Это может спасти ваши приборы, защитить электрические кабели от возгорания и, что наиболее важно, спасти жизнь от поражения электрическим током.

Независимо от того, какой у вас дом, надежный распределительный щит с автоматическим выключателем, установленный в вашем доме, блоке, таунхаусе или квартире, обеспечит вам душевное спокойствие и позволит вам жить в целости и сохранности.

Почему в вашем доме необходима модернизация распределительного щита?

  • Устаревшие распределительные щиты очень подвержены коротким замыканиям и перегрузкам.
  • Их предохранители более ненадежны и вредны, так как они имеют тенденцию воспламеняться и быстро и легко распространяться.
  • Старые платы повышают вероятность поражения электрическим током.
  • Электрический предохранительный выключатель, доступный в наши дни с новейшими распределительными щитами, гарантирует, что вы не получите удара электрическим током или серьезных физических повреждений в результате возгорания.
  • Электрический предохранительный выключатель отключает основной источник питания, как только обнаруживает малейший намек на утечку энергии из-за обрыва провода, выключателя или неисправного прибора.
  • Всего несколько десятилетий назад в вашем доме не было множества электроприборов или устройств. Раньше для всего этого использовались только обогреватель, дымоход, посудомоечная машина, холодильник и духовка. Установка качественных распределительных щитов не потребовалась.
  • В наше время у вас есть компьютеры, кулеры, пылесосы, канальные вакуумные системы, домашние кинотеатры, высококачественное аудиооборудование, сушилки, стиральные машины, стереосистемы, фитнес-оборудование, микроволновые печи, насосы, винные погреба, центральная система контроля температуры в помещении и многое другое. .

У вас есть уверенность в том, что ваши старые коммутаторы смогут справиться с таким мощным блоком питания?

  • Если свет постоянно мерцает.
  • Если предохранители время от времени перегорают.
  • Если вы испытываете перебои в подаче электроэнергии.
  • Если вы часто испытываете отключение питания.
  • Старые платы предназначены для подачи питания на небольшое количество кухонных или бытовых приборов, а не на те многочисленные, которые вы купили и добавили в свой дом за долгие годы.
  • Если вы чувствуете тепло, исходящее от платы предохранителей.
  • Ослабленные электрические клеммы и плохое соединение создают горячую точку, которая может привести к электрическому возгоранию.
  • Если вы столкнулись с чем-либо из вышеперечисленного, скорее всего, ваше электрическое оборудование требует модернизации распределительного щита.

Человеческая жизнь дороже всего остального.

Не подвергайте риску свою жизнь или жизнь своей семьи.

2021 Сколько стоит замена распределительного щита?

Если у вас возникли проблемы с электричеством в доме, возможно, пришло время заменить распределительный щит.Многие распределительные щиты устарели и не могут удовлетворить сегодняшние потребности в электричестве. Замена распределительного щита может стать значительным улучшением дома и сделать жизнь вашей семьи более гладкой.

  1. Какие признаки устаревшего распределительного щита?
  2. Что такое распределительный щит?
  3. Сколько стоит коммутатор?
  4. Сколько стоит прокладка кабеля и замена проводки?
  5. Как выбрать электрика

Какие признаки устаревшего распределительного щита?

Вот некоторые из признаков, которые помогут вам определить, если у вас устаревший коммутатор:

  • Предохранители перегорают при использовании слишком большого количества приборов
  • Фары мерцают без видимой причины
  • Регулярно срабатывающие автоматические выключатели
  • Кабель в распределительном щите может перегреться из-за его перегрузки
  • Короткое замыкание приборов
  • У вас может быть устаревший блок предохранителей с керамическими предохранителями

Сегодня мы потребляем больше электроэнергии, чем в прошлом, потому что у нас часто больше приборов, которые работают на электричестве и потребляют больше электроэнергии.Даже неиспользуемые приборы могут потреблять электричество. Например, если у вас есть компьютер, он потребляет немного электричества, а телевизоры всегда готовы к включению.

У нас также есть больше кухонной техники, включая посудомоечные машины, микроволновые печи, чайники, кофеварки и другую бытовую технику. Все они используют электричество, а в некоторых домах нет распределительных щитов, которые могли бы справиться с нагрузкой.

Затем есть другие бытовые приборы, в том числе стиральные машины, сушилки, электрические системы горячего водоснабжения и системы отопления и охлаждения.У нас также больше освещения в современном доме, чем в прошлом, и часто накладные светильники сочетаются с настольными светильниками, и у нас часто больше освещения в ванной и кухне, чем в прошлом. Все это может привести к перегрузке распределительного щита. В некоторых случаях может потребоваться новая кабельная разводка или новая проводка. Единственный человек, обладающий квалификацией для оценки проблемы, — это электрик, который может проверить ваш распределительный щит, кабели и существующую проводку.

Что такое распределительный щит?

Электрический распределительный щит — это, по сути, устройство, распределяющее электроэнергию по дому.Он берет электричество из сети и распределяет его по разным частям дома. В современных распределительных щитах есть выключатели безопасности, которые защищают дом. Защитный выключатель предназначен для отключения распределительного щита в случае его перегрузки, но старые распределительные щиты могут не иметь предохранительных выключателей и могут представлять опасность пожара. Защитный выключатель может отключить электричество через 0,03 секунды после обнаружения изменения электрического тока. Старые системы намного медленнее и могут быть более опасными.

Предохранительные выключатели требуются по закону в Австралии, но простой установки предохранительных выключателей в существующий распределительный щит может быть недостаточно.Это определенно не самостоятельная работа, и только электрик может сказать вам, нужно ли вам заменить распределительный щит. Выключатели безопасности также имеют кнопку «тест», и вы должны проверять их не реже одного раза в три месяца. Кнопка тестирования имитирует «утечку на землю» и отключит питание.

Сколько стоит коммутатор? *

Цены только на распределительные щиты могут варьироваться в зависимости от их размера и мощности:

  • Коммутатор на 160 А может стоить около 500 долларов
  • Коммутатор на 250 А может стоить до 1800 долларов

Электрик может порекомендовать необходимую мощность распределительного щита.Стоимость коммутатора — это одна цена, с которой вы столкнетесь. Электрик установит вам распределительный щит. Электрики часто взимают плату за обслуживание в размере от 70 до 130 долларов и почасовые ставки от 70 до 95 долларов за час, но разбивают плату на 15-минутные интервалы. Как правило, замена распределительного щита стоит от 900 до 1200 долларов, включая 12-полюсный распределительный щит. Если вам нужен другой тип распределительного щита, стоимость может быть выше, или если вам нужно трехфазное питание, стоимость также будет выше.

Электрик должен иметь возможность назначить фиксированную ставку за установку распределительного щита и предложить гарантию на распределительный щит и их труд. Возможно, им также придется проверить кабели и проводку, чтобы убедиться, что распределительный щит подходит для вашего дома.

Сколько стоит прокладка кабеля и замена проводки? *

Могут потребоваться некоторые кабели, которые могут стоить от 2000 до 2500 долларов, включая замену распределительного щита.

Если ваш дом требует ремонта, стоимость может быть выше.Австралийские стандарты применяются к замене проводки в доме, и если в вашем доме старая проводка, она может не соответствовать австралийским стандартам. Дома старше 40 лет должны быть заменены электропроводкой, но даже в более новых домах может потребоваться переустановка, если они полагаются на удлинители с несколькими точками питания для электричества, потому что точек питания может быть слишком много для проводки, и они могут представлять опасность.

Как узнать, нужно ли вам ремонтировать дом? Помимо перечисленных выше пунктов для распределительных щитов, в доме может потребоваться перемонтаж, если:

  • Электроинструменты нагреваются или обесцвечиваются
  • Есть жужжание и шипение
  • Вы замечаете запах гари
  • Искры разлетаются при включении электроприбора
  • Вы чувствуете легкое поражение электрическим током при включении прибора

Вместо того, чтобы откладывать замену проводки, сделайте это как можно скорее, потому что старая проводка может представлять опасность пожара.Хотя ремонт электропроводки может быть дорогостоящим, это намного дешевле, чем сжечь дом или часть дома.

Как правило, в домах используется медная проводка. Медь стоит дорого, поэтому одна только проводка может стоить около 600 долларов для дома с тремя спальнями. Расценки на замену проводки могут варьироваться от 4000 до 8000 долларов, поэтому получите расценки у нескольких электриков и выберите электрика, имеющего опыт в ремонте домов.

Как выбрать электрика

Все электрики должны иметь лицензию в каждом штате.Однако не все электрики одинаковы, и, возможно, стоит потратить немного больше на более опытного электрика. При выборе электрика им следует:

  • Имею многолетний опыт работы в вашем регионе
  • Могу предоставить вам ссылки
  • Будьте застрахованы
  • Твердое ценовое предложение на электрощит, ремонт электропроводки и другие работы
  • Выдаст вам сертификат соответствия по завершении работы

Все эти вещи важны, но сертификат соответствия скажет вам, что электрик установил распределительный щит или перемонтировал проводку в доме в соответствии с австралийскими стандартами.Сертификат соответствия может отличаться в зависимости от штата, но он является обязательным и является вашей гарантией, что работа была выполнена правильно. Любой уважаемый электрик будет иметь страховку, и после осмотра распределительного щита и проводки они дадут твердое предложение. Хороший электрик будет рад предоставить вам рекомендации, к которым вы можете обратиться, чтобы узнать о качестве их работы.

Когда вы получите расценки от электриков, они могут сначала дать вам онлайн-расценки, но, вероятно, они будут неточными.Они захотят посетить ваш дом и осмотреть распределительный щит и, возможно, вашу проводку. Если два или более электрика рекомендуют перемонтировать электропроводку, вам следует об этом подумать, потому что распределительного щита может быть недостаточно для решения проблем в вашем доме, и вы можете столкнуться с теми же проблемами после установки распределительного щита. Поскольку расценки на замену проводки могут сильно отличаться, выберите опытного электрика, который предложит более низкую цену. Более низкая цитата не обязательно является признаком менее компетентного электрика и может быть признаком более честного электрика, но проверьте их рекомендации, чтобы быть уверенным.

* Стоимость и цены в этой статье являются ориентировочными и должны использоваться только в качестве ориентировочных. Они также различаются на местном уровне и подвержены влиянию рыночных сил.

Деление электропроводки на группы при установке распределительного щита 220 или 380 вольт

Каждая современная квартира, загородный дом или коттедж, оснащенная техникой и инженерным оборудованием, потребляет большое количество электроэнергии. В науке об электрических явлениях, использовании электричества в практических целях такие нагрузки называют потребителями.Повысить удобство использования поможет грамотное разделение бригад электропроводки в квартире при открывающем напряжении 380 или 220 вольт.

Разделение групп проводки

Из-за использования в корпусе большого количества электроприборов, таких как стиральные машины, кондиционеры, бойлеры, различная аудио- и видеоаппаратура, повышается нагрузка на современную проводку. Кухня занимает первое место в доме по концентрации бытовой техники — электрика, холодильник, микроволновая печь, посудомоечная машина, пароварка, электрочайник и множество дополнительного оборудования, которое потребляет большое количество электроэнергии.

например, трехфазный вход (380 В) и во избежание его перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводниках будет отличаться между собой в большую или меньшую сторону. Когда, когда есть однофазная мощность, равная 220, падение напряжения от 150 до 280 В может привести к повреждению электроприборов.

Также при такой работе происходит увеличение расхода электроэнергии в приборах, которые не защищены от сбоев питания. Поэтому очень важно правильно распределить нагрузку по фазам.

Распределение нагрузки в щетке 380 В в загородном доме

Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации проводка разбита на группы. Такой метод позволил бы отдельно управлять питанием отдельных устройств или комбинации потребителей электрического тока. Этот способ пригодится при проведении ремонтных работ, так как необходимое питание можно отключить группой. При различных аварийных ситуациях — затопил соседей, сильно забил гвоздь в стену, повредив проводку.Отключив аварийный блок, можно по-прежнему пользоваться другими линиями.

Рекомендации по разделению:

фаз разводки на 380 вольт товарищ распределительный автомат
  • Крупная бытовая техника, выступающая в качестве мощных потребителей энергии, устанавливается отдельно от установки автоматических выключателей в распределительной коробке. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагреватель, кондиционер, стиральная машина.
  • групп розеток, каждую гостиную, спальню, детскую, кабинет рекомендуется изготавливать индивидуально.
  • Кухня — очень загруженная часть любого жилья, где розетка тоже должна быть сделана отдельно.
  • Система освещения — это индивидуальная единица, можно сделать и освещение каждой комнаты отдельно.
  • Унитаз
  • , который входит в наиболее опасное место в электросети помещения, где наблюдается повышенная влажность, также должен быть сформирован в отдельную группу.

Перед тем, как приступить к разводке с разделением на группы, следует составить план помещения с расположением розеток и мощных электроприборов, арматуры, выключателей.заранее зная, что будут задействованы любые электрические точки подключения, чтобы избежать дальнейших изменений в электропроводке.

Схема дифференцирования фаз в щетке 380 В, квартира

Комплект розеток и осветительных приборов рассчитывается от электрической нагрузки для данной серии. Когда, когда мощность всех подключенных блоков превышает допустимую для данной системы скорость, блок делится на два или более, если необходимо, по количеству линий.

Схема автоматического включения при размыкании напряжения 220 в

В помещениях с повышенным уровнем влажности установлена ​​дифференциальная защита от утечки 10 мА.Наиболее подходящий инструмент для установки — автоматический выключатель в сочетании с УЗО или интегрированный защитный блок, выполняющий функции безопасности двух устройств. Защитит цепь от перегрузки, токи короткого замыкания — комбинация кабелей с автоматами:

  1. Для остальных линий устанавливается дифференциальная система защиты от тока утечки 30 мА.
  2. Освещение выполнено с кабелем сечением 3х2,5 мм2, автоматическая защита 10 А.
  3. Розетки лучше выполнить кабелем 3х3.5 мм2 и автомат защиты 16 ампер.
  4. Потребителям мощностью более 3,5 кВт — духовка электрическая, прибор необходимо подключить непосредственно к электрическим кабелям с установкой автоматического выключателя нужного номинала.

онлайн калькулятор, рассчитайте сечения проводов.

Схема распределения нагрузки в квартире с питанием 220 В квартира

Выбирая секцию автоматической защиты и, провода должны быть более нагруженной фазы.Неравномерное распределение фаз нагрузки и неучтенная асимметрия в распределении тока нагрузки, приводит к серьезным ошибкам в выборе сечения проводов, что приводит к перегрузке электрической системы — перегреву, обрыву, риску возгорания. При покупке электрического кабеля рекомендуется выбирать кабели с показателями пожарной безопасности.

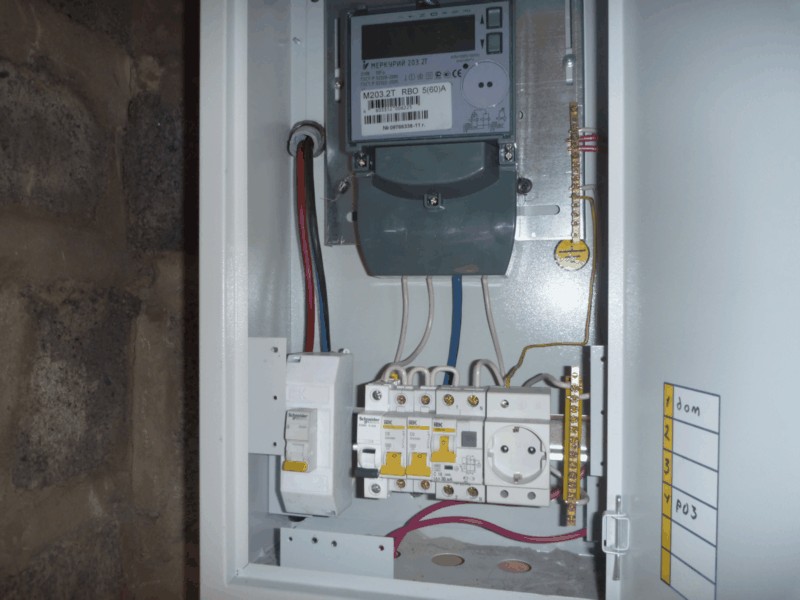

деталь, на монтажной плоской панели.

Методика расчета электрической мощности

Для разводки групп электропроводки при проектировании схем электрических сетей в квартирах, загородных домах, коттеджах, коттеджах и других объектах небольшой площади, в которых напряжение не превышает 15-25 ед. .Он применяет базовый и эффективный метод расчета с использованием таблиц MicrosoftExcel. В резюме такой информации должно быть указано:

  • загрузить заголовок;
  • напряжение питания;
  • количество грузов;
  • номинальная мощность, которая используется;
  • Коэффициент спроса
  • ;
  • значение cos

После ввода всех данных система автоматически пересчитывает предполагаемую энергию и вычислительную мощность.

простых правил, которых рекомендуется придерживаться при заполнении таблицы:

  1. Введите любой перечень нагрузок, имеющихся на объекте или оборудовании, которое планируется установить.Грамотность составления таблицы зависит от тщательного выбора показателей и данных, которые заносятся в таблицу.
  2. Принцип создания таблицы несложный — все стрессовые жилища должны быть собраны в группу, электрическая мощность рассчитывается для каждой группы отдельно. По такому методу мощность будет легче распределять по фазам.
  3. Все параметры для расчета таблицы, необходимо брать из паспортных данных единиц.
  4. Важно учитывать разницу между распределением тока в однофазной и трехфазной нагрузках.В однофазной нагрузке, соответственно одной фазе нагрузки, в трехфазной нагрузке токи равномерно распределяются по трем фазам. Исключение составляют показатели загрузки мощностей и уровня спроса.

Расчет однофазного и трехфазного напряжения производится по разным формулам.

Формула для однофазной нагрузки: I = W * 1000 / U / N,

где I — ток нагрузки А.

Вт — номинальная мощность прибора в кВт.

U — напряжение фазное 220 В.

N — количество устройств, входящих в группу.

Формула для 3-х фазной нагрузки: I = W * 1000 / (In * 1,74),

где I — ток нагрузки А.

Вт — мощность электронного блока кВт.

U — сетевое напряжение 380 В.

Таблица расчета необходимого сечения провода в зависимости от нагрузки

сечение кабеля, мм 2

разомкнутая проводка

Прокладка в каналах

медь

алюминий

медь

алюминий

текущий

Мощность, кВт

текущий

Мощность, кВт

текущий

Мощность, кВт

текущий

Мощность, кВт

НО

220АТ

380AT

НО

220АТ

380AT

НО

220АТ

380AT

НО

220АТ

380AT

0,5

11

2,4

0,75

15

3,3

1,0

17

3,7

6,4

14

3,0

5,3

1,5

23

5,0

8,7

15

3,3

5,7

2,0

26

5,7

9,8

21

4,6

7,9

19

4,1

7,2

14,0

3,0

5,3

2,5

30

6,6

11,0

24

5,2

9,1

21

4,6

7,9

16,0

3,5

6,0

4,0

41

9,0

15,0

32

7,0

12,0

27

5,9

10,0

21,0

4,6

7,9

6,0

50

11,0

19,0

39

8,5

14,0

34

7,4

12,0

26,0

5,7

9,8

10,0

80

17,0

30,0

60

13,0

22,0

50

11,0

19,0

38,0

8,3

14,0

16,0

100

22,0

38,0

75

16,0

28,0

80

17,0

30,0

55,0

12,0

20,0

25,0

140

30,0

53,0

105

23,0

39,0

100

22,0

38,0

65,0

14,0

24,0

35,0

170

37,0

64,0

130

28,0

49,0

135

29,0

51,0

75,0

16,0

28,0

Таблица мощности, тока и сечения материалов кабеля-жила

Сечение жилы, мм

МЕДЬ

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

вывод

Процесс разделения электрических кабелей на блоки позволяет распределять энергию и тем самым обеспечивать безопасную работу.Необходимо произвести расчет тока нагрузки для комплекта розеток и освещения, при необходимости сплит-блока на 2 и более. В связи с разделением электропроводки на группы понадобится большой электрический щит на 24 или 36 расчетных модулей. далее воспользуйтесь калькулятором для расчета сечения провода.

Видео:

Видео:

Видео:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
