Установка электропривода на откатные ворота

Сейчас все чаще можно увидеть в загородных коттеджах, частных домах или на въезде на различные охраняемые территории конструкции, работающие в автоматическом режиме. Для функционирования автоматических откатных ворот используется привод, позволяющий открывать и закрывать створки, независимо от погодных условий и прочих факторов.

Такая большая популярность этих конструкций обусловлена их практичностью, надежностью и безотказностью, что гарантирует чрезвычайно длительный период эксплуатации.

На отечественном рынке представлен большой выбор различных моделей приводов для откатных ворот, которые, несмотря на качество комплектующих и отличия в дизайне, работают по одинаковому принципу. При этом процесс установки таких устройств осуществляется в одинаковой последовательности.

Оборудование и комплектующие для монтажа привода.

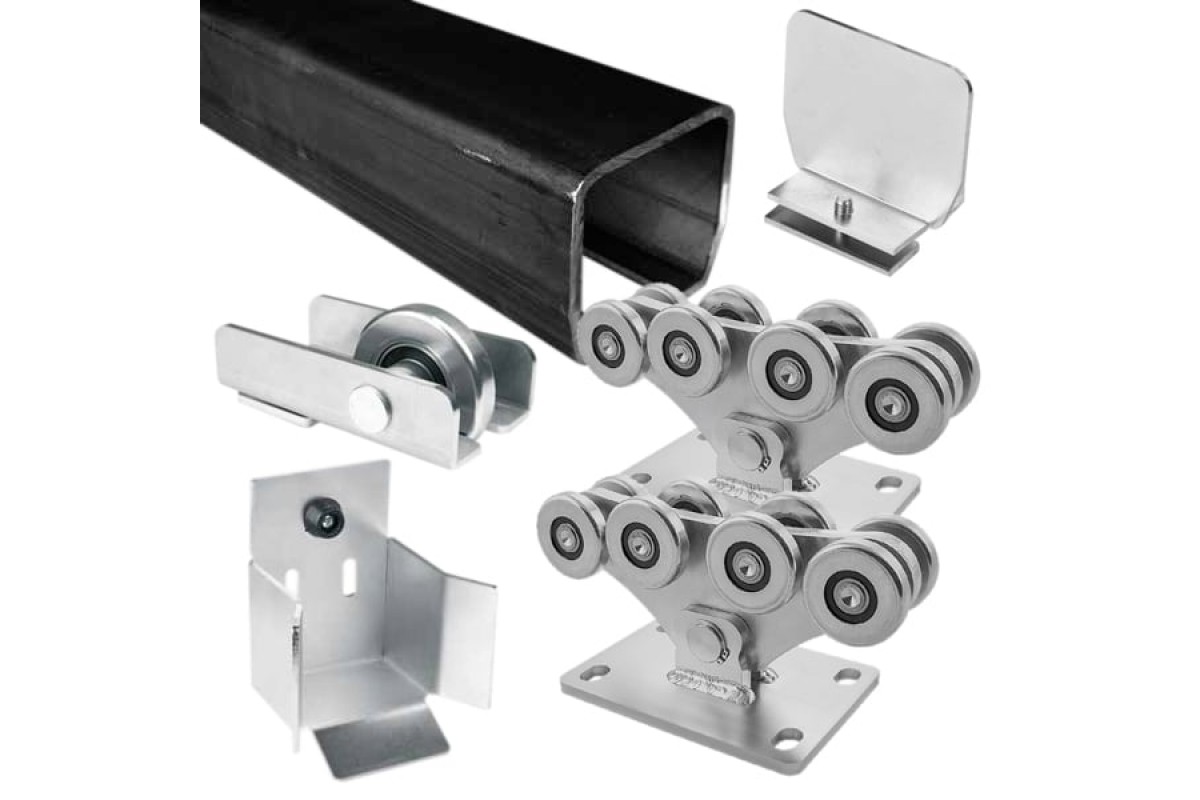

Предварительно следует установить ворота и подготовить место для монтажа привода. Для нормального функционирования автоматики откатные конструкции должны легко открываться и закрываться.

Таким образом можно обеспечить бесперебойную и длительную эксплуатацию всей конструкции. Если посредством монтажа привода попытаться решить проблему открывания заклинивающих створок ворот, то такие меры могут привести только к выходу из строя всего устройства и дополнительным финансовым затратам.

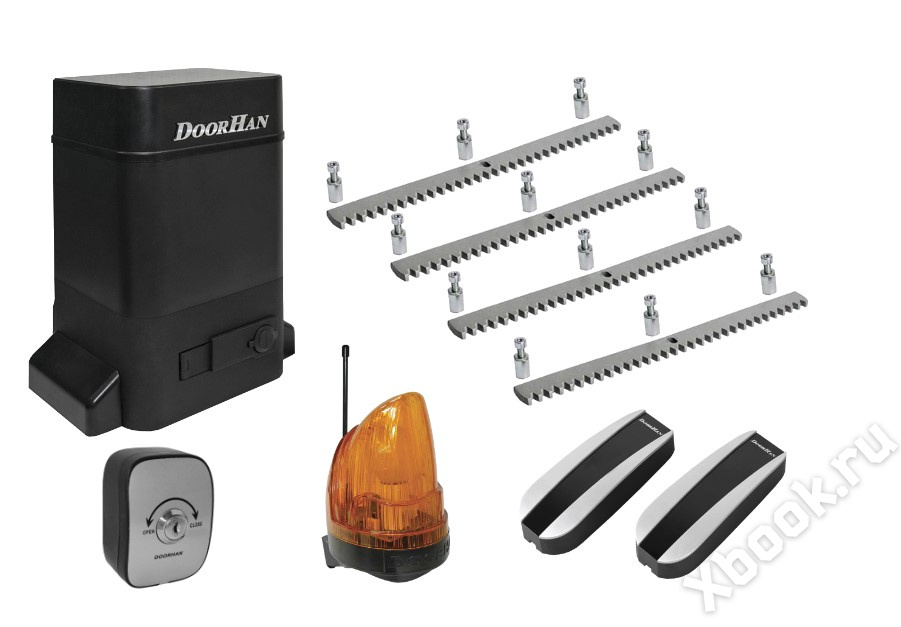

Комплект для установки автоматического привода состоит из следующих элементов:

Электронный привод.
Специальная зубчатая рейка.
Пульты дистанционного управления (ДУ).
Дополнительные элементы системы безопасности.
Сигнальный фонарь.

Дополнительно потребуются следующие комплектующие и оборудование:

Детальная схема установки.
Аппарат для электросварки.
Электродрель и сверла по металлу разного диаметра.

Для обеспечения электропитанием устройств необходимы провода сечением:

Привод — 2х1,5 или 2х2 мм.
Два фотоэлемента — 4х0,5 (4х0,75) и 2х0,5 (2х0,75) мм.
Сигнальная лампа — 2х0,5 (2х0,75) мм.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

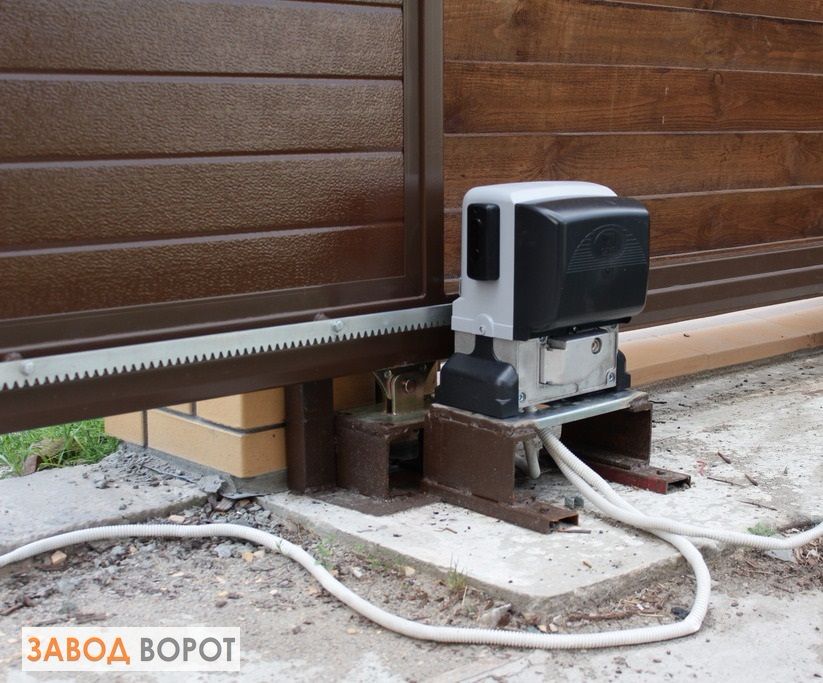

Монтаж привода.

Привод, обеспечивающий автоматическое открытие и закрытие подобных воротных конструкций, представляет собой сборочный механизм, который включает в себя:

Крепежные элементы.
Площадку для установки автоматики.
Непосредственно привод.

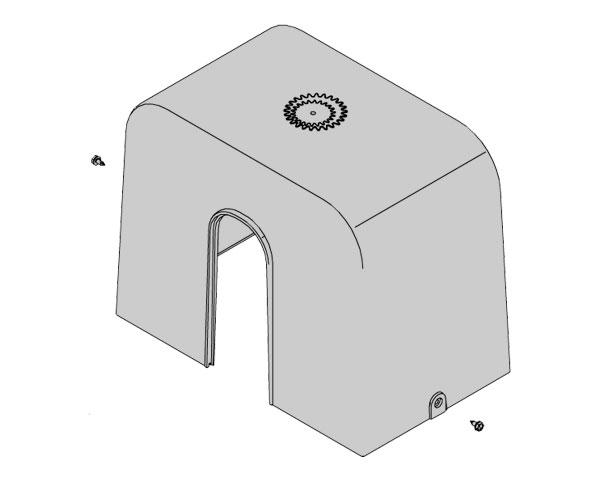

Защитный короб.

Перед монтажом автоматики следует предварительно отрегулировать ход ворот и позаботиться о том, чтобы в процессе открывания конструкции отсутствовали какие-либо скачки и не приходилось прилагать чрезмерных усилий. Также чрезвычайно важно использовать уровень, чтобы с его помощью выставить идеально ровно площадку, на которой будет производиться установка автоматики, что существенно ускорит и облегчит монтаж оборудования. Только после этого можно приступать непосредственно к установке.

Сам процесс монтажа привода происходит в несколько этапов:

1. Определение местоположения привода.

На швеллере, оснащенном двумя прочными роликовыми каретками (бетонируется в процессе установки ворот), необходимо выбрать место оптимально подходящее для монтажа электропривода. Для этого потребуется на шестерню электропривода положить зубчатую рейку и продвинуть ее до того момента, пока она не займет положение ровно посредине, что обеспечит ее надежное и правильное закрепление на профильной трубе наружного каркаса.

2. Монтаж автоматики.

После проведения всех необходимых расчетов необходимо на выбранное место на швеллере установить монтажное основание, изготовленное из качественной стали и обварить его по периметру электросваркой. Затем при помощи специальных болтовых соединений (обычно идут в комплекте) на него крепится привод.

Перед началом монтажа нужно тщательно осмотреть устройство на наличие на нем различных механических повреждений. При обнаружении каких-либо дефектов ни в коем случае нельзя устанавливать устройство, а следует обратиться к производителю для его замены.

В некоторых случаях в процессе монтажа требуется слегка приподнять привод. Для этих целей можно воспользоваться профильной трубой 40х20, 50х50 и других размеров, к которой следует приварить устройство.

Для функционирования системы автоматики требуется электричество. Поэтому для работы привода нужно предварительно подвести к месту его монтажа кабель для электропитания.

3. Установка зубчатой рейки.

В процессе установки зубчатой рейки стандартной длиной в 1 метр и имеющей три овальных регулировочных отверстия требуется терпение, предельное внимание и максимальная точность. Ведь если в ходе монтажа будут допущены ошибки и неточности, то двигатель будет во время открывания ворот пробуксовывать, что приведет к его перегреву и быстрому выходу из строя.

Кроме этого, главное условие нормальной работы ворот – это наличие зазора в 1 мм между рейкой и шестерней привода. Прогиб полотна всего в 5 мм может привести к тому, что в одном конце воротной конструкции привод будет хватать рейку за конец зуба.

При этом примерно посередине, ворота уже будут двигаться на шестерне привода, а не на роликовых каретках. В свою очередь, это приводит к ускоренному износу шестерни, подшипников устройства и перегоранию электродвигателей.

Для того чтобы избежать таких фатальных последствий лучше всего приварить крепление под рейку по месту без зазора. Причем если понадобится получить зазор, то перед установкой рейки можно подложить под электродвигатель несколько шайб толщиной не более 1 мм, которые после завершения работы нужно будет удалить. Также можно просто поднять зубчатую рейку на 1 мм. Конечно же, во время монтажа рейки таким способом от сварки пострадает полотно ворот. Однако эту проблему можно очень просто решить с помощью баллончика с краской.

4. Закрепление зубчатой рейки.

Следует учитывать, что наряду с зазором, в процессе установки нескольких реек, необходимо выдержать между ним определенное расстояние, чтобы обеспечить получение «правильного зуба». Для выполнения этой задачи рекомендуется взять две рейки и вложить в них на месте стыка еще один аналогичный элемент, что позволит определить оптимальный зазор между зубами.

После этого можно приступать к процедуре монтажа зубчатой рейки. Установка этого элемента состоит из нескольких действий, которые нужно выполнять в определенной последовательности:

Перед началом процедуры ворота должны быть полностью открыты, а электропривод переключен в режим разблокировки.
Затем следует установить в середине привода зубчатую рейку с шестеренкой. При этом нужно обязательно оставить на рейке место под крепление для концевых выключателей.
Потом необходимо поставить на шестеренку электродвигателя первую рейку и приварить ее непосредственно к полотну откатных ворот.

Далее воротная конструкция передвигается в сторону на 1 метр и на шестерню электропривода устанавливается следующая рейка, которая пристыковывается к первой (с учетом получения «правильного зуба») и также приваривается. В конечном итоге должна получится идеально ровная рейка.
Происходит регулировка зазора между шестеренкой привода и зубчатой рейкой, который не должен превышать 1 мм. Только в этом случае гарантируется плавное движение воротной конструкций. В том случае, если люфт превышает допустимые параметры, то открытие ворот будет осуществляться с усилием, рывками и сопровождаться характерными стуками.

После завершения всех работ, связанных с монтажом и регулировкой зубчатой рейки, необходимо еще раз обварить все крепежные элементы.

Для регулировки зазора между рейкой и шестерней достаточно проделать несколько элементарных манипуляций. Для этого необходимо просто отвинтить крепежные болты на зубчатой рейке и выставить ее таким образом, чтобы она при движении и соприкосновении с шестеренкой привода издавала характерное цоканье, а не стук.

5. Установка концевых выключателей.

После окончания монтажа привода и зубчатой рейки проводится установка концевых выключателей, которые бывают двух типов:

Механические.
Такие устройства пользуются большой популярностью благодаря высокой надежности и элементарной установке. Также они отличаются простым принципом действия. На привод устанавливается специальная пружинка, а на рейку – концевик. Во время прохода над устройством он отклоняет пружинку в сторону, что обеспечивает выключение привода и приводит к моментальной остановке ворот.
Магнитные..
Такие элементы отличаются высокой надежностью и отлично справляются со своей задачей независимо от погодных условий. Функционирование подобных концевых выключателей основывается на полярности магнитных элементов. Данные элементы устанавливают непосредственно на зубчатую рейку. После прохождения магнита над приводом происходит активация специального механизма, обеспечивающего полную остановку устройства.

Практически все виды откатных ворот независимо от компании-производителя оснащаются современными и надежными концевыми выключателями на базе магнитов, а их механические аналоги уже почти не встречаются.

6. Настройка магнитных концевиков.

В процессе установки данных элементов следует учитывать, что в зависимости от полярности, они бывают левыми и правыми (плюсом и минусом). Таким образом, если один концевик расположен к приводу плюсом, то другой обязательно должен быть размещен стороной с минусом. Причем если магниты перепутать местами, то ворота просто не будут останавливаться и их элементарно заклинит. Специально для удобства установки концевые выключатели окрашиваются в красный и синий цвета.

Настройка этих элементов не отличается особой сложностью. Для этого необходимо установить концевые выключатели на расстоянии 1 метра напротив друг друга и запустить привод. В том случае, если после прохождения над электроприводом концевика ворота останавливаются, то это является наглядным свидетельством правильного расположения магнитов. В обратном случае, следует просто поменять выключатели местами. Как правило, такие испытания проводятся на середине воротной конструкции для того чтобы при возникновении проблем успеть остановить привод посредством пульта ДУ. Причем даже если не удастся вовремя остановить ворота и их заклинит, то для разблокировки достаточно просто открутить рейку и привести привод в соответствующий режим.

Удостоверившись в правильности установки магнитных концевых выключателей, остается раздвинуть их по краям воротной конструкции. Для закрепления магнитных концевых выключателей на зубчатой рейке используются специальные болты.

Следует принимать во внимание, что после срабатывания концевика ворота по инерции продолжают движение еще несколько сантиметров. Поэтому чтобы предотвратить преждевременный выход из строя редуктора из-за большой ударной нагрузки на шестерни и электродвигатель, лучше всего оставить определенный зазор в улавливателе еще во время регулировки.

7. Подключение и проверка.

Закончив установку всех основных элементов привода нужно обязательно проверить его работоспособность. Для этого необходимо подключить устройство к источнику электропитания согласно схеме и после этого приступать к тестированию.

Для начала проверки магнитных выключателей следует нажать на кнопку «Р1» на пульте ДУ, и привод автоматически начнет закрывать ворота до момента срабатывания концевика. Для настройки времени, за которое будет осуществляться открывание откатной конструкции, необходимо при полностью закрытых воротах нажать кнопку «Р1» и удерживать ее в таком состоянии на протяжении 3 секунд. В течение этого периода произойдет полное открывание и закрывание конструкции, а время будет зафиксировано в плате управления. Таким образом, если по каким-то причинам электропривод не остановится концевым выключателем, это произойдет в автоматическом режиме, после окончания времени, отведенного на осуществление данной операции.

Благодаря этому предотвращается выход из строя электродвигателя (иначе он просто будет работать вхолостую и перегорит, в случае попадания между воротами какого-нибудь мусора, обледенения уловителя, отпадания магнитного концевого выключателя и др.)

Монтаж и подключение периферийных устройств.

Только после того как все механические и прочие элементы автоматики привода будут установлены и протестированы, подключаются такие периферийные устройства, как фотоэлементы безопасности и сигнальная лампа.

Разумеется ворота могут функционировать и без этих дополнительных элементов. Тем не менее они требуются для обеспечения должного уровня безопасности и помогают избежать множества проблем в процессе эксплуатации данной откатной конструкции.

Особенности монтажа фотоэлементов.

Комплекс фотоэлементов безопасности состоит из передающего и принимающего устройства, которые размещаются перед воротами друг напротив друга. Между приборами на перманентной основе проходит световой луч. Причем пока между фотоэлементами проходит световой сигнал, то функционирование воротной конструкции происходит в нормальном режиме. Если в какой-то момент сигнал прерывается из-за появления на его пути транспортного средства, человека, собаки или любого другого неодушевленного предмета, то это приводит к автоматической остановке и запуску механизма обратного хода. Ворота начинают двигаться в обратном направлении, что позволяет избежать получения различных травм человеком или предотвратить повреждение транспортного средства.

Детальный процесс установки фотоэлементов.

Существует большое количество способов монтажа фотоэлементов, однако все они сходятся к проведению сходных по смыслу манипуляций. В частности, процедура монтажа таких приборов состоит из нескольких шагов:

Вначале необходимо установить передающее и принимающее устройства напротив друг друга, чтобы обеспечить беспрепятственное прохождение между ними светового луча. Фотоэлементы могут быть установлены на специальных металлических постаментах, которые нужно приварить к столбикам с нижним уловителем и верхними роликами. Также можно отдельно изготовить специальные столбики из стальной профильной трубы размером 50х50 мм и уже на них закрепить эти приборы при помощи обычных саморезов.

После этого можно приступать к подключению фотоэлементов непосредственно к приводу. Для этого потребуется в столбиках просверлить отверстия и провести провода сечением 4х0,5 (4х0,75) и 2х0,5 (2х0,75) под проезжей частью. Для обеспечения дополнительной защиты проводов от негативных внешних факторов, а также чтобы исключить возможность обрыва, их лучше поместить в гофрированный шланг.

Подключение фотоэлементов к приводу осуществляется по схеме, которая входит в комплект устройства.

Установка сигнального фонаря.

В завершение процесса монтажа привода рекомендуется дополнительно установить специальный сигнальный фонарь. Основное предназначение данного элемента входящего в систему безопасности откатного устройства заключается в информировании транспортных средств, двигающихся по проезжей части, о выезде с территории автомобиля. Именно поэтому такой фонарь нужно установить со стороны дороги, чтобы обеспечить его хороший обзор всем участникам движения.

Для крепления лампы можно использовать обычные саморезы. Для подключения к питанию потребуются провода сечением 2х0,5 мм или 2х0,75 мм. Естественно, можно вообще не устанавливать такой сигнальный фонарь на откатную конструкцию, однако в этом случае следует подготовиться к финансовым затратам на кузовной ремонт и покраску автомобиля 🙂

Заключение.

Таким образом, монтаж привода откатных ворот представляет собой достаточно трудоемкую и сложную процедуру, для осуществления которой требуются знания, опыт и профессиональное оборудование. Именно поэтому установку привода стоит доверить квалифицированным специалистам компании Брами, которые не только аккуратно и точно проделают такую работу, но и предоставят на нее длительную гарантию.

Установка автоматики на откатные ворота

Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.

Начнем с предупреждений!

Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

Электронный привод для откатных ворот.
Рейка с зубцами.
Пульты для ДУ.
Элементы для безопасности.
Лампа – «сигналка».

Какое еще нужно оборудование:

Сварка.
Дрель и сверла для металла.
Электроприводы для питания.
Приводы для подключения элементов безопасности
Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закрепление зубчатой рейки

Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.
Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Подключение привода

Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания. Советуем до подключения элементов безопасности отрегулировать привод.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Подключение сигнальной лампы

Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.

Выводы

Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.

Порядок самостоятельной установки автоматики откатных ворот на примере модели Miller Technics 1000

В качестве примера взята модель Miller Technics 1000, которая может быть установлена практически на любые ворота – «потянет» створку длиной до 10 м и весом до 1000 кг.

Минимальная комплектация для получения работоспособной автоматической системы

Избавить себя от открывания ворот вручную можно при помощи всего лишь 3-х обязательных составляющих. Это будут: • ПриводПодразумевается, что блок управления встроен в него, концевые выключатели, ключ разблокировки и монтажные принадлежности также являются составляющей частью. • Устройство управленияКак правило, в комплекте предлагается пара пультов дистанционного управления, а радиоприемник изначально встроен в плату управления. • Зубчатая рейка

Принято включать в набор 4-ре метровых элемента для 3-х метровых проездов. При большей ширине проема следует докупить нужное количество реек, чтобы общая длина примерно на 1м превышала просвет ворот.

Технические параметры модели Miller Technics 1000

Питание	Напряжение 220 В переменного тока (50 Гц)
Количество оборотов	1400 об/мин
Максимальный ток	3А
Диапазон рабочих температур	От -30°С до +55°С
Наличие температурной защиты двигателя	Предусмотрено, 120°С
Максимально допустимый вес ворот	1000кг

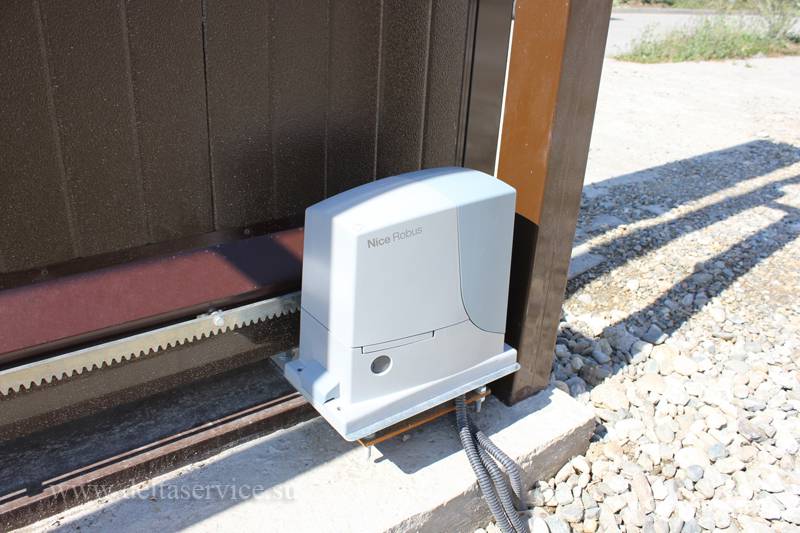

Установка привода

Подготавливают подставку под привод. Ее можно выполнить из пары отрезков труб прямоугольного или квадратного сечения длиной по 30 см. Достаточно элементов размерами 40*40 мм или 40*60 мм.

Размещают данные трубы между роликовыми каретками на швеллере-закладной. Приваривать их пока рано – следует просто уложить в запланированном месте.

Сверху также пока без крепления устанавливают монтажное основание из комплекта.

Привод ставят на основание. На данном этапе, можно обойтись без прикручивания.

На отрезки зубчатой рейки прикручивают «бонки» (крепежные элементы), утолщением наружу и со сдвигом к гладкому верхнему краю (отверстия овальные, поэтому позволяют такой сдвиг).

Зубчатую рейку устанавливают на внешнюю шестерню привода таким образом, чтобы она прошла посредине элемента. Всю конструкцию (привод на основании и подставке вместе с зубчатой рейкой) подвигают к створке.

«Бонки» должны соприкоснуться с нижней трубой каркаса ворот.

Внимание! «Бонки» не привариваются к направляющему профилю, так как рельс при этом может деформироваться.

Если «бонки» оказываются выше или ниже трубы каркаса, то следует заменить трубы-подставки на элементы подходящего сечения.

Когда размеры подставки подобраны оптимально, позволяя «бонкам» расположиться строго против трубы каркаса, приваривают к швеллеру выбранные трубы, а к ним – монтажное основание. После этого привод прикручивают болтами из комплекта крепежа.

Крепление зубчатой рейки

Предварительно разблокируют привод специальным ключом, а ворота полностью закрывают.

Зубчатая рейка поставляется отрезками по 1 метру. Крепят их последовательно.

Первый элемент устанавливают на шестерню привода таким образом, чтобы в сторону «хвостовика» ворот выступал отрезок длиной 30-50 см.

«Бонки» прихватываются сваркой к нижней трубе рамы. Окончательное обваривание будет производиться лишь после проверки идеального положения зубчатой рейки по всей длине. Такой подход позволяет в процессе монтажа легко устранять ошибки – достаточно срезать болгаркой такую прихватку и скорректировать положение элемента.

После крепления первого элемента ворота приоткрываются на метр.

Второй отрезок устанавливается на шестерню, а место стыка с уже закрепленной частью снизу подпирается перевернутой свободной рейкой. Это позволяет получить «идеальный зуб» без перепадов высоты в месте соединения кусков.

Отклонение от этого правила может привести к тому, что в местах стыков наружная шестерня будет получать сильные удары, опасные для нее и всего редуктора в целом.

Только после получения «правильного зуба» «бонки» нового элемента можно прихватить к каркасу сваркой.

Аналогично второму устанавливаются все последующие куски зубчатой рейки.

После монтажа последнего отрезка необходимо по всей длине обеспечить зазор примерно в 1 мм между зубчатой рейкой и шестерней привода.

За счет удлиненных отверстий под крепление «бонок» можно сдвинуть рейку немного вверх. Регулировка осуществляется вручную на ощупь и не представляет особых сложностей.

При разблокированном мотор-редукторе наружную шестерню следует взять снизу и попробовать сдвинуть. Если движения нет или оно сильно затруднено, то зубчатую рейку стоит приподнять выше.

Зазор между зубьями шестерни и рейки должен быть одинаковым на всем протяжении ворот.

Описание регулировки словами выглядит сложнее, чем этот процесс оказывается на практике. При выполнении описанных действий Вы сможете убедиться, что все довольно просто.

После выставления каждого отрезка в оптимальное положение требуется надежно зафиксировать его монтажными болтами.

После выставления зазора в 1 мм по всей длине зубчатой рейки производится тестирование легкости хода ворот (пока вручную). Если замечаний нет, то «бонки» обваривают окончательно уже сплошными швами. Места сварки зачищаются, грунтуются и окрашиваются.

Электроподключения

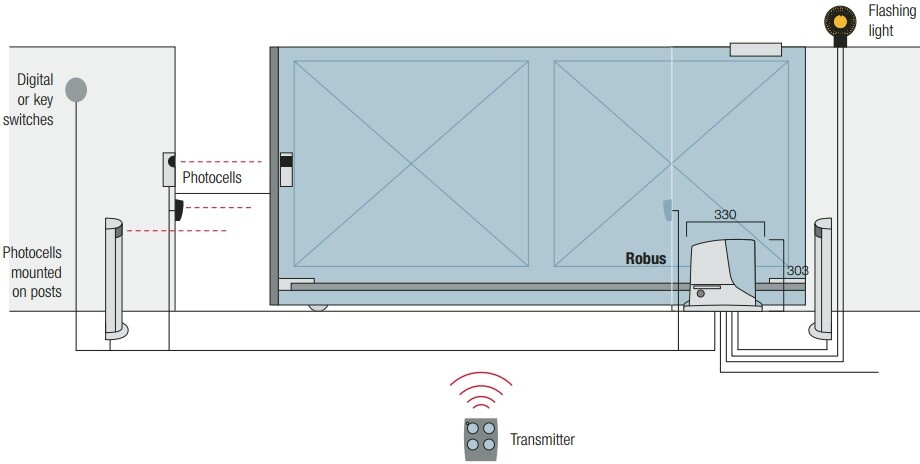

Типовая схема подразумевает подключение самого привода и важных дополнительных устройств, а именно фотоэлементов и сигнальной лампы. На практике аксессуары ставятся не всегда – система и без них может работать, но с пониженным уровнем безопасности. Если установка датчиков преграды и лампы не предусмотрена, то и электропроводку для них выполнять не потребуется.

Разводка кабелей

Проводка обычно выполняется скрытой еще до укладки дорожного покрытия. Выкапываются траншеи глубиной не меньше 70 см, по дну которых и прокладываются провода с внешней защитой. При этом под проездом в качестве гильзы рекомендуется брать пластиковую водопроводную трубу, диаметр которой может быть 15-20 мм. В грунте вне проезда достаточно гофротрубы.

Изначально трехжильный кабель сечением 1,5 кв.мм подводится от источника электропитания (напряжение 220 В) к плате управления (расположена внутри привода). Остальные кабеля (2-х и 4-х жильные по 0,5 кв.мм) разводятся уже от платы к аксессуарам согласно схеме.

Подключение платы управления к питанию

Кабель от источника питания (переменный ток, напряжение 220В) подводится к приводу и подключается к контактам платы управления с маркировкой «L» и «N».

Кодирование пультов ДУ

Для выполнения дальнейших настроек автоматической системы потребуется запрограммировать пульт ДУ, чтобы получить возможность подавать команды приводу.

На плате управления есть специальная кнопка «Learn», которую требуется нажать и отпустить.

Данное действие приводит к тому, что загорается красный светодиод рядом с кнопкой.

Далее нажимают ту кнопку пульта, с которой предполагается управлять воротами, и ее канал будет прописан в память приемника.

Данный процесс сопровождается сигналом светодиода: он должен дважды моргнуть и потухнуть. Это будет подтверждением записи пульта.

Выставление магнитных концевых выключателей

Для своевременной остановки привода в конце маневра предназначены магнитные концевые выключатели. Пара кронштейнов-магнитов крепятся на зубчатую рейку таким образом, чтобы подходить к датчику внутри привода в момент полного открывания и закрывания.

Принцип действия: приближение кронштейна к датчику-геркону приводит к размыканию реле под воздействием магнитного поля. Это служит сигналом к остановке двигателя.

Магниты имеют разную полярность, чтобы система «понимала» положение створки (открыта или закрыта). При креплении элементов на зубчатой рейке следует убедиться в правильном размещении. Если перепутать левый с правым, то ворота останавливаться автоматически не будут.

Для корректного монтажа магниты сначала ставят на зубчатую рейку на расстоянии 10-20 см от корпуса привода при полуоткрытом положении ворот.

Дав команду с пульта на движение ворот, наблюдают за поведением автоматики в момент подхода магнита. Если двигатель остановится, то полярность соблюдена. Если створка «проскочит» дальше, то ход ворот останавливают пультом, а магниты меняют местами.

Убедившись, что магниты расположены с правильных сторон, определяют точное место их размещения на зубчатой рейке ближе к ее краям.

Магнит считается правильно установленным, если ворота последние пару сантиметров плавно докатываются по инерции, не продвигаясь дальше положенного. Ни в коем случае створка не должна ударяться в уловитель при закрывании, напротив, между их стенками должен оставаться небольшой зазор.

Уже на данном этапе ворота можно считать автоматизированными и пригодными к использованию.

Выполнение ряда дополнительных настроек позволит активировать полезный функционал блока управления. Управление воротами получится более комфортным. Для повышения безопасности эксплуатации автоматики стоит подключить периферийные устройства.

Задание времени работы автоматики

По умолчанию время работы привода установлено на 30 секунд. Заводские настройки можно сменить на индивидуальные.

Обычно остановка двигателя происходит по сигналу магнитных выключателей. Но если один из них будет поврежден или створка упрется во что-то, то как раз функция отключения по времени спасет двигатель от перегорания.

Для задания конкретного времени работы створку полностью закрывают, после чего нажимают и удерживают в течение 3 секунд кнопку «Test».

Ворота самостоятельно пройдут полный цикл по магнитным концевым выключателям (откроются и закроются). После остановки время работы привода будет автоматически зафиксировано в памяти платы управления.

Корректировка чувствительности к препятствиям

Есть функция, позволяющая задать максимально допустимое усилие. Превышение данного порога приводит к автоматическому отключению двигателя. К примеру, если створка упирается в препятствие, то нагрузка возрастает, что требует адекватной реакции на ситуацию – остановки ворот.

Необходимое усилие можно выставить с помощью триммера «FORCE», вращая его в ту или иную сторону.

Установка и подключение фотоэлементов

В основном фотоэлементы устанавливаются на опорные столбы.

Как вариант – их можно прикрепить к нащельникам. Рекомендованная высота – 50-60 см над землей, чтобы не перекрывались сугробами, но «замечали» капот авто и пешеходов.

Парные датчики располагают друг напротив друга. При этом между ними не должно быть никаких преград, мешающих идти инфракрасному лучу от передатчика к приемнику. Именно этот луч сканирует проезд, а его обрыв дает сигнал о наличии препятствия на пути створки.

Подключение датчиков безопасности.

Сначала подключают тот фотоэлемент, что расположен ближе к блоку управления:

• контакты «+» и «-» фотоэлемента подключаются к питанию 15 В платы управления;

• контакт «COM» фотоэлемента подводится к контакту «GND» платы;

• контакт «NC» датчика подключается к «INFRO» платы.

Для дальнего фотоэлемента необходимо подвести лишь питание, т.е. его «+» и «-» подключить к питанию 15 В платы.

Установленную на заводе перемычку «INFRO-GND» на плате необходимо снять, при этом перемычка «STOP-GND» остается на месте.

После установки и подключения фотоэлементов требуется проверить их эффективность. При обрыве луча при закрывающейся створке автоматика должна реверсировать движение, т.е. ворота должны начать открывание. Если створка открывается, то обрыв луча либо игнорируется, либо приводит к остановке – опасности удара створкой не наблюдается, реверс не нужен.

Если реакции на разрыв луча при закрывании створки нет, и ворота продолжают движение как ни в чем не бывало, то следует поменять местами две пары контактов:

• OL и CL

• L1 и L2

Подключение фотоэлементов производится только после установки, подключения и проверки работы основного оборудования.

Монтаж и подключение сигнальной лампы

Для установки лампы подбирают такое место, чтобы ее было видно с любой стороны ворот.

Подключение сигнальной лампы

Идущие от лампы кабели подключаются к клеммам «Light» платы управления.

Преимущества модели Miller Technics 1000 для откатных ворот

Наличие мощного двигателя, позволяющего устанавливать привод на створки до 1000 кг весом и 10 м длиной.
Полупромышленное назначение позволяет использовать данную автоматику на въездах во дворы многоквартирных домов или в гаражные кооперативы. Приводу под силу совершать до 200 циклов в сутки.
Редуктор выполнен исключительно из металла, так что служить может без поломок не менее 10 лет.
Магнитная система концевых выключателей позволяет автоматике работать без сбоев и летом, и зимой.
На привод Miller Technics 1000 дается гарантия на 3 года. Более того, данная модель в течение года может просто тестироваться. Это значит, что после покупки Вы можете установить и использовать автоматику, но если работа привода в тестовый период не понравится, то можно вернуть технику обратно. Мы же вернем деньги в полном объеме.
Не требуется никакой предоплаты. Вы получаете и проверяете комплектацию, а потом оплачиваете заказ.
Предоставляются подробные пошаговые инструкции по установке и подключению автоматики.
При монтаже техники можно позвонить нашим специалистам для бесплатной консультации по назревшим вопросам.

Монтаж автоматики для откатных ворот. Установка автоматики откатных ворот

Монтаж автоматики для откатных ворот.

Установка автоматики на откатные ворота достаточна проста. Прежде всего необходимо установить монтажное основание, которое обычно поставляется в комплекте с электроприводом для откатных ворот. Сначала устанавливаем привод вместе с основанием у ворот и смотрим где будет располагаться зубчатая рейка. Если нужно пднять привод, то монтажное основание нужно установить на две профилированные трубы, приваренные к швеллеру – фундаменту откатных ворот. К этим трубам привариваем монтажное основание, к которому и прикручиваем привод для ворот. Не забываем также продеть провода через специальные отверстия.

Дальше необходимо установить зубчатую рейку. После того как рейка установлена необходимо установить концеввые выключатели.
На рис. установка магнитных и механических концевиков: Механические концевики не должны сильно заламывать пружинку.

Дальше необходимо установить фотоэлементы и сигнальную лампу. В принципе, ворота могут прекрасно обходиться и без этих аксесуаров, но их лучше поставить, смотрим разделы подключение фотоэлементов и подключение сигнальной лампы.
Рекомендуем подключать фотоэлементы только тогда, пока полностью не выставите концевые выключатели, параметры работы и т.п. На этом фото показано где располагать фотоэлементы откатных ворот, их можно установить и во дворе, но на этой же высоте — 500-600мм от земли. Кроме того тенденции последних лет показывают, что фотоэлементы лучше устанавливать во дворе, так их сохранность и срок службы повышаются в разы.

Вариант установки сигнальной лампы: Ее можно ставить там где вам больше нравится. Хрестоматийно считается, что ее мигание должно быть видно как с улицы так и со двора.

Типичная проблема новичков, впервые монтирующих автоматику, в том, что по причине недостаточного опыта умудряются сделать в схеме подключения несколько ошибок, из-за которых автоматика не запускается (при этом декларируют, что все подключено правильно). При отсутствии опыта тяжело потом определить, где именно зарыта проблема. Посему рекомендуем подключать все постепенно — сначала двигатель с зубчатой рейкой, потом концевые выключатели, проверить перемычки на плате управления (для каждой модели – свои), подалть питание, запрограммировать пульты ДУ, отрегулировать концевые выключатели и настройки времени и усилия – и только после этого подключаем периферийные устройства: фотоэлементы и лампу. Тогда можно отследить, где закралась ошибка и была ли она до установки периферийных устройств. Если Вы подключаете автоматику впервые, то лучше сначала отработать подключение дома на полу или на столе, подключив питание, отработав срабатывание концевиков. После этого подключить периферию и проверить срабатывание всех систем и направление открытия\закрытия применительно к Вашим воротам, и только после этого нести на улицу.
Также Вы можете установить во дворе или гараже кнопку для управления воротами.
При регулировке концевых выключателей обратите внимание на тот факт, что после срабатывания концевого выключателя привод проезжает еще несколько сантиметров по инерции. Не рекомендуется выставлять положение концевых выключателей сдвижных ворот таким образом, что бы ворота в закрытии «задавливались» в уловители, а в открытии не бились об концевой ролик, так как привод при этом испытывает ударные нагрузки. Лучше сделать зазор в пару сантиметров, это продлит срок эксплуатации привода. Вот хорошее видео прекрасно иллюстрирующее все этапы монтажа автоматики для откатных ворот, на примере привода GANT IZ-1200

Здесь мы описали основные правила при установке автоматики для откатных ворот. Более подробные инструкции следует смотреть инструкциях по монтажу поставляемых с каждой конкретной моделью.
Вот пошаговые инструкции по установке основных популярных моделей:
Пошаговая инструкция по установке привода GANT IZ-1200
Пошаговая инструкция по установке привода Professional PS-IZ
Пошаговая инструкция по установке привода FAAC-741
Пошаговая инструкция по установке привода BFT DEIMOS-500\700
Если Вы будете следовать всем описанным рекомендациям по монтажу автоматики для откатных ворот – Вы можете начать зарабатывать деньги установкой автоматики..

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Автоматика для откатных ворот своими руками

Наибольшую популярность среди автоматических ограждающих конструкций приобретают изделия со сдвижными створками. Их популярность обусловлена тем, что автоматика для откатных ворот может быть установлена даже новичком. Главное, аккуратно выполнять работы и четко следовать инструкции. Еще одним неоспоримым преимуществом сдвижного полотна является его компактность при открывании створки. Она попросту сдвигается вдоль забора, освобождая проезд для автомобиля. При этом электропривод обеспечивает дополнительную безопасность, поскольку блокирует створку в закрытом положении, предотвращая возможность вскрытия ворот.

Если у вас уже имеется опыт, и вы своими руками устанавливали откатные ворота без автоматики, то никаких трудностей в работе у вас не возникнет. Более того, у вас уже должны быть все необходимые инструменты, поэтому останется лишь приобрести подходящий набор для автоматизации полотна. Все они имеют одинаковый принцип действия, однако отличаются по мощности. Именно поэтому необходимо тщательно выбирать электропривод, чтобы не допустить в будущем его поломки. Основными критериями для выбора являются:

ширина створки;
масса полотна;
интенсивность эксплуатации;
температурные условия работы.

Чтобы грамотно осуществить монтаж автоматики для откатных ворот своими руками, необходимо понимать принцип работы всего механизма. Ключевую роль занимает электропривод. Именно он приводит в действие шестерню, которая при помощи зубчатой рейки и двигает полотно вдоль направляющих. Очень важно во время установки автоматики следовать всем рекомендациям, которые указаны в инструкции. У каждого производителя существуют свои нормы по установке привода и зубчатой рейки. Выполнение всех требований позволит избежать неполадок и выхода из строя оборудования.

Комплектация наборов для откатных конструкций

Итак, вы приняли решение установить откатные ворота с автоматикой. И теперь необходимо определиться с тем, какую именно продукцию приобрести. На рынке существует множество европейских и китайских производителей. При покупке главное отталкиваться не только от стоимости, но и изучить все характеристики прибора. Немаловажным является и материал, из которого выполняются ключевые элементы электропривода. Нередко выходит, что китайский привод бюджетного уровня будет выполнен из высокопрочных и долговечных материалов.

Но все производители сходятся в одном – комплекты автоматики для откатных ворот состоят из определенных элементов. Стандартная комплектация включает в себя:

привод;
контроллер включения;
устройство дистанционного управления;
систему безопасности.

Но для работы полотна в автоматическом режиме этого недостаточно. Необходимо будет докупить зубчатую рейку, которая будет соответствовать ширине полотна. В продаже имеется рейка длиной в 1 метр, поэтому чаще всего для одного полотна их необходимо несколько. Производитель автоматики для откатных ворот Nice рекомендует дополнительно приобретать набор фотоэлементов, которые предотвращают движение полотна в случае возникновения на пути следования преграды. Это может быть автомобиль, посторонний предмет или человек. Подобная система не только защитит полотно от удара, но и послужит дополнительной системой безопасности для вас и вашей семьи.

Из опыта эксплуатации многих частных лиц и предприятий рекомендуется осуществлять монтаж автоматики для откатных ворот совместно с сигнальной системой. Это специальная лампа и, при желании, звуковой сигнал, которые оповещают об открытии створки и движении транспорта. Лампа должна быть установлена таким образом, чтобы ее было видно и снаружи, и внутри участка. При этом вы должны обеспечить удобный доступ к ней в случае, когда лампочку потребуется заменить.

Подготовительный этап установки автоматики

Любая работа начинается с подготовки. На этой стадии очень важно внимательно отнестись к уже имеющейся ограждающей конструкции. Поскольку, по отзывам, автоматика для откатных ворот может моментально выйти из строя, если ее установка была произведена на неисправное изделие. Полотно должно с легкостью передвигаться вдоль направляющей. Малейший перекос или преграда приведут к тому, что на привод будет оказываться сильнейшее давление, что приведет к его поломке. Поэтому первым делом необходимо проверить работу полотна и исправить недочеты, если они имеются.

С комплектацией набора автоматики мы уже разобрались. Если вы уже приобрели все необходимое, то проверьте наличие следующих инструментов, которые понадобятся вам при монтаже:

сварочный аппарат;
дрель;
сверла по металлу;
рулетка.

Начинать необходимо с чертежа. Однако чертить надо не на бумаге, а прямо на воротах. Вам нужно обозначить ориентировочные места установки привода на швеллере и обозначить точки для вывода проводки. Продумайте заранее, где будут расположены фотоэлементы, которые представляют собой два датчика. Один выпускает луч света, а второй принимает. Если на пути луча появляется препятствие, то автоматика блокирует движение полотна откатных ворот. Убедитесь в том, что во время движения створка не мешает прохождению луча, иначе после установки появятся постоянные ложные срабатывания системы.

В конце подготовительного этапа необходимо своими руками нарисовать схему подключения автоматики откатных ворот, где будут обозначены все детали и фотоэлементы. Работать над схемой необходимо вместе с инструкцией. В ней будут обозначены все необходимые сечения проводов и технические требования. Ведь у каждого производителя они свои.

Схема и порядок подключения

В инструкции у каждой модели будут описаны свои технические требования и порядок подключения. Мы же рассмотрим общие для всех ограждающих конструкций стадии. Вне зависимости от вида и сечения кабелей их необходимо защищать, поэтому их убирают в металлические трубы или гофры. В таком виде кабели подводят ко всем местам, где будет производиться установка автоматики на откатные ворота. В месте подключения питания к электричеству установите автомат отключения, который предотвратит перегорание электрики.

Теперь необходимо установить привод и зубчатую рейку. Этот этап самый кропотливый. Первым делом привод устанавливают на специальное основание, которое поставляется в комплекте автоматики для откатных ворот Дорхан или любой другой компании. После этого его ставят на швеллер между каретками. Наша задача обеспечить сопряжение зубчатой рейки и шестерни привода. При необходимости привод можно приподнять над уровнем земли, установив под основание профильную трубу нужного размера. Выставив привод необходимо наметить место крепления зубчатой рейки. В инструкции будет указан необходимый зазор между рейкой и шестерней. Выставив его можно приступать к временному креплению зубчатой рейки к профильной трубе наружного каркаса полотна.

Вам потребуется несколько метров зубчатой рейки, поэтому следите за тем, чтобы в местах соприкосновения торцевых сторон образовывался полноценный «зуб». Когда все элементы рейки установлены, можно проверить в холостом режиме соприкосновение шестерни с «зубчиками». На этом этапе установки автоматики своими рукамиопределяется высота и правильность горизонтального уровня рейки.

Если все зазоры выставлены, а рейка правильно располагается по отношению к шестерне, то можно закреплять привод. Для этого основание приваривается к швеллеру, а привод на болты крепится к основанию. После этого фиксируются все элементы зубчатой рейки. Проверяйте каждый метр, чтобы не возникало перекосов. Это очень важно для дальнейшего функционирования автоматики. После сборки еще раз проверьте работоспособность всей системы.

Следующими на очереди являются фотоэлементы. Их устанавливают на уже намеченные места и подключают к управляющему блоку привода. На каждом этапе установки необходимо проверять работу системы, поэтому во время движения полотна закройте рукой один из фотоэлементов. В этом случае привод должен немедленно остановить створку. Если все сработало, то двигаемся дальше. Теперь необходимо осуществить монтаж сигнальной лампы и устройства дистанционного управления. Приобрести все необходимые элементы автоматики для откатных ворот в СПб вы можете в любом специализированном магазине. Если же у вас возникли трудности с выбором, то лучше проконсультироваться, чтобы специалисты подобрали подходящие детали.

А вы готовы к самостоятельной установке автоматики для откатных ворот или же предпочтете обратиться к специалистам?

Модель привода	SECTIONAL-800PRO	SECTIONAL-1000PRO	SECTIONAL-1200
Цена привода с 1 пультом	9555	10579	12454
Направляющая SK-3300	3471	3471	3471
Монтаж автоматики, без монтажа электропроводки	8500	8500	8500
ИТОГО (мин. комплект)	21526	22550	24425
Дополнительная комплектация по желанию Заказчика
Направляющая SK-3600	3604	3604	3604
Направляющая SK-4200	4170	4170	4170
Направляющая SK-4600	4403	4403	4403
Фотоэлементы проводные PHOTOCELL-N	1827	1827	1827
Пульт Transmitter 2PRO	800	800	800
Пульт Transmitter 4PRO-Black	900	900	900
Детектор магнитной петли LOOP1 1-к	6640	6640	6640
Детектор магнитной петли LOOP2 2-к	9035	9035	9035
Модуль GSM-3.0	10250	10250	10250
Фотоэлементы беспроводные PHOTOCELL-PRO	2981	2981	2981
Подключение GSM-Модуля	4500	4500	4500
Подключение магнитной петли	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу

Модель привода	LG-800	LG-1200	LG-600F	LG-1000F
Цена привода с 2 пультами	10800	11750	12200	13200
Направляющая цепная LGR-3300C высота ворот до 2400 мм.	3195	3195	3195	3195
Монтаж автоматики, без монтажа электропроводки	8500	8500	8500	8500
ИТОГО (мин. комплект)	22495	23445	23895	24895
Дополнительная комплектация по желанию Заказчика
Направляющая цепная LGR-3600C высота ворот до 2700 мм.	3632	3632	3632	3632
Направляющая цепная LGR-4200C высота ворот до 3300 мм.	4902	4902	4902	4902
Направляющая ременная LGR-3300B высота ворот до 2400 мм.	4167	4167	4167	4167
Направляющая ременная LGR-3600B высота ворот до 2700 мм.	4802	4802	4802	4802
Направляющая ременная LGR-4200B высота ворот до 3300 мм.	6112	6112	6112	6112
Фотоэлементы проводные LM-L	1753	1753	1753	1753
Пульт AT-4N	828	828	828	828
Модуль GSM-3.0	10250	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500	4500
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу

Модель привода	Комплект Comfort 50 *	Комплект Comfort 60 *	Комплект Comfort 60L *	Comfort 270	Comfort 280
Цена комплекта с 1 пультом и направляющей рейкой *	20550	23300	25350	22200	26750
Направляющая ременная SZ-11SL высота ворот до 2280 мм.	0	0	0	8000	8000
Монтаж автоматики, без монтажа электропроводки	8500	8500	8500	8500	8500
ИТОГО (мин. комплект)	29050	31800	33850	38700	43250
Дополнительная комплектация по желанию Заказчика
Направляющая ременная SZ-12SL высота ворот до 2700 мм.	10100	10100	10100	10100	10100
Направляющая ременная SZ-13SL высота ворот до 3085 мм.	13300	13300	13300	13300	13300
Фотоэлементы проводные Special 630	3150	3150	3150	3150	3150
Пульт Digital 382	1750	1750	1750	1750	1750
Пульт Digital 384	1900	1900	1900	1900	1900
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	D064	D700 HS	D1000
Цена привода с 1 пультом	10700	17537	19837
Направляющая FAAC 390125 высота ворот до 2620 мм.	5107	5107	5107
Монтаж автоматики, без монтажа электропроводки	8500	8500	8500
ИТОГО (мин. комплект)	24307	31144	33444
Дополнительная комплектация по желанию Заказчика
Направляющая FAAC 390119 высота ворот до 2020 мм.	4850	4850	4850
Направляющая FAAC 390131 высота ворот до 3200 мм.	6140	6140	6140
Направляющая FAAC 390138 высота ворот до 3800 мм.	7000	7000	7000
Направляющая ременная FAAC 390126 высота ворот до 2620 мм.	7800	7800	7800
Фотоэлементы проводные XP20 D	4300	4300	4300
Пульт XT4 433 RC 433 МГц	1018	1018	1018
Пульт XT4 868 SLH LR 868 МГц	1550	1550	1550
Пульт XT2 868 SLH LR 868 МГц	1350	1350	1350
Детектор магнитной петли FG1 1-к	13850	13850	13850
Детектор магнитной петли FG2 2-к	22000	22000	22000
Модуль GSM-3.0	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500
Подключение магнитной петли	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу

Модель привода	ProLift *	ProMatic	ProMatic Akku	SupraMatic E	SupraMatic P	SupraMatic HT **
Цена привода с 1 пультом или 2 пультами *	17014	25620	47796	36372	41916	63672
Направляющая FS 10 или 60 ** K высота ворот до 2250 мм.	8652	8652	8652	8652	8652	9156
Монтаж автоматики, без монтажа электропроводки	8500	8500	8500	8500	8500	8500
ИТОГО (мин. комплект)	34166	42772	64948	53524	59068	81328
Дополнительная комплектация по желанию Заказчика
Направляющая FS 10 M высота ворот до 2500 мм.	8652	8652	8652	8652	8652	8652
Направляющая FS 10 L высота ворот до 3000 мм.	11172	11172	11172	11172	11172	11172
Направляющая FS 60 ** K высота ворот до 2250 мм.	10920	10920	10920	10920	10920	10920
Направляющая FS 60 ** M высота ворот до 2500 мм.	9156	9156	9156	9156	9156	9156
Направляющая FS 60 ** L высота ворот до 3000 мм.	14196	14196	14196	14196	14196	14196
Фотоэлементы EL 101	6500	6500	6500	6500	6500	6500
Пульт RSC2 433MHz	3800	3800	3800	3800	3800	3800
Пульт HS 4 BS 868MHz	3200	3200	3200	3200	3200	3200
Приёмник внешний RE 1	7800	7800	7800	7800	7800	7800
Приёмник внешний HET/HES24 868-BS	6500	6500	6500	6500	6500	6500
Пульт HS 5 BS 868MHz	3700	3700	3700	3700	3700	3700
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	VER 10	VER 20
Цена привода с направляющей для ворот высотой до 2,25 м.	15400	19500
Пульт 4-х канальный TOP44RGR.	1210	1210
Монтаж автоматики, без монтажа электропроводки	8500	8500
ИТОГО (мин. комплект)	25110	29210
Дополнительная комплектация по желанию Заказчика
Профиль направляющий с цепной передачей L — 3,02 м., для ворот высотой до 2.25 м.	4500	4500
Профиль направляющий с цепной передачей L — 3,52 м., для ворот высотой до 2.7 м.	4800	4800
Профиль направляющий с цепной передачей L — 4,02 м., для ворот высотой до 3.25 м.	5550	5550
Профиль направляющий с ременной передачей L — 3,52 м., для ворот высотой до 2.7 м.	8800	8800
Пульт 4-х канальный TOP44RGR	1210	1210
Фотоэлементы накладные	3978	3978
Монтаж электропроводки, штробление	по запросу	по запросу

Модель привода	SHEL75KCE*	SPIN23BDKCE	SPIN22BDKCE	SN6041BDKCE
Цена привода с направляющей и 1 (* — 2) пультом	10400	14400	16000	24000
Монтаж автоматики, без монтажа электропроводки	8500	8500	8500	8500
ИТОГО (мин. комплект)	18900	22900	24500	32500
Дополнительная комплектация по желанию Заказчика
Пульт ДУ 2-х канальный, FLO2RE	2100	2100	2100	2100
Пульт ДУ 4-х канальный, FLO4RE	2500	2500	2500	2500
Фотоэлементы Medium, EPM	3920	3920	3920	3920
Фотоэлементы с BlueBUS, EPMB	3920	3920	3920	3920
Модуль GSM-3.0	10250	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500	4500
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу

Модель привода	Sliding-500	Sliding-800	Sliding-1300	Sliding-1300PRO	Sliding-2100	Sliding-2100PRO	Sliding-3000
Цена электропривода с блоком управления и радиоприемником	16778	18144	20207	20207	25636	25636	84760
Пульт Transmitter 2-PRO	800	800	800	800	800	800	800
Рейка 4 метра DHRACK	3280	3280	3280	3280	3280	3280	3280
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	32858	34224	36287	36287	41716	41716	100840
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные PHOTOCELL-N	1827	1827	1827	1827	1827	1827	1827
Сигнальная лампа Lamp	1732	1732	1732	1732	1732	1732	1732
Пульт Transmitter 2PRO	800	800	800	800	800	800	800
Пульт Transmitter 4PRO-Black	900	900	900	900	900	900	900
Детектор магнитной петли LOOP1 1-к	6640	6640	6640	6640	6640	6640	6640
Детектор магнитной петли LOOP2 2-к	9035	9035	9035	9035	9035	9035	9035
Модуль GSM-3.0	10250	10250	10250	10250	10250	10250	10250
Сигнальная лампа Lamp-Pro	2344	2344	2344	2344	2344	2344	2344
Рейка 1 метр DHRACK	820	820	820	820	820	820	820
Фотоэлементы беспроводные PHOTOCELL-PRO	2981	2981	2981	2981	2981	2981	2981
Подключение GSM-Модуля	4500	4500	4500	4500	4500	4500	4500
Подключение магнитной петли	5000	5000	5000	5000	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	RTO-500KIT	RTO-1000KIT	RTO-2000KIT
Цена электропривода с двумя пультами	16741	19416	23680
Рейка 4 метра ROA8	2420	2420	2420
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000
ИТОГО (мин. комплект)	31161	33836	38100
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные LM-L	1753	1753	1753
Сигнальная лампа SL-U	1927	1927	1927
Пульт AT-4N	828	828	828
Модуль GSM-3.0	10250	10250	10250
Рейка 1 метр ROA8	605	605	605
Подключение GSM-Модуля	4500	4500	4500
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу

Модель привода	740	741	C 720	C 721	746ER	844ER	844 R 3PH	C851	884 MC 3PH
Цена электропривода с радиоприемником, пультами и блоком управления	21582	27096	22540	28097	32825	35384	39149	136325	131742
Рейка 4 метра	2132	2132	2132	2132	2132	2132	2132	2132	2132
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	35714	41228	36672	42229	46957	49516	53281	150457	145874
Дополнительная комплектация по желанию Заказчика
Фотоэлементы беспроводные XP20W D	5100	5100	5100	5100	5100	5100	5100	5100	5100
Фотоэлементы двупроводные XP20B D	5000	5000	5000	5000	5000	5000	5000	5000	5000
Сигнальная лампа FAACLED	3600	3600	3600	3600	3600	3600	3600	3600	3600
Фотоэлементы проводные XP20 D	4300	4300	4300	4300	4300	4300	4300	4300	4300
Пульт XT4 433 RC 433 МГц	1018	1018	1018	1018	1018	1018	1018	1018	1018
Пульт XT4 868 SLH LR 868 МГц	1550	1550	1550	1550	1550	1550	1550	1550	1550
Пульт XT2 868 SLH LR 868 МГц	1350	1350	1350	1350	1350	1350	1350	1350	1350
Детектор магнитной петли FG1 1-к	13850	13850	13850	13850	13850	13850	13850	13850	13850
Детектор магнитной петли FG2 2-к	22000	22000	22000	22000	22000	22000	22000	22000	22000
Модуль GSM-3.0	10250	10250	10250	10250	10250	10250	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500	4500	4500	4500	4500	4500	4500
Подключение магнитной петли	5000	5000	5000	5000	5000	5000	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	LineaMatic *	LineaMatic P *	LineaMatic H	STA 400	STA 90	STA 180
Цена привода с 1 пультом *	36708	44100	52584	153972	86688	125328
Пульт HS 4 BS 868MHz	0	0	3200	3200	3200	3200
Радиоприемник HE 3 BS	0	0	9305	9305	9305	9305
Рейка 4 метра DHRACK	3280	3280	3280	3280	3280	3280
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	51988	59380	80369	181757	114473	153113
Дополнительная комплектация по желанию Заказчика
Комплект SK Фотоэлементы и сигнальная лампа	6900	6900	6900	6900	6900	6900
Пульт RSC2 433MHz	3800	3800	3800	3800	3800	3800
Пульт HS 4 BS 868MHz	3200	3200	3200	3200	3200	3200
Приёмник внешний RE 1	7800	7800	7800	7800	7800	7800
Приёмник внешний HET/HES24 868-BS	6500	6500	6500	6500	6500	6500
Пульт HS 5 BS 868MHz	3700	3700	3700	3700	3700	3700
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	BX704AGS	BX608AGS	BX708AGS	BKS12AGS	BKS18AGS	BKS22AGS
Цена электропривода с блоком управления	20500	21500	22500	29500	32000	36000
Радиоприемник встраиваемый	1691	1691	1691	1691	1691	1691
Пульт 4-х канальный TOP44RGR.	1210	1210	1210	1210	1210	1210
Рейка 4 метра DHRACK	3280	3280	3280	3280	3280	3280
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	38681	39681	40681	47681	50181	54181
Дополнительная комплектация по желанию Заказчика
Лампа сигнальная 230 В, 001KLED	1948	1948	1948	1948	1948	1948
Комплект беспроводных фотоэлементов	4590	4590	4590	4590	4590	4590
Модуль GSM-3.0	10250	10250	10250	10250	10250	10250
Рейка 1 метр DHRACK	820	820	820	820	820	820
Подключение GSM-Модуля	4500	4500	4500	4500	4500	4500
Подключение магнитной петли	5000	5000	5000	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	RD400KCE	ROX600KLT	ROX1000KIT	RB400BDKCE	Th2500KCE	RB1000BDKIT
Цена электропривода с блоком управления	16800	17600	20800	25600	23200	30500
Рейка 4 метра DHRACK	3280	3280	3280	3280	3280	3280
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	32080	32880	36080	40880	38480	45780
Дополнительная комплектация по желанию Заказчика
Пульт ДУ 2-х канальный, FLO2RE	2100	2100	2100	2100	2100	2100
Пульт ДУ 4-х канальный, FLO4RE	2500	2500	2500	2500	2500	2500
Фотоэлементы Medium, EPM	3920	3920	3920	3920	3920	3920
Фотоэлементы с BlueBUS, EPMB	3920	3920	3920	3920	3920	3920
Фотоэлементы беспроводные, FT210	8520	8520	8520	8520	8520	8520
Фотоэлементы беспроводные, FT210B	8520	8520	8520	8520	8520	8520
Лампа сигнальная с антенной	2680	2680	2680	2680	2680	2680
Лампа светодиодная многофункциональная	3240	3240	3240	3240	3240	3240
Модуль GSM-3.0	10250	10250	10250	10250	10250	10250
Рейка 1 метр DHRACK	820	820	820	820	820	820
Подключение GSM-Модуля	4500	4500	4500	4500	4500	4500
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	SW-5000PRO+	SW-24	SW-4000	SW-3000PRO	SW-5000PRO	ARM-230
Цена за 2 привода и блок управления с радиоприемником	38199	30592	30592	35379	38325	37871
Пульт Transmitter 2PRO	2шт. в компл.	800	800	800	800	800
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	50199	43392	43392	48179	51125	50671
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные PHOTOCELL-N	1827	1827	1827	1827	1827	1827
Сигнальная лампа Lamp	1732	1732	1732	1732	1732	1732
Пульт Transmitter 2PRO	800	800	800	800	800	800
Пульт Transmitter 4PRO-Black	900	900	900	900	900	900
Детектор магнитной петли LOOP1 1-к	6640	6640	6640	6640	6640	6640
Детектор магнитной петли LOOP2 2-к	9035	9035	9035	9035	9035	9035
Модуль GSM-3.0	10250	10250	10250	10250	10250	10250
Сигнальная лампа Lamp-Pro	2344	2344	2344	2344	2344	2344
Фотоэлементы беспроводные PHOTOCELL-PRO	2981	2981	2981	2981	2981	2981
Подключение GSM-Модуля	4500	4500	4500	4500	4500	4500
Подключение магнитной петли	5000	5000	5000	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	AM-5000KIT
Цена за 2 привода и блок управления с радиоприемником	33000
Пульт AT-4N	828
Монтаж автоматики, без монтажа электропроводки	12000
ИТОГО (мин. комплект)	45828
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные LM-L	1753
Сигнальная лампа SL-U	1927
Пульт AT-4N	828
Модуль GSM-3.0	10250
Подключение GSM-Модуля	4500
Монтаж электропроводки, штробление	по запросу

Модель привода	412	414	414 LONG	413 LS	390	391	560 CBAC	402 CBC	422 CBAC	400 CBAC	400 CBAC LONG	S450H CBAC
Цена за комплект автоматики	28000	30000	43000	39500	49800	40000	165000	59900	78100	89900	95800	88000
Пульт XT4 433 RC 433 МГц	1018	1018	1018	1018	1018	1018	1018	1018	1018	1018	1018	1018
Радиоприемник	4200	4200	4200	4200	4200	4200	4200	4200	4200	4200	4200	4200
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	45218	47218	60218	56718	67018	57218	182218	77118	95318	107118	113018	105218
Дополнительная комплектация по желанию Заказчика
Фотоэлементы беспроводные XP20W D	5100	5100	5100	5100	5100	5100	5100	5100	5100	5100	5100	5100
Сигнальная лампа FAACLED	3600	3600	3600	3600	3600	3600	3600	3600	3600	3600	3600	3600
Фотоэлементы проводные XP20 D	4300	4300	4300	4300	4300	4300	4300	4300	4300	4300	4300	4300
Пульт XT4 433 RC 433 МГц	1018	1018	1018	1018	1018	1018	1018	1018	1018	1018	1018	1018
Пульт XT4 868 SLH LR 868 МГц	1550	1550	1550	1550	1550	1550	1550	1550	1550	1550	1550	1550
Пульт XT2 868 SLH LR 868 МГц	1350	1350	1350	1350	1350	1350	1350	1350	1350	1350	1350	1350
Детектор магнитной петли FG1 1-к	13850	13850	13850	13850	13850	13850	13850	13850	13850	13850	13850	13850
Детектор магнитной петли FG2 2-к	22000	22000	22000	22000	22000	22000	22000	22000	22000	22000	22000	22000
Модуль GSM-3.0	10250	10250	10250	10250	10250	10250	10250	10250	10250	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500	4500
Подключение магнитной петли	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	RotaMatic 2	RotaMatic P 2	RotaMatic 2 *	RotaMatic PL 2	VersaMatic 2	VersaMatic P 2
Цена за комплект автоматики с 1 пультом ( * с обогревом)	64008	78960	88452	85512	75180	88788
Пульт HS 4 BS 868MHz	0	0	0	3200	0	0
Радиоприемник HE 3 BS	0	0	0	9305	0	0
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	76008	90960	100452	110017	87180	100788
Дополнительная комплектация по желанию Заказчика
Комплект SK Фотоэлементы и сигнальная лампа	7210	7210	7210	7210	7210	7210
Пульт RSC2 433MHz	3800	3800	3800	3800	3800	3800
Пульт HS 4 BS 868MHz	3200	3200	3200	3200	3200	3200
Приёмник внешний RE 1	7800	7800	7800	7800	7800	7800
Приёмник внешний HET/HES24 868-BS	6500	6500	6500	6500	6500	6500
Пульт HS 5 BS 868MHz	3700	3700	3700	3700	3700	3700
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	KRONO-KIT	ATI-3000-KIT	ATI-5000-KIT	FAST-KIT	FERNI-1000-KIT
Цена за 2 привода и блок управления	33500	37800	39800	40500	46800
Радиоприемник встраиваемый	1691	1691	1691	1691	1691
Пульт 4-х канальный TOP44RGR	1210	1210	1210	1210	1210
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	48401	52701	54701	55401	61701
Дополнительная комплектация по желанию Заказчика
Лампа сигнальная 230 В, 001KLED	1948	1948	1948	1948	1948
Фотоэлементы проводные	3978	3978	3978	3978	3978
Комплект беспроводных фотоэлементов	4590	4590	4590	4590	4590
Модуль GSM-3.0	10250	10250	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500	4500	4500
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	WINGO2024KCE	WINGO4BDKCE	TO5016PBDKIT*	HOPPBDKCE
Цена за 2 привода, блок управления и 1 (* — 2) пульт	30000	32000	35000	35000
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000
ИТОГО (мин. комплект)	42000	44000	47000	47000
Дополнительная комплектация по желанию Заказчика
Пульт ДУ 2-х канальный, FLO2RE	2100	2100	2100	2100
Пульт ДУ 4-х канальный, FLO4RE	2500	2500	2500	2500
Фотоэлементы Medium, EPM	3920	3920	3920	3920
Фотоэлементы с BlueBUS, EPMB	3920	3920	3920	3920
Фотоэлементы беспроводные, FT210	8520	8520	8520	8520
Фотоэлементы беспроводные, FT210B	8520	8520	8520	8520
Лампа сигнальная с антенной	2680	2680	2680	2680
Лампа светодиодная многофункциональная	3240	3240	3240	3240
Модуль GSM-3.0	10250	10250	10250	10250
Рейка 1 метр DHRACK	820	820	820	820
Подключение GSM-Модуля	4500	4500	4500	4500
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу

Модель привода	Shaft-30 IP65KIT	Shaft-50KIT	Shaft-50PROKIT	Shaft-60 IP65KIT	Shaft-120KIT
Цена привода с проводным 3-х позиционным пультом	39575	42919	70361	51133	57390
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	51575	54919	82361	63133	69390
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные PHOTOCELL-N	1827	1827	1827	1827	1827
Пульт Transmitter 2PRO	800	800	800	800	800
Пульт Transmitter 4PRO-Black	900	900	900	900	900
Детектор магнитной петли LOOP1 1-к	6640	6640	6640	6640	6640
Детектор магнитной петли LOOP2 2-к	9035	9035	9035	9035	9035
Модуль GSM-3.0	10250	10250	10250	10250	10250
Фотоэлементы беспроводные PHOTOCELL-PRO	2981	2981	2981	2981	2981
Подключение GSM-Модуля	4500	4500	4500	4500	4500
Подключение магнитной петли	5000	5000	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	TR-3531-230KIT	TR-5024-230KIT	TR-5024-400KIT	TR-10024-400KIT	TR-13018-400KIT
Цена привода с проводным 3-х позиционным пультом, и двумя пультами ДУ	33000	38000	44000	49000	52000
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	45000	50000	56000	61000	64000
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные LM-L	1753	1753	1753	1753	1753
Сигнальная лампа SL-U	1927	1927	1927	1927	1927
Пульт AT-4N	828	828	828	828	828
Модуль GSM-3.0	10250	10250	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500	4500	4500
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	Комплект STAWC	Комплект STAC	STAW1-7-19 KE/230V	STA1-10-24 KE/400V	STA1-14-19 KE AWG	MDF 20-18-18 KE AWG
Цена за комплект	54000	65500	68000	77000	81100	121000
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000	12000	12000
ИТОГО (мин. комплект)	66000	77500	80000	89000	93100	133000
Дополнительная комплектация по желанию Заказчика
Радиоприемник Digital CS	6100	6100	6100	6100	6100	6100
Сигнальная лампа красная/зеленая	4200	4200	4200	4200	4200	4200
Пульт Digital 384	1900	1900	1900	1900	1900	1900
Индукционная петля Control 401	34200	34200	34200	34200	34200	34200
Модуль GSM-3.0	10250	10250	10250	10250	10250	10250
Подключение GSM-Модуля	4500	4500	4500	4500	4500	4500
Подключение магнитной петли	5000	5000	5000	5000	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу	по запросу	по запросу

Модель привода	540X BPR	541 — 3PH
Цена комплекта с проводным 3-х позиционным пультом	45500	52000
Монтаж автоматики, без монтажа электропроводки	12000	12000
ИТОГО (мин. комплект)	57500	64000
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные XP20 D	4300	4300
Пульт XT4 433 RC 433 МГц	1018	1018
Пульт XT4 868 SLH LR 868 МГц	1550	1550
Пульт XT2 868 SLH LR 868 МГц	1350	1350
Детектор магнитной петли FG1 1-к	13850	13850
Детектор магнитной петли FG2 2-к	22000	22000
Подключение GSM-Модуля	4500	4500
Подключение магнитной петли	5000	5000
Монтаж электропроводки, штробление	по запросу	по запросу

Модель привода	C-BX-KIT	C-BXK-KIT	C-BXET-KIT	C-BXE24-KIT
Цена за привод и блок управления	28500	32500	37600	43000
Радиоприемник встраиваемый	1691	1691	1691	1691
Пульт 4-х канальный TOP44RGR	1210	1210	1210	1210
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000
ИТОГО (мин. комплект)	43401	47401	52501	57901
Дополнительная комплектация по желанию Заказчика
Фотоэлементы проводные	3978	3978	3978	3978
Редуктор цепной	5500	5500	5500	5500
Цепь 5 метров для редуктора	1000	1000	1000	1000
Маятниковая система разблокировки	1781	1781	1781	1781
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу

Модель привода	SU2000	SU2000V	SU2000VV	SO2000
Цена за привод	33600	35200	36800	28800
Блок управления, DPRO924	16000	16000	16000	встроен.
Встраиваемый 4-канальный приемник OXIBD	3120	3120	3120	3120
Пульт ДУ 2-х канальный, FLO2RE	2100	2100	2100	2100
Монтаж автоматики, без монтажа электропроводки	12000	12000	12000	12000
ИТОГО (мин. комплект)	66820	68420	70020	46020
Дополнительная комплектация по желанию Заказчика
Фотоэлементы Medium, EPM	3920	3920	3920	3920
Монтаж электропроводки, штробление	по запросу	по запросу	по запросу	по запросу

Цены на монтажные работы в компании Алюмаркет

Наименование работ	Тех. условия	Стоимость
Рольставни
Минимальная установка рольставней		6 000
Установка рольставни	до 5 кв.м	3 500
Установка рольставни	свыше 5 кв.м	5 000
Установка рольставни	свыше 9 кв.м	1 000 за кв.м
Установка рольставни (со встроенным коробом SB-I/m)	до 5 кв.м	4 500
Установка рольставни (со встроенным коробом SB-I/m)	свыше 5 кв.м	6 000
Установка рулонных ворот	до 9 кв.м	9 000
Установка рулонных ворот	свыше 9 кв.м	1 000 за кв.м
Этажность (от 2-го и выше)		+ 50%
Программирование системы Radio	шт.	500
Программирование системы NERO	шт.	1 000
Установка блока управления рольставней и рулонными воротами	шт.	1 000
Подготовка проема для рольставни	до 5 кв.м шт.	2 000
Подготовка проема для рулонных ворот	шт.	4 000
Демонтаж рольставни	шт.	1 000
Нестандартный монтаж (аварийный подъем привода, вывод электропроводки через стену)	шт.	1 000
Секционные ворота
Установка секционных ворот стандартного типа монтажа	до 9 кв.м	9 000
Установка секционных ворот стандартного типа монтажа	свыше 9 кв.м	1 000 за кв.м
Установка секционных ворот стандартного типа монтажа	свыше 15 кв.м	1 500 за кв.м
Наценка за нестандартный тип монтажа	шт.	+ 20%
Наценка при использовании установочного профиля за 1 ворота	шт.	1 500
Установка секционных ворот на проём из кераммогранита или плитки	шт.	+ 3 000
Установка калитки секционных ворот	шт.	3 000
Установка привода секционных ворот без блока управления	шт.	3 000
Установка привода секционных ворот с блоком управления	шт.	4 000
Установка цепного редуктора секционных	шт.	2 000
Установка коммутационного набора	шт.	1 000
Установка фальшпанели секционных ворот	шт.	2 000
Установка ригельного замка секционных ворот	шт.	1 000
Установка внешней разблокировки привода секционных ворот	шт.	2 000
Подготовка проема для секционных ворот	до 9 кв.м	5 000
Подготовка проема для секционных ворот	свыше 9 кв.м договорная	от 7 000
Демонтаж секционных ворот	до 9 кв.м	3 000
Демонтаж секционных ворот	свыше 9 кв.м договорная	от 4 000
Откатные ворота
Установка откатных ворот	до 10 кв.м	10 000
Установка откатных ворот	свыше 10 кв.м	1 000 за кв.м
Установка откатных ворот Prestige (ADS400)	до 10 кв.м	16 000
Установка секции ограждения Prestige (ADS400)	шт.	4 000
Установка привода откатных ворот	шт.	3 000
Приварка зубчатой рейки на существующие откатные ворота	шт.	1 000
Зашивка откатных ворот профлистом заказчика (с 1-й стороны)	кв.м	650
Зашивка откатных ворот штакетником заказчика (с 1-й стороны)	кв.м	1 000
Подготовка площадки для привода откатных ворот	шт.	1 500
Подготовка свайного фундамента на проем до 5 м (с учетом 3-х свай)	шт.	25 000
Подготовка свайного фундамента на проем до 7 м (с учетом 4-х свай)	шт.	35 000
Изготовление столба на винтовых сваях	шт.	7 500
Бетонирование фундамента для откатных ворот	до 3 куб.м	договорная, но не менее 50 000
Распашные ворота
Установка распашных ворот	до 10 кв.м	10 000
Установка распашных ворот	свыше 10 кв.м	1 000 за кв.м
Установка распашных ворот Prestige (ADS400)	до 10 кв.м	16 000
Установка секции ограждения Prestige (ADS400)	шт.	4 000
Зашивка распашных ворот профлистом заказчика (с 1-й стороны)	кв.м	650
Зашивка распашных ворот штакетником заказчика (с 1-й стороны)	кв.м	1 000
Установка приводов распашных ворот	компл.	6 000
Установка электромеханического замка для распашных ворот	шт.	4 000
Подготовка площадок для приводов распашных ворот	шт.	2 000
Подготовка проема для распашных ворот	до 9 кв.м	5 000
Подготовка проема для распашных ворот	свыше 9 кв.м договорная	от 7 000
Демонтаж распашных ворот	до 9 кв.м	3 000
Демонтаж распашных ворот	свыше 9 кв.м договорная	от 4 000
Замена петель распашных ворот	включая 4 петли	10 000
Калитка и домофон
Установка калитки отдельностоящей с установкой замка	шт.	6 000
Установка калитки Prestige (ADS400)	всех видов	8 600
Замена петель калитки	включая 2 петли	5 000
Установка видеодомофона	шт.	6 000
Шлагбаум
Установка шлагбаума (без бетонирования)	стрела до 6 м	6 000
Установка стойки шлагбаума (без бетонирования)	шт.	1 000
Бетонирование основания стойки шлагбаума	шт.	1 000
Бетонирование фундамента для шлагбаума	шт.	6 000
Демонтаж шлагбаума	шт.	1 000
Перегрузочное оборудование
Установка уравнительной платформы	шт.	10 000
Установка герметизатора проема	шт.	8 000
Установка резинового бампера	шт.	2 000
Установка направляющих для колес	компл.	3 000
Установка перегрузочной площадки	шт.	10 000
Установка тамбура перегрузочного	шт.	40 000
Установка осветительного прожектора	шт.	2 000
Установка датчика положения секционных ворот	шт.	1 000
Аксессуары
Програмирование пультов на дополнительное оборудование	до 10 шт.	1 000
Установка фотоэлементов	шт.	1 500
Установка сигнальной лампы	шт.	1 000
Установка дополнительного радиоканала	шт.	1 500
Установка обогревательного элемента	шт.	1 000
Установка антены	шт.	1 000
Установка стойки фотоэлементов (без бетонирования)	шт.	1 000
Бетонирование основания стойки фотоэлементов	шт.	1 000
Демонтаж приводов	всех видов	1 200
Демонтаж других аксессуаров	всех видов	800
Установка, программирование GSM-модуля	шт.	6 000
Блок управления СкетчНеро GSM	шт.	9 000
Дополнительные работы
Выезд специалиста до 1-го Бетонного кольца	шт.	3 000
Выезд специалиста до 2-го Бетонного кольца	шт.	4 000
Выезд специалиста далее 2-го Бетонного кольца	шт.	договорная
Предоставление туры (строительных лесов) до 9 м.	шт.	6 000
Предоставление подъемника (2-е поездки манипулятора)	шт.	в зависимости от зоны
Прокладка электропроводки в гофре, коробе (с учетом стоимости материала)	м.	500
Прокладка электропроводки в гофре, коробе путем штробления (с учетом стоимости материала)	штробление (до 4 см)	700
Вывоз грунта, мусора, утилизация старых ворот	шт.	договорная

Установить откатные ворота | Как вести

При установке откатных ворот вы можете выбрать различные варианты установки. Основываясь на многолетнем опыте и исследованиях, мы рекомендуем использовать эту систему для обеспечения стабильности, простоты и внешнего вида. Это подходит как для деревянных откатных ворот, так и для ворот из кованого железа / металла и выдерживает любую ширину и высоту. Основным преимуществом этого является то, что он исключает любую дополнительную сварку или изготовление на месте, поскольку все необходимые детали поставляются (с покупкой ворот или без нее).
ВАЖНО : Для каждой установки откатных ворот необходимы БЕЗОПАСНЫЕ КРАСКИ, где может произойти защемление. Это не входит в наши комплекты, но может быть добавлено.

Итак, давайте рассмотрим основы установки. Прежде всего, выбирая откатные ворота, убедитесь, что у вас достаточно места. Для проема среднего размера 10 футов (3 м 058 мм) вам необходимо будет допустить дополнительные 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм — следовательно, по крайней мере 3 м 958 мм слева или справа от привода. .Однако для больших проемов (скажем, 6 м) вам потребуется вылет примерно 1,6 м.

Во-вторых, большинство откатных ворот делятся на две части. Они скрепляются болтами на месте. Одна сторона ворот будет выглядеть как половина ворот, а другая будет включать выступ. Кованые ворота спроектированы так, что в закрытом положении спереди они выглядят как стандартные ворота, где виден весь край рамы и т. Д. Вам нужно будет установить предохранительную кромку на открывающуюся и закрывающуюся заслонку ворот.Это гарантирует, что, если ворота поразят любого человека / объект, двигатель обнаружит это и остановится / обратится.

Вы получите 2 металлических приемных поста. Оба будут достаточно длинными, чтобы их можно было установить под землей. У них также будут сборные защелки для ворот (по 2 на столб). Они устанавливаются примерно на 150 мм вниз от верха столба и на 300 мм вверх от уровня земли, и для большинства откатных ворот используются стойки 100 мм x 100 мм. Один должен быть расположен так, чтобы край столба совпадал с краем существующей стойки / стены, а другой — в конце отведенного пространства.

Пост поддержки. Снова в землю. Расположите опорную стойку так, чтобы рычаг (с нейлоновым роликом) находился на одной линии с краем стойки / стены. Затем нейлоновые ролики (прикрепленные к опорной стойке) будут установлены в U-образной направляющей, прикрепленной к раздвижным воротам. Это гарантирует, что ворота остаются в вертикальном положении и легко открываются / закрываются. Защитные кромки должны быть установлены по обе стороны от опорной стойки, так как это зона захвата.

Трасса.Мы рекомендуем (и только поставляем) дорожку в грунте, поэтому необходимо использовать бетон (или аналогичный). Длина будет равна ширине проема проезжей части (x2) плюс выступ ворот. Будет видна гусеница высотой около 20 мм. Для удобства открывания и закрывания направляющую устанавливайте как можно ровнее.

Колеса установлены в нижней части ворот. В этот комплект легко добавить автоматизацию — мы рекомендуем BFT Ares

Как установить раздвижные ворота для звеньев цепи

Установка решетчатых ворот на заборе — идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно.Это практическое руководство от American Fence Company научит вас основам установки раздвижных ворот звеньев цепи.

Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать откатные ворота из звеньев цепи.

Оборудование: Набор головок, молоток, плоскогубцы, длинные инструменты и уровень.

Ключевые уроки:

Как измерить откатные ворота
Как установить откатные ворота
Как установить консольные ворота
Наиболее распространенные препятствия безопасности, о которых следует помнить при установке ворот

Как измерить откатные ворота

Убедитесь, что вы получаете более одного измерения для всех ворот.Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или наклоняться во время измерения; убедитесь, что он ровный. Сохраняйте размеры с точностью до + 1/8 дюйма. Вы часто обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер.

Роликовые ворота: Измерьте расстояние от внутренней до внутренней стороны столбов ворот и от внутренней к внутренней части соседних столбов линии, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.

Как установить роликовые ворота

Рулонные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот, а также для проемов с большим уклоном.Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

Убедитесь, что вы установили стойки, которые будут поддерживать гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, проложенной по внутренней стороне забора.
Установите универсальные кронштейны гусеницы на расстоянии одного фута от нижней части забора и одной ноги от его верха.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ваших ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
Измерьте расстояние от кронштейна до кронштейна. Используя трубу Sch 40 диаметром 1-5 / 8 дюйма, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
Установите задние опорные колеса на заднюю вертикальную опору ворот. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы они двигались по гусенице. Затяните колеса рукой.
Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
Поместив откатные ворота в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, так что вы не можете поднять ворота с рельсов, но направляющая не заедает во время движения по гусенице. Затяните колеса.
Раскатайте ворота через проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
Используя две стяжки, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке задействован, захватывая раму ворот и позволяя вам заблокировать защелку.
Возможно, вам придется отрегулировать двойное колесо в сборе на раме так, чтобы створка вошла в защелку.
Надежно закрепите все гайки и болты во избежание смещения в будущем.

Как установить консольные ворота

Консольные раздвижные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительной гравитационной силы в результате веса ворот.Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:

Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Катки должны находиться на высоте примерно 1 дюйма от земли. Поместите кусок рельса на два ролика. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон из-за уклона. Затяните ролики.
Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
Установите заслонку на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2.5 ”труба). Затяните ролики.
Прокатите ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
Отрегулируйте ролики по мере необходимости так, чтобы вы держали ворота как можно ближе к земле, но не размещайте ролики ниже уровня земли или заглубленные. Зимой участки вокруг катков засыпаются снегом и промерзают.
Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
После окончательной регулировки полностью затяните все ролики.
Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить замок.

Наиболее распространенные препятствия безопасности

Моторизованные опасности

Моторизованные ворота обладают огромным потенциалом причинения вреда.Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко зажать каток, между штангой и столбом или в проеме.

Подъем

Откатные ворота всегда большие, тяжелые и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы и / или оборудования. Используйте правильную технику подъема, так как спину легко растянуть или скрутить.

Отрубы

Gates имеет подвижные части, поэтому при регулировке ролика легко поймать палец в консольном ролике.

Опасность падения

Ворота оказались реальной опасностью падения. Часто при установке петель мы прислоняем ворота к проему. При легком ветерке или ударе ворота обрушатся на установщика. Всегда используйте эластичный шнур, цепь или веревку, чтобы привязывать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам перемещать ворота внутрь роликов и от них, не снимая шнур.

Как установить коммерческие откатные ворота

PalmSHIELD гордится тем, что имеет репутацию производителя самых удобных в использовании архитектурных коммерческих откатных ворот. Они уже более десяти лет работают напрямую с установщиками, чтобы улучшить процесс установки консольных откатных ворот.

Важные моменты, которые следует рассмотреть в начале установки коммерческих откатных ворот

Каждая коммерческая консольно-раздвижная калитка PalmSHIELD основана на чертеже.Этот рисунок является основой для вашей установки. Пожалуйста, следуйте этому рисунку.
Если иное не указано на производственном чертеже, ворота PalmSHIELD должны быть установлены на уровне. Поскольку большинство систем устанавливаются на открытом воздухе, большая часть внешнего покрытия не будет ровным. Если ваша поверхность неровная, вам нужно будет проверить и спланировать ее соответствующим образом.
Проверьте путь шибера. Будет ли он мешать работе с какой-либо другой поверхностью, например, с перепадом высоты, поднятыми опорами для оборудования или бордюром?

Фурнитура для коммерческих ворот, входящая в комплект консольных откатных ворот PalmSHIELD:

Сборка грузовиков — В зависимости от того, является ли ваша задвижка двух- или однопутной системой, вы получите соответственно два или четыре грузовика.Они будут скользить по направляющей ворот и крепиться к верхним кронштейнам направляющей.
Кронштейны для грузовиков — для каждой сборки грузовиков вы получите кронштейны для грузовиков. Кронштейны для грузовиков крепятся к стойке ворот, а самосвал — к кронштейнам.
Нижние направляющие ролики — Вы получите два нижних направляющих ролика. Консольные шиберные заслонки будут скользить между роликами. Направляющие ролики крепятся к стойкам ворот.
Запорные устройства — в зависимости от конструкции ваших ворот, вы получите запорное устройство предварительно установленным или упакованным.Запорное устройство крепится к носу ворот и стойке ствольной коробки ворот.

Фурнитура для коммерческих откатных ворот, в комплект не входит:

Анкеры для столбов — Анкеры для столбов в комплект не входят. На основе бетона 4000 фунтов на квадратный дюйм вы можете рассмотреть эпоксидные анкеры 5/8 ”x 6” или клиновые анкеры 5/8 ”x 5 ½”. PalmSHIELD не несет ответственности за определение типа или установки якоря. Это должно быть определено квалифицированным специалистом в зависимости от условий на месте.
Замки навесные для запорных устройств.

ПЛАН ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ КОММЕРЧЕСКОЙ КОНСОЛЬНОЙ ЗАДВИЖКИ

С помощью ленты или маркировочного мела расположите ворота в соответствии с прилагаемыми чертежами. Если у вас нет этих рисунков, обратитесь в PalmSHIELD за копией.
Разметьте каждую стойку исходя из размеров проема ворот изнутри внутрь, указанных на чертеже.
Отметьте полный сдвиг ворот в полностью закрытом и полностью открытом положении.
- Убедитесь, что задвижка не влияет на другие объекты и не мешает доступу.
Если вас беспокоит изменение высот, определите наибольшую отметку, на которую влияет полное скольжение ваших ворот по отношению к отметке точки стойки ворот.
Убедитесь, что изменение этой отметки больше, чем зазор, показанный на чертеже, от низа ворот до верха поверхности.
- Если больше, ворота будут опускаться до дна, прежде чем полностью открыться или закрываться.
Независимо от того, доходит ли заслонка до низа или нет, вы можете поднять заслонку, чтобы сохранить зазор.
Если у вас консольные раздвижные ворота с двойным приводом, вам придется поднимать обе заслонки одинаково, чтобы запорный механизм оставался выровненным.
Сравните размеры ваших коммерческих откатных ворот и стоек ворот с вашими производственными чертежами, чтобы убедиться, что ворота и стойки были изготовлены точно. Если вы обнаружите ошибку, свяжитесь с PalmSHIELD как можно скорее и до любой установки.PalmSHIELD будет нести ответственность за ошибки изготовления, но не за затраты на установку, возникшие в результате этих ошибок.

ПОРЯДОК УСТАНОВКИ КОММЕРЧЕСКИХ КОНСОЛЬНЫХ ЗАДВИЖЕНИЙ

Использование шаблона опорной пластины стойки ворот, поставляемого с вашим заказом
- Используйте шаблон, чтобы выровнять стойку ворот по разметке вашего объекта.
- Убедитесь, что опорная плита стойки ворот проходит параллельно воротам в закрытом положении и не перекручивается.
- Отметьте центр отверстий под анкеры для столбов ворот.
Установите анкеры.
Установите консольные стойки ворот. Убедитесь, что ваш пост вертикальный во всех направлениях.
Установите кронштейны тележки на стойки ворот в соответствии с производственными чертежами. Кронштейны расположены под углом. Горизонтальная ножка уголка устанавливается вверх. Кронштейн должен быть установлен на той же стороне столба, где должны быть установлены ворота. Высота этих кронштейнов определяет общую высоту ворот. Важно, чтобы кронштейны были установлены на уровне друг друга.В противном случае ворота будут наклоняться и потенциально откатиться под действием собственной силы, нанося ущерб или вред другим.
Используйте уровень для перемычки кронштейнов, чтобы убедиться, что кронштейны установлены ровно. Если нет, отрегулируйте соответственно.
Установите два нижних ролика. Ролики должны быть установлены вверх так, чтобы горизонтальный кронштейн был направлен вниз, в соответствии с вашими производственными чертежами. Сначала они должны быть установлены незакрепленными, чтобы потом их можно было отрегулировать после установки ворот.
Установите затвор.
1. Снимите задний стопорный болт консольной направляющей затвора с задней стороны затвора.Стопорные болты расположены на концах верхней направляющей. Они устанавливаются горизонтально через рельсы. Когда они установлены, они предотвращают съезд ворот с рельсов.
2. Расположите раздвижную заслонку так, чтобы задняя часть заслонки могла скользить по первому роликовому узлу и опускаться по нему.
3. Для этого вам необходимо совместить заднюю часть ворот с первым роликом, ближайшим к проему. Коммерческие откатные ворота должны быть параллельны проему.
4. Поднимите заслонку так, чтобы каток выровнялся по направляющей.Теперь надвиньте консольную заслонку на ролик, а затем на следующий ролик.
5. Установите на место задний стопорный болт направляющей калитки.
6. Отцентрируйте коммерческие раздвижные ворота между грузовыми автомобилями.
7. Установите уровень на ворота, чтобы убедиться, что они ровные. Если неровный, поднимите или опустите один из двух кронштейнов тележки в сборе на стойке.
8. В то же время проверьте консольную шиберную заслонку на высоту. Обычно верх ворот совмещается с верхом примыкающей перегородки или забора.Консольные ворота должны иметь зазор примерно 5 дюймов от нижней стороны ворот до верхней части плиты внизу.
9. После установки ворот по высоте и уровню. Полностью откройте и закройте консольные ворота, чтобы убедиться, что они не соприкасаются с какой-либо прилегающей поверхностью или препятствием.
Если все отрегулировано, установите защелку в сборе.
Ослабьте и поднимите узлы нижних роликов так, чтобы ролики полностью захватили нижнюю направляющую. Между нижней опорой роликового узла и нижней стороной гусеницы должен быть зазор 1 дюйм.
Отрегулируйте ролики внутрь и наружу так, чтобы между роликами и направляющей нижней заслонки оставался зазор ½ дюйма.
Откройте и закройте консольную задвижку, чтобы убедиться, что она не мешает узлам нижних роликов и ролику. Если это так, отрегулируйте соответственно. Если этого не произошло, затяните ролики и сборку на стойке.
PalmSHIELD включает в себя краску для ретуши каждой коммерческой заслонки. Внимательно осмотрите установку на предмет сколов и царапин. Держите баллончик на расстоянии 6–8 дюймов от окрашиваемой области и проведите по нему, пока полностью не закроете.Краска смешается с поверхностью с порошковым покрытием.

Необходимые инструменты для коммерческих откатных ворот

Сверла ударные для анкеров. Подлежит определению подрядчиком
Перфоратор 1 ½ ”или корончатая коронка для стержней (при необходимости)
Уровень
Набор торцевых головок
Набор гаечных ключей с открытым зевом
Маркировочная лента или краска
Строка для струн
Резиновый молоток

видов автоматических ворот и их стоимость

Автоматические ворота

— идеальный способ для владельцев недвижимости сэкономить время, повысить удобство и безопасность своего дома.В отличие от ворот, которые открываются вручную, они дают вам больше контроля над тем, кто входит в собственность, а также устраняют необходимость выходить из машины или дома, чтобы открыть ворота для себя или посетителя.

Однако перед покупкой и установкой подъездных ворот для жилых домов необходимо рассмотреть несколько логистических вопросов, в том числе их стоимость, какой материал и стиль выбрать, как установить ворота и если, в конце концов, это подходит для вашей собственности.

Кому нужны автоматические ворота?

В то время как многие люди ассоциируют автоматические подъездные ворота с богатыми кварталами или элитными поместьями, они могут быть подходящим дополнением к среднему жилому дому любого размера вдоль передней полосы Колорадо, имеющему длинную подъездную дорожку.

Автоматические ворота в жилых домах обеспечивают три основных преимущества для любого домовладельца:

1. Безопасность

Автоматические ворота, являющиеся частью ограждения по периметру, могут помочь создать границу, которая защищает и защищает детей и домашних животных. Кроме того, автоматические ворота требуют, чтобы посетители знали код или имели правильный механизм для открытия ворот, чтобы подойти к вашей подъездной дорожке, что удерживает нежелательные или неавторизованные транспортные средства. Благодаря автоматическим воротам вам также не нужно выходить из автомобиля ночью, открывая ворота.

2. Обращение к бордюрам

В наши дни на рынке представлено множество привлекательных, прочных и надежных автоматических ворот. Кроме того, механизм автоматических ворот можно установить на воротах из любого материала, даже на уже существующие. Когда они добавляются к вашей собственности, они улучшают внешний вид замысловато утонченным штрихом.

3. Повышение стоимости дома

За счет повышения уровня безопасности и сдерживания привлекательности вы потенциально можете повысить стоимость и потенциал перепродажи вашей собственности.Однако на это влияет множество факторов, не в последнюю очередь из которых — то, насколько хорошо вы обслуживаете свои автоматические ворота, чтобы сохранить их функцию и внешний вид.

Хотя любая семья или частное лицо в районе Денвера или Колорадо-Спрингс может пользоваться преимуществами автоматических ворот, они также полезны и удобны для пожилых владельцев собственности или тех, кто имеет физическую инвалидность или хроническую травму, из-за которой им неудобно или трудно выйдите из автомобиля, чтобы открыть ворота вручную.

Какие типы автоматических ворот доступны?

Вы можете выбрать любой материал, который вы бы использовали для самого забора.Для обоих светильников вы в первую очередь выберете винил, дерево, кованое железо, алюминий или сталь. Последние три являются наиболее популярными, так как они прочны, долговечны и просты в уходе. Алюминиевые ворота легче, чем железные или стальные. Деревянные ворота склонны к короблению, и их сложнее поддерживать, так как их нужно периодически перекрашивать или окрашивать, но они могут быть привлекательным вариантом для дополнения горизонтальных заборов из кедра. В сообществах от Денвера и Колорадо-Спрингс до Боулдера и Форт-Коллинза виниловые заборы также становятся чрезвычайно популярными.

У вас также есть выбор между несколькими стилями, как по дизайну ворот, так и по механизму открывания и закрывания. Некоторые из наиболее распространенных базовых конструкций металлических ворот включают:

Подъездные ворота с плоским верхом. Простой стиль с идеально прямой верхней горизонтальной перекладиной.
Ворота подъездной арки. Самый популярный стиль для подъездных ворот, верхний рельс слегка выгнут, при этом пикеты все еще находятся заподлицо с поручнем.
Арочный или плоский с навершием.С воротами как с плоской, так и с арочной крышей вы можете выбрать, чтобы пикеты выходили за верхний поручень, и каждая из них была оснащена декоративным элементом.

Кроме того, на выбор предлагаются различные стили открывания, включая раздвижные, поворотные и двойные открыватели. Вы должны основывать свое решение на окружающей местности рядом с вашим домом и подъездной дорогой. Например, если у вас узкая или наклонная подъездная дорожка, одна из которых окружена обильной растительностью, или вам нужно припарковаться прямо с другой стороны ворот, качающийся стиль может не подойти.Однако распашные ворота, как правило, легче обслуживать, потому что они не включают в себя так много отдельных движущихся компонентов.

Сколько стоят автоматические подъездные ворота?

На стоимость ваших жилых ворот могут повлиять несколько факторов, включая поставщика, размер, материал и того, кто устанавливает автоматические ворота.

В среднем автоматические ворота могут стоить от 2000 до 5000 долларов, не считая автоматического открывателя ворот, цена которого зависит от производительности.Легкий открыватель может стоить около 250 долларов, в то время как тяжелый сошник может варьироваться от 430 долларов за одинарные ворота до 700 долларов за ворота с двойным открытием. К другим дополнительным компонентам, которые увеличивают стоимость, относятся, среди прочего, домофоны, системы камер, клавиатуры, датчики, устройства для выхода из транспортных средств и автоматические замки для ворот.

Если вы решите установить ворота самостоятельно, вы должны убедиться, что у вас есть необходимые инструменты и материалы для выполнения проекта. Другой вариант — нанять подрядчика или компанию по установке заборов из Колорадо для выполнения установки.

Чего ожидать от автоматической установки ворот?

Если вы решите установить свои ворота, этот процесс часто занимает два дня: один для того, чтобы повесить приспособление для ворот, а другой — для установки элементов автоматизации. Оба аспекта проекта комплексны и трудоемки, требуют индивидуального внимания и специальных инструментов.

Стоимость установки автоматических ворот может варьироваться от 750 до 1800 долларов, в зависимости от масштаба проекта, и дополнительно от 1500 до 3000 долларов на установку автоматизированной системы.Если у вас уже установлен забор, и вы просто добавляете механизм, чтобы сделать его автоматическим, стоимость будет значительно меньше, чем была бы установка целого забора вместе с автоматическими воротами.

Чтобы получить более точное представление о том, сколько вы заплатите за установку ворот на вашем участке в Colorado Front Range, свяжитесь с Split Rail Fence для получения персональной сметы установки. Мы можем помочь вам определить, какой дизайн, материалы и конфигурация лучше всего подходят для вашей собственности и ее конкретной местности, а также предполагаемую стоимость материалов и рабочей силы.

Источники

«Сколько стоит шлюз безопасности на проезжей части?» CostOwl.com. Доступно в Интернете по адресу https://www.costowl.com/home-improvement/fencing-security-gate-cost.html

«Сколько стоит установка автоматической подъездной двери?» HomeAdvisor.com. Доступно в Интернете по адресу https://www.homeadvisor.com/cost/safety-and-security/install-a-security-gate/

Установите автоматические ворота на подъездной дороге (5 простых шагов)

Если у вас дома или на работе есть закрытая подъездная дорога, вы знаете, как раздражает и неудобно выходить из машины и открывать ворота, чтобы проехать к дому. собственности, только затем нужно выйти из машины и закрыть ворота.Это неудобство усугубляется только в суровых погодных условиях. Если вам нужна безопасность для вашей собственности, стоит установить автоматические ворота на подъездной дорожке. На Vulcan Metal Works мы продаем и устанавливаем широкий спектр автоматических ворот, и мы можем помочь вам убедиться, что ваши ворота установлены правильно.

Установка автоматических ворот может быть сложной в зависимости от механизма, который вы пытаетесь установить, и от того, как ваши ворота предназначены для открытия. Автоматические открыватели для распашных ворот, как правило, проще установить, чем для раздвижных или вертикально-поворотных ворот.Более сложные автоматические ворота должны устанавливаться только профессионалом, чтобы ваши ворота были безопасными и функциональными. Если у вас уже есть распашные ворота и вы превращаете их в автоматические ворота, важно убедиться, что ваши ворота уже легко открываются и закрываются, поскольку система открывания ворот будет работать только так же, как и сами ворота.

Шаги по установке автоматических ворот:

1. Подготовьте ворота к автоматизации

Убедитесь, что ворота свободно и равномерно качаются на петлях.Если есть какие-либо препятствия или если радиус поворота ворот неровный, автоматический открыватель ворот может быть поврежден. Если ворота устанавливаются одновременно с устройством открывания ворот, убедитесь, что кронштейн рычага открывания установлен в нужной точке ворот в соответствии с инструкциями устройства открывания ворот.

2. Установите кронштейны столбов

Ваш автоматический открыватель ворот будет иметь кронштейны столбов, к которым крепится механизм. Используйте прилагаемое оборудование для установки этих кронштейнов и убедитесь, что они установлены на уровне стойки.Для установки кронштейнов может потребоваться снятие ворот.

3. Установите калитку

Повесьте калитку на петли на стойку, если она еще не установлена. Убедитесь, что он качается равномерно и не заедает ни в каких точках радиуса поворота.

4. Установите рычаг сошника

Присоедините рычаг сошника к кронштейну стойки, а затем прикрепите его к кронштейну ворот, когда ворота находятся в закрытом положении. Рычаг открывателя должен быть на одном уровне с воротами.

5.Установите электронные системы

Электроника для вашего автоматического открывателя ворот будет различаться в зависимости от типа используемой системы. Убедитесь, что вы знаете тип источника питания для системы, прежде чем приступить к работе, чтобы убедиться, что у вас есть место для установки батареи, удлинителя или солнечной панели. Проконсультируйтесь с электриком или опытным установщиком ворот, чтобы безопасно выполнить эту часть работы.

Поскольку автоматические ворота могут быть довольно сложными в установке, многие люди предпочитают обращаться к профессиональным специалистам по фехтованию и воротам.Если вы хотите узнать больше о том, как установить автоматические ворота, или если вы заинтересованы в одном из наших защитных барьеров, свяжитесь с Vulcan Metal Works по телефону 604-862-5378 или отправив нам запрос на нашем веб-сайте.

Плюсы и минусы автоматических ворот

Растущий тенденция как для жилой, так и для коммерческой недвижимости — установка автоматического или электрические ворота на входе. По сути, электрические ворота — это вход ворота, которые можно открывать и закрывать с помощью механизма с электрическим приводом.

От повышенная безопасность для дополнительного удобства, автоматические ворота очень привлекательны функция для домовладельцев и предприятий по всей Великобритании. Если вы думаете о инвестируете в автоматические ворота для вашего помещения, но хотите получить дополнительную информацию взвесить, прежде чем принять решение, этот блог может помочь. Читайте, чтобы узнать преимущества и недостатки помогут вам сегодня.

Плюсы автоматических ворот

с автоматические ворота становятся все более популярными, важно понимать, почему.Так что если вы думаете об установке автоматических ворот на въезде в свой жилую или коммерческую недвижимость, вот преимущества инвестирования в них.

Безопасность

Один из Наиболее популярные причины для установки автоматических ворот — это соображения безопасности. Во-первых, их высота — огромное преимущество. Продвинулись ли вы уже установленные решения безопасности, такие как видеонаблюдение, если грабитель решит взломать вашу собственность в любом случае, только они не смогут физически удерживайте их от этого.С высокими автоматическими воротами это препятствие означает вы можете физически отпугнуть грабителей от вашей собственности.

Также многие ворота имеют коды безопасности, запрограммированные, чтобы помочь контролировать доступ к вашей собственности, позволяя вам выбирать и контролировать, кто входит и выходит из вашего дома или офиса помещение. Автоматические ворота также дадут вам ощущение того, что вы защищен, а для тех, у кого есть дети или домашние животные, это обеспечит душевное спокойствие что они не могут покинуть вашу территорию. С автоматическими воротами он может устраните необходимость в других решениях безопасности, и вы будете довольны знание того, что ваши близкие или сотрудники в безопасности.

Удобство доступа

Когда это приходит в холодные, зимние месяцы или круглый год дождь, который мы испытываем в Великобритании, автоматические ворота могут быть благом. Эти автоматические подъездные ворота могут устранить необходимость выйти из машины, поскольку они откроются для вас, что позволит вам просто въезжайте в свой дом. С системой доступа, такой как домофон, брелок и пульты дистанционного управления, вам не нужно беспокоить семью, чтобы открыть их тоже.

Так ли очень холодно, очень поздно ночью или вы только что пережили длительный привода, автоматические ворота могут стать ответом на все ваши проблемы при получении выход из машины становится серьезной проблемой и неудобством.

Прочность

Когда это приходит к решениям безопасности для вашего дома или бизнеса, больше ничего нет прочнее автоматических ворот. Практически все автоматические ворота производятся. быть адаптированным к вашей собственности и с прочным материалом, чтобы выдерживать окружающая среда и элементы. Также могут быть установлены маглоки на ваши ворота, Это означает, что они могут противостоять любому, кто пытается открыть подъезд.

Эстетический

Есть много разных типов автоматических ворот, каждый с разным дизайном, чтобы соответствовать Ваша собственность, вкус и требования.Сами ворота могут быть деревянными. панели или металлический забор, или их смесь. Эти материалы классические и вневременной по сравнению со всеми видами недвижимости, будь то современные или традиционные. Когда дело доходит до типов ворот, это может быть важным решением. Независимо от вашего выбор, автоматические ворота могут создать атмосферу роскоши, элегантности и богатства в вашу собственность.

Один из наиболее распространенными типами являются откатные ворота, где ворота буквально скользят по колеса или по гусенице. Обычно они состоят из двух частей, одна из которых скользит назад. за другим к приемным постам.Этот стиль подходит как для дерева, так и для кованые / металлические ворота.

Другой популярным выбором являются распашные ворота, которые буквально поворачиваются к свойство, чтобы разрешить движение транспорта въезд или выезд. Они также могут состоять из деревянных или металлических ворот, и оператор электрических ворот прикреплен к ощущению, когда пульт дистанционного управления или клавиатура дает оператору команду задействовать руку, которая будет качаться двери открываются.

Конфиденциальность

Если вы ищем полную конфиденциальность для вас, вашей семьи или сотрудников, чтобы работать, отдыхать и расслабьтесь с миром, подумайте об автоматических воротах.С их высотой вы можете убедитесь, что никто, проезжающий мимо вашей собственности, не сможет заглянуть внутрь. Итак, будь ты планирование изысканной вечеринки с важными гостями или вашими деловыми сделками с деликатными или конфиденциальными операциями автоматические ворота являются отличным выбор.

Стоимость и желательность собственности

Наконец, многие решения по обеспечению безопасности могут повысить ценность вашей собственности, а также сделать ее лучше желательно покупателям. Автоматические ворота не исключение. Со всем вышеперечисленным Преимущества приходит бонусное преимущество в виде добавленной стоимости, электрические ворота привлекают многие покупатели дома или бизнеса по всем вышеперечисленным причинам.Добавляет эстетическую ценность, атмосфера роскоши и престижа и создаст впечатление более низкого уровня преступности в этом районе, а также является безопасным местом для детей. С этой добавленной стоимостью это привлечет множество потенциальных покупателей, одновременно увеличивая общая стоимость имущества.

Минусы автоматических ворот

Со всеми преимущества автоматических ворот, перечисленных выше, будет справедливо обсудить потенциальные недостатки, которые могут возникнуть при его покупке и установке.Вот несколько вещей, которые следует учитывать, прежде чем инвестировать в надежную и безопасную электрические ворота.

Цена

Благодаря сложные технологии и качественные этапы изготовления, автоматические ворота могут быть довольно дорогим. Вам нужно будет принять во внимание тип вашей собственности и стоит ли оно того — например, если у вас небольшой бизнес, это может не быть стоит инвестировать в ворота, пока у вас не будет более высокий оборот и более ценный продукты / активы. Будь то дом или бизнес, если вы чувствуете, что ваша недвижимость нуждается в автоматические ворота, вы должны думать о них как о долгосрочных, разумных инвестиции.

Отключение электроэнергии

Нет Удивительно, что автоматические ворота работают с электричеством. Итак, если есть отключение электричества или длительный сбой, вы можете немного застрять и подождать ваша электрическая компания, чтобы вернуться к нормальной жизни. Однако многие современные автоматические системы ворот устанавливают систему резервного питания, аккумуляторную батарею или солнечную панель, чтобы убедитесь, что они всегда будут работать.

Опасность

Если ворота неправильно установленные автоматические ворота могут причинить физический ущерб и быть опасными для персона.С несколькими ужасными историями в новостях, которые могут заманить автоматические ворота и раздавить людей, детей или посетителей, которые не знают, как работают ворота особенно уязвим для этих систем.

Однако автоматические ворота и конструкции с тех пор усовершенствовались, и многим больше не следует быть проблемой. Например, у многих теперь есть датчик обнаружения, установленный на реагировать на любые препятствия, в том числе людей — остановится и втянется немедленно. Многие раздвижные ворота имеют защитные кромки, чтобы избежать защемления, регуляторы скорости, чтобы гарантировать, что механизм ворот замедляется в конце движения и защитные барьеры / болларды, чтобы оставаться за ними, пока ворота работают.Для большего информацию о безопасности автоматических ворот и правилах читайте по телефону здесь .

A1 Ограждение — обеспечение качественных ворот и Услуги по установке заборов и квалифицированный ремонт автоматических ворот сегодня

Если вы думаю об инвестициях в автомат ворота для вашей собственности или хотите обновить существующий Во-первых, рассмотрим сегодня «А1 Фехтование». Или, если у вас уже есть такой, воспользуйтесь нами для ремонта и сервисное обслуживание.

Для всех механизмы на воротах, для максимального удобства и безопасности следует рассмотрите возможность ежегодного обслуживания и проверки ваших систем ворот.В A1 Fencing мы обеспечить комплексную и эффективную автоматику ремонт ворот и обслуживание, гарантируя, что ваши ворота останутся полностью функциональный и безопасный.

Чтобы узнать больше о наших автоматических воротах, услуги охранного ограждения и ремонта, контакт нас сегодня 01733 204 990.

Жилых ворот | Trusted Choice

Нет ничего необычного в том, чтобы увидеть автоматические ворота на подъездных дорожках к особнякам, большим поместьям или ранчо. Однако вы можете быть удивлены, узнав, что эта услуга распространяется и на ваш средний дом.Автоматические ворота сейчас устанавливаются в домах всех размеров и ценовых категорий.

Одной из причин этой растущей тенденции является то, что привлекательные и доступные ворота подъездных путей и автоматические открывающие устройства доступны в большинстве магазинов товаров для дома и в интернет-магазинах.

Ворота поставляются полностью смонтированными и готовыми к профессиональной или самостоятельной установке. Электрические открыватели и дополнительные аксессуары могут быть согласованы с воротами для обеспечения бесперебойной работы и долговечной надежности. В этом руководстве мы дадим вам краткое изложение всего, что вам нужно знать о добавлении подъездных ворот к вашему дому.Узнайте больше, связавшись со страховым агентом.

Зачем устанавливать подъездные ворота?

Есть три основных преимущества наличия ворот с открывателем: безопасность, сдерживающая привлекательность и повышенная стоимость собственности.

Безопасность: Ворота на подъездной дороге предотвращают проникновение на территорию отеля посторонних транспортных средств, независимо от того, дома вы или нет. Это также может помочь защитить детей и домашних животных, особенно если ворота граничат с забором по периметру.
Curb Appeal: Современные подъездные ворота элегантно спроектированы и изготовлены так, чтобы быть активом (а не бельмом на глазу) для вашей собственности.При правильной установке ворота выглядят величественно, что мгновенно улучшает внешний вид любого дома. Если в настоящее время у вас есть подъездные ворота с ручным управлением, вы можете значительно повысить их удобство, установив автоматический открыватель.
Повышенная стоимость недвижимости: Повышая безопасность и ограничивая привлекательность, ворота могут потенциально увеличить стоимость собственности — и цену при перепродаже — дома.

Как это работает

Прежде чем обсуждать более тонкие детали ворот и автоматических открывателей, давайте кратко рассмотрим основные компоненты типичной системы и то, как она работает.

Ворота надежно прикреплены к прочным столбам, которые закладываются в бетон и закапываются глубоко в землю. Ворота также можно крепить на кирпичные столбы или каменные колонны.
Автоматический открыватель прикручивается к воротам и стойке, а затем подключается либо к проложенному под землей 120-вольтовому электрическому кабелю, либо к фотоэлектрической солнечной панели.
Электроэнергия течет от кабеля или солнечной панели к аккумуляторной батарее. Когда вы нажимаете кнопку на пульте дистанционного управления открывателем ворот, аккумулятор питает двигатель, чтобы открыть или закрыть ворота.Вы также можете установить цифровую клавиатуру, которая позволит любому открыть ворота, введя четырехзначный код. Некоторые системы позволяют управлять воротами через электронную карту, автомобильную бирку или приложение для мобильного телефона.

Выбор ворот

При покупке подъездных ворот и открывалки необходимо соблюдать логическую последовательность. Начните с материала и дизайна ворот, затем перейдите к размеру, открыванию и аксессуарам.

A. Материал: Большинство ворот изготавливаются из стали с порошковым покрытием, кованого железа или алюминия.Сталь и железо прочные и долговечные, но алюминий легче, устойчив к ржавчине и дешевле. Также доступны деревянные ворота, но имейте в виду, что они тяжелые и склонны к растрескиванию и короблению. Кроме того, деревянные ворота требуют большего ухода, чем металлические.

B. Конструкция: В зависимости от производителя ворота бывают разных исполнений. Большинство ворот жилых подъездных путей имеют серию вертикальных пикетов, установленных в рамке по периметру. Три наиболее распространенных конструкции ворот включают в себя: плоскую, арочную и арочную с навершием.

Flat-Top: Плоские ворота — самый простой стиль. Его верхняя горизонтальная направляющая идеально прямая, что создает дизайн с плоским верхом.

Арочная верхняя часть: Верхняя перекладина стандартных арочных ворот изогнута, образуя пологую восходящую арку. Пикеты устанавливаются заподлицо с перилами. Это самый популярный стиль для подъездных ворот.

Арочные ворота с навершием: Ворота с арочным верхом и навершием похожи на стандартные ворота с арочным верхом, за исключением того, что верхние части пикетов выступают за верхний поручень.Каждая верхняя направляющая украшена декоративным навершием.

Обратите внимание на небольшие различия в этих трех основных конструкциях. Например, есть ворота с двойными верхними рельсами или пикеты, установленные внутри рамы, а у некоторых ворот с плоским верхом есть пикеты, которые выступают за верхний поручень.

Другой вариант — заказать стальные ворота по индивидуальному заказу и изготовить их местным изготовителем металла или нанять плотника для изготовления деревянных ворот по индивидуальному заказу. Это самые дорогие варианты, но они позволяют создать поистине уникальные, неповторимые подъездные ворота.

C. Размер: После выбора конструкции ворот вы должны выбрать правильный размер ворот для вашей конкретной подъездной дороги и собственности. Готовые к установке ворота подъездной дороги имеют высоту от 4 футов до 6 футов и бывают разной длины, чтобы соответствовать практически любой ширине проезжей части. Одиночные ворота обычно доступны длиной 12 футов и достаточны для более узких проездов и ограниченного пространства. Двойные ворота имеют длину 12 футов, 14 футов и 16 футов и обеспечивают большую полосу движения. Их рекомендуют для более широких проездов.

Обратите внимание, что каждый двойной вентиль состоит из двух ворот равной длины. Например, 14-футовые двойные ворота состоят из двух 7-футовых ворот. Если вы решите установить двойные ворота, помните, что вам нужно будет купить устройство открывания с двумя воротами, которое включает в себя два электрических открывателя.

Принимая решение о выборе размера ворот, убедитесь, что они открываются достаточно широко, чтобы в них поместились не только грузовые автомобили, но и машины скорой помощи, пожарные машины и другие машины скорой помощи.

D. Действие открывания: Ворота на подъездных путях работают двумя способами: распахивая или сдвигая.

Подавляющее большинство подъездных ворот жилых домов распахиваются, потому что они требуют меньше места рядом с подъездом, чем раздвижные ворота.

Большинство ворот открываются внутрь, то есть, когда вы въезжаете на подъездную дорожку, ворота распахиваются от вас в сторону дома. Однако то, сможете ли вы установить распашные ворота, будет зависеть от уклона вашей подъездной дороги.

Если подъездная дорога относительно ровная или спускается к дому, можно установить распашные ворота.Однако, если подъездная дорожка ведет к дому с уклоном, под воротами может быть недостаточно свободного пространства, чтобы они могли повернуться внутрь. (Обычно под воротами имеется около 4 дюймов свободного пространства.) В таких случаях ворота должны будут отодвигаться от дома к дороге.

Не забудьте рассмотреть положение ворот на подъездной дорожке. Важно, чтобы ворота располагались достаточно далеко от проезжей части, чтобы транспортные средства, в том числе грузовики для доставки, могли подъехать к воротам, не блокируя дорогу, тротуар, велосипедную дорожку или пешеходный переход.

Анализ затрат

Стоимость автоматических ворот и открывателей широко варьируется в зависимости от материала, конструкции и размера. Здесь мы обсудим некоторые приблизительные цифры.

Ожидайте заплатить около 1760 долларов за одинарные 12-футовые стальные ворота с плоским верхом и около 2050 долларов за одинарные 12-футовые стальные арочные ворота с двойным рельсом.

Двойные 16-футовые стальные ворота с плоским верхом стоят около 2300 долларов. Двойные 16-футовые стандартные стальные арочные ворота со сводчатым верхом стоят около 2540 долларов.

Автоматические открыватели ворот обычно доступны в трех вариантах мощности: для легких, средних и тяжелых условий эксплуатации.Подходящая модель зависит от длины и веса ворот.

Легкий открыватель (около 250 долларов) разработан для использования с одиночными воротами длиной до 12 футов или 300 фунтов. Выберите открыватель средней грузоподъемности (около 300 долларов за одинарный; 560 долларов за двойной) для ворот общей длиной до 16 футов или весом до 550 фунтов. Сверхмощные открыватели (около 430 долларов за одинарные; 700 долларов за двойные) подходят для ворот длиной 18 футов или 850 фунтов.

Принадлежности

Есть несколько дополнительных аксессуаров, которые вы можете добавить к подъездным воротам, чтобы повысить безопасность и удобство системы.Вот семь популярных аксессуаров, которые следует учитывать, и их цены:

Солнечная панель: Солнечная панель заряжает аккумулятор, питающий двигатель автоматического открывателя, используя солнечную энергию. Купите 5-ваттную солнечную панель (около 95 долларов) для управления одиночными воротами и 10-ваттную панель (около 230 долларов) для двойных ворот.
Клавиатура внутренней связи: Посетитель может нажать кнопку вызова, чтобы подать сигнал на базовую станцию в доме. Затем вы можете поговорить с посетителем и дать ему код доступа, чтобы открыть ворота (около 200 долларов).
Устройство для выхода из автомобиля: Устройство для выхода из автомобиля обнаруживает движущийся массивный металл и автоматически открывает ворота, позволяя гостям выйти без использования пульта дистанционного управления (около 150 долларов США).
Автоматический замок ворот: Этот аппаратный элемент рекомендуется для районов с сильным ветром, где постоянное движение может повлиять на пределы открытия и закрытия ворот. Ограничивая движение ветра с помощью этого замка, вы гарантируете, что ворота будут полностью открываться и надежно закрываться (около 120 долларов США).
Блокировка пальца: Устройство для открывания крепится к воротам с помощью простого пальца с головкой. Если кто-то вытащит булавку, они могут открыть ворота и проникнуть в вашу собственность. Предотвратите несанкционированное проникновение, заменив штифт с вилкой на замок со штифтом. Затем, если вам когда-нибудь понадобится вручную открыть ворота, просто откройте штыревой замок предоставленным ключом (около 20 долларов).
Кронштейн, открывающийся нажатием: Используйте этот стальной кронштейн, чтобы преобразовать калитку, открывающуюся при нажатии, открывающуюся при открытии, в ворота, открывающиеся при нажатии, открывающиеся наружу (около 20 долларов США).
Электронный фотолуч: Эти устройства проецируют луч света через проем ворот. Если кто-то или что-то прерывает луч во время движения ворот, ворота автоматически меняют направление (около 80 долларов).

Варианты установки

Как и в случае с большинством товаров для обустройства дома, у вас есть два основных варианта установки: нанять профессионального подрядчика для установки ворот и открывателя подъездных путей или установить их самостоятельно. Подъездные ворота поставляются с двумя монтажными стойками и всей необходимой фурнитурой, петлями и крепежом.Сварка не требуется.

Сделай сам. Производители ворот и открывателя предоставляют подробные пошаговые руководства и DVD-диски с инструкциями, которые помогут вам пройти каждый этап процесса установки. У каждого производителя также есть служба поддержки клиентов, где можно ответить на любые возникающие технические вопросы.
Наем подрядчика. Вы также можете нанять подрядчика для установки ворот (что является самой сложной частью), а затем самостоятельно установить автоматический открыватель.Большинство мастеров своими руками могут установить открыватель ворот, используя всего несколько обычных ручных инструментов и аккумуляторную дрель.

Если вы решите проложить электрический кабель к воротам, наймите лицензированного электрика, чтобы он выкопал траншею, закопал кабель и сделал соединения в доме и воротах. Для установки солнечной панели не требуется электрика.

Советы по обслуживанию

Качественно построенные и правильно установленные ворота и устройство для открывания проезжей части прослужат долгие годы при минимальном техническом обслуживании.Ниже приведены несколько советов, как поддерживать ваши ворота в отличном состоянии.

Важно: обязательно отключите или отсоедините устройство открывания перед выполнением любого обслуживания.

Ежегодно смазывайте петли ворот, чтобы предотвратить ржавчину и обеспечить плавное открывание и закрывание ворот.
Раз в месяц используйте сухую хлопчатобумажную ткань, чтобы протереть двухтактную трубку открывателя. Затем опрыскайте тюбик высококачественной силиконовой смазкой.
Если на воротах или петлях появляются пятна ржавчины, немедленно отшлифуйте поверхность до голого металла, затем нанесите один слой грунтовки для наружных работ, а затем два слоя краски для наружных работ.
Рассматривайте замену аккумуляторной батареи системы каждые два-три года.

Меры предосторожности

Здравый смысл играет ключевую роль в обеспечении безопасности возле подъездных ворот:

Не забудьте проинструктировать каждого члена семьи держаться подальше от ворот, пока они открываются и закрываются.
Никогда не позволяйте детям стоять рядом или взбираться на ворота, а также не позволяйте им играть с пультом дистанционного управления.
Держите пальцы подальше от точек защемления возле петель ворот и открывателя.
Подождите, пока ворота полностью откроются, прежде чем тащить машину вперед.
Не открывайте ворота, если вы их не видите.
Ворота проезжей части предназначены только для движения автотранспорта; пешеходы должны использовать отдельный вход.
Цифровые клавиатуры должны быть установлены в пределах видимости ворот, но не менее 10 футов от любой движущейся части ворот. Никогда не устанавливайте какие-либо устройства управления в местах, где у пользователя может возникнуть соблазн пройти через ворота, чтобы активировать устройство открывания ворот.
Большинство открывателей ворот имеют механизм автоматического реверса, известный как контактный датчик, который останавливает ворота и меняет их направление, если кто-либо или что-либо соприкасается с воротами во время их движения. Для дополнительной безопасности установите электронный фото-луч, который переворачивает ворота, если кто-то сломает световой луч.

Установка подъездных ворот в вашем доме дает множество преимуществ. От повышенной безопасности и стоимости имущества до удобства легкого доступа, они сохранят ваш дом в безопасности и стильно.Убедитесь, что вы выбрали правильный размер для своей подъездной дороги, установите ее безопасно и продолжайте техническое обслуживание, и у вас будет самая элегантная подъездная дорога в квартале. Узнайте больше, связавшись со страховым агентом.

Источники

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers/N-5yc1vZbu77

http: // www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Remotes/N-5yc1vZbu7e

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Driveway-Gates/N-5yc1vZcbay

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Automatic-Gate-Openers/N-5yc1vZbugu

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Accessories/N-5yc1vZbugw

Установка электропривода на откатные ворота

Оборудование и комплектующие для монтажа привода.

Монтаж привода.

1. Определение местоположения привода.

2. Монтаж автоматики.

3. Установка зубчатой рейки.

4. Закрепление зубчатой рейки.

5. Установка концевых выключателей.

6. Настройка магнитных концевиков.

7. Подключение и проверка.

Монтаж и подключение периферийных устройств.

Особенности монтажа фотоэлементов.

Детальный процесс установки фотоэлементов.

Установка сигнального фонаря.

Заключение.

Установка автоматики на откатные ворота

Начнем с предупреждений!

А теперь к инструкциям

Как устанавливается автоматика?

Закрепление зубчатой рейки

Установка концевых выключателей

Подключение привода

Установка фотоэлементов безопасности

Подключение сигнальной лампы

Выводы

Порядок самостоятельной установки автоматики откатных ворот на примере модели Miller Technics 1000

Монтаж автоматики для откатных ворот. Установка автоматики откатных ворот

Монтаж автоматики для откатных ворот.

Автоматика для откатных ворот своими руками

Комплектация наборов для откатных конструкций

Подготовительный этап установки автоматики

Схема и порядок подключения

Популярная автоматика для ворот. Цены.

Автоматика для гаражных ворот

Автоматика для откатных ворот

Автоматика для распашных ворот

Автоматика для промышленных секционных ворот

Цены на монтажные работы в компании Алюмаркет

Установить откатные ворота | Как вести

Как установить раздвижные ворота для звеньев цепи

Моторизованные опасности

Подъем

Отрубы

Опасность падения

Как установить коммерческие откатные ворота

ПЛАН ПРЕДВАРИТЕЛЬНОЙ УСТАНОВКИ КОММЕРЧЕСКОЙ КОНСОЛЬНОЙ ЗАДВИЖКИ

ПОРЯДОК УСТАНОВКИ КОММЕРЧЕСКИХ КОНСОЛЬНЫХ ЗАДВИЖЕНИЙ

видов автоматических ворот и их стоимость

Кому нужны автоматические ворота?

1. Безопасность

2. Обращение к бордюрам

3. Повышение стоимости дома

Какие типы автоматических ворот доступны?

Сколько стоят автоматические подъездные ворота?

Чего ожидать от автоматической установки ворот?

Установите автоматические ворота на подъездной дороге (5 простых шагов)

1. Подготовьте ворота к автоматизации

2. Установите кронштейны столбов

3. Установите калитку

4. Установите рычаг сошника

5.Установите электронные системы

Плюсы и минусы автоматических ворот

Жилых ворот | Trusted Choice

Зачем устанавливать подъездные ворота?

Как это работает

Выбор ворот

Анализ затрат

Принадлежности

Варианты установки

Советы по обслуживанию

Меры предосторожности

Добавить комментарий Отменить ответ
