Порядок самостоятельной установки автоматики откатных ворот на примере модели Miller Technics 1000
В качестве примера взята модель Miller Technics 1000, которая может быть установлена практически на любые ворота – «потянет» створку длиной до 10 м и весом до 1000 кг.
Минимальная комплектация для получения работоспособной автоматической системы
Избавить себя от открывания ворот вручную можно при помощи всего лишь 3-х обязательных составляющих. Это будут: • ПриводПодразумевается, что блок управления встроен в него, концевые выключатели, ключ разблокировки и монтажные принадлежности также являются составляющей частью. • Устройство управленияКак правило, в комплекте предлагается пара пультов дистанционного управления, а радиоприемник изначально встроен в плату управления. • Зубчатая рейка
Принято включать в набор 4-ре метровых элемента для 3-х метровых проездов. При большей ширине проема следует докупить нужное количество реек, чтобы общая длина примерно на 1м превышала просвет ворот.
Технические параметры модели Miller Technics 1000
|
Питание |
Напряжение 220 В переменного тока (50 Гц) |
|
Количество оборотов |
1400 об/мин |
|
Максимальный ток |
3А |
|
Диапазон рабочих температур |
От -30°С до +55°С |
|
Наличие температурной защиты двигателя |
Предусмотрено, 120°С |
|
Максимально допустимый вес ворот |
1000кг |
Установка привода
Подготавливают подставку под привод. Ее можно выполнить из пары отрезков труб прямоугольного или квадратного сечения длиной по 30 см. Достаточно элементов размерами 40*40 мм или 40*60 мм.
Размещают данные трубы между роликовыми каретками на швеллере-закладной. Приваривать их пока рано – следует просто уложить в запланированном месте.
Сверху также пока без крепления устанавливают монтажное основание из комплекта.

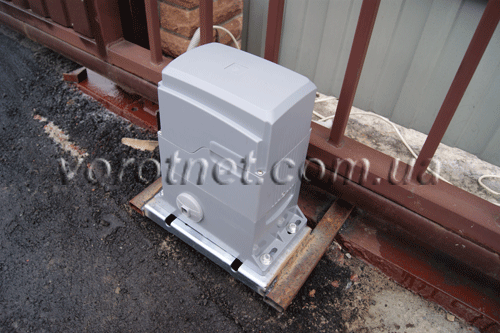

Привод ставят на основание. На данном этапе, можно обойтись без прикручивания.
На отрезки зубчатой рейки прикручивают «бонки» (крепежные элементы), утолщением наружу и со сдвигом к гладкому верхнему краю (отверстия овальные, поэтому позволяют такой сдвиг).
Зубчатую рейку устанавливают на внешнюю шестерню привода таким образом, чтобы она прошла посредине элемента. Всю конструкцию (привод на основании и подставке вместе с зубчатой рейкой) подвигают к створке.
«Бонки» должны соприкоснуться с нижней трубой каркаса ворот.
Внимание! «Бонки» не привариваются к направляющему профилю, так как рельс при этом может деформироваться.
Если «бонки» оказываются выше или ниже трубы каркаса, то следует заменить трубы-подставки на элементы подходящего сечения.
Когда размеры подставки подобраны оптимально, позволяя «бонкам» расположиться строго против трубы каркаса, приваривают к швеллеру выбранные трубы, а к ним – монтажное основание. После этого привод прикручивают болтами из комплекта крепежа.
Крепление зубчатой рейки
Предварительно разблокируют привод специальным ключом, а ворота полностью закрывают.

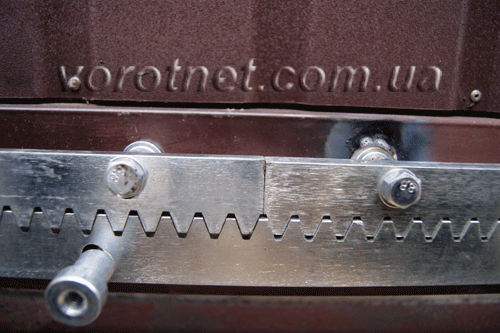

Зубчатая рейка поставляется отрезками по 1 метру. Крепят их последовательно.
Первый элемент устанавливают на шестерню привода таким образом, чтобы в сторону «хвостовика» ворот выступал отрезок длиной 30-50 см.
«Бонки» прихватываются сваркой к нижней трубе рамы. Окончательное обваривание будет производиться лишь после проверки идеального положения зубчатой рейки по всей длине. Такой подход позволяет в процессе монтажа легко устранять ошибки – достаточно срезать болгаркой такую прихватку и скорректировать положение элемента.
После крепления первого элемента ворота приоткрываются на метр.
Второй отрезок устанавливается на шестерню, а место стыка с уже закрепленной частью снизу подпирается перевернутой свободной рейкой. Это позволяет получить «идеальный зуб» без перепадов высоты в месте соединения кусков.
Отклонение от этого правила может привести к тому, что в местах стыков наружная шестерня будет получать сильные удары, опасные для нее и всего редуктора в целом.
Только после получения «правильного зуба» «бонки» нового элемента можно прихватить к каркасу сваркой.
Аналогично второму устанавливаются все последующие куски зубчатой рейки.
После монтажа последнего отрезка необходимо по всей длине обеспечить зазор примерно в 1 мм между зубчатой рейкой и шестерней привода.
За счет удлиненных отверстий под крепление «бонок» можно сдвинуть рейку немного вверх. Регулировка осуществляется вручную на ощупь и не представляет особых сложностей.
При разблокированном мотор-редукторе наружную шестерню следует взять снизу и попробовать сдвинуть. Если движения нет или оно сильно затруднено, то зубчатую рейку стоит приподнять выше.
Зазор между зубьями шестерни и рейки должен быть одинаковым на всем протяжении ворот.
Описание регулировки словами выглядит сложнее, чем этот процесс оказывается на практике. При выполнении описанных действий Вы сможете убедиться, что все довольно просто.
После выставления каждого отрезка в оптимальное положение требуется надежно зафиксировать его монтажными болтами.
После выставления зазора в 1 мм по всей длине зубчатой рейки производится тестирование легкости хода ворот (пока вручную). Если замечаний нет, то «бонки» обваривают окончательно уже сплошными швами. Места сварки зачищаются, грунтуются и окрашиваются.
Электроподключения
Типовая схема подразумевает подключение самого привода и важных дополнительных устройств, а именно фотоэлементов и сигнальной лампы. На практике аксессуары ставятся не всегда – система и без них может работать, но с пониженным уровнем безопасности. Если установка датчиков преграды и лампы не предусмотрена, то и электропроводку для них выполнять не потребуется.
Разводка кабелей
Проводка обычно выполняется скрытой еще до укладки дорожного покрытия. Выкапываются траншеи глубиной не меньше 70 см, по дну которых и прокладываются провода с внешней защитой. При этом под проездом в качестве гильзы рекомендуется брать пластиковую водопроводную трубу, диаметр которой может быть 15-20 мм. В грунте вне проезда достаточно гофротрубы.
Изначально трехжильный кабель сечением 1,5 кв.мм подводится от источника электропитания (напряжение 220 В) к плате управления (расположена внутри привода). Остальные кабеля (2-х и 4-х жильные по 0,5 кв.мм) разводятся уже от платы к аксессуарам согласно схеме.
Подключение платы управления к питанию
Кабель от источника питания (переменный ток, напряжение 220В) подводится к приводу и подключается к контактам платы управления с маркировкой «L» и «N».
Кодирование пультов ДУ
Для выполнения дальнейших настроек автоматической системы потребуется запрограммировать пульт ДУ, чтобы получить возможность подавать команды приводу.
На плате управления есть специальная кнопка «Learn», которую требуется нажать и отпустить.
Данное действие приводит к тому, что загорается красный светодиод рядом с кнопкой.
Далее нажимают ту кнопку пульта, с которой предполагается управлять воротами, и ее канал будет прописан в память приемника.
Данный процесс сопровождается сигналом светодиода: он должен дважды моргнуть и потухнуть. Это будет подтверждением записи пульта.
Выставление магнитных концевых выключателей
Для своевременной остановки привода в конце маневра предназначены магнитные концевые выключатели. Пара кронштейнов-магнитов крепятся на зубчатую рейку таким образом, чтобы подходить к датчику внутри привода в момент полного открывания и закрывания.
Принцип действия: приближение кронштейна к датчику-геркону приводит к размыканию реле под воздействием магнитного поля. Это служит сигналом к остановке двигателя.
Магниты имеют разную полярность, чтобы система «понимала» положение створки (открыта или закрыта). При креплении элементов на зубчатой рейке следует убедиться в правильном размещении. Если перепутать левый с правым, то ворота останавливаться автоматически не будут.
Для корректного монтажа магниты сначала ставят на зубчатую рейку на расстоянии 10-20 см от корпуса привода при полуоткрытом положении ворот.
Дав команду с пульта на движение ворот, наблюдают за поведением автоматики в момент подхода магнита. Если двигатель остановится, то полярность соблюдена. Если створка «проскочит» дальше, то ход ворот останавливают пультом, а магниты меняют местами.
Убедившись, что магниты расположены с правильных сторон, определяют точное место их размещения на зубчатой рейке ближе к ее краям.
Магнит считается правильно установленным, если ворота последние пару сантиметров плавно докатываются по инерции, не продвигаясь дальше положенного. Ни в коем случае створка не должна ударяться в уловитель при закрывании, напротив, между их стенками должен оставаться небольшой зазор.
Уже на данном этапе ворота можно считать автоматизированными и пригодными к использованию.
Выполнение ряда дополнительных настроек позволит активировать полезный функционал блока управления. Управление воротами получится более комфортным. Для повышения безопасности эксплуатации автоматики стоит подключить периферийные устройства.
Задание времени работы автоматики
По умолчанию время работы привода установлено на 30 секунд. Заводские настройки можно сменить на индивидуальные.
Обычно остановка двигателя происходит по сигналу магнитных выключателей. Но если один из них будет поврежден или створка упрется во что-то, то как раз функция отключения по времени спасет двигатель от перегорания.
Для задания конкретного времени работы створку полностью закрывают, после чего нажимают и удерживают в течение 3 секунд кнопку «Test».
Ворота самостоятельно пройдут полный цикл по магнитным концевым выключателям (откроются и закроются). После остановки время работы привода будет автоматически зафиксировано в памяти платы управления.
Корректировка чувствительности к препятствиям
Есть функция, позволяющая задать максимально допустимое усилие. Превышение данного порога приводит к автоматическому отключению двигателя. К примеру, если створка упирается в препятствие, то нагрузка возрастает, что требует адекватной реакции на ситуацию – остановки ворот.
Необходимое усилие можно выставить с помощью триммера «FORCE», вращая его в ту или иную сторону.
Установка и подключение фотоэлементов
В основном фотоэлементы устанавливаются на опорные столбы.
Как вариант – их можно прикрепить к нащельникам. Рекомендованная высота – 50-60 см над землей, чтобы не перекрывались сугробами, но «замечали» капот авто и пешеходов.
Парные датчики располагают друг напротив друга. При этом между ними не должно быть никаких преград, мешающих идти инфракрасному лучу от передатчика к приемнику. Именно этот луч сканирует проезд, а его обрыв дает сигнал о наличии препятствия на пути створки.
Подключение датчиков безопасности.
Сначала подключают тот фотоэлемент, что расположен ближе к блоку управления:
• контакты «+» и «-» фотоэлемента подключаются к питанию 15 В платы управления;
• контакт «COM» фотоэлемента подводится к контакту «GND» платы;
• контакт «NC» датчика подключается к «INFRO» платы.
Для дальнего фотоэлемента необходимо подвести лишь питание, т.е. его «+» и «-» подключить к питанию 15 В платы.
Установленную на заводе перемычку «INFRO-GND» на плате необходимо снять, при этом перемычка «STOP-GND» остается на месте.
После установки и подключения фотоэлементов требуется проверить их эффективность. При обрыве луча при закрывающейся створке автоматика должна реверсировать движение, т.е. ворота должны начать открывание. Если створка открывается, то обрыв луча либо игнорируется, либо приводит к остановке – опасности удара створкой не наблюдается, реверс не нужен.
Если реакции на разрыв луча при закрывании створки нет, и ворота продолжают движение как ни в чем не бывало, то следует поменять местами две пары контактов:
• OL и CL
• L1 и L2
Подключение фотоэлементов производится только после установки, подключения и проверки работы основного оборудования.
Монтаж и подключение сигнальной лампы
Для установки лампы подбирают такое место, чтобы ее было видно с любой стороны ворот.
Подключение сигнальной лампы
Идущие от лампы кабели подключаются к клеммам «Light» платы управления.
Преимущества модели Miller Technics 1000 для откатных ворот
- Наличие мощного двигателя, позволяющего устанавливать привод на створки до 1000 кг весом и 10 м длиной.
- Полупромышленное назначение позволяет использовать данную автоматику на въездах во дворы многоквартирных домов или в гаражные кооперативы. Приводу под силу совершать до 200 циклов в сутки.
- Редуктор выполнен исключительно из металла, так что служить может без поломок не менее 10 лет.
- Магнитная система концевых выключателей позволяет автоматике работать без сбоев и летом, и зимой.
- На привод Miller Technics 1000 дается гарантия на 3 года. Более того, данная модель в течение года может просто тестироваться. Это значит, что после покупки Вы можете установить и использовать автоматику, но если работа привода в тестовый период не понравится, то можно вернуть технику обратно. Мы же вернем деньги в полном объеме.
- Не требуется никакой предоплаты. Вы получаете и проверяете комплектацию, а потом оплачиваете заказ.
- Предоставляются подробные пошаговые инструкции по установке и подключению автоматики.
- При монтаже техники можно позвонить нашим специалистам для бесплатной консультации по назревшим вопросам.
Установка автоматики на откатные ворота
Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.
Начнем с предупреждений!
Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.
А теперь к инструкциям
Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:
- Электронный привод для откатных ворот.
- Рейка с зубцами.
- Пульты для ДУ.
- Элементы для безопасности.
- Лампа – «сигналка».
Какое еще нужно оборудование:
- Сварка.
- Дрель и сверла для металла.
- Электроприводы для питания.
- Приводы для подключения элементов безопасности
- Приводы для подключения сигнальной лампы.
Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.
Как устанавливается автоматика?
Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.
Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.
Закрепление зубчатой рейки
Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.
Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.
Установка концевых выключателей
Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».
Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.
Подключение привода
Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания. Советуем до подключения элементов безопасности отрегулировать привод.
Установка фотоэлементов безопасности
Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.
Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.
Монтаж фотоэлементов для ворот можно произвести разными способами.
Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.
Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.
Подключение сигнальной лампы
Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.
Выводы
Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.
Установка электропривода на откатные ворота
Сейчас все чаще можно увидеть в загородных коттеджах, частных домах или на въезде на различные охраняемые территории конструкции, работающие в автоматическом режиме. Для функционирования автоматических откатных ворот используется привод, позволяющий открывать и закрывать створки, независимо от погодных условий и прочих факторов.
Такая большая популярность этих конструкций обусловлена их практичностью, надежностью и безотказностью, что гарантирует чрезвычайно длительный период эксплуатации.
На отечественном рынке представлен большой выбор различных моделей приводов для откатных ворот, которые, несмотря на качество комплектующих и отличия в дизайне, работают по одинаковому принципу. При этом процесс установки таких устройств осуществляется в одинаковой последовательности.
Оборудование и комплектующие для монтажа привода.
Предварительно следует установить ворота и подготовить место для монтажа привода. Для нормального функционирования автоматики откатные конструкции должны легко открываться и закрываться. Таким образом можно обеспечить бесперебойную и длительную эксплуатацию всей конструкции. Если посредством монтажа привода попытаться решить проблему открывания заклинивающих створок ворот, то такие меры могут привести только к выходу из строя всего устройства и дополнительным финансовым затратам.
Комплект для установки автоматического привода состоит из следующих элементов:
- Электронный привод.
- Специальная зубчатая рейка.
- Пульты дистанционного управления (ДУ).
- Дополнительные элементы системы безопасности.
- Сигнальный фонарь.
Дополнительно потребуются следующие комплектующие и оборудование:
- Детальная схема установки.
- Аппарат для электросварки.
- Электродрель и сверла по металлу разного диаметра.
Для обеспечения электропитанием устройств необходимы провода сечением:
- Привод — 2х1,5 или 2х2 мм.
- Два фотоэлемента — 4х0,5 (4х0,75) и 2х0,5 (2х0,75) мм.
- Сигнальная лампа — 2х0,5 (2х0,75) мм.
Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56
ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ
Монтаж привода.
Привод, обеспечивающий автоматическое открытие и закрытие подобных воротных конструкций, представляет собой сборочный механизм, который включает в себя:
- Крепежные элементы.
- Площадку для установки автоматики.
- Непосредственно привод.
- Защитный короб.
Перед монтажом автоматики следует предварительно отрегулировать ход ворот и позаботиться о том, чтобы в процессе открывания конструкции отсутствовали какие-либо скачки и не приходилось прилагать чрезмерных усилий. Также чрезвычайно важно использовать уровень, чтобы с его помощью выставить идеально ровно площадку, на которой будет производиться установка автоматики, что существенно ускорит и облегчит монтаж оборудования. Только после этого можно приступать непосредственно к установке.
Сам процесс монтажа привода происходит в несколько этапов:
1. Определение местоположения привода.
На швеллере, оснащенном двумя прочными роликовыми каретками (бетонируется в процессе установки ворот), необходимо выбрать место оптимально подходящее для монтажа электропривода. Для этого потребуется на шестерню электропривода положить зубчатую рейку и продвинуть ее до того момента, пока она не займет положение ровно посредине, что обеспечит ее надежное и правильное закрепление на профильной трубе наружного каркаса.
2. Монтаж автоматики.
После проведения всех необходимых расчетов необходимо на выбранное место на швеллере установить монтажное основание, изготовленное из качественной стали и обварить его по периметру электросваркой. Затем при помощи специальных болтовых соединений (обычно идут в комплекте) на него крепится привод.
Перед началом монтажа нужно тщательно осмотреть устройство на наличие на нем различных механических повреждений. При обнаружении каких-либо дефектов ни в коем случае нельзя устанавливать устройство, а следует обратиться к производителю для его замены.
В некоторых случаях в процессе монтажа требуется слегка приподнять привод. Для этих целей можно воспользоваться профильной трубой 40х20, 50х50 и других размеров, к которой следует приварить устройство.
Для функционирования системы автоматики требуется электричество. Поэтому для работы привода нужно предварительно подвести к месту его монтажа кабель для электропитания.
3. Установка зубчатой рейки.
В процессе установки зубчатой рейки стандартной длиной в 1 метр и имеющей три овальных регулировочных отверстия требуется терпение, предельное внимание и максимальная точность. Ведь если в ходе монтажа будут допущены ошибки и неточности, то двигатель будет во время открывания ворот пробуксовывать, что приведет к его перегреву и быстрому выходу из строя.
Кроме этого, главное условие нормальной работы ворот – это наличие зазора в 1 мм между рейкой и шестерней привода. Прогиб полотна всего в 5 мм может привести к тому, что в одном конце воротной конструкции привод будет хватать рейку за конец зуба. При этом примерно посередине, ворота уже будут двигаться на шестерне привода, а не на роликовых каретках. В свою очередь, это приводит к ускоренному износу шестерни, подшипников устройства и перегоранию электродвигателей.
Для того чтобы избежать таких фатальных последствий лучше всего приварить крепление под рейку по месту без зазора. Причем если понадобится получить зазор, то перед установкой рейки можно подложить под электродвигатель несколько шайб толщиной не более 1 мм, которые после завершения работы нужно будет удалить. Также можно просто поднять зубчатую рейку на 1 мм. Конечно же, во время монтажа рейки таким способом от сварки пострадает полотно ворот. Однако эту проблему можно очень просто решить с помощью баллончика с краской.
4. Закрепление зубчатой рейки.
Следует учитывать, что наряду с зазором, в процессе установки нескольких реек, необходимо выдержать между ним определенное расстояние, чтобы обеспечить получение «правильного зуба». Для выполнения этой задачи рекомендуется взять две рейки и вложить в них на месте стыка еще один аналогичный элемент, что позволит определить оптимальный зазор между зубами.
После этого можно приступать к процедуре монтажа зубчатой рейки. Установка этого элемента состоит из нескольких действий, которые нужно выполнять в определенной последовательности:
- Перед началом процедуры ворота должны быть полностью открыты, а электропривод переключен в режим разблокировки.
- Затем следует установить в середине привода зубчатую рейку с шестеренкой. При этом нужно обязательно оставить на рейке место под крепление для концевых выключателей.
- Потом необходимо поставить на шестеренку электродвигателя первую рейку и приварить ее непосредственно к полотну откатных ворот.
- Далее воротная конструкция передвигается в сторону на 1 метр и на шестерню электропривода устанавливается следующая рейка, которая пристыковывается к первой (с учетом получения «правильного зуба») и также приваривается. В конечном итоге должна получится идеально ровная рейка.
- Происходит регулировка зазора между шестеренкой привода и зубчатой рейкой, который не должен превышать 1 мм. Только в этом случае гарантируется плавное движение воротной конструкций. В том случае, если люфт превышает допустимые параметры, то открытие ворот будет осуществляться с усилием, рывками и сопровождаться характерными стуками.
- После завершения всех работ, связанных с монтажом и регулировкой зубчатой рейки, необходимо еще раз обварить все крепежные элементы.
Для регулировки зазора между рейкой и шестерней достаточно проделать несколько элементарных манипуляций. Для этого необходимо просто отвинтить крепежные болты на зубчатой рейке и выставить ее таким образом, чтобы она при движении и соприкосновении с шестеренкой привода издавала характерное цоканье, а не стук.
5. Установка концевых выключателей.
После окончания монтажа привода и зубчатой рейки проводится установка концевых выключателей, которые бывают двух типов:
- Механические.
Такие устройства пользуются большой популярностью благодаря высокой надежности и элементарной установке. Также они отличаются простым принципом действия. На привод устанавливается специальная пружинка, а на рейку – концевик. Во время прохода над устройством он отклоняет пружинку в сторону, что обеспечивает выключение привода и приводит к моментальной остановке ворот. - Магнитные..
Такие элементы отличаются высокой надежностью и отлично справляются со своей задачей независимо от погодных условий. Функционирование подобных концевых выключателей основывается на полярности магнитных элементов. Данные элементы устанавливают непосредственно на зубчатую рейку. После прохождения магнита над приводом происходит активация специального механизма, обеспечивающего полную остановку устройства.
Практически все виды откатных ворот независимо от компании-производителя оснащаются современными и надежными концевыми выключателями на базе магнитов, а их механические аналоги уже почти не встречаются.
6. Настройка магнитных концевиков.
В процессе установки данных элементов следует учитывать, что в зависимости от полярности, они бывают левыми и правыми (плюсом и минусом). Таким образом, если один концевик расположен к приводу плюсом, то другой обязательно должен быть размещен стороной с минусом. Причем если магниты перепутать местами, то ворота просто не будут останавливаться и их элементарно заклинит. Специально для удобства установки концевые выключатели окрашиваются в красный и синий цвета.
Настройка этих элементов не отличается особой сложностью. Для этого необходимо установить концевые выключатели на расстоянии 1 метра напротив друг друга и запустить привод. В том случае, если после прохождения над электроприводом концевика ворота останавливаются, то это является наглядным свидетельством правильного расположения магнитов. В обратном случае, следует просто поменять выключатели местами. Как правило, такие испытания проводятся на середине воротной конструкции для того чтобы при возникновении проблем успеть остановить привод посредством пульта ДУ. Причем даже если не удастся вовремя остановить ворота и их заклинит, то для разблокировки достаточно просто открутить рейку и привести привод в соответствующий режим.
Удостоверившись в правильности установки магнитных концевых выключателей, остается раздвинуть их по краям воротной конструкции. Для закрепления магнитных концевых выключателей на зубчатой рейке используются специальные болты.
Следует принимать во внимание, что после срабатывания концевика ворота по инерции продолжают движение еще несколько сантиметров. Поэтому чтобы предотвратить преждевременный выход из строя редуктора из-за большой ударной нагрузки на шестерни и электродвигатель, лучше всего оставить определенный зазор в улавливателе еще во время регулировки.
7. Подключение и проверка.
Закончив установку всех основных элементов привода нужно обязательно проверить его работоспособность. Для этого необходимо подключить устройство к источнику электропитания согласно схеме и после этого приступать к тестированию.
Для начала проверки магнитных выключателей следует нажать на кнопку «Р1» на пульте ДУ, и привод автоматически начнет закрывать ворота до момента срабатывания концевика. Для настройки времени, за которое будет осуществляться открывание откатной конструкции, необходимо при полностью закрытых воротах нажать кнопку «Р1» и удерживать ее в таком состоянии на протяжении 3 секунд. В течение этого периода произойдет полное открывание и закрывание конструкции, а время будет зафиксировано в плате управления. Таким образом, если по каким-то причинам электропривод не остановится концевым выключателем, это произойдет в автоматическом режиме, после окончания времени, отведенного на осуществление данной операции.
Благодаря этому предотвращается выход из строя электродвигателя (иначе он просто будет работать вхолостую и перегорит, в случае попадания между воротами какого-нибудь мусора, обледенения уловителя, отпадания магнитного концевого выключателя и др.)
Монтаж и подключение периферийных устройств.
Только после того как все механические и прочие элементы автоматики привода будут установлены и протестированы, подключаются такие периферийные устройства, как фотоэлементы безопасности и сигнальная лампа.
Разумеется ворота могут функционировать и без этих дополнительных элементов. Тем не менее они требуются для обеспечения должного уровня безопасности и помогают избежать множества проблем в процессе эксплуатации данной откатной конструкции.
Особенности монтажа фотоэлементов.
Комплекс фотоэлементов безопасности состоит из передающего и принимающего устройства, которые размещаются перед воротами друг напротив друга. Между приборами на перманентной основе проходит световой луч. Причем пока между фотоэлементами проходит световой сигнал, то функционирование воротной конструкции происходит в нормальном режиме. Если в какой-то момент сигнал прерывается из-за появления на его пути транспортного средства, человека, собаки или любого другого неодушевленного предмета, то это приводит к автоматической остановке и запуску механизма обратного хода. Ворота начинают двигаться в обратном направлении, что позволяет избежать получения различных травм человеком или предотвратить повреждение транспортного средства.
Детальный процесс установки фотоэлементов.
Существует большое количество способов монтажа фотоэлементов, однако все они сходятся к проведению сходных по смыслу манипуляций. В частности, процедура монтажа таких приборов состоит из нескольких шагов:
Вначале необходимо установить передающее и принимающее устройства напротив друг друга, чтобы обеспечить беспрепятственное прохождение между ними светового луча. Фотоэлементы могут быть установлены на специальных металлических постаментах, которые нужно приварить к столбикам с нижним уловителем и верхними роликами. Также можно отдельно изготовить специальные столбики из стальной профильной трубы размером 50х50 мм и уже на них закрепить эти приборы при помощи обычных саморезов.
После этого можно приступать к подключению фотоэлементов непосредственно к приводу. Для этого потребуется в столбиках просверлить отверстия и провести провода сечением 4х0,5 (4х0,75) и 2х0,5 (2х0,75) под проезжей частью. Для обеспечения дополнительной защиты проводов от негативных внешних факторов, а также чтобы исключить возможность обрыва, их лучше поместить в гофрированный шланг.
Подключение фотоэлементов к приводу осуществляется по схеме, которая входит в комплект устройства.
Установка сигнального фонаря.
В завершение процесса монтажа привода рекомендуется дополнительно установить специальный сигнальный фонарь. Основное предназначение данного элемента входящего в систему безопасности откатного устройства заключается в информировании транспортных средств, двигающихся по проезжей части, о выезде с территории автомобиля. Именно поэтому такой фонарь нужно установить со стороны дороги, чтобы обеспечить его хороший обзор всем участникам движения.
Для крепления лампы можно использовать обычные саморезы. Для подключения к питанию потребуются провода сечением 2х0,5 мм или 2х0,75 мм. Естественно, можно вообще не устанавливать такой сигнальный фонарь на откатную конструкцию, однако в этом случае следует подготовиться к финансовым затратам на кузовной ремонт и покраску автомобиля 🙂
Заключение.
Таким образом, монтаж привода откатных ворот представляет собой достаточно трудоемкую и сложную процедуру, для осуществления которой требуются знания, опыт и профессиональное оборудование. Именно поэтому установку привода стоит доверить квалифицированным специалистам компании Брами, которые не только аккуратно и точно проделают такую работу, но и предоставят на нее длительную гарантию.
Откатные ворота: схема подключения автоматики
Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.
Если Вы счастливый обладатель современных откатных ворот, к примеру, из профнастила, то рано или поздно Вам захочется автоматизировать устройство, чтобы не приходилось выходить из машины и вручную открывать его. Тем более, что откатные ворота, схема подключения которых основана на установке электропривода и заводского комплекта фурнитуры, вполне выполнима своими руками.
Инструкция по автоматизации
Подготовительный этап
Для того, чтобы сделать откатные ворота автоматическими, необходимо подготовить инструменты и приобрести комплект автоматики, в него обычно входит:
- Электропривод сдвижных ворот;
- Зубчатая рейка;
- Комплектующие безопасности — фотоэлементы и сигнальная лампа;
- Болты и другие крепежные элементы;
- Пульт дистанционного управления.
Также необходимы следующие инструменты и материалы:
- Сварочный аппарат;
- Для поведения питания к электроприводу провод сечением 2Х1,5 мм или 2Х2 мм, для фотоэлементов — два провода 4Х0,5 мм и 2Х0,5 мм, для сигнальной лампы — провод на 220В 2Х0,5 мм.
- Дрель, набор сверл по металлу, саморезы и прочее.
Установка привода
Приводы откатных ворот обычно закрепляют на швеллере, где уже расположены две роликовые каретки. Сначала надо выбрать место, где будет установлен электропривод, для этого берут монтажное основание из набора, и устанавливают на нём привод. Затем устанавливают его на швеллер между роликовыми каретками чуть ближе к проему, воссоздавая рабочее положение автоматики.
Монтаж привода
Важно! Чтобы подобрать правильное месторасположение — положите на шестерню привода зубчатую рейку – и смотрите, как и куда следует подвинуть его, чтобы зубчатая рейка располагалась посередине шестерни. Далее закрепит профильную трубу наружного каркаса, но никак не направляющий рельс!
На намеченное место кладем привод на монтажное стальное основание, и обвариваем его сваркой со всех сторон. Снимите крышку корпуса и проденьте шнур через отверстие. После этого можно зафиксировать на нем привод с помощью болтов.
Продевание провода
Крепление зубчатой рейки
В полностью открытом положении створки поставьте по центру шестерни зубчатую рейку, учитывая, что должен остаться достаточный отрезок для крепежа концевиков (концевых выключателей). Приварите к профильной трубе внешнего каркаса створки крепежные детали зубчатой рейки и протяните ворота. Поставьте второй отрезок зубчатой рейки и повторите процедуру. Следите, чтобы между стыками получился «полноценный» зуб. После прихватки по периметру можно еще раз обварить все крепежные элементы.
Образование «целого зуба» рейки
Затем оставьте зазор в 1-2 мм между рейкой и шестерней электропривода. Для этого отвинтите болты на зубчатой рейке и выставьте ее так, чтобы в движении рейка, соприкасаясь с шестерней, издавала характерное «цоканье».
Установка концевых выключателей
Концевые выключатели необходимо закрепить на зубчатой рейке болтовыми соединениями. Они бывают двух типов:
- Магнитные концевики надежны в эксплуатации в любую погоду, так как их принцип действия заключается в полярности магнита. Концевые выключатели разделяются на левый и правый, и должны быть расположены так, чтобы один был плюсом к приводу, а другой минусом. Их располагают недалеко друг от друга, подбирая место, пока устройство не сработает.
- Механические — более распространенный тип, который более прост в монтаже. Принцип работы: проходя через препятствие, пружинка на приводе сгибается в бок и движение останавливается.
Механический концевик
Подключение привода
Электропривод следует подключать к источнику питания по схеме, приложенной инструкции. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.
Перед завершающим этапом монтажных работ тестируют и проверяют работу привода. Нажимая кнопку на пульте управления, электропривод должен сдвигать створку ворот, однако не до конца.
Необходимо время для открывания и закрывания. Для этого при полностью закрытых воротах нажмите клавишу «Р1» или «STOP» и «PP» на 2-3 секунды, или 3 раза в зависимости от модели (подробности должны быть указаны в инструкции). Так Вы зададите полный цикл открытия и закрытия (конечных положений) и запишите время в память привода. Это будет дополнительным способом остановки, если по какой-либо причине не сработают концевые выключатели, то действие автоматически отключится по времени, отведенному на него.
Установка фотоэлементов
Фотоэлементы — это парный прибор, где первый подает световой сигнал –луч, а другой его принимает. Когда луч прерывается препятствием на пути — автомобилем, собакой, человеком и т.д. ворота начинают двигаться назад.
Существует несколько способов установки фотоэлементов откатных ворот, главное условие — расположение их друг напротив друга для принятия светового сигнала:
- Можно зафиксировать фотоэлементы на столбиках, где расположены нижний улавливатель;
- Сделать специальные металлические постаменты и приварить к несущим столбам;
- Организовать небольшие столбики из профилированной трубы сечением 50Х50, и на них вмонтировать фотоэлементы.
Выбирайте способ, исходя из Вашей частной ситуации на объекте. Фиксируют фотоэлементы на металлической основе обычными саморезами. Для их подключения снимите перемычку между «GND» и «PHOTO», и по схеме:
- Контакт «-» подключите к левому контакту «АС24V» блока управления;
- «+» подключите к правому контакту «АС24V» блока управления;
- «NC» подключите к контакту «GND» также на блоке управления;
- «OUT» к контакту «PHOTO».
Подключение сигнальной лампы
Комплектующую фурнитуры сигнальную лампу обычно располагают сбоку проезжей части для информирования проезжающего автомобиля о выезде транспорта со двора.
Конечно, личное дело каждого, устанавливать такой элемент безопасности, как сигнальная лампа, или нет. Однако профессионалы рекомендуют полностью выполнять все условия безопасности.
Закрепите сигнальную лампу с помощью саморезов и подведите провод сечением 2Х0,5 мм, подключите к контактам на плате управления «АС-N» и «LIGHT».
Обустройство автоматизированного сдвижного проема
Привод для откатных ворот своими руками
Откатные ворота сегодня являются очень популярным решением для въезда на огражденную территорию.
Объясняется это довольно просто: они позволяют экономить место для открытия, даже несмотря на то, что могут иметь внушительные размеры.
Привод на откатные ворота
Привод для откатных ворот служит не только удобным дополнением при эксплуатации, но и надежно защищает территорию от несанкционированного вторжения.
Как выбрать привод для откатных ворот
Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.
Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:
- Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
- Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
- Площадь ворот.
- Масса створки.
- Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.
Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.
Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.
Из чего состоит и как работает привод для откатных ворот
Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.
Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.
Состоит он из таких элементов:
- электродвигатель, имеющий ведущую шестерню;
- редуктор с жидкой или консистентной смазкой внутри;
- блок управления.
Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.
Зубчатая рейка и привод для открытия ворот
Установка привода для откатных ворот
Прежде чем устанавливать привод для откатных ворот, надо проверить, насколько легко происходит открывание створки. Существует ошибочное мнение, что установка автоматики способна решить проблему плохого хода ворот.
К работе нужно приступать, только окончательно убедившись, что ворота не заедают и свои функции выполняют плавно и четко. В случае обнаружения каких-то изъянов, их нужно обязательно ликвидировать, иначе привод для откатных ворот может стать негодным еще в самом начале эксплуатации.
Для самостоятельной установки автоматики на ворота необходимо приобрести нужный комплект, а также подготовить материалы и инструменты для выполнения работы:
- привод для откатных ворот;
- зубчатая рейка;
- элементы крепежа;
- сигнальная лампа и фотоэлементы;
- ПДУ;
- сварочный аппарат;
- провод для подведения питания к приводу сечением 2х1,2 либо 2х2;
- провода для подключения фотоэлементов сечением 2х0,5 и 4х0,5;
- провод для подключения сигнальной лампы сечением 2х0,5;
- дрель со сверлами, саморезы.
Монтаж привода
Варианты основ для автоматического управления достаточно разнообразны, поэтому выбор зависит от индивидуальных требований. Основными видами являются:
- Привод цепной.
- Привод верхний.
- Привод тросовый.
Исходя из этого, при приобретении базового комплекта нужно учитывать то, как будут использоваться ворота в будущем.
Электропривод закрепляется на швеллере, в месте расположения роликовых кареток. Для того чтобы определиться с местом установки привода, из набора берется монтажное основание, на которое его и крепят. После чего производится его установка на швеллер между каретками в непосредственной близости от проема ворот.
Для правильного выбора местоположения, нужно воссоздать рабочее положение автоматики. Чтобы сделать это наиболее точно, необходимо положить зубчатую рейку на шестерню.
Так можно сразу увидеть, куда следует подвинуть привод, чтобы рейка могла расположиться по центру шестерни, и ее можно было прикрепить к профильной трубе наружного каркаса (направляющий рельс для крепления использовать не следует).
На выбранном месте по периметру обваривается установленное стальное монтажное основание. Затем нужно снять крышку корпуса и через отверстие протянуть шнур. После этого привод для откатных ворот фиксируется при помощи болтов.
Установка зубчатой рейки
Установка зубчатой рейки
Полностью открыв створку ворот, в центре шестерни нужно поставить зубчатую рейку. Причем очень важно оставить необходимый отрезок для дальнейшего обустройства концевых выключателей. Приварив к трубе каркаса створки детали для крепления зубчатой рейки, необходимо протянуть ворота.
После установки нового отрезка процедура повторяется. Очень важно следить за тем, чтобы между стыками образовался «зуб».
Затем с помощью сварочного аппарата вся зубчатая рейка прихватывается, а элементы крепежа дополнительно обвариваются. Между шестерней и рейкой нужно выставить зазор примерно в 1-2 мм.
Делается это так: на рейке отвинчиваются болты, ее выставляют так, чтобы при движении она могла соприкасаться с шестерней, создавая характерное цоканье.
Монтаж концевых выключателей
Концевые выключатели закрепляются на зубчатой рейке при помощи болтов. Они бывают двух видов:
- Механические: их применяют наиболее часто из-за простоты в установке. Работают следующим образом: пружинка, находящаяся на приводе, сгибается вбок при наличии препятствия, вследствие чего происходит остановка движения.
- Магнитные: отличаются надежностью в любых погодных условиях. Принцип работы заключается в следующем: на рейке расположен магнит, когда он проходит возле привода, специальный механизм осуществляет остановку. Есть левый и правый концевые выключатели. Их располагают таким образом, чтобы один находился к приводу плюсом, а другой – минусом.
Настройка концевых выключателей осуществляется на расстоянии приблизительно 1 м. Если привод для откатных ворот останавливается во время прохождения концевика, значит, расположение верное. В противном случае магниты нужно поменять местами.
Схема установки автоматики на ворота
Как подключить привод
Привод для откатных ворот нужно подключается к питанию в строгом соответствии с прилагаемой инструкцией. Как правило, это фаза «AC-L» и ноль «АС-N». Важным этапом является тестирование.
При нажатии кнопки на пульте ДУ привод для откатных ворот будет приводить их в движение. Настройка времени на открывание/закрывание осуществляется при полном закрытии ворот. Для этого нужно нажать кнопку Р1 и удерживать ее 2-3 секунды.
После этого осуществляется полное открывание, а в памяти электропривода остается время, необходимое для полного цикла этого действия. Поэтому если привод для откатных ворот по какой-либо причине не отключится концевым выключателем, то произойдет автоматическое отключение согласно запрограммированному времени.
Установка фотоэлементов и сигнальной лампы
Фотоэлементами считаются два прибора, один из которых является передатчиком, а второй — приемщиком света. Если на пути такого луча есть препятствие, ворота двигаются назад. Главным условием при установке фотоэлементов является то, что они должны располагаться друг напротив друга. Это нужно для качественного принятия сигнала.
Есть такие способы установки фотоэлементов:
- Фиксация на столбиках, где крепятся нижний улавливатель и верхние ролики.
- Приваривание металлических элементов к столбам.
- Самодельный столбик, который изготавливается самостоятельно из профилированной трубы с последующим прикреплением к нему фотоэлемента.
Выбирается способ, наиболее подходящий для каждого конкретного случая. Фиксация фотоэлементов осуществляется с помощью обычных саморезов, как и сигнальная лампа, которая, как правило, располагается по стороне проезжей части.
Именно она информирует водителей автомобилей о выезде машины с участка.
Конечно, устанавливать такую лампу или нет, решает хозяин. Но многие профессионалы настоятельно советуют отнестись к этому серьезно, и тем самым в полном объеме выполнить правила безопасности.
. .Откатные ворота с электроприводом своими руками: устройство и инструкция
Электрический привод представляет собой специальную систему, предназначение которой преобразовывать энергию в механическую. Автоматика устанавливается на различные типы ворот и позволяет экономить время на открывание и закрывание створок. Современные откатные ворота с электроприводом имеют массу преимуществ, тем не менее, многие задумываются об их установке и целесообразности этого поступка.
Стандартный электропривод на воротах откатного типа состоит из следующих элементов:
- редуктора и непосредственно двигателя;
- зубчатой рейки;
- защиты и автоматики;
- цепей управления.
Имеются отдельные линейки моделей, в которых двигатель с редуктором собраны в одном корпусе. Защита осуществляет функцию остановки работающего мотора при появлении препятствий, тогда как автоматика выполняет остановку при достижении крайнего положения. Элементами управления являются пульт д/у, фотоэлементы, щит управления.
Выбор привода для откатных ворот
Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:
- частоты его использования;
- мощности двигателя.
Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.
Выбирать систему для устройства откатных ворот с электроприводом необходимо из расчета, что для передвижения 300-килограммовой створки надо установить двигатель мощностью примерно 300 Ватт. Если вес всей конструкции меньше одной тонны, то можно установить электропривод на 600 Ватт.
Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.
Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.
Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.
Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.
Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала. Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы.
Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.
Последовательное выполнение работ
Делится на несколько этапов:
- замеры;
- установка фундамента;
- монтаж роликовых опор;
- крепление привода, зубчатой рейки;
- подсоединение дополнительных элементов.
Видео: откатные ворота своими руками
Производим замеры
В большинстве случаев, откатные ворота с электроприводом размещаются внутри ограды согласно чертежам. Их длинна будет равна 150 процентам от ширины проема, потому, нужно побеспокоиться о наличии свободного места.
При выполнении замеров, важно правильно разметить место будущего фундамента. Размеры должны четко соответствовать действующим стандартам, иначе будет значительный перерасход бетона или же его недостаток при заливке.
Размеры ямы подбираются исходя из габаритов проема для ворот. Также нужно учитывать глубину промерзания почвы при расчете глубины залегания фундамента. Ширина укладываемого фундамента составляет примерно полметра.
При расчетах нужно определиться будет ли установлен ответный столб, который будет держать ворота в закрытом положении.
Далее, выкапывается яма нужных размеров, в которую крепятся швеллеры углами вниз. Они устанавливаются на всю глубину ямы. Это позволяет создать базовый каркас, на котором будет формироваться фундамент и крепиться ворота.
Обустройство фундамента
Очень важным моментом является подготовка и заливка фундамента, ведь он является основой всей конструкции. Именно поэтому, к нему предъявляются очень высокие требования прочности.
Чаще всего, его закладывают на глубину до 2 метров с использованием закладной детали, которая будет соединена с арматурой. Длинна основания в большинстве случаев должна равнятся половине длинны пространства под ворота.
При укладке фундамента, ширина ямы не должна быть меньше 0,4 метра.
Монтируя основу, нужно просчитать столб для держания ворот в зарытом положении. Если он будет устанавливаться, то надо продумать метод его крепления. Для повышения прочности конструкции ставят специальный швеллер углами вниз.
После установки закладной детали, к ней сваркой крепят арматуру. Швеллер устанавливается вплотную к полотну забора и крепится к нему. Здесь, нужно проложить питающий кабель. Для облегчения монтажа электроники, сначала укладывают гофровую трубку, по которой после заливки пускают кабель. Укладывается она примерно посредине фундамента.
После укладки фундамента нужно подождать примерно 3 недели до полного его застывания. Этот процесс во многом зависит от погоды.
Ставим роликовые опоры
Роликовые опоры располагаются на швеллере, который установлен в основе из бетона, без крепления, после чего, сверху монтируют несущую балку с подвижной створкой. Такая методика позволяет найти нужные точки для крепления роликовых опор. Это нужно для того, чтобы в будущем ворота двигались без трудностей, а также полностью закрывались не оставляя щелей.
После этого конструкция разбирается, а к закладной детали посредством сварки подсоединяют 2 регулировочные площадки, к которым позже крепят роликовые опоры. Регулировочные площадки должны устанавливаться на определенном расстоянии от краев швеллера, по которому они будут ездить.
Оборудуем привод и монтируем зубчатую рейку
Монтаж современной автоматики для откатных ворот начинается с закрепления регулировочной площадки, на которую будет крепится электропривод. Следующим шагом является подсоединение сваркой, болтовым соединением зубчатой рейки к редуктору откатных ворот и к двигающейся части ворот. Монтаж нужно проводить, учитывая положение шестеренки вала редуктора откатных ворот собранного своими руками.
Выполнять монтаж электронных компонентов необходимо в соответствии со схемой подключения электроники откатных ворот. Здесь нужно соблюсти зазор между шестеренкой редуктора и движущейся зубчатой рейкой, который может быть до 2 миллиметров по всей длине ворот.
Чтобы исключить лишние усилия, шумы при движении створки и обеспечить тихий ход, нужно расположить рейку на прямой. При этом расстояние между зубцами движущихся частей должно быть около 1 мм.
Важным моментом на этом этапе является установка концевиков. Ролики этого типа устанавливаются на несущей балке с сохранением доступа к ней с внешней стороны двигающегося элемента ворот. Крепятся концевики при помощи болтов. Задняя часть несущей балки дополняется специальной заглушкой, которая защищает от попадания влаги, грязи в устройство. Тут же монтируются ограничители движения створки. В конце процесса монтажа производится настройки механики и выход в рабочий режим.
Крепление фотоэлементов и защитных устройств
По окончании монтажа основной конструкции следует заняться установкой периферии вроде фотоэлементов, сигнализирующих ламп, защитных устройств.
Выполнять монтаж фотоэлементов и устройств защиты надо согласно схеме подключения и рекомендаций специалистов. В противном случае могут появиться неисправности и система выйдет из строя.
Правильным подходом будет сборка одного узла и его проверка, что позволит последовательно подтвердить работоспособность каждого устройства. Это позволит быстро обнаружить и исправить ошибки при сборке, не понеся материального ущерба. Установив и проверив всю дополнительную аппаратуру, человеку остается наслаждаться проделанной работой в мягком кресле.
Заключение
Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.
Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.
Монтаж автоматики для откатных ворот Professional IZ
Модель автоматики для откатных ворот Professional IZ является живой легендой на украинском рынке, ведь она занимает около 80% рынка приводов для откатных ворот. Поэтому ей мы посвящаем этот обзор по установке автоматики на откатные ворота.
Прежде всего нам необходимо приварить монтажную пластину, которая поставляется в комплекте с приводом для откатных ворот.
Для этого можно использовать две профильные трубки, которые мы привариваем к швеллеру, а к трубкам уже приваривается монтажное основание, на которое и будет крепиться электропривод.
Далее нам необходимо установить двигатель и привинтить его к основанию при помощи болтов, которые идут в комплекте.
Теперь мы имеем установленный на основание двигатель. Пришла пора крепить зубчатую рейку. С зубчатой рейкой надо будет немного повозится: здесь необходимо терпение. Как сделать так, что бы зубчатая рейка получилась как одно целое, что бы двигатель без заеданий и стуков тянул ворота. Здесь есть несколько секретов.
В конце установки мы должны получить между стальной зубчатой рейкой и приводом для ворот зазор 1мм. Некоторые установщики приваривают зубчатую рейку еще в цеху, да бы не жечь свежую краску при установке автоматики на ворота. Но мы противники такого метода, так как практически невозможно добиться зазора, так как направляющая с каркасом ворот по любому имеет прогиб, который практически не заметен на большой длине полотна ворот. Прогиба полотна ворот всего в 5 мм достаточно, что бы в одном конце ворот привод хватал рейку за конец зуба (или пробуксовавал), а на средине ворота ездили уже не на роликовой каретке, а на шестерне привода (или точнее на его подшипнике). Из-за этого изнашиваются шестерни, подшипники привода, горят электродвигатели. Мы рекомендуем более удобный и точный способ, единственным недостатком которого является необходимость подкрасить полотно ворот после установки рейки. Его суть в том, что рейка приваривается «по месту», без зазора. Зазор мы можем получить двумя способами:
- установить под двигатель перед монтажом рейки тонкие шайбы (толщиной около 1 мм), а затем их удалить
- поднять рейку на 1мм
Каждая зубчатая река имеет длину 1м и три отверстия овальной формы, которые позволяют отрегулировать зазор между шестерней двигателя и зубчатой рейкой.
Но кроме зазора необходимо выдержать расстояние между зубчатыми рейками таким образом, что бы получился «правильный зуб». Для этого необходимо положить две рейки (которые стыкуются), а снизу вложить еще одну рейку, которая «подскажет» необходимый зазор между зубчатыми рейками.
Электропривод для ворот необходимо перевести в разблокированный режим.
Далее ставим на шестерню двигателя первую зубчатую рейку и привариваем ее к полотну ворот.
Передвигаем ворота на 1м, ставим на шестерню двигателя вторую рейку и пристыковуем к первой и привариваем.
Не забываем о том, что должен получиться «правильный зуб» на переходе реек
У нас получилась идеально ровная зубчатая рейка. Теперь регулируем зазор между шестерней и рейкой любым из описанных выше способов. Необходимо проверить зазор между шестерней привода для ворот и рейкой возле каждого крепления зубчатой рейки. Должен получиться еле заметный люфт. Правильно отрегулированный зазор обеспечивает плавное движение ворот во всем диапазоне движения. Если ворота идут с усилием или издают стук — проверяйте зазор.
Теперь настала пора установить концевые выключатели (магнитные). Остановка двигателя осуществляется в момент нахождения магнита (который устанавливается на зубчатую рейку и движется вместе с воротами) в зоне действия геркона (датчика, который находится внутри привода)
Концевой выключатель прикручивается винтами к зубчатой рейке.
Двигатель, концевые выключатели с завода уже подключены к плате, пульты дистанционного управления воротами уже настроены и готовы работе. Вам необходимо только подключить питание. Подключите питание к плате управления. Фаза — «AC-L», ноль — «AC-N».
Открываем вручную ворота до половины, устанавливаем магниты и нажимая на пульт проверяем, правильно ли мы их установили. На фото установленный привод для ворот и два концевых выключателя, расположенных на небольшом расстоянии друг от друга. Синий и красный магнит имеют разную полярность, и если Вы их спутаете местами, то ворота не будут останавливаться на магнит. Все испытания проводим на середине ворот для того, что бы успеть остановить ворота пультом (если магниты установлены не правильно), иначе ворота заклинят. Но даже если ворота у Вас заклинили (а новички часто грешат таким) — не расстраивайтесь и не ломайте ключ разблокировки. Просто открутите зубчатую рейку в месте заклинивания — и привод для ворот можно будет спокойно перевести в разблокированный режим.
Если Вы установили магнитные концевые выключатели корректно и ворота останавливаются, раздвиньте их к краям ворот и отрегулируйте остановку ворот таким образом, что бы оставался зазор после срабатывая концевика. Учтите, что ворота после срабатывания концевого выключателя движутся по инерции несколько сантиметров. Если вы слышите удар и нет зазора в улавливателе — такой редуктор долго не проходит, так как каждый раз будет ударная нагрузка на шестерни. Поэтому лучше оставить небольшой зазор в уловителе, да бы избежать ударных нагрузок на редуктор и двигатель. Ресурс автоматики для ворот в Ваших руках.
На пульте управления воротами будет активна только одна кнопка — она используется и для открывания, и для остановки, и для закрывания. Остальные кнопки вы можете использовать для других ворот. Таким образом Вы можете управлять четырьмя воротами при помощи одного пульта.
Концевики отрегулированы, движемся дальше. Проверяем работу привода. Двигатель проезжает метр — полтора и самопроизвольно останавливается. Не пугайтесь — так должно быть. Это срабатывает основная защита привода для откатных ворот Professional IZ. Благодаря ей не сгорел еще НИ ОДИН двигатель Professional IZ. Ее суть состоит в том, что в плату записывается время работы привода от магнита до магнита, и по истечении этого времени плата отключает двигатель. А теперь представьте ситуацию — между воротами попал мусор, кирпич, обмерз льдом уловитель, слетел магнит……. и т.п. Каждая из этих причин способна сжечь электродвигатель привода для ворот, который будет часами мычать и греться. А функция отключения по времени предотвращает самосжигание мотора. Но вернемся к нашим баранам. На заводе в плату записывается короткое время работы створки — около 5 секунд, что соответствует 1-1,5м хода створки, по истечении которого она отключается.
Закрываем полностью ворота и нажимаем кнопку Р1 на плате управления (удерживаем ее около 3-х секунд). Двигатель должен дойти до противоположного магнитного концевика, самостоятельно остановиться и закрыться (то есть выполнить полный цикл). Если цикл получился не полным (открылся, но не закрылся), то повторяем операцию уже из открытого положения полотна ворот, при этом двигатель должен закрыть и открыть полностью ворота (то есть выполнить полный цикл). Этой операцией Вы прописываете время работы своей створки откатных ворот, что защитит двигатель от сгорания в критических ситуациях. Если Вы все сделали правильно, то теперь ворота спокойно должны открываться / закрываться.
И только теперь следует заняться подключением периферийных устройств типа фотоэлементов безопасности и сигнальной лампы. Основная ошибка людей, монтирующих автоматику для откатных ворот в первый раз, состоит в том, что они пытаются запустить все системы сразу, и у них ничего не получается, так как где-то все равно закрадется ошибка. А из-за этой ошибки двигатель движется только в одну сторону, не настраивается время работы и т.п. Фотоэлементы и лампу подключайте в самом конце, когда Вы настроили нормальную работу ворот. Ворота могут прекрасно работать долгие годы без этих устройств.
Теперь настала пора установить фотоэлементы, лампу, затянуть в привод провода и подключить к плате управления.
Устанавливаем на стойку один фотоэлемент — приемник, а на другую — передатчик. Не имеет принципиального значения, на каком столбе приемник, а на каком передатчик. Единственное условие — они должны более-менее ровно «смотреть» друг на друга.
Одеваем крышечки на фотоэлементы и прикручиваем их винтиками. Не забудьте одеть уплотнительные резинки, которые поставляются в комплекте. Иначе фотоэлемент может сгореть из-за попадания влаги.
Подключение фотоэлементов следует проводить кабелем ПВС — двухжильным для передатчика (2*0,75мм) и четырехжильным (4*0,75мм) для приемника. Не рекомендуется использовать вместо четырехжильного кабеля два по две жилы, так как высока вероятность спутать провода и сжечь фотоэлементы или плату.
Устанавливаем фотоэлемент — передатчик. На нем всего два контакта — «-» и «+». Эти контакты соединяем с разъемом «АС24V» на блоке управления двигателем. Куда какой не имеет значения, так как с блока управления все равно выходит переменный ток.
Фотоэлемент- приемник имеет четыре контакта — «-«, «+», «сом» и «out». Контакты «-» и «+» подключаем аналогично первому датчику к контактам «АС24V» на блоке управления двигателем. Контакт «сом» подключаем к контакту «gnd», а контакт «out» к контакту «photo» на блоке управления.
Также иногда встречается пятиконтактная версия приемника — «-«, «+», «no», «com» и «nc». Контакты «-» и «+» подключаем к контактам «АС24V» на блоке управления двигателем. Контакт «сом» подключаем к контакту «gnd», а контакт «nc» к контакту «photo» на блоке управления. Контакт «no» подключать не нужно.
На этом рисунке изображена схема подключения фотоэлементов привода для откатных ворот Professional IZ
Внимание! При подключении фотоэлементов необходимо снять проволочную перемычку между контактами «gnd» и «photo» на плате управления. Вторую перемычку (между контактами «gnd» и «stop» снимать не надо, так как после снятия привод для ворот вообще работать не будет. Если Вы не собираетесь подключать фотоэлементы безопасности, то не трогайте перемычки вообще!
Лампа подключается к контактам «AC-N» и «LIGHT» на блоке управления.
А маленькую плату прерывателя, которая находится внутри сигнальной лампы, лучше выбросить, так как еще один прерыватель находится на основной плате в приводе. Из-за двух установленных прерывателей лампа будет светить тускло, а также есть большая вероятность перегорания одной из плат. Это аппендикс, который необходимо удалять, пока он не наделал беды.
На сигнальной лампе находится антенна, предназначенная для усиления сигнала. Советуем подключить ее коаксиальным кабелем, иначе радиус действия брелков будет маленьким. Как это сделать — читайте в статье монтаж внешней антенны. К контакту, к которому подключен черный проводок на плате (контакт «ANT») — подключаем центральный электрод кабеля, а к контакту «GND» — экран (оплетку)
Все подключено, все готово. Осталось только проверить работоспособность всех систем. Случается, что фотоэлементы срабатывают не корректно — ворота закрываются при срабатывании фотоэлементов, хотя должны открываться. Это зависит от того, на какую сторону с завода запрограммирован двигатель и с какой стороны (левой или правой) Вы устанавливаете электропривод ворот. Если ворота срабатывают на препятствие не корректно — это не повод для паники. Просто поменяйте местами провода на контактах L1 и L2, а также OL и CL и все станет на свои места.
Если есть желание, можно ограничить максимальное усилие, развиваемое двигателем при помощи регулировки датчика определения препятствий. Необходимо регулятором «VR2 Force» отрегулировать необходимое усилие. Учтите, если сделать его достаточно малым, то при наступлении морозов или попадании мусора ворота будут беспричинно останавливаться, так как сопротивление хода ворот возрастает. Поэтому рекомендуется выставлять усилие с запасом так, что бы взрослый человек с большим трудом останавливал ворота.
Четырехпозиционный DIP-переключатель красного цвета лучше не трогать (все микровыключатели должны быть OFF — выключены). Заложенные в них функции мягкого старта / стопа и замедления не работают корректно в системах с двигателем 220В. Плавной работы можно достигнуть только на 24В двигателях, так как там мощность двигателя регулируется подачей тока на якорь ротора при помощи щеток. В системах с двигателем 220В мягкий старт и стоп будет напоминать агонию двигателя, он движется рывками — в результате ресурс деталей редуктора да и самого мотора снижается в десятки раз из-за ударных нагрузок! Были случаи, когда через пару месяцев такой «мягкой» работы двигатель откручивался от редуктора, разбив при этом резьбу в корпусе. Лечение — перерезать резьбу на более крупную и выключить функцию. И пусть Вас не пугает резкий старт двигателя, напоминающий удар по воротам — это ни на что не влияет. Зато он в любую погоду откроет ворота, любой мороз ему нипочем. И прослужит намного дольше.
Немного лирики. У наших соседей на относительно небольших воротах с шириной проезда около 3,5м установлен итальянский привод для откатных ворот Nice Robus 350, рассчитанный на вес створки 350кг. Этот привод имеет двигатель 24В с мягким пуском и стопом. Ворота легкие, зашитые с одной стороны профнастилом, их вес не превышает 150 кг. Но соседи по нескольку раз в неделю (зимой) вынуждены прыгать через забор, да бы помочь приводу сорвать ворота с места. У нас же установлен привод Professional IZ — такого не происходило ни разу на протяжении нескольких зим, ворота невозможно удержать усилием двух человек.
В комплекте идет два пульта дистанционного управления воротами, которые уже настроены (записаны в приемник). Пульты находятся под крышкой двигателя, на плате управления. Если вы хотите записать еще один пульт в систему — нажмите на плате управления кнопку «LEARN» — на плате управления засветится красный диод (находится рядом с кнопкой «LEARN»)- затем нажимаем кнопку на пульте — диод мигнет и погаснет, а пульт записан в приемник. Так что все очень просто.
Если Вы умудрились сжечь предохранитель (который НИКОГДА не сгорит без причины), не советуем ставить жучек, так как это практически 100% шанс купить новую плату. Замените предохранитель на аналогичный, рассчитанный на такую же силу тока.
Надеемся, что советы, изложенные в данной статье, помогут победить Ваш страх перед самостоятельной установкой привода для откатных ворот, а также помогут избежать грубых ошибок. Дерзайте!
