Содержание

Как установить коробку под розетки

Коробка для установки розеток – это не только удобный способ спрятать внутренние элементы в стену, но и обязательный по технике безопасности элемент электропроводки помещения. Далее поговорим о том, что собой представляет подрозетник и о технологии его монтажа.

Назначение подрозетника и его виды

Чтобы лучше разобраться в том, для чего нужна коробка под розетку, рассмотрим устройство самой розетки:

  1. Внутренний корпус, выполняется либо из керамики, либо из пластика. Первый вариант предпочтительнее, так как не горит, но и стоимость таких розеток выше.
  2. Электролиты. Металлические пластины, которые передают ток от электрокабеля на штепсель вилки электроприбора.
  3. Контур заземления. Есть в большинстве моделей розеток, используется для подключения земли. Целесообразно делать в том случае, если напряжение в сети нестабильно.
  4. Пластина для закрепительных шурупов. Алюминиевая пластина с отверстиями под шурупы.
    Используется для надежной фиксации розетки.
  5. Лицевая панель. Закрывает внутренние элементы розетки.

Кроме самой розетки в стене размещаются и кабеля. Обычно их выводят с небольшим запасом, на тот случай, если контакты перегорят и будет необходимость в замене розетки.

В результате получается достаточно много элементов, которые никак не защищены от атмосферного воздействия. Прямое попадание конденсата на контакты вызывает их окисление и приводит к короткому замыканию. С другой стороны, полностью вбетонировать внутреннюю часть розетки в стену нельзя, так как это немедленно приведет к выгоранию всей проводки.

Совет: иногда вместо подрезетников применяется алебастр. Материал слабо проводит электрический ток. В 50-80 годы прошлого века нагрузка была не значительной, поэтому электросеть не сбоила. При современном энергопотреблении в 6-12 кВт. Использование любых защитных контуров, кроме подрозетников не допускается.

Решением проблемы с фиксацией розетки стали подрозетники. Это коробки круглой или овальной формы, изготовляемые из негорючих сортов пластика. Кроме полой сердцевины они оборудованы отверстиями под крепежные винты розетки, что облегчает монтаж и делает его более надежным. По бокам подрозетника сделаны отверстия для ввода кабеля. В заводском виде отверстия запаяны пластиком, который нужно выдавить или вырезать.

Виды коробок под розетки:

  • под бетон,
  • под гипсокартон.

Подрозетники для бетона подходят для установки в любые монолитные стены, будь то кирпич, пенобетон или любой другой массивный материал. Они фиксируются при помощи шпаклевки или цемента.

Материалы без массива, такие как гипсокартон, фанера, OSBплиты и т.д., не имеют достаточной глубины для плотной фиксации подрозетника. Поэтому конструкция усовершенствована обжимными лапками. При помощи винтов лапки прижимаются к поверхности листа, в результате чего происходит надежная фиксация, исключающая возможность сдвига подрозетника.

Как установить коробку под розетку в бетонную стену

Для начала рассмотрим установку подрозетника в монолитную конструкцию. Монтаж осуществляется только после штробления канала под электрокабель. Первым делом понадобится определенный инвентарь:

  • перфоратор,
  • зубило и молоток,
  • гвоздики 10 мм,
  • шпаклевка, строительный клей или цемент,
  • уровень,
  • отвертка шлиц на 4 мм,
  • отвертка крест на 2 мм.

Инструкция по штроблению каналов подрозетника:

  • нарисовать план электросети помещения,
  • продумать размещение, высоту и количество розеток, которые необходимы для данного помещения,

Совет: для снижения нагрузки на подводной электрокабель проводят несколько линий, которые предназначаются для конкретных целей: первая линия – подключение бытовых электроприборов с постоянным потреблением электричества, вторая – подключение бытовых приборов с периодическим использованием, например, утюг, пылесос и т.д., третья – подключение осветительных приборов, в том числе торшеров, настольных ламп и т.д. Таким образом под каждую линию необходимы свои подрозетники, высота и количество которых зависят от конкретных особенностей помещения.

  • на штробе под кабель, в месте, отмеченном на плане, просверлить перфоратором отверстие,

Совет: для сверления есть специальная круглая насадка пила, которая делает отверстие конкретно для подрозетника. Если в комплекте такой насадки не было, то сверлится несколько отделных дырок самым толстым сверлом, а далее отверстие делается при помощи зубила и молотка. Для бетона и красного кирпича лучше сразу же приобрести насадку.

  • очистить полученное отверстие от мусора,
  • вставить подрезетник, если необходимо, расширить отверстие.

На данном этапе подготовительные работы закончены. Теперь нужно отключить электропитание и приступать к непосредственному монтажу подрозетников.

Монтаж коробок под розетки включает в себя следующие пункты:

  • если кабель не был проложен заранее, то его подключают к счетчику и фиксируют в штробе до места первого разрыва. Запас должен быть не менее 10 см,
  • в подрозетнике выдавливают или вырезают отверстия под кабель,
  • конец кабеля зачищают от изоляции и отдельные проводки просовывают внутрь подрозетника,
  • подрозетник фиксируют в отверстие и закладывают цементом, строительным клеем или шпаклевкой. Выбор материала зависит от размера отверстия, если щель большая, лучше подойдет клей или цемент, если маленькая – шпаклевка.

Совет: подрозетник должен быть установлен заподлицо со стеной. Если в процессе штробления канала подрозетника отверстие получилось глубже, чем нужно, его необходимо предварительно заполнить цементом. Пустот не должно остаться ни сбоку, ни сзади от коробки под розетку.

Далее подключается розетка или выключатель, а после нанесения декоративных материалов устанавливается их лицевая часть.

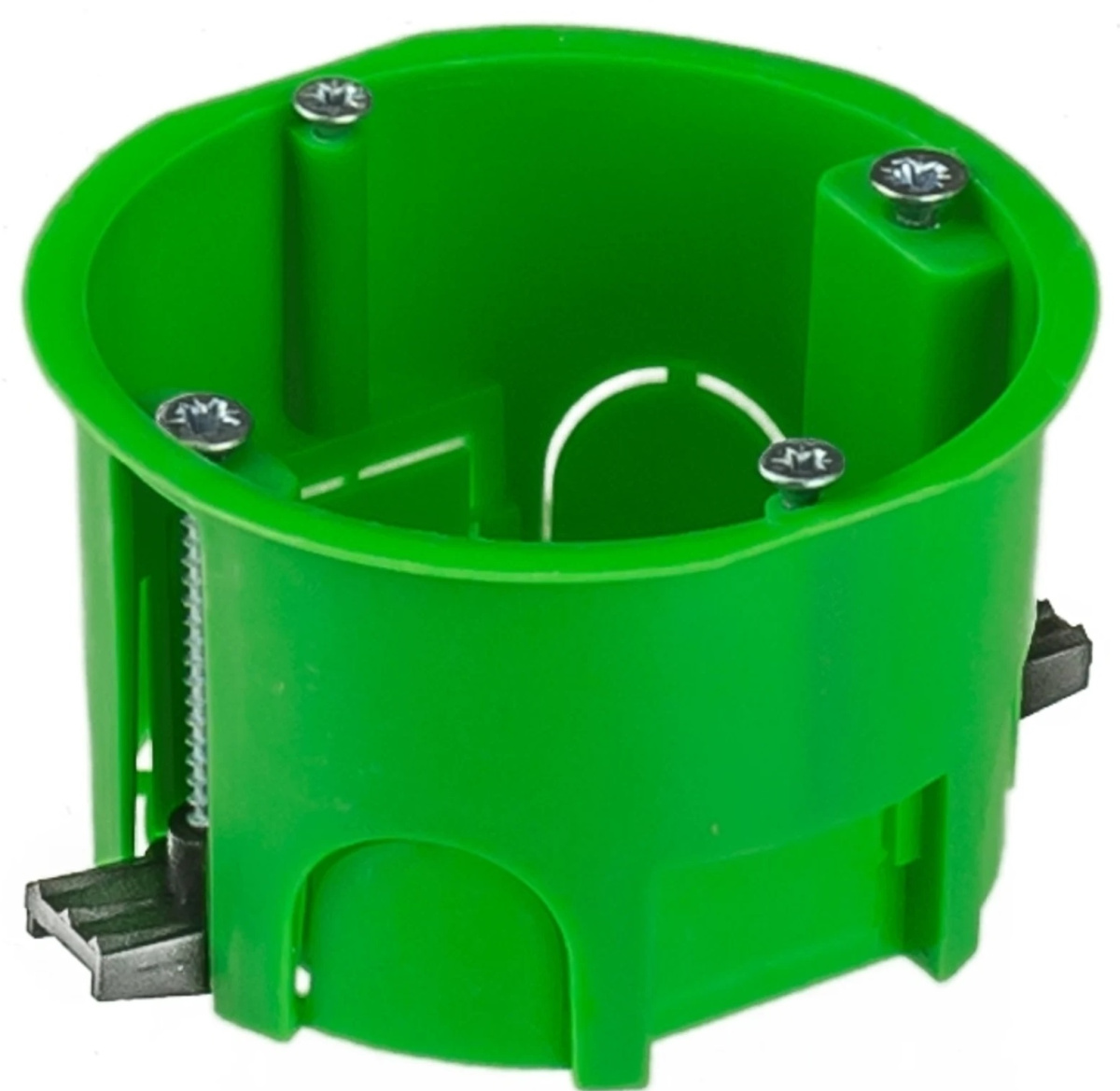

Установка коробок под розетки в гипсокартон

Так как гипсокартон обрабатывается значительно проще бетона, для работы понадобится только:

  • строительный нож,
  • отвертка крест на 2 мм,
  • уровень.

Если подрозетник монтируется в плиту, основанную на древесной стружке, к списку инструментов добавится дрель и лобзик. Так как дерево в качестве обшивочного материала для фальшь стены используется крайне редко, детально этот процесс описывать не будем.

Инструкция по монтажу подрозетника в гипсокартон:

  • нарисовать план-схему электрической цепи,
  • места, где должны быть установлены коробки под розетку, отметить на листе гипсокартона,
  • приложить к точке коробку под розетку и обвести ее тыльную часть карандашом,
  • если планируется установка нескольких подрозетников, по уровню провести верхнюю и нижнюю границы, к получившейся полоске приставить подрозетник и дорисовать необходимое количество отверстий,
  • прорезать строительным ножом канал, он должен быть максимально близко подогнано под диаметр подрозетника,
  • примерять коробку под розетку, если боковые части с обжимными винтами плохо проходят, специально под них прорезать выемки,
  • вывести из канала кабель и снять с него изоляцию,
  • провести провода в коробку для монтажа розеток и вставить ее в канал,
  • прижать обжимными винтами подрозетник к листу гипсокартона,
  • подключить розетку или установить выключатель,
  • наружная часть монтируется только после окончания всех остальных строительных работ.

Полезные советы

Хотя процесс не сложный, неопытные строители допускают множество ошибок, в следствии чего розетки греются, перегорают, или просто выпадают из стены. Рассмотрим типичные ситуации:

  • Искры при включение или выключении электроприбора в сеть. Зачастую связанно с тем, что использован либо кабель недостаточного сечения, либо контакт плохо подключен к розетке. В первом варианте требуется либо замена всей линии, либо снижение нагрузки на розетку. Во втором, достаточно переподключит розетку, обрезав изношенные контакты. Значительно реже причиной становится невнимательность. Когда строительный раствор попадает на контакты и препятствует нормальному прохождению тока. Это приводит к микрозамыканию и возникновению искр. При монтаже коробки под розетку важно, чтобы контакты были чистыми и заизолированными.
  • Нагревание вилки, оплавление розетки. Вызвано чрезмерной нагрузкой на кабель. Устраняется заменой всей линии. Так как кабель от счетчика до первого узла по техническим нормативам устанавливается с сечением не менее 2,5 мм, то на первой розетке таких проблем нет. Но далее, в целях экономии используют более тонкий кабель, чего категорически делать нельзя.

  • Проваливание розетки или ее провисание. Вызвано некачественной установкой подрозетника. Каждое включение и выключение электроприбора в сеть создает механическую нагрузку на крепежные элементы. Если подрезетник не достаточно обжат или за ним есть свободное пространство, рано или поздно он уйдет со своего места, и розетка провалится. В случае с бетоном, достаточно заложить строительным клеем пустоты и заново установить подрозетник. В гипсе все намного сложнее, так как в тоже отверстие коробка не станет и необходимо будет делать новое.
  • Еще одна проблема, это остаточный ток. При включении или выключении электроприбора происходит слабый удар током или слышен треск. Это свидетельствует о наличии статического напряжения. Оно не опасно для здоровья, но ликвидации все же подлежит. Решается проблема подключением заземления.
  • Самая редко встречаемая проблема – стены бьют током. По большому счету такое возможно только в железобетонных конструкциях. Как правило напряжение в стене не превышает 20-40 В и является неопасным для жизни, но если коробка под розетку установлена рядом с арматурой, напряжение доходит до 180 В. Причина возникновения достаточно простая – при монтаже коробки в нее затек раствор. Поэтому важно обращать внимание, чтобы кроме проводов и внутренней части розетки или выключателя в подрозетнике не было никаких других элементов, мусора и, тем более, раствора.

Проводка без распределительных коробок: схема, особенности

Проводка без распределительных коробок — это методика монтажа, которая получила развитие сравнительно недавно, в отдельных вопросах она имеет положительные моменты и не противоречит требованиям руководящих документов ПУЭ и ПТЭЭП. Но она так же имеет недостатки и вызывает много противоречий в профессиональных кругах. Расскажем в статье о всех нюансах ее монтажа.

В каких случаях предпочитают использовать монтаж без распределительных коробок

Главным аргументом, привлекающим заказчиков к использованию этой методики, является отсутствие распределительных коробок на верхней части стен. Считается, что они портят вид интерьера, крышки не всегда вписываются в картину общего дизайна. Если их закрывать обоями или штукатуркой в случае возникновения неисправности в сети для их устранения требуются разрушения отдельных участков.

При вскрытии коробки возникает необходимость отрывать часть обоев или разрушить штукатурные покрытия гипсовую лепку и другие элементы интерьера. По сути это приводит к масштабному ремонту, который требует не малых трудозатрат и средств.

Чтобы избавится, от перспективы разрушения результатов дорогостоящего ремонта прибегают к методам монтажа электрической проводки без использования распределительных коробок. Читайте также статью: → «Как сделать монтаж электропроводки в полу?». Это в интересах заказчиков, но в методике есть привлекательная сторона для монтажников, снижаются трудозатраты, нет необходимости долбить отверстия под коробки и делать штробы от них.

Совет №1. Если у вас дорогая отделка стен, делайте проводку под полом без распределительных коробок.

Технические решения по проводке без распределительных коробок

В отдельных случаях ПУЭ даже требует поступать именно таким образом, запрещается заводить в распределительную коробку и делать ответвления от линий которые запитывают электроплиты, нагревательные котлы, кондиционеры и другие приборы, потребляющие большие мощности электроэнергии. Для них в распределительных щитах устанавливается выделенный автомат защиты, от которого прокладывается своя кабельная линия, вся эта цепь является отдельной группой.

Розетки в схеме без распределительных коробок можно подключить их параллельно в цепи одной группы. Как показывает практика не более 8 штук на одну линию, даже может меньше. Количество зависит от конкретных условий объекта, требует индивидуального расчета, учитывающего мощности электробытовых приборов, которые будут подключаться к розеткам в этой группе. Читайте также статью: → «Правила эксплуатации электропроводки».

В таком случае в схеме электроснабжения дома или квартиры может быть несколько розеточных групп с отдельными автоматами защиты в распределительном щите. Их можно развести по разным комнатам или на одной линии может быть несколько помещений вариантов много. Выбор определяет заказчик, согласовывая технические возможности с подрядчиком (электромонтажниками).

В осветительных сетях поступают аналогичным образом, сложности возникают только с установкой выключателей в этих линиях. Но проблема решается, все необходимые соединения делаются в коробке, в которой устанавливается переключатель света. Токовые нагрузки в цепях освещения, как правило, значительно меньше, чем в розеточной группе, поэтому провода тоньше. Это позволяет упаковать контактные группы соединений без ущерба для монтажа устройства выключателя в посадочную коробку.

Рекомендуемые провода для бескоробочной проводки

Между распределительными коробками прокладывали проводники с жилами 4 — 6 мм2, от него делали отводы для отдельно взятых розеток и осветительных приборов более тонкими проводами. Общий провод был рассчитан на нагрузку всех потребителей в группе. В нашем варианте сечение 4-6мм2 будет не совсем удобно для подключения к контактам и упаковке в подрозетниках.

Такие провода жесткие, трудно зажимаются болтовыми соединениями контактов, иногда клемы даже ломаются. Очень удобно использовать медный  провод  2,5 мм2, он  эластичный и отлично помещается в пазы клем. Токовые нагрузки, которые жилы способны выдержать, можно посмотреть в таблице. Исходя из этого, сделать расчеты по количеству розеток в группе и мощности подключаемых бытовых приборов.

сечения медного проводника для различных токовых нагрузок
Ток в А1234561016202532405063
S — в мм20,170,330,520,670,8411,72,73,34,25,36,78,410,5
Ø в мм0,450,650,810,921,021,131,451,872,052,322,602,923,273,66

Исходя из рассчитанных значений провод в 2,5 мм2 может выдерживать нагрузку до 16А. Собраны данные примерных мощностей и токов, которые потребляют бытовые приборы различного назначения. Используя эту информацию можно предположить сколько и какие приборы включать в розеточную группу.

Тип бытовой техники мощность в Вт                                   ток в Амперах
Ламы накаливания старых образцов60 – 2500,3 – 1
Малогабаритные нагревательные приборы чайники, кофейники и кипятильники1000 – 20005,5 – 10
Стационарные и переносные электрические плиты1000 – 60006 – 55
Микроволновки различных марок1500 – 22008 – 10,5
Кухонные электрические мясорубки не производственного назначения, для домашнего пользования. 1500 – 22008 – 10,5
Тостеры для запекания хлеба500 – 15002,5 – 8
Оборудование для приготовления гриль блюд1200 – 20007,5 – 8
Блендоры и миксеры500 – 15002,5 – 9
                                     Кухонные комбайны500 – 15002,5 – 9
Электрическая духовка1000 – 20005,5 – 8
машины для мытья посуды1000 – 20005,5 – 8
Бытовые стиральные машины1200 – 20005.5 – 8
Электрические сушилки для обуви или белья2000 – 30008 – 12
Утюги не промышленного назначения1200 – 20005. 5 – 8
Напольные и переносные пылесосы800 – 20003.5 – 8
Спиральные обогреватели500 – 30001.8 – 12
Ручные фены для сушки волос500 – 15001.5 – 7
Сплит системы и кондиционеры1000 – 30006 – 12
компьютеры300 – 8000.8 – 3,2
Ручной электроинструмент (Болгарка, дрель, перфораторы, лобзик и т.п.)500 – 25001.8 – 12

Для осветительных приборов рекомендуется прокладывать трехпроводный кабель от 0,7 до 1 мм2 . Практика показывает, что этого вполне достаточно, особенно когда используются светодиодные светильники и энергосберегающие лампы.

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В  подрозетниках,  делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

  • Синий провод — на контакт нейтрали;
  • Красный коричневый или черный на контакт фазы;
  • Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник  должен быть цельным по всей длине, от распределительного щита, до розетки.  Допускаются неразборные соединения в распределительных коробках в  виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает,  прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Этот недостаток не означает отрицание такого способа подключения, надо на каждой розетке сложить оголенные концы желто-зеленых проводов, добавить третий отрезок 4-5 см, сделать скрутку. Одеть на соединение медную гильзу соответствующего размера, и опрессовать. Оставшейся кончик третьего провода зачистить и закрепить на заземляющую клему розетки. Гильзу заизолируйте, соединение будет надежным, неразборным, что соответствует всем требованиям. Читайте также статью: → «Технология соединения проводов способом опретсовки в металлических гильзах».

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как  провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов,  трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя.  В классическом варианте, контакты  скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Достоинства и недостатки монтажа без распределительных коробок

Достоинствами методики без разветвительных коробок считается:

  • Уменьшение контактных соединений, что снижает вероятность аварийных ситуаций;
  • Снижение трудозатрат на этапе монтажных работ;
  • Простота схемы подключения, при отсутствии многочисленных концов в распределительных коробках снижается вероятность ошибок при соединении;
  • Для заказчиков при уменьшении элементов проводки, в данном случае распределительных коробок снижается стоимость работ.
  • Улучшение интерьера помещений;
  • При обслуживании и ремонте исключается необходимость разрушать элементы декора на верхних участках стен.

К недостаткам можно отнести следующие моменты:

  • Не стандартные подключения затрудняют ремонт и обслуживание проводки, электриками которые не участвовали в процессе монтажа;
  • Увеличение количества групп, следовательно, и проводов. Это утверждение спорно, исключаются провода от коробок к розеткам, поэтому разница по длине расходуемых проводов не значительная.
  • На отдельных участках приходится с проводов снимать внешнюю оболочку кабеля, в результате чего отсутствует элемент двойной изоляции.

Совет №2 Последний недостаток легко устраняется, перед прокладкой одевайте на провод кембрик или прокладывайте на этом участке отдельный провод с хорошей изоляцией.

Часто задаваемые вопросы

Вопрос №1. Провода будут заштукатурены, можно на отдельных участках укладывать провода с изоляцией не соответствующей по цвету назначения?

Можно укладывать провода вообще одного цвета белого или синего, любого который у вас есть. Главное требование чтобы была надежная изоляция, и сечение соответствовало нагрузке. Чтобы не запутаться обязательно в местах соединения и подключения на провод одевается кембрик, термоусадочная трубка или наматывается изолирующая лента цвета по функциональному назначению провода:

  • Синий – нулевой;
  • Красный , черный, коричневый – фаза;
  • Желто – зеленый – заземление.

Вопрос №2. Если использовать розетки и выключатели не с болтовыми контактами, а зажимными на пружинах, отпадает необходимость периодически протягивать контакты, исключается разрыв в последовательности. Значит можно проводить монтаж, откусывая провода на отдельные интервалы?

Сто процентной надежности пружинная группа контактов не дает, кроме того нарушаются требования ПУЭ. При отсутствии контакта на РЕ проводе повышается вероятность поражения электрическим током через корпус бытовых приборов. Что мешает сделать петли на проводах зачистить кончики, не разрывая токоведущую жилу и вставить в пружинные контакты. Соблюдаются все правила, и повышается надежность.

Вопрос №3. Если подключить к розетке провода разного сечения, это допускается?

Сечение должно соответствовать рассчитанной токовой нагрузке, больше можно, при условии, что это не помешает компактной упаковке соединений в подрозетниках.

Вопрос №4. Можно провод заземления проложить к корпусу люстры по кратчайшему расстоянию от арматуры потолочной плиты?

Обычно арматура железобетонных конструкций заземляется, но где гарантии, что отдельные элементы являются частью общего контура. Надо проводить измерения сопротивления заземления, зачем вам эти проблемы протащите провод от РЩ.

Вопрос №5. На корпусе люстры нет контакта для заземляющего провода, что делать?

Грех такое советовать, но ничего не делайте, Это отклонение от правил, но в нашей реальности часто встречается. Сделайте двухпроводное подключение, учитывая, что дети на потолок не полезут, а взрослые, перед тем как поменять лампочку отключат выключатель, ничего страшного нет. Если корпус люстры не имеет металлических конструкций, пластиковый или из других не токопроводящих материалов, то и нарушений нет.

Оцените качество статьи:

Закрепить розетку в стене.

Как закрепить розетку в стене?


Как закрепить розетку в стене?

Как закрепить розетку в стене?

Розетки, как правило, устанавливаются на стены. Хотя есть случаи установки розеточных групп и в полу (когда по дизайнерскому решению телевизор расположен по средине комнаты или помещения) и на потолке (если необходимо подключить проектор или телевизор, свисающий с потолка на вертикальном кронштейне).

В таких случаях розетки закрепляются по одинаковому принципу, только следует учесть подводку кабелей к розетке. Сама розетка крепится в специальную коробку, или же устанавливается наружная розетка.

Как закрепить розетку в бетонную стену.

Установка подрозеточных коробок в квартире осуществляется в период разводки электрической проводки. Когда все провода по квартире уже разведены, а стены оштукатурены, остается лишь установить розетки.

Для этого необходимо закрепить все подрозеточные коробки. Проемы под них должны быть уже готовы. Проемы сверлятся специальной металлической, круглой насадкой с победитовыми наконечниками. Потом остатки бетона убирают перфоратором с насадкой в виде лопатки.

Коробки можно закрепить дюбелями, а можно замешать алебастр и смазать им проемы. Перед установкой коробок провода нужно завести внутрь.

После проделывания таких действий осталось подсоединить розетки. Для этого зачищаем провода и вставляем в клеммы розеток. Современная проводка в основном имеет три провода (фаза, ноль, заземление). Подсоединяем фазу и ноль в клемники и зажимаем, а заземление к шине.

Розетку устанавливаем в гнездо коробки и, при помощи отвертки, разжимаем их. Когда основание розетки стоит на месте, осталось прикрутить крышки.

Как закрепить розетку в гипсокартоне.

Стены из гипсокартона является современным и легким материалом для монтажа перестенков в квартире или в доме. Соответственно существуют технологии протяжки проводов в этих стенах и установки электрических розеток.

Крепеж коробок под розетки ля гипсокартона специфический. Он не похож на коробки, предназначенные для бетонных стен. Крепеж состоит из двух винтообразных штоков, на конце которых расположены небольшие пластины.

Принцип действия крепежа предусматривает фиксацию коробки в результате движения пластины по штоку вверх. Активацию движения пластины, осуществляет поворот штоков при помощи отвертки.

Перед установкой коробки на гипсокартонную стену, в нее заводятся провода. Когда коробка надежно зажата в перестенке, устанавливается розетка или розеточная группа, состоящая из нескольких розеток.

Провода фаза и ноль зажимаются в клеммы, а провод заземления прикрепляют к шине внутри розетки. Заземляющий провод обычно бывает желтого или желто-зеленого цвета.

Основание розетки зажимается в коробке при помощи распорок отверткой. Затем остается установить крышку на розетку, зажав винт в центре розетки.

Советы в статье «Как подключить телефонную розетку?» здесь .

Пластиковые панели используют как отделочный интерьерный материал. Их используют для установки на стенах в помещениях кухни, санузла, коридоров. Пластиковые панели могут быть разнообразных расцветок и размеров.

Чтобы установить розетку на пластиковых панелях необходимо:

Установка электророзеток равномерно во всем пространстве поможет открыть комнаты и освободить больше места, что сделает помещение более уютным. Размещение новой розетки может помочь сделать дом более пригодным для жизни. Вам не понадобится более двух часов для того, чтобы установить розетку, если вы сможете правильно распланировать задачу и будете придерживаться мер безопасности. Научитесь правильно планировать работу, осторожно работайте с проводами и убедитесь, что выполненная работа безопасна.

Прислал: Никитина Алла . 2017-11-06 14:07:35

Как закрепить розетку в стене

3 методика:Планирование работыПроведение проводаЗаканчиваем работу

Установка электророзеток равномерно во всем пространстве поможет открыть комнаты и освободить больше места, что сделает помещение более уютным. Размещение новой розетки может помочь сделать дом более пригодным для жизни. Вам не понадобится более двух часов для того, чтобы установить розетку, если вы сможете правильно распланировать задачу и будете придерживаться мер безопасности. Научитесь правильно планировать работу, осторожно работайте с проводами и убедитесь, что выполненная работа безопасна.

Шаги

Метод 1 из 3: Планирование работы
  1. 1 Отключите рубильник. Очень важно, чтобы во время работы электричество было отключено, и дважды проверьте, чтобы убедиться перед началом работы, что нет тока. Всегда сначала отключайте рубильник. Прежде чем двигаться дальше, воспользуйтесь вольтметром.
  2. 2 Соберите необходимые инструменты и материалы. Чтобы установить новую электрическую розетку и безопасно соединить все провода, вам понадобятся несколько основных инструментов. Убедитесь, что у вас есть:
  3. Устройство для зачистки проводов от изоляции
  4. Нож для гипсокартона
  5. Дрель со сверлом по дереву
  6. Пассатижи, несколько штук
  7. Отвертка, с различными насадками
  8. Бесконтактный вольтметр
  9. 3 Определите лучшее место для розетки. Отмерьте расстояние от пола до других розеток в помещении. Убедитесь, что вы меряете не от крайней точки крышки розетки. Отключите питание розетки. Снимите защитную крышку, которая держится на одном винте посередине розетки и измерьте расстояние от пола до отверстия в стене.
  10. 4 Найдите отверстие в стене. В большинстве домов есть 2Х4 или 2Х6 стоечные профили, которые обычно располагаются на протяжении всей стены, на расстоянии 16″ (40 см) или 24″ (60 см) друг от друга. Розетки всегда должны быть прикреплены к стоечному профилю для безопасности. Отметьте место на необходимой высоте, между двумя профилями.
  11. Самый простой способ для обнаружения стоечных профилей, это использовать «детектор неоднородностей», доступный во многих строительных магазинах. Вы так же можете легонько простучать стену, внимательно слушая звук. Звук будет в основном полым, но когда вы услышите глухой звук – это стоечный профиль.
  12. 5 Убедитесь, что в стене нет других механических или сантехнических элементов. Проверьте, чтобы с другой стороны стены не было труб от раковины, душа или туалета. А также, чтобы не было воздуховода теплохладотехники.
  13. Если вы нашли нерегулируемую вентиляционную решетку в верхней части или посередине той стены, где вы хотите установить розетку, то имейте в виду, что нельзя устанавливать розетку возле вентиляции. Чтобы исследовать пространство используйте отверстие для гвоздя и хомут. Сделайте отверстие и используйте что-то на подобии кабеля, чтобы исследовать внутреннюю полость стены.
  14. 6 Узнайте, где можно найти питание. Существует два основных способа для установки новой электрической розетки: проведение электропроводки от выключателя до нового места или от другой розетки в той же комнате. В зависимости от того, где вы устанавливаете розетку – жилое помещение, подвал или улица – доступ к электричеству может отличаться. Найдите ближайшее и самое удобное место для подключения, чтобы упростить себе задачу.
Метод 2 из 3: Проведение провода
  1. 1 Сделайте отверстие в стене возле имеющегося источника питания. Для того чтобы было достаточно рабочего пространства , вам понадобится вырезать 12х12 дюймов (30х30 см) кусок гипсокартона возле источника питания, а желательно над ним. Так же вам понадобится сделать новое отверстие, примерно на такой же высоте в том месте, где вы хотите установить новую розетку. Это отверстие может быть поменьше: 2,5 дюйма х 2 дюйма (6,5х5 см) для подрозетника.
  2. Чтобы сделать отверстия, используйте прочный нож и делайте небольшие и основательные разрезы снова и снова, пока вы не прорежете материал, из которого сделана стена. Для стен со штукатуркой вам может понадобиться просверлить отверстия в углах и вырезать середину цилиндрической пилой.
  3. Кроме того, вам, возможно, придется сделать еще одно отверстие в зависимости от того, на каком расстоянии находится розетка и источник питания. В общем, для того чтобы иметь доступ к розеткам каждые 3 фута (0,9 м) и вам будет проще протянуть провода через стены вручную.
  4. 2 Протяните определенный вид провода между двумя точками. Как только вы сделали доступ к месту в стене, используйте неметаллический кабель Romex. Для рабочих мест, подходящим размером кабеля будет 14/2, рассчитанный на 15 ампер. С каждой стороны оставьте по 18 дюймов (45,7 см). Скрепите кабелем сначала новую розетку, а затем вернитесь и прикрепите кабель к источнику питания. Срежьте оболочку кабеля примерно на 8 дюймов (20,3 см).
  5. Вы должны использовать кабель, который подходит к мощности вашего питания. Возьмите пример старого кабеля, уже прикрепленного к источнику питания, с собой, чтобы купить в магазине такой же.
  6. 3 Установите подрозетник в новом отверстии. После того, как вы проведете кабель между двумя точками, подсоедините его и оберните кабель. Купите розетку в магазине и присоедините к ней кабель. Внутри кабеля есть 3 провода, как правило: черный, белый и зеленый. На самом подрозетнике есть два медных винта, два серебряных и зеленый винт. Как правило, кабель и места соединения необходимо обернуть изолентой, чтобы избежать прикосновения. Винты и провода должны быть заизолированы.
  7. Зеленый провод должен быть соединен с медной проволокой без изоляции. Оберните его вокруг и затяните зеленый болт вниз.
  8. От белого провода надо отрезать ¾ дюйма (1,8 см). Сделайте крючок на конце провода, наденьте крючок на один из серебряных винтов, а затем затяните винт. Второй серебряный винт не используется.
  9. Черный провод соединяется с медным винтом. Сделайте то же: обрежьте провод, сделайте крючок и затяните винт.
  10. 4 Установите подрозетник деталями для крепления. Подрозетник должен быть крепко закреплен в стене и не шататься. Это используется для размещения свободных проводов, чтобы они были завернуты и безопасны. Они доступны во всех розетках помещения.
  11. 5 Установите провода в первой розетке. Вернитесь к начальной розетке и подсоедините провода. Возьмите гнездо для подключения проводов и уберите все провода, затем соедините черный с черным, белый с белым, заземление с заземлением.
  12. Отрежьте 8 дюймов (20 см) короткого вывода (короткий кусок провода) и с обоих сторон сдерите ¾ дюйма (1,8 см.). Возьмите все 3 черных провода вместе так, чтобы концы совпадали. Конец нового провода должен совпадать с концом старого и с концом короткого вывода.
  13. Возьмите гайку (пластиковую), которая прикручивается к проводу, для соединения их вместе. Три черных провода должны быть присоединены к одной гайке, то же самое касается и остальных проводов (белого и заземленного). Возьмите другой конец короткого вывода и присоедините его к винтам таким же образом, как и ранее: зеленый с зеленым, белый с серебряным, черный с бронзовым.
  14. В старых домах могут быть различные типы проводов, так что возможно, потребуется обратиться к эклектику, если ваши провода не совпадают с указанными здесь.
Метод 3 из 3: Заканчиваем работу
  1. 1 Положите все провода в стену и установите настенные плиты. Вам понадобится только два винта на устройстве, чтобы прикрутить панель розетки. Сама розетка должна быть привинчена прямо к подрозетнику.
  2. Как только вы установите устройство, закрепите на стене панель, используя винты, и поместите провода в подрозетник, чтобы привести работу в порядок. Привинтите крышку к стене и заделайте, если это необходимо, ненужные отверстия в гипсокартоне.
  3. 2 Включите питание, чтобы проверить сделанную работу. Микросхема должна остаться и предохранитель не должен сгореть, если все установлено правильно. Протестируйте розетку с помощью лампы, или другого маломощного прибора.
  4. Если предохранитель сгорел или электричество не работает, то опять выключите электричество и достаньте все соединения, чтобы проверить их. Вполне вероятно, что один или несколько проводов отсоединились в процессе установки и необходимо их вновь подключить.
  5. Будьте очень осторожны, когда включаете электричество, перед проверкой. Если работают приборы, то вам надо быть очень осторожным.
  6. 3 Проверьте розетку с помощью вольтметра. Большинство бытовых приборов потребляют 15 ампер, и будет правильно сначала проверить, что работают старые приборы перед проверкой на новом, чтобы не перенапрячь розетку. Многие электрики сделают это после установки, чтобы убедится, что новая схема не повредит источник питания. Чтобы сделать это, вам понадобится вольтметр, подключенный между винтовым зажимом на выключателе и землей. Не прикасайтесь к оголенному проводу.
  7. Для многих микросхем, максимальная мощность составляет 1800 Вт, однако, как правило, сохраняют 20% на случай, если понадобится подключить что-то с большим уровнем потребления. Старайтесь не превышать 1400 Вт, чтобы оставался хороший запас.

Советы

  • Удлинители были сделаны для этой цели (но только для временного использования). Дешевле, проще и менее опасно купить кабель и пустить его туда, где вам нужно питание.
  • Если вы осмотрите подвал или подпол, вы наверняка увидите, что там висят кабеля, но не блоки электрического питания. Во многих областях, можно прервать кабель до блока питания. Найдите кабель, который присоединен к розетке в комнате и убедитесь, что он имеет слабину (можно получить около 6 дюймов (15 см) кабеля, чтобы обернуть его). Когда отключено питание, вы можете обрезать кабель. Разместите оба конца отрезанного кабеля в новый блок питания, установите блок на полу и присоедините его кабель к существующему кабелю.
  • Если у вас есть чердак или подвал/подпол, вам необходимо осмотреть маршрут прокладывания проводов туда. Иногда питание идет к потолку в центре комнаты, где располагается блок питания для света. Иногда, в блоке располагаются только кабели для света. Вы можете это проверить, выключив питание в комнате (или здании для большей безопасности), сняв светильник и проверив, сколько проводов проведено к потолку, где располагается блок питания для света. Если там более 2 проводов (и вероятнее всего они выходят разными путями), то, скорее всего, питание проходит через блок. Возможно, вы сможете подключить к нему дополнительные провода.

Предупреждения

  • В большинстве мест, существуют требования для такой работы. Делая это самостоятельно, возрастает риск возникновения пожара. В связи со сложностью работы, вы можете пустить слишком много тока по проводам.
  • Постоянное перенапряжение тока может вызвать перегрев кабелей и воспламенению изоляции и других строительных материалов.
  • Не ставьте удлинитель в том месте, где он может быть поврежден из-за большого количества людей или может быть зажат дверью.
  • Бытового питания достаточно, чтобы вызвать поражение током (смерть или травмы), если человек заземлен или касается двух кабелей, тем самым замыкая цепь.

Как закрепить розетку в стене?

Розетки, как правило, устанавливаются на стены. Хотя есть случаи установки розеточных групп и в полу (когда по дизайнерскому решению телевизор расположен по средине комнаты или помещения) и на потолке (если необходимо подключить проектор или телевизор, свисающий с потолка на вертикальном кронштейне).

В таких случаях розетки закрепляются по одинаковому принципу, только следует учесть подводку кабелей к розетке. Сама розетка крепится в специальную коробку, или же устанавливается наружная розетка.

Как закрепить розетку в бетонную стену.

Установка подрозеточных коробок в квартире осуществляется в период разводки электрической проводки. Когда все провода по квартире уже разведены, а стены оштукатурены, остается лишь установить розетки.

Для этого необходимо закрепить все подрозеточные коробки. Проемы под них должны быть уже готовы. Проемы сверлятся специальной металлической, круглой насадкой с победитовыми наконечниками. Потом остатки бетона убирают перфоратором с насадкой в виде лопатки.

Коробки можно закрепить дюбелями, а можно замешать алебастр и смазать им проемы. Перед установкой коробок провода нужно завести внутрь.

После проделывания таких действий осталось подсоединить розетки. Для этого зачищаем провода и вставляем в клеммы розеток. Современная проводка в основном имеет три провода (фаза, ноль, заземление). Подсоединяем фазу и ноль в клемники и зажимаем, а заземление к шине.

Розетку устанавливаем в гнездо коробки и, при помощи отвертки, разжимаем их. Когда основание розетки стоит на месте, осталось прикрутить крышки.

Как закрепить розетку в гипсокартоне.

Стены из гипсокартона является современным и легким материалом для монтажа перестенков в квартире или в доме. Соответственно существуют технологии протяжки проводов в этих стенах и установки электрических розеток.

Крепеж коробок под розетки ля гипсокартона специфический. Он не похож на коробки, предназначенные для бетонных стен. Крепеж состоит из двух винтообразных штоков, на конце которых расположены небольшие пластины.

Принцип действия крепежа предусматривает фиксацию коробки в результате движения пластины по штоку вверх. Активацию движения пластины, осуществляет поворот штоков при помощи отвертки.

Перед установкой коробки на гипсокартонную стену, в нее заводятся провода. Когда коробка надежно зажата в перестенке, устанавливается розетка или розеточная группа, состоящая из нескольких розеток.

Провода фаза и ноль зажимаются в клеммы, а провод заземления прикрепляют к шине внутри розетки. Заземляющий провод обычно бывает желтого или желто-зеленого цвета.

Основание розетки зажимается в коробке при помощи распорок отверткой. Затем остается установить крышку на розетку, зажав винт в центре розетки.

Как закрепить розетку в пластиковой панели.

Смотрите также:

Как заземлить розетку? http://euroelectrica.ru/kak-zazemlit-rozetku/.

Интересное по теме: Как подключить ТВ розетку?

Советы в статье «Как подключить телефонную розетку?» здесь.

Пластиковые панели используют как отделочный интерьерный материал. Их используют для установки на стенах в помещениях кухни, санузла, коридоров. Пластиковые панели могут быть разнообразных расцветок и размеров.

Чтобы установить розетку на пластиковых панелях необходимо:

  • — место установки розетки на пластиковой панели необходимо очертить маркером, измерив, точное ее расположение при помощи рулетки;
  • — затем нужно обесточить помещение, где устанавливаются панели с розеткой;
  • — устанавливаем коробку под розетку. Не забываем завести провода во внутрь коробки. Саму коробку закрепляем в стене так, чтобы он стала в один уровень с панелями;
  • — для установки розетки на пластиковую панель необходимо вырезать острым ножиком или ножовкой помеченное место. Если в доме есть круглая коронка под пластик, можно воспользоваться ею;
  • — пластиковую панель нужно установить на каркас;
  • — после установки пластиковой панели устанавливаем розетку;
  • — с розетки снимаем верхнюю крышку, открутив крепежный винт;
  • — в нижнее основание розетки заводим провода, устанавливаем их в клемники и зажимаем;
  • — устанавливаем розетку в коробку, разжимая разжимные крепежи;
  • — осталось закрепить верхнюю часть розетки на месть установки.

Коммутация проводов в распределительных коробках – делимся полезным опытом

Казалось бы, вопрос не сложный: взять и разбросать провода по нужным линиям после штробления, закрепления гофры или короба – это может сделать и подсобник, и учиться тут нечему. На самом деле, даже это, казалось бы, элементарное дело, не плохо было бы освоить каждому подсобнику, начиная от самой установки коробок, подключения выключателей, розеток до более сложных навыков, как соединение проводов в распределительной коробке (так как этот процесс имеет определенные этапы и последовательность выполнения, зная которые с этим делом справится любой желающий).
Так почему же всё-таки коммутируют провода в коробках? Всё дело правилах техники безопасности – электрической и пожарной. Кроме этого, это практично: при наличии каких-то неисправностей, имея доступ к концам проводов, легко найти участок, где произошел какой-то сбой, обрыв, замыкание.
Сегодня выпускаемые ПВХ коробки и коммутационные коробки из других материалов имеют привлекательный дизайн, легки и удобны в эксплуатации. Их нет необходимости заштукатуривать наглухо.


Итак, давайте разберем основные правила коммутации проводов в коробке.


Правило 1-е

Суть его заключается в том, что любой провод нужно прокладывать с запасом. Не экономить, но и не оставлять лишние метры провода, а делать небольшой запас. Это вам подтвердит любой электрик. Для чего это необходимо? К примеру, если провод прокладывался очень экономно, то потом его уже не вытянешь на пару-тройку нужных сантиметров. Если оставить в запасе 5 см провода, которые будут немножко выглядывать их коммутационной коробки, потом этот кусочек никуда не спрячешь и аккуратно не зачистишь, не соединишь по правилам ПУЭ. Самый оптимальный вариант – оставлять запас около 10-15 см, который будет выглядывать из коробки. Это позволит сделать работу аккуратно, а объем коробки позволит спрятать достаточно большое количество проводов не сильно уплотняя их.

Правило 2-е

Лучше разделять коммутацию проводов освещения и коммутацию розеточных проводов на отдельные коробки. В отдельных случаях целесообразно совместное размещение. Но в большинстве, всё-таки лучше располагать раздельно освещение и розеточные провода, что станет понятным немного позже – при необходимости что-то починить, добавить и т.п. При расположении разных групп проводов в одной коробке, лучше соединить изолентой провода одной группы между собой.

Правило 3-е

Всегда придерживайтесь правильной цветовой маркировки проводов всегда и везде, будь то розеточные или осветительные цепи. При отсутствии цветовой маркировки, стоит промаркировать концы проводов самостоятельно с помощью изоленты нужных цветов.


Правило 4-е

Удобно подписывать кабель и провод специальным маркером, при неимении такового — гелевой или шариковой ручкой. Подписывать стоит понятными вам словами, которые вы, либо электрик, поймете и через год, и через 5 лет. Это избавит вас от путаницы и ненужной суеты с прозвонами всех проводов.

Правило 5-е

Подготавливать провода нужно правильно: зачищать изоляцию и соединять по группам с помощью специальных инструментов (для снятия изоляции, обжимных клещей), а не используя кустарные способы в виде ножа, топора, ножниц и даже зубов.
Отметим, что есть несколько различий при коммутации розеток и освещение. Так, при коммутации розеток питающий входящий провод, а также все провода, отходящие от короба к розеткам, соединяются по цветам (фаза, ноль, заземление, соответственно).
Коммутация розеток освещения требует следующих правил: выключатель должен разрывать только фазу, а не ноль. Кто-то скажет, что это не так, что нет разницы. Но на самом деле, это опасно и следствием этого служит поражение током во время обычной замены лампочки, либо поджатии контакта в патроне при вроде бы выключенном выключателе. Последовательность коммутации: питание, выключатель, светильник. Таким образом получится необходимый разрыв фазы перед светильником (потребителем).
Правильная цветовая маркировка это: питающая фаза коричневого цвета, которая идет на выключатель. От выключателя (синий цвет) фаза идет на фазу светильника (коричневый цвет), а от светильника на питающий ноль (синий).
Несколько светильников подразумевают двух- либо трехполюсный выключатель. В таком случае, для такого светильника необходима одна фаза (цвет — коричневый), на выходе два или три провода к фазам светильников (цвет — коричневый).
При наличии заземления светильника, оно не идёт к выключателю. Соединение проводится в коробке.
Розетки соединяются параллельно, светильники и выключатели к нему – последовательно.


Правило 6-е

Когда изоляция уже снята, стоит сразу же заняться соединением всех групп проводов. То есть провода одной группы скручиваются в жгут: отдельно розеточные, отдельно все ноли, все заземления, после чего разведите их немного в стороны друг от друга.
Помните о том, что провода стоит соединять сваркой, пайкой или обжимом, но ни в коем случае не скруткой! После окончания коммутации, голые провода изолируются изолентой с нахлестом, либо с использованием термоусадочных трубок, колпачков или других приспособлений, согласно официальным правилам.

Правило 7-е

Все группы проводов аккуратно упаковываются в коммутационную коробку с легким нажимом. Не стоит использовать тяжелые предметы для чрезмерного уплотнения! Просто разведите концы групп в разные стороны и закройте крышку. При правильном выборе коммутационной коробки, места на все провода в ней будет достаточно.


Дополнительные советы

— Пластиковый короб к коробке должен прижиматься плотно, а гофра – входить в коммутационную коробку где-то на 1 – 0,5 см (это ограничивает доступ кислорода при возникновении возгорания).
— Стоит также и записать на листе плотной бумаги либо картоне основную цветовую маркировку проводов на будущее.
— Владельцы всегда любят, чтобы работа была выполнена аккуратно и удобно для пользования, поэтому не забудьте согласовать такие мелочи, как, к примеру, та ли иная клавиша под нужный светильник.
— Придерживайтесь всех правил коммутации проводов, так как это гарантия безопасности и показатель высокого профессионализма.

Автор: МЕГА КАБЕЛЬ

Подрозеточная коробка для сплошных стен, черная, под 2 модуля, без винтов

Подрозеточная коробка для сплошных стен – это устройство для скрытой установки изделий в стену. Подрозеточную коробку от ДКС отличают: легкость выравнивания по уровню, простота подведения проводника к механизму, и возможность скрепить коробки друг с другом, создавая надежное и устойчивое крепление. Подрозеточная коробка совместима с электроустановочными изделиями, разработанными ДКС.

Подрозеточная коробка для сплошных стен, черная, под 2 модуля, без винтов арт: 59302 приобрести оптом в интернет — магазине Электро ОМ


Характеристики DKC

Подходит для кабеля диаметром:, мм

Нет отзывов о данном товаре.

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Отправить отзыв

Заказать товар:

Через форму заказа на сайте

По телефонам:

Отправить на заявку на электронную почту:

Мы осуществляем отправку по РФ — СДЭК, Деловые линии, КИТ, Собственным транспортом (2 и 5 тн)

Бесплатная доставка по Екатеринбургу при сумме от 3000 руб — карта в разделе оплата и доставка

СТРОЙ ГРАД Ремонт Проектирование Дизайн

НАИМЕНОВАНИЕ РАБОТ Ед.изм. Цена за единицу (руб)
  ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
  Тестирование проделанных ранее электромонтажных работ(цена от площади помещения) м2 от 300
1 Монтаж скрытой электропроводки в гофре м.п. 120
2 Монтаж скрытой электропроводки в штробах с заделкой м.п. 250
3 Установка подрозеточных коробок(кирпич-бетон) шт 450-550
4 Установка распаечных коробок шт 500
5 Установка розеток и выключателей шт 300
6 Коммутация электрического бокса(12 позиций) шт 7000
7 Навеска люстры шт от 1000
8 Установка точечного светильника шт от 500
9 Установка светильника в потолок «Армстронг» шт 500
10 Монтаж «теплого пола» с установкой терморегулятора(цена в зависимости от площади) компл. от 2000

Установка металлической задней коробки

Электрические задние коробки обычно бывают только двух размеров, одинарные или двойные, хотя теперь доступны задние коробки для нескольких двойных или одинарных аксессуаров. Одиночные коробки используются для выключателей света и одинарных розеток или FCU, а коробки с двойной задней стенкой используются для двойных розеток. Здесь мы собираемся установить двойную металлическую заднюю коробку.

Перед работой с какой-либо электрической цепью вы должны убедиться, что она правильно изолирована и не может быть случайно снова включена.Перед выполнением любых электромонтажных работ прочтите статью о процедурах безопасной изоляции. Если вы не на 100% уверены, что делаете, вызовите квалифицированного электрика. Строительные нормы и правила постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если сомневаетесь, сначала проверьте!

В зависимости от того, для чего он будет использоваться, коробка может быть разной глубины. Коробка глубиной 16 мм отлично подойдет для выключателя света, но бесполезна для контура душа 10 мм.Задний ящик глубиной 47 мм больше подходит для душевой кабины, почти в три раза глубже, чем для выключателя света. Задние ящики должны быть установлены на правильном уровне, а также погружены на правильную глубину, обычно это не сложно, но может быть, если материал, в который вы погружаете ящик, находится в плохом состоянии! Высота, на которой теперь расположены розетки и выключатели света, регулируется новыми правилами для новых домов. Если вы добавляете дополнительную проводку в собственном доме, вы можете разместить розетки / выключатели на том же уровне, что и существующие розетки.

Высота розеток в жилых комнатах | Высота розеток на кухне

Начните с измерения расстояния розетки от пола —

Затем измерьте это расстояние от пола и отметьте линию с помощью спиртового уровня —

Теперь возьмите подходящую заднюю коробку и удерживайте ее на линии и обводите вокруг нее. Используя перфоратор и сверло для кирпичной кладки, вы собираетесь просверлить ряд отверстий в том месте, где задняя коробка должна быть утоплена, но сначала измерьте глубину задней коробки и отметьте сверло лентой, чтобы просверлить точную глубину —

Теперь нарисуйте перчаточный горшок внутри линий, которые вы нарисовали с помощью перфоратора.

Теперь вырежьте кладку долотом и молотком на нужную глубину.В старой штукатурке или при плохой кирпичной кладке это может быть очень сложно и может привести к выпадению большого количества штукатурки!

Вот как должен выглядеть вырез, не волнуйтесь, если отвалится еще штукатурка, потому что отремонтировать его несложно. В примере выше штукатур оштукатуривает всю комнату, это идеальное время для установки розеток и т. Д.!

Выбейте одну из заглушек в задней части коробки и вставьте втулку.

Просверлите два отверстия в задней части коробки и прикрутите коробку к стене с помощью дюбелей и шурупов.Обработайте прилегающую территорию штукатуркой или подходящей шпатлевкой!

AC220V Настенная розетка коммутатора Встроенная скрытая установка Нижняя часть переключателя Быстрая доставка 8 см x 8 см x 5 см: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Товар хорошего качества. Вес упаковки: Вес: 0,069 кг (0,15 фунта).
  • Мы проверим продукт перед отправкой. Расчетный срок доставки: 6-24 дня (отслеживаемый) —— Мы предоставляем услуги ускоренной доставки: 2-7 дней. (без учета времени обработки) .Если сумма заказа превышает 120 долларов США, мы будет пользоваться услугой ускоренной доставки бесплатно.
  • Мы профессиональный дистрибьютор электронных компонентов. Мы также продаем другие виды продукции. просто найдите номер модели в нашем магазине.
  • Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. Любой вопрос, пожалуйста, свяжитесь со мной.
]]>
Характеристики данного продукта
Фирменное наименование Пайалу
Ean 5693439583340
Номер детали Paimix9__10204
Код UNSPSC 32000000

Как легко установить удлинитель электрической коробки — Simply2moms

Следуйте нашим пошаговым инструкциям, чтобы узнать, как установить удлинитель электрического блока.Легкий и доступный DIY.

Вы думаете о создании одной из этих довольно новых акцентных стен с деревянной отделкой в ​​забавном узоре?

Или, может быть, классическая стена в стиле досок и реек?

Или даже стена из шипа, как будто я только что закончил ремонт в нашей прачечной?

Что, если дизайн деревянной отделки вашей акцентной стены окажется прямо посередине розетки?

Иногда это не имеет значения, как в нашей главной спальне, когда мы устанавливали доску и рейку и работали вокруг розеток.

Но другие проекты, такие как мои стены с обшивкой кораблей… это неизбежно!

Зачем мне устанавливать удлинитель электрической коробки

Первая и самая важная часть этого проекта — отключить питание!

Вы никогда не захотите работать с электропроводкой, не отключив питание в этой комнате с помощью блока выключателя в вашем доме.

После того, как я снял крышку с розетки, вы можете увидеть, как электрическая коробка установлена ​​заподлицо с гипсокартоном.

В пластиковом ящике внутри стены находится вся электропроводка к розеткам.

Платы, которые я использовал для создания своих стеновых перекрытий, имеют толщину примерно 5/8 ″, поэтому вы можете видеть, как далеко теперь настенная электрическая коробка находится в стене с установленными досками внахлест.

Я не смог бы прикрепить крышку выпускного отверстия к коробке с помощью досок внахлест, установленных вокруг существующего выпускного отверстия.

Кроме того, вам не нужно, чтобы что-либо, что вы подключаете к этой розетке так далеко в стене.

Мне нужно было расширить эту электрическую коробку.

Но как мне это сделать?

Как расширить электрическую коробку

Я купил расширитель бокса в местном хозяйственном магазине.

Поскольку у меня было две розетки в прачечной, которые нужно было расширить, я купил упаковку из 2 штук.

Этот пост включает несколько партнерских ссылок, что означает, что мы можем заработать небольшую комиссию без каких-либо дополнительных затрат для вас. Вы можете прочитать нашу полную политику раскрытия информации здесь.

Двойная упаковка расширителей розеток немного дешевле, чем покупка двух одинарных прокладок.

Но если вам нужен только один, вы можете купить удлинители в одной упаковке.

Эта прокладка расширит вашу розетку до дюйма, что идеально подходит для того, что мне было нужно.

Удлинители также иногда называют прокладками … Просто к сведению от меня к вам!

Просто поместите пластиковый удлинитель в пространство вокруг розетки и осторожно потяните розетку вперед, чтобы она прилегала к стене.

Не волнуйтесь, проводка провисает, и вы можете переместить розетку.

Обещаю!

После того, как вы установите все на место, вы прикрутите новый удлинитель к существующей розетке с помощью прилагаемых винтов.

Тогда просто закройте крышку розетки и готово!

Так просто, правда !?

И теперь мой магазин находится на одном уровне с новыми стенами в моей прачечной.

Вот небольшой пример полок, которые я построил в комнате.

Не могу дождаться, чтобы скоро поделиться с вами этим DIY-проектом!

Если у вас есть вопросы или предложения, напишите мне или оставьте комментарий!

Не пропустите любые наших советов, уловок или историй! Мы будем рады, если вы подписались на нас в социальных сетях! Вы можете найти нас в TikTok, Instagram, Pinterest и Facebook.

Приколите, чтобы запомнить:

| 3 комментария

Установка монтажной коробки электрооборудования

Осторожно

Электричество опасно и может быть опасным. В сомнениях? Вызовите квалифицированного электрика.

Установка монтажной коробки

Доступны различные типы монтажных коробок — пластиковые коробки для поверхностного монтажа, металлические коробки для встраивания (скрытого монтажа), а также патроны для преобразования одинарных монтажных коробок в двойные или тройные коробки для поверхностного монтажа.

Накладной монтаж

Для поверхностного монтажа розетки вам потребуется пластиковая коробка для поверхностного монтажа. Если монтажная коробка должна входить в полую стену, то следует использовать неглубокую монтажную коробку (глубиной 25 мм), чтобы предотвратить выбивание в полость.

По кладке Держите коробку для поверхностного монтажа на стене в желаемом положении и с помощью спиртового уровня убедитесь, что она расположена горизонтально. Когда он будет горизонтальным, отметьте крепежные отверстия и снимите коробку.Затем просверлите там, где вы отметили крепежные отверстия, и вставьте дюбели в отверстия.

На монтажной коробке определите, где кабель должен входить в коробку, и с помощью плоскогубцев выломайте пластмассовый вход. Теперь пропустите кабель через отверстие и совместите монтажную коробку с просверленным отверстием для крепления. Используйте винты с потайной головкой, чтобы прикрепить монтажную коробку к стене. Прежде чем они будут полностью затянуты, используйте спиртовой уровень, чтобы окончательно выровнять монтажную коробку.

На гипсокартоне

Крепление коробки для поверхностного монтажа к стене из гипсокартона может быть выполнено аналогично кирпичной кладке, за исключением того, что используются другие дюбели, т.е.е. для стен из гипсокартона ..

При размещении монтажной коробки на стене из гипсокартона лучше всего выровнять ее так, чтобы крепежные винты входили в деревянную раму за гипсокартоном. Если вы решите сделать это, важно убедиться, что при необходимости можно ввести кабель сзади.

Утопленный монтаж

Для установки розетки заподлицо потребуется монтажная коробка.

По кладке

Приложите металлическую монтажную коробку к стене в желаемом месте и обведите ее карандашом.Отметьте путь от монтажной коробки для кабеля, чтобы до нее добраться, например от плинтуса. Удалите штукатурку из отмеченной области, сначала отметив карандашную линию, которую вы нарисовали, а затем используя стамеску и молоток.

Как только кирпич обнажится там, где должна идти монтажная коробка, часть кирпича придется удалить. Для этого установите сверло со сверлом по камню и отметьте на сверле глубину монтажной коробки. Затем просверлите кирпич в сетке, как показано здесь:

O O O O O

O O O O O

O O O O O

O O O O O

Наконец, используйте стамеску и молоток, чтобы вырезать оставшуюся глубину, необходимую для монтажной коробки.Убедитесь, что коробка подходит, а затем отметьте и просверлите отверстия, чтобы прикрепить монтажную коробку к кирпичу сзади. Вставьте дюбели в просверленные отверстия, чтобы закрепить коробку. Протяните кабель необходимой длины и вставьте монтажную коробку в отверстие.

Завершите работу, при необходимости оштукатурив коробку и кабельный канал.

На гипсокартоне

После того, как вы определились с местом расположения розетки, обведите монтажную коробку на стене, убедившись, что она расположена горизонтально, с помощью спиртового уровня.Затем следует вырезать отверстие в штукатурке острым ножом. Пропустите кабель через отверстие, затем выберите лучшее отверстие для удаления в монтажной коробке и выбейте его.

Установите втулку в отверстие для кабельного ввода и установите две проушины на монтажную коробку. Затем пропустите кабель через втулку и вставьте коробку в стену так, чтобы оба выступа оказались позади стены. Теперь коробка должна стоять на месте за стеной. Затем розетку можно подключить и прикрутить. Закручивая розетку на место, она зажимает гипсокартон между проушинами и розеткой.

Нужна помощь или припасы?

Связанные темы форума

У вас есть вопросы или комментарии по этой теме? Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Субъект Автор: Ответы Опубликовано в
В настоящее время нет вопросов по этой теме.
Щелкните здесь, чтобы разместить свой вопрос / комментарий.

Установка новой розетки | Советы, проекты и советы своими руками UK

Краткое описание: Подключение новой электрической розетки: узнайте, как подключить розетку, удлинить цепь, подключить соединения к розетке питания и подключить соединения к новой розетке.

* Уведомляемый проект, требующий утверждения Строительного управления. Установка должна соответствовать нормам по электрооборудованию.

Простой способ установить новую электрическую розетку — это отвести ответвление от существующей розетки по кольцевой главной цепи.Однако гнездо, от которого будет запускаться ответвление, должно быть выбрано тщательно. Не используйте розетку, которая уже питает ответвление или питается от другого ответвления. Кроме того, общая площадь помещений, обслуживаемых контуром после добавления новой ответвления, не должна превышать 100 м 2 .

Розетка питания

  • Отключите питание на потребительском блоке и выключите MCB — или удалите предохранитель — который защищает цепь, с которой вы собираетесь работать.Простой способ проверить, что цепь больше не находится под напряжением, — это подключить прибор и включить его. Например лампа или радио.
  • Отвинтите лицевую панель от выбранного гнезда и снимите ее с монтажной коробки, чтобы увидеть жилы кабеля, подключенные к клеммам на задней стороне лицевой панели.
  • Если есть только один кабель, розетка уже запитана ответвлением. Три кабеля указывают на то, что он питает ответвление. В обоих случаях розетка не подходит, и ее нельзя использовать.
  • Розетка с двумя идущими от нее кабелями должна подойти. Чтобы проверить, что он подключен к кольцевой магистрали, используйте тестер непрерывности, следуя инструкциям в разделе Использование тестера непрерывности.
  • Найдя подходящую розетку, открутите клеммы и освободите жилы от лицевой панели. Затем открутите винты, которыми монтажная коробка крепится к стене, и снимите ее.

Расширение цепи

  • Подготовьте кабельную трассу к месту новой розетки, следуя инструкциям в разделе «Подготовка трассы цепи».
  • Протяните новый кабель от розетки питания к новой розетке.
  • Проденьте концы кабеля через отверстия в монтажных коробках на источнике питания и в новом гнезде после установки втулок в отверстия для защиты кабеля.
  • Закрутите обе монтажные коробки.

Подключение к розетке

  • Подготовьте оба конца нового кабеля, следуя инструкциям в разделе Подготовка кабеля и гибкого кабеля для подключения.
  • В розетке питания теперь у вас будет три кабеля. Жилы всех трех кабелей должны быть согласованы — под напряжением (L), нейтраль (N) и земля (E) — и подключены к соответствующим клеммам на лицевой панели. Важно помнить, что если схема была установлена ​​до 2006 г., цветовая маркировка изоляции жилы под напряжением и нейтрали существующих кабелей будет отличаться от изоляции нового кабеля.

    Старая система цветовой кодировки жил кабеля

    Красный — активный
    Черный — нейтральный

    Новая цветовая кодировка жил кабеля
    Коричневый — активный
    Синий — нейтральный

    Жилы заземления как на существующих кабелях, так и на новых кабель должен быть покрыт желто-зеленой оплеткой.Если жилы заземления существующих кабелей оголены, их следует покрыть желто-зеленой изоляцией. Для получения дополнительной информации см. Кабель.

  • Красные и коричневые жилы должны быть подключены к клемме с маркировкой L.
    Черные и синие жилы должны быть подключены к клемме с маркировкой N.
    Все желто-зеленые жилы должны быть подключены к клемме с маркировкой E.

    Убедитесь, что все жилы надежно удерживаются в клеммах.

  • Сделав соединения, вставьте жилы в монтажную коробку и привинтите лицевую панель на место.

Подключение к новой розетке


Вернуться к началу страницы
Электрическая розетка

| Установить электрическую коробку

Простые шаги по установке электрического «Handy Box» на коробку выключателя, розетку или светильник.

Установка электрических розеток обычно является первым шагом в электромонтаже вашего сарая или подвала.Коробки электрических розеток содержат розетки, небольшие светильники и выключатели освещения.

В этой статье термины «электрическая розетка», «коробка выключателя света» и «удобная коробка» используются как взаимозаменяемые, и вы узнаете, как установить коробку, а также как зачистить и протянуть провода в коробку и закрепить провод на шпильке, чтобы вы стали электриком. Соответствие нормам и готовность к установке выключателя света, света или электрического выхода в вашем сарае для хранения или в проекте электропроводки в подвале.

Если вы хотите установить электрическую розетку, прочтите статью «Как установить электрическую розетку».

кратко, как

В этой статье вы найдете информацию о:

  1. Характеристики An Электрическая розетка или распределительная коробка
  2. Прибивание выводной коробки к стойке
  3. Протяните провод к коробке, выбейте заглушку, ближайшую к направлению, откуда идет провод. Отверткой удалите заглушку
  4. Протяните проволоку romex в коробку так, чтобы его передняя часть выступала на 8 дюймов, а сзади — на 10 дюймов.
  5. Электрический код требует, чтобы провод поддерживался в пределах 8 дюймов от розетки.
  6. Сложите провода в коробку, чтобы они были защищены при установке гипсокартона.
  7. После того, как гипсокартон будет установлен и стены покрашены, можно будет установить электрическую розетку. Прочтите статью Как установить электрическую розетку.
инструменты и материалы
  • Молот
  • Выходная коробка
  • Отвертка
  • Рулетка
  • Карандаш
шаг 1 Характеристики An Выходная коробка или коробка выключателя света

Распределительные коробки состоят из нескольких частей, облегчающих использование:

Маркер глубины сбоку Если вы внимательно посмотрите на переднюю часть выпускной коробки на той стороне, которая касается шпильки, вы увидите два выступа длиной 1/2 дюйма.Эти неровности являются маркерами глубины. При установке розеточные коробки должны выступать с поверхности стеновых стоек на 1/2 дюйма толщины гипсокартона. Маркеры глубины позволяют легко узнать, что ваша электрическая коробка выступает на 1/2 дюйма от поверхности стен. шпильки.

Предварительно установленные гвозди Handy Boxes всегда поставляются с двумя гвоздями на них. Гвозди ускоряют установку коробки. Вы просто удерживаете коробку в желаемом месте установки, проверяете маркеры глубины и забиваете гвозди.

Заглушки на задней стороне На задних углах есть выступы, которые можно отломать, чтобы провода можно было протянуть в коробку. Вы должны оставить все из них закрытыми, кроме тех, через которые вы протягиваете провода.

, шаг 2 Прибиваем розетку к стойке навеса

Прикрепить удобную коробку гвоздями очень просто, но нужно сделать несколько важных вещей, чтобы розетку, выключатель или свет было легко установить и они хорошо смотрелись после установки и покраски гипсокартона.

Отметьте 14 дюймов над полом для выпускных отверстий на стороне стойки. Это позволит удерживать все выпускные отверстия на одинаковой высоте.

Отметка 48 дюймов над полом для распределительных коробок .

(если вы ремонтируете только одну часть дома, вы должны соответствовать высоте другой розетки или распределительной коробки).

  1. Совместите верх распределительной коробки с отметкой на стойке стены
  2. Прижмите заднюю сторону маркера глубины к поверхности шпильки
  3. Гвоздь в гвоздях сбоку ящика
шаг 3 Протягивание провода в выходную коробку

Это шаги для протягивания проводов в электрическую розетку или коробку выключателя света.Это выглядит как много шагов, но занимает всего минуту или около того. Эти действия обеспечивают аккуратную и чистую установку, что упрощает установку розетки или выключателя и позволяет сэкономить время.

Измерьте длину кабеля Перед тем, как протянуть провод в коробку, измерьте от 9 до 10 дюймов от конца провода.

Удаление оболочки кабеля Необходимо удалить оболочку кабеля, чтобы оголить провода. Вам понадобится всего около 1/2 дюйма оболочки кабеля внутри удобной коробки.Хитрость заключается в том, чтобы снять оболочку с проводов, не разрезая изоляцию проводов.

Ник, едва обрезанный, оболочка Используйте кусачки / ножницы для зачистки проводов, чтобы надрезать две стороны кабеля на коротких сторонах. Не прорезайте насквозь, достаточно только для того, чтобы сломать поверхность оболочки кабеля.

Отогните провод подальше от зарубки Взявшись за руки с каждой стороны зазубрин, отогните провод от одной из зарубок на оболочке до тех пор, пока оболочка не расколется.

Согните провод в другом направлении Переверните кабель, распрямите его и повторите сгибание и разделение на другой прорези в оболочке кабеля.

Снимите оболочку с конца провода После того, как изгиб кабеля расколол большую часть оболочки кабеля, вы сможете разорвать его и удалить 9 или 10 дюймов оболочки кабеля.

Откройте заглушку в электрической коробке Заглушки закрывают отверстия, через которые провода входят в коробку.Вы должны открывать только те заглушки, которые вы будете использовать, и вы должны использовать заглушки, которые находятся ближе всего к направлению, откуда идет провод. Используйте отвертку, чтобы открыть заглушку, убедившись, что заглушка находится на той стороне, с которой идет кабель, сверху или снизу.

Протяните кабель в коробку Удерживая три провода вместе с черным кабелем с правой стороны , вставьте их в заглушку, пока оболочка кабеля не окажется на 1/2 дюйма внутри коробки. Убедитесь, что провода выведены из передней части коробки, чтобы они не погнулись.Причина, по которой вам нужен черный кабель с правой стороны, заключается в том, что розетки и переключатели подключены черным горячим проводом с правой стороны. Благодаря этому в коробке не будет скопления скрученных проводов.

У вас должно получиться около 6 дюймов. провода, свисающего спереди, это примерно в 9 дюймах от задней части коробки. Электрические нормы говорят, что у вас может быть минимум 6 дюймов. из задней части коробки, но это оставляет вам слишком мало провода для работы.

Зачистите провода Используйте инструменты для зачистки проводов, чтобы удалить 1 дюйм изоляции с проводов.Если вы сделаете это сейчас, концы проводов не упадут на новый ковер, когда вы подрежете электричество и установите розетки и выключатели.

Согните концы проволоки Сделайте петлю на конце каждой проволоки, используя плоскогубцы или отверстие на боковой стороне устройства для зачистки проводов. Он должен выглядеть как конец леденца с концом провода, загнутым назад туда, где снята изоляция провода. Таким образом, провода готовы к вворачиванию в электрическую розетку или выключатель света.

Поддержка кабеля вне коробки Электрический код требует, чтобы провод поддерживался в пределах 8 дюймов от электрической розеточной коробки или коробки выключателя света с помощью кабельной скобы при использовании пластиковых коробок, на которых нет кабельных зажимов.

Сложите провода в электрическую коробку Сложите провода гармошкой вперед и назад сверху вниз от электрической коробки. это упрощает их использование при установке выключателя или розетки, а также не мешает им при установке гипсокартона. Убедитесь, что черный провод по-прежнему находится справа, а белый провод — слева. Теперь ваши провода готовы к установке розетки или выключателя.

Выключатели, розетки и светильники устанавливаются в сарае мастерской или мастерской после покраски сарая.

статей по теме

Розетки

— установка коробки для поверхностного монтажа

При установке розетки или розетки на место закрепляется задняя коробка или патрон для размещения розетки и проводных соединений позади нее. Задние коробки для накладных розеток и розеток, установленных заподлицо в гипсокартоне, обычно изготавливаются из пластика. Патроны для розеток скрытого монтажа в сплошных стенах обычно изготавливаются из металла.

Нужен способ защиты оголенных проводов и кабелей? Коробка для поверхностного монтажа может быть тем решением, которое вы ищете.В этом руководстве будут сравниваться различные коробки для поверхностного монтажа, их компоненты и то, как вы можете установить одну из них самостоятельно.

Что такое коробка для поверхностного монтажа?

Если установка проводов и встраиваемой коробки невозможна, приобретите коробку для поверхностного монтажа. Эти коробки содержат провода и кабели, поэтому вы можете безопасно защитить их и получить к ним доступ с поверхности стены. Есть несколько типов коробок для поверхностного монтажа:

  • Распределительные коробки: идеально подходят для низковольтных кабельных линий
  • Ненагруженные коробки для поверхностного монтажа: могут содержать различные типы соединений
  • Нагруженная коробка для поверхностного монтажа: поставляется с предварительно загруженными соединениями (в зависимости от марки)

Обычно пластиковые коробки белого цвета.Популярные спецификации — 2 группы с глубиной 35 мм. Однако вы можете найти их в самых разных размерах.

Что такое Surface Pattress?

Поверхностный патрон, также известный как патронный бокс, настенный бокс или опорный бокс, устанавливается на поверхность стены. Патресс защищает провода и электрические компоненты от износа. При правильной установке патресс образует прочное уплотнение. Стеновые анкерные пластины удерживают его на месте столько, сколько вам нужно.

Эти ящики обычно изготавливаются из металла.Также можно врезать патрон в стену за розеткой или выключателем. Когда он находится внутри стены, он называется сливной коробкой. Смывные боксы, которые устанавливаются в стены из гипсокартона, изготавливаются из пластика. Если он установлен в сплошной стене, он будет металлическим.

Безопасны ли розетки для поверхностного монтажа?

Да, розетки для поверхностного монтажа безопасны и удобны. Они позволяют электрикам получить к ним доступ, не открывая стену. Но вы должны правильно их установить!

Как мне установить розетку для поверхностного монтажа?

Здесь мы рассмотрим, как установить пластиковую коробку для поверхностного монтажа и вставить кабель, чтобы вы могли подключить его к розетке.

подсказок

  • Дважды отмерь, один раз отрежь.
  • Перед началом работы имейте подходящие инструменты.
  • Выключите электричество.
  • Носить соответствующую защитную одежду.

Приоритет вашей безопасности, особенно при работе с электрическими устройствами.

В этом руководстве мы покажем вам, как закрепить пластиковую заднюю коробку для поверхностного монтажа и вставить кабель Нужна дополнительная информация? готов к подключению к розетке

Розетка для накладного монтажа

Установить коробку для поверхностной розетки достаточно просто.

1. Прижмите пластиковую коробку к стене и с помощью небольшого спиртового уровня «Нужна дополнительная информация?» Убедитесь, что она ровная.


2. Отметьте стену через два крепежных отверстия в ее основании.


3. Дважды проверьте, что на данном этапе в стене нет никаких сооружений, затем с помощью сверла по каменной кладке просверлите отверстие подходящего размера для дюбелей.


4. Вставьте дюбели. Нужна дополнительная информация? и забей их молотком


5.Определите, с какой стороны коробки будет проходить кабель, и вырежьте соответствующую прорезь для ввода кабеля. Убедитесь, что он оставлен гладким, чтобы он не врезался в кабель. При необходимости используйте небольшой напильник, чтобы разгладить его.


6. Приложите коробку к стене так, чтобы точки крепления совпадали с установленными ранее дюбелями. Вставьте винты и закрепите их беспроводным драйвером. Нужна дополнительная информация? при установке среднего крутящего момента.

7. Перед тем, как протянуть кабель к розетке, подумайте, как и где это будет закреплено.

8. Где бы он ни был открыт, он должен быть защищен. Самый простой и легкий способ защитить оголенный кабель — использовать мини-кабель. Нужна дополнительная информация ?.


9. Измерьте каждую требуемую секцию мини-короба и отрежьте до нужной длины.


10. Мини-каналы можно легко разрезать небольшой ножовкой. Нужна дополнительная информация ?.

11. Снимите крышку кабельного канала и отложите в сторону, чтобы использовать ее позже. Эти крышки просто снимаются и снова пристегиваются.


12. Большинство мини-коробов имеют самоклеящуюся полосу на задней стороне, позволяющую просто закрепить их на месте. Однако установка и привинчивание его к стене сделает его гораздо более безопасным.

13. Если необходимо изменить направление кабельного канала, просто используйте угловые соединители с прямым углом.

14. После того, как короб надежно зафиксирован до точки входа кабеля розетки, кабель теперь можно прокладывать внутри него.

15.Пропустите кабель через вход в розетку.


16. Защелкните крышки мини-каналов, чтобы скрыть и защитить кабель.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
