Установка индукционной варочной панели своими силами


Оглавление статьи:

Вступление

Индукционная варочная панель относится к классу электрических и для её установки нужно выполнить основные правила подключения бытового прибора к электропитанию. С другой стороны, особенности работы индукционной панели создают некоторые особенности её установки, о которых нужно знать, даже если вы не собираетесь устанавливать панель своими руками.

Установка индукционной варочной панели

Индукционная варочная панель продается в упаковке, которую нужно вскрыть при получении и проверить поверхность панели на целостность.

Электропитание панели

Обычно, в комплект панели не входит электрическая вилка для подключения панели в розетку. Её нужно приобрести отдельно.

Так как варочная панель мощный бытовой прибор, для её подключения нужно провести отдельную электрическую цепь, выделив для неё отдельную электрическую группу с отдельным автоматом защиты.

Для панелей мощностью не более 5,9 кВт, в сетях 220 Вольт, кабель для питания панели должен иметь сечение медных жил 4 мм

2 (автомат защиты для электроцепи панели должен быть на 25 А). Для панелей мощностью до 7,4 кВт, сечение жил нужно повысить до 6 кв. мм. (номинал автомата защиты поднять 32 А).

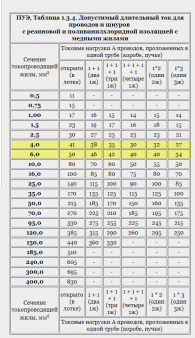

таблица 1.3.4 ПУЭтаблица 1.3.4 ПУЭ

Панель и старая проводка

Нужно учитывать, что мощность панели указанная в её паспорте, это общая мощность панели при работе всех включенных нагревательных элементов. Поэтому если у вас уже есть старая электропроводка из алюминия для электроплиты, с сечением жил 4 мм

2, можно подключить к ней варочную панель до 5 кВт, но не включать панель на полную мощность. По нормативам к алюминиевой проводке сечением 4 мм2, можно подключать варочную панель мощностью до 4,6 кВт (220 Вольт). Источник: ПУЭ (глава 1.3, табл. 1.3.4 и 1.3.5).

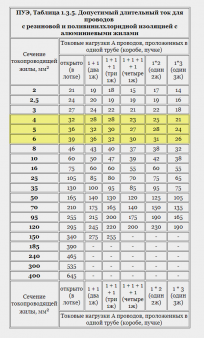

пуэ таблица 1_3_5пуэ таблица 1_3_5

Электропроводка индукционной панели

Электропроводка для панели должна быть сделана с заземлением. Подключать жилу заземления к рабочему нулю, а также металлическим трубам и арматуре на кухне или в квартире

запрещено. Этим вы не создадите заземляющий контур, а лишь подвергнете себя опасности.

Если в квартире нет системы заземления, то жила заземления кабеля питания панели, соединяется с корпусом металлического электрического щита (этажного или квартирного) на отдельный зажимной винт, если в щите нет оборудованной шины заземления.

Вилка и розетка для варочной панели

Вилка и розетка для варочной панели покупается в комплекте. Они узнаваемы. На корпусе розетки написаны рабочие токи цепи, на которые они рассчитаны. По нормативам для панелей мощностью 5,9 кВт рабочий ток 27 Ампер, для панелей мощностью до 7,4 кВт это ток 34 Ампера. На корпусе розетки указаны значения меньшие на 2-3 пункта (25 и 32 А).

розетка и вилка для индукционной варочной панелирозетка и вилка для индукционной варочной панели

Важно! В целях безопасности и избегания искрения контактов в розетке, выключать панель из розетки при включенной нагрузке (работе панели) нельзя.

Общие особенности установки индукционной панели

Индукционная панель относится к типу встраиваемая бытовая техника, с применением к установке общих правил, а именно:

  • Все спилы, сделанные в столешнице из дерева необходимо обработать герметиком для защиты от влаги. Столешницы из камня не требуют дополнительной защиты;
  • Между панелью и поверхностью столешницы необходимо добиться герметического примыкания, чтобы влага с поверхности столешницы не повредила электрическую часть панели. Для этого используются прокладки (уплотнители), идущие в комплекте панели. Если панель устанавливается на керамическую плитку, то зазор между панелью и плиткой нужно заделать плиточным клеем.
  • Использовать дополнительные жидкие герметики для герметизации зазоров между панелью и столешницей не рекомендуются, в виду осложнения её снятия.

Специальные особенности установки индукционной панели

Как я сказал, индукционная панель работает несколько отлично от обычных электрических панелей. Об этом отдельная статья Чем отличается индукционная плита от других электрических моделей.

Магнитные потоки, образуемые элементами панели, распространяются не только в сторону посуды, но и вниз и в стороны. Это создает дополнительные правила и установка индукционной варочной панели несколько меняется.

1. Во-первых, тепловые заглушки, которые стоят под элементами панели греются, а значит нужно обеспечить вентиляцию под панелью. Вентиляционные зазоры в 6-10 см, нужно сделать, как показано на рисунке. Закрывать, загораживать эти зазоры нельзя.

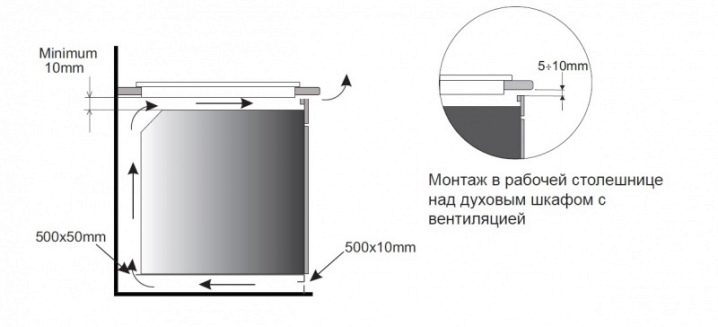

какие зазоры нужны для установки индукционной варочной панели

какие зазоры нужны для установки индукционной варочной панели

вентиляционные зазоры под панельювентиляционные зазоры под панельюУстановка индукционной варочной панели: вентиляционные зазоры2.  Во-вторых, несмотря на тепловые заглушки преграждающие распространение магнитных волн под панель, не рекомендуется хранить под панелью металлическую посуду. 3.  В-третьих, в конструкции индукционной панели есть вентилятор. Он стоит снизу панели и обеспечивает охлаждение тепловых ловушек (если они есть) и индукционных катушек. Этот вентилятор частично открыт и нужно чтобы в него не попадали мелкие бытовые предметы, которых на кухне масса. Поэтому, под индукционной панелью вообще ничего хранить не нужно. Только вентиляционный зазор и всё. вентилятор индукционной плиты

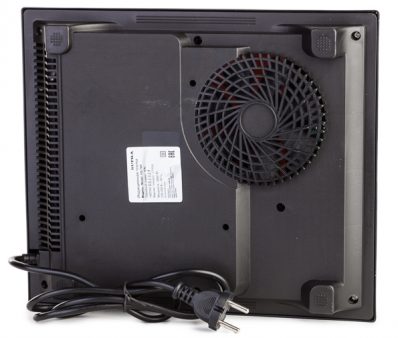

вентилятор индукционной плиты
вентилятор индукционной плиты4.  В-четвёртых, современные индукционные панели хорошо защищают окружающее пространство от токов магнитной индукции панели. Однако, нужно учесть, что при работе панели возможно негативное воздействие на мобильные телефоны, телевизионные антенны, металлическую посуду и даже болты и шурупы с ферромагнитными свойствами в зоне работы панели.

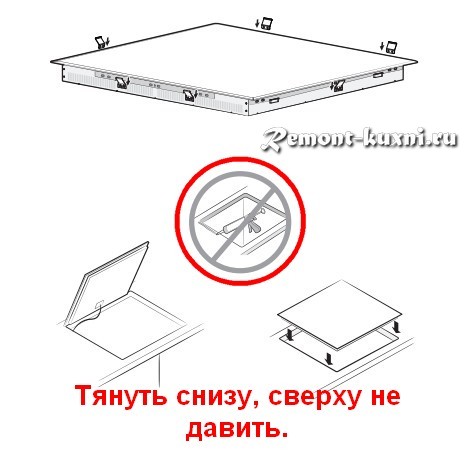

как ставить индукционную панелькак ставить индукционную панель

5.  Кроме этого есть и пятая и шестая и десятая, особенность, но уже эксплуатации индукционных панелей, которые кардинально отличаются от пользования простой электрической панелью. Например:
  • Не включайте конфорку, если на ней не стоит посуда;
  • Не готовьте с открытой крышкой;
  • Диаметр посуды должен точно соответствовать диаметру конфорки;

При работе панели слышны звуки:

  • потрескивание (не та посуда),
  • жужжание (работа вентилятора),
  • свист (включены больше двух конфорок),
  • пощелкивание (переключение мощности),

И все эти звуки являются нормальными.

установка индукционной панели

установка индукционной панели

Выводы

Из всего сказанного можно сделать вывод. Установка индукционной варочной панели имеет отличия. Основное отличие в установке индукционной варочной панели это обеспечить свободное движение воздуха под панелью (вентиляционный зазор) и убрать от панели металлические предметы и бытовую технику.

Видео установка индукционной варочной панели

©Remont-kuxni.ru

Еще статьи


Последнее обновление

Поделись статьей с друзьями:

Похожее

Установка индукционной варочной панели: как установить над духовкой

К наиболее востребованной разновидности встраиваемой техники относятся варочные панели. Они практичны, экономят пространство на кухне, функциональны и вписываются в любой интерьер. Растет популярность индукционных поверхностей. Их устанавливают отдельно или совместно с духовкой. Для корректной работы варочной панели при подключении учитывают ее особенности.

Правила самостоятельной установки индукционной варочной панели

Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

Электромагнитное поле варочной панели нагревает пищу, воздействуя на дно емкости, и не затрагивает при этом поверхность устройства. Вихревую магнитную индукцию создает медная катушка и электрический ток.

Этот метод обладает преимуществами перед электрическим и газовым нагревом. В режиме «быстрый нагрев» плита доводит до кипения 1 л воды за 4 минуты, не увеличивая при этом расход электроэнергии. Индукционная панель отличается безопасностью. Она нагревает дно посуды, а не поверхность, поэтому исключена вероятность ожогов, что особенно важно для семей с маленькими детьми. Если на нее положить ложку, прихватку или другой предмет, он не нагреется и не загорится. Не пригорят и выпавшие из емкости кусочки пищи. Панель легко очищается сразу после готовки от жира и других загрязнений, не надо ждать, пока она остынет.Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

Образуемые техникой магнитные потоки направлены не только на дно емкостей, они распространяются вниз и в стороны. Это влияет на правила установки техники:

  1. При монтаже предусматривают наличие вентиляции под панелью, так как тепловые заглушки, которые расположены под элементами поверхности, греются. Делают зазоры в 6-10 см, которые нельзя закрывать или загораживать.
  2. Устанавливая панель, учитывают, что при работе техники возможно негативное воздействие на телевизионную антенну, металлическую посуду, мобильный телефон, болты и шурупы с ферромагнитными свойствами. Под панелью не хранят металлическую посуду.
  3. Внизу панели расположен вентилятор, который охлаждает тепловые ловушки и индукционные катушки. Он частично открыт, и его следует защищать от попадания мелких предметов, поэтому под варочной поверхностью ничего не хранят.Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

При установке техники соблюдают общие рекомендации:

  1. Спилы в столешнице из дерева, в которую будут устанавливать панель, обрабатывают герметиком, чтобы защитить ее от влаги.
  2. Обеспечивают герметичное примыкание техники и столешницы, чтобы влага не могла попасть на электрическую часть устройства. Устанавливают прокладки (уплотнители), которые идут в комплекте с панелью. При установке на керамическую плитку соединение заполняют плиточным клеем.
  3. Жидкими герметиками место примыкания обрабатывать не рекомендуется, чтобы панель в случае необходимости можно было легко снять.

Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

Как установить индукционную варочную панель своими руками: пошаговое руководство

Установку индукционной варочной панели рекомендуется доверить специалисту. Иногда ее проводят самостоятельно. Сначала выполняют подготовительную работу: определяют размер панели и поверхности, куда будет встраиваться техника (она должна быть шире и длиннее, чем бытовой прибор), на нее наносят разметку.

Важно! От точности разметки зависит внешний вид кухни. Ошибка в 0,5 см приведет к тому, что придется покупать новую столешницу.

Разметку наносят двумя способами: прикладывают панель и обводят ее маркером либо рассчитывают и размечают место крепления. Второй способ более надежный:

  1. Сначала на столешнице размечают границы внутреннего пространства тумбы, над которой планируют размещение варочной поверхности. В пределах этого места будет вестись работа. Метки наносят карандашом, чтобы потом их стереть. Либо сначала наклеивают бумажный малярный скотч и размечают на нем.Правила установки индукционной варочной панелиПравила установки индукционной варочной панели
  2. Определяют центр отверстия, куда будет установлена техника. Чертят диагонали прямоугольника, образованного передней и задней частями столешницы и границами тумбы. Их пересечение — центр.
  3. Через пересечение проводят параллельную краю столешницы и перпендикулярную линии. На них размечают габариты панели. Они указаны в инструкции по эксплуатации к прибору или измеряются самостоятельно. Для последующего удобства установки эти показатели увеличивают на 1-2 мм.Правила установки индукционной варочной панелиПравила установки индукционной варочной панели
  4. По отметкам проводят прямые линии, параллельные и перпендикулярные краю столешницы. Таким образом получают прямоугольник, который равен размеру техники.
  5. Проверяют, соблюдено ли расстояние между линиями разметки и окружающими предметами, которое указано в инструкции по эксплуатации. Затем основные линии обводят маркером, а лишние стирают.Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

Затем выпиливают посадочное отверстие. Для этого используют фрезерную машинку или электролобзик. Первая делает более качественный разрез. Чтобы получить ровный и не крошащийся край с помощью электрического лобзика, берут мелкозубчатую пилку. Порядок действий следующий:

  1. В углах прямоугольника просверливают отверстия 8-10 мм.
  2. Пилкой делают пропил по линиям, плотно прижимая корпус к столешнице.

После выпиливания в отверстие вставляют панель. Если она зашла без усилий и закрыла поверхность, значит, все сделано правильно.

Затем проводят герметизацию посадочного отверстия, чтобы защитить столешницу от попадания влаги: наносят тонким слоем акриловый герметик на торцы отверстия. На верхней поверхности закрепляют уплотнительную ленту, которая идет в комплекте с техникой. Ее приклеивают по периметру отверстия одним куском. На углах уплотнитель наклеивают с поворотом. Конец и начало соединяют встык, без зазора и нахлеста.

Устанавливают электрическую розетку ниже уровня поверхности. Она должна иметь заземление.

После подготовительной работы приступают к установке устройства:

  1. Панель вставляют в отверстие и выравнивают.
  2. Корпус крепят к столешнице внутри шкафа специальными пластинами, которые идут в комплекте с техникой.
  3. Монтаж выполняют так, чтобы не было зазоров. Излишки уплотнителя срезают канцелярским ножом.
  4. Устройство подключают к электросети и проверяют его работу.Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

Если у панели отсутствует шнур питания, а установлены только клеммы для присоединения внешнего кабеля, делают следующее:

  1. Удаляют защитную крышку с задней части.
  2. Через крышку пропускают внешний кабель.
  3. К клеммам подключают шнур, ориентируясь на схему, которая идет в комплекте.
  4. Если есть перемычка, которая соединяет ноль и заземление, ее удаляют.
  5. Крышку прикручивают на место.Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

Установка индукционной варочной панели над духовкой

Классическое расположение варочной индукционной поверхности — над духовым шкафом. Чтобы его работа не влияла на качество функционирования панели, соблюдают определенные условия.

Выбирая духовку, обращают внимание на то, чтобы она имела систему принудительного охлаждения и вентилирования. Ее встраивают в шкаф, как и варочную панель. Между ними оставляют зазор не менее 1 см, чтобы не допустить перегрева техники.

Справка. Некоторые производители рекомендуют оставлять зазор не менее 2 см. Эта информация указана в технической документации к устройству.

На работу магнитного поля воздействуют предметы, сделанные из ферромагнетиков. Если в духовке содержится такой материал, ее располагают на расстоянии 3 см от панели — там поле уже отсутствует.

Дальнейшая установка варочной техники практически не отличается от установки панели над столешницей:

Правила установки индукционной варочной панелиПравила установки индукционной варочной панели

  1. На поверхности тумбы, куда встроен духовой шкаф, делают разметку для панели.
  2. Выпиливают отверстие при помощи электрического лобзика.
  3. Проводят герметизацию посадочного отверстия.
  4. Устанавливают варочную панель, закрепляя ее специальными пластинами.
  5. К электрической сети сначала подключают духовой шкаф, затем варочную поверхность. Последовательность обусловлена правилами техники безопасности.
  6. Проводят проверку работы устройств.

Чтобы правильно установить оборудование, изучают инструкцию по эксплуатации, в которой подробно изложена последовательность действий для конкретной модели.

Заключение

Индукционная варочная панель имеет свои особенности, которые учитывают при монтаже техники, чтобы она функционировала корректно и без сбоев. Особое внимание уделяют наличию вентиляции под поверхностью, чтобы устройство не перегревалось. Убирают из ближайшей зоны предметы из ферромагнетиков, которые оказывают влияние на работу магнитного поля.

правила и требования к установке индукционной варочной панели в столешницу. Можно ли устанавливать ее над духовым шкафом?

Встраиваемая бытовая техника набирает все большую и большую популярность с каждым годом. Это связано с тем, что такие приборы максимально компактны и при этом легко вписываются абсолютно в любой интерьер. Первым таким прибором, о покупке которого задумываются современные хозяйки и хозяева, является варочная панель. Согласно статистике, выбор покупателей чаще всего падает на модели, работающие по индукционному принципу. Для того чтобы такая панель работала корректно и не послужила источником опасности, во время подключения необходимо учитывать особенности подобных устройств.

Особенности

Несмотря на то что впервые такая плита появилась уже более четверти века тому назад, свое распространение она получила не так давно. Это связано с тем, что подобная техника в прошлом имела просто неподъемную для среднестатистического человека стоимость. На сегодняшний день цена индукционных панелей ненамного выше обычной стеклокерамики, а потому шанс встретить ее на обычной городской кухне достаточно высок.

Нагрев еды варочной панелью происходит за счет электромагнитного поля, которое воздействует на дно посуды, не затрагивая саму поверхность устройства. Сама вихревая магнитная индукция создается за счет медной катушки и электрического тока, который техника получает, будучи присоединенной к сети. У подобного метода есть множество преимуществ перед обычным электричеством или газовым нагревом.

  • Скорость. По сравнению с другими видами плит, индукционная нагревает до кипения 1 литр воды всего за 4 минуты при помощи режима «быстрый нагрев». При этом расход электроэнергии остается на уровне обычной стеклокерамической поверхности.
  • Безопасность. Так как на подобной панели нагревается лишь дно самой посуды, о такую поверхность практически невозможно обжечься. Этот параметр особенно актуален для тех семей, в которых есть маленькие дети или пожилые родители, плохо контролирующие свои движения.
  • Удобство. На поверхность индукционной панели можно спокойно положить ложку для помешивания, прихватку и даже поставить тонкий стеклянный стакан с жидкостью. Ничего не нагреется и не загорится. Кусочки пищи, которые выпадут из посуды при активном помешивании, не пригорят и не задымят кухню.

А любые брызги воды или жира, оставшиеся после готовки, можно протирать сразу после того, как посуда была снята с плиты, ведь она останется холодной.

Как у абсолютно любой бытовой техники, кроме преимуществ, у индукционной панели есть и свои недостатки. Об этом необходимо знать еще на этапе выбора устройства, чтобы не столкнуться с неприятными сюрпризами в дальнейшем.

  • Цена. К сожалению, до сих пор цена на такие модели еще достаточно высока, и не любая семья может позволить себе такую покупку без взятия кредита или ссуды.
  • Шум. Некоторым может доставлять ощутимое неудобство небольшое гудение, которое издает панель во время работы.
  • Требования к посуде. Во-первых, посуда должна быть изготовлена из ферромагнитного материала. Во-вторых, ее диаметр должен быть больше 6 сантиметров. Ну и, наконец, посуду необходимо не только правильно покупать, но и ставить на панель. Если сковорода будет стоять не на отметке, то нагрев просто не начнется.
  • Аккуратное обращение. Несмотря на то что толщина стеклокерамической индукционной панели достаточно большая, если уронить на нее тяжелую жаровню или полную сковороду с большой высоты, то можно повредить поверхность.

Правила установки над духовым шкафом

Установить варочную панель можно практически в любом кухонном шкафу, однако наиболее удобным будет ее классическое расположение – над духовкой. Существует мнение, что функционирование духового шкафа способно повлиять на качество работы такой панели и даже совсем нарушить ее. На самом деле достаточно соблюдать 2 простых правила монтажа, чтобы таких ситуаций не возникло на кухне.

  • Между двумя приборами обязательно должно оставаться небольшое расстояние. Подобный зазор необходим для того, чтобы корпуса и шкафа, и панели могли охладиться естественным путем. В том случае, если это невозможно, необходим монтаж принудительной вентиляции и внешней системы охлаждения приборов.
  • На работу индукционного магнитного поля можно воздействовать лишь предметами, которые сделаны из ферромагнетиков. При этом, даже если духовой шкаф содержит в себе такие материалы, достаточно расположить панель всего на 3 сантиметра выше края духовки, чтобы полностью пресечь возможность такого вмешательства.

Пошаговая инструкция

Установка варочной панели не требует особых умений и легко проводится даже без привлечения специалиста. Единственное, что для этого необходимо – сама столешница, в которую она и будет встроена. То есть об этом необходимо задуматься еще на стадии планирования ремонта в кухне, чтобы она не отличалась от самой рабочей поверхности.

В первую очередь необходимо выполнить подготовительные работы.

  • Определить размеры столешницы и размеры индукционной панели. Естественно, первая должна быть шире и длиннее второй. На обратную сторону столешницы наносится разметка обычным карандашом и рулеткой в том месте, где будет стоять панель. По нанесенной разметке электрическим лобзиком выпиливается соответствующее панели отверстие. Лучше всего взять лобзик с самыми мелкими зубцами, чтобы получить более ровный и не крошащийся край.
  • Установить электрическую розетку ниже уровня столешницы, в которую будет включена плита. В том случае, если розетка уже имеется в наличии, необходимо проверить ее состояние.

По технике безопасности розетка должна обязательно иметь заземление и соответствующий уровень напряжения при подключении штепселя.

После того как все предварительные работы были проведены и возможные неполадки сети были устранены, можно приступать к самой установке и подключению.

  • Короткие шурупы в количестве четырех штук вкручиваются по бокам, закрепляя соответствующие пружины.
  • Панель вставляется в отверстие столешницы и аккуратно выравнивается легким нажимом руками по центру и бокам.
  • Если модель предусматривает наличие боковых профилей, то после установки панели вставляются крепежные крюки. Шурупы центровочных пружин при этом должны оставаться в свободном доступе.
  • Проводится поочередное подключение сначала духового шкафа, а потом и индукционной варочной панели к электрической сети. Такая последовательность обусловлена правилами техники безопасности.
  • Проводится проверка работы устройств и уборка территории после всех работ.

Чаще всего при покупке варочной панели в комплекте к ней производитель предоставляет подробную инструкцию, в которой в том числе описана и грамотная установка модели. Достаточно правильного следования такой инструкции и простой внимательности, чтобы поставить на своей кухне современное электромагнитное устройство, которое поможет приготовить или мгновенно разогреть готовую еду.

В видео ниже можно найти советы по выбору посуды для индукционной варочной панели.

ИНДУКЦИОННАЯ ПЛИТА — УСТАНОВКА

   Индукционная плита появилась в продаже недавно, поэтому пока слишком мало полезной документации про её грамотную установку и обращение с ней. В предыдущей статье мы рассмотрели принцип действия и типовую схему индукционной плиты. Здесь же остановимся на подключении и обслуживании.

Монтаж индукционной плиты

Монтаж индукционной плиты

  Встроенный монтаж. Для обеспечения исправного функционирования встраиваемого изделия кухонный модуль должен иметь соответствующие характеристики:

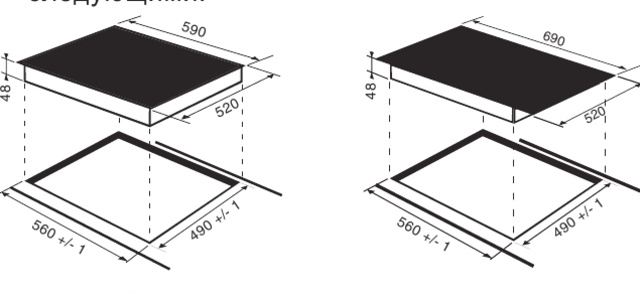

Монтаж индукционной плиты - размеры

— поверхность кухонного топа должна быть из материала, устойчивого к температуре примерно 100°C;

— если варочная панель устанавливается над духовым шкафом, он должен быть оснащен системой охлаждения с принудительной вентиляцией.

— не рекомендуется устанавливать варочную панель над посудомоечными машинами: при необходимости установите между варочной панелью и посудомоечной машиной герметичную разделительную вставку;

— в зависимости от модели варочной индукционной панели, которую вы устанавливаете, размеры ниши в кухонном модуле должны быть следующими:

   Вентиляция для плиты. Для обеспечения надлежащей вентиляции и во избежание перегрева прилегающих поверхностеи варочная панель должна быть установлена: на минимальном расстоянии 40 мм от задней стенки или от любои вертикальнои поверхности; между проемом под варочную панель и расположенным снизу кухонным элементом должно быть расстояние не менее 20 мм.

   Крепление. Изделие должно быть установлено на идеально ровной поверхности. Возможные деформации, вызванные неправильным креплением, могут привести к изменениям характеристик и эксплуатационных качеств варочнои панели. Длина регуляционного винта крепежных крюков регулируется перед началом монтажа по толщине кухонного топа:

  • толщина 30 мм: длина винта 17,5 мм;
  • толщина 40 мм: длина винта 7,5 мм;

   Порядок крепления:

 1. При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях, расположенных по бокам варочнои панели;

 2. Вставьте варочную панель в проем в кухонном модуле, выровняите и слегка нажмите в центр вплодь до идеального прилегания варочнои панели к поверхности кухонного топа.

 3. для варочных панелеи с боковыми профилями: вставив варочную панели в нишу кухонного модуля, вставьте 4 крепежных крюка (каждыи со своим штифтом) по нижнему периметру варочнои панели, закручивая их длинными острыми болтами до тех пор, пока стекло не будет плотно прилегать к кухонному топу. Важно, чтобы шурупы центровочных пружин оставались доступными.

   В соответствии с правилами безопасности после установки изделия в кухонныи модуль должна быть исключена возможность касания к электрическими частями.

   Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

   Электрическое подключение варочнои панели и возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

   Варочная панель оснащена сетевым кабелем, рассчитанным на монофазное электропитание. Подсоедините провода в соответствии с таблицей и приведенной схеме:

ИНДУКЦИОННАЯ ПЛИТА - подключение к сети 220В схема

ИНДУКЦИОННАЯ ПЛИТА - подключение к сети 220В схема

   Перед осуществлением электрического подсоединения к 220В необходимо проверить следующее:

— сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;

— сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия, указанную на паспортнои табличке с техническими характеристиками;

— напряжение и частота тока сети должны соответствовать электрическим данным индукционной плиты;

— сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.

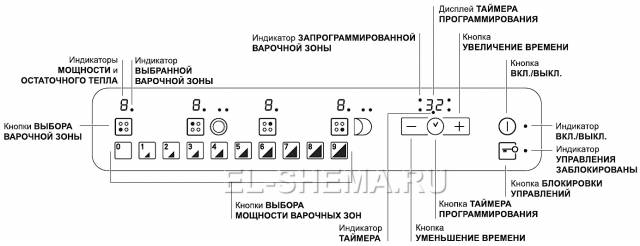

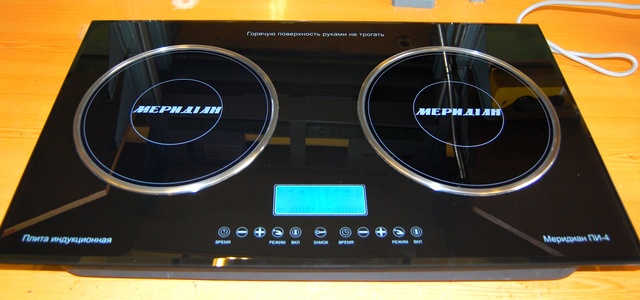

Управление индукционной плитой

ИНДУКЦИОННАЯ ПЛИТА - подключение к сети 220В схема

   Кнопка УВЕЛИЧЕНИЕ ВРЕМЕНИ для увеличения времени таймера.

   Кнопка УМЕНЬШЕНИЕ ВРЕМЕНИ для уменьшения времени таймера.

   Индикатор ВЫБРАННАЯ ВАРОЧНАЯ ЗОНА показывает, что соответствующая варочная зона была выбрана и следовательно возможно произвести настроики ее функции.

   Кнопка ВЫБОР ВАРОЧНОЙ ЗОНЫ служит для выбора нужнои варочнои зоны.

   Индикатор МОЩНОСТЬ: показывает уровень нагрева.

   Кнопка ON/OFF (ВКЛ./ВЫКЛ.) служит для включения и выключения изделия.

   Индикатор ON/OFF (ВКЛ./ВЫКЛ.): показывает состояние изделия, включено или выключено.

   Кнопка ТАЙМЕР ПРОГРАММИРОВАНИЯ служит для настроики продолжительности приготовления. Дисплей ТАЙМЕРА ПРОГРАММИРОВАНИЯ: показывает различные настроики программирования.

   Индикаторы ЗАПРОГРАММИРОВАННЫЕ ВАРОЧНЫЕ ЗОНЫ: показывают варочные зоны после запуска программирования.

   Кнопка БЛОКИРОВКА УПРАВЛЕНИИ служит для защиты управлении варочнои панели от случаиных измнении.

   Индикатор УПРАВЛЕНИЯ ЗАБЛОКИРОВАНЫ показывает, что управления заблокированы.

   Кнопки ВЫБОР МОЩНОСТИ ВАРОЧНЫХ ЗОН служат для включения варочной зоны и регуляции мощности нагрева.

   Индикатор ТАЙМЕР показывает, что таймер включен.

   Естественно в различных моделях плит и у разных производителей, управление может несколько отличаться от приведённого выше. Тут вы можете скачать инструкцию для плит Индезит или Аристон.

Включение и эксплуатация индукционной плиты

   Перед началом эксплуатации изделия следует удалить следы клея при помощи специального неабразивного моющего средства. В первые часы работы вы можете почувствовать запах жженои резины, которыи быстро пропадает.

   Через несколко секунд после подсоединения варочнои панели к сети электропитания включается короткии звуковои сигнал. Только после этого можно включить варочную панель.

   При длительном нажатии на кнопки — и + происходит быстрая смена уровнеи мощности и минут таимера.

   Включение варочной панели. Включите варочную панель, нажав кнопку СЕТЬ примерно на одну секунду.

   Включение варочных зон. Каждая зона варочной включается при помощи кнопки и регулятора мощности, состоящего из кнопок выбора мощности от 0 до 9. Для включения одной из варочных зон нажмите соответствующую кнопку и настройте нужную мощность при помощи кнопок выбора мощности от 0 до 9.

   В случае программирования однои или нескольких варочных зон на дисплее показывается отсчет времени варочнои зоны, на которои приготовление ближе всего к завершению, с указанием ее положения соответствующим включенным индикатором. Индикаторы других запрограммированных варочных зон мигают.

Практические советы по эксплуатации плит данного типа

ИНДУКЦИОННАЯ ПЛИТА НА КУХНЕ

   Используите посуду из материала, подходящего для индукционного нагревания (ферромагнитныи материал). Рекомендуется использовать посуду из: чугуна, эмалированнои стали или специальнои стали для индукционного нагревания. Для приготовления на индукционных конфороках используйте только стальные, стальные эмалированные или чугунные кастрюли и сковороды. Посуда, дно которой изготовлено из сплавов, используется только при наличии четкой рекомендации компании-изготовителя. В состав сплава должен входить ферромагнитный элемент, проверить его наличие можно с помощью обычного магнита. Недопустимо для конфорок с индукцией использование стеклянной, фарфоровой, медной, латунной и керамической посуды.

   Необходимо использовать посуду с плоским толстым дном, идеально прилегающим к зоне нагрева. Хорошая посуда имеет абсолютно ровное и как можно более толстое дно. Заметим, что в холодном состоянии дно слегка вогнутое, оно расправляется при нагревании, плотно прилегая к конфорке и передавая без потерь всю тепловую энергию. Посуда, дно которой имеет сколы или заусенцы может повредить стеклокерамику. Не рекомендуется использовать кастрюли и сковороды, в которых ранее готовили на газовой плите. Их днище уже деформировано за счет неравномерного распределения пламени, поэтому плотного прилегания к рабочей поверхности не получится, часть энергии будет расходоваться впустую;

   Использовать посуду с дном такого диаметра, чтобы полностью закрыть варочную зону для оптимального использования всего выделяемого
тепла.

   Каждая варочная зона укомплектована сенсором остаточного тепла. Этот инжикатор показывает варочные зоны, еще сохранившие опасное тепло. Если дисплеи мощности показывает «Н«, данная варочная зона еще горячая.

Чистка поверхности индукционной плиты

   Не следует вытирать поверхность губкой для мытья посуды, т.к. на ней могут остаться следы моющего средства или жира, при включении плиты они сгорают, что приводит к обесцвечиванию поверхности. Стеклокерамику вокруг конфорок можно чистить мыльным раствором, с помощью кусочка мягкой чистой ткани.

   Брызги жира, следы от воды и пятна, удаляются средствами для чистки стальных изделий или специальными составами для ухода за стеклокерамикой. Моющие средства следует наносить только на окончательно остывшую панель. По окончании чистки они должны быть полностью удалены с очищаемой поверхности, так как могут оказать разъедающее действие на стеклокерамическое покрытие.

   Следует избегать попадания на варочную панель твердых частиц — к примеру, песчинок. Они могут повредить стеклокерамическую поверхность.

   Известковый налет можно удалить с помощью слабого раствора уксуса. Если использовать для ухода за стеклокерамической поверхностью средства для мытья посуды, то на ней могут остаться пятна.

   Не следует применять для чистки стеклокерамики пятновыводители и спреи для духовки. Стеклокерамику можно чистить средствами для мытья стекол.

   Конфорки должны всегда оставаться сухими, мокрые кастрюли или брызги соленой воды отрицательно влияют на стеклокерамику.

   Вы можете скачать инструкцию, в которой подробно указано как и какими средствами чистить варочные поверхности индукционных плит.

Правила безопасности при работе с индукционными плитами

   Проверьте, чтобы вентиляционная решетка всегда была открытой. Встраиваемая варочная панель требует эффективнои вентлияции для охлаждения электронных компонентов. Не рекомендуется устанавливать индукционную варочную панель над холодильником, встроенным под кухонным топом (тепло) или над стиральной машиной (вибрации). Зазор, необходимыи для вентиляции электронных компонентов в этих случаях будет недостаточным.

   Запрещается устанавливать индукционные плиты на улице, даже под навесом, так как воздеиствие на него дождя и грозы является чрезвычаино опасным.

   Не прикасайтесь к изделию влажными руками или находясь с мокрыми ногами.

   Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Не используйте варочную панель в качестве стола или для нарезки продуктов.

   Стеклокерамическая варочная панель устоичива к механическим ударам, тем не менее она может треснуть при ударе острым предметом или инструментом. В этом случае незамедлительно отсоедините изделие от сети электропитания.

   Не стоит ставить на раскаленную конфорку мокрую и холодную посуду, рекомендуется избегать и попадания на горячую поверхность холодных водяных брызг. Возможно, с первого раза ничего страшного не произойдет, но при систематическом нарушении этого запрета стеклокерамика может не выдержать.

   Избегайте касания сетевых шнуров других бытовых электроприборов к горячим частям варочной панели.

   Помните, что температура варочных зон остается высокой в течение 30 минут после их выключения!

Установка индукционной варочной панели

Встраиваемая кухонная техника с каждым годом становится только популярнее, ведь именно благодаря такой компактной расстановке предметов интерьера освобождается много свободного места. Каждой хозяйке хочется, чтобы ее кухня была максимально комфортной и по возможности просторной. Применение современной техники с новейшими технологиями часто вызывает вопросы, связанные с их совместимостью при близком расположении. Именно поэтому многие задаются вопросом, возможна ли установка индукционной варочной панели непосредственно над духовым шкафом. Сегодня мы постараемся выяснить, действительно ли такое соседство является опасным, как происходит процесс монтажа этих устройств.

к содержанию ↑

Принцип работы индукционных плит

Индукционная плита является девайсом нового поколения — это изобретение, которое связывает воздействие электрического и магнитного тока, за счет чего пища готовится намного быстрее и безопаснее, чем на обычных плитах. При работе прибор генерирует магнитное поле высокой частоты, а посуда нагревается под влиянием радиомагнитных волн. Стеклокерамическое покрытие поверхности нагревается исключительно в месте соприкосновения с горячей посудой. Поэтому пища на такой плите точно не пригорит. Если пользоваться такой техникой правильно, то вы сможете ощутить всю легкость, удобство, комфорт от процесса приготовления пищи.

Важно! Радиоволны, создаваемые при работе индукционной печи, становятся совершенно безопасными на расстоянии 30 мм. Кстати, именно этот момент является самым важным для людей, которые пользуются кардиостимуляторами.

Положительные качества индукционных варочных плит заключаются в следующем:

  • Максимально быстрый нагрев поверхности до нужной температуры.
  • Существенная экономия электроэнергии.
  • Идеально гладкая поверхность, позволяющая обеспечить простой уход за техникой.
  • Высокий уровень безопасности для деток, ведь такие плиты не связаны с газом, открытым огнем, высокими температурами.
к содержанию ↑

Развеем мифы

Существует масса заблуждений и мифов, которые утверждают, что установка индукционной панели над духовым шкафом невозможна. А ведь никто даже не пытается разобраться в правдивости и логичности этих слов. Давайте попробуем развеять самый распространенный миф, касающийся раздельной установки бытовой кухонной техники и индукционных варочных плит:

  1. Первая версия. Электромагнитное поле, которое создается катушкой, воздействует на бытовые приборы, из-за чего они сильно нагреваются, а потом выходят из строя. На самом же деле, электромагнитное поле не способно повлиять на металлический корпус устройств, потому как их нагрев может произойти только на расстоянии менее 3 см. Производители советуют соблюдать дистанцию между ними в 4,5 см.
  2. Вторая версия. За счет тепла, которое выделяется мощными генераторами, снизу варочная поверхность сильно нагревается. По данной причине техника перегревается и ломается. В реальности же конструкция любой варочной поверхности предусматривает наличие вентиляторов, которые обеспечивают полноценный отвод тепла за счет вентиляционного зазора между устройствами.
  3. Третья версия. Электромагнитное поле, даже при слабом воздействии, приводит к сбоям в работе электрических приборов. Снова неверно, ведь современные варочные плиты оснащены специальными теплоотводами, изолирующими магнитное поле.
к содержанию ↑

Правила установки индукционной поверхности над духовкой

Многие хозяйки предпочитают размещать кухонную технику на уровне груди, но, тем не менее, классический вариант монтажа остается более популярным. Из-за определенных особенностей индукционных приборов уже возникло много слухов о том, что они негативно влияют на бытовую технику, которая находится рядом, и она выходит из строя. На самом деле, это самый настоящий вымысел, поскольку зона воздействия магнитного поля ограничивается расстоянием от дна посуды до поверхности плиты.

Основные правила установки индукционной варочной панели над духовым шкафом:

  • Между приборами обязательно должен сохраняться зазор для вентиляции и естественного охлаждения корпуса до наиболее безопасных температурных отметок. Производители об этом знают, поэтому конструкция многих духовок предусматривает вентиляционную систему, не допускающую перегрева техники.
  • Установка техники, которая содержит ферромагнетики, допустима только на расстоянии 3 см от индукционной плиты, поскольку именно на таком расстоянии пропадает магнитное поле.

Важно! Учитывая, что плита производит точечное накаливание только в месте нахождения посуды, ее корпус не нагревается, а значит — возле нее можно спокойно располагать другую технику.

Если соблюдать все правила эксплуатации и монтажа индукционной варочной поверхности, то ее электромагнитное поле будет работать исключительно на разогрев посуды.

к содержанию ↑

Самостоятельный монтаж индукционной варочной плиты над духовкой

Если вы когда-либо сталкивались с подобными работами, то знаете наверняка, что установка индукционной варочной панели над духовкой — это дело совсем несложное. Как вы уже убедились, такие приборы имеют массу преимуществ, поэтому совсем неудивительно, что вы тоже сделали выбор в их пользу. Монтаж производить необходимо в определенной последовательности, с соблюдением конкретных правил.

Важно! Использовать для монтажа лучше столешницу, иначе — такой вариант установки реализовать будет трудно.

Потребуется выполнить следующие действия:

  • Сначала определите размеры столешницы, чтобы не допустить ошибок в процессе замеров. Просто переверните ее, определите длину и ширину посредством рулетки. Сделайте на ней разметку, соответствующую габаритам новой варочной панели. Электрическим лобзиком сделайте отверстие, с которого будет начинаться работа.

Важно! Лучше пользоваться лобзиком с мелкими зубчиками, чтобы срез не крошился.

  • Образованные после пропила срезы обработайте герметиком, чтобы столешница не разбухала, в ней не скапливалась грязь. Если вы хотите уплотнить кромку, воспользуйтесь алюминиевой лентой, которая дополнительно защитит столешницу от резких температурных перепадов.

Важно! Правильно выберите уплотнитель, ведь именно от него зависит функциональность и внешний вид столешницы.

  • Затем возьмите тупые короткие шурупы, в отверстия, которые находятся по бокам плиты, завинтите четыре пружины.
  • Вставьте варочную поверхность в кухонный модуль, выровняйте ее, слегка нажмите прямо по центру, чтобы обеспечить максимально ровную, прочную, надежную установку.
  • Если в устройстве присутствуют боковые профили, то после его погружения в кухонный модуль вставьте четыре крепежных крючка. Особое внимание обратите на доступность шурупов центровочных пружин.
  • В ходе монтажа подключение индукционной плиты и духовки к электросети производите по отдельности. Это обусловлено техникой безопасности при работе с электроприборами. Но сначала следует проверить состояние розетки, чтобы она была обязательно заземлена, соответствовала действующим техническим стандартам и нормам.

Важно! Также нужно проверить, соответствует ли она необходимому уровню напряжения при подключении и штепсельной вилке.

  • Затем проверьте частоту тока, напряжение в розетке, чтобы эти показатели отвечали установленным нормам. Только после этого можно подключить панель к электросети.
к содержанию ↑

Видеоматериал

Надеемся, мы четко ответили на вопрос, можно ли установить индукционную варочную панель над духовым шкафом, развеяли все ваши сомнения по этому поводу. Но главное — помните, что в ходе монтажа вы должны быть предельно внимательны, осторожны, аккуратны.

Поделиться в соц. сетях:

Индукционная панель над духовым шкафом: совместимость и правила установки

Постепенно уходят в прошлое массивные кухонные плиты с вмонтированными духовками. Современные кухни все в большей степени стали походить на выставку мебельного искусства. Поэтому бытовой технике, чтобы выглядеть эстетично на фоне интерьера, необходимо обладать одним полезным качеством – умением встраиваться. Так, стильно и красиво смотрится самостоятельная индукционная панель над духовым шкафом, встроенным отдельно в кухонный стол.

Особенности работы индукционной панели

Индукционная плита является более совершенной разновидностью обычной электрической панели. Она объединила в себе все достоинства предшественницы и минимизировала недостатки. Однако различия между ними существенны, несмотря на то, что для разогрева конфорок им обеим требуется электричество.

Отличие от электроплиты

Как указывалось выше, индукционная варочная панель входит в категорию электроплит. Но принцип действия ее существенно отличается от обычной электропечи, у которой посредством электричества сначала накаляется нагревательный элемент, а затем раскаленная спираль отдает свое тепло посуде, стоящей на ней.

Принцип работы индукционной плиты

В индукционной плите ток подается на катушки, которые, в отличие от ТЭНов, не нагреваются, а создают магнитное поле, также остающееся холодным. Но стоит под это излучение попасть предмету с конкретными ферромагнитными свойствами, как он сразу начинает греться. Такими качествами обладает дно металлической посуды, специально предназначенной для приготовления пищи на индукционной плите. При этом у варочной панели нагревается только та площадь, на которую воздействует своим теплом стоящая на ней сковорода или кастрюля.

Важно! Люди, имеющие кардиостимулятор, должны помнить, что он реагирует на магнитное поле на расстоянии 30 сантиметров от источника излучения. Поэтому приобретать такую варочную панель не рекомендуется. В противном случае не следует подходить к ней ближе, чем на 33 сантиметра, так как поле распространяется также над конфоркой.

Особенности работы

Приобретая индукционную печь с целью установки ее над духовым шкафом, следует учитывать особенности работы такого прибора.

  1. Расход электроэнергии индукционной поверхности в 1,5 раза меньше по сравнению с обычной стеклокерамической электроплитой. Но все равно при подсоединении ее к питающей электросети 220 В необходимо позаботиться о входном автомате и силовой розетке, рассчитанных на ток, не менее 32 А, а также об устройстве защитного отключения, которое управляется остаточным (дифференциальным) током.
  2. Магнитное поле индукционных катушек перестает действовать в трех сантиметрах от поверхности конфорки. Поэтому следует избегать размещения поблизости любых электроприборов.
  3. Для приготовления пищи на индукционной плите подойдет только посуда с ферромагнитными свойствами и с идеально ровным дном. Искривление даже в 1 мм просто не позволит включиться прибору.
    Кастрюля на индукционной плите
  4. Вентилятор, охлаждающий плиту, создает небольшой уровень шума.

Совет! Следует воздерживаться от облокачивания на включенную индукционную печь, так как в своей работе она использует те же волны, что и микроволновка, а их действие на организм человека еще не до конца изучено.

Правила установки плиты над духовым шкафом

При выборе классического варианта монтажа, а именно, когда варочная панель располагается над духовкой, нужно придерживаться правил установки. Главное условие – это соблюдение зазора для циркуляции воздуха. Если индукционная плитка настольная, то у нее предусмотрены ножки, создающие просвет над поверхностью стола для вентиляции. А если плиту нужно встроить в столешницу, 2 см вокруг прибора должны оставаться свободными от каких-либо предметов. Именно такое расстояние необходимо для нормальной циркуляции воздушного потока.

У каждой индукционной панели снизу имеются тепловые заглушки. Они располагаются сразу под катушками и препятствуют распространению магнитных волн и тепла вниз от прибора. Соблюдение вышеуказанного зазора позволяет охлаждать эти теплоуловители до безопасной температуры. Также желательно полное отсутствие задней стенки у стола, где будет размещаться индукционная поверхность. Расстояние между стеной и прибором должно быть от 6 до 10 сантиметров.

Кастрюля на индукционной плите

Инструкция по эксплуатации запрещает располагать предметы с магнитными свойствами сразу под агрегатом. Ввиду этого, не следует размещать под плиткой ящик со столовыми приборами. Также для нормальной работы вентилятора нужно исключить вероятность попадания в него разного мусора или мелких предметов. Поэтому лучше оставить эту зону вообще пустой. Можно установить выдвижной ящик только в том случае, если плита комбинированная, но только со стороны обычных электрических конфорок.

Чтобы уберечь спилы в столешнице от влаги, нужно обработать их герметиками. А для исключения протекания различных жидкостей на электрические части прибора, необходимо поставить плитку не сразу на столешницу, а используя специальную прокладку, которая предоставляется в комплекте с варочной панелью.

Спецпрокладка

Важно! Необходимо помнить о минимальном расстоянии от варочной поверхности до нижней секции навесной мебели или колпака вытяжки. Оно должно быть не менее 650 мм. А саму секцию с плитой надлежит надежно закрепить для устойчивости.

Советы мастеров

Прежде чем купить подобную технику, необходимо помнить про совместимость таких приборов с электропроводкой в доме. Выбирать варочную панель нужно подходящей мощности, в противном случае придется менять всю проводку. Подводящий электрический кабель не должен контактировать с корпусом плиты и духовки, а подключение необходимо надежно заземлить.

Бытует ложное мнение, что волны, излучаемые подобным оборудованием, плохо влияют на работу другой бытовой техники. Как говорилось выше, дальше трех сантиметров действие магнитного излучения не распространяется. Кроме этого,  плита оборудована специальным экраном — тепловыми заглушками. Так что переживания за встраиваемый духовой шкаф, особенно если он электрический, беспочвенны.

Совет! Нужно помнить о возможном негативном влиянии излучения индукционной плиты на мобильные телефоны и телевизионные антенны.

Преимущества индукционной панели

Несмотря на все нюансы в эксплуатации и при установке в мебельный гарнитур, индукционные варочные поверхности обладают рядом несомненных преимуществ.

  1. Плита начинает действовать, только когда на ней стоит специальная посуда с ферромагнитным дном, площадь которой занимает не меньше 70% конфорки. Обычный металлический столовый нож, лежащий на индукционной поверхности, не сможет включить ее, как и любые другие предметы без магнитных свойств, которые будут просто игнорироваться.
    Сковорода на индукционной плите
  2. Прикосновение к работающей поверхности индукционной панели не оставит никаких следов на теле. Тогда как контакт с включенной электроплитой вероятнее всего закончится ожогом конечности.
  3. Высокая стоимость индукционной техники со временем оправдается благодаря экономии электроэнергии.
  4. Коэффициент полезного действия индукционной панели равен 90%.Тогда как КПД простой электропечки – 30%, ее аналога со стеклокерамической поверхностью – 50%, а газовой плиты – 60%.
  5. Доведение до кипятка литра воды потребует не более 3 минут. Тогда как электроплитка затратит на такую работу не менее 5 мин. (а модели с чугунными конфорками – от 15 мин.).
  6. По завершении процесса приготовления плита остается чистой и не поврежденной, так как исключено подгорание случайно упавших на поверхность продуктов. Чего не скажешь об удалении пригоревшей пищи со стеклокерамической плиты. А использование абразивных веществ для чистки поверхности чревато царапинами.
  7. Электроэнергия, потребляемая плитой, расходуется только на подогрев пищи, что исключает нагревания воздуха в помещении, делая комфортным процесс приготовления пищи.
  8. Благодаря датчику температуры можно программировать весь процесс приготовления поминутно, задавая каждому отрезку времени свою температуру, которая поддерживается более точно, чем у других электроплит. А по общему количеству автоматических программ индукционные плиты лидируют среди подобных приборов.
  9. «Умная» печь подает звуковой сигнал при смене режима приготовления и сама себя отключает от сети при аварийной ситуации.
  10. У индукционной плиты есть функция понижения мощности в среднем на 15% при использовании всех конфорок одновременно.

Совет! Чтобы сэкономить на приобретении посуды с ферромагнитным дном, можно купить специальные подставки-адаптеры, которые нагреваются от магнитного поля, а затем передают тепло обычным кастрюлям (сковородам). Но в этом случае теряется большинство преимуществ индукционных панелей перед электрическими.

Подставка для индукционной плиты

Анализируя плюсы и минусы индукционных панелей, явно видно, что положительных аспектов намного больше отрицательных, к которым можно отнести лишь дороговизну непосредственно плиты и необходимость приобретения специальной посуды. В качестве главных достоинств следует выделить безопасность и экономичность в эксплуатации. Эти варочные панели удобны в использовании, а приготовленная еда не содержит вредных веществ, характерных при подгорании продуктов на электрических и газовых плитах.

Самые лучшие индукционные варочные поверхности

Варочная панель Bosch PIF672FB1E на Яндекс Маркете

Варочная панель Hansa BHI68300 на Яндекс Маркете

Варочная панель Electrolux EHH 56240 IK на Яндекс Маркете

Варочная панель MAUNFELD EVI 292-BK на Яндекс Маркете

Варочная панель Bosch PUE611FB1E на Яндекс Маркете

Схема подключения индукционной плиты к сетям 220В или 380В

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема — подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная — в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или — в худшем случае — перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов — нагревательных полей.

Самый простой способ — разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

  • Поле 1 — мощность 1800 Вт (фаза L1)
  • Поле 2 — мощность 1800 Вт (фаза L1)
  • Поле 3 — мощность 1400 Вт (фаза L2)
  • Поле 4 — мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность ~ 3600 Вт, что составляет около 16 А тока.

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель — серый шнуром питания, стоит изолировать.

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) — решение, часто используемое на практике

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет — нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
