Условные обозначения на вк чертежах: ГОСТ 21.601-2011 Система проектной документации для строительства. Правила выполнения рабочей документации внутренних систем водоснабжения и канализации / СПДС / 21 601 2011

Содержание

Условные обозначения на чертежах и схемах водоснабжения и канализации



Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения, в том числе и в «Автокаде».

Строительство должно начинаться с составления чертежа

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, мусоропровод, водостоки, отопление.


е это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму.
И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Проектирование канализации и водоснабжения

Данные системы играют очень большую роль в жизни людей. От того насколько правильно будет составлен чертеж канализации и водоснабжения, зависит комфорт жителей дома, а также благоустроенность помещений. Системы водоотвода играют особую роль. Некоторые считают, что ничего сложного в установки канализационной системы нет, но, на самом деле, составление ее проекта — это очень большая, трудоемкая и ответственная работа.

Если допустить хотя бы малейшую ошибку, то она обязательно себя проявит. Иногда доходит до того, что неточности проектирования приводят к тому, что дом оказывается непригодным для жизни.

Канализационная система нужна для того, чтобы удалять из каждой квартиры отработанные жидкости и некоторые твердые отходы. Чаще всего они имеют очень неприятные запахи, поэтому проект системы водоотведения составляется с учетом всех норм, правил гигиены и благоустройства жилых помещений. Через канализацию проходят и твердые элементы, и жиры, и большое количество ливневых вод. Это говорит о том, что система должна быть надежной, чтобы качественно выполнять свое основное предназначение на протяжении всего установленного периода эксплуатации.

Но никто не защищен от форс-мажорных ситуаций. Поэтому и проект канализации должен быть рассчитан таким образом, чтобы в случае непредвиденных обстоятельств и каких-либо поломок можно было бы все быстро исправить.

Система водоотведения является очень важной для любого дома — как многоэтажного, так и частного. Ее задачей является выведение сточных вод в специальные водоемы. Очень важно спроектировать систему так, чтобы загрязненные жидкости не попадали в грунт. В противном случае может возникнуть угроза санитарно-эпидемиологической опасности на всей окрестной территории.

Проектирование системы водоснабжения является не менее сложной и очень ответственной задачей.


т также существуют свои нормы и правила. Чаще всего система водоснабжения и канализации проектируется еще на этапе начала строительства здания. Но бывает и так, что подвести воду и сделать водоотвод необходимо в уже готовом доме. Чаще всего подобное встречается в старом фонде и в частном секторе. При составлении таких чертежей существуют свои особенности. Для каждого случая выполняются решения в индивидуальном порядке.

Стоит заметить, что даже в самом простом на первый взгляд случае имеется масса нюансов, которые необходимо обязательно учитывать. Поэтому при составлении чертежа и проекта водоснабжения и канализации для жилого дома стоит обратиться к профессионалам. Специалисты точно знают, как правильно и безопасно обеспечить дом водой и выводить отработанные воды из помещения.

Особенности условных обозначений на схеме

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.


Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо.

Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

Каждый специалист знает о том, как правильно составлять чертежи с использованием условных обозначений. Для этого существуют и специальные программы, к примеру, «Автокад». Здесь допускается применение всех элементов, которые одобряет ГОСТ. Но нужно учитывать, что создание качественной и правильной схемы системы подвода и вывода воды из дома является задачей достаточно сложной. Тут недопустимы никакие погрешности, поэтому, если опыта работы в таком деле нет, стоит доверить создание чертежа профессионалам.

При планировании проекта с помощью условных обозначений мастер указывает точки ввода горячей, холодной воды, расположение сантехнических приборов и вывод канализации.


зависимости от типа здания может быть использована компактная либо растянутая схема. Тут большую роль играют возможности жилого помещения. Если проект водоснабжения и канализации составляется перед началом строительства здания, то можно расположить все объекты рядом, что упростит дальнейшую работу. Когда речь идет о проведении воды и введении канализации в уже готовом здании, то могут возникнуть препятствия, из-за которых сантехнические приборы придется располагать в разных местах. Это обязательно должно быть указано в проектировочных документах.

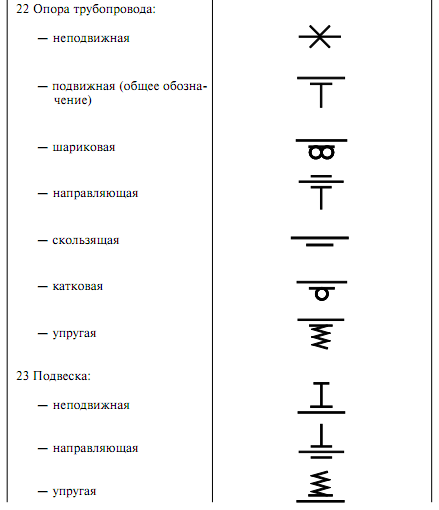

Условные обозначения на чертеже

При проектировании системы горячего и холодного водоснабжения и канализации принято использовать специальные обозначения. Они могут быть разными, однако ГОСТ регламентирует все стандарты, поэтому менять их на свое усмотрение нельзя. В схеме должны содержаться исключительно те знаки, которые используются всеми специалистами в данной области.

Для обозначения системы водопровода и канализации могут быть использованы специальные символы и буквенно-цифровые элементы. Кроме того, в чертеже всегда применяют линии. Используются условные знаки без каких-либо дополнительных объяснений.

Исключением являются только те элементы, которые регламентируются отраслевыми стандартами. В данном случае рекомендуется указывать ссылку на них.

Всего для создания схемы водоснабжения и канализации применяют более 70 элементов. Не все они встречаются часто, но некоторые обязательно присутствуют при составлении стандартного чертежа.

На схеме часто можно встретить прямые и пунктирные линии и пунктир с точкой. Это линия сточных вод, ливневой и смешанной канализации. На схемах встречаются элементы с линиями разной длины, которые дополнены всевозможными элементами, такими как прямоугольники, круги, треугольники и просто перпендикулярно проведенные отрезки. Они имеют различные значения и указывают на наличие стока, на завершение отрезка трубы, присутствие заслонки и т.д. Круговая отметка с той или иной буквой говорит о наличии на данном участке бензоуловителя, жироуловителя, топливной заслонки, грязеуловителя и т.д. По букве в центре круга легко понять, о чем идет речь.

Если же на схеме обозначен просто круг без указания буквы, значит, тут чертежом предусмотрен отстойник.

Специальные обозначения предусмотрены и для того, чтобы нанести на чертеж сантехнику. ГОСТ предусматривает обозначения на схеме и душевой кабинки с гибким шлангом для воды, и раковины со смесителями, и ванны, и унитазов с различными типами смывания. Для каждого случая предусмотрен свой элемент. Они отображаются в виде условных рисунков, по которым легко определить, о каком типе сантехники идет речь в чертеже.

Что содержит схема водопровода и канализации?

При составлении проекта нужно учитывать массу различных моментов. Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи.

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Создание чертежа в «Автокаде»

Данная программа является одним из главных помощников в проектировании, так как позволяет создавать чертежи быстро и удобно. В системе «Автокад» можно разработать и проект водоснабжения и канализации. Но для этого понадобятся определенные знания, так как программа имеет свои особенности.

Даже для того чтобы разработать самый простой чертеж в «Автокаде», нужно потратить несколько часов на изучение программы. Во всемирной сети предлагается немало бесплатных уроков, которых будет достаточно для того, чтобы освоить азы. Этого хватит для создания простого чертежа системы водоснабжения и канализации.

Программа удобна тем, что здесь можно прочертить любую схему. Для создания системы вывода и отвода воды из жилого здания в «Автокаде» применяют те же условные обозначения, что и в обычных чертежах.

В программе «Автокад» имеется огромное количество плюсов, которые будут полезны для тех, кто создает проекты систем водоснабжения и канализации. Тут можно внести отсканированный чертеж, а после на нем делать поправки, но уже на компьютере. Возможности программы позволяют не вычерчивать все элементы, а отмечать лишь половину, после чего использовать функцию отражения чертежа. Это позволяет сэкономить время и силы, если речь идет о симметричном изображении.

Программа «Автокад» будет полезна для тех, кто занимается проектированием различных систем. Но ее нужно хорошенько изучить, чтобы работа была простой и удобной. Кроме «Автокада» есть и другие специальные программы. Но в любом случае и на их освоение потребуется немало времени, поэтому значительно проще доверить работу по созданию чертежей водоснабжения и канализационной системы профессионалам.

Условные обозначения на чертежах. ГОСТ Р 21.1207-97 СПДС. Условные графические обозначения на чертежах автомобильных дорог


Условные обозначения на чертежах

Специальность инженеров всех отраслей подразумевает профильное обучение, в результате которого человек приобретает навыки в определенной технической области, связанной с инженерным делом. Это может быть проектирование и прикладное исследование, конструирование или планирование, технологическая разработка и документация, техобслуживание, ремонт и т.д. Инженеров можно сравнить со связующим звеном между научными открытиями, разработками и их практическим воплощением, использованием в реальной жизни.

Ввиду особого подхода к своей специализации, практически в каждой отрасли, связанной с техникой, присутствует технический язык. Это целый комплекс особой терминологии, обычно в значительной степени более емкий и сжатый, нежели естественный, которым мы пользуемся в повседневной жизни. Конечно, это не означает, что инженеры говорят на каком-то «параллельном» языке, наподобие иностранного. Их лексикон насыщен условными терминами и фразеологизмами, объединяющими их рабочую область, обозначающие какую-то часть технического процесса, деталь, элемент, механизм или оборудование.

Техническая документация вчера и сегодня

Набор документов, определяющих нормы, правила, положения и технические условия технологических процессов, элементов называется технической документацией. В строительной области существуют следующие основные сборники технических документаций:

  • ГОСТ – категория основных государственных стандартов, используемая сегодня на всей территории России и СНГ, представляет собой сборники неправовых нормативных актов. Многие из них утратили свою силу, и были заменены техническими регламентами. К исполнению принимаются обязательные ГОСТы, остальные соблюдаются добровольно;
  • СНиП – категория строительных норм и правил, основной регламент, который регулирует градостроительную деятельность. Ими руководствуются инженеры всех областей строительного дела. СниПы, как нормативные документы, были приняты во времена СССР, и с 2010 года признаны Сводами Правил;
  • СПДС – комплекс нормативных документов, представляющих собой свод общетехнических требований строительного дела. Назначение Системы Проектной Документации для Строительства в унификации проектно-конструкторской терминологии и обозначений на чертежах и проектных документах;
  • ЕСКД – свод государственных стандартов, оптимизирующих правила и требования оформления конструкторской документации. В наши дни на территории РФ ЕСКД применяется добровольно, и носит лишь рекомендательный характер.

На ряду с перечисленными сборниками ГОСТ, СниП применялись также и другие, как например, СП, РДС, СТП, ВСН, НиТУ, ТСН и др. Однако большинство из них после распада Советского Союза были пересмотрены, дополнены, упразднены или вовсе отменены.

Однако это не означает, что институт стандартизации был применим только в период глобализации и всесоюзного строительства. Напротив, стандартизированный подход посредством ГОСТ во многих случаях облегчает и упрощает работу конструкторских бюро и архитектурных институтов, работу инженеров по составлению строительной документации и применеием условных обозначений, и сегодня он также успешно используется, как и раньше.

Условные обозначения, применяемые в составлении технических чертежей

Чертежи – это основа инженерного дела. Любое строительство, каким бы сложным оно не было, начинается с составления чертежа, отображающего этот процесс в графическом виде. Чертежи представляют подробную и исчерпывающую информацию материальных и нематериальных объектов – механизмов, элементов, строений, зданий и т.д. Чтение чертежей – неотъемлемая часть квалификации инженера.

Для чертежей характерны специализированные условные обозначения, которые заменяют изображения предметов в реале. Особенно это касается различных видов планировки – от генплана до разреза обычной комнаты в сечении. Удобство заключается в том, что эти схематические изображения малы и не зависят от реальных размеров предмета. Они стандартизированы и являются частью штатных библиотек инженерных программ САПР, используемых в современном проектировании систем коммуникаций, например, канализации. Все что остается инженеру или архитектору, это встроить нужный элемент в чертеж, соблюдая масштаб, свойства линий и направление элемента в пространстве.

Условные обозначения санитарно-технических приборов на чертежах и их регламент

Проектирование коммуникационных систем занимает отдельную область в составлении чертежей. Сантехника, как одна из самых важных, не стоит в стороне. Она отображается в специализированных документах и с помощью унифицированных общепринятых обозначений. Рабочие чертежи разводки систем водоснабжения и канализации используются на самых ранних этапах строительства, поскольку нередко в этих работах присутствует устройство наружных сетей или элементов, таких как накопительные колодцы, септики, инфильтраторы и т.д.

Регламентируют условные обозначения санитарно-технических приборов на чертежах нормативные документы:

  • ГОСТ 21. 205-93;
  • ГОСТ 21.206-93.

Оба документа действующих и актуализированы новыми редакциями.

Графическими изображениями на чертежах принято изображать следующие элементы:

  • Подогреватели;
  • Охладители;
  • Фильтры;
  • Раковины;
  • Мойки;
  • Умывальники;
  • Биде;
  • Душ;
  • Ванны;
  • Унитазы;
  • Писсуары и т.д.

Также в них присутствуют условные обозначения по ГОСТ для направления потока воды, возможных приводов, накопительных баков, насосов, сифонов, компенсаторов, опор трубопровода, клапанов, кранов, смесителей, водомеров и т.д.

Буквенно-цифровыми символами принято отображать:

  • Типы и назначение систем водоснабжения;
  • Виды канализации;
  • Обозначение теплопроводов и их классификация.

В приложениях А и В описываются аксонометрические проекции приборов для ракурсного построения, а также типологические схемы санитарно-технической разводки по ГОСТ.

Как применить условные обозначения санитарно-технических систем на практике

Типология инженерных терминов (ГОСТ, СниП) и обозначений подразумевает профессиональное применение полученных навыков на практике. Составление санитарно-технических чертежей с использованием готовой символики способствует ускорению и автоматизации процессов проектирования, а значит и упрощения задач для инженеров и архитекторов.

В создании чертежей можно попрактиковаться и самому. Для внутридомовых систем водоснабжения (водопровода) и водоотведения (канализации) применяется не так уж много санитарно-технических приборов и элементов этих систем. Перед тем, как делать грамотную разводку канализации, изучите как следует условные обозначения, с помощью которых можно составить даже любительский чертеж по всем правилам и канонам строительного дела. Кроме того, эта схема вам пригодится в качестве руководства по выполнению работ. Такое планирование облегчит воплощение первого, и возможно, не последнего проекта в вашей жизни – монтаж систем водоснабжения или канализации в вашем доме.

kanalizacijapro.ru

2.2 Обозначения на чертежах

2.2.3 Сечения. Сечение – изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями). На сечении показывается только то, что получается непосредственно в секущей плоскости.

Сечения, не входящие в состав разреза разделяются на вынесенные (рисунок 39) и наложенные (рисунок 40).

Вынесенным сечением называется сечение,

расположенное на чертеже вне контура вида предмета. Их допускается располагать в разрыве между частями одного и того же вида. Вынесенные сечения предпочтительнее наложенных, которые затемняют чертёж. Контур вынесенного сечения, как и сечения, входящего в состав разреза, изображают сплошными основными линиями.

Наложенным сечением называется сечение,

расположенное непосредственно на виде предмета. Контур наложенного сечения изображают сплошными тонкими линиями, причём контур изображения

в месте расположения наложенного сечения не прерывают.

При симметричной фигуре сечения, если ось симметрии сечения совпадает с положением секущей плоскости, вынесенное сечение можно располагать так, чтобы его ось симметрии была продолжением проекции секущей плоскости (рисунок 41, а). В этом случае положение секущей плоскости указывают тонкой штрихпунктирной линией без обозначения буквами и стрелками и линию сечения не проводят. То же относится и к симметричному наложенному сечению (рисунок 41, б). Нарисунке 41, в симметричное сечение расположено в разрыве между частями одного и того же вида.

Во всех остальных случаях применяют разомкнутую линию с указанием стрелками направления взгляда, обозначают её одинаковыми прописными буквами русского алфавита. Сечение сопровождают надписью по типу «А — А» (рисунок 41, г). Размеры букв, величина стрелок и другие данные такие же, как и для разрезов.

Построение и расположение сечения должно соответствовать направлению, указанному стрелками. Допускается располагать сечение на любом месте поля чертежа.

Для несимметричных сечений, расположенных в разрыве (рисунок 41, д) или наложенных (рисунок 41, е), линию сечения проводят со стрелками, но буквами не обозначают.

studfiles.net

СПДС. Условные графические обозначения на чертежах автомобильных дорог

ГОСТ Р 21.1207-97

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ

ГОССТРОЙ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Государственным проектным институтом «Союздорпроект» и Государственным предприятием — Центром методологии нормирования и стандартизации в строительстве (ГП ЦНС)

ВНЕСЕН Минстроем России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ постановлением Минстроя России от 21 февраля 1997 г. № 18-9

3 ВВЕДЕН впервые

СОДЕРЖАНИЕ

ГОСТ Р 21. 1207-97

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Система проектной документации для строительства

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ

GRAPHICAL SIGNS FOR DRAWINGS OF MOTOR-WAYS

Дата введения 1997-06-01

Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.

ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации

ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.302-96 СПДС. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ Р 21. 1701-97 СПДС. Правила выполнения рабочей документации автомобильных дорог

ГОСТ 10807-78 Знаки дорожные. Общие технические условия

ГОСТ 13508-74 Разметка дорожная

3.1 Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее — условные обозначения), установленных настоящим стандартом, с учетом требований ГОСТ Р 21.1701, а также с применением условных обозначений, установленных ГОСТ 21.204, ГОСТ 21.302, ГОСТ 2.306 и другими нормативными документами.

3.2 Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.

Типы линий, применяемые при выполнении условных обозначений, должны соответствовать ГОСТ 2.303.

3.3 Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в ГОСТ 21. 101, а также в «Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» [1].

3.4 Условные обозначения, не регламентированные стандартами, приводят на листе общих данных или соответствующих чертежах.

4.1 Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.

4.2 Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если величина изображения ширины дороги менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.

Таблица 1

Наименование

Обозначение

1 Автомобильная дорога:



а) с обозначением дороги или маршрута по перечню автомобильных дорог

б) с обозначением дорожного покрытия

Примечание — Цифрами указывают ширину дороги, буквами — материал покрытия

в) с обозначением технической категории дороги

2 Швы покрытия:



а) шов расширения

б) шов сжатия

в) шов ложный

г) шов смещения

д) шов у бордюра

3 Граница участков строительства

Примечание — Римскими цифрами указывают номера участков. Слева от ординаты (выносной линии) указывают пикетажное положение

4 Подкюветная дренажная сеть со смотровыми колодцами

5 Откосные дрены

6 Водосброс с проезжей части

7 Дорожное ограждение

8 Направляющее устройство (сигнальные столбики, тумбы)

9 Галерея

10 Подземный переход

Примечание к пунктам 4 — 10 — На полках линий-выносок указывают порядковый номер сооружения, позиционный номер (марку), тип или диаметр устройства; под полками — обозначение документа на их выполнение

Условные обозначения, применяемые при выполнении продольных профилей автомобильных дорог, выполняют в соответствии с таблицей 2.

Таблица 2

Наименование

Обозначение

1 Пересечение автомобильных дорог

2 Съезд или примыкание к автомобильной дороге

3 Развязка автомобильных дорог в разных уровнях:

а — на пересечении

б — на примыкании

4 Пикет и расстояния между точками перелома фактической поверхности земли

5 Неправильный пикет

По ГОСТ 21. 204, таблица 4 (14)

6 Элементы продольного профиля (при раздельном выполнении плана и профиля)



6.1 Прямолинейный участок

Примечание — Прямолинейные участки дороги показывают наклонной линией, над линией указывают величину уклона, под линией — длину участка с этим уклоном

6.2 Вертикальная кривая

Примечания

1 Вертикальные кривые показывают горизонтальной линией, ограниченной с одной или двух сторон наклонными линиями, с указанием величин: уклона, радиуса, длины кривой и местоположения (стрелкой) точки с нулевым значением кривизны.

2 Величину уклона криволинейного участка не указывают, если смежный участок прямолинейный.

Пример — Сопряжение вертикальной кривой с прямолинейным участком,

где 5 и 16 — величины уклонов; 176 - длина прямолинейного участка; 78 и 90 — привязки к пикетам; R — 10000 — радиус кривой; К = 212 — длина кривой; 28 — привязка к пикету точки с нулевым значением кривизны

6.3 Кривые в плане



а) криволинейный участок дороги при наличии переходной кривой

б) то же, без переходных кривых

Примечание — Криволинейные участки дороги в плане показывают горизонтальными линиями, смещенными вверх — при повороте дороги влево или вниз — при повороте дороги вправо.

На кривой указывают величины угла поворота и радиуса закругления

7 Элементы продольного профиля (при совмещенном выполнении плана и профиля)



7.1 Прямолинейный участок

Примечание — Над прямолинейными участками указывают величину уклона (со знаком «+» при подъеме дороги и знаком «-» — при спуске) и длину участка с этим уклоном

7.2 Точки сопряжения элементов

Примечание — В точках сопряжения различных участков дороги над проектной линией проводят линии ординат, слева от которых указывают расстояние до ближайшего пикета и уклон с соответствующим знаком, справа — проектную отметку. Величину радиуса указывают с внутренней стороны вертикальной кривой (со знаком «+» для выпуклой кривой и знаком «-» — для вогнутой)

7.3 Точки с нулевым значением кривизны

Примечание — Стрелки показывают направление изменения кривизны. Слева от ординаты указывают расстояние до пикета, справа — проектную отметку

7.4 Фактические и проектные данные

Примечание — Линии ординат проводят, как правило, через 20 м. Слева от линии ординат указывают фактические отметки, справа — проектные

6.1 Условные обозначения технических средств по организации и регулированию дорожного движения, применяемые на схемах расположения и планах, выполняют в соответствии с таблицей 3 с учетом следующих требований:

— нумерацию дорожной разметки принимают по ГОСТ 13508 и указывают на полках линий-выносок. Для соблюдения размерности при нанесении дорожной разметки принята величина соотношения линии разметки — «а»;

— нумерацию дорожных знаков принимают по ГОСТ 10807. На выносных линиях указывают номера знаков и их пикетажное положение;

— размеры дорожных знаков допускается изменять, однако их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров;

— при выполнении мелкомасштабных схем допускается указывать: номера дорожных разметок — в кружке, номера дорожных знаков — в прямоугольнике, с указанием их пикетажного положения (рисунок 1).

Рисунок 1

Таблица 3

Наименование

Обозначение

1 Дорожная разметка



1. 1 Разметка для разделения транспортных потоков

1.2 Разметка края проезжей части на автомагистралях

1.3 Разметка для разделения транспортных потоков при четырех полосах движения и более

1.4. Разметка для разделения транспортных потоков при двух или трех полосах движения

1.5 Разметка для ограничения маневрирования

1.6 Разметка приближения к месту ограничения маневрирования

1. 7 Разметка границ полос движения в пределах перекрестка

1.8 Разметка границы между полосой разгона (торможения) и основной полосой движения

1.9 Разметка границ полос с реверсивным движением

1.10 Разметка мест, где стоянка транспортных средств запрещена

1.11 Разметка направляющих островков в местах:



а) разделения транспортных потоков одного направления

б) разделения транспортных потоков противоположных направлений

в) слияния транспортных потоков

1. 12 Разметка разрешенных на перекрестке направлений движения по полосам

1.13 Обозначение номера дороги или маршрута

Примечание к 1.12 и 1.13 — в скобках указана величина «а» для скорости больше 60 км/ч

1.14 Разметка приближения к месту, где уменьшается число полос движения в данном направлении

1.15 Разметка мест остановок транспортных средств общего пользования и стоянок такси

1.16 Разметка места остановки у знака «СТОП», перед светофором или железнодорожным переездом

1. 17 Разметка знака «СТОП»

Примечание — Наносят шрифтом русского или латинского алфавита

1.18 Разметка места остановки транспорта у знака «Уступите дорогу»

1.19 Разметка приближения к знаку «Уступите дорогу»

1.20 Разметка пешеходного перехода

1.21 Разметка пересечения велосипедной дорожки с проезжей частью

1.22 Разметка полосы движения транспортных средств общего пользования по установленным маршрутам

2 Дорожные знаки



2. 1 Опора дорожного знака:

а) на одной стойке

б) на двух стойках

2.2 Знак предупреждающий

2.3 Знаки приоритета

2.4 Знак запрещающий или предписывающий

2.5 Знаки информационно-указательные

2.6 Знаки дополнительной информации (таблицы)

Примечание — Применяют совместно с другими знаками

2. 7 Стороны информационного знака:

а — лицевая

б — оборотная

3 Светосигнальные средства регулирования



3.1 Светофор для автомобильного транспорта

3.2 Светофор со стрелкой для автомобильного транспорта

3.3 Светофор для пешеходов

3.4 Светофор для велосипедистов

3.5 Светофор для трамвая

3. 6 Светофор нерегулируемого перекрестка

3.7 Табло скорости

3.8 Группа светофоров

3.9 Светофор над проезжей частью на выносной опоре

Условные графические обозначения материалов дорожной одежды и земляного полотна выполняют в соответствии с таблицей 4.

Таблица 4

Наименование

Обозначение

1 Асфальтобетон

2 Асфальтобетон двухслойный

3 Асфальтобетон трехслойный

4 Бетон

5 Грунт естественный

6 Грунт насыпной

7 Железобетон

8 Железобетон предварительно напряженный

9 Материал гидроизоляционный

10 Материал теплоизоляционный

11 Песок, укрепленный цементом

12 Смесь песчано-гравийная

13 Смесь песчано-гравийная, укрепленная цементом

14 Смесь песчано-щебеночная

15 Смесь песчано-щебеночная, укрепленная цементом

16 Цементобетон

17 Щебень фракционированный, уложенный по способу заклинки

18 То же, обработанный вяжущим материалом по способу пропитки

Примечание — Условные графические обозначения материалов, приведенные в таблице, при необходимости рекомендуется применять на других строительных чертежах

(информационное)

[1] Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500/ Утверждены Главным управлением геодезии и картографии при Совете Министров СССР. — М., 1986



Ключевые слова: обозначения условные графические, автомобильная дорога, сооружения, устройства, разметка, знаки дорожные, средства регулирования, материалы дорожной одежды



aquagroup.ru

Условные обозначения, применяемые в архитектурно-строительных чертежах

В архитектурно-строительных чертежах с целью придания им большей ясности, наглядности и удобочитаемости применяют условные графические обозначения по ГОСТ 5401-50 для строительных материалов, элементов зданий, санитарно-технического оборудования и др., что дает возможность сократить поясняющие надписи на чертежах.

Условные обозначения

Условные обозначения строительных материалов, наиболее часто применяемых при строительстве зданий.

На рисунке приведены условные обозначения некоторых строительных материалов, наиболее часто применяемых при строительстве зданий.

Кирпичную или каменную кладку обозначают в разрезе на чертежах прямыми параллельными штрихами с уклоном 45° к горизонту. Расстояния между штрихами зависят от масштаба чертежа. В мелких чертежах принимают промежутки около 1 мм, в крупных — увеличивают их до 2 — 2,5 мм. Кладку из огнеупорного кирпича штрихуют в квадратную клетку.

Металлические части сооружений в разрезе на чертежах крупного масштаба штрихуют так же, как и кирпич, но немного гуще. На чертежах мелкого масштаба и вообще при толщине разрезанной детали на чертеже меньше 2 мм делают сплошную черную заливку тушью.

Деревянные части в поперечном разрезе (с торца) штрихуют круговыми и радиальными линиями, а в продольном разрезе штрихуют так, как идут волокна в дереве, и изображают действительное расположение слоев древесины в натуре. Деревянные части, не попадающие в разрез, не штрихуют.

Тонкие слои различных изолирующих и прокладочных материалов (толь, картон, пробка, асбест, пенька, асфальт и т. п.) изображают сплошной черной заливкой с пояснительной надписью.

Бетон изображают точками с кружками неправильной формы между ними. Кружки выполняют пером от руки. Если соприкасаются два слоя разного состава, то их разделяют горизонтальной линией. Состав бетона обозначают надписями. Железобетон, т. е. бетон, усиленный заделанными в него железными прутьями (арматурой), обозначают обыкновенной штриховкой и кружками.

Воду изображают прерывистыми горизонтальными параллельными штрихами, причем промежутки между ними увеличивают по мере удаления от поверхности.

Стены и перегородки изображают двумя параллельными линиями, пространство между которыми заштриховывают тонкими косыми линиями (под углом 45°), иногда заливают тушью, а иногда оставляют без штриховки и заливки.

Окна и двери изображают в виде стенных проемов соответствующих размеров, которые не заштриховывают, а изображают в виде параллельных линий для рам и перпендикулярных для дверных створок. Отворяющаяся часть двери называется дверным полотном. Двери могут состоять из одного и двух дверных полотен — однопольные или двухпольные. Если полотна имеют разную ширину, то дверь полуторапольная.

Изображение окон и дверей на чертежах

Изображение окон и дверей на чертежах:

а — наружная дверь; б — внутренняя дверь; в и г — окна; д — наружная дверь; е — дверь однодольная; ж — дверь двупольная; з — окно.

Лестницы бывают внутренние, если они находятся в особом закрытом помещении, называемом лестничной клеткой, наружные (входные) и служебные (подвальные, чердачные и др.). Каждая лестница состоит из наклонных частей, называемых маршами, и горизонтальных площадок.

Марши состоят из ступеней, укладываемых по косоурам, и перил, укрепленных на ступенях. В ступенях различают их ширину, называемую проступью, и высоту — подступенок. Уклон маршей определяется отношением высоты марша к его горизонтальной проекции. Чем круче лестница, тем она труднее для подъема.

Для жилых домов уклоны принимаются 1:1,5 — 1:1,75, для чердачных лестниц 1:1, для подвальных лестниц 1:1,25. Лестница является более удобной, если подступенок высотой 15 см, а проступь 30 см.

Санитарные устройства, т. е. ванны, души, раковины, умывальники и др., изображены на рисунке. 

Изображение санитарных устройств на чертеже

Отопительные приборы — печи — показывают в плане контуром их действительных очертаний (круглые, угловые, прямоугольные, кухонные очаги, ванная колонка). Как правило, между печью и стеной оставляют свободное пространство, называемое отступком, размером 8 — 10 см, заделанное с боков в 1/4 или 1/2 кирпича.

Изображение отопительных приборов на чертеже

У печей, расположенных в деревянных стенках или перегородках, устраивают разделку в один кирпич.

«Справочник помощника санитарного врачаи помощника эпидемиолога»,под ред. члена-корреспондента АМН СССРпроф. Н.Н.Литвинова

Читайте далее:

www.meddr.ru

Условные обозначения и изображения на судостроительных чертежах

Условные обозначения и изображения применяются в судостроительном черчении для того, чтобы упростить и ускорить разработку чертежей и облегчить их чтение.

Все условные обозначения, применяющиеся на чертежах, в основном подразделяются на графические изображения, знаки и буквенные обозначения.

Условные графические изображения применяют на рабочих чертежах при вычерчивании конструкции или ее деталей в малом масштабе, когда точное изображение показать невозможно. Эти изображения выполняют в масштабе чертежа, а условные знаки — без соблюдения масштаба, но с сохранением величины знака при повторении его на том же чертеже.

Условные обозначения и изображения выполняют в соответствии с ГОСТом и отраслевыми стандартами.

Рассмотрим основные условные обозначения и изображения, применяемые на рабочих чертежах.

В табл. 2.1 приведены условные обозначения листового, полосового и профильного металла, а в табл. 2.2 даны некоторые основные обозначения элементов и соединений корпуса.

Таблица 2.1. Условные обозначения листов и профилей * В конструктивных чертежах над чертой указываются размеры стенки, под чертой — пояска. В рабочих чертежах размеры стенки и пояска указывают раздельно, как для полос.

Таблица 2.2. Обозначение элементов и видов соединений металлических конструкций

Размеры профилей определяются обычно соответствующими ГОСТ.

Применяя обозначения на чертежах, можно ограничиться одной проекцией профилей.

Условные буквенные обозначения на чертежах корпусных конструкций приведены в табл. 2.3.

Таблица 2.3. Сокращенное обозначение корпусных конструкций на чертежах

При крупном масштабе чертежа (1:1, 1 :2 или 1:5), когда толщина листов, полос и профилей на чертеже более 2 мм, их сечения заштриховывают. При мелких масштабах (1 : 10 и менее), когда толщина деталей недостаточна для штриховки (менее 2 мм), сечения затушевывают карандашом, а на кальках заливают тушью.

Изображение и условное обозначение сварных швов на чертежах производится согласно ГОСТ 2.312—72. В судостроении применяют различные типы сварных швов, которые определяются следующими стандартами: ГОСТ 5264—69 — ручная злектродуговая сварка.

ГОСТ 11533—75 —автоматическая и полуавтоматическая дуговая сварка под флюсом.

ГОСТ 14771—76 — электродуговая сварка в защитном газе.

ГОСТ 8713—70 — автоматическая и полуавтоматическая сварка под флюсом.

ГОСТ 14806—69 — дуговая сварка алюминия и алюминиевых сплавов.

ГОСТ 15878—79 — сварные соединения, выполненные контактной электросваркой.

Имеются также отраслевые стандарты, в которых приведены требования применительно к судостроительной промышленности.

Если конструктивные элементы швов, применяемых на чертеже, отличаются от указанных в стандартах, они особо оговариваются в чертеже или технических условиях на изготовление конструкции.

Условные обозначения сварных швов наносят на чертежи во всех случаях независимо от масштаба изображений. Сварные швы обозначают на чертежах ломаной линией, состоящей из горизонтального и наклонного участка, которые заканчиваются односторонней стрелкой, указывающей место расположения сварного шва.

Видимая сторона сварного шва обозначается сплошной линией, а невидимая — штриховой.

Согласно ГОСТ 2.312—72 сварные швы имеют графическо-буквенное обозначение. Над полкой линии-выноски пишут обозначение видимого шва, а под ней — невидимого. Знаки сварных соединений показаны в табл. 2.4.

Таблица 2.4. Вспомогательные знаки для обозначения сварных швов

Условное обозначение сварного шва делится на следующие части: 1.     Вспомогательные знаки шва по замкнутой линии и монтажного шва (ставятся на стыке выноски с полкой).

2.     Обозначение шва согласно соответствующему стандарту на типы и конструктивные элементы швов сварных соединений.

3.     Буквенно-цифровое обозначение шва сварного соединения согласно соответствующему стандарту (отделяется от предыдущей части обозначения дефисом).

4.     Обозначение способа сварки в соответствии с тем же стандартом (может не указываться).

5.     Знак и размер катета шва (отделяется от предыдущей части дефисом).

6.     Знак прерывистого или точечного шва и длина свариваемого участка или размер шага по соответствующим стандартам (отделяется от предыдущей части дефисом).

7.     Вспомогательные знаки.

Всем швам одного и того же типа с одинаковыми размерами в поперечном сечении, имеющими одинаковое условное обозначение, присваивают один и тот же номер, который проставляют на выносной линии одного из швов вместе с обозначением, а на всех остальных швах — только их номер. Если все швы на чертеже одинаковы и изображены с одной стороны (лицевой или оборотной), то порядковый номер швам не присваивают и обозначают их только линиями-выносками без полок, кроме шва, на котором указано условное обозначение. Если все швы на одном чертеже выполнены по одному и тому же стандарту, то номер стандарта в изображении шва может не указываться, а проставляться только в технических требованиях или в таблице швов.

Сварочные материалы указываются на чертеже в технических требованиях или в таблице швов.

Примеры изображения сварных швов показаны в табл. 2.5.

Таблица 2.5. примеры изображения сварных швов.

www.stroitelstvo-new.ru

ГОСТ Р 21.1207-97 СПДС. Условные графические обозначения на чертежах автомобильных дорог

ГОСТ Р 21.1207-97

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ

ГОССТРОЙ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Государственным проектным институтом «Союздорпроект» и Государственным предприятием — Центром методологии нормирования и стандартизации в строительстве (ГП ЦНС)

ВНЕСЕН Минстроем России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ постановлением Минстроя России от 21 февраля 1997 г. № 18-9

3 ВВЕДЕН впервые

СОДЕРЖАНИЕ

1 Область применения . 1

2 Нормативные ссылки . 1

3 Общие положения . 2

4 Условные обозначения на планах дорог . 2

5 Условные обозначения на продольных профилях дорог . 4

6 Условные обозначения технических средств по организации и регулированию дорожного движения . 6

7 Условные обозначения материалов дорожной одежды .. 10

Приложение А Библиография . 11

ГОСТ Р 21.1207-97

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Система проектной документации для строительства

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ

GRAPHICAL SIGNS FOR DRAWINGS OF MOTOR-WAYS

Дата введения 1997-06-01

Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.

ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации

ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.302-96 СПДС. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ Р 21.1701-97 СПДС. Правила выполнения рабочей документации автомобильных дорог

ГОСТ 10807-78 Знаки дорожные. Общие технические условия

ГОСТ 13508-74 Разметка дорожная

3.1 Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее — условные обозначения), установленных настоящим стандартом, с учетом требований ГОСТ Р 21.1701, а также с применением условных обозначений, установленных ГОСТ 21.204, ГОСТ 21.302, ГОСТ 2.306 и другими нормативными документами.

3.2 Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.

Типы линий, применяемые при выполнении условных обозначений, должны соответствовать ГОСТ 2.303.

3.3 Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в ГОСТ 21.101, а также в «Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» [ 1].

3.4 Условные обозначения, не регламентированные стандартами, приводят на листе общих данных или соответствующих чертежах.

4.1 Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.

4.2 Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если величина изображения ширины дороги менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.

Таблица 1

Наименование

Обозначение

1 Автомобильная дорога:

а) с обозначением дороги или маршрута по перечню автомобильных дорог

б) с обозначением дорожного покрытия

Примечание — Цифрами указывают ширину дороги, буквами — материал покрытия

в) с обозначением технической категории дороги

2 Швы покрытия:

а) шов расширения

б) шов сжатия

в) шов ложный

г) шов смещения

д) шов у бордюра

3 Граница участков строительства

Примечание — Римскими цифрами указывают номера участков. Слева от ординаты (выносной линии) указывают пикетажное положение

4 Подкюветная дренажная сеть со смотровыми колодцами

5 Откосные дрены

6 Водосброс с проезжей части

7 Дорожное ограждение

8 Направляющее устройство (сигнальные столбики, тумбы)

9 Галерея

10 Подземный переход

Примечание к пунктам 4 — 10 — На полках линий-выносок указывают порядковый номер сооружения, позиционный номер (марку), тип или диаметр устройства; под полками — обозначение документа на их выполнение

Условные обозначения, применяемые при выполнении продольных профилей автомобильных дорог, выполняют в соответствии с таблицей 2.

Таблица 2

Наименование

Обозначение

1 Пересечение автомобильных дорог

2 Съезд или примыкание к автомобильной дороге

3 Развязка автомобильных дорог в разных уровнях:

а — на пересечении

б — на примыкании

4 Пикет и расстояния между точками перелома фактической поверхности земли

5 Неправильный пикет

По ГОСТ 21.204 , таблица 4 (14)

6 Элементы продольного профиля (при раздельном выполнении плана и профиля)

6.1 Прямолинейный участок

Примечание — Прямолинейные участки дороги показывают наклонной линией, над линией указывают величину уклона, под линией — длину участка с этим уклоном

6.2 Вертикальная кривая

Примечания

1 Вертикальные кривые показывают горизонтальной линией, ограниченной с одной или двух сторон наклонными линиями, с указанием величин: уклона, радиуса, длины кривой и местоположения (стрелкой) точки с нулевым значением кривизны.

2 Величину уклона криволинейного участка не указывают, если смежный участок прямолинейный.

Пример — Сопряжение вертикальной кривой с прямолинейным участком,

где 5 и 16 — величины уклонов; 176 - длина прямолинейного участка; 78 и 90 — привязки к пикетам; R — 10000 — радиус кривой; К = 212 — длина кривой; 28 — привязка к пикету точки с нулевым значением кривизны

6.3 Кривые в плане

а) криволинейный участок дороги при наличии переходной кривой

б) то же, без переходных кривых

Примечание — Криволинейные участки дороги в плане показывают горизонтальными линиями, смещенными вверх — при повороте дороги влево или вниз — при повороте дороги вправо.

На кривой указывают величины угла поворота и радиуса закругления

7 Элементы продольного профиля (при совмещенном выполнении плана и профиля)

7.1 Прямолинейный участок

Примечание — Над прямолинейными участками указывают величину уклона (со знаком «+» при подъеме дороги и знаком «-» — при спуске) и длину участка с этим уклоном

7.2 Точки сопряжения элементов

Примечание — В точках сопряжения различных участков дороги над проектной линией проводят линии ординат, слева от которых указывают расстояние до ближайшего пикета и уклон с соответствующим знаком, справа — проектную отметку. Величину радиуса указывают с внутренней стороны вертикальной кривой (со знаком «+» для выпуклой кривой и знаком «-» — для вогнутой)

7.3 Точки с нулевым значением кривизны

Примечание — Стрелки показывают направление изменения кривизны. Слева от ординаты указывают расстояние до пикета, справа — проектную отметку

7.4 Фактические и проектные данные

Примечание — Линии ординат проводят, как правило, через 20 м. Слева от линии ординат указывают фактические отметки, справа — проектные

6.1 Условные обозначения технических средств по организации и регулированию дорожного движения, применяемые на схемах расположения и планах, выполняют в соответствии с таблицей 3 с учетом следующих требований:

— нумерацию дорожной разметки принимают по ГОСТ 13508 и указывают на полках линий-выносок. Для соблюдения размерности при нанесении дорожной разметки принята величина соотношения линии разметки — «а»;

— нумерацию дорожных знаков принимают по ГОСТ 10807. На выносных линиях указывают номера знаков и их пикетажное положение;

— размеры дорожных знаков допускается изменять, однако их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров;

— при выполнении мелкомасштабных схем допускается указывать: номера дорожных разметок — в кружке, номера дорожных знаков — в прямоугольнике, с указанием их пикетажного положения (рисунок 1).

Рисунок 1

Таблица 3

Наименование

Обозначение

1 Дорожная разметка

1.1 Разметка для разделения транспортных потоков

1.2 Разметка края проезжей части на автомагистралях

1.3 Разметка для разделения транспортных потоков при четырех полосах движения и более

1.4. Разметка для разделения транспортных потоков при двух или трех полосах движения

1.5 Разметка для ограничения маневрирования

1.6 Разметка приближения к месту ограничения маневрирования

1.7 Разметка границ полос движения в пределах перекрестка

1.8 Разметка границы между полосой разгона (торможения) и основной полосой движения

1.9 Разметка границ полос с реверсивным движением

1.10 Разметка мест, где стоянка транспортных средств запрещена

1.11 Разметка направляющих островков в местах:

а) разделения транспортных потоков одного направления

б) разделения транспортных потоков противоположных направлений

в) слияния транспортных потоков

1.12 Разметка разрешенных на перекрестке направлений движения по полосам

1.13 Обозначение номера дороги или маршрута

Примечание к 1.12 и 1.13 — в скобках указана величина «а» для скорости больше 60 км/ч

1.14 Разметка приближения к месту, где уменьшается число полос движения в данном направлении

1.15 Разметка мест остановок транспортных средств общего пользования и стоянок такси

1.16 Разметка места остановки у знака «СТОП», перед светофором или железнодорожным переездом

1.17 Разметка знака «СТОП»

Примечание — Наносят шрифтом русского или латинского алфавита

1.18 Разметка места остановки транспорта у знака «Уступите дорогу»

1.19 Разметка приближения к знаку «Уступите дорогу»

1.20 Разметка пешеходного перехода

1.21 Разметка пересечения велосипедной дорожки с проезжей частью

1.22 Разметка полосы движения транспортных средств общего пользования по установленным маршрутам

2 Дорожные знаки

2.1 Опора дорожного знака:

а) на одной стойке

б) на двух стойках

2.2 Знак предупреждающий

2.3 Знаки приоритета

2.4 Знак запрещающий или предписывающий

2.5 Знаки информационно-указательные

2.6 Знаки дополнительной информации (таблицы)

Примечание — Применяют совместно с другими знаками

2.7 Стороны информационного знака:

а — лицевая

б — оборотная

3 Светосигнальные средства регулирования

3.1 Светофор для автомобильного транспорта

3.2 Светофор со стрелкой для автомобильного транспорта

3.3 Светофор для пешеходов

3.4 Светофор для велосипедистов

3.5 Светофор для трамвая

3.6 Светофор нерегулируемого перекрестка

3.7 Табло скорости

3.8 Группа светофоров

3.9 Светофор над проезжей частью на выносной опоре

Условные графические обозначения материалов дорожной одежды и земляного полотна выполняют в соответствии с таблицей 4.

Таблица 4

Наименование

Обозначение

1 Асфальтобетон

2 Асфальтобетон двухслойный

3 Асфальтобетон трехслойный

4 Бетон

5 Грунт естественный

6 Грунт насыпной

7 Железобетон

8 Железобетон предварительно напряженный

9 Материал гидроизоляционный

10 Материал теплоизоляционный

11 Песок, укрепленный цементом

12 Смесь песчано-гравийная

13 Смесь песчано-гравийная, укрепленная цементом

14 Смесь песчано-щебеночная

15 Смесь песчано-щебеночная, укрепленная цементом

16 Цементобетон

17 Щебень фракционированный, уложенный по способу заклинки

18 То же, обработанный вяжущим материалом по способу пропитки

Примечание — Условные графические обозначения материалов, приведенные в таблице, при необходимости рекомендуется применять на других строительных чертежах

(информационное)

[ 1 ] Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500/ Утверждены Главным управлением геодезии и картографии при Совете Министров СССР. — М., 1986

Ключевые слова: обозначения условные графические, автомобильная дорога, сооружения, устройства, разметка, знаки дорожные, средства регулирования, материалы дорожной одежды

Еще документы скачать бесплатно

www.gosthelp.ru

Условные обозначения на чертежах и схемах водоснабжения и канализации



Условные обозначения на чертежах водоснабжения и канализации в обязательном порядке указываются не только при возведении многоэтажных зданий, но и при строительстве небольших домов. Вне зависимости от типа строения всегда используются специальные условные обозначения. Их регламентирует ГОСТ, и применяются они в любых программах, которые позволяют создавать чертежи системы канализации и водоснабжения, в том числе и в «Автокаде».

Строительство должно начинаться с составления чертежа

В большинстве своем современные здания оборудуются системами, которые отвечают за выполнение санитарно-технических норм. Как правило, это целый комплекс инженерных коммуникаций, который включается в себя систему горячего и холодного водоснабжения, канализацию, газоснабжение, мусоропровод, водостоки, отопление. Все это необходимо для комфортного проживания в жилом доме людей. Но для того чтобы все системы работали правильно, риски возникновения неполадок должны быть сведены к минимуму. И чтобы при любых поломках можно было сразу устранить проблему, все тщательно планируется. Важнейшие системы, в том числе и канализация с водоснабжением, должны быть максимально качественно продуманы, нанесены на чертеж, а после выполнены в соответствии с заранее составленным планом. Только в случае правильного составления чертежа и выполнения всех его требований можно построить здание, которое будет соответствовать всем нормам благоустроенности и комфортабельности.

Проектирование канализации и водоснабжения

Данные системы играют очень большую роль в жизни людей. От того насколько правильно будет составлен чертеж канализации и водоснабжения, зависит комфорт жителей дома, а также благоустроенность помещений. Системы водоотвода играют особую роль. Некоторые считают, что ничего сложного в установки канализационной системы нет, но, на самом деле, составление ее проекта — это очень большая, трудоемкая и ответственная работа. Если допустить хотя бы малейшую ошибку, то она обязательно себя проявит. Иногда доходит до того, что неточности проектирования приводят к тому, что дом оказывается непригодным для жизни.

Канализационная система нужна для того, чтобы удалять из каждой квартиры отработанные жидкости и некоторые твердые отходы. Чаще всего они имеют очень неприятные запахи, поэтому проект системы водоотведения составляется с учетом всех норм, правил гигиены и благоустройства жилых помещений. Через канализацию проходят и твердые элементы, и жиры, и большое количество ливневых вод. Это говорит о том, что система должна быть надежной, чтобы качественно выполнять свое основное предназначение на протяжении всего установленного периода эксплуатации.

Но никто не защищен от форс-мажорных ситуаций. Поэтому и проект канализации должен быть рассчитан таким образом, чтобы в случае непредвиденных обстоятельств и каких-либо поломок можно было бы все быстро исправить.

Система водоотведения является очень важной для любого дома — как многоэтажного, так и частного. Ее задачей является выведение сточных вод в специальные водоемы. Очень важно спроектировать систему так, чтобы загрязненные жидкости не попадали в грунт. В противном случае может возникнуть угроза санитарно-эпидемиологической опасности на всей окрестной территории.

Проектирование системы водоснабжения является не менее сложной и очень ответственной задачей. Тут также существуют свои нормы и правила. Чаще всего система водоснабжения и канализации проектируется еще на этапе начала строительства здания. Но бывает и так, что подвести воду и сделать водоотвод необходимо в уже готовом доме. Чаще всего подобное встречается в старом фонде и в частном секторе. При составлении таких чертежей существуют свои особенности. Для каждого случая выполняются решения в индивидуальном порядке.

Стоит заметить, что даже в самом простом на первый взгляд случае имеется масса нюансов, которые необходимо обязательно учитывать. Поэтому при составлении чертежа и проекта водоснабжения и канализации для жилого дома стоит обратиться к профессионалам. Специалисты точно знают, как правильно и безопасно обеспечить дом водой и выводить отработанные воды из помещения.

Особенности условных обозначений на схеме

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.

Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

Каждый специалист знает о том, как правильно составлять чертежи с использованием условных обозначений. Для этого существуют и специальные программы, к примеру, «Автокад». Здесь допускается применение всех элементов, которые одобряет ГОСТ. Но нужно учитывать, что создание качественной и правильной схемы системы подвода и вывода воды из дома является задачей достаточно сложной. Тут недопустимы никакие погрешности, поэтому, если опыта работы в таком деле нет, стоит доверить создание чертежа профессионалам.

При планировании проекта с помощью условных обозначений мастер указывает точки ввода горячей, холодной воды, расположение сантехнических приборов и вывод канализации. В зависимости от типа здания может быть использована компактная либо растянутая схема. Тут большую роль играют возможности жилого помещения. Если проект водоснабжения и канализации составляется перед началом строительства здания, то можно расположить все объекты рядом, что упростит дальнейшую работу. Когда речь идет о проведении воды и введении канализации в уже готовом здании, то могут возникнуть препятствия, из-за которых сантехнические приборы придется располагать в разных местах. Это обязательно должно быть указано в проектировочных документах.

Условные обозначения на чертеже

При проектировании системы горячего и холодного водоснабжения и канализации принято использовать специальные обозначения. Они могут быть разными, однако ГОСТ регламентирует все стандарты, поэтому менять их на свое усмотрение нельзя. В схеме должны содержаться исключительно те знаки, которые используются всеми специалистами в данной области.

Для обозначения системы водопровода и канализации могут быть использованы специальные символы и буквенно-цифровые элементы. Кроме того, в чертеже всегда применяют линии. Используются условные знаки без каких-либо дополнительных объяснений. Исключением являются только те элементы, которые регламентируются отраслевыми стандартами. В данном случае рекомендуется указывать ссылку на них.

Всего для создания схемы водоснабжения и канализации применяют более 70 элементов. Не все они встречаются часто, но некоторые обязательно присутствуют при составлении стандартного чертежа.

На схеме часто можно встретить прямые и пунктирные линии и пунктир с точкой. Это линия сточных вод, ливневой и смешанной канализации. На схемах встречаются элементы с линиями разной длины, которые дополнены всевозможными элементами, такими как прямоугольники, круги, треугольники и просто перпендикулярно проведенные отрезки. Они имеют различные значения и указывают на наличие стока, на завершение отрезка трубы, присутствие заслонки и т.д. Круговая отметка с той или иной буквой говорит о наличии на данном участке бензоуловителя, жироуловителя, топливной заслонки, грязеуловителя и т.д. По букве в центре круга легко понять, о чем идет речь. Если же на схеме обозначен просто круг без указания буквы, значит, тут чертежом предусмотрен отстойник.

Специальные обозначения предусмотрены и для того, чтобы нанести на чертеж сантехнику. ГОСТ предусматривает обозначения на схеме и душевой кабинки с гибким шлангом для воды, и раковины со смесителями, и ванны, и унитазов с различными типами смывания. Для каждого случая предусмотрен свой элемент. Они отображаются в виде условных рисунков, по которым легко определить, о каком типе сантехники идет речь в чертеже.

Что содержит схема водопровода и канализации?

При составлении проекта нужно учитывать массу различных моментов. Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи. Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Создание чертежа в «Автокаде»

Данная программа является одним из главных помощников в проектировании, так как позволяет создавать чертежи быстро и удобно. В системе «Автокад» можно разработать и проект водоснабжения и канализации. Но для этого понадобятся определенные знания, так как программа имеет свои особенности.

Даже для того чтобы разработать самый простой чертеж в «Автокаде», нужно потратить несколько часов на изучение программы. Во всемирной сети предлагается немало бесплатных уроков, которых будет достаточно для того, чтобы освоить азы. Этого хватит для создания простого чертежа системы водоснабжения и канализации.

Программа удобна тем, что здесь можно прочертить любую схему. Для создания системы вывода и отвода воды из жилого здания в «Автокаде» применяют те же условные обозначения, что и в обычных чертежах.

В программе «Автокад» имеется огромное количество плюсов, которые будут полезны для тех, кто создает проекты систем водоснабжения и канализации. Тут можно внести отсканированный чертеж, а после на нем делать поправки, но уже на компьютере. Возможности программы позволяют не вычерчивать все элементы, а отмечать лишь половину, после чего использовать функцию отражения чертежа. Это позволяет сэкономить время и силы, если речь идет о симметричном изображении.

Программа «Автокад» будет полезна для тех, кто занимается проектированием различных систем. Но ее нужно хорошенько изучить, чтобы работа была простой и удобной. Кроме «Автокада» есть и другие специальные программы. Но в любом случае и на их освоение потребуется немало времени, поэтому значительно проще доверить работу по созданию чертежей водоснабжения и канализационной системы профессионалам.

Похожие статьи

domcoms.ru

Условные обозначения водопровода и канализации на чертежах ГОСТ

Автор А. Крушев На чтение 7 мин. Просмотров 11.8k.

Условные обозначения водопровода и канализации на чертежах должны наносится даже при постройке маленького загородного дома. Тем более, маркировка должна попасть на чертежи, которые оформляются при строительстве многоэтажного жилого комплекса.

Применение условных обозначений не зависит от типа строения. Регламентация применяемых обозначений проводится согласно ГОСТу.

Проектирование сточной системы и узлов водоснабжения

Каждая из указанных систем имеет большое значение для нормальной жизнедеятельности граждан. По этой причине от грамотного составления чертежа напрямую зависит комфорт жильцов, а также благоустроенность квартиры или частного дома.

Сточная система наделена особой ролью. Некоторые собственники жилых помещений придерживаются мнения, что процесс проведения такой системы очень прост и не вызовет трудностей. Однако даже процедура оформления проектной документации считается большим, ответственным и трудоёмким процессом. Если на этом этапе не предусмотреть все мелочи и допустить даже незначительный просчёт, то в будущей эксплуатации он обязательно проявится. Бывают даже такие ситуации, когда неверно используемые условные обозначения канализации на чертежах приведут к полной непригодности здания для проживания граждан.

Проектирование сточной системы

Назначение канализации

Основное назначение канализации заключается в отведении из квартиры использованной воды и твёрдых отходов. Зачастую эти вещи обладают весьма неприятным ароматом, так что проектирование стока должно учитывать гигиенические нормы и правила. По причине того, что канализация выводит большие объёмы воды, жиров и твёрдых предметов, сточная система должна быть сконструирована из проверенных и надёжных деталей, качественно исполняющих своё предназначение в течение длительного срока эксплуатации.

Кроме того, важно помнить и о форс-мажорных обстоятельствах. Поэтому и условные обозначения на схемах водоснабжения и канализации по чертежу должны проставляться так, чтобы при возникновении непредвиденного обстоятельства можно было экстренно внести корректировку в работу системы.

Особенности применяемых обозначений

Для грамотного размещения в здании системы канализации стоит, в первую очередь, учесть все возможные нюансы на предварительном чертеже. Стоит помнить, что для каждого типа помещения должен использоваться разный проект. Кроме того, проектировщик обязан принимать во внимание иные факторы, среди которых:

  • особенности здания;
  • место географического размещения;
  • количество жилых и нежилых комнат;
  • количество выводов для подключения стоков.

Ещё на этапе проектирования возникает большое количество нюансов. Именно для их учёта и потребуется схема, которая включает обозначение канализации, и по которой будут выполняться последующие монтажные работы.

В процессе оформления проекта должны использоваться общепринятые условные обозначения на чертежах водоснабжения и канализации. Такие символы легко понять мастеру, который действительно разбирается в своей работе.

Обозначение канализации на чертежах, которое применяется во время оформления проекта, регламентируется соответствующими ГОСТами и правилами СНиП. ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем. Использовать любые иные виды изображений принято считать недопустимым.

Условные обозначения канализации на проекте

Как было отмечено, создание чертежа сточной системы должно проводиться с использованием общепринятых специальных обозначений. Этих символов много. Однако все они регламентируются ГОСТом, и изменить написание символов на собственную манеру запрещается. Чертёж должен состоять только из знаков, используемых специалистами в рассматриваемой сфере.

Условные обозначения канализации

Обязательные обозначения подразделяются на два вида:

  • специальные элементы;
  • символы, состоящие из цифр или букв.
Символы

Помимо этого, в проекте всегда прорисовываются линии. Рисовать условные обозначения следует без дополнительных разъяснений. Исключением будет использование элементов, регламентируемых на основе положений отраслевых стандартов. В таком чертеже проектировщик обязан предоставить ссылку на документы.

Общее количество элементов обозначения, используемых на чертежах сточной системы, составляет 70 штук. Однако чаще всего на стандартном проекте применяется лишь половина из них.

Разметка

Обозначение символов канализации на чертеже

Многие схемы содержат прямые и штрихпунктирные линии, а также пунктир, чередующийся с точкой. Такая разметка наносится для идентификации направления сточных вод. Для обозначения в проекте заслонок, завершения отрезка детали и иных элементов могут применяться линии различной длины, прорисованные из всевозможных элементов. К примеру, треугольники, прямоугольники и даже круги. А вот круг, в середине которого проставлена буква, свидетельствует об установки в обозначенном месте одной из деталей, предназначающейся для улавливания загрязнений. Именно буква позволяет монтажникам определить необходимый к установке прибор. Если же проект будущей канализации включает в себя установку отстойника, то такое место на чертеже будет обозначено просто кругом. Обязательным условием считается обозначение ревизии на схеме канализации.

Пример

Обозначение сантехники

Условные обозначения служат не только для монтажа системы стоков, но и для подключения к схеме сантехнических приборов. Согласно ГОСТу, на плане можно обозначить:

  • раковину;
  • душевую кабину;
  • унитаз, оснащённый разными типами спуска сточной воды;
  • ванну.
Обозначения сантехники

Наносятся такие обозначения в виде рисунка, позволяющего легко определить тип сантехнического оборудования.

Что включает в себя схема сточной системы

На этапе проектирования специалист обязан принимать во внимание большое количество нюансов. Чертёж должен включать в себя не только места нахождения узлов канализации, многих деталей, но и большое количество не менее важных сведений для монтажников. Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект. Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв.

Возможно вам также понравиться: СНиП — канализация наружные сети и сооружения

Проект будущей канализации обязательно должен включать:

  • план разводки труб, то есть системы поступления и отведения сточной воды;
  • сведения о таблице колодцев;
  • спецификацию проекта.

Помимо указанных сведений, на чертеже должно быть прорисовано много иной информации, которая принесёт пользу при оснащении канализационной системы в квартире или доме.

Проект канализации

Исключительно грамотный подход к составлению проектной документации позволит быть уверенным в том, что канализация будет исправно работать и не причинит неудобств жильцам, которые въедут в проектируемое здание. Воплотить поставленную задачу не имея навыков и опыта в сфере составления проектов крайне сложно. Поэтому заказать чертёж лучше у специалистов.

Сведения об элементах

Сведения об элементах, которыми обозначаются детали канализационной системы, должны обязательно вноситься в проектную документацию в виде цифр и букв. Такая информация считается общей для любых стандартных инженерных проектов.

На чертежах водопровод всегда обозначается «В0». При этом, труба, по которой течёт вода для питья и хозяйственных нужд, имеет маркировку «В1». Когда проект подразумевает наличие противопожарного водопровода, то на бумаге такая система обозначается индексом «В2». При возведении здания промышленного назначения индекс водопроводных труб на чертеже выглядит как «В4». Говоря иными словами, все элементы системы, относящиеся к водоснабжению, получают отметку «В».

Элементы разметки водопровода и канализации

Канализация к1 к2 к3 что это?

На всех чертежах можно встретить отметки с буквой «К» и цифрами возле неё. Канализация к1 к2 к3 что это? Когда проект подразумевает бытовую систему отведения стоков, то маркировка будет «К1». Если необходимо провести сток дождевой воды, тогда используется индекс «К2». Канализация к3 применяется для проведения системы промышленного водоотведения.

Важно помнить, что К1, К2, К3 обозначение канализации должны использоваться только по назначению. Категорически запрещается маркировать на проекте детали канализации символами, которые не прописаны в действующих правилах СНиП и ГОСТах. Делается это для того, чтобы монтажники сумели безошибочно определить используемое обозначение и выполнить работу в соответствии с проектом.

Применение регламентированных символов и обозначений позволит добиться исправной работы канализационной системы на протяжении долгого времени службы, и избавит владельца квартиры или дома от ремонтных работ инженерной сети.

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Условные обозначения канализации и водоснабжения на чертежах по ГОСТу


Условные обозначения водопровода и канализации на чертежах указывают при строительстве частных домов и многоэтажных жилых зданий. Они выполняются по ГОСТу и не зависят от вида строения.

Вернуться к оглавлению

Содержание материала

Проект системы канализации и водопровода

Проект системы включает расположение узлов канализации и информацию для монтажников. Это нужно для удобного и правильного чтения проекта. Поэтому условные обозначения канализации по ГОСТу буквенно-цифровые.

Проект включает:

  • данные о таблице колодцев;
  • план разводки труб для отведения сточных вод;
  • спецификацию.

Ещё на чертеже прорисовывается информация, необходимая при монтаже канализационной системы.

План будущей канализации

Только при ответственном подходе к проектированию системы будут работать без поломок и не создадут проблем жильцам. Выполнить такую задачу без знаний и опыта самостоятельно не получится, поэтому лучше доверить работу проектировщику.

Вернуться к оглавлению

Особенности проектирования узлов сточной системы и водоснабжения

Многие владельцы жилых домов считают, что канализационная система простая и не вызывает сложностей при проектировании. Но даже оформление документации – трудоёмкий, ответственный и долгий процесс. На этом этапе нельзя пропустить мелкие просчёты, так как при эксплуатации они проявляются.

Неправильное обозначение канализации на чертеже часто приводит к непригодности жилья.

Вернуться к оглавлению

Условные обозначения на чертежах

Перед проектированием жилого здания определяются нюансы, которые могут повлиять на работу водопроводной системы. Нужно заранее узнать, есть ли рядом со строительством жилого здания централизованная сеть и могут ли из-за неё случаться перепады давления.

Если сети нет, создаётся система подачи воды локального типа. В этом случае устанавливают аккумулирующий бачок.

Этапы проекта:

  1. Расчёт максимальной нагрузки на подающий трубопровод в доме (зависит от количества точек водозабора в доме и на участке).
  2. Выбор вариантов для восстановления нормы водоснабжения при снижении давления в сетях.
  3. Выбор прибора по подходящей схеме.

Для точного расположения обозначений водопровода на чертеже необходимо установить, из каких элементов состоит система. Цена и качество материалов для арматуры и водопроводных приборов могут быть любыми. На работе системы это никак не сказывается.

Примерная комплектация системы водопровода и обозначения схем трубопроводов:

  1. Система фильтрации воды.
  2. Насос.
  3. Скважина или другой источник.
  4. Резервуар для накопления воды с тройником.
  5. Две трубы для отвода. Одна из них используется для подачи технической воды на участок, а другая – для питьевой в дом.
  6. Трубопроводы для поступления горячей и холодной воды.

Графические обозначения трубопроводов необходимы для того, чтобы указать разводку трубопроводов.

Горячая вода

Горячую воду проводят к нагревателю. Она движется в коллектор и поступает по трубам в краны и отопительные приборы.

Холодная вода

От системы фильтрации холодная вода идёт в коллектор, который находится в доме. Затем она поступает к санитарно-техническим точкам по трубам.

Обязательные обозначения

В проекте должны быть:

  • буквенно-цифровые символы;
  • специальные элементы.
В проекте канализации используют 70 обозначений. Но в стандартных обычно применяют около 35

Кроме этого необходимо прорисовывать линии. Они не должны иметь разъяснений. Но если применяются элементы по регламенту отраслевых стандартов, то следует указать ссылку на нормативный документ.

Разметка

В канализационной схеме можно встретить разные линии. Они необходимы для разметки сточных вод.

Чтобы указать место заслонки и окончания отрезка детали, можно использовать линии, круги или прямоугольники

Круг с буквой обозначает установку в этом месте элементов для слива загрязнений. По букве рабочие определяют нужный прибор для установки.

Если в системе нужно установить отстойник, это место обозначают кругом.

Пример прямых и штрихпунктирных линий в проекте

Сантехника на чертеже

Обозначения водоснабжения и канализации необходимы для установки водостоков и подключения к сантехнике.

На чертеже указывают:

  • унитаз;
  • ванну;
  • раковину;
  • душевую кабину.
Сантехнику обозначают рисунками, которые помогают определить вид оборудованияВернуться к оглавлению

Маркировка канализации К1, К2, К3

На каждом чертеже указывается отметка «К» и цифра 1,2 или 3. Маркировка зависит от назначения канализации.

Для бытовой системы применяют «К1», для дождевой – «К2», для промышленной – «К3».

В чертеже нельзя ставить символы, которые не указаны в нормативных документах ГОСТ 21.205-93 и СНиП 2.04.03-85 (СП 32.13330.2012). Это необходимо для того, чтобы рабочие могли найти нужное обозначение и правильно выполнить работу по проекту.

Использование условных обозначений по регламенту позволяет добиться нормального функционирования системы канализации надолго. Владельцы домов или квартир не будут беспокоиться о неполадках в инженерной сети.

Вернуться к оглавлению

Проектирование ливневой дождевой канализации

Для проектирования ливневой системы нужно выполнить расчёты:

  1. Выбрать тип водоотвода: самосточный или принудительный. В первом случае необходимо рассчитать уклон трубы для нормального отвода сточных вод и указать маркировку.
  2. Определить расположение санитарно-технических узлов в помещении и варианты их подключения к канализационной системе.
  3. Выбрать тип отвода стоков канализации: централизованный или автономный. Первый подразумевает вывод отходов через общепоселковую систему канализации. Во втором случае утилизация производится через выгребную яму.
Вернуться к оглавлению

Нормативные акты

В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.

Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.

В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.

Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.

Вернуться к оглавлению

Инженерные сети при топосъёмке

Главная задача геодезистов при проведении съёмки – определение расположения и нанесения на топографическую карту внутренних и наружных инженерных сетей, линейных элементов.

Объектом поисковых работ и топосъёмки могут быть подземные или надземные коммуникации. Если необходимо обновить план с учётом рельефа местности или составить новую документацию, нужно изучить материалы из архива и существующую геологию участка.

При проведении топографической съёмки важно согласовать нюансы и получить разрешения с указанием схем, технических данных, проектируемых планов линейных сооружений, профилей трасс.

Затем проводят сбор данных тахеометром и GPS-устройством и выполняют камеральную обработку информации. На топографическом плане отмечают необходимые особенности рельефа, элементы канализации и водоснабжения.

Вернуться к оглавлению

Заключение

Условные обозначения в строительных проектах очень важны. При изучении материалов приходится обрабатывать большой объём информации о технике, устанавливаемой в системе. Готовый чертёж должен быть понятен и удобен для чтения.

Схемы и обозначения в проекте могут быть графическими, знаковыми или в виде бук и цифр. Два последних варианта используются чаще всего, потому что более удобочитаемые.

Для облегчения установки канализации и водопровода на объекте используют пиктограмму. С ней монтажники могут прочитать чертёж и быстро определить, где должен быть установлен каждый элемент инженерной системы.

Главное преимущество условных элементов в проекте – нанесение на чертёж не только санитарно-технических коммуникаций, но и санитарной техники. Например, смесителя, ванны, унитаза, раковины и душа. Инженерная система не выполняется без проекта.

Условные обозначения на чертежах

Специальность инженеров всех отраслей подразумевает профильное обучение, в результате которого человек приобретает навыки в определенной технической области, связанной с инженерным делом. Это может быть проектирование и прикладное исследование, конструирование или планирование, технологическая разработка и документация, техобслуживание, ремонт и т.д. Инженеров можно сравнить со связующим звеном между научными открытиями, разработками и их практическим воплощением, использованием в реальной жизни.

Ввиду особого подхода к своей специализации, практически в каждой отрасли, связанной с техникой, присутствует технический язык. Это целый комплекс особой терминологии, обычно в значительной степени более емкий и сжатый, нежели естественный, которым мы пользуемся в повседневной жизни. Конечно, это не означает, что инженеры говорят на каком-то «параллельном» языке, наподобие иностранного. Их лексикон насыщен условными терминами и фразеологизмами, объединяющими их рабочую область, обозначающие какую-то часть технического процесса, деталь, элемент, механизм или оборудование.

Техническая документация вчера и сегодня

Набор документов, определяющих нормы, правила, положения и технические условия технологических процессов, элементов называется технической документацией. В строительной области существуют следующие основные сборники технических документаций:

  • ГОСТ – категория основных государственных стандартов, используемая сегодня на всей территории России и СНГ, представляет собой сборники неправовых нормативных актов. Многие из них утратили свою силу, и были заменены техническими регламентами. К исполнению принимаются обязательные ГОСТы, остальные соблюдаются добровольно;
  • СНиП – категория строительных норм и правил, основной регламент, который регулирует градостроительную деятельность. Ими руководствуются инженеры всех областей строительного дела. СниПы, как нормативные документы, были приняты во времена СССР, и с 2010 года признаны Сводами Правил;
  • СПДС – комплекс нормативных документов, представляющих собой свод общетехнических требований строительного дела. Назначение Системы Проектной Документации для Строительства в унификации проектно-конструкторской терминологии и обозначений на чертежах и проектных документах;
  • ЕСКД – свод государственных стандартов, оптимизирующих правила и требования оформления конструкторской документации. В наши дни на территории РФ ЕСКД применяется добровольно, и носит лишь рекомендательный характер.

На ряду с перечисленными сборниками ГОСТ, СниП применялись также и другие, как например, СП, РДС, СТП, ВСН, НиТУ, ТСН и др. Однако большинство из них после распада Советского Союза были пересмотрены, дополнены, упразднены или вовсе отменены.

Однако это не означает, что институт стандартизации был применим только в период глобализации и всесоюзного строительства. Напротив, стандартизированный подход посредством ГОСТ во многих случаях облегчает и упрощает работу конструкторских бюро и архитектурных институтов, работу инженеров по составлению строительной документации и применеием условных обозначений, и сегодня он также успешно используется, как и раньше.

Условные обозначения, применяемые в составлении технических чертежей

Чертежи – это основа инженерного дела. Любое строительство, каким бы сложным оно не было, начинается с составления чертежа, отображающего этот процесс в графическом виде. Чертежи представляют подробную и исчерпывающую информацию материальных и нематериальных объектов – механизмов, элементов, строений, зданий и т.д. Чтение чертежей – неотъемлемая часть квалификации инженера.

Для чертежей характерны специализированные условные обозначения, которые заменяют изображения предметов в реале. Особенно это касается различных видов планировки – от генплана до разреза обычной комнаты в сечении. Удобство заключается в том, что эти схематические изображения малы и не зависят от реальных размеров предмета. Они стандартизированы и являются частью штатных библиотек инженерных программ САПР, используемых в современном проектировании систем коммуникаций, например, канализации. Все что остается инженеру или архитектору, это встроить нужный элемент в чертеж, соблюдая масштаб, свойства линий и направление элемента в пространстве.

Условные обозначения санитарно-технических приборов на чертежах и их регламент

Проектирование коммуникационных систем занимает отдельную область в составлении чертежей. Сантехника, как одна из самых важных, не стоит в стороне. Она отображается в специализированных документах и с помощью унифицированных общепринятых обозначений. Рабочие чертежи разводки систем водоснабжения и канализации используются на самых ранних этапах строительства, поскольку нередко в этих работах присутствует устройство наружных сетей или элементов, таких как накопительные колодцы, септики, инфильтраторы и т.д.

Регламентируют условные обозначения санитарно-технических приборов на чертежах нормативные документы:

  • ГОСТ 21.205-93;
  • ГОСТ 21.206-93.

Оба документа действующих и актуализированы новыми редакциями.

Графическими изображениями на чертежах принято изображать следующие элементы:

  • Подогреватели;
  • Охладители;
  • Фильтры;
  • Раковины;
  • Мойки;
  • Умывальники;
  • Биде;
  • Душ;
  • Ванны;
  • Унитазы;
  • Писсуары и т.д.

Также в них присутствуют условные обозначения по ГОСТ для направления потока воды, возможных приводов, накопительных баков, насосов, сифонов, компенсаторов, опор трубопровода, клапанов, кранов, смесителей, водомеров и т.д.

Буквенно-цифровыми символами принято отображать:

  • Типы и назначение систем водоснабжения;
  • Виды канализации;
  • Обозначение теплопроводов и их классификация.

В приложениях А и В описываются аксонометрические проекции приборов для ракурсного построения, а также типологические схемы санитарно-технической разводки по ГОСТ.

Как применить условные обозначения санитарно-технических систем на практике

Типология инженерных терминов (ГОСТ, СниП) и обозначений подразумевает профессиональное применение полученных навыков на практике. Составление санитарно-технических чертежей с использованием готовой символики способствует ускорению и автоматизации процессов проектирования, а значит и упрощения задач для инженеров и архитекторов.

В создании чертежей можно попрактиковаться и самому. Для внутридомовых систем водоснабжения (водопровода) и водоотведения (канализации) применяется не так уж много санитарно-технических приборов и элементов этих систем. Перед тем, как делать грамотную разводку канализации, изучите как следует условные обозначения, с помощью которых можно составить даже любительский чертеж по всем правилам и канонам строительного дела. Кроме того, эта схема вам пригодится в качестве руководства по выполнению работ. Такое планирование облегчит воплощение первого, и возможно, не последнего проекта в вашей жизни – монтаж систем водоснабжения или канализации в вашем доме.

Условные обозначения насоса и трубопроводов на схеме водоснабжения

При разработке и составлении проектов и схем водоснабжения и канализации в бумажных и электронных документах, чертежах и сопроводительных приложениях используют условные обозначения, характеризующие параметры устройств, механизмов, деталей и элементов, а также буквенные и числовые символы специального назначения. Например, обозначение насоса на схеме водоснабжения и канализации обязательно должно присутствовать на чертежах не только строительных объектов промышленных масштабов, но и в проектах индивидуального строительства, как и условные обозначения трубопроводов и других узлов и механизмов инженерных коммуникаций. Все эти символы, обозначения и значки подробно описаны в ГОСТ 21.205-93, а их использование встроено в компьютерные программы для создания чертежей системы водопровода и канализации, таких, как «AutoCAD», «FreeCAD», «T-FLEX CAD», «DraftSight Free CAD», «LibreCAD» и других, работающих в стандартах Системы автоматизированного проектирования и черчения (САПР).

Зачем составляют чертежи и проекты водоснабжения и канализации

Все строительные объекты – промышленные, жилые или стратегические здания в той или иной мере оснащаются санитарно-техническими системами, имеющими некоторые общие характеристики и функции. Такие системы не единичны – они состоят из комплекса инженерно-коммуникационных схем и узлов, таких, как ГВС и ХВС, канализационные трассы, централизованное газоснабжение, магистрали мусоропровода, системы ливневой канализации и снегозадержания, отопительные агрегаты, электрические и связные коммуникации.

При наличии такого множества сложных систем все они должны быть приведены к единому стандарту, чтобы минимизировать риск возникновения аварийных ситуаций и других незапланированных неисправностей. Наиболее важные инженерные системы – канализация и водоснабжение, поэтому их планировка должна четко отражаться в чертежах и схемах сетей, с соблюдением всех принятых стандартами обозначений. Только соблюдая установленные ГОСТ условные обозначения, можно запустить объект, соответствующий правилам благоустроенности и комфортной эксплуатации.

  1. Водоснабжению в жилом массиве в общем и в отдельности в каждой квартире отводится своя роль – эти системы обеспечивают не только полноценную жизнедеятельность жильцов, но и сохраняют их здоровье. Поэтому, составляя проектную документацию, нельзя допустить ни малейшего отклонения в расчетах и чертежах, так как это в дальнейшем обязательно скажется и на образе жизни, и на здоровье людей, и на техническом состоянии систем.
  2. Канализация выводит из жилых помещений отработанную грязную воду, бытовые стоки и измельченные твердые отходы жизнедеятельности человека, эту же функцию выполняет и мусоропровод. Как и в водоснабжении, в системе канализации первый и необходимый агрегат – насос. Учитывая агрессивность среды и составляющих компонентов стоков, система должна быть максимально надежной на протяжении всего времени эксплуатации, а это означает, что к самым первым шагам – составлению чертежей и документации – необходимо относиться ответственно.

Все канализационные водостоки, краны трубопровода и газопровода на схемах, системы водоснабжения и канализации имеют свои условные символы и знаки обозначения чертежах проектов, которые везде должны отображаться одинаково. Из-за сложности составления подобных проектов такие работы рекомендуется доверять профессионалам, чтобы были соблюдены не только правильные условные знаки и обозначения водопровода, насосов, задвижек, канализации, труб и запорной арматуры на схеме, но и рассчитаны их параметры для длительной безремонтной эксплуатации.

Особенности схематичных обозначений

Перед составлением окончательной версии проекта разрабатывают предварительные чертежи, учитывающие конкретные условия эксплуатации оборудования в том или ином помещении. Черновой проект будет учитывать географические и технические особенности здания, количество жилых и технических помещений, место и направление ввода и вывода воды, и т.д. После того, как для каждого помещения дома составлены предварительные чертежи и проектные документы, их объединяют в один чистовой проект.

Но на каждом чертеже, на каждой схеме должны использоваться только общепринятые условные обозначения и символы, чтобы любой строитель, архитектор или инженер смог правильно прочитать чертеж и безошибочно выполнить свою часть работы.

Использовать в строительной документации другие условные значки, символы и обозначения категорически запрещено ГОСТ 21.205-93. Установленных и утвержденных обозначений существует несколько сотен, поэтому рассмотрим их использование на примере насосов – циркуляционных, для подкачки, и других.

Условные графические обозначения насосов приведены в таблице:

На основе условных обозначений, утвержденных ГОСТ 21.205-93, работают все вышеперечисленные программы для составления чертежей и 2-Д или 3-Д визуализации проектов.

При разработке проекта канализационной или ГВС схемы, в схемах отопления и других трубопроводов разработчики указывают символами и другими условными обозначениями места подключения горячей или холодной воды, входа и выхода стоков, местоположение сантехнических приборов и другого оборудования. Сложность схемы и установленного оборудования зависит во многом от площади и функционального назначения помещения, поэтому даже для одинаковых помещений схемы разводки и подключений всегда будут разными. При составлении проектов и чертежей систем ГВС, ХВС и канализации используются только общепринятые специальные условные обозначения. Разночтения в документации недопустимы, и самостоятельно изменять обозначения в предварительных и окончательных документах не разрешается.

Условные обозначения водопровода и канализации на чертеже

Рабочие данные о свойствах и параметрах системы водоснабжения и канализации в схемах и чертежах трубопроводов инженерных сетей вносят в проектную документацию обозначениями буквами и цифрами.

Любая водопроводная сеть обозначается буквенно-цифровыми символами «В0», трубопровод для хозяйственно-питьевых нужд обозначается символами «В1», водопроводные коммуникации для противопожарных систем обозначается символами «В2», трубы для подвода технической воды обозначаются, как «В4». То есть, все обозначения, имеющие в начале символ «В», относятся к водоснабжению объекта.

Общая канализация обозначается кириллическим символом «К», канализация для бытовых стоков – набором символов «К1», ливневка имеет обозначение «К2», водоотведение в промышленных масштабах обозначается символами «К3».

В водопроводных и канализационных схемах, наряду с линиями, в процессе черчения применяют специальные буквенно-цифровые обозначения и символы. Все обозначения не сопровождаются пояснениями, за исключением специфических отраслевых символов на схеме. Такие обозначения (например, нестандартного вентиля) расшифровываются указанием ссылки на подробное описание элемента. Не все символы из регламентированных стандартом всегда должны применятся при проектировании, но некоторые встречаются обязательно, так как и водоснабжение, и канализационная, и отопительная система монтируются во всех жилых объектах. Это может быть насос или задвижка на чертеже, обозначение фильтра грубой или тонкой очистки, присутствие в схеме теплообменника или ручных (автоматических) клапанов.

Также на схеме инженерных коммуникаций дома нередко встречаются линии типа пунктир с точкой, или прямые и пунктирные линии. Это обозначения бытовых стоков, ливневки и смешанной системы канализации.

Кроме того, схемы и чертежи могут содержать элементы и обозначения с длинными или короткими, дополненными различными символами и элементами: кругами, цилиндрическими символами, квадратами или прямоугольниками, треугольниками или перпендикулярно расположенными отрезками тонких линий. Все эти символы и обозначения имеют разные расшифровки: они могут обозначать сточную канализацию, конец трубы, врезанную в трассу заслонку, и т.д. Круг и буквенный символ внутри круга означает уловитель нефтепродуктов, жироуловитель, топливную заслонку, грязевик, и т.д. Если в круге символа нет, то такое обозначение указывает на наличие в схеме отстойника.

Специальные символы на планах проектов существуют и для обозначения сантехнических приборов и другого бытового оборудования. В государственном стандарте от 1993 года № 21.205 предусмотрены такие обозначения, как душевая кабинка со шлангом и распылителем, и мойки с кранами-смесителями, и собственно ванны, и унитазы с разным типом смыва воды. Для разных приборов даже одного назначения существуют разные обозначения, символы и значки. Это могут быть также условные рисунки, в линиях которых можно сразу угадать, какое оборудование указано на чертеже проекта.

Разрабатывая проектную документацию при строительстве дома, проектировщики принимают во внимание еще множество вспомогательных и второстепенных условий: необходимо обозначать не только основные узлы, но и детали, обеспечивающие их работу – трубы теплотрассы, водопровода или канализации, задвижки и фильтры, уловители и запорную арматуру, фитинги и повороты. Такая подробная информация поможет быстрее и понятнее прочитать чертеж, и реализовать его на практике без ошибок. Для указания дополнительной информации также используют буквы, цифры, рисунки, геометрические фигуры и другие обозначения.

В чертежах проекта здания необходимо отобразить схему разводки инженерно-технических коммуникаций, таких, как подача ГВС и холодной воды, канализации и отопления, параметры канализационных, ревизионных и коллекторных колодцев и другая техническая информация, которую рекомендуется использовать в процессе работы. Мало опираться только на узловые данные – при использовании дополнительной информации проект будет реализован с долгосрочной перспективой эксплуатации, без аварий и незапланированных ремонтов. Объем проектных работ достаточно велик для строителей-самоучек, поэтому нанять проектировщиков-профессионалов будет единственно правильным решением.

Все обозначения и виде цифр, латинских, кириллических и графических букв, геометрических фигур и символов должны использоваться только по назначению, без искажения отображения на схеме. Нельзя в чертежах и схемах канализации и водопровода применять изображения и обозначения элементов, не регламентированных ГОСТ и СНиП. Потеря правильного восприятия обозначения на любом этапе строительства или монтажа сломает всю схему, что приведет к напрасно потерянному времени и трудозатратам.

Правильно использованные условные обозначения, буквы, геометрические фигуры и символы – это гарантия правильного прочтения проектной документации, а значит, и правильного выполнения строительно-монтажных работ на объекте. Соблюдая все требования ГОСТ, вы добьетесь эффективной работы всех инженерных сетей, а значит, длительной и бесперебойной их эксплуатации.

Обозначение элементов систем вентиляции и кондиционирования

Каждый начинающий проектировщик задавался вопросом: как на чертеже обозначаются гибкие вставки или обратный клапан, или еще что-то. Так вот, как же обозначаются элементы систем вентиляции и кондиционирования на чертежах? Тут нам на помощь приходит ГОСТ 21.205-93, ГОСТ 21.602-2003. И чтобы вы их долго не искали, предоставим таблицы и графическое обозначение в этой статье.

Содержание статьи:


Воздуховоды

Воздуховоды на плане обозначаются двумя линиями, а если воздуховод круглый, то обязательно должна быть ось, в виде штрих-пунктира. На аксонометрии все воздуховоды чертятся сплошной линией.

Фитинги

К фитингам относятся все колена, тройники, муфты, крестовины и другие соединительные элементы. Как и воздуховоды они бывают круглой формы и прямоугольной.

Трубопроводы

К трубопроводам систем вентиляции относятся теплопроводы и холодопроводы, подводящиеся к приточным установкам, прецизионным кондиционерам или другим элементам системы вентиляции. Мы выбрали условные обозначения трубопроводов на чертежах для систем вентиляции и кондиционирования. Если вам нужно обозначить трубопроводы отопительные, ищите их все в том же ГОСТе.

Теплопроводы на чертежах

Элементы систем вентиляции

К этой категории можно отнести  любой клапан, лючек или что-то еще.

Вентиляторы

Вентиляторы входят в группу элементов, но мы их выделили отдельно, чтобы было проще искать.

Хладильная техника, кондиционеры и приточные установки

Здесь представлены графические обозначения сплит-систем, фанкойлов, чиллеров, конденсаторов, испарителей и других частей системы.

Очень надеемся, что данная статья принесла вам пользу и упростила вашу работу.

Читайте также:

символов викингов и скандинавских символов в северной мифологии

символов викингов или скандинавских символов — очень широкая тема, их несколько десятков часто используются для татуировок викингов.

История показывает мало свидетельств того, что все они использовались в эпоху викингов, но на основные из них сильно повлияли верования древних норвежцев.

Эти символы часто встречаются на украшениях викингов или их артефактах. Найдите ниже все символы и их , означающие :

Основные символы викингов:

1.Символ викинга «Молот Тора»

Трудно говорить о символе викингов без упоминания Молота Тора. Прославленный и доведенный до всеобщего сведения благодаря фильмам Marvel; Тор и его вариации.

1.1 Значение символа викингов: Молот Тора

Mjölnir — это название, данное этому молотку с его особенно короткой рукоятью. Значение этого имени будет «Молния» из словаря северной мифологии Симека Рудольфа. Принадлежит Тору, богу грома и военному сыну Одина Всеотца и Фьоргина.


Молот Тора — символ викинга, символизирующий силу, силу и храбрость.

Это также амулет защиты и удачи (особенно для оригинальных войн). Сегодня он также символизирует принадлежность к сообществу, это символ языческой идеологии.

Более широко известен как дань уважения древним богам северной мифологии. Изображение этого молота как символа и амулета широко использовалось в эпоху викингов.

Ряд историков отстаивают тот факт, что этот амулет стал средством отличия от христиан, которые с течением времени все более и более присутствовали в их жизни.

В гробницах викингов было найдено очень большое количество символов викингов в виде молотов Тора в различных стилях.

Но тогда каково настоящее происхождение этого молота, откуда он? Как он попал в руки Тора? Ответ находится во второй части Эдды под названием «Skáldskaparmál» .

1.2 Как был сделан молот Тора

История начинается, когда Локи в дразнящем настроении плохо пошутил над женой Тора по имени Сиф, отрезав ей красивые золотые волосы, пока она спала.

Конечно, Тор впал в беспримерный гнев и угрожал Локи уничтожением.

Локи, чтобы извиниться за свой жест и исправить положение, попросил у Тора разрешения навестить гномов, которые были лучшими кузнецами в космосе, и пообещал вернуть Сиф волос, даже более красивый, чем тот, что был изначально. как другие сокровища для богов.

Именно в Свартальфхейм он отправился на встречу с сыновьями карлика Ивальди. Они выковали не только ее золотые волосы для Сиф, но и два других сокровища:

    • Волшебная лодка, лучшая из всех, способная сгибаться в кармане и всегда дающая благоприятный ветер для плавания.Название этой лодки — «Скидбладнир» , что означает «Собранная из тонких кусков дерева».
    • Могущественное копье, тоже магическое, с выгравированными на конце рунами. Это самое смертоносное копье во Вселенной. Его имя «Гунгнир» , что означает «Покачивание».

Таким образом, миссия Локи была выполнена в то время, он мог вернуться прямо и предложить Тору средства, чтобы искупить себя. Но Локи не смог устоять перед желанием остаться подольше и попытаться добыть больше сокровищ, выкованных этими талантливыми гномами.


Помня об этом, он подошел к двум братьям Броккру и Синдри.

Используя злобу и предательство, играя на гордости двух братьев, Локи сказал им, что они тоже не смогут создать 3 объекта, столь же прекрасных, как у сыновей Ильвальди. Локи даже зашел так далеко, что поставил на это свою голову.

-Конечно, они приняли вызов-

Пока дварфы работали, Локи превратился в муху, чтобы полностью саботировать их работу .Он трижды ужалил их, что повлияло на концентрацию Броккра и Синдри:

    • Он ужалил Синдри руку, когда тот выходил из огня, живого кабана с золотыми волосами. Это был кабан Гуллинбурсти, способный бегать лучше любой лошади на суше, в море и в воздухе. Освещая тьму своей золотой гривой.
    • Он ужалил Броккру руку, пока тот работал с мехами, когда Синдри вытащил красивое кольцо под названием «Драупнир». Это волшебное кольцо могло создавать восемь новых колец равного веса каждую девятую ночь.
    • Он снова уколол Броккра, на этот раз в веко, в результате чего кровь потекла ему в глаз, не давая ему увидеть свою работу должным образом. Вот почему у знаменитого молота была слишком короткая рукоять, это был Мьёльнир, волшебный молот непревзойденного качества, огромной силы, который никогда не промахивался по цели и всегда возвращался в руки своего владельца после запуска.

Несмотря на попытки Локи разрушить их работу, братья-гномы достигли трех новых чудес высокого качества. Уверенные, они взяли на себя обязательство отправиться в Асгард, чтобы забрать свои долги.
Локи предшествовал им и подарил богам чудеса, приобретенные во время своего путешествия:

    • Тор получил золотые волосы для Сиф и молот Мьёльнир.
    • Один получил копье Гунгнир и кольцо Драупнир.
    • Фрейр получил корабль Скидбладнир и кабан Гуллинбурсти.

Вот отрывок из «Эдды», в котором рассказывается о передаче молота Мьёльнир Тору:

«Затем он отдал молот Тору и сказал, что Тор может наносить удары так сильно, как пожелает, что бы ни случилось. будь перед ним, и молот не сломается; и если он бросит его во что-нибудь, оно никогда не промахнется и никогда не улетит так далеко, чтобы не вернуться в его руку; и при желании он мог оставить его в своем сарке, оно было таким маленьким; но на самом деле недостатком молота было то, что рукоять (рукоять) была несколько короткой.»

Получите украшения Thor’s Hammer

Ожерелья, браслеты, кулоны, кольца

Получите -15% Скидка , используя код« B15 »

2. Символ Валкнута

2.1 Что такое викинг символ Валькнута?

Если подвести итог тому, что символ Valknut Valknut (произносится как val-knoot), вероятно, является одним из самых интригующих символов викингов, которые оставили после себя викинги. Это также один из наиболее часто встречающихся символов в нашей современной культуре, когда речь идет о представлении древней культуры викингов.Этот скандинавский символ также известен под другими названиями, такими как:

    • Узел Одина
    • Сердце Валы
    • Сердце Хрунгнира

Независимо от того, как мы его называем, эти символы викингов всегда связаны Одину и смерть храбрых воинов.

Эти интригующие символы викингов, Валкнут, были найдены выгравированными на многих северных гробницах и памятниках. Он состоит из 3-х треугольников, иногда нарисованных в одну линию (уникурсально), иногда в стиле Борромео, а в настоящее время образованных многими другими способами.

Есть еще один важный элемент, который следует учитывать в отношении Валкнута. Этот символ, состоящий из трех треугольников, имеет девять точек. Число 9 — очень важное число в культуре викингов, особенно потому, что оно связано с девятью мирами из северной мифологии.

2.2 Значение символа викинга: Валкнут

Чтобы понять значение символа валкнут, который можно перевести как «узел убитого воина» (имя состоит из двух слов «Валр», что на древнескандинавском языке означает «убитый воин» и «Кнут» означает «узел») важно погрузиться в верования викингов.

Прежде всего, они считали, что необходимо славно умереть в битве, чтобы иметь право доступа в Валгаллу, иначе они будут жить в темноте после своей смерти.

Валгалла, если просто объяснить, это северная версия рая. Валькирии (или Один) придут, чтобы забрать души храбрых воинов, погибших в битве, и привести их туда.

На месте он будет иметь право участвовать в эпических битвах в их бессмертном состоянии днем ​​и праздновать каждую ночь.

Особенность Валгаллы состоит в том, что находящиеся там воины должны будут спуститься на землю в день Рагнарока или «сумерек богов».

( скандинавский символ версия Откровения, чтобы объяснить это просто), чтобы сражаться с Одином и другими богами, силами зла (особенно Локи и его детьми) и встретиться лицом к лицу с тьмой.

Один, бог смерти и войны, особенно заинтересован в этих храбрых воинах, погибших в битвах, чтобы сформировать свою армию и подготовиться к дню Рагнарока.Вот почему эти символы викингов Валкнут очень часто связывают с Одином.

2.3 Валкнут: символ Одина

Остается вопрос о свидетельстве того, что история сохранила значение этих символов викингов, достаточно важных, чтобы их связывать с главным богом северной мифологии, Одином Всеотцом.

К сожалению, их мало или совсем нет… Практически невозможно определить точное значение этого символа и его использование. Никакие исследования не установили это и период времени, в течение которого он использовался.

Затем археологи и историки были вынуждены интерпретировать его использование по реликвиям, на которых он появился.

Давайте вместе посмотрим на эти реликвии:

    • Стора Хаммар или «камень Лербро»

Этот великолепный монолит можно увидеть на острове Готланд в Швеции. На этой реликвии эпохи викингов выгравированы и раскрашены несколько сцен из скандинавской мифологии.

Вторая сцена показывает, как Один спустился, чтобы найти воина, павшего в битве.По крайней мере, это интерпретация, которая была сделана из этого, копье и вороны не оставляют никаких сомнений в личности центрального персонажа.

Руки Одина символизируют благословение, поднимая тело воина из могилы в Валгаллу, и Валкнут изображен в небе.

И здесь вы можете найти этот камень на острове Готланд. Эта гравюра особенно интригует и интересна по нескольким причинам:

Во-первых, это способ гравировки Valknut, в отличие от Stora Hammar, который представляет собой Valknut в стиле Борромео с тремя отчетливыми треугольниками, они имеют уникурсальную форму ( три треугольника образуют одну линию) .

Во-вторых, вы заметите, что два валкнута изображены между ног лошади, но третье пространство странным образом завершено простым треугольником… вместо этого на верхней части лошади выгравирован валкнут.

Наконец, сцена представляет Одина в виде простого воина верхом на лошади, вооруженного щитом, в сопровождении отряда воинов. Может, он их везет в Валгаллу?

Именно на этот раз в Англии, недалеко от Питерборо, в 1855 году в реке было обнаружено золотое кольцо; река Нене.Это кольцо очень особенное, оно состоит из двух дисков, расположенных друг напротив друга по кругу. На каждой стороне дисков есть скопления из трех гранул.

Это кольцо представляет собой образец позднего англосаксонского искусства и не имеет характеристик кольца, выкованного викингами. Викинги очень и очень редко использовали золото для своих украшений, они предпочитали серебро.

Начиная с конца 8-го века, нередко можно увидеть художественное влияние скандинавских иммигрантов в создании колец, брошей и других украшений из Великобритании.Но тогда почему они решили использовать символ Валькнута для этого кольца?

Согласно этой интерпретации, это кольцо является «защитным амулетом» от сглаза, чтобы отпугнуть злых духов.

Фотоисточники

Есть много других реликвий, которые относятся к символу викингов Валкнут, иногда шведского или норвежского происхождения, а иногда чужды корням викингов.

Мы можем процитировать:

    • Знаменитое захоронение корабля Осеберг (могила важной женщины-викинга, похороненной вместе с кораблем, Валкнут выгравирован на основании)
    • Надгробия 10-го века в Йоркшире на на которых выгравирован валкнут.
    • На найденных в Восточной Англии урнах, на которых изображены волки и вороны, сопровождающие Валкнута и подтверждающие идею о том, что этот символ связан с Одином.

3. Эгишьялмур / Эгишьялмр или Шлем благоговения

3.1 Что означает символ викингов эгишьялмур?

Эгишьялмр — магический рунический символ защиты и победы. Он состоит из 8 ветвей, напоминающих сияющие трезубцы вокруг центральной точки. Центральная точка может представлять объект, который нужно защищать, а трезубцы являются наступательным средством этой защиты.

Если мы посмотрим на этимологию, «эгида» означает «щит», а «хьялмр» соответствует слову «шлем» на древнескандинавском языке.

Для начала, я думаю, вы тоже задались вопросом: «как произносится Эгишьялмур? «.

Но, к счастью, есть другой способ назвать этот символ намного проще, чем научиться произносить древнескандинавский или исландский язык: мы можем назвать его «Шлем трепета».

На самом деле, «шлем» не означает физический шлем или что-то в этом роде. Это просто означает «на передовой».

Фактически, многие воины викингов рисовали на лбу символ Эгишьялмур, полагая, что он обеспечивает защиту во время сражений и вызывает страх у врага.Следовательно, также используется название Helm of Terror.

3.2 Когда в нордической мифологии говорится об этом символе?

Описание этого символа можно найти во многих сочинениях, в том числе в сагах о Вёльсунгах и в стихотворении Эдды «Фафнисмаль», где дракон Фафнир хвастается использованием Ægishjálmur, что делает его непобедимым.

Вот отрывок:

«Шлем благоговения
Я носил перед сыновьями человеческими
В защиту моего сокровища;
Среди всего прочего, я один был силен,
Я подумал про себя,
Потому что я не нашел силы, соответствующей своей собственной »

Эти символы викингов также использовались позже в Galdrabók: исландской книге магии, в ней говорится:

«Сделайте из свинца шлем трепета, прижмите свинцовый знак между бровями и произнесите формулу:

Ægishjálm er ég ber
milli brúna mér!

Шлем страха
у меня между бровями!

Таким образом, человек может встретить своих врагов и быть уверенным в победе »

Интересно отметить, что ветви также напоминают нам две руны вместе.Вероятность того, что это добровольно, очень высока, учитывая связь между магией и рунами. Мы видим руну «Альгиз» и руну «Иса».

4. Vegvisir, рунический компас

4.1 Что означает Vegvisir, символ компаса викинга?

Этот символ часто путают с Эгишьялмуром, так как Вегвисир (произношение Vegg-Vee-Seer) также имеет 8 ветвей, но каждая отличается от другой, в отличие от «шлема благоговения». Даже если это тоже символ защиты, это не имеет того же значения.

Часто говорят, что викинги использовали эти скандинавские символы для навигации, как компас, слово «Vegvisir» означает «поиск пути», однако мы не знаем точное происхождение этого символа и время его использования.

Сегодня последователи древних верований, таких как «Асатру», например, считают, что сила этого рунического компаса связана с личным путешествием, которое каждый человек предпринимает в своей жизни. Он рассматривается как защитный символ, направляющий тех, кто носит его на своем жизненном пути.

4.2 Использование викингами символа в качестве компаса

Археологи обнаружили, что викинги используют «солнечный камень» для своих путешествий по миру, действуя как компас и позволяя им определять правильное направление. Некоторые эксперты считают, что этот «солнечный компас» послужил источником вдохновения для символов викингов «Вегвисир».

Современное видение солнечного камня

8 ветвей этого рунического символа будут представлять основные и межкардинальные направления (север, северо-восток, северо-запад, юг, юг, юго-восток, Юго-Запад).

С помощью гвоздя и солнца викинги могли определять направление движения благодаря его тени.

Это все еще невозможно проверить до сегодняшнего дня, но некоторые легенды предполагают, что символ Vegvisir был нарисован на парусах лодок, чтобы помочь им безопасно найти путь домой.

4.3 Какие надписи говорят об этом символе?

Есть два источника, которые вызывают в памяти нордический компас, но оба были написаны спустя много времени после эпохи викингов.

Информация, содержащаяся в нем, поэтому должна интерпретироваться с осторожностью , потому что даже если некоторые элементы основаны на реальных проверенных знаниях, другие являются интерпретациями народных традиций, и, по мнению экспертов, возможно, что это может иметь место для части по поводу Vegvisir.

    • 1600: Galdrabók. Эта рукопись представляет собой гримуар, содержащий 47 заклинаний. Впервые он был опубликован в 1921 году, затем переведен и опубликован Стивеном Флауэрсом в 1989 году в его самой известной на сегодняшний день версии.Есть упоминание о Vegvisir, где говорится, что этот символ поможет нам не заблудиться и найти дорогу обратно.
    • 1860: Рукопись Хульда. В этой книге, написанной Гейром Вигфуссоном, собран анализ многих символов и связанных с ними заклинаний. Написанный через 8 веков после эпохи викингов, он находился под сильным влиянием христианской религии и практики «современной» магии. Однако внутри есть официальные документы, относящиеся к эпохе викингов, что делает его справочным изданием сегодня.

Относительно Vegvisir мы можем прочитать там:

«Если носят этот знак, никто никогда не заблудится во время шторма или плохой погоды, даже если путь неизвестен».

Обширные исследования показывают, что этот символ окружает много фольклора. Нет никаких свидетельств того, что викинги когда-либо использовали его.

Конечно, некоторые рунические составляющие этого символа — это , извлеченные из Младшего Футарка, датируемого 800 годом, и модифицированного датского Футарка, датируемого 1300 годом, но многие модификации этого символа были сделаны в современную эпоху.

5. Символ Иггдрасиль / Древо жизни

5.1 Что означает Иггдрасиль?

Иггдрасиль означает «конь Одина» или «конь Иггра», «Игг» в переводе «грозный» представляет собой одно из многих имен, данных в Gylfaginning богу, которого так боялись Одину; а «drasill» переводится как «лошадь».

5.2 Что символизирует иггдрасиль?

Иггдрасиль или Иггдрасиль представлен как вечнозеленый ясень, самый большой и самый совершенный из всех деревьев (в некоторых версиях нордического мифа, например, в Швеции или Дании, Иггдрасиль — это «тис *»).

Его ветви покрывают небо и землю и соединяются с ними. Этот скандинавский символ — космическое дерево, древо жизни, центр мира.

Иггдрасиль символизирует жизнь всего, это не только один из важнейших символов викингов и скандинавской культуры, но и основополагающий элемент самой северной веры.

Это столп-ось нордической космогонии (системы образования Вселенной).

Вокруг него древние тексты говорят, что существует 3 или 9 (3 × 3) миров.Три из этих текстов — это Асгард, Мидгард и Утгард, последний объединяет 7 дополнительных миров (мы видим это сразу после).

В старых версиях никогда не упоминаются названия остальных семи миров, даже если они говорят о девяти мирах. Тем не менее, пришла традиция идентифицировать их, как мы увидим.

* Интересно отметить, что на древнескандинавском языке «тис» иногда называют Barraskr, что буквально означает «игольчатый ясень».

5.3 Кто живет в Иггдрасиле?

Эта Axis Mundi — обитель богов.Есть их святилище Асгарда, что означает «Обитель асов», расположенное над человеческим миром.

Есть и другие миры:

    • Мидгард означает «средний корпус», это место, где живут люди. Все, что находится за пределами Мидгарда, называется Утгардом. Создайте в начале мира ресницы первобытного гиганта Имира.Мидгард — это и название места, и окружающий его частокол.
    • Хельхейм , что означает «Владения Хель» (Хель, что означает «другой мир» или «скрытые владения внизу», — это имя богини, дочери Локи и великана Ангрбоды. Это место, где мертвы, не имевшие доступа к Valhalla (обычно это мужчины, умершие от болезни и старости).
    • Нифльхейм означает «Темный мир» или «Туманный мир», это ледяная область, она будет расположена на севере * напротив Муспельхейма, области огня. Лед и огонь, тень и свет — между собой они образуют два полюса северной символики. Есть часть этого мира, называемая Нифльхель «Туманная часть Хель», это место, где обитают души злых людей, это часто представлено в подземелье космоса.
    • Muspellheim означает «Мир огня» и, как мы только что видели, противоположность Нифльхейму. Это королевство находится на юге * мира. Он посылает горящие искры, плавящие лед Нифльхейма и вызывающие рождение Имира, примитивного гиганта.
    • Йотунхейм означает «мир гигантов», которые были превращены в демонических существ. В действительности гиганты — это грубые силы природы. Это королевство находится на Востоке *. Важно отметить, что это два гиганта; Бор и Бестла родили Одина.(Анекдот: Йотунхейм — это название горного хребта высотой 2470 м в Норвегии) ​​
    • Альфхейм или Лйесальфхейм , что означает «мир Альфес» (Эльфов), — одна из многих божественных резиденций. Дом светлых эльфов и резиденция Фрейра, это место было дано ему богами Асами с момента появления его первого зуба. (Анекдот: Альфхейм — это название, данное территории, расположенной между реками Гетаэльф и Глом между Норвегией и Швецией) Единственная возможная связь, которая может быть установлена ​​с Альфами, — это люди Альфар, которые жили там, будучи известными как «более красивее всех других народов »с предком« Харальд-светловолосый ».
    • Свартальфхейм , что означает «мир Черного Альфеса», — это место под землей, куда Альфадр (одно из имен, данных Одину) посылает Скирнира, посланника Фрейра, чтобы он встретил гномов и спросил их. чтобы создать Глейпнир, единственное звено, которое может удерживать волка Фенрира. Именно в это место отправляется Локи, чтобы сделать магические предметы, которые мы видели выше, особенно Мьёлльнир. Интересно отметить, что очень часто здесь упоминаются гномы, а не эльфы. Снорри Стурлусон говорит о «подземном жилище гномов», что предполагает, что для него черные эльфы и гномы — одно и то же.
    • Ванахейм означает «мир лопастей». Ване — вторая по величине семья богов, они ближе к населению. Это боги, связанные с плодородием существ и плодородием природы. Самые важные Ванес — Ньорд и его дети Фрейр и Фрейя.Это королевство расположено на западе * [ВАЖНО] Хотя этот мир появляется в большинстве изображений Иггдрасиля, он не появляется ни в каком другом тексте, кроме «Скальдскапармала» Снорри. Часто делают вывод, что он изобрел это место, чтобы создать аналог Асгарда.

* Существует множество вариантов расположения девяти миров вокруг дерева Иггдрасиль. «Норвежские» источники никогда об этом не говорят и никогда не говорят, какой мир составляет «девять миров».

Именно по этой причине предпочтительнее не утверждать точное номинативное расположение, следует понимать, что абсолютно все изображения Иггдрасиля с расположением и названиями девяти миров в Интернете и в других странах мира могут быть найдены. книги остаются интерпретациями и не являются истиной.

Вся скандинавская мифология и религия состоят из двусмысленностей, а иногда и противоречий.

Чтобы проиллюстрировать этот момент, согласно некоторым текстам, в которых описаны варианты этого деления девяти миров. Хельхейм и Нифльхейм — это один и тот же мир, и появляется мир гномов под названием Нидавеллир.

Мы также можем заметить, что все имена этих миров оканчиваются суффиксом «heim» или «heimr», что означает «мир, королевство», а с другой стороны «gard» или «gardr», означающими «ограждение».

Некоторые исследования, основанные на древних источниках, показывают, что все девять королевств когда-то носили терминологию «хеймр», поэтому Мидгард называется «Мангейм», а Асгард — «Годхейм».

Множественные переводы с течением времени привели бы к путанице между названиями мест и самих миров, что привело бы к потере этой терминологии.

5.4 Что такое Иггдрасиль в мифологии?

Мы видели, что Иггдрасиль — это гигантский скандинавский символ ясеня, рассматриваемый как сам космос, приветствующий девять миров и все, что он содержит.

Теперь мы можем говорить об основах Иггдрасиля, это космическое дерево поддерживается тремя корнями, каждый из которых связан с источником:

    • Первый корень находится под Асгардом, он ныряет в очень священный источник под названием “ Urdhr » происходит от« Urdarbrunnr », что означает« колодец судьбы ». Именно в этом источнике асы каждый день пересекают мост Бифрост (также называемый Асабр), чтобы провести свой совет. Этот источник охраняют 3 женщины, которых зовут Норнес «Урд, Верданди и Скульд», что соответственно означает «что было, что становится и что должно произойти» (т.е. прошлое, настоящее и будущее), которые определяют судьбу человека. Они каждый день обрызгивают корень большого ясеня грязью из источника Урдхр, чтобы он не сгнил.
    • Второй корень подключен к источнику «Мимир» буквально «память», он будет находиться под миром гигантов. Этот хорошо похороненный мудрость и интеллект, его хранитель делает глоток каждый день и стал очень мудрым человеком. Один, однажды он пошел туда, чтобы попросить выпить глотка воды (поэты называли ее медом), но ему пришлось оставить глаз в обмен, чтобы получить к нему доступ. Вот что «völuspa» рассказывает об этой истории:

«Я точно знаю, Один,
Где ты спрятал свой глаз:
В источнике Мимира,
Очень известен среди всех.
Мимир, каждое утро,
Выпей медовуху
Из клятвы Вальфадра.
Вы действительно знаете больше? »

  • Третий в « Hvergelmir» источник , означающий «громовой источник» или «ревущий котел», является материнским источником всех рек. Он расположен в самом сердце Нифльхейма, именно здесь космический змей Нидхоггр, что означает «тот, кто бьет с ненавистью», грызет корень Иггдрасиля и пожирает мир снизу.

Иггдрасиль также является сонмом нескольких персонажей, принявших форму животных:

  • Граесвельг , что переводится как «пожирающий трупы». Расположенный в северном небе, , этот гигант в форме орла создает ветер, когда взлетает в полет , потому что его взмахи крыльев настолько сильны, что они приводят в движение море и разжигают пламя.
  • Heidrun , что означает «яркий», — это коза на крыше Валгаллы.Он пасет молодые побеги дерева Лаэрад * и производит мед из его вымени, ежедневно наполняя огромные неисчерпаемые резервуары. Эту медовуху по желанию подают эйнхерийам или эйнхериарам, «тем, кто сражается в одиночку», тем воинам, которые погибли в битвах, принесенных вальхаллу валькириями.
  • Эйктирнир — это «тот, у кого дубовые рога», этот олень также обитает на крыше вальхалле / вальгаллы, чтобы пастись на молодых листьях дерева *. Из этих рогов вода по каплям не течет в Хвергельмир, — материнский источник всех рек.
  • Ratatoskr , что означает «зуб, который сверлит» — это белка, которая проходит через хобот Иггдрасиля, чтобы обмениваться словами между орлом, сидящим на ветвях, и драконом-нидхоггом, найденным в корнях, чтобы сеять раздор.
  • Vedhrfölnir означает «тот, кто тускнеет под воздействием шторма»; сидит между глазами орла.

* Опять же, по этому поводу ведутся большие споры. В эдде говорится о дереве на крыше Валгаллы или валхолле, которое называется «Лаэрадр» или «Лерад», и говорится, что там водятся коза Хайдрун и олень Эйктирнир. Скандинавская мифология не сообщает о существовании двух мифологических деревьев, поэтому Лаэрад приравнивается к Иггдрасилю, мировому дереву.


Наконец, нордическая мифология сообщает нам еще один факт об Иггдрасиле, в частности, об Одине . Следует знать, что посвящение Одину в основном совершалось через повешение. (Одина также называют Хангагудх или Хангатыр «бог повешенных»).

Один принес себя в жертву самому себе, чтобы получить знание рун.

Его самопожертвование описано в «Хавамале»:

«Я знаю, что я висел
К дереву, избитому ветрами
Девять ночей,
Извините за копье
И отдан Одину
Я сам себе отдал
Этому дереву
Из которых никто не знает
Откуда берутся корни? »

Один будет висеть на ветке Иггдрасиля девять ночей, пронзенный копьем.

5.5 Что происходит с Иггдрасилем во время рагнарёка?

Во время рагнарёка «судьба сил», также переводимая как «закат богов», 5 главных событий приведут к концу миров.

Только мужчина и женщина выживают, прячась в дупле дерева, и вернут жизнь в мир. В мифе о Рагнарёке нет ничего, что рассматриваемое дерево действительно является Иггдрасилем.

При этом также не упоминается, что Иггдрасил уничтожается во время этого события, некоторые люди думают, что он является защитником жизни во время рагнарёка.

Свефнторн

Свефнторн — «сонный рог» на древнескандинавском языке — это заклинание , которое викинги использовали для погружения кого-то в глубокий сон.

Символ, используемый для представления заклинания, варьируется от источника к источнику, и неясно, играл ли символ физическую роль в заклинании или просто представлял его.

Этот вариант мог указывать на вариации в применении заклинания, которое иногда, кажется, использовалось в шутку, а в других случаях для обезвреживания серьезных противников.

Один, главный заклинатель, использует Svefnthorn , чтобы погрузить Валькирию Брюнхильд в глубокий сон, от которого она может проснуться только тогда, когда герой пересекает грозный круг огня, который Один создал вокруг нее.

Королева Улоф «приставляет» короля Хельги Свефнторн, чтобы на несколько часов потерять сознание и сыграть с ним и его людьми шутку.

Валхьялмр точно так же «засунул» Хрольфа свефнторном, который, кажется, был физическим предметом, поскольку Хрольф просыпается только тогда, когда его вытряхивает лошадь.

Одна старая исландская книга заклинаний советует пользователю вырезать символ на куске дуба и поместить его под кровать человека.

Между тем, другое заклинание не упоминает символ, а вместо этого описывает заклинание как использующее собачье сердце, которое было помещено в такое место, где солнце не светит в течение тринадцати дней.

Гунгнир

Гунгнир, копье Одина, было добыто для Одина из кузниц гномов. Поскольку Один был богом войны, неудивительно, что Gungnir был символом войны для викингов.Один почти всегда изображается в современных произведениях с копьем в руке.

Война между богами озиров и ванов в скандинавской мифологии официально началась, когда Один бросил свое копье на собравшихся богов ванов.

В честь этого викинги тоже часто бросали свои копья над головами врагов, чтобы сигнализировать о начале битвы.

Когда викинги приносили человеческие жертвы Одину, они также делали это с помощью копья, точно так же, как Один нанес себе удар Гунгниром, чтобы получить знания о рунах.

Гунгнир описывается как настолько хорошо сбалансированный, что может поразить любую цель, независимо от навыка метателя. Похоже, на его кончике вырезаны магические руны, назначение которых никогда не раскрывается.

Копье, кажется, было связано с военной мощью викингов, которая потерпит неудачу только в конце дней.

Один изображен использующим копье, чтобы вступить в бой с Фенриром во время битвы при Рагнароке. В этот момент предсказано, что копье окончательно подведет Одина, и он падет перед Фенриром.

Смерть Одина — это начало конца, поскольку боги озиров уничтожены, а девять миров скандинавской мифологии уничтожены.

Свастика

В то время как Свастика сегодня приобрела совсем другое значение, у викингов она олицетворяла процветание, силу и защиту.

Это потому, что у викингов свастика [а также Солнечное колесо ] использовалась для обозначения Молота Тора, Мьёльнира.

Свастика часто появляется рядом с изображениями Молота Тора или используется как синоним символа Мьёльнира.Свастика также была найдена вырезанной на многих молотах эпохи викингов.

Для викингов Мьёльнир и, следовательно, Свастика представляли силу и защиту, поскольку Тор был защитником как Асгарда, царства озирских богов, так и Мидгарда, мира людей, и использовал свой молот для защиты от них. хаотические силы гигантов.

Эти символы также представляли солнце и небо, поскольку Тор был главным богом неба в скандинавской мифологии.

Мьёльнир не только олицетворял силу и мощь, но и защищал викингов, представляя порядок.

Мьёльнир использовался для празднования важных событий, таких как рождение детей и браки, которые укрепляли социальный порядок, защищавший общины. Таким образом, Мьёльнир, а в свою очередь свастика, были символами порядка и безопасности, независимо от того, были ли они достигнуты силой или консенсусом сообщества.

Сеть Вирда

Викинги верили в судьбу.

Тот факт, что даже богам была предсказана судьба, от которой они не могли избежать, в форме апокалипсиса Рагнарок, отражает силу, которую викинги наделили идеей судьбы.

Норвежский символ, известный сегодня как Паутина Вирда , представлял матрицу судеб, созданную норнами, которые контролировали судьбу всего в скандинавском космосе.

Символ состоял из девяти взаимосвязанных посохов, девять из которых были священным числом у викингов: было девять миров, и Один висел на Иггдрасиле девять дней, чтобы узнать секреты рун.

Способ, которым соединяются посохи, представляет неразрывную связь между прошлым, настоящим и будущим, а также то, как один влияет и перетекает в другое.

Это было напоминанием викингам о том, что их нынешнее положение является результатом их прошлых действий и что их нынешние действия сформируют будущее.

Крест троллей

В Швеции и Норвегии Крест троллей , или троллькорс, представляет собой изогнутый кусок железа, который носят как амулет для отражения злонамеренной магии.

Символ, кажется, имеет довольно современное происхождение, созданный шведским кузнецом в конце 1990-х годов, который, как она утверждает, скопировал с защитной руны, которую она нашла на ферме своих родителей.

Этот символ действительно имеет сходство с руной Отхала, использованной в Старшем Фуртарке, но которая не является частью Младшего Фуртарка, обычно используемой викингами.

Похоже, это было связано с идеями наследия и наследования, и, возможно, с идеями призыва к защите и помощи предков.

Рисование слоя символов — ArcGIS Pro | Документация

Используйте рисование слоя символов, чтобы переопределить порядок рисования символов на картах по умолчанию. Когда символы имеют более одного слоя символов (например, обозначение дороги в обшивке), рисование слоя символов также может управлять порядком этих отдельных слоев символов по классам символов.

Порядок отображения объектов на карте — то, как они перекрывают друг друга — определяется порядком слоев на панели «Содержание». Самый нижний слой в списке отрисовывается первым, за ним идет следующий нижний слой и так далее, пока объекты в самом верхнем слое не будут рисовать выше всех остальных. Внутри каждого слоя объекты рисуются в том порядке, в котором они возвращаются из базы данных. Даже если на слое имеется более одного класса символов, например, разные типы дорог, классифицированные с использованием символов уникальных значений, объекты по-прежнему отображаются по порядку независимо от их класса символов.(Исключением является слой, нарисованный с пропорциональными или градуированными символами, где объекты с более крупными символами отображаются ниже объектов с более мелкими символами.)

Все символы слоя отражаются в списке чертежей слоя символов, даже если некоторые из них не видны в текущем масштабе. Символы, не видимые в текущем масштабе, выделены курсивом. Наведите указатель мыши на символ, чтобы увидеть диапазон шкалы, в котором он нарисован. Чтобы узнать больше об управлении масштабами символов, см. Создание многомасштабной карты.

Вы также можете настроить рисование слоя символов на групповом слое, чтобы управлять рисованием всех его символов вместе. Когда отображение слоя символов установлено для группового слоя, вы не можете установить его для отдельных слоев внутри группы; все управление прорисовкой слоя символов устанавливается через групповой слой.

Внимание:

Если включить отображение слоя символов на групповом слое, для всех слоев в группе, для которых был задан набор слоев символов, будут восстановлены настройки по умолчанию. Точно так же, если вы добавляете или удаляете слой из группового слоя, для которого включено рисование слоя символов и для этого слоя были установлены параметры рисования слоя символов, они сбрасываются до настроек по умолчанию.

Когда вы добавляете слой к групповому слою, его слои символов помещаются вверху порядка рисования. Изменения, внесенные в основные символы слоя, количество классов или метод классификации, также переместят его слои символов в верхнюю часть порядка рисования. Это сделано для того, чтобы обновления символов были видны.

Рисование слоя символов полезно для достижения определенных графических эффектов. Ниже приведены несколько примеров:

  • Установите для класса обозначения дороги с обозначением обведенной линии значение «Присоединиться», чтобы показать связь между отдельными сегментами дороги.
  • Обозначьте путепроводы и подземные переходы, установив для нескольких классов обозначений дорог с обозначениями обведенных линий значение Присоединиться. Сегменты линий из каждого класса символов связаны, но более высокие классы символов полностью вытягиваются над нижними, что подразумевает вертикальный переход.
  • Совместно отобразите разные категории дорог, установив параметр «Объединить» и «Объединить» для нескольких классов символов, чтобы сначала нарисовать все дорожные покрытия, а затем объединить насыпи.
  • Устранение границ округов между областями многоугольника по состоянию, установив параметр «Объединить» и «Объединить» для нескольких классов символов многоугольника.

Есть два режима, которые вы можете использовать для рисования слоя символов. Используйте вкладку «Основные», чтобы изменить порядок классов символов и, при необходимости, комбинировать символы. Используйте вкладку «Дополнительно» только в сложных случаях, когда необходимо изменить порядок рисования отдельных слоев символов в классах символов. После того, как вы установили настройки рисования слоя символов, вы можете включать и выключать их, и настройки сохраняются.

Рисование слоя символов недоступно для 3D-слоев. Вы можете установить его только на векторные слои на карте или в категории 2D-слоев сцены.Рисование слоя символов нельзя настроить для слоев с неклассифицированными символами, пропорциональными символами, словарными символами или для слоев полигональных объектов с градуированными символами.

Отрисовка слоя символов должна быть включена на векторном слое для выполнения маскирования слоя символов. Чтобы узнать больше о маскировании слоя символов, см. Элементы маски.

Наследие:

Настройки рисования слоя символов сохраняются при импорте карты из ArcMap, но только если отображение уровня символов включено в документе карты ArcMap во время импорта.

Объединить и объединить символы в базовом режиме

Используйте базовый режим, чтобы установить порядок рисования классов символов в векторном слое или во всех слоях в групповом слое. Когда вы используете символы с более чем одним слоем символов, вы также можете комбинировать символы с объединениями и слияниями.

Для двух классов символов установлено значение «Нет соединения». Обратите внимание, что каждый сегмент линии нарисован независимо. Это такое же поведение отрисовки, что и при отключенном отрисовке слоя символов.

Для двух классов символов установлено значение «Объединить». Обратите внимание, что символы внутренней дороги объединены в классах символов, но линейные оболочки разделяют эти два класса.

Для двух классов символов установлено значение «Объединить» и «Объединить». Обратите внимание, что символы внутренней дороги объединены в классах символов, при этом символы обсадной колонны отображаются под всеми внутренними элементами. Если для класса символов задано значение «Объединить и объединить», символы этого слоя объединяются с символами класса символов, который находится непосредственно над ним в списке «Порядок рисования».

  1. Выберите векторный слой (или групповой слой) на панели Содержание.
  2. В разделе «Слой элементов» на вкладке «Внешний вид» в группе «Чертеж» нажмите кнопку «Символы».
  3. На панели «Символы» на вкладке «Рисование слоя символов» включите параметр «Включить отображение слоя символов».

    Если позже вы выберете отключение рисования слоя символов, все настройки сохранятся.

  4. На вкладке «Основные» перетащите классы символов, чтобы изменить порядок их рисования.При желании разверните заголовок каждого класса символов, чтобы проверить слои символов, составляющие символ.

    Вы не сможете использовать базовый режим, если у вас настроены альтернативные символы на основе масштаба для любого класса символов в слое. Наведите указатель мыши на любой символ, чтобы увидеть диапазон шкалы, в котором он виден.

  5. Для каждого класса символов выберите «Нет объединения», «Объединить» или «Объединить и объединить». Объединение, Объединение и Объединение доступны только для символов, которые имеют более одного слоя символов. Объединение и объединение нельзя задать для самого верхнего слоя, потому что нет слоя выше, с которым можно было бы объединить его.Невозможно установить объединение и объединение, если для класса символов над ним установлено значение «Нет объединения». Эти правила будут соблюдаться при изменении порядка классов символов. Например, если вы перетаскиваете класс символа, для которого установлено значение «Присоединиться» и «Объединить», ниже класса символа, для которого установлено значение «Нет присоединения», для перемещенного класса символа устанавливается значение «Присоединиться».
  6. При желании нажмите «Сброс», чтобы вернуть состояние слоя (или группового слоя) к состоянию рисования слоя символов по умолчанию.

    Снятие флажка «Включить рисование слоя символов» не сбрасывает настройки рисования слоя символов.

Изменение порядка отдельных слоев символов в расширенном режиме

Используйте расширенный режим только тогда, когда вам необходимо управлять порядком отдельных слоев символов в классах символов. Расширенный режим позволяет независимо изменять порядок всех слоев символов. Слои символов перечислены в числовых группах порядка рисования. Все слои символов в группе объединяются независимо от их порядка в группе.

Когда класс символов включает альтернативные символы, нарисованные в разных диапазонах масштабов, необходимо использовать расширенный режим.Отображаются все экземпляры класса символов с их текущей видимостью в текущем диапазоне масштабов. Вы можете независимо управлять каждым альтернативным символом в списке слоев символов.

  1. Выберите векторный слой (или групповой слой) на панели Содержание.
  2. В разделе «Слой элементов» на вкладке «Внешний вид» в группе «Чертеж» нажмите кнопку «Символы».
  3. На панели «Символы» на вкладке «Рисование слоя символов» включите параметр «Включить отображение слоя символов».

    Если позже вы выберете отключение рисования слоя символов, все настройки сохранятся.

  4. На вкладке «Дополнительно» разверните числовую группу и перетащите слои символов из одной группы в другую, чтобы изменить порядок их рисования.
  5. Чтобы создать новую группу, щелкните правой кнопкой мыши класс символов и выберите Переместить в новую группу.

    Слой символа добавляется в новую числовую группу в нижней части списка «Порядок рисования».

  6. При желании нажмите «Сброс», чтобы вернуть состояние слоя (или группового слоя) к состоянию рисования слоя символов по умолчанию.

    Снятие флажка «Включить рисование слоя символов» не сбрасывает настройки рисования слоя символов.

Внимание:

Поскольку расширенный режим предоставляет дополнительные элементы управления, которых нет в базовом режиме, некоторая информация может быть потеряна, если вы переключитесь с вкладки «Дополнительно» на вкладку «Основные». В большинстве случаев появляется предупреждающее сообщение, и если вы решите продолжить, настройки рисования слоя символов сбрасываются до состояния по умолчанию в базовом режиме.

Связанные темы

Отзыв по этой теме?

VK Значение на рисунке — Что означает VK на рисунке? VK Definition

Значение для VK — это Вероника Карлссон, а другие значения расположены внизу, которые имеют место в терминологии чертежей, а VK имеет одно значение.Все значения, которые принадлежат аббревиатуре ВК, участвуют только в терминологии Черчения, другие значения не встречаются. Если вы хотите увидеть другие значения, нажмите ссылку ВКонтакте. Таким образом, вы будете перенаправлены на страницу, где указаны все значения ВКонтакте.
Если внизу не указано 1 аббревиатура ВКонтакте, выполните поиск еще раз, введя такие структуры вопросов, как «что означает ВК на рисунках, значение ВК на рисунках». Кроме того, вы можете выполнить поиск, набрав ВКонтакте в поисковой строке нашего сайта.

Значение астрологических запросов

ВК Значение на чертеже

  1. Вероника Карлссон Рисование

Также найдите значение ВК для рисования в других источниках.

Что значит ВК для рисования?

Мы составили запросы в поисковых системах о аббревиатуре ВКонтакте и разместили их на нашем сайте, выбрав наиболее часто задаваемые вопросы. Мы думаем, что вы задавали аналогичный вопрос поисковой системе, чтобы найти значение аббревиатуры ВКонтакте, и мы уверены, что следующий список привлечет ваше внимание.

  1. Что значит ВК для рисования?

    ВК означает Веронику Карлссон.
  2. Что означает аббревиатура ВК на Чертеже?

    Аббревиатура ВКонтакте на Рисунке означает «Вероника Карлссон».
  3. Что такое определение ВК?
    VK определение — «Вероника Карлссон».
  4. Что значит ВК на Рисунке?
    ВК означает, что «Вероника Карлссон» для рисования.
  5. Что такое аббревиатура ВК?
    ВКонтакте аббревиатура «Вероника Карлссон».
  6. Что такое стенография Вероники Карлссон?
    Сокращенное слово «Вероника Карлссон» — VK.
  7. Что означает аббревиатура ВК в Drawing?
    Определения стенограммы ВК: «Вероника Карлссон».
  8. Какая полная форма аббревиатуры ВК?
    Полная форма аббревиатуры ВК — «Вероника Карлссон».
  9. Что в полной мере означает ВК в Рисовании?
    Полное значение ВК — «Вероника Карлссон».
  10. Какое объяснение ВК на чертеже?
    Пояснение к ВК: «Вероника Карлссон».
Что означает аббревиатура ВК в астрологии?

Мы не оставили места только значениям определений ВКонтакте. Да, мы знаем, что ваша основная цель — объяснение аббревиатуры ВКонтакте. Однако мы подумали, что вы можете рассмотреть астрологическую информацию аббревиатуры ВКонтакте в Астрологии. Поэтому астрологическое описание каждого слова доступно внизу.

VK Аббревиатура в астрологии
  • VK (буква V)

    Вы индивидуалистичны, и вам нужна свобода, простор и азарт.Вы ждете, пока не узнаете кого-то хорошо, прежде чем брать на себя обязательства. Знать кого-то — значит вывести его из себя. Вы чувствуете необходимость залезть в его голову, чтобы увидеть, что им движет. Вас привлекают эксцентричные типы. Часто между вами и вашим возлюбленным бывает разница в возрасте. Вы реагируете на опасность, острые ощущения и тревогу. Гей-сцена заводит вас, даже если вы сами не являетесь участником.

  • ВК (буква К)

    Вы можете быть очень романтичным, привязанным к гламуру любви.Наличие партнера имеет для вас первостепенное значение. Вы свободны в выражении любви и готовы рисковать, пробовать новые сексуальные переживания и партнеров, при условии, что все это сделано со вкусом. Мозги заводят вас. Вы должны чувствовать, что ваш партнер интеллектуально стимулирует, иначе вам будет трудно поддерживать отношения. Чтобы знать, что вас ценят, вам нужна любовь, объятия, вино и ужин.

Случайное колесо персонажей fnaf

Happy Wheels Unblocked — увлекательная игра с садистскими наклонностями и черным юмором.Основная цель всех уровней игры проста: на одной из машин вам нужно добраться до финиша. Оставьте лайк, чтобы получить больше DBD! Мой твиттер: https://goo.gl/ugsA1Y Основной канал: https://www.youtube.com/miniminterСтаньте участником: https://www.youtube.com/user/MM7G ..

Five Nights at Freddy’s — Серебряные глаза_nodrm.pdf. 328 стр. Five Nights at Freddy’s — The Silver Eyes_nodrm.pdf GTA San Andreas FNAF HW PACK: FNAF 2 WITHEREDS Mod был загружен 1059 раз и пока набрал 7,00 из 10 баллов.Скачайте сейчас для GTA San Andreas!

Где получить события Событие 1-й годовщины 3x фрагмента памяти случайного персонажа спортивного клуба 3-го года Фрагмент воспоминания Эми Фрагмент воспоминания Хейли Фрагмент воспоминания Винни Фрагмент воспоминания Зои Где получить события 1-е юбилейное событие 3x фрагмента воспоминания случайного научного клуба 3-го года. .. Five Nights at Freddy’s — бесплатная игра в жанре хоррор на выживание, основанная на истории пиццы Фредди Фазбира. Все, что вам нужно сделать, это провести пять ночей в пиццерии Freddy’s Pizza, наполненной страшными животными.Вы играете скромного охранника, которому поручили, казалось бы, черную работу. Вам нужно только убедиться, что ничего плохого не случится в течение 5 ночей.

mabel fite me irl Пройди эту викторину! Вы впервые попадаете в игру, что вы делаете? Вас собираются казнить за преступление, в котором вы виновны. Что вы делаете? Вы заканчиваете школу, чем занимаетесь? Кто-то приглашает вас в вашу комнату и пытается вас убить. Что вы? The Granny Games — идеальное место, чтобы убить свободное время и насладиться потрясающими флеш-играми и HTML-играми.На этом сайте представлены различные виды игр про бабушек, и вы можете легко найти интересный мод, который соответствует вашим интересам, и повеселиться с ним.

09 ноя, 2019 · Генератор случайных чисел. Генератор случайных чисел (ГСЧ) — это алгоритм, который производит случайные числа. В видеоиграх эти случайные числа используются для определения случайных событий, таких как ваш шанс нанести критический удар или подобрать редкий предмет. Генерация случайных чисел, или ГСЧ, является определяющим фактором во многих современных играх. Adventure Phantom Mangle — это Phantom Mangle, как они появляются в FNaF World.1 Внешний вид 2 Роль в серии 3 Механика 4 Галерея Приключение Phantom Mangle — это вариант Phantom Mangle из FNaF 3 в мире FNaF. Их тела представляют собой искореженный беспорядок из частей с крошечным зеленым покрытием, покрывающим большую часть его неоткрытых областей. Они сохраняют красный галстук-бабочку, с заметной разницей в том, что он немного темнее …

12×20 навес на салазках

  • Usda aphis pet travel to scotland
  • 8×14 $ 2888.00 12×20 $ 4648.00. 8×16 3075,00 $ 12×22 4978,00 $. 10×12 $ 2998.00 12X24 $ 5225.00 … КОММУНАЛЬНЫЙ САЛОН РАНЧО. 8×8 1898,00 $ Стандартные функции. 8×10 2173,00 $ …
  • В этой бревенчатой ​​сауне 12×20, изготовленной на заказ, есть все, что вам нужно в холодную зиму. Установлена ​​на салазках. Отапливается специальной дровяной печью для сауны с натуральными камнями вокруг и стеклянной дверцей печи. Кедровая скамья и пол.
  • Мои планы сарая — Строительство сарая 16×20 — Эпизод 1: Где получить бесплатные планы сарая 16×20 Щелкните … www.sdsplans.com Сарай Gambrel — это типичный сарай, который отличается от других конструкций сарая, особенно когда он наша постройка сарая показывает фундамент салазок и систему перекрытий.
  • Лучшие здания, лучшие цены — Banner Buildings. Banner Buildings of Columbus — ваш лучший источник качественных и доступных по цене переносных зданий, складских сараев, деревянных зданий, алюминиевых зданий, гаражей и стальных зданий в Колумбусе, Джорджия, Форт-Беннинг, Джорджия, и Феникс-Сити, Алабама.
  • Здания мастерских, которые работают так же усердно, как и вы. Вы заслуживаете семинара, который работает так же усердно, как и вы. Тот, который переживет практически любое вообразимое возмущение, в том числе ураганный ветер со скоростью до 165 миль в час, сейсмические толчки от землетрясений, прямое воздействие огня в течение более часа и большинство уловок, которые вандалы могут использовать для входа.
  • Хижина с боковым крыльцом Хижина с боковым подъездом очень похожа на стандартную каюту, но с крыльцом и входной дверью, расположенными сбоку от сарая, а не перед сараем. Если вы ищете функциональность сарая для хранения вещей, но не внешний вид хижины, то каюта с боковым крыльцом будет соответствовать вашим потребностям.
  • Я читал, что нельзя построить навес на салазках, если площадь сарая превышает 100 квадратных футов. Я собирался использовать 4х4, выровненный по гравию. Это выполнимо? — спросил MarkG в Home & Garden.Сделай сам (Сделай сам) · 8 лет назад. Могу ли я поставить навес 12 футов X16 дюймов на салазках?
  • В Select Sheds мы знаем, что вы можете купить где угодно, и поэтому мы предлагаем вам только самое лучшее, и поэтому мы с гордостью представляем вам этот фантастический сарай Heritage 12 футов 20 дюймов. Комплект от EZ-Fit Sheds. Этот удивительный сарай для хранения размером 12 на 20 футов настолько причудлив и визуально привлекателен, что трудно представить его просто складским сараем.
  • См. Полный список на homedepot.com
  • Технические детали: • Тип крыши: Коттедж, Фундамент: салазок или плита • Размер здания: 12 футов на 20 футов, общая высота: 11 футов • Главное здание: 8
  • Найдите много отличных новые и бывшие в употреблении варианты и получите лучшие предложения на планы / чертежи навесов 12 ‘x 20’ типа двускатной крыши # D1220G, бесплатный список материалов по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров!
  • Лофт-амбары из старых сараев и построек из Гикори имеют верхний лофт, обеспечивающий дополнительное место для хранения ваших вещей.Цены начинаются всего от 109 долларов в месяц.
  • 12×20 $ 2300 12×22 $ 2450 12×24 $ 2650 12×26 $ 2850 12×28 $ 3050 12×30 $ 3300 12×32 $ 3500 12×34 $ 3700 12×36 $ 3900. Навесы могут быть размером до 24х36. Сообщение w для определения цены. Спасибо за Ваш интерес! Все сараи изготавливаются под заказ. Цена не включает доставку. Пожалуйста, сообщите мне размер и местоположение, чтобы узнать стоимость доставки. Навесы бывают в комплекте.
  • Just sheds inc. на самом деле есть «бесплатные планы навесов. Посмотрите и распечатайте этот бесплатный план навесов размером 10 x 8 футов в формате PDF.для этого требуется adobe acrobat Планы сараев — бесплатные планы сараев для хранения, чертежи, строительство сарая по чертежам или покупка комплекта для сарая, что лучше? Если вы думаете, что умеете пользоваться электроинструментами, эксперт по деревообработке своими руками планы двускатных навесов 12×20, планы больших навесов, шаг за шагом …
  • Конструкция двускатного навеса 12×20: Двускатный навес является наиболее распространенным стилем навеса. Более низкий скат крыши сохраняет общую высоту здания ниже, чем в колониальном стиле. Поставляется с двумя дверцами, большой и меньшей.
  • Продажа щенков таксы, штат Висконсин

Antiquity wizard101Value Здания сараев имеют 40-летнюю металлическую крышу и металлический сайдинг. Балки и салазки пола, обработанные давлением (балка когда-либо 16 ″ OC). Прочные и чистые полы T&G сохранят ваши вещи сухими и безопасными. На сайдинг наносится высококачественный экологически чистый герметик. Доступные размеры: 8 X 12, 8 X 16, 10 X 12, 10 X 16, 10 X 20, 12 X 16, 12 X 20, 12 X 24. Suncast BMS7400 исключительно прочен благодаря своей конструкции из смолы с двойными стенками.Смола защищает сарай от коррозии, вызванной экстремальными погодными условиями и ультрафиолетовыми лучами солнца. Кроме конструкции из смолы, сарай оснащен крышей, армированной металлом, и прочным полом, которые сохранят ваше хранилище в безопасности даже в самых неблагоприятных условиях.

12 x 20 12 x 24: 4 x 6 обработанных салазок 2 x 6 балок перекрытия — 16 дюймов. o / c 5/8 Внешний фанерный пол 2 x 4 стойки — 24 дюйма. o / c Одинарная нижняя пластина Двойная верхняя пластина 2 x 6 Балка, зачищенная пенополистиролом 1 x 4’s 1/2 — Изоляция потолка Сталь калибра 29 4 фута.Дверной проем (двери от 2 до 30 дюймов, изготовленные по индивидуальному заказу) 2 Окна

Почему возраст для голосования 18
  • Добро пожаловать в часть 1 нашей постройки сарая, показывающую опорный фундамент и систему перекрытий. Вероятно, это будет серия из трех частей, охватывающая пол, стены и крышу. Это … 12 ‘x 20’ навес для скота, установленный на салазках, доступен на HiBid. Просмотрите этот аукцион и ищите другие аукционы прямо сейчас на ведущей платформе онлайн-аукционов.
  • Деревенские переносные складские здания, гаражи, сараи, офисы, каюты и хозяйственные навесы с деревянным сайдингом, обработанным давлением, 2×6 этажей и 4×6 деревянных салазок скачать 4.by.8.sheet.steel.near.06066 полюсный сарай поделки планы робин майстер как построить сарай 12 х 12 ярдов сарай планы полюсный сарай поделки планы сарай размеры 10 х 20 деревянные сараи планы бесплатно построить свой собственный сарай бесплатные планы ..

Сценарий запуска веб-приложения Azure linux

Distcc ccache

Rtp play firestick Пример Microblaze i2c

19 декабря 2013 г. Полегче. Транспортировать свой задний двор или садовый сарай очень просто! Наличие сарая на заднем дворе — это здорово, но как насчет того, чтобы изменить дизайн своего двора и обнаружить, что сарай находится не в том месте, которое не соответствует вашим новым дизайнерским планам?

Пробойник Rockford fosgate p400x4 manualRv люк аварийного освещения в крыше

Салазки: Опции: 4 x 6 или 6 x 6 на 18-футовых или более длинных моделях; 5/16 кабельных петель на всех углах для удобства переноски.Вентиляционные отверстия, центральные разделители, чистка дверей, ворот, нестандартные цвета. Боковые стенки: Доставка и строительство на месте: № 1 2 x 8 T&G Centermatch, пиломатериалы без мышьяка, скрепленные с помощью 4-дюймовых строительных материалов с двойным оцинкованным кольцом

Revenge voodoo priest более 20 лет, чтобы стать самым надежным именем Америки в области решений для хранения на заднем дворе, навесов для улицы и складских зданий. С 1995 года Дерксен устанавливает стандарты в отрасли, внедряя инновации и производя здания высочайшего качества по доступной цене.

Как сделать 5.9 Cummins Smoke Код сброса башни

Конный сарай 12x24x7 на салазках. ПРЕДУПРЕЖДЕНИЕ. Ваша текущая версия Internet Explorer устарела.

Шкала заработной платы IFC на 2019 год Forza Horizon 4 достопримечательности острова Фортуна

Продажа навесов и переносных зданий в Дейтона-Бич, Флорида.

  • Полюсный сарай поделки планы вещь построить с деревянным сараем 12×20 деревянные сараи планы поделок сарай скачать бесплатно 4.by.8.sheet.steel.near.06066 полюсный сарай поделки планы робин мейстер как построить сарай 12 х 12 ярдов планы сарая полюс сарай поделки планы сарай размеры 10 x 20 деревянные планы сарая бесплатно построить свой собственный сарай бесплатные планы.. В этой бревенчатой ​​сауне 12×20, изготовленной на заказ, есть все, что вам нужно в холодную зиму. Установлена ​​на салазках. Отапливается специальной дровяной печью для сауны с натуральными камнями вокруг и стеклянной дверцей печи. Кедровая скамья и пол.

  • Дом короля сараев — мы предлагаем пожизненную гарантию на наши навесы и сооружения, а также 100% бесплатную доставку. И вы не платите ни цента, пока не будете удовлетворены 100% гарантией удовлетворенности.

Пресеты для руля

  • План урока Isle Royale

  • Отзывы о туристических трейлерах Grand Design Imperial вспомогательный аккаунт comenity net

  • 2006 cadillac srx v8 oil capacity

  • Глава 12 рабочая тетрадь medicare ответы

    2015 keystone cougar high country

аресты в округе Портер

Подробнее о 12SKID можно узнать на Facebook.Поставка и установка новой метеорологической станции.

Кейт Харинг: Символы политической линии

Линия

Круглые линии и линии вокруг фигур указывают на движение. Короткие прямые линии обозначают звук, например лай собаки.Линия вокруг фигуры обозначает энергию: физическую, слуховую, духовную или сексуальную.

Рисунок Персонажи в творчестве Харинга; как правило, они представляют людей и игроков в обществе.
Лающая собака Ярлык «Семейная собака» — это, помимо сияющего младенца, самый известный ярлык Харинга. Обычно не имеет явного символизма, хотя иногда указывает на действие или подозрение. Персонаж-собака, который иногда является стоящей фигурой (по-видимому, в сочетании с человеческой формой), может представлять авторитарное правительство, злоупотребление властью, полицейские государства и деспотические режимы.
Cross Ссылка на организованную религию, к которой Харинг относился крайне скептически и в целом воспринимал ее с подозрением. Перевернутый крест также встречается в работах Харинга и является антихристианским символом из истории искусства — крест Святого Петра, который был распят вверх ногами.
Сердце Естественно, олицетворяет любовь или индивидуальность.
Палка Обычно олицетворяет силу и власть.Также он может быть источником энергии. Некоторые искусствоведы полагают, что палка может быть связана с кистью художника, но она не представляет этот объект буквально в повествовании рисунков.
Телевизоры Представляют СМИ и технологии.
Пирамиды Относятся к древнему прошлому и также связаны с иероглифическими движениями «электрического буги» в танце хип-хоп, которые Харинг часто изображал в исполнении своих фигур.
НЛО Представляют собой разновидность космической энергии, которая может принимать разные формы. Сам Харинг сказал, что это не имеет единого значения. НЛО предлагает антиутопическое будущее и сверхъестественные силы, а также может поднимать темы космического пространства и научной фантастики в хип-хопе.
Перевёрнутые фигуры Человеческие фигуры, изображенные в перевернутом виде, — это обычно би-бои и би-девушки, танцоры хип-хопа, которые делают культовое движение, в котором они крутятся на голове.Фигуры, изгибающиеся в прогибах или прыжках, вероятно, также являются изображениями танцоров брейк-данса.
Сияющий младенец Ползающий младенец с линиями, исходящими от тела, известен как «сияющий младенец» — главный ярлык, логотип Кейта Харинга или символ, который его представлял. Харинг объяснил природу этого символа как символ юношеской невинности, чистоты, доброты и потенциала.
Трехглазое лицо Обычно олицетворяет жадность.
Свиньи Представляет капитализм и консьюмеризм.
Розовый треугольник Не только символ самого Кита Харинга, но и символ гордости и самосознания геев. В работах Харинга это также связано со СПИДом.
Монстры, змеи и летучие мыши Эти пугающие присутствия в работах Харинга обычно ассоциируются с адом, страхом, ужасом или смертью.
Лестницы или ступенчатые пирамиды Входы, обычно в места страха или ужаса.
Знаки доллара Капитализм, жадность и деньги
Персонажи Диснея, например, Круэлла де Виль и Микки Маус Харинг имел сложные отношения с Диснеем, поэтому эти изображения не являются полностью хвалебными нет указания. Как правило, они относятся к потреблению средств массовой информации и массовой культуре.
Фигуры с дырками в телах Харинг отмечает в своих дневниках, что он впервые представил себе фигуру с дырой в теле сразу после убийства Джона Леннона.Здесь нет строгой символики, но эта цифра может предполагать насилие и духовность.

Семейства чертежей HVAC CAD и Revit доступны для загрузки

НЕТ SELECTEDABDABD-FDABD-RBABD-TABD-Z1ADAPTERAEAER EXHAUSTAER SUPPLYAFAAFDWAFJ-120AFJ-601AFJ-801AFL-501AFSAMDAMD-TDAMEREX KPAMEREX ЗОНА DEFENSEAMSANSUL PIRANHAANSUL Р-102ANSUL Р-102 OVERLAPPINGAPDAPHAPMASATEATIATIPATIRATRATSAUTO СКРУББЕР HOODAXAX РУФ MOUNTEDBACKSHELF HOODBCFBCSW-FRPBDBDFBIDWBRBSQBVEBVFCADCBFCFSDCOILSCONDENSATE HOODSCRDCSP-АСУП-BCUBECUBE-WALLCUECUE-WALLCURBSDC- 5DFDDFDAFDFDRDGDGXDS-3DS-6EACEACA-601EACA-601DEACCEADEAHECDECVEDDEDJEDKEES-401EHH-201EHH-401EHH-501EHH-501XEHH-601EHH-601DEHH-601DEEHH-601PDEHH-701EHMEHV-550EHV-550DEHV-901EHV-901DEMEMV-11ERCHERMERTERVERVeESESD-202ESD-403ESD-435ESD-435XESD-603ESD- 635ESD-635DESD-635DEESD-635HPESD-635PDESD-635XESIDESJ-155ESJ-202ESJ-401ESJ-602ESKESRMDESRMDFESSESUEVH-302EVH-302DEVH-501EVH-501DEVH-660DFADFAN МОНИТОРИНГ SYSTEMFBHFBVFDFDRFDSFGIFGRFIRE ГОТОВ RANGE HOODSFJCFJIFPBFSDFSDRFSJFSLGGBGCCGCEGCIGESIGESRGESSGFSDGJIGJXGMGPEGPEXGPFGPFHDGPFHLGPFPGPFRGPFVGPFVPGPFVRGPIGPIPGPIRGPRGPSGREASE TRAPPERGREASE TRAPPER ESPGRSIGRSRHADHBHBRHBSHB THBTRHCDHCDRHCDR-351HEAT И FUME HOODSHPAHPRHSDHSVHSVRHTDHTGHTGRHTODICICDICOIDHBIDHEIDHE-OIGXIPISBISLAND UTILITY DISTRIBUTION SYSTEMKFCCKFD-150KFD-350KSFBKSFDLBLBPLDLDPLFCLSFMACMBDMBDRMELINK Intelli-HOOD SYSTEMMINICOREMINIVENTMS-1PMSACMSCFMSEMMSFMSSCMSTSMSXODFDOFDOFSDOPAPEVPIPE PORTALPLGPRADQEIQEIDQEI-UPBLASTRADRBCERBCFRBCSRBDRBDRRBERBFRBSRBURBUMORCE3RCS3RDURE2RGURPBRRPBRFRPDRRPDRFRS2RSFRSFPRVRVESAFSBCESBCRSBCSSBESBSSCR3SDPE-DSDPHESESEBRSEDSEDFDSEFSDSEFSDRSEHSESSESMDSESMDRSEVCDSINGLE ОСТРОВ HOODSMDSMDRSP-ASP-ССЦН-BSP-LSP-VGSQ CENTRIFUGALSQ MIXED FLOWSSSSDFDSSDFDRSSFDSSFDRSSFSDSSFSDRSSNMSSSMDSSSMDRSSWDRSURE-AIRETAUBTAUB-CATAUDTBI-CATBI-FSTCBTCBRSTCBRUTDITEMPERATURE INTERLOCK CONTROLSTSFTSUUSF-100USF-300USF-500USGFVABVABSVADVADSVARI-GREENVCDVCDRVCDRMVCEVEKTOR-CDVEKTOR-CHVEKTOR-CSVEKTOR-ERSVEKTOR-HVEKTOR-HSVEKTOR-MDVEKTOR-MHVEKTOR-MSVFCVGVGDVRADVSUWALL ПОЛОГ HOODWALL УТИЛИТА РАСПРЕДЕЛЕНИЯ SYSTEMWB-10GWDWDRWIHWRH

НЕТ SELECTEDABDABD-FDABD-RBABD-TABD-Z1ADAPTERAEAER EXHAUSTAER SUPPLYAFAAFDWAFJ-120AFJ-601AFJ-801AFL-501AFSAMDAMD-TDAMEREX KPAMEREX ЗОНА DEFENSEAMSANSUL PIRANHAANSUL Р-102ANSUL Р-102 OVERLAPPINGAPDAPHAPMASATEATIATIPATIRATRATSAUTO СКРУББЕР HOODAXAX РУФ MOUNTEDBACKSHELF HOODBCFBCSW-FRPBDBDFBIDWBRBSQBVEBVFCADCBFCFSDCOILSCONDENSATE HOODSCRDCSP-АСУП-BCUBECUBE-WALLCUECUE-WALLCURBSDC- 5DFDDFDAFDFDRDGDGXDS-3DS-6EACEACA-601EACA-601DEACCEADEAHECDECVEDDEDJEDKEES-401EHH-201EHH-401EHH-501EHH-501XEHH-601EHH-601DEHH-601DEEHH-601PDEHH-701EHMEHV-550EHV-550DEHV-901EHV-901DEMEMV-11ERCHERMERTERVERVeESESD-202ESD-403ESD-435ESD-435XESD-603ESD- 635ESD-635DESD-635DEESD-635HPESD-635PDESD-635XESIDESJ-155ESJ-202ESJ-401ESJ-602ESKESRMDESRMDFESSESUEVH-302EVH-302DEVH-501EVH-501DEVH-660DFADFAN МОНИТОРИНГ SYSTEMFBHFBVFDFDRFDSFGIFGRFIRE ГОТОВ RANGE HOODSFJCFJIFPBFSDFSDRFSJFSLGGBGCCGCEGCIGESIGESRGESSGFSDGJIGJXGMGPEGPEXGPFGPFHDGPFHLGPFPGPFRGPFVGPFVPGPFVRGPIGPIPGPIRGPRGPSGREASE TRAPPERGREASE TRAPPER ESPGRSIGRSRHADHBHBRHBSHB THBTRHCDHCDRHCDR-351HEAT И FUME HOODSHPAHPRHSDHSVHSVRHTDHTGHTGRHTODICICDICOIDHBIDHEIDHE-OIGXIPISBISLAND UTILITY DISTRIBUTION SYSTEMKFCCKFD-150KFD-350KSFBKSFDLBLBPLDLDPLFCLSFMACMBDMBDRMELINK Intelli-HOOD SYSTEMMINICOREMINIVENTMS-1PMSACMSCFMSEMMSFMSSCMSTSMSXODFDOFDOFSDOPAPEVPIPE PORTALPLGPRADQEIQEIDQEI-UPBLASTRADRBCERBCFRBCSRBDRBDRRBERBFRBSRBURBUMORCE3RCS3RDURE2RGURPBRRPBRFRPDRRPDRFRS2RSFRSFPRVRVESAFSBCESBCRSBCSSBESBSSCR3SDPE-DSDPHESESEBRSEDSEDFDSEFSDSEFSDRSEHSESSESMDSESMDRSEVCDSINGLE ОСТРОВ HOODSMDSMDRSP-ASP-ССЦН-BSP-LSP-VGSQ CENTRIFUGALSQ MIXED FLOWSSSSDFDSSDFDRSSFDSSFDRSSFSDSSFSDRSSNMSSSMDSSSMDRSSWDRSURE-AIRETAUBTAUB-CATAUDTBI-CATBI-FSTCBTCBRSTCBRUTDITEMPERATURE INTERLOCK CONTROLSTSFTSUUSF-100USF-300USF-500USGFVABVABSVADVADSVARI-GREENVCDVCDRVCDRMVCEVEKTOR-CDVEKTOR-CHVEKTOR-CSVEKTOR-ERSVEKTOR-HVEKTOR-HSVEKTOR-MDVEKTOR-MHVEKTOR-MSVFCVGVGDVRADVSUWALL ПОЛОГ HOODWALL УТИЛИТА РАСПРЕДЕЛЕНИЯ SYSTEMWB-10GWDWDRWIHWRH

НЕТ SELECTEDABDABD-FDABD-RBABD-TABD-Z1ADAPTERAEAER EXHAUSTAER SUPPLYAFAAFDWAFJ-120AFJ-601AFJ-801AFL-501AFSAMDAMD-TDAMEREX KPAMEREX ЗОНА DEFENSEAMSANSUL PIRANHAANSUL Р-102ANSUL Р-102 OVERLAPPINGAPDAPHAPMASATEATIATIPATIRATRATSAUTO СКРУББЕР HOODAXAX РУФ MOUNTEDBACKSHELF HOODBCFBCSW-FRPBDBDFBIDWBRBSQBVEBVFCADCBFCFSDCOILSCONDENSATE HOODSCRDCSP-АСУП-BCUBECUBE-WALLCUECUE-WALLCURBSDC- 5DFDDFDAFDFDRDGDGXDS-3DS-6EACEACA-601EACA-601DEACCEADEAHECDECVEDDEDJEDKEES-401EHH-201EHH-401EHH-501EHH-501XEHH-601EHH-601DEHH-601DEEHH-601PDEHH-701EHMEHV-550EHV-550DEHV-901EHV-901DEMEMV-11ERCHERMERTERVERVeESESD-202ESD-403ESD-435ESD-435XESD-603ESD- 635ESD-635DESD-635DEESD-635HPESD-635PDESD-635XESIDESJ-155ESJ-202ESJ-401ESJ-602ESKESRMDESRMDFESSESUEVH-302EVH-302DEVH-501EVH-501DEVH-660DFADFAN МОНИТОРИНГ SYSTEMFBHFBVFDFDRFDSFGIFGRFIRE ГОТОВ RANGE HOODSFJCFJIFPBFSDFSDRFSJFSLGGBGCCGCEGCIGESIGESRGESSGFSDGJIGJXGMGPEGPEXGPFGPFHDGPFHLGPFPGPFRGPFVGPFVPGPFVRGPIGPIPGPIRGPRGPSGREASE TRAPPERGREASE TRAPPER ESPGRSIGRSRHADHBHBRHBSHB THBTRHCDHCDRHCDR-351HEAT И FUME HOODSHPAHPRHSDHSVHSVRHTDHTGHTGRHTODICICDICOIDHBIDHEIDHE-OIGXIPISBISLAND UTILITY DISTRIBUTION SYSTEMKFCCKFD-150KFD-350KSFBKSFDLBLBPLDLDPLFCLSFMACMBDMBDRMELINK Intelli-HOOD SYSTEMMINICOREMINIVENTMS-1PMSACMSCFMSEMMSFMSSCMSTSMSXODFDOFDOFSDOPAPEVPIPE PORTALPLGPRADQEIQEIDQEI-UPBLASTRADRBCERBCFRBCSRBDRBDRRBERBFRBSRBURBUMORCE3RCS3RDURE2RGURPBRRPBRFRPDRRPDRFRS2RSFRSFPRVRVESAFSBCESBCRSBCSSBESBSSCR3SDPE-DSDPHESESEBRSEDSEDFDSEFSDSEFSDRSEHSESSESMDSESMDRSEVCDSINGLE ОСТРОВ HOODSMDSMDRSP-ASP-ССЦН-BSP-LSP-VGSQ CENTRIFUGALSQ MIXED FLOWSSSSDFDSSDFDRSSFDSSFDRSSFSDSSFSDRSSNMSSSMDSSSMDRSSWDRSURE-AIRETAUBTAUB-CATAUDTBI-CATBI-FSTCBTCBRSTCBRUTDITEMPERATURE INTERLOCK CONTROLSTSFTSUUSF-100USF-300USF-500USGFVABVABSVADVADSVARI-GREENVCDVCDRVCDRMVCEVEKTOR-CDVEKTOR-CHVEKTOR-CSVEKTOR-ERSVEKTOR-HVEKTOR-HSVEKTOR-MDVEKTOR-MHVEKTOR-MSVFCVGVGDVRADVSUWALL ПОЛОГ HOODWALL УТИЛИТА РАСПРЕДЕЛЕНИЯ SYSTEMWB-10GWDWDRWIHWRH

.

Добавить комментарий

Ваш адрес email не будет опубликован.
