Характеристики антенных усилителей SWA, сравнительная таблица
Как правильно выбрать подходящий антенный усилитель SWA: зачем нужен усилитель, какие различия между моделями SWA (сравнительная таблица характеристик), достоинства и недостатки усилителей, разбор ситуаций с применением разных коэффициентов усиления.
Усилители SWA нашли самое широкое применение среди присутствующих на Российском рынке антенн. Их история началась в 90-х годах, с появления на рынке польских антенн с задней сеткой-рефлектром. Они так и стали называться «Сетка», но сначала с добавлением «польская», затем — без. Сейчас эти сетки выпускаются у нас в России под моделями ASP-8 и ASP-4. Их достоинство — дешевизна. Поэтому они и стали использоваться в других антеннах. Наиболее известные — антенны серии Мир. В настоящее время они могут применяться и в линейке антенн серии Астра. Но по большому счету Мирам и Астрам они особо нужны, так как высокий собственный (пассивный) коэффициент усиления позволяет их использовать на расстояниях и в 70-80 км. без них. Чего не скажешь о сетках ASP, у которых собственного коэффициента усиления явно не хватает.
Недостатки. В сезон гроз массово выходят из строя, что приводит к необходимости их нового приобретения и установки. Если близко расположены несколько антенн — они начинают «наводить» друг на друга помехи.
Лучше всегда использовать антенну с высоким собственным коэффициентом усиления и не заморачиваться с усилителями. Но если местность холмистая, или дом расположен в низине — это условия, снижающие эффективность любой, даже самой хорошей антенны. Тут, как вариант, можно попробовать добавить антенный усилитель. И хотя вероятность успеха меньше 50% — стоит попробовать, так как альтернативой-то эфирному телевидению является дорогое спутниковое, ну или IPTV (что в сельских домах и вовсе редкость).
Начинать подбирать усилитель лучше со слабых характеристик. Так как переусиление приведет к такому же результату, что и без него. При выборе усилителя стоит всегда обращать внимание на коэффициент шумов. Лучше взять более слабый усилитель с низким коэффициентом, чем более сильный с высоким.
Для работы усилителя требуется питание 12 Вольт, поэтому придется дополнительно потратиться на блок питания. Приобрести все можно здесь.
Некоторые «умельцы» стали использовать питание от цифровых эфирных приставок. Делать это не рекомендуется! Последствием часто становятся выходы из строя самих эфирных цифровых ресиверов!
Тип платы усилителя | Коэффициент усиления антенны с усилителем в дБ | Шумы ДБ | Дальность от ретранслятора в км | Цена, руб. | |
Каналы 1 — 21 | Каналы 21 — 68 | ||||
---|---|---|---|---|---|
SYM — 01 * плата согласования | 0 | 0 | 0 | 0 — 10 | 60 |
SWA — 1 | 2 — 5 | 8 — 14 | 2.![]() | 3 — 10 | 70 |
SWA -1 Lux | 13 — 14 | 13 — 23 | 2.7 | 5 — 15 | 70 |
SWA — 2 | 15 — 18.5 | 20 — 25 | 2.8 | 10 — 20 | 90 |
SWA — 3 | 2 — 6 | 20.5 — 28 | 3.1 | 10 — 30 | 70 |
SWA — 4 Lux | 0 — 8 | 29 — 35 | 3.0 | 20 — 45 | 70 |
SWA — 5 | 5 — 10 | 25 — 31 | 3.1 | 10 — 40 | 70 |
SWA — 6 | 5 — 10 | 25 — 30 | 3.1 | 10 — 40 | 70 |
SWA — 7 | 5 — 6 | 25 — 32 | 3.0 | 30 — 70 | 70 |
Turbo — 7 | 10 — 17 | 31 — 38 | 1.9 | 30 — 70 | 90 |
SWA — 9 | 9 — 11 | 21 — 31 | 3.1 | 30 — 70 | 70 |
SWA — 10 | 7 — 12 | 22 — 27 | 1.![]() | 8 — 30 | 70 |
SWA — 14 | 1 — 16 | 28 — 37 | 2.8 | 30 — 70 | 70 |
SWA — 15 | 3 — 11 | 35 — 43 | 2.8 | 30 — 80 | 70 |
SWA — 17 | 11 — 15 | 35 — 42 | 2.9 | 30 — 100 | 70 |
SWA — 19 | 11 — 20 | 33 — 42 | 2.9 | 30 — 100 | 70 |
AST — 49 | 2 — 16 | 26 — 36 | 3.1 | 30 — 50 | — |
SWA — 555 Lux | 10 — 15 | 34 — 43 | 2.2 | 50 — 100 | 70 |
SWA — 777 Lux | 10 — 13 | 34 — 45 | 2.3 | 50 — 100 | 70 |
SWA — 999 | 10 — 13 | 33 — 45 | 2.9 | 80 — 120 | 90 |
SWA — 5555 | 10 — 13 | 34 — 45 | 2.9 | 80 — 120 | 70 |
SWA — 7777 | 4 — 13 | 34 — 45 | 2.![]() | 100 — 120 | 70 |
SWA — 9999 | 10 — 20 | 35 — 47 | 2.9 | 100 — 120 | 90 |
SWA — 2000 | 13 — 18 | 40 — 47 | 2.8 | 100 — 130 | 90 |
SWA — 3501 | 11 — 18 | 40 — 48 | 2.0 | 100 — 130 | 90 |

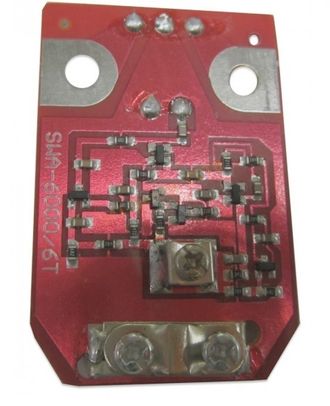

SWA — 6000** | 20 — 52 | 50 — 52 | 1.2 | 80 — 140 | 90 |
SWA — 9000*** | 0 — 28 | 10 — 40 | 1.5 | 20 — 100 | 90 |
SWA — 9001 | 12 — 16 | 42 — 54 | 1.5 | 100 — 150 | 90 |
SWA — 9501 | 15 — 28 | 42 — 50 | 1.7 | 70 — 120 | 90 |
AWS — 14**** | 0 — 20 | 26 — 39 | 2.5 | 10 — 50 | — |
* — плата согласования не имеет транзисторов и является пассивным согласующим элементом . В каждом усилителе SWA , этот элемент присутствует и предназначен для согласования волновых сопротивлений антенны и кабеля. Представляет собой специальный трансформатор.
** — усилитель имеет 6 транзисторов
*** — регулируемый усилитель
**** — имеет возможность подключения дополнительной антенны метрового диапазона.
Антенные усилители SWA
В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления. Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения. Это позволит/ надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу.
Активные антенны польской фирмы ANPREL и некоторых других
получили широкое распространение в России и странах СНГ. При незначительном
собственном усилении,особенно в диапазоне MB, параметры такой антенны во многом
определяются установленным на ней антенным усилителем. Именно этому блоку
свойственен ряд недостатков: он склонен к самовозбуждению, имеет довольно
высокий уровень собственных шумов, легко перегружается мощными сигналами
диапазона MB, часто повреждается грозовыми разрядами. Эти проблемы знакомы
многим владельцам таких антенн.
Вопросы эксплуатации антенных усилителей SWA и аналогичных крайне мало освещены в литературе. Можно отметить лишь публикацию [1], где указано на перегрузку усилителя сигналами MB. С остальными недостатками владельцам антенн приходится бороться известным способом: заменяя усилители, выбрать лучший. Однако такой метод требует много времени и сил, поскольку усилитель, как правило, труднодоступен — расположен вместе с антенной на высокой мачте.
Основываясь на анализе схемотехники, собственном опыте и
некоторых материалах фирмы ANPREL, предлагаю более осознанный подход к выбору
усилителей, а также способ ремонта, позволяющий восстановить поврежденный блок,
а в ряде случаев и улучшить его параметры.
Рынок заполнен множеством взаимозаменяемых моделей антенных усилителей, выпускаемых фирмами ANPREL, TELTAD и др. под разными торговыми марками и номерами. Несмотря на такое разнообразие, большинство из них собраны по стандартной схеме и представляют собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ. В подтверждение этому рассмотрим модели разных фирм: простой усилитель SWA-36 фирмы TELTAD, принципиальная схема которого показана на рис. 1, и распространенный усилитель SWA-49 (аналог SWA-9) фирмы ANPREL — рис.2.
Puc.1-2
Усилитель SWA-36 содержит два широкополосных каскада усиления
на транзисторах VT1 и VT2. Сигнал с антенны через согласующий трансформатор (на
схеме не показан) и конденсатор С1 поступает на базу транзистора VT1,
включенного по схеме с ОЭ. Рабочая точка транзистора задана напряжением
смещения, определяемым резистором R1.
Второй каскад также выполнен на транзисторе по схеме с ОЭ и с ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, жестко стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором СЗ, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора СЗ оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя.
К недостаткам усилителя SWA-36 можно отнести пассивные потери
в выходной цепи на резисторе R5, который включен так, что на нем падает как
постоянное напряжение питания, так и напряжение сигнала.
Аналогично построен и усилитель SWA-49 (рис. 2), который также имеет два каскада, собранных по схеме с ОЭ. Он отличается от SWA-36 лучшей развязкой по цепям питания через Г-образные фильтры L1C6, R5C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3C5R6) второго каскада и переходного конденсатора С7 на выходе.
Подобная схемотехника присуща большинству других усилителей
SWA (см., например, схему усилителя SWA-3, изображенную в [1]). Незначительные
отличия чаще всего находятся во втором каскаде, который может быть снабжен
разными цепями частотной коррекции, иметь различную глубину ООС и,соответственно
коэффициент усиления. У отдельных моделей, например SWA-7, первый и второй
каскады имеют непосредственную связь — вывод коллектора транзистора VT1 соединен
прямо с выводом базы транзистора VT2. Это позволяет охватить оба каскада петлей
ООС по постоянному току и улучшить тем самым термостабильность усилителя.
В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости — предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. Многие антенные усилители SWA с большим усилением работают у порога устойчивости, чем объясняется их нередкое самовозбуждение.
В качестве мер повышения устойчивости усилителей фирма ANPREL
применяет разную топологию печатных плат (влияющую на емкость монтажа),
поверхностные и объемные катушки, дроссели и т. п. Более радикальный способ:
включение транзисторов по каскодной схеме с ОЭ-ОБ — почему-то не используется.
При неизменной схеме включения транзисторов с ОЭ-ОЭ для решения проблемы
устойчивости фирма предпочитает выпускать регулируемые блоки питания.
Основные параметры (коэффициент шума Kш и коэффициент усиления Ку) базовых моделей усилителей SWA по каталогу фирмы ANPREL указаны в табл. 1.
Рассмотрим взаимосвязь основных параметров со схемотехникой усилителей и их влияние на качество приема.
Как известно, коэффициент усиления на высоких частотах в
каскадах с ОЭ критичен к параметрам используемых транзисторов, особенно к
граничной частоте frp. В усилителях SWA применены биполярные СВЧ транзисторы
структуры п-р-п, маркированные как Т-67, реже — 415, которые и определяют
максимально достижимый коэффициент усиления Ку двухкаскадного усилителя около 40
дБ. Разумеется, в столь широкой рабочей полосе частот коэффициент усиления не
остается постоянным — его изменения достигают 10… 15 дБ вследствие
неравномерности АЧХ на высших частотах диапазона и коррекции на низших.
Вопреки распространенному мнению, следует отметить, что
коэффициент усиления нельзя считать главным параметром антенного усилителя. Ведь
сами телевизоры обладают весьма большим запасом собственного усиления, т. е.
Имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них
чувствительность, ограниченная синхронизацией. И наконец, наиболее низкая —
чувствительность, ограниченная шумами [2]. Следовательно, фактором, определяющим
дальний прием, следует принять уровень собственных шумов электронного тракта, а
не коэффициент усиления. Другими словами, ограничение возможности приема в
первую очередь наступает из-за влияния шумовых помех, а не из-за недостатка
усиления сигнала.
Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20 [2]. При этом отношении и определяют чувствительность, ограниченную шумами, которая равна напряжению входного сигнала, в 20 раз большему напряжения собственных шумов.
Для телевизоров третьего-пятого поколений чувствительность, ограниченная шумами, равна 50… 100 мкВ. Однако при отношении сигнал/шум, равном 20, наблюдаются очень плохие качество изображения и разборчивость только крупных деталей. Для получения изображения хорошего качества следует подать на вход телевизора полезный сигнал, примерно в 5 раз больший, т. е. обеспечить отношение сигнал/шум около 100 [2].
Антенный усилитель должен увеличивать отношение сигнал/шум, а
для этого следует усиливать сигнал, а не шум. Но любой электронный усилитель
неизбежно имеет собственные шумы, которые усиливаются вместе с полезным сигналом
и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром антенного
усилителя следует считать его коэффициент шума Кш. Если он недостаточно мал, то
повышение коэффициента усиления бесполезно, так как и сигнал, и шум усиливаются
в равной мере и их отношение не улучшается. В результате даже при достаточном
уровне сигнала на антенном входе телевизора изображение будет поражено
интенсивной шумовой помехой (хорошо известный всем «снег»).
Для единой оценки шумов многокаскадного тракта существует
показатель приведенного к входу коэффициента шума Кш, который равен уровню шума
на выходе, поделенному на общий коэффициент усиления, т. е. Кш=Кш.вых/Ку. Так
как выходной уровень шума Кш.вых зависит в наибольшей степени от уровня шума
первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных
каскадов можно пренебречь. Тогда Кш.вых=Кш1Ку, где Кш, — коэффициент шума
первого транзистора. Следовательно, получим Кш=Кш1, т. е. приведенный
коэффициент шума усилительного тракта не зависит от числа каскадов и общего
коэффициента усиления, а равен только коэффициенту шума первого транзистора.
Отсюда вытекает важный практический вывод — применение антенного усилителя может дать положительный результат тогда, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. В селекторах каналов телевизоров пятого поколения применен полевой транзистор КП327А с коэффициентом шума 4,5 дБ на частоте 800 МГц [З]. Следовательно, в первом каскаде антенного усилителя должен работать транзистор с Кш1<4,5 дБ на той же частоте. Причем, чем меньше это значение по сравнению с коэффициентом Кш1 телевизора, тем эффективнее применение усилителя и тем выше качество приема.
Коэффициент шума зависит также от качества согласования на входе усилителя и режима работы первого транзистора. Для усилителей SWA тип транзистора VT1, режим его работы и качество согласования определяет приведенный коэффициент Кш= 1,7…3,1 дБ (см. табл. 1).
Из изложенного выше ясно, что выбор антенного усилителя по
принципу — чем больше коэффициент усиления, тем лучше — неверен. Именно поэтому
многие владельцы, меняя усилители, не могут добиться хорошего результата.
Причина такого парадоксального, на первый взгляд, факта заключается в том, что
коэффициент шума, как правило, неизвестен (его нет в торговой информации фирм),
а на самом деле он лишь незначительно отличается у многих моделей с разным
усилением (см. табл. 1). Увеличение же коэффициента усиления при неизменном
коэффициенте шума не дает выигрыша в отношении сигнал/шум и, следовательно,
улучшения качества приема. Редкий успех достигается только тогда, когда случайно
попадается малошумящий усилитель.
Следовательно, при выборе антенного усилителя ориентироваться
нужно в первую очередь на минимальный уровень шума. Вполне хорошим можно считать
усилитель с Кш<2 дБ. Из табл. 1 лучшими можно считать модели SWA-7, SWA-9,
имеющие Кш=1,7 дБ. Информацию о коэффициенте шума новых усилителей можно найти в
каталогах фирмы ANPREL или в сети Интернет.
Что же касается коэффициента усиления, то он, разумеется, тоже имеет значение, но не для максимального усиления слабых сигналов, а, в первую очередь, для компенсации потерь в соединительном кабеле, согласующе-разветвляющих устройствах и т. п. Из-за этих потерь при недостаточном усилении уровень сигнала на входе телевизора может упасть ниже порога чувствительности, ограниченной синхронизацией или даже усилением, что сделает прием невозможным. Поэтому для правильного выбора коэффициента усиления необходимо знать затухание сигнала во всем соединительном тракте. А его ориентировочное значение несложно рассчитать.
Погонное затухание сигнала в распространенном кабеле марки
РК-75-4-11 равно 0,07 дБ/м на первом-пятом, 0,13дБ/м на шестом-двенадцатом и
0,25…0,37 дБ/м на 21-60-м телевизионных каналах [2]. При длине фидера 50 м
ослабление на 21-60-м каналах составит 12,5…17,5 дБ. Если установлен
промышленный пассивный разветви-тель, он вносит дополнительные потери на каждом
своем выходе, значение которых, как правило, указано на корпусе.
Рассчитав затухание в кабеле и прибавив к нему ослабление в разветвителе (если он есть), получают минимальный коэффициент усиления антенного усилителя. К нему прибавляют запас в 12…14 дБ для усиления слабых сигналов, что необходимо из-за низкой эффективности широкополосных малогабаритных приемных антенн. По полученному значению Ку выбирают антенный усилитель. Намного превышать полученное значение коэффициента усиления не следует, так как это увеличивает вероятность самовозбуждения и перегрузки мощными сигналами близко расположенных станций.
Ремонт антенных усилителей в основном сводится к замене активных элементов, поврежденных грозовыми разрядами. Следует отметить, что наличие в некоторых моделях диода на входе не гарантирует полной молниезащиты: при мощном атмосферном разряде пробиваются как защитный диод, так и, как правило, оба транзистора.
Антенные усилители SWA собраны по технологии автоматической
поверхностной сборки на микроэлементах, что требует аккуратности при ремонте.
Пайку следует выполнять малогабаритным паяльником с остро заточенным жалом. В
неработающем усилителе следует осторожно, стараясь не повредить тонкие печатные
проводники, выпаять микротранзисторы VT1, VT2 и защитный диод (если он есть).
Основные параметры отечественных транзисторов, пригодных для
установки в усилители SWA, указаны в табл. 2 [З]. Из нее следует, что
использование в первом каскаде транзисторов КТ391А-2, КТ3101А-2, КТ3115А-2,
КТ3115Б-2, КТ3115В-2 шумовые характеристики большинства моделей усилителей не
ухудшает, а применение транзисторов 2Т3124А-2, 2Т3124Б-2, 2Т3124В-2, КТ3132А-2
снижает Кш до 1,5 дБ, что улучшает параметры усилителя. Это обстоятельство
позволяет рекомендовать замену первого транзистора усилителя на указанные
последними даже в исправных, но «шумящих» усилителях с целью повышения качества
их работы. Необходимо отметить, что в табл. 2 даны предельные значения, типовые
же параметры, как правило, лучше [З].
Малошумящие СВЧ транзисторы серий 2Т3124, КТ3132 относительно дороги и слаботочны, поэтому их лучше устанавливать только в первый каскад, а во втором использовать более дешевые и мощные транзисторы КТ391А-2, КТ3101А-2 (см. табл. 2) и даже серий КТ371, КТ372, КТ382,КТ399 и другие с граничной частотой около 2 ГГц [З]. Однако в последнем случае будет немного меньше коэффициент усиления на верхних частотах диапазона.
Размеры корпуса импортных микротранзисторов равны 1,2х2,8 мм
при длине выводов 1…1.5 мм. Соответственно и расстояния на плате между
печатными площадками для выводов транзисторов малы. Установка отечественных
транзисторов с диаметром корпуса 2 мм со стороны поверхностного монтажа, хотя и
возможна, но затруднительна: при пайке их можно повредить. Новые транзисторы
лучше установить с противоположной стороны платы, просверлив предварительно
отверстия для выводов сверлом диаметром 0,5. ..0,8 мм. Лучше сверлить не в самом
печатном проводнике, а так, чтобы отверстие касалось края площадки. Если со
стороны, противоположной поверхностному монтажу, имеется слой фольги, то
отверстия в нем следует раз-зенковать сверлом диаметром 2…2,5 мм (кроме
отверстия для вывода эмиттера транзистора VT1).
Затем устанавливают новые транзисторы так, чтобы кристаллодержатель или корпус прибора касался платы. Если выводы значительно выступают с другой стороны, после пайки их следует откусить. СВЧ транзисторы чувствительны к статическому электричеству, поэтому при пайке следует соблюдать соответствующие меры защиты. Время пайки — не более 3 с [З].
Защитный диод можно не устанавливать. Лучшей защитой от атмосферного электричества служит хорошее заземление антенны.
В усилителях SWA оба транзистора работают с коллекторным током
10…12 мА. После замены такой ток приемлем для второго транзистора (например,
КТ3101А-2), но превышает постоянно допустимый для первого, если установлены
транзисторы серий КТ3115, КТ3124 и КТ3132А-2 (см. табл. 2). Коллекторный ток
зависит от параметра h31э, по которому транзисторы имеют значительный разброс.
Поэтому после монтажа конкретного экземпляра необходимо установить рабочую точку
транзистора VT1. Для этого выпаивают микрорезистор R1 и вместо него временно
подключают подстроечный резистор (СПЗ-23, СПЗ-27 и т. п.) сопротивлением
68…100 кОм. Перед включением питания движок резистора должен находиться в
положении максимального сопротивления, чтобы не повредить транзистор.
На усилитель подают напряжение 12 8 от блока питания и
измеряют падение напряжения на резисторе R2 (см. рис. 1 и 2). Поделив измеренное
напряжение на сопротивление резистора R2, узнают коллекторный ток. Регулируя
сопротивление подстроечного резистора в сторону уменьшения, добиваются
коллекторного тока около 5 мА, что соответствует минимуму шумов по
характеристике транзисторов [З]. На этом настройку заканчивают и вместо
подстроечного резистора впаивают постоянный такого же сопротивления (МЛТ-0,125
или импортный), укоротив предварительно до минимума его выводы.
После этого покрывают печатную плату и бескорпусные транзисторы слоем радиотехнического лака или компаунда. Внешний вид восстановленного усилителя SWA-36 показан на рис. 3. В нем использованы транзисторы (рис. 3,а) 2Т3124Б-2 (VT1) и КТ3101А-2 (VT2). В связи с простейшей конструкцией усилителя приняты меры по устранению самовозбуждения: на вывод коллектора транзистора VT1 надето ферритовое микрокольцо (его применяют в селекторах каналов СК-М телевизоров ЗУСЦТ и 4УСЦТ). Коллекторный ток транзистора VT1 задан резистором R1 (рис. 3,6) номиналом 51 кОм (было 33 кОм).
Puc.3
Во втором каскаде были опробованы транзисторы серий КТ372,
КТ399, с которыми сохранялись устойчивость и достаточный коэффициент усиления.
При этом была проверена возможность установки дополнительного конденсатора Сд
емкостью 150 пФ (рис. 3,6), шунтирующего резистор R5 (см. рис. 1), для
увеличения коэффициента усиления. При установке конденсатора самовозбуждение
усилителя устраняют понижением напряжения питания.
В основном варианте (с транзисторами 2Т3124Б-2 и КТ3101А-2) усилитель обеспечил лучшее, чем до ремонта, качество приема, которое визуально оценено примерно одинаковым приему с новым усилителем SWA-9.
ЛИТЕРАТУРА
1. Тужилин С. Усилитель ДМВ из широкополосного. — Радио,1997, N 7,с.15.
2. Никитин В. Советы любителям дальнего приема телевидения. Сб.: «В помощь радиолюбителю», вып. 103. — М.: ДОСААФ, 1989.
3. Полупроводниковые приборы. Транзисторы малой мощности. Справочник. Под ред. А. В. Голомедова. — М.: Радио и связь, 1989.
А. ПАХОМОВ, г. Зерноград Ростовской обл.
(Радио 1-99)
Усовершенствованные усилители SWA для антенны-решетки
Усовершенствованные усилители SWA для антенны-решетки
категория
Конструкции антенн
материалы в категории
А. ПАХОМОВ, канд. техн. наук, г. Зерноград Ростовской обл.
Журнал Радио, 2000 год, №7
Об антенных усилителях SWA для польских малогабаритных телевизионных антенн (как их принято называть в народе «Решетка») автор уже рассказывал (более подробно в материале Усилители SWA для антенн типа «Решетка» ). За прошедшее время на российском рынке появилось много новых моделей. Данная статья знакомит читателей с их схемотехникой и характеристиками.
В 90-х годах в связи с расширением сети эфирного телевещания и увеличением числа действующих каналов резко возрос интерес пользователей к многоканальным телевизионным антеннам, способным без каких-нибудь переключений принимать осе программы в диапазонах MB и ДМВ. С середины десятилетия на рынок стали поступать польские малогабаритные телевизионные антенны ASP-4WA, ASP-8WA (CX-8WA) фирм ANPREL, DIPOL, ELECTRONICS и др., удовлетворяющие (в той или иной степени) требованиям такого приема. Антенны быстро завоевали популярность, и сейчас в эксплуатации находится довольно большое их количество.
Индивидуальные телевизионные антенны ASP-4WA, ASP-8WA представляют собой плоские вибраторные конструкции с общим сетчатым экраном-рефлектором. Они активны, т. е. снабжены электронными усилителями, установленными непосредственно на антеннах и питающимися по фидеру снижения. Многие характеристики антенн, такие, в частности, как коэффициент усиления и полоса пропускания, получены благодаря использованию именно антенных усилителей. Следовательно, от параметров последних во многом зависит качество воспроизводимого телевизионного изображения.
Для активных антенн ASP разные производители выпускают целую гамму унифицированных антенных усилителей под различными торговыми марками и номерами. Конструктивно все они оформлены одинаково: в виде небольшой печатной платы (примерно 60×40 мм) с поверхностным монтажом микроэлементов. Платы изготовлены по автоматизированной технологии SMD и вполне надежны, благодаря многократному контролю. Из-за характерного конструктивного исполнения эти антенные усилители называют пластинчатыми.
О схемотехнике, параметрах, недостатках и ремонте большого числа антенных усилителей SWA подробно рассказано в [1]. Однако фирмы, выпускающие такие усилители, совершенствуют свою продукцию, и в настоящее время появилось много новых моделей: SWA. S&A, GPS, РАЕ и др. Их параметры, несомненно, представляют большой практический интерес как для владельцев, уже эксплуатирующих антенны и желающих улучшить качество изображения, так и для тех, кто решил купить новую антенну. Кроме того, усилители могут работать и с другими типами антенн, например, логопериодическими, волновой канал и т. п. (при условии согласования входных сопротивлений).
Антенные усилители имеют ряд характерных параметров, которые условно можно разделить на две группы: общие и индивидуальные. К общим относятся: входное и выходное сопротивления (300 и 75 Ом соответственно), напряжение питания (9… 15 В при номинальном 12В), рабочий интервал частот-каналов (1—68 телеканалы, за редким исключением). Благодаря общим параметрам обеспечивается взаимозаменяемость усилителей.
Однако для оценки качества усилителя важны также индивидуальные параметры, отличающие один усилитель от другого, в частности, шумовые и усилительные. Информация о них не всегда доступна, хотя в последнее время ее стали частично помещать в торговой документации к антеннам. Полностью же она указана в фирменных каталогах, приобрести которые затруднительно даже у фирм, торгующих антеннами оптом.
С целью правильного выбора антенного усилителя обязательно нужно знать два его индивидуальных параметра: коэффициент шума и приведённый коэффициент усиления Ку. Весьма желательно также представлять и вид его АЧХ.
Первостепенное значение при выборе усилителя имеет коэффициент шума: он должен быть как можно меньше и непременно ниже, чем у входного каскада телевизора [1]. Современный антенный усилитель должен иметь коэффициент шума не более 2 дБ.
Второй параметр (коэффициент усиления) рассчитывают по методике, описанной в [1], исходя из потерь сигнала в кабеле и пассивных развет-вителях (если они есть). Выбирают антенный усилитель по ближайшему к расчетному значению коэффициента Ку. Его увеличение сверх расчетного дает эффект при одновременном снижении уровня шума, иначе только повышается опасность самовозбуждения и перегрузки усилителя мощными сигналами от близко расположенных станций.
Необходимо учитывать также зависимость коэффициента Ку от частоты, которая определяется реальной АЧХ усилителей Каждый из них имеет свой характерный вид АЧХ. Так, усилители SWA и РАЕ имеют один плавный максимум (горб) на частоте примерно 600 МГц (подъем усиления достигает 6… 10 дБ). У усилителей S&A и РА характеристика двугорбая: второй подъем усиления на 3…5 дБ расположен на частоте примерно 100 МГц, т. е. на MB. Вид АЧХ позволяет выбрать усилитель в зависимости от условий приема с целью улучшения устойчивости и помехозащищенности за счет снижения усиления на нерабочих участках диапазона. Указанный в документации коэффициент усиления, как правило, относится к диапазону ДМ В, на частотах MB он может быть существенно ниже.
Большинство новых усилителей собрано по традиционной двухкаскадной схеме ОЭ-ОЭ. Рассмотрим схемотехнику, параметры и АЧХ некоторых новых моделей усилителей различных марок.
Усилитель SWA-555, принципиальная схема которого изображена на рис. 1, представляет собой двухкаскадный апериодический усилитель ВЧ на биполярных микротранзисторах Т67 (BFG-67) или BFR-91A. Первый каскад — широкополосный, без коррекции. Во втором каскаде имеется коррекция: конденсатор С5 в цепи токовой ООС транзистора VT2 обеспечивает спад АЧХ на нижних частотах рабочего диапазона [1], а конденсатор С4 в цепи ООС по напряжению ограничивает усиление на верхних частотах и за пределами рабочей полосы. АЧХ усилителя показана на рис. 2. В целом схемы усилителей SWA-555 и SWA-9 практически полностью совпадают (у первого лишь отсутствует LC-фильтр в цепи питания и изменены некоторые номиналы пассивных элементов). Поэтому и АЧХ усилителей близки. Однако при использовании в первом каскаде малошумящего транзистора BFR-91A (Кш=1,6 дБ) усилитель SWA-555 имеет меньший коэффициент шума.
У усилителей S&A более сложные цепи частотной коррекции в обоих каскадах. В моделях S&A-130, S&A-140, принципиальная схема которых представлена на рис. 3, в цепь ООС по напряжению каскада на транзисторе VT1 введен последовательный контур L1C2. Его резонансную частоту выбирают такой, чтобы усиление первого каскада уменьшалось на верхних частотах диапазона, что способствует устойчивости усилителя. Для расширения полосы коррекции добротность контура L1C2 уменьшена резисторами R1, R3. которые обеспечивают необходимый постоянный ток базы транзистора VT1.
Второй каскад снабжен двойными RC-цепями R6, R7. С6 и R7. С4, С5 в эмиттерной цепи транзистора VT2, изменяющими АЧХ в низкочастотной области. В результате характеристика усилителей получается двугорбой, как изображено на рис. 4. Подъем усиления на частоте 100 МГц достигает 3…4 дБ. Провал между горбами приходится на частоты 230…400 МГц, не используемые эфирными каналами телевидения. Такая форма АЧХ улучшает устойчивость и помехозащищенность усилителя.
Из других особенностей усилителей S&A следует отметить применение на входе диода грозозащиты VD1. Эффективность его не очень высока, поэтому антенну рекомендуется заземлять.
В усилителях РАЕ, как и в S&A, применена LC-коррекция в обоих каскадах. В усилителе РАЕ-45, принципиальная схема которого показана на рис. 5, она обеспечивается двумя последовательными контурами L1C3 и L2C5, включенными в цепях ООС по напряжению первого и второго каскадов соответственно. Кроме того, влияют на формирование АЧХ и конденсаторы С2, С8. В результате горб на АЧХ этого усилителя получается более острым, с резким спадом на частотах свыше 700 МГц, что видно на рис. 6.
Усилители РА подробно рассматривать нет смысла, поскольку они аналогичны усилителям S&A, за исключением применения на входе вместо диода VD1 катушки. Вид АЧХ усилителей РА и S&A примерно одинаков.
Модели GPS подобны усилителям SWA-455, SWA-555 и отличаются только номиналами корректирующих элементов во втором каскаде. За счет увеличения емкости блокирующего конденсатора в эмиттерной цепи второго транзистора достигнуто повышенное усиление на участке частот 100…400 МГц.
В некоторых новых моделях усилителей к эмиттеру второго транзистора подключена дополнительная цепь из последовательно соединенных подстроечного и постоянного резисторов и конденсатора (на рис. 1 показаны штриховой линией). Подстроечным резистором в этом случае можно изменять усиление в области нижних частот диапазона и, следовательно, АЧХ усилителя. К сожалению, ценность такого регулятора коррекции невелика, поскольку усилитель при поднятой антенне труднодоступен.
Проведенный анализ схемотехники и АЧХ, разумеется, не полон, так как, кроме корректирующих цепей, на АЧХ влияют взаимное расположение деталей, емкость монтажа, наличие полосковых линий и т. д. Тем не менее он, по мнению автора, достаточен для правильного выбора усилителя по виду АЧХ, а в ряде случаев и для самостоятельной подстройки путем подбора корректирующих элементов.
Из анализа вытекают следующие практические рекомендации. Реальный вид АЧХ усилителей SWA и РАЕ таков, что их лучше применять в основном для приема удаленных станций диапазона ДМВ. на котором усилители имеют максимальное усиление. За счет пониженного усиления в области MB такие усилители (особенно РАЕ) более устойчивы и лучше защищены от помех на этих частотах.
Для приема слабых сигналов MB предпочтение следует отдать усилителям S&A, РА и GPS, имеющим повышенное усиление на MB. Это особенно важно, учитывая, что у малогабаритных антенн ASP очень мало собственное усиление на MB диапазоне: на частоте 50 МГц оно, например, у антенны ASP-8WA не превышает 1 дБ [2].
Основные параметры новых моделей SWA. S&A. PA, GPS, РАЕ (рабочий частотный интервал f, коэффициент шума Кш и коэффициент усиления Ку), взятые из сети Интернет [2]. а также фирменных каталогов, представлены в помещаемой здесь таблице. При расхождении сведений в нее внесены худшие значения. Очевидно, что у некоторых новых моделей достигнуто некоторое снижение шума (до 1,5 дБ), однако по-прежнему встречаются и довольно «шумящие» усилители с КШ1 равным 3. ..3.9 дБ (SWA-31. SWA-32, S&A-110. S&A-120. РА-10), которые применять не рекомендуется.
Фирмам-производителям пока не удалось добиться существенного улучшения шумовых характеристик у большинства усилителей. Лучшие прежние модели SWA-7, SWA-9 имели коэффициент Кш=1,7 дБ [1]. Он и остался примерно таким же у новых усилителей или снижен незначительно, за исключением моделей SWA-47(AST), SWA-49(AST). Это объясняется прежде всего тем, что схемотехника и применяемые транзисторы не изменились: во входных каскадах используют те же СВЧ транзисторы Т67, V3, 415 с предельной частотой 7,5 ГГц и коэффициентом шума до 3 дБ [2] и лишь изредка — менее «шумящий» BFR-91A.
Следует отметить влияние на характеристики усилителей не только типа первого транзистора, но и режима работы. От его коллекторного тока зависят уровень собственных шумов, коэффициент усиления и значение активной составляющей входной проводимости, влияющей на степень согласования по входу.
В большинстве антенных усилителей транзистор VT1 работает при коллекторном токе 1«=8. ..12 мА. Это позволяет получить довольно высокий коэффициент усиления и хорошее согласование с входным трансформатором Т1, но не оптимально для обеспечения малого уровня собственных шумов. Хотя зависимости Кш=f(Iк) используемых микрочипов неизвестны, но, как правило, для биполярных кремниевых транзисторов СВЧ минимальный уровень шума наблюдается при коллекторном токе 2…5 мА [3]. Следовательно, существует вероятность того, что при уменьшении коллекторного тока транзистора VT1 можно снизить уровень шума при сохранении хорошего согласования на входе. Косвенно это подтверждается тем, что у усилителей РАЕ (только у них) ток первого транзистора уменьшен до 4…5 мА. за счет чего при таких же транзисторах достигнуто существенное уменьшение уровня шума: по информации из сети Интернет коэффициент Кш у этих усилителей достигает 0.8… 1 дБ.
Как отмечено в [1], многие антенные усилители SWA с большим коэффициентом усиления склонны к самовозбуждению. Это объясняется тем. что обеспечить устойчивость двухкаскадного апериодического усилителя ВЧ, собранного по схеме ОЭ-ОЭ, в полосе частот до 900 МГц довольно сложно. Казалось бы, дальнейшее увеличение числа каскадов не имеет смысла, поскольку добиться устойчивости в этом случае практически невозможно. Тем не менее на рынке появились усилители, собранные на четырех транзисторах. Заинтересовавшись этим фактом, автор приобрел усилитель SWA-2000/4T. Его принципиальная схема, составленная по печатной плате, представлена на рис. 7.
Анализ схемотехники этого усилителя показал, что он собран по обычной схеме на двух транзисторах VT1 и VT2, включенных с ОЭ. Входной сигнал поступает на базу транзистора VT1, усиливается в двухкаскадном тракге и снимается с коллектора транзистора VT2. поступая через переходный конденсатор С9 в коаксиальный кабель. Дополнительные же транзисторы VT3 и VT4 входят в активные цепи, задающие напряжение смещения на базах транзисторов VT1 и VT2. Так как транзисторы VT3, VT4 не усиливают полезный сигнал, для этой цели используют низкочастотные и дешевые чипы 3F.
Очевидно, что при таком построении характеристики усилителя SWA-2000/4T не могут сколь-нибудь существенно превосходить параметры двухкаскадных усилителей с аналогичной коррекцией (SWA-7, SWA-9. SWA-555 и др.), что и подтвердили сравнительные испытания.
Резюмируя, приходим к следующим выводам. Во-первых, многие из новых усилителей повторяют схемотехнику и соответственно характеристики старых моделей. При этом солидный номер новой разработки вовсе не свидетельствует о более высоком ее качестве. Например, усилитель SWA-555 по параметрам и схемотехнике представляет собой тот же усилитель SWA-9. Это же касается и усилителей, собранных на четырех транзисторах.
Во-вторых, среди новых усилителей встречаются модели с действительно улучшенными характеристиками, что предполагает и возможность повышения качества приема. По шумовым параметрам лучшими можно признать усилители SWA-47 (AST), SWA-49 (AST), а также, судя по сведениям в Интернет, усилители типа РАЕ.
В-третьих, замена антенного усилителя приведет к положительному эффекту только в случае применения новой модели с меньшим уровнем шума, расчетным значением коэффициента усиления и подходящей АЧХ.
В заключение скажем, что модели антенных усилителей фирмы-производители разрабатывают довольно быстро и не исключено, что к моменту выхода в свет журнала с этой статьей, наверно, появятся и новые, усовершенствованные усилители. В любом случае критерии определения их качества и рекомендации по выбору, рассмотренные здесь и в [1], не изменяются.
ЛИТЕРАТУРА
1. Пахомов А. Антенные усилители SWA. — Радио. 1999. № 1. с. 10—12.
2. Нестеренко И. И., Жужевич А. В. Выбери антенну сам. — М.: Солон. 1998.
3. Полупроводниковые приборы. Транзисторы малой мощности. Справочник (А. А. Зайцев, А. И. Миркин, В. В. Мокряков и др.). Под общей ред. А. В. Голомедова. — М. Радио и связь, 1989.
№ | Место расположения передатчика | Средний | Цифровые пакеты | ||||
МХ1 | МХ2 | МХ3 | МХ5 | ||||
Название | Адрес | номера телевизионных каналов | |||||
АР Крым | |||||||
1 | Алупка | ул.![]() | 25 | 44 | 43 | 21 | 30 |
2 | Алушта | ул. Сергеева-Ценского, 13 | 20 | 59 | 30 | 32 | 56 |
3 | Белогорск | ул. Нижнегорская, 33а | 20 | 36 | 37 | 48 | 51 |
4 | Чапаевка | Советский р-н | 50 | 52 | 47 | 48 | 49 |
5 | Джанкой | ул.![]() | 30 | 24 | 38 | 30 | 28 |
6 | Евпатория | Раздольненское шоссе, 17 | 30 | 35 | 23 | 32 | 29 |
7 | Феодосия | шоссе Симферопольское, 45а | 25 | 27 | 26 | 30 | 36 |
8 | Севастополь | мыс Сарыч (смт. Форос) | 30 | 44 | 43 | 21 | 49 |
9 | Анновка | Белогорский р-н | 35 | 32 | 41 | 48 | 22 |
10 | Керчь | ул.![]() | 55 | 41 | 60 | 43 | 24 |
11 | Кировское | Черноморский р-н | 40 | 24 | 21 | 40 | 44 |
12 | Красноперекопск | ул. Таврическая, 105 | 50 | 24 | 31 | 43 | 53 |
13 | Партенит | ул. Партенитская, 16а | 25 | 27 | 26 | 37 | 48 |
14 | Севастополь | пр-т.![]() | 50 | 52 | 47 | 40 | 30 |
15 | Заводское | Ленинский р-н | 30 | 27 | 26 | 30 | 32 |
16 | Судак | шоссе Восточное, 33 | 25 | 61 | 49 | 32 | 60 |
17 | Симферополь | ул. Студенческая, 14 | 50 | 36 | 37 | 58 | 51 |
18 | Ялта | Южнобережное шоссе, 55 | 25 | 35 | 26 | 37 | 48 |
Винницкая область | |||||||
19 | Балановка | Бершадский р-н | 65 | 35 | 53 | 54 | 51 |
20 | Погребище | ул.![]() | 25 | 36 | 32 | 29 | 34 |
21 | Винница | ул. Максимовича, 23 | 80 | 39 | 32 | 31 | 49 |
22 | Володимирка | Шаргородский р-н | 45 | 27 | 53 | 64 | 51 |
23 | Ямполь | ул. Черняховского, 2 | 30 | 38 | 34 | 64 | 51 |
Волынская область | |||||||
24 | Горохов | ул.![]() | 35 | 58 | 57 | 40 | 52 |
25 | Ковель | ул. Варшавская, 5 | 70 | 44 | 27 | 59 | 52 |
26 | Любешов | ул. Лесная, 3 | 30 | 25 | 62 | 49 | 55 |
27 | Подгайцы | Луцкий р-н | 40 | 43 | 57 | 28 | 26 |
28 | Нововолынск | ул.![]() | 25 | 26 | 31 | 48 | 63 |
29 | Шацк | ул. 50 лет Победы,1-б | 30 | 22 | 31 | 41 | 28 |
Днепропетровская область | |||||||
30 | Днепропетровск | ул. Телевизионная, 3 | 65 | 26 | 35 | 25 | 40 |
31 | Дмухайловка | Магдалиновский р-н | 25 | 50 | 38 | 52 | 33 |
32 | Кривой Рог | ул.![]() | 65 | 41 | 51 | 54 | 38 |
33 | Могилев | Царичанский р-н | 25 | 39 | 42 | 23 | 32 |
34 | Никополь | ул. Карла Либкнехта, 113а | 35 | 29 | 34 | 42 | 40 |
35 | Орджоникидзе | ул. Тельмана, 11а | 30 | 30 | 44 | 42 | 47 |
36 | Орлы | Покровский р-н | 35 | 37 | 21 | 36 | 31 |
37 | Павлоград | ул.![]() | 25 | 28 | 22 | 48 | 61 |
38 | Перещепино | ул. Шевченка, 126-б | 30 | 28 | 38 | 23 | 32 |
39 | Николаевка | Петропавловский р-н | 35 | 49 | 33 | 25 | 40 |
40 | Вольногорск | ул. Ленина, 38-А | 30 | 36 | 30 | 31 | 33 |
41 | Желтые Воды | площадь Ленина, 5 | 30 | 48 | 21 | 47 | 49 |
Донецкая область | |||||||
42 | Краматорск | ул.![]() | 60 | 21 | 42 | 33 | 38 |
43 | Артемовск | ул. Розы Люксембург, 54 | 25 | 50 | 42 | 35 | 52 |
44 | Донецк | ул. Пехотная, 4а | 110 | 56 | 58 | 51 | 29 |
45 | Константиновка | ул. Демещенко, 116 | 25 | 50 | 42 | 35 | 47 |
46 | Красноармейск | ул.![]() | 30 | 43 | 48 | 36 | 63 |
47 | Мариуполь | ул. Кленовая Балка, 3 | 60 | 39 | 42 | 34 | 24 |
48 | Торез | ул. Чернышевского, 15 | 35 | 53 | 27 | 33 | 52 |
Житомирская область | |||||||
49 | Андреевка | Черняховский р-н | 65 | 50 | 40 | 43 | 42 |
50 | Бердичев | ул.![]() | 45 | 27 | 35 | 25 | 23 |
51 | Брусилов | ул. Лермонтова, 171 | 25 | 33 | 34 | 39 | 38 |
52 | Кожуховка | Коростенский р-н | 30 | 32 | 40 | 36 | 26 |
53 | Юровка | Малинский р-н | 30 | 33 | 27 | 22 | 37 |
54 | Новоград-Волынский | ул.![]() | 30 | 32 | 21 | 31 | 35 |
55 | Олевск | ул. Свято-Николаевская, 146 | 60 | 51 | 52 | 53 | 43 |
56 | Дубовый Гай | Овруцкий р-н | 55 | 50 | 52 | 53 | 34 |
57 | Котлярка | Попельнянский р-н | 35 | 21 | 28 | 22 | 23 |
Закарпатская область | |||||||
58 | Хуст | с.![]() | 60 | 39 | 53 | 56 | 61 |
59 | Мукачево | гора Павлова | 20 | 39 | 53 | 56 | 55 |
60 | Рахов | гора Терентин | 30 | 55 | 33 | 60 | 61 |
61 | Свалява | гора Кичера | 25 | 39 | 53 | 44 | 40 |
62 | Ужгород | ул. Крымская, 24а | 25 | 39 | 53 | 56 | 36 |
63 | Великий Березный | гора Яворник | 20 | 39 | 53 | 56 | 55 |
Запорожская область | |||||||
64 | Бердянск | ул. Руденка, 4-а | 35 | 30 | 35 | 34 | 43 |
65 | Куйбышево | ул. Ленина,1-в (РТС Камыш Заря) | 65 | 33 | 32 | 36 | 53 |
66 | Мелитополь | пр-т. Б.Хмельницкого, 88/4 | 70 | 33 | 26 | 28 | 50 |
67 | Орехов | ул. Степная, 25 | 35 | 41 | 35 | 39 | 42 |
68 | Запорожье | ул. Матросова, 24-а | 55 | 43 | 31 | 49 | 57 |
Ивано-Франковская область | |||||||
69 | Дебеславцы | Коломыйский р-н | 20 | 27 | 51 | 30 | 39 |
70 | Малая Турья | Долинский р-н | 30 | 35 | 57 | 31 | 24 |
71 | Ивано-Франковск | ул. Чорновола, 19 | 55 | 42 | 41 | 31 | 58 |
72 | Микуличин | Яремчанская городская рада | 20 | 35 | 49 | 31 | 39 |
Киевская область | |||||||
73 | Березань | ул. Ленина, 37 | 35 | 33 | 27 | 21 | 36 |
74 | Белая Церковь | ул. Таращанская, 196 | 30 | 56 | 58 | 57 | 59 |
75 | Дыбинцы | Богуславский р-н | 40 | 48 | 30 | 60 | 53 |
76 | Кагарлык | вышка РРС ЦТЕ УРРТ | 35 | 33 | 36 | 57 | 23 |
77 | Киев | ул. Дорогожицкая, 10 | 110 | 26 | 31 | 49 | 29 |
78 | Володарка | ул. Мира, 221а | 40 | 33 | 53 | 22 | 50 |
Кировоградская область | |||||||
79 | Кировоград | ул. Садовая, 88 | 65 | 49 | 53 | 22 | 47 |
80 | Новоархангельск | ул.Славы, 153 | 40 | 35 | 30 | 29 | 53 |
81 | Новомиргород | ул. Ленина, 2 | 25 | 26 | 32 | 23 | 25 |
82 | Новоукраинка | ул. Метелькова, 53 | 35 | 36 | 61 | 52 | 57 |
83 | Александрия | ул. Пахоменка, 2 | 45 | 40 | 38 | 31 | 52 |
84 | Устиновка | ул. Пушкина, 43 | 35 | 50 | 37 | 52 | 23 |
Луганская область | |||||||
85 | Беловодск | вышка РТС | 35 | 32 | 52 | 25 | 34 |
86 | Чернухино | Перевальский р-н | 35 | 44 | 42 | 23 | 62 |
87 | Луганск | ул. Демёхина, 25 | 65 | 32 | 60 | 40 | 34 |
88 | Лисичанск | пр-т. Ленина, 161а | 30 | 54 | 53 | 35 | 63 |
89 | Попасная | ул. Першотравнева, 152 | 35 | 41 | 42 | 23 | 36 |
90 | Ровеньки | ул. Выгонная, 22 | 70 | 32 | 55 | 40 | 22 |
91 | Старобельск | с. Подгоровка, РТС | 65 | 32 | 55 | 62 | 58 |
92 | Сосновый | Сватовский р-н | 25 | 32 | 37 | 25 | 47 |
93 | Зориновка | Меловский р-н | 30 | 24 | 52 | 25 | 31 |
Львовская область | |||||||
94 | Броды | ул. Зеленая, 19 | 35 | 21 | 57 | 35 | 50 |
95 | Львов | ул. Высокий Замок, 9 | 50 | 22 | 28 | 40 | 33 |
96 | Новый Раздол | переул. Придорожный, 18 | 35 | 64 | 47 | 30 | 42 |
97 | П идбуж | Дрогобицкий р-н | 35 | 39 | 36 | 51 | 50 |
Николаевская область | |||||||
98 | Березнеговатое | ул. Спортивная, 30-А | 30 | 33 | 27 | 31 | 26 |
99 | Николаев | пр-т Ленина, 24-р | 65 | 34 | 58 | 39 | 48 |
100 | Новый Буг | майд. Широкая площадь, 10а | 30 | 21 | 42 | 22 | 62 |
101 | Первомайск | Подгороднянское шоссе, 13 | 55 | 50 | 28 | 56 | 59 |
102 | Вознесенск | ул. Тимирязева, 175 | 45 | 49 | 25 | 51 | 27 |
Одесская область | |||||||
103 | Викторовка | Березовский р-н | 35 | 38 | 25 | 52 | 57 |
104 | Измаил | ул. Железнякова, 260а | 35 | 21 | 40 | 23 | 39 |
105 | Каменское | Арцизский р-н | 50 | 22 | 40 | 55 | 27 |
106 | Вестернычаны | Котовский р-н | 65 | 62 | 43 | 54 | 40 |
107 | Ковбасова Поляна | Савранский р-н | 35 | 35 | 30 | 54 | 37 |
108 | Николаевка | Овидиопольский р-н | 30 | 25 | 33 | 55 | 37 |
109 | Одесса | дор. Фонтанская, 3 | 65 | 43 | 32 | 39 | 23 |
110 | Сарата | ул. Мельничная, 1б | 35 | 25 | 40 | 55 | 37 |
111 | Жовтень | Ширяевский р-н | 65 | 35 | 41 | 47 | 33 |
Полтавская область | |||||||
112 | Гадяч | пл. Соборная, 65а | 25 | 26 | 39 | 34 | 31 |
113 | Гребенка | ул. Городищенская, 142 | 35 | 41 | 42 | 23 | 30 |
114 | Искровка | Чутовский р-н | 40 | 26 | 63 | 34 | 44 |
115 | Кобеляки | ул. Полтавская, 29а | 30 | 50 | 38 | 52 | 30 |
116 | Красногоровка | Великобагачанский р-н | 65 | 26 | 37 | 41 | 51 |
117 | Кременчуг | ул. Керченская, 7а | 60 | 39 | 42 | 43 | 59 |
118 | Лохвица | ул. Ленина, 104-а | 30 | 50 | 42 | 41 | 49 |
119 | Лубны | ул. Грушевского, 27 | 35 | 52 | 24 | 40 | 29 |
120 | Перелески | Зиньковский р-н | 30 | 52 | 29 | 48 | 40 |
121 | Полтава | пр-т Першотравневый, (Первомайский) 26а | 40 | 31 | 38 | 49 | 25 |
Ровенская область | |||||||
122 | Антополь | Ровенский р-н | 65 | 38 | 42 | 40 | 33 |
123 | Дубровица | ул. Железнодорожная, 7-і | 35 | 54 | 43 | 55 | 47 |
124 | Кузнецовск | ул. Хомецкая, 1 | 40 | 25 | 22 | 49 | 41 |
Сумская область | |||||||
125 | Белополье | ул. 1 Мая, 15 | 60 | 55 | 42 | 51 | 33 |
126 | Овлаши | Роменский р-н | 30 | 36 | 42 | 21 | 25 |
127 | Шостка | ул. Коротченко, 88 | 60 | 24 | 59 | 58 | 60 |
128 | Сумы | ул. Скрябина, 3 | 30 | 36 | 63 | 51 | 53 |
129 | Тростянец | ул. Нескучанская, 50 | 60 | 54 | 49 | 51 | 30 |
Тернопольская область | |||||||
130 | Бережаны | ул.Залисся, 7 | 35 | 57 | 32 | 23 | 53 |
131 | Бучач | с. Пидзамочек | 25 | 57 | 59 | 64 | 47 |
132 | Горишняя Выгнанка | Чортковский р-н | 35 | 27 | 21 | 42 | 50 |
133 | Кременец | ул. Осовица, 12 | 30 | 30 | 32 | 23 | 43 |
134 | Лозовая | Тернопольский р-н | 65 | 25 | 39 | 23 | 37 |
Харьковская область | |||||||
135 | Изюм | ул. Крутая, 56 | 60 | 26 | 39 | 25 | 43 |
136 | Харьков | ул. Деревянко, 1а | 60 | 31 | 35 | 48 | 58 |
137 | Купянск | ул. Ленина,87 | 50 | 53 | 37 | 57 | 58 |
138 | Лозовая | ул. Кооперативная, 53А | 50 | 31 | 55 | 56 | 59 |
139 | Кегичевка | ул. Кирова, 81 | 60 | 28 | 39 | 21 | 40 |
140 | Великий Бурлук | ул. Декоративная, 4 | 35 | 31 | 44 | 49 | 52 |
Херсонская область | |||||||
141 | Чаплинка | ул. Ленина, 1 | 35 | 27 | 38 | 37 | 33 |
142 | Геническ | ул. Ленина, 87-В | 30 | 33 | 31 | 35 | 27 |
143 | Херсон | ул. Перекопская, 5 | 55 | 34 | 58 | 39 | 44 |
144 | Новотроицкое | ул. Безродного, 116а | 30 | 48 | 38 | 28 | 21 |
145 | Нижние Серогозы | ул. Щорса, 13 | 30 | 52 | 38 | 37 | 39 |
146 | Васильевка | Каховский р-н | 65 | 29 | 41 | 57 | 36 |
Хмельницкая область | |||||||
147 | Белогорье | Белогорский р-н | 30 | 47 | 48 | 51 | 34 |
148 | Хмельницкий | пр-т Мира, 43 | 65 | 22 | 29 | 51 | 50 |
149 | Кульчиевцы | Каменец-Подольский р-н | 65 | 22 | 29 | 51 | 44 |
150 | Полонное | ул. Леси Украинки, 5А | 45 | 49 | 42 | 51 | 58 |
Черкасская область | |||||||
151 | Каменка | ул. Ленина, 1А | 30 | 31 | 34 | 35 | 30 |
152 | Буки | Маньковский р-н | 50 | 62 | 61 | 29 | 37 |
153 | Черкассы | ул. Палёхи, 2 | 65 | 48 | 28 | 21 | 53 |
154 | Канев | ул. Киевская, 27 | 35 | 58 | 28 | 21 | 38 |
155 | Корсунь-Шевченковский | ул. Марценюка, 1а | 30 | 41 | 43 | 50 | 39 |
156 | Сатановка | Монастырищенский р-н | 35 | 40 | 30 | 29 | 42 |
157 | Полянецкое | Уманский р-н | 35 | 39 | 52 | 29 | 47 |
158 | Шпола | ул. 40-летия Победы, 11-а | 35 | 48 | 49 | 50 | 47 |
Черновицкая область | |||||||
159 | Черновцы | ул. Билецкая, 6 | 45 | 43 | 49 | 59 | 40 |
160 | Новоднестровск | квартал 27, дом. 5 | 60 | 60 | 34 | 64 | 25 |
Черниговская область | |||||||
161 | Тиница | Бахмацкий р-н | 55 | 39 | 49 | 43 | 51 |
162 | Бобровица | ул. Дзержинского, 113 | 35 | 33 | 28 | 23 | 59 |
163 | Чернигов | ул. Комсомольская, 53Б | 60 | 22 | 34 | 35 | 61 |
164 | Холмы | Корюкивский р-н | 65 | 22 | 49 | 54 | 61 |
165 | Нежин | переул. Урожайный, 8а | 30 | 38 | 40 | 43 | 36 |
166 | Билещина | Прилуцкий р-н | 60 | 52 | 27 | 56 | 32 |
Усилители swa как выбрать
В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления. Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения. Это позволит надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу.
Активные антенны польской фирмы ANPREL и некоторых других получили широкое распространение в России и странах СНГ. При незначительном собственном усилении,особенно в диапазоне MB, параметры такой антенны во многом определяются установленным на ней антенным усилителем. Именно этому блоку свойственен ряд недостатков: он склонен к самовозбуждению, имеет довольно высокий уровень собственных шумов, легко перегружается мощными сигналами диапазона MB, часто повреждается грозовыми разрядами. Эти проблемы знакомы многим владельцам таких антенн.
Вопросы эксплуатации антенных усилителей SWA и аналогичных крайне мало освещены в литературе. Можно отметить лишь публикацию [1], где указано на перегрузку усилителя сигналами MB. С остальными недостатками владельцам антенн приходится бороться известным способом: заменяя усилители, выбрать лучший. Однако такой метод требует много времени и сил, поскольку усилитель, как правило, труднодоступен – расположен вместе с антенной на высокой мачте.
Основываясь на анализе схемотехники, собственном опыте и некоторых материалах фирмы ANPREL, предлагаю более осознанный подход к выбору усилителей, а также способ ремонта, позволяющий восстановить поврежденный блок, а в ряде случаев и улучшить его параметры.
Рынок заполнен множеством взаимозаменяемых моделей антенных усилителей, выпускаемых фирмами ANPREL, TELTAD и др. под разными торговыми марками и номерами. Несмотря на такое разнообразие, большинство из них собраны по стандартной схеме и представляют собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ. В подтверждение этому рассмотрим модели разных фирм: простой усилитель SWA-36 фирмы TELTAD, принципиальная схема которого показана на рис. 1, и распространенный усилитель SWA-49 (аналог SWA-9) фирмы ANPREL – рис.2.
Pиc.1-2
Усилитель SWA-36 содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ. Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает немного его усиление. Частотная коррекция в первом каскаде отсутствует.
Второй каскад также выполнен на транзисторе по схеме с ОЭ и с ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, жестко стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором СЗ, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора СЗ оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя.
К недостаткам усилителя SWA-36 можно отнести пассивные потери в выходной цепи на резисторе R5, который включен так, что на нем падает как постоянное напряжение питания, так и напряжение сигнала.
Аналогично построен и усилитель SWA-49 (рис. 2), который также имеет два каскада, собранных по схеме с ОЭ. Он отличается от SWA-36 лучшей развязкой по цепям питания через Г-образные фильтры L1C6, R5C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3C5R6) второго каскада и переходного конденсатора С7 на выходе.
Подобная схемотехника присуща большинству других усилителей SWA (см., например, схему усилителя SWA-3, изображенную в [1]). Незначительные отличия чаще всего находятся во втором каскаде, который может быть снабжен разными цепями частотной коррекции, иметь различную глубину ООС и,соответственно коэффициент усиления. У отдельных моделей, например SWA-7, первый и второй каскады имеют непосредственную связь – вывод коллектора транзистора VT1 соединен прямо с выводом базы транзистора VT2. Это позволяет охватить оба каскада петлей ООС по постоянному току и улучшить тем самым термостабильность усилителя.
В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости – предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. Многие антенные усилители SWA с большим усилением работают у порога устойчивости, чем объясняется их нередкое самовозбуждение.
В качестве мер повышения устойчивости усилителей фирма ANPREL применяет разную топологию печатных плат (влияющую на емкость монтажа), поверхностные и объемные катушки, дроссели и т. п. Более радикальный способ: включение транзисторов по каскодной схеме с ОЭ-ОБ – почему-то не используется. При неизменной схеме включения транзисторов с ОЭ-ОЭ для решения проблемы устойчивости фирма предпочитает выпускать регулируемые блоки питания. Уменьшением его напряжения удается устранить самовозбуждение усилителя при сохранении достаточного усиления.
Основные параметры (коэффициент шума Kш и коэффициент усиления Ку) базовых моделей усилителей SWA по каталогу фирмы ANPREL указаны в табл. 1.
Рассмотрим взаимосвязь основных параметров со схемотехникой усилителей и их влияние на качество приема.
Как известно, коэффициент усиления на высоких частотах в каскадах с ОЭ критичен к параметрам используемых транзисторов, особенно к граничной частоте frp. В усилителях SWA применены биполярные СВЧ транзисторы структуры п-р-п, маркированные как Т-67, реже – 415, которые и определяют максимально достижимый коэффициент усиления Ку двухкаскадного усилителя около 40 дБ. Разумеется, в столь широкой рабочей полосе частот коэффициент усиления не остается постоянным – его изменения достигают 10. 15 дБ вследствие неравномерности АЧХ на высших частотах диапазона и коррекции на низших. При максимальных значениях коэффициента усиления Ку трудно обеспечить устойчивость усилителей, поэтому в ряде моделей он ограничен значениями до 10. 30дБ, что во многих случаях вполне достаточно (см. табл. 1).
Вопреки распространенному мнению, следует отметить, что коэффициент усиления нельзя считать главным параметром антенного усилителя. Ведь сами телевизоры обладают весьма большим запасом собственного усиления, т. е. Имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них чувствительность, ограниченная синхронизацией. И наконец, наиболее низкая – чувствительность, ограниченная шумами [2]. Следовательно, фактором, определяющим дальний прием, следует принять уровень собственных шумов электронного тракта, а не коэффициент усиления. Другими словами, ограничение возможности приема в первую очередь наступает из-за влияния шумовых помех, а не из-за недостатка усиления сигнала.
Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20 [2]. При этом отношении и определяют чувствительность, ограниченную шумами, которая равна напряжению входного сигнала, в 20 раз большему напряжения собственных шумов.
Для телевизоров третьего-пятого поколений чувствительность, ограниченная шумами, равна 50. 100 мкВ. Однако при отношении сигнал/шум, равном 20, наблюдаются очень плохие качество изображения и разборчивость только крупных деталей. Для получения изображения хорошего качества следует подать на вход телевизора полезный сигнал, примерно в 5 раз больший, т. е. обеспечить отношение сигнал/шум около 100 [2].
Антенный усилитель должен увеличивать отношение сигнал/шум, а для этого следует усиливать сигнал, а не шум. Но любой электронный усилитель неизбежно имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром антенного усилителя следует считать его коэффициент шума Кш. Если он недостаточно мал, то повышение коэффициента усиления бесполезно, так как и сигнал, и шум усиливаются в равной мере и их отношение не улучшается. В результате даже при достаточном уровне сигнала на антенном входе телевизора изображение будет поражено интенсивной шумовой помехой (хорошо известный всем «снег»).
Для единой оценки шумов многокаскадного тракта существует показатель приведенного к входу коэффициента шума Кш, который равен уровню шума на выходе, поделенному на общий коэффициент усиления, т. е. Кш=Кш.вых/Ку. Так как выходной уровень шума Кш.вых зависит в наибольшей степени от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных каскадов можно пренебречь. Тогда Кш.вых=Кш1Ку, где Кш, – коэффициент шума первого транзистора. Следовательно, получим Кш=Кш1, т. е. приведенный коэффициент шума усилительного тракта не зависит от числа каскадов и общего коэффициента усиления, а равен только коэффициенту шума первого транзистора.
Отсюда вытекает важный практический вывод – применение антенного усилителя может дать положительный результат тогда, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. В селекторах каналов телевизоров пятого поколения применен полевой транзистор КП327А с коэффициентом шума 4,5 дБ на частоте 800 МГц [З]. Следовательно, в первом каскаде антенного усилителя должен работать транзистор с Кш1 1. Тужилин С. Усилитель ДМВ из широкополосного. – Радио,1997, N 7,с.15.
2. Никитин В. Советы любителям дальнего приема телевидения. Сб.: «В помощь радиолюбителю», вып. 103. – М.: ДОСААФ, 1989.
3. Полупроводниковые приборы. Транзисторы малой мощности. Справочник. Под ред. А. В. Голомедова. – М.: Радио и связь, 1989.
Усилители SWA нашли самое широкое применение среди присутствующих на Российском рынке антенн. Их история началась в 90-х годах, с появления на рынке польских антенн с задней сеткой-рефлектром. Они так и стали называться «Сетка», но сначала с добавлением «польская», затем – без. Сейчас эти сетки выпускаются у нас в России под моделями ASP-8 и ASP-4. Их достоинство – дешевизна. Поэтому они и стали использоваться в других антеннах. Наиболее известные – антенны серии Мир. В настоящее время они могут применяться и в линейке антенн серии Астра. Но по большому счету Мирам и Астрам они особо нужны, так как высокий собственный (пассивный) коэффициент усиления позволяет их использовать на расстояниях и в 70-80 км. без них. Чего не скажешь о сетках ASP, у которых собственного коэффициента усиления явно не хватает.
Недостатки. В сезон гроз массово выходят из строя, что приводит к необходимости их нового приобретения и установки. Если близко расположены несколько антенн – они начинают «наводить» друг на друга помехи.
Лучше всегда использовать антенну с высоким собственным коэффициентом усиления и не заморачиваться с усилителями. Но если местность холмистая, или дом расположен в низине – это условия, снижающие эффективность любой, даже самой хорошей антенны. Тут, как вариант, можно попробовать добавить антенный усилитель. И хотя вероятность успеха меньше 50% – стоит попробовать, так как альтернативой-то эфирному телевидению является дорогое спутниковое, ну или IPTV (что в сельских домах и вовсе редкость).
Начинать подбирать усилитель лучше со слабых характеристик. Так как переусиление приведет к такому же результату, что и без него. При выборе усилителя стоит всегда обращать внимание на коэффициент шумов. Лучше взять более слабый усилитель с низким коэффициентом, чем более сильный с высоким.
Для работы усилителя требуется питание 12 Вольт, поэтому придется дополнительно потратиться на блок питания. Приобрести все можно здесь.
Некоторые «умельцы» стали использовать питание от цифровых эфирных приставок. Делать это не рекомендуется! Последствием часто становятся выходы из строя самих эфирных цифровых ресиверов!
Тип платы усилителя | Коэффициент усиления антенны с усилителем в дБ | Шумы ДБ | Дальность от ретранслятора в км | Цена, руб. | |
Каналы 1 – 21 | Каналы 21 – 68 | ||||
---|---|---|---|---|---|
SYM – 01 * плата согласования
* – плата согласования не имеет транзисторов и является пассивным согласующим элементом . В каждом усилителе SWA , этот элемент присутствует и предназначен для согласования волновых сопротивлений антенны и кабеля. Представляет собой специальный трансформатор.
** – усилитель имеет 6 транзисторов
*** – регулируемый усилитель
**** – имеет возможность подключения дополнительной антенны метрового диапазона.
Несмотря на бурное развитие кабельного и спутникового ТВ, эфирное телевещание рано списывать со счетов. Но для качественного сигнала последнего необходимо находиться в зоне покрытия. По мере удаления от телевышки качество сигнала падает, и число помех возрастает. В таких случаях хорошо помогает антенный усилитель для телевизионного приемника. Предланаем рассмотреть, что представляет собой это устройство, принцип работы, различные модификации, а также возможность создания усилителя ТВ сигнала для городской квартиры, загородного дома или дачи.
Что такое антенный усилитель и как он работает?
Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной «картинки». Помимо этого подобные усилители используются для снижения потерь в кабеле. Типовые структурные схемы таких устройств показаны ниже.
Типовые структурные схемы широкополосного (1) и многодиапазонного (2) антенного усилителя
Как видно из представленных схем поступающий сигнал обрабатывается фильтром внешних частот, после чего понижается аттенюатором до необходимого уровня. Далее сигнал поступает в блок регулировки уровня наклона АЧХ, принцип действия которого во многом напоминает эквалайзер. И на последнем этапе производится усиление сигнала, после чего он поступает на телевизионный приемник.
Разновидности
Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:
- Устройства, работающие в широком диапазоне. Как правило, их используют для внешних мачтовых антенн решетчатого типа. Широкополосные антенные усилители SWA (1) , LSA (2) и Gal (3)
- Оборудование, настроенное на определенный диапазон, например метровый или дециметровый. В качестве примера можно привести устройства для антенн цифрового телевидения в формате DVD T Усилитель для цифрового сигнала
- Приборы, работающие с несколькими диапазонами. Они могут принимать сигналы, поступающие с нескольких источников, и суммировать их в один. Или, наоборот, из одного сигнала сформировать несколько, как это сделано в ALCAD AI-200.
Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания
Как выбрать хорошую антенну с усилителем?
Чтобы от приобретенного оборудования получить максимальную отдачу необходимо учитывать следующие факторы:
- Удаленность ближайшего ретранслятора телевизионного сигнала. Принято считать максимальным расстоянием 150 километров, но сильно усредненное значение, поскольку многое зависит как от типа местности, так и мощности телевизионной вышки. Например, находясь в низине можно не получать уверенный сигнал даже от близко расположенного ретранслятора. В этом случае исправить ситуацию поможет установка мачты под антенну.
- В каком частотном диапазоне будет работать оборудование. Необходимо учитывать, что характеристики широкодиапазонных антенн уступают узконаправленным. Это говорит о том, что для зоны уверенного приема вполне подойдет «всеволновка», соответственно, для получения сигнала с удаленного ретранслятора лучше предпочесть конструкцию под определенный диапазон частот (МВ, ДМВ, УКВ). Но здесь тоже необходимо учитывать особенности и характер местности, например, избавиться от отраженного сигнала можно только с помощью узконаправленной антенны.
Определившись с антенной, переходим к выбору усиливающего устройства для нее. Первое на что необходимо обратить внимание – коэффициент усиления (указывается в децибелах). Как правило, при расстоянии до 10 километров до ретранслятора, в усилителе нет необходимости.
Необходимо обратить внимание, что не стоит сильно увлекаться высоким показателем этого параметра, поскольку при высокой мощности может произойти «возбуждение» устройства, и как следствие этого, появятся помехи, проявляющиеся в виде «белого снега» на картинке. Ниже приведена таблица для оборудования SWA, в которой указаны основные характеристики для каждой модели, а также соотношение коэффициента усиления и дальности до источника сигнала.
Таблица соответствия мощности антенного усилителя к удаленности от телевышки
Вторая важная характеристика – уровень шумов (указывается в децибелах) производимых устройством в процессе работы. Чем меньше этот показатель, тем лучше.
Естественно, что при выборе необходимо учитывать тип антенны, допускается устанавливать широкополосное устройство на узкодиапазонный приемник сигнала, но не наоборот.
Как сделать антенный усилитель своими руками – пошаговая инструкция
Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.
Схема простого антенного усилителя на базе МАХ2633
Обозначения:
Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.
Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.
Антенный усилитель на транзисторе, включенном по принципу общего эмиттера
Обозначение:
- Транзистор VT1 – KT368.
- Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
- Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.
Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.
Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.
Антенный усилитель на транзисторе, включенном по принципу общей базы
Обозначения:
- Транзистор VT1 – KT315.
- Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
- Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.
Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.
Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.
Схема двухкаскадного антенного усилителя для ДМВ каналов
Обозначения:
- Транзисторы: VT1 и VT2 – ГТ311Д.
- Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
- Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
- Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.
Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.
Пошаговая инструкция по сборке будет общая для всех схем:
- Приобретаем все необходимые электронные компоненты.
- Подготавливаем инструменты и расходники.
- Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
- Запаиваем все элементы.
- Проверяем собранную конструкцию.
- Подключаем к собранному усилителю антенну и телевизионный приемник.
Как подключить антенный усилитель к телевизору?
В завершении статьи дадим несколько рекомендаций, касательно правильного подключения оборудования:
Самый важный момент – антенные усилители для телевизора должны располагаться находиться как можно ближе к нему. Это связано с тем, что кабельные потери могут существенно повлиять на качество картинки. Требование касается как самодельных конструкций, так и серийных моделей, например BBK или Terra. Исключение могут быть только комнатные антенны, у которых короткая длина кабеля, но, как правило, такие устройства используют в зоне приема, где в усилителе нет необходимости.
Внимательно изучите руководство по подключению, которое прилагается к устройству.
Если подключение усилителя не принесло результатов, проверьте направленность антенны, а также его волновое соответствие.
Все манипуляции должны проводиться только с обесточенным оборудованием.
Не подключайте усилитель к внешней антенне, если она не оборудована грозозащитой. Собственно, такой приемник сигнала вообще нельзя использовать.
Эфирный усилитель SWA-30-5 T2 5v в москве жулебино 1284 — Усилители Эфирные
Добавить в корзину
Пластинчатые антенные усилители предназначены для повышения уровня сигнала и компенсации потерь в линиях передач. Такие усилители выпускаются по технологии SMD с использованием самых современных малошумящих транзисторов и могут использоваться в различных конструкциях широкополосных антенн.
Благодаря полностью автоматизированному многократному контролю пластинчатые усилители имеют хорошую надежность, а благодаря защитному покрытию, обладают стойкостью к воздействию атмосферных явлений.
В районах с недостаточным уровнем принимаемого сигнала и спользуют двухкаскадные (двухступенчатые) усилители SWA-30-5 DVB-T2.
SWA-30-5 DVB-T2 — двухкаскадный усилитель, выполнен классическим методом поверхностного монтажа по технологии SMD и реализован на сверхвысокочастотных биполярных транзисторах T-12 фирмы Philips. Усилитель предназначен для усиления всех цифровых DVB-T2 и дециметровых телеканалов на частотах 174-862 МГц.
Питание усилителя +5 В осуществляется от телевизора (через USB инжектор питания) или цифровой DVB-T2 приставки и от любого стабилизированного источника постоянного тока по антенному кабелю снижения.
Устанавливается в наружных антеннах, решётках, сетках и т.д
Дальность от транслятора до 60 км.
Характеристики
Напряжение питания усилителя, В |
+5 |
Полоса частот, МГц |
470-862 |
Макс. потребляемый ток, мА |
25 |
Усиление, дБ |
30-32 |
Максимальный выходной уровень сигнала, дБ/mkv |
108 |
Диапазон рабочих температур, градус |
-40 /+50 |
Коэфф. собственных шумов, дБ |
1,7 |
Дальность от транслятора, км |
до 60 |
Тэги: Эфирный усилитель SWA-30-5 T2 5v в москве жулебино
Эфирный усилитель SWA Super 1000 T2 5-12v в жулебино 992 — Усилители Эфирные
Добавить в корзину
Пластинчатые антенные усилители предназначены для повышения уровня сигнала и компенсации потерь в линиях передач. Такие усилители выпускаются по технологии SMD с использованием самых современных малошумящих транзисторов и могут использоваться в различных конструкциях широкополосных антенн.
Благодаря полностью автоматизированному многократному контролю пластинчатые усилители имеют хорошую надежность, а благодаря защитному покрытию, обладают стойкостью к воздействию атмосферных явлений.
В районах с недостаточным уровнем принимаемого сигнала и спользуют двухкаскадные (двухступенчатые) усилители SWA Super-1000 DVB-T2.
SWA Super 1000 DVB-T2 — двухкаскадный усилитель, выполнен классическим методом поверхностного монтажа по технологии SMD и реализован на сверхвысокочастотных биполярных транзисторах T-12 фирмы Philips. Усилитель предназначен для усиления как «Сильных» так и «Слабых» сигналов всех цифровых DVB-T2 и дециметровых телеканалов на частотах 470-862 МГц. За счёт ООС (отрицательной обратной связи), применённой в выходном усилительном каскаде, коэффициент усиления SWA Super 1000 не превышает 36 дБ, и делает работу усилителя достаточно устойчивой при перегрузках, создаваемых аналоговыми телеканалами.
Питание усилителя от 5 до 12В осуществляется от телевизора или цифровой DVB-T2 приставки и от любого стабилизированного источника постоянного тока по антенному кабелю снижения.
Устанавливается в наружных антеннах, решётках, сетках и т.д
Дальность от транслятора до 60 км.
Характеристики
Напряжение питания усилителя, В |
5до12 |
Полоса частот, МГц |
470-862 |
Входное сопротивление, Ом |
300 |
Усиление, дБ |
32-36 |
Выходное сопротивление, Ом |
75 |
Диапазон рабочих температур, градус |
-40 /+50 |
Коэфф. собственных шумов, дБ |
1,7 |
Дальность от транслятора, км |
до 60 |
Тэги: Эфирный усилитель SWA Super 1000 T2 5-12v в жулебино
Amazon.com: Monoprice SWA-200 Сабвуферный усилитель — черный
Цена: | 283 доллара.09 + Депозит без импортных сборов и $ 39,68 за доставку в Российскую Федерацию Подробности |
- Убедитесь, что это подходит введя номер вашей модели.
- 200 Вт глубокой и впечатляющей мощности при сопротивлении 4 Ом
- Регуляторы громкости, кроссовера и фазы на передней панели для настройки звука в соответствии с вашими потребностями
- Компактный дизайн подходит везде, где вам это нужно
- Усилители класса D для холодного хода работают бесшумно и могут работать всю ночь
- Качество по разумной цене. Прочная конструкция Monoprice и строгие стандарты контроля качества позволяют получать продукцию высокого качества по разумным ценам.
Polk Audio SWA 500, специализированный цифровой усилитель мощности для CSW серии B — AVLeaderz
Polk Audio SWA 500, специализированный цифровой усилитель мощности для встроенных сабвуферов серии CSW — 500 Вт
Модель: PO-SWA 500
UPC: 747192111953
Polk Audio SWA 500, специализированный цифровой усилитель мощности для встроенных сабвуферов серии CSW — 500 Вт
Продано
ВНИМАНИЕ! Этот продукт может подвергнуть вас воздействию химических веществ, включая мышьяк, который, как известно в штате Калифорния, вызывает рак.Для получения дополнительной информации перейдите на www.P65Warnings.ca.gov$ 579,00
60-ДНЕВНЫЙ БЕСПЛАТНЫЙ И ЛЕГКИЙ ВОЗВРАТ
Ваша покупка подкреплена нашей гарантией удовлетворения преимуществ AVLeaderz. Получите бесплатный и простой возврат в течение 60 дней со дня получения заказа.Недоступно для отправки за пределы США
Вопросы? Мы здесь, чтобы помочь. 866-859-0896 Чат Напишите нам ВНИМАНИЕ! Этот продукт может подвергнуть вас воздействию химических веществ, включая мышьяк, который, как известно в штате Калифорния, вызывает рак.Для получения дополнительной информации перейдите на www.P65Warnings.ca.govНизкие характеристики вне поля зрения
Усилитель BASH сочетает в себе качество обычных усилителей класса A / B с эффективностью усилителей класса D. Суть в том, что высокая мощность и крутая, надежная работа с точной четкостью и низким уровнем искажений. Подключаемые карты данных для каждого сабвуфера, называемые SPEX-картами, предварительно запрограммированной коррекцией, характеристиками инфразвукового фильтра и выходной мощностью, которая наилучшим образом соответствует используемому сабвуферу.Каждая карта SPEX также имеет настраиваемые сабвуферы / усилители, имеет специальную схему управления мощностью, адаптированную к требованиям каждого сабвуфера, для еще большего уровня надежности.
SWA500 Характеристики:
Цифровая конструкция класса D обеспечивает огромную мощность и охлаждение для превосходной долгосрочной надежности
500 Вт на 4 Ом при <0,01% THD
Питание до двух сабвуферов CSW одной модели
Передняя Панельный фильтр низких частот и ручки регулировки уровня делают настройку несложной.
Вставные монтажные платы SPEX (входят в комплект) оптимизируют усилитель в соответствии с конкретной используемой моделью сабвуфера
Пользовательское формирование частоты (запрограммировано в плате SPEX) для наиболее глубокого и точного воспроизведения низких частот
Покупатели также просматривали
Продажа
Продажа
Продано
Продано
Продано
Продано
Продано
Продано
{{/если}} {{если доступно}}Продано
{{/если}}Приобрести мощный и профессиональный усилитель swa
Alibaba.com представляет одни из лучших, профессиональных и многофункциональных. усилитель swa для увеличения амплитуды сигнала на его входе. Эти прочные и безупречные. усилитель swa соответствует оптимальным стандартам и идеально подходит для подключения ко всем типам устройств. Это профессиональные стандартные машины с большой коммутационной способностью, которые считаются энергосберегающими. Эти фантастические. Усилитель swa отличается повышенной безопасностью и стабильностью. Ведущие поставщики и оптовые торговцы на сайте предлагают эти высококачественные продукты по невероятным ценам и по выгодным ценам.Широкий ассортимент. Усилитель swa , представленный на объекте, оснащен всеми передовыми технологиями и отличается высоким качеством, что делает их долговечными и надежными в долгосрочной перспективе. Эти невероятные. Усилитель swa экологичен и устойчив к ударам, что делает их рентабельными во всех сферах применения. Независимо от вашей цели эти. усилитель swa идеально подходит для всех типов постоянного использования, а также имеет возможность вертикальной установки.
Алибаба.com имеет несколько функций. усилитель swa различных размеров, цветов, моделей, функций и мощностей в зависимости от требований. Эти уникальные. усилитель swa оснащен такими функциями, как защита от отключения, защита от отключения, защита от перегрузки, защита от перегрева и многие другие отличительные особенности. Многофункциональность. Усилитель swa поставляется с передовой технологией охлаждения и с различной мощностью.
Alibaba.com предлагает комплексные услуги.Усилитель swa Модельный ряд , чтобы вы могли выбрать лучшую продукцию в соответствии с вашими требованиями и бюджетом. Эти продукты имеют сертификаты ISO, ROHS и доступны как OEM-заказы. Вы также можете выбрать индивидуальную упаковку при оптовом заказе.
Alpine SWA-150KIT Система усилителя для Fiat Ducato, Peugeot …
SWA-150KIT
Звуковые системы Alpine Adventure Audio созданы для обеспечения превосходного качества звука и соответствуют потребностям автодомов и кемпинговых фургонов.
Эти системы оснащены новыми инновационными аудиотехнологиями для достижения наилучшего качества звука в вашем доме на колесах. Alpine предлагает 3 этапа обновления звуковой системы для Fiat Ducato 3 и той же платформы автомобилей.
Вы можете еще больше улучшить звучание низких частот и динамику вашей системы сабвуфера SWC-D84S, добавив усилитель мощности на 150 Вт.
Сам усилитель легко устанавливается в отсек за подстаканником. В комплект также входит проводная ручка дистанционного управления низкими частотами, которую можно установить на приборной панели для быстрого и легкого доступа к регулировке мощности низких частот.
Совместимость с Fiat Ducato 3, Citroën Jumper 2 и Peugeot Boxer 2.
Артикул специального заказа
Alpine Adventure Audio — Sound Experience
Мы настоятельно рекомендуем обновить Fiat Ducato до концертного ансамбля (состоящего из SPC-R100-DU 12-сантиметровая радиальная акустическая система, система сабвуфера SWC-D84S и комплект усилителя мощности SWA-150KIT) для наилучшего звучания в вашем доме на колесах.
Рекомендуемое обновление мощности
SWA-150KIT — это настоятельно рекомендуемое обновление для вашей системы сабвуфера SWC-D84S.Добавив этот комплект усилителя, вы завершите «концертный ансамбль» для своего автодома и сможете насладиться великолепной динамикой и захватывающим звучанием басов.
Усилитель мощностью 150 Вт
Входящий в комплект усилитель имеет максимальную выходную мощность 150 Вт. Каждый выходной канал управляет одной из звуковых катушек SWC-D84S, обеспечивая отличную динамику и высокую скорость отклика. Усилитель очень компактен и легко устанавливается в отсек за подстаканником.
Включенный пульт дистанционного управления басами
Ручка дистанционного управления басами обеспечивает быстрый доступ к усилению усилителя.Входящий в комплект контроллер устанавливается в приборную панель и подключается проводом к усилителю. Это позволяет очень легко регулировать низкие частоты в зависимости от ситуации, например, при движении по шумной трассе или при парковке на территории кемпинга.
Включенный комплект проводки
Включенный комплект проводки упрощает установку усилителя и адаптацию к радио. Обратите внимание: если у вас оригинальный жгут проводов с 52-контактным разъемом, потребуется дополнительный переходник кабеля ISO (продается отдельно сторонними компаниями).
ХАРАКТЕРИСТИКИ
Установка
- Расположение клемм: с одной стороны
- Небольшая занимаемая площадь для легкой установки
Общие
- Тип усилителя: Class-AB
- Дизайн каналов: 2-канальный вход (в сумме моно)
- Контроль температуры
- Вход уровня динамика с дистанционным включением
- Кроссовер: фильтр нижних частот (LPF)
- Регулировка усиления: регулируемая
- Проводной пульт дистанционного управления низкими частотами и жгут проводов включены
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная выходная мощность
- На канал на 2 Ом, 14.4 В: 2 x 75 Вт
Приложение
- Разработано для работы с сабвуферной системой SWC-D84S
Общие
- Требования к питанию: 14,4 В постоянного тока (допускается 9–16 В)
- Вход высокого уровня с дистанционным питанием на
- Частотный диапазон: от 20 до 125 Гц (+ 0 / -3 дБ)
- Вес: 0,3 кг
ВНИМАНИЕ: ДАННЫЕ НАБОРЫ ПОСТАВЛЯЮТСЯ НАПРЯМУЮ ОТ ПРОИЗВОДИТЕЛЯ. КОЛЛЕКЦИЯ НЕТ В МАГАЗИНЕ. ДОСТАВКА МОЖЕТ ЗАНЯТЬСЯ ОТ 7 ДО 14 РАБОЧИХ ДНЕЙ.
ПОЖАЛУЙСТА, НАПИШИТЕ НАМ НА ЭЛЕКТРОННУЮ ПОИСКУ, ЧТОБЫ УЗНАТЬ НАЛИЧИЕ НАЛИЧИЯ НА СКЛАДЕ, ТАК КАК ЭТИ СПЕЦИАЛЬНЫЕ НАБОРЫ ДЛЯ ЗАКАЗА.
Destination Audio SWA200 Усилитель сабвуфера
ДАННЫЙ ПРОДУКТ БЫЛ ПРЕКРАЩЕН И ЗАМЕНЕН НА SA-200
Усилитель сабвуфера SWA200 — это сильноточный высокоэффективный моноблочный усилитель, используемый для питания пассивных сабвуферов. Используйте SWA200 для питания пассивных сабвуферов в двухканальных приложениях или домашних кинотеатрах. SWA200 обеспечивает мощность, необходимую для интенсивного, пульсирующего домашнего кинотеатра, позволяя легко добавить глубокие, чистые и мощные басы к любой аудиосистеме.SWA200 легко встраивается в любую аудиосистему или систему домашнего кинотеатра, и он обладает функциями, призванными сделать интеграцию сабвуферов или колонок с двойным усилением как можно более беспроблемной. Обеспечивая постоянную мощность 200 Вт, возможности и возможности подключения делают SWA200 незаменимым для любой аудиосистемы или домашнего кинотеатра. Встроенная функция кроссовера будет ослаблять высокие частоты, не предназначенные для динамика сабвуфера. Этот кроссовер можно обойти, когда SWA200 используется с ресивером, у которого есть выделенный сабвуфер или выход LFE.
Инструкции по установке и эксплуатации
Лист технических данных
- Название Модели:
- SWA200
- Тип усилителя:
- Дискретный класс A / B
- Выходная мощность:
- 200 Вт RMS на 4 Ом
- Частотный диапазон:
- 20 Гц – 20 кГц ± 3 дБ фильтр выкл.
- Частота кроссовера:
- 40–180 Гц (переменная)
- Крутизна кроссовера:
- 12 дБ / октава
- Цвет:
- Черный
- Размеры:
- 17.75 дюймов (Ш) x 4 дюйма (В) x 14 дюймов (DH)
- (без крепления в стойку)
- (450 мм Ш x 101 мм В x 355 мм Г)
- Готовые размеры:
- 19 дюймов Ш x 4 дюйма В x 14 дюймов
- (с монтажом в стойку)
- (482 мм Ш x 101 мм В x 355 мм Г)
- Вес:
- 17 фунтов. (7,71 кг)
- Гарантия:
- Ограниченная гарантия на 1 год
Антенны ASP-8 называют — антенная решетка или антенна полировка … Само название произошло от внешнего вида этих антенн и от названия страны, в которой эти антенны впервые появились. Коэффициент усиления и, соответственно, качество приема сигнала во многом зависит от используемого усилителя. Обычно покупатели спрашивают: «Продайте нам усилитель с максимальным усилением». Это неправильно, и мы обычно приводим им пример с чаем.Если в кружку чая положить одну чайную ложку сахара, то многим этот чай будет не сладким и невкусным. Так давайте дадим много столовых ложек сахара, и этот чай будет невозможно пить. В этой ситуации это будет звучать как переделка. По поводу усиления антенного усилителя тоже нужно придерживаться нормы. Чрезмерное усиление сигнала приводит к появлению большого количества шумов на экране — это нехорошо. Исходя из вышеизложенного, производители выпускают большое количество усилителей для антенн одного и того же типа.Опытные установщики, зная условия приема и силу электромагнитного поля, могут поставить нужный им усилитель с первого раза. Те, у кого нет инструментов и опыта, ставят усилитель .методом полувыбора. * — согласующая плата не имеет транзисторов и является пассивным согласующим элементом. В каждом усилителе SWA этот элемент присутствует и предназначен для согласования характеристических сопротивлений антенны и кабеля. Это особый трансформатор. Вопрос: для чего нужен соответствующий элемент? Ответ: Согласно одному из законов электротехники максимальная мощность передается, когда внутренние сопротивления источника и потребителя сигнала равны. Характеристическое сопротивление антенны 300 Ом. Характеристическое сопротивление антенного телевизионного кабеля составляет 75 Ом. Вход ТВ имеет такое же характеристическое сопротивление в соответствии с международным стандартом. Поэтому этот элемент используется для максимальной передачи сигнала от антенны к кабелю. ** — усилитель на 6 транзисторов *** — регулируемый усилитель **** — есть возможность подключения дополнительной УКВ антенны.
|
Плата усилителя SWA | Коэффициент усиления МВ, дБ | Коэффициент усиления ДМВ, дБ | Коэффициент шум, дБ | Дальность действия до телецентра , км |
---|---|---|---|---|
сим 01 | 0 | 0 | 0 | 0-10 |
swa 1 | 2-5 | 8-14 | 2.8 | 3-10 |
1 люкс | 13-14 | 13-23 | 2,7 | 5-15 |
2 | 15-18 | 20-25 | 2,8 | 10-20 |
3 | 2-6 | 20–28 | 3,1 | 10-30 |
4 лк | 0-8 | 29-35 | 3,0 | 20-45 |
5 | 5-10 | 25-31 | 3.1 | 10-40 |
6 | 5-10 | 25-30 | 3,1 | 10-40 |
7 | 5-6 | 25-32 | 3,0 | 30-70 |
турбина 7 | 10-17 | 31–38 | 1,9 | 30-70 |
9 | 9-11 | 21–31 | 3,1 | 30-70 |
10 | 7–12 | 22-27 | 1.9 | 8-30 |
14 | 1–16 | 28-37 | 2,8 | 30-70 |
15 | 3-11 | 35-43 | 2,8 | 30-80 |
16 | 34 | 34 | 1,8 | |
17 | 11-15 | 35-42 | 2,9 | 30–100 |
18 | 32 | 38 | 1.8 | |
19 | 11-20 | 33-42 | 2,9 | 30–100 |
21 | 10 | 16 | 2,2 |
Плата усилителя SWA | Коэффициент усиления МВ, дБ | Коэффициент усиления ДМВ, дБ | Коэффициент шум, дБ | Дальность действия до телецентра , км |
---|---|---|---|---|
31 | 22 | 28 | 3.0 | |
41 | 30 | 33 | 1,5 | |
swa 49 | 2–16 | 26-36 | 3,1 | 30-50 |
555 люкс | 10-15 | 34-43 | 2,2 | 50–100 |
10-13 | 34-45 | 2,3 | 50–100 | |
999 | 10-13 | 33-45 | 2.9 | 80-120 |
5555 | 10-13 | 34-45 | 2,9 | 80-120 |
7777 | 4-13 | 34-45 | 2,8 | 100–120 |
swa 9999 | 10-20 | 35-47 | 2,9 | 100–120 |
2000 | 13–18 | 40-47 | 2,8 | 100–130 |
3501 | 11–18 | 40-48 | 2.0 | 100–130 |
swa 6000 | 20-52 | 50-52 | 1,2 | 80-140 |
9000 | 0–28 | 10-40 | 1,5 | 20–100 |
9001 | 12–16 | 42-45 | 1,5 | 100–150 |
9999 | 15–28 | 42-50 | 1,7 | 70-120 |
AWS 14 | 0-20 | 26-39 | 2.5 | 10-50 |
110 | 12 | 12 | 3,5 | |
120 | 22 | 22 | 3,9 | |
130 | 28 | 34 | 1,7 | |
140 | 28 | 34 | 1,7 | |
в год 2 | 12 | 12 | 3.5 | |
в год 5 | 28 | 34 | 1,7 | |
в год 9 | 28 | 34 | 1,7 | |
в год 10 | 22 | 22 | 3,9 | |
GPS WA-041 | 32 | 1,7 | ||
GPS wa-042 | 32 | 1.7 | ||
GPS wa-501s1 | 32 | 1,5 | ||
GPS wa-501s2 | 34 | 1,5 | ||
GPS wa-501s3 | 34 | 1,7 | ||
pae-14 | 25 | 30 | 1,5 | |
pae-42 | 25 | 30 | 2.5 | |
pae-43 | 26 | 32 | 2,5 | |
pae-44 | 26 | 32 | 2,7 | |
pae-45 | 28 | 34 | 2,2 | |
pae-65 | 24 | 28 | 2,5 | |
паэ-65ц | 24 | 28 | 1.7 |
Назначение антенного усилителя lsa
Антенные усилители LSA производятся для ремонта вышедших из строя популярных активных телевизионных антенн Locus. Активные антенны выходят из строя в результате мощного электромагнитного разряда при ударе молнии, неисправностей адаптера питания, из-за старения элементов, из-за нарушения герметичности защитной распределительной коробки и намокания элементов схемы.
Замена штатного усилителя Locus на усилитель LSA
Антенный усилитель LSA 417 (LSA 020) используется для замены вышедшего из строя усилителя модели L 025.09, L025.12, L025.62 и другие модели антенны Locus серии 25. Применяется для моделей, выпущенных после 2007 года. Характерной особенностью является наличие пластиковых направляющих в креплении усилителя. Антенны серии Locus 025 комплектуются одним усилителем и одной согласующей платой LSS-422, на которой отсутствуют активные элементы и которая практически не выходит из строя. №
В старых моделях антенн Locus L 025 усилители LSA 417 используются с другим способом механического крепления и принципиально не отличаются.
Антенный усилитель LSA 421 (LSA-071) предназначен для широкополосного усиления телевизионных сигналов и используется в антеннах Locus L012.20, L023.09, L023.12, L024.09, L108.00.
Усилитель имеет коэффициент шума не более 2 дБ, потребляет ток 20 мА от блока питания при напряжении питания 12 В.
Антенный усилитель LSA 416 используется для замены в комнатных антеннах Locus L405.05
В телевизионных антеннах Locus 024.09 и Locus 024.12, вместо двух усилителей LSA 419 доступна плата усилителя LSA 839.
Ответы на вопросы по усилителям SWA и LSA
Как правильно подключить «польскую» антенну
Подскажите пожалуйста, как настроить телевизор и как правильно подключить польскую антенну (нужен усилитель). Поэтому при покупке говорят, что в телевизоре стоит Т2. Но при настройке канала нет. 14.12.2018, Украина, Дубенский р-н, с. Тараканово.
Для работы антенны необходимо правильно выбрать модель усилителя SWA, закрепить на антенне и подключить к электросети через разделитель.Кроме того, антенная конструкция должна быть расположена в точке наилучшего приема и направлена в сторону районной телебашни.
Swa 49, который имеет хорошие практические шумовые характеристики.
Антенный усилитель для ТВ широко распространен в СНГ. Он является оптимальным решением для улучшения качества телесигнала. Собственное усиление антенны не играет существенной роли, но ее антенный усилитель серьезно влияет на качество изображения.
Лучшими усилителями, зарекомендовавшими себя за долгие годы, являются SWA-7, 14, 17, 107, 109, 2000.SWA-2000 — это более новый антенный усилитель с двумя дополнительными транзисторами. Усилитель включает в себя два транзистора VT1 и VT2, которые включены по схеме на ОЕ. Сигнал снимается на коллекторе в транзисторе VT2 и через конденсатор С9 поступает в кабель. Расположение дополнительных транзисторов VT3 и VT4 осуществляется в активных цепях, обеспечивающих напряжение смещения базы в транзисторах VT1 и VT2.
Несмотря на то, что активно внедряется цифровое телевидение, всегда будет спрос на антенны с активным усилением, так как сигнал на телевизионный тюнер подается с помощью антенн с дециметровым диапазоном.
Итак, для улучшения телевизионного сигнала используют антенный усилитель. Наилучшее усиление достигается при установке антенного усилителя не возле входа телевизора, а в непосредственной близости от антенны. Лучше всего использовать современные коаксиальные кабели для уменьшения затухания. Усилитель питается по коаксиальному кабелю. Номинальное напряжение блока питания в антенном усилителе чаще всего составляет 12 В, а величина затухания в кабеле составляет 0,1 — 0,5 децибел на м, если брать разные телеканалы.
В сельской местности, когда телецентры находятся на большом расстоянии, используются усилители, коэффициент усиления которых составляет более 100 дБ. Если усилитель был выбран неправильно, либо фидер и антенна не согласованы должным образом, то из-за возбуждения усилителя на экране телевизора будут отображаться помехи, снег.
Хотя вы можете купить антенный усилитель для своего телевизора практически в любом углу, в большинстве из них используется стандартная схема. То есть они представляют собой двухкаскадные апериодические усилители с биполярными высокочастотными транзисторами, подключенными по схеме OE.Рассмотрим подробнее эти модели: SWA-36 и SWA-49
.Усилитель SWA-36 содержит каскады широкополосного усиления на транзисторах VT1 и VT2. Значение антенного сигнала через согласующий трансформатор и конденсатор С1 поступает на базу в транзисторе VT1, который включен в цепь с ОЭ. Определение рабочей точки в транзисторе осуществляется по напряжению смещения, которое определяется с помощью резистора R1. В этом случае из-за действия отрицательной обратной связи (ООС) характеристика на первой ступени становится линейной, положение рабочей точки стабилизируется, однако значение усиления уменьшается.
К первой ступени не применяется сдвиг частоты. Выполнение второй ступени также осуществляется с помощью транзистора в цепи с ОЭ и с ООС, за счет прохождения напряжения через резисторы R2 и R3. Однако через резистор R4, которым обладает эмиттерная цепь, все еще есть ток OOS. Стабилизирует транзистор VT2. Чтобы избежать больших потерь усиления, в резисторе R4 сделана канавка с использованием конденсатора C3, который имеет относительно низкую емкость (10 пФ).
Результатом этого является то, что более низкие частоты в диапазоне емкости конденсатора C3 будут значительными, и обратная связь по переменному току приведет к уменьшению коэффициента усиления, из-за чего корректируется та же частотная характеристика усилителя. Усилитель SWA-36 имеет недостатки, в том числе пассивные потери в выходной цепи.
В нем реализована лучшая развязка силовых цепей за счет фильтров L1C6, R5C4 и повышенное усиление благодаря конденсаторам C5 и C7.
В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления. Также он дает рекомендации по ремонту таких устройств, которые довольно часто выходят из строя от грозовых разрядов, и устранению самовозбуждения. Будем надеяться, что это позволит многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его характеристики.
Активные антенны польской компании ANPREL и некоторых других широко используются в России и странах СНГ.При небольшом собственном усилении, особенно в диапазоне MB, параметры такой антенны во многом определяются установленным на ней антенным усилителем. Именно этот блок имеет ряд недостатков: он склонен к самовозбуждению, имеет достаточно высокий уровень шума, легко перегружается мощными сигналами диапазона МБ, часто повреждается грозовыми разрядами. Эти проблемы знакомы многим владельцам антенн.
Вопросы эксплуатации антенных усилителей SWA и подобных им очень мало освещены в литературе.Можно только отметить публикацию, где указано, что усилитель перегружен сигналами MB. С остальными недостатками владельцам антенн приходится бороться известным способом: заменяя усилители, выбирайте лучший. Однако этот метод требует много времени и усилий, так как к усилителю обычно трудно получить доступ — он располагается вместе с антенной на высокой мачте.
На основе анализа схемотехники, собственного опыта и некоторых материалов ANPREL предлагаю более осознанный подход к выбору усилителей, а также метод ремонта, позволяющий восстановить поврежденный блок, а в некоторых случаях улучшить его. параметры.
Рынок заполнен множеством взаимозаменяемых моделей антенных усилителей, производимых ANPREL, TELTAD и другими под разными марками и номерами. Несмотря на такое разнообразие, большинство из них собрано по стандартной схеме и представляет собой двухкаскадный апериодический усилитель на биполярных СВЧ-транзисторах, включенных по схеме с ОЭ. В подтверждение этого рассмотрим модели разных фирм: простой усилитель SWA-36 от TELTAD, принципиальная схема которого представлена на рис.1, и распространенный усилитель SWA-49 (аналог SWA-9) от ANPREL — рис. 2.
Усилитель SWA-36 содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, подключенного по схеме с ОЭ. Рабочая точка транзистора задается напряжением смещения, определяемым резистором R1. Действующее напряжение отрицательной обратной связи (ООС) линеаризует характеристику первой ступени, стабилизирует положение рабочей точки, но немного снижает ее коэффициент усиления.На первом этапе частотной коррекции нет.
Второй каскад также выполнен на транзисторе по схеме с ОЭ и с ООС по напряжению через резисторы R2 и R3, но также имеет ток ООС через резистор R4 в цепи эмиттера, жестко стабилизирующий режим транзистора VT2. Чтобы избежать большой потери усиления, резистор R4 шунтирован по переменному току с конденсатором С3, емкость которого выбрана относительно небольшой (10 пФ). В результате на более низких частотах диапазона емкость конденсатора C3 оказывается значительной, и результирующая обратная связь по переменному току снижает коэффициент усиления, тем самым корректируя частотную характеристику усилителя.
К недостаткам усилителя SWA-36 можно отнести пассивные потери в выходной цепи на резисторе R5, который включается так, что падает как постоянное давление источника питания и напряжения сигнала.
Аналогичным образом построен усилитель SWA-49 (рис. 2), который также имеет два каскада, собранных по схеме с ОЭ. Он отличается от SWA-36 лучшей развязкой по цепям питания через L-образные фильтры L1C6, R5C4 и повышенным коэффициентом усиления за счет наличия конденсатора C5 в цепи ООС (R3C5R6) второго каскада и переходного конденсатора C7 при выход.
Подобная схема присуща большинству других усилителей SWA (см., Например, схему усилителя SWA-3, показанную на). Незначительные отличия чаще всего встречаются во втором каскаде, который может быть оснащен разными схемами частотной коррекции, иметь разную глубину ООС и, соответственно, коэффициент усиления. В некоторых моделях, например SWA-7, первая и вторая ступени имеют прямое соединение — вывод коллектора транзистора VT1 подключается непосредственно к выводу базы транзистора VT2.Это позволяет покрыть оба каскада контуром обратной связи по постоянному току и тем самым улучшить термическую стабильность усилителя.
В каскадах на транзисторах, включенных по схеме с ОЭ, влияние внутренних связей и емкостей переходов транзисторов наибольшее. Он проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости — предельного значения коэффициента усиления, выше которого усилитель превращается в генератор.Многие антенные усилители SWA с высоким коэффициентом усиления работают вблизи порога устойчивости, что объясняет их частое самовозбуждение.
В качестве мер по повышению стабильности усилителей ANPREL использует печатные платы различной топологии (влияющие на монтажную емкость), поверхностные и объемные катушки, дроссели и т. Д. Более радикальный способ: включение транзисторов в каскодную схему с оригинальными конструкциями. OB почему-то не используется. При неизменной коммутационной схеме транзисторов с ОЭ-ОЭ, для решения проблемы стабильности компания предпочитает производить регулируемые блоки питания.Уменьшая его напряжение, можно исключить самовозбуждение усилителя при сохранении достаточного усиления.
Основные параметры (коэффициент шума Ksh и коэффициент усиления Ku) базовых моделей усилителей SWA по каталогу ANPREL приведены в таблице. один.
Рассмотрим взаимосвязь основных параметров со схемотехникой усилителя и их влияние на качество приема.
Как известно, усиление на высоких частотах в каскадах с ОЭ критично для параметров используемых транзисторов, особенно для частоты среза frp.Биполярные СВЧ транзисторы используются в усилителях SWA структуры p-p-p, обозначаемых как Т-67, реже — 415, которые определяют максимально достижимый коэффициент усиления Ku двухкаскадного усилителя, порядка 40 дБ. Конечно, в столь широкой рабочей полосе частот коэффициент усиления не остается постоянным — его изменения достигают 10 … 15 дБ из-за неравномерности АЧХ на самых высоких частотах диапазона и коррекции на самых низких. При максимальных значениях усиления Ку сложно обеспечить стабильность усилителей, поэтому в ряде моделей она ограничивается значениями до 10… 30 дБ, что во многих случаях вполне достаточно (см. Таблицу 1).
Вопреки распространенному мнению, следует отметить, что коэффициент усиления нельзя считать основным параметром антенного усилителя. Ведь сами телевизоры имеют очень большой запас собственного усиления, то есть имеют высокую чувствительность, ограниченную коэффициентом усиления. Их чувствительность, ограниченная синхронизацией, несколько хуже. Наконец, самая низкая — это чувствительность, ограниченная шумом. Следовательно, в качестве фактора, определяющего прием на большие расстояния, следует принимать минимальный уровень шума электронного тракта, а не коэффициент усиления.Другими словами, ограничение приема в первую очередь связано с влиянием шумовых помех, а не с отсутствием усиления сигнала.
Влияние шума оценивается по отношению сигнал / шум, минимальное значение которого принимается равным 20. С помощью этого отношения определяется ограниченная шумом чувствительность, равная напряжению входной сигнал, который в 20 раз превышает напряжение собственных шумов.
Для телевизоров третьего-пятого поколений чувствительность, ограниченная шумом, составляет 50… 100 мкВ. Однако при соотношении сигнал / шум 20 наблюдается очень плохое качество изображения, и видны только крупные детали. Для получения изображения хорошего качества на вход телевизора должен подаваться полезный сигнал, примерно в 5 раз больший, то есть для обеспечения отношения сигнал / шум около 100.
Антенный усилитель должен увеличивать отношение сигнал / шум, и для этого должен усиливаться сигнал, а не шум. Но любой электронный усилитель неизбежно имеет свой собственный шум, который усиливается вместе с полезным сигналом и ухудшает отношение сигнал / шум.Поэтому важнейшим параметром антенного усилителя следует считать его коэффициент шума Ksh. Если он недостаточно мал, то увеличивать усиление бесполезно, поскольку и сигнал, и шум усиливаются одинаково, и их соотношение не улучшается. В результате даже при достаточном уровне сигнала на антенном входе телевизора на изображение будут влиять интенсивные шумовые помехи (всем известный «снег»).
Для единой оценки шума многокаскадного тракта существует показатель приведенного на входе коэффициента шума Ksh, который равен уровню шума на выходе, деленному на общее усиление, т.е.э., Кш = Кш.оут / Ку. Поскольку уровень выходного шума Ksh.out в наибольшей степени зависит от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумом остальных каскадов можно пренебречь. Тогда Кш.вых = Кш2Ку, где Кш — коэффициент шума первого транзистора. Следовательно, получаем Кш = Кш2, т.е. приведенный коэффициент шума схемы усиления не зависит от количества каскадов и суммарного усиления, а равен только коэффициенту шума первого транзистора.
Из этого следует важный практический вывод — использование антенного усилителя может дать положительный результат, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. В селекторах каналов телевизоров пятого поколения используется полевой транзистор КП327А с коэффициентом шума 4,5 дБ на частоте 800 МГц [З]. Поэтому в первом каскаде антенного усилителя должен работать транзистор с Кш2.
Коэффициент шума также зависит от качества согласования на входе усилителя и режима работы первого транзистора.Для усилителей SWA тип транзистора VT1, его режим работы и качество согласования определяет приведенный коэффициент Кш = 1,7 … 3,1 дБ (см. Таблицу 1).
Из вышесказанного видно, что выбор антенного усилителя по принципу — чем больше коэффициент усиления, тем лучше — неверен. Именно поэтому многие владельцы, меняя усилители, не могут добиться хорошего результата. Причина такого парадоксального, на первый взгляд, факта в том, что коэффициент шума обычно неизвестен (его нет в торговой информации фирм), но на самом деле он мало отличается для многих моделей с разной прибылью (см. Таблицу 1). .Увеличение коэффициента усиления при постоянном коэффициенте шума не дает увеличения отношения сигнал / шум и, следовательно, улучшения качества приема. Редкий успех достигается только тогда, когда случайно встречается малошумящий усилитель.
Поэтому при выборе антенного усилителя нужно ориентироваться в первую очередь на минимальный уровень шума. Усилитель с Кш можно считать неплохим
Что касается усиления, то оно, конечно, тоже имеет значение, но не для максимального усиления слабых сигналов, а, в первую очередь, для компенсации потерь в соединительном кабеле, согласующих-ответвительных устройствах и т. Д.Из-за этих потерь при недостаточном усилении уровень сигнала на входе телевизора может упасть ниже порога чувствительности, ограниченного синхронизацией или даже усилением, что сделает прием невозможным. Поэтому для правильного выбора усиления необходимо знать затухание сигнала на всем соединительном тракте. И его приблизительную стоимость посчитать несложно.
Линейное затухание сигнала в общем кабеле марки РК-75-4-11 0,07 дБ / м на первой-пятой, 0.13 дБ / м на шестом-двенадцатом и 0,25 … 0,37 дБ / м на 21-60 телеканалах. При длине фидера 50 м затухание на каналах 21-60 составит 12,5 … 17,5 дБ. Если установлен промышленный пассивный разветвитель, он вносит дополнительные потери на каждом из своих выходов, величина которых обычно указывается на корпусе.
Путем расчета затухания в кабеле и добавления к нему затухания в разветвителе (если есть) получается минимальное усиление антенного усилителя. Запас 12… К нему добавляется 14 дБ для усиления слабых сигналов, что необходимо из-за невысокой эффективности широкополосных малогабаритных приемных антенн. Антенный усилитель выбирается исходя из полученного значения Ku. Полученное значение усиления не следует сильно превышать, так как это увеличивает вероятность самовозбуждения и перегрузки мощными сигналами от близко расположенных станций.
Ремонт антенных усилителей в основном сводится к замене активных элементов, поврежденных грозовыми разрядами.Следует отметить, что наличие диода на входе в некоторых моделях не гарантирует полной молниезащиты: при мощном атмосферном разряде пробиваются и защитный диод, и, как правило, оба транзистора.
Антенные усилители SWA собраны по технологии автоматической поверхностной сборки на микроэлементы, что требует аккуратности при ремонте. Пайку следует производить малогабаритным паяльником с заостренным наконечником. В неработающем усилителе будьте осторожны, чтобы не повредить тонкие печатные проводники, испарить микротранзисторы VT1, VT2 и защитный диод (если есть).
Основные параметры отечественных транзисторов, пригодных для установки в усилители SWA, приведены в таблице. 2 [З]. Из него следует, что использование в первом каскаде транзисторов КТ391А-2, КТ3101А-2, КТ3115А-2, КТ3115Б-2, КТ3115В-2 не ухудшает шумовые характеристики большинства моделей усилителей, а использование транзисторов 2Т3124А- 2, 2Т3124Б-2, 2Т3124В транзисторы 2, КТ3132А-2 снижает Кш до 1,5 дБ, что улучшает параметры усилителя. Это обстоятельство позволяет рекомендовать замену первого транзистора усилителя на указанные последним даже в исправных, но «шумных» усилителях с целью повышения качества их работы.Следует отметить, что в табл. 2 приведены предельные значения, типовые параметры обычно лучше [3].
Малошумящие СВЧ-транзисторы серии 2Т3124, КТ3132 относительно дороги и малотоки, поэтому их лучше устанавливать только на первом каскаде, а во втором — на более дешевых и мощных транзисторах КТ391А-2, КТ3101А- 2 (см. Таблицу 2) и даже серии КТ371, КТ372, КТ382, КТ399 и другие с частотой среза около 2 ГГц [3]. Однако в последнем случае коэффициент усиления на высоких частотах диапазона будет несколько ниже.
Размеры корпуса импортных микротранзисторов 1,2х2,8 мм с длиной вывода 1 … 1,5 мм. Соответственно и расстояния на плате между печатными площадками выводов транзисторов небольшие. Монтаж отечественных транзисторов с диаметром корпуса 2 мм со стороны поверхностного монтажа хоть и возможен, но затруднен: они могут быть повреждены при пайке. Новые транзисторы лучше установить на противоположной стороне платы, предварительно просверлив отверстия под выводы сверлом диаметром 0.5 … 0,8 мм. Лучше сверлить не в самом печатном проводнике, а так, чтобы отверстие касалось края колодки. Если на стороне, противоположной поверхностному монтажу, имеется слой фольги, то отверстия в нем следует утопить сверлом диаметром 2 … 2,5 мм (кроме отверстия для эмиттерного выхода транзистора VT1). .
Затем устанавливаются новые транзисторы так, чтобы кристаллодержатель или корпус устройства касались платы. Если штыри значительно выступают с другой стороны, их следует откусить после пайки.Микроволновые транзисторы чувствительны к статическому электричеству, поэтому при пайке необходимо принимать соответствующие меры защиты. Время пайки — не более 3 с [Вт].
Защитный диод можно не устанавливать. Лучшая защита от атмосферного электричества — хорошее заземление антенны.
В усилителях SWA оба транзистора работают с током коллектора 10 … 12 мА. После замены такой ток приемлем для второго транзистора (например, КТ3101А-2), но постоянно превышает допустимый для первого, если установлены транзисторы КТ3115, КТ3124 и КТ3132А-2 (см. Таблицу 2).Коллекторный ток зависит от параметра h31e, по которому транзисторы имеют значительный разброс. Поэтому после монтажа конкретного экземпляра необходимо выставить рабочую точку транзистора VT1. Для этого выпаивают микрорезистор R1 и вместо него временно подключают подстроечный резистор (СПЗ-23, СПЗ-27 и др.) Сопротивлением 68 … 100 кОм. Перед включением питания ползунок резистора должен находиться в положении максимального сопротивления, чтобы не повредить транзистор.
На усилитель подается напряжение 12 8 от источника питания, и измеряется падение напряжения на резисторе R2 (см. Рис. 1 и 2). Разделив измеренное напряжение на сопротивление резистора R2, можно найти ток коллектора. Регулируя сопротивление подстроечного резистора в сторону уменьшения, достигают коллекторного тока около 5 мА, что соответствует минимальному шуму в характеристиках транзисторов [3]. На этом настройка завершена, и вместо подстроечного резистора используется постоянная с таким же сопротивлением (MLT-0.125 или импортный) припаян, предварительно укоротив его выводы до минимума.
После этого печатная плата и неупакованные транзисторы покрываются слоем радиотехнического лака или компаунда. Внешний вид реконструированного усилителя SWA-36 показан на рис. 3. В нем использованы транзисторы (рис. 3, а) 2Т3124Б-2 (VT1) и КТ3101А-2 (VT2). В связи с простейшей конструкцией усилителя приняты меры по устранению самовозбуждения: на коллекторный вывод транзистора VT1 ставится ферритовое микрокольцо (оно используется в селекторах каналов СК-М ЗУСТСТ. и телевизоры 4USTST).Коллекторный ток транзистора VT1 задается резистором R1 (рис. 3.6) номиналом 51 кОм (было 33 кОм).
Фиг.3
На втором этапе были испытаны транзисторы серии КТ372, КТ399, при которых сохранялась стабильность и достаточный коэффициент усиления. При этом была проверена возможность установки дополнительного конденсатора Cd емкостью 150 пФ (рис. 3.6), шунтирующего резистора R5 (см. Рис. 1) для увеличения коэффициента усиления. При установке конденсатора самовозбуждение усилителя устраняется понижением напряжения питания.
В базовом исполнении (с транзисторами 2Т3124Б-2 и КТ3101А-2) усилитель обеспечивал лучшее качество приема, чем до ремонта, которое визуально оценивалось примерно таким же, как прием с новым усилителем SWA-9.
ЛИТЕРАТУРА:
1. Тужилин С. Усилитель ДМВ от широкополосного доступа. — Радио, 1997, N 7, с. 15.
2. Никитин В. Советы любителям дальнего приема телевидения. Сб: «В помощь радиолюбителю», т. 103. — М .: ДОСААФ, 1989.
3.Полупроводниковые приборы. Транзисторы малой мощности. Справочник. Эд. СРЕДНИЙ. Голомедов. — М .: Радио и связь, 1989.
Радио 1-99
Познакомьтесь с Джеймсом Нгуеном из Wilson Amplifiers на юго-западе — журнал Voyage Houston
Сегодня мы хотим познакомить вас с Джеймсом Нгуеном.
Джеймс, давайте начнем с вашего рассказа.Мы хотели бы услышать, как вы начали и как далеко продвинулся ваш путь.
Мы буквально начали в гараже с двумя соучредителями и торговым представителем. Несмотря на небольшие размеры, цель была ясна: служба поддержки клиентов занимает в нашем списке номера 1, 2 и 3. Все остальное будет расти, если мы будем неустанно практиковать то, что проповедуем.
С 2011 г. по настоящее время (2017 г.) численность сотрудников увеличилась с 3 до более чем 30, и два года подряд мы участвовали в рейтинге самых быстрорастущих частных компаний Inc. 5000.Рост (профессиональный и личный) был экспоненциальным, и мы — очень целеустремленная группа, всегда ищущая следующую гору, на которую можно подняться.
Это была гладкая дорога?
Множество проблем: создание веб-сайта, присутствие в Google, согласование наших целей с намерениями клиентов, создание команды хороших людей (читай: не только хороших сотрудников, но и людей, которым можно доверять без вопросов), перерастание существующих зданий и опережая существующие системы.
Это часть процесса и усилий по обучению.
Итак, давайте немного переключимся и перейдем к истории Wilson Amplifiers. Расскажите подробнее о бизнесе.
Технически мы продаем усилители сигнала сотовой связи. Это оборудование, улучшающее сотовые сигналы в домах, офисах и автомобилях. Но мы больше занимаемся решением проблем. Поэтому наша цель — не продать коробку, а предложить решение.
Такая философия пронизывает весь офис и позволяет нам быть просто нормальными людьми, делающими то, что они сделали бы для соседа или друга.И это также была наша лучшая политика компании. Это хорошо для людей, это хорошо для бизнеса и во всех отношениях беспроигрышно.
И это привело к невероятному росту для нас.
Как, по вашему мнению, изменится отрасль в ближайшее десятилетие?
Безусловно, 5G изменит все в нашей жизни. Люди думают, что это просто более быстрые данные, но это нечто большее. Это все равно, что сказать: «О, Интернет только для компьютеров и компьютерных людей» в конце 90-х или начале 2000-х годов.
