общие сведения об устройстве, покупка и установка прибора

В современном мире одним из наиболее популярных развлечений является просмотр любимых телепередач. Иногда получаемый сигнал не отвечает требованиям пользователей, что значительно снижает интерес к телевидению. Из-за различных факторов может ухудшиться качество картинки или звукового сопровождения. Решить эту проблему поможет усилитель кабельного ТВ сигнала для квартиры или частного дома.

Общие сведения

Перед тем как устанавливать на телевизор какое-либо дополнительное устройство, необходимо разобраться в причинах неисправностей, а также подробно изучить все способы выхода из сложившейся ситуации. Вся эта информация поможет выбрать максимально эффективный усилитель сигнала кабельного ТВ и избежать каких-либо проблем.

Причины ухудшения сигнала

Существует большое количество факторов, которые могут оказать негативное влияние на качество телекартинки. Их количество может меняться из-за особенностей ландшафта, качества оборудования и добросовестности служб, осуществляющих контроль за ретрансляторами.

Основные причины ухудшения качества телекартинки:

Техническое обслуживание передатчиков. Виновником ухудшения сигнала является владелец телевизора. Однако в некоторых ситуациях ими становится службы, выполняющие ремонтные или профилактические работы с передатчиком. Телевизионный сигнал может пропадать на несколько часов или до устранения поломки.
Неисправность оборудования. Внешние антенны, установленные на балконах или крышах домов, часто подвергаются воздействию различных природных факторов. Из-за этого они постепенно портятся и неизбежно выходят из строя. Такая проблема возникает при неправильном монтаже оборудования и может привести к потере ТВ сигнала.

Ошибки при выборе антенны. Все принимающие устройства имеют различные характеристики и подходят для каждой конкретной ситуации. Если приобрести старую модель или установить её слишком низко, то качество принимаемого сигнала будет значительно хуже.
Высокая мощность. Иногда причиной некачественной телекартинки может стать завышенный уровень приёма. Такая проблема возникает из-за использования антенн с высоким усилительным коэффициентом, а также при нахождении вблизи телевышки.

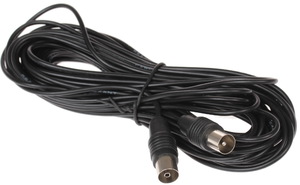

Кабель. Значительное влияние на качество телевизионного сигнала оказывает используемый кабель. Если применять старый или собранный из кусочков, то он может вызвать помехи в принимаемом сигнале. Это относится даже к тем случаям, когда используется самая качественная и дорогая антенна.
Разъёмы и разделители. Оба этих пассивных элемента конструкции часто снижают качество сигнала. Это происходит из-за неправильной установки и окисления соединений.
Шумы. Сильное влияние на принимаемый сигнал оказывают различные передающие устройства (модемы, маршрутизаторы, телефоны, радио и многие другие). Они работают в разных частотных диапазонах, поэтому часто становятся причиной возникновения помех.

Преимущества и недостатки усилителей

Усилитель ТВ сигнала для квартиры, как и любое другое подобное устройство, имеет свои достоинства и недостатки. Они влияют на выбор той или иной модели оборудования и позволяют точно определить максимально эффективный вариант.

Среди положительных качеств антенных усилителей стоит выделить следующие:

Возможность приёма любых сигналов. Большинство моделей способно улавливать даже самые слабые сигналы и максимально усиливать их.
Низкий коэффициент шума. Все телевизионные усилители работают так, что практически не оказывают негативного влияния на качество изображения и не создают дополнительных помех.
Способность улавливать разные частоты. Современные модели устройств могут работать в широкой полосе частот многих волновых диапазонов.

Несмотря на перечисленные преимущества у усилителей есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой оборудования и началом его использования. В противном случае можно столкнуться с различными проблемами, которые создадут дополнительные трудности и увеличат финансовые затраты.

Среди недостатков выделяются такие:

Высокая степень восприимчивости к сильным электрическим разрядам. Эта отрицательная сторона особо проявляется во время грозы и приводит к дополнительным помехам в приёме.
Самовозбуждение усилителя (возникновение электрических колебаний при отсутствии каких-либо внешних воздействий).
Частая перегрузка. Она может становиться следствием воздействия мощных сигналов в метровом диапазоне частот (от 49 до 230 МГц).
Пассивные потери на выходе.

Покупка и установка устройства

Для того чтобы телевизионный усилитель качественно выполнял свои функции, необходимо правильно его выбрать. Важно учитывать множество факторов, которые могут ухудшить сигнал и привести к неправильной работе оборудования. Только в этом случае можно добиться желаемого результата и избежать каких-либо негативных последствий.

Критерии выбора

Покупка усилителя ТВ сигнала считается довольно сложным мероприятием. Владельцу телевизора нужно брать во внимание различные параметры, которые помогут выбрать оптимальную модель устройства. Эту работу можно выполнить самостоятельно или при помощи квалифицированного специалиста. Первый вариант намного дешевле, но требует наличия определённого опыта и знаний в этой области.

Выбирать телевизионный усилитель нужно по следующим параметрам:

Соответствие диапазона частот. Покупаемый прибор должен не только быть полностью совместимым с телевизором, но и иметь возможность работать с ним в одном частотном диапазоне.
Максимальный уровень выходного сигнала. Так как он будет подаваться на вход телевизионного приёмника, то лучше всего выбирать те модели, которые имеют значение не менее 100 дБ/мкВ.

Коэффициент усиления прибора. Этот параметр показывает максимальные значения, на которые может улучшиться сигнал. Рекомендуется приобретать аппараты, обладающие коэффициентом не менее 40 дБ.

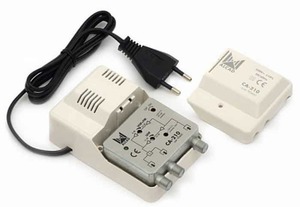

Разновидности приборов

Покупка одной из моделей усилителя зависит от вида используемого телевидения. По этому критерию все приборы разделяются на 3 группы и используются только в определённых случаях.

Виды усилителей:

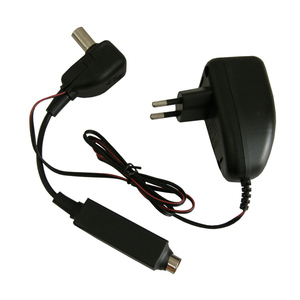

Антенный. Он используется в случае значительного удаления принимаемого устройства от ретранслятора, а также при допущении незначительной ошибки в выборе и монтаже антенны (неверная ориентация или тип). Кроме этого, антенный усилитель применяют при ухудшении качества сигнала, вызванного естественными препятствиями (жилые дома, промышленные конструкции, деревья). Некоторые усилители уже встроены в антенны и продаются совместно, что значительно упрощает процесс монтажа и избавляет от необходимости искать совместимый прибор.

Кабельный. Это один из наименее популярных приборов, который применяется только для усиления некачественного сигнала, идущего от провайдера кабельного телевидения. Чаще всего он используется в тех случаях, когда требуется подключить несколько телевизоров. Все современные модели кабельных усилителей оснащаются специальным разделителем, который упрощает монтажные работы. При необходимости подключения 3 и более телеприёмников рекомендуется дополнять устройство ещё одним усилителем.

Спутниковый. Он используется довольно редко, так как позволяет только незначительно улучшить качество принимаемого сигнала. Каждая из моделей такого прибора обязательно должна соответствовать параметрам принимаемого устройства.

Порядок монтажа

После того как было выбрано всё необходимое оборудование, следует приступать к процессу монтажа. Эту работу можно выполнить своими руками или при помощи высококвалифицированного мастера. Самостоятельная установка более доступная, дешёвая, но всегда сопряжена с определёнными рисками.

Если нет стопроцентной уверенности в успехе мероприятия, то лучше всего обратиться к специалисту. В этом случае увеличатся расходы, но повысится качество работы.

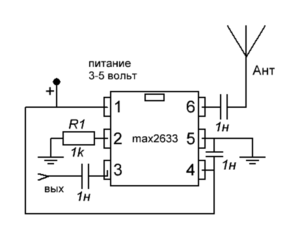

Для монтажа понадобятся такие предметы:

микросхема MAX2633;
резистор с сопротивлением не менее 1 кОм;
набор конденсаторов ёмкостью 1 нФ.

Важно заранее подготовить всё необходимое для работы, чтобы во время процесса не отвлекаться и не тратить драгоценное время. Сборку конструкции следует выполнять в правильной последовательности. Только в этом случае устройство будет качественно выполнять свои функции и усиливать сигнал.

Полный порядок действий:

В специализированных магазинах покупаются все требуемые электронные компоненты.
Затем проводятся подготовительные мероприятия, а также выбираются необходимые инструменты и расходные материалы.
После этого делается пластина из диэлектрика, на поверхности которой формируются электропроводящие цепи используемой микросхемы (печатная плата).
На следующем этапе припаиваются конденсаторы и резистор.
Собранная конструкция проверяется на безопасность.

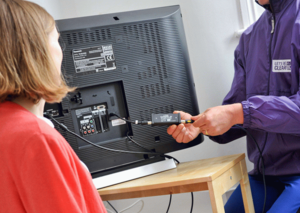

К усилителю подключается антенна и телевизор.
Устройство тестируется и устраняются мелкие недочёты.

Советы профессионалов

Во время сборки и монтажа усилителя сигнала необходимо учитывать не только рекомендации производителей, но и следовать советам профессионалов. Они помогут избежать большинства простых ошибок и добиться нужного результата за минимальное количество времени.

Основные рекомендации специалистов:

Антенный усилитель необходимо располагать в непосредственной близости к телевизору. Это делается для того, чтобы уменьшить кабельные потери, которые могут стать причиной ухудшения качества телевизионной картинки.
Не рекомендуется оснащать комнатные антенны усилителями сигнала, так как это не даст никаких преимуществ и не устранит помехи.
Перед использованием устройства обязательно нужно подробно изучить прилагаемую инструкцию. Эта информация поможет правильно установить прибор и снизить вероятность допущения ошибки в монтаже.
Если установленный усилитель не устранил проблему, то причину плохого качества сигнала следует искать в самой антенне, её расположении и соответствии волновым частотам.
Любые монтажные, ремонтные или профилактические работы с устройством следует проводить только после его отключения от источника питания. Существует высокая вероятность поражения электрическим током.
Запрещается подключать усилитель сигнала к антеннам, расположенным на крыше здания и помещениях, не оборудованных защитой от молний. Если пренебречь этим советом, то можно лишиться не только усилителя, но и телевизора.
Нельзя подключать устройство, имеющее видимые повреждения корпуса, так как в этом случае увеличится риск поражения током.

Усилитель телевизионного сигнала — это полезное и недорогое устройство. С его помощью можно устранить различные помехи и значительно улучшить качество телевизионной картинки. При правильном подходе к выбору устройства и соблюдении всех рекомендаций профессионалов можно добиться нужного результата и снизить вероятность возникновения неисправностей.

Сети кабельного телевидения для самых маленьких. Часть 6: Усилители RF-сигнала / Habr

В этой статье рассмотрим усилители высокочастотного радиосигнала кабельного телевидения на коаксиальной части магистрали.

Содержание серии статей
В случае, если на доме (или даже в целом квартале) только один оптический приёмник и вся разводка до стояков выполнена коаксиальным кабелем, обязательно требуется усиление сигнала в их начале. В нашей сети применяются в основном устройства фирмы Teleste, поэтому рассказывать буду на их примере, но принципиально оборудование других производителей ничем не отличается и набор функционала для настройки обычно схож.

Минимальное количество настроек имеет модель CXE180M:

Как вы, вероятно, помните из предыдущих частей у сигнала есть два важных количественных параметра: это уровень и наклон. Именно их и могут помочь поправить настройки усилителя. Начнём по порядку: сразу после входного разъёма находится аттенюатор. Он позволяет уменьшить входной сигнал на величину до 31дБ (при переключении синего джампера в соответствии со схемой диапазон крутилки меняется с 0-15 на 16-31дБ). Это бывает необходимо в случае, если на усилитель приходит сигнал более 70 дБмкВ. Дело в том, что усилительный каскад обеспечивает подъём уровня сигнала на 40 дБ, а на выходе мы должны снять не более 110 дБмкВ (при более высоком уровне резко падает отношение сигнал/шум и эта цифра актуальна для всех широкополосных усилителей и приёмников с встроенным усилителем). Таким образом, если на вход усилителя попадает 80 дБмкВ, например, то на выходе он нам отдаст 120 дБмкВ шума и рассыпающейся цифры. Чтобы этого избежать нужно выставить входной аттенюатор в положение гашения 10дБ.

За аттенюатором мы видим эквалайзер. Он необходим для устранения обратного наклона, если он есть. Достигается это за счёт уменьшения уровня сигнала в зоне низких частот на величину до 20дБ. Стоит обратить внимание, что устранить обратный наклон, подняв уровень верхних частот мы не сможем, только задавить нижние.

Этих двух инструментов бывает достаточно для того, чтобы исправить незначительные отклонения сигнала от нормы. В случае, если это не так, то можно воспользоваться следующими:

Симулятор кабеля, выполненный в виде вставки, которую можно поставить горизонтально или вертикально, как понятно из названия, симулирует включение длинного участка кабеля, на котором должно произойти затухание преимущественно верхних частот диапазона. Это позволяет уменьшить при необходимости прямой наклон, задавив 8дБ в зоне высоких частот. Такое бывает полезно при установке усилителей каскадом на короткой дистанции, например.

После этих манипуляций сигнал проходит первую ступень усилительного каскада, после которой мы видим ещё одну вставку, которая позволяет дополнительно снизить коэффициент усиления. Следующий за ним джампер вновь поможет нам задавить низкие частоты для получения необходимого наклона. Эти две настройки по сути являются аналогом входных аттенюатора и эквалайзера, но работающих со второй ступенью каскада.

На выходе усилительного каскада мы видим тестовый отвод. Это стандартный резьбовой разъём, к которому можно подключить измерительный прибор или телеприёмник для контроля качества выходного сигнала. Не все приборы и практически ни какие телевизоры способны нормально переварить сигнал с уровнем в сто и более дБмкВ, поэтому тестовые отводы на любом оборудовании всегда делаются с затуханием в 20-30дБ от действительной величины на выходе. Это нужно всегда держать в голове, проводя измерения.

Перед выходом установлена ещё одна вставка. На фото усилителя видно, что изображённая на ней стрелка указывает только на правый вывод. И это значит, что в левом сигнала не будет. Такие вставки стоят в этих усилителях «из коробки», а внутри самой коробки в комплекте поставки лежит другая:

Она позволяет задействовать второй вывод, но неизбежно вносит затухание сигнала на величину 4дБ.

Усилитель модели CXE180RF на первый взгляд имеет вдвое больше настроек:

На самом деле всё не так страшно: за исключением небольших отличий здесь всё то же самое, что и в рассмотренном выше.

Во-первых, на входе появился тестовый отвод. Он нужен для контроля сигнала без отключения кабеля от входа усилителя и, соответственно, без перерыва вещания.

Во-вторых, появившиеся диплексные фильтры, а так же аттенюатор и эквалайзер выхода необходимы для настройки каналов прохождения DOCSIS, поэтому в рамках этой статьи скажу лишь, что фильтры отрезают те частоты, которые указаны на них и это может стать проблемой, если в спектре сигнала на этих частотах вещаются ТВ каналы. К счастью, производитель выпускает их с разными значениями и заменить их при необходимости не составляет труда.

Крутилки же (как и джампер, вносящий затухание в 10дБ) влияют исключительно на обратный канал и никак не способны изменить телевизионный сигнал.

А вот оставшиеся три джампера предлагают нам познакомиться с такой технологией, как удалённое питание.

При проектировании домов зачастую усилители размещаются в таких местах, где могут быть проблемы с подводом электричества от распределительных щитов. Кроме того, каждая пара «вилка-розетка», подразумевающая за собой ещё и автоматический выключатель (который может быть установлен в самом неожиданном месте), представляют собой потенциальную точку отказа. В связи с этим существует возможность питать оборудование прямо по коаксиальному кабелю. Причём, как видно из маркировки на накладке блока питания, это может быть как переменный, так и постоянный ток с весьма широким диапазоном напряжений. Так вот: эти три джампера и включают возможность протекания питающего тока на вход, а так же на каждый из двух выходов по отдельности, если нам нужно запитать следующий усилитель в каскаде. При включении стояка с абонентами напряжение на выход конечно же подавать нельзя!

Я уже упоминал в предыдущей части, что в такой системе используются специальные магистральные ответвители:

В них используются более крупные и надёжные элементы, а массивный корпус обеспечивает теплоотвод и защиту.

Источником питания в таком случае является блок с встроенным массивным трансформатором:

Стоит сказать, что при кажущейся оптимальности схемы дистанционного питания, работающие таким образом усилители реже без последствий переживают аварии энергоснабжения на домах, а при их замене техперсоналу дополнительно приходится искать и отключать питание самого блока, чтобы не работать с кабелями под напряжением и, таким образом, на время замены одного усилителя без сигнала остаётся весь дом. По той же причине на таких усилителях необходим тестовый отвод на входе: иначе пришлось бы работать с кабелем под током.

Было бы интересно узнать от коллег насколько распространены системы с дистанционным питанием, напишите в комментариях, если используете, пожалуйста.

При необходимости подключить большое количество телевизоров внутри квартиры или офиса можно столкнуться с нехваткой уровня после цепочки делителей. В таком случае необходимо устанавливать усилитель на территории абонента, для чего используются небольшие устройства с минимальным количеством настроек и меньшим уровнем усиления.
Например, такой:

Антенный усилитель для цифрового ТВ: рейтинг лучших, как подобрать

Для того чтобы телевизор показывал эфирное ТВ, нужна антенна. Часто бывает, что поступающий сигнал слишком слаб и тюнер не распознает его. В этом случае требуется антенный усилитель для телевизора. Разберемся, в каких случаях его можно подключать, какие разновидности представлены на рынке и по каким характеристикам подбирать.

Что такое антенный усилитель и как он работает

Усилитель сигнала ТВ-антенны – это прибор, задача которого сделать импульс, возникший в результате воздействия электромагнитной волны, более мощным, чем принятый изначально.

Принцип работы:

На проводник, из которого состоит телеантенна, набегает электромагнитная волна. Это происходит очень быстро, поскольку она распространяется со скоростью света.
В результате электромагнитной индукции в проводнике возникает импульс тока. Однако его сила недостаточна для корректной работы.
Импульс поступает в усилитель.
Прибор, используя ток напряжением от 5 до 12 вольт, формирует «копию» поступившего сигнала, имеющую уже большую мощность.
Тюнер (внутренний или встроенный в телевизор) дешифрует сигнал, превращая его в звук и видеоряд.

Помимо увеличения мощности, усилитель дополнительно фильтрует сигнал. В любой антенне кроме нужного диапазона всегда гуляют разные лишние токи – наводки от работающей электротехники, ненужных станций и т. п. Усилитель отсекает все лишнее и повышает уровень только полезных сигналов.

Усиливать или нет

Задача усилителя – сделать так, чтобы уровень телесигнала, прошедшего от антенны по кабелю к ТВ-приемнику, стал достаточным для работы тюнера. Следовательно, необходим он только тогда, когда мощность импульса слишком мала.

Антенный усилитель — это:

Круто!Отстой!

Для его правильной работы достаточно 2-х простых условий:

наличие сигнала;
исправная работа антенны и кабеля.

Но в следующих случаях усилитель может оказаться вреден:

На антенну поступает телесигнал достаточной мощности.
Из-за специфики переусиление приведет к «артефактам» (например, наложению на одном канале нескольких программ друг на друга).
Антенна слишком плохо принимает телесигнал. Для усиления нужен качественный оригинал, иначе прибор не сработает. Повышать мощность шума бессмысленно.

Для правильного приема нужна хорошая уличная (или мощная комнатная) антенна. Приобретать усилитель для маломощных «двух палочек» или «» бессмысленно.
Критерии выбора
По питанию
Усилитель подключается к сети по одной из трех схем:
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения
Задать вопрос
Помните: нельзя использовать более одного типа питания одновременно. В лучшем случае усилитель перестанет работать и прием телепрограмм прекратится. В худшем же этот блок выйдет из строя. Если вы используете внешний адаптер, не забудьте в отключить в настройках ресивера или телевизора подачу мощности на антенное гнездо.
По частотному диапазону
В зависимости от частот, которые используются в работе, усилители бывают трех типов:
По месту установки
По месту установки усилители относятся к одной из двух групп:
Встроенные.
Являются частью единого устройства – активной антенны. Внешне выглядят как печатная плата внутри общего кожуха. Их достоинство в том, что они изначально разработаны для использования с конкретной моделью телевизионной антенны. Недостаток же в том, что длинный кабель и соединения на пути от усилителя к ресиверу или телевизору ведут к ослаблению и снижению уровня сигнала. Находясь снаружи, платы усиления подвергаются воздействию ветра, осадков, на них накапливается конденсат при перепадах температуры.
Внешние.
Используются с пассивными антеннами наружного размещения. Внешне могут выглядеть по-разному: от отдельного устройства, по размерам напоминающего приставку к телевизору, до небольшого блока, врезающегося напрямую в кабель. Вне зависимости от дизайна внешние усилители антенн для цифрового ТВ должны подключаться до входа в приемное устройство.
Самые мощные и надежные усилители
Разберем несколько моделей телеусилителей, заслуживших признание со стороны пользователей.
На 1-2 телевизора – Gal AMP-102
Широкополосный усилитель, позволяет работать как с метровым, так и с дециметровым диапазонами, что пригодится жителям тех районов, где вещают местные аналоговые каналы. Отличается небольшим весом (всего около 200 г) и размерами (напоминает длинный и прямоугольный брусок, включаемый между антенным кабелем и гнездом ТВ-приемника). Для работы использует внешнее питание – подключается к электросети через адаптер.
Плюсы:
широкий диапазон частот – от 40 до 868 МГц без разрывов;
регулировка усиления от 0 до 25 дБ;
неплохо себя показывает при работе как с антенной, так и с кабельным телевещанием, поэтому можно пользоваться им как в городе, так и на даче.
Минусы:
блок питания сильно греется при работе.
На 2 телевизора – ALCAD AL-200
Этот эфирный усилитель одновременно работает и как сплиттер на два выхода. Относится к категории многодиапазонных: работает с МВ- и ДМВ, причем регулировка каскадов раздельная. Это позволяет устранять неравномерность частотно-амплитудных характеристик, присущих всеволновым антеннам.
Модель удобна при использовании в многокомнатной квартире или большом доме, где нужно развести кабель от антенны по разным точкам для просмотра телепередач на двух телевизорах. Коэффициент усиления в 24 дБ позволяет при этом не бояться потерь при передаче сигнала даже в самую дальнюю комнату.
Плюсы:
Устойчивость работы. Предназначен для круглосуточной эксплуатации. Примерно за 15 минут после включения он выходит на рабочий режим, тогда уже сильнее не нагревается.
Мощность. Пользователи из Подмосковья отмечают, что даже в 80–100 км от Останкинской телебашни с его помощью при точной настройке ДМВ-антенны ловятся все мультиплексы, включая ;
Цена. По соотношению «цена-качество» конкурентов не имеет. За сравнительно небольшие деньги пользователь получает мощный полупрофессиональный прибор.
Минусы:
Работает только с антенной. При попытке использовать для усиления кабельного телесигнала результаты могут оказаться некорректными.
Неравномерное усиление частот. AL-200 работает в диапазоне 40-317 и 460-863 МГц. Если вещание попадает на промежуток между этими значениями, никакого толка от прибора не будет. Как раз поэтому он часто не подходит для кабельного ТВ.
На 3 телевизора – JMA 8620ED3
Широкополосный усилитель и сплиттер в одном флаконе, только уже на 3 антенных выхода. Имеет металлический корпус, что защищает его от механических повреждений. Рабочий диапазон полностью перекрывает и цифровое, и аналоговое вещание. Коэффициент усиления – до 20 дБ.
Существенных особенностей нет — это универсальный усилитель по средней цене. С поставленными задачами справляется без нареканий.
На 4 телевизора – ALCAD AL-400
Для подключения сразу четырех телеприемников рекомендуем выбрать AL-400. Это двухдиапазонный усилитель, работающий с частотами 40–318 МГц и 470–862 МГц. Максимальный коэффициент усиления у этой модели – до 28 дБ.
Плюсы:
Надежная и устойчивая работа. Отдельные пользователи отмечали, что по два-три года пользуются усилителем, не отключая его от сети, при этом же он не перегревается и не нуждается в перенастройке.
Бесшумное усиление. После выхода из прибора сигнал передается на расстояние до 40 м без серьезного затухания, если использовать качественный кабель.
Минусы:
Низкая входная чувствительность. Подключать надо на расстоянии не более 3–4 м от антенны.
Как правильно усилить цифровое ТВ
Подбор коэффициента усиления
Определите, какой должна быть степень усиления телесигнала. Территория, на которой возможен прием DVB-T2, делится на 3 условных зоны:
Близкое расстояние до ретранслятора (от сотен метров до 5–10 км).
На такой дистанции усилитель не нужен, достаточно качественной пассивной антенны.
Среднее расстояние (15–30 км).
Здесь прибор уже будет полезен, но коэффициент надо подбирать так, чтобы в итоге мощность сигнала не превысила порогового значения. Если телесигнал слишком мощен, телевизор или ресивер не смогут его корректно интерпретировать и прием будет невозможен.
Дальнее расстояние (30 км и более).
Здесь беспокоиться о чрезмерной мощности сигнала не приходится. Однако регулировка коэффициента усиления тоже будет полезной.
Все расстояния приведены для ровной местности без высотной капитальной застройки. Если имеются помехи сигналу, усилитель окажется полезен и на более близкой дистанции. Узнать точное расстояние до ближайших вышек можно за 2 минуты по .
Также учитывайте коэффициент усиления, которым обладает используемая антенна. Исходить нужно из правила: коэффициент усилителя должен быть выше, чем у антенны, иначе прибор бесполезен.
Узнать значение можно двумя способами:
Для фабричных антенн – прочесть инструкцию или взглянуть на коробку. Также можно посмотреть коэффициент в интернет-магазинах, поискав по модели антенны.
Для самодельных – вычислить по формулам из любого учебника по радиотехнике. Они несложны, но требуют знания линейных размеров антенны, сопротивления материала, из которого они сделаны, рабочей частоты и некоторых других параметров.
Регулировка усиления производиться по такой схеме:
Подключите антенну при минимальном расстоянии до телевизора. Если прием нормальный, то из значения ее собственного коэффициента усиления станут ясны минимальные требуемые параметры.
Подключите антенну, находящуюся на ее штатном месте, через усилитель. Коэффициент должен быть чуть больше, чем у самой антенны. Если передачи принимаются без помех, то другие шаги не нужны.
Если телевизор или ресивер показывает, что нет сигнала, увеличивайте усиление до тех пор, пока не начнется нормальный прием.
Если цифровые каналы перестали показывать, хотя сигнал есть, или же на экране началось наложение видеоряда с нескольких программ, усиление слишком велико, его надо уменьшить.
Хорошая видеоинструкция по подбору:
Подключение усилителя
При выборе места установки руководствуйтесь правилом: чем ближе к антенне, тем лучше.
В идеале следует использовать активную антенну, где блок усиления встроен в нее саму. Если такой возможности нет, размещайте усилитель там, где антенный кабель входит в помещение, а затем тяните трассу к телевизору.
Если ТВ-приемников несколько, делайте пересечение проводов под прямым углом. Это уменьшит наводку кабелей друг на друга. В итоге качество сигнала повысится.
Предыдущая
АнтеннаДелаем цифровую антенну из обычных пивных банок
Следующая
Антенна10 лучших антенн для приема эфирного цифрового ТВ
Усилитель телевизионного сигнала – как выбрать для дачи, квартиры
Для улучшения сигнала ТВ, в городских квартирах или в сельской местности, устанавливают усилители для телевизора. Устройство предназначено для улучшения телевизионного диапазона и устранения уровня помех. Данные усилители могут применяться и для снижения потерь сигнала в кабеле. Сам прибор небольшой, обладает доступной стоимостью и может быть установлен самостоятельно. Единственное, о чем следует помнить – правильный выбор модели. Подробно рассмотрим, как выбрать усилитель телевизионного сигнала, а также его основные технические особенности.
Содержание статьи:
Для чего предназначен усилитель ТВ сигнала
Принцип работы
Виды усилителей ТВ сигнала
Критерии выбора
Частотный диапазон
Активный или пассивный
Коэффициент шума
Коэффициент усиления
Популярные модели
EUROSKY SWA-555
Planar 21-69FT

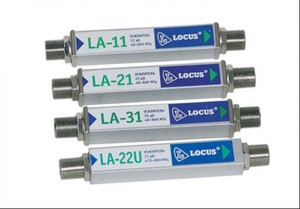

Locus LA-21

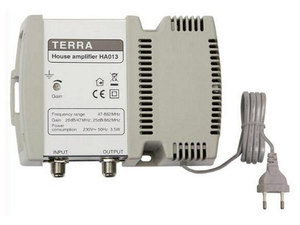

Terra HA126
В завершение
Для чего предназначен усилитель ТВ сигнала
Если телевизор ведет прием сигнала не от спутниковой тарелки или коаксиального кабеля, то остается единственный вариант – прием идет через уличную или комнатную антенну.
Передача выполняется так: вышки, которые установлены на определенном удалении, ретранслируют сигнальную передачу. Телевизоры, благодаря наличию антенны и цифровой приставки, фиксируют сигналы и автоматически производят их преобразование в видеопоток, сопровождающийся звуком.
Для стабилизации и улучшения сигнала, применяются самые разные усилители домашней антенны. Благодаря его работе человек может видеть четкую картинку и слышать качественный звук.
Принцип работы
Усилители имеют разные конструктивные особенности, но выполняют одну функцию. Некоторые из них могут состоять из нескольких плат, каждая из которых отвечает за снижение шума и помех. Один контур выступает высокочастотным фильтром, на втором расположена микросхема, позволяющая осуществлять регулировку частот.
Регулировка поля позволяет, при частоте в 400 МГц, добиться максимального усиления до показателя в 4,7 дБ. Некоторые усилители питаются от 12 В, и по факту могут работать от простого автомобильного аккумулятора. Для максимальной стабильности устанавливается стабилизатор, схема которого содержит электролит и специальный диодный мост.
Подключение усилителя к антенне осуществляется коаксиальным кабелем и с применением специального дросселя. Подсоединение к телевизору происходит через специальный конденсатор.
Как подключают усилитель ТВ сигнала
Виды усилителей ТВ сигнала
Деление ведется по двум основным параметрам:
по месту установки;
по частоте.
Это характерно не только для стандартных антенных усилителей сигнала, а также для существующих аналогов.
В зависимости от частотного диапазона есть 3 типа:
Широкополосные.
Широкополосные усилители предназначены для работы в дециметровых и метровых диапазонах, которые предназначены для цифрового телевидения.
Диапазонные.
Диапазонные, предназначены для усиления сигнала в строго определенном радиусе (метровом или дециметровом). Главная функция – снижение уровня шума, который возникает по мере увеличения длины кабеля.
Многодиапазонные.
Многодиапазонные устройства работают в разных частотах и принимают сигнал одновременно с нескольких источников.
По месту установки усилителя, выделяются внутренние и внешние (мачтовые) варианты.
Внешние, устанавливаются на телевизионной антенне прямо на матче. Обладают мощным креплением.
Внутренние должны располагаться в относительной близости к приемнику. Имеют существенный минус – чем длиннее кабель, тем больше потеря сигнала.
Критерии выбора
При покупке усилителя следует руководствоваться местом установки, а также его техническими характеристиками.
Основной критерий – функциональные возможности, ведь именно они отвечают за качество сигнала. Рассмотрим дополнительные характеристики, на которые обязательно следует обратить особое внимание.
Частотный диапазон
Телевизор, антенна и непосредственно усилитель связаны между собой через диапазон определенных частот. Изначально выбирают антенну. При этом обязательно помните, что узконаправленные имеют больше преимуществ по сравнению с широкодиапазонными и сигнал будет мощнее.
Например, если зона приема сигнала находится поблизости к ретранслятору, то можно купить и широкодиапазонную антенну. Но с телевизионной вышки принимать лучший сигнал будет устройство, которое имеет ограничение на частоту диапазона (например, ДМВ или МВ).
Активный или пассивный
Усилители делятся на:
активные;
пассивные.
Пассивные могут работать в автономном режиме, а активные требуют постоянного наличия источника питания. Подключение происходит через стандартный адаптер на 12 В. При установке усилителя в уличных условиях, требуется его тщательная защита от плохих погодных условий.
Пример активного усилителя ТВ сигнала
Коэффициент шума
Корректировка соотношения сигнал-шум должна производиться усилителями в сторону увеличения. Тем не менее, в зависимости от модели, приходит разный уровень шума, поэтому при сильном сигнале они будут выражены более ярко.
В идеале, шум должен быть до 3 дБ, что является гарантией высокого качества сигнала. Современные усилители ТВ сигнала могут похвастаться уровнем шума до 2 дБ.
Коэффициент усиления
Существует заблуждение, что с высоким коэффициентом усиления сигнал будет значительно лучше. Избыточный показатель усиления становится причиной искажений с проявлением перегрузки или клиппинга.
Коэффициент усиления измеряется в децибелах. Средняя величина составляет:
метровые – 10 дБ;
дециметровые – от 30 до 40 дБ.
Метровыми охватывается до 12 каналов, в то время как дециметровые позволяют охватить и 22, и 60 каналов. Чтобы правильно подобрать усилитель, следует выбрать устройство с возможностью регулировки.

Популярные модели
Доступная цена и легкость монтажа делают некоторые усилители для телевизионного сигнала очень популярными. Удобная компоновка позволяет в дальнейшем своими руками осуществлять ремонт.
Рассмотрим более детально некоторые популярные модели и их характерные особенности.
EUROSKY SWA-555
В защитном футляре находится двойная плата. Уровень шума составляет 2,2 дБ, коэффициент усиления в пределах 10-43 дБ и напрямую зависит от условий. Хорошо подходит для установки в наружных антеннах и решетках. Прием сигнала на расстоянии от 1 до 150 км.
EUROSKY SWA-555
Planar 21-69 FT
Работает в частотах от 470 до 862 МГц. Питается от источника на 12 В, коэффициент усиления до 22 дБ. Обладает собственной защитой от влаги, может устанавливаться снаружи, быстро монтируется. Аналогом является модель 21-69 DIGITAL FT.
Planar 21-69 FT
Locus LA-21
Усилитель выполнен в прочном металлическом корпусе. Соединяется с кабелем через «F» разъем. Коэффициент усиления до 22 дБ, частотность 48-862 дБ.
Locus LA-21
Terra HA126
Усилитель для цифрового и кабельного телевидения с КУ до 36 дБ. Эта пассивная модель может функционировать на расстоянии до 40 км. Используется только внутри помещений, может работать только с одной приставкой DVB T2 или одним телевизором.
Terra 126
В завершение
Таким образом, усилители ТВ сигнала представляют собой миниатюрные, но очень полезные устройства, предназначенные для улучшения качества сигнала и работы в разных частотных диапазонах.
Антенные усилители для телевизора: подключение, выбор, виды
Несмотря на бурное развитие кабельного и спутникового ТВ, эфирное телевещание рано списывать со счетов. Но для качественного сигнала последнего необходимо находиться в зоне покрытия. По мере удаления от телевышки качество сигнала падает, и число помех возрастает. В таких случаях хорошо помогает антенный усилитель для телевизионного приемника. Предланаем рассмотреть, что представляет собой это устройство, принцип работы, различные модификации, а также возможность создания усилителя ТВ сигнала для городской квартиры, загородного дома или дачи.
Что такое антенный усилитель и как он работает?
Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной «картинки». Помимо этого подобные усилители используются для снижения потерь в кабеле. Типовые структурные схемы таких устройств показаны ниже.
Типовые структурные схемы широкополосного (1) и многодиапазонного (2) антенного усилителя
Как видно из представленных схем поступающий сигнал обрабатывается фильтром внешних частот, после чего понижается аттенюатором до необходимого уровня. Далее сигнал поступает в блок регулировки уровня наклона АЧХ, принцип действия которого во многом напоминает эквалайзер. И на последнем этапе производится усиление сигнала, после чего он поступает на телевизионный приемник.
Разновидности
Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:
Устройства, работающие в широком диапазоне. Как правило, их используют для внешних мачтовых антенн решетчатого типа. Широкополосные антенные усилители SWA (1) , LSA (2) и Gal (3)
Оборудование, настроенное на определенный диапазон, например метровый или дециметровый. В качестве примера можно привести устройства для антенн цифрового телевидения в формате DVD T Усилитель для цифрового сигнала
Приборы, работающие с несколькими диапазонами. Они могут принимать сигналы, поступающие с нескольких источников, и суммировать их в один. Или, наоборот, из одного сигнала сформировать несколько, как это сделано в ALCAD AI-200.
Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания
Как выбрать хорошую антенну с усилителем?
Чтобы от приобретенного оборудования получить максимальную отдачу необходимо учитывать следующие факторы:
Удаленность ближайшего ретранслятора телевизионного сигнала. Принято считать максимальным расстоянием 150 километров, но сильно усредненное значение, поскольку многое зависит как от типа местности, так и мощности телевизионной вышки. Например, находясь в низине можно не получать уверенный сигнал даже от близко расположенного ретранслятора. В этом случае исправить ситуацию поможет установка мачты под антенну.
В каком частотном диапазоне будет работать оборудование. Необходимо учитывать, что характеристики широкодиапазонных антенн уступают узконаправленным. Это говорит о том, что для зоны уверенного приема вполне подойдет «всеволновка», соответственно, для получения сигнала с удаленного ретранслятора лучше предпочесть конструкцию под определенный диапазон частот (МВ, ДМВ, УКВ). Но здесь тоже необходимо учитывать особенности и характер местности, например, избавиться от отраженного сигнала можно только с помощью узконаправленной антенны.
Определившись с антенной, переходим к выбору усиливающего устройства для нее. Первое на что необходимо обратить внимание – коэффициент усиления (указывается в децибелах). Как правило, при расстоянии до 10 километров до ретранслятора, в усилителе нет необходимости.
Необходимо обратить внимание, что не стоит сильно увлекаться высоким показателем этого параметра, поскольку при высокой мощности может произойти «возбуждение» устройства, и как следствие этого, появятся помехи, проявляющиеся в виде «белого снега» на картинке. Ниже приведена таблица для оборудования SWA, в которой указаны основные характеристики для каждой модели, а также соотношение коэффициента усиления и дальности до источника сигнала.
Таблица соответствия мощности антенного усилителя к удаленности от телевышки
Вторая важная характеристика – уровень шумов (указывается в децибелах) производимых устройством в процессе работы. Чем меньше этот показатель, тем лучше.
Естественно, что при выборе необходимо учитывать тип антенны, допускается устанавливать широкополосное устройство на узкодиапазонный приемник сигнала, но не наоборот.

Как сделать антенный усилитель своими руками – пошаговая инструкция
Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.
Схема простого антенного усилителя на базе МАХ2633
Обозначения:
VT – микросхема МАХ2633.
R – 1 кОм.
Конденсаторы С₁, С₂ и С₃ – 1 нФ.
Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.
Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.
Антенный усилитель на транзисторе, включенном по принципу общего эмиттера
Обозначение:
Транзистор VT1 – KT368.
Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.
Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.
Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.
Антенный усилитель на транзисторе, включенном по принципу общей базы
Обозначения:
Транзистор VT1 – KT315.
Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.
Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.
Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.
Схема двухкаскадного антенного усилителя для ДМВ каналов
Обозначения:
Транзисторы: VT1 и VT2 – ГТ311Д.
Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.
Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.
Пошаговая инструкция по сборке будет общая для всех схем:
Приобретаем все необходимые электронные компоненты.
Подготавливаем инструменты и расходники.
Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
Запаиваем все элементы.
Проверяем собранную конструкцию.
Подключаем к собранному усилителю антенну и телевизионный приемник.
Как подключить антенный усилитель к телевизору?
В завершении статьи дадим несколько рекомендаций, касательно правильного подключения оборудования:
Самый важный момент – антенные усилители для телевизора должны располагаться находиться как можно ближе к нему. Это связано с тем, что кабельные потери могут существенно повлиять на качество картинки. Требование касается как самодельных конструкций, так и серийных моделей, например BBK или Terra. Исключение могут быть только комнатные антенны, у которых короткая длина кабеля, но, как правило, такие устройства используют в зоне приема, где в усилителе нет необходимости.
Внимательно изучите руководство по подключению, которое прилагается к устройству.
Если подключение усилителя не принесло результатов, проверьте направленность антенны, а также его волновое соответствие.
Все манипуляции должны проводиться только с обесточенным оборудованием.
Не подключайте усилитель к внешней антенне, если она не оборудована грозозащитой. Собственно, такой приемник сигнала вообще нельзя использовать.
Как выбрать усилитель цифрового ТВ-сигнала
Прием сигналов эфирного или спутникового ТВ может быть недостаточным. И с этим зачастую сталкиваются любители телевизионных программ и фильмов. Бывает, что они не получают высокого качества картинки по причине того, что на ТВ или ресивер, тюнер поступает недостаточная мощность ДМВ сигнала. Это верно для кабельного телевидения, эфирного сигнала, для антенны индивидуального пользования. Сделать картинку всех 20 каналов федерального пакета, а также всех, которые предлагает провайдер, нетрудно. Для этого используются ТВ усилители. Это устройства разных классов и групп, от пользователя требуется правильно выбрать оптимальную модель и точку ее подключения.
Назначение усилителей сигнала
Телевизионный усилитель цифрового сигнала работает не так, как привычный звуковой. У него нет параметра пиковой и номинальной мощности. Результаты, которые способен показать антенный усилитель для цифрового телевидения dvb t2, напрямую зависит от характеристик устройства приема.
Важно! На слабой антенне не удастся получить настолько же мощную и устойчивую отдачу, как на хорошо позиционированной и правильно настроенной. На ее выходе усилитель ТВ сигнала формирует кривую волны, которая сильнее входящей на максимальный показатель, указанный в техпаспорте.
Выбирая для квартиры средства повышения качества изображения на телевизоре (или нескольких устройств), не стоит забывать о важной детали. Работая в паре с антенной, усилитель способен сформировать чрезмерную силу сигнала. Она может выходить за рамки диапазона, на использование которого рассчитано устройство обработки данных. В результате, установив мощный усилитель ТВ сигнала, его владелец не наблюдает вообще никакой картинки на экране.
Поэтому оптимальную модель устройства стоит выбирать крайне внимательно. При возможности, нужно пользоваться при анализе предложений данными об измеренных параметрах сигнала антенны и паспортных данных телевизора, тюнера, ресивера.
Особенности работы усилителя для различных видов телевидения
Чтобы понять, что в конкретной сети пользователя понадобится антенный усилитель еще до ее развертывания, стоит обратить внимание на механику работы разных принципов передачи сигнала.
Эфирное телевидение
Эфирное телевидение в цифровом формате вещания DVB T2 широко распространяется. Именно при помощи такой технологии реализуется переход на цифру, заявленный как обязательный в России для всех телевизионных программ.
Сеть эфирного вещания строится как структура сот. В центре каждой из них стоит приемо-передающая вышка. Она работает в роли ретранслятора. На вышку поступает сигнал с базовой станции или другой вышки, она его приводит к нормированным параметрам. После этого производится трансляция на зону охвата, фигуральную соту из общей площади покрытия сети.
Не столь важно, как ретрансляторы получают исходные данные. Они могут передаваться по оптоволоконным кабельным линиям или по радиоканалу. Важна механика на стороне пользователя. Он всегда принимает сигнал на антенну для эфирного цифрового телевидения. Его уровень:
падает по мере удаления от вышки транслятора;
снижается при плохих погодных условиях в виде тумана, облачности, гроз и т.д.;
падает при отсутствии прямой видимости на транслятор, присутствии на линии приема веток деревьев или крупных преград в виде зданий, элементов рельефа.
Чтобы получить как можно более интенсивный сигнал эфирного телевидения, пользователю нужна качественная антенна. Но и ее возможностей будет недостаточно при крайне плохих условиях приема. Тогда нужен ТВ усилитель.
Совет! Желательно его устанавливать на выходе антенного блока.
У пользователя есть два варианта действий. Усилитель можно смонтировать непосредственно на антенне, подведя к нему питание. Такой способ имеет ряд ключевых недостатков. Это действие на усилитель факторов окружающей среды, птиц. Кабель питания может быть поврежден, а при норме напряжения усилителя 220В это приводит к КЗ и авариям электросети квартиры или дома.
Второй вариант установки — внутри помещения, на отрезок линии, идущей от антенны. Способ применим только при средних показателях качества сигнала, когда наводки, шумы и затухания короткой кабельной линии на входе усилителя не играет большой роли. При установке в помещении устройство максимально защищено.

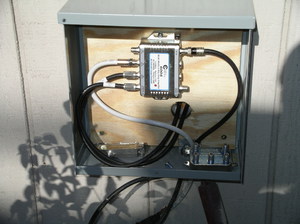

Кабельное телевидение
Подключая кабельное телевидение в доме или квартире, потребитель получает главное: точку входа в виде провода, заводимого снаружи от распределительного оборудования провайдера. Если монтажники ответственно подходят к своей работе, они обеспечат абоненту максимально возможный уровень сигнала.
Сложности начинаются внутри квартиры. Сегодня редко встретишь кабельную сеть только для одного телевизора. Применяются делители и отдельные проводные линии для нескольких устройств в разных комнатах. При этом, чем дальше точка подключения телевизора в иерархии сети, тем слабее на нем сигнал.
Можно действовать следующими методами.
Устанавливать один телевизионный усилитель цифрового сигнала непосредственно на входе в квартиру. Этот вариант подойдет для сети из пары или одного телевизора. Усилитель устранит часть недостатков сигнала, поступающего от провайдера.
Устанавливать отдельные усилители в проблемных точках. Например, после делителя на его выходе для телевизора, на котором есть заметное падение качества картинки и звука.
Важно! Стоит понимать, что группа делителей не только снижает уровень сигнала. Вкупе с длинными кабельными линиями, они добавляют шумы и заметные искажения. И если сеть в квартире изобилует сплиттерами, даже хорошие усилители ТВ сигнала не обеспечат максимального качества картинки на том или ином телевизоре.
Для решения этой проблемы предназначен магистральный усилитель с группой выходов. Такое устройство устанавливают на входе в квартиру. От его отдельных выходов ведут персональную кабельную линию к каждому из телевизоров. Решение весьма дорогое, однако гарантирует лучшее качество картинки на всех подключенных устройствах.
Спутниковое телевидение
При использовании спутниковой тарелки нужно очень тщательно подбирать усилитель цифрового сигнала для телевизора. Здесь пользователь в полной мере сталкивается с фактом, что много — это не всегда хорошо. Спутниковые тюнеры телевизоров, ресиверы работают только с определенным диапазоном силы сигнала. Установленный усилитель способен вывести ее за допустимые пределы.
Правила оценки потребности в усилении просты.
Если правильно настроенная антенна выдает сигнал на уровне 85-90% от номинального, а на телевизорах в пределах кабельной сети показатели достаточны для работы оборудования, усилитель не нужен. Сегодня есть ресиверы и тюнеры, способные формировать качественную картинку при показателях на входе в пределах 50-70%.
При правильно настроенной антенне и хорошем выходе сигнала значительное падение его уровня может происходить на протяженных кабельных линиях. В этом случае не нужно покупать дорогое решение. Подойдет простой и понятный пассивный усилитель ТВ сигнала. Он играет главную роль: компенсирует волновые потери на длинных проводных трассах.
Во всех остальных случаях, как для подъема уровня сигнала до требуемого оптимума спутникового ресивера или тюнера, так и при низкой параметрике выхода антенны, используют активные усилители. Место их установки выбирается в зависимости от ситуации. Например, непосредственно после спутниковой антенны или вблизи от ресивера, телевизора с тюнером.
Когда стоит купить усилитель
Определить, что пора купить телевизионный усилитель цифрового сигнала, можно по качеству картинки и звука на ТВ. Например:
каналы рябят, снежат, картинка рассыпается на кубики или замирает;
проблемы с изображением или звуком есть только на части каналов;
используемое оборудование периодически выдает ошибки;
качество приема падает при ухудшении погодных условий.
Какой именно выбрать антенный усилитель, зависит от сложившейся у пользователя ситуации и его финансовых возможностей. Сегодня выпускается огромное множество моделей с базовым или расширенным функционалом.
Критерии для правильного выбора усилителя
При неверном выборе оборудования пользователь может получить результат, отличный от желаемого. Например, избавиться от недостатков изображения на проблемных каналов и увидеть их на других. Поэтому важно выбрать антенный усилитель для цифрового ТВ точно в соответствии со сложившейся ситуацией.
Класс прибора
Отдельные классы устройств имеют свои особенности работы.
Широкополосные усилители имеют точно заданный диапазон рабочих частот. В нем они выдают одинаковый КУ. Пользователь может столкнуться с ситуацией, когда у него на некоторых каналах появляется чрезмерный сигнал. Если такая проблема имеет место, рекомендуется выбирать модель с регулируемым КУ (коэффициентом усиления). Некоторые устройства предлагают его изменение на всем рабочем диапазоне. На других устанавливаются регуляторы для балансировки КУ по отдельным диапазонам.
Диапазонные усилители удобны для пользователей без специальных знаний. Покупая, например, модель для кабельного телевидения, абонент не должен думать ни о каких настройках. Ему достаточно подключить устройство в кабельную сеть в выбранной точке. Предлагаются усилители как для ДМВ диапазона, так и спутникового ТВ.
Многодиапазонные устройства представляют собой, грубо говоря, группу усилителей и блок их волнового согласования. Можно выбрать модель для DVB T2 и спутникового телевидения. Она не будет выдавать усредненные общие параметры. Хорошие многодиапазонные усилители предлагают даже регулировку КУ для отдельных полос пропускания.
Количество выходов
Антенные усилители делятся по количеству выходов. Наиболее просты линейные модели. У них один вход и один выход. В квартире с кабельным ТВ можно использовать усилитель как точку разветвления. Потребуется купить модель с одним входом и двумя выходами. При этом стоит помнить, что устройства данного типа обычно предлагают разный КУ для сигналов, отправляемых отдельным потребителям. Наконец, магистральный усилитель предложит группу выходов с абсолютно одинаковыми параметрами сигнала.
Рабочее напряжение
Напряжение питания конкретной модели играет важную роль. 12В постоянного тока потребует устанавливать адаптер. Но это безопасный выбор, если речь идет о питании усилителя, размещенного непосредственно на антенне. Устройства данной категории имеют средние характеристики КУ.
220В — это всегда опасно. Но при установке усилителя в помещении пользователь может как угодно хорошо его защитить. При этом он получает высокий КУ и стабильность работы устройства.
Последняя категория питания усилителей — 5В по интерфейсу USB. Это бесполезный способ, если речь идет о внешней антенне. Но для комнатной такое питание идеально. Во-первых, антенну можно подключить к порту телевизора. Во-вторых, ей не нужна отдельная розетка. Наконец, уменьшается количество проводов и беспорядка.
Топ 3 усилителей ТВ-сигнала
В рейтинг вошли устройства, предназначенные для решения разных задач и показывающие эффективность применения и удобство установки.
УАТ-219 (ДМВ)
Усилитель предназначен для установки в разрыв кабельной линии. Напряжение питания 12В. Предусмотрено соединение при помощи F-коннекторов. Устройство выполнено в стальном корпусе, показывает 10 дБ усиления для каналов 1-12, 25 дБ для каналов 21-69. Усилитель предназначен для повышения уровня сигнала, компенсации потерь в линии, снижения шумов и нейтрализации помех. Способен эффективно работать при дальности ретранслятора до 70 км.
Плюсы:
простота установки;
функционал;
эффективность использования;
грозовая защита.
Минусы:
разный КУ в пределах частотного диапазона;
средний уровень собственных шумов;
необходимо подключение питания через сепаратор;
в комплекте поставки только усилитель.
JMA 8620SA2
Простой, надежный усилитель ТВ-антенны с возможностью регулировки КУ. Предназначен для кабельного и эфирного телевидения. Устройство выполнено в корпусе из алюминия, предусматривается использование в помещении, есть система крепления на стену. Питание 220В. Обеспечивается максимум КУ 20 Дб, регулировка в пределах 10 дБ.
Плюсы:
два выхода на телевизоры;
одинаковый КУ на двух выходах;
регулировка усиления;
может работать как активный сплиттер;
комплектация (есть коннекторы).
Минусы:
утилитарный внешний вид;
нет защиты от воды;
нет грозовой защиты;
с течением времени регулировочный винт разбивается отверткой (мягкий пластик).
Luxmann AMP-325
Этот усилитель понравится тем, кто предпочитает устройства с высокой универсальностью. Он может использоваться с любой антенной. Одновременно предлагается функция объединения сигналов в широчайшей полосе частот. У усилителя три входа для разных диапазонов, один выход. Коэффициент усиления стабильный, 25 дБ для каждого канала. Общий уровень сигнала в максимуме на выходе — 108 dBu или 60 дБ.
Плюсы:
надежность;
универсальность;
хороший коэффициент усиления;
может эксплуатироваться при отрицательных температурах при установке на антенны.
Минусы:
ценник;
кабель питания коротковат;
нет грозовой защиты;
не может использоваться в роли активного сплиттера.
как работает и как выбрать цифровой усилитель сигнала ТВ
Слабый сигнал с передатчика является причиной ухудшения приема телеканалов в местах, удаленных от телевизионных вышек. Чтобы качество изображения улучшилось, применяют усилитель телевизионного сигнала – небольшой по размерам прибор, который устанавливают на антенну и присоединяют кабелем.
Мы расскажем о том, как работают усилители, какие критерии выбора устройств являются решающими. У нас вы узнаете все о видах антенных усилителей, их плюсах и минусах. С учетом наших рекомендаций вы сможете приобрести максимально подходящую вам модель.
Содержание статьи:
Почему ухудшается телесигнал
Определить, что сигнал не соответствует требованиям, просто. Однако у аналогового и цифрового телевидения приемники реагируют по-разному.
В первом случае появляется серо-бела рябь, «снег», картинка частично искажается или пропадает полностью. Во втором – изображение застывает, становится зеленым или «пиксельным».
При исчезновении или ухудшении изображения и звука на экране появляется соответствующая надпись и рекомендации, как можно исправить положение
Причин ухудшения сигнала множество – от быстро вышедших из строя бракованных антенн до негодного состояния кабеля или соединителя. Существуют и более серьезные причины – например, слишком большая удаленность от передатчика, с которой не справляется даже мощная антенна с усилителем.
Цифровой сигнал может исчезнуть в следующих случаях:
Галерея изображений
Фото из
Устройства, установленные снаружи, более всего подвержены ежедневному воздействию ветра, солнца, дождя и мороза – соответственно, и ломаются быстрее, чем домашние приборы
По определенному графику на телевышках проводят профилактические работы, связанные с техобслуживанием оборудования. Пользователей заранее оповещают о времени отключения сигнала
Если купить неподходящий вид антенны, добиться хорошего сигнала будет почти невозможно. То же самое произойдет, если установить правильную антенну, но слишком низко
Соединительный коаксиальный кабель должен быть цельным, с крепкой изоляцией, приобретенный у проверенного поставщика. Старый, ненадежный кабель вызывает затухание даже сильного сигнала
Неисправность телевизора, антенны или усилителя
Период техобслуживания передатчиков
Неправильно подобранная ТВ-антенна
Плохое качество кабеля
На качество изображения и звука может влиять не только кабель, но и старые, окисленные соединители, сплиттеры, разъемы – любые дополнительные элементы, кроме усилителя.
Даже при правильно подобранном оборудовании могут возникать шумы от всевозможных передающих приборов – модемов, радиостанций, ретрансляторов, маршрутизаторов и даже устройств, не оснащенных антенной.
Бывает так, что из-за неправильных расчетов подбирают антенну или усилитель со слишком высоким коэффициентом усиления, вследствие чего сигнал перегружается и адекватная передача данных становится невозможной.
Цифровой ТВ-усилитель сигнала
Чтобы устранить некоторые из перечисленных причин, и применяют цифровой усилитель ТВ-сигнала. Его устанавливают на выносную антенну, рядом с комнатной или отдельно, присоединяя коаксиальным кабелем. Вид прибора выбирают в зависимости от конкретных условий и требований.
Назначение и принцип работы
Как только вы выясните, что можно улучшить качество передаваемой информации выравниванием или стабилизацией получаемого сигнала с помощью усилителя, останется купить подходящий прибор и установить его. Это почти всегда помогает, если кабель от установленной на крыше антенны слишком длинный.
Убрать помехи с помощью усилителя также возможно, если причина – в большом числе антенных разъемов, которые не только проводят сигнал, но и значительно ослабляют его
Назначение усилителя сигнала ТВ, таким образом, заключается в улучшении передачи данных и, как следствие, в четкой, неразмытой картинке на экране телевизора и чистом звуке.
Цифровое телевидение отличается от аналогового еще и тем, что при использовании в удаленных от транслятора точках нужно устанавливать только узконаправленную антенну и уже под нее подбирать усиливающее сигнал устройство.
Устойчивый к внешним помехам усилитель для цифровой передачи данных, выравнивания и стабилизации сигнала устанавливают непосредственно перед цифровым ресивером
Мощные устройства для DVB-T2 не только усиливают сигнал, принимаемый антенной, но и могут выполнять дополнительные функции: суммировать передачу данных с 2-3 антенн или, наоборот, разделять один сигнал на несколько выходов.
Виды антенных усилителей
Практически проверить, стоит ли приобретать усилитель, можно элементарным способом: установить телевизор и принимающую сигнал антенну рядом. Если изображение станет более четким, имеет смысл купить усилитель сигнала, если картинка на экране не улучшится, сначала придется заменить саму антенну.
Выбирая усилитель, не стоит обращать внимание на устройства, предназначенные для мощных телеустановок. Подойдут приборы, рассчитанные на домашнее телевидение – то есть для средних и небольших антенн
В продаже встречаются 3 категории усилителей:
Диапазонные. Образец – предназначенный для цифровой передачи данных DVB-Т2 прибор ДМВ.
Многодиапазонные, работающие в дециметровом и метровом диапазоне, то есть распознающие все передаваемые сигналы.
Широкополосные – LSA и SWA. Они усиливают сигнал, передаваемый в заданной полосе.
Если консультанту в магазине сказать, что вам нужен прибор для усиления цифрового сигнала, то, скорее всего, он предложит выбор среди специальных цифровых усилителей – устройств с платами, работающими в ДМВ (дециметровом диапазоне волн).
Преимущества и недостатки устройств
Выбранный усилитель не может быть хорошим или плохим, необходимо, чтобы он подходил по техническим характеристикам. Даже дорогой качественный адаптер может как улучшить сигнал, так и сделать его нестабильным.
Чтобы этого не произошло, конструкцию домашней телесети следует продумывать еще перед установкой основных элементов – телевизора, антенн и усиливающих приборов.
Преимущества прибора очевидны: он усиливает сигнал, улучшает видимую его часть – картинку на экране телевизора, блокирует помехи. Но есть ряд недостатков, которые нужно учитывать
В идеале, при использовании нескольких телеприемников количество усилителей должно быть ограниченным, так как любой дополнительный прибор искажает видеопоток, а не только улучшает сигнал. Результатом искажений может стать наслоение их друг на друга и отрицательный результат.
Неожиданный эффект можно получить, если применить широкополосный усилитель. Получая сигналы разных уровней от ретранслятора, усилитель повышает частоты, перегружает поток, поступающий на разъем приемника или декодера.
В результате параметры сигнала, а в последствии и качество изображения резко падают. Ситуацию может спасти возможность регулировки усилителя, но не по всему диапазону, а на отдельно взятых частотах.
Рекомендации по выбору усилителя
Не факт, что выбранный усилитель исправит ситуацию. Некоторые устройства имеют свои шумы, другие чутко реагируют на окружающие помехи. Вследствие установки такого прибора сигнал не улучшится, а затухнет окончательно.
Можно экспериментировать с выбором моделей или способом питания, чтобы прийти к лучшему результату. Например, иногда помогает замена оригинального антенного блока питания цифровым тюнером
Усилитель также не подходит, если:
превышен уровень приема, параметры прибора не справляются;
сигнал, напротив, слабый и не улучшается;
антенна, кроме основного сигнала, ловит помехи, которые также усиливаются.
Гнаться за максимальным усилением не стоит, так как обычно не нужны все поступающие сигналы. Чтобы не гадать, лучше предварительно измерить уровень передаваемого сигнала и определить, прямой он или отраженный.
Один из удачных способов – перед покупкой усилителя правильно расположить антенну. Нужно просто изменить высоту установки и ее направление. Зачастую достаточно просто использовать антенную мачту высотой 1,5-2 м, чтобы качество сигнала заметно улучшилось, с усилителем или без него
Цифровое телевидение, как известно, имеет свои особенности. Если при передачи данных сильные частотные колебания накладываются друг на друга, усиление сигнала не поможет. Лучше приобрести пассивную антенну направленного типа. Усилитель только нарушит стабильность и станет причиной сбоев в цифровом декодере.
Для усиления всей ТВ-частотной полосы используют широкополосные устройства, но с возможностью фиксированного усиления.
Если в районе установки телеприемников множество помех, рекомендуется использовать узконаправленные устройства, но желательно также с удобной ручной регулировкой диапазона
Внешний вид и размеры усилителей не должны смущать, так как большая часть современных устройств рассчитана на монтаж в любое место коаксиального кабеля для антенны. Они компактны, эргономичны, имеют подходящие разъемы. Для установки не нужно разбирать или переносить антенну.
Но помните: увеличение расстояния до антенны приводит к появлению собственных шумов, что может помещать прохождению сигнала.
Выбирая усилитель, обязательно учитывайте следующие критерии:
коэффициент шума;
диапазон частот;
коэффициент усиления;
степень защиты.
Опытный консультант может подобрать модель, если вы правильно опишете домашнюю телесеть и объясните условия установки антенны. Также хорошо помогает при выборе специальная таблица, где решающим критерием является расстояние от ретранслятора до приемника.
Выбирая прибор по способу питания, не забывайте, что цифровой тюнер также формирует напряжение, поэтому можно подключить устройство с микросхемой на 5 В.
Выводы и полезное видео по теме
Усилители для пассивных антенн:
Обзор устройства для цифрового телевидения:
При выборе усилителя ТВ-антенн старайтесь учитывать все критерии. Основная ошибка – игнорирование собственных шумов, которые в результате не улучшают сигнал, а вызывают его затухание. Качественные детали, минимально короткий кабель, узкая направленность антенны – вот на что стоит обратить внимание, чтобы снизить уровень шумов.
Комментируйте, пожалуйста, в расположенном ниже блоке. Нам интересно ваше мнение и рассказы о личном опыте в выборе и подключении усилителя телесигнала. Здесь же можно задать вопросы, если они возникли у вас в ходе ознакомления с представленной информацией.
