USB — A, B, C и D: распиновка, скорость и особенности подключения

Уже давно на сайте 2 Схемы была опубликована статья про виды USB коннекторов, но так как вопросы продолжают поступать в редакцию, решено было написать более подробное продолжение. Интерфейс USB имеет тип разъема, определенный в соответствующем стандарте, описывающем его. Но с развитием технологий и развитием USB-соединения появились другие типы разъемов. Они также имеют отношение к направлению передачи данных в интерфейсе. Чтобы полностью понять особенности типов A, B и C, надо сначала взглянуть на различные версии стандарта USB. Тип разъема «USB» относится только к физической форме и разводке портов разъемов, в то время как буквенная версия означает, среди прочего, скорость и функциональность, предлагаемые интерфейсом.

USB версии разъёмов

USB версии в настоящее время включают 1.1, 2.0, 3.0, 3.1 и 3.2.

  1. Тип USB 1.1 был первой версией стандарта USB, выпущенной ещё в 1998 году, и имеет максимальную скорость передачи 12 Мбит / с.
    Однако во многих случаях USB 1.1 работает только на скорости 1,2 Мбит / с. Сегодня он давно устарел и выведен из употребления.
  2. Стандарт USB 2.0, введенный в 2000 году, имеет максимальную скорость 480 Мбит / с в режиме Hi-Speed или 12 Мбит / с в обычном режиме работы. Он обратно совместим с USB 1.1. Как и версия 1.1, она имеет линии питания 5 В с током до 500 мА, что дает мощность 2,5 Вт.
  3. USB 3.0 был представлен в 2008 году и имеет самую высокую скорость передачи данных — 5 Гбит / с в режиме SuperSpeed. USB 3.0 коннекторы обычно синие. Этот интерфейс обратно совместим, но имеет повышенный выходной ток до 900 мА, что дает мощность 4,5 Вт.
  4. Следующая версия USB 3.1, которая была официально представлена на рынке в 2013 году. Он удваивает скорость интерфейса до 10 Гбит / с, передавая данные так же быстро, как и оригинальный стандарт Thunderbolt. Он обратно совместим с USB 3.0 и USB 2.0. USB 3.1 имеет три профиля питания и позволяет более крупным устройствам получать питание от хоста: до 2 А при 5 В (при потребляемой мощности до 10 Вт) и до 5 А при 12 В (60 Вт) или 20 В (100 Вт) — это так называемая технология USB Power Delivery (USB-PD), определяемая отдельно от самого стандарта USB.
  5. Последней версией интерфейса является USB 3.2. Он был представлен в 2017 году. Этот интерфейс сохраняет существующие режимы данных USB 3.1 — SuperSpeed и SuperSpeed+, с 5 Гбит / с и 10 Гбит / с соответственно, но также вводит два новых режима передачи данных, предлагающих скорости передачи 10 и 20 Гбит / с, однако они требуют USB-С. USB 3.2 также является первой версией интерфейса, в котором разъем USB-C является единственным доступным и приемлемым стандартом разъема.

Благодаря плоской и прямоугольной форме USB тип A был оригинальным дизайном для первого стандарта USB. В традиционном USB-кабеле разъем типа A, также известный как штекерный разъем A, подключается к хосту, к его USB-порту также относится тип A, который является гнездом типа A. Порты типа A обычно находятся в хост-устройствах, таких как настольные компьютеры. ноутбуки, игровые приставки и т. д. Кроме того, штекерные разъемы типа A можно найти на популярных девайсах, подключенных к вышеупомянутым устройствам — клавиатурам, мышам, и т.

д.


Все USB 1.1, 2.0 и 3.0 имеют одинаковую конструкцию разъема типа A, это означает, что он всегда совместим с портом типа A, даже если устройство и хост используют разные версии USB. Они отличаются только тем, что в версиях 3.0 и 3.1 добавлены дополнительные линии для дополнительных сигналов, необходимых для использования режимов SuperSpeed и SuperSpeed+.

По сути, разъем B является конечной частью стандартного USB-кабеля, который подключается к периферийному устройству, например, принтеру, телефону или внешнему жесткому диску, и также известен как штыревой тип B. Поскольку периферийные устройства бывают разных форм и размеров, разъем B и его порт также доступны в нескольких различных версиях. В настоящее время доступно 5 популярных моделей USB-разъемов и разъемов типа B: оригинальный стандарт B, Mini-B, Micro-B, Micro-B USB 3.0 и стандартный разъем USB B типа 3.0. Они отличаются в основном размерами, что позволяет размещать разъемы типа B в очень маленьких устройствах.

В настоящее время кабели USB типа B практически забыты. Это потому, что принтеры и другие крупные устройства уже используют беспроводные WiFi каналы.

Конструкция стандартного разъема типа B используется для подключения больших периферийных устройств, таких как принтеры или сканеры, к компьютеру и была разработана для USB 1.1. Значительно меньшие порты Mini-B можно найти в старых портативных устройствах, таких как цифровые камеры и старые портативные накопители. Этот формат соединителя теперь устарел. Micro-B USB немного меньше, чем Mini-B, и является наиболее распространенным типом разъема USB для современных смартфонов и планшетов. Micro-USB 3.0 является самой массовой конструкцией и в основном используется для портативных накопителей USB 3.0. Интерфейсные разъемы USB 3.0 и выше, как правило, синего цвета для упрощения интуитивного подключения к компьютерам, где порты USB 3.x также синего цвета.

При размере 8,3 x 2,5 мм порт и разъем USB Type-C примерно такого же размера, что и порт USB Micro-B, что делает его достаточно маленьким для работы даже с самыми малогабаритными периферийными устройствами.

Оба конца кабеля идентичны, что позволяет переворачивать кабель в произвольном виде. Кроме того, благодаря симметрии штекера, проблема вставки его вверх ногами устранена — он подходит для обеих ориентаций.

USB-C и USB 3.1 имеют обратную совместимость с USB 3.0 и 2.0. В чистом соединении USB Type-C порты и разъемы Type-A больше не включены, но для совместимости существуют кабели Type-C — Type-C, например, для подключения современных мобильных устройств к компьютерам. Существуют также адаптеры, которые позволяют хостам и устройствам С-типа работать с USB-устройствами. Хотя в настоящее время это может усложнить подключение, поскольку требуются разные USB-адаптеры, это будет временным явлением, поскольку в будущем будет использоваться только порт C.

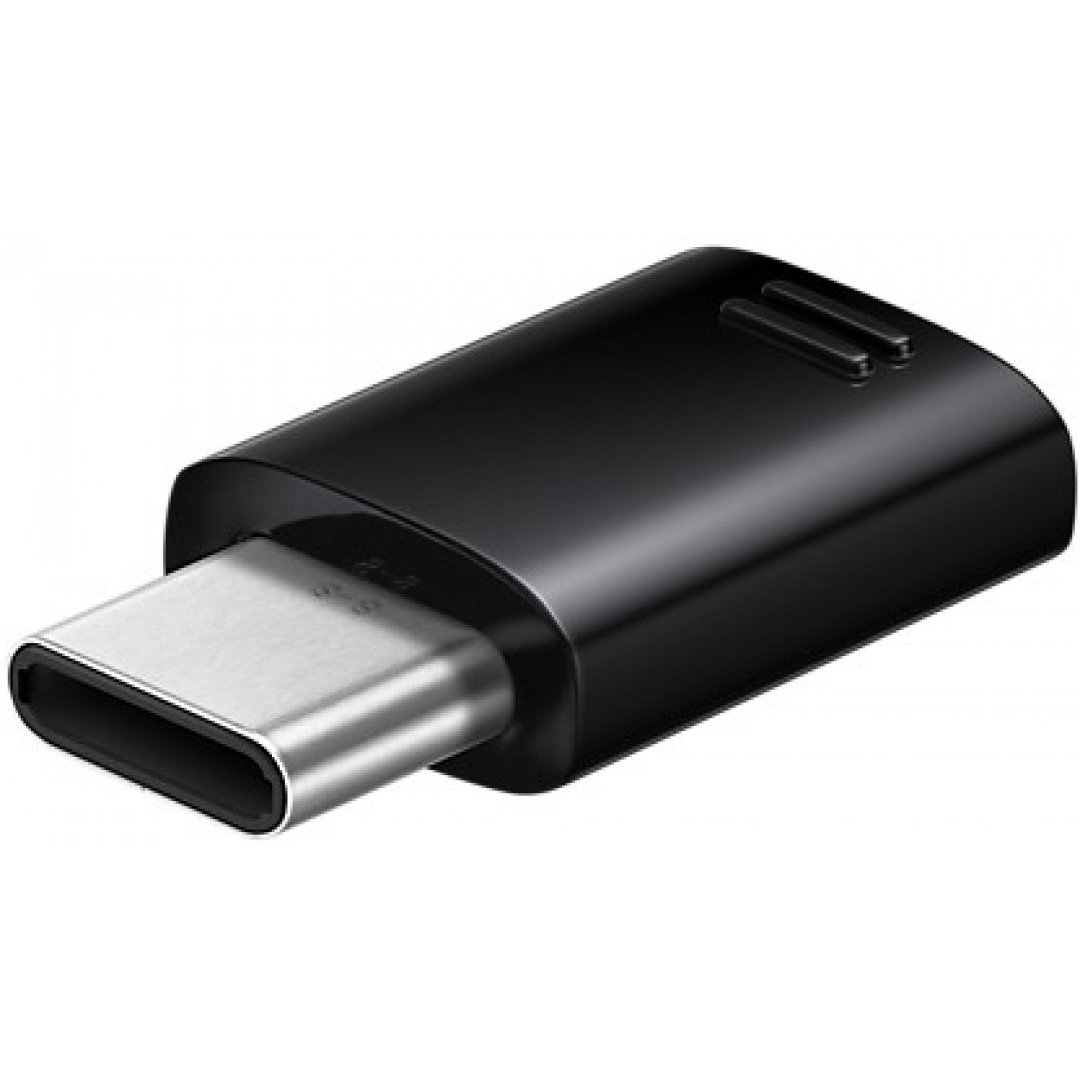

Есть в продаже переходники USB Micro <-> C, советуем на запас купить несколько штук, так как будет появляться всё больше оборудования USB-C. Такие адаптеры будут полезны в ситуации, когда у всех вокруг есть только зарядные устройства с «обычным» Micro-USB.

USB 2.0 A и B всё ещё будут на рынке в течение долгого времени, потому что есть миллиарды устройств с этим портом, и это дешево, также потому что это механически самый сильный USB-разъем, если разъемы хорошего качества и платы не тонкие, то эти разъемы действительно надёжны. Это подтверждает их применение в сценическом оборудовании, где они являются стандартными и могут работать на сценах и студиях в течение многих лет без сбоев. Такое же дело стоит в оборудовании: осциллографы, цифровые БП, ЧПУ, автоматизация.

В ожидании USB-D

USB 3 C разъем хотя и лучше, чем mini и micro, но очень слабый по сравнению с A и B. Это подтверждается практикой. Так что будем ждать очередного стандарта (может USB-D?), который при высокой скорости также окажется достаточно надёжным.


11 мифов про USB Type-C / Хабр

Из-за популярности стандарта USB появилось несколько связанных с ним мифов – в частности, касательно его последнего варианта, USB-C с питанием (PD).

Интерфейс USB стал практически универсальным – примечательное достижение, которому помогло то, что интерфейс позволяет передавать и данные, и питание по одному кабелю. Протокол USB с годами развивался, догоняя требования продуктов к ваттам и битам. Сейчас мы дошли до состояния, в котором новейший вариант интерфейса — USB Power Delivery – способен передавать до 100 Вт мощности для обеспечения быстрой зарядки, которую потребители требуют для своих устройств. Кроме того, он поддерживает требования к быстрому обмену данными, типичные для всё более широкого и разнообразного спектра применений и секторов рынка.

1. USB Type-C и PD – штука сложная

Универсальный коннектор, который можно подключать в источник питания или в устройство, кажется, делает излишним для разработчиков и потребителей обсуждение того, какое из устройств питает другое. Однако продукты могут быть более – или менее – сложными, в зависимости от нужд разработчиков.


Для устройств только с Type-C разъёмом можно использовать единственную интегральную схему для управления всеми процедурами установки связи.

Для более сложных нужд можно реализовать протокол Power Delivery (PD). Существуют строгие нормативы, которым нужно следовать для реализации USB-C PD. Перед получением сертификата продукты получают одобрение от инженерного комитета USB-IF. Использование прошивок от сертифицированных поставщиков интегральных схем может упростить разработку решения.

2. USB Type-C и PD – штука дорогая

Может показаться, что переход от USB 2.0 к USB-C будет дорогим. Но для реализации базовой функциональности USB-C можно использовать простой контроллер на конечном автомате. Контроллеры на рынке стоят менее $0,2, и мало требуют в смысле финансов, энергопотребления и места на плате. Более того, с широким распространением USB-C стоимость контроллеров будет падать, а эффективность расти. Цены на внедрение стандарта падают с его распространением. Встроить в систему контроллер и разъём USB-C можно меньше, чем за $0,2.

3. У всех портов Type-C одинаковая функциональность

Несмотря на общий разъём, наборы возможностей порта USB-C могут значительно различаться. Порты на адаптерах для розеток только заряжают устройства. Порты на носимых устройствах обычно используются только для зарядки. Порты на устройствах, умеющих и заряжать, и заряжаться, к примеру, ноутбуках, могут иметь разные свойства. Нагрузка стандартного порта Type-C ограничена 15 Вт, а у портов с PD повышается до 100 Вт. Кроме того, некоторые порты могут осуществлять обмен данными до USB SS Gen 2 со скоростью в 10 Гбит/с. Среди других возможностей – поддержка DisplayPort или Thunderbolt.

4. Все кабели Type-C одинаковые

У всех кабелей USB-C одинаковые разъёмы, подходящие к любому порту USB-C, но это не значит, что у них будут одинаковые электрические характеристики и возможности. Стандартные кабели поддерживают ток до 3А и длину до 4 м. Кабели короче 2 м должны поддерживать от 3 до 5 А и иметь специальную интегральную микросхему-маркер (e-marker).

USB-C гораздо меньше, чем HDMI и USB 3. И хотя его размер сравним с Lightning, USB-C станет универсальным, и при этом на обоих концах разъёмы будут одинаковыми

Кабели тоже могут иметь «полный набор свойств», поддерживая, к примеру, передачу видео в качестве 4К. Как упомянуто ранее, в кабеле с полным набором может быть больше проводов, что позволит увеличить его пропускную способность. Спецификации Type-C позволяют разработчикам использовать только те функции, которые необходимы для определённого порта, уменьшая сложность и стоимость производства. С развитием рынка всё больше решений оптимизируется для соответствия запросам.

5. USB Type-C – это ещё один кабель, который мне придётся покупать

Хотя кабель USB-C и уникален, принятие этого формата проходит довольно активно, и кабелей USB-C становится всё больше. Предполагается, что в итоге потребителям будет нужен только такой кабель. Если один и тот же кабель можно использовать для питания ПК от любого зарядника, для зарядки телефона и любой носимой электроники, то в перспективе количество нужных потребителям кабелей будет уменьшаться.

6. Кабель Type-C – это просто другой интерфейс, отличный от Type-A&B

Type-C с PD превосходит по всем параметрам Type-A&B – как по питанию, так и по скорости передачи данных. Type-A&B BC 1.2 доводил питание до 7,5 Вт, а USB-C PD может обеспечить до 100 Вт. У USB SS Gen 1 максимальная скорость передачи данных составляет 5 Гбит/с, а Gen 2 поддерживает скорость до 10 Гбит/с. Более свежие обновления позволяют использовать оба набора линий Tx и Rx, ещё раз удваивая эффективную скорость передачи данных.

7. Кабели Type-C подходят только для передачи данных и зарядки небольших гаджетов

USB-C воистину универсален. Он может заряжать не только телефон и носимые устройства, но и ПК, домашнюю технику и даже промышленное оборудование с потреблением до 100 Вт.

8. Мне всё ещё нужен разъём 3.5-mm jack для музыки

USB-C позволяет передавать аудио. В кабеле USB-C есть выделенные контакты D+/D-, поддерживающие аудиосигналы. Контакты SBU можно использовать для микрофона и земли. Некоторые производители наушников делают продукты с разъёмом USB-C, другие производят донглы-преобразователи. Донгл – это небольшой адаптер с разъёмом 3,5 мм с одной стороны и с USB-C с другой, позволяющий потребителю по-прежнему использовать свои любимые наушники со штырьком на 3,5 мм. И хотя качество аудио может пострадать из-за адаптера, многие пользователи предпочитают эти дешёвые варианты полной замене наушников.

9. USB Type-C больше не будет поддерживать аудиосигнал

Многие считают, что проходящее через USB-C аудио должно быть цифровым. Это не так. Хотя многие разработчики электронных платформ хотят продолжать использовать аналоговое аудио, в спецификации USB-C указано, что при использовании аналогового аудио система должна поддерживать также и цифровое аудио.

10. Я не смогу одновременно заряжать устройство и слушать музыку

Хотя разъём USB-C универсален, и поддерживает зарядку, передачу данных и прослушивание аудио, некоторые потребители расстроены тем, что у их устройств остался только один порт. Они предполагают, что порт USB-C может поддерживать только одну функцию в один момент времени. Однако спецификация USB-C составлена так, что один порт способен на несколько функций, что позволит использовать аксессуары. Потребители могут купить донгл со входом USB-C и несколькими выходами, чтобы иметь возможность одновременно заряжать устройство, передавать данные и использовать аудио.

11. Передаваемое по USB-C порту видео имеет плохое качество

Это не так. Набор функций USB-C превосходит таковой у USB 2.0. В спецификации USB-C перечислены «альтернативные режимы». Это функциональные расширения, позволяющие использовать с разъёмом USB-C нестандартные для USB протоколы, например, DisplayPort и Thunderbolt. USB-C поддерживает видео разрешением до 4К на сверхскоростных контактах. Разъём USB-C действительно комбинирует все ведущие протоколы для питания, передачи данных, видео и аудио в тонком и гибком форм-факторе.

USB Type-C: универсальный разъем для всего

Первая версия шины Universal Serial Bus (USB) была представлена в 1995 году. Именно USB стал наиболее успешным интерфейсом за всю историю вычислительных систем. Десятки миллиардов устройств связываются между собой посредством USB, потому важность данного канала передачи данных сложно переоценить. Похоже, с появлением разъема USB Type-C, наше представление о возможностях и роли универсальной шины может кардинально измениться. Прежде чем говорить о перспективах, давайте посмотрим, что же предлагает универсальный коннектор нового формата.

Преимущества и недостатки интерфейсного разъема нового формата уже некоторое время обсуждается в сети. Спецификация USB Type-C была окончательно утверждена еще в конце лета прошлого года, однако тема универсального разъема вызвала активный интерес после недавнего анонса ноутбка Apple MacBook, а также новой версии Chromebook Pixel, оснащенных USB Type-C.

Конструкция. Удобное подключение

Коннектор USB Type-C немного крупнее привычного USB 2.0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.

Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны/планшеты с минимально разумной толщиной корпуса.

Конструктивно разъем имеет овальную форму. Сигнальные и силовые выводы размещены на пластиковой стойке в центральной части. Контактная группа USB Type-C включает 24 вывода. Это гораздо больше, чем у разъемов USB предыдущего поколения. На нужды USB 1.0/2.0 выделялось всего 4 контакта, а разъемы USB 3.0 имеют 9 выводов.

Первая очевидная выгода USB Type-C – симметричный разъем, позволяющий не задумываться над тем, какой стороной подсоединить штекер к розетке. Извечная проблема устройств с USB-коннекторами любого формата теперь наконец-то решена. При этом решение задачи достигается не банальным дублированием всех контактных групп. Здесь используется определенная логика автоматического согласования и коммутации.

Еще один приятный момент – с обеих сторон интерфейсного кабеля располагаются идентичные разъемы. Потому, используя USB Type-C, не нужно выбирать, какой стороной проводника подсоединять ведущее и ведомое устройства.

Внешняя оболочка коннектора не имеет никаких отверстий или вырезов. Для его фиксации в разъеме используются внутренние боковые защелки. Штекер должен достаточно надежно удерживаться в разъеме. Люфтов, подобных тем, что можно было наблюдать у USB 3.0 Micro-B, здесь быть не должно.

Многих наверняка волнует физическая надежность нового коннектора. Согласно заявленным характеристикам, механический ресурс разъема USB Type-C составляет порядка 10 000 подключений. Точно такой же показатель характерен и для порта USB 2.0 Micro-B.

Отдельно отметим, что USB Type-C не является интерфейсом передачи данных. Это тип разъема, позволяющий связать воедино различные сигнальные и силовые линии. Как видим, коннектор элегантен с инженерной точки зрения, а главное – должен быть удобен в использовании.

Скорость передачи данных. 10 Гб/c не для всех?

Одно из преимуществ USB Type-C – возможность использования для передачи данных интерфейса USB 3.1, сулящего повышение пропускной способности до 10 Гб/с. Однако, USB Type-C и USB 3.1 – это не равнозначные термины и точно не синонимы. В формате USB Type-C могут быть реализованы возможности как USB 3.1, так и USB 3.0 и даже USB 2. 0. Поддержку той или иной спецификации определяет интегрированный контроллер. Конечно, с большей вероятностью порты USB Type-C будут появляться на устройствах, поддерживающих высокую скорость передачи данных, но это не догма.

Напомним, что даже при реализации возможностей USB 3.1 возможны отличия в максимальной скорости передачи данных. Для USB 3.1 Gen 1 – это 5 Гб/с, USB 3.1 Gen 2 – 10 Гб/с. Кстати, представленные Apple Macbook и Chromebook Pixel имеют порты USB Type-C с пропускной способностью 5 Гб/с. Ну, а наглядным примером того, что новый интерфейсный разъем очень вариативен, является планшет Nokia N1. Он также оснащен коннектором USB Type-C, но его возможности ограничены USB 2.0 с пропускной способностью 480 Мб/c.

Обозначение «USB 3.1 Gen 1» можно назвать своеобразной маркетинговой уловкой. Номинально подобный порт имеет возможности идентичные таковым для USB 3.0. Более того, для данной версии «USB 3.1» могут использоваться те же контроллеры, что и для реализации шины предыдущего поколения. На начальном этапе такой прием наверняка активно будут применять производители, выпуская новые устройства с USB Type-C  для которых не нужна максимальная  пропускная способность. Предлагая устройство с коннектором нового типа, многим захочется представить его в выгодном свете, заявив о наличии не только нового коннектора, но и поддержке USB 3.1, пусть даже и условной.

Важно понимать, что номинально порт USB Type-C может использоваться для максимально производительного подключения на скоростях до 10 Гб/c, но, чтобы получить такую пропускную способность, ее должны обеспечивать подключаемые устройства. Наличие USB Type-C  не является показателем реальных скоростных возможностей порта. Их стоит предварительно уточнять в спецификациях конкретных продуктов.

Некоторые ограничения также имеют кабели для подсоединения устройств. При использовании интерфейса USB 3.1, для передачи данных без потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.

Передача энергии. Агрегат на 100 Вт

Еще одна важная особенность, которую привносит USB Type-C – возможность передачи энергии мощностью до 100 Вт. Этого хватит не только для  питания/зарядки мобильных устройств, но и для беспроблемной работы ноутбуков, мониторов или, например, «больших» внешних накопителей формата 3,5”.

При изначальной разработке шины USB, передача энергии была второстепенной функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мышки/клавиатуры, но не более того. Для USB 2.0 номинальная сила тока была увеличена до 0,5 А, что позволило получить уже 2,5 Вт. Этого зачастую хватало для питания, например, внешних жестких дисков формата 2,5”. Для USB 3.0 номинально предусмотрена сила тока в 0,9 А, что при неизменном напряжении питания в 5В уже гарантирует мощность в 4,5 Вт. Специальные усиленные разъемы на материнских платах или ноутбуках способны были выдавать до 1,5 А для ускорения зарядки подключенных мобильных устройств, но это все еще 7,5 Вт. На фоне этих цифр возможность передачи 100 Вт выглядит чем-то фантастическим.  Однако, чтобы порт USB Type-C наполнился необходимыми мощностями, нужна поддержка спецификации USB Power Delivery 2.0 (USB PD). Если таковой нет, порт USB Type-C штатно сможет выдать на гора 7,5 Вт (1,5 А, 5 В) или 15 Вт (3А, 5 В) в зависимости от конфигурации.

Чтобы упорядочить энергетические возможности портов с USB PD, была разработана система силовых профилей, предусматривающих возможные комбинации напряжений и токов. Соответствие  Profile 1 гарантирует возможность передачи 10 Вт энергии, Profile 2 – 18 Вт, Profile 3 – 36 Вт, Profile 4 – 60 Вт, Profile 5 – 100 Вт. Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.

Конечно, хорошо, когда устройство оснащено USB Type-C, поддерживающим максимальный энергетический профиль USB PD. Именно такой разъем позволяет передавать до 100 Вт энергии. Очевидно, что порты с подобным потенциалом могут появиться на некоторых мощных ноутбуках, специальных док-станциях или материнских платах, где для нужд USB Type-C будут выделены отдельные фазы внутреннего блока питания. Речь о том, что требуемую мощность необходимо как-то сгенерировать и подвести к контактам USB Type-C. Да и для передачи энергии такой мощности потребуются активные кабели.

Здесь важно понимать, что не любой порт нового формата сможет обеспечить заявленную мощность в 100 Вт. Потенциальная возможность для этого есть, однако данный вопрос обязательно должен быть решен производителем на уровне схемотехники. Также не стоит питать иллюзий на счет того, что вышеуказанные 100 Вт можно будет получить, скажем, от блока питания размером со спичечную коробку и теперь зарядкой от смартфона можно будет запитать свой игровой ноутбук и подключенный к нему 27-дюймовый монитор. Все же закон сохранения энергии продолжает работать, а потому внешний БП на 100 Вт  с портом USB Type-C будет представлять собой все такой же увесистый брусок, как и ранее. В целом же сама возможность передачи энергии такой мощности с помощью универсального компактного разъема – это, конечно же, плюс. Как минимум, прекрасная возможность избавиться от разнобоя оригинальный силовых коннекторов, которыми особо часто грешат производители ноутбуков.

Еще одна полезная особенность  USB Type-C – возможность смены направления передачи энергии. Если позволяет схемотехника устройств, потребитель может, например, на время стать источником заряда. Причем для обратного энергетического обмена не понадобится даже переподключение разъемов.

Альтернативный режим. Не USB единым

Порт USB Type-C изначально разрабатывался в качестве универсально решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видеопотока посредством DisplayPort Alt Mode.

USB Type-C располагает четырьмя высокоскоростными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 4 K (3840×2160). При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3.1 Gen2). Также передача видеопотока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже скоростных 4 линии. В этом случае будет доступны режимы вплоть до 5K (5120×2880). В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.

В альтернативном режиме для передачи аудиопотока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не задействуются, потому здесь тоже никаких дополнительных функциональных потерь.

При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему можно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).

Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.

Совместимость. Трудности «переходникового» периода

Если говорить о совместимости  USB Type-C с устройствами, оснащенными портами USB предыдущего поколения, то, подключить их напрямую не представляется возможным из-за принципиальных отличий конструкции коннекторов. Для этого понадобится воспользоваться переходниками. Их ассортимент обещает быть очень широким. Конечно, речь не только о конвертации USB Type-C на формат других типов USB. Переходники для вывода изображения на экраны с традиционными портами DisplayPort, HDMI, DVI и VGA также будут доступны.

Apple одновременно с анонсом нового MacBook предложила несколько вариантов переходников. Одиночный USB Type-C на USB Type-A оценен в $19.

Учитывая наличие всего одного USB Type-C, владельцу MacBook наверняка не обойтись без универсального более функционального конвертора. Apple представила два таких адаптера. Один на выходе имеет сквозной порт USB Type-C, VGA и USB Type-A, второй вариант оснащен HDMI вместо VGA. Стоимость таких коробков – $79. Блок питания на 29 Вт с нативным USB Type-C завесил на $49.

Google для новой системы Chromebook Pixel предлагает одиночные переходники с USB Type-C на Type-A (вилка/розетка) ценой $13, за конвертер на DisplayPort и HDMI придется заплатить $40. Блок питания на 60 Вт оценен в $60.

От производителей оборудования традиционно не стоит ожидать гуманных ценников на дополнительные аксессуары. Производители переходников в предвкушении спроса на свои новые продукты. Belkin уже готова отгружать километры проводников, но их стоимость также низкой не назовешь ($20–30). Компания также анонсировала, но еще не представила переходник с USB Type-C на гигабитный порт Ethernet. Стоимость пока не объявлена, есть информация лишь о том, что он будет доступен в начале лета. Забавно, но, похоже, что до этого момента, чтобы подключиться к проводной сети, понадобится сразу использовать два переходника. Вполне возможно, что кто-то окажется расторопнее Belkin, раньше предложив соответствующий адаптер.

О заметном снижении цены можно будет говорить лишь после того, как аксессуарами с USB Type-C плотно займутся куда менее известные компании из «Поднебесной».  Учитывая, какие перспективы открываются, полагаем, что за ними дело не станет.

Устройства с USB Type-C. Кто-то должен быть первым

Номинально первым устройством, оснащенным портом USB Type-C стал планшет Nokia N1. По крайней мере, именно это устройство стало предвестником того, что порты нового формата покинули лаборатории разработчиков и «идут в народ».

Любопытное устройство, но,  к сожалению, пока оно предлагается достаточно ограниченным тиражом. Планшет имеет нативный порт USB Type-C, хотя для передачи данных используется протокол USB 2.0.

Пожалуй, наиболее знаковым продуктом, который поможет повысить популярность USB Type-C, стал недавно представленный Apple MacBook. 12-дюймовый ноутбук оснащен единственным интерфейсным разъемом, потому его владельцы так или иначе станут первопроходцами, которые будут приспосабливаться к жизни с USB Type-C.

С одной стороны Apple очевидно поддержала развитие нового стандарта, более того, инженеры компании непосредственно участвовали в разработке USB Type-C. С другой – обновленные версии Macbook Air и MacBook Pro не получили данный коннектор. Значит ли это, что в более «тяжелой» категории устройств производителя USB Type-C в ближайший год не пропишется? Спорно. Ведь наверняка Apple не сможет удержаться от обновления линейки ноутбуков после осеннего  анонса  новой мобильной платформы Intel с процессорами Skylake. Возможно, именно тогда купертинцы выделят место на интерфейсной панели для USB Type-C.

Еще более неоднозначна ситуация с планшетами и смартфонами. Будет ли Apple использовать для них USB Type-C вместо Lightning? Проприетарный разъем в плане возможностей заметно уступает новому универсальному порту, но как быть с оригинальной периферией, накопившейся у пользователей мобильных продуктов Apple c 2012 года? Ответы на эти вопросы мы узнаем с обновлением или расширением линеек iPhone/iPad.

Компания Google представила второе поколение стильных ноутбуков Chromebook Pixel. Системы на Chrome OS до сих пор остаются достаточно нишевыми решениями, но качество систем Google подкупает, к тому же в этот раз они в авангарде устройств, предлагающих приобщиться к USB Type-С. Ноутбуки оснащены парой соответствующих разъемов. Однако, для подстраховки  Chromebook Pixel имеют и два классических разъема USB 3.0.

В целом, представители Google весьма воодушевлены возможностями нового разъема, рассчитывая на появление в ближайшем времени мобильных устройств на Android с разъемом USB Type-C. Бескомпромиссная поддержка крупнейшего платформодержателя – весомый аргумент для других игроков рынка.

Производители материнских плат пока не особо торопятся добавлять порт USB Type-C для своих устройств. Недавно компания MSI представила модель MSI Z97A GAMING 6, которая оборудована таким коннектором со скоростью передачи данных до 10 Гб/c.

Компания ASUS предлагает внешний контроллер USB 3.1 с портом USB Type-C, который устанавливается на любую плату со свободным слотом PCI Express (x4).

Периферийных устройств с нативным USB Type-C пока откровенно маловато. Наверняка многие производители не торопились с анонсом, ожидая появления систем с которыми можно будет использовать продукты с USB Type-C. В целом, это типичная ситуация при внедрении очередного отраслевого стандарта.

Сразу после анонса Apple MacBook, компания LaCie представила серию портативных внешних жестких дисков с USB Type-C.

SanDisk уже предлагает на пробу флеш-накопитель с двумя разъемами – USB 3. 0 Type-A  и USB Type-C. Аналогичный продукт предлагает и менее известная Microdia.

Наверняка вскоре мы увидим значительное расширение ассортимента устройств с USB Type-C. Маховик перемен медленно, но верно будет раскручиваться.  Поддержка «больших» компаний способна повлиять на ситуацию и ускорить этот процесс.

Итоги

Необходимость в универсальном компактном разъеме, который можно было бы использовать для передачи данных, видео-аудиопотоков и электроэнергии, назрела уже довольно давно. Учитывая обоюдный интерес, как со стороны пользователей, так и производителей оборудования, есть все предпосылки для того, чтобы USB Type-С «выстрелил».

Компактные размеры, простота и удобство подключения наряду с широкими возможностями сулят коннектору перспективы повторить успех своего предшественника. Привычный порт USB несколько раз модернизировался, однако пришло время кардинальных изменений. 10 Гб/c с возможностью дальнейшего масштабирования, передача энергии мощностью до 100 Вт и картинка с разрешением до 5К. Неплохо для старта?  Еще один аргумент в копилку USB Type-C – открытый стандарт, не требующий от производителей лицензионных отчислений. Предстоит еще большая работа, но впереди виден результат, ради которого стоит пройти этот путь.

Обзор шнуров и переходников с разъемом USB Type-C

Здравствуйте, меня зовут Виктория Булгакова и сегодня Вы смотрите видеообзор на шнуры Type-C


USB это последовательный интерфейс передачи данных для периферийных устройств со встроенными линиями питания.

Существует три типа разъема:

Которые отличаются между собой формой.



Тип А и B делятся на три группы: стандартный, мини, микро. В свою очередь каждый из них делится по скорости передачи данных.

  • USB 1.1 -12 Mb/s
  • USB 2.1 -480 Mb/s
  • USB 3.0 -5 Gb/s

Хотелось бы отметить, что когда говорят Type-А, Type-B, Type-С имеют ввиду тип разъема. А когда говорят USB 3.0 или 2.0 имеется ввиду скорость передачи данных.

Первый порт USB обеспечивал питание всего 150 Ma, что позволяло получить напряжение тока до 5 Вольт. Для USB 2.0 сила тока была увеличена до 500 Ma, соответственно и увеличена скорость передачи данных.

В USB 3.0 предусмотрена сила тока в 900 Ma, что при напряжении питания в 5 Вольт гарантирует мощность в 4.5 ватта. В 2013 году версию USB 3.0 решили немного проапгрейдить, что привело к созданию спецификации USB 3.1 , а там и к разъему Type-С. Сегодня мы поговорим о шнурах USB Type-С.

В первую очередь нужно знать, что USB Type-С является актуальным продуктом на рынке. Type-С это тип интерфейсного разъема. От обыкновенного Type-А, Type-B он отличается формой и размерами. Type-С — это маленький, тоненький и симметричный. Это золотая середина между Lightning и micro-USB. Несмотря на маленькие размеры и большое количество контактов, разработчики обещают до 10 тысяч циклов отключений и подключений. Разъем Type-С может иметь разный стандарт. 2.0 , 3.0 и 3.1.

В ассортименте компании Радиотехника представлены переходники и шнуры с разъемом USB Type-С 3.1. Это не означает, что устройство с USB 2.0 или даже USB 1.0 нельзя будет совместить с этим разъемом. Разъем совместим со всеми этими стандартами. Одним из главных достоинств USB Type-С 3.1 является возможность одновременной зарядки и обмена большими массивами данных.

При помощи нового разъема может осуществляться передача напряжения около 20 вольт и 5 ампер, что достаточно для зарядки почти любого устройства, будь то планшет или ноутбук. Данный разъем создан для того, чтобы заменить собой все предыдущие стандарты. Разъемы Type-С 3.1 уже активно используют уже такие производители, как Apple, Samsung, LG, Huawei, BMW и другие. Компания Радиотехника представляет линейку шнуров и переходников Type-С под собственной торговой маркой Atom.

Обратите внимание на упаковку шнуров. Продумывая её, мы учли все детали: её дизайн выполнен в фирменном стиле Atom. А цвет шнура на упаковке соответствует цвету шнура в коробке, что очень удобно для нашего покупателя. Для удобно размещения в магазине, она имеет держатель и блистер. Блистер помогает не допустить повреждение шнура и спустя несколько открытий сохранить товарный вид упаковки.

Переходник Atom c USB Type-С 3.1 на Jack 3.5 и USB Type-С

Этот переходник сделан для устройств без встроенного разъема под наушники. Он имеет гнездо Type-С и Jack, что позволяет заряжать телефон и слушать музыку одновременно.

Переходник Atom c USB Type-С 3.1 на micro SD и SD

Этот переходник позволяет подключить к устройству накопители micro-SD и SD, что очень удобно. В ассортименте представлено 2 модели переходников Atom с USB Type-С 3.1 на USB-A 3.0, которые отличаются друг от друга размером. Модели отлично подходят для соединения устройств разъемом USB Type-С и разъемом USB-A.

А переходник Atom с USB Type-С 3.1 на micro USB соответственно помогает подключить устройство с micro USB. Все модели представлены в трех цветах: в серебряном, золотом, черном. Шнур Atom с USB Type-С 3.1 на Type-С 3.1. Все просто. С его помощью Вы можете подключить свое устройство с разъемом Type-С к устройству с разъемом Type-С.

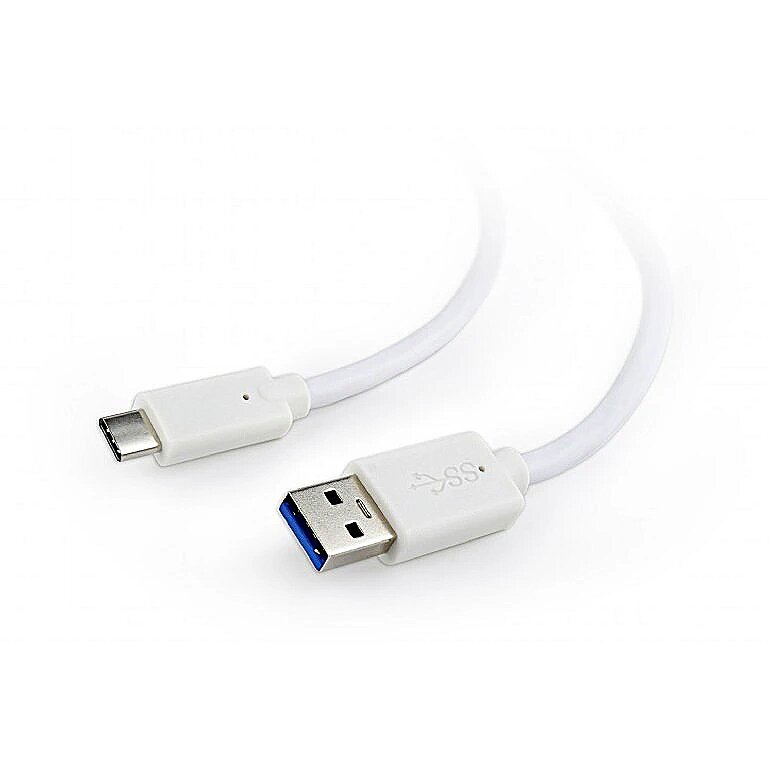

Шнур Atom с USB Type-С 3.1 на USB-A 3.0

Предназначен для подключения устройств с USB-A. Данные шнуры представлены в нашем ассортименте длинной 100 сантиметров и 180 сантиметров.

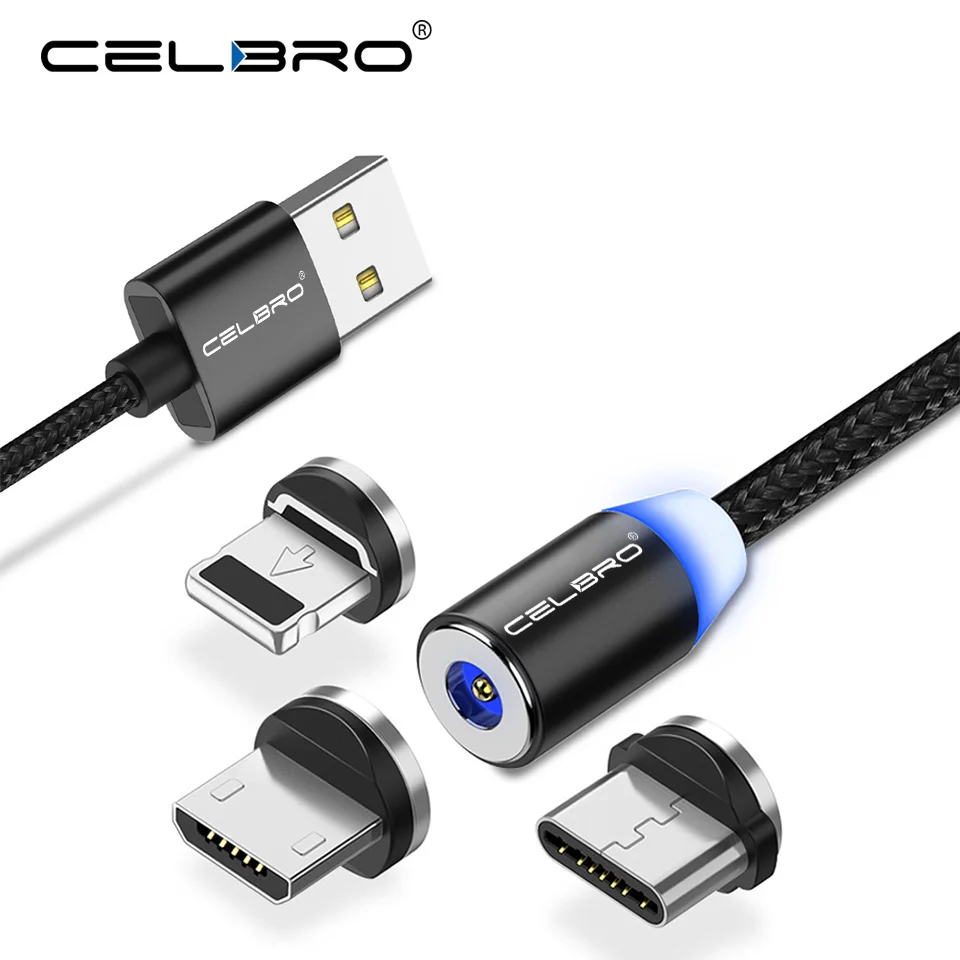

Шнур Atom с USB-A 2.0 на Type-С 3.1, USB micro и Lightning.

Это универсальный шнур для подключения нескольких устройств. Имеет штекеры с USB-A на Type-С, micro-USB, и Lightning. Имеется в 2 вариантах: длиной 20 сантиметров и 100. Через него можно подключить практически всё. Внешний диск, адаптер, дисплей, видеокамеру. Спрос на шнуры и переходники растет с каждым днем.

Подведу общий итог. Новый стандарт разъема Type-С имеет скорость передачи данных до 10 мегабит в секунду, симметричность и маленькие размеры. С помощью данного интерфейса можно питать устройства вплоть до 20 вольт. Линейка шнуров Type-С Atom надежны и безопасны. Имеют все сертификаты качества.

По вопросам сотрудничества и приобретения нашей продукции обращайтесь по телефонам, указанным в разделе Контакты, также можете писать на почту [email protected] Также можно сделать интернет-заказ на нашем сайте.

USB 3.1 Type-C. Коротко, ясно, детально

Достоинства порта USB 3.1:
★ быстрый
★ мощный
★ универсальный

Достоинства разъёма Type-C:
★ долговечный
★ симметричный
Теперь гарантированно можно подключить USB кабель к устройству с первого раза.

⚠ Следует различать понятия «порт» и «разъём». Разъём (гнездо) Type-C можно припаять хоть к старому телефону (вместо micro-USB), но порт так и останется старым USB 2.0 — скорости заряда и передачи данных это не прибавит. Из удобств появится лишь симметричность и надёжность разъёма.

⚠ Таким образом наличие Type-C ещё ни о чём не говорит. Продаются модели смартфонов с новым разъёмом, но со старым портом. Перечисленные в этой статье достоинства к таким смартфонам не относятся.

Назначение контактов

Контакты разъёмов на схемах показаны с внешней (рабочей) стороны, если обратное не оговаривается особо.

Скачать спецификацию USB type-C в PDF (En)

Порт содержит 24 контакта (12 контактов на каждой стороне). «Верхняя» линейка нумеруется A1…A12, «нижняя» — B1…B12. По большей части линейки идентичны друг другу, что и делает этот порт равнодушным к ориентации штекера. Контакты каждой линейки можно разбить на 6 групп: USB 2.0, USB 3.1, Питание, Земля, Согласующий канал и Дополнительный канал. А теперь рассмотрим подробнее.

• Собственно, USB 3.1. Линии высокоскоростной передачи данных: TX+, TX-, RX+, RX- (контакты 2, 3, 10, 11). Скорость до 10 Гб/с. В кабеле эти пары перекроссированы, и что для одного устройства является RX, другому представляется как TX. И наоборот. По особому распоряжению эти пары могут переквалифицироваться под другие задачи, например — под передачу видео.

• Старый добрый USB 2.0. Линии низкоскоростной передачи данных: D+/D- (контакты 6, 7). Этот раритет включили в порт ради совместимости со старыми тихоходными устройствами до 480 Мб/с.

• Плюс питания — Vbus (контакты 4, 9). Стандартное напряжение 5 вольт. Ток выставляется в  зависимости от потребностей периферии: 0,5А; 0,9А; 1,5А; 3А. Вообще, спецификация порта подразумевает передаваемую мощность до 100Вт, и «в случае войны» порт способен питать монитор или заряжать ноутбук напряжением 20 вольт!

• GND — «Земля»-матушка (контакты 1, 12). Минус всего и вся.

• Согласующий канал (или конфигурирующий) — СС (контакт 5). Это главная фишка USB type-C! Благодаря этому каналу система может определить:

— Факт подключения/отключения периферийного устройства;
— Ориентацию подключенного штекера. Как это ни странно, но разъём не абсолютно симметричен, и в некоторых случаях устройству хочется знать его ориентацию;
— Ток и напряжение, которое следует предоставить периферии для питания или заряда;
— Необходимость работы в альтернативном режиме, например, для передачи аудио-видео потока.
— Кроме функций мониторинга этот канал в случае необходимости подаёт питание на активный кабель.

• Дополнительный канал — SBU (контакт 8). Дополнительный канал обычно не используется и предусмотрен лишь для некоторых экзотических случаев. Например, при передаче по кабелю видео, по SBU идёт аудиоканал.

Распиновка USB 3.1 Type-C

«Полосатым цветом» здесь изображены контакты неизолированного провода.

Странным решением было отмаркировать провода D+ и D- не как в USB 2.0, а наоборот: D+ белый, D- зелёный.

Серой обводкой помечены провода, чей цвет по словам Википедии не регламентирован стандартом. Автор вообще не нашёл каких-либо указаний на цвета проводов в официальной документации.

Распайка коннекторов Type-C ▼

Схема типового кабеля USB-C «вилка-вилка»▼


Технология питания/заряда USB PD Rev.2 (USB Power Delivery)

У кабеля USB-C нет таких понятий как «коннектор-A» или «коннектор-B» — коннекторы теперь во всех случаях одинаковы.

Роли устройства обозначены новыми терминами:

DFP — активное, питающее устройство (как бы порт USB-A)
UFP — пассивное, приёмное устройство (как бы порт USB-B)
DRP — «двуличное», динамически изменяющее свой статус устройство.
Кроме того, заряжающее устройство называется Power Provider, заряжаемое — Power Consumer.

Распределение ролей осуществляется установкой на контакте CC определённого потенциала с помощью того или иного резистора:

▶Активное устройство (DFP) определяется по резистору между контактами CC и Vbus.
Номинал резистора сообщает потребителю, на какой ток он может рассчитывать:
56±20% кОм — 500 или 900 мА
22±5% кОм — 1,5 А
10±5% кОм — 3 А

▲ Переходники с USB 2.0 (3.0) на USB-C, служащие для подключения новых смартфонов к старым ПК или ЗУ распаяны по схеме DFP, то есть, показывают себя смартфону как активное устройство



▶Пассивное устройство (UFP) определяется по резистору между контактами CC и GND.
Номинал резистора: 5,1 кОм

Переходники с USB-C на USB-OTG распаяны именно по схеме UFP, то есть, имитируют потребляющее устройство.



⚠ Технологию USB PD Rev2 в которой по контакту CC согласуются ток и напряжение заряда не следует путать с технологией Quick Charge (QC), где по контактам D− и D+ согласуется только напряжение заряда. USB PD Rev2 поддерживается только в USB 3.1.
QC поддерживается без привязки к версии порта.

Переходник USB-micro—USB-C

Переходник micro-USB 2.0 на USB type-C служит для подключения гаджета с гнездом Type-C к стандартному дата-кабелю USB 2.0 для заряда и синхронизации с ПК. В переходнике установлен резистор 56 кОм между контактами CC и Vbus.

Этот резистор как бы говорит смартфону: «К тебе подключили активное устройство − заряжайся. Больше 0,9 ампер не дам».

То есть, даже от мощного зарядного устройства (скажем, на 3 ампера)  через такой переходник мы не возьмём больше 0,9 ампер. Чтобы смартфон не стеснялся и взял 3 ампера, нужно заменить резистор на 10 кОм ▼

Внешний вид платы ▼

Универсальный переходник USB-micro—USB-C с поддержкой OTG

Наш читатель Сергей выслал схему универсального переходника micro-USB-BF to USB type-C (Тип 51125 Z22) − через него можно подключить как Data-кабель так и OTG-кабель USB 2.0. В зависимости от кабеля смартфон либо заряжается, либо работает с периферией.

В идеале вместо 55 кОм стоило бы использовать 51 (как в аналогичном переходнике от Huawei), чтобы в цепи Vcc-CC получались каноничные 56 кОм. Но спецификация не требует такой точности. Номинал сопротивления Vcc-CC допускается в диапазоне 45…67 кОм.


Внешний вид платы ▼

Вариант универсального переходника

Наш читатель Кирилл поделился схемой занятного переходника, подобного предыдущему▲. Ключевое отличие — в гнезде micro-USB не задействован контакт ID (№5), и оба резистора (и DFP, и UFP) подключены постоянно.

Устройство, к которому подключен этот переходник через Type-C, определяет свою роль  по наличию или отсутствию напряжения на контакте Vbus. Если сперва подключить к переходнику зарядное устройство через гнездо micro-USB, а потом подключить переходник к смартфону, то порт смартфона обнаружит напряжение заряда и переведёт смартфон в режим потребления. Если же просто подключить переходник, то смартфон входит в режим OTG и подаёт напряжение сам.
Переходник испытывался на смартфоне Samsung Galaxy S8.

Переходник USB-C—USB-AF

Чтобы подключить USB-периферию к устройству с портом USB-C, в переходнике необходим резистор 5,1 кОм между контактами CC и GND.
Этот резистор сообщает смартфону: «К тебе подключено пассивное устройство. Подай питание».

Рассмотрим схему переходника OTG type-C на примере Type-C USB 3.1 To USB 3.0 OTG Adapter. Это переходник для подключения периферии USB 3.0 (2. 0) к ПК или к смартфону Type-C.
Цвета проводов Data, TX и RX в этой модели несколько отличаются от каноничных, прошу обратить на это внимание! ▼

Ещё одна важная деталь — во всех переходниках типа USBtype-C—type-C или USBtype-C—USB3.0 (не обязательно OTG!) между контактами Vbus и Gnd необходим конденсатор для защиты контактов разъёма от искр при подключении. Например, для переходников на USB 3.0 требуется номинал конденсатора — 10нФ±20%×30В. Переходники на USB 3.1 требуют конденсатор большей ёмкости, а переходники на USB 2.0 не требуют конденсатора вовсе. Подробнее читайте в англоязычной статье «VBUS Bypass Capacitor».

Распайка платы переходника Type-C to USB 3.0 OTG с разных сторон ▼


Аналоговый звук через Type-C

Стандартом предусмотрена возможность передачи аналогового звука через цифровой порт. Эта возможность реализована в смартфонах HTC серии U, HTC 10 Evo, Xiaomi Mi, LeTV. Автор будет признателен, если читатель пополнит этот список.

Режим называется «Audio Adapter Accessory Mode». За подробностями обращайтесь к статье «Аналоговый звук через USB-C».

Для работы в этом режиме служат аналоговые гарнитуры с вилкой Type-C. Для подключения классической гарнитуры со штекером «джек» предусмотрены переходники.

Переходник для наушников и одновременной зарядки на GearBest ▶

Аналоговый звук передаётся по каналам Data−, Data+, SBU1 и SBU2. Смартфон переходит в этот режим, если в вилке гарнитуры или переходника между контактами A1—A5 и B1—B5 установлено сопротивление менее 0,8…1,2 кОм. Вместо резистора доводилось видеть просто перемычку.

Видео через USB-C

Для передачи видео через USB 3.1 разработан режим «DisplayPort Alternate Mode».
См. перечень устройств, поддерживающих этот режим.
В режиме «Display Port» назначение контактов порта меняется — две пары TX2/RX2 превращаются в видеоканал, а звуком занимается SBU1/2 ▼


Поделиться новостью в соцсетях

Sanwa выпустила переходники с USB Type-C на HDMI, DisplayPort и D-Sub

Похоже, стандарт USB Type-C начинает становиться по-настоящему универсальным. Японская компания Sanwa Supply, выпускающая разнообразную периферию, в том числе и компьютерную, представила целый набор переходников с USB Type-C на различные графические интерфейсы: от архаичного D-Sub/VGA до новейшего DisplayPort. Они в какой-то степени решают проблему с отсутствием единого стандарта на подключение внешних видеокарт, поскольку требуют всего лишь наличия в системе разъёма USB Type-C с пропускной способностью 10 Гбит/с.

Всего в серию, как нетрудно догадаться, входит три модели: 500-KC015CH, реализующая интерфейс HDMI, 500-KC016CV, предназначенная для аналоговых устройств и оснащённая 15-контактным разъёмом D-Sub и 500-KC017CDP, обеспечивающая подключение мониторов и прочих устройств с интерфейсом DisplayPort. Последняя также поддерживает вывод звука, но это требует поддержки со стороны принимающего устройства. Устройства могут работать в режиме дублирования экрана, создания дополнительного рабочего стола и растягивания основного, то есть поддерживают все функции мультимониторности, доступные куда более дорогим современным графическим картам AMD и NVIDIA.

Интересно, что модели, рассчитанные на HDMI и DisplayPort, поддерживают, по словам производителя, формат 4K. При этом Sanwa берёт высокую планку: заявлено 60 Гц для всех разрешений, включая 3840 × 2160 и даже 4096 × 2160. Насколько плавно будет при этом выводиться видео — вопрос открытый. Возможности модели HDMI скромнее: 30 Гц для 3840 × 2160 и 24 Гц для 4096 × 2160. Версия с разъёмом VGA ограничена разрешением 2560 × 1600 при 60 Гц. Самих переходников в нашей лаборатории нет и проверить это мы не можем. Вопрос о начинке непрост: если 3D-ускорителя в таком крошечном корпусе точно нет, то аппаратный декодер видео вполне может и уместиться. Было бы любопытно это проверить. В целом, для расширения рабочего стола или подключения к современному ноутбуку дисплея с большой диагональю такие переходники подойдут идеально, тем более что цена на каждую из трёх моделей составляет всего $40.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

C — что это за разъем. Отличия от предыдущих


В своих материалах, посвященных выбору игровых ноут-, тонких ультра- и прочих буков я нет-нет, да и упоминал интерфейс USB Type-C, наличие которого – несомненное достоинство той или иной модели компьютера. Пусть и небольшое преимущество, несравнимое по значимости с установленным процессором, видеокартой и проч., но мы то ведь знаем, кто кроется в деталях, и именно эти маленькие плюсики и минусики и могут склонить чашу выбора в ту или иную сторону, повлияв на решение, какую модель предпочесть и какой ноутбук купить. Итак, USB Type-C — что это, с чем едят, в смысле, как и для чего его можно использовать и нужен ли он вообще. Разбираемся?

USB Type-C – что в имени тебе моем?

Историю появления и развития интерфейса USB я повторять не буду. Он стал настолько привычным, что даже принятое некогда кем-то решение сделать разъем несимметричным все еще бесит, но уже не сильно. Речь о том, что вставлять флешку или кабель в привычное USB-гнездо надо в определенном положении. Как часто вам удавалось с первого раза подключить устройство в разъем на задней стороне системного блока с первого раза? А со второго? Ну максимум с третьего.

Правда, нельзя не отметить, что разъем надежен, выдерживает большое количество подключений, способен хорошо противостоять (в разумных пределах, конечно) механическим нагрузкам. Но из этих качеств вытекает и недостаток – для компактных устройств в своем оригинальном виде (Type-A) он слишком громоздок.

Какой выход? Сделать то же, но меньше, в итоге появился Mini-USB, Micro-USB. Стало лучше? Да, но все равно как-то неудобно, для разных устройств нужны разные кабели или переходники, да и вставлять даже маленькие разъемы все равно надо определенным образом.

Так вот, Type-C – это новый стандарт разъема, который наконец то (чепчики вверх и пробки от шампанского в потолок) стал симметричным! Его компактность и универсальность позволяет заменить весь существующий «зоопарк» вариантов разъемов и, соответственно, кабелей. При этом разрабатывался он под новую спецификацию стандарта USB, который получил номер 3.1.

Основные характеристики стандартов 3.0 и 3.1 приведены в таблице.

ВерсияUSB 3.0USB 3.1 Gen.1USB 3.1 Gen.2
Макс. скорость передачи, Гб/с5510
Макс. ток, А0.95
Кодирование8b/10b128b/132b
Длина кабеля, м2-31
Ресурс (количество подключений)1500 (Type-A)10000

Добавим, что через Type-C можно (учитывая ток в 5 А) заряжать само устройство, подключать внешний монитор, периферийные устройства, накопители… Получается, что если в ноутбуке имеется такой разъем, значит, можно будет воспользоваться всеми этими благами?

— А то спустишь воду, а там может быть…

— Что там может быть?

— Все, что угодно, понял?

© «Особенности национальной рыбалки»

Не совсем так. Вы гарантированно получите новый компактный разъем и USB в нем. Я намеренно не указываю, какая версия протокола там может быть, ибо Type-C – это спецификация разъема и того, что в нем МОЖЕТ быть, а вот что используется в конкретной модели планшета или ноутбука – это уже зависит от производителя этого гаджета.

Type-C – возможности

Как уже стало, надеюсь, понятно, новый разъем – это уже больше, чем просто USB, причем, намного больше. В, если можно так сказать, «базовой» конфигурации он обеспечивает работу USB 3.1 со всеми преимуществами этой новой версии интерфейса.

Все остальные «плюшки» – это альтернативные режимы работы Type-C, которые определенным образом помечаются на корпусе устройства. Причем, изменения могут приводить как к расширению используемых возможностей, так и к тому, что USB 3.1 может быть заменен на 3.0 или даже на 2.0. Приведем те варианты, которые могут встретиться на данный момент, ибо возможности этого разъема еще далеко не исчерпаны.

DisplayPort. Через Type-C можно подключить внешний дисплей с максимальным разрешением 3840 х 2400 точек. Такая возможность должна быть отмечена либо на корпусе ноутбука соответствующим значком, либо указана в спецификации на устройство.
HDMI. Появилась возможность подключения внешних устройств без адаптеров, напрямую при помощи HDMI версии 1.4.
Thunderbolt. Поддержка режима совместимости с протоколом Thunderbolt 3.
Power Delivery (PD). Спецификация нового стандарта, обеспечивающего передачу токов мощностью до 100 Вт в обе стороны, что позволяет заряжать ноутбук через этот порт, или, наоборот, запитывать подключенное через него внешнее устройство, например, внешний дисплей. На корпусе устройства такой разъем обычно помечается буками PD, нанесением значка в виде батарейки, хотя могут быть и другие варианты. Если поддержки PD нет, то максимальный выдаваемый ток будет составлять 1.5 или 3 А в зависимости от модификации.
Поддержка протокола USB 3.1 Gen.1. Поддержка скорости работы до 5 Гб/с.
Поддержка протокола USB 3.1 Gen.2. Поддержка скорости работы до 10 Гб/с.

Какие функции поддерживает Type-C, установленный в конкретной модели ноутбука, отмечается на корпусе, или же прописывается в спецификациях.

Для примера рассмотрим ноутбук-трансформер Lenovo Yoga 910. Он оснащается двумя портами Type-C, причем один из них работает на USB 2.0 (кстати, вот пример того, что обязательного наличия USB 3.1 никто не обещал), а второй – 3.0 с поддержкой DisplayPort. Причем, функция поддержки режима зарядки через этот разъем помечена просто значком электрической вилки, без изысков вроде логотипа «PD» и т. п. То же касается и поддержки подключения монитора. Это понятно только из документации на ноутбук.

Другой пример – ультрабук Asus ZenBook 3 UX390UA, в котором, если не считать аудиоразъем, установлен всего один Type-C. Зато он может почти все: к нему подключается блок питания, через него можно вывести изображение на внешний дисплей, обмениваться данными с внешними носителями со скоростями, соответствующими интерфейсу USB 3.1 Gen.1. Кстати, обратите внимание на маркировку разъема на корпусе. Все четко, ясно и понятно.

Перспективы

В активной разработке сейчас находится спецификация следующей версии USB – 3.2, при этом будет использоваться Type-C, прорабатывается возможность работы с протоколами PCI Express и Base-T Ethernet. В общем, этот разъем – будущее, правда, продвигаемое пока что не столь активно. Причина – в огромном количестве устройств под старые разъемы, для подключения их придется покупать переходники и хабы.

Заключение. USB Type-C — что это, будущий властелин гаджетов?

Вполне возможно. Наличие единственного, универсального разъема – это, скорее благо. Возможность при помощи одного разъема подключить и питание, и флешку, и всякие другие устройства – заманчива. Есть только одно «но».

В случае, если через порт подключается питание, или с его помощью запитываются другие устройства, причем на больших мощностях, то следует обратить особое внимание на качество используемых проводов, адаптеров и хабов. Низкокачественные изделия фирмы «дядюшки Ляо» могут привести к неприятным последствиям в виде сгоревших устройств с последующим дорогостоящим ремонтом.

Высоких скоростей вам, дорогие читатели, и безопасного подключения!

Определение разъема USB | CMD

Понять USB означает знать разницу между типами и версиями, а также то, как они влияют на то, какие разъемы и кабели вы используете.

В этом руководстве мы:

  • определяет некоторые общие термины, связанные с USB
  • объясняет различные типы USB-разъема, порта и кабеля
  • ответит на некоторые часто задаваемые вопросы о типах USB и принципах их работы

Щелкните ссылку ниже, чтобы перейти в соответствующий раздел:

Тип USB

и версия USB — в чем разница?

Тип

Версия

Форма USB-разъема или порта

Примеры: USB Type-C, USB Type-B Micro

Технология, позволяющая передавать данные по кабелю от одного устройства к другому

Примеры: USB 2.0, USB 3.0

Узнайте больше о версиях USB на нашей странице о совместимости с USB.

Описание типов USB

Термин «тип USB» может означать три разных вещи:

  1. Разъемы на конце кабеля USB
  2. Порты, к которым подключается кабель
  3. Сам кабель (иногда в названии встречается два типа)

В случае 1 и 2 тип описывает физическую форму разъемов или портов.

Этот кабель подключается к двум портам следующей формы:

Несмотря на то, что кабель имеет два разъема разной формы, он получает название того разъема, который не является USB Type-A. Это связано с тем, что USB Type-A является наиболее часто используемым USB-портом и разъемом, поэтому альтернативный тип является наиболее отличительной особенностью.

Например, этот кабель будет считаться кабелем USB Type-C.

Типы USB-кабелей

более подробно описаны ниже.

Типы разъема USB

USB-разъемы

иногда называют «штыревыми» разъемами, поскольку они подключаются к «гнездовому» порту.

Ниже перечислены различные типы разъемов (в зависимости от версии USB).

USB 2.0

USB 3.0

Мини-разъемы
USB тип A Mini
  • Разработано, чтобы периферийные устройства On-The-Go (OTG), такие как смартфоны и планшеты, могли функционировать в качестве хост-устройств для клавиатур и мышей
  • Заменены разъемами USB Type-B Mini и Type-B
USB тип B Mini
  • Встречается на цифровых камерах, внешних жестких дисках, USB-концентраторах и другом оборудовании
  • Используется USB 1.1 и 2.0
Микроразъемы
USB тип A Micro
  • Обнаружено на устройствах USB On-The-Go (OTG), таких как смартфоны и планшеты
  • Нет специального порта, но вместо этого вставляется в специальный порт AB, который поддерживает как USB Type-A Micro, так и USB Type-B Micro
  • В основном заменяется USB Type-B Micro
USB тип B Micro
  • Используется современными устройствами Android в качестве стандартной зарядной вилки и порта

Типы USB-кабеля

Кабели USB

имеют одно из двух названий:

1.Как одиночный тип

Например, кабель USB Type-C.

Типом этих кабелей является тот, который не является стандартным разъемом USB Type-A. Так, например, кабель с разъемом USB Type-A и Type-C является кабелем USB Type-C.

Если оба разъема относятся к USB Type-A, это будет кабель USB Type-A (или кабель USB-штекер-штекер или просто USB-кабель).

Кабель iPhone описывается как кабель Apple Lightning, чтобы соответствовать уникальному разъему Lightning iPhone.

Кабель Android называется кабелем Micro-USB.

2. От одного типа к другому

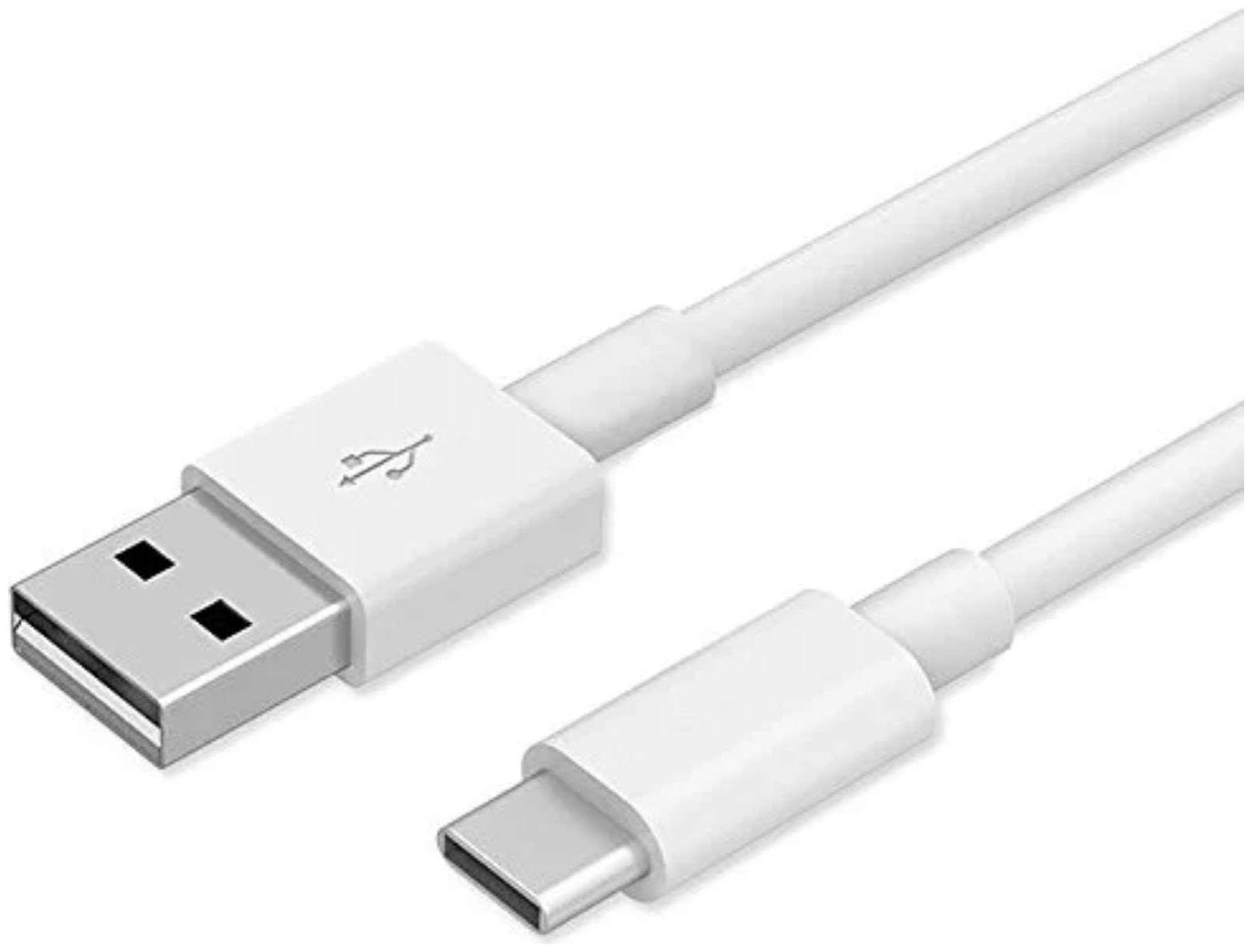

Например, кабель USB Type-A — USB Type-C.

Если кабель имеет разъем типа A на одном конце (как на изображении выше), это обычно будет первый тип. Второй — это форма разъема, который подключается к вашему устройству.

Некоторые кабели имеют одинаковые разъемы на обоих концах и имеют соответствующие названия — например, кабель USB Type-C — USB Type-C.

Типы USB-порта

Порт (также называемый розеткой, гнездом или розеткой) — это часть вашего устройства, к которой подключается USB-разъем.Порты USB иногда называют «гнездовыми», поскольку они принимают «штыревой» разъем.

Ниже перечислены различные типы портов (в зависимости от версии USB):

USB 2.0

Тип-A

Тип-B

Тип B Mini

Тип B Micro

USB 3.0

Тип-A

Тип-B

Тип-C

Тип B Micro

Apple Молния

Часто задаваемые вопросы

USB типа A

  • Классический плоский прямоугольной формы
  • Используется следующими устройствами:
    • Практически все компьютеры (настольные, портативные и т. Д.))
    • Большинство планшетов
    • Игровые консоли (PlayStation, XBox и т. Д.)
    • Смарт-телевизоры
    • Проигрыватели DVD и Blu-Ray
    • Периферийные устройства (например, клавиатуры, мыши)
    • Флэш-накопители / карты памяти
Что такое USB Type-A male и что USB Type-A female?

Разъемы и порты иногда называют «штыревыми» и «женскими», чтобы показать, какие из них совместимы.

Штекерный разъем USB типа A подключается к гнезду USB типа A.

Что такое USB 3.1 Type-A?

Это относится к разъему или порту USB Type-A, который использует стандарт USB 3.1 и может обеспечить высокую скорость передачи данных этой версии.

Есть ли USB Type-A для Micro-HDMI?

Да. Вы можете использовать один из этих кабелей при подключении смартфона или планшета к большому дисплею, например, монитору компьютера, телевизору высокой четкости или видеопроектору.

Micro-HDMI также известен как HDMI Type-D и очень похож по форме на разъем USB Type-B Micro.

USB тип B

Для чего используется USB Type-B?

Порты USB Type-B обычно встречаются на более крупных устройствах, которые вы подключаете к компьютеру, например на принтерах и сканерах. У вас также могут быть внешние устройства хранения или диски, которые их используют.

Большинство разъемов USB Type-B находятся на одном конце кабеля USB Type-B — USB Type-A. Вы подключаете разъем типа B к принтеру, сканеру или другому устройству, а разъем типа A к стандартному порту USB на вашем компьютере.

Могу ли я воспроизводить видео через USB Type-B?

Да, если у вас есть видеопроектор, оснащенный портом USB Type-B, и компьютер с необходимыми возможностями.

Просто подключите два устройства с помощью кабеля USB Type-B к USB Type-A и отрегулируйте настройки проектора, чтобы он знал, что принимает данные через USB.

Однако имейте в виду, что USB не всегда является лучшим форматом для воспроизведения видео, и что HDMI может быть лучшим вариантом.

USB Type-C

  • Симметричная продолговатая форма
  • Все еще довольно новый (2014 г.), поэтому используется только ограниченным числом устройств, например:
    • Apple MacBooks (для зарядки, передачи данных и воспроизведения видео)
    • одни из последних ноутбуков
    • Игровая консоль Nintendo Switch
Для чего используется USB Type-C?

USB Type-C все еще довольно новый, и его еще предстоит включить в большинство устройств, которые мы используем изо дня в день.В настоящее время вы можете найти USB Type-C только на компьютерах Apple MacBook, некоторых Chromebook и других новых моделях ноутбуков, а также на некоторых флеш-накопителях. Он также используется на игровой консоли Nintendo Switch.

Есть ли у моего ноутбука USB Type-C?

Если это Apple MacBook, скорее всего. Если это Chromebook или современная модель другого производителя, возможно.

Достаточно легко узнать — есть ли у вашего ноутбука порт, который выглядит так?

Имейте в виду: ваш ноутбук может иметь порт USB Type-C, но не может заряжаться через него.MacBook может, но другие компьютеры могут заряжаться только с помощью собственного зарядного устройства. В руководстве, прилагаемом к вашему компьютеру, должно быть указано, возможно ли это, или вы можете проверить веб-сайт производителя.

Есть ли у моего Mac USB Type-C?

Зависит от модели. Следующие модели Mac имеют порты Thunderbolt 3, которые поддерживают USB Type-C.

  • iMac Pro
  • моделей iMac с 2017 года
  • Mac mini (2018 г.)
  • MacBook Pro (2016 или новее)
  • MacBook Air (Retina, 13 дюймов, 2018 г.)

Если у вашего MacBook только один порт, это порт USB Type-C.

Как подключить устройство USB Type-C к ПК?

Во-первых, убедитесь, что на вашем ПК есть порт USB Type-C — не все из них имеют! Если это так, вы можете подключить к нему устройство USB Type-C с помощью кабеля USB Type-C — USB Type-A или кабеля USB Type-C — USB Type-C.

Как отличить USB Type-C от Micro-USB?

Эти разъемы имеют некоторые физические отличия, которые позволяют отличить их друг от друга.

USB Type-C имеет продолговатую вилку и немного больше Micro-USB.Его можно вставить любой стороной вверх.

Micro-USB может быть подключен только одним способом и имеет два крючка внизу для удержания кабеля на месте.

Можно ли заряжать устройство USB Type-C с помощью зарядного устройства Micro-USB?

Да, но вам понадобится специальный адаптер. USB Type-C и Micro-USB (Type-B Micro) — это не одно и то же, и они не подходят друг к другу сами по себе.

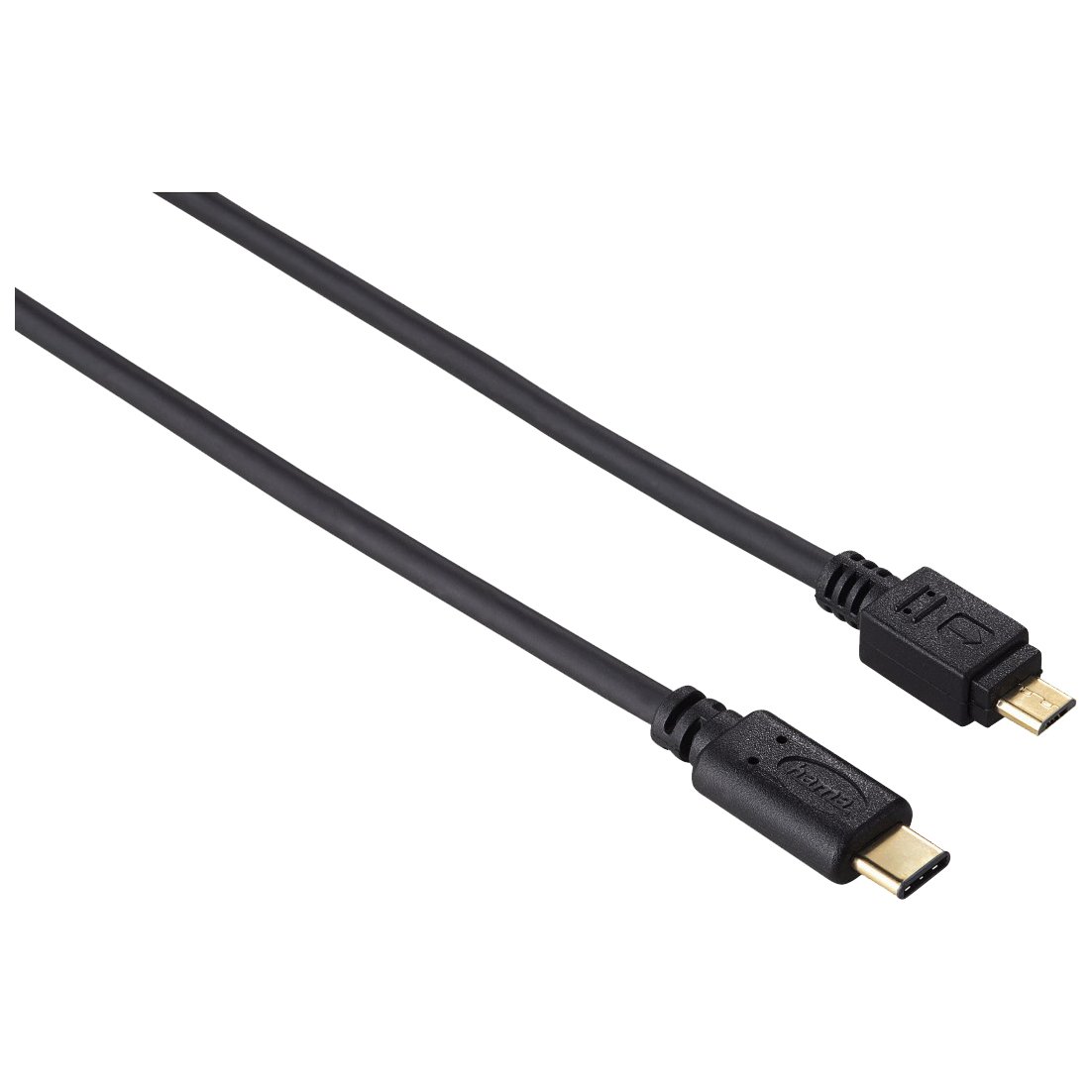

Ищите переходник USB Type-C на Micro-USB. У него будет разъем USB Type-C, который подключается к вашему устройству, и порт Micro-USB, к которому вы подключаете зарядное устройство.

Работает ли USB Type-C с Mini-USB?

Да.

Порты

Mini-USB обычно встречаются на периферийных устройствах USB On-The-Go (OTG), таких как смартфоны и планшеты, чтобы они могли функционировать в качестве хост-устройств.

С помощью кабеля USB Type-C — Mini-USB вы можете подключить эти устройства к любому компьютеру, оборудованному портом USB Type-C (или Thunderbolt), будь то зарядка устройства или передача данных.

Что такое USB 3.1 Type-C? Что такое USB 3.0 Type-C?

Это разъем или порт USB Type-C, совместимый с USB 3.1 или USB 3.0.

Узнайте больше об этих версиях USB на этой странице.

USB Type-C — это то же самое, что и Thunderbolt?

Хотя USB и Thunderbolt когда-то были конкурирующими стандартами, последняя версия Thunderbolt (Thunderbolt 3) изменилась, приняв ту же форму, что и USB Type-C, и большую часть его возможностей.

Это означает, что каждый порт Thunderbolt 3 также работает как порт USB Type-C, а каждый кабель Thunderbolt 3 работает как кабель USB Type-C.

Любое устройство USB Type-C, подключенное к порту Thunderbolt 3, будет работать как обычно, но устройства Thunderbolt 3 не будут работать, если подключены к порту USB Type-C.

Обратим ли USB Type-C?

Да. Разъем сконструирован таким образом, что его можно вставлять любым способом.

Принимает ли USB Type-C USB OTG?

Да, USB On-The-Go (OTG) работает с подключениями USB Type-C.

USB OTG позволяет совместимым устройствам (большинству смартфонов Android и некоторым другим моделям, за исключением , а не Apple) считывать данные с USB-устройства без предварительного подключения к компьютеру.

Это позволяет этим устройствам подключаться к:

  • внешних жестких дисков или USB-накопителей для увеличения емкости хранения
  • клавиатуры, мыши или игровые контроллеры
  • принтеров
  • фотоаппараты цифровые
Насколько быстро USB Type-C?

USB Type-C был создан специально, чтобы воспользоваться преимуществами USB 3.1, способный передавать данные со скоростью 10 Гбит / с (известный как SuperSpeed ​​+).

Совместимы ли кабели USB Type-C с USB 2.0?

Да. USB Type-C обратно совместим с устройствами USB 2.0 и 3.0. Однако вам понадобится адаптер, потому что разъем USB Type-C имеет другую форму, чем разъемы на кабелях USB 2.0 и 3.0.

USB Type-C — это то же самое, что Firewire?

Нет. USB и Firewire — это разные стандарты, хотя они выполняют одинаковую работу по передаче данных.Когда-то довольно популярный, Firewire в последние годы пришел в упадок, поскольку USB стал отраслевым стандартом.

Могу ли я зарядить свой телефон с помощью USB Type-C?

Следующие смартфоны имеют порты зарядки USB Type-C:

Марка

Модель

BlackBerry

Ключ2

Google

Pixel 3, Pixel 3 XL

HTC

Исход 1, U11, U11 Plus, U12 Plus, U Ultra

Huawei

Mate 20 Pro, Nexus 6P, P20

LG

G7 ThinQ, V40 ThinQ

Motorola

Moto G6, Moto Z3 Play

Nokia

8 Sirocco

OnePlus

6 т

Razer

Телефон 2

Samsung

Galaxy S9, S9 Plus, Galaxy Note 9

Sony

Xperia XZ2, XZ2 Компактный

Связанное содержание

Руководство по версиям USB и совместимости

Часто задаваемые вопросы о зарядном устройстве USB

Руководство по передаче данных USB

Типы USB (A, B и C) и их различия

Исходя из физической конструкции разъемов и портов, существует три различных типа USB-кабелей: USB типа A, USB типа B и USB типа C.В зависимости от функциональности разъемов USB также существуют две разные версии USB: USB 2.0 и USB 3.0.

Смартфоны, планшеты, музыкальные плееры, ноутбуки… вы называете это, и есть вероятность, что некоторое количество, если не все, этих устройств будет у вас дома. У всех этих устройств свое предназначение, и поэтому каждый работает по-своему. Но что общего у всех этих устройств в той или иной форме?

Кабели USB

Кабели USB или универсальной последовательной шины широко распространены в мире подключаемых модулей.Их спрос настолько высок, что каждый год по всему миру отправляются десятки миллионов USB-кабелей, и не без оснований, учитывая, что почти каждое электронное устройство требует специального компонента, USB-кабеля, который позволяет ему подключаться к множество других электронных устройств.

Та же тенденция технологического обновления наблюдается и с кабелями USB, но при таком большом количестве версий и типов стандартов USB становится все труднее отслеживать, какой стандарт USB имеет какие функции.Чтобы проиллюстрировать все это, давайте взглянем на некоторые основы.

Типы USB

Различные версии USB-кабелей, такие как USB 2.0 и USB 3.0, связаны с функциональностью и скоростью USB-кабеля, тогда как тип USB-кабеля (например, USB типа A, USB типа B по существу относится к физическая конструкция разъемов и портов.

Дополнительную информацию о версиях USB можно найти в этой таблице:

Источник: cnet.com

Порт и приемник

Прежде чем мы попытаемся понять различия между типами A и B, Сначала мы объясним определения хоста , рецептора и порта .

Слот, в котором один конец USB-кабеля подключается к компьютеру (или любому другому хост-устройству, например, смартфону), называется портом. Электронное устройство, на которое вы хотите зарядить или передать данные (например, ваш смартфон или планшет), является приемником.

Кредит: iunewind / Shutterstock

USB типа A

Самый популярный тип стандарта USB — это тип A, который вы можете увидеть на одном конце (конец, который входит в слот хост-устройства) почти каждого USB-кабеля. В наше время.Типичные порты типа A чаще всего встречаются в хост-устройствах, таких как настольные компьютеры, игровые консоли и медиаплееры.

USB типа B

Разъемы типа B находятся на другом конце обычного USB-кабеля, который подключается к периферийному устройству, например смартфону, принтеру или жесткому диску.

USB Type C

USB Type-C (далее по тексту — Type-C) попал в заголовки технических периодических изданий по всему миру, когда был выпущен вариант 12-дюймового Macbook от Apple. Это был первый ноутбук, в конструкции которого использовался Type-C.

Источник изображения: USBtypec.info

Функциональность обратного штекера

Физически Type-C очень похож на существующий вариант Micro-B USB, размером 8,4 мм на 2,6 мм, и благодаря своему небольшому размеру он легко вписывается в самые маленькие периферийные устройства, которые мы используем сегодня.

Одним из многих преимуществ Type-C по сравнению с другими существующими вариантами является то, что он позволяет «обратную ориентацию штекера», что в основном означает, что вы всегда можете правильно подключить кабель USB с первой попытки! Его штекер сделан таким образом, что вы можете вставить его в слот, не беспокоясь, что он перевернут.

Технические данные USB Type C

Type-C поддерживает USB 3.1 и обеспечивает максимальную скорость передачи данных 10 Гбит / с. Он также имеет значительно более высокую выходную мощность — до 20 В 100 Вт и 5 ампер.

Следует отметить, что обычные ноутбуки обычно имеют энергопотребление в диапазоне 40-70 Вт, а это означает, что Type-C легко покрывает их требования к мощности.

Кредит: Юрий Власенко / Shutterstock

Еще одна функциональность, которую предлагает Type-C, — это двунаправленный источник питания ; Другими словами, вы можете заряжать свой смартфон не только от ноутбука, но и наоборот!

Type-C получил восторженные отзывы пользователей по всему миру, и теперь его можно увидеть во многих электронных устройствах, включая Chromebook Pixel, смартфоны 1 + 2 и Nexus 6P, а также планшет Nokia N1.

Статьи по теме

Статьи по теме

Почти наверняка в ближайшие годы каждое электронное устройство будет поддерживать Type-C. Подумайте, насколько легко и удобно будет пользоваться электронными устройствами; все, что вам нужно, это один кабель Type-C, чтобы наконец избавиться от путаницы кабелей, которые спрятаны в ящике вашего стола!

Как насчет ответа на несколько вопросов о USB?

Можете ли вы ответить на три вопроса на основе только что прочитанной статьи?


Начать викторину

Ваш ответ:

Правильный ответ:

Далее

У вас {{SCORE_CORRECT}} из {{SCORE_TOTAL}}

Пройти тест еще раз

Типы USB-кабелей: вот что вам нужно знать

Edgar Cervantes / Android Authority

USB-кабели (универсальная последовательная шина) повсюду.Если вам когда-либо приходилось заряжать что-либо, от смартфонов до планшетов, фотоаппаратов и даже новых ноутбуков, вам, скорее всего, нужно было его использовать. Однако USB-кабели бывают разных форм и размеров, несмотря на то, что многие из них выполняют одни и те же функции. В этом кратком и удобном руководстве мы рассмотрим все типы USB-кабелей, доступных на рынке, и дадим вам несколько примеров, в которых они могут быть использованы.

См. Также : USB-кабели — руководство покупателя


USB Type-A

Разъемы USB Type-A чрезвычайно распространены и, вероятно, в настоящее время будут на одном конце многих USB-кабелей.Вы можете подключать к компьютерам различные устройства, такие как смартфоны, камеры, клавиатуры и т. Д., Для передачи данных или подключать к настенным зарядным устройствам, чтобы заряжать эти гаджеты через порт Type-A.

USB Type-B

Эти кабели не так распространены и универсальны, как другие в этом списке. Разъемы USB Type-B в первую очередь предназначены для подключения принтеров и сканеров к компьютерам. Они имеют квадратную форму со скошенными внешними углами на верхних концах. Вы все еще можете найти порт USB Type-B на некоторых устройствах, но это становится довольно редким явлением.


Mini-USB

Некоторое время назад он был стандартом для различных устройств, но был быстро заменен разъемом micro-USB, упомянутым ниже. Вы найдете его на старых моделях различных гаджетов, в частности, на камерах, MP3-плеерах и игровых контроллерах. Как следует из названия, он меньше обычного USB, но больше по сравнению со своим преемником.


Micro-USB

Разъем micro-USB очень мал и позволяет производителям производить более тонкие устройства.Micro-USB получил широкое распространение, но от него быстро отказались. Тем не менее, некоторые сверхдоступные смартфоны даже сейчас оснащены портами micro-USB. Вы можете найти порты micro-USB на некоторых аксессуарах, таких как динамики Bluetooth, беспроводные наушники, подставки для зарядки умных часов и многое другое.


USB-C

USB-C, ранее известный как USB Type-C, является последним королем горы. Вы найдете его на большинстве новых устройств, и он предлагает более высокую скорость передачи данных, чем предыдущие версии USB.Самым большим преимуществом USB-C является то, что он двусторонний и может подключаться как вверх, так и вниз. Это стало новым стандартом для мобильных устройств. До универсального внедрения еще немного, но никогда не было так близко, как с USB-C.

Подробнее: Лучшие кабели USB-C, которые можно купить


Итак, вот оно. Это многие типы USB-кабелей, которые используются сегодня. Многие из них отошли на второй план, в то время как другие быстро стали новым стандартом для смартфонов и других мобильных устройств.

Описание компьютерных портов: список типов, разъемов и адаптеров

Сегодняшние компьютеры и мобильные устройства доступны с широким спектром портов, от традиционного USB до новомодных портов USB Type-C и Thunderbolt 3. Даже если вы знакомы с наиболее распространенными разъемами, все равно может быть проблемой определить, какие провода или адаптеры вам нужны, чтобы подключить устройство к монитору, телевизору, сети или периферийному устройству.

Когда вы покупаете новый ноутбук, 2-в-1 или громоздкий настольный ПК, вам также следует помнить о портах.Если вам нужно подключиться к определенному типу устройства на ходу, вам будет полезно иметь этот встроенный разъем или, по крайней мере, знать, какой тип адаптера сопрягать с вашей новой системой. Вот почему мы собрали исчерпывающий список портов, а также типы и стоимость адаптеров, которые вам понадобятся, если у вас нет нужных разъемов на встроенных.

Также известен как: Разъем для наушников Описание: Самый распространенный аудиоразъем в мире, 3.5-миллиметровый аудиоразъем присутствует на большинстве компьютеров, планшетов и телефонов и используется для подключения к большинству проводных наушников и динамиков в мире. В то время как некоторые старые устройства имеют два аудиоразъема для микрофона и наушников, в большинстве современных моделей оба разъема подключаются к одному и тому же порту. В некоторых современных телефонах, включая iPhone 7, этот разъем отсутствует. Необходимые адаптеры: Если на вашем устройстве нет разъема 3,5 мм, вы можете купить проводную USB-гарнитуру, подключить беспроводное аудиоустройство Bluetooth или получить адаптер. Если у вас iPhone, купите Lightning to 3.Кабель 5 мм или гарнитура Lightning. Если у вас есть устройство с питанием от USB Type-C, приобретите переходник с Type-C на 3,5 мм или наушники Type-C.

Также известен как: RJ-45, Gigabit Ethernet, 10/100 Ethernet Описание: Используемый в основном в бизнес-ноутбуках и настольных компьютерах, этот порт позволяет напрямую подключаться к проводным сетям. Хотя Wi-Fi продолжает улучшаться, возможность подключения через Ethernet действительно ценится, особенно когда вы находитесь в отеле или другом месте с плохим беспроводным сигналом.В некоторых спецификациях этот порт называется «Gigabit Ethernet» или «10/100 Ethernet», но все современные ноутбуки и настольные компьютеры с этим портом работают со скоростью до 1 Гбит / с, независимо от того, как они продаются. Необходимые адаптеры: Если у вас нет встроенного порта Ethernet, вы можете приобрести адаптер USB-to-Ethernet по цене от 15 до 30 долларов, в зависимости от того, подключаетесь ли вы к традиционному USB Type-Cor, USB Type- Порт. Вы также можете получить Ethernet, подключившись к док-станции.

Описание: Этот популярный порт является наиболее распространенным для подключения к телевизору, а также присутствует на многих внешних мониторах и проекторах.В зависимости от графической карты вашего ноутбука или настольного компьютера порт HDMI (мультимедийный интерфейс высокой четкости) устройства может обеспечивать вывод с разрешением до 4K. Однако вы не можете выводить на два дисплея через один порт. HDMI отправляет звук вместе с видео, поэтому, если на вашем мониторе или телевизоре есть динамики, вы получите звук. Если на вашем компьютере есть выход HDMI, а на внешнем дисплее — DVI, вы можете преобразовать один в другой с помощью адаптера, который стоит менее 10 долларов. В то время как большинство ноутбуков с HDMI используют полноразмерный порт, есть несколько сверхтонких устройств, которые используют разъемы mini HDMI.Они немного меньше, и переходники к ним найти сложнее. Необходимые адаптеры: Если вам нужно подключиться к DVI, штекер HDMI-to-DVI стоит менее 10 долларов. Примерно за 25 долларов вы можете получить переходник с USB Type-C на HDMI, при условии, что ваш Type-C поддерживает видео. Если вы хотите перейти от порта HDMI на компьютере к порту DisplayPort на мониторе, вам понадобится довольно дорогой активный преобразователь, который требует собственного подключения к источнику питания и стоит более 30 долларов. Кабели DisplayPort-HDMI без питания работать не будут.

DisplayPort / mini DisplayPort

Описание: DisplayPort — это самый продвинутый на сегодняшний день стандарт подключения дисплеев с возможностью вывода на один монитор с разрешением 4K и частотой 60 Гц или до трех мониторов с разрешением Full HD ( с помощью концентратора или док-станции). Большинство ноутбуков с DisplayPort либо используют меньший разъем mini DisplayPort, либо отправляют свои сигналы DisplayPort через порт USB Type-C. Многие мониторы и большинство телевизоров не имеют разъемов DisplayPort, но вы можете выводить на экран с поддержкой HDMI с помощью провода или адаптера, который стоит менее 10 долларов.Как и HDMI, DisplayPort может выводить звук по тому же кабелю, что и видео. Необходимые адаптеры: Если вы хотите выводить данные на несколько мониторов DisplayPort с одного mini DisplayPort на ноутбуке, вам понадобится концентратор многопотоковой передачи (MST), который стоит от 70 до 100 долларов и требует питания. Один кабель USB Type-C-to-DisplayPort или micro DisplayPort-to-full DisplayPort стоит чуть более 10 долларов.

Также известен как: DVI-D, DVI-I, Dual-Link DVI Описание: Хотя вы никогда не увидите ноутбук с выходом DVI (цифровой визуальный интерфейс), почти каждый монитор с полным Разрешение -HD или ниже имеет одно, как и многие рабочие столы.Часто DVI будет вашим лучшим вариантом входа, поскольку многие бюджетные и обычные дисплеи имеют только разъемы DVI и VGA. К счастью, вы можете легко получить переходник для перехода от HDMI или DisplayPort вашего компьютера к DVI. DVI может выводить с разрешением до UXGA 1920 x 1200 при 60 Гц, стандартной частоте обновления, но требует второго подключения (также известного как двухканальный DVI) для питания монитора 2K или 4K. Большинство распространенных док-станций USB имеют как минимум один порт DVI-out. Необходимые адаптеры: Вы можете получить кабель HDMI-DVI менее чем за 10 долларов и кабель DisplayPort-to-DVI менее чем за 15 долларов.Хотя для перехода с выхода DVI на VGA требуется адаптер за 5 долларов, преобразование с выхода VGA на вашем компьютере в вход DVI на мониторе чрезвычайно дорого и сложно. Док-станции USB, которые выводят сигнал на два монитора DVI, стоят менее 100 долларов.

Также известен как: слот для карт памяти microSD, устройство чтения microSDHC, microSDXC Описание: Этот слот предназначен для чтения крошечных карт памяти microSD, которые смартфоны используют для внешней памяти. Если у вашего ноутбука или планшета очень ограниченное внутреннее хранилище и у вас есть считыватель, покупка одной из этих недорогих карт (менее 20 долларов за 64 ГБ) действительно может вам помочь.Вы даже можете установить приложения Windows 10 на карту microSD. Необходимые адаптеры: Если у вас нет встроенного слота, вы можете получить внешний USB-ридер microSD менее чем за 10 долларов.

Также известен как: кардридер 3-в-1, кардридер 4-в-1, кардридер 5-в-1, кардридер SDHC Описание: Это слот, который можно использовать для читать карты памяти с цифровой камеры. Если вы часто переносите изображения с зеркальной или беззеркальной камеры на свой ноутбук или настольный компьютер, наличие встроенного ридера станет огромным удобством. Необходимые адаптеры: Если у вас нет встроенного устройства чтения SD-карт, вы можете купить тот, который подключается через USB, менее чем за 10 долларов.

Также известен как: USB Type-A, Regular USB Описание: USB (универсальная последовательная шина) на сегодняшний день является наиболее распространенным разъемом для ноутбуков и настольных ПК. Типичный порт USB известен как USB Type-A и имеет простую прямоугольную форму. В зависимости от оборудования он может поддерживать скорость USB-2.0 или USB-3.0. Ниже перечислены другие типы USB.Вы можете подключить к USB-порту практически бесконечное множество периферийных устройств, от клавиатур и мышей до принтеров и адаптеров Ethernet. Обычный USB не имеет собственного видеостандарта, но вы можете подключаться к мониторам с помощью универсальной док-станции или адаптера с технологией DisplayLink внутри.

Описание: Вы не найдете этот квадратный разъем ни на одном компьютере, но многие концентраторы, док-станции и принтеры используют его в качестве порта ввода. Для этих устройств вам понадобится провод USB Type-A – Type-B, который обычно идет в комплекте с периферийным устройством.

Также известен как: USB-C Описание: Этот тонкий USB-порт — разъем будущего, уже доступный на ряде устройств и, вероятно, заменяющий USB Type-A, USB Type-B и microUSB на все новые системы в ближайшем будущем. Поскольку он намного тоньше своих предшественников, Type-C может поместиться на очень тонких ноутбуках, таких как MacBook 12 дюймов и Asus ZenBook 3. Он также двусторонний, поэтому вам никогда не придется перевернуть вилку.К лучшему или худшему, порты USB Type-C могут поддерживать ряд различных стандартов, но не все из них предлагают одинаковую функциональность. Type-C может передавать файлы со скоростью USB 3.1 Gen 1 (5 Гбит / с) или USB 3.1 Gen 2 (10 Гбит / с). Он может принимать питание от USB (USB-PD), поэтому вы можете заряжать с его помощью свой ноутбук. Он также отправляет сигналы DisplayPort через свой «альтернативный режим» и даже может работать как порт Thunderbolt. Производители могут указывать совместимость с USB 3.1 Gen 2 логотипом «SS 10» или подачу питания логотипом батареи, но мы не часто видим эти отметки.Мы часто видим значок молнии рядом с портом, который указывает на то, что он работает как порт Thunderbolt 3 и может поддерживать самые высокие скорости передачи и вывода видео. Необходимые адаптеры: Если у вас есть прямоугольный порт USB Type-A и вам нужно подключиться к док-станции или устройству USB Type-C, вы можете получить провод от A до C менее чем за 10 долларов.

Также известен как: High-speed USB, USB 2 Описание: Способный передавать данные со скоростью до 480 Мбит / с, USB 2.0 является наиболее распространенной скоростью USB и эффективно работает с большинством периферийных устройств.Порт USB 2.0 может иметь различные формы, включая Type-A (прямоугольный), Type-B (квадратный), mini или micro USB. На ноутбуках и настольных компьютерах порт USB 2.0 всегда будет типа A, в то время как на планшетах и ​​телефонах это, скорее всего, будет micro USB.

Также известен как: SuperSpeed ​​USB, USB 3 Описание: Отлично подходит для внешних жестких дисков, твердотельных накопителей и док-станций с высоким разрешением, USB 3.0 имеет максимальную скорость передачи 5 Гбит / с, что более чем в 10 раз превышает его предшественник, USB 2.0. Порты для USB 3 автоматически обратно совместимы с кабелями и устройствами USB 2.0. Порты USB 3 на компьютере используют прямоугольный разъем типа A и обычно неотличимы от своих старых аналогов. Иногда эти порты SuperSpeed ​​имеют голубой цвет или крошечный логотип «SS» рядом с ними, чтобы указать на их более высокую скорость передачи, но не всегда.

Также известен как: USB 3.1, SuperSpeed ​​USB Описание: USB 3.1 Gen 1 — это протокол подключения, который имеет ту же скорость 5 Гбит / с, что и USB 3.0, но работает только с портами USB Type-C. Он обратно совместим с устройствами USB 3.0 и USB 2.0 при условии, что ваш кабель идет от Type-C к соответствующему разъему. Устройства USB 3.1 могут поддерживать USB Power Delivery, что позволяет им принимать или передавать мощность до 100 Вт, чего достаточно для зарядки большинства ноутбуков. Необходимые адаптеры: Порт USB 3.1 должен использовать разъем Type-C, поэтому для него требуются стандартные провода Type-C.

Также известен как: USB 3.1, SuperSpeed ​​+ USB, SuperSpeed ​​USB 10 Гбит / с Описание: USB 3.1 Gen 2 аналогичен USB 3.1 Gen 1, но с удвоенной пропускной способностью и скоростью передачи данных до 10 Гбит / с. Он обратно совместим с USB-адаптерами. Требуется: USB 3.1 Gen 2 требует разъема Type-C, но чтобы получить его на полной скорости, вам необходимо убедиться, что ваш кабель рассчитан на 10 Гбит / с. Кабели начинаются от 16 долларов.

Также известен как: Micro-B, microUSB Описание: Этот небольшой порт является предпочтительным разъемом для зарядки смартфонов и планшетов с низким энергопотреблением, но вы, вероятно, не увидите его на ноутбуке или настольном компьютере.Обычные порты micro USB поддерживают скорость USB 2.0 (480 Мбит / с), но есть несколько устройств, в основном внешние жесткие диски, которые имеют порты micro USB 3.0, которые имеют несколько дополнительных контактов и обеспечивают более высокую скорость передачи. Однако вы по-прежнему можете использовать провода и разъемы micro USB 2.0 в портах micro USB 3.0. Необходимые адаптеры: Чтобы подключить ноутбук к телефону или планшет низкого уровня к адаптеру переменного тока, вам понадобится кабель USB Type-A — micro USB, который стоит около 5 долларов. Вы можете приобрести адаптер Type-C-to-micro USB менее чем за 10 долларов.

Также известен как: Mini-B, mini USB Описание: Гораздо реже, чем microUSB, немного больший mini USB встречается на некоторых внешних жестких дисках, игровых контроллерах (например, контроллерах PS3) и других аксессуарах. . Вы не увидите mini USB в качестве порта ни на одном компьютере, планшете или телефоне, но вы можете легко получить провод, который идет от Type-A, Type-C или micro USB к mini USB. Необходимые адаптеры: Кабель типа A – mini USB стоит менее 5 долларов, кабель Type-C – mini — менее 10 долларов, а адаптер micro USB – mini USB — менее 5 долларов.

Также известен как: Thunderbolt Описание: Самое быстрое распространенное соединение на рынке сегодня, Thunderbolt 3 может передавать данные со скоростью до 40 Гбит / с, что в четыре раза быстрее, чем самое быстрое USB-соединение (USB 3.1 Gen 2). Этот высокоскоростной стандарт также может выводить до двух мониторов 4K одновременно, потому что один порт передает два сигнала DisplayPort. На нескольких новых устройствах вы можете использовать Thunderbolt 3 для подключения к внешней видеокарте, что позволяет играть в высококачественные игры на тонком ноутбуке.Все порты Thunderbolt 3 используют соединения USB Type-C и дублируют порты USB Type-C, что позволяет им подключаться к целому ряду периферийных устройств USB и, в большинстве случаев, заряжать ноутбук или планшет. До Thunderbolt 3, который начал появляться в ноутбуках в конце 2015 года, существовал Thunderbolt 2 и оригинальный стандарт Thunderbolt, но очень немногие системы использовали их. С помощью переходного кабеля вы можете подключить компьютер Thunderbolt 3 к более старым устройствам Thunderbolt. Необходимые адаптеры: Вы можете получить кабель Thunderbolt 3 менее чем за 25 долларов, но не забудьте прочитать спецификации перед покупкой; не все кабели Thunderbolt могут обрабатывать полные 40 Гбит / с, а некоторые — до 20 Гбит / с.Док-станции Thunderbolt 3, которые позволяют подключать различные мониторы и периферийные устройства, стоят около 200 долларов. Вы также можете использовать любой кабель USB Type-C, док-станцию ​​или устройство с портом Thunderbolt 3. Адаптер Thunderbolt 3-to-Thunderbolt для подключения к устаревшим устройствам Thunderbolt стоит дорого, более 100 долларов. БОЛЬШЕ: объяснение Thunderbolt 3: зачем вам нужен самый быстрый порт в мире

Описание: Великий дедушка видеовыходов, VGA (массив видеографики) восходит к 1987 году, но все еще является обычным явлением на многих мониторах и проекторы сегодня.Однако, поскольку 15-контактный разъем довольно коренастый, вы не найдете слишком много ноутбуков или настольных компьютеров текущего поколения с выходом VGA. Это аналоговое соединение, которое может привести к ухудшению сигнала при использовании более длинных кабелей, и оно выводит только с разрешением до 1920 x 1200, так что это наименее желательный порт. Необходимые адаптеры: Вы не можете преобразовать VGA в любой другой стандарт дисплея (DVI, DisplayPort, HDMI), но вы можете подключить любой другой разъем к монитору VGA с помощью недорогого провода или адаптера. Вы можете приобрести конвертеры DVI-to-VGA, HDMI-to-VGA или DisplayPort-to-VGA менее чем за 10 долларов.

Руководство по ноутбуку

Обзор лучших предложений на сегодня

В чем разница между обычным разъемом USB и разъемом USB Type C?

Большинство электронных устройств, таких как ноутбуки и другое компьютерное оборудование, будут включать по крайней мере один стандартный порт USB Type-A, поэтому будет справедливо сказать, что разъемы USB существуют уже давно. Меньшие устройства, такие как смартфоны, блоки питания и внешние жесткие диски, обычно имеют либо меньшие разъемы USB типа B, либо разъемы micro-USB, чтобы сэкономить ценное пространство.

Совершенно неожиданно разъемы USB Type C или USB-C, как их сейчас называют, стали универсальным решением для зарядки и передачи данных между устройствами. Однако вопрос в том, действительно ли USB-C лучше, чем мы использовали раньше? Мы собираемся рассмотреть некоторые из его основных функций по сравнению со стандартным портом USB-A.

Двусторонняя новая форма

USB-A имеет гораздо больший физический разъем, чем тип C, тип C примерно того же размера, что и разъем micro-USB.В отличие от типа A, вам не нужно пытаться вставить его, перевернуть, а затем еще раз перевернуть, чтобы найти правильную ориентацию при попытке установить соединение. Прелесть типа C в том, что его можно вставлять любым способом вверх, так как контакты разъема одинаковы с обеих сторон.

Поддержка нового стандарта

Разъем USB-C поддерживает различные новые стандарты USB, такие как USB 3.1, обеспечивающий чрезвычайно быструю передачу данных со скоростью до 10 Гбит / с, и USB PD, обеспечивающий подачу питания.

Еще более быстрая зарядка

В настоящее время стандартное соединение USB 2.0 обеспечивает мощность до 2,5 Вт (что примерно достаточно для зарядки вашего телефона со скоростью улитки), в то время как стандарт USB PD, поддерживаемый USB-C, может обеспечить огромную мощность 100 Вт, что более чем достаточно для зарядки ноутбука. Он двунаправленный, что означает, что подключенные устройства могут одновременно отправлять и получать питание.

Компактность

Можно с уверенностью сказать, что те времена, когда устройства имели большое количество различных портов разъема, давно прошли.Порты USB-C могут поддерживать множество различных протоколов с использованием «альтернативных режимов», что позволяет иметь адаптеры, которые могут выводить другие типы подключений через порт USB. Теперь порты HDMI, DisplayPort, VGA, наушников и питания можно объединить в порт одного типа, что поможет устройствам стать тоньше, чем когда-либо прежде.

Совместимость

USB-C не будет одним из тех малоизвестных разъемов, которые предназначены только для устройств одной компании. Более 700 технологических компаний сотрудничали в разработке и внедрении этого нового разъема, в том числе такие известные компании, как Apple, Google, Dell, HP, Intel, Microsoft и Samsung.Мы можем ожидать, что USB-C станет обычным явлением в новых электронных устройствах, выпускаемых в течение следующего года или около того.

Обратная совместимость

Даже если вы не можете физически подключить разъем USB-C к порту Type-A, вы можете использовать физический адаптер для подключения старых устройств к порту USB-C. Однако базовый стандарт обратно совместим, то есть стандартный разъем USB 3.0 может использоваться с портом USB 2.0, хотя он будет работать только со скоростью и возможностями старого стандарта, в данном случае USB 2.0 стандарт.

Совершенно очевидно, что USB-C — это новый развивающийся стандарт питания и данных, который станет повсеместным на большинстве устройств. Это также приведет к появлению ряда адаптеров для других типов разъемов, поскольку устройства станут тоньше и проще в том, что касается портов питания и данных.

Разъем Bulgin серии 4000, тип C

По мере того, как этот новый тип соединительной технологии находит свое применение в промышленности и различных наружных применениях, таких как морские, медицинские, транспортные и телекоммуникационные, новая линейка соединителей Bulgin USB Type C для суровых условий окружающей среды гарантирует, что даже самые современные соединители могут быть защищены надежно защищен от влаги, грязи, ударов и экстремальных температур.

Для получения дополнительной информации посетите сайт Bulgin.

Основы подключения

Connector — learn.sparkfun.com

Добавлено в избранное Любимый 48

USB-коннекторы

USB-разъемы бывают двух типов: хост и периферийные устройства. В стандарте USB есть разница между ними, и разъемы на кабелях и устройствах отражают это. Однако у всех USB-разъемов есть общие черты:

  • Поляризация — USB-разъем может быть вставлен только в одном направлении.Можно принудительно вставить разъем неправильно, но приведет к повреждению устройства .
  • Четыре контакта — Все разъемы USB имеют не менее четырех контактов (хотя у некоторых их может быть пять, а у разъемов USB 3.0+ и того больше). Это для питания, заземления и двух линий передачи данных (D + и D-). Разъемы USB предназначены для передачи 5 В, до 500 мА.
  • Экранирование — USB-разъемы экранированы, поэтому предусмотрена металлическая оболочка, которая не является частью электрической цепи.Это важно, чтобы сигнал оставался неизменным в средах с большим количеством электрических «шумов».
  • Надежное подключение к источнику питания — Важно, чтобы выводы питания подключались до линий передачи данных, чтобы избежать попыток подачи питания на устройство по линиям данных. Все USB-разъемы разработаны с учетом этого.
  • Литой фиксатор натяжения — Все USB-кабели имеют пластиковую накладку на разъеме, чтобы предотвратить натяжение кабеля, которое может потенциально повредить электрические соединения.
Удлинительный кабель USB, на котором отмечены некоторые общие характеристики разъемов USB.

Разъемы USB-A

Гнездо USB-A — стандартный тип разъема «хоста». Это можно найти на компьютерах, концентраторах или любом другом устройстве, к которому должны быть подключены периферийные устройства. Также можно найти удлинительные кабели с гнездом A и штекером A на другом конце.

Гнездо USB-A портов на боковой стороне ноутбука.Синий разъем совместим с USB 3.0.

USB-A папа — это стандартный тип разъема для периферийных устройств. Большинство USB-кабелей имеют один конец, оканчивающийся штекерным разъемом USB-A, а многие устройства (например, клавиатуры и мыши) будут иметь встроенный кабель, оканчивающийся штекерным разъемом USB-A. Также можно найти штекерные разъемы USB-A, которые можно установить на плату, для таких устройств, как карты памяти USB.

Два типа разъемов Male USB-A , на кабеле SparkFun Cerberus и на плате разработки AVR Stick.

Разъемы USB-B

USB-B, розетка — это стандарт для периферийных устройств. Он громоздкий, но прочный, поэтому в приложениях, где размер не является проблемой, он является предпочтительным средством обеспечения съемного разъема для подключения USB. Обычно это разъем для монтажа на плату в сквозное отверстие для максимальной надежности, но есть и варианты для монтажа на панели.

Платы Arduino , включая этот Uno, уже давно используют гнездовой разъем USB-B из-за его низкой стоимости и долговечности.

Штекер USB-B почти всегда находится на конце кабеля. Кабели USB-B распространены повсеместно и недороги, что также способствует популярности соединения USB-B.

Штекерный разъем USB-B на конце кабеля SparkFun Cerberus.

Разъемы USB-Mini

Соединение USB-Mini было первой стандартной попыткой уменьшить размер USB-разъема для небольших устройств. Гнездо USB-Mini обычно встречается на небольших периферийных устройствах (MP3-плееры, старые мобильные телефоны, небольшие внешние жесткие диски) и обычно представляет собой разъем для поверхностного монтажа, надежность которого зависит от размера.USB-Mini постепенно заменяется разъемом USB-Micro.

Гнездовой разъем USB-Mini на Protosnap Pro Mini.

USB-Mini male — еще один разъем, предназначенный только для кабеля. Как и USB-B, он чрезвычайно распространен, а кабели можно дешево найти практически везде.

Штекерный разъем USB-Mini на конце кабеля SparkFun Cerberus.

Разъемы USB-Micro

USB-Micro — довольно недавнее дополнение к семейству разъемов USB.Как и в случае с USB-Mini, основной проблемой является уменьшение размера, но USB-Micro добавляет пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (On-the-go), где устройство может захотеть работать как хост или как периферийное устройство в зависимости от обстоятельств.

USB-Micro female используется во многих новых периферийных устройствах, таких как цифровые камеры и MP3-плееры. Принятие USB-micro в качестве стандартного порта зарядки для всех новых сотовых телефонов и планшетных компьютеров означает, что зарядные устройства и кабели для передачи данных становятся все более распространенными, и USB-Micro, вероятно, вытеснит USB-Mini в ближайшие годы в качестве компактного устройства. USB-разъем на выбор.

Гнездовой разъем USB-Micro на USB-плате LilyPad Arduino.

USB-Micro штекер также предназначен для подключения кабеля. Как правило, существует два типа кабелей с вилками USB-Micro: один для подключения устройства с портом USB-Micro в качестве периферийного устройства к хост-устройству USB, а другой для адаптации гнездового порта USB-Micro к гнезду USB-A. , для использования в устройствах с поддержкой USB-OTG.

Штекерный разъем USB-Micro на кабеле SparkFun Cerberus. Пигтейл адаптера для использования устройств с поддержкой USB-OTG, имеющих только порт USB-Micro, со стандартными периферийными устройствами USB. Обратите внимание, что не все устройства, поддерживающие USB-OTG, будут работать с этим пигтейлом.

Кабель USB 3.0 micro-B

Кабели USB 3.0 micro-B похожи на разъемы USB 2.0 micro-B, но имеют дополнительные контакты для двух дифференциальных пар и заземления.

Кабель USB 3.0 типа A — Micro-B

Кабель USB 3.1 C

USB C содержит 24 контакта в разъеме USB.В отличие от предыдущих версий-предшественников, эта версия обратимая! Конструкция кабеля USB C также позволяет использовать ток более 500 мА для энергоемких устройств.

Внимание! В зависимости от кабеля не все контакты предназначены для USB C. Некоторые кабели могут иметь только 4 контакта, указанные в спецификации USB 2.0, в отличие от полной спецификации USB 3.1. Двусторонние кабели USB от A до C и SuzyQable — несколько примеров. В зависимости от используемого порта USB вы также можете быть ограничены в количестве тока, который может подаваться на ваше устройство.

Реверсивный USB

С развитием технологий и производства разъемы USB можно вставлять любым способом! Ниже приведены примеры реверсивных разъемов типа A и типа micro-b из каталога.


Если вы ищете USB-разъем или кабель, ознакомьтесь с нашим Руководством по покупке USB-устройств или каталогом.

Разъем SparkFun USB-C

В наличии BOB-15100

SparkFun USB-C Breakout обеспечивает в 3 раза большую мощность, чем предыдущая плата USB, при этом каждый вывод на соединении размыкается…

5

Контроллер GPIB-USB

Нет на складе BOB-00549

Используйте это уникальное устройство для загрузки данных и управления осциллографами с поддержкой шины GPIB, логическими анализаторами, генераторами функций, мощностью…

7

← Предыдущая страница
Терминология разъема

Разница между Micro USB и USB-C

Основные бренды смартфонов совершают качественный скачок от повсеместного Micro USB, который уже много лет является отраслевым стандартом, к гораздо более новому USB-C или, как он был официально известен; USB Type-C.Сильно запутались?

Скажем так; Порт Micro USB типа B, вероятно, то, что вы сейчас используете на своем телефоне. Самый простой способ узнать, что USB-кабель подключается одним способом, и если вы не обращаете на него внимания, скорее всего, вы будете время от времени подключать его неправильно. Итак, что такое USB-C?

Реклама — читайте ниже

USB-C был построен на основе оригинальной технологии USB, что делает ее еще лучше. Во-первых, кабели USB-C, слава богу, двусторонние; любой способ подключения — правильный.Между micro USB и USB-C есть более существенные различия, которые мы рассмотрим позже.

Стандарты стандартизации USB

Прежде чем мы углубимся в подробности, давайте немного расскажем обо всем стандарте USB. Универсальная последовательная шина (USB) была разработана в 1994 году группой компаний как способ унифицировать соединительные кабели между устройствами, способные передавать как данные, так и зарядку. До этого соединительные кабели были своего рода диким западом, и каждый производитель оборудования предпочитал свой собственный уникальный кабель.

Различные поколения USB включают USB 1.0 (и более поздние версии 1.1), USB 2.0 (наиболее широко используемый сегодня), USB 3.0 и в настоящее время USB 3.1 (вы можете определить это по ярко-синим внутренностям). USB 3.1 обрабатывает данные со скоростью до 10 Гбит / с по сравнению с USB 3.0 со скоростью 5 Гбит / с. Популярный USB 2.0 работает со скоростью 480 Мбит / с, что выше пропускной способности 12 Мбит / с USB 1.0. Его не следует путать со стандартными типами A, B и новейшими C. Это физические атрибуты, которые вы можете увидеть невооруженным глазом.Эти стандарты, как правило, обратно совместимы (вам понадобится специальный адаптер для типа C).


Связанное сообщение: USB 3.2 отсутствует со скоростью передачи до 20 Гбит / с, что вдвое выше, чем у его предиктора


Micro USB: быстрый взгляд

USB 2.0 типа A — USB micro [Изображение предоставлено cabledirect.co.uk]


Связанный: Thunderbolt 3 против USB Type-C: прямая разница


Тип A — это разъем USB прямоугольной формы, который подключается к ноутбуку / зарядному устройству / принтеру и т. Д.Другой конец — это микро-USB типа B. На момент написания этого поста большинство устройств используют микро-USB 2.0, за исключением более новых устройств. Этот разъем может проходить только в одном направлении и имеет два крючка внизу, чтобы удерживать кабель на месте.

Micro USB стал отраслевым стандартом и заменил различные разъемы типа B, например, фирменные разъемы Nokia и Samsung в прошлом году. Естественно, у iPhone есть свои кабели, но не будем об этом. Как мы уже говорили, micro USB обычно поставляется в версии 2.0, но такие, как Samsung, поставляют устройства с более современной версией 3.0, хотя это большая редкость.

USB C: новый отраслевой стандарт?

Кабель USB 2.0 типа A — USB-C [Изображение предоставлено AndroidAuthority.com

На первый взгляд, USB C выглядит немного больше, чем micro USB. Благодаря продолговатой форме вы можете подключить его любым способом, не беспокоясь о том, какая сторона находится вверху. Этот стандарт использует преимущества скорости передачи данных USB 3.1 и 3.0 и более высокую пропускную способность для обеспечения быстрой зарядки и скорости передачи от 5 Гбит / с до 10 Гбит / с.Он может обеспечивать мощность до 100 Вт, достаточную для зарядки ноутбука и других подобных устройств. (Apple уже использует этот стандарт на своих Macbook). Тем не менее, вы, вероятно, будете чаще сталкиваться с кабелями USB 2.0 типа C, особенно для смартфонов, которые не требуют особой мощности!


Связанное сообщение: Как зарядить смартфон USB-C с помощью зарядного устройства Micro-USB


Универсальный

Изображение: www.connectorsupplier.com

USB C разработан, чтобы быть универсальным, способным заменить соединительные кабели в смартфонах, игровых контроллерах, порте дисплея, HDMI, камерах, ноутбуках, принтерах, сканерах и любых других гаджетах.Как Apple продемонстрировала, к нашему огорчению, USB-C готовится заменить порты типа A (вместе с кабелями micro USB) на двусторонние соединительные кабели. В то время как micro USB ограничен конструкцией, USB-C может заменить большую часть текущие периферийные устройства, используемые сегодня.


Связанное сообщение: USB 3.0, 3.1, 3.2, 4.0 и Thunderbolt спецификации и сравнение функций


Нужен ли мне USB-C?

Изображение: Dignited.com

Краткий ответ на это и да. И нет. Если вы недавно купили компьютер, вы заметите, что где-то на раме спрятан порт USB-C.Это наряду с обычными слотами USB Type-A и слотом питания. Ваш смартфон USB-C, вероятно, также подключен к разъему USB типа A. По правде говоря, большинству людей USB-C пока не нужен, но пока мы говорим, мы находимся на переходном этапе.

Некоторые из недостатков USB-C заключаются в том, что он не имеет обратной совместимости, в отличие от основного стандарта USB. Micro USB, нынешний правящий король, имеет ограниченное применение вне смартфонов, хотя у него было время, чтобы захватить рынок и укрепить свое лидерство.

Тем не менее, мы увидим, что USB C будет постепенно завоевывать рынок с каждым новым устройством, поддерживающим этот стандарт. Возможности USB-C безграничны. Добавьте к этому Thunderbolt и возможность заменить большинство используемых сегодня соединительных кабелей, и вы получите удивительно враждебный захват.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
