USB-клавиатура или мышь могут перестать работать после перезапуска компьютера и загрузки в режиме MS-DOS

Признаки

Ваши клавиатура или мышь с разъемом подключения «универсальная последовательная проводная шина» (USB) могут перестать работать после перезапуска компьютера в режиме MS-DOS.

Эта проблема может возникнуть по следующим причинам.

Когда в базовой системе ввода/вывода (BIOS) отключена или нет поддержки устаревших версий USB.
-или-
Когда в BIOS включена поддержка устаревших версий USB, а настройка ресурса хост-контроллера была изменена ребалансировкой ресурса Plug and Play. Это может произойти при горячем подключении устройства, такого как карта памяти персонального компьютера международной ассоциации (PCMCIA).

Причина

Такое поведение возникает, поскольку вы не можете использовать USB-клавиатуру или мышь в режиме MS-DOS без функции поддержки устаревших версий USB в BIOS, а операционная система использует BIOS для работы с устройствами ввода; без поддержки устаревших версий USB эти устройства не будут работать.

Операционная система отключает функцию поддержки устаревших версий USB для работы 32-разрядных драйверов USB. Обычно Windows снова включает поддержку устаревших версий USB при перезапуске компьютера в режиме MS-DOS, если ресурсы хост-контроллера USB не изменили свои значения, которые были назначены в ходе запуска.

Операционная система не может восстановить настройки ресурсов, назначенные в BIOS. Если текущие настройки портов ввода/вывода (I/O) отличаются от настроек в BIOS, устройство может стать недоступным, а компьютер перестать отвечать (зависнуть).

Эту проблему можно решить несколькими способами.

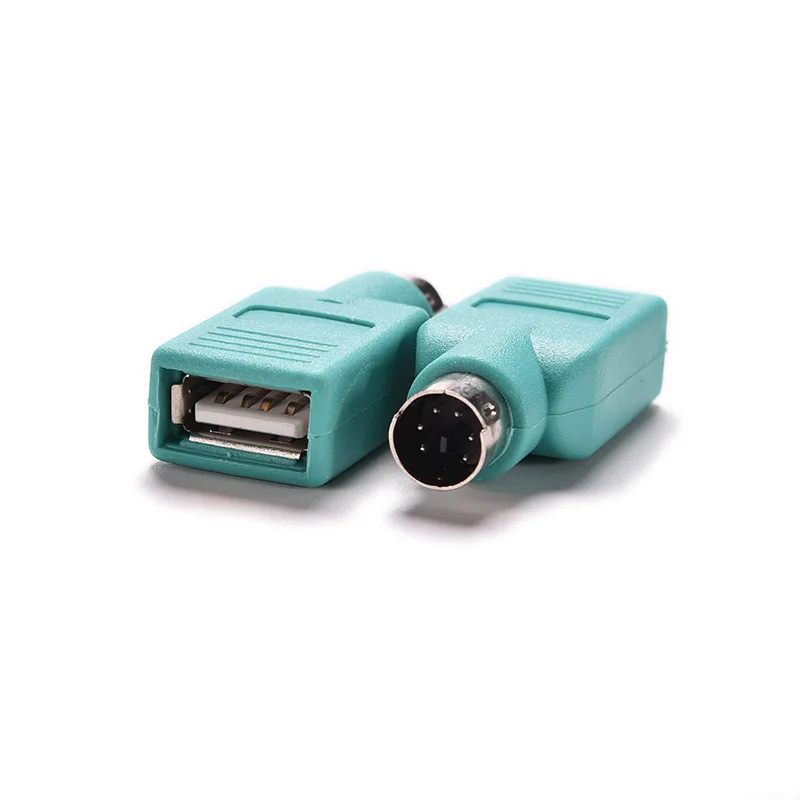

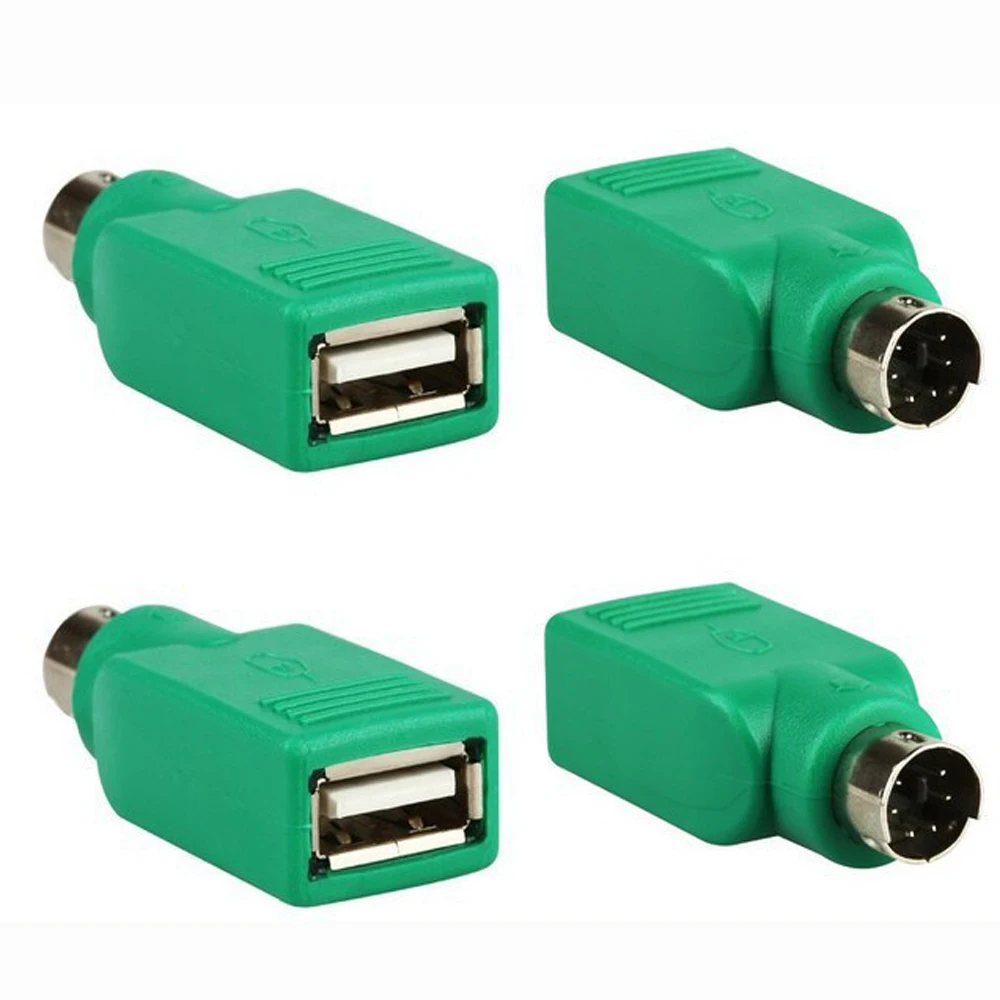

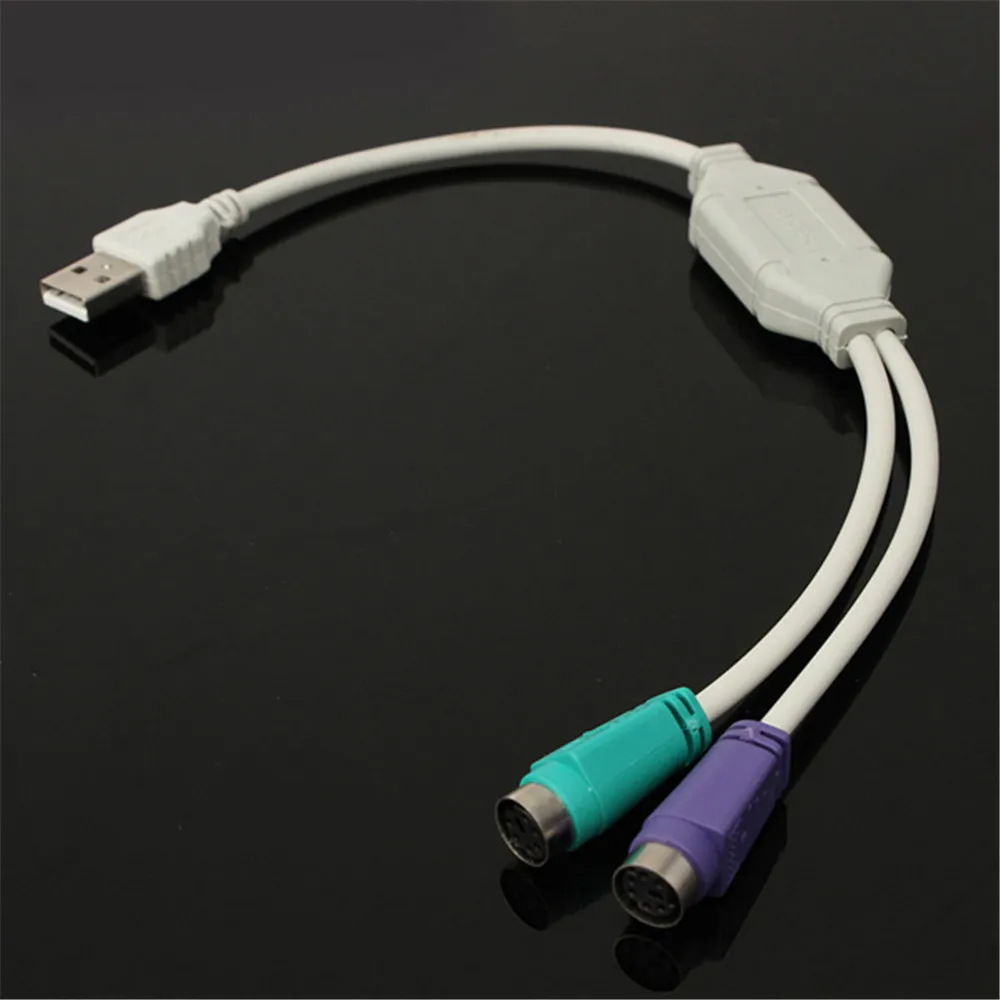

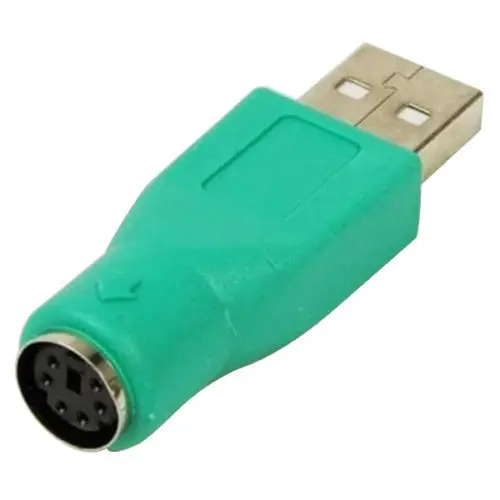

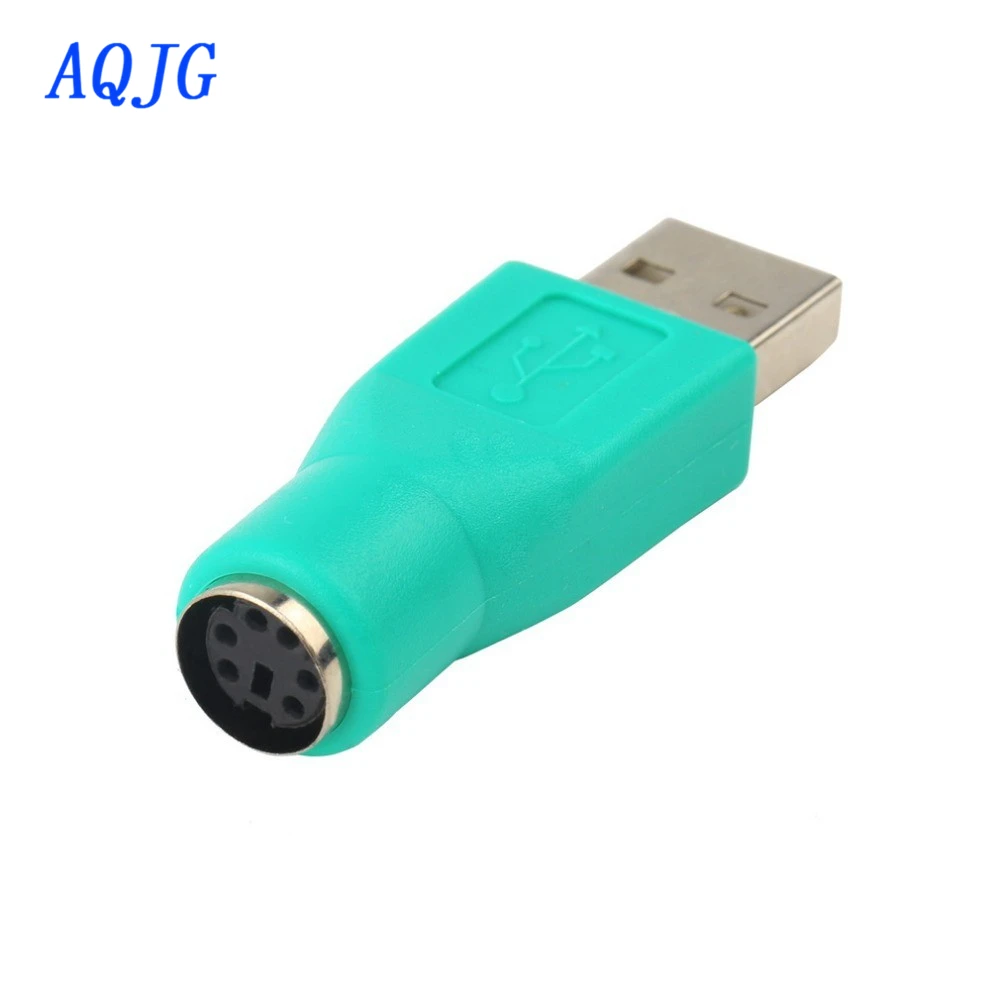

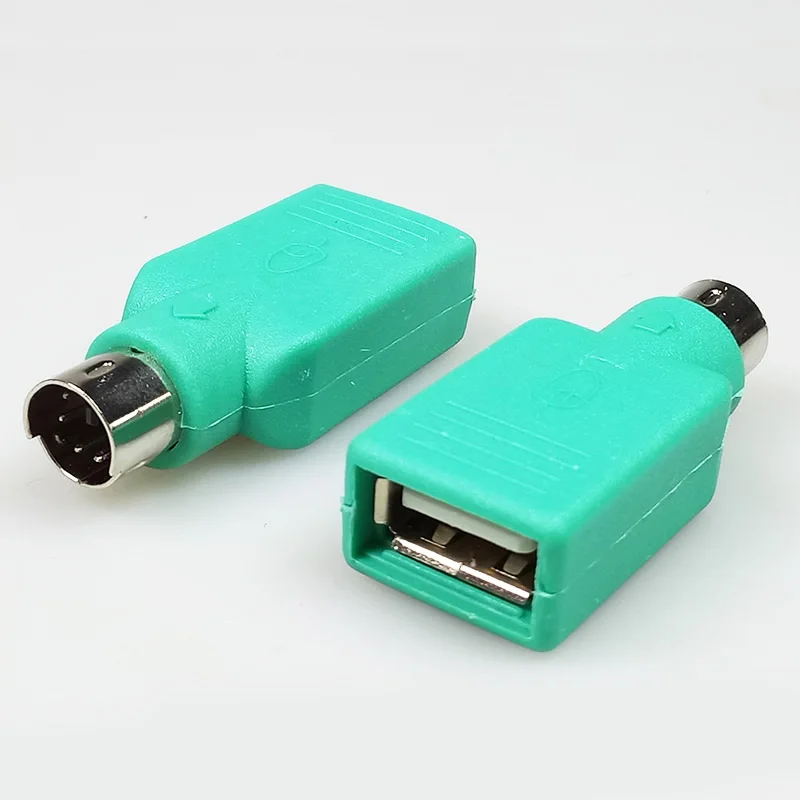

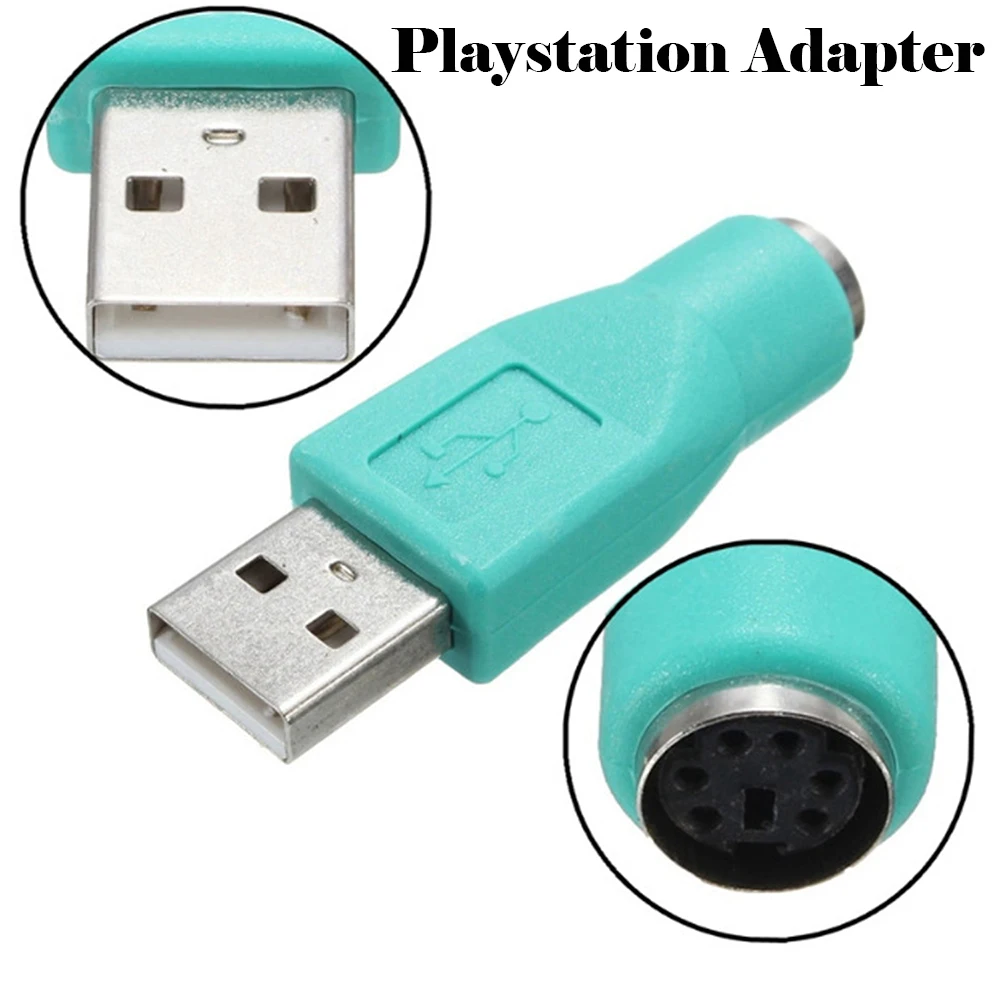

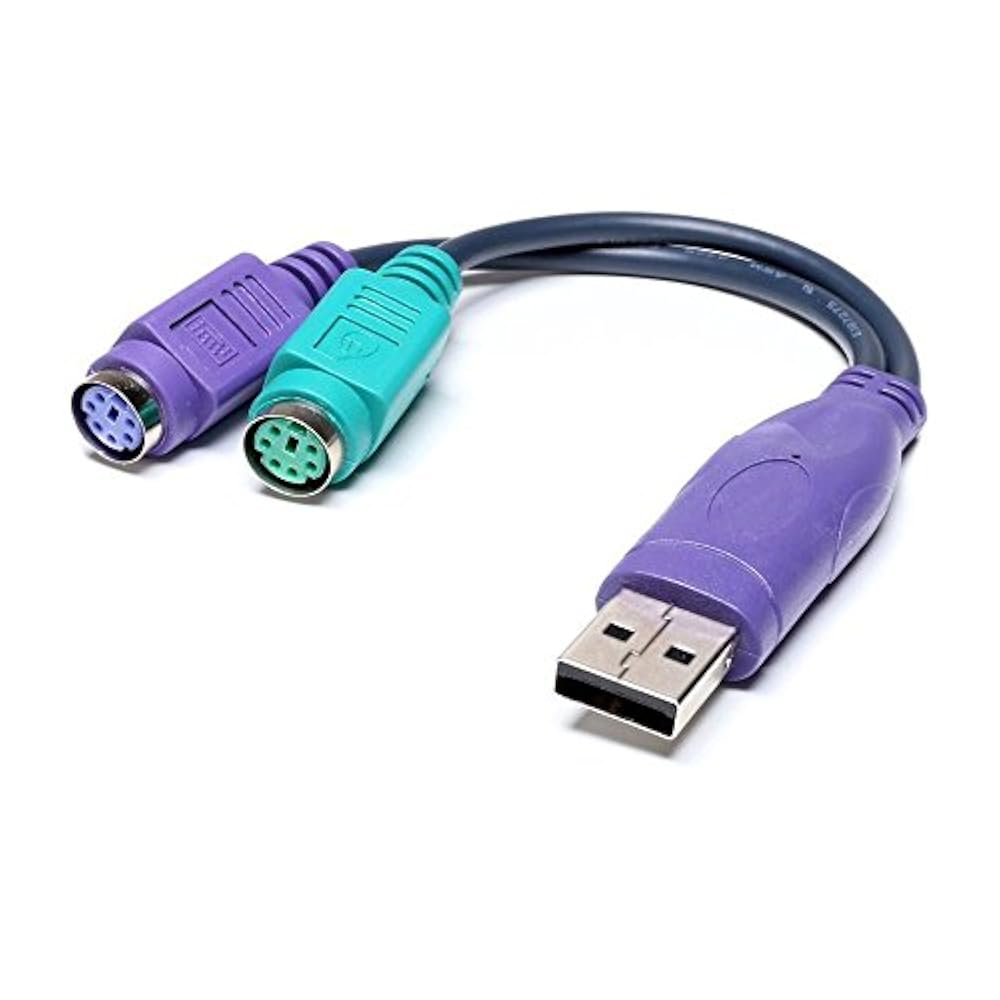

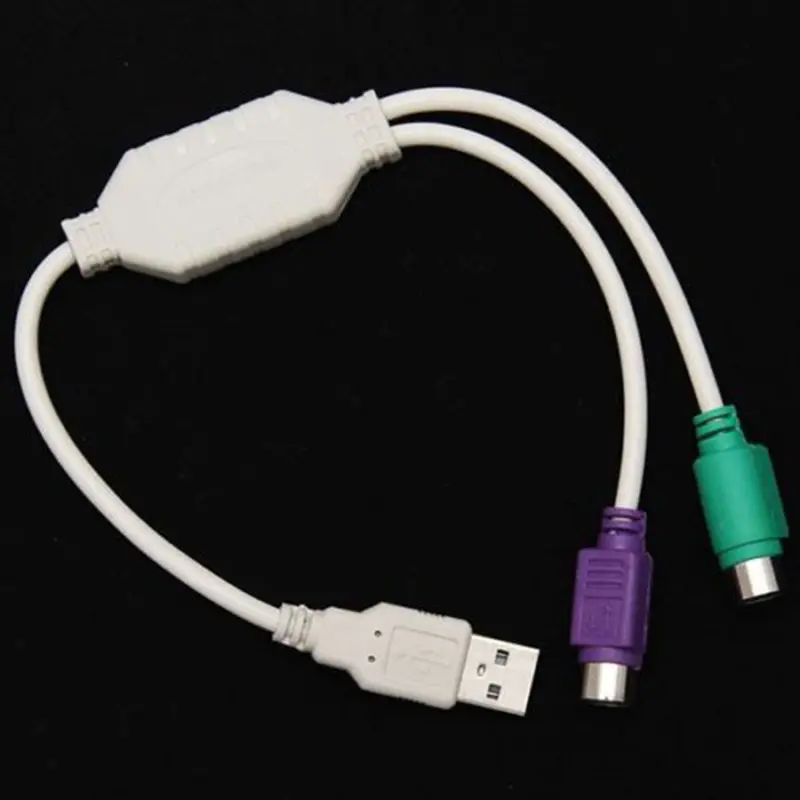

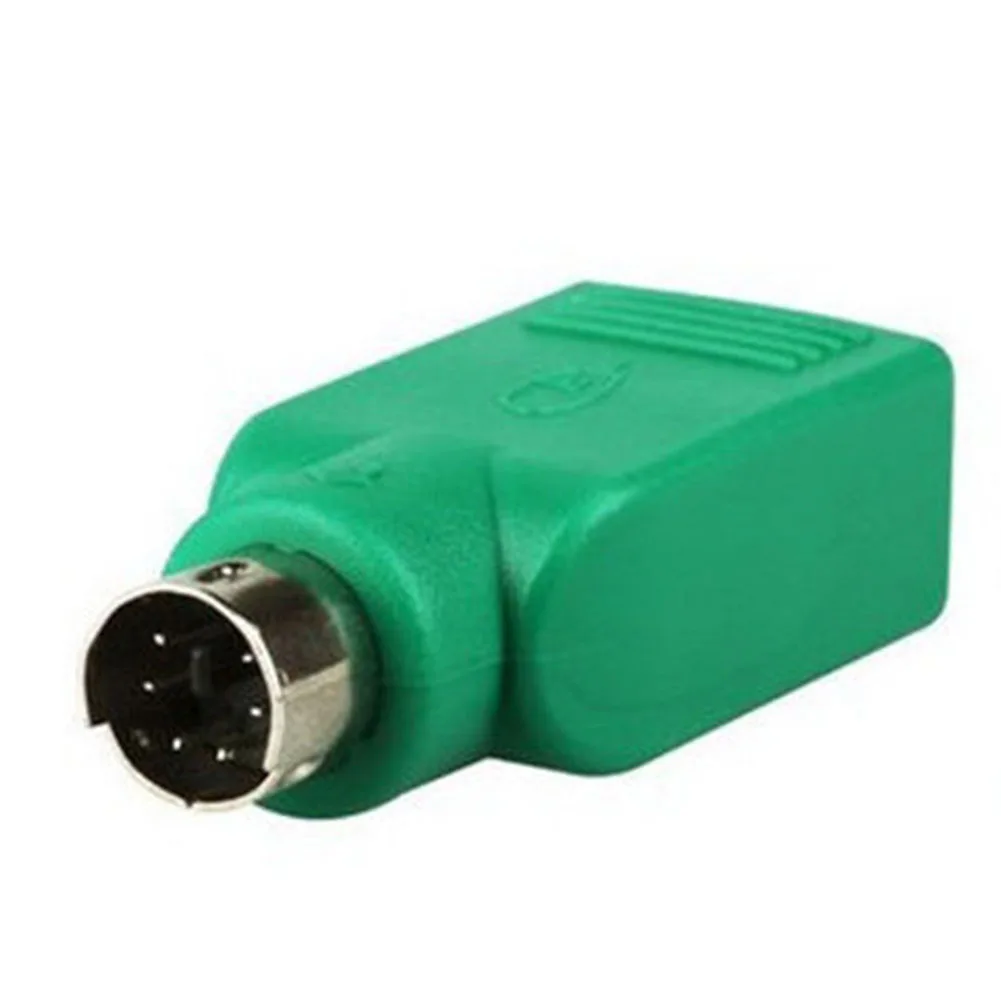

Использовать клавиатуру или мышь с разъемом PS/2.
Включить поддержку устаревших версий USB в BIOS. Инструкции по включению данного параметра см. в разделе ССЫЛКИ данной статьи.
Если функция поддержки устаревших версий USB в BIOS включена и вы выполняете горячее подключение устройства, можно настроить дублирование параметров ресурса хост-контроллера из настроек BIOS.

Как настроить дублирование параметров хост-контроллера USB из настроек в BIOS

Чтобы включить использование настроек BIOS для хост-контроллера USB:

Инструкции по назначению настроек устройств через BIOS вашего компьютера см. в технической документации к вашему компьютеру.
В меню Пуск выберите пункт Панель управления, а затем дважды щелкните значок Система.

Откройте вкладку Диспетчер устройств.
Разверните узел Контроллеры универсальной последовательной шины USB.
Выберите производительPCI–USB хост-контроллер (где производитель — это наименование производителя), а затем щелкните Свойства.
Перейдите на вкладку Ресурсы и снимите флажок с пункта
Автоматическая настройка (если он установлен), чтобы отключить автоматическое назначение параметров.
Выберите Диапазон входных/выходных сигналов, а затем Изменить параметры.
Выберите для данного устройства вариант «Значения BIOS». Если в информации о конфликте указано, что существует проблема с устройством, вам, возможно, потребуется изменить параметры для данного устройства.Дополнительную информацию о конфликтах между устройствами см. в следующей статье базы знаний Майкрософт:

133240 Устранение конфликтов устройств с помощью диспетчера устройств
Перезагрузите компьютер.
Если пункт Использовать автоматически назначенные параметры отмечен галочкой, выполните следующие действия и начните с шага 2.

Статус

Такое поведение является особенностью данного продукта.

Ссылки

Для получения дополнительных сведений об использовании диспетчера устройств щелкните следующий номер статьи базы знаний Майкрософт:

285122 Как запустить диспетчер устройств в системах Windows 98 и Windows Me
Дополнительные сведения о проблемах, которые могут возникать с поддержкой устаревших версий USB в BIOS, см. в следующей статье базы знаний Майкрософт:

310922 Компьютер зависает при выключении при включенной функции поддержки устаревших версий USB в BIOS
Как правило, вы можете отключать и включать функцию поддержки устаревших версий USB в настройках BIOS компьютера, если он ее поддерживает. Чтобы узнать, поддерживает ли ваше оборудование эмуляцию устаревших версий USB, см.

документацию к вашему компьютеру или свяжитесь с производителем оборудования.Информацию о том, как связаться с производителем оборудования, см. на следующем веб-сайте Майкрософт:

https://support.microsoft.com/ru-ru/gp/vendors

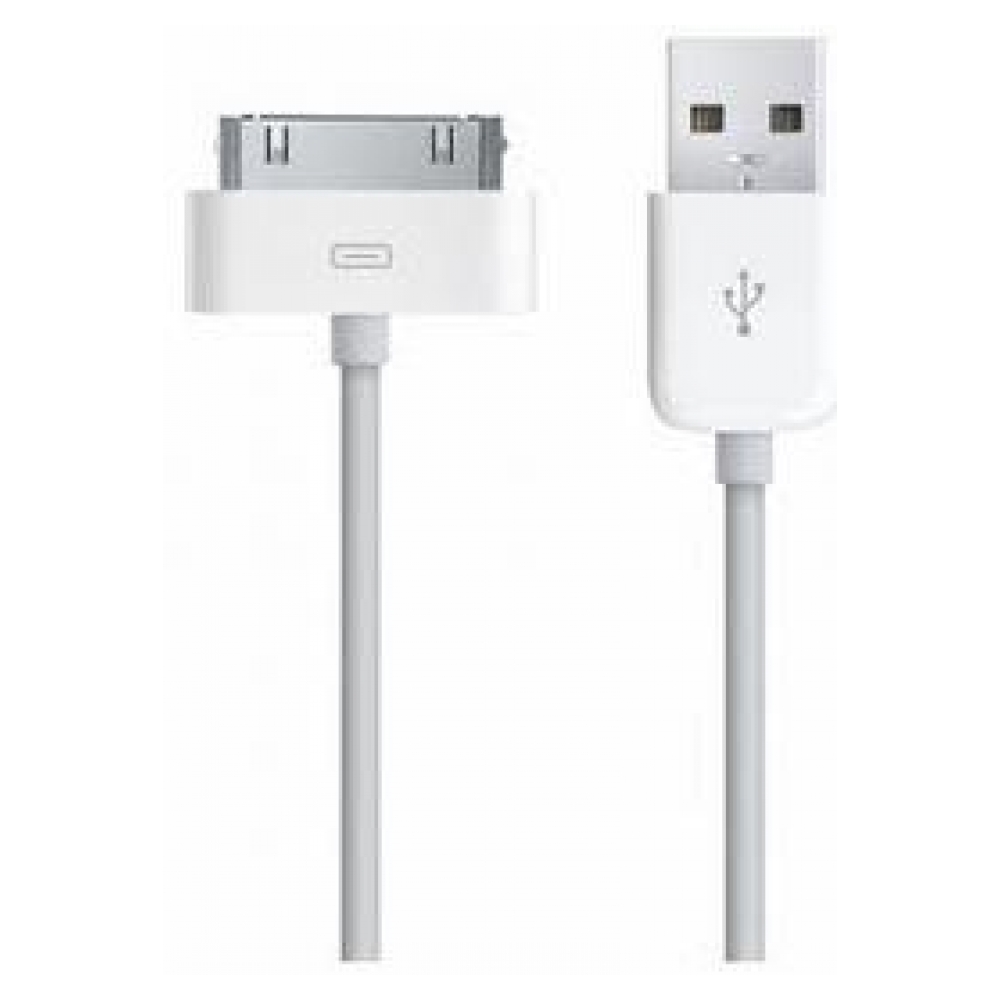

Кабель Apple USB с 30-контактным разъёмом

Информация о продукте

Обзор
Этот кабель USB 2. 0 создан для подключения iPod, iPhone или iPad (напрямую или через док-станцию) к порту USB на компьютере для эффективной синхронизации и подзарядки, либо к адаптеру питания Apple USB для удобной подзарядки напрямую от настенной розетки.

Особенности
Доступ ко всем элементам управления и к разъёму для док-станции
Удобная компактная форма
Позволяет заряжать устройство в чехле
Спецификации
Возможности подключения

Тип кабеля: Кабель от док-разъема к USB

Совместимость
Модели iPhone
- iPhone 4s
- iPhone 4
- iPhone 3Gs
- iPhone 3G
Модели Mac
- MacBook Air (13 дюймов, модели с начала 2015 по 2017 год)
- MacBook Air (11 дюймов, модель начала 2015 года)
- MacBook Pro (дисплей Retina, 13 дюймов, модели с конца 2012 по 2015 год)
- MacBook Pro (дисплей Retina, 15 дюймов, модели с середины 2012 по 2015 год)
- iMac (дисплей Retina 4K, 21,5 дюйма, модель 2017 года)
- iMac (дисплей Retina 4K, 21,5 дюйма, модель конца 2015 года)
- iMac (дисплей Retina 5K, 27 дюймов, модель 2017 года)
- iMac (дисплей Retina 5K, 27 дюймов, модели с конца 2014 по 2015 год)
- iMac Pro (2017 г. )
- Mac mini (2018 г.)
- Mac mini (модель конца 2014 года)
- Mac Pro (модель конца 2013 года)
Модели iPod
- iPod touch 4-го поколения
- iPod touch 3-го поколения
- iPod touch 2-го поколения
- iPod nano 6-го поколения
- iPod nano 5-го поколения
- iPod nano 4-го поколения
- iPod classic, 160 ГБ (2009 г. )
- iPod classic, 120 ГБ (2008 г.)

\n \n

\n Этот кабель USB 2.0 создан для подключения iPod, iPhone или iPad (напрямую или через док-станцию) к порту USB на компьютере для эффективной синхронизации и подзарядки, либо к адаптеру питания Apple USB для удобной подзарядки напрямую от настенной розетки.\n

USB Type-C vs Lightning — за каким разъемом будущее?

Эпоха неудобных разъемов подошла к концу. Старый 30-пиновый кабель Apple некоторые пользователи уже не узнают, а microUSB редко встретишь даже в бюджетных телефонах. Стандартом 2016 года стал USB Type-C, который применяется в большинстве анонсированных устройств. Даже в Apple приняли решение, вслед за Macbook 2015, лишить новые модели линейки Pro обычного USB-разъема. Означает ли это, что компания скоро откажется от Lightning?

Еще несколько лет назад новый тогда разъем Lightning воспринимался как «amazing» замена старого и неудобного аналога. Больше никаких мук с попаданием в порт зарядки, да и меньшие размеры новинки посодействовали «похуданию» новых моделей iPhone.

Но время идет, индустрия не стоит на месте и когда-то революционный разъем стал обыденным. А морально устаревший microUSB сменили на конкурентоспособный Type-C, который по возможностям мог наравне соперничать с Lightning.

Постепенный переход на новый стандарт был очень «болезненным». Пользователи Аpple спокойней переносили смену разъемов, ведь они привыкли к довольно высоким ценам кабелей, в отличии от владельцев Android-устройств, которые не готовы платить $10-20 за кусок провода.

Но не только в цене была проблема. Первые устройства с USB Type-C не предлагали ничего нового, доставляя лишь неудобства. Ведь они использовали не скоростной USB 3. 1, а обычный USB 2.0. Это немного замедлило распространения разъема. Но сейчас появляются телефоны и ноутбуки, которые на полную используют весь доступный потенциал.

Одним из главных достоинств USB Type-C является возможность одновременной зарядки и обмена большими массивами данных. При помощи нового разъема может осуществляеться передача напряжения мощностью до 100 Вт, что составляет около 20 В и 5 А. Таких значений с головой хватает для зарядки практически любого устройства, будь-то планшет или ноутбук. Так что задел на будущее есть.

Про удобство использования тут и говорить не стоит, симметричность устранила необходимость постоянно проверять какой стороной происходит подсоединение. Но тут стоит заметить, что Lightning в плане надежности конструкции будет немного лучше. Ведь внутри USB-разъема, как и раньше, присутствует тонкая контактная вкладка, которую легко сломать при попадании посторонних частиц. В таком случае владельцу придется ремонтировать USB-вход. А вот при поломке Lightning, даже отломав штекер, необходимо будет всего лишь поменять кабель.

Еще одним недостатком стало наличие большого количества дешевых китайских кабелей USB Type-C и проблема контроля их качества. Такой провод, купленный за $1, мог привести к повреждению аккумулятора или даже к возгоранию устройства. Проблема заключается в проходящем через кабель напряжении, ведь в китайских версиях часто отсутствовало ограничение, которое и было причиной поломок многих телефонов.

В остальном USB Type-C плавно переводит нас в эру одного универсального разъема, способного заменить все ранее используемые. В 2015 году применение всего одного USB в новом Macbook вызвало бурю негодований, но уже сейчас становится понятно, что за этим будущее. У нас на сайте недавно вышла статья, где вы можете почитать почему разъем USB Type-C – это хорошо.

А вот судьба Lightning уже не кажется настолько радужной. Устройства, использующие его, до сих пор не получили поддержку быстрой зарядки, скорость передачи данных уступает конкуренту, да и универсальность такого разъема остается под вопросом. Даже в компьютерах Apple его нет. Чтобы подключить телефон к новому Macbook необходимо докупить переходники.

Купертиновцы вложили немало денег в разработку Lightning, да и сам он приносит неплохие доходы от лицензирования, но, похоже, его время уходит. Переход на USB Type-C позволит всего одним проводом заряжать все устройства в доме.

Но не стоит ждать «смерти» Lightning в ближайшее время. Для него доступно огромное число аксессуаров, а недавний отказ от 3,5 мм miniJack продлил ему жизнь на несколько лет вперед. Ведь выход наушников, использующих Lightning, принесет немалую прибыль компании Apple. И, возможно, она доработает характеристики разъема, чтобы уровнять их с конкурентом.

Сейчас же USB Type-C наделен большими возможностями и выглядит более перспективным. Так что на данный момент в борьбе за звание «самый технологичный разъем 2016 года» выигрывает именно он.

Гид — что такое USB-C

На сегодняшний день огромное количество компьютеров (как на Windows, так и на iOS), оснащены современным интерфейсом и поэтому разъем USB Type-C пользуется большой популярностью среди пользователей. В этой статье мы расскажем, чем он так хорош и в чем его особенности.

Привязка к единому стандарту для управления всеми устройствами — трудно достижимая цель в сфере персональных технологий. В лучшем случае после битвы форматов, одна из технологий победит и будет удерживать лидерство несколько лет, пока ее не одолеет совершенно новая технология. VHS «победил» Betamax, но затем его вытеснил DVD, который не смог конкурировать с Blu-ray (стандарт, который сам по себе вытеснил своего главного конкурента, HD DVD), который в свою очередь был вытеснен с рынка потоковыми онлайн-сервисами.

Но USB-C — другое дело — и, возможно, он даже настолько универсален, как предполагает его аббревиатура (Universal Serial Bus – Универсальная последовательная шина). Порты USB Type-C теперь можно найти на всех устройствах, от простых внешних жестких дисков до высокопроизводительных ноутбуков и новейших смартфонов. Хотя все порты USB-C выглядят одинаково, не все они предлагают одинаковые возможности. USB-C теперь может быть повсеместным, но не везде он выполняет одни и те же функции. Отнюдь не одни и те же.

Вот руководство обо всем, на что способен USB-C, и на какие его функции вам следует обратить внимание при покупке устройства, где есть этот разъем.

Что такое USB-C?

USB-C — это стандартный разъем для передачи данных и питания по одному кабелю. Разъем USB-C был создан разработчиками «Форума по внедрению USB» (сокр. USB-IF) — группой компаний, которая на протяжении многих лет разрабатывает, сертифицирует и поддерживает стандарт USB. В состав USB-IF входят более 700 компаний, среди которых Apple, Dell, HP, Intel, Microsoft и Samsung.

Широкое признание со стороны таких «акул бизнеса» важно, потому что это одна из причин, по которой USB-C был так легко принят производителями ПК. Вспомните ранее продвигаемые (и разработанные) компанией Apple разъемы Lightning и MagSafe. Они практически нигде не использовались, за исключением продуктов Apple и устарели, в немалой степени благодаря USB-C.

USB-C похож на Micro USB

Разъем USB-C на первый взгляд похож на разъем micro USB, хотя он имеет более выраженную овальную форму и немного толще, чтобы выполнять его лучшую функцию: возможность подключать устройство любой стороной.

Как и Lightning и MagSafe, разъем USB-C не имеет ориентации вверх или вниз. Вставляйте кабель в разъем ровно, и его абсолютно точно не нужно переворачивать, чтобы подключить. Нет никакой разницы верхней или нижней стороной вы вставляете кабель в разъем, в любом случае вы сможете без проблем подключить его. Стандартные кабели также имеют одинаковые разъемы на обоих концах, поэтому вам не нужно выяснять, какой конец куда идет. Этого не предусматривал ни один USB-кабель, которые мы использовали последние 20 лет. В большинстве случаев USB-кабели имеют разные разъемы на каждом из концов.

USB-C и USB 3.2: что означают цифры под портом

Ситуация с USB-C становится сложнее, когда дело касается цифр, которые указаны под портом. Наиболее распространенная скорость, на которую рассчитаны разъемы USB-C, составляет 10 Гбит/сек. (это те 10 Гбит/ сек., которые теоретически вдвое быстрее, чем на оригинальном USB 3.0.) Порты USB-C, которые поддерживают эту пиковую скорость, называются «USB 3.2 Gen 1×2».

Небольшая проблема заключается в том, что USB-порты поддерживающие скорость 10 Гбит/ сек. также могут существовать в оригинальной, более крупной форме (прямоугольные USB Type-A, которые мы все знаем) и называются «USB 3.2 Gen 2×1». Однако, за исключением некоторых настольных компьютеров, чаще встречаются USB-порты со скоростью 10 Гбит / сек. с физическими разъемами Type-C.

Примечание: некоторые старые порты USB-C поддерживают максимальную скорость всего 5 Гбит / с, поэтому важно искать обозначение «USB 3.2 Gen 1×2» или «10 Гбит / сек.», чтобы убедиться, что данный порт USB-C поддерживает передачу 10 Гбит / сек. Тем не менее, все эти порты обратно совместимы, только со скоростью самого медленного элемента.

Еще не запутались? Еще больше усложняет ситуацию то, что схема номеров USB 3 постоянно менялась с 2019 года, что превратило ссылки на эти порты в настоящую путаницу. До прошлого года многие порты USB-C имели маркировку USB 3.1 («USB 3.2» еще не существовало) в вариантах Gen 1 и Gen 2, а в некоторых спецификациях по-прежнему упоминается старое название «SuperSpeed». По непонятной причине, разработчики USB-IF решили отказаться от использования «USB 3.1» в пользу этих различных разновидностей USB 3.2, как показано ниже в таблице …

Обозначения USB 3.2, USB 3.1 и SuperSpeed, которые вы видите выше в каждой строке, по существу одинаковы и различаются только по названию. Если вы видите надпись USB 3.1, лучше всего узнать максимальную скорость передачи данных порта напрямую у производителя устройства или у продавца.

Как видно из таблицы, некоторые порты USB-C используют спецификацию USB 3.2 Gen 2×2 с максимальной скоростью 20 Гбит / сек. Разработчики выбрали маркировку «2×2», потому что этот стандарт удваивает количество каналов передачи данных в кабеле USB-C для достижения скорости передачи 20 Гбит / сек. Эти порты не доступны широкому кругу лиц, однако сборщики ПК и разработчики обновлений могут найти их на некоторых материнских платах для настольных ПК высокого класса. Скорее всего, они уйдут на второй план по мере продвижения в 2021 году еще одной новой разновидности портов USB-C, которые поддерживают USB4 (подробнее об этом чуть позже).

Основные возможности: многообразие функций USB-C

Вы воспринимаете старый разъем USB Type-A просто как порт для подключения съемных носителей или периферийных устройств, таких как компьютерная мышка. Но USB-C, в зависимости от возможности конкретного порта, способен на гораздо большее. Одна из самых полезных функций USB-C (он специально спроектирован таким образом) – обеспечение необходимой мощности для зарядки основного устройства, такого как ноутбук или смартфон. Фактически, большинство пользователей легких ноутбуков с портами USB-C используют их вместо традиционного бочкообразного разъема в качестве единственного варианта для подключения адаптера и зарядки от сети.

Способность USB-C поддерживать одновременно отправку видеосигналов и питание означает, что вы можете подключиться с его помощью к устройству где есть разъем DisplayPort, MHL или HDMI и практически ко всему остальному, при условии, что у вас есть подходящий переходник и кабели (подробнее об адаптерах см. ниже.) Спецификация USB-C учитывает даже передачу звука через интерфейс, но до сих пор он не заменил 3,5-мм разъем для наушников ни на компьютерах, ни на телефонах и планшетах.

Обязательно ознакомьтесь со спецификациями любого ПК, который вы собираетесь купить, потому что не все порты USB-C одинаковы. До сих пор все варианты, что мы рассматривали, поддерживают как передачу данных, так и питание подключенного устройства через USB-C (хотя и не обязательно для зарядки хост-устройства). Не смотря на то что стандартные порты USB-C поддерживают подключение дисплеев DisplayPort и / или HDMI с помощью адаптера (через протокол DisplayPort-over-USB), не каждый производитель ПК подключал порты к графическому оборудованию компьютерной системы. Некоторые порты USB-C в системе могут поддерживать подключение к видеовыходу, в то время как другие – не поддерживают. Или ни один из них не поддерживает. Важно смотреть на детали.

Thunderbolt 3 и 4: еще больше скорости для USB-C

Возможно, самым полезным аппаратным интерфейсом, который может поддерживать порт USB-C, является Thunderbolt 3 или новый Thunderbolt 4. Любой из них увеличивает пропускную способность до 40 Гбит / сек, а также снижает энергопотребление и позволяет передавать мощность до 100 Вт. Порт USB-C с поддержкой Thunderbolt 3 или 4 означает, что один кабель — это все, что вам нужно для подачи питания и передачи большого объема информации (включая видеоданные для двух дисплеев 4K с частотой 60 Гц) даже для такого сложного устройства, как компьютер. Данной возможностью быстро воспользовались многие производители ноутбуков. Некоторые модели MacBook Pro от Apple могут похвастаться четырьмя разъемами Thunderbolt 3, а это максимум на сегодняшний день, что дает вам возможностей больше чем у вас когда-либо было при использовании более ранних версий USB.

Обратите внимание, что как и в случае с подключением DisplayPort через USB-C, не каждый порт USB-C, который вы видите, обязательно поддерживает Thunderbolt 3 или 4. Чтобы узнать подробности о наличии этой возможности ознакомьтесь со спецификациями устройства или документацией. Некоторые устройства могут иметь более одного порта USB-C, но не все из них поддерживают спецификацию Thunderbolt.

Эта ситуация изменится, когда начнется массовое внедрение стандарта USB4. Порты USB4, которые только начали появляться на всего на нескольких ноутбуках в начале 2021 года, по умолчанию поддерживают скорость Thunderbolt 3, оставаясь при этом обратно совместимыми с USB 3. Они имеют ту же физическую форму, что и разъем USB-C.

Thunderbolt 4, который устанавливают в последнее время на некоторых ПК на первый взгляд мало чем отличается от Thunderbolt 3 и не предлагает каких-либо серьезных улучшений для пользователей. Оба протокола кажутся похожими, так как оба совместимы с разъемом USB Type-C и обеспечивают максимальную пропускную способность 40 Гбит/ сек. и оба предлагают от 15 Вт до 100 Вт мощности зарядки.

Однако Thunderbolt 4 имеет преимущество перед Thunderbolt 3 за счет удвоения минимальных требований к видео и данным. Thunderbolt 4 поддерживает отправку видеосигнала на два дисплея 4K или на один дисплей 8K, тогда как Thunderbolt 3 может поддерживать передачу данных только на один дисплей 4K. Кроме того, Thunderbolt 3 поддерживает скорость передачи данных только до16 Гбит/сек через PCI Express, в то время как Thunderbolt 4 делает это в два раза быстрее и предлагает скорость до 32 Гбит/сек. Это очень поможет пользователям, которые регулярно переносят гигантские видеофайлы или файлы данных с накопителей на свой компьютер для редактирования.

Адаптеры и кабели

USB-C совместим со старыми портами USB 3.0. Но из-за новой формы порта адаптеры или кабели с соответствующими разъемами действительно необходимы, если вы хотите подключить какое-либо устройство, где нет овального разъема для USB-C.

Иногда переходники для USB-C уже входят в комплектацию новых ноутбуков; но в других случаях вам, возможно, придется покупать их отдельно. Apple, например, продает различные USB-кабели и адаптеры для подключения USB-C к другим устройствам, таким где есть разъемы Lightning или Ethernet. Вы также можете найти множество таких адаптеров для ПК в интернет — магазинах. Некоторые их них даже поддерживают уже устаревшие протоколы и вы можете быть уверены что сможете подключить к современным устройствам оборудование, которое купили много лет назад. Например, легко найти переходники от USB-C к DVI (и наоборот), но также встречаются и те, которые разделяются на два последовательных соединения RS-232.

Хорошая новость заключается в том, что если вы купите пару обычных кабелей USB-C, они будут работать со всем, что поддерживает USB-C, независимо от поколения. Однако обратите внимание, что это не распространяется на Thunderbolt. Хотя Thunderbolt 3 и 4 отлично работают с USB-C, вам понадобится соответствующий кабель Thunderbolt, чтобы гарантировать совместимость и максимальную скорость. Такой кабель имеет разъем USB-C на обоих концах и символ молнии на каждом. Он также будет значительно дороже, чем стандартный USB-C. Внимательно прочитайте наше руководство по Thunderbolt 4, чтобы узнать больше о всех его особенностях и проблемах.

Кроме того, новые док-станции для ПК и Макбуков также теперь оснащены разъемами USB-C. Наличие только одного порта USB-C не является проблемой: вы можете найти решения для док-станции USB-C как от производителей ПК, таких как Dell и HP, так и от сторонних производителей аксессуаров, таких как Belkin и OWC. Эти док-станции могут подзарядить ваш ноутбук, предоставить вам доступ к дополнительным портам (включая Ethernet, HDMI, USB 3.0 и VGA) и предоставить возможность подключить несколько мониторов.

Действительно ли Вам нужен USB-C

Наличие (или отсутствие) порта USB-C становится все более важным фактором при покупке ПК. Если вы купите ультратонкий ноутбук, у него почти наверняка будет хотя бы один порт USB-C, который автоматически перенесет вас в экосистему. Если вы больше любите настольные компьютеры, вы обязательно найдете там порты, по крайней мере, один на панели ввода-вывода на материнской плате и, вероятно, еще больше на высокопроизводительных и игровых настольных компьютерах. На некоторых настольных компьютерах и неоригинальных корпусах для ПК они также размещены на лицевой панели. (Тем не менее, любители настольных ПК должны знать, что порт USB-C на передней или верхней части корпуса ПК потребует специального разъема USB-C на конце материнской платы, и только на материнских платах последних моделей они будут присутствовать. )

Даже если вам не нужен USB-C сейчас, скоро он точно вам понадобится. Мы лишь поверхностно оцениваем возможности USB-C, но одно можно сказать наверняка: следующее поколение кроссплатформенных разъемов быстро заменяет старую гвардию, так же как исходный стандарт USB заменил Apple Desktop Bus (ADB), FireWire, PS / 2, SCSI и последовательные порты на компьютерах Mac и ПК. USB-C — это действительно универсальный порт, через который можно подключить все устройства.

USB Type-C: новый взгляд на старый порт

Массовое внедрение USB началось в конце прошлого столетия, когда миру был представлен первый iMac, создатели которого отказались от разъёмов старых типов. За прошедшие годы сменилось несколько поколений USB, с каждым из которых значительно повышалась скорость передачи данных. А не так давно пользователям был представлены новый стандарт разъёмов и коннекторов USB Type-C.

Для начала рассмотрим, каковы особенности нового стандарта, чем он отличается от всех предыдущих. А достоинств у него на самом деле немало.

Впервые о том, что компания USB Implementers Forum (USB-IF) работает над новым типом USB, который должен превзойти все имевшиеся до этого разработки, стало известно ещё в 2013 году. При этом ставились две основных задачи:

приспособить разъём для обеспечения питания устройств мощностью до 100 Вт;
достижение скорости передачи данных до 10 Гбит/сек.

В основе USB Type-C лежит спецификация USB 3.1. Именно благодаря этому и обеспечивается более высокая пропускная способность в 10 Гбит/сек. Для сравнения, у используемого сегодня USB 3.0, который все чаще и чаще устанавливается на современных ноутбуках и планшетах, скорость передачи данных может достигать только 5 Гбит/сек.

Сравнение привычного USB (на фото справа) с более
компактным USB Type-C (на фото слева)

Что же касается питания, то благодаря поддержке стандарта USB Power Delivery 2. 0 имеется возможность не только обеспечивать питанием 100-ватные устройства, но и передавать энергию в обоих направлениях. То есть такой USB-разъём может использоваться не только для зарядки периферии от ноутбука, но и заряжать сам ноутбук. Последнее примечательно тем, что отпадает необходимость в дополнительном разъёме питания, что особенно важно в случае с компактными ультрабуками.

Отмечается, что изначально у разработчиков была идея сделать новый разъём в том же форм-факторе, что и старый. То есть, чтобы к новому разъёму можно было без проблем подключать, например, обычные «флешки». В итоге от этой идеи отказались по двум причинам. Прежде всего, ставилась цель уменьшить размеры настолько, насколько это вообще возможно. В результате новый разъём получился по размеру 8.3х2.5 мм. Это почти столько же, сколько и у широко распространённых сегодня MicroUSB и Apple Lightning. Ну а в качестве бонуса мы получили возможность втыкать кабель, свободно разворачивая его на 180 градусов.

Новый тип USB на корпусе ноутбука (крайний слева разъем)

Конечно же, изменение размеров неизбежно повлечёт за собой необходимость пользоваться переходниками. Однако проблема эта временная. Пройдёт ещё несколько лет и большинство пользователей уже даже и не вспомнят о таких привычных сегодня USB Type-А.

Зато крошечные разъёмы идеально подходят для всевозможных мобильных устройств, за уменьшение разъёмов которых сегодня ведётся настоящая битва. Достаточно вспомнить только появление таких стандартов, как Micro-SIM и Nano-SIM. Даже доли миллиметра сегодня могут играть важную роль.

Очень интересной технологией является также и Alternate Mode, благодаря которой можно передавать разные типы данных одновременно, не слишком теряя при этом в скорости. А это означает, что USB Type-C можно будет использовать не только для подключения «флешек» или внешних жёстких дисков, но также мониторов. Причём одновременно, используя для этого спаренные кабели.

Ну а напоследок следует отметить повышенную устойчивость к радиопомехам. Впрочем, большинство пользователей не сталкивалась с ними и с существующими стандартами.

Что нам всё это даёт?

Самое главное, что пользователи получат с массовым внедрением USB Type-C с поддержкой USB 3.1 (проще говоря USB 3.1 Type-C) — это унификацию проводных подключений. Ведь компьютеры можно будет избавить от целого ряда разъёмов, подключая самые разнообразные устройства при помощи одинаковых кабелей. А стандартизация в таких вопросах — это всегда хорошо. Хотя бы потому, что путаницы на рабочем столе будет гораздо меньше. Да и подключить что-либо куда-нибудь не туда не получится просто по определению.

Кстати, в свою время USB создавался именно как универсальный разъём. Само его название расшифровывается как Universal Serial Bus — «универсальная последовательная шина». Но хотя разработчикам удалось приспособить новый стандарт под большое количество устройств, о настоящей стандартизации до недавнего времени речи не велось. На компьютерах по-прежнему оставались такие разъёмы, как HDMI, DVI, разъёмы питания и т. п. Внедрение же нового стандарта позволит отправить их все на свалку истории.

Когда это появится

На момент написания статьи в продаже не было ни одного устройства, поддерживающего USB 3.1 Type-C со всеми его достоинствами. Однако разработчики уверены, что к концу 2015 года их будет представлено уже немало. Впрочем, пройдёт ещё несколько лет, прежде чем новый стандарт станет именно стандартом, а не просто новых экзотическим разъёмом, для которого необходимо покупать специальный переходник.

Справедливости ради отметим, что в продаже всё же есть устройство, оснащённое USB Type-C. Это планшет Nokia N1. Однако речь идёт только о стандарте разъёма, самим устройством используется интерфейс USB 2.0. То есть кроме возможности подключать кабель любой стороной, пользователь не получает больше никаких преимуществ. Возможно, что сделано подобное было только ради возможности приставки «первый в мире».

Типология разъёмов USB

Ожидается, что самым первым ноутбуком с USB 3.1 Type-C будет MacBook Air с 12-дюймовым экраном, презентации которого следует ждать в мае-июне 2015 года. При этом высказывается предположение, что устройство это будет оснащено всего двумя разъёмами — одним USB Type-C и 3.5-мм аудиовыходом. Такие ограничения позволят сделать ноутбук ещё более тонким, чем все предыдущие модели линейки Air.

Apple поступает в своих лучших традициях — резко отказывается от всего старого во имя нового. Однако другие производители сделать так не смогут, да и не захотят. А значит, некоторое время нам будут предлагать устройства, у которых USB Type-C будет просто одним из разъёмов. Но уже через пять лет можно ожидать массового распространения ноутбуков, планшетов, мониторов и даже телевизоров, у которых будет использоваться один универсальный разъём.

универсальный разъем для всего. Кабель редкий и дорогой

Достоинства порта USB 3.1:
★ быстрый
★ мощный
★ универсальный

Достоинства разъёма Type-C:
★ долговечный
★ симметричный

Теперь гарантированно можно подключить USB кабель к устройству с первого раза.

⚠ Следует различать понятия «порт » и «разъём ». Разъём (гнездо) Type-C можно припаять хоть старому телефону (вместо micro-USB), но порт так и останется старым USB 2.0 — скорости заряда и передачи данных это не прибавит. Из удобств появится лишь симметричность и надёжность разъёма.

⚠ Таким образом наличие Type-C ещё ни о чём не говорит. Продаются модели смартфонов с новым разъёмом, но со старым портом . Перечисленные в этой статье достоинства к таким смартфонам не относятся.

Назначение контактов

Контакты разъёмов на схемах показаны с внешней (рабочей) стороны, если обратное не оговаривается особо.

Порт содержит 24 контакта (12 контактов на каждой стороне). «Верхняя» линейка нумеруется A1…A12, «нижняя» — B1…B12. По большей части линейки идентичны друг другу, что и делает этот порт равнодушным к ориентации штекера. Контакты каждой линейки можно разбить на 6 групп: USB 2.0 , USB 3.1 , Питание , Земля , Согласующий канал и Дополнительный канал . А теперь рассмотрим подробнее.

Собственно, USB 3.1. Линии высокоскоростной передачи данных: TX+, TX-, RX+, RX- (контакты 2, 3, 10, 11 ). Скорость до 10 Гб/с. В кабеле эти пары перекроссированы, и что для одного устройства является RX, другому представляется как TX. И наоборот. По особому распоряжению эти пары могут переквалифицироваться под другие задачи, например — под передачу видео.

Старый добрый . Линии низкоскоростной передачи данных: D+/D- (контакты 6, 7 ). Этот раритет включили в порт ради совместимости со старыми тихоходными устройствами до 480 Мб/с.

Плюс питания — Vbus (контакты 4, 9 ). Стандартное напряжение 5 вольт. Ток выставляется в зависимости от потребностей периферии: 0,5А; 0,9А; 1,5А; 3А. Вообще, спецификация порта подразумевает передаваемую мощность до 100Вт, и в случае войны порт способен питать монитор или заряжать ноутбук напряжением 20 вольт!

GND — «Земля»-матушка (контакты 1, 12 ). Минус всего и вся.

Согласующий канал (или конфигурирующий) — СС (контакт 5 ). Это главная фишка USB type-C! Благодаря этому каналу система может определить:

— Факт подключения/отключения периферийного устройства;
— Ориентацию подключенного штекера. Как это ни странно, но разъём не абсолютно симметричен, и в некоторых случаях устройству хочется знать его ориентацию;
— Ток и напряжение, которое следует предоставить периферии для питания или заряда;
— Необходимость работы в альтернативном режиме, например, для передачи аудио-видео потока.
— Кроме функций мониторинга этот канал в случае необходимости подаёт питание на активный кабель.

Дополнительный канал — SBU (контакт 8 ). Дополнительный канал обычно не используется и предусмотрен лишь для некоторых экзотических случаев. Например, при передаче по кабелю видео, по SBU идёт аудиоканал.

Распиновка USB 3.1 Type-C

«Полосатым цветом» здесь изображены контакты неизолированного провода.

Странным решением было отмаркировать провода D+ и D- не как в USB 2. 0, а наоборот: D+ белый, D- зелёный.

Серой обводкой помечены провода, чей цвет по словам Википедии не регламентирован стандартом. Автор вообще не нашёл каких-либо указаний на цвета проводов в официальной документации .

Распайка коннекторов Type-C ▼

Схема типового кабеля USB-C «вилка-вилка»▼

Технология питания/заряда USB PD Rev.2 (USB Power Delivery)

У кабеля USB-C нет таких понятий как «коннектор-A» или «коннектор-B» — коннекторы теперь во всех случаях одинаковы.

Роли устройства обозначены новыми терминами:

DFP — активное, питающее устройство (как бы порт USB-A )
UFP — пассивное, приёмное устройство (как бы порт USB-B )
DRP — «двуличное», динамически изменяющее свой статус устройство.
Кроме того, заряжающее устройство называется Power Provider , заряжаемое — Power Consumer .

Распределение ролей осуществляется установкой на контакте CC определённого потенциала с помощью того или иного резистора:

Активное устройство (DFP V bus .
Номинал резистора сообщает потребителю, на какой ток он может рассчитывать:
56 ±20% кОм — 500 или 900 мА
22 ±5% кОм — 1,5 А
10 ±5% кОм — 3 А

Переходники с USB 2.0 (3.0) на USB-C, служащие для подключения новых смартфонов к старым ПК или ЗУ распаяны по схеме DFP, то есть, показывают себя смартфону как активное устройство ▼

Пассивное устройство (UFP ) определяется по резистору между контактами CC и GND .
Номинал резистора: 5,1 кОм

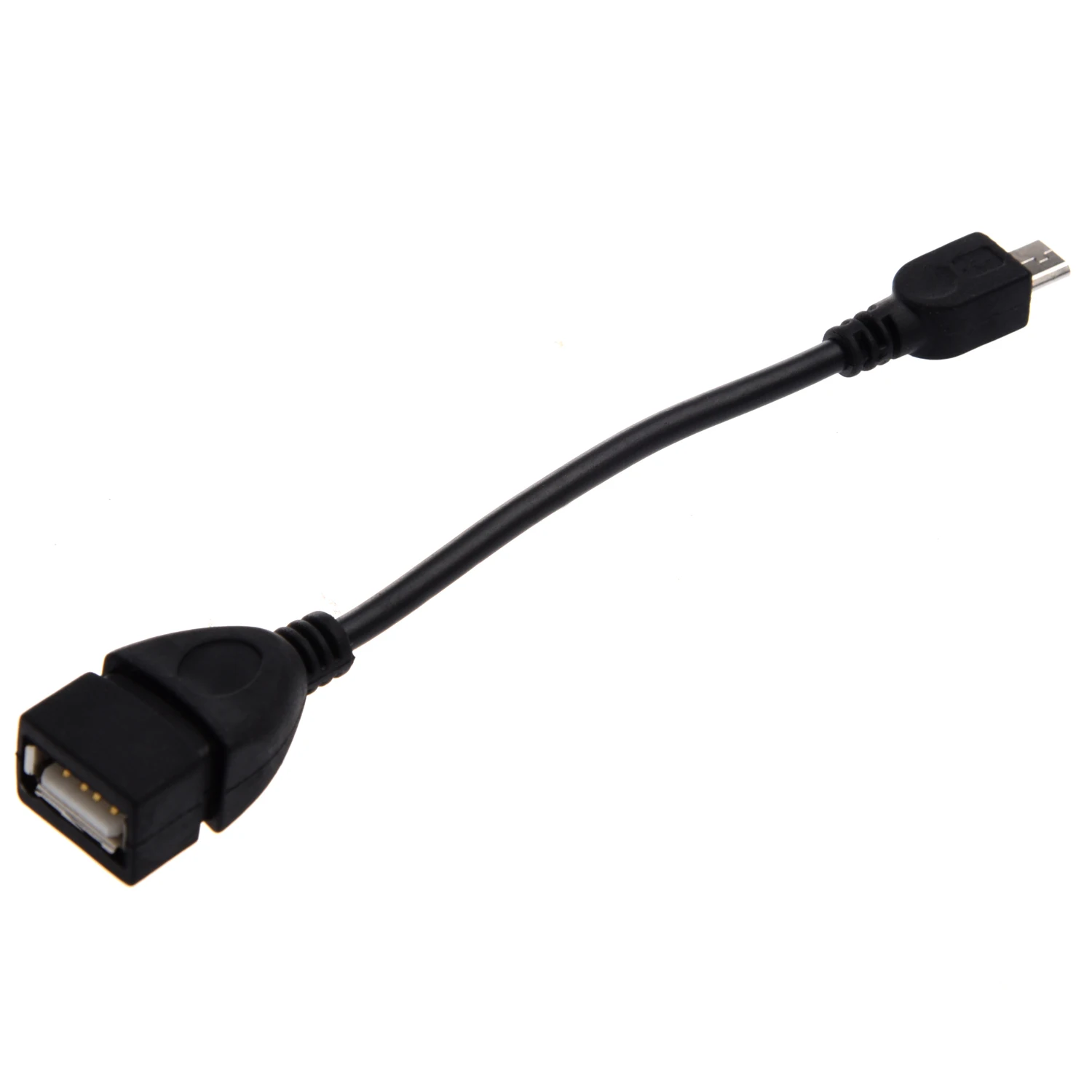

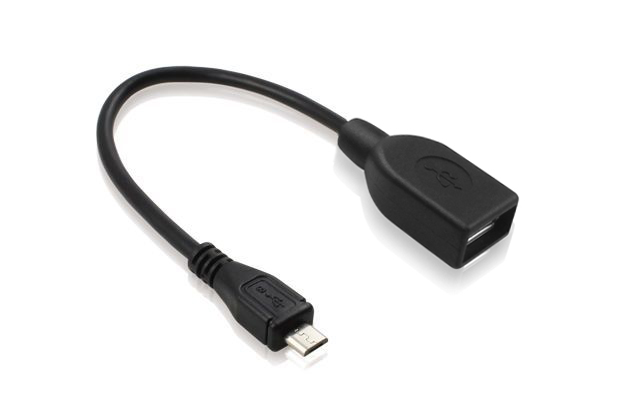

Переходники с USB-C на USB-OTG распаяны именно по схеме UFP, то есть, имитируют потребляющее устройство ▼

⚠ Технологию USB PD Rev2 в которой по контакту CC согласуются ток и напряжение заряда не следует путать с технологией Quick Charge (QC), где по контактам D− и D+ согласуется только напряжение заряда. USB PD Rev2 поддерживается только в USB 3.1.
QC поддерживается без привязки к версии порта.

Переходник USB-micro-USB-C

Распайка платы переходника Type-C to USB 3.0 OTG с разных сторон ▼

Аналоговый звук через Type-C

Стандартом предусмотрена возможность передачи аналогового звука через цифровой порт. Эта возможность реализована в смартфонах HTC серии U, HTC 10 Evo, Xiaomi Mi, LeTV. Автор будет признателен, если читатель пополнит этот список.

Для работы в этом режиме служат аналоговые гарнитуры с вилкой Type-C. Для подключения классической предусмотрены переходники.

Аналоговый звук передаётся по каналам Data−, Data+, SBU1 и SBU2. Смартфон переходит в этот режим, если в вилке гарнитуры или переходника между контактами A1-A5 и B1-B5 установлено сопротивление менее 0,8…1,2 кОм . Вместо резистора доводилось видеть просто перемычку.

Видео через USB-C

Для передачи видео через USB 3.1 разработан режим «DisplayPort Alternate Mode».
См. перечень устройств , поддерживающих этот режим.
В режиме «Display Port» назначение контактов порта меняется — две пары TX2/RX2 превращаются в видеоканал, а звуком занимается SBU1/2 ▼

Обсуждение: 270 комментариев

Добрый день. Пытаюсь подключить вот такую Спасибо за полноценный ответ!
просто подам 5 в отсоединив их от магнитолы и посмотрю результат
Надеюсь ток будет достаточным что бы в режиме зеркало не садился акум тф.

Ответить

Самсунг 8 версия андроида последняя ускоренную зарядку поддерживает при работе миракаст с автомагнитолой автомобиля используется либо вариант wi-fi + блютуз либо провод для сети видео и управление и блютуз для звука
Как я понял раз сигнальные в сети заняты единственное что можно сделать это подать питание на питающие контакты разьема в шнурке 10 ком уже есть.он будет как понял заряжать током до 600- 800 ма тк без повышения напряжения большего тока не добиться а увеличивать напряжение без контроля температуры аккумулятора опасно
Я думал может использовать usb концентратор если его подключить к телефону то может он определиться и сможет дать инфу и одному и другому устройству?

Ответить

Если поддерживается зарядка повышенным напряжением, то скорее всего у смартфона старый порт USB 2. 0 (не смотря на то, что разъём новый — Type-C). Это значит, что резистор 10 кОм порт игнорирует. На этот резистор реагирует только порт USB 3.1.
без повышения напряжения большего тока не добиться
Даже при фиксированном напряжении 5 вольт ток может быть хоть 1, хоть 2, хоть 3 ампера. Тут всё зависит от мощности зарядного устройства и готовности гаджета принять тот или иной ток.
может использовать usb концентратор если его подключить к телефону то может он определиться и сможет дать инфу и одному и другому устройству?
USB концентратор не поможет с организацией зарядки. Образно выражаясь, вы собираетесь подключить концентратор против шерсти. К тому же надо помнить, что повышенное напряжение с зарядника QC попадёт не только в смартфон, но и в магнитолу, что опасно.
Рекомендую поискать информацию по теме «заряд QC с одновременной передачей данных». Возможно есть решения, но мне не удалось найти — в поисковике попадается много посторонней инфы. Детально исследовать вопрос сейчас не могу — перегружен задачами.
Ответить

Спасибо такой резистор уже стоит в разьеме шнура. Вопрос как обеспечить
Ускоренный заряд если цифровая шина занята?
Паралелить ее нельзя? (В смысле шину USB)с другими устройствами? Можно ли цифровой сигнал управления током и напряжением заряда от ускоренной зарядки тф запаралелить с шиной USB по которой идут данные на магнитолу конкретно управление и видео (цыфровой миракаст)

Ответить

Боюсь, что ускоренный заряд обеспечить не удастся. Ветвить шину данных нельзя — не будет работать передача данных.
Вопрос, какая версия порта у вашего смартфона — USB 2.0 или USB 3.1? И поддерживает ли смартфон технологию быстрой зарядки QC. Если да — то какая версия QC поддерживается?
Признаться, я не понял, как вы собираетесь заряжать смартфон внешним источником и одновременно работать с магнитолой?
Ответить

Казалось бы, стандарт USB Type-C только начал зарабатывать себе репутацию в мире мобильных технологий, но 2015 год уже успел подарить нам определенное количество девайсов, примеривших на себя новый интерфейс: еще свежи воспоминания о OnePlus 2, Nexus 5X и Nexus 6P.

Нет никаких сомнений, что в текущем году число таких устройств будет неустанно расти. Крупнейшие производители продолжат вести ожесточенную борьбу за потребителя, снабжая разъемами Type-C не только свои флагманские модели, но и предложения в более низких ценовых сегментах.

Если вы регулярно используете внешние батареи или другие портативные зарядные устройства, заточенные под microUSB – добавит вам головной боли: для того, чтобы продолжить извлекать пользу из любимых аксессуаров, будьте готовы раскошелиться на дюжину всевозможных адаптеров.

Но существует альтернативный вариант – внешний аккумулятор, или так называемый Power Bank, с уже встроенным разъемом под коннектор USB Type-С, имеющий, ко всему прочему, ряд значительных преимуществ над конкурентами: пополнения заряда девайса через Type-C соединение проходит значительно быстрее, и вам не придётся носить с собой все необходимые переходники.

На страницах интернет-магазинов можно встретить десятки различных наименований портативных зарядок. Похоже, пришло время разобраться, какие товары достойны покупки. Взяв во внимание бренд, рейтинг и положительные отзывы, мы составили для вас небольшой субъективный список. И если представленных ниже павербанков нет в вашем местном магазине, их стоимость позволяет без проблем с таможней заказывать их на ebay, amazon или другой онлайн-площадке.

Anker PowerCore+ емкостью 20100 мАч обойдется вам примерно в $51. За эти деньги вы получите устройство с LED-индикатором заряда, двумя портами USB с выходным током 2.4 A, и одним портом USB Type-C. Собственно, сам комплект состоит из «павербанка», кабеля USB/USB Type-C для подзарядки батареи, чехла и провода под microUSB.

Отметим, что Anker PowerCore+ может похвастаться несколькими уникальными находками, которые отвечают за легитимную подпитку вашего . Собственная технология PowerIQ копирует протоколы зарядки каждого подключаемого гаджета, делая процедуру безопасной и максимально эффективной. Полезной будет и VoltageBoost: она определяет сопротивление кабеля, обеспечивая тем самым стабильность процесса. К сожалению, Anker PowerCore+ не поддерживает технологию Qualcomm Quick Charge 2.0.

Внешний аккумулятор CHOETECH с 10400 мАч внутри стоит $32. На борту два USB порта, один из которых совместим с технологией Quick Charge 2.0 от Qualcomm. Разъем USB Type-C может быть использован для соединения с Macbook, Nexus 6P или Pixel C. В комплекте – сам Power Bank и кабель USB/USB Type-C. Тут же гарантия на 18 месяцев. Устройство заряжается как через microUSB, так и посредством интерфейса USB Type-C.

На самом деле, CHOETECH выглядит не слишком впечатляюще, если сравнивать его с моделью от Anker. Стоит он на $20 дешевле, но вместе с ценой где-то теряется половина емкости. Склонить чашу весов в пользу CHOETECH может разве что его скромный вес и размер, а также поддержка Quick Charge 2.0.

Цена павербанка RAVPower емкостью 20100 мАч составляет примерно $60. Неброский дизайн – черная коробочка с четырёхточечным LED-индикатором – ярко контрастирует с великолепным функционалом: разъем microUSB ответственный за подзарядку RAVPower; еще один USB порт готов сотрудничать с технологиями Qualcomm Quick Charge 2. 0 и 3.0; скорость обеспечивает интерфейс USB 3A Type-C.

Своеобразной «фишкой» аккумулятора является порт iSmart. С его помощью RAVPower распознает тип подключаемого устройства и проводит оптимизацию своей работы, опираясь на полученную информацию.

Примечательно, что заявленных 20100 мАч должно хватить для того, чтобы пять раз вернуть к жизни Galaxy S6; для восстановления полного заряда iPhone 6S у вас будет около 8 попыток. Также RAVPower способен защитить ваш девайс от «оверчарджа» и сохранить здоровье его чувствительных микросхем.

В общем, RAVPower станет отличным выбором для тех, кто мечтает о вместительной портативной батарее с кучей дополнительных возможностей и поддержкой Quick Charge от Qualcomm. Что тут еще скажешь, роскошная вещь с не менее «роскошной» ценой.

Источник питания Talentcell на 10400 мАч – самый дешевый аксессуар в нашем списке. Его стоимость равна $27. Заряжается он через microUSB 2.0, в наличии разъем USB Type-C. Состояние аккумулятора отображает небольшой LED-индикатор. В упаковке вы обнаружите Power Bank и кабель с коннекторами Type-C. Использовать Talentcell можно с любым гаджетом, за исключением 12-дюймового красавчика-Macbook’a. А еще эта чудесная батарейка позволяет проводить одновременную зарядку двух смартфонов.

Если у вас нет лишних средств для покупки дорогого «павербанка», Talentcell готов предложить свои услуги. Отзывы у проекта достаточно неплохие, но если вас все же смущает малоизвестный бренд, задумайтесь о приобретении выше обсуждаемых вариантов.

И снова продукт с не слишком громким именем, но привлекательной ценой. Такая вот дилемма: за $32 вы можете купить Talentcell и два Биг Мак Меню или iVoler с его 10000 мАч, стандартным USB портом и интерфейсом Type-С. Отсутствие поддержки Qualcomm Quick Charge здесь компенсируется возможностью «мега» быстрой зарядки с 0 до 100 процентов за 3.5 часа.

Нам кажется, что лучше взять TalentCell и покушать, но дополнительную опцию все-таки стоило рассмотреть – фастфуд ведь штука вредная.

У порта USB Type-C есть как минимум одно неоспоримое и очевидное преимущество перед портом micro USB — вставлять в него коннектор можно любой стороной (как Lightning). Но у USB Type-C есть и недостатки, о них мы расскажем сегодня.

1. USB Type-C не поддерживает быструю зарядку

В настоящее время ни один смартфон с кабелем USB Type-C не совместим с технологиями, поддерживающими быструю зарядку (например, с Qualcomm Quick Charge 2.0). Возможно, она появится в будущем, но точно не у тех смартфонов, что уже выпущены.

2. USB Type-C не гарантирует высокую скорость обмена данными

USB Type-C — это лишь форм-фактор коннектора, а не стандарт обмена данными. Сам кабель USB Type-C может соответствовать разным стандартам — USB 2.0, 3.0 и 3.1. Даже в том случае, если кабель поддерживает USB 3.1, скорость передачи данных через него будет ограничена портом смартфона или компьютера. В теории через USB 3.1 данные могут передаваться со скоростью до 10 гигабит в секунду, но в реальности такая скорость будет скорее всего недостижима даже при идеальных условиях.

3. USB Type-C слабо распространен

Наверняка вы часто просили у своих знакомых зарядное устройство или кабель для зарядки своего разрядившегося смартфона. В случае с USB Type-C такое не прокатит — вряд у кого-то найдется такой кабель. Попросить кабель micro USB можно у любого прохожего. Могут отказать, но он есть почти у всех..

4. USB Type-C это дорого

Хуже всего, если кабель потеряется или придет в негодность — шнур с micro USB стоит в компьютерных магазинах очень дешево, а USB Type-C есть далеко не во всех торговых точках, и за него придется выложить гораздо больше денег. Кроме того, нет никакой гарантии, что новый кабель будет таким же качественным, как тот, что прилагался в комплекте к смартфону, велик риск нарваться на подделку.

5. USB Type-C не поддерживает привычные аксессуары

Если вы уже купили для своего смартфона различные аксессуары, вроде портативных зарядных устройств, OTG-переходников, флэшек, колонок и т.п., будьте готовы, что они окажутся несовместимы с USB Type-C. Найти аксессуары, которые поддерживают этот стандарт, в настоящее время довольно сложно.

Все это вовсе не означает, что стандарт USB Type-C плох, просто его время еще не пришло. К тому же, многие проблемы совместимости решаются покупкой адаптера USB Type-C -> micro USB.

День добрый, Geektimes! Все уже слышали про USB Type-C? Тот самый, который двухсторонний, быстрый-модный-молодёжный, заряжает новый макбук, делает волосы гладкими и шелковистыми и обещает стать новым стандартом подключения на следующие лет десять?

Так вот, во-первых, это тип разъёма, а не новый стандарт. Стандарт называется USB 3.1. Во-вторых, говорить нужно именно о новом стандарте USB, а Type-C лишь приятный бонус. Чтобы понять, в чём разница, что скрывается за USB 3.1, а что — за Type C, как заряжать от USB-кабеля целый ноутбук и что ещё можно сделать с новыми USB Type-C:

Коротко о главном

USB как стандарт появился почти двадцать лет назад. Первые спецификации на USB 1.0 появились в 1994 году и решали три ключевых проблемы: унификацию разъёма, по которому подключалось расширяющее функции ПК оборудования, простоту для пользователя, высокую скорость передачи данных на устройство и с него.

Не смотря на определённые преимущества USB-подключения перед PS/2, COM и LPT-портами, популярность пришла к нему не сразу. Взрывной рост USB испытал в начале двухтысячных: сначала к нему подключались камеры, сканеры и принтеры, затем флеш-накопители.

В 2001 году появились первые коммерческие реализации того USB, который нам привычен и понятен: версии 2.0. Им мы пользуемся вот уже 14-й год и устроен он сравнительно просто.

USB 2.0

Любой кабель USB версии 2.0 и ниже имеет внутри 4 медных проводника. По двум из них передаётся питание, по двум другим — данные. Кабели USB (по стандарту) строго ориентированы: один из концов должен подключаться к хосту (то есть системе, которая будет управлять соединением) и называется он Type-A , другой — к устройству, он называется Type-B . Разумеется, иногда в устройствах (таких, как флешки) кабеля нет вообще, разъём типа «к хосту» располагается прямо на плате.

На стороне хоста существует специальный чип: контроллер USB (в настольных компьютерах он может быть как частью системной логики, так и вынесен в качестве внешней микросхемы). Именно он инициализирует работу шины, определяет скорость подключения, порядок и расписание движения пакетов данных, но это всё детали. Нас больше всего интересуют разъёмы и коннекторы классического USB-формата.

Самый популярный разъём, которым все пользовались — USB Type-A классического размера: он расположен на флешках, USB-модемах, на концах проводов мышей и клавиатур. Чуть реже встречаются полноразмерные USB Type-B: обычно таким кабелем подключаются принтеры и сканеры. Мини-версия USB Type-B до сих пор часто используется в кардридерах, цифровых камерах, USB-хабах. Микро-версия Type-B стараниями европейских стандартизаторов стала де-факто самым популярным разъёмом в мире: все актуальные мобильники, смартфоны и планшеты (кроме продукции одной фруктовой компании) выпускаются именно с разъёмом USB Type-B Micro.

Ну а USB Type-A микро и миниформата наверное никто толком и не видел. Лично я навскидку не назову ни одного устройства с такими разъёмами. Даже фотографии пришлось из википедии доставать:

Скрытый текст

Все эти разъёмы объединяет одна простая вещь: внутри находится четыре контактных площадки, которые обеспечивают подключаемое устройство и питанием, и связью:

С USB 2.0 всё более-менее понятно. Проблема стандарта заключалась в том, что двух проводников для передачи данных мало, да и разработанные в середине первого десятилетия спецификации не предусматривали передачу больших токов по цепям питания. Сильнее всего от подобных ограничений страдали внешние жёсткие диски.

USB 3.0

Для улучшения характеристик стандарта была разработана новая спецификация USB 3.0, которая содержала следующие ключевые отличия:

Пять дополнительных контактов, четыре из которых обеспечивают дополнительные линии связи;
Увеличение максимальной пропускной способности с 480 МБит/с до 5 Гбит/с;
Увеличение максимального тока с 500 мА до 900 мА.

Кроме того, появилось ещё 4 разъёма, электрически и механически совместимые с USB Type-A версии 2.0. Они позволяли как подключать USB 2.0-устройства к 3.0-хостам, так и 3.0-устройства к 2.0-хостам или по 2.0-кабелю, но с ограничением по питанию и скорости передачи данных.

USB 3.1

С осени 2013 года приняты спецификации на обновлённый стандарт USB 3.1, который и принёс нам разъём Type-C , передачу до 100 Вт питания и удвоение скорости передачи данных по сравнению с USB 3.0. Однако стоит отметить, что все три новшества — это лишь части одного нового стандарта, которые могут быть как применены все вместе (и тогда девайс или кабель получит сертификацию USB 3.1), либо по отдельности. Например, технически внутри Type-C кабеля можно организовать хоть USB 2.0 на четырёх проводах и двух парах контактов. К слову, такой «финт» провернула компания Nokia: её планшет Nokia N1 имеет разъём USB Type-C, но внутри используется обычный USB 2.0: со всеми ограничениями по питанию и скорости передачи данных.

USB 3.1, Type-C и питание

За возможности по передаче действительно серьёзных мощностей отвечает новый стандарт USB PD (Power Delivery). Согласно спецификациям, для сертификации USB PD устройство и кабель должны обеспечивать передачу тока с мощностью до 100 Ватт, причём в обе стороны (как к хосту, так и от него). При этом передача электроэнергии не должна мешать передаче данных.

Пока существует только два ноутбука, полностью поддерживающие USB Power Delivery: новый макбук и Chromebook Pixel.

Ну а потом, кто знает, может, будем дома вот такие розетки ставить?

USB Type-C и обратная совместимость

USB как стандарт силён своей обратной совместимостью. Найдите древнюю флешку на 16 мегабайт, поддерживающую только USB 1.1, вставьте её в порт 3.0 и работайте. Подключите современный HDD в разъём USB 2.0, и если ему хватит питания — всё заведётся, просто скорость будет ограничена. А если не хватит — существуют специальные переходники: они используют цепи питания ещё одного порта USB. Скорость не увеличится, но HDD будет работать.

Та же история и с USB 3.1 и разъёмом Type-C, с одной лишь поправкой: новый разъём геометрически никак не совместим со старыми. Впрочем, производители активно начали производство как проводов Type-A Type-C, так и всевозможных переходников, адаптеров и разветвителей.

USB Type-C и туннелирование

Скорость передачи данных стандарта USB 3.1 позволяет не только подключать накопители и периферию, заряжать ноутбук от сети через Type-C-кабель, но и подключить, скажем… монитор. Одним проводом. И USB hub с несколькими 2.0-портами внутри монитора. 100 Вт питания, скорость, сравнимая с DisplayPort и HDMI, универсальный разъём и всего один проводок от ноутбука к монитору, блок питания которого и дисплей обеспечит электричеством, и ноутбук зарядит. Разве это не прекрасно?

Что сейчас есть на USB Type-C

Так как технология молодая, на USB 3.1 девайсов совсем немного. Устройств же с кабелем / разъёмом USB Type-C немногим больше, но всё равно недостаточно, чтобы Type-C стал таким же распространённым и естественным, как Micro-B, который есть у любого пользователя смартфона.

На персональных компьютерах Type-C ждать можно уже в 2016, но некоторые производители взяли и обновили линейку имеющихся материнских плат. Например, USB Type-C с полной поддержкой USB 3.1 есть на материнской плате MSI Z97A Gaming 6 .

Не отстаёт и компания ASUS: материнские платы ASUS X99-A и ASUS Z97-A поддерживают USB 3.1, но, к сожалению, лишены разъёмов Type-C. Кроме того, анонсированы специальные платы расширения для тех, кому не хочется ни обновлять материнскую плату, ни отказываться от пары USB 3.1-портов.

Компания SanDisk не так давно представила 32 Гб флеш-накопитель с двумя разъёмами: классическим USB Type-A и USB Type-C:

Разумеется, не стоит забывать про недавний MacBook с пассивным охлаждением и всего одним разъёмом USB Type-C. Про его производительность и прочие прелести поговорим как-нибудь отдельно, а вот про разъём — сегодня. Apple отказалась как от своей «волшебной» зарядки MagSafe, так и от других разъёмов на корпусе, оставив один порт для питания, подключения периферии и внешних дисплеев. Разумеется, если вам мало одного разъёма, можно купить официальный переходник-разветвитель на HDMI, классический USB и разъём питания (всё тот же Type-C) за… 80 долларов. 🙂 Остаётся надеяться, что Type-C придёт и на мобильные девайсы Apple (и на этом зоопарк с проводами для смартфонов закончится окончательно), хотя шансы на такой апдейт минимальные: зря что ли разрабатывали и патентовали Lightning?

Один из производителей периферии — LaCie — уже успел выпустить для нового макбука стильный внешний накопитель с поддержкой USB 3.1 Type-C.

Первая версия шины Universal Serial Bus (USB) была представлена в 1995 году. Именно USB стал наиболее успешным интерфейсом за всю историю вычислительных систем. Десятки миллиардов устройств связываются между собой посредством USB, потому важность данного канала передачи данных сложно переоценить. Похоже, с появлением разъема USB Type-C , наше представление о возможностях и роли универсальной шины может кардинально измениться. Прежде чем говорить о перспективах, давайте посмотрим, что же предлагает универсальный коннектор нового формата.

Преимущества и недостатки интерфейсного разъема нового формата уже некоторое время обсуждается в сети. Спецификация USB Type-C была окончательно утверждена еще в конце лета прошлого года, однако тема универсального разъема вызвала активный интерес после недавнего анонса ноутбка , а также новой версии , оснащенных USB Type-C.

Конструкция. Удобное подключение

Коннектор USB Type-C немного крупнее привычного USB 2.0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.

Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны/планшеты с минимально разумной толщиной корпуса.

Конструктивно разъем имеет овальную форму. Сигнальные и силовые выводы размещены на пластиковой стойке в центральной части. Контактная группа USB Type-C включает 24 вывода. Это гораздо больше, чем у разъемов USB предыдущего поколения. На нужды USB 1.0/2.0 выделялось всего 4 контакта, а разъемы USB 3.0 имеют 9 выводов.

Первая очевидная выгода USB Type-C – симметричный разъем, позволяющий не задумываться над тем, какой стороной подсоединить штекер к розетке. Извечная проблема устройств с USB-коннекторами любого формата теперь наконец-то решена. При этом решение задачи достигается не банальным дублированием всех контактных групп. Здесь используется определенная логика автоматического согласования и коммутации.

Еще один приятный момент – с обеих сторон интерфейсного кабеля располагаются идентичные разъемы. Потому, используя USB Type-C, не нужно выбирать, какой стороной проводника подсоединять ведущее и ведомое устройства.

Внешняя оболочка коннектора не имеет никаких отверстий или вырезов. Для его фиксации в разъеме используются внутренние боковые защелки. Штекер должен достаточно надежно удерживаться в разъеме. Люфтов, подобных тем, что можно было наблюдать у USB 3.0 Micro-B, здесь быть не должно.

Многих наверняка волнует физическая надежность нового коннектора. Согласно заявленным характеристикам, механический ресурс разъема USB Type-C составляет порядка 10 000 подключений. Точно такой же показатель характерен и для порта USB 2.0 Micro-B.

Отдельно отметим, что USB Type-C не является интерфейсом передачи данных. Это тип разъема, позволяющий связать воедино различные сигнальные и силовые линии. Как видим, коннектор элегантен с инженерной точки зрения, а главное – должен быть удобен в использовании.

Скорость передачи данных. 10 Гб/c не для всех?

Одно из преимуществ USB Type-C – возможность использования для передачи данных интерфейса USB 3.1, сулящего повышение пропускной способности до 10 Гб/с. Однако, USB Type-C и USB 3.1 – это не равнозначные термины и точно не синонимы. В формате USB Type-C могут быть реализованы возможности как USB 3.1, так и USB 3.0 и даже USB 2.0. Поддержку той или иной спецификации определяет интегрированный контроллер. Конечно, с большей вероятностью порты USB Type-C будут появляться на устройствах, поддерживающих высокую скорость передачи данных, но это не догма.

Напомним, что даже при реализации возможностей USB 3.1 возможны отличия в максимальной скорости передачи данных. Для USB 3.1 Gen 1 – это 5 Гб/с, USB 3.1 Gen 2 – 10 Гб/с. Кстати, представленные Apple Macbook и Chromebook Pixel имеют порты USB Type-C с пропускной способностью 5 Гб/с. Ну, а наглядным примером того, что новый интерфейсный разъем очень вариативен, является планшет Nokia N1. Он также оснащен коннектором USB Type-C, но его возможности ограничены USB 2.0 с пропускной способностью 480 Мб/c.

Обозначение «USB 3.1 Gen 1» можно назвать своеобразной маркетинговой уловкой. Номинально подобный порт имеет возможности идентичные таковым для USB 3.0. Более того, для данной версии «USB 3.1» могут использоваться те же контроллеры, что и для реализации шины предыдущего поколения. На начальном этапе такой прием наверняка активно будут применять производители, выпуская новые устройства с USB Type-C для которых не нужна максимальная пропускная способность. Предлагая устройство с коннектором нового типа, многим захочется представить его в выгодном свете, заявив о наличии не только нового коннектора, но и поддержке USB 3.1, пусть даже и условной.

Важно понимать, что номинально порт USB Type-C может использоваться для максимально производительного подключения на скоростях до 10 Гб/c, но, чтобы получить такую пропускную способность, ее должны обеспечивать подключаемые устройства. Наличие USB Type-C не является показателем реальных скоростных возможностей порта. Их стоит предварительно уточнять в спецификациях конкретных продуктов.

Некоторые ограничения также имеют кабели для подсоединения устройств. При использовании интерфейса USB 3.1, для передачи данных без потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.

Передача энергии. Агрегат на 100 Вт

Еще одна важная особенность, которую привносит USB Type-C – возможность передачи энергии мощностью до 100 Вт. Этого хватит не только для питания/зарядки мобильных устройств, но и для беспроблемной работы ноутбуков, мониторов или, например, «больших» внешних накопителей формата 3,5”.

При изначальной разработке шины USB, передача энергии была второстепенной функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мышки/клавиатуры, но не более того. Для USB 2.0 номинальная сила тока была увеличена до 0,5 А, что позволило получить уже 2,5 Вт. Этого зачастую хватало для питания, например, внешних жестких дисков формата 2,5”. Для USB 3.0 номинально предусмотрена сила тока в 0,9 А, что при неизменном напряжении питания в 5В уже гарантирует мощность в 4,5 Вт. Специальные усиленные разъемы на материнских платах или ноутбуках способны были выдавать до 1,5 А для ускорения зарядки подключенных мобильных устройств, но это все еще 7,5 Вт. На фоне этих цифр возможность передачи 100 Вт выглядит чем-то фантастическим. Однако, чтобы порт USB Type-C наполнился необходимыми мощностями, нужна поддержка спецификации USB Power Delivery 2.0 (USB PD). Если таковой нет, порт USB Type-C штатно сможет выдать на гора 7,5 Вт (1,5 А, 5 В) или 15 Вт (3А, 5 В) в зависимости от конфигурации.

Чтобы упорядочить энергетические возможности портов с USB PD, была разработана система силовых профилей, предусматривающих возможные комбинации напряжений и токов. Соответствие Profile 1 гарантирует возможность передачи 10 Вт энергии, Profile 2 – 18 Вт, Profile 3 – 36 Вт, Profile 4 – 60 Вт, Profile 5 – 100 Вт. Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.

Конечно, хорошо, когда устройство оснащено USB Type-C, поддерживающим максимальный энергетический профиль USB PD. Именно такой разъем позволяет передавать до 100 Вт энергии. Очевидно, что порты с подобным потенциалом могут появиться на некоторых мощных ноутбуках, специальных док-станциях или материнских платах, где для нужд USB Type-C будут выделены отдельные фазы внутреннего блока питания. Речь о том, что требуемую мощность необходимо как-то сгенерировать и подвести к контактам USB Type-C. Да и для передачи энергии такой мощности потребуются активные кабели.

Здесь важно понимать, что не любой порт нового формата сможет обеспечить заявленную мощность в 100 Вт. Потенциальная возможность для этого есть, однако данный вопрос обязательно должен быть решен производителем на уровне схемотехники. Также не стоит питать иллюзий на счет того, что вышеуказанные 100 Вт можно будет получить, скажем, от блока питания размером со спичечную коробку и теперь зарядкой от смартфона можно будет запитать свой игровой ноутбук и подключенный к нему 27-дюймовый монитор. Все же закон сохранения энергии продолжает работать, а потому внешний БП на 100 Вт с портом USB Type-C будет представлять собой все такой же увесистый брусок, как и ранее. В целом же сама возможность передачи энергии такой мощности с помощью универсального компактного разъема – это, конечно же, плюс. Как минимум, прекрасная возможность избавиться от разнобоя оригинальный силовых коннекторов, которыми особо часто грешат производители ноутбуков.

Еще одна полезная особенность USB Type-C – возможность смены направления передачи энергии. Если позволяет схемотехника устройств, потребитель может, например, на время стать источником заряда. Причем для обратного энергетического обмена не понадобится даже переподключение разъемов.

Альтернативный режим. Не USB единым

Порт USB Type-C изначально разрабатывался в качестве универсально решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видеопотока посредством DisplayPort Alt Mode.

USB Type-C располагает четырьмя высокоскоростными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 4 K (3840×2160). При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3.1 Gen2). Также передача видеопотока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже скоростных 4 линии. В этом случае будет доступны режимы вплоть до 5K (5120×2880). В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.

В альтернативном режиме для передачи аудиопотока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не задействуются, потому здесь тоже никаких дополнительных функциональных потерь.

При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему можно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

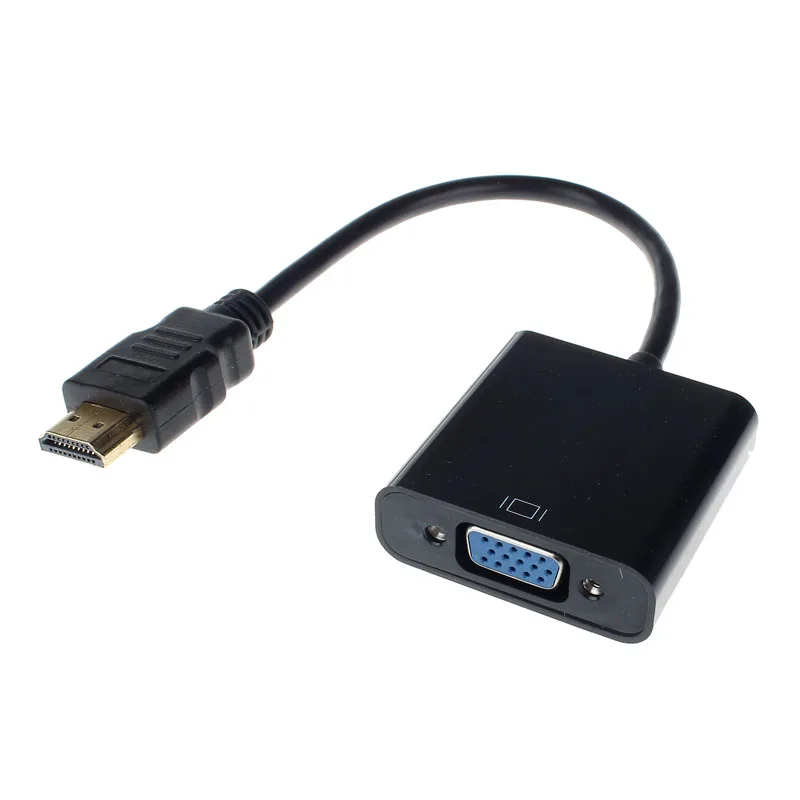

Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).

Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.

Совместимость. Трудности «переходникового» периода

Если говорить о совместимости USB Type-C с устройствами, оснащенными портами USB предыдущего поколения, то, подключить их напрямую не представляется возможным из-за принципиальных отличий конструкции коннекторов. Для этого понадобится воспользоваться переходниками. Их ассортимент обещает быть очень широким. Конечно, речь не только о конвертации USB Type-C на формат других типов USB. Переходники для вывода изображения на экраны с традиционными портами DisplayPort, HDMI, DVI и VGA также будут доступны.

Apple одновременно с анонсом нового MacBook предложила несколько вариантов переходников. Одиночный USB Type-C на USB Type-A оценен в $19.

Учитывая наличие всего одного USB Type-C, владельцу MacBook наверняка не обойтись без универсального более функционального конвертора. Apple представила два таких адаптера. Один на выходе имеет сквозной порт USB Type-C, VGA и USB Type-A, второй вариант оснащен HDMI вместо VGA. Стоимость таких коробков – $79. Блок питания на 29 Вт с нативным USB Type-C завесил на $49.

Google для новой системы Chromebook Pixel предлагает одиночные переходники с USB Type-C на Type-A (вилка/розетка) ценой $13, за конвертер на DisplayPort и HDMI придется заплатить $40. Блок питания на 60 Вт оценен в $60.

От производителей оборудования традиционно не стоит ожидать гуманных ценников на дополнительные аксессуары. Производители переходников в предвкушении спроса на свои новые продукты. Belkin уже готова отгружать километры проводников, но их стоимость также низкой не назовешь ($20–30). Компания также анонсировала, но еще не представила переходник с USB Type-C на гигабитный порт Ethernet. Стоимость пока не объявлена, есть информация лишь о том, что он будет доступен в начале лета. Забавно, но, похоже, что до этого момента, чтобы подключиться к проводной сети, понадобится сразу использовать два переходника. Вполне возможно, что кто-то окажется расторопнее Belkin, раньше предложив соответствующий адаптер.

О заметном снижении цены можно будет говорить лишь после того, как аксессуарами с USB Type-C плотно займутся куда менее известные компании из «Поднебесной». Учитывая, какие перспективы открываются, полагаем, что за ними дело не станет.

Устройства с USB Type-C. Кто-то должен быть первым

Номинально первым устройством, оснащенным портом USB Type-C стал планшет . По крайней мере, именно это устройство стало предвестником того, что порты нового формата покинули лаборатории разработчиков и «идут в народ».

Любопытное устройство, но, к сожалению, пока оно предлагается достаточно ограниченным тиражом. Планшет имеет нативный порт USB Type-C, хотя для передачи данных используется протокол USB 2.0.

Пожалуй, наиболее знаковым продуктом, который поможет повысить популярность USB Type-C, стал недавно представленный . 12-дюймовый ноутбук оснащен единственным интерфейсным разъемом, потому его владельцы так или иначе станут первопроходцами, которые будут приспосабливаться к жизни с USB Type-C.

С одной стороны Apple очевидно поддержала развитие нового стандарта, более того, инженеры компании непосредственно участвовали в разработке USB Type-C. С другой – обновленные версии Macbook Air и MacBook Pro не получили данный коннектор. Значит ли это, что в более «тяжелой» категории устройств производителя USB Type-C в ближайший год не пропишется? Спорно. Ведь наверняка Apple не сможет удержаться от обновления линейки ноутбуков после осеннего анонса новой мобильной платформы Intel с процессорами Skylake. Возможно, именно тогда купертинцы выделят место на интерфейсной панели для USB Type-C.

Еще более неоднозначна ситуация с планшетами и смартфонами. Будет ли Apple использовать для них USB Type-C вместо Lightning? Проприетарный разъем в плане возможностей заметно уступает новому универсальному порту, но как быть с оригинальной периферией, накопившейся у пользователей мобильных продуктов Apple c 2012 года? Ответы на эти вопросы мы узнаем с обновлением или расширением линеек iPhone/iPad.

Компания Google представила второе поколение стильных ноутбуков Chromebook Pixel. Системы на Chrome OS до сих пор остаются достаточно нишевыми решениями, но качество систем Google подкупает, к тому же в этот раз они в авангарде устройств, предлагающих приобщиться к USB Type-С. Ноутбуки оснащены парой соответствующих разъемов. Однако, для подстраховки Chromebook Pixel имеют и два классических разъема USB 3.0.

В целом, представители Google весьма воодушевлены возможностями нового разъема, рассчитывая на появление в ближайшем времени мобильных устройств на Android с разъемом USB Type-C. Бескомпромиссная поддержка крупнейшего платформодержателя – весомый аргумент для других игроков рынка.

Производители материнских плат пока не особо торопятся добавлять порт USB Type-C для своих устройств. Недавно компания MSI представила модель MSI Z97A GAMING 6, которая оборудована таким коннектором со скоростью передачи данных до 10 Гб/c.

Компания ASUS предлагает внешний контроллер USB 3.1 с портом USB Type-C, который устанавливается на любую плату со свободным слотом PCI Express (x4).

Периферийных устройств с нативным USB Type-C пока откровенно маловато. Наверняка многие производители не торопились с анонсом, ожидая появления систем с которыми можно будет использовать продукты с USB Type-C. В целом, это типичная ситуация при внедрении очередного отраслевого стандарта.

Сразу после анонса Apple MacBook, компания LaCie представила серию портативных внешних жестких дисков с USB Type-C.

SanDisk уже предлагает на пробу флеш-накопитель с двумя разъемами – USB 3.0 Type-A и USB Type-C. Аналогичный продукт предлагает и менее известная Microdia.

Наверняка вскоре мы увидим значительное расширение ассортимента устройств с USB Type-C. Маховик перемен медленно, но верно будет раскручиваться. Поддержка «больших» компаний способна повлиять на ситуацию и ускорить этот процесс.

Итоги

Необходимость в универсальном компактном разъеме, который можно было бы использовать для передачи данных, видео-аудиопотоков и электроэнергии, назрела уже довольно давно. Учитывая обоюдный интерес, как со стороны пользователей, так и производителей оборудования, есть все предпосылки для того, чтобы USB Type-С «выстрелил».

Компактные размеры, простота и удобство подключения наряду с широкими возможностями сулят коннектору перспективы повторить успех своего предшественника. Привычный порт USB несколько раз модернизировался, однако пришло время кардинальных изменений. 10 Гб/c с возможностью дальнейшего масштабирования, передача энергии мощностью до 100 Вт и картинка с разрешением до 5К. Неплохо для старта? Еще один аргумент в копилку USB Type-C – открытый стандарт, не требующий от производителей лицензионных отчислений. Предстоит еще большая работа, но впереди виден результат, ради которого стоит пройти этот путь.

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и распайку контактов. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Версии USB. Чем отличается USB 2.0 от USB 3.0

Для начала кратко общие сведения. USB-устройства бывают версий трех версий – 1.1, 2.0 и 3.0. Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных (12 Мбит – примерно 1,2 Мбайт/с) и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии. Она обеспечивает пропускную способность 480 Мбит/с, то есть скорость копирования теоретически должна быть на уровне 48 Мбайт/с. Однако из-за конструктивных особенностей и не совсем идеальной реализации на практике скорость редко превышает 30-33 Мбайт/с. Большинство внешних винчестеров умеют читать со скоростью в 3-4 раза больше. То есть этот разъем является узким горлышком, тормозящим работу современных накопителей. Для мышек, клавиатур и т. п. скорость роли не играет.

Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению. Пропускная способность равна 5 Гбит/с, что может дать 500 Мбайт/с. Современные винчестеры имеют скорость около 150-170 Мбайт/с, то есть, третья версия USB сможет обеспечить большой запас по скорости на ближайшие годы.

Совместимость разных версий USB.

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и частоупотребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

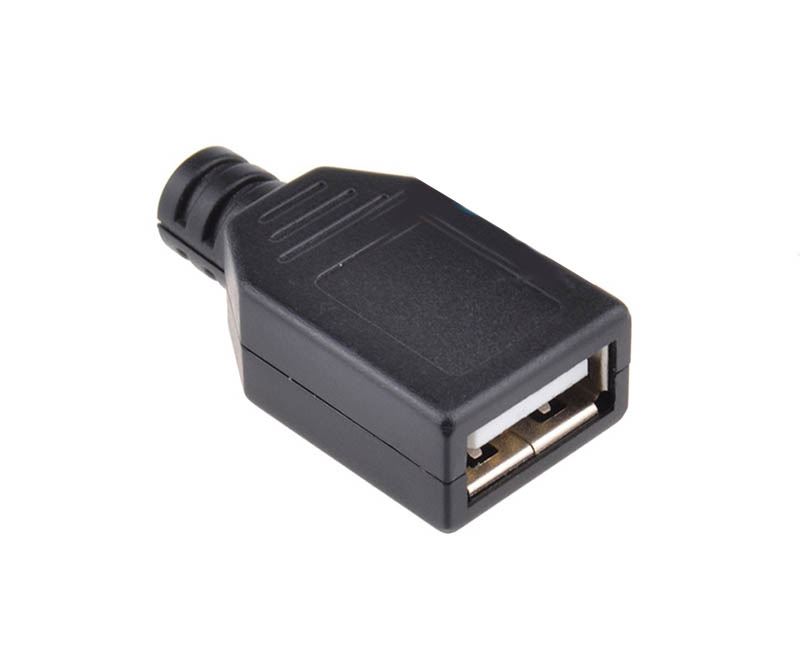

USB тип A (USB 2.0)

Это самый распространенный и самый узнаваемый разъем из ныне существующих. Большинство устройств, подключаемых по USB, имеют именно его. Мышки, флэшки, клавиатуры, камеры и многое другое – все они оснащены USB типа A, который берет свое начало еще в 90-х. Одним из самых главных преимуществ данного порта является надежность. Он может пережить достаточно большое количество подключений, не разваливается и действительно по достоинству заслужил стать самым распространенным средством подключения всего, чего только можно. Несмотря на прямоугольную форму, обратной стороной его не воткнуть, присутствует “защита от дурака”. Однако для портативных устройств он не подходит, так как имеет достаточно большие габариты, что в конце концов привело к появлению модификаций меньших размеров.

USB тип B (USB 2.0)

Второй тип USB – снискал гораздо меньшую славу, нежели сородич. В отличие от штекеров типа А, имеющих прямоугольную форму, все модификации типа B (в том числе и Mini и Micro – см. ниже) обычно имеют или квадратную, или трапециевидную форму. Обычный, полноразмерный тип B – единственный представитель, имеющий квадратную форму. По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах. Что интересно, производители принтеров редко комплектуют таким кабелем свои изделия, поэтому шнур к печатающему устройству или МФУ приходится приобретать отдельно.

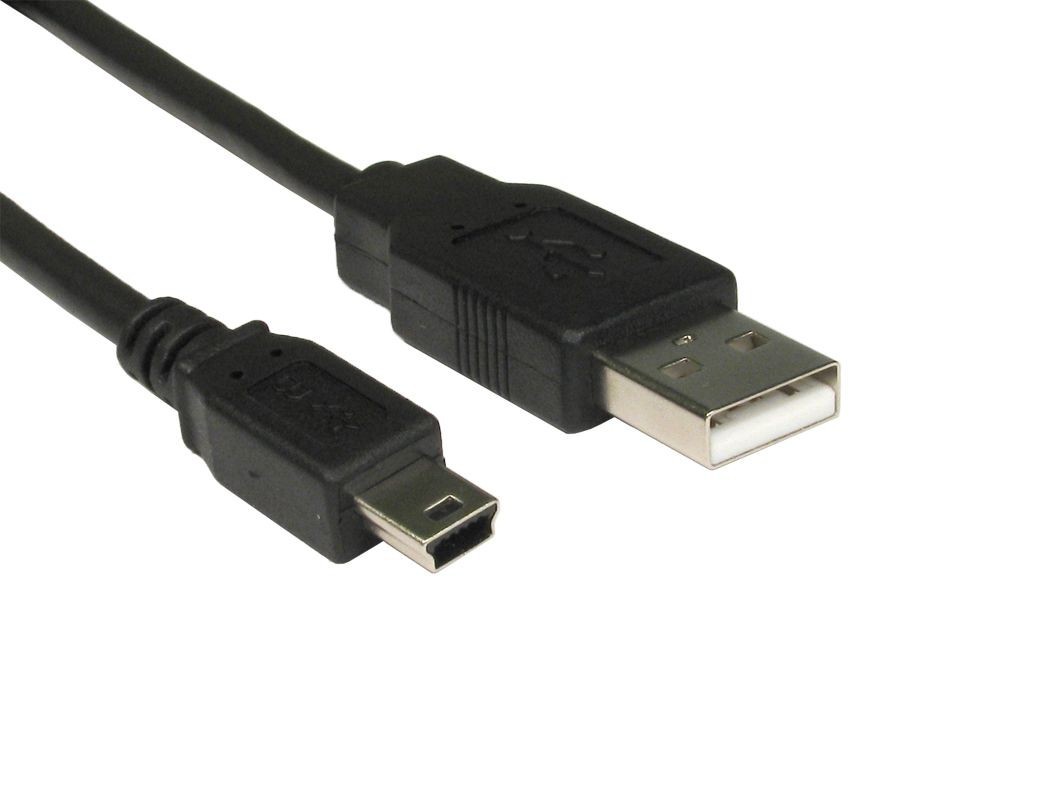

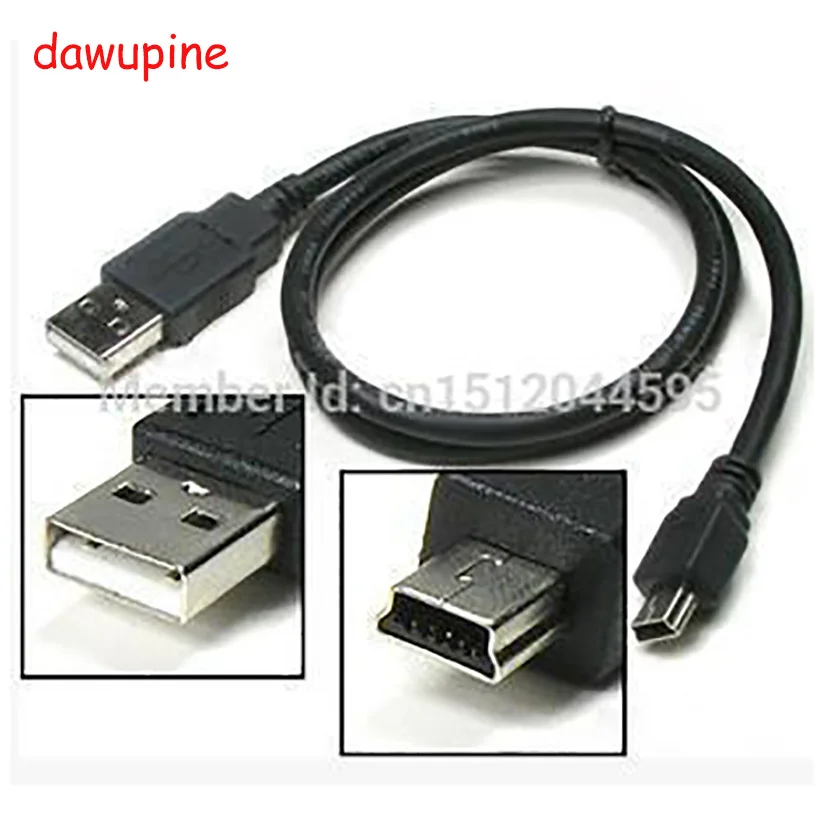

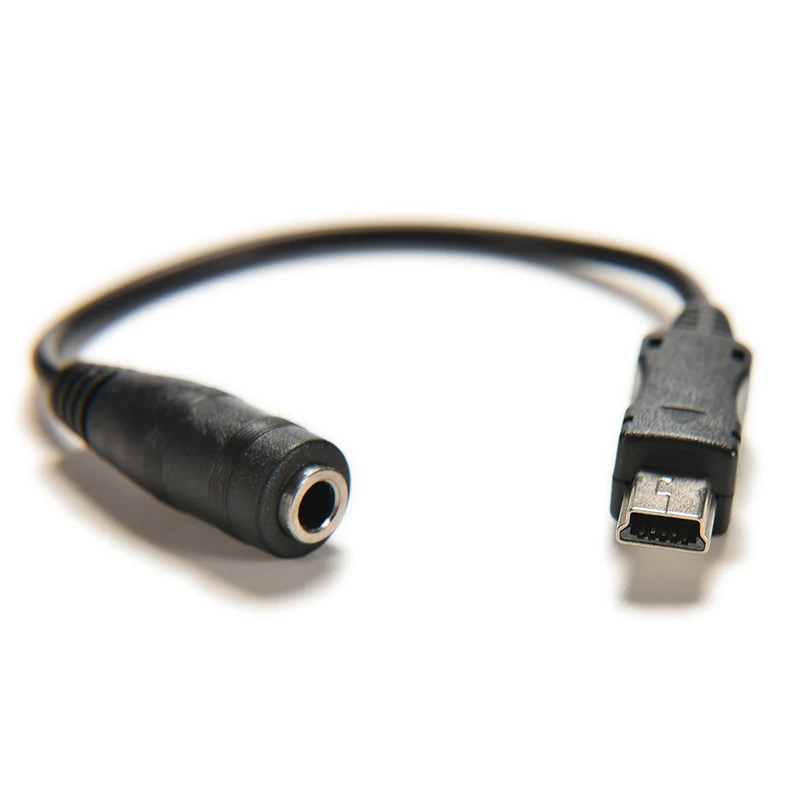

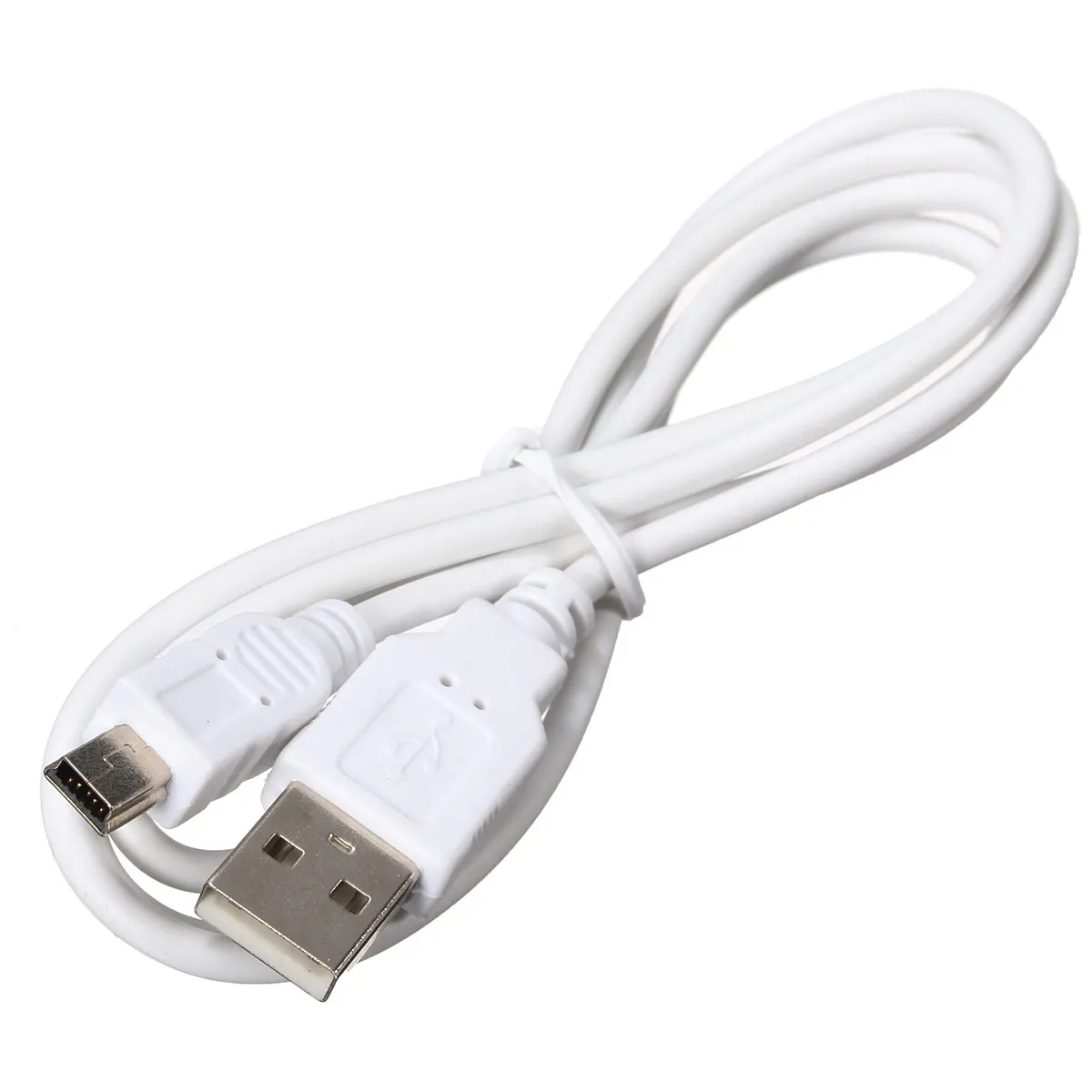

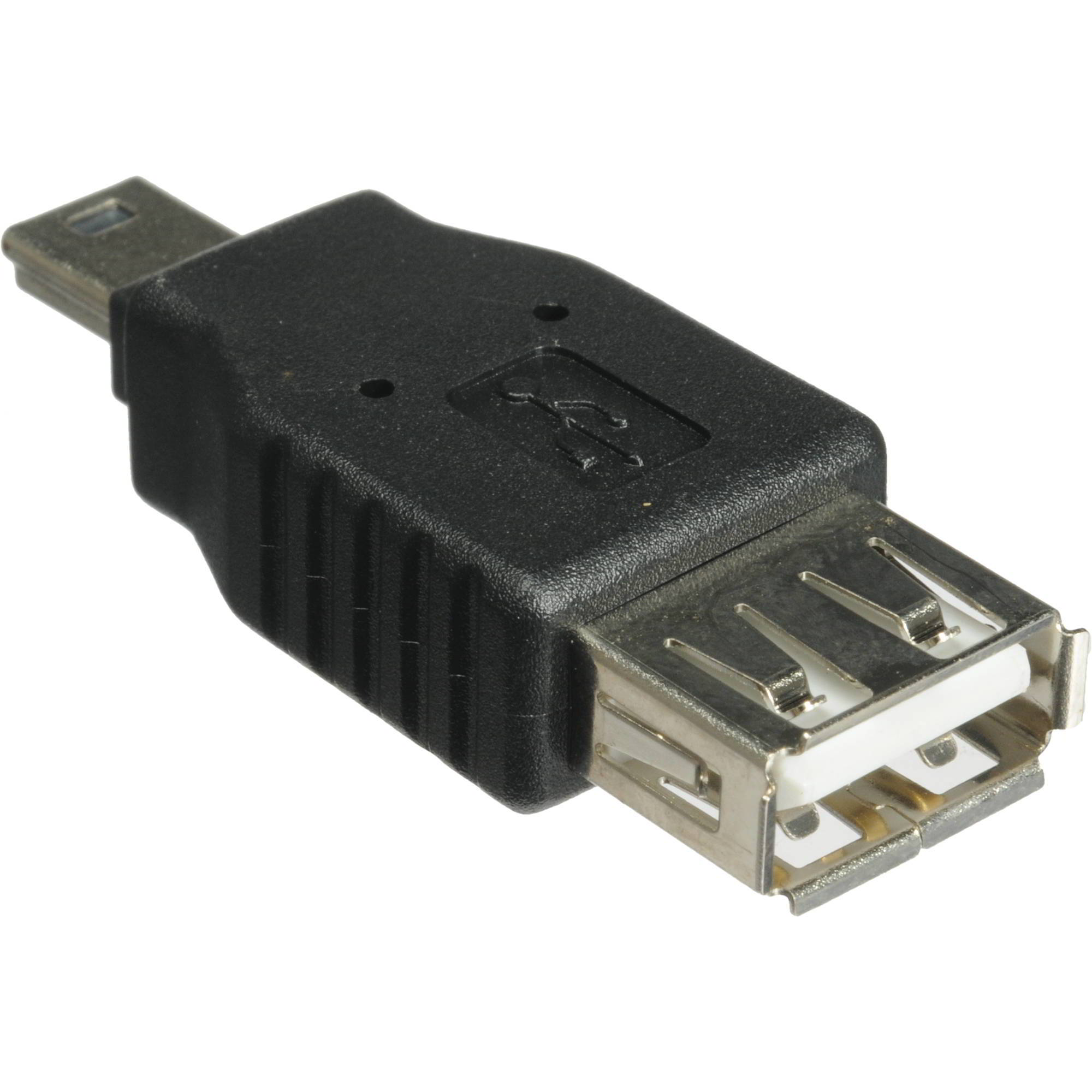

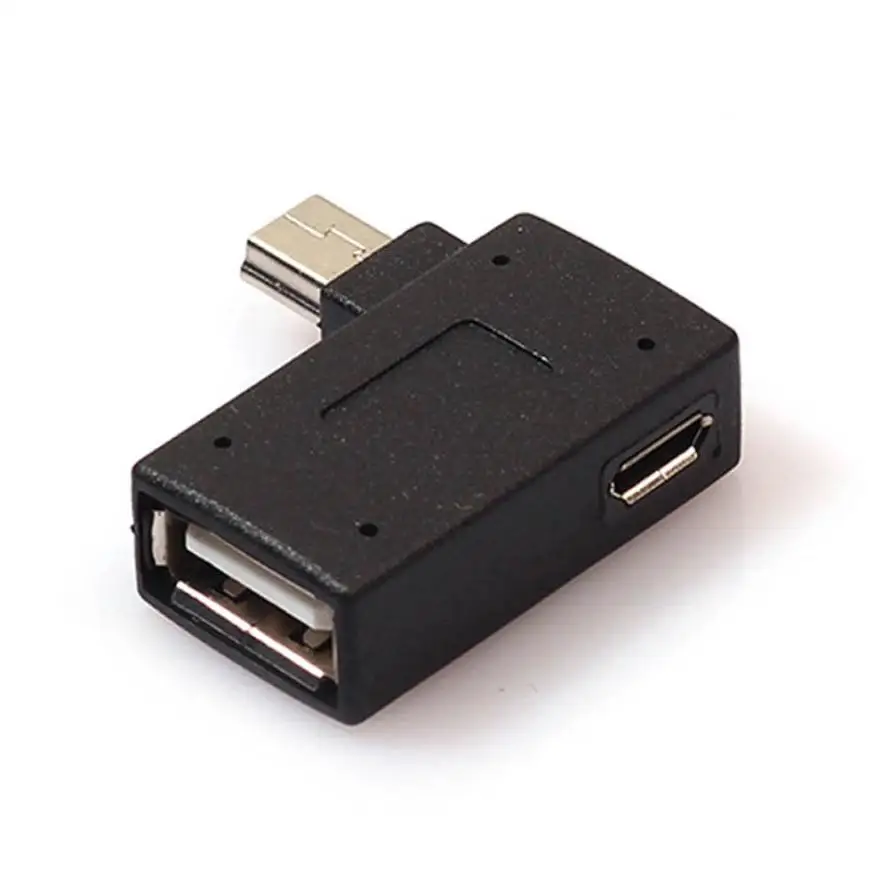

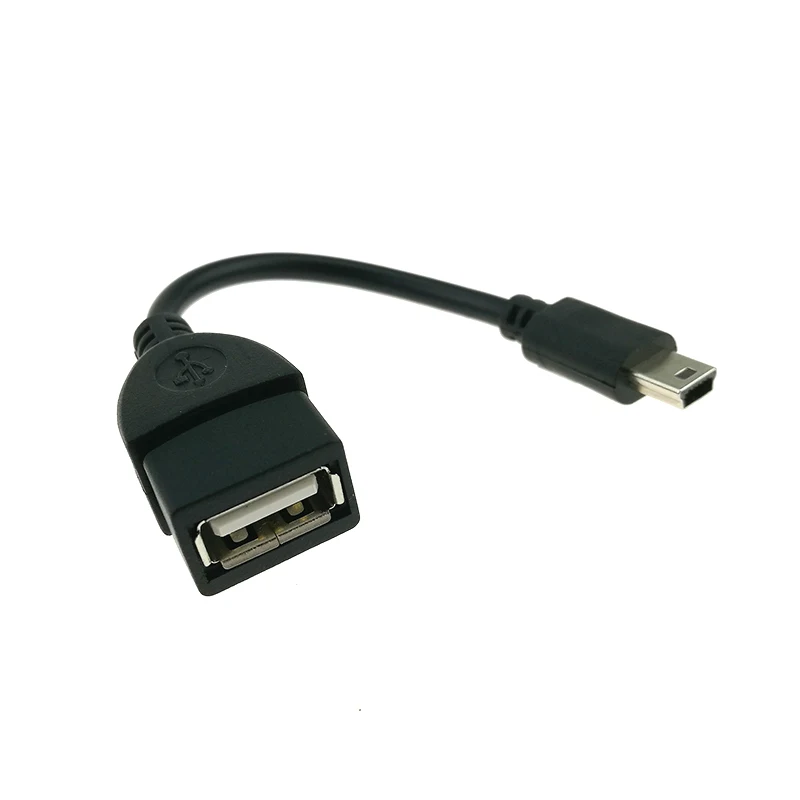

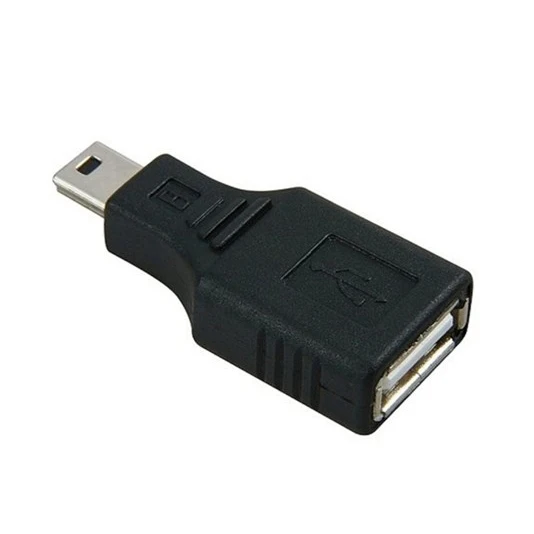

Mini USB Тип B (USB 2.0)

Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB. А по истине массовым Mini USB тип B стал с появлением переносных винчестеров, в которых он широко применяется. Разъем имеет пять контактов, а не 4 как у “взрослых штекеров”, правда один из них не используется. К сожалению, миниатюризация негативно сказалась на надежности. Несмотря на большой ресурс, через некоторое время Mini USB расшатывается и начинает болтаться, хотя из порта не вываливается. В настоящее время продолжает активно использоваться в плеерах, портативных винчестерах, кардридерах и другой технике небольших габаритов. Интересно, что вторая модификация (тип A) почти не применяется, вы с трудом найдете такой шнур в продаже. Постепенно начинает вытесняться более совершенной модификацией Micro USB.

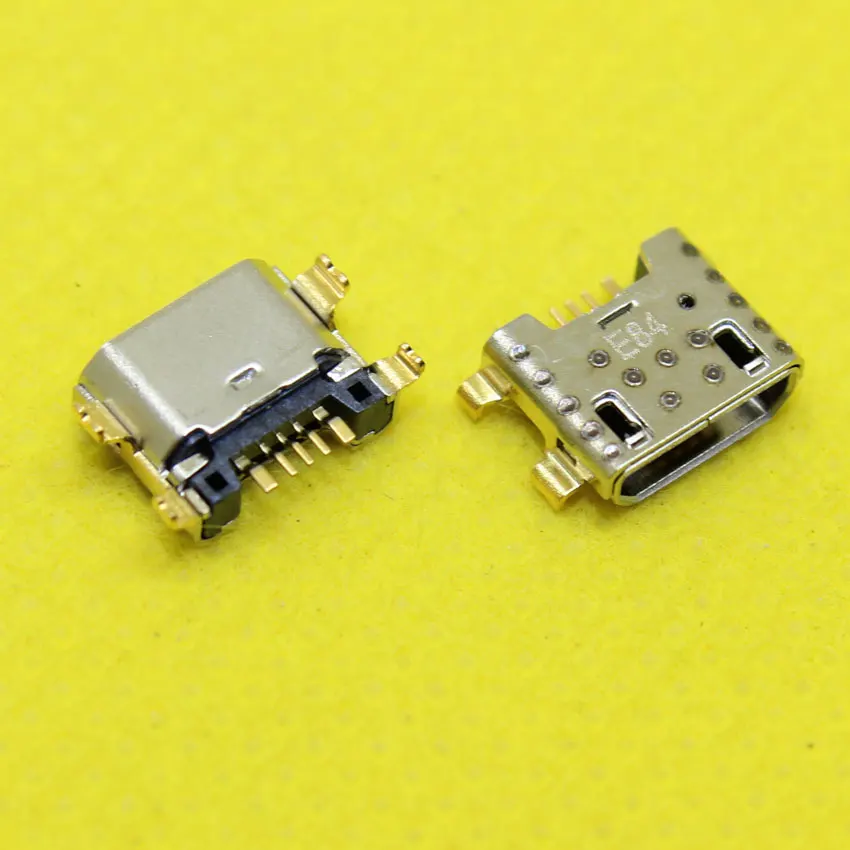

Micro USB тип B (USB 2.0)

Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной. Кроме того, улучшено крепление, штекер сидит очень плотно и не вываливается. В 2011 году данный разъем был утвержден как единый стандарт для зарядки для телефонов, смартфонов, планшетов, плееров и другой портативной электроники. Поэтому, имея у себя всего один шнур, можно прокормить весь “электронный зоопарк”. Стандарт продолжает набирать обороты, можно надеяться, что через год-другой почти все новые устройства будут оснащены единым разъемом. Как и в предыдущем случае, тип А почти не применяется.

USB тип A (USB 3.0)

Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3.0. Несмотря на это, тип A внешне остался неизменным, лишь синий цвет сердцевины выдает в нем новичка. Это означает, что сохранена обратная совместимость. Устройство USB 3.0 можно подключить в старый порт USB 2.0 и наоборот. В этом главное отличие от остальных разъемов USB 3.0. Такие порты можно встретить в современных компьютерах или ноутбуках.

USB тип B (USB 3.0)

По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто (в противоположность предыдущему). Воткнуть такой разъем в USB 2.0 тип B уже не выйдет — верхняя часть будет мешать.

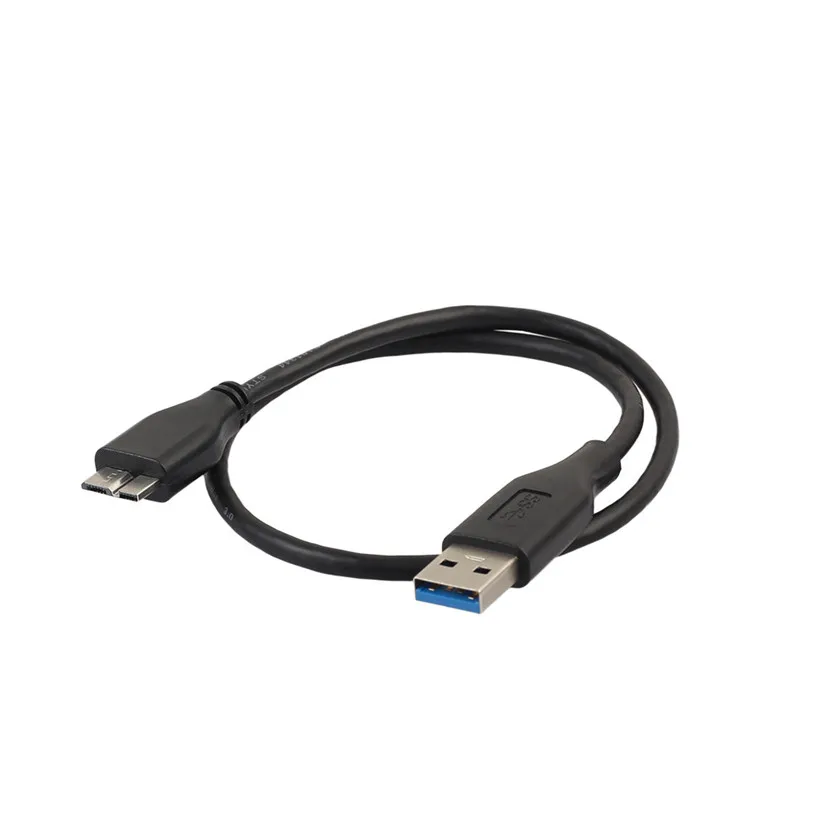

Micro USB (USB 3.0)

Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных. Поэтому используется в основном в новых внешних сверхскоростных жестких дисках и SSD. Становится все более популярным, поэтому чтобы не носить с внешним винчестером и провод, можно купить дополнительный кабель в любом магазине. Основная часть разъема полностью копирует Micro USB второй ревизии

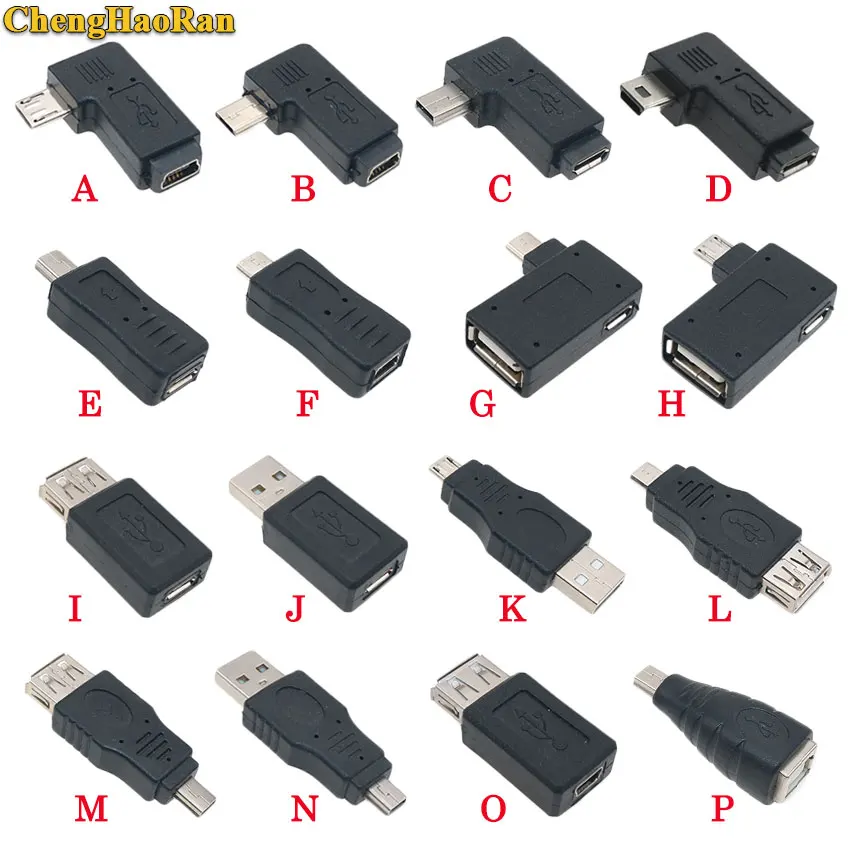

Главное не перепутать — отличие Micro USB и Mini USB.

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет.

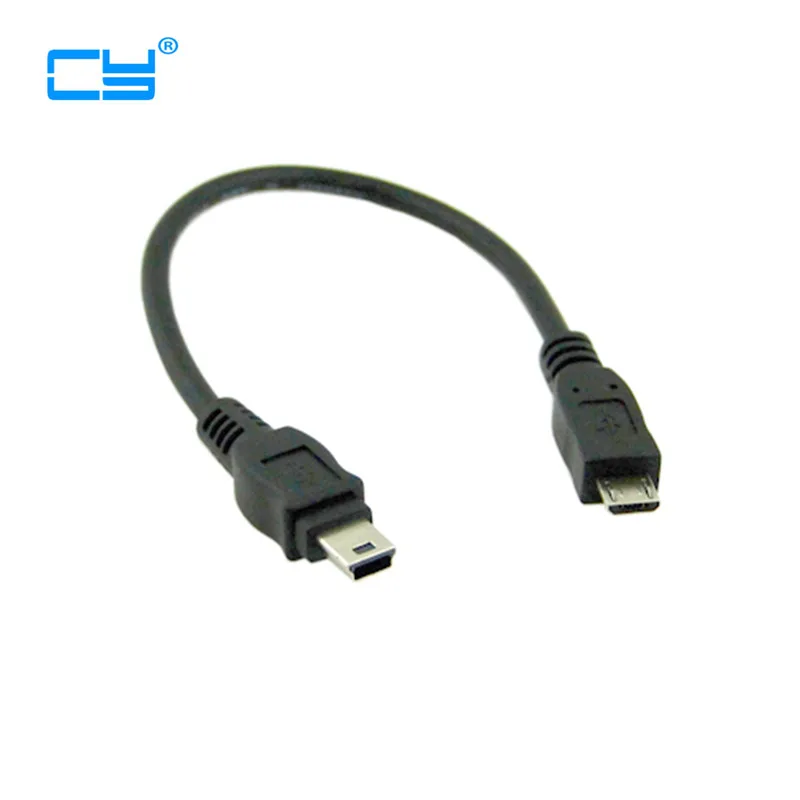

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Получайте анонсы новых статей прямо на почту

Краткая история USB, что он заменил и что не удалось заменить

У всех нас была проблема первого мира, но USB все еще лиги лучше, чем то, что было раньше.

Как и все технологии, USB со временем эволюционировала. Несмотря на то, что она является «универсальной» последовательной шиной, за 18 с лишним лет на рынке она выпустила несколько версий с разной скоростью соединения и множеством типов кабелей.

Форум разработчиков USB, группа компаний, которая курирует этот стандарт, полностью осознает эту проблему и хочет решить ее с помощью кабеля нового типа, получившего название Type-C.Этот штекер предназначен для замены портов USB Type-A и Type-B любого размера на телефонах, планшетах, компьютерах и других периферийных устройствах. Type-C будет поддерживать новую, более быструю спецификацию USB 3.1 с возможностью дальнейшего расширения по мере увеличения пропускной способности.

Вполне возможно, что через несколько лет USB Type-C станет нормой, полностью заменив запутанное множество разных кабелей, которые мы все скомкали в ящиках стола. На данный момент это просто еще один повод для того, чтобы разойтись с упрямым комиксом XKCD о распространении стандартов.Пока мы ждем, чтобы увидеть, спасет ли Type-C нас от кабельного ада или просто внесет свой вклад в него, давайте кратко рассмотрим, где USB был на протяжении многих лет, с какими конкурирующими стандартами он боролся и с какими технологиями он будет продолжать. бороться с будущим.

Что заменило

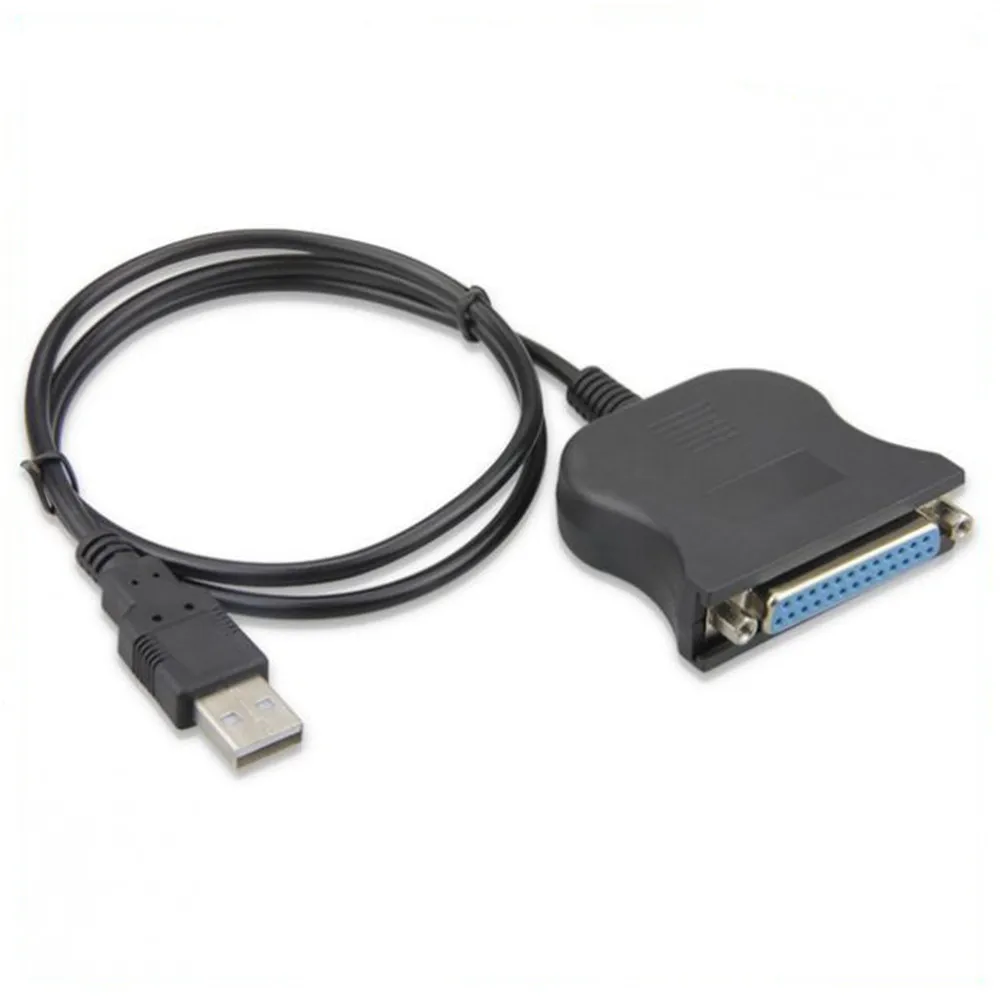

Enlarge / Параллельный и последовательный порты, просто заменена парочка отслоившихся старых разъемов USB.

Если вы пользуетесь компьютерами только последнее десятилетие или около того, можно легко принять USB как должное.Но, несмотря на все его постоянно меняющиеся характеристики и разъемы, это все равно огромное улучшение по сравнению с тем, что было раньше.

Если вы использовали компьютер в любое время до появления USB в эпоху Pentium и Pentium II, для подключения к вашему компьютеру практически всего необходим один из множества портов. Подключаете мышку? Может вам понадобится разъем PS / 2 или последовательный порт. Клавиатура? Опять же PS / 2, может быть, Apple Desktop Bus или разъем DIN.В принтерах и сканерах обычно используются большие старые параллельные порты, и вы также можете использовать их для внешнего хранилища, если не хотите использовать SCSI. Для подключения геймпадов или джойстиков к компьютеру часто требовался игровой порт, который к 90-м годам обычно можно было найти на выделенных звуковых картах (это были дни, когда аудиочипы стали обычным явлением на материнских платах настольных компьютеров и ноутбуков).

Вы видите проблему. Некоторым из этих портов требовались собственные выделенные карты расширения, все они занимали кучу места, и они часто были суетливыми, когда приходило время их настраивать или устранять неполадки.К концу 90-х компьютеры начали поставляться с парой USB-портов, обычно пара из них была на задней панели системы — обычно это были порты USB 1.1, способные развивать скорость до 12 Мбит / с (или 1,5 Мбит / с для периферийных устройств, таких как клавиатуры. и мыши). Не все производители аксессуаров сразу перешли на USB, но клавиатуры, мыши, принтеры и другие аксессуары начали включать USB-порты и разъемы в качестве опции, а затем в качестве основного интерфейса.

Enlarge / USB-накопители и жесткие диски сделали большинство других типов запоминающих устройств устаревшими.

Когда в начале-середине 2000-х годов USB 2.0 стал более распространенным, он начал заменять еще больше вещей. Флэш-накопители USB сыграли свою роль в гибели гибких дисков (и проприетарных родственников, таких как Zip-привод) и в медленном исчезновении оптических носителей — зачем использовать компакт-диски и DVD для хранения данных и носители для установки операционной системы, если они меньше, быстрее, более универсальные USB-накопители могут выполнять работу быстрее? USB 2.0 также сделал возможным подключение внешних периферийных устройств, таких как адаптеры Wi-Fi, оптические приводы, порты Ethernet и т. Д., Которые ранее необходимо было установить внутри компьютера.Скорость передачи до 480 Мбит / с помогла сделать все это возможным, и в эту эпоху количество USB-портов стало увеличиваться, и они полностью вытеснили старые устаревшие порты на настольных компьютерах и (особенно) ноутбуках. Довольно часто можно было найти четыре или более USB-порта на задней панели настольных компьютеров, а также еще один или два, установленных на передней панели для легкого доступа.

USB действительно достиг совершеннолетия с USB 2.0, а увеличение скорости USB 3.0 до 5 Гбит / с сделало его еще более полезным для всех вышеупомянутых случаев использования — требуется меньше времени для выполнения резервного копирования системы или перемещения гигантских видеофайлов. , и это устраняет узкое место для 802.11ac или гигабитные адаптеры Ethernet. Относительно удобно запускать целые операционные системы с жестких дисков USB 3.0 или флэш-накопителей, что особенно полезно, если вы пытаетесь устранить неполадки на машине или восстановить данные с нее. Порты USB часто являются единственными портами, доступными на ноутбуках, тем более, что Wi-Fi уменьшил потребность в выделенных портах Ethernet. Повсеместное распространение интерфейса гарантирует поддержку всех основных производителей микросхем, от Intel до Qualcomm и AMD. (Текущие наборы микросхем Intel поддерживают в общей сложности 14 портов USB, что далеко от двух, которые обычно были доступны в ранних системах.)

Другими словами, USB не лишен проблем, но ему удалось получить и сохранить широкую поддержку со стороны технологических компаний, а базовый разъем USB Type-A, который есть на большинстве компьютеров, оставался того же размера и формы в течение почти 20 лет. Учитывая лоскутное одеяло интерфейсов, которое пришло на смену, это немалый подвиг.

10 лучших адаптеров USB-C 2021

Персонал, любезно предоставлен Nonda

Новые ноутбуки требуют новых способов подключения старых устройств.Адаптеры USB-C позволяют подключать все (или большинство) периферийных устройств к компьютеру через один порт USB-C. Используйте адаптер USB-C (или «концентратор», или «док-станцию») для подключения мониторов, принтеров, MIDI-инструментов, жестких дисков, SD-карт, модемов и других устройств, которые считаются слишком большими для изящных современных компьютеров.

Конечно, не все концентраторы USB-C одинаковы. У них разные типы портов и конфигурации, и они различаются по цене, размеру и форме. Чтобы помочь вам найти лучший адаптер или концентратор USB-C для ваших нужд, мы составили список из 10 лучших.

Лучшие адаптеры USB-C

На что обратить внимание

Хороший концентратор USB-C будет иметь все порты, необходимые для подключения ваших устройств. Он также займет минимум места и будет работать по назначению — это означает отсутствие слабых или ненадежных соединений и относительно долгий срок службы. Пытаясь определить, какой концентратор лучше всего подходит для вас, проведите инвентаризацию всех периферийных устройств, которые вам нужно подключить, включая их конкретные типы портов. Ищите каждый тип в хабе, который вы собираетесь купить. Другие функции включают сквозное питание, которое позволяет заряжать все ваши устройства и компьютер одновременно; а также модульные концентраторы или концентраторы с защелкой, которые подключаются напрямую к порту USB-C вашего ноутбука без кабеля.

Если вы пользователь Mac, вы можете выбрать док-станцию Thunderbolt 3, но будьте готовы потратить немного больше. Если вы просто хотите подключить кучу старых USB-устройств и вам не нужны Ethernet SD, VGA, HDMI или что-то в этом роде, поищите что-нибудь с набором портов USB 3.0 (USB-A).

Как мы выбрали

Каждая периферийная ситуация немного отличается, поэтому при выборе мы старались включить что-то для всех. Мы просмотрели отзывы пользователей и проанализировали множество спецификаций, чтобы определить те, которые с наибольшей вероятностью выполнят свое обещание — и при этом сохранятся.

Хотя цена не всегда является гарантией производительности или долговечности, дешево построенные концентраторы, как правило, имеют дешевые детали, которые легче отсоединяются. Отзывы пользователей иногда могут дать представление об этих долгосрочных проблемах, но не всегда. По этой причине мы постарались предложить ряд как недорогих, так и высокопроизводительных концентраторов USB-C.

Реклама — продолжить чтение ниже

8-в-1 со сквозной зарядкой

Концентратор Anker USB-C

Надежный, хотя и довольно большой концентратор для большинства целей, Anker PowerExpand 8-in-1 охватывает все основания, включая следующие порты: USB-C (два), USB-A (два), HDMI, Ethernet, SD, microSD.Сквозная зарядка позволяет заряжать несколько устройств до 85 Вт.

Единственный порт USB-C 10 Гбит / с обеспечивает сверхбыструю пропускную способность, а выход HDMI поддерживает видео 4K со скоростью 60 Гц. Он также включает в себя дорожную сумку и 18-месячную гарантию, которая дольше, чем у многих конкурирующих устройств.

Мы рекомендуем этот концентратор, в частности, если вас в первую очередь заботит скорость сети и качество отображения. Он немного больше конкурирующих моделей, но отзывы пользователей говорят о его чистом дизайне и надежном качестве сборки.

Поддержка 4K
Чистый, продуманный дизайн
Множество портов

Больше, чем аналогичные устройства
Дорогая

Простой USB-C — USB

Адаптер Nonda USB C — USB, 2 шт. В упаковке

Если вы просто ищете дешевый и простой способ подключить одно USB-устройство к вашему современному Macbook, не ищите дальше.Этот адаптер имеет вход USB на одном конце и выход USB-C на другом.

Очевидно, вы не можете использовать этот адаптер для подключения дисплеев с высоким разрешением или других периферийных устройств, но он позволяет подключать любое USB-устройство к любому порту USB Type-C — будь то Macbook, Samsung Galaxy или даже Nintendo. Выключатель. Он простой, дешевый, компактный и поставляется в комплекте из двух (хотя вы не можете подключить два из них к соседним портам Mac Thunderbolt).

Простой и компактный
Очень доступный
Две упаковки

Нет совместимости с дисплеем
Невозможно использовать параллельные порты на MacBooks

Для дисплеев Mac с высоким разрешением

Мини-док-станция Elgato Thunderbolt 3

Если вы ищете концентратор Thunderbolt, док-станция Elgato Thunderbolt 3 Mini Dock поставляется в более доступной упаковке, чем все, что продается Apple.Портов мало по цене, но это хорошо спроектированный и высокопроизводительный концентратор для дисплеев Thunderbolt и пользователей Mac высокого класса.

Этот адаптер Elgato включает следующие порты: HDMI, DisplayPort, Ethernet и USB-A. Верно: USB-C не поддерживается — только Thunderbolt. Так что это вариант только для пользователей Mac, но если вы хотите подключить к своему Mac дисплей с высоким разрешением, то это хороший выбор.

Поддержка дисплеев с высоким разрешением
Соединение Thunderbolt

Лучший вариант бюджета

Концентратор USB C Hiearcool 7-в-1 Hiearcool амазонка.ком

24,99 доллара США

Что касается более доступной стороны, Hiearcool USB-C Dongle имеет знакомые порты в знакомом дизайне по очень конкурентоспособной цене. Он включает в себя следующее: USB-A 3.0 (два), USB-C, HDMI, SD, microSD. Отсутствие порта Ethernet или VGA может раздражать некоторых людей, но мы думаем, что это понятно, учитывая невысокую цену.

Отзывы пользователей в основном положительные, за исключением некоторых опасений по поводу надежности некоторых соединений. Некоторые также жалуются на короткую продолжительность жизни.Опять же, это опасения, которые вам придется сопоставить с привлекательной ценой.

Очень доступный
Совместимость с 4K HDMI

Нет Ethernet или VGA
Некоторые жалобы пользователей на долговечность

Самый доступный с 4K

Адаптер HDMI для концентратора MOKIN USB C

Этот концентратор MOKIN — очень доступный вариант, если вы хотите подключить некоторые USB-устройства или дисплей высокого разрешения к любому устройству USB-C — Mac или ПК.

Менее чем за 20 долларов он предлагает больше, чем предлагает большинство конкурирующих концентраторов USB-C, включая два порта USB-A, SD, microSD и HDMI. Это позволит вам подключить дисплей 4K, а также пару USB-устройств.

Он поставляется в очень тонком корпусе, который идеально подходит для путешествий, но отсутствие порта Ethernet означает, что геймерам и другим пользователям, ориентированным на скорость, придется искать в другом месте. Тем не менее, это дешевое и элегантное решение без излишеств для подключения через USB.

Очень доступный
Совместимость с HDMI / 4K

Порты, ориентированные на дисплей

Мобильный адаптер Dell USB-C

Этот концентратор Dell USB-C с меньшим количеством портов и более высокой ценой, чем Anker 8-in-1, имеет порты практически для любого дисплея, но при этом по-настоящему компактный и портативный.

Одна из выдающихся особенностей — выдвижной трос и круглая конструкция. Это очень важно для всех, кто заботится об укладке шнура. Это позволяет упаковать концентратор, чтобы кабели не спутывались друг с другом, а круглая конструкция помогает распределить концы ваших соединений, а не собираться рядами, как в большинстве других док-станций.

Порты включают: HDMI, DisplayPort, VGA, Ethernet, USB 3.0 (тип C), 3.0 USB (тип A).

Трос выдвижной
Улучшенная система организации кабелей
Множество портов дисплея

Очень дорого
Нет SD или microSD

Связь в дороге

Док-станция Kensington SD1600P USB-C Кенсингтон амазонка.ком

96,12 $

Kensington SD1600P сочетает в себе возможности подключения и портативность в элегантном настольном дизайне. Настоящая док-станция, она включает в себя следующие порты: USB-A (два), USB-C, HDMI, VGA, Ethernet. Конфигурация порта и дизайн делают SD1600P идеальной станцией для нескольких дисплеев, а благодаря сквозному питанию вы можете заряжать все свои устройства и компьютер одновременно.

Это, безусловно, дорогой концентратор и немного больше, чем у других, но конфигурация портов и параметры питания делают его довольно универсальной маленькой док-станцией.Возьмите его с собой в офис или в коворкинг или оставьте на рабочем столе с отличными вариантами организации кабелей.

Проходная мощность
Порты для отображения 4K и / или HD
Универсальный

Очень дорого
Нет SD или microSD

Лучшее для устройств USB-A

10-портовый концентратор данных Anker мощностью 60 Вт

Если у вас много старых периферийных устройств по стандарту USB-A, это отличный вариант.Хотя он немного дороже и не имеет портов дисплея, Anker 10 Port 60W Data Hub предлагает впечатляющие 10 портов USB — идеально подходит для музыкантов, художников, дизайнеров и всех, у кого есть кучу подключаемых устройств.

Семь из этих портов являются портами данных USB-A, а три — портами зарядки USB-A. (Если на вашем компьютере есть только порты USB-C, вам понадобится переходной шнур USB-C в USB-B.)

Anker — один из самых надежных брендов, когда речь идет о зарядных концентраторах и аксессуарах, и на эту модель предоставляется 18-месячная гарантия.

Семь портов USB-A
Гарантия 18 месяцев

Нет поддержки USB-C
Немного дороговато

Лучшее для MacBook

Концентратор Anker USB C для MacBook

Этот хаб Anker полностью посвящен расширению.Он подключается через два соседних порта USB-C, которые есть на современных Macbook, как модульный кирпич. Элегантный и компактный дизайн идеально подходит, если вас беспокоит свободное место или незакрепленные кабели.

В этот концентратор USB C Anker входят семь портов: USB-A (два), USB-C, многофункциональный USB-C, HDMI, SD, microSD. Многофункциональный порт USB позволяет заряжать мощность до 100 Вт, а с помощью сквозной зарядки вы можете заряжать все свои устройства и Mac одновременно. Было бы неплохо увидеть порт Ethernet, но с Anker вы также получаете 18-месячную гарантию.Это компромисс.

Сквозная зарядка
Многофункциональный USB-C
Модульная конструкция подключения

Нет Ethernet
Использует два порта Thunderbolt

Концентратор Snap-on для Mac или ПК

Satechi Type-C USB 3.0 Комбинированный концентратор 3-в-1 Сатечи amazon.com

39,99 долл. США

Если вам нравится модульная конструкция концентратора Anker USB C с защелкой, но у вас есть ПК, этот концентратор Satechi поможет вам. Он расширяет порт USB-C вашего устройства до трех портов USB-A и двух портов SD (хотя порты SD и microSD нельзя использовать одновременно). Это очень доступный способ подключить несколько USB-устройств к современному Macbook или ноутбуку, сэкономив при этом место.

Было бы неплохо, если бы Satechi включал Ethernet, HDMI или другой вариант порта дисплея, но цена конкурентоспособна по сравнению с тем, что он предоставляет.

Модульная конструкция «на защелках»
Три порта USB

Нет HDMI, VGA или Ethernet
Невозможно использовать оба слота SD одновременно

Тайлер Линч Тайлер Уэллс Линч — писатель и редактор, специализирующийся на домашнем хозяйстве, домашних делах, музыке и компьютерах.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

USB-порт вашего автомобиля скоро сократится — как еще подключить свой iPhone или телефон Android

Прямоугольная розетка в автомобиле, к которой вы вставляете телефонный шнур последние три десятилетия, вот-вот сократится.Ваш следующий новый автомобиль может вообще не иметь одного из старых стилей. Недавно мы протестировали новый автомобиль Mercedes Benz, который имел только новый меньший стиль (показан на нашем изображении вверху страницы). Не беспокойся об этом. Есть простой обходной путь.

Порт USB (порт универсальной последовательной шины) существует с 1990-х годов. Вы знаете и, возможно, не любите разъем, как маленький квадратный штекер, который вы вставляете в розетку в автомобиле или в блок питания, чтобы можно было включить телефон или ноутбук.Если вы недавно приобрели новый телефон или другое устройство, теперь вы можете знать, что в этих устройствах используются розетки меньшего размера. USB в течение некоторого времени эволюционировал. Самый новый из них называется USB-C или USB Type-C.

Соединения USB и USB-C
Новый стандарт USB-C имеет некоторые преимущества. Через маленькое отверстие может протекать больше данных и мощности, чем через большое. Кроме того, новая розетка и конец вилки осесимметричны. Это означает, что нет правой стороны вверх. Они соединяются в любом направлении.Старые USB-устройства работают только в одном направлении, когда вы пытаетесь их подключить.

Какие телефоны подключаются к USB Type-C
И телефоны Apple, и Android теперь используют соединения USB Type-C. По крайней мере, на выходном конце вашего кабеля. Мы подозреваем, что большинство телефонов будут работать вечно, используя разъем USB Type-C в телефоне, а более старый и больший разъем USB — в источнике питания. Проблема в том, что в вашем следующем автомобиле может быть только женский порт USB Type-C. Значит, вам понадобятся новые кабели.Неа. Есть адаптер, который вы можете купить, чтобы по-прежнему использовать кабель большего размера. Посмотрите наше изображение выше, на котором мы используем адаптер для подключения Galaxy S9 Android к Mercedes. Он отлично работал с питанием, и Android Auto также отлично работал. Вы можете купить адаптер на Amazon примерно за три доллара.

Итак, в результате ваш следующий автомобиль может иметь меньший по размеру женский порт USB Type-C. Если ваш телефон немного отстает от времени, не переживайте. Вы можете использовать адаптер, пока не купите свой следующий телефон, у которого будет кабель с небольшим штекерным разъемом USB Type-C на обоих концах.Если, конечно, отрасль снова не адаптируется. Изменения — единственная константа. Прими это.

Джон Горхэм — пожизненный автомобильный псих и выздоравливающий инженер. В центре внимания Джона — технологии, безопасность и экологичные автомобили. В 1990-х годах он был частью команды, которая построила с нуля электромобиль на солнечной энергии. Его роль заключалась в проектировании терморегулятора аккумуляторов. В течение 20 лет он применял свои инженерные и торговые таланты в мире высоких технологий и опубликовал множество статей в технических журналах, таких как Chemical Processing Magazine.В 2008 году он ушел из этой карьеры и посвятил себя реализации своей мечты стать автомобильным писателем. Помимо Torque News, работа Джона была напечатана в десятках американских газет, и он предоставляет обзоры на многих сайтах по продаже автомобилей. Вы можете подписаться на Джона в Twitter и связаться с ним в Linkedin.

Страница не найдена — Старая новая вещь

Похоже, в этом месте ничего не было найдено. Попробуйте одну из ссылок ниже или выполните поиск?

Архив

Архив Выберите месяц Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Июль 2021 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Январь 2021 Декабрь 2020 Ноябрь 2020 Октябрь 2020 Сентябрь 2020 Август 2020 Июль 2020 Июнь 2020 Май 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 Декабрь 2019 Ноябрь 2019 октябрь 2019 сентябрь 2019 август 2019 июль 2019 июнь 2019 май 2019 апрель 2019 март 2019 февраль 2019 январь 2019 декабрь 2018 ноябрь 2018 октябрь 2018 сентябрь 2018 август 2018 июль 2018 июнь 2018 май 2018 апрель 2018 март 2018 февраль 2018 январь 2018 декабрь 2017 ноябрь 2017 Октябрь 2017 сентябрь 2017 август 2017 июль 2017 июнь 2017 май 2017 апрель 2017 март 2017 февраль 2017 январь 2017 декабрь 2016 ноябрь 2016 октябрь 2016 сентябрь 2016 август 2016 июль 2016 июнь 2016 май 2016 апрель 2016 март 2016 февраль 2016 январь 2016 декабрь 2015 ноябрь 2015 октябрь 2015 Сентябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Март 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Ноябрь 2013 Октябрь 2013 Сентябрь 2013 Август 2013 Июль 2013 Июнь 2013 Май 2013 Апрель 2013 Март 2013 Февраль 2013 Январь 2013 Декабрь 2012 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 июнь 2011 май 2011 апрель 2011 март 2011 февраль 2011 январь 2011 декабрь 2010 ноябрь 2010 октябрь 2010 сентябрь 2010 август 2010 июль 2010 июнь 2010 май 2010 апрель 2010 март 2010 февраль 2010 январь 2010 декабрь 2009 ноябрь 2009 октябрь 2009 сентябрь 2009 август 2009 июль 2009 июнь 2009 Май 2009 A pril 2009 март 2009 февраль 2009 январь 2009 декабрь 2008 ноябрь 2008 октябрь 2008 сентябрь 2008 август 2008 июль 2008 июнь 2008 май 2008 апрель 2008 март 2008 февраль 2008 январь 2008 декабрь 2007 ноябрь 2007 октябрь 2007 сентябрь 2007 август 2007 июль 2007 июнь 2007 май 2007 апрель 2007 Март 2007 г. февраль 2007 г. январь 2007 г. декабрь 2006 г. ноябрь 2006 г. октябрь 2006 г. сентябрь 2006 г. август 2006 г. июль 2006 г. июнь 2006 г. май 2006 г. апрель 2006 г. март 2006 г. февраль 2006 г. январь 2006 г. декабрь 2005 г. ноябрь 2005 г. октябрь 2005 г. сентябрь 2005 г. август 2005 г. июль 2005 г. июнь 2005 г. май 2005 г. апрель 2005 г. март 2005 г. Февраль 2005 г. январь 2005 г. декабрь 2004 г. ноябрь 2004 г. октябрь 2004 г. сентябрь 2004 г. август 2004 г. июль 2004 г. июнь 2004 г. май 2004 г. апрель 2004 г. март 2004 г. февраль 2004 г. январь 2004 г. декабрь 2003 г. ноябрь 2003 г. октябрь 2003 г. сентябрь 2003 г. август 2003 г. июль 2003 г.

Новый USB-разъем обещает перевернуть мир разочарованных пользователей | Technology

После почти двух десятилетий попыток и безуспешных попыток правильно подключить USB-разъемы с первого раза, трудности пользователей компьютеров, возможно, подходят к концу.

Новая версия разъема USB, названная Type-C, будет первым поколением повсеместного стандарта подключения, который будет как симметричным, так и обратимым. Каждый конец кабеля будет таким же, как и другой, и не имеет значения, в каком направлении находятся штекеры.

Обратной стороной разъема Type-C, который будет работать с новой спецификацией USB 3.1, является то, что он физически не совместим с текущими портами. Производители должны будут выбрать, должны ли отдельные розетки быть общим типом Standard-A — источником всех проблем, связанных с этим, а не таким, — или новым Type-C.

Однако Алекс Пелег, вице-президент группы разработчиков платформ Intel, производитель микросхем, ожидает, что эта технология получит широкое распространение. «Этот новый тонкий разъем на основе отраслевых стандартов для передачи данных, питания и видео — единственный разъем, который понадобится для всех устройств», — сказал он в заявлении, опубликованном USB 3.0 Promoter Group, частью отраслевого органа.

Изображения нового разъема были обнаружены, когда тайваньская компания по производству электроники Foxconn включила рендеры кабелей в презентацию, просочившуюся на немецкий ИТ-сайт Golem.Дата выхода на рынок первых устройств, использующих этот разъем, не указана.

Type-C внешне напоминает разъем Apple Lightning, представленный в сентябре 2012 года. Lightning — это патентованный терминатор для USB-кабеля, но он намного тоньше запатентованного 30-контактного разъема, который он заменил, и является двусторонним.

В декабре USB Promoter Group объявила (PDF), что она работает над разъемом Type-C, «чтобы сделать продукты более тонкими и изящными, повысить удобство использования и обеспечить возможности для повышения производительности будущих версий USB».

Хотя это самое большое изменение формата USB с момента его стандартизации в 1996 году, это ни в коем случае не первое. За два десятилетия своего существования стандарт превратился в головокружительное множество типов разъемов.

Протокол имеет три различных скорости — USB 1, USB 2 и USB 3, выпущенные в 1996, 2000 и 2008 годах, предлагая максимальную пропускную способность в секунду 12 мегабит, 480 Мбайт и 4 гигабита.

Он также включает разъемы для всех возможных категорий устройств.Еще до появления USB 3.0 пользователям приходилось иметь дело с USB Type-A и Type-B, а также с Mini-A, Mini-B, Micro-A и Micro-B. Последний протокол представляет новую форму разъемов Type-B, Micro-A и Micro-B, а также двусторонний Type-C.

Но не все коннекторы одинаково удачны. Из-за недостаточного распространения, размеры Mini-A, Mini-B и Micro-A используются редко, тогда как тип B вышел из моды в 2000-х годах, когда меньшие разъемы сделали его неуклюжим по сравнению с ним.

Хотя разъемы Type-C могут иметь преимущество в своей гибкости, они также теряют обратную совместимость. Устройства USB 3.0 с другими типами разъемов все еще можно подключить с помощью кабелей USB 2.0, и они будут работать хорошо, хотя и с гораздо меньшей скоростью.

Стоит ли ждать USB 3.0?

Это новый разъем USB

Этот новый двусторонний разъем USB готов к выпуску на рынок. USB-накопители

претерпевают серьезные изменения — и вам понравится новый внешний вид.

Универсальные, вездесущие компьютерные порты, разъемы и кабели скоро станут реверсивными. Это означает, что больше не нужно пытаться выяснить, в каком направлении должна идти вилка.

Группа промоутеров USB 3.0, в которую входят технологические гиганты Hewlett-Packard (HPQ), Intel (INTC), Microsoft (MSFT), Texas Instruments (TXN), заявила, что чертежи двустороннего USB-разъема Type-C уже разработаны. готово, и производители могут приступить к их изготовлению.

Итак, когда вы увидите новые вилки?

Это может быть скоро, но решать электронной промышленности.С тех пор, как в 2012 году Apple (AAPL) попала в заголовки газет, представив свой обратимый разъем Lightning для iPhone и iPad, недостатка в интересе к обратимым USB-решениям не было.

Но многие правительства, в том числе Европейский Союз, ввели микро-USB в качестве стандарта для зарядки и подключения.

Разъем micro-USB необычной формы для смартфонов, планшетов и фотоаппаратов в мире немного толще с одной стороны, чем с другой.

Связано: Прекратите совместное использование USB-накопителей — прямо сейчас

Сегодняшние USB-разъемы можно подключать только одним способом.Односторонние USB-устройства раздражают еще больше, потому что не всегда очевидно, какой путь является правильным. Технология 15-летней давности вызвала немалую долю головных болей из-за напряженных косоглазых глаз, пытающихся понять, какой путь вверху. .

Помимо возможности подключать шнур любым способом, группа промоутеров заявляет, что новый дизайн USB может освободить производителей устройств для размещения портов в любом месте.

«Это новое поколение USB-технологий открывает двери для изобретения совершенно нового сверхтонкого класса устройств, которые потребители еще даже не видели», — сказал Алекс Пелег, вице-президент группы разработчиков платформ Intel.

CNNMoney (Нью-Йорк) Впервые опубликовано 13 августа 2014 г .: 11:35 утра по восточноевропейскому времени

Thunderbolt 3, USB 3.1, USB Type-C: определение соединений

В технической сфере все меняется так быстро, что даже профессионалы иногда оказываются в тупике из-за непрекращающейся и запутанной терминологии, окружающей определенные протоколы (например, те, которые мы собираемся обсудить сегодня — Thunderbolt и USB ). Я помню дни 8-трековых лент, но я также помню, когда кассеты уступали место компакт-дискам, а компакт-диски уступали место MP3-файлам, и теперь, как MP3-файлы вытесняются потоковыми музыкальными источниками.Вспоминая те дни, я каждый день постоянно сталкивался с новыми терминами, из-за которых было трудно перебирать модные слова: одно- и двухслойные компакт-диски, WAV, AAC, OGG и MP3. Я тосковал по дням, когда я записывал музыку на кассету со своего бумбокса (с AM-радиостанций, не меньше), и мне приходилось вручную перематывать ее карандашом, вставленным в катушку с лентой.

То же самое и с протоколами Wi-Fi. Да, я помню бод-модемы, группы BBS и обмен сообщениями ICQ. Теперь вы, дети, пришли вместе со своими новомодными LOL и DDoS-атаками, а также двухдиапазонными, трехдиапазонными роутерами и роутерами 802.11 ac — что случилось со старомодными стандартами 802.11 a, b, g и n? Кажется, что все переведено обратно в алфавит, чтобы быть заменено новыми комбинированными терминами, такими как 802.11 ac и ax. Дети-панк с вашим модным Интернетом и громкой музыкой.

То же самое происходит с подключениями. Если вы использовали и ремонтировали компьютеры еще во времена процессоров Pentium, то вы, возможно, помните, как было мучительно пытаться подключить периферийные устройства к вашему компьютеру. Для вашей мыши и клавиатуры нужен специальный разъем PS / 2 или последовательный порт (как ни странно, на многих материнских платах он все еще есть в качестве опции).Ваш принтер? Вероятно, гигантский разъем параллельного порта, который в наши дни был размером с небольшую флешку. Внешние жесткие диски? Как насчет старого разъема SCSI? А как насчет того, чтобы добавить ZIP-привод с колоссальными 100 МБ свободного места — это эквивалент 85 гибких дисков! Я думаю, вы можете найти их на eBay, и они идут с бесплатным набором зубных протезов.

USB позаботился обо всем этом, добавив менталитета «одно кольцо, чтобы править всеми», с интерфейсом (универсальная последовательная шина), который должен был равномерно сочетать скорость и простоту одного интерфейса в одном разъеме.К сожалению, никто не сообщил об этом Apple, которая продолжала предлагать менее популярные разъемы, такие как Firewire 400/800. USB 1 дебютировал в 1995 году со скоростью 12 Мбит / с. Всегда заботясь об обратной совместимости, появился протокол USB 1.1, который позволил снизить скорость до 1,5 Мбит / с для более медленных устройств. К тому времени, когда в 2000 году появился USB 2.0, скорость подскочила до колоссальных 480 Мбит / с, а порты были обратно совместимы со старыми устройствами USB 1.1, а это означало, что ваше устройство USB 1.1 могло работать с USB 2.0, но устройство USB 2.0 не будет работать с портом USB 1.1. В том же году USB-накопители стали обычным явлением, и пользователи получили возможность легко передавать данные между компьютером и флеш-накопителями с заметной скоростью и большей емкостью, чем раньше.

Этого никогда не бывает. Вместе с ним идет USB 3.0 (также называемый USB 3.1 Gen 1) с превосходной скоростью передачи 5 Гбит / с (вы правильно прочитали). Он обратно совместим с устройствами USB 2.0, но будет передавать данные только со скоростью порта главного компьютера; другими словами, если вы используете USB 3.0 с устройством USB 2.0, скорость передачи будет только 480 Мбит / с. Как будто это не было так запутанно, как предварительное вычисление, теперь у нас есть USB 3.1 (также называемый USB 3.1 Gen 2) с потрясающей скоростью передачи 10 Гбит / с и возможностью передачи с этой скоростью через стандартный кабель USB 3.0. Таким образом, если у вас есть хост-порт USB 3.1 и устройство USB 3.1, но вы используете кабель USB 3.0, вы все равно увидите скорость 10 Гбит / с. Так это в двух словах, правда? Неправильный. Используйте приведенную ниже таблицу, чтобы получить представление о скоростях USB, а затем мы поговорим о USB Type-C и Thunderbolt ™.

Не в твоем вкусе?

Хорошо? Теперь у нас есть USB Type-C. USB Type-C — это не скорость, а дизайн. Раньше USB-разъемы были разных размеров: тип A, тип B, mini A, mini B, micro AB и micro B. Иногда поиск подходящего кабеля для вашего устройства был даже более запутанным, чем определение скорости USB. . Вы также должны были определить правильную ориентацию вашего кабеля — некоторые из них были подключены в определенных конфигурациях, и перевернуть кабель в темноте или за компьютером, переполненным проводами, было проблемой.USB Type-C идет в любом направлении, вверх ногами или правой стороной вверх, что исключает возможность догадок в игре по принципу plug-and-play.

Разъем USB Type-C потенциально может обеспечить мощность до 100 Вт, поэтому вы также можете использовать его для питания и зарядки мобильных телефонов, ноутбуков и планшетов. Возможность питания вашего порта или устройства определяется логотипом. Порты Power Delivery (или PD) обозначены символом батареи вокруг логотипа (см. Ниже) .

USB 3.0, USB 3.0 с подачей питания, USB 3.1 и USB 3.1 с подачей питания

Еще одной новой особенностью разъема USB Type-C является его способность передавать сигналы DisplayPort по тому же кабелю и разъему, что и сигналы USB; когда-то определяющее преимущество Thunderbolt над USB. Это позволяет пользователям подключать внешние дисплеи к тому же простому порту, что и их мыши — хорошо! К сожалению, не все компьютеры с портами USB Type-C должны поддерживать DisplayPort через USB Type-C, поэтому обязательно проверьте спецификации своего компьютера, поскольку совместимость не гарантируется.

Принеси гром!

Итак, теперь, когда мы закончили с типами USB и разъемами, перейдем к Thunderbolt. Thunderbolt — это технология передачи данных (разработанная Intel®), которая предоставляет данные PCI Express и функции DisplayPort по одному кабелю. В приведенной ниже таблице показаны улучшения скорости Thunderbolt и его сравнение с другими протоколами.

Thunderbolt также позволяет последовательно подключать более одного периферийного устройства к существующему соединению.Из-за конструкции технологии USB «хост-пользователь», в отличие от одноранговой конструкции Thunderbolt (и FireWire до него), USB никогда не сможет подключить к вашему хост-компьютеру более одного периферийного устройства в «цепочке». Представьте, что вы используете один компьютер, подключаете к нему внешний жесткий диск USB, затем пытаетесь подключить к нему другой жесткий диск USB и так далее. USB не может этого сделать (если вы не используете концентратор), но Thunderbolt может, с шестью устройствами. USB также не является двунаправленным, что означает, что вы не можете передавать и получать данные одновременно, в то время как Thunderbolt может.Кроме того, поскольку Thunderbolt использует шину PCIe, вы даже можете добавлять внешние видеокарты к компьютерам с Thunderbolt, чего нельзя сделать через шину USB. Новые разъемы USB Type-C также будут направленными, но эта функция будет доступна только с хост-портами Thunderbolt. В то время как в исходных портах Thunderbolt и Thunderbolt 2 использовались разъемы mini-DisplayPort, Thunderbolt 3 использует разъем USB Type-C для всех нужд. Наконец-то пришла «одна веревка, чтобы править всеми».

Примет ли Thunderbolt 3 все протоколы передачи в ближайшем будущем? Он, безусловно, привлекателен со скоростью 40 Гбит / с и возможностью подключения по USB Type-C.Он также привлекает творческих профессионалов в области аудио- и видеозаписи благодаря своей способности быстро передавать большие файлы, практически без потерь. Но пока мы не увидим, что Thunderbolt 3 добавлен в качестве функции для большего количества ноутбуков и настольных компьютеров, он остается в списке желаний каждого. Надеюсь, этот учебник по USB 3.1 и Thunderbolt 3 с боковым выбором типов разъемов поможет вам принять правильное решение при покупке нового оборудования в этом сезоне.

Есть вопросы, комментарии или замечания? Я знаю, что не смог бы включить все в этот краткий учебник, но если у вас есть что добавить, сделайте это в разделе комментариев, и мы свяжемся с вами, как только сможем!

USB-клавиатура или мышь могут перестать работать после перезапуска компьютера и загрузки в режиме MS-DOS

Признаки

Причина

Как настроить дублирование параметров хост-контроллера USB из настроек в BIOS

Статус

Ссылки

Кабель Apple USB с 30-контактным разъёмом

Обзор

Особенности

Спецификации

Возможности подключения

Модели iPhone

Модели Mac

Модели iPod

USB Type-C vs Lightning — за каким разъемом будущее?

Гид — что такое USB-C

Что такое USB-C?

USB-C похож на Micro USB

USB-C и USB 3.2: что означают цифры под портом

Основные возможности: многообразие функций USB-C

Thunderbolt 3 и 4: еще больше скорости для USB-C

Адаптеры и кабели

Действительно ли Вам нужен USB-C

USB Type-C: новый взгляд на старый порт

Что нам всё это даёт?

Когда это появится

универсальный разъем для всего. Кабель редкий и дорогой

Назначение контактов

Распиновка USB 3.1 Type-C

Технология питания/заряда USB PD Rev.2 (USB Power Delivery)

Переходник USB-micro-USB-C

Аналоговый звук через Type-C

Видео через USB-C

Коротко о главном

USB 2.0

USB 3.0

USB 3.1

USB 3.1, Type-C и питание

USB Type-C и обратная совместимость

USB Type-C и туннелирование

Что сейчас есть на USB Type-C

Конструкция. Удобное подключение

Скорость передачи данных. 10 Гб/c не для всех?

Передача энергии. Агрегат на 100 Вт

Альтернативный режим. Не USB единым

Совместимость. Трудности «переходникового» периода

Устройства с USB Type-C. Кто-то должен быть первым

Итоги

Какие бывают разъемы и штекеры USB

Версии USB. Чем отличается USB 2.0 от USB 3.0

Совместимость разных версий USB.

Питание USB

USB тип A (USB 2.0)

USB тип B (USB 2.0)

Mini USB Тип B (USB 2.0)

Micro USB тип B (USB 2.0)

USB тип A (USB 3.0)

USB тип B (USB 3.0)

Micro USB (USB 3.0)

Главное не перепутать — отличие Micro USB и Mini USB.

Получайте анонсы новых статей прямо на почту

Краткая история USB, что он заменил и что не удалось заменить

Что заменило

10 лучших адаптеров USB-C 2021

Лучшие адаптеры USB-C

На что обратить внимание

Как мы выбрали

USB-порт вашего автомобиля скоро сократится — как еще подключить свой iPhone или телефон Android

Страница не найдена — Старая новая вещь

Архив

Новый USB-разъем обещает перевернуть мир разочарованных пользователей | Technology

Это новый разъем USB

претерпевают серьезные изменения — и вам понравится новый внешний вид.

Thunderbolt 3, USB 3.1, USB Type-C: определение соединений

Не в твоем вкусе?

Принеси гром!

Добавить комментарий Отменить ответ
