Розетки с управлением через интернет

Активно интересуюсь темой домашней автоматизации. Нужны были розетки, которыми я мог бы управлять через интернет, чтоб просто и дешево. X10 и ZWave мне не подошли, потому что вместе с розетками нужно еще покупать дорогой контроллер, настраивать NAT… стал искать розетки с управлением по Wifi и оказалось, что их почти никто не делает! С ходу нашелся только Belkin, который делал решение на 110 вольт, даже у китайцев сразу ничего не находилось.

Но в дебрях Ali все-таки нашлась нужная штуковина! Взял сразу две.

Розетки пришли в аккуратной коробочке, но все, кроме названия фирмы — Broadlink на ней по-китайски. Внутри сама розетка, и две инструкции, снова на китайском.

Сама розетка выглядит аккуратно, размера небольшого. На поверхности всего одна кнопка. Этой кнопкой можно включать и выключать питание устройства, вставленного в розетку, а так же, зажав её, перевести гаджет в режим настройки. Так же есть два неярких индикатора — один горит зеленым, когда розетка включена, другой мигает, когда по сети идут данные.

Самое странное, это вилки. Где-то я такие уже видел, но не помню где. И переходников под них как на зло не нашлось.

Пришлось доработать напильником. Вернее плоскогубцами, после этого на шытри наделся стандартный китайский переходник, о котором на mysku уже много говорилось.

Дальше нужно установить программу для работы с розетками. Написано, что поддерживаются iPhone и Android. У меня андроид, расскажу про него.

Программа не выложена в Google Play, её можно скачать по ссылке, qr-код которой находится на упаковке розетки. Сначала программа загрузилась на китайском, чем повергла меня в недоумение. Потом у продавца я прочел, что если переключить устройство на английский язык (у меня был ясное дело руссикй), то программа будет работать на английском. Сделал — получилось.

В самой программе грубо говоря две кнопки — настроить устройство и управление уже настроенными. Уже настроенные можно:
1. Включить и выключать.
2. Задавать расписание включения и выключения.

3. Задавать таймер отключения.

А вот настройка названия сети и пароля сделаны отлично. Китайцы удивили, переплюнув такие признаные гаджеты, как Ar.Drone 2.0 и Spy Tank. Достаточно ввести пароль от своей сети и нажать кнопочку на розетке, система немного думает и розетка подключается к моей домашней сети. Никаких подключений к хотспотом с настройками, написанными на устройстве. Все работает и так! (Может подключение и есть, но все делается автоматом — не знаю).

Ну и проверить, конечно надо. В качестве жертвы, я в очередной раз выбрал аквариум. Подключил свет и фильтр в разные розетки:

Вроде все работает. Пора проверять!

Самое главное, что после настройки, находится в одной локальной сети уже не нужно. Я проверил через 3ж — управление сохраняется, так можно видеть статус розетки — включена она или выключена.

Конечно, для того чтобы это стало частью настоящего умного дома, необходимо еще открытое API, а то что за радость чем-то управлять руками. Автоматизировать надо! С этим вопросом я обратился к производителю, пока тишина.

ТТХ: розетка мультивольтажная, ток до 10А. Судя по щелчку, внутри обычное механическое реле.

P.S. А продавца, кстати, рекомендую! Человек явно волнуется за свой бизнес, даже присылал мне инструкцию.

P.P.S. К сожалению продавец в РФ уже не отправляет. Но таких розеток на Ali появилось уже много.

Очередная «умная» розетка своими руками. Часть 1 / Habr

Да, да, да. Еще одна. Понимаю, всем надоело. Но очень уж хотелось сделать самому, свою собственную «умную» розетку, с лото и курсистками. Встраиваемую (в доме — скрытая проводка). С управлением через WiFi (локально) и Интернет (глобально). С получением текущего статуса (в перспективе — с информацией о потреблении). С подключением нескольких розеток в одном блоке (до четырех). С датчиками температуры, освещенности и присутствия. С видеокамерой, в конце концов!

Первая часть — просто проверяем общую работоспособность схемы. По сути — некий аналог WeMo Switch, только встраиваемый в стандартный подрозетник и потому не привязанный к какому-то определенному дизайну (чтобы вписаться в любой уже существующий интерьер).

Итак, чего хочется? Хочется управлять независимо каждой из четырех розеток (у меня дома в одной из комнат розетки объединены в блоки по два двухрозеточных модуля вплотную друг к другу, в двух стандартных пластиковых подрозетниках соответственно). К одному из таких блоков подключены все агрегаты (освещение, насос фильтра, нагреватель, компрессор) аквариума с красивым парчовым сомиком, вот ими и будем управлять. Сомик вот такой, если что (картинка для привлечения внимания):


Итак, что нам надо?
1. Получать команды через WiFi и выдавать соответствующие управляющие сигналы на замыкание контактов. Т.е. нужен модуль контроллера с WiFi. Поскольку у меня есть наша платка на AR9331 (рояль в кустах, да: собственно, изначально и хотелось ее в реальном деле опробовать), она и будет таким контроллером.

2. Реле на 16A 220V. Чтобы не заморачиваться — взял готовый модуль от Амперки. Заодно там и светодиод есть для индикации режима работы розетки.

3. Питать эти два модуля напряжением 5V. Разобрал компактный блок питания с разъемом USB.

4. Подрозетник глубиной 60мм.

5. Собственно розетка (пока для экспериментов взял первую попавшуюся в соседнем хозяйственном магазине):

6. Светодиод для индикации режима работы розетки (On/Off). Нашел у себя в тумбочке зеленый и красный. Сначала хотел использовать зеленый (цвет больше нравится), но он оказался недостаточно ярким, так что в результате взял красный.

Прикинул схему (примитивная, да):

Разложил компоненты:

Нарезал проводов, запаял:

Отрезал куски термоусадочных трубок, заизолировал модули:

Запихал все в подрозетник, подсоединил кабель, подключил к розетке. Пока в стенку еще рано пихать, надо на столе отладиться.

Чтобы светодиод был виден получше, тонким жалом паяльника проделал небольшое отверстие в розетке.

Испытательный стенд готов.

Софт для первоначальной простой проверки взял из поста ув. Ariman’а.

Ну что же… Как ни удивительно, но все работает. Реле щелкает, светодиод моргает, электричество в розетку подается. Первый шаг сделан. Времени ушло где-то часа полтора в общей сложности. Денег:
1. Контроллер на AR9331 — не знаю даже, как оценивать. Пусть будет 750р — по такой цене мы его продавать собираемся, когда партию сделаем.
2. Модуль реле — 290р.
3. Блок питания — ну, пусть будет 200р (видел в переходе подземном по такой цене, мой-то у меня уже пару лет валялся).

4. Подрозетник — 45р.
5. Розетка — 120р.

Итого: 1405р.

Теперь надо довести до ума софт (прежде всего — прошивку). Об этом — в следующей части, если народу будет интересно. А потом буду подключать датчики и еще три модуля реле, чтобы управлять четырьмя розетками, а не одной.

P.S. Видеокамеру подключил — работает, куда она денется? Но надо ее как-то в интерьер вписывать, еще не придумал — как… И в плане софта — надо поток в Интернет научиться транслировать, а не только в локалку.

преимущества работы системы «Умный дом» и принцип работы управляемых розеток

WI-FI розетки являются частью «умного дома» и с каждым годом их активно устанавливают в современных домах, что объясняется практичностью и комфортом, который создает изделие.

wi fi розетки: современные технологи

wifi розеткаУмная розетка с каждым годом набирает популярность. Больше не придется беспокоиться выключена ли розетка, процесс контролируется с телефона и не заходя домой.

Достаточно запустить приложение, и иметь подключение к интернету. wi fi прибор позволит подключить или отключить технику на расстоянии. На выбор потребителей представлены десятки моделей разных производителей. Выбор напрямую зависит от конструкции и предпочтений потребителя.

Практичность

Розетка создана, чтобы управлять электроприборами в доме на расстоянии. Работа осуществляется за счет подсоединения через Wi-fi. Устройство практичное и станет помощником по дому: обеспечит защиту от пожара, позволит сэкономить на электроэнергии и обеспечить максимальный комфорт.

Разновидности и характеристики

Принцип действия розетки одинаковый, единственное чем отличаются модели – по конструкции. Производители предоставляют накладные и встраиваемые модели. Еще на этапе планирования дома важно определиться какая  розетка будет использоваться.

Накладная

wifi розеткаВыглядит как переходник с одним разъемом. Конструкция предполагает наличие таких составляющих: индикатора, кнопки выключателя, модуля wi-fi, упаковано в пластиковый корпус.

Некоторые модели оснащены датчиками влажности, таймером, видеокамерой. Такая модель легко заменит уже существующие розетки и не требует дополнительных ремонтных работ.

Встраиваемая

Предназначены для скрытой установки, с монтажом во время ремонтных работ. Задача такого варианта – заменить обыкновенную электрическую точку. Корпус выполненный из термостойкого пластика защищает потребителя от выделения вредоносных галогенов. За счет жаропрочности в 748 градусов, производители гарантируют безопасность устройства.

Как работает Вай Фай от розетки?

Работа контролируется встроенным микропроцессором. Процессор координирует работу с управляющим устройством – гаджетом с установленным приложением. На рынке представлены и более сложные модификации с сетевыми адаптерами на 4 разъема, но такие варианты не всем подходят.

wifi розеткаВай Фай от розетки позволяет выполнять такие функции:

  1. Влючать и отключать электроприборы на расстоянии.
  2. Контролировать количество используемой электроэнергии.
  3. Перезагружать электроприборы.
  4. Устанавливать таймер для управления устройствами.
  5. Наличие датчика температуры обеспечивает пожаробезопасность.
wifi розетка

Перед подключением прибора, стоит убедиться в том, что его мощность ниже мощности розетки. Такая информация предоставляется в техническом паспорте оборудования.

Принцип работы «умной» wi fi розетки

При соединении розетки с роутером прибор получает уникальный IP-адрес. Закрепленный адрес позволяет связываться с другими объектами через интернет. Сигнал кодируется, что позволяет защитить устройство от несанкционированного доступа. Настройки хранятся на сервере или в устройстве. В первом случае статистика и данные сохранны надёжно, а вот во втором, при разрыве связи потребуется их восстановление.

Программы находятся в свободном доступе и устанавливаются на управляющее устройство – любой современный гаджет.

С датчиком температуры воздуха

Устройство с термодатчиком обойдутся дороже других альтернатив, но они обеспечат безопасность для вашего дома. Датчик делает замеры и контролирует показатели температуры окружающей среды. Если фиксируется превышение нормы, что может быть причиной пожара или короткого замыкания. Умный прибор моментально отключит приборы от питания и отправит сообщение владельцу смартфона.

wifi розетка

Настоящие паникеры будут всегда в курсе состояния приборов в доме и не придется переживать выключено ли все или нет.

Управление «умный дом»

wifi розеткаКонцепция «умного дома» появилась давно. Владелец такого дома управляет оборудованием, используя программу, установленную в телефоне. Чтобы начать использовать розетку, необходимо завести в «облаке» аккаунт, что рекомендует производитель.

Если этого не сделать, то пользователю будут доступны только базовые функции – включения и выключения электроприборов. Дополнительный функционал будет доступен после регистрации.

После запуска приложения для умных устройств, добавляется гаджет. Каждая умная розетка подписывается именем и загружается изображение. Такой подход упрощает навигацию по дому, особенно если таких приборов много.

Управление некоторыми моделями возможно за счет популярных голосовых ассистентов Amazon Echo и Google Home. Но команды подаются на английском языке. Управление «умный дом» позволяет создавать расписание и включать режим «Away», который позволяет сымитировать присутствие хозяев в доме, когда их на самом деле нет.

Приборы часто отслеживают показатели электропотребления, что позволяет делать прогнозы по расходам на этот ресурс. Такое умное устройство позволяет контролировать другие приборы, жизнь становиться комфортнее.

Правила эксплуатации

wifi розеткаРаботает розетка в диапазоне 100 – 240 В, с показателем выходной мощности от 2 до 4 кВт. Такие параметры позволяют подключить устройства с большими кратковременными нагрузками. Речь идет об обогревателях или кухонном комбайне.

Каждый производитель предоставляет индивидуальную инструкцию к приборам, но принцип работы их одинаковый. Отличие заключается только в наличии дополнительных функций.

Установите на гаджет специальное приложение и проверьте подключение к интернету.

Программное обеспечение подбирается по QR-коду на упаковке от розетки.

В программе необходимо установить поиск устройства. Для подключения вписывается специальный пароль. Только после этого wi-fi прибор будет подключен к сети и готов к работе.

После проведения всех настроек подключите прибор, который будет работать от розетки. Индивидуальные настройки под каждый прибор проводятся согласно инструкции к устройству.  Чтобы спросить настройки, нажимается кнопка включения/выключения на шесть секунд.

Преимущества и недостатки

Современный прибор позволяет контролировать работу техники в доме на расстоянии. В остальном к преимуществам стоит отнести:

  1. Дополнительный функционал в виде таймера или подсветки.
  2. Контроль одной точки с 40 гаджетов.
  3. Простота эксплуатации и монтажа.
  4. Оптимальные размеры.
  5. Наличие датчика температуры, производство из огнеупорного материала.
  6. Дальность приема от 50 метров.wifi розетка

К недостаткам современного устройства же стоит отнести:

  1. При отключении электричества сбиваются все настройки.
  2. Некоторые модели могут быть не совместимы с роутером.
  3. Wi-fi розетка реагирует на свой часовой пояс, что стоит учитывать при выборе производителя.
  4. При аварийном сбое устройство выключается.
  5. Без соединения с интернетом невозможно управлять розеткой на расстоянии.

Розетка с вай фай управлением: срок службы

Каждый производитель указывает гарантийный срок службы. Такие модели работают не меньше обычных розеток. При необходимости они легко демонтируются и устанавливаются новые. Китайские модели проработают до года, а вот европейские производители дают гарантию на три, а то и больше лет. В действительности реальный срок эксплуатации таких розеток значительно больше. Поэтому стоит выбрать модель чуть дороже, но качество материалов обещает долгий срок эксплуатации.

Wi-fi розетка —  часть умного дома, которая создана для обеспечения максимального комфорта жильцов. Устройство является простым примером домашней автоматизации, которая последние годы становится попопулярнее. Задача розетки выполнить три возложенные функции – обеспечение безопасности в доме от несанкционированного загорания, обеспечение экономии электроэнергии и повышение условий комфорта.

Устройства представлены двумя моделями – накладными и встраиваемыми, которые подбираются с учётом нужд потребителя. Принцип действия простой, а установка не займет много времени. Потраченные средства оправдают себя и каждый будет в восторге от работы Wi-fi розетки.

Полезное видео

Розетка с дистанционным управлением

Одним из наиболее простых и в то же время эффективных способов управления работой электроприборов на расстоянии является использование такого устройства, как розетка с дистанционным управлением (ДУ).

управление розеткамиуправление розетками

Классификация

На сегодняшний день выбор той или иной модели розетки с дистанционным управлением должен быть продиктован соответствием ее технических характеристик условиям эксплуатации. Прежде всего, речь идет о мощности устройства и максимальной дальности, на которой может осуществляться управление его работой.

Наиболее популярными типами таких устройств являются:

  1. Беспроводная розетка, управляемая по радиоканалу. Наиболее дешевый и практичный тип. Для обеспечения ее работы необходим пульт дистанционного управления, позволяющий включать и выключать отдельные потребители или их группы с расстояния до 30 метров.
  2. GSM розетка. Управляется с помощью мобильного телефона, благодаря чему расстояние, с которого могут подаваться команды на ее включение или отключение, практически не ограничено. Это устройство не требует наличия специального пульта, однако оно не может быть применено в местностях, где сигнал мобильной связи слаб или заглушен. Кроме того, такие изделия на сегодняшний день достаточно дорогие, что является едва ли не главным их недостатком.
  3. WiFi розетки. Эти устройства управляются при помощи смартфона или ноутбука через интернет. Подключение розетки к управляющему устройству происходит с использованием WiFi роутера. К недостаткам этих моделей относится достаточно высокая цена при не слишком широком перечне дополнительных функций.

Конструкция дистанционно управляемых устройств

Следует сразу оговориться, что рассматриваемые устройства нельзя в полной мере считать классическими силовыми розетками, которые оснащены дополнительным блоком дистанционного управления.

Представленные в настоящее время на рынке дистанционно управляемые модели представляют собой изделия, которые по внешнему виду больше всего напоминают переходник или розетку с таймером. То есть они оснащены стандартной электрической «вилкой», которая предназначена для включения дистанционно управляемого модуля в обыкновенную штепсельную розетку.

Главным назначением этого устройства является размыкание или замыкание силовой цепи, к которой подключен электроприбор. Это позволяет управлять работой потребителя на расстоянии, не внося при этом никаких изменений в его конструкцию или в устройство питающей сети. Фактически ту же самую функцию выполняют выключатели с ДУ, которых на рынке представлено достаточно большое количество. Основное различие между этими устройствами состоит в том, что подключение розетки является гораздо более простым и не требует вмешательства в конструкцию электропроводки. Это позволяет легко перемещать ее с места на место, что чрезвычайно удобно при работе с некоторыми потребителями.

дистанционное управление розеткойдистанционное управление розеткой

Таким образом, дистанционно управляемая розетка является по своей сути коммутационным аппаратом, который по команде от пульта управления размыкает или замыкает электрическую цепь.

Устройство, управляемое по радиоканалу

Наиболее распространенным вариантом дистанционно управляемых устройств, входящих в состав домашней электросети, на сегодняшний день является розетка с пультом.

розетка с пультомрозетка с пультом

С целью обеспечения надежной передачи управляющих сигналов в ней применяются радиоволновые передатчики, которые позволяют транслировать сигнал на расстояние 30-40 метров и являются малочувствительными к помехам. В отличие от инфракрасных пультов ДУ, их радиоволновые аналоги обеспечивают надежный прием управляющего сигнала в пределах заявленного радиуса действия даже при наличии между источником и приемником бетонных стен.

Для питания пульта дистанционного управления, как правило, используются батарейки напряжением 9 или 12 В. Одного такого источника питания хватает примерно на год.

Большинство моделей радиоуправляемых розеток поставляется в комплекте, в который входит от 3 до 5 отдельных устройств, управляемых с одного пульта. Соответственно, такой пульт оснащается кнопками, количество которых зависит от максимально возможного числа подключаемых к нему устройств.

Таким образом, радиоуправляемая розетка представляет собой наиболее дешевое и в то же время достаточно эффективное устройство, предназначенное для включения и отключения потребителей электроэнергии на расстоянии.

Подключение

Перед началом работы беспроводная розетка совмещается с пультом ДУ, для чего необходимо нажать соответствующие кнопки на ее корпусе и на самом пульте. В этот момент оба устройства сопрягаются друг с другом по одному из доступных пульту радиоканалов, об успешном завершении этого процесса сигнализирует световой индикатор на корпусе розетки.

Следует заметить, что по одному и тому же радиоканалу может управляться теоретически неограниченное число устройств, единственным сдерживающим фактором в этом плане является функциональность и удобство использования такой системы.

Сфера применения

сфера применениясфера применения

Поскольку назначением этих устройств является обеспечение дистанционного включения и отключения любых потребителей электроэнергии, то сфера применения таких розеток представляется чрезвычайно обширной. Примером их использования может служить:

  1. Управление осветительными системами квартир, домов, а также обширных внешних территорий.
  2. Включение и отключение насосов и вентиляторов.
  3. Управление работой гаражных ворот и электрическими замками входных дверей.
  4. Открытие и закрытие окон или заслонок в системах вентиляции.
  5. Дистанционное управление телекоммуникационными системами.

удаленное управлениеудаленное управление



Такая розетка позволяет подать команду на перезагрузку оборудования в случае возникновения программных сбоев.

Преимущества использования дистанционно управляемых розеток:

  1. Значительно повышают удобство управления удаленными потребителями электрической энергии. Особенно это качество ценно для людей с ограниченными возможностями.
  2. Простота подключения и эксплуатации устройства. Возможность его перемещения в любое место, где установлена стандартная электрическая розетка.
  3. Отсутствие необходимости внесения изменений в структуру электрической проводки при установке такого устройства.

Недостатки:

  1. Использование радиоволн в ряде случаев может создать помехи в работе таких устройств, как кардиостимуляторы или слуховые аппараты. Поэтому перед установкой розеток с ДУ следует проверить их на электромагнитную совместимость с вышеупомянутыми устройствами.
  2. Дополнительные элементы в конструкции любой электрической сети неизбежно снижают ее надежность. Подключение подобных коммутационных аппаратов может стать причиной непреднамеренных срабатываний и неожиданного включения потребителей. Следует в обязательном порядке предусмотреть такую возможность и принять меры к предотвращению негативных последствий самопроизвольных срабатываний.
  3. Управление большинством моделей розеток с ДУ не рекомендуется осуществлять с расстояния меньше 1 метра.
  4. Установка радиоуправляемых розеток в стенах, которые покрыты листовым металлом, значительно уменьшает радиус действия этих устройств.

При выборе розеток с дистанционным управлением следует обращать внимание на их характеристики, определяющие допустимые условия эксплуатации и мощность подключаемой нагрузки. Так, большинство моделей таких устройств позволяют подключать к ним электроприборы мощностью от 1 до 1,5 кВт, в некоторых случаях этого оказывается недостаточно, поэтому стоит обратить внимание на более дорогие розетки, рассчитанные на мощность до 5 кВт.

Что касается условий эксплуатации, то розетки с ДУ классифицируются по IP (степени защиты оболочки) так же, как и остальные электроприборы такого типа. Например, розетка RCS 1044 N, имеющая показатель IP44, защищена от попадания внутрь ее корпуса предметов размером более 1 мм, а также брызг, падающих в любом направлении. Такие характеристики вполне позволяют использовать это устройство на улице.

GSM розетки

Эти устройства представляют собой чрезвычайно удобную разновидность дистанционно управляемых розеток. Как это следует из их названия, управлять работой таких устройств можно с помощью мобильного телефона. Для этого в корпусе GSM розетки предусмотрен слот для установки сим карты.

gsm розеткиgsm розетки

Подходит карта, предоставляемая любым из операторов мобильной связи. Управление может осуществляться при помощи звонка или отправки сообщения (пустого или с определенным текстом). Нужно заметить, что передача управляющих команд на такую розетку возможна не с любого мобильного телефона, а только с того, номер сим карты которого был предварительно зарегистрирован в памяти устройства. Максимальное количество таких номеров, как правило, не превышает 5 единиц.

сим карта в розеткесим карта в розетке

Главным преимуществом, которыми обладает беспроводная розетка, является возможность управления ее работой из любого места, где присутствует мобильная связь. Другой положительный момент – это отсутствие необходимости использования пульта ДУ, который требует питания от отдельной батареи и, кроме того, может быть элементарно утерян.

Для управления электропитанием компьютеров применяются специальные модули GSM розеток, в которые входит до 6 отдельных разъемов. Каждому из них присваивается порядковый номер, что позволяет с помощью телефона управлять любым устройством в отдельности или всеми одновременно.

модуль GSM розеток модуль GSM розеток

К недостаткам GSM розеток следует отнести их сравнительно высокую цену и необходимость приобретения сим карты. Кроме того, при помощи телефона часто бывает невозможно определить текущее состояние, то есть непонятно, включен или выключен прибор в данный момент.

WiFi розетки

Работой многих современных устройств можно управлять при помощи беспроводной связи WiFi. Не составляет исключение в этом плане и электрическая розетка.

Главным достоинством, которым обладают WiFi розетки, является возможность управления их работой при помощи компьютера или планшета через интернет. Кроме того, такие устройства часто оснащаются функциями таймера, которые очень удобно настраивать в специальном мобильном приложении.

wifi розеткаwifi розетка

Для подключения и настройки этого изделия необходимо использовать пакет драйверов, которые можно совершенно свободно скачать из интернета или загрузить с установочного диска, входящего в комплект поставки. После установки приложения на смартфон или планшет и подключения розетки к домашней WiFi сети розетку необходимо найти в меню смартфона. После чего устанавливается связь между этими устройствами.

Управлять работой такой розетки можно как через интернет, так и непосредственно через WiFi соединение. Однако для этого смартфон и розетка  должны находиться в пределах действия роутера.

Основным недостатком, который существенно ограничивает популярность розеток такого типа, является их высокая цена при достаточно скромных функциональных возможностях.

Несмотря на возможность подключения к компьютеру, такое устройство не может считаться элементом системы «умный дом», поскольку не предусматривает полноценной интеграции в интеллектуальную систему управления. Кроме того, почти все модели WiFi розеток, выпускаемые на сегодняшний день, не способны получать и передавать информацию о подключенной нагрузке, токе и напряжении, а также температуре окружающей среды и прочих данных, влияющих на работу системы электроснабжения. Соответственно, установленная программа не может принимать никаких решений в случае отклонения этих параметров от нормы.

Для того чтобы сохранить объективность при описании этих устройств, следует все же перечислить дополнительные характеристики, которыми оснащаются некоторые их модели:

  1. Контроль температуры воздуха в помещении. При достижении определенного ее значения возможно самостоятельное включение или отключение розетки.
  2. Функции таймера.
  3. Возможность управлять розеткой с нескольких отдельных устройств (как правило, не менее 5 пользователей).
  4. Наличие автономного источника питания, позволяющего сохранять настройки устройства в случае пропадания напряжения в сети.
  5. Информирование пользователя о возникновении аварийных ситуаций, таких как резкое повышение температуры или пропадание (включение) напряжения в сети. Таким образом может быть осуществлено дополнительное дублирование пожарной сигнализации.

 Производители устройств с ДУ

Как и во многих сферах современного рынка, основными производителями подобных устройств являются китайские компании. Поскольку использование дистанционно управляемых розеток пока еще не имеет повсеместного характера, то такие именитые европейские производители, как Legrand или Scneider-electric, хотя и имеют в своем модельном ряду подобные устройства, но все же делают ставку на более традиционные и востребованные технические решения.

Вместе с тем технологии изготовления электротехнических устройств бытового назначения развиваются очень быстро, так что в скором времени стоит ожидать появления на рынке надежных, функциональных и недорогих устройств, позволяющих осуществлять не только дистанционное, но и централизованное управление работой всех элементов электрической проводки.

Таким образом, применение дистанционно управляемых розеток способно в значительной степени упростить эксплуатацию отдельных потребителей электроэнергии, а также их групп. Однако подходить к установке таких устройств следует осмотрительно, их использование оправдано только в тех случаях, когда ручное включение электроприборов сильно затруднено по каким-либо причинам или существует необходимость управления их работой на значительных расстояниях.

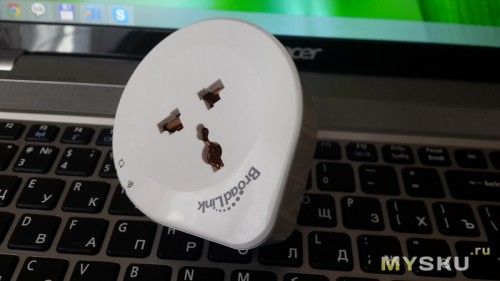

Розетка с удаленным управлением через WI-FI и мобильный интернет


С нашими вечнорастущими ценами на электричество встал вопрос о более экономном потреблении. В нашем случае удаленного включения требует бойлер, так как в течении дня он постоянно подогревает. А если в течении дня никому не нужна горячая вода — то бойлер получается зря постоянно подогревает воду. Бойлер находится в подвальном помещении и спускаться туда постоянно и включать-выключать его желания нету никакого, по этому было решено приобрести розетку с удаленным управлением.


Характеристики:
Цвет: жемчужно-белый
Материал: ABS
Источник питания: AC 100-240В
Максимальный ток: 13A
Работает путем: 3G / Wi-Fi
Wi-Fi Стандарт: IEEE 801.11b / g
Рабочая температура: -5 ℃ ~ 45 ℃
Рабочая влажность: ≤80%
Размер продукта: 12.5 * 6 * 4.2cm / 4,92 * 2,36 * 1.65in (L * W * H)
Вес продукта: 148g / 5.22oz
Размер упаковки: 13 * 8,5 * 7 см / 5,12 * 3,35 * 2.76in (L * W * H)
Вес упаковки: 191g / 6.73oz

В комплекте только инструкции, на китайском и английском. В плане настроек все очень доходчиво и понятно

Сам сокет выполнен качественно. Нигде никаких люфтов, скрипов и т.д. Весит продукт 148 г. На лицевой части есть кнопка POWER, она понадобится для первого подключения к сети WI-FI


Итак, скачиваем приложения для своей мобильной операционной системы IOS или Android путём считывания баркода в инструкции. Подключаем сокет в сеть и зажимаем кнопку POWER, до тех пор пока синий светодиод не начнет быстро мигать. В телефоне подключаемся к сети wifino. Заходим в мобильное приложение, регистрируемся и инициализируем устройство. Путем ввода SSID и пароля от вашей домашней сети. После этого устройство подключается само автоматически подключается к вашей сети и готов к работе. В программе можно так же выставлять таймер по дням недели и времени. Управлять можно как и по WI-FI так и по мобильному интернету.






Включение по сети WI-FI происходит моментально. По мобильному интернету с 5 секундной задержкой.

В целом мы остались довольны устройством. За все время использования (примерно 2 месяца) у нас ни разу не возникло проблем или каких-то сбоев. Приложение довольно приятное в работе и понятное для всех, даже для пожилых. Сначала думали приобрести сокет просто с таймером, он конечно дешевле, но увы отсутствует функция удаленного управления, которая лично для нас необходима.

Отныне все мои обзоры на данном сайте будут включать пункт 18, т.е получены специально для обзора: подаренные, купленные, найденные, предоставленные друзьями — мне без разницы. Так как данный фактор никак не влияет на мою объективность по поводу обозреваемого товара, а вот на объективность и восприятие моего обзора другими – очень даже. Главной задачей для меня является ознакомление людей с товаром, его работой и своё личное мнение. Если будут какие-то вопросы по поводу работы товара, о которых я вдруг забыл упомянуть в обзоре – личка открыта для всех желающих. Всем добра!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Умные розетки: c таймером, дистанционные, wi-fi

Виды умных розеток и их применение

Наша жизнь наполнена множеством умных помощников работающих от электрических розеток, однако, как оказывается, и сама розетка может быть достаточно модернизирована и обладать многими современными фикциями, упрощающими жизнь человека.

Существуют несколько типов таких розеток:

  1. Розетка с таймером, она может быть как с механическим, так и с электронным механизмом отсчёта времени;
  2. Розетка управляемая дистанционно, это можно сделать с помощью специального пульта дистанционного управления, а также через GSM (телефоном) или же с помощью беспроводной сети WiFi и интернета.
  3. Розетка-тайник.

Каждый вид из всех этих розеток, в принципе, служит для подачи напряжения на приёмники электроэнергии в нужное вам время. Своими руками таймер в розетку внедрить и настроить очень сложно, поэтому лучше и проще купить уже готовый вариант. Они могут отличаться по максимальному току, так же как и простые неуправляемые розетки. Однако в каждом случае есть небольшие особенности.

Розетка с таймером

с таймеромВ некоторых домах и квартирах существуют электроприборы, которые требуют включения и отключения с какой-то периодичностью для этого служит розетка с таймером. Например, это могут быть насосы, обогреватели, или же компрессоры, а также аквариумы или инкубаторы, которые требуют включение и выключение электричества строго по заданному времени.

По принципу действия они разделяются на механические и электронные. Розетка таймер механическая стоит на порядок меньше и обслуживать её и настраивать очень легко и интуитивно понятно. Поэтому умная розетка с таймером пользуется большой популярностью. Для того чтобы понять как пользоваться такой розеткой с таймером к ней прилагается пошаговая инструкция, разобраться с которой не составляет труда. Некоторые из них оборудованы пружинным механизмом, боле сложные имеют очень тихий электродвигатель, но они зависят от внешнего источника питания и при снижении входящего напряжения меньше 200 вольт двигатель может выйти со строя. Однако все механические розетки с таймером имеют общий большой недостаток, все они не могут быть запрограммированными больше чем на сутки.

Розетки с таймером электронные оснащены дисплеем и несколькими клавишами управления. Дисплей служит для того, чтобы видеть какие данные вводишь, и для просмотра в дальнейшем этих указанных параметров. Такая розетка с таймером может быть запрограммирована на 140 программ, они могут быть как суточные, так и недельные. Тип воздействия на сам механизм отключения у этих розеток цифровой.

Как механическая, так и электронная розетка с таймером времени может соответствовать нужному для потребителя и для условий её использования степенью защиты. Она может быть от IP20 до IP65. Первая цифра обозначает степень защиты от пыли, а вторая от влаги. Всего от пыли существует 6 степеней защиты, а от влажности 8.

Розетки с дистанционным (удалённым) управлением

С пультом дистанционного управления

с пультомЧастым используемым девайсом для выключения и включения розетки на расстоянии служит так называемый управляемый вид розетки с ПДУ (пультом дистанционного управления). В основу неё положено передача сигнала с помощью радиопередатчика, и радиус действия её составляет 30–40 метров. Также розетка с пультом дистанционного управления нечувствительна к помехам. Отличие от инфракрасных пультов (то есть с телевизоров, кондиционеров и т.д.) которые работают только в зоне прямого действия сигнала, является в том, что такая связь с помощью закодированного радиосигнала не боится преград в виде железобетонных, или кирпичных стен. Однако железобетонные преграды всё-таки могут уменьшить радиус действия такого пульта для розетки с дистанционным управлением. С помощью данного устройства можно обеспечить отключение или же включение не одной розеток, а нескольких, так как на пульте существуют кнопки с цифрами, которые соответствуют данным розеткам. Их может быть от одной до четырёх, а максимальная мощность таких розеток составляет до 4 кВт и все они рассчитаны на напряжение 220 вольт. Для управления нужен ещё один источник питания в виде батарейки. От предыдущих розеток с таймером они отличаются тем что, в них нет способа коммутации через определённый промежуток времени, розетка, включенная дистанционно, моментально выполняет заданную ей команду. Для начала на пульте нужно выбрать номер розетки, а потом уже сделать коммутацию, то есть включить или же выключить. Все эти операции фиксируются отработкой нужного светодиода и на ПДУ и на самой розетке, так что даже взяв в руки такое устройство в первый раз, разобраться его работе не составит большого труда.

Розетка с GSM управлением

Ещё одним гаджетом помогающим человеку в удалённом управлении розетками, является розетка управляемая через GSM сети. Это устройство вскоре покорит любителей автоматически и дистанционно управлять своим домом и электрооборудованием в нём. Управление такой розеткой осуществляется с помощью мобильного телефона, для этого корпус розетки имеет слот для установки сим карты любого из операторов. Произвести включение можно из любой точки земного шара с помощью совершения звонка или же отправки SMS сообщения на эту сим карту, но не с любого телефона, а только с того номера, который заблаговременно зарегистрирован в памяти этого устройства, и их число, как правило, не превышает пяти номеров. Ещё одним положительным моментом в этом устройстве считается то, что не нужен ПДУ, а значит, не нужно покупать постоянно севшие батарейки. Однако, одним из недостатков этих розеток с управлением от телефона является их сравнительно высокая стоимость, а также необходимость приобретения сим карты. С помощью мобильного устройства (телефона или смартфона) нельзя определить текущее состояние розетки, то есть невидно отключена она или включена, сигнал отправляется только в одном направлении с телефона на розетку.

Розетка с интернет-управлением или через WiFi

с вай-фай
Современные производители пошли ещё дальше и создали умные розетки на основе беспроводной связи WiFi. Умная розетка с таймером имеет возможность использовать подключение к интернету и управлять ей можно через компьютер или планшет, а также через некоторые операционные системы смартфонов. Такая smart розетка на 220В имеет множество функций среде них:

  • таймер с тонкой настройкой времени;
  • контроль температуры окружающей среды, и автоматическое включение или отключение при достижении заданной температуры;
  • управление розетками;
  • наличие автономного питания, которое не исчезнет при отключении электроэнергии в помещение;
  • при резких изменениях температуры сигнал может быть задействован для систем оповещения о пожаре.

Конечно, пользователю хотелось бы видеть через интернет и другие параметры такие как напряжение, ток нагрузки и прочее, но пока это невозможно, да и большая цена на смарт розетку может отпугнуть покупателя. Отзывы людей купивших такие розетки зачастую только положительные.

Сейф тайник розетка

сейфЕщё одним видом необычных розеток, о которых нельзя умолчать это сейф тайник розетка. Такая розетка-тайник представляет собой металлическую крепкую запираемую колбу, предназначенную сугубо для хранения очень ценных небольших по габаритам вещей. Такой розеточный девайс надёжно монтируется в любую стену и внешне ничем не отличается от обычной электрической розетки. Тайник имеет набор ключей и самораспирающие пластины при монтаже в стену.

Набор беспроводных розеток, управляемых по радиоканалу + пульт ДУ

Человек всегда изобретал, эти изобретения облегчали его жизнь или позволяли меньше прикладывать усилий при требуемом результате. Одно из таких изобретений — сетевая радиорозетка 220В с ДУ. Магазин любезно предоставил на обзор целый набор.
Главным назначением этого устройства является размыкание или замыкание силовой цепи, к которой подключен электроприбор. Это позволяет управлять работой потребителя на расстоянии, не внося при этом никаких изменений в его конструкцию или в устройство питающей сети. Фактически ту же самую функцию выполняют выключатели с ДУ, которых на рынке представлено достаточно большое количество. Основное различие между этими устройствами состоит в том, что подключение розетки является гораздо более простым и не требует вмешательства в конструкцию электропроводки. Это позволяет легко перемещать ее с места на место, что чрезвычайно удобно при работе с некоторыми потребителями.
Таким образом, дистанционно управляемая розетка является по своей сути коммутационным аппаратом, который по команде от пульта управления размыкает или замыкает электрическую цепь.

Для чего и почему.

Одним из наиболее простых и в то же время эффективных способов управления работой электроприборов на расстоянии является использование такого устройства, как розетка с дистанционным управлением. На сегодняшний день выбор той или иной модели розетки с дистанционным управлением должен быть продиктован соответствием ее технических характеристик условиям эксплуатации. Прежде всего, речь идет о мощности устройства и максимальной дальности, на которой может осуществляться управление его работой. При выборе розеток с дистанционным управлением следует обращать внимание на их характеристики, определяющие допустимые условия эксплуатации и мощность подключаемой нагрузки. Так, большинство моделей таких устройств позволяют подключать к ним электроприборы мощностью от 0 до 2.2 кВт, в некоторых случаях этого оказывается недостаточно, поэтому стоит обратить внимание на более дорогие розетки, рассчитанные на мощность до 5 кВт.

Наиболее популярными типами таких устройств являются:

Беспроводная розетка, управляемая по радиоканалу. Наиболее дешевый и практичный тип. Для обеспечения ее работы необходим пульт дистанционного управления, позволяющий включать и выключать отдельные потребители или их группы с расстояния до 30 метров.
GSM розетка. Управляется с помощью мобильного телефона, благодаря чему расстояние, с которого могут подаваться команды на ее включение или отключение, практически не ограничено. Это устройство не требует наличия специального пульта, однако оно не может быть применено в местностях, где сигнал мобильной связи слаб или заглушен. Кроме того, такие изделия на сегодняшний день достаточно дорогие, что является едва ли не главным их недостатком.
WiFi розетки. Эти устройства управляются при помощи смартфона или ноутбука через интернет. Подключение розетки к управляющему устройству происходит с использованием WiFi роутера. К недостаткам этих моделей относится достаточно высокая цена при не слишком широком перечне дополнительных функций.

Устройство, управляемое по радиоканалу
Наиболее распространенным вариантом дистанционно управляемых устройств, входящих в состав домашней электросети, на сегодняшний день является розетка с пультом.
С целью обеспечения надежной передачи управляющих сигналов в ней применяются радиоволновые передатчики, которые позволяют транслировать сигнал на расстояние 30-40 метров и являются малочувствительными к помехам. В отличие от инфракрасных пультов ДУ, их радиоволновые аналоги обеспечивают надежный прием управляющего сигнала в пределах заявленного радиуса действия даже при наличии между источником и приемником бетонных стен.
Большинство моделей радиоуправляемых розеток поставляется в комплекте, в который входит от 1 до 5 отдельных устройств, управляемых с одного пульта. Соответственно, такой пульт оснащается кнопками, количество которых зависит от максимально возможного числа подключаемых к нему устройств.
Таким образом, радиоуправляемая розетка представляет собой наиболее дешевое и в то же время достаточно эффективное устройство, предназначенное для включения и отключения потребителей электроэнергии на расстоянии.

Поскольку назначением этих устройств является обеспечение дистанционного включения и отключения любых потребителей электроэнергии, то сфера применения таких розеток представляется чрезвычайно обширной. Примером их использования может служить:
— Управление осветительными системами квартир, домов, а также обширных внешних территорий.
— Включение и отключение насосов и вентиляторов.
— Управление работой гаражных ворот и электрическими замками входных дверей.
— Открытие и закрытие окон или заслонок в системах вентиляции.
— Дистанционное управление телекоммуникационными системами.


Набор пришел в коробке. Комплектация.



Внешний вид. Кнопка включения без пульта ДУ.

Отверстия под вилку закрываются, контакты заземления есть.

Параметры.
Материал: пластик ABS
Напряжение:~ 230V / 50Hz
Ток: 10А
Нагрузка не > 2.2 кВт.!!!
Батарея: 1x DC 12V 23A
Частота радиоканала: 433.92 МГц


Пульт ДУ, батарейка 23А(12В) в комплект не входит. Запоминание кнопок управления происходит по последовательности подключения розеток в сеть и последующего опробования управления. Очень просто.


Разбираем.

Контакты мощные из цельной пружинистой пластины.

Провода приварены точечной сваркой.

Силовое реле.


Рядом расположен кондер гасящий помехи.

Принимающая антенна и кнопка включения без пульта.

Обратная сторона платы.

В холостом режиме есть потребление.


Собираем и втыкаем в розетку. Подключаем нагрузку. Пульт уже определил подключенную розетку и нужно теперь назначить кнопки управления на пульте. Каждая розетка запоминается единожды после подключения в сеть и повторно делать идентификацию не нежно. Жмем выбранную группу кнопок, индикация на пульте.

Индикация работы на розетке.
.

Преимущества использования дистанционно управляемых розеток:

— Значительно повышают удобство управления удаленными потребителями электрической энергии. Особенно это качество ценно для людей с ограниченными возможностями.
— Простота подключения и эксплуатации устройства. Возможность его перемещения в любое место, где установлена стандартная электрическая розетка.
— Отсутствие необходимости внесения изменений в структуру электрической проводки при установке такого устройства.

Недостатки:

— Использование радиоволн возможно может создать помехи в работе таких устройств, как кардиостимуляторы или слуховые аппараты. Поэтому перед установкой розеток с ДУ следует проверить их на электромагнитную совместимость с вышеупомянутыми устройствами.
— Дополнительные элементы в конструкции любой электрической сети неизбежно снижают ее надежность.
— Управление большинством моделей розеток с ДУ не рекомендуется осуществлять с расстояния меньше 1 метра.
— Установка радиоуправляемых розеток в стенах, которые покрыты листовым металлом, значительно уменьшает радиус действия этих устройств.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
