Умная зарядка для 18650 аккумуляторов – Схемы самодельных зарядок для литий-ионных аккумуляторов (18650, 14500 li-ion), как правильно заряжать литий-полимерные АКБ

Подборка лучших зарядок для 18650 Li-Ion аккумулятора.

Итак, мои Топ-5 зарядок для 18650 аккумулятора. Какую выбрать зарядку, чем заряжать 18650 аккумулятор для фонарика или вейпа? На алиэкспресс и других магазинах навалом разных моделей. Вот только когда люди приходят ко мне купить  Li-Ion аккуумулятор и/или зарядку для него, то выясняется показывает что прискорбно небольшое число понимает что именно они хотят.



важно!  нельзя обойти стороной грядущую крупную распродажу, Черная Пятница 2019 с новыми промокодами и купонами даст возможность неслабо сэкономить на каких-то крупных покупках. А, в общем-то, уже даже сейчас есть работающий купон на 8\50. Так что рекомендую потратить немного времени чтобы узнать как сэкономить на Black Friday 2019.  Читаем тут

Ожидаемо, какая-то очередная «самая популярная и дешевая зарядка для 18650 на алиэкспресс» для многих — первый же выбор, хотя бы в силу цены. Чтобы удержать вас от покупки такой дряни, коротко (благо тут нет смысла рассусоливать) раскажу что хорошую зарядку для лития можно купить на алиэкспресс под любой, даже самый скромный бюджет и при этом не упасть до откровенного шлака.



Разумно дать ссылку на единственный 18650 аккумулятор, который я покупаю на али.  На мой взгляд, по соотношению цены и емкости это самый хороший литий-ионный 18650 аккумулятор с алиэкпресс.

Во всех остальных случаях шанс нарваться не подделку исключительно высок, если только речь идет не о опять-таки всяких аккумов от фонарных производителей.  Последние адски дОроги и являют собой ту же перепаковку других акков. так что брать их смысла ноль.  А нормальные акки я беру на nkon.nl.ru.  Так вот, аккумулятор, про который я веду речь — перепаковка оригинальных панасониковских NCR18650B. Ячейки ушли с отбраковки, но похоже что ее логика сводится к выводу за борт  всего, что ниже 3350mah и продаже этих несортовых банок для дальнейшей реализации на том же али. Собственно, почти все заказанные мной банки были где-то 3250-3350mah, что меня более чем устроило за свою цену.   Я заказывал ОЧЕНЬ много этих акков, нареканий ноль.  Для бытовых целей этих низкотоковых банок вам хватит за глаза.  Вот ссылка.  Повторюсь, для большинства фонариков это будет самый лучший литий-ион аккумулятор с aliexpress.   токоотдача небольшая, но 3-4А это вполне достаточно для большинства фонариков, а плата защиты спасет от переразряда.

  Графики в моих обзорах фонариков показали что самый популярный фонарик на али — convoy, в своих опять-таки самых популярных моделях (s2+, c8, c8+) работает на этом аккуме фактически также как с каким-то более дорогим оригинальным средне или высокотоковым. Поэтому брать какой-то другой аккумулятор в недорогой китайский фонарик смысла я не вижу.  А если вам нужен 18650 аккумулятор для дешевого налобника с али, то тут только этот вариант — риск глубокого разряда и смерти аккумулятора слишком большой. В таких налобниках нет защиты, приходится полагаться на соответствующую уже в самом 18650 аккумуляторе.

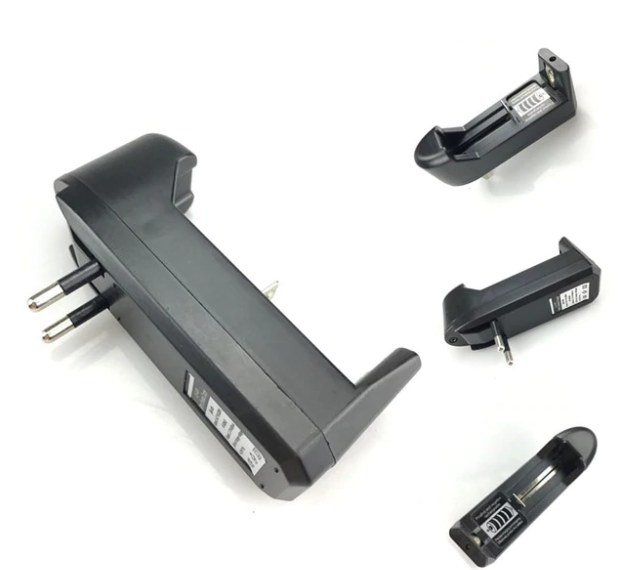

Начну с того почему не стоит брать вот такие вот изделия всемирно известной компании noname. С учетом копеечной разницы между этой поделкой и нормальной зарядкой,  смысла брать что-то наподобие этого вообще не вижу.

  • работа только с литием.никакого никеля.
  • черт  его  знает  какой  алгоритм зарядки.
  •  хорошо если чуть недозарядит, но может гнать до 4.3в, что весьма плохо для химии
  • качество сборки соответствует цене — не факт что не сломается или не бабахнет.







ну и важный момент — зарядка для 18650 аккумулятора = зарядка для 26650 аккумулятора, все модели ниже имеют подвижную штангу для зарядки почти всех моделей li-ion аккумуляторов



Xtar (после недавнего ребрендинга они продаются под маркой allmaybe)

 Лично для меня явным фаворитом в сегменте недорогих зарядок на один слот является Xtar MC1.  Это предельно компактная (габаритами где-то в указательный палец) зарядка.  В отличие от литокалы она не может похвастаться тем же 1А током зарядки, но зато тут есть фирменная технология подъёма глубокоразряженных акков.  Впрочем, в Xtar MC1plus 1A зарядный ток уже есть.

Периодически процессе написания обзора фонариков я сталкивался с ситуацией разряда акка ниже 2в.  И другие зарядки, те же литокалы разных мастей просто не определяют такие акки.  Разумеется, ушатанный вообще в ноль аккумулятор с деградировавшей химией тут реанимировать не удастся. В комплекте идет чехол, можно с собой таскать куда-то там.

0.5А ток выливается где-то в 6 часов зарядки, +\- в зависимости от емкости и глубины разрядки акка.  Если ставить на ночь (а в массе своей так и происходит), то этого хватит вообще за глаза.   Для зарядки в машине, по пути, этого уже будет маловато и надо смотреть на ту же литокалу.

Разумеется, зарядка поддерживает и никели, т.е. можно заряжать обычные АА\ААА.

Ценник у обеих версий ниже на али вполне подъёмный, порядка 4-7 баксов в обычной и plus версиях. Я детально тут их не привожу потому что они туда-сюда гуляют.

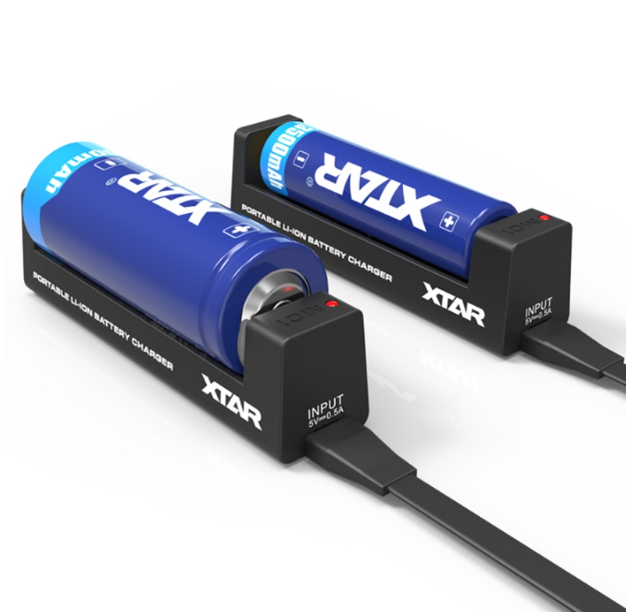

Xtar MC1 aliexpress xtar mc1 gearbest нашел вот пока самый доступный вариант, всего 4.4$

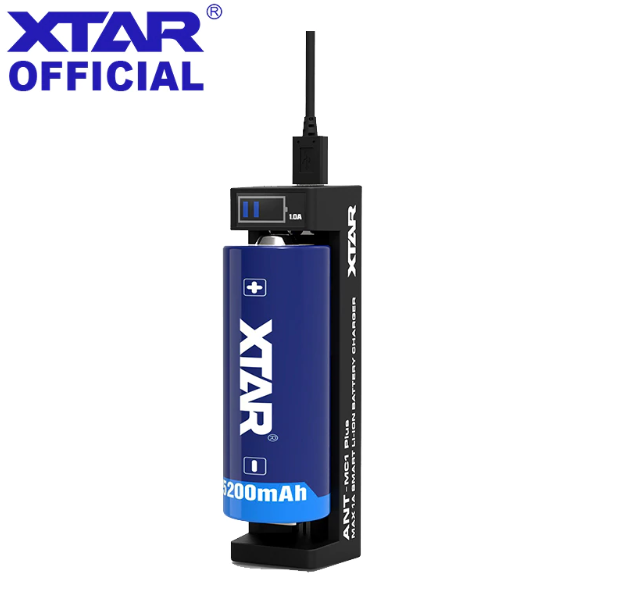

Xtar MC1 plus aliexpress xtar mc1 plus gearbest отличается лишь индикатором.

В случае с никелем помогает вот такая вот старая хитрость — надо соединить ++ и — хороший акк с плохим и поставить на зарядку, «толкнуть» его.  Тогда зарядка принудительно будет заряжать хороший акк,  и до кучи хоть как-то приподнять напряжение на старом, до того порога, когда он уже будет обнаруживаться в индивидуальном порядке.





Есть еще вторая версия. Фактически это тот же MC1, но на два акка.

xtar mc2 aliexpress  xtar mc2 gearbest

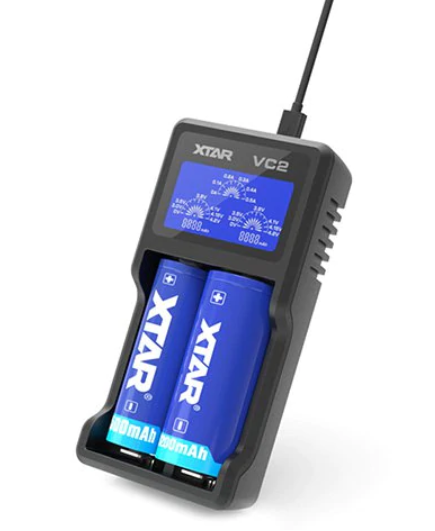

Из остальных версий отмечу только VC2,  которая при том же корректном алгоритме зарядки имеет преимущество в хорошем и наглядном индикаторе.  Остальные модели, пусть и интересны, но проигрывают литокале по цене\функционалу, поэтому менее предпочтительны и я тут про них рассказывать не буду.

ценник крутится в районе 14 баксов.  и тут как в других моделях надо отталкиваться от наличия пойнтов и купонов.

Xtar VC2 gearbest 11.83$   тут он сейчас дешевле чем где-либо, особенно если пойнтами отломить.

xtar vc2 ali 13.78$

  Liitokala

долгое время крайне популярной среди осведомленных людей зарядкой на 1 слот был миллер, чей убогий конструктив компенсировался хорошими потрохами и грамотным процессом зарядки.  Так продолжалось до момента выпуска 101й литокалы.  Пусть и простейшая, но индикация процесса зарядки и напряжения акк, всядность химии и типоразмеров, возможность работы в режиме павербанка и 0.5\1А ток на выбор — эта модель моментально стала хитом продажи как самая дешевая и при этой хорошая зарядка для литиевых аккумуляторов.

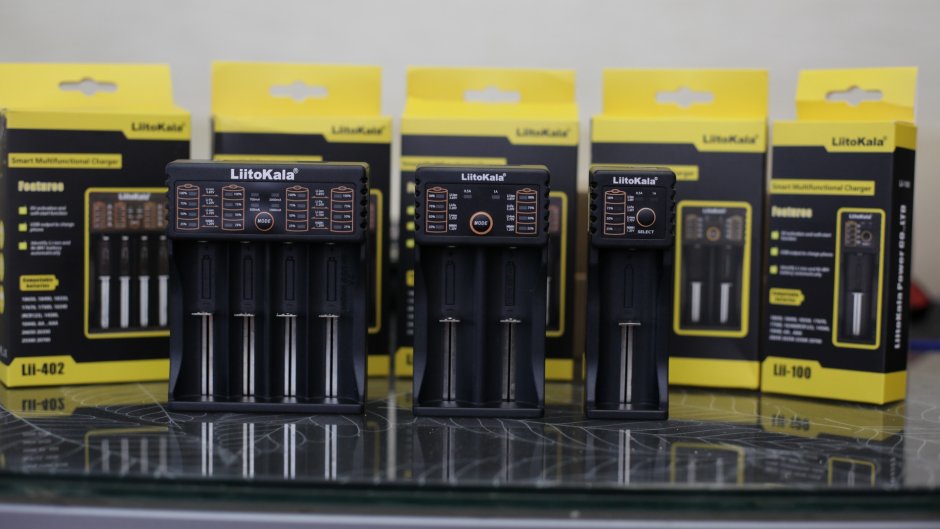

 после этого постепенно стали выходить модели на большее количество акков, 202 — на два, 402, на 4 и вот недавно вышла модель на 3 акка.  от 101 они отличаются только количеством разъёмов.

Разумеется, надо понимать что если ваш блок питания выдает 2А, то заряжать 4 акка можно будет не выше 0.5А на каждый.

Если выход 101й убрал с рынка миллер, то 202\402 полностью уронили продажи найткоровских зарядок.  Я помню как в 15\16 году неплохо ими торговал. Кончилось все тем что остатки я просто сдал в вейп-шоп по закупу, за свои деньги никому этот найткор не впился.  Кроме цены есть и функциональный минус — например кипячение никеля 1А током.



Liitokala 101 ценник в разных магазах гуляет туда-сюда в пределах полубакса, составляя где-то 6$

Liitokala 101 сейчаc есть шикарный купон на rosegal  IRZJRG08 3.49$



liitokala 202 gearbest 6.38$   liitokala 202 aliexpress 8.11$

liitokala 402 gearbest 8.99$  liitokala 302 aliexpress 10.99$

Отдельно расскажу про популярную 4хслотовую зарядку.

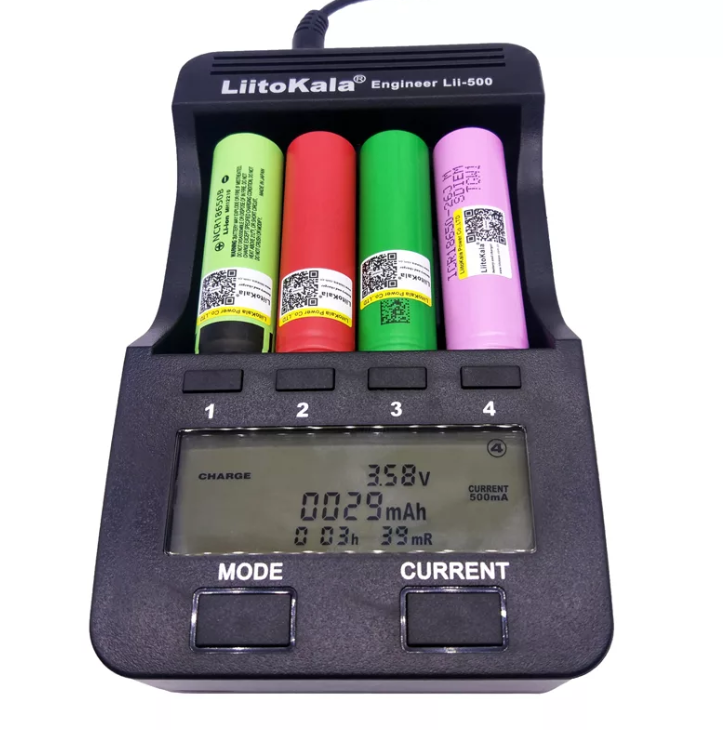

Liitokala Lii-500  это фактически все-в-одном комбайн.

 Зарядка, тест емкости (при его принудительном раз за разом запуске можно фактически запустить тот же refresh что и в Opus), полная индикация (включая сопротивление). Ток зарядки от 0.3 до 1А на канал, куча разных химий и типоразмеров.

За свою небольшую цену эта зарядка является отличным выбором для тех, кто хочет чего-то большего чем просто зарядка акков или если у вас их много и надо оценивать их состояние, быстро заряжать.

Liitokala Lii-500 aliexpress 20.99$ (есть варианты комплектации, можно взять с автоадаптером)

Liitokala Lii-500 gearbest $17.96



Opus

Финальным штрихом (я не буду говорить про модельные зарядки типа Imax, так как коли в в этом деле — вы и так про них знаете) пойдет Opus BT — C3100 V2.2

Это крайне популярная зарядка среди тех, кому постоянно приходится иметь дело с аккумуляторами. Я сам пользовался такой где-то год, но перешёл все-таки на 500ку. При почти двухкратной разнице в цене я не увидел для себя явного преимущества в функционале.   2А ток зарядки мне не важен, а функция refresh может работать и в 500й литокале, занимая где-то 3-4 ручных запуска norm test, т.е. зарядка-разрядка-зарядка.

Ну, да, еще одним явным функциональным плюсом является наличие вентилятора, что крайне разумно когда сразу 4 акка заряжаются или разряжаются высоким током

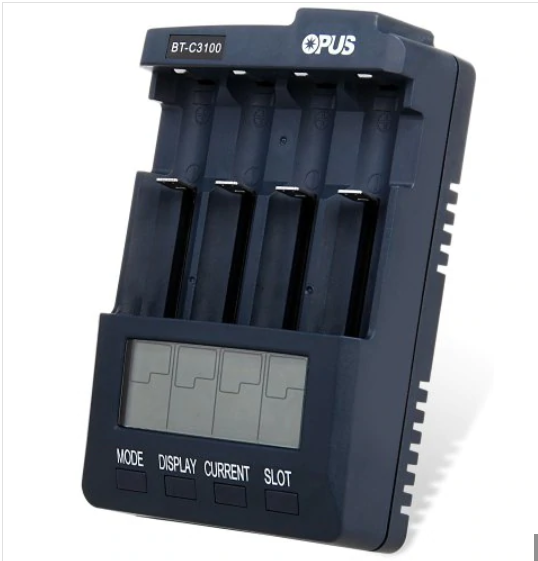

Opus BT — C3100 V2.2 aliexpress    30.46$   Opus BT — C3100 V2.2 gearbest 34.99$



в принципе, на этом можно и остановится.  Есть еще несколько других специфических моделей, но уверен что для исключительного большинства из читателей хватит какой-то из вышеперечисленных. Я пользовался ими всеми, продавал десятками и за все время только один раз у одной штуки 202 литокалы не срабатывала остановка зарядки, он гнал акк до упора.  Но это один из нескольких дюжин.



Зарядки для 21700 аккумуляторов.

Отдельно стоит упомянуть популярные когда-то зарядки Nitecore.
Единственное, чем они сейчас меня привлекают, так это тем что даже в самые простые модели отлично влезают 21700 аккумуляторы.  А так как купить 21700 фонарик на алиэкспрес сейчас вообще не сложно, то факт того что литокаловские зарядки вмещают из со скрипом реально печалит.  А какие-то модные брендовые 21700 аккумуляторы вообще не влезут.
 Так что в такой ситуации и оправданно покупать зарядки Nightcore, только для 21700 аккумуляторов.  Рекомендую той, которой пользуюсь сам — nitecore UI2 (см мой обзор зарядки Найткор). Еще дешевле —  UI1.

Если финансы позволяют, то можно взять что-то кардинально лучше, благо Найткор исправили тут почти все косяки прошлых моделей (типа прожарка  ААА никелевых акков током в 1А)

Итак, Nitecore UM4  (обзор). Кстати, вот сейчас, добавляя эту зарядку в подборку, обратил внимание что ценник упал до уровня Liitokala Lii-500, очень даже неплохо!



надеюсь что текст был полезен.


другие мои подборки

—  Как правильно выбрать фонарик. Просто о главном: что такое люмены, канделы, цветовая температура, LED T6 и т.д.— Выбираем бюджетный налобник с алиэкспресс
— Лучший недорогой дальнобойный фонарик с али: Convoy C8+ XPL-Hi vs Convoy C8 XML-2 vs зумовик Ultrafire

— Выбираем фонарик с aliexpress ч.2: от15 до 50$
— Топ-10 лучших фонариков с алиэкспресс ч1 или «до 15$ и хуже»
— Подборка лучших зарядок для 18650 Li-Ion аккумулятора.
— Где дешевле всего купить micro-SD карточки на али
— Павербанки на все случаи жизни: заряжаем смартфоны и ноутбуки.
— Что выбрать из походно-дачных светильников?
— Выбираем наключный фонарик
—Топ-5 умных часов Amazfit на алиэкспресс. Сравнение моделей смарт-часов Xiaomi.

ТОП-10 самых популярных автотоваров на aliexpress по заказам из России!

Топ-10 товаров для школы с Aliexpress



Умное зарядное устройство-тестер LiitoKala Engineer Lii-260 для литий-ионных аккумуляторов 18650.

Приветствую всех муськовчан. Ранее литиево-ионные аккумуляторы я заряжал с помощью платы микрозарядки TP4057( TP4056) и ЛБП. Конечно хотелось иметь больше функций по оценке состояния аккумуляторов. Постепенно обзавелся достаточным количеством аккумуляторов типоразмера 18650, возникло желание иметь умное зарядное устройство.
Чтобы можно было тестировать реальную емкость, визуально отслеживать процесс зарядки, да и просто чтобы не убивать аккумуляторы зарядками сомнительного качества. Проштудировав в сети различные обзоры, тесты и сравнения, я решил остановить свой выбор на зарядном устройстве для литий-ионных аккумуляторов LiitoKala Lii-260.

Технические характеристики:
Рабочее напряжение 12В DC
Электрический адаптер:
Вход: 100~240В, 50/60Гц
Выход: 12В DC, 1,5A
Ток заряда: 500, 1000мA
Ток разряда: 500мA
Максимальная длина
используемых аккумуляторов: 68мм
Напряжение: 4,2В
Размеры: 130*65*30mm
Вес:103г
Комплектация:
Зарядное устройство,
Блок питания 220В\12В,
Автомобильный адаптер для подключения к автомобильной сети 12В.
Шесть основных функций зарядного устройства LiitoKala Lii-260: двойная независимая зарядка, измерение емкости аккумулятора, измерение внутреннего сопротивления аккумулятора, защита от переполюсовки, защита от короткого замыкания, защита от перегрузки по току.
Это зарядное устройство дает возможность заряжать, определять внутреннее сопротивление и реальную емкость одного или двух цилиндрических литий — ионных аккумуляторов формата:14500/14650/16340/17500/17670/18350/18500/18650/22650/25500/26650.
Зарядное устройство LiitoKala Lii-260 представляет собой пластиковый корпус с двумя зарядными отсеками, LCD-экраном и двумя кнопками переключения режимов. Разъем для подключения сетевого адаптера находится слева. Качество корпуса прибора хорошее, ничего не люфтит и не скрипит. Два независимых канала позволяют одновременно выполнять разные задания с собственными настройками. Адаптер для питания ЗУ на 12вольт, 1,5А.

Для каждого канала предусмотрен свой отдельный участок дисплея для отображения различной технической информации.

Клеммы зарядного устройства подпружиненные, что позволяет заряжать аккумуляторы разного типоразмера. Жесткость пружины вполне достаточна, чтобы плотно удерживать аккумуляторы в процессе работы.

На нижней части корпуса напечатаны краткие характеристики устройства и его название. Небольшие ножки и отверстия для вентиляции помогают охлаждать зарядку в процессе работы. В процессе зарядки или тестирования аккумуляторов особого нагрева корпуса LiitoKala Engineer Lii-260 замечено не было-теплый на ощупь.

Специально кому интересно — внутреннее устройство зарядки.

LCD-экран оснащен мягкой подсветкой, которая включается при нажатии на любую из кнопок «Mode». Качество дисплея неплохое, отображаемую информацию хорошо видно с разных углов.

Процесс измерения реальной емкости аккумулятора состоит в том, что сначала аккумулятор полностью заряжается, потом разряжается, и тестовой емкостью является число mAh измеренное в процессе разряда. После окончания замеров аккумулятор опять полностью заряжается. Для перевода LiitoKala Engineer Lii-260 в режим тестирования, нажмите и удерживайте несколько секунд кнопку «Mode», пока на экране не появится надпись «DisCharge», а устройство перейдет в режим выбора тока работы. Если в отсек помещен неисправный аккумулятор, то вместо его характеристик на экране показывается «null». Так как оба канала работают независимо, то на зарядке можно одновременно заряжать разными токами разные аккумуляторы, в том числе разного типоразмера, или, например, в одном отсеке заряжать аккумулятор, а в другом тестировать емкость.

Кнопкой «Mode» можно в режиме зарядки или тестирования аккумуляторов просмотреть текущий вольтаж, время зарядки и внутреннее сопротивление аккумулятора, количество залитых в него миллиамперчасов при зарядке, реальная емкость аккумулятора после тестирования. Значения внутреннего сопротивления аккумулятора (mR — мОм) можно использовать косвенно только для оценочного сравнения двух разных аккумуляторов. После окончании зарядки на экране отображается «Full» и «Charge End». После теста аккумулятора на экране надпись «DisCharge End ».

Для зарядки аккумуляторов (например от сотового и тд.) сделал на скорую руку переходник из неисправного аккумулятора от шуруповерта и батарейки от часов. Посадил на клей через пластиковую пластинку (для изоляции между собой).

Подробнее работу ЗУ можно глянуть в видео youtu.be/FXCtDFG1e8A
Из плюсов данного устройства я бы выделил -двойная независимая зарядка, измерение емкости аккумулятора, измерение внутреннего сопротивления аккумулятора, защита от переполюсовки, защита от короткого замыкания, защита от перегрузки по току, выбор тока заряда (500мА или 1000мА).
Из минусов- хотелось иметь 4 порта для аккумуляторов( на всякий случай), но это уже другая ценовая категория.
В общем «умная» смарт зарядка и она мне пришлась как говорится ко двору.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Выбираем лучшее зарядное устройство для аккумуляторов АА и ААА: топ классных моделей. AliExpress

 JETTING

Это зарядное устройство подходит для всех видов литий-ионных аккумуляторов форм-фактора 18650. Эта простенькая и недорогая модель получила немалую популярность. Она оснащена функцией светоиндикации, которая показывает статус заряда, зеленые лампочки сменяются на красные, а при достижении полного заряда устройство автоматически отключается. Эта модель имеет ограничение по току — 1А. Размер устройства 9,2 см x 2,8 см x 2,5 см. Входное напряжение составляет 5 В.

Цена: US $1.03 — 1.63

Перейти в магазин

 VariCore 04U

Зарядное устройство VariCore 04U имеет четыре разъема под батарейки. Размер 60 мм x 35 мм x 120 мм. Производитель рекомендует данную модель для подзарядки аккумуляторов на 3.7 В. Оно совместимо с аккумуляторами: 10440, 14500, 16340, 16650, 14650, 18350, 18500, 18650. Гаджет способен заряжать и другие батарейки. Устройство имеет шесть видов защиты: от перегрева, перегрузки, разрядки, короткого замыкания, обратного подключения. Входное напряжение составляет 5 В. Зарядное устройство имеет высокий рейтинг 4.8 из 5 и более 9000 заказов. Весит 70 грамм.

Цена: US $2.94 — 4.97

Перейти в магазин

Palo C905W

Palo C905W имеет компактный размер и четыре слота для заряда батареек. Гаджет напрямую работает от электросети и искать адаптеры вам не придется. Процесс зарядки отображается на небольшом дисплее. Palo C905W  совместима с аккумуляторами типа AA и AAA (Ni-MH/Ni-Cd). ЗУ оснащено функцией автоматического отключения при достижении полного заряда. Гаджет простой в использовании, а благодаря компактному размеру его удобно брать с собой, например, в деловую поездку.


Цена: US $8.88 — 9.69

Перейти в магазин

 LiitoKala Lii-202

LiitoKala Lii-202 — это автоматическое зарядное устройство, которое совместимо практически со всеми аккумуляторами Li-ion, Ni-MH, NiCd. При подключении аккумулятора ЗУ определяет его тип и автоматически начинает его заряжать. Управление осуществляется одним нажатием кнопки. Изначально стоит напряжение 500 мА, увеличить ток заряда до 1 А можно удержанием кнопки на несколько секунд. В комплект входит сетевой адаптер 5В / 1A с контролем степени остаточного заряда с помощью четырех светодиодов. Устройство имеет защиту от перезарядки, разрядки, короткого замыкания.

Цена: US $5.26 — 7.01

Перейти в магазин

Liitokala LII-500

Lii-500 — это популярное зарядное устройство, с помощью которого вы можете независимо друг от друга заряжать, разряжать, тестировать и определять внутреннее сопротивление от одного до четырех аккумуляторов формата АА, ААА, C (R14), SC. Гаджет автоматически определяет тип аккумулятора (литий-ионный, никель-металл-гидридный) и самостоятельно задает ток заряда. Вы можете самостоятельно контролировать процесс, а благодаря четырем независимым каналам задавать режим работы для каждого аккумулятора отдельно. Всю информацию о заряде вы сможете увидеть на небольшом дисплее на передней панели зарядного устройства. Lii-500 заряжает не только батарейки, им можно пользоваться как Power Bank и заряжать планшеты, мобильные телефоны, фонари и другие электронные устройства.

Цена: US $17.07 — 20.87

Перейти в магазин

 Palo P10 8 слотов

Palo P10 — это зарядное устройство, которым можно заряжать сразу восемь аккумуляторов одновременно. Конструкция устройства простая и понятная. Размер 180 мм x 77 мм x 28 мм. Устройство оснащено четырьмя светодиодными индикаторами, которые отображают пользователю информацию о текущем статусе устройства. Palo P10 автоматически отключается при достижении полного заряда батареек. Зарядное устройство совместимо с аккумуляторами типа АА или ААА (Ni-MH, Ni-Cd).

Цена: US $7.29 — 8.64

Перейти в магазин

 Opus BT-C3100

BT-C3100 — это интеллектуальное зарядное устройство, которое делает функции тестирования и восстановления доступными для аккумуляторов. С помощью него можно как заряжать, так и разряжать, а так же тестировать и восстанавливать аккумуляторы. Устройство имеет небольшой дисплей с режимом постоянной подсветки (при необходимости можно отключить), на который выводится вся доступная информация об аккумуляторах (напряжение, внутреннее сопротивление, а так же реальная емкость и т.д.). ЗУ работает практически со всеми Ni-Cd, Ni-MH и Li-Ion аккумуляторами размеров AA, AAA, C. BT-C3100  имеет широкий диапазон мощности (можно задать любую силу тока от 200 до 2000 мА). Устройство оснащено активной системой охлаждения.

Цена: US $30.92 — 33.06

Перейти в магазин

Вы можете подобрать аккумуляторы в статье — Лучшие супер ёмкие аккумуляторы AliExpress типа AA и ААА

Дорогие друзья, много интересных электронных товаров Вы можете найти на телеграмм канале! Присоединяйтесь!

XTAR VC4 — умная зарядка для Li-ion и Ni-MH аккумуляторов

Всем привет. Решил с вами поделиться обзором на новую зарядку от компании XTAR. Речь сегодня пойдет о модели VC4. Забегая вперед, скажу, что данная зарядка заменила мне 2 зарядки, которыми я раньше пользовался. Для лития была одна, а для Ni-MH другая. Это мое первое знакомство с продукцией XTAR, не считая аккумулятора 18650. За сегодня это второй обзор зарядки на муське, но «Выбор — в этом и есть значение рекламы».

Для начала хотел бы показать вам свою старую зарядку, которая верой и правдой отслужила мне 3 велосезона, а по пришествии VC4 благополучно отправилась в добрые руки другого человека.

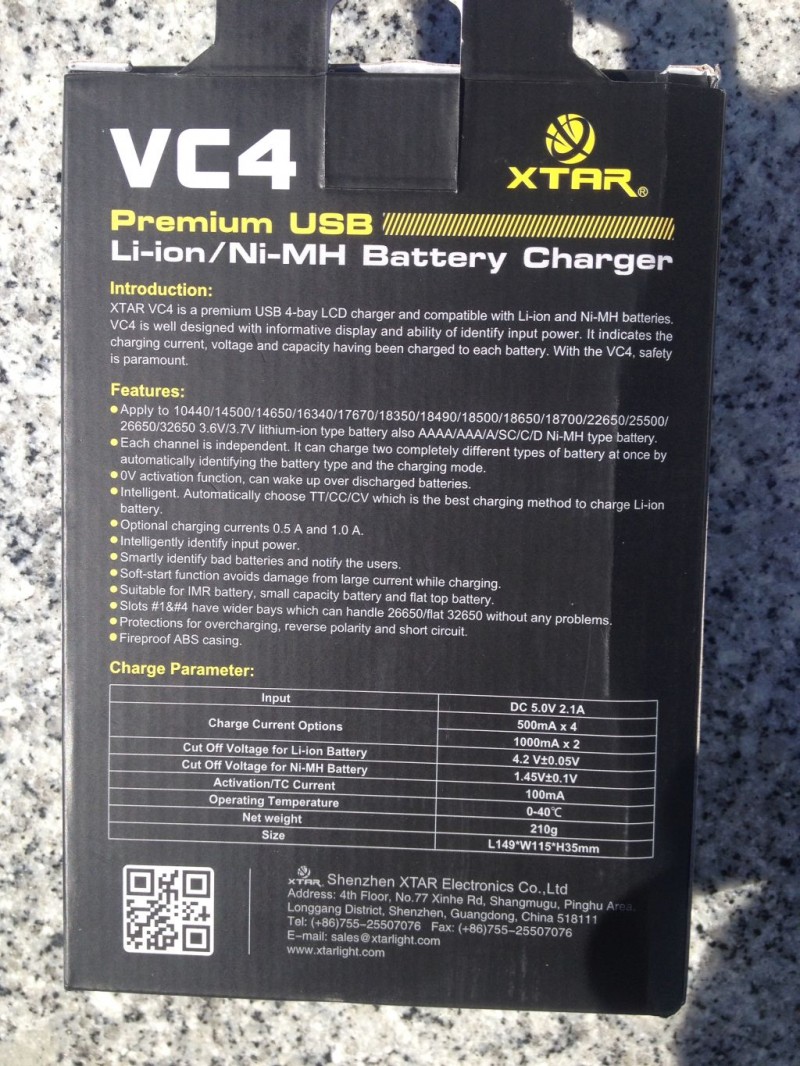

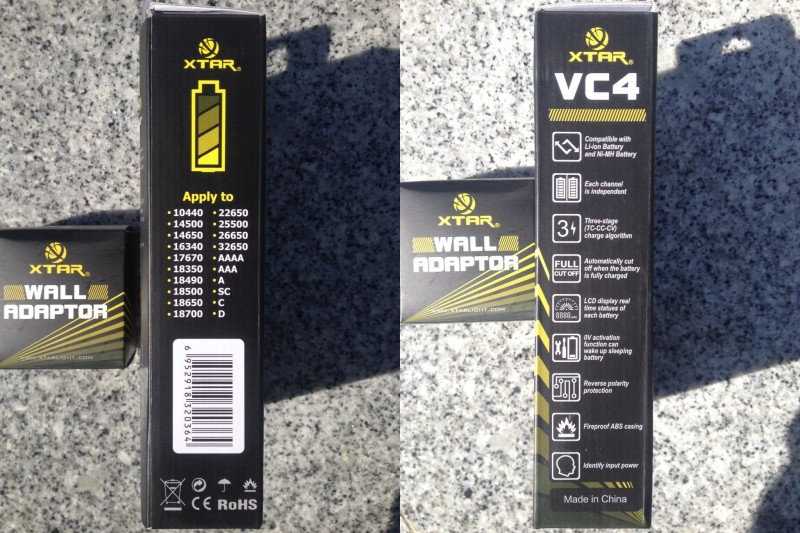

Зарядка прилетела в картонной коробке и внутри была добротно упакована в слои пленки. Думаю, если бы коробку пинали, то все равно внутри бы все целое осталось.

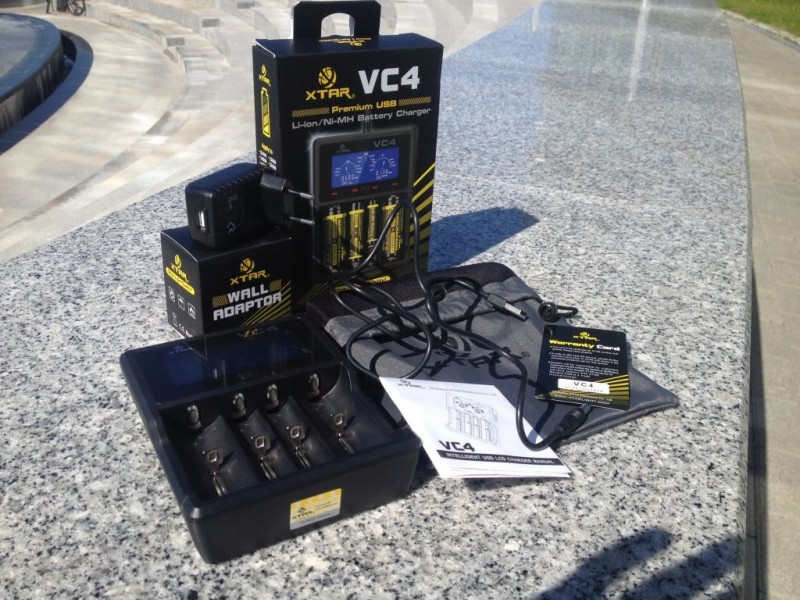

А потом выглянуло за окном солнце после пары дней дождей и я решил выбраться на улицу и делать там фото обзора.

Вместе с зарядкой мне прислали еще дополнительно и адаптер. VC4 заряжает Li-ion и Ni-MH аккумуляторы.

Какие же она может заряжать формфакторы? 10440/14500/14650/16340/17500/17670/18350/18490/18500/18650/18700/22650/25500/26650/32650 3.6V/3.7V Li-ion и AAAA/AAA/AA/A/SC/C/D Ni-MH
Каждый канал независим от другого. Это позволяет заряжать разные типы аккумуляторов одновременно. 4 канала могут сразу заряжать 0.5А или 2 канала могут заряжать 1А. Литий стараюсь заряжать малым током, сами понимаете почему)(дольше прослужит).

Еще зарядка сама определяет тип вставленного аккумулятора и исходя из этого выбирает алгоритм заряда. Их тут 3: ТС, СС, CV. Зарядка прекращает заряжать при полностью заряженных аккумуляторах. Есть защита от обратной полярности и реанимация сильно разряженных аккумуляторов. В инструкции вычитал вольтаж 2 вроде на аккуме.

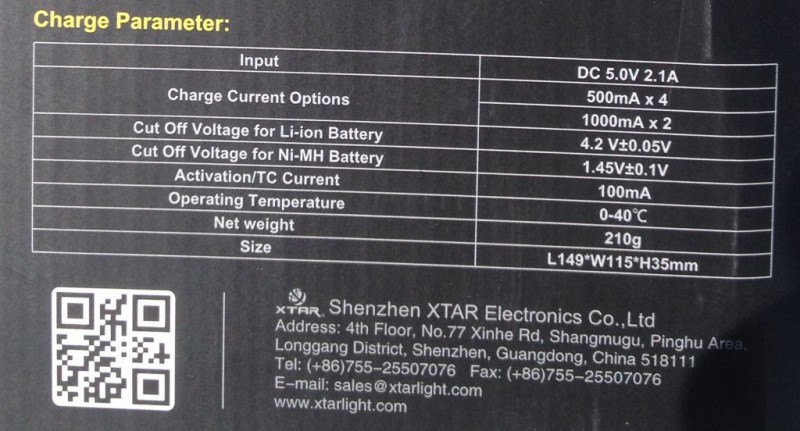

Заряжает литий до 4.2В, никель-металгидридные до 1.45, в техданных приведены допустимые погрешности.

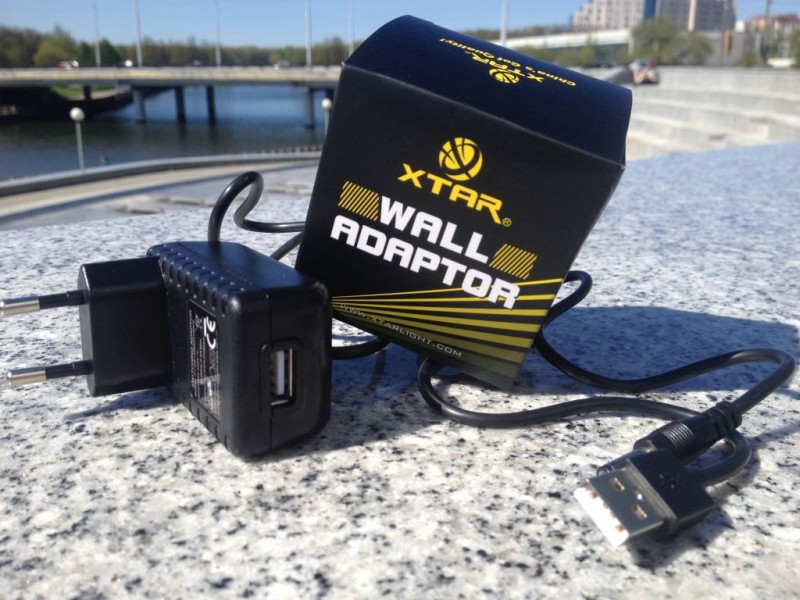

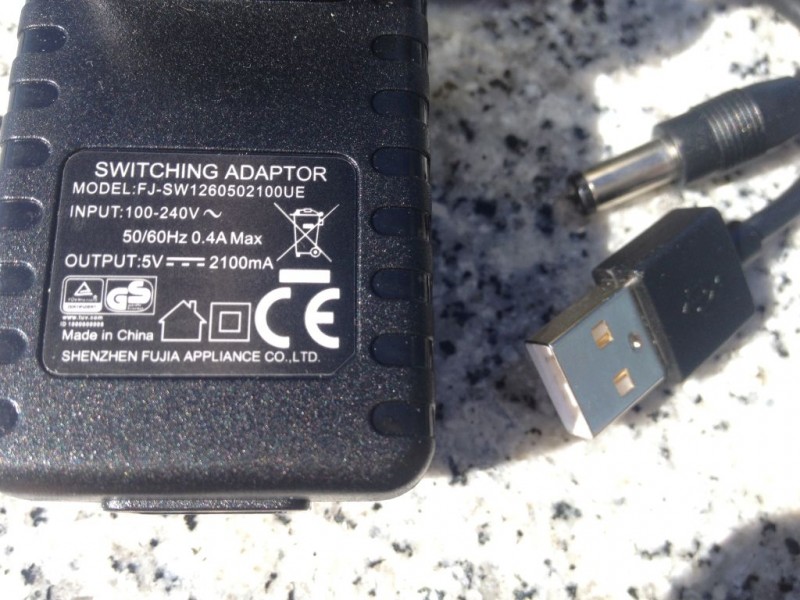

Как и говорил выше, ко мне еще и прилетел адаптер под эту зарядку вместе с кабелем. Адаптер под евровилку, ниже технические характеристики.

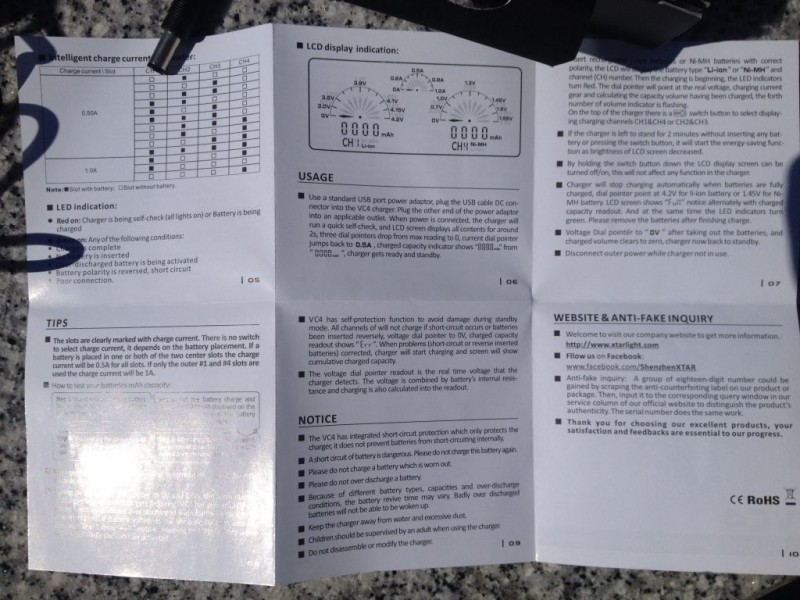

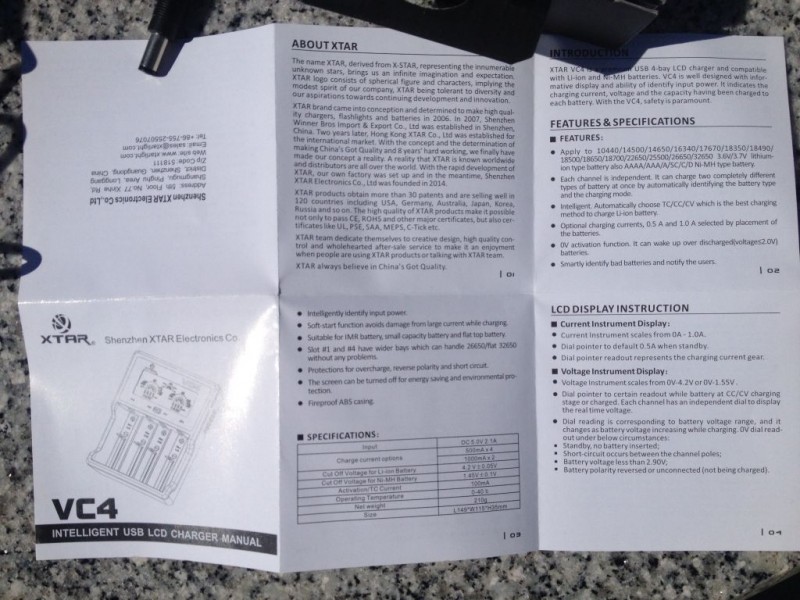

Внутри большой коробки, где находится сама зарядка, я обнаружил гарантийный талон и инструкцию на английском языке. По мне так инструкция совсем не нужна, зарядка думает за вас.

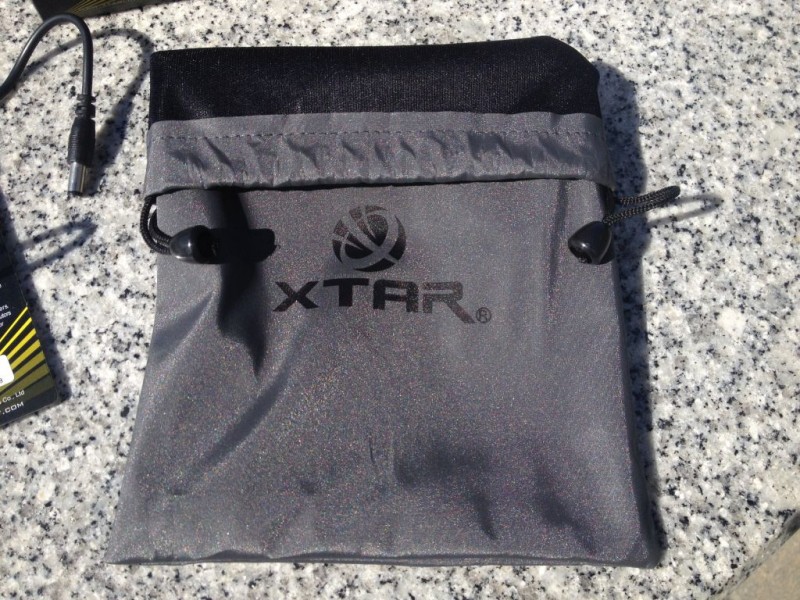

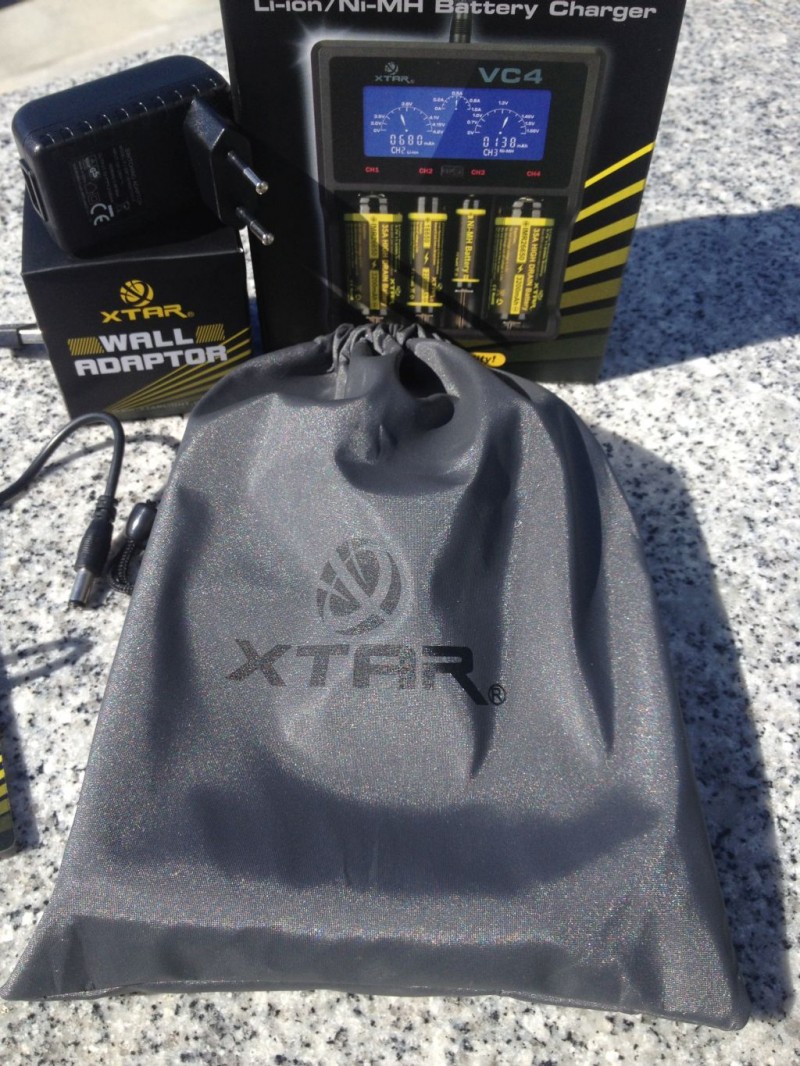

Далее я обнаружил чехол очень классный на ощупь и качественно сделанный. Чехол прям кричал в руках «Возьми зарядку куда-нибудь с собой!» На чехол нанесен логотип XTAR, чехол серого цвета. Сделан из двойного материла. Внутренняя часть черная, швы ровные. Затягивается на шнурок, есть по краям шнурка пластиковые шарики. Материал чехла так сразу не определю, но чем-то напоминает антистатическую ткань.

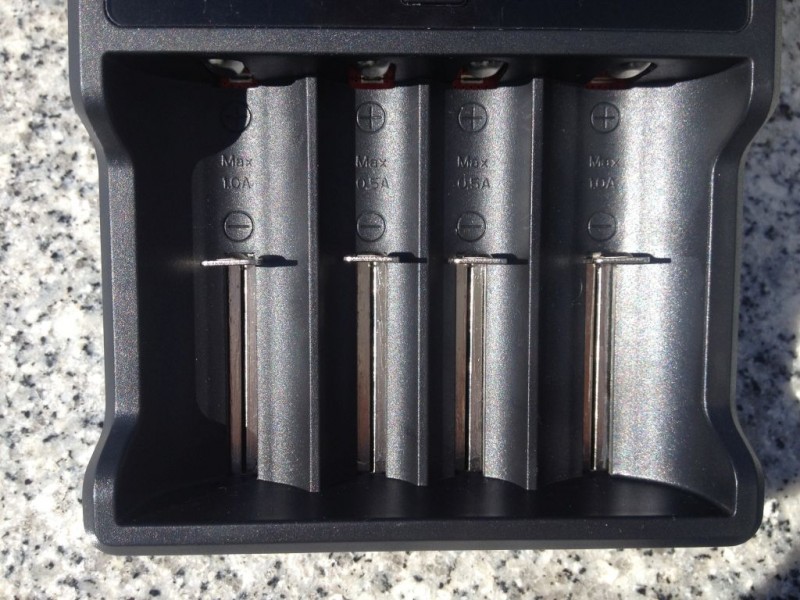

На зарядке 4 канала. По краям для зарядки током 1А и по 0.5 посередине. Если только 2 крайних, то заряжает 1А, если в 4 канала вставлены аккумуляторы, то заряд идет током 0.5А

Ползунки перемещаются свободно без каких-либо дополнительных усилий.

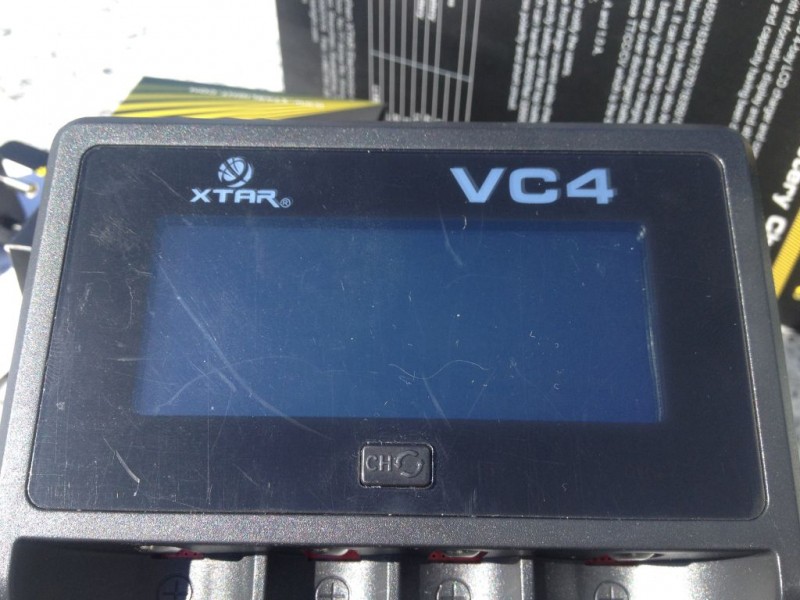

На экран наклеена транспортировочная пленка. Я не стал ее снимать, потому что не вижу в этом смысла. Это не телефон, в котором по экрану тыкаешь. Справа в верхней части указана модель, слева — название компании.

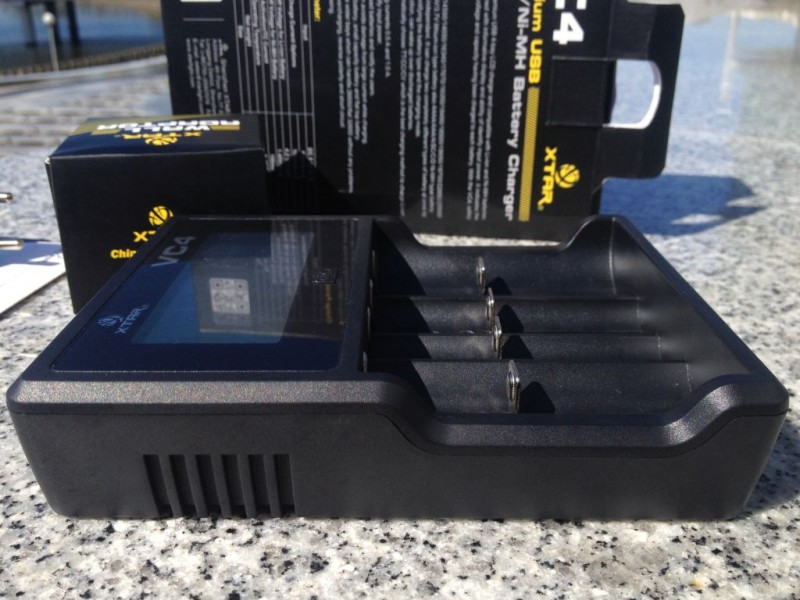

Вид сбоку

С торцевой стороны есть наклейка с серебристым покрытием. Это покрытие стирается и под ним код, оригинальность можно проверить на сайте компании XTAR.

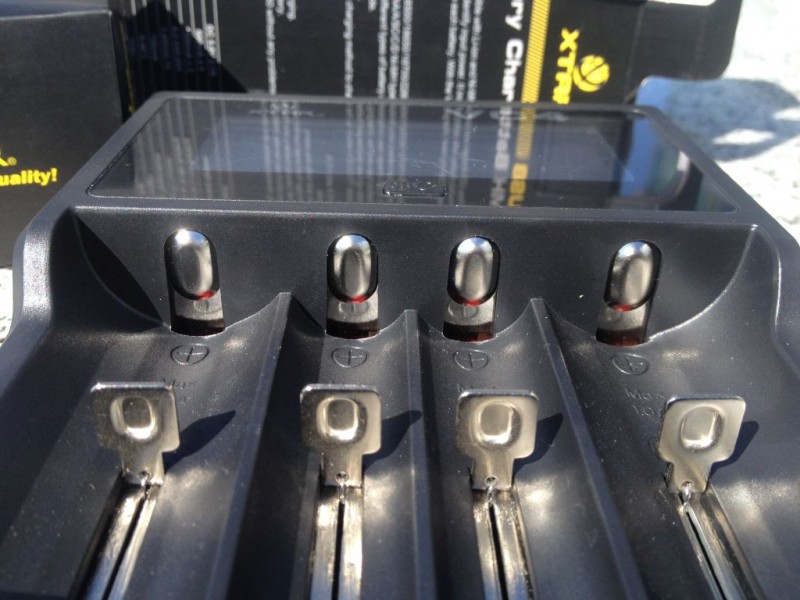

Плюсовые контакты расположены хорошо. Без проблем заряжаются ААА

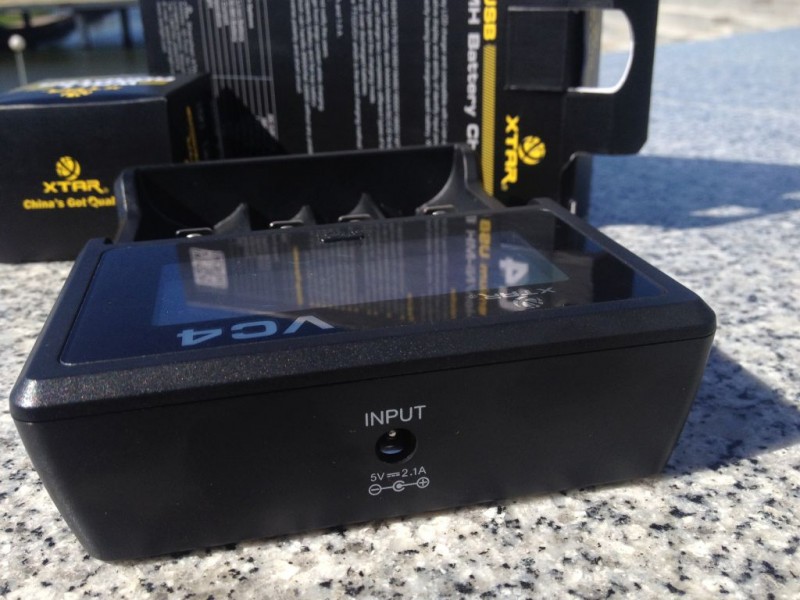

А вот и гнездо для подсоединения кабеля.

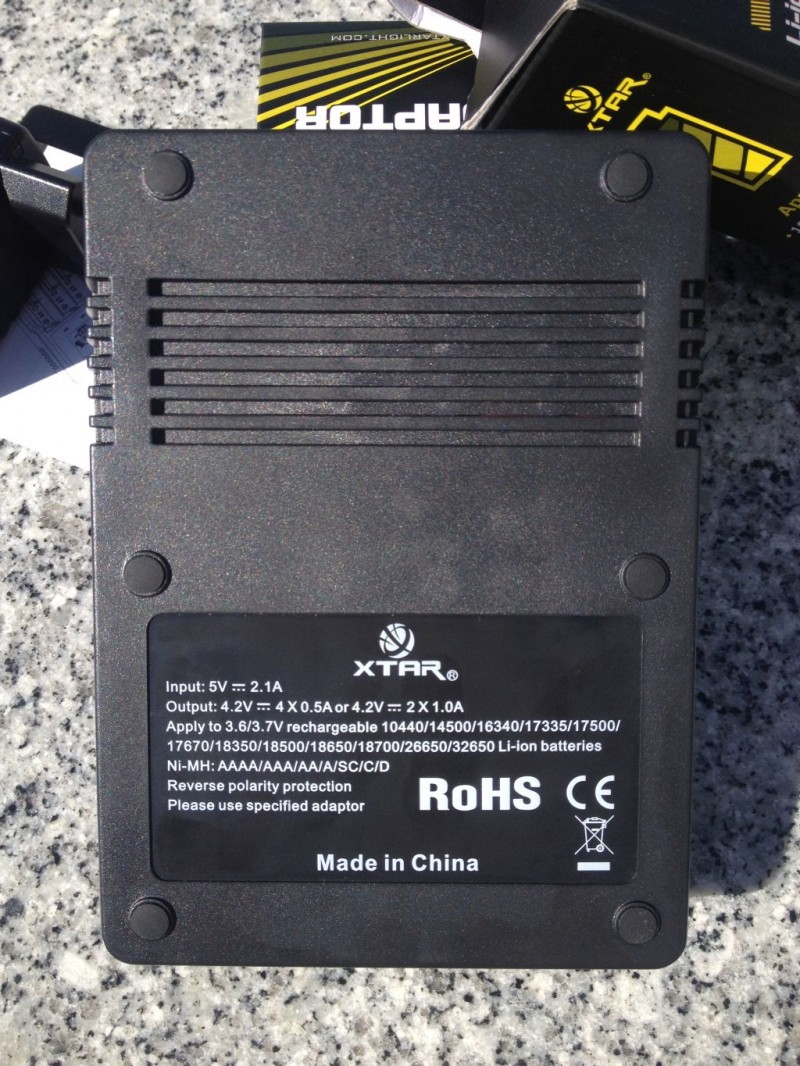

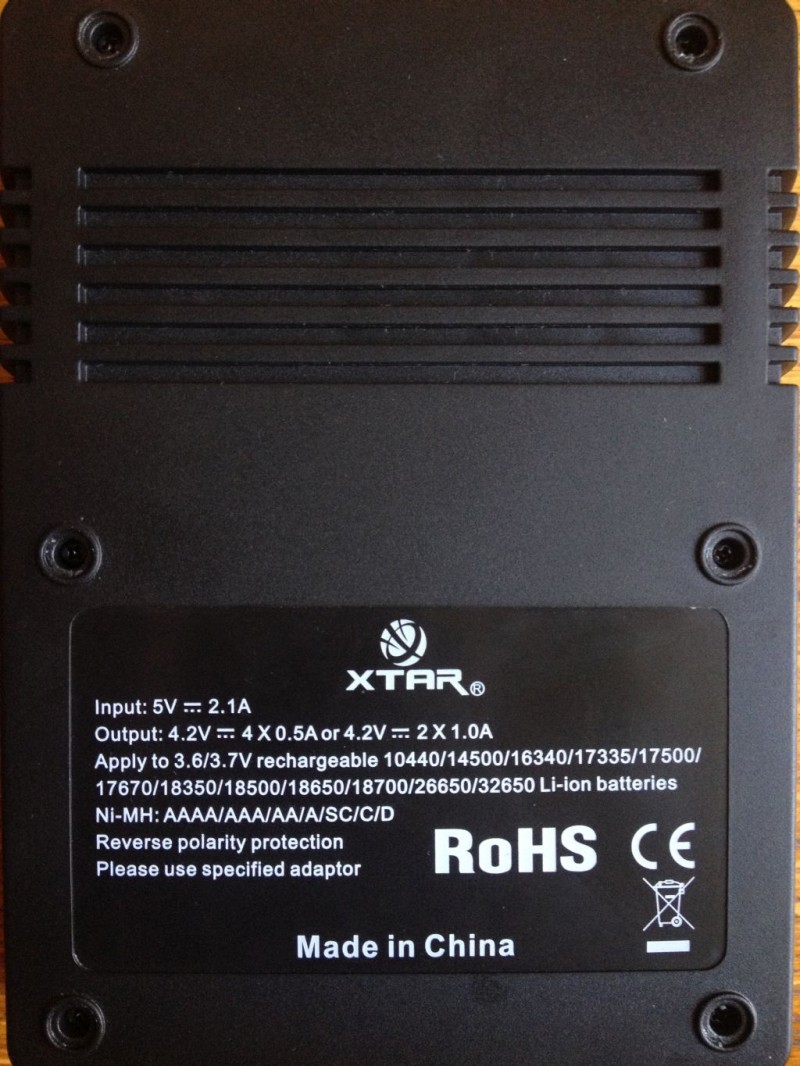

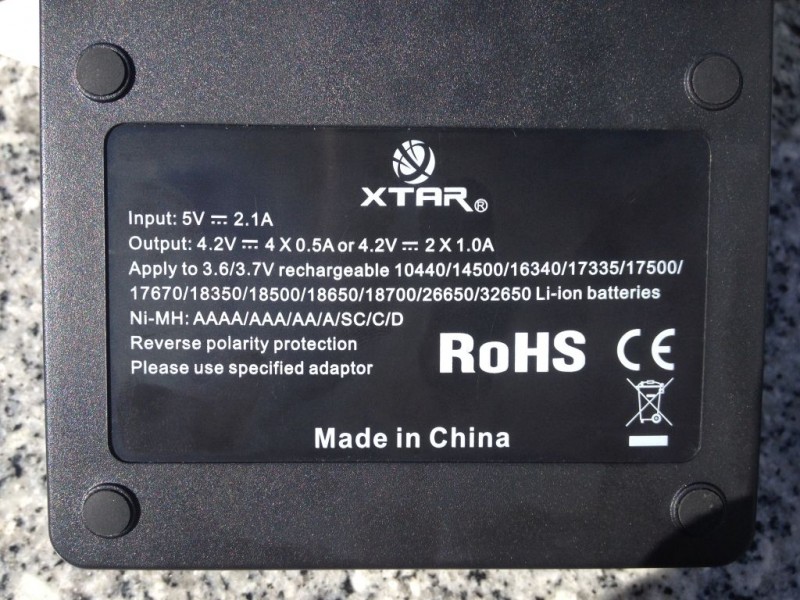

На нижней стороне 6 резиновых кругляшей, которые позволяют зарядке устойчиво стоять на поверхности и не скользить. Продублирована информация по типу и размеру используемых аккумуляторов.

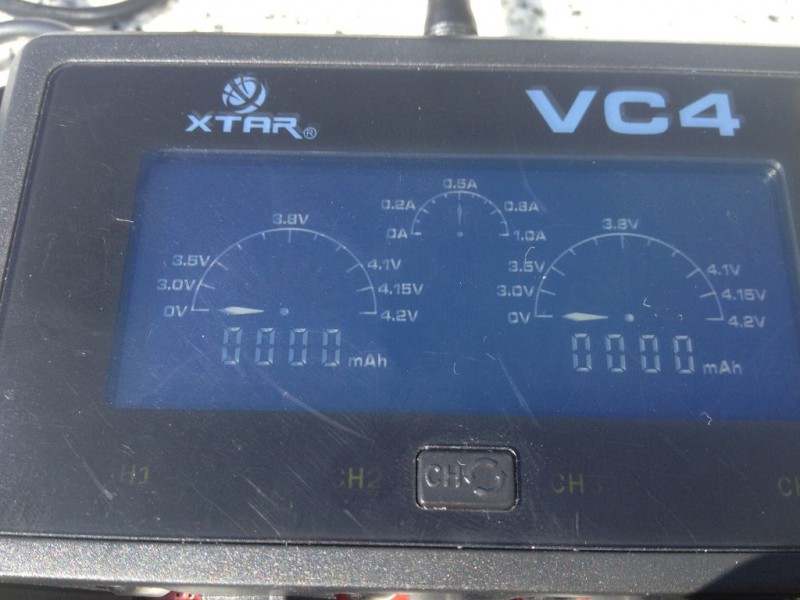

Первое включение. Каждый канал подписан и номера светятся зеленым при отсутствии аккумуляторов.

А вот и первые 2 пациента. Заряжаются током 0.5А. На экран выводится емкость, которая влилась зарядкой в аккумулятор, и ток.

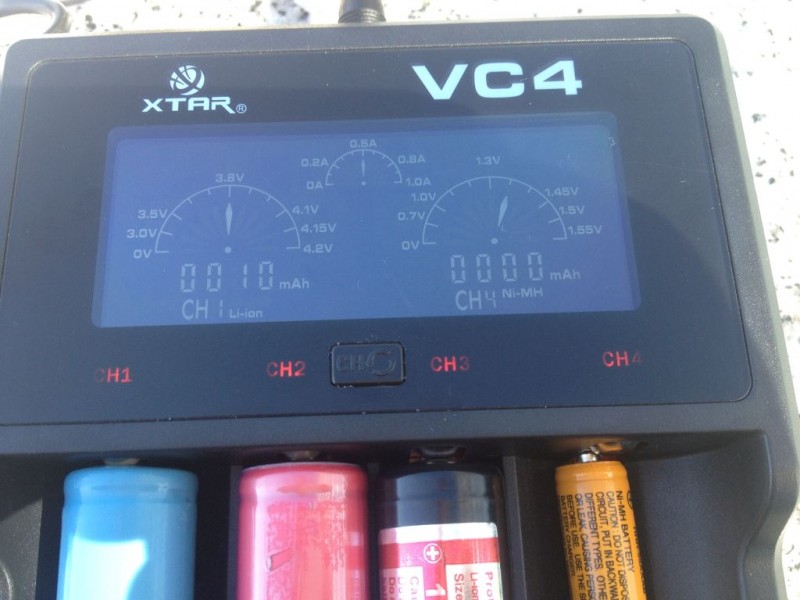

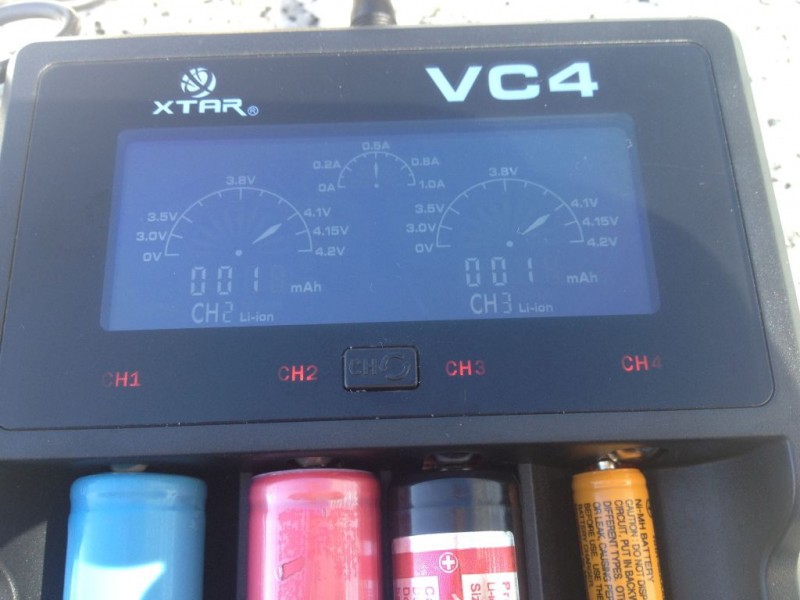

Загружаем сразу все каналы и даже разные типы аккумуляторов используем.

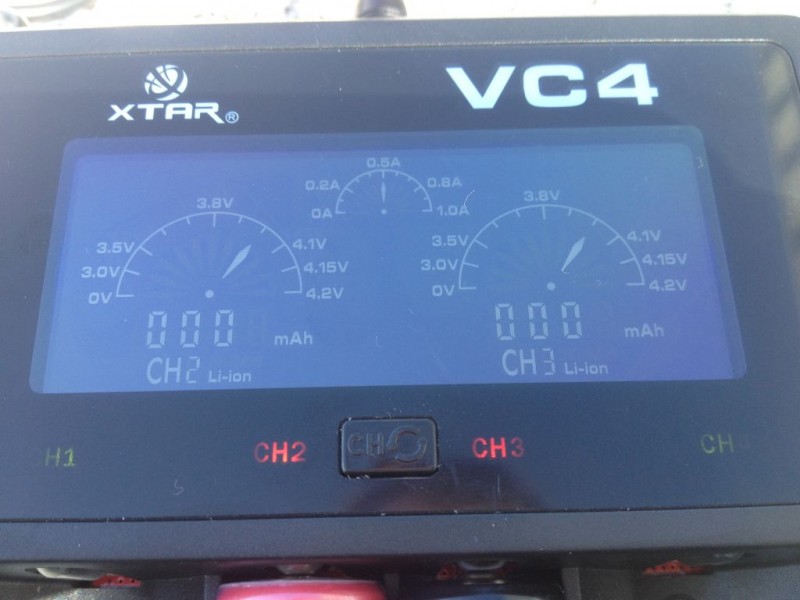

Вот у нас показываются значения первых двух литиевых 18650.
На корпусе зарядки только 1 кнопка и она на экране. На экран выводятся данные по вольтажу и емкости только с 2 каналом. Кнопка служит именно для переключения между каналами. Если кнопку зажать на 2 секунды, то экран выключится. Видите, что все 4 канала заняты и поэтому ток зарядки 0.5А

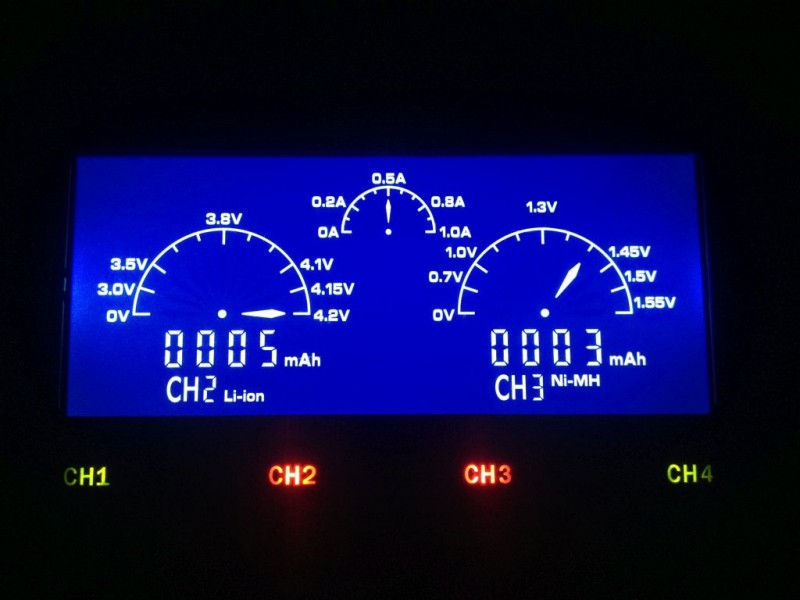

Вставляем только 1*18650 в канал с зарядом тока 1А и данные на спидометре меняются.

У вас могло сложиться мнение, что экран плохо светится, но это он на солнце только так выглядит. Вот как смотрится в темноте. Спидометры крутые.

Как только аккумулятор полностью зарядился, сразу выскакивает надпись Full, звуковой сигнал отсутствует.

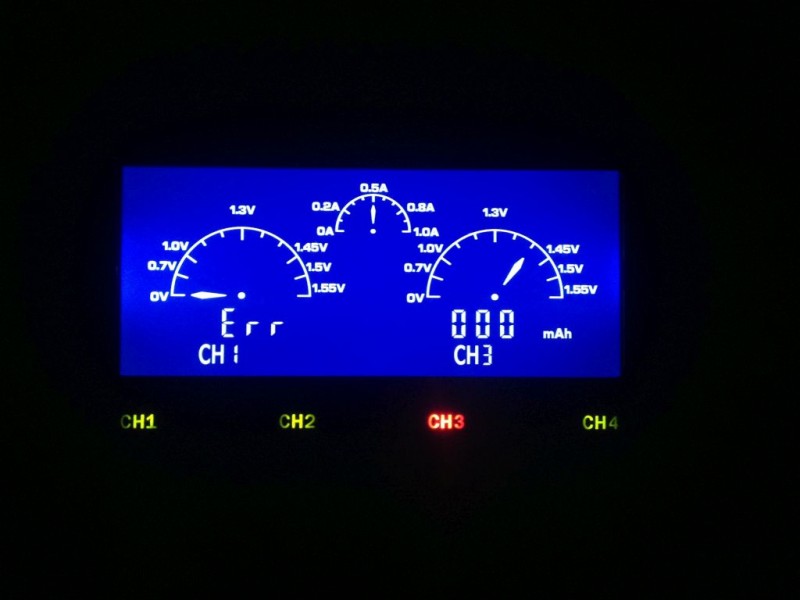

И если вы перепутаете полярность аккумулятора, то экран так же вас проинформирует об данной ошибке надписью Err. Если плохой аккумулятор будет вставлен, то появится надпись Null. У меня нет плохих аккумов)

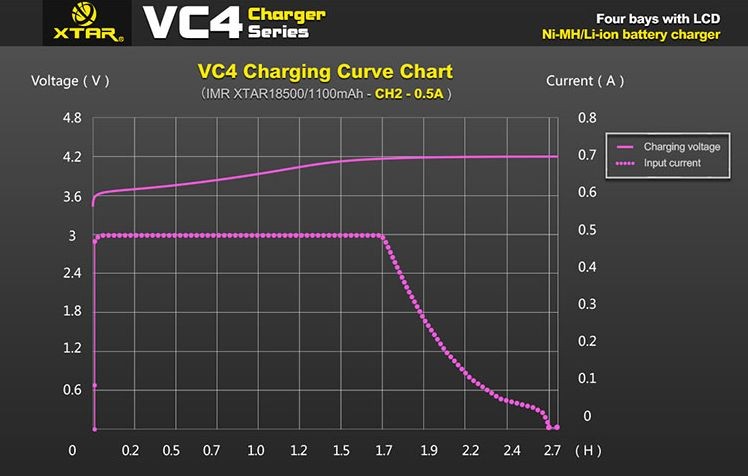

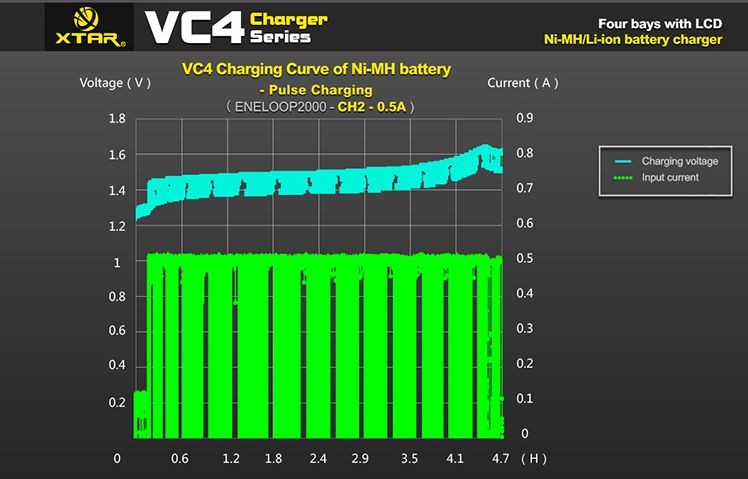

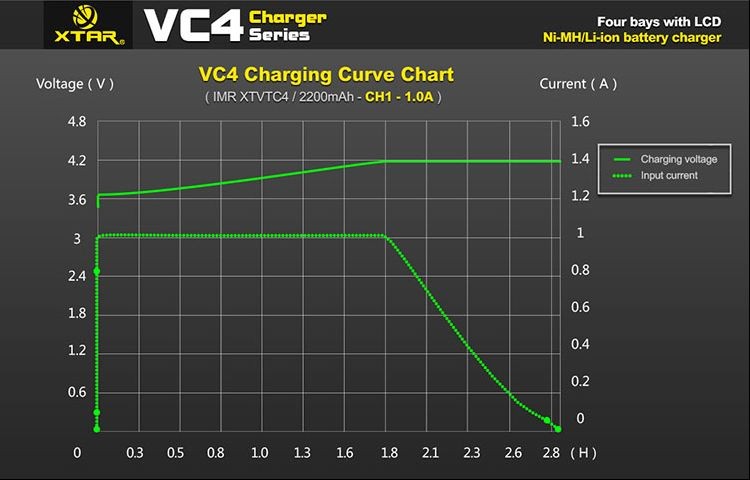

Приведу еще немного графической информации с сайта производителя.

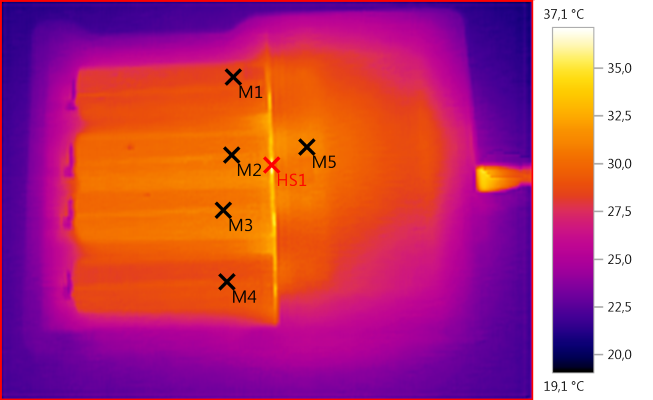

Огромное количество графиков по этой зарядке и тепловые снимки можно посмотреть в этом обзоре на английском.

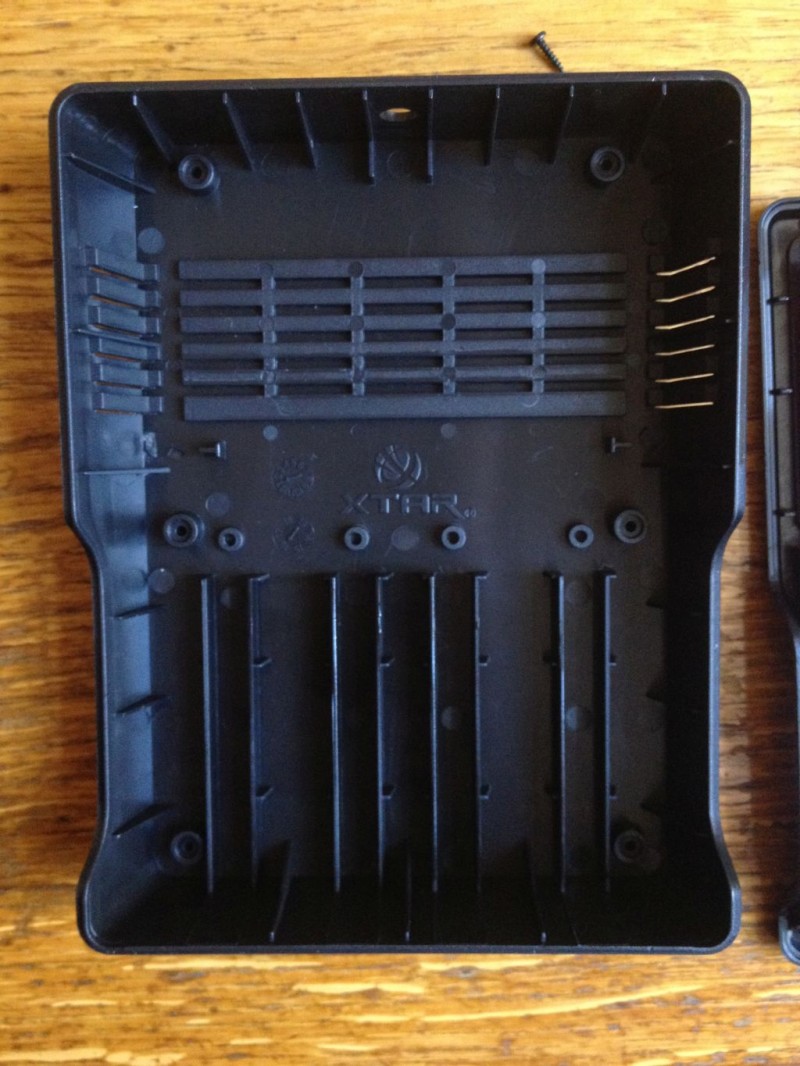

Знаю народ любит посмотреть на внутренности. Приступаем. На нижней стороне винты спрятаны под резиновыми ножками.

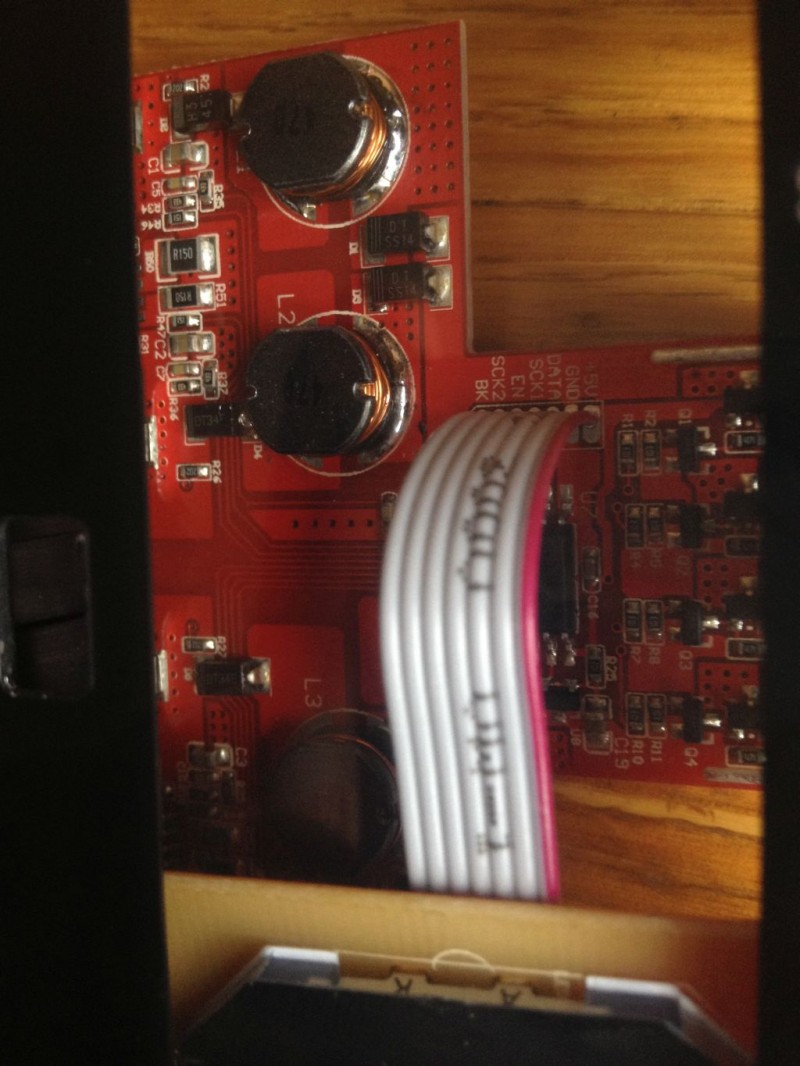

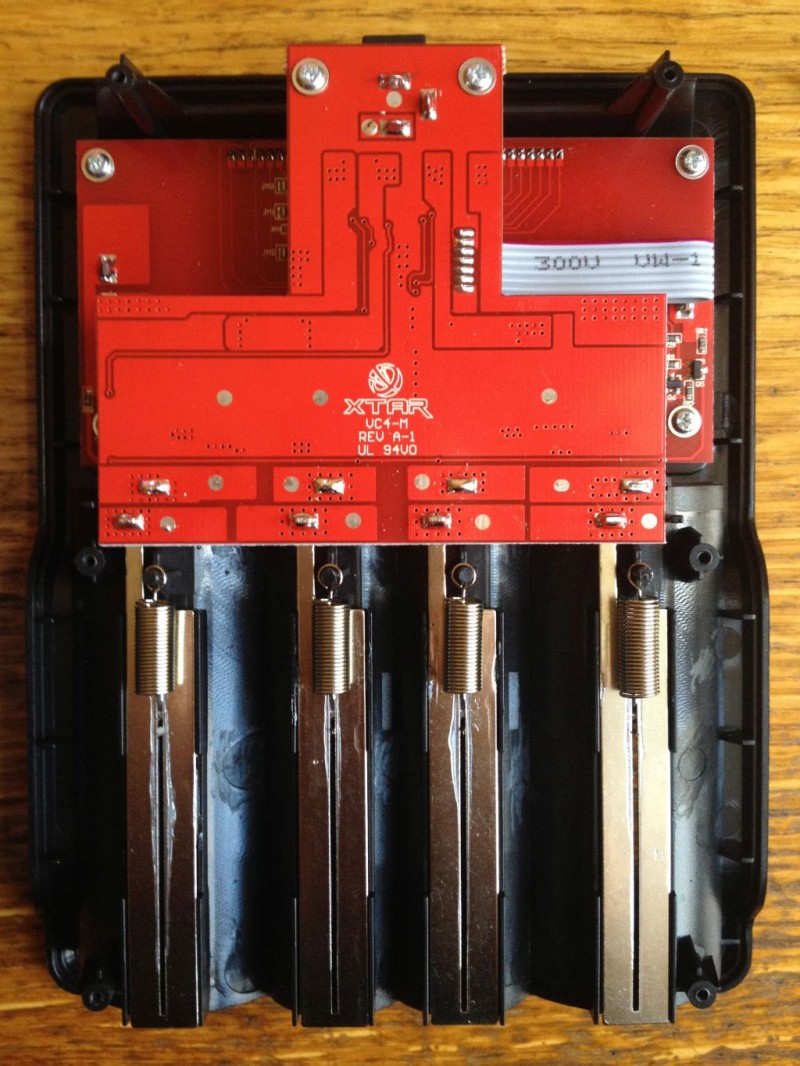

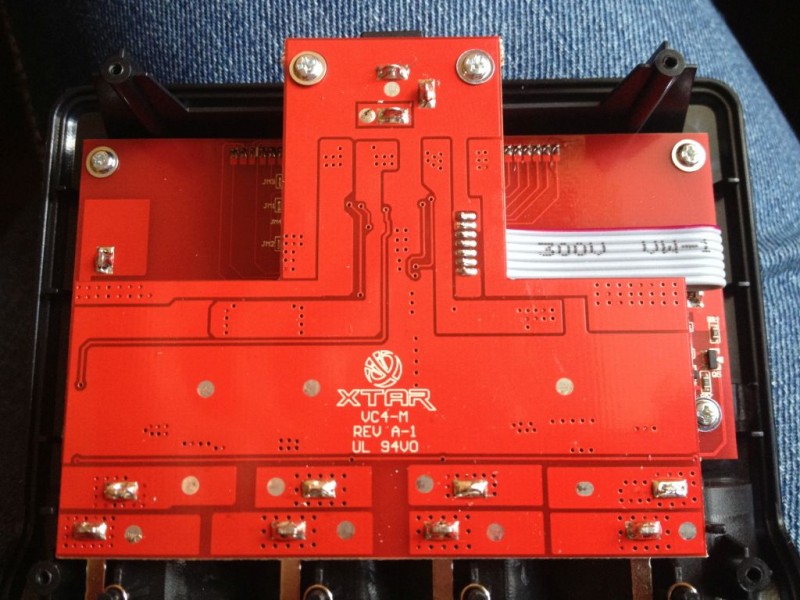

Внутри все чисто, постороннего мусора нет. Плата красного цвета, выглядит прикольно, качество пайки отличное.

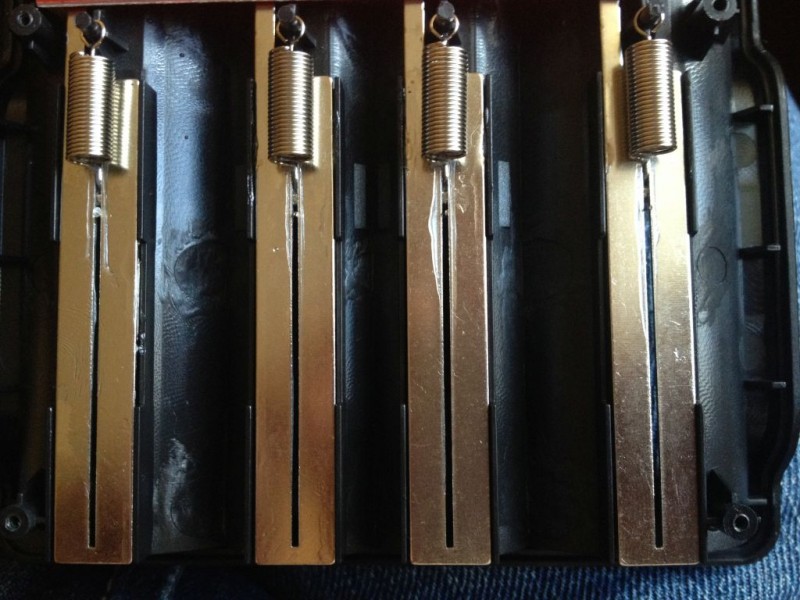

Ползунки смазаны силиконом, чтобы механизм не заедал.

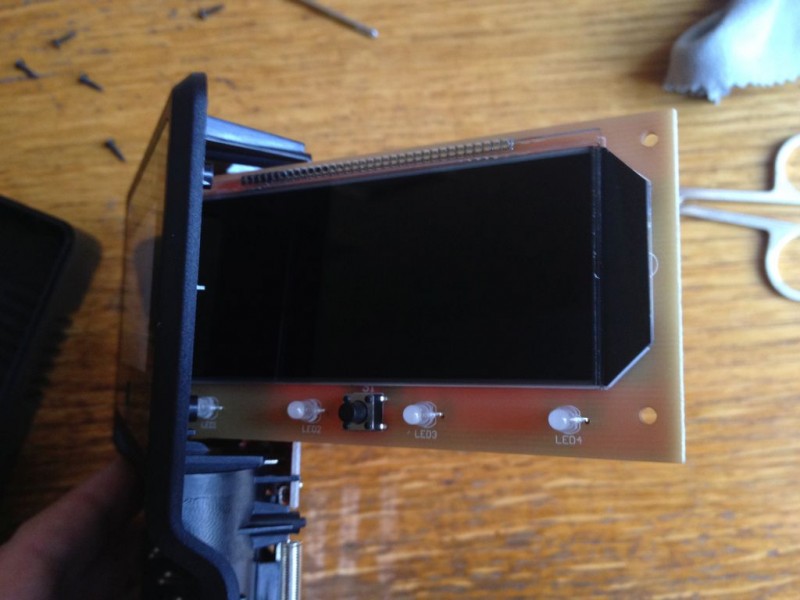

Обратная сторона экрана.

Сам экран, под которым расположены диоды.

Из-за шлейфа не удалось в кадр взять все дроссели, всего их 4 штуки.

Если данный абзац нарушает какие-то правила сайта, то прошу отредактировать модераторов. Я поискал в интернете и нашел следующие цены на XTAR VC4:
ebay 24$
бангуд 29$
алиэкспресс 27$
геарбест 34$

Зарядка, конечно же, мне очень понравилась. Просто космос с этими спидометрами на экране. Можно поставить на столе возле компа! Это какой-то зарядочный комбайн, который может заряжать огромное количество размеров аккумуляторов. И несомненным плюсом для меня является зарядка Ni-MH аккумуляторов, потому что стал баловать себя РУ-моделями, а для аппаратуры батареек так не напасешься. Поэтому лично для меня VC4 заменила 2 старые зарядки. Экран автоматически уменьшает яркость, но полностью его выключить можете только вы сами. Очень информативный экран: показывает тип аккумулятора, залитую емкость и ток зарядки. Единственное я подсмотрел в других видео обзорах, что нельзя во все 4 канала сразу поставить 26650, только если через канал: не хватает им места. Шум и писк при зарядке отсутствуют, нагрева не заметил. Функции разряда нет, но нужна ли она вам? Мне нет.

Надеюсь обзор вам понравился, спасибо за внимание. Фото полного комплекта напоследок. Если не сложно, то поделитесь вашими альтернативными вариантами зарядок в выше обозначенном диапазоне.

Видео обзор


По традиции.

Свои вопросы и пожелания оставляйте в комментариях.

Товар для обзора предоставлен бесплатно компанией XTAR

как зарядить, какие устройства использовать

Зарядка 18650 аккумулятора не представляет сложностей. Батарейки такого типа применяются для питания ноутбуков, фонарей, строительных инструментов. Они отличаются увеличенной емкостью и средним уровнем саморазряда. Устройство для зарядки можно собрать самостоятельно.

18650 литий-ионные батареи18650 литий-ионные батареи

18650 аккумуляторы чаще всего используются в бытовой электронике и электроинструментах.

Немного о литий-ионных батареях

Особенности АКБ типа 18650:

  1. Длительный срок службы. Источник питания способен выдерживать до 600 циклов разряда и заряда. Литиевые батареи обладают увеличенным сроком эксплуатации, они могут длительно сохранять емкость.
  2. Компактные размеры. Высота элемента составляет 65 мм, диаметр — 18 мм. Эти числа легли в основу названия аккумулятора. При небольших размерах батарея имеет широкие возможности.
  3. Наличие контроллера. Большая часть аккумуляторов старого образца отличается высокой взрывоопасностью. В корпусе батареи протекают химические реакции, скорость которых при перегреве многократно увеличивается. Возникало и механическое замыкание нескольких содержащих электролит емкостей, приводившее к возгоранию. Контроллер, встраиваемый в современные источники питания, препятствует сильному перегреву и взрыву. Это же устройство защищает АКБ от перезаряда.
  4. Невозможность длительного хранения. Долго находившиеся в нерабочем состоянии батарейки быстро утрачивают емкость. Заряжать li-ion аккумулятор нужно регулярно. При этом соблюдают ряд правил, препятствующих выходу изделия из строя. Нужно правильно рассчитывать ток заряда и ограничивать напряжение. Нарушение правил приводит к снижению срока службы.

Как заряжать АКБ 18650

Многие зарядные устройства (ЗУ) универсальны, однако при зарядке литий-ионных аккумуляторов нужно соблюдать такие правила:

Каким током заряжать АКБ 18650Каким током заряжать АКБ 18650

0,5-1 А — оптимальный ток заряда для 18650-х аккумуляторных батарей.

  1. На раннем этапе необходимо подавать не более 0,05 В. Заканчивают процедуру, повышая параметр до 4,2 В. Это значение является допустимым безопасным уровнем для батарей 18650.
  2. Ток заряда должен составлять 0,5-1 А. При большем значении заряд будет набираться быстрее. Однако подавать силу тока в 1 А сразу не рекомендуется. Показатель должен повышаться плавно.
  3. Ускоренные способы зарядки нужно применять только в экстренных случаях. Время процедуры не должно превышать 3 часов. Перезаряд приводит к повреждению компонентов АКБ, вызывая перегрев.
  4. Рекомендуется использовать устройства, автоматически контролирующие ход зарядки. Они самостоятельно отключаются после набора батареей требуемой мощности. Дешевые и самодельные приборы не оснащаются контроллерами, поэтому пользователю придется самостоятельно отслеживать ход процедуры.

Какое устройство следует использовать

Разные модели зарядных устройств отличаются техническими характеристиками, набором функций и некоторыми другими параметрами:

Универсальное зарядное устройство Liitokala Lii-500Универсальное зарядное устройство Liitokala Lii-500Liitokala Lii-500 — универсальная зарядка, которая сама подбирает токи для зарядки аккумуляторов.
  1. Простые. Такие приборы подают ток силой 1 А. Они имеют единственное гнездо для установки АКБ 18650.
  2. Усовершенствованные. Прибор снабжен 2 гнездами для батареек. Максимальный уровень напряжения составляет 4,2 В. Такое зарядное средство отличается более высокой стоимостью. К дополнительным функциям относится индикация заряда. Прибор самостоятельно ограничивает время процедуры, предотвращая перезаряд.
  3. Универсальные. Используются для зарядки источников питания типа 18650 и 26650. Модели такого типа используются для восстановления работоспособности литий-ионных и никель-кадмиевых элементов. Лучшие устройства оснащены системой безопасности, избавляющей от регулярного измерения напряжения и силы тока.
  4. Самодельные. Если готовый прибор найти невозможно, зарядное устройство можно собрать в домашних условиях. Компоненты соединяют согласно схемам.

Качество ЗУ во многом зависит от стоимости. Дешевые приборы не имеют компонентов, позволяющих отказаться от постоянного контроля. Использование неправильно собранного самодельного устройства может привести к выходу батареи из строя или травмированию человека.

Как сделать зарядку для литий-ионных аккумуляторов самостоятельно

Наиболее простым вариантом считается использование зарядного устройства от мобильного телефона. Приборы выдают напряжение, подходящее для восстановления мощности аккумуляторов 18650. Способ используется только в экстренных случаях. Частое его применение приводит к снижению емкости АКБ.

Самодельная зарядка для литий-ионного аккумулятораСамодельная зарядка для литий-ионного аккумулятора

Самодельная зарядка для литий-ионного 18650-го аккумулятора, сделанная из старого зарядного устройства от телефона.

Чтобы зарядить батарейку, выполняют такие действия:

  1. Штекер зарядного устройства срезают. Провода освобождают от изоляции и делят на положительный и отрицательный полюса. Плюсовой кабель чаще всего имеет оплетку красного цвета, минусовой — черного.
  2. Очищенные провода прикрепляют к полюсам батареи пластилином. USB-кабель подсоединяют к разъему компьютера или специального адаптера.
  3. Источник питания заряжают, периодически отслеживая процесс. Заряжать батарейку рекомендуется не более часа. Этого времени достаточно для полного восстановления емкости.

Для сборки усовершенствованной зарядки используют сложные схемы. Перед началом работы подготавливают паяльник, припой, флюс и клей. Отдельно приобретают плату, необходимую для нормального функционирования самодельного ЗУ.

Сборку осуществляют так:

  1. Плату устанавливают в подготовленный заранее пластиковый бокс. Конструкцию снабжают плюсовым и минусовым проводами. Бокс используется для размещения батареи во время зарядки. Сделать емкость можно из старого ЗУ, непригодного к эксплуатации бытового прибора или игрушки. Размеры должны соответствовать параметрам аккумулятора.
  2. Плату припаивают, учитывая маркировку. Обозначения позволяют без труда разместить провода. Плата снабжена разноцветными индикаторами, отражающими ход зарядки. Микросхему приклеивают к боксу в удобном месте. После этого, соблюдая полярность, подключают провода. Перед фиксацией их очищают от изоляции и обрабатывают канифолью. На плату наносят небольшое количество жидкого припоя.

При изготовлении устройства нельзя допускать короткого замыкания. Приведенная выше схема позволяет собрать простое, но надежное ЗУ за несколько часов. С помощью USB-кабеля его подсоединяют к электросети или компьютеру. Батарею устанавливают в получившееся гнездо. После включения зеленого индикатора прибор отключают.

Полезные рекомендации при эксплуатации аккумуляторов 18650

Литий-ионные батареи чувствительны к глубокому разряду. Не рекомендуется часто проводить тренировки, направленные на восстановление емкости. Продлить срок службы аккумулятора помогает правильная зарядка. Уровень мощности не должен превышать 90%. При доведении этого параметра до 100% источник питания может быстро утратить емкость.

Не стоит допускать критического разряда. Восстановление первоначальных параметров сопровождается некоторыми сложностями. Иногда глубоко разряженные элементы становятся непригодными к применению. При покупке изделий нужно обращать внимание на дату производства.

Просроченными считаются батареи, выпущенные более 3 лет назад. При питании портативной техники нужно учитывать, что аккумулятор не должен испытывать чрезмерных нагрузок. Заряжать аккумулятор нужно, принимая во внимание рекомендованные показатели силы тока и напряжения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
