Содержание

Что такое УКВ антенна? | Судовая антенна.

Судовые антенно-фидерные устройства УКВ-диапазона

Морские и речные судовые УКВ-антенны

УКВ антенна – это элемент оборудования радиосвязи, работающего в диапазоне ультракоротких волн, преобразующий энергию распространяющихся в пространстве электромагнитных волн в электрические токи и наоборот, что соответствует приему и передаче радиосигнала. Антенны характеризуются комплексом параметров, определяющими из которых являются диаграмма направленности и коэффициент усиления. Диаграмма направленности УКВ антенны представляет собой графическую зависимость коэффициента усиления от направления излучения. Однако сама по себе антенна ничего не усиливает, а коэффициент усиления рассчитывается относительно мощности эталонной антенны.

Судовая УКВ антенна

В судовой отрасли для радиосвязи используется диапазон ультракоротких волн (УКВ), в большей степени подходящий для решения задач обмена информацией между судами или судами и берегом. Для морской радиосвязи

выделены частоты от 156 до 162 МГц внутри диапазона VHF, в речной радиосвязи – частоты от 300 до 337 МГц, соответствующие диапазону UHF. Оба диапазона являются частью спектра УКВ, поэтому вне зависимости от назначения – морского или речного – антенны судовой радиосвязи принято называть УКВ антеннами.

Судовые УКВ антенны

Особенности судовых УКВ антенн состоят в том, что это преимущественно вертикальные антенны, располагаемые на мачтах, следовательно, все они имеют вертикальную поляризацию и равномерную диаграмму направленности, поскольку в море не существует выделенного направления распространения сигналов.

Морская УКВ антенна

Свойство распространения ультракоротких волн позволяет достичь дальности связи в открытом море до 50 миль при условии расположения УКВ антенны выше четырех метров от ватерлинии судна. Это дает возможность быстро получить помощь от соседних судов или береговых служб в случае бедствия, а с другой, не ставит помехи другим судам, находящимся на еще большем удалении, благодаря чему они общаются между собой на одних и тех же каналах. В условиях Мирового океана и активного судоходства, одновременно нуждающихся в постоянной связи, УКВ-диапазон представляется наиболее подходящим для беспрепятственного общения в районе условной прямой видимости.

Вместе с тем, располагая УКВ антенну как можно выше и, казалось бы, увеличивая дальность связи, можно, напротив, снизить коэффициент полезного действия УКВ антенны за счет приема большего количества помех. Это сильно почувствуется, если за горизонтом вблизи резонансной частоты УКВ антенны работает мощный передатчик, полностью забивающий эфир. Если фильтровать собранные антенной «мусорные» сигналы, то вместе с ним есть все шансы отфильтровать и полезный сигнал, поэтому при поиске приемлемой высоты УКВ антенны рекомендуется придерживаться меры.

Также для улучшения характеристик приема и передачи УКВ сигналов есть вариант подогнать УКВ антенну под работу только на одной частоте. Такой путь также ведет к снижению общей производительности, поскольку антенная установка должна обеспечивать полноценную приемопередачу во всем используемом частотном диапазоне.

Речная УКВ антенна

В отношении речной радиосвязи верны примерно все те же соображения, с той разницей, что в условиях рек используются радиоволны большей частоты, а значит с меньшей длиной волны, способные огибать характерные для рек препятствия, такие как береговые скалы, лесные зоны, элементы береговой инфраструктуры и т.п.

Таким образом, чтобы судовая связь соответствовала ожиданиям, и в случае моря, и в случае реки необходимо использовать оборудование от надежных мировых и отечественных производителей. УКВ антенны в зависимости от поднадзорности должны поставляться вместе с сертификатом либо Морского, либо Речного Регистра. Такие изделия отличаются строгим и даже аскетичным внешним видом, однако, несмотря на кажущуюся простоту, смысл качественной УКВ антенны заключен в том, как она настроена на требуемые частоты. Только производитель с серьезным опытом в состоянии поставить на рынок оборудование, конкурентоспособность которого устоит в течение длительных проверок временем.

УКВ антенны в «Маринэк»

Судовое оборудование, представленное на страницах каталога Интернет-магазина «Маринэк», имеет конкурентное преимущество по сравнению с бесконечным перечнем устройств и систем, обращающимся на мировом рынке. Тщательный отбор оборудования среди предложений рынка благодаря постоянной практике комплексного оснащения судов, включая монтаж, пусконаладку и техническое обслуживание, позволяет инженерам «Маринэк» предлагать наиболее рациональное и востребованное судовое оборудование, в том числе оборудование радиосвязи и УКВ антенны, цель которого – безотказная работа в течение максимального времени с наибольшей выгодой для пользователя.

«Маринэк» предлагает морские антенны следующих производителей:

Чтобы судовая радиосвязь не вызывала вопросов, менеджеры «Маринэк» проконсультируют и подберут оборудование исходя из требований заказчика и собственного опыта. Обратившись в «Маринэк», вы последовательно закроете вопросы оснащения судна с наибольшей выгодой для себя.

УКВ антенны своими руками: собрать за 5 минут

Вещательный FM-диапазон привлекает радиолюбителей. Свободные частоты занимают области 145 – 433 МГц, вот где проявим навыки конструирования аппаратуры. Берутся делать УКВ-антенны своими руками жители удаленных деревень, неуверенно принимающие сигнал. Причин проявления самостоятельности много, важно запретные области передачи обойти стороной — проблем не оберешься.

Задумал инженер друзья вещать, законом не воспрещается, когда сделано без нарушения государственных норм. Собрать передатчик, наладить процесс — отдельная проблема, каждому абоненту понадобится антенна для УКВ.

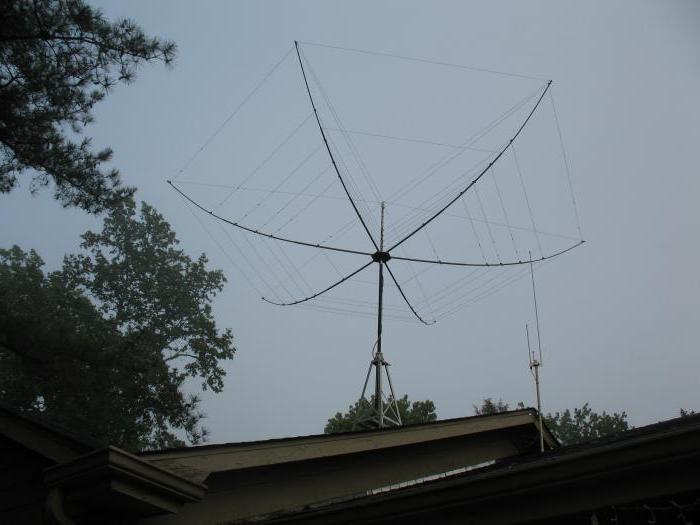

Антенна на крыше

Цены любительского диапазона кусаются. Нестандартные изделия не пользуются великой популярностью, производить невыгодно, оттого стоимость высокая.

Любительский диапазон 145 МГц

Стационарные антенны УКВ-диапазона изготавливаются сравнительно просто. Основу выступает схема четвертьволнового вибратора. Изделия диапазона снабжены сравнительно широкой полосой пропускания, точная настройка под частоту не понадобится. Рассмотрим примеры конструкций:

  1. Для максимально простого способа изготовления приемной антенны — на природе, дома, в любом месте — понадобится Т-тройник. Перпендикулярный отвод снабжается коаксиалом, остальные два — выкрученным шпилем радиостанции, противовесами (аналогом земли УКВ-диапазона).
  2. Прямой уголок с квадратными сторонами 4 см прикрепляется к наружной стене, к краям горизонтальной площадки прикручиваются болтами противовесы длиной 5 см, посередине оборудуется разъем под антенну. Поскольку отвод коаксиального кабеля, идущий до конструкции, является основной причиной потери сигнала, длина отрезка обязана быть минимальной. Сделать самостоятельно золотые коннекторы будет сложновато, зачистить имеющиеся стальные, протереть спиртом, повышая чувствительность, необходимо в обязательном порядке. Поскольку стандартная антенна любительской радиостанции, вставляемая в гнездо площадки, обладает сопротивлением порядка 40 Ом, соединение проводится коаксиалом 50 Ом. Наконец, волновое сопротивление выносной антенны регулируется поворотом противовесов. На замену заводской антенне можно применять кусок медного провода диаметром 1-2 мм, длиной 48 см.
  3. Если фирменная антенна для УКВ приемника сломалась, замените отрезком коаксиального кабеля 50 Ом длиной 48 см со снятым экраном. Оголять жилу избегайте. Можно заменить изделием кусок провода в прошлом способе.
  4. Более сложный вариант получим, намотав полметра медной проволоки на внутренний диэлектрик коаксиала. Трудность заключается в согласовании сопротивления полученной самодельной конструкции с волновым сопротивлением радиостанции. После отладки закрепите витки изоляционной лентой.

Настенная антенна

Полуволновая антенна частоты 145 МГц

Рассмотренные выше четвертьволновые самодельные антенны УКВ не являются единственным выходом из ситуации. Преимущество в низком волновом сопротивлении, полуволновые варианты имеют право существовать. Отрезок проволоки диаметром 1 мм, длиной 103 см обладает сопротивлением 1 кОм, в 20 раз превышает стандартный коаксиал (50 Ом).

Для согласования разницы значений применяется П-образный контур. Резать будущую проволочную антенну следует на несколько сантиметров короче/длиннее величины 103 см. Незначительно увеличит потери за счет роста реактивной составляющей импеданса, значительно снизив действительную часть импеданса, согласующее устройство легче будет настроить.

Индуктивность фильтра включается последовательно антенне, образована 5 витками проволоки диаметром 1 мм, намотанных шагом 2 мм на оправку диаметром 6 мм. Подстроечные конденсаторы КПВМ-1 (5-14 пФ) включаются одной обкладкой на землю с обеих сторон катушки.

Настраивается антенна для УКВ радиоприемника измерением КСВ, напряженности поля. Минимум первого параметра совпадает с максимумом второго. В противном случае длина антенны укорачивается, замеры проводятся заново. Рекомендуется изначально выбрать длину проволоки 102 см, постепенно обрезать с верхнего конца, подбирая оптимальное значение.

Широкодиапазонная антенна

Для изготовления стационарной антенны УКВ высотой свыше полутора метров, настраиваемой на две любительские частоты, 145 МГц, 433 МГц, понадобятся диэлектрические стержни диаметром 7 – 17,5 мм. Намотанные витки закрепляются клеевым составом, компаундом. Их нужно точно намотать, сказанное не будет простым делом.

Работа выполняется цельной проволокой 2-мм диаметра. Прямой отступ от вершины составляет 38,7 см, затем стержень диэлектрика диаметром 7,5 мм обматывается строго 12,5 витками с шагом, чтобы общая высота индуктивности составила 63 мм. Отступив 42,2 см прямого участка, намотайте 64 витка на 7-мм стержень, чтобы общая высота индуктивности составила 28 см. Затем — прямолинейный участок 36,7 мм, снова витки — 7 штук (высота 32 мм) на 10-мм стержне. Наконец, последний проволочный сегмент длиной 56,4 см оканчивается индуктивностью, сформированной 4 витками (высота 20 мм) поверх стержня диаметром 17,5 мм.

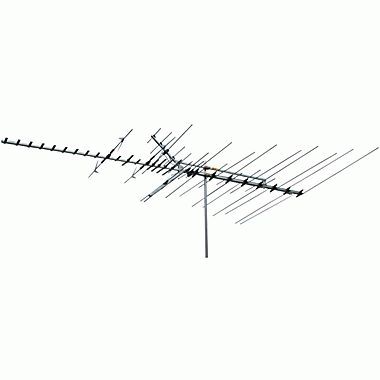

Уличная антенна

На полтора витка сверху в последней индуктивности выполняется отвод к основной жиле коаксиального кабеля сопротивлением 50 Ом. Последовательно в цепь включается подстроечный конденсатор 1-10 пФ. Земля антенны УКВ подключается к экрану. Параллельно последней индуктивности включается емкость 1 пФ коррекции работы на длине волны 70 см.

Низ антенны снабжается восемью противовесами:

  • четыре диапазона 145 МГц;
  • четыре частоты 433 МГц.

После сборки производится настройка изделия, руководствуясь коэффициентом стоячей волны, измерителем сопротивления. В обоих диапазонах подберите приемлемые значения. Такая антенна, своими руками собранная, прослужит долго, если поместить в прочный защитный чехол из диэлектрического материала, защитить против попадания влаги компаундом.

Честь разработки варианта антенны УКВ принадлежит Александру RV9CX. Автор советует емкость 1 пФ выполнять отрезком кабеля SAT-50 (2 см). Одной обмоткой послужит экран, второй — жила. Центральный провод можно выдвигать-вставлять назад, изменяя емкость конденсатора.

FM диапазон

Для радиолюбителей является привычным делом копаться в элементной базе, собирая сложные приборы. Но самодельная антенна для УКВ приемника пригодится среднестатистическому любителю Маяка.

Сначала потребуется квадратная доска стороной 20 см, либо эквивалентный кусок плексигласа. Из фольги вырезается квадрат стороной 15,5 см, внутри прорезается по центру квадратное отверстие стороной 11,9 см.

В одной стороне концентрической фигуры (квадрата) делается вырез шириной пару сантиметров, фольга наклеивается на доску по центру прорезью вниз. На пересечении нижнего продолжения правой внутренней стороны квадрата, средней линии нижней стенки концентрической фигуры припаивается провод центральной жилы коаксиального кабеля. Четырьмя сантиметрами левее припаивается провод соединения с экраном.

УКВ антенна

Полученная конструкция уверенно принимает станции вещания FM-диапазона.

Применяемость самодельных антенн

Самодельные антенны КВ-УКВ пользуются немалой популярностью. В отличие от сложной приемо-передающей аппаратуры, где бесспорное лидерство достается заводским изделиям, проволочная конструкция, будучи правильно настроена, дает превосходные результаты.

Требуемые для оценки параметров приборы редко в наличии. Для правильной работы самодельной антенны УКВ требуются КСВ-метр, измеритель напряженности поля. В конечном итоге проблема заключается не в геометрических размерах деталей, взаимном положении, а в согласовании импедансов подводного коаксиального кабеля и непосредственно антенны.

Допускается использование любых методов устранения проблемы, выше было показано, как выполнить сказанное, заручившись помощью резонансных контуров. Небольшая подстройка выполняется изменением положения противовесов, сложно подобрать опытным путем нужные параметры. Резонаторы редко будут лучшим решением ввиду сопутствующих сложностей использования.

УКВ антенны.

 Антенна 435MHz. Вертик. 6-элем. 50 Ом. UA4AEU. Есть файлы MMANA.

Антенна 435MHz. Вертик. 4-элем. 50Ом. UA4AEU.  Есть файлы MMANA.

Антенна 145 MHz. 6\9 элементов.

5/8 лямбда 145MHz. антенна.

Антенна 145 MHz. 9-элементов.

Многодиапазонная антенна «Кактус».

Антенна 145 MHz. 6 элементов.

USN STAR GP 144 MHz. RAR 21 Kb.

Простая антенна 145MHz. для работы через спутники.

  УКВ антенна с вертикальной поляризацией.  144MHz.   Zip. 7Kb.

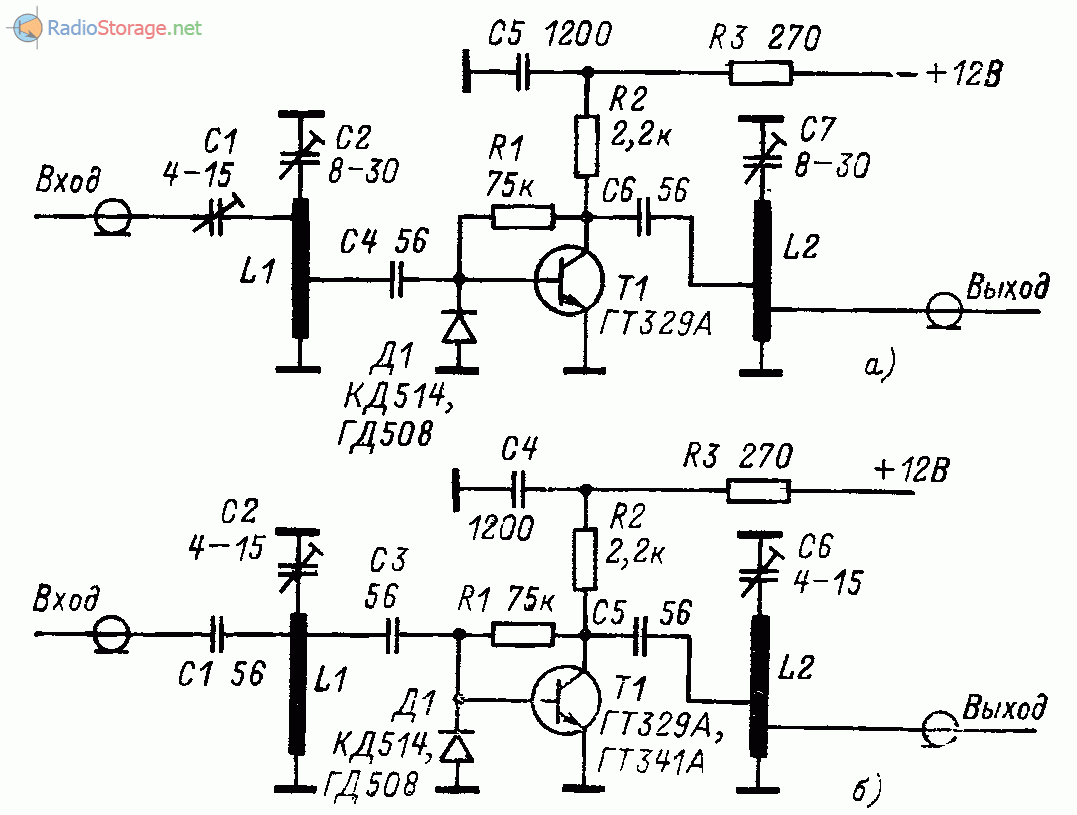

   Малошумящий антенный усилитель 430Mhz. Zip. 12Kb.

   Вертикальная  144 МГЦ.  (Описываемая антенна выпускается в Бельгии под названием «BIG STAR».)  Zip. 17Kb.

   Диско-конусная антенна. Zip.14 Kb.

   Зигзагообразная проволочная антенна. Zip. 10Kb.

   Логопериодическая антенна. Zip. 26 Kb.

   Две антенны на диапазон 2 метра. Zip. 7Kb.

   Миниатюрная направленная антенна 144-146 МГЦ. Zip. 10 KB.

   Спиральная антенна для переносных радиостанций. Zip. 2.3 Kb.

   Спиральная антенна. Zip. 3Kb.

   Антенна на  144 МГЦ. Zip. 14 Kb.

  Экспериментальная антенна на 144 МГц. Zip. 44 Kb.

   Сумматор для двух УКВ антенн. RAR. 20 Kb.

  Вертикальная направленная антенна. Zip. 16 Kb.

   Изготовление УКВ  YAGI. RAR. 14 Kb.

   УКВ антенна с вертикальной поляризацией. RAR. 10 Kb,

   Двухдиапазонная УКВ антенна. RAR.  7 Kb.

   Антенна  2 х 6 элементов 145 MHz. RAR 15 Kb.

   Cкелетно- щелевая антенна. RAR. 68 Kb.

   Антенна 4 элемента  145 MHz. RAR 5 Kb.

Новый подход к проектированию УКВ антенн

Валерий Иванович Цыганков, RA3LE
Thanks to Goran Stenberg, SM2IEV.

У VHF радиолюбителей популярны антенны K1FO,VE7BQH, DL6WU, K2RIW, M2, Сushcraft. RA3LE, с помощью программыYA-354, проанализировал все существующие УКВ антенны и пришел к следующему выводу: антенны перечисленных авторов, опубликованные в различных журналах и Internet рассчитаны с активным элементом в виде линейного полуволнового вибратора. Полное входное сопротивление (Zа) этих антенн составляет 6 – 52 ом.

Использовать такие антенны можно, если они имеют Za= 50 или 25, 33.3, 37.5 ом. С помощью трансформаторов 50 и 75 ом можно повысить Za до 100, 75 и 150 ом соответственно. Однако хороших антенн с такими Za мало, а при запитке системы возникают серьезные проблемы. Za более низкоомных антенн аналогичным способом повышать нельзя, трансформатор будет работать с большим
(3-5) КСВ и серьезные потери неизбежны.

В дальнейшем различные соавторы, для получения стандартного Zа = 200 ом, производили замену линейного активного вибратора (АВ) на петлевой или T-match с размерами, равными размеру линейного вибратора антенны, без дополнительного перерасчета антенны. Как изменятся параметры антенны, если для увеличения Zа применить петлевой вибратор и можно ли это делать, не изменяя конструктивные размеры других элементов? Ответ один – этого делать не следует.

Сначала не много теории. Любой реальный вибратор всегда короче идеального
(бесконечно тонкого). Коэффициент укорочения (К. ук.) петлевого вибратора ~ в 1.5 раза больше, чем линейного. Расчетные длины полуволновых вибраторов D = 8 мм в свободном пространстве, полученные с помощью YA-354, следующие:

ИДЕАЛЬНЫЙ — 144 мгц – 1040 мм, Z = ~ 72.9 ом. К. ук. = 1.0.
ЛИНЕЙНЫЙ — 144 мгц – 979.00 мм, Z = 71.39 ом. К. ук. = 0.941.
ПЕТЛЕВОЙ — 144 мгц – 938.40 мм, Z = 285.64 ом (Н = 50 мм). К. ук. = 0.902,
то есть длина петлевого вибратора составляет 0.958 длины линейного.
ИДЕАЛЬНЫЙ — 432 мгц – 347.00 мм, Z = ~ 72.9 ом. К. ук. = 1.0.
ЛИНЕЙНЫЙ — 432 мгц – 318.50 мм, Z = 73.11 ом. К. ук. = 0.917.
ПЕТЛЕВОЙ — 432 мгц – 292.42 мм, Z = 292.36 ом (Н = 15 мм). К. ук. = 0.841,
то есть длина петлевого вибратора составляет 0.918 длины линейного.

Данные расчетов полностью совпадают с данными экспериментов.

Некоторые радиолюбители считают, если заменить линейный вибратор на петле-вой, то Zа увеличится ~ в 4 раза, останется чисто активным, а антенна полностью сохранит все заявленные параметры. Однако это не так. В антеннах АВ работает не на своей резонансной частоте, а на более высокой, где его собственное Z больше и имеет ярко выраженный индуктивный характер. По этому после замены Zа увеличится в 6-8 раз и может стать не приемлемым для типового согласования.

Значит требуется настройка атенны? Но все элементы антенны связаны очень критичными фазово-амплитудными соотношениями и если изменить на 1мм размер любого элемента или расстояние между ними, ее параметры значительно изменятся. Не имея квалификации и необходимых приборов за это лучше не браться. Прежде всего это касается размеров активного вибратора, рефлектора и первых 5-8 директоров. Особенно следует отметить
опасность “самовольного” изменения диаметра элементов. В след за изменением диаметра элементов на 0.2 мм требуется индивидуальная корректировка длины разных директоров и А.В от 2 до 4 мм для настройки на рабочую частоту.

Что будет с антенной, если расчетный линейный вибратор заменить на петлевой рассмотрим на примере DJ9OPTO2 (лучшей антенны при длине 8.3 м.) и закона Ома.

Работает YA-354 — надежная программа для проектирования YAGI — антенн:
Za= Ra+/-Jx полное (комплексное) входное сопротивление антенны.
Ra – активная составляющая Za – сопротивление излучения антенны.
+Jx — это дополнительная индуктивность между Ra и фидером.
— Jx — это дополнительная емкость между Ra и фидером.

В любом случае Jx – препятствует передаче энергии из фидера в антенну (закон Ома для полной цепи), уменьшая коэффициент излучения (Кизлуч.).

Варианты: (F= 144.1 мгц).

1. Zа = 44.49 + J0.08 ом – линейный, L = 981мм (расчетный). К.излуч.= 1. КСВ = 1.12.
Установим на антенну петлевой АВ с размерами – 981 х 50 мм D= 8 мм:
2. Zа = 218.68 + J117 ом – петлевой, L = 981 мм х 50 мм. К. излуч. = 0.652. КСВ = 1.09.
Укоротим АВ на 17мм:
3. Zа = 200.56 + J68.2 ом – петлевой, L = 964 мм х 50 мм. К. излуч. = 0.746. КСВ = 1.

С укороченным АВ фидер все равно будет подключен к Ra через 0.08 мкг, а это кусок 2мм провода длиной 11.8 см. А если будет –J68.2 — то через 16пф. Дальнейшее уменьшение длины АВ для сведения +Jx к нулю, сделает АВ соизмеримым по размерам с одним из директоров. Вибратор вступит с ним в прямой резонанс. Теперь Za будет определяться законами этой связи, а не всей конструкцией. Параметры такой антенны не предсказуемы, а согласование с фидером не возможно. Этот фактор, совместно с другими, не позволяет применять петлевой вибратор в антеннах на 1296 мгц. Проще говоря, АВ должен быть длиннее первого директора хотя бы на 2 мм (144мгц).

При таких условиях на 1296 мгц у любой антенны Ra= 400-600 и +Jx= 350-550!
В первом варианте антенну можно запитать РК-50 с симметрирующим мостом,
во втором и в третьем вариантах антенна запитывается через U-петлю и фидер РК-50.

DJ9OPTO2 имеет расчетное значение G = 14.22 dbd на F = 144.1 мгц с линейным АВ. Реализовать его можно только, когда на рабочей частоте Zа чисто активное.
В третьем варианте потери реального усиления антенны в размере 0.254 или 1db гарантированы. Плюс потери после замены АВ= 0.02db — итого реальное усиление составит 13.2dbd. Аналогичные потери будет иметь любая антенна при установке на ней петлевого АВ, вместо расчетного линейного. На 432 и 1296 мгц — много больше.

Во втором варианте потери — 0.354 или 1.5 db. Еще не много дополнительных потерь, а они всегда найдутся (увидим далее), и четверка с петлевыми будет работать как двойка с расчетными линейными активными вибраторами. Большая цена, в том числе и материальная, за не точность копирования чужой или изготовления своей конструкции, за излишнюю доверчивость или нехватку знаний.

Информация к размышлению:

В журналах DUBUS 4-91 и 4-95 приведены данные о рабочих параметрах системы
8 х 7.5м BV 70см, в экспедициях T70A и CN2EME : G, Ta, G/T, SN, Echo при
Bp= 2.4 кгц /1.5kw, Noise Cassiopeia, VSWR=1.25:1. Система фазировалась открытыми линиями. Сравнив данные, полученные в эксплуатации, с данными других систем видим:

1.Все параметры системы не лучше, чем у старой 16 х 4м F9FT с фазировкой кабелем (DUBUS 1-78).

2.Все параметры хуже, чем у старой (уже) модели 8 х 6.9м RA3LE.(в эксплуатации).

Одной из причин является большая величина +Jx у антенн при установке на них петлевого вибратора вместо расчетного линейного и как результат – снижение реального усиления антенны. Есть претензии и к самой антенне. А КСВ = 1.25!? Все приборы точечного измерения (рефлектометры) не могут определить наличие реактивности у антенны.

Как взаимосвязаны основные параметры антенны и что они характеризуют?
Круговая диаграмма направленности характеризует уровень излучения (приема)
в плоскостях Е – горизонтальная и Н — вертикальная (для YA-354), от 0 до 360 градусов. Это сумма всех фазовых и амплитудных соотношений в антенне в зависимости от направления.

G (dbd)– коэффициент усиления по отношению к диполю в направлении главного лепестка излучения. G зависит не только от его ширины, но и от уровня связей между элементами. То есть, при более широком главном лепестке одной антенны можно иметь большее усиление, чем при узком у другой. (Разные концепции проектирования антенн). Более эффективны антенны с сильной связью первых директоров с активным вибратором.

F/B (db) – отношение уровня излучения в направлении главного лепестка к уровню
излучения в диаметрально противоположном направлении. F/B не несет полной
информации о подавлении излучения в задней сфере антенны. Например, это могут быть широкий лепесток с уровнем – 25db, имеющий узкий разрез до уровня — 50 db (WU37) или вариант, когда вся задняя полусфера имеет уровень –34db (23LE). При определенной длине антенны сформировать чистую диаграмму можно только со сложным рефлектором. Лучше работают рефлекторы из 2х или 4х элементов. Одиночные рефлекторы являются (в основном) резонансными, а их размеры очень критичны.

Tа (К) – шумовая температура в градусах Кельвина – тем ниже, чем лучше (чище)
круговая диаграмма антенны и качественнее применяемые материалы (Al,Cu,Ag),
а выбранный диаметр элементов и технология обеспечат их наивысшую добротность.Очень сильно влияют на этот параметр размер и положение последнего директора При приеме он первый и от его качества зависит многое. Применение Cu или Ag?

G/Tа (db) – уровень качества антенны. Важный параметр, особенно для приема слабых сигналов в земных условиях (Т Земли ~ 1000K). В городских условиях предпочтение следует отдать антенне, у которой G/T на 0.5db выше, даже если G на 0.1 dbd ниже, чем у другой. Потерю в 0.1db легко скомпенсировать передатчиком, а условия приема улучшатся. Особенно это актуально для ЕМЕ.

Па (мгц) – полоса пропускания антенны, определяется шириной участка, в котором Zа не сильно отличается от Rфидера, а возрастающая реактивность (Jx) не достигает величины, при которой Кизлуч. хуже 0.8. К этому параметру у радиолюбителей разные требования. Параметры широкополосных антенн не так сильно зависят от климатических условий эксплуатации, как параметры узкополосных антенн. При узкой полосе можно достичь большего усиления, но легко промахнуться в размерах и ухудшится часть других параметров.

Za (ом) = Ra+/-Jx – полное входное сопротивление антенны. Оно должно равняться сопротивлению фидера и быть активным на главной рабочей частоте. Антенна должна рассчитываться с тем типом активного вибратора, который позволяет получить необходимое входное сопротивление. Далее идет симметрирующее устройство, и если необходимо, то с делителем. Все это вносит 0.05 – 0.1db дополнительных потерь.

Учитывая, что большинство радиолюбителей предпочитает использовать в качестве активного элемента антенн петлевой вибратор, автор разработал 50 антенн для диапазонов 144, 432, и 1296 мгц длиной от3 до11 м, с диаметром элементов 2.25, 4, 5, 6 мм и типовыми входными сопротивлениями 33.3, 37.5, 50, 75,150, 200 и 300 ом. Антенны LE, в основном имеют G большее, чем у других антенн такой же длины
и более высокое качество G/T. Расчет антенны соответствует ее работе в свободном пространстве.

Все антенны объединены в общий каталог.

Выбор антенны:

Существуют три концепции проектирования YAGI антенн: с малым, средним и
большим количеством элементов при одинаковой длине антенны.

Первая — характерна большими расстояниями между последними директорами и в результате антенны имеют повышенное усиление (возрастание Q), но очень узкую полосу и не высокое подавление в задней полусфере. Za с петлевым АВ — до150 ом.

Третья — позволяет получать отличные характеристики при определенных длинах,
но только при очень (до25 ом) низких входных сопротивлениях. Небольшие расстояния между рефлектором, активным вибратором и первыми директорами лишают маневра при регулировке .Za. Антенны имеют низкое КСВ в широкой полосе. Использование в них петлевого вибратора не возможно.

Второй вариант, с уклонами к первому или третьему — самый распространенный и позволяет создавать антенны с высокими параметрами и различным Za и типом АВ.

Выбор антенны на несколько лет определит и успехи радиолюбителя и удовле-творение от работы в эфире. Правильно выбрать антенну можно зная все ее характеристики, а не только один коэффициент усиления и длину. Лучше, если имеется возможность проанализировать ее круговую диаграмму или знать значение G/T, характеризующее чистоту этой диаграммы .Антенны с чистой диаграммой и высоким значением G/T можно располагать ближе друг к другу, чем антенны с плохой диаграм-мой и низким G/T. Некоторые авторы опубликовали антенны, у которых G на 0.2-0.3 db выше, чем у лучших, рабочих антенн при той же длине. Осторожно! Все они имеют загубленные остальные характеристики: низкое Za, полосу <200 кгц, F/B <20 db, КСВ на Fрабочая + 0.5 мгц > 3-5, высокую Ta и плохое качество-G/T. Это скорее рекламные публикации, чем рабочие антенны. Не экономьте на 30 см БУМа. С учетом российских метеоусловий КСВ антенны должен быть не хуже 1.2 на частоте Fрабочая +/- 0.5 мгц. Удобны для построения систем антенны с Za= 150ом. Соединение их по парно обеспечит минимум потерь при построении системы. 150+150= 75 ом.

Иногда приходится выбирать антенну исходя из наличия материалов для ее
повторения. Любое, самое незначительное изменение расчетных размеров антенны не допустимо. В каталоге есть много различных вариантов исполнения антенн.

Для работы всеми видами, кроме ЕМЕ, достаточно иметь по одной антенне, максимальной длины, с высоким значением G/T, на каждый диапазон, на одной мачте. Для такой работы +/- 1db в усилении антенны ни чего не решают. Если есть тропо, то можно работать и на одну стрелу. Если его нет – не помогут и 16 стрел. Предпочтение, если не для кросс-варианта, лучше отдать антеннам со сложным рефлектором. Они более устойчивы в работе и имеют более высокое качество G/T. Хорошая диаграмма поможет отстраиваться от помех. Простые системы согласования и фазировки повысят эффективность их работы. Если QRN обстановка благоприятная, то можно выбрать антенну с линейным АВ. и Za=50-75ом (особенно для FM) с хорошими данными.

Антенны на 432 мгц и 1296 мгц могут много потерять, если их крепить с боку
мачты. Нужно изготовить и прикрепить к мачте П-образную конструкцию (1м-2м-1м, хорошо бы из деревянного бруска) и на ее консолях подвесить эти антенны с помощью Т-образных кронштейнов.

ЕМЕ-144мгц — дело вкуса и возможностей. Считаю, что система 4 х 9м хороших антенн более чем достаточна для успешной самостоятельной работы в эфире.
Фазировать антенны лучше кабелем, что повысит метеоустойчивость.

ЕМЕ-432мгц – здесь дело сложнее. Необходимо иметь или 4 х 9м, или 8 х 5/7м.
Речь идет об антеннах с реально высокими параметрами. С такой системой работать будет одно удовольствие. Меньше, чем 4 х 7м делать не стоит. Четверки эффективно фазируются кабелем. Для восьмерки лучше подходят воздушные линии и комбинация.

Для QRO нужны антенны с большими диаметрами директоров и АВ:~100w/1.5mm D

для АВ и~100w/1мм D – для директоров (материал — Al). Для 144 ~ в1.5раза больше.

Изготовление антенны.

При изготовлении антенны к ней следует относиться, как к ювелирному изделию. Ошибка в одном размере на 1мм — и антенна потеряет 1-3% главных параметров. Плохо, если таких ошибок будет несколько. Все потери накапливаются, результат растет в прогрессии. Изменение диаметра элементов просто не допустимо.
Погрешность разметки и изготовления должна быть < 0.1мм. Сначала необходимо проверить разметочный инструмент – рулетки, линейки. БУМ следует размечать только по нарастающей длине от рефлектора. Растяжки и подпорки БУМа, если не возможно сделать диэлектрическими, делайте из металла с плохой проводимостью (нихром, ПТВ и т.д.). Будет меньше паразитное переизлучение.

Лучшая траверса (БУМ) – диэлектрическая (пластик, дерево). Металлический БУМ
технологичнее и прочнее, но вносит дополнительные потери, искажает диаграмму и уменьшает общее усиление антенны, особенно мачта и рама.
БУМ не должен иметь прогиб более 0.2 Е или Н, иначе поплывут фазы переизлучений последних элементов. В любом варианте питания антенны фидер, после подключения к АВ и закрепления под (над) ним, должен сначала идти вниз (в верх), а уж потом к БУМу (как у F9FT), особенно если есть U-петля. Это уменьшит влияние устройства питания антенны на первые директора. При использовании диэлектрического БУМа фидер, закрепленный под ним, сдвинет резонансную F антенны вверх и сильно ее расстроит. Кабель должен идти подальше от элементов. Торцевое крепление антенн обеспечивает наилучшие условия их работы. При обычном креплении хорошо, если стойка, к которой крепится антенна или ее конец, будут диэлектрическими (дерево = UFB). Лучший БУМ для 1296 мгц удочка “Каскад-6”(Беларусь) или рем.комплект для нее (дешевле).

Выбор способа крепления элементов — важная стадия начала изготовления антенны. Лучший – сквозь диэлектрическую траверсу или монтаж элементов на диэлектрических стойках на высоте 0.5 диаметра металлической траверсы над (под) ней. Все остальные способы крепления вносят дополнительные потери, а расчет удлинения элементов при креплении сквозь БУМ не достаточно точен. Для стоек подходит любой материал:
дерево, текстолит, винипласт, полистирол …, лишь бы не кололся на морозе и не
ломался от ворон.

При модном сейчас способе крепления элементов с изолируюшей втулкой через БУМ удлинение элементов рассчитывается по формуле G3SEK:
Kмм ={12.5975 х B – 114.5 х BхB}х 25.4. B = Dмм / длину волны в мм. D-диаметр БУМа. Удлинение АВ зависит от расстояния между его трубками и БУМом и от D. Предостережение: 1.формула радиолюбительская. 2. при таком способе крепления все равно часть элемента экранирована БУМом. На 1296 мгц потери будут большими.

Лучший материал для элементов медь или чистый электротехнический алюминий
из силовых кабелей. Все остальные сплавы: АМГ, АМЦ, Д16, В-95 имеют существенные потери. Если на 144 мгц Д16Т еще можно использовать, то для 1296 он не годится. Лучший материал для 1296 мгц – ПЭВ 2-3 мм. Допустимо применение алюминия.

Система питания антенны состоит из симметрирующего и согласующего устройств и фидера. Если антенн несколько, еще и центральный делитель мощности. Минимальные потери имеет симметрирующее устройство — классический 1/4 волновой мостик с волновым сопротивлением Rм = Rа антенны. Мостик – это две параллельные трубки с d ~ 8 -12 мм, в верху подключенные к А.В., в низу закороченные перемычкой.Фидер проходит внутри первой трубки, его оплетка(и) соединяется с верхним концом этой трубки и А.В. Через дополнительное отверстие в самом верху первой трубки центральный проводник фидера подключается к верхней части второй трубки и А.В. Расстояние между центрами трубок (D) определяется из формулы: Rм = 276lg 2D/d мм. Потери ~ 0.05db 432 мгц.

U-петля симметрирует и делит Za на 4. Петлевой вибратор (Z ~ 280 ом) можно представить в виде двух последовательно соединенных 140 омных антенн (есть такие) “тромбонов”. Но если их запитать от одного фидера с фазируюшим устройством, то результирующее Za будет 70ом. С точки зрения теории оба конца оплетки U-петли должны быть соединены с общей точкой двух тромбонов, то есть с центром верхней части петлевого вибратора. На практике из-за технических неудобств этого не делают.

Собственные потери U-петли ~ 0.1db на 432мгц. Изготавливать ее следует из хорошего кабеля, так как по ней проходит половина подводимой мощности и работает она с КСВ= 2 (при Rп=Rф). Длина кабеля U-петли (по оплетке) ~0.98 полдлины волны с учетом Е наполнителя. Она очень критична. Точный коэффициент укорочения указан в ТУ на кабель. Он может отличаться у разных кабелей даже при одинаковом наполнителе. Особенно при разных диаметрах кабеля. Сумма длин выводов = зазору АВ. Обычно 15мм на 144 мгц и10 мм на 432 мгц, 1296мгц..

Стакан изготавливается из двух концентрических Cu (Al) полированных в рабочей
зоне трубок, закороченных кольцом внизу. Фидер проходит внутри трубки меньшего диаметра. Оплетку (и) на конце фидера соединяют с верхним концом внутренней трубки стакана, а далее с половинкой АВ. Центральный проводник фидера идет на вторую половинку АВ. Суммарная длина выводов фидера должна строго равняться зазору между половинками АВ. Оплетка фидера не должна иметь контакт с нижней частью стакана.

Верх стакана герметизируется кольцом из 3 – 4мм качественного диэлектрика (F4). R стакана = Ra. R = 138lg х D2/D1 ом. Для 75ом: D2 = 28(35)мм, а D1 = 8(10) мм. Длина стакана, как и мостика ~ 0.96 х 1/4 длины волны. Снаружи стакан можно покрасить. При необходимости трансформировать Ra, отрезок фидера внутри стакана или мостика должен иметь другое R. На пример: Ra = 33.3ом,
Rт = 50ом, далее идет основной фидер с R = 75ом. У симметрирующего устройства с трансформацией потери могут быть больше, чем у U-петли. Питающая система не должна влиять на директора антенны (все кабели от АВ. и сразу вниз).

Хорошие, со вспененной изоляцией кабели, вытесняют воздушные открытые симметричные линии с диапазона 144 мгц. На 432 мгц, если вынести на штанге предусилитель и основной фидер в плоскость активных вибраторов 4-ки антенн, то длина соединительных кабелей составит 1 – 1.4м. При этом потери, даже со средним по качеству 9мм РК75-7х37 составят 0.1 – 0.14db. Во первых, это сравнимо с потерями в открытых линиях при сведении их к центру мачты, во вторых резко снизится метеозависимость АФУ.– 75 ом. Если антенны требуют U-петли, то потери увеличатся. Потери ~0.05db имеют антенное реле и центральный делитель мощности, распределяющий подведенную энергию Tx по всем антеннам. Линии могут дать выигрыш ~ 0.1-0.2db, но до первой непогоды.

Данные о потерях приведены для диапазона 432 мгц. На 144 мгц они немного меньше. Можно попытаться сложить все возможные потери и сделать все необходимое чтобы их избежать.

Узнать есть ли у антенны реактивность и устранить ее, если она не очень большая, можно следующим образом:

1. подключаем антенну к рефлектометру через кабель длиной в 2 – 4 волны (в кабеле). Производим замер уровня напряжения (min или max).
2. подключаем дополнительно еще полволны (в кабеле) перед рефлектометром (при этом знак Jx в точке замера изменится на противополож-ный). Производим второй замер, не трогая рефлектометр.
3. перемещая АВ на +/- Nмм выравниваем эти уровни,
не трогая рефлектометр.
4. Производим 2 и 3 действие несколько раз.
5. Проще это делать с линией Р3-35 от “Р- тлф АЛТАЙ”.

КСВ антенны при этом изменится незначительно. Отличие напряжений обусловлено разными кривыми нарастания Za от уровня Ra и выше. При +Jx Za продолжает расти линейно, при –Jx – по экспоненте. В своих крайних точках кривые сойдутся. Обнаружить большую реактивность таким “прибором” станет тяжело, а устранить одним перемещением АВ не возможно. Придется менять антенну (ы).

Лучше всего выбрать ту антенну, которую Вы сможете точно воспроизвести в металле и пластике, исходя из своих возможностей и которая не требует настройки.

При изготовлении антенны элементы следует отполировать, а после монтажа на БУМ, обезжирить и покрасить тонким слоем светлой эмали. Есть еще разведенный БФ, лаки на эпоксидной основе, специальные краски и т.д. Силиконом герметизируются все элементы питания и коммутации. Деревянные элементы конструкций должны проходить полный технологический цикл: сухая доска, заготовка бруска и обработка рубанком, окончательная сушка в пакете (1месяц), олифирование, покраска. Бруски хорошо соединять в конструкцию с помощью стальных пластин с прокладками из резины (авто) и болтов.

Правильно спроектированная антенна (система) после качественного изготовления не требует настройки и надежно работает много лет.

Основные характеристики антенн LE вы можете посмотреть в каталоге

RA3LE.

Антенны УКВ — полный список схем и документации на QRZ.RU

113-элементый волновой канал 7L3LVX на 430 МГц745301.02.2001
22 квадрата на 144 МГц2011324729.05.2000
33 простые внешние антенны LPD(433) PMR(446)1050227415.11.2015
4Acom-1000431262814.11.2014
5AV-640 Antenna Manual665734331.05.2007
6BAOFENG UV-5R пользовательская инструкция, user manual249209914.11.2014
7BAOFENG UV-5R схема, schematic diagram409326914.11.2014
8Comet C-150BX пользовательская инструкция97155814.11.2014
9Comet CHA-250B пользовательская инструкция216148614.11.2014
10DB-1217 Antenna Manual303419501.06.2007
11Diamond A1200S12 инструкция199179714.11.2014
12Diamond V2000A инструкция79174914.11.2014
13Diamond X500H инструкция184187314.11.2014
14Double Eagle — антенна399426.07.2001
15Eagle — антенна на 260-390 мГц370226.07.2001
16FAQ по CB технике (антенны)742707.04.2006
17Icom SP-20 инструкция и схема1006192314.11.2014
18J-антенна на 144 МГц41234830.05.2000
19LDG AT-200Pro инструкция1553168014.11.2014
20LDG Z-817 инструкция1129687514.11.2014
21LP-1009A Antenna Manual920358001.06.2007
22Maki Denki UTV-1200B][ схема1899170414.11.2014
23Maki Denki UTV-1200B][E схема711150514.11.2014
24Maki Denki UTV-1200B][E-P схема627149214.11.2014
25Mean Well S-350-24 схема94319014.11.2014
26MFJ-1708 инструкция400102014.11.2014
27MFJ-259 инструкция369130414.11.2014
28MFJ-269 инструкция2192814.11.2014
29MFJ-934 инструкция72744114.11.2014
30PS-304 схема231131514.11.2014
31Q-MAC HF-90 описание737282314.11.2014
32Q-MAC HF-90 пользовательская инструкция, instruction manual3301164714.11.2014
33Q-MAC каталог1000184914.11.2014
34Tokyo Hy-Power HL-37V схема28141114.11.2014
35Tokyo Hy-Power HL-37VSX274138614.11.2014
36Wi Fi антенна своими руками1832018.03.2009
37Активная передающая антенна419007.04.2006
38Анализ антенны Yagi 145 — 5el655810.07.2003
39Антена 900 МГц415407.04.2006
40Антенна «двойной треугольник» на 144-145 МГц756609.09.2006
41Антенна «Мидия»378126.07.2001
42Антенна GSM своими руками1301607.04.2006
43Антенна VHF-UHF 3-5 эл.1540253913.06.2013
44Антенна вертикальной поляризации 145 MHz, 7 dBd, круговая диаграмма направленности (модель)661409.09.2006
45Антенна для автомобильной сигнализации458207.04.2006
46Антенна для полевого дня за один вечер1016814.06.2005
47Антенна для радиотелефона на 900 MHz263207.04.2006
48Антенна для радиотелефонов Harvest, Senao273007.04.2006
49Антенна для УКВ маяка2449730.05.2000
50Антенна на 28 и 144 МГц282107.04.2006
51Антенна на 33-й телевизионный канал292807.04.2006
52Антенна на подоконнике238707.04.2006
53Антенна с круговой диаграммой направленности на диапазон 144-146 мГц1105128.10.2004
54Антенна туриста и рыболова195407.04.2006
55Антенны возимых радиостанций1477207.10.2002
56Антенны для работы в полевых условиях227007.04.2006
57Антенный усилитель для приема УКВ260407.04.2006
58Варианты антенн с круговой диаграммой направленности на диапазон 144-146 МГц250825909.01.2006
59Внешняя антенна для сотовых телефонов GSM, CDMA, DAMPS, NMT4990307.11.2005
60Высокоэффективные антенны УКВ754654722.03.2001
61Высокоэффективные УКВ антенны321406.11.2001
62Гистерезис в коаксиальном кабеле156130.10.2002
63ДВЕ АНТЕННЫ ДЛЯ СИ-БИ-РАДИОСТАНЦИИ286607.04.2006
64Двух элементная антенна Яги 144 MHz — балконный вариант605315.08.2008
65Двухдиапазонная антенна на 28 и 144 МГц169222423.03.2001
66Двухрамочная приемная антенна194407.04.2006
67Двухэлементная антенна208307.04.2006
68Делители телевизионного сигнала255907.04.2006
69Диплексер 144/435 МГц10245413.04.2004
70Колебательный контур-антенна278345613.07.2010
71Коммутатор-усилитель для 144 и 430 МГц230307.04.2006
72Комнатная антенна227207.04.2006
73Конструкция простой ннтенны на 800 МГц12816.11.2016
74КСВ-метр Revex W570 инструкция300940514.11.2014
75Магнитная антенна диапазона УКВ ЧМ387442123.03.2001
76Малогабаритная приемо-передающая антенна диапазона 27 МГц274207.04.2006
77МАЛОГАБАРИТНЫЕ АНТЕННЫ ПЕРЕНОСНЫХ СТАНЦИЙ СВ СВЯЗИ264507.04.2006
78Малогабаритные антены СВ радиостанций (глава 1)240207.04.2006
79Метод измерения тяжений в оттяжках мачт РРС127705.06.2016
80Направленная антенна на диапазон 144-146МГц. 386026.03.2006
81Настройка и согласование антенно-фидерных устройств434307.04.2006
82Основные формулы для расчета антенн276007.04.2006
83Парабола 2.4 ГГц788612531.07.2006
84Питание симметричных вибраторов1022027.05.2007
85Полуволновые антенны с резонаторным питанием852509.10.2002
86Простая антенна на диапазон 144МГц262512.11.2010
87Простая КВ антенна S-match loop129718.11.2017
88Простая УКВ антенна на диапазон 144-146 МГц286806.12.2018
89Простая широкополсная телевизионная антенна558607.04.2006
90Простые антенны диапазона 144МГц4350710.10.2002
91Пятиэлементый волновой канал 7L3LVX на 144 МГц415301.02.2001
92Рамочная трехэлементная ДМВ-антенна199307.04.2006
93Рамочная шестиэлементная ДМВ-антенна264807.04.2006
94Самая эффективная ДМВ антенна515107.04.2006
95Современное состояние исследований малогабаритных антенн343516.07.2002
96Спиральная антенна диаппазона 145 МГц350207.04.2006
97Спиральная антенна для портативных радиостанций224707.04.2006
98Спиральные антенны — изготовление и настройка324107.04.2006
99Схема антенного коммутатора на 6 антенн148825.01.2018
100Схемы и чертежи балконных КВ антенн для начинающих289820.08.2017
101Телевизионная антенна ДМВ диапазона256807.04.2006
102Телевизионный фильтр для радиостанции154607.04.2006
103Треугольная антенна526107.04.2006
104УКВ 5/8 из “чупа-чупса”183807.04.2006
105УКВ антенна «QUAGI»401320.09.2002
106Укороченная YAGI на 28 МГц154807.04.2006
107Устройство ориентировки телевизионных антенн212207.04.2006
108Французский треугольник на УКВ — 9 dBi1186406.11.2010
109Цельнометаллическая дельта-антенна159907.04.2006
110Четырехэлементная на 144 МГц361420.01.2003
111Широкополосная антенна из лазерных дисков870307.04.2006
112Широкополсный вертикальный излучатель187007.04.2006
113Эффективная УКВ антенна5379008.10.2000
114Эффективная УКВ антенна7514127.02.2001
115Эффективная штыревая УКВ антенна F-22 RW1045718.03.2004

УКВ-антенна своими руками: самодельная конструкция

УКВ-антенна — это устройство, которое предназначено для приема излучений. Данные модификации способны работать только с коротковолновыми сигналами. Модели между собой отличаются по частотности. Антенна для УКВ-радиоприемника своими руками собирается по инструкции. В данном случае важно учитывать тип приемника. Дополнительно надо отметить, что существуют различные виды антенн, которые отличаются по конструкции и параметрам.

укв антенны 145 мгц своими руками

Модель для простого приемника

Складывается антенна для УКВ-приемника своими руками чаще всего на вертикальной стойке. При этом противовесы целесообразнее использовать небольшой длины. Для фиксации опор применяется сварочный инвертор. В первую очередь заготавливается мачта, на которой будут держаться опоры. Диаметр ее должен составлять не менее 1.2 см. Для усиления приема сигнала используются рефлекторы. Во многих модификациях стойки устанавливаются под небольшим углом.

Основание у антенн должно быть сделано с накладкой. При этом противовесы разрешается фиксировать на изоленте. Специалисты говорят о том, что стальные трубки для этого подойдут хорошо. Для моделей с отрицательной направленностью применяется рефлектор. Указанный элемент устанавливается на краю мачты.

Устройство с одной стойкой

Антенна для УКВ-радиоприемника своими руками делается с разной частотой. Модели между собой отличаются по проводимости и величине усиления. При сборке устройства важно заготовить прочную мачту. Эксперты советуют применять пустотелые стойки с малым весов. Диаметр у нее должен быть не менее 2.2 см. Если рассматривать модели для приемников низкой частоты, то противовесы можно подбирать из нержавейки. При этом не обязательно устанавливать накладки.

Рефлекторы под антенны используются разной частоты. На рынке часто встречаются модификации с лепестками. У них высоких коэффициент усиления. Однако надо отметить, что их сложно изготовить самостоятельно. Передние упоры можно напаивать при помощи сварочного инвертора. Края антенны надо тщательно зашлифовать. Стойки должны использоваться диаметром от 0.3 см. Для борьбы с резонансными помехами применяются специальные импульсные рефлекторы с высокой проводимостью. Модели с горизонтальными упорами производятся только с одной мачтой.

антенна для укв радиоприемника своими руками

Модель с двумя стойками

С двумя стойками УКВ-антенна своими руками собирается на широкой мачте. Модели данного типа подходят для приемников разной серии. Как правило, у моделей высокий параметр сопротивления, они способны работать при частоте выше 300 МГц. У многих устройств применяется несколько рефлекторов. Во время сборки модели нужно заняться центральной мачтой. Как правило, специалисты используют трубки небольшого диаметра с заточенными концами. Также надо отметить, что есть модели с наконечниками. При этом противовесы могут устанавливаться под разными углами. Длина стойки у простой антенны равняется 22 см.

Для повышения коэффициента усиления применяются стальные трубки. Также есть лепестковые модификации. Они работают при частоте 200 МГц. Направленность действия у антенн может отличаться. Нижняя часть стойки устройства изолируется. Рефлектор должен хорошо фиксироваться. Противовес можно устанавливать в горизонтальном положении.

Также надо отметить, что для преодоления фазовых помех стоит использовать удлиненные рефлекторы. Мачта должна выдерживать большие перегрузки. Антенны данного типа замечательно справляются с отрицательной поляризацией. Однако в данном случае надо учитывать тип приемника и его предельную частоту.

Горизонтальные антенны

Горизонтальные антенны можно собирать с противовесами разной формы. Простые модификации производятся на прямых мачтах. Также есть множество устройств высокой частоты, которые производятся с линейным рефлектором, который устанавливается у основания стойки. Горизонтальные антенны обладают высоким коэффициентом импеданса. Они способны работать при частоте 200 МГц.

Многие модели оснащаются двойными противовесами. При этом мачты используются диаметром от 1.2 см. Некоторые устройства подходят для работы с отечественными приемниками. У них высокий коэффициент стоячей волны. Стойки чаще всего устанавливаются под прямым углом. Противовесы находятся только в передней части устройства.

укв антенна 144 своими руками

Вертикальные модификации

Вертикальные антенны способны работать на разных частотах. Модификации данного типа обладают высоким коэффициентом усиления. Делается вертикальная УКВ-антенна для радио своими руками довольно просто. В первую очередь надо подобрать хорошие стойки, заранее подготовить сварочный инвертор. Для решения проблем с отрицательной поляризацией рекомендуется использовать импульсные рефлекторы. При этом противовесы нужно устанавливать большой длины, а диаметр у них не должен быть меньше 0.3 см. Для усиления направленности применяются фильтры. Передние стойки разрешается монтировать под углом 45 градусов. Однако надо заранее рассчитать прочность мачты.

Для увеличения стабильности конструкции основание можно сделать с упорами. Собирается УКВ-антенна для радио своими руками только с короткими стойками, которые надо устанавливать на небольшой высоте. Противовесы разрешается накручивать на стойку. При этом надо позаботиться о накладках. Отдельное внимание уделяется боковым опросам, которые фиксируются на мачте. Для увеличения площади рассеивания рекомендуется применять стойки длиною от 25 см.

Устройство на 144 МГц

УКВ-антенна на 144 МГц своими руками делается с прямой или изогнутой стойкой. Мачта в данном случае применяется с косыми упорами. В некоторых случаях используются импульсные рефлекторы. Собирается УКВ-антенна 144 своими руками с боковыми стойками. Оптимальная длина опор равняется 15 см. Для повышения коэффициента усиления используются передние держатели. Как правило, они монтируются с накладками. УКВ-антенна на 144 МГц своими руками делается с одной или двумя упорами.

укв антенна на 430 мгц руками

Модификация на 145 МГц

УКВ-антенны 145 МГц своими руками делается с короткой мачтой. Наиболее распространенными считаются модификации с тремя стойками. Коэффициент усиления у моделей довольно высокий. Направляющие у антенн применяются с импульсными рефлекторами. Передние опоры можно устанавливать только при помощи сварочного инвертора. У моделей высокий коэффициент направленности. Специалисты говорят о том, что антенны разрешается делать с изогнутыми мачтами.

укв антенна для радио своими руками

Модель с медной мачтой

Складывается антенна для УКВ-диапазона своими руками с рефлекторами разной частоты. Передние стойки разрешается устанавливать с накладками и без них. Некоторые модификации делаются на боковых стойках. Антенны изготавливаются с высоким коэффициентом рассеивания. В первую очередь монтируется мачта. Противовесы можно монтировать под небольшим углом.

Оптимальный диаметр стоек составляет 1.2 см. При этом мачту целесообразнее использовать с прочным основанием. Если говорить про рефлектор, то его нужно использовать импульсного или проводного типа. Чтобы сделать простую модель, применяется четыре противовеса. Накладки напаиваются при помощи сварочного инвертора. Далее чтобы сделать устройство своими руками, устанавливаются перегородки под мачту. Усиления площади рассеивания можно достигнуть при помощи боковых стоек.

укв антенна на 144 мгц своими руками

Устройства со стальной мачтой

На стальной мачте УКВ-антенна своими руками изготавливается с косыми удерживателями. Противовесы устанавливаются, как правило, с одной стороны. Некоторые специалисты рекомендуют использовать короткие стойки диаметром от 2.2 см. Для усиления направленности устройства применяется импульсный рефлектор, который монтируется у основания антенны. Для подключения модели используется проводник от мачты. Также стоит отметить, что существуют устройства с боковыми лепестками. У них высокая проводимость.

Устройства для приемников низкой чувствительности

Для приемников низкой чувствительности УКВ-антенна своими руками собирается довольно просто. Первым шагом заготавливается мачта, к которой крепятся боковые стойки. Противовесы часто используются с косыми направляющими. Матча устанавливается с прочным основанием. У моделей данного типа должен использоваться проводной рефлектор. Противовесы разрешается устанавливать в горизонтальном положении. Для усиления коэффициента усиления разрешается монтировать длинные стойки диаметром от 2.2 см.

укв антенна своими руками

Модели для приемников высокой чувствительности

Для данных приемников УКВ-антенна на 430 МГц руками делается со стальной мачтой. Некоторые специалисты настоятельно рекомендуют применять только изогнутые стойки. При этом противовесы должны крепиться у основания рамы. Обычная УКВ-антенна своими руками делается с рефлекторами разного типа.

Начинать сборку модификации целесообразнее с закрепления мачты и отвода провода для подключения. Далее, чтобы сделать устройство своими руками, потребуется нарезать четыре стойки диметром от 2.2 см. Для модели на 200 МГц надо три боковых стойки. Противовесы разрешается устанавливать под углом 45 градусов. Передние стойки монтируются в нижней части мачты.

Антенны и антенные усилители УКВ диапазона (144МГц, 430МГц, 1296МГц)

Описаны конструкции антенн, а также приведены принципиальные схемы антенных усилителей для самодельной УКВ радиостанции () на диапазоны частот 144МГц, 430МГц и 1296МГц.

О характеристиках УКВ антенн

Эффективность антенны однозначно связана с ее геометрическими размерами, по этой причине антенна — это единственное устройство, входящее в состав радиостанции, которого не коснулся процесс миниатюризации радиоаппаратуры.

Изготовление и установка антенны — достаточно сложное и трудоемкое дело, тем более, что при этом приходится решать вопросы прочности и жесткости механических конструкций. Тем не менее повышение эффективности антенны — это единственный, не имеющий ограничений путь увеличения энергетического потенциала радиостанции.

Любую антенну можно представить в виде эквивалентной площадки, стоящей на пути распространения радиоволн. Чем больше ее площадь, тем больше коэффициент усиления антенны, формула:

формула для расчета

где G — усиление антенны по отношению к изотропному излучателю; S — эквивалентная площадь, м2; лямбда — длина волны, м.

С точки зрения энергетики неважно, какую форму будет иметь эквивалентная площадка: будет ли она круглая, квадратная или будет иметь форму вытянутого прямоугольника. В любом случае при равной площади будет равный коэффициент усиления. Другое дело — диаграмма направленности; на нее форма эквивалентной площадки оказывает самое непосредственное влияние. Так, ширина главного лепестка диаграммы направленности может быть связана с линейными размерами площадки следующим приближенным выражением (формула):

выражение для расчета

А0(дельта_0) — ширина главного лепестка по уровню -3 дБ; град; лямбда -длина волны, м; l — линейный размер эквивалентной площадки в плоскости измерения диаграммы направленности, м.

Эта формула, переписанная в другом виде, позволяет по известной диаграмме направленности оценить размеры эквивалентной площадки: l = 50 * лямбда / дельта_0.

Пусть, например, испытания антенны диапазона 432 МГц показали, что ширина диаграммы направленности равна 25° в горизонтальной плоскости и 20° в вертикальной плоскости. Легко определить, что эквивалентная площадка будет иметь размер 1,4 м по горизонтали и 1,75 м по вертикали.

Такие оценки очень удобны, если предполагается увеличивать коэффициент усиления за счет соединения нескольких антенн в антенную решетку. Так, для рассмотренного примера расстояние между соседними этажами решетки должно равняться 1,75 м, а между соседними рядами-1,4 м. При меньших расстояниях -эквивалентные площадки будут взаимно перекрываться и общий коэффициент усиления будет меньше суммы коэффициентов усиления всех антенн.

При больших расстояниях появятся зазоры между отдельными площадками. В результате общее усиление возрастать не будет, зато будут неоправданно увеличиваться габариты антенны. При этом в главном лепестке диаграммы направленности появляются провалы, разбивающие его на несколько составляющих.

И хотя наличие таких провалов иногда может принести пользу (например, если необходимо отстроиться от помехи, азимут которой мало отличается от азимута корреспондента), в большинстве случаев подобная диаграмма направленности затрудняет работу в эфире.

Возвращаясь еще раз к вопросу об усилении антенны, надо отметить, что в общем случае коэффициент усиления является произведением коэффициента направленного действия и коэффициента полезного действия антенны (формула):

выражение для расчета

где К — к.н.д. антенны; n — к.п.д. антенны. Это значит, что недостаточно сделать антенну большой площади, надо еще суметь всю энергию, падающую на данную площадь, с минимальными потерями доставить к потребителю данной энергии, т. е. ко входу приемника. (Здесь и в дальнейшем будем использовать справедливый для антенн «принцип взаимности», который указывает на эквивалентность параметров антенны в режиме приема и передачи. Скажем, диаграмма направленности или к.п.д. не зависят от того, используется антенна для приема или передачи. Это позволяет каждый раз выбирать наиболее удобны» для рассуждений режим работы антенны.)

Излучение электромагнитной энергии связано с протеканием высокочастотного тока, поэтому потери в самой антенне определяются омическими потерями в металлических элементах. Большое влияние на коэффициент полезного действия антенно-фидерного тракта оказывают потери в кабельных линиях, которые надо обязательно учитывать при оценке энергетического потенциала радиостанции. При этом полезно помнить, что антенно-фидерный тракт используется как для приема, так и для передачи и, следовательно, потери в фидере дважды войдут в окончательный результат.

В таблице приведены краткие сведения о некоторых высокочастотных кабелях, которые находят применение в радиолюбительской практике. Из таблицы видно, что с ростом частоты потери в фидере быстро возрастают.

Так, например, 20-метровый отрезок кабеля типа РК-75-4-11 (старое название РК-1) ослабляет проходящий по нему сигнал на частоте 144 МГц в 2,1 раза (3,2 дБ), на частоте 432 МГц — в 3,4 раза (5,4 дБ), а на частоте 1296 МГц — в 13 раз (11,2 дБ). Видно, что на высокочастотных диапазонах потери возрастают до недопустимых значений.

К тому же здесь приведены данные для случая, когда отсутствуют отражения на концах линии, т. е. для случая работы на согласованную нагрузку. Если же сопротивление нагрузки отличается от волнового сопротивления кабеля, то часть энергии отражается от конца кабеля и движется в обратном направлении.

Эта отраженная часть энергии может возвратиться в нагрузку только после того, как она пройдет двойной путь от нагрузки к генератору и обратно от генератора к нагрузке. Если потери в фидере малы, то такие многократные переотражения вполне допустимы.

Такой режим «настроенного фидера», в частности, применяется в некоторых типах многодиапазонных КВ антенн. На УКВ, где потери в фидере резко возрастают, можно считать, что отраженная от нагрузки часть энергии практически полностью пропадает. Дело обстоит, однако, не столь плохо, как это может показаться на первый взгляд. Для того, чтобы оценить потери на рассогласование, запишем к.с.в. как функцию коэффициента отражения (формула):

Антенны и антенные усилители УКВ диапазона (144МГц, 430МГц, 1296МГц)

здесь Г — коэффициент отражения;

Антенны и антенные усилители УКВ диапазона (144МГц, 430МГц, 1296МГц)

отсюда легко получить выражение для расчета величины потерь (формула):

Технические и волновые параметры коаксиальных кабелей

Технические и волновые параметры коаксиальных кабелей

Рис. 31. Технические и волновые параметры коаксиальных кабелей.

Это выражение в графическом виде показано на рис. 32. Видно, что даже при к.с.в.=3 потери достигают всего 25%. Если же потери в самом фидере не очень велики, то за счет частичного возврата отраженной энергии потери на отражение будут еще меньше.

Так, для случая потерь в фидере 2 дБ потери на отражения при к.с.в. = 3 уменьшается с 25 до 20%. Видно, что нет смысла стремиться к к.с.в. = 1,1 или даже 1,01, кап это дается в описании некоторых радиолюбительских антенн. Так, при к.с.в.= 1,5 потери па отражение даже в худшем случае составят всего 4%. Отсюда же следует, что без особых потерь можно питать антенну со входным сопротивлением 50 Ом с помощью коаксиального кабеля с волновым сопротивлением 75 Ом, так как при этом к.с.в. будет равняться 1,5.

Зависимость потерь на отражение от к

Рис. 32. Зависимость потерь на отражение от к. с. в.

Рассмотрим теперь особенности, присущие антенно-фидерной системе в режиме приема. В этом режиме существенную роль начинают играть шумовые свойства антенны. По этой причине для приемной антенны часто вводят понятие шумовой температуры. Если, например шумовая температура антенны равна 200 К. то это значит, что антенна генерирует такие же шумы, какие генерировало

бы активное сопротивление, нагретое до температуры 200К. Шумы антенны складываются из внешних и внутренних. Внешние шумы — это тот источник помех, который принципиально ограничивает возможности приема слабых сигналов.

При антенне, направленной на, горизонт, это прежде всего тепловые шумы земной поверхности, различного рода индустриальные помехи, а также шумы космического происхождения. Внутренние шумы определяются наличием потерь в антенне и фидере. Как и всякое активное сопротивление, сопротивление потерь генерирует’ тепловой шум.

По этой причине чувствительность приемника ухудшается не только за счет того, что происходит затухание полученного полезного сигнала в фидере, а также за счет того, что фидер генерирует дополнительные шумы. Оба эти фактора учтены в простой формуле „для аттенюатора, нагретого до температуры окружающей среды. Коэффициент шума приемника с учетом потерь в фидере равен (формула):

формула для расчета

где Fобщ — результирующий коэффициент шума; L — ослабление в фидере или в любом другом пассивном четырехполюснике; Fпр- собственный коэффициент шума приемника.

Таким образом, зная коэффициент шума приемника и рассчитав с помощью таблицы затухание в фидере, можно легко определить результирующий коэффициент шума приемника со стороны зажимов антенны. Можно также решить -обратную задачу, то есть, измерив коэффициент шума с фидером и без фидера, определить потери в кабеле. Это более надежный путь, так как в силу различных причин реальные потери в кабеле могут значительно отличаться от табличных.

Видно, что потери в фидере оказывают существенное влияние на потенциальные возможности радиостанции. В результате могут быть сведены на нет усилия, затраченные на изготовление большой и сложной антенны. И если в режиме передачи еще можно как-то компенсировать потери в фидере за счет увеличения мощности, то в режиме приема потери носят необратимый характер. Разрешить данную проблему помогают антенные предусилители, расположенные в непосредственной близости от антенны.

Вопрос о необходимости применения такого усилителя надо решать в каждом конкретном случае, сравнивая внешние шумы антенны и внутренние шумы приемника. Для того, чтобы обеспечивать нормальный режим работы входной цепи приемника, вместо антенны надо подключать резистор, сопротивление которого равно волновому сопротивлению фидера.

Если даже в самые благоприятные ночные часы шумы антенны заметно (в 2 раза и более) превышает шумы резистора, применять антенный усилитель ие следует. Более того, лишний каскад усиления сделает приемник более уязвимым по отношению к помехам от близких радиостанций.

Для того, чтобы подключать предусилитель в режиме приема, нужно иметь два высокочастотных реле или одно реле и отдельный фидер, соединяющий выход предусилителя со входом приемника.

Схемы антенных УКВ предусилителей

Схемы антенных предусилителей можно позаимствовать из схем траисвертеров соответствующих диапазонов. Для примера на рис. 33, а показана схема антенного усилителя для диапазона 144 МГц, а на рис. 33,6 — для диапазона 432 МГц.

Методика настройки предусилителей не отличается от методики настройки соответствующих каскадов трансвертеров.

В случае, если антенные реле не обеспечивают достаточной развязки, возникает задача защиты предусилителя от сигнала передатчика. В качестве одной из мер защиты в базовую цепь транзисторов включены диоды Д1. При настройке надо обязательно проверить, не ухудшает ли подключение защитного диода коэффициент шума предусилителя.

Схемы антенных усилителей

Рис. 33. Схемы антенных усилителей.

Проблемы защиты полностью отпадают, если в качестве предусилителя использовать мощный многоэмиттерный транзистор КТ610 или КТ911. Схема такого предусилителя, предназначенного для диапазона 144 МГц, показана на рис. 34. Катушка L1 содержит два витка посеребренного провода диаметром 1,0 мм.

Диаметр оправки-10 мм. Настройку усилителя надо начинать с установки режима транзистора по постоянному току. Подбором резистора R1 надо добиться, чтобы коллекторный ток транзистора составил 15-25 мА.

Далее предусилитель через отрезок кабеля нужной длины надо подключить ко входу приемника и настроить с помощью конденсаторов С1, С2 на наилучшее значение коэффициента шума.

Антенны и антенные усилители УКВ диапазона (144МГц, 430МГц, 1296МГц)

Pис. 31. Антенный усилитель диапазона 144 МГц, выполненный на многоэмиттерном транзисторе.

Предусилитель имеет следующие характеристики: коэффициент усиления около 20 дБ, коэффициент шума 1,5-1,8. Для предотвращения выхода из строя последующих каскадов усиления желательно в режиме передачи снимать напряжение питания с транзистора Т1, а еще лучше соединять провод питания предусилителя с землей.

Конструкции антенн УКВ диапазона

Рассмотрим теперь некоторые практические конструкции антенн. На протяжении многих лет наибольшей популярностью среди радиолюбителей пользуются антенны типа «волновой канал», которые также известны под названием; «директорные антенны» и «антенны Уда-Яги». Эти антенны, относящиеся к классу антенн с осевым излучением, имеют наилучшее отношение усиления к. массе и к тому же очень просты по конструкции.

Основной недостаток, ограничивший применение таких антенн в промышленных связи, — это узкополосность. Однако для радиолюбителей этот недостаток не играет большой роли, так как ширина отведенных для радиолюбительских связей диапазонов также невелика.

В последнее время были предприняты многочисленные попытки усовершенствования антенны «волновой канал» с целью увеличить ее коэффициент усиления. В качестве активного элемента использовался отрезок логопериодической антенны (антенна типа «Swan») или использовались более сложные пассивные элементы, состоящие, например, из четырех полуволновых вибраторов (многочисленные типы антенн, выпускаемых западными странами для приема телевидения на дециметровых волнах).

Однако все эти ухищрения не дают существенного выигрыша, так как в конечном счете коэффициент усиления любой антенны с осевым излучением определяется ее длиной. Применение же более сложных вибраторов эквивалентно использованию нескольких обычных антенн «волновой канал», находящихся на очень маленьком расстоянии друг от друга. Как уже указывалось, это эквивалентно почти полному взаимному перекрытию эквивалентных площадок, а следовательно, получаемый выигрыш также невелик.

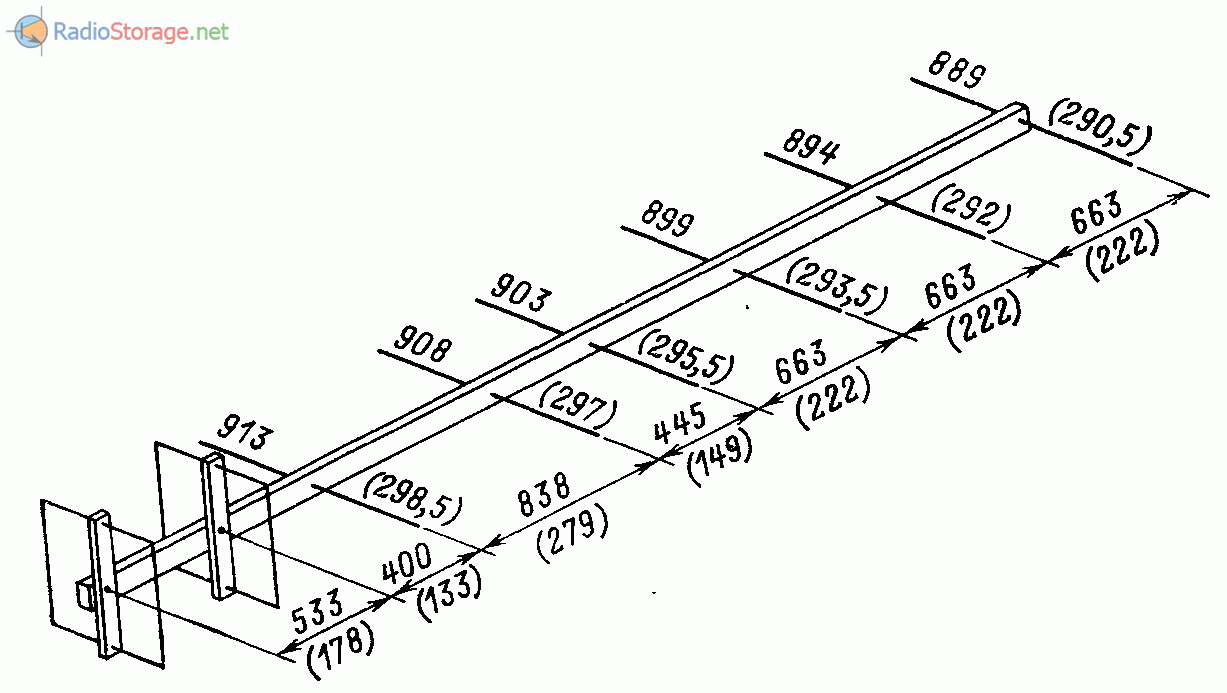

Восьмиэлементная антенна Quagi для диапазона 144 МГц, в скобках даны размеры для диапазона 432 МГц

Рис. 35. Восьмиэлементная антенна Quagi для диапазона 144 МГц, в скобках даны размеры для диапазона 432 МГц.

Из усовершенствованных антенн «волновой канал», пожалуй, наибольший интерес представляют антенны типа «Quagi». Название составлено из двух английских слов «Quad» и «Yagi» и указывает на то, что антенна является гибридом антенны типа «квадрат» и типа «Яги».

Собственно, от «квадрата» взяты только активный элемент и рефлекторная рамка, а все директоры такие же, как и в антенне «волновой канал». Питание антенны осуществляется кабелем с волновым сопротивлением 50 Ом. Кабель присоединяется непосредственно в разрыв активной рамки без какого-либо согласующего устройства.

По мнению автора антенны, радиолюбителя K6YNB, дополнительные потерн в симметрирующем устройстве часто превышают выигрыш от симметрирования питающей линии. Внешний вид антенны показан на рис. 35.

Рефлекторная рамка имеет периметр 2200 мм (711 мм), а активная — 2083 мм (676 мм). Здесь и далее в скобках указаны размеры для диапазона 432 МГц.

Обе рамки изготовлены из медного провода диаметром 2,5-3 мм и закреплены иа несущей траверсе с помощью полосок из органического стекла. Несущая траверса имеет длину 420 см (140 см) н изготовлена из деревянного, лучше соснового, бруска сечением 2,5X8 см (1,2×5 см). Для облегчения конструкции высоту бруска можно уменьшить к концам антенны. Директоры изготовлены нз алюминиевой или медной проволоки диаметром 3 мм.

Выходное сопротивление антенны 50 Ом, однако без больших потерь ее можно питать кабелем с волновым сопротивлением 75 Ом. При использовании нескольких антенн расстояние между соседними этажами н рядами должно составлять 3,35 м (1,09 м).

Аналогичную конструкцию имеет более эффективная Quagi-антенна, предназначенная для диапазона 432 МГц. Несущая траверса изготовлена нз деревянного бруска длиной 370 см и сечением 2,5×5 см. Высота бруска плавно уменьшается к концам до 1,5 см.

Длина рефлекторной рамки 711 мм, а активной-676 мм. Обе рамки изготовлены из медной проволоки диаметром

2,5 мм. Директоры изготовлены из проволоки диаметром 3 мм. Остальные размеры показаны на рис. 36.

Антенна питается коаксиальным кабелём с волновым сопротивлением 50 Ом без симметрирующего устройства. В принципе эту антенну можно использовать для диапазона 1296 МГц, при этом диаметр проволоки н все остальные размеры следует уменьшить в 3 раза.

Пятнадцатиэлементная антенна Quagi для диапазона 432 МГц

Рис. 36. Пятнадцатиэлементная антенна Quagi для диапазона 432 МГц.

Из антенн, специально предназначенных для диапазона 1296 МГц, представляет интерес антенна, предложенная английским ультракоротковолновнком G3JVL. Антенна представляет собой «волновой канал» с кольцевыми вибрато

рами, своего рода разновидность многоэлементной рамочной антенны. Антенна содержит 28 элементов, включая дополнительный рефлектор из алюминиевой сетки и 27 кольцевых вибраторов. Основной рефлектор и все директоры изготовлены из алюминиевых полосок шириной 4,8 мм и толщиной 0,7 мм.

На концах полосок просверлены отверстия под винт М3. Расстояние между центрами отверстии равно 246 мм для рефлектора, 210 мм для первых 11 директоров и 203 мм для остальных директоров. Затем полоски свернуты в кольцо и привинчены к несущей дюралюминиевой трубке диаметром 12-15 мм. Расстояния между элементами показаны на рис.

37. Размеры дополнительного рефлектора показаны па рис. 38, а.

Антенны и антенные усилители УКВ диапазона (144МГц, 430МГц, 1296МГц)

Рис. 37. Двадцативосьмиэлементная антенна для диапазона 1296 МГц, расстояния до элементов отсчитаны от дополнительного рефлектора.

Антенна для диапазона 1296 МГц

Рис. 38. Антенна для диапазона 1296 МГц.

Конструкция активного элемента показана на рис. 38,6. В отличие от остальных элементов активная рамка изготовлена нз медной полоски. Периметр рамки 235 мм.

Рамка крепится к несущей трубке с помощью болта с резьбой Мб. Тонкий кабель с фторопластовой изоляцией пропущен через отверстие, просверленное, по оси болта. В середине полоски, из которой изготовлена активная рамка, также просверлено отверстие для кабеля. Рамка крепится к головке болта с помощью пайки. Оплетка кабеля также припаяна к головке болта.

Тонкий кабель, имеющий повышенное затухание, должен быть по возможности короче. Он заканчивается высокочастотным разъемом, к которому подключается основной фидер. Возможен вариант, при котором более толстый кабель пропущен ие через крепежный болт, а через отверстие, просверленное в несущей трубке позади активной рамки.

При этом необходимо также обеспечить контакт оплетки кабеля с основанием рамки.

В приведенных описаниях антенн намеренно не указаны данные о коэффициенте усиления. Дело в том, что точное измерение усиления антенны достаточно трудное дело, требующее специальных условий. В результате в радиолюбительской литературе часто появляются различные данные.

Так, кажется несколько завышенной цифра, приведенная автором описанной выше антенны для диапазона 1296 МГц — 20 дБ. Более реально выглядят данные, приведенные для антенны типа «Quagi»,- 12 дБ для 8-элементной антенны и 15 дБ для 15-элементной антенны.

Жутяев С. Г. Любительская УКВ радиостанция, 1981 год.

Добавить комментарий

Ваш адрес email не будет опубликован.
