Укладка электрического теплого пола

Монтаж электрического теплого пола вполне можно выполнить самостоятельно. Для того, чтобы все прошло «как по маслу», рекомендуем Вам ознакомиться с этой статьей. Здесь мы постарались собрать все необходимую информацию по монтажу теплых полов.

Перед монтажом необходимо начертить план прокладки теплого пола

Это очень важный пункт, ведь одно из основных требований при укладке- отсутствие над кабелем какой-либо мебели и любых предметов, которые будут препятствовать отводу нагретого воздуха от пола. Если этим пренебречь, то возможен перегрев нагревательного кабель и, как следствие, выход его из строя.

В этом месте как раз заметна разница в монтаже между теплым полом на матах и в кабеле.

Сетка, на которой расположен нагревательный кабель фиксирует шаг укладки, что облегчает монтаж. Но в случае с кабелем можно самостоятельно выбрать шаг укладки, для достижения большего комфорта.

Несмотря на то, что нагревательные маты имеют прямоугольную форму, саму сетку можно разрезать, тем самым направляя движение кабеля.

При раскладке нагревательного кабеля или мата необходимо учитывать отступ от стен как минимум на 50 мм. Если установлен стационарный нагревательный прибор, то отступ необходимо увеличить до 100 мм.

Категорически запрещается пересечение кабелей, даже на разном уровне в толще стяжки.

Считается, что для обеспечения наиболее комфортного обогрева, необходимо заполнить «теплым полом» 75% от общей площади помещения.

Ниже мы рассмотрим этапы монтажа системы теплого пола:

1- Очистка и выравнивание основания. Если старая поверхность имеет значительные перепады высоты, трещины, неровности, но монтаж следует начать именно с ремонта этого основания. Обычно для этого заливается самовыравнивающаяся стяжка.

2- Укладка отражающей теплоизоляции. Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.

3- Гидроизоляция. Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.

4- По периметру пола крепится демпферная лента для изоляции стяжки от стен.

5- Проверка работоспособности кабелей электрического теплого пола. Проверку желательно сделать до укладки пола, чтобы не терять время впустую. На выходе кабеля питания нагревательных матов необходимо выполнить электрические измерения сопротивления мата мультиметром. Результаты проверки могут на 5−10% отличаться от указанных производителем.

Подключение кабеля питания электрического теплого пола к сети, датчика температуры и терморегулятора должно производиться в соответствии с инструкцией. Инструкции и маркировки кабелей разных производителей могут отличаться.

6- Установка терморегулятора и датчика. Место установки терморегулятора Вы можете выбирать произвольное, но не ниже 30 см от уровня будущего пола. В любом случае место установки должно обеспечивать визуальный контроль и быстроту доступа к терморегулятору.

В утеплителе также нужно вырезать отверстие (длина отверстия — 50−100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов. Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя. Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти к выходу на терморегулятор.

7- Укладка электрического теплого пола. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны. Расстояние между матами 5−10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10−15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.

8- Стяжка пола. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой. Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей.

Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.

Помните: стяжка застывает 1 месяц. Во время застывания нельзя проветривать помещение или включать теплый пол для ускорения процесса — это только навредит прочности стяжки.

После высыхания стяжки нагревательный кабель может довольно долго прогреваться (около суток), поэтому не переживайте, что эффект не будет заметен сразу.

Надеемся, что Вам была полезна эта статья, а после завершения монтажа Вы будете наслаждаться комфортом, создаваемым электрическим теплым полом

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

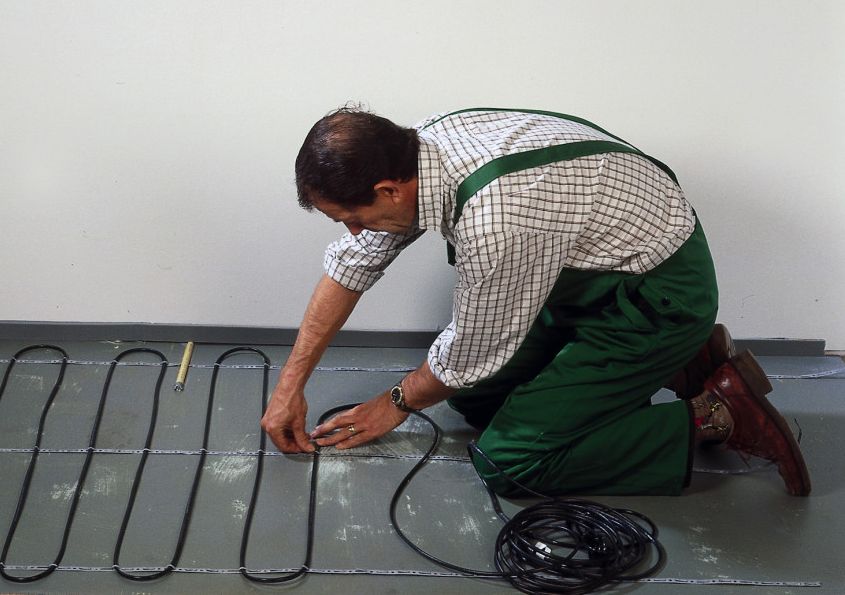

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

Электрический теплый пол своими руками под плитку, ламинат

Теплый электрический пол позволяет создать в доме тепло и уют. Часто полы промерзают в зимнее время настолько, что не помогают ни ковры, ни тапочки. Поэтому возникает потребность монтировать устройство для обогрева. Сделать это можно без привлечения специалистов, потому что процедура установки системы не очень сложная. В данной статье мы расскажем как сделать электрический теплый пол своими руками под плитку, ламинат и линолеум, рассмотрим различные варианты монтажа, а также покажем фото и видео инструкции.

Предварительные работы

Подготовка

Монтировать электрический теплый пол лучше в теплое время. Это, конечно, не критично, но в теплый сезон заниматься ремонтом пола намного удобнее. К тому же, всегда могут потребоваться такие работы, как заливка нового пола.

1. В первую очередь надо очистить поверхность. Для этого придется снять доски пола.
2. Бетон должен быть хорошо промыт и просушен.
3. Когда поверхность высохла, ее необходимо выровнять, если есть такая необходимость.

Выбор пола

Виды электрических полов

Видов электрических полов очень много. Существуют две основные разновидности таких систем:

• двужильные;
• одножильные.

Двужильные лучше всего использовать в детской, спальне и гостиной. Они более дорогие, но, тем не менее, считаются самыми экологичными. Излучение от таких полов минимально.

Одножильные лучше установить в тех местах, где человек бывает не так часто.

Среди всех типов пола самый популярный — Теплолюкс. Однако можно подобрать и другие варианты. Если есть возможность, то при выборе лучше посоветоваться с людьми, которые уже имели дело с такими системами.

Устройство электрического пола

Устройство электрического теплого пола

Перед тем как сделать электрический теплый пол, надо разобраться в его устройстве. Монтаж производится на теплоизолирующем слое, который делается из подходящего для этих целей материала. После монтажа пол заливается раствором песка и цемента. После застывания раствора можно сверху положить любой материал. Это может быть и линолеум, и доска, и другое покрытие.

Электрический пол функционирует благодаря кабелю. Нагревательный кабель принимает электрическую энергию, преобразовывает ее в тепловую и отдает в пространство. Таким образом, пол начинает нагреваться.

Процесс установки

Управление полом происходит с помощью терморегулятора. Кабель, который заливается раствором, очень прочный. По крайней мере, у известных проверенных брендов он может выдерживать температуру до 100 градусов. Ведь в процессе выделения тепла кабель тоже нагревается.

Если оболочка кабеля оказывается непрочной, то может произойти замыкание. Пол придется ремонтировать. Это более трудное и кропотливое занятие, чем просто установка пола. Поэтому надо выбирать системы проверенных компаний и опасаться подделок.

Монтаж пола

Монтаж электрического пола

1. Перед тем как уложить электрический теплый пол, надо определить, какой длины кабель может потребоваться. Провод обычно укладывается змейкой. Определив длину кабеля, надо выбрать сам теплый пол.
2. Работы начинаются с проделывания штробы в стене. Это то место, где будет размещаться впоследствии терморегулятор системы.
3. Далее нужно определиться с теплоизоляцией пола. Существует очень много материалов, которые можно положить под кабель. Главное — учесть, чтобы они не были легковоспламеняющимися и служили долгое время. Оптимальный вариант — минеральная вата. Слой теплоизолятора укладывается на очищенный предварительно пол.
4. На теплоизолирующий слой укладывается монтажная лента.
5. К монтажной ленте крепится кабель электрического пола. Укладка кабеля производится змейкой.
6. Далее надо установить датчик температур. Провод датчика будет располагаться поперек линий кабеля, чтобы передавать данные. На начальном этапе монтируется трубка для этого провода.
7. Когда прокладываются провода и кабели, надо делать отступ в 5-7 см от стен. Также не следует прокладывать провода близко к системам отопления.
8. Теперь надо подвести кабель к терморегулятору. Если пол двужильный, то монтируется один конец кабеля, если одножильный — то два.
9. Необходимо подключить терморегулятор, чтобы завершить основную часть работ. К устройству подключаются три кабеля, которые должны располагаться в трубках. Один из них уже подключен, это кабель пола. Теперь надо подсоединить датчик температур и кабель от распределительного щита. О том, как правильно расположить провода, информацию можно найти на схеме, расположенной на крышке терморегулятора.

Если возникла необходимость более детальных инструкций, можно посмотреть про монтаж теплого пола электрического видео.

Финишные работы

Теплый пол — финишные работы

Пол установлен, но осталось еще проделать ряд работ. В первую очередь, это стяжка пола. Поверхность надо залить цементно-песочной смесью. Затем пол надо оставить в покое до того момента, как стяжка полностью высохнет. Пользоваться электрическим полом в период, пока подсыхает бетон, запрещено.

Надо помнить, что такая поверхность очень чувствительная. На нее нельзя устанавливать тяжелые предметы. Даже если в комнате до этого находилась массивная мебель, самую тяжелую придется удалить.

Когда стяжка затвердела полностью, можно сделать любое другое финишное покрытие. Это может быть линолеум или кафель. Только когда работы по отделке завершены, можно включать теплый пол.

Под ламинат

Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.

Также существует другая технология, которая исключает потребность в заливке чистовой стяжки. Сверху кабельной системы настилается защитная пленка и лист ДСП или подобного материала. Но опять же, такие материалы не отличаются достаточной теплопроводностью.

Электрический обогрев под ламинат

Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне. Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей.

При достижении покрытия температуры 27°С и более, в воздух выделяются пары формальдегида. Они оказывают негативное влияние на организм человека, что приводит к развитию заболеваний дыхательных органов.

ИК пленка под ламинат

Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м³ воздуха, в массе это 25 кг. Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.

Особенности выбора ламината

Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.

Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.

Некоторые производители указывают совместимость ламината с тем или иным обогревом. Например, ламинат для водяного пола недопустимо использовать при электрическом обогреве и наоборот.

Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м²К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м²К/Вт, а подложка 0,049 м²К/Вт, то сложив эти значения, получается 0,1 м²К/Вт, а это в пределах допустимых норм.

Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.

Уровень КТС зависит от плотности и толщины ламината. Поэтому оптимальная толщина планки для теплого пола считается 10 мм.

Под линолеум

Монтаж электрического обогрева под линолеум также имеет свои особенности. Этот материал требует плавного и равномерного обогрева. Так, мощность обогрева на 1 м² должна равняться 150 Вт. Этой мощности достаточно для того, чтобы температура воздуха достигала до 28°С, а пол линолеуму будет комфортно передвигаться босиком. В противном случае линолеум будет подвергаться интенсивным тепловым нагрузкам, а это приведет к следующему:

• из-за расширения материал расслоится;
• изменение цвета покрытия;
• в воздух будет выделяться вредное вещество фенол;
• материал размягчится, что приведет к его разрыву.

Учитывая это, под ламинат подойдет не каждый тип электрического обогрева. Оптимальным будет инфракрасный теплый пол.

Монтажные работы по укладке

Что касается монтажа электрических кабелей под линолеум, то в первую очередь изготавливается ровное основание. Затем также кладется теплоизоляционное покрытие, сама система обогрева и тонкая финишная стяжка. Система оснащается температурным датчиком, который будет контролировать уровень нагрева напольного покрытия. Для такого обогрева следует выбирать линолеум высокого качества. При этом он не должен иметь теплоизоляционный слой, в противном случае это сократит эффективность обогрева.

О технологии монтажа инфракрасного обогрева на пол, вы сможете прочитать в этой статье «Как сделать ИК теплый пол«.

Под плитку

Как было сказано выше, теплый электрический пол под плитку считается самым лучшим вариантом комбинации. При этом можно использовать как готовые маты, так и греющий кабель, который укладывается на монтажную планку. Единственное что важно учесть – некоторые детали при укладке плитки на напольный обогрев. Для приклеивания плитки следует подобрать соответствующий клей, который приспособлен к высоким температурам.

Достоинство электрического обогрева под плитку еще заключается в том, что необязательно заливать финишную стяжку. Это значительно увеличит КПД обогрева. Клей наносится на маты, а потом аккуратно зубчатым шпателем расправляется по всей поверхности пола, заполняя все пустоты. Толщина клея в таком случае должна быть не меньше 5 мм.

В процессе высыхания клея, теплый электрический пол включать нельзя. Клей должен высохнуть в максимально естественной среде. Если же включить обогрев, то клей пересохнет и начнет трескаться. А это, в свою очередь, повредит греющий кабель.

Видео

Процесс монтажа электрического теплого пола подробно рассматривается в следующих видеоматериалах:

Фото

Фиксация на монтажной планке

Электрический теплый пол

Комплект электрического пола

Монтаж плитки на теплый пол

Нанесения клея

Укладка клея

Подключение термодатчика

Подрезка мата

Стержневой теплый пол

Стяжка на теплый пол

Укладка рулонного обогрева

Укладка теплого пола по зонам

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?



Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

---

Комплекты теплого пола под плитку

• Полный комплект теплых полов под плитку

• Нагревательный мат в комплекте

• Терморегулятор с датчиком в комплекте

• Низкая цена — высокое качество!

• От 1810 руб за комплект!

Теплые полы под плитку AURA

• Нагревательный мат под плитку

• Оптимальное соотношение цена/качество

• Гарантия 50 лет

• Пр-во Россия

• Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI

• Нагревательный мат под плитку

• Теплые полы под плитку премиум-сегмента

• Гарантия 20 лет

• Пр-во Польша

• Терморегулятор приобретается отдельно

---

Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

• Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2
• Для подогрева пола во влажных помещениях — 140-160 Вт/м2
• Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

• Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
• Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
• «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.
• Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
• Мультиметр для измерения сопротивления.
• Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
• Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

---

---

Технология укладки теплого пола под плитку своими руками

1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
9. Далее возможны два варианта:

   1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т.е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

   2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.

10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.



;



Электрический теплый пол без стяжки: удобно, быстро, комфортно

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Точно так же, как и системы в стяжку, маты греют за счет резистивного нагревательного кабеля. Но у них есть одно существенное отличие: кабель уже закреплен на основе в виде сетки, поэтому вам не нужно делать это самим. Кроме того, такой теплый пол кладется не на теплоизолирующую основу, а прямо на загрунтованную поверхность пола, и заливается не стяжкой, а просто слоем клеевого раствора. Благодаря этому у данных систем есть несколько важных преимуществ.

Преимущества нагревательных матов

• Готовый комплект просто выбрать.
  Для этого вам нужно только решить, какой температуры вы хотите добиться, и рассчитать площадь укладки теплого пола.
• Кабель не нужно закреплять на основе.
  Производители уже сделали это за вас.
• Под теплый пол не нужна теплоизоляция.
  Он кладется прямо на загрунтованное основание.
• Заливка стяжки также не требуется.
  Кладется в слой плиточного клея толщиной всего 3-4 мм.
• Пол не поднимается.
  Своеобразная «ступенька» — один из недостатков нагревательных систем в стяжку. Маты лишены этого недостатка.
• Готовы к работе через непродолжительное время.
  В отличие от стяжки, которая может сохнуть около месяца, клеевой раствор высыхает примерно за 2 недели. Поэтому и пользоваться подогревом вы можете раньше.

Теплый пол — мат Energy Mat

Когда использовать теплый пол мат

В зависимости от мощности, нагревательные маты могут укладываться под различные покрытия и служить разным целям. Как правило, это системы мощностью 150-165 Вт/кв.м, которые используются как теплый пол под плитку и керамогранит. Использование с ламинатом, линолеумом, паркетом возможно в том случае, если кабель имеет меньшую мощность (около 10 Вт/п.м), поскольку при сильном нагреве данные покрытия могут портиться.

Большинство моделей на основе матов применяются для комфортного подогрева пола в комнате, в ванной, на кухне. Для полноценной замены радиатора отопления и для обогрева самых холодных помещений, таких как балкон, больше подходит комплект в стяжку.

Монтаж нагревательного мата

Уложить данную систему электрообогрева гораздо проще, чем кабель в стяжку – и это ее главный плюс.

Монтаж нагревательных матов включает следующие этапы:

• Подготовка места на стене для установки терморегулятора
• Подготовка штробы в стене под датчик температуры
• Подготовка поверхности пола для укладки мата, ее очистка
• Установка датчика температуры в гофрированной трубке на полу
• Грунтовка поверхности пола
• Укладка нагревательного мата. Чтобы расположить его на полу по своему усмотрению, сетку можно резать. Но так, чтобы кабель оставался в целостности. Сетка фиксируется с помощью клеящей ленты.
• Заливка клеевого раствора. Толщина слоя – не более 5 мм.
• Подключение кабеля, датчика температуры, терморегулятора к электросети.
• Укладка напольного покрытия.

После того как клеевой раствор полностью высохнет (то есть примерно через 14 дней), систему можно включать.

Подробную инструкцию по укладке теплого пола можно скачать у нас на сайте.

Теплый пол для укладки без стяжки от Energy

Компания Energy (Великобритания) предлагает три модели теплого пола для укладки без стяжки. Причем, это не только маты, но и универсальная система Energy Universal под любое напольное покрытие и любые виды монтажа.

Energy Mat – нагревательный мат повышенной по сравнению с другими схожими системами мощностью 165 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Для укладки под плитку и керамогранит. Поверхность пола прогревается до +26 — +28 °С. Только для дополнительного подогрева.

Energy Light Plus – система с оптимальной мощностью 150 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Прогревает пол до +26 — +28 °С. Греющий кабель усилен стекловолокном. Также для комфортного тепла под ногами, под кафельную плитку.

Energy Universal – это готовый комплект в виде кабеля, который закрепляется на монтажной ленте и может заливаться либо стяжкой, либо плиточным клеем. Отличительная особенность системы – в ее небольшой мощности (всего 10 Вт/п. м) и многофункциональности. Его можно класть не только под плитку, но и под ламинат, линолеум, ковролин, паркет и прочие покрытия, плохо проводящие тепло, а также использовать для обогрева труб или грунта в теплице.

Модель Energy Universal может применяться для основного обогрева помещения.

Все кабели Energy защищены от влаги (включая временное погружение в воду), имеют качественную изоляцию, а значит, безопасны для использования во влажных помещениях.

Гарантия на теплый пол Energy – 20 лет.

Монтаж Теплого Пола Под Плитку + Советы

 Технология монтажа теплого пола под плитку не самая простая, но, тем не менее, с ней реально справиться даже неопытному человеку. В нашей статье мы расскажем, как правильно осуществить расчет, провести подготовку и монтаж теплого пола (нагревательный мат или кабель) непосредственно под плитку.

МОНТАЖ ТЕПЛОГО ПОЛА СВОИМИ РУКАМИ

 1. Как рассчитать теплый пол.

 Для составления схемы укладки на общем чертеже помещения зачеркиваем те участки, на которых будут располагаться сантехнические приборы и стационарная мебель (шкафы, тумбы, стиральная машинка). Указываем на схеме габариты свободного пространства. Не забываем про отступы от стен и мебели по всему периметру (min 5 см) и между витками кабеля (5-10 см). Шаг укладки рассчитывается как отношение площади укладки к длине кабеля. Выберем место для терморегулятора и подводим к нему питание.

— Кабель под плитку. Если укладываем тонкий кабель под плитку, потребуется рассчитать шаг, с которым закрепляются зигзаги кабеля на монтажной ленте (6-10 см), в зависимости от того, будет ли система основным источником обогрева или дополнительным. Шаг укладки рассчитывается как отношение площади укладки к длине кабеля.

— Нагревательный мат имеет фиксированную ширину 50 см, поэтому с его расчетом хлопот будет меньше. При наличии схемы помещения точный расчет необходимого для этой задачи кабеля или мата помогут сделать квалифицированные специалисты предприятия Квант Успеха.

 2. Подготовка поверхности под теплый пол.

 Если требуется повысить уровень пола, можно сделать это при помощи цементных стяжек. По итогу будет оптимальным выполнение нивелировки самовыравнивающейся смесью. Если же уровень пола подходящий, можно ограничиться только нивелирмассой (2-5 мм). Перед началом монтажных работ поверхность очистить от пыли и строительного мусора, стяжку скрепить грунтовкой глубокого проникновения.

 3. Теплоизоляция электрического теплого пола

  Укладка теплоизоляционных плит под тонкий кабель под плитку возможна только перед выполнением стяжки (4-5 см) и нивелировки, если позволяет высота помещения и уровень пола. В ином случае к теплоизоляционному материалу, на который ляжет кабель, невозможно будет приклеить плитку. В такой ситуации правильнее использовать нагревательный мат, в котором электрический кабель теплого пола закреплен на армирующей стеклосетке. Сетка частично задерживает тепло, уходящее вниз, в плиту. Да и слой клеевого раствора из-за отсутствия более объемной металлической ленты тоньше, что способствует скорейшему прогреву плитки.

   1 – напольная плитка

   2 – эластичный клеевой раствор

   3 – датчик терморегулятора

   4 – кабель или мат теплого пола

   5 – цементная стяжка (40-50 мм)

   6 – сетка из арматуры

   7 – утеплитель (плотностью М-35)

   8 – бетонное основание

Укладка теплого пола – электрический кабель.

Нагревательный кабель фиксируется при помощи монтажной ленты, которая предварительно крепится к стяжке дюбелями или герметиком параллельно с шагом 40-50 см. Кабель для теплого пола укладывается по зигзагу с шагом от 6 до 10 см. Чем меньше шаг, тем больше мощность на квадратный метр и лучше прогрев. Необходимо придерживаться одинакового шага для равномерного прогревания поверхности. Укорачивать греющую часть кабеля строго запрещено! Нагревательный кабель не должен самопересекаться, а также нельзя его прокладывать под стационарной мебелью или бытовой техникой.

Укладка теплого пола – нагревательный мат.

 Нагревательный мат укладывается легче. Ввиду того, что кабель уже закреплен на сетке шириной 50 см, требуется размотать рулон и приклеить на самоклейкую ленту, которая также закреплена на мате. Для поворота под любым углом, разворота на 180 необходимо разрезать сетку, сохранив целостность кабеля и сохраняя необходимые зазоры между полосами. Для прогрева труднодоступных мест можно снять с сетки участок кабеля и закрепить к основанию с помощью контактного клея или герметика.



Важно!!! Соединение нагревательного и холодного кабеля (муфта MUFFE/SLEEVE), обязательно должно находится в клеевом растворе под плиткой. Укорачивать можно только «холодный конец» кабеля, который стандартно обозначен другим цветом или маркировкой ****.

4. Монтаж датчика теплого пола.

 Для монтажа датчика терморегулятора внутрь теплого пола выполняется пропил в стяжке. В штробу в полу укладывается гофрорукав, который переходит на стену (в штробе или под гипсокартоном) к месту установки термостата. В эту же точку подводится «холодный конец» кабеля теплого пола и силовой провод для коммутации в терморегуляторе. Сам датчик для точности замеров должен располагаться параллельно между двумя жилами нагревательного кабеля на расстоянии не менее 15 см от их витков, но ни в коем случае не касаться нагревательного кабеля. Во избежание попадания клеевого раствора и блокирования датчика окончание гофры желательно закрыть изолентой.
 По окончании укладки выполняется прозвон целостности кабеля и замеры сопротивления.

5. Укладка плитки на теплый пол.



 Во избежание повреждений входе ремонтных работ электрический теплый пол после укладки покрывается тонким слоем плиточного клея. Следует использовать только эластичный клей для плитки. После высыхания, буквально на следующий день, можно приступать к укладке напольной плитки. Для этого также применяется только специальный эластичный клей.

6. Установка терморегулятора теплого пола.

 Электрический пол после монтажа может быть сразу подключен к терморегулятору. Но обычно терморегулятор устанавливается после укладки настенной плитки или полного выполнения других отделочных работ. Однако, включение на прогрев возможно только полного схватывания и отвердевания клеевого раствора, желательно не ранее 4-х недель после окончания всех мокрых работ. До установки терморегулятора целостность кабеля на каждом этапе укладки необходимо проверять с помощью замеров сопротивления контура. А качество укладки гофрорукава проверять удобством входа-выхода датчика термостата.

Ниже представлен монтаж теплого пола электрического

ВИДЕО – пошаговая инструкция.

Дополнительные рекомендации по монтажу электрического теплого пола

• Выбирайте электрический теплый пол только проверенных производителей!

• Купить электрический теплый пол стоит у официальных представителей производителя, которые в обязательном порядке оформят гарантийный талон.

• Доверяйте монтаж специалистам, ведь срок эксплуатации теплого пола напрямую зависит от качественного монтажа и подключения.

• Терморегулятор является важной частью системы. Программируемые терморегуляторы позволяют существенно экономить электроэнергию.

Купить электрический теплый пол под плитку

 Специалисты предприятия Квант Успеха помогут не только с выбором правильной системы отопления и ее комплектующих, но и проведут квалифицированный монтаж оборудования у Вас на объекте. Нагревательные маты или кабель под плитку – на ваш выбор. Консультации, тепловой расчет и подбор электрического теплого пола под плитку для наших клиентов бесплатны!

КВАНТ УСПЕХА – теплый пол под плитку от ведущих мировых производителей по лучшим ценам!

ЗВОНИТЕ 050-301-33-77

---

 Подписывайтесь на канал и получайте полезную информацию из первых рук!



Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой вместо влажного, заключается в том, что его так легко установить, особенно в уже существующих помещениях.

Свернутый коврик с уже выложенными элементами делает работу легкой, позволяя вам больше времени на чашку чая — идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако бывают случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы получите максимальную отдачу от UFH и не потеряете никакой ценной энергии.
2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет уложен поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, это то, что мы собираемся рассмотреть в этой конкретной статье.

Шаг 1 — Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала обязательно отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не даст вам укладывать мат там, где он не нужен.

Шаг 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение через Wiki Commons

Перед тем, как приступить к увлекательной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны как диапазон, так и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик достигает такого препятствия, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка под ней будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку — это плохо… совсем не хорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

О, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), только когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь электрический коврик для теплого пола уложен, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении зонда следует помнить и о других вещах:

1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных подключений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Как установить электрические полы с подогревом — ковровое покрытие, купить в Интернете, подкладку для пола, дешевый ковер, облако 9

При ремонте кухни или ванной комнаты порядок выполнения каждого этапа жизненно важен для успеха планирования и проектирования исход.

Вот почему в этой статье мы даем вам основные шаги, которые необходимо предпринять при установке электрического теплого пола. Часто устанавливается на кухне или в ванной.

Мы также даем предложения о том, какой шаг вам нужно предпринять и когда при капитальном ремонте.

Основные этапы установки электрического теплого пола:

1. Установка изоляционных плит
2. Покупка матов
3. Тестирование тепловых матов
4. Укладка тепловых матов
5. Укладка самовыравнивающейся смеси
6. Установка цифрового термостата
7. Укладка подложки и напольного покрытия

Однако для начала один из серьезных вопросов:

В какой момент следует укладывать пол с подогревом при полном ремонте кухни или ванной комнаты.

Монтаж электрического теплого пола следует производить после того, как вы очистили комнату от всего, например, от старых столешниц и кухонных принадлежностей, но до того, как вы уложите самовыравнивающуюся смесь. Подробнее об этом ниже.

Тем не менее, вы должны как можно скорее сообщить своему электрику, что вы хотите установить его. Таким образом, он сможет подсказать, где лучше всего разместить электрические термостаты.

Электрик — один из первых специалистов, которые понадобятся вам для полного ремонта, так что это хорошее место для начала.

Место (как минимум) цифрового термостата должно быть определено и подключено до оштукатуривания стен. Таким образом, вам не нужно будет отозвать штукатура, чтобы он закончил работу после того, как электрик закончил работу.

Итак, давайте рассмотрим каждый шаг более подробно.

Шаг 1: Установите изолирующие плиты

Изоляционные плиты жизненно важны для удержания как можно большего количества тепла в комнате. Таким образом повышается энергоэффективность и вы экономите деньги в долгосрочной перспективе.

Вы можете положить эти доски на бетонный пол.Или, если вы не снимаете старые винилы, можно положить их прямо поверх.

Вы можете также нанести краску на теплоотражающую грунтовку, которая поможет отразить тепло обратно в комнату после укладки пола. Просто нанесите его кисточкой на изоляционные плиты и дайте высохнуть примерно на 1 час.

Шаг 2: Покупка и испытание теплых матов для пола

Ваш электрик или специалист по напольным покрытиям обычно предлагает включить нагревательные маты как часть своего предложения.

Рекомендуется пройтись по магазинам и сравнить расценки в Интернете, чтобы вы могли быть уверены, что получите максимальную отдачу от вложенных средств.

По прибытии посылки убедитесь, что коврики не повреждены перед тем, как положить их на пол, иначе вы не сможете их вернуть.

Для правильного тестирования вам понадобится цифровой мультиметр, но его стоит приобрести, потому что в любом случае, если он будет поврежден, вы сможете вернуть его непосредственно производителю. Конечно, если вы получите все через одного из ваших профессиональных торговцев, они обязательно должны проверить их перед укладкой.

При использовании мультиметра установите его в диапазоне сопротивления, указанном на этикетке электрического коврика для теплого пола (обычно 200).

Подключите провода питания к проводам мультиметра и проверьте номер на экране, чтобы убедиться, что он соответствует номеру сопротивления на этикетке. Если они совпадают, продукт не поврежден, и вы можете продолжить установку.

Шаг 3. Укладка электрических нагревательных матов

Хорошей практикой является изобразить на бумаге, как вы хотите разместить нагревательные маты по комнате, в формате вверх / вниз в соответствии с длиной комнаты.

Каждый красный провод элемента должен быть соединен в конце каждого ряда, чтобы они были соединены по всей комнате. Поэтому очень важно это спланировать.

На вашей диаграмме рекомендуется размещать обогреватель только там, где вы будете ходить. Это означает, что следует избегать попадания под кухонные гарнитуры и любые коммуникации в ванных комнатах. Экономия времени и денег.

Обычно оставляют зазор 10 см по краям любого плинтуса или элементов в комнате.

Когда вы будете довольны, раскатайте каждый коврик в соответствии с вашей схемой.Помните, что если вы уже решили, где будет размещен цифровой термометр, вам нужно убедиться, что конец нагревательного провода совпадает с ним.

При обрезке циновок по размеру помните, что вы должны разрезать только сетку, а не красные элементы.

Когда вы будете довольны планировкой комнаты, устраните нагрев, сняв самоклеющуюся ленту.

Затем вы готовы установить датчик, который будет подключен к термостату.Поместите зонд в середину (красных) элементов и при необходимости прорежьте изоляционную плиту, чтобы она была заподлицо.

Закончите, обернув лентой датчик, и теперь вы готовы к нанесению самовыравнивающейся смеси, если она необходима.

Шаг 4: Выровняйте пол с помощью самовыравнивающейся смеси

Настоятельно рекомендуется нанести самовыравнивающуюся смесь после укладки полов с подогревом.

Преимущество состоит в том, что он поможет защитить провода и позволит вашему специалисту по напольным покрытиям свободно ходить при отделке плитки или ламината.

Начните с выливания смеси на маты для подогрева пола. Используйте гибкую выравнивающую смесь, в которой есть волокнистый клей, который делает ее более прочной, поэтому, когда она расширяется и сжимается под воздействием тепла, она не трескается и не ломается

При нанесении самовыравнивающейся смеси важно избегать использования металла шпателем, чтобы распределить смесь, чтобы случайно не порезать провода.

Вы можете сделать это с разной толщиной в зависимости от того, на сколько вы хотите поднять пол.Однако обычно достаточно толщины в 3 мм.

У нас есть подробная статья о том, как укладывать самовыравнивающуюся смесь, которую обязательно стоит прочитать, если делаете это самостоятельно.

Шаг 5. Подключение системы подогрева пола

Теперь, когда вы готовы все запустить и запустить, пора вернуть электрика.

Подробное руководство по электрооборудованию выходит за рамки данной статьи, поскольку оно связано с использованием домашнего источника питания.

Поэтому настоятельно рекомендуется нанять квалифицированного электрика для установки цифрового термостата.

Шаг 6: Укладка напольного покрытия

Теперь вы готовы к укладке подложки.В зависимости от того, какой верхний этаж вы выбрали, будет зависеть, какая подложка вам нужна.

Например, если вы укладываете ламинат или паркет, Heatflow от Duralay — ваш лучший вариант.

Однако, если вы стелите ковер, вам понадобится немного более толстая подложка, которой будет Duralay King.

Что можно сказать наверняка, так это то, что вам понадобится низкопрофильная подложка, чтобы она передавала тепло через пол.

Прочтите наше полное руководство о том, какая подложка лучше всего подходит для полов с подогревом.

Когда вы будете довольны, вы можете нанять мастера по напольным покрытиям, чтобы профессионально завершить работу. Надеюсь, в конце концов, оставлю с вами красивую уютную комнату.

Не стесняйтесь оставлять комментарии ниже

Дополнительные ресурсы:

Кто может установить электрические теплые полы?

Профессиональный установщик или сделай сам? Кто может установить электрические теплые полы?

Многим система электрического теплого пола кажется сложным электрическим изделием, требующим квалифицированного профессионального установщика.Тем не менее, системы теплого пола Thermogroup поставляются в виде полностью проводной системы, которую может установить любой компетентный специалист по ремонту, профессиональный установщик или специалист (включая строителя, плиточника или электрика).

Независимо от того, кто завершает укладку нагревательного мата или отсоединения провода системы теплого пола, необходимо соблюдать инструкции по установке, чтобы обеспечить беспроблемный монтаж. Гарантия на пол с подогревом не предоставляется независимо от того, кто установил подогрев пола, при условии, что он был установлен правильно в соответствии с инструкцией по установке и онлайн-регистрация гарантии завершена.

При соблюдении всех инструкций по установке и проведении указанных испытаний до и после установки обогревателя, пожизненная гарантия остается неизменной, даже если вы устанавливаете обогреватель самостоятельно.

Важно отметить, что подключение к настенному контроллеру (термостату) и подключение к источнику питания должны выполняться квалифицированным электриком. Электрик также определит нагрузку на систему и убедится, что подключение соответствует всем электрическим стандартам.

Наконечники для систем теплого пола

• Измерьте правильно. Это гарантирует, что у вас не будет лишнего кабеля или слишком мало нагревательного кабеля, которые могут создать холодные пятна.
• Никогда не обрезайте и не укорачивайте нагревательный кабель! Каждый электрический коврик и кабель для теплых полов от Thermogroup рассчитаны на определенный уровень сопротивления — это то, что создает тепло. Если нагревательный кабель разрезать или удлинить, это значение сопротивления изменится, и кабель может быть поврежден или недостаточно нагреться.
• Сохраняйте расстояние не менее 50 мм между каждым проложением нагревательного кабеля. Убедитесь, что кабели не касаются друг друга и не перекрещиваются.
• Уточните у производителя напольного покрытия совместимость с электрическими полами с подогревом.
• Убедитесь, что все нагревательные кабели и соединения «холодного хвоста» полностью заделаны слоем гибкого плиточного клея. Несоблюдение этого требования со временем приведет к отказу системы и может представлять опасность пожара.
• Убедитесь, что все электрические работы выполняются и проверяются квалифицированным электриком.
• Завершите регистрацию гарантии в течение 60 дней с момента покупки.
• Не забудьте прочитать все инструкции по установке перед тем, как приступить к установке системы электрического теплого пола!
• Не размещайте холодное соединение или концевую заделку в углублении в плитах пола / теплоизоляции, а затем заклеивайте их лентой. Это вызывает образование воздушной ямы и может привести к выходу кабеля из строя.
• Не прячьте бухты неиспользованного нагревательного кабеля под приспособлениями, такими как ванны и кухонные гарнитуры (хотите верьте, хотите нет, мы видели это раньше!). Если такая система подключена к электричеству и включена, она просто выйдет из строя.
• Не размещайте датчики температуры вблизи источников тепла, таких как трубы отопления / водоснабжения или большие застекленные возвышения.
• Не включайте систему, пока она не будет полностью установлена ​​и все клеи, выравниватели и растворы полностью не затвердеют — обычно 7–14 дней. Для проверки системы не требуется питания!
• Не закрывайте непосредственно работающую систему теплого пола. Воздух должен циркулировать по полу. Любая постоянная мебель должна быть на ножках или подобном.
• Не пытайтесь выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным электриком.

Не стесняйтесь обращаться к нам, если у вас возникнут вопросы во время установки, наша техническая команда всегда готова помочь! Позвоните нам по телефону 1300 368 631.

«Полы с подогревом» — провода, маты и пленка

Вы думаете об установке системы «теплый пол» в своем доме? Подумайте только: теплый пол означает, что прогулка босиком станет удовольствием — ноги больше не будут холодными!

Полы с подогревом позволяют лучше и точнее контролировать температуру, чем традиционные системы центрального отопления.В каждой комнате есть индивидуальный термостат, в отличие от центрального в системах центрального отопления. Это экономит электроэнергию и может сэкономить значительную сумму денег. Кроме того, поскольку все это скрыто, полы с подогревом избавят вас от забот о поиске радиатора, который соответствует схеме дизайна вашей комнаты; на самом деле радиатор вам вообще не нужен! Полы с подогревом не пылятся и не усугубляют аллергию, как это делают радиаторы, и при правильной установке не нуждаются в обслуживании.

Инвестиции в полы с подогревом могут иметь огромное значение для вашего дома, но как узнать, какой продукт лучше всего подходит для вашего дома? Система электрического теплого пола, которую вы установите, будет зависеть от размера, формы и уровня изоляции в вашей комнате, а также от ваших планов на будущее.

Знакомство с вашими опциями

В настоящее время мы продаем такие варианты теплого пола, как неплотный провод (также называемый незакрепленным кабелем), липкие маты и маты из фольги. Все они модернизированы, что означает, что их можно просто положить на существующий фундамент вашего дома, без необходимости выкапывать пол.

Наш ассортимент полов с подогревом представлен в различных ценах и мощностях. Мощность измеряет тепловую мощность, и, в отличие от других систем отопления, теплый пол измеряется в ваттах на квадратный метр.Плотность нагревательных кабелей определяет мощность, а уровень мощности, который вам требуется, зависит от ваших потребностей в отоплении — вы устанавливаете пол с подогревом только для поддержания тепла или в качестве метода обогрева всей комнаты? — и уровень теплоизоляции в вашей комнате. Для обогрева стандартного изолированного помещения требуется мощность 140 или 150 Вт / м ² , тогда как для обогрева плохо изолированных помещений, например, в старинных помещениях, зимних садах и гаражах, требуется не менее 190 Вт / м ² .То же самое можно сказать и о комнатах, в которых большая площадь пола занята фиксированной мебелью, например, кухни, поскольку площадь обогрева, таким образом, намного меньше, чем общая площадь поверхности, которую вы пытаетесь обогреть. Чтобы облегчить ваше решение, вот краткое введение в каждый из наших типов теплых полов и их лучшие применения.

Ослабленный провод или ослабленный кабель

Теплый пол со свободной проволокой состоит из катушки с нагревательной проволокой, которую можно расположить по полу близко друг к другу или далеко друг от друга, чтобы обеспечить желаемый уровень обогрева.Чем ближе провода, тем выше уровень тепла и тем быстрее нагревается ваша комната. Кроме того, поскольку провода еще не проложены в коврики, кабели могут вписываться в небольшие пространства и вокруг объектов, что делает их идеальными для небольших комнат или комнат с фиксированными функциями, таких как ванные комнаты. По этим причинам они являются наиболее гибким вариантом для полов с подогревом, однако на их установку уходит больше всего времени, поскольку кабели необходимо разложить и закрепить лентой вручную. Пол с подогревом из неплотной проволоки подходит для всех основных напольных покрытий, включая плиточные, каменные, виниловые, ковровые, деревянные и ламинатные, и поднимает высоту пола только на несколько миллиметров.

Если вы выбрали вариант обогрева полов со свободным проводом, и вы пытаетесь отапливать стандартную комнату, вам может подойти комплект электрического обогрева пола со свободным проводом — 150 Вт / м ² . Доступный в различных вариантах длины, с выбором термостата и изоляционных панелей, этот продукт идеально подходит для большинства комнат и домов, включая ванные комнаты. Если вы пытаетесь обогреть плохо изолированную комнату, вам следует выбрать комплект электрического обогрева пола со свободным проводом 195 Вт / м ² Vario Pro, который, как и Warmup, имеет ряд настраиваемых дополнительных функций.

Коврики липкие

Клейкие коврики можно использовать под всеми теми же напольными покрытиями, что и свободная проволока, но они отличаются тем, что кабели уже предварительно разнесены и прикреплены к сетчатому мату, а это означает, что все, что вам нужно сделать, это раскатать коврик, а не по отдельности проложить провода. Это сокращает время установки и идеально подходит для больших квадратных комнат, однако эти маты труднее использовать в маленьких комнатах или комнатах сложной формы.

Как свободная проволока, так и липкие маты требуют дополнительной подготовки перед укладкой пола сверху.Сюда могут входить клеи, выравнивающие составы и грунтовки, в зависимости от того, какой тип пола вы используете. Для получения дополнительной информации о том, что вам нужно для пола, щелкните здесь.

У нас есть две разновидности липкого коврика: Warmup Sticky Mat и Thermonet EZ. Оба продукта имеют мощность 150 Вт / м ² , но различаются размерами, термостатами и доступными вариантами изоляции. Поэтому они не подходят для обогрева больших, плохо утепленных комнат, но отлично подойдут для большинства утепленных домов.Они также подходят для использования в ванной. Вы можете просмотреть эти продукты здесь.

Коврики из фольги

Коврики из фольги — это самый особенный из всех наших типов полов с подогревом. Они состоят из предварительно разнесенного кабеля, заключенного внутри фольгированного мата. Их проще всего установить; все, что вам нужно сделать, это развернуть коврик по полу, и, в отличие от липких ковриков, не нужно наносить клеевые слои перед тем, как пол будет положен поверх. Однако, как следствие, эти полы с подогревом подходят только для деревянных, ламинатных, ковровых и виниловых полов.При установке системы пленочных матов под виниловые и ковровые покрытия необходимо нанести тонкий слой МДФ поверх мата, чтобы предотвратить повреждение проводов. Эта система не подходит для использования с напольными покрытиями из плитки или камня, так как клеевые слои не прилипают к поверхности фольги.

У нас есть две марки напольных обогревателей из фольги, обе с плотностью 140 Вт / м ² , что делает их непригодными в качестве основного источника тепла в больших, плохо изолированных помещениях. Кроме того, их нельзя использовать для обогрева ванных комнат.Однако они идеально подходят для обогрева стандартных изолированных помещений до 30 м ² и, поскольку исходный продукт дешевле на квадратный метр, этот вариант может показаться наиболее привлекательным. Плитка, камень и бетон являются лучшими поверхностями для полов с подогревом, поэтому, если вы планируете оборудовать свой дом одним из этих типов полов, мы рекомендуем установить систему с неплотной проволокой или липким ковриком, чтобы обеспечить безопасность вашего дома в будущем, уменьшая необходимость в замене. ваша система теплых полов, если вы решите сменить пол.

Все типы полов с подогревом можно проложить и подготовить своими руками, однако во всех случаях требуется квалифицированный электрик для подключения нагревательных кабелей к термостату, а затем подключения их обоих к сети.

Для получения дополнительной информации о теплых полах посетите наши страницы с советами или позвоните в нашу дружную службу поддержки клиентов.

Как установить электрические теплые полы

Наш комплект для теплого пола Cableflor монтируется очень быстро и легко, без опыта или специальных инструментов.

Вот короткое видео, которое показывает вам, как можно положить пол с подогревом в Garden Room , который аналогичен лофту , домашнему офису или любому другому месту, где уже есть утепленный пол:

Нажмите здесь, чтобы увидеть наше пакетное предложение

Цена

Установка электрического теплого пола в гараже или подвале

Если вы хотите уложить теплый пол на твердый бетонный пол (где нет теплоизоляции), его все равно очень легко установить.

Осталось всего три шага для установки и еще пара дополнительных вещей. Все материалы относительно дешевы и широко доступны в Интернете.

Вот наше пошаговое руководство:

Шаг 1

Для установки электрического теплого пола на бетонном полу, таком как гараж, подвал или хозяйственная постройка, первым делом необходимо уложить влагонепроницаемую мембрану. По сути, это большой пластиковый лист, который можно дешево купить в Интернете.

Просто раскатайте его и отрежьте до нужного размера ножницами — убедитесь, что вы подняли его по стене примерно на 6 дюймов / 15 см.Вы можете удерживать его на месте с помощью клейкой ленты, чтобы облегчить следующий шаг.

Шаг 2

Уложить изоляционные плиты. Этот шаг важен, так как бетонный пол может потерять много тепла. Доски также широко доступны в Интернете, и их доставляют прямо к вам домой. Они очень легкие, немного напоминают полистирол с серебряной фольгой по бокам.

Обрежьте по размеру ножовкой — их очень легко разрезать, но не забудьте надеть маску для лица.

Шаг 3

Затем используйте стандартные листы ДСП для покрытия изоляции. Их также можно легко приобрести в Интернете и обычно у того же поставщика, что и другие элементы. У каждого листа есть гребень и канавка по краю, поэтому вы можете сдвинуть доски вместе, чтобы создать прочную основу. Обрежьте по размеру пилой и обрежьте излишки влагонепроницаемой мембраны. Теперь вы готовы к установке электрического теплого пола.

Шаг 4

Использовать кабель для подогрева пола намного проще, чем использовать предварительно собранные маты, и работать дешевле.Преимущество использования кабеля в том, что вы можете приспособить его к любой форме и размеру. Легко объезжать препятствия или участки, не нуждающиеся в обогреве (например, под шкафами и т. Д.). Убедитесь, что конец, который будет подключен к термостату, находится рядом с источником питания для облегчения подключения.

Приклейте кабель рядами с зазором 10 см между ними. Сначала отметьте это карандашом в качестве ориентира.

Шаг 5

Наша плитка для фальшпола поставляется в квадратных метрах для быстрой сборки — каждый лист просто вставляется в следующий.

Убедитесь, что кабель входит в канал на нижней стороне плитки. Вы можете обрезать напольную плитку с точностью до 10 см, просто отстегивая плитку или отрывая целые ряды. Покройте всю площадь.

Шаг 6

Для отделки пола используйте винил Karndean Loose Lay. Мы являемся торговым посредником и используем его из-за его тепловых свойств и высокого качества отделки. На выбор предлагается 39 различных вариантов отделки из дерева и камня. Начните укладывать рядами, а когда дойдете до конца первого ряда, обрежьте его до нужного размера.Используйте обрезок, чтобы начать следующий ряд, чтобы избежать потерь.

Обрезать ножом Stanley или ремесленным ножом действительно просто — просто надрежьте его там, где это необходимо, согните и затем обрежьте. Нижняя сторона имеет поролоновую основу, которая «удерживает» наш пол, поэтому вам не нужно использовать клей, если он плотно прилегает к стенам. Если вы предпочитаете приклеивать его, Karndean также предоставляет средство для повышения клейкости. Это клей со слабым запахом, который можно нанести валиком на Cableflor.

Вот и все — большинство полов можно с комфортом смонтировать за выходные.Если вы устанавливаете Cableflor на чердаке, наши плитки для фальшпола очень легкие, чтобы их было легче достать. Дополнительным преимуществом является то, что их можно разделить на более мелкие секции, если вам нужно пройти через люк чердака.

Обратитесь к квалифицированному электрику для выполнения подключений к термостату и источнику питания.

Как установить теплый пол под дерево или ламинат

Плоская ленточная система подогрева пола подходит непосредственно под ламинат, не требуя дополнительной подготовки основания.Это одна из немногих систем, которая будет работать в качестве первичного обогрева без стяжки.

Нагревательные маты с плоской лентой отличаются от нагревательных матов других типов. Ленты шире, чем средние нагревательные элементы, а промежутки между ними очень узкие, это означает, что вы можете получить большую площадь покрытия, работая при более низких температурах.

Рабочая температура этой конкретной системы может составлять всего 25 градусов по Цельсию. Это по-прежнему будет основным источником тепла.

Преимущества установки наших ламинатных полов с подогревом

Есть много преимуществ в установке такого рода системы по всему дому, одним из которых является возвращение части радиаторного пространства! Эта система обогрева с металлическими лентами не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Вам не доставит неудобств система теплых полов Allbrite:

• Вам не нужно выкапывать полы
• Вам не нужно наносить наливной слой или цемент
• Вам не нужно беспокоиться о наращивании высоты пола

Подготовка пола:

Установка теплого пола из ламината требует небольшой подготовки.Если поверхность ровная и гладкая, а также очищенная от мусора и пыли, вы готовы к работе.

Эта универсальная система может быть эффективно установлена ​​поверх любого типа чернового пола — бетонного, деревянного, блочного и балочного, а также изолированного настила.

Этапы установки

• Раскатайте 6-миллиметровую теплоизоляцию и разрежьте ее так, чтобы она покрывала весь пол
• Положите ленточные маты для теплого пола на изоляцию
• Используйте двустороннюю ленту на матах для теплого пола, чтобы приклеить их к изоляции
• При необходимости используйте клейкую ленту с высокой плотностью, чтобы обеспечить фиксацию нагревательных матов.
• Проложите холодные провода (под напряжением и нейтраль) к распределительной коробке чуть выше уровня плинтуса
• Убедитесь, что сопротивление нагревательных элементов соответствует диаграмме сопротивления в установке руководство
• Подсоедините холодные провода с помощью наших быстроразъемных соединителей с 5 рычагами.
• Положите ламинат прямо поверх нагревательных матов.
• См. раздел «Электрооборудование» для настройки электрооборудования, мы рекомендуем вам обратиться к квалифицированному электрику.

Как прокладка кабельного теплого пола

Под теплым полом подразумевается обогрев полов внутри помещений. Эти системы становятся все более популярными среди потребителей. Чаще всего применяется в коттеджном строительстве. Но самостоятельно подобрать тот или иной вариант напольной конструкции, чтобы качество соответствовало цене, сложно. После этого произведем только укладку теплого электрического пола согласно требованиям и последовательности работ.

Принцип действия

Радиаторное отопление основано на Конвенции, когда нагретый воздух поднимается от пола к основанию потолка.В этом случае поток горячего воздуха больше всего сосредоточен в потолке. А вот с теплым полом все получается немного иначе. Пол теплый, а потолок выдерживал более низкие температуры. Затем комфорт увеличился за счет нагрева всего тела от ступней. Из-за большей площади расположения всех компонентов теплого пола и повышенного тепла, что выгодно отличает их от радиаторов отопления.

Среди основных положительных качеств можно выделить:

1. Экономия охлаждающей жидкости за счет возможности контроля и регулирования уровня температуры.
2. Нет необходимости постоянно смотреть на окна радиаторов отопления и портить интерьер помещения.

Кто-то может сказать, что все эти компоненты теплого пола вредят здоровью человека. Но здесь надо правильно понимать. Магнитное поле электрического теплого пола не более 2-3 мТл. Эти показатели даже ниже допустимой нормы для человеческого организма. То же самое и с инфракрасным излучением, которое сравнимо с излучением человеческого тела.Напротив, даже инфракрасный свет позволяет человеческому телу быстрее прогреваться и усиливать кровообращение. Следовательно, никакого вреда электрические теплые полы не несут.

Конвенция радиаторного отопления вызывает большое количество пыли. С полом таких проблем не будет, ведь его количество заметно сокращается. К тому же термостаты позволяют установить оптимальный уровень температуры в помещении в зависимости от потребностей.

Типы теплых полов

В зависимости от того, какой нагревательный элемент используется в системе теплого пола, последние будут иметь определенную классификацию.Выделяют три основных типа выбранных систем:

1. кабель. Основа — нагревательный кабель (одножильный, двухжильный), передающий тепло основанию пола. Впоследствии ее покрывают после укладки бетонной стяжки определенной толщины. Обычно это не менее 30 мм.

Их стоимость несколько ниже, чем у нагревательных матов, что можно отнести к положительному качеству. Наступив на кабель укладки пола, вы можете выбрать самостоятельно, какой, какой температуры необходимо переносить основание, и какую площадь покрыть.Но стоит отметить, что процесс монтажа теплого пола занимает больше времени, что требует устройства стяжки. Из-за заполнения основного слоя надолго происходит нагрев, который требует ожидания.

При использовании тонкого нагревательного кабеля, можно расположить поверх него слой плиточного клея, чтобы получить выбранный вариант напольного покрытия. Вместо клея может получиться обычный цемент. Укладка электрического пола осуществляется вне зависимости от того, оборудовано ли, какое помещение и какую форму оно имеет.Нагревательные кабели также относятся к числу экономичных.

2. инфракрасный. Подходит для монтажа «сухого» теплого пола.
№

Называется пленочный электрический теплый пол. Нагревательный элемент — термостойкая пленка, обладающая такими качествами, гибкостью и тонкостью. Внутри пленки располагаются полосы, содержащие карбоновую пасту. Все элементы соединены между собой медными шинами, которые служат для получения напряжения внутри. Никакую бетонную стяжку здесь держать не надо, и сразу можно изготовить напольное покрытие, например ламинат.

3. маты нагревательные. Используется непосредственно под настилом пола.

Маты также представлены в виде троса, который помещен в нейлоновую сетку, имеющую ширину 50 см. Подходит для тех помещений, где нет возможности выполнить бетонный пол необходимой толщины. Коврик для нагревательного кабеля имеет небольшую толщину около 3 мм, который прикреплен к стекловолокну. Стандартный шаг прокладки кабеля теплого пола — 50-70 мм, который на концах подключается к терморегулятору.Чаще всего коврики устанавливают с терморегулятором с ручной регулировкой. Также можно использовать программатор, где теплый воздух задается в помещении определенной программой (на дни, недели и т. Д.).

способы монтажа

установка системы электрического теплого пола Имеет опции. Кроме того, кабель укладывается в бетонную стяжку станины, поэтому их можно укладывать прямо на керамическую плитку. Есть вариант и пленочные полы, под которые укладывается любой вариант пола.

В ванной или на кухне систему теплого пола лучше всего поставить в стяжку.Подходит только кабель для теплого пола. Но нельзя забывать, что под системой необходимо устраивать слой гидро- и утеплителя. Высота слоя стяжки будет зависеть от конкретных условий и требований.

Можно обойтись без стяжки и слоя утеплителя в том случае, если пол внизу отапливаемое помещение. Достаточно покрыть нагревательные элементы плиточным клеем, который способен защитить их от внешних воздействий. В последующем производится укладка керамической плитки, создающей дополнительный защитный барьер для системы теплого пола.Но в любом случае следует внимательно ознакомиться с инструкцией к товару, приобретаемому. Обычно прописывалась такая возможность установки электрического теплого пола.

Остается капитальный ремонт в части применения пленочных (инфракрасных) полов с подогревом. При этом не придется разбирать старую стяжку или проводить другую грязную работу. Достаточно будет произвести укладку изоляционного слоя (пенополиэтилен) на стяжку пола, имеющуюся в помещении. Далее уложите ТЭНы, поверх которых — выбранный вариант напольного покрытия.

Инфракрасный теплый пол можно установить под плитку или в стяжку.

Необходимы в работе

Для укладки электрического теплого пола необходимо приобрести и подготовить следующие комплектующие:

• термочувствительный элемент.
• медный кабель, необходимый для заземления.
• Провода для подключения.
• Система защиты УЗО.
• Крепления.
Регулятор
• .
• В системе выбран вариант теплого пола, где греющий кабель включен вместе с усиленной сеткой или без нее.

В этом случае важно знать необходимое количество греющего кабеля и равномерно распределить его по всей поверхности в помещении.

компоненты распределения

Первый шаг — создать чертеж на бумаге. Позже перенесен в законченный вариант реального космоса. Стоит помнить, что нагревательный кабель нельзя размещать под массивными предметами мебели. При наличии отопительных труб, а также других источников тепла, создается своеобразная буферная зона, где отсутствуют элементы теплого пола.

Если игнорировать эти правила, то со временем ТЭНы перегреются и выйдут из строя. Кроме того пострадает и сама мебель, бытовая техника, поверх которой будет расположен электрический теплый пол.

Результат расчета и распределение элементов теплого пола приобретают неправильную форму, на которой будут очерчиваться лишние участки. При эксплуатации системы теплого пола необходимо обращать внимание на то, что перестановка мебели в одной комнате может отрицательно сказаться на эффективности системы отопления.Это называется негативными проявлениями.

Для каждой отдельной комнаты создается отдельный контур. У них будут свои терморегуляторы и блок питания. Если в системе теплых полов сверху будет залита бетонная стяжка, обязательно проложите демпферную ленту между комнатами.

Перегородка после тщательно разработанного плана на бумаге переносится на пол. Выбрано удобное место для крепления регулятора теплого пола на стене. Первоначально проделайте в стене отверстия для крепления коробки, из которой делается Stroebe Floor.

Для расчета теплого пола существуют специальные таблицы от производителей. Это исключает оптимальную укладку ступеней и расчетную общую длину используемого кабеля. пленочные полы рассчитать намного проще и быстрее. Он обзавелся лишь определенным количеством нагревательных элементов, чтобы они могли покрыть необходимую площадь в комнате.

Кабель следует рассчитывать не только на первом этаже, но также включать расстояние от пола до регулятора и других возможных компонентов теплого пола.Но стоит помнить, что в этом случае категорически запрещается подключать систему напрямую к выходу теплого пола.

Подготовка основания

Для подготовки поверхности сначала обращает внимание на состояние старой бетонной стяжки. Если есть такая необходимость, его можно просто разобрать. После этого всю поверхность необходимо очистить от мусора и грязи.

Следующий этап — укладка гидроизоляционного слоя. Он должен выступать на стенах примерно на 10 см.Обязательно по периметру стен в помещении установлена ​​демпферная лента, позволяющая компенсировать расширение пола при обогреве в процессе эксплуатации. Впоследствии излишки материала легко удаляются.

Основание пола необходимо утеплить, чтобы тепло не уходило в нижние этажи. Утепление, выбранное по конкретным пунктам:

1. Пенополиэтиленовое покрытие из фольги (пенофол) подходит в том случае, если теплый пол служит дополнительным источником тепла в помещении.
2. Когда цоколь пола с неотапливаемым (крыльцо, лоджия), приобрел более серьезный слой утеплителя, достигающий 100 мм. Это может быть минеральная вата или пенополистирол.
3. Практически любой утеплитель толщиной от 20 до 50 мм, подходящий для помещений с обогреваемым нижним полом. Это может быть экструдированный полистирол или полистирол.

Также требуется изготовить армирующий слой поверх получившегося устройства «пирог». Но можно обойтись и без металлической сетки, так как слой будущей стяжки ничтожно мал.Вместо этого в раствор и микрофибру можно добавить пластификатор.

Процесс монтажа

Перед установкой кабеля теплого пола убедитесь, что его сопротивление дополнительно проверено по паспортной табличке. Возможны отклонения, не превышающие 10%. Крепление к основанию производится непосредственно к армирующей сетке специальными стяжками или специальными ремнями.

При установке электрического теплого пола в ванной или других влажных помещениях необходимо создать армирующую сетку грунта и поднести ее к регулятору.Чаще всего используется медная луженая проволока. Следовательно, даже в бане можно устроить теплый пол по всем правилам, не забывая модуль УЗО с заземлением.

Что касается инфракрасного теплого пола, то он укладывается поверх слоя утеплителя. Крепление в этом случае осуществляется специальной липкой лентой.

Возможны случаи расположения электрических проводов в стыке двух плит перекрытия. В этом случае следует разместить на этом участке гофрированную трубу, длина которой составит от 10 до 15 см.эти действия снизят вероятность обрыва кабеля при тепловом расширении самой плиты.

Соедините такие места, как нагревательный кабель и силовой кабель, следует размещать на расстоянии не менее 10-15 см от канавок. Соединительные зажимы впоследствии нужно утопить в бетонной стяжке. После размещения всех компонентов электрического пола на основании следует также проверить сопротивление провода.

При успешном прохождении теста имеется полное затемнение системы теплого пола, снят регулятор.Можно приступать к формированию стяжки теплого пола по всем правилам и требованиям. Проверка работоспособности системы повторяется после того, как начинка полностью высохнет. Если получен положительный результат, выбирается вариант укладки паркета. Если в стяжке (пленочном полу) нет необходимости, настил укладывают сразу.

Стоимость устройства

Цена теплого пола будет зависеть от конкретных свойств и характеристик, в которые входят:

1. Сложность укладки пола, и самого настила.
2. Объем установки системы. При выполнении их специалистами стоимость составит около трети стоимости приобретения необходимого оборудования.
3. В стоимость всех компонентов теплого пола входит. Все будет зависеть от площади помещения, где проводятся работы по утеплению чернового пола.
4. Нужна выравнивающая база.

Все это говорит о том, что укладку электрического теплого пола лучше всего производить своими силами. В этом случае общая сумма затрат снижается примерно на 1/3.К тому же весь процесс не занимает много времени и требует соблюдения технологии и последовательности. Чтобы добиться максимального результата, необходимо учесть все нюансы.

Видео:

Видео:
