Плакаты и знаки по электробезопасности (виды, значение)

Работа с электричеством всегда сопряжена с определённым риском, ведь человек может получить электротравму не только потому, что он пренебрёг элементарными правилами техники безопасности. Если на электрооборудовании отсутствуют плакаты и знаки по электробезопасности, то такая недальновидность и прямое нарушение охраны труда может легко стать причиной несчастного случая, и роль информационных табличек, листовок, наклеек трудно переоценить. Они необходимы для того чтобы исключить вероятность подачи напряжения на электрооборудование, подвергающееся осмотру или ремонту, и это далеко не единственная область их применения, учитывая видовое разнообразие плакатов, несущих какую-либо информацию.

Классификация информационных плакатов и знаков

Плакаты по электробезопасности, применяемые в электроустановках, используются для информирования персонала, а также людей, кому дорога собственная жизнь.

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

  1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
  2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
  3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
  4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

  1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
  2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
  3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
  4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
  5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Предупреждающие знаки и плакаты

Если человек приближается на небезопасное расстояние к токоведущим элементам, то предупреждающие плакаты и знаки по электробезопасности обязательно его об этом известят.

  • «Стой! Напряжение». Это предупреждение о том, что человек приближается к токоведущим элементам, находящимся под напряжением. Данный плакат является нестационарным.
  • «Не влезай! Убьёт» — знак, хорошо знакомый всем с детства. В качестве дополнительного «украшения» используется череп или молния. Знак указывает на то, что не нужно взбираться вверх по опоре ЛЭП или столбы, так как есть вероятность получения электротравмы. Вариант более печального исхода явственно отображён во второй части надписи.
  • Плакат «Испытание. Опасно для жизни!». Если проводятся высоковольтные испытания, то такой плакат непременно вывешивается на ограждении.
  • «Осторожно! Электрическое напряжение!» — знак, говорящий о том, что есть вероятность попадания под воздействие электрического тока. Очень часто жёлтый треугольник с чёрной молнией и чёрной каймой можно встретить на оборудовании, машинах, дверях помещений и других поверхностях. Примечательно, что у этой «картинки» есть и второе название – знак «Опасность поражения электрическим током».

Предписывающие знаки

Чтобы чётко указать место проведения работ в электроустановках, а также дать понять, где именно расположены безопасные проходы и подходы, используются предписывающие плакаты:

  • «Влезать здесь» — знак, указывающий наиболее безопасный путь подъёма на высоту. Данный плакат может быть представлен в двух вариантах.
  • «Работать здесь» — это переносной плакат, позволяющий персоналу доподлинно узнать, где именно находится рабочее место. Знак «Работать здесь» тоже бывает двух видов. Это может быть белый круг на светло-зелёном фоне, внутрь которого помещается надпись, или же белый квадрат с широкой голубой каймой, с соответствующей надписью внутри.

Указывающие знаки и плакаты

Данная категория представлена всего одним «экземпляром», и это – знак заземления. При каких обстоятельствах и для чего вывешивается плакат «Заземлено»? Данный знак устанавливается, когда требуется известить персонал, что на электроустановку запрещается подавать напряжение, поскольку она заземлена. Табличка вывешивается на привод коммутационных устройств, и она может «мирно соседствовать» с запрещающим плакатом, но при этом «Заземлено» всегда имеет приоритет, а оттого вывешивается таким образом, чтобы она оказалась на переднем плане. Знак «Заземлено» представляет собой светло-синий прямоугольник, внутрь которого помещена соответствующая надпись, выполненная белыми буквами.

Требования к изготовлению и эксплуатации знаков электробезопасности

Если нужно «оставить» знак на каменной, железобетонной или деревянной поверхности, то готовое изделие, представленное в виде плёнки требуемых размеров с соответствующей надписью, использовать весьма проблематично. Поэтому требуемая надпись – предупреждающая или запрещающая наносится краской через трафарет. На металлические, окрашенные или иные гладкие поверхности может быть наклеена самоклеящаяся табличка.

Чтобы получить всю нужную информацию, касающуюся установки, размеров и формы знаков, необходимо ознакомиться с пунктом 18,5 (приложение 8) ПЭЭС. Габаритные размеры информационных плакатов и знаков могут быть увеличены или уменьшены, но в определённом соотношении к размерам, указанным в ГОСТ. Увеличение/уменьшение кратно двум. Например: 2:1, 4:1 и т.д. Знаки старого образца можно заменять современными аналогами по мере износа.

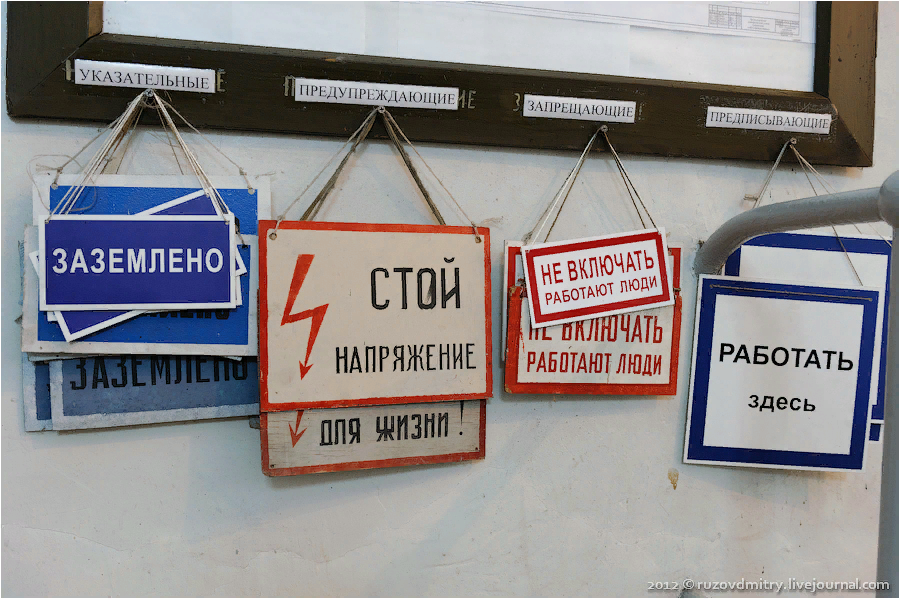

Знаки и плакаты по электробезопасности


Предлагаем Вам пример знаков и плакатов по Электробезопасности

Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По своему назначению плакаты и знаки безопасности делятся на:

  • — запрещающие;
  • — предупреждающие;
  • — предписывающие;
  • — указывающие.


По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).

Запрещающие плакаты

Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

«Работа под напряжением. Повторно не включать!» — этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

«Опасно! Электрическое поле! Без средств защиты проход запрещен» – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 180 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

«Не включать. Работают люди» — плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.

«Не включать! Работа на линии» — плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.

Предупреждающие плакаты

Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.

«Стой! Напряжение» — предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше.

«Не влезай! Убьет» — этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.

«Испытание! Опасно для жизни» — плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.

«Осторожно! Электрическое напряжение» — знак, предупреждающий об опасности поражения действием электрического тока. Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.

Предписывающие плакаты

Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.

«Работать здесь» — указывает рабочее место.

«Влезать здесь» — применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место

Указывающий плакат

«Заземлено» — указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.








запрещающие, указывающие, предписывающие и предупреждающие, виды знаков, их размеры и фото

Чтобы обеспечить максимальную безопасность при работе в электроустановках, используется целая система норм и правил, основанная на знаках. Они могут информировать о приближении к объекту под напряжением или указывать на рабочее место. Несоблюдение запрещающих плакатов по электробезопасности может привести к травматизму не только себя, но и другого человека.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужны плакаты и знаки в ЭБ?

Любые виды табличек с требованиями и запретами используются для обеспечения безопасной работы на производстве. Их назначение заключается в предупреждении о возможной опасности рядом с местами, где нашли применение электроустановки. В частности, имеются в виду их токоведущие составляющие. По данным плакатам определяют, можно или нельзя использовать оборудование. В соответствии со стандартами, знаки могут разрешать или запрещать проведение работ на определенных объектах.

Типы исполнений

Предписывающие и запрещающие плакаты по электробезопасности, а также другие виды таблиц, можно классифицировать на два типа по методу выполнения:

  • переносные;
  • стационарные.

Переносные

Такой тип плакатов применяется там, где требуется на время запрещать активацию оборудования либо предупреждать об опасности. К примеру, если на высоковольтной электролинии требуется замена провода, то изначально на ней отключается автоматическое оборудование. А затем устанавливается знак «Не включать — работа на линии».

Переносные запрещающие таблички
Переносные таблички предупреждают об опасности

Стационарные

Такой тип плакатов нашел применение в производственных зданиях, помещениях или на коммутационных устройствах. Ключевая особенность данного типа заключается в том, что они не вывешиваются временно, а устанавливаются навсегда.

Плакат, указывающий на высокое напряжение
Постоянные плакаты из специального материала

Классификация и область применения плакатов

По сфере использования все таблички разделяются на:

  1. Запрещающие. Они используются для наложения запрета на какие-либо действия, связанные с коммутационным оборудованием. Имеются в виду приборы, активация которых подвергнет опасности жизни людей. Такой тип плакатов применяется для запрещения осуществления работ без защитной экипировки в определенных промышленных объектах при конкретных условиях.
  2. Предупреждающие. Этот тип плакатов предназначен для информирования сотрудников либо сторонних посетителей об опасности поражения током. Устанавливаются обычно рядом с оборудованием и его токопроводящими элементами. Также могут располагаться в непосредственной близости с электросетями или техникой, которая работает под высоким напряжением.
  3. Предписывающие. Данный вид плакатов разрешает проведение профилактических либо ремонтных мероприятий в конкретной точке электрооборудования. При выполнении задачи работник обязан руководствоваться требованиями безопасности труда. Такие плакаты могут указывать на безопасных подход к зоне осуществления работ.
  4. Указательные. Используются для установки на различных приборах и станках, накладывающих дополнительные требования к обеспечению безопасности. Могут применяться вместе с запрещающими табличками. Но указательные плакаты всегда устанавливаются сверху.

Фотогалерея

Фото расположения различных знаков.

Запрещающие

Существует несколько таких знаков:

  1. «Работа под напряжением, повторно не включать!». Этот плакат обозначает запрет на ошибочную повторную активацию электрооборудования без согласования с диспетчером. Речь идет о ручном включении приборов после их автоматического выключения. Данный тип таблиц устанавливается на элементах управления переключателями высоковольтных линий, когда осуществляются ремонтные либо профилактические работы под напряжением. Плакат выполнен в красной рамке размером 0,5 см, надпись пишется алыми символами на белом фоне.
  2. «Не включать! Работают люди». Эта таблица относится к классу переносных, она предназначена для запрета подачи напряжения на электролинию. Плакат устанавливается на ключах, приводных устройствах, а также клавишах управления электрическими приборами и приспособлениями, которые подают напряжение на сеть. В соответствии с нормами, должны устанавливаться на электрических установках до и более 1000 вольт. Надпись выполняется красными буквами на белом фоне. Рамка алая и ее размер составляет 1 или 0,5 см.
  3. «Не включать! Работа на линии». Относится к классу переносных и предназначен для запрета на активацию напряжения на электролинии. Может устанавливаться на приводных устройствах, а также ключах управления коммутационным оборудованием. Допускается два размера таблицы — 20х10 и 10х5 см. Как на прочих знаках, надпись делается белыми символами на алом фоне.
  4. «Не открывать! Работают люди». Такой тип запрещающего плаката должен устанавливаться на задвижках, а также железных вентилях, которые перекрывают подачу воздуха на электрооборудование. При открытии этих элементов произойдет активация коммутационного устройства, где работают электрики. Эта табличка может устанавливаться на газовых баллонах, а также трубопроводах, при открытии которых люди могут травмироваться. Данный тип плакатов относится к классу переносных.

Канал «Мечта, превращающаяся в цель» рассказал о правилах установки запрещающих знаков в соответствии с техникой безопасности.

Предупреждающие

Табличка «Опасное электрическое поле»

Этот вид табличек включает в себя следующие знаки:

  1. «Стой! Напряжение». Человек предупреждается о том, что находится в близости к небезопасным токопроводящим линиям электрооборудования, работающего под высоким напряжением. Эти плакаты нашли применение рядом с электрощитовыми, мощность которых составляет от 1000 вольт и более. Габариты таблички — 30х15 см, на плакате всегда изображается красная молния в соответствии с ГОСТом 12.4.026. Ширина рамки — 1,5 см, а надпись всегда делается черными символами на белом фоне.
  2. «Не влезай! Убьет». Надпись делается вместе с черепом и свидетельствует о том, что человек подходит к токопроводящим линиям или частям под высоким напряжением. На предупреждающей табличке рисуется красная молния по ГОСТу, а размеры плаката составляют 30х15 см. Ширина рамки — 1,5 см, она всегда выполнена в красном цвете. Надпись наносится черными символами на белом фоне.
  3. «Испытание опасно для жизни». Табличка предупреждает человека о том, что он приближается к месту, где можно получить удар током, выполняя испытания на высоковольтных линиях. Данный тип плакатов устанавливается на ограждениях площадок при осуществлении каких-либо работ. Габариты таблички составляют 30х15 см.
  4. «Опасное электрическое поле» — данная табличка предупреждает человека об опасности при обслуживании высоковольтного электрооборудования. Рабочему персоналу запрещается подходить к коммутационны устройствам без защитных средств. Такие плакаты ставятся в ОРУ, где величина напряжения составляет более 330 кВ, они должны находиться на высоте не менее 150 см от земли. Устанавливаются на ограждении рабочих площадок, где напряженность поля составляет более 15 кВ/м. Размеры таблички — 20х1- см, ширина рамки — 1 см, текст всегда выполнен алыми буквами на белом фоне.
  5. «Осторожно! Электрическое напряжение». Предупреждающий знак в треугольнике, сообщающий о возможной опасности воздействия электричества. Установка плаката осуществляется на электрооборудовании любых классов и типов станций и подстанций, возможно применение в быту. Сама табличка выполнена в виде треугольника, размеры сторон которого составляют 30 см. Устанавливаются на дверях необходимых помещений, фон плаката всегда желтый, а рамка и молния — черные.

Канал «SirenaMinsk» показал в видеоролике предупреждающие знаки.

Предписывающие

К данному типу табличек относятся следующие:

  1. «Работать здесь». Этот плакат сообщает о безопасном рабочем месте. Его размеры могут составить 25Х25 см либо 10х10 дм. Знак выполнен в виде квадрата, надпись внутри делается на синем фоне с белой рамкой. Сама табличка относится к классу переносных.
  2. «Влезать здесь». Данный тип используется в случае, если рабочее место находится на высоте. Надпись показывает сотруднику безопасный путь попадания на площадку. Знак выполнен в виде белого квадрата с такими же размерами, как вышеописанный. Надпись делается внутри квадрата и наносится черными буквами.
Табличка «Влезать здесь»
Знак «Работать здесь»

Указывающие

К данной категории относятся следующие плакаты:

  1. «Заземлено». Свидетельствует о состоянии электрооборудования. Наличие таблички говорит о заземлении коммутационного устройства.
  2. «Подключено». Человек предупреждается о том, что на контактные элементы ввода поступает электроток. Нельзя трогать оборудование, предварительно не отключив его, особенно делать ремонт.
  3. «Токоведущие части». Предупреждается о компонентах коммутационного оборудования, находящихся под напряжением.
  4. «Вращающиеся механизмы». Такие таблички устанавливаются для определения опасной зоны вращения стационарного оборудования. Имеются в виду шлифовальные, токарные и фрезерные станки.
  5. «Повышенное напряжение, не открывать!». Данную табличку можно отнести к классу предупреждающих, но она также указывает, чего делать нельзя. Плакат предписывает ограничения, нарушать которые не допускается.
  6. «Линии находятся под напряжением». Табличка определяет состояние высоковольтной линии в конкретный момент.
  7. «Подыматься здесь». Определяет безопасный маршрут, чтобы добраться до рабочего места.
  8. «Идти сюда». Табличка указывает направление движения, которое надо следовать, перемещаясь по опасной территории.

Особенности изготовления знаков электробезопасности

Любые информационные изделия, использующиеся для обеспечения электробезопасности, должны производиться из диэлектрических материалов.

Применение металла допускается только для плакатов, устанавливающихся в отдалении от коммутационных устройств и оборудования, работающего под высоким напряжением. Стационарные таблички можно ставить на бетонных либо железных конструкциях и столбах. Допускается нанесение плакатов по трафаретам с использованием стойкой краски. В ночное время суток все таблички должны быть освещены.

НаименованиеИсполнениеРазмеры
ЗапрещающиеНадпись красного цвета в такого же цвета рамке. Возможно нанесение букв белого цвета на алом фоне внутри прямоугольного плаката.20х10 см
ПредупреждающиеСтрелка всегда делается красным. Надпись может быть выполнена черными либо алыми буквами. Если знак треугольный, то фон — белый или желтый с черной молнией.30х15 см, 20х10 см, в виде равностороннего треугольника со сторонами по 30 см
ПредписывающиеНадпись черными буквами на белом фоне, окантовка знака — синяя или голубая. Возможно исполнение плаката в квадрате зеленого цвета.25х25 см
УказывающиеНадпись белыми буквами на синем фоне. Рамка белого цвета.20х10 см

Видео «Расположение запрещающих знаков»

Канал «Канал Энергетика, Электрика» показал, как устанавливаются таблички.

 Загрузка …

Плакаты и знаки по электробезопасности и их классификация

Использование плакатов и других знаков безопасности в электроустановках обосновано необходимостью запретить, проинформировать или предписать определенные операции при работе с аппаратами коммутации, для того, чтобы обезопасить обслуживающий персонал.

По характеру использования информационные таблички делятся на два вида:

  • на переносные;
  • на стационарные или постоянные.

Плакаты запрещающего типа

Исходя из названия данных плакатов, их основная цель – это запретить определенные действия с коммутационными установками, чтобы во время проведения мероприятий по обслуживанию электроустройств на них случайно не было подано питание.

«Работа под напряжением. Повторно не включать!» — никому не разрешено повторно включать выключатели ВЛ, после их автоматического отключения, без предварительного согласия с руководителем работ. Такой вид плакатов вывешивается на все ключи управления ВЛ, когда проводятся работы по ремонту оборудования под напряжением (U).

«Опасно! Электрическое поле! Без средств защиты проход запрещен» устанавливается на ОРУ с U свыше 330 кВ на высоте 1,8 метра на ограждениях участков с U, превышающим 15 кВ на метр. Он информирует о высокой вероятности опасного воздействия электрического поля на обслуживающий персонал и воспрещает их перемещение в рабочей зоне без средств индивидуальной защиты.

«Не включать. Работают люди» — это переносная табличка, используемый на электроустановках с U свыше 1 тысячи Вольт. Она устанавливается на все приводы, кнопки и ключи управления коммутационным оборудованием и означает, что подача питания на линию запрещена.

«Не включать! Работа на линии» — это переносная табличка, устанавливаемая на все приводы и ключи управления коммутационными аппаратами. Она запрещает подачу питания на линию.

Плакаты предупреждающего типа

Основная задача таких информационных табличек – это уведомление персонала о приближении на небезопасное расстояние к частям оборудования, которые находятся под высоким напряжением.

«Стой! Напряжение» — используется на установках с U свыше 1 тысячи Вольт. Знак уведомляет о нахождении в непосредственной близости к частям электроустановки, находящимся под напряжением.

«Не влезай! Убьет» — этот знак информирует об опасности приближения к токоведущим частям при подъеме на конструкцию.

«Испытание! Опасно для жизни» — этот знак монтируется на заграждения рабочих мест при проведении высоковольтных испытаний и предупреждает об опасности поражения электрическим током.

«Осторожно! Электрическое напряжение» — используется на электроустановках любых подстанций и электрических станций. Он предупреждает об опасности приближения к токопроводящим частям установки.

Плакаты предписывающего типа

Такие знаки используются для обозначения рабочей зоны и безопасных подходов к ней.

«Работать здесь» — располагается на рабочем месте.

«Влезать здесь» — монтируется на высотных рабочих местах и указывает на безопасный путь подъема.

Плакаты указывающего типа

Плакат «Заземлено» — этот знак устанавливается на приводах коммутационных устройств. Он указывает о том, что данный участок установки заземлен и на него нельзя подавать напряжение.

При использовании указательного и запрещающего знака одновременно, указательный всегда вешает сверху.

Разновидности знаков электробезопасности — Просто о технологиях

Автор adminВремя чтения 35 мин.Просмотры 61Опубликовано

Плакаты и знаки электробезопасности используемые в электроустановках

Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По своему назначению плакаты и знаки безопасности делятся на:

  • – запрещающие;
  • – предупреждающие;
  • – предписывающие;
  • – указывающие.

По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).

Друзья ввиду того что в комментариях постоянно ведутся споры и разногласия решил немного и изменить структуру и наполнение данной статьи.

Наименование и принадлежность плакатов и знаков электробезопасности к тому или иному классу, взяты с источника СО 153-34.03.603-2003 – «ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ», которая была утверждена в 2003 году.

Запрещающие плакаты

Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

«РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать!» – этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

Размеры плаката – 100х500 мм, ширина красной каймы – 5 мм. Надпись выполнена буквами красного цвета на белом фоне.

«НЕ ВКЛЮЧАТЬ! работают люди» – плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.

Плакат выполняется размерами 200х100 или 100Х50 мм, ширина красной каймы составляет соответственно 10 и 5 мм. Надпись выполняется буквами красного цвета на белом фоне.

«НЕ ВКЛЮЧАТЬ! работа на линии»- плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.

Размеры плаката – 200х100 или 100х50 мм. Надпись выполняется белыми буквами на красном фоне.

«НЕ ОТКРЫВАТЬ работают люди» – запрещающий плакат, который необходимо вывешивать на задвижках и вентилях перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители), ошибочное открытие которых может привести ко включению аппарата на котором работают люди.

Также плакат «НЕ ОТКРЫВАТЬ работают люди» вывешивается на газовых баллонах или трубопроводах (водородных, кислородных и т.п.) открытие которых может привести к травмам работающих людей.

Данный запрещающий плакат относится к переносным. Размеры плаката 200х100, ширина красной каймы 5 мм.

Предупреждающие плакаты

Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.

«СТОЙ! напряжение»- предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше (относится к переносным).

Размеры плаката – 300Х150 мм. Стрела красная выполнена по ГОСТ 12.4.026. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.

«НЕ ВЛЕЗАЙ! убьет» – этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.

Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.

«ИСПЫТАНИЕ опасно для жизни»- плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.

Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 21 мм. Надпись выполнена буквами черного цвета на белом фоне.

«ОПАСНОЕ ЭЛЕКТРИЕСКОЕ ПОЛЕ без средств защиты проход запрещен» – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 150 – 200 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

Размеры плаката – 200Х100 мм. Ширина красной каймы – 10 мм. Надпись выполнена буквами красного цвета на белом фоне.

«ОСТОРОЖНО электрическое напряжение» – знак электробезопасности, предупреждающий об опасности поражения действием электрического тока. Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.

Знак выполняется в виде равностороннего треугольника со стороной 300 мм – для размещения на дверях помещений. Если для размещения на оборудовании, машинах, механизмах и таре может быть со сторонами: 25, 40, 50, 80, 100, 150 мм . Стрела и кайма черного цвета, фон – желтого.

Также знак «осторожно электрическое напряжение» может наносится черной краской на бетонных поверхностях (плиты, заборы, ограждения ОРУ, ж/б опоры и т.д.) с помощью трафарета.

Предписывающие плакаты

Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.

«РАБОТАТЬ ЗДЕСЬ» – указывает рабочее место.

Размеры предписывающего плаката – 100Х100 или 250Х250 мм. Выполнен в виде белого квадрата со сторонами соответственно 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата. Плакат переносной.

«ВЛЕЗАТЬ ЗДЕСЬ» – также является предписывающим плакатом и применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место.

Размеры плаката – 100Х100 или 250Х250 мм. Также как и плакат “работать здесь” выполнен в виде белого квадрата со сторонами 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата.

Указательный плакат

«ЗАЗЕМЛЕНО» – указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.

Размеры плаката – 200×100мм или 100×50 мм с шириной белой каймы 13 мм и 5 мм соответственно. Надпись выполнена белыми буквами на синем фоне.

Виды плакатов и знаков по электробезопасности и их функции

Работа с электричеством всегда сопряжена с определённым риском, ведь человек может получить электротравму не только потому, что он пренебрёг элементарными правилами техники безопасности.

Если на электрооборудовании отсутствуют плакаты и знаки по электробезопасности, то такая недальновидность и прямое нарушение охраны труда может легко стать причиной несчастного случая, и роль информационных табличек, листовок, наклеек трудно переоценить.

Они необходимы для того чтобы исключить вероятность подачи напряжения на электрооборудование, подвергающееся осмотру или ремонту, и это далеко не единственная область их применения, учитывая видовое разнообразие плакатов, несущих какую-либо информацию.

Классификация информационных плакатов и знаков

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

  • Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
  • Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
  • Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
  • Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.
  • Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички.

    Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности.

    Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

    Вспомогательные таблички

    Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён».

    Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

    Запрещающие знаки и плакаты

    Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

  • Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
  • «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
  • Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
  • Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
  • Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.
  • Предупреждающие знаки и плакаты

    Если человек приближается на небезопасное расстояние к токоведущим элементам, то предупреждающие плакаты и знаки по электробезопасности обязательно его об этом известят.

    • «Стой! Напряжение». Это предупреждение о том, что человек приближается к токоведущим элементам, находящимся под напряжением. Данный плакат является нестационарным.
    • «Не влезай! Убьёт» — знак, хорошо знакомый всем с детства. В качестве дополнительного «украшения» используется череп или молния. Знак указывает на то, что не нужно взбираться вверх по опоре ЛЭП или столбы, так как есть вероятность получения электротравмы. Вариант более печального исхода явственно отображён во второй части надписи.
    • Плакат «Испытание. Опасно для жизни!». Если проводятся высоковольтные испытания, то такой плакат непременно вывешивается на ограждении.
    • «Осторожно! Электрическое напряжение!» — знак, говорящий о том, что есть вероятность попадания под воздействие электрического тока. Очень часто жёлтый треугольник с чёрной молнией и чёрной каймой можно встретить на оборудовании, машинах, дверях помещений и других поверхностях. Примечательно, что у этой «картинки» есть и второе название – знак «Опасность поражения электрическим током».

    Предписывающие знаки

    Чтобы чётко указать место проведения работ в электроустановках, а также дать понять, где именно расположены безопасные проходы и подходы, используются предписывающие плакаты:

    • «Влезать здесь» — знак, указывающий наиболее безопасный путь подъёма на высоту. Данный плакат может быть представлен в двух вариантах.
    • «Работать здесь» — это переносной плакат, позволяющий персоналу доподлинно узнать, где именно находится рабочее место. Знак «Работать здесь» тоже бывает двух видов. Это может быть белый круг на светло-зелёном фоне, внутрь которого помещается надпись, или же белый квадрат с широкой голубой каймой, с соответствующей надписью внутри.

    Указывающие знаки и плакаты

    Данная категория представлена всего одним «экземпляром», и это – знак заземления. При каких обстоятельствах и для чего вывешивается плакат «Заземлено»? Данный знак устанавливается, когда требуется известить персонал, что на электроустановку запрещается подавать напряжение, поскольку она заземлена.

    Табличка вывешивается на привод коммутационных устройств, и она может «мирно соседствовать» с запрещающим плакатом, но при этом «Заземлено» всегда имеет приоритет, а оттого вывешивается таким образом, чтобы она оказалась на переднем плане.

    Знак «Заземлено» представляет собой светло-синий прямоугольник, внутрь которого помещена соответствующая надпись, выполненная белыми буквами.

    Требования к изготовлению и эксплуатации знаков электробезопасности

    Если нужно «оставить» знак на каменной, железобетонной или деревянной поверхности, то готовое изделие, представленное в виде плёнки требуемых размеров с соответствующей надписью, использовать весьма проблематично. Поэтому требуемая надпись – предупреждающая или запрещающая наносится краской через трафарет. На металлические, окрашенные или иные гладкие поверхности может быть наклеена самоклеящаяся табличка.

    Чтобы получить всю нужную информацию, касающуюся установки, размеров и формы знаков, необходимо ознакомиться с пунктом 18,5 (приложение ПЭЭС.

    Габаритные размеры информационных плакатов и знаков могут быть увеличены или уменьшены, но в определённом соотношении к размерам, указанным в ГОСТ. Увеличение/уменьшение кратно двум. Например: 2:1, 4:1 и т.д.

    Знаки старого образца можно заменять современными аналогами по мере износа.

    Виды плакатов и знаков по электробезопасности и их функции Ссылка на основную публикацию

    Плакаты по электробезопасности

    Электрический ток является источником повышенной опасности, поэтому все действия на энергоустановках и линиях должны проводиться с соблюдением мер предосторожности от внезапного включения агрегатов и подачи питания.

    Для исполнения функций по оповещению рабочих или других лиц о проводимом ремонте на щиток или магистраль устанавливаются плакаты и знаки электробезопасности, которые должны быть определенного размера и содержания.

    В данной теме рассмотрены виды таких плакатов, их назначение и размеры, а также сферы применения и принципы, по которым они делятся на группы.

    Плакаты по электробезопасности

    Виды знаков по ГОСТ

    Существуют нормативные документы, регламентирующие типы информационных табличек, используемые для запрета или ограничения действий на оборудовании. В соответствии с данной классификацией, плакаты и знаки безопасности бывают нескольких видов:

  • Запрещающие таблички – это изделия, которые информируют о запрете на включение или отключение коммутационного устройства в щитке при проведении профилактических или ремонтных работ;
  • Предупреждающие плакаты. В данном случае знаки исполняют функцию по информированию персонала о приближении к опасным линиям электропередач и другим элементам, находящимся под высоким напряжением;
  • Предписывающие таблички – это указатели, которые нужны для определения места проведения ремонта или монтажа оборудования, чаще всего выставляются старшим мастером при планировании обслуживания линии;
  • Указательный плакат. Данный инструмент относится к информационным табличкам, которые имеют справочный характер и указывают на характеристики линии, заземление или тип напряжения.
  • Это основные группы знаков и плакатов, которые наиболее часто можно встретить при монтаже, подключении или ремонте электрических установок. Также можно классифицировать подобные изделия по принципу расположения.

    В первую очередь, они бывают стационарного типа – это те детали, которые устанавливаются на неподвижных объектах на весь срок эксплуатации агрегатов.

    Чаще всего это предупреждающие и запрещающие таблички с информацией о высоком напряжении, направлении магистрали и графике проведения профилактических работ.

    Также можно отдельно выделить мобильные указатели. В отличие от стационарных, эти детали монтируются на объектах временно и после выполнения ремонта или других действий могут быть сняты и применены повторно.

    Запрещающие плакаты

    Плакаты по электробезопасности, относящиеся к этому типу, имеют регламентированные размеры и цветовое оформление. Чаще всего это красные обозначения и цифры на белом фоне в красной рамке. К таким табличкам можно отнести:

  • «Работа под напряжением повторно не включать» – этот указатель запрещает включение оборудования без согласования с сотрудником, ответственным за выполнение действий, после того, как оно было отключено. Чаще всего эти детали являются мобильными и монтируются на узлы управления во время проведения обслуживания или установки нового оборудования. Размеры – 100 на 200 миллиметров, ширина обрамления – 5 мм. Буквы и рамка выполнены в красном цвете на белом фоне;
  • «Не включать! Работают люди». Здесь плакат временный, запрещает включение электричества на магистраль. В обязательном порядке устанавливается на рубильники, кнопки и рычаги управления автоматических выключателей, при функционировании которых напряжение может поступать на проводники. Используется для энергоустановок как до 1000 В, так и выше. Цветовое исполнение в данном изделии – в виде белых букв на красном фоне, размеры могут быть 200 на 100 мм или 100 на 50;
  • «Не открывать! Работают люди». Запрещающий плакат, который нужно вывешивать на задвижках и вентилях, а также шаровых кранах, перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители).
  • Важно! Несвоевременный запуск таких агрегатов может привести к включению аппарата, на котором работают люди, что приведет к возникновению аварийной ситуации. Оформление и размеры таблички такие же, как в первом знаке данного списка.

    Обратите внимание! Запрещающие таблички, применяемые для соблюдения безопасности в электроустановках, носят категорический характер, поэтому их выполнение обязательно для всех работников и служб.

    Предупреждающие плакаты

    Носят информационный характер и призывают к осторожности на каком-либо участке местности или вблизи от электрооборудования. К данному типу табличек относятся:

  • «Стой! Напряжение» – это предупреждающий плакат, который относится к группе переносных табличек, информирует о близком расположении к линии электропередач напряжением до 1000 Вольт. Чаще всего его можно встретить около высоковольтных магистралей, проложенных наружным методом путем крепежа на ЖБЗ или металлические опоры. Размер плаката – 300 на 150 мм, сделан он в виде рамки красного цвета на белом фоне и черных букв;
  • «Не влезай, убьет» – одна из самых распространённых табличек, устанавливается практически на всех трансформаторах и блоках автоматического отключения питания. Информирование в такой резкой форме вполне оправдано, так как последствия от вмешательства в работу такого оборудования может навредить здоровью человека. Также данный тип плаката можно применять на опорах линий электропередач как указательные знаки, сигнализирующие ремонтнику о номинальной силе тока на проводниках. Размер такой таблички – 300 на 150 мм, черные буквы на белом фоне с красной рамкой шириной 15 мм. Допускается размещение на знаке зигзагообразной стрелки, обозначающей удар молнии;
  • «Испытание, опасно для жизни». Это информационный плакат, который предупреждает об опасности поражения действием электрического тока при проведении испытаний на высоковольтной магистрали. Такие знаки используют на ограждениях рабочих мест во время проведения работ на высоковольтных линиях и оборудовании. Размеры данного знака и стилистика оформления такие же, как и в предыдущем случае;
  • «Опасное электрическое поле, без средств защиты проход запрещен». Плакат, который дает информацию о возможном воздействии электрических полей на монтажников или обслуживающий персонал, а также запрещает проход людей без облачения в специальный костюм с резиновым диэлектрическим покрытием. Устанавливается на силовых агрегатах, в которых напряжение превышает 330 кВ на высоте 150-200 см на ограждениях участков, где напряженность электрического тока выше, чем 15 кВ/м. В таких местах электромагнитное поле располагается ниже нормы, поэтому может оказывать пагубное влияние на организм человека;
  • «Осторожно, электрическое напряжение». Такой плакат отличается от остальных предупреждающих знаков своей формой, которая имеет вид равнобедренного треугольника с зигзагообразной молнией внутри. Использовать данный тип таблички необходимо на всех энергоустановках и на некоторой электрической технике, которая работает от постоянного или переменного тока выше 220 Вольт.
  • Предупреждающие плакаты позволяют соблюдать электробезопасность на любых объектах, к тому же в них может указываться информация о номинальном напряжении на линии, типе протекающего тока и максимальной нагрузке.

    Предписывающие плакаты

    Чаще всего их можно встретить на объектах, которые подлежат ремонту или профилактике, ими обозначают линии и щитки, планируемые к замене оборудования.

    Жесткого регламента по типу и формату надписи на такой табличке нет, так как она несет только рекомендательный характер.

    Одной из самых распространённых деталей является указатель «Работать здесь», он имеет форму квадрата со сторонами 250 на 250 мм, с синей рамкой и черными буквами на белом фоне.

    Также к данной группе плакатов относится табличка с указанием направления обхода опасного участка. Такой знак обязательно дублируется предупреждающей табличкой «Осторожно, электрическое напряжение», это необходимо для акцентирования внимания на данном участке местности.

    Указательный плакат

    Относится к информирующим знакам, выполняется в произвольной форме. На его поле может указываться любая информация, касающаяся электрической магистрали и ее показателей, технических и эксплуатационных характеристик.

    Важно! В случае применения указательного и запрещающего плакатов одном месте указательный плакат вывешивается поверх запрещающих и имеет первостепенное положение – должен читаться в первую очередь.

    Таким образом, при проведении любых работ на действующей линии или электрооборудовании для соблюдения техники безопасности необходимо устанавливать указанные таблички соответствующего класса и размера. Игнорирование правил эксплуатации и ремонта энергоустановок может привести к возникновению аварийной ситуации и травмам среди обслуживающего персонала.

    Видео

    2 группа по электробезопасности кому присваивается

    Плакаты и знаки электробезопасности

    Содержание:

    Во время проведения работ с электроустановками и коммутационной аппаратурой выполняются различные операции, представляющие опасность для здоровья и жизни обслуживающего персонала.

    Во избежание несанкционированного включения или отключения электрооборудования применяются специальные знаки электробезопасности, в которых отражается возможность или невозможность тех или иных действий работников.

    Они разделяются на различные категории и в первую очередь предупреждают о возможной опасности при контактах с оборудованием, находящимся под напряжением в электроустановках.

    Общие сведения о знаках электробезопасности

    Плакаты и знаки электробезопасности изготавливаются по установленным стандартам. Они предназначены для использования в различных условиях и разделяются на несколько категорий:

    • Запрещающие. Данные плакаты запрещают любые действия с коммутационной аппаратурой, включение которой по ошибке может вызвать попадание напряжения на рабочее место. Также они запрещают передвигаться без защитных средств в электроустановках с напряжением 330 кВ и более при напряженности электрического поля свыше 5 кВ/м.
    • Предупреждающие. Знаки электробезопасности этой категории предупреждают о возможной опасности в случае приближения к токоведущим частям в электроустановках, которые находятся под напряжением.
    • Предписывающие. Разрешают выполнение каких-либо действий, обусловленных конкретными требованиями электробезопасности.
    • Указывающие. Обозначают места расположения тех или иных объектов и устройств.

    В соответствии с характером и особенностями применения все графические изображения из области электробезопасности бывают постоянного или переносного типа.

    Для изготовления знаков и плакатов используются такие диэлектрические материалы, как гетинакс, полистирол, стеклопластик, текстолит, ПВХ и другие.

    В электроустановках с открытыми токоведущими частями запрещается использовать временные и переносные знаки, изготовленные из токопроводящих материалов.

    Они могут применяться лишь в электроустановках, не связанных непосредственно с токоведущими частями.

    На металлических или бетонных поверхностях плакаты и знаки безопасности закрепляются с большим трудом по техническим причинам.

    Поэтому их рекомендуется наносить через трафарет соответствующими красками или наклеивать плакаты на основе самоклеющейся пленки.

    Применяемые лакокрасочные материалы должны обеспечивать цветовое покрытие, устойчивое к производственным и климатическим условиям, для которых они предназначены.

    В условиях недостаточной видимости или в темное время суток все используемые знаки или плакаты должны освещаться различными способами без изменения цветовой окраски и других параметров.

    Для того чтобы лучше понять назначение каждой категории плакатов и знаков, их нужно рассмотреть более подробно. Их правильное и своевременное использование поможет уберечь персонал от несчастных случае, позволит сохранить жизнь и здоровье людей.

    Плакаты запрещающего действия

    Знак «РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать» используется для запрета повторного ручного включения выключателей воздушной линии, после того как было выполнено их автоматическое отключение. Подобные действия обязательно согласовываются с руководителем работ.

    Эти плакаты по электробезопасности должны быть вывешены на управляющие ключи, входящие в состав выключателей воздушных линий. Они вывешиваются при выполнении ремонтных работ под напряжением. Стандартный размер плаката составляет 100х500 мм, по периметру проходит кайма красного цвета шириной 5 мм. Буквы надписи красного цвета нанесены на белый фон.

    Плакат «НЕ ВКЛЮЧАТЬ! Работают люди» является переносным. Он запрещает подавать на линию напряжение во всех случаях. Вывешивается на кнопках, ключах и приводах управления коммутационной аппаратурой.

    При ее включении напряжение обязательно попадет на линию, поэтому делать этого нельзя ни в коем случае.

    Данные плакаты используются в электроустановках напряжением не только до 1000 вольт, но и выше этого значения.

    Размеры плаката стандартные – 100х200 мм, с каймой по периметру шириной 5 мм. В надписи используются красные буквы на фоне белого цвета.

    Переносной плакат «НЕ ВКЛЮЧАТЬ! работа на линии» запрещает подачу напряжения на линию. Он также вывешивается на управляющих элементах коммутационной аппаратуры электрощитов, при включении которых на линию может быть подано напряжение. Надпись наносится белыми буквами на красном фоне без каймы. Габаритные размеры стандартные – 100х200 мм.

    Запрещающие знаки «НЕ ОТКРЫВАТЬ работают люди» также являются переносными. Их вывешивают на вентили и задвижки, перекрывающие подачу воздуха к коммутационной аппаратуре пневматического действия.

    Ошибка при открытии этих устройств может послужить толчком к включению оборудования, на котором выполняются работы.

    Этот знак применяется и для газовых баллонов, а также водородных или кислородных трубопроводов, при открытии которых рабочие могут получить травмы с серьезными негативными последствиями. Размеры знака стандартные, по периметру нанесена кайма красного цвета.

    Предупреждающие знаки и плакаты

    Все лица из числа обслуживающего персонала рискуют приблизиться на опасное расстояние к токоведущим частям, находящимся под напряжением, даже не подозревая об этом. Исключить подобные ситуации помогут предупреждающие знаки и плакаты, устанавливаемые возле потенциально опасных объектов.

    В таких случаях используется знак «СТОЙ! напряжение», сигнализирующий об опасности контакта с электрическим током.

    Данный плакат является переносным и применяется в оборудовании с напряжением 1000 вольт и при других значениях в большую или меньшую сторону. Стандартный размер – 150х300 мм, конфигурация красной стрелы определена в ГОСТ 12.

    4.026. По периметру расположена кайма красного цвета шириной 15 мм. Буквы надписи черные, на белом фоне.

    Точно такую же функцию выполняет знак «НЕ ВЛЕЗАЙ! убьет».

    Плакат «ИСПЫТАНИЕ опасно для жизни» прямо указывает на опасность поражения электрическим током в период, когда проводятся высоковольтные испытания. Он устанавливается на ограждении рабочего места. Габаритные размеры 150х300 мм, по периметру нанесена красная кайма шириной 21 мм. На белом фоне нанесена красная молния и буквы надписи черного цвета.

    Такие же предупредительные функции выполняет знак «ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ без средств защиты проход запрещен». Он предупреждает о потенциально опасном воздействии, которому может подвергнуться организм рабочего под влиянием электрического поля. В таких случаях персоналу запрещается передвигаться по объекту без защитных средств.

    Располагается в электроустановках с напряжением более 330 кВ на высоте 1,5-2 м. Конкретным местом установки служат ограждения участков с напряженностью электрического поля свыше 15 кВ/м. Размеры по ГОСТу – 100х200 мм, ширина каймы – 10 мм. Общий фон знака – белый, буквы и кайма – красного цвета.

    Знаки «ОСТОРОЖНО электрическое напряжение», используемые наиболее часто для предупреждения персонала. Они прямо указывают на опасность поражения электрическим током и выставляются в электроустановках всех классов и подклассов, задействованных на электростанциях и подстанциях. Знак представляет собой равносторонний треугольник со стороной 300 мм.

    Такие размеры предусмотрены при его установке на дверях того или иного помещения. Если же знак будет размещаться на машинах, механизмах, использоваться с другим электрооборудованием, его стороны могут быть 25, 40, 50, 80, 100 и 150 мм. Цвет стрелы и каймы черный на желтом фоне. Для его нанесения на бетонные поверхности используется черная краска и трафарет.

    Предписывающие знаки

    Указывают на места проведения работ в электроустановках и обозначают безопасные подходы к этим рабочим местам. Среди них часто приходится применять переносной знак «РАБОТАТЬ здесь». В соответствии с ГОСТом они выпускаются квадратными, с размерами 100х100 и 250х250 мм. По периметру идет синий кант шириной 20 или 50 мм. Надпись выполнена черными буквами на белом фоне.

    Точно такие же характеристики имеют плакаты «ВЛЕЗАТЬ ЗДЕСЬ», применяемые в тех случаях, когда рабочее место расположено на высоте. Одновременно они являются указателем наиболее безопасного пути подъема к нужному участку. Размеры соответствуют ГОСТу и предыдущему плакату.

    Указательные плакаты

    Типичным представителем этой группы является знак «ЗАЗЕМЛЕНО». Он указывает на заземление определенного участка электроустановки и запрещение подачи на него электрического тока.

    Местом его расположения обычно служит привод коммутационной аппаратуры. Если одновременно используют запрещающий и указательный плакаты, то последний должен вывешиваться сверху. Размеры по ГОСТу 100х200 или 50х100 мм, с соответствующей шириной каймы белого цвета 13 и 5 мм. Для надписи используются белые буквы, расположенные на синем фоне.

    Классификация плакатов и знаков по электробезопасности: что запрещают и о чем предупреждают

    Главная страница » Электробезопасность » Классификация плакатов и знаков по электробезопасности: что запрещают и о чем предупреждают

    Любые виды табличек с требованиями и запретами используются для обеспечения безопасной работы на производстве. Их назначение заключается в предупреждении о возможной опасности рядом с местами, где нашли применение электроустановки.

    В частности, имеются в виду их токоведущие составляющие. По данным плакатам определяют, можно или нельзя использовать оборудование.

    В соответствии со стандартами, знаки могут разрешать или запрещать проведение работ на определенных объектах.

    Типы исполнений

    Предписывающие и запрещающие плакаты по электробезопасности, а также другие виды таблиц, можно классифицировать на два типа по методу выполнения:

    Переносные

    Такой тип плакатов применяется там, где требуется на время запрещать активацию оборудования либо предупреждать об опасности. К примеру, если на высоковольтной электролинии требуется замена провода, то изначально на ней отключается автоматическое оборудование. А затем устанавливается знак «Не включать — работа на линии».

    Переносные запрещающие табличкиПереносные таблички предупреждают об опасности

    Стационарные

    Такой тип плакатов нашел применение в производственных зданиях, помещениях или на коммутационных устройствах. Ключевая особенность данного типа заключается в том, что они не вывешиваются временно, а устанавливаются навсегда.

    Плакат, указывающий на высокое напряжениеПостоянные плакаты из специального материала

    Классификация и область применения плакатов

    По сфере использования все таблички разделяются на:

  • Запрещающие. Они используются для наложения запрета на какие-либо действия, связанные с коммутационным оборудованием. Имеются в виду приборы, активация которых подвергнет опасности жизни людей. Такой тип плакатов применяется для запрещения осуществления работ без защитной экипировки в определенных промышленных объектах при конкретных условиях.
  • Предупреждающие. Этот тип плакатов предназначен для информирования сотрудников либо сторонних посетителей об опасности поражения током. Устанавливаются обычно рядом с оборудованием и его токопроводящими элементами. Также могут располагаться в непосредственной близости с электросетями или техникой, которая работает под высоким напряжением.
  • Предписывающие. Данный вид плакатов разрешает проведение профилактических либо ремонтных мероприятий в конкретной точке электрооборудования. При выполнении задачи работник обязан руководствоваться требованиями безопасности труда. Такие плакаты могут указывать на безопасных подход к зоне осуществления работ.
  • Указательные. Используются для установки на различных приборах и станках, накладывающих дополнительные требования к обеспечению безопасности. Могут применяться вместе с запрещающими табличками. Но указательные плакаты всегда устанавливаются сверху.
  • Фотогалерея

    Фото расположения различных знаков.

    Применение указательных знаковРасположение предписывающих знаковУстановка предупреждающих табличекРасположение запрещающих знаков

    Запрещающие

    Существует несколько таких знаков:

  • «Работа под напряжением, повторно не включать!». Этот плакат обозначает запрет на ошибочную повторную активацию электрооборудования без согласования с диспетчером. Речь идет о ручном включении приборов после их автоматического выключения. Данный тип таблиц устанавливается на элементах управления переключателями высоковольтных линий, когда осуществляются ремонтные либо профилактические работы под напряжением. Плакат выполнен в красной рамке размером 0,5 см, надпись пишется алыми символами на белом фоне.
  • «Не включать! Работают люди». Эта таблица относится к классу переносных, она предназначена для запрета подачи напряжения на электролинию. Плакат устанавливается на ключах, приводных устройствах, а также клавишах управления электрическими приборами и приспособлениями, которые подают напряжение на сеть. В соответствии с нормами, должны устанавливаться на электрических установках до и более 1000 вольт. Надпись выполняется красными буквами на белом фоне. Рамка алая и ее размер составляет 1 или 0,5 см.
  • «Не включать! Работа на линии». Относится к классу переносных и предназначен для запрета на активацию напряжения на электролинии. Может устанавливаться на приводных устройствах, а также ключах управления коммутационным оборудованием. Допускается два размера таблицы — 20х10 и 10х5 см. Как на прочих знаках, надпись делается белыми символами на алом фоне.
  • «Не открывать! Работают люди». Такой тип запрещающего плаката должен устанавливаться на задвижках, а также железных вентилях, которые перекрывают подачу воздуха на электрооборудование. При открытии этих элементов произойдет активация коммутационного устройства, где работают электрики. Эта табличка может устанавливаться на газовых баллонах, а также трубопроводах, при открытии которых люди могут травмироваться. Данный тип плакатов относится к классу переносных.
  • Плакат “Работа под напряжением. Повторно не включать!”Плакат “Не включать! Работа на линии”Плакат “Не открывать! Работают люди”Плакат “Не включать! Работают люди”

    Канал «Мечта, превращающаяся в цель» рассказал о правилах установки запрещающих знаков в соответствии с техникой безопасности.

    Предупреждающие

    Табличка «Опасное электрическое поле»

    Этот вид табличек включает в себя следующие знаки:

  • «Стой! Напряжение». Человек предупреждается о том, что находится в близости к небезопасным токопроводящим линиям электрооборудования, работающего под высоким напряжением. Эти плакаты нашли применение рядом с электрощитовыми, мощность которых составляет от 1000 вольт и более. Габариты таблички — 30х15 см, на плакате всегда изображается красная молния в соответствии с ГОСТом 12.4.026. Ширина рамки — 1,5 см, а надпись всегда делается черными символами на белом фоне.
  • «Не влезай! Убьет». Надпись делается вместе с черепом и свидетельствует о том, что человек подходит к токопроводящим линиям или частям под высоким напряжением. На предупреждающей табличке рисуется красная молния по ГОСТу, а размеры плаката составляют 30х15 см. Ширина рамки — 1,5 см, она всегда выполнена в красном цвете. Надпись наносится черными символами на белом фоне.
  • «Испытание опасно для жизни». Табличка предупреждает человека о том, что он приближается к месту, где можно получить удар током, выполняя испытания на высоковольтных линиях. Данный тип плакатов устанавливается на ограждениях площадок при осуществлении каких-либо работ. Габариты таблички составляют 30х15 см.
  • «Опасное электрическое поле» — данная табличка предупреждает человека об опасности при обслуживании высоковольтного электрооборудования. Рабочему персоналу запрещается подходить к коммутационны устройствам без защитных средств. Такие плакаты ставятся в ОРУ, где величина напряжения составляет более 330 кВ, они должны находиться на высоте не менее 150 см от земли. Устанавливаются на ограждении рабочих площадок, где напряженность поля составляет более 15 кВ/м. Размеры таблички — 20х1- см, ширина рамки — 1 см, текст всегда выполнен алыми буквами на белом фоне.
  • «Осторожно! Электрическое напряжение». Предупреждающий знак в треугольнике, сообщающий о возможной опасности воздействия электричества. Установка плаката осуществляется на электрооборудовании любых классов и типов станций и подстанций, возможно применение в быту. Сама табличка выполнена в виде треугольника, размеры сторон которого составляют 30 см. Устанавливаются на дверях необходимых помещений, фон плаката всегда желтый, а рамка и молния — черные.
  • Знак «Не влезай! Убьет»Плакат «Стой! Напряжение»Плакат «Испытание опасно для жизни»Табличка «Осторожно! Электрическое напряжение»

    Канал «SirenaMinsk» показал в видеоролике предупреждающие знаки.

    Предписывающие

    К данному типу табличек относятся следующие:

  • «Работать здесь». Этот плакат сообщает о безопасном рабочем месте. Его размеры могут составить 25Х25 см либо 10х10 дм. Знак выполнен в виде квадрата, надпись внутри делается на синем фоне с белой рамкой. Сама табличка относится к классу переносных.
  • «Влезать здесь». Данный тип используется в случае, если рабочее место находится на высоте. Надпись показывает сотруднику безопасный путь попадания на площадку. Знак выполнен в виде белого квадрата с такими же размерами, как вышеописанный. Надпись делается внутри квадрата и наносится черными буквами.
  • Табличка “Влезать здесь”Знак “Работать здесь”

    Указывающие

    К данной категории относятся следующие плакаты:

  • «Заземлено». Свидетельствует о состоянии электрооборудования. Наличие таблички говорит о заземлении коммутационного устройства.
  • «Подключено». Человек предупреждается о том, что на контактные элементы ввода поступает электроток. Нельзя трогать оборудование, предварительно не отключив его, особенно делать ремонт.
  • «Токоведущие части». Предупреждается о компонентах коммутационного оборудования, находящихся под напряжением.
  • «Вращающиеся механизмы». Такие таблички устанавливаются для определения опасной зоны вращения стационарного оборудования. Имеются в виду шлифовальные, токарные и фрезерные станки.
  • «Повышенное напряжение, не открывать!». Данную табличку можно отнести к классу предупреждающих, но она также указывает, чего делать нельзя. Плакат предписывает ограничения, нарушать которые не допускается.
  • «Линии находятся под напряжением». Табличка определяет состояние высоковольтной линии в конкретный момент.
  • «Подыматься здесь». Определяет безопасный маршрут, чтобы добраться до рабочего места.
  • «Идти сюда». Табличка указывает направление движения, которое надо следовать, перемещаясь по опасной территории.
  • Плакат «Вращающиеся механизмы»Знак “Кабель под напряжением”Знак “Заземлено”

    Особенности изготовления знаков электробезопасности

    Любые информационные изделия, использующиеся для обеспечения электробезопасности, должны производиться из диэлектрических материалов.

    Применение металла допускается только для плакатов, устанавливающихся в отдалении от коммутационных устройств и оборудования, работающего под высоким напряжением. Стационарные таблички можно ставить на бетонных либо железных конструкциях и столбах. Допускается нанесение плакатов по трафаретам с использованием стойкой краски. В ночное время суток все таблички должны быть освещены.

    Наименование
    Исполнение
    Размеры

    Запрещающие
    Надпись красного цвета в такого же цвета рамке. Возможно нанесение букв белого цвета на алом фоне внутри прямоугольного плаката.
    20х10 см

    Предупреждающие
    Стрелка всегда делается красным. Надпись может быть выполнена черными либо алыми буквами. Если знак треугольный, то фон — белый или желтый с черной молнией.
    30х15 см, 20х10 см, в виде равностороннего треугольника со сторонами по 30 см

    Предписывающие
    Надпись черными буквами на белом фоне, окантовка знака — синяя или голубая. Возможно исполнение плаката в квадрате зеленого цвета.
    25х25 см

    Указывающие
    Надпись белыми буквами на синем фоне. Рамка белого цвета.
    20х10 см

    Видео «Расположение запрещающих знаков»

    Канал «Канал Энергетика, Электрика» показал, как устанавливаются таблички.

     Загрузка …

    Какие на предприятии должны применяться плакаты и знаки безопасности в электроустановках?

    Главная > Охрана труда > Электрохозяйство > Какие на предприятии должны применяться плакаты и знаки безопасности в электроустановках?

    При работе с электроустановками необходимо не просто соблюдать все правила безопасного труда, чтобы не пострадал сотрудник, который там трудится, но и предупредить окружающих от серьезной опасности при работе с током.

    Знаки электробезопасности выставляются для того, чтобы предупредить или ограничить передвижение на определенной территории.

    Таким образом, создается безопасная зона и предупреждается появление пострадавших в результате удара электрическим током.

    Уважаемые читатели! Статья описывает типовые ситуации, но каждый случай уникальный.

    Если вы хотите узнать, как решить именно Вашу проблему – воспользуйтесь формой онлайн-консультанта в правом нижнем углу сайта или позвоните по прямым телефонам:

    +7 (499) 653-60-72 доб.445 – Москва – ПОЗВОНИТЬ

    +7 (812) 426-14-07 доб.394 – Санкт-Петербург – ПОЗВОНИТЬ

    Задайте вопрос бесплатно здесь – если вы проживаете в другом регионе.

    Это быстро и бесплатно!

    Различные знаки и такие же плакаты, связанные с работами на электроустановках, должны быть на любом предприятии, где данные работы выполняются.

    По известной квалификации все знаки и плакаты электробезопасности делятся на:

    • Запрещающие — налагают полное ограничение на опасные действия, которые могут навредить лицам, выполняющим работы в электроустановке.
    • Предписывающие — разрешают выполнение работ ремонтного и профилактического характера на определенной территории с обязательным соблюдением всех правил и норм электробезопасности.
    • Предупреждающие — содержат информацию об опасности поражения электрическим током на данной территории. Предназначены, как для безопасности персонала, так и для посторонних людей.
    • Указывающие — указывают на расположение оборудования и устройств, которые требуют соблюдения правил по электробезопасности.

    Кроме того, плакаты делятся на переносные и стационарные. Первые могут передвигаться в зависимости от места проведения работ, а вторые используются в определенных местах, где опасность есть всегда или работы ведутся постоянно.

    Учет таких средств защиты на предприятии ведет ответственное лицо, которое назначается по приказу руководителя и следит за сохранностью таких знаков безопасности, а также выдает их на руки при необходимости.

    Основная функция знаков электробезопасности — предотвратить подачу напряжения на территорию работы сотрудника или для предотвращения несчастных случаев. Также все знаки помогут избежать опасности сторонним людям, которые будут информированы о наличии напряжения на данном участке.

    Запрещающие

    Запрещающие знаки безопасности работы в электроустановках используются с целью запретить подачу напряжения или отключения его полностью.

    Такие плакаты вывешиваются возле проводимых работ на высоковольтных линиях и других электроустановках.

    Всего их несколько видов:

    • Работа Под напряжением! Повторно не включать! Этот знак необходим строго запретить ручное включение ВЛ после автоматического отключения. Надпись на прямоугольном плакате белого цвета проводится красными буквами. Плакат имеет красную кайму шириной в 5 мм. Вывешивается на ручки включения.
    • НЕ ВКЛЮЧАТЬ! Работают люди. Относится к переносным плакатам и запрещает подачу напряжения на линию электропередачи. По форме  — прямоугольник белого цвета с красной каймой. Надпись также делается красными буквами.
    • НЕ ВКЛЮЧАТЬ! Работа на линии. Запрещающий плакат прямоугольной формы. Вывешивается на ручках установок, которые подают напряжение. Надпись производится на красном фоне белыми буквами.
    • НЕ ОТКРЫВАТЬ! Работают люди. Запрещающий плакат, который вывешивается на вентиляционных установках. При их открытии может случиться автоматическое включение аппаратов, в которых находятся люди. На белом фоне прямоугольника надпись делается красными буквами.

    Все предписания в этих знаках безопасности при неисполнении могут привести к гибели или сильному травматизму людей.

    Предупреждающие

    Такие знаки предупреждают об опасности  на определенной территории.

    К ним относятся:

    • СТОЙ! Напряжение! Знак-предупреждение относится к переносным. Содержит на белом фоне надпись красными буквами и стрелку, обозначающую напряжение электричеством.  Содержит данные об опасности подходить к тем частям электроустановок, к которым подведен ток.
    • НЕ ВЛЕЗАЙ! Убьет. Данная надпись на прямоугольнике об опасности электрического удара током  при попытке подняться по конструкции. На белом прямоугольнике знака надпись пишется красными буквами с красной стрелкой.
    • ИСПЫТАНИЕ опасно для жизни. Переносной плакат, который используется при испытании высоковольтных линий и предупреждает о поражении электрическим током. Надпись выполнена черными буквами и расположена белом фоне с использованием красной стрелки. Ширина каймы в прямоугольнике — 21 мм.
    • ОСТОРОЖНО Электрическое напряжение. Треугольник с каемкой предупреждающий об опасности удара током . Должен располагаться на всевозможных электроустановках. Выглядит как нанесенная на желтый треугольник черная стрелка.

    Кроме того, есть указательные плакаты, например, синий прямоугольник с белой надписью — «ЗАЗЕМЛЕНО». Означает, что данный участок заземлен и включать сюда напряжение нельзя.

    Применяемые плакаты

    Все знаки и плакаты, которые используются при работе в электроустановках, регламентированы ГОСТом и правилами эксплуатации непосредственно электроустановок.

    Использоваться могут как переносные, так и стационарные плакаты. При этом одновременно на одном объекте могут быть расположены несколько знаков даже разного типа.

    Плакаты и знаки электробезопасности

    Знак безопасности Э1 «Влезать здесь» на пластике

    Предписывающий переносной плакат электробезопасности Э1 «Влезать здесь» размещается на стационарных лестницах, конструкциях в местах где разрешен подъем к расположенному на высоте рабочему месту.

    Знак безопасности Э1 «Влезать здесь» выпускается на пластике (ПВХ) толщиной 2 мм размерами 250х250 и 100х100 мм.





    Знак безопасности Э2 «Работать здесь» на пластике

    Переносной предписывающий знак электробезопасности Э2 «Работать здесь» размещается на рабочем месте в электроустановках электростанций и подстанций. В открытых распределительных устройствах при наличии защитных ограждений рабочего места вывешивают в месте прохода за ограждение.

    Плакат электробезопасности Э2 «Работать здесь» выпускается на пластике (ПВХ) толщиной 2 мм размерами 250х250 и 100х100 мм.



    Знак безопасности Э3 «НЕ ВКЛЮЧАТЬ! Работают люди» на пластике

    Знак электробезопасности Э3 «НЕ ВКЛЮЧАТЬ! Работают люди» предназначен для запрещения подачи напряжения и обеспечения безопасности людей на рабочем месте.

    Плакат электробезопасности Э3 «НЕ ВКЛЮЧАТЬ! Работают люди» выпускается на пластике (ПВХ) толщиной 2 мм размерами 200х100 и 100х50 мм.



    Знак безопасности Э4 «НЕ ВКЛЮЧАТЬ! Работа на линии» на пластике

    Запрещающий плакат электробезопасности Э4 «НЕ ВКЛЮЧАТЬ! Работа на линии» предназначен для предотвращения подачи напряжения на линию, на которой работают люди.

    Знак электробезопасности Э4 «НЕ ВКЛЮЧАТЬ! Работа на линии» выпускается на пластике (ПВХ) толщиной 2 мм размерами 200х100 и 100х50 мм.



    Знак электробезопасности Э5 «НЕ ОТКРЫВАТЬ! Работают люди» на пластике

    Знак электробезопасности Э5 «НЕ ОТКРЫВАТЬ! Работают люди» вывешивается на вентилях и задвижках для предотвращения подачи сжатого воздуха или газа на рабочее место.

    Плакат электробезопасности Э5 «НЕ ОТКРЫВАТЬ! Работают люди» производится на ПВХ пластике 2 мм размерами 200х100 и 100х50 мм.





    Плакат безопасности Э6 «Опасное электрическое поле, без средств защиты проход запрещен» на пластике

    Указательный знак Э6 «Опасное электрическое поле, без средств защиты проход запрещен» предназначен для предупреждения об опасности воздействия электрического поля на работников и запрещения передвижения по участку или объекту без средств защиты.

    Знак электробезопасности Э4 «НЕ ВКЛЮЧАТЬ! Работа на линии» выпускается на пластике (ПВХ) толщиной 2 мм размерами 200х100 и 100х50 мм.

    Знак электробезопасности Э7 «Работа под напряжением. Повторно не включать!» на пластике


    Указательный знак Э7 «Работа под напряжением. Повторно не включать!» вывешивается на объекте для предотвращения повторного ручного включения высоковольтной линии после их автоматического отключения без согласования с производителем работ.

    Плакат электробезопасности Э7 «Работа под напряжением. Повторно не включать!» выпускается на пластике (ПВХ) толщиной 2 мм размерами 200х100 и 100х50 мм.

    Плакат электробезопасности Э8 «Внимание, шунт» на пластике

    Указательный плакат безопасности Э8 «Внимание, шунт» вывешивается на объектах на всё время шунтирования разъеденителя.

    Знак электробезопасности Э8 «Внимание, шунт» производится на пластике (ПВХ) толщиной 2 мм размерами 200х100 и 100х50 мм.

    Знак безопасности Э9 «Заземлено» на пластике



    Знак электробезопасности Э9 «Заземлено» предназначен для указания о недопустимости подачи напряжения на заземленный участок электроустановки.

    Плакат электробезопасности Э9 «Заземлено» выпускается на пластике (ПВХ) толщиной 2 мм размерами 200х100 и 100х50 мм.

    Предупреждающий знак безопасности Э10 «СТОЙ! Напряжение»



    Предупреждающий знак Э10 «СТОЙ! Напряжение» предназначен для оповещения людей об опасности поражения электрическим током.

    Знак электробезопасности Э10 «СТОЙ! Напряжение» выпускается на пластике (ПВХ) толщиной 2 мм размерами 250х250 и 100х100 мм.

    Предупреждающий знак электробезопасности Э11 «НЕ ВЛЕЗАЙ! Убьет»



    Плакат электробезопасности Э11 «НЕ ВЛЕЗАЙ! Убьет» служит для предупреждения об опасности поражения электрическим током из-за приближения к находящимся под напряжением токоведущим частям во время подъема по конструкциям.

    Плакат электробезопасности Э11 «НЕ ВЛЕЗАЙ! Убьет» выпускается на пластике (ПВХ) толщиной 2 мм размерами 200х100 и 100х50 мм.

    Предупреждающий плакат безопасности Э12 «ИСПЫТАНИЕ. Опасно для жизни»







    Для предупреждения об опасности поражения электрическим током при проведении испытаний повышенным напряжением



    Предупреждающий плакат электробезопасности Э12 «ИСПЫТАНИЕ. Опасно для жизни» вывешивается на объектах при проведении испытаний повышенным напряжением во избежание поражения людей электрическим током.

    Предупреждающий знак безопасности Э12 «ИСПЫТАНИЕ. Опасно для жизни» выпускается на ПВХ пластике толщиной 2 мм размерами 200х100 и 100х50 мм.

    Знак безопасности W08 «Опасность поражения электрическим током» (молния)



    Предупреждающий знак безопасности «Молния» — W08 «Опасность поражения электрическим током» устанавливается на опорах линий электропередачи, электрооборудовании и приборах, клеится на дверцы силовых распределительных щитков и шкафов, а также на токоведущие части оборудования и электроприборов.

    Какие плакаты относятся к указательным по электробезопасности — MOREREMONTA

    Использование плакатов и других знаков безопасности в электроустановках обосновано необходимостью запретить, проинформировать или предписать определенные операции при работе с аппаратами коммутации, для того, чтобы обезопасить обслуживающий персонал.

    По характеру использования информационные таблички делятся на два вида:

    • на переносные;
    • на стационарные или постоянные.

    Плакаты запрещающего типа

    Исходя из названия данных плакатов, их основная цель – это запретить определенные действия с коммутационными установками, чтобы во время проведения мероприятий по обслуживанию электроустройств на них случайно не было подано питание.

    «Работа под напряжением. Повторно не включать!» — никому не разрешено повторно включать выключатели ВЛ, после их автоматического отключения, без предварительного согласия с руководителем работ. Такой вид плакатов вывешивается на все ключи управления ВЛ, когда проводятся работы по ремонту оборудования под напряжением (U).

    «Опасно! Электрическое поле! Без средств защиты проход запрещен» устанавливается на ОРУ с U свыше 330 кВ на высоте 1,8 метра на ограждениях участков с U, превышающим 15 кВ на метр. Он информирует о высокой вероятности опасного воздействия электрического поля на обслуживающий персонал и воспрещает их перемещение в рабочей зоне без средств индивидуальной защиты.

    «Не включать. Работают люди» — это переносная табличка, используемый на электроустановках с U свыше 1 тысячи Вольт. Она устанавливается на все приводы, кнопки и ключи управления коммутационным оборудованием и означает, что подача питания на линию запрещена.

    «Не включать! Работа на линии» — это переносная табличка, устанавливаемая на все приводы и ключи управления коммутационными аппаратами. Она запрещает подачу питания на линию.

    Плакаты предупреждающего типа

    Основная задача таких информационных табличек – это уведомление персонала о приближении на небезопасное расстояние к частям оборудования, которые находятся под высоким напряжением.

    «Стой! Напряжение» — используется на установках с U свыше 1 тысячи Вольт. Знак уведомляет о нахождении в непосредственной близости к частям электроустановки, находящимся под напряжением.

    «Не влезай! Убьет» — этот знак информирует об опасности приближения к токоведущим частям при подъеме на конструкцию.

    «Испытание! Опасно для жизни» — этот знак монтируется на заграждения рабочих мест при проведении высоковольтных испытаний и предупреждает об опасности поражения электрическим током.

    «Осторожно! Электрическое напряжение» — используется на электроустановках любых подстанций и электрических станций. Он предупреждает об опасности приближения к токопроводящим частям установки.

    Плакаты предписывающего типа

    Такие знаки используются для обозначения рабочей зоны и безопасных подходов к ней.

    «Работать здесь» — располагается на рабочем месте.

    «Влезать здесь» — монтируется на высотных рабочих местах и указывает на безопасный путь подъема.

    Плакаты указывающего типа

    Плакат «Заземлено» — этот знак устанавливается на приводах коммутационных устройств. Он указывает о том, что данный участок установки заземлен и на него нельзя подавать напряжение.

    При использовании указательного и запрещающего знака одновременно, указательный всегда вешает сверху.

    Охрана труда в электроэнергетике

    Плакаты и знаки безопасности

    Какие бывают знаки и плакаты!?

    Плакаты и знаки безопасности относятся к дополнительным электрозащитным средствам, они делятся на предупреждающие, запрещающие, предписывающие и указательные.

    По характеру применения плакаты могут быть постоянными и переносными, а знаки – постоянными. К предупреждающим относятся плакаты и знаки: постоянный знак «Осторожно! Электрическое напряжение», плакат переносной «Стой! Напряжение», плакат переносной «Испытание – опасно для жизни!», плакат переносной «Не влезай – убьет!».

    К запрещающим относятся плакаты: переносной плакат «Не включать! Работают люди», переносной плакат «Не включать! Работа на линии», переносной плакат «Не открывать! Работают люди».

    К предписывающим плакатам: переносной плакат «Работать здесь», переносной плакат «Влезать здесь».

    К указательным плакатам: переносной плакат «Заземлено»

    Для чего применяются знаки и плакаты безопасности!?

    Знак «Осторожно! Электрическое напряжение» и плакат «Стой! Напряжение» предупреждают об опасности поражения электрическим током. Плакат «Испытание – опасно для жизни!» предупреждает об опасности поражения электрическим током при проведении испытаний повышенным напряжением. Плакат «Не влезай – убьет!» предупреждает об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением. Плакат «Не включать! Работают люди» запрещает подачу напряжение на рабочее место. Плакат «Не включать! Работа на линии» запрещает подачу напряжения на линию, на которой работают люди. Плакат «Не открывать! Работают люди» запрещает подачу сжатого воздуха. Плакат «Работать здесь» указывает рабочее место. Плакат «Влезать здесь» указывает безопасный путь подъема к рабочему месту, расположенному на высоте. Плакат «Заземлено» указывает о недопустимости подачи напряжения на заземленный участок электроустановки.

    Проверьте, насколько хорошо Вы изучили вопрос «Плакаты и знаки электробезопасности», ответив на несколько контрольных вопросов. [Пройти тест]

    Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

    Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

    По своему назначению плакаты и знаки безопасности делятся на:

    • — запрещающие;
    • — предупреждающие;
    • — предписывающие;
    • — указывающие.

    По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).

    Друзья ввиду того что в комментариях постоянно ведутся споры и разногласия решил немного и изменить структуру и наполнение данной статьи.

    Наименование и принадлежность плакатов и знаков электробезопасности к тому или иному классу, взяты с источника СО 153-34.03.603-2003 — «ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ», которая была утверждена в 2003 году.

    Запрещающие плакаты

    Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

    « РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать! » — этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

    Размеры плаката – 100х500 мм, ширина красной каймы – 5 мм. Надпись выполнена буквами красного цвета на белом фоне.

    « НЕ ВКЛЮЧАТЬ! работают люди » — плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.

    Плакат выполняется размерами 200х100 или 100Х50 мм, ширина красной каймы составляет соответственно 10 и 5 мм. Надпись выполняется буквами красного цвета на белом фоне.

    « НЕ ВКЛЮЧАТЬ! работа на линии »- плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.

    Размеры плаката – 200х100 или 100х50 мм. Надпись выполняется белыми буквами на красном фоне.

    « НЕ ОТКРЫВАТЬ работают люди » — запрещающий плакат, который необходимо вывешивать на задвижках и вентилях перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители), ошибочное открытие которых может привести ко включению аппарата на котором работают люди.

    Также плакат «НЕ ОТКРЫВАТЬ работают люди» вывешивается на газовых баллонах или трубопроводах (водородных, кислородных и т.п.) открытие которых может привести к травмам работающих людей.

    Данный запрещающий плакат относится к переносным. Размеры плаката 200х100, ширина красной каймы 5 мм.

    Предупреждающие плакаты

    Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.

    « СТОЙ! напряжение »- предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше (относится к переносным).

    Размеры плаката – 300Х150 мм. Стрела красная выполнена по ГОСТ 12.4.026. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.

    « НЕ ВЛЕЗАЙ! убьет » — этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.

    Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.

    « ИСПЫТАНИЕ опасно для жизни »- плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.

    Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 21 мм. Надпись выполнена буквами черного цвета на белом фоне.

    « ОПАСНОЕ ЭЛЕКТРИЕСКОЕ ПОЛЕ без средств защиты проход запрещен » – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 150 — 200 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

    Размеры плаката – 200Х100 мм. Ширина красной каймы – 10 мм. Надпись выполнена буквами красного цвета на белом фоне.

    « ОСТОРОЖНО электрическое напряжение » — знак электробезопасности, предупреждающий об опасности поражения действием электрического тока. Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.

    Знак выполняется в виде равностороннего треугольника со стороной 300 мм — для размещения на дверях помещений. Если для размещения на оборудовании, машинах, механизмах и таре может быть со сторонами: 25, 40, 50, 80, 100, 150 мм . Стрела и кайма черного цвета, фон – желтого.

    Также знак «осторожно электрическое напряжение» может наносится черной краской на бетонных поверхностях (плиты, заборы, ограждения ОРУ, ж/б опоры и т.д.) с помощью трафарета.

    Предписывающие плакаты

    Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.

    « РАБОТАТЬ ЗДЕСЬ » — указывает рабочее место.

    Размеры предписывающего плаката – 100Х100 или 250Х250 мм. Выполнен в виде белого квадрата со сторонами соответственно 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата. Плакат переносной.

    « ВЛЕЗАТЬ ЗДЕСЬ » — также является предписывающим плакатом и применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место.

    Размеры плаката – 100Х100 или 250Х250 мм. Также как и плакат «работать здесь» выполнен в виде белого квадрата со сторонами 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата.

    Указательный плакат

    « ЗАЗЕМЛЕНО » — указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.

    Размеры плаката – 200×100мм или 100×50 мм с шириной белой каймы 13 мм и 5 мм соответственно. Надпись выполнена белыми буквами на синем фоне.

    Скрытая связь между электробезопасностью и спешкой — Охрана труда и безопасность

    Скрытая связь между электробезопасностью и спешкой

    Хотя желание работать быстро — в нашей природе, это делает нас уязвимыми для несчастных случаев.

    Электробезопасность — одна из тех проблем, которые доказывают, что дьявол действительно кроется в деталях. Почти каждая отрасль промышленности сталкивается с проблемами электробезопасности, поскольку существует определенная опасность поражения электрическим током, с которой сотрудники могут столкнуться.Но когда дело доходит до того, как выглядят эти конкретные опасности, различий предостаточно.

    Строительным рабочим необходимо знать о близлежащих линиях электропередач. Линейным работникам, возможно, придется учитывать электрические риски, связанные с оборудованием. Другие работы должны иметь дело с проводами под напряжением, стоячей водой, которая может увеличить риск поражения электрическим током, повреждениями электроинструментов и изношенных шнуров, воздействием электрических проблем во время планового обслуживания или людьми, работающими рядом с электрическими системами.

    Как менеджер по безопасности должен подготовить сотрудников к такому разнообразию опасностей, связанных с электрическим током? Традиционный ответ состоит в том, чтобы опираться на иерархию средств управления, устраняя или уменьшая воздействие, где это возможно, а также предлагая серьезную дозу обучения по электробезопасности.

    Обучение — эффективный вариант для людей, которые работают с опасностями поражения электрическим током час за часом, изо дня в день. Для этих людей — электриков и операторов линий электропередач — опасности настолько распространены (и часто буквально перед ними), что их нельзя игнорировать или забывать. Это основная цель их работы.

    Но многие работники реже сталкиваются с проблемами электричества. Несмотря на то, что они могут использовать электроинструменты и оборудование все время, потребность в обеспечении электробезопасности для них не столь очевидна.Например, электрические шнуры редко изнашиваются, что позволяет легко взять электроинструмент, не проверив сначала, что все в хорошем рабочем состоянии. Итак, до тех пор, пока проблема с электричеством не повлияет на их способность выполнять свою работу — отключение света, срабатывание выключателей, отказ оборудования — электричество — это невидимая горилла в комнате. Если предположить, что эти ситуации ограничены, между их воздействием электрическим током проходит ровно достаточно времени, чтобы заставить их полностью выскользнуть из головы.


    Эта статья впервые была опубликована в выпуске журнала «Охрана труда и безопасность» от 1 апреля 2021 года.

    Общий (442)

    Позиция Публикация Тип информации Цена Коллекция
    Общая бытовая электробезопасность
    A1 Справочник по бытовой электробезопасности Справочник Бесплатно Регистрация
    и
    Бюро разрешений,
    EMSD
    A2 Справочник по бытовой электробезопасности (индонезийский) Справочник
    A3 Справочник по бытовой электробезопасности (на филиппинском языке) Справочник
    Безопасность электротехнической продукции
    B1 Советы по безопасности электрических вентиляторов — плакат
    [Формат PDF (1.17 МБ)]
    Проспект (1.02MB) Бесплатно Регистрационный номер
    и
    Управление разрешениями,
    EMSD
    B2 Советы по безопасности для телевизоров — плакат
    [Формат PDF (996KB)]
    Проспект (1,04 МБ)
    B3 Советы по безопасности для кондиционеров — плакат
    [Формат PDF (1,22MB)]
    Проспект (3.23MB)
    B4 Советы по безопасности для персональных компьютеров — Плакат
    [Формат PDF (1.54 МБ)]
    Проспект (1.28MB)
    B5 Советы по безопасности для стиральных машин — плакат
    [Формат PDF (832 КБ)]
    Проспект (983 КБ)
    B6 Советы по безопасности при домашнем рождественском освещении — плакат
    [Формат PDF (1,19MB)]
    Проспект (945 КБ)
    B7 Советы по безопасности электрических одеял — плакат
    [Формат PDF (1,21MB)]
    Проспект (950 КБ)
    B8 Советы по безопасности при работе с электрическими нагревателями — плакат
    [Формат PDF (1.16 МБ)]
    Проспект (1.02MB)
    B9 Будьте разумными, покупайте только безопасные электроприборы — плакат [Формат PDF (1,01MB)] Проспект (0,99 МБ)
    B10 Советы по безопасности для вилок, адаптеров и модулей расширения — плакат
    [Формат PDF (1,12MB)]
    Проспект (885 КБ)
    B11 Правильно используйте бытовую электрическую технику — Плакат
    [Формат PDF (1.29 МБ)]
    Проспект (1.02MB)
    B12 Советы по безопасности для индукционных плит — плакат
    [Формат PDF (1.03MB)]
    Проспект (859 КБ)
    B13 Советы по безопасности для цифровых наземных телевизионных приставок — плакат
    [формат PDF (1,16MB)]
    Проспект (945 КБ)
    B14 Советы по безопасности для электрических водонагревателей — Плакат
    [Формат PDF (1.94 МБ)]
    Проспект (2.41MB)
    B15 Советы по электробезопасности дома весной и летом — Плакат
    [Формат PDF (3,26MB)]
    Проспект (3.01MB)
    B16 Советы по электробезопасности дома осенью и зимой — Плакат
    [Формат PDF (2,56MB)]
    Проспект (2,89 МБ)
    B17 Советы по электробезопасности для осушителей — плакат
    [Формат PDF (879KB)]
    Брошюра (1.66 МБ)
    B18 Регулярное обслуживание электроприборов — Плакат
    [Формат PDF (4,34MB)]
    B19 Предотвращение перегрузки и безопасное использование адаптеров / модулей расширения — Плакат
    [Формат PDF (832 КБ)]
    B20 Отключить питание, если прибор не будет использоваться долгое время — Плакат
    [Формат PDF (1,01 МБ)]
    B21 Достаточное пространство для отвода тепла и регулярной очистки — Плакат
    [Формат PDF (972 КБ)]
    B22 Изучение навыков электробезопасности в молодом возрасте — Брошюра
    [формат PDF (4.35 МБ)]
    B23 Электробезопасность для пожилых людей — проспект
    [Формат PDF (5,74 МБ)]
    Безопасность электрического монтажа
    C1 Для вашей безопасности периодически проверяйте свои электрические установки — проспект
    [формат PDF (1,95 МБ)]
    Бесплатно Регистрационный номер
    и
    Управление разрешениями,
    EMSD
    C2 Обеспечьте безопасность ваших электрических установок Проводите периодические проверки каждые 5 лет — Плакат
    [Формат PDF (1.20 МБ)]
    Брошюра (1.01MB)
    C3 Нанять зарегистрированных подрядчиков по электричеству для выполнения электромонтажных работ — плакат [Формат PDF (1,06MB)] Брошюра (916 КБ)
    C4 Схема силовой подвески для электромонтажных работ — плакат
    [формат PDF (716KB)]
    Проспект (950 КБ)
    C5 В целях безопасности отключите подачу электроэнергии перед электромонтажными работами — плакат
    [Формат PDF (559KB)]
    C6 Зарегистрируйтесь перед заключением договора на выполнение электромонтажных работ
    [Формат PDF (2.13 МБ)]
    Проспект (871 КБ)
    C7 Регистрация и обслуживание генерирующих мощностей — плакат [Формат PDF (1,36MB)] Брошюра (2,89 МБ)
    Работает рядом с линиями электроснабжения
    D1 Одобренное компетентное лицо 13 шагов для обнаружения подземных кабелей — Брошюра (издание 2018 г.)
    [Формат PDF (1,46 МБ)]
    Видео — источник YouTube (внешний)
    — Кантонское видео с традиционными китайскими субтитрами
    D2 11 Меры по защите подземных кабелей — проспект (издание 2018 г.)
    [Формат PDF (2.54 МБ)]
    Бесплатно Регистрационный номер
    и
    Управление разрешениями,
    EMSD
    D3 5 шагов и 5 мер для воздушных линий электропередачи — проспект (январь 2019 г.)
    [Формат PDF (347 КБ)]
    (Печатная копия буклета находится в стадии разработки)

    PM567 без торговой марки | Плакат с инструкциями по электробезопасности A2 590×420 мм

    {{еще}} {{если false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

    Чтобы продолжить, выберите хотя бы один проект.

    Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} {{/если}}

    Показаны рабочие сайты {{: projectsData.worksites.length}}

    Отображение рабочие места

    Расширить все | Свернуть все

    {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

    Отступление

    Истекает

    Потребление

    {{для projectsData.рабочие места}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

    {{:кодовое имя}}

    Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

    Потребление:

    {{если! isApplicableAmountLimit}}

    Нет максимальной суммы

    {{еще}} {{/если}} {{/для}}
    {{/для}}

    Необходимо выбрать хотя бы один проект

    Сохранить

    {{/если}} {{if true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

    Выберите хотя бы один проект

    {{/если}} {{для projectsData.result}} {{/для}}

    Необходимо выбрать хотя бы один проект

    Сохранить {{/если}} {{/если}}

    Электробезопасность

    Электричество может привести к смерти или серьезным травмам людей и причинить материальный ущерб. Однако вы можете принять простые меры предосторожности при работе с электричеством и электрооборудованием или рядом с ними, чтобы значительно снизить риск получения травм для вас, ваших рабочих и окружающих.В этом разделе приводится краткое изложение этих мер предосторожности.

    Пример использования

    19-летний мужчина был убит электрическим током, когда коснулся холодильной витрины в кафе. Расследование показало, что вилка 13А была неправильно вставлена ​​в главный провод шкафа.

    Это означало, что металлические конструкции шкафа, к которым нельзя было прикасаться, находились под опасным напряжением сети. Сестра мужчины получила два электрошока из шкафа, прежде чем поняла, что случилось с ее братом.

    Как избежать подобных аварий

    Даже неправильное подключение вилки может иметь серьезные последствия. Вы должны убедиться, что ваша электрическая установка и оборудование безопасны. Не срезайте углы — электрические установки должен устанавливать человек, имеющий необходимую подготовку, навыки и опыт для безопасного выполнения работ.

    Какие опасности?

    Основными опасностями при работе с электричеством являются:

    • поражение электрическим током и ожоги от контакта с токоведущими частями
    • травмы от воздействия электрической дуги, пожара из-за неисправного электрооборудования или установок
    • взрыв, вызванный неподходящим электрическим оборудованием или статическим электричеством, приводящим к воспламенению легковоспламеняющихся паров или пыли, например, в кабине для окраски распылением

    Поражение электрическим током также может привести к другим видам травм, например, в результате падения с лестниц, строительных лесов и т. Д.

    Что мне делать?

    Вы должны убедиться, что была проведена оценка любых опасностей поражения электрическим током, которая включает:

    • кому они могут причинить вред
    • как был установлен уровень риска
    • меры предосторожности, принятые для контроля этого риска

    Оценка риска должна учитывать тип используемого электрического оборудования, способ его использования и окружающую среду, в которой оно используется.

    Убедитесь, что электрическая установка и электрическое оборудование соответствуют:

    • подходит для использования по назначению и условиям эксплуатации
    • используется только по прямому назначению

    Во влажной среде неподходящее оборудование может стать живым и оживить окружающую среду. Предохранители, автоматические выключатели и другие устройства должны быть правильно рассчитаны для цепи, которую они защищают.Изоляторы и коробки предохранителей следует держать закрытыми и, по возможности, запертыми.

    Кабели, вилки, розетки и арматура должны быть достаточно прочными и адекватно защищенными для рабочих условий. Убедитесь, что на оборудовании есть доступный выключатель или изолятор для быстрого отключения электроэнергии в аварийной ситуации.

    Техническое обслуживание

    Насколько это практически возможно. Это означает балансирование уровня риска с мерами, необходимыми для контроля реального риска с точки зрения денег, времени или хлопот.Однако вам не нужно предпринимать никаких действий, если они будут сильно несоразмерны уровню риска. , вы должны следить за тем, чтобы электрическое оборудование и установки находились в хорошем состоянии, чтобы предотвратить опасность.

    Пользователи электрического оборудования, включая переносные приборы, должны проводить визуальный осмотр. Немедленно прекратите использование оборудования и проверьте его, отремонтируйте или замените, если:

    • вилка или разъем повреждены
    • кабель отремонтирован изолентой, не закреплен, видны внутренние провода и т. Д.
    • присутствуют следы ожогов или пятна (свидетельствующие о перегреве)

    Ремонт должен выполняться только компетентным лицом (лицом, обладающим необходимыми навыками, знаниями и опытом для безопасного выполнения работ).

    Чаще проверяйте предметы, которые с большей вероятностью могут быть повреждены (например, переносные электрические инструменты и оборудование, которое регулярно перемещается, часто используется или в тяжелых условиях). Менее частые проверки необходимы для оборудования, которое с меньшей вероятностью будет повреждено (например, настольных компьютеров и т. Д.).

    Визуальный контроль обычно не требуется для небольших предметов с батарейным питанием или оборудования, которое работает от сетевого адаптера (ноутбуки, беспроводные телефоны и т. Д.).Однако сетевой адаптер для такого оборудования следует проверить визуально.

    Подумайте, следует ли электрическое оборудование, включая портативные приборы, более формально проверять или испытывать компетентным лицом. Также подумайте об интервалах, через которые это следует делать.

    Буклет HSE Обслуживание переносного электрического оборудования в средах с низким уровнем риска может помочь вам решить, следует ли и когда тестировать переносные устройства в средах с низким уровнем риска.

    Принять меры для регулярного осмотра и тестирования стационарной электропроводки, т. Е. Цепей от счетчика и блока потребителей, снабжающих выключатели света, розетки, подключенное оборудование (например, кухонные плиты, фены) и т. Д., Чтобы они проводились регулярно, чтобы исключить вероятность ухудшения состояния. приводящий к опасности. Эту работу обычно должен выполнять компетентный специалист, как правило, электрик

    .

    Когда кто-то может выполнять электромонтажные работы?

    В этом контексте компетентное лицо — это человек, имеющий соответствующую подготовку, навыки и знания для выполнения задачи, которая должна быть предпринята, чтобы предотвратить нанесение вреда себе и другим.

    Успешно завершенное ученичество в области электротехники с некоторым опытом после прохождения обучения является одним из способов продемонстрировать техническую компетентность в области общих электромонтажных работ.

    Более специализированные работы, такие как техническое обслуживание распределительного устройства высокого напряжения или модификация системы управления, почти наверняка потребуют дополнительного обучения и опыта.

    Ключевые моменты, которые следует запомнить

    • Убедитесь, что рабочие знают, как безопасно использовать электрическое оборудование
    • Убедитесь, что доступно достаточно розеток.Убедитесь, что розетки не перегружены с помощью неиспользуемых адаптеров, так как это может привести к пожару
    • Убедитесь, что нет висящих тросов, которые могут споткнуться или упасть.
    • Выключайте приборы и отсоединяйте их от сети перед их чисткой или регулировкой
    • Убедитесь, что все ищут электрические провода, кабели или оборудование рядом с местом, где они собираются работать, и проверяют наличие знаков, предупреждающих об опасности электричества или любой другой опасности.При выполнении работ следует проводить проверки и помнить, что электрические кабели могут проходить внутри стен, полов и потолков (особенно при сверлении отверстий в этих местах) и т. Д.
    • Убедитесь, что каждый, кто работает с электричеством, обладает достаточными навыками, знаниями и опытом для этого. Неправильное подключение вилки может быть опасным и привести к несчастному случаю со смертельным исходом или пожару
    • Немедленно прекратите использование оборудования, если оно кажется неисправным — обратитесь к компетентному лицу для проверки
    • Перед использованием убедитесь, что любое электрическое оборудование, привезенное на работу сотрудниками, а также любое нанятое или взятое напрокат оборудование, пригодно для использования и остается пригодным при техническом обслуживании по мере необходимости.
    • Рассмотрите возможность использования устройства защитного отключения (УЗО) между источником электропитания и оборудованием, особенно при работе на открытом воздухе, или во влажном или замкнутом месте (см. Электробезопасность HSE на рабочем месте).

    Воздушные линии электропередачи

    • Помните об опасностях работы рядом с воздушными линиями электропередач или под ними.От них может вспыхнуть электричество, даже если машины и оборудование не должны касаться их
    • Не работайте под ними, если оборудование (например, лестницы, стрела крана, кузов самосвала или опора строительных лесов) может оказаться на расстоянии не менее шести метров от линии электропередачи без консультации. Поговорите с владельцем линии, например, с электроэнергетической компанией, железнодорожной компанией или оператором трамвая, до начала каких-либо работ

    Кабели подземные

    • Всегда предполагайте наличие кабелей при копании на улице, тротуаре и / или возле зданий
    • Проконсультируйтесь с местными электроэнергетическими компаниями и планами обслуживания, чтобы определить расположение кабелей

    Узнать больше

    Электробезопасность HSE на рабочем месте

    Закон

    Регламент об электричестве на рабочем месте 1989

    Знаков электробезопасности 101 | Требования и типы

    Электробезопасность — серьезная проблема на современных рабочих местах.Каждый год OSHA составляет список из десяти наиболее часто упоминаемых нарушений. Общие требования электробезопасности появляются в этом списке год за годом. Хотя электробезопасность включает в себя множество различных элементов, знаки безопасности часто упускаются из виду.

    Знаки электробезопасности сообщают рабочим важную информацию. Они также могут быть одним из самых эффективных инструментов в наборе инструментов менеджера предприятия. Они также требуются целым рядом законов и стандартов.

    Требования к знакам безопасности

    Правила

    OSHA по электробезопасности на рабочем месте содержат четкий призыв к установке указателей по электробезопасности.Правила в 29 CFR 1910.335 (b) требуют использования знаков «там, где это необходимо для предупреждения сотрудников об опасности поражения электрическим током». Какие опасности здесь описаны? Все те, «которые могут привести к травмам из-за поражения электрическим током, ожогов или выхода из строя частей электрооборудования».

    Требования OSHA к рабочим местам — не единственные правила, которые необходимо соблюдать. Национальный электротехнический кодекс (NEC) публикуется Национальной ассоциацией противопожарной защиты (NFPA) и является частью юридических требований для строительства в большинстве юрисдикций США.У NEC есть свои требования к предупреждающим знакам и другим системам идентификации.

    После выполнения требований законодательства рекомендуется следовать рекомендациям экспертов по безопасности. В отношении электробезопасности на рабочем месте ведущий отраслевой стандарт также написан NFPA и опубликован как NFPA 70E. Этот стандарт охватывает рекомендуемые методы выполнения работы, обучения сотрудников и определения подходящего оборудования. Он также включает собственные требования к указателям по электробезопасности.

    Виды знаков электробезопасности

    Подобно тому, как существует много видов опасностей, существует также множество видов знаков, информирующих рабочих об этих опасностях. Это одни из наиболее распространенных типов.

    Маркеры напряжения и информация об основном оборудовании

    Многие знаки и этикетки имеют очень простую форму. Маркеры напряжения могут состоять только из узкой оранжевой метки, где номинальное напряжение единицы оборудования выделено жирным черным шрифтом. Также могут быть уместны дополнительные детали.Эти метки могут также идентифицировать подключенное оборудование или место управления. Этикетки этого типа могут служить основным элементом безопасности за счет быстрой идентификации систем.

    Этикетки для дуговой вспышки

    Сложные и опасные опасности, такие как вспышка дуги, требуют более детального подхода. OSHA требует информативных знаков, предупреждающих рабочих об опасностях в целом, а NEC требует специальных предупреждений об опасности дугового разряда. Стандарт NFPA 70E идет дальше и дает подробные требования к информации на этикетках дуговой вспышки.

    Эти подробные знаки электробезопасности должны содержать определенную информацию. Номинальное напряжение системы и граница вспышки дуги — это первые шаги к общей безопасности. Этикетки вспышки дуги также должны помочь квалифицированному рабочему выбрать правильные средства индивидуальной защиты (СИЗ) для безопасной работы.

    Знаки электрического зазора

    Даже если вспышка дуги маловероятна, может потребоваться безопасное пространство вокруг электрического оборудования.Например, OSHA требует наличия свободной рабочей зоны возле большинства электрических панелей и аналогичных органов управления. Это правило, изложенное в 29 CFR 1910.303 (g) (1), обычно требует свободного пространства не менее 36 дюймов перед панелями. Свободное пространство должно быть не менее 30 дюймов в ширину или во всю ширину оборудования (если шире 30 дюймов).

    Повесьте табличку на панели с указанием количества свободного места. Эти знаки освобождения помогают гарантировать, что все рабочие, от электриков до дворников, соблюдают безопасные границы.В этих случаях эффективная разметка пола также может стать эффективным наглядным пособием, четко обозначив свободную площадь.

    Безопасные процедуры


    Если необходимо следовать пошаговым процедурам, опубликуйте требуемые шаги. Это простой и эффективный способ напомнить работникам о правильном рабочем процессе. Это может быть особенно важно для мощного электрического оборудования, которое может потребоваться заблокировать и пометить для обслуживания. Чтобы процедура блокировки / маркировки (LO / TO) была эффективной, ее необходимо настроить для каждой единицы оборудования.Не стоит надеяться, что рабочие запомнят каждый шаг для каждой машины. Разместите знаки и ярлыки, которые будут полезным напоминанием, когда и где эти действия необходимы. Для получения дополнительной информации об этом процессе загрузите наше руководство по Lockout / Tagout.

    Процедуры технического обслуживания — не единственные, которые можно размещать на оборудовании для повышения безопасности и эффективности. Могут быть полезны даже базовые шаги по запуску и выключению. Также могут быть включены обычные инструкции по эксплуатации и шаги по настройке оборудования.

    Визуальные решения для электробезопасности

    Большинство этих знаков необходимо настраивать для каждого объекта или даже для каждого элемента оборудования. Важно продумать дизайн предупреждающего знака или этикетки, прежде чем заказывать или распечатывать их на месте. К счастью, визуальная коммуникация была главной темой в области безопасности на рабочем месте на протяжении десятилетий.

    Некоторые основные советы по знакам безопасности, отвечающим требованиям OSHA, можно легко применить к знакам электробезопасности. Если знаки предупреждают рабочих о потенциальной травме, они должны соблюдать стандарты OSHA в отношении знаков предупреждения опасности в 29 CFR 1910.145. Но это старое правило. В качестве более современной альтернативы OSHA позволяет учреждениям следовать рекомендациям Американского национального института стандартов (ANSI). Эти рекомендации образуют стандарт вывесок ANSI Z535.

    В обеих системах знаки должны использовать четкую формулировку для быстрого и надежного общения. Знаки должны быть четко видимыми и читаемыми для работников, которым нужна эта информация. Использование стандартного подхода, такого как ANSI Z535, также позволяет цветам знаков и сигнальным словам сообщать об актуальности информации знака.Знак «Осторожно» указывает на относительно незначительные опасности и предупреждения, а знак «Опасно» указывает на серьезную опасность, представляющую риск смерти или серьезной травмы. Чтобы получить более подробный подход к стандартизированным знакам на рабочем месте, загрузите наше бесплатное руководство по знакам безопасности OSHA.

    Электробезопасность на работе — Creative Safety Publishing

    Этот текст отображается, если аудиотег не поддерживается. Этот текст отображается, если аудиотег не поддерживается.6 мин. Чтения

    Джон Коппари, инструктор-специалист OSHA

    Подробнее.

    Как может менеджер по безопасности, не являющийся электриком, искать электрические опасности? Джон Коппари, инструктор-специалист OSHA, отвечает на этот и многие другие вопросы в этом подкасте.
    Джон является сертифицированным тренером OSHA по безопасности строительства, CPR / AED, электрическим вопросам NFPA 70E и многим другим темам. В частном секторе Джон работал менеджером по безопасности на производстве. Он знает свое дело и может ответить на извечный вопрос: «Почему птицы на линиях электропередач не получают шок?» Итак, сядьте и слушайте!


    Стенограмма интервью

    (: 00)
    Брэндон Нис: Добро пожаловать на Обсуждение экспертов по безопасности .Посетите наш веб-сайт CreativeSafetySupply.com/podcast.
    (: 06)
    Вступительная музыка
    (: 14)
    Джон Коппари: Электричество — одно из самых неумолимых. Достаточно одного раза, чтобы кто-то был шокирован.
    (: 20)
    Дэн Кларк: Электричество — это просто организованное освещение. Так сказал Джордж Карлин. Это означает, что розетка на работе или дома может быть столь же опасной, как гром среди ясного неба.
    Здравствуйте, меня зовут Дэн Кларк, и сегодня мы разговариваем с Джоном Коппари, инструктором-специалистом OSHA.Джон имеет долгую историю управления безопасностью на рабочем месте, и теперь он является сертифицированным инструктором по строительной безопасности, CPR / AED, электротехнике NFPA 70E и многим другим. Сегодня мы сосредоточимся на электробезопасности на работе. Привет, Джон.
    (: 56)
    Джон Коппари: Привет, Дэн.
    Дан: Каково положение Управления профессиональной подготовки и образования OSHA в Арлингтон-Хайтс, штат Иллинойс?
    Джон: О, отлично.
    Дан: Хорошо. Что ж, Джон, давай поговорим об электробезопасности.Многие слушатели этого подкаста — менеджеры по безопасности или начинающие менеджеры по безопасности.
    Джон: Хорошо.
    Dan: Как может менеджер по безопасности, не являющийся электриком, искать электрические опасности?
    Jon: Что ж, лучший способ для менеджера по безопасности предприятия узнать об этих проблемах с электричеством — это проводить регулярные проверки своего рабочего места самостоятельно или с помощью квалифицированного электрика, если он есть на предприятии.
    (1:34)
    Это поможет руководителю службы безопасности узнать об электрических проблемах на их предприятии, которые охватываются нашими стандартами и которые также входят в список 10 основных нарушений OSHA.Убедитесь, что они используют перечисленное и промаркированное электрическое оборудование в соответствии с перечисленными инструкциями. Они могут следить за тем, чтобы проверить электрическое оборудование на предмет повреждений, которые могли бы травмировать работника. Эффективное закрытие неиспользуемых отверстий в блоках или панелях выключателей или снаружи. И убедившись, что они ищут защиту токоведущих частей от случайного контакта.
    (2:16)
    Дан: Любое обучение, которое вы бы порекомендовали для менеджера по безопасности распознавать опасности?
    Jon: Одна вещь, я думаю, для менеджера по безопасности — это изучить наши стандарты OSHA, которые являются подразделом S OSHA для общей отрасли.А это наши 1910.303 — 0.335. И это дает четкое руководство по выявлению любых опасностей, начиная от токоведущих частей и заканчивая неиспользуемыми отверстиями.
    Дан: Мм-хм.
    Jon: Какой тип проводки (правильный способ подключения системы), методы заземления.
    (2:51)
    Дан: Хорошо.
    Jon: Это также касается безопасных методов работы. Таким образом, он сообщал бы работодателю или менеджеру по безопасности, как выполнять работу вживую — если им нужно, — а также как правильно электрически заблокировать / пометить систему.
    Дан: Еще раз, если позволите. Что это за номер главы в вашем документе?
    Jon: Подчасть S общих отраслевых стандартов 1910 года.
    Дан: Хорошо.
    Jon: В подразделе S это от 0,303 до 0,335.
    (3:23)
    Дан: Отлично. Мы свяжем это в расшифровке стенограммы этого подкаста на нашем веб-сайте CreativeSafetySupply.com, чтобы каждый мог его прочитать.
    Джон: Справа. И это доступно для всех.
    Дэн: Хорошо, это хорошо.Могут ли электрики предприятия предоставлять информацию на законных основаниях — разговаривать в ящике с инструментами в здании — или сотрудник должен проходить обучение только у сертифицированных инструкторов?
    (3:48)
    Jon: Что ж, беседы с инструментами — отличный способ получить информацию. Как электрик предприятия, он может предоставить беседы с инструментами для обучения сотрудников. Если они квалифицированные электрики, они прошли надлежащую подготовку. Одна из вещей, о которой говорит набор инструментов, — он должен быть достаточно эффективным, чтобы передавать сообщение, которое помогает работнику понять, как идентифицировать эти электрические опасности и опасности.Как правильно сообщить своему руководителю об опасностях. Как защитить токоведущие части или как их идентифицировать и как связаться с руководителем или электриком.
    (4:26)
    Надлежащие методы электрической блокировки / маркировки, чтобы электрическая сторона части оборудования была должным образом обесточена, проверена и безопасна для работы. Правильные методы заземления также являются самыми простыми. Для гибких шнуров, которые используются, чтобы убедиться, что шнур в хорошей форме и что заземляющий штифт все еще находится в контакте и работает должным образом.
    (4:51)
    Дэн: Что ж, давайте перейдем к локауту / тагауту. Это всегда одно из 10 самых серьезных нарушений OSHA каждый год. Я знаю, почему вам нужно выполнять блокировку / теги, но не могли бы вы привести нам несколько примеров проблем, которые вы заметили в быстрых исправлениях?
    Джон: Да. Я предполагаю, что некоторые из проблем, которые я, вероятно, видел, больше связаны с этапом проверки электрической блокировки / маркировки, который включает в себя проверку работником того, что оборудование должным образом обесточено. Иногда оборудование просто обесточивается, и тогда они будут думать о том, чтобы пойти на работу, вместо того, чтобы квалифицированный электрик проверил с помощью мультиметра, что панель управления действительно обесточена, чтобы рабочий мог безопасно работать с этим оборудованием.
    (5:39)
    Дэн: Я знаю, что вы имеете в виду. Даже если переключатель выключен, где-то в соответствии с накопленным электричеством может быть конденсатор, который может шокировать вас до чертиков.
    Джон: Верно, да.
    Dan: А, я пытался сам починить кондиционер. Одна из тех градирен, которой, как вы знаете, 15 лет. И он умирал, и я вошел туда и начал распадаться. И я не понимал, что есть огромная толстая штука, похожая на большую банку пива, но это конденсатор, полный электричества, который меня мог бы прибить.
    Джон: Верно.
    Dan: И, поэтому люди должны быть очень осторожными, и я думаю, что очень важно, чтобы вы упомянули, чтобы кто-то проверил, что эта цепь не работает.
    (6:16)
    Jon: Потому что, также, электрик будет проверять не только конденсатор, который накапливает энергию, но и любое случайное повторное включение. Обратная подача, если линия касается другой линии.
    Дан: Мм-хм.
    Jon: Обратная подача в систему.Итак, этот электрик, или, как мы его называем, «квалифицированный специалист», будет проверять это, чтобы убедиться, что он должным образом обесточен и готов к работе.
    Дан: Хорошо. Хорошо, перейдем к другим вещам. Какие электрические нарушения вы наблюдаете на рабочем месте?
    (6:47)
    Jon: Некоторые из распространенных нарушений, которые мы можем увидеть. Рабочий, выполняющий работу под напряжением, вместо надлежащей блокировки / блокировки. При выполнении работ под напряжением не надевайте соответствующее дугогасительное снаряжение.Итак, мы говорим об одежде, перчатках, маске для лица или капюшоне, который также называется балаклавой. И это средство предназначено для защиты рабочего от дугового разряда или вспышки дуги, что является наиболее опасной частью любых электромонтажных работ.
    (7:19)
    И затем, конечно, одна из последних вещей, о которых я могу думать, — это отсутствие надлежащего обучения для ваших неквалифицированных работников, которые работают рядом, например, ученика, который помогает, или кого-то, кто просто работает. общая зона, пока кто-то исполняет живую работу.И этот неквалифицированный человек все равно должен быть обучен опасностям безопасности, которые существуют в этой области, чтобы он или она знал, что нельзя входить в рабочую зону, чтобы его не ударили током или током.
    (7:49)
    Дан: Очень хорошо. При маркировке дугового разряда компании должны включать всю информацию или просто предупреждать о существовании опасности возникновения дугового разряда?
    Jon: Что ж, маркировка дуговой вспышки должна быть эффективной и передавать соответствующее сообщение.Итак, я бы сказал, что маркировка вспышки дуги должна содержать, как минимум, то, что такое бесконечная энергия — то есть в калориях на квадратный сантиметр — каков будет этот интенсивный энергетический взрыв. Правильное рабочее расстояние, с которого будет работать квалифицированный специалист. И это, как правило, разрешено 18 дюймов.
    (8:27)
    На этой этикетке также должны быть указаны границы вспышки и удара, которые необходимо установить, чтобы неквалифицированные люди знали, что им не разрешается входить в эти зоны, чтобы они были защищены от поражения электрическим током, и если произошла дуга, от которой они защищены из-за того, что не надели подходящую одежду.И последнее, я думаю, как минимум, он должен также включать в себя одежду, рассчитанную на электрическую дугу, которая необходима для выполнения работ, относящихся к категориям риска опасности. И наличие всей этой информации обеспечит квалифицированного человека необходимыми средствами, чтобы правильно носить одежду, устанавливать эти границы и защищать себя в случае, если что-то действительно произойдет во время живого выступления.
    (9:14)
    Дан: Хорошо. Итак, у компании есть весь этот материал для дугового разряда, и правила распространяются на сотрудников.Но иногда правила меняются. Ах, как часто компании следует проверять наличие изменений?
    Jon: Что ж, с National Fire Protection 70E — это снова стандарт консенсуса. И они обновляют его каждые три года.
    Дан: Мм-хм.
    Jon: Итак, для передового опыта компании следует свериться с NFPA 70E. Это самый актуальный и лучший вариант прямо сейчас.
    Дан: Очень хорошо. И последний вопрос, Джон, от моего сына. Почему птиц не шокирует, когда они садятся на линии электропередач?
    (9:55)
    Джон: Мне нравится этот вопрос.В мире безопасности мы считаем «птицу на проводе» самой безопасной вещью. Причина — самая техническая причина — в том, что птица имеет тот же потенциал, что и переменная волна, или переменный ток. Он не замыкает цепь, потому что по мере того, как волновой узор меняется от положительного к отрицательному, положительному и отрицательному, птица просто сидит и имеет тот же потенциал.
    (10:21)
    Так, скажем, эта птица сидит на одной линии, и она могла дотянуться до своей ноги, если ее ноги были достаточно длинными, и дотянуться до другой линии электропередачи.Теперь у него будет разница в потенциале. Тогда как одна нога будет сидеть на линии, и это положительный момент. А во второй строке, которая находится на другой части волны, он отрицательный. И мы называем это разницей в потенциале. Он замкнет круг и будет шокирован.
    (10:48)
    Dan: Вот почему они делают провода дальше друг от друга на линии электропередачи, чтобы птицы не могли стоять на обеих. (смеется)
    Джон: (смеется) Ну, это не так уж для птиц.Это должно позволить, ах, должна быть разница в расстояниях, чтобы рабочие могли взбираться туда, как линейный электромонтер, чтобы перемещаться между этими зонами, если ему нужно подниматься по помосту, чтобы подняться на более высокую высоту. А также, чтобы провода при качании не касались друг друга.
    Дан: Конечно. Что ж, мой сын благодарит вас за ваш ответ о птицах на проводах.
    Джон: Надеюсь, это ему поможет.
    (11:21)
    Дэн: Что ж, Джон, мы подошли к, э, последнему делу.Какие-нибудь последние мысли о безопасности на рабочем месте и электричестве?
    Jon: Я бы еще раз сказал, что один из лучших способов предупредить об опасности поражения электрическим током — это выйти в помещение и проводить регулярные осмотры, чтобы рабочие были начеку. И один из самых простых способов — это поиск частей под напряжением, которые не защищены от случайного контакта. Кто-то должен сообщить обо всем, что открыто, об оголенных проводах.
    (11:54)
    Электричество — одно из тех, что очень неумолимы, и достаточно одного раза, чтобы кого-то ударили током или ударили током.
    Дэн: Спасибо, Джон.
    Джон: Хорошо, спасибо, Дэн.
    Дэн: Нашим гостем был Джон Коппари, инструктор-специалист OSHA, и мы разговаривали с ним из его офиса в Арлингтон-Хайтс, штат Иллинойс. Я Дэн Кларк.
    (12:16)
    (Outro Music with Voiceover)
    Брэндон: Спасибо, что присоединились к нам на Обсуждение экспертов по безопасности . Если у вас есть предложения для будущих подкастов, присылайте их на podcast @ creativesafetysupply.com. Чтобы узнать больше экспертов по безопасности, рассказывающих о новостях безопасности, нормах OSHA, СИЗ, бережливом производстве, 5S или постоянном улучшении, перейдите на CreativeSafetySupply.com/podcast.
    (12:48)
    END
    Изображение справочника NFPA любезно предоставлено NFPA. © 2014 NFPA
    Звуковые эффекты предоставлены www.freesfx.co.uk

    Похожие сообщения:

    Темы по электробезопасности — SafetyInfo

    Электричество даже при очень низком напряжении может быть опасным. При правильных условиях 30-вольтная цепь может пропускать достаточно тока, чтобы вызвать серьезную травму или смерть.Поражение электрическим током происходит, когда ваше тело контактирует с источником под напряжением, например, с открытыми электрическими коробками, оголенными проводами или с оборудованием, которое не заземлено должным образом.

    Электробезопасность в сегодняшней современной технологической среде чрезвычайно важна. Куда бы вы ни пошли, машины, компьютеры, инструменты, предметы домашнего обихода — все работает на электричестве. Если правильно контролировать электричество, это очень полезно, но если не относиться к нему с уважением и соблюдать правила, это очень опасно.

    Травмы, вызванные поражением электрическим током, менее серьезны, если ток не проходит через нервные центры или жизненно важные органы или рядом с ними. В большинстве случаев электротравмы в промышленности электрический ток течет от рук к ногам. Поскольку такой путь затрагивает и сердце, и легкие и обычно бывает очень серьезным.

    Другой вид травм — ожоги от электрических разрядов. Эти ожоги обычно очень глубокие, медленно заживают и могут поражать большие участки тела. Ожоги глаз могут получить даже люди, находящиеся на разумном расстоянии от дуги.

    Довольно много травм возникает в результате падений с одного уровня на другой, вызванных электрошоком рабочего из-за неисправного или неисправного оборудования. Это обратная сторона электричества, но умение правильно использовать и обращаться с электричеством поможет снизить риски.

    Первый шаг — никогда не использовать поврежденные или неисправные электрические инструменты или оборудование. Инструменты и оборудование должны быть в хорошем рабочем состоянии, с установленными и исправными средствами защиты. Это означает, что вы должны осмотреть свое оборудование перед его использованием.

    Осмотрите вилку на предмет изношенных, потрескавшихся или обрезанных кабелей, неплотных соединений на вилках и, если на вилке требуется заземляющий контакт, он должен функционировать должным образом. Давайте быстро объясним, что делает этот заземляющий штырь.

    В обычном 110-вольтовом оборудовании внутри кабеля есть три провода. Один — это провод под напряжением, один — нейтраль, а третий — заземление. Горячий и нейтральный электроды перемещают электричество по кабелю, чтобы передать энергию от источника к инструменту. Третий провод или земля есть на случай короткого замыкания или неисправности.Если это происходит, электричество затем идет на землю, что означает, что электричество передается по этому заземляющему проводу обратно на землю или землю. Если этот провод заземления отсутствует, электричество может протекать через ваше тело.

    Если вы используете заземленный инструмент и заземляющий контакт отсутствует, у вас нет электрической защиты на случай, если что-то случится.

    Осмотрите свои инструменты и оборудование, чтобы убедиться, что все кабели в хорошем состоянии, а заземляющий контакт находится на своем месте и не утерян.Не используйте поврежденные электрические шнуры, вилки или оборудование, пока оно не будет заменено или отремонтировано. Никогда не пытайтесь ремонтировать электрические шнуры, обматывая шнур изолентой. Изношенные, порезанные или поврежденные шнуры должны быть заменены или отремонтированы обученным и уполномоченным электриком.

    Все материалы в личном кабинете по этой теме индекс
    } td.bob_noiterator { выравнивание текста: центр; граница: сплошной черный 1px; размер шрифта: 15 пикселей; } td.bob_noborder { } td.bob_img { выравнивание текста: центр; } тд.bob_download { выравнивание текста: центр; граница: сплошной черный 1px; } .bob_iterator { цвет: # CC0000; выравнивание текста: центр; } .bob_header { выравнивание текста: центр; фон: # e6e6e6; } .bob_subheader { выравнивание текста: центр; фон: # e6e6e6; } .pmenu { цвет: #FFFFFF! важно; } ]]>

    ПОЛУЧИТЕ МГНОВЕННЫЙ ДОСТУП

    К БИБЛИОТЕКЕ УЧАСТНИКОВ

    Защитные материалы, созданные профессионалами в области безопасности.
    Доступ к программному обеспечению Safety Manager.
    Большой выбор видео и курсов по технике безопасности.
    ** Совершенно новый ** Система управления обучением безопасности

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
