Указатели напряжения двухполюсные до 1000в: однополюсные двухполисные, до 1000в и свыше – Указатели напряжения до 1000 В купить, цена и наличие на сайте Электрик-Мастер

Содержание

Указатели напряжения до и свыше 1000В

Назначение

1. Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.

2. Общие технические требования к указателям напряжения изложены в государственном стандарте.

Указатели напряжения выше 1000В

Принцип действия и конструкция

3. Указатели напряжения выше 1000 В реагируют на емкостный ток, протекающий через указатель при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящимися под напряжением, и «землей» и заземленными конструкциями электроустановок.

4. Указатели должны содержать основные части: рабочую, индикаторную, изолирующую, а также рукоятку.

5. Рабочая часть содержит элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.

Рабочая часть может содержать электрод-наконечник для непосредственного контакта с контролируемыми токоведущими частями и не содержать электрода-наконечника (указатели бесконтактного типа).

Индикаторная часть, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. Световой и звуковой сигналы должны быть надежно распознаваемыми.

Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов.

6. Изолирующая часть может быть составной из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должно быть исключено самопроизвольное складывание.

7. Рукоятка может представлять с изолирующей частью одно целое или быть отдельным звеном.

8. Конструкция и масса указателей должны обеспечивать возможность работы с ними одного человека.

9. Электрическая схема и конструкция указателя должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор ВЛ 6 — 10 кВ.

10. Напряжение индикации указателя напряжения должно составлять не более 25% номинального напряжения электроустановки.

11. Время появления первого сигнала после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не должно превышать 1,5 с.

12. Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения.

Эксплуатационные испытания

13. В процессе эксплуатации механические испытания указателей напряжения не проводят.

14. Электрические испытания указателей напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.

У указателей напряжения со встроенным источником питания проводится контроль его состояния и, при необходимости, подзарядка аккумуляторов или замена батарей.

15. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и винтовым разъемом или на границе рабочей части.

16. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

17. Напряжение индикации указателей проверяют так — напряжение испытательной установки плавно поднимается от нуля до значения, при котором световые сигналы начинают соответствовать 25%.

18. Нормы и периодичность электрических испытаний указателей приведены в таблице.

Правила пользования

19. Перед началом работы с указателем необходимо проверить его исправность.

Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.

20. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контакт с ними рабочей части указателя является обязательным.

21. В электроустановках напряжением выше 1000В пользоваться указателем напряжения следует в диэлектрических перчатках.

Указатели напряжения до 1000В

Назначение, принцип действия и конструкция

22. В электроустановках напряжением до 1000В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

23. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

24. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

25. Напряжение индикации указателей должно составлять не более 50В.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

26. Указатели напряжения до 1000В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

Эксплуатационные испытания

27. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.

Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

28. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

29. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 — 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, — к фольге и опускают его в воду.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой — к фольге.

30. Нормы и периодичность эксплуатационных испытаний указателей приведены в таблице.

Правила пользования

31. Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.

32. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

33. При пользовании однополюсными указателями должен быть обеспечен контакт между электродом на торцевой (боковой) части корпуса и рукой оператора. Применение диэлектрических перчаток не допускается.

Индикатор напряжения двухполюсный — Стройпортал Biokamin-Doma.ru

Указатель напряжения. Виды и применение. Работа и применения

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Существующие виды указателей напряжения, и как они разделяются.

По напряжению:
  • До 1 кВ.
  • Свыше 1 кВ.
Указатели напряжения до 1 кВ делятся по числу полюсов:
  • Однополюсные.
  • Двухполюсные.
Универсальные указатели делятся по виду измеряемого тока:
  • Для переменного тока.
  • Для постоянного тока.
По виду индикатора:
  • Светодиодные.
  • Цифровые.

Также, существуют бесконтактные указатели.

Устройство и принцип действия

Конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу ( «контрольку» ), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

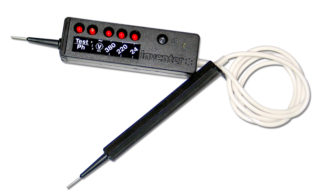

Двухполюсный указатель напряжения

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

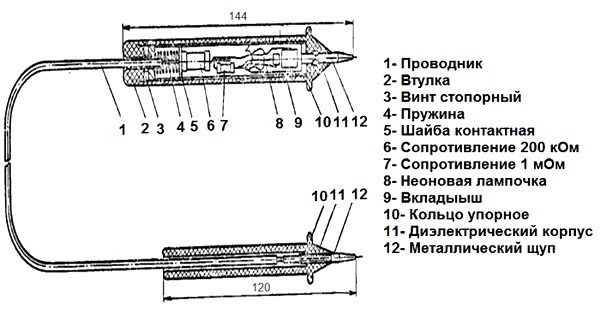

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

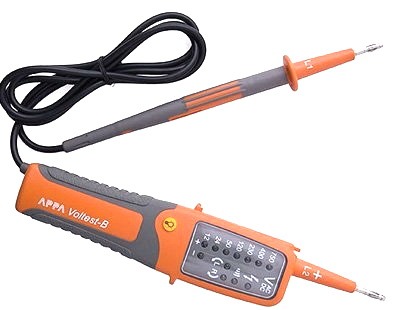

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

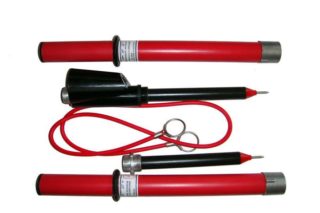

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные варианты указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать резиновые перчатки. Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

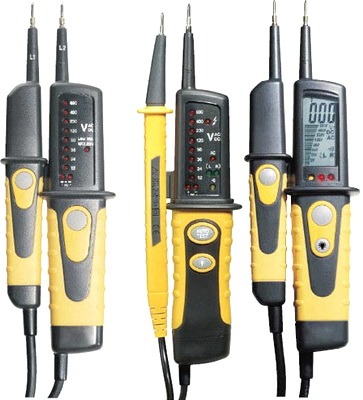

Универсальные указатели

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют светодиоды, а вместо источника напряжения – конденсатор повышенной емкости.

Указатель напряжения может оснащаться цифровым ЖК дисплеем с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

Бесконтактный указатель напряжения служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой фазы или ноля. По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Указатели и индикаторы напряжения no name Schneider Electric Диэлектрик Энергозащита Электро Трейд

Найдено в категориях:

Указатель напряжения ПИН-90Э

  • Код товара 5379104
  • Артикул ET-UNN101
  • Производитель Электро Трейд

Сделано
в России

Указатель напряжения УННУ-1Э

  • Код товара 6619261
  • Артикул ET-UNN105
  • Производитель Электро Трейд

Сделано
в России

Указатель напряжения УВНУ-10-2М

  • Код товара 3024684
  • Артикул ET-UVN107
  • Производитель Электро Трейд

Сделано
в России

Указатель напряжения УВН-10Э СЗ

  • Код товара 2208433
  • Артикул ET-UVN109
  • Производитель Электро Трейд

Сделано
в России

Указатель напряжения Контакт 55 СЗ

  • Код товара 1199122
  • Артикул ET-UNN131
  • Производитель Электро Трейд

Сделано
в России

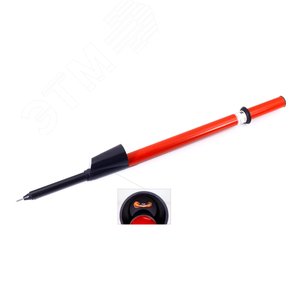

Указатель напряжения УВН-80Э

  • Код товара 5516725
  • Артикул ET-UVN101
  • Производитель Электро Трейд

Сделано
в России

Указатель напряжения УВН-80Э ТФ

  • Код товара 7560552
  • Артикул ET-UVN102
  • Производитель Электро Трейд

Сделано
в России

Сигнализатор напряжения СНИКМ 6-10Э

  • Код товара 1283118
  • Артикул ET-SGN105
  • Производитель Электро Трейд

Сделано
в России

Указатель напр. ПИН-90М ВЛ

  • Код товара 7428074
  • Артикул UNN102
  • Производитель Энергозащита

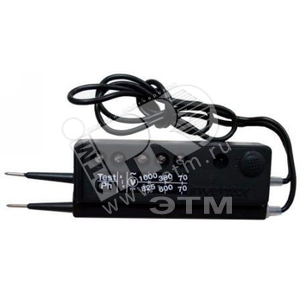

Указатель напр. Контакт 57Э

  • Код товара 9697964
  • Артикул UNN130
  • Производитель Энергозащита

Новинки — лазерные дальномеры BOSCH на складе ЭТМ!

Профессиональный инструмент для измерения высоты, расстояния и вертикального угла наклона. Полученные результаты отображаются на экране с подсветкой, позволяющей работать даже в слабоосвещенных местах

Профессиональный, многофункциональный тепловизор GTC 400 C производства Bosch в ассортименте ЭТМ

Теперь тепловизор BOSCH GTC 400 C на складе ЭТМ! До 31.10.19 действует акционная цена!

Виды однополюсных и двухполюсных указателей напряжения до 1000 В

Проведение электромонтажа невозможно без использования небольшого переносного прибора — указателя напряжения. Его чаще задействуют для сетей потенциалом до 1000 В. Существует несколько видов искателей, каждый из них применяется только в условиях, определённых его предназначением. Принцип действия и конструктивное исполнение индикаторов различаются. Разнятся и методы работы с приборами, но правила обращения с контрольными устройствами общие.

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется при создании приборов для обнаружения потенциала:

  • на пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
  • остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
  • по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Контакт или две клеммы прибора подключают к элементам сети и убеждаются в наличии или отсутствии тока. Об имеющемся напряжении известят звук встроенного микродинамика, светодиодная лампочка или стрелка измерительного прибора.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам. Производителями предлагаются конструкции по следующим категориям:

  1. В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
  2. По количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
  3. По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В. Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
  4. В зависимости от типа индикатора — цифровые и светодиодные.

Различия приборов имеются по диапазону измерений, внешнему виду. Величина разрешённого для работы напряжения наносится на корпус прибора. Пользование указателем на 220 Вольт в сети 0,4 кВ опасно для жизни.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

  • световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
  • однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
  • у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

В ряде случаев предпочтение отдают двухполюсным индикаторам напряжения, а самым безопасным считается бесконтактный — он снимает информацию посредством магнитного поля. Проверяя наличие потенциала, связь указателя с токоведущим элементом удерживают не меньше 5 секунд.

Описание однополюсных приборов

Индикаторная отвёртка — простой и популярный среди домашних мастеров инструмент. Ещё он напоминает школьную ручку из прозрачного диэлектрика, оснащённую добавочным сопротивлением и неоновой лампочкой. Определяемое напряжение 100―500 В с частотой переменного тока в сети 50 Гц. Сфера применения прибора — проверка вторичных цепей, фаз патронов, розеток и выключателей. Остриё указателя упирают в проверяемый проводник, а другой контакт индикатора замыкают касанием пальца, организуя электрическую цепь:

  • потенциал фазы;
  • проверяемый элемент;
  • внутренняя схема прибора до клеммной площадки;
  • рука и остальные части тела человека;
  • земля.

Сила протекающего тока безопасная и не превышает 0,3 мА, но её достаточно для свечения неона. Названий у индикаторов этого типа много: ИН-91, ИНО-70, УНН-90, УНН-1М. Диапазон определяемых потенциалов прибором УН-453М — от 24 до 1200 В.

Двухполюсные указатели

Принцип действия индикаторов этого типа основан на сравнивании потенциалов в 2 токоведущих частях проверяемого оборудования: нуля и фазы. В отличие от указателей однополюсных, эти приборы оснащены двумя щупами. Человек в контакт с контролируемым напряжением не вступает и отделён от его воздействия слоем изоляции. В состав индикатора входят сигнальная лампа и 2 резистора: шунтирующий и токоограничивающий. Связь между щупами выполнена обрезиненным гибким проводом.

Из старых моделей двухполюсных указателей напряжения до 1000 В до сей поры применяются МИН 1 и УНН-10 с диапазоном рабочего потенциала 70―660 вольт. Сигнальная лампа этих приборов загорается при 60―65 В. С помощью означенных изделий проводят проверку цепи на целостность. К простым исполнениям относятся индикаторы серий ПИН-90, УН-500, УННУ-1 — они определяют только присутствие напряжения. Более совершенные модели ЭЛИН-1, ИПМ указывают также номинал и полярность потенциала.

В качестве сигнала используются светодиоды всех цветов, неоновые лампочки и цифровые показатели. Существуют также комбинированные индикаторы — к свечению добавляется звуковое сопровождение, что повышает безопасность обращения с прибором. Самый известный дигитальный двухполюсный указатель напряжения — мультиметр. Он способен определить величину потенциала переменного и постоянного тока, силу и частоту. Прибор нередко используют для решения бытовых задач.

Пользование контрольными устройствами

Перед каждым применением указатель осматривают, нет ли повреждений корпуса, изоляции, после чего проверяют работоспособность индикатора, прикоснувшись к фазе, заведомо находящейся под напряжением. Дефектный прибор приведёт к ошибке, влекущей короткое замыкание, или травме человека. При выполнении замеров надо быть внимательным и соблюдать основные правила:

  • индикатор должен соответствовать параметрам сети — будет нелишним убедиться в этом, взглянув на маркировку, нанесённую на корпусе устройства;
  • во время проверки принять устойчивую позу, исключая неожиданное падение и касание с заземлёнными проводниками;
  • один из способов избежать нежелательного контакта — держать свободную руку в кармане, чтобы случайно не создать замкнутого контура для электрического заряда.

При работе однополюсным указателем запрещается пользоваться диэлектрическими перчатками: должен быть обеспечен контакт пластины на ручке индикатора с пальцем оператора. Надо помнить, что электричество опасно — от ошибок гибнут не только новички, но и опытные монтёры.

Разновидности указателей напряжения

При работе в электроустановках важно контролировать состояние цепей и токоведущих частей. Первичная проверка (в целях обеспечения безопасности) выявляет наличие или отсутствие напряжения в зоне работ. Для этого используют указатель наличия напряжения, подключаемый оператором вручную, то есть он не является элементом конструкции электроустановки.

В каких случаях обязательно надо пользоваться указателем напряжения:

  • перед началом ремонтных работ в электроустановке;
  • перед наложением переносного заземления;
  • для определения участка, на котором произошла авария;
  • для выявления токопроводящих частей электроустановки, на которых не должно быть опасного потенциала.

Важно: От правильного применения индикатора напряжения зависит безопасность, и даже жизнь электрика!

Мы рассмотрим принцип действия указателей высокого напряжения, виды и способы их применения.

Деление по типам

  1. По напряжению указатели напряжения делятся до 1000 В и свыше 1000 В. Для бытового применения обычно используются низковольтные приборы до 1 кВ. Тем не менее, это все указатели высокого напряжения. Согласно нормативам ПУЭ (Правил устройства электроустановок), безопасным для человека является напряжение переменного тока до 50 В, и постоянного тока до 120 В. При неблагоприятных условиях (влажность, токопроводящая пыль) высоким считается напряжение переменного тока до 25 В, и постоянного тока до 60 В. Указатели напряжения выше 1000 В используются профессиональными электриками, для бытовых электросетей 220 В и 380 В их применение нецелесообразно. Например, УВНУ-10 с выносной штангой.
  2. По исполнению указатели напряжения до 1000 В делятся на однополюсные и двухполюсные. Первый вариант — это скорее индикаторная отвертка, чем инструмент. Второй вариант предпочтительней, если речь идет о точности и гарантированном определении опасного потенциала.
  3. По типу электротока: для переменного или постоянного. В бытовом применении указатель высокого напряжения постоянного тока не применяется. К тому же, большинство современных индикаторов универсальные.
  4. По типу индикатора приборы могут быть неоновыми, светодиодными или цифровыми. В последнем случае можно с высокой точностью определить значение напряжения. Но это скорее сервисная, чем необходимая функция.
  5. Способ применения: контактный или бесконтактный. Первый вариант предназначен для работы с открытыми токоведущими частями, и гарантирует точное определение наличия потенциала. Бесконтактный метод используется для поиска скрытых проводок, и не может гарантировать безопасность.

Общие принципы действия УНН (указателей низкого напряжения)

Для срабатывания индикатора (вне зависимости от его типа), необходимо обеспечить протекание электротока по цепи прибора. При этом на первом месте стоит обеспечение безопасности оператора. Двухполюсная конструкция исключает прикосновение открытых участков тела к токоведущим частям. А вот однополюсный указатель напряжения, работает только при касании вспомогательного электрода пальцем. Соответственно, конструкция обязательно должна включать в себя систему ограничения тока до безопасного значения. После снижения порога тока, прибор превращается в указатель низкого напряжения, вне зависимости от реального потенциала на токоведущих частях.

  • Двухполюсные указатели представляют собой типичную электрическую цепь, где ток протекает от фазы к нулевому (или заземленному) проводнику электроустановки. Благодаря этому можно гарантировано определить наличие потенциала, и даже измерить напряжение на контрольном участке.
  • Однополюсные указатели для срабатывания индикатора используют индукционные токи, протекающие через тело оператора. Для срабатывания достаточно наличия фазы на проверяемом элементе электроустановки или проводнике. Точность невысокая, поэтому определить напряжение таким способом невозможно.

Требования к оборудованию

Для обеспечения безопасности и надежности срабатывания, подобные устройства обязательно сертифицируются. Требования государственного стандарта занимают не меньше страницы текста, выделим основные из них:

  • изоляционная оболочка прибора должна выдерживать напряжение, превышающее диапазон измерения;
  • однополюсный указатель изготавливается только в одном корпусе, при этом исключается необходимость работы двумя руками;
  • на одном конце указателя имеется щуп для контакта с проверяемым участком цепи, на противоположном — контактная площадка для касания пальцем оператора;
  • двухполюсный указатель напряжения должен состоять их двух корпусов с одинаковыми показателями защищенности, соединенными гибким изолированным кабелем длиной 1 метр;
  • открытый участок щупа не должен превышать длину, установленную для выбранного диапазона измерения;
  • световой и (или) звуковой индикатор наличия потенциала должен быть отчетливо различим в любых условиях измерения.

Стандарты безопасности единые для всей территории Российской Федерации. Никакой субъект, будь то Москва или любой областной центр не вправе смягчать требования к производству или применению подобного оборудования.

Рассмотрим работу основных типов указателей напряжения.

Двухполюсная конструкция

Указатель высокого напряжения с двумя измерительными контактами работает по принципу фиксации прохождения тока на участке цепи. Внутренняя схема сравнивает разность потенциалов между точкой измерения и заземлением (или нулевым контактом). Если порог срабатывания превышает установленное значение, срабатывает индикация.

Исполнение может быть различным, в зависимости от назначения: только индикация, поиск пробоя, измерение точного значения напряжения, установление диапазона (220 В, 380 В). В качестве примера, на иллюстрации электрическая схема прибора, определяющего наличие фазы на измеряемом участке и приблизительного порога напряжения.

Сложных интегральных элементов нет, поэтому такой указатель надежен и безотказен в любых условиях эксплуатации. Если измерения проводятся на улице, при ярком освещении — параллельно световому индикатору (в данном случае это LED элемент), добавляется звуковой.

При добавлении в измерительную цепь модуля измерения напряжения, мы получаем однорежимный мультиметр, предназначенный для безопасного измерения высокого напряжения.

Это интересно: Обычный мультиметр также можно использовать, как указатель высокого напряжения. Однако для приведения в готовность потребуется время (установка соответствующего режима измерения). Да и с безопасностью не все так гладко: специализированные приборы проходят жесткую сертификацию.

Пользоваться таким устройством несложно: пассивный контакт на соединительном проводе прикладывается к земляной (нулевой) шине электроустановки. Затем измерительным контактом надо коснуться точки замера потенциала.

  • высокая точность измерения, при необходимости можно расширить функционал;
  • возможность рабо

Испытание указателей напряжения до 1000 В

Описание товара:

Указатели напряжения до 1000В

Низковольтные указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.

В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов‑наконечников определяется техническими условиями.

Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

Напряжение индикации указателей должно составлять не более 50 В.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т. п. Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми. Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности. Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 ± 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8–12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, – к фольге и опускают его в воду.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой – к фольге.

НЕ ЗАБЫВАЙТЕ!!!! Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.

Нормы и периодичность электрических испытаний указателей напряжения до 1000 В:

Наименование средства защиты

Напряжение электроустановок, кВ

Испытательное

напряжение, кВ

Продолжи-

тельность

испытания,

мин.

Ток, протекающий через

изделие, мА,

не более

Периодичность

испытаний

Указатели напряжения до 1000 В:

— изоляция корпусов



— Проверка повышенным напряжением:

-однополюсные

-двухполюсные



— Проверка тока через указатель:

-однополюсные

-двухполюсные



— Напряжение индикации







До 0,5

Выше 0,5 до 1





До 1

До 1







До 1

До 1



До 1





1

2



1,1 Uраб.наиб

1,1 Uраб.наиб







 Uраб.наиб

 Uраб.наиб



Не выше 0,05





1

1





1

1

















0,6

10



















1 раз

в 12 мес.

Указатели напряжения до 1000 В. Испытание средств защиты


1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

ГОСТ 20493-2001 «Указатели напряжения. Общие технические условия»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

однополюсный, двухполюсный, бесконтактный и звуковой

Содержание статьи:

Индикаторы, или указатели напряжения, это переносные электротехнические конструкции, задача которых проверять наличие или отсутствие напряжения на токоведущих участках цепи. Чаще всего такая проверка требуется перед оснащением помещения системой заземления и перед началом выполнения строительных работ.

Разновидности указателей напряжения

Указатель высокого напряжения УВН-80

Индикаторы напряжения делятся на несколько видов в зависимости от конструктивных особенностей и доступного функционала. Основные классификации:

  • По мощности напряжения: индикатор до 1000В и свыше 1кВ.
  • По виду тока измерения: устройства, предназначенные для постоянного и переменного тока.
  • По количеству полюсов: на одно- и двухполюсные.
  • По типу индикатора: цифровые и с применением светодиодных лампочек.

Бесконтактный индикатор напряжения – инновационное устройство, которое получило широкое распространение благодаря безопасному использованию в разных, даже неблагоприятных обстоятельствах.

Устройство и принцип работы

Однополюсные устройства

Однополюсный указатель напряжения

Для вычисления наличия напряжения необходимо прикоснуться рабочим элементом к токоведущей детали. Заземление обеспечивается по человеческому телу при касании пальцем контакта, расположенного на указателе. Лампа начинает светиться, поскольку в результате вышеописанных манипуляций образуется ток небольшой величины, около 0,3 миллиампера.

Как правило, указатель низкого напряжения изготавливается в виде обыкновенной плоской отвертки или авторучки. Внутренняя полость корпуса оснащена неоновой или светодиодной лампочкой и резистором. В нижней части конструкции находится щуп и пружина, а в верхней контактная площадка, предназначенная для касания пальцами.

Такое устройство используется с целью проверки переменного тока, поскольку при постоянном осветительный элемент не будет светиться даже при наличии напряжения. Предпочтительнее однополюсный указатель использовать для контроля фазных проводников, фаз в патроне, розетке, переключателе.

Однополюсный индикатор допускается применять до 1000В без средств защиты, в частности резиновых перчаток.

Из недостатков конструкции стоит выделить малую чувствительность. Наличие напряжения отображается лишь в том случае, если его мощность более 90В.

Двухполюсные индикаторные конструкции

Двухполюсный индикатор

Такая конструкция включает в себя несколько отдельных частей, которые изготовлены из медного гибкого изолированного проводника и диэлектрического материала. Обе части соединены между собой.

Чтобы убедиться в наличии или отсутствии напряжения при помощи данной разновидности указателей, требуется прикоснуться к двум элементам устройства, между которыми должно проходить напряжение. Если напряжение есть, неоновая или светодиодная лампочка будут гореть под действием тока, протекающего через них.

Сила тока чрезвычайно мала и составляет всего несколько миллиампер. Однако этой величины достаточно, чтобы лампа выдавала устойчивый световой сигнал. Для ограничения силы тока к лампе последовательно подсоединен резистор.

На основании этой конструкции изготовляются индикаторы, предназначенные для измерения значений напряжения. Они оснащены специальной светодиодной шкалой, которая имеет градуировку на конкретные значения напряжения.

Приборы, предназначенные для напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы. Загорается она в тот момент, когда сквозь ее контакты проходит емкостный ток зарядного конденсатора. Детали коммутируются согласно последовательной схеме подключения. Устройства с подобными конструктивными особенностями носят название высоковольтные. Их задача отслеживать показатели переменного напряжения. Какие-либо площадки для обеспечения заземления посредством человеческого тела отсутствуют.

Каждая модель имеет свои конструктивные особенности, но все они состоят из одинакового набора элементов: рабочая часть, в состав которой входит конденсатор, сигнальная лампа, корпус; изолирующая часть; рукоять указателя.

С целью обеспечения личной безопасности, использовать индикатор высокого напряжения можно только в резиновых перчатках. Перед эксплуатацией устройства требуется осмотреть его на предмет повреждений, убедиться в работоспособности и подаче сигнала.

Контроль осуществляется путем подноса к токоведущим частям устройства щупа, который при любых обстоятельствах находится под напряжением. Удостовериться в работоспособности можно с помощью мегомметра или источника повышенного напряжения. Указатель высокого напряжения можно проверить в гараже следующим образом: индикатор осторожно приблизить к одной из свечей работающего двигателя автомобиля, мопеда или мотоцикла.

С целью безопасного использования устройство запрещается заземлять, поскольку заземляющий провод может случайно прикоснуться к деталям под напряжением, что станет причиной поражения человека электрическим током. Высоковольтный указатель способен корректно отображать данные даже без подсоединения заземления.

Универсальные устройства

Комбинированный указатель напряжения

Такие конструкции используются с целью контроля фазы и нуля, а также для проверки напряжения и его значения. Величина для постоянного тока достигает не более 0,5кВ, а для переменного тока колеблется в диапазоне от 12 до 750 вольт. Устройства используются для прозвонки соединений в электрических коммуникациях.

Универсальный прибор дополнительно может оснащаться цифровым дисплеем, который отображает приблизительные данные. Несмотря на большое количество преимущественных особенностей, конструкция имеет низкую точность показаний. Основное достоинство – отсутствие источника питания.

Бесконтактные указатели необходимы для вычисления токопроводящих жил, находящихся под действием напряжения. Им вовсе не обязательно находиться на поверхности, могут быть скрыты в стенах или потолке. Особенность работы устройства – восприимчивость к электромагнитному переменному полю. Модели оснащены световой и звуковой индикацией.

Правила использования

Прежде чем приступать к использованию устройства, каждый раз важно осматривать его на наличие повреждений и качества изоляции, после чего убедиться в работоспособности индикатора. Нужно прикоснуться к фазе, заведомо зная, что она находится под напряжением. Если прибор неисправен, возникнет ошибка, ставшая причиной травмы или короткого замыкания. При использовании индикатора важно быть внимательным и осторожным, строго следовать следующим правилам:

  • Указатель в обязательном порядке должен соответствовать параметрам электрической сети. Убедиться в этом достаточно просто, необходимо лишь ознакомиться с маркировкой, расположенной на корпусе устройства.
  • Один из эффективных и простых в реализации способов избежать нежелательного контакта – держать свободную руку в кармане, в противном случае есть вероятность создания замкнутого контура для электрического разряда.
  • Во время проверки работоспособности нужно принять устойчивую позу, исключив вероятность падения или случайного касания заземленных проводников.

Чтобы свести к минимуму вероятность несчастных случаев, нужно четко следовать всем правилам и требованиям выполнения работ, а также использовать средства индивидуальной защиты. Используя однополюсные устройства, запрещается применять диэлектрические перчатки. Должен быть обеспечен контакт пальца специалиста и пластины, расположенной на ручке индикатора с целью заземления. Если при выполнении работ возникают трудности, лучше обратиться к электромонтажникам со стажем, которые сократят потраченное время и сберегут здоровье. Найти специалиста можно в РЭСе, энергопоставляющей компании или ЖЭКе, они предоставят всю необходимую информацию.

2.4. Указатели напряжения [ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ] — последняя редакция

2.4. Указатели напряжения

Назначение

2.4.1. Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.

2.4.2. Общие технические требования к указателям напряжения изложены в государственном стандарте.

Указатели напряжения выше 1000 В

Принцип действия и конструкция

2.4.3. Указатели напряжения выше 1000 В реагируют на емкостный ток, протекающий через указатель при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящимися под напряжением, и «землей» и заземленными конструкциями электроустановок.

2.4.4. Указатели должны содержать основные части: рабочую, индикаторную, изолирующую, а также рукоятку.

2.4.5. Рабочая часть содержит элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.

Корпуса рабочих частей указателей напряжения до 20 кВ включительно должны быть выполнены из электроизоляционных материалов с устойчивыми диэлектрическими характеристиками. Корпуса рабочих частей указателей напряжения 35 кВ и выше могут быть выполнены из металла.

Рабочая часть может содержать электрод-наконечник для непосредственного контакта с контролируемыми токоведущими частями и не содержать электрода-наконечника (указатели бесконтактного типа).

Индикаторная часть, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. В качестве элементов световой индикации могут применяться газоразрядные лампы, светодиоды или иные индикаторы. Световой и звуковой сигналы должны быть надежно распознаваемыми. Звуковой сигнал должен иметь частоту 1 — 4 кГц и частоту прерывания 2 — 4 Гц при индикации фазного напряжения. Уровень звукового сигнала должен быть не менее 70 дБ на расстоянии 1 м по оси излучателя звука.

Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов. При этом должна быть обеспечена возможность полной проверки исправности электрических цепей рабочей и индикаторной частей.

Рабочие части не должны содержать коммутационных элементов, предназначенных для включения питания или переключения диапазонов.

2.4.6. Изолирующая часть указателей должна изготавливаться из материалов, указанных в п. 2.1.2.

Изолирующая часть может быть составной из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должно быть исключено самопроизвольное складывание.

2.4.7. Рукоятка может представлять с изолирующей частью одно целое или быть отдельным звеном.

2.4.8. Конструкция и масса указателей должны обеспечивать возможность работы с ними одного человека.

2.4.9. Электрическая схема и конструкция указателя должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор ВЛ 6 — 10 кВ.

2.4.10. Минимальные размеры изолирующих частей и рукояток указателей напряжения выше 1000 В приведены в табл. 2.4.

Таблица 2.4

МИНИМАЛЬНЫЕ РАЗМЕРЫ ИЗОЛИРУЮЩИХ ЧАСТЕЙ И РУКОЯТОК
УКАЗАТЕЛЕЙ НАПРЯЖЕНИЯ ВЫШЕ 1000 В

┌─────────────────────────┬──────────────────────────────────────┐
│ Номинальное напряжение  │              Длина, мм               │
│  электроустановки, кВ   ├───────────────────┬──────────────────┤
│                         │ изолирующей части │     рукоятки     │
├─────────────────────────┼───────────────────┼──────────────────┤
│От 1 до 10               │        230        │       110        │
│Выше 10 до 20            │        320        │       110        │
│35                       │        510        │       120        │
│110                      │       1400        │       600        │
│Выше 110 до 220          │       2500        │       800        │
└─────────────────────────┴───────────────────┴──────────────────┘

2.4.11. Напряжение индикации указателя напряжения должно составлять не более 25% номинального напряжения электроустановки.

Для указателей без встроенного источника питания с импульсным сигналом напряжением индикации является напряжение, при котором частота прерывания сигналов составляет не менее 0,7 Гц.

Для указателей со встроенным источником питания с импульсным сигналом напряжением индикации является напряжение, при котором частота прерывания сигналов составляет не менее 1 Гц.

Для остальных указателей напряжением индикации является напряжение, при котором имеются отчетливые световые (световые и звуковые) сигналы.

2.4.12. Время появления первого сигнала после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не должно превышать 1,5 с.

2.4.13. Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения, отстоящих от рабочей части на расстояниях, указанных в табл. 2.5.

Таблица 2.5

РАССТОЯНИЕ ДО БЛИЖАЙШЕГО ПРОВОДА СОСЕДНЕЙ ЦЕПИ

┌─────────────────────────┬──────────────────────────────────────┐
│ Номинальное напряжение  │Расстояние от указателя до ближайшего │
│  электроустановки, кВ   │      провода соседней цепи, мм       │
├─────────────────────────┼──────────────────────────────────────┤
│Выше 1 до 6              │                  150                 │
│Выше 6 до 10             │                  220                 │
│Выше 10 до 35            │                  500                 │
│110                      │                 1500                 │
│150                      │                 1800                 │
│220                      │                 2500                 │
└─────────────────────────┴──────────────────────────────────────┘

Эксплуатационные испытания

2.4.14. В процессе эксплуатации механические испытания указателей напряжения не проводят.

2.4.15. Электрические испытания указателей напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.

Испытание рабочей части указателей напряжения до 35 кВ проводится для указателей такой конструкции, при операциях с которыми рабочая часть может стать причиной междуфазного замыкания или замыкания фазы на землю. Необходимость проведения испытания изоляции рабочей части определяется руководствами по эксплуатации.

У указателей напряжения со встроенным источником питания проводится контроль его состояния и, при необходимости, подзарядка аккумуляторов или замена батарей.

2.4.16. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и винтовым разъемом. Если указатель не имеет винтового разъема, электрически соединенного с элементами индикации, то вспомогательный электрод для присоединения провода испытательной установки устанавливается на границе рабочей части.

2.4.17. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

2.4.18. Напряжение индикации указателей с газоразрядной индикаторной лампой определяется по той же схеме, по которой испытывается изоляция рабочей части (п. 2.4.16).

При определении напряжения индикации прочих указателей, имеющих электрод-наконечник, он присоединяется к высоковольтному выводу испытательной установки. При определении напряжения индикации указателей без электрода-наконечника необходимо коснуться торцевой стороной рабочей части (головки) указателя высоковольтного вывода испытательной установки.

В обоих последних случаях вспомогательный электрод на указателе не устанавливается и заземляющий вывод испытательной установки не присоединяется.

Напряжение испытательной установки плавно поднимается от нуля до значения, при котором световые сигналы начинают соответствовать требованиям п. 2.4.11.

2.4.19. Нормы и периодичность электрических испытаний указателей приведены в Приложении 7.

Правила пользования

2.4.20. Перед началом работы с указателем необходимо проверить его исправность.

Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.

Исправность указателей, имеющих встроенный узел контроля, проверяется в соответствии с руководствами по эксплуатации.

2.4.21. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контакт с ними рабочей части указателя является обязательным.

2.4.22. В электроустановках напряжением выше 1000 В пользоваться указателем напряжения следует в диэлектрических перчатках.

Указатели напряжения до 1000 В

Назначение, принцип действия и конструкция

2.4.23. Общие технические требования к указателям напряжения до 1000 В изложены в государственном стандарте.

2.4.24. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

2.4.25. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

2.4.26. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

2.4.27. Напряжение индикации указателей должно составлять не более 50 В.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т.п.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

2.4.28. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

Эксплуатационные испытания

2.4.29. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.

Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

2.4.30. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

2.4.31. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 — 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, — к фольге и опускают его в воду (вариант схемы — рис. 2.1) .

———————————

Здесь и далее рисунки не приводятся.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой — к фольге.

2.4.32. Нормы и периодичность эксплуатационных испытаний указателей приведены в Приложении 7.

Правила пользования

2.4.33. Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.

2.4.34. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

2.4.35. При пользовании однополюсными указателями должен быть обеспечен контакт между электродом на торцевой (боковой) части корпуса и рукой оператора. Применение диэлектрических перчаток не допускается.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
