Тсп 5071 содержание драгоценных металлов: 5071 — содержание драгметаллов в термометре

Содержание

Термометр ТСП-5071

Справочник количества содержания ценных металлов в Термометр ТСП-5071 согласно паспортов формуляров и сборной информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

Содержание драгоценных металлов в Термометр ТСП-5071

Золото: 0 грамм.
Серебро: 18,897 грамм.
Платина: 0,039 грамм.
Палладий: 0,1 грамм.

Источник информации: иридий,родий.

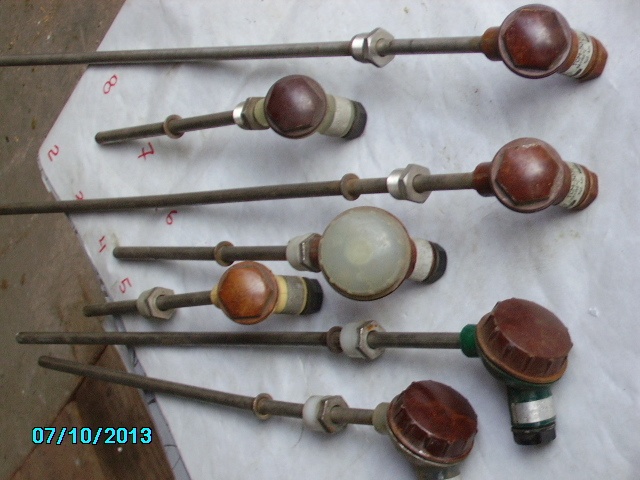

Фото ТСП-5071:

Термометр – прибор

О приборе – Термометр
Термо́метр (греч. θέρμη — тепло; μετρέω — измеряю) — прибор для измерения температуры воздуха, почвы, воды и так далее.

Существует несколько видов термометров:

жидкостные;
механические;
электрические;
оптические;
газовые;
инфракрасные.

Технические термометры

Технические термометры используются на предприятиях в сельском хозяйстве, нефтехимической, химической, горно-металлургической промышленностях, в машиностроении, жилищно- коммунальном хозяйстве, транспорте, строительстве, медицине, словом во всех жизненных сферах.

Выделяют такие виды технических термометров:

термометры технические жидкостные ТТЖ-М;
термометры биметаллические ТБ, ТБТ, ТБИ;
термометры сельскохозяйственные ТС-7-М1;
термометры максимальные СП-83 М;
термометры для спецкамер низкоградусные СП-100;
термометры специальные вибростойкие СП-В;
термометры ртутные электроконтактные ТПК;

термометры лабораторные ТЛС;
термометры для нефтепродуктов ТН;
термометры для испытаний нефтепродуктов ТИН1, ТИН2, ТИН3, ТИН4.

Термометр – видео.

Характеристики ТСП-5071:

Купить или продать а также цены на Термометр ТСП-5071:

Оставьте отзыв о ТСП-5071:

ТЕРМОПАРЫ !!! Что в них??? Как определить что в них есть Драгоценные металлы??? | Заработок на Радиоломе!!!

Приветствую подписчиков и гостей моего канала! В данной статье пойдет речь о ТЕРМОПАРАХ. Что это и где они используются…?

Термопара, а по другому термоэлектрический преобразователь, используется в основном для измерения температур. И вот именно из-за температуры и зависит из чего они собственно изготовлены.

Не буду долго вас мучать и расписывать по каждой маркировке что в них содержится, перейду сразу к сути.

Многих мучает вопрос когда им попадает в руки какая ни будь термопара «А есть ли в ней Драгоценные металлы?» В первую очередь обращаем на маркировку если указана ТСП, ТП, ТПП, ТПР то вам повезло, хотя ТСП чаще называют терморезисторами. А если например ТХА, ТЖК, ТХК, ТВР, ВМ то не стоит тратить свое время в поисках в них драгоценных металлов.

Как гласят паспортные данные:

В термопаре ТПП есть два электрода, положительный и отрицательный, собственно как и в остальных. Положительный электрод выполнен из платинородия ( сплав Pt и Rh 10%-13%). Отрицательный электрод платина (Pt)

А вот в термопаре ТПР: положительный электрод состоит из сплава Pt с 30% содержанием Rh; Отрицательный электрод состоит из сплава Pt с 6% содержанием Rh.

Ну и кроме платины и родия в термопарах присутствует не менее важны металл как СЕРЕБРО. Его количество определяется длиной термопары или терморезистора

К примеру возьмем ТСП-0879 длина самой термопары составляет 320мм, длина трубки где находится платина-родий 43мм, проволочки из серебра составляет 2,75грамма, платина-родия 0,11 грамма

Еще один пример ТСП-5071 длина самой термопары составляет 270мм, проволочки из серебра составляет 2,4грамма, платина-родия 0,15 грамма.

Не всегда длина термопары может повлиять на вес драгоценных металлов, на эти параметры влияет и длина термопары и область применения, а точнее температурный режим в котором применяются термопары, как правило в паспорте термопары это прописано.

Ну а для того чтобы не тратить свое драгоценное время на разбор термопар и выяснение что внутри находится, для этого запомните если есть буква «П» то на такую термопару стоит обратить внимание.

Надеюсь был вам полезен своей статьёй , впереди много еще интересного. Не забываем ставить палец вверх, подписываться на канал, чтобы не пропустить самое интересное. Делится статьёй с другими вам это не трудно, а для меня это лучшая благодарность от вас.

Класс допуска термометров сопротивления


Класс допуска термопреобразователей сопротивления

 О чем эта статья

В статье раскрывается понятие класса допуска термометра сопротивления. Познакомитесь с определением этого термина, узнаете значения допусков для различных классов. В конце статьи также приведены конкретные примеры применения того или иногда класса допуска. Вы также можете посмотреть другие статьи. Например, «Обзор термопар» или «Классификация датчиков давления фирмы Honeywell».

Разобраться в том, что же такое «класс допуска термометра сопротивления» достаточно просто. Однако для этого необходимо знать и уметь оперировать парочкой понятий. Кроме этого, желательно избавиться от одного весьма распространенного заблуждения.

Класс точности и класс допуска — разные вещи

Для многих понятия «класс точности» и «класс допуска» представляются как минимум двойняшками, а как максимум – близнецами. В действительности же пресловутые классы далеки друг от друга.

Начнём с того, что «класс точности» представляет собой метрологическую характеристику измерительного прибора, коим термометр сопротивления (далее — термопара) по своей сути не является. А является он его малой частью, элементом или первичным преобразователем, в общем, датчиком – названий масса. Предназначение такого термометра – не показать температуру, а лишь преобразовать её в более удобный для измерения сигнал, в данном случае – электрическое сопротивление.

Вывод очевиден: если мы говорим не об измерении величины, а лишь о начальном его этапе – преобразовании, то права использовать термин «класс точности» просто не имеем.

Основные понятия

Зато мы можем смело оперировать понятием «класс допуска», имеющим самое непосредственно отношение к рассматриваемой термопаре.

Несмотря на упомянутое «непосредственное отношение» и использование во многих нормативных документах, термин «класс допуска» не имеет официального определения. Чёткое объяснение дано «полю» и «единице допуска», однако никак не «классу». Пролистав множество стандартов и технических справочников, вы сможете сами в этом убедиться.

Максимум, что удалось отыскать – значение понятия «допуск». Так как приведено оно в разделе «Определения» международного стандарта «Термопреобразователи сопротивления», смело воспользуемся им. Итак, ГОСТ 6651 гласит, что допуском следует считать максимально допустимое отклонение от номинальной зависимости сопротивления от температуры (возможный вариант – от НСХ – номинальной статической характеристики), выраженное в градусах Цельсия.

Громоздкое определение на самом деле достаточно просто понять. Термопара преобразует температуру в сопротивление. Однако нас интересуют градусы Цельсия, но никак не Омы. Именно поэтому мы заглядываем в таблицу соответствий определённого сопротивления температуры (или смотрим на график зависимости). Взятая по модулю разница между реальной и высчитанной нами температурами не должна превышать определённого значения, именуемого допуском.

Определённо, существует аналогия между допуском и погрешностью измерения. Точно так же, как величина погрешности определяет значение класса точности прибора, величина допуска определяет класс допуска термометра сопротивления: чем больше величина, тем ниже («хуже») класс!

Какие бывают классы допуска и что они значать

Существует четыре класса допуска: AA, A, B, C – они перечислены от «лучшего» к «худшему». Для того чтобы говорить о них несколько подробнее, следует уяснить одну деталь: класс допуска напрямую зависит только от величины допуска, как уже упоминалось, но никак не от типа термометра сопротивления (платиновый, медный или никелевый) и чувствительного элемента (проволочный или плёночный).

В ГОСТ 6651-2009 приведена таблица классов допуска и диапазонов измерений для термометров сопротивления.

Таблица 1 – Классы допусков и диапазоны измерений для термопреобразователей сопротивления и чувствительных элементов

Класс допуска Допуск, ◦С Диапазон измерений, ◦С
Платиновый ТС, ЧЭ Медный ТС, ЧЭ Никелевый ТС, ЧЭ
Проволочный ЧЭ Пленочный ЧЭ

AA

W 0.1

F 0.1

±(0.1 + 0.0017|t|) От -50 до +250 От 0 до +150 —

AA

W 0.15

F 0.15

±(0.15 + 0.002|t|) От -100 до +450 От -30 до +300 От -50 до +120

AA

W 0.3

F 0.3

±(0.3 + 0.005|t|) От -196 до +660 От -50 до +500 От -50 до +200

AA

W 0. 6

F 0.6

±(0.6 + 0.01|t|) От -196 до +660 От -50 до +600 От -180 до +200 От -60 до +180

Примечание — |t|— абсолютное значение температуры. ◦С, без учета знака.

ТС — термометр сопротивления

На что стоит обратить внимание, работая с таблицей?

Во-первых, на то обстоятельство, что наиболее точными термопарами являются платиновые, наименее – никелевые. Во-вторых, на то, что класс допуска в какой-то мере определяется диапазоном температур, для измерения (а точнее, преобразования) которых используется термопара. Чем он меньше, тем выше вероятность получить достоверный результат.

Класс допуска, к которому принадлежит термометр сопротивления, определяет не только максимальное отклонение температуры от НСХ, отнюдь. В ГОСТ 6651-2009 указано, что иметь максимальное отклонение должна не только температура, но и сопротивление термометра. Определяется оно путём умножения допуска температуры (его берут из вышеприведённой таблицы) на коэффициент чувствительности термометра (он считается отдельно не только для каждой температуры, но и для каждого типа термометра решением интерполяционного уравнения, указанного в ГОСТ).

В качестве примера можно привести следующую таблицу.

Таблица 2 – Допуски по сопротивлению платинового термопреобразователя сопротивления (α=0,00391ºС-1) номинальным сопротивлением 100 Ом

Класс допуска Допуск, Ом
При 0 ◦С При 100 ◦С
AA ± 0,04 ± 0,10
A ± 0,06 ± 0,13
B ± 0,12 ± 0,31
C ± 0,24 ± 0,62

Класс допуска термометра сопротивления устанавливается во время приёмных испытаний. Дальнейшее соответствие подтверждается или опровергается периодическими поверками.

Испытания проводятся путём сличения с эталонным термометром сопротивления в термостате. Определив отклонение, термометру присваивают соответствующий класс допуска.

Прибор с каким классом допуска нужно выбрать

Класс допуска – не первая характеристика, на которую обращают внимание при выборе термометра сопротивления. Это связано с тем, что независимо от КД погрешность измерения будет минимальной и не превысит 1ºС (даже для класса С). Этого вполне достаточно для использования в большинстве отраслей.

Естественно, термпары класса С имеют наименьшую стоимость, поэтому они широко используются в сферах, где допустима погрешность, превышающая 1ºС.

Оптимальное же сочетание класса допуска и цены имеют термометры сопротивления В, используемые в промышленности практически повсеместно.

Термометры класса А используют в энергетике для определения температуры теплоносителя с максимальной точностью.

Сверхточные термометры АА используют исключительно в исследовательских и научных изысканиях.

Класс допуска термометра сопротивления можно узнать, изучив маркировку, нанесённую на его корпус или прикреплённую бирку. Он имеет четвёртую позицию (после модификации, количества чувствительных элементов и обозначения номинальной статической характеристики).

Если вам понравилась статья нажмите на одну из кнопок ниже

www. devicesearch.ru.com

Термометры сопротивления: виды, типы конструкции, классы допуска

Термометрия относится к наиболее простым и эффективным методам измерений. Она основана на том, что физические свойства материала меняются в зависимости от температуры. В частности, измеряя сопротивление металла, сплава или полупроводникового элемента, можно определить его температуру с высокой степенью точности. Датчики такого типа называются термоэлектрическими или термосопротивлениями. Предлагаем рассмотреть различные виды этих устройств, их принцип работы, конструкции и особенности.

Виды термодатчиков

Наиболее распространенными считаются следующие типы термометров сопротивления (далее ТС):

  1. Полупроводниковые датчики. Отличительные особенности этих приборов заключается в высокой точности и стабильной чувствительности, а также в возможности измерения быстротечных процессов. Благодаря низкому измерительному току имеется возможность работы со сверхнизкими температурами (до -270°С). Пример конструкции полупроводникового ТС. Конструкция термистора

Обозначения:

  • А – Выводы измерителя.
  • В – Стеклянная пробка, закрывающая защитную гильзу.
  • С – Защитная гильза, наполненная гелием.
  • D – Электроизоляционная пленка, покрывающая внутреннюю часть гильзы.
  • E – Полупроводниковый чувствительный элемент (далее ЧЭ), в приведенном примере это германий, легированный сурьмой.
  1. Металлические датчики. У таких измерителей в качестве ЧЭ выступает проволочный или пленочный резистор, помещенный в керамический или металлический корпус. Металл, используемый для изготовления чувствительного элемента, должен быть технологичен и устойчив к окислению, а также обладать достаточным температурным коэффициентом. Таким критериям практически идеально отвечает платина. Там, где не столь высокие требования к измерениям, может использоваться никель или медь. В качестве примера можно привести термодатчики: PT1000, PT500, ТСП 100 П, ТСП pt100, ТСП 50П, ТСМ 296, ТСМ 045, ТС 125, Jumbo, ДТС Овен и т. д.

Расшифровка аббревиатур

Чтобы не возникало вопросов, что такое ТСМ, приведем расшифровку этой и других аббревиатур:

  • ТСМ это термометр сопротивления (ТС), в чувствительном элементе (ЧЭ) которого используется медная проволока (М).
  • ТСП, в применяется платиновый (проволока из платины) ЧЭ.
  • КТС б – обозначение комплекта из нескольких платиновых ТС., позволяющих провести многозонные измерения, как правило, монтаж таких устройств производится на вход и выход системы отопления, чтобы установить разность температур.
  • ТПТ – технический (Т) платиновый термометр (ПТ).
  • КТПТР – комплект из ТПТ приборов, буква «Р» в конце указывает, что может производиться не только измерение разницы температур между различными датчиками.
  • ТСПН – «Н» в конце ТСП, обозначает, что датчик низкотемпературный.
  • НСХ – под данным сокращением подразумевается «номинальная статическая характеристика», соответствующая стандартной функции «температура-сопротивление». Достаточно посмотреть таблицу НСХ для pt100 или любого другого датчика (например, pt1000, rtd, ntc и т.д.), чтобы иметь представление о его характеристиках.
  • ЭТС – эталонные приборы, служащие для калибровки датчиков.

Чем отличается термосопротивление от термопары?

Схема термопары, ее конструкция, а также принцип работы существенно отличается от термометра сопротивления, расскажем об этом простыми словами. У устройства pt100, а также других датчиков, принцип действия основан на сопоставимости между изменением температуры металла и его сопротивлением.

Принцип термопары построен на различных свойствах двух металлов собранных в единую биметаллическую конструкцию. Устройство, подключение, назначение термопары, а также описание погрешности этих приборов будет рассмотрено в отдельной статье.

Сейчас достаточно понимать, что термопара и ТСП, например pt100, это совершенно разные приборы, отличающиеся принципом работы.

Платиновые измерители температуры

Учитывая распространенность металлических датчиков, имеет смысл привести краткое описание этих устройств, чтобы наглядно показать сравнительные характеристики различных видов, особенности, а также описать сферу применения.

В соответствии с нормами ГОСТ 6651 2009 и МЭК 60751, у рабочих приборов данного типа значение температурного коэффициента должно быть 0,00385°С-1, эталонных – 0,03925°С-1. Диапазон измеряемой температуры: от-196,0°С до 600,0°С. К несомненным достоинствам следует отнести высокий коэффициент точности, близкую к линей характеристику «Температура-сопротивление», стабильные параметры. Недостаток – наличие драгметаллов увеличивает стоимость конструкции. Необходимо заметить, что современные технологии позволяют минимизировать содержание этого металла, что делает возможным снижение стоимости продукции.

Основная область применения – контроль температуры различных технологических процессов. Например, такой прибор может быть установлен в трубопроводе, в котором плотность рабочей среды сильно зависит от температуры. В этом случае показания вихревой расходометра корректируются информацией о температуре рабочей среды.

Датчик термопреобразователь ТСП 5071 производства Элемер

Никелевые термометры сопротивления

Температурный коэффициент (далее ТК) у данного типа измерительных устройств самый высокий – 0,00617°С-1. Диапазон измеряемых температур также существенно уже, чем у платиновых ЧЭ (от -60,0°С до 180,0°С). Основное достоинство данных приборов – высокий уровень выходного сигнала. В процессе эксплуатации следует учитывать особенность, связанную с приближением температуры нагрева к точке Кюри (352,0°С), вызывающую существенное изменение параметров ввиду непредсказуемого гистерезиса.

Данные устройства практически не используются, поскольку в большинстве случаев их можно заменить приборами с медными чувствительными элементами, которые существенно дешевле и технологичнее (проще в производстве).

Медные датчики (ТСМ)

ТК медных измерительных приборов – 0,00428°С-1, диапазон измеряемых температур немного уже, чем у никелевых аналогов (от -50,0°С до 150°С). К несомненным преимуществам медных измерителей следует отнести их относительно невысокую стоимость и наиболее близкую к линейной характеристику «температура-сопротивление». Но, узкий диапазон измеряемых температур и низкие параметры удельного сопротивления существенно ограничивают сферу применения термопреобразователей ТСМ.

Внешний вид термопреобразователя ТСМ 1088 1

Но, тем не менее, медные датчики рано списывать, есть немало примеров удачных реализаций, например, ТХА Метран 2700, который предназначен как для различных видов промышленности, но также удачно используется в ЖКХ.

Учитывая, что платиновые терморезисторы наиболее востребованы, рассмотрим варианты их конструктивного исполнения.

Типовые конструкции платиновых термосопротивлений

Наиболее распространение получило исполнение ЧЭ в ПТС, называемое «свободной от напряжения спиралью», у зарубежных изготовителей оно проходит под термином «Strain free». Упрощенный вариант такой конструкции представлен ниже.

Конструктивное исполнение «Strain free»

Обозначения:

  • А – Выводы термоэлектрического элемента.
  • В – Защитный корпус.
  • С – Спираль из платиновой проволоки.
  • D – Мелкодисперсный наполнитель.
  • E – Глазурь, герметизирующая ЧЭ.

Как видно из рисунка, четыре спирали из платиновой проволоки, размещают в специальных каналах, которые потом заполняются мелкодисперсным наполнителем. В роли последнего выступает очищенный от примесей оксид алюминия (Al2O3). Наполнитель обеспечивает изоляцию между витками проволоки, а также играет роль амортизатора при вибрациях или когда происходит ее расширение, вследствие нагрева. Для герметизации отверстий в защитном корпусе применяется специальная глазурь.

На практике встречается много вариаций типового исполнения, различия могут быть в дизайне, герметизирующем материале и размерах основных компонентов.

Исполнение Hollow Annulus.

Данный вид конструкции относительно новый, она разрабатывалась для использования в атомной индустрии, а также на объектах особой важности. В других сферах датчики данного типа практически не применяются, основная причина этого высокая стоимость изделий. Отличительные особенности высокая надежность и стабильные характеристики. Приведем пример такой конструкции.

Пример исполнения «Hollow Annulus»

Обозначения:

  • А – Выводы с ЧЭ.
  • В – Изоляция выводов ЧЭ.
  • С – Изолирующий мелкодисперсный наполнитель.
  • D – Защитный корпус датчика.
  • E – Проволока из платины.
  • F – Металлическая трубка.

ЧЭ данной конструкции представляет собой металлическую трубку (полый цилиндр), покрытый слоем изоляции, сверху которой наматывается платиновая проволока. В качестве материала цилиндра используется сплав с температурным коэффициентом близким к платине. Изоляционное покрытие (Al2O3) наносится горячим напылением. Собранный ЧЭ помещается с защитный корпус, после чего его герметизируют.

Для данной конструкции характерна низкая инерционность, она может быть в диапазоне от 350,0 миллисекунд до 11,0 секунд, в зависимости от того используется погружаемый или монтированный ЧЭ.

Пленочное исполнение (Thin film).

Основное отличие от предыдущих видов заключается в том, что платина тонким слоем (толщиной в несколько микрон) напыляется на керамическое или пластиковое основание. На напыление наносится стеклянное, эпоксидное или пластиковое защитное покрытие.

Миниатюрный пленочный датчик

Это наиболее распространенный тип конструкции, основные достоинства которой заключаются в невысокой стоимости и небольших габаритах. Помимо этого пленочные датчики обладают низкой инерционностью и относительно высоким внутренним сопротивлением. Последнее практически полностью нивелирует воздействие сопротивления выводов на показания прибора (таблицы термосопротивлений можно найти в сети).

Что касается стабильности, то она уступает проволочным датчикам, но следует учитывать, что пленочная технология усовершенствуется год от года, и прогресс довольно ощутим.

Стеклянная изоляция спирали.

В некоторых дорогих ТС платиновую проволоку покрывают стеклянной изоляцией. Такое исполнение обеспечивает полную герметизацию ЧЭ и увеличивает влагостойкость, но сужает диапазон измеряемой температуры.

Класс допуска

Согласно действующим нормам допускается определенное отклонение от линейной характеристики «температура-сопротивление». Ниже представлена таблица соответствия класса точности.

Таблица 1. Классы допуска.

Класс точности Нормы допуска

°C |t |

Диапазон измерения температуры
Платиновые датчики Медные Никелевые
Проволочные Пленочные
AA ±0,10+0,0017 -50°C …250°C -50°C …150°C x x
A ±0,15+0,002 -100°C …450°C -30°C …300°C -50°C …120°C x
B ±0,30+0,005 -196°C …660°C -50°C …500°C -50°C …200°C х
С ±0,60+0,01 -196°C …660°C -50°C …600°C -180°C …200°C -60°C …180°C

Приведенная в таблице погрешность отвечает текущим нормам.

Схемы включения ТСМ/ТСП

Существует три варианта подключения:

  • 2-х проводное (см. А на рис. 7), этот наиболее простой способ используется в тех случаях, когда точность результатов не критична. Дополнительную погрешность создает номинальное сопротивление проводников, которыми подключается датчик. Обратим внимание, что для классов точности A и AA данная схема включения неприемлема. Рисунок 7. Двухпроводная, трехпроводная и четырехпроводная схема включения термометра сопротивления
  • 3-х проводное (В). Такой вариант обладает более высокой точностью, чем 2-х проводная схема вариант подключения. Это происходит за счет того, что появляется возможность измерить сопротивление монтажных проводов, чтобы учесть их воздействие.
  • 4-х проводное. Этот вариант позволяет полностью исключить воздействие сопротивления монтажных проводов на результаты измерений.

В измерительных приборах ТС, как правило, включен по мостовой схеме.

Пример подключения по мостовой схеме вторичного прибора (pt100) для измерения температуры воздуха

Обратим внимание, что под rл. с. в электрической схеме подразумевается сопротивление линий связи, то есть проводов, которыми подключен датчик.

Обслуживание

Информация о ТО температурного датчика указана в паспорте прибора или инструкции эксплуатации, там же приводится типовые неисправности и способы их ремонта, рекомендуемая длина кабеля для подключения, а также друга полезная информация.

Термометры сопротивления не требуют специального ТО, в задачу обслуживающего персонала входит:

  • Проверка условий, в которых эксплуатируется датчик.
  • Внешний осмотр на предмет целостности конструкции и кабельных соединений, проверка хода подвижного штуцера (если таковой имеется).
  • Помимо этого проверяется наличие пломб.
  • Проверяется заземление.

Такой осмотр должен проводиться с периодичностью один раз в месяц или чаще.

Помимо этого должна проводиться поверка приборов, с использованием эталонного датчика, например, ЭТС 100.

Платиновый эталонный ПТС (датчик ЭТС 100)

Для градуировки датчиков используются специальные таблицы, в качестве примера приведена одна из них для термосопротивления pt100. Саму методику калибровки мы приводить не будем, ее описание несложно найти в сети.

Градуировочная таблица для терморезистора pt100 (фрагмент, без указания пределов градуировки измерений)

Что касается методики поверки эталонных платиновых датчиков, то она должна производиться на специальных реперных точках.

www.asutpp.ru

Классы точности термопар

Обозначение промышленного термопреобразователя Обозначение типа термопары Класс допуска Диапазон измерений Пределы доп. отклонений ТЭДС от НСХ
от до
ТПП платнородий-платиновая S, R 2 0 600 1,5
600 1600 0,0025t
1 0 1100 1.0
1100 1600 1,0+0,003(t-1100)
ТПР платнородий-платинородиевая B 3 600 800 4,0
800 1800 0,005t
2 600 800 0,0025t
ТХК хромель-копелевая L 3 -200 -100 1,5+0. 01 | t |
-100 100 2,5
2 -40 360 2,5
360 800 0,7+0,005t
ТХКн хромель-константановая E 3 -200 -167 0,015 | t |
-167 40 2,5
2 -40 333 2,5
333 990 0,0075t
1 -40 375 1,5
375 800 0,004t
ТХА хромель-алюмелевая K 3 -250 -167 0,015 | t |
-167 40 2,5
2 -40 333 2,5
333 1300 0,0075t
1 -40 375 1,5
375 1000 0,004t
ТНН нихросил-нисиловая N 3 -250 -167 0,015 | t |
-167 40 2,5
2 -40 333 2,5
333 1300 0,0075t
1 -40 375 1,5
375 1000 0,004t
ТМК медь-константановая T 3 -200 -166 0,015 | t |
-66 40 1,0
2 -40 135 1,0
135 350 0,0075t
1 -40 125 0,5
125 350 0,004t
ТЖК железо-константановая J 2 0 333 2,5
333 900 0,0075t
1 -40 375 1,5
375 750 0,004t
ТМК медь-копелевая M   -200 0 1,3+0,001 | t |
  0 100 1,0
ТВР вольфрам-рениевая A-1 A-2

A-3

3 1000 2500 0,007t
2 100 2500 0,005t

temperatures. ru

Термометры сопротивления: от теории к практике

Заказать этот номер

2011 №7

В статье рассматривается теория и практика создания систем измерения температуры на основе термометров сопротивления. Проанализированы современные требования и существующие стандарты в данной области, их особенности и отличия. Приведены проверенные примеры практической реализации систем измерения температуры для различных областей применения. Даны практические рекомендации по выбору элементной базы и схемотехнических решений.

Температура — одна из наиболее часто измеряемых физических величин. Задачи измерения и контроля температуры встречаются практически во всех областях человеческой деятельности. Системы контроля температуры используются для поддержания микроклимата и в различной бытовой технике, где базовым требованием является их доступность. Прецизионное термостатирование в сельском хозяйстве необходимо для выращивания тепличных сельскохозяйственных культур. В химической промышленности и в металлургии часто требуется контроль температуры высоко агрессивных сред в диапазонах в несколько тысяч градусов. На производстве нарушения технологического процесса, связанные с выходом контролируемой температуры за допустимые пределы, могут привести к выпуску партии бракованного товара. В медицине ошибка в измерении температуры может стоить здоровья пациента и даже человеческой жизни. От качества контроля температуры в атомной промышленности, в частности при отливке корпусов реакторов, зависит жизнь всего населения нашей планеты.

Очевидно, что столь разнообразные требования, как по диапазону и точности, так и по типу исполнения и надежности измерительных систем, породили за многие годы большое разнообразие методов и средств, используемых для измерения и контроля температуры.

Ключевым элементом любой системы измерения и контроля температуры является первичный измерительный преобразователь (чувствительный элемент). От его точности и других основных параметров во многом зависят показатели всей системы в целом. Существуют различные типы датчиков температуры, наибольшее распространение среди них получили термопары, полупроводниковые термисторы и термометры сопротивления [5].

Термометры сопротивления

Термометр сопротивления (ТС) состоит из одного или нескольких термочувствительных элементов и внутренних соединительных проводов, помещенных в герметичный защитный корпус, а также внешних клемм и выводов, предназначенных для подключения к измерительному прибору. Чувствительный элемент (ЧЭ) термометра сопротивления представляет собой резистор, выполненный из металлической проволоки или пленки, с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры [1].

На практике под термином «термометр сопротивления» понимают как герметичный датчик в металлическом или керамическом корпусе с внешним разъемом для подключения к измерительным приборам, так и сам чувствительный элемент, который может быть изготовлен в корпусе с проволочными выводами или в SMD-конструктиве для поверхностного монтажа.

Основные преимущества ТС по сравнению с другими типами датчиков температуры — это их высокая точность, широкий диапазон рабочих температур, малые размеры, устойчивость к вибрациям, линейность номинальной статической характеристики и относительно высокое значение температурного коэффициента сопротивления (ТКС). Основными материалами для изготовления ЧЭ ТС являются платина, медь, никель и их сплавы. На практике чаще применяются платиновые термометры сопротивления (ПТС) с различной чистотой платины, которые обладают наивысшей стабильностью характеристик, устойчивостью к воздействию агрессивных сред и широким диапазоном рабочих температур (табл. 1).

Таблица 1. Сравнительные характеристики распространенных типов датчиков температуры

Тип датчика температуры Основные преимущества Основные недостатки Основные области применения
Термометры сопротивления Высокая линейность номинальной статической характеристики Широкий диапазон рабочих температур Высокая стабильность основных параметров Устойчивость к воздействию агрессивных сред (ПТС) Относительно невысокая стоимость Необходимость во внешней схеме для возбуждения Широко используются как в относительно недорогих, так и в прецизионных системах измерения и контроля температуры
Полупровод- никовые термисторы Дешевизна и доступность Высокий температурный коэффициент сопротивления Необходимость во внешней схеме для возбуждения Высокая нелинейность номинальной статической характеристики Низкая стабильность основных параметров Предназначены для применения в недорогих устройствах с низкими требованиями к точности измерений, в простых системах одно- и двухпорогового контроля температуры или для организации контроля температуры во второстепенных узлах сложной радиоэлектронной аппаратуры
Термопары Самый широкий диапазон рабочих температур Высокая повторяемость характеристик Высокое быстродействие Необходимость компенсации опорного спая Низкое выходное напряжение Необходимость использования крупногабаритных конструкций для компенсации опорного спая для достижения высокой точности измерений Широко используются в бюджетных устройствах с «электронной» компенсацией опорного спая с невысокой точностью измерений Используются в сверхпрецизионных измерительных системах 0,01…0,25 °С с компенсацией опорного спая с помощью сосуда Дьюара

или специализированных термостатов

По конструкции чувствительного элемента различают пленочные и проволочные термометры сопротивления. Как правило, медные и никелевые ТС изготавливают из проволоки (рис. 1), а платиновые могут быть как проволочными, так и пленочными. Последние имеют меньшую чувствительность к вибрациям, однако предназначены для функционирования в более узком температурном диапазоне (рис. 2). По предназначению различают рабочие и эталонные термометры сопротивления, параметры обеих групп ТС регламентированы соответствующими стандартами.

Рис. 1. Проволочная конструкция термометра сопротивления

Рис. 2. Пленочный термометр сопротивления

Существует множество стандартов на рабочие индустриальные ТС, которые имеют локальный или межгосударственный статус. Среди наиболее распространенных — «европейский» МЭК 60751 (DIN/IEC EN 60 751) и «североамериканский» ASTM 1137. Многие другие, такие как DIN 43760, BS 1904 (1984) и SAMA RC-4 (1966), несмотря на периодическое их упоминание в литературе, считаются устаревшими. Стандарт МЭК 60751 — один из наиболее распространенных и регламентирует характеристики ПТС c номинальным сопротивлением 100 Ом при температуре 0 °С и температурным коэффициентом сопротивления α = 0,00385 °C–1 [2]. Стандарт ASTM E1137/E1137M-08 охватывает требования к ПТС для промышленных областей применения с коэффициентом α = 0,00385 °C–1 в диапазоне температур от 0 до +100 °С и номинальным сопротивлением 100 Ом при температуре 0 °С [3].

В России до 01.01.2011 действовал стандарт ГОСТ Р 8.625-2006 «Термометры сопротивления из платины, меди и никеля», который соответствует международному стандарту МЭК 60751 (2008) в части определения зависимости величины сопротивления от температуры и допусков на платиновые ЧЭ и ТС с температурным коэффициентом сопротивления α = 0,00385 °C–1.

Стандарт устанавливает общие технические требования и методы испытаний для технических термометров сопротивления, чувствительные элементы которых изготовлены из платины, меди и никеля. Эти ТС предназначены для измерения температуры от –200 до +850 °C или в части данного диапазона [1]. С 2011 года в России появился новый, межгосударственный стандарт ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний», который создан на основе ГОСТ Р 8.625-2006. К сожалению, на момент сдачи материала в редакцию текст нового стандарта все еще не был доступен. Тем не менее, проект данного стандарта имеется в Интернете и не содержит существенных различий по сравнению с ГОСТ Р 8.625-2006 [4]. Поэтому далее в статье за основу выбраны основные положения стандарта ГОСТ Р 8.625-2006.

Отличие стандартов в разных регионах мира привело к расхождениям в некоторых базовых параметрах ТС у производителей. Например, в различных стандартах используются разные значения ТКС: α = 0,003923 °C–1 (SAMA), α = 0,00385 °C–1 (DIN/IEC EN 60 751), α = 0,003902 °C–1 (US IS), α = 0,003916 °C–1 (JIS) и т. д. Поэтому во избежание ошибок в расчетах при проектировании важно учитывать положения того стандарта, относительно которого нормировались характеристики выбранного термометра сопротивления.

Основные параметры ТС

Основные параметры, определяющие области применения и схемы включения термометров сопротивления, — это температурный коэффициент термометра сопротивления, номинальное сопротивление, диапазон измеряемых температур и номинальная статическая характеристика ТС.

Температурный коэффициент термометра сопротивления

Температурный коэффициент термометра сопротивления характеризует изменение величины сопротивления от температуры:

α = (R100–R0)/(R100×100),

где R100, R0 — значения сопротивления ТС из номинальной статической характеристики (НСХ) при 100 и 0 °С соответственно, округленные до пятого знака после запятой. Как было отмечено ранее, в разных стандартах установлено различное значение ТКС. Для повышения совместимости в ГОСТ Р 8.625-2006 рассматриваются два значения: α = 0,00391 °С–1 и α = 0,00385 °С–1 (соответствует МЭК 60751).

Номинальное сопротивление ТС

Номинальное сопротивление ТС представляет собой нормированное изготовителем сопротивление при 0 °С, округленное до целых единиц, выбираемое из ряда: 10; 50; 100; 500; 1000 Ом [1]. Существуют ТС и с другими значениями номинального сопротивления, однако в настоящее время наибольшее распространение получили ПТС с номинальным сопротивлением 100 Ом при 0 °C.  Вместе с тем имеет место тенденция к использованию ТС с величиной номинального сопротивления до 1 кОм и даже 10 кОм. Измерительные системы, в которых используются ТС с высоким значением номинального сопротивления, обладают дополнительными преимуществами, важным из которых является снижение влияния длины соединительных проводов ТС на точность измерений.

Максимальный диапазон измерений ТС

Максимальный диапазон измерений ТС зависит не только от свойств материала, из которого изготовлен чувствительный элемент, но и от конструктивных особенностей, таких как способ и материал изоляции, соединительных элементов и др. Несмотря на то, что действие отечественного стандарта распространяется на диапазон от –200 до +850 °C [1], существуют термометры сопротивления с предельными рабочими температурами, выходящими за его рамки. Для большинства индустриальных рабочих ТС диапазон измерений составляет от –196 до +660 °С (платина), от –50 до +200 °С (медь) и от –60 до +180 °С (никель).

В таблице 2 представлены классы допуска термометров сопротивления, соответствующие ГОСТ Р 8. 625-2006 [1].

Таблица 2. Классы допуска и диапазоны измерений для термометров сопротивления и чувствительных элементов

Класс допуска Допуск, °С Диапазон измерений, °С
Платиновый ТС, ЧЭ Медный ТС, ЧЭ Никелевый ТС, ЧЭ
проволочный пленочный
AA W 0.1 F 0.1 ±(0,1+0,0017 |t|*) –50…+250 –50…+250
A W 0.15 F 0.15 ±(0,15+0,002 |t|) –100…+450 –50…+450 –50…+120
B W 0.3 F 0.3 ±(0,3+0,005 |t|) –196…+660 –50…+600 –50…+200
C W 0.6 F 0.6 ±(0,6+0,01 |t|) –196…+660 –50…+600 –180…+200 –60…+180

Примечание. * |t| — абсолютное значение температуры, °С, без учета знака.

На практике иногда используют ТС, нормированные по двум дополнительным классам точности, их обычно называют “1/10 DIN” и “1/3 DIN”, что означает, соответственно, 1/10 (±0,03 °C) и 1/3 (±0,1 °C) от класса B при 0 °C.

Номинальная статическая характеристика

Номинальная статическая характеристика (НСХ) представляет собой зависимость сопротивления ТС от температуры. Для ПТС эта зависимость имеет вид (уравнение Каллендара ван Дьюзена):

Значения коэффициентов A, B и С отличны при разных температурных коэффициентах сопротивления:

  • α = 0,00385 °С–1: А = 3,9083×10–3 °С–1, В = –5,775×10–7 °С–2, С = –4,183×10–12 °С–4;
  • α = 0,00391 °С–1: А = 3,969×10–3 °С–1, В = –5,841×10–7 °С–2, С = –4,33×10–12 °С–4.

Для медных и никелевых термометров сопротивления существуют похожие расчетные зависимости, которые можно найти в справочной литературе [1].

Номинальная статическая характеристика для термометра сопротивления может быть представлена в виде таблицы, в которой указаны значения температуры и соответствующие им величины сопротивления  ТС, либо в графической форме. На рис. 3 приведена зависимость величины сопротивления платинового термометра Pt100 (НСХ) от температуры, построенная по уравнению Каллендара ван Дьюзена. Синей линией обозначена зависимость, полученная с использованием коэффициентов A, B и C. Красная линия — характеристика, полученная в результате линейной аппроксимации при B = C = 0 [6].

Рис. 3. Зависимость сопротивления ПТС (Pt100) от температуры

Величину погрешности, возникающей при линейной аппроксимации характеристики ТС (B = C = 0), можно оценить на основе графика, приведенного на рис. 4.

Рис. 4. Погрешность линейной аппроксимации характеристики ПТС (Pt100)

Информация на рис. 4 помогает принять верное решение о целесообразности прецизионной линеаризации характеристики ПТС, которая может потребовать использования дополнительных компонентов, вычислительных ресурсов системного процессора или ограничиться линейной аппроксимацией.

Схемы включения термометров сопротивления

Простейшей схемой включения термометра сопротивления является делитель напряжения (рис.  5). Здесь ТС Rt — его плечо, а источник с напряжением Uпит обеспечивает протекание электрического тока в цепи делителя. Падение напряжения на ТС Ut зависит от величины его сопротивления, а следовательно, от температуры окружающей среды tокр.

Рис. 5. Схема измерения температуры с использованием ТС на базе делителя напряжения

Точность измерений в схеме (рис. 5) будет зависеть от точности и стабильности характеристик ТС Rt, опорного резистора Rоп и источника напряжения Uпит. Для того чтобы снизить погрешность измерений, следует использовать прецизионный высокостабильный резистор Rоп и стабилизированный источник опорного напряжения.

Другим негативным фактором является эффект самонагрева термометра сопротивления: протекание в электрической цепи относительно высокого тока (единицы-десятки миллиампер) может привести к дополнительным тепловыделениям на ТС, его нагреву и, как следствие, к резкому снижению точности измерений.

В качестве примера оценим отклонение температуры в результате самонагрева для высокостабильного прецизионного платинового термометра сопротивления Rt серии PTS 0603 (Vishay) с номинальным сопротивлением R0 = 100 Ом [7]. Выберем, для наглядности, опорный резистор с номиналом Rоп = 1000 Ом. Пусть величина на выходе стабилизированного источника напряжения составляет VDD = +5 В. Суммарное сопротивление цепочки делителя напряжения: Rобщ = R0+Rоп = 100+1000 = 1100 Ом. Тогда величина тока, протекающего через делитель, будет равна: IDD = VDD/Rобщ = 5/1100 = 0,0045 А. Мощность, рассеиваемая на ПТС, приближенно составит: P = IDD2×R0 = 0,0021 Вт (2,1 мВт). Согласно технической документации на ПТС серии PTS 0603, величина его самонагрева составляет 0,9 К/мВт при отсутствии принудительной вентиляции. Таким образом, повышение температуры данного ПТС в нашем примере может достичь величины Tнагр = 0,9×2,1 = 1,9 K. Очевидно, что для задач измерения температуры с точностью порядка десятых долей градуса это более чем допустимая погрешность!

Величина измерительного тока должна быть такой, чтобы самонагрев не приводил к выходу параметров ТС за пределы допуска. Повышение его сопротивления, обусловленное самонагревом, не должно превышать 20% допуска. Цепи постоянного тока для ТС с номинальным сопротивлением 100 Ом рекомендуется возбуждать измерительным током 1 мА или менее [1]. Для того чтобы минимизировать влияние этого эффекта, необходимо выбирать опорный резистор с высоким значением номинального сопротивления и/или источник с меньшей величиной напряжения питания. Несмотря на то, что это приведет к падению чувствительности схемы, применение ТС с относительно высоким ТКС и современной элементной базы для нормирования сигналов позволяет скомпенсировать этот недостаток.

На рис. 6 приведен пример практической реализации схемы на основе делителя напряжения с использованием стабилизированного источника опорного напряжения.

Рис. 6. Простейшая схема подключения термометра сопротивления Pt100

Источник опорного напряжения MAX6126A41 с прецизионным резистором R1 обеспечивает возбуждение ТС током около 200 мкА при 0 °С [9]. Коэффициент усиления операционного усилителя с нулевым дрейфом MAX9617 задается прецизионным делителем MAX5491WA30000 и равен Ку = 31 [10, 11]. Напряжение на выходе схемы составляет 616 мВ при температуре 0 °С. Изменение напряжения на выходе равно 2,37 мВ/°С. В качестве Pt100 можно использовать прецизионные платиновые термометры сопротивления серий PTS и PTL [7, 8], а в качестве высокостабильного резистора R1, здесь и в других схемотехнических решениях в этой статье, могут быть применены резисторы серий PHR0805 или P0805 производства Vishay [12, 13].

Основные недостатки схемы включения (рис. 6) — высокая зависимость тока возбуждения от температуры, что вызывает дополнительную нелинейность, увеличивающую погрешность измерений и сложность организации удаленного подключения ТС, так как сопротивление соединительных проводов в двухпроводной схеме будет оказывать заметное влияние на результаты измерений. Учитывая относительно невысокие номиналы используемых ТС, очевидно, что даже паразитные сопротивления в сотни мОм вызовут недопустимые погрешности в измерениях температуры. Согласно ГОСТ Р 8.625-2006, использование двухпроводной схемы не допускается для ТС классов АА и А (табл.  2).

Несмотря на имеющиеся недостатки, схема может быть использована для организации простых систем измерения температуры, преимущества которых — в низкой себестоимости реализации, малых габаритных размерах и главное — в небольшой удаленности термометра сопротивления от схемы нормирования сигналов.

В случае удаленного подключения ТС длина соединительных проводов будет оказывать влияние на точность измерений, так как измерительный ток будет вызывать дополнительное падение напряжения, прямо пропорциональное, по закону Ома, величине сопротивления. Поскольку сопротивление проводников зависит от их протяженности, то увеличение расстояния до датчика потребует использования более дорогих соединительных проводников или корректировки подхода к построению измерительной системы.

При необходимости подключения удаленно расположенного термометра сопротивления целесообразней использовать 4-проводную «кельвиновскую» схему, в которой измерительный ток протекает через одну пару, а сами измерения производятся с помощью второй пары соединительных проводов. Для достижения высокой точности измерений необходимо использовать усилители с высоким входным сопротивлением и низкой величиной входного тока.

Указанный принцип реализован в примере на рис. 7. Платиновый термометр сопротивления Pt100 включен по 4-проводной схеме. Повышение линейности достигается возбуждением ТС стабилизированным источником тока (198 мкА), схема которого реализована на источнике опорного напряжения MAX6126A25 и резисторе R2. Операционный усилитель MAX9617 устраняет влияние собственного тока потребления источника опорного напряжения. Инструментальный усилитель MAX4208 имеет входной ток 1 пА и коэффициент подавления синфазной помехи 135 дБ [14]. Резистор R1 предназначен для смещения уровня сигнала относительно общей шины для более эффективного подавления мощных синфазных помех. Коэффициент усиления инструментального усилителя MAX4208, равный Ку = 31, задается с помощью прецизионного делителя MAX5491WA30000. Несколько нестандартный способ задания коэффициента усиления инструментального усилителя обусловлен уникальностью его архитектуры [10]. Напряжение на выходе схемы составит 15,5 мВ при температуре –250 °С, 615 мВ при 0 °С и +2,4 В при 850 °С.

Рис. 7. Схема подключения удаленного термометра сопротивления Pt100 с использованием источника тока

Использование современных аналого-цифровых преобразователей (АЦП) с дифференциальным подключением источника входного сигнала и источника опорного напряжения позволяет не только получить на выходе цифровой сигнал, готовый для ввода в микроконтроллер, но и упростить подключение термометров сопротивления. На рис. 8 представлена схема прецизионного измерителя температуры на основе АЦП.

Рис. 8. Прецизионный измеритель температуры

Применение малошумящего 24-разрядного сигма-дельта АЦП MAX11201B позволяет подключить термометр сопротивления без необходимости использования прецизионных источников тока или напряжения, ограничившись применением недорогого малошумящего стабилизатора с малым падением напряжения (LDO) MAX8510 [15, 16]. Падение напряжения на прецизионном резисторе R5 обеспечивает опорное напряжение на АЦП.  Поскольку измерительный ток, протекающий через резистор R5, возбуждает и термометр сопротивления, то любые флуктуации величины тока будут полностью скомпенсированы. Резисторы R1 и R6 обеспечивают нормальную работу встроенных в АЦП буферных усилителей. Они ограничивают абсолютную величину входного и опорного напряжений относительно «земли» в пределах от +150 мВ до (AVdd–150) мВ.

Для того чтобы сократить количество соединительных проводов для подключения термосопротивления до трех, в схему можно ввести прецизионное токовое зеркало на операционном усилителе MAX9617 и транзисторе MMBTA14 (рис. 9). Согласованная пара резисторов PRAHR182I2-750RFW обеспечит равенство токов I1 и I2 с точностью 0,05%, тем самым компенсируя падение напряжения на соединительных проводах [17]. Последние обязательно должны быть однотипными, одинаковой длины и сечения. В настоящее время производятся различные специализированные экранированные кабели, предназначенные для подключения термометров сопротивления по 2-, 3- и 4-проводным схемам.

Рис. 9. Прецизионный измеритель температуры с 3-проводным подключением термометра сопротивления

Для индустриальных применений более предпочтителен биполярный составной транзистор MMBTA14 по сравнению с полевым, особенно при работе в условиях высоких температур. У транзисторов с изолированным затвором (MOSFET) ток утечки затвора удваивается с увеличением температуры на каждые 8 °С и может достигать несколько десятков нА. Таким образом, ошибка токового зеркала, вызванная управляющим током биполярного транзистора, может быть меньше, чем полевого транзистора с изолированным затвором.

Заключение

Один из способов повышения точности измерений с использованием ТС — их градуировка для получения индивидуальных коэффициентов зависимости величины сопротивления от температуры. Полученные коэффициенты можно, например, хранить в памяти цифровой измерительной системы и вносить в результат измерений соответствующую поправку. Однако этот метод может быть приемлем в мелкосерийном и практически не реализуем при массовом производстве в связи с высокой трудоемкостью самой процедуры градуировки. В данном случае более эффективным решением может быть использование прецизионных термометров сопротивления.

Однако сам факт использования прецизионных ТС не может гарантировать высокую точность системы в целом. При этом большую роль играет адекватность выбранной схемы включения ТС решаемой задаче. Кроме того, необходимо учитывать влияние таких факторов, как длина и качество соединительных проводов и разъемов, обеспечение электромагнитной совместимости за счет эффективного экранирования, фильтрации, грамотной компоновки элементов и разводки печатной платы. Существует и весьма специфический, но ощутимый источник ошибок, такой как эффект влияния температуры кристалла на результаты преобразования АЦП, воздействие которого может быть учтено за счет введения в состав системы дополнительного датчика для измерения температуры кристалла.

Как показывает практика, только подобный, комплексный подход, учитывающий разнообразные аспекты проектирования, позволяет создавать сбалансированные по точности и стоимости системы, имеющие конкурентные преимущества на рынке современной электронной техники.

Литература
  1. ГОСТ Р 8.625-2006 «Термометры сопротивления из платины, меди и никеля». М.: Стандартинформ, 2006.
  2. IEC EN 60 751. Industrial Platinum Resistance Thermometers and Platinum temperature sensors. Edition 2.0. International Electrotechnical Commission.
  3. ASTM E1137/E1137M-08. Standard Specification for Industrial Platinum Resistance Thermometers.
  4. ГОСТ 6651-2009 «Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний». Проект стандарта. Информационный портал http://www.temperatures.ru
  5. Промышленная электроника. Руководство разработчика. 2010. Вып. 1. Maxim Integrated Products. http://www.symmetron.ru
  6. Thermal Management Handbook. Maxim Integrated Products. http://www.maxim-ic.com
  7. Platinum SMD Flat Chip Temperature Sensor. PTS Series. Technical Datasheet, Rev. 11.03.2011. http://www.vishay.com
  8. Leaded Platinum Temperature Sensor. PTL Series. Technical Datasheet, Rev.  11.03.2011. http://www.vishay.com
  9. MAX6126: Ultra High Precision, Ultra Low Noise, Series Voltage Reference. Technical Datasheet, Rev.5, 12.2010. http://www.maxim-ic.com
  10. MAX9617: Single/Dual SC70, Zero-Drift, High-Efficiency, 1.5MHz Op Amps with RRIO. Technical Datasheet, Rev.4, 02.2011. http://www.maxim-ic.com
  11. MAX5491: Precision-Matched Resistor-Divider in SOT23. Technical Datasheet, Rev.3, 12.2004. http://www.maxim-ic.com
  12. PHR Series. ESCC 4001/023 Qualified High Precision (5 ppm, 0.01%), Thin Film Chip Resistors. Technical Datasheet, Rev. 29.11.2010. http://www.vishay.com
  13. P Series. High Precision Wraparound — Wide Ohmic Value Range Thin Film Chip Resistors. Technical Datasheet, Rev. 14.02.2011. http://www.vishay.com
  14. MAX4208: Ultra-Low Offset/Drift, Precision Instrumentation Amplifiers with REF Buffer. Technical Datasheet, Rev.1, 04.2009. http://www.maxim-ic.com
  15. MAX11201:24-bit, Single-Channel, Ultra-Low-Power, Delta Sigma ADC with 2-Wire Serial Interface. Technical Datasheet, Rev.0, 06.2010. http://www.maxim-ic.com
  16. MAX8510: Ultra-Low-Noise, High PSRR, Low-Dropout, 120 mA Linear Regulators. Technical Datasheet, Rev.3, 05.2006. http://www.maxim-ic.com
  17. PRAHR PRA HR (CNW HR) Series. ESA Qualified High Precision Thin Film Chip Resistor Arrays. Technical Datasheet, Rev. 04.10.2010. http://www.vishay.com

Скачать статью в формате PDF

  —>

Сообщить об ошибке

Если Вы заметили какие-либо неточности в статье (отсутствующие рисунки, таблицы, недостоверную информацию и т.п.), просьба сообщить нам об этом. Пожалуйста укажите ссылку на страницу и описание проблемы.

www.kit-e.ru

Объявления | Данкор онлайн | Сумской информационный портал: все новости Сумщины

Продам Тепловые насосы Установка тепловых насосов в Киевской области. https://bsvenergy.com.ua/ +38 (067) 511-1448; +38 (050) 430-0380

22. 09.2021 18:31

Продам Предлагаем пористый силикон Предлагаем пористый силикон купить в интернет-магазине «Элди». У нас представлен значительный ассортимент. Возможно изготовление в мягкой, средней и твердой плотности. Это высокоэффективный уплотнительный материал, разработанный для применений, где требуется отличное сопротивление остаточной деформации при сжатии и широкий диапазон рабочих температур.Плотная и однородная структура ячеек предотвращает водопоглощение (менее 3% согласно ASTM D1056). Поставляется в рулонах толщиной 2,0мм;4,0мм;6,0мм;8,0мм;10,0мм;12,0мм. Ширина 1000мм. Силикон (SI, VMQ) — это специальный эластомер, известный своей пригодностью к эксплуатации в широком диапазоне температур. Силиконовые компаунды обладают отличной стойкость к озону, погодным условиям, окислению, остаточной деформации при сжатии и умеренную химическую стойкость. Обладают высокой степень биосовместимостью, делает силикон идеальным для медицинской промышленности.
Пористый силикон обладает хорошими свойствами гашения вибрации и хорошими динамическими свойствами при повышенных температурах Приобретайте силиконовые листы в любом количестве в нашем интернет магазине. Харьков, ул. Кацарская 11, к. 5 +38(057)7199881

16.03.2021 13:27

Продам Заказать сайт или интернет-магазин от George Bloge в городе Элиста. Заказать сайт или интернет-магазин от George Bloge в городе Элиста Джорджи Блоджи / GEORGE BLOGE — это надёжный и эффективный компаньон для Вашего бизнеса. Наша команда заинтересована предоставить Вам качественный продукт, которым Вы останетесь довольны. Мы занимаемся созданием с нуля конкурентоспособных на рынке сайтов, лендингов или интернет-магазинов в городе Элиста. Сделаем сайт Вам в короткие сроки и качество Вашего заказа не изменится, сайт будет лychшим в России. Вы хотите открыть бизнес с нуля или заказать сайт? Или нужен сайт для Вашего уже действующего бизнеса? Вы обратились по адресу. Создать сайт, лендинг или интернет-магазин — это хорошая идея, но он должен приносить прибыль, а это возможно только с профессиональной командой. GeorgeBloge — Веб студия с командой дизайнера, верстальщика, копирайтера, маркетолога, проектировщика и тестировщика. У нас сильный опыт с действующими проектами. Стоимость наших услуг на создание лендинга, сайта или интернет-магазина средняя на рынке. Окупаемость сайта от 1 до 5 месяцев, при правильном построение бизнеса. Теперь Вы знаете где заказать сайт, лендинг или интернет-магазин. Какие сайты мы делаем? Интернет магазин одежды, продуктов питания, лекарств, электроники, автозапчастей или даже интим товаров; Сайты визитки или же одностраничный сайт, который ознакомит с Вами, Вашим товаром или Вашей услугой; Новостной сайт или же разработка сайтов-новостников, онлайн блогов или сайтов со статьями; Сайты для медицины или же разработка сайта для мед клиники, персональный сайт для врача, стоматологии или пластической хирургии; Сайт для заведений или же создание сайта для ночного клуба, ресторана, бара или кафе. Завораживающий сайт с дизайнерской анимацией; Сайт для мероприятия или же разработка сайта для эвент агентств, детских мероприятий, музыкальных групп, выступающих на свадьбах и корпоративах; Сайт для застройщиков или же разработка сайта для строительной компании, жилых комплексов и агенств недвижимости; Сайт для шоубизнеса или же разработка личного сайта для звёзд шоубизнеса, блогеров и лидеров мнения; Сайты для производителей товаров или же разработка сайта для предприятий по производству: от жевательной резинки до космического корабля; Сайт для оказания услуг или же разработка сайта для сантехнических услуг, ремонт квартир, клининговых услуг, авто ремонт и т.д. Мы делаем сайты, лендинги, сайты визитки, новостные сайты и интернет-магазины в Элиста, а также по всему миру, страны СНГ Беларусь, Украина, Казахстан, Абхазия, Грузия, а также такие города России, как Москва, СанктПетербург, СПБ, Челябинск, Уфа, Воронеж, Краснодар, Самара, Сочи, Ульяновск, Нижний Новгород, Екатеринбург, Владивосток, Великий Новгород, Новосибирск, Элиста, Хабаровск, Набережные Челны, Саратов, Ростов-на-Дону, Казань, Красноярск, Белгород, Брянск, Владикавказ, Волгоград, Астрахань, Ставрополь, Владимир, Выборг, Зеленогорск, Калуга, Киров, Липецк, Мурманск, Оренбург, Орёл, Омск, Пермь, Пенза, Рязань, Симферополь, Смоленск, Тамбов, Тверь, Тюмень, Ярославль и так далее. Связаться к нами можно на нашем сайте georgebloge.ru . 89277363353

02.02.2021 13:58

Продам Продам ООО с Лицензией на поставку природного газа Продам ООО с Лицензией на поставку природного газа. Место регистрации: г.Киев Дата регистрации: 2020 г. Лицензия: Поставка газа (по новым правилам) Компания новая, без деятельности, делалась на продажу. Юридический адрес: хороший, с возможностью продления Есть сайт ( при продаже передается) 45000 грн Оксана 0632467296 email: [email protected] 0632467296

14.01.2021 10:25

Продам Продам ООО 2013 года. НДС 02.2021 года Киев, не работала Продам ООО 2013 года. НДС 02.2021 года Киев, не работала Оксана 0632467296 e-mail: [email protected] net 0632467296

14.01.2021 10:24

Продам Установка видеонаблюдения Проектирование и монтаж систем видеонаблюдения бизнеса, дома, дачи. Продажа камер видеонаблюдения, регистраторов, вспомогательного оборудования Бесплатная консультация по подбору оборудования и монтажу #Видеонаблюдение_для_бизнеса #Видеонаблюдение_для_дома #Видеонаблюдение_для_дачи #Видеонаблюдение_лестничной_площадки #Видеонаблюдение_для_квартиры #Камера_видеонаблюдения #Безопасность #Контроль #Онлайн 0966822560

03.09.2020 14:07

Продам Лучшие цены на тату на Оболони Лучшие цены на тату на Оболони от 19 гривен за квадратный сантиметр. У нас хорошие мастера и делаем мы свою работу качественно Записывайтесь по телефону, подробнее на сайте. Сайт: набить тату Киев. 067-688-99-66

23.06.2020 15:05

Продам Стеклопакеты изготовление Производство, изготовление, установка стеклопакетов. Замена битых, запотевших. Энергосберигающее стекло, разнообразные пленки. Доставка заказчику по городу и области. г Сумы Тополянская 28 0954002408, 0933057732 09.04.2020 07:24 Сумы Тополянская 28 0954002408, 0933057732

09.04.2020 07:35

Продам Пошив штор на заказ в Днепре Пошив штор на заказ в Днепре Мы профессионально разрабатываем эксклюзивные дизайн проекты оформления окон от А до Я, начиная от консультации, замера и эскизов (рисунки штор), заканчивая навесом уже отшитых под заказ штор и последующим их обслуживанием в будущем — стирка и химчистка штор. Опыт коллектива студии POLARINI — это гарантия качественного и профессионального пошива штор и текстиля, всех видов и любой сложности. Гарантируем не только высочайшее качество пошива штор на окна но и самые быстрые сроки по лучшей цене в Днепре. Стоимость за метр строчки, будет известна ДО оформления заказа. Предоставляем подробный расчет дизайн проекта штор, в частности и прейскурант (расценки, прайс, тариф) актуальных цен. Днепр, ул. Строителей 25, 1 этаж, офис 103 [email protected] +38097 395-40-38, +38095 313-28-41

07.02.2020 11:23

Продам Изготовление пластиковых карт Сервис онлайн печати on-print.ua изготовит для вас пластиковые карты, дисконтные карты, клубные карты, пластиковые визитки. Заказать Пластиковые карты с магнитной полосой Заказать Пластиковые карты с выдавленным (эмбосирование) номером Заказать Пластиковые карточки с штрих-кодом Заказать Пластиковые карточки с любым дизайном *а также любой вид печати от полиграфии до широкоформатной печати АДРЕС: КРИВОЙ РОГ, УКРАИНА УЛ. СТАНИСЛАВСКОГО, 1 КОМПАНИЯ: ON-PRINT.UA WWW: https://on-print.ua/ EMAIL: [email protected] ТЕЛЕФОН: +380500707999 +380960707999

10.12.2019 14:26

Продам Токарные и фрезерные работы под заказ в Днепре Предлагаем услуги обработки металлов в Днепре! А именно: токарные работы и фрезерные работы, под заказ. Металлобаза ЧП ТД ТАМ осуществляет услуги токарной и фрезерной обработки металлических заготовок на современных ЧПУ станках (с компьютерной автоматикой). Производим уникальные детали по предоставленным чертежам, а также при необходимости — разрабатываем индивидуальные расчеты будущих металлических изделий. В наших цехах работают профессиональные, опытные токари-фрезеровщики. Более подробно ознакомиться с ассортиментом можете на нашем сайте. Также предлагаем услуги обработки металлов: — сверлильные работы; — плазменная и газовая резка; — закалка стали. Работаем с заказчиками из Днепра и по всей Украине! Днепр, ул. Святослава Храброго, 44, офис 403 0563717045

30.10.2019 14:53

Продам Пластиковые окна и двери Строительная компания Феникс, дарит всем своим клиентам скидки -25% на металлопластиковые конструкции, заказать пвх системы https://zakazokon.com.ua/ Как к нам доехать: Адрес: Украина, г. Сумы, пр. Курский 105 Позвонить нам: +38 (050) 407-14-75 – многоканальный (Viber) +38 (095) 252-06-53 – руководитель отдела +38 (050) 192-12-60 – директор Отправить письмо: Email: [email protected]

24.10.2019 12:15

Продам Пластиковые окна со скидкой -25% Пластиковые окна и двери в городе Сумы, осенняя распродажа дарим всем клиентам скидки -25%. Адрес: пр-т Курский, 105 Наш сайт: https://zakazokon.com.ua/ +38 (050) 407-14-75 – многоканальный (Viber) +38 (095) 252-06-53 – руководитель отдела +38 (050) 192-12-60 – директор

20.10.2019 22:04

Продам Партнерство и деловое сотрудничество. Партнерство и деловое сотрудничество. Представляю вам инвестиционное предложение с привлечением частного инвестора, ищущего партнеров для долгосрочного сотрудничества. Это предложение доступно как молодым, так и опытным предпринимателям с инновационными бизнес-идеями для партнерства в новых предприятиях или расширения существующих. Финансовые ресурсы, необходимые для финансирования любого жизнеспособного или прибыльного проекта, легко доступны для серьезных людей и компаний. Не стесняйтесь обращаться ко мне в любое время для получения дополнительной информации о том, как принять участие в программе финансирования. С уважением. Номер WhatsApp: +31684963378 Электронная почта: [email protected] Номер WhatsApp: +31684963378 Электронная почта: [email protected]

13.10.2019 23:33

Продам Срочный займ круглосуточно в Сумах Всегда актуальные предложения онлайн займов и кредитов в Сумах на одной странице и в одном месте! Анализируйте, сравнивайте и выбирайте те предложения, которые максимально соответствуют вашим запросам и выгоднее для Вас! Вы сможете быстро сравнить и оформить заявку для срочного онлайн займа на свою банковскую карту в любое время суток: — Если вы новый клиент то сможете оформить под 0% до 10 000 грн — После погашения первого займа второй уже можно брать до 20 000 грн в среднем под 1.2% — 1.8% — Сроки займов от 1 до 62 дней + пролонгация(продление) — Возможно досрочное погашение без штафных санкций — Не нужны справки о доходах, справки о трудоустройстве, не нужен залог. — Без вопросов о ваших целях по займу. Анализируйте, сравнивайте и выбирайте срочный займ круглосуточно в Сумах здесь — http://credit2020.com.ua

24.09.2019 13:43

Продам Изготовление Адресных табличек Наша фирма занимается изготовлением адресных табличек. Заказать можно на сайте r-mix.com.ua или по телефону. Сейчас действует акция — бесплатная доставка в отделение новой почты 0969661929 0976020052

29.08.2019 10:24

Продам Порезка и изготовление деталей из полимеров. Компания ЭлектроПласт осуществляет прямолинейную порезку материалов из полимеров. А так же мы изготовим быстро и качественно для вас детали различной сложности из полимеров таких как:капролон, фторопласт, полиуретан, полипропилен, полиэтилен и др. Мы предлагаем профессиональные услуги по разумной цене. Более подробную информацию можно получить по телефону или на нашем сайте: https://elektroplast.com.ua (050) 910-20-82, (096) 739-09-95

21.08.2019 13:35

Продам Порезка и изготовление деталей из пластика. Компания ЭлектроПласт осуществляет прямолинейную порезку листовых материалов и цилиндров из слоистых пластиков. А так же изготавливает детали из слоистых пластиков таких как:гетенакс, текстолит, стеклотекстолит, дюростон и др. Мы предлагаем профессиональные услуги по разумной цене. Более подробную информацию можно получить по телефону или на нашем сайте: https://elektroplast.com.ua (050) 910-20-82, (096) 739-09-95

21.08.2019 13:32

Продам йога, растяжка йога без медитаций, растяжка на шпагат, комплекс растяжки для людей, ведущий сидячий образ жизни г. Сумы, ул. Новоместенская 31-1 0501991750

16.08.2019 10:58

Продам Неодимовые магниты и другие решения для счетчиков Предлагаем эффективные способы для минимизации счетов. Быстро и с гарантией “отремонтируем счетчик” (электрический или газовый), который позволит существенно экономить средства: 1. поставим прибор “стоп счетчик” на уже существующий ваш 2. изготовим на новый счетчик 3. учет, который работает от пульта» on/of или минус лишнее»; от магнита; 4. решим проблему с пластиковыми и другого рода пломбами 5. антимагнитные наклейки нескольких видов индивидуально под каждый учет 6. дубликаты пломб и прочее Поможем решить вопрос любой сложности, консультация БЕСПЛАТНО, звоните или пишите в viber, whatsapp, skype Все работы выполняем “под ключ”. Работаем по всей Украине. Информация несёт ознакомительный характер и не является призывом к действию. Skype robinhood2009semen Viber/ Whatsapp +380980518028 380980518028 380980518028

30.06.2019 23:12

Продам Услуги в сфере недвижимости по лучшим ценам Киева Группа компаний ООО БТИ и ООО Профи -Експерт объединила свои усилия под брендом VSI.UA. Мы команда профессионалов в области недвижимости, предлагает полный спектр услуг по оформлению: • Технического паспорта на все виды недвижимости • Справки об отсутствии строения • Оценочного пакета недвижимости/бизнеса/транспорта • Всех видов государственной регистрации • Ввод в эксплуатацию всех видов недвижимости • Частное БТИ • Приватизации всех видов недвижимости • Раздел недвижимости Оформление всех необходимые документов в кратчайшие сроки по лучшим ценам в Киеве и области. Работаем в рамках закона, гарантируем качество наших услуг. Индивидуальный подход к каждому клиенту, а также система скидок постоянным клиентам. Бесплатная консультация и быстрый просчет услуг по телефону Наш сайт: https://vsi.ua/ 050-192-6-999, 093-916-2-999, 067-916-2-999 Киев ,м.Печерская, ул.Л.Украинки, 26, 7 этаж офис 701 0679162999 0679162999

24.06.2019 23:22

Продам Услуги полиграфии в Киеве Печать рекламной продукции: афиши, визитные и пластиковые карточки, ситилайты, баннеры, буклеты. Печать осуществляется на печатных машинах HP Indigo в цветовых системах CMYK и CMY (EPN). https://svmc.com.ua/ (044) 455 96 09

04.06.2019 18:14

Продам Регистрация тракторов и самодельных механизмов (трактора, прицепы, комбайны и т.д.) Изготовление документов 380 972 171338 Регистрация тракторов и самодельных механизмов (трактора, прицепы, комбайны и т.д.) Изготовление документов 380 972 171338 Регистрация тракторов и самодельных механизмов (трактора, прицепы, комбайны и т.д.) Изготовление документов 380 972 171338 Регистрация тракторов и самодельных механизмов (трактора, прицепы, комбайны и т.д.) Изготовление документов 380 972 171338

15.04.2019 19:36

Продам Зарыбок Продам толстолобика, амура, карпа. [email protected] +380503029196 +380503073041

12.03.2019 00:12

Продам LOAN OFFER Вам нужен быстрый кредит? Годовая процентная ставка: 4%. Вам нужен коммерческий кредит? Вам нужен личный кредит? Вам нужен ипотечный кредит? Вам нужен сельскохозяйственный кредит? Нужен кредит для улучшения вашего бизнеса? Минимальное значение составляет 2000 долларов США. Максимальная сумма: 50 миллионов долларов США. Кредиты будут переведены на ваш банковский счет в течение 24 часов. Пожалуйста, ознакомьтесь с приведенным ниже электронным письмом и сообщите нам сумму кредита, которую необходимо подать на электронный адрес ([email protected]). РАМОС ПИЕЦАРК

02.01.2019 18:07

Продам ТАРО — ключ к решению Ваших проблем Профессиональный таролог Волина Ольга Юрьевна (cтаж работы более 15 лет в этой области) поможет решить Ваши проблемы в бизнесе, любви, отношениях, здоровье, в семье, в получении материальных благ. Возможна работа по телефону, онлайн (скайп, вайбер, e-mail). Запись и консультации: моб. +380956143397, e-mail [email protected] моб. +380956143397, e-mail [email protected] Волина Ольга Юрьевна. +380956143397

21.11.2018 18:54

Продам Продаю твердопаливні дрова, торфобрикет Луцьк Продаю у Луцьку екологічно чистий вид палива – брикети торфяні для твердопаливних котлів. Доставляємо дрова твердих порід – Дуб, Граб, Ясен для: печі, камінів, бань, саун. Колоті дрова твердолистяних порід для опалення з доставкою по місту та області. Тарифи на газ зростають. Купуйте дрова метровий кругляк, рубані, торфобрикет у нас. Тел:0981094084 Тел:0501094084 https://drova-plus.io.ua Тел:0981094084 Тел:0501094084 https://drova-plus.io.ua

24.10.2018 19:13

Продам Ремонт футбольных клееных и шитых мячей, ремонт футзальных мячей, ремонт волейбольных мячей Примеры произведенных работ в facebook.com/remontballs Ремонт футбольных, футзальных, волейбольных, гандбольных, баскетбольных мячей. РЕМОНТИРУЕМ ВСЕВОЗМОЖНЫЕ ШИТЫЕ и КЛЕЕНЫЕ МЯЧИ … В нашей мастерской отремонтировано более 5000 мячей!!! — замена камер: 80 — 120грн, — вклейка Вашей камеры: 50 — 70грн, — починка камеры: 60-90грн, — заменить секцию: 70 — 100грн, — починка швов: 20грн (зашить одно ребро), — пайка швов — 70-100грн, — заменить Ниппель от 70грн. Гарантия от 40 дней. Александр [email protected] https://www.facebook.com/remontballs +380993925169

12.09.2018 08:27

Продам Продам рис от производителя(050)0146169 Компания «Арроз» является одним из крупнейших европейских производителей круглого риса премиум качества, под торговой маркой «Арроз». В производстве продукции используется только лучшее сырье и сорта риса-сырца, благодаря этому наша компания производит круглый рис премиум-класса, такой как «Камолино», Круглый , «Нешлифованный», «Бурый нешлифованный». На нашем предприятии задействовано новейшее оборудование по переработке риса-сырца от мировых производителей, что позволяет максимально сохранить полезные свойства выпускаемой продукции, для удовлетворения потребностей самых изысканных потребителей риса. Вся выпускаемая продукция рассчитана на потребителей с различной покупательской способностью. Отгрузка , Херсонская обл. Каланчакский район0500146169 Херсонская обл,Каланчак т 0500146169 0500146169, 0663286585

11.07.2018 13:27

Продам Деньги в долг от частного инвестора За 2 часа Компани Деньги 24 выдаст кредит за 1 час под 1,5% в месяц до 1 млн долларов либо эквивалент в гривнах без справок о доходах и с любой кредитной историей на 10 лет; Кредит под залог недвижимости, кредит под залог квартиры, кредит под залог дома, кредит под залог нежилого помещения, кредит под залог земли, под залог авто; Кредит под залог недвижимости под 1,5% в месяц: Выдаем до 75% от цены залога; Сумма от 50 000 грн; Решение за 10 минут; Кредит под залог автомобиля от 3% в месяц до 50 000 долларов: Выдаем до 80% от стоимости недвижимости; Автомобиль остается у вас. Кредиты выдаем в г. Киеве, киевской обл., г. Львове и г. Одессе; Работаем более 7 лет на рынке финансовых услуг; Так же наша компания предлагает: Срочный выкуп недвижимости — За 1 день. До 90% от стоимости. Срочно выкупим вашу квартиру, дом, земельный участок, офис. По выкупу работаем по г. Киеву и киевской области до 30 км. Деньги 24 – Ваш надежный Финансовый Партнер Александра Деньги 24 [email protected] https://dengi24.kiev.ua/kredit-nedv/ 0732424244

18.06.2018 15:12

Продам Строительство тротуаров и дорог Компания «РОАД КОНСТРАКШН» выполняет дорожные работы по капитальному и текущему ремонту (укладка асфальта, ремонт дорог, тротуаров и улиц) и строительству дорог и улиц на территории г. Сумы и Сумской области, и других регионов. Многолетний опыт, профессионализм коллектива и используемая в работе современная строительная техника – всё это обеспечивает качественное и быстрое выполнение объектов любой сложности. Адрес Офиса: 40020, г.Сумы, проспект Курский, 32 Телефоны: (0542) 655 -069, 653-908, (095) 815 85 11 Адрес склада: 42304, Сумская область, Сумской район, пгт. Степановка, ул. Рабочая, 2 Телефоны: (0542) 699 -121, (050) 171 22 22 Электронная почта: [email protected] Сайт http://roadk.com.ua/

23.04.2018 19:46

Продам Печать на чашках в Днепре Чашка с печатью – одно из самых востребованных сувенирных изделий, которое станет актуальным и в качестве подарка дорогому человеку, и для рекламных целей (популяризация товаров, услуг, продвижение бренда и т.д). Преимущества заказа печати на чашках в Днепре с Printleader: 1. Работаем с любыми объемами. Наши производственные мощности позволяют удовлетворить любые пожелания по дизайну и срокам (в разумных пределах)! 2. Создание дизайна для чашек в нашем исполнении бесплатно (не зависимо от объема заказа)! 3. Высокое качество печати: чашки с нанесенным нами рисунком не блекнут со временем, картинка остается четкой и контрастной даже под длительным воздействием солнечного света или механической чистке сосуда. 4. Большая вариативность печати. Принт может совершаться на термочувствительных кружках, сосудах нестандартной формы и т.д. Для заказа печати на чашках в у Вас есть возможность обратиться в один из наших физических магазинов, заказать услуг на сайте или же сделать это в телефонном режиме! Возможно доставка готовых изделий по Украине! Наши адреса в Днепре: • пр. Гагарина, 149 (маг. «Канцтовары») • ж/м «12 квартал», ул. Казакевича, 6 (маг. «Канцтовары») Мы онлайн: http://printleader.dp.ua. 066 559 42 92, 097 387 64 58.

05.03.2018 01:10

Продам документи на водне господарство Оформлення документів водного господарства. Заключення договорів на водопостачання Наталья 0662131283

29.01.2018 14:09

Продам Сильнодействующий и быстрорастворимый женский возбудитель Рандеву/Original+ПОДАРОК 290 грн. На сегодняшний день женский возбудитель капли «Рандеву» это самый лучший профессионал в области возбуждения женщины! В результате приема женщина становится непревзойденной искусительницей, мужчина видит рядом с собой раскрепощенную, изнывающую от сексуального желания женщину. Насладитесь нескончаемыми часами незабываемого секса. «Рандеву» пробуждает сексуальный инстинкт, возбуждает, помогает освободиться от комплексов. Буквально через несколько минут после приема капель «Rendez Vous», женщина из равнодушной дамы превращается в секс-бомбу При половом акте женщина начинает глубоко дышать и испытывает сильное половое влечение, а также увеличивается чувственность и усиливается оргазм. Женский возбудитель в каплях, жидкий, бесцветный, безвкусный, быстро растворяется в воде и во множестве других напитков, и при этом не будет обнаружен. Поможет Вам создать незабываемую ночь для Вас и Вашего партнера. Возбуждение будет очень сильным. Всего через 15-20 минут после приема и она уже готова сгорать от страстной любви. Способ применения: 10-15 капель за 5-10 минут до полового акта добавить в воду, сок или вино и т.д. Сильнодействующие капли Рандеву — это: + «Горячее» сексуальное желание; + Повышение чувственности эрогенных зон к малейшим легким прикосновениям партнера; + Готовность половых органов к продолжительному половому акту; + Раскрепощение в сексе; И если Вам интересно как доставить удовольствие женщине, то это возбуждающее средство для женщин именно то, что Вам нужно. *АКЦИЯ*При покупке капель вы получите ПОДАРОК (женский или мужской возбудитель, все детально узнайте у консультанта* *Доставка по всей Украине* *В ассортименте магазина есть и другие товары *Без предоплаты *Бесплатная консультация *Анонимность гарантируем *Работаем без выходных *Выгодная скидочная система !! http://sexshophotdreams.prom.ua Sex-shop «Hot Dreams» товары для взрослых 18+ (099)-053-59-90 (063)-133-16-10 (096)-753-07-88

29.12.2017 17:20

Продам Атомная бомба для повышения потенции 340 грн(упаковка) Это действительно настоящая бомба в сфере препаратов, влияющих на мужскую потенцию. Atomic Bomb разработан на основе натуральных ингредиентов животного и растительного происхождения, поэтому и является натуральным. Таблетки влияют на клетки полового члена, что приводит к его увеличению (приблизительно +2-3 см. и в объеме), а при постоянном применении результат закрепляется на долгий срок! Для долгих и интенсивных утех, полового характера лучше средства не найти, ведь благодаря ему половой акт становится значительно длиннее, эрекция становится уверенной как никогда, предотвращает преждевременное семяизвержение и во много раз повышается половое желание. Продукт полностью натурален, не содержит консервантов и красителей. Доставка по всей Украине В ассортименте магазина есть и другие товары Без предоплаты Бесплатная консультация Анонимность Гарантируем Работаем без выходных http://sexshophotdreams.prom.ua Sex-shop «Hot Dreams» товары для взрослых 18+ (099)-053-59-90 (063)-133-16-10 (096)-753-07-88

29.12.2017 17:19

Продам Возбуждающая жвачка Mega Extaz/Extaz Gum 300 грн.(упаковка) «Mega Exstaz» – возбуждающая жвачка, которая поможет Вам покорить любого человека. Она способна заставить расслабиться, забыть обо всех трудностях, и полностью отдаться утехам. Если не верите, просто попробуйте! Возбуждающая жвачка не является пустыми словами. Она действительно способна помочь тем, у кого имеются сложности в половом акте. Это средство сегодня советуют и солидные врачи, имеющие большой опыт, и пары, уставшие от поиска приключений в новых ощущений. И действительно, данная жвачка дает возможность исключить долгую, дорогую и далеко не всегда дающую результаты терапию. Она же помогает в любом случае. *Доставка по всей Украине *В ассортименте магазина есть и другие товары *Без предоплаты *Бесплатная консультация *Анонимность гарантируем *Работаем без выходных *Выгодная скидочная система !! http://sexshophotdreams.prom.ua Sex-shop «Hot Dreams» товары для взрослых 18+ (099)-053-59-90 (063)-133-16-10 (096)-753-07-88

29.12.2017 17:18

Продам Капли Молот Тора возбудитель для повешения потенции 285 грн. Drops Hammer of Thor– эффективное сильнодействующий возбудитель, имеющее долгосрочный эффект. Молот Тора оказывают на организм такое действие: -усиливают половое желание -укрепляют эрекцию -половой акт становится в несколько раз продолжительнее -усиливают ощущения акта. -улучшают иммунитет -улучшают общее самочувствие организма -снимают усталость (как умственную, так и физическую) -повышают работоспособность -помогают увеличить и укрепить половой член Капли молот тора применение Ко всем этим его плюсам, у него есть и иные преимущества перед остальными препаратами, влияющими на потенцию. Очень удобная форма выпуска позволяет употреблять всего несколько капель в день, чтобы быть всегда в полной боевой готовности. Доставка по всей Украине *В ассортименте магазина есть и другие возбудители *Без предоплаты *Бесплатная консультация *Анонимность гарантируем *Работаем без выходных http://sexshophotdreams.prom.ua Sex-shop «Hot Dreams» товары для взрослых 18+ (099)-053-59-90 (063)-133-16-10 (096)-753-07-88

29.12.2017 17:17

Продам Сильнодействующий возбудитель для ДВОИХ в одном флаконе 250 грн. Препарат имеет хороший эффект в половом возбуждении как для мужчин, так и для женщин. Капли Йохибин не имеют цвета и запаха и полностью растворяется в любом напитке и начинает действовать уже через 15-25 минут после приёма. Девушка: чрезвычайное возбуждение и половое влечение женщины к мужчине; усиление ощущения, возможны множественные удовлетворении. Мужчина: достичь сильной и уверенной эрекции полового члена, повышают половом энергию, продавливает половой акт, сильное влечения к девушке. «Капли для Двоих» -хорошее и безотказное средство, его результат действия не заставить долго ждать, не наносит вреда здоровью. SEX-SHOP «HOT DREAMS»— мы знаем об удовольствии все и немного больше! **Доставка по всей Украине** *Широкий ассортимент; *Полная анонимность; *Интересные акционные предложения; *Качественные товары; *Доступные цены; *Работаем без выходных; Sex-shop «Hot Dreams» товары для взрослых 18+ http://sexshophotdreams.prom.ua (099)-053-59-90 (063)-133-16-10 (096)-753-07-88

29.12.2017 17:16

Продам Крем Титан/Titan для потенции и увеличение члена 300 грн. Титан крем является одним из лидеров на рынке средств для увеличения члена и повышения качества полового акта. Уже через месяц его применения вы заметите ощутимый эффект – ваш «друг» станет на 2-3 см длиннее и на 0,5-1 см толще. Крем не имеет противопоказаний, не оказывает побочных действий на организм мужчины и не вызывает аллергических реакций. Главное достоинство, которым обладает Титан крем для мужчин, заключается в том, что достигнутый результат сохраняется на все время. ДОСТАВКА ПО ВСЕЙ УКРАИНЕ *В ассортименте магазина есть и другие препараты. *Без предоплаты *Бесплатная консультация *Анонимность гарантируем *Работаем БЕЗ выходных Sex-shop «Hot Dreams» товары для взрослых 18+ http://sexshophotdreams.prom.ua (099)-053-59-90 (063)-133-16-10 (096)-753-07-88

29.12.2017 17:14

Продам Дизайн сайта создание разработка, разработка и реализация проектов В создании сайта важен не только функционал, но и дизайн. IT компания «OktenWeb Studio» предлагает услуги разработки и создания веб сайта, создание дизайна, разработка проектов различной сложности. Гарантируем качественное исполнение в сроки, оговоренные в договоре. [email protected] +38(063)8366321 +38(050)1553935

12.12.2017 13:20

Продам Вам нужен кредит для повышения Вашего бизнеса? Мы предлагаем кредиты людям, которым нужен финансовый помощник с низкой процентной ставкой в 2%. Чтобы получить кредит от этой компании, вы можете указать точную сумму займа, который вам нужен, и время, когда вы можете погасить кредит. Наш сервис от 3000 до 300000 $ ПРИМЕЧАНИЕ. Вы должны написать нам по адресу: ([email protected]) [email protected]

11.12.2017 05:57

Продам Услуги косметолога — лифтинг, пилинг, чистка, липосакция, липофилинг, мезотерапия, плазмолифтинг Центр эстетической косметологии «Телейос» предлагает своим клиентам качественные косметологические процедуры по выгодным ценам. Прием ведут опытные специалисты во главе с Баюн Натальей Владимировной — (врач дерматовенеролог высшей категории). Индивидуальный подход к каждому клиенту и профессиональная диагностика — главный залог успеха в достижении результата. Процедуры проводятся и для женщин и для мужчин, более того для каждого пациента подбирается инидвидуальный домашний уход. На сегодняшний день косметологи центра предлагают целый ряд процедур, среди которых есть как уникальные предложения так и популярные процедуры: микролипосакция тела апаратом body jet eco; микролипосакция лица; липофилинг лица и тела; нитевой лифтинг блефароплатика; RF-лифтинг тела и лица; миостимуляция; поверхностные, срединные и глубокие контурная пластика; мезотерапия лица и тела; биоревитализация; плазмолифтинг; Получить более подробную информацию и записаться на прием можно по телефонам Наталья Телейос [email protected] http://teleyos.com 0362451013, 0673600701

17.11.2017 10:44

Продам Туризм Предлагаю туры по Европе, Турция, Греция. [email protected] 0957215417 0957215417

09.11.2017 15:19

Продам Рабочая виза в Польшу под ключ Самая выгодная цена. Пакет для рабочей — cрок изготовления до 20 дней. Возможна срочная рабочая виза за 3-5 дней. Для групп, постоянных клиентов а также агентств и посредников, действует система скидок. В сферу услуг также входит: открытие фирмы в Польше, бухгалтерское и юридическое сопровождение, консультации по иммиграции (ВМЖ, ПМЖ) карта побыту, отмена депортации, справка о несудимости в Польше, приглашения (рабочее, бизнес, студенческое, от воеводы), страхование, помощь в трудоустройстве. К каждому клиенту индивидуальный подход. Также по биометрическим паспортам. Будем рады сотрудничеству. Нам можно доверять. Компания TVI INC Sp z o.o (Лицензия KRAZ 15422, NIP 7792454630, KRS 0000654404). www.facebook.com/TVI-Group-154296865173874/, https://t.me/joinchat/AAAAAEOxX6Cjlh6_THYTSw +380662202742

23.10.2017 18:50

Продам Охоронні послуги по всій території України Охорона майна (квартири, будинки, офісні приміщення, магазини, кафе, ресторани тощо) Фізична охорона об’єкта Експрес охорона Тривожна сигналізація Охорона масових заходів Система відео спостереження Охорона об’єктів великої протяжності Супровід інкасації Охорона та супровід багажу GPS моніторинг автотранспорту Група швидкого реагування Антирейдерські заходи Приватна виконавча служба Послуги приватного детектива (збір інформації, розшук людей тощо) Послуги тілоохоронця [email protected] 0973164460, 0932959114, 0672900141

09.10.2017 19:13

Продам Оформление медицинских книжек образца №1-ОМК Профессиональные услуги оформления официальных медицинских книжек нового образца №1-ОМК и любых медицинских справок регистрируемых в едином реестре. Полный санитарный минимум, все допуски и анализы. У нас реально получить оформленую медкнижку за 1 день. Стоимость медицинской книжки ( нового образца 1-ОМК ) — 220 грн. Возможна доставка и отправка документов по новой почте (наложеным платежем) Работаем с 9.00 до 21.00 093 983 81 81 096 422 81 81 066 931 81 81 Med-group.com.ua Александра Med-group [email protected] http://med-group.com.ua 0939838181, 0964228181, 0669318181

30.09.2017 20:44

Продам Софосбувир Стоп гепатит. Софосбувир в Бишкеке. Софосбувир даклатасвир в Бишкеке. Лечение гепатита с в Бишкеке. Подробнее на сайте http://stopgepatit.org Крушевой +4952222212

22.09.2017 13:24

Продам Деньги под залог недвижимости, автомобиля, драгоценных металлов, камней. Займ от частного инвестора Предоставляем займы от частного инвестора под залог недвижимости и автомобиля, драгоценных металлов и камней. Процентная ставка: 2% в месяц под залог недвижимости 3% под залог автомобиля 4% под залог драгоценных металлов и камней Все кредиты выдаются при заключении договора займа и подтверждаются нотариально. Принятие решения в течении 30 минут. Приглашаем посредников к сотрудничеству. Богдан Standart Credit [email protected] http://standartcredit.com.ua +380989869881, +380638254419

14.09.2017 02:55

Продам Бухгалтерские курсы Сумы Проводиться набір на короткострокові бухгалтерські курси. Організатором виступає Центр облікового супроводження соціальних ініціатив та бізнесу при кафедрі бухгалтерського обліку та оподаткування ННІ БТ «УАБС» СумДУ. Вартість курсу «Бухгалтерський облік – початковий рівень» – 1400 грн (реєстрація на курс за посиланням: https://goo.gl/forms/SbueOkkiYYP5rein2 ), вартість курсу «Бухгалтерський облік – профі-рівень» – 2400 грн (реєстрація на курс за посиланням: https://goo.gl/forms/vkK2743BmVs5bXdp1 ). Початок проведення курсів відбудеться після набору групи з 10 чоловік (орієнтовно – кінець вересня). Проходження навчальної програми буде засвідчено сертифікатом. За більш детальною інформацією звертатися до: Бурденко Ірини Миколаївни. Тел.: +38 050 281 26 51. Е-mail: [email protected]

08.09.2017 14:48

Продам Помощь Вашему Бизнесу Польская компания EXPERT’S ESST POLAND™ (Варшава) с представительством в Украине приглашает к сотрудничеству в сфере продвижения Вашего Бизнеса на территории Украины и за её пределами, а также эксклюзивные условия для салонов красоты, массажа и компаний здоровья, с дополнительными услугами в официальном трудоустройстве в Польше, Германии, Австрии и несколькими другими. С коммерческим предложением Вы сможете ознакомиться по ссылкам: https://drive.google.com/file/d/0B6w1Vx3uwE0_d2ZPWjBpZUJUejg/view https://drive.google.com/file/d/0B6w1Vx3uwE0_YTZmcjR1VVRtS2M/view +380679987958, +380503458666

14.08.2017 12:52

Производство термопары оптом на экспорт. ТОП 50 экспортеров термопары

Продукция крупнейших заводов по изготовлению термопары: сравнение цены, предпочтительных стран экспорта.

  1. где производят термопара
  2. ⚓ Доставка в порт (CIF/FOB)
  3. термопара цена 09.10.2021
  4. 🇬🇧 Supplier’s thermocouple Russia

Страны куда осуществлялись поставки из России 2018, 2019, 2020, 2021

  • 🇺🇦 УКРАИНА (76)
  • 🇰🇿 КАЗАХСТАН (62)
  • 🇩🇪 ГЕРМАНИЯ (40)
  • 🇬🇧 СОЕДИНЕННОЕ КОРОЛЕВСТВО (30)
  • 🇺🇿 УЗБЕКИСТАН (24)
  • 🇯🇵 ЯПОНИЯ (22)
  • 🇨🇳 КИТАЙ (20)
  • 🇺🇸 СОЕДИНЕННЫЕ ШТАТЫ (20)
  • 🇳🇴 НОРВЕГИЯ (17)
  • 🇮🇳 ИНДИЯ (15)
  • 🇰🇷 КОРЕЯ, РЕСПУБЛИКА (15)
  • 🇫🇷 ФРАНЦИЯ (14)
  • 🇨🇿 ЧЕШСКАЯ РЕСПУБЛИКА (14)
  • 🇵🇱 ПОЛЬША (13)
  • 🇱🇹 ЛИТВА (10)

Выбрать термопару: узнать наличие, цены и купить онлайн

Крупнейшие экспортеры из России, Казахстана, Узбекистана, Белоруссии, официальные контакты компаний. Через наш сайт, вы можете отправить запрос сразу всем представителям, если вы хотите купить термопару.
🔥 Внимание: на сайте находятся все крупнейшие российские производители термопары, в основном производства находятся в России. Из-за низкой себестоимости, цены ниже, чем на мировом рынке

Поставки термопары оптом напрямую от завода изготовителя (Россия)

Крупнейшие заводы по производству термопары

Заводы по изготовлению или производству термопары находятся в центральной части России. Мы подготовили для вас список заводов из России, чтобы работать напрямую и легко можно было купить термопара оптом

Изготовитель Термометры и пирометры

Поставщики Термометры и пирометры

Крупнейшие производители —

Экспортеры Проводники электрические на напряжение не более В

Компании производители Преобразователи статические

Производство приборы

Изготовитель Приборы или аппаратура

Поставщики Части и принадлежности (в другом месте данной группы не поименованные или не включенные) к машинам

Крупнейшие производители Термостаты

Экспортеры Приборы и аппаратура для измерения напряжения

Компании производители электронные приборы

Производство —

Части кранов

огнеупорные керамические изделия

Устройства сигнализационные охранные или устройства для подачи пожарного сигнала и аналогичные устройства для гражданской авиации

Соединители и контактные элементы для проводов и кабелей на напряжение не более в

  проводники электрические на напряжение не более в

Приборы полупроводниковые

Цементы огнеупорные

НГТУ — Информационная система университета

Смена квартилей журналов в Journal Ctation Reports (JCR) для WoS
В связи со сменой с 01.07.2021г. квартилей журналов в Journal Ctation Reports (JCR) для WoS ввод публикаций приостановлен на период с 05.07.2021г. по 15.07.2021г. для выполнения работы по внесению сотрудниками библиотеки новых квартилей в словарь журналов.

С.В. Брованов


Смена квартилей журналов в БД Scopus

Рейтинг журналов по импакт-фактору и их распределение по квартилям проводится ежегодно и публикуется в базе отчетов Journal Citation Reports (JCR) для WoS и Scimago Journal & Country Rank (SJR) для Scopus.



17.05.2021г. произошла смена квартилей журналов в базе отчетов Scimago Journal & Country Rank для Scopus.

Обращаем ваше внимание, что согласно «Положению о финансовой поддержке статей, публикуемых в высокорейтинговых журналах, входящих в международные наукометрические базы WoS и Scopus», статьи авторов НГТУ оцениваются, на момент индексации в БД Scopus, по новым квартилям 2020г.



В БД Web of Science CC (JCR: Journal Citation Reports) – квартили журналов не изменились (дата обновления квартилей будет сообщена дополнительно).





Контактная информация:
Научно-информационный центр
Шаромова Ася Сергеевна, заведующая отделом

корпус «Библиотека», комн. 425, тел. 346-07-82

эл. почта: [email protected]

Подробнее




26.02.19 В подсистему формирования приказов добавлена возможность создания приказов на рецензентов, допуск и практику аспирантов

В подсистеме формирования приказов (Корпоративные ресурсы / Учебный процесс) добавлена возможность создания приказов о назначении рецензентов научных докладов аспирантов и приказов о допуске к представлению научных докладов. Также для сотрудников выпускающих кафедр добавлена возможность формирования приказов о распределении аспирантов на практику.

С 2019 года процедура допуска аспиранта к представлению научного доклада в Информационной системе аналогична процедуре допуска студента к защите ВКР: приказы формируются сотрудником выпускающей кафедры  (той, на которой работает научный руководитель аспиранта).

Сотруднику, уже имеющему права на работу с подсистемой формирования приказов, дополнительных прав получать не нужно.

13.11.18 Студентам доступна возможность проверки любых текстов в системе «Антиплагиат» через Личный кабинет студента

В личном кабинете студента открыта возможность проверки на заимствования курсовых работ, статей, рефератов и других текстов (в меню личного кабинета — раздел “Проверка файлов в системе «Антиплагиат»).
Количество проверок, доступных каждому студенту, ограничено.

21.05.18 Внесены изменения в методики и подсистемы расчета показателей эффективного контракта (ЭК) преподавателя, опубликованы новые нормативные документы по расчету показателей ЭК

04.05.18 Доступна для работы новая версия системы «Антиплагиат»

В связи с переходом на новую версию системы «Антиплагиат» проверка текстов на заимствования осуществляется по новому алгоритму. Проверка через почтовый сервис путем отправки работ по электронной почте более не поддерживается.

С 23 апреля проверять курсовые работы, статьи и другие тексты (кроме ВКР студентов и научных докладов аспирантов) можно через личный кабинет системы «Антиплагиат». Подробную инструкцию смотрите на странице Система «Антиплагиат».

С мая проверка ВКР студентов будет осуществляться через личные кабинеты студента и сотрудника в Информационной системе НГТУ в соответствии с новым регламентом.



О регламенте проверки научных докладов аспирантов будет сообщено дополнительно.

12.04.18 Система «Антиплагиат» будет временно недоступна в связи с переходом на новую версию системы

С 21.00 часов 16 апреля по 22 апреля 2018 г. работа с системой Антиплагиат будет невозможна в связи с переходом на новую версию системы.

После завершения работ по переходу на новую версию будет опубликована инструкция по проверке курсовых работ, статей и других текстов (кроме ВКР студентов и научных докладов аспирантов).
Проверка ВКР студентов будет осуществляться с мая 2018 г. в соответствии с новым регламентом.

О регламенте проверки научных докладов аспирантов будет сообщено дополнительно.

14.09.17 В личном кабинете студента открыта возможность онлайн-оплаты общежития банковскими картами

В личном кабинете студента НГТУ открыта возможность онлайн-оплаты проживания в общежитии банковскими картами.

До 24 сентября комиссия за онлайн-оплату банком не взимается.

Ссылка на оплату расположена на странице «Оплата услуг» в личном кабинете студента.

13.09.17 Временно закрыта страница «Курсы повышения квалификации»

В личном кабинете сотрудника временно закрыт ввод данных о курсах повышения квалификации. Планируемая дата открытия 14.09.2017 г.

В личном кабинете преподавателя открыта подсистема проверки электронного Портфолио студентов по учебным дисциплинам.

Подсистема находится в разделе личного кабинета «Педагогическая деятельность / Проверка портфолио студентов». Просмотр и проверка портфолио по каждой дисциплине доступны преподавателям, ведущим эту дисциплину.  Преподаватели  по дисциплине определяются в соответствии с индивидуальными планами преподавателей, сформированными в подсистеме распределения нагрузки.

Подсистема позволяет:

  • просматривать файлы, загруженные студентами в портфолио, и при необходимости отклонять их, чтобы студент смог загрузить исправленный вариант;
  • отслеживать степень заполненности портфолио по дисциплине.

Загрузка студентами файлов в свое электронное Портфолио по учебным дисциплинам происходит в соответствии с «Техническим регламентом формирования Портфолио по учебным дисциплинам студента НГТУ».

Подробнее

27.10.16 Уведомление об отмене логинов и паролей старого типа

ВНИМАНИЕ!
В целях повышения уровня безопасности в информационной системе НГТУ просим всех преподавателей/сотрудников, аспирантов и студентов получить единую учетную запись.

Единая учетная запись совпадает с личным адресом корпоративной почты и имеет вид:

Получить единую учетную запись необходимо тем, кто не получил ее ранее.

Единая учетная запись заменит собой учетные записи старого типа (подобные avt_ivanov, asp_petrov, pm21_sidorov), действие которых прекратится с января 2017 г.
Срок перехода на единые учетные записи – до конца 2016 года.

Единая учетная запись НГТУ позволяет входить в корпоративную почту, во все приложения и сервисы информационной системы университета, а также на рабочие места и компьютеры в терминальных классах, включенные в единый домен НГТУ.

Получить единую учетную запись можно самостоятельно через портал самообслуживания:
Инструкция по самостоятельному получению единых учетных записей

Просьба донести данную информацию до всех сотрудников, аспирантов и студентов.

По всем вопросам, связанным с единой учетной записью, можно обращаться в Центр информатизации университета по адресу [email protected].

Страница 1 из 12 1 2 3 4 5 6 7 8 9 10 11 > >>

Маркировка драгоценных металлов: Глоссарий — Competition Bureau Canada

Допустимые обозначения столовых приборов из недрагоценных металлов, никеля

Изделие, соответствующее требованиям к качеству столовых приборов из недрагоценных металлов и никеля, может иметь маркировку:

.
  • «мельхиор».
  • «Никель-Аргент».
  • «Н.С.».

Вернуться к Маркировка драгоценных металлов

Допустимые обозначения для изделий из недрагоценных металлов из никеля

Полое изделие, отвечающее требованиям по составу для никеля из недрагоценных металлов, может иметь маркировку:

.
  • «мельхиор»
  • «Никель-Аргент»
  • «Н.С. «

Вернуться к Маркировка драгоценных металлов

Допустимые обозначения для Britannia Hollow Ware

Изделие из полой посуды, отвечающее требованиям к составу полой посуды Britannia, может иметь маркировку:

  • «Британия Металл»
  • «Металлический английский»
  • «Белый металл»
  • «Металл Блан»
  • «W.M.»
  • «Б.М.»

Вернуться к Маркировка драгоценных металлов

Дополнительные знаки качества для столовых приборов с серебряным покрытием

К столовым приборам могут также применяться дополнительные знаки качества.Эти знаки качества основаны на двух критериях: во-первых, количество серебра с качеством не менее 0,925, используемое в качестве первичного покрытия в совокупности чайных ложек одинакового размера и дизайна, и, во-вторых, количество серебра в наложении (которое часть столового прибора, к которому добавлено дополнительное серебро в месте наибольшего износа).

Если количество серебра, использованного в качестве первичного покрытия, составляет 60 грамм, на изделие может быть нанесена маркировка:

Если количество серебра, использованного в качестве первичного покрытия, составляет 60 граммов, а количество серебра в покрытии составляет 65 миллиграммов, на изделие может быть нанесена маркировка:

  • «А.I.X. «.
  • «А.И. +».
  • «A.I. EXTRA».

Если количество серебра, использованного в качестве первичного покрытия, составляет 120 грамм, а количество серебра в покрытии составляет 100 миллиграммов, на изделие может быть нанесена маркировка:

  • «АА +».
  • «A.A.I. +».
  • «A.A.I. EXTRA».

Если количество серебра, использованного в качестве первичного покрытия, составляет 180 грамм, на изделие может быть нанесена маркировка:

  • «ТРОЙНАЯ ПЛАСТИНА».
  • «ТРОЙНОЕ МЕСТО».

Если количество серебра, использованного в качестве первичного покрытия, составляет 240 грамм, на изделие может быть нанесена маркировка:

Вернуться к Маркировка драгоценных металлов

Нанесение знаков

Слово «применять» по отношению к знаку включает любое его приложение или приложение к нему, или любое его использование в связи или в отношении:

  • изделие из драгоценного металла;
  • все, что прикреплено к изделию из драгоценных металлов;
  • все, к чему прикреплено изделие из драгоценного металла;
  • все, что внутри или на чем находится изделие из драгоценного металла, или
  • что-либо использованное или размещенное таким образом, чтобы привести к обоснованному мнению, что знак на нем предназначен для использования в качестве знака на изделии из драгоценных металлов.

Слово «знак» означает любой знак, знак, устройство, отпечаток, штамп, марку, этикетку, билет, букву, слово или цифру.

Вернуться к Маркировка драгоценных металлов.

Ответственность дилера

«Дилер» означает лицо, которое является производителем или импортером любого предмета, к которому применяется настоящий Закон, и любое лицо, которое занимается оптовой или розничной торговлей любым таким предметом, включая любого директора, менеджера, должностного лица или агента этого лица.

Как дилер, вы обязаны убедиться, что:

  • любое заявление о качестве статьи является фактическим;
  • , когда изделие имеет маркировку качества, также применяется зарегистрированная канадская торговая марка, эта торговая марка должна быть зарегистрирована или была подана заявка на регистрацию. Дилер должен иметь возможность доказать этот факт, если и когда потребует инспектор;
  • любой знак качества, нанесенный на изделие, установлен в соответствии с законодательством; и
  • там, где это применимо, наносятся все обязательные отметки.

Вернуться к Маркировка драгоценных металлов.

Исключения из требований канадских товарных знаков

Товар, имеющий знак качества, не требует наличия канадского товарного знака, если:

  • товар имеет клеймо в соответствии с законодательством Великобритании; или
  • , изделие было отмечено знаком качества в другой стране в соответствии с законодательством этой страны и сопровождается правительственным знаком этой страны, признанным Министерством промышленности Канады.

Вернуться к товарным знакам

Метод маркировки

Знак качества может быть нанесен на изделие из драгоценного металла любым способом.

Если знак качества проштампован, заклеймен, выгравирован или отпечатан на изделии из драгоценного металла, любой товарный знак на изделии должен быть нанесен тем же методом.

Вернуться к Маркировка драгоценных металлов

Минимальное качество столовых приборов из недрагоценных металлов и никеля

Столовые приборы из никеля из недрагоценных металлов — это столовые приборы, основным металлом которых является сплав, содержащий чистый никель.

Чтобы получить знак качества «Никель из недрагоценных металлов», основной металл предмета столовых приборов должен содержать не менее 10 процентов по весу чистого никеля.

Примечание : если основной металл изделия для столовых приборов содержит менее 10 процентов чистого никеля по весу, то на изделии для приборов должно быть проставлено название основного металла вместе с товарным знаком. Также может быть проштампован соответствующий знак качества драгоценного металла.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий из недрагоценных металлов из никеля

Изделие из полого никеля из недрагоценных металлов — это изделие, основным металлом которого является сплав, содержащий чистый никель.

Чтобы получить знак качества «никель из недрагоценных металлов», основной металл полого изделия должен содержать 10 или более процентов по весу чистого никеля.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для пустотелой посуды Britannia

Полая посуда из металла Britannia — это изделие, основным металлом которого является сплав, содержащий олово.

Чтобы получить знак качества Britannia Metal, основной металл полого изделия должен содержать не менее 90 процентов по весу чистого олова.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий из золота (без покрытия)

Чтобы получить знак качества Gold, изделие Gold должно иметь минимальное качество 9K или выше.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий с золотым наполнением

Изделие с золотым наполнением — это изделие, состоящее из низшего основного металла, к поверхности которого прикреплено покрытие или листовое покрытие из золота с помощью пайки, пайки или запотевания.Для получения знака качества Gold Filled:

  • слой золота должен быть не менее 10К; и
  • золота этого качества должно составлять не менее 1/20 веса брутто всего изделия.

Примечание: Если количество 10-каратного золота составляет менее 1/20 от веса брутто всего изделия, то изделие может быть классифицировано как катаная золотая пластина.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для футляров для карманных часов с золотым наполнением

Изделие с золотым наполнением — это изделие, состоящее из низшего основного металла, к поверхности которого прикреплено покрытие или листовое покрытие из золота с помощью пайки, пайки или запотевания.Чтобы получить знак качества с золотым заполнением, карманные часы должны иметь:

  • минимальной толщиной 75 микрометров (3/1000 дюйма) из золота не менее 10 карат, которое должно быть нанесено на внешнюю поверхность передней, задней, центральной, открытой безеля, подвески, заводной головки и дужки охотничьего футляра; и
  • толщиной не менее 25 микрометров (1/1000 дюйма) из золота 10K, которое должно быть нанесено на внешнюю поверхность колпачков и охотничьего безеля.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для оправ для очков с золотым наполнением

Оправа для очков с золотым наполнением — это изделие, состоящее из низшего основного металла, к поверхности которого прикрепляется покрытие из золота с помощью пайки, пайки или запотевания.Для получения знака качества Gold Filled:

  • слой золота должен быть не менее 10К; и
  • золота этого качества должно составлять не менее 1/20 веса брутто всего изделия.

Примечание: Если количество 10-каратного золота составляет менее 1/20 от веса брутто всего изделия, то изделие может быть классифицировано как катаная золотая пластина.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для позолоченных изделий

Изделие с золотым покрытием — это изделие, состоящее из любого вещества, на поверхность которого нанесен или нанесен слой золота с помощью химического, электрического, механического или металлургического процесса или посредством комбинации любого из них. процессы.

Для того, чтобы претендовать на знак качества Gold Plated, на изделие должно быть нанесено золотое покрытие минимального качества 10K.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для столовых приборов с позолотой

Позолоченные столовые приборы — это столовые приборы, состоящие из любого вещества, на поверхность которого нанесен слой или покрытие золота с помощью химического, электрического, механического или металлургического процесса или комбинации любых этих процессов.

Для того, чтобы претендовать на знак качества Gold Plate, на изделие должно быть нанесено золотое покрытие минимального качества 10K.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для позолоченной полой посуды

Позолоченная полая посуда Изделие — это изделие, состоящее из любого вещества, на поверхность которого нанесен или нанесен слой или покрытие золота посредством химического, электрического, механического или металлургического процесса или посредством комбинации любых этих процессов.

Для того, чтобы претендовать на знак качества Gold Plate, на изделие должно быть нанесено золотое покрытие минимального качества 10K.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для позолоченных корпусов карманных часов

Позолоченное изделие — это изделие, состоящее из любого вещества, на поверхность которого нанесен или нанесен слой золота с помощью химического, электрического, механического или металлургического процесса или посредством комбинации любого из этих процессов. .

Для того, чтобы получить знак качества Gold Plate, на изделие должно быть нанесено золотое покрытие минимального качества 10K до толщины не менее 5 микрометров.

Вернуться к Маркировка драгоценных металлов

Минимальные требования к качеству позолоченных оправ для очков

Позолоченная оправа для очков — это изделие, состоящее из любого вещества, на поверхность которого нанесен слой или покрытие золота с помощью химического, электрического, механического или металлургического процесса или посредством комбинации любого из эти процессы.

Для того, чтобы получить знак качества Gold Plated, на изделие должно быть нанесено золотое покрытие с качеством не менее 10K до толщины не менее 1 микрометра.

Вернуться к Маркировка драгоценных металлов

Минимальное качество изделий из палладия (без покрытия)

Чтобы получить знак качества Palladium, изделие Palladium должно содержать не менее 95 процентов палладия.

В качестве альтернативы изделие должно содержать сплав, состоящий не менее чем на 90 процентов из палладия, только когда он сопровождается дополнительными 5 процентами любой комбинации следующих предписанных металлов: платины, иридия, рутения, родия, осмия или золота.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий из платины (без покрытия)

Чтобы получить знак качества Platinum, изделие Platinum должно содержать не менее 95% платины.

В качестве альтернативы изделие должно содержать не менее 95 процентов сплава платины и иридия или платины и рутения.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий из листового золота

Изделие из катаной золотой пластины — это изделие, состоящее из низкокачественного основного металла, на поверхность которого нанесено покрытие или пластина из золота с помощью пайки, пайки или запотевания.Чтобы получить знак качества Rolled Gold Plate:

  • слой золота должен быть не менее 10К; и
  • золота этого качества может составлять менее 1/20 веса брутто всего изделия.

Примечание: Если количество золота 10K составляет 1/20 или более от веса брутто, то изделие может быть классифицировано как наполненное золотом.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для футляров для карманных часов с катанной позолотой

Изделие из катаной золотой пластины — это изделие, состоящее из низкокачественного основного металла, на поверхность которого нанесено покрытие или пластина из золота с помощью пайки, пайки или запотевания.Чтобы получить знак качества Rolled Gold Plate, в корпусе карманных часов должны быть:

  • слой не менее 35 микрометров (приблизительно 1,5 / 1000 дюймов) золота не менее 10K, нанесенный на поверхность передней, задней, центральной, открытой безеля, подвески, заводной головки и дужки охотничьего футляра; и
  • слой не менее 25 микрометров (1/1000 дюйма) золота не менее 10K, нанесенный на внешнюю поверхность колпачков и охотничьего безеля.

Вернуться к Маркировка драгоценных металлов

Минимальное качество оправ для очков с катаной позолотой

Очковая оправа из катаной золотой пластины — это изделие, состоящее из низшего основного металла, к поверхности которого прикрепляется покрытие из золота с помощью пайки, пайки или запотевания.Чтобы получить знак качества Rolled Gold Plate:

  • слой золота должен быть не менее 10К; и
  • золота этого качества может составлять менее 1/20 веса брутто всего изделия.

Примечание: Если количество золота 10K составляет 1/20 или более от веса брутто, то изделие может быть классифицировано как наполненное золотом.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для полой посуды Sheffield с репродукцией

Репродукция полой посуды Sheffield — это изделие, состоящее из основного металла — никеля или меди.

Для того, чтобы получить знак качества Sheffield Reproduction, края изделия должны быть припаяны, а граница и все крепления должны быть выполнены из серебра, никеля или меди качества минимум 0,925.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий из серебра (без покрытия)

Чтобы получить знак качества Silver, изделие Silver должно содержать не менее 925 частей чистого серебра на 1000 частей по весу.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий с серебряным наполнением

Изделие с серебряным наполнением — это изделие, состоящее из низшего основного металла, к поверхности которого припаяно или покрыто потом из серебра.Для получения знака качества Silver Filled:

  • серебро должно быть не ниже 925 пробы; и
  • Серебро этого качества должно составлять не менее 1/10 веса брутто всего изделия

Вернуться к Маркировка драгоценных металлов

Минимальное качество для корпусов карманных часов с серебряным наполнением

Изделие с серебряным наполнением — это изделие, состоящее из низшего основного металла, к поверхности которого припаяно или покрыто потом из серебра.Чтобы получить знак качества Silver Filled, в корпусе карманных часов должно быть:

  • минимальной толщиной 75 микрометров (3/1000 дюйма) из серебра качества не менее 0,925, нанесенного на поверхность передней, задней, центральной, открытой безеля, подвески, заводной головки и дужки охотничьего футляра; и
  • толщиной не менее 25 микрометров (1/1000 дюйма) серебра качества не менее 0,925, нанесенного на внешнюю поверхность колпачков и охотничьего безеля.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для изделий с серебряным покрытием

Изделие с серебряным покрытием — это изделие, состоящее из любого вещества, на поверхность которого нанесен или нанесен слой или покрытие серебра посредством химического, электрического, механического или металлургического процесса или посредством комбинации любого из эти процессы.

Для того, чтобы получить знак качества Silver Plated, на изделие должно быть нанесено серебряное покрытие минимального качества .925.

Вернуться к Маркировка драгоценных металлов

Посеребренные столовые приборы минимального качества

Посеребренные столовые приборы — это столовые приборы, состоящие из любого вещества, на поверхность которого нанесен или нанесен слой серебра с помощью химического, электрического, механического или металлургического процесса или сочетания следующих факторов: любой из этих процессов.

Чтобы получить знак качества Silver Plate, на товар должно быть нанесено серебряное покрытие минимального качества .925.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для посеребренной полой посуды

Посеребренная полая посуда Изделие — это изделие, состоящее из любого вещества, на поверхность которого нанесен или нанесен слой серебра с помощью химического, электрического, механического или металлургического процесса или комбинации любой из этих процессов.

Чтобы получить знак качества Silver Plate, на товар должно быть нанесено серебряное покрытие минимального качества .925.

Вернуться к Маркировка драгоценных металлов

Минимальное качество для посеребренного корпуса карманных часов

Изделие из серебряной пластины — это изделие, состоящее из любого вещества, на поверхность которого нанесен слой или покрытие серебра посредством химического, электрического, механического или металлургического процесса или посредством комбинации любого из эти процессы.

Чтобы получить знак качества Silver Plate, на корпус карманных часов должно быть нанесено серебряное покрытие минимального качества .925 и толщиной не менее 5 микрометров.

Вернуться к Маркировка драгоценных металлов

Минимальное качество изделий из вермейла

Изделие из вермеля — это изделие из серебра, покрытое золотом.

Для получения знака качества Vermeil:

  • Серебро в артикуле должно быть минимум.925 качество; и
  • , позолота должна быть не менее 10К качества.

Вернуться к Маркировка драгоценных металлов

Прочие марки

На изделия из драгоценных металлов могут наноситься другие знаки, кроме знаков качества или товарных знаков, например:

  • цифр, предназначенных для обозначения изделия или рисунка, которые не предназначены для введения в заблуждение или обмана;
  • наименование или инициалы дилера при условии, что его не перепутают со знаком качества; и
  • любой другой знак, не предназначенный для введения в заблуждение или обмана.

Вернуться к Маркировка драгоценных металлов

Предписанные допуски для позолоченных изделий

A Gold Filled Изделие качества минимум 10K, в котором вес золота составляет не менее 1/20 веса брутто всего изделия, должно соответствовать следующим установленным допускам для нанесения знака качества:

  • Вес золота должен составлять не менее 90 процентов от требуемого в изделии золота; или
  • Если изделие было выгравировано, украшено парчой или огранено бриллиантами, вес золота должен составлять не менее 80 процентов от требуемого золота в изделии.

A Золотая пластина Изделие минимального качества 10K, составляющее менее 1/20 веса брутто всего изделия, не имеет допустимых отклонений.


A Позолоченное изделие качества минимум 10K не имеет допустимых отклонений.


A Изделие Vermeil качества минимум .925 не имеет допустимых отклонений.

Вернуться к Маркировка драгоценных металлов

Предписанные допуски для столовых приборов с металлическим покрытием

Эти статьи не имеют допустимых отклонений:

  • A Посеребренные столовые приборы минимум.925 качество.
  • A Позолоченные приборы , качество минимум 10К.
  • A Base Metal Nickel Столовые приборы, содержащие сплав, состоящий из чистого никеля и основного металла.

Вернуться к Маркировка драгоценных металлов

Установленные допуски для изделий из полой посуды с покрытием

Эти статьи не имеют допустимых отклонений:

  • A Позолоченное изделие полое изделие качества не менее 10К
  • A Посеребренная полая посуда минимум.925 качество
  • A Sheffield Reproduction изделие полое
  • A Недрагоценный металл Никель Изделие полое
  • A Britannia Metal полая посуда артикул

Вернуться к Маркировка драгоценных металлов

Установленные допуски для изделий из драгоценных металлов

Золото минимального качества 9K и максимального качества 24K должно соответствовать следующим установленным допускам для нанесения знака качества:

  • Допуск составляет 3 части на 1000 частей по весу, если припой не используется.
  • Допуск составляет 7 частей на 1000 частей по весу при использовании припоя.
  • Допуск составляет 15 частей на 1000 частей по весу для белого золота 18 карат, где используется припой.

Серебро качества минимум 0,925 должно соответствовать следующим установленным допускам для нанесения знака качества:

  • Допуск составляет 2 части на 1000 частей по весу, если припой не используется.
  • Допуск составляет 6 частей на 1000 частей по весу при использовании припоя.

Платина , или сплав платины и иридия, или сплав платины и рутения, должны составлять не менее 95 процентов содержания металла в изделии для нанесения знака качества. Никакой правовой толерантности не предусмотрено.


Палладий должен составлять не менее 95 процентов содержания металлов в изделии для нанесения знака качества. Никакой правовой толерантности не предусмотрено.


Сплав палладия , будь то с платиной, иридием, рутением, родием, осмием или золотом, должен составлять не менее 90 процентов металлического содержания изделия для нанесения знака качества.Никакой правовой толерантности не предусмотрено.

Вернуться к Маркировка драгоценных металлов

Предписанные допуски для изделий с серебряным покрытием

A Silver Filled Изделие качества минимум 0,925, в котором вес серебра составляет не менее 1/10 от веса брутто всего изделия, должно соответствовать следующим установленным допускам для нанесения знака качества:

  • Вес серебра должен составлять не менее 90 процентов от требуемого серебра в изделии; или
  • Если изделие было выгравировано, украшено парчой или огранено бриллиантами, вес серебра должен составлять не менее 80 процентов от требуемого серебра в изделии.

A Посеребренное изделие качества минимум .925 не имеет допустимых отклонений.

Вернуться к Маркировка драгоценных металлов

Установленные допуски для изделий оправы очков

A Изделие с оправой для очков с золотым наполнением с качеством не менее 10K, в котором вес золота составляет не менее 1/20 от веса брутто всего изделия, должно соответствовать следующим предписанным допускам для нанесения знака качества:

  • Вес золота должен составлять не менее 90 процентов от требуемого в изделии золота; или
  • Если изделие было выгравировано, украшено парчой или огранено бриллиантами, вес золота должен составлять не менее 80 процентов от требуемого золота в изделии.

A Rolled Gold Plate для изделия оправы очков качества минимум 10K, составляющего менее 1/20 веса брутто всего изделия, не предусмотрены законодательные допуски.

A Позолоченная оправа для очков качества минимум 10K не имеет допустимых отклонений.

Вернуться к Маркировка драгоценных металлов

Запреты

Никакая гарантия в отношении долговечности или износостойкости металлического покрытия изделия из драгоценных металлов не может быть предоставлена.

Дилерам запрещается продавать, импортировать в Канаду или рекламировать любые изделия из драгоценных металлов, которые являются ложными или вводят в заблуждение относительно содержания драгоценных металлов.

Вернуться к Маркировка драгоценных металлов.

Знак качества часов-браслетов

Маркировка часов с металлическим браслетом идентична корпусу карманных часов, , за одним исключением . Исключением является то, что здесь предусмотрено добавление маркировки любой части, которая не соответствует качеству остальной части корпуса.Например, маркировка «Задняя крышка из основного металла» может указывать на то, что задняя часть часов с браслетом не соответствует тому же стандарту, что и циферблат.

Эти дополнительные отметки могут наноситься как на внутреннюю, так и на внешнюю поверхность задней крышки.

Вернуться к Маркировка драгоценных металлов

Знаки качества для изделий из золота (без покрытия)

Товар, отвечающий минимальным требованиям к качеству золота, может иметь маркировку:

.
  • «карат».
  • «карат».
  • «Карат».
  • «Карат».
  • «Кт.».
  • «Кт.».
  • «К».
  • «С».

В качестве альтернативы можно использовать десятичную дробь для обозначения качества золота, так что:

  • Изделие с качеством 10K может быть помечено как .416.
  • Изделие с качеством 14K может быть помечено как .583.
  • Изделие с качеством 18K может быть помечено как 0,750.

Вернуться к Маркировка драгоценных металлов

Знаки качества для корпусов карманных часов с золотым наполнением

Изделие, отвечающее требованиям качества Gold Filled, может иметь маркировку:

  • «золото заполнено».
  • «Г.Ф.».
  • «дубле д’ор».

Эти знаки качества должны сопровождаться фактическим обозначением в каратах. Все цифры и буквы, используемые в знаке качества и обозначении каратов, должны быть одного размера и заметны. Например, знак качества «10К Г.Ф.» указывает на то, что на корпус карманных часов с золотым наполнением нанесен с помощью механической обработки слой 10-каратного золота.

Вернуться к Маркировка драгоценных металлов

Знаки качества для оправ для очков с золотым наполнением

Изделие с оправой для очков, отвечающее требованиям качества для Gold Filled, может иметь маркировку:

.
  • «золото заполнено».
  • «Г.Ф.».
  • «дубле д’ор».

Если обозначение в каратах используется вместе с указанными выше знаками качества, ему должна предшествовать доля от общего веса изделия. Каждая цифра в дроби должна иметь тот же размер шрифта и заметности, что и остальная часть знака качества. Например, знак качества «1/20 10К Г.Ф.» указывает на то, что на оправу для очков с золотой заливкой было нанесено с помощью механической обработки 10-каратное золото, и что золото составляет 1/20 всего веса оправы.

Вернуться к Маркировка драгоценных металлов

Знаки качества позолоченных изделий

Изделие, отвечающее требованиям качества для золотого покрытия, может иметь маркировку:

  • «гальваника золотая».
  • «позолота».
  • «G.E.P.».
  • «Золотая электро-табличка».
  • «или табличка».

Толщина золотой пластины может быть отмечена при условии, что толщина составляет не менее 1 микрона или микрометра. Толщина должна быть выражена в целых числах микрон или микрометров.

Вернуться к Маркировка драгоценных металлов

Знаки качества для столовых приборов с позолотой

Товар, отвечающий требованиям качества Gold Plate, может иметь маркировку:

  • «гальваника золотая».
  • «позолота».
  • «G.E.P.».
  • «Золотое гальваническое покрытие».
  • «или табличка».

Толщина золотого покрытия может быть указана в микрометрах (мкм), если такая толщина составляет 1 или более микрометров. Толщина должна быть выражена только целыми числами.

Вернуться к Маркировка драгоценных металлов

Знаки качества полой позолоченной посуды

Товар, отвечающий требованиям качества Gold Plate, может иметь маркировку:

  • «гальваника золотая»
  • «Золотой гальванопласт»
  • «позолота»
  • «или табличка»
  • «G.E.P.»

Толщина золотого покрытия может быть указана в микрометрах (мкм), если такая толщина составляет 1 или более микрометров. Толщина должна быть выражена только целыми числами.

Примечание о том, что название основного вещества, на которое наносится золотая пластина, должно быть проштамповано, маркировано, выгравировано или отпечатано на изделии четким и заметным образом. Если 10 или более процентов по массе основного металла в изделии из полого изделия составляет чистый никель, такой основной металл может быть идентифицирован с помощью следующих выражений:

  • «мельхиор»
  • «Никель-Аргент»
  • «Н.С.»

Если 90 процентов или более основного металла в изделии из полого изделия составляет олово, такой основной металл может быть идентифицирован с помощью следующих выражений:

  • «Британия металл»
  • «английский металл»
  • «белый металл»
  • «металлический блан»
  • «Б.М. «
  • »
  • «W.M.»

Вернуться к Маркировка драгоценных металлов

Знаки качества позолоченных корпусов карманных часов

Товар, отвечающий требованиям качества Gold Plate, может иметь маркировку:

  • «гальваника золотая».
  • «позолота».
  • «G.E.P.».
  • «Золотая электро-табличка».
  • «или табличка».

Вернуться к Маркировка драгоценных металлов

Знаки качества позолоченных оправ для очков

Изделие с оправой для очков, отвечающее требованиям качества для золотых пластин, может иметь маркировку:

.
  • «позолота».
  • «позолота».
  • «G.E.P.».
  • «или табличка».
  • «дореэ».

Толщина золотой пластины может быть отмечена при условии, что толщина составляет не менее 1 микрона или микрометра. Толщина должна быть выражена в целых числах микрон или микрометров.

Вернуться к Маркировка драгоценных металлов

Маркировка качества на корпусе карманных часов с катанной позолотой

Изделие, отвечающее требованиям качества для золотого проката, может иметь маркировку:

.
  • «Золотая катаная пластина».
  • «Р.Г.П.».
  • «Plaqué d’or Luminé».

Эти знаки качества должны сопровождаться фактическим обозначением в каратах. Все цифры и буквы, используемые в знаке качества и обозначении каратов, должны быть одного размера и заметны. Например, знак качества «10K ROLLED GOLD PLATE» указывает на то, что на корпус карманных часов с покрытием из катаного золота с помощью механической обработки был нанесен слой 10-каратного золота.

Вернуться к Маркировка драгоценных металлов

Знаки качества для оправ для очков из катаного золота

Изделие с оправой для очков, отвечающее требованиям качества для катаной золотой пластины, может иметь маркировку:

.
  • «Листовой прокат».
  • «Р.П.».
  • «Золотая катаная пластина».
  • «Р.Г.П.».
  • «Placage Luminé».
  • «Placage d’or Luminé».

Если обозначение в каратах используется вместе с указанными выше знаками качества, ему должна предшествовать доля от общего веса изделия. Каждая цифра в дроби должна иметь тот же размер шрифта и заметности, что и остальная часть знака качества. Например, знак качества «1/30 10К Р.Г.П.» указывает, что на оправу для очков с катанной золотой пластиной нанесено с помощью механической обработки 10-каратное золото, и что золото составляет 1/30 всего веса оправы.

Вернуться к Маркировка драгоценных металлов

Знаки качества изделий из палладия (без покрытия)

Товар, отвечающий минимальным требованиям к качеству палладия, может иметь маркировку:

Вернуться к Маркировка драгоценных металлов

Знаки качества для изделий из платины (без покрытия)

Товар, отвечающий минимальным требованиям к качеству Platinum, может иметь маркировку:

  • «платина».
  • «плат.».
  • «платин».

Вернуться к Маркировка драгоценных металлов

Знаки качества полой посуды Sheffield Reproduction Plated

Полое изделие, отвечающее требованиям качества Sheffield Reproduction, может иметь маркировку:

.
  • «Репродукция Шеффилда»
  • «Репродукция пластины Шеффилда»

Вернуться к Маркировка драгоценных металлов

Знаки качества серебряных изделий (без покрытия)

Товар, отвечающий минимальным требованиям по качеству серебра, может иметь маркировку:

.
  • «серебро».
  • «серебро».
  • «стерлингов».
  • «Аргент».
  • «серебряный стерлинг».
  • «.925» (Это указывает на десятичную долю чистого серебра в артикуле).

В качестве альтернативы можно использовать сокращение для этих слов:

Вернуться к Маркировка драгоценных металлов

Маркировка качества для корпусов карманных часов с серебряным наполнением

Товар, отвечающий требованиям качества Silver Filled, может иметь маркировку:

.
  • «серебряный наполнитель».
  • «С.Ф.».
  • «дубле д’аржан».

Вернуться к Маркировка драгоценных металлов

Знаки качества изделий с серебряным покрытием

Товар, отвечающий требованиям качества для серебряного покрытия, может иметь маркировку:

  • «гальваника серебряная».
  • «серебряная тарелка».
  • «посеребрение».
  • «Серебряная электро-табличка».
  • «Серебряная табличка».
  • «С.П.».

Вернуться к Маркировка драгоценных металлов

Знаки качества посеребренных столовых приборов

Товар, отвечающий требованиям качества Silver Plate, может иметь маркировку:

  • «серебряная броня».
  • «placage d’argent».
  • «серебрянное покрытие».
  • «Серебряная табличка».
  • «столовое серебро».
  • «Аргентери».
  • «С.П.».
  • «E.P.».

Вернуться к Маркировка драгоценных металлов

Знаки качества полой посеребренной посуды

Товар, отвечающий требованиям качества Silver Plate, может иметь маркировку:

  • Серебряная броня
  • «placage d’argent»
  • «серебрянное покрытие»
  • «Серебряная табличка»
  • «столовое серебро»
  • «Аргентери»
  • «С.П. «
  • «E.P.»

Толщина серебряного покрытия может быть указана в микрометрах (мкм), если такая толщина составляет 1 или более микрометров. Толщина должна быть выражена только целыми числами.

Примечание , что название основного вещества, на которое наносится серебряная пластина, должно быть проштамповано, заклеймено, выгравировано или отпечатано на изделии четким и заметным образом. Если 10 процентов или более по массе основного металла в изделии из полого изделия составляет чистый никель, такой основной металл может быть идентифицирован следующими выражениями:

  • «мельхиор»
  • «Никель-Аргент»
  • «Н.С. «

Если 90 процентов или более основного металла в изделии из полого изделия составляет олово, такой основной металл может быть идентифицирован с помощью следующих выражений:

  • «Британия металл»
  • «английский металл»
  • «белый металл»
  • «металлический блан»
  • «Б.М.»
  • «W.M.»

Вернуться к Маркировка драгоценных металлов

Маркировка качества посеребренного корпуса карманных часов

Товар, отвечающий требованиям качества Silver Plate, может иметь маркировку:

  • «гальваника серебряная».
  • «посеребрение».
  • «Серебряная электро-табличка».

В качестве альтернативы допускается сокращение любого из предшествующих знаков качества.

Вернуться к Маркировка драгоценных металлов

Знаки качества изделий из золотого проката

Изделие, отвечающее требованиям качества для золотого проката, может иметь маркировку:

.
  • «Золотая катаная пластина».
  • «Р.Г.П.».
  • «Plaqué d’or Luminé».

Если обозначение в каратах используется вместе с указанными выше знаками качества, ему должна предшествовать доля от общего веса изделия.Каждая цифра в дроби должна иметь тот же размер шрифта и заметности, что и остальная часть знака качества. Например, знак качества «1/30 10К Р.Г.П.» указывает, что на изделие Rolled Gold Plate с помощью механической обработки нанесено 10-каратное золото, и что золото составляет 1/30 всего веса изделия.

Вернуться к Маркировка драгоценных металлов

Знаки качества изделий с серебряной начинкой

Товар, отвечающий требованиям качества Silver Filled, может иметь маркировку:

.
  • «серебряный наполнитель».
  • «С.Ф.».
  • «дубле д’аржан».

Вернуться к Маркировка драгоценных металлов

Знаки качества изделий Vermeil

Товар, отвечающий требованиям качества Vermeil, может иметь маркировку:

Вернуться к Маркировка драгоценных металлов

Допуски для изделий с золотым или серебряным наполнением

Эти статьи не имеют допустимых отклонений:

  • A Gold Filled корпус карманных часов артикул качества минимум 10К.
  • A Rolled Gold Plate корпус карманных часов артикул качества минимум 10К.
  • A Корпус карманных часов Gold Plate артикул качества минимум 10К.
  • A Карманные часы Silver Plate артикул качества минимум .925.
  • A Карманные часы Silver Filled артикул качества минимум .925.

Вернуться к Маркировка драгоценных металлов

Товарные знаки

За двумя исключениями, когда знак качества наносится на изделие из драгоценного металла, на изделии также должен быть указан канадский товарный знак:

  • в настоящее время зарегистрировано в Регистраторе товарных знаков Канады; или
  • в процессе регистрации, с доказательством того, что подана заявка на регистрацию товарного знака, приемлемую для министра.

Для получения дополнительной информации, включая публикацию «Руководство по товарным знакам», а также форму заявки на регистрацию товарного знака, всю корреспонденцию следует направлять по адресу:

Канадское ведомство интеллектуальной собственности
Регистратор товарных знаков
Industry Canada
Place du Portage, Phase I
50 Victoria St.
Hull, Quebec K1A 0C9
Tel: 819-997-1936

Вернуться к Маркировка драгоценных металлов

Товарные знаки на корпусе собственно

Товарный знак должен быть нанесен на сам корпус.Маркировка имени на циферблате часов «», а не «», считается покрывающей требование о нанесении товарного знака на корпус.

Вернуться к Маркировка драгоценных металлов

Товарные знаки на корпусах часов

Товарный знак должен быть нанесен на сам корпус. Название на циферблате часов — , а не , которое, как считается, соответствует требованию по нанесению торговой марки на корпус.

Вернуться к Маркировка драгоценных металлов

Дата изменения:

Что такое драгоценные металлы и сплавы драгоценных металлов?

*

Выберите страну / regionUnited StatesCanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика ofCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFmr Югославская Республика МакедонияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГаити Херд и Макдональд IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейские Народно-Демократической RepKorea, Республика ofKuwaitKyrgyzstanLao Народный Демократической RepLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные StatesMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс и НевисСент-ЛюсияСент-Пьер и МикелонСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСейшельские островаСьерра-ЛеонеСингапурСловацкий iaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSth Georgia & Sth Sandwich Институт социальных Винсент и GrenadinesSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUruguayUS Minor Отдаленные IslandsUzbekistanVanuatuVenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и Футуна Западная Сахара Йемен Югославия Замбия Зимбабве

% PDF-1.6 % 10217 0 obj> эндобдж xref 10217 76 0000000016 00000 н. 0000003643 00000 п. 0000003890 00000 н. 0000003920 00000 н. 0000003967 00000 н. 0000004004 00000 п. 0000004162 00000 п. 0000004212 00000 н. 0000004369 00000 п. 0000004526 00000 н. 0000004683 00000 п. 0000004837 00000 н. 0000005473 00000 п. 0000005513 00000 н. 0000010558 00000 п. 0000011153 00000 п. 0000011529 00000 п. 0000011923 00000 п. 0000012002 00000 п. 0000012380 00000 п. 0000015052 00000 п. 0000165290 00000 н. 0000165339 00000 н. 0000165399 00000 н. 0000165459 00000 н. 0000165522 00000 н. 0000165605 00000 н. 0000165744 00000 н. 0000165869 00000 н. 0000166006 00000 н. 0000166165 00000 н. 0000166315 00000 н. 0000166444 00000 н. 0000166617 00000 н. 0000166744 00000 н. 0000166872 00000 н. 0000167019 00000 н. 0000167164 00000 н. 0000167279 00000 н. 0000167358 00000 н. 0000167456 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
