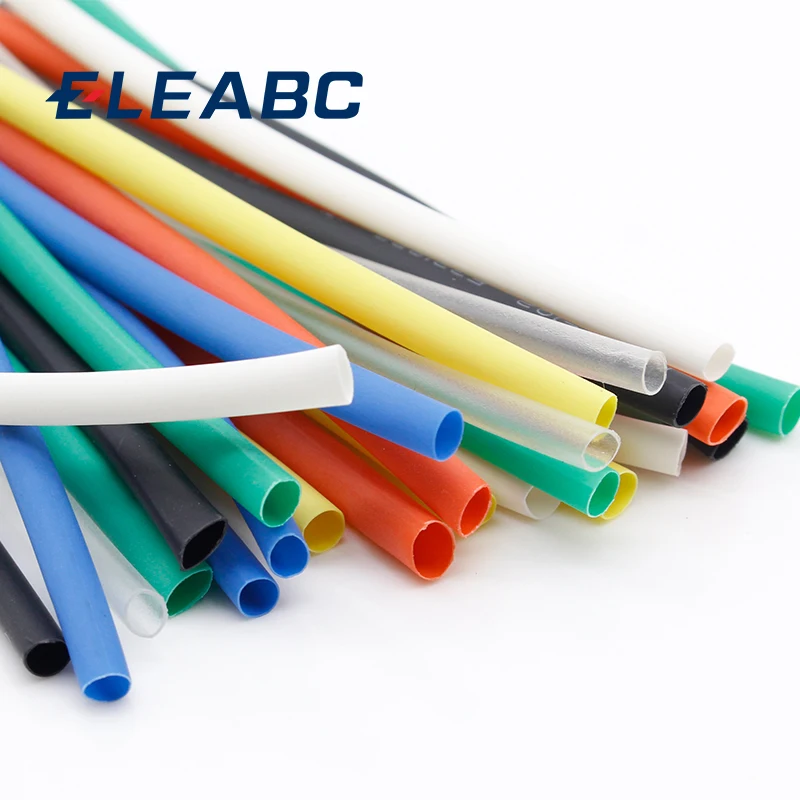

Термоусаживаемая трубка ТУТ 12/6 набор:7 цветов по 3шт. 100мм. EKF PROxima

Технические характеристики Набора трубок термоусаживаемых ТУТ 12\6 (7 цветов по 3шт 100мм) EKF tut-n-12

Внутренний диаметр до усадки — 12 миллиметров.
Внутренний диаметр после усадки — 6 миллиметров.
С внутренним клеевым слоем — Нет.
Коэффициент усадки — 2:1.
Исполнение — Тонкостенная.
Материал — Поливинилхлорид (PVC).
Наличие галогенов — Нет.
Рабочая температура с — -40 град.C.
Рабочая температура по — 105 град.C

  • Материал Полиэтилен (PE)
  • Модель/исполнение Тонкостенная
  • Цвет Разноцветн.
  • Ширина 0. 083 м.
  • Код товара EKF#tutn12
  • Высота 0.029 м.
  • Глубина 0.127 м.
  • Рабочая температура -55..115 °C
  • Вес 0.031 кг.
  • Тип Термоусаживаемая (-ый)
  • Коэффициент усадки 2:1
  • Внутр. диаметр до термоусадки 12 мм
  • Внутр. диаметр после термоусадки 6 мм
  • Номин. поперечное сечение (диапазон) 113 мм²
  • Толщина стенки после усадки 1 мм
  • Номин. диаметр в дюймах 1/2 дюйма
  • Исполнение Тонкостенная
  • Тип изделия Трубка термоусаживаемая
  • Рабочая температура с -55 град.C
  • Рабочая температура по 115 град.C
  • Номинальный диаметр в дюймах 1/2 дюйма

Сертификаты товара

  • Отказное письмо

размеры до и после усадки, подбор диаметра, срок годности

На нашем в сайте в разделе «Статьи» уже не раз затрагивалась тема термоусадочных трубок. В архиве Вы найдете рекомендации по термоусадке и цикл статей «Термоусаживаемые трубки. Все о главном». В этом цикле Вы найдете информацию о назначении и применении трубок, материалах, из которых изготовляются ТУТ, а также о технологии производства ТУТ.

  1. Изменение длины после усадки
  2. Что означает коэффициент усадки?
  3. Что происходит с толщиной стенок после усадки?
  4. Чем отрезать термоусадочную трубку?
  5. Есть ли срок годности у термоусадки?

Сейчас мы ответим на вопросы, которые по тем или иным причинам не вошли в эти статьи или были затронуты вскользь. Если Вы профессионал и ежедневно применяете термоусадку, эта статья будет Вам малоинтересна. Это базовая информация для тех, кто столкнулся с использованием термоусадочной трубки на производстве или в быту.

Изменяется ли длина термоусадочной трубки после усадки?

Само название «термоусадочная трубка» подразумевает, что под воздействием тепла она сжимается, уменьшается в размере. В идеале трубка должна усаживаться только в поперечном направлении, уменьшаться в диаметре. А как же быть с её длиной? Остается ли она неизменной? Ответ — нет. Термоусадочные трубки подвержены продольной усадке. Как бы ни старались технологи, невозможно изготовить трубку, 100% усадки которой будет происходить только в поперечном направлении. Чем длиннее усаженный отрезок, тем заметнее изменяется его общая длина после усадки. Продольная усадка трубок составляет до 20% в зависимости от типа материалов и технологии производства. Качественной считается трубка, значение продольной усадки которой составляет не более 7–10%. Превышение этого параметра говорит о несовершенстве технологии производства или нарушениях, допущенных на одном из этапов изготовления трубки.

Трубки, которые предлагает ООО «Группа МЕТТАТРОН», имеют коэффициент продольной усадки не более 5–7% — это очень хороший показатель. К сожалению, от партии к партии значение продольной усадки у одной и той же трубки может незначительно меняться. Учитывайте это, когда нарезаете трубку на отрезки нужного размера. Заранее сложно предусмотреть, что, к примеру, трубка из одной партии потеряет 4% по длине, а из другой — 6,5%. Если Вам необходимо точное значение коэффициента продольной усадки по отношению к конкретной трубке, то единственный надежный способ узнать его — эксперимент.

Что такое коэффициент усадки у термоусаживаемых изделий?

Коэффициентом усадки трубки называют отношение внутреннего диаметра трубки до усадки к ее внутреннему диаметру после полной усадки в свободном состоянии.

Разберем этот вопрос на простом примере. Допустим, у нас есть трубка, внутренний диаметр которой равен 6 мм. После полной усадки внутренний диаметр трубки становится равен 3 мм.

Если мы разделим 6 на 3, то получим 2. Значит коэффициент усадки такой трубки равен 2. Двукратную усадку часто обозначают как 2:1. Аналогично, трехкратную усадку обозначают — 3:1, четырёхкратную — 4:1 и так далее. Коэффициент усадки показывает, во сколько раз максимально уменьшится внутренний диаметр трубки после полной усадки по отношению к первоначальному диаметру.

Полный ассортимент термоусадки высокого качества можно посмотреть в нашем каталоге

Различают коэффициент полной усадки, когда трубка усаживается в свободном состоянии, и коэффициент реальной (фактической) усадки, когда трубка усаживается на конкретный объект. Коэффициент реальной усадки всегда меньше, чем коэффициент полной усадки.

Изменяется ли толщина стенок трубки после усадки?

Да, разумеется. Чем сильнее усаживается трубка, тем толще становится её стенка: количество материала при нагреве не изменяется, а объём уменьшается. «Излишки» материала пытаются найти себе место, распределяются по стенкам трубки и увеличивают их толщину.

Толщину стенок до и после полной усадки часто можно найти в техническом описании конкретной трубки. Имейте в виду: приведённые значения толщины стенок после полной усадки всегда будут больше фактических. Если трубка уселась на объект лишь наполовину от заявленных возможностей, то и толщина стенки будет вполовину меньше. Зная реальный коэффициент усадки трубки на предмете, несложно подсчитать ожидаемую толщину стенки: просто умножьте этот коэффициент на толщину стенки до усадки из документации к продукту.

Могут ли термоусадочные трубки обеспечить герметизацию участка, на который они усаживаются?

Да, но с нюансами. Полную непроницаемость для газов и жидкостей дают только термоусадочные трубки с внутренним клеевым слоем. Клеевые термоусадочные трубки обладают хорошими антикоррозионными и гидроизоляционными свойствами. Внутренний клеевой слой таких трубок — это полимерный состав, который при нагреве становится мягким и текучим, а при остывании вновь отвердевает.

До усадки трубки клеевой слой на ощупь не липкий и похож на пластик, поэтому он не препятствует надеванию трубки на провод.

При нагреве трубки клей плавится и заполняет все свободные полости, распределяясь тонким слоем между трубкой и объектом усадки. При правильной подготовке поверхности объекта перед усадкой, клеевой слой обеспечивает очень хорошую адгезию (прилипаемость клея) к поверхности как трубки, так и объекта усадки, создавая для влаги непреодолимый барьер. Излишки клея при этом вытекают наружу с обоих концов трубки и застывают, препятствуя попаданию жидкостей по краям.

При этом подобная гидроизоляция не рассчитана на избыточное давление. Т. е. загерметизировать с помощью клеевых трубок, например, течь водопровода Вам, скорее всего, не удастся. Зато вполне реально обеспечить герметичность дождевого водостока, где вода идёт не под давлением, а самотёком. Также есть ограничения на глубину погружения клеевых трубок. Трубки предназначены преимущественно для защиты от капель и струй воды и других жидкостей, а не для длительной работы под водой. Такие трубки можно применить при изоляции проводов водяных электронасосов, но никто не гарантирует, что на глубине трубки выдержат давление воды.

Какие инструменты используют для нарезки трубок?

Тонкостенную термоусадочную трубку удобнее всего нарезать обычными острыми ножницами. Главное при нарезке — добиться ровной линии реза, без замятий и заусенцев. Трубки с поврежденными кромками лопнут в продольном направлении в процессе усадки.

Трубки с толстой стенкой нарезайте специальными гильотинами, секаторами и специализированным электромонтажным инструментом. Для разовых работ подойдет и острый монтажный нож. Существуют типы толстостенных трубок, отрезать которые очень сложно из-за их твёрдости. Такие трубки нарезаются еще на заводе отрезками необходимой заказчику длины.

Как определить диаметр термоусадочной трубки?

Далеко не все термоусаживаемые трубки имеют на поверхности маркировку с указанием диаметра. Поэтому периодически возникают ситуации, когда наши покупатели не могут определить диаметр трубки, имеющейся в наличии.

Допустим, Вы используете на производстве термоусадочную трубку, запасы которой подходят к концу. Закупочные документы на нее утеряны, на поверхности трубки отсутствует маркировка. При этом Вам срочно нужно закупить аналогичную трубку. Как быть?

Вот несложные способы для определения диаметра:

Если трубка имеет круглое сечение и достаточно большой диаметр, то подойдет линейка, штангенциркуль или рулетка.

Если трубка поставляется в плоском виде, то нам придётся воспользоваться для определения диаметра математической формулой длины окружности: L= π ∙ D, где L — длина окружности, π — постоянная (примерно 3,14) и D — диаметр трубки. Преобразуем формулу к такому виду: D = L / π.

Чтобы узнать длину окружности, измерьте ширину трубку в плоском виде, а результат измерений умножьте на 2, ведь мы измерили длину кромки только одной стенки трубки. Делим полученное число на 3,14 и получаем диаметр трубки. Если толщина стенок трубки маленькая, то ими можно в расчётах пренебречь. Если стенки толстые, внесите в результат измерений коррекцию, равную двойной толщине стенки трубки.

С помощью той же формулы определяют и диаметр уже усаженной на объект трубки, даже при сложной форме объекта. Для этого оберните трубку тонкой нитью, а потом измерьте длину отрезка этой нити, необходимого для смыкания двух концов. Так мы получим значение длины окружности, а далее вычислим диаметр по стандартной формуле.

Помните: ширина трубки в плоском виде и её диаметр — разные величины. Некоторые покупатели забывают об этом и допускают досадные ошибки. Будьте внимательны!

Подробная информация о диаметрах трубок, а также подробная таблица размеров ТУТнг ГОСТ (LS/HF) доступны по ссылке.

Каков срок годности термоусадочных трубок?

Различают три понятия: срок хранения, срок годности и срок эксплуатации.

Срок хранения — период, в течение которого правильно хранящийся на складе товар не теряет первоначальных свойств: сохраняет термоусаживаемые свойства, механическую прочность и прочность электрической изоляции. Срок хранения, в зависимости от типа термоусаживаемой продукции, может составлять от 2 до 10–15 лет.

Срок годности — период, в течение которого трубку можно использовать по назначению, пусть даже и с некоторыми незначительными ухудшениями в технических характеристиках продукта. В теории срок годности трубки ничем не ограничен, но в реальности материал трубки со временем деградирует, особенно если неправильно хранится. Поэтому срок годности трубок часто совпадает со сроком хранения, хотя может и превышать его. На особо ответственных участках стараются использовать только новые изделия, со «свежей» датой производства.

Срок эксплуатации — период эффективной работы трубки после усадки. Срок эксплуатации термоусаживаемых изделий зависит от технических характеристик и условий эксплуатации. Даже у одного и того же товара, используемого внутри или снаружи помещения, срок эксплуатации может различаться в разы. Регулярные механические воздействия и перепады температур могут сильно сокращать срок эксплуатации термоусадки. Тем не менее, термоусадочная трубка неприхотлива, срок эксплуатации при приемлемых условиях достигает 20 –25 и даже 30 лет.

Общие рекомендации по хранению термоусаживаемых изделий:

Храните трубки и другие термоусаживаемые материалы в упаковке изготовителя, в крытых, сухих складских помещениях при относительной влажность воздуха до 70%, при температуре от -30°С до +30°С. Избегайте резких перепадов температур. Расстояние до источников тепла — не менее 1 метра. Исключите воздействие кислот и щелочей. Не допускается хранение термоусаживаемых трубок в пыльных, загрязнённых помещениях. Трубки с клеевым слоем храните в плотных пакетах или коробках, чтобы избежать загрязнения клеевого слоя пылью.

Видео по теме:

Применение термоусадочной трубки

Применение термоусадочной трубки — защита от гниения

Применение термоусадочной трубки — усадка на ручку спиннинга

Термоусадочные трубки. Прозрачные термоусадочные шланги от компании REHAU

Термоусадочные трубки. Прозрачные термоусадочные шланги от компании REHAU

Используется для изоляции, маркировки, соединения в пучок и защиты отдельных кабелей и соединений.

Термоусадочные трубки: RAUCROSS DOU

Яркое разнообразие.
Тонкостенная, УФ-стабилизированная термоусадочная трубка RAUCROSS как покрытие для трубчатых люминесцентных ламп.

Преимущества шланга RAUCROSS DOU

  • материал — сетчатый, модифицированный полиолефин;
  • декоративные световые эффекты;
  • противоосколочная защита;
  • абсорбция выбранных областей длины волны.

Варианты цвета:

  • красный;
  • желтый;
  • голубой;
  • зеленый;
  • бесцветный.

Термоусадочные трубки: RAUCROSS DOA

Противостоит любым погодным условиям.
Термоусадочная трубка из УФ-стабилизированного полиэтилена.
Преимущества шланга RAUCROSS DOA:

  • материал — сетчатый, модифицированный полиолефин;
  • устойчив к воздействию бензина и масла;
  • устойчив к изменению погодных условий и к старению;
  • высокие показатели усадки;
  • внешняя поверхность матовая или блестящая.

Термоусадочные трубки: RAUCROSS DS

Изолирует, защищает, покрывает. Универсальная, эластичная, трудновоспламеняющаяся, термоусадочная трубка
Преимущества шланга RAUCROSS DS:

  • материал — сшитый модифицированный полиолефин;
  • универсальность в применении;
  • эластичность;
  • трудновоспламеняющаяся в соответствии с MVSS и UL 224.

Варианты цвета:

  • черный;
  • белый;
  • красный;
  • голубой;
  • жёлтый.

Термоусадочные трубки: RAUCROSS DSC

Ложится без складок. Данная термоусадочная трубка RAUCROSS была специально разработана для изоляции и защиты сильно изогнутых предметов.
Преимущества шланга RAUCROSS DSC:

  • материал — сетчатый, модифицированный полиолефин;
  • высокая норма расширения при лёгкой установке;
  • накладка на маленькие радиусы без складок;
  • износостойкость;
  • устойчивость к бензину и маслу;
  • устойчивость к изменениям погодных условий и сохранение первоначальных свойств;
  • устойчивость к пороговому сжатию;
  • отсутствие галогенов в составе.

Термоусадочные трубки: RAUCROSS DSNK 3,4

Водонепроницаемая изоляция. Термоусадочная трубка «Рехау» со слоем термоклея с внутренней стороны.
Преимущества шланга RAUCROSS DSNK 3,4

  • материал — сетчатый, модифицированный полиолефин;
  • водонепроницаемая герметизация в корпусе;
  • разгрузка от механических напряжений;
  • показатели термоусадки: 3:1 и 4:1.

Предлагаем высококачественную термоусадочную трубку для решения различных задач. Продажа актуальна оптом и в розницу. Цена на продукцию указывается за 1 метр шланга. Свяжитесь с нашим представителем и узнайте, где в Москве можно купить товар бренда REHAU.

Термоусадочная трубка — 10 видов, характеристики, таблица размеров.

Термоусаживаемая трубка (сокращенно ТУТ) была изобретена еще в 50-е годы прошлого века. Получили ее благодаря изменению молекулярной структуры полимеров.

Называют ее по-разному: термоусаживаемая, термоусадочная, термокембрик или просто термотрубка. Сути это не меняет, так как все это одни и те же изделия.

Основная ее задача это изоляция контактов, однако кроме этого, есть и дополнительные способы применения подобных девайсов:

  • усадка на комель деревянной или металлической стойки опоры ЛЭП для защиты от коррозии и гниения древесины в земле
  • изоляция от агрессивной среды металлических и водопроводных труб
  • улучшение эргономики рукояток инструмента и спортивного инвентаря, путем применения ребристых или с рифленой поверхностью трубок

    Характеристики

  • продольная герметизация пучков кабеля. Помимо внешней изоляции, благодаря специальной ленте, полностью заполняется и изолируется пространство между жилами.

    Размеры

  • защита кабеля от высоких температур. Есть изделия для которых рабочий интервал температур от -65 до +260 градусов. Это дополнительно помогает кабелю переносить экстремальные условия работы при соседстве с открытыми источниками огня или жара. Такие марки носят название тефлоновые или фторопластовые.
  • превращение обычных инструментов в подобие диэлектрических, например путем изолирования жала отвертки

Применение термоусадки основано на эффекте памяти формы. Достигают его путем радиационного облучения.

Если например полимер поместить в мощный поток электронов, то на молекулярном уровне происходит соединение соседних макромолекул между собой. Такая технология называется технологией поперечной сшивки.

Сам полимер после этой операции становится более эластичным, а изделие при нагревании приобретает свою изначальную форму и первоначальные размеры.

Теоретически одну и ту же трубку можно усаживать бесконечное число раз. Если бы у вас было устройство для ее разогрева и раздувки, то она превратилась бы в изделие многократного использования. Причем сроки ее хранения в первоначальном состоянии десятки лет. Все характеристики и качество изделия при соблюдении определенных требований не зависят существенным образом от даты изготовления.

На сегодняшний день термоусаживаемая трубка получила огромное коммерческое и техническое значение во всем мире. Однако основной областью применения остаются сферы электроники и электротехники.

Термотрубки гораздо эффективнее обычных кембриков, которые имеют марку ТВ-40. Кроме технической стойкости они обладают еще и химической. А это позволяет надежно защищать изоляцию и контакты в местах с агрессивными средами — под землей, в колодцах, кабельных каналах.

Виды термоусадки

Вот основные виды термоусаживаемых трубок широко применяемые в быту и промышленности (от фирмы КВТ), их размеры и характеристики:

Термоусадочная трубка ТУТнг 2к1Прозрачная трубка KST 2к1Цветные трубки ТУТ 2к1Желто-зеленные ТУТнг ж-з

Желто-зеленные термоусадочные трубки ТУТнг ж-з

Толстостенные и высоковольтные марки термоусадок:

Толстостенная ТСТ 3к1Антитрекинговая ТСТ-А 3к1Толстостенная негорючая ТТ-С нгЛента термоусаживаемая ТЛК-10Трубка для шин 10кв ТТШ-10Трубка для шин 35кв ТТШ-35

Термоусадки специального исполнения:

Ремонтные манжетыАрмированные манжетыКабельные капыТермоусадка 6к1КожухаС клеевым слоем ТТКСреднестенные СТТК

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

Диаметр до и после

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

  • внутренний диаметр 40мм — ДО
  • диаметр полной усадки 20мм — ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

  • 2 к 1
  • 3 к 1
  • 4 к 1
  • 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

  • тонкостенные
  • среднестенные
  • толстостенные

Кроме того, термотрубка бывает клеевой — марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной — 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

Обратите внимание, что если в помещении вы используете кабель ВВГнг, то и изолировать контакты и места соединения нужно теромусадкой только с маркой НГ.

В этом случае уже нельзя применять обычный более дешевый вариант.

Цвет

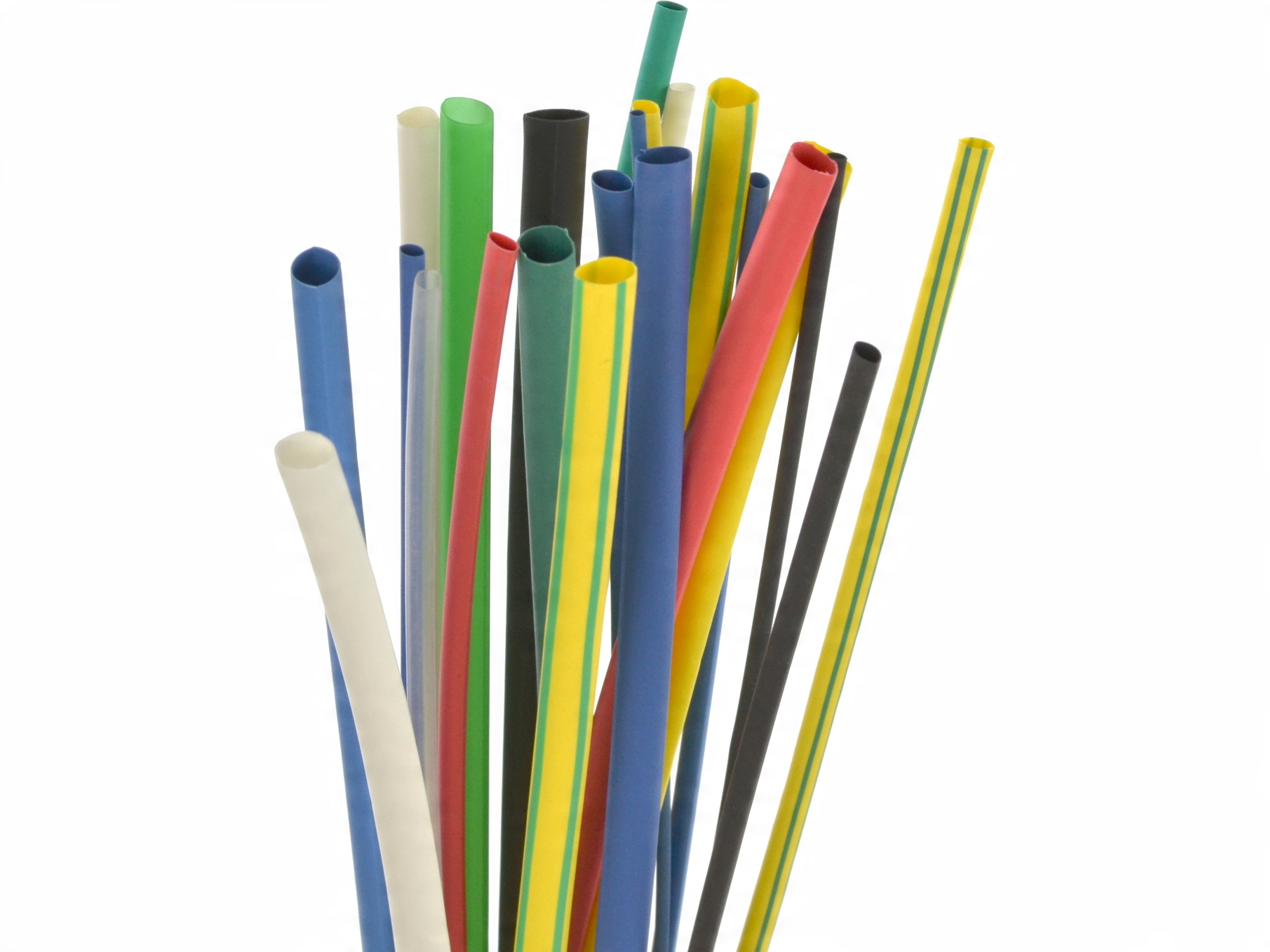

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.



Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Поэтому свойства самозатухания и прозрачность — здесь не совместимы.

Чтобы нанести надписи и промаркировать провода, под прозрачные трубки зачастую вставляют бумажку с цифрами и обозначениями. После усадки получается отличная несмываемая маркировка. Таким образом можно указывать марку кабеля, его сечение, что он питает и многое другое.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.

Статьи по теме

Клеевая трубка термоусаживаемая

Термоусаживаемые клеевые трубки надежно герметизируют соединения проводов и кабелей. Широко используются при соединении кабелей наружного применения (в том числе телефонных, греющих, силовых, антенных и т.д). Клеевая трубка используется в составе комплектов термоусаживаемых муфт. Поставляется в катушках.

Во время нагрева, одновременно с усадкой, внутренний клеевой слой плавится и распределяется во внутреннем пространстве трубки, заполняя все полости. После остывания, он надежно приклеивает трубку к поверхности кабеля.

Размеры и цены клеевых трубок термоусаживаемых


Размер До усадки После полной усадки Длина катушки
(м)
Цена*
евро/1метр
с НДС
Диаметр
(мм)
Толщина стенок
(мм)
Диаметр
(мм)
Толщина стенок
(мм)
3,0/1,0 3,0 0,18 1,00 1,0 150 0,60
4,8/1,6 4,8 0,18 1,60 1,0 150 0,75
6,0/2,0 6,0 0,22 2,00 1,0 150 0,90
9,0/3,0 9,0 0,25 3,00 1,35 75 1,05
12,0/4,0 12,0 0,25 4,00 1,50 75 1,80
19,0/6,0 19,0 0,35 6,00 1,70 50 2,73
24,0/8,0 24,0 0,40 8,00 1,95 30 3,88
30,0/10,0 30,0 0,40 10,00 1,95 30 4,45
39,0/13,0 39,0 0,50 13,00 2,10 30 6,13
52,0/16,0 52,0 0,50 16,00 2,50 30 10,50


Параметры термоусаживаемых трубок (без учета клеевого слоя)
Прочность на разрыв ASTM D 2671 >12 МПа
Предельное удлинение ASTM D 2671 >400%
Продольн. усадка UL 224 до 10%
Проникновение влаги ASTM D 570 <0,5%
Объемное сопротивление IEC 93 >1014 Ом*см

Клеевая трубка термоусаживаемая в наличии на нашем складе в Москве.

Термоусаживаемые трубки. Все о главном (часть 1)

На сегодняшний день ряд поставщиков термоусаживаемой продукции, поставляя термоусаживаемую трубку на рынок России, по незнанию или умышленно называют продаваемую трубку “трубкой ТУТ”, или “термоусаживаемой трубкой ТУТ”. Это приводит к ряду спорных ситуаций между поставщиками и к путанице при выборе продукции у потребителей.
Хотим сообщить, что применительно к термоусаживаемой продукции без фразы “термоусаживаемая трубка”, “ТУТ” можно расшифровать как сокращение от “термоусаживаемая трубка” (если не брать в учет сокращение Технический Университет Таджикистана или Тонна условного топлива).



Абракадаброй выглядит использование с сокращением фразы “термоусаживаемая трубка ТУТ 8/2”, ибо она обозначает не более чем “термоусаживаемая трубка термоусаживаемая трубка 8/2”, также как “трубка ТУТ 8/2” расшифровывается как “трубка термоусадочная трубка 8/2”. По аналогии неверно использовать и “термоусадка ТУТ”.
Несмотря на это, ряд техническиских документов грамотно используют ТУТ как сокращение. К этим материалам относятся:
• Временная инструкция Министерства связи СССР по монтажу кабелей городских телефонных сетей от 09.09.1976 года;
• Руководство Министерства связи СССР по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи от 30.11.1984 года;
• Руководство Министерства транспортного строительства СССР по соединению сигнально-блокировочных кабелей с применением радиационно-модифицированных термоусаживаемых трубок от 13.06.1984 года;
• Руководство Министерства связи Российской Федерации по строительству линейных сооружений местных сетей связи от 21. 12.1995 года;
• Руководство Государственного комитета Российской Федерации по связи и информатиззации по эксплуатации линейно-кабельных сооружений местных сетей связи от 05.06.1998 года;
• Инструкция ОАО “Российские Железные Дороги” по монтажу, ремонту и восстановлению кабельных линий железнодорожной связи с применением новых технологий и материалов от 20.12.2002 года;
• Извещения об изменении Технических условий ПО “Лесстройматериалы” 95.1613-87 “Трубки полиэтиленовые термоусаживающие” от 01.09.1992 года и 01.02.1995 года;
В вышеуказанных материалах приведены основные размеры, краткие типовые технические требования к термоусаживаемым трубкам. В этих документах буквосочетание ТУТ используется. Впервые встретив это буквосочетание в документе, рядом будет стоять информация, что это сокращение. В дальнейшем же сокращение ТУТ не используется в видах “трубка ТУТ” и ”термоусаживаемая трубка ТУТ”.
Из вышесказанного можно сделать вывод, что использование абракадабры “трубка ТУТ” или “термоусаживаемая трубка ТУТ” поставщиками, имеет цель вводить в заблуждение покупателей относительно товарного знака “ТУТ”.
На Российском рынке есть ошибочное мнение, что ТУТ имеет общепринятые параметры, такие как низкая цена, тонкая стенка, низкое качество, отсутствие клеевого слоя. Тем не менее на рынке встречаются продукты под таким сокращением и с тонкой стенкой, и со средней, и с толстой; с клеевым слоем и без; и горючие, и не поддерживающие горение, и самозатухающии. Это сводит к нулю предположение о принадлежности ТУТ к общепринятым параметрам. ТУТ не присваивает никакой характеристики продукту термоусаживаемая трубка.

В противовес вышесказанному хотим внести ясность в то, что же такое термоусаживаемая трубка под торговым знаком ТУТ? (правообладатель ООО “Группа МЕТТАТРОН”). На что же указывает товарный знак “ТУТ” в 17-ом классе МКТУ? И какие индивидуальные особенности термоусаживаемых трубок она подчеркивает?
• Во-первых, то, что это тонкостенная термоусадочная трубка.
• Во-вторых, эта трубка обладает усадкой с коэффициентом 2.
• В-третьих, это трубка с определенным кислородным индексом, который не ниже 20.
• В-четвертых, на сегодняшний день каждая произведенная партия подвергается испытаниям           в  лаборатории на электрическую прочность и кислородный индекс. На каждую партию имеется свой протокол, который при необходимости предоставляется клиенту.
• В-пятых, по запросу клиентов при отгрузке товара проводятся испытания на кислородный индекс и электрическую прочность. По результатам испытаний предоставляется протокол по отгружаемой продукции.
В завершении пояснения, обращаем внимание, что у некоторых поставщиков присутствуют грубейшие нарушения даже так называемых “общепринятых параметров”. При приобретении ТУТ, клиент получит вместо тонкостенной термоусаживаемой трубки, среднестенную клеевую термоусаживаемую трубку, что при применении приведет к отказу оборудования, в котором он ее применит. Мы сталкивались с такими случаями у клиентов и отказами дорогостоящего оборудования вследствие этого.





3.13 Трубка термоусадочная | Электротехническое оборудование

Код: CN18109

Термоусаживаемая трубка ТУТ 4/2 черная (ЕКТ)

Код: UDRS-D3-1-K02

Термоусадочная трубка ТТУ 3/1,5 черная 1 м IEK

Код: CN18107

Термоусаживаемая трубка ТУТ 4/2 зелёная (ЕКТ)

Код: UDRS-D4-1-K04

Код: CN18114

Термоусаживаемая трубка ТУТ 8/4 черная (ЕКТ)

Код: CN18092

Код: CN18093

Код: CN18091

Термоусаживаемая трубка ТУТ 10/5 красная (ЕКТ)

Код: UDRS-D10-100-K02

Термоусадочная трубка ТТУ 10/5 черная (100м/упак)

Код: CN18090

Термоусаживаемая трубка ТУТ 10/5 жел-зел (ЕКТ)

Код: CN18108

Термоусаживаемая трубка ТУТ 4/2 красная (ЕКТ)

Код: CN18113

Термоусаживаемая трубка ТУТ 8/4 желтая (ЕКТ)

Код: UDRS-D12-100-K02

Термоусадочная трубка ТТУ 12/6 черная 100 м/упак ИЭК

Код: UDRS-D12-1-K02

Термоусадочная трубка ТТУ 12/6 черная 1 м IEK

Код: CN18097

Термоусаживаемая трубка ТУТ 16/8 красная (ЕКТ)

Код: CN18098

Термоусаживаемая трубка ТУТ 16/8 синяя (ЕКТ)

Код: UDRS-D16-1-K02

Код: 29-0101

Набор термоусадочных трубок№1 (АВТО импорт )REXANT

Код: CN18101

Термоусаживаемая трубка ТУТ 20/10 желтая (ЕКТ)

Код: CN18102

Термоусаживаемая трубка ТУТ 20/10 зеленая (ЕКТ)

Код: CN18418

Трубка кремневая 4 (Екатеринбург)

Код: CN18419

Трубка кремневая 6 (Екатеринбург)

Код: CN18104

Термоусаживаемая трубка ТУТ 20/10 черная (ЕКТ)

Код: CN18089

Трубка ТУТ 71 120 NST- 10/5-10-21 (ЕКТ)

Код: CN18100

Термоусаживаемая трубка ТУТ 20/10 жел-зел (ЕКТ)

Код: CN18103

Термоусаживаемая трубка ТУТ 20/10 красная (ЕКТ)

Код: CN18105

Код: UDRS-D25-1-K02

Код: CN18076

Термоусадочная трубка ТТУ 25/12,5 черная 50 м/упак (ЕКТ)

Код: CN18094

Трубка ТУТ 71 121 NST- 12/6-10-21 (ЕКТ)

Код: CN18095

Трубка ТУТ 71 122 NST- 14/7-10-21 (ЕКТ)

Код: 102245

Трубка ТУТ 71 123 NST- 16/8-10-21 (ЕКТ)

Код: CN18099

Трубка ТУТ 71 124 NST- 18/9-10-21 (ЕКТ)

Код: CN18112

Трубка ТУТ 71 119 NST- 8/4-10-21 (ЕКТ)

Код: CN18106

Термоусаживаемая трубка ТУТ 30/15 зелёная (ЕКТ)

Код: UDRS-D30-1-K02

Термоусадочная трубка ТТУ 30/15 черная 1 м IEK

Код: UDRS-D8-D14-10-2

Набор ТТУ 8/4, 10/5, 12/6, 14/7 Ж, С, К, Ч, Б 20х8см/упак IEK

Код: UDRS-D30-1-K05

Термоусадочная трубка ТТУ 30/15 желтая 1 м IEK

Код: CN18133

Термоусаживающая трубка ТУТ 50/20 желтая (Екатеринбург)

Код: CN18110

Термоусаживаемая трубка ТУТ 40/20 красная (ЕКТ)

Код: CN18111

Термоусаживаемая трубка ТУТ 50/25 черная (ЕКТ)

Код: UDRS-D50-1-K02

Термоусадочная трубка ТТУ 50/25 черная 1 м IEK

Код: 21-9008

Термоусаживаемая трубка клеевая 18. 0/ 6.0мм *1м черная REXANT

Комплект термоусадочных трубок 625 шт., Термоусадочные трубки, обмотка проводов, соотношение 2: 1, набор гильз электрического кабеля с футляром для долговечной защиты изоляции от MILAPEAK (8 размеров, черный): Amazon.com: Industrial & Scientific

5.0 из 5 звезд Настоятельно рекомендуется! (Половина размеров мне бесполезна)
By Local on Январь 9, 2021

Честно говоря, не уверен, для чего я мог бы использовать эти изящные, но если вы пройдете по верхнему ряду к 3-му, а затем спуститесь на 1, это то, что я использовал на разъемах для провода калибра 16 с переходниками мама / папа на конец. Этот размер скользит прямо по адаптеру, на который я обжимаю.

Затем идет второй верхний ряд, идет вниз 1. Использовал этот на нескольких проводах меньшего калибра, например, 12 и 16, просто соединил 2 провода. Не уверен, для чего я мог бы использовать меньшие, и для меня это кажется пустой тратой, чтобы даже иметь их, но, как вы, возможно, знаете, глядя на различные термоусадочные трубки … почти ни у кого нет деталей относительно того, что они подходят в реальной жизни. мировые сценарии. Просто разные размеры, и кажется, что меньшие получают больше всего.

В любом случае, я недавно подключил несколько разъемов и проводов для проекта моей машины, и этот комплект мне пригодился. После нагревания все они становятся чистыми и принимают форму под ними. Я не вижу какой-либо адгезии, которая активируется при нагревании внутри них, как в более дорогих магазинах брендов, но мне это не нужно как функция, поскольку моим проектам они вообще не нужны и в большей степени связаны с ОКР. причины убрать это. Они мне нравятся. Если у меня закончатся те, которые мне нужны, я просто повторно закажу этот комплект для этих размеров, так как качество — это то, что мне нужно, по лучшей цене, которую я могу найти!

Термоусадочные трубки: что это такое и как они используются?

Термоусадочные трубки, также называемые термоусадочными трубками, являются важным защитным и организационным продуктом, используемым в различных электрических сетях.Это сообщение в блоге ответит на вопрос: для чего используются термоусадочные трубки?

В общем, термоусадочные трубки являются обычным элементом в большинстве электрических установок, который изолирует электрические компоненты от внешних факторов, таких как влага, пыль, истирание и острые предметы, которые в противном случае могут повредить провода и электрические компоненты. Этот тип повреждений в конечном итоге приводит к коротким замыканиям и сбоям. Он также будет связывать незакрепленные провода, разъемы, соединения, клеммы и стыки вместе, создавая более организованные и управляемые пучки. Использование термоусадочных трубок с цветовой кодировкой помогает упростить идентификацию проводов и компонентов.

Что такое термоусадочные трубки?

Термоусадочная трубка — это трубка из термопласта, которая сжимается при нагревании. При размещении вокруг проводов и электрических компонентов термоусадочные трубки сжимаются в радиальном направлении, чтобы соответствовать контурам оборудования, создавая защитный слой. Он может покрывать части отдельных проводов или связывать целые массивы и защищать от истирания, слабых ударов, порезов, влаги и пыли.

Чтобы создать термоусадочную трубку, производители пластика сначала используют экструзию, чтобы сделать трубку из термопластического материала. Материалы, используемые в термоусадочных трубках, различаются в зависимости от предполагаемого применения. После экструдирования желаемого пластика материал нагревают и заставляют расширяться, увеличивая диаметр трубки. Расширенной трубке дают остыть до комнатной температуры и затвердевают.

Эту трубку из расширенного термопласта затем помещают вокруг проводов или других необходимых компонентов и нагревают до определенной температуры.Тепло заставляет трубку размягчаться и сжиматься до ее первоначального экструдированного размера, эффективно закрывая провода или другие компоненты плотным слоем защитного пластика.

Преимущества термоусадочных трубок

Универсальная и простая в использовании термоусадочная трубка предлагает множество уникальных преимуществ, в том числе:

  • Защита от истирания, слабых ударов и острых режущих кромок
  • Защита от воды, химикатов, пыли и других агрессивных загрязняющих веществ
  • Организация проводов и кабелей в удобные жгуты
  • Более гладкая текстура и законченный вид
  • Электрическая и теплоизоляция
  • Улучшенная структурная опора для уменьшения нагрузки на провода, разъемы и компоненты
  • Совместимость с красителями для облегчения идентификации проводов

Материалы для термоусадочных трубок

Термоусадочные трубки могут изготавливаться из широкого диапазона термопластов и часто комбинируются с добавками для улучшения определенных характеристик. Обычно для изготовления термоусадочных трубок используются следующие материалы:

  • Полиолефин: Полиолефин — самый популярный материал для изготовления термоусадочных трубок из-за его термической стойкости. Он дороже ПВХ, но способен выдерживать температуру до 125–135 ° C. Это свойство делает его идеальным для производственных, промышленных и механических приложений с высокими рабочими температурами.
  • Полиолефин с клеевым покрытием: Чтобы обеспечить более надежную трубку, которая не будет скользить в критических условиях, производители создали полиолефиновую термоусадочную трубку с клеевым внутренним слоем, который плавится и прилипает к проводам и компонентам внутри трубки, заполняя пустоты. и обеспечить плотную посадку.Дополнительный клей обеспечивает большую поддержку и повышенную защиту от влаги и суровых условий.
  • ПВХ: ПВХ дешевле полиолефина, но имеет более низкий температурный порог примерно 105 ° C. ПВХ прочен, прочен и устойчив к истиранию. Он может изготавливаться с высокой прозрачностью, яркими цветами и огнестойкостью, что делает его универсальным и экономичным вариантом для низкотемпературных применений.

Другие материалы, используемые для изготовления термоусадочных трубок, включают PTFE, FEP, эластомеры, силиконовый каучук и Viton®.Выбор наилучшего типа материала в основном зависит от условий, в которых будет работать оборудование, и от усадки, необходимой для создания желаемого уплотнения.

Качественные термоусадочные трубки из консолидированных электронных проводов и кабелей

Материалы для термоусадочных трубок могут защитить и упорядочить провода, разъемы и другие электрические компоненты, независимо от того, используются ли они в помещениях с низким уровнем ударных нагрузок или в тяжелых промышленных условиях. В Consolidated Electronic Wire and Cable мы предлагаем широкий выбор проводов, кабелей и деталей с термоусадочной изоляцией для удовлетворения потребностей практически любого приложения.

Чтобы узнать больше о лучших термоусадочных трубках для вашей области применения или задать вопрос о нашем ассортименте качественных электронных компонентов, свяжитесь с нами сегодня.



Термоусадочные трубки — Термоусадочные трубки

Термоусадочные трубки — это трубки, которые сжимаются или сжимаются при нагревании или нагревании. Помещая неспутанную трубку вокруг провода, она надевается на место после того, как соединение выполнено, а затем плотно обжимается вокруг соединения с помощью термофена или других инструментов для нагрева.Некоторые термоусадочные трубки предварительно покрыты клеем для создания более плотного, долговечного и водонепроницаемого уплотнения. Когда нагревается, материал внутри сжимается и связывает провода или кабели внутри, чтобы закрепить и стабилизировать их. В результате этого процесса получается унифицированный готовый продукт.

Почему я должен использовать термоусадочные трубки?

Термоусадочные трубки — это термоусадочная изоляция, используемая для уменьшения деформации, связывания и цветовой маркировки. Термоусадка — один из лучших способов защитить провода от вредных воздействий окружающей среды, таких как вода, масла, кислоты и т. Д.Процесс термоусадки очень прост, как и установка продукта.

Преимущества термоусадочных трубок
  • Превосходная долговечность
  • Химическая, тепловая, УФ- и водостойкость *
  • Уплотнение защищает от бактерий, грибков, плесени и т. Д.
  • Отлично подходит для тепло- и электроизоляции
  • Цветовая дифференциация
  • Меньшая применяемая стоимость

Независимо от того, нужны ли вам механическая защита, химическая стойкость, изоляция от влаги или работа с высокими температурами, мы предлагаем продукты, которые точно соответствуют вашим потребностям.Помимо термоусадочных трубок, мы предлагаем формованные термоусадочные детали, колпачки, соединения, переходники и соединители.

Все наши термоусадочные трубки соответствуют спецификациям UL и CSA, а также соответствуют требованиям RoHS.

Материалы и типы термоусадочных трубок

  • Направляющая для термоусадочных трубок

    КУПИТЬ СЕЙЧАС
  • Термоусадочные трубки из ПВХ

    Используется для жгутов проводов, сращивания проводов и изоляционных клемм.Низкая температура усадки и превосходная устойчивость к воздействию окружающей среды и ультрафиолетового излучения.

    КУПИТЬ СЕЙЧАС
  • Полиолефиновые термоусадочные трубки

    Превосходная универсальная изоляция, высокая огнестойкость, очень гибкость и отличные химические, физические и электрические свойства.

    КУПИТЬ СЕЙЧАС
  • Термоусадочные трубки с клеевым покрытием

    Гибкая или полужесткая трубка с тонкой липкой подкладкой.Обеспечивает постоянную водонепроницаемую защиту от воздействия окружающей среды.

    КУПИТЬ СЕЙЧАС
  • Термоусадочная трубка Teflon®

    Используется в приложениях с критическими условиями окружающей среды. Идеально подходит для предметов, которые будут подвергаться экстремальным температурам, коррозии, ударам и влажности.

    КУПИТЬ СЕЙЧАС
  • Термоусадочные трубки специального назначения

    Используется в тяжелых условиях эксплуатации в тяжелых условиях окружающей среды.Обладает исключительной стойкостью к истиранию и химическим воздействиям.

    КУПИТЬ СЕЙЧАС
  • Термоусадочные трубки с толстыми стенками

    Превосходная изоляция толстых стен и защита от истирания. Используется в сложных условиях, где требуются изоляция, сопротивление истиранию и разгрузка от натяжения.

    КУПИТЬ СЕЙЧАС
  • Просмотр Mil-Spec

    Продукция, соответствующая военным спецификациям Министерства обороны США.

    КУПИТЬ СЕЙЧАС

Термоусадочные трубки, тонкие, средние, толстые и двустенные

NTE предлагает отличную линейку термоусадочных трубок. Подробнее о том, как выбрать и использовать термоусадочные трубки NTE, читайте ниже.

Чтобы обеспечить надежную посадку для вашего проекта, убедитесь, что восстановленный диаметр трубки (диаметр после усадки) меньше диаметра области, которую вы собираетесь изолировать. В то же время расширенное состояние трубки (диаметр до усадки) должно быть достаточно большим, чтобы легко поместиться на изолируемую область, а также на любые соединители, прикрепленные к ней.

Обрежьте термоусадочную трубку до пригодной длины и убедитесь, что оставлен перекрытие не менее 1/4 дюйма поверх любой существующей изоляции или разъемов. Имейте в виду, что трубка также дает усадку в продольном направлении — обычно на 5-7% в процессе усадки.

Если закрываете объект, наденьте отрезанную трубку на объект, который вы закрываете; при сращивании протяните трубку по стыку, центрируя ее, чтобы обеспечить равное перекрытие с обеих сторон.

Перед усадкой проверьте характеристики вашей трубки на предмет рекомендуемой температуры нагрева.Для усадки трубки можно использовать любую имеющуюся в продаже тепловую пушку или термоусадочную печь. У NTE есть несколько отличных опций, доступных в нашем разделе «Тепловые пушки». Поскольку неконтролируемое нагревание может привести к неравномерной усадке, физическому повреждению и нарушению изоляции, использование открытого пламени действительно является аварийным средством.

Полезные советы

  • Если вы покрываете трубкой большой отрезок кабеля, начните сжимать с одного конца и постепенно продвигайтесь вниз к другому. Чтобы трубка сжималась равномерно и без пузырьков воздуха, поворачивайте проект во время нагрева.
  • Равномерно подавайте тепло по длине и по диаметру трубки до тех пор, пока посадка не станет равномерно усаженной и не станет соответствовать форме кабеля, шланга или стыка, который они покрывают.
  • Избегайте перегрева трубки, так как она станет хрупкой и / или обуглится

Брошюра о термоусадочных трубках

Эта брошюра NTE Electronics содержит информацию о наших термоусадочных трубках в удобном 4-страничном формате. Щелкните здесь, чтобы просмотреть / загрузить этот документ.

Термоусадочные трубки | ПТФЭ, ПЭЭК, ФЭП и др.

Наши термоусадочные трубки доступны в различных размерах, размерах и степенях усадки и изготовлены с использованием самых современных методов, чтобы гарантировать, что покрытые изделия подвергаются сильному нагреву, коррозии, ударам, влажности и другим критическим условиям. отлично защищен и готов к работе.

Ускорьте создание прототипов — заказывайте бесплатные образцы

Термоусадочные трубки Zeus представляют собой современный метод нанесения плотного защитного покрытия на предметы, которые будут подвергаться экстремальным температурам, коррозии, ударам, влажности и другим суровым условиям окружающей среды.Например, в медицине термоусадочный материал FEP является популярным материалом для оплавления оболочки из нейлона / Pebax ® поверх плетения с образованием готового стержня в конструкции катетера.

Мы производим высокоэффективные термоусадочные трубки из различных полимерных смол, включая PTFE, FEP, PFA, ETFE, PEEK и PTFE / FEP Dual-Shrink . Мы можем адаптировать наши термоусадочные изделия в соответствии с вашими точными требованиями в отношении материалов, коэффициентов усадки, допусков и размеров.

Термоусадочные трубки Zeus, поставляемые в расширенном состоянии, «оборачивают» в термоусадочную пленку сложные и нестандартные формы с помощью простого нагрева. Результатом является защитное покрытие, которое значительно продлевает срок службы, повышает надежность и улучшает характеристики покрываемых компонентов и деталей, используемых в тысячах приложений.

Отрасли, которые мы обслуживаем

Термоусадочные трубки

Zeus обладают сочетанием желаемых свойств, включая электрическую прочность, термостойкость, химическую стойкость, чистоту, смазывающую способность и надежность.Более 50 лет Zeus поставляет высокоэффективную термоусадочную полимерную термоусадку в медицину, электронику, аэрокосмическую, автомобильную, нефтегазовую и многие другие отрасли.

Медицинский

Производители катетеров давно требуют лучшего способа удаления термоусадки после процесса оплавления. В ответ Zeus представила FluoroPEELZ ® — оптически прозрачный отслаивающийся термоусадочный материал, повышающий урожайность и безопасность работников. С помощью простого линейного отрыва операторы могут быстро и легко удалить термоусадку, чтобы получить гладкую поверхность без дефектов.

Наши термоусадочные материалы также широко используются в желудочно-кишечном тракте / эндоскопии. Цветные узоры термоусадочной спиральной полоски PTFE Sub-Lite-Wall ® помогают врачам маневрировать проволочными проводниками по извилистым путям тела. Термостойкость термоусадки идеальна для изоляции прижигающих щипцов при биопсии.

General Industrial

Мы — единственный в мире производитель термоусаживаемого PEEK, известного как PEEKshrink , что позволяет конечным пользователям расширить границы своих будущих разработок. PEEKShrink известен своей термостойкостью до 500 ° F (260 ° C), а также механической прочностью и чистотой. PEEKshrink удовлетворяет критическую потребность в надежном сращивании и изоляции чувствительной проводки от суровых условий окружающей среды, которые существуют в аэрокосмической, автомобильной и нефтегазовой областях.

Инженеры-конструкторы

Aerospace используют термоусадочную пленку FEP Lay-Flat в качестве бесшовного разделительного средства для формирования композитных материалов благодаря ее смазывающим свойствам и возможности повторного использования.PTFE / FEP Dual-Shrink ® обеспечивает плотное влагонепроницаемое соединение проводов, кабелей, разъемов и других компонентов, которое обеспечивает термостойкость до 450 ° F (232 ° C) и выдерживает серьезные нагрузки, связанные с растяжением и растяжением. вибрация.

Многие из наших продуктов соответствуют аэрокосмическим, автомобильным, военным и коммерческим стандартам; и в большинстве случаев мы превышаем эти стандарты.

Требуется термоусадочный раствор для вашего приложения? Свяжитесь с нашей командой или позвоните по телефону 1-800-526-3842 или + 1-803-268-9500 по всему миру сегодня, чтобы узнать о бесплатных образцах.Наши технические менеджеры по работе с клиентами также готовы обсудить, как мы можем помочь разработать для вас прецизионную термоусадочную пленку, которая поможет воплотить вашу новую идею в жизнь.

Что такое коэффициент термоусадки и как определить, какие трубки мне нужны? | 2: 1, 3: 1, 4: 1 термоусадочная

Термоусадочные трубки используются везде, где используются провода и кабели для обеспечения защиты, идентификации, герметизации и снятия натяжения в качестве альтернативы клейкой ленте, формованию или заливке.Когда термоусадочный материал нагревается, он будет соответствовать форме и размеру объекта, на который он был усажен, что делает установку быстрой и легкой. При использовании термоусадочной трубки вам необходимо учитывать коэффициент усадки, чтобы гарантировать, что термоусадочная трубка сможет покрыть материал, который вы пытаетесь защитить. Наиболее распространены коэффициенты усадки 2: 1, 3: 1 и 4: 1, но существуют и более высокие коэффициенты усадки, например 6: 1.

Но что такое коэффициент усадки?

Во-первых, вы должны понимать, что термоусадочные трубки поставляются вам в развернутом виде, чтобы вы могли усадиться поверх вашего материала.Когда материал был уменьшен, это считается его восстановленным состоянием. Коэффициент усадки означает, что трубка была расширена на определенный процент от своего полностью восстановленного состояния. Например, для трубки с коэффициентом термоусадки 2: 1 она увеличена вдвое по сравнению с ее размерами при полной усадке. Размеры термоусадочной трубки указаны в восстановленном или полностью усадочном состоянии.

Стандартные коэффициенты термоусадки

Коэффициент усадки 2: 1

Коэффициент усадки 2: 1 означает, что термоусадочная трубка сожмется до половины от исходного состояния, в котором она была поставлена, после того, как вы нагреете ее. Таким образом, поставляемая трубка в два раза больше, чем в сжатом состоянии. Эта термоусадочная трубка хороша для обшивки жгутов проводов или пучков из-за ее устойчивости к элементам. Доступны как одностенные, так и двустенные трубы.

Коэффициент усадки 3: 1

Коэффициент усадки 3: 1 означает, что термоусадочная трубка сжимается до 1/3 от исходного состояния после нагрева. Таким образом, трубка поставляется в три раза больше, чем когда она была сжата.Он оптимален для использования, когда вам нужно защитить концы проводов или соединений неправильной формы, а некоторые из них являются огнестойкими. Трубки с двойными стенками 3: 1 также используются для уплотнения деталей неправильной формы, а их клей связывается со многими различными материалами. Вы можете найти термоусадочные трубки с коэффициентом усадки 3: 1 как в одностенных, так и в двустенных трубках.

Коэффициент усадки 4: 1

Коэффициент усадки 4: 1 означает, что термоусадочная трубка сжимается до от исходного состояния после нагрева. Таким образом, объем поставляемой трубки в четыре раза больше, чем в случае ее усадки. Из-за более высокого коэффициента усадки трубки 4: 1 используются при покрытии большой подложки, например, для сращивания автомобильных проводов, защиты от воздействия окружающей среды и воздействия агрессивных элементов. Более высокий коэффициент усадки позволяет трубке подходить к большим объектам, особенно большим соединителям, с последующей усадкой и герметизацией соединителя. Термоусадочные трубки с коэффициентом усадки 4: 1 доступны в вариантах с одностенными и двустенными трубками.

Заключение

Теперь, когда вы понимаете, что такое коэффициент термоусадки, вы сможете выбрать термоусадочную трубку подходящего размера для вашего применения. Не забудьте определить необходимые вам внутренние диаметры расширенного и восстановленного материала и выбрать коэффициент термоусадки в зависимости от этих диаметров и вашего применения.

Если вы не уверены, свяжитесь с нашим квалифицированным отделом продаж, поговорив с нами в чате, или позвоните нам по телефону 800. 633.6339. Мы также можем предоставить образцы трубок, чтобы убедиться, что вы выбрали правильную форму, посадку и функцию.

Узнайте о трубках | Термоусадочные трубки

На главную >> Узнайте о трубках >> О термоусадочных трубках

Термоусадочные трубки
a. Изготовление термоусадочных экструдированных трубок б. Коэффициент усадки c. Продольная усадка d. Внутренний диаметр и толщина стенки е. ПВХ и полиолефиновые термоусадочные трубки f. Доступные цвета г. Термоусадочные трубки с клеевым покрытием (двустенные) час Печать и горячее тиснение я.Электрооборудование и жгуты проводов j. Неэлектрические приложения k. Хранение и срок годности л. Сравнение стоимости термоусадочных материалов


Термоусадочные трубки

Термоусадочные трубки, обычно называемые термоусадочными или термоусадочными трубками, не только служат для связывания, электрической изоляции и защиты проводов, электрических компонентов и других объектов, но также обеспечивают защиту от воздействия окружающей среды, предотвращающую попадание жидкости, газа и твердого вещества. загрязняющие вещества от попадания на чувствительные компоненты.Первоначальный внутренний диаметр трубки должен быть достаточно большим, чтобы она могла скользить по покрываемому компоненту. Впоследствии трубка может быть усажена на компонент, нагревая трубку с помощью теплового пистолета, протекая через печь или другой источник тепловой энергии. Термоусадочные трубки Grayline



а. Производство термоусадочных экструдированных трубок

Трубки, изготовленные из определенных полимеров, таких как ПВХ и полиолефин, могут быть подвергнуты термоусадке путем дополнительной обработки после первоначальной экструзии.Точные процессы, используемые для производства термоусаживаемых трубок, являются запатентованными, но они включают использование силы для увеличения диаметра трубки при повышенных температурах. Трубка является полустабильной при ее новом увеличенном размере, поскольку последующее добавление тепла к трубке позволит ей вернуться к своему первоначальному экструдированному размеру, при условии, что трубка не ограничена в этом.
К началу



г. Коэффициент усадки

Термоусаживаемая ПВХ-трубка Grayline имеет номинальный коэффициент усадки 2: 1, что означает, что если трубку нагреть и дать ей возможность полностью усадиться, диаметр уменьшится до 1/2 от первоначального диаметра.Однако, если термоусаживаемая трубка удерживается закрываемым объектом до того, как она полностью усадится, она может сжаться только настолько, насколько позволяет объект.

Термоусаживаемые полиолефиновые трубки Grayline доступны с номинальной степенью усадки 2: 1, 3: 1 и 4: 1, а также доступны с внутренним клеевым покрытием, которое плавится во время процесса усадки для герметизации электрических компонентов и обеспечения водонепроницаемости. герметичное уплотнение.

Кроме того, Grayline может изготовить ПВХ-трубки с нестандартной степенью усадки, адаптированные к вашему конкретному применению.Например, Grayline может производить трубки с коэффициентом усадки 1,8: 1 с расширенным внутренним диаметром 0,155 дюйма, что дает восстановленный внутренний диаметр 0,086 дюйма. Продукт с более низким коэффициентом усадки приведет к уменьшению продольной усадки (см. Ниже).
К началу



г. Продольная усадка

При нагревании термоусаживаемая трубка сжимается не только по диаметру, но и в меньшей степени по длине. Величина уменьшения длины ( «продольная усадка» ) зависит от величины уменьшения диаметра ( «диаметральная усадка» ), которая может произойти в приложении.При любом применении термоусаживаемых трубок следует учитывать продольную усадку, но в большинстве случаев уменьшение длины составляет менее 10% от исходной длины.

В приложениях с использованием термоусаживаемых трубок большей длины, в которых продольная усадка нежелательна, можно по существу исключить продольную усадку, сначала нагревая оба конца трубки, чтобы сжать ее до подложки и закрепить на месте до завершения усадки. обработайте вдоль оставшейся средней части трубки.
К началу



г. Внутренний диаметр и толщина стенки

Термоусаживаемая трубка традиционно определяется исходным ( «расширенный», ) внутренним диаметром и конечной ( «восстановленной» ) толщиной стенки, которая представляет собой толщину стенки, которая могла бы возникнуть, если бы трубке позволили полностью усадиться без сдержанность. По мере уменьшения диаметра термоусаживаемой трубки толщина стенки пропорционально увеличивается.Для иллюстрации, термоусаживаемая трубка, имеющая внутренний диаметр 1/2 дюйма и толщину стенки 0,025 дюйма, поставляется с внутренним диаметром не менее 0,500 дюйма и толщиной стенки 0,012 дюйма. Если бы эту трубку нужно было полностью усадить без ограничений, то она имела бы внутренний диаметр не более 0,250 дюйма и толщину стенки не менее 0,025 дюйма. Однако, если трубка усадится только частично до того, как она будет зажата покрываемым компонентом, результирующая толщина стенки будет меньше 0.025 «. Таким образом, окончательная толщина стенки трубы, которая была усажена по компоненту, будет зависеть от конкретного применения.

В качестве отправной точки вы можете выбрать размер трубки, которая будет сжиматься примерно до 75% от ее расширенного диаметра при полном восстановлении в вашем приложении. Например, если ваше приложение позволяет термоусадочной трубке восстановиться до конечного диаметра 7/16 дюйма, вы можете выбрать номинальный размер 5/8 дюйма, поскольку 0,438 дюйма / 0,625 дюйма = ~ 0,75.

Поскольку он гибкий, лучший способ измерить внутренний диаметр (ID) трубки Grayline — это использовать измерительные штифты.Однако даже при использовании измерительных штифтов существует некоторая субъективность измерения, поскольку один человек может приложить больше или меньше силы, чем другой человек, чтобы вставить штифт, при этом непреднамеренно растягивая трубку. Некоторые люди предпочитают увлажнять трубку перед тем, как вставить штифт, чтобы уменьшить трение скольжения между штифтом и внутренней стенкой трубки.
К началу



e. ПВХ и полиолефиновые термоусадочные трубки

Основными различиями между термоусаживаемыми трубками из ПВХ и полиолефина являются стоимость и рекомендуемый диапазон рабочих температур.Трубки из ПВХ имеют более низкую стоимость, чем трубки из полиолефина, и должны использоваться там, где не требуется более широкий диапазон рабочих температур полиолефина. Например, трубки из ПВХ с большей вероятностью можно найти на приборной панели и в салоне автомобиля, а трубки из полиолефина с большей вероятностью можно найти в моторном отсеке.

ПВХ — это термопластичный материал, а это значит, что его можно повторно плавить и повторно затвердевать. Полиолефин представляет собой термореактивный материал, а это означает, что после того, как он сформирован и сшит (химически или с помощью излучения), его нельзя переплавить.Сшивание полимерных цепей дает полиолефину более широкий диапазон рабочих температур.

Grayline — один из немногих производителей в мире, предлагающих химически сшитые полиолефиновые трубки как в термоусадочной, так и в нетермоусадочной форме, которые могут быть изготовлены в нестандартных размерах и цветах. Поскольку этот продукт не облучается, а имеет химические поперечные связи, производство небольших партий является экономически эффективным. Если вам нужна термоусадочная трубка из полиолефина специального размера и нестандартного цвета, подходящая к другим компонентам вашего продукта … вы пришли в нужное место.
К началу



ф. Доступные цвета

Термоусаживаемые ПВХ-трубки Grayline могут поставляться в кристально чистой форме, в прозрачных тонах и в широком диапазоне сплошных непрозрачных цветов, от ярко-белого до темно-черного. Grayline также предлагает индивидуальное согласование цветов для этих критически важных эстетических задач. Обычно полиолефиновые термоусадочные трубки доступны только в однотонных непрозрачных цветах. Термоусаживаемые полиолефиновые трубки Grayline GP-125 являются исключением и могут быть подобраны по индивидуальному цвету даже для небольших серий.
К началу



г. Термоусадочные трубки с клеевым покрытием (двустенные)

Эта термоусаживаемая трубка содержит внутреннюю адгезивную подкладку, которая плавится при нагревании, таким образом, служа для герметизации объекта во время усадки трубки. Этот тип трубок рекомендуется для применений, в которых условия окружающей среды требуют герметизации от влаги или других загрязнений.
К началу



ч.Печать и горячее тиснение

На термоусадочные трубки из ПВХ и полиолефина можно наносить печать или горячее тиснение. Grayline Custom Services
Наверх



я. Электрооборудование и жгуты проводов

Термоусаживаемые трубки из ПВХ и полиолефина часто используются в жгутах проводов и других электрических устройствах для связывания, электрической изоляции и защиты окружающей среды проводов и других электрических компонентов.Для использования в этих областях применения термоусадочные трубки Grayline специально разработаны в соответствии со строгими спецификациями UL / CSA (Underwriters Laboratories / Канадская ассоциация стандартов), ASTM (Американское общество испытаний и материалов), AMS (Спецификация аэрокосмических материалов), ЕС ( Европейский союз), а также различные автомобильные и военные спецификации.

Щелкните здесь, чтобы получить дополнительную информацию о жгуте проводов / электрических трубопроводах Grayline.
Щелкните здесь, чтобы просмотреть и пояснить общие технические характеристики электрических трубок.
Для получения точных технических характеристик продукта щелкните здесь, чтобы перейти к Руководству по выбору трубок Grayline, или просмотрите наши индивидуальные спецификации продукта.
К началу



Дж. Неэлектрические приложения

Термоусаживаемые трубки используются не только в электрических системах, но и во многих других ситуациях для обеспечения:

  • Пакетирование отдельных предметов
  • Механическая защита от истирания, порезов, сколов, отслаивания, задиров или вмятин
  • Амортизация от ударов
  • Устройство для снятия натяжения
  • Предотвращение истирания
  • Теплоизоляция
  • Защита от влажности окружающей среды, загрязнений, УФ-излучения, химикатов, окисления или коррозии
  • Улучшенный эстетический вид, включая глянцевую или матовую поверхность, яркие цвета, в том числе неоновые цвета и цвета «светящиеся в темноте», или прозрачные покрытия.
  • Маркировка и идентификация с помощью цветового кодирования или добавления печати для обозначения номеров деталей или моделей, названия компании, логотипа или контактной информации, предупреждений о безопасности, инструкций по эксплуатации или даты производства

Свяжитесь с Grayline, чтобы узнать, являются ли термоусадочные трубки из ПВХ или полиолефина оптимальным решением для вашего применения.
К началу



к. Хранение и срок годности

Термоусаживаемые ПВХ-трубки Grayline в некоторой степени чувствительны к нагреванию и должны храниться при температуре ниже 90 ° по Фаренгейту (32 ° Цельсия) и вдали от прямых солнечных лучей, чтобы избежать преждевременного восстановления. Хотя процесс восстановления зависит как от времени, так и от температуры, хранение при рекомендуемых температурах должно устранить любые проблемы со сроком годности.
Нажмите здесь, чтобы получить уведомление об обращении и хранении термоусадочного ПВХ (на английском языке)
Нажмите здесь, чтобы получить уведомление об обращении и хранении термоусадочного ПВХ (на испанском языке)

Срок годности наших термоусадочных изделий из ПВХ неограничен при условии хранения в относительно прохладных и сухих условиях.Продолжительное пребывание в теплой влажной среде может вызвать гидролиз. Кроме того, воздействие ультрафиолета может ухудшить свойства, а также воздействие жидкостей, которые могут извлекать пластификатор из соединения, таких как углеводородные растворители, топливо или смазочные материалы. Базовый осмотр продукта является хорошим показателем того, был ли он поврежден из-за плохих условий хранения. Поверхность продукта не должна обесцветиться, затвердеть или стать липкой. В общем, если трубка выглядит и ощущается как нормальная, то она будет работать нормально.

Термоусаживаемые полиолефиновые трубки Grayline обладают большей способностью выдерживать высокие температуры хранения, и при соблюдении нормальных условий хранения обычно не возникает проблем со сроком годности. Продукты AMS-DTL-23053 (MIL-I-23053) имеют начальный срок хранения от 1 до 5 лет (в зависимости от типа материала) и температуру хранения 18-35 ° C (65-95 ° F), установленную стандартом. Первоначальный срок хранения может быть увеличен максимум до 12 лет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
