105 фото лучших современных моделей разветвителей

В современном ритме жизнь человека не может обходиться без использования электрических приборов. При этом часто их количество превышает суммарную величину розеток в помещении. И тогда приходиться прибегать к помощи бытового электрического тройника.

Здесь нужно учитывать общую сумму тока, расходуемого устройствами. Эта сумма не должна выходить за предельно допустимые границы нагрузки, установленные для электропроводки.

Схема и механизм работы электрического разветвителя

По внешнему виду тройники могут выглядеть совершенно по-разному: квадратные, круглые, треугольные, плоские и объемные, короткие и удлиненной формы. Поверхностная форма не воздействует на механизм работы электрического разветвителя.


Внутри тройник состоит из вилки и переходника для нескольких розеток, которые совмещаются при помощи штепселя. Тройник погружается вилкой в гнезда основной розетки и начинает распределять электрический ток между подключенными приборами. Все детали тройника надежно фиксируют в жаропрочной пластмассовой оболочке различных цветовых оттенков (в интернете есть фотографии разобранного тройника).

Главный ультиматум при сборке разветвителей – прочное закрепление штепселя. При несоблюдении этого требования происходит повышение температуры в месте соединения и это может послужить причиной возникновения пожара. Из-за высокого градуса температуры происходят внешние и внутренние повреждения розеток и тройников, что нарушает их функциональность.

Дополнительные функции тройника

Помимо функции распределения электрического тока между несколькими электроприборами, тройники несут дополнительные миссии. Одна из ролей это заземление. Тройники с заземлением не позволит перегреться корпусу и при задевании не произойдет удара током.

Также выпускают тройники с защитной функцией: на корпусе располагаются вспомогательные крышки, кнопки для регулирования напряжения.

Разновидность бытового электрического разветвителя

По ассортименту тройники классифицируются на основании каких-то дополнительных функций:

  • тройники с заземлением;
  • тройники с защитными крышками;
  • тройники с кнопкой стабилизатора напряжения электрического тока;
  • евротройники с евровилкой или еврогнездами.

Тройник с заземлением можно определить по внешнему виду: внутри гнезд располагаются узкие металлические полоски, а также на корпусе ставиться специальное теснение. Такой разветвитель рационально использовать, если в помещение протянута проводка с заземлением.

В помещениях с повышенной влажностью имеется необходимость применять бытовые электрические тройники с защитными крышками. Эти крышки выступают в роли барьера для попадания влаги в корпус устройства и не допускают окисления в месте сплава.

Разветвители с кнопкой регулирования напряжения или сетевые фильтры выравнивают силу тока при скачках электроэнергии и оберегают от случая короткого замыкания.

В зависимости от гнезда основной розетки и формы вилки дополнительных электроприборов, можно выбирать тип тройника. Если стационарная розетка имеет еврогнезда, то нужно использовать тройник с евровилкой. Она тоньше обычной вилки и без проблем подойдет к розеткам.

Возможен вариант, когда гнезда основной розетки выполнены по евростандарту и у подключаемых приборов евровилки. Производители тройников предусмотрели и такой вариант.

Меры безопасности при пользовании тройником

Несоблюдения простых правил использования распределителей электроэнергии может привести к печальным последствиям. Самое страшное, что может произойти, это человек получит удар током или возникнет пожар. Чтобы этого избежать, достаточно придерживаться несложных мер защищенности.


В развитых странах разработаны нормы защиты тройников от воздействия внешних факторов. Они указываются специальными отметками IP.

Первая аббревиатура указывает уровень защиты от попадания пыли вглубь разветвителя, а под второй зашифрован показатель прикрытия от влаги. Показатели находятся в диапазоне от 0 до 6, где 0 минимальное значение, а 6 – максимальное. Например, в помещениях с повышенной влажностью нужно устанавливать распределители с показателями защиты не меньше IP44.

Если в качестве тройника используется удлинитель, то нужно систематически осматривать внешнее состояние провода. Поврежденная целостность шнура может привести к поражению электрическим током или возникновению пожара.

Как уже указывалось выше, при выборе тройника, необходимо учитывать суммарную степень нагрузки. Чем больше электроприборов разом подключено к тройнику, тем сильнее греется электропроводка. Это может так же привести к пожару. Из-за такого момента лучше применять распределитель электроэнергии с тремя гнездами, не больше.

Таким образом, можно сделать следующие выводы: если возникла потребность использовать электроразветвитель, то нужно изучить все воздействующие факторы. Выбирать тройники лучше хорошего качества с прочным корпусом в соответствии с видом проводки и стационарных розеток.

Фото тройников


Также рекомендуем посетить:

Почему опасно подключать домашнюю технику через тройник?

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки
    • Смартфоны и планшеты
    • Компьютеры
    • Аксессуары
    • ТВ и аудио
    • Фото и видео
    • Программы и приложения
    • Техника для дома
  • Гейминг
    • Игры
    • Железо
  • Еще
    • Важное
    • Технологии
    • Тест скорости

Тройники электрические с заземлением в Санкт-Петербурге (500 товаров) 🥇

Материал изделия/изоляции: пластик, Тип контактов: 2П+З, Заземление: с заземлением

Блок на 3 гнезда 2П+З круглый 16А 250B "Эко" (сосна) SQ1806-0077 TDM Компания из Санкт-Петербурга, доставка (завтра ) В МАГАЗИН Бесплатный номер 8 800… Заказ в один клик

Тройники электрический с заземлением в Петрозаводске (500 товаров) 🥇

Цвет: belyy, Бренд: rexant, Страна производитель: Китай

Тройник электрический Rexant линейный без заземления, белый {11-1078} Доставка: Петрозаводск Онлайн консультант Бесплатный номер 8 800… Заказ в один клик

Тройник с заземлением и без в чем разница — Портал о стройке

Тройник с заземлением и без в чем разница

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Содержание статьи:

Оглавление:

  1. Розетка с заземлением — функциональные особенности
  2. Розетка с заземлением фото и характеристика
  3. Особенности подключения розетки с заземлением в частном доме или квартире
  4. Как подключить розетку с заземлением: рекомендации
  5. Установка розетки с заземлением: разновидности розеток
  6. Заземление розетки схема и технология подключения
  7. Как установить розетку с заземлением: процедура выбора места для розетки
  8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Тройник с заземлением и без в чем разница

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

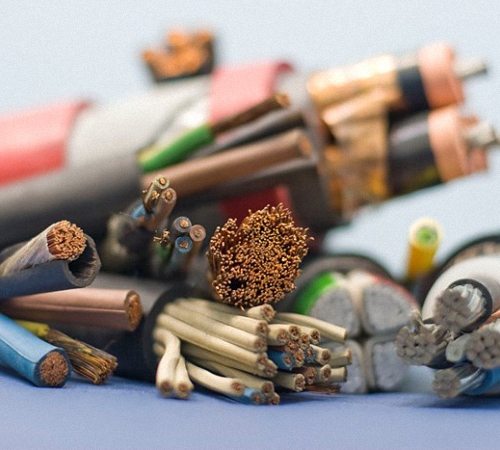

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Тройник с заземлением и без в чем разница

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

  • с внутренним размещением;
  • с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Тройник с заземлением и без в чем разница

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

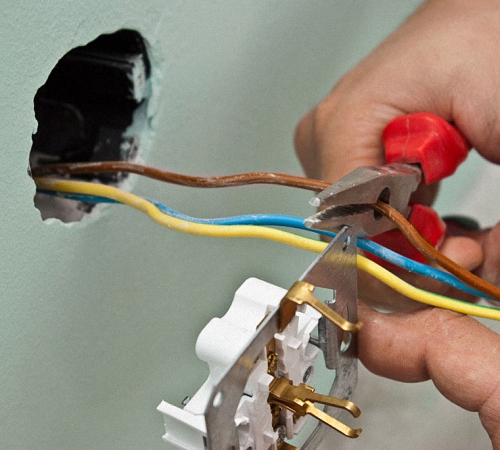

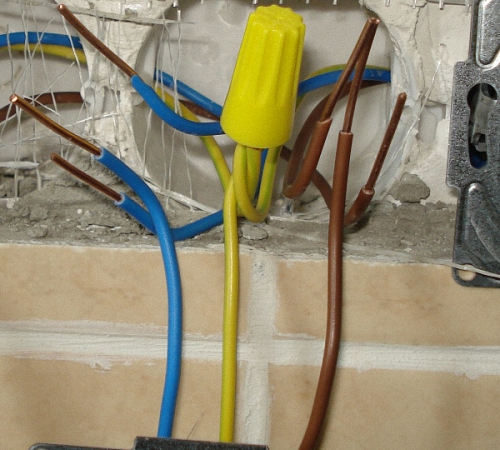

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

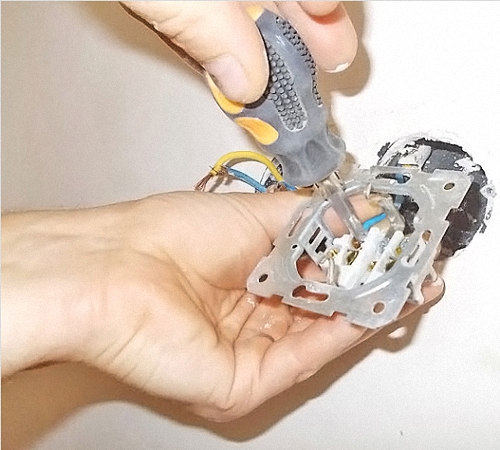

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Тройник с заземлением и без в чем разница

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Тройник с заземлением и без в чем разница

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

  • одинарными;
  • двойными.

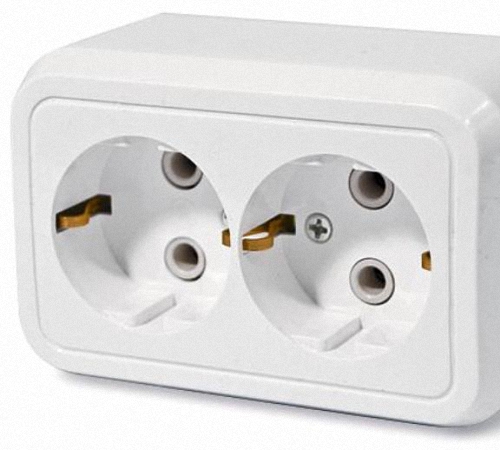

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

  • наружными;
  • накладными;
  • скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Тройник с заземлением и без в чем разница

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Тройник с заземлением и без в чем разница

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Тройник с заземлением и без в чем разница

Как установить розетку с заземлением: процедура выбора места для розетки

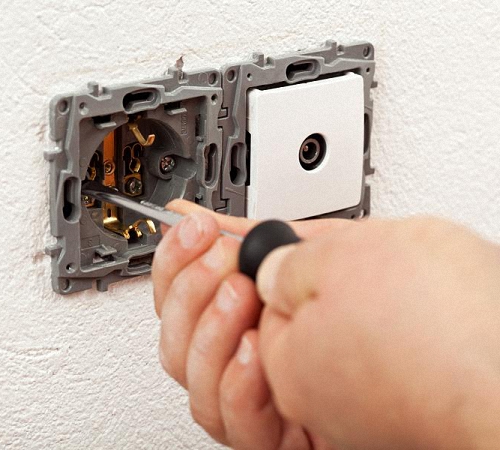

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Тройник с заземлением и без в чем разница

Инструкция по установке розетки встраиваемого типа

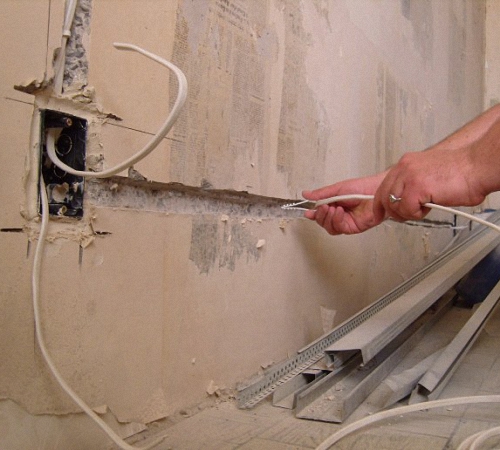

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

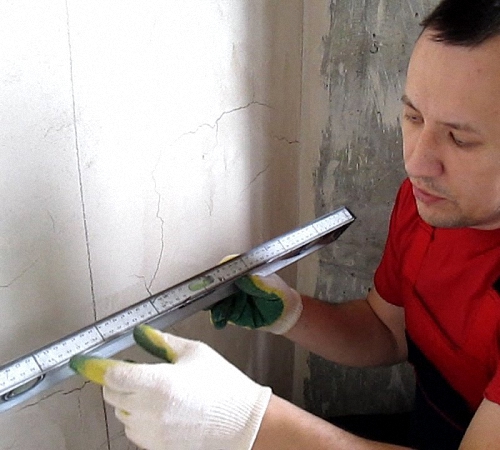

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Тройник с заземлением и без в чем разница

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.
