Электрический разветвитель (переноска) — электротехническое устройство, предназначенное для подключения нескольких электроприборов, непосредственно у стационарной розетки.

Имеет минимум два посадочных места. Может быть как обычным, так и заземлённым, иметь выключатель. В зависимости от числа посадочных мест называется двойником, тройником, четверником и т.д.

• Цепочка различных штепселей

• Электрический разветвитель с заземлением, выключателем, на три розетки

• Электротройник с выключателем

• Разветвители на два посадочных места. Слева — заземлённый, справа — обычный

• Мини-тройники на 6 (слева) и 10 ампер (справа)

• Т-образный незаземлённый тройник с вилкой типа Schuko

• ГОСТ Р 51322.1-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1: общие требования и методы испытаний»
• Удлинитель // Краткая энциклопедия домашнего хозяйства. — М.: Государственное Научное издательство «Большая Советская энциклопедия», 1959.

Тройник, удлинитель или сетевой фильтр — Simple Cable Company

Нужно подключить электроприборов больше, чем розеток в комнате? Доставить источник электроэнергии в точку пространства, где отсутствует розетка или не достает сетевой шнур? Обеспечить питанием дорогостоящую технику (обычно компьютерную)? Или подключить вилку условного стандарта А в розетку столь же условного стандарта Б?
В современных условиях все эти вопросы решаются «без шуму и пыли» с помощью не столь сложных изобретений, как переходники, сетевые разветвители, удлинители, сетевые фильтры.

Немаловажно правильно выбрать конкретное устройство согласно той группе задач, которую оно должно решить.

Тройник

Правильнее назвать его «сетевым разветвителем с тремя гнездами». Распространены разветвители и на 2, и на 4 гнезда, но зачастую их тоже называют тройниками.

Устройство решает одну основную и одну попутную задачу. Основная — увеличить число доступных гнезд, то есть «размножить» розетку. А попутно может играть роль «переходника» между различными «вилочно-розеточными» стандартами.

Сетевые разветвители нужно использовать в том случае, если необходимо подключить бытовую технику, не чувствительную к характеристикам электропитания. К этой группе бытовой техники относятся устройства, не имеющие в своем составе сложных электронных плат. Электрочайник, фумигатор, кипятильник почувствуют себя достаточно комфортно в тройнике.

Удлинитель

Основная задача удлинителя — «телепортация» розетки. Или иначе — доставить источник энергии туда, где в нем наиболее нуждаются. Вполне может выступать в роли переходника, например, предоставляя потребителю евророзетку, при этом имея собственную вилку советского стандарта. Если удлинитель на одно гнездо, то его круг задач ограничивается перечисленным. На практике редко встречается удлинитель на одно гнездо, чаще — от 2 до 5. Такой удлинитель берет на себя и роль тройника.

Важная характеристика удлинителя — длина сетевого шнура. Выбирать ее необходимо из соображений здравого смысла: так, чтобы шнур не оказался коротким и, как результат, натянутым, как канатная дорога. Но и чтобы после включения всего необходимого не осталось пары-тройки лишних метров, совсем не придающих комнате визуального эффекта, а еще и выступающих весьма эффективным пылесборником.

Но если удлинитель нужен для пользования им не постоянно, а только по возникшей необходимости, то есть смысл прибрести устройство с длинным шнуром: оно выручит почти во всех случаях жизни.

Как и тройник, удлинитель нужно использовать для подключения нечувствительной/малочувствительной бытовой техники.

Но лучше использовать тройники, если все планируемые приборы находятся рядом с розеткой, а удлинитель применять тогда, когда не обойтись именно без «удлинения».

Сетевой фильтр

Сетевой фильтр — наиболее дорогое, но и наиболее функциональное устройство. Его основная задача — защитить технику от неполадок в сети: от скачков напряжения , от электромагнитных и радиочастотынх помех. Включать чувствительную технику в розетки необходимо только посредством сетевого фильтра. А к чувствительным относятся приборы, внутри которых прячутся сложные электронные платы: компьютеры, ноутбуки, стиральные машины, домашние кинотеатры, электроника газовых котлов. При неполадках в электросети фильтр принимает первый удар на себя, а в крайнем случае может даже пожертвовать собственными предохранителями. Техника же получает напряжение, очищенное от помех и скачков. Это помогает избежать проблемы битых пикселей на дисплеях, сгоревших плат бытовой электроники, потерянных данных на ноутбуке.

Чем дороже и чувствительнее техника, тем качественнее следует выбирать сетевой фильтр.

Сетевые фильтры могут выполняться в форм-факторе удлинителя, в форм- факторе тройника или однорозеточными. Соответственно, дополнительно к основной функции, первый позволяет воспользоваться всеми радостями удлинителя, второй – получить преимущества тройника. Последний сосредоточен на своей основной задаче. Как удлинитель и тройник, может выполнять функции переходника.

Целесообразно выбирать фильтр-удлинитель, когда необходимо в одной точке комнаты организовать, к примеру, «IT-уголок»: монитор, системный блок, МФУ, колонки, роутер, зарядное устройство для планшета. В приведенном примере подключаем 5-6 устройств, относительно чувствительных к помехам в электросети.

Кстати, тройник и удлинитель на 6 гнезд встречаются очень редко, а вот фильтр-удлинитель бывает и на 8. Выберем такую длину шнура, которая соответствует удаленности нашего «уголка» от розетки.

Целесообразно выбрать фильтр-тройник, если нужно подключить, к примеру, стиральную машину и газовый котел. Если же один котел – то логично и вовсе воспользоваться однорозеточным фильтром.

Выбирая сетевой фильтр, следует руководствоваться тем, насколько ценна подключаемая техника. Чем ценность больше, тем качественнее фильтр необходимо выбирать и тем тщательнее следует отнестись к репутации производителя и продавца. Как и в ситуации с любым товаром, низкая цена выдает низкое качество, вплоть до грубой подделки.

Совет. При выборе любого вида из перечисленных устройств обдумайте, какие вилки имеют домашние приборы, какой стандарт у домашних розеток, и какая вилка у приобретаемого прибора. Подберите такой сетевой фильтр, удлинитель или тройник, которые давали бы возможность обойтись без переходников. Если это невозможно, запаситесь необходимыми переходниками.

Осторожность и предусмотрительность

Строго говоря, электрики советуют обходиться без удлинителей и тройников, а прокладывать в помещении как можно больше стационарных розеток. Но не всегда есть такая возможность. И, конечно, практически совсем невозможно обходиться без сетевых фильтров.

Коварны тройники, удлинители и сетевые фильтры, которые предоставляют в пользование несколько гнезд. Есть соблазн загрузить все гнезда – но ни в коем случае нельзя поддаваться ему без осознания ситуации. Нагружая удлинитель, к примеру, утюгом, телевизором и микроволновкой, мы нагружаем ту единственную розетку, к которой подключен сам удлинитель. Вряд ли розеточная линия рассчитана на такой «удар». Как результат – перегрев розетки, кабеля внутри стены, самого фильтра. Другими словами, шаг навстречу возгоранию.

С другой стороны, практически все устройства нашего «IT–уголка» можно включить в один сетевой фильтр, то есть нагрузить одну розетку — ведь все эти приборы маломощные.

И вообще не рекомендуется включать в удлинители нагревательные приборы. Очень плохим тоном считается включение удлинителя в удлинитель.

Обязательно нужен предусмотрительный хозяйский глаз и элементарные электротехнические навыки для безопасного использования тройников, удлинителей, сетевых фильтров. Немаловажно выбирать качественный товар. Тогда применение рассмотренных приборов хорошо отразится на эргономике и эстетике помещения и принесет желаемый полезный эффект.

Разветвитель для интернет кабеля на 2 компьютера: как пользоваться

Привет всем! Сегодня ко мне пришло очень интересное письмо, где был вопрос про разветвитель для интернет кабеля на 2 компьютера. Их ещё называют как «тройники», «двойники» или «сплиттеры». К сожалению, но многие граждане сразу начинают думать немного не в ту сторону и представляют себе как через этот переходник можно через один интернет кабель подключить два компьютера. Но давайте разберемся вместе – для чего его применяют.

Для чего он нужен

Смотрите, в подобном сетевом кабеле обычно есть 8 проводков или 4 пары. Так вот максимальная скорость передачи данных при этом может быть до 1000 Мбит в секунду. Но чаще всего в локальной сети, да и в интернете применяют подключение всего 4 проводков или 2 пар. Остальные 2 пары просто не используют.

Данное приспособление используют для подключения через один кабель сразу двух компьютеров. То есть 4 проводка на один компьютер и остальные на второй. Но в самом конце обычно необходимо ставить подобный тройник, который обратно разветвляет соединение. Также некоторые коммутаторы с портом на 1 Гбит в секунду могут работать и с одним подключением. Они аппаратно и программно сразу одно подключение разбивают на два.

Теперь сразу многие зададутся вопросом – а можно ли подключить в него интернет кабель, а далее по проводам развести его на два компьютера. Сразу отвечу, что так сделать нельзя. В целом вы уже должны понять, что при таком коннекте используются по 4 проводка на разное подключение. А входной порт интернета обычно использует все пары.

Именно поэтому если вы хотите подключить к одному интернет кабелю несколько устройств, то лучше воспользоваться домашним роутером. Он выступает неким шлюзом, который будет принимать интернет сигнал, строить локальную сеть и грамотно распределять потоки пакетов, между подключенными устройствами.

Именно поэтому его ещё называют маршрутизатором, так как он работает на основе таблицы маршрутизации. В таком случае не будет сбоев, а скорость интернета не будет падать. Дополнительным плюсом, будет возможность использовать Wi-Fi соединение. То есть аппарат будет строить вокруг себя беспроводную локальную сеть. А к ней уже можно будет подключиться с телефона, планшета, ноутбука и других устройств, у которых есть вай-фай модуль.

Итог

Как вы видите внешность устройства немного обманчива, а сам сплиттер используется в других целях. В качестве дополнительной информации я бы советовал вам почитать две полезные статьи в образовательных целях. Сначала почитайте статью от моего коллеги про Wi-Fi. Там простым языком рассказано про эту нехитрую технологию, которая на деле применяется почти везде. Также советую прочесть статью про роутер – где рассказан основной принцип действия и основные моменты работы. Все расписано простым языком и в интересном ключе.

назначение, виды, критерии выбора и особенности монтажа

Содержание статьи:

Устройство водопроводной системы в некоторых случаях предполагает изменение её направления или разветвление. В этом случае используют стальной, чугунный тройник для водоснабжения при устройстве линии из чугуна, стали или полимерные фитинги при монтаже водопровода из пластика.

Определение и назначение

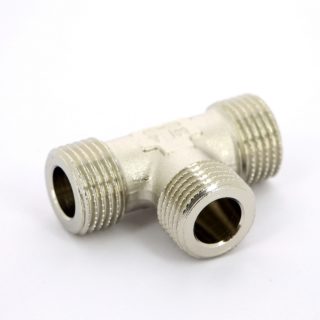

Равный латунный тройник с наружной резьбой

Тройник водопроводный – это один из разновидностей фитингов, предназначенный для комплектации, модернизации водопровода. С помощью крестовины или арматуры (так еще иногда именуют тройник) удается сменить направление линии, отвести от нее отдельную ветку и при необходимости осуществить переход части водопровода с одного диаметра на другой, а также с полимерной части системы на металлическую и обратно. В качестве примера можно рассмотреть необходимость подачи воды на бачок унитаза или стиральную машину.

Виды тройников для водопровода

Классифицируют фитинги по нескольким параметрам. В первую очередь выделяют изделия по материалу изготовления:

• Металлические водопроводные тройники. Стальные, чугунные, латунные, бронзовые. Первые два вида чаще используют для муниципального строительства общественных магистралей. Сталь и чугун долговечны, устойчивы к коррозии. Как правило, эти виды арматуры монтируют методом сварки или фланцевых соединений. Латунные и бронзовые фитинги чаще используются в частном строительстве. Оба материала прочны, долговечны. Латунный тройник еще и универсален. Его можно ставить не только на металлический водопровод, но и на пластиковый.
• Полимерные. Эти фитинги используют исключительно внутри помещения для монтажа системы водоподачи из труб ПВХ, ПНД или полипропилена. Производят арматуру из полиэтилена, полипропилена и поливинилхлорида. Пластиковые тройники удобны в установке, имеют высокий показатель герметичности и долговечности.

Арматуру из металла производят одним из нескольких способов – сварка, горячая штамповка или гидроштамповка. Заготовка изначально имеет вид электросварной или бесшовной трубы. Чтобы оформить торцы арматуры, используют нарезные станки или торцевые.

По способу монтажа и соединения все тройники делят на такие виды:

• Резьбовые. Крепятся с помощью внутренней или внешней нарезки.
• Сварные. Подлежат только сварке. Причем это могут быть и металлические фитинги, и полимерные.
• Обжимные. Их еще называют цанговыми.
• Пресс-фитинги.
• Комбинированные.

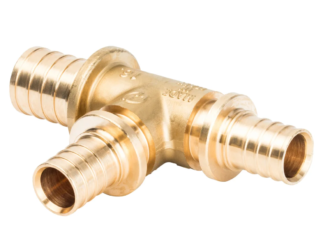

Переходной фитинг

В плане особенностей конструкции специалисты делят всю арматуру на такие виды:

• Равнопроходной фитинг. У тройника имеется три выхода, все с равным сечением.
• Переходной фитинг. Помогает осуществить разветвление системы, обеспечивая иной диаметр трубы на одном из выходов. К примеру, подачу воды на стиральную машину можно осуществлять с помощью гибкого шланга меньшего сечения, нежели весь водопровод.
• Комбинированные тройники. Отличаются от первых двух видов наличием разноплановой резьбы на выходах. Может быть две наружных и одна внутренняя.

Размеры диаметра арматуры стартуют от 15 мм до 1000 мм. Можно подобрать фитинг на любую трубу.

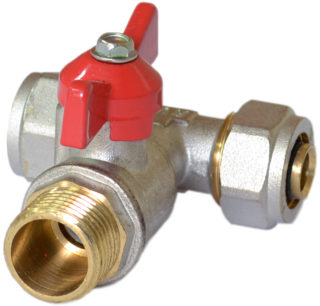

Тройник сантехнический с краном

Отдельное внимание нужно обратить на специальный фитинг-переходник с краном. Он позволяет обеспечить одновременно ответвление линии и сразу наличие еще одной водозаборной точки. Составляющие элементы тройника с краном — корпус, шаровая задвижка, уплотнительные кольца, накидная гайка, рукоять. Такую арматуру ставят на подачу воды к моющей бытовой технике. Основные преимущества фитинга с краном заключаются в следующем:

• возможность работы при температурах от -10 до +95 градусов;
• минимальный вес – 100 гр.;
• возможные диаметры патрубков 15 и 20 мм;
• предназначен для работы при давлении в системе до 8 бар;
• возможность покупки крана с внутренней или внешней резьбой, что обеспечивает максимальное удобство мастеру на момент монтажа;
• длительный срок эксплуатации до 4 000 циклов.

Тройник с краном можно ставить под любым удобным углом.

Критерии выбора

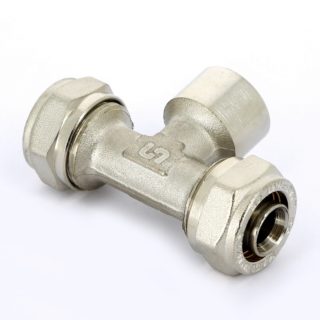

Тройник обжимной

Мастер, выбирающий фитинг для системы водоподачи, обращает внимание на такие параметры:

• Материал изготовления. Он должен в большинстве случаев совпадать с материалом, из которого изготовлены трубы водопровода. Исключением являются линии, состоящие одновременно из пластика и металла. Здесь ставят латунный тройник или пластиковый со специальным переходником.
• Тип фитинга в зависимости от цели монтажа. Если предполагается разветвление системы с равными диаметрами, берут равнопроходную арматуру. Если одна линия водопровода будет иметь меньшее сечение, берут переходной фитинг. Комбинированный поможет смонтировать часть водопровода с разными типами материала и соединения.
• Способ подключения. Мастер определяется, какой из методов (сварка, обжим, резьба) подойдут для конкретного случая.
• Наличие на фитинге маркировки производителя и ГОСТ. Поскольку на все элементы для водопровода возлагаются повышенные требования к прочности и герметичности, то их производят в соответствии с установленными стандартами. Если маркировок ГОСТ на изделии нет, лучше от него отказаться.

В магазине обязательно требуйте товарный чек. На его основании можно вернуть неподходящий тройник или обменять на другой.

Принципы монтажа

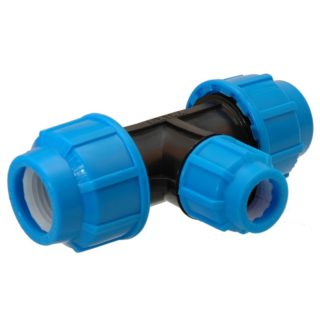

ПНД фитинг переходной

Установка водопроводного фитинга зависит от способа его крепления. Арматуру с краном монтируют в следующей последовательности:

1. В системе полностью перекрывают воду. Это страхует от протечек и аварийных ситуаций по стояку.
2. Измеряют отрезок трубы, который подлежит удалению под тройник. Для этого нужно измерить протяженность фитинга от одного края к другому без учета его резьбы. Под нее нужно оставить концы труб, чтоб не вырезать лишнего.
3. Намеченный участок системы удаляют.
4. На подготовленные части надевают зажимные гайки.
5. Осталось установить тройник и подтянуть его гайками.

Последний этап монтажных работ — подсоединение гибкого шланга. Он навинчивается на резьбу третьего разъема фитинга. При установке тройника можно использовать ФУМ-ленту в качестве герметика.

Цанговый фитинг устанавливают следующим образом:

1. Трубу обрезают в намеченном месте и с помощью калибратора подравнивают вмятины. Рез нужно делать под углом 90 градусов по отношению к оси водопроводной линии.
2. На подготовленные участки туб надевают обжимные кольца и контргайки.
3. Трубы вставляют в штуцеры арматуры.
4. Место контакта тубы и ниппеля поджимают гайкой.

Пресс-фитинг устанавливают так:

1. Подрезают трубы в намеченном месте и выравнивают их просветы калибратором.
2. Надевают на концы линии тройник.
3. В обжимной ключ вставляют гильзу.
4. Охватывают ею участок трубы с арматурой и сводят рукояти инструмента до упора. Таким образом ключ сминает гильзу, за счет чего происходит фиксация фитинга.

Массивные тройники, предназначенные для установки на центральных магистралях, монтируют с помощью болтов или с применением сварки. В первом случае фитинг можно демонтировать. Во втором это недопустимо.
