Трехфазная схема распределительного щита — 5 разных вариантов

Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.

Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.

Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.

Вариант 1

Самая простая трехфазная схема щита

Здесь представлена самая простая трехфазная схема щита. На вводе обязательно должен стоять вводной автоматический выключатель. Он будет ограничивать потребляемый ток, каждого потребителя — дома или квартиры. Далее идет 3-х фазный прибор учета электроэнергии.

На самом деле места размещения счетчиков могут быть разные. Они могут устанавливаться на улице в щите учета для частных домов, в этажных щитах в многоквартирных домах или непосредственно в домашних щитах. Где ставить счетчики указываю в технических условиях на подключение местные сетевые компании или это строго определяется проектной документацией зданий.

Большинство бытовых потребителей подключаются к однофазной сети. Тут составляют исключения мощные варочные поверхности, проточные водонагреватели, электрокотлы и т.д. Такие потребители имеют возможность подключения к 3-х фазной сети.

После прибора учета электроэнергии необходимо всю однофазную нагрузку равномерно распределить по фазам. Для этого нужно сосчитать мощность приборов, количество однополюсных автоматических выключателей и постараться их разделить на три равные части.

В предложенном варианте трехфазной схемы щита для наглядного понимания на каждой фазе подключено по два. Рабочий ноль от счетчика подключается к общей нулевой шине, а нулевые защитные проводники подключаются к общей шине заземления. Фазы подключаются через групповые автоматы. Таким образом получается, что при отключении потребителя будет разрываться только один фазный проводник. Это стоит учитывать и следить, чтобы при подключении щита к сети на вводе не были перепутаны между собой фаза и ноль. С такими ошибками мне пару раз приходилось сталкиваться. Получалось, что ноль коммутировался автоматами, а фаза сидела на нулевой шине. При отключении автомата в розетки все равно оставалось опасное напряжение, что могло привести к плачевным последствиям. Будьте внимательны и осторожнее.

Вариант 2

Трехфазная схема щита

Данный вариант схемы по своей сути аналогичен с предыдущем вариантом. Тут только нет прибора учета электроэнергии и изображен 3-х полюсный автоматический выключатель для 3-х фазной нагрузки. Также тут изменено чередование однополюсных автоматов. То есть автоматы, подключенные к фазе «А» — это первый, третий и т.д. устройства. Чередование происходит через каждые два полюса. Тут так это показано для возможности использования 3-х фазной гребенчатой шины. Зубчики ее шины от одной фазы как раз имеют такое чередование. С ее помощью очень удобно соединять между собой несколько защитных устройств. Она исключает изготовления множества перемычек между ними.

Вариант 3

Схема трехфазного электрощита

Этот вариант схемы трехфазного электрощита уже больше отвечает современным нормам электробезопасности. В нем после счетчика стоит общее УЗО. В текущем примере показано устройство защитного отключение с током утечки на 30мА. Данная схема щита полностью защищает человека от поражения электрическим током. Но есть некоторые минусы у использования всего одного УЗО 30мА на вводе:

  1. При его срабатывании будут одновременно отключаться все потребители в доме. Если это произойдет в темное время суток и поиск места утечки займет много времени, то это будет не очень удобно.
  2. Есть возможность появления ложного срабатывания УЗО из-за естественных токов утечки, которые присутствуют в бытовых приборах. В данной схеме также устанавливается одна общая нулевая шина после УЗО и одна общая шина заземления. Здесь с подключением кабелей от розеток сложно запутаться.

Вариант 4

Трехфазная схема с несколькими УЗО

Вот в данном варианте уже можно немного запутаться с подключением нулевых рабочих проводников, так как тут стоит несколько УЗО. А мы знаем, что у каждого УЗО должна быть своя индивидуальная нулевая шина, иначе ничего работать не будет.

В текущей трехфазной схеме на вводе стоит уже противопожарное селективное УЗО на 300 мА. Оно будет защищать кабели от возгорания при замыкании фазы на землю. Для человека ток 300 мА уже опасен и поэтому для его защиты нужно ставить дополнительное УЗО на 10-30 мА.

Ниже на рисунке показано одно УЗО с током утечки 30 мА только на первой фазе, к которому подключено два автоматических выключателя. У этого УЗО будет своя нулевая шина и поэтому нулевые рабочие проводники от других групп к его шине подключать нельзя. А шина заземления всегда и для всех потребителей будет одной общей.

В текущем варианте можно рассмотреть схему с установкой трех 2-х полюсных УЗО по одному на каждую фазу. Так все группы будут иметь защиту от утечек тока. Тогда здесь можно будет отказаться от общего вводного УЗО на 300 мА, так как у вас и так все будет иметь защиту с уставкой 30 мА.

Вариант 5

Схема трехфазного щита без вводного УЗО

В пятом варианте представлена схема трехфазного щита без вводного УЗО, но с использованием однофазных дифавтоматов на некоторые потребители. АВДТ ставится один на одну группу и поэтому их количество может быть равно количеству групп. Так все группы потребителей будут независимы друг от друга. То есть при возникновении утечки тока в одном приборе, отключится только дифавтомат, к которому он подключен. При использовании УЗО с 3-5 автоматами при срабатывании УЗО будет отключаться соответственно 3-5 групп. А это уже не очень удобно со стороны эксплуатации потребителей.

Вышеприведенные схемы имеют наглядный вид, чтобы донести саму суть подключений разных защитных устройств в одну общую схему электрощита. Также эти примеры очень элементарные и поэтому ваши схемы будут намного больше и сложнее.

Источник: Компания «Уралэнерго».

Cхема щита учета электроэнергии 380в для частного дома 15 квт

Cтандартные в таких случаях параметры сети для подключения частного дома это:

3 фазы

Напряжение: 380В

Выделенная мощность: 15 кВт

Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.



Простая схема подключения электрощита частного дома 15 кВт





Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.



Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:



Простая схема щита учета электроэнергии 380В для дома (15кВт), заземление TN-C-S



Простой щит учета, система заземления TT





Простая схема щита учета для частного дома 15кВт, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:



Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт


От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.



Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S



Рекомендованнная схема щита учета 380В для частного дома 15кВт, заземление TN-C-S



Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT





Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).



Вариант электрического щита частного дома с УЗИП


Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:



Схема щита учета с УЗИП, система заземление TN-C-S



Схема щита учета с УЗИП, система заземление TN-C-S



Пошаговая инструкция по расключению доступна по ССЫЛКЕ



Щит учета электрической энергии с УЗИП, заземление ТТ



Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В



В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (

номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S



Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S



Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ



Электрический щит учета частного дома 380В, с розеткой и дифавтоматом, заземление TT

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Cборка электрощита для частного дома 380В 15кВт: распределительный, уличный

Содержание статьи:

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

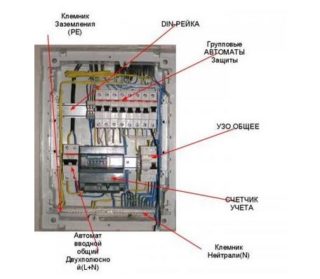

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

  • Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
  • Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
  • Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
  • УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
  • Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
  • Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
  • Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

Схема подключения заземления

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

  • TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
  • TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

Использование кросс-модуля для трехфазного щита

Кросс-модуль

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

  1. Оконечный кабель вставляется в гнездо.
  2. Жила фиксируется при помощи прижимного винта.
  3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

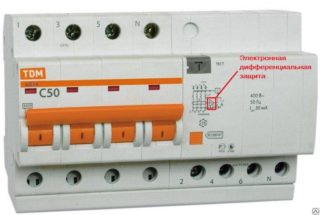

Дифавтомат с электронным блоком дифференциальной защиты

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

  • защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
  • быстрый поиск проблемного участка при поломках;
  • отсутствие нулевых шин;
  • подбор числа дифавтоматов по количеству отводных линий;
  • самостоятельный выбор принципа группировки элементов в боксе;
  • легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

Схема с двумя УЗО

Схема с двумя УЗО

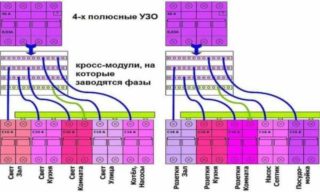

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

  • элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
  • с шины через 1 удаляются зубцы;
  • нейтральный провод подключается от шины;
  • зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

  • доступная стоимость расходников;
  • небольшие габариты бокса;
  • простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

  • большие затраты на трехфазные модели УЗО;
  • сложности с переподключением групповых потребителей;
  • длительный поиск причины неполадки;
  • отключение 50% потребителей от сети в момент срабатывания одного автомата;
  • проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

По одному УЗО на каждую фазу

УЗО и однополюсные автоматы

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

  • логичное распределение групп потребителей;
  • выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

УЗО на вводе и однополюсный автомат

УЗО на вводе и однополюсные автоматы

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Часто происходит срабатывание УЗО в ложном режиме.

Больше трех групповых УЗО

Система защиты с индивидуальными УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

  • чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
  • указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

  • Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
  • Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
  • Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
  • Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
  • Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Специфика сборки щитка в деревянном доме

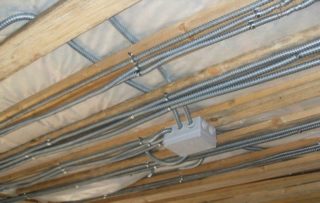

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

  • Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
  • Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
  • Все точки проводки, в том числе розеточно-осветительные, заземляются.
  • Разрешено применять трех-, четырехжильный провод.
  • Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
  • Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
  • Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
  • Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.

Силовой трёхфазный щит: методика разводки и сборки (на примере щита) на CS-CS.Net: Лаборатория Электрошамана

Силовой трёхфазный щиток на дифавтоматах ABB DS201/202C

А теперь — очередная порция плёток и матов. Во-первых, приношу всем нормальным людям извинения — но RSS теперь будет содержать аж два раза предупреждение о том, что «возможно, вы читаете ворованный материал». Это глюк движка, но я не буду его удалять — пусть так и остаётся. Зато я увеличил количество слов в анонсе (и, возможно, увеличу его ещё побольше).

Собственно сегодня я затрону некоторую щекотливую тему о сборке трёхфазных щитков. Раньше я собирал их, но как-то не уделял внимания тем нюансам, которые при этом возникают. Обычно описывал эти нюансы самим заказчикам, чтобы пояснить им, почему это щиток стал такой огромный и дорогой, и на этом успокаивался.

Но парочка последних случаев, когда мне предлагали собирать щитки, заставила меня как следует материться и ругаться. И поэтому я снова решил, собирая один из щитков под свой же заказ, описать все нюансы сборки трёхфазного щитка для квартиры.

Собственно, главное западло в случае трёхфазного щитка именно в том, что фаз — три. В случае трёх фаз мощность, которую вам выделили, делится на три. То-есть, если вам выделили 15 кВт, то автомат для этого будет считаться так: 15/3 = 5 кВт на одну фазу, 5*4,5 = 22,5 Ампер. Дальше номинал автомата зависит от электроснабжающей организации. Это будет или автомат на 20А, или на 25. Важно заметить то, что автомат ставится трёхполюсный или четырёхполюсный. А такие автоматы работают по очень простому принципу: если хоть в одном полюсе ток превысил номинал — отрубается всё.

Отсюда вылезает главная задача: подумать головой и распределить нагрузку равномерно по трём фазам. Это можно сделать в Excel’е, на бумажке. Я делаю это в своей 1Ске, о которой когда-то писал. С тех пор она была дописана и появилась куча фич. Вот один из скриншотов (делал для форума): http://cs-cs.net/fileTrash/picTemp/PlanSH.gif. Задача эта частично невыполнима, потому что невозможно заранее предсказать, что и куда будет включено. Если для техники (кухонная, кондиционеры и прочее) мы ещё можем узнать их точную мощность, то угадать что включат в обычные розетки комнат — утюг с обогревателем или зарядку для планшета — мы не сможем. Но распределить нагрузки по фазам мы обязаны.

После того, как мы раскидали наши нагрузки по фазам, мы думаем дальше. Скажем, обслуживание щита. Действительно, может оказаться, что мы допустили косяк в распределении нагрузки, или просто пользователь неожиданно начал использовать ранее подсчитанные линии по другому. Скажем, раньше он говорил «Ааа! Да я в прихожей ничего не буду включать, там вообще хватит автомата на 10А». А потом поставил там тепловую завесу (если говорить про дачный дом или что-то такое).

Короче, иногда может возникнуть ситуация, когда распределение нагрузки по фазам надо будет поменять. А именно — выдернуть проводок из автомата и запихать в него проводок от другой фазы. Вот грамотный проектировщик заранее подумает про это и, чтобы сократить маты обслуживающего персонала, поставит в щиток кросс-модуль. Грубо говоря, это несколько (2 или 4) шины в закрытой изолированной коробке. На них подаются фазы и ноль питания, а с них проводами подключается всё, что надо.

А дальше начинается АД. Ад вот какого рода (и предмет множества споров). После всего этого мы такие радостные вспоминаем о том, что на наших линиях должна быть не только защита от перегрузки и КЗ, а ещё и защита от утечек тока (дифзащита) в виде УЗО или Дифавтомата. АДскость ада состоит в том, что к выбору защиты и дальнейшему проектированию щитка есть два подхода.

1. Полностью плюём на Usability. Если помните, в статье про сборку щитков я писал о том, как я группирую линии по помещениям и логике. Вот можно наплевать на всё, поставить на вводе одно трёхфазное УЗО и запихать под него всё подряд. Можно поставить три штуки УЗО на каждую фазу и под них запихать всё подряд. Частенько этим бредят проектанты. И именно такие маразмы вызывают у меня тонну мата и желание прямо открыто написать заказчику «Идите нахер! Я эту хуйню делать не буду!». И иногда, признаться, я это пишу. Особенно когда вижу например такие перлы.

а) УЗО на одну фазу (в проекте всего три УЗО на каждую фазу, и при этом мне говорят: «А мы бы хотели уложиться в 24 модуля»). Под этим УЗО следующие автоматы:

* C16: Посудомойка
* C16: Тёплые полы Кухня + Прихожая + Ванная (очень интересно, блядь, как они будут запихивать три провода под один автомат? Кто это придумал — явно просит три пальца в свою жопу!)
* C16: Розетки Гостиной

Вот я бы за такое прибил бы сразу на месте. Собственно, что я и сделал, отказавшись от работы и предложив свой вариант. Который, конечно, в 24 модуля не влез.

б) Весь щиток забит дифами (про это я скажу позже), но зато линии распределены примерно так. Скажем, вот диф C16/0.03. Под ним: Розетки спальни, Гардеробной и …СанУзла. «А чо?», — говорит проектировщик, — «Они же на плане рядом стоят!» Такое вот тоже втопку.

Данные маты не имеют отношения к проектированию собственно трёхфазного щитка, но почему-то ими страдают именно в этих случаях. Такое впечатление, что проектанты, которые это рисуют, или бездумно копируют типовой проект (скажем, есть форматка, в которой всё набито — и только в рамочки названия помещений переписать) или не знают никаких других щитов кроме как ABB Europa на 24-36 модулей.

2. Не плюём на Usability. В этом случае все наши линии прекращают быть набитыми как кильки в консервной банке, а делаются как обычно: делятся по помещениям, по логическому назначению, по назначению сухие-мокрые (как СанУзел и Спальня) и ещё как-нибудь. Обычно это происходит так. Под каждое обычное помещение выделяются линии на розетки и свет. Под каждую встраиваемую или стационарную технику выделяется своя линия. Если помещения разные — сухие и мокрые, то под них — тоже свои линии.

…а потом вспоминаем про дифзащиту. О том, что щитком будет пользоваться живой человек. И ещё, частично, не совсем может быть понимающий электрику. И что ему хорошо бы понимать, что если отвалилась линия розеток в кухне — надо искать что-то с надписью «Кухня», и что гостиная тут ну никак не причём.

В общем, возникает вот какая проблема. Надо распределить наши линии, которые мы уже распределили по фазам, ещё и по УЗО. Чтобы снова было УЗО «Кухня: Техника», под которым висит парочка автоматов на Посудомойку и Стиралку, УЗО «Кухня: Розетки», под которым висит ещё парочка автоматов розеток Фартука и розеток Общего Назначения. Перечитываем и соображаем. Выходит, что мы сильно ограничены и взрываем мозг: ведь, если применять УЗО — то логически. Чобы под одним УЗО были автоматы одного назначения-помещения. Но тогда они должны быть и на одной фазе, потому что УЗО — прибор однофазный.

Мы можем собрать щиток по такой схеме. Но если понадобится что-то перекинуть по фазе — придётся ломать всю эту конструкцию, потому что она получается монолитной: чётко рассчитанный номинал УЗО, чёткое количество автоматов под ним. Есть второй способ: не париться и полностью забить щиток дифавтоматами. Потому что дифавтомат содержит в себе УЗО+Автомат в одном флаконе сразу.

Сравнить у меня их особо не получится, потому что способ с дифами сильно дороже, но даёт в трёхфазном случае офигенный профит, который я и продемонстрирую далее. Скажу вот как. Свои щитки я всегда собираю на дифах (новой серии). Если же заказчику это ОЧЕНЬ не по карману — тогда я делаю жестоко-монолитную конструкцию на УЗО+Автоматах. Она будет дешевле, но обслуживать её будет очень проблемно.

А теперь вспомним о Usability ещё раз! Есть ещё одна проблема, проистекающая из того, КАК расставить всё это в щитке физически. Опять же, есть два способа. Первый упрощает сборку и разводку. Это когда мы берём и все наши автоматы (дифы или ещё что) ставим подряд по фазам: A-B-C-A-B-C-A-B-… Тогда мы можем применить стандартную трёхфазную гребёнку и не париться с кучей проводов.

Второй способ — более извратский, но более человечный. Мы расставляем нашу начинку так, как привычно и понятно человеку. Скажем (повторюсь), я сначала собираю весь свет, потом все розетки комнат, потом кухню, потом санузел. Причём помещения сортирутся в логическом порядке, образно: Прихожая, Зал, Спальня, Кухня, Ванная. С этим способом разводки в щитке будет куча проводов (прямо таки месиво), но зато он будет внешне таким же понятным, как обычные однофазные щитки.

Мне пришлось одному товарищу детально и с шутками пояснять смысл описанного выше. У меня получилось хорошо написать, и я подумал что имеет смысл выложить это здесь. Выкладываю:

А тут вопрос чуть ли не прямо для философии. Наша задача поиграть в игру «а если вот это вот сработало — что потухнет?»

Трёхфазный щиток проходит две итерации. Попробую всё показать на примере высосаном из пальца. Поэтому пример может быть не такой наглядный, как хотелось бы.

Итак, первой частью нам надо посмотреть на мощности наших нагрузок и попробовать равномерно распределить их по фазам. Можно сделать это просто добиваясь, чтобы суммы киловатт по каждой фазе были равны, можно в каких-то случаях рассмотреть разные варианты вида «Я живу строго один как перст, и в гараже и комнатах одновременно не буду — а значит посажу-ка я их розетки на одну и ту же фазу».
Положим, у нас есть какие-то такие нагрузки:

* Свет — 1 квт
* Насос — 1 кВт
* Розетки комнат — 3 кВт
* Розетки гаража — 3 квт
* Розетки кухни — 3 квт
* Вентиляция — 1,5 квт
* Духовка — 3 кВт
* Стиралка — 2 кВт.

Раскидаем их так:

Фаза 1: Розетки комнат (3) + Духовка (3) = 6
Фаза 2: Розетки гараж (3) + Стиралка (2) + Вентиляция (1,5) = 6,5
Фаза 3: Розетки кухни (3) + Свет (1) + Насос (1) = 5

Круто! Теперь нам надо все эти линии (ну положим кроме света и вентиляции) как-то раскидать по УЗО. В нормальном трёхфазном щитке мы просто забиваем его весь дифавтоматами и не паримся. В случае бюджетного начинается взрыв мозга: Если мы ставим УЗО нормально, стараясь собирать линии по помещениям, как мы делаем в случае однофазного щитка («УЗО: Розетки комнат», «УЗО: Кухня (Техника)», «УЗО: Кухня (Розетки)»), то тут у нас оказывается что в кухне у нас духовка на одной фазе, а розетки — на другой. А стиралка вообще на третьей. И чо делать? Городить кучку УЗО? Но так это проще снова вернуться к дифам! Городить УЗО вида «Розетки кухни + Насос подвала» — ну, положим можно. Ну или как вам предложили в форуме — по УЗО на свою фазу.

Положим, разбили мы как-то это всё по УЗО. Положим, по фазам. Вспомним фильм «Пила» и фразочку: «Давай поиграем с тобой в игру!». Что будет, если у нас вдруг затупил насос, из-за утечки в нём у нас вырубилось УЗО «Фаза 3»? Мы сидим без розеток кухни (ну, положим, фиг бы с ними) и без всего света. Во как! А тупани какой-нибудь сварочник в гараже — у вас вырубится вентиляция и стиралка из нашего примера.

Опять, что можно сделать? Снова сесть за эксель, каркулятор, и попробовать перекинуть нагрузки по УЗО, при этом постараясь не нарушить их равномерное распределение по фазам и проигрывая ситуации «а теперь если это УЗО вырубится — что будет?»

Но дальше — больше! А если вам надо перекинуть что-то с фазы на фазу (ну вот ВДРУГ оказалось что вентиляция имеет большие пусковые токи, и при работе стиралки она вызывает срабатывание вводного автомата)? Тогда весь баланс и вся логика игры «отрубилось УЗО — без чего мы сидим?» летит к чертям.

В случае с дифавтоматами нам почти не надо думать. Мы находим провод, который питает нужный нам диф (положим, вентиляции из примера), и при помощи одной отвёртки переставляем его с одной на другую щинку распределительного блока. И всё. А не понравилось — ещё раз переставили. При этом в случае непорядка на какой-то линии по утечке тока вырубится толко один конкретный диф. И всё остальное будет работать.

Поэтому такие штуки, как куча УЗО в трёхфазном щите, следует применять только в условиях ну ОЧЕНЬ ограниченного бюджета, какой-то безвыходной ситуации и морально быть готовым к описанным выше ситуациям. Я стараюсь такие щитки НЕ собирать.

И вот давайте изучим сборку одного такого щитка. Это щит для одного из моих заказов, который мы делаем полностью под ключ. Так как делали его мы, то вопросы вида «а я тут проложил кабель а 4 квадрата, а потом через распайку запитал от него тёплый пол, розетки и бойлер — почему же мне вы запрещаете ставить автомат на 25А?!» были исключены. Линии в щитке есть на всё, что надо и так, как надо.

Так же в щитке есть неотключаемые линии и рубильник, который включает питание щитка полностью. Сам щит вместился в корпус U61 (ни о каких корпусах вида UK540 тут и речи быть не может; не просите меня уместить такое в 24-36 модулей — я сразу буду отказывать!), а в качестве начинки использована новая и сразу же полюбившаяся мне серия дифавтоматов ABB DS201/202C. Сейчас вы узнаете, почему она мне так полюбилась.

Итак, распаковываем щит, вынимаем лишнее. Ох, бедная моя кровать!

Щиток ABB U61: распаковываем, раскладываем комплектующие

Распаковываем всю начинку и готовимся её маркировать. Кажется, я полностью перешёл на ГрафоПласт, хоть и говорил, мол «Нееет, я ещё буду использовать Dymo Letra Tag». Щазз! Графопласт хоть и дороже раз в 10, но скорость работы — колоссальная. Только успевай тыкать цифирки!

Компоненты для сборки щитка заготовлены для маркировки

Здесь скажу парочку слов. Несмотря на то, что я собираю трёхфазные щиты преимущественно на дифах, я оставляю обычные УЗО+Автомат для трёхфазных нагрузок типа варочных панелей. Это оказывается дешевле, нежели трёхфазный диф.

А ещё тут видна хитрая лампочка о трёх фазах: ABB E219-3CDE Индикатор модульный на DIN-рейку красный/жёлтый/зелёный светодиодный 115-415V. Лампочка позволяет экономить место и показывать наличие питания на всех трёх фазах. Только вот, единственное что мне не совсем понятно. Они разместили индикаторы в порядке светофора: К Ж З. У нас же в стране порядок фаз всегда был Ж З К. Я подключил её в нашем порядке фаз.

А теперь описываю читерство и удобство новых дифов. О том, что в случае однофазного питания можно использовать гребёнку PS2/xx, я уже говорил. А вот в трёхфазном варианте удобно все нули дифов соединить вместе. И для этого есть (на самом деле первая попавшаяся мн под руку) гребёнка PS1/57N. Она синего цвета для обозначения нуля и штатно — прямая, а не Г-образная. Ещё есть гребёнка PS1/57NA с отламываемыми штырями.

Внимание! Гребёнка PS1/57N на данный момент (с 2015-2016 года) поддерживается в небольшом количестве (5..10 штук) на складе ABB в Москве. При наличии большого спроса количество можно будет увеличить. Гребёнка PS1/57NA — заказная под 10-14 недель. Поэтому лучше использовать обычную PS1/57N.

По умолчанию зубья в ней идут на каждый модуль. Не проблема: мы выкусываем зубья через один и получаем вот такие вот палки:

Хитрое применение гребёнки ABB PS1/57N для соединения нулей

А потом вот так вот вставляем её в ряды дифов в щитке:

Нули рядом стоящих (однотипных) дифавтоматов соединяем гребёнкой PS1/57N

Окучиваем весь щиток и радуемся жизни!

Все нули в щитке соединены при помощи гребёнок, где это возможно

А так как дифы имеют такие же зажимы, как и все устройства System Pro M Compact (F200, Fh300, S200), то, если нам надо запитать несколько автоматов и диф от одной фазы (тут это неотключаемые линии) — мы снова берём гребёнку =)

Хитрый чит с новыми дифами: подаём фазу одновременно на диф и на автоматы

Ну а дальше мы делаем обычный монтаж щитка. Но… не совсем он в данном случае обычный. В этот раз тут нет никаких перемычек, и на КАЖДЫЙ диф питание подано персонально своим проводом с кросс-модуля.

Внутренний монтаж силового трёхфазного щитка при помощи кросс-модулей

Такое получилось сделать из-за применения «нормального» щита (у которого за DIN-рейками аж два сантиметра места). Профит это даёт вот какой. В случае, если понадобится изменить расположение нагрузок по фазам, не надо будет добавлять никаких перемычек или разрезать имеющиеся (ранее я рядом стоящие автоматы одной фазы шлейфовал). Достаточно действительно, как описывалось выше, вынуть провод из одной дырки кросс-модуля и воткнуть в другую.

Часть разводки щитка: месива проводов нету

При этом ожидаемой мешанины проводов нету — монтаж вполне себе просторный. Обратите также внимание на то, что я не особо морочусь со свободным местом. Я оставляю его с большим запасом, наученный горьким опытом того, что щит выбирается один раз. А в процессе работы могут прийти в голову разные идеи. Скажем вот сегодня же заказчик (ещё не видя этого поста) перезвонил и сказал примерно так: «Блин! А у вас нету никакого мелкого выключателя? Мне бы там одну мелкую нагрузку ещё включать-выключать; дополнительный кабель местные рабочие уже прокинули». Это тут — выключатель. А бывало, что в полностью собранный щиток надо было хоть тресни — вкорячить парочку контроллеров гидролока!

Тем временем мы снабжаем щиток заглушками, закрываем все пластроны и клеим подписи под автоматами:

Устанавливаем на место пластроны и клеим этикетки на автоматы

Остаётся только самое малое: поставить дверь, запихать щиток в его же коробку и наклеить этикетки =)

Закрываем щит, упаковываем в коробку и наклеиваем бумажки

Да-да! Я снова накрутил свою 1Ску, и теперь она с этого же щитка печатает мне «профессиональные» этикетки. Нашёл в АШАНе дешёвую самоклейку (которая ни фига не клеится и с которой тонер от лазерника смазывается), печатаю и обклеиваю свои щиты. Так что если вдруг вы увидите в метро чела с такой наклейкой — возможно это я еду кому-нибудь передавать собранный щиток =)

Итак, подведём итоги. Свои трёхфазные щиты я собираю так же как и однофазные: с максимальным Usability и максимально понятно для конечного пользователя. При этом, если есть возможность, я всегда ставлю дифы. Это сильно облегчает монтаж щитка и даёт максимальную безопасность и защиту всех линий.

Сборка щита учета 380В с противопожарным УЗО для частного дома

Вторая по популярности система заземления TT, которая также встречается довольно часто, имеет важные отличия. Как собрать щит учета 380В с УЗО при системе заземления ТТ – читайте ТУТ.

Все самые распространенные схемы щитов учета, в том числе с УЗИП или розетками, для разных систем заземления доступны ЗДЕСЬ.



Вводные данные



— К дому подведены 3 фазы -380В

— Выделенная мощность 15кВт

— Тип вводного кабеля – СИП 4х16мм.кв.

— На участке сделан дополнительный контур заземления, от которого к щитку проложен медный провод 1х16мм.кв.

 Схема шита учета 380В для частного дома на 15кВт с установленным УЗО и зазамление tn-c-s, в сборе выглядит следующим образом:

Ниже, в этой статье, я расскажу о том, какое оборудование в нём установленно и как правильно его подключить.

Установка щита



Для улицы, лучше применять стальные электрические щиты (No1 на схеме), с возможностью запирания и степенью защиты от пыли и воды не ниже IP54.

Установка щита учета частного дома

Чаще всего, щит установлен на опоре или ограждении дома, на границе участка. Так к нему имеется беспрепятственный доступ контролирующих органов.
Удобнее всего использовать модели с установленными дин рейками. В них затем легко монтируется практически любое современное щитовое оборудование.

Вся подводка выполняется снизу, чтобы сохранить герметичность шкафа от попадания осадков.



Установка бокса для вводного автоматического выключателя



Одно из основных отличий щита учета частного дома, от этажного, в многоквартирном доме, это наличие средств защиты от возможных несанкционированных подключений.

Вся защитная автоматика и коммутационные устройства, стоящие в схеме до счетчика электрической энергии, должны закрываться в боксы (No2 на схеме) и опечатываться. Чтобы никто, в том числе и вы сами, не смогли изменить согласованную схему и подключиться в обход счетчика.

Установка бокса для трехполюсного автомата

Именно поэтому в первую очередь устанавливаем специальный бокс для вводного автомата (автоматического выключателя). Главная его особенность, наличие «ушек», которые позволяют поставить пломбу.

Так как сеть трёхфазная 380В, вводной автомат применяется трехполюсный, значит и бокс должен быть минимум на три модуля.


Установка автоматического выключателя



установка вводного трехполюсного автомата в щит учета

Вводной автомат (No3 на схеме) устанавливается в бокс. После подключения к нему проводников, он закрывается крышкой.

Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал треполюсного автомата должен быть 25А.



Установка остальных устройств в щиток



Затем в электрощит устанавливается оставшееся оборудование и устройства. Вся сборка представлена на изображении ниже, она включает:

Установка оборудование в щит учета

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для установки вводного АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Лучше выбрать электронный, двухтарифный. При выборе производителя, ориентируйтесь на срок гарантии, у кого она больше – тот и берите. По характеристикам подойдёт практически любой, обычно берется самый простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм для подключения проводников. Для реализации этой схемы, как минимум должен иметь:

2 клеммы по 16мм.кв – для подключения вводного СИП и повторного заземления ПВ1 или ПуВ(ПуГВ)

3 клеммы по 6мм.кв – для подключения внутренних проводников, используемых в схеме щита

В щите учета, устанавливается УЗО именно селективное – которое имеет задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА. Подробнее о том, что такое УЗО, зачем оно нужно, какие у неё характеристики — читайте ЗДЕСЬ.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств в доме много, суммарные утечки могут быть большими.

Исходя из этого и выбирается эта величина. Если дом небольшой, достаточно ставить 100мА. Если же это коттедж, большой площадки, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений автоматики электрощита удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

ПРОВОД ПуГВ и наконечник НШВИ

Теперь, когда разобрались в теории, переходим к непосредственным подключениям.



Сборка электрического щита учета с УЗО



подключение вводного кабеля СИП 4х16



В первую очередь, старайтесь всегда подключить проводники большого сечения. У нас это конечно же вводной СИП. Эти провода алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный провода подключаются на верхние клеммы вводного автомата – это три фазы. PEN – провод с голубой полосой, подключается к распределительному блоку.

Подключение вводных проводов СИП в Щите учета



Подключение заземлений



подключение заземления в щите учета tn c s

Следующим шагом к распределительному блоку подключаются проводники заземления. В нашем случае это провод, идущий от контура заземления дома, а также дополнительный проводник от корпуса стального электрического щита.

Напомню, данный схема выполнена под систему заземления TN-C-S, щит учета с УЗО, под заземление типа ТТ – по ссылке.



Провода от вводного автомата до счетчика


подключение вводного автомата к счётчику

Подсоединяем провода от нижних клемм вводного автомата к соответствующим контактам счётчика электрической энергии.

Нулевой провод (голубой) от счетчика подводится к распределительному блоку.  Порядок подключения трехфазного счетчика мы ранее подробно рассматривали ЗДЕСЬ — обязательно ознакомьтесь с этим материалом.


Подключение проводов от счетчика к УЗО


подключение счетчика к УЗО в щите учета

После этого, все четыре провода от счетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам УЗО. Место подключения нулевого провода, обычно обозначено на корпусе как «N».



Подключение кабеля идущего от щита учета в РЩ дома.



подключение кабеля идущего из щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Чаще всего внутри дома установлен дополнительной распределительный щит (РЩ), без счетчика электроэнергии. Все потребители разделены на группы, стоит защитная автоматика и другое оборудование.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до дома и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подключением к распределительному блоку.

Три фазных и нулевой проводники кабеля, идущего в дом, подключаются к нижним клеммам УЗО. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

На этом монтаж завершен, щит учета частного дома 380В на 15кВт, с системой заземления TN-C-S готов к работе.

Пример щита учета с УЗО для частного дома

Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.

Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.

Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.



Монтаж корпуса


При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Щит учета на столбе

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.


Установка бокса для вводного автоматического выключателя



В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.

Установка бокса для пломбировки автомата

Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.



Установка автомата


установка вводного трехфазного автомата в щит учета

Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.



Установка учетных и защитных устройств в щиток



Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

оборудование щита учета частного дома

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения  проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма — 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.


ПРОВОД ПуГВ и наконечник НШВИ для коммутации в щите



Сборка электрического щита учета с УЗО



подключение вводного кабеля СИП 4х16



В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Подключение вводного СИП в Щите учета при ТТ



Зеземления


Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Подключение в щите защитного заземления при системе ТТ

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.



Провода от вводного автомата до счетчика



подключение вводного автомата к счётчику

Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.

Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.


Подключение проводов от счетчика к УЗО



подключение счетчика к УЗО в щите учета

После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».


Подключение кабеля идущего от щита учета в РЩ дома


подключение кабеля идущего из щита учета в РЩ дома


Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

В общем щит выглядит примерно так:

Щит учета частного дома с УЗО, заземление ТТ

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

Сборка трёхфазного щита. | Советы электрика

10 Сен 2015 Советы специалиста, Электрика для дома

Приветствую всех читателей сайта  www.ceshka.ru! В этой статье я расскажу вам как самостоятельно собрать для своего дома или квартиры трёхфазный распределительный щит. Так же специально для вас я снял видео процеса сборки распредщита- кому неохота читать переходите в конец статьи и смотрите видеоролик.

На одном из моих объектов где я выполнял электромонтажные работы- прокладывал электропроводку, устанавливал подрозетники, расп. коробки и т.п.- мне надо было установить и собрать схему трёхфазного распределительного щита.

Причём схема щита предусматривала по просьбе клиента- трёхфазное реле напряжения для защиты подключаемых электроприборов от недопустимых значений напряжения питающей сети. Реле напряжения управляет модульными однофазными и трехфазным контактором, а те в свою очередь подают питание на групповые автоматические выключатели.

Само подключение реле напряжение я рассказывать не буду, оно будет установлено в другом месте- вне этого распредщита, а остановлюсь только на процессе сборки, компоновки и соединения автоматических выключателей, дифференциальных автоматов и модульных контакторов.

Электрический щит я решил собирать на базе коммутационных аппаратов от КЭАЗ- Курского электроаппаратного завода, для этого я подобрал по необходимым электрическим характеристикам из широкого ассортимента КЭАЗ: однополюсные и трёхполюсные автоматические выключатели с характеристиками «В» и «С»; дифференциальные автоматические выключатели с различной уставкой отключения по дифференциальному току- на 10 и 30 миллиампер, а так же модульные контакторы двух- и трёхполюсные с катушкой на 230 вольт.

Предвосхищая вопрос «Зачем мне необходима различная характеристика автоматических выключателей?» и «Почему у дифавтоматов разный ток утечки- 10 и 30 мА?» отвечаю.

Кратность отключения по току короткого замыкания у характеристики «В» 3-5 номинального тока автомата, а у характеристики «С» 5-10, это означает что для одного и того же автомата с различными характеристиками ток отключения короткого замыкания будет соответственно меньше или больше.

Если нет пусковых токов электродвигателей и тому подобных устройств, то в своём доме вполне подходит именно характеристика «В»- это и на линии на свет и на розетки в комнаты.

Например, если у вас установлен на розетки автоматический выключатель на 10А с хар-кой «В» то он вполне может отключить питание если в розетку вы включите мощную «болгарку» на 2 кВт, в этом случае лучше установить характеристику «С».

По току утечки у дифференциальных автоматов.

Тут дело даже не в селективности отключения, так как добиться хорошей селективности у последовательно расположенных дифавтоматов на 10 и 30 мА практически невозможно, а дело в том что бы ток отключения при неисправности изоляции электроприбора был минимальным, именно поэтому дифавтомат на 10 мА подключается только на отдельную линию розеток и соединяется не последовательно, а параллельно вводных дифавтоматов на 30 мА.

Сразу приниматься за сборку щита не стОит, для начала я составил план количества линий на розетки, на свет, на отдельные электроприбору, затем дополнительно все эти линии я «раскидал» по фазам что бы нагрузка хотя бы примерно была по возможности равномерной, этим я добиваюсь уменьшения тОка в нулевом рабочем проводе, а так же приблизительно одинакового тОка по фазным проводам.



План я составлял на основе проекта строительства, который был у клиента, проект составлен дизайнером и в нём указано где именно размещаются розетки, выключатели, светильники и электроприборы.

После я составил однолинейную схему щита, где уже наглядно видно как именно распределяется нагрузка по фазам, а так же сделаны условные обозначения автоматов, дифавтоматов и модульных контакторов, указан их номинальный ток, указаны какие линии электропроводки от них подключены , какого сечения и марки провода и кабели применены.

Именно по такой однолинейной схеме я и расключал провода в щите, схему расположения коммутационных аппаратов (монтажную схему) я делать не стал, компоновку распред. щита делал на месте, так сказать «вживую».

Щит рассчитан на 36 модулей, по 12 модулей в ряд итого- 3 ряда. Я скомпоновал автоматы, дифавтоматы и мод. контакторы таким образом, что бы каждая фаза была на отдельном ряду. То есть все коммутационные аппараты запитанные с фазы «А» например я расположил на верхней дин-рейке щита, ну и соответственно фаза «В»- на среднем ряду и фазу «С»- на нижнем.

Обозначение фаз А,В,С принято условно.

Трёхфазное напряжение 380 вольт подаётся сначала на модульные контакторы, установленные каждый на своей дин-рейке своего ряда, одна фаза- на контактор верхнего ряда, вторая фаза- на контактор среднего ряда и третья фаза- на контактор нижнего ряда. Причем подключаются фазные проводники сверху- на верхние зажимы контакторов.

С нижнего зажима провод подключается на верхний фазный зажим соответствующего дифавтомата (у применяемых мною дифавтоматов клеммы обозначены специально для фазного и нулевого проводника).

По сути дифавтомат в моей схеме выполняет роль вводного автомата для каждой фазы, к которой подключены групповые автоматические выключатели.

От нижних клемм дифавтомата фазный проводник подключается к верхним клеммам групповых однополюсных автоматических выключателей, а нулевой рабочий проводник присоединяется к нулевой шине.

Нулевых шин три, каждая расположена на своём ряду и подключена только к дифавтомату соответствующей фазы ввода, то есть для каждого дифавтомата- своя нулевая шинка.

При наличии свободного места в щите можно вместо нулевых шинок применить кросс-модуль устанавливаемый на дин-рейку, но так как у меня места нет, то я использовал нулевые шинки.

Провода для соединения использовал медные ПВ-3 сечением 6 кв.мм. Концы проводов опрессовывал втулочными наконечниками с помощью пресс-клещей.

После того как соединил монтажным проводом все коммутационные аппараты согласно схемы, я начал аккуратно постепенно подключать кабели электропроводки в щите, подключая к соответствующим автоматическим выключателям и нулевым шинкам.

РЕ-проводники подключил на установленную отдельно РЕ-шинку вверху щитка.

Вот в принципе и вся технология сборки распределительного щита для своего дома, на основе моей схемы вы сможете собрать не только трёхфазный, но и однофазный электрический распределительный щит для своего дома, дачи или квартиры.

Буду рад если моя информация вам поможет и пригодится в практических работах по электрике.

Видео по сборке распределительного щита смотрите на моём видеоканале:

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе

Теги: видео-сборка эл. щита, рапредщит своими руками, трёхфазный щит, электрический щит сборка

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
