Подключение трехфазного счетчика прямого включения

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть

. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним.

Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат.
С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем.
С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

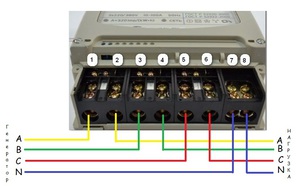

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Удачи!

прямого и полукосвенного подсоединения, устройство и назначение

Содержание статьи:

Контроллеры прямого включения на три фазы применяются с целью учета затраченной электроэнергии. Трехфазный счетчик допускается устанавливать на участках с совместной мощностью оборудования больше 12 кВт или 60 А, в том числе в жилых помещениях.

Необходимость трехфазного учета

Трехфазный счетчик в электрощитке

Действующие нормативы устанавливают требование использовать при мощности потребителей от 15 до 20 кВт многофазные приборы учета. При данном показателе величина тока в цепи достигает 70 А, что недопустимо для квартир.

ПУЭ также указывают, что современная система электроснабжения рассчитана на 380 В, и только прибор на 3 фазы сможет правильно ее учесть. Всю мощность потребления можно распределить на 3 жилы, так, что на каждую придется около 2,5 А нагрузки.

Трехфазная система является универсальной, поскольку обеспечивает безопасность эксплуатации бытовой техники, снижает температурную нагрузку на провод и предотвращает травматизм человека.

Контроллер трехфазного типа в частном доме требует значительных материальных вложений.

Особенности конструкции и работы

Стандартная схема счетчика на три фазы

Для понимания принципов работы 3-х фазного счетчика в сети с номинальной мощностью от 15 кВт стоит разобраться в его конструкции. Стандартный аппарат состоит из таких частей:

• разборный корпус;
• две обмотки – напряжения и токовой;
• алюминиевый диск;
• магнитный стопор диска;
• червячная передача;
• счетное устройство.

Принцип действия устройства зависит от его типа.

Аналоговые модели

Трехфазный электросчетчик трансформаторного включения

Электрическая энергия проходит через токовую катушку, создавая электромагнитное поле. Далее образуется вихревой ток, который обеспечивает вращение алюминиевого диска. Сила кручения передается через червячную передачу за счетный механизм, фиксирующий расход электричества.

Чем выше нагрузка на катушку, тем быстрее отсчитываются киловатты.

Электронные модели

В конструкции счетчика имеется аналого-цифровой преобразователь. От него на микросхему по частотному графику поступают импульсы. Микросхема трехфазного электронного счетчика запоминает информацию и выводит ее на экран.

Электронные приборы часто выходят из строя при колебаниях напряжения.

Преимущества подключения на 3 фазы

Три фазы в частном доме

Устанавливая многотарифный счетчик, владельцы дома или квартиры получают множество выгод:

• экономия – у некоторых моделей есть режимы дневной и ночной тарификации, что позволяет использовать меньше энергии ночью, чем днем;
• универсальность – устройства можно подсоединить со стандартной сети 220 В или новой сети 380 В прямым способом или через трансформатор;
• постоянный контроль – счетчик уравновешивает сетевое напряжение;
• точность – учет затраченной электроэнергии производится с погрешностью от 0,2 до 2,5 %;
• дополнительные функции – счетчики оснащаются журналом событий, электросиловым модемом, фиксацией пользователей, монитором для вывода данных.

Однофазный вариант дает погрешность показаний до 5 %.

Специфика современного трехфазного счетчика

Класс точности электросчетчика

Многофазный аппарат должен быть надежным, долговечным, точно передавать показания. Поэтому модели современных производителей наделяются функциями:

• отслеживание активного и реактивного электричества;
• наличие самодиагностики;
• снятие показаний по нескольким тарифам;
• оформление происшествий на линии в журнал нотирования.

Некоторые устройства совместимы со смартфонами, что позволяет отследить показание дистанционно.

Виды электросчетчиков

Производители выпускают три вида 3-фазных электросчетчиков:

• Прямого включения – аналогично однофазным подсоединяются к сети 380 или 220 В. Пропускная мощность аппаратов – до 60 кВт, максимальный ток не превышает 100 А. Для подсоединения подходят провода сечением 1,5-2, мм2.
• Полукосвенного включения – подкидываются через трансформатор, поэтому подходят для сети с большой нагрузкой. Показания подсчитываются путем умножения разницы предыдущих и последующих данных на коэффициент трансформации.
• Косвенного включения – подсоединение осуществляется через трансформаторы напряжения и тока. Применяются для учета электроэнергии при высоковольтной интеграции.

Схема подключения прибора будет зависеть от его типа.

Разновидности схем подключения

Трехфазный счетчик прямого подключения

Устройство предназначено для монтажа в электролиниях с силой тока до 100 А. Так можно снизить нагрузку техники, совместимой с приборами учета до 60 кВт. Особенность прямых счетчиков – невозможность присоединения контактов к проводникам большого сечения. Подключаться следует так:

1. С кабеля снимается изоляционный слой на 5 мм. Окисления удаляются при помощи растворителя.
2. Проводники подсоединяются на трехполюсный автомат, установленный для счетчика. Это выполняется с целью его защиты от замыкания на линии питания.
3. В клеммном отделе прибора находятся контакты.
4. На нечетные подкидываются 3 провода фазы от автовыключателя питания.
5. Вводные и выходные нейтрали соединяются с клеммами № 7 и № 8.
6. После установки учетного модуля ставится автомат, аналогичный вводному изделию.
7. Выключатель подсоединяется на четные клеммы.
8. Проводится разбивка техники на группы и на каждую фазу ставятся автоматы (для сетей с напряжением 220 В).

Особенности схемы подключения можно посмотреть на крышке клеммника.

Подсоединение прибора учета полукосвенным способом

Полукосвенный электросчетчик подкидывается на трансформаторы учета. Считать количество использованной энергии нужно, ориентируясь на преобразовательный индекс. Для этого используется одна из схем:

• Десятипроводная. Понадобится 11 проводов, которые подключаются справа влево. На первые 3 подсоединяется фаза А, на вторые 3 – фаза В. На кабели № 7-9 подкидывается фаза С, на десятый – нейтраль. Подключать трехфазник нужно испытательными колодками.
• Звезда. Применение схемы позволяет сократить количество проводников. Вначале в одной общей точке собираются первые однополярные выходы вторичной обмотки. Следующие 3 точки от выходов направляются на счетчик. Токовые обмотки соединяются.

Звезда

Десятипроводная

Полукосвенные модели также допускается подкидывать при помощи сцепки цепи тока с цепью напряжения.

Косвенный метод подключения счетчика

Схема включения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения

При минимальных энергозатратах актуально косвенное соединение. Поскольку через учетные изделия проходит повышенный ток, требуется раздельный трансформатор. Преобразователь разрывает токовую обмотку при подключении. Схема реализуется последовательно:

1. Подбор материалов для первичного и вторичного контуров. Для первички понадобится толстый проводник, пропущенный через центр трансформатора. Вторичка навивается из тонкой проволоки.
2. Трансформаторы подкидываются на каждую из фаз и крепятся к задней стенке распредшкафа.
3. Концы проводов первички подключаются к автомату на вводе.
4. Вторая часть контактов первичного контура отдельными проводниками сечением 1,5 мм2 подсоединяется на клеммы № 2, 5 и 8.
5. Вторичную катушку подсоединяют аналогичными кабелями на выводы учетного прибора – 1 к 3, 4, а 6 и 7 к 9.
6. На клеммники № 10 и 11 подкидывают нейтральный провод.

При несоблюдении последовательности подключения счетчик будет передавать неверные показания.

Нюансы выбора счетчика на 3 фазы

Счетчик с креплением на din-рейку

Качественный счетчик электроэнергии трехфазный обеспечит точность контроля энергозатрат и экономию финансов. При покупке прибора следует учитывать:

• Параметры напряжения, с которыми совместим аппарат, указываются на корпусе или в паспорте.
• Если установка производится на улице, требуется ознакомиться с допустимым разбегом температур.
• На учетном устройстве должны быть черные или красные пломбы на винтовых соединениях. На электронном приборе она одна, на индуктивном – две.
• Минимальный срок проверки прибора – раз в 8-16 лет. Меньшее время обозначает счетчик низкого качества.
• Наличие сертификата соответствия отечественному ГОСТу и разрешение на установку на территории РФ.
• Тип монтажа. 3-х фазный счетчик для фиксации затрат электроэнергии крепится на болты или дин-рейку.
• Срок пломб – должны находиться на счетчике не более 1 года.
• Класс точности качественного учетного аппарата – не менее 2.
• Показатели мощности. Если все приборы квартиры в сумме используют не больше 10 кВт, подойдет модификация на 60 А. Показатель от 10 кВт предусматривает установку устройства на 100 А.
• Автоматизированный контроль расхода нужен, чтобы правильно показать сведения представителям энергокомпании.
• Наличие тарифных планов. Двухтарифные модели предусматривают график с 7 утра до 11 вечера и с 11 вечера до 7 утра. Ночной тариф предусматривает расходование на 50 меньше электричества.

Подключить новый счетчик можно только после опломбировки уполномоченной инстанцией.

Использование трехфазного счетчика в качестве однофазного

Согласно техуказаниям для сети от 15 кВт можно устанавливать 3-х фазные счетчики. Сетевые организации и Энергосбыт не имеют полномочий для указания количества подключенных фаз. Но это касается только временного использования на период строительных работ.

Пользователям, решившимся на включение трехфазника как однофазника, нужно знать следующее:

• после прибора можно ставить 3 раздельных автомата и подкидывать 3-х фазный кабель;
• к счетчику делается ввод, от которого идет 1 фаза;
• официальное разрешение на такую линию получить невозможно, поскольку счетчик 3-фазный используется только на трехфазной четырехпроводной сети;
• на аналоговых моделях нельзя объединять фазы;
• при установке электронного проверяется по очереди каждая фаза;
• нагрузка на сеть будет несимметричной, что приведет к поломкам оборудования, авариям, травматизму.

Счетчик электроэнергии трехфазный на одной фазе будет неверно считать показания.

Сети с питанием на 3 фазы обеспечивают качественное подключение большого количества мощной техники – кондиционеров, электроплит, обогревателей. Трехфазный электрический счетчик позволяет с высокой точностью проконтролировать энергозатраты, отличается несколькими тарифами и возможностью монтажа на улице.

выбор оптимальной схемы для 3 фаз

Зачастую проводка в бытовых помещениях выполнена по однофазной схеме электроснабжения и домашние приборы используют напряжение в 220 в. Для повседневного применения этого вполне достаточно. Но иногда приходится применять приборы большой мощности: станки, сварочники и т. д. Они требуют питания 0,4 киловольта. Для контроля расхода ресурсов нужен счётчик электроэнергии трёхфазный.

Виды электрических счётчиков

Фиксация затрат электричества ведётся при помощи специального прибора учёта — счётчика. Он работает с электрическим током переменного напряжения.

Основная разница между ними это измерение тока с одной или тремя фазами. Однофазные стоят обычно в домашних жилищах и офисах, гаражных строениях и дачах. Применяют их для напряжения 220 вольт с частотой 50 герц и наибольшей нагрузкой до 10 киловатт.

Для более мощного оборудования нужно трёхфазное напряжение в 380 вольт. Оно в основном применяется на производственных предприятиях. Там и монтируются 3-фазные счётчики. Их особенностью является возможность подключиться и к однофазной схеме электроснабжения. Это свойство нередко используют хозяева больших домовладений с мощным и многочисленным электрооборудованием.

Современные счётчики комплектуются индукционной или электронной схемой подсчёта данных. ​Первые применяют свойства индуктивности и имеют крутящийся диск. У электронных есть в наличии световое табло.

На сегодняшний день электросчётчики могут фиксировать показания в одной или нескольких тарифных зонах. Наибольшим спросом пользуются трехфазные счётчики с двухтарифной системой контроля.

Необходимость установки того или иного учётного модуля подбирается соответственно индивидуальным параметрам каждого объекта надзора.

Критерии подбора трехфазного счётчика

До приобретения подобного устройства надо учитывать некоторые факторы для оптимального выбора.

Если имеется уже установленный счётчик, то по его паспорту, расположенному на корпусе, нужно определить параметры применённого в доме напряжения.

Когда планируется установка прибора в холодных условиях, в его характеристиках должны присутствовать допустимые температурные отклонения. Как правило, массовые приборы не подходят для использования при отрицательных показаниях термометра.

Приобретая учётное устройство, необходимо удостоверится в присутствии пломбировочных отметок: одной для электронного прибора и как минимум двух на индуктивном. Первая свидетельствует о госповерке счётчика, вторая будет отметкой производителя. Изготавливаются они из чёрной или красной мастики для пломб внутренней установки или свинцовыми либо пластиковыми — для наружной. Пломбами фиксируются винтовые соединения для предотвращения несанкционированного доступа в целях изменения конструкции.

Важным параметром является срок поверки устройства. У моделей прошлого поколения он составлял не более восьми лет, современные требуют контроля раз в шестнадцать лет. Меньший срок поверки говорит о низком качестве прибора и от покупки лучше воздержаться.

При установке нового счётчика нужно уведомить учётный орган для своевременной опломбировки прибора фиксации показаний.

Преимущества трехфазного электропитания

Существует много оборудования, работающего в сети 380 В. Эксплуатация трехфазных счётчиков имеет некоторые особенности. Излишняя перегруженность однофазных магистралей приводит к просадкам напряжения и выходу из строя домашней техники. Распределение нагрузки по фазам поможет избежать этого.

Применяется кабель меньшего сечения, чем при напряжении в 220 вольт. Это соответствует положению закона Ома о большей проводимой силе тока при одинаковой нагрузке.

Принцип работы трёхфазных счётчиков

Подобные приборы состоят из таких основных деталей:

• Токовых катушек с сердечником, подключённых параллельно сети.
• Обмоток напряжения чуть большего диаметра.
• Механического червячного устройства, транслирующего изменения на табло или цифровой указатель.
• Диска из алюминия, вращающегося за счёт электромагнитных полей, образующихся при работе обмоток.
• Магнита, контролирующего показания прибора.

Все составляющие счётчик комплектующие помещены в пластмассовый герметичный корпус для защиты от внешних воздействий. Выводы катушек выходят на клеммник прибора и запираются крышкой с пломбой.

Разновидности схем подключения

Главным образом трёхфазное устройство учёта выбирается в зависимости от варианта его подсоединения. Таких способов три:

• Непосредственное подключение счётчика.
• Модули учёта косвенного введения в схему.
• Устройства с полукосвенным подсоединением.

Счётчик трёхфазный прямого подключения

Подобные аппараты проектируются под монтаж в электросетях силой тока не более 100 ампер. Подобное условие лимитирует суммарную мощность электрооборудования, работающего с такими приборами учёта до 60 киловатт. Контактные группы этих счётчиков не приспособлены для подсоединения кабелей с большим сечением жил. Схема их включения в работу несложная и изображена на крышке, закрывающей группу соединений в клеммнике.

Манипуляции по подключению выполняются в следующем порядке:

1. С проводов тщательно снимают изоляцию примерно на пять миллиметров, удаляют окисленный слой растворителем и подключают к трёхполюсному автомату, расположенному согласно схеме до самого счётчика. Это необходимо для защиты прибора от замыканий на питающей линии.
2. Следующая операция по подключению аппарата производится в клеммном отсеке прибора. На контакты с нечётной нумерацией подсоединяются три фазных провода от питающего автоматического выключателя. Нулевые контакты ввода и вывода соединяются с седьмой и восьмой клеммой соответственно.
3. После учётного модуля устанавливается автомат, аналогичный вводному, подключение которого осуществляется соответственно к чётным клеммным контактам. К нему уже можно подключать соответствующие электроприборы.

Для подключения электролиний для приборов, использующих напряжение 220 вольт, устанавливаются автоматы на каждую фазу, а сами потребители разбиваются на группы пофазно.

Полукосвенное подсоединение приборов учёта

Трёхфазные счётчики такого способа включения требуют наличия в цепи трансформатора учёта. Подобное оборудование можно применять в высокомощной электросхеме. При фиксации потреблённой электроэнергии необходимо знать индекс трансформации используемого преобразователя.

Основными схемами для подсоединения полукосвенного прибора являются:

• Способ подсоединения звездой.
• Включение счётчика десятью проводами.
• Применение испытательных клеммников.
• Путём соединения токовых цепей с цепями напряжения.

Главным минусом таких приборов является сложность периодических испытаний в контролирующих организациях.

Косвенный способ подключения счётчиков

При значительных размерах потребления энергоресурсов через приборы учёта проходят повышенные токи. В таких случаях монтируется разделительный трансформатор тока. Для подключения такого преобразователя разрывается токовая обмотка.

У него есть два контура — первичный и вторичный. Первичка изготавливается из толстого проводника и проходит через середину трансформатора подобно сердечнику. К её концам присоединяются разорванные токовые проводники. Питание на преобразователь подаётся с помощью вторичной обмотки, навитой из большого количества витков проводом маленького сечения, непосредственно со счётчика. Такой трансформатор подключается на каждую фазу. Вся конструкция помещается в специальный шкаф.

Этот вариант требует от мастера неплохого знания электротехники и при сомнении в своих способностях необходимо обратиться в специализированную организацию.

Подсоединение схемы проходит в несколько этапов:

• Первым делом подключаются трансформаторы на каждую фазу, закрепляются на заднюю стенку шкафа. Концы первичной обмотки подсоединяются к вводному автомату.
• Вторые контакты первички с помощью отдельных проводников сечением не менее полтора квадрата соединяются с клеммами 2, 5, 8 счётчика.
• Вторичные катушки подсоединяются таким же проводом к выводам прибора учёта в такой последовательности: 1 и 3, 4 и 6, 7 и 9. Соблюдение схемы строго обязательно. Иначе учётный модуль будет работать некорректно.
• Клеммники 10 и 11 остались под соединения нулевых проводов.

Трёхфазные приборы с косвенным включением применяются в основном для учёта электроэнергии в высоковольтных сетях.

Особенности современных трёхфазных счётчиков

Долговечность, надёжность и точность — основные требования, предъявляемые к приборам учёта. Но современные производители не останавливаются на них и предлагают широкий арсенал дополнительных возможностей:

• Фиксация активной и реактивной электроэнергии.
• Система самоконтроля.
• Способность учёта по нескольким тарифам.
• Нотирование (оформление журнала происшествий).
• Дистанционное снятие показаний.

Правильный выбор и установка являются принципами при эксплуатации современных приборов учёта. Знание особенностей подключения каждого типа таких устройств гарантирует долговременную работу, своевременное и точное занесение показаний о потреблённой электроэнергии, и во многих случаях существенную экономию финансового плана.

Как отличить счетчик прямого включения от трансформаторного. Схема подключения электросчетчика.

В последние несколько лет частные загородные дома и гаражи стали все чаще подключать к трехфазным питающим сетям. Это связано с увеличением количества электроприборов-потребителей и их мощности. Такое подключение имеет два основных преимущества: более высокое качество энергоснабжения и уравновешенность трехфазной системы – возможность одновременно включать в сеть нескольких мощных электроприемников, избегая возникновения «перекоса» фаз.

Сущность этого явления заключается в следующем: один или два фазных провода перегружены, а третий – недогружен либо вообще не задействован. Неравномерное распределение электрической энергии в сети приводит к тому, что при суммировании сопротивлений нагрузок в цепи возникают уравнительный ток и напряжение смещения, которые могут привести к серьезным неисправностям подключенного оборудования вплоть до его отказа. Перекос фаз ведет к увеличению расходов электроэнергии, быстрому износу приборов, уменьшению периода эксплуатации и понижению качества их работы.

R A, R B, R C – активное сопротивление нагрузок по фазам, R A> R B> R C≠0; U A, U B. U C – фазные напряжения, OU A, OA B, OU C – линейные напряжения.

Применение в трехфазных сетях стабилизаторов напряжения и симметрирующих устройств позволяет источнику питания генерировать ЭДС правильной синусоидальной формы с постоянной мощностью в течение всего ее периода.

Различают три типа трехфазных счетчиков электрической энергии:

1. Непосредственного включения;
2. Полукосвенного включения;
3. Косвенного включения.

Счетчики прямого включения

Этот тип приборов учета имеет предельное значение тока 100 А и применяется при небольшом количестве и малой мощности потребителей (до 60 кВт) и подключается к сети напрямую через установленную в счетчике клеммную колодку с восемью контактами по следующей схеме:

L A ; L B ; L C – фазовые проводники. N – нулевой рабочий проводник.

При выполнении монтажных работ крайне важно соблюдать фазировку проводов – неправильные соединения вызывают появление дополнительных погрешностей прибора. Чередование фаз напряжений осуществляется по часовой стрелке: ABC – BCA – CAB, правильную последовательность подключения проводов можно определить при помощи фазомера или прибора ВАФ.

Счетчики полукосвенного включения

В электрических сетях, предназначенных для энергоснабжения мощных потребителей, таких как тепловые пушки, сварочное оборудование, станки и т.д., приборы учета подключаются с использованием разделительных трансформаторов тока. Эта необходимость обусловлена тем, что суммарная нагрузка электроприемников превышает номинальный ток счетчика. Трансформаторы устанавливаются в разрыв питающих проводов.

Счетчики полукосвенного включения могут устанавливаться по следующим распространенным схемам:

• Соединение трансформаторов тока «звездой»;
• Подключение через испытательный блок.

Десятипроводная схема предусматривает раздельные цепи тока и напряжения, что делает ее безопасной в использовании и обслуживании, однако она требует большого количества проводов.

Контактные зажимы:

• Фазовых проводов (A; B; C): 1, 4, 7 – входные, 3, 6, 9 – выходные;
• Измерительных обмоток фаз (A; B; C): 2, 5, 8 – входные;
• Входной нулевой провод: 10;
• Нулевой провод: 11.

Контакты трансформатора: Л 1 – вход силовой линии, И 1 – вход измерительной обмотки, Л 2 – выход силовой линии, И 2 – выход измерительной обмотки.

PE – заземляющий проводник, подключается к нулевой шине.

При соединении «звездой» все выходы измерительных обмоток трансформаторов И 2 сходятся в один узел тока и подключаются к 11 зажиму счетчика. Выходные зажимы фазовых проводов 3,6, 9 и входной 10 нулевого провода соединяются между собой и подключаются к нулевой шине.

Согласно ПУЭ, п. 1.2.23 цепи приборов учета должны выводиться на самостоятельные сборки или отдельные секции в общем ряду зажимов. При их отсутствии должна применяться испытательная колодка (блок), позволяющая закорачивать вторичные обмотки трансформаторов тока, обесточивать все токовые цепи прибора во время его обслуживания или замены и подключать эталонный счетчик при включенной нагрузке. Схема подключения прибора – десятипроводная, испытательный блок устанавливается между счетчиком и трансформаторами.

Также встречается устаревшая семипроводная схема подключения счетчика, в этом случае его первичные и вторичные цепи гальванически связаны медными перемычками, что представляет угрозу поражения персонала электрическим током при обслуживании оборудования, поэтому применение такого способа крайне нежелательно.

Счетчики косвенного включения применяются в промышленных условиях и в бытовом хозяйстве не встречаются.

Как выбрать трехфазный счетчик?

как подключить счётчик электроэнергии прямого включения

Грамотно подобранный электросчётчик поможет домовладельцу экономить на оплате коммунальных услуг. Чтобы не ошибиться с выбором, первым делом нужно выяснить, какое устройство подходит в зависимости от подведённой к дому электросети – трёхфазное или однофазное, а также в чём отличие таких приборов, как выполняется их монтаж и какие у них достоинства и недостатки?

Если рассматривать однофазный прибор учёта электричества, то он используется в сетях, напряжение которых соответствует 220В. В свою очередь, трёхфазный аналог подключается в электросети с напряжением 380В. При этом первый тип счётчиков знаком каждому владельцу собственного жилья, так как используется в квартирах, офисных учреждениях, гаражных боксах и других подобных строениях.

Трёхфазные контролирующие устройства не так давно использовались только на предприятиях, но всё чаще их можно повстречать и в частных домостроениях. Этому поспособствовало появление множества бытовых приборов требующих дополнительных мощностей. С этой целью дома и квартиры стали подключать к трёхфазной электрической сети контроль энергии, подающейся по которой, должен производиться специальными аппаратами учёта потребляемой электроэнергии.

Принцип функционирования трёхфазных счётчиков

Трёхфазный прибор учёта электроэнергии отличается от однофазного аналога возможностью функционировать в достаточно мощных сетях. Если стандартные электросчётчики на 220В устанавливаются в электрическую цепь, мощность которой не более 10 кВт, то, приборы трёхфазного типа работают при мощностных нагрузках от 15 кВт и намного больше. Такие многофункциональные аппараты одинаково хорошо работают как в стандартной бытовой сети, так и контролируют потребление энергии трёхфазными электродвигателями. При этом стандартные контролирующие приборы данного типа состоят из следующих конструктивных частей:

• токопроводящей обмотки;
• обмотки напряжения;
• червячного механизма, приводящего в движение циферблат;
• алюминиевого диска и магнита.

Стандартные индукционные приборы учёта энергии, используемые в сети 380В, такие как «Меркурий», оборудованы пластиковыми корпусами, которые защищают все механизмы от попадания влаги или различного рода загрязнений. Внутри корпуса размещены 2 сердечника вокруг одного из которых наматывается токовая обмотка, подключаемая параллельным способ в сеть. В свою очередь, вокруг другого элемента намотана обмотка напряжения, витки которой имеют увеличенный диаметр по сравнению с токовым налогом. Посредине между катушками в образованном пространстве, расположен диск из алюминия, вращение которого происходит посредством полей создаваемых обмотками.

Для обеспечения демонстрации показаний в счётчике расположен механизм червячного типа, через который подключается механическая стрелка либо электронное табло для вывода данных. В свою очередь, магнит предназначен для регулировки функционирования контролирующего прибора. Все обмоточные выводы подключаются к клеммным контактам учётного устройства и выводятся к фазе. Чтобы предотвратить вмешательство в работу электросчётчика со стороны потребителя, выходы пломбируются представителями компании-поставщика электроэнергии.

Важным правилом покупки любого типа устройства контроля потребления электрической энергии является обязательная проверка наличия на приборе всех необходимых пломб, установленных на заводе производителе. Если таких защитных элементов не обнаружено, то счётчик непригоден для использования по прямому назначению и его установка не имеет никакого практического значения.

Разновидности схем подключения

В первую очередь, выбор подходящей схемы подключения электросчётчика на 380В зависит от типа контролирующего прибора. Хочется отметить, что трёхфазные счётчики способны работать в стандартных электрических сетях 220В. При этом все бытовые приборы учёта потребления электроэнергии различаются по следующим схемам подсоединения:

• приборы учёта с непосредственным включением;
• электросчётчики с полукосвенным типом подключения;
• контролирующие приборы с косвенным типом включения.

Устройство прямоточного типа учёта потребления энергоресурсов рассчитано на пропускание токов не выше 100 А. Из-за этого происходит ограничение использования такого аппарата по мощности, которая составляет не более 60 кВт. Клеммные контакты таких электросчётчиков и отверстия под проводку рассчитаны на подключение проводов небольшого сечения. В большинстве случаев это проводка, сечение которой варьируется в пределах от 16 до 25 мм квадратных. Приборы прямого включения имеют стандартную схему подключения, указанную на задней части крышки электрического счётчика, которая не вызывает особых затруднений.

Трёхфазные счётчики с полукосвенным подключением

Электросчётчики «Меркурий» с полукосвенным принципом подключения включаются в сеть переменного тока 380В через трансформатор. Благодаря этому появляется возможность осуществления учёта электричества с высокой мощностью сети. При этом в процессе подсчёта использованных ресурсов в обязательном порядке учитывают коэффициент трансформации. На сегодняшний день существует достаточно много схем с полукосвенным включением, наиболее востребованными из которых считаются следующие варианты:

• схема включения трансформатора по принципу «звезды»;
• подключение по десяти проводной схеме;
• схема включения с использованием испытательных клеммных коробок;
• посредством совмещения цепей тока и напряжения.

Рассматривая недостатки схемы с полукосвенным подключением, хочется отметить сложность проведения плановых проверок контролирующими органами энергосбыта.

Прямое включение трёхфазного прибора

Наиболее простым способом подключения, который напоминает стандартную схему установки счётчика однофазного типа является прямое включение прибора контроля потребления электроэнергии. Основной отличительной чертой таких устройств является наличие большего количества клеммных контактов, чем в однофазных аналогах. В свою очередь, сам монтажный процесс трёхфазного прибора «Меркурий» заключается в определённой последовательности действий.

1. Подводящие проводники зачищаются от изоляции и подключаются к защитному автоматическому выключателю трёхфазного типа.
2. Сразу за автоматом выполняется подключение фазных жил в количестве 3 шт. к парным клеммным контактам начиная с правой стороны прибора. Соответственно вывод фазной проводки выполняется с нечётных зажимов.
3. Подключение нулевого проводника выполняется соответственно к двум оставшимся контактам 7 и 8.
4. Сразу за электрическим счётчиком монтируются трёхполюсные защитные автоматы.
5. К счётчику «Меркурий» можно подключать и стандартное бытовое оборудование. С этой целью необходимо выполнить отводку однополюсного автомата от любого фазного провода и, естественно, от нулевой клеммы.

Если запланирована установка нескольких потребителей однофазного типа, то они должны равномерно распределяться, для чего подключаются через автоматы с разных фазных проводников, взятых сразу после электросчётчика.

Косвенный способ подключения счётчиков

Если параметры потребляемых нагрузок всех приборов превышают номинальные показатели тока проходящего через электрический счётчик, то дополнительно выполняется установка разделительного токового трансформатора. Установка такого прибора осуществляется в разрыв силового токонесущего провода.

На токовом трансформаторе присутствуют две основных обмотки. Первичный контур выполняется из мощной токопроводящей шины, которая продевается сквозь центр устройства и подсоединяется в разрыв проводников питания потребителей электрической энергии. В свою очередь, на вторичной обмотке намотано намного больше витков проводов, но меньшего сечения. Подключение данной обмотки выполняется непосредственно к прибору учёта потребляемого электричества.

Такой способ намного сложнее от прямого варианта и требует от человека определённых навыков. Поэтому если у человека нет уверенности в собственных талантах электрика при подключении трёхфазного электросчётчика через трансформатор, то целесообразно задуматься о вызове специалиста. В остальных ситуациях данная проблема вполне решаемая.

1. Выполняется подключение трёх трансформаторов для каждого отдельно взятого провода. Их крепление осуществляется на задней части вводного шкафчика. Подключение первичных обмоток выполняется сразу за вводным рубильником в разрыве фазных силовых проводников. Монтаж трёхфазного счётчика также выполняется в шкафчике.
2. К фазной жиле до трансформатора выполняется подключение проводника диаметром 1.5 мм², свободный конец заводится на второй клеммный контакт электросчётчика.
3. По аналогии выполняется подключение 2 оставшихся трансформаторов к соответствующим фазным жилам на электросчётчике «Меркурий» на клеммных контактах 5 и 8.
4. От вторичной обмотки трансформаторного устройства проводниками, сечением 1.5 мм² выполняется подключение к клеммным контактам 1 и 3 на счётчике. Очень важно соблюсти правильную фазировку включения обмоток. В противном случае показания прибора контроля потребления электричества будут неправильными.
5. По аналогии выполняется подсоединение оставшихся обмоток трансформаторов к соответствующим контактам на счётчике.
6. Оставшийся 10-й клеммный контакт предназначен для подключения нейтральной шины зануления.

Однако, рассматривая счётчики с косвенным включением, хочется отметить, что они чаще используются для учёта потребления электрического тока в мощных высоковольтных сетях, а не в бытовых целях.

Правильный выбор трёхфазного счётчика

При выборе электросчётчика трёхфазного типа важно основываться на надёжности точности и долговечности прибора – основных критериях качественного аппарата учёта потребления электричества. В данном плане отлично зарекомендовали себя счётчики «Меркурий», которые выпускаются как с включением через трансформатор, так и напрямую.

Производителем представлена линейка как бюджетных аппаратов с системой электромеханического контроля электричества, так и функциональные счётчики с внутренним тарификатором способным вести учёт разных тарифов одновременно. Современные счётчики «Меркурий» оснащаются самодиагностикой и возможностью подключения к персональному компьютеру. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет. Также современные аппараты контроля «Меркурий» имеют следующие возможности:

• измерение активного типа энергии;
• учёт реактивного типа энергии;
• возможность контроля до 4 разных тарифов;
• наличие функции, ведения журнала событий;
• контроль качества электрической энергии;
• дополнительные интерфейсы.

Важность экономии электроэнергии понятна абсолютно всем, и счётчики трёхфазного типа вполне справляются с поставленными перед ними задачами. В новых приборах имеется функция задания программ, определённых режимов работы. Если в дневное время суток тарификация идёт по одной цене, а в ночное по другой стоимости, то современный прибор контроля электроэнергии ведёт учёт в автоматическом режиме.

Естественно, просто выбрать качественный трёхфазный счётчик, далеко не достаточно. Каждый добросовестный хозяин должен разбираться в различных схемах подключения таких приборов. Ведь каждый человек знает, что неправильно подключённый электросчётчик в трёхфазную сеть переменного тока будет показывать неправильные данные и ни о какой экономии речь идти не может.

Трехфазный счетчик прямого включения

Трехфазный счетчик прямого включения Skip to content

Информация для электрика

Информация и практические навыки для электрика

Трехфазный счетчик Меркурий

Очень часто требуется подключение мощных электроприборов, рассчитанных на включение в трёхфазную сеть. Приходится искать и осуществлять соответствующие схемы подключения на одну фазу данных электроинструментов. Поэтому, при проектировании домашней сети электроснабжения лучше запланировать трёхфазную систему. Большая стоимость кабеля, счётчика и документов, с лихвой окупится в будущем, не говоря уже о других, нижеописанных преимуществах трёх фаз.

Преимущество трёхфазной системы

• В обычной сети, при включении большой нагрузки наблюдаются скачки-падения напряжения, создаются электрические помехи. В трёхфазной сети, уязвимую цифровую технику можно питать из отдельной фазы, подключив на другие линии мощные электроприборы;
• при обрыве во время шторма одной фазы, и нормальной работе остальных, дом не останется без электрообеспечения ‒ можно подключить переноску из другой розетки;
• при одинаковой потребляемой мощности, трёхфазный электродвигатель выдаёт меньшую работу в однофазном включении, что объясняется падением КПД на дополнительной схеме, и неэффективной работой обмоток.

Принцип работы

Мощность Р равняется произведению напряжения U на силу тока I, Р=U*I. Принцип учёта потребляемых энергоносителей можно рассмотреть на примере однофазного классического счётчика. В нём две катушки, одна включённая последовательно (амперная), другая параллельно (вольтовая), создают индукционные вихревые токи в алюминиевом диске, электромагнитное взаимодействие заставляет его вращаться, и передавать это вращение на счётный механизм.

В этом устройстве реализовано умножение U*I. В наше время такие счётчики устарели, и им на замену пришли электронные, которые более точны и надёжны. В трёхфазном счётчике, в каждой отдельной фазе происходят измерения потребляемой мощности, которые суммируются в общем показателе.

Льготный тариф

Благодаря появлению электронных пр

Практические схемы подключения трехфазных счетчиков, выбор и установка

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Содержание

Чем трёхфазный счётчик электроэнергии отличается от однофазного

Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

• множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
• Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Преимущества трёхфазного исполнения

Посмотреть видео о преимуществах трёхфазной сети:

Перечислим преимущества такого вида счётчиков:

• Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
• Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
• Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;
• Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

Виды трёхфазных счётчиков

Различают всего три вида трехфазных счетчиков

Счетчики прямого включения, которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)

Счетчики полукосвенного включения требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.

Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их подключением. Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

Порядок подсоединения проводов (указано слева направо):

провод 1: желтый — вход, фаза А

провод 2: желтый — выход, фаза А

провод 3: зеленый — вход, фаза В

провод 4: зеленый — вход, фаза В

провод 5: красный — вход, фаза С

провод 6: красный — выход, фаза С

провод 7: синий — ноль, ввод

провод 8: синий — ноль, выход

Счетчики полукосвенного включения

Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

• Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
• Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
• Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

Счетчики косвенного включения

Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

• Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
• Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
• Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
• Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
• Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
• Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

Источник
