зачем нужен и как применяется
Современные котлы применяются в качестве систем отопления, могут иметь в своем корпусе отдельный бойлер для нагрева воды для жилья. Их универсальность позволяет приобретать и эксплуатировать в самых разных помещениях – обычных жилых домах, небольших офисах и больших производствах. Для каждого из приведенных типов зданий или отдельных комнат необходимо лишь приобрести модель котла нужной мощности, иначе полезность его работы будет минимальна.
В чем необходимость использования трехходового клапана
Возможность удобной и универсальной эксплуатации котлов основывается на том, что их легко можно подключать непосредственно к отопительной системе.
Единственным нюансом будет правильность выполненного действия, а также обеспечение нужного уровня защиты при возникновении различных форс мажорных обстоятельств. Для обеспечения этой системы, а точнее ее функционирования при любых условиях и ситуациях как раз и используется трехходовой клапан для твердотопливного котла.

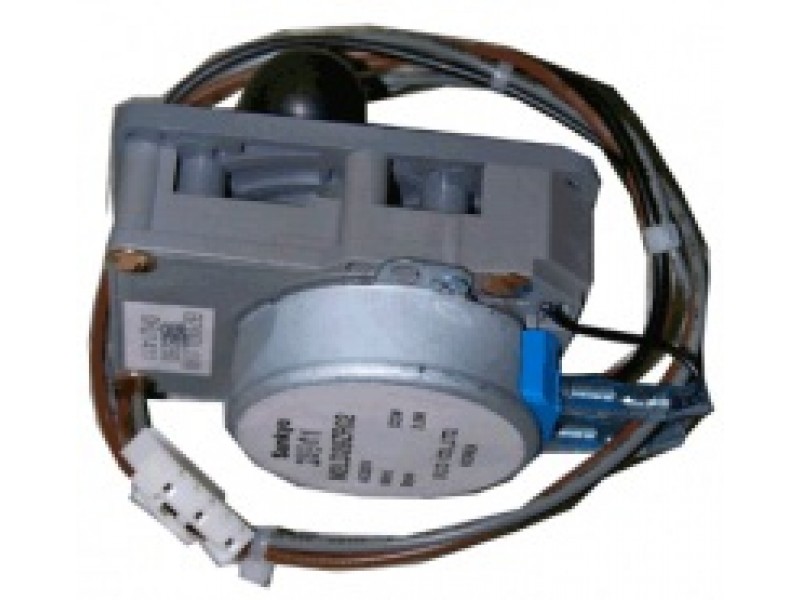

Внешний вид детали
В случае, если данный элемент будет отсутствовать в системе, это может привести к печальным последствиям – серьезной поломке котла, снижению его производительности, или даже может возникнут опасная ситуация, грозящая жизни и здоровью людей, находящихся в отапливаемых помещениях и непосредственно рядом с самим котлом.
Какие бывают трехходовые клапаны
Сегодня существует масса самых разных вариантов, отличающихся как по конфигурации, так и по внешнему виду, однако принцип действия неизменен. Самый простой – смесительный клапан, делиться всего на 2 вида:
- Трехходовой смесительный клапан;
- Клапан с предварительной настройкой.
(в первом случае регулировка осуществляется в штатном режиме, во втором – регулировка возможна на усмотрение пользователя).
Отличить клапан среди других предлагаемых на рынке деталей достаточно просто – клапан всегда имеет 3 патрубка:
- В первый подается горячий поток;
- Во второй подается холодный поток;
- Третий патрубок является выходом и через него проходит уже смешанный, сбалансированный по температуре поток.
Направление потока
Главной задачей данной детали является защита от попадания холодной жидкости в рубашку котла в момент его первичного разогрева.
В случае если не использовать клапан, или поставить его неправильно, горячая вода не будет поступать в систему, соответственно – ни о каком обогреве не может идти речи.
За счет клапана теплоноситель будет циркулировать в первичном контуре до того момента, пока не прогреется до требуемой температуры– в зависимости от типа котла это значение может колебаться от 40 до 50 градусов.
После того, как температура будет достигнута, термостат (который и отвечает за проверку текущего градуса в контуре) взаимодействует со штоком, который, в свою очередь будет открываться, для вывода холодной воды из действующей отопительной системы.
Принцип работы детали
Существует множество видов клапана, отличающихся по типу используемого привода, по конфигурациям, методике управления и т.д. По системе управления, а также по типу привода существует несколько моделей.
Один из самых распространенных – это клапан, использующий термостатический привод, иначе говоря, в детали установлен привод, управляемой посредством термостата. Работает такое устройство за счет эффекта расширения элемента (в случае расширения происходит нажатие на шток клапана, после чего происходит смешивание жидкостей с различной температурой). Данный тип клапана является наиболее популярным.
Внешний вид
Второй тип, не менее распространенный, это электрическая методика управления. В данном случае шток клапана активируется после сигнала с электронного блока управления.
Третий тип отличается управляющим элементом –нажатие на шток выполняется посредством термостатической головки. Реакция происходит в зависимости от изменения температуры воздуха, которая определяется самой головкой, или посредством датчика, выносимого наружу с помощью капиллярной трубки.
Подобный привод наиболее актуален в случае монтажа и дальнейшей эксплуатации напольных систем обогрева.
Клапан необходим еще и потому, что препятствует возникновению нагара (если холодная вода будет поступать к рубашке, то конденсат, появляющийся на ней будет смешиваться с пеплом, тем самым создавая нагар, а он в свою очередь снижает эффективность теплообмена, что снижает КПД самого котла и системы, в которой он и установлен).
Как правильно выбирать
Прежде чем приступать к непосредственной покупке клапана, следует выяснить массу моментов, касательно используемого котла и особенностей системы отопления, это позволит повысить эффективность работы системы, в ином случае – это может привезти к ухудшению штатных показателей.
Главным в данном вопросе является определение рабочих параметров теплоносителя(это легко выяснить с помощью имеющейся документации). Кроме того, необходимо учитывать расход на обогрев и саму схему обвязки.
Определить расход и температуру теплоносителя можно с помощью проектной документации. В случае, если таковая отсутствует, использовать можно рекомендации, которые указаны в паспорте самого котла, который и используется в системе.
Все эти параметры нужны для того, что бы правильно подобрать клапан (выбирать предстоит сугубо по пропускной способности).
Система управления привода выбирается по типу системы обогрева и обвязке самого котла. Самые простые модели и варианты подразумевают использование обычного термостатического клапана (хотя бывают исключения). А, как уже говорилось, для обеспечения качественной работы подогрева пола, следует использовать изделие с термостатической головкой.
Схема установки
Если планируется работа со сложной системой обвязки, то производители рекомендуют использовать клапан с внешним управляющим контроллером.
Рекомендации и советы
Как бы то ни было, любая современная система отопления должна использовать трехходовой клапан, являющийся важным узлом во всей системе и заменить его попросту нечем – альтернатива не была придумана.
Исключением можно назвать используемые ранее элеваторные системы, которые уже длительный срок не эксплуатируются и считаются устаревшими (в силу малой свой эффективности и удобства).
Обязательно следует учитывать, что существует не только смесительный клапан, но и разделительный. Рассмотренный выше первый вариант подразумевает возможность смешения двух потоков в один, а второй вариант –разделительного клапана, предлагает возможность разделить один поток на два, при этом регулируя подачу в каждый из выходов.
Оба эти виды клапанов могут быть использованы в системе. Однако смесительный необходим в любом случае, а разделительный редко применяются в простых системах отопления.
Разделительный и смесительный клапан
Правильным выбор клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий отбора является основным – не учитывая его, нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает длительность работы клапана – если он не рассчитан на функционирование в системе, где температура выше, чем допустимая у самого клапана – деталь будет изнашиваться быстрее и потребует замены, либо вообще не будет функционировать.
Вконтакте
Одноклассники
Как выбрать и применить трехходовой клапан
Трехходовой клапан нужно правильно подобрать по пропускной способности. Также он должен иметь нужный диаметр резьб (1/2 или 3/4 дюйма), и совмещаться должным образом с термоголовкой или сервоприводом.
Есть варианты конструкций клапана со встроенным температурным датчиком, поэтому он в термоголовке не нуждается.
В перечнях оборудования компаний можно встретить весьма много устройств подобного типа, из всего этого предстоит выбрать то, что нужно, что не всегда просто. Во многом сделать правильный выбор помогут знающие специалисты торгующей организации. Но полагаться только на их мнение не следует, лучше разобраться в вопросе самостоятельно.
Смесительные и разделительные трехходовые клапана
Трехходовой клапан представляет из себя узел смешения (разделения) потоков жидкости с тремя подключениями. На корпусе клапана стрелками указывается выполняемая им функция.
Например, устройство смешивает 2 потока в разных пропорциях в зависимости от положения тарельчатого клапана.
В первом крайнем положении на выход попадет только первый поток, в другом крайнем – только второй поток, в среднем положении потоки смешаются в равных пропорциях, например.
- Если подаются жидкости с разной температурой, то с помощью клапана можно регулировать температуру жидкости на выходе, получаемую в результате смешения двух потоков.
Клапан разделения будет разделять потоки на 2 направления, подмешивая в той или иной пропорции теплоноситель в разные ветви. Его применение точно такое же, как и клапана смешения, только установка по ветвям зеркальная.
- На основе обоих клапанов можно создать узлы регулировки температуры в отопительных сетях. При этом температура на выходе может настраиваться встроенным термодатчиком или клапан может регулироваться термоголовкой, с выносным температурным датчиком.
Конструкции трехходовых клапанов
Чаще применяются седельные клапана, в которых седло перемещается на подпружиненном штоке и перекрывает входные отверстия.
Это распространенная конструкция, которая применяется с термоголовками нажимного действия.
Другой вариант – поворотно-шарикового переключения. Переключение между потоками происходит при поворачивании регулятора, что обычно делается сервоприводом по команде от термодатчика. Такая система дороже и энергозависимая.
Схема применения трехходового клапана
Типичная схема подключения трехходового клапана, для защиты теплообменника твердотопливного котла от холодной обратки. Осуществляется подмес теплоносителя с подачи в обратку по малому кругу. Цель – поддерживать на обратке всегда больше, чем 55 градусов, чтобы не происходило конденсации водяных паров на теплообменнике, и соответственно, чтобы не было значительных загрязнений и кислотной коррозии.
Сильфонный датчик термоголовки устанавливается на обратке и дает команду термоголовке о степени нажима на шток седельного трехходового клапана смешения. Предварительное открытие регулируется вращением настройки.
Где еще применяются трехходовые клапаны
Типичное применение регулировки температуры теплоносителя с помощью трехходовых клапанов следующее.
- Регулировка температуры теплоносителя подаваемого с буферной емкости. В заряженном теплоаккумуляторе может быть слишком горячая жидкость, не востребованная в доме. Поэтому клапаном осуществляется подмес холодной обратки в подающую струю согласно настройкам владельцев.
- Поддержание температуры теплоносителя в контурах теплого пола. Для нормальной работы теплых полов, температура на подаче не должна превышать 55 град. Котлы же для радиаторной сети выдают обычно побольше. В большинстве схем теплых полов устанавливаются насосно-смесительные узлы поддерживающие стабильную температуру при перепадах давления и расхода теплоносителя.
- В сложных схемах отопления, где после выравнивателя давления (буфера, гидрострелки, кольца) подключены контуры с разной потребностью в температуре. Регулировку надежней выполнить не путем уменьшения расхода по контуру, а смесительным узлом на основе трехходового клапана.
Регулировку надежней выполнить не путем уменьшения расхода по контуру, а смесительным узлом на основе трехходового клапана.Вместо трехходового клапана во многих схемах может применяться двухходовой, регулирующий количество потока, который затем будет подмешиваться на тройнике в основную струю. Но эти узлы требуют стабильного давления, а также особого расчета, поэтому двухходовой клапан можно встретить в заводских насосно-смесительных узлах.
Иногда требуется только фиксированная температура на выходе. Клапан с терморегулирующим устройством дешевле…Как подобрать трехходовой клапан по пропускной способности
Основной характеристикой трехходового клапана является условная пропускная способность, обозначенная как Kvs, м³/ч. Она указывается при условии разницы давлений на штуцерах клапана 1 Бар.
Например, в каталоге (в характеристиках) можно встретить Kvs = 2,5 в м³/ч, это значит, что при давлении 1 бар через полностью открытый клапан за час пройдет 2,5 куба теплоносителя.
Но как пользоваться этой цифрой в реальных условиях?
- Во первых, нужно узнать, сколько нам нужно пропустить жидкости через такой клапан? Во вторых, — какой перепад давления будет на клапане в нашей схеме?
Требуемый расход жидкости Ктр, м куб./час через клапан для любой схемы не сложно вычислить по формуле:
Расчет трехходового клапана
Ктр=0,86 Q/∆t, где Q – мощность ветви (тепловая нагрузка), для котла или цепи отопления всего дома принимается по мощности теплогенерации кВт, ∆t – разница температур подачи и обратки, обычно это 20 град, а для теплого пола – 10 град.
Тогда для обвязки 20 кВт-ного котла через клапан должно проходить жидкости не менее чем Ктр=0,86 20/20=0,86 м куб/час, при перепаде давления 1 бар.
Но у нас перепад давления намного меньше – порядка 0,2 бар. При таком давлении пропускная способность клапана должна быт значительно больше. Какая именно?
- Перепад давления для любой схемы между подачей и обраткой не будет превышать 0,2 бар, типично находится в пределах 0,1 – 0,2 бар.
Существует некая импирическая формула на этот счет, — пропускная способность клапана в нашей схеме должна быть не менее, чем
К= Ктр/√р, м куб/час, К= 0.86 / √0.2 = 1.9 м³/ч.
Подбираем клапан с большей характеристикой: Kvs больше чем К, но не намного, чтобы не сильно переплачивать за объемность конструкции, подходит Kvs =2,5 м³/ч.
Подбираем трехходовой смесительный клапан с такой пропускной способностью от известного производителя и считаем, что он обеспечивает нам нормальное смешения в схеме с мощностью 20 кВт.
В целом, подбор термоголовок, их размещение, настройка работы с выбранным трехходовым или двухходовым клапаном является не столь простой задачей. Для новичков желательна консультация, по крайней мере, опытного продавца с демонстрацией монтажа и инструкцией по применению, созданию смесительного узла, и определению подходит ли он для конкретной схемы. Тем более, если планируется применять электропривод. Или остается доверить эту работу специалисту.
Ремонт трехходового клапана 🔥 котла на дому в Москве, вызов мастера
При поломках газового оборудования самостоятельно устранять неполадки нельзя – газ взрывоопасен. Для починки техники рекомендуется вызвать опытного специалиста, имеющего лицензию. Мастера Muguru оперативно проведут ремонт трехходового клапана котла дома у клиента в Москве. Гарантия качества и привлекательная цена сделают услугу комфортной и выгодной.
Признаки поломки трехходового клапана котла
Трехходовой клапан – это деталь, которая регулирует входящие потоки, контролируя температуру. Имеет один вход и два выхода. Изготавливается из нержавеющей стали.
Если оборудование дала сбой в работе, слышится посторонний шум, не нагревается вода, то одной из возможных причин может быть поломка клапана. Небольшая деталь ломается при таких обстоятельствах:
- Механическое повреждение.
- Износ.
- Подсоединение посторонних запчастей к корпусу.
Котел подает сигнал о сбое в работе автоматики. Одной из причин бывает неисправность клапана. Порванная мембрана, повреждения корпуса приводят к отключению агрегата в целом. Чтобы не остаться в холодном доме рекомендуется обратиться за помощью к специалисту. Квалифицированный газовщик быстро проведет ремонт газового оборудования. Сервис Muguru гарантирует, что к вам домой в Москве приедет опытный газовщик с лицензией.
Этапы ремонта
Самостоятельно чинить газовое оборудование опасно для здоровья человека и его имущества. Только квалифицированный газовщик может правильно и безопасно устранить неисправность. Потому вызов знатока просто необходим.
Приехавший специалист проводит работу в несколько этапов:
- Диагностика.
- Ремонт, смена деталей.
- Чистка.
- Сбор оборудования, подключение.
Специалист выясняет причину неисправности. Если деталь можно отремонтировать, то проводят смену запчастей.
Если клапан починке не подлежит, то мастер устанавливает замену.
Чистка узлов, контактов обеспечивает правильную установку клапана. После монтажа устройства на место, проверяют качество работы техники.
Как предотвратить поломку?
Неправильная эксплуатация, большая нагрузка приводит к неисправности устройства. Подключение устройства должно выполняться согласно инструкции, ведь неправильная установка приводит к поломке всего агрегата. Своевременный сервис продлит срок службы котла.
Ремонт техники без выходных в Москве
Мастера Muguru оперативно устранят неполадку любой сложности. Большой штат сотрудников позволяет подобрать менеджеру опытного специалиста. Какая бы модель техники не требовала ремонта, будьте уверены, мы предоставим отменный сервис, квалифицированного мастера.
Газовщик приедет к вам домой, так что вы сэкономите массу времени и сил, ведь не нужно будет везти устройство в сервис. Даем гарантию на оказанные услуги.
Стоимость ремонта вас приятно удивит – звоните!Подключение трехходового клапана до системы отопления
В современных системах отопления прибор, такой как трехходовой клапан, применяется очень часто, поскольку является очень важным прибором качественного и правильного регулирования теплоносителя, по температуре, а не по расходу. Ведь подача оптимально нагретого теплоносителя на систему отопления – является лучшим способом экономить энергоносители.Трехходовые клапаны имеют также и другие полезные функции, о которых мы расскажем в данной статье. Вначале нужно рассмотреть вопрос «как работает трехходовой клапан» и разобраться в его внутреннем устройстве.
Содержание статьи:
- Разновидность трехходовых клапанов
- Устройство и принцип работы
- Использование приводов
- Схемы подключения клапана до системы отопления
Разновидность трехходовых клапанов в системе отопления
Трехходовые клапаны для отопления делятся на три вида по устройству и принципу работы:
Смесительные клапаны выполняют функцию смешивания двух потоков теплоносителя, которые имеют разную температуру.
Разделительные клапаны разделяют поток теплоносителя на два отопительных контура.
Переключающие клапаны предназначены для переключения потока теплоносителя между двумя линиями. Распознать данные клапаны внешне нетрудно, обычно принцип работы устройства изображен на корпусе смотрите на рисунке 1. Вот такой имеет вид трехходовой смесительный клапан:
Рисунок 1
Похожее значение также есть на разделительном приборе, а на переключающих устройствах изображение может и не быть, но есть значительные внешние отличия по форме. изображение смотрите ниже.
Рисунок 2
С помощью смешивания или разделения потоков теплоносителя достигается эффект оптимальной для Вас температуры теплоносителя, которые поддается на разные контуры, например, радиаторное отопление и контур теплого пола.
Переключающие клапаны применяются в газовых двухконтурных котлах, когда требуется нагретый теплоноситель поочередно направлять в разные теплообменники.
Приспособление и принцип работы
Для того чтобы разобраться из чего состоит смесительный трехходовой клапан и как он работает нужно изучить схему, которая находится ниже. Внутри корпуса с тремя патрубками оснащены три камеры, проходы между которыми перекрываются терельчатыми клапанами. Они зафиксированы на одной оси – штоке, выходящем из корпуса с четвертой стороны.
Принцип действия такой: при нажатии на шток, он начнет открывать проход для одного потока и постепенно закрывать для другого. Итог будет такой: теплоноситель в камере смешивания клапана получится еобходимой температуры и будет выходить через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, который установлен в соответствии со схемой.
Рисунок 3
Использование сервоприводов
Кроме термостатической головки, есть и другие приборы, которые предназначены для управления трехходовыми клапанами.
Первый из них является ручным, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Это является не самым лучшим вариантом, он годится только в том случае когда, теплоноситель, который поступает в патрубки неизменный. Другой вариант – это управление с помощью сервопривода, который получает команды от командо-контроллера. Для совместной работы, с разными приводами используется другой тип клапанов – поворотные, данное устройство указано на рисунке 4. Рисунок 4Рисунок 5
Такое устройство имеет определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы следующий: ось поворачивается на нужный угол, которая вращается сервоприводом. Контроллер управляет приводом, который получает импульсы от одного или нескольких датчиком. Обычно такие приводы устанавливают в автоматизированных системах отопления с погодным регулированием.
Схемы подключения трехходового клапана до системе отопления
Когда уже есть понимание, что такое трехходовой клапан и в чем заключается его робота, можно рассмотреть различные схемы подключения до системы отопления, которые зависят от роли элемента в отоплении дома. Монтаж трехходового клапана проводится в таких случаях.
1. Для защиты твердотопливного котла от воздействия конденсата при низкой температуре теплоносителя обратного трубопровода, а также превышения температуры при внезапных отключениях электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45°С, температуру поддерживает смесительный узел с трехходовым клапаном.
3. Для поддержания необходимой температуры воды в разных отопительных контурах системы отопления.
4. Когда нужно присоединить бойлер косвенного нагрева к одноконтурному газовому котлу.
Чтобы защитить отопительное оборудование, например твердотопливный котел от появления конденсата, не можно во время его растапливания допускать подачу теплоносителя в котел остывшей воды из системы отопления.
Для этого используется следующая схема подключения с трехходовым смесительным клапаном. Рисунок 6
Схема работает по следующему принципу. Пока твердотопливный котел не вышел на рабочую температуру, вода циркулирует по малому колу. При нагреве теплоноситель в обратной линии составляет 50-55°С, трехходовой клапан начинает открываться и подмешивать холодным теплоноситель из системы. При выходе теплоносителя на рабочий режим малое коло перекрывается и весь поток идет через всю системы отопления.
В системе «теплый пол» трехходовой клапан выполняет те же функции. Циркуляционный насос подает теплоноситель по отопительным контурам до тех пор, пока он не начнет остывать. Только это произойдет, сработает датчик и термоголовка, после этого данный клапан станет добавлять в замкнутый контур горячую воду, которая идет из котла. Как правильно и эффективно выполнить монтаж коллектора для теплого пола смотрите на рисунке 7.
Рисунок 7
Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35-45°C.
Следующий пример держит в себе подключение (обвязку) твердотопливного котла и теплоаккумулятора (буферной емкости), а также систему отопления дома. Чтобы нагреть аккумулирующий бак полностью за немного времени, температура подачи должна составлять от 70 до 85°С, которая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, который установленный за емкостью вместе с циркуляционным насосом. Смотрите пример схемы подключения системы отопления с трехходовыми клапанами на рисунке 8.
Схема обвязки твердотопливного котла с трехходовыми клапанами
Рисунок 8Состав отопительного оборудования для системы отопления
Технические характеристики трехходовых смесительных клапанов от производителя Afriso
Трехходовые клапаны Afriso ATV
| Модель клапана | Темп. откр (°С) | Соединение | DN | Kvs |
| ARV 333 | 45 | Rp 1″ | 25 | 9 |
| ATV 334 | 50 | Rp 1″ | 25 | 9 |
| ATV 335 | 55 | Rp 1″ | 25 | 9 |
| ARV 336 | 60 | Rp 1″ | 25 | 9 |
| ATV 553 | 45 | Rp 1 1/4″ | 32 | 12 |
| ATV 554 | 50 | Rp 1 1/4″ | 32 | 12 |
| ATV 555 | 55 | Rp 1 1/4″ | 32 | 12 |
| ATV 556 | 60 | Rp 1 1/4″ | 32 | 12 |
Трехходовые клапаны Afriso ARV
| Модель клапана | DN | KVS | Соединение |
| ARV 388 | 20″ | 4 | Rp 3/4″ |
| ARV 382 | 20 | 6,3 | Rp 3/4″ |
| ARV 383 | 25 | 8 | Rp 1″ |
| ARV 384 | 25 | 12 | Rp 1″ |
| ARV 385 | 32 | 15 | Rp 1 1/4″ |
| ARV 386 | 40″ | 24 | Rp 1 1/2″ |
| ARV 387 | 50 | 40 | Rp 2″ |
Трехходовые клапаны Afriso ATM
| Модель клапана | Соединение | Темп. (°С) | KVS |
| ATM 331 | BP 3/4″ | 20÷43 | 1,6 |
| ATM 333 | ВР 3/4″ | 35÷60 | 1,6 |
| ATM 341 | НРП 3/4″ | 20÷43 | 1,6 |
| ATM 343 | НРП 3/4″ | 35÷60 | 1,6 |
| ATM 361 | НРП 1″ | 20÷43 | 1,6 |
| ATM 363 | НРП 1″ | 35÷60 | 1,6 |
| ATM 561 | НРП 1″ | 20÷43 | 2,5 |
| ATM 563 | НРП 1″ | 35÷60 | 2,5 |
Рекомендуем посмотреть трехходовые клапаны для отопления
Как освободить застрявший отводной клапан
Переключающий клапан является важной частью системы отопления дома. И, как и любая другая деталь, она может быть повреждена в результате общего износа.
Если у вас возникнут проблемы с переключающим клапаном комбинированного котла, ваша система отопления не будет работать так эффективно, как обычно.
Проблема с переключающим клапаном потребовала бы открытия котла и переделки механизма. Команда Fantastic Services рекомендует оставить эти задачи в руках квалифицированных технических специалистов.Итак, эта статья предназначена для всех, кто хочет получить общее образование о том, как освободить застрявший переключающий клапан.
Что такое переключающий клапан?
Переключающий клапан — это механизм внутри вашего бойлера, используемый для управления потоком воды через всю систему отопления. Сюда входят смесители, насадки для душа и радиаторы. Комбинированный котел будет регулировать поток горячей воды через переключающий клапан в зависимости от того, какая арматура используется.
Как работает переключающий клапан?
Системные и обычные бойлеры не требуют переключающего клапана, поскольку они хранят горячую воду в баллоне.
Вы можете найти его только на комбинированном котле, потому что они нагревают воду по запросу. Переключающий клапан бойлера выполняет ту же функцию, что и клапан душа — он регулирует поток горячей воды в разные места.
Когда дело доходит до системы отопления дома, переключающий клапан открывается, чтобы тепло достигало радиаторов. Как только в кране или насадке для душа возникает потребность в горячей воде (обычно при включении горячей воды), клапан закрывается. Если вы не пользуетесь кранами или лейкой для душа, переключающий клапан останется открытым, чтобы радиаторы оставались теплыми.
Признаки неисправности переключающего клапана
Есть три наиболее часто встречающихся проблемы с водопроводом, если у вас есть неисправный переключающий клапан. Это:
- Краны, не получающие горячую воду . Самый распространенный симптом неисправности переключающего клапана — отсутствие горячей воды в кранах и душевых головках. Вода в лучшем случае становится теплой, но не более того. Это означает, что котел не отдает приоритет горячей воде для используемого оборудования, потому что переключающий клапан застрял в открытом положении и тепло уходит.
- Много горячей воды, но без отопления . Когда вы включаете систему отопления в холодное время года, ваши радиаторы должны быть теплыми, а горячая вода должна доходить до кранов. Однако, если у вас есть горячая вода в кранах и насадках для душа, но нет отопления, тогда у вас обратная ситуация — переключающий клапан застрял в закрытом положении и не позволяет теплу достигать радиаторов. Однако, если ваши обогреватели холодны только внизу, проблема в другом.
- У вас есть горячая вода, только если отопление на .Если летом вы не пользуетесь системой отопления, горячая вода все равно должна попадать в краны и душ. Если у вас нет горячей воды, когда отопление выключено, но есть, когда отопление включено, то опять же, у вас неисправный переключающий клапан.
Это означает, что котел не отдает приоритет горячей воде для используемого оборудования, потому что переключающий клапан застрял в открытом положении и тепло уходит.Вам также может понравиться:
Как проверить переключающий клапан котла
Предположим, что вы столкнулись с наиболее частым признаком неисправности переключающего клапана — отсутствием горячей воды.
Чтобы проверить и точно знать, в чем проблема, вот что вам следует сделать:
- Откройте котел и найдите переключающий клапан .Если это уже кажется сложной задачей, лучше не выполнять ее самостоятельно. После того, как вы снимете крышку котла, вам нужно найти механизм переключающего клапана.
- Включите горячую воду из-под крана и проверьте переключающий клапан . Если вы используете горячую воду, клапан должен закрываться, чтобы направить ее в кран, то есть он должен двигаться. Если вы не видите движения, значит, он застрял.
Нужно снова запустить котел?
Не говори больше! Мы сразу же пришлем вам сертифицированного специалиста! Просто введите свой почтовый индекс:
Как освободить застрявший переключающий клапан
Мы не рекомендуем ремонтировать переключающий клапан самостоятельно.Если вы считаете, что возникла проблема, вам следует позвонить квалифицированному инженеру, чтобы он ее рассмотрел.
- Проверить наличие других проблем .
Прежде чем что-либо делать с переключающим клапаном, важно осмотреть весь механизм котла. Даже если вы на 100% уверены, что клапан неисправен, может быть и другая проблема. Ремонт частей котла может привести к дополнительным повреждениям.
- Очистите клапан .
Если клапан — единственная проблема, возможно, он застрял из-за коррозии.На рынке есть коммерческие химические очистители для котлов. Однако важно знать, какой и когда использовать. Если вы не будете осторожны, то можете дополнительно повредить механизм котла.
- Заменить вентиль .
Надежный техник по котлам проведет необходимые проверки и в конце определит, следует ли очистить застрявший переключающий клапан или полностью заменить его на новый. Замена всего переключающего устройства является деликатной процедурой и должна выполняться только сертифицированным инженером.
Если ваш котел все еще находится на гарантии и вам необходимо заменить блок переключателя, этот процесс будет выполнен бесплатно для вас. Если на ваш котел не распространяется гарантия, вам придется оплатить замену клапана и оплату труда специалиста. Если они обнаружат больше неисправностей в механизме котла, особенно если он был установлен более 10 лет назад, вам могут посоветовать вообще купить новый.
Нанять профессионала
Профессиональные специалисты Fantastic Services НЕ рекомендуют домовладельцам самостоятельно ремонтировать котлы (если они сами не являются сертифицированными специалистами).Если вы попытаетесь что-то сделать с механизмом, вы можете потерять гарантию. Если у вашего котла нет гарантии, вам придется оплатить ремонт и замену деталей из своего кармана. Надежные специалисты Fantastic Services всегда готовы помочь с любыми проблемами с котлом.
А, если вы присоединитесь к нашему Fantastic Club, вы получите льготные тарифы и льготные места для бронирования более чем на 25 услуг, включая ремонт котлов. Узнайте, что такое Fantastic Club.
Посетите главный сайт, чтобы узнать цены на услуги наших профессиональных мастеров по ремонту котлов!
Takeaways
- Переключающий клапан помогает поддерживать систему отопления вашего дома в рабочем состоянии;
- Если переключающий клапан застрял в открытом положении, горячая вода не попадет в краны и душевые лейки;
- Если переключающий клапан заклинивает, он не позволит вашим радиаторам обогреть комнату;
- Самый распространенный метод ремонта — очистка или замена переключающего клапана;
- Всегда вызывайте сертифицированного специалиста, если у вас возникли проблемы с пароконвектоматом, особенно если он все еще находится на гарантии.
Если вы обнаружите, что у вас есть горячая вода, но нет отопления (или наоборот), вероятной причиной является неисправный переключающий клапан. Но так бывает не всегда. Если вы обнаружили, что у вас нет отопления или горячей воды, ознакомьтесь с публикацией в нашем блоге по следующей теме, чтобы узнать, что вы можете сделать.
***
Приходилось ли вам сталкиваться с заклиниванием переключающего клапана дома? Как вы справились с этой проблемой? Делитесь впечатлениями в комментариях!
Источник изображения: Джеймс С. Дэвис / shutterstock.com
Понравилась статья? Поделиться с друзьями!
Средние трудозатраты / цена на установку / замену трехходового / моторизованного клапана
| Работа | Описание | Трудозатраты |
| 1 | Для замены электродвигателя клапана потребуется неспешный час, поэтому, включая покупку двигателя (65 фунтов стерлингов), он, вероятно, будет заряжать полдня… | 155 фунтов стерлингов |
| 2 | Замена всего клапана будет означать слив, так что определенно полдня включая стоимость клапана (100 фунтов стерлингов)… | 190 фунтов стерлингов |
«Работа» из расчета 175 фунтов стерлингов в день (продавец) 100 фунтов стерлингов (рабочий), включая дополнительные крепления и т. д.и чаевые.
«Материалы», если упоминаются, — это более крупные предметы (котел) и вещи, которые можете выбрать только вы (плитки и т. Д.).
Также необходимо полностью добавить НДС.
Информационный лист по установке / замене трехходового клапана / клапана с электроприводом
Возможно, вы видели их, но скорее всего, вы не знаете, что они делают.
Они могут быть «трехходовыми» (подсоединены к трем трубам) или «двухсторонними» (как вы уже догадались!). Они являются неотъемлемой частью системы центрального отопления
и имеют наверху пластмассовую или металлическую коробку размером с картофель для выпечки и выходящий из нее кабель.В зависимости от конструкции их работа заключается в том, чтобы останавливать или отводить горячую воду в центральное отопление, так что вы получаете… просто отопление,…. просто горячая вода… или и то, и другое!
Они работают автоматически, обычно по команде термостата.
Когда они «уходят», это не всегда останавливает работу всей системы центрального отопления, но вы скоро заметите, что все не работает должным образом.
Эти клапаны состоят из двух частей, верхняя часть — это электродвигатель, ее можно очень легко заменить.
Насадка вокруг трубы — это механический клапан, и чтобы это изменить, все это должно быть удалено, а это обычно означает, что из системы необходимо опорожнить
.Отводной клапан
— обзор
3.2 Трехходовые регулирующие клапаны
Трехходовые клапаны обеспечивают переменный поток через змеевик, поддерживая в некоторой степени постоянный поток в системе, как показано на Рисунок 3-1 .
Смесительные и переключающие трехходовые клапаны показаны на Рисунках 3-17 .В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым C (для общего) или иногда AB.
Рисунок 3-17. Конфигурации смесительного (левый) и переключающего (правый) клапанов
На рис. 3-18 показано, что нижний порт смесительного клапана обычно открыт для общего порта COM.(открыт для общего, когда стебель поднят).
Рисунок 3-18. Трехходовой смесительный клапан
Этот порт обычно обозначается NO (нормально открытый), хотя иногда он обозначается буквой B (нижний порт). Другой порт обычно закрыт по отношению к общему и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общая розетка обычно обозначается COM или OUT. Отводной клапан обозначен аналогичным образом.
В Рисунок 3-19 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.
Рисунок 3-19. Трехходовой отводной клапан
У некоторых производителей клапан может быть спроектирован так, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в двухходовых клапанах, заглушки как для смесительного, так и для переключающего клапана расположены так, чтобы избежать гидравлического удара (т. Е. Поток находится под седлом клапана). Следовательно, важно, чтобы клапан был правильно подключен к трубопроводу и помечен в соответствии с направлением потока, и смесительный клапан не должен использоваться для отвода, или наоборот.
Смесительные клапаны дешевле переключающих клапанов и поэтому встречаются чаще. В большинстве случаев, когда требуются трехходовые клапаны, они расположены в смесительной конфигурации, но иногда требуется отводной клапан.
Более частое использование смесительных клапанов вместо отводных клапанов, по-видимому, является причиной того, почему двухходовые клапаны традиционно размещаются на обратной стороне змеевика (где должен идти смесительный клапан), а не на стороне подачи (где отводной клапан может be), как показано на рисунке Рисунок 3-1 .С функциональной точки зрения, не имеет значения, , на какой стороне змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса на гидравлических змеевиках, чтобы обеспечить принудительный выпуск воздуха из возвратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, сдерживается за счет потерь / притока тепла через змеевик.
На Рисунке 3-20 показаны схемы двух типичных трехходовых смесительных клапанов.
Рисунок 3-20. Типовая компоновка трехходового смесительного клапана
Обратите внимание на то, как обозначены порты клапана; Важно, чтобы схемы управления были помечены таким образом, чтобы гарантировать, что клапан подключен к трубопроводу в желаемой конфигурации, чтобы он не смог попасть в нужное положение и должным образом реагировал на управляющее воздействие контроллера. Общий порт ориентирован таким образом, чтобы поток всегда возвращался к распределению возврата. В примере вверху Рис. 3-20 клапан обычно закрыт для прохождения потока через змеевик.Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет показана на возвратном патрубке клапана). Однако, поскольку обычно открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение обозначения схемы приводит к ошибкам в полевых условиях. Лучше переставить схему, как показано в нижней части Рисунок 3-20 , так, чтобы порт NO был показан в правильном положении.
Обратите внимание на балансировочный клапан, показанный на байпасной линии змеевика на Рисунок 3-20 .Хотя обычно он не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), этот клапан, тем не менее, необходим для правильной работы водораспределительной системы, если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать падению давления в змеевике, чтобы, когда клапан находится в положении байпаса, падение давления было аналогично пути через змеевик. Без клапана происходит короткое замыкание жидкости и перепад давления между подачей и возвратом в системе будет падать, что может привести к нехватке других змеевиков в системе, которые требуют более высокого перепада давления.
Заглушки в трехходовых клапанах доступны в том же стиле, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба стиля во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках одной линии производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками.Выбор стиля штекера обсуждается в следующем разделе.
Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не приведут к постоянному потоку независимо от того, какой тип заглушки выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток проходит 100% через змеевик или байпас. Однако, когда клапан находится между этими двумя крайними значениями, поток всегда будет увеличиваться с линейной пробкой и, в меньшей степени, с равнопроцентной пробкой.Причина этого станет очевидной, если мы рассмотрим размер и выбор клапанов в следующем разделе.
Перед выбором и определением размеров необходимо рассмотреть еще одну характеристику поведения регулирующих клапанов. Регулирующие регулирующие клапаны имеют неотъемлемую рабочую характеристику, называемую «коэффициентом диапазона». Коэффициент диапазона регулирующего клапана — это отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, применяемым к клапану.Коэффициент диапазона 10: 1 указывает на то, что только клапан может регулировать расход до 10%.
Установленная способность того же клапана управлять малым расходом — это «коэффициент диапазона изменения». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане увеличивается. Отношение перепада перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление осталось прежним, авторитет был бы P / P = 1.Однако, если давление увеличится в четыре раза, авторитет будет = 0,25. Коэффициент диапазона изменения клапана рассчитывается путем умножения собственного коэффициента диапазона изменения на квадратный корень из авторитета клапана. Следовательно, клапан с приличным диапазоном регулирования (скажем, 20: 1), но с низким авторитетом (скажем, 0,2) не будет иметь хорошей способности регулировать до малых расходов (диапазон регулирования 20 • √0,2 = 9: 1) и сможет только обеспечивать «двухпозиционный» контроль над значительной частью диапазона расхода.
Многие регулирующие клапаны HVAC шарового типа не имеют высоких коэффициентов диапазона изменения; крупный производитель перечисляет значения от 6.От 5: 1 до 25: 1 для их диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно> 150: 1).
Как проверить трехходовой вентиль в газовом котле: пошаговая инструкция
Трехходовой клапан — это устройство, широко используемое в самых разных конструкциях бытовых и промышленных устройств. Соответственно, такое же устройство используется в бытовом газовом оборудовании. Наряду с различными неисправностями бытовых газовых котлов пользователи часто сталкиваются с поломкой трехходового клапана.Согласитесь, было бы неплохо выяснить, почему этот аппарат выходит из строя, и попытаться исправить это самостоятельно.
Между тем, даже профессиональным механикам не всегда удается «с первого взгляда» констатировать потерю работоспособности устройства. Это требует соответствующей проверки. Поэтому в рамках нашей статьи мы рассмотрим, как проверить трехходовой вентиль в газовом котле при подозрении на неисправность этого механизма. Также поговорим о типах устройства и его функциональности.
Содержание статьи:
- Кратко о механизме трехходового клапана
- Функциональное использование прибора
- Как проводится проверка 3-ходового клапана?
- Шаг №1 — привод обратного клапана
- Шаг 2 — проверка распределителя потоков
- Выводы и полезное видео по теме
Кратко о механизме трехходового клапана
Устройство трехходового клапана для бытового газового котла и другого газового оборудования довольно простое, несмотря на кажущуюся сложную форму.Следует отметить, что конструкция клапанов существенно различается у каждого производителя, но принцип работы фактически остается неизменным.
Традиционно футляр для инструментов из бронзы. Такие рабочие элементы, как приклад , пружины — изготовлены из стали. Мембрана обычно изготавливается из резины с двойным кольцом . Соединительные детали (, фитинги ) могут иметь резьбу или пайку, в зависимости от модели трехходового клапана.
Один из распространенных вариантов трехходового клапана: 1, 2 — угловой проходной транспортный канал; 1, 3 — прямой транспортный канал; 4 — головка привода; А — транспорт потоков в режиме обогрева; Б — транспортировка потоков в режиме горячего водоснабжения
Обычно вместе с устройством используется электромеханический привод. Благодаря его работе осуществляется двухточечное управление.
Итак, привод трехходового клапана может быть ручным, электромеханическим (термостатическим, с термоголовкой), электрическим, гидравлическим.
Принцип работы трехходового клапана для газового котлового контура примерно следующий: при работе устройства в режиме нормально открытого транспорта, прямой проход транспортного канала, соответственно, открыт. Угловой канал остается закрытым.
Различное состояние механизма обеспечивает открытие углового транспортного канала и блокирование прямого транспортного канала соответственно. Возможны также промежуточные положения штока и заслонки трехходового клапана.
Подробнее об устройстве и принципе работы трехходового клапана мы рассказали в следующем материале.
Функциональное использование прибора
Если рассматривать механизм переключения потока с точки зрения возможной функциональности, следует отметить, что устройства различаются по принципу действия:
- Разделительный.
- Переключение.
- Смешивание.
Принцип работы разделения предполагает разделение потока, направление его на два контура.
Функция переключения предусматривает организацию переключения между устройствами, потребляющими тепловую энергию. Например, переключение между ГВС и отоплением двухконтурным газовым котлом.
Переключающий вентиль по назначению (классическая схема): П — первичный контур; Б — вторичный контур; 1, 2 — прямой транспортный канал; 3, 2 — канал транспортный угловой
Функциональность коммутации позволяет организовать эффективное переключение между различными устройствами, вырабатывающими тепловую энергию:
- водонагреватели;
- тепловые насосы;
- солнечные батареи и др.
Еще одна функция трехходового клапана для бытового газового котла — смешивание. Позволяет организовать контролируемое смешение потоков рабочего тела (подмешивание обратного потока в нагретый теплоноситель).
Для этого достаточно установить на обратном патрубке системы отопления трехходовой вентиль.
Функции смесительного клапана (классическая схема): П — первичный контур; Б — вторичный контур; 2, 1 — прямой транспортный канал; 2, 3 — угловой транспортный канал
Теперь, после краткого ознакомления с конструктивными деталями устройства, можно рассмотреть особенности проверки работы трехходового клапана, установленного на схеме газового котла.
Как выполняется проверка 3-ходового клапана?
Неисправность устройства сказывается на работе газового котла в целом. Например, при недостаточной подаче теплоносителя газовый котел может просто отключиться из-за перегрева. Или же неисправность трехходового клапана может сопровождаться отсутствием должной температуры нагрева теплоносителя в системе отопления.
В любом случае прибор нужно проверить на работоспособность. В этом случае для проведения диагностических мероприятий регулирующее устройство газового котла, как правило, необходимо демонтировать.Демонтаж относительно несложный, поэтому такие работы вполне можно провести своими силами.
Шаг №1 — привод обратного клапана
Далее мы шаг за шагом рассмотрим процесс проверки, начиная с проверки диска. Рассмотрим особенности диагностики арматуры с разными типами приводов.
Диагностика электропривода трехходового клапана
Шток клапана традиционно приводится в действие электрическим приводом. Поэтому в первую очередь следует проверить целостность, наличие питания и работоспособность привода.
Целостность внешней части проверяется визуально путем тщательного осмотра, а наличие питания и целостность внутреннего механизма — соответствующими инструментами.
Диагностика приводного конца трехходового клапана газового котла с помощью распространенного электрического прибора — тестера
Привод и все элементы этой части конструкции обычно диагностируются с помощью электрического тестера. С помощью этого устройства можно проверить как целостность цепей, так и наличие напряжения питания.Исправный привод должен демонстрировать рабочий процесс при подаче / отключении питающего напряжения — движение толкателя штока клапана.
Допускается проверка работы электропривода путем непосредственного подключения механизма к электрической сети, используя для этого разъем, идущий в комплекте с приводом. Этот момент четко освещен на видео в конце статьи.
Проверка термостатической головки
Если конструкция трехходового клапана не предусматривает наличие электропривода, но имеет управляемую термостатическую головку, необходимо проверить эту часть системы, применив температурное воздействие непосредственно к цилиндру датчика.
Термостатическая головка дополнена температурным цилиндром. На некоторых моделях газовых котлов трехходовые клапанные конструкции оснащены приводом данного типа
.Например, можно нагреть цилиндр термостатической головки с помощью электрического фена.
Рабочая термоголовка должна реагировать на изменения температуры и толкать / тянуть шток клапана так же, как это делает электрический привод.
Проверка агрегата с гидравлическим приводом
Если в системе газового котла используется клапан, регулирующий потоки и действующий по принципу гидравлического управления штангой, то достаточно провести диагностику работоспособности такого устройства непосредственно в системе котла.
Конструкция разделительного устройства газового бытового котла, снабженного гидроприводом регулирующей тяги. Этот тип устройств довольно распространен.
Обычно такая конструкция подлежит демонтажу и разборке с последующей проверкой целостности:
- пружины
- ;
- пломбы;
- мембраны;
- кольца.
Подозрения на неработоспособность трехходового клапана, в этом случае, можно подтвердить, запустив газовый котел в тестовом режиме.Если при этом отмечается нарушение теплового распределения по рабочим контурам системы, клапан работает некорректно на 90%.
Шаг 2 — проверка распределителя потоков
Механизм устройства может изнашиваться в процессе эксплуатации. Кроме того, при транспортировке теплоносителя характерно скопление в системе различного мусора, отложений и т. Д.
Все это может блокировать работу устройства. Поэтому в первую очередь требуется провести визуальный осмотр всех имеющихся деталей .
Детали трехходового клапана одной из выпускаемых конструкций, подлежащие контролю при подозрении на неисправность устройства управления
Далее выполняется проверка нормального хода диафрагмы . Как правило, шток в рабочем состоянии движется плавно, с некоторым натягом. Ход можно проверить, приложив небольшое усилие к концу штока (выход привода), который выходит через отверстие капсулы корпуса клапана.
Если коэффициенты клина хода стержня по всей длине не учтены и стержень самостоятельно возвращается в исходное положение из точки упора, то эта часть распределительного устройства исправна.
Наконец, проверяются элементы уплотнителей, — шаровые или диафрагменные, в зависимости от конструкции. В то время как диафрагмы с резиновыми уплотнениями обычно имеют дефекты разрыва, шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к потере полноценного уплотнения, соответственно алгоритм регулирования потока устройством нарушается.
Выводы и полезное видео по теме
Ниже полезный для ознакомления видеоматериал, в котором демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле.Тем более что дана практика разборки своими руками.
Распределительное устройство, описанное в видео, оснащено гидравлическим приводом штанги. Ознакомление с этой практикой ремонта поможет вам понять, как проверять устройства подобного типа и ремонтировать при обнаружении дефектов.
Таким образом, трехходовой вентиль для бытового газового котла можно испытать практически в любой конструкции, вне зависимости от индивидуальной конструкции. Главное — правильно определить, с каким приводом используется распределительное устройство газового котла.Информацию по этому вопросу можно получить из документации к оборудованию или опираясь на примеры демонстрации накопителей в этой статье.
У вас есть полезная информация по теме, обсужденной выше, и вы хотели бы поделиться ею с другими пользователями? Пишите свои замечания и комментарии в блоке ниже, добавляйте фотографии, оставляйте свои рекомендации — форма обратной связи расположена ниже.
Двухходовые регулирующие клапаны Гидрооборудование и трубопроводы Гидравлическое оборудование и трубопроводы
Регулирующий клапан, возможно, является наиболее важным компонентом системы распределения жидкости, поскольку он регулирует поток жидкости в контролируемый процесс.В системах HVAC регулирующие клапаны в основном используются для управления потоком охлажденной воды, горячей воды и воды конденсатора, что является предметом данного раздела. Управление другими жидкостями, включая пар, хладагенты, газы и масло, во многих аспектах схожи, но здесь конкретно не рассматриваются, поскольку они имеют особые требования к конструкции, включая вопросы безопасности и совместимости материалов.
Стили и принципы работы
Регулирующие клапаны могут быть двухходовыми (одна труба на входе и одна труба на выходе), которые действуют как переменное сопротивление потоку, или трехходовыми (две трубы на входе и одна на выходе для смесительных клапанов — одна труба на входе и две на выходе для отводных клапанов. ), как показано на рисунке , рисунок 1 .Трехходовые клапаны могут быть либо смешивающими (два потока потока объединяются в один), либо отклоняющими (один поток потока разделяется на два), как показано на рисунке. Во всех трех показанных конфигурациях клапаны регулируют поток через охлаждающий или нагревательный змеевик, чтобы изменить его емкость.
Рисунок 1. Простые схемы двух- и трехходового клапана
В двухходовой конфигурации расход через циркуляционную систему может изменяться. В трехходовых конфигурациях поток остается относительно постоянным через контур, который включает насос, и изменяется в контуре, содержащем змеевик.Это хорошо работает для систем, в которых для подачи тепла, как правило, бойлера, или для охлаждения, обычно охладителя, требуется постоянный поток. В других системах может оказаться важным постоянный поток в змеевике, возможно, для предотвращения замерзания. В этом случае насос может быть в контуре змеевика.
Регулирующие клапаныобычно бывают трех типов: запорные, дроссельные и шаровые. Шаровой кран был самым распространенным в течение многих лет, но описанные шаровые краны становятся очень популярными и начинают занимать значительную часть рабочего рынка.Ниже 2 дюймов они обычно имеют резьбовые или паяные соединения, а более 2 дюймов — фланцевые.
На Рисунке 2 показан типичный односедельный регулирующий клапан двухходового типа проходного типа. Он состоит из корпуса, одноместного седла и заглушки. Плунжер соединен со штоком, который, в свою очередь, соединен с приводом, также называемым приводом или двигателем. Перемещение штока вверх и вниз контролирует поток. Полное отключение достигается, когда заглушка плотно прижата к седлу.
Рис. 2. Двухходовой шаровой односедельный клапан (поток жидкости слева направо)
Корпус подсоединяется к системе трубопроводов любым подходящим способом (болтами, фланцами, сваркой, пайкой и т. Д.), Но важно, чтобы были предусмотрены штуцеры или что-то подобное, чтобы клапан можно было легко снять для ремонта или замены. Убедитесь, что направление потока соответствует стрелке на корпусе клапана. Должны быть предусмотрены сервисные (ручные) клапаны для изоляции отдельных регулирующих клапанов или подсистем трубопроводов.
Привод, который подпружинен для подъема штока клапана при потере мощности, в сочетании с шаровым клапаном, показанным на рис. , рис. 2, дает нормально открытый клапан в сборе. Клапан открыт при отключении питания от привода.
На рис. 3 показан шаровой клапан, который закрывается штоком вверх. Использование этого привода с клапаном в Рисунок 3-3 приведет к созданию нормально закрытого клапана в сборе, поскольку клапан закрыт при отключении питания от привода.В обоих случаях шток должен приводиться в движение против потока жидкости, чтобы закрыть клапан. Обычно желательны нормально открытые клапаны, когда они доступны, поскольку они всегда не в состоянии открыть положение, и, если требуется закрытие, то ручные клапаны могут быть закрыты / закрыты для ограничения потока до тех пор, пока не будет произведен ремонт.
Рисунок 3. Нормально закрытый двухходовой клапан
Цифры показывают, что поток через клапан должен проходить в направлении, указанном стрелкой. На всех регулирующих клапанах снаружи корпуса имеется стрелка, указывающая направление потока.Причина этого в следующем: в любом соединении между двигателем и штоком клапана будет некоторое провисание, небольшое свободное движение штока клапана. Когда поток происходит в правильном направлении, скоростное давление жидкости и перепад давления жидкости на клапане будут стремиться открыть клапан. Следовательно, двигатель должен плотно прижиматься к нему, чтобы закрыть его, принимая любое свободное движение. Если поток идет в неправильном направлении, скоростное давление стремится закрыть клапан (нажимая на верхнюю часть заглушки клапана в , рис. 2, ).Когда клапан дросселируется по направлению к закрытому положению, давления может быть достаточно, чтобы толкнуть плунжер в закрытое положение, используя преимущество свободного движения или провисания штока клапана. Когда это происходит, поток прекращается, затем исчезает скоростная составляющая давления, и свободное движение позволяет клапану открыться. Начинается поток, снова появляется составляющая скорости, и цикл повторяется бесконечно. Каждый раз, когда поток останавливается и начинается, инерционная сила жидкости в трубе вызывает удар, известный как гидроудар , .Помимо шума и раздражения, он может вызвать отказ системы трубопроводов. Поэтому важно никогда не устанавливать регулирующий клапан в обратном направлении.
На рисунке 4 показан двухседельный клапан, также называемый сбалансированным клапаном. Как следует из названия, он имеет две заглушки и седла, расположенные так, чтобы уравновешивать перепад давления жидкости, и приводу не нужно бороться с перепадом давления, чтобы закрыть клапан, как это происходит в односедельных клапанах, показанных на , рис. .Это уменьшает размер привода. Но клапан по своей сути не может обеспечить герметичное перекрытие. Это снижает его применимость к системам HVAC, где обычно требуется плотное перекрытие, чтобы минимизировать затраты на энергию (для предотвращения утечки и одновременного нагрева и охлаждения).
Рис. 4. Двухходовой двухходовой запорный клапан
Регулирующие шаровые клапаныизготавливаются с двумя основными типами заглушек: линейная (V-образная) заглушка (см. , рисунок 5, ) и равнопроцентная заглушка (, рисунок 6, ).Многие производители имеют вариации этих двух конструкций (называемые модифицированными линейными или модифицированными равнопроцентными), характеристики которых обычно аналогичны описанным здесь.
Рис. 5. Пробка клапана линейного перемещения (V-образное отверстие)
Рис. 6. Пробка клапана равнопроцентного клапана
Плоская заглушка (см. Рисунок 7 ) иногда используется для двухпозиционного режима быстрого открывания.
Рис. 7. Пробка клапана быстрого открывания (плоская пластина)
График на рис. 8 показывает отношение процентного расхода к проценту подъема плунжера для каждого типа плунжера, при условии постоянного падения давления на клапане.Подъем пробки определяется как ноль при закрытом клапане и до 100%, когда клапан открывается до точки, за которой не происходит увеличения потока. Пробка с плоской пластиной обеспечивает около 60% полного потока при открытии только 20%. Таким образом, он подходит только для двухпозиционного управления.
Рисунок 8. Характеристики регулирующего клапана
«Характеристики регулирующего клапана» — это комплексное исследование того, какие характеристики необходимы для системы отопления, вентиляции и кондиционирования воздуха и ее змеевика, а также того, как клапан сконструирован для работы и функционирования.Правильный выбор этих характеристик может привести к созданию правильно скомбинированного регулирующего клапана для своего применения. Очень простой пример этого изображен на Рис. 9 .
Рисунок 9. Комбинация характеристик змеевика и регулирующего клапана
Как показано на рис. 10 , линейная пробка имеет по существу линейную характеристику, в то время как равнопроцентная пробка имеет такую форму, что приращение потока является экспоненциальной функцией приращения подъемной силы. Это означает, что когда клапан почти закрыт, для небольшого изменения расхода требуется большое процентное изменение подъема.
Рис. 10. Типичные характеристики клапана при постоянном падении давления
Когда пробка достигает своего последнего крошечного шага закрытия до полного закрытия, поток очень быстро падает. Этот минимальный расход непосредственно перед закрытием зависит от физической конструкции клапана, плунжера и седла. Отношение минимального расхода к максимальному при одинаковом перепаде давления на клапане называется диапазоном регулирования или коэффициентом изменения диапазона. Для типичного регулирующего клапана HVAC это соотношение будет примерно 20: 1, что эквивалентно 5% расхода, когда клапан едва приоткрыт.Обычно этого достаточно для работы по управлению HVAC. Доступны клапаны с большим передаточным числом, но они более дорогие.
На рисунке 11 показан дроссельный клапан, который по сути представляет собой круглый диск, который вращается внутри корпуса клапана для регулирования потока. Хотя дроссельные заслонки не всегда подходят для режима регулирования (как обсуждается в следующем разделе), их можно использовать для отсечки, балансировки, а также для двух- и трехходового режима. Дроссельная заслонка имеет характеристику, которая находится между равнопроцентной и линейной характеристиками плунжера, см. Рис. 10 , в то время как шаровой клапан имеет почти линейную характеристику.В разных применениях желательны разные характеристики потока.
Рис. 11. Дисковый затвор
Шаровой клапан (в основном шар с отверстиями, который вращается в корпусе клапана) показан на рис. 12, и , 13, . Шаровые краны в основном используются в качестве запорных и балансировочных клапанов в небольших системах трубопроводов (номинальный размер трубы 2 дюйма и меньше), но недавно они были адаптированы для приложений автоматического управления, в первую очередь для небольших змеевиков, таких как змеевики повторного нагрева.Шаровые краны без соответствующей заглушки не должны использоваться в целях регулирования большого расхода; обычно сопротивление в открытом состоянии слишком низкое, что позволяет использовать клапан гораздо меньшего размера по сравнению с трубой, и его управление нестабильно.
Рис. 12. Схема шарового клапана
Рис. 13. Шаровой кран с характеристиками
Шаровые краны с «характерной заглушкой» могут использоваться в некоторых типичных системах управления HVAC, как показано на Рис. 13 .
Характеристики расхода этих стандартных и описанных заглушек с шаровыми кранами показаны на Рис. 14 .
Три рассматриваемых типа клапанов — шаровой, дроссельный и шаровой — требуют привода с приводом. Привод шарового клапана перемещает шток клапана внутрь и наружу, как показано на Рисунок 15 . Приводы шаровых и дроссельных заслонок должны вращать шток клапана с приводом, как показано на Рисунок 16 .
Рисунок 15.Приводы клапанов — перемещение штока вверх и вниз
Рис. 16. Привод клапана — поворотный (любезно предоставлено Honeywell)
Использование двухходовых клапанов дает несколько преимуществ по сравнению с трехходовыми клапанами, в том числе:
Клапан дешевле купить и установить. Это частично компенсируется тем, что приводы обычно стоят дороже из-за более высокого перепада давления на клапане.
Двухходовые клапаны обеспечивают переменный поток, который снижает энергию перекачивания.Это особенно верно, когда на насосах используются приводы с регулируемой скоростью.
Потери тепла в трубопроводах, а также энергия насоса могут быть уменьшены за счет использования клапана для перекрытия потока в неактивные змеевики при обслуживании активных змеевиков; это преимущество, когда центральная установка обслуживает множество змеевиков, работающих по разным графикам.
Различие в нагрузке может быть принято во внимание при определении размеров насосных и распределительных систем, что потенциально снижает их затраты.
В большинстве приложений необходимость в балансировке потоков системы снижается или устраняется.Поскольку клапаны будут использовать столько холодной или горячей воды, сколько требуется нагрузке, система двухходовых клапанов самобалансируется при нормальных условиях эксплуатации. В трехходовых клапанах поток всегда проходит через контур (либо через змеевик, либо через байпас), поэтому поток должен быть сбалансирован, чтобы гарантировать, что требуемый поток поступает в каждый змеевик.
С другой стороны, использование двухходовых клапанов может иметь недостатки:
Некоторые чиллеры и котлы не могут работать с сильно изменяющимся расходом.Использование трехходовых клапанов вместо двухходовых — один из способов решения этой проблемы. (Двухходовые клапаны все еще могут использоваться на змеевиках, но должны быть включены некоторые другие средства для поддержания потока через оборудование, такие как управляемый давлением байпас, VSD или первичная / вторичная насосная система. Справочник ASHRAE — Системы и оборудование HVAC и другие источники для получения дополнительной информации об этих альтернативных конструкциях.)
Двухходовые клапаны вызывают увеличение перепада давлений на регулирующих клапанах, особенно когда насосы не регулируются.Это снижает управляемость системы и может даже привести к принудительному открытию клапанов давлением воды. Приводы обычно имеют больший размер, чтобы справиться с гораздо более крупными запорными клапанами.
Из-за преимуществ, которые они предлагают, обычно рекомендуется использование двухходовых клапанов, используемых с соответствующим байпасом или конструкцией VSD, особенно для больших систем, где их преимущества в отношении энергии и первой стоимости значительны. Но конструкция системы и выбор клапана (обсуждаемые в следующем разделе) должны иметь возможность смягчить эти два недостатка для успешной работы системы.
Диагностика неисправного переключающего клапана на котле [и что стоит исправить]
Неисправный переключающий клапан — обычная проблема для старых типов комбинированных котлов. Со временем они могут изнашиваться или ломаться, вызывая разрушения в системах центрального отопления. Сегодня мы рассмотрим:
- Что такое переключающий клапан?
- Симптомы, указывающие на неисправность переключающего клапана на вашем котле
- Чего ожидать от инженера?
- Затраты на ремонт неисправного переключающего клапана
Это может быть простое решение, но переключающие клапаны дороги.
Самый дешевый способ отремонтировать котел — обратиться к местным инженерам или на сайт котировок онлайн, например HEATABLE.
Надоело платить по счетам за ремонт из-за поломки котла, вы можете получить новый котел Worcester Bosch, установленный HEATABLE, по цене от 1770 фунтов стерлингов или Viessmann Vitodens по цене от 1670 фунтов стерлингов. Как правило, они намного дешевле, чем местные установщики, потому что они работают в Интернете и упростили свои продажи и приобретения.
Воспользуйтесь онлайн-калькулятором бойлера (занимает 90 секунд), чтобы определить, какой прибор наиболее подходит для вашей собственности.
Что такое переключающий клапан?Вот как выглядит переключающий клапан (Worcester Bosch).
Переключающий клапан комбинированного котла работает так же, как затвор на канале. Он открывается и закрывается, позволяя нагреть как горячую воду, так и воду в системе отопления, которая обеспечивает теплом радиаторы и полотенцесушители.
Теоретически клапан всегда должен отдавать приоритет вашей горячей воде (воде из крана и душа) над вашей системой отопления.
Итак, когда вы открываете кран, переключающий клапан перекрывает подачу тепла до тех пор, пока вы не закроете кран.
Поскольку это подвижная деталь, многие неисправности переключающего клапана связаны с заеданием клапана.
Симптомы, указывающие на неисправность переключающего клапана на вашем котле- Люк-теплая вода (краны и душевые)
Это один из наиболее частых симптомов неисправности переключающего клапана.Люк-теплая вода будет подана в душевые и краны. Котел должен отдавать приоритет горячей воде, но если клапан немного приоткрыт на стороне нагрева, часть тепловой энергии (которая обычно подается на краны и душевые) уходит.
- Отопление необходимо оставить включенным, иначе не будет горячей воды
Если сейчас более теплое время года и у вас отключено отопление, попробуйте включить его и дать ему нагреться. После этого проверьте, есть ли горячая вода.Если после включения отопления температура воды повышается, это еще один признак неисправности переключающего клапана.
- Много горячей воды, но без отопления
Это обычная неисправность, связанная с переключающим клапаном. Переключающий клапан, вероятно, застрял на стороне горячей воды. Таким образом, даже если ваша горячая вода является приоритетом, клапан не может открыться, чтобы позволить нагревателю нагреться.
Чего ожидать от инженера?Мы никогда не советуем пытаться отремонтировать котел, вместо этого обратитесь к инженеру по газовой безопасности.
Инженер проведет проверку неисправностей, чтобы убедиться, что это неисправный переключающий клапан, а не что-то еще.
Существуют и другие проблемы с котлом, при которых могут проявляться похожие симптомы.
Какое топливо использует ваш котел?
Если это новое свойство или проблема всегда присутствовала, это может быть что-то простое, например, закрытие клапанов (на трубопроводе).
Эта проверка неисправности обычно включает проверку правильности работы всех элементов управления.
Инженер, скорее всего, заменит весь блок переключателя. Во многих случаях замену требует только диафрагма, но затраты на рабочую силу означают, что стоит заменить весь блок.
Последнее, что вам нужно, — это заменить диафрагму, а затем в ближайшем будущем снова вызвать инженера, потому что сам клапан заедает.
Пока котел разобран, обязательно стоит попросить инженера оценить другие видимые части на предмет износа.
Если нет серьезных проблем, то все, что нужно, — это замена неисправного переключающего клапана.
Если переключающий клапан неисправен и другие дорогостоящие детали уже ушли, мы предлагаем выяснить стоимость нового котла. Для этого мы рекомендуем HEATABLE — они предлагают исключительное соотношение цены и качества. Вы можете проверить цены на их сайте здесь.
Затраты на ремонт неисправного переключающего клапанаБудьте готовы заплатить 250–350 фунтов стерлингов за замену неисправного переключающего клапана.
Как и любой другой аспект системы отопления, здесь есть много факторов, влияющих на стоимость.
Стоимость самого клапанаВо-первых, стоимость переключающего клапана.
Если мы быстро взглянем на Google, мы увидим, что клапаны колеблются от 80 до 200 фунтов стерлингов.
Если в вашем котле есть переключающий клапан, который стоит 80–120 фунтов стерлингов, вероятно, 250 фунтов стерлингов покроют стоимость ремонта (включая детали и работу).
Если в вашем котле есть переключающий клапан стоимостью 150–200 фунтов стерлингов, его ремонт (включая запчасти и труд) будет стоить более 275–350 фунтов стерлингов.
Стоимость трудаПочасовые ставки по стране различаются. Находясь в менее дорогой части Великобритании, по сравнению, скажем, с Лондоном, общая стоимость ремонта может увеличиться на 50-60 фунтов стерлингов.
Также учитывайте простоту замены. К некоторым неисправным переключающим клапанам легко добраться и их легко заменить.
Чем быстрее и проще произвести замену, тем меньше она будет стоить.
Когда не следует заменять переключающий клапанКотлы, которым исполнилось 8-10 лет, конечно, не так продвинуты, как новые котлы.Мы уже знаем, что неисправен переключающий клапан.
Попросите инженера тщательно проверить остальные детали котла.
Если с котлом что-то еще не так, стоит подумать о новом котле. Узнать стоимость нового пароконвектомата можно здесь.
Производители котлов обычно предлагают гарантию сроком на 5-10 лет, поэтому вы знаете, что в течение этого времени у вас не будет никаких проблем.
Предыдущая
Далее
Избегайте дорогостоящих поломок
Обещание замены бойлера: если ему меньше 7 лет и мы не можем его отремонтировать, мы заменим его.
Попробуйте YourRepair . От £ 9 / мес
Все планы включают: годовое обслуживание котла, все запчасти и ремонт, неограниченную поддержку и круглосуточную службу поддержки.
Y План Системы отопления
Большинство жилых домов в Великобритании имеют одну из двух систем управления отоплением. План «S» и план «Y». Оба предназначены для точного управления вашей системой отопления. Здесь мы говорим о плане «».
Преимущества:
- Контроль температуры в системе горячего водоснабжения и отопления
- Работа всех нагревательных элементов по времени
- Экономия на топливе
Недостатки
- Разбавляет и ограничивает поток в некоторых системах
Обзор системы отопления Y-Plan:
Причина, по которой эта система называется Y-образной схемой, связана с формой трехходового клапана.Есть много 3 производителей портов, включая Honeywell, Horstmann и Danfoss, и это лишь некоторые из них.
Горячая вода из бойлера направляется в змеевик горячей воды или в радиаторы, в зависимости от того, какую услугу запрашивает программист и какой термостат требует тепла. Трехходовой клапан также действует как переключатель для включения компонентов системы отопления. Следовательно, для работы системы необходима определенная последовательность переключателей.
Например, с радиаторами:
- Программатор достигает заданного периода времени, когда радиаторам требуется тепло.
- Программатор активирует подачу напряжения на комнатный термостат.
- Если в помещении холодно, то термостат включит это напряжение питания на двигатель в трехходовом клапане.
- Трехходовой клапан переместится, чтобы открыть выпускное отверстие для воды из радиатора. (Занимает около 10 секунд)
- Когда клапан открывается, он включает отдельную подачу напряжения, которая питает котел и насос.
- Котел и насос получают электропитание и работают.Вскоре вы должны почувствовать горячую воду в радиаторах.
Трехходовой клапан имеет 2 источника питания для привода в одну или другую сторону, в зависимости от того, что требуется системе: горячая вода или горячие радиаторы, или и то, и другое.
Проблемы с системами отопления Y Plan
Со временем клапаны могут заклинивать (особенно после лета нахождения в одном положении). Когда головка двигателя перемещается в положение клапана, она выжигает головку.Для этого потребуется новый трехходовой клапан. Купить новый от можно здесь .
Симптомами этого может быть только горячая вода и отсутствие центрального отопления или наоборот. Вы можете проверить, не заклинивает ли клапан, перемещая ручной рычаг сбоку клапана. Когда он открыт, нагретая вода будет отводиться как к змеевику горячей воды, так и к радиаторам.
Как заменить трехходовой клапан:
- Отключить электрически все нагревательные элементы (вынуть предохранители и проверить)
- Изолировать подачу воды в систему отопления (чердак или водопровод)
- Защелкните рычаг клапана в открытом положении (сбоку клапана) и слейте воду из системы отопления (найдите слив ниже уровня трехходового клапана)
- Снимите трехходовой клапан, запомнив проводку (у вас должна быть подача напряжения от комнатного термостата к двигателю клапана.Также будет горячая вода, подаваемая через термостат баллона. Это позволяет системе работать только на обогрев. Также будет нейтраль и земля. Тогда у вас должно быть постоянное напряжение, которое переключается самим трехходовым клапаном, который идет к котлу и насосу. Остерегайтесь клеммных коробок для электрики в системах отопления. Там часто остаются провода под напряжением, даже если вытащите предохранители. Всегда проверяйте дважды! Обычно это кошмар, чтобы понять, не зная, как эти системы работают)
- Установите новый клапан и следуйте инструкциям по его подключению.Не используйте старые цвета старого клапана. Производители часто меняют цвета коммутируемых проводов и т. Д.).
- Заполнить систему отопления и выпустить воздух.
- Подайте питание на систему и проверьте работу.
Вот обычная проводка для системы Y-плана:
Видео ниже охватывает 3-х ходовой клапан. В частности, это положение в системе Y-плана. Мы также рассмотрим основы установки или замены трехходового клапана или головки.
