Сборка щита 380 В: трехфазный щиток своими руками

Получив разрешение на подключение к трехфазной сети, стоит задуматься о том, как сделать так, чтобы сборка щита 380 В была надежной, работоспособной и легкой в обслуживании. В принципе, при условии установки дифавтоматов, это несложно, но дорого. Если бюджет ограничен, придется придумывать схему распределения нагрузки. А это непросто, так как надо соблюсти логику распределения линий и не перегрузить при этом фазы.

Содержание статьи

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами.

А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Схемы сборки трехфазных электрощитов

Сборка щита 380 В может быть сделана по разным схемам. Вариантов много, важно выбрать наиболее логичный, не слишком дорогой. Но самое важное, чтобы электричество в доме или квартире было безопасным. Поэтому кроме автоматов защиты, которые оберегают сети от перегрузки, ставят еще и УЗО (устройство защитного отключения), которые оберегают человека от поражения электротоком. Нормативы не требуют установки УЗО на освещение в сухих помещениях, но в случае с трехфазным подключением квартиры или дома это не вариант, так как придется тогда все освещение сажать на один автомат. При его срабатывании все окажется в темноте. Так что придется и освещение заводить через УЗО, что только повышает надежность системы электроснабжения дома/квартиры (хоть и увеличивает цену).

Для частного дома на два этажа трехфазный электрощит будет большим

Пару, автомат + УЗО, может заменить дифференциальный автомат. Это делает схему более простой, надежной, легко читаемой и изменяемой (при условии подключения через кросс-модуль). Еще и экономится место в щите, что тоже немаловажно. Но такая схема обходится раза в три дороже, так как дифов много, а стоят они дороже пары автомат + УЗО.

Необходимость кросс-модуля для трехфазных щитов

Чтобы сборка щита 380 В была проще и существовала возможность переподключить один или несколько автоматов к другой фазе, после счетчика устанавливают трехфазный кросс-модуль. Это устройство, которое имеет три входа — под три фазы, и несколько выходов с теми же фазами (количество выходов зависит от модели).

Чтобы сборка щита 380 В была понятной и легко обслуживаемой лучше использовать кросс-модули

Подключение к нужной фазе через кросс-модуль происходит следующим образом: оконеченый проводник вставляется в гнездо, закрепляется прижимным винтом. Переключиться на другую фазу просто: откручиваем винт, вытаскиваем провод, подключаем к свободному выводу на другой фазе. При наличии кросс-модуля все подключение более логичное, в нем несложно разобраться непрофессионалу, проще вносить изменения. Стоимость этого оборудования не такая большая, а выгод много. Лучше все-таки его поставить, хоть оборудование и не входит в список обязательных.

Сборка щита 380 В только на дифавтоматах

Как уже говорили неоднократно, если на каждую группу или отдельный мощный потребитель установлен свой дифавтомат, вся задача грамотно распределить их между фазами, чтобы не было перекоса фаз. Пример такого щитка для квартиры приведен на рисунке ниже.

Сборка щита 380 В на дифавтоматах

При такой схеме все четко. Сработал первый автомат — проблема с освещением в зале, сработал четвертый — непорядок в розетках на кухне. Все ясно и понятно. Но такая схема для частного дома получается слишком дорогой, поэтому и приходится мудрить, разделяя все линии на группы.

С двумя УЗО

Можно всю нагрузку разделить на две группы, поставить два мощных трехфазных УЗО на входе. В этом случае возле каждой группы должны быть по две шины: нейтраль и заземление. После каждого УЗО ставится свой кросс-модуль, на которые заводятся фазы и уже к выходам подключаются защитные автоматы линий.

Достоинства такой схемы: не слишком высокая цена, относительно небольшой по размерам шкаф, несложно переключить при необходимости один-два потребителя в рамках одной группы.

Пример планировки электрощита на 380 В с двумя УЗО

Недостатков больше:

• Трехфазные УЗО стоят дорого. В случае выхода из строя затраты будут ощутимыми.
• Чтобы перекинуть потребителей из одной группы в другую, придется перетягивать провода — для непосвященных это сложно.
• При срабатывании оного из автоматов, половина потребителей остается обесточенной. Так как к каждому УЗО подключено много линий, процесс поиска виновника срабатываний длительный, ведь придется сначала отключить все, потом постепенно добавлять по одному. Та линия, на которой снова сработает защита, и будет поврежденной.
• Появились дополнительные шины, надо их подписать, какие из них идут к первой группе, какие ко второй и не перепутать при монтаже. Чтобы во время обслуживания провода разных шин не перепутались, лучше на каждый повесить бирку.
• Невозможно собрать группы так, чтобы на одном УЗО были только «мокрые» помещения, на другом только «сухие». И вообще, чтобы более-менее выровнять нагрузку, придется поломать голову.

В общем, схема не самая хорошая именно из-за того, что при срабатывании защиты отключается половина нагрузки. Неудобно. Да и номиналы УЗО надо брать большие, да еще и трех или четырех фазные, что в регионах может быть проблематичным, а также бьет по карману. Так что сборка щита 380 В по этой схеме возможна только на даче, например.

Сборка щита 380 В: для уменьшения количества проводов и обеспечения лучшего контакта нейтраль на автоматы лучше заводить при помощи электрической гребенки

Кстати, чтобы меньше было проводов в щите, нулевые провода лучше подавать через специальную монтажную шину. В магазинах можно даже найти шины, покрашенные с синий цвет. Если их нет, возьмите лак для ногтей и покрасьте ее сами. Для подключения нейтрали через шину, в ней надо выкусить зубья через один, подключить к ней провод от шины. Остается только вставить зубья в нужные пазы, позатягивать прижимные винты. При таком подключении нейтрали к автоматам защиты, провод всего один, а качество соединения на высоте.

С УЗО на каждой фазе

Еще один вариант схемы трехфазного электрического щитка — по одному УЗО на каждую из фаз. В этом случае УЗО берем двухполюсные, кросс модуль ставится после каждого УЗО, и к его выходам подключается нагрузка, которую распределили на каждую из фаз.

Если взглянуть на схему трехфазного щита, собранного по этому принципу, можно увидеть, что шин заземления и нейтрали уже три — у каждого из УЗО. Если подключать нейтраль при помощи проводников, будет путаница. К достоинствам этой схемы можно отнести наличие трех групп, так что распределение потребителей можно сделать более логичным. При срабатывании одного из УЗО, большая часть потребителей остается в работе, что тоже хорошо.

Проект трехфазного электрощита с тремя УЗО

Но все равно, не всегда получается распределить нагрузку так, чтобы мокрые помещения были отдельно и при этом не было перекоса фаз. И поиск повреждения достаточно сложный, так как потребителей много. Чтобы проще было разбираться, можно поставить на «опасные» линии собственные УЗО.

На примере выше так сделали на линии питания к стиральной машине.

Собрать трехфазный электрощит своими руками по это схеме будет проще, если каждую из групп собрать на одной ДИН-рейке. Поставить на ней УЗО, потом последовательно расположить автоматы. При сработке будет четко видно, где и в каких линиях искать проблему (если автоматы подписаны).

Количество групповых УЗО больше трех

В больших домах и коттеджах приходится прокладывать большое количество линий. Если поставить всего три УЗО, на каждом из них будет по десятку или более линий — искать повреждение при отключении замучаешься. И никак не получится отдельно посадить влажные помещения, улицу и т.д. Выход в этом случае — делать многоуровневую защиту, ставить персональные УЗО после групповых, чтобы разделить-таки влажные и сухие помещения. Неплохой вариант, но есть и еще один: сделать групп больше чем три. Например, по две на каждой фазе или больше. Или не на каждой. Зависит от количества потребителей, от того, как вы разобьете нагрузку, от того, сколько денег вы готовы вложить в электрический распределительный шкаф.

Потому что количество оборудования растет, увеличивается размер необходимого шкафа, а с размером увеличивается и стоимость самой «коробки». Еще надо добавить стоимость дин-реек, шин и т.д.

Вот пример сборки трехфазного щита где на каждой фазе больше одного УЗО

Еще один недостаток: такое количество оборудования смонтировать, а потом обслуживать проблематично. Проводов масса. Чтобы снизить шанс не «запутаться», подписывайте каждый проводок, а уж про автоматы и УЗО и говорить нечего. Пишите, к какой фазе подключен, разработайте систему нумерации. Например, если к первой фазе подключили три УЗО, пишите на первом L1-1, на втором L1-2, на третьем L1-3. Аналогично подписывайте и другие группы.

При всей сложности это схемы, мы получаем более «индивидуальную» систему. При сработке одного УЗО, искать повреждение просто, так как линий подключено немного. Еще один плюс — отключается только малая часть приборов, легче обеспечить электричеством отключенные на время помещения.

Но сборка щита 380 В по такому принципу может быть практически такой же дорогой, как при использовании дифавтоматов. Но та схема вообще уникальна в своей простоте и мобильности. Если разница получается небольшая, лучше соберите трехфазный электрощиток на дифференциальных автоматах. Будет намного проще в обслуживании, можно будет легко менять распределение по фазам, добавлять новые линии и т.д.

Алгоритм распределения нагрузки по трем фазам

Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.

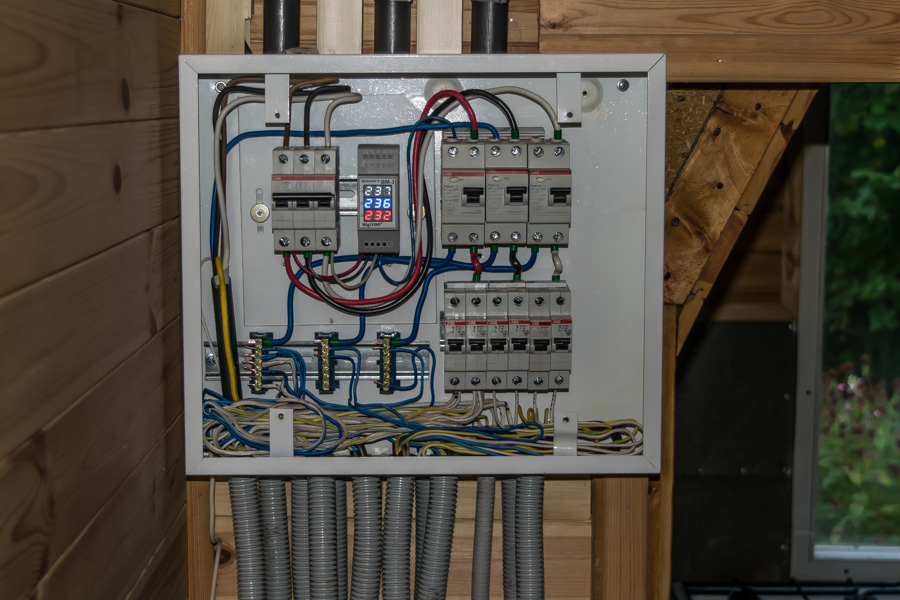

Квартирный щит 380 В может быть и не очень большим

Общие принципы группировки нагрузки для автоматов

Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:

• Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
• «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
• Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
• Питание привода ворот и охранное освещение — тоже отдельные автоматы.

  Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами

• Отдельные линии электропитания и отдельные автоматы и УЗО ставят и на мощную бытовую технику (электроплиты и электродуховки) и на ту, в которых используется вода. На крайний случай, можно скомпоновать, скажем стиральную и  посудомоечную машину. Можно также в одну группу объединить проточный и накопительный водонагреватель, но при условии, что они не будут включаться одновременно, так как с высокой вероятностью спровоцируют отключение по перегрузу. Причем их можно подключать на один автомат только при условии, что они смонтированы в одном помещении, иначе ничего вы при повреждении не поймете.

Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.

Проверка групп

После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.

Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку

Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при  срабатывании любого из автоматов ситуация будет аховой.

Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.

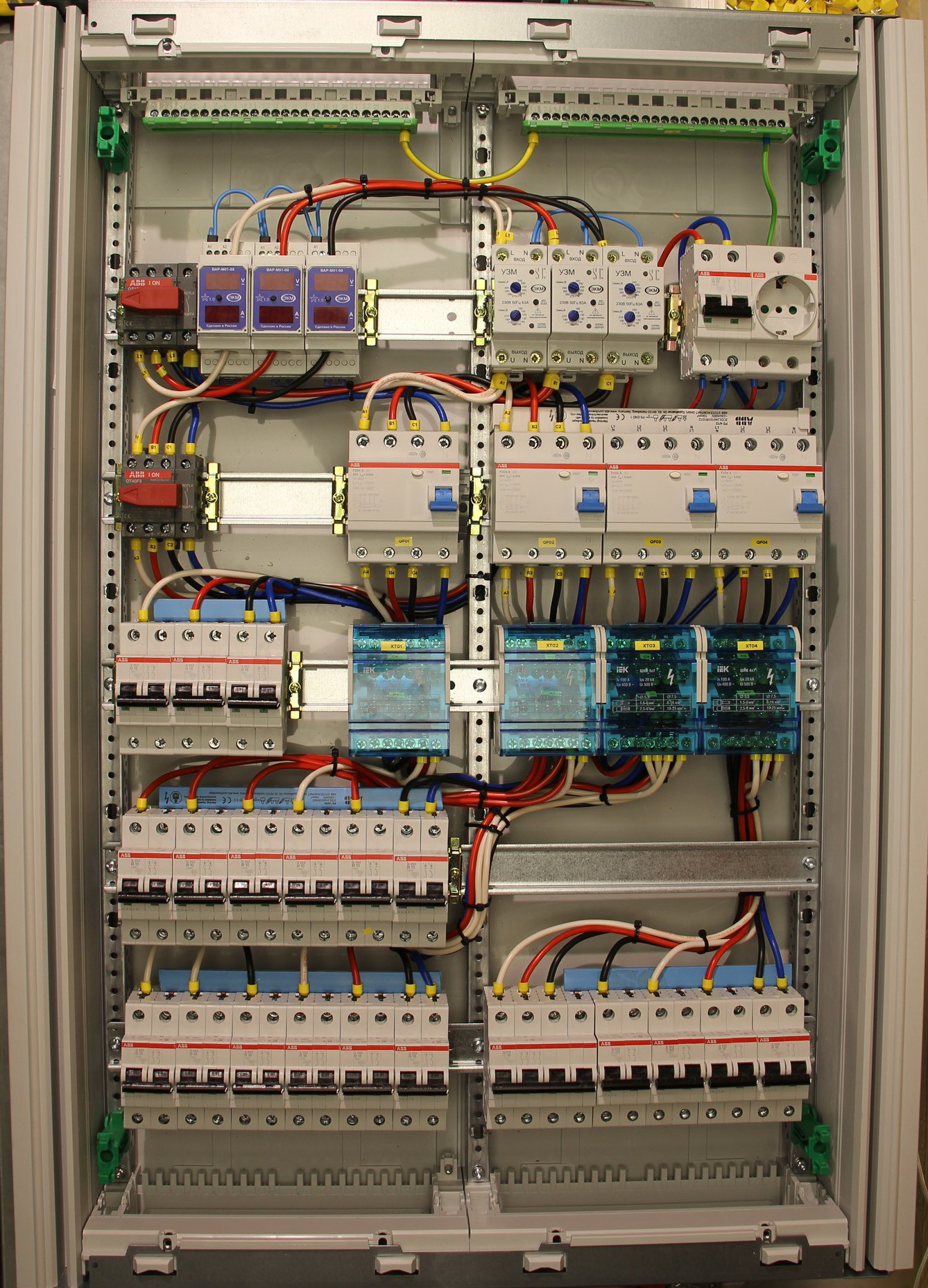

Трехфазный щит с полной защитой и отличным функционалом

Приветствую Вас, уважаемые читатели сайта elektrik-sam.info!

Трехфазный щит на заказ в частный дом: полная защита от скачков напряжения, ответственные потребители подключены через ИБП (UPS), мастер выключатель освещения, недельный таймер и др. опции, дающие большой функционал.

Частный сектор требует обязательной защиты от возможных скачков и перепадов напряжения со стороны питающей сети. В доме будут трехфазные элетроприборы, поэтому применена полная защита от скачков и перепадов напряжения. Трехфазные потребители подключены отдельно и защищены отдельным трехфазным реле напряжения Zubr 3F в связке с контактором.

Это реле контролирует сразу несколько параметров и при выходе одного из них за установленные пределы, отключает сразу все три фазы, защищая наши трехфазные электроприборы.

Однофазные потребители дома защищены от капризов со стороны питающей сети тремя реле напряжения Zubr D63t, установленными в каждую фазу.

При проблемах в какой-либо фазе, реле напряжения отключит только ее, при этом электроприборы в остальных фазах останутся работоспособными.

Наличие реле напряжения в моих проектах и сборках является аксиомой и предусмотрено по умолчанию. Это обязательное решение, повышающее безопасность домашней электросети и электрощита в целом.

Предусмотрено противопожарное УЗО и реализована двухступенчатая схема дифференциальной защиты от утечки (и возможного возгорания), и поражения электрическим током. При этом реализована полная селективность дифференциальной защиты, т.е. всех УЗО в проекте.

Для возможности управлять бойлером по заданной программе 24/7 и максимально использовать ночной, более дешевый тариф, применен недельный таймер Hager EG071. Он позволяет записывать программу и сценарии работы для каждого из семи дней недели — очень практичное и компактное устройство!

Освещение дома подключено через ИБП и может быть выключено из нескольких мест кнопками, которые управляют Мастер-Выключателем через импульсное реле.

Мастер-выключатели повышают комфорт пользования домашней электросетью, и в эпоху массовой рассеяности повышают безопасность жилища!

При выходе нажал на кнопку и уверен, что все освещение отключено! Для коттеджей особенно актуально — не надо бегать по этажам и строениям и проверять все выключатели.

Все потребители разделены по группам и сгруппированы под отдельные групповые УЗО. Это максимально снижает возможность ложных срабатываний дифференциальной защщиты и повышает работоспособность домашней электросети при отключении одной из групп.

Для удобства подключения ИБП, мастер-выключателя и др. применены винтовые клеммы — удобное и практичное решение!

Для дополнительной защиты холодильника, а точнее его компрессора, применено дополнительное реле времени. Такое решение позволяет подключать холодильник к электросети не сразу после скачка напряжения, а через регулируемую задержку времени. Подробно физику этого решения и процессов можете прочитать в этом посте.

Современные безопасные, надежные и фукциональные решения по электроснабжению коттеджей требуют электрощитов внушительных размеров.

Рассматриваемый электрощит разместился в корпусе ABB U52 — это 5 реек по 24 модуля.

Большое количество групп требует соответсвующее количество нулевый шин для подключения групповых нулевых проводников. В этих щитах затруднено использование большого количества штатных нулевых шинок АВВ, поэтому применены нулевые шины в корпусе для установки на DIN-рейку (кросс-модули).

Для того, чтобы заказчику было легко ориентироваться в таком большом количестве элементов управления домашней электросетью,  компоновка электрощита логически продумана, и электрощит снабжен яркой, интуитивно понятной маркировкой!

Каждый электрощит разрабатывается индивидуально, с учетом личных пожеланий заказчика на основе технического задания.

Специально разработанная понятная схема подключения отходящих линий делает процесс установки и подключения собранного электрощита в доме у заказчика наглядным и не сложным.

В сопроводительной документации также обязательная цветная схема всего щита и пояснительная записка с принципом работы схемы, и рекомендациями по установке и обслуживанию.

Подробный видеообзор сборки этого щита:

Трехфазный электрощит — ПОЛНАЯ ЗАЩИТА от скачков напряжения

Электрический шкаф для квартиры и частного дома ABB Mistral IP65

Электрический шкаф ABB Mistral IP65 – новая серия навесных распределительных электрощитов ABB. Электрощит Mistral IP65 предназначен для применения в быту, имеет степень пылевлагозащищености IP65, то есть электрический шкаф полностью защищен от проникновения пыли и влаги.

С 2015 года АББ прекращает выпуск щитков старых серий Europa IP55, Europa IP65 и Europa FLY IP65, вместо этих трех серий шкафов АББ, будет одна Мистраль IP65. Что будет безусловно удобно всем и сборщикам щитков и заказчикам.

Электрический шкаф ABB Mistral65 выпускается от 4 до 72 модулей, разработчиками предусмотрено расширение каждого ряда на один дополнительный модуль. Mistral IP65 выпускается с прозрачными или глухими пластиковыми дверцами, открывать дверцы распределительного щита ABB Mistral IP65 можно в разных направлениях на 180 градусов, справа-налево или слева-направо.

Пример собранного электрического щита ABB Mistral IP65 на 72 модуля.

Щит ABB Mistral IP65 на 48 и 72 модуля комплектуется двумя дверцами, что обеспечивает их более плотное прилегание, обеспечивая высокий класс пылевлагозащищенности IP65. Щит ABB Mistral 65 может дополнительно комплектоваться адаптерами для кабельных каналов, замком для запирания дверцы, навесными петлями для монтажа.

Электрический шкаф Mistral65. Сборка электрощита пошагово.

Покажу, на примере одного из заказов, как собрать электрический шкаф на 380 Вольт ABB Mistral 65 на 72 модуля. Щиток на 380 Вольт необходимо собрать для двухэтажного коттеджа из бруса. После обсуждения с заказчиком остановились на навесном щите ABB Mistral65 на 72 модуля.

Следует очень аккуратно открывать картонную коробку щита ABB Mistral65, чтобы не поцарапать ножом дверцу щита ABB. Вытаскиваю электрический шкаф ABB Mistral IP65 из упаковочной коробки и кладу его на рабочий стол. Коробку щита ABB убираю в сторонку, чтобы не мешалась, но и чтобы осталась в полной сохранности, т.к. в нее мы упакуем и отправим заказчику собранный электрощит ABB Mistral65.

Снимаю верхнюю часть корпуса электрощита ABB с дверцами, открутив 6 саморезов.

Верхняя часть щита ABB Mistral65 симметричная, и если при установке обратно, перевернуть ее, то дверцы щита будут открываться в обратную сторону.

Для удобства сборки, раму электрического щитка можно открутить и вытащить.

Устанавливаю в электрический шкаф держатели для клемм, а затем на держатели и сами клеммы. Клеммы обязательно нумеруются.

Держатели для клеммников можно заказать отдельно, но есть комплектации электрощитов сразу с клеммами и держателями для них. Установить в электрический шкаф ABB Mistral65 можно четыре держателя для клемм, два держателя клемм вверху и два держателя внизу. Держатели бывают трех видов по ширине: для щитов шириной 8 модулей, 12 модулей и 18 модулей.

Снимаются клеммы с держателя достаточно просто, необходимо отогнуть защелки на клеммах и снять их с держателя.

Клеммные блоки также, как и держатели для электрощита заказываются отдельно или входят в комплектацию некоторых щитов. Клеммы бывают винтовые на 6, 11, 16, 21 и 26 контактов. Зеленые клеммы – для подключения заземляющих проводников, и синие для подключения рабочих нейтральных проводников. Максимальное сечение подключаемого провода 25 мм2.

И бывают самозажимные (пружинные) клеммные колодки на 4, 5, 8, 11, 14, 17 и 20 контактов. Максимальное сечение подключаемого провода 25 мм2.

Затем расставлю приборы на дин-рейках. Всегда заранее делаю план электрического щита в Exel (расстановку приборов “на бумаге”), который всегда перед сборкой и монтажом электрощита согласовываю с заказчиком.

Все приборы на дин-рейках по возможности фиксирую при помощи металлических ограничителей, чтобы они елозили по дин-рейкам.

Согласно схемы и плана электрощита промаркируем автоматы, узо, реле напряжения и др. Наклейки печатаю на специальном принтере Brother P-touch P750W.

Процесс этот достаточно трудоемкий, особенно если электрощит на 100-200 модулей. Многие электромонтажники не заморачиваются и подписывают электроприборы в щитке обычным маркером. Но мне нравится, когда всё выглядит аккуратно и красиво.

Также обязательно провода маркирую кабельными пластиковыми маркерами.

Схема электрического шкафа для частного дома несложная. Сейчас у заказчика однофазный ввод, но позднее он планирует подключать 3 фазы. Поэтому на вводе установлен трехфазный автоматический выключатель. Позднее после подключения трех фаз, нужно будет докупить два реле напряжения УЗМ-50Ц, чтобы он и были на каждой фазе. И немного изменить схему подключения, чтобы УЗО были подключены от трех фаз.

Рядом стоящие автоматы и УЗО подключаются при помощи медных гребенчатых шин или просто гребенок. Они бывают однополюсными, двухполюсными, трехполюсными и четырехполюсными. И есть у каждого производителя. С помощью гребенок подключение получается более надежными, чем если делать “перемычки из проводов”.

Для УЗО в этом распределительном щите использую двухполюсные гребенки, а для подключения однополюсных автоматов, соответственно однополюсную шину.

Провода ПУГВ использую при сборке электрического шкафа только ГОСТовские с честным сечением. В этом электрощите всё подключено проводом сечением 10 мм2, т.к. на вводе автомат на 40А. Многие подключают к 40А медный провод или кабель 6мм2. Но я считаю, что это не совсем правильно, и собираю электрощит своими руками с запасом.

Разумеется, что после сборки я всё проверяю, правильно ли был собран электрический шкаф, срабатывают ли УЗО от кнопки “Тест”, есть ли электрическая связь между УЗО и автоматами. Настраиваю реле напряжения.

Прикручиваю верхнюю часть щита ABB Mistral с дверцами и закрываю пустоты в щите ABB заглушками для пластронов. Заглушки беру ИЕКовские бюджетные.



В щите на его пластроны я наклеиваю обозначения автоматики, чтобы было понятно, что у нас включает щит ABB, от каких автоматов запитаны потребители в доме. Способ изготовления маркировки автоматики в электрический шкаф достаточно простой. Двойной скотч, канцелярский нож, прозрачный скотч и металлическая линейка.

Аккуратно делаю наклейки и приклеиваю их на пластрон электрощита. Кто-то клеит маркировку сверху, кто-то снизу под автоматами. Главное, чтобы всё было понятно.

Вот собственно и всё, сборка электрощита ABB Mistral для частного дома завершена.

Затем я складываю все инструкции на приборы и электрощит, оригиналы договора и акта выполненных работ в двух экземплярах.

Коробку от щита ABB я не выкидывал, поэтому смонтированный электрический шкаф упаковываю обратно в нее. На верхнюю часть электрического щита плотно приматываю скотчем плотный лист пеноплекса для дополнительной защиты. Скотч специальный ярко-желтого цвета с надписью “Осторожно хрупкое”.

Отправляю распределительные щитки, собранные на заказ, обычно транспортными компаниями “Деловые Линии” или “ПЭК”.

Электрический шкаф в обязательном порядке на терминалах транспортных компаний упаковываю в защитную деревянную обрешетку (если адресная доставка) или паллетный борт (если до терминала), ящик закрытый со всех сторон.

Скачать полный каталог о щитах ABB Mistral IP65, можно здесь.

Скачать инструкцию для щита ABB Mistral IP65, можно здесь.

Пример сборки щитка ABB Mistral 41 можно посмотреть здесь.

Спасибо за внимание.

Трехфазная схема распределительного щита — 5 вариантов

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.



Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Если у вас в дом приходит однофазная сеть, то смотрите — пять разных вариантов однофазных схем распределительных щитов.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Улыбнемся:

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

Инструкция по сборке 3-х фазного электрощита

Инструкция по самостоятельной сборке трехфазного электрического счита.

---

Содержание:

В данном материале мы рассмотрим процесс сборки 3-х фазного электрического щита наружной установки. В первую очередь нужно определиться с размерами и материалом щита. Выбирать размер бокса нужно исходя из размеров счетчика электроэнергии и количества устанавливаемых коммутационных и защитных аппаратов. В минимальный набор могут войти трех- или четырехполюсное отключающее устройство устанавливаемое перед счетчиком электроэнергии, электрический счетчик и вводной автоматический выключатель. Отключающее устройство позволяет производить замену счетчика и автоматических выключателей без отключения питающей линии. Номинальный ток отключающего устройства, счетчика прямого включения и вводного автомата должны соответствовать установленной мощности согласованной с энергоснабжающей организацией. В случае если от щита будут питаться несколько отдельно стоящих строений (дом, гараж, баня, хозяйственные постройки и т. д.) в щите размещают соответствующее количество автоматов отходящих линий.

Что касается материала щитка, то предпочтение лучше отдать герметичному металлическому боксу. Однако следует помнить, что металлический щит в обязательном порядке должен быть заземлен. Заземление металлического распределительного щита может быть выполнено двумя способами. Если трехфазный ввод осуществляется с помощью пятипроводной питающей лини, в которой нулевой провод (PN) и провод защитного заземления (PE) разделены, то тогда заземление щитка осуществляется присоединением к корпусу проводника PE. Следует обратить внимание, чтобы кроме корпуса щитка также была заземлена и металлическая дверца бокса. Присоединение дверцы к заземлению выполняют с помощью перемычки из гибкого провода. Заметим, что провод защитного заземления PE имеет желто-зеленую окраску.

В случае, если ввод осуществляется с помощью четырехпроводной питающей линии, то придется выполнить повторное заземление совмещенного нулевого защитного провода PEN. Просто так присоединять этот провод к корпусу металлического бокса нельзя. Поясним, почему это запрещается. Представим себе, что в питающей линии произошел обрыв нулевого провода. Тогда при включении любой лампочки или другой нагрузки фаза вернется на корпус щитка, что чревато поражением электрическим током при прикосновении. В случае если выполнить повторное заземление нулевого провода не представляется возможным, то нужно использовать пластиковый бокс.

Предварительная сборка электрического щита

Установку и выполнение электрических соединений счетчика, автоматических выключателей, УЗО, дифавтоматов, клеммников внутри электрического щитка лучше выполнять в мастерской на столе. Это намного удобнее, чем проделывать эти операции на улице. При этом скорость сборки и качество монтажа оказываются более высокими.

Практически все коммутационные и защитные электрические аппараты современная промышленность выпускает в модульном исполнении под DIN-рейку. Наиболее распространенная 35 мм DIN-рейка представляет собой металлический профиль, на который очень просто крепятся модульные аппараты и электроустановочные изделия. Для установки на рейку в модулях предусмотрен специальный паз и механическая защелка фиксирующая модуль на рейке. На рисунке показаны модульные аппараты и клеммник установленные на DIN-рейку.

Помимо счетчика и защитных аппаратов, на DIN-рейку устанавливают клеммники для подключения нулевого провода и провода защитного заземления. Нулевой клеммник имеет синюю окраску, зеленые клеммники применяют для подключения заземления.
Соединения аппаратов между собой внутри щитка выполняют согласно монтажной схеме с помощью отрезков провода необходимой длины. Концы проводов зачищают так, чтобы обеспечивался надежный электрический контакт, но при этом не было видно оголенных участков провода. Сечение проводов должно соответствовать расчетному току. В случае применения многопроволочных проводников нужно использовать специальные наконечники, которые напрессовывают на концы провода. Применение наконечников позволяет получить качественный контакт в винтовых зажимах автоматов и счетчика. Перемычки фазных проводов между автоматами, установленными в ряд тоже можно выполнить из провода, но лучше использовать стандартные перемычки – «гребенки» промышленного производства. Производители предлагают как однофазные, так и трехфазные гребенки на разное количество соединяемых между собой автоматов. На рисунке показана трехфазная гребенка.

После установки аппаратов на DIN-рейку и выполнения всех электрических соединений нужно внимательно свериться с монтажной схемой и проверить затяжку винтовых контактов. Практика показывает, что при применении модульных аппаратов, стандартных клеммников, наконечников и гребенок на сборку электрического щита у квалифицированного монтера уходит совсем немного времени.

Установка собранного щита и подключение кабелей

Собранный электрический щит крепят к стене дома с помощью анкерных болтов или дюбель гвоздей подходящего размера. Если бокс устанавливается на столб, то обычно используют специально изготовленный бандаж. После этого в щит заводят питающие и отходящие провода и кабели. Предпочтительно заводить кабели снизу щита, используя уплотнительные фитинги. Такой способ ввода кабелей позволяет предотвратить попадание влаги внутрь щита. Снаружи кабели должны быть защищены с помощью металлорукава или отрезков металлического уголка. Защитные рукава должны быть заземлены. Кабели должны быть промаркированы с помощью бирок с указанием потребителя, марки и сечения жил. Назначение жил кабеля должно быть помечено цветом, нанесением надписей или специальными бирками. Напомним, что для фазных проводов используют белый, черный, красный, оранжевый и коричневый цвет. Нулевой провод должен окрашиваться в синий цвет или иметь голубую полосу, если изоляция белая. Заземляющие провода должны иметь желто-зеленую окраску.

Сборка трёхфазного щита. | Советы электрика

10 Сен 2015 Советы специалиста, Электрика для дома

Приветствую всех читателей сайта  www.ceshka.ru! В этой статье я расскажу вам как самостоятельно собрать для своего дома или квартиры трёхфазный распределительный щит. Так же специально для вас я снял видео процеса сборки распредщита- кому неохота читать переходите в конец статьи и смотрите видеоролик.

На одном из моих объектов где я выполнял электромонтажные работы- прокладывал электропроводку, устанавливал подрозетники, расп. коробки и т.п.- мне надо было установить и собрать схему трёхфазного распределительного щита.

Причём схема щита предусматривала по просьбе клиента- трёхфазное реле напряжения для защиты подключаемых электроприборов от недопустимых значений напряжения питающей сети. Реле напряжения управляет модульными однофазными и трехфазным контактором, а те в свою очередь подают питание на групповые автоматические выключатели.

Само подключение реле напряжение я рассказывать не буду, оно будет установлено в другом месте- вне этого распредщита, а остановлюсь только на процессе сборки, компоновки и соединения автоматических выключателей, дифференциальных автоматов и модульных контакторов.

Электрический щит я решил собирать на базе коммутационных аппаратов от КЭАЗ- Курского электроаппаратного завода, для этого я подобрал по необходимым электрическим характеристикам из широкого ассортимента КЭАЗ: однополюсные и трёхполюсные автоматические выключатели с характеристиками «В» и «С»; дифференциальные автоматические выключатели с различной уставкой отключения по дифференциальному току- на 10 и 30 миллиампер, а так же модульные контакторы двух- и трёхполюсные с катушкой на 230 вольт.

Предвосхищая вопрос «Зачем мне необходима различная характеристика автоматических выключателей?» и «Почему у дифавтоматов разный ток утечки- 10 и 30 мА?» отвечаю.

Кратность отключения по току короткого замыкания у характеристики «В» 3-5 номинального тока автомата, а у характеристики «С» 5-10, это означает что для одного и того же автомата с различными характеристиками ток отключения короткого замыкания будет соответственно меньше или больше.

Если нет пусковых токов электродвигателей и тому подобных устройств, то в своём доме вполне подходит именно характеристика «В»- это и на линии на свет и на розетки в комнаты.

Например, если у вас установлен на розетки автоматический выключатель на 10А с хар-кой «В» то он вполне может отключить питание если в розетку вы включите мощную «болгарку» на 2 кВт, в этом случае лучше установить характеристику «С».

По току утечки у дифференциальных автоматов.

Тут дело даже не в селективности отключения, так как добиться хорошей селективности у последовательно расположенных дифавтоматов на 10 и 30 мА практически невозможно, а дело в том что бы ток отключения при неисправности изоляции электроприбора был минимальным, именно поэтому дифавтомат на 10 мА подключается только на отдельную линию розеток и соединяется не последовательно, а параллельно вводных дифавтоматов на 30 мА.

Сразу приниматься за сборку щита не стОит, для начала я составил план количества линий на розетки, на свет, на отдельные электроприбору, затем дополнительно все эти линии я «раскидал» по фазам что бы нагрузка хотя бы примерно была по возможности равномерной, этим я добиваюсь уменьшения тОка в нулевом рабочем проводе, а так же приблизительно одинакового тОка по фазным проводам.



План я составлял на основе проекта строительства, который был у клиента, проект составлен дизайнером и в нём указано где именно размещаются розетки, выключатели, светильники и электроприборы.

После я составил однолинейную схему щита, где уже наглядно видно как именно распределяется нагрузка по фазам, а так же сделаны условные обозначения автоматов, дифавтоматов и модульных контакторов, указан их номинальный ток, указаны какие линии электропроводки от них подключены , какого сечения и марки провода и кабели применены.

Именно по такой однолинейной схеме я и расключал провода в щите, схему расположения коммутационных аппаратов (монтажную схему) я делать не стал, компоновку распред. щита делал на месте, так сказать «вживую».

Щит рассчитан на 36 модулей, по 12 модулей в ряд итого- 3 ряда. Я скомпоновал автоматы, дифавтоматы и мод. контакторы таким образом, что бы каждая фаза была на отдельном ряду. То есть все коммутационные аппараты запитанные с фазы «А» например я расположил на верхней дин-рейке щита, ну и соответственно фаза «В»- на среднем ряду и фазу «С»- на нижнем.

Обозначение фаз А,В,С принято условно.

Трёхфазное напряжение 380 вольт подаётся сначала на модульные контакторы, установленные каждый на своей дин-рейке своего ряда, одна фаза- на контактор верхнего ряда, вторая фаза- на контактор среднего ряда и третья фаза- на контактор нижнего ряда. Причем подключаются фазные проводники сверху- на верхние зажимы контакторов.

С нижнего зажима провод подключается на верхний фазный зажим соответствующего дифавтомата (у применяемых мною дифавтоматов клеммы обозначены специально для фазного и нулевого проводника).

По сути дифавтомат в моей схеме выполняет роль вводного автомата для каждой фазы, к которой подключены групповые автоматические выключатели.

От нижних клемм дифавтомата фазный проводник подключается к верхним клеммам групповых однополюсных автоматических выключателей, а нулевой рабочий проводник присоединяется к нулевой шине.

Нулевых шин три, каждая расположена на своём ряду и подключена только к дифавтомату соответствующей фазы ввода, то есть для каждого дифавтомата- своя нулевая шинка.

При наличии свободного места в щите можно вместо нулевых шинок применить кросс-модуль устанавливаемый на дин-рейку, но так как у меня места нет, то я использовал нулевые шинки.

Провода для соединения использовал медные ПВ-3 сечением 6 кв.мм. Концы проводов опрессовывал втулочными наконечниками с помощью пресс-клещей.

После того как соединил монтажным проводом все коммутационные аппараты согласно схемы, я начал аккуратно постепенно подключать кабели электропроводки в щите, подключая к соответствующим автоматическим выключателям и нулевым шинкам.

РЕ-проводники подключил на установленную отдельно РЕ-шинку вверху щитка.

Вот в принципе и вся технология сборки распределительного щита для своего дома, на основе моей схемы вы сможете собрать не только трёхфазный, но и однофазный электрический распределительный щит для своего дома, дачи или квартиры.

Буду рад если моя информация вам поможет и пригодится в практических работах по электрике.

Видео по сборке распределительного щита смотрите на моём видеоканале:

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе!

Теги: видео-сборка эл. щита, рапредщит своими руками, трёхфазный щит, электрический щит сборка

Инструкция по сборке трехфазного электрощита самостоятельно

Это еще одна статья от проекта Все-электричество. На сегодняшний день промышленным стандартном считается три фазы 380 (400) вольт. Все профессиональное оборудование, которое есть в производстве будет работать именно от этого напряжения. Трехфазная электропроводка будет заводиться на предприятия или в магазины. В время прокладки трехфазной электропроводки может потребоваться инструкция по сборке трехфазного электрощита.

При необходимости у вас также будет возможность на выходе получить 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома однозначного ответа не существует. Для частного дома вы можете провести трехфазную проводку. Здесь размещена информацию, которая даст ответ на вопрос о том, как собрать щит учета электроэнергии 380в своими руками.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

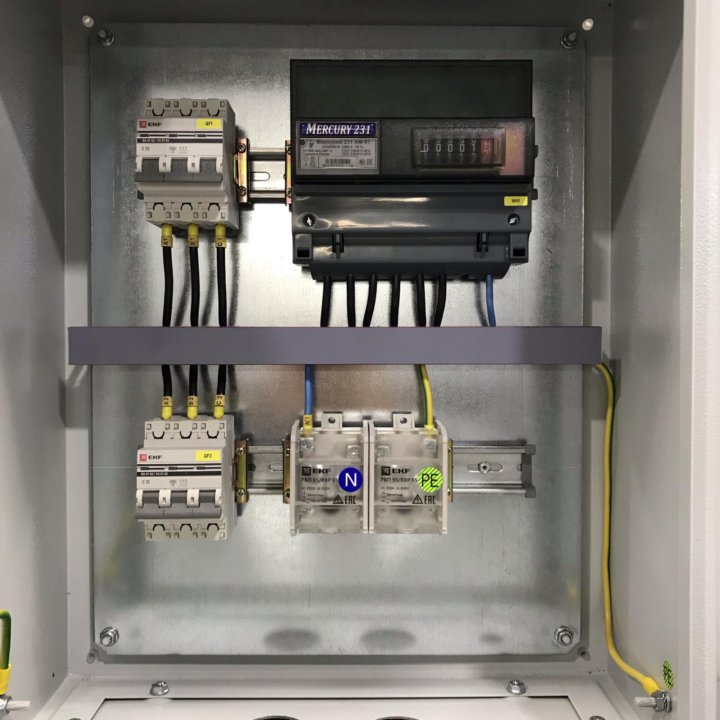

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Видеоуроки по монтажу

Если вы ознакомились с информацией, но ничего не поняли, тогда вам необходимо посмотреть видео, которые помогут понять, как правильно собрать трехфазный щиток. На видео вы сможете увидеть весь порядок сборки.

Это все, что мы хотели рассказать о том, как собрать щит учета электроэнергии 380в своими руками. Как видите, выполнить подключение может практически каждый. Для этого вам необходимо просто получить определенные навыки, которые помогут выполнить монтаж.

Читайте также: алюминиевая проводка.

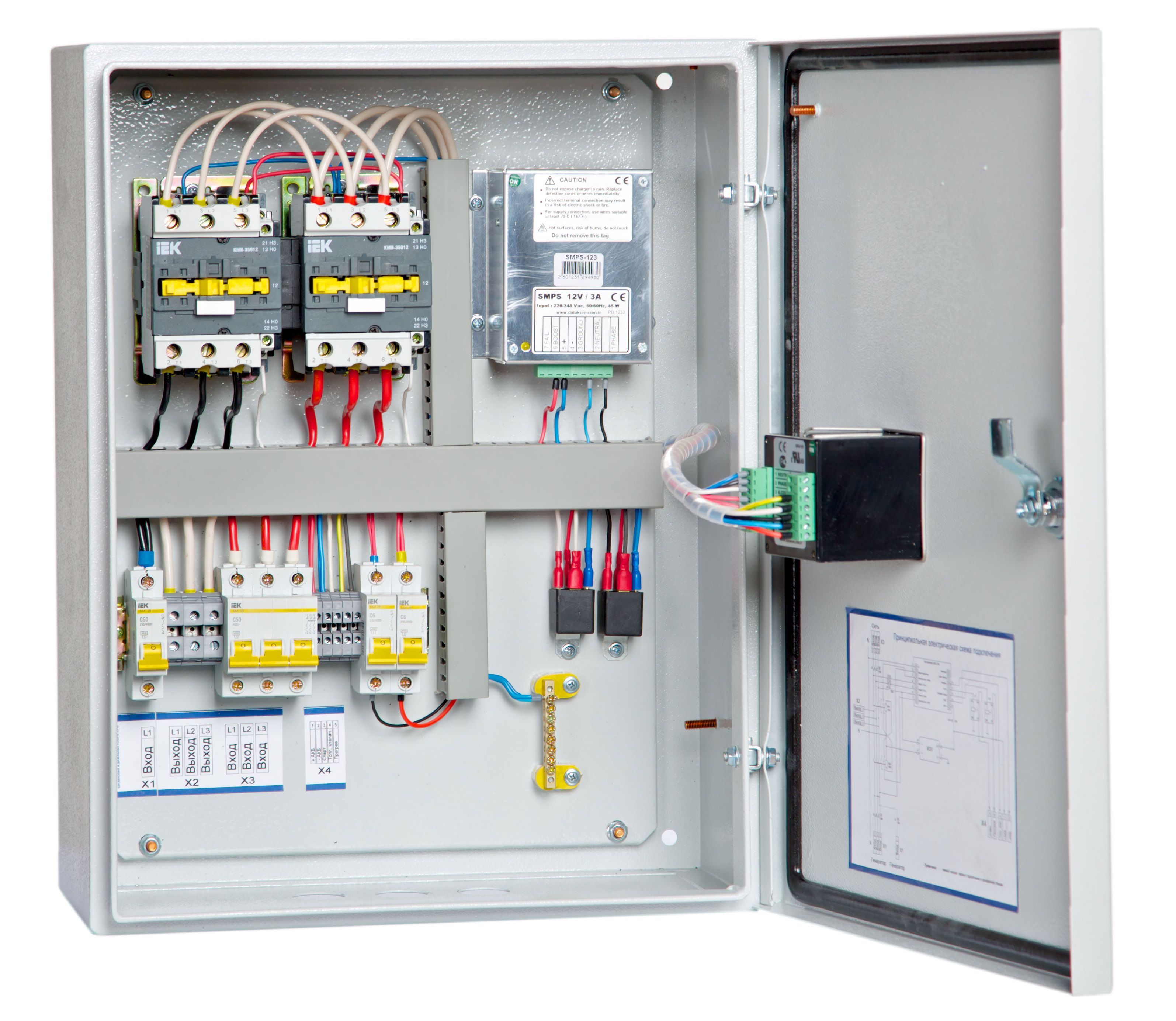

Высококачественный и профессиональный трехфазный распределительный щит

О продуктах и ​​поставщиках:

 Alibaba.com предлагает вам множество отличных высококачественных, эффективных и надежных.  3-фазный распределительный щит  для различных типов электроники и распределения энергии. Эти оптимальные стандарты.  3-фазный распределительный щит  отличается прочностью и может быть приобретен по самым доступным ценам у ведущих поставщиков и оптовиков на месте.Эти продукты не только используются в различных промышленных целях, на электростанциях, но также предлагают функциональные возможности в жилых помещениях. Эти.  Трехфазный распределительный щит  обеспечивает надежность и эффективность при выполнении электрических операций.
 Различные варианты.  3-фазный распределительный щит , доступный на объекте, изготовлен из прочных и высококачественных материалов, таких как АБС-пластик, стеклопластик, металл, бетон, что обеспечивает долгосрочную устойчивость. Файл.  Трехфазный распределительный щит , предлагаемый на сайте, идеален как для внутреннего, так и для наружного применения со степенью защиты IP30, IP60.Невероятный.  Трехфазный распределительный щит , представленный здесь, сертифицирован, испытан и проверен для использования в распределительных сетях большой мощности, например, на электростанциях.

 Alibaba.com предлагает вам широкий выбор.  3-фазный распределительный щит  в зависимости от требований и выбранной модели. Эти.  3-фазный распределительный щит Диапазон  - от компактных распределительных коробок подстанций, опор электропередач, рельсов для электрических кабелей до конденсаторов, распределительных коробок MCB, водонепроницаемых сценических светильников и многого другого.Файл.  Трехфазный распределительный щит , предлагаемый на сайте, является водонепроницаемым, ударопрочным, герметичным, антикоррозийным, антикоррозийным и энергосберегающим для оптимальной работы.

 Изучите широкий ассортимент.  Трехфазный распределительный щит  предлагает на Alibaba.com купить эти продукты в рамках вашего бюджета и сэкономить деньги. Эти продукты имеют сертификаты ISO, CE, ROHS и доступны с настраиваемыми опциями. Вы также можете заказать установку на месте и послепродажное обслуживание опытными инженерами.


Страница ошибки | Rexeluk

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

 Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.рабочие места}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое имя}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}

---

{{/для}}

Необходимо выбрать хотя бы один проект

Сохранить

{{/если}} {{if true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы один проект

Сохранить {{/если}} {{/если}}

Наши продукты | Выключатели и розетки, освещение и многое другое

Чтобы обеспечить правильную работу этого сайта, мы можем размещать на вашем устройстве небольшие файлы данных, называемые файлами cookie.

Что такое файлы cookie?

Файл cookie — это небольшой текстовый файл, который веб-сайт сохраняет на вашем компьютере или мобильном устройстве. Файлы cookie позволяют веб-сайту запоминать ваши действия и предпочтения в течение определенного периода времени, поэтому вам не нужно повторно вводить их каждый раз, когда вы возвращаетесь на сайт или просматриваете страницы.

Как вы используете файлы cookie?

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам некоторые функции наших услуг, проанализировать, как вы используете наш сайт, и отличить вас от других пользователей.Вообще говоря, мы используем два типа файлов cookie; существенное и несущественное.

Основные файлы cookie помогают нам предоставлять наши услуги. Например, эти файлы cookie хранят любые настройки, которые вы установили всякий раз, когда вы возвращаетесь к нашим услугам, и сохраняя информацию, которую вы предоставили при переходе между страницами. Например, содержимое вашей корзины хранится таким образом, поэтому вам не нужно добавлять вещи снова и снова.

Несущественные файлы cookie в первую очередь являются аналитическими.Это позволяет нам просматривать и анализировать, как вы взаимодействуете с нашим веб-сайтом в отношении имеющегося у нас контента и любой рекламы. Эти файлы cookie предоставляют нам следующую информацию, которая помогает нам понять и улучшить работу нашего сайта:

• Количество посетителей, которые используют наш веб-сайт
• Как наши пользователи перемещаются по нашему веб-сайту
• Контент, который просматривают наши посетители
• Как долго вы используете наш сайт
• Как вы попали на наш сайт; например, из Google, социальных сетей или по прямой ссылке

Когда вы выпускаете файлы cookie?

Если вы не внесли изменения в настройки своего браузера, чтобы ограничить использование файлов cookie, наш веб-сайт будет выпускать файлы cookie, как только вы посетите его.Наш баннер управления файлами cookie дает вам возможность отключить второстепенные файлы cookie, или вы можете управлять этим в настройках своего браузера. Если вы отключите некоторые файлы cookie на сайте или в своем браузере, имейте в виду, что некоторые функции нашего веб-сайта могут быть недоступны или работать должным образом.

Где я могу получить дополнительную информацию о файлах cookie?

Чтобы узнать больше о файлах cookie, в том числе о том, как их отключить / включить в своем браузере, посетите сайт www.aboutcookies.орг. Помните, что если вы заблокируете все файлы cookie (включая основные), вы можете столкнуться с ограниченными функциональными возможностями при доступе к некоторым аспектам нашего веб-сайта. Если вы не настроите свой браузер для отказа от файлов cookie или не отключите второстепенные файлы cookie с помощью нашего инструмента управления, наш веб-сайт будет продолжать отправлять файлы cookie.

Чтобы узнать больше о том, какие именно важные и второстепенные файлы cookie мы используем, щелкните вкладки «Важные» и «Несущественные».

MEM 4-полосный трехфазный распределительный щит · Quickbit

MEM 4-полосный трехфазный распределительный щит

Трехфазные распределительные щиты

MEM в настоящее время являются одними из самых популярных трехфазных потребительских устройств на рынке.Они обеспечивают безопасную, надежную и высокопроизводительную защиту систем распределения электроэнергии, а также имеют хорошую цену.

Этот распределительный щит занимает 4 трехполюсных автоматических выключателя или 12 однополюсных автоматических выключателей.

Эти распределительные щиты являются частью линейки Eaton Memshield3, четырехсторонний распределительный щит EBM41 не включает в себя вводной модуль 125A, но он доступен в нашей категории вводных устройств.

Распределительный щит Eaton MEM EBM41 типа B прошел полное типовое испытание с условным номиналом короткого замыкания 25 кА в соответствии с BS EN 60439.

Размеры: ширина: 440 м x высота: 429 мм x глубина: 130 мм

Обзор ассортимента

Сопутствующие устройства — это высокопроизводительные автоматические выключатели, разработанные для коммерческого и промышленного применения, с двойным номиналом: 10 кА IEC 60898 и 15 кА IEC 60947-2 по кривой B, C или D.
Широкий спектр аксессуаров, включая полнопрофильные модули заглушки для неиспользуемых каналов MCB и варианты блокировки дверей, повышают электробезопасность, а комплекты чистого заземления повышают универсальность диапазона.

Технические характеристики

• Сварная торцевая панель корпуса со съемными пластинами сальников обеспечивает сверхжесткую конструкцию даже со снятыми пластинами сальников. Конструкция практически исключает деформацию во время установки, обеспечивая окончательную сборку и выравнивание.
• Уникальный интерфейсный комплект кабельного короба упрощает монтаж кабельного короба и защищает кабели.
• Улучшенная конструкция зажима нейтрального кабеля для простого и безопасного подключения кабеля.
• Уникальные модули заглушки полной формы для неиспользуемых путей MCB, обеспечивают надежное ограждение неиспользуемых штырей сборных шин для повышения безопасности.Модули заглушки имеют соединительную форму для повышения безопасности позиционирования.
• Съемная сборная шина для облегчения установки.
• Доступны дополнительные варианты функционального заземления и варианты чистого заземления.
• Самоформующаяся изогнутая конструкция основного покрытия повышает жесткость доски и улучшает внешний вид.
• Съемная дверь упрощает установку, а конструкция петель для удобного подвешивания упрощает повторную установку двери.
• Новый входной выключатель-разъединитель на 125 А для применения в коммерческих зданиях общего назначения.
• 250A варианты на 18 и 24 платах.
• Компактные варианты на 250 А на 18 и 24 платах, где используются кабельные каналы.

Для получения технической информации или совета по этому продукту звоните в наш отдел продаж по телефону 01244 288138.

Отправляем с нашего склада с понедельника по пятницу. Quickbit предлагает сверхбыструю доставку по всей Великобритании.

Кроме того, у нас есть служба доставки на следующий день большого разнообразия наших электротоваров.

Удовлетворение потребностей клиентов является ключевым моментом, поэтому мы обеспечиваем отличный сервис при возврате любых товаров из-за нашей ошибки. Тем не менее, отрезанный по длине кабель или любые другие изделия, изготовленные по индивидуальному заказу, возврату не подлежат. Ожидается, что покупатель оплатит почтовые расходы за возвращенные товары.

Чтобы организовать возврат товара, позвоните нам по телефону 01244 288138 или воспользуйтесь формой для связи

.

Разъем распределения между трехфазным и однофазным (770-640)

Разъем-распределитель WINSTA ® MIDI с классом защиты IP20

5-контактный разъем-распределитель MIDI WINSTA ® позволяет выполнять сборку одножильных и одножильных проводов.Съемные установочные соединители WAGO полезны, когда спецификации повторяются или распределяются по заданному шаблону, например, для установки решетчатого или скрытого освещения.

Цветовая кодировка и механическое кодирование вставного установочного разъема обеспечивают безошибочный монтаж отдельных компонентов, включая защиту от неправильного подключения. Съемный установочный соединитель обеспечивает защиту от прикосновения с компонентами под напряжением в соответствии со степенью защиты IP20.Благодаря цветовой кодировке и механической кодировке вставных установочных разъемов WINSTA ® MIDI, вы можете четко различать различные схемы. Этот съемный установочный соединитель может использоваться для электрических токов до 25 А. Таким образом, продукт также подходит для нагрузок большой мощности. Наша линейка продуктов WINSTA ® MIDI обеспечивает полную гибкость при установке приложений. Благодаря технологии пружинного соединения Push-in CAGE CLAMP®, он гарантирует экономию времени, безошибочную установку и предлагает индивидуальную настройку для удовлетворения всех требований к установке.

Цанговые пружинные зажимы CAGE CLAMP® — вставной монтаж вместо трудоемких резьбовых соединений!

Система разъемных соединений WINSTA® идеально приспособлена к строгим требованиям, предъявляемым к установке в зданиях. Это делает электрическую установку подключаемой и, следовательно, более быстрой, надежной и безошибочной. Использование этой предварительно собранной системы сокращает время сборки и сокращает количество ошибок при установке на строительной площадке. Теперь вы также можете сократить расходы на установку без ущерба для безопасности и качества: съемный установочный разъем WINSTA ® MIDI с фиксирующим рычагом снижает потребность в обслуживании и предотвращает ненужные простои.

• эффективная защита от несоответствия
• простые схемы
• с кодировкой A для большого количества приложений
• готов к установке и немедленному использованию
• удобный монтаж и ввод в эксплуатацию

Schneider Electric 1, 3-фазный распределительный щит, 4 Путь, 250 А (SEA9BN4)

Этот распределительный щит Schneider Acti 9 поможет вам выполнить развивающиеся сертификаты или требования по энергоэффективности и охране окружающей среды сейчас и в будущем.

Благодаря дизайну и технологиям Acti 9 предлагает ключевую комбинацию меньшего воздействия и большей эффективности, которая сегодня необходима для окружающей среды.

Разработан для обеспечения безопасности даже в самых сложных условиях
Безопасность важнее всего, и Acti 9 Isobar дает вам, вашим клиентам и их установкам высочайший уровень защиты. Это гарантирует 100% безопасную эксплуатацию и техническое обслуживание для вас и ваших клиентов. Международные сертификаты и многочисленные инновации в области защиты позволяют Acti 9 превосходить даже самые строгие требования и обеспечивать полную безопасность.

Правильное решение для любого приложения
Acti 9 упрощает конечные операции распределения в зданиях и промышленных объектах, предоставляя вам правильное решение с правильными техническими характеристиками для каждого приложения. По мере появления новых стандартов установки или изменения требований к зданию Acti 9 может легко масштабироваться в соответствии с вашими потребностями. Это гибкая открытая система с комплексными интегрированными компонентами, которая может взаимодействовать с любой системой управления зданием.

Диапазон: Acti 9
Название продукта: Acti 9 Isobar B
Тип продукта или компонента: Распределительный щит
Применение устройства: Распределение
Тип корпуса: Стандартный
Поставляемое оборудование: дверь, корпус, клеммная колодка заземления, клеммная колодка нейтрали, шпилька заземления, Съемные фланш-панели, заглушка, передняя крышка
Поддон в сборе
Цвет: кремовый (RAL 9001)

Дополнительный
Монтаж на корпусе: поверхность
Описание полюсов: 3P N
[Ie] номинальный рабочий ток: 250 A при 400/415 В переменного тока
250 A при 230/240 В перем. Тока
Отключающая способность: 25 кА
Категория перенапряжения: IV
[Ui] номинальное напряжение изоляции: 500 В
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ
Опции устройства ввода Выключатель-разъединитель: — 3P N
Выключатель-разъединитель: 4P
MCCB: 4P
Клеммная колодка: 4P
Контактор: 4P
RCCB: 4P
Опции защитного устройства: Автоматический выключатель (MCB) в качестве отходящего
Размыкание цепи остаточного тока ker с защитой от перегрузки по току (RCBO) в качестве выходящего потока
Количество путей: 4 из 3P выходящего потока
Материал корпуса: Сталь
Обработка поверхности: эпоксидная смола
Заявление об ограничении ответственности: Эта документация не предназначена для замены и не может использоваться для определения пригодности или надежность этих продуктов для конкретных приложений пользователя
9 мая 2019 г.
1
Обработка поверхности Порошковая краска
Высота 484 мм
Ширина 470 мм
Глубина 139 мм
Вес продукта 9 кг
Окружающая среда
Стандарты BS EN 61439-3
Степень защиты IP защита IP2x без внутренней крышки в соответствии с BS EN 60529
IP3x с внешней крышкой в ​​соответствии с BS EN 60529
IK степень защиты IK05
Температура окружающего воздуха для работы -35..,70 ° C
Температура окружающего воздуха при хранении -40 … 80 ° C

Почти все заказы, размещенные до 13:00 (с понедельника по пятницу), будут отправлены в тот же день (при условии, что товары у нас есть на складе).

Мы предлагаем следующие варианты доставки:

Заказы свыше 48 фунтов стерлингов — Бесплатная доставка

• Стандартная доставка — Бесплатно.
• Гарантированная доставка на следующий рабочий день — 9,95 фунтов стерлингов + НДС (при заказе до 13:00 и наличии на складе)
  Обратите внимание, что заказы, размещенные в субботу / воскресенье, будут доставлены во вторник. поддон не подлежит бесплатной доставке

Заказы до 48 фунтов стерлингов

Для заказов до 48 фунтов стерлингов, пожалуйста, ознакомьтесь со следующими тарифами на доставку.Обратите внимание, что в некоторые места / время доставки (см. Ниже) взимается дополнительная плата.

• Fed ex Подписано для доставки — 5,95 фунтов стерлингов + НДС
• Гарантированная доставка на следующий рабочий день (при заказе до 14:00 и при наличии на складе) — 9,95 фунтов стерлингов + НДС — Обратите внимание, заказы, размещенные в субботу, будут доставлены во вторник.
• Мы также предлагаем услуги эконом-класса Royal Mail для «мелких отправлений», стоимость которых составляет 3,99 фунта стерлингов + НДС, это относится к отправлениям, которые подходят для небольших посылок Royal mail (это может занять 3-4 рабочих дня).

Плата за альтернативное время доставки

Мы также можем предложить следующие сроки доставки.

• На следующий день, доставка до 12 часов (при заказе до 13:00) — 20 фунтов стерлингов + НДС — Обратите внимание, заказы, размещенные в субботу, будут доставлены во вторник.
• На следующий день, доставка до 10 часов (при заказе до 13:00) — 25 фунтов стерлингов + НДС — обратите внимание, заказы, размещенные в субботу, будут доставлены во вторник
• в субботу утром Доставка — 45 фунтов стерлингов + НДС

Места доставки, требующие дополнительных сборов за подписанные для доставки.

В следующих местах будет взиматься дополнительная плата, если вы выберете подписанный для доставки (или для крупных предметов, которые требуют доставки курьером):

• Доставка в Ирландию — 30,00 фунтов стерлингов + НДС
• Доставка в Шотландское нагорье — 15,5 фунтов стерлингов + НДС
• Доставка в Северную Ирландию — 25 фунтов стерлингов + НДС
• Доставка на остров Уайт — 41 фунтов стерлингов + НДС
• Доставка на остров Мэн — 28 фунтов стерлингов
• Доставка в Европу — 40 фунтов стерлингов + НДС

Если у вас есть В случае особых требований к доставке, позвоните в наш отдел продаж по телефону 0113 2568342.

Contactum 12 Way TP & N Распределительный щит в комплекте с Incomer

Описание:

Линейка трехфазных распределительных щитов Contactum mcb была разработана для удовлетворения потребностей рынка Великобритании в проектировании и установке.
Подтверждает соответствие последним британским, европейским и международным стандартам, включая опции для измерения энергии и защиты от перенапряжения.
125A Входной трехполюсный изолятор в комплекте. Корпус
по IP3X.
12-контактная плата Размеры: высота 742.5 мм x ширина 450 мм x глубина 152,5 мм

Расчетное время доставки:

Отгрузка и погрузочно-разгрузочные работы: —

Наше время окончания доставки на следующий день — 2 часа.

Если вы покупаете за пределами Великобритании, будет применяться дополнительная стоимость доставки, которая будет добавлена ​​при оформлении заказа после того, как вы укажете свой адрес.

График доставки: —

Мы стараемся отправлять все заказы в тот же день, когда мы их получаем. (С понедельника по пятницу).Мы доставим вам либо Королевской почтой, либо курьерской службой, в зависимости от веса и стоимости заказа. Доставка обычно осуществляется в течение 48 часов или раньше, в зависимости от времени суток, когда мы получаем ваш заказ. Все заказы отправляются зарегистрированными и должны быть подписаны, поэтому, пожалуйста, убедитесь, что кто-то есть, или мы можем доставить к вам на работу, если это удобно. Мы не можем отправлять заказы в выходные и праздничные дни.

В случае, если у нас нет в наличии определенного товара, мы отправим вам все, кроме этого товара.Как только товар поступит на склад, мы выполним ваш заказ без дополнительных затрат на доставку. Если вам срочно требуется товар, позвоните или напишите нам, указав «код товара», и мы немедленно сообщим, есть ли товар на складе.

Обратных заказов: —

Если вашего товара нет на складе, мы вернем вам заказ. Мы всегда будем отправлять вам электронное письмо с возможностью отменить заказ, если вы не хотите ждать.
