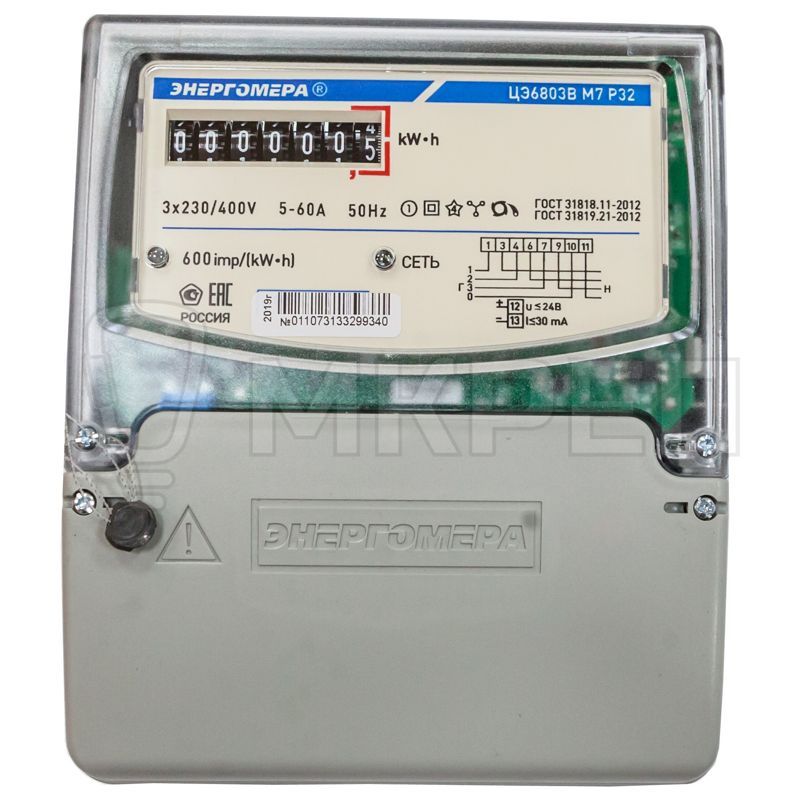

Счетчик электроэнергии ЭНЕРГОМЕРА ЦЭ6803В Р32 универсальный трехфазный

Подробное описание

Артикул № 4301750

Счетчик ЭНЕРГОМЕРА ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32 механический трехфазный однотарифный прибор, который используется для учета активной электроэнергии. Быстро устанавливается, очень удобен в эксплуатации, предоставляет правдивые показатели без погрешностей. Модификации для прямого, полукосвенного и косвенного включения.

Универсальный монтаж на DIN-рейку и на плоскую поверхность. Исполнения с механическим отсчетным устройством. Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки. Улучшенные значения стартового тока. Малое собственное энергопотребление. Стандартный телеметрический импульсный выход. Устойчивость к климатическим, механическим и электромагнитным воздействиям.


Модель:ЦЭ6803В Р32
Тип:Счетчик электроэнергии
Вид прибора:Стационарный
Область применения:Бытовой, промышленный
Вид измеряемого параметра:Ток переменный
Принцип действия:Электронный
Метод измерения:Оценка
Выбор диапазона измерений:Ручной
Количество тарифов:1
Количество фаз:Трехфазный
Класс точности:1
Номинальное напряжение:400 В
Рабочий диапазон напряжений:230 В
Номинальная частота сети:50 Гц
Базовый ток:10 А
Максимальный ток:100 А
Счетный механизм:Электромеханическое отсчетное устройство
Материал:Пластик
Крепление:DIN-рейка
Межповерочный интервал:16 лет
Средняя наработка на отказ:220000 ч
ГОСТ:ГОСТ 31818. 11-2012 ГОСТ 31819.21-2012
Стандарты безопасности:ТУ 4228-010-04697185-97
Глубина:52 мм
Ширина:141
Высота:170 мм
Вес:900 г
Размеры и вес (брутто)
Вес:900 г
Высота:18,5 см
Ширина:15,0 см
Глубина:7,1 см
Дополнительная информация
Страна производства:Россия
Срок службы:30 лет
Гарантийный срок:48 месяцев

Электросчетчик Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32 трехфазный однотарифный

Электросчетчик трехфазный электронный однотарифный Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32 прямого включения по току и напряжению осуществляет измерение активной электроэнергии в трехфазных трех- и четырехпроводных сетях переменного тока, автономно или в составе информационно-измерительных систем, в качестве датчика приращения энергии и телеизмерения мощности.

Предлагаем один из лучших в своем классе трехфазный  счетчик электроэнергии по минимальным антикризисным ценам!!!

Технические особенности счетчиков ЦЭ 6803В/1 220В 5-50А М7Р32:

• Технологический запас по классу точности
• Высокая чувствительность по току нагрузки
• Устойчивость к климатическим, механическим и электромагнитным воздействиям
• Малое собственное энергопотребление
• Наличие телеметрического импульсного выхода
• Световой индикатор работы
• Защита от хищения электроэнергии
• Новый корпус R32 — для крепления в щиток и на рейку ТН35

Характеристики надежности электросчетчика Энергмера ЦЭ 6803В/1 220В 5-50А М7Р32:
• Минимальная наработка на отказ — 160 000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 24 лет.
• Гарантийный срок — 3 года.

Счетчики электроэнергии

ЦЭ 6803В/1 220В 5-50А М7Р32 полностью соответствуют стандартам для размещения на щиток и на рейку ТН35.

Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.

Выпускаются электросчетчики с 2007 года.
Класс точности: 1.
Номинальная (максимальная) сила тока: 50 А


 Технические характеристики ЦЭ 6803В/1 220В 5-50А М7Р32:

 Счетчик удовлетворяет ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.

Показатели Величины
Класс точности 1,0
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 380
Базовый (максимальный) ток, А 5(50)
Порог чувствительности, А 0,5%·Iном
Полная потребляемая мощность параллельной цепи, не более, В·А
4
Полная потребляемая мощность последовательной цепи, не более, В·А 0,1
Передаточное число импульсного телеметрического выхода, имп. /кВт·ч 800
Диапазон рабочих температур, °С от — 40 до +55
Габаритные размеры, не более, мм 143x170x52
Масса, не более, кг 2,5

 Структура условного обозначения счетчика приведена на рисунке 1, передаточные числа, положение запятой приведены в таблице 1 2.3



Видеоинструкция подключения трехфазного однотарифного счетчика электроэнергии Энергомера ЦЭ6803В:



 Счетчик подключается к трехфазной сети переменного тока и устанавливается в местах, имеющих дополнительную защиту от влияния окружающей среды (помещения, стойки) с рабочими условиями применения:

— температура окружающего воздуха от минус 40 до 60 °С — относительная влажность воздуха до 98 % при 35 °С;

— частота измерительной сети (50 ± 2,5) Гц или (60 ± 3) Гц;

— форма кривой напряжения — синусоидальная с коэффициентом несинусоидальности не более 12 %.

Максимальная сила тока составляет 1,5А, 7,5А, 50А или 100А.

Счетчики изготавливаются класса точности 1 или 2 по ГОСТ Р 52322-2005.

Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика не превышает 6 В•А (0,6 Вт) при номинальном напряжении 220 В, не превышает 4 В•А (0,6 Вт) при номинальном напряжении 100 В, не превышает 2,5 В•А (0,6 Вт) при номинальном напряжении 57,7 В, при нормальной температуре, номинальной частоте.

Полная мощность, потребляемая каждой цепью тока не превышает 0,1 В•А при базовом или номинальном токе, при нормальной температуре и номинальной частоте.

Масса счетчика не более 1 кг.

Счетчик имеет счетный механизм, осуществляющий учет электрической энергии непосредственно в киловатт-часах.

 Проверка без тока нагрузки (самоход). При разомкнутых цепях тока и при напряжениях равных 1,15 номинального значения испытательное выходное устройство счетчиков не создает более одного импульса в течение времени Δt, мин. , вычисленного по формуле:

где k – постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1кВт•ч), имп/кВт•ч;

m – число измерительных элементов;

Uном – номинальное напряжение, В;

Iмакс – максимальный ток, А;

R – коэффициент, равный 600 для счетчиков класса точности 1, равный 480 для счетчиков класса точности 2.

 Стартовый ток (чувствительность). Счетчики начинают и продолжают регистрировать показания при значениях тока, указанных в таблице 2 и коэффициенте мощности равном 1.

 Предел допускаемых значений основной относительной погрешности δД в процентах соответствует таблице 3.

Пределы допускаемых значений основной относительной погрешности нормируют для информативных значений входного сигнала:

— напряжение – (0,8…1,15) Uном ;

— частота измерительной сети – (50 ± 2,5) Гц или (60 ± 3) Гц.

 При напряжении ниже 0,8 Uном погрешность счетчика находится в пределах от плюс 10 % до минус 100 %.

 Предел допускаемого значения дополнительной погрешности вызванной присутствием постоянной составляющей и четных гармоник в цепях переменного тока для счетчиков непосредственного включения классов точности 1 и 2 не превышает 3δД.

Требование не распространяется на счетчики, работающие с трансформаторами тока.

 Счетчики с непосредственным включением выдерживают кратковременные перегрузки входным током, превышающим в 30 раз Iмакс, в течение одного полупериода при номинальной частоте, а счетчики, включаемые через трансформаторы тока выдерживают в течение 0,5 с перегрузки входным током, превышающим в 20 раз Iмакс, при номинальной частоте. Изменение погрешности после испытания не превышает значений, приведенных в таблице 4.

 Средняя наработка на отказ счетчика не менее 160000 ч.

 Средний срок службы до первого капитального ремонта счетчиков 30 лет.

 Предприятие-изготовитель оставляет за собой право вносить незначительные изменения в конструкцию счетчика, не ухудшающие качества.

Устройство и работа счетчика 2.6.1 Принцип действия счетчика основан на преобразовании активной мощности в частоту импульсов, подсчет которых электромеханическим отсчетным устройством дает величину потребленной электрической энергии.

Конструктивно счетчик выполнен в пластмассовом корпусе.

В корпусе размещены печатные платы, на которых расположена вся схема счетчика.

Зажимы для подсоединения счетчика к сети и контакты испытательного выходного устройства закрываются пластмассовыми крышками.

Купить электросчетчик Энергомера ЦЭ6803В в Украине: Умань, Харьков, Киев, Южно-Украинск, Днепропетровск, Черновцы – интернет-магазин «ЭлМисто».

Габаритные размеры счетчика Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32:



Данный товар также ищут как счетчик электроэнергии Энергомера ЦЭ6803В, купить счетчик Энергомера

ЦЭ 6803В/1 220В 5-50А М7Р32, электросчетчик Энергомера ЦЭ6803В, цена счетчика Энергомера ЦЭ6803В в Одессе, стоимость Энергомера ЦЭ6803В, лiчильник Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32

Внимание! Все товары, представленные в магазине ЭлМисто, сертифицированы в Украине, проходят техническую проверку на работоспособность и обеспечиваются гарантийным и послегарантийным обслуживанием согласно действующей редакции Закона Украины «О защите прав потребителей». С момента покупки у нас товара мы оказываем всестороннюю техническую, информационную и сервисную поддержку.

Доставка товара производится во все города Украины транспортными компаниями.

ЭлМисто — самый выгодный интернет-магазин электрооборудования по низкой цене.


Заказывайте электросчетчик Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32 по выгодной цене в Харькове.

Доставка осуществляется в города:
Борисполь, Александрия, Алчевск, Артемовск, Ахтырка, Белая Церковь, Белгород-Днестровский, Бердичев, Бердянск, Боярка, Бровары, Васильевка, Винница, Виноградов, Вишневое, Владимир-Волынский, Вознесенск, Геническ, Глобино, Глухов, Горловка, Днепродзержинск, Днепропетровск, Днепрорудный, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Енакиево, Желтые Воды, Житомир, Запорожье, Знаменка, Золотоноша, Ивано-Франковск, Измаил, Изюм, Ильичевск, Калуш, Каменец-Подольский, Каменка-Днепровская, Карловка, Каховка, Киев, Кировоград, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Коростень, Коростышев, Котовск, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Лисичанск, Лозовая, Лубны, Луганск, Луцк, Львов, Макеевка, Марганец, Мариуполь, Мелитополь, Мена, Миргород, Могилев — Подольский, Мукачево, Надворная, Нежин, Николаев, Никополь, Новая Каховка, Нововолынск, Новоград-Волынский, Обухов, Одесса, Павлоград, Первомайск, Пологи, Полтава, Пирятин, Прилуки, Рава-Русская, Раздельная, Ровно, Ромны, Свердловск, Светловодск, Северодонецк, Славута, Славянск, Смела, Стаханов, Сторожинец, Стрый, Сумы, Тернополь, Токмак, Торез, Ужгород, Умань, Фастов, Харцызск, Харьков, Херсон, Хмельницкий, Хуст, Червоноград, Черкассы, Чернигов, Черновцы, Энергодар, Южноукраинск.

Вы можете посмотреть технические характеристики электросчетчика Энергомера ЦЭ6803В перед оформлением заказа. Также на сайте представлены описание и фото счетчика Энергомера ЦЭ 6803В/1 220В 5-50А М7Р32.


Мы доступны, с нами легко связаться. Наш широкий ассортимент удовлетворит каждого. Исчерпывающие профессиональные консультации. Гарантируем качество поставляемого оборудования. Обеспечиваем минимальные сроки поставки. Предоставляем 100% гарантию. Используем гибкую ценовую политику.  Оцените выгоды работы с нами. Звоните сегодня! (057) 712-03-91, (067) 881-63-58, (050) 7-88-3-88-6 или пишите на почту [email protected]

ЦЭ6803В | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам про трехфазный счетчик ЦЭ6803В.

Началось все с того, что около года назад мне необходимо было организовать учет электроэнергии на вновь вводимом электрооборудовании. Все электромонтажные работы были сделаны согласно проекта.

В проекте предусматривалась на новом фидере (присоединении) установка счетчика типа ЦЭ6803В 3х220/380 (В) от концерна Энергомера, подключенного через трансформаторы тока с коэффициентом трансформации 400/5.

Все работало до того момента, когда данное присоединение не было отключено по «особым» соображениям нашего директора. Ну ладно, о плохом не будем. Единственное, скажу, что счетчик с этого фидера (присоединения) был снят и находится в настоящее время у меня на балансе, пока не закончится срок его поверки.

Вот я и решил Вам рассказать подробно о счетчике ЦЭ6803В 3х220/380 (В), 1-7,5 (А), всех его технических характеристиках, схеме подключения, неисправностях и многое другое.

Итак, поехали.

Назначение и применение счетчика ЦЭ6803В

Сразу хочу сказать, что в настоящее время счетчик ЦЭ6803В является одним из самых распространенных и применяемых трехфазных счетчиков электрической энергии.  Вот так вот он выглядит.

Напомню, что фото сделано уже после его эксплуатации. Так что на внешний вид не обращайте внимания.

Итак, счетчик ЦЭ6803В предназначен для измерения активной мощности в трехфазных цепях переменного тока. Счетчик ЦЭ6803В должен устанавливаться внутри помещений или местах, имеющих защиту от воздействия окружающей среды, со следующими условиями:

  • температура воздуха не ниже минус 40 и не выше 60 градусов
  • относительная влажность воздуха до 98% (при температуре воздуха 35 градусов)

И самое главное, о чем нужно упомянуть, что этот электросчетчик внесен в Государственный реестр средств измерений под номером 12673-06.



Обозначение и расшифровка ЦЭ6803В

Счетчик ЦЭ6803В выпускается и производится строго по ГОСТ Р 52322-2005 и ГОСТ Р 52320-2005. Это, кстати, видно на его внешней панели.

Существуют несколько разновидностей счетчиков ЦЭ6803В, что обуславливается их условным обозначением. Т.е. приобретая электросчетчик ЦЭ6803В, смотрите точную его расшифровку, чтобы в дальнейшем не возникло каких-либо проблем.

Думаю Вам будет интересно прочитать мои статьи о выборе электросчетчика и о том, как правильно купить электросчетчик в магазине.

Ниже на картинке представлена структура условного обозначения электросчетчика ЦЭ6803В.

По этой структуре и был заказан счетчик для моего присоединения. Красными прямоугольниками я выделил обозначения счетчика, о котором я рассказываю в данной статье: ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33



Технические характеристики электросчетчика ЦЭ6803В

Все основные технические характеристики приведены на картинке ниже.

Ниже укажем габаритные и установочные размеры ЦЭ6803В в корпусе Ш33 и Р31.

Устройство и принцип работы ЦЭ6803В

Про принцип работы электросчетчиков я уже Вам рассказывал. Здесь добавлю следующее.

Принцип работы электронного счетчика ЦЭ6803В лежит в перемножении входных аналоговых сигналов тока и напряжения с дальнейшим преобразованием их в частоту импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим счетным механизмом, либо микроконтроллером дает количество активной энергии в киловатт-часах, которое отображается (в моем случае) на барабане или ЖК-экране счетчика.

Счетчик ЦЭ6803В имеет в своем составе выходное испытательное устройство.

В моем случае это выходные клеммы 26-27. В других разновидностях наименование клемм могут отличаться.

Выходное испытательное устройство электросчетчика ЦЭ6803В служит для:

Также счетчик ЦЭ6803В с ЖК-экраном имеет энергонезависимую память, позволяющую сохранять данные (показания электросчетчика, время и дату, тариф и т.п.) при отключении от сети.

Пластмассовый корпус счетчика пломбируется оттиском поверительного клейма.

Крышка зажимов, для подключения счетчика к сети и контакты испытательного выходного устройства, пломбируется оттиском клейма энергоснабжающей организацией.

Внутри корпуса находятся различные печатные платы, на которых расположена вся схема счетчика (модуль измерительный, датчики тока и т.п.).



Установка счетчика ЦЭ6803В

Перед установкой счетчика ЦЭ6803В, кстати это касается не только этого типа, необходимо проверить отсутствие механических повреждений и наличие пломб, о которых я сказал выше.

Я уже подробно писал как произвести монтаж и установку электросчетчика, поэтому читайте по этой теме следующие полезные статьи:

Ко всем вышесказанным статьям добавлю несколько слов про очистку жил проводов и кабелей от изоляции.

Зачищенный провод должен быть прямым, ровным и не иметь изгибов. Вставлять провод в контактную клемму (зажим) нужно без перекосов.

А также следите, чтобы туда не попала изоляция. Следует обратить внимание, чтобы изоляция сильно не выступала и за пределы клеммной колодки.

В общем воспользуйтесь таблицей, приведенной ниже.

Если Вы не можете самостоятельно определить сечение жилы провода (кабеля), то воспользуйтесь моей статьей про то, как  самостоятельно определить сечение кабеля по диаметру.

Зажим для провода состоит из 2 винтов.

Вставляем провод и затягиваем верхний винт с помощью инструмента. Проверяем провод легким подергиванием за него. Если он зажат, то тогда затягиваем нижний винт.

Схема подключения электросчетчика ЦЭ6803В

Я уже много статей уделил схеме подключения электросчетчиков, поэтому читайте следующие статьи:

Кстати, хочу Вам сказать о том, что при покупке нового счетчика, его показания могут быть отличными от нуля. В этом случае не нужно волноваться, потому как эти показания являются следствием поверки счетчика на заводе-изготовителе. Не стоит думать, что это бывший в употреблении прибор учета. Хотя конечно показания должны быть разумными, а не заоблачными.

Это было не большое отступление. Просто один из моих читателей задавал мне вопрос по этой теме.

Теперь вернемся обратно к схеме подключения счетчика ЦЭ6803В. Прочитав статьи, указанные выше, думаю что вопросов в подключении у Вас не возникнет. А вообще, если снять крышку, то на ней изображена схема подключения именно Вашей конфигурации счетчика.



Индикация

Несколько слов расскажу об индикации ЦЭ6803В. На внешней (лицевой) панели счетчика имеется 2 светодиодных индикатора.

При подключении счетчика ЦЭ6803В к сети загорится индикатор «Сеть».

Как только в сети появится нагрузка (потребляемая мощность), то периодически будет загораться индикатор нагрузки и отсчетный механизм (в моем случае), либо индикация на ЖК-экране будут изменять показания счетчика.



Эксплуатация ЦЭ6803В

В руководстве по эксплуатации сказано, что МПИ данного счетчика указан в его формуляре и он составляет 16 лет, а для счетчиков, поставляемых в Казахстан — 8 лет.

Ниже я приведу несколько возможных неисправностей счетчика ЦЭ6803В, с которыми Вы можете столкнуться во время его эксплуатации и обслуживании.

1. Не горит индикатор «Сеть»

Первой вероятной причиной является плохой контакт подводящих проводов. Необходимо хорошо протянуть винты зажимов проводов.

Второй причиной может стать внутренняя неисправность схемы счетчика, либо самого светодиодного индикатора. Здесь необходимо счетчик снять и отдать в ремонт.

2. Индикатор «Сеть» горит, а счетчик не считает

В этом случае сразу же необходимо счетчик отправить в ремонт, т.к. причиной является внутренняя его неисправность.



Заключение

Ну вот и все, что я хотел Вам рассказать про счетчик ЦЭ6803В. Если возникли какие-либо вопросы по теме, то задавайте их в комментариях. А вообще этот счетчик за все свое время зарекомендовал себя только с положительной стороны. Нареканий и замечаний у меня к нему нет. Как говорится — дешево и сердито.

P.S. Хотите узнавать первыми о выходе новой статьи на моем сайте, то подписывайтесь. Форма подписки расположена в 2 местах: в конце каждой статьи и в правой колонке сайта. А также, если Вас не затруднит, то поделитесь этой статье со своими друзьями в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Счетчик энергии Трехфазный четырехпроводной цифровой счетчик электроэнергии на DIN-рейку с ЖК-дисплеем, 50 Гц, 3 x 20 (80A) —


Без залога за импорт и $ 17,39 за доставку в Российскую Федерацию Подробности
  • Убедитесь, что это подходит введя номер вашей модели.
  • ВЫСОКОЕ КАЧЕСТВО — Измеритель изготовлен из высококачественного металла и АБС-пластика, долговечен в использовании. Он полностью соответствует соответствующим техническим требованиям национального стандарта GB / T17215.321-2008 и международного стандарта IEC62053 для однофазных счетчиков энергии класса 1 или уровня 2.
  • ХОРОШИЕ АНТИЭЛЕКТРОМАГНИТНЫЕ ПОМЕХИ — Электросчетчик имеет хорошие антиэлектромагнитные помехи, низкое энергопотребление, высокую точность, высокую перегрузку, высокую стабильность, защиту от кражи электричества и длительный срок службы, удовлетворяет вашим основным требованиям.
  • ПРИМЕНЕНИЕ — Измеритель в основном используется для измерения активной электроэнергии однофазного переменного тока номинальной частотой 50 или 60 Гц. Его следует устанавливать в воздухе, не содержащем агрессивных газов, пыли, плесени, соляного тумана, конденсата, насекомых и т. Д.
  • ЖК-ДИСПЛЕЙ — Этот счетчик киловатт-часов оснащен 6 + 2-значным ЖК-дисплеем, который точно показывает общее энергопотребление.
  • УСТАНОВКА НА DIN-РЕЙКУ — имеет компактные размеры, легкий вес, красивый внешний вид и передовые технологии.Он принимает стандартную установку на направляющей DIN 35 мм, может использоваться для фиксированной установки в помещении.
› См. Дополнительные сведения о продукте

трехфазный счетчик энергии ВиФи, трехфазный электрический счетчик / монитор

Трехфазный счетчик энергии Wi-Fi (WEM3080T) — это трехфазный счетчик энергии Wi-Fi / монитор электроэнергии Wi-Fi на DIN-рейку.Его можно легко установить и аккуратно разместить внутри вашей электрической панели, а также он обеспечивает понимание вашего энергопотребления и анализ с помощью нашей специальной онлайн-системы мониторинга энергопотребления (https://www. iammeter.com/) и приложения для Android / IOS. С помощью нашей облачной службы вы можете легко понять свой счет за электроэнергию и своевременно получать оповещения, когда общее потребление энергии за месяц достигает заданного значения.

Это высокоинтегрированный измеритель мощности со встроенным модулем Wi-Fi, который измеряет данные, такие как напряжение и ток переменного тока каждой фазы, активную мощность, общую энергию, и отправляет их в облако каждую минуту.Вы можете напрямую получить доступ к его внутреннему веб-серверу и легко настроить конфигурацию сети Wi-Fi с помощью настройки одним нажатием. С открытым интерфейсом данных (интерфейс HTTP get и интерфейс Tcp) данные измерений могут быть очень гибкими, чтобы хранить их локально или загружать на свой собственный сервер.

Товар Кол-во Замечание
1 Счетчик энергии Wi-Fi 1 Встроенный модуль Wi-Fi
2 Трансформатор тока с разъемным сердечником 3 150A, 250A или 400A CT дополнительно
3 2. 4G Wi-Fi антенна 1

1. Солнечная фотоэлектрическая система

  • Экспорт / импорт энергии по сравнению с производством солнечных инверторов

  • Статистика доходов за электроэнергию и солнечные фотоэлектрические системы

    Система

    и демонстрация приложения

ОБЗОР СОЛНЕЧНОЙ фотоэлектрической системы

СЧЕТА И ОТЧЕТ О ПРИБЫЛЯХ

Этот отчет показывает как общее потребление в сети и счет за электроэнергию, общий объем экспортированной энергии и доход, так и баланс на дневной / ежемесячной / годовой основе.

ОТЧЕТ ОБ ОБЩЕЙ ЭКОНОМИИ

В этом отчете показан уровень прямого самостоятельного использования и общая экономия (деньги, сэкономленные за счет прямого потребления энергии для собственного использования вместо энергии сети + доход от экспорта энергии в сеть) вашей солнечной фотоэлектрической системы.

2. Мониторинг потребления электроэнергии / Система мониторинга энергии

  • Мониторинг потребления электроэнергии в реальном времени

  • Расчет счетов за электроэнергию почасово / ежедневно / ежемесячно

    Система

    и демонстрация приложения

ОБЗОР ТРЕХФАЗНОЙ СИСТЕМЫ ЭЛЕКТРОЭНЕРГИИ

ПЕРЕЧЕНЬ ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ И СЧЕТ

ОТЧЕТ ПО ИСПОЛЬЗОВАНИЮ ЭНЕРГИИ И СЧЕТАМ

В этом отчете показана статистика энергопотребления (кВтч) и счета за электроэнергию в разные периоды времени (от пикового до минимального) на ежедневной / ежемесячной / годовой основе.

ПОТРЕБЛЕНИЕ ЭНЕРГИИ И ПРОГНОЗ СЧЕТОВ

Наша система может предоставить вам прогноз энергопотребления и счета за электроэнергию на ежемесячной основе, основываясь на вашем историческом потреблении энергии и установленном вами методе выставления счетов.

ОТЧЕТ ОБ АНАЛИЗЕ РАСШИРЕННОГО ПОТРЕБЛЕНИЯ ЭНЕРГИИ

3. Домашняя автоматизация

Наш счетчик энергии Wi-Fi предоставляет открытый интерфейс API для идеальной интеграции данных с системами домашней автоматизации сторонних производителей, такими как HomeAssistant, openHAB и т. Д.Мы также скоро объединим счетчики с другими платформами.

  1. Двунаправленный счетчик для двустороннего учета энергии («из сети» и «в сеть»)
  2. Крепление на DIN-рейку аккуратно помещается в измерительную коробку
  3. Облачный веб-сервис и приложение для Android / IOS доступны в Google Play и Apple store
  4. Трехфазный счетчик может быть установлен в однофазной системе (как 3 однофазных счетчика), трехфазной системе или системе с разделенной фазой.
  5. Open API обеспечивает идеальную интеграцию со сторонним сервером (HomeAssistant, PVoutput, вашим собственным сервером…)

СОЛНЕЧНАЯ ФЭИ СИСТЕМА

ЖИЛОЙ ЭЛЕКТРОСЕТЬ

СКАЧАТЬ ПРИЛОЖЕНИЕ

  1. CE
  2. RCM
  3. RoHS

Мы предоставляем собственный облачный сервис IAMMETER и мобильное приложение для наших счетчиков энергии WiFi, чтобы реализовать различные приложения, такие как мониторинг солнечных фотоэлектрических систем, мониторинг потребления электроэнергии. Кроме того, вы можете интегрировать наши счетчики энергии WiFi с другими сторонними платформами.

Интегрирован со сторонним сервером MQTT

https://www.iammeter.com/docs/integrate-with-mqtt-server

Интегрирован со сторонним сервером TCP / TLS / http

https://www.iammeter.com/docs/integrate-with-thirdparty-server

REST API

https://www.iammeter.com/docs/integrate-with-PVOutput

Домашний помощник

https://www.iammeter.com/docs/homeassistant

Openhab

https://www.iammeter.com/docs/openhab

Узел

RED

https: // www.iammeter.com/docs/nodered

HomeAssistant-InfluxDB-Grafana

https://www.iammeter.com/docs/homeassistant-grafana

Accuenergy EV387-E1 Трехфазный многофункциональный счетчик мощности и энергии, 2 релейных выхода

Выберите CountryUnited StatesCanadaMexicoAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и Макдональд LY Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСэн т Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-lesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Америки Внешние малые IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова , Британские Виргинские острова, U. S.Wallis и FutunaЗападная СахараЙеменЗамбияЗимбабве

Отличная цена на трехфазный счетчик электроэнергии с заманчивыми предложениями сертифицированной продукции

Оптимизируйте свою жизнь, наслаждаясь повышенной эффективностью с использованием передовых приборов. 3-х фазный счетчик электроэнергии цена доступна на Alibaba.com. Файл. Цена на трехфазный счетчик электроэнергии предлагаются с привлекательными скидками, а их звездные характеристики делают их лучшими вариантами. Изготовленный из прочных и надежных материалов, калибр. Цена трехфазного электросчетчика отличается высокой прочностью и долговечностью.Ультрасовременные инновации делают их очень точными для максимальной производительности.

Эти. Цена 3-х фазных счетчиков электроэнергии поставляются в обширной коллекции, в которой представлены различные типы и модели. Разнообразие этого выбора гарантирует, что, какими бы ни были ваши потребности в измерении энергии, вам никогда не будет недостатка в идеальном. 3-х фазный счетчик электроэнергии цена для Вас. Покупатели найдут. 3-фазный счетчик энергии цена , которые подходят для домашнего использования, офисного использования, учреждений и других промышленных приложений, которые потребляют больше энергии.

Помогая вам точно контролировать потребление энергии, эти. Цена трехфазного счетчика электроэнергии на Alibaba.com улучшите ваши показатели эффективности. Их делают передовые технологии. Цена трехфазного счетчика электроэнергии достаточно умен, чтобы отправлять и получать сигналы связи об использовании энергии. Файл. Цена трехфазного счетчика электроэнергии легко установить и прочитать, что гарантирует, что у вас всегда будет истинное представление о том, как вы используете свою энергию. Их элегантные формы и дизайн означают, что их можно устанавливать во многих местах, не нарушая эстетического внешнего вида.

Просматривая сайт Alibaba. com, вы открываете для себя удивительные вещи. 3-х фазный счетчик электроэнергии цена и выберите наиболее подходящий для вас, руководствуясь вашими требованиями. Гарантия высочайшего качества продуктов, а их несравненная эффективность позволит вам понять их истинную ценность. Как коммерческое предприятие, воспользуйтесь невероятными сделками, разработанными для. 3-х фазный счетчик электроэнергии цена оптовикам и поставщикам.

Портативный калибратор трехфазного счетчика энергии — Калибровка счетчика энергии — Электроника GFUVE

1.Электрические параметры
Класс точности 0,05%, 0,1%
Дисплей 6 ”TFT (640 × 480)
Блок питания 220 В ± 10%, 50/60 Гц
Литий-полимерный аккумулятор (размер (мм): 110x51x16, номинальное выходное напряжение: 7,2 В, емкость: 5000 мАч)
Электропитание (U1, UN), 85В-265В 50/60 Гц
Порт связи RS232
Испытательное напряжение
Диапазон Между фазой 0–480 В (между фазой 0–830 В)
Ошибка ± 0. 05% (30 В-480 В)
± 0,1% (5В-30В)
Температурный дрейф измерения напряжения <8 x 10 E-6 / K
Дрейф относительной влажности при измерении напряжения <8 x 10 E-6 / RH
Стабильность измерения напряжения <50 x10 E-6
Измерение напряжения долговременная стабильность <80 x 10 E-6 / Год
Гармоника 2-я-64-я
Испытательный ток
Диапазон (прямое подключение) 0-12A
Ошибка (прямое подключение) ± 0.05% (100 мА-12 А)
± 0,1% (10 мА-100 мА)
Диапазон (зажим CT) 10 мА-120 А
Зажим CT Модель: Q13
Диапазон испытаний: 1 мА-120A
Точность: 0,1%
Передаточное число: 1000: 1
Внутренний диаметр: 13 мм
Внешний диаметр: 33 мм
Подводящий кабель: 2. 5 м
Трехфазная цветная этикетка L1 = красный, L2 = желтый, L3 = синий
Ошибка (лагерь КТ) ± 0,1% (100 мА-120 А)
Текущий температурный дрейф измерения <8 x 10 E-6 / K при 10 мА-120A
Текущий дрейф относительной влажности при измерении <8 x 10 E-6 / RH @ 10 мА-120A
Стабильность измерения тока <50 x10 E-6
Измерение тока долгосрочная стабильность <80 x 10 E-6 / Год
Гармоника 2-я-64-я
Ошибка измерения мощности и энергии
Активная мощность (прямое подключение) ± 0.05% (0,1A-12A)
± 0,1% (0,01A-0,1A)
Реактивная мощность (прямое подключение) ± 0,1% (0,1A-12A)
Ошибка измерения энергии
Активная энергия (прямое подключение) ± 0,05% (0,1A-12A)
± 0,1% (0,01A-0,1A)
Реактивная энергия (прямое подключение) ± 0,1% (0,1A-12A)
Температурный дрейф измерения мощности / энергии <15 x 10 E-6 / K
Дрейф относительной влажности при измерении мощности / энергии <12 x 10 E-6 / RH @ 10mA-120A
Стабильность измерения мощности / энергии <100 x10 E-6
Измерение мощности / энергии, долговременная стабильность <160 x 10 E-6 / Год
Отображение ошибки 5 цифр с минимум тремя десятичными знаками XX. ХХХ%
Фазовый угол
Диапазон 0 ° -360 °
Разрешение 0,01o
Ошибка ± 0,05 °
Частота
Диапазон 40-70 Гц
Разрешение 0.001 Гц
Ошибка 0,002 Гц
Импульсный вход
Входной канал 2
Входной уровень 5-24В
Входная частота Макс. 2 МГц
Импульсный выход
Энергетическая постоянная 180000 имп / кВтч, 1800 имп / кВтч, 180 имп / кВтч
Соотношение импульсов 1: 1
Выходной уровень 5 В
Частота импульсов Стандартный 400 Гц — 1 кГц, индивидуально макс. 10 кГц
Сканирующая головка
Пробоотборник оснащен кронштейном, который можно закрепить / установить на проверяемые электронные и электромеханические измерители, а пробоотборник можно вставить в «отверстие / прорезь» в центре кронштейна.
Есть 3 светодиодных индикатора состояния:
[АВТО] — сканировать поворотную пластину счетчика энергии
[MANU] — Импульсный ввод вручную
[LED] — получение импульса энергии светодиода
Функция Чувствительность можно интеллектуально отрегулировать в соответствии с интенсивностью окружающего освещения для обеспечения точности измерения.
Функция
Векторная диаграмма Есть
Форма волны Есть
Накопление энергии Есть
Связь с ПК Есть
Защита от перегрузки Есть
2. Кабель и аксессуары
Тестовый кабель Кабель для измерения напряжения 1 комплект Длина кабеля: 2 м (R, Y, B, черный)
Current test calbe 1SET Длина кабеля: 2 м (R, Y, B, Черный)
Заглушка Тип контактов 1 КОМПЛЕКТ (4 черных, 2 красных, 2 желтых, 2 зеленых)
Тип U 1 КОМПЛЕКТ (4 черных, 2 красных, 2 желтых, 2 зеленых)
Тип Ω 1 НАБОР (4 черных, 2 красных, 2 желтых, 2 зеленых)
Крокодил типа 1 КОМПЛЕКТ (1 черный, 1 красный, 1 желтый, 1 зеленый)
Сумка для аксессуаров Есть
3.Механические параметры
Размеры прибора (Ш × В × Г) (мм) 245 × 162 × 60
Вес прибора (кг) 1,8
Размеры кейса (Ш × В × Г) (мм) 450 × 320 × 185
Чемодан (кг) 10,6
4. Условия окружающей среды
Температура окружающей среды от -10 ° C до 55 ° C
Относительная влажность 15% -95%
Уровень защиты окружающей среды IP51
5.Стандарт
l Защита от изоляции МЭК 61010-1: 2001
Измерение энергии МЭК 60736
Ссылочный стандарт МЭК 62052-11
IEC62053-21
IEC62053-22 и IEC62053-23
IEC61010-1: 2001
6.Калибровка и обслуживание
Гарантия 5 лет
Калибровка Бесплатная пожизненная калибровка
Рекомендуемый интервал калибровки Каждые два года

Страница инструмента динамического разработчика | Технология Microchip

Свяжитесь с местным офисом продаж Microchip для получения информации о наличии.

Эталонный дизайн трехфазного счетчика энергии MCP3909 представляет собой полнофункциональный трехфазный счетчик электроэнергии на базе микроконтроллера Flash.Счетчик укомплектован компонентами для системы 220 В, 5 (10) А в комплекте с пластиковым корпусом счетчика электроэнергии, соответствующего требованиям IEC. В корпусе находятся высоковольтные линии и винтовые клеммы нагрузки для прямого подключения к сетевому напряжению или к калибровочному оборудованию счетчика электроэнергии. Расчеты трехфазного счетчика электроэнергии выполняются на основе флэш-памяти с использованием 7 КБ программной памяти PIC18F2520. Расчеты включают выход импульса активной энергии, активную мощность, полную мощность, среднеквадратичный ток и среднеквадратичное напряжение. Во Flash имеется более 100 серийно доступных выходных регистров, содержащих величины мощности.Для калибровки во Flash есть регистры, включая коррекцию смещения, усиления, фазы и младшего разряда для всех величин мощности и энергии. Все регистры доступны через RS-232 и USB.

Регистры калибровки и коррекции могут быть легко перемещены из флэш-памяти в EEPROM с помощью простой команды «store» для настраиваемого конечным пользователем времени цикла записи.

Аналоговое преобразование использует 16-битные АЦП MCP3909 с широким динамическим диапазоном, которые дискретизируют 128 раз за цикл линии. Все вычисления выполняются с прерыванием, чтобы гарантировать «нулевые слепые» измерения для всех величин мощности за цикл линии.

Система также включает контур фазовой синхронизации для синхронизации выборки цикла линии.

Система проста в использовании, управляется командами и предлагает регистры «режима» для таких функций, как режим накопления только положительной энергии или режим порога холостого хода. Регистр активной энергии шириной 64 бита используется для долговременного накопления энергии. Включена фазовая калибровка для коррекции нелинейности трансформатора тока.

В дополнение к механизму расчета мощности, использующему MCP3909 + PIC18F2520, в систему включен второй модуль связи. Включенный модуль связи представляет собой интерфейсный модуль USB PIC18F4550, который позволяет проводить оценку и калибровку счетчика с помощью «программного обеспечения трехфазного счетчика энергии», работающего в Windows XP или Windows 2000. Интерфейсный модуль USB PIC18F4550 также включает ЖК-дисплей для дополнительной прошивки счетчика энергии. дизайн.

SMA ENERGY Meter 20 Двунаправленный трехфазный счетчик

SMA ENERGY Meter 20 Двунаправленный трехфазный счетчик


Двусторонний счетчик SMA ENERGY Meter 20 — это мощное измерительное решение, которое гарантирует интеллектуальное управление энергией в фотоэлектрических установках.


n SMA оборудование. Измеритель энергии SMA точно определяет значения электрических измерений для каждого фазного проводника в виде установленных значений и передает их через Ethernet в локальную сеть. Это позволяет передавать все данные о вводе в сеть и потребление в сети, и даже те, которые связаны с генерацией фотоэлектрической энергии от других фотоэлектрических инверторов, с высокой точностью и частотой в системы SMA.

Комбинация с двунаправленным трехфазным счетчиком SMA ENERGY Meter 20 во всех случаях представляет собой идеально согласованную конфигурацию системы, которая гарантирует лучшую производительность и стабильность для максимальной экономии затрат и оптимизации собственного потребления.

Универсальный регистр значений измерения для интеллектуального управления энергопотреблением
В сочетании с внешними трансформаторами тока он теперь также подходит для приложений> 63 A
Двунаправленный трехфазный счетчик SMA ENERGY Meter 20:

Простой

Быстрая установка с помощью системы plug & play
Графическое отображение текущих значений измерений в Sunny Portal и локальном веб-интерфейсе
Flexible

Формат компактного корпуса, позволяющий экономить место при установке на DIN-рейку в распределительной сети дома
Гибкое использование в приложениях с током> 63 А с использованием внешних трансформаторов тока
Универсальный режим использования, не зависящий от существующих счетчиков энергии
Мощный

Быстрая и двунаправленная трехфазная регистрация значений измерений для эффективного управления энергопотреблением *
Идеальная координация с командами SMA для стабильного регулирования

* Может также использоваться в однофазных системах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
