Транзистор 2N60B: характеристики (параметры), цоколевка, аналоги

2N60B – мощный полевой N-канальный транзистор с изолированным затвором. Элементы с такой структурой именуются МОП-транзисторами. Название возникло от сокращения слов Металл-Оксид-Полупроводник. В английской терминологии транзисторы этого типа называют MOSFIT-транзисторы. По первым буквам английских слов Metal-Oxide-Semiconductor Field Effect Transistor.

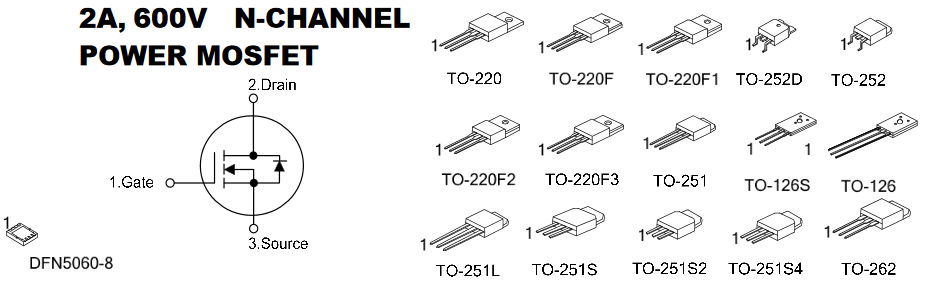

Корпус и цоколевка

Особенности

  • Впечатляющие выходные характеристики – 2,0A, 600V.
  • Сопротивление сток-исток открытого транзистора 5,0 Ω.
  • Малый заряд затвора, как правило 12,5 nC.
  • Небольшая емкость затвор-сток, как правило 7,6 pF.
  • Высокая скорость переключения.
  • Тестирование 100% продукции в лавинных режимах.

Транзисторы 2N60B характеризуются улучшенными усилительными характеристиками. При их производстве используется технология DMOS, запатентованная американской компанией Fairchild. В результате полевые транзисторы имеют минимальное сопротивление в рабочем состоянии, высокоскоростные переключающие характеристики и выдерживают импульсы большой мощности в лавинном и переключающем режимах.

Комплекс параметров сделал силовые полевые транзисторы идеальными для использования в мощных инверторных источниках питания.

Таблица предельно допустимых значений

Производитель не гарантирует безопасную работу транзистора, если значения параметров превысят, указанные в таблице. В этом случае не гарантируется работа транзистора в номинальных режимах, согласно технической документации. Существует большая вероятность необратимого выхода элемента из строя.

Значения напряжения и тока в таблице соответствуют температуре окружающей среды +25°C.

ОбозначениеПараметрSSW2N60B
SSI2N60B
Ед.изм.
VDSSНапряжение сток-исток600V
IDПостоянный ток стока
TC=25°C2A
TC =100°C1. 3A
IDMИмпульсный ток стока6A
VGSSНапряжение затвор-исток±30V
EASМаксимальная энергия одиночного импульса120mJ
IARЛавинный ток2A
EARМаксимальная энергия повторяющихся импульсов5.4mJ
dv/dtСкорость восстановления диода5.5V/ns
PDМощность рассеяния
TA = 25°C3.13W
TC = 25°C54W
TJ, TstgДиапазон безопасных температур хранения и работы-55…+150°C
TLМаксимальная температура припоя при пайке на расстоянии 4мм от корпуса в течение 5 секунд300°C

Тепловые характеристики

ПараметрОбозначениеТип. Макс.Ед.изм.
Тепловое сопротивление кристалл-корпусRθJC2,32°C/W
Тепловое сопротивление кристалл-воздух*RθJA40°C/W
Тепловое сопротивление кристалл-воздухRθJA62,5°C/W

* – при установке элемента на теплоотвод минимально допустимых размеров.

Электрические характеристики

Данные в таблицах действительны при температуре корпуса 25°C.

Предельные значения

ОбозначениеПараметрУсловия измеренийМин.Тип.Макс.Ед. изм
BVDSSНапряжение пробоя сток-истокVGS = 0 V, ID = 250 µA600V
∆BVDSS/∆TJКоэффициент напряжение пробоя/температураID = 250 µA при 25°C0,65V/°C
IDSSТок стока при нулевом напряжении затвораVDS = 600 V, VGS = 0 V10µA
VDS = 480 V, TC = 125°C100µA
IGSSFПрямой ток утечки затвор-корпусVGS = 30 V, VDS = 0 V100nA
IGSSRОбратный ток утечки затвор-корпусVGS = -30 V, VDS = 0 V-100nA

Рабочие параметры

ОбозначениеПараметрУсловия измеренийМин. Тип.Макс.Ед. изм.
VGS(th)Пороговое напряжение открытия транзистораVDS = VGS, ID = 250 µA24V
RDS(on)Сопротивление сток-исток в открытом состоянииVGS = 10 V, ID = 1.0 A3.85
gFSКрутизна передаточной характеристикиVDS = 40 V, ID = 1.0 A2.05S

Динамические параметры

Обозна-чениеПараметрУсловия измеренийМин.Тип.Макс.Ед. изм.
CissВходная емкостьVDS = 25 V, VGS = 0 V,
f = 1.0 MHz
380490pF
CossВыходная емкость3546pF
CrssПроходная емкость7. 69.9pF

Переключающие характеристики

Обозна-чениеПараметрУсловия измеренийМин.Тип.Макс.Ед. изм.
td(on)Время включения (открытия) транзистораVDD = 300 V, ID = 2.0 A,
RG = 25 Ω
1640ns
trВремя переднего фронта импульса50110ns
td(off)Время выключения (закртытия) транзистора4090ns
tfВремя спада импульса (задний фронт)4090ns
QgОбъем заряда на затворе для открытия транзистораVDS = 480 V, ID = 2.0 A,
VGS = 10 V
12. 517nC
QgsЗаряд перехода затвор-исток2.2nC
QgdЗаряд перехода затвор-сток5.4nC

Параметры и максимальные значения перехода сток-исток

ОбозначениеПараметрУсловия измеренийМин.Тип.Макс.Ед. изм.
ISМаксимальный непрерывный прямой ток перехода сток-исток2A
ISMМаксимальный импульсный прямой ток перехода сток-исток6A
VSDПрямое напряжение перехода сток-истокVGS = 0 V, IS = 2.0 A1.4V
trrВремя обратного восстановленияVGS = 0 V, IS = 2. 0 A,
dIF / dt = 100 A/ µs
250ns
QrrОбъем заряда для обратного восстановления1.31µC

Аналоги

В перечне полевых транзисторов, выпускаемых отечественной радиоэлектронной промышленностью, нет элементов, которые можно использовать для замены 2N60B.

Из импортных радиокомпонентов наиболее близкими по техническим параметрам являются полевые транзисторы компании STMicroelectronics, перечень которых приведен в таблице.

ТипVDSSRDS(on)IDPW
2N60B600 V5.0 Ω2.0 А3 W
STQ2HNK60ZR-AP600 V0.5 A3 W
STD2HNK60Z-1600 V2.0 A45 W
STF2HNK60Z600 V2. 0 A20 W
STP3NK60Z600 V2.4 A45 W
STP3NK60ZFP600 V2.4 A20 W
STB3NK60Z600 V2.4 A45 W
STD3NK60Z600 V2.4 A45 W
STD3NK60Z-1600 V2.4 A45 W

Примечание: данные в таблице взяты из даташип-производителя.

Графические данные



Рис.1. Выходные характеристики. Зависимость тока стока от напряжения сток-исток.

Рис. 2. Передаточные характеристики. Зависимость тока стока от напряжения затвор-исток.

Рис. 3. Выходное сопротивление транзистора в активном состоянии Vs ток стока и напряжение на затворе. Зависимость сопротивления сток-исток от тока стока.

Рис. 4 Зависимость обратного тока стока и температуры корпуса от напряжения исток-сток открытого транзистора.
