Трансформатор повышающий напряжения – Как подключить понижающий трансформатор для увеличения напряжения. Хорошо известный повышающий трансформатор…

Содержание

Как подключить понижающий трансформатор для увеличения напряжения. Хорошо известный повышающий трансформатор…

Преобразование напряжения присутствует повсеместно в любой области нашей жизни и деятельности. Вырабатываемое на электростанции напряжение повышается до нескольких киловольт, чтобы быть переданным с наименьшими потерями через линии электропередач на многие тысячи километров. А потом оно снова понижается на трансформаторных подстанциях до привычных нам значений в 380/220 вольт.

Самые простые и понятные примеры для простого человека: сетевое зарядное устройство для автомобильного аккумулятора, блок питания в компьютерной и другой технике, инвертор для автономного электроснабжения 220 вольт от низковольтных источников питания, понижающие трансформаторы 220-115 и т.д.

В общем, есть много устройств, в которых установлен трансформатор напряжения. Рассмотрим его немного подробнее, не погружаясь в излишние сложности.

Изменяет величину напряжения в большую или меньшую сторону в зависимости от соотношения числа его обмоток:

  • первичной, на которую подаётся исходное напряжение;
  • вторичной, с которой снимается его преобразованное значение.

Все обмотки намотаны на общем сердечнике (магнитопроводе). Если число витков у вторичной обмотки больше, чем у первичной, то это повышающий трансформатор, если меньше — понижающий.

Мощность трансформатора напряжения зависит от сечения проводов обмоток, а габариты и вес — от типа сердечника и материала проводов (медь или технический алюминий). По исполнению он может быть одно- и трёхфазным. Самым компактным и лёгким является автотрансформатор, в котором всего одна обмотка.

Первая мысль, которая приходит на ум, когда напряжение в сети всё чаще и чаще становится низким, поставить повышающий трансформатор. На первый взгляд кажется, что это — простое и отличное решение, и теперь, наконец-то, будет нормальное напряжение, яркое освещение и стабильно работающие электроприборы.

Но не всё так просто в сказочном королевстве, и прежде чем купить повышающий трансформатор напряжения, цена на который уж очень привлекательна, задумайтесь об одной особенности его работы: он имеет

постоянный коэффициент повышения напряжения (коэффициент трансформации). Рассмотрим это на примере.

Предположим, что у вас сетевое напряжение порядка 170 вольт. Чтобы повысить его до 220, нужен трансформатор с коэффициентом трансформации 1.29 (220/170). Вроде бы всё хорошо и логично получается, за исключением одного: если напряжение в сети станет нормальным 220 вольт, то на выходе трансформатора будет уже очень высокое напряжение 285 вольт (220*1.29)! Не все электрические приборы способны выдержать такое перенапряжение в течение даже небольшого времени. Так и до пожара недалеко!

Как вариант, можно приобрести регулируемый автотрансформатор, т.н. ЛАТР, в котором предусмотрен ручной регулятор выходного напряжения. Но и он не будет являться надёжным решением, т.к. придётся постоянно контролировать значение выходного напряжения по индикатору и корректировать его вручную, особенно во время максимальной нагрузки электросети со стороны соседей. Если вовремя этого не делать, то при первом же скачке в электросети напряжение на выходе ЛАТРа тоже резко повысится, и подключенные электроприборы вполне могут перегореть.

Поэтому повышающие трансформаторы напряжения применимы лишь тогда, когда в сети ВСЕГДА существенно меньше 220 вольт, а такого практически никогда и не бывает .

Заключение

Задачу автоматического поддержания напряжения на постоянном уровне решает

Падение напряжения в первичной сети 220 вольт является иногда очень серьезной проблемой в сельской местности, да и не только. Холодильник не запускается, плитка не греет, утюгом не погладишь, паяльником не припаяешь, да мало ли… . Если падение напряжения для нагревательных приборов, имеющих для сети активное сопротивление, явление не летальное, то для аппаратуры, в которой установлены двигатели, в частности – холодильники, оно может стать последним в их жизни.

Начнем с простого, с нагревательной аппаратуры. Так как форма напряжения для нагревателей, не имеет ни какого значения, то поднять действующее (среднеквадратичное или эффективное) значение напряжения питания для них нет ни какой проблемы. Смотрим схемку.

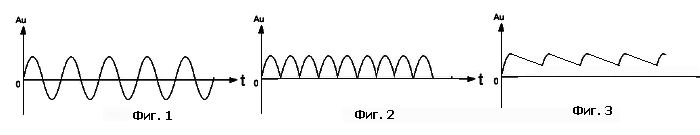

Эта приставка напряжение сети (фиг.1) сперва выпрямляет (фиг.2), а потом за счет энергии, запасенной в конденсаторах, увеличивает эффективное напряжение, см. фигуру 3.

Выпрямительный мост можно использовать, как готовый, так и спаять из отдельных диодов. В сельской местности линии электропередачи воздушные и высоковольтные импульсные всплески напряжения

не редкость, так что, выбирая элементы выпрямителя, обратите внимание на максимальное рабочее напряжение диодов. Чем выше, тем лучше, в разумных пределах конечно. Рабочий ток диодов должен превышать ток нагрузки раза в 2 в 3. Емкость конденсаторов вам придется подобрать самим. Она зависит и от величины провала напряжения сети и от мощности вашего нагревателя. С этой приставкой будьте осторожны, если напряжение сети восстановится до нормы, то на ее выходе напряжение будет выше рабочего напряжения нагрузки. Величина превышающего напряжения зависит от величины емкости подключенных в данный момент конденсаторов. Отсюда и необходимый запас по току диодов. У меня такая приставка имеется для большого паяльника 100Вт в виде топора, для его быстрого разогрева.

Теперь про, например холодильник. Этому товарищу необходим переменный синус. Конечно, можно купить и

Понижающие и повышающие трансформаторы напряжения сухого и масляного исполнения

Компания Матик-электро предлагает своим клиентам сухие и масляные понижающие и повышающие трансформаторы на напряжение ВН (по выской стороне) от 220/380 В до 10 кВ и напряжение НН (по низкой стороне) от 6 В до 660 В и мощностью от 1 кВА до 2500 кВА. Наши трансформаторы напряжения могут использоваться для бытовых целей и в коммунальном хозяйстве (серии ОСМ, ТСЗ, ТСЗИ, ТСЗПБ, КТПТО), на промышленных предприятиях (серии ТСЗ, ТСЗИ, НТС), для распределительных сетей 6 и 10 кВ (серии ТС, ТМ и ТМГ).

Сухие понижающие и повышающие трансформаторы напряжения

Сухие трансформаторы по сравнению с масляными обеспечивают более высокий уровень пожарной и взрывобезопасности, более экономичны и просты в эксплуатации, обслуживании и ремонте. Трансформаторы напряжения сухого исполнения могут использоваться в электроустановках предприятий химической, нефтехимической, целюлозно-бумажной промышленности, в сетях электроснабжения общественных и жилых зданий, устанавливаться на транспортные средства, суда и плавсооружения. Чаще всего сухие трансформаторы используются для понижения напряжения (понижающий трансформатор). Например, для подключения к промышленной электросети напряжением 380 В ручного электроинструмента может использоваться понижающий трансформатор 380/220 В марки ТСЗ или ТСЗИ.

В случае, если необходимо питание от одного источника потребителей, рассчитанных на разные напряжения, то для решения этой проблемы целесообразно использовать многообмоточный понижающий трансформатор. Многообмоточный трансформатор, как правило, состоит из одной первичной обмотки и нескольких вторичных (конструктивно они могут быть выполнены как на одном сердечнике, так и каждая обмотка на своем собственном сердечнике). Например, возможно изготовление трансформатора понижающего напряжение с 220 В до 110 В, 24 В и 12 В.

Такой понижающий трансформатор напряжения может одновременно использоваться для питания инструмента, низковольтной сети освещения и приборов автоматики и сигнализации.

Но бывают случаи когда необходимо повышение напряжение – в частности, когда нужно запитать от сети 220 В оборудование предназначенное для сети 380 В. Данную проблему возможно решить используя сухой повышающий трансформатор напряжения. Повышающие трансформаторы также традиционно используются в местах генерации электроэнергии для сокращения ее потерь при передаче на большие расстояния.

– однофазные сухие трансформаторы многоцелевого назначения. Применяются в сетях местного освещения, для питания цепей управления, электроавтоматики, сигнализации и т.д.

Напряжение ВН – от 380/220 В до 10 кВ

Напряжение НН – от 6 В до 660 В

Мощность – от 1 до 63 кВА

Типовые варианты изготовления:

220/220 В 220/110 В

220/36 В 220/48 В

Могут изготавливаться на любые напряжения первичной и вторичной обмотки!

– трехфазные сухие трансформаторы. Могут изготавливаться как на низкое, так и высокое напряжение. Применяются в основном на промышленных предприятиях в цепях питания силового оборудования и инструмента в качестве понижающего трансформатора. Могут применяться в электроустановках жилых и общественных зданий, в цепях питания местного освещения, для подключения ручного электроинструмента. Силовые трансформаторы серии ТС могут применяться в распределительных сетях 6-10 кВ.

Исполнение – в кожухе и без кожуха

Напряжение ВН – от 380 В до 660 В

Напряжение НН – от 8 В до 220

Типовые варианты изготовления:

380/380 В 380/220 В

380/110 В 380/65 В

380/36 В

420/420 В 660/660 В

Могут изготавливаться на любые напряжения первичной и вторичной обмотки!

— трансформаторы силовые сухие с обмотками с литой изоляцией типа «Геафоль» (эпоксидный компаунд с кварцевым наполнителем). Этот материал не оказывает вредного влияния на окружающую среду и не выделяет токсичных газов даже при воздействии дуговых разрядов. Трансформаторы с изоляцией типа «Геафоль» можно использовать в электроустановках общественных и жилых зданий.

Напряжение ВН – 6 кВ, 10 кВ

Напряжение НН – 0,7 кВ

Мощность — от 100 кВА до 2500 кВА

НТС

— сварочный трансформатор. Предназначен для преобразования переменного напряжения сети 380 В в переменное напряжение 24; 36; 42; 220 В.

Мощность — от 1,6 кВА до 40 кВА.

— трансформатор прогрева бетона. Трехфазный, двухобмоточный понижающий сухой трансформатор с принудительным воздушным охлаждением защищенного исполнения. Предназначен для термообработки бетона и мерзлого грунта.

Напряжение — 380 В

Мощность — до 63 кВА

– станция прогрева бетона на основе масляного трехобмоточного понижающего трансформатора ТМТО с естественным охлаждением. Предназначена для подогрева бетона в зимнее время, с регулированием температуры в ручном и автоматическом режимах.

Напряжение первичное – 380 В .

Напряжение вторичное – 55-95 В

Мощность — 80 кВА

— трансформатор однофазный сухой водозащищенный. Трансформатор предназначен для электроустановок судов и плавсооружений морского и речного флота неограниченного района плавания.

Климатическое исполнение — ОМ5 (каплезащищенный)

Напряжение — до 660 В

Напряжение — до 660 В

Частота напряжения — 50 (60) Гц и 400 (500) Гц

— трансформатор понижающий трехфазный сухой для судов и плавсооружений. Трансформатор предназначен для питания пониженным напряжением различных цепей с частотой 50 (60)или 400 (500) Гц электроустановок общего и специального назначения.

Климатическое исполнение — ОМ5 (каплезащищенный)

Напряжение ВН – от 380 В до 0,7 кВ

Напряжение НН – от 130 В до 230 В

Мощность — от 6,3 до 1000 кВА

— трансформатор трехфазный сухой водозащищенный. Предназначен для электроустановок судов и плавсооружений морского и речного флота неограниченного района плавания.

Климатическое исполнение — ОМ5 (каплезащищенный)

Напряжение — до 660 В

Частота напряжения — 50 (60) Гц и 400 (500) Гц

— трансформаторы однофазные сухие промышленного и бытового назначения, водозащищенного исполнения. Трансформаторы ОСОВ применяются в шахтах, неопасных по газу и пыли, в других производствах для питания ламп местного освещения и электроинструмента.

Напряжение ВН – 380 В

Напряжение НН – 110 В

Мощность – от 0,25 до 4 кВА

Масляные трансформаторы серии ТМ и ТМГ

Масляные силовые трансформаторы напряжения по сравнению с сухими обладают меньшими габаритами, они более надежны и долговечны. Компания Матик-электро поставляет масляные трансформаторы серий ТМ и ТМГ для распределительных четей 6-10 кВ. Трансформаторы ТМ и ТМГ могут эксплуатироваться как в условиях внутренней, так и наружной установки при температуре окружающей среды от +40 до -60 °С.

Трансформаторы серии ТМ конструктивно выполнены с расширительным масляным баком, а серии ТМГ выполняются герметичными, что значительно улучшает условия работы масла, исключает его увлажнение, окисление и шламообразование.

Понижающий трансформатор, схема, как работает, для чего нужен

Понижающий трансформатор — это обычный трансформатор который работает по тем же принципам и только нужен для преобразования определенное переменного напряжения с большого значения в меньшее. То есть если определенному устройству необходимо напряжение 12 Вольт, а с розетки подается стандартно 220 Вольт, нужно использовать понижающий трансформатор. Используется понижающий трансформатор так же в различных отраслях энергетики, электротехники.

схема понижающего трансформатора с 220 В на 12 Всхема понижающего трансформатора с 220 В на 12 В

ТН включается параллельно нагрузке. Его задача состоит в изменении входного напряжения с заданным коэффициентом.

Как определить этот коэффициент?

В простейшем случае он численно равен отношению количества витков в обмотках.

Говорят о понижающем трансформаторе, когда количество витков первичной (сетевой) обмотки меньше, чем у вторичной. Тогда на выходе напряжение также будет меньше. У повышающего, наоборот, количество витков вторичной (нагрузочной) обмотки превосходит количество первичной.

Обратите внимание!

В более общем случае устройство может иметь не две, а более обмоток. Для каждой из обмоток будет иметься свой коэффициент трансформации, причем часть обмоток будут понижающими, а часть –повышающими.

Любой трансформатор напряжения обратим, то есть, подав на любую из вторичных обмоток переменное напряжение, получим его и на выходе первичной, с тем же коэффициентом преобразования (трансформации).

Определение коэффициента трансформации производится по формуле: N=U1/U2.

Как уже говорилось, коэффициент трансформации определяется отношением количества витков. Это справедливо только для режимов холостого хода, когда сопротивления проводов обмоток не вносят потерь. Ток, который протекает в обмотках, создает на их сопротивлении падение напряжения, которое вычитается из ЭДС ненагруженного преобразователя. Таким образом, при увеличении нагрузки коэффициент трансформации падает. Аналогичная ситуация возникает для обмоток, выполненных проводами различного сечения.

Например.

Имеем понижающий трансформатор с коэффициентом трансформации, равным 10, на двух вторичных обмотках, но одна из которых выполнена проводом, сечением в два раза меньше. При одинаковых нагрузках напряжение на той обмотке, где использовался более тонкий провод, будет ниже на величину падения напряжения на сопротивлении обмоточного провода.

Существуют различные типы понижающих трансформаторов. Они могут быть одно-, двух- или трехфазными, что позволяет использовать их в различных областях энергетики. Конструкция этих устройств включает в себя две обмотки и шихтованный сердечник, для изготовления которого используется электротехническая сталь.

работа трансформатора

У трансформатора может быть и одна обмотка. В таком случае он называется автотрансформатором. Обмотка в таком случае имеет как минимум три вывода. К одной из пары выводов подключается входное напряжение. Выходное напряжение снимается с одного из входных и оставшегося свободным. Автотрансформатор также может быть повышающим и понижающим.

автотрансформаторавтотрансформатор

В чем различие между повышающим и понижающим трансформатором

При наличии огромного количества электроприборов и электроники нередко возникает необходимость использования электрического трансформатора.

Это электромагнитное устройство позволяет изменить значение тока благодаря явлению самоиндукции. Корень «трансформ», собственно, и означает «изменение».

Использование трансформаторов в быту и в производстве связано с особенностями оборудования. Обычно это устройства иностранного производства, например, произведенные в Азии и Америке, где стандартная электросеть выдает отличные от российских стандартов значения тока. Трансформатор позволяет защитить электрооборудования от выхода из строя или просто обеспечить необходимое питание для его эффективной работы.

Понижающими называются трансформаторы, преобразующие ток с больших значений на меньшие – например, с 220 до 110 В.

Повышающими трансформаторами называют устройства с обратным эффектом: протекающий по ним ток за счет индукции в катушках изменяется с меньших на большие значения. Например, повысить напряжение с 35 кВольт на 110 кВ для передачи электроэнергии на большие расстояния.

TDNS-16000

Таким образом, становится понятно, какой трансформатор нужно выбирать для тех или иных целей. Отдельно можно рассматривать регулируемые модели, в которых доступна функция быстрого переключения с повышения на повышение вольтажа. Универсальные трансформирующие приборы несколько дороже по цене, но и удобнее.

Понижающий трансформаторы часто применяют трехфазные трансформаторы для снабжения электроэнергией промышленные предприятия и жилые дома.

Видео: Понижающий трансформатор

Маркировка понижающих трансформаторов зависит от его свойств

Основными свойствами понижающих трансформаторов являются:

  • Мощность.
  • Напряжение выхода.
  • Частота.
  • Габаритные размеры.
  • Масса.

Частота тока для разных моделей трансформаторов будет одинаковой, в отличие от других перечисленных характеристик. Габаритные размеры и масса будут больше при повышении мощности модели. Максимальная величина мощности у промышленных образцов понижающих трансформаторов, так же как габаритные размеры и масса.

Напряжение на выходе вторичных обмоток может быть различным, и зависит от назначения прибора. Модели трансформаторов для бытовых нужд имеют малые габариты и вес. Их легко устанавливать и перевозить.

ТАН понижающий трансформатор

Обмотки трансформатора

Обмотки находятся на магнитопроводе прибора. Ближе к сердечнику как правило, располагают низковольтную обмотку, так как ее легче изолировать. Между обмотками укладывают изоляционные прокладки и другие диэлектрики, например электротехнический картон.

Первичная обмотка соединяется с сетью питания переменного напряжения. Вторичная обмотка выдает низкое напряжение и подключается к потребителям электроэнергии.  К одному трансформатору можно подключать сразу несколько бытовых устройств.

Для намотки катушек применяют изолированные провода, с изоляцией каждого слоя кабельной бумагой

Проводники бывают различных форм сечения:

  • Круглая.
  • Прямоугольная (шина).

По способу намотки обмотки делят:

  • Концентрические, на стержне.
  • Дисковые, намотанные чередованием.

Применение понижающих трансформаторов заключается в их достоинствах:

  • необходимостью уменьшения рабочего напряжения до 12 вольт для создания безопасности человека.
  • Другой причиной применения низкого напряжения является нетребовательность трансформаторов к значению входного напряжения, так как они могут функционировать, например, при 110 В, при этом обеспечивая стабильное напряжение на выходе.
  • Компактные размеры.
  • Малая масса.
  • Удобство транспортировки и монтажа.
  • Отсутствие помех.
  • Плавная регулировка напряжения.
  • Незначительный нагрев.

Недостатки

  • Недолгий срок службы.
  • Незначительная мощность.
  • Высокая цена.
Как выбрать понижающие трансформаторы

Торговая сеть электротехнических изделий предлагает модели бытовых понижающих трансформаторов на все случаи жизни. При выборе конкретного устройства, рекомендуется воспользоваться следующими критериями выбора:

  • Величина напряжения на входе. На корпусе устройства обычно есть маркировка входного напряжения 220, либо 380 вольт. Для бытовой сети подходит модель на 220 В.
  • Величина напряжения выхода. Зависит от назначения и применения устройства. Обычно это 12 или 36 вольт, о чем также должна быть маркировка.
  • Мощность устройства. Чтобы правильно подобрать стабилизатор по мощности, нужно сложить мощности всех планируемых к подключению потребителей, и добавить резервное значение 20%.
Эксплуатация и ремонт

Основным условием правильной и надежной эксплуатации понижающего трансформатора является специально оборудованное место для его монтажа и функционирования.

Понижающие трансформаторы необходимо содержать в чистоте, сухом виде, защищать от пыли и влаги. В домашних бытовых условиях для трансформатора используют специальный шкаф или металлический корпус.

Заземление для понижающего трансформатора является обязательным условием.

Трансформатор требует периодического обслуживания и ухода, в зависимости от выполняемых им задач и условий эксплуатации.

Чаще всего обслуживание включает в себя следующие работы:

  • Наружный осмотр, очистка от пыли и грязи.
  • Осмотр деталей уплотнения, колец, прокладок, подтяжка клемм.
  • Проверка изоляции на пробой.

В трансформаторе могут появиться неисправности и повреждения обмоток в виде трещин секций катушек. При этом не требуется демонтировать трансформатор. На поврежденную изоляцию накладывают лакоткань. При серьезных неисправностях, связанных с обрывом или коротким замыканием, осуществляют снятие трансформатора и его ремонт в электромастерской.

Видео: Понижающий трансформатор 220-110В 1500Вт . Как выбрать понижающий трансформатор

Как увеличить напряжение — защита от перепадов напряжения

Часто люди сталкиваются с такой проблемой, как в сети понижается напряжение, и уже не работают бытовые электрические приборы. Несведущие люди впадают в панику и звонят в разные инстанции, чтобы вызвать специалиста. Но чтобы приборы нормально работали, нужно знать, как самостоятельно это сделать.

Причины снижения напряжения

Если в электрической сети низкое напряжение, не выходящее за границы допустимых норм, то это вполне нормально, так как при транспортировке энергии на линии теряется ее некоторая часть. При обычных условиях уровень этих потерь должен иметь допустимые значения. Но со временем оборудование изнашивается, и потребление электричества увеличивается.

Повышение расхода энергии заметно в своих домах при увеличении количества электрических устройств. Постепенно возникает такая ситуация, когда сеть не может нормально функционировать и обеспечивать энергией потребителей. При увеличении нагрузки толщина проводов, кабелей и мощность оборудования не изменяется.

Многие электрические устройства должны функционировать при нормальном напряжении 220-230 В. Если эта величина уменьшается, и становится ниже, то эффект от приборов значительно уменьшается, и большинство из них совсем не работают, либо выходят из строя.

Как повысить напряжение в сети

Для увеличения напряжения можно использовать несколько вариантов. Для начала нужно купить стабилизатор напряжения, а другим вариантом является повышающий трансформатор, который способен увеличить низкое напряжение. Также существует много других методов, которые рассмотрим подробнее.

Стабилизатор напряжения

Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.

В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.

Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и  режима работы.

Принцип работы стабилизатора

Действие этого прибора основывается на изменении числа витков трансформатора, при помощи тиристоров, реле или щеток. Защитная схема от пониженного напряжения очень простая. При нормальной величине напряжения, указанного в руководстве к прибору, стабилизатор может сгладить перепады, выдавая на выходе 220 вольт с допуском не более 8%. При снижении напряжения за допустимые границы, стабилизатор отключает питание, и выдает звуковой и световой сигнал.

Необходимо выяснить, как работает алгоритм действия стабилизатора при низком напряжении. При значительном падении напряжения менее 150 вольт напряжение на выходе может достигать 130% от значения питающей величины. При уменьшении U на выходе стабилизатора до 180 вольт он обесточивает сеть, делая напряжение равным нулю.

При увеличении наибольшего напряжения сети более 260 вольт устройство может поддерживать выходную величину около 90% от значения питания. При увеличении напряжения до 255 вольт, нагрузка также отключается от электрической сети.

Восстановление характеристик напряжения питания дает возможность возобновить подключение питания на нагрузку, однако происходит это при условии, позволяющем предотвратить вредное для потребителя внезапное изменение питания.

Также, стабилизатор обладает определенной заданной эксплуатационной температурой (до 120 градусов). Если этот параметр отклоняется более, чем на 10 градусов, то питание также может отключиться. Когда температура понизится, то допустимой величины (около 85 градусов), то питание автоматически восстановится. Многие регуляторы напряжения сети имеют автоматические системы, производящие аварийное выключение питания, если напряжение превысило допустимую величину тока. Это достигается путем применения регулятора для подсоединения нагрузки, больше разрешенной величины.

Отсюда можно сделать вывод, что увеличить напряжение в сети не настолько трудно, необходимо лишь вникнуть в эту проблему более глубоко.

Повышающий трансформатор

Вторым методом является покупка трансформатора, который способен увеличить напряжение. Но для правильного выбора трансформатора, необходимо ознакомиться с определенными расчетами. Первичная обмотка должна быть рассчитана на 220 вольт, а вторичная – должна выдавать недостающую часть напряжения.

Для определения нужного числа витков следует пользоваться формулами:

Iн = Рн / Uн и Р = U2 x I2

В первом выражении можно определить ток вторичной обмотки. Далее, используя второе выражение, можно определить мощность Р. По таким данным можно узнать, какие параметры трансформатора необходимы. Основными характеристиками при подборе трансформатора являются мощность и напряжение на выходе.

Перед повышением напряжения и монтажа трансформатора, нужно спланировать место установки. Обычно их устанавливаю в подвалах. Если вы живете в квартире, то лучше установить его в кладовке или подсобном помещении, где нет людей.

Электрический генератор

Другим вариантом решения задачи стало применение электрогенератора. Но при этом есть вопросы частых остановок и запусков, так как автоматические системы, когда низкое напряжение, сразу обесточивают сеть и включают в работу генератор. Далее напряжение восстанавливается, так как сеть разгружается, и генератор снова выключается. В момент запуска генератора дом на какое-то время остается без питания, электрические устройства также отключаются, а затем включаются вместе с генератором.

Другие способы повышения напряжения

Для того, чтобы увеличить низкое напряжение, существует много разных способов, которыми пользуются многие жильцы квартир и загородных домов.

  1. Применение автотрансформаторов. Их устройство дает возможность увеличить напряжение на 50 вольт. Они применяются чаще всего в электрических сетях с низким напряжением, в деревне, где напряжение падает часто, и считается обычным явлением. Используя автотрансформатор можно также и уменьшать напряжение. При их выборе следует учитывать мощность, в противном случае они будут сильно нагреваться.
  2. Низкое напряжение можно привести в норму путем использования умножителя, который является особым устройством, собранным из конденсаторов и диодов. Такие умножители используются для питания кинескопов, увеличивая напряжение до 27 тысяч вольт.
  3. С помощью электродвижущей силы. Если в источнике энергии можно настраивать ЭДС специальным регулятором, то можно увеличить значение ЭДС этого источника. Повышение напряжения произойдет на столько, на сколько повысится ЭДС.
  4. Низкое напряжение можно повысить, изменяя сопротивление. Зависимость напряжения от сопротивления, следующая: во сколько уменьшится сопротивление, во столько и увеличится напряжение.
  5. Если нельзя повысить напряжение одним из этих способов, то можно использовать их совместно. Например, для увеличения напряжения в цепи в 12 раз, нужно повысить ЭДС источника в два раза, снизить длину проводов в два раза, и повысить площадь их сечения в три раза.

Понижающие трансформаторы где и для чего применяются, особенности работы понижающих трансформаторов

Трансформатор — это аппарат без подвижных частей, который преобразует электрическую энергию из одной цепи в другую с изменением напряжения тока и без изменения частоты. Существует два типа трансформаторов, классифицируемых по их функции: повышающий трансформатор и понижающий трансформатор, про принцип работы которого мы и расскажем.


Понижающий трансформатор преобразует высокое напряжение (ВН) и низкий ток с одной стороны в низкое напряжение (НН) и высокое значение тока на другой стороне. Этот тип трансформатора имеет широкое применение в электронных устройствах и электрических системах.

Когда доходит до операций с напряжением, применение трансформатор можно разделить на 2 вида: НН (напряжение тока ниже 1кВ) и ВН (напряжение тока выше 1 кВ).

Первый способ НН относится к трансформаторам в электронных устройствах. Электронные схемы требуют поставки низкого значения напряжения (например, 5В или ещё ниже).

Понижающий трансформатор используется для того чтобы обеспечить соответствие поставляемого низкого напряжения требованиям электроники. Оно преобразовывает бытовое напряжение тока (220/120 В) из первичного в напряжение более низкое на вторичной стороне, которая используется для снабжения электронных приборов.

Если электронные устройства рассчитаны на более высокую номинальную мощность, то используются трансформаторы с высокой рабочей частотой (кГц). Трансформаторы с более высоким номинальным значением мощности и номинальной частотой 50/60 Гц были бы слишком большими и тяжелыми. Также, ежедневно-используемые зарядки используют понижающий трансформатор в своей конструкции.


Понижающие трансформаторы имеют очень большое значение в энергосистеме. Они понижают уровень напряжения и адаптируют его для систем-потребителей энергии. Трансформация выполняется в несколько шагов, описанных ниже:
  1. Система передачи энергии на большие расстояния должна иметь максимально высокий уровень напряжения. С высоким напряжением и низким током, потеря мощности передачи будет значительно уменьшена. Электрическая сеть сконструирована таким образом, что должна соединяться с системой передачи с различными уровнями напряжения тока.
  2. Понижающие трансформаторы используются в соединении систем передачи с различным уровнем напряжения. Они уменьшают уровень напряжения тока от максимального к более низкому значению (например,  765/220 кВ, 410/220 кВ, 220/ 110 кВ). Эти трансформаторы огромны и имеют очень высокую  мощность (даже 1000 МВА). В том случае, когда коэффициент оборотов трансформатора не высок, обычно устанавливаются автоматические трансформаторы.
  3. Следующим шагом преобразования уровня напряжения является адаптация напряжения передачи к уровню распределения. Характерные отношения напряжений в этом случае 220/20 кВ, 110/20 кВ (также можно найти вторичные напряжения ЛВ 35 кВ и 10 кВ). Номинальная мощность этих трансформаторов составляет до 60 мВА (обычно 20 мВА). Переключатель  изменения нагрузки почти всегда установлен в таких трансформаторах.
  4. Заключительный шаг преобразования напряжения — адаптация напряжения к уровню домашнего напряжения. Эти трансформаторы называемые малыми распределительными трансформаторами имеют номинальную силу до 5 мВА (чаще всего 1 мВА) и с номинальными значениями напряжения тока 35, 20, 10 кВ на стороне ВН и 400/200 В на стороне НН. Такие трансформаторы имеют высокий коэффициент оборота.

Виды понижающих трансформаторов

В нашем каталоге понижающих трансформаторов есть разные модели и виды.

Однофазный трансформатор


Самый популярный и распространенный вид. Как правило, используется в быту. Подключается от однофазной сети. Фазный и нулевой провод подключены на первичную обмотку.

Трехфазный трансформатор


По большей части применяется в промышленности, но есть случаи применения и в быту. Призван понижать более высокое напряжение около 380 В до необходимого в трехфазной сети.

Многообмоточный трансформатор

Трансформатор, имеющий две или более обмотки. Устанавливается несколько вторичных обмоток для получения нескольких различных показателей  напряжения тока от одного источника.

Тороидальный трансформатор

По сравнению с другими трансформаторами имеет легкий вес и малые габариты. Используется в радиоэлектронике для получения высокой плотности тока, из-за хорошего охлаждения обмотки. Стоит недорого, так как длина обмотки значительно короче других из-за сердечника в форме тора. Может выдерживать более высокие температуры, чем остальные виды прибора.

Броневой трансформатор


На нем установлена одна катушка, из-за чего очень агрегат прост и дешев в производстве. Броневым он называется из-за того что обмотки покрывают стержень как броня. Однако из-за плотности той же обмотки его трудно осматривать и ремонтировать.

Стержневой трансформатор

Этот вид трансформаторов используется для обработки высоких и средних значений напряжения. Также имеет хорошее охлаждение. Устроен это вид прибора довольно просто, что позволяет легко осматривать и ремонтировать его.

Преимущества

  • Понижает напряжение, что делает передачу энергии проще и дешевле.
  • Более 99% эффективности.
  • Обеспечивает различные требования к напряжению.
  • Бюджетный.
  • Высокая надежность.
  • Высокая длительность работы.

Недостатки

  • Требует внимательного обслуживания, ошибки в котором могут привести к поломке аппарата.
  • Устранение неисправностей занимает много времени.

Мощность в понижающих трансформаторах

Мощность в любом трансформаторе неизменяема, т. е. мощность, поступающая на вторичную обмотку трансформатора такая же как мощность на первичной  обмотке трансформатора. Это применимо и к понижающему трансформатору. Но, поскольку вторичное напряжение в понижающем трансформаторе меньше, чем первичное, сила тока на вторичном будет увеличена, чтобы сбалансировать общую мощность в трансформаторе.


Принцип работы

В большинстве домов ток проходит под напряжением в 220 В. Однако для правильной работы многие приборы подключаются к трансформатору. Но что делать, если вы купили прибор, который работает при более низком напряжении. Если вы подключите прибор к розетке без трансформатора, то, скорее всего, как только вы его включите, он сломается.

Как работает трансформатор? Первый комплект катушки, который называется первичной катушкой или первичной обмоткой, подключен к источнику переменного напряжения, называемому первичным напряжением.

Другая катушка, которая называется вторичной катушкой или вторичная обмотка, соединена с нагрузкой и нагрузка показывает измеренное напряжение (повышенное или пониженное).

Из источника ток проходит через витки первичной обмотки, вызывая появление магнитного потока, он проходит по виткам второй обмотки. Во вторичной обмотке возникает ЭДС (электродвижущая сила) в результате чего образуется напряжение, отличающееся от первичного напряжения. Разница между начальным и конечным напряжением определяется разницей числа витков на первичной и вторичной обмотке.

Если на вторичной витков меньше, чем на первичной  – напряжение понизится, если витков больше – повысится. Напряжение тока меняется без изменения его частоты.

Где используется понижающий трансформатор?

Все уличные трансформаторы, которые мы видим возле наших домов, — это понижающие трансформаторы. Они принимают переменное напряжение 11 кВ на первичной обмотке и преобразуют его в напряжение 220 В для распределения в наших домах.


До широкого использования импульсных источников питания почти все низковольтные настенные адаптеры использовали понижающие трансформаторы.

Как определиться с выбором понижающего трансформатора?

Пользоваться трансформатором в бытовых целях очень легко. Подключите трансформатор к розетке, а устройство к трансформатору. Однако чтобы пользоваться трансформатором, нужно выбрать правильный трансформатор. При выборе подходящего прибора нужно учитывать следующие пять критериев.

Какова средняя мощность, потребляемая приборами, подключаемыми к трансформатору?

Выберите свой аппарат в зависимости от того, сколько ватт потребляет ваше устройство. Например: Playstation 3 потребляет 380 Вт, поэтому вам необходим понижающий трансформатор на 500 Вт. Убедитесь в том, что ваше устройство не превышает мощность выбранного типа трансформатора.

Есть ли в вашем устройстве мотор?
Если мотор присутствует, то добавьте 20% к необходимой мощности.

В каких условиях вы будете работать?
В условиях низких температур, например, вам понадобится тороидальный трансформатор.

Знаете ли вы амперы вашего устройства?

Так вы можете рассчитать необходимые ватты = Ампер х 110 В (например, 5 А х 110 = 550 Вт)

Вы хотите использовать один трансформатор для нескольких устройств? Проверьте общую мощность всех устройств, она должна быть меньше, чем значение ВА трансформатора.

Заключение

Понижающие напряжение трансформаторы применяются повсеместно. В зависимости от типа, прибор может применяться как в бытовых условиях, так и в промышленных, однако чаще всего они используются в источниках питания различных приборов и в электросетях. Выбор конкретного устройства необходимо осуществлять очень тщательно, предварительно посоветовавшись с профессионалом и учитывать все, даже малозначительные, факторы для каждой конкретной ситуации.

Преобразователь напряжения повышающий без трансформатора

Устройство, которое вы сейчас видите на сайте 2 Схемы, является простым повышающим преобразователем, построенным на м/с NE555, которая выполняет здесь функцию генератора импульсов. Выходное напряжение может варьироваться в пределах 110-220В (регулируется потенциометром).

Область применения

Преобразователь идеально подходит для питания ламп часов Nixie или маломощных ламповых схем или усилителей к наушникам, заменив собой классический источник питания высокого напряжения на трансформаторах. Целью создания этого устройства был проект часов на вакуумных индикаторах в котором схема работает как источник питания высокого напряжения. Преобразователь при питании 9 В и потребляет ток порядка 120 мА (при 10 мА нагрузке).

Принцип работы схемы

Как видите, это стандартный преобразователь напряжения повышающего типа. Частота на выходе микросхемы U1 (NE555) определяется номиналами элементов R1 (56k), R3 (10k), С2 (2,2 nF), и составляет около 45 кГц. Выход с генератора непосредственно управляет mosfet транзистором Т1, который переключает ток, протекающий через катушку L1. Во время нормальной работы катушка L1 периодически накапливает и отдает энергию, увеличивая выходное напряжение.

Схема инвертора на 555

Когда транзистор T1 (IRF740) открывается и подаёт на катушку L1 (100 мкГн) питание (ток течет от источника питания к массе — это первый этап. На втором этапе, когда транзистор будет отключен — ток через катушку в соответствии с законом коммутации вызывает увеличение напряжения на аноде диода D1 (BA159) до тех пор, пока он не будет поляризован в направлении проводимости. Происходит разряд катушки в конденсатор C4 (2,2 мкф). Таким образом, напряжение на C4 растет до тех пор, пока напряжение на выходе делителя R5 (220k), P1 (1к) и R6 470R не вырастет до значения около 0,7 В. Это приведет к включению транзистора T2 (BC547) и отключению генератора 555. Когда напряжение на выходе упадет — транзистор Т2 будет закрыт и генератор снова включается. Так выходное напряжение преобразователя регулируется по величине.

Готовая плата для пайки

Конденсатор C1 (470uF) фильтрует напряжение питания схемы. Регулировка выходного напряжения выполняется с помощью потенциометра P1.

Сборка бестрансформаторного преобразователя

Собранный преобразователь 9-150 вольт

Преобразователь можно спаять на печатной плате. Рисунок PDF платы, в том числе в зеркальном отображении и расположение деталей — доступен здесь. Монтаж прост и пайка элементов произвольная. Под микросхему U1 имеет смысл использовать панельку. Устройство следует питать напряжением 9В.

Как работает трансформатор

Содержание:
  1. Действие понижающего трансформатора
  2. Принцип работы трансформатора напряжения
  3. Видео: как работает трансформатор

Трансформатор относится к категории статических электромагнитных устройств, способных преобразовывать переменный ток с одним значением напряжения в переменный ток с другим напряжением, сохраняя при этом одну и ту же частоту. Эти приборы успешно используются в электрических сетях для передачи и распределения энергии, а также являются неотъемлемой частью многих электроустановок. В связи с этим, особенно актуальным становится вопрос, как работает трансформатор, в зависимости от количества обмоток, фаз, способов охлаждения и других конструктивных особенностей, от которых напрямую зависит применение данных устройств.


Действие понижающего трансформатора

Существуют различные типы понижающих трансформаторов. Они могут быть одно-, двух- или трехфазными, что позволяет использовать их в различных областях энергетики. Конструкция этих устройств включает в себя две обмотки и шихтованный сердечник, для изготовления которого используется электротехническая сталь. Отличительной особенностью понижающего трансформатора является различное число витков в первичной и вторичной обмотке. Для того, чтобы правильно использовать устройство, нужно хорошо представлять себе, как работает понижающий трансформатор.

Напряжение, подаваемое на вход трансформатора, вызывает появление в обмотке электродвижущей силы, которая, в свою очередь приводит к возникновению магнитного поля. В результате пересечения этим полем витков второй катушки, в ней появляется собственная электродвижущая сила самоиндукции. Под ее воздействием во второй катушке появляется напряжение, отличающееся от первичного на разницу количества витков в обеих обмотках.

Для определения точных параметров, необходимо выполнить расчеты понижающего трансформатора. Следует учитывать, что возникновение электродвижущей силы самоиндукции возможно лишь под действием переменного напряжения. Поэтому все бытовые электрические сети работают только на переменном токе.

В современных условиях все чаще возникает необходимость в преобразовании высокого напряжения в низкое. Это связано с тем, что электростанции вырабатывают ток высокого напряжения, обеспечивающий потребности какого-то участка. Поэтому на каждом таком участке начальное напряжение преобразуется до значения, допустимого к применению в бытовых условиях. Кроме того, понижающие трансформатора довольно часто используются в бытовых условиях, чтобы адаптировать низковольтные устройства к сетевому току 220В. Они являются конструктивными элементами различных блоков питания, адаптеров, стабилизаторов и других аналогичных устройств.

Приобретая понижающий трансформатор, следует обратить внимание на такие параметры, как мощность и количество витков в обеих обмотках. Необходимо учитывать важный показатель – коэффициент трансформации напряжения. Этот параметр зависит от соотношения количества витков в первичной и вторичной обмотках трансформатора. Таким образом, определяется соотношение напряжений на обеих обмотках.

В понижающем трансформаторе число витков первичной обмотки превышает количество витков во вторичной обмотке, выдающей пониженное выходное напряжение. В некоторых устройствах имеется несколько выводов, означающих наличие сразу нескольких групп соединений. Формирование нужной схемы в них осуществляется в зависимости от величины входного и выходного тока. Такие трансформаторы являются универсальными и многофункциональными, пользующиеся широкой популярностью у потребителей.


Принцип работы трансформатора напряжения

Основная функция трансформаторов напряжения заключается в преобразовании энергии источника в нужное значение напряжение. Данные устройства могут работать лишь при переменном напряжении с неизменной частотой.

В соответствии с коэффициентом трансформации существует три типа трансформаторов напряжения:

  • Понижающий. В этих устройствах напряжение на выходе меньше, чем входное. Используется в блоках питания, стабилизаторах и т.д.
  • Повышающий. Здесь ток на выходе больше, чем на входе. Применяется, в основном, в усилительных устройствах.
  • Согласующий. Работа этих приборов происходит без изменений параметров напряжения, все действия ограничиваются лишь гальванической развязкой. Используется в схемах звуковых усилителей.

Для того чтобы правильно использовать ту или иную конструкцию, необходимо точно знать, как работает трансформатор тока. Известно, что основой работы этих устройств является электромагнитная индукция. Для снижения потерь в процессе трансформации и максимальной передачи энергии в трансформаторах используются магнитопроводы. В конструкции имеется одна первичная катушка, в то время как вторичных катушек бывает несколько, в зависимости от назначения каждого прибора.

После возникновения в первичной обмотке переменного тока, в магнитопроводе появляется магнитный поток, возбуждающий напряжение во вторичной обмотке. Основным параметром считается коэффициент трансформации, равный отношению напряжения в первичной обмотке, к напряжению во вторичной обмотке. Таким же образом соотносится число витков, имеющихся в первой и второй катушках.

С помощью этого коэффициента выполняется расчет параметров для конкретного трансформатора. Например, если в первичной обмотке имеется 2000 витков, а во вторичной – 100, коэффициент трансформации будет равен 20. Следовательно, при входном сетевом напряжении 240 В, выходное напряжение составит 12 В. Таким же способом определяется необходимое количество витков при заданных значениях входного и выходного напряжения.

Одним из типов таких устройств, широко применяемых на практике, являются измерительные трансформаторы напряжения. Они используются в оборудовании, потребляющем большие токи и высокие рабочие напряжения с целью проведения контрольных измерений. С помощью этих устройств, измеряемые величины снижаются до уровня, позволяющего выполнить необходимые замеры.


Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
