12 Вольт 5 Ампер блок питания или как это могло быть сделано.

Не так давно здесь уже выкладывали обзор данного блока питания, но от другого магазина.
Ко мне пришел похожий блок питания, естественно захотелось посмотреть, что у них общего, а что отличается. Так же будет рецепт блока питания от меня.
Кому интересно, прошу под кат.

Блок питания мне нужен был для питания кучи мелких зарядных устройств, но так как это процесс перешел в вялотекущее состояние, то я решил просто обзор данного блока питания.

Данный блок питания я получил чуть раньше, чем появился очень хороший обзор коллеги ksiman-а, но я был занят и не стал писать сразу.
Хотя после прочтения вышеуказанного обзора мне хотелось поковырять то, что пришло ко мне.
Я был почти уверен, что они одинаковые, но почти — не значит 100%.
В процессе я буду ссылаться на обзор данного БП, надеюсь, что его автор на меня не обидится за это 🙂

В общем перейду к собственно обзору, в процессе я расскажу, что же я в итоге получил.

Пришел блок питания замотанный в пакет. Так же в комплекте дали переходник, правда я так и не понял сакрального смысла данного переходника.

Но дали и дали, в хозяйстве пригодится, вдруг в следующий раз забудут дать, когда будет надо.

В комплекте был собственно блок питания, кабель питания к нему и вышеуказанный переходник.

Собственно к внешнему виду блока питания претензий нет, блок как блок.
На выходном кабеле так же нет ферритового фильтра, вернее на вид он есть, только в нем ничего нет, только пластмасса.

А вот и первое отличие.
Название пришедшего ко мне БП XY1205, в прошлом обзоре он назывался XY1205A.
Так же у моего внизу маркировка СМ-2, в аналоге СМ-1. Что это значит, я не знаю, уж извините.

Подаем питание на БП.
Выходное напряжение завышено, 12.54 Вольта вместо 12, хотя в среднестатистические 5% вполне вписывается, но впритирку.

Кабель питания ко мне пришел другой, без заземляющего контакта.
Мне как то раньше такие кабели не попадались, хотя я знал, что они есть.

Кабель при этом на вид не такой толстый как обычный компьютерный, хотя и круглый, эдакий вариант ПВС-а.

Сначала я хотел кабель порезать и посмотреть, что у него внутри. Но потом подумал, а смысл?
В итоге я просто взял и измерил сопротивление кабеля.

Прибор показал 1.589 Ома, с учетом переходного сопротивления контактов можно округлить до 1.58 Ома.
Длина кабеля около 1.08м, соответственно в обе стороны это даст 2.16м.
Воспользовавшись несложным расчетом я получил сопротивление 0,73 Ома на метр.
Дальше посмотрев в таблицу я узнал соответствующее сечение кабеля, оно составило внушительные 0.024мм/кв.
Хорошо, что кабель вещь легко заменяемая.

После этого я решил все таки посмотреть, что у него внутри.
Не то, что бы я не знал, как устроены БП. Но разбирать всякие вещи мне просто нравится 🙂
Открываются такие блоки питания очень легко. В щель между половинками корпуса вставляется лезвие ножа и постукивая небольшим молотком разрушается место склеивания половинок.

В общем тяжело и непонятно только первый раз, дальше это делается чуть сложнее чем выкрутить винты отверткой, плохо только то, что обратно собрать можно только с помощью клея.

Внутри БП, не сильно, но все таки отличается от БП из предыдущего обзора.
В первую очередь бросается в глаза отсутствие фильтра питания, он даже не задуман здесь.
Но при этом есть и плюсы, выходные конденсаторы поставили 1000х25, а не 470х16.
В общем в среднем ничего не изменилось, улучшится работа, но увеличатся помехи.
Трансформатор немного другой на вид, но размеры примерно одинаковы.

С обратной стороны платы блоки питания очень похожи, но маркировка все таки отличается, D-32 в моем варианте против D-26 в предыдущем БП. Возможно мой БП выпущен позже и потому имеет другую версию платы.

Так же можно увидеть, что конденсатор снаббера перенесен на нижнюю сторону платы, я такого не встречал, обычно они стоят сверху и не в СМД исполнении.

Рулит блоком питания неизвестный мне контроллер 63D12.
Я не буду чертить схему данного блока питания, так как заметных отличий от БП из обзора ksiman-а она не имеет. Отдельное спасибо ему за эту работу.

Силовой транзистор такой же, 4N60C

Изменено расположение некоторых элементов, под оптроном сделан защитный прорез в плате, что еще раз наводит на подозрения о более новом варианте исполнения данного БП.

Но входной конденсатор так же не закреплен. Емкость мала для заявленной мощность в 60 Ватт.

Ну и естественно тестирование БП

Нагрузочные резисторы у меня по 10 Ом, что дает ток в 1.25 Ампера. резисторов три, соответственно я буду измерять характеристики до 3.75 Ампера.
Кроме того, я проводил измерения с подключением нагрузочных резисторов прямо к плате БП.
Итак.
Ток нагрузки 1.25 Ампера, напряжение на выходе 12.55 Вольта.

Попутно я снимал осциллограммы пульсаций на выходе БП, делитель щупа установлен на ослабление входного сигнала в 10 раз. Соответственно шкала 500мВ на деление.

Ток нагрузки 2.5 Ампера. Напряжение поднялось до 12.57 Вольта.

Пульсации.

Ток нагрузки 3.75 Ампера, выходное напряжение 12.58 Вольта, выходная мощность около 47 Ватт, т.е. 80%

Пульсации при этом составили около 0.6 Вольта. Не помогли даже конденсаторы большей емкости 🙁

В конце я оставил БП работать под нагрузкой в 3.75 Ампера дальше и решил посмотреть, какие будут температуры. БП был открыт, лежал радиаторами вверх.

После 20 минут работы температура диодной сборки была 79 градусов, силового транзистора 77, трансформатора 76.
Вообще у меня температуры получились несколько иные, чем в предыдущем обзоре, возможно имеют место различные методики измерения, так как не доверять измерениям коллеги ksiman-а у меня причин нет. Но перемерять все заново я не стал, так как БП фактически одинаковые.
Выходное напряжение поднялось до 12.6 Вольта
На мой взгляд, многовато, потому я полностью поддержу автора предыдущего обзора, максимум для этого БП 3-3.5 Ампера.

Резюме.
Плюсы.
Он все таки работает 🙂
Конденсаторы на выходе установили на 25 Вольт, а не на 16, хотя их размещение около силового диода совсем не оптимально.

Для токов нагрузки 3-3.5 Ампера вполне может подойти, но на всякий случай я бы ограничил ток нагрузки в 2.5-3 Ампера (возможно я больший пессимист :)).
В схеме БП используется ШИМ-контроллер, а не встречающаяся часто схема с автогенератором.

Минусы.
Нельзя использовать на 100% нагрузки.
Отсутствие входного помехоподавляющего фильтра.
Довольно большие пульсации на выходе.
Кабель никакой, менять сразу.
Элементы внутри БП не закреплены.

Мое мнение, пациент скорее жив, чем мертв. Т.е. использовать данный БП вполне можно, а если еще и «допилить» его, заменив выходные конденсаторы на низкоимпедансные и увеличить емкость входного хотя бы до 68, а лучше до 100мкФ, то будет очень даже неплохо. Данный БП имеет потенциал для доработки, БП сопоставимой мощности, но с автогенератором я бы не рекомендовал ни в каком виде.

Подойдет для питания всяких некритичных нагрузок типа светодиодных лент и т.п.

Данный БП для экспериментов и тестирования был бесплатно предоставлен магазином gearbest.

Да, совсем забыл. В начале обзора я писал про мой рецепт блока питания.
В общем кто смог дочитать до конца, прошу под спойлер, там продолжение 🙂

Вместо котика

Некоторое время назад, я сам делал блоки питания, потом стало невыгодно и я это дело забросил. Но иногда для своих нужд все таки делаю, благо платы остались и их не надо травить, а достаточно просто некоторые детали купить, а другие достать из ящика стола.

Собирал я блоки питания на известном ШИМ контроллере TOP24xY.
Этот контроллер отличается довольно хорошей надежностью (за насколько лет я спалил всего один контроллер при экспериментах) и простотой конструкции БП.

Собирать БП я буду почти по схеме из даташита.

Для сборки с использовал давно разработанную плату. Изначально она была сделана под блок питания на 12 Вольт и ток 3 Ампера. Рассчитана под установку двух вариантов радиаторов и двух типов входных конденсаторов.

Список элементов я не даю, все они есть на схеме и подписаны в файле трассировки.
На рынке я купил только микросхему для него, остальные детали были уже в наличии, правда оптрон, регулируемый стабилитрон TL431, входной дроссель и Y1 конденсатор я выковырял из платы от старого монитора.
Глядя на эту фотографию подумал, чем не набор для самостоятельной сборки 🙂

Сначала установил на плату все лежачие компоненты. Лучше это сделать сразу, так как после установки габаритных деталей ставить мелкие неудобно.

Установил габаритные компоненты. В качестве снаббера использован супрессор P6KE200A, я обычно не использую связку конденсатор + резистор.
Под трансформатором и силовыми диодами есть отверстия для улучшения циркуляции воздуха и лучшего охлаждения этих элементов.

Подготовил крепеж к радиатору и ШИМ контроллер.
Радиаторы я использую двух типов, для малой мощности это алюминиевые пластинки (эти радиаторы ставились в известных ЧБ телевизорах Электроника 23ТБ), для большей режу радиаторный профиль Ш-образной конструкции.

Данный контроллер умеет следить за понижением и повышением входного напряжения, а так же подключением внешних компонентов задавать ток защиты и частоту работы 66 или 133 КГц…
Данные функции я не использую, так как плата разрабатывалась еще под TOP22x, которая подобных вещей не умеет.
Но TOP24x можно легко перевести в режим работы с тремя выводами, для этого надо просто соединить четыре средних вывода, это будет эквивалент среднего вывода TOP22x.
Отличие будет только в частоте работы, TOP22x работает на 100КГц, а TOP24x на 133КГц (в данном включении).
В схеме указан TOP244, я применил TOP246, он в магазине был заметно дешевле (около 1.1доллара), по хорошему ему надо ограничивать ток защиты, но практика показала, что защита от КЗ отрабатывает отлично.

После этого я перешел к намотке трансформатора

Да, трансформатор можно купить готовый, как и блок питания. Но я держу дома запас разных сердечников и каркасов, что бы можно было в любой момент изготовить БП под любое необходимое мне напряжение.
В данном Бп использовался каркас с 8 выводами и сердечник Е25, одна половинка обычная, а вторая с укороченным центральным керном, для получения зазора (БП то обратноходовый, потому зазор необходим, без него работать не будет).

Расчет трансформатора я делал в программе PI Expert Suite 7.0.
Но иногда, для удобства намотки и лучшего заполнения каркаса я делаю больше витков, чем предлагает программа. но изменяю пропорционально количество витков всех обмоток.
Если не злоупотреблять, то все работает отлично.
Программа показала что мне надо 77 витков первичной обмотки, 9 вторичной и 8 для питания ОС контроллера.
Я немного изменил их и сделал 85 первичной, 10 вторичной и 9 для питания цепи ОС.

Намотал первичную обмотку, обмотка сделана в два слоя, для межобмоточной изоляции я использую специальную ленту, она производится с разной шириной, специально под разные размеры каркасов.

После этого я намотал вторичную обмотку. Вообще строго говоря, более правильно было бы ее разместить между двумя слоями первичной, для улучшения связи, но практика показала, что на небольших мощностях проходит и вариант, когда обмотка расположена сверху первичной.
Мотал в два провода. Сначала зачистил концы, обвел их вокруг выводов каркаса, после этого намотал 10 витков.

Ну и в самую последнюю очередь обмотка питания цепи ОС (она же обмотка питания самого ШИМ контроллера), 9 витков.
Попутно намотал выходной помехоподавляющий дроссель.

Последний слой внешней изоляции обмоток, вывел концы первичной обмотки и обмотки питания цепи ОС. Главное теперь случайно их не перепутать.

Расположение выводов обмоток соответственно картинке выше
Для них я использовать провод диаметром 0.3мм, для вторичной 0.63мм.

После зачистки выводов обмоток закрепляем их на выводах каркаса и пропаиваем.

Половинки каркаса я склеиваю клеем (можно использовать секундный клей либо момент, БФ, непринципиально.
После этого, что бы сердечник не болтался, я обматываю его сначала узкой лентой, а после этого фиксирую всю конструкцию лентой той же ширины, что использовал для изоляции обмоток.
Это не даст рассоедениться половинкам даже если клей не будет держать, да и придает законченный вид трансформатору.

Вот так в итоге выглядит готовый трансформатор.


Устанавливаем трансформатор и выходной дроссель. Предохранитель я пока не устанавливаю, позже будет понятно почему.

Плата полностью спаяна, при пайке я использую припой диаметром 1мм с флюсом, дополнительно флюс в процессе не используется. Платы я заказывал на производстве сразу с лужением.

При первом включении вместо предохранителя я припаиваю небольшую лампочку (15 Ватт), если БП собран без ошибок, то она либо не будет светиться вообще, либо будет еле еле накалена.
Напряжение сходу получилось то, под которое и рассчитывал, даже не потребовалось подстраивать, но возможность подстройки не помешает.

Недавно было небольшое обсуждение насчет пайки плат.
Я сделал пару фотографий как выглядит правильная пайка большинством припоев.
Остатки флюса я смыл при помощи ватки смоченной в ацетоне.
Общий вид

Один из участков поближе, если присмотреться, то видно даже мое отражение :)))

БП я расчитвал на 15 Вольт и 1.5 Ампера. Ну и нагружать для теста буду соответственно на 1.5 ампера. Хотя данный БП даже в таком виде спокойно отдаст и 2 Ампера.
Выходных диодов на плате два, так как по хорошему диоды должны быть рассчитаны на тройной ток от расчетного выходного. Я установил диоды 31DQ10 (100 Вольт и 3 Ампера), так как расчетный ток был 1.5х3=4.5 Ампера.
Кстати, мне уже как то попадались поддельные диоды с таким наименованием, отличаются повышенным нагревом, будьте бдительны.

Попутно я снял осциллограмму пульсаций на выходе БП под этой нагрузкой. Делитель щупа стоит в режиме 1:1.

После проверки БП под нагрузкой я подпаиваю входной и выходной кабели, для моего применения кабели будут короткие и без разъемов.
Так же сразу одеваю «хвостики» (лучше перед пайкой), и дополнительно закрепляю кабели стяжками от вытягивания кабеля из корпуса.
Безопасности много не бывает, лучше перестраховаться.

После впаивания кабелей покрываю плату защитным лаком Пластик-70. Есть более крепкий лак — Уретан, но я его не использую, так как он дает слишком крепкое покрытие.

Так выглядит полностью собранная плата, подготовлена к установке в корпус.

Вид снизу. Я почти не использовал СМД компонентов, только конденсаторы параллельно выходным электролитам.

Использован корпус Z-34B, т.е. высокий вариант этого корпуса, плата трассировалась именно под него, потому для установки надо прорезать 2 выреза под кабели, сделать одно отверстие под светодиод. после этого закрепить плату в корпусе при помощи четырех небольших шурупов (лучше предварительно просверлить отверстия диаметром 1.5мм в стойках корпуса).

Последний этап, рассверливаются отверстия в нижней части корпуса и половинки скручиваются вместе.
Все, БП готов.

Как говорят на канале дискавери — теперь вы знаете как это сделано, ну или как это должно быть сделано.
Ну и конечно архив со схемой, трассировкой и даташитом.

Если есть вопросы, спрашивайте, с удовольствием отвечу.

Купон на скидку

Магазин предоставил к этому БП купон OUTPUTDH, с ним цена 7.99.

Переделываем блок питания в картинках / Habr

Доброе время суток обитателю хабрахабра!
Довело меня увлечение электроникой до момента, когда дешевого китайского паяльника стало мало. Было принято волевое решение собрать паяльную станцию своими руками. Но вот беда, оказалось что в городе достать трансформатор на 24 вольта просто невозможно. Благодаря этому прискорбному факту и родилась статья.

В закромах нашлись несколько старых блоков питания ATX, и начался долгий и тернистый путь к получению заветных 24 вольт.

Как известно у ATX есть линия, выдающая -12 вольт с силой тока около 0,5 ампер, так почему бы её не усилить? Но первый блин, как известно, комом: при попытке запитать чудо паяльник блок питания сделал «БЗЗЗ» и ушел на покой.

Второй попыткой было решено сделать удвоитель напряжения. Но удвоителю на вход нужен переменный ток, который можно взять от трансформатора. Но, как оказалось, и этот путь не привел к успеху…
Продолжение истории под катом (осторожно: много картинок)

Из вооружения был только дешевый мультиметр, который показал, что на трансформаторе около 10 вольт переменного тока. Ну чтож, можно идти в бой! На макетке был собран удвоитель. К сожалению, его фотография сохранилась только одна, так сказать, в боевом режиме

Какого же было удивление, когда мультиметр показал на выходе все 50 вольт! Опровержением постулатов физики заниматься не захотелось, поэтому была приобретена тяжелая артиллерия в виде осциллографа. Картинка на выводах трансформатора получилась следующая

Это с пред делителем 1:10 на щупе и цена деления в 1 вольт. Оказывается трансформатор и выдает заветные 24 вольта, только очень страшной формы (не удивительно, что китайский мультиметр не справился с задачей).

Новая задача — переделать удвоитель в выпрямитель. Заодно было решено перенести всю силовую часть будущей паяльной станции в блок питания. Схема получилась вот такая

Пояснение по схеме:
Диоды D2, D4 (Шоттки 30А 60В) образуют обычный диодный мост, на вход которого приходит 24 вольта ужасной формы, а на выходе — те же 24, но постоянного (стоит заметить, что на выходе ток практически ровный!)
Стабилизатор U1 (7805) понижает напряжение до 5 вольт
Конденсаторы С1 (1000uF, 60V) и С2 (220uF, 16V) — электролиты, выполняющие роль фильтра. В теории перед выходом еще надо поставить керамику, которая бы ловила высокочастотные помехи, но она будет стоять в паяльной станции.

Внешний вид:

На этом электронная часть закончена, осталось собрать все в корпусе.

Первым делом обрезаем все провода, они должны комфортно поместиться в корпус. Провода собраны в пары, чтобы выдерживать большую нагрузку, концы смотаны и залужены.

После этого, добавляем кнопку запуска блока питания. Для запуска ATX нужно замкнуть PS_ON (зеленый провод) на землю (любой из черных).На выключатель у меня ушло 3 провода — PS_ON, GND и один из +5 (красный провод). Последний нужен для питания светодиода внутри кнопки.

Ах, да, выключатель пришлось немного модифицировать, ибо внутри стояла галогенка, рассчитанная на 220 вольт. Пришлось вытащить потроха и заменить на светодиод () и резистор (511R).

К корпусу одного БП была применена грубая сила и он стал плоским (это будет дно конструкции).

На текущем этапе была собрана и запущена бета-версия вот такого вида

Срезаем все лишнее на корпусе с кулером. Так все выглядит в разобранном состоянии:

На корпусе размещаем 9 гнезд RCA и один молекс (выход для паяльной станции)

Внутри все выглядит ужасающе:

Внешне не многим лучше, но уже не так пугает:

Пришло время проверить как справляется наша «пристройка» со своими обязанностями
5 вольт (цена деления — 2 вольта, осциллограф немножко не откалиброван)

24 вольта (цена деления 1 вольт + пред делитель на щупе 1:10)

Как видно, справляется хорошо! Небольшой стресс тест в виде двухчасового кручения моторчика так же пройден успешно. наконец то можно приступать к созданию паяльной станции…

Уф, кажется все. Спасибо всем, кто осилил до конца. Буду рад критике конструкции (версии 2.0 однозначно быть) и текста.

PS. Спасибо хабражителю TheHorse за инвайт

Преобразователь напряжения 5 Вольт 8 Ампер с четырьмя USB выходами

Решил заказать на пробу разных недорогих платок преобразователей и сегодня обзор первой из них. Собственно ничего необычного, обычный преобразователь, даже без QC, зато с выходной мощностью до 40 Ватт.

Я уже как-то писал, что заказываю для товарища разные полезные вещи, и выкладывал обзоры этих вещей. Но так как иногда обзоры задерживаются по ряду причин, то чтобы было удобнее, я решил попутно заказывать себе 1-2 штуки этих товаров просто для пробы, если они конечно мне интересны. Так было и в этот раз, заказ изначально был на 10 плат, я же заказал 10+1 для себя.

В описании заявлялось что это преобразователь напряжения, без гальванической развязки, со входным напряжением 8-35 Вольт и выходным 5 Вольт с током до 8 Ампер.

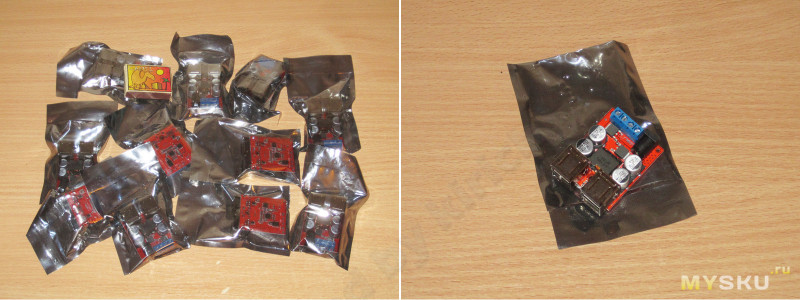

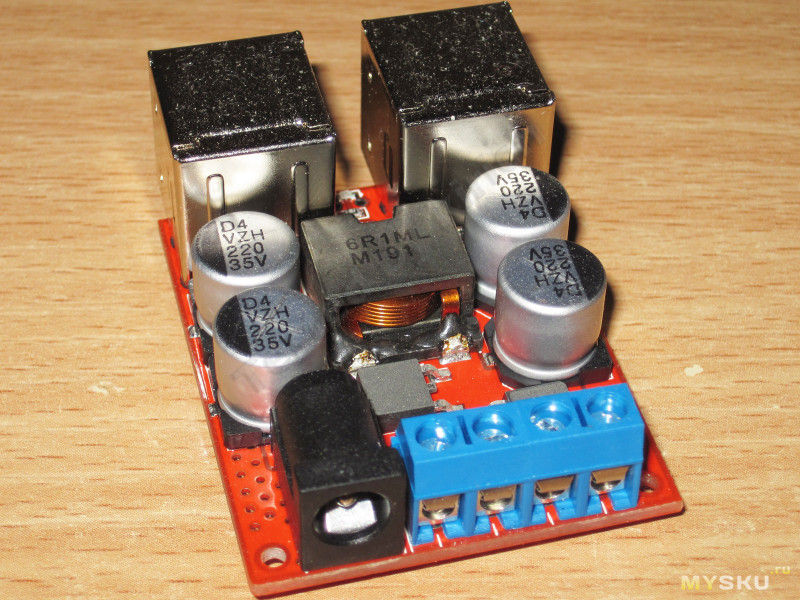

Платка компактная, если не учитывать разъемы, то примерно как спичечный коробок.

На сторону противоположную USB разъемам вынесен входной разъем и клеммник, на который разведены входные клеммы и выходные. Т.е. данный преобразователь можно использовать и без подключения к USB выходам, что иногда может быть полезно.

На второй стороне соответственно 4 USB гнезда, разделенные на две пары. Разъемы поначалу были очень тугими, но после 2-3 подключений пришли в норму.

Сверху находится пара транзисторов (преобразователь с синхронным выпрямлением) со стертой маркировкой, силовой дроссель, а также четыре конденсатора 220мкФ 35 Вольт.

Так как выходной ток уже довольно приличный, то дроссель намотан не обычным проводом, а медной шиной для повышения КПД и соответственно уменьшения нагрева.

Снизу все остальные компоненты, предохранитель, транзистор защиты от переполюсовки, контроллер, защитные супрессоры.

Схемотехника приятно порадовала, здесь помимо предохранителя есть нормальная защита от переполюсовки питания, реализованная не на диоде, а на полевом транзисторе, я уже как-то рассказывал принцип ее работы.
Также радует наличие керамических конденсаторов по линиям питания и два супрессора установленные параллельно выходу 5 Вольт, предназначенные для защиты нагрузки в случае пробоя силовых транзисторов. Конечно такая защита не дает 100% гарантии, но шанс выживаемости увеличивает.

По выходу стоят контроллеры, которые подбирают напряжение на линиях данных USB чтобы нагрузка могла взять максимальный ток. Это не QC, но тем не менее совместимость с различными потребителями становится выше. Тем более что QC в преобразователе с более чем одним выходом требует наличия соответствующего количества преобразователей.
Отмечу что параллельно силовым контактам USB разъемов также стоят керамические конденсаторы.

Но мало того, производитель для повышения надежности, а точнее — устойчивости к внешним воздействиям, покрыл плату резиноподобным компаундом, что встречается крайне редко.

Подключаем блок питания, при этом о наличии напряжения на выходе сигнализирует небольшой красный SMD светодиод, при необходимости можно заменить его на обычный, рядом есть соответствующие отверстия.

1. Выходное напряжение 5.28 Вольта, что немного превышает допуск по стандарту, составляющий 4.75-5.25 Вольта, но не сильно и думаю что не критично.
2. Поддерживается несколько режимов эмуляции. Но что любопытно, при первых тестах один выход стабильно отображал режим QC 5 Вольт, но когда я начал через время готовить обзор и повторил тесты, то больше такого не встречал…
3. При подключении телефона Самсунг ток заряда составлял 650мА, судя по всему «договориться» они не смогли.
4. Зато при попытке подключить китайский UMIdigi без проблем получил 2-2.18 Ампера, хотя мое привычное зарядное вообще не хочет его нормально заряжать.

Нагрузочный тест показал две вещи:
1. Хорошую стабилизацию напряжения, в диапазоне от нулевого тока до максимальной нагрузки напряжение падает всего на 60-70мВ. Нагрузка и измерение производилось на клеммнике, а не USB разъеме.
2. 8 Ампер это максимальный выходной ток, дальше срабатывает защита, причем иногда защита срабатывала и при меньшем токе, например при тех же 8 Ампер.

Для измерения уровня пульсаций использовался все тот же «стенд», правда в этот раз произошли некоторые изменения. Для уменьшения количества помех от измерительных приборов я питал нагрузку от трансформаторного БП.
Кроме того, так как ко мне едут две новые нагрузки, то в планах потом мою основную доработать, перенеся ее в другой корпус, установив там трансформаторный блок питания, а не импульсный и кроме того добавив гальваническую развязку интерфейса подключения к компьютеру. Данные доработки должны убрать образование возможных земляных петель.

А вот пульсации я бы не назвал маленькими, основные, которые сложнее погасить, составляют 180мВ в любом режиме. На осциллограммах нагрузка 0-33-66-100%
Есть пульсации в виде «иголок», которые легче гасить, но которые зависит от тока нагрузки и которые имеют заметно больший размах.
Напряжение питания здесь 12 Вольт.

Тот же тест, те же режимы, но входное напряжение 24 Вольта.
Собственно ничего кроме размаха пульсаций «иголок» не изменилось. Я бы в качестве простой доработки рекомендовал увеличить емкость выходных конденсаторов.

Выше на фото видно, что земля щупа осциллографа подключена проводом, а не пружинкой, что дает некоторое искажение результатов теста. Но так как разница в данном случае не очень велика, то я ею пренебрег.
Входное напряжение 24 Вольта, ток нагрузки 8 Ампер, слева с проводом, справа с пружинкой.

Нагрев проверялся в трех режимах, с током нагрузки 2.5, 5.0 и 7.5 Ампера, первый тест был минут 10-15, дальше можно увидеть по таймингу тепловизора.
В общем 7.5 Ампера преобразователь держит уверенно, греется не очень сильно, но в компактную закрытую коробочку я бы не стал его ставить, так как возможен перегрев.

Измерение КПД. Попутно измерил ток потребления без нагрузки, при обоих вариантах входного напряжения он одинаков и составляет 40мА.
При входном напряжении 12 Вольт КПД лучше на малых токах нагрузки, при 24 Вольта на больших, собственно это видно на графике.

В качестве резюме могу сказать, что преобразователь очень понравился, единственное нарекание, которое у меня есть, это к уровню пульсаций, в остальном как по мне, то все отлично, как качество изготовления, так и наличие защит, стабильность выходного напряжения, схемотехника, особенно с учетом цены. На мой взгляд вещь весьма полезная для радиолюбителя.

На этом у меня все, надеюсь что обзор был полезен.

Мощный блок питания 1,5…30 вольт — 25 ампер на транзисторах КТ819Б | РадиоДом

Представленный в статье блок питания способен выдавать ток в нагрузке до 25 ампер, выходное напряжение регулируется плавно в диапазоне 1,5…30 вольт. Устройство можно также использовать как зарядное устройство для АКБ.
Напряжение от силового трансформатора выпрямляется двухполупериодным выпрямителем на диодах VD1…VD6. Параллельное включение диодов позволило использовать относительно легкодоступные диоды КД21ЗА. Допускается использование более мощных диодов.
Выпрямленное напряжение с диодного моста поступает на интегральный стабилизатор DAI — KP142Eh22, на выходе которого, с помощью резистора R1, регулируем постоянное напряжение в пределах от 1,5 до 30 вольт. Выходящий ток DA1 не более 1,5 ампер, потому, на его выходе подключен мощный эмиттерный повторитель на трёх включенных параллельно мощных кремниевых транзисторах VT1 — VT3. Транзисторы устанавливаются на общий алюминиевый теплоотвод с общей площадью охлаждения не менее 600 кв.см.

В качестве силового трансформатора применён отечественный ТС-200 от лампового черно-белого телевизора. У данного трансформатора удаляем все вторичные обмотки, оставляем только сетевые промаркированные 1 — 3 и Г — 3. Новые вторичные обмотки мотаем медным обмоточным проводом ПЭВ-1 диаметром 0,96 мм, и содержат по 87 витков.
Все радиокомпоненты устройства отечественные:
T1 — ТС200 — низкочастотный трансформатор
VD1…VD6 — КД213 — диффузионный кремниевый диод — Аналог BYW17-200
VT1…VT3 — КТ819Б — кремниевый транзистор — Зарубежные аналоги 2N5490, BD949, BDT91, BDV91, MJE3055, TIP41A
DA1 — КР142ЕН12 — стабилизатор напряжения — Импортный аналог LM317
R1 — 6,8 кОм — резистор переменный
R2 — 220 Ом — резистор постоянный 0,25 Вт
C1 — 100 мкФ х 63 вольт — электролитический конденсатор

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
